Как сделать печь для бани своими руками.

Печи для бани своими руками.

Баня на даче или в деревне помогает сохранить здоровье, бодрость и хорошее настроение. Также велико бытовое значение бани. Если нет центральной горячей воды, только в бане можно мыться, стирать бельё и греть воду для купания детей. В бане можно поселить гостей, если в доме для всех мало места.

Домашние мастера предпочитают делать печи для бани своими руками. Даже если печь куплена в магазине, она подвергается доводке. Делается это для лучшего соответствия печки конкретному месту использования. В этой статье речь пойдёт о том, как сделать печь для бани своими руками.

По данной теме есть похожая статья — Камни для бани: какие лучше выбрать?

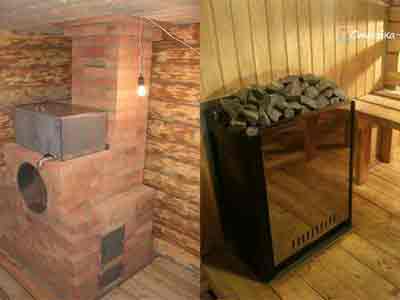

Виды дровяных печей для бани

Печки для бани разделяют по материалу изготовления. Чаще всего печи для бани делают из кирпича. Иногда – из бутового камня. Для них нужно брать исключительно гранит, особенно для каменок русских бань, где на горячую печь возможно попадание воды. Другие камни рассыпаются от тепловых воздействий. Также используют металл.

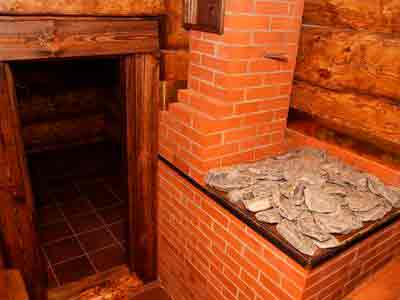

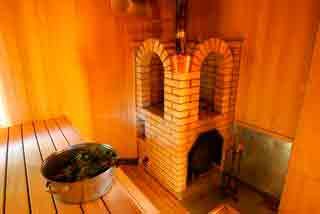

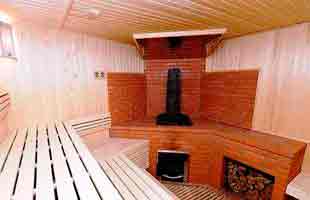

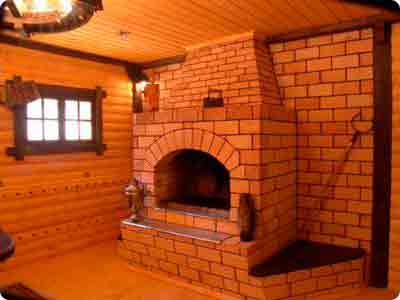

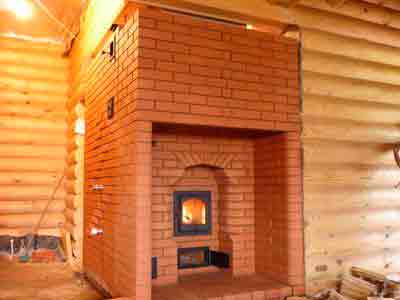

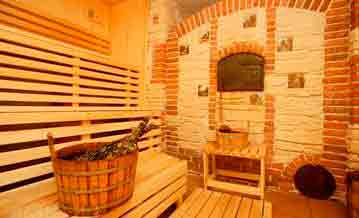

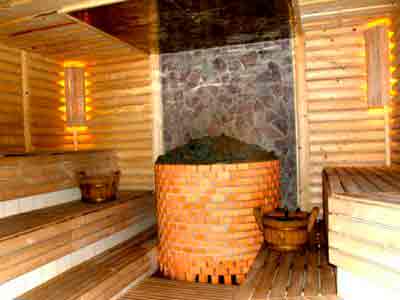

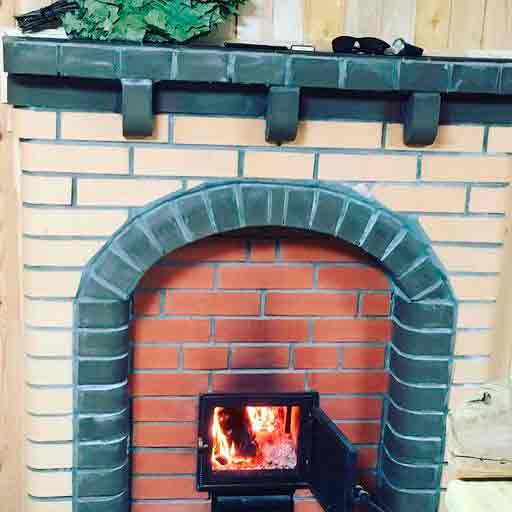

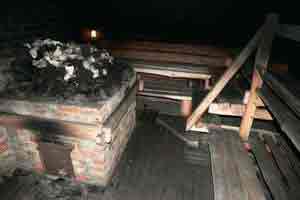

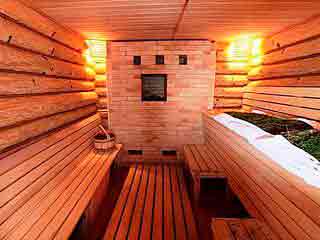

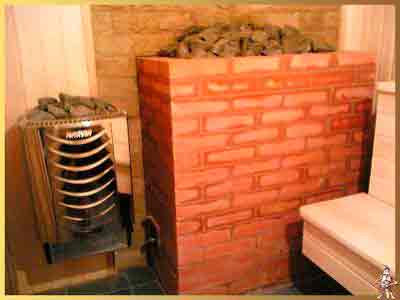

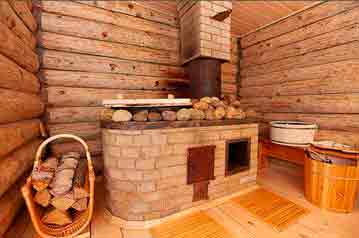

Кирпичная печь для бани

Из достоинств, которыми обладает кирпичная печь для бани, можно отметить:

    Печь для бани из кирпича позволяет использовать любое топливо. Из кирпича можно строить дровяные печи для бани, банные печи на угле. И даже газовая печь для бани из кирпича не вызовет каких-то проблем при строительстве и эксплуатации. Надо лишь использовать специальный кирпич для топки.

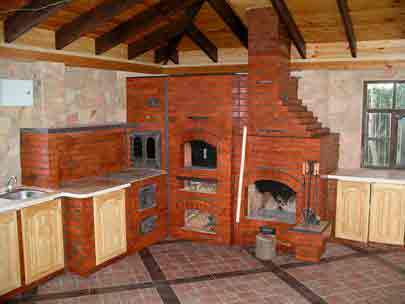

    Кирпичная печка может иметь любую конструкцию. В книгах, в интернете имеются чертежи печи для бани любой конструкции. Здесь и простые печки для нагрева камней, и печи для бани с баком для воды, и финские печи.

    Любой более-менее квалифицированный печник может разработать чертёж кирпичной печки самостоятельно. Он может сделать печь, которая используется в нескольких режимах – для парной и просто для подогрева воды в хозяйственных целях.

    Для стирки, например – в старину в банях издавна стирали белье. Или печку, для которой нужно минимум кирпича, и которая используется только для создания жара и подогрева камней.

    Из недостатков этих печей:

    • Большая масса. Поэтому для их возведения требуется прочный фундамент. Лишь самые простые каменки можно сложить прямо на полу. А так как пол у бани недолговечный, это не самый хороший вариант.
    • Необходимо длительное время для изготовления. Печь должна просохнуть. Затем – её надо несколько раз несильно протопить. И только после этого – топить «на полную».
    • Некоторым не нравится внешний вид кирпичной печки. Они стараются как-то отделать её плиткой, изразцами. Если использование изразцов только повышает характеристики печи, то облицовка плиткой и штукатурка негативно скажутся на свойствах печи.

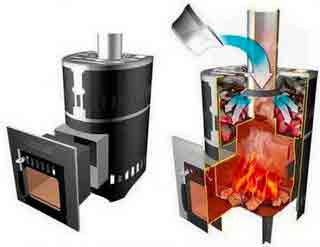

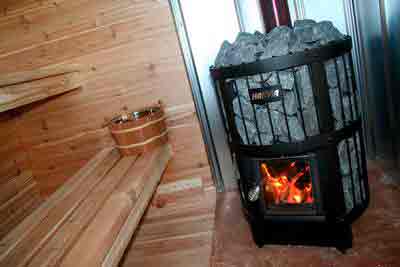

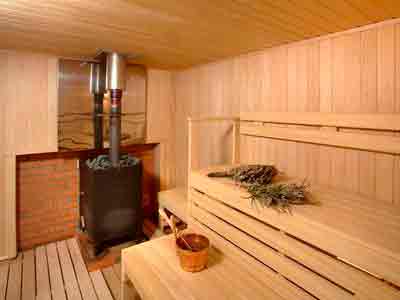

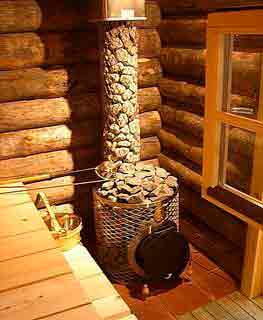

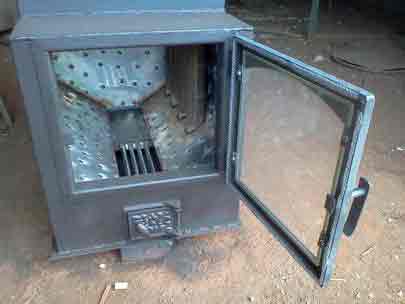

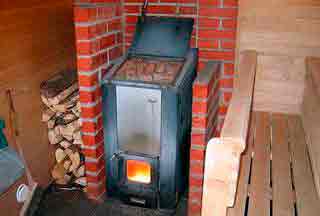

    Печки для бани из металла

    Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

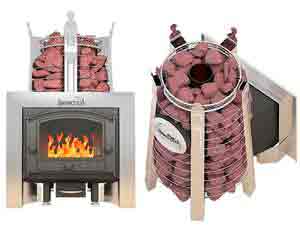

    Чугунные печи для бани

    Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

    Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано дальше.

    Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

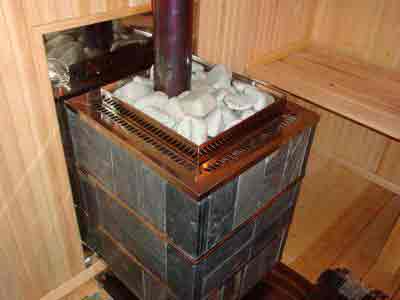

    Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

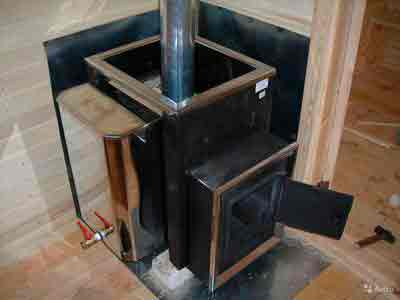

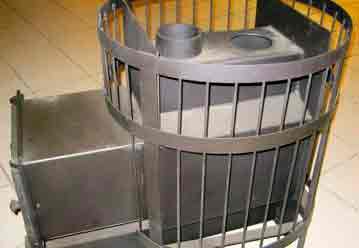

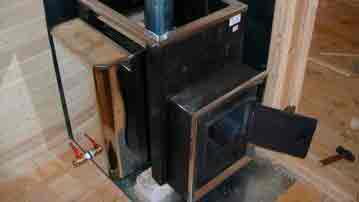

    Стальные печи для бани

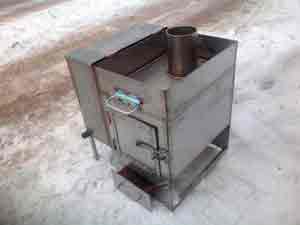

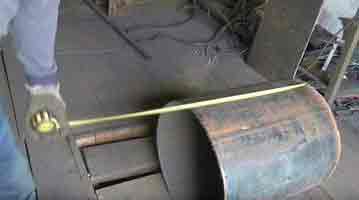

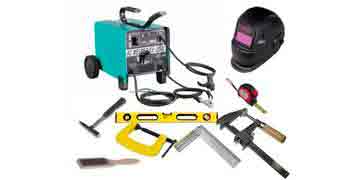

    Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

    Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

    Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

    Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

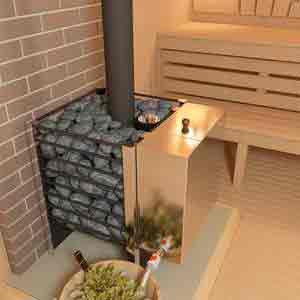

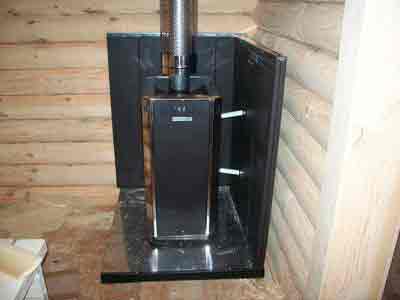

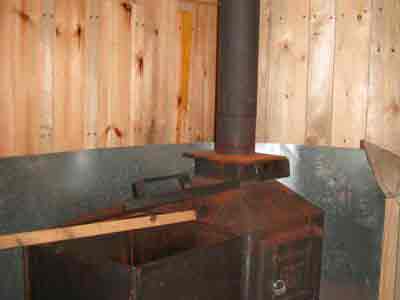

    Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

    Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

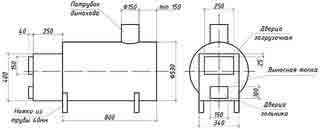

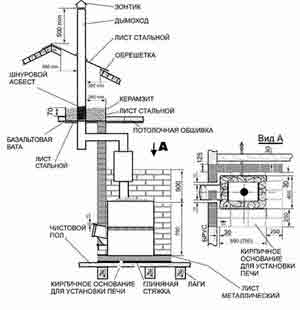

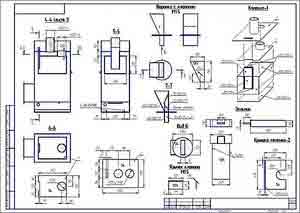

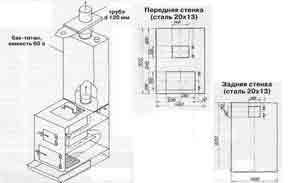

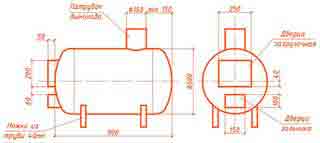

    Печь для бани своими руками, чертежи

    Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см. Для печи нужно выделить место сообразно этим требованиям.

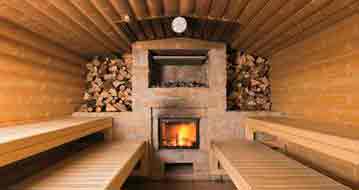

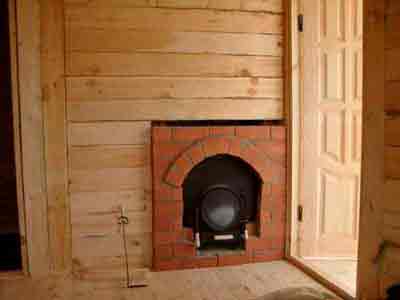

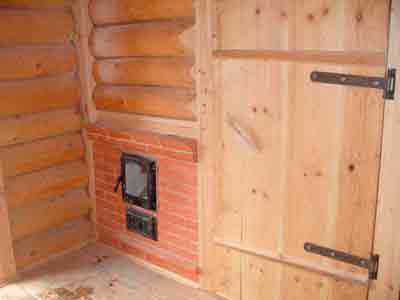

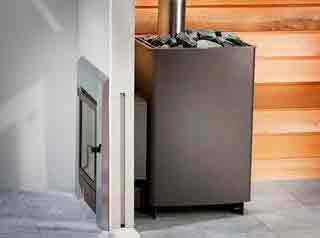

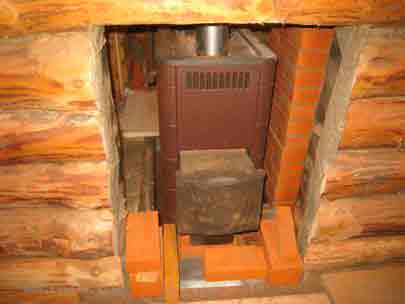

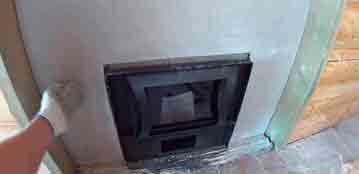

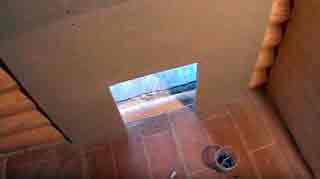

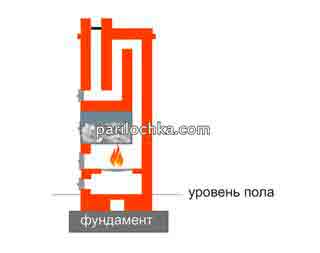

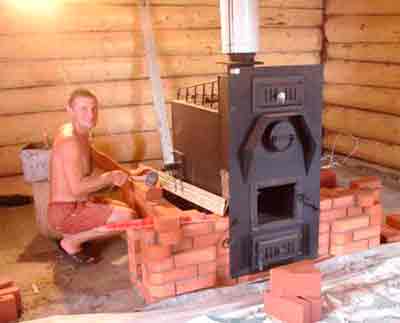

    Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

    Такая установка имеет ряд преимуществ.

    • Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
    • Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

    Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

    Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

    Подробнее про печь с фундаментом будет рассказано в разделе о строительстве кирпичной печи.

    Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

    • Составить чертеж.
    • Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
    • Вписать печь в общий план помещения.
    • Найти исполнителя.

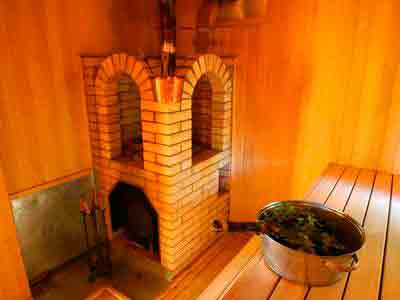

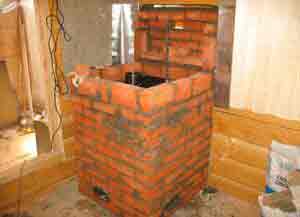

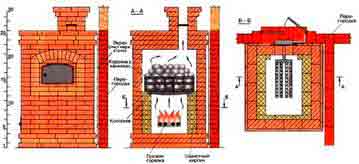

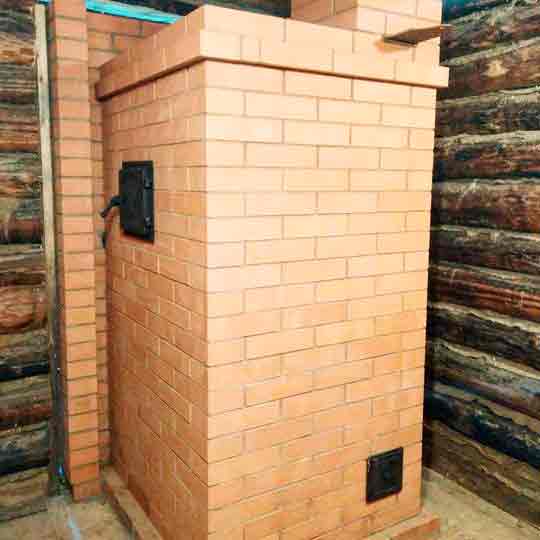

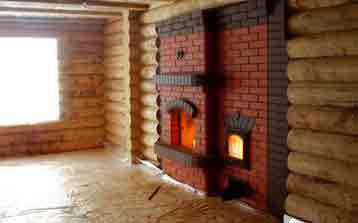

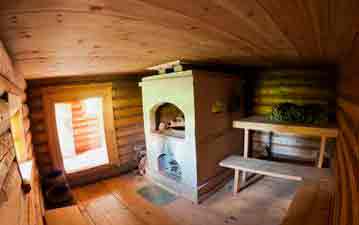

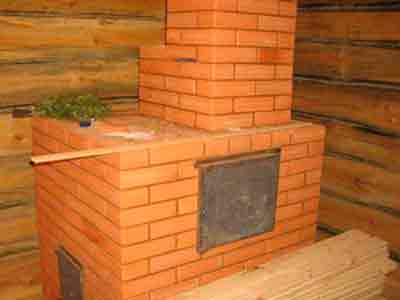

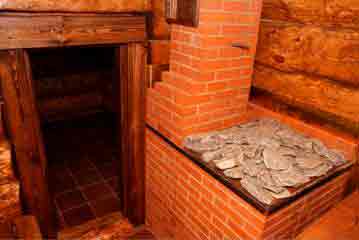

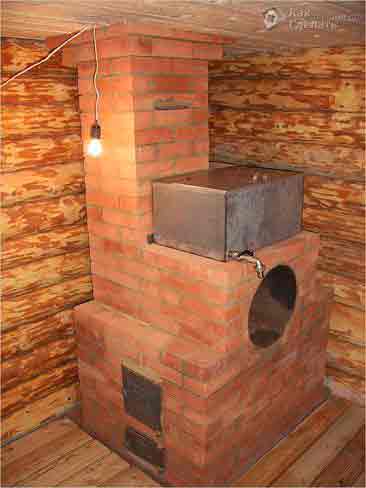

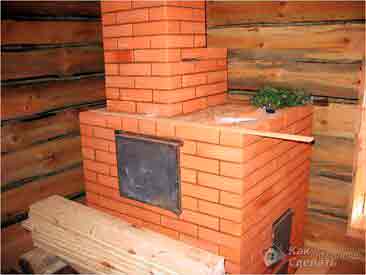

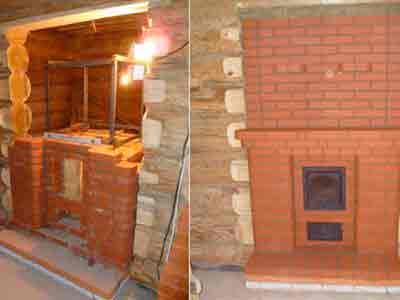

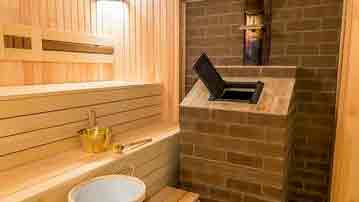

    Печь для бани из кирпича

    Перед строительством печи вам потребуется фурнитура – топочная дверца, поддувальная дверца, зольная решётка, задвижка. Если делается печь для русской бани – нужна дверца для каменки. В принципе, особой разницы по строительству печей между этими видами бань нет.

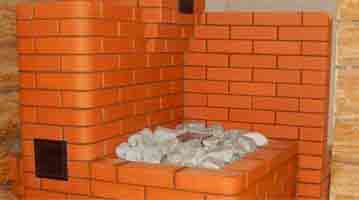

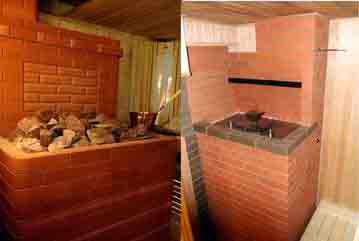

    Печь-каменка для бани может использоваться в качестве печи сауны, если накалить камни очень сильно и не поддавать пар. Достигается это более продолжительной топкой.

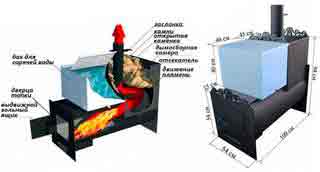

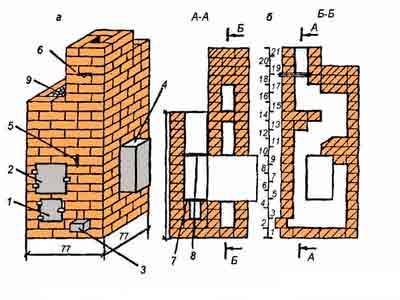

    Водяной бачок для подогрева воды в конструкции печи для бани на рисунке выше размещен отдельно, что уменьшает габариты самой печки в плане (63×102 см) и позволяет выбирать объем бачка в зависимости от потребности в горячей воде. Устанавливать бачок по высоте нужно с таким расчетом, чтобы горячая вода из него поступала самотеком в краны для наполнения банных шаек и душа.

    Для получения дополнительного пара в печь встроена стальная труба. Ее располагают в нижней части печи, что позволяет подавать пар у пола парилки, прогревая наиболее холодные нижние слои воздуха.

    В печи сразу за топкой устроена конвективная зона в виде короткого дымооборота, благодаря которому горячие дымовые газы прогревают низ печи. Затем они, устремляясь вверх по дымоходу, прогревают воду в стальной трубе, а следовательно и в баке, и только относительно остывшими через дымовую трубу уходят в атмосферу.

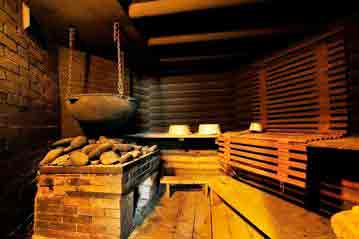

    Булыжники накаляются прямым воздействием огня. Их размещают в чугунном поддоне.

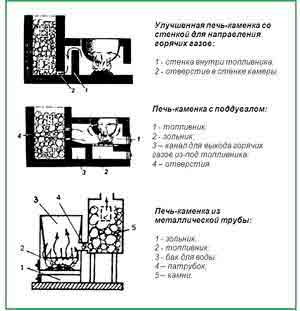

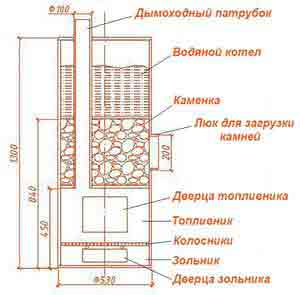

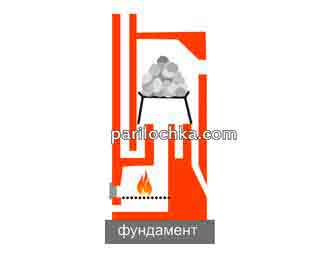

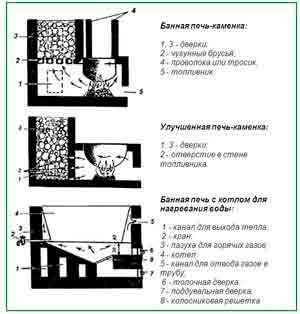

    Печь имеет простую конструкцию.

    • В нижней части расположена топка, под ней – поддувальное отверстие.
    • Выше располагается выход для дыма и уширение – начало каменки. Каменка выполняет роль дымооборотной системы. Благодаря большому количеству камней, их количеству, а также множеству проходов между ними она справляется с этим хорошо.
    • Обычно объём каменки не менее 0,1 кубометра, из которых половина заполнена камнями. Камни можно перемешивать с металлом – кусками рельс, железнодорожными «башмаками». Это только увеличит теплоёмкость каменки. Если объем меньше – стоит подумать об одном дымообороте в конструкции печи. Увлекаться не стоит – одного оборота после каменки достаточно.

    В конструкцию можно вносить изменения. К примеру, направлять дым либо через каменку в дымоход, либо через дымообороты или борова для быстрого подогрева большого количества воды с минимумом дров. Таким образом, каменка будет и банной печью, и печью для стирки попеременно, в зависимости от вида топки.

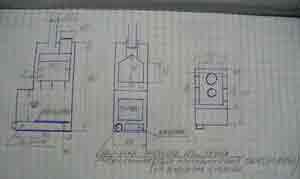

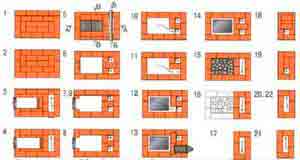

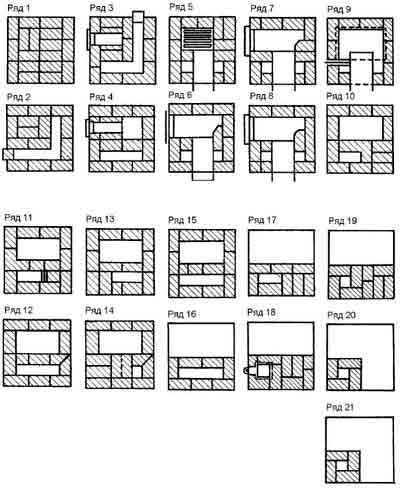

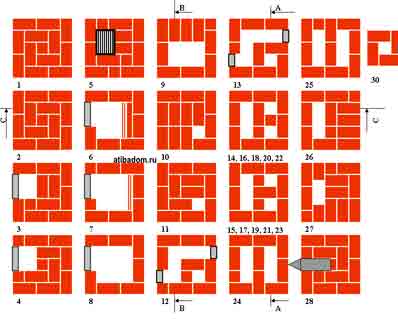

    Составив примерно план печи и выполнив порядовую раскладку на бумаге в клетку, приступают к сооружению фундамента.

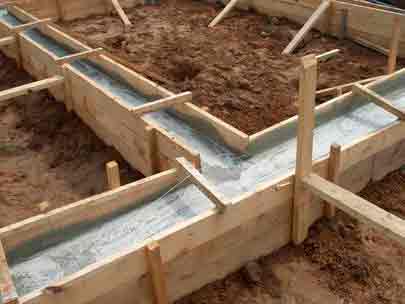

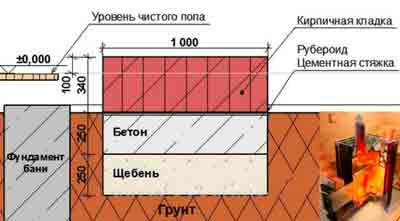

    Фундамент необходим для тяжёлых печей. Обычно делают фундамент-плиту.

    • На месте будущей печи удаляют весь растительный слой. Роют ямку глубиной 30 см.
    • Вниз засыпают щебень слоем 10 см. После этого – слой песка 10–15 см, песок утрамбовывают и выравнивают под уровень.
    • На песок заливают бетонную плиту ниже пола бани на 7–8 см, по размеру будущей печи. Заливку выполняют по деревянной опалубке, через три дня опалубку можно снять и приступить к кладке.

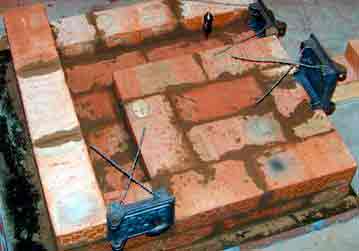

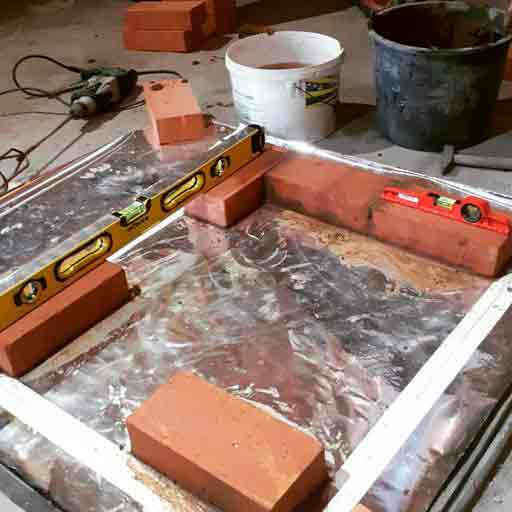

    Кладку начинают с укладки асбоцементного листа – плоского шифера. Его укладывают на стяжку из раствора, выравнивают. Поверх него укладывают первый ряд каменки – уже на глиняный раствор. Удобнее всего купить в магазине готовую сухую смесь для кладки печей и просто разбавить водой. Если вы хотите готовить раствор сами – вот вам рецепт:

    1. Вначале ищите хорошую глину. Суглинок не подойдёт. Лучше всего глину накопать и заморозить на зиму. После того как она растает, она станет более податливой. Глину нужно замочить на два дня равным по объёму количеством воды. Потом её протирают через сетку 3 мм. Делается это на рамке из сетки. Мокрая глина быстро просачивается через рамку при лёгком нажатии кельмой. Наверху остаются мелкие камешки. Они всегда есть в глине, это серьёзная проблема при печной кладке.
    2. После этого протёртую глину мешают с мелким песком. Делают это в соотношении 1:1 примерно. Готовый раствор должен сдавливаться в руке до плотного комка, на нём должны отражаться пальцы. При высыхании он не должен растрескаться или развалиться. Если он потрескался – добавьте чуть-чуть песка, если рассыпался – надо больше глины. Раствор размешивают до такого состояния, чтобы его можно было мазать кельмой на кирпич, как на хлеб, слоем примерно 5–8 мм.

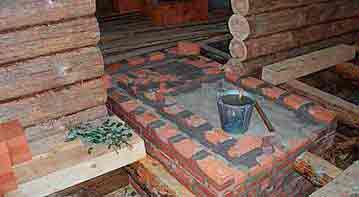

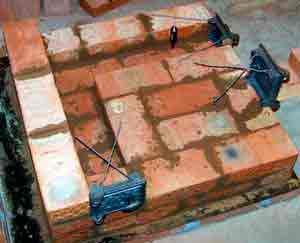

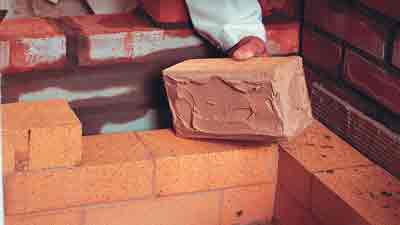

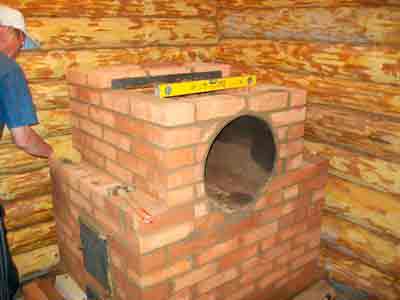

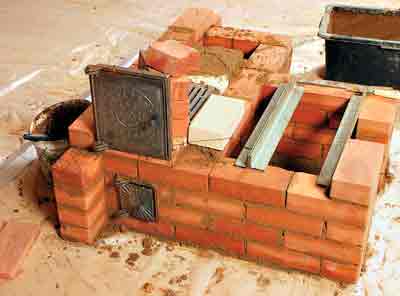

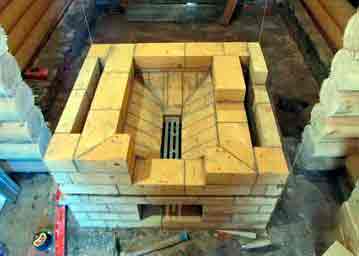

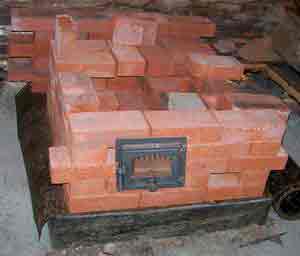

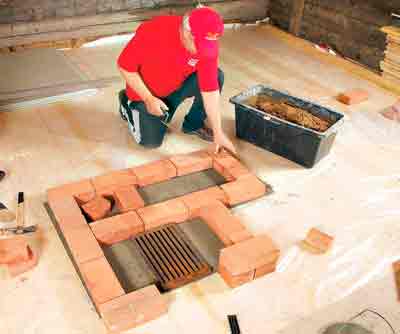

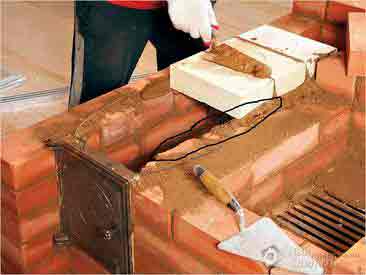

    Кладку выполняют в соответствии с порядовой раскладкой. Каждый ряд проверяют по уровню, вертикальность углов – по уровню и отвесу. Необходимо очень хорошо заполнять швы, пристукивать каждый кирпичик небольшой резиновой киянкой весом 100 г со всех сторон.

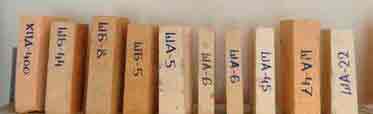

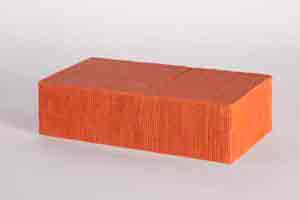

    Кирпич должен быть высшего сорта. Для кладки топки и низа каменки используют огнеупорный кирпич и огнеупорный раствор. Кирпич от обычного немного отличается размерами, раствор – делается из огнеупорной синей глины и огнеупорного песка. Но проще купить соответствующую смесь.

    Так как огнеупорный кирпич несколько больше обычного – швы нужно делать чуть тоньше. Без этого у вас не получится ровных углов и перевязки швов.

    Дымоход выкладывают из качественного кирпича. При пересечении перекрытий делают распушки. На крыше делают выдру. Можно выполнять кладку на обычный кирпичный раствор, но для банной печи я бы до первой распушки делал кладку на глиняный – слишком велика может быть температура в парной.

    Наверху нужно обязательно делать дефлектор и защиту от осадков. Делать это можно как из кирпича, так и из жести.

    После того как дымоход готов и прошло 2 недели, можно приступить к первой топке, как было описано ранее. Но перед этим необходимо обить низ печи железом, чтобы не дуло из подвала. Иногда это делают в начале кладки – укладывают оцинкованную жесть, согнутую уголком с отгибом, в первый ряд кирпича, и прибивают к полу.

    Жесть должна прилегать к печи на расстоянии не менее 5 см ниже топки.

    Каменка своими руками, видео:

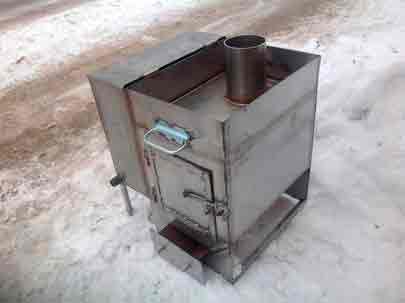

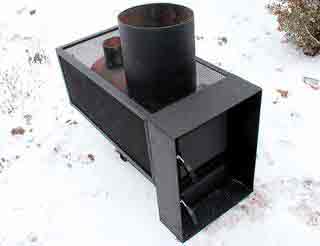

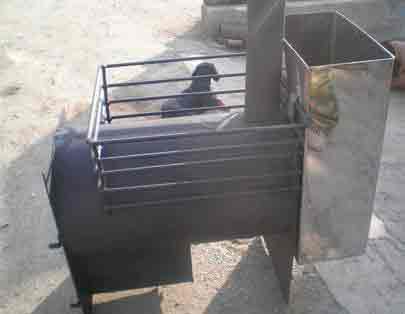

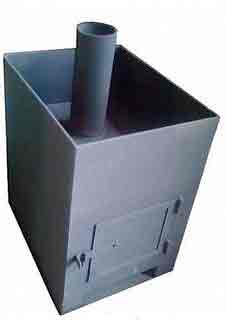

    Печи для бани своими руками из металла

    Для такой печи фундамент делать необязательно. Но кое-что подготовить необходимо. На место печи укладывают металлический лист и закрепляют его к полу. Поверх него – лист плоского шифера. И нижний лист, и шифер должны выступать за размеры будущей печи на 5 см.

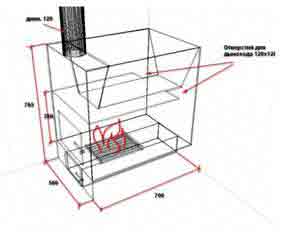

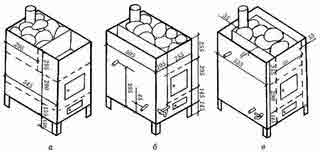

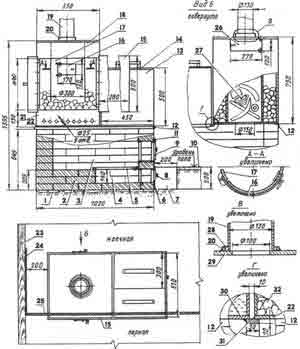

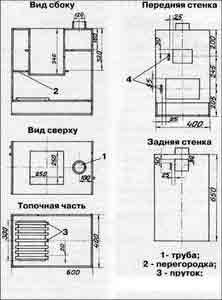

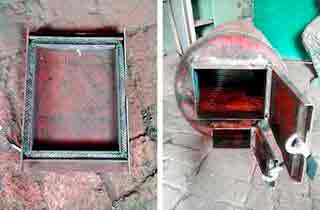

    Разрабатывают чертёж печи. Она должна иметь топку, поддувало, дверцу для каменки, задвижку. Возможно, потребуется ещё фурнитура. Фурнитуру лучше брать стальную, так как её можно будет вваривать в будущую печь.

    Если труба будет железной из трубного проката, то задвижку удобнее разместить в верхней части печи, а не в трубе.

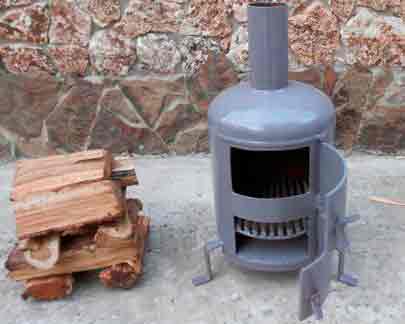

    Из чего делается железная печь в баню? Своими руками она может быть изготовлена из любого материала. Но лучше будет делать печь из стали 20К, которая применяется для изготовления котлов. Или из стали 20Х13, для изготовления топок и теплообменников. Последняя сталь является достаточно дорогой. Листы должны иметь толщину не менее 5 мм.

    Покупные печи из чугуна имеют преимущества – чугун дольше не выгорает. Котельная сталь выгорает существенно дольше обычной.

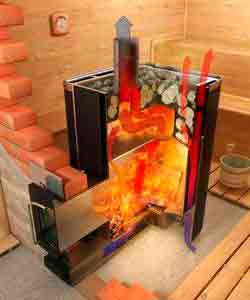

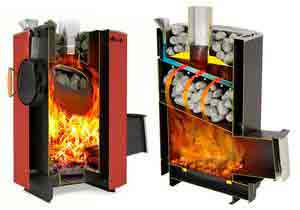

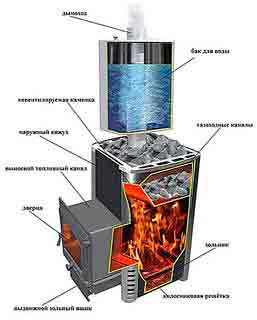

    Печь имеет те же конструктивные элементы, что и печь из кирпича – вначале внизу идут топка с поддувальным отверстием, затем – каменка. Сверху ставят задвижку и делают переход на трубу. Каменку лучше сделать побольше – дымообороты в железной печи не делают. Вместо них можно поставить конвекционный кожух вокруг печи – это увеличит мощность теплоотдачи.

    Выполняется из металла, обычно – из оцинкованной жести. Кожух не должен иметь контакта с горячей печью, и он должен быть на расстоянии от неё не менее 10 см. Там, где контакт неизбежен – прокладывается асбестовый шнур. Также нужно соблюдать расстояние от кожуха до сгораемых частей не менее 25 см.

    Высота кожуха – не менее 2-х метров, при необходимости можно захватить в кожух часть трубы дымохода. Внизу кожуха выполняют отверстия, не менее 1 отверстия диаметром 2 см на каждый кубометр объёма воздуха в парной. В верхней части кожуха – столько же отверстий для выхода горячего воздуха.

    Отверстий можно делать больше или меньше – главное, чтобы забор воздуха осуществлялся равномерно по всему периметру кожуха. Такое устройство увеличит теплоёмкость печи и ускорит прогрев парной примерно на 20%.

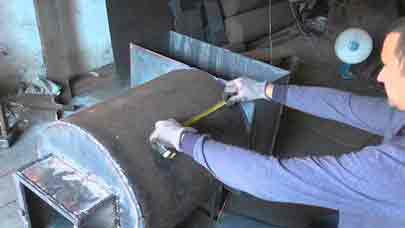

    Печь из металла, видео:

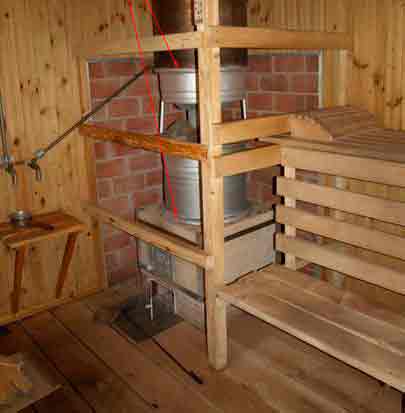

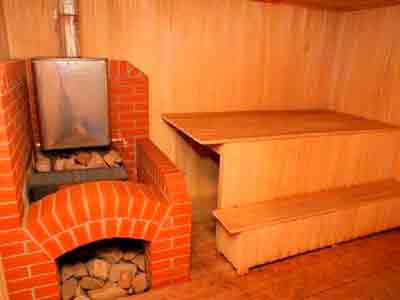

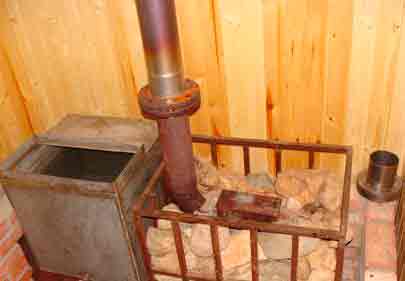

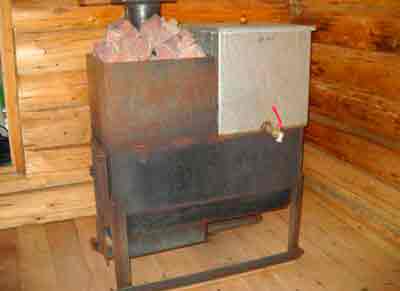

    Печи для бани с баком для воды

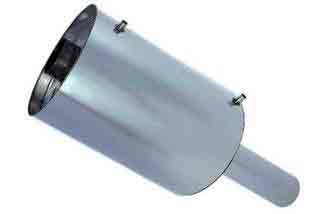

    Человек, способный сварить печь, способен сделать и водогрейный бак. Расскажу о том, как сделать его работу более эффективной.

    Водогрейный бак может быстро нагреться от воздуха в парной. Температура воздуха в ней 50–90 градусов, вода в не слишком большом баке будет температурой 40–60 градусов. Чтобы нагрев происходил быстрее, бак стоит делать вытянутой узкой формы и располагать повыше. Бак любой конструкции должен иметь свободнолежащую крышку. Без этого он превращается в котёл, к которым совершенно другие требования по сварке и безопасности.

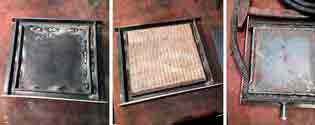

    Второй вариант – водогрейная коробка, встроенная в печь. Коробка ни в коем случае не должна иметь прямого контакта с пламенем от топки. Её нужно ставить одной стенкой в каменку, чтобы между топкой и коробкой было не менее 20 см камней. Однако при этом температура воды в коробке может стать слишком большой, и ей можно будет обжечься. Ведь встроенная коробка обычно не слишком большого размера. При интенсивной топке печи вода в ней может даже закипеть.

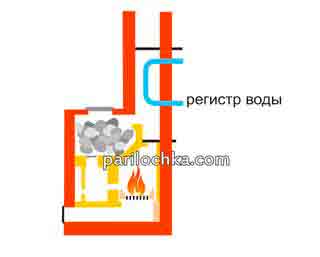

    Чтобы прогреть большое количество воды, лучше всё-таки использовать отдельно стоящий бак. Если его размеры слишком велики, можно использовать печь для бани с теплообменником.

    На выходе из печи пруток обязан находиться в трубе, между ним и трубой должно быть на входе и выходе асбестовое кольцо, труба не должна иметь прямого контакта со стенками печи и контактировать с горючими предметами. В печи прут не должен иметь контакта с пламенем – он должен находиться в камнях каменки.

    При нагреве тепло будет передаваться по пруту в бак. Вода будет нагреваться намного эффективнее, чем от воздуха парной. Интенсивность её нагрева будет ограничена «пропускной способностью» прута-теплообменника, и вода не закипит и не будет слишком горячей.

    Некоторые делают печь для бани с водяным контуром для прогрева воды в баке. Это не совсем правильный вариант. Для водяного контура необходимо постоянное заполнение водой. Это не всегда удобно – топить печь и каждый раз проверять, есть ли вода в контуре. Даже если вы сделаете трубы из жаропрочной стали, при нагреве могут прийти в негодность сантехнические элементы – шаровые краны, прокладки.

    Теоретически вода в баке может закипеть, такую температуру выдержит не всякий кран или прокладка. Если смонтировать водяной контур без крана – вы не сможете контролировать его заполнение водой, ведь только при помощи крана вы спустите из контура воздух. Поэтому лучше используйте теплообменник из прута – он гораздо безопаснее.

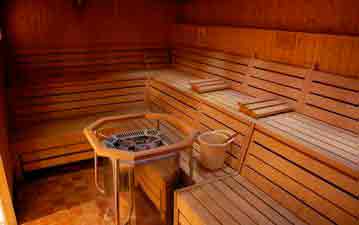

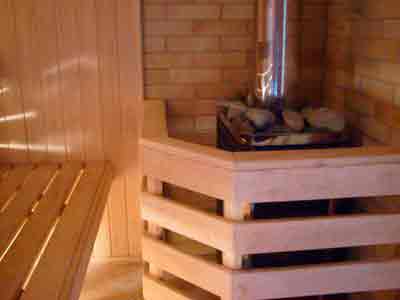

    Баня в городе

    Многие задаются вопросом, как выбрать печь для бани в условиях городской квартиры, или если нельзя разводить огонь? В таких условиях поможет электропечь для бани. Её также можно сделать самому. Главное – чтобы позволяла мощность электросети и была необходимая квалификация электрика.

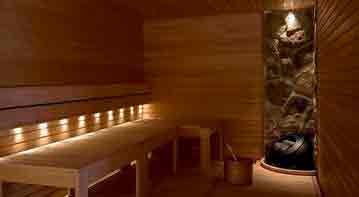

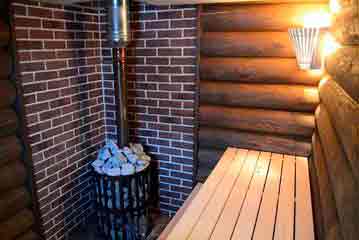

    Электрическая печь делается только для финской сауны – лить воду на её камни нельзя.

    • Выберите небольшое помещение и тщательно выполните его теплоизоляцию.
    • Поверх теплоизоляции положите слой пароизоляции, затем – слой фольги.
    • Поверх фольги делайте обшивку вагонкой.
    • Обмерьте помещение, и посчитайте, сколько воздуха в нём находится. Затем – выполните расчёт, сколько нужно теплоты для прогрева от 20 градусов до 70–90.
    • Затем приобретите электротэн для каменки необходимой мощности. Водогрейные тэны не подойдут. Или сразу купите нужную электрокаменку.
    • Камни укладываются в кирпичную «коробку», вниз укладывают лист шифера. Тэн располагают в нижней части, обложив тщательно со всех сторон камнями.
    • Тэн надо располагать в камнях. На каждый кубометр помещения сауны потребуется около 20 кг камней. В сауне поставьте термометр, светильник. Выключатель тэна лучше расположить снаружи – он может не выдержать высоких температур.
    • Всю проводку внутри сауны (и бани, кстати, тоже) нужно делать проводом в термостойкой изоляции, и предусмотреть заземление.

    Источник: http://dimdom.ru/pechi-dlya-bani-svoimi-rukami-drovyanye.html

    Печь для бани своими руками — проектирование, изготовление и установка печей различных видов (95 фото)

    Многие владельцы загородных участков стараются облагородить свои владения и не исключаются планировки постройки бани на участке. Кто-то обращается к профессионалам за помощью в постройке, а кто-то считает, что баню нужно обязательно строить своими руками, это, так сказать, будет иметь особую ценность.

    Приходя в баню, где сделана печь для бани из кирпича своими руками, вы будете ощущать дополнительное тепло от того, что это сделано вами самостоятельно.

    Мало кто поспорит, что главным элементом бани считается печь. Сконструировать ее можно самостоятельно, но при условии, что предварительно изучаться вопросы печного дела.

    Предварительно необходимо выбрать какая именно печь вам нужна, а также сделать все необходимые чертежи печи для бани своими руками.

    Особенности постройки печи

    Несмотря на то, что функционал печки одинаковый для всего, банная печь должна иметь более высокий КПД, занимать мало места и иметь достаточную мощность, чтобы обогревать паровую комнату нужной температурой, сохранять долго свой жар.

    Несмотря на то, что сама конструкция печки несложная, она должна соответствовать ряду условий, которые вы должны учитывать при постройке кирпичной печи для бани своими руками.

    Безопасность. Горячая печь должна поднять температуру в бане достаточно быстро за короткий промежуток времени. Это происходит за счет прогревания стенок до 100 градусов по Цельсию.

    К сожалению, если случайно задеть раскаленную поверхность печи, можно очень легко получить ожог. Очень сложно контролировать степень нагрева стенок. Учитывайте такие нюансы, если будете проектировать печь для бани с баком своими руками.

    Каменка – это емкость, где уложены разного размера булыжники. Они нагреваются и удерживают тепло в помещении бани. Также они же и генерируют пар, когда их обливают водою.

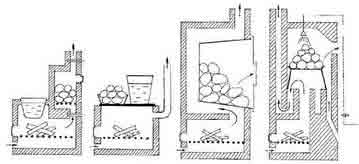

    Какие бывают печи

    На сегодняшний день существует достаточно много разновидностей печей, сделанных своими руками. Делятся они на два вида:

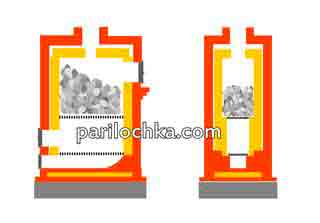

    • Холодный тип – нагреваются только камни в каменке.
    • Горячий тип – нагревается полностью.

    Печи, имеющие постоянный нагрев, будут протапливаться постоянно, во время принятия бани. Нет необходимости прогревать до самых высоких температур. Достаточно периодически подбрасывать дрова для поддержания нужной температуры.

    Печь, которая работает по принципу периодического нагрева, необходимо очень хорошо протопить непосредственно перед заходом в баню. После этого в помещении будет достаточно тепло от камней, находящихся в каменке.

    Источник: http://svoimirukami.guru/pech-dlya-bani-svoimi-rukami/

    Печь для бани своими руками

    Как построить печь для бани своими руками. Виды печей. Этапы строительства печи. Используемые материалы. Нюансы складки кирпичных печей.

    В частном доме построенная печь для бани своими руками станем украшением любого и приятным времяпровождением как хозяев, так и гостей. Чтобы она долгое время радовала и не приносила разочарование необходимо знать все тонкости возведение банной печи.

    Какие особенности конструкции и как собирать отдельные элементы. Что такое горячий и холодный вариант конструкции. Что из себя представляет металлический и кирпичный вариант конструкции. Этапность работ. Советы и рекомендации от специалистов. Как выполняет монтаж печи. Разновидности печей.

    1. Металлическая печь для бани своими руками
    2. Как улучшить характеристики металлической печки
    3. Предварительная подготовка металла
    4. Особенности конструкции топки металлической печи
    5. Краткое описание и размеры металлической печки
    6. Инструкция по изготовлению металлической печи
    7. Сваривание печи
    8. Сборка отдельных элементов печи в единую конструкцию
    9. Практические советы
    10. Печь для бани своими руками — тонкости выбора и разбор устройства хорошей конструкции
    11. Первые самодельные печи для бани – какими они были?
    12. Какой должна быть печь — требования к агрегатам
    13. «Горячий» или «холодный» варианты конструкции
    14. Кирпичный вариант — классика печного искусства
    15. Металлическая печка и ее особенности
    16. Самые простые самодельные варианты печек
    17. Как сделать печь для бани из металла
    18. Выбор конструкции банной печи
    19. Подготовка материалов
    20. Печь каменка – руководство по изготовлению
    21. Свариваем простую печку
    22. Изготовление агрегата с выносной топкой
    23. Установка печи в бане
    24. Печь для бани своими руками, чертежи и порядовки
    25. Расчет объема бака для банной печи
    26. Как вычислить объем парной и топливника печи?
    27. Требования к печи
    28. Металлическая печь-калорифер, подходит ли она для бани?
    29. Печь для бани из трубы или старого баллона
    30. Классификация кирпичных печей
    31. Выбор кирпича для печки в баню
    32. Как готовится раствор
    33. Нюансы кладки печи
    34. Виды дровяных печей для бани
    35. Чугунные печи для бани
    36. Стальные печи для бани
    37. Печь для бани своими руками, чертежи
    38. Печи для бани своими руками из металла
    39. Печи для бани с баком для воды
    40. Баня в городе

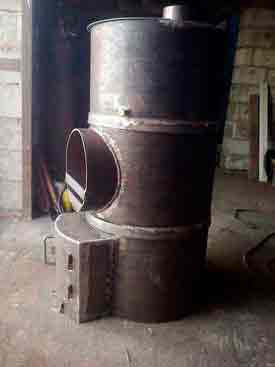

    Металлическая печь для бани своими руками

    На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

    Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

    Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

    Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

    При такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

    Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

    Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

    Как улучшить характеристики металлической печки

    Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

    Предварительная подготовка металла

    После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте.

    После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

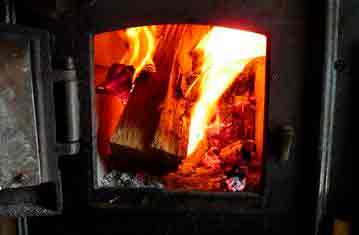

    Особенности конструкции топки металлической печи

    Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

    Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

    Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

    Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

    Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

    В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

    Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

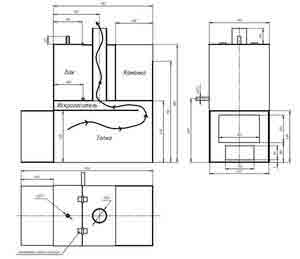

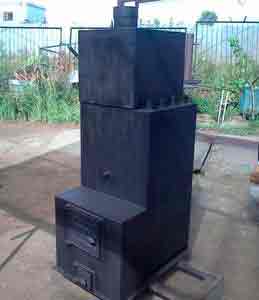

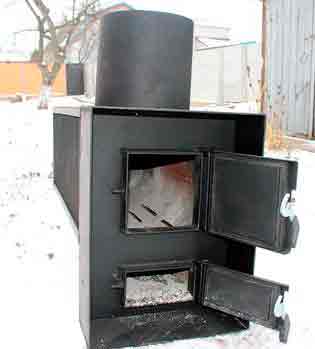

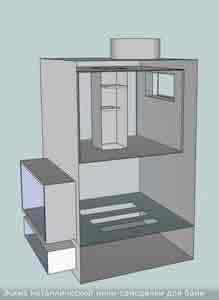

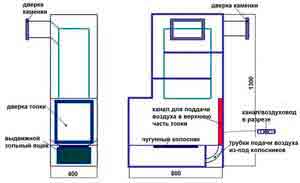

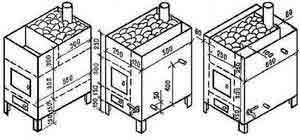

    Краткое описание и размеры металлической печки

    Конструкция имеет отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей.

    Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.

    Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
    Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.

    Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

    Инструкция по изготовлению металлической печи

    Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

    Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

    Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

    Сваривание печи

    Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

    Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

    Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

    Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

    Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.
    Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

    Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

    В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

    Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

    Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

    Сборка отдельных элементов печи в единую конструкцию

    Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

    Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

    Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

    Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

    Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

    Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

    Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.
    Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

    Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности

    Практические советы

    Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

    Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл походящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

    На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

    Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

    Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

    Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

    Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

    Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров.

    Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

    На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы.

    В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.
    В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

    Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

    Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

    Печь для бани своими руками — тонкости выбора и разбор устройства хорошей конструкции

    Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

    Первые самодельные печи для бани – какими они были?

    У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня.

    Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром. Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

    Какой должна быть печь — требования к агрегатам

    Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

    Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии.

    Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

    • Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
    • Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
    • Наличие средств регулирования конвекции.
    • Практически полное отсутствие поверхностей, температура которых превышает 150?С.
    • Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

    «Горячий» или «холодный» варианты конструкции

    В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

    «Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

    Кирпичный вариант — классика печного искусства

    Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

    Источник: http://tpaservice.ru/pech-dlya-bani-svoimi-rukami/

    Греет, как надо! Как сделать идеальную печь для бани своими руками

    Вы просматриваете раздел Для бани, расположенный в большом разделе Виды печей.

    Для любой бани важна качественная печь.

    К этому обязательному оборудованию парной предъявляются свои требования: высокая теплоотдача, возможность длительного сохранения в нагретом состоянии.

    А также обеспечение максимальной температуры в парилке, относительная пожаробезопасность и защита от термических ожогов.

    Виды банных печей

    Банные печи классифицируются по различным основаниям:

    • по материалу, из которого изготавливаются: из обожженного кирпича, каменные, металлические и комбинированные;
    • по используемому топливу: на дровах, на дизельном материале, на газу, электрические;
    • по расположению топочного отсека: внутри парилки, с выведением в другое помещение или на улицу;
    • по механизму нагрева камней, используемых для создания температуры: с постоянным или периодическим нагревом.

    Простая

    Прибор представляет собой конструкцию с открытой каменкой, которая подвергается постепенному нагреву, а сам процесс нагревания постоянный. Такую печь делают как из кирпича, так и из металла.

    Справка. Особенностью печи считается возможность ее быстрого изготовления, а также легкость в уходе.

    Схема печи выглядит следующим образом:

    • поддувало с дверкой;
    • топка с дверцей — выходит непосредственно в парную, так как это облегчает ее конструкцию;
    • каменка, расположенная над топкой и подвергающаяся постоянному нагреву из-за воздействия огня;
    • дымоход.

    Такая печь хоть и проста по своей конструкции и доступна в обслуживании, с точки зрения безопасности, вызывает много вопросов.

    Главным моментом в этом плане считается наличие топки вместе с дверцей внутри парилки — из-за небольших размеров помещения при добавлении дров можно получить серьезный ожог.

    Сделать запас дров непосредственно в парилке не получится — из-за высокой температуры внутри помещения они будут быстро отсыревать, что негативным образом скажется на их качествах.

    Круглая

    Круглая печь чаще всего изготавливается из металла. Она располагается внутри парилки, но из-за своих относительно небольших габаритов такая конструкция считается более безопасной. Общая высота печи (вместе с дымоходом) может достигать трех метров.

    Схема печи выглядит следующим образом:

    • поддувало с дверцей — дверца может быть заменена на постоянно открытую решетку;
    • топка с дверцей — в некоторых случаях устанавливается дверка с огнеупорным стеклом для контроля за состоянием пламени;
    • каменка — может быть только открытой или комплексной, последняя состоит из двух частей: одна располагается непосредственно над топкой и подвергается постоянному нагреву от топки, а вторая — сверху корпуса;
    • дымоход с расположенным вокруг него баком для воды: для создания дополнительного пара.

    Главной сложностью использования печи считается обслуживание каменки, расположенной внутри топки.

    Печка для бани по-чёрному

    Схема печи простая:

    • каменное углубление для размещения дров;
    • поверх оно застилается решеткой, на которой закрепляются камни.

    Фото 1. Кирпичная печь для бани, которая топится по-чёрному. В верхней части устройства располагается каменка, дымохода нет.

    Дымоход не предусмотрен, так как весь дым от дров удаляется через окна и двери парилки.

    Внимание! Устройство довольно опасное, поскольку открытый огонь находится в зоне доступа, в результате чего распространение таких печей в настоящее время невелико (в основном в этнографических комплексах).

    Каменная

    Конструкция строится по различным проектам, в том числе методом обкладки металлической основы камнями. Общий вес печи может достигать нескольких тонн. Однако, строительство мощного фундамента для такой печки не требуется, так как основная отопительная нагрузка ложится на металлическую топку, которая, несмотря на используемый толстый металл, весит сравнительно меньше, нежели полностью каменная печь.

    Каменная же конструкция представляет собой конструкцию, которая возводится с использованием шамотных материалов (глина или шамотный порошок). Внешне она выглядит как соединение между собой двух проектов — печки по-черному и кирпичной, а ее схема представляет сочетание нескольких элементов:

    • поддувала с дверцей;
    • топки;
    • каменки;
    • дымохода.

    Если за основу каменной печи берется схема печки по-черному, то поддувало не потребуется, так как вся конструкция будет возводиться вокруг углубления в фундаменте, что позволит обеспечить естественный приток воздуха.

    На газу

    Печи для бани на газу в настоящее время получили большое распространение, поскольку не требуют дополнительных затрат по уходу, а основным теплоносителем выступает газ, который подается по газопроводу или из специально присоединенного газового баллона.

    Схема конструкции:

    • кирпичное основание, на которое устанавливается устройство;
    • собственно печь;
    • бак для горячей воды;
    • дымоход с установленной двухконтурной трубой для защиты от возгорания.

    Внутри печь состоит из газовой горелки и специальных труб, через которые герметично подключается источник газа.

    Бак для горячей воды может быть использован для подачи в помывочное помещение, а также, при необходимости, направляться на отопление всего комплекса. Для последней цели бак делается проточным со специальными спускными кранами.

    Как сделать устройство своими руками

    Каждая банная печь выполняется по строгому алгоритму, состоящему из следующих шагов:

    • разработка проекта;
    • подготовка подходящих материалов и инструментов;
    • выбор места для возведения;
    • строительство фундамента или кирпичного основания;
    • установка или монтаж готовой конструкции.

    Важно! Каждый этап оказывает непосредственное влияние на итоговый результат, по этой причине лучше уделить внимание каждому шагу.

    Выбор проекта для самодельной печки, чертеж

    Проект строительства банной печки разрабатывается исходя из специальных требований, предъявляемых к отопительному изделию.

    Фото 2. Подробный чертёж банной печи из металла, указаны размеры всех частей устройства.

    Основные моменты, на которые следует обратить внимание при выборе проектов:

    • площадь и объем парилки;
    • максимальная температура каменки;
    • материалы, а также возможность использовать готовую конструкцию с современными теплоносителями (газом или электричеством);
    • бюджет стройки;
    • декоративное оформление.

    Фото 3. Чертёж печи из кирпича для бани с указанием размера устройства. Печка с закрытой каменкой.

    Подготовка материалов и инструментов

    Если речь идет о возведении кирпичной или каменной печи, для ее строительства потребуются:

    • шамотный кирпич;
    • шамотная глина или порошок для раствора;
    • песок и цемент для фундамента;
    • чугунные дверцы для поддувала и топки;
    • металлические уголки для выкладки кирпича или камней;
    • отражающий металлический теплоизоляционный экран для монтажа в местах соприкосновения печи со стенами парилки;
    • колосниковая решетка;
    • камни для каменки: наиболее подходящий вариант — булыжники с речного или морского дна, которые прошли длительную обработку водой.

    Если речь идет о металлической печи с различными теплоносителями, то для ее строительства и эксплуатации потребуются:

    • кирпич и цемент для монтажа основания печки;
    • металлические трубы для дымохода и подведения теплоносителя (если печь не будет топиться дровами);
    • металлические уголки для закрепления печки;
    • теплоотражающий экран для обеспечения безопасности конструкции.

    Из инструментов понадобятся:

    • ведра;
    • лопаты;
    • мастерки и кельмы;
    • уровень и вертикальные отвесы;
    • сварочный аппарат и электроды (для монтажа металлических элементов);
    • молоток;
    • болгарка и отрезные круги.

    Внимание! При работе с электроинструментом обязательно использование защитных элементов — очков, маски, перчаток, а также одежды, защищающей от повреждений.

    Место для строительства

    При возведении банной печи необходимо сформировать фундамент, который строится независимо от основания самой бани. До сооружения каменной печи стены вокруг укрепить, а также покрыть теплозащитным материалом.

    Под фундамент копается котлован глубиной от 40 до 60 см, а его размер должен превышать габариты конструкции не меньше, чем на 10 см с каждой стороны. Котлован сначала заполняется песком и щебнем, сверху все утрамбовывается и покрывается раствором. Верхний слой армируется.

    Важно! Раствор делают пластичным и заливают в два слоя, чтобы достичь максимально качественного застывания.

    Как правильно построить, порядовка

    Установка печи для бани начинается с укладки слоя из любого негорючего теплоизоляционного и влагоизоляционного материала, чтобы избежать разрушения фундамента от постоянных перепадов температур. Швы не должны превышать четырех миллиметров, так как, в противном случае они начнут быстро разрушаться, и из печи в парилку будет поступать дым от дров и угарный газ.

    Фото 4. Вариант порядовки кирпичной печки с открытой каменки. Постройка включает в себя 21 этап.

    Кладка печи выполняется в следующем порядке:

    1. первый ряд выкладывается ровно, чтобы избежать в дальнейшем отклонений от вертикальных и горизонтальных плоскостей;
    2. каждый последующий ряд устанавливается по схеме, а после завершения проверяется уровнем и вертикальным отвесом на ровность выкладки;
    3. на втором ряду начинается кладка поддувала;
    4. в третьем ряду происходит закрепление дверцы поддувала;
    5. четвертый ряд выкладывается без изменений по выбранной схеме;
    6. в пятом кладутся уголки для закрепления колосниковой решетки: она укладывается свободно;
    7. с шестого по десятый ряд топка делается из шамотного кирпича с использованием глины, так как такой кирпич быстро остывает;
    8. на одиннадцатом ряду выкладываются металлические уголки, на которых в дальнейшем формируется свод топочной камеры;
    9. дверца топки закрепляется, а ее края желательно обернуть печным базальтовым шнуром, который компенсирует все расширения и сужения при температурном воздействии;
    10. после завершения строительства топочной камеры по схеме формируется каменка, которая может быть как открытой, так и закрытой — в последнем случае строится камера для расположения камней, створка которой позволяет без труда грузить камни внутрь и вытаскивать для промывки и переборки;
    11. от каменки по схеме выводится дымоход, в который, при необходимости, может быть установлен бак для горячей воды.

    Каким образом подключить газовую банную печь самому

    Газовая печь для бани может быть безопасна только в том случае, если она правильно установлена и подключена.

    К установке предъявляется ряд требований:

    • Расположение от печи до стены — не менее 50 см, покрытие стен несгораемыми материалами или установка теплозащитных экранов.
    • Основание печи возводится из огнеупорного кирпича, оно выступает за края печи не менее чем на 10 см с каждой стороны.
    • Если используемая горелка устанавливается без специальных накладок, то края проема должны составлять по размерам от 48 до 60 см высотой и 35—48 см шириной; если будет использоваться накладка, то габариты увеличиваются до 62—65 см, а высота — до 52—67 см.

    К дымоходу предъявляются свои требования:

    • трубы, используемые при строительстве, изготавливаются из нержавеющей стали;
    • соединение между ними делают методом задвижки одного сектора на другой не меньше, чем на половину диаметра нижней трубы.

    Газовую печку устанавливают таким образом, чтобы горелка выходила в предбанник. Толщина стены не должна превышать 30 см.

    Возможные сложности

    При строительстве банной печи могут возникнуть следующие трудности:

    • увеличиваются швы между кирпичами — исправить эту проблему можно только на этапе строительства до застывания раствора путем разбора кладки;
    • длительное застывание раствора — ускорить процесс способом просушки конструкции небольшими протопками;
    • выделение угарного газа и дыма в помещение в процессе топки — исправляется только разбором всей конструкции.

    Полезное видео

    Посмотрите видео, в котором демонстрируется процесс кладки банной кирпичной печи с баком для воды.

    В качестве итога

    Для того чтобы эксплуатация банной печи была безопасной, прибор нужно строить со строгим соблюдением требований к конструкции, а в дымоходе важно обеспечить постоянную тягу, чтобы минимизировать риск выделения угарного газа в парилку.

    Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/

    Как своими руками изготовить печь для бани?

    Множество владельцев частных участков, помимо загородного дома, строят бани. Перед началом строительства, нужно продумать расположение печного оборудования, его габариты. Чтобы сэкономить деньги, можно сделать печь для бани своими руками. Если сборка будет выполнена правильно, самодельный отопительный агрегат не будет уступать покупным моделям по надежности, долговечности, мощности.

    Разновидности

    Прежде чем начинать монтаж печи в баню своими руками нужно разобраться с разновидностями печного оборудования, которое можно сделать самостоятельно. Оно классифицируется по разным параметрам: материалу из которого изготавливается отопительный агрегат, расположению топки, способу нагрева, используемому топливу.

    По материалу

    Зависимо от материала, печки для бани бывают:

    • металлическими;
    • кирпичными.

    Печное оборудование, изготовленное из кирпича, имеет ряд сильных, слабых сторон. Преимущества:

    • надежность, прочность, долговечность;
    • красивый вид;
    • долгое остывание;
    • высокий уровень комфорта в банных помещениях.
    1. Большая масса отопительного агрегата. Из-за этого нужно создавать отдельный фундамент.
    2. Долгое нагревание.
    3. Для полного прогрева банных помещений, парилки нужно большое количество дров.
    4. Сложности сборки кирпичного агрегата. Правильную конструкцию может собрать только специалист.

    Зависимо от типа постройки выделяют несколько видов оборудования:

    1. По-черному. Считается самым первым вариантом постройки печей для бани. В банном помещении строилась каменка из щебня с кирпичом. Она не имела дымоходов, из-за чего дым выходил в прилегающие помещения. Чтобы не дышать угарным газом, помещение протапливалась несколько часов, а потом в бане открывались окна, двери для выведения дыма.
    2. По-серому. Конструкция каменки простая, как в предыдущем варианте, но к ней добавляется дымоход. Из-за того, что дым выходит через раскаленные камни во время их полива водой, пар пахнет газами, выделяющимися после горения древесины.
    3. По-белому. Современные печи, которые долго нагреваются и остывают.
    4. Подовые. Дрова в таких печах засыпаются сверху. Из-за этого меняется направление тяги — сверху вниз. Дрова должны засыпаться не хаотично. На самый низ выкладываются крупные, поверх них средние, маленькие.

    Печи из металла — популярные конструкции, которые постепенно вытесняют кирпичное печное оборудование. Изготавливаются из разных видов металла, имеют множество сильных сторон.

    1. Металл быстро нагревается и не нужно тратить большое количество дров для прогрева банных помещений.
    2. Малый вес конструкции.
    3. Современные модели оборудуются дополнительными камерами для догорания газов, что повышает КПД печного оборудования до 90%.
    • металл быстро остывает;
    • материал подвержен коррозии;
    • если отсутствует внешняя облицовка, металлические поверхности испускают инфракрасное излучение, которое может обжечь человеческую кожу на расстоянии.

    По расположению топки

    Главной частью печи является топка. Зависимо от расположения топочной камеры существует два типа печей:

    1. Топка находится в парной. Подкидывать дрова удобнее, но конструкция занимает больше места в парилке, из-за чего повышается риск получения ожога. Дополнительно к этому, после открытия дверцы топочной камеры кислород в парной выгорает быстрее.
    2. Выносная топка. Дверца с топочной камерой расположены в предбаннике. Это самый удобный вариант печного оборудования. Топочная камера не мешает посетителям парилки, кислород в ней не выгорает от открытого пламени. Для растапливания печи, нужно постоянно выходить из парилки, что не всегда комфортно.

    Самый редкий вариант расположения топочной камеры с дверцей — на улице. Он актуален для маленьких парилок.

    По виду топлива

    Зависимо от используемого топлива печное оборудование бывает:

    1. Дровяным. Отопительные агрегаты, работающие на таком виде топлива, являются самыми популярными для банных помещений. Любой банщик скажет, что баня без печи на дровах это не баня. Для растопки можно использовать разные породы дерева.
    2. Электрическим. Оборудование, которое подойдет для людей, не желающих возиться с дровами, контролировать процесс горения, постоянно добавлять новое топливо. Главный недостаток таких печей — высокие затраты электроэнергии.
    3. Газовым. Популярное оборудование, которое привлекает покупателей компактными размерами, безопасностью, простым обслуживанием. Установкой отопительного агрегата может заниматься только специалист, имеющий определенные разрешения.

    По способу нагрева

    Также печное оборудование классифицируется по типу каменки. От ее конструкции зависит скорость нагрева камней. Выделяется два вида:

    1. Открытая каменка. Камни в такой конструкции нужно засыпать на специальную решетку, расположенную на топочной камере. Нагреваются они быстрее, но и остывают также быстро.
    2. Закрытая каменка. Камни засыпаются в отдельный отсек печи, который закрывается металлической дверцей. Благодаря этому камни будут оставаться горячими на протяжении суток.

    Подготовительные работы

    Чтобы самостоятельно сделать надежную, производительную, долговечную печь, необходимо провести ряд подготовительных работ.

    Конфигурация и устройство

    В первую очередь нужно изучить устройство печного оборудования для бани. К основным элементам относятся:

    • корпус из металла или камня;
    • зольный ящик для сажи, мусора, который остается после горения твердого топлива;
    • колосник — решетка, через которую зола ссыпается в зольный ящик;
    • каменка — отсек для расположения вулканических камней;
    • дымоход для отвода газов, выделяющихся при сгорании твердого топлива;
    • дверцы топочной камеры.

    Дополнительно печь может оборудоваться емкостью для нагревания воды.

    Инструменты и материалы

    Список инструментов, расходных материалов для изготовления зависит от вида печи. Для сборки металлического отопительного агрегата понадобится:

    • болгарка с дисками по металлу;
    • сварочный аппарат с электродами;
    • дрель со сверлами разного диаметра;
    • металлические листы, уголки, трубы разного диаметра;
    • щетка для металлических поверхностей или специальная насадка на дрель;
    • рулетка, строительный уровень.

    Для изготовления кирпичного отопительного агрегата нужно подготовить:

    • отдельные емкости для замешивания раствора;
    • глину, цемент, песок;
    • измерительный отвес для проверки вертикалей;
    • кельму, мастерок, шпатели разных размеров;
    • строительный уровень;
    • дрель со специальной насадкой для замешивания раствора;
    • красные, шамотные кирпичи.

    Для создания фундамента понадобятся:

    • деревянные доски, бруски для сборки опалубки;
    • гвозди, саморезы, молоток, шуруповерт;
    • арматура, вязальная проволока;
    • болгарка с дисками по металлу;
    • оборудование для замешивания раствора.

    Чтобы вырыть котлован под отдельный фундамент, понадобятся штыковая и совковая лопата.

    Расчеты и разметка

    После подготовки материалов, инструментов нужно нарисовать чертеж самодельной печи. На нем необходимо отметить основные элементы, размеры, места соединения. При расчете размеров фундамента нужно взять во внимание габариты печи, добавить к ним по 10–15 см с каждой стороны.

    После подготовки чертежа, расчета размеров самодельной печи нужно нанести разметку на землю. Если баня уже построена, требуется нанести разметку на деревянном полу, вырезать доски бензопилой. После окончания работ пол усиливается, отверстие заделывается.

    Подготовка помещения

    Подготовка помещения выполняется только после изготовления или усиления уже имеющегося фундамента. Он заключается в защите окружающих печь поверхностей от воздействия жара. Для этого на стенах закрепляется слой базальтовой ваты, поверх которой крепится лист нержавеющей стали, который будет отражать тепло. То же самое нужно сделать на полу вокруг печного оборудования.

    Изготовление своими руками

    После нанесения разметки, подготовки инструментов, материалов можно приступать к созданию фундамента, основания, сборке печи.

    Кладка и укрепление фундамента

    Чтобы сделать отдельный фундамент, основание для печки в готовой бане, нужно демонтировать ту часть пола, на которой будет размещено оборудование. После этого можно приступать к основным работам.

    Изготовление фундамента, основания под печь:

    1. Вырыть котлован, размеры которого должны превышать габариты печи на 15 см с каждой стороны. Глубина — 40 см.
    2. На дно ямы засыпать песчаную подушку толщиной 10 см. Поверх нее высыпать смесь щебня с гравием слоем 20 см. Утрамбовать каждую из прослоек по отдельности.
    3. Замешать раствор в бетономешалке из песка с цементом. Залить его в котлован до уровня земли. Дождаться застывания.
    4. Вокруг фундамента сколотить опалубку из досок, брусков. Закрепить ее с помощью деревянных распорок.
    5. Связать армирующий каркас из арматуры. Для этого используется вязальная проволока. Каркас должен быть ниже опалубки на 10 см. Под армирующей конструкцией постелить слой рубероида.
    6. Из двух частей цемента, 4 частей щебня, 1 части песка с водой замешать раствор. Залить его в опалубку.

    Подождать 3 недели, пока основание полностью не застынет. После изготовления фундамента поверх бетона нужно постелить слой рубероида для гидроизоляции. Выложить слой шамотного кирпича. Проверить его с помощью строительного уровня, чтобы не допустить отклонений по горизонтали.

    Кирпичная

    После укрепления фундамента, изготовления основания можно начинать кладку кирпичной печи. Для скрепления отдельных кирпичей, нужно подготовить специальный раствор. Он замешивается из глины, цемента или жаростойкой смеси для кладки. По консистенции смесь должна быть похожа на густую сметану.

    Процесс кладки кирпича:

    1. Начать укладывать кирпичи от угла. Остатки раствора убирают мастерком.
    2. После изготовления первого ряда процедура продолжается до места установки поддувала.
    3. Пропустить требуемое расстояние для монтажа дверцы, продолжить кладку.
    4. Когда уровень дойдет до колосников, на последнем ряду кирпичей устанавливается решетка, поверх ее продолжается кладка на раствор.
    5. Дойдя до топочной дверцы, нужно пропустить требуемое пространство для ее установки, продолжить кладку.

    После изготовления тела печи поверх кирпичей можно положить толстый металлический лист, на котором будут располагаться камни. Каждый второй ряд кладки необходимо усиливать армирующей сеткой. Швы на смежных рядах не должны совпадать. Для этого применяется технология кладки в полкирпича. Когда основная часть печи будет построена, нужно сделать дымоход. Его можно выложить из кирпича, а возле крыши продолжить металлической трубой.

    Металлическая

    Металлическую печь собрать гораздо проще чем кирпичную. Желательно соединять листы из металла на болты, однако, это сложнее. В крайнем случае можно сварить их друг с другом.

    1. На ряд шамотного кирпича, который является основанием, положить лист металла толщиной 1 см.
    2. Сварить прямоугольный короб, на передней стенке которого должны быть предусмотрены отверстия для дверцы поддувала, топочной камеры.
    3. Внутри разделить короб на две части колосниковой решеткой.
    4. Заварить крышку короба металлическим листом.
    5. На задней части верхнего листа металла вырезать отверстие для установки дымохода.
    6. Над топочной камерой сделать ограждения из металла.

    Дымоход необходимо изготавливать из труб с сэндвич-изоляцией. После его сборки покрыть места соединений термостойким герметиком. Место, в котором труба будет проходить через крышу бани, нужно изолировать жаростойким материалом (минеральной ватой). На окончании дымохода нужно установить специальный искрогаситель, колпак любой формы, чтобы осадки не попадали в трубопровод.

    Теплоизоляция

    Чтобы тепло от печного оборудование не рассеивалось по всем банным помещениям, нужно сделать теплоизоляцию. Для этого подходит два метода:

    • изготовление внешней облицовки из кирпича поверх металлической печи;
    • установка отражающих металлических экранов на стены.

    Второй вариант чаще выполняют вокруг каменки внутри парилки. Благодаря отражающим экранам тепло нагнетается в парной, без потерь.

    Способы модернизации

    Сделать печь более мощной, удобной можно самостоятельно. Для этого существует несколько проверенных вариантов:

    1. Над камнями разместить бак с водой. Ее можно будет использовать для ополаскивания после пребывания в парилке, принятия душа на следующий день.
    2. Внутри кирпичного печного оборудования можно сделать разводку труб для изготовления отопительного контура, который заполняется водой. Благодаря установке специального насоса, можно сделать самодельную систему отопления, подходящую для обогрева больших банных помещений.
    3. Если тип каменки открытый, могут возникнуть проблемы со слабым прогревом верхних камней. Чтобы это исправить, на каменку нужно сделать специальную открывающуюся крышку из металла.

    Модернизация не должна снижать пожарную безопасность конструкции.

    Техника безопасности

    Чтобы не получить ожоги от раскаленных поверхностей, снизить риск возникновения пожара, необходимо придерживаться правил техники безопасности:

    1. В банных помещениях должен быть огнетушитель.
    2. Регулярно выполнять очистку печного оборудования от сажи, золы.
    3. Печь устанавливать на расстоянии не менее 80 см от стен, закрывать их термостойким материалом с отражающими экранами.
    4. Выполнить пробную протопку самодельной печи, чтобы проверить герметичность соединений.

    Чтобы уберечь посетителей от возможных ожогов, можно сделать защитное ограждение из дерева. Рейки перед этим пропитываются огнестойким составом.

    После строительства бани, человек должен выбрать соответствующее печное оборудование. Если денег не хватает, можно изготовить печь самостоятельно. Для этого необходимо выбрать материал, из которого отопительный агрегат будет изготовлен, подготовить основание. После застывания фундамента, можно начинать изготовление печи.

    Интересное видео

    В видео представлен поэтапный процесс сваривания металлической печи:

    Источник: http://probani.guru/pechidimohod/izgotovlenie-pechi/

    Как сделать печь для бани своими руками?

    Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

    Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной. В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

    Виды банных печей

    Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

    1. По материалу изготовления

    • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.

    Кирпичные банные печи создают в парилке особенно благоприятную атмосферу

    С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь , хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

    Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

    • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом о т т радиции, но зато обладают целым рядом преимуществ:

    — Ее установка не занимает длительного времени и не потребует много места.

    — В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню .

    — Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

    — Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п .

    В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

    Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

    • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

    Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже , то есть процесс возведения стенок достаточно прост.

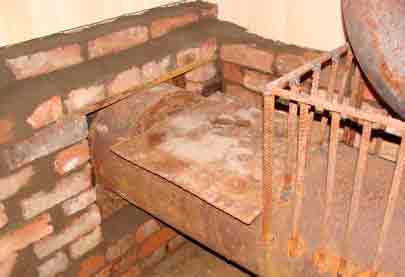

    Комбинированный вариант — металлическая печь, обложенная кирпичом

    Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

    2. По используемому энергоносителю

    Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

    Для бани оптимальным топливом были и остаются дрова

    Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

    3. По расположению топки

    И кирпичные, и металлические банные печки могут иметь разные компоновки:

    Печь вместе с топкой полностью расположена в парной

    В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

    Дверца топки может быть вынесена в соседнее помещение

    С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

    4. По способу нагрева каменки

    Наконец, банные печи различаются по способу нагрева камней.

    • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости , приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне. Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

    Печка постоянного нагрева с наружной каменкой

    Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

    • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

    По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

    • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделе на на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.

    В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

    Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

    Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

    Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

    Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

    • «Жара-Экстра 400»;
    • «Жара-Люкс 20».

    Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

    Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м 3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

    Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м 3 .

    Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

    • сделать тягу более равномерной;
    • сэкономить топливо.

    К слову, дымоход в любой момент можно разобрать для очистки.

    В комплектацию к устройствам входят:

    • колосниковые решетки;
    • декоративные элементы;
    • чугунная дверка
    • закрытая каменка с воронкой для подачи воды;
    • совок;
    • подробное руководство по монтажу.

    Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

    Рассматриваемая модель оснащена:

    • каменкой закрытого типа;
    • системой парогенерации.

    Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

    • традиционную русскую баньку;
    • финскую сауну для настоящих викингов;
    • хаммам для любителей восточных удовольствий.

    Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

    Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

    Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

    Видео: советы по выбору печки для бани

    Кладка фундамента

    Поскольку вес печи-каменки из кирпича превышает полтонны, то фундамент для неё надо делать соответствующий.

    Масса одного куба кирпичной кладки, примерно 1300 кг. Используйте эту информацию, для расчёта веса печи.

    Размечаем на грунте будущий участок бетонного основания (он должен быть на полкирпича больше размеров печи). Глубина его закладки должна быть ниже фактического уровня промерзания грунта.

    Фундамент под «каменку» должен располагаться от фундамента банного строения, не менее чем на 10 см, и не должен (даже частично) быть с ним перевязан. Зазор между ними в дальнейшем заполняем сухим песком и хорошо утрамбовываем.

    Если стены и простенки бани возведены из горючего материала – надо обезопасить участок. Проём для топки и часть находящейся за ней стены, зашейте асбест-картоном, а поверх него разместите лист металла, толщиной не менее 4 мм. Минимальное расстояние до стен, не защищённых асбестом и железным листом, должно составлять 350 мм, а защищённых, порядка 200 мм.

    О растворе для фундамента

    Можно делать закладку на известковом, цементном или комбинированном растворе.

      • Известковый (пропорции): 1 часть гашеная известь/2 части просеянный песок;
      • Цементный (пропорции): 1 часть цемента/2 части просеянный песок;
    • Комбинированный (известково-цементный): 1 часть цемента/6 частей гашеная известь/просеянный песок в зависимости от марки цемента и жирности извести.

    1. Дно засыпьте чистым (без примесей мусора) песком на ≈ 15 см. Слегка пропитайте его водой и хорошо утрамбуйте;
    2. Поверх насыпьте щебень или битый кирпич на ≈ 20 см и плотно утрамбуйте;
    3. По стенкам вырытого котлована поставьте опалубку так, чтобы она была примерно на 5 см выше уровня грунта.
    4. Выстелите котлован рубероидом или гидроизоляционной плёнкой, так, чтобы она заходила внахлёст на 10-15 см и выходила за края опалубки на 5-10 см;
    5. На дно уложите армированный каркас. Он должен быть металлическим (не полимерным). Обычно пруток не меньше ø 12 мм, с квадратной ячейкой в 10 см;
    6. Залейте бетонным раствором и проткните стяжку несколько раз металлическим прутом (чтобы исключить образование скрытых воздушных полостей), аккуратно разровняйте правилом и проверьте равномерность горизонтального уровня. При необходимости – «выгоняйте» раствором.
    7. Бетон накройте любой плёнкой и периодически увлажняйте, чтобы не было растрескивания от пересыхания;
    8. После того как бетон схватится (≈3-5 дней), демонтируйте опалубку, а края стяжки хорошо замажьте битумной мастикой (гудроном). После её застывания, промежуток между фундаментом и грунтом засыпьте чистым песком и утрамбуйте;
    9. Осталось сделать гидроизоляцию. Для этого используем рубероид. Его расстилают в два слоя, причём второй слой надо уложить с перпендикулярным рисунком полос по отношению к первому. Куски рубероида должны быть внахлёст не менее 10 см и выходить за границы фундамента, на 5 см.

    Консистенция раствора должна быть похожа на сметану средней жирности. Заливку выполняйте послойно. Залили – проткнули прутом, слегка разровняли, залили новый слой. И так, до нужного уровня.

    Фундаментные работы внутри помещения – всегда грязный процесс. Поэтому застелите банный пол п/э плёнкой. И лучше армированной. Она прочная и точно выдержит до окончания работ.

    Обратите внимание на фото – это неправильный фундамент. Не знаю, как он устроен внутри, но то, что печной фундамент перевязан с основным – недопустимо. «Общая конструкция» сулит проблемы с прочностью и долговечность.

    Раствор для кладки печи

    Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее .

    Для раствора используется: глина; песок; вода.

    Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.

    Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.

    Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:

    1. Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
    2. Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
    3. Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

    1. Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
    2. Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
    3. Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.

    Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.

    Кладка печи

    Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.

    Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.

    После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.

    Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.

    Нельзя в кладке укладывать обычный и жаропрочный кирпич. Они имеют разное расширение в процессе нагрева. Результат такой перевязки – появление трещин на швах, через которые в помещение будет струиться угарный газ.

    Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.

    На этом фото справа, судя по всему «подстраховались», сделав в два кирпича.

    Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.

    Кладка стен

    Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.

    Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу.

    Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…

    Установка поддувала и печных дверок

    Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.

    В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.

    Установка колосников

    Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.

    Дымоход

    Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.

    Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.

    Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.

    Как сделать металлическую печь для бани

    Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

    Печь из металла для бани и сауны — в чем разница

    Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

    Один из вариантов сварной печи для сауны

    Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

    В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

    Тут каменка расположена внутри а сверху приделан бак

    Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

    Самодельные печи для русской бани

    Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

    • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
      Футеровка — обложить топку изнутри жаропрочным кирпичом
    • Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.
      Снаружи закрыть корпус кирпичным экраном

    Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

    Каменка: какого размера и где

    Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3 . В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

    Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3 , размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

    Каменка может быть разной формы и размера

    Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

    Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

    Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

    Чертежи самодельных банных печей из металла

    Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

    Печь из металла для бани с закрытой каменкой

    Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

    Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

    Печь с подачей вторичного воздуха

    Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

    Объемная модель самодельной печи-каменки из металла

    В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

    Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

    Чертеж печи для бани с баком для воды

    Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

    Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

    Вариант небольшой печи с большим баком

    Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

    Разрезы печи и размеры

    Как сделать печь для сауны

    Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

    Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

    Принцип работы конвекционного кожуха

    Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

    Чертежи и схемы

    Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

    Схемы металлических печей для сауны

    Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

    Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

    Каменка внутри корпуса

    Источник: http://building-ooo.ru/otoplenie/kak-sdelat-pech-dlya-bani-svoimi-rukami/.html

    Как самостоятельно изготовить печь для бани?

    1. Особенности
    2. Плюсы и минусы самодельных конструкций
    3. Отличие печи от котла
    4. Виды
      • Закрытые и открытые
      • По материалу
        • Кирпичные
        • Металлические
        • Стальные
        • Чугунные
      • По энергоносителю
        • Электрические
        • Дровяные
        • Газовые
      • По расположению топки
        • Встроенная
        • Выносная
      • По способу нагрева каменки
      • По наличию бака
      • С парогенератором
    5. На что обратить внимание при выборе?
      • Скорость нагрева
      • Компоновка
      • Способ нагрева каменки
      • Используемое топливо
    6. Чертежи
    7. Материалы
    8. Инструменты
    9. Дизайн
    10. Где установить?
    11. Подготовительные работы
      • Подготовка металла
      • Расчеты
      • Разметка
      • Подготовка помещения
      • Укрепление фундамента
    12. Изготовление
    13. Теплоизоляция
    14. Техника безопасности
    15. Советы и рекомендации
    16. Красивые примеры

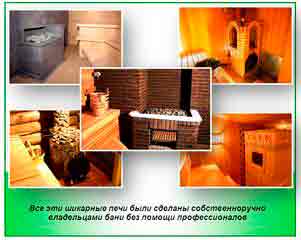

    Многие обладатели бани задумываются над тем, как самостоятельно изготовить печь для нее. Такое решение имеет множество достоинств, среди которых и экономия, и возможность сделать изделие с необходимыми габаритами, и высокое качество печи. Однако следует учесть несколько нюансов, прежде чем взяться за самостоятельное изготовление.

    Особенности

    Баня и сауна – далеко не одно и тоже, поэтому и печи для них будут совсем разными. Если в сауне необходимо создать высокую температуру, при этом жар должен быть жестким и сухим, то в бане все наоборот. Температура также остается высокой, но за счет высокой влажности жар получается мягким и температура практически не ощущается. Такие процедуры полезны как для физического, так и для душевного состояния.

    В большинстве своем бани делаются из дерева, и от этого тоже зависит тип печи, которая будет устроена там. Например, дубовые бани предназначены для создания высоких температур, и там чаще всего строят кирпичные печи.

    Липовые сооружения встречаются крайне редко в силу того, что липовая древесина – продукт дефицитный, и мало кто может позволить себе такое строительство. Печки здесь не должны обладать сильной мощью. Жар не должен быть сильным, так как липовые бани относятся к разряду легких. Конечно, самое простое решение – купить готовую печь, рассчитанную на определенную площадь бани. Однако многие отказываются от этого решения.

    Во-первых, не хочется переплачивать. Действительно, качественная печка, построенная вручную, стоит в два-три раза дешевле, чем такой же вариант от именитого производителя. Во-вторых, печь, построенная своими руками, позволяет мастеру выразить себя. В-третьих, такую конструкцию можно сделать какого угодно размера и конфигурации, чтобы она идеально встала именно в вашу баню. Печи, изготавливаемые по персональным замерам на заказ стоят очень дорого, поэтому гораздо проще изготовить печку самому.

    Плюсы и минусы самодельных конструкций

    Самостоятельное изготовление печной конструкции имеет как свои преимущества, так и недостатки. Необходимо принимать в расчет и те, и другие, чтобы трезво оценивать свои силы и понимать, стоит ли браться за самостоятельное изготовление или лучше все же не экономить и заказать готовое решение.

    Так, к достоинствам относятся следующие положения:

    • Привлекательный внешний вид, который можно варьировать по собственному желанию. Те, кто имеет опыт в сварочных работах, а также во всем том, что касается самостоятельного изготовления вещей, могут сделать поистине уникальную конструкцию, которая по красоте не уступает заводским аналогам.
    • Экономичность. Самодельные бани, устроенные правильным образом, не уступают фабричным в плане экономии топлива или электроэнергии, если выбран такой вариант.
    • Высокая производительность. Должным образом спроектированная и построенная банная печь имеет высокий КПД, так что никакое тепло не пропадает зазря – все передается в парную.

    • Простота в обслуживании. Самодельные печи проще обслуживать, поскольку изготавливающий их человек знает, где что находится, какие места нужно почистить тщательнее, а какие можно лишь слегка замести.
    • Долговечность. Как и заводские, печи, сделанные своими руками, служат не один год, а если речь идет о кирпичной, то она может прослужить несколько десятков лет.
    • Экономия места. Благодаря вариативности параметров появляется возможность рационально вписать печной конструкт в баню, при этом не оставив слишком больших зазоров или не заняв необоснованно много пространства.

    Что касается недостатков, то их не так много, но все же они есть:

    • Если самодельная печь сделана из камня, то она может иметь слишком большой вес. Это потребует дополнительного укрепления фундамента, что повлечет за собой дополнительные расходы.
    • Возникает необходимость в защите окружающей обстановки, поскольку не всегда у печника-любителя имеются необходимые знания относительно того, как снизить температуру снаружи печи.
    • Необходимо проводить все работы с высокой долей профессионализма, поскольку неправильно сделанная печь не будет должным образом прогревать помещение парной и вообще доставит больше проблем, чем радости.

    Отличие печи от котла

    Многие ошибочно полагают, что печь и котел – одно и то же. Действительно, изготовить котел несколько проще, чем печь, однако это не устраняет того недостатка, что котел никогда не создаст в бане необходимой температуры. Основное предназначение печи – отдача тепла. Она рассеивает тепло вокруг или переправляет его в определенное место, но не концентрирует внутри себя.

    С котлом же все обстоит с точностью до наоборот. Он нагнетает тепло внутри, а потом передает его через трубы. Однако львиная доля тепла теряется в процессе прохождения по трубам, отчего температура сильно падает, поэтому котел оказывается не в состоянии должным образом обогреть баню.

    Таким образом, выбор в пользу печи, а не котла, очевиден, хоть она и оказывается многократно сложнее по изготовлению. Важно, чтобы вы не обманулись, встретив в многочисленных инструкциях заверения о том, что котел и печка – одно и то же.

    На сегодняшний день самодельные печи разделяются по многим параметрам. В их числе не только материалы, но и расположение топки, наличие или отсутствие топлива, способ нагрева каменки. Для того чтобы должным образом оценить преимущества и недостатки каждого из имеющихся вариантов, необходимо изучить их все.

    Важным является то, что не все из этих видов доступны для выполнения мастеру-новичку. Большинство требует определенного опыта и знаний относительно того, как именно следует изготавливать подобные конструкции, на чем концентрировать внимание. Знание того, печь какого вида вы хотите видеть в своей бане, позволит избежать того, когда люди тратят время и силы на добавление тех опций, которые в дальнейшем использоваться не будут. Например, не всегда оказывается необходим парогенератор или бак. То же касается и диммера, с помощью которого можно выставлять температуру.

    Последний вариант доступен только либо профессиональным печникам либо людям, хорошо разбирающимся в нюансах подобных технологических приспособлений и решивших построить электрическую печку.

    Закрытые и открытые

    Деление банных печей на закрытые и открытые является основополагающим фактором, от которого в корне зависит тип тепла, которое они подают. Так, в закрытых печах камни накрываются крышкой. Это делается для того, чтобы камни дольше не остывали, отдавая тепло только по мере необходимости. Какая бы ни была температура, в банях с закрытой печью пар будет влажным, мягким, легким.

    В русских банях можно встретить подобные каменки гораздо чаще.

    Что касается открытых печей, то они более характерны для сауны, чем для бани. Они дают жесткий жар, влажность находится практически на нулевом уровне. При всем этом камни разогреваются практически мгновенно до высоких температур.

    Такую печь соорудить проще, поскольку не придется трудиться над изготовлением крышки, однако для бани подобный вариант – не самый лучший из-за сухого горячего пара. В бане же приветствуется влажный пар.

    По материалу

    Разделение по материалу – самое очевидное из всех. Вариантов существует не так много. На сегодняшний день для самостоятельного изготовления доступны только металлы и кирпич.

    Кирпичные

    Мечтой многих обладателей бань является именно кирпичная печь. Это связано не только с ее традиционным и основательным видом, но и долговечностью, способностью долго сохранять тепло и прочими положительными чертами. Однако для того, чтобы выложить такую печку, придется потрудиться. Кладка занимает достаточно много времени, к тому же здесь требуется определенный опыт. Также необходимо будет приобрести специальные материалы: обыкновенный кирпич не подойдет.

    Важным недостатком кирпичных печных конструкций является их вес. Небольшая печь, рассчитанная на обогрев средней бани, может весить до 300 килограммов, поэтому фундамент под такой печью необходимо будет укрепить. Однако данный недостаток искупается тем, что подобная печь подойдет для обогрева и двухэтажной бани, а не только чтобы создать достаточную температуру в парной. К тому же эстетически такая печка выглядит наиболее привлекательно именно благодаря своей традиционной наружности.

    Многие владельцы бань не представляют своей парной без подобной внушительной конструкции.

    Металлические

    Металлические печи – более распространенный вариант в силу того, что построить такую конструкцию самому намного проще. Все, что понадобится – листовой металл, инструменты для его нарезки и скрепления и навыки сварки. Благодаря такому нехитрому набору металлические варианты и приобрели такую бешеную популярность среди печников-любителей.

    Однако печь можно делать не из любого металла. Например, алюминий, с которым так просто работать, категорически не подходит для этих целей. Он и в охлажденном состоянии легко гнется, а уж если его разогреть, он будет сильно коробиться и гнуться. В результате печка потеряет форму после первого же нагревания.

    Не подходит для этих целей и медь. Медные печи – отличные в эксплуатации, однако сам по себе этот цветной металл достаточно дорогостоящий, в результате чего оказывается дешевле купить готовый агрегат, чем монтировать его вручную.

    Стальные

    Стальные печки изготавливать легче всего в силу того, что сталь – материал податливый, но не слишком. Стальные листы легко обрабатывать, однако тяжело погнуть руками, поэтому они более предпочтительны для постройки печей. Но практика показывает, что стальные печи имеют множество недостатков.

    Так, сталь раскаляется до того уровня, когда жар становится некомфортным и жестким, из-за чего принимать такую баню оказывается неприятно. Как-то устранить этот недостаток нельзя, поскольку это является издержками использования стального корпуса.

    Помимо прочего, стальная печь излучает вредное инфракрасное излучение, которое вообще сводит на нет весь полезный эффект от бани.

    Стальные печки быстро остывают, хоть и быстро нагреваются. Потребуется постоянная подпитка, чтобы сохранить температуру хотя бы приблизительно на одном уровне.

    Также придется следить за тем, какие именно дрова или другие источники горения для поддержания тепла используются. Если использовать такой источник тепла, который имеет слишком высокую температуру горения, то печь может деформироваться и перестать выглядеть привлекательно.

    Чугунные

    Чугунные печи пользуются бешеной популярностью, поскольку чугун среди всех металлов наиболее хорошо приспособлен под изготовление печей. Это связано с некоторыми специфическими особенностями, присущими чугуну.

    Так, чугунная печь нагревается достаточно быстро. Не так быстро, как стальная, конечно, но быстрее, чем кирпичная. При этом парилку она тоже прогревает быстро. По сравнению с кирпичной печной конструкцией чугунная «работает» в два раза быстрее.

    Чугунные печки долго держат температуру, выделяя комфортное для человека тепло. Жар получается мягким, пар – влажным. При этом отсутствует неблагоприятное инфракрасное излучение, которое может негативным образом воздействовать на здоровье. По сроку службы чугунную печь можно сравнить с кирпичной.

    Чугун не боится высоких температур, поэтому в теории в бане возможно создать любую температуру. Чугунные конструкты не деформируются даже в результате ударов, не говоря уже о воздействии жара. К тому же чугунные агрегаты не ржавеют, что является дополнительным плюсом.

    По энергоносителю

    Что касается того, чем можно топить баню, то вариантов существует множество. Среди них есть и традиционные, и современные. Заранее следует оговориться, что особого мастерства требует изготовление электрических печей или комбинированных. В первом случае может понадобиться знание инженерного дела, во втором – умение совмещать сразу несколько техник в одном изделии.

    Как правило, для домашних банных печей выбираются такие варианты топлива, которые не потребуют большого количества денег в дальнейшем. Используются энергосберегающие технологии или вторичная переработка сырья. Особенно это касается дровяных печей.

    Некоторые топят баню древесно-стружечными плитами, оставшимися после ремонта, однако делать этого категорически не рекомендуется, поскольку для здоровья все же полезнее выбирать настоящую древесину (дуб, березу).

    Электрические

    Электрические банные печки появились не так давно. На сегодняшний день широко распространены фабричные аналоги. Мало кто отваживается изготавливать такую конструкцию самостоятельно, боясь допустить ошибку и испортить дорогостоящее сырье. Однако гораздо чаще, чем электропечи, можно встретить электрические камины. Не имеет смысла изготавливать просто электрическую печь, так как при умеренном потреблении электричества она будет прогревать парную слишком долго, а для быстрого нагрева придется использовать слишком много электроэнергии, что негативным образом скажется на коммунальных счетах.

    Лучше использовать возможности электрической подпитки только для поддержания имеющейся температуры в помещении. Тогда и электричества много не истратится, и не придется биться над полноценной электрической печью, и поддержание температуры на нужно уровне станет намного проще.

    Дровяные

    Излюбленным вариантом, который предпочитает большинство, являются печи на дровах. Они признаны наилучшим вариантом для бани, так как пары от настоящих деревянных дров полезны для здоровья. Построить дровяную печь проще всего: имеется множество схем и способов, с помощью которых можно это сделать.

    Лучше всего служат каменные дровяные печки, однако чугунные аналоги тоже являются вполне приемлемыми. Так, печь из кирпича на дровах долго не остывает, а если использовать дрова длительного горения, то можно поддерживать нужную температуру хоть всю ночь.

    Тем не менее, могут возникнуть проблемы с тем, чтобы сложить подобный вариант правильно. Для этого понадобится помощь профессионального печника, а таких на рынке совсем немного. Дровяную печь можно изготовить из стали или из чугуна. Если у вас есть некоторый опыт, выбирайте чугун. Работать с ним сложнее, но печь получится надежнее.

    Газовые

    На сегодняшний день газовые печи почти так же востребованы, как и дровяные. Часто делают комбинированные варианты, при которых печь может подпитываться и дровами, и газом. Однако такая популярность газовых бань объясняется не только их способностью быстро и качественно прогревать воздух в парной.

    Газ – один из самых дешевых видов топлива, поэтому денег на его покупку потребуется не так много. Помимо прочего, газовую печь не придется убирать и чистить так часто, как дровяную, поскольку газ не может забить дымоход или засорить топливную камеру.

    Самостоятельное изготовление газовой печки – довольно сложная процедура, поскольку придется учесть множество требований, однако это гарантирует высокую безопасность использования печки в будущем.

    Если вы не уверены в своих силах, от изготовления банной печи на газу лучше отказаться, иначе баня может попросту превратиться в газовую камеру.

    По расположению топки

    Когда банные печки были только изобретены, топка располагалась внутри печи и не было и мысли о том, что она может быть расположена как-то иначе. Однако с течением времени люди поняли, что небольшие доработки способны полностью изменить саму печную конструкцию, а также качество воздуха и жара в парной. Так появились выносные топки. На сегодняшний день существует всего два варианта расположения топки – встроенная и выносная.

    Каждый из вариантов обладает своими плюсами и минусами, поэтому однозначно определить, какой из вариантов лучше, нельзя. Каждый из них подходит в каком-то конкретном случае, часто оставаясь единственно возможным.

    Встроенная

    Встроенная топка используется только в тех случаях, когда необходимо сэкономить место. Бывает, что приходится отказаться от наличия предбанника, когда речь идет о совсем крохотной бане. Однако на этом все преимущества данного варианта заканчиваются.

    Минусов у встроенной топки во много раз больше, чем плюсов. Так, расположение топки внутри парной способствует тому, что в помещении выгорает кислород, которого и так там немного. Единственный способ исправить ситуацию – наладить систему вентиляции. Кислорода действительно станет больше, но это приведет к тому, что температура сильно понизится и придется сильнее нагревать печь. В результате кислород опять будет выгорать. Получается замкнутый круг.

    Также перспектива подбрасывать дрова, если топка находится внутри парилки, не кажется заманчивой, поскольку случайно выскочивший уголь способен привести к тому, что вся баня вспыхнет, как спичка.

    Выносная

    Выносная топка намного функциональнее, однако под нее требуется достаточно места. В этом случае сама камера, в которую подбрасывают дрова, находится в помещении, смежном с парной. Плюсы очевидны: нет риска угореть от недостатка кислорода, дрова подбрасываются из другой комнаты, так что риск возникновения пожара тоже сведен к минимуму. Какая бы ни была температура в бане, микроклимат будет все так же комфортен, поскольку драгоценный кислород выгорать не будет и жар не покажется жестким.

    Значительный минус состоит только в том, что баня обязательно должна состоять как минимум из двух помещений, то есть обладать большей площадью. Однако этот минус можно назвать минусом лишь с натяжкой, поскольку мало кто делает баню, состоящую только из парилки.

    Еще одно важное замечание: поблизости от топки лучше расположить огнетушитель на всякий случай.

    По способу нагрева каменки

    Данный пункт подразумевает размещение камней относительно источника тепла. Различают печи периодического и постоянного нагрева. В печах постоянного нагрева, которые являются более распространенными на сегодняшний день, камни не соприкасаются непосредственно с выходящими продуктами сгорания. Их располагают в специальной емкости, которая находится в самой парилке. Камни средней фракции остаются чистыми, на них можно наливать понемногу воду, чтобы сделать пар более влажным. Так, предельная температура нагрева камней достигает 400 градусов, пар получается сухим и жестким, более характерным для финской сауны.

    Совсем по-другому выглядит каменка периодического нагрева. Здесь дым от прогорающего топлива проходит непосредственно через камни, в дальнейшем выходя через дымоход. Это накладывает определенные ограничения: например, нельзя мыться в бане до тех пор, пока все топливо не прогорит и не выйдет весь углекислый газ, иначе можно угореть. Камни в этом случае разогреваются до экстремально высоких температур – 1000 градусов. Пар образуется сразу же, как вы польете водой камни. Кстати, камни для таких каменок должны быть большими и округлыми.

    По наличию бака

    Часто бани оснащают водонагревательным баком сбоку. Так жар от боковых стенок печки не пропадает зря, а разогревает находящуюся в баке воду, которую в последующем можно использовать по собственному желанию. Бак сбоку также выполняет роль теплообменника, благодаря наличию которого достигается оптимальный микроклимат в предбаннике и парной.

    Другое назначение бака – отопление всего остального здания. Бывает, что баня находится на цокольном этаже дома. После того как печь была натоплена, она хорошо прогревает воду, которая в дальнейшем разноситься по дому посредством системы труб.

    Такие импровизированные радиаторы отопления можно сделать своими руками, если дополнительно изучить, как работает подобная система, на чем она основывается. Сварить же обыкновенный бак сбоку печи или у дымохода не составит никакого труда.

    С парогенератором

    Что касается устройства парогенератора, то такое решение позволяет наполнять помещение тяжелым влажным паром, как в хаммаме, причем не прибегая к полной переделке печки. Наиболее интересным решением является установка мини-парогенератора вдобавок к самодельной банной печи, который позволит сэкономить пространство, при этом справится со своей задачей ничуть не хуже.

    Помимо перечисленного, есть еще несколько разновидностей банный печных конструкций, которые не подпадают ни под одну классификацию. Одним из них может послужить мобильная печь. Она обладает гораздо меньшими размером и весом, в силу чего ее можно относительно свободно перемещать из помещения в помещение. Мобильные печки обычно оснащаются встроенной топкой, поскольку с выносной было бы больше проблем.

    Баня верхнего горения, или подавая – конструкция, при которых горение начинается с верхнего яруса уложенных дров, постепенно перекидываясь на нижележащие ряды. Такие конструкции издревле использовались для русских бань, поскольку позволяют избежать серьезных теплопотерь в самом начале горения.

    Отработка топлива происходит постепенно и тление приходится уже на тот период, когда парилка достаточно горячая, и все, что требуется – это поддерживать температуру.

    На что обратить внимание при выборе?

    Перед тем как остановить свой окончательный выбор на каком-либо из вариантов, необходимо оценить его по нескольким параметрам. Такое тщательное приготовление требуется из-за того, что постройка печи (особенно кирпичной) – занятие хлопотное и требующее финансовых вложений, поэтому важно не ошибиться.

    Оценка производится на основе наиболее очевидных и распространенных факторов, причем они затрагивают как выбор материала, так и конструкции.

    Скорость нагрева

    То, насколько быстро разогревается печь, играет решающее значение, если речь идет о бане для круглогодичного использования. Если летом практически не существует риска, что банное помещение прогреется недостаточно хорошо, то зимой такая вероятность крайне высока.

    Так, летом можно нагреть баню за 3-4 часа, в то время как в зимний период потребуется потратить на это 8-12 часов.

    Также важно, насколько хорошо печка держит тепло. Например, стальная конструкция хорошо разогревается, но так же быстро остывает, что негативным образом сказывается на времени, в течение которого в бане можно мыться. Спорный вопрос – стоит ли нагревать 3 часа баню, чтобы иметь возможность попариться в ней всего в течение часа. На поддержание температуры уйдет слишком много топлива, что нерационально с финансовой точки зрения.

    Компоновка

    Здесь подразумевается наличие парогенератора, бака, а также расположение топки относительно печи. Обо всех этих нюансах подробно говорилось в разделе с классификацией.

    Способ нагрева каменки

    Контакт камней с дымом от источников тепла играет важную роль, поскольку от этого зависит, насколько скоро в бане можно будет мыться. Это влияет на температуру и влажность воздуха в бане, а также на микроклимат. Некоторые разновидности подходят больше для саун, другие – для русских бань, однако в последнее время наибольшей популярностью пользуются комбинированные варианты, когда можно варьировать влажность воздуха по собственному желанию. Для этого больше всего подходят каменки периодического нагрева с миниатюрным парогенератором.

    Однако если вам необходимо будет получать пар только какого-то определенного типа (например, если вы поклонник финской сауны и только ее), то логичнее будет сэкономить и соорудить каменку без дополнений, а только такую, которая бы была обеспечена необходимыми параметрами.

    Используемое топливо

    Заранее решите, чем вы хотите подпитывать свою печь. От этого во многом зависит сложность и дороговизна изготовления печки. Так, наиболее простым в исполнении вариантом является дровяная конструкция, поскольку здесь не придется прибегать к техническим усовершенствованиям.

    Оптимальным решением будет объединить в одной печи возможность подпитываться от нескольких источников питания. Например, когда какой-то один закончится, можно будет воспользоваться другим. Самым популярным является сочетание подпитки газом и дровами.

    Помимо перечисленных, есть еще несколько факторов, которые не столь обширны, но тоже значимы. К ним относятся температурная мощность печи.

    Не имеет смысла делать слишком мощную печь для маленькой бани, но и слишком маленькая конструкция не справится с отопление большого помещения. Обязательно соотносите квадратуру бани с тепловой отдачи вашего изделия.

    Температура стенок печного агрегата также находится не на последнем месте по важности. Не так давно появились так называемые «холодные» печки. Их приходится намного дольше прогревать, однако их температура снаружи никогда не превышает 60 градусов, в то время как внутри она может быть на несколько сот градусов выше.

    Чертежи

    Составление чертежа – важный и ответственный шаг. Без должного образования составить грамотный чертеж практически невозможно, а без правильного чертежа не построить хорошей печи. К счастью, имеется простое решение – воспользоваться готовой схемой. Они в обилии имеются в свободном доступе, так что можно выбрать наиболее подходящую.

    Другой вариант – заказать изготовление чертежа по вашим собственным замерам. Это решение имеет несколько преимуществ:

    • такой агрегат идеально разместиться в той нише бани, которую вы под него отвели;
    • будут иметься все необходимые дополнения (например, бак);
    • схема соединения деталей, как правило, сразу указывается на чертеже, поэтому вы избежите сложностей.

    Стоимость такого заказного варианта не столь высока, поэтому вы вполне сможете его себе позволить. Деньги, потраченные на покупку схемы, позволят вам в будущем сэкономить множество сил, времени и нервов.

    Материалы

    Как было сказано выше, на сегодняшний день есть лишь малое количество материалов, из которых делают банные отопительные конструкции.

    Это связано со специфическими требованиями, которые к ним выдвигаются:

    • способность выдерживать высокие температуры;
    • не подверженность коррозии, гниению;
    • негорючесть;
    • приемлемая цена;
    • долговечность и прочие.

    Из-за этого список сократился всего до двух позиций: кирпич и металл. Каменные печи были и остаются наиболее предпочтительным вариантом для русских бань, однако металл намного дешевле и проще в работе. Это привело к тому, что металлические конструкции постепенно вытесняют кирпичные. Для самостоятельного изготовления тоже лучше предпочесть металлический агрегат, так как его проще сделать самому, чем выложить кирпичную классическую конструкцию.

    Кирпичные печи красивые, обладающие высокой теплоотдачей. Из-за того, что их трудно сделать самому, многие отказываются от их сооружения, однако при достаточном опыте подобную конструкцию можно сделать и самому.

    Простые печи выглядят следующим образом:

    • Простая без изысков печка выглядит достойно и интересно несмотря на то, что на ее строительство не было затрачено много сил и времени. Подобная кладка под силу даже новичку.
    • Более сложный вариант, выложенный профессиональным мастером. Такая красота требует профессионализма, однако результат того стоит. Получилась полноценная русская печка.

    Как видно, кирпич эстетически привлекателен, однако работа с ним требует определенной сноровки. Простые металлические агрегаты изготавливаются доморощенными мастерами по всей России, при этом печи получаются ничуть не хуже заводских. Встречаются как изделия максимально простые, так и с коваными элементами.

    Приблизительно такой вид имеют металлические конструкты, сделанные вручную. Максимально простой агрегат с каменкой и всем необходимым не займет много места. Данная печь имеет встроенную топку, так что она предназначена для установки в самой маленькой бане. Самодельная печная конструкция с коваными элементами и баком для подогрева воды отлично впишется в любую баню.

    Изготовление кованых деталей потребует кузнечных навыков или их можно выполнить на заказ. Выбирать, какой материал вам больше подходит, предстоит только вам.

    Инструменты

    Для изготовления металлической печи понадобятся следующие инструменты:

    • сварочный аппарат для герметичного соединения деталей;
    • болгарка с алмазным диском для нарезания металлических листов;
    • дрель для проделывания небольших отверстий;
    • строительный уровень, монтажная рулетка, транспортир и маркер для нанесения разметки;
    • диск для шлифовки металла.

    Для кирпичной печи используется более разнообразный инструментарий:

    • различные кельмы и шпатели для нанесения раствора, скрепляющего кирпичи между собой;
    • кирка для придания кирпичам необходимой формы и откалывания лишних кусков;
    • лазерный строительный уровень для оценивания горизонталей;
    • отвес для оценки вертикалей;
    • строительный «треугольник» размерами 40х40х57 см;
    • правило для снятия лишнего раствора и выравнивания кирпичей;
    • ведра и поддоны, в которых будут разводиться растворы для скрепления кирпичей.

    Дизайн

    Самодельные печи могут иметь различную отделку, которая определяет их внешний вид. Однако все зависит не только от этого. В первую очередь, красоту и эстетическую привлекательность определяет аккуратность, с которой проведены все работы.

    Наиболее интересными могут быть следующие представленные самодельные варианты:

    Как видите, среди них нет металлических изделий, поскольку кирпичные агрегаты смотрятся намного выигрышнее по дизайну.

    Где установить?

    Ответ на этот вопрос очевиден: в парилке. Однако на деле все оказывается не так просто. Если агрегат со встроенной топкой нужно просто установить в парилке, то с выносной – только у стены, смежной с помещением, в которое топка будет выходить. Также топка может иметь выход на улицу. Тогда важно оценить, в каком месте вы хотите видеть выход, и установить печь именно там.

    Решение по поводу того, где будет осуществляться установка, необходимо принять еще на этапе закладки фундамента. Такая мера связана с тем, что фундамент в этом месте нужно будет хорошо укрепить, иначе пол просто-напросто не выдержит веса печной конструкции и развалится. Также необходимо будет в плане заложить монтажное отверстие под печь, если она имеет выносную топку. В противном случае с установкой возникнут серьезные проблемы.

    Подготовительные работы

    На этапе проведения подготовки необходимо приготовить не только материалы, из которых непосредственно будет строиться печь, но и само банное помещение. Если не проделать все это достаточно качественно, то велика вероятность неправильной работы печки. Например, тепло может подаваться не туда, куда нужно, или возникать проблемы с выходом дыма, что может быть опасно для здоровья.

    Первым этапом следует поиск или заказ чертежа (возможно, самостоятельное изготовления). Чертеж должен содержать всю необходимую информацию о печи.

    Также рекомендуется сразу указать, до какой максимальной температуры можно нагревать выбранный вами металл. Обычно эти данные можно уточнить там же, где делаете покупку.

    Подготовка металла

    Эта процедура проводится после того, как все детали вырезаны в нужных размерах. Необходимо отпустить те элементы будущего агрегата, которые нагреваются сильнее всего. К ним относятся боковины, верхушка и дверца топки. Именно они соприкасаются с горящим топливом.

    Отпускание производится следующим образом. Сначала листы раскаляются докрасна, после чего не следует их быстро охлаждать. Лучше всего оставить листы металла охлаждаться медленно. В холодную воду их опускать не нужно. После проведения этих манипуляций вы можете заметить, что детали покоробились, потеряли первоначальную форму. Чтобы вернуть им вид, близкий к первоначальному, воспользуйтесь молотком, подбив детали до нужной формы. Если молоток не помогает или детали стали больше, то просто отпилите выступающие части.

    Данная профилактическая мера позволяет избежать того, что печка во время первого использования покоробится.

    Расчеты

    Все значения печки должны быть приведены на чертежах. Речь идет о том, какую площадь фундамента нужно укреплять и сколько от площади стен необходимо защитить. Исходя из размеров печи, можно сказать, что место укрепление фундамента должно выходит за края печи на 30 см. Например, делая квадратный металлический агрегат с габаритами 60х60 см, понадобится укреплять место 120х120 см (по 30+60+30 см с каждой стороны).

    Стена должна быть изолирована на 50 см выше и дальше печи. Например, при высоте печки 80 см понадобится сделать изоляцию высотой 1,3 м от пола. Также необходимо будет постелить металлический лист на то место, где будет устанавливаться печь. Это делается, чтобы в случае чего выпавший уголек не вызвал пожар. Металлический пласт должен выступать за плоскость дверцы на 1 м.

    Разметка

    Перед началом работ по нарезке металла все составляющие необходимо будет разметить. Для этого, опять же, используются данные, приведенные в чертеже.

    Иногда разметка делается прямо на ходу, когда агрегат составляется из прямоугольных и квадратных элементов, однако даже в этом случае лучше все же расчертить границы при помощи маркера. В дальнейшем вам будет проще выпилить необходимые детали, следуя по намеченным линиям.

    Подготовка помещения

    Имеется в виду укладка металлических листов на пол и стены, расчет которых был приведен в одном из предыдущих пунктов. Лучше всего для этих целей выбирать нержавеющую сталь. Несмотря на то, что под весом печи она продавится, есть достоинство, полностью искупающее этот факт – вы не столкнетесь с порчей металла ржавчиной, которая может сильно ухудшить его внешний вид и состояние.

    Укрепление фундамента

    Этот этап логичнее бы было расположить вначале списка, поскольку укрепление должно производиться еще на этапе закладки основания. Однако если этого сделано не было, вам предстоит сложный этап по разборке пола.

    Есть и альтернативный способ: выбрать электрическую печь, которая из-за отсутствия топлива не будет весить так много, как газовые или дровяные варианты. Однако это тоже сопряжено с некоторыми затратами.

    Изготовление

    Устройство металлической печи не вызывает таких затруднений, как кирпичная, поэтому логично начать описание с более простого варианта.

    Чтобы сделать простую печку из трубы, воспользуйтесь следующим пошаговым руководством:

    • Наиболее простым способом является изготовление агрегата из бревна. Для этого вам понадобится кусок трубы как минимум 50 см в диаметре. Величина отрезка зависит от того, насколько высокой вы хотите видеть свою печь.
    • Вырежьте в трубе поддувало с габаритами 0,05х0,2 м.
    • Прорежьте проем для топки с габаритами 25х20 см.
    • Далее приварите крепления для прутьев, из которых составляется каменка. Для этого подойдут арматуры диаметром 1 см.

    • Закрепите сетку-каменку из прутьев.
    • Напротив каменки вырежьте еще одно отверстие для пара.
    • Наполните каменку камнями. Запрещено использовать для этих целей гранит или любые камни, содержащие слюду. Отлично подойдет талькохлорит.
    • Приварите сверху трубы крышку по диаметру.
    • Вырежьте в крышке отверстие под дымоход. Диаметр трубы дымохода должен быть около 15 см.
    • Приварите дымоходную трубу.

    Монтаж кирпичной печи потребует намного больше материалов, сил и времени. В зависимости от выбранного варианта вам понадобится определенное количество кирпича. Обращайте внимание на то, чтобы кирпич был огнестойкий.

    Обратите внимание на следующую схему. В ней указана порядовка кирпичей. Следуйте ей, чтобы построить печь правильно. Также кирпичом можно произвести обкладку металлической конструкции. Это дает эффект, что в вашей бане установлена кирпичная печка, а не металлическая.

    Теплоизоляция

    Теплоизоляция самой печки необходима хотя бы потому, что в процессе горения много тепловой энергии рассеивается в окружающем пространстве. Владельцы бань стараются всеми силами нивелировать этот недостаток, чтобы рационально использовать все доступное тепло.

    Теплоизоляция может проводиться несколькими способами:

    • Посредством установки защитных настенных металлических экранов. Они будут отражать тепло. Такой экран имеет смысл размещать вокруг каменки, находящейся в парилке. Тогда все тепло будет не рассеиваться в никуда, а нагнетаться в парном помещении.
    • Экранирование кирпичом. В этом случае толщина кирпича должна быть равна половине стандартной, то есть оптимально использовать кладку из половин кирпича.

    Защита для стен и пола, которая выполняется из листового металла и была описана выше, тоже служит своеобразной мерой теплоизоляции.

    Техника безопасности

    При нахождении в бане существует две реальные опасности: получить ожог или угореть. Чтобы не допустить возникновения ожогов, придумали специальный материал – базальтовый картон. Его укладывают вокруг каменок, чтобы неловкое движение не привело к сильному ожогу, ведь в атмосфере горячего воздуха прикосновение к поверхности той же, что и воздух, температуры способно вызвать серьезный ожог второй степени.

    Чтобы избежать опасности угара, советуют не делать такую печь, поддувало которой выходит непосредственно в парную. Лучше всего вывести его в смежное помещение или на улицу.

    Также нужно проверять, удалена ли зола, прежде чем «наддавать», поскольку продукты горения способны выделить угарный газ, который не имеет запаха. Понять, что ты задыхаешься им, оказывается непросто.

    Советы и рекомендации

    Специалисты делятся некоторыми хитростями, которые сделают процесс изготовления печи намного проще:

    • Не пренебрегайте чертежом. Без него высока вероятность ошибиться и построить некрасивую и малоэффективную печную конструкцию.
    • Обязательно выполняйте все работы по подготовке помещения, поскольку это позволит снизить риск возникновения пожара.
    • Ремонт печи необходимо производить вовремя, чтобы избежать необходимости в скором времени заменять имеющуюся печку из-за невозможности устранения неполадок.
    • Если планируете использовать печь не только для бани, но и для отопления, предусмотрите систему труб.
    • Если вы не уверены в том, что сможете построить печь достойного качества, откажитесь от этой затеи. Трезвая оценка своих способностей способна сэкономить вам силы, время и деньги и сберечь вашу самооценку.

    Красивые примеры

    • Самостоятельно изготовленный агрегат из черного металла с витой каменкой выглядит интересно и необычно. Такая конструкция может украсить любую парную вне зависимости от ее размера.
    • Если печь выглядит не очень привлекательно, это не значит, что она плохо служит. На данном изображении наглядно виден вариант, имеющийся в большинстве бань. Хозяева не стали тратить много времени на отделку, сконцентрировавшись на функционировании печи.

    • Металлическая печка в кирпичной обшивке выглядит традиционно, при этом сделать ее не так сложно. Кирпичный оклад в данном случае выполняет роль теплоизолирующего щита, позволяя температуре дольше сохраняться на исходном уровне.
    • Если человек обладает достаточным запасом времени и терпения, а также навыками в нелегком деле укладки кирпичей, он может получить такую красивую конструкцию. При помощи шлифовки кирпичам была придана нужная округлая форма.

    О том, как изготовить печь для бани из трубы, смотрите в следующем видео.

    Источник: http://dekoriko.ru/banya/pechi/kak-samomu-izgotovit/

    Как сделать кирпичную печь для бани

    Некоторые примеры конструкций печек

    Кирпичный вариант — классика печного искусства

    Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

    Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

    Металлическая печка и ее особенности

    По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

    Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

    А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

    Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

    А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

    Самые простые самодельные варианты печек

    Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

    Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

    Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

    Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

    Как кое-кто парится

    Лет 20 тому назад тогда еще добрый знакомый автора, матерый украинский хозяин по имени Василий и по прозвищу среди своих же сельчан Хахлуй, выстроил себе русскую баню. Автора, ранее помогшего ему в устройстве абиссинского колодца, пригласил попариться. Растопили, расположились. Вася, зачерпнув какой-то темно-коричневой жидкости, наддал на каменку. Шибануло, и – автор почувствовал, что летит на Луну. Поначалу приписал это отвычке – до того не парился лет 5. Но от второй порции «повело» так же. Будучи уже морально готовым к следующему залпу, по ощущениям определил: эйфория явно неестественного происхождения. — Вась, а что это ты на каменку льешь? — Та настой конопли. — Васька, ты чё, попух вовсе? Мало того, что наркота, так ведь от такой дозы и мотор стать может! — Та яка там наркота… и серце у мэнэ крипке… воно глаза добре прочищае… Но вернемся к баням и банным печам.

    Материалы для кладки печи

    При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

    Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

    Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

    Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

    Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

    Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

    Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

    Важно! Использовать шамотный кирпич для кладки всей печи не рекомендуют. И дело не только в цене (он прилично дороже красного)

    Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

    Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

    Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

    Кладку печи выполняют на глиняно-песчаном растворе

    Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

    Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

    Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

    Вот так при помощи проволок между рядами кладки закрепляют печное литье

    Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье

    Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

    Материалы и инструмент

    Для того чтобы соорудить кирпичную печь, понадобятся:

    • красный и огнеупорный кирпич;
    • глина;
    • песок;
    • поддувальная дверца;
    • топочная дверца;
    • колосники;
    • прочистные дверцы;
    • асбоцементная плита;
    • камни.

    При выборе огнеупорного материала предпочтение отдают кирпичу стандартного размера

    Поскольку кирпичная печь требует прочного основания, необходимо залить железобетонный фундамент. Для этого дополнительно подготавливают цемент и щебень, а также металлическую сетку или арматурные пруты.

    Банную печь можно сложить как из кирпича, так и из камня, используя куски весом от 1 до 5 кг. Подойдёт для этих целей бут, гранит или гладыш, а вот кремень использовать не стоит — при нагревании он растрескивается на части.

    В работе вам понадобятся традиционные инструменты печника или каменщика:

    • кельма;
    • молоток-кирка;
    • уровень пузырьковый или лазерный;
    • шнур-причалка;
    • отвес;
    • угольник строительный 40х40 см
    • трамбовка;
    • штукатурное правило;
    • ёмкости для раствора и сыпучих материалов.

    Для подрезки кирпича можно использовать болгарку с кругом по камню. Это позволит выполнять кладку более аккуратно, чем при работе молотком-киркой.

    Если вашим выбором является металлическая печь, то подготовьте:

    • листовую сталь толщиной 1 и 5 мм (лучше использовать жаростойкие сорта);
    • колосниковую решётку;
    • металлический уголок с полкой 40–50 мм.

    Дверцы можно изготовить из того же металла или использовать покупные, навесив их на петли и щеколды. В качестве дымохода можно взять стальную трубу диаметром не менее 100 мм. Её длина должна быть не менее 4 м — это позволит обеспечить хорошую тягу. К слову, металлический дымоход можно использовать и для каменной печи.

    Красивая чугунная дверца сделает печку более привлекательной

    Что же касается инструментов, то для постройки металлической каменки понадобятся:

    • сварочный трансформатор или инвертор;
    • угловая шлифовальная машина;
    • зачистной и отрезной круг по металлу;
    • электрическая дрель с комплектом свёрл;
    • рулетка;
    • чертилка.

    Если конструкция банной печи включает в себя бак для нагрева воды, то дополнительно следует позаботиться об отрезке трубы большого диаметра, резьбе и кранах, которые могут понадобиться для обустройства системы горячего водоснабжения.

    Схема печи для бани из кирпича

    Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

    • прямоточная;
    • с дымооборотом;
    • колпаковая.

    Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

    Устройство печи для бани: прямоточная

    Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

    Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом

    Обратите внимание и на то, что между ними остается промежуток — это существенный момент.

    Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

    Конструкции банных печей с дымооборотом

    Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

    Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

    На заметку! Каналы изнутри должны быть максимально гладкими, их специально зачищают для этого от остатков раствора. При укладке наиболее ровная геометрия должна быть обращена внутрь. Причина — любая шероховатость является зацепкой для сажи.

    Устройство печи в бане: колпаковая

    Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

    Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

    Важно! Такую печь очень легко растопить даже после большого перерыва в работе.

    Однако есть у нее и недостатки:

    • хорошо прогревается верхняя часть печи, а для хорошего прогрева парной надо, чтобы тепло шло снизу. Это лечится системой из двух колпаков.
    • для правильной топки нужен навык — в перегретой печи газы перестают поступать под колпак, им проще сразу ускользнуть в трубу. Лечится тонкой регулировкой поступающего в топку воздуха.

    Вывод! Без опыта можно свести на нет все достоинства колпаковой печки.

    С баком или змеевиком

    В статье, посвященной , мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

    Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

    Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

    Кладка банной печи из кирпича

    Обратите внимание: если основание под печь находится ниже уровня пола, то кирпич укладывается при помощи смеси цемента с песком (один к трем). А если располагается напротив уровня пола — в процессе кладки печи устанавливают лист из металла с той стороны, куда будет выходить топка.

    . С помощью кельмы берем нужное количество глиняной смеси, разравниваем раствор на месте кладки.
    Уже помеченный кирпич окуните в ведро с водой и установите на раствор, следя за толщиной шва — он не должен превышать пол сантиметра

    Осадите кирпич, постукивая кельмой по нему, подобрав остатки смеси по бокам кладочного шва.
    Старайтесь постоянно брать одинаковое количество раствора. Нанесите смесь на новое место под кирпич, а также на грань уже уложенного кирпича. Эта грань имеет название — тычок, кладочный шов там не должен превышать 3 мм.
    Следующий кирпич укладываем тычком к тычку (они должны быть намазаны глиняной смесью).
    Обратите внимание: толщина шва чем меньше — тем лучше.
    Сверяемся со схемой-порядовкой. Через три-четыре ряда кладку протираем мокрой тряпкой.

    • С помощью кельмы берем нужное количество глиняной смеси, разравниваем раствор на месте кладки.
    • Уже помеченный кирпич окуните в ведро с водой и установите на раствор, следя за толщиной шва — он не должен превышать пол сантиметра.
    • Осадите кирпич, постукивая кельмой по нему, подобрав остатки смеси по бокам кладочного шва.
    • Старайтесь постоянно брать одинаковое количество раствора. Нанесите смесь на новое место под кирпич, а также на грань уже уложенного кирпича. Эта грань имеет название — тычок, кладочный шов там не должен превышать 3 мм.
    • Следующий кирпич укладываем тычком к тычку (они должны быть намазаны глиняной смесью).
    • Обратите внимание: толщина шва чем меньше — тем лучше.
    • Сверяемся со схемой-порядовкой. Через три-четыре ряда кладку протираем мокрой тряпкой.

    Важно! При укладке печи вертикальные швы не должны совпадать, они перекрываются кирпичом следующего ряда ровно посередине, или не менее 1/4 частью кирпича. Также кирпич не укладывают поврежденной стороной внутрь печи

    Обтесанные половинки кирпичей располагают внутрь кладки, но ни в коем случае не внутрь дымохода или самой печи.

    Первый этап проектирование и фундамент

    Как и при строительстве любого здания, перед непосредственно строительными работами необходимо составить чертёжный проект будущей печи. В нём необходимо указать все особенности, начиная от внешнего вида, заканчивая расположением каждого кирпича, от этого напрямую зависит срок эксплуатации. Существует огромное количество традиционных вариаций кладки, также, посоветовавшись с профессионалом, в них можно вносить изменения и корректировки.

    Проект каменной печи

    В независимости от того, какой метод кладки Вы выбрали, основные элементы остаются неизменными:

    • Топка, выложенная из огнеупорного кирпича;
    • Дымоотвод, который должен быть выполнен из красного керамического или пустотелого (силикатного) кирпича;
    • Бак с водой;
    • Зольник, в который обычно входит чугунная плита, топка, подпечье, где хранят банные принадлежности и некоторые другие элементы.

    Очень часто можно услышать, что если баня построена на монолитном фундаменте, то для печки отдельный не нужен. Но в северных широтах нашей страны можно наблюдать частые перепады температур, из-за чего даже тщательно утрамбованная почва может сдвигаться.

    Так как сносить несущие балки, пилить лаги и менять расположение стропильной системы для обустройства дымохода крайне проблематично и затратно, место для печи лучше выбрать ещё на этапе проектирование и строительства самой бани.

    Так как разница в температуре между основнием самого здания и большая, рекомендуется предусмотреть расстояние между ними более 0,5 м.

    Схема строительства фундамента

    Пошаговая инструкция:

    1. Для начала необходимо вырыть котлован, глубина которого зависит от того, насколько рыхлая почва под баней, в среднем хватает уровня промерзания грунта (0,5 – 1,0 м). Ширину отверстия на дне необходимо сделать шире на ширину одного кирпича, нежели ширина верхней выемки. Это нужно чтобы увеличить устойчивость всей конструкции и предотвратить образование сколов и трещин при термическом расширении грунта. Общие размеры фундамента должны превышать размеры самой печи миллиметров на сто. Также учтите, что для полной пожаробезопасности необходимо оставить зазор между стеной и задней стенкой печи: в деревянной бане – 10-15 см, в кирпичной или бетонной – 5-7 см.
    2. После засыпаем дно слоем очищенного и просеянного песка (10-15 см) и заливаем водой.
    3. На слой мокрого песка укладывается битый камень или кирпич, так чтобы его высота слоя достигала 15-20 см.
    4. Поверх камня насыпается слой щебня (10-15 см) и плотно утрамбовывается.
    5. Затем устанавливается опалубка из деревянных досок, которые сбиваются вручную молотком. Опалубка должна быть жёсткой, чтобы обеспечить надежную кладку печи. Туда же устанавливается металлический каркас из армированных прутьев.
    6. На этом этапе в ёмкость заливается фундамент таким образом, чтобы расстояние от него до поверхности пола составляло высоту двух кирпичей (примерно 10-15 см).

    *Цементный раствор можно сделать самому, используя в соотношении 1х3х5 цемент марки М200 или выше, очищенный кварцевый или речной песок и щебень отсевом 30-50 мм.

    1. После того, как раствор полностью затвердел, на это в среднем уходит от двух дней до недели, опалубка демонтируется и по бокам наноситься слой гудрона, а в образовавшиеся швы засыпают песок, щебень или гравий и плотно утрамбовывают.
    2. Сверху готового фундамента кладут слой гидроизоляции (рубероид) в два-три слоя. Его размеры должны быть чуть больше площади самого основания. Лишние, торчащие куски можно легко обрезать.

    Подготовка фундамента крайне важный этап при строительстве каменной печи для бани

    Реже фундамент сооружают из крупного строительного камня неправильной геометрической формы, называемого бутом, который укладывают на слой (10-15 см) цемента, а сверху изолируют рубероидом.

    Каменка из кирпича для бани материалы

    Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

    В частности, это будут:

    • дверца топочная;
    • дверца поддувала;
    • дверца каменки;
    • колосниковая решетка;
    • розетки и душники (для шанцев и обогревательной трубы).

    Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

    Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

    Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

    А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы. . Дверца топки может быть и остеклена, что модно в наши дни (см

    ). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

    Дверца топки может быть и остеклена, что модно в наши дни (см. ). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

    Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

    А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

    Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

    Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

    Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

    Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.

    Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.
    . На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо

    Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

    На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

    Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

    Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

    как сделать печку для бани своими руками фото и чертежи

    Баня издревле считалась просто необходимым атрибутом для сохранения красоты, молодости и здоровья. А в деревнях и на даче она и сегодня имеет огромное бытовое значение. Когда в доме нет горячей воды, её всегда можно согреть в бане. Да и кроме того, если мало места, то гостей всегда можно поселить на пару ночей в бане. И как же обойтись в ней без печи? А никак!

    Мастера старались делать печи для бани своими руками. И даже купленную в магазине модель доводят до ума самостоятельно. Это делается для того, чтобы она полностью соответствовала всем требованиям места, где она будет установлена. Так что стоит разобраться в том, как сделать печь для бани своими руками.

    1 Сравнение металлических и кирпичных банных печей

    ВАЖНО ЗНАТЬ! Современный тренд в заработке на недвижимости. Как за копейки арендовать государственные квартиры и коммерческие помещения и пересдавать это как обычным людям, так и предпринимателям в 2-3 раза дороже

    Отрицать достоинства металлических банных печей глупо. Они стоят в несколько раз дешевле кирпичных аналогов, проще в монтаже, быстрее нагревают помещение, но вместе с тем по ряду параметров они им уступают:

    1. 1. Долговечность. Средний срок эксплуатации заводской банной печи – 10 лет. Правильно сложенная кирпичная каменка служит десятилетиями;
    2. 2. Комфорт. При нагревании металла появляется инфракрасное излучение, выжигающее в парилке кислород и обжигающее кожу. От каменной печи распространяется мягкое комфортное тепло;
    3. 3. Поддержание температуры – металлическая печь, быстро нагревшись, также быстро остывает. Печь из кирпича будет остывать сутки;
    4. 4. Пожарная безопасность. Чтобы обеспечить безопасную работу изделия из металла придется использовать дополнительные средства защиты.

    Кирпичные печи более долговечны и безопасны, чем металлические

    Как видите, как минимум четыре параметра говорят в пользу кирпичной банной печи. Но есть и негативные факторы:

    1. 1. Цена. Кирпич для печи стоит немало, а ведь еще учитываются расходы на доставку, стоимость расходных материалов. Хорошо, если вы в силах сложить своими руками. В противном случае придется заплатить печнику, а его услуги стоят дорого;
    2. 2. Сложность возведения. Строительство кирпичной каменки длительный непростой процесс;
    3. 3. Скорость нагрева. Чтобы нагреть баню с кирпичной печью, понадобится несколько часов. В то время как правильно подобранная металлическая каменка справится с задачей в течение часа.

    Эти недостатки заставили каменки из кирпича потесниться, а кое-где и уступить металлическим конкуренткам. Однако при ближайшем рассмотрении они не фатальны. К примеру, кирпич для печки стоит недешево, но ведь и баню вы строите не на один год.

    Нагревается баня с каменной печью медленно – факт, с которым не поспоришь. Но ведь поход в баню – это ритуал, не терпящий суеты: несколько заходов в парилку, запаривание веников и чаепитие в комнате отдыха. На этом фоне выигранные минуты незаметны. Другими словами, баня – это досуг, а спешить на отдыхе не принято.

    Тем не менее, современный человек привык жить быстро. И после работы на дачном участке у него нет возможности тратить время на подготовку бани. Можно сказать, что металлические печи уместны там, где решающий фактор скорость, но для полноценного комфортного банного отдыха лучше построить каменную печь.

    Второй этап кладка тела печи

    Кладка кирпичной печи весьма трудоёмкий и сложный процесс, который требует определённых умений и знаний, которые приходят с опытом. Поэтому для неопытных строителей были созданы схемы, называемые «порядовкой», на которых подробно и в картинках пошагово изображено расположение каждого кирпичика.

    Все схемы начинаются с нулевого ряда, это нужно для того, чтобы выровнять фундамент и вывести его на уровень пола бани. Также рекомендуется сначала печь возвести в сухую, то есть без раствора, чтобы в дальнейшем избежать неточностей.

    Так как существует огромное количество вариаций кладки, ниже будут представлены лишь основные, используемые практически в любом случае, шаги, а также некоторые правила и советы.

    Печь должна иметь правильную геометрию, чтобы находиться в эксплуатации многие годы

    Перед тем как Вы начнёте сооружать печь, каждый кирпич предварительно необходимо замочить в воде, чтобы все пузырьки воздуха вышли из пор и чтобы предотвратить обезвоживание раствора. Шамотный кирпич нельзя надолго опускать в жидкость, достаточно будет нескольких секунд, дабы снять слой пыли. Кладка начинается с угла. Первый ряд укладывайте на сухой фундамент, без применения смеси.

    Пошаговая инструкция:

    1. Используя мастерок, наберите необходимое количество песочно-глиняного состава и покройте им место кладки и разровняйте.
    2. Сверху установите кирпич, постукивая резиновым молотком или тем же мастерком, утрамбуйте. Слой раствора между рядами, не должен превышать пяти миллиметров, а между элементами одного ряда не более 2 мм. Чем шов меньше, тем крепче и устойчивее будет сама конструкция. Помимо грани кирпича, которой он крепиться, также смазывается его тычковая часть.

    Несколько вариантов порядовки

    *Можно воспользоваться хитростью: сначала выложить весь ряд без раствора, чтобы убедиться, что всё идёт по плану и ничего лишнего не торчит, пронумеровать каждый кирпич, а после приступить к чистовой укладке.

    1. Чтобы в дальнейшем предотвратить появление больших зазоров необходимо подготовить половинки и четвертинки. Помните, что швы одного ряда не должны совпадать со швами предыдущего, то есть каждый кирпич подвигаться на 40-50%. Резать при необходимости кирпич лучше используя болгарку с алмазным напылением.
    2. Сразу после первого ряда устанавливается дверца поддувала. Так как крепить металлическими элементами не получиться, используют жёсткую оцинкованную проволоку толщиной около 3 мм. Её прикручивают по углам дверцы. Для более надёжного крепления в кирпичах предварительно вырезаются небольшие отверстия, куда вставляется проволока, её также можно обжечь для повышения эластичности. В местах касания дверцы с печкой, используют изоляцию асбестом.

    Крепление дверцы, как зольника, так и топки осуществляется при помощи оцинкованной проволоки

    *Можно оставить небольшое пространство над дверцей зольника, чтобы в дальнейшем провести через него гофрированный металлический шланг. Проходя через него, вода будет нагреваться, таким образом, отпадает необходимость в установке нагревательного бака. Этот вариант особенно полезный для бань имеющих весьма небольшие габариты.

    1. Каждый ряд проверяется уровнем, чтобы печь не сооружалась под наклоном.
    2. Аналогично укладываются последующие ряды.
    3. Чтобы возвести более надёжную и долговечную печь, необходимо проводить армирование междурядья кирпича каждые четыре ряда, топки – каждый ряд. Толщина металлической решётки в среднем достигает трёх миллиметров.
    4. Поверх топочного отделения монтируется чугунная плита, на которую в дальнейшем кладут специальные банные камни. Их вес составляет около полсотни килограмм, в то время как в сауне общий вес не превышает тридцати.
    5. Дверца топки крепиться точно также как и зольника, но с одним единственным отличием – так как размер дверцы разный то и крепление необходимо более жёсткое и прочное, поэтому используют не одну проволоку на каждом углу, а три или более, скручивая в одно целое.
    6. Каждые четыре ряда протирают влажной тряпкой.
    7. Сверяем со схемой кладки. Если всё верно, преступаем к оборудованию дымохода.

    Печь из кирпича для бани можно разделить на две категории:

    • постоянного действия;
    • периодического действия.

    В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

    Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

    Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

    Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки

    Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

    Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

    Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

    У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

    Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

    При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

    Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

    Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

    Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

    От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

    Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

    Выделяют 4 основных вариации банных печей:

    • «по-белому»;
    • «по-черному»;
    • «по-серому»;
    • с плитой.

    Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

    Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

    Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

    В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

    По применяемому виду топлива выделяют печи:

    • дровяные;
    • растапливаемые каменным углем;
    • природным газом;
    • дизельным топливом;
    • древесностружечными брикетами;
    • электроэнергией.

    По типу конструкции они делятся на печи:

    • с открытой каменкой (характерны для финской сауны);
    • с закрытой каменкой;
    • комбинированные.

    Каменка в первом случае называется проточной, а сама печь – периодического действия. Во втором случае каменка является прямоточной, а печь – постоянного действия.

    Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

    Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

    Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

    Выбор печи для парилки разновидности конструкций

    Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

    • скорость нагрева;
    • особенности компоновки;
    • способ нагрева каменки;
    • используемое топливо.

    В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

    «Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

    Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха.

    Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

    Конструкция печи с открытой каменкой наиболее популярна

    Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

    Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

    Нередко банные печи оборудуют ещё и баком для воды. Его устанавливают преимущественно на задней части конструкции, пропуская через ёмкость дымоход. Благодаря нижнему подогреву и высокой температуре уходящих газов удаётся получить воду в количествах, достаточных не только для ополаскивания, но и для полноценных водных процедур в деревянной купели.

    Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

    Технология возведения печи для бани своими руками

    Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке – фундамент, кладка печи, монтаж дымохода. . Первым этапом всегда становится заливка фундамента

    Первым этапом всегда становится заливка фундамента.

    Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

    1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
    2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
    3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

    Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

    Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

    Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

    Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.

    . Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

    Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

    Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

    При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см. Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

    Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

    Из кирпича

    Из кирпича с баком для воды

    Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

    Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

    В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

    Глиняный раствор

    Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

    Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

    На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

    Кирпичная печь на прочном фундаменте

    Отметим некоторые моменты:

    1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
    2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
    3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
    4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять ,
    5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

    Видео: кладка каменки 3×3,5 кирпича

    Схемы кладки

    Если прежде строить каменку не случалось, то рекомендуется не приниматься собственноручно за составление чертежа, а отыскать готовую порядовку и воспользоваться ею. В настоящее время используются различные схемы кладки, наиболее сложные из которых выбираются профессионалами, а простые – любителями. В обоих случаях итог получается удовлетворительным, а печь эффективно работает. Кроме традиционных способов кладки, также выделяют и порядовку колпаковых банных печей Кузнецова. Такая конструкция занимает значительно меньше места.

    Изначально печь выкладывается на сухую, чтобы расчертить план порядовки. Необходимо помнить, что стандартные схемы подходят не для всех помещений, поэтому для каждой бани их нужно создавать индивидуально, внося необходимые изменения в существующие. Как только появляется ясное понимание, как выполняется каждый ряд, пора приступать к основной сборке.

    Порядовка всегда начинается с фундамента печи, так называемого нулевого ряда. На этом уровне укладка выполняется сплошной, но сбоку обычно оставляется полуокошко, чтобы создавалась дополнительная тяга и осуществлялась чистка шахты дымохода. На следующем уровне осуществляется перевязка – это означает, что ряд смещается на 30-50%, чтобы сделать конструкцию устойчивой. Если потребуются половинки или четвертинки кирпича, то рекомендуется воспользоваться болгаркой с алмазным диском. Необходимо помнить, что такие элементы не могут находиться в дымоходах, шахты которых всегда собираются из цельного кирпича, а только внутри конструкции.

    На третьем уровне обычно появляется заслонка, и начинается монтаж дверки зольника. Четвертый ряд обозначает появление дверки для выборки сажи. На шестом этапе, как правило, происходит разделение шахты с помощью перемычки на две части, одна из которых станет шахтой плиты. На двенадцатом ряду одна из шахт будет заложена, и останется одна основная. Обычно на двадцать пятом и двадцать шестом этапе заканчивается кладка главной конструкции, и дальше происходит уже кладка дымохода.

    Материал печи

    Банные печи изготавливаются из кирпича, литыми из чугуна или сварными из листового металла. Кирпичная печь обеспечивает идеальный режим прогрева и, при правильном выполнении, исключает тяжелый пар в бане любого объема. Но для ее возведения требуется полное владение искусством печника, тщательный отбор по качеству и подготовка материалов, т.к. работает она в тяжелых условиях. Возможна только с проточной каменкой, т.е. наддавать пару можно только после полного сгорания топлива. Минимальное время протопки до готовности бани – 3-4 часа. После длительных (более 3-5 дней) перерывов в пользовании баней необходима просушка и прогрев печи разгонными топками, иначе велика вероятность появления в теле печи микротрещин, особенно опасных в бане как источник угара. По данным медиков, более 70% случаев угорания людей происходит в бане. Вследствие этого кирпичная банная печь еще и очень прожорлива. быстро нагревается; баня с ней готова принять посетителей уже через час-полтора после растопки. Критична к конструкции; при неудачном исполнении легкого пара не жди. Остывает также быстро; чтобы как следует попариться всей семьей, печь нужно подтапливать. Это не такой уж недостаток, т.к. металл не дает трещин, но без футеровки из шамотного кирпича сварная печь может прогреть только однокомнатную баньку до 20-25 куб. м объемом. Печь, литая из чугуна, по теплотехнике приближается к кирпичной, т.к. теплопроводность чугуна мала, а теплоемкость велика. По стоимости и удобству пользования – к сварной. Большинство банных печей промышленного изготовления – чугунные.

    Источник: http://www.tproekt.com/kak-sdelat-kirpicnuu-pec-dla-bani/

    Печка для бани на дровах своими руками

    Как сделать металлическую печь для бани

    Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

    Печь из металла для бани и сауны — в чем разница

    Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

    Один из вариантов сварной печи для сауны

    Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

    В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

    Тут каменка расположена внутри а сверху приделан бак

    Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

    Самодельные печи для русской бани

    Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

    • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

    Футеровка — обложить топку изнутри жаропрочным кирпичом

    Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

    Снаружи закрыть корпус кирпичным экраном

    Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

    Каменка: какого размера и где

    Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

    Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3. размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

    Каменка может быть разной формы и размера

    Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

    Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

    Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

    Чертежи самодельных банных печей из металла

    Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

    Печь из металла для бани с закрытой каменкой

    Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

    Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

    Печь с подачей вторичного воздуха

    Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

    Объемная модель самодельной печи-каменки из металла

    В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

    Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

    Чертеж печи для бани с баком для воды

    Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

    Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

    Вариант небольшой печи с большим баком

    Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

    Разрезы печи и размеры

    Как сделать печь для сауны

    Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

    Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

    Принцип работы конвекционного кожуха

    Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

    Чертежи и схемы

    Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

    Схемы металлических печей для сауны

    Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

    Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

    Каменка внутри корпуса

    Как сделать печку для бани своими руками: фото и чертежи

    Баня издревле считалась просто необходимым атрибутом для сохранения красоты, молодости и здоровья. А в деревнях и на даче она и сегодня имеет огромное бытовое значение. Когда в доме нет горячей воды, её всегда можно согреть в бане. Да и кроме того, если мало места, то гостей всегда можно поселить на пару ночей в бане. И как же обойтись в ней без печи? А никак!

    Мастера старались делать печи для бани своими руками. И даже купленную в магазине модель доводят до ума самостоятельно. Это делается для того, чтобы она полностью соответствовала всем требованиям места, где она будет установлена. Так что стоит разобраться в том, как сделать печь для бани своими руками.

    Разновидности дровяных печей

    Разновидности печей для бани определяются материалом, из которого они изготавливаются. Чаще всего конструкции делаются из кирпича, но может быть выполнена и из бутового камня. Для каменки лучше всего использовать гранит. остальные материалы при перепаде температур рассыпаются. А это очень нежелательно, учитывая, что в бане принято париться и лить воду и настои трав на каменку. Реже для печей используют металл.

    Кирпичная конструкция

    Основные достоинства этой конструкции:

    • простота изготовления;
    • пожаробезопасность;
    • отсутствие защитного экрана, при правильном выполнении кладки.

    Такая модель позволяет использовать совершенно любые материалы для протапливания. Можно топить её дровами и углем без опаски. А хотите, можете подключить её к системе газового отопления и она будет прекрасно справляться со своими функциями. Фото вариантов таких моделей сегодня очень много в каталогах по дизайну.

    Печь из кирпича может иметь совершенно любую конструкцию. Чертежей вариантов множество. Она может использоваться только для нагрева камней или же выполнять все функции печи для финской бани. А хотите, сделайте турецкий хамам у себя дома. Для этого достаточно будет поставить борова в дымоходе. И в сочетании с русским паром получите баню из гарема султанов.

    • добротность;
    • доступность материала;
    • простота выкладывания.

    Железная конструкция

    Эту разновидность принято делить её на две: чугунные печи и стальные сварные. И у каждой из них есть свои особенности и нюансы при установке. Так, чугунную печку можно только купить. Но для неё можно сделать множество деталей самостоятельно. К примеру, не всегда можно приобрести отдельно и прислонить к печи. Вода будет нагреваться довольно быстро, так что это будет огромным плюсом.

    Стоит отметить, что в основном железные печи для бани, фото которых можно увидеть в большинстве каталогов по строительству, протапливаются дровами и углем, реже торфяными брикетами.

    Если вы планируете протапливать баню только дровами, то никаких дополнительных устройств в топке железной печи делать не требуется. а вот для того, чтобы топить её углем придётся обложить её огнеупорным кирпичом.

    Кстати, если вы хотите продлить срок службы такой печи, то её нужно в любом случае обложить кирпичом. Он защитит печь от влаги и перепадов температуры.

    Сварные железные печи для бани вполне можно сделать своими руками. особенно если владеете мастерством сварщика. Но, в противном случае лучше довериться профессионалу.

    Для работы вам потребуется сварочный аппарат, металлический лист толщиной не менее 5 мм. После того как печь готова, сварите отдельно бак для неё. Но помните, как при возведении печи, так и при сваривании бака, все швы должны быть надёжными и не иметь протяжек — не проваренных участков. В противном случае вы рискуете собственной безопасностью.

    На бочке для воды нужно обязательно сделать кран для слива воды. Чем ниже он будет расположен, тем меньше воды будет оставаться в баке, тем меньше он будет подвержен коррозии.

    Стоит помнить, что металлическая печка может иметь горячие стены, что чревато сильными ожогами при прикосновении к ним. А потому нужно непременно сделать защитный экран из кирпича. который поможет предохранить людей от касания раскалённых стен печи.

    Для железной печи и дымоход требуется железный. Его можно сделать из труб или сварным, но в любом из этих случаев при растапливании печи, она будет плохо дымить и разгораться. Оптимальным вариантом станет создание дымохода из сендвич-труб.

    Чертежи и фото печи для бани

    Перед тем как приступать к сборке печи, нужно позаботиться о технике пожарной безопасности. Здесь стоит учесть, что расстояние между печью и стенами не должно быть менее 25 см.

    Сегодня все более популярными становятся печи с выносной топкой. Последняя располагается в предбаннике. Подобное расположение имеет довольно много преимуществ:

    • печь можно топить, не открывая двери в парную, что помогает сохранить тепло в ней;
    • перед топкой обязательно ложится металлический лист. чтобы выпавший уголёк не привёл к возгоранию. И в парной он будет довольно быстро нагреваться, что не очень приятно при передвижении по нему. А в предбаннике по листу никто ходить не будет и он не будет мешать.

    Только стоит помнить, что без фундамента можно устанавливать только лёгкие печи. Если она будет достаточно большой и тяжёлой, то обязательно нужно будет выложить фундамент. При этом его следует закладывать ниже уровня промерзания земли.

    В целом этапы установки печи в баню следующие:

    • определиться с типом бани;
    • составить чертёж;
    • закупить все необходимые материалы;
    • определить, где будет стоять конструкция в бане;
    • найти исполнителя.

    Однако, если вы планируете выполнять все работы самостоятельно, последний пункт можно исключить.

    Разновидности печей для бани

    Как сделать печь правильно?

    Прежде чем начинать строить кирпичную печь, нужно запастись некоторой фурнитурой. дверцами — поддувной и топочной, зольником, задвижкой.

    Бачок для воды можно установить отдельно, что существенно уменьшит размеры самой печки. Устанавливать его нужно так, чтобы вода беспрепятственно поступала в трубы душа и саму баню. Для того чтобы получить больше пара в бане, в конструкцию можно вставить трубу, которая поможет, поддавая пару, прогреть нижние слои воздуха в помещении.

    Конструкция такой печи довольно проста.

    Внизу печи располагается топка, под которой размещается поддувальное отверстие. Чуть выше делается расширение для каменки и выход для дыма. Каменка закрывается дверцей. Следом делается дымоход. Сбоку от всей конструкции устанавливается бачок для воды.

    Во всю конструкцию можно внести свои изменения и дополнения. Но только в том случае, если вы являетесь мастером своего дела. В противном случае — рискуете устроить пожар при протапливании печи.

    Приступаем к кладке

    Фото печей в бане показывают, что из кирпича можно выполнить конструкцию любой конфигурации и размера. Но все же имеются стандартные правила кладки:

    1. Сначала уложите фундамент, на котором и начнётся выкладывание первого ряда кирпича. Дайте ему высохнуть и приступайте к работе.
    2. На фундамент положите асбоцементный лист. И на него можно начинать укладывать первый ряд каменки. При этом кирпичи крепятся между собой не цементным раствором, а составом на основе глины и песка. Удобнее купить его в магазине, потому как нужную глину найти довольно сложно.
    3. Кладку выполняют согласно чертежу. Каждый ряд нужно проверить на ровность при помощи уровня. Швы между кирпичами нужно заполнять тщательно. Каждый кирпичик должен простукиваться при помощи киянки — резинового молоточка.
    4. Если вам требуются небольшие куски кирпича, то его следует распилить при помощи болгарки. Так вы избежите большого количества отходов.
    5. Для каменки используется только огнеупорный кирпич.
    6. Далее переходите к выкладыванию дымохода. Для этого вам потребуется качественный кирпич. но уже не огнестойкий. После установки трубы наверху дымохода обязательно нужно сделать дефлектор и защиту от снега и дождя.
    7. Оставьте всю конструкцию просыхать естественным путём на две недели и можно первый раз протапливать баню.

    Как видите, сложностей в данной работе достаточно много. Но при большом желании можно выполнить любую работу своими руками. Хотя, для того чтобы ваша баня радовала вас каждый день и стала настоящим целителем для семьи и гостей, стоит обратиться к мастеру-печнику. Ведь печь — это главное в бане. И чем лучше она будет сделана, тем больше пользы принесёт.

    • Автор: Леонид Григорьевич Чернухин

    Как сделать печь для бани из металла

    Печка в настоящей русской баньке должна быть экономичной и выделять здоровое тепло. По этим критериям дровяные отопители выигрывают у электрических и газовых теплогенераторов. Но есть и третий, не менее важный плюс: сделать металлическую печь для бани вы можете своими руками при условии, что неплохо владеете электросваркой. Кирпичный вариант обогревателя тоже хорош, но не всем доступен из-за цены материалов и сложностей кладки в готовом помещении парной. Так что выбирайте самодельный агрегат из предложенных в нашей публикации моделей и приступайте к изготовлению, пользуясь пошаговой инструкцией и чертежами.

    Выбор конструкции банной печи

    В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

    1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
    2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
    3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
    4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

    Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

    Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

    • с корпусом, ориентированным в пространстве вертикально или горизонтально;
    • растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
    • с баком для воды и без него;
    • с наружной или внутренней каменкой.

    Каменка вертикального типа

    Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

    Горизонтальная печка с каменкой и баком

    Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

    Стальной теплообменник на дымоход

    Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

    Справка. Некоторые умельцы собирают металлические печи с внутренней кирпичной кладкой, чья схема показана выше. Они долго служат без прогорания стенок, но сложны в изготовлении, да и шамотный кирпич стоит денег. Подробности о различных банных отопителях вы сможете узнать, просмотрев видео:

    Подготовка материалов

    Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

    • труба – это уже готовый корпус агрегата, что упрощает дело;
    • цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
    • сводчатые стенки без швов прослужат дольше плоских;
    • круглый топливник проще чистить от золы и сажи.

    Совет. Из листового металла толщиной 2 мм сподручнее делать зольник, а на дверцы пойдет железо 3 мм. Старайтесь не использовать высокоуглеродистую сталь марки выше Ст35, которая может прикаливаться от воздействия высокой температуры, деформироваться и лопаться по швам. Правильная печь сваривается из марки Ст3.

    Этапы изготовления дверец

    Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

    Печь каменка – руководство по изготовлению

    Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

    • простая горизонтальная печь из баллона, растапливаемая внутри парной;
    • каменка из трубы 530 мм с выносным топливником;
    • вертикальный банный котел «три в одном».

    Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

    Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

    На чертежах — варианты отопительных агрегатов из листового железа

    Свариваем простую печку

    Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

    Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

    Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

    1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
    2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
    3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
    4. Приделайте к корпусу ножки и дымоходный патрубок.

    После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

    Изготовление агрегата с выносной топкой

    Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

    Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

    Дальнейшие работы выполняйте по инструкции:

    1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
    2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
    3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

    Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

    Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

    Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

    Делаем вертикальный котел

    Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

    Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

    Порядок сборки котла выглядит так:

    1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
    2. В корпусе выполните проемы для дверок и люка загрузки камней.
    3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
    4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
    5. Установите дымоходный канал и кран для слива воды в нижней части бака.

    При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

    Установка печи в бане

    Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

    • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
    • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
    • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
    • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

    Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

    Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль.

    Заключение

    Когда домовладелец стоит перед выбором – сложить каменную банную печь или поставить металлическую, то большинство склоняется ко второму варианту как более экономному. Самодельная железная печка выйдет еще дешевле, вдобавок она идеально подойдет по всем параметрам, ведь вы сами продумаете ее конструкцию. Не владеете сварочным делом? Сэкономьте иначе, заказав сборку агрегата в специализированной мастерской.

    Источник: http://v-banyu.ru/pechka-dlya-bani-na-drovah-svoimi-rukami.html

    Как своими руками сделать металлическую печь для бани

    Каждый дачник или владелец частного дома задумывался о строительстве собственной бани и сауны. Такое строительство подразумевает выполнение качественного деревянного сруба и монтаж безопасной и эффективной печки. Необходимо будет определиться с тем, как сделать печь для бани, подобрать качественный сруб и самостоятельно выполнить все строительные работы.

    • Виды банных печей
      • По материалу изготовления
      • Используемое топливо
      • По расположению топки
      • В зависимости от способа нагрева
    • Самостоятельно делаем каменку для бани
    • Варианты с открытой каменкой
    • Схема с водогрейным баком
    • Правильная установка печки

    Виды банных печей

    На сегодняшний день существует множество различных разновидностей банных печей, которые отличаются своим материалом, принципом работы и используемым топливом. Правильно подобрав разновидность печки, можно будет в последующем с легкостью изготовить ее своими руками.

    По материалу изготовления

    На протяжении многих сотен лет основным материалом для строительства печек в баню являлся обожжённый кирпич. Даже сегодня, когда в продаже можно найти высокотехнологичные прочные материалы и уже готовые печки, высокотемпературный кирпич не утратил своей актуальности. Необходимо лишь учитывать определенную сложность такой работы, поэтому уложить качественную каменку сможет лишь профессионал.

    В последние годы популярностью стали пользоваться металлические банные печи, которые одновременно сочетают простоту конструкции, надежность и долговечность. Выполнить ее можно как самостоятельно, так и приобрести уже готовую модель в специализированных магазинах. Всё, что потребуется от домовладельца, это установить у себя в бане металлическую печку, обеспечив в последующем правильный уход за дымоходом и топкой.

    Используемое топливо

    Классические банные печки топятся исключительно дровами. Это позволяет не только обеспечить правильный пар, но и существенно сокращает затраты домовладельца на приём банных процедур. Существуют также газовые модели и установки, работающие на электроэнергии. Последние нашли свое применение в саунах, где уровень влажности не столь высок, что допускает использование электроприборов в парилке.

    Отдельные умельцы выполняют наружные банные печки, в которых топка вынесена за пределы строения, а внутри парилки находится лишь отсек с камнями. Такие наружные печки могут использовать различное топливо, в том числе топиться углем, газом, соляркой, маслом и бензином.

    По расположению топки

    Банные печи могут различаться своей конструкцией и, в частности, расположением топки. Например, топка может находиться непосредственно в парилке и имеет совмещенную конструкцию. Такой вариант печки отличается простотой конструкции, но в то же время имеет определенные недостатки. В парилке складировать дрова будет затруднительно, соответственно усложняется протопка бани и поддержание оптимальной температуры.

    Наибольшей популярностью пользуются конструкции, у которых камни располагаются внутри парилки, а непосредственно сама топка находится в соседнем помывочном помещении. Это наиболее удобный вариант, который упрощает протопку бани, а в парилке будет неизменно качественный насыщенный пар.

    В зависимости от способа нагрева

    Каменкой принято называть отделение с камнями, которые раскаляются от жара в топке и постепенно нагревают парилку, позволяя быстро поднять температуру и влажность, поливая на камни холодную воду. Банные печи по способу расположения каменки могут разделяться на несколько основных разновидностей.

    • Конструкция постоянного нагрева. Исключает прямой контакт камней и огня в топке. Располагаются греющиеся камни в специальной металлической ёмкости, которая приваривается к дымоходной трубе или непосредственно к корпусу печки. Подобная компоновка свойственна финской сауне, позволяя разогревать каменку до 400 градусов.
    • Печи периодического нагрева подразумевают отвод раскалённых в топке газов через каменку с последующим выводом в дымоход. Камни при таком периодическом нагреве могут разогреваться до температуры в 1 тыс. градусов. Единственный недостаток такой печки — это необходимость выжидания полного прогорания дров в топке, лишь после этого можно приступать к приему банных процедур.

    Сегодня большой популярностью пользуются варианты печек, которые сочетают преимущества постоянного и периодического нагрева. Они могут быть выполнены с металлической топкой, а каменка, которая располагается внутри парилки, выкладывается шамотным высокотемпературным кирпичом. Подобные конструкции сочетают преимущества двух типов печек, что и делает их чрезвычайно популярными на отечественном рынке.

    Самостоятельно делаем каменку для бани

    Существует множество вариантов самостоятельного изготовления металлических банных печей. Можно подобрать как конструкцию для большой полноразмерной парилки, так и маленькой сауны, которая предназначена для приёма банных процедур нескольких человек. В сети интернет можно найти различные тематические видео, которые рассказывают, как сделать печку для бани из металла и высокотемпературного кирпича. Наибольшей популярностью сегодня пользуются небольшие варианты печей-каменок, которые отличаются простотой конструкции и могут быть с легкостью выполнены домовладельцем из стальных листов с толщиной в 5 миллиметров.

    1. Оптимальные габариты конструкции: длина 900 миллиметров, высота с ножками 800 миллиметров и ширина по фронту около 600 миллиметров. Расположить такую металлическую печку можно будет даже в небольшой по размеру парилке.
    2. Для изготовления патрубка дымохода используют обрезки трубы диаметром 100−120 миллиметров. Выполнив длинный патрубок дымохода, можно будет дополнительно приварить к нему водогрейный бак, что позволит принимать душ с теплой и горячей водой.
    3. Чтобы обеспечить необходимую прочность сваренной печки необходимо дополнительно использовать металлические уголки с полками 30 на 30 миллиметров. Такой профиль также потребуется для выполнения кронштейнов, необходимых для крепления решетчатых перегородок.
    4. По высоте печка разделяется на три неравных отсека. Снизу будет находиться узкий зольник, имеющий дверцу-поддувало. Размер дверцы обычно делают в два раза меньше имеющегося топочного отверстия.
    5. Между топкой и зольником на кронштейнах, выполненных из уголка, крепят чугунные колосниковые решетки. Чугунную решетку для зольника можно приобрести в строительных магазинах или сварить самостоятельно из прутков с диаметром 10 миллиметров.
    6. В верхнем отсеке располагается каменка, через которую выполняют отвод продуктов сгорания. Газы будут свободно проходить через решётку, нагревая камни, и в последующем отводятся в дымоходную трубу.
    7. Дверцы зольника и топочной камеры следует оснастить задвижками щеколдами и приварить на прочные петли.
    8. В задней части каменки выполняют отверстие, в которое вваривается патрубок дымоотвода.

    В последующем патрубок выводят в дымоход, что позволяет полностью удалять продукты сгорания. Диаметр трубы дымохода должен соответствовать размерам топки, что и позволит обеспечить качественное удаление продуктов сгорания.

    Варианты с открытой каменкой

    Популярностью пользуются варианты банных печек, которые имеют постоянный нагрев и открытую каменку. Выполнить такую конструкцию можно как из высокотемпературного кирпича, так и сварить из металлического листа или толстостенной трубы.

    Для выполнения такой печки потребуется использовать трубу диаметром не менее 300 миллиметров. Полость разделяется на два отсека с помощью колосниковой решетки. Верхний отсек используется в качестве топки, а нижний — это зольник поддувала. Каждый из отсеков должен иметь собственные дверки для регулировки подачи воздуха и закладки дров.

    В дальнем конце трубы вваривается патрубок дымохода с диаметром в 100 миллиметров.

    В верхней части цилиндрического корпуса выполняют металлический короб, который в последующем заполняется камнями. Трубу дымохода, выход которой находится внутри короба, можно выполнить не прямым, а с изогнутым коленом, что увеличивает контакт камней с раскалённой трубой, соответственно, парилка будет нагреваться буквально за полтора — два часа протопки печки.

    Схема с водогрейным баком

    Большой популярностью сегодня пользуются банные печки, которые имеют дополнительный водогрейный бак. Изготовить такую конструкцию можно из трубы или листовой стали. Дополнительно потребуется использовать кран и другую сантехническую арматуру, которая вваривается в нижней части бака, позволяя набирать необходимое количество воды.

    Водогрейный бак может располагаться спереди над топкой или сбоку по всей площади каменки. В последнем случае существенно увеличивается скорость нагрева воды, что повышает удобство использования банных печек. Проще всего выполнить вариант с боковым расположением водогрейного бака, который выполняется из металла и приваривается сбоку к каменке.

    В продаже можно найти уже готовые варианты водогрейных баков, которые монтируются на дымоходный канал. Такой бак-теплообменник отличается простотой в использовании и может устанавливаться на заводские или самодельные банные печки. Можно будет подобрать различные по своим размерам баки-теплообменники, которые станут оптимальным вариантом как для большой парилки, так и маленькой сауны.

    Правильная установка печки

    Необходимо не только правильно выполнить металлическую конструкцию печки, но и грамотно ее установить в парилке или помывочном отделении. Именно от правильности такого монтажа будет в последующем зависеть безопасность использования бани.

    Даже простые изготовленные самостоятельно металлические печки будут отличаться массивной конструкцией, что может привести к увеличению нагрузки на пол и несущие лаги. Соответственно, нужно будет выполнить основание-подиум, который в идеале должен иметь собственный фундамент. Необходимо будет предусмотреть расположение печки еще на этапе строительства бани, залить фундамент из бетона или уложить кирпичную кладку, которая сможет выдержать небольшую по размерам металлическую печку.

    Фундамент выполняется следующим образом:

    • В выбранном месте выполняют котлован глубиной до 50 сантиметров.
    • На дно засыпают десятисантиметровый песчаный слой, трамбуют его и укладывают сверху ещё 20 сантиметров гравийно-щебеночной засыпки.
    • Выполняют гидроизоляцию, используя рубероид.
    • Монтируют небольшую деревянную опалубку и до уровня земли заливают бетонный раствор с засыпкой из мелкого гравия и песка.
    • После застывания раствора выполняют его гидроизоляцию рубероидом и сверху кладут несколько рядов обожженного кирпича.

    Выполнять установку банной печки на бетонное основание нельзя, так как этот материал плохо переносит существенные перепады температур. Именно для этого и кладут кирпич, который сможет защитить основание от термического разрушения.

    Всё что останется домовладельцу, это выровнять основание, положить на него термоизоляцию, а также тщательно изолировать все деревянные поверхности в непосредственной близости от смонтированной печки. Последнее позволит обеспечить полную безопасность использования бани, исключая возгорание стен и пола от раскаленного металла.

    Изготовление банной печки-каменки не представляет особой сложности. В сети интернет можно найти подробные схемы, описывающие как сделать печку в баню, а выполнить такую конструкцию можно из подручных материалов, в том числе металлических труб или стальных листов. С такой работой при наличии соответствующего опыта сварки справится каждый домовладелец, сэкономив на покупке дорогостоящей магазинной печки или использовании услуг профессиональных печников.

    Источник: http://sotka.guru/dachnye-sooruzheniya/bani/kak-svoimi-rukami-sdelat-metallicheskuyu-pech-dlya-bani.html

    Смотрите также:
    25.04.2020

    Монтаж водопровода своими руками в доме или бане Как сделать монтаж водопровода в бане, что нужно знать, приступая к прокладке системы водоснабжения своими руками, как пользоваться водой в бане круглый год? Как выглядит принципиальная схема разводки трубопроводов...

    25.04.2020

    Строительство бани из бруса своими руками, не привлекая помощников Строительство бани из дерева — традиционный способ, насчитывающий не одно столетие. С точки зрения физико-химических свойств материала такой выбор оптимален, древесина не отнимает большого количества...

    25.04.2020

    Бассейн своими руками. Важные моменты и полезные советы . Бассейн – это довольно сложное инженерное сооружение и сделать его полностью своими руками нелегко. Ошибки при его строительстве дорого обойдутся, особенно если чаша бассейна будет изготавливаться путем отливки...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
