Вентиляция в парилке своими руками.

Устройство вентиляции в бане – от проектирования до монтажа

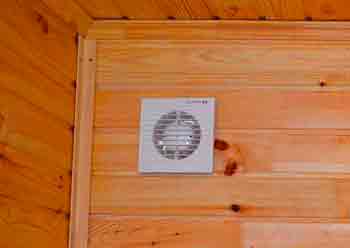

Без принудительной вентиляции в бане попросту не обойтись. Устанавливается она в первую очередь для создания безопасной обстановки для принимающих банные процедуры людей. О том, как сделать вентиляцию в бане своими руками, и пойдет речь ниже.

Все знают, что когда человек дышит, он вдыхает кислород, а на выдохе образовывается углекислый газ. Если помещение наглухо закрыть, спустя некоторое время он начнет задыхаться. А в экстремальных условиях, в данном случае в парилке, где преобладает высокая температура и очень высокая влажность, начать задыхаться можно еще быстрее. Будучи расслабленным на полке, в таких условиях можно попросту не добраться вовремя до двери, что может грозить довольно серьезными последствиями.

Другое немаловажное последствие, возникающее при отсутствии вытяжки для бани – порча деревянных конструкций и отделки. Согласитесь – никто не сможет насладиться процессом парения, ощущая при этом запах гнили или плесени. Вот почему организовать правильную вентиляцию парилки очень важно.

Согласно утверждениям специалистов, правильно организованной вентиляцией считается та, благодаря которой за один час объем воздуха в помещении замещается новым три раза. Схема и устройство вентиляции в бане определяется, исходя из типа строения и материалов, выбранных при возведении стен.

Правила обустройства вентиляции в бане

Корректное обустройство банной вентиляции возможно при соблюдении следующих правил:

  • подаваемый в парную воздух не должен изменять накопленную в ней температуру;
  • замещаться в помещении должен переработанный воздух с наибольшим содержанием углекислого газа;

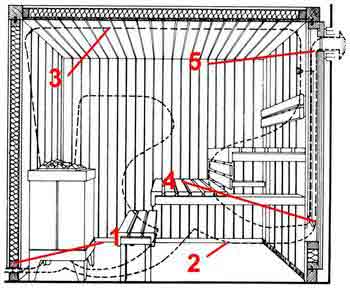

  • воздух в парной должен располагаться слоями: самый нижний холодный слой – у пола, у потолка – самый горячий, и самый комфортный – на уровне полков.

Отдельно стоит отметить, что в парилке не должно быть сквозняков!

При соблюдении всех этих принципов, от банных процедур можно будет получить максимальное удовлетворение. Восстановится физическая и душевная сила.

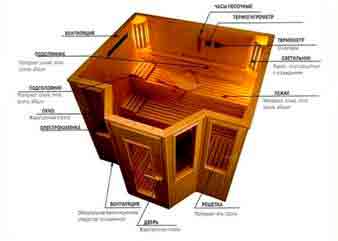

Что представляет собой система вентилирования

Подходящим лучше всего для постройки бани считается дерево, а так как оно дышит от природы, то отчасти проблема вентиляции решается сама по себе. Тем не менее, даже в таком случае без принудительной вентиляции в бане не обойтись. Она даст возможность дереву после банных мероприятий как можно быстрее просушиться.

Немаловажную роль при замещении воздуха играет сама банная печь. После выливания воды на каменку вырабатывается большой объем пара, который стремится вверх, а уже после остывания его замещает более разогретый воздух. Таким образом, происходят воздухообменные процессы, благодаря которым происходит выталкивание отработанного воздуха за пределы парной.

Совокупность перечисленных факторов образует в парилке нужный микроклимат при нормальной циркуляции воздуха. Перед тем, как сделать парилку в бане, необходимо все эти нюансы детально продумать.

Итак, приведем подробную инструкцию грамотной организации вентиляции в парилке в бане. Основное внимание будет направлено на то, чтобы обеспечить подачу свежего воздуха в помещение, а также организовать вывод отработанных воздушных масс и угарного газа наружу.

Организация поступления воздуха

В бревенчатом срубе, если он сложен должным образом, нижние венцы уложены так, чтобы между ними свободно проходил свежий воздух внутрь бани. Да и вокруг дверного полотна, ведущего в парную, все равно останутся некоторые щели.

Чтобы не было сквозняка и не тянуло холодом, печь устанавливают как можно ближе к этой двери. Тогда поступающий воздух быстро нагревается и не создает дискомфорта.

А вот для вентиляции в парной русской бани, рассчитанной, как минимум, на 6 человек, к каменке подводят дополнительный воздуховод, обеспечивающий тягу. Если выполнить его двухконтурным, то можно считать вопрос с притоком воздуха решенным. Как правило, устройство русской бани всегда предполагает наличие вентиляции.

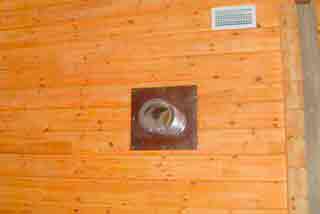

Выведение отработанного воздуха

Если конструкция печи предполагает расположение топки непосредственно в парилке, то лишний воздух через нее выводится наружу по дымоходной трубе. Как правило, при этом дополнительных отдушин не требуется.

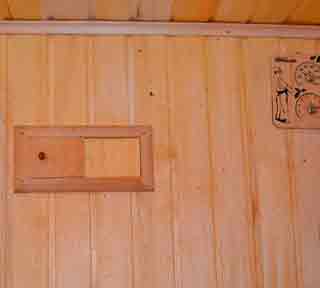

Чтобы облегчить процесс просушивания парилки после использования, в стене можно прорубить оконце размером до 20×20 см. Пока топится печь и в парилке находятся люди, оно остается закрытым на заглушку.

Если же в парной предусмотрено обычное окно со стеклопакетом, то дополнительная отдушина не требуется. Как вариант, можно встроить окно в простенок между парилкой и моечной, откуда отработанный воздух по воздуховодам попадет наружу.

Следовательно, вентиляция парной может не потребоваться лишь при соблюдении ряда условий:

  • небольшой размер – на 2-4 человека;
  • свободно уложенные нижние венцы;
  • протапливание каменки прямо внутри парной;
  • в стене прорезано отверстие для проветривания.

Как правило, бани такого типа строят хозяева дачных участков для личного пользования.

Как сделать вытяжку в бане из кирпича

Поскольку процесс строительства здания из кирпича, керамзитовых блоков, пенобетона или прочих тяжелых материалов отличается от деревянных строений, то и технология того, как сделать вентиляцию в парилке, будет несколько сложнее.

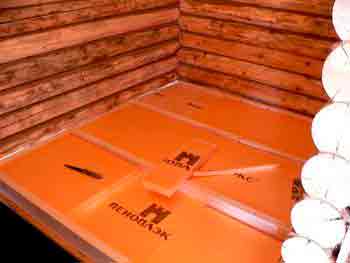

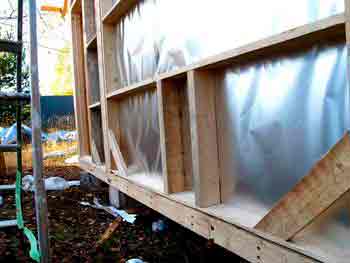

Во-первых, кирпичное здание требует организации вентилируемых полов. Это нужно для того, чтобы не допустить развития грибка на древесине и появления затхлого запаха из-за постоянного контакта с водой. В противном случае половую доску придется перестилать буквально через 3-4 года.

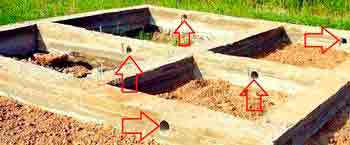

Вентиляция полов предусматривается в процессе заливки фундамента. Для свободной циркуляции воздуха в подполье и просушки лаг от сырости в фундаменте оставляют специальные отдушины. Читайте также: «Надежная вентиляция в предбаннике своими руками – как сделать правильно».

Приточная вентиляция в бане обеспечивается двумя отверстиями, расположенными почти у пола и закрытыми решетками. Вытяжка обеспечивается отдушинами, расположенными почти под потолком.

Вариантов, как сделать отдушину в бане, чтобы обеспечить полноценную циркуляцию воздуха, может быть несколько. Рассмотрим наиболее востребованные из них.

Вариант 1

За печкой в 50 см от пола проделывают приточное окошко. В противоположной стене на расстоянии не более 30 см от пола делают вытяжное отверстие, дополнительно установив на него вентилятор. Он позволит организовать циркуляцию воздуха.

В таком случае обеспечивается равномерный прогрев воздуха в парной. Поступающий свежий воздух быстро нагревается печью и поднимается к потолку, где постепенно остывает и опускается снова вниз. Тут с помощью вентилятора отработанный воздух принудительно выводится наружу, причем, чем ниже вытяжка, тем интенсивнее движение потоков. Иногда на вытяжном канале располагают вентиляционный клапан.

Вариант 2

Такой способ применяют в небольших баньках, в которых подачу дров в печку производят прямо в парилке. Тогда приточное отверстие находится под печью. Сквозь этот проход обеспечивается поступление свежего воздуха в помещение и в саму печь, улучшая тягу.

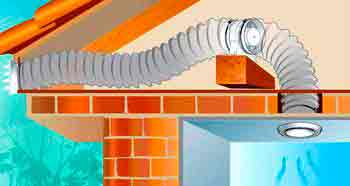

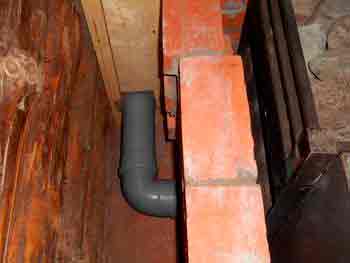

Вытяжку, с присоединенной к ней гофрированной трубой, размещают над полом. По этому каналу воздух будет выводиться наружу через потолок и крышу. Во всех прочих случаях вытяжное отверстие проделывают в стенах.

Отметим, что если стены бани сложены из керамзитобетона, то ходы для вентиляции в них следует проделать до укладки.

Вариант 3

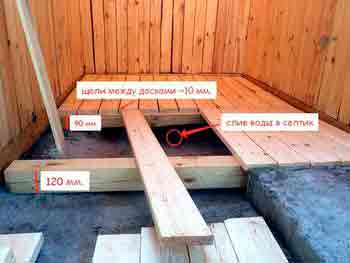

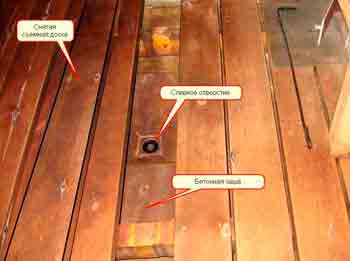

Вентиляцию в парилке можно осуществлять через щели между досками в полу. Для этого в стене за печкой в 30-50 см от пола прорезают приточный канал. Поступающий холодный воздух сразу нагревается и поднимается к потолку. Там он постепенно остывает, опускается вниз и выводится сквозь щели в цоколь, а оттуда – через трубу наружу. Достаточный размер щелей в настиле составляет 5-10 мм.


Вариант 4

Данная схема предпочтительна в тех случаях, когда печь служит источником тепла не только для парилки, но и других помещений. Через щели в полу воздух засасывается в печь, а оттуда поступает в моечную и парилку. Вытяжные каналы, по которым воздух удаляется их бани, располагают в стенах невысоко над уровнем пола. Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».

Безусловно, это далеко не все возможности организации вентилирования бани, ведь существуют и более сложные, комбинированные схемы. Однако самостоятельно к их воплощению стоит приступать лишь после консультаций со знающими людьми.

Источник: http://banyaspec.com/otdelka/ustroystvo-ventilyatsii-v-bane-ot-proektirovaniya-do-montazha.html

Как сделать вентиляцию в бане?

Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.

Содержание

  1. Основные виды
  2. Схемы вентиляций
  3. Нюансы устройства

Основные виды вентиляций для бань

Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.

Все вариации систем вентиляции делятся на:

  • естественные;
  • принудительные (приточные, вытяжные и комбинированные).

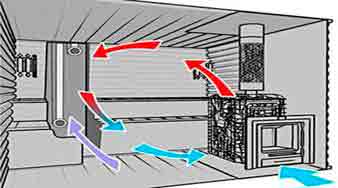

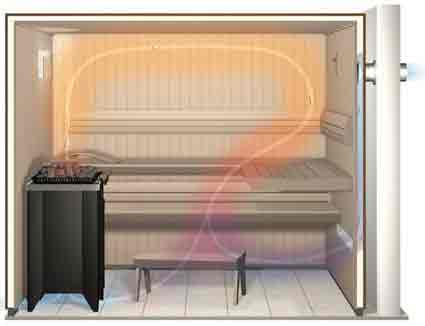

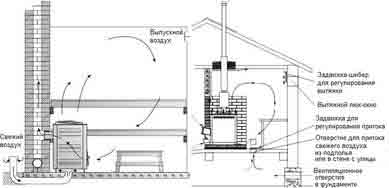

Распределение воздуха в парной при правильной вентиляции

В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.

Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

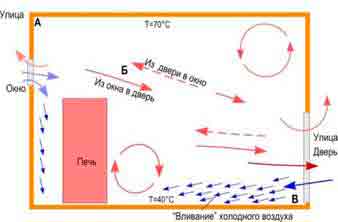

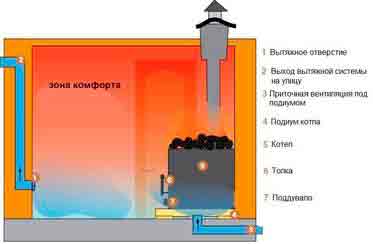

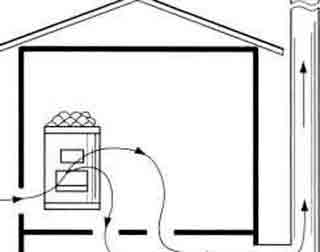

Поток воздуха при естественной вентиляции

Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

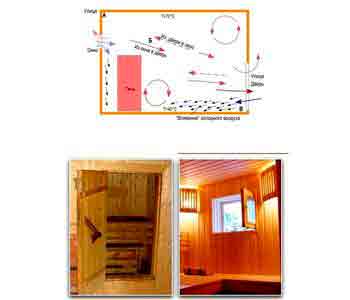

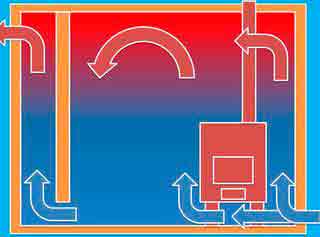

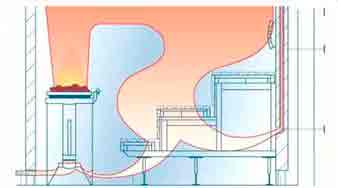

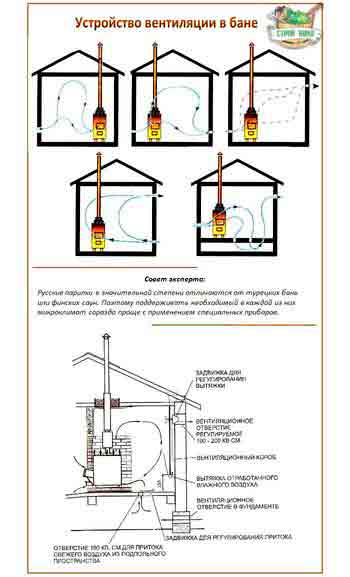

Циркуляция воздуха в бане в зависимости от расположения печки

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

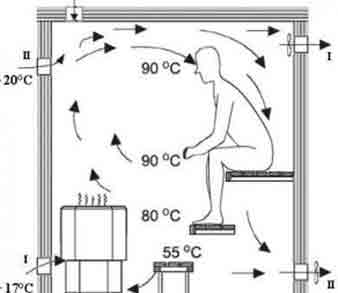

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

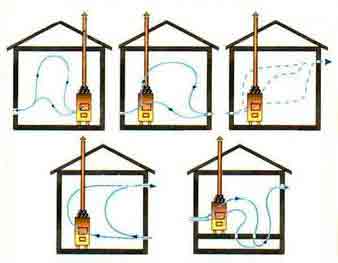

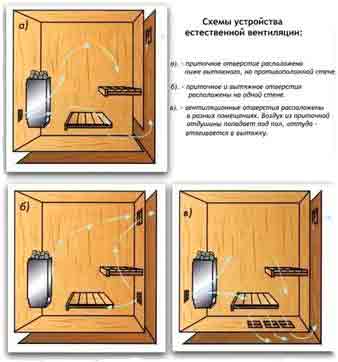

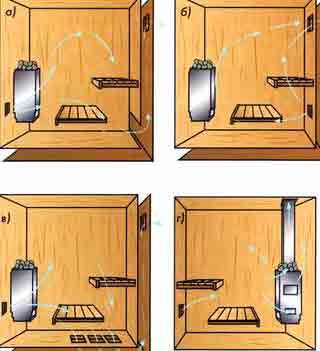

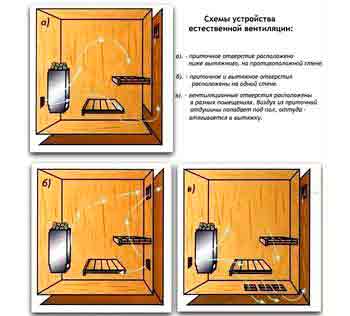

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

  1. На стене возле печки – на стене напротив над полком.
  2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
  3. На стене под полком – в печную трубу.
  4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

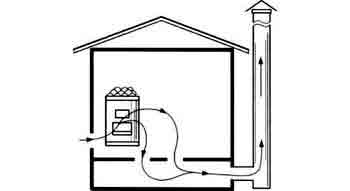

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

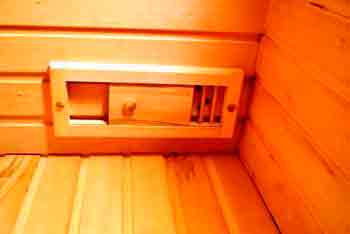

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

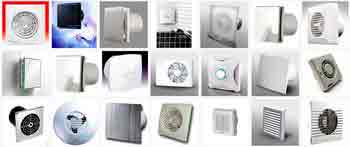

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

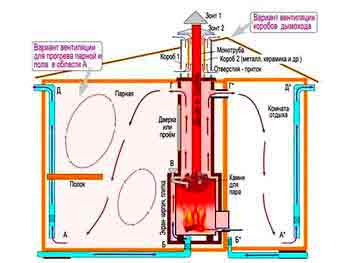

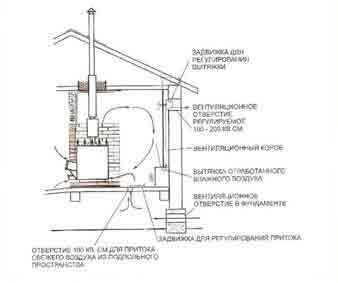

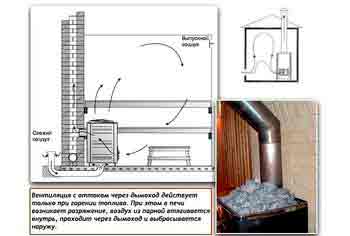

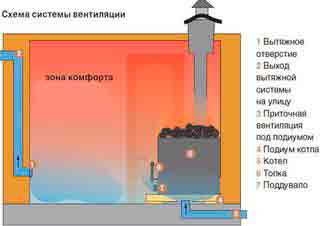

Схема вентиляции в бане

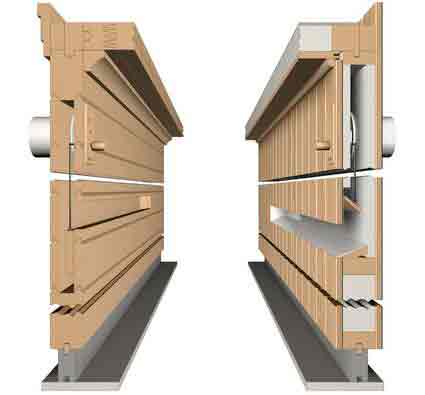

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

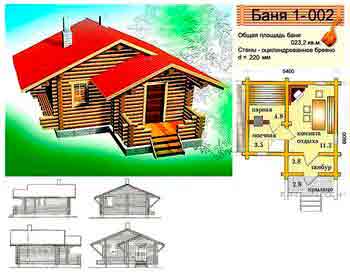

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

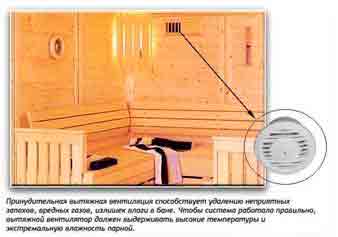

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео как сделать вентиляцию в бане:

Источник: http://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Нужна ли вентиляция в бане в парилке и как правильно ее сделать

Приветствую тебя, дорогой хозяин. Ты построил дом, родил сына, у дома посадил дерево, пора подумать о здоровье. Да, да, о своем здоровье, и своей семьи. Пора строить баню!

Как строить, из каких материалов, где выбрать место – решать тебе самому – ты хозяин, а я расскажу о, наверное, самой главной и важной части строительства – вентиляции. В идеале расчет и организацию системы вентиляции следует поводить на этапе планирования строительства. Но в реальной жизни вариантов может проявиться множество:

  • баня строится, а о вентиляции забыли
  • строительство окончено, и тут вспомнили
  • устройство парной внутри дома

Возведение бани без вентиляции не редкий случай, не стоит посыпать голову пеплом и думать, что ты глупее других. Отнюдь, ты хотя бы вспомнил, а это уже кое-что. Наладка циркуляции воздуха возможна, даже если не была предусмотрена.

Уповать на залповое проветривание не желательно: накопившееся тепло с открытой дверью не уходит, а, по законам физики, превращается в пар и оседает в виде конденсата на стены и пол. Привет, грибок! Жаль, конечно, ведь перепланировка, а это она и есть, влетит в копеечку. А когда в доме? А дом кирпичный?

Но здоровье дороже любых ремонтов. Чтоб впоследствии отдых с целью оздоровления организма в итоге не закончился головной болью или больничной палатой я и хочу поделиться личным опытом. Подскажу, как установить своими руками, проще и менее затратно финансово. Обязательно заострять внимание на диаметре труб, по техническому регламенту расчет идет из пропорции 24 см² на 1 м³ парной , ведь нагрузка ложится сразу по нескольким пунктам:

  • происходит обогащение воздуха кислородом
  • создается оптимальная температура
  • удаление лишней влаги
  • отвод скопившегося углекислого газа

Диаметр проводимой вентиляции влияет на качество процесса: малая сила тяги не позволит полноценно работать всей системе, что сведет к нулю всю произведенную работу, а излишне мощная тяга – напротив, не разрешит создать температуру оптимального режима. Правильная вентиляция требует соблюдения отступов:

  • для приточного потока воздуха 10-30 см от пола
  • для верхней вытяжки 20-30 см от потолка

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Вентиляция в парной в русской бане

Русская баня отличается от сауны принципом работы парной, способом протопки и вентиляции. Топилась банька «по-черному» и «по-белому». В первом варианте печь топилась, выложенные поверх очага камни раскалялись, сгоревшие угли выгребались и уносились, жар шел от камней, отток воздуха происходил через дверь или окно. Во втором варианте печь работала во время парки, дым выходил через дымоход, через него уходил и лишний жар. В современной бане кроме дымохода используются дополнительные выходы.

Вариантов множество: в готовом помещении парной вывод отдушины соединить с уже имеющимися воздуховодами, через другие помещения, когда проводка идет внутри дома, вывести отдельную трубу на улицу, просверлив отверстие в стене.

Чтоб правильно сделать вентиляцию в парилке в любом варианте, отверстий будет не меньше трех:

  • входное отверстие – приток воздуха
  • вытяжка – самотечная или принудительная
  • дымоход

Форма проемов абсолютно не несет никакой функциональной нагрузки, важна площадь. Количество тоже хорошо, но правильные расчеты потоков воздуха может сделать только специалист, причем индивидуально каждое помещение: расположение печи, объем, используемое топливо, количество лавок. В общем, я сам не заканчивал физмат, думаю, ты тоже. Будем по-старинке.

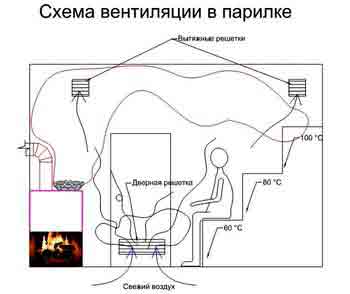

Схема вентиляции бани

Вентиляция в парной

Диаметр приточки и вытяжки

Подвал. Парная комната готова. Единственное отверстие – входная дверь. Уже хорошо. Для организации приточной вентиляции используем ее. Проще – вырезать лобзиком внизу двери отверстие, поставить жалюзи, решетку.

Качественнее – перед дверью, со стороны парной, соорудить короб с отводами из канализационных труб под печь и в сторону. Решетку использовать с задвижкой – в зимнее время воздух более холодный, прогрев помещения займет больше времени.

Поток воздуха из-под печи поднимется вверх, захватывая тепло, а с отведенной в сторону трубы пойдет дополнительная тяга свежего воздуха (зимой можно наглухо закрыть задвижкой). Далее прорубаем окно в Европу. Шучу. На улицу.

С внешней стороны отмечаем примерное место, где надо сделать вытяжку. Над землей – повезло, ниже уровня – снимаем грунт, делаем подкоп (чтоб не промахнуться, лучше взять шире). Бетонную стену или кирпичную кладку можно просверлить специальным инструментом. Вряд ли он найдется не у специалиста.

Как вариант – инструмент в прокат. Идешь в интернет, открываешь сайты, специализирующиеся на подобной услуге, делаешь заказ. Но мы с тобой люди простые, прорвемся. Перфоратор вещь не редкая, у меня есть, думаю, у тебя тоже найдется.

Спускаемся снова в подвал. Успел обшить стены – ничего, снимем обшивку. На голой стенке, маркером отметь место выхода трубы. Внимательно отнесись к выбору диаметра! Выше я уже давал формулу расчета. Можешь взять отрезок трубы и обвести вокруг. Немого отступив по периметру круга (отверстие в итоге должно быть чуть больше диаметра трубы), перфоратором высверливается сквозное отверстие, через 2-3 см следующее, и так по кругу.

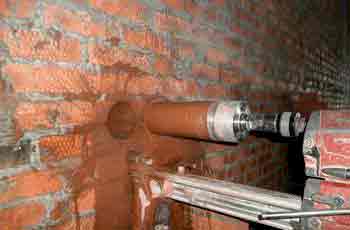

Зубилом разбиваешь образовавшиеся перемычки – все, проем готов. Вынимаешь остатки стены, подравниваешь края и стенки тоннеля, пробуешь продвинуть трубу. Получилось? Круто. Нет – обрати внимание на то, что мешает, сбей лишнее.

Когда стена сделана из бруса, технология выреза проема по тому же принципу, что и на кирпичной кладке, с малой разницей: вместо зубила берется лобзик. Для вытяжной трубы канализационные трубы не подойдут, требуется оцинковка.

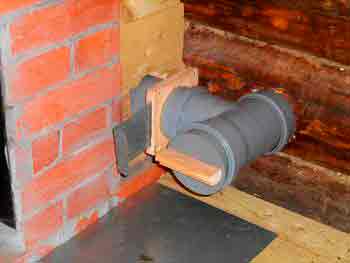

Вставляем отрезок в проем, пустоты забиваем утеплителем (стекловата, минеральная вата), зашиваем стены деревом. Зазор между обшивкой и трубой надо запенить. Изготавливаем короб. Он нужен, чтоб регулировать степень и высоту прогрева помещения. Толщина короба соответствует диаметру трубы, с которой соединяется, длина зависит от высоты парной. На коробе вырезаются два окошка, которые снабжены глухой задвижкой. Одно окошко расположено, примерно, в двадцати см от потолка, нижнее – в 50-60 см от пола.

Использование встроенного вентилятора улучшит отток горячего воздуха из помещения. Не забудь и о решетках на выходе воздуховода во избежание попадания сухих листьев и другого мусора. Кстати, истить вытяжку необходимо не реже одного раза в год.

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Полезное видео про вентиляцию в парилке

Источник: http://ventilation-conditioning.ru/ventilyaciya/ventilyaciya-v-bane-i-v-parnoy.html

Вентиляция в бане схема и устройство

Вентиляция в бане своими руками

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

  1. Нюансы организации вентиляции
  2. Разновидности систем
  3. Отделка пола для микроциркуляции
  4. Процесс регулировки
  5. Правильный воздухообмен

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

  • Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
  • Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

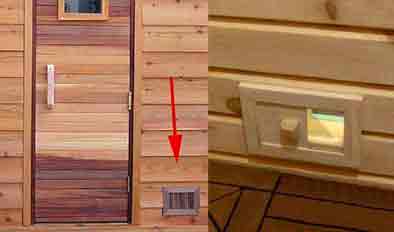

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

Разновидности систем

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

  • естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
  • автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
  • комбинированная – давление нагнетается искусственно с помощью вентиляторов.

По такому принципу должно вентилироваться помещение

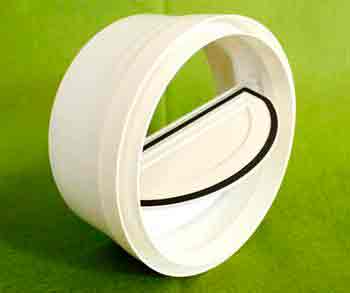

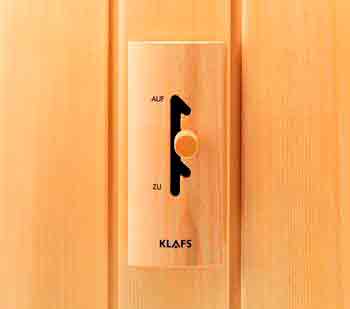

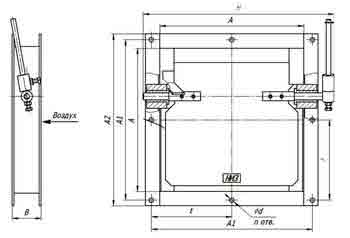

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

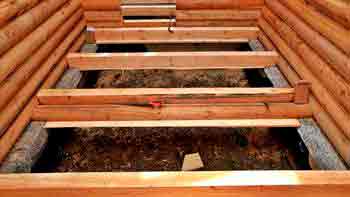

Отделка пола для микроциркуляции

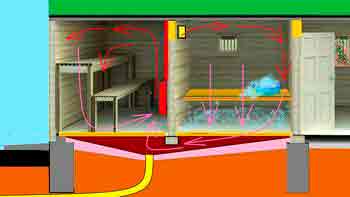

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

  • на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
  • обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
  • при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
  • настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
  • после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

  • Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
  • После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
  • Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
  • В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

ВИДЕО: Как правильно сделать вентиляцию в бане

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

Схема организации вентилируемых элементов

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

ВИДЕО: Баня вентиляция парной автономная самотек

Устройство вентиляции в бане

Посещение парной способствует общему оздоровлению организма человека. Утверждение это верно только в том случае, если сделана правильная вентиляция в бане, и в помещении созданы определённый температурно-влажностный режим и соответствующая атмосфера. Особый микроклимат достигается, в том числе и применением качественных строительных и отделочных материалов. Лучшей по всем показателям является, несомненно, деревянная баня, построенная из цельного бруса или бревна.

Создание здоровой атмосферы во всех помещениях такого заведения возможно только при обеспечении достаточного воздухообмена. Согласно требованиям СанПиН 2.1.2.1002-00 за час в парной, моечной, предбаннике и в комнате отдыха атмосфера должна обновиться не менее трёх раз. Воздухообмен предполагает поддержание баланса поступления и оттока воздуха в помещениях бани.

Вентиляция для бани оборудуется в строгом соответствии с требованиями СНиП 41-01-2008. В нормативном документе подробно расписаны правила и методика проведения расчётов систем воздухообмена для жилых, общественных и производственных помещений. Проектные организации и строительные компании обязаны в процессе проведения работ придерживаться упомянутого руководства.

Схема устройства вентиляции в бане

Особенно важна хорошая вентиляция, если баня оборудована газовыми, жидкостными или твёрдотопливными котлами. В процессе работы таких устройств из помещения происходит отбор воздуха для поддержания горения.

Отсутствие или неисправность систем воздухообмена может привести к недостатку кислорода для дыхания людей. Недостаточная вентиляция может служить причиной образования конденсата на стенах и оборудовании, развитию колоний плесневых грибков и гнилостных бактерий.

Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

  • размеры и назначение помещений;
  • тип и размещение отопительных приборов и водонагревательных устройств;
  • предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

Схема устройства и оборудования правильного воздухообмена и вентиляции в бане

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

Заслонка отверстия вентиляции

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Особенности создания качественного воздухообмена для разных помещений

Баня представляет собой целый комплекс из нескольких комнат, расположенных, как правило, одна за другой. Помещения имеют разное назначение, которое обозначается их названием. Основная задача систем воздухообмена – это обеспечение комфортных условий пребывания посетителей.

Вентиляция парной бани необходима для поддержания особого микроклимата, оказывающего мощный оздоровительный эффект на человека. Постоянная циркуляция воздуха в этом помещении необходима для удаления продуктов сгорания от печи и углекислого газа, образующего в результате дыхания человека. В парной может применяться системы вентиляции естественного или принудительного типа.

Устройство вентиляции парной в бане

Приточная часть обычно представлена в виде отверстия в нижней части наружной стены или перегородки между парной и предбанником. Канал закрывается декоративной решёткой и может перекрываться заглушкой. Приточное отверстие обычно располагают по возможности ближе к печи каменке для быстрого нагрева, поступающего в помещение воздуха. Вытяжка может располагаться под потолком на противоположной стене.

Рациональное взаимное размещение приточной и вытяжной части системы позволяет получить оптимальное распределение воздушных потоков. Принудительная вентиляция парилки с вытяжным электрическим вентилятором может иметь ручное и автоматическое управление. В первом варианте включение и выключение системы выполняет сам посетитель парной по мере необходимости.

Электрический вентилятор, установленный в парилке для лучшего воздухообмена

Автоматизированная система управления работает по сигналу от датчиков, которые контролируют показатели температуры и влажности в одной или нескольких точках. Стоимость такого оборудования высокая, но она оправдывает себя. С помощью такой системы достигается наиболее точное соблюдение режима при значительном уменьшении потребления топлива, используемого для обогрева бани .

Вентиляция в комнате отдыха также может быть как естественной, так и принудительной. Наиболее часто применяемая схема — комбинированная с системой воздухообмена других помещений. Иными словами, воздух в комнату отдыха поступает через приточный канал, а отводится из неё в парную или другое служебное помещение, например, санузел. В таком случае вытяжка из этих помещений должна быть оборудована вентилятором.

Устройство общей системы вентиляции всех помещений бани

Выполнение работ по установке систем вентиляции

По окончании проектных и расчётных операций осуществляется подготовка к монтажу оборудования. Самый простой вариант – естественный воздухообмен: в стенах в процессе выполнения строительных работ оставляются отверстия нужного диаметра. Весь монтаж вентиляции в бане сводится к установке металлических или пластиковых воздуховодов. Со стороны улицы на приточную часть устанавливается вентиляционная решётка.

Вытяжная часть комплектуется регулируемой заслонкой шибером. Место установки её определяется с учётом обеспечения оптимальных воздушных потоков с одной стороны и свободного доступа к ней. Электрические вентиляторы устанавливаются со стороны улицы, а органы управления — выключатели в помещениях с невысокой влажностью: предбанник или комнате отдыха.

В процессе использования бани действию высокой влажности подвергаются все строительные конструкции. Качественная вентиляция пола бани в подавляющем большинстве случаев наличием в цоколе отдушин. Через них к деревянному настилу поступает свежий воздух, который и позволяет хорошо его просушить. В некоторых схемах эти элементы являются приточной частью общей системы вентиляции.

Отдушины в цоколе фундамента

Для того чтобы сделать вентиляцию в бане своими руками без привлечения специалистов, нужно выполнить ряд действий. Прежде всего, подбирается наиболее рациональная схема воздухообмена. В этом вопросе следует прислушаться к рекомендациям опытных специалистов. Общий совет: приточное отверстие должно располагаться как можно ближе к печи, а вытяжное — в дальнем углу.

Полностью процесс монтажа системы вентиляции можно посмотреть на предложенном видео

Просмотр поможет составить точное представление о последовательности проведения работ.

Практика показывает, что монтажные операции по установке элементов системы вентиляции сравнительно просты и могут быть выполнены своими руками без привлечения квалифицированных специалистов.

Вентиляция в парилке своими руками. Технология монтажа правильной вентиляции в бане

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Оглавление:

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

  • обеспечивает помещение кислородом;
  • улучшает комфорт от пребывания в парилке;
  • удаляет угарный газ;
  • позволяет экономически целесообразно расходовать дрова;
  • равномерно распределяет воздушные потоки;
  • защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

  • приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
  • вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

  • отсутствие мусора в парилке;
  • дверь в помещение открывается только при входе;
  • возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

  • вначале топки печи все отверстия и приточные и вытяжные закрываются;
  • дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
  • при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
  • по завершению работы, откройте створки, для более качественного проветривания парной.

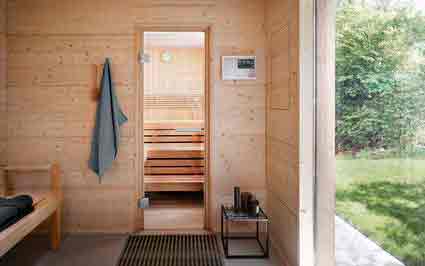

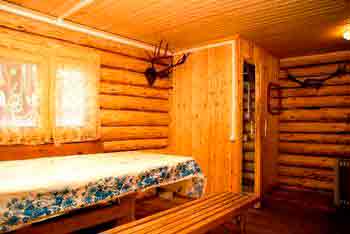

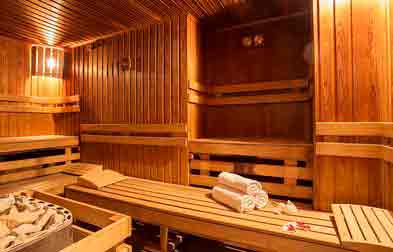

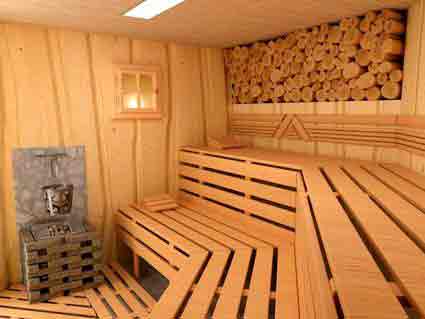

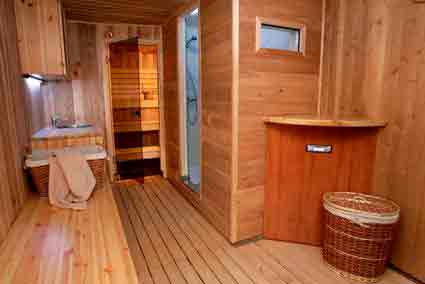

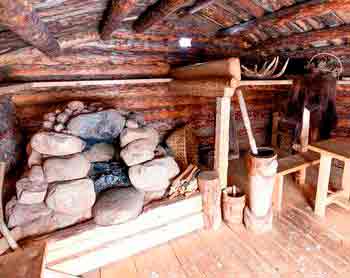

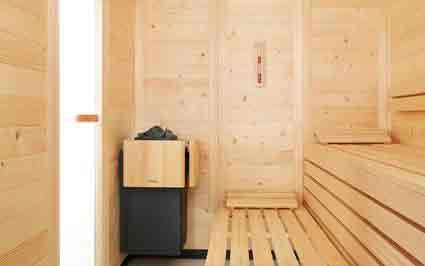

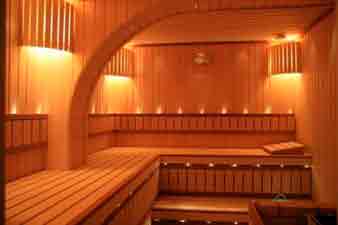

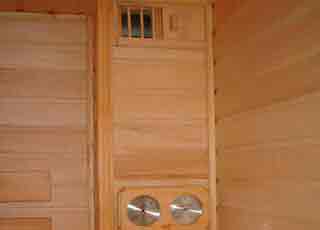

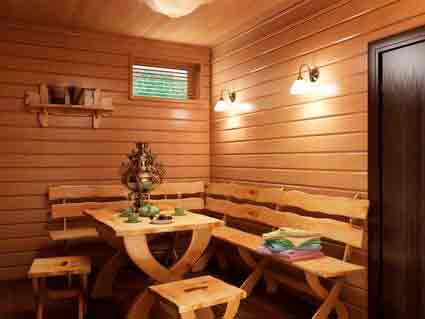

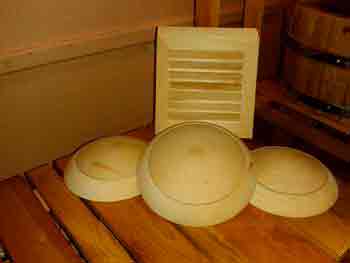

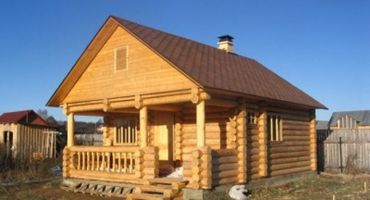

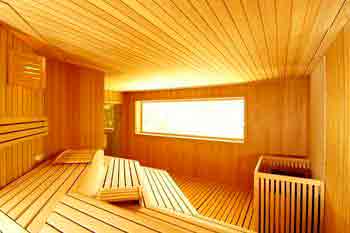

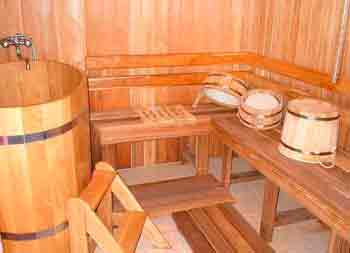

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

  • растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
  • нижняя дверь остается открытой до полного прогрева печи;
  • закройте дверь снизу и работайте с верхним люком;
  • в процессе парения открывается только поддувало, установленное на коробе;
  • после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

  • подача воздуха при проведении банных процедур;
  • высококачественная сушка помещения.

Вентиляционная система в бане не должна:

  • нарушать температуру помещения, в процессе принятия банных процедур;
  • разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
  • удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

  • естественный вариант — подача воздушных потоков через разницу давления;
  • механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
  • комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

  • рубероид;
  • фольгу из алюминия;
  • пергамин;
  • пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

  • отличное противодействие влаги;
  • стойкость перед повышением температуры;
  • ламинированное покрытие предотвращает развитие плесени и грибка;
  • комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Источник: http://v-banyu.ru/ventilyatsiya-v-bane-shema-i-ustrojstvo.html

Вентиляция в бане своими руками: алгоритм создания эффективной системы без лишних затрат

Время чтения: 11 минут Нет времени?

Отправим материал вам на e-mail

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

  • обеспечивается приток свежего воздуха;
  • удаляются продукты горения, углекислый газ, иные вредные вещества;
  • предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

  • Определите путь прохождения воздуха (по каналам и внутри помещения).
  • Выясните, как организовать вентиляцию в разных комнатах строения.
  • Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
  • Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

  • контактное и лучистое тепловое воздействие;
  • определенные диапазоны температур;
  • создание пара с применением раскаленных камней, ароматизацию;
  • купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

  • Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
  • Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
  • Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
  • Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

  • Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
  • Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
  • Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
  • Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °CВлажность, %
2030406080100
-20-15-12-6,9-3,1
5-15,8-11-7,5-2,21,84,8
10-11,8-6,8-2,82,76,810,1
15-7,6-2,5-1,47,411,715,8
20-3,71,85,911,816,320,1
25-0,46,110,416,621,224,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

  • снизу: от 40 до 60 мм;
  • сверху: от 15 до 25 мм;
  • по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками

Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

  • Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
  • Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
  • Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
  • Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
  • Все электрические компоненты надежно защищены от влаги.
  • При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Видео ниже объясняет процесс установки вентилятора своими руками. Эту инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете.

Разновидности клапанов для вентиляционных каналов

Чертеж типичного изделия

Обратный вентиляционный клапан для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

  • Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
  • Выпускают специальные изделия для круглых и квадратных воздуховодов.
  • Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
  • Некоторые модели созданы специально для совместной работы с вентилятором.

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется учитывать при планировании следующие моменты:

  • Размеры выходного отверстия делают равными, или больше сечения притока.
  • Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
  • Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:

Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Симпатичные, стойкие к высокой температуре диффузоры

Специальные наборы для создания вытяжки в бане своими руками

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:

Статья по теме:

В данной статье мы рассмотрим вариации печи для бани на дровах с баком для воды, популярные модели от производителей и этапы строительства своими руками.

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

ФотоДействия и пояснения
Вентиляционный канал установлен в противоположном от печки углу. Он закрыт алюминиевой фольгой толщиной 100 микрон.
Забор воздуха находится под нижней полкой на высоте 15 см от уровня пола.
Первая часть канала (вертикальная) переходит в горизонтальный участок, который закрыт деревянной обшивкой. В нем установлены галогенные светильники с проводами питания.
Приток под печь этой вентиляции бани своими руками организован из предбанника. Сдвижной дверцей регулируют интенсивность воздушного потока.
Далее он нагревается в специальных трубках, которые проходят через каменку, окружают дымоход.
После охлаждения воздух опускается вниз и удаляется через отверстие под нижней полкой. Канал идет в соседнее помещение, где установлен вентилятор с выключателем. Отдельный забор сделан в душевой кабине для удаления избыточного пара из этой области.

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

  • Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
  • Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
  • Создают пакет конструкторской документации со списком необходимых деталей, узлов.
  • Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
  • Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.

Экономьте время: отборные статьи каждую неделю по почте

Источник: http://homemyhome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Как обустроить вентиляцию бани

Баня — это не простое помещение. В ней специально создаётся особая среда с постоянным паром, горячим воздухом. Эти факторы определяют исключительные требования к обустройству вентиляции. Но необязательно нанимать для этого специалистов. Сделать вентиляцию в бане можно и самостоятельно.

Необходимость вентиляции в сауне из бруса

Многим изначально кажется, что вентиляция в этом помещении вообще не нужна, поскольку из-за неё будет слишком мало пара и тепла. Но это далеко не так. Причин для обустройства вентиляции в бане две:

  1. Во-первых, часть свежего воздуха постоянно «сжигается» в каркасной бане самой печкой, остальной же используется нашими лёгкими. Из-за этого в помещении появляется много углекислого газа. В результате этого увеличивается риск отравления.
  2. Во-вторых, без доступа свежего воздуха просушка помещения окажется весьма замедленной. А значит неизбежно гниение пола или облицовочной вагонки на стенах. Полный процесс может занять всего два года.

Приток свежего воздуха нисколько не испортит «атмосферу» парилки, если соответствующая инженерная сеть выполнена правильно.

Если строение выполнено из оцилиндрованного бруса и при этом внутренней отделки нет, то вентиляция не нужна. Ведь открытое дерево хорошо «дышит» и пропускает внешний воздух через многочисленные микротрещины. Во всех остальных вариантах конструкции бани необходимы приточно-вытяжные коммуникации, поскольку в помещении может появиться плесень.

Принцип работы вытяжки в большой парилке с электрокаменкой

Устройство вентиляция бани должно быть выполнено по классической системе: в верхней части помещения вытяжное отверстие, в нижней части — приточное. Главное, правильно расположить эти каналы, точно выбрать необходимый диаметр. При этом можно использовать встроенный электрический вентилятор для улучшения циркуляции воздуха.

Горячий воздух в помещении всегда поднимается к потолку

Патрубок для вытяжки располагается под потолком. Это обычная практика. Во многих банных помещениях отверстие для выхода воздуха находится в самом верху. Достаточно лишь отступить от потолочного покрытия на 5 – 10 см.

Нижнее отверстие может располагаться около пола, например, под скамейками. Однако разумнее размещать приточку в подполье, то есть чуть ниже уровня пола. В этом случае потоки свежего воздуха, двигаясь вверх, будут попутно отлично просушивать влажные половые доски.

Только при такой схеме необходимо оставить в половом покрытии небольшие щели. Так воздух беспрепятственно будет проникать в зону парилки. Однако придётся проложить трубопровод с улицы в подпол, так как воздух для притока необходимо забирать только свежий, внешний.

Как спроектировать вентиляцию в деревянной бане: составление чертежа

Разобравшись с компоновкой вентиляции в конкретной бане, нужно нарисовать чертёж или эскиз. На этом документе необходимо указать все приточные и вытяжные отверстия, их местоположение, а также изобразить трубопроводы для движения воздуха. Легче всего выполнить эскиз карандашом на простом листе бумаги, используя линейку.

На чертеже нужно показать расположение каждого отверстия

Отверстия для вентиляции закладывают в проект, руководствуясь следующими правилами:

  1. Количество приточных каналов должно равняться количеству вытяжных. В противном случае воздух будет либо плохо уходить, либо его поступление окажется недостаточным.
  2. Размеры всех отверстий должны быть одинаковые по той же причине.
  3. Приточный вход и вытяжной выход ни в коем случае не должны располагаться друг напротив друга, иначе весь поступивший воздух сразу будет уходить, не выполнив вентилирующую функцию.

Сделав рисунок, начинают разметку в помещении. Вооружившись рулеткой и маркером, отмеряют согласно чертежу и отмечают центры приточных и вытяжных отверстий. Высверливать их в деревянной или бетонной стене легко специальной коронкой, заправленной в электродрель.

Выбор материала для самодельной вытяжки и вентканалов

Для сооружения приточно-вытяжных коммуникаций обычно используют стандартные канализационные и колена из пластика или вентиляционные трубы из оцинковки диаметром до 100 мм. Для вытяжной трубы, которая выходит на крышу, часто применяется металлический зонт для защиты коммуникации от осадков. Он имеет стандартные размеры. Фиксируется на трубе при помощи хомута.

Необходимо помнить, что входные приточные отверстия, выполненные в фундаменте, следует обязательно закрывать металлическими решётками. Если этого не сделать, то в помещение рано или поздно проникнут грызуны.

Нужно также позаботиться о заслонках. Ими обязательно оснащают внутренние отверстия, чтобы всегда имелась возможность уменьшить (или увеличить) поток воздуха вручную. Особенно это актуально в зимние морозы. Блок с выдвижной заслонкой может быть выполнен в виде отдельного узла, который крепится непосредственно к трубе.

Какие инструменты нужны

Необходимо приготовить для проведения вентиляционных коммуникаций следующее:

  • электродрель,
  • коронку диаметром 100 мм,
  • пистолет для герметика.

Как правильно рассчитать размеры системы

Для вычисления требуемой площади каналов пользуются известным соотношением: на каждый кубический метр вентилируемого помещения необходимо отверстие вентиляции (как приточное, так и вытяжное) площадью не менее 24 см 2 .

Обычно используют канализационные полиэтиленовые трубы диаметром 10 см. Каждый такой канал имеет радиус 5 см. Площадь сечения такого отверстия равна 3,14 х 5 2 = 3,14 х 25 = 78,5 см 2 .

Теперь можно узнать, сколько кубов помещения вентилирует одно отверстие трубы диаметром 10 см. Для этого уже вычисленную площадь сечения необходимо разделить на 24 см 2 . В результате получается следующее: 78,5 / 24 = 3,27 м 3 помещения.

Пусть у нас баня с парилкой 2 м х 2 м и предбанником 1 м х 2 м. Высота помещений 2 м. Объём парилки составляет V = 2 м х 2 м х 2 м = 8 м 3 . Так как одно отверстие (как приточное, так и вытяжное) вентилирует 3,27 м 3 , то в этом случае вам необходимо 8/3,27 отверстий. Примите их количество равным 3 штукам.

После создания эскиза можно отметить местоположение и высверлить по три приточных и вытяжных отверстия. Затем устанавливаются патрубки.

Монтаж вентиляционной системы в парилке своими руками

Допустим, ваша баня построена из пеноблоков, но строители забыли позаботиться о вентиляции. Ситуацию можно исправить. Достаточно выполнить несколько шагов:

  1. Отверстия для приточки в построенной бане технологически можно сделать только выше пола. Отметьте их на высоте 10 см. Расположение должно соответствовать ранее созданному эскизу.
  2. Высверливайте отверстия с помощью дрели и коронки.

Дрелью можно высверлить отверстие и в бетонной стене

Патрубок нужно зафиксировать герметиком

Видео: как сделать вентиляцию бани

Вентиляционные коммуникации в бане прослужат долго, если за ними есть должный уход. Необходимо раз в полгода проверять все решётки на предмет засорения. Также часто нужно тестировать работоспособность заслонок. Обычно несущественные проблемы устраняются мелким ремонтом или чисткой.

Источник: http://postroika.biz/11227-kak-obustroit-ventilyatsiyu-bani.html

Вентиляция в бане: обзор традиционных схем и нюансов обустройства

Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?

Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.

В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.

Специфика вентсистем для бани

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Во-втором в работу включается дополнительный прибор – вентилятор. Чаще всего его ставят на вытяжку, но можно и на приток. Вентилятор используют в каждом из помещений бани. В третьем – симбиоз первого и второго вариантов.

Среди схем вентиляции, применяемых в банях, наиболее популярна басту. Она подразумевает устройство отверстия для притока с регулируемой задвижкой, которое располагается за/под печью. Дополнительно под печью могут быть отдушины, управляемые клапаном или задвижкой. Сквозь них поступает воздух из подполья, проникающий с улицы через продухи в фундаменте.

Верхнее отверстие этого короба закрыто до нужного времени. Как только возникает необходимость просушить помещение, открывают сразу 2 вытяжных клапана.

Такая, казалось бы, идеальная схема не всегда подходит. Тогда применяют принудительный вариант вентилирования. Если в эту схему добавить вытяжной вентилятор в нижнюю часть на входе в вентиляционный короб, то получится вытяжная система. При установке вентилятора в приточном отверстии за/над печью получим приточную схему вентилирования парилки.

Еще одна схема вентиляции, применяемая в банях, когда приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи эти отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Схема вентиляции, в которой задействован один канал для притока и один для удаления воздушных масс, также используется в банях. Причем эти 2 отверстия располагаются на одинаковой высоте от пола. Первое за печью, а второе – на противоположной стене. Здесь обязательно установить вытяжной вентилятор, чтобы вентсистема заработала.

Самый неудачный вариант, когда приток и вытяжка устроены на одной стене, как раз напротив печи. К сожалению, такая картина также не редкость, когда другие схемы никак не могут быть применены в конкретных условиях.

При такой схеме свежий воздух, попадая в помещение, ищет путь к печи, попутно натыкаясь на ноги парящихся. Затем, оказавшись в нужном месте и нагревшись, он поднимается вверх, перемешивается с паром и вылетает в отверстие, расположенное в 20-30 см от потолка. Он не успевает полноценно отработать, насытившись в нужной мере углекислым газом.

Конструктивные составляющие системы

В бане вентиляция необходима для безопасности людей и обеспечения приемлемых условий эксплуатации материалов самого помещения. Разработка и устройство вентсистемы вовсе не значит, что предстоит потратить громадные деньги на реализацию никому не нужных проектов.

Качественная вентиляция, реализованная в бане, включает в себя проветривание и просушку:

  • всех помещений;
  • конструктивов стен;
  • просушка полов;
  • вентиляция чердака и подкровельного пространства.

В качестве вентиляционных отверстий на чердаке делают специальные окна, софиты или ставят аэраторы – все зависит от типа крыши и материалов. Просушку кровельного пирога обеспечивают путем устройства вентиляции подкровельного пространства.

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.

  • парилка;
  • помывочная;
  • предбанник/комната отдыха;
  • другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.

Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.

Владельцам финских саун и банных комплексов с двумя или более видами парных, включая восточный хамам, рекомендуем ознакомиться со спецификой устройства вентиляции в сауне, подробно описанной в предложенной статье.

Зависимость вентиляции от материала стен бани

Вентиляционная система для бани прямо зависит от типа самого помещения и материала, из которого оно было построено. Это может быть отдельное сооружение или несколько комнат в давно построенном доме. Первый вариант предпочтительнее – здесь удобно спланировать и устроить вентсистему, выбрав самый недорогой способ.

Если баня примыкает к жилым помещениям, следует особое внимание уделять ее просушке, чтобы обезопасить стены дома от гниения. Также, не нужно забывать, что температура в парилке будет высокой, поэтому прилегающие стены нужно дополнительно сделать жаростойкими.

В таком случае система вентилирования будет только принудительная. Она обязательно должна учитывать безопасность стен и несущих конструкций жилого дома. Вентсистема такой бани будет являться частью системы всего дома. Вентканалы же могут соединяться с общедомовыми или отдельно выходить на крышу или через стену на улицу.

В зависимости от типа материала бани бывают:

  • из кирпича;
  • бревен;
  • из газоблоков;
  • бруса;
  • деревянного каркаса с утеплением.

В кирпичных и каркасных банях вентканалы можно устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно предстоит поставить вытяжной вентилятор для лучшего удаления отработанного воздуха.

Бани из газоблоков из-за особенностей материала стен оборудуют оцинкованными воздуховодами, покупая готовые трубы. Иногда устраивают вентканал из оцинкованных листов, придав им соответствующую форму и надежно загерметизировав все стыки. Воздуховоды должны проходить поверх стены.

Если в качестве материала использованы бревна, то возможна естественная приточная вентиляция за счет особенностей дерева и технологии сооружения. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться.

Но достичь оптимального соотношения между поступающим воздухом и уходящим паром бывает очень сложно. Чтобы избежать сквозняков и не топить всю улицу, часто предпочитают дополнительно утеплить деревянную баню, организовав внутри отверстия с клапанами для удаления/поступления воздуха.

Особенности устройства вентиляционной системы

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.

В вентилировании бани принимают участие:

  • окна;
  • продухи в фундаменте;
  • специальные отверстия в стене/потолке;
  • двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Источник: http://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html

Вентиляция в бане своими руками: делаем правильно!

Вентиляция в бане своими руками? — запросто, мероприятие под силу осуществить мужчине без профессиональных навыков. Почему вам вообще нужно следить за тем, как правильно сделать вентиляцию в бане? Ответ очевиден. Правильно устроенная вентиляция в бане влияет на поддержание температурного режима в раздевалке, моечной, парной, или комнате релаксации. Второе, но не менее существенное влияние, движение воздушных масс оказывает на безопасность деревянной конструкции и срок службы ее частей.

При проектировании банного комплекса и ее конструкции необходимо учитывать, что проветривание банного комплекса должно выполняться с учетом установленных правил, дополненных тонкими нюансами. Информации о том как сделать вентиляцию в бане своими руками, с подробными инструкциями, фотографиями и видеороликами, предостаточно. Основные этапы установки воздухообмена внутри банного пространства и паровой комнате мы изложим ниже.

Правильно устроенная вентиляция в бане гарантированно позволит поддерживать температуру на комфортном уровне внутри парной. Продлевая срок службы деревянных конструкций.

Работа системы вентиляции на основе известных законов физики, а также схема проветривания — понятна и не вызывает вопросов. Для выполнения условия циркулирования воздуха в постоянном режиме нам понадобится всего пара отверстий двух типов:

  • вытяжное;
  • приточное.

Поступление свежего воздуха в помещение обеспечит приточное отверстие. Наилучшее место расположения приточной вентиляции в бане – около печи, на высоте максимально близкой к полу. Подобная компоновка обеспечит быстрое нагревание поступающего воздуха, не позволяя ему охладить помещение, поддерживая постоянную температуру.

Схема движения воздуха внутри парной.

Щели вытяжки необходимы для удаления из парильного помещения перегретого влажного воздуха и окиси углерода (угарный газ). Вытяжные отверстия следует располагать напротив, максимально выше, немного ниже кромки потолка. Обе проушины желательно расположить напротив друг друга, для эффективного создания и поддержания непрерывного обмена воздуха.

С концепцией локации приточно-вытяжных отверстий все ясно и в организации работ по устройству вентиляции в бане своими руками нет никаких проблем. Но задача поддержания высокой температуры в парилке и в то же время эффективное удаление отработанного воздуха и окиси углерода остается открытой.

Вы также должны обратить внимание, что вентиляция в бане должна работать на поддержание приемлемой температуры в помещениях для гигиенических процедур, в предбаннике, и других частях помещения: в гардеробной, в помывочной и в комнате отдыха. И если перед вами стоит задача по внедрению схемы вентиляции в парной своими руками, вы должны подумать о правильном выполнении работы.

Корректная схема циркуляции воздуха в бане

Основные типы вентиляции

Существует два основных типа проветривания:

  • естественное;
  • принудительное.

Какой из них выбрать, определяется в зависимости от дизайна бани и объема ее помещений.

Проветривание с применением электронного блока управления

Естественная вентиляция бани

Самостоятельно запускается в работу из-за разницы температуры и давления внутри комнаты и снаружи. Эффективность естественных потоков зависит от размещения отверстий для притока и выхода воздуха. Лучше и оптимальнее, когда отверстия подачи находятся вблизи пола. Расположите их на высоте 200-350 мм, рядом с печкой. Выхлопные трубы вытяжки лучше расположить на противоположной стене, ниже уровня потолка 150-200 мм.

Вентиляционные системы с естественным движением воздуха не подходят для вентиляции парной или сауны, так как холодный воздух в этом помещении аккумулируется внизу на полу, а горячий вверху. Нам же нужно, чтобы горячие потоки как можно дольше задерживались в парилке.

Настройка движения воздушного потока сопровождается трудностями, но при правильном расположении компонентов системы вентиляции своими руками, можно справиться с этой проблемой.

Естественное проветривание для парной не желательно, его целесообразно организовывать в зоне отдыха

Принудительная вентиляция

Такой род рециркуляции воздуха в парной русской бани или финской сауны можно разделить на два подвида:

  • Вентиляция контролирует температуру и влажность с помощью автоматизации электронной системы, путем автоматической регулировки подачи и фильтрации. Подобные системы дорогое удовольствие, и их использование часто не соответствует выделенному бюджету.
  • Комбинированная система вентиляции, предполагает совместное использование обычного естественного воздухообмена в сочетании с принудительным вентилятором.

Схема внутренних вентиляционных каналов в стене бани

Вентиляция в бане зависит от типа конструкции

Естественное движение воздуха при правильном расположении вентиляционных отверстий и их размерах соответствующим объему помещений хорошо работает в русской бане, собранной из круглых бревен или бруса.

Конструкция каркаса парилки – должна быть герметичного вида. Целесообразно в каркасных банях из бруса, использовать принудительную вентиляцию. Отдушины для подачи устраивают в наружной стене паровой комнат и должно дополнительно оснащаться нагнетательным вентилятором. В банных конструкциях из кирпичных или бетонных блоков возможно добиться качественного движения воздуха только посредством принудительной вентиляции.

В зависимости из какого материала сооружена баня, выбирается вентиляционная система.

Планируем вентиляцию в бане: тонкости и нюансы

Пред тем как переходить к выбору схемы вентиляции в бане и устройству ее дизайна своими руками, вам нужно понять тонкости и нюансы дизайна.

Вентиляционная система закладывается на этапе проектирования сооружений — планируются необходимые каналы и определяется местоположение втяжных и вытяжных окошек. Во время строительства бани, регулируемые окошки устанавливаются после декоративной обшивки помещения. Организацию обмена воздушных масс в помещении и вопрос «Как сделать вентиляцию в бане» необходимо решить на стадии проектирования.

Вентиляционные каналы гардеробной, ванной комнаты, парной, комнаты отдыха, а также отверстия для притока свежего воздуха и удаления смеси угарных газов в том числе влажных воздушных масс, должны быть смонтированы на соответствующих этапах строительства. На стадии окончательной отделки помещений устанавливаются клапаны и решетки для контроля размеров отверстий подачи и выхлопа и поперечных сечений вентиляционных каналов.

В основном, на эффективное функционирование вентиляции бани влияет два фактора:

  • размер вентиляционных окошек. Как приточные, так и вытяжные воздушные отверстия определяются количеством пространства, будь то гардеробная, моечная комната, парная или комната отдыха;
  • расположение щелей относительно друг друга.

1. Размер вентиляционных отверстий

Габариты щелей зависят от количества и объема комнат: гардеробной, парной, банной комнаты или салона отдыха. Необходимо подобрать оптимальный размер этих отверстий, а также обеспечить возможность его регулирования. Для регулировки зазоров в отверстиях установите дверную заслонку и решетку. Вытяжное отверстие делают примерно с такими же габаритами, как и размеры приточного проема. Во любом случае, «вытяжка» не должна быть меньше «подачи», иначе невозможно обеспечить полноценный отток влажного и угарного воздуха из парилки.

На фото слева. вентиляционное отверстие с ползунком для регулирования количества свежего воздуха. Имейте в виду, что при большом количестве вентиляционных окон тяжелее нагревать банное помещение до правильной температуры.

Большие окна вентиляции приводят к чрезмерному потреблению топлива или электричества. Кроме того, возникают проблемы с регулировкой поперечного сечения вентиляционных каналов. Трудно расслабиться, если постоянно приходится менять положение, каждой задвижки.

Если площадь вентиляционных проушин недостаточна, температура, влажность и концентрация моно оксида углерода в помещении могут повышаться до критических уровней.

Необходимый габарит вентиляционного проема проектируется из расчёта 24 кв.см на 1 кубический метр объема бани

2. Расположение вентиляционных отверстий относительно друг друга

Функционирование любой системы вентилирования основано на замене массы горячего воздуха, холодным. Движение происходит под давлением холодного воздуха снаружи, так как он тяжелее. Остается только предусмотреть возможность регулировки направления потока горячего воздуха, поступающего из печи, установленной в бане.

По этой причине, проветривание в парной не ограничивается оборудованием одного отверстия для подачи. Необходимо планировать два окошка. Для оптимизации теплового потока достаточно с помощью клапана – задвижки отрегулировать в отверстиях зазоры определенной ширины.

Схематичное изображение размещения в парной отверстий вентилирования. Приток свежего и удаление загрязненных воздушных масс.

Вентиляция в русской бане

Собрать вентиляцию в бане собственными руками, легче, если придерживаться простого правила. Качественные показатели работы системы вентиляции в бане, закладываются на начальном этапе проектных работ. В бане циркулирующие воздушные потоки в помещениях, имеют резко выраженную разницу температур, нивелировать дискомфорт от этого смешения – вот основная задача.

Равномерность поступления, смешивания и удаления воздушных масс зависит от количества отверстий подачи и выхлопа, их размера и местоположения относительно друг друга, а также нагревательных устройств и оборудования дополнительных устройств.

Блок-схема вентиляционного устройства в бане

Любая схема вентиляционной системы в бане разработана с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, особенно парилки, подвергаются воздействию воды и пара, поэтому требуется периодическое проветривание и сушка. Но проветривание и сушка будут неэффективными, если не будут организована надлежащая вентиляция в бане. Правильная и непрерывная вентиляция паровой комнаты значительно снижает последствия поглощения древесиной влаги.

Вентиляция в бане контролирует температуру, влажность и свежесть воздуха в парной.

Вентиляция пола в бане своими руками

Воздушный обмен в банях и саунах в том числе обеспечивает вентилируемый пол.
Деревянные полы в постоянном контакте с водой утрачивают внешний вид и приходят в негодность спустя 4 года. Требования к вентиляции организуемые посредством пола:

  • необходимо создать поток, и сделать небольшое отдушину в фундаментной части постройки;
  • укладывать пол следует, оставляя промежуток между досками 1 см;
  • расположить отверстия приточного воздуха в параллельных стенах (не забывая защищать регулировочные решетки от грызунов);
  • желательно заставить печь работать как дополнительная вытяжка, для этого надо спланировать уровень чистового пола выше поддува;
  • необходимо после завершения водных процедур, оставить дверь в парилку открытой, пока пол в комнате не станет сухим.

Вентиляция в бане – общая схема системы

Вентиляция в предбаннике бани

В предбаннике отсутствует прямой контакт с водой. Именно поэтому, сделать вентиляцию своими руками в помещении гардероба, вооружившись фотографиями и видеороликами с инструкциями, не составит труда.

Используйте естественную или гибридную вентиляцию. Используйте вентилятор для подачи свежего воздуха. Установите вентиляционные отверстия с проветривателями, которым необходимо прямой доступ к улице и силовое соединение кабелем с электропитанием.

В предбаннике допускается естественная и комбинированная вентиляция.

Вентиляция в моечной зоне

Для оптимизации воздушного обмена в моечной комнате, используется система принудительной вентиляции. Она приводится в действие электродвигателем. Воздушный поток удаляется в направлении вестибюля (тамбура). Канал подачи и вывода воздуха монтируют с одинаковым сечением. секцию. Входящие отверстие располагают над уровнем земли (2 м) и выход трубы отвода выводят на крышу.

Вентиляция в парной бани

Особые требования предъявляются к микроклимату помещения парилки. Парную необходимо быстро прогревать, при этом соблюсти оптимальный уровнем влажности и без сквозняков. Таким образом, для парной очень важно фактическое положение и размеры каналов впуска и выпуска, которые используются в строительстве бани.

Чтобы регулировать приток и отток воздуха, достаточно задвижек в вентилируемых проемах. Большое объем пространства скорее всего потребует применение нагнетательного или вытяжного вентилятора.

Схема: вентиляция в парной

Мы привели типичные принципиальные схемы проектирования вентиляции в бане. Видео и изображения, прилагаемые инструкции, обязательно помогут тем, кто хочет самостоятельно построить банный комплекс. Желаем вам скорейшего воплощения мечты в конкретные формы!

Источник: http://teplogalaxy.ru/ventilyaciya-v-bane/

Как грамотно спроектировать и изготовить вентиляцию в бане своими руками

Вентиляция в банном строении является обязательным элементом конструкции. Без полноценного воздухообмена даже самое качественное сооружение из дерева за несколько лет может потребовать капитального ремонта.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

  1. Деревянные детали даже при грамотной вентиляции подвергаются существенной нагрузке и служат максимум 20 лет. Отсутствие проветривания способно снизить этот период в несколько раз. Поэтому рекомендуется позаботиться об устройстве вентиляции заранее, чтобы не пришлось выполнять капитальные ремонтные работы в незапланированные сроки.
  2. В бане будет застаиваться воздух, из-за чего начнут подгнивать деревянные детали. Это может вызвать дискомфорт у посетителей.
  3. Если из помещения своевременно не удалять застоявшийся воздух, пользование такой постройкой может нанести вред человеческому организму. В парной будут накапливаться газы, которые выдыхают люди и выделяет функционирующая печь, а также запахи прогрессирующих грибков и плесени.

При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим. Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

Устройство банной вентиляции, схемы

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

  • продухи;
  • дымоход печки;
  • форточки.

Подача воздуха может осуществляться через:

  • открытые двери;
  • продухи для вентилирования;
  • венцы стен (актуально для рубленых бань).

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках. Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы. Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата. Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

  1. Не рекомендуется размещать прорези на одном уровне. Прохладный воздух, который заходит в парную, будет незамедлительно вылетать в вытяжную прорезь. Соответственно, он не сможет полноценно рециркулировать, но при этом будет образовываться сквозняк.
  2. Линейные габариты вытяжки не должны быть меньше размеров входного углубления. В противном случае свежий воздух не сможет проникать в банное помещение.
  3. Если нужно усилить отток горячего воздуха, габариты вытяжки увеличивают относительно приточного отверстия. Другой вариант — устроить на 1 входную прорезь 2 вытяжки.

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

  • суммарная площадь постройки довольно большая;
  • конструкция изготовлена из кирпичей, блоков или камней;
  • парилка имеет большие габариты;
  • трубы для вентиляции нет возможности разместить правильно;
  • печь рассчитана на высокую мощность.

Чтобы реализовать такую систему, следует использовать:

  • клапан для притока воздуха;
  • дефлектор;
  • вентилятор.

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Подготовка к монтажу вентиляции: чертежи и разметка

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

    Входное отверстие обустроено внизу за печью. Канал для вывода устанавливается на противоположной стене под потолочной конструкцией. Трубу вытяжки в этом случае следует монтировать вертикально. Длину её надо рассчитать так, чтобы верхняя часть трубы слегка поднялась над коньком крыши. Это обеспечит полноценную работоспособность вентиляции во время сильного ветра. Правильно подобранные габариты труб для вывода воздуха способны обеспечить безотказную вентиляцию. Дополнительную регулировку можно произвести путём монтажа заслонок.

Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

  • кирпичи или камни;
  • короба для вентиляции;
  • задвижки;
  • лист металла;
  • песок;
  • цемент;
  • вагонка для обшивки короба;
  • крепёжные элементы (самонарезающие винты, гвозди и шурупы).

Из инструмента понадобятся:

  • ножовка по металлу;
  • строительный нож;
  • ёмкость для приготовления смеси;
  • шпатель;
  • уровень;
  • молоток;
  • шуруповёрт;
  • электродрель;
  • миксер.

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

  • бревна;
  • кирпича;
  • газоблока;
  • древесины (каркасный тип постройки).

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м 3 /час)

Высота канала, мПри температуре воздуха 32 °СПри температуре воздуха 35 °СПри температуре воздуха 20 °СПри температуре воздуха 16 `°С
254,0343,5634,1724,16
472,6758,5945,9632,50
685,0968,5653,7938,03
894,1875,9359,5742,12
10101,3281,6964,0845,31

Скорость подачи воздуха в разных ситуациях может быть разной. Соответственно, довольно трудно точно рассчитать подходящую кратность обмена воздуха. По этой причине рекомендуется применять опыт специалистов: для большей части парилок достаточно, чтобы площадь отверстий составила 200–300 см 2 .

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м 3 при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м 3 /час. Если объём помещения 25 м 3 и кратность 2, то нужен приток воздуха со скоростью 50 м 3 /час.

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

  • помещение для мытья — 50;
  • туалет — 50;
  • предбанник — 3;
  • парная — 5;
  • комната для массажа — 5.

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

  • для естественного проветривания — ≤ 2 м/сек;
  • для механического проветривания — ≤ 5 м/сек.

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Диаметр, ммРасход воздуха (м 3 /час) при скорости 2 м/секРасход воздуха (м 3 /час) при скорости 5 м/сек
10056,5141
12588,3221
140111277
160145362

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

  1. Притоком прохладного воздуха вредить режиму температуры в бане.
  2. Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.
  3. Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

    В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.

Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

Отверстия для вентиляции полов должны закрываться заглушками

Доски пола следует прибивать с зазором около 1 см

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

  1. Выполнить разметку расположения отверстия на внутренней обшивке парилки. Перед выполнением работ важно знать не только место размещения углубления, но и его габариты и параметры. Приточное отверстие располагается за печью, на расстоянии приблизительно 30 см от пола. Вытяжной канал делается на противоположной стене под потолком. На этом этапе рекомендуется подготовить воздуховоды и металлические решётки. Это позволит контролировать габариты продуха и не проделывать лишнюю работу.
  2. Подготовить сверло по дереву большой длины. Значение должно превышать толщину стен банного строения с учётом обшивочных материалов. В центральной точке начерченного продуха следует просверлить сквозное отверстие с внутренней части парилки. Выход сверла во внешней части конструкции будет центром продуха. Вокруг него следует нарисовать габариты отверстия, которое было подготовлено в парной.

В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продуха

Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другу

Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

    Плоскости углублений следует заизолировать минеральной ватой в один слой. Далее нужно аккуратно установить на подготовленное место воздуховод. Чтобы надёжно закрепить трубу в необходимом положении, следует применить строительную пену. После того как она застынет, излишки надо срезать.

Отверстия нужно заизолировать минеральной ватой по всему периметру

Пластиковую решётку лучше закрепить силиконовым герметиком

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20% больше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

    Вывести вдоль стен на улицу короб. Он должен размещаться впритык к стене. Короб продаётся в готовом виде. Соединение можно делать с помощью специальной фурнитуры.

Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластика

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.

Источник: http://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-2.html

Вентиляция в бане: предназначение и монтаж

Поход в баню помогает улучшить самочувствие, излечить болезни и повысить настроение. Но чтобы банные процедуры были максимально приятными и эффективными, важно поддерживать комфортные температуру и уровень влажности в парильном помещении. Не менее важно правильно продумать вентиляцию бани. Если сделать все верно, то в парильной будет приятно находиться, и вы получите максимум пользы от банных процедур.

Нужна ли вентиляция в парилке и других помещениях бани?

Правильная вентиляция в бане обеспечивает равномерное распределение тепла в парильной и вывод наружу воздуха, таким образом в помещении поддерживается оптимальная температура, в которой приятно и комфортно находиться.

Раньше специальную вытяжку для бани не делали, достаточно было подготовить естественные отверстия, к примеру, разместив нижние бревна сруба с отверстиями, через которые поступал свежий воздух. Отток воздуха происходит двумя способами:

  • через дымоход (баня по-белому);
  • через дверь или окошко (баня по-черному).

Но в современных помещениях ресурсы используются более рационально, а комнату без вентиляции просто невозможно представить.

Воздух в бане сильно нагревается, что приводит к потоотделению у человека. В результате в воздух попадают вредные вещества (шлаки, токсины), которые нужно выводить из помещения, иначе оздоровительный эффект от посещения бани снизится.

Вдыхая, человек поглощает кислород, а выдыхает углекислый газ, поэтому отсутствие свежего кислорода может привести к негативным последствиям.

Парильная находится в условиях постоянной повышенное влажности, отсутствие свежего воздуха и хорошо продуманной вентиляции в парной может привести к образованию сырости, на стенах появятся плесень и грибок, в результате испортится внешний вид посещения, потребуется замена внутренней отделки, а также выделения из спор могут привести к появлению заболеваний.

Если необходимость вытяжки в парной очевидна, то вентиляция в предбаннике, моечной и комнате отдыха у некоторых вызывает вопросы. Безусловно, она нужна во всех помещениях. К примеру, в моечной высокий уровень влажности, поэтому без проветривания велика вероятность, что все покроется плесенью.

Как сделать вентиляцию в бане? Общие требования

Принципы создания вытяжки в бане своими руками зависят от особенностей конкретного помещения и его размеров. Но существуют и общие требования, их нужно соблюдать в любом случае.

В каждой бане должно быть как минимум два отверстия: одно для поступления свежего воздуха, а другое – для выведения уже отработанного.

Если вы будете знать, как сделать вытяжку в бане, то в таком случае можете избежать ряда ошибок, которые приведут к нарушению воздухообмена.

Недопустимо, чтобы вентиляция делала следующее:

  • нарушала нужный температурный режим и оптимальный уровень влажности;
  • неправильно распределяла потоки воздуха, прохладно может быть у пола, а к потолку температура должна расти, на полках должна поддерживаться достаточно жаркая температура;
  • убирать из парной неотработанный воздух, а оставлять углекислый газ.

Устройство вентиляции в бане – это обязательный элемент не только парильной комнаты, но и душевой, раздевалки, комнаты отдыха. В них будет повышенная влажность, поэтому они также нуждаются в поддержке оптимального микроклимата.

Как правильно сделать вытяжку в бане? Главное, приготовить нужные отверстия еще в период строительства, поскольку монтировать их после будет достаточно сложно и трудоемко.

Сечение отверстия напрямую зависит от размеров помещения: на 1 кубический метр нужен диаметр 24 см. В противном случае микроклимат в парильной будет нарушен.

Приточное и вытяжное отверстия нужно располагать на разной высоте на двух стенах, находящихся друг напротив друга. Если их сделать друг напротив друга, то появится единый поток, который образует сквозняк и может нанести вред здоровью людей, посещающих баню. Чтобы грызуны не проникли в баню, нужно закрыть отверстия решеткой.

Делая вытяжку для бани своими руками, обратите внимание на различные задвижки и жалюзи. Они помогут контролировать интенсивность воздушного обдува помещения. Во время разогрева парилки их можно закрыть, это поможет в меньшие сроки достичь необходимой температуры. Зимой холодный воздух значительно быстрее проникает в помещение, поэтому его нужно будет сдерживать.

Виды вентиляции

Существует несколько видов вентиляции:

  • естественная вентиляция обеспечивает движение воздуха благодаря разнице давления в парильной комнате и на улице;
  • принудительная вентиляция – движение воздуха осуществляется с помощью специальных приборов;
  • комбинированная вентиляция – совмещение двух вариантов. Давление воздуха создается с помощью вентилятора.

Естественная вентиляция проводится следующим образом: нужно сделать два отверстия, приток располагают внизу бани – 20-30 см от пола, вытяжка в бане устанавливается на противоположной стороне – 20-30 см от потолка. При такой системе горячий воздух поднимается к потолку парильной, проходит в отверстие и разряжает воздух, благодаря чему во входное отверстие втягивается свежий воздух. Преимуществом естественной вентиляции являются минимальные материальные затраты, но при этой системе баня не будет достаточно прогреваться.

Вентиляция принудительная осуществляется с использованием «умных» устройств, они поддерживают оптимальную температуру в помещении. Но ее важным недостатком является цена.

Вентиляция в бане: схема и устройство. Как сделать вентиляцию в бане своими руками?

Если отверстия будут расположены неверно, то вентилятор не обеспечит качественную работу, а, значит, микроклимат в парильном помещении будет нарушен.

Существует пять популярных схем вентиляции в бане. Каждая из них обеспечит достаточную проветриваемость помещения, но при этом поддержит нужную температуру внутри парной.

Схема 1

Входное отверстие необходимо сделать на высоте 0,5 м от пола за печью для бани, а выходное – в стене напротив на высоте 0,2-0,3 м. В отверстии для выведения воздуха монтируется вентилятор.

Эта система вентиляции в бане обеспечит равномерное нагревание воздуха: он попадает снизу, нагревается, переходит к потолку, где охлаждается, вновь попадает вниз и выходит через вытяжное отверстие.

Источник: http://postroitbanju.ru/vnutrennyaya-otdelka/ventilyatsiya-v-bane-prednaznachenie-i-montazh.html

Смотрите также:
25.04.2020

Котел для бани своими руками из трубы – по крайней мере, значительно дешевле Баня без котла, «как брачная ночь без невесты» — и ведь правильно было сказано, по другому поводу, правда, но к баням имеет прямое отношение. Поэтому делаем, обязательно. Вот только как, если...

25.04.2020

Бассейн своими руками. Важные моменты и полезные советы . Бассейн – это довольно сложное инженерное сооружение и сделать его полностью своими руками нелегко. Ошибки при его строительстве дорого обойдутся, особенно если чаша бассейна будет изготавливаться путем отливки...

25.04.2020

Аксессуары для бани: виды и особенности выбора В каждой бане особая атмосфера, в которой можно отдохнуть после тяжелого дня, очистить тело и дух. Любой хозяин хочет, чтобы его баня была максимально комфортна и удобна, он делает качественную внутреннюю отделку, подбирает...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
