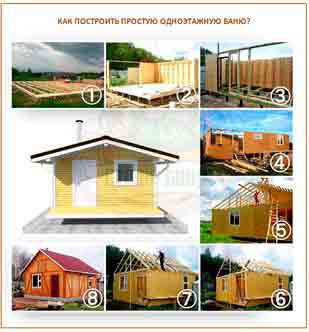

Как построить каркасную баню своими руками: пошаговая технология возведения стен

Всем читателям огромный привет!

О каркасных банях сегодня много говорят и пишут. И это не зря. Ведь построить такую конструкцию может позволить себе даже новичок, который не обладает особыми навыками в строительстве. Да и стоит каркасная баня значительно ниже по сравнению с классическими видами построек. Деревянных материалов уйдёт на порядок меньше.

Чтобы помочь Вам разобраться со всеми этапами такого творчества, давайте более подробно посмотрим тему каркасная баня своими руками: пошаговая инструкция возведения стен и чему здесь уделить особое внимание.

Из этой статьи вы узнаете:

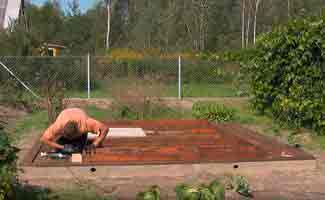

Фундамент для каркасной бани

Так как будущая каркасная баня будет иметь не значительный вес, то фундамент для неё можно применить столбчатый. Альтернатива ему – винтовой. Время на его изготовление уйдёт мало, но будет сделан самый важный и дорогостоящий цикл в строительстве. Если на участке своеобразный грунт или Вы сторонник классики, то можно залить ленточный фундамент. Они оба прекрасно подходят для каркасного проекта.

Учтите то, что ростверк у винтового фундамента (что это такое, я описывал здесь) и ширина ленточного должны быть шире стены сантиметров на 10. Это делается для того, чтобы на него с внутренней стороны уложить балки для пола. Этим Вы избавите себя от вопроса, как сделать полы в каркасной бане, хотя в других видах бань принцип тот же самый.

Не забудьте сделать хорошую гидроизоляцию фундамента. Для этих целей можно применить простой рубероид, уложенный в 2-3 слоя. А можно воспользоваться битумными мастиками. Подготовьте сразу сливную яму, всю систему канализации и водопровода. С фундаментом определились, давайте пойдём дальше.

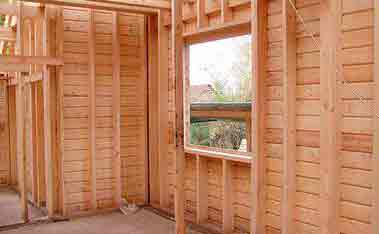

Монтаж каркасных стен

Этому процессу уделим особое внимание, потому что каркас надо изготовить и утеплить правильно. Для его изготовления возьмите обрезную доску толщиной 50 и шириной 150 мм. 150 мм. будет толщина стены. Выберите на земле ровную площадку и соберите 4 каркаса для четырёх стен. Не пролетите с размерами, учитывайте всё очень внимательно.

Точно рассчитайте высоту каркаса, так как в минус уйдут лаги под полом и обшивка потолка. Старайтесь каркас под стены собрать как можно точнее, замеряйте и выравнивайте диагонали. Для того, чтобы нужный размер «не ушёл» прибейте временные укосины, потом их уберёте.

Обратите внимание на следующий момент: шаг стоек в собираемом каркасе должен быть 600 мм. Почему именно так, объясню потом. Там, где будут дверные и оконные проёмы, естественно расстояние между стойками будет другое. В этом нет ничего страшного, просто добавьте надпроёмные и подоконные стойки и закрепите их горизонтальными ригелями.

После того, как все рамы собраны, поставьте их на подготовленный фундамент и хорошо закрепите между собой. Следите за точной вертикальностью стен. Не забудьте все деревянные каркасные элементы хорошо обработать антисептиками глубокого проникновения. Это надо сделать обязательно. Кстати, весь применяемый пиломатериал должен быть хорошо просушен. Иначе могут возникнуть проблемы в виде грибка или плесени.

Для крепежа везде применяйте саморезы, они более надёжны и практичны, чем гвозди. Будет не лишним применение специального металлического перфорированного крепежа для деревянных конструкций. На этом каркасные стены бани уже готовы. Осталось правильно их утеплить и обшить с двух сторон. Этим мы и займёмся дальше.

Утепление

Утепление каркасной бани тоже очень ответственный момент. И об этом более подробно. Во-первых, какой применить утеплитель? Моё мнение – экструдированный пенополистирол ( пеноплекс-стена ). Объясню, почему: удобный монтаж, отличные тепло и звукоизоляционные качества, экологичны, устойчивы к деформациям и наверно самое главное в данном случае – они влагостойкие.

Какую бы пароизоляцию Вы не сделали, утечки пара и влаги всё равно не избежать. Здесь же можно упомянуть и зимний конденсат, от которого тоже никуда не денешься. Представьте, если стены Вы утеплили минеральной ватой, но плохо сделали пароизоляцию. Со временем в ней появится влага, значит, она потеряет все свои свойства утеплителя. Стены станут открытыми для мороза. Я думаю это не очень приятный расклад.

Поэтому, чтобы такого не было, применяйте плиты пеноплекса или пенополистирола. Изготавливаются эти утеплители стандартных размеров: 600мм. ширина и 1200 мм. длина. Исходя из этих данных, Вам уже ясно, почему я говорил о шаге стоек при изготовлении каркаса.

Просто вставляете пеноплекс в каркас стены и пропениваете его по всему периметру с обеих сторон монтажной пеной. Ничего плохого не подумайте о минеральных мягких утеплителях. В данном случае они также являются прекрасными теплоизоляторами. Главное — сделать хорошую пароизоляцию.

Для лучшего эффекта термоса можно применить тонкие плиты пеноплекса в 30-40 мм., но смонтировать их в два слоя, оставляя между ними воздушный зазор. Весь периметр утеплителя также необходимо задуть монтажной пеной. Какие минусы в данном утеплителе? Здесь стены будут не паропроницаемы. Что не совсем хорошо сказывается на состоянии древесины и общем климате в парной. Баня из бруса или бревна в этом случае гораздо лучше.

Сделав хорошую пароизоляцию, можно с успехом применить для утепления стен и потолков минеральные теплоизоляционные плиты. Материал специально разработан именно для бань и саун. Он выпускается в виде плит, очень удобен в монтаже и практичен в эксплуатации. На нём уже есть фольгированный паровой барьер.

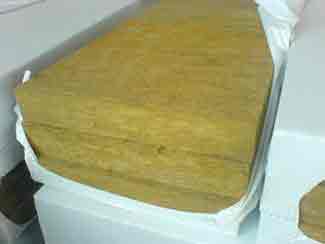

Название такому утеплителю — Rockwool Сауна Баттс , но существуют альтернативы и ему. Только не забудьте такой момент: шаг перемычек в каркасе будет короче на 200 мм., так как размер минплиты меньше пеноплекса именно на этот размер.

Возможен ещё один интересный вариант утепления: применить эковату. Но это уже более сложный процесс и описывать его в этой статье не буду. Кто всё-таки не знает, что такое эковата и как её применяют, могут почитать здесь. На этом Ваша каркасная баня утеплена. Будем заниматься следующей стадией.

Пароизоляция, гидроизоляция стен и потолка

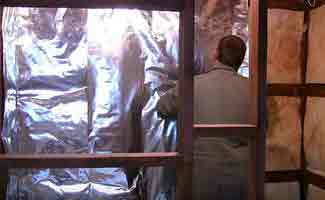

Пароизоляцию делаем по внутренним стенам и по потолку фольгированными материалами. Можно применить тот же Пенотерм, Изоспан FB или их аналог. Пристреливаем фольгу к каркасу мебельным степлером, а стыки проклеиваем фольгированным скотчем. Надо добиться наименьших потерь пара и тепла. Цель пароизоляции — не допустить утечек пара в потолок и стены. Иначе никакое утепление стен и потолков не спасёт.

Гидроизоляцию стен делаем снаружи, то есть закрываем минеральный утеплитель со стороны улицы. Цель такая: выпустить наружу случайно появившуюся в стене влагу и не запустить обратно атмосферную. Здесь можно применить защитные мембраны или плёнки от Изоспана . Результат будет хороший. На этом всё, давайте строить дальше.

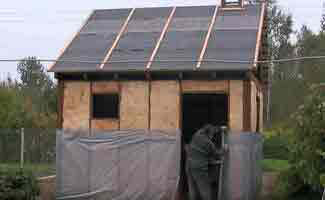

Внутренняя и внешняя обшивка каркасной бани

Каркасные стены снаружи лучше всего обшить плитами ОСП (поверх гидроизоляции), а внутри — влагостойкой фанерой. Они просто прикручиваются на каркас саморезами. Потом ОСП можно будет покрасить или обработать лаком (снаружи). Кстати, ОСП панелями можно обшить потолок и также утеплить его минераловатными плитами Роквул. Ещё такой вариант: берёте обрезную доску и зашиваете стены снаружи обыкновенной доской. Затем облагораживаете виниловым сайдингом или любыми декоративными панелями.

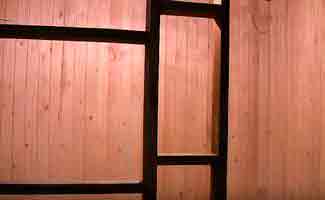

Изнутри стены можно обшить так: берёте сухие деревянные бруски 20 на 30 мм. и осторожно, не повредив пароизоляцию, прикручиваете горизонтально на стены. Расстояние между ними примерно 50-60 см. Можно сразу прокинуть провода, поместив их в гофрированную трубу. Но для этого надо уже знать точную схему электропроводки. Затем аккуратно монтируете вагонку и не греете голову: куда и как спрятать провод.

На этом буду заканчивать. Тему крыши, пола, окон и дверей я не затронул. Здесь всё обычно. Как построить каркасную баню, теперь Вы примерно представляете. Хотя сам по себе знаю, что когда начинаешь стройку, сразу возникает миллион вопросов, которые надо решать самостоятельно.

Анекдот в тему : Муж: Я завтра с ребятами хочу на рыбалку сходить, а потом к Петьке в баню, пивка попьём, расслабимся. Но ты не волнуйся, будут одни пацаны, никаких баб. Ну так чё, я пойду?
Жена: Конечно иди, никто тебя за рога не держит.

Надеюсь информация была немного полезной. Если да, то порекомендуйте её друзьям. Если не хотите пропустить выход новых статей — подписывайтесь на новости блога. Удачной и быстрой Вам стройки! Пока!

Цитата мудрости: Тот, кто хочет добиться успеха, должен уметь терпеть поражения.

Источник: http://postroibanu.ru/steny/kak-postroit-karkasnuyu-banyu.html

Как построить каркасную баню своими руками – инструкция по строительству

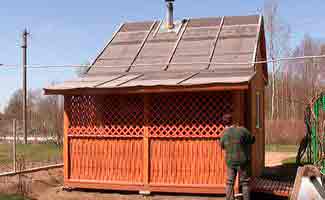

Выполнить строительство каркасной бани своими руками – задача вполне осуществимая. Ее еще нужно качественно утеплить и изолировать от проникновения влаги. Возвести каркасную конструкцию проще и быстрее, чем аналогичную постройку из бревен или кирпичей.

Справиться с такой работой сможет любой домашний умелец, поскольку ему не потребуется заказывать чертежи, не нужно будет обустраивать серьезный фундамент и приобретать дорогостоящие стройматериалы.

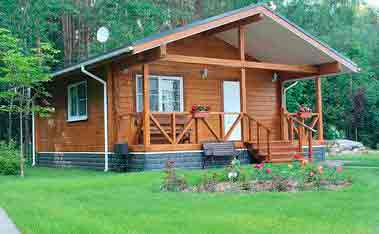

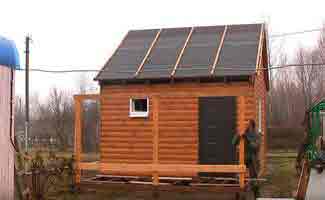

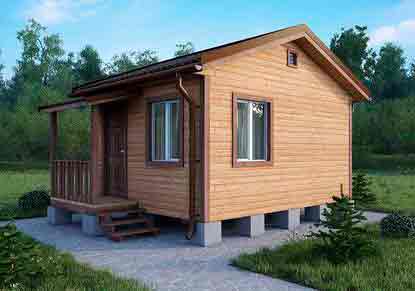

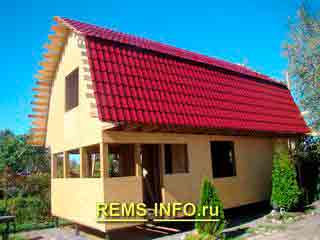

У каркасной бани на фото имеется значительное преимущество – строение получается легким по весу, а значит, в процессе эксплуатации не даст усадки. Из недостатков следует отметить, что при выпадении атмосферных осадков влажность проникает сквозь щели каркаса и потом накапливается внутри него. Решить данную проблему следует заранее.

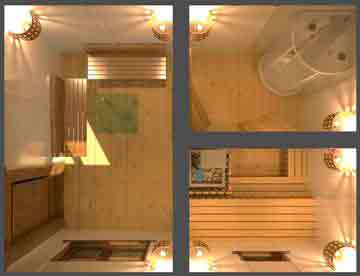

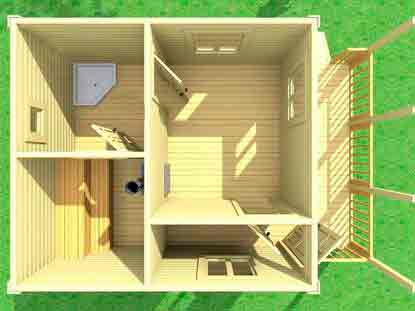

Проектирование будущей бани

Проект каркасной бани может представлять собой возведение как небольшой постройки, состоящей из парилки и предбанника, так и двухэтажного строения на загородном участке. Выбор зависит от пожеланий и финансовых возможностей владельца. Щитовая баня своими руками тоже может быть сделана, но без определенных навыков это будет затруднительно.

Когда строится скромная по площади каркасная баня своими руками, будет достаточно обустройства простого ленточного или столбчатого фундамента. Понадобиться приобрести сухой брус, имеющий сечение не менее 20х20 миллиметров, и обрезную доску. Если будущая баня должна иметь минимум три комнаты, тогда потребуется более серьезное основание.

Можно для экономии материалов обустроить под предбанник пристроенную веранду и тогда внутри небольшой банной постройки будет достаточно места для моечной и парилки.

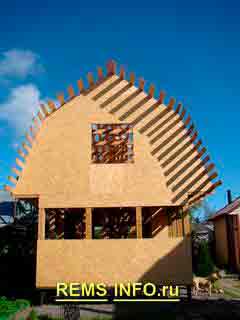

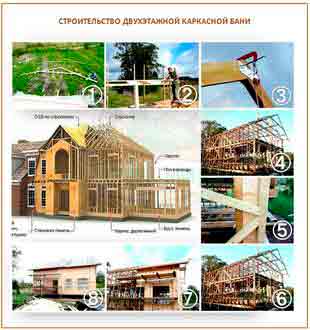

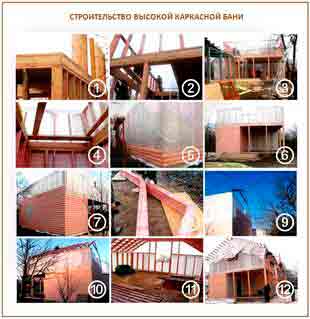

При сооружении двухэтажных каркасных бань, нужно помнить, что они самые пожароопасные и в случае возгорания огонь распространиться очень быстро, а спуститься с верхнего этажа станет проблематично.

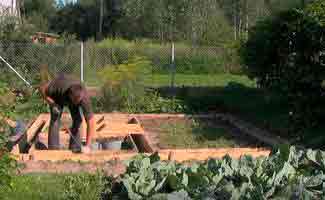

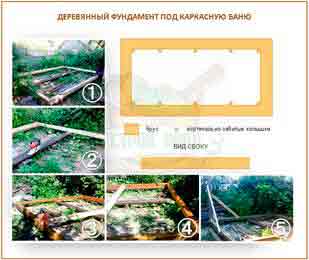

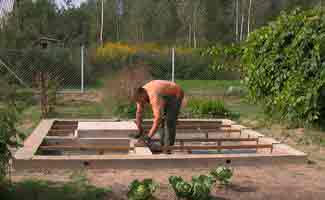

Создание деревянного основания

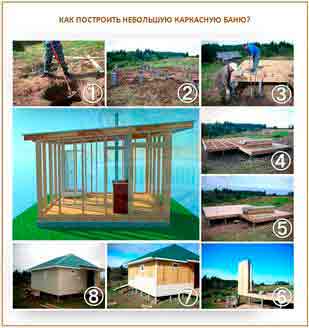

Самостоятельное строительство каркасной бани небольшой по площади, как правило, не требует обустройства фундамента по причине ее легкости. Но чтобы стены не сырели, нужно делать основание.

В том случае, когда планируется возведение бани размером не более 3х4 метра, а стены и крыша будут легкими, тогда достаточно создать простейший деревянный фундамент, который закрепляют по краям кольями. Такое основание считается особо удачным решением при проведении строительства на глинистых, сезонно подвижных почвах, не отличающихся избыточным уровнем влажности.

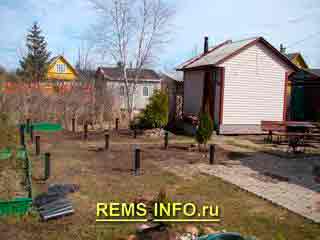

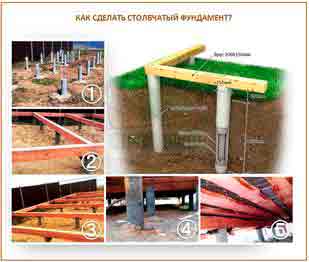

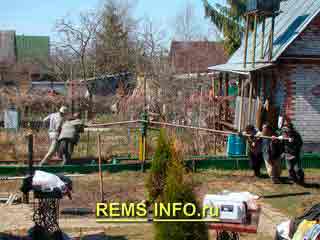

Строительство столбчатого фундамента

Данный вид основания под каркасную баню делают при наличии высоко расположенных грунтовых вод. Сооружают столбчатый вариант фундамента без привлечения спецтехники и бригады рабочих (детальнее: «Как сделать фундамент для бани столбчатый – разновидности вариантов строительства»). Нужно иметь в распоряжении бур, пластиковые или асбестовые трубы и уметь замесить цементный раствор.

Если сооружается каркасная баня своими руками — пошаговая инструкция обустройства столбчатого фундамента выглядит так:

  1. Выравнивают земельный участок.
  2. Намечают места установки столбов.
  3. Бурят отверстия, на дно которых укладывают гидроизоляцию.
  4. Постепенно заливают бетонный раствор и поднимают трубу, которую на отметке 20-30 сантиметров закрепляют. Когда бетон застынет, армируют.
  5. Если основание готово, трубу наполняют раствором до конца.

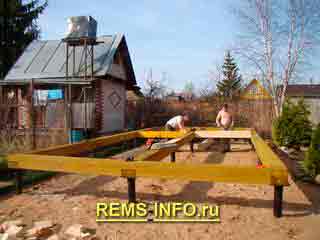

  6. Используя крепкий брус, формируют ростверк.

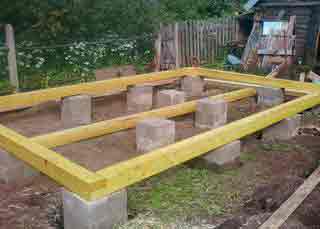

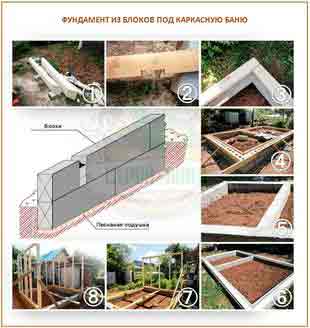

Блочная основа под баню

Проекты каркасной бани своими руками, если она будет иметь большую площадь и в ней планируется установка тяжелой печи, требуют создания надежного крепкого фундамента из ж/б блоков. Но обустраивать такое основание разрешается на грунте с глубиной промерзания не более метра.

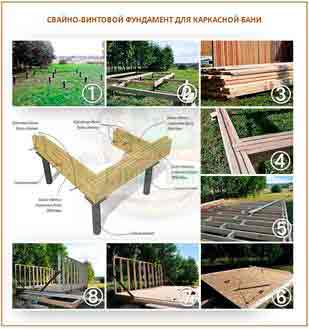

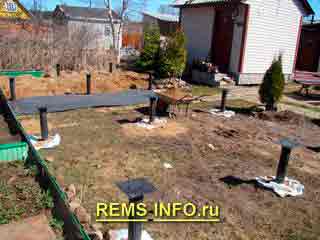

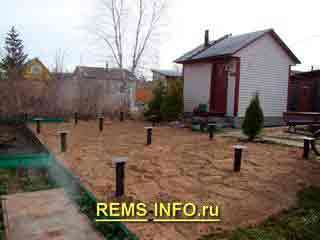

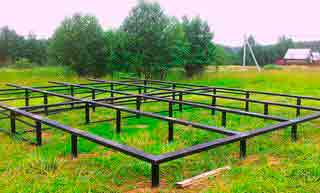

Свайно-винтовой вариант

При условии, что планируется возведение солидной бани-дома, а глубина промерзания расположена низко, не обойтись без свайно-винтового фундамента. В этом случае до твердой основы поможет добраться установка свай. Чтобы выполнить данную работу, нужна бригада из 4-х человек. Читайте также: «Как сделать пол в бане на винтовых сваях – последовательность на примерах».

  1. Намечают место монтажа свай.
  2. Бурят углубления нужного размера, исходя из особенностей грунта.
  3. Сваи ввинчивают в почву постепенно.
  4. Собирают и фиксируют обвязку.

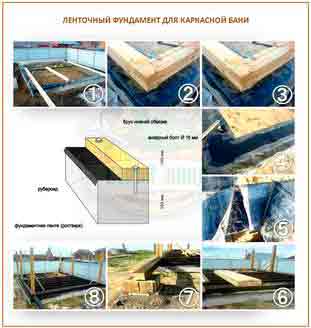

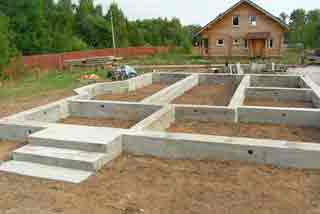

Ленточный фундамент

Такое основание обустраивают, когда на приусадебном участке пучинистая почва.

Работу по его строительству выполняют пошагово:

  1. На участке производят разметку и выкапывают траншею, у которой ширина равна 40 сантиметрам, а глубина составляет примерно 50 сантиметров.
  2. Яму заполняют песком послойно до достижения уровня земли, каждый раз утрамбовывая и поливая водой для плотной усадки.
  3. Сооружают опалубку высотой 50 и шириной 30 сантиметров. Для большей прочности делают ее армирование, используя прутки и металлические трубы.
  4. Заливают бетонный раствор за несколько подходов (не давая высохнуть предыдущему слою) или за один раз.
  5. Поверх бетона с целью гидроизоляции каркасных стенок настилают рубероид.

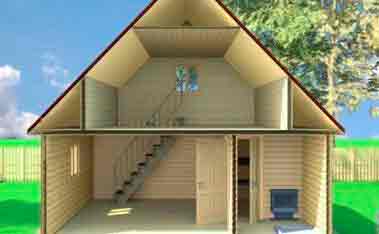

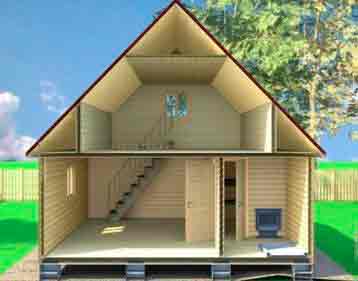

Проекты и чертежи каркасной бани в два этажа предусматривают обустройство максимально надежной опоры на любом виде почв за исключением плавающих. Основа представляет собой сборный ленточный фундамент.

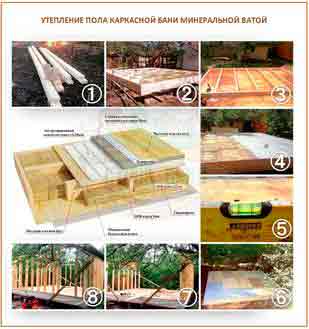

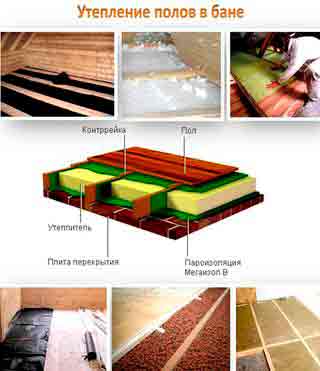

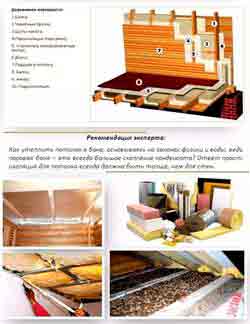

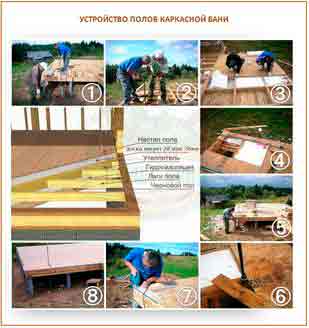

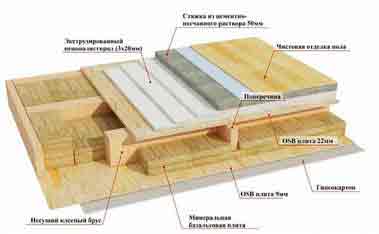

Монтаж и утепление напольного покрытия

К нижней части лаг в основных помещениях банной постройки прибивают бруски, имеющие сечение 5х5 сантиметров. Поверх них монтируют доски чернового покрытия, затем рубероид (для гидроизоляции), следом – плиты минваты высотой 10 сантиметров или пенополистирол. Перед укладкой финального отделочного материала для пола настилают пергамин (для обеспечения пароизоляции).

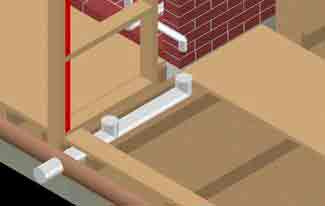

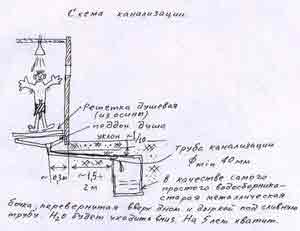

В моечном отделении полы можно обустроить иначе:

  1. Чтобы напольная поверхность была теплой в любую погоду и высыхала быстро, по периметру помещения следует создать отдельный фундамент.
  2. Снимают почву на глубину 50 сантиметров и в образовавшуюся траншею насыпают гравий с песком 10-сантиметровым слоем. При попадании в такую дренажную яму вода станет уходить в грунт и не потребуется устройство приямка.
  3. Для этого пола желательно задействовать асбестоцементные трубы, имеющие диаметр 10 сантиметров. Их укладывают непосредственно на фундамент и заливают бетонным раствором, чтобы те не смещались.
  4. Потом на трубы настилают обрезную округлую доску 4-5-сантиметровой толщины, соблюдая зазор величиной 6-7 миллиметров и используя резиновые прокладки, которые фиксируют гвоздями.
  5. Затем материал пола прижимают плинтусами.

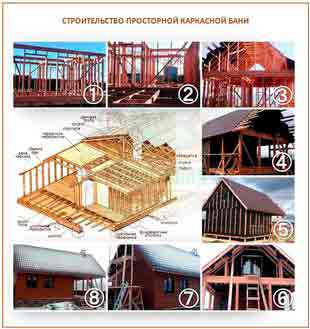

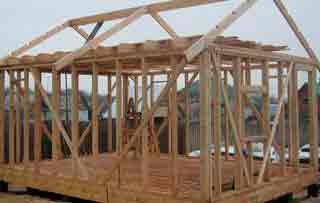

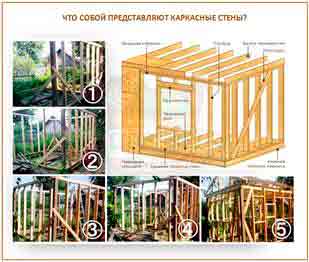

Возведение стен

Если строим каркасную баню, после того, как подготовлен фундамент, можно приступать к сооружению стен. Перед этим следует убедиться в том, что древесина хорошо просушена. Порода используемой древесины особого значения не имеет за исключением березы, поскольку она быстро сгниет. Главное, чтобы дерево характеризовалось низкой теплопроводностью.

При выборе материала для внешней обшивки следует отдать предпочтение сосне и лиственнице, а для внутренней отделки лучше всего подойдет осина. Снаружи постройку после завершения строительства покрывают антисептиком, например, «Текстуролом». Необходимо следить за качеством выполняемых работ, чтобы ремонт бани не потребовался слишком рано.

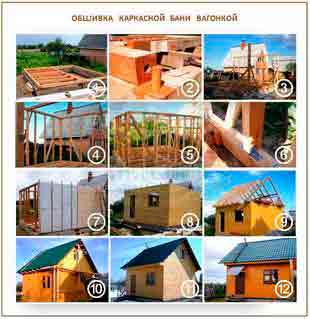

Внутри баня из досок своими руками при отделке стен вагонкой шлифуется и покрывается мебельным лаком в несколько слоев. Деревянную обшивку внутри парилки и моечной обрабатывают специальной пропиткой.

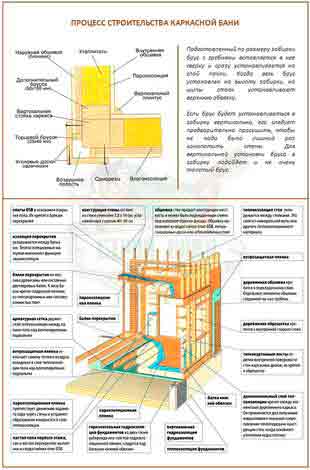

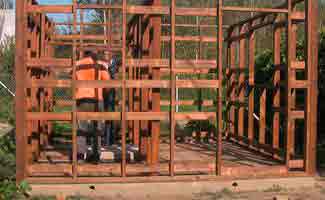

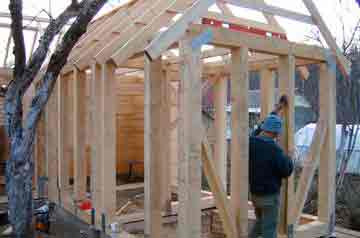

Строительство стен на фундаменте

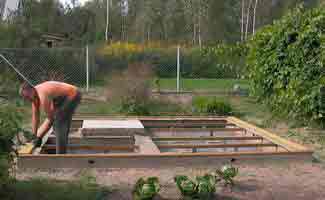

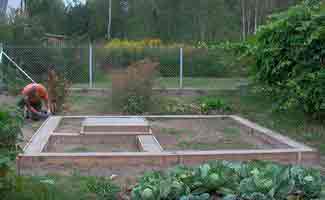

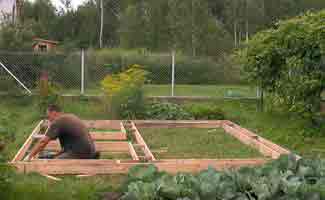

Самой надежной конструкцией считается нижняя обвязка из качественного бруса, имеющего, к примеру, сечение 10х10 сантиметров. Его соединяют в углах в четверть и надежно скрепляют гвоздями.

Чтобы ни нижняя обвязка, ни смонтированные угловые стойки не могли сместиться, их устанавливают на стальные штыри, заранее вмурованные в бетон. Такой же брус задействуют и для постройки верхней обвязки. Для обустройства жесткого каркаса банной постройки по углам следует установить 8 раскосов. Читайте также: «Строительство бани своими руками – пошаговое руководство».

Вдоль периметра по стенам монтируют промежуточные стойки, делая их из брусьев с сечением 10х10 сантиметров. Создают лаги для пола также из спаренных досок, имеющих сечение 15х5 сантиметров. Их помещают на гидроизоляцию основания бани.

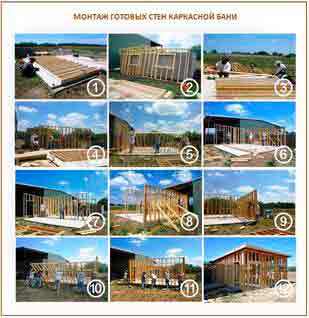

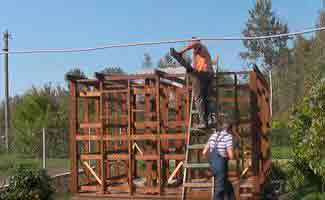

Установка готовых стен

Люди, у которых имеется опыт, как построить каркасную баню, советуют соорудить и скрепить стены для данной постройки на земле, после чего их следует поднять и установить на место.

Это удобнее делать именно таким способом, поскольку руки не будут сильно затекать. Кроме этого при использовании данной технологии можно строить одновременно и стены, и фундамент, если трудится несколько человек.

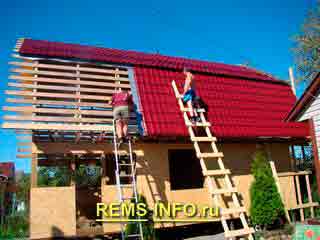

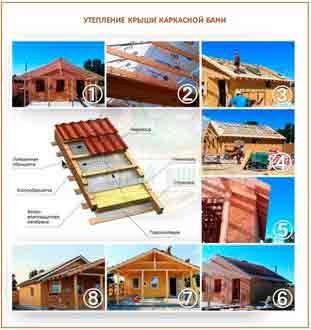

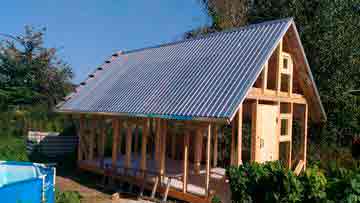

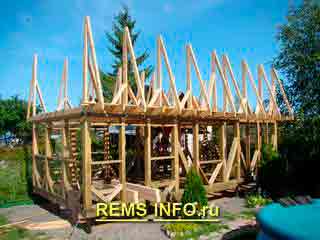

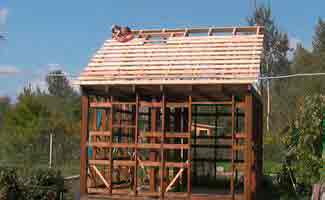

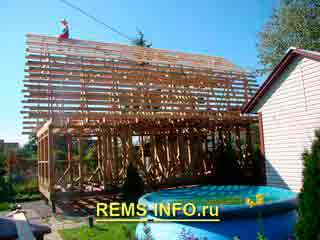

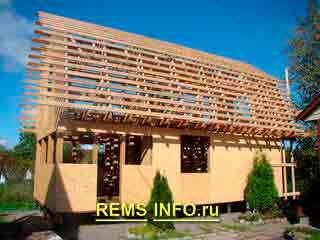

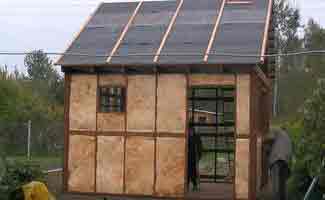

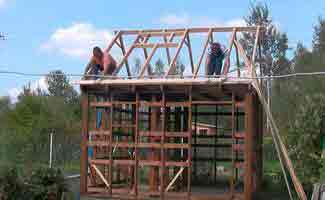

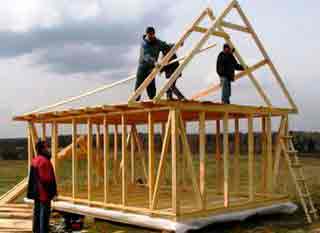

Сооружение стропильной конструкции

Обычно для балок перекрытия и стропил в каркасных банях используют доски с сечением 15х5 сантиметров. Их помещают на ребро и скрепляют между собой. В результате между стропилами получается расстояние размером 10х12 сантиметров. В вертикальном положении их фиксируют «косынками», а сверху объединяют коньковым брусом аналогичного сечения.

Балки выпускают наружу примерно на 40 сантиметров. Обрешетку делают из досок 25-сантиметровой толщины, ее укладывают в направлении от конька.

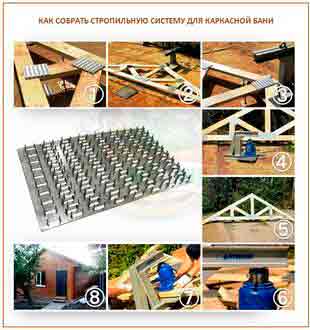

Чтобы скрепить стропильные формы применяют особые металлические пластины. Гораздо проще собрать такую конструкцию на земле рядом с постройкой, а потом поднять ее наверх и там установить уже готовой.

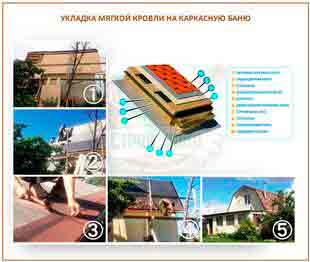

Из материалов для кровельных покрытий лучшим выбором будет мягкая черепица (если строится легкая баня на условном основании) и металлочерепица (при возведении большой постройки). Когда не планируется сооружение чердака, тогда требуется наружное утепление крыши.

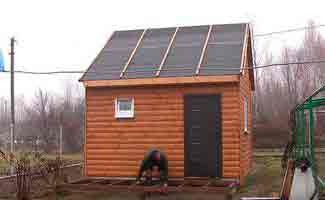

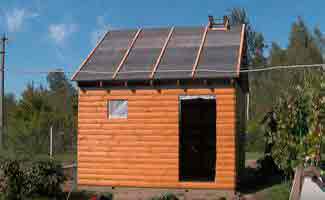

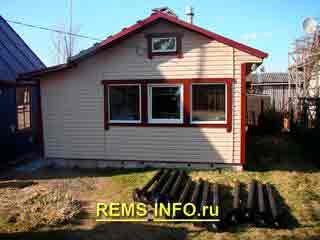

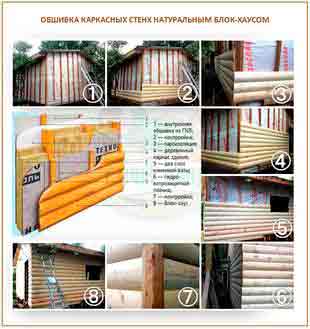

Внешняя отделка стен

Как показала практика, возведение каркасных бань лучше всего делать из плит OSB. Дело в том, что они многослойны и их не ведет и не коробит, как это происходит с натуральной древесиной. Но баня из ОСБ или других материалов нуждается во внешней отделке. Одним из вариантов является оштукатуривание или покраска.

На современном строительном рынке представлен огромный выбор отделочных материалов и поэтому не важно, насколько простой извне получилась конструкция бани, поскольку ей можно придать дорогостоящий внешний вид.

Самыми популярными и востребованными из них сейчас являются:

  1. Вагонка. Этот отделочный декоративный материал наиболее доступен и прост в монтаже при наружной обивке каркасных бань. Выглядят такие постройки весьма солидно. На внешней стене вагонку располагают горизонтально после того, как сделана гидроизоляция из пергамина, листы которого фиксируют внахлест и проклеивают края скотчем. Если работа сделана качественно, внутрь бани не сможет проникать ненужная влага.
  2. Термопанели. Часто строительство каркасной постройки нуждается в утеплении стен, которое можно выполнить с их помощью. Термопанели являются трехслойной конструкцией. В ней между двумя поливинилхлоридными слоями находится теплоизоляционный материал (минвата или пенопласт). Поверхность термопанелей, как правило, выглядит в форме кладки и сверху присыпана спрессованной каменной крошкой. На панелях есть взаимные пазы, и после их укладки получается монолитный рисунок, напоминающий кирпичные или каменные стены. Отделку фасада бани выполняют с применением обычных саморезов – они зафиксируют материал к профилям.
  3. Кирпич облицовочный. В ландшафт любого приусадебного или дачного участка, на котором строится каркасная баня, замечательно вписывается кирпичная кладка. Ровный ряд всегда выглядит красиво на банной постройке. Стоимость облицовки каркасной конструкции кирпичом обойдется гораздо дешевле, чем строительство всей бани из него. Кроме этого, между кирпичной отделкой и деревянными стенами можно дополнительно уложить утеплитель.
  4. Виниловый сайдинг. Это наиболее популярный современный облицовочный материал, используемый при обшивке каркасных банных строений. Сайдинг имеет доступную цену и отличается легкостью монтажа. Помимо этого на рынке представлен широкий выбор текстур, цветовых решений и толщины изделий.

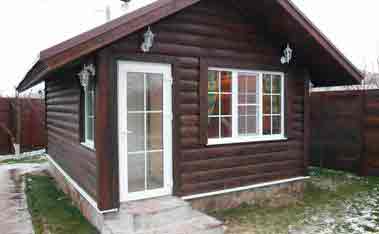

  5. Блокхаус. Каркасная баня, фасад которой облицован этим новейшим материалом, внешне выглядит как бревенчатая конструкция. Отличить такую постройку от настоящего сруба практически невозможно.

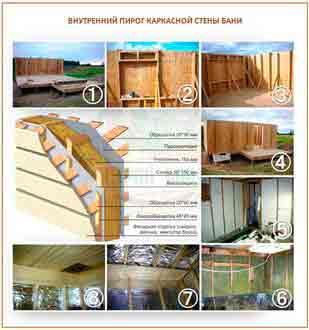

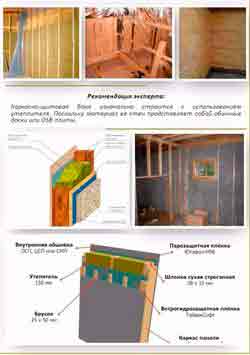

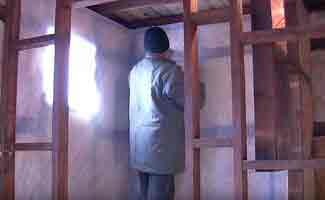

Внутреннее утепление и пароизоляция

Благоустройство банных помещений каркасной бани изнутри предполагает проведение работ, препятствующих скоплению влаги в результате перепада температур. Дело в том, что внутри конструкции в зимнее время года очень жарко, а снаружи – холодная погода. Отсюда и возникает необходимость обустраивать пароизоляцию. Наиболее простым решением данной проблемы является укладка полиэтиленовой пленки под внутренней отделкой вагонкой.

Следует ответственно подойти к работе по обшивке помещения парилки. В этом случае потребуется устройство качественной пароизоляции из пергамина, алюминиевой фольги, пленки из полиэтилена и т.д.

Не рекомендуется использовать такие материалы как толь или рубероид в парной, поскольку под действием высоких температур они начнут издавать неприятный специфический запах. Специалисты рекомендуют для внутреннего утепления каркасных бань применять рулонный материал «Урсой» толщиной 50 миллиметров.

Его выкладывают между вертикальными стойками, закрепляя прибитыми рейками. В некоторых местах теплоизолятор можно фиксировать на наружных досках, но с применением специальных гвоздей, имеющих над головкой резиновую шайбу.

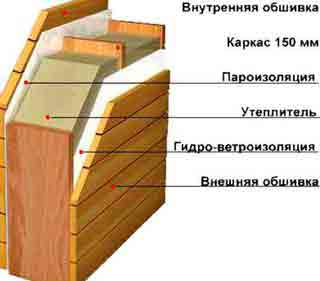

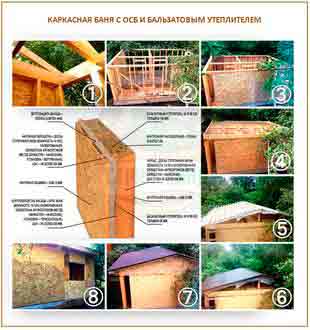

В результате проделанной работы должно получиться некое подобие пирога для стен бани из следующих слоев:

  • вагонка наружная;
  • пергамин;
  • утеплитель для каркасной бани;
  • пленка из полиэтилена;
  • вагонка внутренняя.

Основным моментом, о котором не следует забывать, является необходимость оставить 5-сантиметровый воздушный зазор.

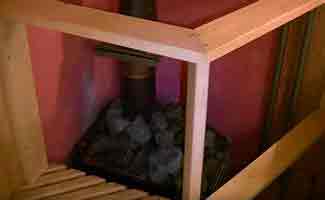

Особое внимание уделяют помещению парной, где важно обеспечить «эффект термоса». По этой причине теплоизолятор рекомендуется помещать фольгой внутрь комнаты. На потолочном перекрытии нужно использовать не только фольгированную «Урсу», но и обычный утеплитель, укладывая его слоем в 5 сантиметров.

Что касается стен и потолка парной, то для отделки желательно применять осиновую вагонку, обладающую целебными свойствами. Также подойдут доски, а именно тополиные или шпунтованные липовые.

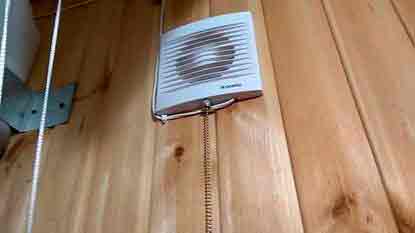

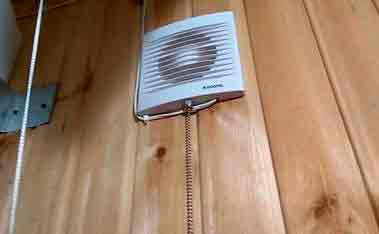

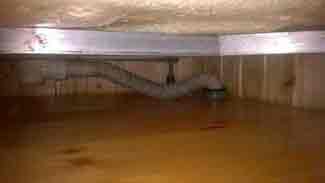

Вентиляция

Прежде как сделать каркасную баню, тщательно продумывают устройство качественной вентиляции. Если постройка небольшая, достаточно будет вытяжной трубы из асбоцемента сечением 12 сантиметров. Ее выводят до чердака.

Источник: http://banyaspec.com/montazh-i-remont/kak-postroit-karkasnuyu-banyu-svoimi-rukami-instruktsiya-po-stroitelstvu.html

Строим каркасную баню своими руками: пошаговая инструкция

Очень часто владельцы загородных домов хотят иметь на своём участке небольшую баню. Но, как правило, дорогостоящие конструкции из бревна или кирпича не всем по карману. Поэтому наилучшим вариантом будет строительство каркасной бани своими руками, которая по своей красоте и эффективности использования ничем не отличается от бревенчатых.

Современная каркасная баня — достоинства и недостатки

Современные технологии не стоят на месте и поэтому на место традиционным баням из сруба приходят более дешёвые в строительстве каркасные конструкции. Недорогое строительство сегодня стало актуальным, так как люди стараются минимизировать расходы на приобретение материалов и услуги строителей.

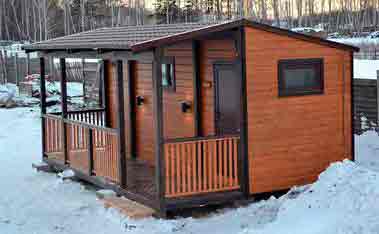

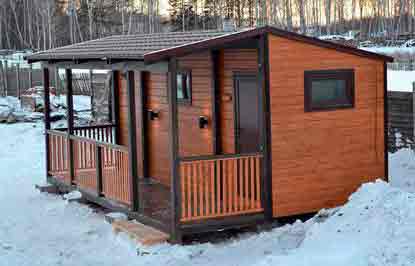

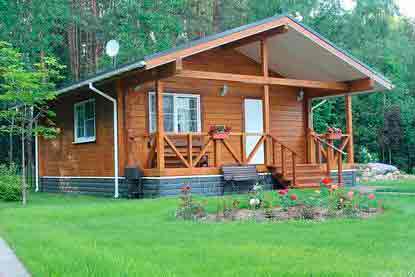

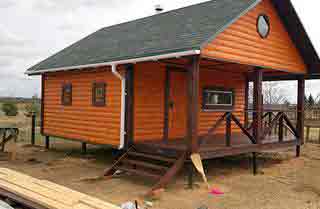

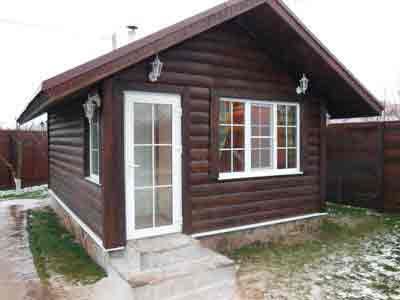

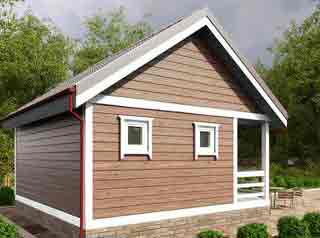

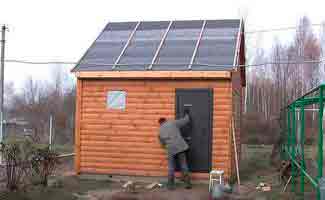

Небольшая каркасная баня с верандой

Преимущества каркасных бань очевидны:

  • Стены сооружения не дают усадки.
  • Строение получается достаточно тёплым и лёгким при использовании современных теплоизоляционных материалов.
  • Быстрота возведения конструкции с возможностью производить отделочные работы как внутри, так и снаружи здания одновременно. Каркас бани можно собрать с привлечением минимального числа людей за несколько дней. Отделочные работы занимают 2–3 недели.
  • Большой срок службы. Правильно построенное здание с соблюдением всех технологических требований сможет простоять столетие.
  • Отделка может осуществляться самыми различными материалами. Снаружи стены могут облицовываться сайдингом, натуральным деревом, камнем, штукатуркой и т. д.
  • Благодаря специфике постройки все инженерные коммуникации можно спрятать в стены.
  • Стоимость возведения каркасной бани существенно ниже бревенчатой и кирпичной.
  • Такое строение не нуждается в создании сложных архитекторских проектов и чертежей.

Но наряду с массой преимуществ есть и некоторые недостатки такой бани, к которым можно отнести высокий уровень влажности. Во время дождей и таяния снега в незащищенные места конструкции попадает вода, которая со временем накапливается и разрушает стены. Тем не менее, зная все тонкости и нюансы возведения такого здания можно избежать неприятных моментов.

Подготовительный этап: чертежи проекта, схемы, размеры

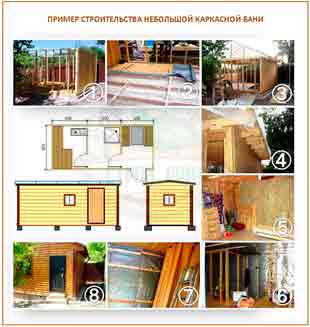

На загородном участке в самые кратчайшие сроки можно построить каркасную баню 3х4 или 4х4 метра с небольшой верандой 4,94 м 2 . Парилка 3,24 м 2 ; комната отдыха 5,94 м 2 ; душевая комната 2,34 м 2 .

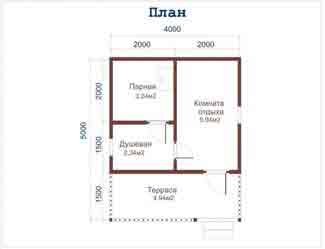

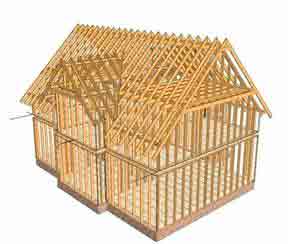

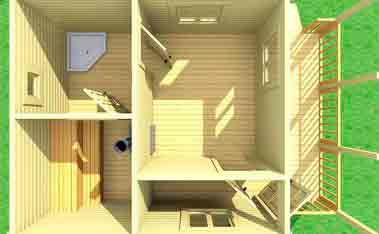

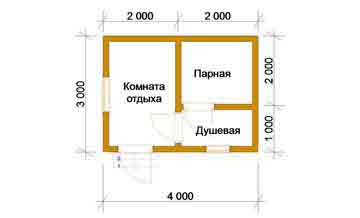

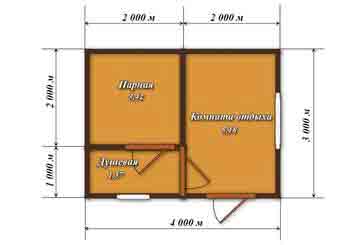

Чертеж небольшой каркасной бани с верандой

  • Каждая сторона каркасной бани должна состоять из отдельных рам. В зависимости от сорта выбранной древесины и степени её влажности вес каждой рамы может достигать 200 килограмм.
  • Расстояние между стойками должно быть около 60 см. Над дверными и оконными проёмами, а также в местах прилегания стен и межкомнатных перегородок располагаются дополнительные стоки, между которым шаг уменьшается до 40 см.
  • Толщина стен будет зависеть от выбора утеплителя. Чем толще будет материал, тем выше будет степень теплоизоляции сооружения. Также важное значение имеет ширина каркасных досок. Специалисты рекомендуют использовать доску не менее 150 мм. К этой цифре необходимо прибавить толщину 2 слоёв обрешётки, наружную и внутреннюю обшивку и мы получаем около 250–270 мм. Но в каждом отдельном случае мастер может выбрать материал меньшей толщины. Некоторые строители считают, что для обустройства стен достаточно будет теплоизоляционного материала толщиной 10 см.

Утеплитель для стен «маты»

Советы по выбору строительных материалов

Для строительства стен деревянной каркасной бани необходимо выбирать лиственные сорта, так как они меньше всего подвержены деформации, а также имеют высокую степень теплоизоляции.

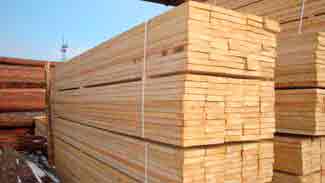

Доска из лиственницы для строительства бани

Можно использовать и более дешёвый материал — сосновые доски и брус, но в этом случае они подойдут только для возведения самого каркаса. Для отделочных внутренних работ их лучше не использовать, так как сосна при нагревании выделяет смолу, которая не только издаёт специфический запах, но и при соприкосновении с человеческим телом может нанести термические ожоги.

Сосновые доски для строительства бани

Внешние и внутренние стены бани обычно обшивают листовыми плитами OSB или ЦСП, которые имеют невысокую стоимость и просто монтируются.

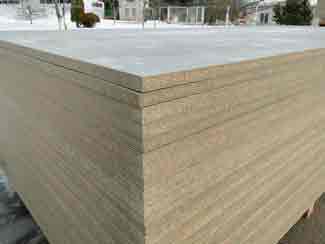

Цементно-стружечные плиты для обшивки стен

Не рекомендуется использовать рулонные битумные материалы для устройств пароизоляции, так как под действием высокой температуры они будут издавать специфический неприятный запах. Лучше всего приобретать недорогой пергамин или фольгированную плёнку.

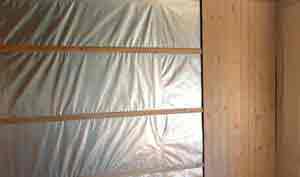

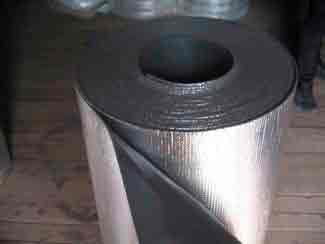

Фольгированный утеплитель для стен

Внутреннюю облицовку обычно выполняют вагонкой, а наружную сайдингом или блокхаусом.

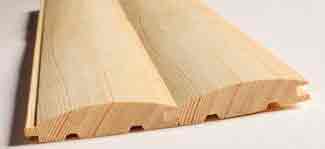

Блок хаус для внешней отделки стен

Расчёт материалов

Так как мы будем возводить каркасную баню размером 4х4 метра, то нам понадобится определённое количество материалов и инструментов.

Материалы

  • Цемент –Марка 400.
  • Песок — просеянный крупный.
  • Брус — 150х150 мм.
  • Брус — 50х150 мм.
  • Брус — 40–50 мм.
  • Доска необрезная.
  • Доски для устройства опалубки.
  • Арматура.
  • Блокхаус для наружной отделки.
  • Теплоизоляционный материал (маты или рулоны).
  • Фольгированная плёнка для пароизоляции.
  • Полиэтиленовая гидроизоляционная плёнка.
  • Трубы для устройства канализации и слива.
  • Кран для слива воды.
  • Рубероид.
  • Антисептические средства.

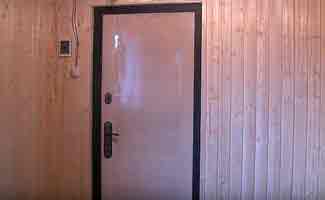

  • Металлические входные двери.
  • Оконные металлопластиковые блоки.
  • Вагонка для внутренней отделки.
  • Анкера и саморезы.
  • Шифер.
  • Оцинкованная труба для дымохода.

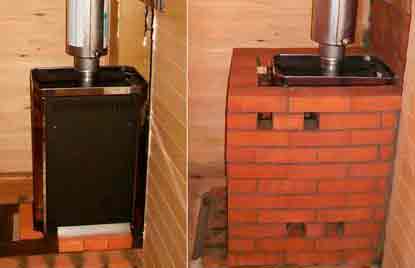

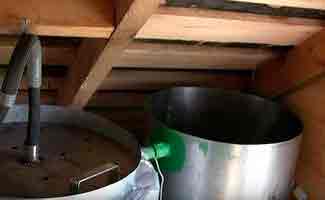

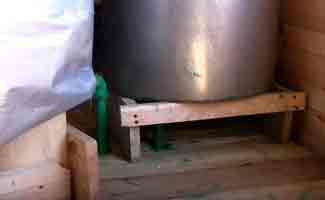

  • Печь каменка и водяной бак на 70 и 120 л.
  • Насос для подачи воды.

Инструменты

  • Лопаты.
  • Бетономешалка.
  • Бетонный вибратор.
  • Молоток.
  • Шуруповёрт.
  • Строительный уровень.
  • Уголок.
  • Электролобзик.
  • Кисти малярные и валик.

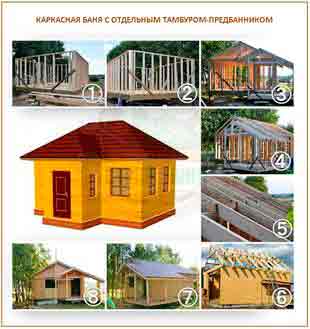

Пошаговая инструкция по строительству каркасной бани своими руками

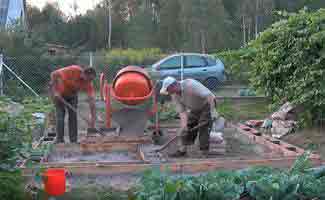

Для начала нам необходимо сделать ленточный фундамент. Глубина его закладки будет зависеть от степени промерзания грунта. Но в любом случае она должна быть не менее 60 см.

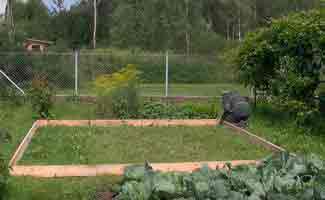

    Выбираем ровную поверхность, где планируется строительство конструкции. Убираем весь мусор и при необходимости всю лишнюю растительность.

Участок для строительства каркасной бани

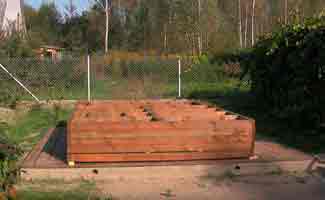

Делаем опалубку для ленточного фундамента

Устройство опалубки для фундамента

Заливаем бетонный раствор в опалубку и делаем основание для печи

Откручиваем саморезы и снимаем опалубку

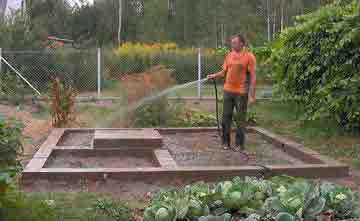

Поливаем фундамент водой для равномерного застывания раствора

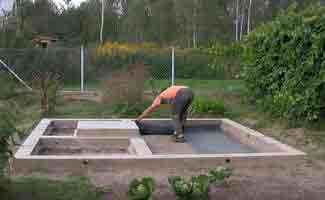

Раскатываем рубероид на основание

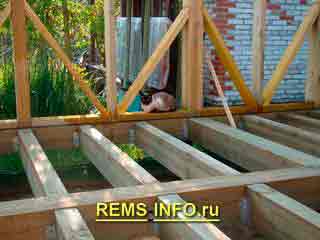

Укладываем лаги с промежуточными опорами

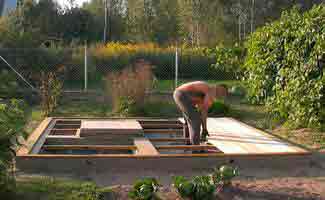

Укладываем половые доски на фундамент

Укладываем все половые доски на лаги

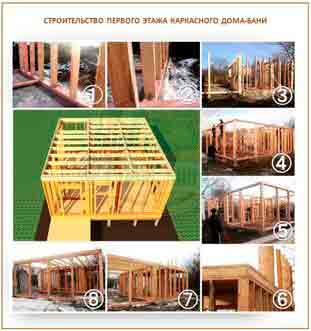

Собираем стеновые блоки на основании бани

Четыре готовых стеновых блока

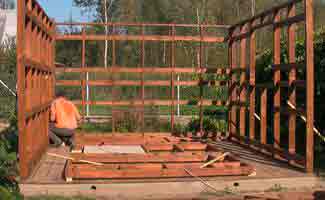

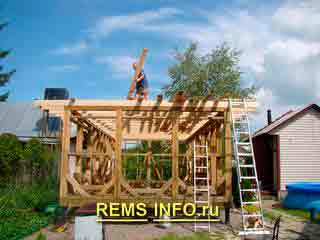

Устанавливаем каркасные стены бани

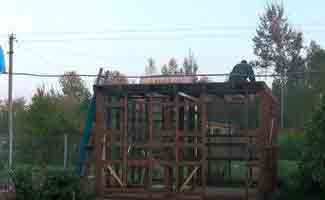

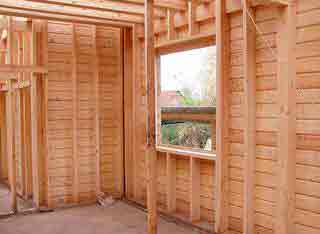

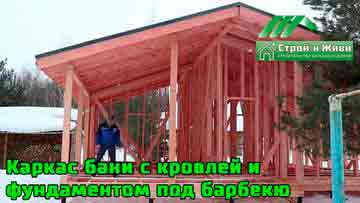

Готовый каркас стен бани с перегородками

Кладём лаги на крышу каркаса

Укладываем доски перекрытия кровли

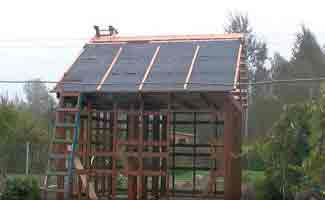

Монтируем стропильную систему кровли

Делаем обрешётку кровли

Раскатываем и закрепляем рубероид на кровле

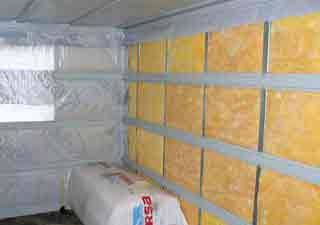

Укладываем теплоизоляционные маты в каркас бани

Крепим паро и гидроизоляционную пленку

Обшиваем стены бани блок хаусом

Устанавливаем металлические входные двери и окна

Отделка и утепление

  1. Внутри все комнаты бани мы обшиваем дополнительным слоем теплоизоляционного материала.

Обшиваем стены внутри бани теплоизоляционным материалом

Крепим на стены фольгированную плёнку

Обшиваем стены бани вагонкой

Установка распределительного щитка возле двери

Строительство веранды

  1. Для веранды мы устраиваем столбчатый фундамент. Из досок делаем основание, укладывая их на торец, во избежание прогиба.

Делаем основание веранды со столбчатым фундаментом

Устанавливаем вертикальные опоры веранды

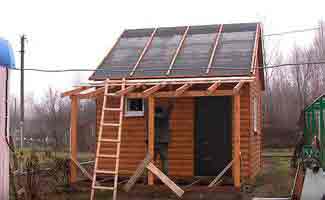

Строим каркас веранды

Делаем декоративную обрешётку веранды

Укладываем шифер на кровлю

Установка печи

  1. Теперь нам необходимо установить внутри бани печь и вывести для неё дымоход.

Устанавливаем печь в бане за ограждением

Устанавливаем бак для воды на чердаке

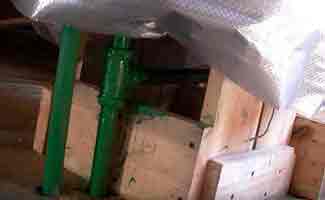

Подводим трубы для подачи воды

Бак для холодной воды на чердаке

Устройство слива

  1. Ещё на стадии строительства мы предусмотрели все системы слива.

Схема устройства слива в бане

Устройство слива в душевой

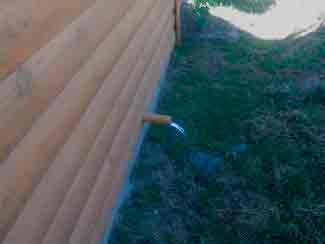

Выход сливной трубы на улицу

Видео: как построить каркасную баню

Отзывы

Как по мне я бы полностью отказалась от утепления бани синтетическими материалами. Считаю, что на сегодняшний день это главный недостаток каркасной бани. В качестве альтернативы предлагаю вспомнить старый забытый утеплитель из камышовых матов. Теплоизоляционный, экологически безопасный материал по всем характеристикам имеет преимущества, если сравнивать с пенопластом или каким нибудь другими минеральными утеплителями.

Зинаида

http://ru-house.net/postrojki/banya/stroika/karkasnye-plyusy-i-minusy-otzyvy-vladelcev.html

Прочитав все отзывы, хочу рассказать вам о своем опыте строительстве бань.Фундамент, для любой бани лучше всего делать плитный на буро-набивных сваях. В этом солидарен со всеми авторами- на фундаменте экономить не стоит. А плитно- свайный фундимент поможет здорово сэкономит расходы по эксплуатации. И как показывает практика температура таких полов выше, чем деревянных и по полу не «тянет» холодом.Каркас. Каркасные сооружения не дают усадку. Усадка рубленных стен, стен из бруса происходить из-за усадки межвенцового утеплителя. И при применении современных утеплителей незначительна. А сооружать каркас из сырого материала просто не стоит. Сооружение «поведет» если не сразу, то через 1- 2 сезона.Насчет применения утеплителя для каркасных бань. Так горячо обсуждаемый пенопласт конечно подойдет, но не для наружной обшивки, а для заполнения меж каркасного пространства стен. А без обшивки стен свето-теплоотражающим материалом просто не обойтись. Это кстати касается не только каркасных бань.И последнее, о чем не сказано Это утепление потолка. Без хорошего утепления потолка нормальной русской бани не получиться.

Фёдор

http://ru-house.net/postrojki/banya/stroika/karkasnye-plyusy-i-minusy-otzyvy-vladelcev.html

Построил каркасную баню на своем участке, на даче. Изначально было понятно, что проект выгодный и интересный, поэтому было принято решение на семейном совете, приступить к работам. Все лето в свободное от работы время занимались строительством. Благо, что родни много, дело пошло быстро. К осени все было готово, и прошел первый сеанс. Наличие водоема оказалось совсем не нужно. Максимум удовольствия получили от парной и от отдыха на удобных диванах за чашкой чая из ягод и трав, которые сами и сушили. Скажу откровенно каркасная баня от «сэндвича» ни чем не отличается. Толщину дерева в срубе здесь компенсируют утеплители и гидроизоляция. Именно высококачественный утеплитель дает возможность получить эффект бревенчатой бани. Ко всему прочему я обращался к специалистам, а точнее к владельцам готовых каркасных бань с вопросами. Они мне рассказали, что залогом успеха моего дела являются высококачественные материалы. Так же в данном случае не нужно ждать усадки здания, меньше времени и сил тратиться на строительство, чем во время работы над бревенчатым срубом.Антон Александровский, Ростовская область Старая баня прослужила нашей семье долгих 50 лет и уже пришла в негодность. Поэтому было принято решение построить новую. Рассматривались все варианты от бревенчатой классики до кирпичной кладки. Все же выбор остановил на каркасной бане. Она, на мой взгляд, легче во всех отношениях. В финансовом плане: смета оказалась на много меньше, чем у бревенчатой или каменной. Работа: процесс строительства легкий и быстрый. Самый трудоемкий этап — это фундамент. Отделка: сайдинг и вагонка позволили мне и моим друзьям сделать этот этап работ за 4 дня. По-моему, если точно следовать всем инструкциям и советам можно в короткий срок построить каркасную баню с террасой и отметить это событие в парной. У нас все получилось. Может, потому что не скупились на материалы, приобретали самые качественные и долговечные. Баня порадовала своим теплом и уютом!

Александр, Санкт-Петербург

http://strojkarkas.com/postrojki/parilka/otzyvy-vladelcev-karkasnyx-ban.html

С нашими суровыми зимами и большим количеством снега хочется тепла и уюта. Имея дачу и небольшой участок, я решил построить каркасную баню, меня поддержали жена и дети. Тем более что отзывы владельцы готовых строений давали самые положительные. Всю зиму разрабатывали проект и смету считали. Весной начали полевые работы. Расчистили участок под фундамент, вбили трубы или сваи, залили их бетоном, сделали обвязку и каркас, соорудили каркас под крышу и прикрепили его на месте, обшили, утеплили. Не забыли про гидроизоляцию и прочие необходимые вещи. Работа в городе забирала много времени, поэтому строились три месяца. К первым холодам баня была готово.

Сергей, Орловская область, г. Болхов

http://strojkarkas.com/postrojki/parilka/otzyvy-vladelcev-karkasnyx-ban.html

Старая баня прослужила нашей семье долгих 50 лет и уже пришла в негодность. Поэтому было принято решение построить новую. Рассматривались все варианты от бревенчатой классики до кирпичной кладки. Все же выбор остановил на каркасной бане. Она, на мой взгляд, легче во всех отношениях. В финансовом плане: смета оказалась на много меньше, чем у бревенчатой или каменной. Работа: процесс строительства легкий и быстрый. Самый трудоемкий этап — это фундамент. Отделка: сайдинг и вагонка позволили мне и моим друзьям сделать этот этап работ за 4 дня. По-моему, если точно следовать всем инструкциям и советам можно в короткий срок построить каркасную баню с террасой и отметить это событие в парной. У нас все получилось. Может, потому что не скупились на материалы, приобретали самые качественные и долговечные. Баня порадовала своим теплом и уютом!Источник: http://strojkarkas.com/postrojki/parilka/otzyvy-vladelcev-karkasnyx-ban.html

Антон Александровский, Ростовская область

http://strojkarkas.com/postrojki/parilka/otzyvy-vladelcev-karkasnyx-ban.html

Если точно следовать всем технологиям строительства, то уже в самые кратчайшие сроки вы сможете получить удобную и прочную каркасную баню на своём приусадебном участке. В ней смогут париться в любое время года все члены семьи, а если рядом установить небольшой бассейн или купальню, то и принимать водные процедуры после горячей парилки.

Источник: http://sazhaemvsadu.ru/karkasnaya-banya-svoimi-rukami/

Строительство каркасной бани: проектирование и особенности возведения

Отправим материал на почту

  • Плюсы и минусы каркасных бань
  • Строительство бань из каркаса
  • Проект
  • Фундамент
  • Каркас
  • Пол
  • Кровля
  • Утепление и отделка
  • Печь
  • Вентиляция
  • Освещение
  • Каркасные бани под ключ
  • Заключение

Проекты каркасных каркасных бань

  • 2 комнаты
  • 2 санузла
  • 71.72² Общая площадь

  • 1 комната
  • 2 санузла
  • 57² Общая площадь

  • 1 комната
  • 1 санузел
  • 44² Общая площадь
  • 7 x 8м Площадь застройки

  • 1 комната
  • 2 санузла
  • 40² Общая площадь

  • 1 комната
  • 1 санузел
  • 40² Общая площадь

  • 1 санузел
  • 61² Общая площадь
  • 7 x 6м Площадь застройки

  • 1 комната
  • 1 санузел
  • 12.2² Общая площадь

  • 1 комната
  • 1 санузел
  • 12.2² Общая площадь

  • 1 комната
  • 2 санузла
  • 40.5² Общая площадь

  • 1 санузел
  • 47² Общая площадь
  • 4 x 11м Площадь застройки

  • 1 комната
  • 3 санузла
  • 54² Общая площадь
  • 7 x 8м Площадь застройки

  • 1 комната
  • 1 санузел
  • 13.2² Общая площадь

  • 1 комната
  • 1 санузел
  • 30² Общая площадь
  • 6 x 5м Площадь застройки

  • 2 комнаты
  • 2 санузла
  • 63² Общая площадь

  • 1 санузел
  • 48² Общая площадь
  • 6 x 9м Площадь застройки

  • 1 комната
  • 1 санузел
  • 9.5² Общая площадь

  • 2 санузла
  • 32² Общая площадь
  • 6 x 8м Площадь застройки

  • 2 комнаты
  • 1 санузел
  • 51² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 93² Общая площадь
  • 14 x 7м Площадь застройки

  • 1 комната
  • 1 санузел
  • 16² Общая площадь

Баня существует в разных культурах с незапамятных времен. Всегда и везде она считалась местом не только отдыха и очищения, но и исцеления. В русской культуре баням присуща уютная, домашняя атмосфера – редкий хозяин откажет себе в удовольствии иметь такую полезную вещь в собственном распоряжении.

Если традиционный сруб или кирпичная постройка не помещаются в бюджет, на помощь придут современные технологии строительства. Каркасная баня — практичный вариант, не уступающий по характеристикам своим предшественникам. Такой непривычный отход от строительных канонов еще недавно вызывал всеобщее недоверие; в последние годы интерес к каркасным постройкам демонстрирует уверенный рост.

Давайте разберемся более подробно в этом вопросе, и в том числе рассмотрим все плюсы и минусы каркасной бани, а так же почему они набирают такой спрос на сегодняшний день.

Каркасная баня может стать украшением участка Источник m.roomble.com

Плюсы и минусы каркасных бань

Каркасные бани представляют большой интерес благодаря несомненным преимуществам перед другими конструкциями:

  • Экономичность. Стоимость 1 м² ниже за счет меньших трудозатрат и стоимости материалов (начинается от 5 тыс. руб.).
  • Срок строительства. На возведение каркасной бани тратится в 3 раза меньше времени, чем на баню из бруса (тем более, из кирпича); монтаж (вместе с отделкой и утеплением) занимает 20-40 дней (в зависимости от сложности работы) и может проходить в любое время года.
  • Эксплуатация. Баню можно использовать по назначению сразу после постройки.
  • Теплоизоляция. Баня из каркаса быстро растапливается и хорошо удерживает тепло в любое время года.
  • Надежность. Срок службы постройки, возведенной без технологических промашек, составляет от 10 до 20 лет.
  • Экология. Баня поддерживает комфортный микроклимат и безопасна для здоровья.

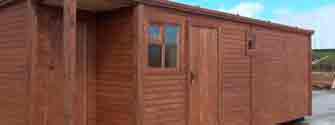

Каркасная конструкция радует владельцев в любую погоду Источник it.aviarydecor.com

К особенностям проектов каркасных бань относят:

  • Облегченный фундамент. Готовая конструкция обладает небольшим весом, поскольку требует древесины в 1,5-2 раза меньше, чем постройки из бруса или бревна. Это позволяет использовать столбчатый или малозаглубленный фундамент.
  • Утеплитель. Правильно подобранный утеплитель способствует энергосбережению; каркасная баня удерживает тепло не хуже брусовой.
  • Архитектуру. Особенности технологии позволяют создавать разнообразные планировочные и фасадные решения (с верандой, мансардой).
  • Размещение. Каркасную баню можно поставить на проблемном участке (с высоким уровнем грунтовых вод, в подтопляемом месте).

К отрицательным сторонам относятся:

  • Расходы на утеплитель и отделку. Составляют значительную часть стоимости конструкции, но экономить на них нельзя. Дешевая минеральная вата не обеспечит качественное утепление, пенопласт пожароопасен.
  • Усадка. Процесс усадки может продолжаться до 2 лет (если при строительстве использовалась древесина естественной влажности); при этом велика вероятность повреждения отделки (штукатурки или декоративных панелей). Практически незаметной усадкой обладает древесина камерной сушки, но ее применение обойдется дороже.

Фото проекта каркасной бани — современная интерпретация традиционной постройки Источник artmetall.ua

Строительство бань из каркаса

Уютная постройка появится на участке за несколько недель, в отличие от кирпичной конструкции, на сооружение которой уйдет год. Возможность обеспечить семью практичной парной, не затрачивая много времени и средств, выглядит весьма привлекательной. Этапы строительства каркасной бани определяются технологией:

Проект

Успех будущего сооружения полностью зависит от тщательности планирования и проектирования, что особенно важно на маленьком земельном участке. Использование готового проекта (возможно, с изменениями) способно значительно ускорить процесс.

В проекте определяется расположение парной, душевой, комнаты отдыха; намечается конструкция крыши и место установки печи. Значительное внимание уделяется инженерным коммуникациям — безопасной прокладке электрического кабеля, подводке труб водоснабжения и канализации. При составлении проекта учитывают:

  • Расположение. Во внимание принимаются стороны света и расстояние до границ участка. Баню ориентируют так, чтобы комната отдыха смотрела на внутреннюю территорию, а не упиралась в забор соседей.

Типовой проект каркасной бани Источник remdominfo.ru

На нашем сайте Вы можете ознакомиться с самыми популярными проектами каркасных бань от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

  • Архитектуру. Баня может содержать дополнительные элементы — деревянную лестницу и навес при входе, веранду или мансарду.
  • Окна. Обычно проектируется одно окно в комнате отдыха (источник света) и по небольшому окну в моечной и парилке (дополнительная вентиляция). Иногда добавляют окно на фронтоне крыши.
  • Удобство. Двускатная крыша позволит организовать небольшой чердак, на котором удобно хранить банные веники. Теплый пол также необходимо предусмотреть на стадии проектирования.

Фундамент

Строительство каркасной бани облегченной конструкции не требует сложного фундамента, включающего рытье котлована; это сказывается на бюджете самым приятным образом. Для надежных почв оптимальным вариантом является ленточный или столбчатый фундамент, на глубину закладки которых влияет близость залегания грунтовых вод, вид и уровень промерзания грунта.

Если участок находится в зоне регулярного подтопления (весенние паводки), можно подстраховаться и выбрать свайно-винтовой фундамент. Предварительно делается пробное завинчивание, определяющее глубину погружения свай. Если окажется, что нужны сваи гораздо длиннее расчетных (не 3, а 5-7 метров), фундамент станет неприлично дорогим, и придется думать о другом варианте.

Фото каркасной бани — классическая постройка на столбчатом фундаменте Источник kvartirnyj-remont.com

Самой простой (и быстрой) схемой считается столбчатый фундамент из асбестоцементных труб. Такое основание служит дополнительной защитой стен от сырости и закладывается в несколько этапов:

  • По размеченному контуру бурятся скважины.
  • Асбестоцементные трубы вставляются в скважины. Свободное пространство вокруг труб засыпается крупнозернистым песком и тщательно утрамбовывается.
  • Внутрь труб заливается бетон, сверху на каждую устанавливается железная пластина.

Если для возведения бани выбран ленточный или плитный фундамент, до его заливки необходимо выполнить вводы инженерных коммуникаций (водопровод, канализация, электричество).

Видео описание

О процессе проектирования бани из каркаса в видео:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства каркасных бань. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Каркас

Перед тем, как построить каркасную баню, выбирают материал для каркаса; чаще всего используют древесину хвойных пород. Монтаж каркаса, являющегося несущим элементом бани, включает:

  • Монтаж нижней обвязки. Для нее используют брус или доски, предварительно обработанные антисептиком; сверху крепятся лаги для будущего пола. Вся конструкция гидроизолируется рубероидом и мастикой.
  • Монтаж каркасных стен. Проходит путем последовательного добавления вертикальных и горизонтальных элементов, к которым затем крепится обшивка (плиты ОСП, вагонка). В каркасе заранее учитываются проемы под окна и двери.

Деревянная обшивка каркасной бани Источник remontdetskoy.ru

Пол в бане имеет различную конструкцию в предбаннике и моечной части. В предбаннике пол представляет собой многослойный пирог, куда входит черновой пол, гидроизолированный рубероидом, слой утеплителя (также с гидроизоляцией) и чистовой пол. Особенность моечной — проливной пол, для которого необходимо грамотно обустроить систему слива. Проблема решается разными способами:

  • Сооружают внутренний обособленный фундамент с бетонной стяжкой (с уклоном и выводом воды за пределы бани) и двойной гидроизоляцией.
  • Черновой пол (с уклоном к внешней стене) остается общим, рубероид поднимается по стенам на 30-40 см и закрывается обшивкой (вагонкой).

В обоих случаях пол выстилается обработанной антисептиком доской. Деревянные половицы через некоторое время (4-5 лет) нуждаются в замене, поэтому иногда вместо них используют пластиковые аналоги.

Иногда в парилке устраивается деревянный желоб, разделяющий пол на 2 части. Половицы сходятся к желобу, позволяя воде быстро стекать и выводиться наружу. Благодаря такой конструкции пол быстро высыхает и не гниет.

Многослойное устройство пола в каркасной бане Источник patter.ru

Кровля

Элементы стропильной конструкции собираются на земле и по очереди поднимаются наверх. Если баня небольшая, в качестве кровли оптимально подойдет мягкая черепица (ондулин). Если строение (и фундамент) более серьезное, не запрещается использовать металлочерепицу. После окончания кровельных работ в предусмотренные проемы устанавливаются окна и двери.

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с баней.

Утепление и отделка

Каркасная баня нуждается в тщательном утеплении и отделке.

  • Обшивка стен. Снаружи стены обшиваются блок-хаусом, вагонкой или сайдингом, что добавляет конструкции жесткости. Под обшивку укладывают слой гидро- и теплоизоляции. В парной дополнительно укладывается фольга.
  • Черновой потолок. Монтируется из листов ОСП или доски, утепляется 2-3 слоями пожаробезопасной теплоизоляции.
  • Внутренняя отделка. Внутренняя сторона покрывается утеплителем и парозащитной пленкой. Стены обшиваются вагонкой, декоративными панелями, гипсокартоном или другим подходящим материалом; парилку предпочтительно обшивать вагонкой из липы.

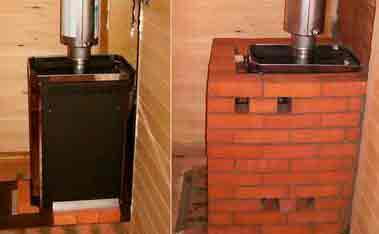

Металлическая печь до и после модификации Источник invest-monitoring.ru

В традиционной русской бане воздух сохраняет высокую влажность (в отличие от сауны, сухой воздух которой не подходит многим людям). Самой важной частью любой бани является печь, от конструкции которой зависит скорость нагрева парной и свойства пара. Распространены печи нескольких видов:

  • Каменная. Для постройки используется талькохлорит (в виде облицовочной плитки), что влияет на цену такой конструкции.
  • Кирпичная. Топка выкладывается шамотным кирпичом. Такая печь дешевле каменной; качество пара несколько ниже.
  • Металлическая. Недорогой и самый распространенный вариант, быстрый в сборке. Металлическая печь прогревает парную быстрее остальных конструкций, но поддерживать нужную температуру и качество пара достаточно трудно. Чтобы температура по парной распределялась равномерно, печь обкладывают кирпичом.

Видео описание

О подробностях строительства каркасной бани в видео:

Чтобы обезопасить каркасную постройку от пожара, печь и трубу монтируют с соблюдением правил пожарной безопасности:

  • Деревянные поверхности в радиусе 1 м вокруг печи изолируют базальтовой ватой или теплоизолирующей тканью.
  • Утепление трубы и потолка на чердаке проводится негорючими материалами.
  • Перед печной дверкой каменной (кирпичной) печи укладывается лист стали. Если печь металлическая, под ней устраивается фундамент из бетона или кирпичей.

Вентиляцию продумывают на этапе планировки Источник elpanel.ru

Это может быть интересно! В статье по следующей ссылке читайте про бани.

Вентиляция

Выбор системы вентиляции зависит от того, где расположена топка — в парилке или смежном помещении (что проектируется чаще, так как экономит тепло). В большинстве бань монтируется смешанная (приточно-вытяжная) система вентиляции. Для этого предусматривают:

  • Приточные (входные) отверстия, сквозь которые в парную поступает свежий воздух; их можно оборудовать вентилятором.
  • Вытяжные (выходные) отверстия, выпускающие нагретый воздух на улицу.

Освещение

Окна в бане традиционно маленькие — это помогает удерживать тепло. Чтобы увеличить количество естественного освещения, в бане без мансарды дополнительное окно можно установить на крыше. Для организации искусственного освещения выбирают герметичные светильники, защищенные матовыми противотуманными плафонами.

Видео описание

Об обзоре каркасной бани в видео:

Каркасные бани под ключ

Строительные компании предлагают проекты каркасных бань различного размера и дизайна, содержащие все необходимые элементы — предбанник, моечную и парную. В комплектацию может входить веранда, терраса, балкон или эркер. Заказывая каркасную баню под ключ, можно быть уверенным, что:

  • Проект будет адаптирован к условиям конкретного земельного участка: при необходимости будет проведено геологическое исследование.
  • В стоимость строительства включена доставка и разгрузка материалов.
  • Фундамент построят с учетом характеристик грунта.
  • При возведении будут использоваться экологически чистые строительные материалы.
  • Конструкция надежно утеплят и защитят от влажности.
  • Работы будут выполнены в оговоренные сроки (по договору).

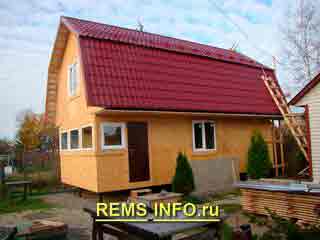

Проект каркасного дома бани — мансардный этаж бани подходит для обустройства комнаты отдыха Источник forvardplast.ru

Результатом заказа под ключ станет баня, полностью готовая к эксплуатации. К дополнительным бонусам, существующим во многих компаниях, относится:

  • Возможность рассрочки. Позволяет планировать расходы семьи.
  • Прямое сотрудничество с поставщиками пиломатериалов. Это позволяет удерживать цены на доступном уровне.
  • Подарок. При заказе под ключ некоторые работы (установка печи, проводка электрики) выполняются бесплатно.

Это может быть интересно! В статье по следующей ссылке читайте про баню 6х4.

Заключение

Каркасная баня является отличным вариантом для тех, кто хочет обустроить приусадебный участок качественно, быстро и недорого. Вопреки известной шутке (выбирай любые два) профессиональный подход, многолетний опыт и качественные материалы позволяют построить баню с продуманным дизайном и отличными эксплуатационными характеристиками.

Источник: http://m-strana.ru/articles/stroitelstvo-karkasnoy-bani/

Пришло время начать строительство каркасной бани своими руками на даче

Если у вас есть свой участок, свой дом или дача, и при этом вы – заядлый любитель парной, рано или поздно вы начнете строительство своей собственной бани. Если у вас уже есть опыт постройки каркасных домов, то построить баню своими руками вам будет проще. Если же опыта нет, вам потребуется много теоретической информации, да и практические советы от мастеров никогда не будут лишними.

С чего начать

Итак, вы твердо намереваетесь построить баню своими руками. Первоначально ответьте на следующие вопросы:

  1. Где на участке будет располагаться ваша щитовая постройка. Учитывайте все: наличие и расположение необходимых коммуникаций, достаточно ли места для строительства каркасной конструкции, хотите ли вы, чтобы баня была близко с домом или находилась в отдалении? А может, вы хотите, чтобы из дома был свободный проход-коридор к парной? В общем, вы должны иметь первое представление о том, что вы хотите, так как вариантов очень много.
  2. Определите качество грунта, это вам пригодится при строительстве фундамента. Если ранее вы уже строили что-нибудь каркасное, то вы уже знаете, какие почвы на вашем участке. Напомню, они могут быть песчаные (с примесями скальных и других пород), мелкопесчаные (сыпучие и крайне неустойчивые) и глинистые (подверженные вспучиванию в холодное время года). Под первый тип почв подойдут самые простейшие и легкие фундаменты, а под вторые два фундамент должен быть более надежным (хотя каркасные постройки редко нуждаются в тяжелых фундаментах).
  3. Спланируйте, из каких помещений будет состоять ваша постройка. Обычно бани имеют предбанник, душевую и парилку. Однако возможно, вы захотите иметь террасу, бассейн, чердак или более расширенную зону отдыха.
  4. Определите, где будет располагаться печь, так как это влияет на расположение вентиляционной системы, труб, дымохода.
  5. Поразмыслите над тем, какой вы хотите видеть крышу бани. Чем интереснее решение, чем больше крыша, тем надежнее надо будет делать стропила и каркасные перекрытия.
  6. Подберите фирму или магазин, где будет приобретен строительный материал. Поинтересуйтесь, где имеются скидки или бесплатная доставка – это помогает здорово сэкономить.

Как нарисовать план будущей постройки?

После того, как вы определились с основными вопросами, настало время начинать строительство. Первый шаг – это нарисовать своими руками или приобрести готовый план. Приобрести готовый план бани можно у застройщиков, занимающихся каркасным строительством. У них уже имеется несколько готовых, проверенных решений, которые они с радостью продадут вам. Дополнительным плюсом может быть помощь представителей фирмы с приобретение строительных материалов или дельные советы по сборке своими руками.

Примерный план каркасной бани

Однако если вы хотите все делать самостоятельно, обратите внимание на следующие советы:

  1. Определите, на сколько человек в среднем рассчитана ваша баня. Если у вас часто бывают гости, сэкономить на пространстве можно, уменьшив душевую и увеличив тем самым предбанник или зону отдыха. Душевая традиционно является самым маленьким помещением при бане.
  2. Даже если вы планируете париться в одиночестве или небольшой компанией, не делайте очень маленькой парилку. Пар будет худшего качества, а кроме того – у вас может не поместиться трехуровневая лавка, которая нужна, чтобы париться на разной высоте.
  3. Рассмотрите возможность создания террасы.
  4. Совсем не будет лишним наличие санузла.
  5. Расположите несколько розеток в комнате отдыха. Тогда вы сможете пользоваться электрическим чайником, слушать музыку и даже подключить при необходимости небольшой холодильник с прохладительными напитками.
  6. Подумайте над расположением окон. Комната отдыха должна быть самой светлой, а парилка может вообще обойтись без естественного освещения. Щитовая конструкция, сделанная своими руками, позволяет сделать окна где угодно.
  7. Двери должны располагаться функционально. Из душевой необходимо иметь возможность сразу пройти и в парилку, и в зону отдыха. Санузел лучше располагать поближе к душевой – так проще будет проложить коммуникации.

Учитывая все эти факторы, определившись с бюджетом, можно приступать к выбору строительных материалов.

Строительные материалы: выбираем и покупаем

Итак, вы начинаете строительство лучшего каркасного места отдыха. Необходимо определить, какие строительные материалы вам понадобятся и рассчитать, сколько их приобретать. Для этого необходимо определиться с основными этапами вашей работы:

  1. Закладка фундамента.
  2. Установка каркаса.
  3. Прокладка коммуникаций.
  4. Утепление и изоляция стен (внутренняя и внешняя).
  5. Строительство крыши и дымохода.
  6. Внутренняя отделка, устройство печи, бассейна и пр.
  7. Внешняя облицовка.
  8. Устройство террасы.

Закладку фундамента мы рассматривали в отдельной статье, об этом можете почитать здесь. Скажу только, что лучше всего остановиться на ленточном фундаменте – он подходит для большинства почв, имеет хорошую несущую способность и надежно предохраняет здание от перекоса. Его легко можно построить своими руками. Для создания данного вида фундамента вам понадобится опалубка и саморезы для ее сборки, бетон, арматура, камни, возможно щебень или песок. Фундамент необязательно сильно углублять – под легкие каркасные домики оптимальная высота составляет 60 см.

Для дальнейшей постройки необходимо приобрести:

  • доски или брусья для возведения каркаса
  • материалы для пароизоляции, гидро- и ветроизоляции
  • материалы для теплоизоляции
  • строительные материалы для внутренней отделки
  • материалы для внешней облицовки
  • инструменты, саморезы, гвозди и т.д.

Правильно произведенный расчет строительных материалов помогает сэкономить денежные средства и не купить лишнее, и при этом экономит ваше время. Зная технологию каркасного строительства легко рассчитать количество необходимых материалов. Для этого необходимо найти общую площадь вашей постройки, из которой вычитаем площадь всех дверных и оконных проемов. Отдельно рассчитываем материалы для пола и потолка.

Обратите внимание на инструкции к изоляционным и теплозащитным материалам – в них, как правило, указывается, сколько необходимо материала на утепление метра квадратного. Если такая инструкция отсутствует, уточните у продавца-консультанта. Каркасные постройки нуждаются в хорошей изоляции.

Возведение каркаса

О том, как сделать фундамент для каркасной бани, читайте здесь. Когда он будет готов, делаем каркас.

Несмотря на то, что возведение бани схоже с любым другим каркасным строительством, имеются и свои особенности. Само помещение часто контактирует с влагой, а колебание температур приводит к более быстрому износу материалов. Поэтому при возведении каркаса все деревянные части должны быть обработаны специальными антисептиками, и лучше в несколько слоев.

После того, как вы убедились, что доски и брусья хорошо просушены и надежно защищены пропитками – приступаем к сооружению каркаса.

Вот так выглядит каркас в полной сборке без утеплителей

Чтобы сделать каркас своими руками, в первую очередь проводим обвязку цоколя. Производим разметку будущих стен, и обкладываем по внешнему контору досками (сечение 50×100 мм). Фиксируем гвоздями или саморезами. С помощью опоры из досок или бруса соединяется обвязка цоколя (верхняя часть постройки соединяется так же). Брус или доски укладываются горизонтально. Используйте уровень, чтобы проверить точность укладки под прямой линией.

Если вы заметили небольшой перекос, исправьте его, подложив небольшие части доски под заниженную часть. Используйте лучше несколько небольших досточек, наложенных слоями, чем одну широкую доску.

При укладывании промежуточных стоек обратите внимание, что вам должно быть удобно позже укладывать теплоизоляцию и обшивку. Расстояние между осями должно быть не шире полуметра, однако если в стене будет дверной проем – делайте промежуток в 0,4 метра.

Размер шага стоек зависит от размера проемов, в которые будут монтироваться окна и двери. Необходимо возвести дополнительную стойку там, где рама состыкуется с другими стенами.

Обычно баня начинает собираться с одного из углов запланированного помещения. После возведения одной стены, ее необходимо проверить на вертикальность инструментом. Если все в порядке – ее фиксируют с помощью подкосов (временных).

Остальные стены каркаса ставятся также, позже проверяются углы – они должны быть строго 90⁰. Дополнительно фиксируем сооружение гвоздями и досками.

Паро-, ветро- и гидроизоляция

Утепление лучше проводить с помощью синтетических материалов. Данный вид утеплителя не так подвержен изменениям в сложных условиях эксплуатации. Это могут быть плиты пенопласта, пенополиуретана или пенополистирола. Хорошо зарекомендовали себя плиты или рулонный вариант синтетической минеральной ваты или эковаты. Монтаж данных видов утеплителя можно проводить своими руками. Материал имеет небольшой вес, не требует специальных навыков и сложных инструментов для укладки. Подробнее об утеплении каркасной бани читайте здесь.

Утепляем пол бани

Щитовая технология подразумевает использование ветроизоляционных материалов. Ветрозащиту выполняет внешняя отделка строения, состоящая их специальных мембран или плит пенопласта.

Для каркасной постройки используют следующие виды гидроизоляции: рулонные защитные пленки и мембраны.

Воздушная прослойка необходима для вентиляции. Водосточная система представлена водоотводниками.

Прокладка воды

Коммуникации в бане представляют собой проведение воды и электричества. Одной из основных особенностей данного нежилого помещения – необходимость слива воды во время морозов. Если вода останется в трубах, то превратившись в лед, она разорвет трубу.

Чтобы правильно спроектировать водопровод, определите, где будут находиться точки разбора воды. Вам, скорее всего, понадобится провести воду к душевой кабине или ванне, раковине, водогрейному котлу, санузлу. Вода может поступать либо из вашего дома, и тогда трубы будут соединяться с домашними, либо из отдельной скважины или колодца. Во втором случае водонагревательный бак будет наполняться с помощью насоса. Насос выбирается исходя из высоты подъема воды, диаметра скважины и необходимого давления в системе.

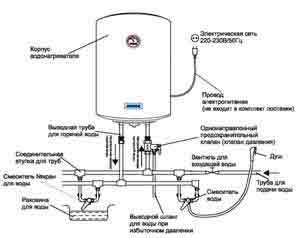

Нагревательный котел в бане, схема разводки воды

Трубы лучше приобретать из полипропилена. Чтобы смонтировать их своими руками, вам нужно постараться, но зато они прослужат дольше металлопластиковых, в которых резиновые прокладки быстро выходят из строя.

Продумайте систему фильтров. Вам понадобится фильтр грубой очистки и фильтр тонкой очистки. Шаровой кран располагают на подающей трубе. От него до насосной станции ставится фильтр и обратный клапан. После этого производится подключение к насосной станции, при этом на выходе проводится магистраль. Она ведет прямо к водонагревательному котлу, от которого уже будет подаваться горячая вода. Тройник, который врезается здесь же, дает начало магистрали, по которой будет идти холодная вода.

Подробный рисунок устройства канализации в бане

К тройнику подсоединяются краны холодного водоснабжения запланированных точек водозабора каркасной постройки. На выходе из водонагревательного котла вы будете иметь магистраль горячего водоснабжения. Сюда следует подсоединить краны с горячей водой.

Особенности проведения электричества

Электричество в баню можно провести двумя способами:

  1. Воздушным способом.
  2. Подземным способом.

Воздушный способ представляет собой проведение кабеля по воздуху, а подземный – сокрытие кабеля в траншею в грунт. Первый способ более экономичный, так как потребуется установка двух опор (опор потребуется больше, если провод тянется более 25 метров). Второй способ потребует дополнительных затрат на рытье траншеи.

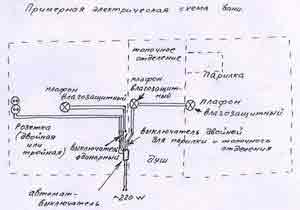

Простейший план подведения электричества в бане

Для воздушной прокладки следует приобрести самонесущий изолированный кабель, а для подземной прокладки — гораздо более дорогой кабель ВБбШв. В отличие от изолированного, он является бронированный с медными жилами.

Любой из видов проводов требует установки втулки из металла, которая защитит кабель от деформации при входе в здание. Без железной втулки кабель может быть поврежден вследствие усадки и сдвига стены.

Больше информации о проводке электричества вы найдете тут.

Какую выбрать крышу?

Крыша может быть простой или сложной. К простым видам относятся односкатные и двускатные крыши. Более сложные имеют декоративные и функциональные выступы. Эти выступы сооружают при наличии мансардного помещения или чердака. Крыша может иметь одно или несколько окон, если под ней располагается помещение.

Односкатная крыша не предполагает наличия чердака или мансарды, однако ее пологость можно использовать, оборудовав место для загорания или для просушки фруктов, ягод и грибов.

Наибольшей популярностью пользуется простейшая двускатная крыша – она почти не накапливает снег зимой, дает возможность оборудования чердака, не слишком затратная в финансовом плане и легко устанавливается. Проход на чердак может быть выполнен с помощью лестницы из зоны отдыха. Там можно хранить веники или обустроить бильярдную.

Внутренняя отделка

Чаще всего внутренняя отделка производится из древесины. Вы можете использовать следующие породы: лиственница, липа, дуб. Нельзя использовать сосну или ель, которые выделяют смолу при нагревании. Если вы хотите использовать хвойные породы, положите их в предбаннике или зоне отдыха, подальше от парилки.

Пол лучше всего делать из плитки, это наиболее функциональный материал для помещений с повышенной влажностью. Естественно, плитку надо выбирать специальную – она не разрушается под действием воды и имеет шероховатую поверхность, уменьшающую возможность поскользнуться на мокром полу.

Ни в коем случае при внутренней отделке не следует использовать:

  • ламинат (он не переносит влаги)
  • линолеум (при нагревании выделяет вредные вещества)
  • ДВП и ДСП (также выделяют вредные вещества, содержащиеся в клее)

Внешняя отделка

Красивая баня сразу выдает хорошего хозяина, поэтому хозяева всегда уделяют большое внимание внешнему виду данной каркасной постройки. Однако внешняя отделка бани носит и защитную функцию. Она может быть выполнена своими руками из:

Устройство террасы

Наличие террасы является огромным плюсам вашей бани. Устанавливается она достаточно просто, но как показывает опыт – используется постоянно. Терраса может быть сделана из дерева, однако лучше использовать специальную плитку.

Широкая терраса для каркасной бани с крышей

Для постройки террасы необязательно делать фундамент, достаточно убрать плодородный слой земли и уложить слой гравия для дренажа, а сверху слой песка. Все это необходимо тщательно утрамбовать, сбрызнув водой. Он качества утрамбовки зависит надежность вашей террасы.

После укладки плитки, обратите внимание на швы. Лучше всего их заделать специальными затирками, выдерживающими низкие температуры. Плитку лучше выбирать из гранита (самый распространенный вариант), базальта или сиенита. Такая плитка легко моется, долговечна, не подвержена истиранию. Хорошо зарекомендовала себя бетонная плитка, клинкер и некоторые синтетические материалы. А вот керамическую плитку для террас лучше не использовать – она слишком быстро нагревается и может оставлять ожоги.

Источник: http://karkasblog.ru/building/stroitelstvo-karkasnoj-bani-svoimi-rukami-na-dache.html

Каркасные бани своими руками: видеоинструкция

Баня — это тот объект, который практически всегда присутствует на загородных участках. Желание построить баню возникает в первую очередь из-за стремления получить возможность расслабиться, оздоровить свое тело, а также обрести психологическое спокойствие. Для нашей страны бани давно стали обычным явлением. Поэтому неудивительно, что многие решаются построить каркасную баню своими руками.

  • Как построить каркасную баню?
  • Каркасная баня 4 х 4 своими руками: пошаговая инструкция
  • Чертежи, проекты и технология постройки каркасной бани
  • Особенности возведения каркасной бани своими руками
  • Строительство каркасной бани своими руками
    • Закладываем фундамент каркасной бани
    • Монтаж обвязки
    • Монтаж каркасных стен
    • Обустройство крыши каркасной бани
    • Внутренние работы
  • Заключение

Если вам предстоит впервые заниматься этим серьезным мероприятием, то наверняка вам не помешает познакомиться с пошаговой инструкцией по строительству каркасной бани размером 4 x 4. Даже если вам размеры не подойдут, вы можете по своему желанию внести необходимые изменения.

Как построить каркасную баню?

Первый вопрос, который вы должны решить — выбрать место, где построите каркасную баню. Далее вам необходимо заняться планировкой. Для этого вы должны получить подробные сведения о почве на выбранном участке. В некоторых регионах бани можно строить без какого-либо фундамента. Однако это не касается территорий, где преобладает глинистый грунт. В таких случаях вам стоит выделить время и средства и соорудить ленточное основание.

Внимание нужно уделить и доскам, которые должны быть хорошо просушены. При выборе пиломатериала отдавайте предпочтение дереву тех пород, которые устойчивы к гниению. Именно такими свойствами обладает, к примеру, береза. Однако многие владельцы традиционно используют лиственницу, липу или осину. Теперь все предварительные работы завершены, и вы можете начинать возведение бани на своем участке.

Каркасная баня 4 х 4 своими руками: пошаговая инструкция

Перед строительством бани вам придется подготовить ряд дополнительных материалов:

  • Доски для опалубки, которая должна иметь ширину 30 см и высоту 50 см;
  • Стальные прутья для выполнения обвязки;
  • Рубероид;
  • Бетон для приготовления раствора;
  • Песок.
  • Брус диаметром 10 x 10 см.
  • Гравий.

Это лишь часть необходимых материалов, которые вам потребуются для строительства бани, полный список мы приведем далее при рассмотрении этапов строительства. Первое, что вам необходимо сделать, начиная строительство каркасной бани — изготовить траншею глубиной 50 см и шириной около 40 см. Ее необходимо заполнить бетонной смесью, чтобы изготовить фундамент. В готовое основание вставляют металлические штыри, на который впоследствии будет крепиться брус. Дождавшись высыхания бетона, приступаем к изготовлению обвязки. По стенам необходимо установить промежуточные рейки.

Далее вы можете приступать к укладке дощатого настила, для отделки бани снаружи рекомендуется использовать вагонку. После изготовления пола можно приступать к устройству вытяжки и крыши. Не забудьте уложить утеплитель. Тогда в бане долго будет держаться тепло. На выполнение всех строительных работ вам потребуется не более двух-трех дней, после чего вы сможете не один год получать удовольствие от банных процедур.

Чертежи, проекты и технология постройки каркасной бани

В действительности справиться с задачей по строительству бани каркасной может каждый. Чаще всего владельцы не занимаются составлением специальных чертежей, достаточно для этого иметь перед глазами пошаговую инструкцию. Для этого строения можно соорудить двухскатную крышу с равносторонними краями. В сети вы можете найти множество различных программ по расчету кровельной системы. Так что сложностей с этим вы не испытаете, ведь все операции по расчёту размеров скатов, а также количества материалов выполнит программа.

Особенности возведения каркасной бани своими руками

До того как мы перейдем к рассмотрению особенностей строительства этого объекта, нужно упомянуть о наличии у каркасных бань одного серьезного недостатка. Речь идет о влаге, которая во время осадков может проникнуть через брусья и вызвать разрушение конструкции. В свете этого можно выделить следующие особенности строительства каркасной бани:

  1. Технология возведения каркасной бани в обязательном порядке предусматривает выполнение изоляции. Это позволяет свести к минимуму теплопотери, а также обеспечить определенную герметичность строения. В качестве теплоизолятора можно использовать стекловолокно или минеральную вату.
  2. Обязательной операцией во время строительства бани является устройство пароизоляции. Это поможет избежать образования конденсата, а дереву не терять своих изначальных свойств на протяжении многих лет. В качестве пароизоляции можно использовать любой доступный материал — пленку, рубероид или пергамин.
  3. Если строительство проходит на участке с плотным грунтом, то разрешается возвести упрощенной конструкции фундамент, например, свайный.

Строительство каркасной бани своими руками

Технология возведения этого строения настолько простая, что можно обойтись своими силами. Каркасные объекты обеспечивают максимальную экономию. Не только выполнение работ занимает минимум времени, еще можно добиться максимальной экономии на финансовых затратах. Теперь, зная об особенностях строительства и составления схемы каркасной бани, можно переходить к реализации проекта.

Закладываем фундамент каркасной бани

Для этой постройки можно выбрать два основных вида основания. Это может быть упрощенный или облегченный ленточный фундамент. Поскольку каркасная баня является достаточно легковесным строением, для неё можно использовать упрощенный свайный фундамент. Однако если вам хочется усилить конструкцию, то рекомендуется выбирать второй тип.

  1. Свайный фундамент. Для его изготовления понадобятся асбестоцементные трубы сечением 100 мм. Сваи нужно расположить по всему периметру с шагом 1 метр. Для установки свай потребуется пробурить скважины на глубину 1,5 м. После установки свай в отверстия сверху насыпают песок, льют цементный раствор, приготовленный из песка и щебня.
  2. Траншею делают со следующими размерами — ширина должна составлять 40 см, а глубина — 50 см. Закончив изготовление, в нее насыпают песок, поливают водой и хорошенько уплотняют. После этого переходят к изготовлению опалубки, размещают в нее арматуру и заливают бетонную смесь. Подготовленные штыри, предназначенные для крепления основания бани, устанавливают в бетонную смесь. Необходимо сразу приготовить достаточное количество бетонной смеси, чтобы можно было ею полностью заполнить пространство в скважине.

Начинать установку обвязки можно только после полного отвердевания фундамента.

Монтаж обвязки

Закончив работу по изготовлению фундамента, можно переходить к устройству обвязки. Дерево должно быть еще на начальном этапе обработано антисептическими составами, чтобы у него было время высохнуть. Либо эту операцию можно выполнить после завершения сборки конструкции. Для изготовления нижней обвязки берут крепкий брус. Выбираемое для него сечение должно составлять 10 x 10 см.

Начинать выполнять обвязку можно с любого угла. В качестве крепежа следует использовать гвозди, которые необходимо вбивать до шляпки. Во избежание смещения обвязки ее устанавливают на штыри в 2 см, которые предварительно были установлены в бетонный фундамент. Если изначально было выбрано свайное основание, приготовленные штыри или пластины вмуровывают прямо в сваи. Прежде чем приступить к установке обвязки, выполните гидроизоляцию. Для этого можно использовать листы рубероида или другой доступный материал и уложить между бетоном и деревом. По углам необходимо выставить 8 раскосов.

Периодически выполняйте проверку на соответствие плоскости, используя строительный уровень. В случае обнаружения отклонений от заданных параметров необходимо подложить куски толя.

Монтаж каркасных стен

Перед окончательной установкой рам стен их нужно собирают на открытом пространстве рядом со стройплощадкой. В противном случае вам будет непросто выполнять эту работу. Необходимо позаботиться о том, чтобы оси располагались друг от друга на расстоянии 0,6 м. Если вы собираетесь сделать в стене проем, то необходимо довести величину зазора до 1 метра. Для установки дополнительной стойки выбирают место, где рама будет контактировать с перемычками. Одновременно с выполнением этой работы можно уложить лаги для пола. Их делают из бруса диаметром 15 x 5 см.

Закончив работу по сборке рам, их необходимо аккуратно выставить, собрать и выложить лаги. Пространство между вертикальными стойками заполняют теплоизолятором. В качестве последнего можно использовать любой имеющийся материал. После этого можно переходить к внешней обшивке. В качестве материала для неё используют вагонку. Она обеспечивает привлекательный вид деревянной бани и гарантирует длительную службу. Монтаж вагонки выполняется в горизонтальной плоскости, при этом под нее необходимо подложить гидроизоляцию. В принципе выполнить обшивку очень просто даже неспециалисту, а, когда вы закончите работу по изготовлению каркаса бани, то можете переходить к укладке кровли.

При точном соблюдении технологии строительства каркасной бани ваше строение должно иметь следующую структуру, если ее рассматривать от внешнего слоя:

  • внешняя вагонка;
  • гидроизоляция;
  • утеплитель;
  • вагонка внутренняя.

Прежде чем вы приступите к отделке стен внутренней вагонкой, можно на поверхности стен закрепить полиэтиленовую пленку. Так вы сможете обеспечить максимальную тепло- гидрозащиту строения.

Обустройство крыши каркасной бани

Хотя принято считать, что устройство кровли — задача, которая по силам только специалисту, в действительности это не так. Даже такое серьезное сооружение, как каркасная баня 4 x 4 метра можно построить своими руками. Это можно сделать, даже не тратя времени на составление сложного чертежа и не обращаясь за помощью к архитекторам.

При строительстве каркасной бани владелец может выбрать следующие варианты:

  • двухскатная крыша;
  • четырехскатная крыша.

Стропильную систему и балки лучше всего делать из надежных брусьев сечением 15 x 5 см. Скат крыши делают с длиной сторон не менее 40 см. Балки необходимо установить на ребро и соединить между собой. В качестве элементов соединений следует использовать косынки, на финишном этапе применяется коньковый брус. Сборку стропильной системы рекомендуется выполнять на земле, как и в случае с рамами стен. После окончания работы ее переносят на крышу и там уже закрепляют. Обрешётку кровли нужно выкладывать прямо от конька.

Для финишного этапа строительства каркасной бани можно самому выбрать и кровельный материал. Можно использовать как профлист, так и гибкую черепицу. Окончательный выбор зависит от вкуса хозяина.

Внутренние работы

На этом этапе необходимо первым делом настелить пол. Здесь исходят из той же точки зрения, что и в случае со стенами — нижнее основание бани является потребителем пола. Поэтому утепление должно быть проведено в обязательном порядке. Первым делом нужно застелить черновой пол, после чего на него укладывают слой гидроизоляции, в качестве которого можно использовать рубероид или иной материал. После этого начинают утеплять пол, используя тот же материал, что и для защиты стен. На него укладывают еще один слой гидроизоляции, а сверху стелют чистовой пол.

Такая конструкция полов может использоваться для предбанника, однако для моечной потребуется подобрать другой вариант. Учитывая, что в этом помещении будет постоянно высокая влажность, необходимо выполнить следующие действия:

  1. Сперва необходимо соорудить внутренний отдельный фундамент для моечной комнаты.
  2. По всей площади необходимо снять слой почвы, после чего насыпать песок и гравий. Необходимо выдержать правильную толщину этого слоя, которая должна составлять не менее 10 см.
  3. На роль лаг можно выбрать асбестоцементные трубы сечением 100 мм. Их укладывают прямо на фундамент, а затем заливают бетонным раствором.
  4. Для чистового пола следует использовать округлую обрезную доску.

Для отделки помещения изнутри рекомендуется использовать пиломатериал из осины. Такая вагонка обладает хорошими эксплуатационными характеристиками.

Заключение

Баня не является таким сложным в плане возведения сооружением, чтобы ее нельзя было построить своими руками. В нашей стране накопился большой опыт по строительству бань, поэтому многие владельцы загородных участков решаются на этот ответственный шаг. Выбираемая ими технология для строительства бани своими руками является достаточно простой, поскольку не предполагает составления сложных чертежей и использования специального оборудования.

Имея под рукой пошаговую инструкцию по строительству бани, можно при минимальных временных и финансовых затратах получить постройку, которая по качеству не будет отличаться от бань, возводимых опытными строителями.

Источник: http://bane.guru/stroitelstvo-bani/karkasnye-bani-svoimi-rukami-videoinstrukciya.html

Строительство каркасной бани на даче

Одним из главных атрибутов дачного отдыха является баня. Что может сравниться с удовольствием посидеть в парилке, а потом окатится холодной водой из кадушки. Так и мы после того как приобрели участок решили построить каркасную баню своими руками, которая бы была максимально комфортна для нашей семьи. Чтобы в ней была раздельная мойка, парилка, топочная и конечно огромная комната отдыха.

Данный материал – небольшой фото отчет проделанной работы.

  1. Выбор проекта каркасной бани
  2. Заготовка материала
  3. Установка свай
  4. Выводим «нулевой уровень»
  5. Готовим основание под каркас
  6. Делаем песчаную подушку под основание бани
  7. Строительство основания каркаса
  8. Монтаж каркаса стен бани
  9. Монтаж каркаса крыши
  10. Обшивка стен листами ОСП
  11. Укладка кровельного железа
  12. Установка окон

Выбор проекта каркасной бани

Долгими зимними вечерами, мы расчерчивали план нашей будущей бани.

Фото проекта каркасной бани, на котором мы остановились.

Прежде чем выбрать материал для строительства бани мы долго советовались со строителями. По их совету выбрали типовой проект каркасной бани установленной на свайный фундамент. Такой выбор обусловлен тем, что грунтовые воды в нашей местности очень близко подходят к поверхности почвы, а пучинистый грунт может стать причиной растрескивания стен, если в качестве строительного материала мы применим кирпич. Даже если мы будем применять ленточный фундамент, усиленный сваями, все равно мы не сможем получить 100% гарантию того, что он выдержит сезонные колебания грунта.

Заготовка материала

Любое строительство начинается с приготовления строительных материалов, необходимых для возведения объекта. Поэтому на первый этап строительства каркасной бани – поднятие стен, внешняя отделка и укладка кровли был приготовлен материал:

  • винтовые сваи – 12 штук;
  • деревянный брус 200*200 мм – 2 куб.метра;
  • обрезная доска 50*150 мм – 5 куб.метра;
  • обрезная доска 25*150 мм – 2 куб.метра;
  • листы OSB (ОСП-3 влагостойкая) – 50 листов;
  • металочерепица «Монтеррей» 70 кв.метров.
  • строительный песок – 30 тонн;
  • рубероид – 10 рулонов;
  • перфорированный строительный уголок различных типов.

Совет – не закупайте весь объем мелких расходных материалов, а также строительные материалы следующих этапов возведения объекта. В течении строительного сезона будут сезонные и иные акции по снижению цены на тот или иной строительный материал и вы можете значительно сэкономить на этом.

Установка свай

Еще зимой, в специализированной фирме, заказали фундаментные винтовые сваи, которые привезли нам в точно оговоренные сроки, готовые к применению и уже обработанные специальными защитными веществами от коррозии. Общая высота свай 250 см.

Винтовые сваи для устройства фундамента каркасной бани.

После пробного бурения выяснили, что необходимо погружать сваи на глубину 150 см (глубина промерзания грунта), до достаточно плотного глиняного пласта.
Процесс вкручивания свай при возведении каркасных строений, пожалуй, самый трудоемкий и утомительный. В нашем распоряжении было 5 взрослых мужчин и за 10 часов работы мы вкрутили нужное количество свай.

Сваи необходимо разместить под всеми углами строения, стыками стен и симметрично по каждой несущей стене, через равные расстояния.

Выводим «нулевой уровень»

После того, как все сваи вкручены, необходимо вывести уровень основания строения. Для этого вы точкуете угловую сваю на нужную высоту от земли (школьным мелком рисуете линию вокруг сваи). Это будет «нулевой уровень» и с помощью «болгарки срезаете ненужную часть сваи, что выше этой черты. Затем с помощью ровной обрезной доски поставленной на торец и строительного уровня выводите «нулевой уровень» на следующую сваю… и так далее по всем. Таким образом, у вас должно получится идеально ровное основание под обвязку каркаса строения.

Кстати вы можете выйти из положения и упростить вашу работу, если к строительному уровню, на грань где у вас находится определитель горизонтальности, на скотч, прикрепите лазерную указку и будете с ее помощью определять горизонтальность всего уровня основания.

Так же, как и для первой сваи проводите черту на каждой последующей, спиливаете лишнюю часть и зачищаете место среза.

Готовим основание под каркас

На торец каждой фундаментной сваи привариваем железную пластинку. Это нужно для того, чтобы каркас надежно был прихвачен к сваям. Для этого нам нужен лист железа толщиной не менее 5 мм и с размерами примерно 200*200 мм, с заранее просверленными отверстиями под крепежные болты.

После процедуры сварки обязательно грунтуем столбики основания строительным гудроном и даем ему просохнуть не менее чем 3 часа. Все, основание бани готово. В среднем этот процесс обошелся в 10 раз дешевле, чем возведение литого ленточного фундамента.

Делаем песчаную подушку под основание бани

Чтобы под баней было достаточно сухо, и при этом не росла трава, приступаем к возведению песчаной подушки. Для этого с помощью геомембраны делаем вокруг каждой сваи защитный кожух и приваливаем его песком. Затем раскатываем листы рубероида на землю, при этом делаем внахлест не менее 5 см между листами и сверху их прижимаем слоем песка толщиной 30 см.

Над землей, до возведения песчаной подушки находилось 50 см сваи. После того как песчаная подушка уложена, пролита водой для уплотнения, она становится по толщине около 20 см и сваи из нее выставляются на высоту 30 см. Это достаточно, чтобы в будущем получить надежно вентилируемую систему.

На эту работу по отсыпке песчаной подушке у нас ушло почти 30 тонн песка (три КАМАЗа).

Строительство основания каркаса

В качестве основания каркаса мы использовали брус с шириной стороны в 200 мм. Это достаточно для возведения каркасной бани с мансардным этажом. Обвязку основания укладываем сразу на стойки, делая стык в «четверть». Крепим брус на анкерные болты, и в угол укладываем армированный строительный уголок повышенной прочности для придания всей конструкции дополнительной жесткости.

Главным условием долговечности деревянных строений является применение биозащитных растворов препятствующих образованию гнилостных грибков на ее поверхности, тем более в помещениях с повышенной влажностью. Поэтому основание каркаса покрываем двумя слоями антисептика с интервалом 24 часа. Кроме того такой «мощный» каркас нужен еще и для того, что в мойке на полу будет организована бетонная стяжка под «теплый пол».

Монтаж каркаса стен бани

В качестве внешней обивки стен будем использовать листы ОСП (их стандартные размеры 1200*2500 мм). Под эту ширину выводим стойки каркаса стен. Столбы ставим на расстоянии 120 см от центра каждого. Это позволит в дальнейшем стыковать ОСП вплотную друг к другу без подрезки.

При выставлении столбов обязательно корректируем их вертикальность и для прочности конструкции применяем укосины, которые крепим попарно к каждой стойке. Обязательно каждый закрепленный элемент конструкции прокрашиваем антисептиком. Чтобы придать большую устойчивость конструкции, а также для улучшения крепежа листов ОСП, через один метр высоты «прогоняем» горизонтальные слеги из обрезной доски толщиной 50 мм.

Поверх всех стоек укладываем горизонтальную стяжку. Для этой цели также используем брус, такой же как на стойках. Все торцы стоек утапливаем в тело бруса на 50% от его толщины и крепим сверху на саморезы.

После того как вертикальные стойки закреплены, приступаем к установке лаг для пола. Крепим их к каркасу основания, упирая торцы в брус, и снизу прихватываем на специальный «посадочный» армированный уголок.

Так как высота бруса 200 мм, а высота обрезной доски 150 мм, то поверх нее укладываем еще одну доску, кладя ее на бок к той, что закрепили ранее. Частота укладки слег – 60 см. Это связано с тем, что черновой пол в помещении будет выполнен из листов ОСП (его ширина 120 см). Таким образом каждый лист будет иметь три точки опоры.

Монтаж каркаса крыши

Наш проект предусматривает наличие второго, мансардного этажа в котором будет располагаться комната отдыха, поэтому основа каркаса крыши не обычная стропильная конструкция на два ската, а сложная система мансардной кровли с каркасом стен жилого помещения и каркаса скатов крыши. В основе лежат горизонтально уложенные брусья длинной 5,5 метров. С учетом того, что боковые стены бани 3,5 метра, то с каждой стороны на подшив каркаса, будет выступать примерно один метр карниза. Это несколько портит внешний вид излишней шириной, но при этом полезная площадь мансардного этажа будет максимальной, равной ширине самой бани.

Слег под стропила устанавливаем с интервалом 50 см. С учетом общей длинны бани 7,5 метров, получается, что нам нужно сделать 16 потолочных балок, на которые (через одну) нам нужно выставить 9 ферм стропильной конструкции. Все элементы конструкции каркаса мансарды и стропил крепим на перфорированный «посадочный» уголок.

После того как каркас готов, приступаем к обрешетке стропильной системы. Для этого применяем обрезную доску толщиной 25 мм. Укладываем ее с интервалом 15 см (доска чередуется с пустым пространством, ширина которого равна ширине доски).

Обшивка стен листами ОСП

Как мы бы ни старались придать жесткость стенам, все равно, каркас будет «гулять». Чтобы избежать его расшатывания под действием ветра, обязательно до того, как вы начнете крыть крышу, необходимо стянуть все стены с помощью листов ОСП. Если вы хорошо выводили вертикальность стоек, то ничего сложного в этой процедуре нет. Работу необходимо производить следующим образом – вначале прикручиваются листы на углы здания. Это дает возможность прочно зафиксировать строение от порывов ветра.

Затем нашиваются остальные листы. Вначале цельные, а потом те, которые идут на стыки, окна и другие элементы конструкции.

Второй этаж делается только после того, как полностью закрыты стены первого этажа. Это объясняется тем, что низовой ветер всегда приглушен стоявшими рядом постройками и деревьями, а на высоте второго этажа его интенсивность может быть гораздо сильнее, а парусность конструкции может привести к деформации всего каркаса строения.

Обратите внимание на тот факт, что швов практически не видно. Это говорит о том, что изначально все опоры были выведены идеально горизонтально, а затем вертикальные столбы точно по отвесу.

Укладка кровельного железа

В качестве кровельного материала мы использовали металочерепицу «Монтеррей» — цвет «Красное вино». Для сохранности от конденсата образующегося на обратной стороне такого покрытия обязательно необходимо применять пароизоляционную пленку. Чтобы избежать схода снега на садовые деревца, обязательно устанавливаем на верхнем скате снегозадерживающий барьер. На таких крышах снега бывает немного, тем не менее – «Береженого Бог бережет!».

Торчащие торцы досок, подрезаем цепной пилой.

После этого крепим ветровую защиту и начинаем подшивать карниз. В качестве «подшива» будем использовать пластиковую вагонку. Распиливаем доску напополам, крепим ее с помощью саморезов на доски обрешетки крыши, выступающие снаружи так, что одна половинка ложиться вплотную к стене дома, а вторая вплотную к ветровой защите.

Крепим стартовые уголки и начинаем наполнять пространство карниза заранее приготовленными обрезками вагонки ПВХ нужной длинны. Аналогично делаем подшив карниза под скатом крыши. Лучше всего готовить заготовки вагонки, обрезая их с помощью болгарки мощностью не более 1 кВт используя для этого отрезной круг по железу минимальной толщины.

При такой работе в окружающее пространство летит очень большое количество отходов (пыль ПВХ, летучие соединения и т.д.) Эти вещества очень вредные для здоровья, поэтому работать по приготовлению заготовок для обшивки карниза лучше всего в хорошо проветриваемом месте и обязательно с использованием средств индивидуальной защиты (очки, респиратор).

Установка окон

В качестве оконных систем на сегодняшний день самыми надежными и простыми в обслуживании можно считать окна из ПВХ профиля. Во всех помещениях бани, кроме парилки, они применимы. Поэтому мы, заказав окна, решили эту проблему сразу. Если температурный режим в бане не будет постоянным (топить ее вы намереваетесь только по выходным дням), идеальный вариант будет стеклопакеты с двойным остеклением и боле простым, чем для дома профилем основания.

Наружные работы по строительству каркасной бани своими руками на этом мы пока остановили. Сейчас приступили к активным утеплительным работам, потому, что температурный режим осени (зимы) не позволяет работать с сайдингом из пластика, а вот проводить работы по организации внутреннего пространства бани в самый раз.

Источник: http://rems-info.ru/karkasnaya-banya-svoimi-rukami.html

Как построить каркасную баню на даче своими руками

О пользе и удовольствии, которые приносят банные процедуры, знает каждый владелец пригородного участка. Именно поэтому многие стремятся к тому, чтобы у них было это сооружение в собственном пользовании. Но не у всех есть возможность, время и финансы, чтобы возвести данную конструкцию из кирпича или оцилиндрованных брёвен. Выходом будет строительство каркасной бани своими руками. Если грамотно подойти к вопросам утепления и гидроизоляции, то она будет служить очень долго.

Таблица: преимущества и недостатки каркасной бани

ПреимуществаНедостатки
Стоит недорогоЧтобы утеплить такую баню, понадобится гораздо больше усилий, финансов и времени, чем баню из кирпича или бруса
Не требует мощного монолитного фундаментаПожаронебезопасна
Легко и быстро монтируетсяУсаживается такая баня долго, около двух лет. К тому же этот процесс может деформировать облицовку.
Хорошо держит тепло
Экологичная
Строить баню можно в любое время года
Сейсмоустойчива
Хорошо «дышит», т. е. пропускает воздух

Составление проекта постройки и выбор материалов

Любое строительство начинается с планирования и закупки материалов. Чтобы приступить к покупкам, нужно разработать план.

При желании можно воспользоваться готовым планом

Для составления чертежа нужно:

  • определиться с местом;
  • изучить грунт в этом месте, поскольку он влияет на выбор фундамента;
  • определить для себя, какая конструкция будет для вас оптимальной.

Включите в свой проект стандартные банные помещения: предбанник, тамбур, душевую и парильную комнату. Месторасположение печки тоже должно быть указано на схематическом изображении бани.

Оформляя проектную документацию, не упустите ни единой мелочи. Укажите абсолютно всё — от типа вентиляции и особенностей дымохода до использованных материалов при отделке внутри помещения, снаружи и для кровли.

На этапе проектирования определитесь с размерами каждого из помещений, укажите их на схеме. Учитывайте при этом то, какое количество человек одновременно будет находиться в парной. В ней не должно быть слишком тесно, но и чересчур большую баню будет сложно прогреть.

Оптимальной парная считается с размерами 2400х2000 мм при высоте потолка 2200 мм.

Часто любители попариться составляют проекты с дополнительными помещениями: комнатой отдыха, бильярдной, бассейном и т. д. Санузел в бане принесёт дополнительные удобства во время принятия банных процедур.

Банный комплекс можно дополнить санузлом

Если ответственно подойти к такому этапу, как проектирование, то впоследствии будет гораздо проще при строительстве.

Как только проект готов, можно рассчитать количество материала для строительства. При необходимости эти данные вписываются в сам проект.

Видео: как составить чертёж каркасной бани для дачи

Технология строительства фундамента своими руками

Для каркасной бани можно использовать любой тип фундамента.

Свайный

Очень прост в возведении, надёжен. Используется для небольших и лёгких конструкций. Обрёл свою популярность благодаря дешевизне и быстровозводимости. При выборе фундаменты важными параметрами являются глубина промерзания почвы и залегания грунтовых вод. Сваи должны ставиться глубже этого уровня. Помимо этого, для большей надёжности максимально сократите расстояние между точками опоры. Готовьтесь к тому, что придётся копать глубоко.

Есть определённые тонкости использования свайного фундамента:

  1. Лучше всего такой вид фундамента подходит для нестабильного грунта (песок, торфяник). В этом случае опоры закапываются в почву на ту глубину, где есть твёрдая стабильная опора. Таким образов вес сооружения будет приходиться на хороший грунт.
  2. Там, где почва промерзает ниже 1500 см, сваи — отличный вариант основы.
  3. Если поверхность грунта неровная и сильно бугристая, то конструкция на столбчатом основании также станет единственным выходом. В этом случае не придётся выполнять большое количество работ по выравниванию участка.
  4. Ещё один тип грунта, идеальный для применения свайного фундамента — плотный. Для того чтобы вырыть траншею или котлован в нём, придётся приложить немало усилий. А скважины для свай пробурить гораздо проще.

Таблица: виды свай

НаименованиеОписание
Забивные железобетонные сваиЭти колонны нечасто используются в строительстве,
поскольку для их монтажа требуется специализированная техника. Но такой фундамент получается прочным.
Винтовые сваи из металлаЭтот вариант свай хорошо подходит для строительства бани. Их можно вкрутить в грунт своими руками.
Единственным минусом является хорошая теплопроводимость. Полы с такими сваями нужно хорошо утеплять.
Буронабивные сваиЭтот вариант наиболее затратен по времени, но используется чаще всего.

Фотогалерея: типы свай

Расположение и размеры свай

Ключевые места для расположения свай — это углы здания, места, где наружная стена соединяется с простенком и, конечно же, необходимо устанавливать промежуточные столбы по длине стен. Расстояние между опорами должно быть не менее 2 м, чтобы не нарушалась несущая способность основания.

Места расположения столбов свайного фундамента строго предопределены

Не стоит делать столбы с диаметром меньше 20 см. Чем этот параметр больше, тем лучше будут несущие способности фундамента.

Чтобы понять какой длины нужны столбы, нужно знать:

  • на какую глубину промерзает почва;
  • на какой глубине начинается надёжный не плавучий грунт.

Уровень промерзания для определённого региона практически неизменный. А вот, чтобы разобраться с состоянием почвы, на помощь придёт пробное бурение, которое всё покажет.

Пошаговая инструкция возведения свай из кирпича

Бутовый камень или кирпичи также часто используют для создания фундамента. Их фиксируют друг с другом бетонным раствором. Располагать такие столбы стоит по той же технологии, что и сваи. Это касается и расстояний между ними. Угловыми столбы делаются квадратными (380х380 мм), а промежуточные прямоугольными (380х250 мм). Они должны возвышаться над почвой на 300–400 мм и уходить в глубину на 250–300 мм.

Столбчатый фундамент можно сделать из кирпичей

Вся работа по сооружению фундамента проходит в несколько этапов:

  1. Выровняйте и расчистите участок.
  2. Отметьте места, где будут стоять столбы.
  3. Пробурите отверстия необходимой глубины. Дно гидроизолируйте.
  4. Бетон заливайте постепенно, трубу после этого достайте максимально аккуратно.

Процесс формирования сваи нужно тщательно контролировать

Ленточный фундамент

Это наиболее распространённый вариант основания. Причём не только для строительства бани. Свою популярность он обрёл благодаря лёгкости возведения. Идеально подходит для несыпучих неподвижных грунтов, с глубоким залеганием грунтовых вод.

Ленточный фундамент легко возводится своими руками

Для строительства бани его не нужно слишком заглублять, особенно если почва не сильно промерзает.

Если печь бани требует отдельного фундамента, то лучше его начинать строить вместе с основанием для всей постройки.

Выполните действия в следующей последовательности:

  1. Хорошо расчистите участок, где будет строиться баня, и близлежащую территорию. Максимально выровняйте площадку.
  2. Начните разметку внутреннего контура ленты фундамента. Вбейте 2 колышка в землю и натяните между ними верёвку.
  3. С помощью строительного угольника отмерьте углы в 90 градусов от уже поставленных колышков и, используя рулетку, отмерьте расстояние до следующих.
  4. Натяните верёвки между колышками.
  5. Сделайте внешний контур по тому же принципу. Между верёвками должно быть расстояние в 100 мм. Это ширина будущих стен конструкции.

Разметка ленточного фундамента

Полиэтилен предотвратит вытекание бетона

Заливайте бетонную смесь с высоты 500 мм и меньше. Так бетон не расслоится.

Формирование конструкции пола и его теплоизоляция

Увеличить срок службы бани можно, если соблюсти подробную инструкцию по монтажу пола. Это позволит избежать утечек тепла и гниения половых досок, а также минуть других неприятных последствий.

Для монтажа бани следуйте следующей инструкции:

  1. К нижним лагам пола во всех помещениях бани, кроме душевой, необходимо приделать бруски сечением 50х50 мм.
  2. На них застелите черновой пол из досок.
  3. Затем уложите слой гидроизоляции, например, рубероид.
  4. Теперь можно провести теплоизоляционные работы. Для этого можно использовать минеральную вату или пенополистирол толщиной в 100 мм.
  5. Завершающими этапами станут пароизоляция (идеально подойдёт пергамин) и монтаж чистового пола.

Пол в бане нужно обязательно нужно утеплять

Пол для душевой делается немного по-другому:

  1. Сделайте отдельный фундамент для моечной комнаты. Это гарантия того, что пол в ней всегда будет тёплый и быстро высыхать.
  2. Снимите слой грунта (0,5 м), сделайте песчано-щебневую подушку толщиной в 10 см в этом котловане.
  3. Лаги пола изготовьте из асбестоцементных труб, диаметр которых равен 100 мм. Их можно уложить на фундамент и залить бетонным раствором, который будет удерживать их от смещений.
  4. На трубы постелите обрезную круглую доску толщиной в 40–50 мм. Оставьте между ними зазоры для резиновых прокладок примерно 6–7 мм. Они крепятся к доскам гвоздями.
  5. Прижмите пол плинтусами.

Видео: как сделать слив в банном полу

Как рассчитать и построить стены

Теперь, когда основание застыло, пол сделан, можно начинать возводить скелет стен бани. Чтобы приступить к этим работам, древесину необходимо хорошо просушить. Не рекомендуется брать для этих целей берёзу, поскольку она подвержена быстрому гниению.

Схема устройства каркасной бани поможет в строительстве

Перед тем как приступать непосредственно к возведению стен, рекомендуется провести предварительный расчёт материала. При этом помните, что его нужно закупать с запасом. Возведение стен проходит в следующем порядке:

  1. Начните работу с нижней обвязки. Для её монтажа приобретайте крепкие брусья, сечение которых равно 100х100 мм. Соедините их по углам в четверть, хорошенько скрепите гвоздями. Чтобы нижняя обвязка и приделанные угловые стойки не повело, поставьте их на стальные штыри толщиной в 20 мм, которые нужно вмуровать в бетон.
  2. Этого же сечения брус используется для создания верхней обвязки.
  3. Для большей жёсткости каркаса, установите восемь раскосов в углах бани.
  4. По периметру стен поставьте промежуточные стойки из такого же бруса, которым делали обвязки.

Чтобы не работать на высоте, специалисты рекомендуют сооружать и скреплять каркас стен на земле, а потом просто поднять их, вставить на свои места и закрепить. Это гораздо удобнее и быстрее.

Как нужно монтировать стропильную систему

Для сооружения каркаса крыши необходимо подготовить доски сечением 150х50 мм. Они ставятся на ребро и скрепляются друг с другом. Расстояние между стропилами должно быть 100–120 мм. В вертикальной позиции фиксируйте их «косынками», сверху соединяйте коньком.

Снаружи необходимо оставить около 400 мм балки.

Для обрешётки крыши подойдут доски в 250 мм. Их фиксируйте в направлении от конька вниз.

Стропила крепятся специальными пластинами из металла.

Для удобства монтажа, соберите весь «скелет» крыши на земле, а затем водрузите его на своё место, как в случае со стенами.

Для крепления стропил рекомендуется использовать металлические пластины

Правильное и практичное утепление: подробная инструкция

Каркасная конструкция очень лёгкая, поэтому и утепление тоже должно быть соответствующим, чтобы избежать деформации стен.

При выборе утеплителя для бани необходимо придерживаться нескольких правил:

  • у материала должны быть хорошие теплоизолирующие способности;
  • его свойства не должны исчезать при воздействии высокой температуры и влажности;
  • не должно быть выделений токсических веществ;
  • он должен быть пожаробезопасным.

Таблица: какой утеплитель выбрать

НаименованиеОписание
Минеральная ватаНесмотря на то что минвата не тяжёлая, её всё равно не рекомендуется использовать, поскольку при комбинации с облицовочными материалами она может стать достаточно тяжёлой.
Минеральную вату образуют сплетения тонких волокон, которые получаются при расплавлении горных пород или из отходов металлургического производства. Когда эти волокна сплетаются, то между ними остаются незаполненные воздушные пространства. Именно благодаря этому у минваты хорошие теплоизоляционные свойства.
Материал характеризуется высокой температурой плавления неорганических веществ, поэтому его можно использовать в бане. Высокая влажность тоже не приносит вреда минеральной вате.
Камышовые плитыПриродный материал. Отличается своей экологичностью. Имеет высокие теплоизолирующие свойства. Толщина плит составляет 150 мм. Это удобный размер для утепления каркасных сооружений, в том числе и бани.
Опилочно-гипсовый составЭтот вид утеплителя делают путём смешивания 10 частей опилок, которые предварительно тщательно просушивают, и 1 части гипса или цементного раствора. Хорошее соотношение цена — качество. Можно сделать самостоятельно.
ПенополистиролЭто дешёвый и лёгкий материалы, его легко монтировать и подгонять под нужный размер, имеет отличные теплоизоляционные свойства, невосприимчив к влаге. Однако он материал плохо переносит высокие температуры, поэтому им лучше утеплять места, удалённые от печи.

Фотогалерея: виды теплоизоляционного материала

Этапы утепления бани

Утеплять стены бани стоит ещё на этапе строительства стен. Теплоизоляционный материал укладывается в промежутках между несущими частями каркаса здания. Поверх его устилается гидроизоляция. Таким образом, получается «пирог», в центре которого расположен утеплитель, снаружи — гидроизоляция, по обе стороны — облицовка.

Специалисты советуют укладывать утеплитель в два слоя, один из которых идёт в форме плит, а второй рулоном. Таким образом, убираются все лишние щели, и баня будет действительно хорошо утеплена. Следует обращать внимание на то, что у этих материалов есть внутренняя и наружная стороны.

Утепление каркасной бани нужно проводить на этапе строительства

Варианты утепления около печки

Это место, где температура достигает наивысшей точки. Поэтому стены тут следует дополнительно защитить от огня. Некоторые используют для это асбестовые плиты. Другие считают, что этот материал не очень полезен для человеческого организма и рекомендуют использовать базальт или изолон. Но все разновидности материалов прекрасно справляются с воздействием высоких температур, защищают стены бани от неприятных последствий.

Категорически запрещается использование в качестве пароизолятора полиэтилена. Возле печи лучше уложить фольгу.

Утепление пола и потолка

Эту работу можно выполнить в несколько шагов:

  1. Тщательно утрамбуйте грунт. На него вылейте бетонную основу-стяжку.
  2. Уложите слой гидроизоляционного материала (рубероид или плотный полиэтилен).
  3. Уложите теплоизоляцию.
  4. Ещё раз покройте слоем гидроизоляции.
  5. Залейте верхний слой бетонной стяжки.

Таким образом вы сделаете черновой пол. Его можно дополнительно проработать гидроизолирующими растворами, после полного застывания. Это дополнительно обезопасит пол от попадания влаги через микротрещины в бетоне и продлит срок эксплуатации.

Потолок утепляется по той же технологии, что и стены:

  1. На перекрытии потолка закрепите пароизоляционный материал.
  2. Уложите утеплитель.
  3. Устелите ещё один слой пароизолятора.
  4. Последний этап — облицовка.

Утепление потолка в бане позволить сохранить драгоценное тепло в парной

Гидроизоляция

Помимо того, что стены нужно утеплять, их ещё необходимо защищать от влаги. Этому способствуют две причины:

  1. От воздействия влаги любой утеплитель в разной степени начинает терять свои теплоизоляционные качества. А для бани это не очень хорошо.
  2. Теплоизоляционные материалы долго сохнут после попадания на них влаги. От этого может появиться плесень и гниль, которая может перейти на каркас.

В качестве пароизоляционного материала можно использовать:

  • алюминиевую фольгу (она не только защищает от попадания влаги, но ещё и отражает тепло);
  • пергамин, который экологичен, стоит недорого;
  • полиэтилен.

В качестве гидроизоляции можно использовать рубероид. Но его не рекомендуют для отделки бани, поскольку под воздействием высоких температур он начинает неприятно пахнуть.

Пароизоляционный материал необходимо укладывать нахлестом, а стыки проклеивать металлизированным скотчем.

Видео: какие ошибки можно допустить при укладке парогидроизоляции

Внешняя и внутрення отделка летней или зимней бани

Каркасная должна не только служить вам долгое время, но и быть красивой внешне.

Специалисты рекомендуют проводить наружные отделочные работы из досок лиственных пород дерева. Под отделку нужно обязательно положить гидроизоляционный материал и утеплитель.

Лучшим отделочным материалом является дерево

Внутренняя облицовка должна быть не только красивой, но и выдерживать высокую температуру и влажность. Вагонка из хвойных пород дерева прекрасно справится с этой задачей. Только не используйте её в парной, поскольку она может выделять смолу. Тут больше подойдёт вагонка из лиственницы.

Липа — отличный вариант для отделки потолка и изготовления полок и лежаков.

Для отделки парной нужно тщательно подбирать деревянную вагонку

Видео: сколько и на что нужно тратить денег при строительстве бани

Отзывы реальных людей о каркасных банях

При минимальном количестве материальных средств можно построить неплохую каркасную баню своими руками. Во времена Союза на ударных стройках довольно часто приходилось использовать этот метод. Конечно, это были неказистые, на скорую руку сооружения. Порой каркас собирали просто на брошеных брёвнах, в качестве печи использовали самодельное «чудо-печь» из стальной трубы большого диаметра, где нижняя часть — топочная, верхняя— ёмкость для подогрева воды. Но даже в зимних условиях ими можно было пользоваться. Можно и сейчас продумать неплохую конструкцию, благо информации множество. Надо только захотеть.

perslim

https://forum.derev-grad.ru/karkasnie-doma-f9/karkasnye-bani-svoimi-rukami-t4145.html#p11061

Каркасная баня — это очень практичное решение, если ещё подойти с умом, то никаких проблем не должно возникнуть. Конечно же, есть много фирм, которые занимаются этим делом, но если есть свободное время и знания, то можно сделать и самому! Более того, я сам с другом делал такую. Фундамент использовали столбчатый, а сам каркас делали из бруса, затем стены из досок, гидроизоляция, утепление, внутри делали вагонку, под которую закладывали полиэтилен.

maxprogs

https://forum.derev-grad.ru/forum-o-banyah-f147/karkasnaya-banya-ehto-real-no-t267.html

По-моему, отличный бюджетный вариант. Конечно, бревенчатая баня — это классика, но при каркасном варианте можно все сделать быстрее и парится в бане, а не за работой над её строительством. А по прочности и теплопроводности вряд ли сильно каркасная уступит рубленой.

Andruha

https://forum.derev-grad.ru/forum-o-banyah-f147/karkasnaya-banya-svoimi-rukami-t4101.html

Если к возведению этой конструкции подойти со всей ответственностью, и выполнять работу по правилам, то у вас получится баня, которая по функциональности и долговечности будет не хуже, чем изготовленная из бруса. При этом стоить она будет гораздо дешевле, а строить её быстрее, причём сделать это можно своими руками. Именно по этим причинам владельцы дачных участков всё чаще отдают предпочтение каркасным конструкциям.

Источник: http://maja-dacha.ru/kak-postroit-karkasnuyu-banyu-na-dache-svoimi-rukami/

Каркасная баня своими руками: как построить качественно

Часто бывает, что первым строением, которое хозяева жилья возводят на своём участке, становится баня. А если встаёт вопрос об использовании новой технологии, тогда обязательно хочется опробовать новый способ строительства на своем земельном участке. В таком случае, каркасная баня – то, что нужно начинающему строителю. Как сделать каркасную баню своими руками?

Каркасная баня своими руками

Банное помещение отличается небольшими размерами, и поэтому обходится относительно недорого. Строительство каркасной бани даёт возможность опробовать, пощупать, познакомиться вплотную с особенностями возведения каркасных домов. Каркасная баня своими руками строится по достаточно новой технологии, что дает хозяевам жилья возможность отточить данную технологию строительства и после – построить без ошибок собственный жилой каркасный дом.

Пошагово строим каркасную баню.

Давайте поговорим о том, как построить каркасную баню своими руками. Распишем пошагово ход выполнения работ, который будет аналогичным и для других каркасных строений.

Проект каркасной бани своими руками

Поскольку каркасная баня – строение хозяйственное, подсобное и при первом выполнении работ чаще всего опытное, то для её строительства часто не заказывают индивидуальный проект каркасной бани, а пользуются готовым. Для того чтобы подготовить самостоятельно чертежи каркасной бани своими руками, надо быть архитектором, инженером. А готовый проект позволяет построить баню правильно без специального образования.

Схема каркасной бани 3 на 4

Для примера приведём проект каркасной бани 3х4. Он содержит 26 страниц, на которых представлены таблицы, схемы, чертежи, эскизы, спецификации, перечни и описания. Проект состоит из двух разделов – архитектурного и конструктивного, в каждом из них есть текстовая и графическая части.

Архитектурная часть проекта каркасной бани

  • Чертежи наружных фасадов с отметками размеров высоты и ширины стен, окон, дверей.
  • Поэтажные чертежи внутренних помещений с размерами.
  • План кровли – с размерами её периметра, свеса, угла наклона.
  • Пояснительная записка, в которой приводятся рекомендации по пожарной безопасности, водоотведению, электроснабжению.

Расположение парилки.

Дополнительно каркасная баня 3х4 своими руками по готовому проекту, предусматривает разработку плана привязки бани к местности: расположение на участке, расстояние до границ участка, расположение сливной ямы и расстояние до неё.

Конструктивный часть проекта каркасной бани

Конструктивная часть является практическим руководством к строительству каркасной бани.

  • Схема фундамента.
  • Схемы перекрытий пола и потолка, стропильной системы.
  • Описание способов соединений каркасных элементов и креплений стеновых, кровельных панелей.
  • Проект каркасной бани своими руками включает в себя инженерных сетей: вентиляции, электроснабжения, отопления, водоотведения.
  • Спецификации с перечнем материалов, их размеров, характеристик.

Готовый проект каркасной бани даёт следующие преимущества:

  • Чертежи, планы и описания соответствуют строительным и пожарным нормам, а значит, обеспечивают надёжное и безопасное функционирование помещения.
  • Приведенный проект позволяет при минимальном строительном опыте построить поэтапно каркасную баню своими руками – надёжно и правильно.

Плен расположения помещений.

Поэтапность строительства бани

Каркасная баня 3Х4 своими руками: пошаговая инструкция состоит из следующих строительных операций.

  • Проектирование.
  • Фундамент – часто винтовые сваи.
  • Сборка каркасного дома поверх свай и ростверка.
  • Наружная стеновая обшивка.
  • Кровля.
  • Утепление и обязательная пароизоляция. От её наличия и надёжности зависит долговечность и комфорт бани.
  • Двери и окна.
  • Внутренние стены и отделка.

А теперь подробнее расскажем о каждом этапе воплощения проекта, как должна возводиться каркасная баня своими руками: пошаговая инструкция.

Фундамент и его гидроизоляция

На большинстве видео каркасная баня своими руками собирается на винтовых сваях. Такой фундамент оптимально подходит для небольшого лёгкого строения, позволяет расположить баню непосредственно на берегу реки. Он также требует меньших денежных затрат, в связи с чем собирается каркасная баня своими руками дешево.

Фундамент для каркасной бани.

В другом варианте для каркасной бани используется бетонный фундамент с ростверком. При строительстве такого фундамента важно обеспечить его защиту от воды и влаги. Во-первых, основание бани расположено в грунте и контактирует с грунтовой влагой. Во-вторых, во время пользования парилкой её пол намокает. Учитывая, что баня – строение с периодичным пользованием, важно не допустить проникновения влаги вглубь материала фундамента.

Защита от воды и влаги определяет долговечность фундамента. При остывании и замерзании влага в порах расширяется и создаёт трещины. Через несколько циклов замерзания-размерзания в материал начинает крошиться. В течение двух-трёх лет фундамент бани может прийти в негодность.

Наиболее бюджетный вариант гидрозащиты – рубероид поверх дерева или бетона. Более надёжный способ – обмазка бетонной или деревянной поверхности водостойкой мастикой. Наиболее эффективный и надёжный способ – пропитка основания влагостойкой смесью типа Пенетрон. Однако его используют только для бетонного ростверка. Деревянный брус нельзя обрабатывать данной смесью.

Каркас стен дома

Простая каркасная баня своими руками возводится на основе каркаса. Он выполняет роль «скелета», на котором будут держаться стены строения. Несущий «скелет» каркасной бани 3х4 будет состоять из:

  • Двух горизонтальных рядов – нижней и верхней обвязки.
  • Восьми вертикальных опор, установленных по углам строения и посередине его стен.
  • Укосин для вертикальной фиксации несущих опор, расположенных под углом.

Каркас каркасной бани своими руками.

Деревянные балки бани также важно защитить от влаги. Для этого необходима их пропитка влагостойкими пропитками. После укладки утеплителя деревянный каркас будет защищён также пароизоляционной плёнкой, которую крепят с внутренней стороны теплоизолирующего материала.

После сбора каркаса, для его усиления и прочности, стены обшиваются наружными стеновыми панелями. Это обеспечивают устойчивость стен к боковому сдвигу. Что особенно актуально при строительстве на открытом месте, продуваемом ветрами.

Крыша каркасной бани

Материал для кровли бюджетной бани выбирают по двум критериям – вес и цена. Он должен иметь невысокую цену и небольшой удельный вес. Для каркасных домов часто используют металлопрофиль или металлочерепицу. Эти кровельные материалы – лёгкие, яркие, красивые и долговечные, с одним недостатком – стоят они достаточно дорого.

Каркасная баня с кровлей под барбекю.

Крыша каркасной бани своими руками может быть смонтирована доступными панелями ОСБ. Они относительно недорого стоят, но требуют защиты от атмосферной влаги. Крыша каркасной бани закрывают рубероидом. После при желании поверх такой кровли можно будет положить битум. Или заменить через несколько лет старый рубероид новым.

Второй вариант сооружения недорогой крыши – не обрезные доски. Их укладывают внахлёст, обеспечивая сток воды сверху вниз. Это – самый недорогой пиломатериал, который также потребует защиты от влаги. Такую крышу необходимо ежегодно красить.

Утепление и пароизоляция

Плюсы и минусы каркасной бани определяются качеством её утепления. Правильным выбором теплоизолирующего материала, способа его монтажа в стену, пол, потолочное перекрытие. Каркасная баня должна сохранять тепло, а утеплитель определяет её способность беречь его внутри помещения.

Отзывы владельцев о каркасной бане часто грешат на неправильное обустройство стен, некачественно уложенные изолирующие мембраны. Парная комната – помещение с повышенной влажностью, а для сохранения тепла важно, чтобы ни одна капля пара не проникла внутрь стенового утеплителя.

Пароизоляция полиэтиленом.

Лучшим утеплителем для каркасной бани является минеральная вата. Это пористый материал, который теряет свою способность не пропускать тепло, если в него попадает пар. Поэтому в правильном «пироге» банной каркасной стены утеплитель обязательно закрывается с внутренней стороны пароизоляционной плёнкой.

Вентиляция в каркасной бане

Что ещё важно: для комфортного пользования баней и защиты её стен от влаги необходима вентиляция. Независимо от материала стен, любое банное помещение обустраивается принудительной вытяжкой. Это позволяет снизить концентрацию пара в парилке, предупредить конденсат и отсыревание стен.

Полы каркасной бани

Полы каркасной бани имеет двойное дно: нижний черновой пол и верхний декоративный настил. Между ними располагают утеплитель и систему стока воды. Материал утеплителя тщательно изолируют от влаги, при необходимости – используют несколько слоёв изолирующей плёнки.

Чистовое покрытие кладут из ошлифованных досок. При этом предусматривают его небольшой уклон в сторону стока. Сточные воды собирают в отдельный контейнер или выводят в сливную яму, чтобы они не попадали в грунт или расположенный рядом водоём.

Внутренняя отделка

Фото каркасной бани своими руками предлагают различные варианты деревянного дизайна помещения. Доски – лучший материал для парных, саун, бань. Деревянная отделка предоставляет комфорт, эстетику и даёт возможность по-настоящему оздоровиться.

Для внутренних помещений парилок не выбирают смолистые породы древесины сосну, ель, а только осину и лиственницу. Осина не пропитана смолой, поэтому лучше другой древесины противостоит высокой температуре. Стены, пол и потолок внутри парилки отделывают осиновыми досками без покраски, лакировки и других покрытий. Для отделки комнаты отдыха можно использовать лакированное дерево.

Если соблюдать все рекомендации нашего сайта, то каркасная баня своими руками пошагово строится довольно быстро. Главное технологичность и этапность строительства, которая у нас прописана.

Источник: http://1karkasnydom.ru/karkasnaya-banya-svoimi-rukami-kak-postroyt

Каркасная баня своими руками: как построить быстро, качественно и на «на века»

Построить каркасную баню своими руками – проще простого. А если ее еще и грамотно утеплить и изолировать от влаги, можно получить в итоге парную, почти ни в чем не уступающую ни кирпичным архитектурным шедеврам, ни массивным сооружениям из оцилиндрованных бревен. И наша статья подробно расскажет о том, как строится каркасная баня своими руками: видео, фото и пошаговые руководства – все для вас!

Заметим, что каркасные бани собственноручно возводятся куда легче, чем кирпичные или брусовые – ни чертежей, ни серьезного фундамента, ни дорогих материалов не нужно. Все настолько просто, что справиться с работой может даже школьник. Главное – знать, как и что делать.

В строительном плане каркасная баня имеет ценное преимущество, что, ввиду своей легкости, она не дает усадки, — чего не избежать рубленным парным. А вот минус – во влажности во время снега и дождя, которая способна проникать во все щели и накапливается внутри каркаса. Именно эту проблему и нужно постараться решить заранее.

Этап I. Проектируем

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

Этап II. Строим фундамент

Строительство самой простой каркасной бани своими руками обычно не требует предварительного изготовления фундамента ввиду ее легкости. Но, если вы не хотите, чтобы стены стали сыреть, тогда основание делать все-таки придется.

Деревянный брусовый: для мини-бани

Если ваша баня будет от силы 3х4, и стены с крышей планируются легкими, тогда вы можете поставить простой деревянный фундамент, закрепив его кольями по бокам:

Такой фундамент особенно хорош для капризных глинистых почв, которые не страдают избыточной влагой, но при этом сезонно подвижны.

Столбчатый: для высоких грунтовых вод

А вот для строительства на неравномерной и неоднородной почве, где грунтовые воды расположены довольно близко, больше подходит столбчатый фундамент:

Чтобы соорудить такой фундамент, вам не понадобится ни техника, ни дополнительная строительная бригада. Достаточно вооружиться буром, асбестовыми или пластиковыми трубами, и уметь замешивать цемент. После чего переходим к таким шагам:

  • Шаг 1. Выравниваем участок.
  • Шаг 2. Размечаем место расположение будущих столбов.
  • Шаг 3. Бурим отверстия и делаем внизу каждого из них гидроизоляцию.
  • Шаг 4. Постепенно заливаем бетон и аккуратно поднимаем трубу.
  • Шаг 5. На отметке 20-30 см трубу закрепляем, ожидая застывания бетона, и армируем.
  • Шаг 6. Как только застынет основание, заполняем трубу бетоном уже до конца.
  • Шаг 7. Формируем ростверк – при помощи обычного крепкого бруса.

Экономично и просто, что и нужно для каркасной бани. А вот как выглядит дальнейшее строительство на таком фундаменте:

Фундамент из блоков: под легкую баню

Для бани средней архитектуры, где будет стоять тяжелая печь и ходить далеко не один человек, хорошо подойдет крепкий фундамент из блоков:

Но строить такой фундамент разрешено только на том грунте, где глубина промерзания не превышает одного метра.

Свайно-винтовой: для сложных почв

Без этого вида фундамента не обойтись, если вы строите солидную каркасную баню (или даже баню-дом), а глубина промерзания грунта находится низко. Тогда до более твердого основания придется добираться современными сваями. Это достаточно простая технология, и обычно можно обойтись рабочей силой четырех человек:

  • Шаг 1. Размечаем места будущих свай.
  • Шаг 2. Бурим отверстия нужной длины, которую рассчитываем исходя из полученных данных о грунте.
  • Шаг 3. Ставим сваи и постепенно ввинчиваем их в землю.
  • Шаг 4. Собираем и закрепляем обвязку.

Ленточный: для надежных почв

Если почва на участке пучинистая, то лучше остановить свой выбор на простом ленточном основании. Для того чтобы соорудить такой фундамент, нужно сделать вот что:

  • Шаг 1. На выбранном месте проводится планировка, а по ней уже выкапывается траншея – шириной около 40 см и глубиной 50 см.
  • Шаг 2. Траншею нужно заполнить песком до уровня земли и послойно утрамбовать, постоянно поливая водой для лучшей усадки.
  • Шаг 3. Ставим опалубку – высотой 50 см и шириной – 30 см.
  • Шаг 4. Основание в опалубке нужно армировать металлическими трубами и прутками – для прочности.
  • Шаг 5. Теперь можно заливать бетон – либо за один подход, либо послойно, но не давая предыдущему слою успеть высохнуть.
  • Шаг 6. Поверх всего нужно положить рубероид – для гидроизоляции каркасных стен.

Посмотрите фото, как это делается:

А вот как выглядит строительство небольшой каркасной бани на таком фундаменте:

О сборном ленточном фундаменте вам придется задуматься, если вы собрались строить достаточно большую каркасную баню:

Суть такого основания в том, чтобы создать максимально надежную опору на любом виде почв, кроме плавающих.

Этап III. Укладываем и утепляем полы

Коротко говоря, чтобы сделать полы в каркасной бане, к нижней части их лаг и в комнате отдыха, и в парилке, и в предбаннике нужно прибить бруски с сечением 5х5 см, а на них сверху – настелить доски чернового пола, затем – рубероид, и наконец – минеральные ваты толщиной 10 см либо пенополистирол. А уже под доски чистого пола следует для пароизоляции постелить пергамин:

В моечной же пол делать нужно иначе:

  • Шаг 1. Так, для того чтобы в холодные времена он был всегда теплым и высыхал быстро, по всему его периметру нужно сделать обособленный фундамент.
  • Шаг 2. Далее снять слой почвы на полметра, и в получившийся котлован засыпать гравий и песок на 10 см слоя. Если вода попадет в такой дренажный колодец, то уйдет в грунт, и приямка делать не нужно будет.
  • Шаг 3. В качестве лаг такого пола лучше всего использовать асбестоцементные трубы диаметром 10 см, которые кладутся прямо на фундамент и заливаются бетоном – чтобы тот их удерживал от смещения.
  • Шаг 4. Затем в моечной стелется обрезная округлая доска 4-5 см толщиной – на трубы, но с зазором 6-7 миллиметров с резиновыми прокладками, которые прибиваются гвоздями.
  • Шаг 5. После всего этого пол можно прижимать плинтусами.

Более подробно – на видео:

Этап IV. Поднимаем стены

Итак, фундамент готов, и мы можем смело переходить к строительству стен каркасной бани. Как вы уже подметили для себя из наших схем, ничего сложного здесь нет.

Итак, еще перед тем, как начать строить стены, важно тщательным образом убедиться, что подготовленная древесина – хорошо просушена. А породы она может быть практически любой (кроме как из березы, которая быстро гниет) – липы, лиственницы или осины, теплопроводность у которых низкая, и строение на долгое время сохраняет свою форму. Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина.

Снаружи все доски нужно будет по окончанию строительства покрыть антисептиком «Текстурол», а внутри вагонку желательно отшлифовать и покрыть в два слоя мебельным лаком. Кроме мойки и парилки, там целесообразна будет специальная пропитка.

Строим стены прямо на фундаменте

Итак, надежней всего сделать нижнюю обвязку из крепкого бруса, например, с сечением 10х10 см, соединив его в углах в четверть и хорошо скрепив гвоздями. Для того же, чтобы нижняя обвязка и установленные угловые стойки не смещались, их нужно ставить на штыри из стали по 2 см, которые вмурованные в бетон. Точно такой же брус можно использовать и для верхней обвязки. А для того, чтобы каркас бани получился достаточно жестким, по углам желательно поставить 8 раскосов.

По стенам теперь нужно установить промежуточные стойки из брусьев с тем же сечением – 10х10 см. И можно класть лаги для пола, в качестве которых хорошо подойдут спаренные доски с параметрами сечения 15х5 см, которые можно класть прямо на гидроизоляцию фундамента.

Поднимаем готовые стены

Иногда удобнее соорудить и скрепить каркасные стены на земле, а затем их просто поднять:

Чем конкретно удобнее? Хотя бы тем, что здесь нет необходимости работать руками выше головы, и они не так затекают. Плюс стены и фундамент можно строить одновременно, если вас работает несколько человек.

И уж точно удобнее поднимать готовые каркасные стены, если вы строите двухэтажную баню:

Этап V. Сооружаем стропильную систему

Балки перекрытия и стропила каркасной бани сооружать лучше всего из досок сечением 15х5 см, ставя их на ребро и скрепляя между собой. В итоге расстояние между стропилами должно получиться 10х12 см. В вертикальном положении их нужно фиксировать «косынками», а сверху – соединять между собой такого же сечения коньковым брусом. Балки же нужно выпустить наружу на расстоянии 40 см. А саму обрешетку для этого сделать можно из доски толщиной 25 см, укладывая ее прямо от конька.

А для скрепления стропильных ферм еще на земле сегодня используют специальные металлические пластины:

Согласитесь, ведь проще собирать стропильную конструкцию прямо на земле, после чего поднимая ее наверх и уже устанавливая готовой. Тем более, когда речь идет о каркасной бане.

И, наконец, в качестве кровельных покрытий больше всего подойдет мягкая черепица, если баня легкая и на условном фундаменте, и металлочерепица, если речь идет о более серьезной постройке.

Если у вас не будет чердака, тогда обязательно утеплите крышу снаружи:

Этап VI. Отделываем стены современными материалами

А теперь – к самой интересной части строительства каркасной бани. Мы ведь не оставим ее в ОСБ? Конечно, самое время подобрать для нее «шубу».

Но покраска краской и штукатурка – не единственные варианты внешней отделки, которую может иметь каркасная баня: отзывы опытных дачников говорят о том, что не важно, настолько простой является ее конструкция – извне ей вполне можно придать дорогой и шикарный вид. А современный строительный рынок предлагает море видов отделки для таких построек, самыми удачными именно для бани из них будут следующие.

Вагонка

Декоративная и имитационная вагонка – самое простое и доступное, чем можно обивать снаружи каркасные бани: такие сооружения получаются очень солидными, и их не стыдно показать знакомым и друзьям, приглашая на банный веник и барбекю на природе.

Располагать вагонку на внешней стене нужно горизонтально, и положив под обивку предварительно гидроизоляцию из пергамина. Крепите при этом цельные листы внахлест, проклеивая все края скотчем – важно тщательно проделать эту операцию, чтобы в бане не возникала ненужная влага.

Термопанели

Традиционная постройка каркасной бани все равно предусматривает обязательное утепление стен, так почему бы это не сделать с помощью термопанелей? По своей сути они представляют собой трехслойную конструкцию с утеплителем – минеральной ватой или пенопластом, заключенными между двумя ПВХ-слоями. Наружная их поверхность обычно выполнена в форме кладки и посыпана спрессованной каменной крошкой.

Сами панели при этом имеют взаимные пазы, а потому образуют монолитный рисунок каменной или кирпичной стены. А сделать такую отделку на бане можно самыми обычными саморезами, которые закрепят панели к профилям на фасадах.

Облицовочный кирпич

Кирпичная ровная кладка идеально вписывается в любой ландшафт дачного участка. И очень красиво она всегда смотрится на бане, причем обложить каркасную конструкцию кирпичом и выложить из него ее начисто – абсолютно разные вещи, как по трудозатратам, так и по цене. А еще между облицовочной кирпичной кладкой и деревянными каркасными стенами можно проложить дополнительное утепление, немного изменив традиционный «пирог», но ни в чем не проиграв.

Виниловый сайдинг

Сайдинг – самый легкий и самый популярный материал для обшивки каркасных бань. Стоит он не дорого, а в монтаже удивительно легок. Да и разнообразии цветов, текстур и толщины не может не радовать.

Блокхаус

Для тех владельцев, кто всю жизнь мечтал об красивой бревенчатой бане, но построил на участке пока только каркасную, есть хорошая новость – с помощью новейшего материала для отделки блок-хауса парную теперь снаружи отличить от настоящего сруба будет невозможно:

Этап VII. Утепляем и пароизолируем

Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.

Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.

Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.

Если все сделать именно так, то получится такой слоеный пирог стен бани:

  • вагонка наружная;
  • пергамин;
  • утеплитель;
  • пленка полиэтиленовая;
  • вагонка внутренняя.

Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно.

Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя.

А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.

И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.

Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!

Источник: http://stroy-banya.com/karkas/karkasnaya-banya-svoimi-rukami.html

Смотрите также:
25.04.2020

Как сделать утепление стен в бане своими руками Утепление бани – процесс комплексный, состоящий из монтажа теплоизоляции на стенах, потолке и полу. Самостоятельное утепление стен бани изнутри своими руками предусматривает соблюдение определенной технологии, о которой...

25.04.2020

Как сделать фундамент под печь в баню? Рассматриваем основные варианты Огромный привет, уважаемому читателю! Первая большая работа в любой стройке (после планирования и проектирования) – это возведение фундамента. Основа любого здания должна быть надёжной и крепкой.

25.04.2020

Пошаговое руководство по созданию слива в бане своими руками В процессе строительства бани владелец должен решить массу разных вопросов. Чтобы можно было долго и без неудобств пользоваться баней, в ней обязательно должен быть создан слив. Ведь без него нельзя...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
