Строим камин своими руками

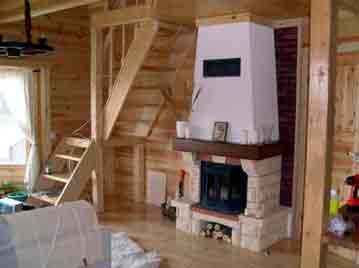

Как построить камин на даче своими руками быстро и качественно?

Что предпочесть для установки на даче: камин или печь? Многие выберут первый вариант. Разберемся, как построить камин своими руками.

Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

Требования к помещению

Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

Нужно учесть некоторые особенности:

  • Печи массивны, и потому им требуется усиленный фундамент.
  • Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
  • Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
  • Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
  • Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

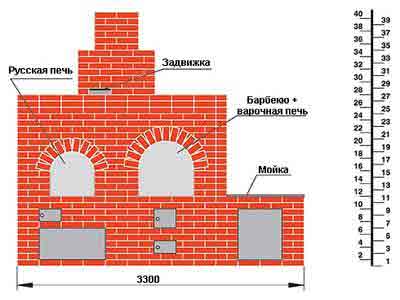

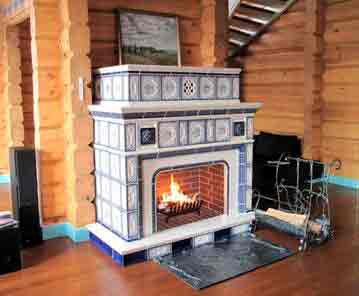

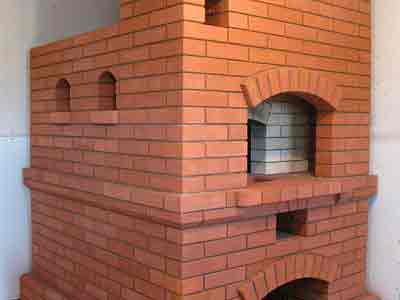

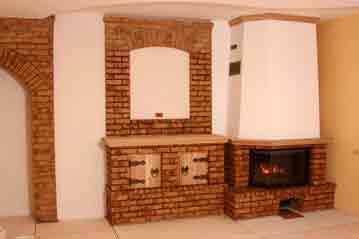

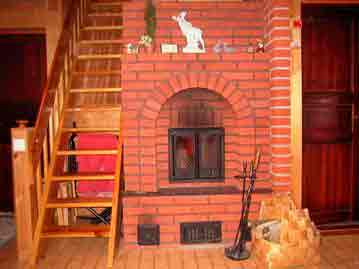

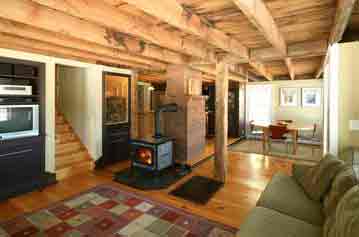

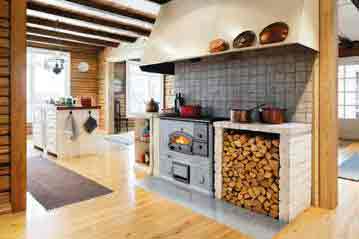

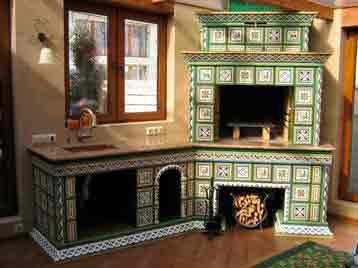

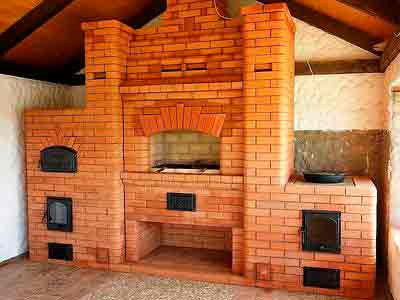

Печь-камин

Такая конструкция — комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

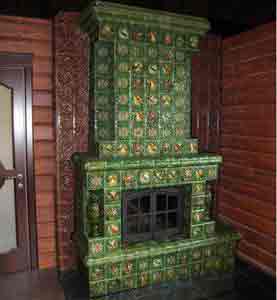

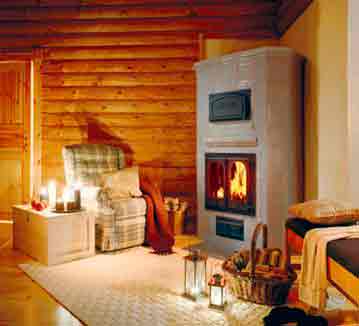

Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

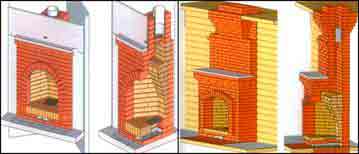

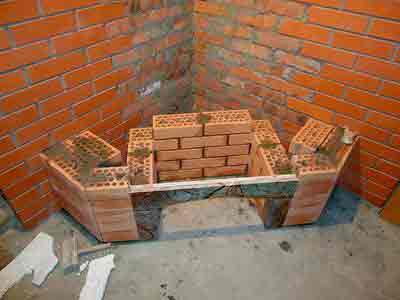

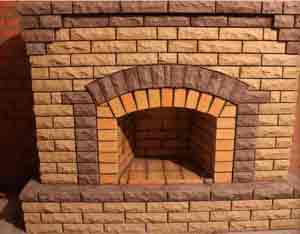

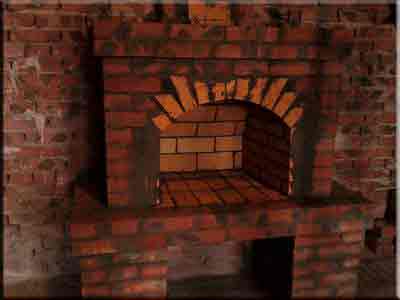

Кладка камина

Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

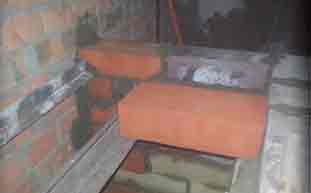

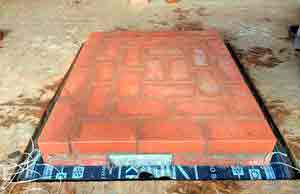

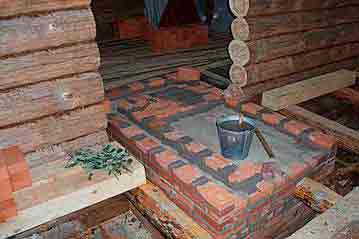

Основание камина

Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:

  • Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
  • Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

После изготовления фундамента выжидается 5–6 дней до его высыхания.

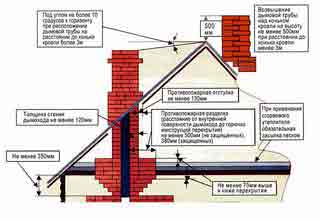

Дымоход

  1. Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
  2. Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.

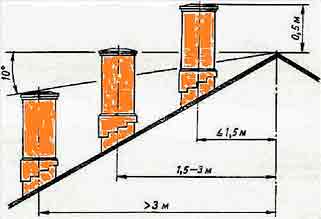

  3. От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
  4. Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
  5. Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

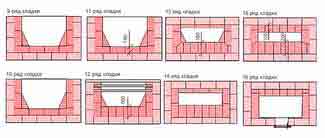

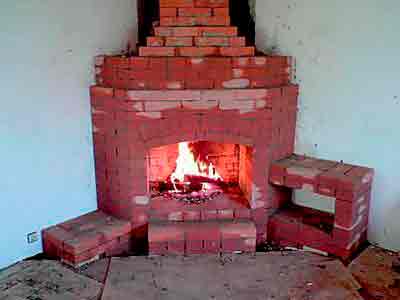

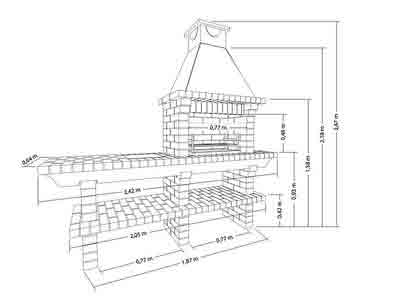

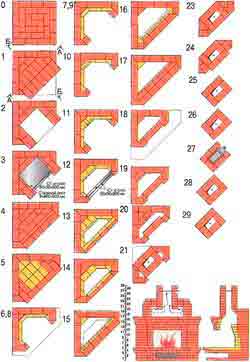

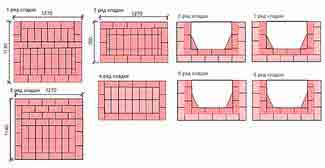

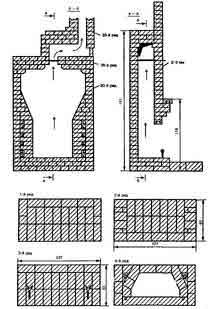

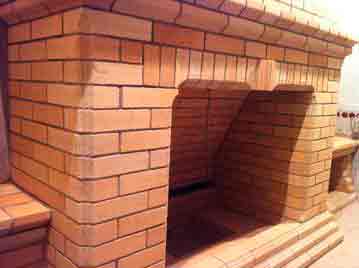

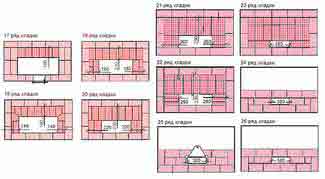

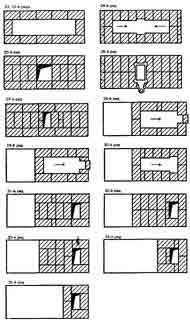

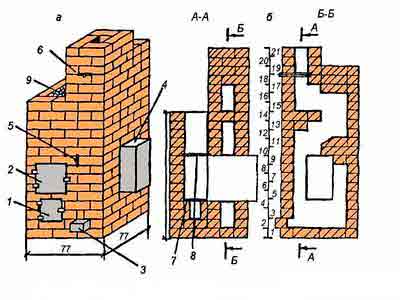

Пример каминной кладки

Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15%.

Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

Источник: http://sdelaikamin.ru/pristenochnye/kak-postroit-kamin-na-dache-18

Как построить камин своими руками — пошаговое руководство

Многие жильцы загородных усадьб мечтают о наличии камина в гостиной. Он должен быть не только надежным, но и красивым и тем самым преобразить интерьер комнаты (детальнее: «Создаем оригинальный интерьер комнаты с камином»). Сейчас на отечественном рынке предлагается огромный выбор конструкций, отличающихся по стилю оформления и предназначению. Покупка готового камина или строительство его специалистами относятся к дорогому удовольствию.

Дело в том, что у владельца недвижимости может не оказаться такой суммы денег. Решение проблемы существует: надо самостоятельно разобраться в вопросе, как построить камин своими руками. Если выстроить его собственными силами, тогда удастся значительно сэкономить на оплате труда профессиональных печников.

Начальный этап постройки камина

Человек, который никогда не занимался подобной работой, может подумать, что выстроить камин очень сложно без помощи профессионалов, но это вовсе не так. Правда, при кладке печей своими руками следует проявить максимум внимания к каждой мелочи, кажущейся незначительной (прочитайте: «Кладка камина своими руками — делаем правильно»). Помимо ответственности, потребуется хорошая теоретическая подготовка.

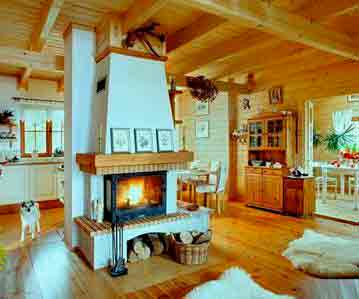

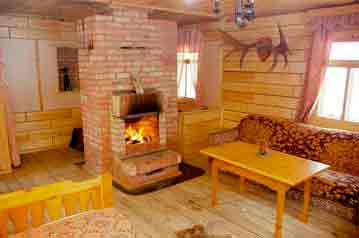

Что представляет собой камин? Это, как видно на фото, обычная печь, имеющая открытую топку. Обогрев помещения происходит за счет тепла, выделяемого при сгорании топлива. При этом камины отличаются простотой устройства и состоят из топливника и дымоходной трубы (прочитайте: «Устройство камина своими руками в доме»).

Дымоход делают изогнутым под углом для того, чтобы искры и дым не попадали в помещение, а внутрь не могли проникнуть дождь и снег.

Если несколько столетий назад в Европе камин часто служил единственным источником тепла в доме, то сейчас его строят, как правило, в декоративных целях и в редких случаях используют как дополнительный источник обогрева.

Строительство каминов своими руками с целью использовать его как основной теплоагрегат в доме нецелесообразно, поскольку его КПД небольшой и только 20% тепла проникает в помещение, а все остальное улетучивается через трубу вместе с воздушным потоком. Также имеется еще один недостаток – нагрев осуществляется неравномерно.

Большая часть тепла поступает в комнату от топливника, а боковые поверхности почти не нагревают воздух в помещении. Для повышения степени полезной теплоотдачи специалисты советуют строить широкие и неглубокие камины.

Создать его можно из обычного кирпича, при этом нужно уделить внимание внешнему виду конструкции. До того, как приступить к строительным работам, следует подобрать проектное решение. Домашнему умельцу необходимо иметь чертежи камина с указанием места расположения ее в доме.

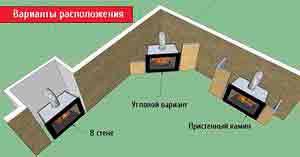

Принято, что камин располагается напротив входа в комнату. Но при желании печь можно сделать угловой или отдельно стоящей. Вариантов существует множество, а выбор зависит от площади помещения и личных предпочтений домочадцев. Чего лучше не делать, так это строить камин на противоположной стороне от окон – возникают сквозняки. До постройки конструкции требуется рассчитать сечение дымоходной трубы. При этом диаметр дымохода для камина должен быть выбран грамотно.

Немаловажным моментом является обеспечение постоянного притока свежего воздуха в помещение и обустройство надежного основания для печи. До начала строительства готовят порядовку, представляющую собой подробный чертеж каждого кирпичного ряда конструкции. Можно пользоваться уже ранее проверенными схемами. Для каждого вида
каминов имеются различные порядовки. Схемы помогают разобраться в основных принципах кладки.

Расчет параметров конструкции своими руками

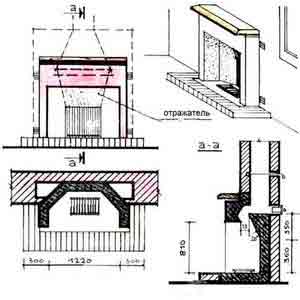

Когда выполняется постройка камина своими руками, можно либо заказать (создать) собственный проект или воспользоваться готовой схемой печной кладки. Самостоятельный расчет не займет много времени. При составлении чертежей нужно учитывать, что в процессе проведения работ будут использоваться не только целые кирпичи, но и их половинки.

Последовательность проведения вычислений выглядит следующим образом:

  1. Измеряют комнату, где он будет строиться.
  2. С соблюдением масштаба рисуют схему.

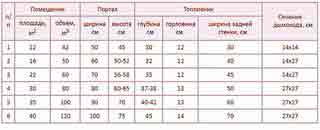

  3. Производят расчеты параметра топливника. При этом учитывают, что его размеры не могут быть менее 1/50 объема комнаты. Портал для конструкции должен выдерживаться в пропорции 2:3 или же 1:2 (соотношение между глубиной и высотой). Это очень важные параметры, от которых зависит возможность задымления комнаты и правильная теплоотдача.

Размер отверстия дымохода зависит от площади топки. Он должен быть меньше примерно в 8 раз. Круглой формы дымоход в устройстве сложнее, чем прямоугольный. Диаметр дымоходной трубы не может составлять менее 10 сантиметров. В среднем ее длина равна 5 метров.

Подготовка стройматериалов и инструментов

Когда расчеты завершены и составлены чертежи, приступают к подготовке стройматериалов и инструментов.

До того, как построить камин своими руками, потребуется приобрести следующие материалы и изделия:

  • полнотелые кирпичи – их лучше покупать поштучно после подсчета необходимого количества, поскольку они стоят достаточно дорого;
  • речной песок, очищенный, фракцией до 1,5 миллиметра. Очистить его можно самостоятельно, промыв в воде, пока он не приобретет светлый цвет;

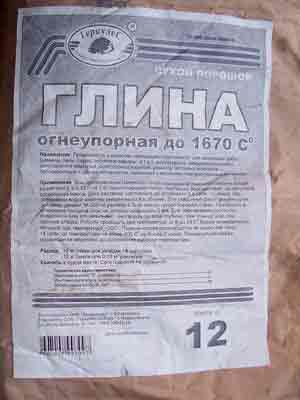

  • печная глина — лучшей продукцией считается синяя кембрийская, но подойдет и обычная красная;
  • щебень;
  • цемент;
  • арматура, имеющая длину 70 сантиметров и диаметр 8-10 миллиметров;
  • заслонка для дымохода;
  • строительный отвес и угол;
  • рулетка;
  • шпатель;
  • болгарка;
  • мастерок;
  • емкость для раствора.

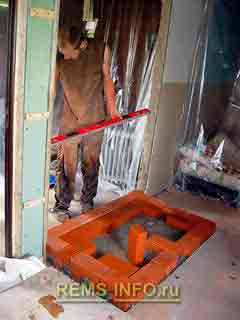

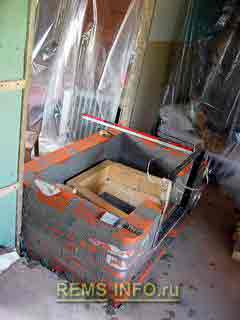

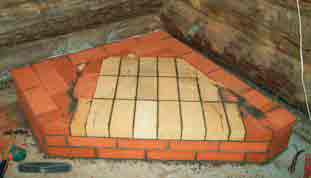

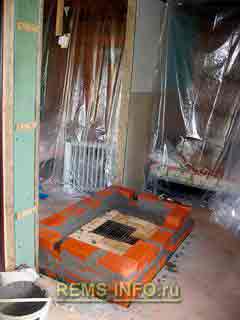

Как построить фундамент для камина

Начинают строительство камина с подготовки фундамента. Печь не может находиться на том же основании, что и здание. Толщина фундамента должна быть на 5-6 сантиметров больше толщины цокольного ряда. Обустройство начинают с выкапывания ямы глубиной от 60 сантиметров, ширина которой на 10 сантиметров превышает этот параметр у фундамента (подробнее: «Делаем фундамент для камина своими руками»).

Для создания основания под камин предпочтительнее использовать кирпичи или бетон. Выбор зависит от финансовых возможностей владельца дома и его личных предпочтений. На дно вырытой ямы насыпают щебенку, тщательно трамбуют и выравнивают с использованием уровня. Читайте также: «Камины для дома своими руками — изготовление по правилам».

Затем приступают к строительству основания. Для этого сбивают опалубку требуемой высоты, используя деревянные доски. Изнутри их обрабатывают смолой и отделывают рубероидом. Опалубку ставят на слой щебенки и потом заливают раствором, для изготовления которого берут одну часть цемента и три части песка.

Верх фундамента тщательно выравнивают и проверяют уровнем. Основание прикрывают полиэтиленовой пленкой. Бетонный фундамент должен полностью застыть, на что обычно уходит от 7 до 10 дней. Только когда основание готово, начинают строительство каминов.

Подготовка кирпича к кладке

Для строительства каминов задействуют стандартный кирпич размером 250х120х65 миллиметров. Во время кладки между изделиями следует оставлять шов 5-миллиметровой ширины. Использовать можно только однотонные, гладкие и ровные кирпичи, не имеющие сколов и малейших трещин. Перед тем, как построить камин в доме, их зачищают наждачной бумагой и трут один о другой. Читайте также: «Как выложить камин своими руками — секреты и советы».

Потом кирпичи погружают в воду и держат в ней пару минут, в результате чего из них выходят пузырьки воздуха и это предотвратит поглощение влаги из раствора для кладки и тем самым повысит прочность конструкции. После завершения подготовки и откалибровки кирпичей по параметрам необходимо замочить глину на 2-3 дня. К ней время от времени воду добавляют небольшими порциями и перемешивают до однородной массы.

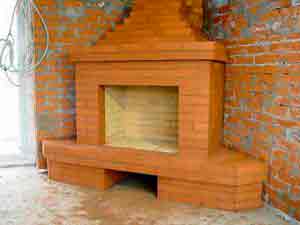

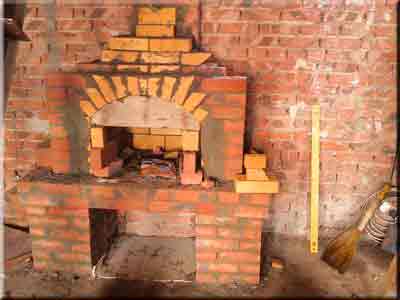

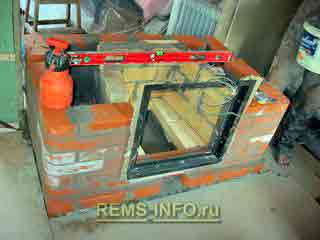

Особенности постройки камина

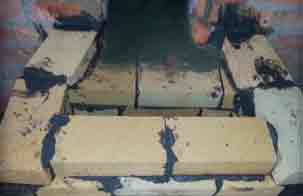

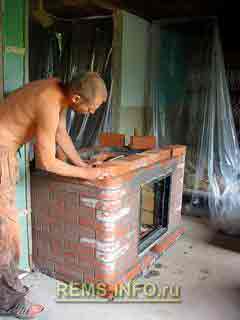

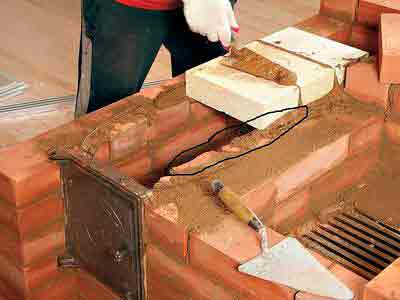

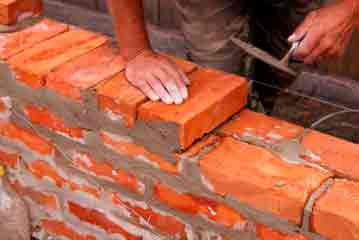

Процесс кладки выглядит таким образом: одной рукой кирпич кладут на рейку, прижимают, покрывают раствором и прибивают легким похлопыванием. Нужно следить, чтобы глина не вытолкала рейку и не появлялась из щелей. Нижний ряд выкладывают, уложив кирпичи на ребро. Кладку каждого ряда контролируют при помощи угольников и уровня. Углы должны быть равны 90 градусов. Также необходимо проверять диагонали.

При укладке вертикальных рядов задействуют кельму и мастерок. Раствор следует проверять руками, чтобы убедиться, что в нем отсутствуют мелкие камушки и мусор.

Каждый ряд кладки кирпичей сверяют с ранее составленной схемой порядовки и закрашивают их карандашом.

Обрамление камина не должно контактировать с внешними стенами, что позволяет не допускать температурные перепады и разрушение кладки в случае перегрева.

После завершения нескольких кирпичных рядов нужно убрать деревянные рейки обрамления. Когда возведено 3 ряда кирпичей, надо заложить 2 штыря для решетки камина. Особое внимание следует уделить боковым выступам портала. Их выкладывают в половину кирпича очень тщательно. Швы кладки затирают цветным декоративным раствором.

После завершения возведения конструкции дымосборник и топливник изнутри вытирают, чтобы убрать с их стен лишний раствор. Внутреннюю часть конструкции не штукатурят.

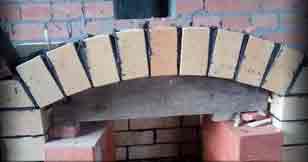

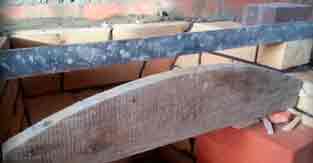

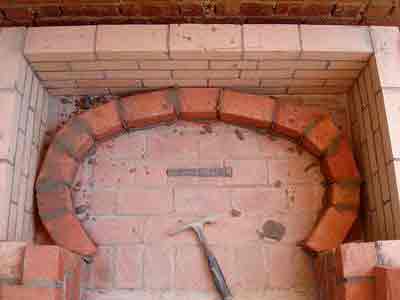

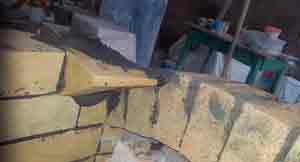

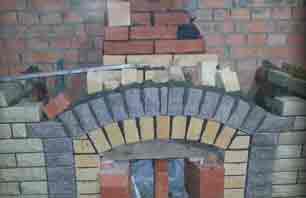

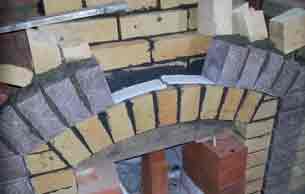

Поверхности дымохода и свода делают обычно изогнутыми – для этого их выкладывают путем напуска рядов кирпичей примерно на 5-6 сантиметров. Отверстия портала перекрывают перемычками в форме арки, свода и клина. Чтобы качественно сделать перемычки, нужно возвести деревянную опалубку.

При кладке топливника необходимо особое внимание уделять положению трубы – она должна быть строго вертикальной. Раствор для кладки дымохода, труба которого расположена на крыше, делают из цемента и песка, а раствор из глины не используют.
Кровельный ковер закрывают с помощью напуска, который обеспечит защиту перекрытий из древесины от открытого пламени камина.

Для повышения теплоотдачи конструкции стены ее топливной части выполняют под углом. Боковые стенки камина разворачивают наружу, а заднюю стену наклоняют вперед под небольшим наклоном.

Над топкой располагают дымовую камеру, а между нею и топливником — выступающий карниз. Этот элемент предотвратит возможный вылет сажи и искр из камина и защитит дом от дыма и копоти.

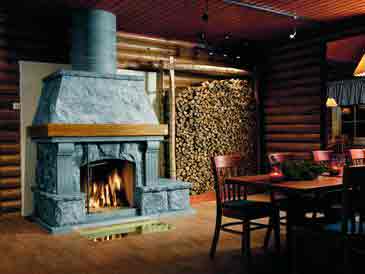

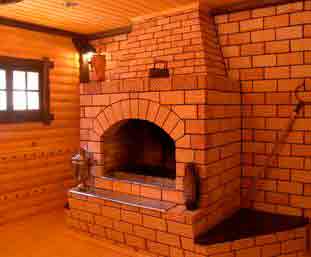

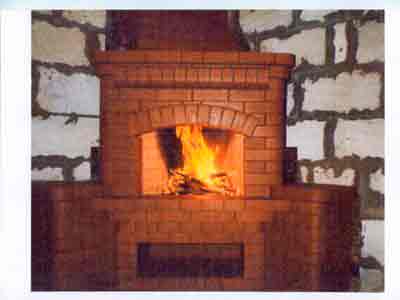

Камин, выстроенный из кирпича, считается не единственным, но оптимальным вариантом для самостоятельного обустройства. Например, нужно знать, как правильно построить камин из камней, поскольку без тщательной подготовки сделать это сложно и очень дорого. Правда, именно каменные конструкции более прочны и долговечны.

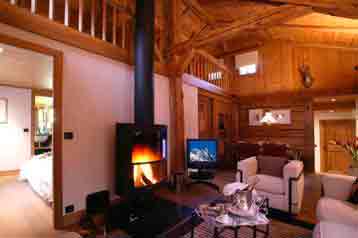

Тем владельцам загородной недвижимости, которые не желают заниматься строительством камина, тратя на это силы и время, лучше установить электрический обогревательный прибор. Это не только безопасная, но экологичная конструкция. Основным недостатком электрических агрегатов можно назвать высокие эксплуатационные расходы.

Людям, которым не безразлична окружающая среда, скорее всего, понравятся биокамины, сделанные из природных материалов (подробнее: «Камин на биотопливе — устройство биокаминов на примерах»). Кому затруднительно достать для них специальное топливо, возможно, лучше выбрать газовый камин.

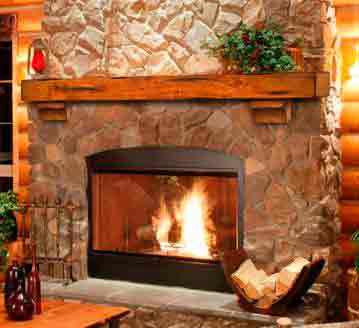

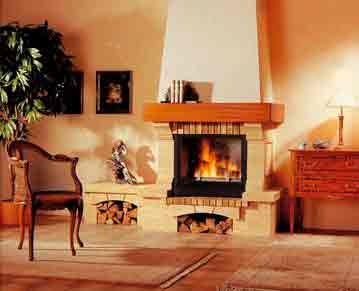

Способы красиво оформить камин

Вне зависимости от выбора декоративного материала сначала отделывают нижнюю часть конструкции. Для крепления используют самый обычный плиточный клей. Чтобы в процессе отделки не повредить дорогостоящие материалы, их оборачивают целлофаном.

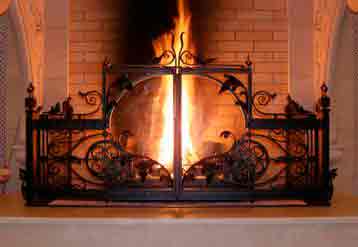

Среди владельцев частных домов пользуются популярностью кованые декоративные изделия – это чугунные решетки и скульптуры, принадлежности для каминов, которые замечательно вписываются в различный интерьер (прочитайте: «Камин в интерьере гостиной — обустраиваем дизайн»). Элементы из натуральной древесины использовать для украшения печей не рекомендуется.

Источник: http://teplospec.com/pechi-kaminy/kak-postroit-kamin-svoimi-rukami-poshagovoe-rukovodstvo.html

Как сделать камин своими руками

Аромат дерева и блаженное ощущение тепла во всем теле – именно такие ассоциации возникают у большинства людей при виде камина. Считается, что открытый огонь способен сжечь дотла всю негативную энергию, скопившуюся за день. Быть может, именно поэтому большинство обладателей частных домов и коттеджей мечтают о его сооружении.

Однако камин – достаточно сложное устройство, и при малейшей ошибке в его конструкции при растопке вместо блаженного тепла в помещение будет поступать лишь едкий дым. При возведении камина своими руками требуется особая внимательность и тщательное соблюдение правил укладки.

И так, как построить камин своими руками? Мы постарались описать весь процесс строительства поэтапно.

Принцип работы камина

Как известно, любой материал может гореть только в присутствии окислителя – кислорода. Для обеспечения его постоянной циркуляции и выхода из камина в нем делаются специальные отверстия – дымовые ходы. Под действием тепла воздух в топливнике, нагреваясь, поднимается вверх, освобождает место для следующей партии воздушных масс, создавая при этом тягу. Вместе с воздухом вверх устремляются и продукты горения в виде сажи.

Если дым выходит слишком быстро, по прямой линии, он забирает с собой почти все тепло, образовавшееся при горении. Именно поэтому в печах и каминах предусматриваются изгибы дымовых ходов. Однако их размеры и количество должны просчитываться максимально точно.

Если дыму будет сложно по ним продвигаться, появится обратная тяга: дым будет идти в помещение. Существует правило: чем больше размер топливника, тем шире должно быть отверстие для дымохода. Оно может колебаться от 18 до 25 см.

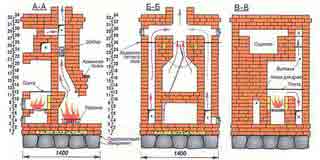

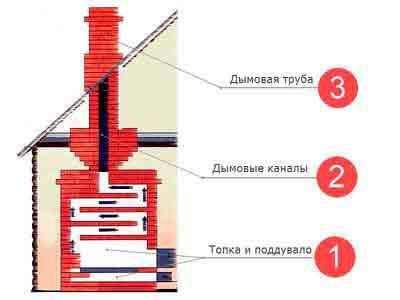

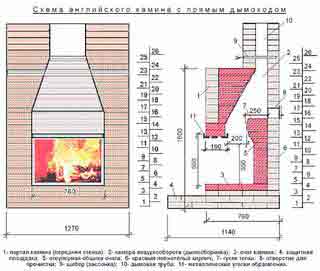

Схема дымовых ходов камина

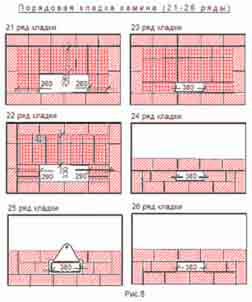

В печном деле давно уже продуманы и выверены схемы кладки: порядовки. Поэтому для создания камина своими руками лучше воспользоваться именно ими, выбрав наиболее подходящий. Вносить какие-то изменения в них под силу только опытному печнику. Поэтому, если вы не хотите, чтобы сложенный собственными руками камин нещадно дымил, изменять выбранную схему самостоятельно не стоит.

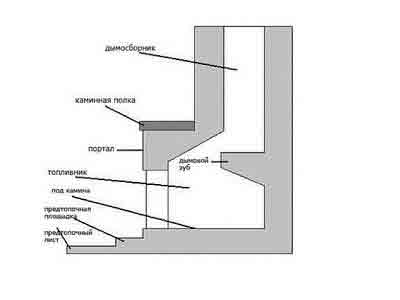

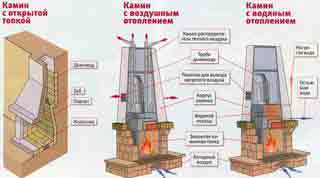

Устройство камина

В отличие от печи, камин имеет меньшее количество дымовых ходов, однако прогревается он гораздо быстрей. Однако открытый огонь способен достаточно быстро прогреть комнату только рядом с камином и лишь тогда, когда в очаге поддерживается горение. Поэтому это устройство всегда устанавливают в качестве дополнительного отопления в местах, где это было необходимо.

Печь имеет большее количество дымовых ходов и толстые стенки, поэтому она гораздо дольше хранит тепло. Такое устройство способно обогреть и смежное помещение за счет тепла, идущего от его стен. Однако в остальном принцип действия камина и печи схожи.

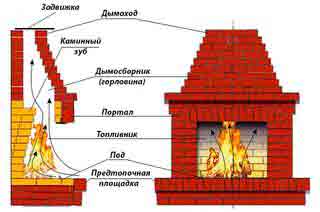

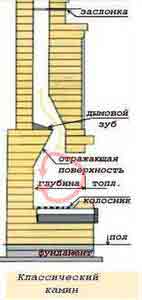

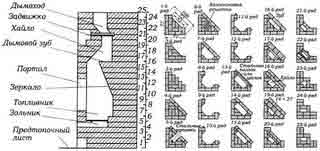

Основными частями камина являются:
В печном деле давно уже продуманы и выверены схемы кладки: порядовки. Поэтому для создания камина своими руками лучше воспользоваться именно ими, выбрав наиболее подходящий. Вносить какие-то изменения в них под силу только опытному печнику. Поэтому, если вы не хотите, чтобы сложенный собственными руками камин нещадно дымил, изменять выбранную схему самостоятельно не стоит.
Устройство камина

В отличие от печи, камин имеет меньшее количество дымовых ходов, однако прогревается он гораздо быстрей. Однако открытый огонь способен достаточно быстро прогреть комнату только рядом с камином и лишь тогда, когда в очаге поддерживается горение. Поэтому это устройство всегда устанавливают в качестве дополнительного отопления в местах, где это было необходимо.

Печь имеет большее количество дымовых ходов и толстые стенки, поэтому она гораздо дольше хранит тепло. Такое устройство способно обогреть и смежное помещение за счет тепла, идущего от его стен. Однако в остальном принцип действия камина и печи схожи.

Основными частями камина являются:
• дымоход: система ходов, которая проходит по всему контуру камина и выводится в трубу;

• топка (топливник): камера, в которой сгорает топливо, может быть как открытая, так и защищенная дверцей из огнеупорного стекла;

• колосник: расположенная внизу топки решетка из толстого чугуна, на которой разводится огонь; через ее отверстия истлевшие дрова или уголь проваливаются и попадают в зольник; так как огонь в камне открытый и хорошо виден, колосник может иметь причудливую форму и украшаться орнаментом;

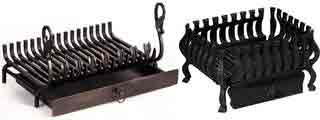

Каминные колосники

• зольник: приспособление для сбора золы;

• хайло: зауженный свод над топкой, дымосборник, расположенный между топкой и дымоходом;

• футеровка: огнеупорная отделка внутренней части камина;

• каминный зуб: выступ для заужения дымосборника и изменения направления выхода дыма; предотвращает выброс дыма в помещении при порывах ветра; есть не во всех каминах;

• зеркало: наклон стены над задней стенкой топки, предназначенный для отражения дыма и продвижения его по дымоходу;

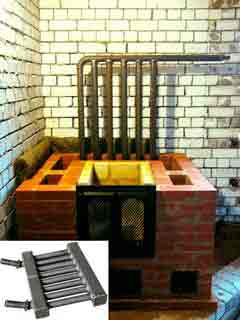

• теплообменник: встраивается не во все камины, имеет вид замкнутой системы труб, по которым проходит вода; нагретая жидкость передает тепло далее к радиаторам отопления;

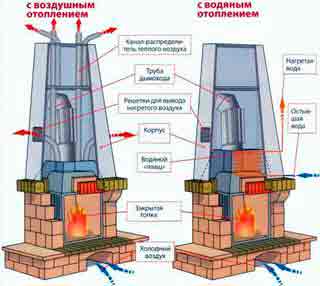

Теплообменник для камина

• дверцы и заслонки;

• задвижка: пластина, встроенная в дымоход для ручной регулировки выхода дыма;

• портал: декоративное обрамление топки; может выполняться из чугуна, камня и даже дерева;

• предтопочный лист: металлический лист для защиты пола.

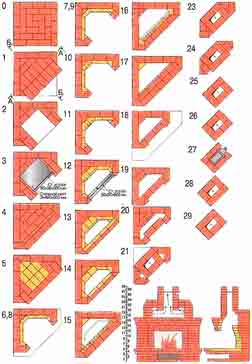

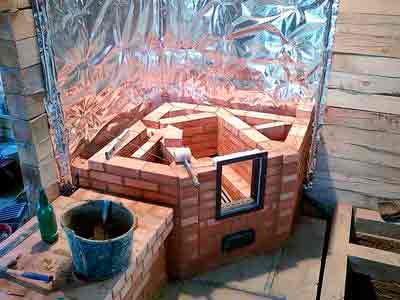

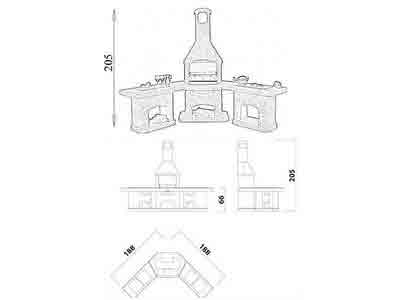

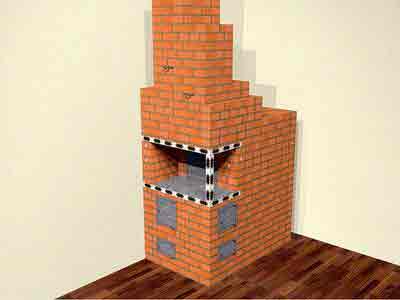

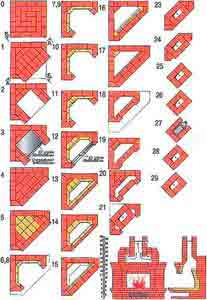

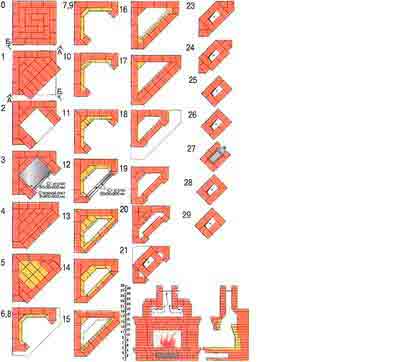

Схема и порядовка углового камина

Виды каминов

Существует три типа каминов:
• закрытые: встраиваются в стену, позволяют существенно сэкономить полезную площадь;

• полуоткрытые: примыкают к стене;

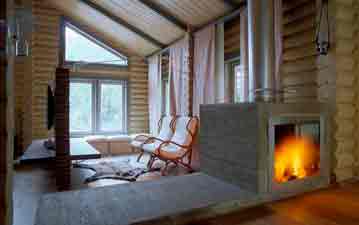

• островные: отдельностоящие конструкции, могут располагаться в любой части помещения.

По способам отдачи тепла они подразделяются на:
• конструкции с односторонним излучением: достаточно просты, тепло поступает от трех наклонных стен топливника в одном направлении;

• камины с двух- и трехсторонним излучением встречаются реже; имеют топку большего размера с двумя или тремя открытыми стенками, однако они, хоть и отдают тепло в нескольких направлениях, имеют лишь одну отражающую поверхность, поэтому тепла от них меньше; используются в основном из-за высоких декоративных свойств.

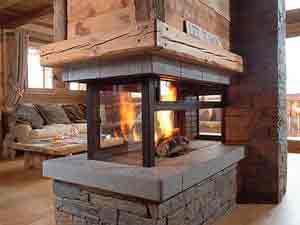

Каминные топки, открытые с двух и трех сторон

В зависимости от вида топлива камины бывают:
• работающие на твердом топливе (дровах, реже угле);

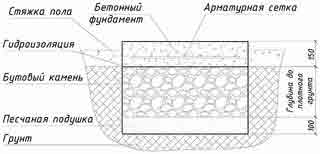

Фундамент для камина

Кирпич весит немало, поэтому камин должен возводиться на прочном и массивном основании, не имеющем перекосов. В противном случае возможна просадка и деформация всей конструкции.

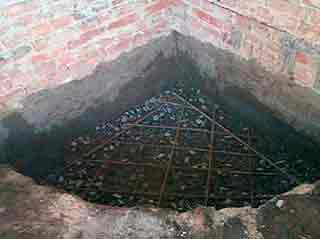

Фундамент для углового камина

Так как разрезать несущие нижние балки и балки перекрытия настоятельно не рекомендуется, фундамент для камина и отверстие для дымохода следует предусмотреть еще на стадии проектирования дома.

Важно! Нагрузка на фундаменты дома и камина будет различными, поэтому они будут иметь разную степень усадки, поэтому связывать их воедино не рекомендуется: минимальное расстояние между ними – 5 см.

1. Фундамент под камин должен выступать за пределы сооружения на 10-15 см. Его глубина зависит от вида грунта и степени его промерзания и должна быть как минимум 0,5 м.

2. Перед заливкой раствора на дно котлована насыпается слой песка, проливается водой и утрамбовывается. Далее укладывается щебень слоем до 30 см.

3. Опалубку размещают на дне котлована и гидроизолируют пленкой или рубероидом для предотвращения просачивания цементного молочка в грунт.

4. Для упрочения основания перед заливкой предварительно закладывается арматура. После полного высыхания раствора и удаления опалубки образовавшийся зазор засыпается щебнем и утрамбовывается.

Выбор порядовки

В том случае, если проект для вас первый, лучше выбрать конструкцию с облегченной (упрощенной) кладкой или пригласить для специалиста, который будет контролировать вашу работу.

При выборе порядовки следует принять во внимание и размер помещения: приток кислорода должен быть достаточным. Камин должен быть установлен с учетом перемещения потоков воздуха по комнате, однако возводить его рядом с открывающимися окнами и дверьми не рекомендуется. На фото предоставлены расход материалов для кладки простейшей конструкции и варианты порядовки пристенного и углового каминов.


Расчет количества материалов для кладки небольшого камина

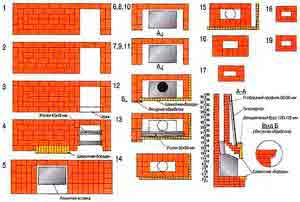

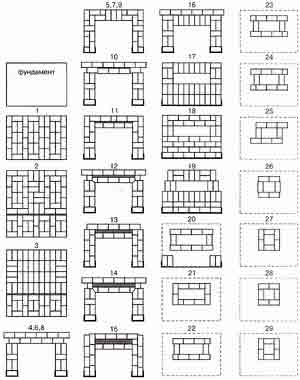

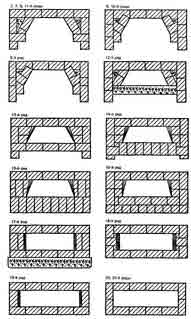

Порядовка пристенного и углового каминов с упрощенной кладкой

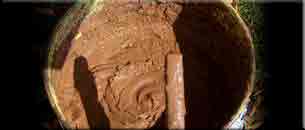

Раствор для кладки

Цемент для возведения камина не применяется, так как он под действием высоких температур он может растрескаться, поэтому кладка осуществляется с помощью глиняно-песчаного раствора. Тощая и малопластичная глина после высыхания становится слишком хрупкой, поэтому использовать ее не следует. Для приготовления раствора подбирается жирная и мягкая глина с просеянным чистым песком в пропорции 1: 2. Для кладки можно купить и уже готовую смесь.

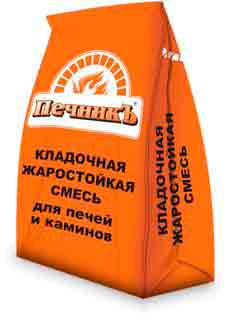

Смеси для кладки

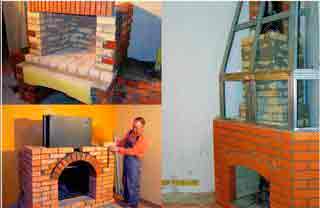

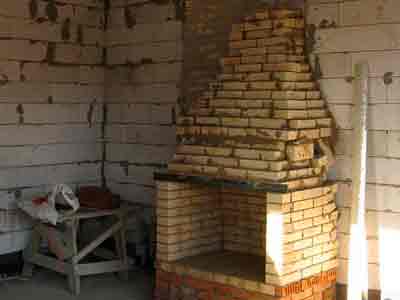

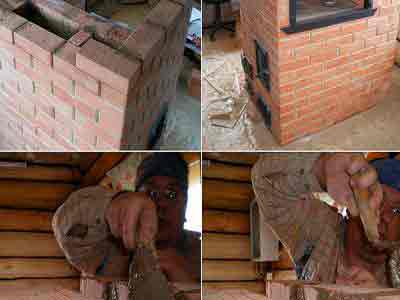

Кладка каминной печи

1. На готовый фундамент укладывают не менее двух слоев гидроизоляции: толь или рубероид, пропитанные дегтем или битумом.

2. Для выкладывания пода (нижней части топливника), камеры топки и дымохода требуется огнеупорный кирпич. Чтобы искры, случайно выпавшие из открытого очага, не попали на пол, из такого же кирпича выкладывается и площадка перед топкой. Для улучшения сцепления кирпичи перед началом работ вымачиваются в воде.

3. Раствором промазывается как постель (широкая часть, основание кирпича), так и его боковая часть (тычок), которая будет примыкать к соседним кирпичам. Следует обратить внимание, что на порядовке указано, каким образом кладется кирпич: на ребро или широкую часть кирпича (постель).

4. Чтобы избежать ошибок, каждый ряд кладки лучше пронумеровать мелом.

5. Рекомендуемая толщина шва песчано-глиняного раствора 3-5 мм. Толщина раствора, приготовленного из уже готовой смеси, указывается производителем. Кирпич, уложенный в кладку, следует немного подвигать и, чуть постукивая по нему мастерком, прижать.

6. Кладка осуществляется со смещением так, чтобы стык нижнего ряда был перекрыт.

7. Выкладка начинается с углов конструкции. Кирпич, который будет находиться в средней части ряда, подрезается до нужного размера. Резать кирпичи лучше болгаркой с алмазным диском.

Важно! После укладки ряда необходимо с помощью уровня выверять его горизонталь и вертикаль. Углы проверяются с помощью отвеса или уголка. Для получения идеально ровных углов вдоль них можно протянуть шнуры.

8. Первый ряд всегда выкладывается сплошным полотном. В большинстве случаев во втором ряду устраивается зольник, поэтому для его устройства оставляется свободное пространство.

9. После монтажа колосника и пода в четвертом ряду начинается формирование портала. Для этого кирпичи выдвигаются чуть вперед на несколько сантиметров.

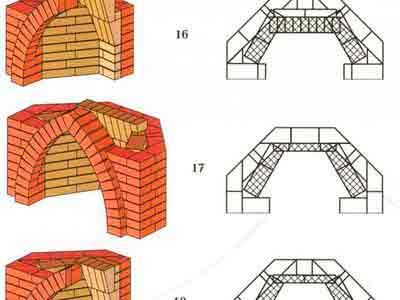

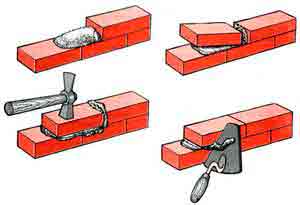

Порядок выкладки кирпичей

10. Основная сложность кладки заключается в возведении наклонных стен и перемычек дымовых ходов. Такой наклон обеспечивается за счет резки кирпича на заданный угол. Чтобы сажа не скапливалась по их углам, стенки шахты должны быть идеально ровными и гладкими. При кладке наклонных частей дымохода и резки кирпичей под определенным углом лучше заготовить деревянные шаблоны с одним и тем же углом.

Важно! Закладывание растрескавшихся кирпичей и половинок в дымоход не допускается: в случае их выпадения он будет перекрыт и дым начнет поступать в помещение.

11. Дополнительный приток воздуха обеспечивают воздушные колодцы – отверстия в боковых частях камина. Нагретый воздух выходит в комнату через дополнительные отверстия – душники.

12. В заднюю стенку топки иногда встраивают металлический экран для отражения тепла. Его навешивают на штыри, которые закладываются в кладку. Можно также приобрести уже готовый топливник из чугуна и встроить его в кирпичную кладку.


Камин с чугунным топливником

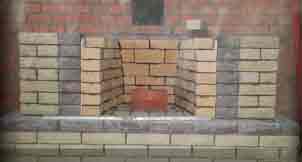

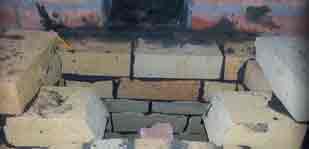

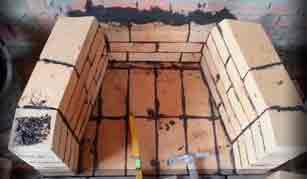

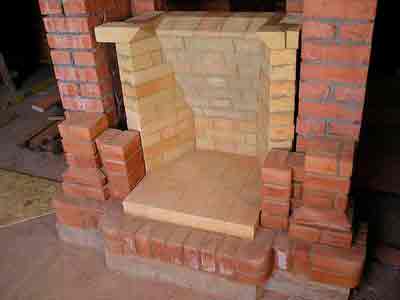

Пример выкладки топки

13. Камера дымосборника, располагаемая над топкой, плавно сужается и переходит в дымовую трубу. В месте соприкосновения трубы с перекрытием потолка делается утолщение, называемой «распушкой». Для защиты от дождя и снега при прохождении через кровлю предусматривается еще одно утолщение, называемое «выдрой». Над ней возводится защитный фартук из стали.

Важно! Потолок рядом с дымоходом обшивают фольгой или листами железа. Труба у потолока дополнительно оборачивается огнеупорным материалом.

Мы постарались ответить на вопрос: «как построить камин своими руками?», а если у вас остались ещё вопросы, посмотрите видео по этой теме.

Видео по теме: Как построить камин своими руками?

Источник: http://svoimi-rukamy.net/64-kak-postroit-kamin.html

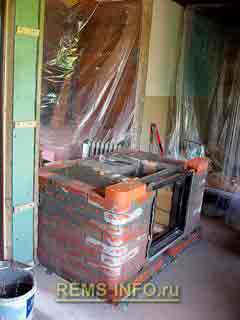

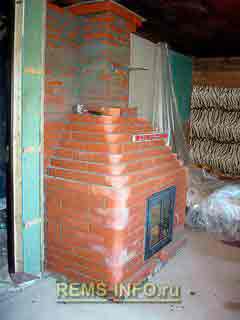

Как сделать камин своими руками

Мечта каждого дачника иметь камин, в своей гостиной комнате. Интернет пестрит многочисленными схемами каминов, можно выбрать любую модель, любой направленности и стиля. Но при этом при подсчете стоимости расходных материалов и работ — цена может достигнуть баснословной суммы! Зачастую у обычного дачника таких денег нет. Как быть?

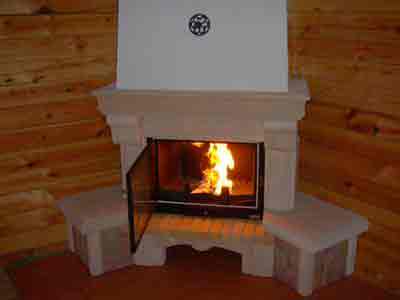

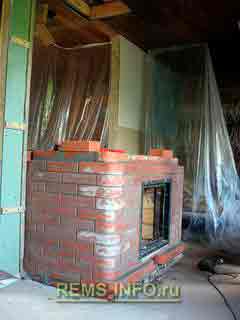

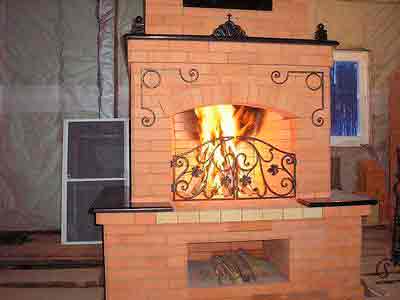

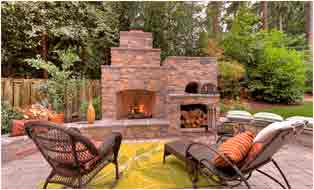

Камин на даче

Давайте рассмотрим, как сделать камин своими руками — стоимость расходных материалов окажется примерно в десять тысяч рублей, а процесс кладки вы выполните сами. Рассмотрим строительства камина – эконом класса.

  1. Шаг 1 — готовим материал

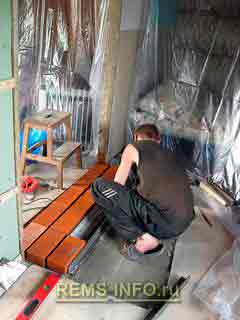

  2. Шаг 2 – подготовительные работы

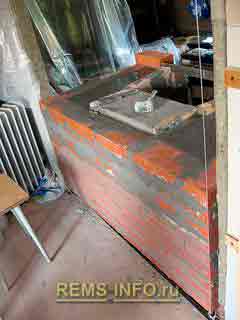

  3. Шаг 3 — готовим основание печи

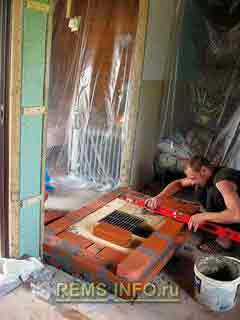

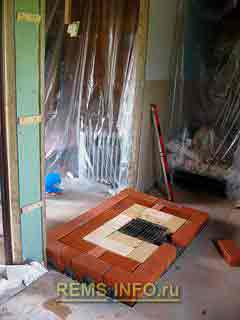

  4. Шаг 4 — выкладываем «под» камина

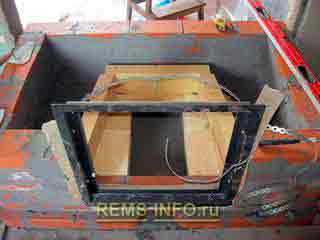

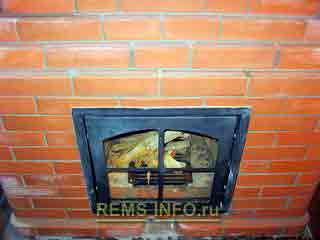

  5. Шаг 5 — выкладываем топку и устанавливаем дверцу

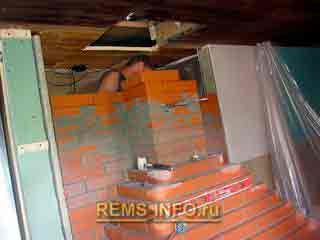

  6. Шаг 6 — приступаем к кладке кожуха дымохода

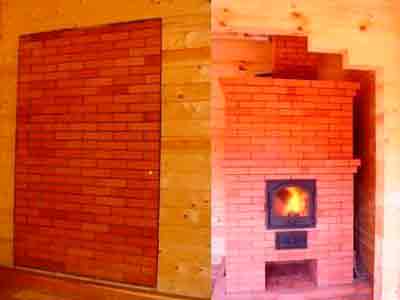

  7. Шаг 7 — задняя стенка камина со стороны спальни

Шаг 1 — готовим материал

Для кладки камина нам необходимо:

  • 500 штук кирпича марки М-150
  • 50 штук шамотного (огнеупорного) кирпича
  • пять мешков печной смеси для кладки
  • стекло-магниевый лист толщиной 12 мм
  • каминная дверца
  • дымоход из сандвич панелей длинной 3 метра (три колена)
  • печная лента для крепления фурнитуры
  • восемь металлических уголков на 50 мм
  • дымоходная вьюшка.

Вот этот перечисленный набор необходимого строительного материала, который обойдется вам не дороже десяти тысяч рублей.

Шаг 2 – подготовительные работы

Если печь или камин кладется в нежилом помещении, то можно не обращать внимание на возможность попадания грязи, возникающей в процессе строительства на окружающие предметы. В дальнейшем их можно вычистить. А рабочее место убрать после окончания строительных работ.

Работа в жилом доме – это всегда ответственность за сохранность мебели, напольного покрытия и потолка. Поэтому перед тем как сделать камин своими руками необходимо укрыть полиэтиленовой пленкой все предметы мебели, пол и по возможности уменьшить пространство рабочего места.

Шаг 3 — готовим основание печи

Грунт, на котором стоит дом очень пучинистый. Кроме того, дом старый, но еще довольно крепкий. К сожалению, нам не удалось сделать под камин глубокий фундамент, поэтому решили обезопасить от весеннего вспучивания грунта – положив под первый ряд цоколя камина металлические уголки.

На подушку фундамента укладываем параллельно друг другу металлические уголки таким образом, чтобы кирпичи были уложены параллельно межкомнатной перегородки.

Обязательно оставьте промежутки между кирпичами, чтобы залить их цементной стяжкой.

Уголок должен быть сдвоен таким образом, чтобы кирпичи в кладке образовали надежное основание камина. Лучше всего уголки приварить друг к другу, чтобы предотвратить их смещения относительно друг друга.

После того как металлические уголки расставлены и в них уложены кирпичи, заливаем их сверху цементным раствором и разравниваем раствор – «теркой» ее применяют при штукатурных работах. Густота раствора необходимого для данных работ примерно сопоставима с густой сметаной. Этого достаточно чтобы она проникла во все пазы между кирпичами и при этом не ушла из швов. Излишки воды в растворе приведут к его ноздреватости и как следствие к его растрескиванию.

Кроме того, что цоколь играет роль каркаса камина, с его помощью также выравнивают «горизонтальность» конструкции. Делают это преимущественно раствором. После выполнения кладки цоколя нужно дать два дня на то, чтобы он полностью схватился.

Шаг 4 — выкладываем «под» камина

«Подом» в печке называют первые ряды кладки. Это стартовые ряды. Поэтому к ним предъявляется особые требования. Первый ряд должен быть четко вымерен таким образом, чтобы его основанием был прямоугольник с одинаковыми диагоналями. На него в дальнейшем будут установлены все последующие рады. Камин в нашем случае эконом варианта не будет иметь длинные воздуховоды. Он будет состоять из поддувала, топочной камеры, кожуха дымохода и вытяжной трубы.

Камин будет пустотелым, между топочной камерой и внешними стенками будет воздушный карман. Поэтому керамический кирпич не будет соприкасаться с топочной камерой и для работ нас вполне устроит М – 150. Длина камина 125см, ширина 85 см.

Выложен стартовый ряд камина. Обратите внимание, он выложен насухо, без раствора. Это нужно для того, чтобы примерно разложить кирпичи таким образом, чтобы увидеть, где и сколько нужно подогнать при кладке.

Кирпичи для увеличения декоративности кладки сделали с заоваленными углами. Я писал об этом в статье «Кладка печи». Чтобы сделать камин своими руками предлагаю поступить таким образом – первый день работ потратить на подготовку материала, а только затем приступать к самой кладке. Это необходимо по двум причинам. Вы не отвлекаетесь на посторонние дела, а во-вторых, вся «очень грязная работа» делается на предварительном этапе.

Выкладываем «под» для основания камина. Выкладываем зольник и поддувало. Внешний ряд кладки после укладки колосника в подготовленный паз садим на раствор.

Каждый ряд кладки фиксируем по показаниям строительного уровня.

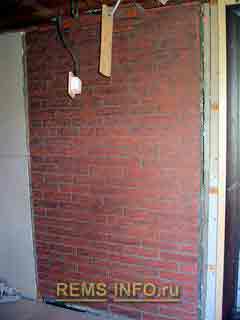

Межкомнатная перегородка выполнена из сандвич панелей. Она сделана из негорючих материалов и поэтому для камина мы сделали минимальную дополнительную теплоизоляцию в виде вертикальной доски обтянутой базальт картоном и прикрепленной к месту пропила.

На втором ряду кладки оставляем место под дверцу камина. Все стыки в кирпичной кладке обязательно должны быть сделаны посередине ряда, а не на его краю.

Шаг 5 — выкладываем топку и устанавливаем дверцу

Уберите стекло с дверцы, перед тем как вы начнете монтаж ее в камин. Это поможет вам избежать непредвиденных трат на восстановление стекла при форс-мажорных обстоятельствах.

После этого с помощью обычной скрутки прикрепите четыре куска печной ленты к дверце. Обратите внимание на то, что эта печная фурнитура имеет достаточно большие размеры (50 на 50см) и для ее крепления необходимо большая длинна печной ленты – не менее полуметра на каждый угол.

Устанавливаем дверцу камина. Нижние печные ленты прячем в ряды, под кирпичи и прихватываем на саморезы погружая их в швы кладки. Бока прокладываем базальт-картоном, чтобы сделать контакт железа и кирпича более герметичным, иначе железо при нагревании расширяется сильнее, чем кирпичная кладка и в этих местах обычно камин немного чадит.

Кладку в камине выкладываем в виде обрезанной буквы V (без острого конца). Камины с такой камерой горения дров быстрее отдают тепло в комнату. Делая камин своими руками, особое внимание уделите тому, что ни один край топки не должен соприкасаться с кирпичной кладкой. Между ними должны быть промежутки для конвекционных потоков воздуха.

Начало выкладывания топки. Пока все кирпичи уложены без раствора. Они помечаются своим номером и устанавливаются в таком порядке, в котором в дальнейшем и будут находиться в кладке.

На кирпичах топки видна нумеровка.

Между шамотным и керамическим кирпичами в месте стыков (передняя стенка) необходима укладка базальт картона, чтобы уменьшить теплопередачу керамическому кирпичу.

После того как выложены основные ряды облицовочной клади – приступаем к кладке топки на раствор, при этом обязательно контролируем работу на горизонтальность кладки.

Четыре ряда шамотного кирпича положенного на торец примерно соответствуют семи рядам кладки обычного кирпича. Поэтому к верхнему краю дверцы камина они примерно совпадут. Размечаем стекломагниевый лист по размерам совпадающими с размерами воздушных карманов камина и делаем напуск по два сантиметра на каждую сторону. Устанавливаем ее на кладку таким образом, чтобы получилось ровная поверхность, которую можно покрыть печным раствором. Стекломагниевый лист выдерживает температуру до 1000 градусов, поэтому можно не опасаться за его судьбу.

Наполняем карманы боем кирпича, верхний край стягиваем раствором, укладываем СМЛ лист и снова наносим раствор. Теперь при топке камина эти кусочки кирпича как камни в каменке печи будут держать тепло.

Боковые карманы залиты, теперь кладем кусок СМЛ на заднюю часть топки и поверх него укладываем три кирпича так, что бы спереди осталось место для отвода дыма.

Вид камина из спальни.

Спереди за лицевой частью дверцы укладываем металлический уголок и по нему ведем стяжку ряда над дверцей. Именно в нее прячем верхние печные ленты от дверцы.

Примерная порядовка ряда над дверцей, что-то мешает ровности кладки, нужно спиливать часть кирпича.

Шаг 6 — приступаем к кладке кожуха дымохода

Кожух дымохода в каминах – это не только место, внутри которого идет дымоход, но и элемент декора всего камина. На третьем ряду кладки над дверцей отступаем на ¼ часть кирпича, чтобы через восемь рядов кладки выйти на кладку трубы.

Начинаем уменьшать кладку на ¼ кирпича.

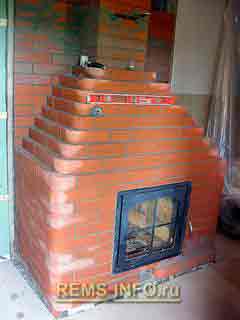

Восемь рядов кладки и все – кожух выложен, получился очень интересный элемент декора камина. Внутри идет дымоход.

Задняя стенка камина одновременно является межкомнатной перегородкой. Ведем ее кладку очень просто, поднимая ряды по схеме перемычки друг с другом.

Установили вьюшку на трубу. По многолетним наблюдениям не рекомендую класть ее без базальтового шнура, который играет роль негорючего уплотнителя.

Некоторые важные моменты которые нужно знать делая камин своими руками я уже описывал в своих ранних статьях. Думаю повторяться смыла большого нет. Как выполнить проход трубы через потолок подробно описано в статье «Печь камин для дачи».

Как установить и вести через крышу коаксиальный дымоход можно узнать из материала «О секретах печного мастерства».

Камин почти готов, осталась чистовая отделка.

Шаг 7 — задняя стенка камина со стороны спальни

Чтобы изменить внешний вид кладки применим метод старения кирпича (о нем более подробно рассказано в мастер классе о кладке печи для бани). Спальня будет оклеена обоями с коричневатым узором, поэтому чтобы печь не смотрелась «ляповатым» пятном применяем такой метод.

Вот так выглядит стенка со стороны спальни.

Получилось очень стильно и красиво! Осталось дождаться полной просушки кладки, чтобы насладится всей красотой камина. Надеемся, что данный материал поможет Вам понять, как сделать камин своими руками, и Вы останетесь довольны своей работой и полученным результатом.

Источник: http://rems-info.ru/kak-sdelat-kamin-svoimi-rukami.html

Как выложить камин из кирпича

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

    открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича; прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником; предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника; задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

  1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
  2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
  3. Приготовление раствора и кладка.
  4. Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

    керамический полнотелый кирпич – 300 шт.; шамотный (огнеупорный) кирпич – 120 шт.; задвижка на дымоход; сухая строительная смесь для огнеупорной кладки – 150 кг; готовая глиняно-песчаная смесь для выкладывания печей – 250 кг; металлический равнополочный уголок 50 х 3 мм – 2,5 м; дверца печная ревизионная.

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

  1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
  2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
  3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
  4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

  1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
  2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
  3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

    при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем; камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор; красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки; соблюдайте максимальную толщину швов 5 мм; участки кладки из керамического и шамотного кирпича не связывайте между собой; постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем; при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

Источник: http://qustu.com/kak-vylozhit-kamin-iz-kirpicha/

Чертежи каминов из кирпича: порядовка, угловой/островной камин

    Сделать камин из кирпича достаточно сложно. Для создания качественной и продуктивно работающей конструкции в первую очередь понадобится грамотно составленная порядовка или проект. Не меньшую роль играют конструктивные особенности оборудования и материалы, используемые для сборки.

    Камин своими руками может размещаться как в частном загородном коттедже, так и в дачном доме. В первую очередь такая вариация обогрева подходит для тех помещений, в которых нет другого источника получения и образования тепловой энергии. Такая печь может устанавливаться в доме, изготовленном из кирпича, дерева. Также возможна установка в постройке из бревен или газосиликатного блока. Правильно разработанная схема камина, позволяет качественно отопить не только небольшой по площади, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов. Это считается высоким и хорошим показателем.

    Выбираем габариты конструкции

    Камин, кладка которого выполняется по предварительно подобранной в интернете или составленной профессиональным печником порядовке, может иметь не только определённый способ размещения, но и размер. Выбор этого параметра зависит от определённых параметров и особенностей:

    1. Большую роль играет размер выбранного для установки отопительного агрегата помещения;
    2. Обратите внимание на способ расположения камина в интерьере гостиной;
    3. Уделите внимание выбору типа оборудования;
    4. Учитывайте то, из какого материала изготовлен сам каркас дома, фундамент, стены, пол, перекрытия;
    5. Важно то, каким функционалом обладает печка.

    Перед тем как возвести печь своими руками, помните, что порядовка должна правильно отображать не только количество материалов, ключевые особенности отопительного устройства, но и не менее важные детали. Например, габаритные размеры топки, должны составляться исходя из пропорции 1/90 по отношению к общей площади выбранного помещения.

    Выбирать высоту и ширину топочного отверстия необходимо пользуясь пропорцией 1,5/1. Также схема камина не обходится без выявления глубины, которая будет меньше параметра ширина в среднем в два раза. Дымоход также должен иметь правильно подобранное сечение. Определить его можно уменьшив площадь топочного отверстия на 14-21 раз.

    К примеру, если площадь помещения составит 30 квадратных метров, для такого агрегата будут подходящими следующие значения:

    • Топочное отверстие будет иметь размер 0,30 квадратных метров;
    • Топка будет обладать шириной в 45 сантиметров;
    • При высоте в 65 сантиметров;
    • Глубине 25 сантиметров;
    • Округлое сечение дымохода будет равно 0,030 квадратным метрам или 300 квадратным сантиметрам.

    Выбираем способ расположения

    Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора. Однако не менее важно то, какой способ расположения в интерьере будет иметь печка.

    Основные способы размещения:

    1. Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;

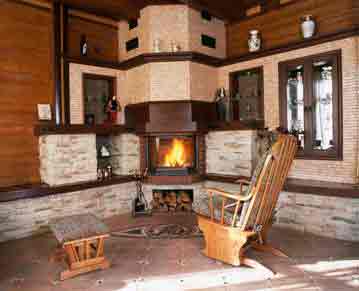

    2. Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
    3. Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.

    Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.

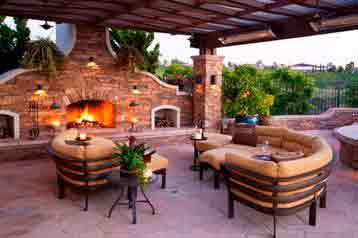

    Уличные и садовые печи за счёт своих больших габаритов имеют большой вес и требуют постройки бетонного прочного фундамента. Это не позволит конструкции со временем просесть под землю или потерять свою устойчивость.

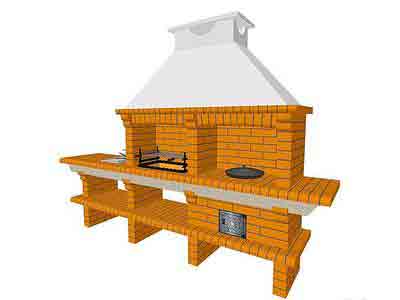

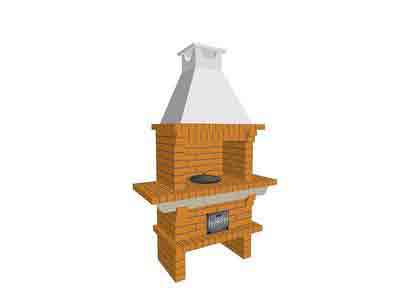

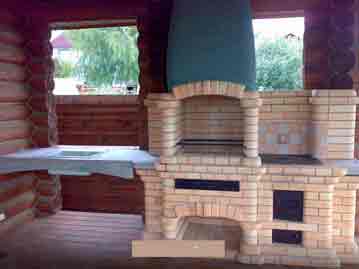

    Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.

    Классификация оборудования

    Перед тем как вами будет возведена печь шведка или любая другая конструкция, необходимо запомнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и её декоративного оформления. Наиболее часто данный элемент собирается из кирпича. Может облицовываться любыми жаропрочными материалами. Для размещения поленьев и их прогорания, конструкция оборудуется топкой или топочным отсеком. Для того чтобы дым сразу не выводился на улицу и образовывал тепло, печка дополняется дымосборником. Для выведения дыма и продуктов горения, дровяные печи оборудуются дымоходом.

    Открытая топка конструкции подразумевает под собой отсутствие дверцы. В этом случае особое внимание необходимо уделить внутренним стенкам топочного отсека, сделать их максимально толстыми, прочными и герметичными. Для кладки стенок используется только шамотный кирпич и сцепляющий состав на основе шамотной глины. Также топка камина может быть закрытого типа.

    Закрытая топка более безопасна в использовании. Она не позволяет искрам и пламени попадать в помещение. Однако открытая топка смотрится боле гармонично и позволяет созерцать яркое пламя, наслаждаться его потрескиванием и теплом в полной мере. К тому же отдавая предпочтение открытой конструкции, вы экономите свои денежные средства, которые могли уйти на покупку стальной или чугунной камеры с дверцей.

    Для того чтобы обезопасить помещение от возгорания, пространство рядом с топкой необходимо изолировать любым огнеупорным материалом.

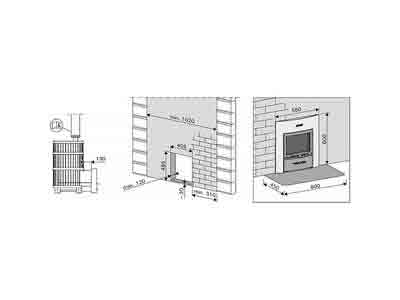

    Если вы хотите оборудовать портал из камня покупной топкой, стенки печки могут собираться из простого кирпича, так как дополнительная защита будет образовываться за счёт чугунных боковин.

    Закрытая топка наиболее часто оборудуется дверцей из прозрачного закалённого стекла, что позволяет видеть горящий в очаге огонь максимально подробно. Способ открытия такой дверцы может быть как классическим боковым, так и верхним. Многие современные топки оборудуются системой самоочистки – это не позволяет саже и копоти образовываться на стекле.

    Камины пристенного и углового типа оборудуются стальными трубами, которые имеют не очень презентабельный внешний вид. Для того чтобы скрыть и одновременно декорировать такой дымоход, он заключается в короб который возводится из кирпича. Кладка дымохода выполняется также по предварительно составленной порядовке. Такой короб не только улучшает внешний вид конструкции, но и усиливает, дополнительно изолирует и аккумулирует накопленное тепло.

    В комплекте к островному камину наиболее часто покупают стильные стальные вытяжки, которые подвешиваются прямо над самим очагом.

    Произведение расчетов

    Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений. Габариты конструкции подробно указываются в схеме. Порядовка камина указывает на то, сколько материла необходимо для строительства. Важно знать, сколько облицовки, стандартного и огнеупорного кирпича вам потребуется и приобрести все материалы с небольшим запасом.

    Не менее важно знать, сколько кладочного раствора вам потребуется. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. Преимущественно в качестве кладочного раствора используют цемент с маркировкой М 200. Для получения необходимой массы, необходимо смещать между собой цемент и песок исходя из пропорции 1/3. Далее постепенно вмешиваем воду, до тех пор, пока не образуется густой, однородный состав, без комков и грязи. Для того чтобы уложить один кубический метр кирпича, в среднем потребуется 0,2-0,3 кубометров состава.

    Подробней рассчитать габариты камина, можно пользуясь своей порядовкой. Для того чтобы узнать, сколько кирпича необходимо, нужно умножить объём одной единицы на общее количество кирпичей в схеме.

    Профессиональный и грамотно составленный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет произвести все расчёты максимально просто и подробно, увидеть форму и очертания камина с обеих сторон. Если конструкция печи более сложная, отдельно можно рассчитать и начертить арку, полку и другие конструктивные элементы. Это позволит определить способ расположения и место закрепления дымосборника, зольника, дымохода, выявить угол наклона стенок и ниш.

    В нашем интернет-магазине вы можете купить готовую топку для углового, островного или пристенного портала, отечественных и зарубежных брендов.

    Выполнение работ

    После того как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробную порядовку, вам понадобится закупить следующие материалы и инструмент:

    1. Резервуар, в котором будет замешиваться сцепляющая основа. Он должен быть достаточно большим, не менее чем на 40 литров. Для лучшего смешивания лучше всего обзавестись электрическим миксером;
    2. Для того чтобы просеивать песок, понадобится купить специальное сито;
    3. Кладка осуществляется с помощью мастерка;
    4. Для проверки ровности углов необходим строительный уровень;
    5. Обзаведитесь рулеткой, угольником и линейкой;
    6. Отметки ставятся с помощью простого карандаша или строительного маркера.

    Дополнительно могут потребоваться такие предметы как: молоток, ветошь, ножик, наждачка и другие.

    Перед тем как приступить к работам, подготовите комнату, накройте всю мебель, предметы интерьера которые в ней находятся. Для удобства подключения инструмента возьмите удлинитель.

    Монтаж кирпичного камина своими руками осуществляется согласно следующей этапности:

    • Любая массивная конструкция начинает возводиться только после того как построен фундамент. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать раствор в котлован, необходима опалубка. В этом случае возведение печи происходит только после того как фундамент полностью просох;
    • Далее начинаем кладку рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичом. Периодически для усиления конструкции выполняется перевязка рядов. Все корректировки вносятся ещё до высыхания сцепляющего состава;
    • После того как топка и портал камина возведены, приступаем к кладке дымохода. вытяжка закрепляется к горизонтально расположенной перегородке. Производим изоляцию поверхности. Если труба металлическая, лучше всего заключить её в кирпичный короб;
    • На последнем этапе выполняются облицовочные работы, обустраивается заслонка, полка, решётка, столешница.

    Печь Кузнецова или любой другой отопительный прибор нельзя сразу растапливать после возведения. Необходимо дать ему образовать усадку, хорошо просохнуть на протяжении 10-15 дней. После чего печь постепенно начинает эксплуатироваться. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.

    Из этого видео вы можете узнать о том, как сделать камин из кирпича своими руками у себя дома или на даче:

    Возможно, Вам будет также интересно:

    27 февраля 2019 1390 0

    26 февраля 2019 6142 0

    24 февраля 2019 2350 0

    22 февраля 2019 1438 0

    21 февраля 2019 2588 0

    20 февраля 2019 8038 0

    17 февраля 2019 2754 0

    Источник: http://msk-kamin.ru/news/chertezhi-kaminov-iz-kirpicha-poryadovka-uglovoyostrovnoy-kamin/

    Фальш-камин своими руками

    Выбор и подготовка материалов для кладки камина

    Для самостоятельной выкладки камина нужно использовать как можно более качественные материалы. Они обязательно должны быть огнеупорными, поэтому к процессу выбора необходимых материалов следует подойти с максимальной ответственностью.

    Камин из кирпича своими руками

    Камины делаются из металла и кирпича. Металлические конструкции наиболее просты в обустройстве – достаточно лишь купить понравившуюся модель и установить ее на подготовленное основание.

    Однако при всей своей простоте установки металлические камины доставляют множество неудобств в процессе дальнейшей эксплуатации, связанных, прежде всего, с безопасностью жильцов дома. Металл очень сильно нагревается и может стать причиной появления серьезных ожогов и прочих повреждений. Поэтому от установки подобного оборудования там, где проживают маленькие дети, настоятельно рекомендуется воздерживаться.

    При интенсивной эксплуатации металлические изделия довольно быстро прогорают. В среднем уже через несколько лет такой камин становится непригодным к использованию. Поэтому лучше подойти к решению вопроса основательно и выложить полноценный кирпичный камин.

    Такая конструкция потребует обустройства индивидуального фундамента. Кладка выполняется с применением специального раствора, о котором будет рассказано далее.

    Отдельное внимание нужно уделить выбору основного строительного материала. Для кладки камина подходит исключительно шамотный кирпич

    Технология изготовления данного материала такова, что в результате многочисленных обработок его свойства становятся схожими с характеристиками натурального камня. Кирпич становится максимально устойчивым к высокой температуре и ее перепадам.

    Шамотный кирпич, оттенки

    Перед использованием изделия необходимо оставить в воде примерно на трое суток. Это позволит удалить из кирпичей лишний воздух и получить кладку максимально высокого качества.

    Кладка

    Схема укладки рядов для углового камина

    Порядовка английского камина

    Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

    Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

    Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

    Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

    Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

    Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

    Рекомендованная толщина швов – до 0,5 см.

    Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

    Кладка камина, пошаговая инструкция

    Первый шаг

    Выложите три сплошных ряда основания.

    Кладка камина, пошаговая инструкция

    Второй шаг

    Выложите 4-5 ряды с обустройством зольника.

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Третий шаг

    Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кружало и опалубка для кладки арки подшестка

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Четвертый шаг

    Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

    Пятый шаг

    Выложите 14-19 ряды с обустройством дымосборника.

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Шестой шаг

    Выложите 20-25 ряды камина с обустройством дымохода.

    Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

    на этих этапах очень важно контролировать качество используемого раствора.

    Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

    При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

    Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. . Излишки раствора для кладки удаляйте сразу же

    Излишки раствора для кладки удаляйте сразу же.

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Кладка камина, пошаговая инструкция

    Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

    Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

    Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

    Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

    Кладка камина, пошаговая инструкция

    Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

    Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

    Закладка фундамента

    Схема фундамента под камин

    Перед тем, как начать обустройство фундамента, следует учитывать, что он не должен быть на одном уровне с основанием дома. Следует учитывать то, что ширина должна выводиться относительно цокольного ряда, но со всех сторон нужно сделать припуски по пять сантиметров.

    Яма, засыпанная щебнем под фундамент для камина. В данном случае представлена угловая модель. Действия аналогичны.

    Шаги для закладки фундамента:

    • нужно выкопать котлован глубиной не менее шестидесяти сантиметров, а ширина должна превышать каминную кладку на пятнадцать;
    • дно выкопанного котлована следует засыпать щебнем и тщательно утрамбовать;

    Совет! Для получения качественной кладки необходимо выровнять щебень, применяя уровень.

    • для фундамента следует подготовить опалубок. Доски для опалубки нужно просмолить и покрыть рубероидом, благодаря чему они будут меньше подвержены коррозии. Опалубок по высоте должен быть аналогичен фундаменту;

    Опалубка для фундамента под камин. Изготавливается аналогично, как и для пристенного или встроенного, что для углового камина

    • приготовить смесь в соотношении 1 к з, где одна единица — цемент, три — песок. После чего ею нужно залить фундамент;
    • после заливки следует выровнять его и накрыть полиэтиленом.

    Пример заливки фундамента для камина: далее необходимо дождаться, пока он просохнет.

    Совет! Фундамент должен полностью просохнуть. На это потребуется от шести до семи дней, тогда гарантированно он будет выдерживать большие нагрузки: как температурные, так и весовые.

    Механическая прочность

    Стойкость к воздействию открытого огня. Обязательно стоит проверить сертификат качества, где указаны основные характеристики и свойства материала. Для каминов и печей должен быть указан ГОСТ 390-96.

    Шамотный кирпич получают из специальной глины «шамот» и некоторых добавок. Особую прочность и защиту от воздействия окружающей среды кирпичу придаёт оксид алюминия.

    Клинкерный кирпич — обладает высокой прочностью и низким влагопоглощением. Может применяться как при строительстве, так и при облицовке. Цветовая палитра варьируется от жёлтого до тёмно-коричневого.

    Специальный вид глины, «тощий», замешивается с различными минеральными добавками, что придаёт кирпичу особую прочность и температурную стойкость

    Клинкерный кирпич меньше истирается, а варианты с глазурованной поверхностью совсем не поглощают влагу (обычный кирпич поглощает до 25 % влаги), что особенно важно для наружных каминов.

    Периклазовый кирпич — дорогой, при его изготовлении используются довольно редкие минералы. Но, при этом периклазовый кирпич обладает высокой огнеупорностью и часто применяется для строительства каминов.

    Для украшения камина применяют фигурный кирпич. Можно выбрать различную форму, фактуру и цвет. Не стоит забывать, что облицовочный материал для камина должен обладать теми же характеристиками прочности и огнеупорности. Иногда при облицовке используются резные элементы из керамического кирпича в виде треугольника, арки, трапеции и даже круга.

    При выборе качественного печного кирпича стоит обратить внимание на марку производителя. Одна из лучших фирм, выпускающих облицовочные и печные кирпичи — «Лоде»

    Латвийская фирма при производстве использует высококачественные и экологически чистые материалы, следит за современными технологиями и тенденциями. Благодаря широкой цветовой палитре можно подобрать кирпич под любой интерьер: сделать современный камин из светлого кирпича или старинный из материала с искусственным эффектом старины.

    Эффект старины камину можно придать, использовав в кладке кирпич из ручной формовки. Не стоит беспокоиться из-за качества такого кирпича, он обладает теми же высокопрочными свойствами. Но, такой материал достаточно высок по себестоимости. Преимущество кирпича из ручной формовки не только во внешнем виде, но и в экологичности, при его изготовлении используется чистая глина без примесей.

    Для получения неповторимой фактуры и цвета применяют:

    1. Обжиг с добавлением специального угольного порошка.
    2. Производят вторичный обжиг.
    3. Продавливают через форму с водой.
    4. Обрабатывают цветным песком.

    Электрический камин

    Электрокамины не требуют особенного оборудования и совсем не нуждаются в дымоходе. Они работают от простой розетки и представляют собой современный электронагреватель с вентилятором. Такие камины просты в установке, чисты в использовании, безопасны и недороги.

    Для максимального сходства с дровяным электрокамины оформляют теми же декоративными элементами — кирпичной кладкой, изразцами. Дополнительную схожесть им придают реалистичное пламя, горящие дрова с мерцающими угольками и даже имитатор потрескивания дров.

    Электрокамин быстро и хорошо прогревается и прекрасно обогревает помещение. Во многих моделях яркость и интенсивность пламени регулируется или автоматически меняется. потребляет не так много электроэнергии — всего 0,1-0,2 кВт в час. А для летнего сезона, когда нет необходимости в отоплении, функцию обогрева можно отключить и просто любоваться огнем.

    Материалы

    Разнообразие доступных материалов для изготовления каминов-печей из кирпича довольно ограничено, но позволяет создавать уникальные изделия. Агрегаты могут быть сооружены как из обычного кирпича, так и из фигурного. Большую роль при выборе кирпича имеет его марка прочности.

    Шамотный кирпич (реже – кварцевый) применяется довольно часто потому, что он не чувствителен к высоким температурам. Им выкладывают область возле топки. Термостойкий материал является обязательным. Фигурный кирпич актуален, если вы не планируете декорировать камин-печь. Если же планируется какая-либо декоративная работа – внешние данные самой кладки значения не имеют.

    Клинкерный кирпич является одной из разновидностей кварцевого. Но при его изготовлении применяют слегка видоизмененные технологии. Используют его не так часто по двум причинам: материал довольно дорогой и тяжелый. Но если ваша печь большая, то такой кирпич отлично подойдет для возведения фундамента.

    Чтобы вид сооружения радовал глаз нужно руководствоваться некими требованиями выкладывая облицовочный слой. Кирпич должен быть довольно полнотелым, иметь хорошую теплоотдачу. Краска поможет создать уникальный внешний вид вашего камина-печи.

    Особенности

    Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).

    Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.


    Русская печь


    Процесс работы печи

    Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.

    Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.

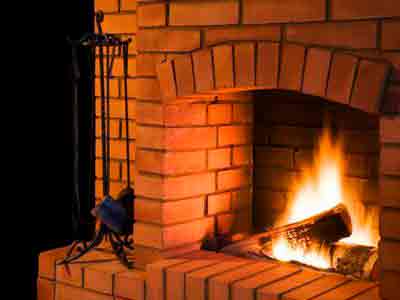

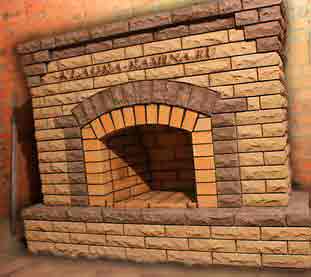

    Камин из кирпича


    Процесс вентилирования воздуха камином

    Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.

    Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.

    Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.

    Тепло в помещение поступает сразу после того, как камин затоплен.


    Устройство камина


    Схема камина

    Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.

    Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.

    Виды дымоходов

    Дымоотвод выступать в роли системы каналов и располагается внутри кладки из кирпичей. Размеры дымохода прямо зависят от габаритов камина-печи. Дымоходы бывают нескольких видов:

    • Самые простые дымоходы состоят из определенных участков, которые сочетают в себе прямой и возвратный ток воздуха. Заканчивается такая конструкция трубой. Области возвратного тока сооружают из параллельных каналов. Это делается с целью увеличения КПД и улучшения прогревания воздуха.
    • Многооборотные дымоходы. Разнятся с предыдущими только количеством чередований участков. Стенки прогреваются более равномерно из-за этого.
    • Дымоход без каналов. В таких конструкциях все сосредоточено на камере. Газы из хайла стремятся к своду камеры, там они остужаются и снисходят обратно. Пары отдают свое тепло стенкам камеры-колпака. Отработанные газы выходят в трубу через отверстия внизу и сбоку.

    Можно использовать любой вид. Все зависит от ваших потребностей.

    Интересные решения в дизайне интерьера

    Интересным решением будет установить островной камин прямо в стене. В середине комнаты устанавливается не широкая стена из кирпича, в середине делается отверстие для камина. Пламя будет видно со всех четырёх сторон, но стоит позаботиться о прочности конструкции: установить в углах стены металлические штыри и обложить их квадратным кирпичом. Верхняя часть стены будет служить местом для проведения дымохода. Такое решение будет интересно в открытом и закрытом варианте.

    Ещё один вариант- интересная облицовка. Во времена Петра I модно было устанавливать в комнаты печи с голландскими изразцами с пасторальными рисунками кобальтовой краской. Такая печь украсит интерьер и заставит часами разглядывать рисунки на фоне маленьких плиток. В квартире просторной площади такое решение вполне уместно.

    Разновидности

    Разновидностей каминных сооружений огромное множество. Большинство упрощенных конструкций легко сделать своими руками. Кроме того, продаются уже готовые камины (электрические, био), которые требуют простого монтажа без дополнительных усилий. Популярные электрокамины, камины печка, классические на дровах станут гармоничным дополнением интерьера деревянного дома.

    • Металлический.камин из металла – отличное решение для современного интерьера деревянного дома в стиле хай-тек. Он прекрасно будет смотреться посередине комнаты, а его необычный дизайн станет роскошным акцентом гостиной. Металлический камин и открытая топка создает уют и поддерживает стилистику современного интерьера. Открытые камины менее мощные, чем закрытые.

    Вторые служат в качестве обогревательного прибора. Преимущества металлических конструкций в том, что они легкие и не несут нагрузки на основание и перекрытие, не требуют планировки. Кроме того, металл быстро нагревается и распространяет тепло.

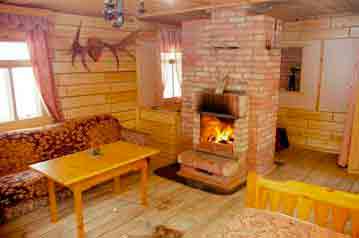

    • Кирпичный. Отопительные приборы из кирпича – классический вариант камина в деревянном доме. Облицовка кирпичом требует мастерства. Некачественная конструкция будет нефункциональной и небезопасной.

    • Кассетный.Современный камин для загородного дома, который пользуется большой популярностью. Конструкция представляет собой чугунную или стальную топку, закрытую стеклом. Она вставляется в печь или отделывается огнеупорными материалами (кирпич, камень). Закрытая кассетная топка подходит для размещения в комнатах, где редко бывают люди, так как она не требует постоянного контроля. Стекло в камине не пропускает тепло, поэтому комната хорошо прогревается.

    Закрытый кассетный камин – энергосберегающий и функциональный. Главные преимущества такой конструкции – простота и безопасность. Однако при монтаже следует соблюдать требования пожарной безопасности. Кассетная конструкция – оптимальный вариант для деревянного дома. С помощью кассеты воздух нагревается максимально и поступает по воздуховодам.

    Кассетный камин отличается дизайном и ценой. Самый бюджетный вариант – устройство из стали с дверцей, которая открывается горизонтально. Принцип работы камина заключается в постоянной циркуляции воздуха вокруг кассеты. Холодный воздух проникает в камин, циркулирует у стенок, нагревается и возвращается в комнату. Кассетное устройство может быть открытым и закрытым.

    Открытый легко эксплуатировать, но он быстро нагревается, закрытый производят из чугуна или стали, огнеупорной керамики. Такие материалы обеспечивают высокий уровень КПД.

    • Чугунный. Современные камины из чугуна – привлекательные конструкции для деревянного дома. Особенность в том, что они работают максимально безопасно, а их дизайн примечателен. Красиво оформленный портал, наряду с другими декоративными элементами в помещении позволит гармонично вписать конструкцию в любое пространство.

    Несмотря на стойкость материала, камин из чугуна получается легким и компактным.

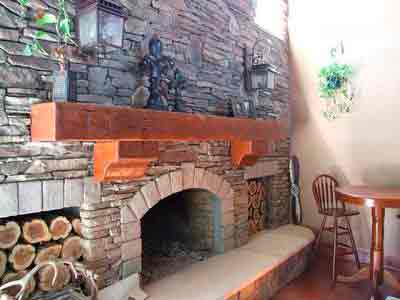

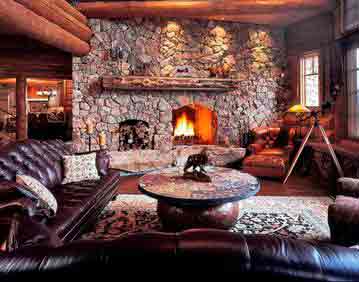

    • Каменный.Камины из камня смотрятся красиво, эстетично и надежно. Они долговечные и экологичные.

    Преимущество в том, что камин имеет респектабельный внешний вид, прекрасно гармонирует с обстановкой спальни или гостиной.

    Монтаж каменного камина легко проделать самостоятельно. Минус конструкции: она занимает много места.

    Перед установкой каменного камина укрепите пол. Деревянное основание вряд ли выдержит натуральный материал. Помните, что камень прекрасно гармонирует с плиткой, деревянными окнами, но трудно сочетается с интерьером в стиле хай-тек.

    • Печь-камин– уютный домашний очаг, который работает на дровах. Внешне конструкция напоминает гибрид камина и печи.

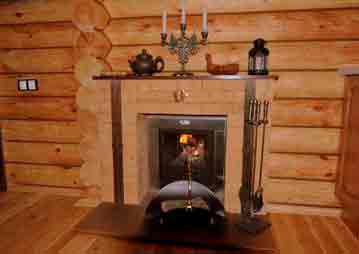

    Облегченный камин – специальный проект для деревянного дома. Он имеет открытую топку и малый вес.

    • декоративный камин гармонично вписывается в любой интерьер дома из дерева.

    Конструкция может быть с изразцами, иметь резные украшения, широкую полку. На даче уместно смотрятся как настоящие камины, так и декоративные из гипсокартона, если имеется центральное отопление.

    Кладка камина своими руками

    На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

    Процедура кладки камина

    Подготовка связующего раствора

    Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

    Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

    Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

    • если масса рассыпалась — добавьте глины;
    • приобрела вид лепешки – увеличьте количество песка;
    • форма почти не изменилась – состав оптимален.

    Выбор материала для камина

    Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

    Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

    Процедура кладки

    Кладка камина из кирпича определяется его назначением:

    • Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
    • Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
    • Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

    Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.

    Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня

    Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

    При выполнении топливной камеры учтите следующее:

    1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
    2. Внутренность обложите огнеупорным кирпичом, как на фото.
    3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
    4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
    5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

    Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

    Фундамент для камина

    Фундамент под постройку камина требуется не всегда, например, он не нужен в тех случаях, когда кладка будет устраиваться на бетонные полы, а конструкция не очень массивна. Тогда кладку можно начинать прямо на размеченный под первый ряд пол, и лучше всего сначала это сделать насухо, т.е . без раствора. Затем, разобравшись в процессе, следующие ряды можно класть сразу на раствор.

    Устройство фундамента требуется в том случае, если строится новый дом и идет закладка фундамента, тем более, если он ленточный. Для камина фундамент делается отдельно — он не должен быть связан с общим фундаментом дома. Для него роют котлован и устраивают в нем песчаную подушку, затем ставят опалубку, которая должна подниматься над котлованом на 10 — 15 сантиметров. Затем котлован армируют и заливают в него цементный раствор, состоящий из цемента и песка 1:3. Фундамент заливается в два-три приема .

    Схема устройства фундамента (если он нужен)

    На схеме можно видеть весь фундамент послойно. Но, нужно помнить, что фундамент должен иметь форму основы камина и быть больше ее по размеру на 15 — 20 сантиметров.

    Стиль и дизайн

    Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.

    С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.

    Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.

    Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.

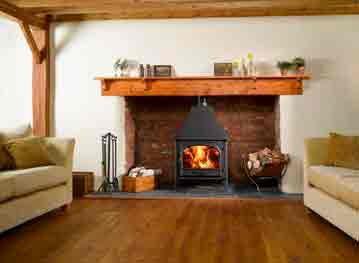

    Камин в стиле кантри


    Камин в русском стиле


    Камин в стиле модерн

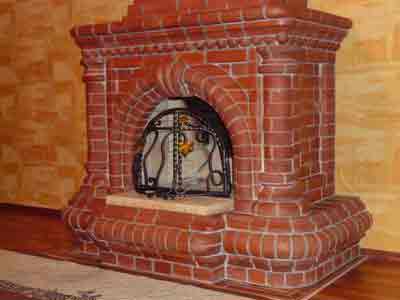

    Камин в классическом стиле

    Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.

    Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.

    Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.

    В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.

    Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.

    Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.

    Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

    Как сделать камин своими руками из кирпича пошаговая инструкция

    С чего следует начать строить небольшой камин? После того как все размеры и эскизы будут готовы, порядная раскладка подсчитана и отмечена, можно начать изготовление постройки. Первое что необходимо сделать, это организовать фундамент для камина. При этом нужно учесть, что он не должен совпасть с размещением фундамента дома, так как это сможет нарушить целостность вашего жилья. Под основание создается яма, на ее дно нужно выложить щебень, который нужно тщательно утрамбовать и выровнять. Глубина ямы должна быть не более чем полметра, а ее диаметр на 20см больше чем плоскость предполагаемого камина.

    После этого из фанеры сооружают опалубок и заливают цементным раствором. Обрабатывается фанера по желанию. Это может быть восковая обработка или же закрытие рубероидом. Готовую основу разравнивают и накрывают полиэтиленом на неделю до полного высыхания.

    Камин следует устанавливать на негорючее покрытие, а стены должны быть защищены огнеупорным материалом

    Учтите, что поверхность фундамента должна быть идеально ровной, так как это залог прочной конструкции.

    Прочность конструкции также обеспечат кирпичи, которые за несколько минут до начала работы будут опущены в воду. Это позволит выйти лишнему воздуху и обеспечить хорошую цепкость материала.

    Это касается и глины. Перед тем как приступить к работам, ее на несколько дней заливают водой, добавляя жидкость по мере впитывания. Не забудьте ее помешивать до того момента, когда она приобретет консистенцию сметаны.

    Теперь можно приступать к основной работе. После того как фундамент высохнет, полиэтилен снимают и кладут два слоя рубероида. Слои, так же как и стяжка должны быть безупречно ровными, потому что это основа для будущей кирпичной кладки. Рядам из кирпичей очень важна ровная основа, которая сделана прямой линией.

    Первые кирпичи кладутся ребром и плотно прижимаются к основанию, затем наносят слой глины. Каждый из слоев должен покрываться глиной, поэтому здесь может понадобиться строительный треугольник и уровень.

    К кладке дымохода нужно подойти с особой внимательностью, порядовка должна быть отмечена на чертеже. Через три ряда нужно будет вставить арматура. В дальнейшем она на нее будет установлена каминная решетка. В процессе укладки боковых выступов, можно использовать половину кирпича. И в конце работы, все швы обрабатываются декоративным раствором, в который можно добавить краситель.

    Таким образом, вы сможете создать в своем частном доме мини печь. Вся технология является не такой уж и сложной.

    Защита деревянной стены

    Изоляция камина от деревянной стены – необходимое условие монтажа и безопасности конструкции. Камин устанавливается рядом со стеной прислонения.

    Независимо от того, из каких материалов сделана стена, даже если они негорючие, вплотную строить камин нельзя. По технике безопасности необходимо сделать теплоизоляцию. Рядом с деревянной стеной строится еще одна из кирпича или бетона.

    Кирпичная стена должна быть отдалена от камина на семьдесят сантиметров. Стена не испортит внешний вид главной конструкции, если ее проект тщательно продуман. Пол возле камина нужно сделать противопожарным. Лучшие материалы для этого – мрамор, кафель и керамогранит. Керамикой можно покрыть только зону возле камина или полностью настил в помещении.

    Как устроен камин открытого типа

    Каминная открытая установка состоит из набора частей:

    • топливника (топки) – здесь осуществляется процесс сгорания топлива;
    • портала – служит декор обрамлением топливника;
    • пода – нижняя часть топки;
    • колосниковой решетки – поддерживает топливо и способствует подаче воздушных масс снизу;
    • зольника – здесь собирается зола;
    • предтопочной площадки – для попадания искорок и декор-оформления;
    • зеркала – задняя отражающая тепло часть камина;
    • дымового карниза – не дает смешиваться потокам воздуха и проникать дыму в комнаты;
    • дымосборника (хайло) – здесь собираются продукты сгорания;
    • дымовой горловины, дымохода;
    • шибера – закрывает дымоход от проникновения холодных воздушных потоков с улицы.

    Расчет камина

    При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения

    В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

    1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
    2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
    3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
    4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
    5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
    6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

    Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

    Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

    Основание камина

    Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

    Выройте яму для обустройства фундамента в соответствии с проектными размерами.

    Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

    При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

    Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

    По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

    Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

    Фальш-камин из гипсокартона, просто и быстро

    Чтобы максимально удешевить бюджет на фильш-камин — использовать оставшийся от ремонта гипсокартон и профиль. Такой декоративный камин легко впишется в любую нишу или угол, а также может быть элементом целой композиции из полок.

    фальш камин из гипсокартона — фото

    Для создания фальш-камина из гипсокартона вам потребуется: оцинкованный профиль для гипсокартона или деревянные бруски, листы или обрезки гипсокартона или фанеры, шуруповерт и электролобзик, ножницы по металлу, шпаклевка и акриловая краска, декоративный камень или кирпич.

    Технология изготовления фальш-камина из гипсокартона

      Основной залог успеха – это продуманный эскиз будущего камина с указанием всех размеров и места соединения каркаса. Измерьте комнату и определитесь с местом установки камина. Рассчитайте необходимое количество материала, и смело принимайтесь за дело.

    Из оцинкованного профиля выполняют каркас, соединяя его элементы с помощью саморезов по металлу и шуруповерта. Режут профиль с помощью ножовки или ножниц по металлу. Для устойчивости элементы каркаса соединяют поперечными перемычками. К стенам и полу каркас необходимо крепить в том случае, если конструкция получается громоздкой, тяжелой или слишком узкой –, т.е. если есть риск неустойчивости сооружения.

    делаем каркас для фальш-камина из металлического профиля

    Листы гипсокартона выкраивают по эскизу, примеряют. Подравнивают и крепят калеными черными саморезами к профилю. Шляпки саморезов слегка заглубляют, чтобы позже зашпаклевать. Гипсокартон легко режется ножом.

    Прикручиваем листы гипсокартона к каркасу

    Стыки и места крепления шпаклюют и выравнивают шпаклевкой для внутренних работ в два слоя, углы дополнительно укрепляют малярной сеткой.

    Шпаклюем края и стыки листов гипсокартона

    Выравнивают поверхность листов при необходимости, используя шпаклевку.

    Выравниваем поверхность с помощью шпаклевки

    Окрашивают полученную конструкцию или выполняют отделку другими материалами: искусственным камнем, плиткой или лепниной. Клеят их на предназначенный для этого материала клей, разведенный по инструкции на упаковке.

    Отделка с помощью искусственного камня

    Оформляют топку с помощью материалов, имитирующих кирпичную кладку, на задней стенке топки можно установить зеркало.

    Декоративное оформление фальш камина

    Внутрь топки ставят свечи или имитацию очага с подсветкой.

    Имитация подсветки внутри камина

    Такой фальш-камин абсолютно безопасен, его можно установить даже в детской. Каминная полка при этом послужит подставкой для фотографий, игрушек и безделушек, а мягко мерцающий очаг создаст уютную атмосферу.

    Угловой декоративный камин из гипсокартона (видео)

    Материалы

    Для обустройства каминов преимущественно выбирают красный кирпич из глины или керамики, пластической формовки или прессовочный. Последний вариант мене прочный, особенно при больших термических нагрузках, так как содержит много пор. А вот керамические кирпичи, получаемые путем пластической формовки, имеют гладкую и прочную поверхность и не менее крепки внутри.

    Существуют 3 разновидности кирпичей для домашних и уличных каминов. Обычный строительный не облицовочный кирпич предназначен для внутренних слоев кладки, которые не видны. Он не нуждается в защите от открытого пламени и ровной красивой поверхности, поэтому и стоит дешевле всего. При изготовлении огнеупорного кирпича применяют прессование и обжиг высокими температурами заготовок из шамотной массы или кварца. Такие стройматериалы устанавливают в местах соприкосновения с открытым огнем, т.е. в топке и дымосборнике. Облицовочные и фасонные кирпичи для декора имеют ровную однородную поверхность с разными расцветками, текстурами или блеском.

    Для кладки используют строительные растворы, в состав которых входят цемент, песок, вода, иногда химические наполнители для термостойкости. Чтобы не рассчитывать самому правильное сочетание компонентов для постройки печи, можно приобрести специальные сухие строительные смеси, которые нужно только разбавить водой и перемешать перед использованием.

    Кроме кирпича и связующего раствора, при постройке каминов используют металлические детали для каминной решетки, теплообменника, дымохода, барбекю и поддонов для углей.

    Рассчитываем размеры камина правильно

    Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту. . Размеры элементов, мм
    Площадь помещения

    12 м2
    15 м2
    20м2
    25 м2
    30 м2
    40м2
    Ширина портала
    400
    500
    600
    700
    800
    900
    Высота портала
    420
    490
    560
    630
    700
    770
    Глубина топки
    300
    320
    350
    380
    400
    420
    Высота задней стенки
    не менее 360

    Ширина задней стенки
    300
    400
    450
    500
    600
    700
    Высота дымосборника
    570
    600
    630
    660
    700
    800
    Сечение дымохода с шероховатой внутренней поверхностью
    140*270
    140*270
    270*270
    270*270
    270*400
    270*400
    Сечение дымохода с гладкой внутренней поверхностью
    140*140
    140*270
    140*270
    270*270
    270*270
    270*270

    Размеры элементов, ммПлощадь помещения
    12 м215 м220м225 м230 м240м2
    Ширина портала400500600700800900
    Высота портала420490560630700770
    Глубина топки300320350380400420
    Высота задней стенкине менее 360
    Ширина задней стенки300400450500600700
    Высота дымосборника570600630660700800
    Сечение дымохода с шероховатой внутренней поверхностью140*270140*270270*270270*270270*400270*400
    Сечение дымохода с гладкой внутренней поверхностью140*140140*270140*270270*270270*270270*270

    Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

    Измеряем площадь комнаты и делим ее на 50.

    Полученное значение – это размер топочного окна.

    Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

    Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

    После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

    Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

    Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

    При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

    Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. . В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

    В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

    Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

    Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

    На рисунке показано, как правильно выводить высоту дымохода.

    Высота дымохода над крышей

    Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

    Предназначение

    Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.

    Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.

    Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.

    Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.

    Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.

    Технология кладки

    Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:

    • Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом.
    • Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей.
    • Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания.
    • Теперь дымоход. Тут важно помнить о мерах пожарной безопасности.
    • Печь-камин должна просохнуть естественным образом. Для этого нужно буквально несколько недель.
    • В период активной сушки печь протапливают. Делают это до тех пор, пока все швы станут одинакового тона.

    Угловой камин и его уникальность

    Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

    Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

    У угловых очагов есть свои достоинства:

    Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

    Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

    Его минусом является дорогостоящая, декоративная отделка.

    Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

    Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

    Читайте также: устройство трубы для камина.

    • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
    • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

    Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

    Из чего готовить раствор для кладки камина

    Глина для кладки камина

    Первый этап – выбор глины. Для приготовления раствора используется небольшое количество элементарных и широко доступных компонентов. Традиционный вариант – водный раствор глины

    Отдельное внимание необходимо уделить выбору основного компонента раствора. В природе этот материал может иметь разные характеристики, в соответствии с которыми его подразделяют на нормальный, тощий и жирный

    Для приготовления кладочного раствора подходит только нормальная глина. В остальных случаях понадобится включать в состав дополнительные элементы, что не лучшим образом отразится на итоговых финансовых расходах.

    Как готовить глину

    Второй этап – подготовка глины к работе. Возьмите нормальную глину и замочите ее на 2-3 дня в большой емкости с водой.

    Раствор для кладки камина

    Третий этап – приготовление раствора для кладки. Обычно раствор замешивается при помощи лопаты. При желании это можно делать ногами, предварительно обувшись в высокую резиновую обувь. Внимательно следите за состоянием раствора и своевременно удаляйте различный мусор при его появлении. Если найти нормальную глину не получилось, можете взять тощую и добавить к ней жирную. Использовать жирную и тощую глину по отдельности нельзя.

    Четвертый этап – проверка готовности глины. Перед применением полученную массу нужно проверить на прочность. Для этого сделайте пару маленьких шариков. Один из них положите в какое-нибудь сухое темное место для сушки. Второй сплюсните в лепешку и положите рядом с первым изделием. Через пару дней оцените состояние лепешки и шарика. Если материал покрылся трещинами, раствор чересчур жирный и в него нужно добавить какой-нибудь вяжущий компонент, к примеру, цемент. При отсутствии трещин раствор является нормальным или тощим.

    Тощая глина «в чистом виде» не пригодна к использованию. Чтобы разобраться с этим моментом, попытайтесь разбить глиняный шарик об стол, пол или другую подобную поверхность. Если шарик разбился, раствор является тощим и к нему нужно добавить еще некоторое количество жирной глины. В случае же если шарик не разбился, можно приступать к кладке.

    Порядовка камина

    При постройке камина, надо обращать внимание на особенности каждого ряда. Так, первый и второй ряд будут глухими

    Первый можно даже класть на ребро, а во второй придется встроить зольник. Все металлические элементы (решетка, дверцы и т.д.) должны устанавливаться с учетом показателя теплового расширения. Зазор должен составлять 5-10 мм и заполняться асбестом.

    Третий ряд укладывается на ребро, это будет дно топливной камеры. Начиная с этого этапа огнеупорный кирпич не перевязывается с красным. Также надо смонтировать колосниковую решетку.

    С четвертого по седьмой ряд будет формирование топливной камеры. Чтобы сделать форму правильной, после первой кладки на сухую, лучше карандашом пронумеровать кирпичи. Штукатурка стен топливной камеры запрещена, поэтому после кладки кирпичи в этом месте надо протереть влажной тканью.

    При кладке восьмого ряда надо сделать небольшой уклон задней стенки, чтобы дым свободно покидал конструкцию. Следующих пять рядов будут формировать арку. Чем круче свод, тем он прочнее и выдержит высокие нагрузки. Для его выкладки надо сделать специальную опалубку из ДСП, заготовки сбиваются между собой на расстоянии около 10 сантиметров. Далее эти конструкции устанавливаются в необходимом месте, и по них выкладывается арка.

    На пятнадцатом ряду надо сделать «зуб». Это такой специальный выступ, который исключит попадание осадков внутрь и обеспечит качественную тягу. Уже на девятнадцатом-двадцатом ряду дымоход будет сужаться. Далее устанавливается сам дымоход и соответствующая задвижка.

    Место размещения камина

    В настоящее время в интернете можно найти различные варианты устройства камина с разнообразными схемами и поэтапные видео рекомендации по кладке кирпичного камина своими руками.

    Труднее выбрать место для кладки выбранного вида камина с подходящими размерами.

    Выбирайте наиболее простой вариант, подходящий вам:

    • по площади отопления и габаритам камеры сгорания;
    • по размерности дымоходной трубы, её форме, приточной вентиляции;
    • по месту размещения в помещении.

    Запомните: если вы не «ас» в самостоятельном составлении расчетов главных конструкционных параметров камина, не стоит пытаться сделать уменьшенную или увеличенную копию путем пропорциональности величин. Ваши труды, скорее всего, окажутся напрасными.

    Всемирная паутина поможет вам приобрести нужный готовый проект или самостоятельно разобраться в методике самостоятельного сооружения камина.

    На это потребуются некоторые усилия, время и опыт в составлении расчетов, если вы не сомневаетесь в своих силах, то экономия денежных средств вам гарантирована, однако вы можете ошибиться при планировании.

    Так что, самым лучшим вариантом будет заказать проект у специалистов в соответствии с площадью отапливаемого помещения и местом расположения, но работу по сооружению камина можете выполнить самостоятельно или также нанять квалифицированных мастеров, но работа их будет стоить дорого, не менее 30 тыс. руб.

    Как установить

    Как правильно построить камин? Вопрос, от которого зависит функциональность, долговечность и безопасность конструкции. При постройке камина в деревянном доме следует строго соблюдать технику безопасности.

    Если дом сделан из оцилиндрованного бревна или бруса, помните, что такой материал легко воспламенятся. Последовательность установки следующая: фундамент, стена приложения, дымоход. Камины классифицируются по месту монтажа.

    • Фронтальный классический камин располагается рядом со стеной;

    • Угловой камин треугольной формы. Располагается в углу и экономит пространство;

    • Отдельный камин. Его устанавливают по центру комнаты, он не касается стен.

    Помните о том, что камин в деревянном доме – небезопасный обогреватель. При установке конструкции соблюдайте определенные правила:

    • Устанавливается многослойный дымоход. Его поверхность не должна прогреваться более чем на 85 градусов. Между стеной и трубой проложите защитный асбестовый лист, он воспрепятствует возгоранию. Расстояние от камина до стены должно быть не менее 60 сантиметров.

    • Любому камину в деревянном доме нужен защитный экран, который предотвращает выпадение искр из портала.

    • Под порталом следует установить дровницу. Пространство, которое расположено под топочной камерой, защищает пол и нижнюю часть камина от перегревания.

    • У любого камина должна быть негорючая, медленно прогревающаяся облицовка. Лучшее решение – изразцовая плитка.

    Камин с открытой топкой состоит из дымохода, зуба, портала и колосника.

    Если отопление камина воздушное или водяное, конструкция состоит из канала-распределителя теплого воздуха, трубы дымохода, решеток для выхода нагретого воздуха, корпуса, водяного «плаща», закрытой топки.

    монтаж камина начинается с фундамента и основания. Решать вопрос о его установке лучше во время планирования строительства. Причина в том, что камин обладает большим весом и необходимо специально отведенное место для его возведения. Если камин устанавливается в многоэтажном доме, имеет смысл сделать конструкцию на каждом этаже. Помните, какого бы размера камин не был, он сможет обогреть только одну комнату.

    Кладка камина должна быть прочной, чтобы выдержать вес конструкции и не нагревать основание. Теплоизоляция камина осуществляется с помощью негорючих материалов. Для создания теплоизолированного короба используют листовые материалы для обшивки, металлические профили для создания каркаса, плиты из каменной ваты, которые имеют алюминиевое покрытие и жаростойкий минеральный клей на цементной основе. Расположение камина выбирается с учетом комфорта и безопасности.

    Кладка камина инструкция и видео

    Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

    Кладка кирпичного камина — фото

    До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

    Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. порядовка камина из кирпича с пояснениями представлена на рисунках.

      Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.

    Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

    Порядовая кладка камина — первые 4 ряда

    Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

    Порядовая кладка камина — 5, 6, 7, 8 ряд

    Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

    Порядовая кладка камина 13-16 ряд — фотография

    Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

    Кладка камина 17-20 ряд

    Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

    Кладка камина из кирпича 21-26 ряды

  • выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к .
  • Источник: http://www.tproekt.com/fals-kamin-svoimi-rukami/

    Самостоятельная кладка каминов

    Камин обычно ставят в гостиной. Где же еще любоваться огнем, как не в комнате для отдыха и приема гостей. Использовать его как основной источник тепла получается далеко не со всеми конструкциями, а вот как дополнительный, в осенне-весенний период он очень даже комфортен. Поможет камин и в особенно сильные холода, когда основное отопление по мощности оказывается недостаточным. Сложить простой камин можно своими руками. Это далеко не просто, но возможно.

    Сделать камин своими руками непросто, но возможно

    Хоть на строительство камина требуется намного меньше кирпича, но очень важно правильно выкладывать все элементы. Из-за конструктивных ошибок камин может работать неэффективно или вообще, не работать. Кроме функции обогрева камин выполняет во многом еще и эстетические функции потому часто выбирают его еще и по внешнему виду, не забывая про технические особенности.

    Голландские камины

    Этот отопительный прибор хоть и имеет традиционную для каминов широкоформатную топку, по сути является печью — у него многооборотный дымоход. Так что это — тяжелое, трудное в исполнении массивное сооружение. У него только два ключевых отличия от печи — размер портала топки и отсутствие поддувала. Если вы знаете, как сложить печь голландку, внеся несложные коррективы, вы сможете ее превратить в камин. Более того, если в доме стоит старая голландка, даже требующая капитального ремонта, она легко превращается в камин. Требуется только разобрать переднюю топочную часть, вставить подходящего размера готовую металлическую топку, подключив ее к дымооборотам и задекорировать.

    Голландский камин построен по принципу такой же печи, отличается только размерами топки

    Этот тот тип агрегатов с открытой топкой, который можно использовать в качестве основного отопительного прибора. Голландцы давно вынуждены экономить на топливе и выпускать тепло в трубу себе не позволяют.

    Открытый или альпийский (швейцарский)

    Этот тип каминов стал популярен совсем недавно. По сути, это тоже не камин в чистом виде, но уже по другой причине. Это, скорее, просто открытый или полузакрытый очаг, над которым сделан колпак, переходящий в дымовую трубу.

    Альпийский или швейцарский камин имеет запоминающийся облик

    Он отлично вписывается в интерьеры в стиле шале, ведь именно оттуда он к нами пришел. Устройство, в общем, несложное, но и не очень эффективное в плане отопления. Зато очень декоративное.

    Вариант, который вы видите на фото выше выполнен в стиле рустик — из природного обработанного камня. Такая работа стоит очень приличных денег: приходится подгонять, подтесывать твердые породы камня, что требует высокой ступени мастерства.

    Классический английский

    Внешний вид классического камина

    Традиционного вида камин таким, каким мы его себе представляем. Открытый широкий портал топки, в которой горят дрова. Причем отделка его может быть любой, как вычурной под соответствующие интерьеры, так и сдержанной, которая вписывается в хай-тек и минимализм.

    При всем при том, что занимает он, вроде, и не очень много места, на изготовление классического камина вместе со средней длинны дымоходом уйдет около 800 штук кирпича. Общая масса подобного сооружения — в районе тонны. Под самый небольшой по размерам классический камин требуется солидный отдельный фундамент, типа того, что устраивают для печи — на ту же глубину, что и фундамент дома, а по размерам он должен быть больше со всех сторон минимум на 15 см. Выводят его в один уровень с полом.

    Устройство и как работает

    Классический камин в разрезе

    Если посмотреть на фотографию, кажется, что ничего сложного нет: коробка с трубой и все. Но то, что выглядит простым, на самом деле далеко не просто. Во-первых, в верхней части топки имеется дымовой зуб. Причем не просто какой-то выступ, а с отражающей поверхностью. Он заужает сечение трубы, закручивая пламя внутрь топки.

    Во-вторых, подовая часть каминной топки не имеет поддувала, а передняя стенка делается с уклоном внутрь. Эти две составляющих позволяют добиться того, что пламя долго крутиться в топке, отдавая тепло максимально.

    В-третьих, в трубе имеется заслонка, которой эффективно, и, что очень важно, безопасно регулируют интенсивность горения. Безопасно — потому что правильно построенный камин ни при каких условиях не образует угарный газ в опасных для здоровья количествах. Ведь он образуется при недостатке кислорода, а при открытом портале классического камина воздуха и кислорода всегда достаточно.

    Другой момент каминной вьюшки состоит в том, что в ней, как в шиберной заслонке, вырезают отверстие, по площади равное 10% сечения дымохода. Этот зазор необходим для минимальной тяги, которая в любом случае не позволит пламени и дыму «вывалиться» из топки. Даже при закрытой заслонке огонь крутиться внутри, а дым уходит в трубу.

    Подобная конструкция позволяет эффективно использовать тепло даже при топке высококалорийного топлива. Долго крутящееся пламя максимально нагревает стенки топки, а они отлично обогревают помещение.

    Если говорить о возможности нагревать воду, то в топку что-либо поставить не представляется возможным: нарушается вся динамика. Зато выше зуба на трубе, можно ставить теплообменник. Другой вопрос, что температуры там уже далеко не такие высокие и нагреть воду для отопления не получиться, а вот для ГВС в небольшом объеме (бойлер накопительного типа), тепла будет достаточно.

    В самых ранних английских каминах под был без колосников, с уклоном наружу. При этом малейшая неточность в исполнении приводила к тому, что пламя начинало вращаться в другую сторону. При этом из топки могли вылетать угли, что совсем нехорошо. Потому в средние века стали делать небольшие колосники и поддувало, которое открывали только при растопке. Когда дрова разгораются, поддувало закрывается, что дает толчок к образованию огненного вихря в топке.

    Современные английские камины делают и с глухим подом и с колосниками. При растопке глухих моделей при розжиге используют жидкости для растопки. Они сами дают достаточный импульс для образования вихря.

    Чертеж классического английского камина с размерами

    Порядовка классического камина

    Традиционные английские камины конструктивно отличаются друг от друга формой дымового зуба. Для его точного воспроизведения только «прямых рук» недостаточно. Требуется опыт и немалый. Но есть модели, которые не столь критичны к этой детали. Такой камин своими руками можно сложить, если вы умеете обращаться с мастерком и уровнем.

    Простой классический камин: порядовка

    В этом варианте колосниковая решетка имеет небольшие размеры и находится в самом конце топки. Это дало возможность не мудрить с зубом, а сделать его обычным, ступенчатым. Но в этом камине во время растопки поддувало закрывать нельзя. Огонь «крутиться» именно за счет поступления воздуха в заднюю часть топки.

    Камин Рамфорда

    Одна из разновидностей классического называется камином Рамфода (Румфорда). Принцип работы тот же, только обеспечивает завихрение не дымовой зуб, а зауженная горловина дымохода, форма которой повторяет одну из ветвей гиперболы.

    Камин Рамфорда. Ключевой узел — горловина трубы

    Конструктивно он проще и требует меньше места — топка может быть менее глубокой. Все проблемы в том, что горловина должна быть выполнена с очень высокой точностью. Отклонение только в 5% от требуемой формы приводит к неработоспособности. В этом и заключается основная сложность, потому изготавливать этот камин своими руками не советуем.

    С фабричной топкой

    Если есть металлические печи, то почему не быть металлическим каминам? И они есть. Каминные топки делают из сложных сплавов — кремнийорганических, композитных и специальных. Процессы, происходящие в топке камина, моделируются специальными программами, потому эффективность этих отопительных приборов велика, сложность установки — средняя. Еще одно достоинство в том, что подсоединить можно обычный металлический дымоход.

    Еще один приятный момент: масса топки около 100 кг. Если отделка будет весить немного, можно ставить такой камин на армированную бетонную плиту. Если же хотите натурального камня, то придется-таки делать фундамент под камин.

    При установке камина с топкой надо соблюдать целый ряд требований:

    • стены, возле которых будет монтироваться отопительный прибор должны быть покрыты негорючими материалами и теплоизоляцией с отражающим слоем;
    • расстояние от топки до стены — не менее 10 см, до утеплителя — на менее 5 см;
    • зольник должен облегчать чистку, а его входное отверстие должно находится как можно ближе к топке;
    • дымоход должен соответствовать параметрам топки;
    • стыки дымохода герметизируются высокотемпературным герметиком;
    • зазор между стенкой топки и облицовкой должен быть не менее 1 см;

    Принцип и порядок установки каминной топки смотрите в видео.

    Получение разрешения

    Немного о том, заказывать установку камина в фирме или делать своими руками. Дело тут не только в технической стороне вопроса. Обычно сложности возникают задолго до этого — еще при оформлении документов. Очень не любят пожарники давать разрешения на камины. А разрешения необходимы при установке камина в любом жилом помещении. Сложность в том, что нет законодательной базы, которая прописывала бы правила установки. По печам подобный документ есть, а по каминам — нет. Зато есть в СНиП 2.04.05-91 (об устройстве отопительно-варочных печей) фраза о том, что в любом жилом помещении запрещено устройство отопительных приборов с открытой топкой. С этой точки зрения повезло, если делать камин планируете на даче, расположенной в дачном поселке — она не считается жилым помещением.

    Как это часто бывает, есть другой документ (МГСН 3.01-96), который в Москве разрешает установку каминов на последних этажах, если владелец один. Так что в столице, есть шанс получить разрешение, пусть и не у всех.

    Есть лазейка и у жильцов старых кирпичных сталинок и хрущевок, в которых кроме вентканалов, в каждой квартире есть еще и дымоходы. Под эту же категорию попадают дома современной постройки, в которые тоже есть дымовые каналы. Во всех этих зданиях разрешается ставить отопительное оборудование на пламени. Вообще, подразумевается печь, но этот факт нигде не прописывается.

    Один из возможных вариантов оформления камина в современном стиле

    «Протолкнуть» разрешение можно, оформив бумаги а сложную перепланировку с переносом отопительных приборов.Пример — перенос стен, простенков, объединение с балконом или лоджией. В бумагах не пишите про регистры или батареи центрального отопления. Именно в такой общей формулировке — отопительные приборы. В этот же документ вписываете, что собираетесь ставить отопительный прибор на пламени, прилагая проект, сделанный в проектной организации. В данном случае самодельные бумаги не проходят. Есть шанс. Но вообще, владельцев домов и квартир гонять будут долго и упорно. И не пытайтесь спорить, иначе разрешение не получите никогда. Переделывайте все, что они требуют. По-другому никак. Немного проще придется владельцам домов. Логика понятна — если возникнут проблемы, гореть будете сами. С обладателями квартир разговаривают жестко, но разрешение можно-таки получить.

    Вот если вам не хочется со всем этим связываться, можно заказать установку того же камина с топкой в профильной организации. Как правило, они предоставляют услуги по оформлению документации. У них уже тропки протоптаны, шансов намного больше. К тому же при приемке вашего отопительного прибора могут потребовать (и, скорее всего, потребуют) сертификаты на все материалы, включая болты, шурупы и печную фурнитуру. Об этом тоже надо знать и помнить. А с такой задачей покупка материалов превращается в непростой квест.

    Вариант кирпичного камина в углу

    Угловой камин — порядовка и видео

    Очень часто камины делают в углу. Это удобно и практично: так он занимает самую сложную для декорирования область и сам служит отличным украшением. Выбирая место под камин, учитывайте такой нюанс, как высота трубы. При кладке камина почти половина материала и времени уходит на формирование трубы. С одной стороны высокая труба — это хорошо — будет хорошая тяга. С другой — большие затраты. Чтобы их сократить, камин можно поставить в том углу, где расположен скат крыши, а не ее конек. Высоты трубы все-равно должно хватить для обеспечения тяги, а расходы будут меньше.

    Как сделать защитный экран

    Если камин будет стоять в деревянном доме, стены необходимо защитить. Оптимально это должно выглядеть так:

    • деревянные стены обшиты теплоизоляцией (можно картоном из базальтовой ваты с температурой эксплуатации до 800°C толщиной в 1,5-2 см);
    • поверх него на керамических изоляторах высотой от 3 см прикрепить металлический экран.

    Стенки камина могут находится в 5-7 см от экрана. Размеры металлического листа — на 15-20 см больше габаритов топки. Такая многослойная система предотвратит нагрев деревянных стен до каких-либо значительных температур.

    Материалы, порядовка, комментарии

    Этот камин имеет размеры 890*890*1610 мм (без учета трубы). Для его изготовления потребуется:

    • красного печного кирпича 356 шт (без трубы);
    • огнеупорного кирпича ША-8 — 55 шт;
    • дымовая задвижка 250*130 мм;
    • стальной уголок с толщиной стенки 5 мм: 50*600 мм — 1 кусок; 50*800 мм — 2 куска;
    • стальной лист толщиной 3 мм 400*600 мм.

    Порядовка углового камина из кирпича

    Приведенная выше раскладка — один из видов классического камина для установки его в углу. Схема достаточно проста, но в ней большое количество кирпичей требует подрезки. Для кладки этого кирпичного камина вам точно понадобиться хорошая болгарка и большое количество дисков по камню.

    При формировании зуба в топке (10-13 ряды) шамотный огнеупорный кирпич подтесывают. Верхний край кирпича каждого последующего ряда должен выступать над предыдущим на 30 мм. Эту грань подтесывают так, чтобы она была наклонной и ровной. В результате укладки всех 4 рядов, формирующих зуб, поверхность должна быть ровной и гладкой. Она будет «закручивать» пламя и отражать тепло в комнату, потому этому моменту уделите максимум внимания.

    Достаточно подробные инструкции по кладке этого камина даны в видео.

    Условия кладки и материалы

    Начинать класть камин своими руками надо в осенне-весенний период, когда температура держится в пределах 15-20°C. При других условиях работать сложно и требуется солидный опыт.

    Кирпич берут печной, красный, полнотелый. Лицевой и гладкий не подходит — он не выдержит температурных перепадов и рассыпется. При выборе печного кирпича обратите внимание на геометрию и цвет. Пережженный «железняк» нам не подходит, также как и вспученные и покоробленные кирпичи. Только ровные, одного цвета, издающие при постукивании чистый звук.

    Кладку ведут на глиняно-песчаный раствор. Глина — покупная строительная, также как и песок — речной, не карьерный. Размоченную до тестообразного состояния глину смешивают с песком в пропорции 1:3, воды добавляют до получения раствора средней пластичности. Обязательно проверяете жирность раствора: берут раствор на мастерок, наклоняют его. Раствор должен упасть, оставив на металле слой 1,5-3 мм. Если слой тоньше, виден металл, добавляют глины, если остаток комковатый и толстый — досыпают песка и немного воды. В результате должны получить раствор с заданными кондициями.

    Замешивать его можно сразу на весь объем. На ночь емкость с раствором накрывают мокрой мешковиной, а перед работой несколько раз перемешивают.

    При кладке толщина швов 6-13 мм. В идеале — 8-10 мм. Если камин своими руками кладете первый раз, постоянно пользуйтесь уровнем и отвесом. Проверяйте каждый ряд и даже каждый камень. Камины — устройства высокие и узкие с высоко расположенным центром тяжести. Такие сооружения не прощают даже малейших отклонений. Потому, уровень должен быть хорошего качества, идеально, если у вас будет откалиброванный построитель плоскостей (лазерный уровень).

    Сушка и разгонная топка

    Готовый камин сушится не менее 20 дней, в хорошо проветриваемом помещении. Можно устраивать сквозняк, но на стенки не должны падать солнечные лучи. Для затенения на окна и двери можно повесить простыни или затянуть проемы марлей.

    После трех недель сушки можно проводить разгонную топку. Берут медленно горящее топливо (уголь-семечку, кузнечный уголь). Если сушилась печь в хороших условиях, растапливают, добавляют топливо небольшими порциями, топят некоторое время. Через три дня можно использовать «на полную». Если условия были «не очень», начинают с 3/4 закладки, постепенно доводя до полной за несколько дней.

    Источник: http://stroychik.ru/otoplenie/kladka-kaminov

    Проект и расчет камина из кирпича своими руками

    Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

    Изучая проекты домов с камином, вам следует знать следующие параметры:

    • какой размер фундамента заливать под камин;
    • высоту помещения;
    • прочность высокого кирпичного сооружения;
    • соблюдение мер противопожарной безопасности;
    • внешний вид привлекательности камина.

    Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

    Угловой камин и его уникальность

    Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

    Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

    У угловых очагов есть свои достоинства:

    Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

    Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

    Его минусом является дорогостоящая, декоративная отделка.

    Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

    Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

    • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
    • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

    Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

    Схема прямоугольного камина и чертеж

    Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

    Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

    • Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

    Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

    Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

    Порядовая схема прямоугольного камина 5×2,5 из кирпича

    Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
    Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

    Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.


    Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

    Чертеж мини камина

    Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м 2 . Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

    • В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

    Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

    Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

    Для возведения вам потребуется:

    • керамический кирпич 235 штук;
    • глина – 0,12 м 3 ;
    • песок – 0 , 3м 3 ;
    • дверка прочистная – 1 штука;
    • задвижка печная – 1 штука;
    • колосниковая решетка – 1 штука;
    • душники – 2 штуки;
    • сталь листовая толщина – 3 мм и размером 0, 25 м 2 ;
    • рубероид – 1,5 м 2 ;
    • цемент – 15 килограмм.

    Камин «мини» и его порядовая схема кладки

    Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

    Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

    Ниже имеется чертеж из металла для топливника.


    Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

    В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

    Английский камин среднего размера

    Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

    К параметрам причисляют следующее особенности:

    • выступающий зуб;
    • открытая топка;
    • задняя стенка наклонного излома.

    Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

    Элементы и схема камина английского типа

    Данная схема является актуальной для большинства моделей английского типа.

    Для его возведения вам потребуется:

    • полнотелый керамический кирпич – 350 штук;
    • шамотный кирпич – 125 штук;
    • песчано-глиняный раствор – 215кг;
    • раствор огнеупорный – 155кг.

    Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

    Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

    Это строение устанавливают в помещении не менее 80 м 3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

    Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

    Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

    В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

    Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

    После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

    Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

    Кладка трёхуровневого камина с колосниковой решеткой

    Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

    фото камина, состоящего из трёх уровней

    Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

    Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

    Схема чертежа трехуровневого камина с колосниковой решеткой

    Для кладки понадобятся следующие материалы:

    • керамический кирпич – 620шт;
    • кирпич шамотный (огнеупорный) – 220 шт;
    • решетка колосниковая 420х200мм – 2шт;
    • задвижка дымовая 260х260 мм – 1шт;
    • уголок стальной №40 – 150см;
    • уголок стальной №60 – 100 см;
    • стальная полоса 4х60 мм – 300 см;
    • глиняный раствор – 750 кг.

    Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

    Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

    Источник: http://znatoktepla.ru/kaminy/proekt-i-raschet-kamina-iz-kirpicha-svoimi-rukami.html

    Камины своими руками: полезные советы, фото и видео

    Камин в интерьере дома или квартиры – это всегда стильно, он способен создать атмосферу уюта и спокойствия. На посиделки возле камина всегда приятно пригласить друзей и близких. Однако, помимо этого, камин играет не только эстетическую, но и практическую функцию. Ведь холодными зимними вечерами он способен также и согреть.

    • Камины своими руками: фото и расчет стоимости
    • Из чего состоит камин
    • Где поставить камин и как рассчитать его параметры
    • Материал для строительства камина своими руками
    • Камин своими руками из металла: особенности
    • Что понадобится для работы: перечень инструментов
    • Видео и инструкция по строительству камина своими руками

    Сейчас в строительных магазинах и специализированных торговых точках масса готовых решений, однако настоящий камин из кирпича, который вы построили своими руками, не заменит их. Как построить камин своими руками и что для этого потребуется, мы и расскажем в данной статье. Также мы предлагаем вашему вниманию фото готовых работ и обучающее видео.

    Камины своими руками: фото и расчет стоимости

    На фото вы можете видеть примеры решений по установке каминов из кирпича, выполненных своими руками. Естественно, перед тем, как вы решитесь сделать такую работу, необходимо учитывать такие факторы, как финансовые возможности, строительные навыки и многое другое.

    Так, стоимость постройки камина своими руками зависит от следующих факторов:

    • тип отделки и самого камина;
    • метраж потолка в доме или квартире, а также его этажность;
    • материал, из которого изготовлены фасадные стены и просчет (при необходимости) стоимости изоляционных компонентов для стен;
    • материал напольного покрытия;
    • особенности фундамента строения;
    • климатические особенности зоны, где располагается дом.

    Просчет стоимости работ совершить без каких-либо исходных данных невозможно, однако, можно сказать, что работа по сооружению камина своими руками на основе кирпича при условии облицовки его натуральным камнем в загородном двухэтажном доме составит порядка 50 тысяч рублей.

    Из чего состоит камин

    Чтобы сделать работы своими руками, нужно понимать, из каких элементов состоит камин. Так, его ключевые узлы – это дымоход и топка. Без топки его работа просто невозможна, а дымоход нужен для того, чтобы обеспечивать циркуляцию воздуха. Среди прочих элементов сооружения:

    • прибор для нагрева;
    • сборник для дыма;
    • задвижка для сбора золы после сгорания топлива;
    • зольник;
    • колосниковая решетка;
    • внутренний облицовочный слой для защиты (футеровка);
    • конвекционная система;
    • отсекатель пламени;
    • защитные дверцы.

    Снаружи сооружение состоит из облицовки и портала. Портал представляет собой оформление и декор камина, а облицовка – это окончательная отделка сооружения.

    Где поставить камин и как рассчитать его параметры

    В зависимости от места расположения камины подразделяются на следующие категории:

    • пристенные – как правило, габаритные конструкции, которые можно сделать уже в построенном доме. Наиболее распространенный вид;
    • угловые – дымоход в таких конструкция проектируется в одной из расположенных рядом стен. Чтобы построить такой камин своими руками, следует сделать предварительный проект и проинспектировать состояние фундамента строения и несущих стен;
    • встроенные – занимают минимум места, встраиваются в колонну или стену. Оптимальный вариант – сооружение на этапе строительства дома;
    • отдельные – островные камины представляют собой плоскую площадь, которая располагается чуть выше уровня пола.

    Чаще всего их ставят у капитальных стен. Нельзя допускать их переохлаждения, а также размещать на сквозняках, рядом с лестницами, в маленьких комнатах или в коридоре. Рядом с очагом должно быть место для отдыха, которое нужно сделать свободным. При проектировании очага обязательно следует соотнести место размещения труб с балками со стропилами кровли.

    Напольное покрытие должно быть выполнено из огнеустойчивого материала, а вот если ведь дом из дерева, то строительство камина своими руками должно быть сделано с учетом всех требований по безопасности. Очаг в любом доме должен быть поставлен так, чтобы от топки и конструкции минимальное расстояние до мебели и предметов декора составляло как минимум 800 мм.

    При просчете параметров конструкции учтите общую площадь комнаты. В частности, площадь каминного портала должна составлять примерно 0,02 части комнаты. Учтите, что даже большой камин не согреет помещение из-за сквозняков, а слишком маленький – из-за своих размеров.

    Глубину топливника следует рассчитывать на треть от высоты. Если же размер будет подобран неправильно, то эффективность работы камина будет сокращена, или же в комнату попадет дым. Стенки топки должны иметь наклон для лучшего отражения энергии и вывода дыма.

    Дымоход у очага должен иметься отдельный и иметь большой объем трубы. Сечение изнутри просчитывается в зависимости от портальной площади, а его высоту определяют глубиной топки и умножением полученного вдвое.

    Материал для строительства камина своими руками

    Наиболее распространенный материал для изготовления каминов своими руками – это кирпич, хотя существуют и металлические конструкции, о которых мы еще поговорим позже.

    А для классического очага на основе кирпича нам потребуются такие материалы:

    • красный кирпич;
    • цемент;
    • глина;
    • щебень;
    • песок;
    • бутовый камень и многое другое.

    Красный кирпич для строительства должен быть хорошего качества, не иметь никаких повреждений, быть однородным по своей структуре и правильной формой (прямые углы и ровная поверхность). При покупке следует проверять каждый из кирпичей: просто постучите по каждому из них, чтобы звук был чистым.

    Кирпич, который не прошел при производстве нормальную обработку температурой, будет более светлым и иметь неоднородную структуру, а при простукивании – издавать глухие звуки. Также нельзя брать кирпичи сильно темных оттенков и кирпичи с белыми пятнами.

    Для работы потребуется примерно до 300 кирпичей. Не рекомендуется применять пустотелые или силикатные кирпичи. А вот для футеровки выбирайте кирпичи шамотные огнеупорные.

    Камин своими руками из металла: особенности

    Помимо кирпичной постройки многие предпочитают камины из металла. Они имеют компактные габариты и не требуют установки дорогого фундамента. Несомненным преимуществом металлического камина является то, что он способен обогреть большую площадь при относительно небольших топливных затратах.

    Такие камины изготавливаются на основе стали, меди, иногда оцинкованной или черненой жести. Кроме того, металлические элементы тоже отлично выполняют эстетическую функцию, они могут иметь такой вид покрытия:

    • матовое или блестяще черное;
    • гладкое;
    • с рифленым узором;
    • с декоративным клеймом;
    • с чеканными рисунками и другими особенностями декорирования.

    Очаг может быть выполнен из металла как целиком, так и с применением природного камня, кирпича или кафельной плитки.

    Преимущества такого очага следующие:

    • тепло исходит и распространяется в помещении очень быстро;
    • поток воздуха проветривает помещение и предотвращает появление плесени;
    • универсальность установки.

    Однако есть у данной конструкции и ряд недостатков:

    • после прекращения огня печь сразу же становится холодной;
    • железный корпус прогревается настолько, что прикасаться к нему небезопасно;
    • неравномерное распределение тепла;
    • нужно выделять время и место для заготовки дров для камина.

    Что понадобится для работы: перечень инструментов

    При сооружении камина своими руками вам пригодятся следующие инструменты:

    • штыковая и совковая лопата;
    • молоток;
    • ножовка;
    • корыто или ящик для приготовления раствора;
    • ведро;
    • сита для просеивания цемента и песка с разным диаметром ячеек;
    • мочальная кисть для швов кладки;
    • молот печной;
    • мастерок;
    • отвесы;
    • строительный уровень;
    • угольник;
    • расшивки для швов;
    • разметочные приборы (карандаши, маркеры, рулетка, линейка).

    Видео и инструкция по строительству камина своими руками

    Предлагаем посмотреть обучающее видео, где вы можете наглядно ознакомиться с процессом сооружения каминов своими руками.

    А теперь давайте ознакомимся с алгоритмом действий по сооружению камина своими руками:

    • сделайте рубероидную подложку в 2 слоя и уложите сверху кирпичи, проверив ровность кладки строительным уровнем, и не испачкайте верхнюю часть материала раствором;
    • поместите кирпич на рейки и прижмите, затем обработайте раствором и прибейте его. Глина не должна выталкивать рейку и выдавливаться из щелей. Нижние кирпичи кладут на ребро, каждый ряд при этом следует измерять на предмет ровности;
    • для проверки ровности вертикальных рядов используйте мастерок. Проверяйте раствор руками, чтобы в нем отсутствовал мусор и камни;
    • обрамление конструкции не должно соприкасаться с внешними стенами во избежание температурных перепадов и разрушений в будущем;
    • после выкладки нескольких кирпичных рядов уберите деревянные рейки. Через три ряда следует поставить штыри для решетки, обращая пристальное внимание на боковые выступы портала камина. По окончании работ швы затирайте цветным декоративным раствором;
    • дымосборник и топливник после окончания строительных работ следует изнутри обтереть с целью удаления остатков раствора;
    • чаще всего свод и дымоход имеют изогнутую структуру. Их нужно выкладывать с учетом напуска одного кирпичного ряда примерно на пять сантиметров. При этом отверстия в портале перекрываются перемычками. Их делают в виде клинов, арок или сводов, также для качественного устройства лучше соорудить деревянную опалубку;
    • при воздвижении топливника следите, чтобы труба имела строго вертикальное положение;
    • смесь для дымоходной трубы на крыше следует делать на основе песца и цемента без глины;
    • кровельный ковер закрывают специальным напуском, который защищает перекрытия из дерева от открытого огня;
    • чтобы теплоотдача была выше, стенки топливной части можно выполнить под углом, а боковые – развернуть наружу. Задняя стена должна быть наклонена под небольшим углом;
    • дымовая камера устанавливается над топкой, а выступающий карниз крепится между камерой и топливником. Он нужен затем, чтобы из очага не вылетали сажа и копоть и не засоряли помещение, также в целях не допустить его задымление.

    Как уже упоминалось ранее, качественный камин своими руками можно сделать не только из кирпича, но также на основе металла или камня. Однако, стоит отметить, что каменное сооружение сделать самому без специальных умений и навыков очень тяжело. Кроме того, такое мероприятие достаточно затратное по финансовой части. Но при этом нужно отметить, что каменный очаг прослужит гораздо дольше кирпичного.

    Если времени и сил на сооружение камина своими руками у вас нет, то можно отдать предпочтение электрическому аналогу, стилизованному под камин. Конечно же, он будет расходовать много энергии, но «каминный» эффект все равно будет присутствовать.

    Существует также категория биокаминов, которые делаются исключительно из натуральных материалов и работают на биотопливе. Огромный минус – такое топливо найти очень сложно, да и стоит оно прилично.

    Какой бы вариант вы ни выбрали – готовую модель или самодельную, все равно камин в любом случае станет украшением любого интерьера в любом стиле, он сделает ваше жилище более уютным.

    Источник: http://pechi.guru/kamin/kaminy-svoimi-rukami-poleznye-sovety-foto-i-video.html

    Смотрите также:
    25.04.2020

    Баня из газосиликатных блоков своими руками: преимущества, этапы строительства Говоря о бани, большинство первым делом представляет себе баню из бревна. Но прогресс не стоит на месте, и сегодня появились другие, более современные материалы, из которых можно возводить...

    25.04.2020

    Отопление в бане: выбор оптимального варианта Если вы обустраиваете баню на своем подворье и решаете,как сделать отопление в бане, необходимо помнить, что печь может выполнять несколько функций. Она предназначается не только для получения пара в парилке и нагрева воды,...

    25.04.2020

    Бассейн своими руками. Важные моменты и полезные советы . Бассейн – это довольно сложное инженерное сооружение и сделать его полностью своими руками нелегко. Ошибки при его строительстве дорого обойдутся, особенно если чаша бассейна будет изготавливаться путем отливки...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
