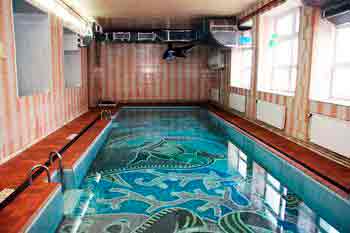

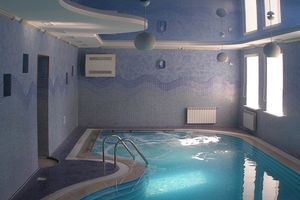

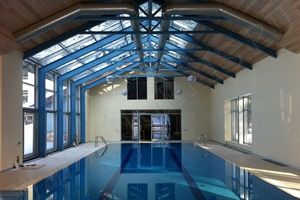

Помещение с бассейном есть очень специфичным из-за наличия в нем огромного количества паров воды. Влага конденсируется на поверхности с более низкой температурой, в следствии чего начинаются процессы коррозии, тления и образования грибка.

В комнате с бассейном запотевают окна, влага накапливается на находящихся там предметах. Ликвидирует все эти неудобства высококачественная вентиляция помещения с бассейном.

Зачем нужна вентиляция бассейнов

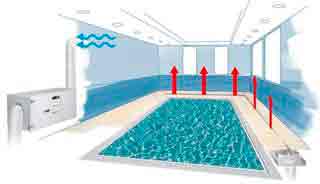

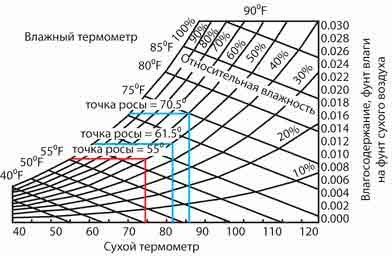

Свойства воды и воздуха в помещении с бассейном помогают испарению воды из чаши, приостановить данный процесс нереально. Влага оседает на предметах интерьера и различных конструктивных элементах, что ведет к их порче. Хорошо спроектированная и смонтированная система вентиляции отведет все воздушные испарения из помещения.

2-ой нехороший фактор от паров воды – неудобство находящихся в бассейне людей. Влажный воздушное место очень плохо отражается на органах дыхания и психическом состоянии. 3-ий фактор – порча находящегося в бассейне электрооборудования. Мучаются не считая того прикрытые стеклом потолочные осветительные приборы.

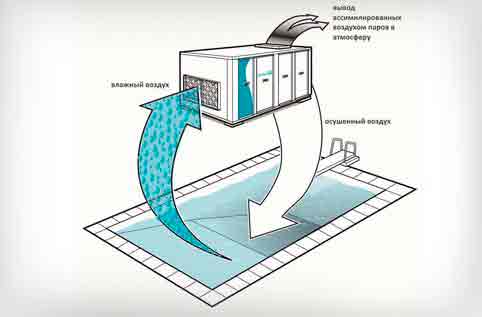

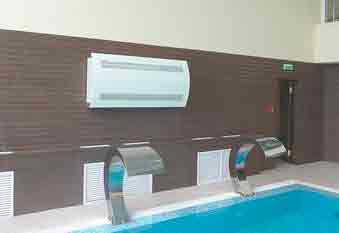

Вентиляционные системы для наилучшего результата оборудуют осушителями воздуха. Посреди всех разновидностей вентиляционных система выделяют две более широко распространенные:

  • Приточно-вытяжная с рекуперацией тепла
  • С разделением притока и оттока воздуха.

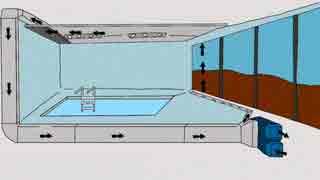

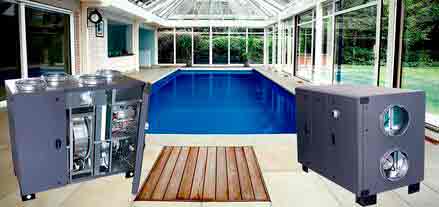

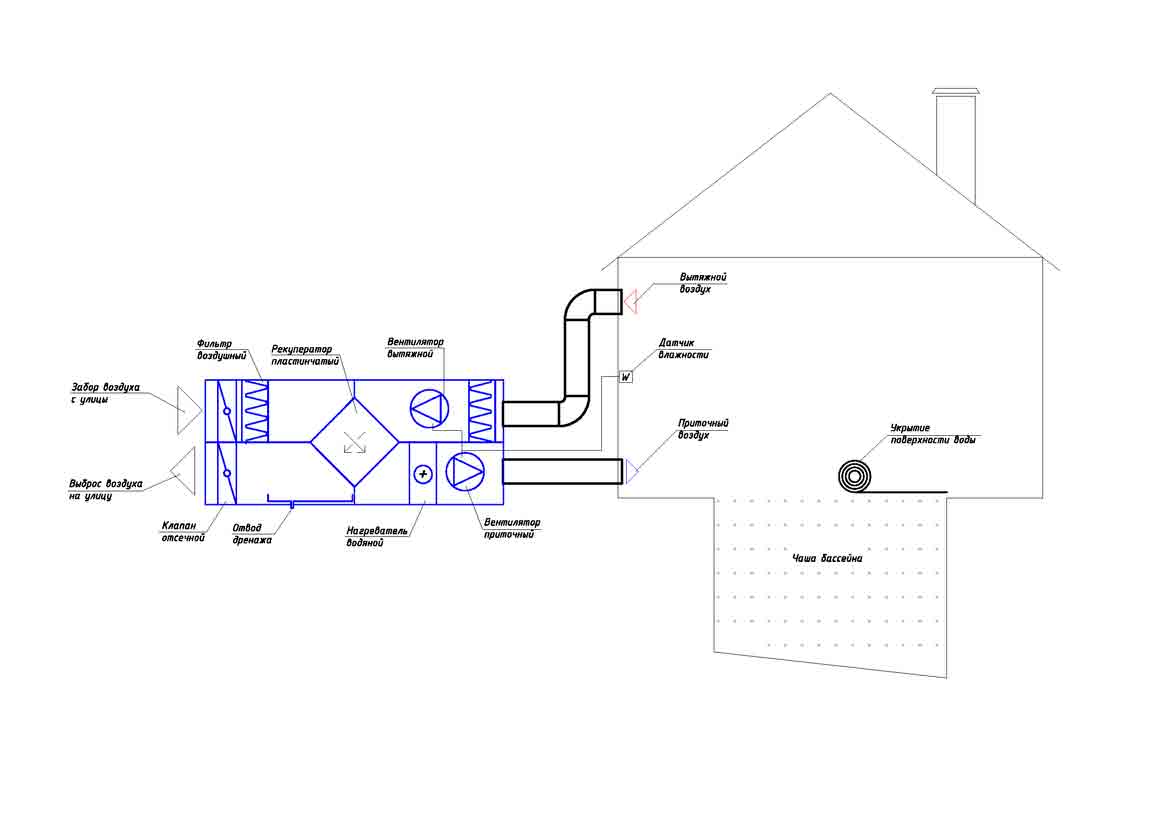

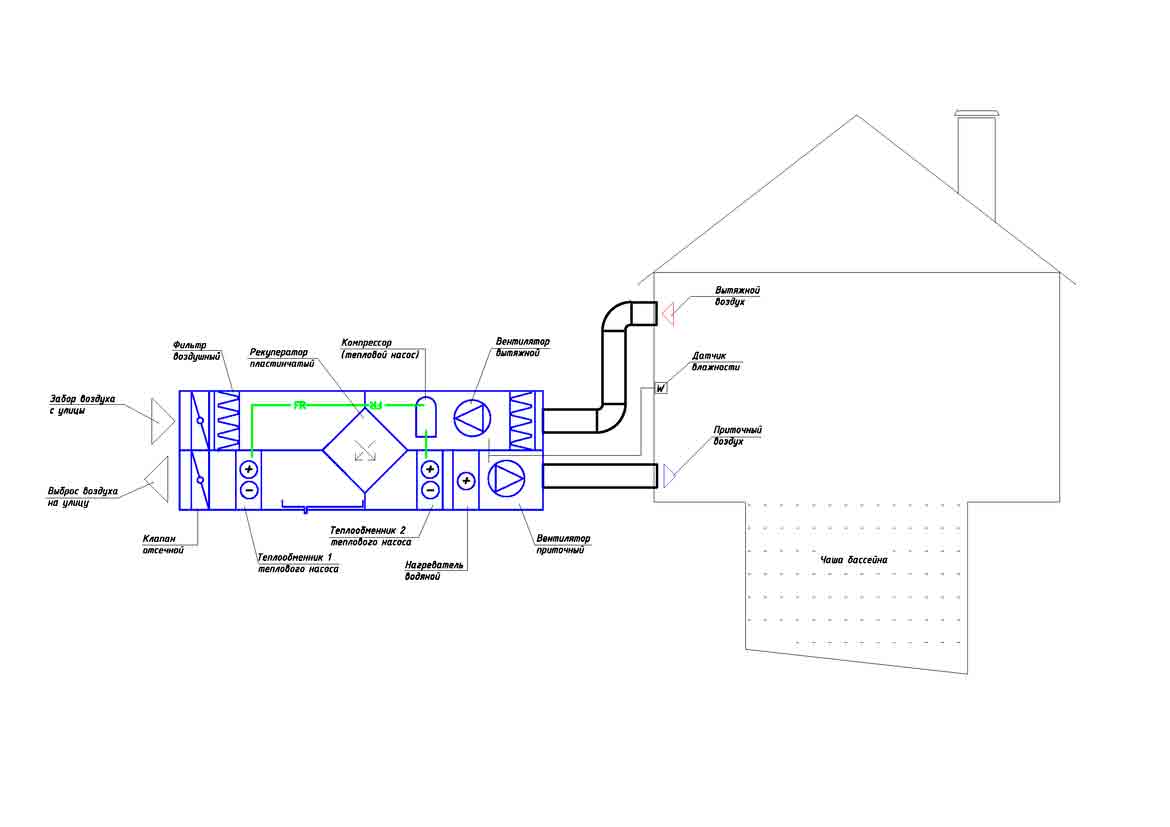

Приточно-вытяжная система вентиляции с рекуперацией тепла

Данный тип вытяжной системы работает в одном блоке. На шаге закупки всех подходящих материалов данная система просит больших издержек, но в процессе эксплуатации более экономична, чем проточная вентиляция. Достоинства внедрения:

  • Не просит много места для монтажа. Все комплектующие находятся в одном блоке, а поэтому занимают небольшую площадь, чем вентиляция с поделёнными элементами. Нормально подходит для маленьких по площади бассейнов и поэтому достаточно нередко употребляется в личных зданиях.
  • В протяжении работы установка имеет уменьшенное энергопотребление, благодаря наличию рекуператора. Данный устройство сберегает до 50-70% энергии, так как приточный воздушное место греется за счет вытягиваемого газа, но не смешивается с ним. Другими словами температура в комнате держится на этом же уровне за счет собственного же резерва тепла. Вот поэтому подходящая мощность используемого мотора существенно миниатюризируется в 2-2,5 раза.

Система вентиляции бассейна приточно-вытяжного типа содержит такие элементы:

  • Вентилятор приточно-вытяжной.
  • Фильтр для чистки входящего воздуха.
  • Двойной клапан, перекрывающий проход прохладному воздуху в протяжении выключения системы.
  • Рекуператор тепла.
  • Обогреватель входящего воздуха.

Приточно-вытяжная вентиляция бассейна с рекуператором тепла в некоторых случаях оснащается автоматическим регулировщиком характеристик количества водяных паров и температуры. Не считая этого в дополнение устанавливают устройства, распределяющие прогретый воздушное место в другие комнаты и осушитель воздуха.

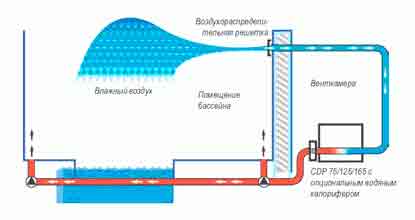

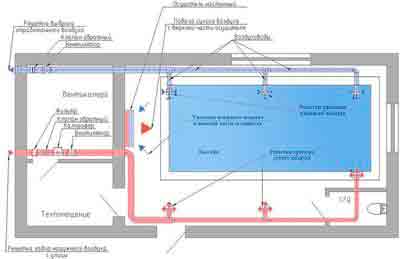

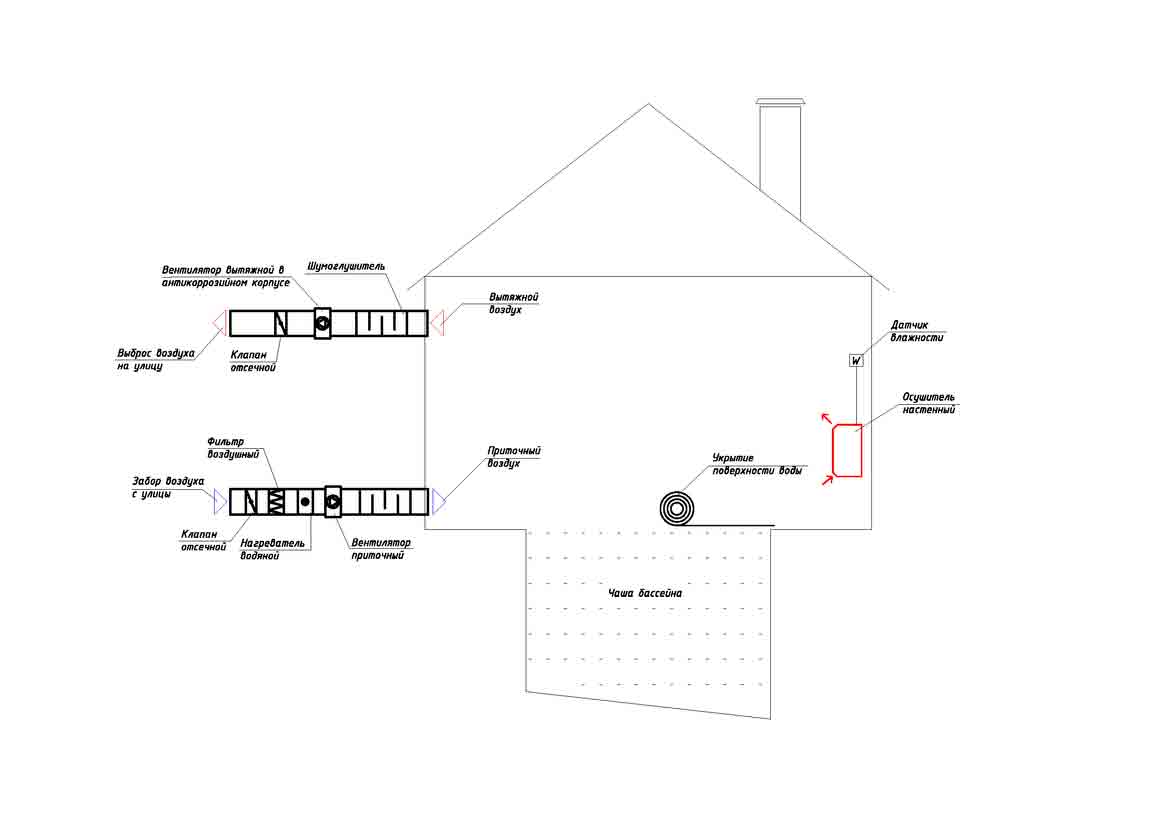

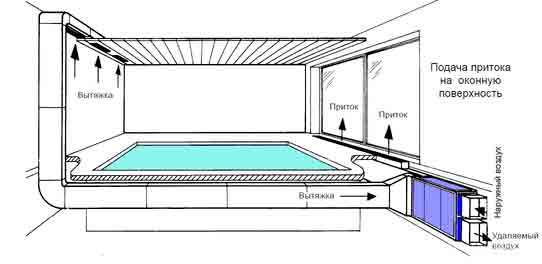

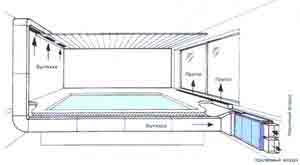

Вентиляция с разделением притока и оттока воздуха

Данная система есть раздельной, вход и выход воздуха делается разными системными элементами вентиляции. Оборудование в данном случае стоит дешевле, чем для первого типа вентиляции, но в процессе эксплуатации она востребует больших издержек. Не считая этого раздельная вентиляция имеет довольно огромные габариты и не так комфортна для внедрения в маленьких помещениях.

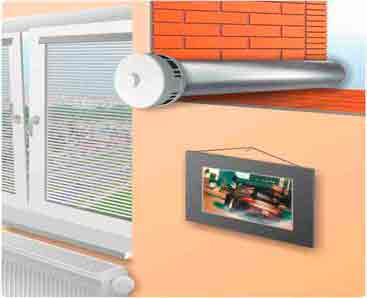

Проточная вентиляция бассейна характеризуется раздельной подачей свежайшего воздуха в помещение с одновременным удалением уже увлажнившегося воздуха наружу. Оборудование данного типа вентиляции проходит на шаге неспециализированных строй работ по строительству бассейна. Основной ее элемент – интегрированный в вытяжные каналы вентилятор. Приток воздуха проводится средством последующего оборудования:

  • Забирающее воздушное место устройство, оборудованное клапаном, который не пропускает в помещение прохладный поток в протяжении отключения системы.
  • Очистительный поступающий воздушное место фильтр.
  • Обогреватель поступающего воздуха.
  • Вентилятор для закачки воздуха.
  • Управляющий блок для поддержания температурного уровня и объема поступающего воздуха.

Автоматизирование вентиляции

Автоматическая система производит полный контроль над системой вентиляции, регулирует ее функции. Работа, которую делает автоматическая система:

  • Держит на данном уровне влажность и температуру воздуха, и производительность самой вентиляционной системы.
  • В данные промежутки времени включает или отключает отдельные структурные элементы системы или всю ее в целом.

  • Уведомляет о появляющихся аварийных обстановках и проблемах системы.
  • Прослеживает последовательность всех проходящих в системе операций.
  • Дает защиту системы в целом и отдельных ее составляющих, защищает водные калориферы от замораживания в их воды, падения напряжения и т.д.
  • Производит связь вентиляции с системой «умный дом».

Нормы характеристик воздуха в бассейне

Вентиляционная система подбирается под определенные характеристики, каковые соблюдаются в комнате с бассейном. При разработке надёжных и приятных критерий в комнате выдерживаются последующие числа:

  • Влажность воздуха менее 65%.
  • Температурное соотношение воздуха и воды не превосходит 2оС в пользу воздуха.
  • Температурный показатель воды держится до отметки 32оС.
  • Выходящий из вентиляции поток газа не превосходит скорость в 0,2 м/с, так как более высочайшие значения делают осязаемый кожей сквозняк.
  • Нормированное значение воздухообмена создает восемьдесят м3/ч на 1-го находящегося в помещении человека. Но в протяжении проектирования допускается использовать не эту цифру, а расчетное значение.

Нормы допускают отличие количества входящего и выходящего воздуха в размерах половины кратности воздухообмена бассейна. Здесь, но, принимается во внимание скорость потока газа. При расчете проекта не считая этого учитывают количество децибел шума в комнате, его большой порог – шестьдесят дБ. Естественная вентиляция не формирует в бассейне обрисованные выше характеристики, поэтому комната в обязательном порядке оборудуется механизированной системой вентиляции.

Аспекты разработки проекта вентиляции

При разработке проекта вентилирующей конструкции хоть какого типа учитывают многофункциональные свойства самой конструкции, для обеспечения ею данных критерий, и нехорошие причины, воздействующие на структурные элементы конструкции. Одним из самых первых вредящих вещества есть конденсат. его скопление на поверхности вентиляционной шахты станет обстоятельством коррозии и порчи оборудования. Чтобы избежать этого, шахту изолируют или употребляют клапаны с электроподогревом. Не считая этого вентиляционную шахту дополняют поддоном для стекания планирующей воды.

В вентиляционной системе бассейна хоть какого типа и размера необходимо предугадать возможность работы в наименьшей производительности, чтобы сберегать энергию в протяжении простоя бассейна. Соответственно, необходимо оборудование устройством повышенной мощности, чтобы вентиляция результативно управлялась со своими функциями, в то время, когда в бассейне огромное количество людей. Данные дополнения не обязательны, но оказывают помощь сберегать электричество при круглосуточной работе, вместе с этим эффективность работы системы не свалится. В особенности актуально это дополнение для личных домов, в каких оборудование употребляется существенно пореже, чем в бассейнах общественного использования.

Самое серьёзное правило при расчете проекта – учет площади помещения, расчет значений кратности воздухообмена и расхода воздуха, наличие функции нагрева комнаты. Приточно-вытяжная вентиляция бассейна есть функциональной и решает все задачки. Она имеет различные структурные элементы – систему фильтрации, калорифер и вентилятор. Это обуславливает выполнение ею всех обозначенных функций. Вентиляция бассейна устанавливается обособлено от основной домовой системы. Понижают испарение воды из бассейна средством зашторивания его на период простоя.

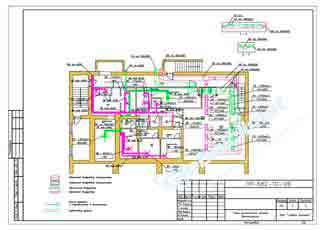

Как сделать проект вентиляции бассейна

Как уже было сказано выше, в то время, когда проектируется вентиляция бассейна, расчет ведется с учетом влажности воздуха 65%, но данное значение на практике обычно снижается на 15-20%. Это происходит из-за тактильного чувства повышенной влажности. В случае если вентиляционная система снабжена правильно и дает подходящий показатель влажности, все таки замечается конденсат и неудобство. В следствии многофункциональные свойства вентиляции меняют, вместе с этим обрисованные явления пропадают, но показатель влажности не соответствует заявленным нормам.

При расчете проекта учитывается расход воздуха. Особенные формулы и таблицы оказывают помощь узнать подходящий воздухообмен при имеющемся температурном показателе и площади аква места бассейна.

Все характеристики, каковые учитывают при расчете:

  • Неспециализированный размер аква места.
  • Размер всех обходных дорожек.
  • Размер всей комнаты.
  • Средний температурный показатель воздуха вне помещения в зимний и летний период.
  • Температура воды.
  • Температура среды в самой комнате.
  • Среднее количество визитёров бассейна.
  • С учетом того, что потоки теплого воздуха стремятся ввысь за счет наименьшей массы, необходимо учесть температурный показатель воздуха у потолка.

При независящем расчете проекта вентиляции для бассейна делают не считая этого такие вычисления:

  • Учитывают поступление тепла от купающихся людей, наружного солнечного деяния, обходных дорожек, освещения, от самой воды.
  • Учитывается поступление воды от купающихся людей, аква поверхности, от обходных дорожек.
  • Воздухообмен рассчитывается по влаге и неспециализированному теплу, учитывается нормативный воздухообмен.

По эталону общества германских инженеров воздухообмен рассчитывается зависимо от площади водяной глади, ее температурного показателя, неспециализированной влажности

Воздуха и многофункциональных изюминок бассейна. Для расчетов употребляется формула:

W= exFxPb-PL, кг/ч. Здесь:

  • F – неспециализированный размер водяной поверхности бассейна, м2.
  • Pb – показатель давления паров воды в насыщенном воздухе с учетом температурного показателя воды в бассейне, Бар.
  • PL – показатель давления водяных паров при данном температурном режиме и влажности, Бар.

Для ввода показателя давления в кПа учитывают, что один Бар = 98,1 кПа.

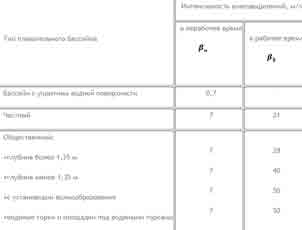

E в данной формуле – коэффициент испарения, кг(м2*час*Бар), определяет многофункциональные особенности бассейна. Для разных типов бассейнов он равен:

  • Прикрытая пленкой аква гладь – 0,5.
  • Недвижная аква гладь – 5.
  • Конструкция маленьких размеров с небольшим числом визитёров – 15.
  • Конструкция общественного использования со средним показателем активности пловцов – 20.
  • Конструкция для мест активных развлечений и отдыха – 28.
  • Конструкция, оборудованная водяными горками и с образованием волн – 35

В расчетах ориентируются на выделение воды в протяжении внедрения бассейна, это формирует припас прочности всей системы. Для расчета воздухообмена в бассейне пользуются формулой: mL=GWXB-XN, кг/ч, это формула для вычисления массового расхода. Большой расход определяют по формуле: L=GWrxXB-XN, кг/ч. Здесь:

  • L – расход входящего воздуха большой, м3/ч.
  • ML – расход входящего воздуха массовый, кг/ч.
  • GW – количество всей испаряющей воды в помещении, г/ч.
  • XN – содержание воды снаружи помещения, г/кг.
  • XB – содержание воды в помещения, г/кг.
  • R – показатель плотности воздуха при температурном режиме в помещения, кг/м3.

Показатель содержания воды снаружи помещения имеет тенденцию изменяться с трансформацией времен года. Это изменение зимний период добивается 2-3 г/кг, летом – 11-12 г/кг. Практикующие специалисты ориентируются на показатель девять г/кг, поэтому как сезонное изменение данного показателя по времени не длительно. Что касается величины XB, то она принимается чуток больше расчетной, так как в летний сезон количество появляющегося конденсата незначительно.

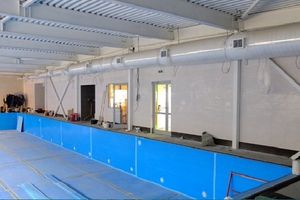

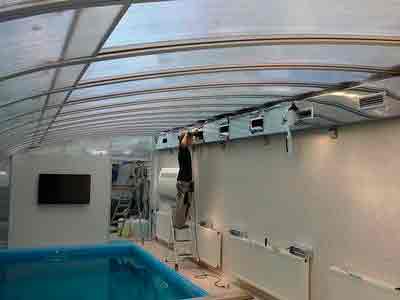

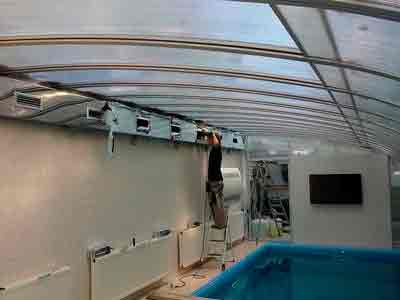

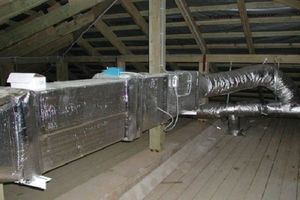

В процессе монтажа вентиляции все воздуховоды аккуратно герметизируют и теплоизолируют. Поток воздуха не направляют на поверхность воды. Небольшую вентиляционную систему устанавливают меж серьезным и навесным потолком. В случае если в помещении установлена вентилирующая система, то применение в нем кондюка не рекомендовано.

Вентиляция бассейна

Источник: http://vukol.ru/bani/1030-ventiljacija-v-bassejne-svoimi-rukami.html

Вентиляция бассейна

Любое помещение, в котором располагается бассейн, является достаточно специфическим, преимущественно из-за обилия водяных паров. Как известно, влага оседает в виде конденсата на более холодных поверхностях, вследствие чего развиваются коррозийные процессы, появляется грибок и гниение. Кроме того, в данном помещении запотевают окна, а влага оседает практически на всему, что там располагается. Чтобы избежать подобных неприятностей, вам потребуется качественная вентиляция бассейна. О том, что она собой представляет, для чего нужна и как обустраивается, и пойдет речь в сегодняшней статье.

  • 1 Для чего может потребоваться вентиляция бассейнов?
  • 2 Вариант первый. С разделением оттока/притока воздуха
    • 2.1 Видео – О вентиляции в бассейнах
  • 3 Вариант второй. Приточно-вытяжная (с функцией рекуперации тепла)
  • 4 А как насчет автоматизированных вентиляционных систем?
  • 5 Нормативные требования
  • 6 Особенности составления проекта вентиляционной системы
  • 7 Разрабатываем проект вентиляционной системы
    • 7.1 Видео – Устройство приточно-вытяжной вентиляционной системы

Для чего может потребоваться вентиляция бассейнов?

Благодаря особым характеристикам воздуха и воды в том помещении, где располагается плавательный водоем, влага благополучно из чаши испаряется, причем помешать данному процессу не представляется возможным. Оседая на разного рода конструктивных элементах или же просто предметах интерьера, влага неминуемо приводит к их порче. Однако если грамотно спроектировать и обустроить вентиляционную систему, то она будет эффективно отводить все воздушные испарения на улицу.

Другим же недостатком обилия водяных паров в помещении является то, что люди, которые плавают в бассейне, попросту испытывают дискомфорт. Более того, влажный воздух отрицательно воздействует на органы дыхания, а также на психологическое состояние человека в целом. И, наконец, третья причина, по которой вентиляция в данном случае обязательна, заключается в неизбежной порче всего электронного оборудования, находящегося в бассейне. Что характерно, в негодность приходят даже потолочные осветительные приборы, защищенные стеклом.

Чтобы вентиляционная система была более эффективной, ее, как правило, дополнительно оснащают осушителями воздуха. Самих систем вентиляции, к слову, существует много, однако наибольшей популярностью среди них пользуются всего две:

  • с разделением оттока/притока воздуха;
  • приточно-вытяжная (с опцией рекуперации тепла).

Ознакомимся более детально с каждым из упомянутых вариантов.

Вариант первый. С разделением оттока/притока воздуха

Такого рода вентиляционная система относится к раздельным, воздух в данном случае входит и выходит посредством отдельным системных элементов. Если говорить о стоимости, то оборудование для такой вентиляции обходится заметно дешевле (если сравнивать с вариантом, описанным в следующем пункте статьи), однако при дальнейшей эксплуатации оно в обязательном порядке потребует для себя немалых расходов. Помимо этого, размеры раздельной вентиляционной системы достаточно большие, следовательно, пользоваться ею (в особенности, в малогабаритных помещениях) весьма неудобно.

Обратите внимание! Приточная вентиляция бассейна имеет одну очень важную отличительную черту – свежий воздух в ней подается в помещение отдельно от параллельного вывода воздуха, который успел увлажниться, на улицу.

Заметим также, что такие вентиляционные системы зачастую оборудуются еще на этапе строительства бассейнов. В роли главного элемента в данном случае выступает вентилятор, который вмонтирован в вытяжные каналы.

Если говорить конкретно о притоке свежего воздуха, то он осуществляется посредством таких устройств:

  • блок управления, предназначающийся для поддержки объема подающегося воздуха и температурного режима;
  • воздухозаборное устройство, на котором имеется клапан, не пропускающий внутрь помещения холодный уличный воздух в тех случаях, когда система отключается;
  • вентилятор, с помощью которого осуществляется закачивание воздуха;
  • очищающий фильтр, необходимый для очистки поступающего воздуха;
  • нагревательный прибор, с помощью которого этот поступающий воздух прогревается.

Для более детального ознакомления с данным вопросом рекомендуем посмотреть представленный ниже тематический видеоматериал.

Видео – О вентиляции в бассейнах

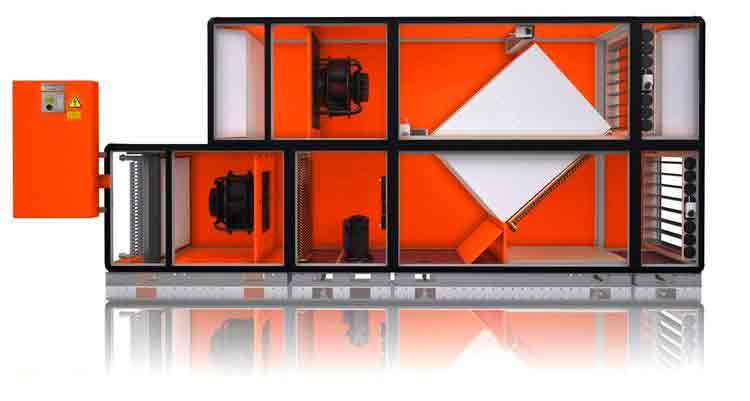

Вариант второй. Приточно-вытяжная (с функцией рекуперации тепла)

Если говорить о таком типе вытяжной вентиляционной системы, то она функционирует в едином блоке. Что характерно, такая система потребует серьезных затрат еще во время закупки всего требуемого для нее оборудования, однако при дальнейшей эксплуатации вы столкнетесь с приятным сюрпризом – заметной экономией (намного большей, чем у описанного выше варианта).

Ознакомимся с основными достоинствами использования таких систем.

  1. Прежде всего, для ее установки не потребуется слишком много места. В одном блоке располагаются все комплектующие, необходимые для работы системы, следовательно, весь комплекс получается весьма негабаритным, если сравнивать его с вентиляцией, в которой элементы разделены. Идеальный вариант для бассейнов, площадь которых незначительна, а значит, чаще других используется в частных загородных домах.
  2. Другое преимущество в том, что при функционировании система потребляет не так много электроэнергии, так как в ней (о чем можно судить из названия) имеется рекуператор. Благодаря такому приспособлению можно сэкономить от 50-ти до 40-ти процентов электричества, поскольку приточный воздух прогревается посредством вытягиваемого газа, однако при этом с ним не смешивается. Иными словами, температурный режим в помещении удерживается на одном и том же уровне лишь благодаря своему тепловому резерву. А это, в свою очередь, уменьшает требуемую мощность применяемого мотора приблизительно в два или два с половиной раза.

Что же касается конструкции приточно-вытяжной системы, то она включает в себя следующие важные элементы:

  • нагреватель воздуха, поступающего внутрь;
  • вентилятор (все такой же приточно-вытяжной);
  • тепловой рекуператор;
  • очистной фильтр, необходимый для очистки свежего воздуха;
  • последний элемент – это двойной клапан, при помощи которого перекрывается подача холодного воздуха, если система выключается.

Заметим также, что описанная выше система, оборудованная рекуператором тепла, довольно часто оборудуется еще и функцией автоматической регулировки температурных показателей, а также значений кол-ва водяных паров. Более того, дополнительно данная вентиляция бассейна может оборудоваться устройствами, которые распределяют нагретый воздух в иные помещения; еще один пример «бонусного» устройства – это осушитель воздуха.

А как насчет автоматизированных вентиляционных систем?

Автоматические системы способны контролировать всю вентиляционную систему, а также совершать регулировку ее функций. Ниже приведены основные моменты, которые выполняют автоматизированные системы.

  1. Непосредственная связь вентиляционной системы с так называемой системой «умного дома».
  2. Поддержка температурных и влажностных показателей воздуха на требуемом уровне, контроль за производительностью самой системы вентиляции.
  3. Обеспечение защиты (как системы в целом, так и отдельных ее компонентов), предотвращение замерзания воды в водных калориферах, снижение напряжения и так далее.
  4. Уведомление обо всех неполадках и аварийных ситуациях, которые возникают в системе.
  5. Слежение за последовательностью всех операций, которые проистекают в системе.

Как видим, функций действительно много, а потому автоматизированные системы вполне оправдывают свою завышенную стоимость.

Нормативные требования

Любая система вентиляции должна подбираться в соответствии с определенными показателями, обязательным к соблюдению в помещениях, где располагаются бассейны. Если вы намерены обеспечить максимально безопасные и комфортные условия в упомянутом помещении, то должны придерживаться некоторых цифр.

  • Максимальный показатель влажности воздуха должен составлять 65 процентов.
  • Показатель воздухообмена, в соответствии с нормативными требованиями, равен 80-ти кубометрам в час для каждого человека, который находится в комнате. Хотя при составлении проекта, как правило, отталкиваются не от этого показателя, а от расчетного значения.
  • Максимальная разница между температурными показателями воды и воздуха должна составлять не более 20-ти градусов (причем исключительно в пользу воздуха).
  • Газовый поток, который выходит из вентиляционной системы, должен обладать скоростью не более 20-ти метров в секунду. Если скорость будет большей, то образуются сквозняки, ощутимые кожей.
  • Наконец, температура воды, в соответствии с теми же нормами, должна находиться в пределах менее 32-х градусов тепла.

Заметим также, что нормативные требования допускают разницу между объемами выходящего/поступающего воздуха, но не более ? общей кратности воздухообмена. Хотя в данном случае вы должны обязательно учитывать и скорость, с которой движется газовый поток. Занимаясь проектированием, принимайте во внимание и тот факт, каков уровень шума в данном помещении – он должен составлять максимум 60 децибел.

Обратите внимание! Вполне очевидно, что естественная вентиляционная система неспособна обеспечить такие показатели в помещении, а потому при наличии бассейна его (помещение) в обязательном порядке оборудуют принудительной вентиляцией.

Особенности составления проекта вентиляционной системы

Если вы занимаетесь составлением проекта системы вентиляции (вне зависимости от того, какого типа она планируется), то должны учитывать функциональные параметры всей конструкции – это позволит обеспечить заданные условия; также не забывайте о негативных факторах, воздействующих на конструктивные элементы. Пожалуй, самым главным веществом, без которого не обходится ни одна вентиляция бассейна, является именно конденсат. Если он будет скапливаться на стенках вентиляционной шахты, то неминуемо приведет к коррозийным процессам, а также выходу оборудования из строя. Во избежание этого необходимо изолировать шахту, а также установить клапаны с электрическим подогревом. Помимо того, обязательно дополните шахту поддоном, в который стекала бы скапливающаяся влага.

В любой вентиляционной системе (при любых ее размерах) должна иметься возможность функционирования с меньшей производительностью с целью экономии электричества в случае простаивания бассейна. В свою очередь, вы должны оборудовать систему устройством более высокой мощности, дабы вентиляция успешно со всем справлялась при наличии в бассейне большого количества людей. Конечно, все эти дополнения не являются обязательными, но благодаря им экономится электричество при непрерывной эксплуатации, а вот эффективность всей системы остается при этом на прежнем уровне. Данное дополнение в особенности актуально в отношении загородных домов, где оборудованием пользуются не так часто, как, например, в общественных бассейнах.

Но самое главное, что вы должны учитывать во время проектирования – это площадь помещения, наличие/отсутствие обогрева, показатели расхода воздуха, а также кратности воздухообмена. Что касается приточно-вытяжной системы, то ее можно считать универсальной, так как она способна решить сразу все эти задачи. В нее входят разного рода структурные элементы, среди которых вентиляторы, фильтрационные устройства или, скажем, калорифер. Потому, собственно, она успешно справляется со всеми задачами.

Обратите внимание! Вентиляционная система бассейна должна обустраиваться обособленно от общей домовой вентиляции. Также заметим, что для снижения испарения влаги из чаши ее можно зашторивать на время простоя.

Разрабатываем проект вентиляционной системы

Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.

Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.

Вот основные характеристики, которые должны учитываться во время расчетов:

  • температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
  • площадь водного пространства;
  • число людей, посещающих бассейн одновременно (в среднем);
  • общие габариты обходных дорожек;
  • температурный показатель воздуха;
  • средняя температура на улице летом/зимой;
  • температурный показатель воды.

Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.

  1. Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
  2. Определите, сколько влаги поступает от купающихся, дорожек и воды.
  3. Рассчитайте воздухообмен, учитывая при этом нормативный показатель.

В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):

Рассмотрим, что обозначает каждый из показателей:

  • F обозначает общую водную площадь в квадратных метрах;
  • PL – это давление пара в случае заданных влажностных/температурных показателей;
  • РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
  • наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.

Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.

Обратите внимание! Очевидно, что влажность на улице меняется в зависимости от конкретного времени года. Профессионалы рекомендуют принимать усредненное значение (оно составляет 9 грамм на килограмм), поскольку его изменение с каждым следующим сезоном не слишком значительно.

Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.

На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!

Видео – Устройство приточно-вытяжной вентиляционной системы

Источник: http://v-teplo.ru/ventilyaciya-bassejjna.html

Как сделать вентиляцию бассейна своими руками?

Помещение, в котором располагается бассейн, требует создания качественной вентиляции. На последнюю возлагается задача поддержания комфортного климата и оптимальной для здоровья влажности. Помимо этого одни из основных параметров, по которым создается вентиляция, является температура воздуха. Все остальные хоть и являются важными, но стоят на втором плане.

Параметры воздушной среды

Итак, нормативная документация определяет следующие параметры окружающей среды для бассейна:

  • Температура воды – приблизительно 32 градуса по Цельсию
  • Влажность – не более 65%
  • Воздухообмен – 80 м3/ч

В помещении с бассейном создается принудительная вентиляция, так как естественная попросту не сможет обеспечить указанные выше параметры. Искусственная вентиляция бассейна подразумевает использование некоторых агрегатов и систем.

В связи с этим необходимо указать еще два параметра:

  • Уровень шума
  • Скорость потоков воздуха

Шум от работающей системы вентиляции не может превышать показатель в 60 дБ, воздушные же потоки не должны иметь скорость более 0,2 метра/секунду. В противном случае пловцам в помещении находиться будет некомфортно, так как воздушные потоки со скоростью от 0,5 метров в секунду воспринимаются как легкий ветер.

Что следует учитывать при создании проекта?

Там, где есть вода, обязательно образуется конденсат. Явление это для человека безопасно, чего не скажешь о материалах, из которых изготовлена система вентиляции. Конденсат просто разъедает стенки вентиляционной шахты, выводя ее из строя за короткий срок. Что нужно учитывать, чтобы избежать данной неприятности?

Во-первых, при монтаже вентиляционной системы следует предусмотреть ее изоляцию. Для этого изоляционным материалом покрывается и внешняя, и наружная часть шахты. Во-вторых, защитить систему от пагубного влияния конденсата поможет установка клапанов с электроподогревом, которые позволят быстро испарить образовавшиеся капли воды. В-третьих, нельзя забывать про установку поддонов, в которые будет собираться конденсат.

Чтобы избежать перерасхода электрической энергии, необходимой для функционирования вентиляционной системы, следует приобретать установку с регулируемой мощностью работы. Так же возможен вариант установки двух систем, одна из которых будет отключаться на время не использования бассейна. Этот пункт невероятно актуален для домашних бассейнов, которые используются достаточно редко по сравнению с общественными.

При возможности бассейн стоит располагать в помещении, которое не имеет отношения к основному. Система вентиляции тоже должна быть отдельной, не зависимой от основной.

Снизить уровень влажности в помещении возможно путем ограждения бассейна специальными шторками. Это позволит уменьшить испарение влаги, что, в свою очередь, снизит скорость уменьшения уровня воды в бассейне.

Вентиляция своими руками

При проектировании вентиляционной системы производятся расчеты, в которых учитываются абсолютно все параметры. Речь идет о температуре воды и воздуха, размере бассейна и его объеме, движение воздуха, количество пользующихся бассейном людей и так далее.

Однако, помимо этого, при создании системы вентиляции собственными руками, необходимо дополнительно учесть:

  • Поступление влаги. Учитывается все, что может каким-либо образом изменить влажность в помещении, в том числе и посещающие басен пловцы.
  • Поступление тепла. Сюда входит учет поступления тепла от солнца, от посещающих басен людей и так далее.
  • Воздухообмен. На основе полученных расчетов двух вышеназванных пунктов необходимо установить не только нормативный, но и реальный воздухообмен.

Все эти данные позволят скорректировать проект вентиляционной системы так, чтобы она максимально удовлетворяла требованиям по всем параметрам.

Источник: http://pechky.ru/svoimi-rukami/kak-sdelat-ventilyatsiyu-basseyna-svoimi-rukami/

Вентиляция бассейна

Важным элементом плавательного бассейна являются инженерные решения по вентиляции и осушению воздуха. Система микроклимата бассейна призвана решать две задачи – контролировать влажность воздуха и создавать воздухообмен.

Зачем нужна вентиляция в бассейне?

В бассейне с открытой поверхности воды и обходных дорожек испаряется большое количество воды. Это приводит к переувлажнению воздуха и насыщению его химически веществами, применяемыми для обработки воды.

  • Выпадение конденсата на стенах и окнах
  • Образование плесени и грибков в сырых местах
  • Разрушение строительных конструкций

Чтобы этого избежать и напротив, поддерживать микроклимат в бассейне свежим и здоровым, применяются следующие системы:

  1. приточно-вытяжная вентиляция
  2. приточно-втяжная вентиляция + осушитель воздуха

Приточно-вытяжная вентиляция за счет воздухообмена одновременно осушает воздух в бассейне и проветривает помещение.

Рабочие параметры

Для обеспечения оптимального микроклимата, в зависимости от типа бассейна, рекомендуется устанавливать следующие температуры воды:

Тип бассейнаТемпература воды, ˚ССпортивный24-28Рекреационный28-30Детский29-32Лечебный36Джакузи35-39Бассейн в бане:— холодный15— горячий35

Температуру воздуха в бассейне рекомендуется устанавливать на 1-2 градуса выше температуры воды. Данный показатель оптимален с точки зрения комфорта, также он не позволяет воде активно испаряться.

Относительную влажность в бассейнах принимают в диапазоне от 45 до 60 %.

Расчет вентиляции в бассейне

Сделать онлайн-расчет влаговыделений в бассейне, определить производительность системы вентиляции и осушения, а также узнать примерные затраты тепловой и электрической энергии можно воспользовавшись, представленным ниже, онлайн-калькулятором.

Осушители воздуха

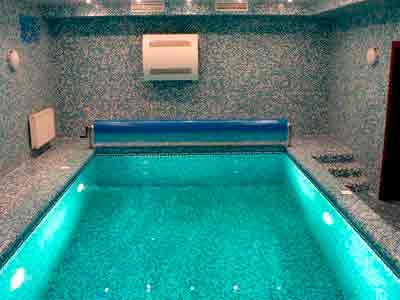

Настенный осушитель Danterm CDP 35

В бассейнах применяются, как правило, осушители конденсационного типа. Основные элементы конденсационного осушителя это — компрессор, испаритель и конденсатор, соединенные между собой в общий холодильный контур. Влажный воздух, сначала охлаждается и одновременно осушается в испарителе, далее подогревается в конденсаторе, затем возвращается в помещение и так по кругу.

По конструктивному исполнению осушители для бассейнов бывают настенного и канального типов. Настенный осушитель монтируются на стене в самом бассейне или в соседнем помещении.

Канальный осушитель воздуха Danterm CDP 165

Канальный осушитель монтируется в подсобном помещении — это может быть чердак, раздевалка, подвал — и соединяется с бассейном сетью воздуховодов. Расстоянием от канального осушителя до бассейна определяется напорной характеристикой вентилятора, но как правило, не превышает 20-25 метров.

  • Простота монтажа
  • Экономия энергии на отопление. Осушитель не связан с улицей, все тепло остается в помещении
  • В бассейне где работает только осушитель (без вентиляции), как правило, жарко и душно. Вызвано это тем, что воздух из осушителя выходит перегретый. Данный фактор является относительным плюсом зимой, но критичным минусом летом.
  • Нет свежего воздуха – осушитель работает в режиме рециркуляции (подобно кондиционеру), т.е. перерабатывает один и тот же воздух
  • Настенные осушители работают порой, относительно, шумно
  • Высокий расход электроэнергии в теплый период года

В целом, вентиляция и осушители решают в бассейне одну и ту же задачу — снимают избыточную влажность. Только вентиляция предлагает, при этом, более качественный микроклимат, поскольку, еще и проветривает помещение. Часто эти системы работают совместно, взаимно дополняя друг друга.

Схемы вентиляции бассейна

Выбор оптимальной схемы вентиляции для бассейна зависит от нескольких факторов: размеров бассейна, графика его работы, архитектурных особенностей, количества электрической и тепловой мощности и т.п.

— Приточно-вытяжная вентиляция + осушитель воздуха

Применение только осушителя в бассейне, без продуманной вентиляции, зачастую не дает ожидаемого результата.

Существует несколько основных схем организации микроклимата в бассейнах.

Схема №1 Приточно-вытяжная вентиляция

Классическая схема приточно-вытяжной вентиляции бассейна, которая одновременно решает две задачи: проветривает помещение и контролирует влажность. Для экономии тепловых и электрических ресурсов в зависимости от влажности меняется производительности вентиляции или применяется рециркуляция.

Схема №2 Приточно-вытяжная вентиляция + осушитель воздуха

В этом случае приточно-вытяжная вентиляция обеспечивает санитарный (минимальный) воздухообмен, а осушитель воздуха контролирует влажность. Оптимальная схема с точки зрения функциональности, надежности и экономии. Применяется в бассейнах с площадью зеркала воды до 40 м²

Схема №3 Приточно-вытяжная вентиляция с рекуперацией тепла

Вентиляцию и осушение воздуха обеспечивает единая приточно-вытяжная установка. Пластинчатый рекуператор экономит до 70% энергии на нагрев приточного воздуха.

Также, для экономии ресурсов применяется снижение производительности установки в зависимости от влажности или частичная рециркуляция.

Схема №4 Приточно-вытяжная вентиляция + рекуперация тепла + тепловой насос

В этой схеме применяется климатическая установка, с многоступенчатой системой утилизации энергии. Самая высокая на сегодня экономичность (до 90%) поскольку применяются все возможные способы возврата тепла — от рекуперации (возврат тепла) до рециркуляции (повторное использование воздуха). В установку встроен осушитель воздуха — он же тепловой насос. Данные установки применяется в частных бассейнах категории «люкс», спортивных и общественных бассейнах, аквапарках и т.п.

Цены и сроки работ

Каждый объект имеет свои особенности. Поэтому, точно обозначить цену вентиляции для того или иного бассейна сложно.

Оборудование

Вентиляционное оборудование для бассейнов отличается от оборудования обычной вентиляции. Главные отличия — антикоррозийная защита оборудования и корпуса от агрессивной среды воздуха бассейна и особенности системы автоматики.

Из наиболее известных производителей оборудования для вентиляции бассейнов можно выделить бренды: Menerga (Германия), Frivent (Австрия), Sistemair (Швеция), Danterm (Дания), Komfovent (Латвия), Breezart (Россия). И это далеко не полный перечень.

Проектирование вентиляции бассейнов

Проект вентиляции бассейна позволяет выбрать оптимальную схему, точно подобрать оборудование, согласовать монтажные работы, оптимизировать бюджет.

Проектирование вентиляции в бассейне имеет следующие особенности:

  1. Вентиляция бассейна как правило организовывается отдельно от других помещений здания.
  2. Проектирование вентиляции рекомендуется начинать после предварительного сметного расчета. Это позволит соотнести реализацию проекта с бюджетом.
  3. Сократить затраты на вентиляцию и осушение, можно, если применить укрытие для воды, на время когда бассейн не используется.
  4. Стеклопакеты для бассейнов необходимо подбирать с максимальным термическим сопротивлением R = 0,5 м2*˚С/Вт и выше (например, трехкамерный стеклопакет с аргоном). Чем ниже теплопередача стеклопакета, тем меньше вероятность конденсации влаги. Тоже относиться и к наружным стенам – чем лучше будет утеплена стена, тем меньше опасность конденсации водяных паров на ее поверхности.
  5. При размещении приточных решеток в бассейне руководствуются следующим: потоки приточного воздуха не должны дуть на воду и на людей в помещении. Классическая схема распределения притока – снизу вверх вдоль наружного остекления через напольные решетки.
  6. Забор вытяжного воздуха необходимо производить под потолком помещения, поскольку влажный воздух легче сухого. Лучшее место для размещения вытяжных решеток — над зеркалом воды в верхних точках.
  7. Чтобы исключить переток влажного воздуха из бассейна в смежные помещения или в дом объем вытяжки проектируют с превышением на 10-15% над притоком. Если бассейн расположен в отдельно стоящем здании – наоборот, объем приточного воздуха превышает вытяжку на 10% для предотвращения попадания в бассейн холодного воздуха с улицы.

Подробнее о проектировании вентиляции бассейнов

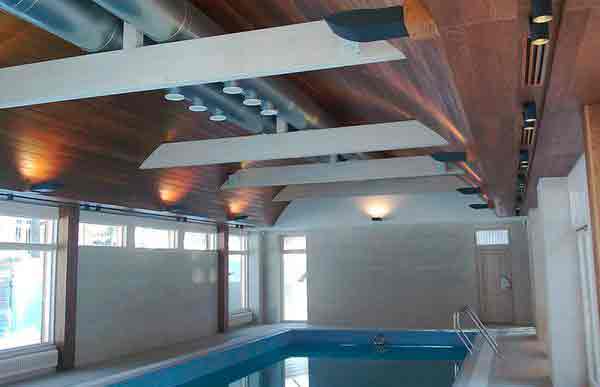

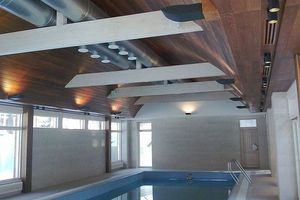

Монтаж вентиляции в бассейне

Монтаж вентиляции бассейна проводится, в основном, по тем же технологиям, что и монтаж обычной вентиляции.

Особенности монтажа вентиляции в бассейне:

  • Монтаж вентиляции бассейна выполняется по проекту или по монтажной схеме
  • Воздуховоды круглого сечения, при прочих равных, предпочтительнее, чем прямоугольного.
  • Гибкие воздуховоды применяются только для присоединения элементов вентиляции и оборудования (вентиляторов, решеток и т.п.). Максимальная длина участка с гибким воздуховодом – 1500 мм. Нельзя прокладывать гибкие воздуховоды в скрытом месте без последующего доступа к ним.
  • На вытяжной линии рекомендуется использовать воздуховоды из нержавеющей стали или из пластика.
  • Вытяжную шахту (или воздуховод), проходящую по улице или неотапливаемому помещению необходимо теплоизолировать. Толщина изоляции – 50 мм. Делается это чтобы исключить конденсацию влажного воздуха внутри воздуховода.
  • Оборудования по вентиляции лучше всего размещать в отельном помещении. Идеальное место для размещения оборудования – подвал или цокольный этаж. При необходимости, можно размещать оборудование на чердаке, на улице или в самом бассейне, но с соблюдением мероприятий по звуко- и теплоизоляции.
  • К оборудованию и основным элементам системы необходимо оставлять доступ для последующего сервисного обслуживания и ремонта.
  • Для снижения шума от работающей системы вентиляции бассейна необходимо применять максимум мероприятий по звукоизоляции. Стандартные мероприятия по снижению шума от системы вентиляции следующие: шумоглушители и гибкие вставки на входе и выходе вентиляторов, виброопоры, звукоизоляционный корпус вентиляторов.
  • Рекомендуется применять вентиляторы с регуляторами скорости. Уменьшая обороты электродвигателей можно снизить шум и уменьшить сквозные потоки воздуха, если такие появятся.

Отопление бассейнов

Отопление бассейна лучше всего делать водяным — с конвекторами или радиаторами в качестве отопительных приборов. Отлично зарекомендовал себя в бассейне «теплый пол». Преимущества водяной системы отепления известны – это бесшумность, простота в эксплуатации, минимум занимаемого пространства, относительно низкая стоимость.

Если, сделать водяное отопление не получается, по тем или иным причинам, можно применить воздушное отопление, совместив его с приточно-вытяжной вентиляцией и системой осушения в единый отопительно-вентиляционный агрегат. Воздушное отопление, также имеет свои преимущества — это высокая скорость прогрева помещения, выравнивание температуры по высоте, отсутствие в помещении отопительных приборов.

Источник: http://climate-technology.ru/ventilyaciya-basseyna

Расчет схемы вентиляции бассейна: проектирование, оборудование, вытяжки

О необходимости вентиляции бассейнов

С обширной площади водного зеркала бассейна постоянно испаряется вода, капельки оседают на потолке, окнах и стенах. В такой влажной и теплой среде прекрасно чувствуют себя возбудители плесени и грибков. Чего не скажешь о посетителях бассейна. Значительный вред наносится и элементам конструкции. Конденсат не просто непривлекательно выглядит, постепенно он разрушает отделочные материалы.

Повышенная влажность воздуха в помещении приводит к следующим последствиям:

  • металлические конструкции покрываются ржавчиной;
  • развивается грибок;
  • оштукатуренные поверхности вздуваются и разрушаются;
  • окрашенные части тускнеют, покрываются пятнами;
  • увеличивается проводимость изоляционных материалов, появляется вероятность ударов током.

Вот почему в бассейнах вентиляционные установки обязательны. Если же речь идет об аквапарках или крытых спортивных бассейнах, обычно требуется и дополнительное осушение воздуха.

Влажность воздуха – это один из важнейших показателей, определяющих качество вентиляции. Влажность представляет собой количество водяного пара на единицу объема воздуха. При повышенной влажности людям тяжело дышится. Но и слишком сухой воздух в бассейне – тоже минус. Интенсивно испаряясь, вода охлаждает тела пловцов, вызывая дискомфорт.

При проектировании вентиляции бассейна в расчет принимают режим его эксплуатации, климатические условия местности и пожелания заказчика. Особенность вентиляции бассейнов в том, что на расчетные параметры оказывает значительное влияние температура воды и воздуха.

Микроклимат помещения бассейна

Максимальное количество воды, которое воздух может принять при определенной температуре, называется влажностью насыщения. Увеличение температуры воздуха влечет за собой и повышение уровня этого показателя. Уровень влаги в воздухе определяется массой в граммах, разделенных на 1 кг воздуха. Если порог влажности насыщения пройден, избыток оседает на стенах, стеклах, потолке.

Перед тем, как делать вентиляцию в бассейне, следует снизить испарение влаги, для чего добиваются определенного сочетания температуры воды и воздуха.

Температура воздуха на 1 – 2 градуса выше температуры воды.

Влаги испаряется минимальное количество, а значит и оборудование для вентиляции бассейна нужно менее мощное. При равных показателях температуры воздуха и воды достигается точка насыщения с влажностью воздуха 100%.

Но чтобы люди в помещении бассейна чувствовали себя комфортно, влажность должна быть от 50 до 65%. Добиться такого показателя можно только посредством механической вентиляционной установки для бассейна.

Несколько уменьшается испарение, если прикрывать поверхность воды специальными жалюзи. Прикрытая вода почти не испаряется и не охлаждается вследствие испарения.

  • с открытого зеркала воды за час испаряется 2,3 литра;
  • с закрытого – 1,2 литра в час.

То есть, обеспечивается экономия ресурсов при эксплуатации бассейна.

Способы снижения влажности в помещении бассейна

Полностью предотвратить испарение влаги в бассейне невозможно. Но снизить его вполне реально, установив осушитель, приточно-вытяжную вентиляцию или сочетая оба метода.

Снижение влажности воздуха может проводиться двумя методами:

  • конденсация;
  • ассимиляция.

Конденсация влаги в бассейне

Воздух прогоняется через осушитель, где его температура достигает точки росы. Влага конденсируется, после чего воздух нагревается до нужной температуры и возвращается в помещение.

Такие установки хороши для вентиляции бассейна в коттедже, где нельзя реализовать систему приток-выдув. Конструкция снабжена гигростатом, который запускает компрессор при достижении влажности определенных показаний. Как только влажность опускается, гигростат останавливает работу компрессора. Вентилятор при этом может продолжать вращение.

Осушители конденсационного типа бывают:

  • Настенными, которые навешиваются на стены. Их можно установить в помещении с готовой отделкой;
  • Настенными скрытыми. Вся аппаратура скрыта в прилегающей комнате, в помещение бассейна выходит лишь заборная решетка. Планировать такую систему вентиляции бассейна в частном доме необходимо на этапе строительства;
  • Стационарными. Это мощные установки, требующие специального помещения. Их можно включить в систему приточно-вытяжной вентиляции для бассейна спортивного комплекса. Стационарный осушитель допускает подмес 1\5 объема воздуха. Приток и выдув воздуха обеспечиваются системой воздушных каналов. Оснастив систему канальным нагревателем, получаем полноценную вентиляцию.

Ассимиляция влаги в бассейне

По этому принципу работают приточно-вытяжные системы, используя свойство воздуха вбирать пары воды. При приблизительных подсчетах закладывается 5-кратный обмен воздуха в час.

Зачастую в умеренных широтах для поддержания необходимого микроклимата в помещении маленького частного бассейна достаточно только вентиляции. Но при расчете вентиляции бассейнов спортивных или развлекательных комплексов без осушителя не обойтись. Особенно, если они расположены в местах с жарким климатом.

Метод ассимиляции хорош тем, что воздух очищается от неприятных запахов. Самый существенный его недостаток – зависимость от погоды. Если влажность атмосферного воздуха велика, то он не впитает влагу, попав в помещение бассейна. Однако во многих случаях на практике применяется именно эта схема.

Второй значительный недостаток – приточный воздух необходимо нагревать. Особенно заметно это в холодное время года, когда на обогрев затрачивается максимум электроэнергии.

Комбинированный метод осушения бассейна

Оптимальный вид установки осушения и вентиляции для бассейнов интенсивного посещения и большой площади. Специалисты рекомендуют использовать и осушитель, и принудительную вентиляцию. Системы могут быть независимыми, никак не связанными или составлять общую систему поддержания микроклимата.

Это дорогостоящее оборудование, оправдывающее себя лишь в бассейнах площадью не менее 50 кв. метров.

Способы поддержания температуры воздуха и удаления запахов в бассейне

Температуру воздуха в помещении бассейна необходимо поддерживать выше атмосферной. Для этого монтируется система отопления. Воздух, поступающий из приточных каналов, нагревается до температуры, поддерживаемой отопительной системой. Однако вентиляционное оборудование не предназначено для отопления помещения.

Воздушное отопление в данном случае не оправдывает себя, так как интенсивное движение воздуха ускоряет испарение воды. Его можно применять лишь в качестве дополнительного, если основное отопление не справляется.

Если помещение обильно остеклено, бассейн расположен в южном регионе, дополнительно предусматривается и кондиционирование.

В интенсивно посещаемых больших бассейнах естественная вентиляция бессильна, поэтому применяются принудительные методы движения воздуха. Они обеспечивают стабильную температуру, подачу свежего воздуха, устранение неприятных запахов и комфорт для посетителей.

Приточно-вытяжная схема вентиляции бассейна

Самый действенный метод обеспечения наилучших условий в бассейне – это установка приточно-вытяжной вентиляции.

Преимущества приточно-вытяжной системы:

  • обеспечивается приток свежего воздуха;
  • из атмосферы помещения бассейна удаляются излишки влаги.

Система оснащается осушителем воздуха, а излишки тепла выводятся на улицу. Она автономна и не связана с воздухообменом остальных помещений здания. Вентканалы создаются из материалов, устойчивых к воздействию влаги. Оборудование управляется автоматикой, поддерживающей постоянную температуру и подмес чистого воздуха.

Воздух с улицы перед подачей в помещение проходит фильтрацию, охлаждение или подогрев, изменяется и его влажность в зависимости от заданных параметров.

Параметры микроклимата для плавательного бассейна:

  • температура воды +26 – 31 градус;
  • температура воздуха +27 – 32 градуса;
  • влажность от 50 до 65%;
  • воздухообмен на 1 посетителя 80 кубометров в час;
  • скорость движения воздуха до 0,2 метра в секунду;
  • концентрация молекул хлора до 0,1 миллиграмм на кубометр воздуха.

Температура воды в бассейнах при саунах:

  • горячего +35 градусов;
  • холодного +15 градусов.

Возможность рекуперации тепла в бассейне

Вентиляционная система бассейна в коттедже или аквапарке с рекуперацией тепла сэкономит значительные средства на обогреве подаваемого воздуха. Рекуператор использует тепло от отработанного воздуха для обогрева свежего. Утилизатор тепла может иметь пластинчатую конструкцию, роторную или работать по принципу теплового насоса.

Рекуперация в летнее время позволяет охладить воздух, подаваемый внутрь. В среднем за год экономия составляет около 70%. Установка оснащается фильтрами и калорифером, который при необходимости доводит температуру воздуха до требуемой (например, зимой).

Правила проектирования вентиляции бассейна

Проектирование вентиляции плавательного бассейна – это достаточно сложный процесс, учитывающий множество нюансов. Грамотно спланировать вентиляцию бассейна своими руками получится только у специалиста.

При расчете вентиляции бассейна следует учитывать:

  • влажные и подогретые воздушные массы устремляются к потолку;
  • на всех прохладных поверхностях осаждается конденсат.

Установить оборудование для вентиляции любого бассейна можно как в прилегающем помещении, так и под самой чашей, вокруг нее, сверху или на стене. Часто приточные решетки размещаются вокруг бассейна или с двух его сторон, способствуя скорейшему вытеснению отработанного влажного воздуха вверх к вытяжке.

Одним из условий комфортного пребывания в бассейне является отсутствие сквозняков. Достигается оно уравниванием объемов приточного и удаляемого воздуха;

  • В местах нахождения посетителей движение воздуха не должно превышать указанный выше порог. Можно несколько снизить интенсивность движения, используя специальные схемы вентиляции в бассейне или особые типы решеток;
  • Подачу воздуха в зал лучше всего планировать под окнами, лучшими проводниками температуры и наиболее уязвимыми конструкционными элементами. Поток сухого воздуха из вентканалов предотвращает оседание конденсата на стеклах. Одновременно с этим, попадая на стекло, теплый воздух остывает. Поэтому подача его должна осуществляться прямо перед поверхностями, не достигая их;
  • Вытяжные короба монтируются под потолком: в местах скопления влаги и тепла, выше приточных. Иначе свежий воздух будет моментально вытягиваться;
  • Если в помещении подвесные потолки, следует учитывать и необходимость их вентиляции. В противном случае над ними образуются зоны повышенной влажности;
  • Чтобы не усиливать испарение влаги с поверхности, потоки воздуха не должны проходить непосредственно над водным зеркалом.
  • Важным компонентом в работе приточно-вытяжной вентиляции бассейна является наружный воздух. Его температура влияет на производительность и энергопотребление системы. В морозы воздух холодный и сухой, в жару – влажный и теплый. Таким образом, возможность регулировать обмен воздуха позволяет создать комфортный микроклимат, не затрачивая лишних ресурсов.

    Осуществляется регулировка с помощью вентиляторов, увеличивающих или уменьшающих интенсивность обдува и объем передвигаемых воздушных масс. Используется ручной или автоматический способ управления.

    Еще один важный при расчетах параметр вентиляции бассейна – температура приточного воздуха. Он подогревается электротенами перед подачей в помещение, а грамотно подсчитанная температура позволяет сэкономить на обогреве зала.

    Особенности проектирования вентиляции бассейнов в коттеджах

    При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

    • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
    • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
    • отток воздуха может преобладать над притоком в 0,5 раза;
    • уровень шума от работающих установок не должен превышать 60 децибел;
    • в бассейне купается, как правило, не больше 2 человек одновременно;
    • использование бассейна эпизодическое, не длительное;
    • широко применяются жалюзи и шторы для водного зеркала.

    В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

    При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

    Желательно использовать двухрежимные установки: приток запускается отдельно от вытяжки. Когда бассейн не используется, достаточно обеспечить отток влажного воздуха из помещения.

    Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

    Выбор оборудования и автоматизация ветнляции бассейна

    Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

    • площадь бассейна;
    • температура воды и воздуха в помещении;
    • расчетные показатели влажности;
    • режим посещения;
    • количество посетителей;
    • наличие покрытия воды;
    • объем зала, в котором располагается бассейн.

    Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

    Автоматизированная система управления позволяет, один раз установив необходимые параметры, больше не вспоминать о вентиляции бассейна своего частного дома. Электроника сама определит объем притока, оттока в случае изменения температуры или влажности.

    Возможности систем автоматизации:

    • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
    • контроль над влажностью и температурой воздуха;
    • защита оборудования от перепадов в электросети;
    • оповещение о нарушениях в работе аппаратуры;
    • интеграция в систему «умный дом».

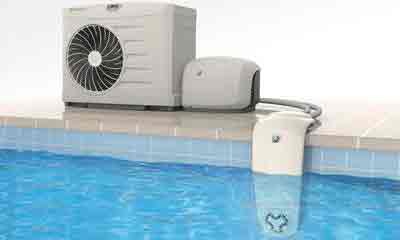

    Кондиционеры для бассейнов

    Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

    • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
    • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
    • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
    • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
    • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

    Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

    Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

    Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

    Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

    Источник: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-nezhilyx-pomeshheniyax/raschet-i-proektirovanie-sistem-ventilyacij-bassejnov-v-kottedzhax-i-sportivnyx-kompleksax-podbor-oborudovaniya-sxemy/

    Расчет вентиляции бассейна: проектирование и монтаж своими руками

    Вентиляция в бассейне частного дома должна эффективно работать и в полной мере выполнять воздухообмен. Если система установлена неправильно, наблюдается повышенная влажность. Внутри помещения с бассейном появляется грибок, воздух заполоняют неприятные запахи.

    1. Особенности вентиляционных систем бассейна
    2. Типы вентиляции бассейна в доме
    3. Нормы вентиляции в бассейне
    4. Проекты вентиляции в частном бассейне
    5. Расчет вентиляции частного бассейна
    6. Монтаж вентиляции в бассейне частного дома своими руками
    7. Ремонт вентиляции бассейна
    8. Заключение

    Особенности вентиляционных систем бассейна

    Бассейны различаются назначением. Внутри частного дома для купели отводят отдельное помещение, которое аналогично отличается своими параметрами.

    От этих нюансов зависит особенность вентиляции:

    1. По установленным нормам температура воздуха внутри помещения всегда должна быть на 2 °С больше, чем температура воды частного бассейна. Для разных по назначению купелей установлены свои требования. В обычном частном бассейне для купания воду подогревают до 28 о С, а температуру воздуха внутри помещения поднимают до 30 о С. Если внутри частного дома сделана купель для плавания, то температура воды может варьироваться от 26 до 31 о С. Внутри бани бассейн может быть установлен с горячей и холодной водой. В первом варианте ее температуру поддерживают около 35 о С, а во втором – 15 о С. Во всех случаях температура воздуха должна быть на 2 °С больше. При обратном соотношении увеличивается испарение, что говорит о неэффективности вентиляции. Для устранения проблемы систему оснащают подогревом приточного воздуха.
    2. Еще одним важным параметром, за который отвечает вентиляция, является влажность. При превышении допустимых норм начинает развиваться грибок. Внутри помещения усиливается коррозия металлических элементов, пропадают облицовочные материалы. Плесень распространяется по другим комнатам частного дома. Влажность напрямую связана с температурой воздуха, которая в свою очередь во многом зависит от вентиляции. Если система дала сбой, при понижении температуры на 1 о С показатель влажности увеличивается на 3,5%.

    Особенностью вентиляции крытого бассейна является ее автономность. Систему подключают к источнику бесперебойного питания. Вдобавок она не должна зависеть от основной вентиляции всего частного дома.

    Типы вентиляции бассейна в доме

    Различают два основных вида вентиляционных систем для крытых бассейнов:

    • приточно-вытяжная система;
    • приточно-вытяжная система в паре с осушителем воздуха.

    Так как каждое здание различается архитектурными особенностями, отличается конструкция купели, график посещения и другие нюансы, то для каждого варианта разрабатывается схема вентиляции в бассейне частного дома индивидуально.

    Чаще всего востребованы 4 схемы:

    1. Классической считается приточно-вытяжная вентиляция для бассейна, которая отвечает только за воздухообмен и поддерживает установленную норму влажности. Система эффективна для частного дома с купелью площадью до 20 м 2 . Вентиляция не имеет ничего лишнего. Установленных норм добиваются за счет изменения производительности. Иногда эффективна рециркуляция.
    2. Вторая схема аналогична, только в паре с приточно-вытяжной системой работает осушитель воздуха. Дополнительное оборудование помогает эффективно поддерживать установленную норму влажности. Схема считается более экономичной и производительной, а применяется чаще в частных домах, где площадь бассейна увеличена до 40 м 2 .
    3. Третья схема вентиляции для бассейна с рекуперацией тепла является еще более усовершенствованной. Ее применяют для купелей всех типов. В схеме воздухообмен происходит за счет приточно-вытяжной системы. Рекуператор позволяет сэкономить около 70% энергии, уходящей на обогрев поступающего свежего воздуха.
    4. Четвертая схема самая производительная и сложная. К приточно-вытяжной системе добавлен рекуператор тепла и тепловой насос. Дополнительное вентиляционное оборудование для бассейнов позволяет сэкономить до 90% энергии. Климатическая установка многофункциональна. Здесь используется рекуперация, рециркуляция. За осушение воздуха отвечает тепловой насос. Устанавливается такая вентиляция бассейна в коттедже, дорогом частном доме, аквапарке, других общественных местах.

    Для обычного частного дома приемлемы первые три схемы. Если бассейн маленький, то хватит классической приточно-вытяжной системы.

    Нормы вентиляции в бассейне

    Правильно функционирующая вентиляция должна обеспечивать установленные нормы для помещения с частным бассейном. Если не получается точно добиться требуемого показателя влажности, допускается превышение уровня, но не больше 65%.

    Нормой воздухообмена для одного человека является 80 м 3 /ч. Общий расчет выполняется по предполагаемому количеству посетителей купели. Например, если в частном доме проживает семья из 5 человек, то система должна обеспечить воздухообмен 400 м 3 /ч.

    Во избежание сквозняков нормой движения воздушных потоков считается скорость 20 см/с. Работающее оборудование вентиляции создает шум. Здесь тоже существуют допустимые нормы. Уровень шума ограничен 60 дБ.

    Проекты вентиляции в частном бассейне

    Создание вентиляции начинается с проектировки. Без этого действия невозможно создать эффективную систему. Осуществляется проектирование вентиляции бассейнов в индивидуальном порядке и имеет свои особенности:

    1. Вентиляция купели проектируется отдельно, не затрагивая систему других помещений частного дома.
    2. Проектом желательно заниматься, имея на руках примерную смету. Это поможет грамотно выполнить расчеты, экономно использовать бюджет.
    3. Сэкономить на покупке дорогостоящего оборудования для осушения поможет укрытие бассейна. Во время неиспользования частной купели техническое сооружение уменьшит испарение воды. Здесь надо просчитать, что обойдется дешевле.
    4. Если помещение частного бассейна будет с окнами, то их подбирают с максимально высоким термическим сопротивлением. Эффективны энергосберегающие трехкамерные стеклопакеты, где вместо воздуха закачан аргон. Снижение теплопотерь отразится на уменьшении образования конденсата.
    5. Приточные воздуховоды располагают так, чтобы поступающий из вентиляции воздух не попадал на купающихся людей и воду. Чаще всего воздушный поток направляют снизу вверх от пола вдоль окон.
    6. Забор отработанного воздуха осуществляют под потолком помещения непосредственно над купелью.
    7. Если частный бассейн расположен в доме, то размер вытяжного канала на 15% превышает габариты притока. Это позволяет не допустить проникновение паров внутрь других комнат. Когда бассейн возведен в отдельном помещении от частного жилого дома, то аналогичный процент превышения размеров каналов делают в обратную сторону: приток доминирует над вытяжкой.

    Проектирование имеет много нюансов. Чтобы не допустить ошибок, работу лучше доверять специалистам.

    Расчет вентиляции частного бассейна

    Чтобы осуществить расчет системы, нужен основной показатель – количество испаряющейся влаги. Он зависит от температуры воды и воздуха, количества купающихся людей и других показателей. Примерные данные отображены в таблице.

    Зная этот показатель, вычисляют, сколько нужно воздуха для ее удаления. Самостоятельно грамотные расчеты способны делать специалисты. В частном порядке оптимально использовать онлайн-калькуляторы. Для осуществления расчетов необходимо внести данные, нажать кнопку и получить готовый результат.

    Монтаж вентиляции в бассейне частного дома своими руками

    Обустройство вентиляции предполагает установку воздуховодов, вентиляторов, осушителей и другого оборудования. При неимении опыта оптимально обратиться к квалифицированным специалистам.

    Если решено сделать вентиляцию в бассейне без посторонней помощи, надо придерживаться общепринятых правил:

    1. Все работы проводят, не отступая от пунктов проекта. Оборудование ставят по монтажной схеме.
    2. Несмотря на красоту прямоугольных каналов, оптимально отдать предпочтение круглым воздуховодам. Они менее эстетично смотрятся под потолком, но эффективнее в работе.
    3. Гибкие гофрированные трубы служат только для подсоединения канала к элементам оборудования. Их нельзя укладывать в недоступном для обслуживания месте. Разрешается максимальная длина гофры – 1,5 м.
    4. По вытяжным воздуховодам будет отводиться много влажных испарений. Чтобы избежать коррозии, трубы используют пластиковые или из нержавейки.
    5. Выходящую за пределы частного дома на улицу вытяжную трубу изолируют утеплителем. Его примерная толщина – 5 см. Теплоизоляция предотвращает образование конденсата внутри каналов.
    6. Работающее оборудование и управление им должно находиться в отдельно отведенной комнате. Обычно используют подвал дома. Реже оборудование размещают на чердаке или улице. Сложность второго способа заключается в обеспечении надежной шумо- и теплоизоляции. Вдобавок в электрооборудование не должна попадать влага.
    7. Все рабочие узлы вентиляции и оборудование устанавливают на доступных участках, чтобы удобно было выполнять обслуживание или ремонт.
    8. Основной шум в вентиляции создают вентиляторы. Снизить уровень помогает соединение гофрой с каналами, шумоглушители, использование шумоизоляционных корпусов для вентиляторов.
    9. Если система оснащена вентиляторами, оптимально для управления установить регуляторы скорости. Они помогут изменять параметры при необходимости, точнее добиваться требуемых норм воздухообмена.

    После монтажа всех элементов приступают к пусконаладочным работам. Испытывают работоспособность и производительность системы.

    На видео рассказывают о вентиляции бассейнов:

    Ремонт вентиляции бассейна

    Неисправность вентиляции возникает по ряду следующих причин:

    • допущены ошибки при монтаже оборудования;
    • неквалифицированное вмешательство в работу оборудования, изменение устройства канала;
    • обрушение воздуховода;
    • сильное засорение каналов;
    • закончился ресурс оборудования.

    Неопытному человеку с первого взгляда сложно понять, когда нужен ремонт. Насторожиться можно при проявлении одного из перечисленных признаков:

    1. Усилился шум работающих вентиляторов. Внутри воздуховодов появились посторонние звуки.
    2. Внутри помещения с частным бассейном появились неприятные запахи. Обычно они свидетельствуют о засорении каналов.
    3. Проживающие в доме с бассейном люди стали чаще болеть респираторными заболеваниями. На стенах здания появился грибок, почернели углы стен.

    Если один из признаков существует, срочно надо приступить к ремонту вентиляции.

    Работу начинают с диагностики оборудования. Выявляют причины неисправности. Даже если они связаны с вентиляторами, не лишним будет заглянуть внутрь каналов. Проверяют параметры электросети. Возможно, сбои в работе получились от высокого или низкого напряжения. По окончании ремонта проверяют работоспособность аварийных систем отключения.

    Заключение

    Вентиляция в бассейне частного дома должна работать круглосуточно без сбоев. Особенно требование касается системы купели, расположенной не в отдельном, а жилом здании. Остановка воздухообмена даже на несколько минут приведет к негативным последствиям.

    Источник: http://b-online.ru/ventilyatsiya/raschet-ventilyatsii-basseyna-proektirovanie-i-montazh-svoimi-rukami.html

    Вентиляция в бассейне

    Бассейн – специфическое помещение. В нем постоянно происходит испарение влаги из воздуха и воды. Как следствие, это приводит к повышенному уровню влажности.

    Правильно организованная вентиляция бассейна позволит контролировать влажность и обеспечит приток кислорода, убережет помещение от плесени и коррозии. Посетители будут чувствовать себя комфортно, исключится риск обмороков и головокружения.

    В чем необходимость вентиляции

    Если пренебречь установкой вентиляции, бассейн быстро придет в негодность. Как правило, площадь зеркала воды в бассейнах достаточно большая, около 10-20 м в длину. Влага испаряется непрерывно и оседает всюду. Это касается не только пола, стен и потолка, но также электроприборов и металлических деталей. Если не позаботиться об установке вентиляции, действие конденсата пагубно скажется на материалах.

    Чем чреват отказ от воздухообмена:

    • Распространение грибка по стенам.
    • Коррозия металлов.
    • Порча осветительных приборов.
    • Порча стекла (особенно при большой площади остекления).
    • Вздутие оштукатуренных поверхностей.
    • Риск удара током из-за увеличения проводимости изоляционных материалов.
    • Потускнение окрашенных материалов.

    Следует иметь в виду, что высокий уровень влажности и отсутствие притока свежего воздуха негативно отражаются на здоровье людей. Среди наиболее частых побочных эффектов следует выделить:

    • Головокружение.
    • Обморочное состояние.
    • Тошноту.
    • Затруднение дыхания.
    • Зрительные галлюцинации.

    Также заметим, что такая среда – рай для размножения инфекционных бактерий. Кроме того, возрастает риск развития аллергических реакций.

    При монтаже вентиляции все перечисленные проблемы решаются. Выравнивается микроклимат, посетители чувствуют себя комфортно, а здание бассейна не разрушается изнутри.

    Задачи вентиляции

    Основными задачами стоит назвать регулировку уровня влажности и организацию притока свежего воздуха. Также устройство вентиляционных систем позволяет избежать появления затхлых запахов и развития инфекционных бактерий. Вентиляция сохраняет здоровье посетителей и продлевает срок службы оборудования, электроприборов и осветительных ламп, задействованных в помещении.

    Особенности устройства вентиляции в бассейнах

    Необходимо помнить о нормах параметров воздуха и воды. Они перечислены ниже:

    • 2° C – именно настолько должны отличаться температуры воды и воздуха. В противном случае испарение будет слишком интенсивным. Например, если температура в зале равняется 30° тепла, то вода не должна превышать 28° C. Также надо учитывать температуру наружного воздуха, если он примешивается.
    • 45-55 % – предел показаний влажного воздуха. Минимальный показатель актуален для зимнего времени, а максимальный – для летнего сезона.
    • 20 см/с – такова оптимальная скорость движения воздуха.
    • 0,1 мл/м³ – требования по уровню содержания хлора в воздушном пространстве.

    При соблюдении перечисленных условий удастся организовать эффективную систему вентиляции бассейнов.

    Как снизить уровень влажности в помещении с бассейном

    Владельцы частных или же общественных бассейнов применяют один из трех способов снижения влажности в помещении. Существуют следующие варианты:

    • Конденсация.
    • Ассимиляция.
    • Смешанный метод.

    Полностью избежать испарения воды из бассейна и оседания конденсата на поверхностях невозможно. Но зная особенности каждого метода, можно понизить нежелательный уровень влажности.

    Способ конденсации влаги

    Такие вентиляционные установки для малых бассейнов чаще всего применяются в частных коттеджах. Суть метода заключается в том, что на осушитель идет основная нагрузка и работа. Воздух проходит через него. Влага превращается в конденсат, а воздух нагревается до необходимой температуры. Затем он возвращается в зал. Особенность метода в том, что воздушные массы в помещении смешиваются с наружным воздухом.

    У способа конденсации есть ряд минусов:

    • Большая затрата электроэнергии.
    • Недостаточное количество свежего воздуха.
    • Повышение температуры в зале.

    Из преимуществ следует отметить простоту установки и высокую эффективность для небольших частных бассейнов.

    Виды конденсационных осушителей

    Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

    • Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
    • Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
    • Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

    Выбор осушителя основывается на размерах помещения и площади резервуара.

    Способ ассимиляции

    Ассимиляция – доступный бюджетный способ вентиляции, который позволяет существенно сэкономить. Запускается двойная система вентиляции, которая работает синхронно. Для большей эффективности потребуется установка осушителя.

    • Зависимость от погодных условий.
    • Необходимость нагрева приточного воздуха.
    • Большая затрата электрической энергии зимой.

    Из плюсов стоит отметить удаление неприятных запахов и удобное управление системой воздухообмена.

    Комбинированный (смешанный) метод

    Комбинированный метод выбирают для бассейнов с большой посещаемостью и площадью водного пространства как минимум в 50 м². Использовать его для частных домов нет смысла. Системы вентиляции и осушения могут быть либо независимыми друг от друга, либо объединяться в общую систему. Смешанный метод отличается дороговизной установки, но бюджетным обслуживанием. Одинаково эффективно работает и в теплый, и в холодный период.

    Варианты схем вентиляции для бассейна

    Для того чтобы создать оптимальный микроклимат в бассейне, необходимо организовать подходящую схему и режим вентиляции. Владельцы могут выбрать систему с:

    • Приточной установкой.
    • Вытяжным вентилятором.
    • Осушителем воздуха, который работает автономно.

    Однако чаще всего выбор падает на режим самостоятельной приточно-вытяжной вентиляции с рекуперацией. Она состоит из:

    • Приточного и вытяжного вентилятора.
    • Рекуператора с байпасом.
    • Фильтра притока.
    • Фильтра вытяжки.
    • Электронагревателя.
    • Блока управления.
    • Поддона для сбора конденсата.

    В задачи такой важной детали, как рекуператор, входит снижение теплопотерь.

    Плюсы приточно-вытяжной схемы

    Владельцы бассейнов выбирают приточно-вытяжную систему из-за ее многочисленных плюсов.

    • Простая корректировка рабочих параметров.
    • Управление осуществляется с обычного пульта.
    • Возможность вывода показателей на монитор компьютера.
    • Нет нужды покупать дополнительное оборудование для вентиляции бассейнов зимой или летом.
    • Экономия электрической энергии благодаря работе рекуператора.

    Используя приточно-вытяжную систему, получается легко регулировать влажность воздуха и настраивать подходящий микроклимат.

    Установка вентиляции в закрытом бассейне

    Установка вентиляции в закрытом бассейне требует соблюдения некоторых правил. В частности, нужно провести подготовку: расчеты воздухообмена, относительную влажность внутренней температуры, время среднего влаговыделения и другие параметры:

    • Замерить площадь зала, в котором будет оснащен бассейн.
    • Рассчитать необходимую порцию воздуха на человека.
    • Проанализировать допустимое количество людей, то есть рассчитать вместимость бассейна.
    • Определить оптимальную температуру в помещении.
    • Замерить показатели давления.

    Также надо позаботиться о самочувствии будущих посетителей. Комфорт будет обеспечен при таких параметрах:

    • 45-65 % – значения относительной влажности;
    • 2° C – максимальная разница между температурами воды и воздуха.

    Кроме того, нельзя допускать образования сквозняков и сильного движения воздушных масс. При игнорировании данного дополнения посетители будут переохлаждаться, что приведет к простудным заболеваниям.

    В каких случаях необходимо установить климатические комплексы

    Климатические комплексы – это крупногабаритное оборудование, предназначенное для поддержания оптимального микроклимата на протяжении всего года, то есть и в холодный сезон, и в теплый период. Их устанавливают в бассейнах с площадью более 100 м².

    • Очистка воздуха.
    • Осушение.
    • Нагревание воздуха.
    • Циркуляция воздушных потоков.

    Составные части климатического комплекса:

    • Приточный вентилятор.
    • Вытяжной вентилятор.
    • Рекуператор.
    • Осушитель.
    • Фильтры.
    • Калорифер.
    • Воздушные клапаны.
    • Блок управления.

    Под оборудование выделяется отдельное помещение по соседству с бассейном. Обычно установка осуществляется в подвал или прилегающую подсобку. Возможность использования климатических комплексов в каждом конкретном случае нужно рассчитывать, исходя из размеров помещения.

    Установка вентиляции для частных бассейнов в коттеджах

    Нередко за городом можно увидеть коттеджи с бассейнами. Такие купальни рассчитаны максимум на 5-7 человек. Как правило, бассейн строится для одной семьи и гостей, приезжающих в дом. В частном доме он проектируется по индивидуальному плану. Принимаются во внимание все пожелания хозяина. Главная задача при создании проекта – реальность воплощения его в жизнь и безопасность установки бассейна, как для дома, так и для хозяев.

    • Бассейн организовывается на первом этаже коттеджа.
    • Отопление прокладывается по периметру зала.
    • 18-50 м² – средняя площадь.
    • 4-6 м – средняя глубина.
    • 3 м – ширина дорожек около бассейна.

    Использование бассейна в частном коттедже может носить постоянный, сезонный или периодический характер.

    Требования к бассейнам в коттеджах

    Требования заключается в соблюдении определенных параметров. Среди них:

    • 30-32° – допустимая температура воды в резервуаре.
    • Температура воздуха на 2° выше, чем воды.
    • До 65 % – влажность.
    • 60 дБ – максимальный уровень шума.
    • 80 м³/ч – расчет воздуха для одного человека.

    При соблюдении данных правил купание в бассейне будет полезным и приятным. Вентиляция бассейна в частном загородном доме так же необходима, как в общественных местах и купальнях.

    Выбор кондиционеров для бассейнов

    В задачи кондиционеров входит создание комфортного микроклимата. Они работают по автоматизированной системе. Управление осуществляется с помощью пульта, сведения и показатели выводятся на экран.

    Кондиционеры функционируют по нескольким режимам:

    • Отопление зала.
    • Осушение воздуха.
    • Усиленное осушение.
    • Подмес свежего воздуха.
    • Летний режим – в этом режиме вентустановка работает в жаркий период года.

    Кондиционеры обычно применяют в загородных коттеджах. Для спортивных комплексов и лечебниц приобретают более продвинутые модели, оснащенные дополнительными функциями.

    Таким образом, установка вентиляции – это необходимая процедура для любого типа бассейна. При правильно организованном воздухообмене и создании оптимального микроклимата он станет комфортным местом для посетителей и будет приносить им только пользу. Кроме того, вентиляция убережет здание от разрушения, ржавчины и распространения грибка. Все приборы и детали, задействованные в помещении бассейна, прослужат дольше. Также не пострадает внешний вид зала.

    Источник: http://topventilyaciya.ru/ventilyaciya/ventilyatsiya-v-bassejne.html

    Подготовка проекта вентиляции бассейна в частном доме

    В последнее время обустройство собственного бассейна в частном доме или коттедже не является показателем неимоверной роскоши. Современные технологии позволяют устанавливать в помещении такой резервуар с водой без огромных затрат и вложений. Чтобы конструкция прослужила долго, а в доме присутствовал комфортный микроклимат, нужно заранее позаботиться о вентиляции бассейна.

    • 1. Общая информация
    • 2. Микроклимат в помещении
    • 3. Снижение влажности в комнате
    • 4. Ассимиляция влаги
    • 5. Поддержание температурного режима

    Каждый бассейн представляет собой огромную емкость с водой, которая постоянно испаряется и выпадает в виде конденсата на потолке, оконных проемах или стеновых конструкциях. А ведь где есть вода, там есть и грибок или плесень.

    Более того, воздействие повышенной влаги негативно сказывается и на долговечности самого бассейна, ведь оно приводит к разрушению отделочных материалов и другим деформационным последствиям. В их числе:

    • Возникновение ржавчины на изделиях из металла.
    • Развитие грибковых микроорганизмов.
    • Вздутие и разрушение оштукатуренных поверхностей.
    • Появление пятен на окрашенных частях.
    • Ухудшение изоляции токопроводящих материалов, что повышает вероятность получения удара током.

    В связи с вышеперечисленными моментами, обустройство вентиляции бассейна в коттедже — важнейший этап, к которому нужно отнестись с повышенной ответственностью. Подобное оборудование позволит сохранить помещение от различных деформационных процессов, а также продлит срок службы самого резервуара.

    При хорошей вентиляции во внутреннем пространстве всегда будет присутствовать определенный показатель влажности. Такая единица указывает на объем водяного пара на единицу объема воздуха. Если влажность превышает допустимый уровень, в помещении становится проблематично дышать.

    Однако, если воздух слишком сухой, это тоже влечет за собой неприятные явления. Поэтому важно достичь идеального баланса, руководствуясь режимом эксплуатации конструкции, климатическим фактором и индивидуальными предпочтениями хозяев помещения. Будущий расчет должен проводиться с учетом температуры воздуха и воды.

    В строительной сфере существует такое понятие, как влажность насыщения. Этот указатель характеризует объем воды, который принимается воздухом при конкретном температурном режиме. Если температура начинает расти, это поднимает уровень влажности насыщения. При превышении допустимого показателя избыток начинает превращаться в конденсат и оседать на стеновых конструкциях, стеклах или потолке.

    При обустройстве вентиляции в бассейне частного дома необходимо избавиться от лишнего испарения влаги, соблюдая конкретный баланс между температурой воды и воздуха.

    Если объемы испаряемой влаги относительно небольшие, то нет необходимости покупать мощные вентиляционные системы. Если температура воды и воздуха держится на одном уровне, точка насыщения будет сопоставима со 100% влажностью воздуха.

    Но для обеспечения комфортного микроклимата в комнате с бассейном рекомендуется придерживаться влажности от 50 до 65%. Для этого требуется монтаж механической вентиляционной системы.

    Снизить уровень испарений можно еще одним методом. Достаточно прикрыть поверхность воды специальными металлическими элементами, наподобие жалюзи. Как известно, закрытая вода практически не переходит в стадию испарения и не охлаждается. Если сравнивать открытый бассейн, то в нем за час может испариться порядка двух с половиною литров жидкости. В закрытом типе эти показатели составляют 1,2 литра в часть. В результате такой подход гарантирует большую экономию ресурсов.

    Даже самый мощный проект вентиляции бассейна не способен окончательно справиться с проблемой повышенной влажности в комнате. Однако снизить уровень испарений вполне возможно, т. к. для этого существует множество инструментов и вентиляционного оборудования. В последнее время особым спросом пользуется приточно-вытяжная вентиляция для бассейна, которую совмещают с установкой специальных осушителей.

    Попадая в осушитель, воздух разогревается до точки росы, что приводит к конденсации влаги. Затем он дополнительно нагревается и возвращается обратно, но уже в чистом виде, без частиц воды. Подобные системы актуальны для коттеджей, в которых невозможно рассматривать вариант монтажа системы приток-выдув. В конструкции установлен гигростат, вызывающий запуск компрессора при определенных показателях работы. Если уровень влаги снижается, гигростат приостанавливает работу компрессора, при этом вентиляционные лопасти продолжают вращаться.

    Доступные на рынке конденсационные осушители разделяются на несколько типов:

    1. 1. Настенные. Они располагаются в зданиях, где уже есть отделочные работы.
    2. 2. Настенные скрытые. В таких осушителях все рабочие элементы надежно спрятаны в отдельной комнате, а в пространстве с бассейном имеется только заборная решетка. Приступать к планировке подобной схемы нужно задолго до обустройства резервуара с водой.
    3. 3. Стационарные, несъемные. Такие установки характеризуются высочайшей мощностью и требуют дополнительного пространства. Зачастую они входят в систему приточно-вытяжной вентиляции в крупных спортивных центрах. Стационарные модели поддерживают подмес 1/5 объема воздуха, а если оборудовать их канальным нагревателем, это позволит обустроить полноценную вентиляционную систему в домашних условиях.

    В поисках эффективных систем вентиляции в бассейне, схем и конструкционных исполнений, нельзя оставить без внимания метод ассимиляции влаги в бассейне. Он заключается в применении естественного свойства воздуха вбирать в себя пары воды. Технология позволяет закладывать 5-кратный обмен воздуха за один час работы.

    В широтах с умеренным климатом и в домах с небольшими бассейнами вполне хватает обычной вентиляционной системы. Но если речь идет о крупных водяных резервуарах в спортзалах и развлекательных комплексах, то здесь нужно дополнительно оборудовать многофункциональный осушитель.

    Бесспорным плюсом ассимиляции влаги является эффективное устранение неприятного запаха, который появляется из-за высокой влажности. Что касается минусов, то их немного. Самым неприятным моментом является зависимость от погодных условий, ведь если окружающий воздух слишком увлажнен, он не сможет впитать в себя конденсат из помещения с бассейном.

    Но в большинстве случаев эта схема оправдывает себя и превосходит остальные решения. Еще одним минусом ассимиляции является необходимость прогревания приточного воздуха. Процедура особенно необходима в холодный период, когда процесс обогрева требует много электроэнергии.

    Также инженеры практикуют комбинированный метод осушения бассейна, который востребован для больших площадей и бассейнов с высокой частотой посещения. В таком случае приходится совмещать осушитель и принудительную вентиляционную систему.

    При этом тип оборудования может быть независимым или составлять незаменимую часть общей системы, влияющей на микроклимат. Комбинированные варианты относятся к дорогостоящим вариантам и оправдывают себя только на площади от 50 квадратных метров.

    Чтобы избежать чрезмерного влаговыделения, на этапе проектирования вентиляции нужно достичь таких показателей, при которых температура в здании с бассейном превышает окружающую температуру.

    Такое возможно лишь при наличии мощной отопительной системы, обеспечивающей нагревание воздуха до оптимальных показателей. Но вентиляция не способна обогревать здание, поэтому воздушное отопление может оказаться малоэффективным. Оно оправдывает себя лишь при обустройстве дополнительных установок.

    Если здание характеризуется хорошим остеклением, а бассейн находится в южной местности, не обойтись без обустройства мощной системы кондиционирования. Что касается часто посещаемых бассейнов с большими размерами, то в них естественные системы вентиляции могут оказаться бесполезными. В таком случае в ход идут принудительные методы перемещения воздуха, демонстрирующие следующие плюсы:

    • Поддержание стабильного температурного режима.
    • Постоянная подача свежего воздуха.
    • Борьба с неприятным запахом.

    Рассматривая самые лучшие типы вентиляционных систем для бассейна, нельзя оставить без внимания пример приточно-вытяжной схемы.

    Он отличается следующими преимуществами:

    • Стабильный приток свежего воздуха.
    • Борьба с остатками влаги в атмосфере.

    Устройство оборудовано специальным осушителем воздуха, а любое тепло моментально выводится наружу. Кроме этого, такая система характеризуется автономностью и может работать без воздействия воздуха с других комнат. Вентиляционные каналы изготовлены на основе влагостойких материалов, а управление оборудованием осуществляется посредством передовой автоматики. В результате это позволяет сохранять стабильный температурный режим и осуществлять подмес чистого воздуха.

    Перед тем как проникнуть в комнату, уличный воздух тщательно фильтруется, охлаждается или подогревается. Также меняется показатель его влажности.

    Чтобы проектирование системы вентиляции в коттеджном бассейне оправдало себя, нужно помнить о нескольких особенностях.

    В первую очередь следует убедиться, что температурный режим держится в пределах 30−32 градусов Цельсия, а отток воздуха преобладает над притоком в 0,5 раза. Показатели шумности не могут превышать 60 децибел, при этом в бассейне не должно одновременно находиться больше двух человек.

    При выборе оборудования для борьбы с конденсатом в коттедже желательно отдавать предпочтение приточно-вытяжным системам. При этом в ход идут как раздельные, так и стационарные установки. Главное, чтобы они оставались независимыми от основной воздухоотводной системы. Специалисты советуют останавливаться на двухрежимных установках, в которых приток запускается отдельно от вытяжки.

    Чтобы проектирование и монтаж системы воздухоотвода были максимально успешными, нужно учитывать массу правил и рекомендаций. Следует посетить специальный сайт, на котором можно провести расчет требуемых параметров в режиме онлайн. Планирование вентиляционной системы будет успешным только после консультации с экспертом, а также учета нескольких важных моментов.

    Как известно, воздух с высокой влажностью и повышенной температурой постоянно направлен вверх, а при столкновении с прохладной поверхностью он превращается в конденсат. В связи с этим вентиляционное оборудование может размещаться как в прилегающем здании, так и под чашей, вокруг нее или сверху. Во многих случаях такие системы ставят вокруг бассейна или в двух его сторонах, что вызывает быстрое вытеснение отработанного влажного воздуха.

    Чтобы обеспечить комфортный микроклимат в здании с бассейном, в первую очередь нужно предотвратить появление сквозняков. Для этого достаточно выровнять объемы приточного и удаляемого воздуха. В месте, где располагаются посетители, воздух не должен двигаться быстрее заданной скорости. Зачастую интенсивность движений снижают с помощью различных схем или специфических решеток.

    Канал для подачи воздуха лучше расположить у окон. Также желательно, чтобы он был изготовлен из хорошего теплопроводимого материала. Под воздействием сухого воздуха любой конденсат перестанет оседать на стеклах, при этом при контакте с окном теплый воздух начнет остывать.

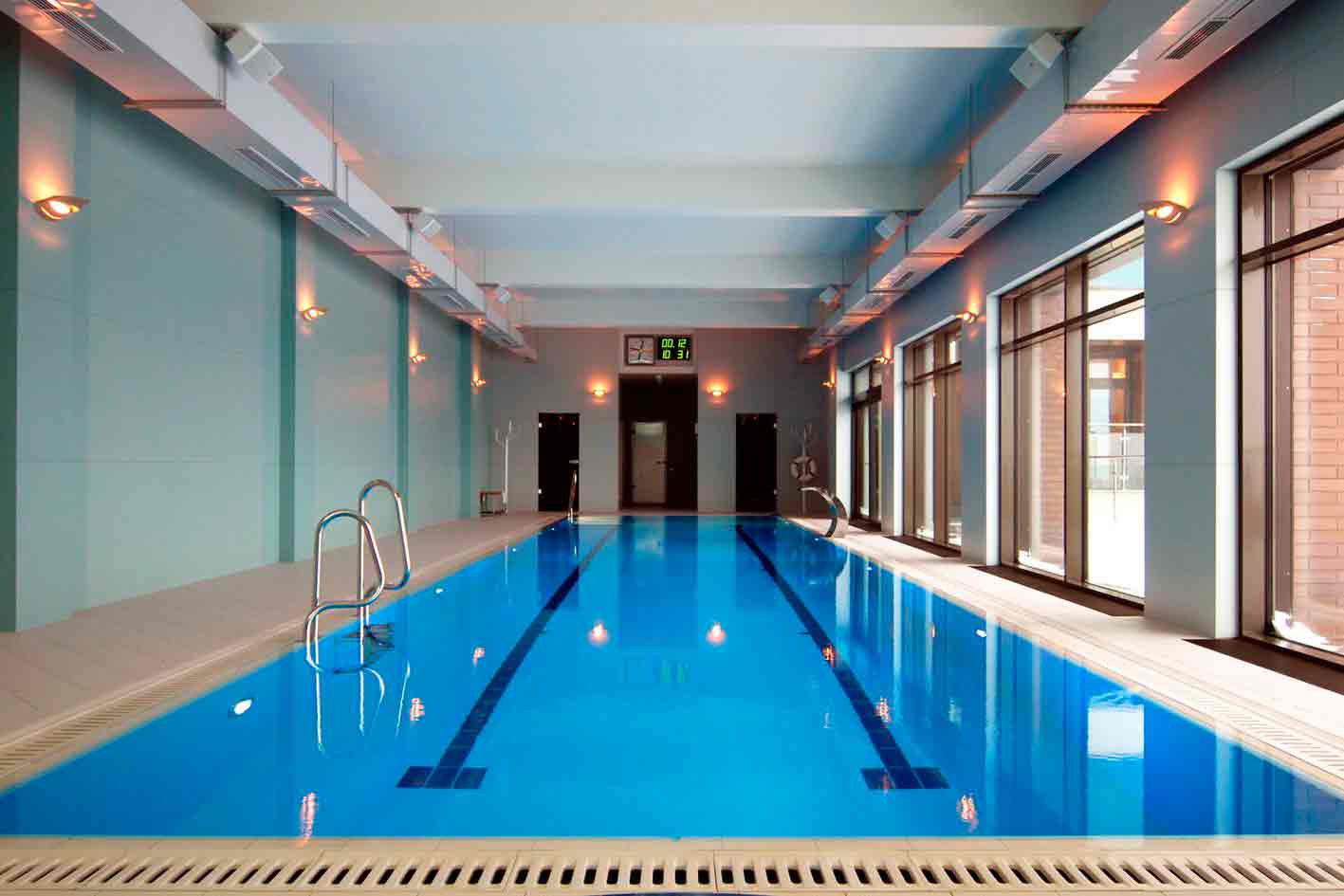

    Короба с вытяжкой устанавливают непосредственно под потолком, где замечается интенсивное скопление влаги и тепла. В противном случае воздух будет быстро выходить наружу. При наличии в здании подвесных потолков, нужно заранее продумать вентиляционную систему. Если не сделать это, над ними появится область с повышенным содержанием влаги.

    Правильно обустроенная система воздухообмена в помещении с бассейном — залог успешной и долгой работы такого резервуара с водой.

    Поэтому, чтобы продлить срок службы бассейна и защитить его от преждевременных деформаций, важно вовремя спроектировать и установить вентиляционное оборудование.

    Источник: http://oventilyacii.ru/ventilyaciya/proekt-ventilyatsii-bassejna.html

    Вентиляция в бассейне частного дома, коттеджа

    Естественная или принудительная

    Как правило, вентиляция, устанавливаемая в помещении с бассейном, призвана выполнять всего две задачи – обеспечивать воздухообмен в помещении и предотвращать образование конденсата. Оптимальный уровень влажности в бассейне, согласно нормативным документам, колеблется на уровне 65%, однако для небольшого частного дома целесообразнее, чтобы этот показатель постоянно находился возле отметки в 50%. Обеспечить такое значение в бассейне с помощью системы естественной вентиляции не представляется возможным, поэтому о ней следует напрочь забыть.

    В целях экономии ресурсов на стенах можно расположить несколько клапанов приточной вентиляции, которые позволят свежему воздуху проникать вовнутрь строения, в то время, когда его хозяева будут отсутствовать.

    Оптимальный температурный показатель в помещении, где размещается бассейн, должен варьироваться в следующих пределах:

    • температура воздуха – от 23 до 27 градусов (в зависимости от погоды и времени года);
    • давление – на 5% ниже, чем атмосферный показатель (то есть, объем удаляемого воздуха должен превосходить аналогичный показатель приточного).

    Таким образом, можно добиться комфортного микроклимата в той части дома, где расположен бассейн и предотвратить проникновение сырости в другие помещения.

    Почему вентиляцию бассейнов нужно заказывать в Ветер СПб

    Часто одни фирмы обеспечены заказами «под завязку, а другие демпингуют и все равно сидят без работы. Все дело в качестве монтажа, владении современными технологиями и умении учитывать интересы заказчиков. Коллектив компании «Ветер-СПб», это настоящие профессионалы. Преимущества заказа вентиляции у нас:

    1. Большой опыт создания вентиляционных систем для помещений с бассейнами различного назначения.
    2. Опытные проектировщики, грамотно выполняющие все расчеты.
    3. Широкий выбор оборудования под любой бюджет.
    4. Специализированное оборудование для бассейнов.
    5. Качественный монтаж.
    6. Квалифицированное гарантийное и сервисное обслуживание в течение всего срока службы оборудования.

    Мы подходим индивидуально к каждому объекту, создавая под него уникальный проект и тщательно подбирая оборудование.

    Для создания проекта вентиляции в помещении бассейна и определения предварительной стоимости работ нужно учитывать следующие показатели:

    1. План помещения с размером и параметрами чаши бассейна, расположением прилегающих комнат, площадью и вида остекления.
    2. Вид перелива в бассейне: со скиммером или переливным лотком.
    3. Планируются ли водные аттракционы, и какие.
    4. Режим использования и среднее число посетителей.
    5. Мощность и тип теплоснабжения вентиляционной установки.

    После получения заявки мы отправляем на объект специалиста, который осмотрит помещение бассейна, выслушает пожелания заказчика, проведет замеры и сделает примерные расчеты, необходимые для создания ТЗ. Это начало большой работы, следующим этапом которой будет разработка проекта и новое согласование с заказчиком. Только после этого начинается закупка оборудования и, собственно, монтаж.

    Общая информация

    Каждый бассейн представляет собой огромную емкость с водой, которая постоянно испаряется и выпадает в виде конденсата на потолке, оконных проемах или стеновых конструкциях. А ведь где есть вода, там есть и грибок или плесень.

    Более того, воздействие повышенной влаги негативно сказывается и на долговечности самого бассейна, ведь оно приводит к разрушению отделочных материалов и другим деформационным последствиям. В их числе:

    • Возникновение ржавчины на изделиях из металла.
    • Развитие грибковых микроорганизмов.
    • Вздутие и разрушение оштукатуренных поверхностей.
    • Появление пятен на окрашенных частях.
    • Ухудшение изоляции токопроводящих материалов, что повышает вероятность получения удара током.

    В связи с вышеперечисленными моментами, обустройство вентиляции бассейна в коттедже — важнейший этап, к которому нужно отнестись с повышенной ответственностью. Подобное оборудование позволит сохранить помещение от различных деформационных процессов, а также продлит срок службы самого резервуара.

    При хорошей вентиляции во внутреннем пространстве всегда будет присутствовать определенный показатель влажности. Такая единица указывает на объем водяного пара на единицу объема воздуха. Если влажность превышает допустимый уровень, в помещении становится проблематично дышать.

    Однако, если воздух слишком сухой, это тоже влечет за собой неприятные явления

    Поэтому важно достичь идеального баланса, руководствуясь режимом эксплуатации конструкции, климатическим фактором и индивидуальными предпочтениями хозяев помещения. Будущий расчет должен проводиться с учетом температуры воздуха и воды

    Как спроектировать вентиляционную систему

    Поскольку данная система является необыкновенно важной, а при этом легко справляется со всеми задачами, ее создание считается обязательным еще в процессе формирования самого бассейна, располагающегося в частном доме. Проектирование вентиляции должно выполняться в соответствии с определенными правилами и требованиями

    В процессе данной работы учитываются следующие особенности самого места, где предполагается создавать бассейн:

    • Особенности стен комнаты, а также ее размер;
    • Толщина стен, которые соединяются с улицей или другими элементами строения;
    • Габариты чаши бассейна, а также количество воды, которая будет содержаться в этой конструкции;
    • Максимальная температура и влажность воздуха, которые могут быть достигнуты в процессе применения бассейна по его основному назначению.

    Создается система вентиляции бассейна в соответствии с определенным планом помещения, где предполагается создавать данную конструкцию. Перед ее формированием учитываются все вышеперечисленные факторы, а только после этого можно приступать к покупке необходимых элементов, которые являются компонентами системы, а также к их грамотной и правильной установке, чтобы они могли легко справляться со всеми задачами.

    Без предварительного проектирования можно получить систему, которая не будет надежной и качественной, результативной и оптимальной, в соответствии с чем в помещении будет иметься не слишком приятная обстановка и микроклимат, поэтому пользоваться им будет не слишком легко, а плавать в бассейне за счет повышенной влажности вовсе будет очень тяжело.

    Вентиляция бассейна в коттедже

    Еще на этапе проектирования следует рассмотреть, какая система сможет качественно обслуживать это помещение. Не следует забывать, что бассейн является максимально агрессивной средой и для самого строения. Поэтому система вентиляции должна обязательно присутствовать.
    Для индивидуального строительства загородного дома раньше использовалась естественная вентиляция. Нередко использовались и системы кондиционирования воздуха.
    Например, канальный и центральный кондиционер. Первый вид относят к автономным, второй может использоваться на больших площадях.

    • Канальный кондиционер. Может выполнять функцию приточно-вытяжной вентиляции, может осушать или увлажнять воздух, а также поддерживать температурный режим. Один существенный минус – отсутствие индивидуального регулирования температуры в отдельном помещении.
    • Для центрального кондиционера должно быть предусмотрено отдельное помещение, так как он обладает достаточной шумностью. Но при этом имеет большее количество функций, чем обычные кондиционеры. В отличие от предыдущего варианта, появляется возможность регулировать микроклимат в отдельно взятом помещении.

    Сегодня рынок предлагает большой выбор современных климатических систем для коттеджа, способных обеспечивать куда более высокий уровень комфорта в бассейне.

    Приточно-вытяжные вентиляционные установки TURKOV с рекуперацией тепла гарантируют эффективную вентиляцию бассейна без теплопотерь, что делает его эксплуатацию чрезвычайно выгодной с экономической точки зрения.

    Основные характеристики приточно-вытяжных систем вентиляции TURKOV:

    ВозможностиZenitZenit HECOCrioVent
    Стабильная работа рекуператорадо -25°Сдо -35°Сдо -45°С
    Возврат тепла (КПД возврата)71%86%89%
    Возврат влаги (КПД возврата)40-50%40-50%50-60%
    Количество рекуператоров234
    Предназначены для работы в условияхЮга и Средней полосы РоссииСибири и Дальнего ВостокаСибири и Крайнего Севера
    Раздел в каталоге:Подробнее…Подробнее…Подробнее…

    Конечно, можно пользоваться и естественной вентиляцией, для этого следует предусмотреть оконные проемы.
    Но в этом случае стоит забыть об энергоэффективности вашего загородного дома.

    Температура помещения

    Поддержание этого параметра можно осуществлять за счет использования отопления, или опять-таки, комплексного вентиляционного оборудования. Если для бассейна изначально была предусмотрена хорошая вентиляция, то для поддержания температурного режима можно предусмотреть систему кондиционирования. Например, использовать сплит-системы, или ее разновидность – мультисистему. Еще один интересный вариант — кассетный кондиционер. Чем отличаются эти виды оборудования?

    Как правило, все подобные системы работают на подогрев и охлаждение воздуха. Но фильтрацию воздуха может производить только кассетный кондиционер. Бывают модели даже с функцией вентиляции. А вот поддержание уровня влажности эти виды оборудования не производят, за исключением некоторых моделей кассетных кондиционеров.

    Опять же — климатические системы нашей компании избавят вас от необходимости решения отдельных задач, предлагая в замен комплексную схему подготовки воздуха для бассейна.

    Серия
    , в которых воздух очищается и нагревается, а лишь после этого поступает в помещение.
    Отработанный воздух либо удаляется посредством естественной вентиляции, либо принудительно — с помощью вытяжки.

    Следует отметить особенности монтажа систем вентиляции и кондиционирования. Подача воздушного потока не должна осуществляться непосредственно на воду. Это будет чревато появлением дополнительного испарения, а соответственно, повышением влажности.

    Температура воды

    Для обогрева воды используют либо отдельную автономную систему отопления, либо подключают к общей теплосети коттеджа. Мощность котла рассчитывается специалистами. Подогрев воды образует повышенный конденсат. Поэтому в момент, когда бассейном не пользуются, следует водную поверхность накрывать пленкой. Это существенно сократить теплопотери в целом, а еще и финансовые затраты.

    Особенности проектирования вентиляции бассейнов в коттеджах

    Что может быть лучше собственного бассейна

    При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

    • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
    • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
    • отток воздуха может преобладать над притоком в 0,5 раза;
    • уровень шума от работающих установок не должен превышать 60 децибел;
    • в бассейне купается, как правило, не больше 2 человек одновременно;
    • использование бассейна эпизодическое, не длительное;
    • широко применяются жалюзи и шторы для водного зеркала.

    В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

    При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

    Желательно использовать двухрежимные установки: приток запускается отдельно от вытяжки. Когда бассейн не используется, достаточно обеспечить отток влажного воздуха из помещения.

    Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

    Выбор оборудования и автоматизация ветнляции бассейна

    Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

    • площадь бассейна;
    • температура воды и воздуха в помещении;
    • расчетные показатели влажности;
    • режим посещения;
    • количество посетителей;
    • наличие покрытия воды;
    • объем зала, в котором располагается бассейн.

    Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

    Автоматизированная система управления позволяет, один раз установив необходимые параметры, больше не вспоминать о вентиляции бассейна своего частного дома. Электроника сама определит объем притока, оттока в случае изменения температуры или влажности.

    Возможности систем автоматизации:

    • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
    • контроль над влажностью и температурой воздуха;
    • защита оборудования от перепадов в электросети;
    • оповещение о нарушениях в работе аппаратуры;
    • интеграция в систему «умный дом».

    Кондиционеры для бассейнов

    Красиво украсить бассейн-дело тонкого вкуса

    Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

    • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
    • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
    • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
    • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
    • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

    Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

    Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

    Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

    Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

    Осушители воздуха для бассейна

    Существует 2 вида осушителей: конденсационный и адсорбционный. Не стоит пугаться названиям, все просто.

    Конденсационный – это охладитель и нагреватель воздуха в одном небольшом корпусе. Влажный воздух забирается из бассейна и сначала проходит через охладитель. В нем воздух охлаждается и оставляет на стенках охладителя всю влагу, которая стекает в лоток и уходит в канализацию. Воздух же становится холодный и сухой, а проходя через секцию нагрева – нагревается и подается уже теплый и сухой обратно в помещение бассейна.

    Компании-производители: Danterm, Danvex, Hidros, NeoClima, Fairland и т.п. Выпускаются настенного и канального типа (картинки ниже).

    Адсорбционный осушитель – это большой вращающийся диск заполненный силикагелем, веществом, которое быстро впитывает в себя влагу. Влажный воздух проходит через ячейки, заполненные силикагелем, и отдает ему всю влагу, а сам воздух при этом осушается без изменения температуры.

    Такой осушитель значительно мощнее своего конденсационного «собрата» , и вполне способен в одиночку осушить воздух в бассейне, но стоимость переваливает за 700 тысяч рублей. Компании-производители: вышеперечисленные + Гигротерм с их линейкой оборудования DST.

    Основы конструирования вентиляции

    Планировать систему вентиляции необходимо уже на стадии постройки помещения под бассейн. Система вентиляции бассейна для каждого отдельного случая проектируется индивидуально, в зависимости от площади помещения и воды. Необходимо также учитывать толщину стен, температурный режим и площадь, занятую остеклением. Система вентиляции должна быть автономной, при этом вытяжная более мощная, нежели приточная.

    Схема вентиляции бассейна

    Популярной установкой для вентиляции в бассейнах является приточно-вытяжная система. Она состоит из воздухораспределительных механизмов, вентиляционной установки и воздуховодов. В свою очередь, вентиляционная установка состоит из воздушного фильтра, приточного и вытяжного вентилятора, нагревателя, автоматической системы.

    Основными принципами при разработке проекта вентиляционной системы является создание комфортного микроклимата и избавление от излишнего количества влаги.

    Проектирование вентиляции бассейнов требуется, для того, чтобы верно определить количество оснащения и материала, а также его способы установки и размещения. Первое, что необходимо сделать — это рассчитать вентиляцию по показателям помещения. Из этих расчетов узнается мощность нагревателя и осушителя, объем воздухообмена. Затем необходимо подобрать оснащение. При проектировании также учитывается уровень шума, исходящий от работающего оборудования.

    Вентиляция в бассейне дома требует выбора принудительной системы, потому как естественный обмен атмосферы не может обеспечить показатели воздушной среды.

    Составление проекта вентиляции производится в следующем порядке:

    • составляется техническое задание;
    • рассчитывается поступление влаги, теплопоступление, потери тепла;
    • выбирается схема системы вентилирования;
    • рассчитывается воздухообмен;
    • подбирается оснащение;

    оформляется чертеж проекта;

  • составляется специфика оснащения и материалов.
  • Приступив к составлению проекта системы вентиляции для отдельного дома, необходимо утверждение расчетной температуры воды, температура атмосферы и наименьшей величины реального показателя сопротивления теплопередаче уличных стен. После этого выбирается расчетная относительная влажность атмосферы внутри бассейна, рассчитывается количество воды, подающейся в плавательную чашу.

    Особенности воздухообмена бассейнов

    Во время строительства плавательных бассейнов общественного и частного назначения часто не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

    Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

    Организация вентиляции в бассейне — мера, необходимая для осушения и поставки свежей порции воздуха
    Вентиляционные установки, удаляющие из плавательного зала с ванной излишек влаги, заодно выводят неприятные запахи
    В зависимости от площади ванны и частоты посещений бассейна подбирают вентиляционное оборудование. Это могут компактные моноблоки или массивные установки с климатическими функциями
    Стационарные вентиляционные системы оснащаются устройствами для поставки свежего воздуха с улицы, который должен обогреваться системой отопления
    Чаще всего подготовка свежего воздуха, поставляемого на замену удаленной отработанной воздушной массе, подогревается водяным или паровым отоплением
    Вывод отработанного воздушного потока и осушение воздуха в бассейне невозможно без использования приточно-вытяжной механической системы. Установка может работать либо на вытяжку, либо на приток
    Движение воздушной массы в вентиляционных схемах побуждаются вентилятором. Его вместе с системами фильтрации и подогрева воздуха располагают в подвале либо на чердаке, либо в подсобном помещении рядом с бассейном

    Борьба с повышенной влажностью

    Побочный полезный эффект

    Моноблочные виды оборудования

    Нюансы проектирования

    Подготовка воздуха перед подачей

    Приточный вариант вентиляции

    Расположение оборудования системы

    Установка с одним вентилятором

    Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

    Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

    В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность

    Вентиляция помещений бассейна выполняет две основные функции:

    • поддержание оптимальных показаний влажности;
    • обеспечение воздухообмена согласно санитарно-гигиенических норм.

    Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку некомфортно, он ощущает излишнюю духоту и утомительную тяжесть. Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

    Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей

    Микроклимат бассейна

    Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

    Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

    Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

    Температура и влажность воздуха для бассейна

    Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

    • Вода в бассейне в пределах 24–28 °С.
    • Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
    • Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

    Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают

    Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

    Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации
    Тип бассейнаПустойС купающимися
    Обычный или скиммерный бассейн10-20 грамм/м²/час130-270 грамм/м²/час

    При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

    Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при ).

    Пример расчёта испарений воды из бассейна в сутки

    • Размер зеркала 4,2 × 14 м.
    • температура воздуха в помещении +28 °C;
    • температура воды в бассейне +26 °C;
    • относительная влажность 60%.
    1. Площадь поверхности бассейна 58,8 м².
    2. Бассейн используется для купания 1,5 часа в день.
    3. Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
    4. Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
    5. Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.

    Нормы, требования и рекомендации к системам вентиляции бассейнов

    Прежде, чем приступать к проектированию помещения для бассейна и выбору оборудования для системы вентиляции частного бассейна, нужно познакомиться с нормами и требованиями, которые предъявляются к бассейнам. Согласно СанПиН 2.1.2.1188–03 и СНиП 2.08.02–89, к бассейнам выдвигают ряд следующих требований:

    • температура воды должна быть в пределах от +26°С до +29°С;
    • температуру в помещении нужно поддерживать на уровне +27…+31°С (на 1-2 градусы больше, чем воды);
    • влажностные характеристики должны колебаться от 50% до 65 %;
    • воздухообмен на 1 человека в час – не менее 80 куб. м;
    • подвижность воздушных масс в рабочей зоне — не менее 0,2 м/с;
    • концентрация хлора в воздухе – не более 0,1 мг/куб.м.

    Стоит отметить, что европейские стандарты немного отличаются от российских. Так, в Европе в частных бассейнах рекомендуют придерживаться влажности в пределах 45-50%, а температура воды должна составлять +25…+27°С.

    Частный бассейн будет хорошо функционировать, если он расположен в отдельном одноэтажном здании, в которое можно попасть только через одну дверь. Это позволит избегать сквозняков. Площадь зеркала бассейна не должна быть меньше 18 кв. м. и больше 50 кв.м., а высота от 4 до 6 м. Также нужно учесть ширину дорожек вокруг бассейна – они должны быть в диапазоне от 1 до 3 м.

    Схема движения воздуха в бассейне

    Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашего бассейна

    Осушители воздуха – обязательная составляющая системы вентиляции бассейна

    Проблема переувлажнения является самой актуальной для любого бассейна, так как температурные показатели воды и воздуха отличаются. Частично решить эту проблему помогут осушители воздуха. Сегодня этого оборудования на рынке предостаточно, и отличаются они не только по производительности, но и цене.

    При выборе осушителя в первую очередь нужно обращать внимание на объем всего помещения. Осушитель за один час работы должен пропускать в три раза больше воздуха, чем объем помещения бассейна

    Наиболее распространенными являются настенные осушители, работа которых направлена только на устранение излишней влажности. Более функциональными являются канальные осушители, которые кроме своей непосредственной функции обеспечивают приток свежих воздушных масс. Но лучше выбирать приточно-вытяжные установки с встроенными осушителями. Хотя их покупка обойдется дороже, но они энергетически выгодные и быстро себя окупают.

    Обойтись без осушителя можно только в тех случаях, если:

    • на протяжении одного часа воздух полностью обновляется 5 и более раз;
    • площадь водного зеркала не очень большая;
    • бассейн не очень часто используется;
    • зеркало воды закрывается специальными жалюзи во время простоя.

    *ВАЖНО! Необходимо использовать какое-либо приспособление для закрытия зеркала воды в то время, когда бассейном не пользуются – это сильно снижает необходимость постоянной работы системы вентиляции и осушения на максимальном режиме, что снижает затраты электроэнергии и износ оборудования. .

    В чем необходимость вентиляции

    Если пренебречь установкой вентиляции, бассейн быстро придет в негодность. Как правило, площадь зеркала воды в бассейнах достаточно большая, около 10-20 м в длину. Влага испаряется непрерывно и оседает всюду. Это касается не только пола, стен и потолка, но также электроприборов и металлических деталей. Если не позаботиться об установке вентиляции, действие конденсата пагубно скажется на материалах.

    Чем чреват отказ от воздухообмена:

    • Распространение грибка по стенам.
    • Коррозия металлов.
    • Порча осветительных приборов.
    • Порча стекла (особенно при большой площади остекления).
    • Вздутие оштукатуренных поверхностей.
    • Риск удара током из-за увеличения проводимости изоляционных материалов.
    • Потускнение окрашенных материалов.

    Следует иметь в виду, что высокий уровень влажности и отсутствие притока свежего воздуха негативно отражаются на здоровье людей. Среди наиболее частых побочных эффектов следует выделить:

    • Головокружение.
    • Обморочное состояние.
    • Тошноту.
    • Затруднение дыхания.
    • Зрительные галлюцинации.

    Также заметим, что такая среда – рай для размножения инфекционных бактерий. Кроме того, возрастает риск развития аллергических реакций.

    При монтаже вентиляции все перечисленные проблемы решаются. Выравнивается микроклимат, посетители чувствуют себя комфортно, а здание бассейна не разрушается изнутри.

    Подогрев приточного воздуха

    Хотя воздушный теплообменник способен в помещении восстанавливать до 80% температуры воздуха, поступающая с улицы воздушная масса может быть дискомфортно холодной. Поэтому желательно добавить в вентиляцию нагреватель для дополнительного подогрева поступающего воздуха.

    Конструкция бассейна должна быть продуманной до мелочей

    Правила экономичной конструкции бассейна

    Выбирать для бассейна нужно здание с наилучшей теплоизоляцией и с минимумом технически ненужного большого остекления (в основном в крыше бассейна).

    Полностью устранить тепловые мосты.

    Выбирайте дизайн, идеально подходящий для пароизоляции стен и крыш.

    На прямоугольные бассейны легко установить крышки из фольги, возможна также установка изоляционных кассет, изготовленных из полиуретана, которые отлично вписываются в дизайн.

    Бассейн должен сообщаться с домом только через плотную дверь, предпочтительно через отдельно вентилируемый коридор.

    С учетом возможных потерь тепла и конденсации в воздуховодах устанавливать вентиляционные установки для бассейнов нужно как можно ближе к воде.

    Расчет вентиляции бассейна 23м2 при разных условиях пример

    Бассейн 6,9х3,4м в коттеджеПроизводительность вентиляции бассейна 23м2 в зависимости от условий:
    С противотоком, подводными струями (без осушителя) в г. МоскваС противотоком, подводными струями (с осушителем) в г. МоскваС гейзером и фонтаном (без осушителя) в г. МоскваС противотоком, подводными струями (без осушителя) в г. СамараС гейзером и фонтаном (без осушителя) в г. Самара
    Приток1540 м3/ч770 м3/ч1030 м3/ч1390 м3/ч940 м3/ч
    Вытяжка1710 м3/ч860 м3/ч1150 м3/ч1550 м3/ч1040 м3/ч
    Осушитель117 л/сут.

    Как видите, расходы воздуха отличаются даже для разных вариантов одного бассейна. Чего уж говорить про разные размеры самой чаши. Поэтому для точного расчета необходимо выполнять проект вентиляции и не жалеть 30-45 тысяч рублей. Вы можете заказать проект вентиляции бассейна у меня на странице Услуги.

    Схемы вентиляции частного бассейна

    Все схемы поддержания микроклимата сводятся к комбинированию вентиляции и осушителя. Это и есть комбинированный метод осушения. Существуют 6 вариантов:

    • приточная и вытяжная установки (раздельные); • приточно-вытяжная установка (единая) с обводным каналом; • приточно-вытяжная установка (единая) с рекуператором.

    Все 3 варианта комбинируются с осушителем и получаем еще 3 схемы: • приточная и вытяжная установки (раздельные) c осушителем; • приточно-вытяжная установка (единая) с обводным каналом и осушителем; • приточно-вытяжная установка (единая) с рекуператором и осушителем.

    Давайте разбираться, но забегая вперед скажу:

    На самом деле, правильная схема вентиляции и осушения для частного бассейна – всего одна. Самая первая. Осушитель воздуха в частном бассейне — вещь бестолковая. А рекуперация и обводной канал подходят только для крупных коммерческих бассейнов.

    Давайте разберем каждое оборудование по порядку, и все станет понятно.

    Вентиляция коттеджа

    У строительства коттеджа есть свои особенности. Как правило, работы ведутся не по типовому проекту, а по индивидуальному. Вариантов бесчисленное множество. В таких условиях сложно минимизировать затраты на строительство дома. Рассмотрим несколько вариантов строительства частного коттеджа.

    Часто заказчики пытаются самостоятельно делать архитектурный проект дома, и сами пытаются взять на себя функции генподрядчиков. Хорошо, если при этом человек имеет инженерное образование и работает в смежной области, т.е. представляет себе объём работ. Например, среди наших заказчиков не редкость люди со строительным или архитектурным образованием, работающие в строительных компаниях. Они способны самостоятельно организовать работы и согласованность разделов проекта.

    Ситуация становится гораздо сложнее, если у заказчика нет такого опыта, но он считает, что стоит захотеть, чтобы справиться с данной задачей. Скорее всего, ничего хорошего из этой затеи не выйдет по многим причинам. И самая главная — работу надо делать профессионально, а не быть дилетантом. Никто не будет удалять себе аппендицит по самоучителю. Никто сам себе не будет собирать телевизор или телефон, понимая, что это будет в лучшем случае очень плохо. Даже одежду абсолютное большинство предпочитают покупать в магазине или заказывать у профессиональных закройщиков, а не шить самостоятельно кое-как.

    Строительство дома – это не только профессионализм в работе, но и сведение вместе группы людей из разных областей так, чтобы в итоге выстроить долговечный и красивый дом, инженерные коммуникации которого без проблем прослужат вам 50 лет. А не пребывать эти 50 лет в состоянии вечного ремонта или «долгостроя»

    Наша компания с 2000 г участвует в строительстве коттеджей. Мы выполняем комплекс работ по устройству вентиляции и кондиционирования коттеджей и бассейнов от проектирования до запуска инженерных систем. За эти годы мы выполнили работы в сотнях коттеджей.

    Из своего опыта мы можем сделать вывод, что гарантия хороших работ для заказчика – это выбор профессионального генподрядчика. Хороший и опытный генподрядчик вникает во все нюансы работ, и предусматривает всё! К тому же он состыковывает между собой подрядчиков и следит за тем, чтобы их работы соответствовали нужному качеству. Заказчику достаточно дать общие рекомендации профессиональному генподрядчику, чтобы он обеспечил заказчику высокое качество работ.

    Неопытный или недобросовестный генподрядчик так не сможет. Он обязательно что-то упустит. Например, у нас был случай установки VRV систем в коттедже. Заказчик немного просчитался с генподрядчиком. В итоге генподрядчик не предусмотрел электромонтажные работы — прокладку питания для кондиционеров, не рассчитал размеры люков для канальных блоков кондиционеров, не уследил за рабочими, и они пришили потолок к воздуховодам и блокам кондиционеров и так далее. С тех пор уже семь лет Заказчик живёт в состоянии постоянного ремонта и переделок. Переплатил кучу денег. Вот к чему может привести выбор не того генподрядчика.

    Есть ещё вариант, когда Генподрядчик сильно опускается в цене с желанием выиграть заказ. Делается это чаще из-за отсутствия опыта. В последующем компания –генподрядчик стремится минимизировать расходы, упрощать оборудование, работы. К хорошему это не приводит.

    Генподрядчика нужно выбирать исключительно по рекомендации знакомых: архитекторов, строителей, бывших клиентов. К сожалению, других вариантов нет. Определить самостоятельно уровень генподрядчика невозможно. Например, описанный выше случай. Заказчик — весьма умный человек, инженер.

    • Вентиляция в квартире

    Микроклимат помещения бассейна

    Максимальное количество воды, которое воздух может принять при определенной температуре, называется влажностью насыщения. Увеличение температуры воздуха влечет за собой и повышение уровня этого показателя. Уровень влаги в воздухе определяется массой в граммах, разделенных на 1 кг воздуха. Если порог влажности насыщения пройден, избыток оседает на стенах, стеклах, потолке.

    Перед тем, как делать вентиляцию в бассейне, следует снизить испарение влаги, для чего добиваются определенного сочетания температуры воды и воздуха.

    Температура воздуха на 1 – 2 градуса выше температуры воды.

    Влаги испаряется минимальное количество, а значит и оборудование для вентиляции бассейна нужно менее мощное. При равных показателях температуры воздуха и воды достигается точка насыщения с влажностью воздуха 100%.

    Но чтобы люди в помещении бассейна чувствовали себя комфортно, влажность должна быть от 50 до 65%. Добиться такого показателя можно только посредством механической вентиляционной установки для бассейна.

    Несколько уменьшается испарение, если прикрывать поверхность воды специальными жалюзи. Прикрытая вода почти не испаряется и не охлаждается вследствие испарения.

    • с открытого зеркала воды за час испаряется 2,3 литра;
    • с закрытого – 1,2 литра в час.

    То есть, обеспечивается экономия ресурсов при эксплуатации бассейна.

    Полезные советы и правила

    Чтобы проектирование и монтаж системы воздухоотвода были максимально успешными, нужно учитывать массу правил и рекомендаций. Следует посетить специальный сайт, на котором можно провести расчет требуемых параметров в режиме онлайн. Планирование вентиляционной системы будет успешным только после консультации с экспертом, а также учета нескольких важных моментов.

    Как известно, воздух с высокой влажностью и повышенной температурой постоянно направлен вверх, а при столкновении с прохладной поверхностью он превращается в конденсат. В связи с этим вентиляционное оборудование может размещаться как в прилегающем здании, так и под чашей, вокруг нее или сверху. Во многих случаях такие системы ставят вокруг бассейна или в двух его сторонах, что вызывает быстрое вытеснение отработанного влажного воздуха.

    Чтобы обеспечить комфортный микроклимат в здании с бассейном, в первую очередь нужно предотвратить появление сквозняков. Для этого достаточно выровнять объемы приточного и удаляемого воздуха. В месте, где располагаются посетители, воздух не должен двигаться быстрее заданной скорости. Зачастую интенсивность движений снижают с помощью различных схем или специфических решеток.

    Канал для подачи воздуха лучше расположить у окон. Также желательно, чтобы он был изготовлен из хорошего теплопроводимого материала. Под воздействием сухого воздуха любой конденсат перестанет оседать на стеклах, при этом при контакте с окном теплый воздух начнет остывать.

    Короба с вытяжкой устанавливают непосредственно под потолком, где замечается интенсивное скопление влаги и тепла. В противном случае воздух будет быстро выходить наружу. При наличии в здании подвесных потолков, нужно заранее продумать вентиляционную систему. Если не сделать это, над ними появится область с повышенным содержанием влаги.

    Правильно обустроенная система воздухообмена в помещении с бассейном — залог успешной и долгой работы такого резервуара с водой.

    Поэтому, чтобы продлить срок службы бассейна и защитить его от преждевременных деформаций, важно вовремя спроектировать и установить вентиляционное оборудование. .

    Похожие статьи

    Разрабатываем проект вентиляционной системы

    Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.

    Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.

    Вот основные характеристики, которые должны учитываться во время расчетов:

    • температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
    • площадь водного пространства;
    • число людей, посещающих бассейн одновременно (в среднем);
    • общие габариты обходных дорожек;
    • температурный показатель воздуха;
    • средняя температура на улице летом/зимой;
    • температурный показатель воды.

    Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.

    1. Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
    2. Определите, сколько влаги поступает от купающихся, дорожек и воды.
    3. Рассчитайте воздухообмен, учитывая при этом нормативный показатель.

    В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):

    Рассмотрим, что обозначает каждый из показателей:

    • F обозначает общую водную площадь в квадратных метрах;
    • PL – это давление пара в случае заданных влажностных/температурных показателей;
    • РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
    • наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.

    Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.

    Обратите внимание! Очевидно, что влажность на улице меняется в зависимости от конкретного времени года. Профессионалы рекомендуют принимать усредненное значение (оно составляет 9 грамм на килограмм), поскольку его изменение с каждым следующим сезоном не слишком значительно

    Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.

    На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!

    Видео – Устройство приточно-вытяжной вентиляционной системы

    Борьба с постоянной повышенной влажностью

    Бассейн – зона, в которой постоянный рост сырости вызван естественными процессами – вода испаряется с водного «зеркала». Особенно испарение бывает интенсивным, если имеются фонтаны, джакузи, водяные горки или постоянно присутствует много купающихся. Так как помещение закрытое, удаление влаги наружу без специальных технических средств невозможно.
    Для поддержания необходимых климатических условий должно быть поступление свежих воздушных масс, их перемещение и вывод наружу. Основная задача вентиляции бассейна состоит именно в этом.
    Каждый конкретный случай, и каждый конкретный плавательный Объект требует своего индивидуального решения. Комплектацию системы нельзя «брать с потолка». Она должна быть предметно рассчитана и соответствовать задачам, которые ей необходимо решать. Любой промах чреват негативными последствиями, как финансовыми, так и более серьезными.

    Схемы решения проблематики осушения

    Решение проблемы осушения в помещениях данного типа может быть реализовано по трем схемам:

    • Вентиляционная система с применением осушителя
    • Вентиляционная система без осушителя – в этом случае осушение выполняется вентиляционной установкой со специально подобранной комплектацией и параметрами
    • Только осушитель

    Обычно, вентиляция в бассейне выполняется по комплексной схеме, которая включает в себя:

    • Вентиляционная установка
    • Осушитель. Он может быть, как отдельно расположенный, так и интегрированный (канальный). Кроме функции осушения воздуха, он позволяет решить еще одну задачу — частичную его очистку от пыли и различных примесей
    • Калорифер. Его функционал – это подогрев поступающих снаружи воздушных масс

    Комплексный вариант вентилирования является самым дорогим. Но, при правильной реализации, его применение гарантирует комфортные условия в обслуживаемых помещениях

    Кроме того, подогрев входящего воздушного потока позволяет заметно снизить затраты на обогрев коттеджа.

    Если вентиляция в бассейне частного дома планируется с использованием водяного калорифера, то ее мощность необходимо учитывать при расчете мощности котельной. Если предполагается применять систему с электрическим калорифером, то мощность этого калорифера влияет на электроснабжение

    Она должна быть учтена при расчете электрической сети коттеджа.

    Применение только осушителей

    Существуют случаи, когда выполнить вентиляционную систему на рассматриваемых Объектах – невозможно. В этих случаях выбирают для реализации конфигурацию, в которой вся система состоит из одного осушителя.
    Принцип работы осушителя следующий — насыщенный влагой воздух удаляется из зоны осушения и охлаждается до наступления «точки росы». Оставшийся избыток влаги удаляется в канализационную систему, а сухой воздух снова поступает в рабочую зону. Недостаток такого подхода – отсутствие поступления свежего воздуха.
    Необходимо понимать, что использование данного подхода не может гарантировать полноценного осушения и приведение воздуха в соответствия с требованиями СНиП. При разработке проекта и строительстве здания с плавательным помещением необходимо это учитывать. И уже на этой стадии конструктивно планировать полноценную систему вентилирования. Оптимальный вариант – изготовление проекта вентиляционной системы до начала строительства здания.

    Основные правила установки и расположения элементов

    Разработка системы вентиляции частного бассейна, а также ее последующий монтаж выполняются, опираясь на несколько основных правил. Некоторые из них приведены ниже:

    • Приточная установка обычно монтируется в специально выделенной технической комнате (вентиляционной камере), либо в подпольном (цокольном) пространстве. Если вентилятор располагается близко к зоне, в которой находятся отдыхающие и купающиеся люди, целесообразно устанавливать шумоглушитель
    • Необходимо исключить сквозняки. Они вредны для здоровья, особенно в условиях высокой влажности. Для исключения сквозняков должен быть соблюден баланс между приточными и удаляемыми воздушными массами. Отсутствие сильных потоков воздуха (не более 0,3 м/с) достигается за счет грамотного расположения относительно друг друга вытяжных и приточных устройств
    • Проектирование вентиляции бассейна, по схеме с притоком и вытяжкой воздушных масс, предполагает установку приточных решеток в полу под окнами. Подобный подход обеспечивает прямой контакт с окружающим воздухом, который, будучи осушенным и подогретым, не дает оседать конденсату на оконных стеклах
    • Размеры вентиляционных решеток, а также их количество должно быть пропорционально объему проходимых через них воздушных масс. Если количество решеток меньше, чем необходимо или их сечения недостаточны, то скорость струй воздуха, выходящего из решеток, увеличивается. Повышается уровень шума. Все это приводит к определенному дискомфорту
    • Необходимо обеспечить превышение мощности вытяжной составляющей вентиляционной системы над приточной составляющей ориентировочно на 13% — 17%
    • Чтобы не происходили интенсивные испарения с водной глади, воздушные потоки (приточный и вытяжной) не должны проходить рядом с этой поверхностью
    • Проектирование вентиляции бассейна может осуществляться по схеме с открытым или скрытым расположением воздуховодов. Второй вариант является предпочтительным. Каналы прикрепляются к черновой потолочной поверхности. Для этого перекрытия во время строительства делаются с небольшим запасом по размеру. Достаточно часто приточные короба монтируются в подвальной (цокольной) зоне, воздух при этом выводится через решетки в полу. Как правило, скрытая схема прокладки воздуховодов предполагает их монтаж во время строительства, до этапа конечной чистовой отделки. В итоге видны только рамки решеток или панели диффузоров
    • Если монтаж вентиляционной системы выполняется уже после постройки здания, то приходится применять открытую схему укладки воздуховодов. Чтобы оцинкованная сталь каналов не портила вид помещений и в целях сохранения эстетики, короба целесообразно облицовывать, соблюдая стилистику внутренней отделки
    • Вариант применяемой формы воздуховодов зависит от конфигурации конкретного помещения и пожеланий Заказчика. Необходимо помнить, что сопротивление трассы, смонтированной на основе воздуховодов круглого сечения, несколько ниже, поэтому эффективность соответствующей системы выше
    • Прямоугольные вентиляционные короба компактнее, и при той же площади сечения визуально экономят пространство. К тому же плоскую поверхность короба проще прикреплять к стене или потолку. Поэтому дизайнеры чаще используют схемы с прямоугольными трассами. Тем ни менее, помня об их недостатке, необходимо свести к минимуму количество длинных участков, поворотов и отводов, которые сильно снижают скорость потока
    • Вытяжная установка обычно устанавливается скрыто за потолком. Это обусловлено тем, что воздух с наибольшей влажностью, который подлежит удалению наружу, концентрируется именно там. В ее состав обязательно должен входить обратный клапан. Он препятствует поступлению наружного воздуха в помещение по вытяжному каналу

    Нормы параметров воздушной среды

    Вентиляция бассейна должна обеспечивать ряд параметров, которые в совокупности создадут комфортные условия для пребывания в данном помещении человека в раздетом виде, среди них:

    • уровень влажности не выше 65%;
    • температура воздуха, не превышающая значение температуры воды более чем на два градуса;
    • температура воды удерживается на отметке не более 32 градусов;
    • скорость движения воздушных потоков не должна превышать 0,2 м/с (значение 0,5 м/с уже будет ощутимым для человека);
    • когда проектируется вентиляция бассейнов, допускается использование расчетного значения воздухообмена, однако, оно не должно быть ниже нормированного — 80 м3/ч на одного человека.

    Проектирование вентиляции бассейна основывается на выборе принудительного типа системы, так как естественная циркуляция воздуха не может обеспечить требуемые для закрытого бассейна значения параметров воздушной среды из-за довольно большой площади и постоянно наполненной чаши бассейна.

    Проект вентиляции бассейна должен учитывать также общий уровень шума, издаваемый работающим оборудованием

    Принимая во внимание площадь помещения, техника подбирается с высокой производительностью. Совокупный шумовой эффект не должен превышать порог 60 дБ

    Для чего может потребоваться вентиляция бассейнов

    Благодаря особым характеристикам воздуха и воды в том помещении, где располагается плавательный водоем, влага благополучно из чаши испаряется, причем помешать данному процессу не представляется возможным. Оседая на разного рода конструктивных элементах или же просто предметах интерьера, влага неминуемо приводит к их порче. Однако если грамотно спроектировать и обустроить вентиляционную систему, то она будет эффективно отводить все воздушные испарения на улицу.

    Другим же недостатком обилия водяных паров в помещении является то, что люди, которые плавают в бассейне, попросту испытывают дискомфорт. Более того, влажный воздух отрицательно воздействует на органы дыхания, а также на психологическое состояние человека в целом. И, наконец, третья причина, по которой вентиляция в данном случае обязательна, заключается в неизбежной порче всего электронного оборудования, находящегося в бассейне. Что характерно, в негодность приходят даже потолочные осветительные приборы, защищенные стеклом.

    Чтобы вентиляционная система была более эффективной, ее, как правило, дополнительно оснащают осушителями воздуха. Самих систем вентиляции, к слову, существует много, однако наибольшей популярностью среди них пользуются всего две:

    • с разделением оттока/притока воздуха;
    • приточно-вытяжная (с опцией рекуперации тепла).

    Ознакомимся более детально с каждым из упомянутых вариантов.

    Особенности разработки проекта

    Проектирование вентиляции бассейнов подразумевает учёт не только способности обеспечивать эффективный воздухообмен, но также и исключение образования вредных для оборудования факторов. Первейшим из таких является конденсат, который выпадает на поверхности вентиляционной шахты, что приведёт к быстрому её износу. Для этого внутренняя или внешняя поверхность вентиляционных шахт изолируется, и применяются клапаны с электроподогревом. Обязательны также поддоны для сбора конденсата.

    Вентиляция частного бассейна так же, как и система общественного, должна предусматривать возможность использования оборудования несколько меньшей производительности во время простоя помещения, когда оно не используется. А дополнительные устройства с более высокой мощностью будут включаться, когда бассейн используется. Таким образом, не будет перерасхода электроэнергии при обслуживании помещения круглосуточно, но будет достигаться необходимое значение воздухообмена. Вентиляция в бассейне частного дома в большей мере требует такого подхода к организации работы оборудования, так как частота использования данного помещения на порядок ниже, чем общественного.

    Выбирая устройства, которые будут подавать и удалять воздух, необходимо принять во внимание площадь помещения, расчётные значения кратности воздухообмена и расхода воздуха на одного человека, а также возможность прогрева помещения. .

    Приточно-вытяжная вентиляция в бассейне может решить все задачи, так как содержит в себе несколько узлов: систему фильтрации, калорифер, вентилятор. При желании можно выбрать моноблочную установку с рекуперацией, так как данное устройство поможет на четверть сократить расход электроэнергии. В бассейне предусматривается водяное отопление, желательно, по всему периметру чаши.

    Вентиляционная система оборудуется отдельно от основной. Желательно планировать бассейн в отдельном или прилегающем к основной постройке помещении. Когда оборудуется вентиляция бассейна своими руками, нередко применяется так называемое зашторивание чаши бассейна, что поможет снизить испарение с водной глади и выделение влаги в воздушную среду.

    Основы расчёта вентиляционной системы

    Допускается уровень влажности, достигающий значения 65%. Однако на практике нередко замечается снижение данного параметра до 50%, а порой и ниже 45%. Здесь играет роль ощущение избытка влаги в воздухе, так как даже если приточная вентиляция в бассейне и вытяжка воздуха организованы правильно, обеспечивая довольно высокий процент влажности, может ощущаться дискомфорт и наблюдаться выпадение конденсата на стенах помещения.

    Когда проектируется вентиляция бассейна расчёт включает в себя определение расхода воздуха. Посредством таблиц при заданной температуре и определённом значении площади чаши бассейна определяется воздухообмен. Например, если площадь бассейна составляет 32 м2, а температура в помещении — 34 градуса, расход воздуха примерно равен 1 100 м3/ч. Мощность нагревателя должна при этом составлять порядка 20 кВт.

    • площадь чаши бассейна;
    • площадь обходных дорожек;
    • общая площадь помещения;
    • температура наружного воздуха в теплый и холодный период;
    • температура воды;
    • температура воздуха в помещении;
    • количество людей, регулярно посещающих бассейн;
    • учитывая особенность движения воздуха в помещении (тёплые потоки поднимаются вверх), для расчета необходимо знать также температуру удаляемого воздуха из верхней зоны.

    Если самостоятельно проектируется вентиляция в бассейне расчет должен включать ряд вычислений:

    1. Поступление явного тепла (учитывается выделение тепла от солнечной радиации, от пловцов, от обходных дорожек, от освещения, а также при нагреве воды в бассейне).
    2. Поступление влаги в воздушную среду (от пловцов, от водной поверхности, от обходных дорожек).
    3. Рассчитывается воздухообмен по влаге и по общему теплу, а также нормативный воздухообмен.

    Установка системы

    После расчета оптимальной для бассейна механической скорости вентиляции, необходимо рассмотреть распределение вентиляционной сети для поступления и выброса из помещения потоков воздуха.

    Схема построения системы вентиляции в бассейне

    Правильная конструкция воздуховода должна:

    • Свести к минимуму препятствия воздушному потоку;
    • Обеспечить комфортные условия для отдыха;
    • Осуществлять контроль влажности;
    • Выполнять оптимизацию микроклимата, включая устранение конденсата на окнах.

    В любом случае нужно обратить внимание на то, что:

    Воздушные потоки и длина воздуховодов, указанные на эскизах, предназначены только как примеры — фактические данные и производительность могут отличаться; Приточный воздух должен поступать вблизи наружных окон. Если приточный воздух нагревается, то источники питания должны быть близко к земле — в противном случае, высота выходного отверстия должна быть, по крайней мере, 2,4 метра. Отверстия для выброса воздуха из помещения должны быть расположены под потолком; Нужно поддерживать разумное расстояние (по крайней мере, 2,4 метра) между электроприборами подающей и отводящей линий, чтобы избежать короткого замыкания.

    Подбор оборудования для вентиляции

    Ориентируясь на расчеты и личные предпочтения, можно осуществить установку приточно-вытяжной системы, осушителей или комплексной системы. Первый вариант более дешевый и лучшим образом подходящий для жилых домов. Эта система снабжает помещение свежим воздухом, поддерживает температурные показатели и влажность. Оборудование такого типа включает в себя вентилятор притока, устройство забора воздуха, нагреватель воздуха, вытяжной вентилятор.

    Осушители используются, когда нельзя установить приточно – вытяжную систему. Их работа заключается в заборе влажного воздуха и его охлаждении до точки росы. Остатки влаги убираются путем вывода через канализацию. Правильно установленная вентиляция бассейна в коттедже позволит избежать появления конденсата.

    Если же атмосферный обмен недостаточен, пригодятся . Осушитель воздуха — это прибор, в задачи которого входит снижение уровня влажности в закрытых помещениях.

    Главными параметрами при выборе осушителя являются его результативность, продуктивность, надежность и легкость эксплуатации. Составные части осушителей воздуха изготавливают из нержавеющих материалов. Современные осушители воздуха работают на принципах ассимиляции, конденсации или адсорбции. Совместное использование вентилятора и осушителя позволяет поддерживать влажность, исключает появление конденсата.

    Комплексная установка позволяет подогревать атмосферу и воду. Автоматическая система самостоятельно регулирует все параметры, независимо от времени года и устанавливает самый экономически выгодный режим работы. Этот вариант является полностью автоматизированным и работает по заданным параметрам, что, несомненно, очень удобно в использовании.

    Вентиляция частного бассейна должна обеспечивать выполнение всех санитарных нормативов по подаче чистой атмосферы, ее равномерного распределения и удаления из помещения. Входящий воздух с более низкой температурой и относительной влажностью должен проходить по всему периметру. Такая система позволяет поддерживать температуру поверхности стен. Приточно – вытяжная система выполняет функции удаления влажности и подачи необходимого количества воздуха.

    Каждый бассейн требует к себе индивидуального подхода. Правильно спроектированная и качественно установленная система вентиляции создает благоприятные условия для отдыха и позволяет продлить сроки эксплуатации оборудования.

    Источник: http://www.tproekt.com/ventilacia-v-bassejne-castnogo-doma-kottedza/

    Обзор технологии устройства вентиляции бассейна в зависимости от его величины

    Монтаж системы вентиляции в помещении плавательного бассейна позволяет решить ряд проблем, возникающих при эксплуатации подобных сооружений. Установленное оборудование удаляет избытки влаги, а также обеспечивает приток свежего воздуха. При этом в помещении создается благоприятный для посетителей микроклимат. Чтобы вентиляция бассейна справлялась со всеми задачами, необходимо на стадии проектирования учитывать размер помещения, площадь водяного зеркала, температурные параметры, предъявляемые к воздуху и воде, количество посетителей и другие данные.

    Ошибки в выборе оборудования могут привести к повышению уровня влажности, что повлечет за собой выпадение конденсата на стенах, окнах и других поверхностях сооружения. Это приведет к развитию коррозии на металлических конструкциях, началу гниения деревянных материалов и появлению грибковой плесени. В результате такой эксплуатации можно вывести объект из строя всего за один сезон. Чтобы этого не произошло, необходимо при разработке проекта учесть вопрос обустройства вентиляции. Помните, что ошибки, допущенные неквалифицированными специалистами при монтаже вентустановок, всегда можно исправить.

    Использование осушителей воздуха

    Частично решить проблему переувлажнения в бассейне можно при помощи осушителей воздуха. При выборе данного оборудования руководствуются объемом помещения. За час работы прибор должен пропускать трехкратный объем увлажненного воздуха, находящегося в помещении. Такой способ расчета производительности осушительного оборудования является весьма приблизительным.

    Подбирать осушители для бассейнов надо со специалистом, так как приходится учитывать ряд других параметров, характерных для данного вида объектов. Помимо настенных моделей производители выпускают канальные осушители, способные обеспечивать в незначительных масштабах приток свежего воздуха. Однако полностью решить проблему обеспечения бассейна свежим воздухом в достаточном объеме данное оборудование не в состоянии. Это является главным недостатком организации системы вентиляции с помощью одних только осушителей.

    Монтаж приточно-вытяжных установок

    Эффективный воздухообмен в помещении способны обеспечить системы вентиляции, спроектированные для бассейнов на базе приточно-вытяжных установок с функцией рекуперации тепла. Устранение неприятного запаха, свойственного помещениям с повышенным уровнем влажности, производится за счет постоянного подмеса свежего воздуха. Метод рекуперации тепла позволяет сократить объем теплопотерь, большая часть которых приходится на системы вентиляции объектов. Уменьшение потерь тепла происходит за счет использования теплообменника, в котором теплый поток воздуха, выходящего из дома, нагревает холодные воздушные массы, затягивающиеся в принудительном порядке в помещение. Благодаря особой конструкции теплообменника не допускается смешение встречных потоков.

    На схеме показан принцип действия рекуператора тепла, позволяющего сократить теплопотери при организации вентиляция бассейна и других помещений

    Использование вентиляционного оборудования с функцией рекуперации позволяет сэкономить до 65 % тепла, отправляющегося с теплым воздухом на улицу.

    Использование в бассейне системы вентиляции без осушения воздуха эффективно в том случае, если:

    • обеспечивается пятикратный и более воздухообмен в помещении;
    • поверхность зеркала воды имеет небольшую площадь;
    • не интенсивный режим эксплуатации объекта.

    Этот вариант решения проблемы привлекателен своей экономичностью. Однако приточно-вытяжная установка, установленная в бассейне, не может обеспечить поддержание комфортного уровня влажности.

    Для справки! Оптимальный уровень влажности воздуха в бассейне зимой должен составлять 55 %, а летом – 60 %.

    Комбинация вентустановки и осушителя воздуха

    Отдельное использование приточно-вытяжной установки и осушителя воздуха для бассейна не позволяет решить проблему обустройства полноценной вентиляции помещения с высоким уровнем влажности. Если совместить данные виды климатического оборудования, то можно получить желаемый результат. Вентиляционную установку можно дополнить настенным или кассетным осушителем. Тип оборудования выбирают в зависимости от величины площади бассейна.

    • Принудительная вентиляция, состоящая из приточно-вытяжной установки и настенного осушителя воздуха, рекомендуется для установки в бассейнах с небольшим зеркалом воды, не превышающим 50 кв. метров. Этот вариант обустройства применим в бассейнах, расположенных в загородных коттеджах и частных домах, отелях, учебных заведениях.
    • Если площадь водного зеркала превышает 50 кв. метров, то вентустановку дополняют канальным осушителем. Разводку вентиляционных каналов выполняют из воздуховодов Climaver.

    Эффективность газообмена в бассейне зависит от правильного распределения воздушных потоков. По типовой схеме подача свежего воздуха производится с нижней зоны помещения. Отвод отработанного воздуха осуществляется с верхней зоны помещения.

    Из плит Climaver собирают воздуховоды прямоугольного сечения, подходящие для монтажа систем вентиляции в помещениях с высокой влажностью

    Канальный осушитель воздуха позволяет снизить влажность воздуха в бассейне до приемлемых показателей. Рекомендуется устанавливать вместе с приточно-вытяжными установками

    Климатический комплекс для больших бассейнов

    В больших плавательных бассейнах с площадью зеркала воды, превышающей 100 кв. метров, используют мощные климатические комплексы. Мощная установка в любое время года поддерживает микроклимат в огромном помещении по заданным параметрам. Климатическими комплексами называют многофункциональные вентиляционные установки, производящие осушение, фильтрацию и подогрев воздуха. На данный момент это оборудование считается самым современным и высокоэффективным.

    Климатические комплексы выпускаются в виде модульных агрегатов, полностью готовых к подключению и эксплуатации в помещениях с повышенным уровнем влажности. Оборудование рассчитано на переработку воздуха, насыщенного соединениями хлора.

    Климатический комплекс для автоматической обработки воздуха в плавательном бассейне. Агрегат способен работать в нескольких режимах в зависимости от сезона и времени суток

    В одном корпусе расположены отдельные технические узлы, предназначенные для выполнения конкретных функций:

    • пластинчатый и гликолевый рекуператоры;
    • осушитель воздуха;
    • воздушные фильтры;
    • калорифер;
    • вытяжной и приточный вентиляторы;
    • клапаны воздушные;
    • блок управления.

    В комплектации некоторых моделей присутствует один пластинчатый рекуператор и тепловой насос. По желанию потребителей в комплектацию климатического комплекса производитель может внести необходимые изменения.

    Установкой одного климатического комплекса заменяется все оборудование, необходимое для жизнеобеспечения объекта: отопительные приборы, осушители воздуха (настенные или канальные), приточно-вытяжные установки. Все функции, выполняемые этими устройствами, сосредоточены в одной климатической установке. При этом оборудование работает в автоматическом режиме, считывая с датчиков параметры воздушной среды и приводя их в норму путем включения того или иного технического узла. Для монтажа климатического комплекса необходимо иметь отдельное помещение, расположенное рядом с бассейном. В качестве такого помещения может быть использован и подвал здания.

    Выпуском климатических установок, предназначенных для монтажа в частных, общественных, лечебных и спортивных бассейнах, занимаются многие компании. Среди известных брендов находятся Frapol (Польша-Австрия), Polar Bear (Швеция), Menerga (Германия), Remak (Чехия) и Asys (Украина).

    Стоимость высокотехнологичного оборудования довольно высока. В зависимости от мощности и комплектации комплекса его цена может доходить до нескольких миллионов рублей. Зато удается сэкономить на монтажных работах и затратах на содержании объекта в процессе эксплуатации. Приобретенное оборудование может окупиться только через 10-15 лет.

    Из перечисленных способов обустройства вентиляции бассейна каждый потребитель может выбрать подходящий вариант по стоимости и техническим параметрам. Помощь специалистов в вопросе подбора вентиляционного оборудования для бассейна будет не лишней.

    Источник: http://aqua-rmnt.com/vodosnab/font_bass/ventilyaciya-bassejna.html

    Смотрите также:
    25.04.2020

    Монтаж водопровода своими руками в доме или бане Как сделать монтаж водопровода в бане, что нужно знать, приступая к прокладке системы водоснабжения своими руками, как пользоваться водой в бане круглый год? Как выглядит принципиальная схема разводки трубопроводов...

    25.04.2020

    Как сделать утепление стен в бане своими руками Утепление бани – процесс комплексный, состоящий из монтажа теплоизоляции на стенах, потолке и полу. Самостоятельное утепление стен бани изнутри своими руками предусматривает соблюдение определенной технологии, о которой...

    25.04.2020

    Японская баня – особенности и изготовление Что такое русская баня, финская сауна или турецкая баня хамам – знают практически все. А вот, об особенностях японской бани не всегда слышали даже истинные ценители пара. Поэтому далее мы рассмотрим не только ее отличия от...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
