Бубафоня своими руками

Проста в изготовлении, удивительно эффективна: Бубафоня – самодельная печь длительного горения

Зачастую домашние умельцы, желающие обзавестись небольшой отопительной печкой, изготавливают примитивную буржуйку, считая нецелесообразным конструировать более сложные изделия.

А ведь существует гораздо более совершенный вариант отопительного агрегата и при этом столь же простой в изготовлении — печь «Бубафоня».

Это самодельное устройство верхнего горения, которое превосходит буржуйку по КПД и по времени работы на одной закладке.

В чем суть принципа верхнего горения?

В печном и котельном оборудовании с верхним горением топка имеет форму вертикально ориентированного цилиндра. Очевидно, что топливная закладка в таких условиях будет гореть дольше, чем при обычном способе разжигания снизу.

В свое время технологию несколько усовершенствовали инженеры компании Stropuva, применив следующие нововведения:

  • Воздух стали подавать дозировано и только в зону горения. Для подачи воздуха пришлось установить телескопический воздуховод.
  • Чтобы помимо горения в верхней зоне топливной закладки возникал пиролиз, была установлена камера подогрева воздуха до 4000°C.

Дожигание пиролизных и дымовых газов — происходит в пространстве над топливной закладкой. За счет применения пиролиза КПД установки удалось значительно повысить.

Рационализация от Афанасия Бубякина: схема нового устройства

Очевидно, что повторить котел Stropuva в домашних условиях невозможно: во избежание неполадок звенья телескопического воздуховода нужно изготовить с очень высокой точностью. Афанасий Бубякин предложил более простой способ подогрева воздуха и его подачи в зону горения. «Бубафоня» — никнэйм этого строителя на одном из форумов, где конструкция и была опубликована. В дальнейшем это название закрепилось и за печью.

  • Уложить на топливную закладку гнет с прикрепленной к нему трубой-воздуховодом, выходящей через крышку топки наружу. По мере прогорания топлива гнет опустится под собственным весом, а воздух всегда будет поступать в верхнюю часть закладки.
  • На нижней стороне гнета при помощи отрезков уголка либо швеллера оформить полые радиальные каналы, по которым воздух будет двигаться на периферию. За время своего пути он как раз и нагреется до необходимой температуры.

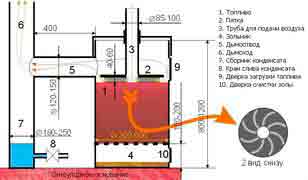

Фото 1. Схема внутреннего устройства печи Бубафоня с указанием размеров дымохода и конденсатосборника.

Размеры гнета подбираются так, чтобы между ним и стенками топки оставался достаточный зазор для выхода пиролизных газов.

Как своими руками сделать «Бубафоню»? Чертеж печи длительного горения

Устройство «Бубафони» представляется предельно простым. Но нужно понимать, что прибор будет эффективно работать только при правильном соотношении параметров. Вот какие рекомендации следует учитывать при конструировании печи:

  • Внутренний просвет топки (D) должен составлять 30—80 см. Если сделать его меньше, газы не смогут полностью прогореть. Следовательно, КПД печки будет невысоким. Если же диаметр завысить, скорость горения топлива по краям будет слишком низкой, и гнет утонет в закладке. В результате печка угаснет.
  • Высота топки (Н) принимается равной 3—5 D.
  • Стенка топки имеет толщину s, равную 2,5 мм или более.
  • Диаметр гнета составляет 0,9 D.

Высота каналов (h) для нагрева воздушной массы на нижней поверхности гнета:

  • для D = 300 мм: h = 40 мм;
  • для D = 600 мм: h = 60 мм;
  • для диапазона между D = 300 мм и D = 600 мм: h рассчитывается пропорционально;
  • для D более 600 мм: h = 0,1D.

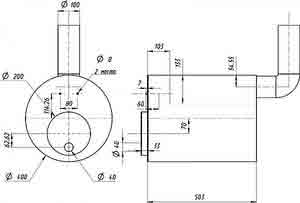

Фото 2. Пример чертежа печи длительного горения Бубафоня в двух проекциях: вид сверху и сбоку.

Толщина гнета подбирается из расчета его оптимальной массы: он должен быть не слишком тяжелым, чтобы не тонуть в топливе, и не слишком легким, иначе из-за слабого прижима топливо будет вспыхивать с обратным горением. Следует принимать такие значения:

  • при D = 300 мм: толщина гнета — 6—10 мм;
  • при D = 400 мм: 6—8 мм;
  • при D = 600 мм: 4—6 мм;
  • при D = 800 мм: 2,5—4 мм.

Толщина при диаметрах, расположенных между указанными значениями, рассчитывается пропорционально.

Из чего мастерить корпус печи: бочки, трубы или газового баллона?

Удобнее всего изготавливать «бубафоню» из куска трубы либо из баллона из-под сжиженного газа.

Второй вариант является наиболее предпочтительным: днище уже имеется, а куполообразная верхушка служит отличной камерой для дожигания газов.

Исходным материалом для изготовления корпуса может служить листовая сталь — любительские листогибочные станки, которыми оснащаются небольшие частные мастерские, с листом толщиной 2,5 мм вполне могут справиться.

Иногда «бубафоню» делают из бочки.

Процесс изготовления

Процесс изготовления покажем на примере печи из баллона.

  • Баллон нужно заполнить водой, чтобы гарантированно освободить его от остатков газа (без этого при разрезании емкости может произойти взрыв).
  • Слив воду, с баллона срезают куполообразный верх и, приварив к нему ручки и фиксаторы, превращают в крышку. В оставшуюся часть вваривают патрубок для подсоединения печи к дымоходу, диаметр которого должен быть не менее 150 мм.
  • После приваривания ножек корпус печи готов.
  • К верхней части крышки привариваем воротник — кусок трубы (можно соорудить из оцинковки), который, облегая воздуховод, ограничит незапланированное просачивание воздушных масс в камеру сгорания. Зазор между ним и трубой для подачи воздуха не должен быть более 2,5 мм. Чтобы определить высоту воротника, нужно фактическую величину зазора между ним и воздуховодом умножить на 80. Так, при величине зазора в 0,8 мм высота воротника составит 0,8*80 = 64 мм.

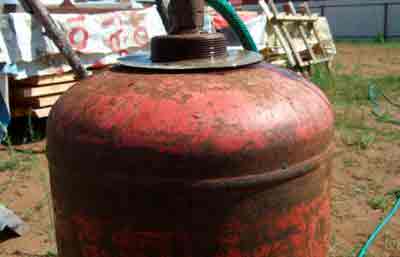

Фото 3. Перед привариванием патрубка к печи. Пример того, как при помощи распылителя краски можно легко намерить отверстие нужно размера.

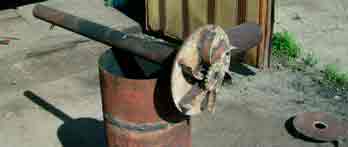

  • Из листа стали нужной толщины вырезают круглый гнет, в котором затем делают отверстие диаметром 75—80 мм.

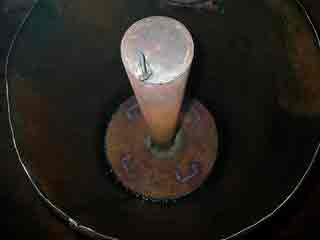

  • К гнету по центру приваривают воздуховод — трубу с внутренним диаметром 75—80 мм. Ее длина должна быть таковой, чтобы после полного опускания груза из воротника выступал отрезок воздуховода длиной не менее 150 мм.
  • В воздуховоде нужно просверлить отверстие и установить заслонку (круглая пластина, приваренная к пруту).
  • Снизу к гнету приваривают несколько радиальных ребер, выполненных из швеллера или уголка. Они образуют каналы для подогрева воздуха.

Обратите внимание! Если диаметр внутреннего пространства печи менее 500 мм, ребра нужно удлинить, придав им криволинейную форму (в таком виде они напоминают крыльчатку центробежного насоса). Воздух должен закручиваться по часовой стрелке. Направление закручивания определяется кориолисовой силой.

Печь «бубафоня» готова. Теперь ее можно подключать к дымоходу и загружать топливом. При этом учитываем следующее:

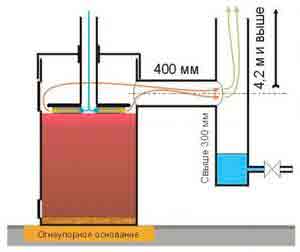

  • Ставить «бубафоню» нужно на огнеупорное основание (подойдет кирпич из шамотной глины).
  • В дымоходе образуется большое количество конденсата, поэтому его необходимо оборудовать конденсатосборником с краном.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/bubafonya.html

Схема и чертеж печи Бубафоня своими руками: 12 фото с процессом и примерами работ

С приходом холодов люди задумываются над тем, как отопить помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, вот что касается частного дома, то решение этой проблемы возлагается на владельца.

Самостоятельно организовать отопление довольно сложно. Необходимо не только установить отопительные агрегаты, но и запастись топливом. Задача усложняется, когда встает вопрос об обогреве не только дома, но и вспомогательных строений. В данном случае поможет печь Бубафоня своими руками. Схема чертеж такой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

Организовывая отопление в доме, стоит тщательно рассмотреть все интересующие вопросы. И начать нужно с того, как осуществляется горение дров, которые являются самым популярным топливом в частном секторе. Процесс начинается с подогрева древесины, до определенной отметки, когда начинается ее воспламенение.

Итак, после поджигания бумаги или другого материала начинается нагрев топлива. При достижении 250 градусов происходит разложение дерева на химические элементы. Белый дым указывает на то, что из дерева выделяется пар или газ. В дальнейшем при возрастании температуры происходит их воспламенение, что ускоряет термохимическую реакцию.

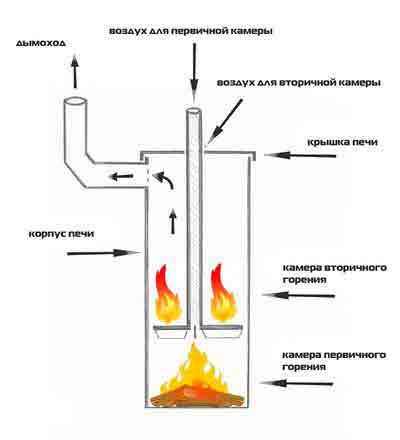

Принцип работы котла довольно простой

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам стало возможным максимально эффективно использовать древесину, как источник тепловой энергии. Секрет заключается в том, что пары и газы горят отдельно от топлива. Это в свою очередь обеспечивает его медленное тление. В результате одна закладка горит дольше, чем обычно.

Можно выделить несколько основных этапов горения топлива в таких агрегатах, как Бубафоня печь длительного горения:

  • сушка древесины;
  • пиролиз;
  • горение или окисление;
  • восстановление.

В результате после сгорания закладки остается небольшое количество пепла. Топливо эффективно используется практически полностью.

Сделать агрегат самостоятельно довольно легко

Устройство печи

Чтобы сделать котел Бубафоня, необходимо тщательно рассмотреть ее конструкцию. Это позволит создать действительно продуктивный агрегат, который не только отопит нужное помещение, но и сэкономит топливо. Итак, Бубафоня из газового баллона чертеж содержит такие элементы:

  1. Корпус. Основной элемент печи, который зачастую имеет цилиндрическую форму. Для сооружения зачастую используют бочка, баллон, громоздкий огнетушитель или труба, к которой приваривают днище.
  2. Дымоход. Элемент зачастую изготовляется из металлической трубы, которая имеет диаметр от 11 до 25 см. Она приваривается сверху корпуса и служит для отвода продуктов горения.
  3. Подающий поршень. Деталь изготовляется в виде круга, на нижней части которого навариваются ребра. В центре поршня крепится воздуховодная труба. Основным назначением ребер является создание дополнительной прослойки воздуха между поршнем и поршнем. Это положительно влияет на тление и скорость выделения газов.
  4. Регулирующая задвижка. Здесь все довольно просто. Она служит для контроля подачи окислителя в камеру сгорания.
  5. Крышка. В ней делается отверстие, через которое пропускается воздуховод. Между нею и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

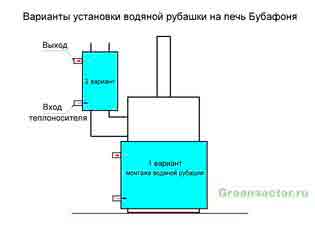

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат можно использовать для полноценной системы отопления

Достоинства и недостатки

Прежде чем сооружать буржуйку, как Бубафоня из газового баллона, стоит рассмотреть ее достоинства:

  1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, соорудить такую печку сможет любой человек.
  2. Универсальность используемого топлива. Печка непривередлива в плане энергоносителя. Так, он может работать на дровах, опилках, угле и отходах древесины. Также она вполне подойдет для работы на пеллетах, популярность которых стремительно возрастает.
  3. Длительность горения. Одной закладки может хватить на длительную работу. Так, агрегат будет обогревать помещение на протяжении суток. Конечно, точное значение напрямую зависит от величины камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и массу преимуществ, печка имеет некоторые недостатки:

  • по сравнению с современными моделями печка обладает невысоким КПД;
  • очищать конструкцию от отработки довольно сложно;
  • конструкция имеет непривлекательный вид, что не дает возможность использовать ее в жилом помещении.

Что касается очистки печи, то решают этот вопрос с помощью дверцы, которая обустраивается в нижней части корпуса.

Печь имеет простую конструкцию

Самостоятельное изготовление конструкции

Сооружение котла проводится в несколько этапов:

  • обустройство место для работ, подготовка необходимых материалов и инструментов;
  • изготовление деталей и сборка печки;
  • обустройство дымоходной трубы;
  • сооружение прочного основания под печь.

Каждый этап проводится в определенной последовательности.

Перед созданием печи нужно разобраться со всеми ее деталями

Создание чертежа и расчет основных значений

Чтобы соорудить конструкцию, необходимо разработать чертеж, на котором обозначить следующие значения:

  • Высота и диаметр корпуса. Величины взаимосвязаны. Высота конструкции превышает диаметр в несколько раз. При этом сечение должно находиться в пределах 30-80 см. Конструкции с диаметром 30 см малопродуктивны, а с 80 см – неравномерное сгорание дров. Поэтому специалисты рекомендуют выбрать среднюю величину между этими значениями.
  • Толщина стенок. Оптимальным вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, то это значительно снизит КПД и срок службы печи.
  • Размер поршневого блина. Здесь расчеты проводятся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
  • Толщина блина. Существует разработанная таблица с нужными значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть, с какой силой поршень будет давить на закладку. В свою очередь это скажется на работе всего агрегата. Так, например, если блин будет тяжелый, то воздушная прослойка будет настолько малой, что топливо со временем погаснет.

При разработке используют специальные таблицы

  • Необходимая площадь дымохода. Во внимание берется плотность и объем топлива, а также энерговыделение во время его сгорания. При расчете используются специальные таблицы с нужными значениями.
  • Диаметр воздухозаборника. Зная размер дымохода, выполнить расчеты очень просто.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное правильно провести расчеты. Перед началом работ нужно все тщательно проверить.

Подготовительный этап

Работы проводятся в помещении, которое имеет защиту от атмосферных осадков и продуктивную вентиляцию. Место должно быть вдали от жилых строений, чтобы не доставлять дискомфорт соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого понадобится:

  1. Корпус для агрегата. Зачастую для этого используют газовый объем. Также подойдет стальная или чугунная бочка, стальная труба. Заготовки не должны иметь следы коррозийного процесса и другие повреждения.
  2. Материал для ножек. В качестве опор используют металопрофиль, арматуру и стальные трубки. Конструкция должна быть надежно установлена на основании.
  3. Ручки. Две на корпусе для удобства транспортировки и одна на крышке, что упростит обслуживание агрегата.

Помимо этого понадобятся такие вспомогательные материалы:

  • листовая сталь;
  • две трубы диаметром 10 см и 15 см;
  • металлический профиль или швеллер;
  • материалы для основания.

Что касается инструмента, то здесь понадобится такой набор:

  • молоток;
  • тиски;
  • мастерок;
  • болгарка;
  • уровень и рулетка;
  • сварочный аппарат и электроды.

Важно! При выполнении порезки и сварки деталей не стоит забывать о технике безопасности.

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в такой последовательности:

  1. Аккуратно срезать верхний вентиль, а затем колпак баллона. Предварительно рекомендовано выполнить его промывку. Колпак в дальнейшем будет использоваться в качестве крышки.
  2. Ко дну прикрепить ножки. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
  3. Вырезать круг из стали. В центре сделать отверстие под воздуховод. Сварить круг и трубу. Подготовить обрезки швеллера нужных размеров и закрепить их с нижней стороны круга. Таким образом, в несколько этапов сооружается поршень печи.
  4. На колпаке сделать разметку под воздуховод. Отверстие должны быть таким, чтобы труба свободно перемещалась в нем. Выполнить разрез. Края зачистить. К крышке приварить ручки. Достаточно будет использовать арматуру.
  5. В верхней части корпуса сделать разметку под отверстие дымохода. Сделать разрез. Отверстие должно соответствовать размерам трубы. Это позволит герметично соединить детали. Приварить трубу к корпусу.

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить нормальную тягу, канал должен состоять из двух колен. Они соединяются под прямым углом. Два отрезка трубы подрезаются под углом 45 градусов. В таком виде они свариваются между собой, что обеспечивает плавный переход канала.

Помимо этого стоит соорудить защиту для трубы в виде колпака. Такое специальное приспособление дает возможность защитить канал от осадков, которые могут стать причиной затухания печки. На этом этапе сбор агрегата можно считать оконченным. Остается только создать надежное основание и установить котел.

Особое внимание стоит уделить созданию блина

Создание основания

Фундамент под самодельный котел сооружается в такой последовательности:

  1. Выкопать яму 150х150 см. При этом ее глубина должна составлять близко 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
  2. Сделать подушку из щебенки и поверх залить бетон. Поверхность выровнять мастерком. Когда раствор высохнет, проверить площадь с помощью уровня. При необходимости провести выравнивание.
  3. После того как бетон полностью высохнет, выложить несколько рядов из огнеупорного кирпича.

При укладке кирпича особое внимание стоит обратить на ровность поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Розжиг печи

Разжигать агрегат нужно в следующей последовательности:

  • снять крышку с котла и достать поршень;
  • правильно уложить топливо, в ином случае горение, а также рабочий процесс печи будет идти неправильно;
  • сверху дополнительно уложить слой щепок и опилок;
  • смочить в керосине или другой горючей жидкости тряпку и положить ее поверх закладки;
  • установить поршень и накрыть крышкой;
  • через воздуховод кинуть внутрь зажженную бумагу, так как спичка не даст нужного результата.

Когда огонь разгорится, нужно несколько закрыть задвижку, что позволит ограничить подачу воздуха. В ином случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка повисит эффективность работы агрегата

Рекомендации по модернизации печи

В первую очередь специалисты рекомендуют наварить на корпус металлопрофиль или обложить его кирпичом. Это позволит обеспечить равномерный прогрев конструкции и сохранить выделяемое тепло. К изготовлению рубашки нужно подойти очень внимательно. Также стоит рассмотреть вариант с обустройством волнообразных лопастей снизу поршня.

Источник: http://laminatepol.ru/29504-shema-chertezh-pechi-bubafonya-svoimi-rukami.html

Пошаговая инструкция изготовления «Бубафони» своими руками

Печь «Бубафоня» – это печка длительного горения. Принцип работы основан на медленном горении одной закладки топлива. Горение в данной конструкции происходит не как в традиционных буржуйках – во всём объёме топливной камеры, а идёт сверху вниз, что позволяет добиться длительного времени работы от одной закладки дров или иных твёрдых горючих материалов.

Такое горение обусловлено особенностями конструкции. Воздух подаётся в верхнюю часть топливника в малом количестве, в центре закладки через специальные отверстия в середине поршня, а отработанные газы отводятся с его краёв в зазоре со стенками топливной камеры.

  • Бубафоня из бочки ↓
  • Топливо для печи ↓
  • Правила эксплуатации ↓
  • Блиц-советы ↓

Подача воздуха регулируется заслонкой, установленной на верхнем торце подающей трубы. Опционально печка может быть оборудована дополнительной заслонкой на выходе отработанных газов для более удобной регулировки силы тяги. По мере прогорания топлива, поршень опускается вниз камеры, придавливая горючие материалы, это не даёт разгораться закладке по всему объёму топливника и горение происходит в очень медленном темпе.

При минимальном подсосе воздуха печь переходит в режим тления. Горение в некоторых вариантах достигает шестидесяти и более часов. Особенностью «Бубафони» является то, что каждый может подобрать для себя оптимальный вариант конструкции, необходимый именно ему. Данная печка имеет множество модернизаций и дополнений.

Преимущества:

Особенностью «Бубафони» является то, что каждый может подобрать для себя оптимальный вариант конструкции, необходимый именно ему

Недостатки:

  • Невозможность работы на низкокачественном спекающемся угле.
  • Необходимость использования топлива примерно одной влажности в одной закладке во избежание зависания поршня в топливнике.
  • Низкая тепловая мощность в режиме очень длительного горения.
  • Невозможность дозагрузки топлива до полного затухания.
  • Затрудненная очистка от продуктов сгорания (Решается дополнительными модернизациями).
  • Образование большого количества конденсата в дымоходе в процессе работы.
  • Низкая площадь теплоотдачи в базовой конструкции.
  • Необходимость обладания некоторыми навыками розжига, во избежание дымления.
  • Низкий срок службы моделей с топливником из тонкостенного металла.

Бубафоня из бочки

Чаще всего, за основу для изготовления печи берут бочки или баллоны. Варианты, изготовленные из обыкновенных газовых баллонов, отличаются наибольшим сроком эксплуатации из-за толщины стенок.

Такая печка дольше выдерживает сложные температурные режимы использования и не прогорает. Вместо баллона можно использовать любую трубу с толщиной стенок более полутора миллиметров.

Отлично подходят для изготовления «Бубафони» различные стальные бочки. Важный момент – шов бочки должен быть обязательно сварным и ни в коем случае не паяным. Пайка не выдерживает высоких температур и неизбежно разрушается уже при первом использовании.

Перед изготовлением своего образца, следует определиться с размерами и основой для будущей печи исходя из того, чего требуется отапливать, в какой климатической зоне находится отапливаемое помещение, какую температуру необходимо поддерживать в помещении.

Для обыкновенной буржуйки действует закон квадрата – куба. Он же применим и к «Бубафоне». Суть закона касательно печей заключается в том, что увеличивать размеры топливной камеры печи следует только до определенного размера.

Дальнейшее увеличение приведет к перерасходу топлива, так как площадь поверхности, отдающей тепло растет в квадрате, а вот объем камеры сгорания будет увеличиваться в кубе т. е. топлива потребуется загружать гораздо больше, а тепла получим непропорционально увеличению закладки.

Для «Бубафони» этот закон действует только в плане диаметра, высоту можно делать любой. Она зависит от того, какое время непрерывной работы требуется и не как не связана с мощностью. Для поддержания комфортной температуры в зимний период в подсобных помещениях, бытовках, теплицах, гаражах требуется от восьмидесяти до ста пятидесяти, двухсот ватт на один квадратный метр площади помещения.

Если высота потолков нестандартная, то следует исходить из объёма воздуха, обогреваемого печкой. В этом случае следует на один кубический метр выделять по тридцать – шестьдесят, восемьдесят ватт тепловой энергии. Объем воздуха считается просто – нужно перемножить площадь помещения на его высоту в метрах.

Чем изолированнее стены, потолок и окна здания, тем меньше потребуется печь и интенсивность горения. Мощность агрегата можно рассчитать по формуле e=M*e, где M – это масса закладки топлива, а е – удельная тепловая отдача загружаемого вида топлива.

Для изготовления «Бубафони» потребуются следующие инструменты:

Приблизительная схема печи Бубафоня

И материалы:

  • Бочка или баллоны, или листовая сталь толщиной не менее полутора миллиметров.
  • Трубы различных диаметров.
  • Швеллера или уголки из стали.
  • Минеральная вата (опционально).
  • Кран для слива конденсата шарикового типа.

Изготовление «Бубафони» следует начать с выбора основы. Наиболее распространенный вариант – баллоны и бочки. Ниже будет рассмотрен пример сборки прибора из пропанового баллона:

Печь “Бубафоня” можно использовать для организации водяного отопления сделав водяную рубашку на корпус

«Бубафоню» можно подвергать различным модернизациям:

  • Для повышения теплообмена можно приварить к корпусу печи рёбра любого размера и формы.
  • Для улучшения конвективного теплообмена можно обернуть корпус профилированным листом.
  • Для уменьшения образования конденсата, утеплить вертикальный участок дымохода минеральной ватой.
  • Вместо регулировочной крышки можно установить круглый магнит подходящего размера.
  • Чтобы организовать забор воздуха с улицы, можно надеть на подающую трубу гофрированный воздуховод и вывести его в отверстие в стене здания. Гофра не должна препятствовать свободному движению поршня в камере.

Данную печку можно оснастить водяной рубашкой и подключить её к радиаторам. Для этого Нужно сварить герметичный кожух во всю высоту корпуса и врезать в него две дюймовых трубы для водяной разводящей арматуры. Кожух следует делать с зазором к стенке печи размером 4-8 сантиметров. Разница в высоте выхода и «обратки» должна составлять не менее сорока сантиметров.

Топливо для печи

Для «Бубафони» подходит практически любое твёрдое топливо:

  • Стандартные дрова или чурки.
  • Топливные брикеты и прессованные опилки.
  • Качественный уголь не образующий спекающихся продуктов сгорания.
  • Отходы ДВП и ДСП.
  • Хворост, солома.

При топке печи следует отдавать предпочтение менее зольному топливу. Это позволит реже чистить агрегат и поможет избежать зависания поршня в топливнике в процессе горения.

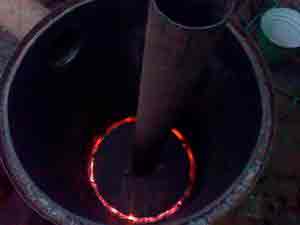

Так изнутри выглядит “Бубафоня” когда топливо в ней тлеет

Правила эксплуатации

Для того чтобы затопить печку следует выполнить следующие операции:

  1. Загрузить камеру топливом чуть ниже нижней кромки дымохода.
  2. В верхнюю часть поместить опилки или щепу и бумагу. Можно полить небольшим количеством отработанного моторного масла или специальной жидкостью для розжига.
  3. Зажечь верхний слой.
  4. Поместить поршень в топливник.
  5. Закрыть крышкой.
  6. Убедившись, что процесс горения запустился, отрегулировать подачу воздуха в зависимости от необходимой мощности.

В случае затухания, нужно повторить процедуру. Чистку печи следует производить при накоплении слоя золы более двадцати пяти сантиметров.

Источник: http://housetronic.ru/otoplenie/pechi/izgotovlenie/bubafonya.html

Печь Бубафоня: схема конструкции и изготовление своими руками

Не перевелись еще мастеровитые Левши на Руси – хочется сказать, глядя на оригинальную конструкцию этой печки. Пусть ее название «Бубафоня» не поражает воображение красотой звучания, зато по своей теплоотдаче она не уступает заводским разработкам.

Что представляет собой данная отопительная установка, на каком принципе основана ее работа и можно ли воспроизвести подобную конструкцию в домашних условиях. На все эти вопросы, интересующие владельцев теплиц, дач и гаражей мы постараемся ответить.

Тепло в дом, а не в трубу!

Тот, кто думает, что горящие дрова отдают нам все свое тепло, глубоко ошибается. КПД стандартной дровяной печки не превышает 50%. Остальные 50% «греют облака». Причина таких больших потерь проста: при сгорании дров происходит процесс термического разложения (пиролиз) с образованием горючих газов. В обычной топке им не хватает времени и температуры для того, чтобы воспламениться и отдать свой энергопотенциал. Поэтому они просто улетают в атмосферу вместе с углекислым газом. В пиролизных котлах энергия топливных газов используется лучше (КПД 85-90%), поскольку процесс горения топлива здесь идет медленно и при высокой температуре.

Конструктивная схема стандартного котла «пиролизника» достаточно сложная и ее трудно воспроизвести без специального оборудования. В этом отношении печь длительного горения Бубафоня – настоящая находка для мастера-самодельщика. В ее простой конструкции удачно реализован процесс пиролиза. Эффективность сгорания топлива достигает 90% и не уступает заводским котлам, стоимость которых в десятки раз выше.

Такую установку можно успешно использовать везде, где нет газовых сетей (гаражи, теплицы, дачные дома), зато в избытке имеются дрова и другие отходы переработки древесины. На чистом угле бубафоня работает плохо, поскольку это топливо спекается, образуя шлаковый слой блокирующий работу печи. В смеси с дровами уголь ведет себя лучше, увеличивая теплоотдачу.

Принцип работы печи Бубафоня «на пальцах»

Можно долго рассказывать теорию, поясняющую работу этой отопительной установки и оперировать терминами, понятными лишь инженеру-теплотехнику. Наша же задача состоит в том, чтобы помочь домашним мастерам сделать печь Бубафоня своими руками.

Поэтому коротко перечислим самые важные ее особенности:

  • Процесс горения топлива идет сверху вниз (как у восковой свечки), а не снизу вверх, как у обычной печи. Дрова закладываются в вертикальном положении, а сверху на них насыпают щепки, опилки и бумагу для растопки.
  • Для дожигания пиролизных газов используется распределитель воздуха – стальной «блин» с лопастями и отверстием посередине. Воздух в зону горения поступает через трубу, приваренную к «блину». За внешнее сходство эту конструкцию иногда называют «поршень».
  • Топливо поджигается сверху (при снятом распределителе воздуха). После разгорания пламени, «блин» с лопастями ставится на топливный массив, а сверху на корпус печи надевается крышка. Некоторые пользователи разжигают печь прямо через воздушную трубу, заливая в нее немного керосина.
  • Процесс термического разложения древесины происходит под «поршнем». Под его весом горящее топливо уплотняется, температура возрастает и происходит термическое разложение с выделением горючих газов. По мере сгорания дров «поршень» опускается вниз, не давая топливу разрыхлиться и потерять температуру, необходимую для пиролиза.
  • Выделяемый топливом горючий газ сгорает над поверхностью распределителя воздуха, увеличивая КПД печи на 20-30%.

Тяга печи регулируется посредством задвижки, установленной на трубе «поршня». Кислород, необходимый для горения пиролизного газа, поступает в верхнюю камеру через зазор между «поршнем» и крышкой. Поскольку тяга у такой печки достаточно мощная, то выхода дымовых газов через зазор между крышкой и корпусом, а также поршнем и крышкой не происходит. Высота дымовой трубы, по отзывам владельцев должна быть не менее 4 метров.

Из чего можно сделать котел Бубафоня?

Самые популярные варианты этой конструкции основаны на 200-литровой бочке или старом газовом баллоне емкостью 40 литров. Первый вариант обладает большей теплоотдачей и длительным периодом горения (до 2-х суток). Поэтому его используют для отопления больших теплиц, мастерских и ангаров.

Самодельный котел Бубафоня из газового баллона дает меньше тепла и выделяет его не более 8 часов. Поэтому его место – в дачном домике, небольшом гараже или хозяйственной постройке.

Учитывая не слишком презентабельный вид данной конструкции, ее ставят в дачном доме после небольшой доработки. Она заключается в обкладывании стального корпуса кирпичом или натуральным камнем. Эти материалы не только сделают печь красивой, но будут играть роль аккумуляторов тепла.

Последовательность изготовления

В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.

Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.

На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.

Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.

В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).

Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).

Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».

Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).

Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).

В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).

Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.

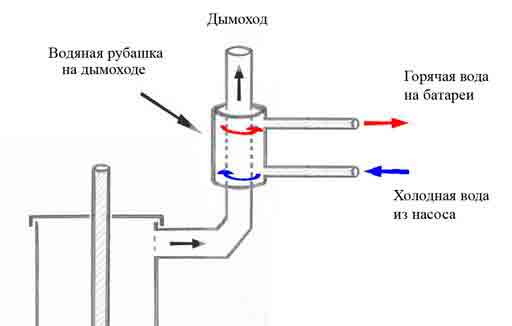

Одеваем «рубашку» на Бубафоню

Отзывы о работе печи бубафоня в большинстве своем положительные. Тепловой отдачи котла, сделанного из газового баллона хватает для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный прогрев. Самый простой способ его устранения – обдув корпуса вентилятором. Отметим, что намного выгоднее сделать котел Бубафоня с водяной рубашкой, который сможет обогреть несколько помещений.

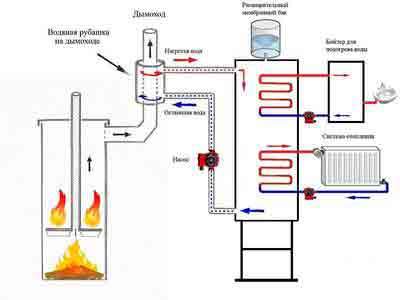

Мастера предлагают два места для установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую систему по принципу «труба в трубе», одев на корпус котла или на дымовой канал бочку или трубу большего диаметра. Открытые торцы «рубашки» нужно герметично заварить и врезать в нее входной и выходной патрубки для подключения к отопительным приборам.

Можно сделать теплообменник из водопроводной трубы, установив ее витки в наружный стальной кожух и засыпав их песком для более равномерной передачи тепла. Кроме этого, змеевик можно разместить внутри кирпичной кладки, сделанной вокруг корпуса котла.

Источник: http://greensector.ru/pechi-i-mangaly/pech-bubafonya-skhema-konstrukcii-i-izgotovlenie-svoimi-rukami.html

Печь Бубафоня своими руками

Печь «Бубофаня» является одной из разновидностей пиролизных печей (печей длительного горения). Ее конструкция настолько проста, что сделать ее под силу даже начинающему сварщику. Не смотря на то, что сделать печь Бубафоня своими руками не сложно, однако нужно знать некоторые тонкости, о которых мы написали в этой статье.

Что такое «Бубафаня»

Считается, что подобная печь была впервые предложена пользователем Интернета из Колымы Бубякиным. Так как он выходил в сеть под ником Бубафаня, за этой печкой со временем и закрепилось подобное название.


Печь «Бубофаня»

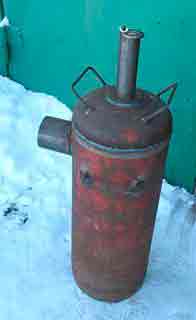

«Бубофаня», выполненная из газового баллона

Состоит она из двух цилиндров, вставленных один в другой:

первый цилиндр большего размера со съемной крышкой выполняет роль топки (в качестве топлива используются дрова или опилки);

• в крышке цилиндра делается отверстие для вставки второго цилиндра (трубы); через эту трубу воздух будет поступать в топку;


Топка оснащается съемной крышкой

• к трубе (распределителю воздуха) приваривается поршень (так называемый «блин»); для того, чтобы нагретые газы слишком быстро не улетали в дымоход, их путь прохождения воздуха увеличиваются с помощью лопастей, наваренных на «блин»;

• по мере сгорания дров поршень под действием силы тяжести постепенно опускается вниз, уплотняя при этом топливо и не давая ему слишком быстро остывать;

пиролизные газы (газы, образующиеся в процессе тления топлива) сгорают над поршнем, увеличивая при этом КПД печи на 25-30%;

• с помощью регулятора тяги (задвижки), расположенной в верхней части трубы, можно менять подачу воздуха и, соответственно, интенсивность горения.


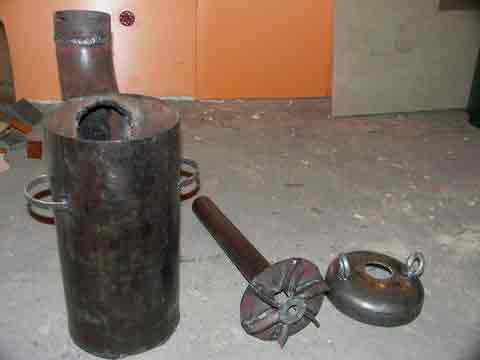

Распределитель воздуха с наваренным на него «блином» с лопастями вставляется в первый цилиндр

Так как уголь при спекании образует плотный шлаковый слой, блокирующий горение, «Бубофаня» топится только дровами или опилками. Длительность горения напрямую зависит от объема печи. Так, печь, сконструированная из 200-литровой бочки, способна отапливать помещение без докладывания новой партии дров до 2 суток. Конструкция, выполненная из 40-литрового газового баллона, будет гореть 8 часов.

Принцип действия «Бубофани»

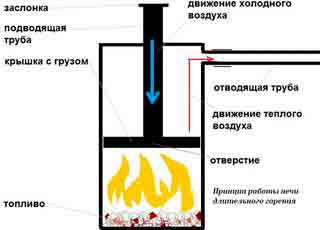

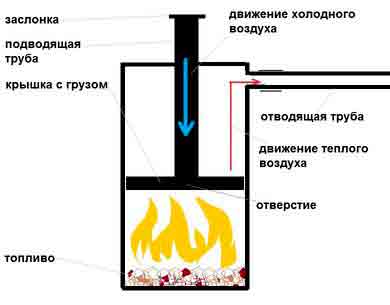

Так же, как и во всех печах длительного горения, топливо в «Бубофане» не горит, а медленно тлеет. Это обеспечивается ограничением доступа воздуха в топку. Отопление помещения производится при этом за счет горения пиролизных газов, образующихся при разложении дров. В обычной топке эти газы просто улетают через дымовую трубу в атмосферу.

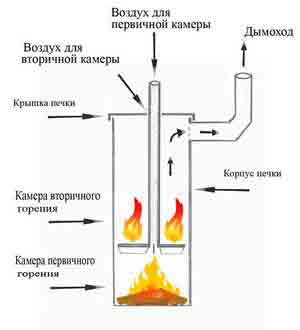

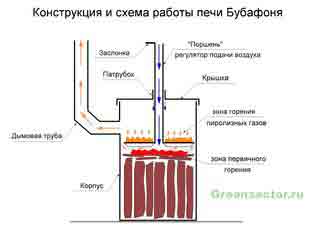

Схема печи «Бубофаня»

Принцип работы этой буржуйки напоминает литовский котел «Стропува». Так же, как и в заводских образцах, топливо в нем тлеет медленнее за счет того, что поступление воздуха производится не снизу, а сверху. Но, в отличие от котла «Стропува», в котором воздух подается по телескопической (выдвижной) трубе с распределителем, в «Бубофане» труба цельная. Для ее свободного хода в крышке предусматривается отверстие чуть больше самой трубы.

Сложную же конструкцию дефлектора (воздухораспределителя), применяемого для усиления тяги в «Стропуве», автор заменил гнетом («блином») с наваренными на нем лопастями. Газ для дожига поступает во вторую камеру через отверстие в отводящей трубе и зазор между «блином» и стенкой печки. Разложение органики при ограничении кислорода в первой камере при этом идет интенсивней и, соответственно, увеличивается КПД печи. Кстати, вскоре после появления в Интернете описания котла «Бубофаня» в «Стропуве» появились схожие усовершенствования.

Как сделать печь «Бубофаня»

1. Для изготовления подобной конструкции можно использовать любую железную емкость: бочку, широкую металлическую трубу, старый газовый баллон и даже металлический ящик. Но для создания печи большей мощности стенки печи должны быть значительно толще, поэтому их изготовления используют листовую сталь 4-6 мм. Ведь температура в такой печи будет большей обычной, и тонкий металл прогорит очень быстро.

2. Желательно, чтобы отношение ширины корпуса к его высоте было не более 5:1 (минимум 3:1). При малой ширине топки воздух будет уходить, не успевая прогреть, в трубу. В слишком большой камере топливо будет сгорать по краям медленней, а в центре на месте сгоревших дров образуется пустота, куда будет оседать «блин». Подача воздуха полностью прекратится, в результате чего печь просто погаснет.


Этапы сборки печи

Важно! Чтобы газ, оставшийся в баллоне, не воспламенился, перед использованием его следует тщательно промыть вначале с добавлением уксусной или любой другой кислоты, а затем раствором кальцинированной соды.

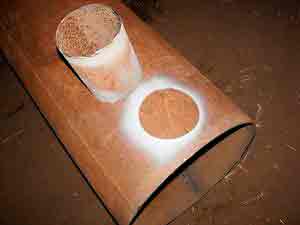

3. При изготовлении печи из газового баллона у него срезается верхняя часть (в дальнейшем она понадобится для изготовления крышки).

4. Для того, чтобы воздух через зазоры в крышке не просачивался в топку, ее можно сделать двойной с прокладкой асбестом. При этом она меньше раскаляется, и вероятности ожога меньше. Для удобства открывания печи к крышке привариваются 2 ручки.

5. Так как крышка должна быть прижата к корпусу максимально плотно, по ее краю наваривается полоса металла. В получившийся зазор (с помощью него крышка будет крепиться к печи) для увеличения герметичности прокладывается асбестовая лента.

6. В крышке вырезается отверстие подходящего диаметра для вставки воздуховодной (внутренней) трубы (для небольшого газового баллона его диаметр будет составлять 80-90 мм).

7. В слишком длинном воздуховоде будет создаваться излишняя тяга, поэтому его длина должна быть максимум на 150 мм больше высоты самой печи. К примеру, если высота котла составляет 850 мм, то длина внутренней трубы должна быть около 900-1000 мм.


Длина воздуховода должна быть чуть больше длины печи

8. В верхней части трубы устанавливаться задвижка для регулировки поступления в топку воздуха.


Задвижку (заслонку) на верхней части трубы можно закрепить с помощью болта

9. Для крепления колена в боковой части баллона вырезается отверстие 100-120 мм. Диаметр стояка дымохода, вставляемого в колено, делается чуть больше – 120-150 мм.

10. Стык между коленом и дымовой трубой уплотняется асбестовым шнуром или стеклотканью.

11. Серьезным недостатком печей подобных конструкций является их небольшая теплоотдача, поэтому для аккумулирования тепла стационарный котел лучше обложить кирпичом или камнем.

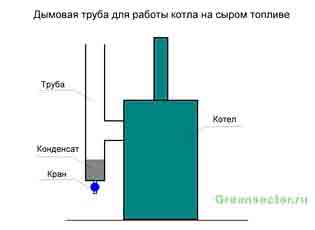

Важно! Так как температура в дымоходе невысокая, в нем достаточно быстро скапливается конденсат, что приводит к осаждению сажи на стенках. Поэтому труба для отвода дыма должна иметь минимальное количество изгибов и наклонов. Желательно, чтобы дымоход подсоединялся к печи под углом точно 90°.


Схема «Бубофани»

Изготовление «блина»

Для того, чтобы «блин» двигался внутри печи свободно, его диаметр должен быть меньше диаметра корпуса печи на 15 мм. Толщина блина зависит от ширины печи. Чем шире топка, тем меньше должен быть вес такого поршня (и соответственно толщина). При ширине топки 300 мм – до 10 мм, для 800 мм он уменьшается до 4 мм. Дополнительный вес можно получить и с помощью наваривания кольца подходящего размера (в таком случае толщина «блина» может быть меньшей).

Он приваривается к краю внутренней трубы так, чтобы отверстие для прохождения воздуха оставалось полностью открытым. Снизу к «блину» крепится 4-6 лопастей. Их высота для небольших котлов 40 мм, при диаметре печи 600-800 мм ребра делаются чуть выше – около 60 мм.

В больших печках допускается использовать в качестве лопастей отрезки швеллера. В случае же, если путь для прохождения воздуха по трубе слишком короткий (такое бывает в узких высоких печах), для лучшей его циркуляции ребра «блина» делают изогнутыми по часовой стрелке. В небольших печах для удлинения пути воздуха на устье «блина» можно наварить звездочку или небольшую круглую пластину.

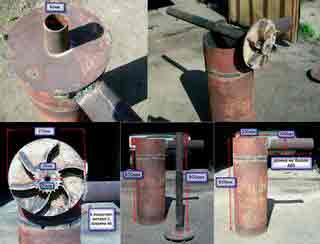

Разновидности воздухораспределителей (блинов) для «Бубофани»


Печь «Бубофаня» изнутри

Розжиг печи

Чтобы затопить такую печь, следует:

• снять крышку и поршень;

• загрузить дрова в камеру до отметки;

• засыпать сверху щепки и бумагу для растопки;


Закладывание топлива


Розжиг печи «Бубофаня»

• установить поршень и крышку обратно в корпус;


После закладки дров в печь вставляется «блин», а затем она закрывается крышкой

• разжечь печь можно и с помощью горящей ветоши, смоченной в бензине, бросив ее в воздухоподающую трубу; через нее же можно и понемногу добавлять топливо.

Посмотрите видео, печь Бубафоня своими руками:

Источник: http://svoimi-rukamy.net/75-pech-bubafonya.html

Твердотопливная печь Бубафоня и ее самостоятельная сборка

Здесь вы узнаете:

  • Особенности печи Бубафоня
  • Сфера применения печи Бубафоня
  • Разновидности печей Бубафоня
  • Достоинства и недостатки
  • Собираем печь Бубафоня своими руками
  • Инструменты и материалы
  • Готовим место для установки печки
  • Работа с корпусом
  • Делаем прижимной круг
  • Подготовка дымохода
  • Тестовый запуск

Дровяная печь Бубафоня является отопительным агрегатом максимально длительного горения. Обладая на редкость простой конструкцией, она может быть собрана самостоятельно. Данная печка гораздо эффективнее своих аналогов и позволяет не заботиться о подкидывании новых дров на протяжении многих часов. В этом обзоре мы расскажем, как собрать Бубафоню своими руками, дадим чертежи с размерами и подробную инструкцию по самостоятельной сборке.

Особенности печи Бубафоня

Основная проблема всех дровяных печей заключается в том, что они быстро сжигают загруженное в них горючее – сказывается не только скорость горения дров, но и малый объем камер сгорания. Иными словами, каждые 2-3 часа в топку должна загружаться следующая порция поленьев. В некоторых случаях такая частота подходов просто мешает заниматься основными делами. Выходом из этой ситуации становятся печки длительного горения различных конструкций – это многочисленные буржуйки и заводские печи с большими камерами сгорания.

Печь Бубафоня относится к категории отопительных агрегатов самостоятельной сборки (хотя в некоторых магазинах реализуются и фабричные образцы). Она собрана так, чтобы обеспечить максимально длительное горение от закладки одной порции дров. И если в традиционных печках горение происходит снизу вверх, то здесь оно идет сверху вниз – это ее коренное отличие. Некоторые модели, собранные на основе емкостей большого размера, могут работать на одной закладке до одних суток.

Еще одна особенность печи Бубафоня – это специальный воздуховод. Он выполнен в виде тяжелого поршня, своим весом прижимающего горящие поленья и подающего воздух в самую середину. Этот поршень, который еще нередко называют блином или прижимным кругом, обладает большим весом. В его центральной части находится отверстие, за счет которого обеспечивается подача воздуха – он подается через выступающую наружу печки трубу.

Сфера применения печи Бубафоня

Качественно сделанная печь характеризуется прежде всего высокой степенью пожаробезопасности, ведь в ней нет отверстия для выхода открытого пламени.

Печка Бубафоня чаще всего используется для обогрева нежилых помещений. К ним относятся гаражи, сараи, курятники, подсобные и хозяйственные помещения, промышленные постройки и многое другое. Все дело в разжигании печи – в момент старта она находится в полуразобранном состоянии, поэтому все продукты сгорания будут поступать прямо в отапливаемое помещение. Согласитесь, что для жилых комнат это неприемлемо.

Зато в жилых помещениях можно использовать котел Бубафоня – так называют модификацию печи с водяной рубашкой. Путем не очень сложной модернизации, мы получим в свое распоряжение полноценный отопительный агрегат, который сможет обогреть своим теплом сразу несколько комнат. Местом для установки такой печи выбирается любое нежилое помещение, откуда прокладываются трубы по всему дому.

Разновидности печей Бубафоня

Печь Бубафоня, сделанная своими руками, позволит забыть о частом подкладывании дров. А ее модификации сделают отопление более эффективным. Сегодня для ее сборки используются три схемы:

  • Традиционная печь Бубафоня – согревает воздух напрямую, рассеивая тепло за счет своего корпуса;
  • Котел из газового баллона с водяной рубашкой (или из бочки, но баллон в этом случае лучше, так как у него более толстый металл) – самодельный отопительный агрегат для обогрева многокомнатных домов и построек со множеством помещений;
  • Буржуйка Бубафоня с конвектором – для этого печь оборачивается листом мягкого металла, чтобы между ним и корпусом оставался воздушный зазор, образующий конвекционную зону. Засасывая воздух снизу, печка будет нагревать его, удаляя через верх.

Какую печь выбрать – зависит от конкретной решаемой задачи. Если задача заключается в прогреве многокомнатной постройки, смело выбираем котел. В остальных случаях мы рекомендуем Бубафоню с конвектором.

Достоинства и недостатки

Твердотопливные печи Бубафоня отличаются простотой и неплохими характеристиками. Они избавляют пользователей от лишних хлопот с дровами, обеспечивая длительную подачу тепла в помещения. Давайте ознакомимся с их основными достоинствами:

Топливо в Бубафоне горит достаточно долго, хорошо прогревая помещение, однако, как только горение прекращается, печь очень быстро остывает.

  • Длительное горение – от 6 до 20-24 часов (и даже больше). Все зависит от размеров используемого агрегата и качества используемого топлива;
  • Простейшая конструкция – позволяет с легкостью собрать печь Бубафоня своими руками, используя подручные инструменты;
  • Минимум регулировок – единственным регулятором является небольшая шиберная заслонка в трубе для подачи воздуха;
  • Не требует электроэнергии – печь Бубафоня может работать в зданиях без электрификации;
  • Надежность – если мы взглянем на схему данной печки, то мы обнаружим, что ломаться в ней практически нечему;
  • Возможность работы на любых видах твердого топлива – вплоть до антрацита, характеризующегося максимальным тепловыделением.

Есть и некоторые минусы:

  • Быстрая потеря температуры при затухании дров – теплу здесь просто негде аккумулироваться;
  • Не самая красивая конструкция – в наибольшей степени это относится к самодельным агрегатам, которые часто собираются из старых газовых баллонов и бочек;
  • Сложности в уходе – загрузка дров требует извлечения прижимного блина и тщательного очищения дна печки от золы и угольков;
  • Необходимо заботиться об удалении сажи и конденсата – сажа чаще всего образуется при сжигании угля;
  • Слишком интенсивное горение печи Бубафоня может привести к перегреву воздуха или теплоносителя (при использовании водяной рубашки) – поэтому самый минимальный контроль все-таки необходим;
  • Возможность попадания дыма в помещение – это случается за счет эффекта обратной тяги, когда дым выходит через трубу для подачи воздуха.

Некоторые минусы довольно серьезные, но с ними придется мириться. Например, для более легкого удаления конденсата рекомендуется поработать над дымоходом, а для того чтобы дать тяге правильное направление, следует установить в системе дутьевой вентилятор с регулировкой скорости вращения.

Собираем печь Бубафоня своими руками

Печь Бубафоня, сделанная своими руками, порадует теплом и безотказностью. В качестве пособия для сборки мы будем использовать данный чертеж. Он же расскажет о конструкционных особенностях печи.

Если у вас не хватает опыта или инструментов для самостоятельного изготовления отопительного агрегата, рекомендуем купить готовую печь Бубафоня – они реализуются некоторыми интернет-магазинами. Но дешевле и проще собрать ее самостоятельно.

Для начала поговорим о размерах элементов. Здесь нам необходимо соблюсти пропорцию между высотой камеры сгорания и ее шириной. Оптимальная пропорция составляет 1:3. Все дело в конструкции печи, а точнее, в ее прижимном блине. Если камера сжигания окажется слишком широкой, то горение по краям будет затруднено. Если камера окажется узкой, то продукты сгорания будут попадать не в дымоход, а в трубу для подачи воздуха.

Рассмотрим основные узлы на вышеуказанной схеме:

  • Корпус – можно изготовить печь Бубафоня из газового баллона или старой бочки;
  • Воздуховод с прижимным блином – самая тяжелая часто конструкции, обеспечивающая прижим топлива и подачу воздуха;
  • Т-образный дымоход – он удаляет газообразные продукты сгорания, в его нижней части образуется конденсат, который сливается через кран;
  • Дверка зольника (она же прочистная дверца) – через нее удаляются зола и угольки;
  • Зольник – обеспечивает сбор золы;
  • Крышка – закрывает камеру сгорания после загрузки топлива и запуска печи.

Все размеры указаны на схеме – они варьируются в зависимости от исходного размера камеры сгорания.

Инструменты и материалы

Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.

Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:

Самая опасная часть работы, связанной с изготовлением печи — это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.

  • Сварочный аппарат – для резки и сварки отдельных элементов;
  • Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
  • Ножовка по металлу – для работы с мелкими элементами;
  • Трубы указанного на чертеже диаметра;
  • Кран для слива конденсата;
  • Молоток;
  • Листовой металл 2-3 мм толщиной.

Этапов сборки печи Бубафоня у нас пять:

  • Подготовка места установки;
  • Работа с бочкой (газовым баллоном);
  • Подготовка прижимного круга;
  • Подготовка дымохода;
  • Сборка и первый запуск.

Пройдемся по данным этапам более подробно.

Готовим место для установки печки

Печь Бубафоня нуждается в надежном и устойчивом основании. Для этих целей рекомендуется залить небольшую бетонную стяжку, немного заглубив ее в землю. Также можно сделать основание из кирпича, но по уровню прочности бетон все-таки выше. Созданной бетонной стяжке необходимо дать время на застывание, после чего можно приступать к разработке самой печки. Если в помещении уже есть надежный и добротный бетонный пол, достаточно постелить под печью Бубафоня стальной лист – это делается в целях пожарной безопасности.

Работа с корпусом

Нам нужно подготовить корпус печи Бубафоня. Для этого необходимо срезать с газового баллона или бочки верхнюю крышку, оставив небольшие бортики. В случае с газовым баллоном необходимо предусмотреть меры безопасности – заполнить его водой, чтобы вытеснить изнутри горючий газ и газолин. Некоторые советуют заливать внутрь раствор марганцовки. После того как вы убедитесь в отсутствии газа и его сопутствующих продуктов, можно приступать к резке.

В нижней части корпуса с помощью болгарки вырезаем прямоугольное отверстие для дверки зольника. Из получившегося кусочка металла делаем саму дверцу – привариваем к ней петли, делаем произвольный засов, обвариваем по краям металлом, чтобы она полностью закрывала собой отверстие. В верхней задней части корпуса проделываем отверстие под дымоход. После этого продумываем надежное крепление крышки. Если вы используете бочку, вогните молотком ее наружную кромку внутрь, а с крышкой поступите наоборот – отбейте ее края молотком наружу. В результате крышка должна плотно надеться на бочку.

Делаем прижимной круг

Прямые лопасти прижимной пластины куда проще в изготовлении, чем изогнутые, а КПД от этого меняется не сильно.

Перед нами важная задача – собрать прижимной круг для печи Бубафоня. Для этого необходимо вырезать из листового металла круглое основание. По своему диаметру оно должно быть чуть меньше внутреннего диаметра корпуса печи – в образовавшиеся щели будут выходить продукты сгорания, отправляющиеся в дымоход. В середине основания проделываем отверстие, к нему привариваем трубу для подачи воздуха – получится эдакий мощный поршень.

Как мы уже говорили, прижимной круг печи Бубафоня должен быть тяжелым. Поэтому нам необходимо доработать его конструкцию. Делается это очень просто – берем куски Г-образного швеллера, нарезаем его на кусочки, привариваем к нижней части корпуса, дополнительно фиксируем небольшим отрезком листового металла. В результате у нас получится не просто прижимной круг, а система распределения воздуха.

Подготовка дымохода

На представленном в нашем обзоре чертеже печи Бубафоня представлен самый оптимальный дымоход для печи Бубафоня – он выполнен по Т-образной схеме с применением отстойника для сбора конденсата. Возьмите трубу подходящего диаметра, нарежьте куски подходящей длины, сварите их согласно схеме, в нижней части отстойника врежьте кран для слива конденсата. Сделайте все так, чтобы дымоход можно было в любое время разобрать для прочистки.

Тестовый запуск

Последний шаг в сборке печи Бубафоня – ее сборка и тестовый запуск. Устанавливаем ее на заранее подготовленном основании, привариваем к ней дымоход, после чего набиваем камеру сгорания топливом. Следующая задача – зажечь огонь. Удобнее всего это делать с помощью смоченной в керосине ветоши или с помощью специальных жидкостей для розжига. Убедитесь, что верхняя часть топлива загорелась, установите внутрь поршень и закройте крышку. На первом этапе шиберная заслонка должна быть полностью открыта. Впоследствии вы сможете отрегулировать с ее помощью интенсивность горения пламени.

Источник: http://remont-system.ru/pechi-i-kaminy/tverdotoplivnaya-pech-bubafonya-i-ee-samostoyatelnaya-sborka

Как сделать бубафоню своими руками?

Афанасий Бубякин с Колымы придумал творение печи с медленным горением и поделился им в сети. Прототипом печи «Бубафоня» явился котёл производителя «Стропува».

  • Описание ↓
  • Принцип работы и область применения ↓
  • Как сделать своими руками? ↓
  • Бубафоня длительного горения и с водяной рубашкой ↓
  • Советы ↓

Продукция напоминает работу буржуйки с некоторым различием (расположением топлива) и прекрасно себя зарекомендовала для обогрева малых помещений. Владельцы гаражей, теплиц и других зданий с удовольствием подхватили эту идею и претворяют в жизнь.

Всё различие модели “Бубафоня” от обыкновенных агрегатов, в нахождении топлива. Дело в том, что здесь оно находится вверху, а не как обычно, внизу.

Горячий воздух при горении поступает вниз, а пока он не опустился, успевает подсушить дрова. Наличие защитного экрана даёт возможность не распространиться огню по всему объёму бочки. Зазор по кругу не даёт сгореть всему топливу в одно время. Мощность огня регулируется заслонкой на дымоотводе. Ею за считанные секунды прекращается доступ кислорода, и процедура горения останавливается.

Описание

Знакомство с этой моделью произошло благодаря народному умельцу Афанасию, который поделился своим опытом и выложил работу в интернет. В сети он подписывается bubafonia, поэтому конструкция получила такое необычное название.

Его оригинал изготавливался из 200 литровой ёмкости из металла. Если использовать это изобретение в более маленьких помещениях, например, в гараже, теплице, можно выбирать меньшие ёмкости. В её структуру входят две крышки, поршень, металлическая ёмкость.

В качестве отопительных материалов можно использовать не только дрова, но и опилки, сухие ветки. В простом устройстве, одна закладка топлива продолжает процедуру горения до восьми часов.

Растопить агрегат стоит следующим образом: укладывается топливо, сверху помещается бумага или тоненькие щепки. Снятые детали укладываются на места, и поджигается материал. Для хорошей тяги, надо иметь качественную вытяжную трубу.

Преимущества:

  1. Минимальный запас топливного материала.
  2. Минимальные затраты для обогревания.
  3. Практичность.
  4. Компактность.
  5. Простота создания.
  6. Долговечность.
  7. Эффективность.

Недостатки:

  1. Требуется хорошая вентиляция.
  2. Быстрое остывание после работы.

Принцип работы и область применения

Принцип действия печи

Нам известен закон конвенции, когда горячий дух поступает наверх, а охлаждённый – вниз. Здесь происходит попадание нагретого воздуха в отведённый трубопровод, холодного внутрь печи. Постоянно поступающий кислород поддерживает горение дров. Заслонкой регулируется мощность огня.

Когда топливо прогорает, поршень с грузом опускается на дно оборудования, тем самым заканчивается функционирование. Также, прекратить процесс топки можно принудительно, закрыв заслонку на дымоотводе.

Печи “Бубафоня” представлены в двух видах: с верхним и нижним горением. В первом варианте сгорание дров происходит постепенно. Продолжительность горения во втором варианте регулируется при помощи дверцы.

Назначение:

  1. Обогревать помещения с площадью 25 кв. м.
  2. Вести обогрев палаток, блиндажей.
  3. Не допускать охлаждения (45-50 градусов).

Применяются такие приборы в гаражах, теплицах, станциях СТО, а также изменение конструкции с водяной рубашкой позволяет использовать её в системе отопления.

Агрегат основан на принципе «бочка в бочке», когда между ними находится жидкость. Это позволяет обогревать небольшие здания. Главное, применять детали с мощными и прочными стенками (огнетушитель, газовый баллон, листы стали и т. д.). Чтобы ускорить розжиг, продукты горения можно облить керосином или бензином.

Как сделать своими руками?

  1. Ведём подготовку бочки.
  2. Удаляем верхнюю её часть с полным выравниванием поверхности.
  3. Привариваем трубу сверху, откуда будет подаваться воздух.
  4. В крышке готовим отверстие для дымоотвода (диаметр 15 см).
  5. Подготавливаем внутреннюю часть печи длительного горения.
  6. Устанавливаем с грузом подвод воздуха.
  7. Крышку с дымоотводной трубой ставим на место.
  8. Делаем заслонку для тяги в дымовой трубе и соединяем все детали.
  9. Выкладываем фундамент под агрегат.
  10. Испытываем конструкцию.

Конструкцию можно сделать из таких материалов, как листовая сталь или широкая труба пустого газового баллона.

Использование трубы также потребует изготовление кругов для дна и крышки. Далее, процесс изготовления аналогичный описанному способу выше.

Необходимые материалы и инструменты:

  • бочка (200 литров);
  • стальная труба (2 шт.);
  • швеллер;
  • сварочный аппарат, молоток;
  • ножовка по металлу;
  • болгарка;

Подготавливаем чертёж:

Пошаговое руководство:

  1. Срезаем верхнюю часть бочки и делаем зачистку от грязи.
  2. В полученном круге вырезаем отверстие (диаметр 150 мм).
  3. Берём трубу и привариваем в подготовленную дырку. Для того, чтобы утяжелить крышку, делаем приваривание 4 кусков швеллеров. Это позволит придавливать топливо и обеспечивать камеру для топки кислородом, а также поддерживать продолжительное горение.
  4. Внизу ёмкости устанавливаем дверцу из толстого материала, используем в работе болгарку для прорезки прямоугольных отверстий. Сюда будут закладываться горючие материалы.
  5. Немного ниже подготовленной дверки, делаем ещё одну, только с меньшим размером. Здесь будет изыматься зола.
  6. В боковой части основы и сверху, делаем отверстия для дымоотвода, согласно подготовленным трубкам. Делаем колено из дымохода с прямым углом и привариваем на основу. Другой конец трубки приваривается с уличной трубой.
  7. Подготавливаем фундамент под конструкцию, так как в нижней части идёт сильное накаливание. Для этого используем огнеупорный кирпич. На 0,2 метра подготавливаем яму (100×1000 см) и засыпаем щебнем. Сверху заливаем бетонный раствор и ждём полное его высыхание. Следующим шагом в нашей работе будет кладка кирпича в два ряда.
  8. Устанавливаем отражатель из жаропрочных материалов возле печки для пожарной безопасности.
  9. Переходим к испытанию.

Бубафоня длительного горения и с водяной рубашкой

Аналогом печи «Бубафоня», являются конструкции длительного горения, где ведётся прямой нагрев воздуха, их называют буржуйками. Ими отапливаются теплицы, гаражи, СТО, мастерские. Продуктами сгорания являются различные породы древесин.

Преимуществом печки Бубафоня перед такими нагревателями является работа агрегата на протяжении 8 часов без дополнительной подкладки горючих материалов. Теплоотдача при этом не снижается.

Отличаются они способом горения, где процесс горения происходит сверху-вниз, а не на оборот. При таком процессе происходит полное сгорание дров с малым количеством отходов.

Агрегат с водяной рубашкой имеет простую конструкцию. Исполнение её ведётся вокруг печки и делается подключение трубами к системе отопления. Тепло передаётся от продуктов горения к внутренней бочке через металлическую стену.

Бубафоня с рубашкой:

Нюансы эксплуатации:

  1. Чтобы не повредить печь, желательно обустраивать дымоотвод с возможностью последующей замены, так как он может быть засорён.
  2. Для оптимального использования продуктов горения, опробуйте дрова с разной влажностью. Ведь в процессе работы оборудования выделяется много тепла, которое ведёт к постоянному контролю над ним.
  3. Соблюдайте технику безопасности.
  4. Бубафоню лучше использовать на улице или в гараже, нежели в здании.

Источник: http://househill.ru/kommunikacii/otoplenie/pechi/burzhujki/poryadok-izgotovleniya-bubafoni-svoimi-rukami.html

Бушкрафт. Печь «Бубафоня» своими руками

Печь. Одно из первейших средств для обогрева в холодное время. Но удовольствие это весьма дорого, по карману оно не всем, поэтому есть смысл не покупать готовую печь в магазине, а создать вручную. Как известно, печей разных весьма много. От буржуйки до традиционной русской печи. Буржуйку мы недавно делать уже учились, русскую печь в условиях выживания строить весьма затратно. Поэтому будем учиться мастерить такую печь, как «бубафоня».

Изначально «бубафоню» придумал мастер Афанасий Бубякин. Оттуда и название, схожее с его фамилией. Изделие мастера отличается тем, что для работы требует малое количество топлива. Оттуда и популярность среди экономящих людей. Кроме того, «бубафоня» весьма проста в строительстве, и во время работы не требует к себе пристального внимания кочегара. Печка, изготовленная Афанасием, состояла из:

  1. бака
  2. поршня
  3. крышки

Гореть такой агрегат мог более суток. Сегодня эта печка может быть установлена на даче, в доме, в гараже, в теплице, и будет обогревать помещение даже в сильный мороз. Кроме того, риск возгорания минимальный, так как в «бубафоне» нет отверстий для проникновения открытого огня.

Принцип работы и особенности печи «Бубафоня»

И первая особенность, которую нужно назвать, это то, что в «бубафоне», в отличие от обычной печки, горение происходит не в нижней, а в верхней части. Воздух, нагревающийся при горении топлива, опускается вниз. В то время, пока он находится вверху, он подсушивает находящиеся внизу дрова. Также к особенностям печи относится и то, что дрова могут гореть долгое время.

Чтобы огонь не распространялся по всей площади баллона, на очаге располагается защитный экран. Благодаря расположенному по кругу зазору, все дрова не сгорают одновременно.

Заслонка, находящаяся вверху, позволяет регулировать интенсивность горения дров. Чтобы вообще прекратить процесс горения дров (или другого топлива), следует всего лишь перекрыть с помощью заслонки доступ кислорода. Нет кислорода — нет огня.

При простоте конструкции печка не занимает много места и довольно мобильна.

Но, как бы ни хотелось иначе, в «бубафоне» есть и несколько недостатков. Например, нужно хорошо проветриваемое помещение. К тому же печь быстро остывает после топки.

Существует два вида печки бубафоня: с нижним и верхним горением. Длительность горения первого вида (нижнего) регулируется с помощью дверки, но также можно выполнять данное действие с помощью регулятора. Такую печь можно изготовить самостоятельно, она не очень сложной конструкции. Длительность горения в котлах второго вида (с верхним горением) способствует тому, чтобы топливо сгорало постепенно, на протяжении более длительного периода времени.

Печь бубафоня с водяной рубашкой

Эта печь может быть усовершенствована, чтобы обогревать не одно конкретное место, где расположена, а куда большее пространство. Для этого к ней необходимо подключить систему водяного отопления. В итоге, таким способом можно целиком отапливать жилой дом, лишь бы труб хватало. Кроме того, обладатель печки с таким тюнингом не испытывает недостатка и в горячей воде.

Печь бубафоня очень проста в эксплуатации. Ее можно топить такими видами топлива:

  • Опилки;
  • Сухие ветки;
  • Брикет;
  • Дрова.

Просто плотно укладываем топливо в бак и поджигаем. Можно перед этим добавить бумагу для растопки. Затем на свое место устанавливаются поршень и крышка. Да и оборудование печи системой отопления также не составляет труда. Необходимо выполнить вокруг печи водяную рубашку, затем подключить ее к отопительным трубам.

«Бубафоня» своими руками

Как уже говорилось, такую печку весьма легко собрать самому. Необходимо вот что:

  • Швеллер
  • Бочка, емкостью около 200 л
  • 2 стальные трубы
  • Кирпичи (для фундамента)

Ну, и только своими руками тоже будет трудно обойтись, потребуется небольшой набор инструментов, куда будут входить:

  • Болгарка
  • Ножовка по металлу
  • Молоток
  • Сварочный аппарат

Инструкция сборки печи «Бубафоня»

  • Аккуратно срезаем верхнюю часть бочки
  • В центре срезанного круга вырезаем отверстие для трубы. Диаметр отверстия — 10 см
  • К этому отверстию привариваем трубу
  • Для утяжеления и прочности привариваем 4 куска швеллера к одной из сторон круга. Это необходимо, чтобы придавливать и уплотнять топливо, а также обеспечивать камеру топки кислородом, таким образом поддерживая длительное горение.
  • В нижней части бочки делаем дверки для закладки топлива. Это делается с помощью болгарки: вырезается прямоугольное отверстие, и к вырезанному куску металла привариваются завесы из толстого металла.
  • Тем же способом чуть ниже необходимо сделать дверки, но чуть поменьше — для выгребания золы.
  • Приступаем к дымоходу, который отведет газы и создаст тягу в печке. Для этого в верхней боковой части бочки вырезаем отверстие, равное подготовленной трубе по диаметру (10-15 см)
  • Дымоход должен обладать и коленом. Для этого делаем разрез трубы под углом 45 градусов, затем перевернуть ее и приварить назад так, чтобы в итоге образовался прямой угол.
  • С одной стороны колено приваривается к печке, а с другой — к длинному куску трубы и выводится на улицу.

ВНИМАНИЕ! При топке нижняя часть печи сильно раскаляется. Поэтому, чтобы уменьшить риск возникновения пожара, ее необходимо поставить на фундамент. Фундамент необходимо строить из огнеупорного кирпича. Сначала роем квадратную яму (длина стороны — 1 метр, глубина — 20 см). В яму засыпается щебень, который в свою очередь заливается жидким раствором. Затем, когда заготовка высохла, на нее выкладываются в два ряда кирпичи. Вся работа по постройке фундамента выполняется под уровень.

Для обеспечения дополнительной безопасности возле печки устанавливают отражатель, который к тому же поможет теплу равномерно распространяться в помещении. Используем для его изготовления жаропрочные материалы.

Другие варианты изготовления печки «Бубафоня»

«Бубафоню» можно сделать не только из бочки, а еще и из пустого газового баллона, широкой трубы или обычного листа стали.

  • В первом варианте, как и в бочке, просто срезается верхняя часть, которая потом применяется в качестве прижимного круга.
  • Во втором— из листа стали вырезаются два круга, такого же диаметра, как и труба. Потом один из них приваривается к трубе в качестве дна, а из второго делается крышка для прижимания топлива.
  • В третьем— из широкого листа стали сворачивается цилиндр, шов заваривается. Затем, как и во втором методе, вырезаются два круга — дно и крышка.

Следующие действия для изготовления печки такие же, как и в вышеописанном способе.

Нюансы изготовления и эксплуатации печки

  • Дымоход желательно делать так, чтобы его потом можно было легко заменить, не повредив самой печки. Это необходимо по той причине, что он может часто засоряться, и его нужно периодически менять.
  • Чтобы подобрать оптимальный способ горения, нужно сначала попробовать несколько раз подряд провести пробные топки дровами разной влажности.
  • Так как во время работки печка выделяет много тепла, нужен постоянный контроль над ней. Обязательно требуется соблюдать все правила безопасности.
  • Такую печку желательно делать не в помещении, а на свежем воздухе или в гараже.

Возможные опасности при эксплуатации печи «Бубафоня»

Во-первых, как мы уже сказали выше, нижняя часть печи крайне сильно нагревается, поэтому важно поставить печь на специальный фундамент, на ножки/возвышения, закрыв при этом пол специальным экраном, во избежание пожара.

Второй опасный момент кроется в том, что любая печь потребляет кислород для своей работы, и «бабуфоня» в этом не исключение. А кислород необходим для нашего дыхания. Поэтому крайне рекомендуем избегать установки печки в закрытом жилом помещении. В крайнем случае — обеспечить доступ свежего воздуха извне в помещение или к самой печке.

И третий момент, связанный с опасностью при эксплуатации «Бубафони», на наш взгляд самый значительный, касается правильной загрузки печи топливом. Есть вероятность, что в случае плотной забивки рабочей полости печи поленьями какое-то из них (вертикальное стоящее, или лежащее под углом) не прогорит (например, окажется сырым), и в процессе горения остального топлива может упереться в поршень. После чего возникает обратная тяга, и через поршень из печи начинает валить дым.

Как видим, это чревато самыми печальными последствиями. Поэтому главная рекомендация — не загружать печь только поленьями, и не загружать большими кусками дерева. Подробнее об этом смотрите на видео:

Источник: http://lastday.club/bushcraft-bubafonya/

Печь длительного горения Бубафоня: конструкция, чертеж, принцип действия

Часто для отопления технических помещений не требуется красивый внешний вид отопительных приборов. Это касается мастерских, небольших производственных помещений, теплиц, подвалов, гаражей, дачных домиков и т.д. В таких случаях, в качестве отопительной системы многие стараются установить что-то не дорогое, например печь длительного горения Бубафоня, которая идеально подходит для таких ситуаций. Недорогой, простой в использовании отопительный прибор.

Bubafonja из газового баллона.

История создания

Создателем печи является Афанасий Бубякин из города Колыма, известный под никнеймом «bubafonja». Именно от его псевдонима и произошло название печки. Прототипом послужил котел Стропува (Stropuva) литовского производства, который имеет более сложную конструкцию.

Бубафоня является печью длительного горения, это ее основное отличие от обычных буржуек, где загорается сразу вся закладка. У Бубафони из-за недостатка кислорода в камере сгорания горение происходит постепенно.

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

  • Корпус цилиндрической формы (как правило, бочка, газовый баллон, труба), в котором происходит горение твердого топлива. Корпус оснащен отверстием для трубы дымохода;
  • Дымоход, выполненный из металлической трубы диаметром 110-250 мм;
  • Поршень. Состоит из пятки с «ребрами» к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам, пятка не плотно прилегает к топливу, что положительно влияет на процесс горения;
  • В верхней части трубы подачи воздуха установлена задвижка для регулировки объема поступающего в камеру сгорания воздуха;
  • Крышка. Представляет собой обычную металлическую крышку от бочки с отверстием под трубу поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Преимущества

  • Простая конструкция. Имея сварочный аппарат, металлическую бочку и несколько труб можно самостоятельно ее изготовить.
  • Работа практически на любом виде твердого топлива (на угле, дровах, стружке, опилках и т.д.).
  • Длительность горения. В зависимости от объема конструкции (чем больше, тем дольше горит), вида топлива и объема поступающего кислорода котел Бубафоня может гореть от 3 до 24 часов.

Недостатки

  • Низкий КПД. Из-за конструктивных особенностей, основной нагрев металла происходить не по всей площади бочки, а лишь в определенных местах, в результате чего создается низкая теплоотдача. КПД такой конструкции не идет ни в какое сравнение с печью Булерьян или печью Бутакова.
  • Неприглядный внешний вид. Ее внешний вид ассоциируется с эпизодом из американского фильма, в котором несколько бедняков афроамериканцев греются вокруг горящей бочки.
  • Неудобство очистки золы, которую приходиться вынимать через верхнюю часть корпуса. В усовершенствованных конструкциях эта проблема решена благодаря добавлению колосниковой решетки и дверки для очистки золы в нижней части корпуса.

Как сделать печь Бубафоня своими руками?

Как уже было сказано выше конструкция печки проста. Здесь нет колосников, поддувал, различных дверок и т.д. (за исключением модернизированных печек). Любой, кто может пользоваться сварочным аппаратом, сможет ее изготовить. Именно это и привлекает многих людей, которые хотят сделать своими руками дешевый, но в то же время эффективный источник тепла.

Bubafonja – простой и дешевый котел отопления.

Для изготовления печи потребуются следующие материалы и инструменты:

  • Материал для корпуса печи. Это может быть 200 литровая бочка, газовый баллон или труба;
  • 2 стальные трубы. 1-ая – для подачи воздуха, 2-ая – для дымохода;
  • Листовой металл;
  • Болгарка;
  • Сварочный аппарат.

Монтаж

Изготовление печи длительного горения Бубафоня потребует выполнение следующих шагов:

  • Для начала следует подготовить все необходимые материалы и инструменты;
  • Болгаркой отрезаем «крышку» 200 л бочки, которая пойдет на изготовление верхней части печки. По краю крышки навариваем бортик, шириной около 25 мм;
  • Изготавливаем трубу подачи воздуха. Для этого потребуется металлическая труба диаметром 85-100 мм, через которую будет поступать воздух в камеру сгорания. Высота трубы для 200 л бочки должна быть 1 100-1 200 мм. Если для корпуса были использованы другие материалы (газовый баллон, труба,…), то для изготовления трубы, к высоте корпуса необходимо добавить 200-300 мм.

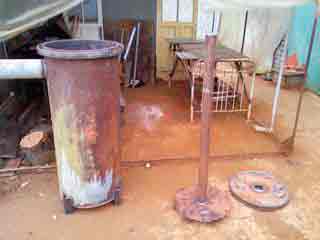

  • «Пятка». Представляет собой металлический лист диаметром около 550 мм (для 200 л бочки). Диаметр «пятки» должен быть на 35-45 мм меньше диаметра корпуса печи. В центральной части листа делаем отверстие с таким же диаметром, как у трубы подачи воздуха, только на 2-3 мм больше. На нижнюю часть листа (которая придавливает топливо) навариваем несколько ребер, исходящих в разные стороны от отверстия.
  • Собираем поршень. Для этого привариваем трубу подачи воздуха к «пятке» (к стороне, где нет ребер). В верхней части трубы монтируем заслонку для увеличения/уменьшения объема поступающего воздуха. Заслонка крепиться на приваренный болт. Также в качестве заслонки может быть использован обыкновенный магнит.

Правильно сделанный поршень.

Устройство дымохода

Любая печь, установленная в помещении нуждается в дымоходе и печка Бубафоня не исключение. Основное предназначение дымохода – отвод продуктов горения из помещения, а также создание необходимой тяги.

Для обеспечения хорошей тяги потребуется 2 отрезка трубы диаметром 110-250 мм:

  • 1-ая часть, длиной 300-400 мм, горизонтально вставляется и заваривается в верхнюю часть корпуса;
  • 2-ая часть, «основной» дымоход, который соединяется с 1-ой частью, образуя колено 90°.

Укладка фундамента

  1. Для изготовления фундамента необходимо выкопать яму размерами около 150х150 см и глубиной 20-30 см
  2. Добавляем в яму щебенку и заливаем бетонным раствором.
  3. После высыхания бетона, на полученное основание укладываем 2 ряда огнестойкого кирпича.

Как увеличить КПД печи?

Профильный лист вокруг корпуса котла увеличит конвекционные потоки

Одним из недостатков самодельной печи Бубафоня является низкий КПД, который можно увеличить следующим способом:

С внешней части корпуса монтируется профильный лист, который плотно прилегает к корпусу. Таким образом, во время горения образуются конвективные потоки. Холодный воздух втягивается через нижнюю часть «волн» профильного листа и нагревается по мере прохождения вдоль корпуса, поднимается наверх и выходит уже разогретым через верхнюю часть «волн» профильного листа.

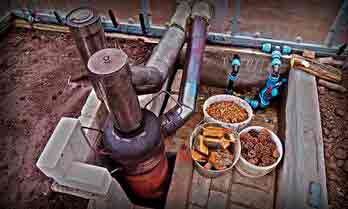

Печь Бубафоня с водяной рубашкой

Вышеописанная конструкция применяется для воздушного отопления, но это не все возможности конструкции. Помимо воздушного отопления, можно изготовить печь Бубафоня с водяным контуром, который также используется и на более совершенных конструкциях. Это значительно увеличит отопительные возможности печки.

Для изготовления водяной рубашки (толщиной 25-30 мм) понадобиться еще одна бочка большего диаметра (либо квадратный корпус), в которой будет нагреваться теплоноситель. Если в помещении уже существует система отопления, то печка подключается к ней и циркуляционный насос перегоняет теплоноситель из водяной рубашки в отопительный контур.

В верхней части расположен — отвод подачи, в нижней — обратка.

Процесс розжига печи

Для того, чтобы затопить печь длительного горения Бубафоня, необходимо проделать следующий порядок действий:

  • снять поршень с крышкой;
  • загрузить топливо в камеру сгорания до отметки, где начинается дымоходная труба;
  • зажечь топливо;
  • установить поршень и крышку на корпус.

Видео

Источник: http://otoplenie-guide.ru/oborudovanie/pech/pech-dlitelnogo-goreniya-bubafonya

Делаем печь бубафоня своими руками — пошаговая методика

Чтобы обогреть небольшое помещение, например гараж, дачный домик или улья с наступлением холодов, можно приобрести дорогостоящий обогреватель, работающий от электричества или самостоятельно сделать печь длительного горения. Печь «Бубафоня» спроектирована таким образом, что одной закладки твердого топлива хватает на длительное время. А учитывая низкую стоимость самого топлива, конструкции, ее простоту и автономность «Бубафоня» получила большое распространение у экономных владельцев жилых и нежилых помещений, стремящихся защитить свои запасы от промерзания.

Принцип действия печи «Бубафоня»

Согласно закону конвекции, теплый воздух поднимается вверх, а холодный опускается вниз. В печи при горении топлива нагревающийся воздух поднимается и попадает в отводящий трубопровод. Холодный же воздух сквозь подводящий трубопровод попадает внутрь печи. Таким образом, за счет постоянно поступающего кислорода, поддерживается горение топлива. Регулируя величину зазора (с помощью заслонки) на подводящей трубе, можно увеличивать или уменьшать интенсивность горения дров.

Работа печи прекращается после полного прогорания дров и опускания поршня с грузом на дно топливного бака. Принудительно завершить этот процесс можно, перекрыв доступ кислорода в печь заслонкой на подводящей трубе. Или же, применяя противопожарные средства, немедленно завершить отопление.

К достоинствам печи «Бубафоня» относят: длительность горения, простоту конструкции, дешевизну топлива и элементов печи, легкость эксплуатации, возможность самостоятельной сборки печи при должном уровне умения обращения со сварочным аппаратом, небольшие габариты и вес (что позволяет при необходимости перемещать печь).

При всей видимой выгодности конструкции, она имеет ряд недостатков: неудобство чистки дна топливного бака от продуктов сгорания (сажа, пепел), образование конденсата на трубах (что снижает КПД печи), в классическом исполнении печь недостаточно хорошо аккумулирует тепло (что требует либо конструирования водяной «рубашки», либо обкладки печи теплоизолирующими материалами и кирпичной кладкой), под нагревающееся дно топливного бака необходимо укладывать слой негорючего материала или сооружать небольшой фундамент, для эксплуатации необходима хорошая вентиляция в помещении.

Основные элементы печи «Бубафоня»

  • — Топливный бак (в него непосредственно загружают топливо, здесь же происходит его сгорание);
  • — Отводящий тепло трубопровод (при помощи хомута и теплоизолирующего материала соединяется с основным трубопроводом отопительной системы);
  • — Прижимной круг с грузом и подводящим трубопроводом;
  • — Заслонка;
  • — Крышка печи.

Инструментарий и материалы, требуемые для конструирования печи «Бубафоня»

  • — Труба металлическая 2 шт.;
  • — Металлическая емкость под топливный бак (металлическая бочка или другой подобный металлический цилиндр с герметичным дном) с толщиной стенок не менее 3 мм;
  • — Болгарка (шлифовальная машинка с отрезным и зачистным кругом);
  • — Ножовка для работы с металлом;
  • — Отрезки швеллера или металлических уголков;
  • — Сварочный аппарат с электродами;
  • — Молоток, зубило;
  • — Стальные листы.

Топливный бак

Емкость, куда будет помещаться топливо, будем делать из металлической бочки.

1. Делаем разметку и обрезаем верхнюю часть бочки. Для этого используем либо ножовку по металлу, либо болгарку.

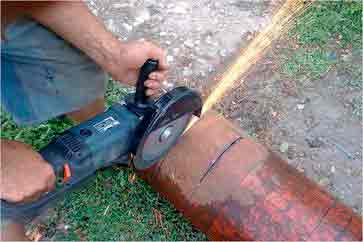

Для резки болгаркой потребуется отрезной диск по металлу. Размер болгарки не имеет значения. При работе важно не прикладывать чрезмерных усилий на инструмент.

В случае если под рукой только ножовка по металлу, то придется каждую минуту-две делать перерывы в работе, чтобы не допустить перегрева и последующего слома режущего полотна. Этот способ очень затратный по времени, но выгоден финансово.

Если готовой бочки нет, то емкость сооружают из листовой стали. Но для этого понадобятся дополнительные инструменты: листогиб ручной, станок листогибочный или болванка, с помощью которой можно придать листу форму цилиндра.

Чтобы согнуть лист ручным (роликовым) листогибом, один его край фиксируют прижимной балкой, затем лист сворачивают в необходимый радиус.

После того, как лист свернут в цилиндр, сварочным аппаратом и заваривают шов. Для этого устанавливают заземление на лист металла и сваривают кромки, не давая потухнуть электрической дуге. Кстати у нас на сайте есть отличное пособие, как варить электросваркой. Если выдерживать одинаковое расстояние между деталью и электродом, шов получится прямой и ровный.

Когда цилиндр готов, из куска листовой стали по разметке болгаркой вырезают дно и приваривают его.

Когда топливный бак готов, в верхней части делают разметку под отводящий трубопровод. Разметку удобно делать баллончиком с краской или карандашом. По разметке болгаркой вырезают отверстие, к которому приваривают трубу. Эта труба будет соединяться с трубопроводом системы отопления помещения.

Прижимной круг и крышка

Вновь берем листовую сталь и делаем разметку круга. Его диаметр должен быть немного меньше, чем диаметр топливного бака. Это необходимо для того, чтобы прижимной круг свободно проходил внутрь топки. По центру круга прорезаем отверстие, равное по диаметру с диаметром подводящей трубы. Но не менее десяти сантиметров. Это обеспечит необходимый доступ кислорода и тягу. Подобным образом сооружаем крышку для бака. Для удобства желательно приварить к наружной части крышки ручки из металлического прута.

Длину подводящей трубы принимают из расчета длины топливного бака и прибавляют к этому значению 30-50 см. Диаметр должен быть около пятнадцати сантиметров. Трубу соединяют с прижимным кругом сваркой.

Чтобы добавить прижимному кругу массы и увеличить его прочность, приваривают 4 отрезка швеллера или металлических уголков.

Дверца для очистки печи от пепла и золы

Классический вариант печи «Бубафоня» неудобен в очистке от продуктов сгорания топлива. Они спекаются, и на дне образуется налет. Очищать дно от золы через дверцу, вырезанную внизу топливного бака, гораздо удобнее.

Делаем разметку на корпусе бака, вырезаем прямоугольный участок металла болгаркой. К этому металлическому прямоугольнику приваривают петли, чтобы будущая дверца могла открываться и закрываться. Для герметичности периметр дверцы обшивают асбестовым шнуром.

Отражатель — эта часть конструкции призвана для защиты деталей печи от перегревания и для правильного распределения тепла.

Фундамент. Металлические элементы печи имеют свойство нагреваться. Для обеспечения противопожарной безопасности готовую к эксплуатации конструкцию «Бубафони» устанавливают на фундамент из огнеупорного кирпича или бетона.

Для устройства фундамента из кирпича готовят прямоугольную яму небольшой глубины, дно отсыпают смесью песка и мелкого щебня, утрамбовывают и проверяют горизонтальность строительным уровнем. После этого готовят цементный раствор и выкладывают два ряда огнеупорного кирпича. Кирпич в первом ряду укладывают «на ребро».

Если вместо кирпича планируется заливка бетоном, то на подушку из песка и щебня устанавливают деревянную опалубку, которую заливают бетоном. А пространство между опалубкой и ямой плотно засыпают песком.

Источник: http://stroyvopros.net/vodosnab_otopl/pech-bubafonya-svoimi-rukami.html

Смотрите также:
02.05.2020

Как сделать дорожки на даче своими руками? Красиво оформленные садовые дорожки на даче — важный элемент дизайна приусадебной территории. Они не только позволяют с удобством передвигаться по участку, но и создают приятное впечатление ухоженного двора или сада.

02.05.2020

Компостная яма своими руками на дачном участке Устройство и принцип работы Компостная яма на даче является местом утилизации и естественной переработки органических отходов с целью получения качественного удобрения. Чтобы процесс разложения проходил быстро и правильно,...

02.05.2020

Электрокоса своими руками, на быструю руку Все началось с такого, что безумно захотелось обустроить участок перед жилищем. Ради этого чего были куплены семена газонной травы, а также сооружен газон. Вот вроде бы и счастье, но также, как ясно, газон просит стрижки,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
