Делаем Ручной Культиватор Торнадо Своими Руками

Как сделать ручной культиватор своими руками

Смастерить ручной культиватор своими руками достаточно просто – не потребуется ни большой затраты времени, ни специфических умений, ни редкодоступных механических составляющих. Плюсов у самодельной конструкции масса: при эксплуатации не возникнет необходимости в топливе или электричестве, поскольку в работу она приводится физической силой, а если сломается (что происходит крайне редко) – починка не составит особого труда. Материалы, требующиеся для домашнего производства ручного культиватора, наверняка найдутся в каждой мастерской или даже гараже (при сборке понадобится сварочный аппарат и, преимущественно, стальные элементы), зато огород при минимуме усилий будет всегда ухоженным.

Модели культиваторов

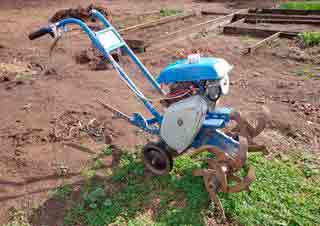

По особенности приведения в действие существует три типа культиватора:

  • бензиновые;
  • электрические;
  • приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).

В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

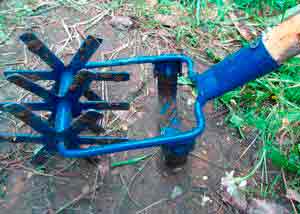

Звездочный/ротационный культиватор

Этот агрегат обладает следующей конструкцией: на металлический вал надеваются диски (поэтому его также называют дисковым культиватором) звездчатой формы, которые при прокручивании вала вонзаются в грунт. Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию). Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.

Рыхлитель

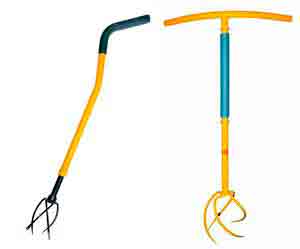

Классическим примером культиватора-рыхлителя является «Торнадо». Устройство удивительно просто: к черенку с длинной перпендикулярной ручной крепится рабочая часть в виде спиралевидных заостренных зубьев. В работу конструкция приводится поворотом ручки, благодаря которому зубья вонзаются в землю и извлекаются, рыхля ее. Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.

Корнеудалитель

В качестве корнеудальтеля может использоваться как культиватор типа «Торнадо», так и культиватор еж. Рабочая часть ежа представлена вращающимися при движении на оси стальными прутами. Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее). Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.

Картофелекопатель

Отечественный рынок сельхозинвентаря предлагает массу конструктивно отличающихся картофелекопателей (преимущественно, вибрационных, работающих как навеска мотоблока). Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков. Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.

Для комнатных растений

Культиватор для комнатных растений представляет собой небольшой трезубец с заостренными изогнутыми зубьями. Это приспособление можно без труда изготовить самостоятельно, используя прочную проволоку. Ручку можно изготовить из декоративных материалов либо украсить на любой вкус.

Как сделать самодельный ручной культиватор

Изготовить «самоделку» может абсолютно каждый: для этого не нужно особых навыков или инструментов. Однако каждая конструкция обладает своими особенностями, которые нужно учитывать при сборке.

Плоскорез

Для изготовления плоскореза понадобится профтруба (желательно с квадратным сечением), стальная лента (толщиной 0,3 см), колесо (готовое велосипедное или изготовленное специально). Схема сборки такова:

  • изготавливаем из стальной ленты вилку, прикрепляем к вилке колесо;
  • из профтрубы мастерим V-образную раму (угол сварки – 300);
  • к раме привариваем вилку и сверху – рукояти. Для удобства приведения конструкции в движение между рукоятями (в верхней части) приваривается перемычка.

К колесу крепится нож, изготавливаемый из острия двусторонней пилы или ленты стали (3-4 мм). Угол наклона ножа можно варьировать, если посадить его на регулировочный винт. Особой популярностью пользуются плоскорезы, основание которых выполнено из велосипедной вилки или рамы.

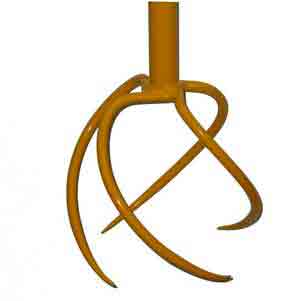

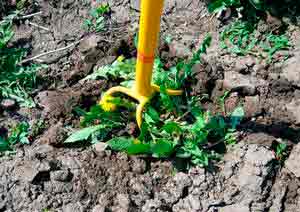

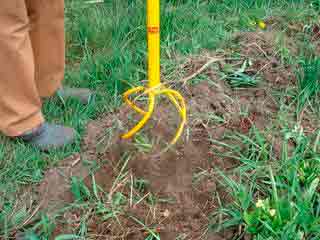

«Торнадо»

Ручной культиватор типа «Торнадо» – элементарный по исполнению агрегат, который комплектуется из ручки, перпендикулярного ей черенка и рабочей части. По виду и принципу действия он напоминает большой штопор: ввинчивается в почву и надежно извлекает сорняки с корневой системой. Смастерить такое нехитрое устройство можно двумя способами: используя стальную ленту или из старых вил.

«Торнадо» из стальной ленты изготавливается по следующей инструкции:

  • берем металлическую трубу, диаметром соответствующую черенку, который будет в нее вставляться;
  • отрезкам пружинистой стальной ленты (длина до полуметра, толщина – 0,15 см, ширина до 2 см) придаем форму спирали из пары витков, концы витков нужно заострить;
  • при помощи сварки крепим спирали к трубе.

Черенок желательно также делать металлическим, чтобы без проблем приварить ручку (длиной около 0,5 м), или взять в расход прочный пластик.

«Торнадо» из вил выполняется еще проще: помощи молотка следует придать зубьям спиралевидную форму. Упростит работу разогрев металла сваркой. Черенок мастерится аналогично.

Изготовление звездочного культиватора

Для данной конструкции изготавливается необходимое (в зависимости о желаемой ширины рабочей части) количество одинаковых ножей в виде звездочек. Собрать культиватор можно по следующей схеме:

  • ножи с интервалом 5-7 см привариваются к оси;
  • ось крепится к металлической вилке таким образом, чтобы было возможным ее свободное вращение (в отрогах вилки нужно просверлить отверстия, в которые вставляется прут с уже надетыми ножами, прут с обоих концов загнуть);
  • вилка сваркой прикрепляется к трубе, к которой будет прикреплен черенок.

Диаметр звездочек может варьировать в зависимости от интенсивности прополки или рыхления, а также типа почвы. Наиболее эффективной считается модификация, к которой сзади вилки с ножами крепится плоскорез (острая стальная лента изгибается в треугольник и крепится стыком к трубе). Если использовать вместо звездочек ровные диски – будет окучник.

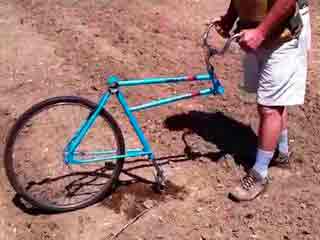

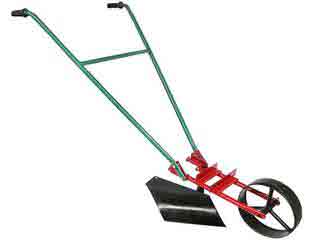

Культиватор из велосипеда

Ненужный велосипед – оптимальная основа для выполнения ручного культиватора своими руками. Существует два, отличающихся по сложности, варианта: с использованием велосипедной вилки с колесом или на основании рамы.

Чтобы выполнить первый вариант, понадобится:

  • велосипедная вилка с неснятым колесом (лучше всего использовать детский велосипед, поскольку культиватор с большим колесом не так комфортен в эксплуатации);
  • плоскорез (можно применить режущую часть двуручной пилы или воспользоваться готовой головкой культиватора);
  • рукояти (желательно использовать металлические).

К велосипедной вилке с колесом необходимо прикрепить две рукояти. Между рукоятями крепится (сваркой или болтами) поперечина. К поперечине приваривается завалявшаяся культиваторная головка либо сделанный из острия пилы плоскорез.

Для второго варианта (основа – велосипедная рама) потребуется рама велосипеда с задним колесом. Инструкция сборки следующая:

  • переворачиваем раму, не снимая заднего колеса;
  • сверху прикрепляем (при помощи сварки) рукояти, снизу – плоскорез.

Данный вариант имеет преимущества: во-первых, он более надежен, во-вторых, можно использовать любую навеску, если крепить ее на болтах.

Самодельный ручной культиватор станет незаменимым помощником в любой сельскохозяйственной деятельности. Зная, как сделать самодельный культиватор, можно существенно сэкономить (конечно, если речь идет не о гектарах обрабатываемой почвы) как на топливе, так и на ремонте. Можно проявить фантазию и всячески модифицировать конструкцию или изначально выполнить «под себя» – с удобными наклоном рукоятей, нужными навесками, подходящим размером. Пределов совершенствованию конструкции нет.

Источник: http://traktoramira.ru/dopolnitelnoe-oborudovanie/kak-sdelat-ruchnoj-kultivator-svoimi-rukami.html

Как сделать ручной культиватор своими руками

Для того чтобы получить хороший урожай, землю не только нужно вспахать и засеять. В процессе роста различных культур почву также необходимо разрыхлить и обработать. Требуется вырвать все сорняки и особенно важно окучить землю. Для этих целей прекрасно подойдёт культиватор. Своими руками такой аппарат можно сделать в домашних условиях, просто нужно иметь большое желание.

Варианты самодельных ручных культиваторов

Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

В основном популярностью пользуются такие виды инструмента:

  • Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
  • Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
  • Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
  • Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

  • взрыхлить землю, тем самым насытив её кислородом;
  • нарезать ряды для посева культур и их присыпать;
  • избавить растения от влияния сорняков и т. п. ;
  • использоваться вместе с мотоблоком;
  • разбивать комки почвы и выравнивать грунт.

Необходимые материалы и инструменты

Чтобы всегда иметь возможность на даче изготовить какие-то нужные изделия, необходимо заранее подготовить самые востребованные материалы.

Сперва нужно запастись большим количеством стали. Она должна быть в каждой мастерской. От количества разнообразных полос, профиля и труб зависит, насколько много нужных инструментов можно сделать собственноручно.

Незаменимым инструментом в каждом хозяйстве будет и сварка. С её помощью можно быстро и надёжно соединять все детали различных конструкций. Как альтернативу сварке используют болты и гайки, но надёжность не будет сравнима.

Многие не знают, с чего начать при сборке ручного культиватора своими руками. Чертежи — это первое, чем следует запастись начинающему хозяину. А также нужно иметь следующий набор инструментов и материалов:

  • Профиль из стали, трубы или арматуры. Этот материал будет отличаться в зависимости от выбранной модели.
  • Колесо и крепление к нему. Как альтернативу следует взять раму от велосипеда.
  • Ручку. Для этой детали можно использовать как металлические трубы, так и ручки от лопаты.
  • Сварку. Можно соединять детали и с помощью сварки, а можно и болтами, но желательно иметь сварку.
  • Дрель с набором свёрл.
  • Болгарку с отрезным кругом.

Культиватор «Торнадо»

Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.

Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.

Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.

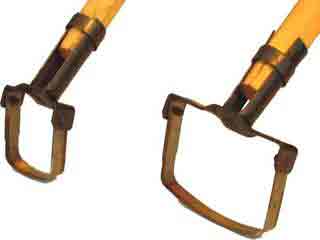

Как изготовить плоскорез

Многие ищут культиватор для прополки сорняков. Такой прополочный аппарат можно сделать и самостоятельно. В качестве основы для рамы используют профильную трубу из металла или стали. Эту основу необходимо сделать из 2 частей. Приваривать нужно под углом 30 градусов. К раме приваривается вилка для колеса, изготовленная из стальной трубы или пластины толщиной 3 миллиметра. Само колесо может как изготавливаться самостоятельно, так и покупаться. Руль нужно делать из 2 стальных труб, закреплённых на раме.

Горизонтальная часть рамы является адаптером для режущей насадки. Потом нужно вмонтировать нож, который изготавливается из стальной ленты толщиной в 2−3 миллиметра. Дальше ножи затачиваются. Угол заточки можно менять или установить регулирующиеся ножи. Если в хозяйстве есть старый велосипед, то все запчасти можно взять от него. Из-за большого диаметра колеса велосипеда ход становится очень лёгким при работе. Нож делается в виде перевёрнутой буквы «П», или Т-образной формы. Нужно отметить, что ножом Т-образной формы пользоваться нужно очень аккуратно между рядами, так как существует вероятность испортить урожай.

Особым подвидом плоскореза является конструкция с вилками. Такой аппарат имеет несколько ножей, которые закреплены на вилке. Она изготовлена из стальных прутьев, а они, в свою очередь, изогнуты особым образом.

Для такого аппарата также нужно сделать ножи ручной работы своими руками. Чертежи этих приспособлений встречаются в различных тематических форумах и блогах.

Конструкция имеет довольно лёгкий ход. Подобным аппаратом может работать как хрупкая девушка, так и маленький ребёнок. Рыхление происходит на высшем уровне, но корни сорняков практически не срезаются. Для этого нужно выбрать, что важнее: качественное рыхление или удаление вредителей из почвы.

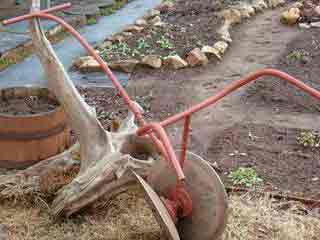

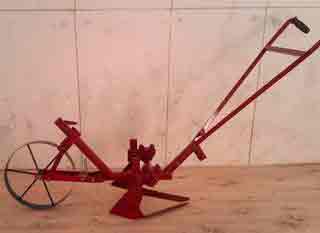

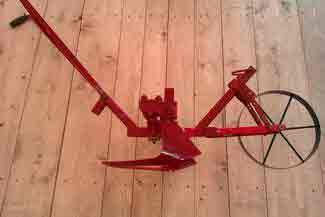

Ручной плуг

Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.

За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

Важно отметить, что для вспашки грунта подобный инструмент не подходит по двум причинам. Первая — это то, что нормальный плуг переворачивает пласты почвы, а приспособление лишь её разрыхляет. К тому же для нормальной вспашки земли недостаточно всего одной человеческой силы.

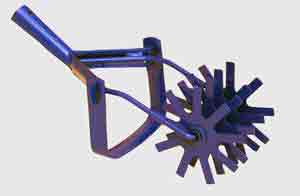

Ротационный, или звёздочный

Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.

Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

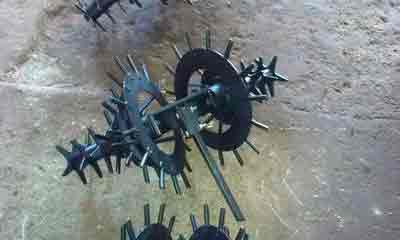

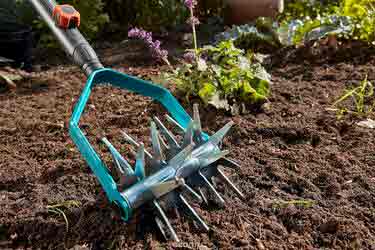

Культиватор «Ёжики»

Для основы нужно подготовить мощную вилку, изготовленную из стальной полосы. Спереди инструмента расположена рабочая ось с насадками. Их нужно делать из кусков трубы, на которые наварены стальные прутья с заострёнными кончиками. Собственно, и название отсюда.

Рыхление осуществляется за счёт лёгкого встряхивания почвы и её прокалывания, но сорняки остаются на месте, особенно их корни. Главным плюсом такого подвида является лёгкий ход инструмента. Междурядный проход осуществляется практически без усилий.

Так же как и в звёздочной модели, в конструкции «ёжики» можно дополнительно установить плоскорез для последнего этапа обработки земли, с помощью которого удаляются все сорняки. Для рукоятки можно применить как палку от лопаты, так и велосипедный руль. Такой руль можно использовать перед собой и позади.

Для первого варианта необходимо саму насадку «ёжики» загонять в грунт собственным весом. Этот процесс довольно трудоёмкий. Для второго случая нужно рабочую часть утяжелить. Тем не менее работать им намного легче, несмотря на лишний вес. В подобной работе можно прислушаться к советам родителей. Они знакомы с такими инструментами лично. В прошлом ручными конструкциями очень часто пользовались, так как механизированных средств не было вообще.

Важные нюансы при работе

Во время выполнения любых работ в мастерской является необходимым соблюдение всех мер безопасности. Очень важно защищать глаза при работе со сваркой независимо от её типа.

При использовании дуговой сварки опасность может нести не только свет от горения дуги, но и откалывающаяся сталь на месте новообразовавшегося шва. Причём шов может откалываться самостоятельно и выбрасываться на большое расстояние.

Обстукивать горячий шов тоже будет плохой идеей, поскольку калёная сталь может попасть не только в глаза, но и за воротник или в волосы. Поэтому эти места необходимо закрывать в первую очередь.

Работая с электросваркой, требуется иметь обязательно перчатки и защитный шлем, поскольку работа происходит при больших температурах. Также следует избегать соединения кислорода и масла, поскольку это взрывоопасная смесь, а для детонации искра не нужна.

Производство ручного рыхлителя почвы своими руками обойдётся гораздо дешевле, чем его заводские аналоги. Стоимость будет более высокая, когда конструкция будет в себя включать и механизированные, и дополнительные средства, и «гаджеты».

Делая междурядную самоделку, можно не только сэкономить средства, но и получить возможность сконструировать её под личные нужды. Это позволит достичь максимального удобства при работе с подобным инструментом.

Поэтому даже такие простые изделия, как «ёж» или культиватор из велосипеда, могут существенно уменьшить трудозатраты при работе. Этот процесс будет неповторимым и очень удобным.

Источник: http://pochini.guru/sovety-mastera/kak-sdelat-ruchnoy-kultivator

Культиватор, собранный своими руками – незаменимый помощник

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

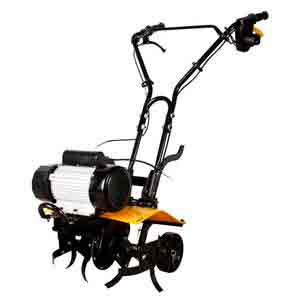

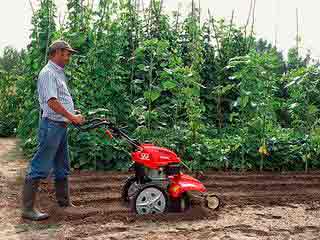

Электрический культиватор

Внимание! Выбор необходимого вам инструмента завит от вида грядок и набора выращиваемых культур. Если это теплица или зонированная территория с цветником, огородом и садом, то подойдут легкие варианты с ручным управлением. Для обработки больших площадей необходимы электрические инструменты более высокого класса.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

Ручной культиватор

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

Маленький ручной культиватор своими руками

Этот вид самодельного инструмента дачники ласково называют «малыш».

Он подходит для небольших площадей, в том числе и для теплицы. Предельно легок и удобен в использовании. По виду напоминает массажер на ручке, только вместо маленьких шипов – острые клинья.

Ручной культиватор Малыш

Для изготовления понадобятся:

  • длинная ручка диаметром 24 мм. длиной, соответствующей росту земледельца или покупной черенок;
  • массивная деревянная ось;
  • 5 прочных тяжелых дисков диаметром около 150 мм. с отверстиями в середине и острыми шипами по краям. Их можно вырезать из металла самостоятельно.
  1. На металлический штырь насаживаются и закрепляются диски.
  2. К массивной деревянной или металлической оси крепится штырь с острыми дисками.
  3. Конструкция надевается и крепко прикручивается к черенку или к ручке.

Культиватор «Малыш»

  • удобно использовать на открытом грунте и в теплице;
  • при желании можно снабдить мотором.
  • захватывает в глубину около 20 см. Учитывая утверждение микробиологов о том, что глубокое рыхление почвы убивает аэробные и анаэробные микроорганизмы, этот минус может считаться плюсом.

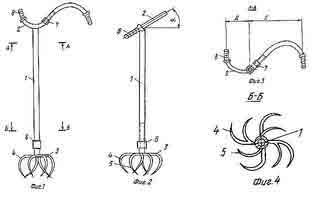

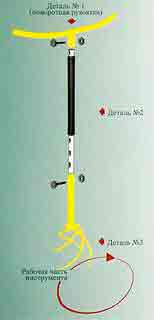

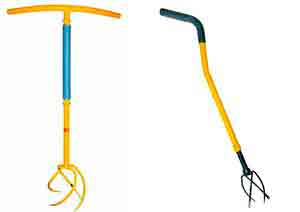

Изготовление культиватора торнадо

Садовый инструмент торнадо выглядит, как большой штопор с ручками. Несколько его лезвий расположены под углом друг к другу. При работе они ввинчиваются в землю, облегчая труд дачника, ведь нагибаться нет необходимости. Торнадо идеален для копания созревшего картофеля. Кусты растения просто прокручивают по часовой стрелке и вытаскивают из земли вместе с клубнями. Инструментом можно удалять сорняки вместе с корнями и окучивать грядки вращательными движениями.

Культиватор торнадо

Для сборки торнадо вам понадобятся:

  • вилы;
  • пластмассовая насадка для черенка;
  • половина метра трубы такого диаметра, чтобы она надевалась на пластмассовую ручку-насадку.

Культиватор Торнадо удаляет корни растений, так же часто его применяют для выкапывания картофеля

  1. Трубу разрезают по длине и надевают на ручку, так чтобы она выступала в обе стороны на 25 см. То есть верх ручки приобретает т-образную форму. Крепят трубу изолентой.
  2. Зубьям вил придают определенную форму с помощью молотка. То есть попросту закручивают их по спирали.
  3. Соединяют ручку и вилы. Инструмент готов.

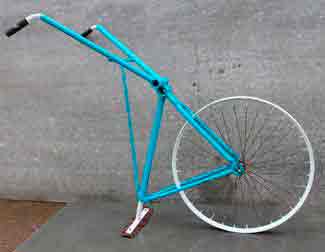

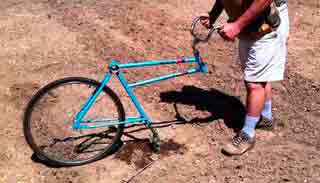

Культиватор из старого велосипеда

Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

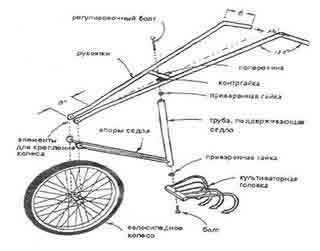

Схема монтажа культиватора из велосипеда

Для сборки вам понадобятся:

  • передняя часть велосипедной рамы с колесом;
  • рабочая поверхность двуручной пилы;
  • инструменты.

Культиватор из велосипеда

  1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
  2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
  3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
  4. Колесо тоже должно быть закреплено на раме.

В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

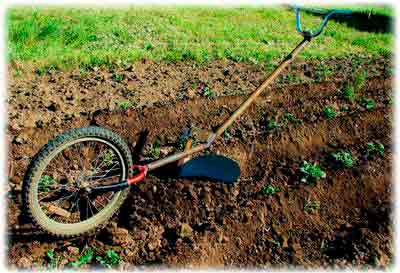

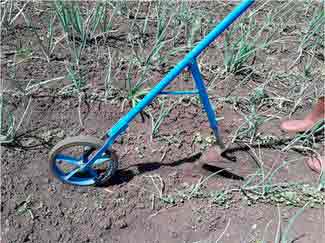

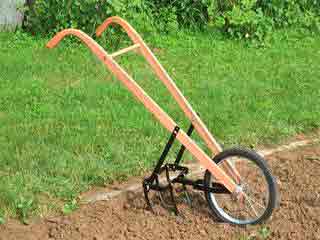

Мини-культиватор с колесом

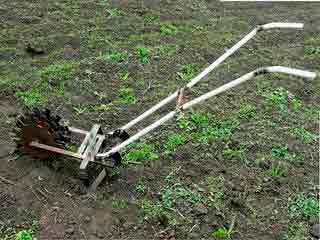

Изготовление дискового роторного культиватора

Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.

Схема сборки дискового роторного культиватора

Для сборки понадобятся:

  • диски;
  • ось;
  • скобы;
  • втулка;
  • шток;
  • труба, ручка.
  1. Выпуклые диски приваривают к втулкам, укрепленным на оси.
  2. В скобах нужно закрепить ось, используя шплинт.
  3. Труба с ручками и перекладиной проходит через большую скобу.
  4. В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.

По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.

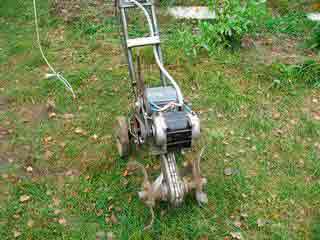

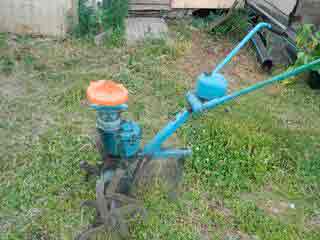

Электрокультиватор своими руками

Электрический инструмент из подручных материалов можно смастерить за 2 дня, но подготовиться нужно заранее.

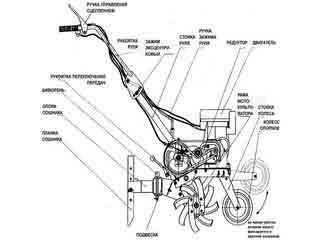

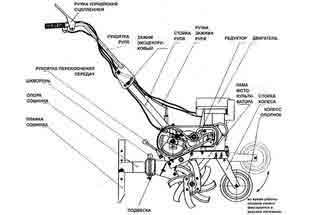

Устройство электрокультиватора

Для его сборки может пригодиться: двигатель от стиральной машины, редуктор, «звездочки» и цепь с детского велосипеда, подшипники, ножи культиватора, сваренные из рессор автомобиля, уголки, колеса, кабель длиной около 50 м., кусок жести для защиты мотора от почвы. Вместо двигателя стиральной машинки можно использовать мощную советскую дрель, плюс редуктор от сгоревшей болгарки, или электрическую мясорубку.

Конструкция, собранная из тех или иных предложенных элементов будет выглядеть примерно так: металлический каркас с двумя колесам по обеим сторонам. Двигатель из стиральной машинки, мясорубки или дрели – в центре. Его нужно соединить с ножами культиватора и обеспечить вращение с помощью цепи и «звездочек» от детского велосипеда.

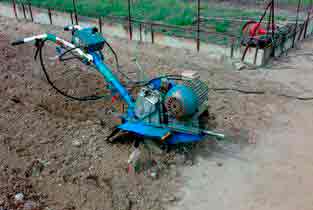

Электрокультиватор своими руками

На двух ручках можно закрепить кабель с пусковым механизмом.

Совет. Заточенные части ножей нужно расположить со стороны вращения вала. Лезвия должны быть на расстоянии 5 см. друг от друга, под углом 120°.

  1. Сначала изготавливают и скрепляют основные детали, затем под них делают каркас. Размеры зависят от подручных материалов, которые вы используете.
  2. К корпусу двигателя приваривают редуктор с передаточным механизмом.
  3. К выходному валу редуктора крепят лезвия. Можно применить заточенные и скрепленные рессоры машины или любой другой металл.
  4. На каркас, изготовленный из уголков, хомутами и болтами крепят двигатель.
  5. По центральной оси должна быть ось с колесами по бокам.
  6. Сверху приваривают ручки и кабель.

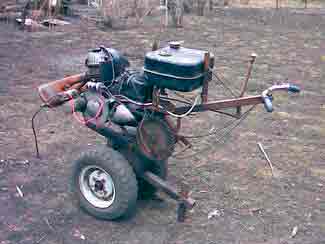

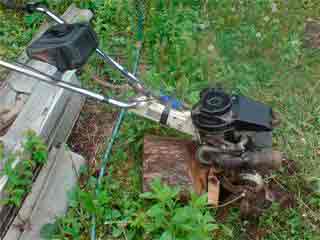

Самодельный электрокультиватор из бензопилы

  • легкая и удобная электрическая конструкция;
  • экологичен, в отличие от механизмов, работающих на бензине. Значит, можно его использовать в парниках и теплицах.
  • при изготовлении обязательно использовать сварку;
  • не подходит для обработки больших площадей.

Механические усовершенствования не только облегчают труд, но и увеличивают эффективность и скорость обработки почвы. Любой из рассмотренных инструментов земледельца незаменим при работе на земле и легок в использовании.

Культиватор своими руками — видео

Источник: http://eteplica.ru/gryadki/kultivator-sobrannyj-svoimi-rukami.html

Как сделать в домашних условиях ручной культиватор торнадо

Как сделать культиватор своими руками – 5 вариантов агрегатов

Как сделать культиватор своими руками — пять вариантов изготовления для самоделкиных

Культиватор – садовый инструмент разной степени сложности, предназначенный для обработки и рыхления почвы. С его помощью можно значительно упростить предпосевные работы и в несколько раз уменьшить время вашего пребывания на огороде.

Однако даже самые простые ручные культиваторы, несмотря на примитивную конструкцию, стоят не дешево и, не имея лишних средств, многие дачники продолжают обходиться лопатой, превращая рыхление почвы в рабский труд. А ведь выход из этого положения найти довольно просто – необходимо сделать культиватор своими руками.

Мы предложим на ваше усмотрение несколько способов изготовления этого садового агрегата, начиная с самой простой ручной модели и заканчивая инструментом с электрическим двигателем.

Самодельный культиватор может обладать довольно сложной конструкцией — модель на основе бензопилы

Содержание

На рынке часто встречается очень простое по своей конструкции изделие – культиватор «Торнадо», представляющий собой некое подобие штопора на вертикальной стойке с горизонтальной ручкой.

«Торнадо» — ручной культиватор для легкого рыхления грунта

Сделать такой ручной культиватор своими руками проще простого из обычных вил.

Для этого приобретите в хозяйственном магазине пластмассовую насадку для черенка в форме ручки – их используют и для вил, и для лопат, чтобы упростить работу с инструментом.

Так как ручка в оригинальном «Торнадо» выполнена в виде длинной горизонтальной трубки, нашу насадку тоже придется усовершенствовать. Для этого берем отрезок пластмассовой трубы длиной около 0,5 м.

[include title=»РСЯ — в тексте»]

Диаметр ее должен быть чуть больше толщины горизонтальной рукоятки приобретенной нами пластмассовой ручки. Трубу аккуратно разрезаем вдоль, чтобы можно было ее вывернуть и одеть на рукоятку ручки.

Желательно трубку закрепить, чтобы она не скользила при работе и не соскакивала с отведенного для нее места. Легче всего примотать ее изолентой.

В завершении работы мы получим рукоятку, края которой будут выступать в обе стороны от черенка примерно на 25 см.

Труба разрезается вдоль, а затем надевается на пластиковую ручку

Теперь пора приступить к самому интересному и придать зубьям вил необходимую форму штопора. Для этого используется обычный молоток, с помощью ударов которого металл изогнется в любую сторону. Желательно при этом иметь под рукой фотографию оригинального культиватора «Торнадо» и попытаться повторить все существующие на нем изгибы.

Следующий ручной культиватор, который мы представим вашему вниманию, более сложен по конструкции и в некоторой степени механизирован. Для его изготовления понадобиться старая рама от велосипеда, а также велосипедное колесо.

Ручной культиватор для обработки почвы

К велосипедной раме крепится культиваторная головка – это может быть готовое изделие от старого культиватора или изготовленное самостоятельно из стальных острых прутьев. При желании в этом качестве также можно использовать небольшой плуг.

Рукоятка для удобного управления инструментом делается из стальных или алюминиевых труб. Для поперечины берут небольшой обрезок трубы диаметром 2-2,5 см.

Все узлы закрепляются на болтах, но так, чтобы соединения не болтались – вся конструкция должна быть жесткой.

Схема культиватора, изготовленного из старого велосипеда

Колесо лучше брать не маленькое и не большое – среднего диаметра. Оно закрепляется на раме специальными гайками-барашками или обычными контргайками.

Несмотря на то, что этот культиватор самодельный, с его помощью можно легко удалять сорняки и пропалывать пространство между грядками.

Следующая модель самодельного культиватора состоит из пяти стальных дисков-блинов, которые вращаются на оси длиной 320мм и диаметром 16мм. На трех дисках расположены острые изогнутые зубья, которые будут использоваться в качестве рабочего органа для рыхления почвы. На концах оси расположены цапфы с подшипниками, на которых закрепляются стальные скобы, сходящиеся на деревянной ручке.

Схема зубчатого культиватора: 1 — диски, 2 — зубья из стержней, 3 — ось, 4 — цапфа, 5 — скоба, 6 — деревянная ручка

Стальные диски и ось вытачиваются самостоятельно или заказываются у местных умельцев, владеющих работой на токарном станке. На боковых поверхностях трех дисков просверливаются по пять отверстий, в которые вставляются зубья из стального прута диаметром 10мм. Полученные диски с зубьями навешиваются на ось, затем устанавливаются цапфы с подшипниками и шайбы.

[include title=»РСЯ — в тексте»]

При работе такого культиватора, зубья на дисках вонзаются в землю и переворачивают поверхностный слой. Острые «когти» отрезают корни сорняков, рыхлят почву и способствуют насыщению ее воздухом.

Можно сделать и роторный культиватор свои руками, которым можно бороновать, разбивать крупные комья земли и выравнивать поверхность огорода. Схема этой модели представлена на рисунке и называется она – дисковый культиватор.

Дисковый культиватор самодельный: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочий орган культиватора – сферические выпуклые диски. Они привариваются к втулкам, которые, в свою очередь, надеваются на оси. Осевые концы закрепляются в скобах с помощью шплинт.

Труба с рукоятками на конце и перекладиной проходит через специальный уступ, сделанный в большой скобе. К малой скобе приваривается шток длиной 250мм и диаметром 24х2мм. В него ввинчивается стержень толщиной 16мм, часть которого выступает над перекладиной.

Небольшую сложность может представлять изготовление стальных дисков. Они должны быть сферическими, а придать такую форму обычным металлическим пластинкам толщиной 4мм довольно сложно. Необходимо орудовать молотком, сильными ударами «выбивая» чашу в центре заготовок.

Гайки-барашки на перекладине позволяют регулировать угол установки сферических дисков по отношению к направлению движения культиватора. При вращении гайки по часовой стрелке стержень поднимается вверх. Одновременно прогнется большая скоба и угол положения дисков изменится.

В домашних условиях можно изготовить не только ручной инструмент, но и культиватор электрический своими руками.

Культиватор электрический самодельный на базе мясорубки

На фото изображен культиватор, сделанный на основе производственной мясорубки. Делается такая конструкция довольно просто.

К картеру редуктора приворачивают два уголка, к которым привариваются две трубы, концы которых изгибают для получения удобных рукояток. Между ними располагают еще один отрезок трубы для прочности. К уголкам также приваривают оси колес.

Желательно использовать средние по размеру колеса, так как слишком большие будут неудобны, а маленькие при движении станут проваливаться в почву.

Вал конструкции вытачивается из обычного лома. Насадка производственной мясорубки обкалывается кувалдой и остается чугунная втулка. В ней размещают заготовку, выточенную из лома, и приваривают винт-грунтозацеп. Выключатель двигателя расположен, для удобства пользователя, на рукоятке.

При быстром передвижении с таким культиватором, винт разбивает землю на крупные комья – получается грубая вспашка. Если же двигаться медленно, то рыхление получается более аккуратным – почва превращается в пыль.

Вот еще интересное , в котором рассказывается, как сделать электро-культиватор своими руками, используя раму, цепь и звездочку от велосипеда, а двигатель от стиральной машины.

Существует еще много способов изготовления агрегатов для вспашки земли в домашних условиях, например, можно сделать самодельный культиватор из бензопилы. Требуется лишь умение разбираться в технике и немного фантазии.

Топ 5 самодельных культиваторов: как сконструировать агрегат своими руками | За огород и сад

Иногда овощи и фрукты действительно выгоднее покупать в магазине. Но в качестве продукции, выращенной собственными руками, всегда больше уверенности. К тому же работа на земле повышает жизненный тонус, если выполнять её с умом.

А вот тяжелый физический труд не всегда полезен, особенно для тех, кто привык работать только в офисе. Чтобы весенние хлопоты были приятными и не слишком обременительными, необходимо обзавестись средствами малой механизации.

Современную технику можно, конечно, купить, но оказалось, что сделать, например, культиватор своими руками достаточно просто. Убедитесь в этом.

  • Вариант #1: ручной торнадо – смерть сорнякам
  • Вариант #2: плоскорез на базе велосипеда
  • Вариант #3: дисковый роторный культиватор
  • Вариант #4: производственная мясорубка нам в помощь
  • Вариант #5: дитя велосипеда и стиральной машинки

Вариант #1: ручной торнадо – смерть сорнякам

Торнадо – так называется ручной культиватор, который можно и нужно сделать своими руками. Имея такое устройство, напоминающее искривленные вилы, можно забыть про бесконечные сражения с сорняками.

Зубья инструмента под углом вонзаются в землю, после чего Торнадо нужно повернуть и приподнять. Для этого не придется прилагать избыточные усилия, потому что вместо обычной ручки у Торнадо имеется рычаг.

Культиватор Торнадо привлекает тем, что он достаточно прост в использовании и работа с ним не требует каких-то значительных усилий

Всем хорош этот замечательный корнеудалитель, но знакомство с его магазинной ценой может напрочь отбить желание стать его владельцем. Впрочем, ничего сложного в этом приспособлении нет. Культиватор Торнадо можно сделать самостоятельно и даже несколькими разными способами.

Торнадо из пружинистой стали

Нам понадобится стальная лента длиной 50 см, 1-1,5 мм толщины и 2 см ширины. Для нашей цели лучше всего использовать пружинистую сталь. Сгибаем ленту в виде петли и крепим к деревянному черенку инструмента.

Длина черенка определяется в зависимости от роста владельца: работать инструментом должно быть удобно. Можно сделать и рычаг, такой же, как у магазинного корнеудалителя. Рабочая стальная петля должна получиться диаметром в 20 см, что немногим меньше ширины междурядий.

Края петли затачиваются напильником с двух сторон.

Сорнякам — вилы в бок

Если Торнадо похож на вилы, то почему бы из этого привычного для всех огородников инструмента и не сделать ручной культиватор своими руками? Купим в хозяйственном магазине обычные вилы и придадим зубьям этого инструмента нужный изгиб при помощи молотка. В целом инструмент должен напоминать своеобразный штопор. Важно не торопиться и действовать осторожно.

Для рычага понадобится полуметровый отрезок пластмассовой трубы. Покупаем в магазине и пластиковую ручку-насадку для черенка, которую используют для вил или лопат. Трубку разрезаем вдоль, надеваем на рукоятку и закрепляем изолентой так, чтобы она не скользила. Теперь получившийся рычаг выступает примерно на 25 см от черенка с обеих сторон.

Логично сделать вилообразную часть Торнадо именно из вил – хорошо знакомого всем огородникам инструмента, который есть у каждого

Немаловажной частью для культиватора Торнадо является его верхняя рычажная часть: благодаря рычагу можно, прилагая минимальные усилия, выполнять тяжелую работу

Вариант #2: плоскорез на базе велосипеда

Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

Для создания плоскореза необходимы:

  • старый велосипед, которым уже никто не пользуется по прямому назначению;
  • головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
  • дрель, болгарка, ключи, сверла, болты и так далее.

От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка.

В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно.

Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

Вариант #3: дисковый роторный культиватор

Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе.

После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра.

Часть стержня выступает над перекладиной.

Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу.

Вот на эту-то работу и понадобятся основные физические усилия.

Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

Вариант #4: производственная мясорубка нам в помощь

Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна.

В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем.

Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора.

Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной — земля может быть буквально переработана до состояния пыли.

Вариант #5: дитя велосипеда и стиральной машинки

Не спешите выбрасывать старый велосипед и отслужившую своё стиральную машинку. Эти вещи могут ещё пригодиться, если появится желание смастерить культиватор собственными руками, затратив на это минимум средств.

Теперь Вы знаете, как можно самостоятельно сделать культиватор. Осталось применить свои знания на практике.

Ручные культиваторы своими руками

Мечта любого дачника – получать большие урожаи при минимуме физических затрат. Из мира фантастики? Вовсе нет.

Значительно облегчают труд дачника культиваторы, с помощью которых можно и землю вскопать, и с сорняками бороться. Однако многие отказываются от их покупки ввиду высокой цены на промышленные ручные культиваторы.

Мы же в этой статье расскажем, как можно изготовить ручные культиваторы самолично из подручного материала.

Содержание:

Ручные садовые культиваторы

Для начала давайте определимся, какие культиваторы относятся к ручным, и какую функцию они выполняют.

Все культиваторы в зависимости от типа механического устройства подразделяются на ручные, бензиновые и электрические. Ручные еще именуются механическими. Наиболее эффективными из них считаются бензиновые. Зато механические отличаются низкой ценой, а потому большей доступностью.

Если рассматривать те операции, которые могут выполнять культиваторы, то среди них в качестве основных можно выделить следующие:

  • рыхление почвы;
  • нарезка борозд различной глубины;
  • избавление участка от сорных растений;
  • боронование;
  • культивирование почвы.

Некоторые типы культиваторов могут даже оказывать посильную помощь в сборе урожая.
О том, как изготовить ручные культиваторы своими руками, поговорим ниже.

Ручной культиватор корнеудалитель

Промышленные культиваторы для борьбы с сорными растениями носят название «Торнадо». Они представляют собой рычаг, на конце которого находится механизм, напоминающий вилы с изогнутыми зубьями. При надавливании (не интенсивном) на рычаг вилы ввинчиваются в землю, а при поднятии культиватора за ручку, сорняки вместе с корнями оказываются вывенченными из земли.

Мы предлагаем изготовить аналог «Торнадо» своими руками, тем более, что сделать это совсем не сложно. Существует даже два способа изготовления данного типа культиватора.

  1. С использованием пружинистой стали.
    В этом случае необходимо запастись лентой пружинистой стали размером: длина – 0,5 м, толщина – 0,15 см, ширина – 2 см. Лента данного размера изгибается в форме петли. Стальную петлю крепят на рукоятку, в качестве которой используют обычный деревянный черенок для инструмента. При желании можно соорудить и рычаг, аналогичный покупным моделям. Концы стальной ленты необходимо тщательно наточить, что облегчит работу с культиватором.
  2. С применением вил
    Данный вид культиватора внешне похож на вилы, а потому можно использовать данный инвентарь для изготовления «Торнадо». Для этого берутся покупные вилы, и их зубьям придается необходимый изгиб. Деформировать зубья вил вам поможет обычный молоток. Важно работать аккуратно и следить за углом изгиба, чтобы зубья не обломались, и инструмент не был испорчен.

В качестве рычага используется отрезок пластиковой трубки, которая продевается в рукоять черенка и крепко фиксируется там изолентой. Рычаг должен выступать с обеих сторон черенка сантиметров на 20-25.

Культиватор – плоскорез

Данный тип ручного культиватора отличается более сложной конструкцией, но и его возможно изготовить самостоятельно.

Для этого необходимо иметь велосипед, который уже не способен ездить, режущую поверхность от пилы (двуручной) или головку от старого, вышедшего из строя культиватора, болгарка, шурупы, дрель и т.д.

Из всей конструкции велосипеда необходимы только вилка и единственное колесо.

К раме крепится головка старого культиватора, или поверхность пилы, или небольшие по размеру изогнутые стальные прутья, с остро заточенным краем, или маленький плуг. Здесь вы вольны выбирать сами.

Далее к системе рама-колесо-борона необходимо прикрепить рычаг управления, который может быть изготовлен из прочной металлической трубки небольшого диаметра. Всей конструкции придается жесткость при помощи соединительной поперечины. Культиватор готов к использованию.

Культиватор роторный своими руками

Данный тип культиватора изготовить самостоятельно уж совсем не просто.

Сложность изготовления ручного варианта роторного культиватора заключается, в основном, с обустройством дисков, которые должны обладать выпуклой формой, а не всем привычной плоской. Выпуклости обычно добиваются с помощью обычного молотка.
Этапы изготовления роторного культиватора заключаются в следующем.

Во-первых, нужно приварить диски к втулкам, насаженным на ось. Концы дисков необходимо закрепить в скобах. Во-вторых, в самой крупной из скоб оформляется выступ, через который впоследствии будет проходить труба с перекладиной. В-третьих, к самой маленькой из скоб производят наваривание штока, в который вкручивается стержень, частично выступающий над перекладиной.

Как сделать культиватор своими руками

Проведение сельскохозяйственных работ на загородном участке станет максимально эффективным при наличии специальных приспособлений. Одним из них является культиватор. О том, как сделать его своими руками и пойдет речь в этой статье.

Классификация техники

Облегчение сельскохозяйственных работ с помощью культиватора осуществляется путем правильного расположения тела человека. Причем для начала использования техники не понадобится подготовительных работ. Культиватор берется за рукоятку и приводится в действие. Сейчас существует множество моделей культиваторов:

  • дисковые;
  • ротационные;
  • фрезерные;
  • лаповые.

Конструкция культиватора для дачи является абсолютно идентичной, независимо от вида приспособления. Каждый из них включает механическую часть, которая приводит в движение элемент для рыхления почвы. Классификация техники зависит от следующих технических характеристик:

  • размера;
  • массы;
  • мощности;
  • функциональных особенностей;
  • предполагаемого объема работ.

По этим критериям культиваторы бывают:

  • легкими;
  • средними;
  • тяжелыми.

Легкая техника является наиболее приемлемым вариантом для работы на небольшом участке, где преобладает мягкий грунт. Ею можно воспользоваться на клумбах, грядках и в теплицах. Обычно глубина обработки почвы составляет до 20 см, а ширина – 20-30 см. Средними по размерам агрегатами рекомендуется воспользоваться на глинистых почвах. Технические параметры таких культиваторов:

  • глубина обработки – до 25 см;
  • ширина рыхления – 30-55 см.

Тяжелыми приспособлениями осуществляется рыхление любых типов почвы на глубину до 30 см и в ширину до 1 м. Не последнюю роль при определении размеров самодельного культиватора играет перечень выращиваемых культур.

К примеру, при наличии небольшого огорода, сада и цветника, которые имеют зонное расположение, лучше воспользоваться легким агрегатом.

По способу функционирования культиваторы подразделяются на:

  • ручные;
  • электрические;
  • бензиновые.

Ручные приспособления условно совмещают функции трех инструментов: лопаты, тяпки и граблей. Обычно его основной составляющей являются железная рукоятка с удобными вставками для пальцев. Самым простым в обслуживании являются приспособления, работающие на электрической энергии.

В большинстве случаев они представляют собой легкие по весу модели, с которыми может справиться любой человек. Электрические культиваторы не требуют значительного ухода. Бензиновые агрегаты имеют как достоинства, так и недостатки. С одной стороны культиваторы не зависят от электричества.

Но с другой стороны приходится заниматься заменой масла и топлива.

Как изготовить ручной культиватор

Мы рассмотрим несколько моделей ручного приспособления, которые можно сделать своими руками. В частности, это:

  • культиватор «Торнадо»;
  • приспособление на основе велосипедной рамы;
  • роторный дисковый агрегат;
  • зубчатый культиватор.

«Торнадо»

Самой простейшей конструкцией является культиватор «Торнадо». Это приспособление напоминает штопор, который оснащен вертикальной стойкой и горизонтальной ручкой. Наиболее подходящим инструментом для изготовления культиватора своими руками являются обычные вилы. Берется насадка из пластмассы.

Она используются для разного инвентаря (лопаты, вилы, тяпки) и имеет форму ручки. Насадку следует немного видоизменить, поскольку ручка культиватора «Торнадо» должна быть схожей с горизонтальной трубкой. Для этой цели нам потребуется небольшой кусок пластиковой трубы. Достаточно будет 0,5 м.

Диаметр трубы должен немного превышать толщину пластмассовой насадки. Труба разрезается вдоль таким образом, чтобы она вывернулась и наделась на ручку. Надежная фиксация трубки (при работе культиватора она не должна соскакивать) осуществляется с помощью изоленты.

В результате проделанной операции у нас должна получиться рукоятка, крайние части которой выступают по обеим сторонам от черенка на 20-25 см. Завершающим этапом при создании ручного культиватора является придание вилам формы штопора. С помощью молотка зубья загибаются в любом направлении.

Создать «Торнадо» можно и с помощью ленты, сделанной из пружинистой стали, и деревянной ручки. Лента должна иметь:

  • длину до 50 см;
  • ширину 2 см;
  • толщину 1,5 мм.

Стальная лента загибается до тех пор, пока не станет напоминать петлю. После затачивания напильником краев с обеих частей, к ней крепится ручка. Диаметр ленты составляет 20 см.

Культиватор и велосипед

Казалось бы, что может связывать эти две несовместимые вещи? Оказывается, для производства культиватора в домашних условиях можно использовать старую велосипедную раму и колесо. Устройство сельскохозяйственного приспособления для обработки почвы осуществляется в следующей последовательности.

  1. Сначала производится крепление культиваторной головки к раме. Головка представляет собой или готовый элемент старого агрегата, или сделанный новый из острых стальных прутьев. За основу можно взять плуг небольшого размера. Чтобы удобно было управлять культиватором, в качестве материала для рукоятки лучше использовать алюминиевые или стальные трубы.
  2. Создание поперечины осуществляется из куска трубы, которая имеет диаметр 2-2,5 см.
  3. Фиксация всех деталей производится с помощью болтов. Создаваемая конструкция не должна быть разболтанной.
  4. Колесо должно иметь средние размеры. Его крепление к раме происходит с помощью контргаек. Основное предназначение данного культиватора – это прополка участка, находящегося между грядками.

Для боронования, выравнивания огорода и разбивания больших комков земли следует соорудить роторный культиватор с дисками. Сейчас и поговорим подробнее об основных требованиях инструкции создания культиватора. Рабочими элементами агрегата являются диски, обладающие выпуклой сферической формой.

Ещё по теме  Как обустроить бассейн на даче

Именно процесс их изготовления представляет наибольшую сложность. Необходимо будет сделать сферическими пластины из металла толщиной 4 мм. Для этого используется молоток, с помощью которого происходит создание чаши в центральной части пластин.

Приваривание дисков осуществляется к втулкам, которые размещают на оси. Крайние части оси фиксируются шплинтами в скобах. В большей по размерам скобе делается уступ. Через него будет проходить труба с рукояткой и перекладиной.

Маленькая скоба оборудуется штоком. Его диаметр составляет 24 мм, длина – 25 см. В шток следует ввинтить стержень толщиной примерно до 14-16 мм. Небольшая часть стержня должна выступать над перекладиной.

Фиксация угла выпуклых дисков культиватора производится путем регулировки гаек-барашков, расположенных на перекладине. При их вращении по часовой стрелке происходит:

  • прогибание большой скобы;
  • поднятие стержня;
  • изменение угла расположения элементов.

Зубчатый культиватор

Еще одним ручным приспособлением для обработки почвы является зубчатый агрегат. Его тоже можно сделать самостоятельно, не прикладывая особых усилий. В основе функционирования этого самодельного приспособления лежат 5 дисков из стали. Они имеют форму блина и вращаются на оси, которая имеет:

  • длину 32 см;
  • диаметр 1,5-1,6 см.

Три стальных диска по бокам оснащаются острыми изогнутыми зубьями. С их помощью осуществляется рыхление земли. По обоим краям оси делаются цапфы с подшипниками. На них крепятся скобы, которые соединяются с деревянной ручкой. Принцип работы зубчатого культиватора заключается в следующем. Расположенные на дисках зубья:

  • врезаются в почву;
  • переворачивают ее верхний слой;
  • срезают все корни сорной растительности;
  • разрыхляют землю, снабжая ее воздухом.

Самостоятельное производство электрического культиватора

В качестве привода для такого агрегата можно использовать:

  • электрическую мясорубку;
  • или двигатель от старой стиральной машины.

Сделать электрический культиватор на базе мясорубки является довольно простым занятием. Для этого ее картер редуктора соединяют с двумя уголками. К уголкам следует приварить две трубы. Их концы загибаются. Так получается рукоятка.

Для максимальной прочности конструкции между трубами приваривается еще один кусок трубы. Оси, на которых будут размещаться колеса, привариваются к уголкам. Колеса должны быть средними по размерам.

Маленькие будут проваливаться в землю, а большие не слишком удобно передвигаться. Выточка вала агрегата осуществляется из обыкновенного лома. Для создания чугунной втулки достаточно всего лишь убрать насадку мясорубки. Во втулке располагается заготовка и приваренный винт-грунтозацеп.

Для удобного пользования культиватором выключатель двигателя размещается на рукоятке. Существует две рабочих фазы электрического приспособления:

Первый вариант предполагает рыхление почвы с получением крупных комьев (грубая вспашка). При медленном движении культиватора комьев практически нет.

Создание бензинового агрегата

Для изготовления такого самодельного культиватора применяется бензопила. Основными этапами этого процесса являются:

  • создание рамы из уголков;
  • фиксация двигателя к верхней части рамы;
  • установка топливного бака на кронштейнах;
  • он располагается ниже двигателя;
  • монтаж опор промежуточного вала на вертикальных стойках в передней части;
  • соединение опор с продольными уголками;
  • крепление подшипников.

В итоге должна получиться конструкция, которая будет иметь центр тяжести над опорными элементами колеса.

Придать максимальную надежность при работе культиватора можно с помощью дополнительного металлического груза, который располагают спереди рамы.

Для изготовления жестких ручек управления агрегатом, следует воспользоваться трубами диаметром 3 см, из которых создается перекладина. Колеса делаются из обрезиненного катка. Еще потребуются две «звездочки»:

  • ведущий элемент;
  • на промежуточный вал.

Подбор передаточных механизмов, которые способствуют наиболее эффективной работе промежуточного и ходового валов, осуществляется в зависимости от особенностей эксплуатации культиватора. Видео по созданию культиватора своими руками:

Культиватор-рыхлитель “Торнадо”: описание и принцип работы

Ручной культиватор “Торнадо” – это сельскохозяйственный инструмент, который применяется для обработки земли. Он существенно улучшает качество и скорость работ на земельных участках.

На сегодняшний день подобного инструмента не найти во всем мире. Лишь пару лет назад без тяпки и лопаты на участке нечего было и делать. А уже сегодня все огородные инструменты для обработки земли может заменить один культиватор “Торнадо”.

В этой статье мы расскажем принцип работы этого культиватора-рыхлителя.

Культиватор “Торнадо”: описание ручного инструмента

Производитель культиватора “Торнадо” находится в городе Брянске, Россия. Культиватор “Торнадо” представляет собой металлическую основу с горизонтальной полукруглой ручкой и острыми изогнутыми зубьями. При повороте стержня инструмента зубья без труда проникают в почву, разрыхляя при этом грунт.

Рыхлитель “Торнадо” – простой в использовании инструмент, благодаря специальной закалке и особым размерам зубьев. Инструментом можно взрыхлять грунт на глубину 15-20 см, точечно удалять сорняки между растениями.

Культиватор “Торнадо” можно разобрать на три фрагмента, поэтому его легко перевозить.

Как может помочь “Торнадо” на огороде, функции культиватора

К основным функциям ручного культиватора относится вскопка, разрыхление, удаление сорняков, создание ямы для посадки растений. Благодаря инструменту можно вскопать землю в глубину до 20 см, при этом не переворачивая слой грунта. Таким образом, копалка “Торнадо” сохраняет все полезные микроорганизмы, и дождевые черви остаются в почве.

Зубья культиватора легко входят в землю, поднимая кверху корни сорняка. С его помощью можно вскапывать грунт возле деревьев, а также любых других многолетних растений, при этом не повреждая их корни.

Удаляя сорняки на участке культиватором, не нужно использовать химикаты для борьбы с травой, так как он удаляет сорняки с корнем. В отличие от лопаты, рыхлитель грунта “Торнадо” можно отрегулировать по высоте.

Ручной культиватор пожаробезопасный, безвредный в использовании. Пожилые люди без проблем смогут обрабатывать землю культиватором.

Принцип работы “Торнадо”, как пользоваться инструментом

Использовать этот инструмент для рыхления почвы не составит труда. Высоту “Торнадо” можно отрегулировать.

Установить инструмент нужно зубьями перпендикулярно поверхности почвы и поворачивать его на 60°. Благодаря острым зубьям культиватора, он легко вкручивается в землю, при этом разрыхляя ее.

Рукоятка используется как рычаг, даже несущественное нажатие способствует вхождению инструмента в почву.

Рукоятку культиватора нужно расположить не перпендикулярно, а под углом к грунту.

Если обработать нужно участок с большим слоем дерна, его рекомендуется разделить на квадраты размером до 25 × 25 см. И после этого можно обрабатывать почву культиватором.

При работе с “Торнадо” лучше надеть закрытую обувь, для того чтобы не повредить зубьями стопы.

Достоинства и недостатки применения ручного культиватора и корнеудалителя “Торнадо”

По сравнению с обычными садовыми инструментами, основным достоинством культиватора “Торнадо” является существенное повышение скорости обработки грунта, примерно в 2-3 раза.

Благодаря особой конструкции инструмента, нагрузка распределяется на все части тела: на мышцы ног, спины, пресса и рук. Довольно легкий вес и регулировка культиватора “Торнадо” для копки земли также позволяет облегчить эксплуатацию и повысить производительность. Благодаря тому, что его можно разобрать на три части,транспортировка и хранение инструмента не станет проблемой.

Культиватор “Торнадо” работает исключительно за счет физической силы, не затрачивая при этом электричество. “Торнадо” повышает качество почвы, сохраняя в ней микроорганизмы, влагу. Однако один недостаток “Торнадо” для рыхления земли все же имеет.

Если почва, которую необходимо обработать, слишком сухая или излишне влажная, то работать будет очень непросто. В первом случае потребуется довольно немало усилий, а во втором – из-за чрезмерной влаги почвы, она будет прилипать к культиватору.

Была ли эта статья полезна?

Как изготовить самодельный ручной культиватор?

Тяпки, мотыги и лопаты уже давно канули в Лету. Теперь большинство дачников предпочитает обрабатывать свои наделы механическим способом. Для этого используются специальные агрегаты – культиваторы.

Данный вид оборудования способен выполнять множество различных функций. Например: предварительную обработку земли, уход за сельскохозяйственными культурами, облагораживание газонов и лужаек, уборку придомовой территории.

Многофункциональность техники зависит от используемого оборудования, а это стоит денег. Если вы просто хотите обрабатывать землю, то нет нужды переплачивать за дополнительные функции.

Гораздо проще смастерить самодельный ручной культиватор, благо в конструкции агрегата нет ничего сложного. Мы приведём несколько вариантов сборки, чтобы вы смогли выбрать подходящий.

Простое решение

Культиваторы, имеющиеся в продаже, разделяются по принципу действия. Самая простая конструкция у модели «Торнадо». Стоят они недорого, но можно избежать даже таких минимальных трат.

Чтобы воспроизвести такую модель в домашних условиях, потребуются старые вилы и черенок от лопаты.

  1. Вилы нужно насадить на черенок и конструкция почти готова, теперь нужно превратить её в культиватор.
  2. Чтобы упростить рабочий процесс, потребуется поперечная рукоять. Дело в том, что культивация почвы довольно трудоёмкий процесс, который требует значительных физических усилий.
  3. Поперечная рукоять поможет снизить физические нагрузки. Для этого потребуется кусок пластиковой трубы, длиной около 50 сантиметров. Деталь разрезается вдоль, и одевается сверху на черенок. Чтобы рукоять сидела прочно, имеет смысл дополнительная фиксация.
  4. Теперь нужно придать зубьям вил нужную форму. На оригинальной модели, этот элемент имеет форму спирали или штопора. Это обеспечивает оптимальное разрыхление почвы. Придать нужную форму можно при помощи молотка.

Закончив процесс изготовления, вы получите удобный культиватор, который подойдёт для работы в теплице или на небольшом приусадебном участке. Если вы являетесь счастливым обладателем большого приусадебного участка, такой вариант вам не подойдёт, поэтому переходим к следующей модели.

Используем старый велосипед

Весь велосипед вам, конечно, не потребуется, для изготовления хватит одного колеса и рамы.

  1. Велосипедная рама сочленяется с колесом при помощи специальных болтов. Это будет ходовая часть.
  2. К нижней части рамы крепится режущий элемент для разрыхления земли. Здесь можно использовать обычные вилы, как в предыдущем случае.
  3. Если прикрепить к раме головку культиватора (можно позаимствовать со старого агрегата или приобрести в магазине), появляется возможность установить на самоделку плуг.
  4. Чтобы смонтировать на культиватор рукояти управления, потребуются два куска алюминиевой трубы. Этот элемент можно заменить деревянными рейками, но вариант с алюминиевыми трубками будет надёжнее. Трубки крепятся к раме при помощи сварки или резьбового соединения.
  5. Чтобы придать конструкции дополнительную прочность, рекомендуем установить между рукоятями ребро жёсткости. Для этого подойдёт металлический профиль или уголок, который крепится болтами между рукоятями.

В результате у вас получится культиватор, с шириной обрабатываемой поверхности около 20 сантиметров.

Высокая производительность

Для обработки больших участков оптимальным вариантом будет использование роторного культиватора. Его можно также сконструировать своими силами. Получится самодельный культиватор для междурядной обработки, выравнивания почвы, боронования и культивации.

Изготовление такого устройства требует определённых навыков, но большой сложности не представляет. Вот как выглядит схема сборки:

  • В качестве рабочих элементов используются металлические диски, которые привариваются к втулкам. Количество дисков зависит от ширины обработки земли.
  • Диски крепятся на металлической оси, на концы которой необходимо установить скобы и зашплинтовать.
  • Скобы необходимо использовать разного диаметра. В большой скобе делают паз, который служит держателем для рукояти управления. К меньшей скобе приваривают металлический шток.

Основную сложность вызывает придание нужной формы дисковым фрезам. При помощи молотка им нужно придать чашеобразную форму. Для изменения угла врезания грунта используются специальные барашки.

Привод на колёсную пару идёт от силовой установки, для этого можно использовать ременную передачу. В результате вы получите самоходный культиватор, который можно использовать для обработки больших площадей.

Самодельный культиватор — незаменимый помощник в саду

Многие дачники имеют огромные земельные угодья, которые обеспечивают их продовольствием круглый год.

Но чтобы обрабатывать крупные площади земли приходится очень много трудиться, особенно если под рукой только лопата и грабли.

Механизированная техника значительно сокращает время препровождения за сельскохозяйственными работами и упрощает труд дачника.

Одним из таких механических приспособлений является культиватор, который предназначен для следующих видов работ:

  • рыхление;
  • культивирование;
  • окучивание;
  • вспашка;
  • нарезка борозд;
  • выкапывание корнеплодов или сорняков;
  • боронование и пр.

Культиватор, безусловно, станет отличным помощником при обработке земельного участка любых размеров.

Но, как правило, даже самые простые в конструкции культиваторы стоят относительно дорого, и по этой причине многие дачники не могут себе позволить приобрести этот чудо-прибор в готовом виде.

Но и в условиях века технологий, в котором мы живем, тратить огромное количество времени и сил на ручное вскапывание и рыхление целого огорода нет никакой необходимости.

Учитывая то, что практически все можно приобрести в специализированных магазинах, можно легко сделать и самодельный культиватор.

В зависимости от ваших потребностей можно самостоятельно изготовить как ручной культиватор относительно простой конструкции, так и мощный садовый агрегат для выравнивания поверхности участка.

Рассмотрим подробнее, как изготовить несколько видов культиваторов при помощи подручных средств.

Самодельный ручной культиватор Торнадо

Модель мини-культиватора Торнадо можно встретить во многих садовых магазинах.

Этот агрегат используется для более качественного и быстрого рыхления грунта.

Садовый агрегат состоит из:

  • своеобразного штопора;
  • вертикальной стойки;
  • горизонтальной ручки.

Торнадо является одной из самых простых ручных моделей культиваторов, который вы легко можете сделать самостоятельно.

Для самодельного культиватора вам потребуются следующие составляющие:

  • вилы;
  • пластмассовый черенок;
  • пластмассовая труба.

Для изготовления такого садового прибора, как правило, используют обычные вилы.

Зайдите в ближайший садовый магазин и приобретите пластмассовый черенок.

Можно купить даже черенок с ручкой, который устанавливают на лопаты.

Так как в магазинном культиваторе Торнадо в качестве стержня используется пластмассовая трубка длиной больше полметра, наш купленный черенок тоже необходимо немного удлинить.

Для увеличения длины черенка возьмите обычную пластмассовую трубу, которую можно приобрести в любом магазине сантехники.

Необходимо также учитывать соотношение диаметра трубы и черенка.

Трубка должна иметь диаметр, который будет на 1 сантиметр больше диаметра основания ручки самодельного культиватора

Теперь, когда все запчасти у вас в наличии, приступаем к созданию конструкции культиватора Торнадо:

  1. Разрезаем трубку вдоль таким образом, чтобы ее можно было надеть на основание черенка.
  2. Закрепляем разрезанную трубку на основании черенка так, чтобы во время рыхления земли при помощи самодельного агрегата, ручка не выскальзывала из трубки и не крутилась внутри нее. Для этого используйте качественную изоленту.
  3. Преобразуем форму зубьев вил. Зубья вил необходимо деформировать так, чтобы получить форму штопора. Для придания правильной формы лучше предварительно сходить в садовый магазин и сделать пару фотографий имеющейся там модели культиватора «Торнадо». Изогнуть зубья вил в правильном направлении можно при помощи обычного молотка.
  4. Соединяем самодельный черенок и деформированные вилы.

Самодельный культиватор Торнадо готов.

Культиватор для перекапывания почвы

Ручной культиватор для вскапывания имеет более сложную конструкцию по сравнению с вышеописанным.

Но благодаря некоторым механическим элементам с помощью него можно не только рыхлить почву, но и копать.

Для изготовления ручного культиватора для копания вам потребуются:

  • старая велосипедная рама;
  • колесо от велосипеда;
  • культиваторная головка (или небольшой плуг);
  • пара стальных трубок для рукоятки диаметром 2-2,5 см;
  • болты для крепления.

Культиваторную головку можно взять от какого-нибудь старого культиватора или сделать ее самостоятельно из острых стальных прутьев.

Также вместо головки можно применить плуг.

Велосипедное колесо необходимо взять среднего диаметра.

Вы сможете легко сделать садовый агрегат для копания при помощи следующих действий:

  1. К велосипедной раме прикручиваем болтами небольшой плуг или культиваторную головку.
  2. Устанавливаем на раму колесо. Оно должно располагаться впереди плуга на той части рамы, где обычно находится колесо у велосипеда.
  3. К верхним концам рамы прикручиваем две рукоятки, за которые вы будете держаться во время вспахивания почвы.

Культиватор готов. При его помощи можно относительно быстро пропалывать почву в бороздах культурных растений.

Ручной вспахиватель

Конструкция культиватора для вспахивания имеет относительно мощную механизированную конструкцию из стальных деталей.

Ручной вспахиватель включает в себя следующие детали:

  • 5 стальных дисков;
  • ось длиной 32 сантиметра и радиусом 8 милиметров;
  • острые изогнутые зубья диаметром 10 милиметров;
  • цапфы;
  • подшипники;
  • скобы;
  • деревянная ручка.

Стальные ось и диски, которые потребуются для изготовления этого агрегата вряд ли можно найти в магазине.

Скорее всего, их придется заказывать на каком-нибудь заводе, где есть токарный станок.

Самодельный ручной вспахиватель представляет собой следующую конструкцию:

  1. Три диска имеют достаточно острые изогнутые зубья, предназначенные для непосредственного вскапывания почвы. Для установки зубьев в дисках просверливают пять специальных отверстий.
  2. Стальные диски устанавливаем на ось.
  3. По обеим сторонам оси прикрепляем цапфы вместе с подшипниками.
  4. Стальные скобы прикрепляем к цапфам и соединяем их друг с другом на деревянной ручке.

Во время работы культиватор при помощи стальных зубьев легко вонзается в почву и переворачивает ее верхний слой.

Таким способом вспахивать даже затвердевший грунт получается очень быстро и легко.

Также при помощи ручного вспахивателя можно эффективно пропалывать и рыхлить почву, в которой уже растут культурные растения.

Роторный культиватор с дисками

Дисковый культиватор является отличным помощником при выравнивании поверхности участка.

При помощи этого агрегата легко бороновать окаменелую почву даже в тех места, где ее ни разу не перекапывали.

Какой бы сложной в сборке не казалась конструкция роторного культиватора, при желании можно его тоже сделать самостоятельно.

Для этого достаточно иметь схему сборки и набор запчастей, которые можно найти в собственной мастерской или спросить у соседей.

Дисковый роторный культиватор состоит из следующих частей:

  • 4 металлических сферообразных диска;
  • 2 оси;
  • металлическая труба диаметром 16 миллиметров;
  • 2 втулки;
  • 2 скобы (большая и малая);
  • шток длиной 25 сантиметров и диаметром 24 миллиметра;
  • ручка;
  • перекладина;
  • шплинты.

Главной сложностью при подборе подходящих запчастей являются поиск специальных сферических дисков, которые, скорее всего, придется делать на заказ.

Рассмотрим последовательность создания конструкции роторного культиватора:

  1. Диски привариваем к втулкам.
  2. Втулки надеваем на оси.
  3. Закрепляем края осей в скобы шплинтами.
  4. К металлической трубе прикрепляем перекладину и ручку.
  5. Трубу крепим к большой скобе при помощи специального выступа на скобе.
  6. Шток привариваем к малой скобе.
  7. К штоку путем ввинчивания прикрепляем стержень.

Во время сбора конструкции необходимо строго следовать схеме дискового роторного культиватора, которую вы можете найти в интернете.

Самодельный роторный садовый агрегат можно регулировать во время работы при помощи гаек-барашков, которые установлены на перекладине

Путем ослабления или затягивания этих гаек можно менять угол наклона сферических дисков, что очень удобно во время смены направления движения культиватора.

Перед тем как конструировать садовый агрегат любого вида, вы можете проконсультироваться с продавцом магазина, где имеются в наличии такие культиваторы.

Источник: http://tokarmaster.ru/rekomendatsii/kak-sdelat-v-domashnih-usloviyah-ruchnoj-kultivator-tornado.html

Топ 5 самодельных культиваторов: как сконструировать агрегат своими руками

Иногда овощи и фрукты действительно выгоднее покупать в магазине. Но в качестве продукции, выращенной собственными руками, всегда больше уверенности. К тому же работа на земле повышает жизненный тонус, если выполнять её с умом. А вот тяжелый физический труд не всегда полезен, особенно для тех, кто привык работать только в офисе. Чтобы весенние хлопоты были приятными и не слишком обременительными, необходимо обзавестись средствами малой механизации. Современную технику можно, конечно, купить, но оказалось, что сделать, например, культиватор своими руками достаточно просто. Убедитесь в этом.

Вариант #1: ручной торнадо – смерть сорнякам

Торнадо – так называется ручной культиватор, который можно и нужно сделать своими руками. Имея такое устройство, напоминающее искривленные вилы, можно забыть про бесконечные сражения с сорняками. Зубья инструмента под углом вонзаются в землю, после чего Торнадо нужно повернуть и приподнять. Для этого не придется прилагать избыточные усилия, потому что вместо обычной ручки у Торнадо имеется рычаг.

Культиватор Торнадо привлекает тем, что он достаточно прост в использовании и работа с ним не требует каких-то значительных усилий

Всем хорош этот замечательный корнеудалитель, но знакомство с его магазинной ценой может напрочь отбить желание стать его владельцем. Впрочем, ничего сложного в этом приспособлении нет. Культиватор Торнадо можно сделать самостоятельно и даже несколькими разными способами.

Торнадо из пружинистой стали

Нам понадобится стальная лента длиной 50 см, 1-1,5 мм толщины и 2 см ширины. Для нашей цели лучше всего использовать пружинистую сталь. Сгибаем ленту в виде петли и крепим к деревянному черенку инструмента. Длина черенка определяется в зависимости от роста владельца: работать инструментом должно быть удобно. Можно сделать и рычаг, такой же, как у магазинного корнеудалителя. Рабочая стальная петля должна получиться диаметром в 20 см, что немногим меньше ширины междурядий. Края петли затачиваются напильником с двух сторон.

Сорнякам – вилы в бок

Если Торнадо похож на вилы, то почему бы из этого привычного для всех огородников инструмента и не сделать ручной культиватор своими руками? Купим в хозяйственном магазине обычные вилы и придадим зубьям этого инструмента нужный изгиб при помощи молотка. В целом инструмент должен напоминать своеобразный штопор. Важно не торопиться и действовать осторожно.

Для рычага понадобится полуметровый отрезок пластмассовой трубы. Покупаем в магазине и пластиковую ручку-насадку для черенка, которую используют для вил или лопат. Трубку разрезаем вдоль, надеваем на рукоятку и закрепляем изолентой так, чтобы она не скользила. Теперь получившийся рычаг выступает примерно на 25 см от черенка с обеих сторон.

Логично сделать вилообразную часть Торнадо именно из вил – хорошо знакомого всем огородникам инструмента, который есть у каждого

Немаловажной частью для культиватора Торнадо является его верхняя рычажная часть: благодаря рычагу можно, прилагая минимальные усилия, выполнять тяжелую работу

Вариант #2: плоскорез на базе велосипеда

Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

Для создания плоскореза необходимы:

  • старый велосипед, которым уже никто не пользуется по прямому назначению;
  • головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
  • дрель, болгарка, ключи, сверла, болты и так далее.

От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка. В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно. Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

Вариант #3: дисковый роторный культиватор

Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.

Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

Вариант #4: производственная мясорубка нам в помощь

Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.

Вариант #5: дитя велосипеда и стиральной машинки

Не спешите выбрасывать старый велосипед и отслужившую своё стиральную машинку. Эти вещи могут ещё пригодиться, если появится желание смастерить культиватор собственными руками, затратив на это минимум средств.

Теперь Вы знаете, как можно самостоятельно сделать культиватор. Осталось применить свои знания на практике.

Источник: http://diz-cafe.com/tech/samodelnyj-kultivator.html

Как сделать в домашних условиях ручной культиватор Торнадо: разбираемся по пунктам

Культивация – это взрыхления грунта, который ранее уже был обработан, с подрезанием сорняков и прочих вредоносных для урожая растений.

Культивация помогает улучшить водный и воздушный режимы грунта, тем самым повышая его плодородность и возможность посадки на нем сложных и требовательных растений, таких, например, как подсолнух.

Модели культиваторов

По особенности приведения в действие существует три типа культиватора:

  • бензиновые;
  • электрические;
  • приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).

В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

Звездочный/ротационный культиватор

Этот агрегат обладает следующей конструкцией: на металлический вал надеваются диски (поэтому его также называют дисковым культиватором) звездчатой формы, которые при прокручивании вала вонзаются в грунт. Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию). Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.

Рыхлитель

Классическим примером культиватора-рыхлителя является «Торнадо». Устройство удивительно просто: к черенку с длинной перпендикулярной ручной крепится рабочая часть в виде спиралевидных заостренных зубьев. В работу конструкция приводится поворотом ручки, благодаря которому зубья вонзаются в землю и извлекаются, рыхля ее. Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.

Корнеудалитель

В качестве корнеудальтеля может использоваться как культиватор типа «Торнадо», так и культиватор еж. Рабочая часть ежа представлена вращающимися при движении на оси стальными прутами. Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее). Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.

Картофелекопатель

Отечественный рынок сельхозинвентаря предлагает массу конструктивно отличающихся картофелекопателей (преимущественно, вибрационных, работающих как навеска мотоблока). Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков. Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.

Для комнатных растений

Культиватор для комнатных растений представляет собой небольшой трезубец с заостренными изогнутыми зубьями. Это приспособление можно без труда изготовить самостоятельно, используя прочную проволоку. Ручку можно изготовить из декоративных материалов либо украсить на любой вкус.

Об устройстве

На полях культивация выполняется с помощью специальной техники с необходимым оборудованием, а вот что касается небольших хозяйств и участков, для их обработки можно использовать легкую моторизированную технику, такие культиваторы, как: электрический для дачи, мини культиватор, Лоплош или же ручные культиваторы.

Если говорить про самодельный культиватор ручной для дачи своими руками, сделать его вполне реально.

Его можно изготовить без применения каких-либо особых материалов и инструментов, и сделать это можно за день или пару часов, в зависимости от того, что же именно будет представлять собой будущее изделие – простого ежа с ручкой, или же модификацию старого велосипеда.

Но пользу от такого изделия вы получите однозначно. Это будет ухоженный огород, где одинаково хорошо плодоносят разнообразные культуры, чистый от сорняков с землей, которую легко обрабатывать.

Функционируют такие изделия исключительно при помощи мускульной силы, поэтому никаких затрат на электричество и топливо, тем более обслуживание двигателей и замену деталей не будет.

Все механические части крайне надежны, благодаря своей простоте, а в том случае если их поломка все же произойдет, заменить что угодно будет очень просто – достаточно лишь сделать новую часть из уже имеющихся материалов.

Также, изготовление самодельных ручных культиваторов не требует практически никакого опыта в проектировании или инженерном деле, поскольку состоят в основном из всего нескольких движимых соединений.

Более подробно о ручном культиваторе своими руками смотрите на видео:

Культиватор «Торнадо»

Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.

Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.

Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.

Ручной плуг

Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.

За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

Важно отметить, что для вспашки грунта подобный инструмент не подходит по двум причинам. Первая — это то, что нормальный плуг переворачивает пласты почвы, а приспособление лишь её разрыхляет. К тому же для нормальной вспашки земли недостаточно всего одной человеческой силы.

Заключение

Занимаясь собственноручным изготовлением сельскохозяйственного инвентаря, вы экономите деньги, притом суммы получаются более ощутимыми, когда изделие моторизировано, или имеет в своей конструкции сложные части.

В том же случае, если вы изготавливаете простое механическое изделие, то кроме сэкономленных денег вы также получаете возможность сделать его только под себя, свои личные нужды.

Поэтому, даже такое простое изделие, как еж для междурядной прополки, или культиватор на основе велосипеда будет неповторимым и максимально удобным, ведь в таком случае он будет просто учитывать все идеи и нюансы, которые пришли вам в голову во время его сборки, или даже после нее.

Ещё большей сэкономить средств позволит зернодробилка для домашнего хозяйства своими руками.

Возможно вас также заинтересует статья про доильный аппарат аид 2.

Ротационный, или звёздочный

Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.

Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

Дополнительные советы и рекомендации

Во время проведения любых работ в мастерской необходимо соблюдать все меры безопасности. В первую очередь необходимо защищать глаза, особенно во время работы со сваркой, не зависимо от ее типа.

В дуговой сварке опасна не только интенсивность света, получаемая в результате горения дуги, но и окалина, которая возникает на месте застывшего сварочного шва. Притом, она может откалываться самопроизвольно, во время остывания металла, вылетая на большую высоту.

Сбивать горячую калину молотком в направлении «к себе» также, плохая идея, поскольку она может попасть не только в глаза, но и на открытые участки кожи и за воротник, в волосы. Поэтому их необходимо закрывать в первую очередь.

При работе с газосваркой, разогревая ею металл для обработки или резки необходимо использовать перчатки и щитки для лица – работа ведется при высоких температурах. Также, помните, что кислород создает взрывоопасную смесь при контакте с маслом – для детонации этой смеси не нужна искра.

Варианты самодельных ручных культиваторов

Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

В основном популярностью пользуются такие виды инструмента:

  • Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
  • Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
  • Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
  • Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

  • взрыхлить землю, тем самым насытив её кислородом;
  • нарезать ряды для посева культур и их присыпать;
  • избавить растения от влияния сорняков и т. п. ;
  • использоваться вместе с мотоблоком;
  • разбивать комки почвы и выравнивать грунт.

Вариант #3: дисковый роторный культиватор

Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.

Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

Вариант #4: производственная мясорубка нам в помощь

Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.

Вариант #5: дитя велосипеда и стиральной машинки

Не спешите выбрасывать старый велосипед и отслужившую своё стиральную машинку. Эти вещи могут ещё пригодиться, если появится желание смастерить культиватор собственными руками, затратив на это минимум средств.

Теперь Вы знаете, как можно самостоятельно сделать культиватор. Осталось применить свои знания на практике.

Ручные садовые культиваторы

Для начала давайте определимся, какие культиваторы относятся к ручным, и какую функцию они выполняют.

Все культиваторы в зависимости от типа механического устройства подразделяются на ручные, бензиновые и электрические. Ручные еще именуются механическими. Наиболее эффективными из них считаются бензиновые. Зато механические отличаются низкой ценой, а потому большей доступностью.

Если рассматривать те операции, которые могут выполнять культиваторы, то среди них в качестве основных можно выделить следующие:

  • рыхление почвы;
  • нарезка борозд различной глубины;
  • избавление участка от сорных растений;
  • боронование;
  • культивирование почвы.

Некоторые типы культиваторов могут даже оказывать посильную помощь в сборе урожая.
О том, как изготовить ручные культиваторы своими руками, поговорим ниже.

Культиватор роторный своими руками

Данный тип культиватора изготовить самостоятельно уж совсем не просто.

Сложность изготовления ручного варианта роторного культиватора заключается, в основном, с обустройством дисков, которые должны обладать выпуклой формой, а не всем привычной плоской. Выпуклости обычно добиваются с помощью обычного молотка.
Этапы изготовления роторного культиватора заключаются в следующем.

Во-первых, нужно приварить диски к втулкам, насаженным на ось. Концы дисков необходимо закрепить в скобах. Во-вторых, в самой крупной из скоб оформляется выступ, через который впоследствии будет проходить труба с перекладиной. В-третьих, к самой маленькой из скоб производят наваривание штока, в который вкручивается стержень, частично выступающий над перекладиной.

Источник: http://tpspribor.ru/instrumenty/kak-sdelat-v-domashnih-usloviyah-ruchnoy-kul-tivator-tornado.html

Ручной культиватор своими руками: инструкция по изготовлению рыхлителя, необходимые инструменты и материалы

Культиватор ручной – это инструмент для садово-огородных работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

Делаем культиватор ручной своими руками

  • Простейший вариант – культиватор Торнадо
  • Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.
  • «Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика.

Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения.

В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

Культиватор ручной из велосипедных частей

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

Схема конструктивная культиватора ручного из велосипедных частей

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

Схема зубчатого вспахивателя:

  • 1 — диски-блины,
  • 2 — Г-образные зубья,
  • 3 — ось, 4 — цапфа,
  • 5 — стальная скоба,
  • 6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

  • 1— диск,
  • 2 — ось.
  • 3 — втулка,
  • 4 — скоба большая,
  • 5 — скоба малая,
  • 6 — шток,
  • 7 — труба,
  • 8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.

Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4.

К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.

Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

Ручной культиватор видео подборка

Существует еще множество способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

Нужно лишь умение немного разбираться в деталях машин и в электротехнике, а также немного воображения. Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

Как сделать ручной культиватор своими руками

Смастерить ручной культиватор своими руками достаточно просто – не потребуется ни большой затраты времени, ни специфических умений, ни редкодоступных механических составляющих.

Плюсов у самодельной конструкции масса: при эксплуатации не возникнет необходимости в топливе или электричестве, поскольку в работу она приводится физической силой, а если сломается (что происходит крайне редко) – починка не составит особого труда.

Материалы, требующиеся для домашнего производства ручного культиватора, наверняка найдутся в каждой мастерской или даже гараже (при сборке понадобится сварочный аппарат и, преимущественно, стальные элементы), зато огород при минимуме усилий будет всегда ухоженным.

Модели культиваторов

По особенности приведения в действие существует три типа культиватора:

  • бензиновые;
  • электрические;
  • приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).

В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

Звездочный/ротационный культиватор

Этот агрегат обладает следующей конструкцией: на металлический вал надеваются диски (поэтому его также называют дисковым культиватором) звездчатой формы, которые при прокручивании вала вонзаются в грунт.

Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию).

Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.

Рыхлитель

Классическим примером культиватора-рыхлителя является «Торнадо». Устройство удивительно просто: к черенку с длинной перпендикулярной ручной крепится рабочая часть в виде спиралевидных заостренных зубьев. В работу конструкция приводится поворотом ручки, благодаря которому зубья вонзаются в землю и извлекаются, рыхля ее.

Ещё по теме  Теплица своими руками

Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.

Самодельная картофелесажалка для мотоблока

Корнеудалитель

В качестве корнеудальтеля может использоваться как культиватор типа «Торнадо», так и культиватор еж. Рабочая часть ежа представлена вращающимися при движении на оси стальными прутами.

Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее).

Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.

Картофелекопатель

Отечественный рынок сельхозинвентаря предлагает массу конструктивно отличающихся картофелекопателей (преимущественно, вибрационных, работающих как навеска мотоблока).

Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков.

Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.

Для комнатных растений

Культиватор для комнатных растений представляет собой небольшой трезубец с заостренными изогнутыми зубьями. Это приспособление можно без труда изготовить самостоятельно, используя прочную проволоку. Ручку можно изготовить из декоративных материалов либо украсить на любой вкус.

Как сделать самодельный ручной культиватор

Изготовить «самоделку» может абсолютно каждый: для этого не нужно особых навыков или инструментов. Однако каждая конструкция обладает своими особенностями, которые нужно учитывать при сборке.

Плоскорез

Для изготовления плоскореза понадобится профтруба (желательно с квадратным сечением), стальная лента (толщиной 0,3 см), колесо (готовое велосипедное или изготовленное специально). Схема сборки такова:

  • изготавливаем из стальной ленты вилку, прикрепляем к вилке колесо;
  • из профтрубы мастерим V-образную раму (угол сварки – 300);
  • к раме привариваем вилку и сверху – рукояти. Для удобства приведения конструкции в движение между рукоятями (в верхней части) приваривается перемычка.

К колесу крепится нож, изготавливаемый из острия двусторонней пилы или ленты стали (3-4 мм). Угол наклона ножа можно варьировать, если посадить его на регулировочный винт. Особой популярностью пользуются плоскорезы, основание которых выполнено из велосипедной вилки или рамы.

Прицепное устройство для мотоблока своими руками

«Торнадо»

Ручной культиватор типа «Торнадо» – элементарный по исполнению агрегат, который комплектуется из ручки, перпендикулярного ей черенка и рабочей части. По виду и принципу действия он напоминает большой штопор: ввинчивается в почву и надежно извлекает сорняки с корневой системой. Смастерить такое нехитрое устройство можно двумя способами: используя стальную ленту или из старых вил.

«Торнадо» из стальной ленты изготавливается по следующей инструкции:

  • берем металлическую трубу, диаметром соответствующую черенку, который будет в нее вставляться;
  • отрезкам пружинистой стальной ленты (длина до полуметра, толщина – 0,15 см, ширина до 2 см) придаем форму спирали из пары витков, концы витков нужно заострить;
  • при помощи сварки крепим спирали к трубе.

Черенок желательно также делать металлическим, чтобы без проблем приварить ручку (длиной около 0,5 м), или взять в расход прочный пластик.

«Торнадо» из вил выполняется еще проще: помощи молотка следует придать зубьям спиралевидную форму. Упростит работу разогрев металла сваркой. Черенок мастерится аналогично.

Изготовление звездочного культиватора

Для данной конструкции изготавливается необходимое (в зависимости о желаемой ширины рабочей части) количество одинаковых ножей в виде звездочек. Собрать культиватор можно по следующей схеме:

  • ножи с интервалом 5-7 см привариваются к оси;
  • ось крепится к металлической вилке таким образом, чтобы было возможным ее свободное вращение (в отрогах вилки нужно просверлить отверстия, в которые вставляется прут с уже надетыми ножами, прут с обоих концов загнуть);
  • вилка сваркой прикрепляется к трубе, к которой будет прикреплен черенок.

Диаметр звездочек может варьировать в зависимости от интенсивности прополки или рыхления, а также типа почвы. Наиболее эффективной считается модификация, к которой сзади вилки с ножами крепится плоскорез (острая стальная лента изгибается в треугольник и крепится стыком к трубе). Если использовать вместо звездочек ровные диски – будет окучник.

Насос НШ-32: устройство, схема подключения

Культиватор из велосипеда

Ненужный велосипед – оптимальная основа для выполнения ручного культиватора своими руками. Существует два, отличающихся по сложности, варианта: с использованием велосипедной вилки с колесом или на основании рамы.

Чтобы выполнить первый вариант, понадобится:

  • велосипедная вилка с неснятым колесом (лучше всего использовать детский велосипед, поскольку культиватор с большим колесом не так комфортен в эксплуатации);
  • плоскорез (можно применить режущую часть двуручной пилы или воспользоваться готовой головкой культиватора);
  • рукояти (желательно использовать металлические).

К велосипедной вилке с колесом необходимо прикрепить две рукояти. Между рукоятями крепится (сваркой или болтами) поперечина. К поперечине приваривается завалявшаяся культиваторная головка либо сделанный из острия пилы плоскорез.

Для второго варианта (основа – велосипедная рама) потребуется рама велосипеда с задним колесом. Инструкция сборки следующая:

  • переворачиваем раму, не снимая заднего колеса;
  • сверху прикрепляем (при помощи сварки) рукояти, снизу – плоскорез.

Данный вариант имеет преимущества: во-первых, он более надежен, во-вторых, можно использовать любую навеску, если крепить ее на болтах.

Самодельный ручной культиватор станет незаменимым помощником в любой сельскохозяйственной деятельности.

Зная, как сделать самодельный культиватор, можно существенно сэкономить (конечно, если речь идет не о гектарах обрабатываемой почвы) как на топливе, так и на ремонте.

Можно проявить фантазию и всячески модифицировать конструкцию или изначально выполнить «под себя» – с удобными наклоном рукоятей, нужными навесками, подходящим размером. Пределов совершенствованию конструкции нет.

Как сделать культиватор в домашних условиях — Спецтехника

Когда наступает весна, дачники и владельцы приусадебных участков приступают к посадочным работам. Сначала для этого готовится почва, а только потом осуществляется посадка растений.

  • Наиболее трудоемким процессом является рыхление и перекопка земли.
  • Многие для этого используют лопату, но есть более удобное приспособление — это культиватор, с помощью которого можно быстро и просто обработать даже большие участки.
  • Этот инструмент можно приобрести в магазине, но при определенной сноровке можно сделать своими руками.

Что представляет собой инструмент

Больше всего распространены ручные культиваторы, вес которых составляет не больше 20 килограмм, они компакты и имеют высокую производительность.

С помощью данного приспособления можно не только разрыхлить землю, но и удалить сорняки, а также вносить удобрения. Пригодится инструмент и в процессе ухода уже после посадки растений, с их помощью можно выполнять такие действия:

  • окучивать грядки;
  • прореживать;
  • рыхлить почву между грядками.

Конечно же, такой ручной инструмент, конечно, не сравним по можности с мотоблоком, но для выполнения поставленных задач он вполне подходит. А еще его можно использовать даже на труднодоступных участках.

Культиваторы оснащены фрезами, благодаря которым осуществляется их передвижение по участку, именно они и проводят рыхление. Помимо этого, он может иметь такие рабочие насадки:

  • лапы для прореживания и рыхления почвы;
  • носок для резки и рыхления;
  • окучник для нарезания бороздок с целью последующего посева. Затем он поможет в процессе окучивания растений;
  • диск игольчатый, он нужен, если почва покроется большой коркой;
  • ножи подкормочные, они оснащены дозаторами, чтобы в почву можно было впрыскивать удобрения.

Классификация культиваторов

Есть несколько разновидностей такого приспособления, но чтобы выбрать тот или иной вариант, следует знать о каждом из них больше.

Например, конструкция ротационного рыхлителя включает в себя четыре движущихся диска, один вращающийся нож черенок и скобы. Кроме этого, он оснащен колесиками и длинной ручкой. С помощью данного приспособления можно выполнять такие действия:

  • рыхлить землю;
  • обогащать ее удобрениями;
  • удалять сорняки.

Средство в движение приводится посредством надавливания на ручку и узел из звездочек, затем он проворачивается.

Другая разновидность устройства — мини-модель. Она специально предназначена для использования в саду или малых теплицах. С ее помощью почва обрабатывается вокруг деревьев и кустарников, также быстро убираются сорняки и выкапываются лунки для рассады и малые садовые культуры.

Бензиновый культиватор оснащается двигателем, который нужен для работы культивирующих фрез. Рабочая их глубина составляет 150 мм, часто они применяются с целью закладки новых ландшафтов. Еще ими можно быстро вспахивать тяжелые грунты и удалять с корнем сорняки.

Ручной культиватор-рыхлитель внешне напоминает маленькие грабли и оснащен 3−5 изогнутыми зубьями с острыми концами.

Если оказывать небольшое усилие, то они могут разрыхлить землю и разбить на ней корку. Когда зубья входят в почву, то прибор тянется на себя, чтобы получились борозды. Варианты инструментов на длинных ручках применяется на огороде, а на коротких — на клумбах и комнатных растениях.

  1. Корнеудалитель — рыхлитель «Торнадо» имеет заостренные спиралеобразные зубья, имеющие разностороннее направление.
  2. Сначала аппарат ставят вертикально по отношению к земле, потом проворачивают на 60 градусов и заглубляют в почву, а потом еще раз разворачивают по часовой стрелке.
  3. Потом устройство приподнимается, с ним удалятся и корни.
  4. Глубина обработки с помощью «Торнадо» составляет 20 см, соответственно, удаляются только сорняки, а посаженые культуры не страдают.
  5. Электрические инструменты предназначаются для работы на малых участках, они компактные и имеют хорошую маневренность, соответственно, их можно применять рядом с кустами и деревьями и окучивать их.

Заранее позаботьтесь о том, чтобы шнур имел длину, достаточную для свободной обработки почвы. Такой культиватор экологичный и может быть применен в теплицах.

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

  • болгарка;
  • дрель;
  • пила;
  • ключи.

От велосипеда нужно взять только одно колесо и раму.

К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство. Важно учесть, что для работы вам понадобится сварочный аппарат.

Инструкция по изготовлению:

  • Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
  • чтобы повысить прочность между рукоятками приваривается стальная перемычка;
  • к уголкам нужно приварить оси колес культиватора;
  • предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
  • подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра.

Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см.

Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Советы и рекомендации по самостоятельной работе

Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

Ручной культиватор своими руками – пошаговое руководство по сборке

Как сделать культиватор своими руками: советы инструкции, ручной рыхлитель Торнадо и Батрак, как изготовить плоскорез и продольник

Культивация – это взрыхления грунта, который ранее уже был обработан, с подрезанием сорняков и прочих вредоносных для урожая растений.

Культивация помогает улучшить водный и воздушный режимы грунта, тем самым повышая его плодородность и возможность посадки на нем сложных и требовательных растений, таких, например, как подсолнух.

Об устройстве

  • На полях культивация выполняется с помощью специальной техники с необходимым оборудованием, а вот что касается небольших хозяйств и участков, для их обработки можно использовать легкую моторизированную технику, такие культиваторы, как: электрический для дачи, мини культиватор, Лоплош или же ручные культиваторы.
  • Если говорить про самодельный культиватор ручной для дачи своими руками, сделать его вполне реально.
  • Его можно изготовить без применения каких-либо особых материалов и инструментов, и сделать это можно за день или пару часов, в зависимости от того, что же именно будет представлять собой будущее изделие – простого ежа с ручкой, или же модификацию старого велосипеда.

Но пользу от такого изделия вы получите однозначно. Это будет ухоженный огород, где одинаково хорошо плодоносят разнообразные культуры, чистый от сорняков с землей, которую легко обрабатывать.

Функционируют такие изделия исключительно при помощи мускульной силы, поэтому никаких затрат на электричество и топливо, тем более обслуживание двигателей и замену деталей не будет.

  1. Все механические части крайне надежны, благодаря своей простоте, а в том случае если их поломка все же произойдет, заменить что угодно будет очень просто – достаточно лишь сделать новую часть из уже имеющихся материалов.
  2. Также, изготовление самодельных ручных культиваторов не требует практически никакого опыта в проектировании или инженерном деле, поскольку состоят в основном из всего нескольких движимых соединений.
  3. Более подробно о ручном культиваторе своими руками смотрите на видео:

Необходимые материалы

Для того, что бы можно было самостоятельно изготавливать разного рода изделия, полезные для обработки огорода, под рукой желательно иметь самые необходимые и часто применяемые материалы. Такие материалы, которые должны быть в любой мастерской это, в первую очередь, сталь.

  • Чем больше профиля, полосы, прутка и труб из стали буде находиться на хозяйстве, тем проще будет выполнять разнообразные работы, выполнять ремонты и производить полезный инвентарь.
  • Также, обязательно нужен сварочный аппарат, с помощь которого можно будет быстро и надежно соединять все металлические части.
  • Это можно делать и с помощью саморезов для металла, но их сфера применения и надежность не сравнимы со сваркой.

Инструкция по сборке

  1. О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.

  • Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.
  • Культиватор для прополки

    Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

    • И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.
    • Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.
    • Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.
    • Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.
    • Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.
    • Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

    На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

    Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

    Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

    Торнадо

    Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

    «Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

    Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

    Принцип его работы похож на штопор, но намного большего размером.

    При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

    При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

    Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

    Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

    Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

    Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

    С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

    Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

    Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

    Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

    Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

    Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

    Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

    Плоскорез

    Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

    Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

    Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

    Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

    Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

    Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

    К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

    Дополнительные советы и рекомендации

    Во время проведения любых работ в мастерской необходимо соблюдать все меры безопасности. В первую очередь необходимо защищать глаза, особенно во время работы со сваркой, не зависимо от ее типа.

    В дуговой сварке опасна не только интенсивность света, получаемая в результате горения дуги, но и окалина, которая возникает на месте застывшего сварочного шва. Притом, она может откалываться самопроизвольно, во время остывания металла, вылетая на большую высоту.

    Сбивать горячую калину молотком в направлении «к себе» также, плохая идея, поскольку она может попасть не только в глаза, но и на открытые участки кожи и за воротник, в волосы. Поэтому их необходимо закрывать в первую очередь.

    При работе с газосваркой, разогревая ею металл для обработки или резки необходимо использовать перчатки и щитки для лица – работа ведется при высоких температурах. Также, помните, что кислород создает взрывоопасную смесь при контакте с маслом – для детонации этой смеси не нужна искра.

    Заключение

    1. Занимаясь собственноручным изготовлением сельскохозяйственного инвентаря, вы экономите деньги, притом суммы получаются более ощутимыми, когда изделие моторизировано, или имеет в своей конструкции сложные части.
    2. В том же случае, если вы изготавливаете простое механическое изделие, то кроме сэкономленных денег вы также получаете возможность сделать его только под себя, свои личные нужды.
    3. Поэтому, даже такое простое изделие, как еж для междурядной прополки, или культиватор на основе велосипеда будет неповторимым и максимально удобным, ведь в таком случае он будет просто учитывать все идеи и нюансы, которые пришли вам в голову во время его сборки, или даже после нее.
    4. Ещё большей сэкономить средств позволит зернодробилка для домашнего хозяйства своими руками.
    5. Возможно вас также заинтересует статья про доильный аппарат аид 2.

    Ручной культиватор своими руками

    С наступлением весеннего тепла практически каждый дачник перемещается на свой участок и приступает к посадочным мероприятиям. Однако землю сперва нужно подготовить, чтобы растения в ней чувствовали себя комфортно. Самым сложным процессом является рыхление и перекопка.

    Немало людей для этих целей по старинке задействуют лопату, но есть и другое, облегчающее труд – культиватор. Этот инструмент позволяет быстро и просто проводить обработку участка.

    На том, как сделать ручной культиватор своими руками для прополки сорняков на даче, советах по изготовлению и пошаговых инструкциях остановимся более подробно.

    Какими бывают культиваторы

    Обрабатывать землю начали довольно давно. Когда огородно-дачный образ жизни был на пике, ручные культиваторы пользовались особой популярностью. Инструменты приобретали заводского исполнения и делали своими руками. Особой популярностью сегодня пользуются такие виды ручных культиваторов:

    • плоскорез. Изделие напоминает традиционную тяпку, но представляет собой механизированную версию;
    • звездочный. Функционирование сводится к последовательному разрезанию почвы звездочками в виде ножей;
    • культиватор «ёжики». Принцип действия аналогичен предыдущему варианту, но земля рыхлится с помощью стальных прутов в виде дикобраза;
    • торнадо. Инструмент имеет схожесть с обычными вилами, но только прутья используются закрученные.

    Применять культиваторы можно для ряда задач:

    • рыхление почвы, что делает ее воздухопроницаемой;
    • нарезка рядов для посадки огородных культур с последующей присыпкой;
    • удаление сорняков;
    • разбивание больших комьев земли и выравнивание грунта.

    Преимущества и недостатки ручных агрегатов

    В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

    • простота использования;
    • не требуются смазочные и горючие вещества;
    • аккуратность обработки;
    • возможность обработки земли в стесненных местах, например, клумбы, теплицы.

    Однако культиваторы не избавлены также от недостатков:

    • инструмент является устаревшим;
    • в зависимости от устройства периодически приходится менять диски;
    • низкая производительность;
    • требуется прилагать физические усилия;
    • низкая эффективность на целине и твердой земле.

    Как собрать ручной культиватор

    Сконструировать рассматриваемый инструмент будет не так сложно, как может показаться на первый взгляд. Для изготовления можно использовать различные подручные материалы. Их перечень может меняться в зависимости от типа выбранного механизма: попроще либо посложнее. Основные инструменты, которые будут использовать в ходе работы, таковы:

    • болгарка;
    • электродрель;
    • пила;
    • точило;
    • гаечные ключи.

    Рассмотрим, как сделать ручной культиватор своими руками, советы и пошаговые инструкции по изготовлению.

    Плоскорез

    Одним из простых домашних инструментов для прополки сорняков является плоскорез. Изготавливают его из следующих материалов:

    • профильная труба квадратного сечения;
    • лента из стали толщиной 3 мм;
    • колесо от велосипеда.

    Сборку самодельного инвентаря выполняют следующим образом:

    1. Из металлической ленты делают вилку и фиксируют ее к колесу.
    2. Делают раму из профильной трубы в форме буквы V.
    3. Из стальной ленты изготавливают нож, который фиксируют к колесу. Нож можно регулировать, если закрепить его с помощью регулировочного винта.
    4. К раме посредством сварки фиксируют вилку, а сверху рукояти. Чтобы агрегат было удобнее приводить в движение, в верхней части между рукоятями закрепляют перемычку.

    Торнадо

    Конструктивно «Торнадо» состоит из ручки, черенка и рабочей части. Его работа схожа с обычным штопором: он вкручивается в землю, захватывает и извлекает ее вместе с сорным растением и его корневой системой. Рыхлитель можно сделать двумя способами: из стальной полосы либо из обычных вил.

    Изготовление первого варианта состоит из таких шагов:

    1. Подбираем трубу согласно диаметру черенка, который планируется в нее вставлять.
    2. Из пружинистой стальной ленты делаем 2 витка в форме спирали. Концы витков заостряем на электроточиле.
    3. Сваркой фиксируем спирали к трубе.

    Если инструмент изготавливается из вил, то зубьям при помощи молотка придают форму спиралей. Чтобы металл был податливее, его разогревают газовой горелкой. В остальном процесс повторяет предыдущий вариант. Более подробно о конструировании простого ручного культиватора можно узнать из видео.

    Звездочный

    Изготовление звездочного культиватора потребует определенных усилий, но он оправдывает себя большей эффективностью, по сравнению с двумя предыдущими устройствами.

    Для сборки потребуются 5-7 звездочек, которые будут являться ножами: их посредством втулок надевают на ось. Звездочки могут иметь прямые и загнутые края.

    Подобный инструмент можно дополнить плоскорезом, что позволит помимо рыхления одновременно удалять сорняки.

    Конструкция собирается в такой последовательности:

    1. К оси культиватора приваривают звездочки с промежутком в 5 см;
    2. Ось к металлической вилке закрепляют так, чтобы была возможность свободного вращения. Для этого в самой вилке сверлят отверстия, после чего вставляют ось, насаживают ножи и загибают края оси с обеих сторон.
    3. К вилке крепят отрезок трубы и вставляют деревянный держак.

    Размер звезд может отличаться в зависимости от типа почвы.

    Культиватор из велосипеда

    Если у вас есть сломанный велосипед, то ему можно найти применение: он вполне сгодится для сборки культиватора. Существует два варианта: из велосипедной вилки и колеса либо из рамы. Для первой конструкции потребуются:

    • вилка от велосипеда с колесом. Лучше использовать детали от детского велосипеда, поскольку такой инструмент будет удобнее в обращении;
    • плоскорез. Собирают из стальной полосы;
    • металлические рукояти.

    Конструирование культиватора состоит из таких действий:

    1. К отрезанной части рамы закрепляют плоскорез.
    2. Рукояти должны быть длиннее, чем руль велосипеда. Их выполняют из труб и фиксируют к раме. Между рукоятями устанавливают поперечину.
    3. Все крепления должны быть надежными. Их стягивают болтами либо задействуют сварку.

    Для второго варианта применяют раму с задним колесом. Для сборки переворачивают раму и фиксируют рукояти, а к нижней части крепят плоскорез. Несмотря на схожесть конструкций, последний вариант более предпочтителен: он отличается надежностью, а если использовать болтовое соединение, то можно задействовать любую навеску.

    Культиватор «ёжики»

    Основой является крепкая вилка, выполненная из металлической полосы. В передней части агрегата располагается рабочая ось с насадками. Их выполняют из отрезков трубы с наваренными металлическими прутьями, края которых предварительно заостряют.

    Рыхление почвы осуществляется благодаря легкому встряхиванию земли и ее прокалыванию. Однако при такой обработке сорные растения из грунта не удаляются.

    Основным преимуществом инструмента является легкость движения: во время обработки приходится прилагать минимум усилий.

    В качестве рукояти можно задействовать держак от лопаты либо руль от велосипеда. Если установить руль, то агрегатом можно будет пользоваться перед собой либо позади. В первом случае насадку в виде «ёжиков» приходится загоняться в почву, налегая собственным весом. Второй вариант конструкции придется утяжелить, но работать инструментом будет проще.

    Дисковый роторный культиватор

    Сделать роторный культиватор будет непросто. Нужны не только инструменты, но и соответствующий опыт. Такой агрегат по эффективности будет превосходить все перечисленные выше. Он позволит культивировать и бороновать почву, разбивая большие грудки.

    Рассмотрим изготовление устройства согласно чертежу. Рабочие элементы механизма – сферические диски, которые насаживают на ось благодаря приваренным втулкам. По краям оси шплинтуются в большой скобе.

    Сверху нее вырезают отверстие, в которое крепят рукоять с поперечным элементом.

    К меньшей скобе сваркой фиксируют шток диной 25 см и сечением 24 мм. В него вкручивают стержень 16 мм. Часть стержня должна выступать над поперечиной. Для придания дискам формы чаши, по центру заготовки точно и сильно ударяют молотком. На поперечине монтируют гайки, посредством которых становится возможным изменять наклон дисков по отношению к направлению движения агрегата.

    Советы по изготовлению культиватора

    Немаловажным моментом в изготовлении любого инвентаря является соблюдение мер безопасности. Работая с такими инструментами, как болгарка либо сварочный аппарат в обязательном порядке нужно защитить глаза и руки. Глаза защищают как от интенсивного света, окалины, так и от летящих металлических искр пи резке и обработке металла.

    Для защиты глаз в процессе работы с болгаркой используют очки, со сваркой – специальный щиток. Также рекомендуется при обработке металла надевать плотную одежду, чтобы летящие искры не привели к ожогам на теле. Кроме этого, во время подобных работ, поблизости не должны находиться такие средства, как масло, бензин, растворители, которые могут стать причиной возгорания.

    Ознакомившись, как своими руками сделать ручной культиватор для прополки сорняков на даче, с советами и пошаговыми инструкциями, собрать подобный инструмент сможет практически каждый огородник.

    Для такого приспособления потребуется минимум материалов и инструментов, которые найдутся у каждого хозяина. Готовый культиватор станет незаменимым помощником в обработке огорода, сада и теплицы.

    К тому же с самодельной конструкцией можно сэкономить средства и выполнить ее под себя с нужными размерами.

    Источник: http://regionvtormet.ru/okrashivanie/ruchnoj-kultivator-svoimi-rukami-instruktsiya-po-izgotovleniyu-ryhlitelya-neobhodimye-instrumenty-i-materialy.html

    Ручной культиватор своими руками

    С наступлением весеннего тепла практически каждый дачник перемещается на свой участок и приступает к посадочным мероприятиям. Однако землю сперва нужно подготовить, чтобы растения в ней чувствовали себя комфортно. Самым сложным процессом является рыхление и перекопка. Немало людей для этих целей по старинке задействуют лопату, но есть и другое, облегчающее труд – культиватор. Этот инструмент позволяет быстро и просто проводить обработку участка. На том, как сделать ручной культиватор своими руками для прополки сорняков на даче, советах по изготовлению и пошаговых инструкциях остановимся более подробно.

    Какими бывают культиваторы

    Обрабатывать землю начали довольно давно. Когда огородно-дачный образ жизни был на пике, ручные культиваторы пользовались особой популярностью. Инструменты приобретали заводского исполнения и делали своими руками. Особой популярностью сегодня пользуются такие виды ручных культиваторов:

    • плоскорез. Изделие напоминает традиционную тяпку, но представляет собой механизированную версию;
    • звездочный. Функционирование сводится к последовательному разрезанию почвы звездочками в виде ножей;
    • культиватор «ёжики». Принцип действия аналогичен предыдущему варианту, но земля рыхлится с помощью стальных прутов в виде дикобраза;
    • торнадо. Инструмент имеет схожесть с обычными вилами, но только прутья используются закрученные.

    Применять культиваторы можно для ряда задач:

    • рыхление почвы, что делает ее воздухопроницаемой;
    • нарезка рядов для посадки огородных культур с последующей присыпкой;
    • удаление сорняков;
    • разбивание больших комьев земли и выравнивание грунта.

    Преимущества и недостатки ручных агрегатов

    В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

    • простота использования;
    • не требуются смазочные и горючие вещества;
    • аккуратность обработки;
    • возможность обработки земли в стесненных местах, например, клумбы, теплицы.

    Однако культиваторы не избавлены также от недостатков:

    • инструмент является устаревшим;
    • в зависимости от устройства периодически приходится менять диски;
    • низкая производительность;
    • требуется прилагать физические усилия;
    • низкая эффективность на целине и твердой земле.

    Как собрать ручной культиватор

    Сконструировать рассматриваемый инструмент будет не так сложно, как может показаться на первый взгляд. Для изготовления можно использовать различные подручные материалы. Их перечень может меняться в зависимости от типа выбранного механизма: попроще либо посложнее. Основные инструменты, которые будут использовать в ходе работы, таковы:

    • болгарка;
    • электродрель;
    • пила;
    • точило;
    • гаечные ключи.

    Рассмотрим, как сделать ручной культиватор своими руками, советы и пошаговые инструкции по изготовлению.

    Плоскорез

    Одним из простых домашних инструментов для прополки сорняков является плоскорез. Изготавливают его из следующих материалов:

    • профильная труба квадратного сечения;
    • лента из стали толщиной 3 мм;
    • колесо от велосипеда.

    Сборку самодельного инвентаря выполняют следующим образом:

    1. Из металлической ленты делают вилку и фиксируют ее к колесу.
    2. Делают раму из профильной трубы в форме буквы V.
    3. Из стальной ленты изготавливают нож, который фиксируют к колесу. Нож можно регулировать, если закрепить его с помощью регулировочного винта.
    4. К раме посредством сварки фиксируют вилку, а сверху рукояти. Чтобы агрегат было удобнее приводить в движение, в верхней части между рукоятями закрепляют перемычку.

    Торнадо

    Конструктивно «Торнадо» состоит из ручки, черенка и рабочей части. Его работа схожа с обычным штопором: он вкручивается в землю, захватывает и извлекает ее вместе с сорным растением и его корневой системой. Рыхлитель можно сделать двумя способами: из стальной полосы либо из обычных вил.

    Изготовление первого варианта состоит из таких шагов:

    1. Подбираем трубу согласно диаметру черенка, который планируется в нее вставлять.
    2. Из пружинистой стальной ленты делаем 2 витка в форме спирали. Концы витков заостряем на электроточиле.
    3. Сваркой фиксируем спирали к трубе.

    Если инструмент изготавливается из вил, то зубьям при помощи молотка придают форму спиралей. Чтобы металл был податливее, его разогревают газовой горелкой. В остальном процесс повторяет предыдущий вариант. Более подробно о конструировании простого ручного культиватора можно узнать из видео.

    Звездочный

    Изготовление звездочного культиватора потребует определенных усилий, но он оправдывает себя большей эффективностью, по сравнению с двумя предыдущими устройствами. Для сборки потребуются 5-7 звездочек, которые будут являться ножами: их посредством втулок надевают на ось. Звездочки могут иметь прямые и загнутые края. Подобный инструмент можно дополнить плоскорезом, что позволит помимо рыхления одновременно удалять сорняки.

    Конструкция собирается в такой последовательности:

    1. К оси культиватора приваривают звездочки с промежутком в 5 см;
    2. Ось к металлической вилке закрепляют так, чтобы была возможность свободного вращения. Для этого в самой вилке сверлят отверстия, после чего вставляют ось, насаживают ножи и загибают края оси с обеих сторон.
    3. К вилке крепят отрезок трубы и вставляют деревянный держак.

    Размер звезд может отличаться в зависимости от типа почвы.

    Культиватор из велосипеда

    Если у вас есть сломанный велосипед, то ему можно найти применение: он вполне сгодится для сборки культиватора. Существует два варианта: из велосипедной вилки и колеса либо из рамы. Для первой конструкции потребуются:

    • вилка от велосипеда с колесом. Лучше использовать детали от детского велосипеда, поскольку такой инструмент будет удобнее в обращении;
    • плоскорез. Собирают из стальной полосы;
    • металлические рукояти.

    Конструирование культиватора состоит из таких действий:

    1. К отрезанной части рамы закрепляют плоскорез.
    2. Рукояти должны быть длиннее, чем руль велосипеда. Их выполняют из труб и фиксируют к раме. Между рукоятями устанавливают поперечину.
    3. Все крепления должны быть надежными. Их стягивают болтами либо задействуют сварку.

    Для второго варианта применяют раму с задним колесом. Для сборки переворачивают раму и фиксируют рукояти, а к нижней части крепят плоскорез. Несмотря на схожесть конструкций, последний вариант более предпочтителен: он отличается надежностью, а если использовать болтовое соединение, то можно задействовать любую навеску.

    Культиватор «ёжики»

    Основой является крепкая вилка, выполненная из металлической полосы. В передней части агрегата располагается рабочая ось с насадками. Их выполняют из отрезков трубы с наваренными металлическими прутьями, края которых предварительно заостряют. Рыхление почвы осуществляется благодаря легкому встряхиванию земли и ее прокалыванию. Однако при такой обработке сорные растения из грунта не удаляются. Основным преимуществом инструмента является легкость движения: во время обработки приходится прилагать минимум усилий.

    В качестве рукояти можно задействовать держак от лопаты либо руль от велосипеда. Если установить руль, то агрегатом можно будет пользоваться перед собой либо позади. В первом случае насадку в виде «ёжиков» приходится загоняться в почву, налегая собственным весом. Второй вариант конструкции придется утяжелить, но работать инструментом будет проще.

    Дисковый роторный культиватор

    Сделать роторный культиватор будет непросто. Нужны не только инструменты, но и соответствующий опыт. Такой агрегат по эффективности будет превосходить все перечисленные выше. Он позволит культивировать и бороновать почву, разбивая большие грудки. Рассмотрим изготовление устройства согласно чертежу. Рабочие элементы механизма – сферические диски, которые насаживают на ось благодаря приваренным втулкам. По краям оси шплинтуются в большой скобе. Сверху нее вырезают отверстие, в которое крепят рукоять с поперечным элементом .

    К меньшей скобе сваркой фиксируют шток диной 25 см и сечением 24 мм. В него вкручивают стержень 16 мм. Часть стержня должна выступать над поперечиной. Для придания дискам формы чаши, по центру заготовки точно и сильно ударяют молотком. На поперечине монтируют гайки, посредством которых становится возможным изменять наклон дисков по отношению к направлению движения агрегата.

    Советы по изготовлению культиватора

    Немаловажным моментом в изготовлении любого инвентаря является соблюдение мер безопасности. Работая с такими инструментами, как болгарка либо сварочный аппарат в обязательном порядке нужно защитить глаза и руки. Глаза защищают как от интенсивного света, окалины, так и от летящих металлических искр пи резке и обработке металла.

    Для защиты глаз в процессе работы с болгаркой используют очки, со сваркой – специальный щиток. Также рекомендуется при обработке металла надевать плотную одежду, чтобы летящие искры не привели к ожогам на теле. Кроме этого, во время подобных работ, поблизости не должны находиться такие средства, как масло, бензин, растворители, которые могут стать причиной возгорания.

    Ознакомившись, как своими руками сделать ручной культиватор для прополки сорняков на даче, с советами и пошаговыми инструкциями, собрать подобный инструмент сможет практически каждый огородник. Для такого приспособления потребуется минимум материалов и инструментов, которые найдутся у каждого хозяина. Готовый культиватор станет незаменимым помощником в обработке огорода, сада и теплицы. К тому же с самодельной конструкцией можно сэкономить средства и выполнить ее под себя с нужными размерами.

    Источник: http://labuda.blog/416697

    Как сделать ручной культиватор своими руками

    Для обеспечения хорошего урожая на ваших грядках, мало вспахать землю и засеять ее. Во время роста, и особенно созревания культур – землю необходимо постоянно обрабатывать. Производится окучивание, убираются сорняки, затвердевшая поверхность рыхлится между рядами.

    Все это можно выполнить тяпкой или лопатой. Однако эффективность труда повышается на порядок, если механизировать культиватор почвы.

    Сделать своими руками такое приспособление может любой хозяин. Особенных инструментов не потребуется, разве что сварочный аппарат.

    Надо сказать, что идея эта не нова. Много десятилетий назад, когда население одной шестой части Земли переживало дачный и огородный бум, подобные инструменты были популярны. Их покупали в магазинах хозтоваров и по возможности делали самостоятельно.

    Рассмотрим варианты, как изготовить самодельный ручной культиватор

    Основные виды инструмента:

    Плоскорез. Является механизированной версией обычной тяпки.

    Ротационный звездочный. Принцип работы заключается в поочередном разрезании почвы плоскими ножеобразными элементами.

    Ручной культиватор ежики. Конструкция похожа на звездочный, но землю пронзают не ножи, а острые стальные пруты, похожие на иглы дикобраза.

    Торнадо. Представляет собой вилы с закрученными в малую спираль зубьями. Механизации не подлежит, его просто необходимо втыкать в землю.

    Как изготовить ручной культиватор для дачи из подручных материалов?

    Используемые материалы и инструменты:

    • Стальные полосы, куски арматуры, или иные металлические заготовки, в зависимости от выбранной модели;
    • Колесо с креплением, или готовая рама (например – от велосипеда);
    • Ручка. Можно использовать металлическую трубу или древко от лопаты;
    • Сварочный аппарат (желательно);
    • Дрель, болгарка.

    Культиватор «Торнадо»

    Изготовить его очень просто. Основание делается из стальной трубы. На торец привариваем стальные прутья с образованием квадрата.

    Затем прутья загибаются винтовым образом, а концы затачиваются. Можно использовать древко от лопаты в качестве ручки, или приспособить велосипедный руль в качестве рычага. Тогда выполнять поворотные движения будет легче.

    Таким культиватором рыхлят почву на большую глубину, выкапывают корни кустарников и готовят ямки под посадку деревьев.

    Культиватор плоскорез

    Рама изготавливается из профтрубы квадратного сечения. Одна точка сварки под углом 30°. К раме привариваем вилку для колеса из стальной ленты толщиной 3 мм. Тип колеса не имеет значения, оно может быть готовым или самодельным железным.

    Руль – упор представляет собой две трубы, закрепленные на раме. С его помощью оператор регулирует глубину погружения ножа.

    Горизонтальная часть рамы служит адаптером для режущей насадки. Нож изготавливается из стальной ленты толщиной 3-4 мм, передняя нижняя кромка затачивается. Угол атаки можно менять, если установить регулировочный винт.

    При наличии старых запчастей от велосипеда конструкцию можно выполнить из них. Большой диаметр колеса облегчает управление культиватором, и делает его ход более легким.

    Форма резака может быть в виде перевернутой «П» или «Т» образной. Важно! При работе с «Т» образным ножом необходимо строго следовать рядности. Иначе можно подрезать корни культурных растений.

    Разновидностью плоскореза является культиватор вилочного типа. В этой конструкции ножей несколько, и они закреплены на так называемой «вилке» – конструкции из особым образом загнутых стальных прутьев.

    Чертежи подобных приспособлений встречаются в садовых журналах времен СССР.

    Главное достоинство такого помощника – легкость хода. С ним может справиться и хрупкая девушка и ребенок. Рыхление почвы происходит очень качественно, однако корни сорняковых растений практически не срезаются.

    Вы можете выбрать, что важнее – глубокое рыхление или очистка территории от сорняков.

    Несмотря на название – приспособление классическим плугом не является. Чтобы вспахать целину – двух человеческих сил недостаточно. Это типичный тяжелый культиватор. Конструкция похожа на обычный плоскорез, но с добавлением тяговой рукояти.

    Популярное: Как поменять леску в триммере и какую лучше выбрать

    За нее берется второй оператор, и тащит плуг за собой, как лошадь. Первый работник контролирует направление и глубину вспашки. Пользоваться им в одиночку невозможно.

    Ротационный звездочный
    Достаточно простая в изготовлении конструкция. Необходимо изготовить несколько одинаковых звездочек – ножей, и нанизать их с определенным интервалом на ось.

    Ножи могут быть прямыми или загнутыми в разные стороны. После прохода звездами можно сразу же подрезать корни плоскорезом. Для этой цели изготавливается комбинированная конструкция, как на иллюстрации.

    Поскольку роторы – звезды исполняют роль опорных колес – дополнительная ось не нужна. С таким культиватором может справиться физически подготовленный человек, ход приспособления достаточно тяжел.

    Если вместо роторов – звезд, установить сферические диски – получится окучник.

    Культиватор типа «Ежики»

    В качестве основы выступает прочная вилка, изготовленная из стальной полосы. На рабочей стороне расположена ось для насадок. Насадки делаются из отрезков трубы, с наваренными штырями – иглами с остро заточенными кончиками (отсюда и название – «ежики»).

    Рыхление происходит за счет прокалывание верхнего слоя земли и легкого встряхивания поверхности. Корни сорняков остаются на месте. Главное достоинство инструмента – удивительная легкость хода. Земля рыхлится практически без усилий.

    Аналогично с предыдущей конструкцией, заднюю часть рамы можно оснастить плоскорезом, который и не даст покоя сорнякам на междурядье.

    В качестве рукояти используется или древко от лопаты, или тот же велосипедный руль.

    Совет! Роторный культиватор, или «ежики» можно использовать как перед собой, так и следом за оператором.

    В первом случае вы загоняете рабочую насадку своим весом, работа идет с усилием. Второй вариант требует загрузки (утяжеления) рабочей части. Однако работать таким образом легче, несмотря на лишний вес.

    Популярное: Как выбрать бензиновую мотокосу, особенности обслуживания

    Мы разобрались, как сделать культиватор самостоятельно, и какие их разновидности самые популярные. Не пренебрегайте советами родителей – их поколение знакомо с инструментом такого типа не понаслышке!

    Смотрите видео: как сделать ручной культиватор ежики. Подробное объяснение процесса изготовления. Если нужны конкретные чертежи с размерами, можете скачать по этой ссылке.

    Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

    Сказочный «Тяни-толкай» в виде огородного механизма, изготовленный своими руками, – надежный помощник сельского жителя, дачника. Не для красного словца вспомнили сказку, а для разъяснения технической подробности отдельных агрегатов-самоделок.

    Некоторые культиваторы надо толкать впереди себя. Это нелегкое занятие, и колесо, и лапы от излишнего усилия заглубляются больше, чем надо.

    Культиватор своими руками и для своей силы

    Некоторые умельцы изготавливают культиваторы, развернутые на 180 градусов. То есть их надо тянуть за собой, а не толкать. Утверждают, что такой процесс легче. Выбор направления за вами, вернее, за вашей одной человеческой силой. А она в среднем равна одной десятой лошадиной. Чтобы тащить ручной культиватор своими руками.

    Несколько вариантов изделий представлены ниже и на фото культиватора и его чертежах на сайте. Следуя указаниям пошаговки, можно изготовить любой агрегат – от самого простого до самоходного. Это гораздо дешевле, чем покупать заводские изделия.

    Эти самоделки выполнены российскими кулибиными, их опыт может перенять каждый, кто умеет держать в руках различные инструменты, разбирается в несложных чертежах, монтаже. И ручной культиватор своими руками можно собрать за пару недель.

    • На сельских подворьях чего только не накопилось за десятилетия: еще работоспособные различные электромоторы, двигатели внутреннего сгорания от мопеда, мотоцикла, колеса от сгнившего «Запорожца», а уж велосипедов – от юношеских до дорожных или спортивных.

    И многое из перечисленного будет фигурировать в чертежах и на сборке самодельных культиваторов. Подскажут и интересную идею усовершенствования, как сделать культиватор своими руками.

    Огород станет «легче»

    Каждую осень шестьсот квадратных метров дачного участка надо перелопатить, что не очень легко для их владельцев далеко не юношеского возраста.

    Лучше все-таки использовать более легкий процесс культивацию. Агрономы выступают против ежегодного, а то и два раза за сезон, перекапывания почвы. И не потому, что им жалко огородников.

    Дело в том, что штык лопаты имеет длину 30-40 сантиметров. Как правило, на такую глубину переваливается и почва. Это равносильно захвату лемеха промышленного плуга. А зачем? В Европе такие агрегаты настроены на 18-20 см.

    Даже любимый всеми картофель россиянам рекомендуют сажать на глубину от 6-8 до 10-12 сантиметров в зависимости от вида почвы. Зачем же тогда закапывать гумус на глубину до 40 сантиметров?

    Поэтому на самодельные культиваторы навешивайте ножи для рыхления почвы, уничтожения сорняков с захватом глубины не больше указанных выше общих нормативов. Себе же облегчите труд.

    Особый культиватор для картофеля своими руками – и для рыхления междурядий, и для нескольких за вегетацию окучиваний растений. Их можно переставлять на нужную операцию.

    «Малыш» под руками

    Самый простой агрегатик для небольших грядок и для теплицы. Предельно легок и удобен в использовании.

    Под рукой надо иметь:

    • длинный черенок от старой лопаты или покупной толщиной три – четыре см.
    • деревянная ось из твердых пород дерева или металлическая;
    • вырезанные «болгаркой» несколько тяжелых дисков диаметром 150 см. с острыми резцами.
    • изогнутый буквой П уголок по ширине захвата почвы дисками и заточенный как нож на вершине, лучше с обеих сторон.
    1. Начинаем сборку:
    • На поперечину насаживаются диски, их раздвиньте равными втулками.
    • Агрегат прикручивается к черенку.
    • Перевернутая металлическая буква П крепится сзади дисков. Выполняет роль горизонтального резака при движении вперед и назад.

    «Торнадо» уничтожает сорняки как ураган

    Садовый инструмент похож на вилы, со скрюченными острыми штырями и разведенными шире, чем захват вил. Культиваторы «Торнадо» своими руками можно изготовить для каждого члена садоводческо-огородной семьи, и даже для подростков. При работе они ввинчиваются в землю, как штопор в винную пробку.

    Ими легко выкапывать картофель, особенно на мягких почвах. Агрегат захватывает куст в центр, прокручивает его по движению стрелок часов и выкладывает на почву. Остается только оборвать клубни.

    Электро-мотокультиватор из запчастей

    Промышленного производства культиватор стоит от пяти до тридцати тысяч рублей. Да и приобретается он для площади как минимум гектар. Поэтому их чаще покупают фермеры, либо сельчане в складчину и подрабатывают на нем на соседних участках с весны до осени.

    Ведь он рассчитан не только на культивацию, но и на мелкую пахоту, сенокошение, а с прицепной тележкой перевозит груз. За пару лет агрегат окупает себя и продолжит приносить прибыль.

    Что приготовить для сборки электропомощника

    Для мотоблока пригодятся: маломощный бензиновый ДВС или мотор от стиральной машины, электроточила на 1-2 кВт, любой редуктор, «звездочки» и цепь от велосипеда, мопеда, металлические колеса со скребками на них для лучшего сцепления с почвой, а лучше — на резине.

    Колеса на культиваторы своими руками дешевле выйдут, чем покупать с разборки мотоциклов или автомашин-легковушек. Если будет электромотоблок, то приготовьте кабель метров на пятьдесят, но не с алюминиевыми жилами – он быстро погнется.

    В итоге это получится каркас с колесами на валу редуктора с обеих сторон. По центру – звездочка, на которую передается усилие мотора или ДВС. Она вращает колеса, и агрегат движется.

    Остается изготовить и установить культиватор для вашего мини-трактора своими руками. Для лап подойдут особо прочные листы рессор «москвича».

    Фото культиваторов своими руками

    Как сделать ручной культиватор своими руками

    Культиватор ручной – это инструмент для садово-огородных работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

    Делаем культиватор ручной своими руками

    • Простейший вариант – культиватор Торнадо
    • Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.
    • «Торнадо» — ручной культиватор для обраьотки легкого грунта

    Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

    Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика.

    Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения.

    В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

    Изготовление рукоятки для ручного культиватора Торнадо

    Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

    Вариант культиватора из частей велосипеда

    Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

    Культиватор ручной из велосипедных частей

    К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

    Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

    Схема конструктивная культиватора ручного из велосипедных частей

    Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками. Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

    Как сделать ручной культиватор

    Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

    Схема зубчатого вспахивателя:

    • 1 — диски-блины,
    • 2 — Г-образные зубья,
    • 3 — ось, 4 — цапфа,
    • 5 — стальная скоба,
    • 6 — рукоятка

    Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

    Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы. Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

    Дисковый роторный культиватор

    Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

    Самодельный дисковый культиватор:

    • 1— диск,
    • 2 — ось.
    • 3 — втулка,
    • 4 — скоба большая,
    • 5 — скоба малая,
    • 6 — шток,
    • 7 — труба,
    • 8 — ручка

    Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.

    Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4.

    К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.

    Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

    Ручной культиватор видео подборка

    Существует еще множество способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

    Нужно лишь умение немного разбираться в деталях машин и в электротехнике, а также немного воображения. Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

    Культиватор своими руками: самодельный ручной, электрический, роторный варианты

    Иногда овощи и фрукты действительно выгоднее покупать в магазине. Но в качестве продукции, выращенной собственными руками, всегда больше уверенности. К тому же работа на земле повышает жизненный тонус, если выполнять её с умом.

    А вот тяжелый физический труд не всегда полезен, особенно для тех, кто привык работать только в офисе. Чтобы весенние хлопоты были приятными и не слишком обременительными, необходимо обзавестись средствами малой механизации.

    Современную технику можно, конечно, купить, но оказалось, что сделать, например, культиватор своими руками достаточно просто. Убедитесь в этом.

    Вариант #1: ручной торнадо – смерть сорнякам

    Торнадо – так называется ручной культиватор, который можно и нужно сделать своими руками. Имея такое устройство, напоминающее искривленные вилы, можно забыть про бесконечные сражения с сорняками.

    Зубья инструмента под углом вонзаются в землю, после чего Торнадо нужно повернуть и приподнять. Для этого не придется прилагать избыточные усилия, потому что вместо обычной ручки у Торнадо имеется рычаг.

    Культиватор Торнадо привлекает тем, что он достаточно прост в использовании и работа с ним не требует каких-то значительных усилий

    Всем хорош этот замечательный корнеудалитель, но знакомство с его магазинной ценой может напрочь отбить желание стать его владельцем. Впрочем, ничего сложного в этом приспособлении нет. Культиватор Торнадо можно сделать самостоятельно и даже несколькими разными способами.

    Торнадо из пружинистой стали

    Нам понадобится стальная лента длиной 50 см, 1-1,5 мм толщины и 2 см ширины. Для нашей цели лучше всего использовать пружинистую сталь. Сгибаем ленту в виде петли и крепим к деревянному черенку инструмента.

    Длина черенка определяется в зависимости от роста владельца: работать инструментом должно быть удобно. Можно сделать и рычаг, такой же, как у магазинного корнеудалителя. Рабочая стальная петля должна получиться диаметром в 20 см, что немногим меньше ширины междурядий.

    Края петли затачиваются напильником с двух сторон.

    Сорнякам — вилы в бок

    Если Торнадо похож на вилы, то почему бы из этого привычного для всех огородников инструмента и не сделать ручной культиватор своими руками? Купим в хозяйственном магазине обычные вилы и придадим зубьям этого инструмента нужный изгиб при помощи молотка. В целом инструмент должен напоминать своеобразный штопор. Важно не торопиться и действовать осторожно.

    Для рычага понадобится полуметровый отрезок пластмассовой трубы. Покупаем в магазине и пластиковую ручку-насадку для черенка, которую используют для вил или лопат. Трубку разрезаем вдоль, надеваем на рукоятку и закрепляем изолентой так, чтобы она не скользила. Теперь получившийся рычаг выступает примерно на 25 см от черенка с обеих сторон.

    Логично сделать вилообразную часть Торнадо именно из вил – хорошо знакомого всем огородникам инструмента, который есть у каждого

    Немаловажной частью для культиватора Торнадо является его верхняя рычажная часть: благодаря рычагу можно, прилагая минимальные усилия, выполнять тяжелую работу

    Вариант #2: плоскорез на базе велосипеда

    Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

    Для создания плоскореза необходимы:

    • старый велосипед, которым уже никто не пользуется по прямому назначению;
    • головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
    • дрель, болгарка, ключи, сверла, болты и так далее.

    От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка.

    В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно.

    Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

    Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

    Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

    Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

    Вариант #3: дисковый роторный культиватор

    Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

    В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

    Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе.

    После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра.

    Часть стержня выступает над перекладиной.

    Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу.

    Вот на эту-то работу и понадобятся основные физические усилия.

    Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

    Вариант #4: производственная мясорубка нам в помощь

    Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

    Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

    Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

    К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

    Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна.

    В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

    Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем.

    Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора.

    Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

    Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

    Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной — земля может быть буквально переработана до состояния пыли.

    Вариант #5: дитя велосипеда и стиральной машинки

    Не спешите выбрасывать старый велосипед и отслужившую своё стиральную машинку. Эти вещи могут ещё пригодиться, если появится желание смастерить культиватор собственными руками, затратив на это минимум средств.

    Теперь Вы знаете, как можно самостоятельно сделать культиватор. Осталось применить свои знания на практике.

    Инструкция как сделать самодельный ручной культиватор своими руками : чертежи и фото

    Сегодня среди огородников стал популярен ручной культиватор Торнадо. Действительно инструмент довольно удобен, компактен и прост в использовании, но по цене не каждому по карману.В этой статье мы предлагаем вам изготовить ручной культиватор Торнадо своими руками, согласно чертежам и пошаговой инструкции.
    Конструкция не сложная. Работает он по принципу штопора.
    Чертеж


    Для поперечной ручки культиватора вполне подойдет руль от старого велосипеда.
    Длину стойки можно сделать под свой рост или сделать ее регулируемой (отверстия на выдвижной части)

    • Самое сложное выполнить зубья из прочного негнущегося металла, которые имеют дугообразные изгибы.
    • Чтоб сделать самим ручной культиватор для дачи, необходимо будет приготовить:
    • вилы;
    • кусок трубы из пластика;
    • насадку для черенка.

    Рукоятку делают так:

    • разрезается вдоль труба из пластика;
    • края разреза развернуть в стороны и надеть на пластиковую насадку для черенка лопаты;
    • рукоять из трубы лучше примотать к насадке, потому как она может сдвигаться в процессе работы.
    • Затем необходимо зубья вил изогнуть молотком, чтоб они напоминали штопор, сравнивая с фото оригинального культиватора. Инструмент будет готов к использованию после того, как насадка с рукоятью будет надета на изогнутые вилы.

    Внимание! Дополнительно о достоинствах ручного культиватора «Торнадо» можно прочитать тут…

    К сведению! Если же у Вас нет времени или не уверены, что получится достаточно качественно изготовить культиватор, его можно просто заказать тут…

    Посмотрите видео! Ручной культиватор » Торнадо » своими руками

    Если статья была полезна, поставь 5 звездочек!

    (2

    Как сделать по чертежам ручной культиватор для прополки сорняков своими руками для дачи

    Культивация – это взрыхления грунта, который ранее уже был обработан, с подрезанием сорняков и прочих вредоносных для урожая растений.

    Культивация помогает улучшить водный и воздушный режимы грунта, тем самым повышая его плодородность и возможность посадки на нем сложных и требовательных растений, таких, например, как подсолнух.

    Об устройстве

    • На полях культивация выполняется с помощью специальной техники с необходимым оборудованием, а вот что касается небольших хозяйств и участков, для их обработки можно использовать легкую моторизированную технику, такие культиваторы, как: электрический для дачи, мини культиватор, Лоплош или же ручные культиваторы.
    • Если говорить про самодельный культиватор ручной для дачи своими руками, сделать его вполне реально.
    • Его можно изготовить без применения каких-либо особых материалов и инструментов, и сделать это можно за день или пару часов, в зависимости от того, что же именно будет представлять собой будущее изделие – простого ежа с ручкой, или же модификацию старого велосипеда.

    Но пользу от такого изделия вы получите однозначно. Это будет ухоженный огород, где одинаково хорошо плодоносят разнообразные культуры, чистый от сорняков с землей, которую легко обрабатывать.

    Функционируют такие изделия исключительно при помощи мускульной силы, поэтому никаких затрат на электричество и топливо, тем более обслуживание двигателей и замену деталей не будет.

    1. Все механические части крайне надежны, благодаря своей простоте, а в том случае если их поломка все же произойдет, заменить что угодно будет очень просто – достаточно лишь сделать новую часть из уже имеющихся материалов.
    2. Также, изготовление самодельных ручных культиваторов не требует практически никакого опыта в проектировании или инженерном деле, поскольку состоят в основном из всего нескольких движимых соединений.
    3. Более подробно о ручном культиваторе своими руками смотрите на видео:

    Необходимые материалы

    Для того, что бы можно было самостоятельно изготавливать разного рода изделия, полезные для обработки огорода, под рукой желательно иметь самые необходимые и часто применяемые материалы. Такие материалы, которые должны быть в любой мастерской это, в первую очередь, сталь.

    • Чем больше профиля, полосы, прутка и труб из стали буде находиться на хозяйстве, тем проще будет выполнять разнообразные работы, выполнять ремонты и производить полезный инвентарь.
    • Также, обязательно нужен сварочный аппарат, с помощь которого можно будет быстро и надежно соединять все металлические части.
    • Это можно делать и с помощью саморезов для металла, но их сфера применения и надежность не сравнимы со сваркой.

    Инструкция по сборке

    1. О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

    Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.

  • Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.
  • Культиватор для прополки

    Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

    • И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.
    • Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.
    • Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.
    • Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.
    • Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.
    • Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

    На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

    Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

    Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

    Торнадо

    Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

    «Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

    Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

    Принцип его работы похож на штопор, но намного большего размером.

    При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

    При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

    Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

    Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

    Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

    Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

    С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

    Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

    Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

    Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

    Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

    Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

    Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

    Плоскорез

    Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

    Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

    Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

    Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

    Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

    Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

    К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

    Дополнительные советы и рекомендации

    Во время проведения любых работ в мастерской необходимо соблюдать все меры безопасности. В первую очередь необходимо защищать глаза, особенно во время работы со сваркой, не зависимо от ее типа.

    В дуговой сварке опасна не только интенсивность света, получаемая в результате горения дуги, но и окалина, которая возникает на месте застывшего сварочного шва. Притом, она может откалываться самопроизвольно, во время остывания металла, вылетая на большую высоту.

    Сбивать горячую калину молотком в направлении «к себе» также, плохая идея, поскольку она может попасть не только в глаза, но и на открытые участки кожи и за воротник, в волосы. Поэтому их необходимо закрывать в первую очередь.

    При работе с газосваркой, разогревая ею металл для обработки или резки необходимо использовать перчатки и щитки для лица – работа ведется при высоких температурах. Также, помните, что кислород создает взрывоопасную смесь при контакте с маслом – для детонации этой смеси не нужна искра.

    Источник: http://grifon-kamaz.ru/traktora/kak-sdelat-ruchnoj-kultivator-svoimi-rukami.html

    Самодельный ручной культиватор

    Каждый садовод культивирует землю на даче. Слово «культивация» пришло к нам из латинского языка. В переводе оно означает – обрабатывать, возделывать. А ведь так и есть. В процессе культивации обрабатывается почва, культивируют ее для того, чтобы избавится от сорняков. Но цель культивации не только в прополке. После культивации почва становится рыхлой и более насыщенной кислородом. Культиватором обрабатывают почву до посева и после того, как урожай собирают. Еще культиватором нужно обрабатывать междурядья, окучивать и пересаживать растения. Культиватор – очень удобное приспособление, он облегчит работу и сократит время обработки почвы на огороде, клумбе и любом другом участке.


    Современный культиватор можно купить в специализированном магазине. Но такую технику легко можно собрать своими руками. Нужно лишь найти понятную инструкцию, необходимые детали и инструменты и приступить к работе.

    Самый простой способ получить красивую лужайку перед домом

    Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

    Типы и виды культиваторов

    Для начала следует знать, что культиваторы делятся по типу питания:

    • ручные;
    • бензиновые;
    • электрические.

    Также они делятся по весу и мощности. Бывают сверхлегкие культиваторы, мини, они весят не больше тридцати килограмм, идеально подходят для небольших садовых участков и дачи.

    Есть легкие культиваторы. Их вес больше тридцати, но не больше шестидесяти килограмм. Такие культиваторы используют на больших участках, на вспаханных полях и целине. Средние культиваторы весят до ста килограмм. Ну и самые большие культиваторы – тяжелые. Их вес больше ста килограмм. Используют такие культиваторы на больших полях и угодьях.

    Есть еще одна классификация культиваторов – по назначению:

    • универсальные – применяются для обработки почвы на любом участке, междурядьях, их используют для прополки;
    • специальные – для обработки определенного сорта или культуры;
    • растениепитатели – эти культиваторы созданы для обработки почвы и постепенного добавления удобрений;
    • предпосадочный, паровой – для боронования любой почвы перед посевом, подходит для дачи;
    • пропашные – для прополки междурядий на полях, где уже взошли посевы.

    Бывают культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Отличаются они размером, ведь для одного ряда культиватор намного меньше, чем для обработки нескольких рядов.

    Но самым подходящим для обработки огорода и клумб является стандартный ручной культиватор. Он легкий и удобный в использовании. Также он занимает мало места, отличается небольшим весом. Бывают садовые культиваторы, они тоже небольших размеров, идеально подходят для дачи.

    Ручной культиватор для прополки

    Достоинства и недостатки культиваторов

    Каждый из видов культиваторов имеет свои плюсы и минусы. Электрические культиваторы легкие и небольших размеров. Их не нужно заправлять, ведь они работают на электричестве. Также они довольно просты и удобны в использовании, но не подходят для дачи, на которой нет электричества.

    К недостаткам можно отнести то, что работают они только на той территории, куда достает шнур питания. Также электрические культиваторы не обладают высокой мощностью. С таким культиватором можно обрабатывать клумбы и почву теплиц, но на больших участках они совершенно бесполезны. Ведь длина шнура определяет место, на котором этим культиватором можно обрабатывать почву.

    У культиватора, который работает на бензине (бензиновый культиватор), преимуществ немного больше. С ним удобно обрабатывать большие территории, ведь такой культиватор обладает высокой мощностью и функциональностью. К недостаткам можно отнести сложности в техническом обслуживании, большой вес и заправку топливом. А чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Бензиновые культиваторы часто называют звездочными.

    Ручной культиватор – делаем дома

    Такой культиватор – это самая полезная вещь в хозяйстве. У него очень много положительных сторон:

    • отсутствие нагрузок на поясницу,
    • простота использования,
    • эффективность,
    • доступность,
    • компактность.

    С таким культиватором вы не растащите сорняки по всему участку, а рыхлит он почву очень качественно и не выворачивает ее. Но культиватор предназначен для обработки маленьких участков и только на вспаханной земле. Он идеально подходит для дачи.

    Вначале следует понимать, для какой цели вам понадобился культиватор. Ведь на выбор определенного культиватора влияет и набор культур, которые посажены на участке, и структура почвы самого участка. Если у вас маленький участок, то мощный и объемный культиватор будет занимать много места. Он нанесет только вред, пользы от него не будет.

    Лучше всего создать культиватор своими руками, так вы сэкономите свои деньги и обретете помощника в хозяйстве. Некоторые культиваторы можно создать из подручных средств, для некоторых нужны дополнительные детали, но их стоимость не будет превышать стоимости целого культиватора в магазине. Культиваторы, которые созданы своими руками, идеальные помощники на огороде и подходят для дачи.

    Самый маленький культиватор

    «Шустрый малыш» – маленький самодельный культиватор, его можно назвать мини культиватором. Захватывает он лишь двадцать сантиметров территории, но работать с таким культиватором очень удобно. Все что нужно сделать, это прикрепить несколько вырезанных металлических звездочек к оси, а после закрепить удобную ручку. Вот и готов новый помощник в хозяйстве. С ним легко обрабатывать междурядья в то время, когда урожай уже взошел. Именно его мини размер предотвратит повреждение нужных растений. Также, если звездочки хорошо заточены, то они без проблем срезают сорняки. При этом сорняк не цепляется за культиватор и не разносится по всему участку. Подходит для дачи, ведь его удобно перевозить.

    Простой культиватор – «Торнадо»

    Еще один простой культиватор, который можно сделать собственноручно, имеет название «Торнадо». Такой культиватор идеально подходит для обработки легкого грунта. А делается он из самых обычных вил или пружинистой проволоки, его тоже можно назвать мини культиватором.

    1. Для того чтобы сделать такой культиватор, вам потребуется деревянный черенок-ручка, которую нужно будет доработать. Деревянную ручку вашего нового культиватора следует укрепить. Для этого используется металлическая или пластиковая труба, разрезанная вдоль. Она не должна быть намного больше деревянной ручки. После того как труба разрезана, одеваете ее на деревянную ручку и приматываете. Так ручка станет намного крепче, и с таким культиватором будет легче работать.
    2. Дальше приступайте к изготовлению основной части культиватора. Берете вилы и молоток, также вам нужна картинка или чертежи оригинального культиватора «Торнадо», ведь нужно в точности повторить все изгибы.
    3. От сильного удара молотка зубья вил изогнутся в ту сторону, в которую вы их направите. Но не перестарайтесь.
    4. После того как основа культиватора создана, прикрепите ее к ручке и можете обрабатывать почву вашим новым культиватором.

    Также можно сделать зубья культиватора из толстой пружинистой проволоки. Этот вариант займет больше времени и усилий. Но результат того стоит.

    Культиваторы из старого велосипеда

    Для другого варианта культиватора, который можно создать своими руками, нужны части велосипеда. Так что, если у вас есть старый и ненужный велосипед – сделайте свой культиватор и не тратьте деньги на покупку. Это идеальный помощник на даче.

    1. К раме старого велосипеда крепим культиваторную головку, это может быть часть старого культиватора, железные прутья или же маленький плуг, сапа.
    2. Комфортная ручка для управления культиватором делается из отрезков железных труб или же из другого металла. Между ручками крепится поперечина.
    3. Сборка всех частей культиватора меж собой выполняется болтами, гайки на которых затягиваются максимально сильно, дабы вся система была твердой или же все детали можно закрепить при помощи сварки. Этот вариант намного надежней предыдущего.
    4. После того как основа готова, к ней крепится колесо, оно должно быть не слишком большим, чтобы плуг хорошо входил в землю. И не слишком маленьким, тогда вам придется прилагать больше усилий при толкании, чем это требуется с колесом средних размеров.

    Если у вас осталось старое колесо средних размеров, то можно сделать еще один вариант домашнего культиватора. Просто присоедините к колесу изогнутые металлические ручки, на которые также крепится маленький плуг, он крепится за колесом, ближе к вам. И вот готов домашний самодельный ручной культиватор.

    Дисковый культиватор своими руками

    Так же есть вариант самодельного ручного культиватора, который делается из стальных дисков. Всего дисков должно быть пять, на трех из них крепятся зубья, с помощью которых будет происходить рыхление почвы. Такие диски можно сделать самостоятельно или же заказать. Ведь делаются они на токарном станке. Два диска будут гладкими, а в три остальных будут закреплены специальные зубья или изогнутые гвозди. Когда диски готовы, они поочередно одеваются на ось, потом ставятся подшипники и шайбы, а после вся конструкция крепится к деревянной рукоятке. Культивируется почва при помощи этих зубьев, они поочередно вонзаются в землю и рыхлят ее. Также эти зубья подрезают корни сорняков. Из-за своего веса этот ручной культиватор не требует особого применения силы. Единственный недостаток в том, что периодически придется очищать зубья от сорняков. Ведь срезанная трава цепляется за зубья и разносится по всему участку.

    Роторный культиватор

    Роторный культиватор можно сделать своими руками, такой вид культиватора предназначен для боронования, разравнивания почвы после вспахивания. Он чем-то похож на дисковый культиватор, но диски в нем иной формы – они полусферические и выпуклые. Также их не пять, а всего четыре. При этом каждая пара прикреплена к собственной оси. Также основа остается движимой, что помогает изменять угол наклона дисков при необходимости. Основа будет металлической, ее можно прикрепить к удобной деревянной или металлической ручке, на которой будут винтики для регулировки угла дисков. Полностью металлический культиватор этого типа выйдет более тяжелым, так что если вы не обладаете силой, делайте ручку деревянной. Удобен этот культиватор тем, что трава не будет цепляться за диски.

    Удобный культиватор из бензопилы

    Если у вас есть старая бензопила, которой вы уже давно не пользовались, не торопитесь ее выбрасывать или продавать. Из ее исправных частей можно сделать отличный ручной культиватор своими руками. Этот вариант подходит тем, кто разбирается в технике. Также нужно будет приобрести некоторые материалы, смазку и горючее. Ведь этот культиватор бензиновый, то есть работает на бензине или другом горючем.

    1. Для начала нужно сделать раму для мотоблока из уголков. По форме она будет кубической.
    2. Дальше крепится двигатель к верхней части каркаса будущего культиватора.
    3. Ручки делают из металлических труб, с такими ручками очень удобно обрабатывать почву.
    4. Также понадобятся две звездочки, одна для промежуточного вала, а другая будет ведущей. Именно из-за этих деталей культиватор называют звездочным.

    Недостаток этого самодельного культиватора в том, что требует постоянной дозаправки.

    Своими руками электрический культиватор

    Если есть желание, то в домашних условиях можно создать электрический культиватор. Но следует учитывать, что землю он будет разбивать большими кусками, это при быстрой работе. Если же обрабатывать почву таким культиватором медленно, то комья будут поменьше, а земля станет более мягкой и вспаханной. Также следует помнить, что территория работы будет ограниченна длинной электрического шнура.

    1. Для того чтобы сделать такой культиватор, нужно два металлических уголка, которые крепятся к редуктору. К ним крепятся ручки, изогнутые, для большего удобства.
    2. К этим же уголкам крепится и ось для колес. Колеса для этого культиватора используют средних размеров. Ведь с большими будет не очень удобно работать, а маленькие будут проваливаться.
    3. Далее, нужно соединить вал с обычной электрической мясорубкой. Нужно будет отколоть стандартную насадку и вставить в образовавшееся отверстие приготовленный винт.
    4. Далее, для большего удобства можно перенести кнопку включения с самой мясорубки на ручку культиватора, и все готово.
    5. Следует заменить шнур питания на мясорубке, ведь стандартный шнур обычно очень короткий и не подойдет для работы.

    Есть еще много вариантов изготовления культиваторов своими руками. Нужно лишь немного проявить фантазию и смекалку. Ведь имея старый, но рабочий мотор от стиральной машины, тоже можно создать хорошо работающий электрический культиватор. Нужно лишь найти детали старого велосипеда и соединить их вместе. Также можно добавить аккумуляторы, и у вас выйдет самодельный аккумуляторный культиватор.

    Ведь не всегда всю работу можно сделать с большим и профессиональным культиватором. Иногда намного проще обработать ручным культиватором междурядья и при этом не навредить растениям.

    Как только наступает весна и сходит снег, все начинают ждать теплой погоды. Многие хотят поскорее заняться возделыванием своих участков, чтобы подготовить почву для обильных урожаев. И тут каждому дачнику и садоводу пригодится ручной культиватор. Ведь если перед посадкой взрыхлить почву, то в напитанной кислородом земле растения будут прорастать намного быстрее. Да и при работе с культиватором не требуется особого приложения усилий, при этом выполнение работ производится намного быстрее. С культиватором, который вы изготовили сами, смогут работать и взрослые, и дети. Нужно немного времени на обучение. Главное – следовать всем инструкциям при изготовлении ручного культиватора.

    С ручным культиватором вы не только вспушите землю перед посадкой, с его помощью создаются удобные бороны для посадки семян. Также культиватор можно использовать в борьбе с сорняками, когда уже все взошло. Ведь не всегда есть желание вырывать траву вручную. А обрабатывать огород нужно часто.

    Для дачи идеально подойдет любой из ручных культиваторов созданный своими руками, самодельный. Ведь они довольно небольших размеров и ими очень удобно работать. В одном мини культиваторе вы обретете отличного помощника на даче.

    Не всегда выгодно покупать овощи и фрукты. Ведь нет никакой гарантии, что магазинные овощи выращены с соблюдением всех технологий. И ведь гораздо приятней есть овощи, которые выращены вами на вашем же огороде или даче. Тем более, если заниматься садоводством правильно и с умом, то даже настроение поднимается. Также улучшается ваше физическое здоровье, ведь появляются постоянные физические нагрузки. Для того чтобы садоводством и огородничеством было удобно заниматься, следует купить или сделать самому некоторые инструменты. Если вы разбираетесь в технике, то ничего сложного нет, вы с легкостью соберете самодельный инструмент для обработки земли и удаления сорняков. Если же вы не особо разбираетесь, выберете тип ручного культиватора с несложной конструкцией. Если же вам хочется создать сложный культиватор самому, попросите своих друзей вам помочь. Вместе с друзьями будет намного интересней и веселее создавать такую полезную в хозяйстве технику.

    Источник: http://rozarii.ru/tehnika-dlja-sada/samodelnyj-ruchnoj-kultivator.html

    Смотрите также:
    02.05.2020

    Описание и обзор систем автоматического полива С истема полива — это сочетание нескольких устройств, предназначенных для автоматического полива ограниченной территории. Для конструирования системы капельного орошения понадобятся: источник водоснабжения, которым...

    02.05.2020

    Утепляем дачный дом изнутри по всем правилам Здравствуйте, дорогие читатели. Если вы снова заглянули к нам в гости, то либо просто соскучились, либо, что вероятнее всего, ищете толковый совет. Это не удивительно. За окном давно уже не май и хотелось бы хоть немного...

    02.05.2020

    Как сделать летний душ для дачи своими руками — инструкция с фото Летний душ для дачи своими руками В летний зной, все любители дачи, привыкшие проводить свободное время за городом, особо нуждаются в летнем душе. После тяжелой работы, проведенной на огороде, так хочется...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
