Делаем улей на две пчелосемьи своими руками

Улей для пчел своими руками: виды и чертежи

Пчеловодство – само по себе и повышающее продуктивность приусадебного хозяйства. Покупной улей без рамок стоит не так дорого: до 4 тыс. руб. Но их нужно несколько штук. Если вы хотите организовать на участке или даче собственными силами и с минимальными расходами, то можете изготовить ульи самостоятельно. Другое, более затратное оборудование для пчеловодства (, ) можно брать в аренду, либо отдавать на переработку соты.

Улей – это жилище пчелосемьи или нескольких семей. Количество меда, которое вы сможете с него собирать, определяется многими обстоятельствами: методом пчеловождения, плотностью медоносов вокруг, погодой, опытом пчеловода. Важную роль играет конструкция и порядок изготовления улья.

История создания и изготовления ульев

существует тысячи лет. Но всего два столетия прошло с тех пор, как была придумана конструкция улья, позволившая действительно «одомашнить» пчел. При этом пчелосемья не погибала и не была обессилена после сбора. Такой (рамочный) первым предложил в 1814 г. И.П.Прокопович. Немного позже сформулировал принцип построения дома для пчелиного «сверхорганизма»: каждая пчелосемья должна получать объем жизненного пространства, который соответствует ее силе. И улей должен быть устроен так, чтобы это пространство можно было увеличивать. В 1851 г. он предложил улей с вертикальными рамками. И эта конструкция до сих пор преобладает в профессиональном пчеловодстве.

Новичкам очень важно подобрать правильный проверенный тип и точно воспроизвести его, согласно чертежам. Надежных конструкций, которые позволяют опытным пчеловодам и в немедовые годы собирать с одного улья по 20 кг не так много. Все эти образцы представлены ниже, с чертежами и пояснениями. Изготовлению ульев для пчел по видео также можно легок научиться.

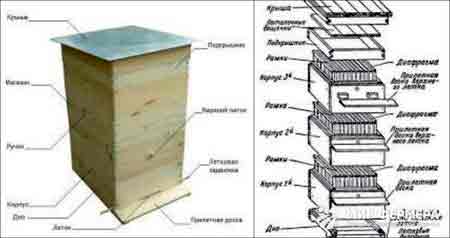

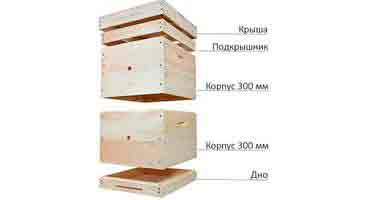

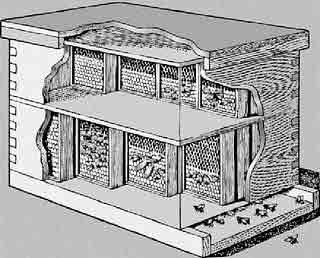

Из чего состоит пчелиный домик

  • Подставка или дно ограничивает конструкцию сверху. У него часто имеется скошенная передняя стенка, на которую садятся пчелы. Иногда между корпусом и дном есть еще одно «ложное» дно. Оно облегчает уборку мусора и прочий уход.

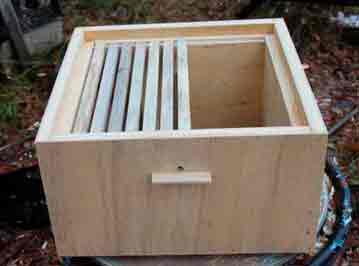

  • Корпус представляет собой короб, не имеющий дна. В нем располагаются рамки, место постоянного обитания пчелосемей. Иногда в корпусе устраивают вертикальные убирающиеся перегородки. Иногда несколько корпусов располагают друг над другом. Если их более 3, то такой улей называют многокорпусным.
  • Магазин – короб, чуть меньшей высоты, чем корпус. Он не имеет летка и располагается над рамками. Магазин служит для отбора меда. Межу ним и корпусом есть разделительная сетка, которая называется сепаратором. Ячейки в сетке сепаратора должны быть такого размера, чтобы рабочая пчела свободно проходила в них, а матка не могла бы покинуть корпус и отложить яйца внизу, в наполненных сотах. Магазин с сепаратором – отличительная особенность улья, предназначенного для агрессивного медосбора. Естественно, такая технология рассчитана на медовые годы и на сильные пчелосемьи. Если нужно просто разделить две семьи в одном улье, то используется глухая доска.
  • Подкрышник – это секция-коробка над всеми корпусами. Ее функция – обеспечивать правильный микроклимат и циркуляцию воздуха в улье. Он может быть с вентиляционными отверстиями либо глухим. Часто в подкрышнике располагают кормушку или укладывают утеплитель.

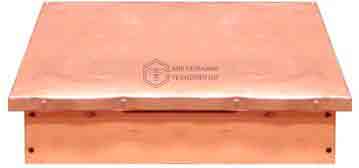

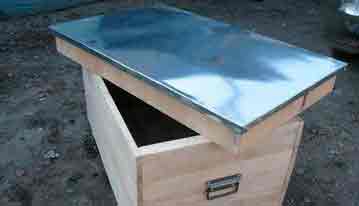

  • Крышка — это, собственно, крыша улья, защищающая его от осадков. Она устраивается скатной или плоской. Чтобы легче было транспортировать ульи, их делают плоскими. Но одно- или двухскатные лучше проветриваются.

О типах и размерах ульев

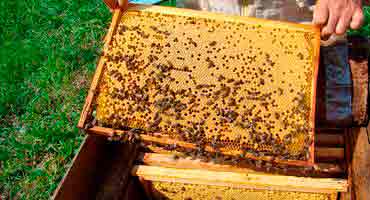

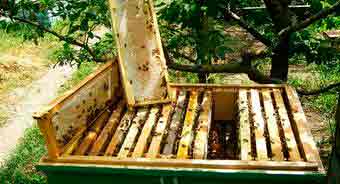

Съемные рамки, которые задвигаются в корпус домика для пчел, нужны как основа для построения сот. Сами соты бывают для расплода, гнездовые и холостые (предназначенные для запасов). Если у семьи будет слишком много места, силы рабочих пчел будут тратиться на построение ненужных сот. Поэтому так важно правильно ограничить их жизненное пространство. Рамки под гнездовые соты размещаются в корпусе, а рамки под холостые – в магазине. Так можно будет отбирать мед, не тревожа пчелосемью.

В зависимости от конструкции рамки, ульи получаются низко-широкие, квадратные и узко-высокие. Рой «растет» по вертикали. Поэтому, узко-высокая конструкция чаще, чем низко-широкая приводит к выделению нуклеуса (нового роя). И расходованию на него запасов меда.

Схемы, чертежи и рамки для ульев

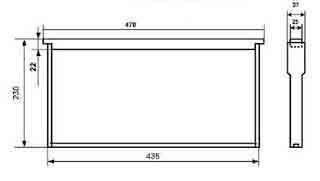

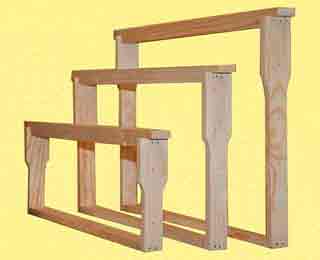

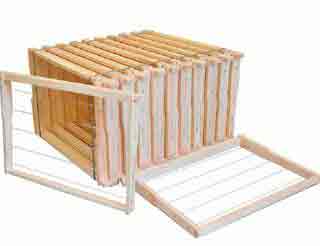

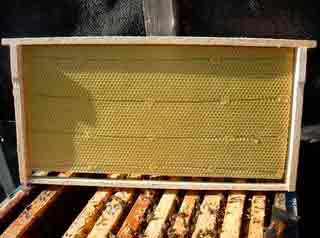

Чаще всего используются стандартные рамки размером 435Х230 мм (для гнезда) или полурамки размером 435Х145 мм (для магазина). Их пустой проем заполняется оцинкованной проволокой диаметром 2 мм и восковыми листами. Эти листы с вдавленными донышками будут основой для строящихся сот. Рамки задвигаются сверху вниз в пазы и висят на плечиках – расширениях в верхней части.

Шаг, с которым располагаются рамки в коробе равен 37 – 38 мм. Сама ширина рамки (плечиков) немного меньше – 36-37 мм. Разница нужна, чтобы пакет рамок не застревал в коробе из-за теплового расширения и склеивающего их прополиса. Это обеспечивает так называемое «пчелиное пространство».

Чтобы успешно сделать улей , нужно знать, что устройство рамки, как и самого улья, существенно зависит от климата, в котором располагается пасека.

  • В резко континентальной и горной местности нужно делать рамки шириной 36 мм и их шаг – 38 мм,
  • В умеренно континентальной местности – ширина 36 мм и их шаг – 37 мм,
  • Местность с минимальными перепадами температур (у моря, в степи и пр.) — 37 мм, с шагом 37,5 мм.

Между стенками улья и крайними рамками также должен быть точно установленный зазор. Он составляет 9,5 мм. Если сделать его большим, то заполнят пространство сотами, а если меньше – то крайняя рамка приклеится прополисом к коробу. Расстояние между дном улья и нижней частью рамок должно быть 2 см. Пчелы должны свободно перемещаться по дну, и снизу должен поступать воздух. И даже при соблюдении этого правила, за пчелосемьями нужен регулярный уход, чтобы рамки не пристали к днищу.

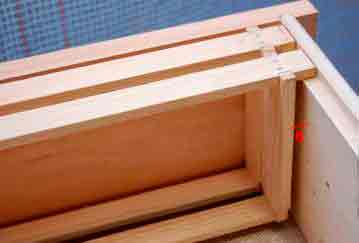

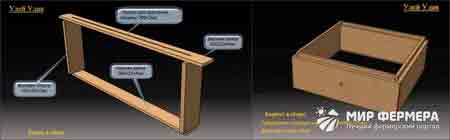

Для того, чтобы делать качественные и одинаковые рамки для ульев своими руками, пчеловоды используют специальные лекала. Собирают их на гвозди. Изготовление рамок собственными руками оправдано. Ведь и для небольшой пасеки они нужны сотнями.

Распространенные типы ульев

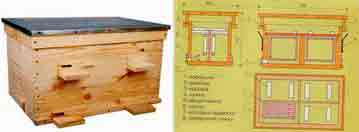

Улей Лангстрота Рута

Это самый старый тип пчелиного дома со стандартными рамками вертикального типа. Все, что сказано выше, по большей части относилось к этим ульям вертикального типа. На практике в «многоэтажном» подобном улье всегда используется 3 – 5 корпусов, по 10 рамок в каждом корпусе. Эта простая конструкция сильно облегчает пасечные работы. В улье живут как слабые, так и сильные семьи. Сильные обеспечивают достаточный медосбор.

Деревянный улей Лангстрота лучше всего изготавливать из ровной и сухой доски до 4 см толщиной. Габариты короба — 462 мм х 400 мм х 240 мм. Каждый корпус оборудуется 2 одинаковыми диафрагмами из тонких досок или фанеры. По высоте они должны быть такими же, как рамки, а по ширине – такими, чтобы за них не могла проникнуть пчела.

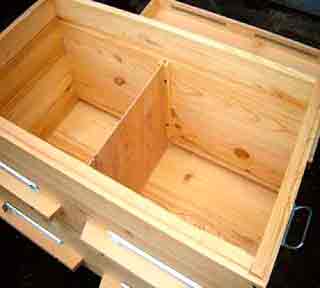

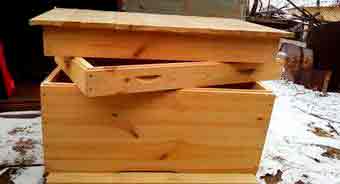

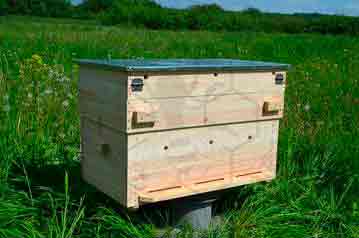

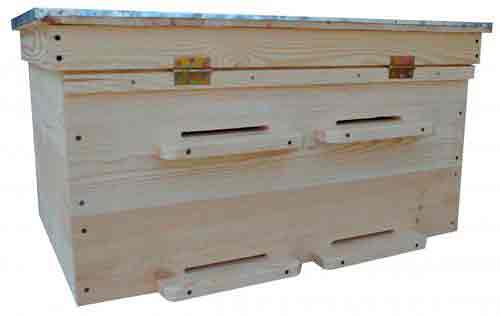

Лежак

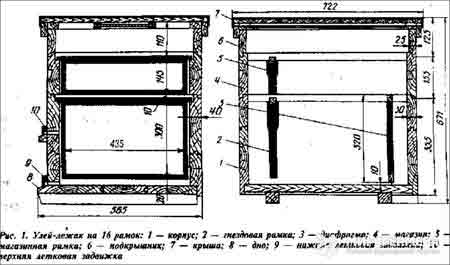

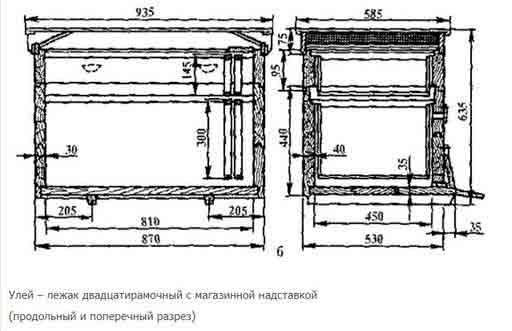

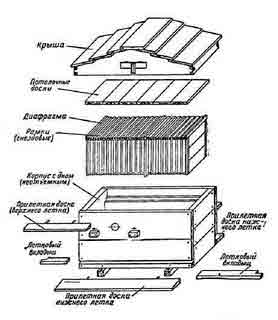

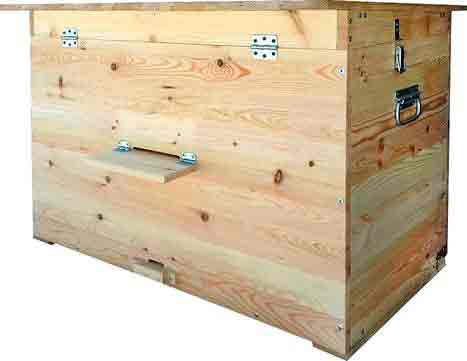

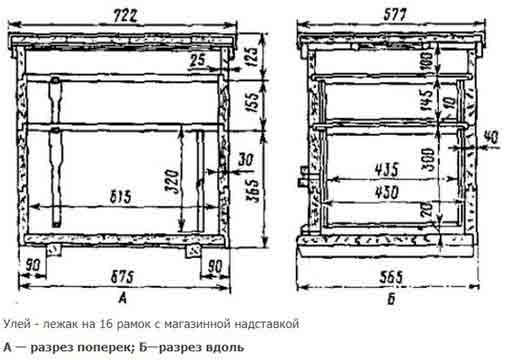

На рисунке представлено устройство простого деревянного улья-лежака. Такой тип (без магазина, с удлиненной рамкой) называют украинским. Он выглядит как сундук внешне и часто делается с откидной крышкой. Такое устройство улья подходит для теплого климата с большим количеством цветущих медоносов. Это в некотором роде «ленивое» пчеловодство.

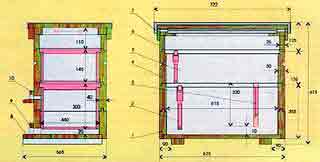

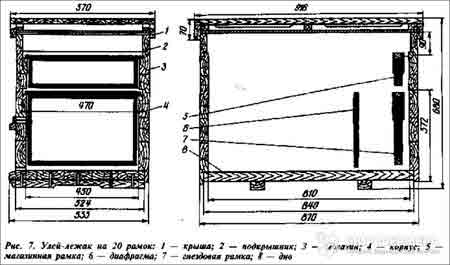

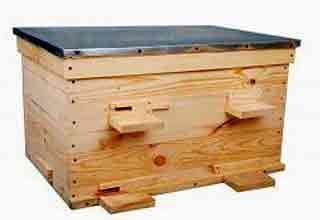

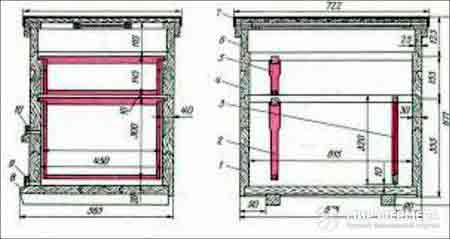

На следующем рисунке можно увидеть устройство более сложного лежака, с магазином и на две семьи. В нем непременно располагается диафрагма, пчелосемьи могут развиваться вверх и за ним легко наблюдать.

Лежак – отличная конструкция для зимовки. В профессиональном пчеловодстве он используется для спасения слабых семей в зимнее время, и такой улей легко изготовить своими руками.

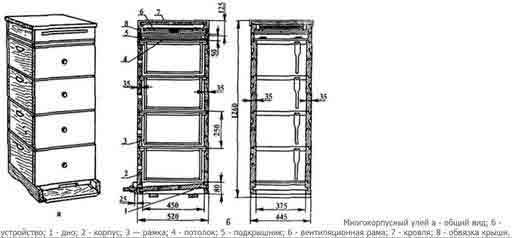

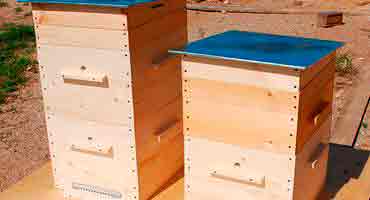

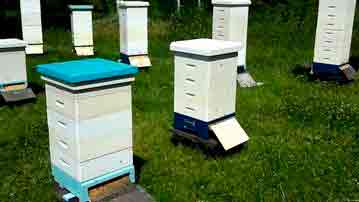

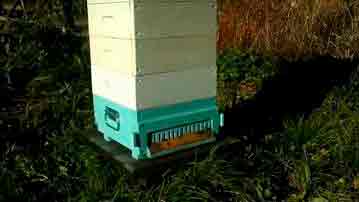

Многокорпусные ульи Дадана

Шарль Дадан в позапрошлом веке разработал собственную конструкцию улья для местностей, не слишком богатых медоносами. Этот тип не подходит для производства меда в промышленных масштабах. Но сам улей и пчеловождение достаточно просты, и вполне обеспечивают потребности небольшого хозяйства.

Этот улей на 12 высоких рамок (высота 300 мм), может обеспечить зимовку пары пчелосемей. Разновысокие корпус и магазин составляют один модуль улья. Модули можно устанавливать один на другой. Классический материал для изготовления ульев Дадана – влагостойкая фанера или сосновая доска.

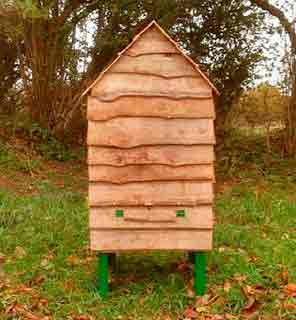

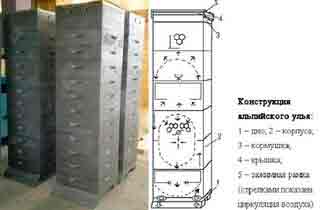

Альпийский улей Делона

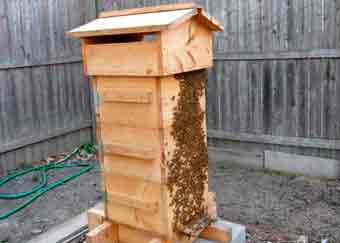

Изобретатель этого улья Роже Делон приспособил эту колодообразную конструкцию для того, чтобы использовать огромный потенциал альпийских лугов. Цветение в горах кратковременное кратковременное и бурное, расстояния между группами медоносов большие. А суточные колебания температуры очень велики.

Делон решил, что конструкция улья для горных условий должна приближать их жизнь к условиям существования диких пчел. Для этого он разработал низкую рамку из проволоки, на которую вощина натягивается без металлических нитей. Сам альпийский улей состоит из низких (108 мм высотой) в плане квадратных корпусов, которые составляются в высокие колоды. Можно скомпоновать до 12 коробов в одном улье.

Пчеловождение и уход за подобным устройством довольно сложные. Трудозатраты на обслуживание горных ульев в 3 или 4 раза выше, чем для конструкции Дадана. Да и сделать такой улей для горной местности своими рукам не так просто.

Кроме этих основных типов, есть менее распространенные ульи Озерова, Варре, Хомича и пр., каждый из которых «заточен» под определенные условия пчеловодства.

Из чего и как построить улей

Дерево – классический материал для постройки ульев. Больше всего подходят хвойные породы: ель, пихта, кедр и пр. Из лиственных – тополь, липа, осина. Все эти типы древесины отличаются малой теплопроводностью, что очень важно для улья. Доски не должны иметь червоточин, трещин, сучков. Фанера, особенно влагостойкая, — отличный материал для улья. Она суше дерева в изделии и обладает не худшими теплоизоляционными свойствами, если утеплить стенки листовым пенополистиролом.

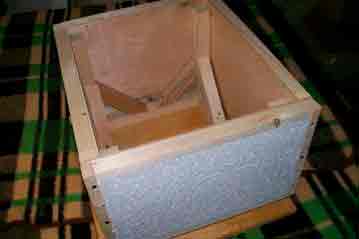

Можно изготовить улей и из пенопласта. Его необходимо покрасить, чтобы защитить от внешних разрушающих факторов. В последнее время получают распространение такие материалы, как поликарбонат или . Так называемый финский улей из пенополистирола кажется пчеловодам весьма простым в изготовлении. У него ничтожные теплопотери, он легкий и недорогой. Но скреплять ППС саморезами неразумно, а отформовать в незаводских условиях – невозможно. Его нельзя механически почистить. А если извлекать прилипшую рамку, то можно повредить стенки.

Как изготовить улей собственными руками: пошагово

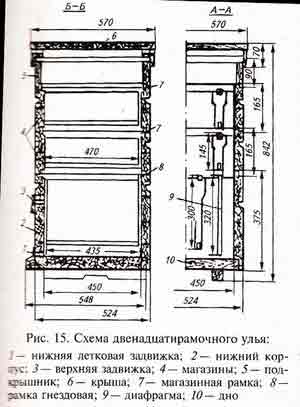

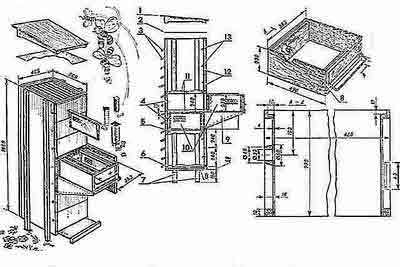

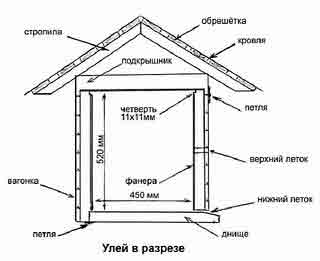

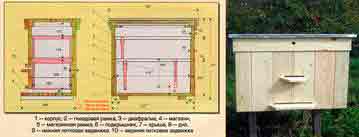

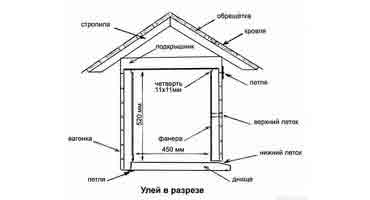

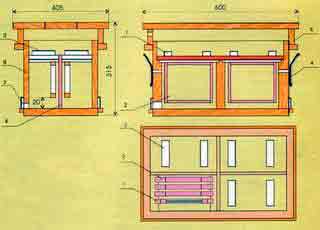

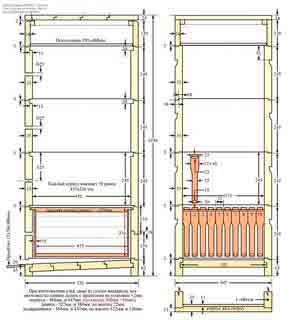

Деревянный или фанерный: чертеж рамочного улья

Возьмите доски с напуском на отторцовку на 1 см в каждую сторону. Они все должны быть отлично высушенными, несмолистыми, не меньше года выдержанными.

По одному из предложенных чертежей легко рассчитать количество материалов и выпилить все заготовки. Затем:

  • Для скрепления боковых стенок на них вырезаются кромки с помощью циркулярной пилы. Также стенки скрепляют с помощью саморезов или гвоздей. Никаких зазоров в собранном изделии быть не должно.
  • Вверху и внизу нужно выбирать фальцы, которые обеспечивают плотную сборку ульев с наружной стороны и место для опоры рамок — с внутренней. Если нет фрезерной машины, то можно нарезать фальцы шерхебелем – фальцевым рубанком.
  • Глубина внутреннего фальца рекомендуется 17 мм, а высота – 11 мм.

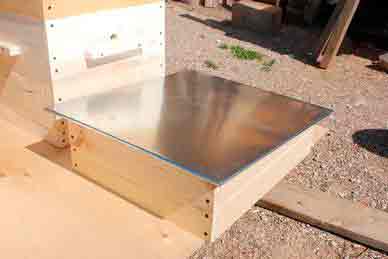

  • Дно нужно обить оцинкованным металлом. Крепление – на саморезы. Можно сделать его двухсторонним: из трех брусков изготовить раму, и в ней по периметру проделать паз для выдвижного дна.
  • Как сделать рамки, рассказано выше. Лучшее сырье для них – ель.
  • Хорошо сделать для улья кормушку. Она размещается обычно на фальшдне или стенке. На передней стенке корпуса требуется вырезать леток. Чаще всего он круглой формы в диаметре – 2,5 см.
  • Крыша должна быть достаточно тяжелой, закрывать улей плотно. Можно также оббить ее оцинкованным металлом.
  • Все короба должны быть подогнаны тщательно. Следует предусмотреть сетку против клещей из оцинковки.
  • В некоторые ульи устанавливают обогревающее устройство мощностью до 10 Вт. К боковым стенкам целесообразно приделать ручки для переноски.

В интернете есть масса роликов с видео по изготовлению ульев собственными руками. С помощью их и приведенных чертежей многокорпусных и рамочных ульев, эта работа будет несложной.

Источник: http://mnogopchel.ru/ulej-svoimi-rukami/

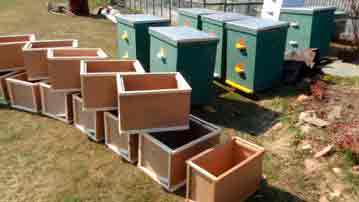

Сборка ульев своими руками

Если пчеловод владеет столярными навыками или готов этому научиться, изготовить улей своими руками можно в домашней мастерской. Самостоятельная сборка позволит сэкономить на инвестициях в пасеку и даст возможность поэкспериментировать с выбранной конструкцией.

Яркий пример такой полезной модернизации – увеличение размеров корпуса в рогатых ульях до 10-12 рамок. Так делают, когда в регионе наблюдаются обильные взятки.

Основные требования

Чтобы сделать улей для пчел своими руками, необходимо учесть основные требования:

  • жилище должно быть простым по устройству и удобным в работе;
  • должна обеспечиваться надежная защита насекомых от сырости, жары и холодов;
  • обязательно наличие правильной вентиляции;
  • в объеме улья учитывается развитие гнезда (его просторное размещение).

Что касается конструкции, подходит любая популярная модель. Однако ориентироваться при выборе типа ульев лучше на опыт местных пчеловодов, которые хорошо знают, что лучше всего подходит для конкретного региона и породы пчел.

Материалы

Несмотря на внедрение в пчеловодческий промысел различных современных материалов, вроде пенопласта, лучшим выбором для пчелиного жилья по-прежнему считается древесина мягких пород.

Дерево – экологически чистый и абсолютно безопасный материал с хорошими эксплуатационными характеристиками. Оно максимально приближено к естественной среде обитания пчел.

Для изготовления берется сухой пиломатериал с влажностью не более 15-16 процентов. Достаточной прочностью и одновременно мягкостью в обработке обладают пихтовые, липовые, осиновые, сосновые, еловые и кедровые доски.

Самым дорогостоящим материалом является липа и осина. Хвойные породы древесины обойдутся хозяевам дешевле, но необходимо следить за качеством просушки – свежие доски выделяют много смолы и это неблагоприятно сказывается на пчелах.

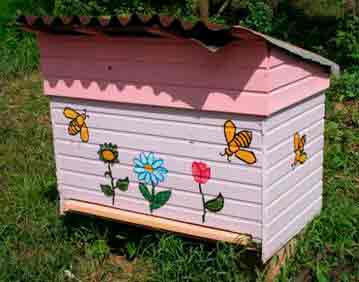

После сборки домики олифят, шпаклюют, а затем окрашивают краской светлых тонов.

Фанера – еще один популярный вид древесных материалов. Она достаточно прочная и легкая. Однако не обеспечивает оптимальную для зимовки теплоизоляцию – и это важный момент. Боится атмосферных осадков.

Идеально подходит для сборки внутренних корпусов двустенных моделей, например, ульев Цебро. Может применяться для магазинных надставок и корпусных секций, используемых в теплую пору года. Из нее собирают нуклеусы, ловушки для роев, переносные ящики, в которых можно временно содержать отводки, роевых пчел.

ДВП, как и фанера, плохо переносит повышенную влажность. Может использоваться для внутренних стенок и магазинных надставок. Делать ульи для пчел целиком из ДВП непрактично. Материал считается ненадежным в эксплуатации, если применяется на наружных стенках.

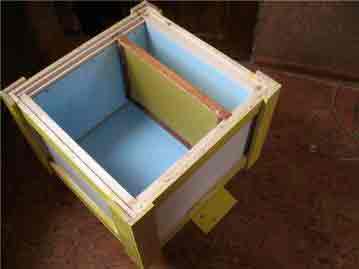

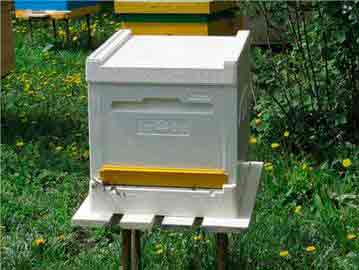

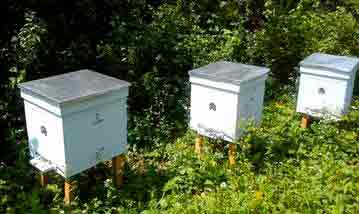

Пенополистирол (ППС) – современный материал, активно популяризирующийся для применения на пасеках. Ульи из него получаются очень теплыми. Пчелосемьи хорошо зимуют, по весне быстрее набирают силу. Эти характеристики были положительно отмечены иностранными производителями. Например, известные финские модели bee box изготовлены из ППС.

К минусам ППС относят малый вес и хрупкость. Легкие домики может опрокинуть сильный ветер. Они беззащитны перед нападением грызунов и птиц.

С ППС удобно работать в домашней мастерской. Об этом можно прочесть здесь:

Важный момент: Вентиляции должно уделяться максимальное внимание! Если упустить это из вида, гнезда пострадают от плесени. Да и концентрация водяных паров сильно ослабляет иммунитет пчел.

Пенопласт – один из самых дешевых материалов. Относится к полимерам, как и ППС. Обладает небольшой плотностью – хрупкий и легкий. Отсюда все недостатки – неустойчивость при сильном ветре, плохое сопротивление вредителям, непереносимость прямых солнечных лучей (разрушается быстрее).

Ульи из него можно изготовить, как альтернативу более дорогим домикам из пенополистирола (ППС) или пенополиуретана (ППУ). Но на практике эксплуатация показала недолговечность материала.

Целесообразно применять пенопласт в качестве утеплителя. Опытные пчеловоды укладывает кусок пенопласта в подкрышник либо с его помощью закрывают вентиляционную сетку на днище.

Сделать улей своими руками можно также из пенополиуретана (ППУ), который не привлекает грызунов. Как любой полимер ППУ устойчив к сырости, гниению, хорошо сохраняет тепло. Основной минус – в замкнутом пространстве жилища быстро накапливается влага. Поэтому хорошая вентиляция здесь – обязательное условие содержания здоровых пчелосемей.

Виды пчелиных домиков

Домики для пчел отличаются по конструкции, которая целиком зависит от типа, размера и способа использования улья.

Выбирается улей с учетом климатических особенностей конкретной местности, целей пчеловода – стационарное содержание или кочевка, породы пчел, силы медосбора. Все эти моменты хорошо знают пасечники, десятилетиями занимающиеся промыслом. Консультация у них – залог успеха для новичков.

Ульи — основное оборудование для любого пчеловодческого хозяйства. Ошибиться в их выборе нельзя, так как смена типа пчелиных домиков – дорогостоящее и трудоемкое мероприятие.

Самые популярные модели

Производители, выпускающие типовые модели различных ульевых систем, делят их:

  • на однокорпусные (имеются в виду Даданы с надставками);
  • на двухкорпусные (две гнездовые секции плюс надставки);
  • на многокорпусные (несколько корпусов либо 3-4 корпуса плюс надставки);
  • и на лежаки (с надставками или без них).

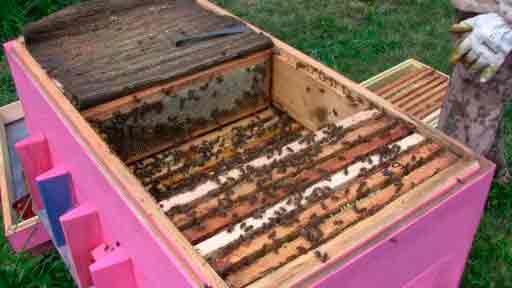

Ульи, в которых развитие пчелосемей происходит в горизонтальной плоскости, подходят для стационарных пасек. Они удобны для пчеловодов-новичков – при осмотрах гнезда полностью оказываются на виду.

Различают несколько разновидностей лежаков. Проверенная временем классика – домик на 20 или 24 соторамки. Еще один вариант – это украинские лежаки, рассчитанные на узковысокие (перевернутые на 90 градусов) рамки.

Изготовление улья своими руками можно произвести, используя чертежи и рекомендации в следующих статьях:

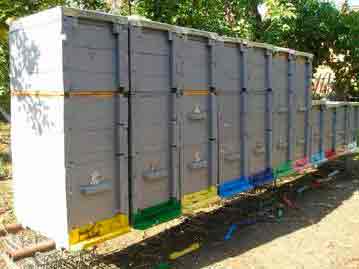

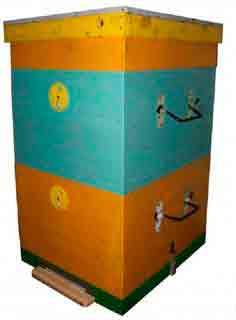

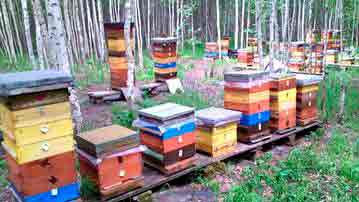

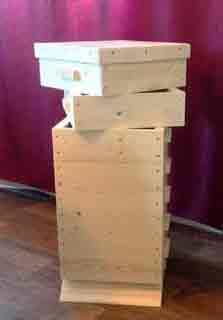

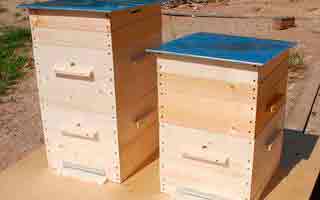

Вторая популярная разновидность – многокорпусные конструкции, в которых гнезда развиваются вертикально. Модели стояков также чрезвычайно разнообразны.

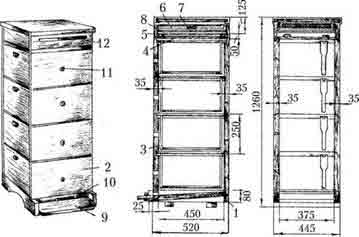

Классический вариант — это 10-рамочный многокорпусный улей, принадлежащий авторству Лангстрота-Рута:

А самые популярные стояки (вертикалки) в России – это ульи Дадана-Блатта, собранные из одного гнездового корпуса и двух магазинных надставок. Если магазины заменяют полноразмерной секцией, получается двухкорпусной домик.

Как сделать улей для пчел можно прочесть здесь:

Еще раз подчеркиваем, что тип ульев выбирается исходя из медосборных и климатических особенностей конкретного региона. Пчеловодческая практика наглядно показывает, что магазинными надставками с полурамками оперировать проще, чем полноценными (гнездовыми) корпусами.

Надставки легче по весу. А полурамки при откачке меда удобнее освобождать от пчел, распечатывать и извлекать из них конечный продукт. Такие соторамки реже выбраковываются, что позволяет создавать их большой запас. В результате откачку можно проводить по завершению главного взятка, не переживая о нехватке суши.

С чертежами других многокорпусных конструкций можно ознакомиться здесь:

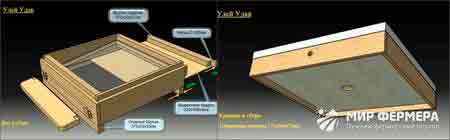

Удав, в частности, относится к малоформатным ульям. Размер соторамки 280 по ширине и 110 по высоте. Корпусную секцию можно поднять и перенести, не извлекая заполненных медом сот.

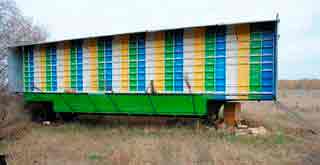

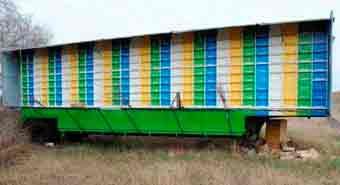

Стояки (вертикалки) активно используются при кочевом пчеловодстве. На платформе или прицепе они занимают мало места. При необходимости домики можно установить в два-три этажа, так как к цветущим массивам отправляются пчелосемьи еще не набравшие максимальной силы.

Еще одно интересное решение для кочевки – кассетные ульи, по конструкции напоминающие выдвижные ящики. Их не нужно разгружать. Обслуживание производится прямо на платформе. Передвигаясь по проходу, пчеловод выдвигает кассеты и осматривает пчелосемьи.

От основного пространства каждое гнездо ограждено горизонтальными перегородками из фанеры. А сами кассеты устанавливаются на брусках-направляющих, смонтированных на боковых стенках.

По своей сути это двустенная конструкция. Общий наружный корпус собран из досок толщиной в 35 мм. Внутрь него на бруски-направляющие вставляются кассеты с пчелосемьями.

Конструкционные особенности

Сделать улей для пчел своими руками невозможно без точного соблюдения расстояния между соторамками.

Рекомендуется оставить зазор:

  • в 37-38 мм между соторамками (это расстояние от центра верхнего бруска до середины стоящей рядом рамки);
  • в 7,5-8 мм между стенками и боковинами рамок.

При этом толщина каждой соторамки составляет 2,5 см или 25 мм. Рекомендации верны для любой конструкции!

Корпусные секции у большинства моделей собираются щитовым способом – доски соединяются в шпунт и гребень. Стыки проклеиваются водостойким клеем. Обычно на щиток идет от двух до трех досок в зависимости от их ширины.

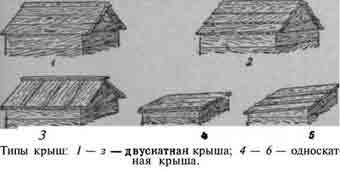

Крышка может быть:

  • плоской;
  • односкатной с уклоном назад;
  • двускатной с гребнем по средней линии.

Уклон назад обеспечивается за счет обвязки – передняя деталь делается выше задней, боковины выкраиваются соответствующим образом.

В качестве кровельного материала используют толь (самый дешевый и ненадежный вариант), жесть или оцинкованное железо. В самых современных моделях защиту от осадков выполняют с помощью жидкого стекла. Такое покрытие поглощает шумы и служит многие годы.

Под крышку может устанавливаться подкрышник – здесь размещают утепляющие матрасики, устанавливают поилки, кормушки с сахарным сиропом. Во время транспортировки пчелосемей сюда помещают рамку, затянутую металлической сеткой, что препятствует запариванию и гибели насекомых.

Потолок собирается из нескольких отдельных дощечек. Иногда их сбивают для удобства специальными нашивками из планок. В этом случае потолочины проще вынуть и установить на место. Потолок устанавливается над верхними брусками соторамок, опираясь на фальц стенок.

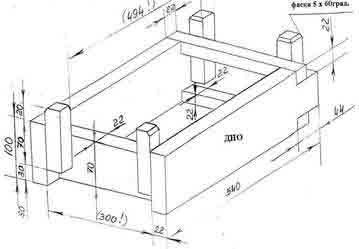

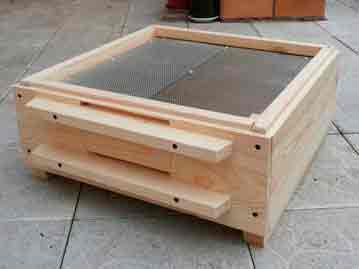

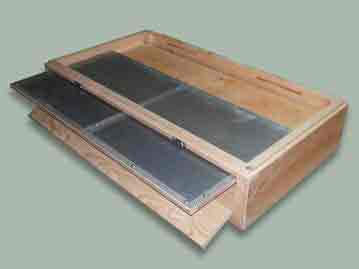

Днище собирается из щитка и обвязки. В зависимости от конструкции оно бывает:

  • цельным – прибитым к стенкам корпуса;

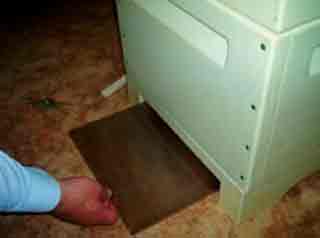

  • отъемным – свободно выдвигающимся и заменяющимся при необходимости.

В комплект может входить сразу два дна. Глухое устанавливается на зиму для сбережения тепла, а сетчатое применяется в теплую пору года (например, так делается в рогатых ульях) для усиления вентиляции.

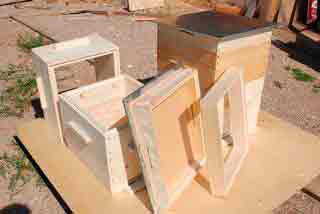

Корпусные секции представляют собой ящики, сбитые из четырех досок. По передним и задним стенкам внутри них выбираются фальцы – делаются выступы для подвешивания соторамок. По передней стенке сверлятся летковые отверстия для свободного передвижения пчел.

Корпус лежака комплектуется несъемным днищем, имеет две летковых щели – внизу и по центру передней плоскости. Может делиться глухими перегородками на отдельные секции для одновременного содержания двух и больше пчелосемей под одной кровлей. В этом случае летков будет больше.

К корпусу обязательно крепится прилетная доска – сюда прибывают нагруженные нектаром и пыльцой пчелы. Эта импровизированная «взлетно-посадочная полоса» — обязательный элемент любого пчелиного домика. Она может быть цельной с днищем либо откидной – подвешенной на петлях по передней стенке улья. Откидной вариант более удобен, так как доску можно снять на зимовку для защиты от мышей или при транспортировке.

Пример монтажа корпусной секции представлен в обучающем видео ниже:

Магазины или надставки по конструкции напоминают корпуса с той лишь разницей, что их высота будет меньше. Сюда устанавливаются полурамки.

Для удобства сборки и устойчивости все элементы домиков имеют пазы по наружной и внутренней плоскости стенок. В отдельных моделях предусмотрены дополнительные крепления – например, есть «рога» из брусков в ульях Паливоды.

В комплектацию также обязательно входят:

  1. Диафрагмы (вставные доски), собранные из планок толщиной 14 мм. Подвешиваются они на фальцы как обычные соторамки. Некоторые пчеловоды обшивают вставные доски по периметру полосками из резины для более плотной установки.

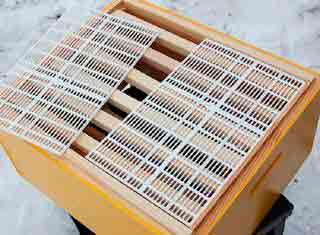

  2. Разделительные решетки – применяются в вертикальных конструкциях для ограничения передвижения маток по гнезду.

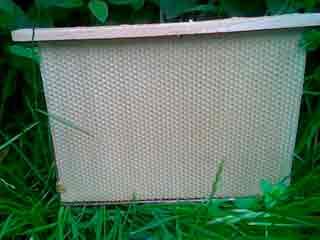

  3. Гнездовые соторамки. В отдельных конструкциях они ничем не отличаются от других рамок. Например, в Удавах, рогатых ульях, 10-рамочных многокорпусных моделях (если не устанавливаются надставки!).
  4. Полурамки, использующиеся в магазинных надставках. Есть типы ульев, построенные исключительно на магазинных рамках – например, рогатый и Удав.

О сборке рамок своими руками можно прочесть здесь:

Инструменты и оборудование

Сделать улей любой конструкции невозможно без специальных инструментов. Решающее значение имеет наличие в домашней мастерской качественного деревообрабатывающего станка.

О том, какой модели этого оборудования можно отдать предпочтение, читайте здесь:

А в этой статье рассмотрены интересные варианты самодельных агрегатов для работы с деревом:

Минимальный набор инструментов, который необходимо иметь мастеру, – это:

  • молотки;
  • стамески;
  • дрель с комплектом сверл;
  • угольники, линейка, рулетка для измерения деталей;
  • шуруповерт или отвертки для работы с самонарезающими шурупами.

Поделиться ссылкой на статью в социальных сетях:

Источник: http://vseopaseke.ru/paseka/uley/sborka-svoimi-rukami/

Пчелиный улей своими руками

Представить пасеку без ярких домиков для пчел невозможно, а от их качества напрямую зависит продуктивность насекомых. Чертежи пчелиных ульев, приведенные в этой статье, помогут вам своими руками сделать прочный и комфортный домик для пчел. В статье описаны основные виды ульев, которые легко сделать самостоятельно, а также приведены чертежи и особенности их изготовления.

Руководствуясь советами, фото и видео из этой статьи, вы быстро сделаете домики для пчел из подручных материалов.

Изготовляем ульи для пчел

Изготовление ульев для пчел своими руками пользуется большой популярностью по нескольким причинам. Во-первых, самостоятельное производство из подручных материалов позволяет сэкономить средства на покупке готовых домиков.

Во-вторых, пасечник может самостоятельно разработать и создать конструкцию, которая будет гармонично вписываться в ландшафт участка и обеспечит простой уход за семьями.

Следует учитывать, что пчелиная семья имеет строгую организацию, которую следует учитывать при строительстве домика. Например, молодые особи доставляют корм для личинок, а насекомые среднего возраста занимаются чисткой улья. Постройкой сот занимаются старые пчелы, так как именно у таких особей активнее работают восковые железы.

За охрану и вентиляцию улья отвечают старые особи, а долгожители отвечают за сбор меда. Также в любой пчелиной семье есть трутни. Они живут всего один сезон, так как их основная цель – оплодотворить матку.

Особенности

Чтобы приступить к производству, нужно разбираться в конструкции домиков, чтобы правильно сделать их части.

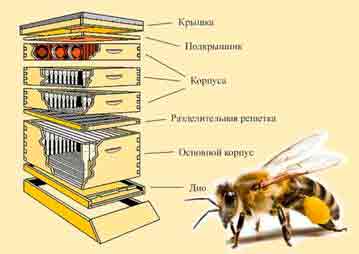

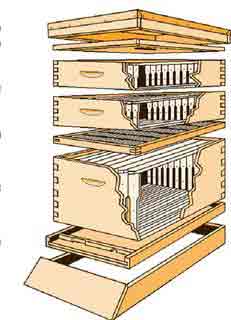

К основным составляющим относят (рисунок 1):

  • Корпус – может быть одинарным или двойным, в зависимости от количества особей и метода их содержания. В корпусе делают специальные пазы для крепления рамок, и летки, чтобы насекомые могли попадать внутрь домика.
  • Днище может быть съемным и стационарным. Более удобными считаются модели со съемным днищем, поскольку так пасечнику будет легче проводить очистку гнезда
  • Крыша – верхняя часть конструкции. Чаще всего ее изготавливают из дерева или фанеры и прикрывают имеющимся кровельным материалом.
  • Рамки – важнейшая составляющая любого жилища, но их конструкция зависит от типа домика.

Рисунок 1. Основные составляющие корпуса улья

Разобравшись в основных частях, из которого состоят домики, можно приступать к производству улья своими руками по готовым чертежам.

Правила

Чтобы жилище было комфортным для пчел, изготавливать улей нужно по определенным правилам.

Если вас интересует, как построить улей для пчел своими руками, рекомендуем воспользоваться такими советами:

  • Материал должен быть прочным, чтобы надежно защищать семью от влаги и непогоды;
  • В конструкции нужно предусмотреть дополнительное место для монтажа утеплителя. Зимой он поможет поддерживать оптимальную температуру внутри домика, а летом – обеспечит комфортный микроклимат даже в самую жаркую погоду.
  • Лучше сделать несколько летков, чтобы их количество можно было увеличивать или уменьшать в зависимости от погодных условий.
  • Домик должен быть достаточно просторным, чтобы насекомые могли свободно размещать расплод и мед внутри него.

Кроме того, не следует забывать и об удобстве самого пасечника. Чтобы уход за насекомыми был простым и приятным, лучше использовать прочные, но легкие породы дерева, а также делать съемное днище или открывающуюся крышу, чтобы можно было быстро убрать внутри домика.

Материалы для изготовления

Несмотря на широкое разнообразие строительных материалов, домики лучше всего делать из натурального дерева. Это достаточно прочный и экологически чистый материал, который очень нравится пчелам (рисунок 2).

Примечание: Не стоит забывать, что в естественных условиях насекомые часто живут внутри стволов деревьев, поэтому доски – лучший материал для изготовления домиков для насекомых.

Желательно выбирать хорошо просушенные доски без зазубрин и признаков гнили. Для этой цели лучше всего выбирать сырье из липы, вербы, ели, тополя или пихты. Они должны быть ровными, а их ширина – на 5 мм больше предполагаемой ширины стенки.

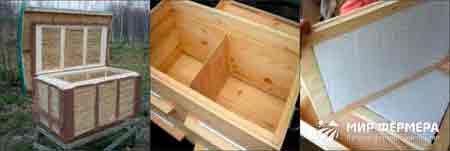

Рисунок 2. Виды материалов для ульев

Современные производители также изготавливают модели из фанеры, пенополистирола и пенопласта. Несмотря на то, что большинство этих материалов обладают прочность, легкостью и длительной эксплуатацией, натуральная древесина стабильно занимает лидирующие позиции.

Как самому сделать улей для пчел: видео

Если вы хотите изготовить ульи своими руками по готовым чертежам, рекомендуем ознакомиться с видео, в котором подробно показан процесс производства и сборки такого домика.

Какие бывают ульи для пчел

Вопрос, какие бывают ульи для пчел, интересуют всех начинающих пасечников. На самом деле типов домиков существует много, но мы опишем только самые популярные из них.

К распространенным видам относят (рисунок 3):

  1. Дадановский – простой и вместительный, чаще всего изготавливается из дерева. В классическом варианте состоит из 12 рамок, но при необходимости пространство внутри позволяет устанавливать дополнительные рамки.
  2. Альпийский – многокорпусная модель, выполненная по принципу дупла, чтобы максимально соответствовать естественным условиям проживания насекомых. В нем нет перегородок и вентиляционных отверстий (воздух поступает через леток), а сама конструкция очень компактная и подходит для небольших участков.
  3. Кассетный изготавливают из дерева, пропитанного воском, поэтому насекомые, живущие в таком домике, гораздо реже болеют. Внутри делают тонкие перегородки, чтобы насекомые могли самостоятельно создавать оптимальный микроклимат.
  4. Лежак – тип домика, который больше всего подходит начинающим пчеловодам. Стенки обычно утепляют, а внутрь ставят до 20 рамок.

Рисунок 3. Самые популярные виды ульев: 1 — дадановский, 2 — альпийский, 3 — кассетный, 4 — лежак

Описанные выше типы просты в уходе и изготовлении, поэтому для тех, кто планирует производство домиков своими руками, рекомендуем воспользоваться именно этими вариантами.

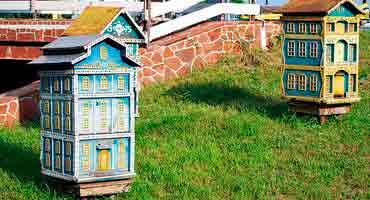

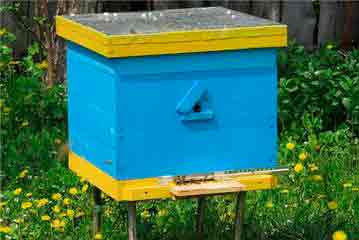

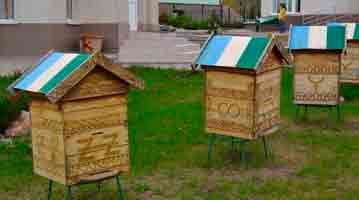

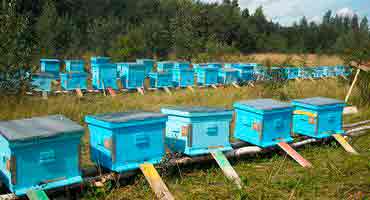

Какой краской лучше красить улей для пчел

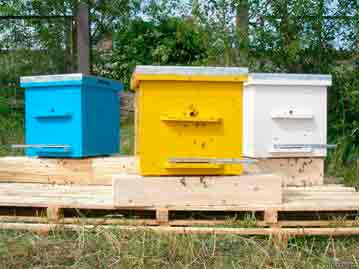

Покраска улья – важный этап в уходе за ним. Она позволяет не только защитить древесину от агрессивного внешнего воздействия, но и создает насекомым своего рода ориентир, чтобы они быстрее могли попасть домой.

Рисунок 4. Цвета красок для обработки ульев

Самый важный вопрос – какой краской красить ульи. Особенное внимание следует уделять цвету. Пчелы не различают красный и его оттенки, поэтому лучше использовать желтый, синий или зеленый (рисунок 4). Краска может быть любой, кроме водорастворимых, так как естественные осадки быстро разрушат защитный слой.

Чертежи для изготовления улья лежака своими руками

Чтобы процесс производства прошел быстро, рекомендуем воспользоваться готовыми чертежами. На них сразу указаны размеры каждого элемента и вам останется только выбрать подходящий материал, сделать заготовки и собрать их.

Рисунок 5. Чертеж для изготовления улья лежака своими руками

На рисунке 5 приведены чертежи нескольких самых популярных ульев.

Изготовление лежака на 24 рамки

Популярными моделями на 24 рамки считаются лежаки: за ними легко ухаживать, а сама конструкция позволяет с комфортом размещать как большие, так и маленькие семьи.

Для производства передней стенки лучше брать одну сплошную доску высотой 87 см, и длиной 37 см. Можно использовать и несколько досок, соединенных между собой. Задняя стенка такая же по высоте, но ее длина намного больше – 44 см. Размеры правой и левой стенки 49 и 44 см (высота и длина соответственно). При изготовлении днища нужно уделять внимание и толщине. Она должна быть не менее 3,5 см, при этом высота составляет 84 см, а длина – 54,5 см.

Дальнейшее изготовление проводится так (рисунок 6):

  • Подготавливаем заготовки, желательно, чтобы толщина доски составляла 3,5-4 см;
  • Крепим переднюю, заднюю и боковую стенки к дну. Бока и задняя часть должна плотно прилегать к днищу, тогда как передняя часть должна находится на 1,5 см выше, чтобы в домике образовался нижний леток.
  • Собираем крышу из брусьев и деревянных досок, и покрываем их листами металлами или другим кровельным материалом.

Рисунок 6. Чертеж для изготовления улья лежака на 20 и больше рамок

В верхней части обустраивают один или несколько летков прямоугольной или округлой формы. После сборки улей нужно прогрунтовать, покрасить и просушить.

Улей лежак в домашнем исполнении на 16 рамок

Технология производства лежака на 16 рамок такая же, как в примере, приведенном выше. Размеры составляющих остаются прежними, но пасечник может устанавливать в готовом домике произвольное количество рамок, до 20.

Поскольку лежак – самая простая и удобная для пасечника конструкция, приводим несколько вариантов чертежей для его самостоятельного изготовления (рисунок 7).

Рисунок 7. Чертеж для изготовления улья лежака на 16 рамок

Чертежи для изготовления улья удава для пчел своими руками

Ульи-удавы – не самые популярные, но некоторые пчеловоды предпочитают именно их для содержания небольших семей (рисунок 8).

Рисунок 8. Внешние особенности улья удава

В таких домиках устанавливают специальные тонкие и широкие рамки, в верхней части которых делают пропил для вощины.

Сборка корпуса

Чтобы собрать корпус, нужно изготовить его четко по размерам. Его ширина составляет 335 мм, длина 300 мм, а высота 135 мм.

Рисунок 9. Сборка корпуса улья удава

Чтобы собрать готовую конструкцию, нужно изготовить деревянные заготовки: переднюю и заднюю стенки (ширина 13,5, толщина 3 и длина 37,5 см), боковые стенки шириной 13,5, шириной 2 и длиной 34 см. Для соединения предусматривают пазы, которые обеспечивают плотное прилегание элементов друг к другу и обеспечивают сохранение температуры.

На передней стенке делают полуторасантиметровые пропилы, которые будут выполнять функции летков. Крышку и дно изготавливают отдельно (рисунок 9).

Изготовление днища для улья-удава – самый трудоемкий процесс. Для этого нужно подготовить две боковые стенки шириной 9, длиной 34 и толщиной 2 см. В них обязательно делают два вертикальных пропила шириной 0,4 см, чтобы позже в них можно было вставить решетку и вкладыш днища.

Из 4 брусков (два шириной 3 см, и еще два – 4,5 см) собирают каркас и вставляют между ними фанеру с сеткой, и крепят конструкцию к остальным частям с помощью фальцев.

Крышка

Крышку можно сделать из фанеры или ДСП, оставляя между ними воздушную подушку в 30 мм. Летом эта воздушная прослойка обеспечит поддержку оптимального микроклимата, а зимой в свободное пространство можно вставить лист пенопласта для дополнительного утепления (рисунок 10).

Рисунок 10. Дно и крышка улья удава: чертежи для изготовления своими руками

Кроме того, в крышке нужно предусмотреть вентиляционное отверстие с крышкой, чтобы его можно было открывать и закрывать при необходимости.

Плюсы и минусы конструкции

Несмотря на то, что ульи-удавы не слишком популярны, они обладают некоторыми важными преимуществами. Во-первых, из легко изготовить из подручных материалов. Во-вторых, внутри остается достаточно пространства для свободного перемещения пчел. Кроме того, они обладают малым весом, поэтому подходят для мобильных пасек.

Среди недостатков можно выделить более высокие трудозатраты по уходу. Поскольку внутрь устанавливают большое количество небольших рамок, пасечнику придется тратить больше времени на их обслуживание.

В видео показано, как изготовить улей удав своими руками.

Источник: http://mirfermera.ru/417-chertezhi-dlya-pchelinogo-ulya-svoimi-rukami.html

Особенности конструкции двухкорпусного улья

  • Пчеловодство
  • Пчелы
  • Содержание пчел
  • Ульи
  • Виды ульев

Самый эффективный способ повысить продуктивность пасеки — это использование двухкорпусных ульев. Применяя их, можно существенно снизить вероятность роения и легко подготовить пчелиный рой к зимовке. Также их легко соорудить, а если в наличии есть дадановские ульи, то половина работы уже сделана, достаточно построить только второй этаж.

  • Двухкорпусный улей
    • Преимущества
    • Недостатки
  • Технология содержания пчёл
    • Размещение рамок
    • Улей с разделительной решёткой
  • Упрощённый способ двухкорпусного содержания пчёл
  • Соединение отводка с основной семьёй
    • Видео: Простой способ объединения пчел
  • Правила пчеловодства в двухкорпусных ульях
  • Советы опытных пчеловодов

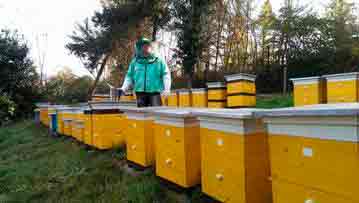

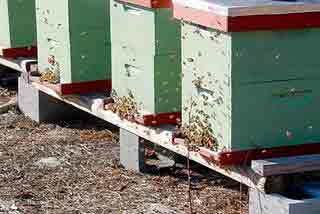

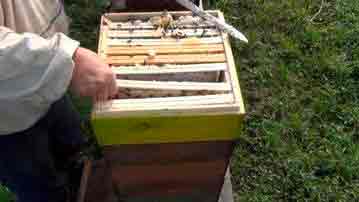

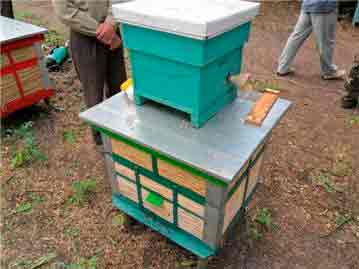

Двухкорпусный улей

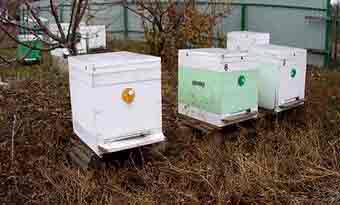

На большинстве крупных пасек используют двухкорпусные ульи. В таких домиках пчёлы могут работать максимально продуктивно, быстро наращивать силу семьи и давать большое количество сладкого продукта.

Преимущества

Пожалуй, самым главным требованием для успешного пчеловодства является наличие сильной семьи. И большую помощь для создания такой семьи может оказать двухкорпусный улей.

  • Главными его преимуществами являются:
  • Возможность посадки дополнительной матки. Два яруса улья разделяют, и две матки быстрее наращивают силу семьи, а перед самым главным сбором мёда перегородку убирают.
  • Возможность использования разделительной решётки, что позволяет пчеловоду максимально контролировать насекомых. Так пасечник всегда знает, где находится матка, может отбирать рамки с молодым расплодом, а также заставить насекомых собирать мёд в специально отобранные для этого рамки (например, для зимовки).
  • При наличии малого отводка можно установить нуклеус с дополнительной маткой для более комфортной зимовки. При этом корпусы улья разделяют.
  • Поскольку в двухкорпусном улье больше свободного места, уменьшается шанс начала роения пчёл.
  • При наличии простых дадановских ульев их легко можно перевести в двухкорпусные, нужно просто изготовить дополнительный ярус, а размеры их идентичны.

Двухкорпусный улей имеет множество преимуществ. К тому же вертикальное содержание пчелиной семьи более физиологично и комфортно, и именно таким способом можно обеспечить правильную систему вождения пчёл.

Недостатки

Самое главное неудобство, с которым придётся столкнуться пчеловодам, имеющим такие ульи, — это их вес. Точнее вес верхнего яруса. Вес одной заполненной дадановской рамки — 3,7 кг, а их в домике 12 шт. Также не забывайте о весе самого модуля. Получается достаточно внушительно. Для более комфортной эксплуатации подобных домиков необходимо ещё одно дополнительное устройство. С его помощью улей можно не поднимать, а просто сдвигать.

Использование такой конструкции несколько упрощает работу пасечника. С подобным приспособлением можно не беспокоиться о подставке для яруса, а также прекрасно видно содержимое обоих ярусов, это дополнительное удобство при перестановке рамок.

Часто случается, что пчёлы склеили корпуса между собой, поэтому перед сдвиганием верхнего иногда приходится ещё поработать стамеской, что также можно приписать к минусам.

Технология содержания пчёл

Существует множество технологий содержания пчёл в двухъярусных ульях, все они очень отличаются, и каждый пасечник выбирает для себя наиболее оптимальную в зависимости от желаемого результата и наличествующих условий.

Размещение рамок

При наиболее распространённом способе — двухкорпусном содержании — пчелиная семья после окончания зимовки полностью развивается на нижнем уровне. Когда же численность насекомых достигает того числа, что они занимают практически все рамки (11–12 шт.), при этом в 8 из них находится расплод, ставят верхний этаж. Три рамки с расплодом перемещают наверх и окружают их рамками с едой. После перестановки мы получаем 5 рамок сверху и 8–9 снизу. Верхние рамки обязательно необходимо размещать над нижними. Просвет между нижними рамками, который не прикрыт верхними, прикрывают деревянными планками. После крайних рамок ставят деревянные доски, а за ними утеплитель (например, подушки).

По прошествии недели гнездо осматривают. Также в процессе роста его дополняют вощиной. Когда весь второй корпус будет заполнен, из него в нижний переставляют недостающие 3–4 рамки, а к основному взятку верхний корпус снова заполняют. На практике же каждый пасечник несколько упрощает систему в зависимости от имеющихся условий.

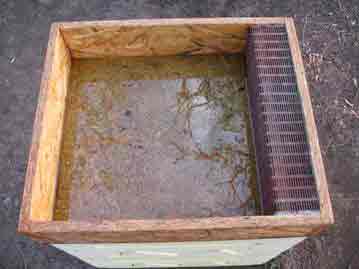

Улей с разделительной решёткой

Разделительная решётка необходима для того, чтобы не пускать матку к трутням или ограничить их доступ к определённой части улья. Через решётку легко могут передвигаться простые рабочие насекомые, но матка и трутни этого сделать не могут. Всё дело в том, что матка и трутни значительно крупнее, чем отверстия решётки.

Так, воспользовавшись решёткой, пчеловод может быть уверен, что пчёлы не будут набивать нижние рамки пергой, а матка будет производить кладку яиц только в определённых местах. То есть насекомые будут работать для получения мёда, а не на производство трутней.

Упрощённый способ двухкорпусного содержания пчёл

При этом способе в верхний домик устанавливают всего одну, иногда две рамки с разновозрастным расплодом, а с каждой стороны этой рамки устанавливают по одной рамке с пергой и мёдом. Нижний же уровень наполняют рамками с вощиной.

Периодически к рамке с расплодом подставляют вощину. А матка перебирается в новое гнездо и начинает яйцекладку в новых сотах. Таким образом насекомые постоянно заняты отстройкой на новых рамках, количество которых постоянно увеличивается. С помощью такого содержания практически полностью можно избежать роения.

Соединение отводка с основной семьёй

В случае позднего медосбора в Подмосковье и, соответственно, длительного увеличения семьи, может возникнуть ситуация, когда в улье появляется много молодых пчёл, а места для новых рамок, чтобы предоставить им работу, уже нет. Подобная ситуация грозит началом роения. Для избежания этого из улья забирают часть расплода и используют его для создания временного отводка.

К новому отводку подсаживают молодую матку. А домик с отводком водружают на верх основного улья, только располагают его летом в противоположную сторону.

К главному медосбору эти две семьи соединяют:

  • в первую очередь необходимо отсадить старую матку, дабы избежать уничтожения обоих;
  • далее убирают глухое дно, и необходимо перемешать рамки, расположив их так, чтобы снизу были соты с открытым расплодом, а сверху расплод должен быть запечатан;
  • на корпус необходимо установить магазинную надсадку с пустыми сотами для мёда.

Если следовать всем инструкциям, можно значительно увеличить семью и получить в результате значительно больше мёда.

Видео: Простой способ объединения пчел

Правила пчеловодства в двухкорпусных ульях

Самое главное правило при двухкорпусном содержании насекомых — это своевременная постановка второго яруса. Это необходимо делать только тогда, когда пчёлы заполнят не менее 11 улочек, и не позже, чем за месяц до наступления главного медосбора. Это будет препятствовать безработице насекомых (следовательно, и роевого состояния), при этом насекомым останется достаточно времени, чтобы застроить второй ярус до начала медосбора.

Советы опытных пчеловодов

Начинающему пчеловоду всегда тяжело справиться с различными трудностями, возникающими в процессе работы с медоносными насекомыми. И даже у опытных пасечников, содержавших ранее пчёл в дадане, могут появиться какие-то вопросы:

  1. Постановка второго корпуса, если насекомые уже заложили маточники, не имеет смысла. Также уничтожение маточников не даст никаких результатов, пчёлы уже не будут заниматься отстройкой. Если маточники уже появились, семье необходимо дать возможность пройти состояние роения.
  2. Стоит позаботиться о специальном приспособлении для сдвигания верхнего яруса, до того как этот ярус понадобится снимать.
  3. Перед началом главного медосбора необходимо перегруппировать соты. На нижнем ярусе оставляют все рамки с открытым расплодом, а сверху с печатным. Доукомплектовывают весь улей отстроенными сотами.
  4. Сразу после окончания медосбора второй корпус необходимо снять. Если семья слишком велика, то с этим можно немного повременить.
  5. На зиму насекомых оставляют без верхнего этажа.
  6. В среднем с одного двухкорпусного улья можно собрать около 37 кг сладкого продукта, тогда как с однокорпусного только 25 кг.

Источник: http://fermer.blog/bok/pchelovodstvo/pchely/soderzhanie-pchel/uli/vidy-ulev/7610-dvuhkorpusnyj-ulej.html

Улей Лежак — изготовление своими руками

Опытные пчеловоды постоянно заняты поисками более эффективных способов работы на пасеке. Улей лежак дает возможность облегчить тяжелый труд пасечника. Особенно удобен он для новичков в этом виде бизнеса. Нехитрое сооружение для выгодного развития пчелиных семей.

Улей Лежак

Наиболее простой и распространенный тип ульев, рассчитанный чаще на 24 рамки, реже – на 16 или другое количество. Такое строение, как улей лежак, не предвидит сложных конструкций, прост в обслуживании, предоставляет большое свободное пространство для благополучного развития семей. Выглядит как прямоугольный корпус, внутри которого имеются:

  • стационарное дно;
  • подкрышник;
  • крыша;
  • рама;
  • рамки для маток.

Просторный, простой улей, благоприятно влияющий на развитие потомства и солидный урожай. Тесные гнезда угнетают семьи, снижают их работоспособность. Поэтому многие пчеловоды предпочитают обустраивать пасеки именно ульями лежаками.

Разновидности

Как утверждают многие профессионалы, улей лежак на 24 рамки — удобное жилище для развития семей, для обслуживания. Внешний вид такого улья представляет небольшой ящик, с размерами 450х390 мм. Внутри улья находится глухое дно, на котором прибиты два выступающих бруска, служащих опорой для прилетной площадки. Имеются другие виды, рассчитанные на 16, 20 рамок.

В верхней части корпуса установлены два фальца. На одном крепятся рамки. Другой используется для монтажа потолочных дощечек. Имеется несколько разделительных дощечек, при помощи которых пространство делится на несколько отсеков. Крыша двухскатная, просто надевается на корпус. Имея небольшой столярный опыт, изготовить такой улей самостоятельно несложно. Представленное изображение дает возможность разобраться в строении улья лежака.

Выбор материалов

Предварительно подготовить необходимые материалы. Для этого понадобится:

  • фанера или сосновые доски, обработанные антисептиком;
  • крепежные элементы;
  • рулетка;
  • шуруповерт;
  • плоскогубцы.

Выбирать для корпуса хорошо просушенные доски без следов сучков. В процессе службы они не будут деформироваться. Некоторые пасечники используют полимерные материала, но это не всегда нравится пчелам.

Преимущества

В природе пчелы создают просторные жилища. В верхней части естественного гнезда хранится собранный мед, ниже создаются ячейки для расплода. Чуть ниже имеются свободные соты, куда пчелы сносят нектар и держат его на всякий случай. Создавая ульи для пасек, человек всегда стремился делать их максимально приближенными к природным гнездам. Имеет преимущества:

  • возможность содержать в одном улье две семьи;
  • не предоставляет сложностей в уходе и сборе урожая;
  • большое внутреннее пространство позволяет пчелам более продуктивно работать и активно развивать семьи, создавать большие запасы питания на период зимовки;
  • пространство стимулирует матку на высокой уровень яйцекладки;
  • служит надежным жилищем при неблагоприятных погодных условиях.

Ухаживая за ульем, владельцу необходимо своевременно проводить замену полных рамок на пустые.

Минимальное вмешательство со стороны человека в жизнь пчелиной семьи благоприятно сказывается на их продуктивности. Улей лежак ограничивает необходимость внедряться внутрь пасечникам.

Недостатки улья лежак

Анализируя все преимущества улья лежака, стоит отметить отрицательные стороны. Недостатки, пусть незначительные, но имеются:

  • недостаточный приток воздуха;
  • большие габариты, требующие определенное места в зимнике;
  • тяжелый вес заполненного улья, усложняющий его транспортировку, перемещение;
  • необходимость частой откачки меда из-за невозможности размещения большего количества рамок.

Эти незначительные недостатки профессионалы даже не считают таковыми, учитывая высокую продуктивность семей в таких жилищах. Поэтому активно развивают пасеку, создавая новые ульи лежаки самостоятельно.

Как сделать своими руками улей лежак на 16 рамок

Если нет желания делать самому, приобрести такие ульи лежаки можно в специализированных магазинах. Но заботливые хозяева предпочитают создавать их самостоятельно. За основу берут чертеж.

Подготовка к работе

Используя представленный чертеж, вырезать детали улья лежака. Размеры зависят от количества рамок. Последовательность сборки одинакова для всех видов. Предварительно обработать дерево антисептиком. Покраску осуществлять уже в собранном виде.

Порядок работы

Важно строго соблюсти параметры, чтобы не создавать сложности при сборке.

  1. На подготовленном дне закрепить боковушки.
  2. Установить передние и задние стенки, используя гвозди или саморезы.
  3. В нижней части прорезать летки.
  4. К летку прикрепить прилеточную доску, изготовить задвижку.
  5. В верхней части продумать стопоры для крышки, которая должна свободно надеваться на конструкцию.
  6. Крышку обшить утеплителем и кровельным материалом.
  7. Вентиляционные отверстия закрыть сеточным материалом.

После сборки конструкции, ее можно покрыть олифой, покрасить, дать высохнуть, заселять семьи после полного высыхания при отсутствии запаха краски.

Размер лежака

Габариты улья лежака зависят о количества рамок. Стандартным считается жилище, рассчитанное на 20 рамок. Габариты рассчитываются следующим образом:

  • количество рамок умножить на ширину и боковой части;
  • полученный результат необходимо разделить на «37»;
  • к числу, которое получилось в результате арифметических действий, добавить 1,5 см. (толщина) и 6 мм (улочки)

Чертёж лежака на 16 рамок

Представленный чертеж является стандартным для улья лежака, рассчитанного на 16 рамок.

Утепление

Многие пасечники сомневаются в том, что улей лежак можно оставлять на улице для зимовки, если правильно провести утепление. Проводить утепление улья необходимо сразу после последнего взятка.

  1. Провести тщательную ревизию на наличие матки и количество кормов.
  2. Оптимальное количество рамок для крепкой семьи – 8-10 штук.
  3. Лишние просто убрать.
  4. Гнездовую установить в середине улья.
  5. По краям ульев установить специальные утеплители (листы из пенопласта).
  6. Проложить утеплительный материал поверх потолочных досок. Лучше использовать сено, которое не препятствуют движению воздуха.
  7. Установить заградители, препятствующие проникновению мышей и птиц (щиты для передних стенок). Если ульи будут находиться в зимовнике, этого можно не делать.
  8. Зимой, раз в месяц, чистить летки, удалять подмор.

Проводить подкормку зимой сиропом не желательно, чтобы не спровоцировать понос. Это делают после первого облета.

Для создания кормового резерва на деревянные бруски положить запечатанную на дне улья.

Как сделать своими руками улей лежак на 20 рамок

Такой улей лежак на считается универсальным, поэтому чаще всего используется пасечниками. Процесс сборки не отличается от сборки улья на 16, 24 рамки.

Размер лежака на 20 рамок

Размеры представлены на чертеже. Дно собирается из досок в виде щитка, на котором закреплены два опорных бруска и прилетная доска.

Чертёж

Представленный чертеж поможет собрать улей лежак самостоятельно.

Этапы работы

Сборку улья необходимо начинать со дна. Это основа улья, на котором крепятся остальные детали:

  • собрать дно, используя схемы на чертеже;
  • закрепить по краям два бруска;
  • закрепить боковые стенки (рекомендуемая толщина 4 см.);
  • проверить стены при помощи уровня;
  • обустроить леток, закрепив его на дне;
  • собрать крышу, она должна свободно надеваться на корпус.

Осталось закрепить рамки и заселять семью.

Утепление лежака

Процесс утепления несложный, но достаточно важный.

  1. Гнездо с обеих сторон необходимо ограничить вставной доской, подходящего размера.
  2. В образовавшееся пространство вставляется лист пенопласта.
  3. На потолочные доски выложить слой сена.

Как сделать своими руками улей лежак на 24 рамки

Схема работы мало чем отличается от создания ульев лежаков, рассчитанных на другое количество рамок.

  1. Собрать дно, соответствующее размерам, представленных на схеме.
  2. Прикрепить стенки, изготовленные в соответствии с размерами, представленными на чертеже. В передней стенка на расстоянии 3,5 см. проделать летки и закрепить прилетную доску.
  3. Собрать крышу, утеплить и обшить ее кровельным материалом.

После этого, обработать улей лежак снаружи и после высыхания, вставить рамки и заселять семьи. Представленное видео поможет разобраться в том случае, если при сборке возникают вопросы.

Размер 24 рамочного лежака

Размеры лежака на 24 рамки желательно выдержать согласно параметрам, которые представлены в чертежах.

Чертёж 24 рамочного лежака

Этапы работы

При изготовлении деталей, необходимо точно придерживаться рекомендуемым размерам, чтобы исключить возможный перекос. Выполнять работу поэтапно:

  • собрать дно, используя рейки, гвозди или шурупы;
  • закрепить стенки;
  • заготовить в стенках пазы, где будут крепиться рамки;
  • на небольшом расстоянии от нижнего края, вырезать летки и закрепить прилетную доску;
  • собрать крышу, оббить е кровельным материалом;
  • обработать наружные стенки олифой, покрасить.

Желательно, чтобы с наружной стороны улей лежак имел ножки. Это исключить контакт с землей во избежание появления сырости.

Сбоку улья желательно приделать ручки, которые помогут при перемещении и транспортировке

Утепление лежака на 24 рамки

Многие пасечники устанавливают дополнительные доски по краям улья, чтобы между стенками образовалось пространство. В эту емкость помещают листы пенопласта. Крышу утепляют сеном, разложенным на потолочных досках. Если в улье две семьи, их необходимо оградить разделительными досками.

Как сделать своими руками улей лежак на 32 рамки

Используя предложенную схему и этапы работы, которые уже были предложены, можно собрать самостоятельно улей лежак на 32 рамы.

Размеры и чертежи

Такой улей лежак на 32 рамки выгодно использовать на две семьи или для содержания пчел среднерусской породы. Его еще называют Владимирским ульем. Основу составляет каркас. Крышу такого лежака лучше оборудовать навесами. Он достаточно большой и отрывание крыши на завесах немного облегчает уход. Используя чертеж, сбор провести поэтапно, как это делалось с другими ульями.

Содержание и развитие пчел в ульях лежаках

Профессионалы утверждают, что сильные, здоровые семьи можно создать в объемных ульях, которые рассчитаны на 20-24 рамки. Именно поэтому лежаки наиболее перспективны в этом направлении.

Если в улье содержится более одной семьи, необходимо использовать методы, исключающие роение. Один из наиболее эффективных – расширение гнезд, нормализация системы естественной вентиляции. Ну а в целом, содержание пчел в лежаках, не отличается сложным уходом.

Семьи разделяют листами фанеры. Каждое гнездо необходимо вставить разделительную решетку., разделив пространство на две разные по размерам части. Меньшая расположена рядом с летком, большая – немного дальше. Воле решетки находятся рамки с личинками, затем идут с открытым расплодом. Дальше – с яйцами и затем с вощиной. Матка находится в малом отсеке. Решетки можно перемещать до первого взятка.

Источник: http://upchel.ru/pchelovodstvo/uli/lezhak

Как сделать ульи для пчел своими руками?

  1. Особенности
  2. Разновидности
    • Однокорпусный
    • Дадановский
    • Альпийский
    • Кассетный
    • Лежак
    • Азиатский
  3. Необходимые материалы
    • Фанера
    • Пенопласт
    • Дерево
  4. Размеры и чертежи
  5. Пошаговая инструкция
  6. Советы

Каждый, кто начинает заниматься бортничеством, вынужден выбирать, какой улей лучше. Готовый «дом» для пчел можно приобрести в магазине, но сделать самостоятельно гораздо дешевле. Изготовление улья – задача несложная. Об этом и пойдет речь в статье.

Особенности

Ульи своими руками возможно сделать из пенопласта, фанеры или дерева. Себестоимость работы по созданию улья самостоятельно может быть минимальная, задействовать допустимо материалы, б/у.

На стадии прорисовки чертежа важно досконально разработать модель, которая оптимально будет соответствовать всем требованиям. Чтобы сделать главный блок улья, следует создать из брусков прочный каркас, обшить изнутри или снаружи досками. В зазор между досками помещается утеплитель.

Сделать следует обязательно специальные прорези, в которых будут закреплены рамки. Помнить необходимо про летки, они обеспечивают попадание пчел в само жилище.

Поддон может быть двух видов:

  • стационарный;
  • съемный.

Второй вид поддонов более популярен, его легче чистить.

Крыша делается из фанеры или досок, накрывается металлическим профилем или другим оцинкованным железом. Форма рамок очень зависит от конструкции улья.

Чтобы домик для пчел был для них желанным местом отдыха, следует во время строительства придерживаться некоторых постулатов:

  • материал должен выдерживать определенные механические нагрузки, перепады температур и влажности;
  • при монтаже домика обязательно следует оставить зазор между стенками, куда будет закладываться утеплитель;
  • летков должно быть несколько штук, в зависимости от погоды их можно будет уменьшать или увеличивать;
  • жилище обязано быть не только уютным и теплым, но и иметь довольно большую площадь, чтобы пчелам было, где складывать мед, размещать приплод.

Лучшим материалом для создания улья считается дерево. Используются обычно недорогие породы деревьев:

  • сосна;
  • осина;
  • липа;
  • тополь.

Пчелы охотно расселяются в деревянных ульях, дерево не содержит токсинов и является хорошим теплоизолятором.

Подбирая доски для улья, следует обратить внимание на их качество, не должно быть дефектов, гнили, трещин и тому подобного. Ширина досок должна превышать предполагаемую ширину стенки на 5-6 мм.

Древесину следует соответствующим образом обрабатывать, иначе она за пару сезонов придет в негодность. Пчелы не видят красный колер, самые лучшие для них цвета:

  • желтый;
  • синий;
  • зеленый.

Красить лучше всего масляными красками, они не содержать токсинов и долго держатся.

Чтобы правильно собрать главный блок улья, следует точно соблюдать все размеры, которые указаны в чертеже. Стандартный формат жилища для пчел:

  • ширина 330 мм;
  • длина 305 мм;
  • высота 138 мм.

Крышка делается из фанеры или ДСП, обязательно следует оставлять зазор шириной 32 мм, в летнее время подобный воздушный зазор обеспечит оптимальную температуру в жаркое время. В холодное время года в эти пазы можно инсталлировать утеплитель.

Популярны также ульи, которые называются удав. В них можно монтировать широкие рамки. В верхних частях делаются пропилы для вощины.

Размеры такой конструкции:

  • ширина 13,7 см;
  • толщина 3,2 см;
  • длина 37,8 см.

Стенки с боков имеют такую конфигурацию:

  • ширина 13,6 см;
  • толщина 2 см;
  • длина 35 см.

Примыкание элементов вплотную друг к другу делается с помощью специальных пазов.

Каркас делается из брусков толщиной 30 мм, два бруска нужны будут 45 мм. В каркас вставляется фанера с сеткой, конструкция крепится с использованием фальцев.

В крышке следует сделать обязательно закрывающееся вентиляционное отверстие.

Преимущество ульев-удавов, можно сделать все элементы из подручных или б/у материалов. Подобные объекты имеют большую площадь, пчелы в них себя чествуют комфортно.

Из недостатков можно вспомнить: много времени уходит на обработку рамок в каждом улье, их может помещаться более 20 штук.

Разновидности

Главным условием для размножения пчел является создание теплого и сухого жилища. Покупать б/у улья не рекомендуется – насекомые, обитавшие в них, могут быть инфицированы самыми разными паразитами. Покупать улья в магазине – это удовольствие недешевое, проще сделать ульи своими руками, особенно это выгодно, когда в хозяйстве накопилось много древесного б/у материала.

За несколько столетий бортничества для пчел придумано несколько типов ульев.

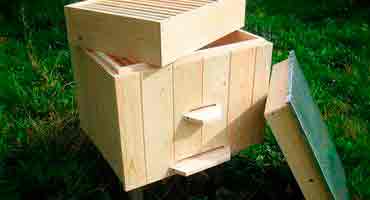

Однокорпусный

Это самый простой улей, по сути, это пчелиные ящики, сделанные из досок или фанеры, Крышка у них снимается, внутри монтируются рамки для сбора меда.

Если пчелосемья быстро размножается и плодоносна, то ставятся дополнительные рамки. Накрывается такой «домик» односкатной или двухскатной крышей, используется шифер, металл, профиль.

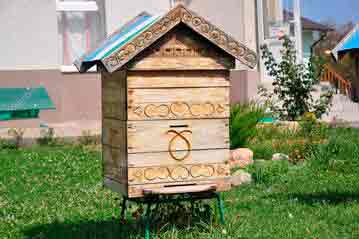

Дадановский

Данный улей отличается простотой конструкции и большим объемом. В него вмещается до 14 рамок, при желании объем даже можно немного увеличить.

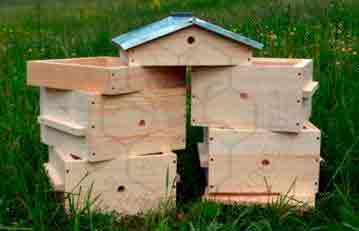

Альпийский

Этот улей сделан по аналогии с дуплом – модель имитирует естественные условия. В улье отсутствуют перегородки, вентиляция. Поступление кислорода реализуется через леток.

Альпийский улей также похож на однокорпусную кассетную модель. Однако отличается тем, что имеет скромные размеры, и в этом «домике» нет переборок между различными «комнатами», леток есть в одном экземпляре.

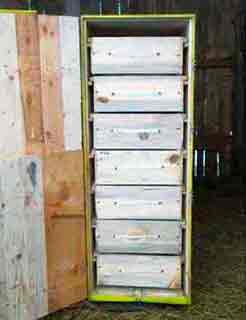

Кассетный

Тоже делается из досок, которые обрабатываются горячим воском. Такой метод дает возможность эффективно дезинфицировать «помещение», пчелы практически перестают болеть.

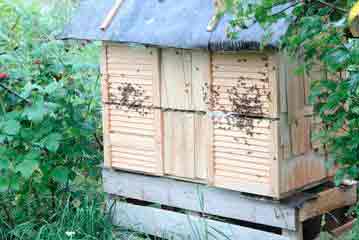

Лежак

Особый тип жилища, самый простой по своей конструкции. Сделать новичку такой улей не представляет никакой сложности. Изнутри домик обшивается утеплителем, ставить в улей допустимо до двух десятков рамок.

Лежак – это самодельный улей, который напоминает уменьшенный шкаф. В нем есть ящики, в которых отсутствует днище. На этом месте монтируются рамки, в которых будет собираться мед. Каждый «ящик» обладает индивидуальным летком, выдвижные отсеки разделяются между собой. В Северной Америке подобные конструкции получили широкое распространение. Лежак располагается горизонтально, имеет, как правило, не более трех отсеков. Параметры могут видоизменяться за счет перемещения перегородок. Размеры такого сооружения довольно большие.

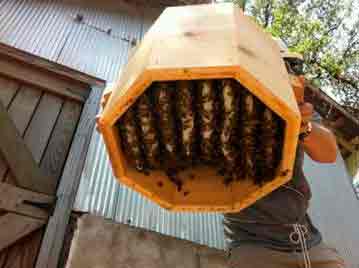

Азиатский

В азиатских ульях отсутствуют медосборные рамки, ставятся крестовины или планки с поперечинами. Соты прирастают сверху вниз. Такая конструкция довольно комфортна, производят улья небольшое количество меда.

В России традиционно принято использовать «лежаки», в которых вмещается не менее двух десятков рамок. Ульи делаются чаще всего из дерева, лучшим материалом считается липа. В этом материале нет токсичных смол, дерево содержит оптимальный коэффициент влажности.

Все ульи в зимний период тщательно утепляются. Недостаток древесины из липы: она стоит дороже других, в особенности хвойных пород.

Домики для пчел из фанеры получаются не такие добротные, материал требует тщательной обработки праймерами, покраски в несколько слоев. ПВХ оклеивают улей внутри, он стоит недорого и хорошо удерживает тепло. Обрабатывать и монтировать ПВХ материалы технологически не представляет никакой сложности.

Главное требование – внутри этих сооружений должно быть:

  • тепло;
  • сухо;
  • иметься хороший воздухообмен.

Необходимые материалы

Для создания жилища для пчел требуются:

  • доски (20 мм);
  • бруски 30-40 мм;
  • сетка;
  • утеплитель ПВХ или техническая вата;
  • краска эмаль или масляная;
  • саморезы;
  • уголки;
  • металл нержавейка или оцинкованное железо;
  • рубероид;
  • фанера;
  • клей ПВА и казеиновый;
  • утеплители в виде матов из прессованного камыша или соломы.

Фанера

Фанера функциональный материал, работать с ним просто. Для строительства ульев рациональнее использовать б/у фанеру. Обязательно материал необходимо обработать грунтовкой, олифой, покрасить. Улей из фанеры делается двустенным, зазор между внешним и внутренним слоем (3-4) см прокладывается пенопластом или технической ватой, стоят утеплители недорого, имеют высокую эффективность.

Пенопласт

Пенопласт имеет низкую теплопроводность, домики для пчел из этого материала получаются сухими и комфортными. Стоит ПВХ недорого, монтировать его несложно. Главный недостаток: хрупок, распадается под воздействием ультрафиолета, активно впитывает влагу. Чтобы избежать отрицательного воздействия окружающей среды, ПВХ блоки обрабатываются различными грунтовками и праймерами, окрашиваются эмалью, которая создает защитную пленку.

Самый прочный материал из семейства ПВХ – это полиуретан, способен выдержать большие нагрузки, но стоит заметно дороже, чем пенопласт.

Дерево

Толщина досок для улья обычно составляет 2-2,5 см, соединяются они саморезами или с помощью казеинового клея. Внешние и внутренние доски крепятся отдельно. В стене обязательно следует сделать небольшое отверстие, оно будет предохранять от варроатоза, заболевания, которое провоцирует клещ Varroa destructor. Отверстие следует закрыть герметичной пробкой, которая имеет сходную конфигурацию.

В корпусе делается нижний леток. Он монтируется в 6 см от правой стороны домика.

На пол помещается изоляция (рубероид, плотный картон). После того как вся работа сделана, прибивается нижний слой.

Доски следует закрепить к угловым накладкам, конструкция приобретет дополнительную прочность.

Рекомендуется по всему периметру прикрепить планки, они ликвидируют свободное пространство между стенками и верхом. Следует также сделать держатели для рамок, которые должны быть на задней и передней частях.

На крышу можно монтировать металлический профиль или шифер. Обязательно следует предварительно положить гидроизоляцию.

Размеры и чертежи

Рассмотрим самые популярные конструкции ульев. Важно иметь в виду, что нет универсального рецепта по созданию идеального улья. Факторы, которые влияют на проектирование улья:

  • климат региона;
  • продукция, которую будет производить пасека;
  • комплекс мер по пчеловождению;
  • место для зимовки (улица или помещение);
  • подручные материалы;
  • многое другое.

В сети можно найти большое количество схем, чертежей и подобрать соответствующий прототип, который можно «довести до ума» самостоятельно в соответствии со своими нуждами.

Известный пчеловод Михаил Поливода разработал оптимальную конструкцию улья. Замечательна она тем, что при строительстве жилища для пчел можно использовать древесные б/у материалы и даже отходы мебельных мастерских. Всю работу можно делать, используя минимальное количество инструмента. Ульи делаются небольших размеров, их можно с легкостью транспортировать.

Самая несложная конструкция по Поливоводе – это рогатый улей. Благодаря выступающим наружу соединительным металлическим элементам улей получил такое неординарное название. Жилище для пчел простое, многоярусное, секционное, в нем есть большие внутренние объемы. Одна секция сделана из четырех сбитых в рамки досок, их параметры:

  • ширина 156 мм;
  • толщина 23 мм.

Секции соединяются друг с другом брусками 23х28 мм, выступают на 23 мм вверху и не доходят внизу 18 мм. Скомпоновав бруски, получается цельный прочный каркас, который может выдержать немаленькие нагрузки. Внутри размеры довольно значительные: 452х305 мм. Стыки делаются плотными за счет торцевых фальцев по краям досок. Иногда фальцы не применяются, монтируются небольшие бруски, которые создают дополнительный коэффициент прочности всему улью.

Альпийский улей (изобретатель Роже Делон) компонуется из нескольких блоков. Каждый отсек имеет 4-8 рамок (все зависит от того, сколько пчел в одной семье находится).

Дно делается из доски 3 см, внешняя поверхность окрашивается эмалевой краской с добавлением алюминия, внутренняя часть дна покрывается льняным маслом.

Внутри под крышу монтируется поилка для насекомых, она наполняется водой с растворенным сахаром, кормушка делается в форме желоба, который дифференцируется на перегородки, в каждом отделении присутствуют выступы, которые накрываются пластиковыми стаканчиками.

Внешне улей выглядит как пирамида, которая имеет несколько ярусов, она имитирует природные условия. Гнездовья формируются в несколько этажей многокорпусно, одно над другим.

Вентиляция происходит естественным путем через леток. Конденсат не образуется благодаря тому, что вверху присутствует кормушка. Она создает воздушный слой («подушку»). Под доски крыши подшивается утеплитель.

Рамки в таких ульях не обладают нижней и боковой панелью, есть только каркас из проволоки. Чтобы расположить искусственную вощину, вверху проделывается прорезь.

Преимущества альпийского улья: расходуется мало материала.

Пошаговая инструкция

Принципы создания улья несложны, они состоят из нескольких этапов:

  • следует определиться с конфигурацией, сделать подробные чертежи;
  • изготовление жилища для пчел из пенопласта начинается с нанесения на блоки очертания элементов будущей конструкции;
  • стены вырезаются, заусенцы зачищаются наждачной бумагой;
  • для крепления блоков вырезаются четверти (также в креплениях будут присутствовать саморезы);
  • если главный блок делается из дерева, то следует из брусков сделать каркас-станок, который затем будет обшиваться досками или фанерой с внешней и внутренней стороны;
  • на днище подшивается металлический или оцинкованный лист;
  • крыша делается двухскатная или односкатная;
  • закрепив крышу, ее следует утяжелить;
  • летки ставятся традиционные.

После компоновки всех элементов следует сделать покраску улья (цвет синий или белый).

Сделав главный блок, необходимо будет собрать рамки, они имеют составные элементы рейки и бруски. Прежде чем собирать и крепить деревянные элементы, их следует хорошо просушить, прокрыть грунтовкой и олифой, затем покрасить.

Размеры по стандартам ГОСТа:

  • элементы верхние и боковые – B – 2,6 см;
  • рейка наверху – H – 2 см;
  • рейка внизу – B – от 1,4 до 2,6 см;
  • H – 1,1 см.

Размеры в данном случае приводятся по стандарту ГОСТа – 43,6х30,1 см.

Традиционно главный блок улья похож на ящик, в котором проживает пчелиная семья. С ростом численности пчелиной семьи блоки можно добавлять. Дом для пчел может быть:

  • одинарный;
  • двухкорпусный;
  • многокорпусный (от 4 и больше);
  • толщина стен – 36 мм;
  • рамок в корпусе наличествует от 15 до 25.

Элементы корпуса монтируются к каркасу, который сделан из брусков 40 мм. Внизу спереди делается широкая щель, через которую насекомые будут попадать в свое жилище.

В нижней части следует обязательно просверлить отверстия под вентиляцию. Снаружи объект обрабатывается праймером, красится в белый колер.

На корпусе по бокам следует на 8 мм сделать ниши – это своеобразные «ручки», они будут помогать в переноске улья. Стены основного блока делаются утепленные. Между досками должен существовать зазор (3-4 см), который наполняется технической ватой или пенопластом.

Делаются разделительные решетки между рамками.

Крыша делается из досок толщиной 20 мм. Оцинкованным металлом покрывается только крыша. В верхней части закрепляется сетчатое покрытие, чтобы присутствовала дополнительная вентиляция во время перевозки пчелиного жилища. Сетка также активно помогает для изоляции пчелиной семь от внешних угроз.

Дно делается глубокое из нескольких слоев досок в тех регионах, где морозы зимой бывают более –20 градусов по Цельсию. Если зимы сравнительно теплые, регион находится на юге (Северный Кавказ, Крым), то ставить позволительно одинарную доску. В монтаже дна используются бруски размерами 58х6,7х3,6 мм. В задней части ставятся бруски 44,6х6,6х3,6 мм. В брусках делаются пазы (расстояние от верха 2,2 см). После подготовки всех узлов они собираются. Дно образует конфигурацию буквы «П», прилетная доска монтируется из выступающего бруса на 5,2 см, это передний брус дна. Дно может быть многофункциональное, для этого оно должно быть обязательно съемным и использоваться с двух сторон.

Инструменты для работы:

  • молоток из дерева и металла;
  • проволока;
  • пассатижи;
  • саморезы и гвозди;
  • скрепы;
  • турбинка;
  • дрель;
  • сварочный агрегат;
  • рулетка.

Из материалов потребуются:

  • мерная лента;
  • доски;
  • краска;
  • уголки;
  • кисть;
  • ПВА;
  • оцинкованный лист.

Советы

При монтаже жилья для пчел следует учитывать определенные правила:

  • дно лучше всего делать съемным;

  • крыша должна быть плоской, так сооружение удобнее транспортировать;

  • рамки должны иметь боковые планки;

  • для пчелиного семейства следует соорудить обязательно кормушку;

  • крыша собирается после завершения утепления жилища;

  • объект должен быть герметичным.

Как сделать улей для пчёл своими руками, смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/pchelinye-uli/svoimi-rukami/

Улей своими руками: используем чертежи для процесса изготовления

Мед вполне справедливо можно назвать «нектаром жизни», так как альтернативы комплексу его составляющих, да наряду с отменными вкусовыми качествами – попросту нет. Улей же – это своеобразное здание «производственной линии» такого драгоценного продукта, которое имеет определенную конструкцию, соответствующую правилам жизни и деятельности его обитателей. Поэтому, планируя изготовить улей своими руками, необходимо учитывать уклад жизни пчел и своеобразность их иерархии.

Улей своими руками

Правильное строение пчелиных «домов» должно предусматривать все нюансы, касающиеся обеспечения комфортной жизни и работы этих уникальных насекомых, и в связи с этим чрезвычайно важно иметь представление о том, как протекает процесс их жизнедеятельности. Владея такой информацией, легче будет понять, что и для чего предназначается в несложной конструкции ульев.

Обитатели улья и его базовое строение

Несколько слов об организации пчелиного общества

Еще из школьного курса биологии многие помнят, что пчелиное общество имеет уникальную организацию, четко выстроенную иерархию, в которой каждая пчела выполняет определенную функцию и имеет соответствующую область обитания в улье.

Пчелиная семья – это наглядный пример высокоорганизованного сообщества, с четкой иерархией особей и определенным набором функций для каждой из пчел

  • Так, работа молодых рабочих пчел заключается в кормлении молодняка, так как у них лучше, чем у представителей других иерархий развиты верхнечелюстные железы, вырабатывающие маточное молочко.
  • Переходя в средний возраст, рабочая плеча становится санитаркой, которая следит за чистотой улья.
  • Старшие пчелы обязаны заниматься постройкой сот, так как у них более активно функционируют восковые железы.
  • Пчелы, перешедшие в более «пожилой» возраст, обычно следят за охраной и вентиляцией улья.
  • Старые особи, как правило, занимаются сбором меда – их называют сборщицами или летными пчелами.
  • Трутни служат только для оплодотворения пчел-маток. Других значимых функций у них в улье не значится, но и без трутневого развода семья жить не может. Однако, ближе к концу сезона пчелы перестают пускать трутней в улей, и те, совершенно беззащитные и беспомощные, погибают.

В каждом из ульев в летний период, в пик сезона, может находиться до 40 тысяч особей.

Базовое строение улья

«Пчелиный дом» состоит из нескольких частей — это корпус, магазин, подкрышник и комплектующие детали. В каждом из отделов улья протекают различные процессы жизнедеятельности семьи, и обитают разные подразделения пчел.

Одна из моделей улья с размерами и обозначенными деталями конструкции

На данной иллюстрации представлена схема простого улья с одним гнездовым отсеком. Он состоит из следующих основных деталей:

1 – Гнездовой корпус.

4 – Магазинная надстройка.

5 – Магазинная рамка.

9 – Летковая задвижка нижняя.

10 – Верхняя летковая задвижка.

Цены на улей

  • Корпус — это основная часть улья, используемая всеми пчелами в течение всего года. В этом отделе постоянно располагается и делает кладки яиц в построенные соты пчелиная матка. В летнее время, когда происходит наиболее активная деятельность пчел, соты заполнены пчелиным расплодом, пергой и медом.

Соты с развивающимися личинками пчел – каждая в своей ячейке

Корпус в большинстве разновидностей ульев располагается в нижней их части. Он должен быть хорошо защищен от холода и жары, поэтому его стенки делают с применением утепляющего материала. В качестве утеплителя чаще всего используют веллит – это термоизоляционная плита, изготовленная из бумаги, пропитанной битумом, но иногда применяют льняные маты или даже пенополистирол.

В корпусе располагаются гнездовые рамки, их число может варьироваться, обычно от 9 до 16 штук, в зависимости от размера и типа улья. Рамки входят в комплект съемных деталей.

Корпус имеет дно, которое в некоторых моделях делают съемным. Рамки подвешиваются и должны быть удалены от дна, как минимум, на 20÷25 мм, образуя таким образом подрамочное пространство, которое необходимо для проведения уборки улья перед весенним очистительным облетом пчел.

Для удобства проведения этого процесса, некоторые пчеловоды увеличивают подрамочное пространство до 40÷60 мм. В таком более просторном «помещении» под рамками удобно размещать на зиму емкость с подкормкой для пчел. Кроме того, оно работает, как паровоздушный клапан, в отсутствие которого произойдет снижение активности роевого состояния пчелосемьи, потому что летные пчелы не сядут на соты с расплодом.

Расстояние между боковыми частями рамок и стенками корпуса называют межрамочной удочкой, и оно должно составлять не менее 6 мм, так как через него пчелы после постройки сотов переходят от одной соты к другой. Большее пространство между рамками, составляющее более 10 мм пчелы заделают воском, а меньшее, уже 4-х мм – прополисом.

В передней части корпуса прорезается леток. Как правило, его делают внизу, так как отверстие, сделанное вверху, отводит около трети тепла, и для сохранения тепла чаще делается только один леток. Это отверстие должно быть небольшим, но в полной мере обеспечивать свободный вылет и возвращение пчел обратно в улей. В некоторых конструкциях устраивается два летка – верхний и нижний. Первый из них открывается в весенне-летнее время, в период главного медосбора, а на зиму закрывается. Нижний же леток в этом случае делается небольшим и приоткрывается на зимнее время для обеспечения доступа воздуха. Так, на каждую рамку с сотами необходимо оставить примерно 10 мм² открытого летка.

Кроме этого, открытость летка может регулироваться с помощью втулки, если она предусмотрена в конструкции улья. Так, для зимовки пчел на восьми сотах, леток должен иметь длину не менее 100 и высоту 8 мм. Во время летнего сбора втулку иногда полностью удаляют и леток открывают на всю ширину. Леток заканчивается «коридорчиком», который закрывается с помощью откидной задвижки, закрепляющейся на передней стенки корпуса вращающейся петлей. Задвижка должна иметь три положения открытости: летом она открывается полностью, зимой оставляется полуоткрытой, а в период кочевки пчел – наглухо закрывает проход.

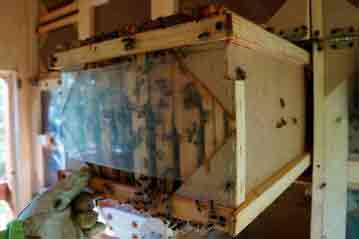

В некоторых моделях ульев в задней стенке корпуса делается окошко, через которое устанавливаются внутрь кормушки, рамки для воска и т.п. На зиму это отверстие закрывается утеплительным материалом. Предпочтительнее всего выбрать для этой цели войлочный мат.

  • Магазинная надставка или просто магазин – это секция улья, располагающаяся над корпусом. В нее пчелы складывают мед в период взятка. Магазин обычно изготавливается с теми же линейными параметрами, что и корпус, и в нем размещается такое же количество рамок для сот. Надставка должна быть теплой, поэтому ее термоизолируют вместе с корпусом, или же делают для нее двойные стенки.

Этот отсек улья также используют для зимовки сборного отводка. Однако, необходимо отметить, что в некоторых моделях магазин и вовсе не устраивается.

Эскиз одной из моделей улья в разрезе

  • Подкрышник (потолочная панель) – эта часть конструкции предназначена для перекрытия магазина или гнездового корпуса, защиты его от попадания дождевой воды и одновременного создания воздушного пространства по типу чердака, которое способствует поддержанию оптимальной температуры в улье. Однако, довольно часто подкрышник заменяет саму крышу, и может иметь разные формы. В этом случае его поверхность снаружи оббивается тонким стальным листом.

Еще одна достаточно несложная в изготовлении модель улья

Если подкрышник используется в качестве односкатной крыши, то его закрепляют на стенке фасадной части улья с помощью петель, а на задней стенке он должен плотно фиксироваться к магазинной секции или к корпусу.

  • Комплектующие улей элементы. К этому набору деталей относят рамки, их разделители, диафрагму, рубероидный подрамник, потолочины, разделительную решетку, утеплительные материалы, вентиляционную раму, откидные петли и соединительную ленту.

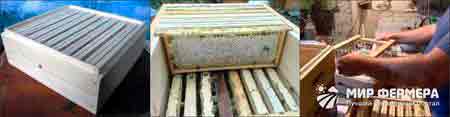

Рамки для улья с натянутой на них проволокой

Рамки для корпуса и магазина изготавливаются из натуральной древесины. Их толщина чаще всего составляет от 10 до 40 мм. Для упрощения работы пчел по созданию сотов, иногда на рамки натягивается нержавеющая проволока, которую можно заменить толстой леской. Рамки могут иметь разную форму в зависимости от конструкции и вида улья. Так, различают:

— низко-широкие рамки, имеющие высоту меньше, чем их ширина;

— узко-высокие – их ширина всегда меньше высоты;

Чертеж рамки одной из моделей улья. Принцип устройства сохраняется и в большинстве других моделей – меняются лишь линейные размеры.

Однако, у всех рамок верхняя перекладина имеет одинаково выступающие края – фальцы. Именно на этих выступах рамки и будут держаться в улье, опираясь ими на рейки, закрепленные на стенках корпуса или магазина.

Постоянные разделители – эти детали необходимы для обеспечения определенного расстояния между рамками. Эти элементы бывают точечными и линейными. Точечные скрепляют соседние рамки на нужном расстоянии только в одной точке, а линейные по нижней планке. Кроме них, существуют плоские и профильные боковые разделители.

Рамки, оснащенные профильными боковыми разделителями, задающими необходимый просвет

На иллюстрации выше хорошо видны профильные разделители – это расширения боковых реек в верхней части, которые не дают соприкасаться сотам, создаваемым пчелами внутри рамки. Это расширение еще часто называют плечиком, и его длина составляет около 100 мм.

Диафрагма (вставная доска) предназначена для ограничения пчелиного гнезда. Представляет собой дощатую или древесноволокнистую плиту равную по ширине высоте внутреннему размеру корпуса. Она располагается внутри, разделяя улей его на две части. Нередко ее применяют в том случае, если в одном улье разделяются две пчелиные семьи.

Рубероидный подрамник – своеобразная подстилка на дно улья на зимний период

Рубероидный подрамник – это лист рубероида с полностью выветрившемся из него запахом и обработанный специальным составом, по длине и ширине соответствующий размерам дна корпуса. Его вставляют в улей через летковое отверстие, во время пополнения улья кормовыми запасами на зиму. За зиму на листе скапливаются крошки воска, крошки с сот и подмор. По весеннему содержимому подрамника опытные пчеловоды определяют качество зимовки пчелиной семьи. Подрамник удаляется из улья в конце зимы и хранится с соблюдением определённых условий до конца сезона.

Разделительная рамка – не дает возможности трутням и пчеломатке проникать в магазинную надстройку, оставаясь при этом проходимой для рабочих пчел

Разделительная решетка устанавливается между корпусом и магазином для того, чтобы пчелиная матка не смогла перейти из одной части улья в другой. Решетка может быть проволочной или штампованной из пластика. Ширина отверстий ячеек решетки должна составлять 4,2 мм, для того, чтобы через них свободно проходили рабочие пчелы, а обладающие более крупными размерами матка и трутни оставались в основной гнездовой секции корпуса.

Вентиляционная рама представляет собой легкую конструкцию из деревянных реек, на которую натягивается металлическая сетка с ячейками 3×3 мм. Вентиляционную рамку укладывают вместо подкрышника в верхней части улья, но иногда вентиляционное окно делают и в самом подкрышнике. Особенно важно качественную устроить вентиляцию при перевозке ульев на новое место медосбора.

Откидные петли предназначены в конструкции улья для соединения гнездового корпуса с магазинной надставкой. Петли закрепляются по углам на передней стенке улья, между гнездовым корпусом и магазином. Петли позволяют или откинуть или снять полностью магазин, открыв внутреннее пространство гнездового корпуса. В некоторых моделях корпус и магазин соединяются с помощью выдвижных скоб.

Соединительная лента устанавливается по линии стыковки гнездового корпуса и магазинной надставки и подкрышника, служит для надежного их соединения. Она, как правило, изготавливается из стальной полосы шириной в 25 мм и толщиной в 2 мм. Применяется не во всех моделях ульев.

Теперь, рассмотрев основные детали конструкции, стоит перейти к информации о разновидностях ульев.

Популярные типы ульев

В первую очередь нужно сказать, что ульи разделяются на разборные и неразборные, но вторые уже довольно давно не используются пчеловодами, так как с ними крайне неудобно работать. Кроме этого, пчелиные жилища различаются по конструкции, объему, материалам изготовления и функциональности. Один отдел улья обычно может вмещать в себя до 16 рамок, на которых пчелиная семья производит постройку сот, предназначенных для выращивания расплода и хранения меда.

Рамка с сотами для улья горизонтального типа

Современные рамочные ульи бывают вертикальными и горизонтальными. В последних имеется в наличии только один корпус, который может быть расширен в обе стороны, благодаря этому, при необходимости, можно изменить количество рамок. Однако, рамки для такой конструкции получаются довольно большими и тяжелыми.

Вертикальный вариант ульев увеличивают за счет надстроек, при этом рамки получаются компактными и легкими.

Кроме этого, существуют комбинированные варианты, объединяющие в себе конструкцию вертикальных и горизонтальных ульев. Эти модели имеют несколько секций, отделенных друг от друга перегородками, которые могут быть сдвинуты в одну или другую сторону, за счет чего можно установить в корпус дополнительные рамки.

Пчелиные дома разделяются и по функциональному использованию. Так, некоторые улья используются исключительно для зимовки пчелиных семей.

Разработано весьма большое количество разнообразных типов ульев. Некоторые имеют уникальную конструкцию, другие были спроектированы по схожему типу, в разных странах, но совершенно независимо друг от друга, и имеют разные названия.

Далее будут рассмотрены некоторые из них.

Альпийский улей

Этот тип ульев изобретен пчеловодом Роже Делоном. Конструкция представляет собой многокорпусную вертикальную «пирамиду», напоминающую многоэтажный дом. Эта разновидность появилась в результате многолетних наблюдений за жизнью и повадками насекомых, поэтому пчеловод постарался по максимуму воссоздать естественные условия обитания пчел в природе. Благодаря тому, что гнездовые корпуса в этом улье расположены один над другим, конструкция имеет компактные размеры в основании. В корпусах альпийского улья нет перегородок, вентиляционных зазоров и решеток, так как поступление свежего и отвод использованного воздуха, осуществляется с помощью естественной циркуляции, через леток, который обустраивают в нижней части общей конструкции.

Характерная внешность альпийского улья и схема вентиляции воздуха в нем

Для того чтобы в улье не собиралась излишняя влага и не образовывался конденсат, в верхней части конструкции предусматривается кормушка или потолок, который создает воздушную подушку. Крышка, расположенная сверху улья, оснащенная слоем утеплительного материала, и надежно защищает его от перегревания при ярком солнце.

Рамка альпийского улья имеет специфическую конструкцию

Рамки альпийского улья обладают отличительной особенностью в том, что не имеют нижней и боковой планки, а вместо них делается проволочный каркас. А для расположения искусственной вощины в верхней планке рамки прорезается щель.

На постройку такого улья уходит значительно меньше материала, а толстого слоя утеплителя для стенок совсем не требуется, так как для зимовки ульи Делона накрываются полиэтиленовым пакетом.

Как можно видеть из иллюстраций, альпийский улей состоит из нескольких корпусов, установленных друг на друга. Все корпуса, кроме нижнего, не имеют дна, но на их стенках закрепляются гребенки или рейки, между которыми затем устанавливаются рамки.

Альпийский улей Делона собирается вертикально из целой череды корпусов-отделов

Каждое отделение общего корпуса может быть рассчитано на 3÷8 рамок, в зависимости от количества особей в пчелиной семье.

Донная часть конструкции изготавливается из доски толщиной в 30 мм. Внутреннюю поверхность днища, перед ее установкой опытные пчеловоды рекомендуют пропитать льняным маслом. Снаружи дно нужно обязательно покрыть краской с содержанием алюминия.

В самый верхний отдел корпуса, под крышу, помещают кормушку-поилку для пчел, которую заполняют сладким сиропом. Кормушка представляет собой лоток, разделенный на две части перегородкой, в каждой из ее отделов находятся выступы – так называемые «вулканчики», которые накрываются пластиковыми стаканчиками.

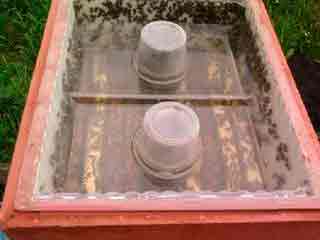

Кормушка – поилка для пчел с двумя «вулканчиками»

Кормушку можно сделать самостоятельно или купить в готовом виде.

Улей Дадана — Блатта

Этот улей имеет довольно простую конструкцию, поэтому пользуется широкой большой популярностью среди пасечников. Корпус улья Дадана обычно рассчитан на 12 рамок, но существует возможность увеличения высоты корпуса установкой сверху магазинных надстроек, в которые устанавливаются полурамки.

Цены на поилки для пчел

Вместо магазинных надстроек, сверху нижнего корпуса может быть установлен дополнительный полноценный корпус со стандартными рамками. В зимний период все пчелы находятся в гнездовом корпусе, а по весне, когда пчелиная семья начинает расти, осуществляется установка необходимого количества надстроек.

Все части улья делаются съемными, но скрепленными откидными замками.

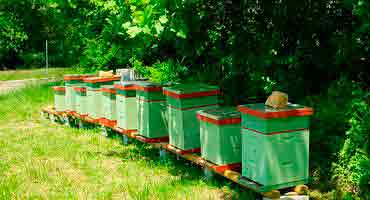

Типичный вид улья Дадана снаружи – за счет чередования цветов окраски хорошо видны гнездовой корпус, магазинная надстройка и подкрышник

В верхней части конструкции, под крышей должно быть также предусмотрено место для установки кормушки.

Улей Лангстрота

Эту конструкцию еще часто называют «Рута», и она позволяет содержать несколько семей пчел, что упрощает уход за ними. Такая модель может состоять из нескольких корпусов – обычно их бывает от двух до шести, и каждый из них содержит по 10÷12 рамок. Корпуса добавляются по мере разрастания пчелиной семьи, поэтому сначала улей, как правило, состоит из двух корпусов или корпуса и магазина.

Улей Лангстрота или, иначе, «Рута»

Улей «Рута» состоит из следующих элементов конструкции:

— подставки или ножек;

— дна с обустроенным нижним летком;

— гнездового корпуса (пчелиный клуб);

Дополнительные гнездовые корпуса устанавливаются на нижний корпус, то есть разделительная решетка будет находиться сверху них.

Пример чертежа улья «Рута»

Гнездовые или расплодные корпуса изготавливаются из целых, то есть без трещин, хорошо оструганных до гладкости досок толщиной в 35 мм. Для изготовления стенок подходят мягкие породы древесины — это может быть сосна, ель, осина, липа и другие, но лучше все-таки выбирать дерево не смолистых, лиственных пород. Не стоит выбирать для этой цели лиственницу, так как она имеет в своем составе много смол, а кроме того, эта древесина при рассыхании дает многочисленные трещины и начинает коробиться.

Стенки корпуса связывают между собой саморезами с дополнительным применением водостойкого клея, наносимого в прямой шип — такое соединение будет прочным и исключит любые перекосы. В каждом корпусе обязательно просверливается вентиляционно-прилетное отверстие – его диаметр и расположение хорошо видны на чертеже.

Внутренний размер корпуса – 450×375 мм, его высота составляет 245÷250 мм. При изготовлении ко всем деталям, формирующим высоту, добавляется по 10 мм, так как дерево со временем дает усадку. Наружный размер – 520×445 мм, а высота улья зависит от количества корпусов и магазинов.

Показанный на иллюстрации корпус рассчитан на 10 рамок размером 435×230 мм. Их лучше всего делать из березы, липы или осины, а хвойные породы применять нежелательно. Точный размер рамок по ширине боковых стенок проставлен на чертеже-схеме.

С боков на корпуса закрепляются ручки, или же делаются углубления размером 30×90 мм для удобства транспортировки ульев.

Потолочная панель изготавливается из досок толщиной в 20 мм и имеет размер 468×395 мм.

Над потолочной дощатой панелью, между ней и крышей, внутрь подкрышного пространства помещается кормушка. Сверху конструкция покрывается крышей из досок толщиной в 25 мм, на которые настилается алюминиевый или стальной лист. Некоторые пасечники оснащают крышу слоем утеплителя – разумная мера, которая не дает перегреваться или переохлаждаться гнездовым корпусам.

Снаружи все поверхности улья нужно пропитать олифой и покрасить – так древесина будет меньше подвержена внешним агрессивным воздействиям ультрафиолета и влаги, и улей прослужит значительно дольше.

На представленных ниже фотографиях хорошо видна конструкция различных отделов улья. Некоторые из них отличаются от чертежа, показанного выше, но нередко пасечники предпочитает свою конструкцию этого сооружения, учитывая собственный опыт ухода за ними.

Цены на обрезную доску

Так, например, на схеме донная поверхность расположена под углом, со скатом к прилетной доске, а на иллюстрации дно улья ровное.

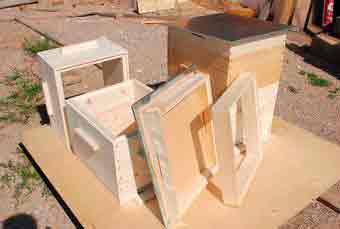

Улей в разобранном состоянии. Важна точность изготовления всех отделов, чтобы они при монтаже плотно прилегали один к другому

Все элементы конструкции должны плотно прилегать друг к другу, поэтому при изготовлении, примерки деталей должны происходить постоянно.

Металлическое покрытие крыши будет оптимальным вариантом, благодаря своей отражающей способности

Крышу лучше всего сделать скатную и покрыть ее алюминиевым или стальным листом. Скат убережет улей от попадания в него дождевой воды, а некрашеная оцинкованная сталь или алюминий будут эффективно отражать солнечные лучи, не допуская перегрева.

Новые ульи Лангстрота («Рута») в собранном состоянии

Ульи, используемые на пасеках в регионах с холодным зимним климатом, делают двустенным с внутренним утеплением. При этом общая толщина стенок будет составлять 40÷50 мм

Цены на алюминиевые листы

Опытные пчеловоды рекомендуют увеличивать подрамочное пространство до 90÷120 мм, так как это делает более комфортными условия зимовки пчел. Если такой размер подрамочного пространства не был предусмотрен заранее, то можно гнездовой корпус можно установить на пустую магазинную надставку. Кроме того, такой размер подрамочного пространства помогает избежать появления и развития восковой моли.

Для того чтобы пчелы не попадали в подрамочное пространство, оно перекрывается металлической сеткой с размером ячеек 4,4 мм, которая обрамляется по краям деревянными или металлическими планками.

Рамки должны быть подняты над донной поверхностью на 150÷200 мм.

В донном блоке улья устанавливается выдвижной поддон, имеющий бортики высотой в 40÷50 мм, в который может настилаться рубероидный подрамник.

Данный поддон в том числе может использоваться во время лечения пчел от варроатоза. В него засыпаются мелко нарубленные лечебные травы – в основном для этой цели применяется отцветшая пижма.

Кассетный улей

Конструкция кассетного улья отличается от других моделей тем, что гнездовые корпуса изготавливаются в виде выдвижных ящиков, устанавливаемых в общий корпус с закрепленными на его боковых стенках брусками – полозками, по которым и будут ходить корпуса-кассеты. Между установленными в корпуса рамками должно сохраняться расстояние в 10 мм — это обеспечивает беспрепятственное выдвижение корпусов, а также возможность отделить одну часть улья от основного пространства решетками или фанерными перегородками – съемными столами, устанавливаемыми горизонтально.

Кассетная конструкция несколько сложнее в изготовлении, и для нее потребуется больше материала. Но вместе с тем она удобнее в транспортировке, поэтому именно такие ульи изготавливаются для выездных пасек.

Кроме этого, кассетная конструкция позволяет содержать в одном улье сразу несколько семей, отделив их друг от друга фанерными перемычками.

Пасека-прицеп, в которой ульи оборудованы по кассетному принципу

Учитывая то, что каждая кассета имеет свои собственные стенки, и она устанавливается в общий корпус, улей получается двустенным. Кроме того, основной корпус должен быть собран из досок толщиной в 35 мм или же из двух слоев влагостойкой фанеры с утеплителем, установленным между ними.

Для повышения устойчивости древесины к внешним факторам, все детали конструкции рекомендовано пропитать жидким воском.

Каждая из кассет задвигается в общий корпус по расположенным по бокам полозьям

В данной конструкции летки предусмотрены на каждом выдвижном корпусе. Так, их центральные отверстия обычно имеют диаметр 25÷30 мм, а щелевые длину в 200 и высоту в 10 мм. Если для улья запланировано сделать общую дверь, то отверстия для летков делают в ней, напротив зазоров между кассетами. Под каждым из отверстий закрепляется прилетная рейка.

Сверху и снизу общего корпуса должны быть предусмотрены противоклещевые сетки. Весь улей защищает от дождя односкатная крыша, под которой предусмотрены вентиляционные щели.

На иллюстрации ниже представлен чертеж одного из вариантов кассетного улья, с проставленными размерами.

Сборочный чертеж кассетного улья типа «Берендей»

1 – крыша, в которой предусмотрены вентиляционные прорези-щели;

2 – верхняя противоклещевая сетка;

3 – прилетные рейки;

4 – центральные круглые летки;

5 – щелевидный леток;

6 – выдвижной поддон с противоклещевой сеткой;

7 – ножки или опорные стойки;

8 – корпус выдвижной кассеты;

9 — съемный стол – кронштейны, которые могут переставляться по высоте. Обеспечивают необходимый уровень удобства при работе с выдвинутой наружу кассетой.

10 — сотовые рамки;

11 – полозки для выдвигания кассет;

13 — крючки накидные для фиксации створок дверец.

Улей лежак

Этот вариант дома для пчел — довольно большой по размерам, и располагается, в отличие от других конструкций, не вертикально, а горизонтально. Он представляет собой короб, разделенный на две части, в каждой из которых поселяется отдельная семья пчел со своей маткой. Преимущество такой конструкции состоит в том, что уход за пчелами упрощается и требует от пчеловода меньше сил и времени.

Большой популярностью у российских пчеловодов пользуется улей-лежак горизонтального расположения

Некоторые пасечники оснащают конструкцию магазином, устанавливая его сверху гнездовых отсеков или же между ними.

Внутреннее пространство улья-лежака

Дно этой модели улья изготавливается из доски толщиной в 40 мм, стенки – 25 мм. Размер дна улья составляет 580×385 мм, крыши 600×405 мм. Высота готовой постройки составляет 315 мм, подкрышное пространство 590×395 мм, высотой в 80 мм.

Чертеж одной из моделей улья-лежака

1 – кормушки и поилки для пчел;

2 – сотовые рамки;

3 – крышки, перекрывающие отсеки улья;

4 – ручки для перестановки улья;

5 – общая крыша улья;

7 – задвижки летковых окошек;

8 – внутренние перегородки, разделяющее общее пространство улья на отдельные секции.

Соединяются детали улья с помощью саморезов. Для закрепления крыши к корпусу обычно используются петли, чтобы была возможность ее откидывания. Во внутреннем пространстве на боковых стенках, в верхней части отсека делается углубление в 12÷15, высотой в 18÷20 мм для установки рамок.

Цены на улей из ППУ

В нижней части конструкции на передней стенке для каждого из отделов устраивается леток.

Лежак может быть рассчитан и на одну пчелиную семью. Его вполне можно изготовить по размещенному ниже схеме-чертежу, который, наверное, даже не требует дополнительного описания.

Один из самых простых в изготовлении ульев. Показан отсек, рассчитанный на одну пчелосемью, но их может быть и несколько, выстроенных в линию по горизонтали.

Существует и немалое количество других конструкций ульев. Выше же были рассмотрены самые популярные и наиболее доступные для изготовления.

Постройка простого улья с двускатной крышей

Улей, постройка которого будет рассмотрена в данном разделе, может изготовить любой пасечник самостоятельно, имея под рукой необходимый материал, столярные инструменты и базовые навыки работы с ними.

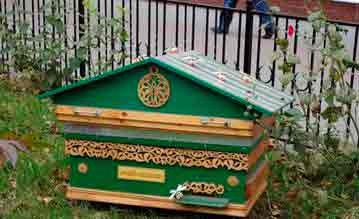

Вот такой улей с оригинальной внешней обшивкой – вполне посильная задача для большинства домашних мастеров

Как уже говорилось выше, первое, что потребуется для изготовления улья, кроме материалов и инструментов — это подробный чертеж будущего изделия с описанием элементов и их размеров. Размеры этого улья составляют 1300×600×600 мм, при этом высота измеряется от конька крыши.

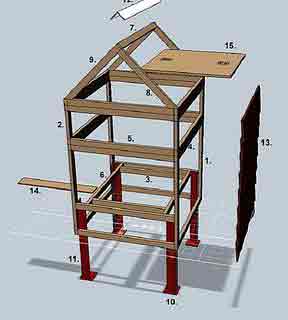

При сборке улья можно опираться на эту схему – на ней хорошо показаны все сопряжения деталей

Для постройки конструкции потребуется подготовить следующие детали из дерева и металла:

1 – Вертикальные стойки корпуса – 4 шт. – 486×32×18 мм.

2 – Вертикальные стойки магазинной надставки – 4 шт. – 154×32×18 мм.

3 – Продольные бруски донной части гнездового корпуса – 2 шт. – 424×32×18 мм.

4 – Поперечные бруски для гнездового корпуса, магазинной надставки, дна и подкрышника – 10 шт. – 600×32×18 мм.

5 – Продольные бруски для гнездового корпуса, магазинной надставки, дна и подкрышника – 12 шт. – 564×32×18 мм.

6 – Поперечные бруски для донной части гнездового корпуса – 2 шт. – 564×32×18 мм.

7 – Коньковый брус крыши – 1 шт. – 564×32×18 мм.

8 – Стропильные ноги крыши – 2 шт. – 392×32×18 мм (в нижней части бруски подрезаются под углом в 45 градусов).

9 – Стропильные ноги крыши – 2 шт. – 424×32×18 мм (в нижней части бруски также подрезаются под углом в 45 градусов).

10 – Подножки – 4 шт. – стальные пластины 80×80×3 мм.

11 – Подпорные ножки – 4 шт. – стальной уголок 500×50×50×3 мм.

12 – Покрытие конькового бруса – 1 шт. – алюминиевый уголок 680×50×50×3 мм.

13 – Облицовочная доска (в данном случае показана необрезная) толщиной в 6÷8 мм.

14 – Посадочная (прилетная) доска – 1 шт. – 460×70×6 мм.

15 – Фанерная панель с вентиляционными отверстиями – 1 шт. – 460×460×12 мм.

Для изготовления обозначенных выше деталей конструкции, а также для ее утепления, потребуются следующие материалы:

  • Фанера толщиной в 10÷12 мм.
  • Брус сечением 32×18 мм – 20 погонных метров.
  • Доска необрезная или деревянная вагонка толщиной в 6÷8 мм. Ее количество будет зависеть от ширины выбранного материала.
  • Гвозди длиной 50 мм.
  • Шурупы длиной 25 мм.
  • Стальной уголок длиной 2000 мм и алюминиевый уголок длиной 700 мм (50×50×3 мм).
  • Стальные пластины 4 шт. (80×80×3 мм).
  • Кровельное покрытие. Для этой цели может быть использована та же доска, что и для облицовки стен, или же стальной лист толщиной в 1÷1,5 мм и размером 600×1000 мм.
  • Откидные петли – 4 шт.
  • Оконные петли – 50×30 мм – 2 шт.
  • Льняной утеплительный материал.
  • Льняное масло для пропитки древесины.
  • Краска по дереву будет нужна, если решено будет окрасить улей снаружи.

Для постройки данной модели улья потребуются следующие инструменты:

  • Сварочный аппарат для приваривания подножек к ножкам. Если его нет, то можно обратиться в автомастерскую или к любому сварщику, который выполнит эту работу буквально за десять минут.
  • Электрическая дрель с комплектом сверл.
  • Шуруповерт с набором бит-отверток.
  • Электрический лобзик или ножовка по дереву.
  • «Болгарка» для резки металла. Она потребуется лишь в том случае, если металлические ножки будут изготавливаться самостоятельно.
  • Рулетка, угольник и простой карандаш – для проведения разметки.
  • Молоток.
  • Малярная кисть.

Подготовив все необходимое, можно приступать к работе. Весь процесс изготовления этой модели улья будет представлен в таблице ниже:

ИллюстрацияКраткое описание выполняемой операции
Первым шагом делаются заготовки деталей каркаса улья.
Для этого приобретённый брус остругивается (при необходимости), пропитывается льняным маслом и размечается, согласно размерам, указанным выше.
Затем, брусья нарезаются на заготовки, которые лучше всего сразу подписать. Работа осуществляется с помощью электрического лобзика или обычной ножовки по дереву. Более аккуратные срезы получаются при работе лобзиком.
Чтобы сэкономить время при сборке каркаса, рекомендуется заготовки из бруса не только пронумеровать, отметив на них длину, но и рассортировать их, разложив отдельными стопками.
Чтобы при забивании гвоздей брус не дал трещину, их рекомендовано забивать под углом. Еще лучше будет просверлить в брусе отверстие, диаметр которого меньше толщины ножки гвоздя на 1÷1,5 мм, и только после этого производить сборку.
Отверстие просверливается тоже под углом примерно в 30 градусов, с помощью шуруповерта, в который устанавливается сверло нужного диаметра.
Сборка деревянного каркаса улья производится в определенном порядке. Начать нужно с изготовления самой нижней рамы.
Чтобы не произошло перекоса углов, брус перед скреплением выкладывается по строительному угольнику. Каждая из сторон скрепляется двумя гвоздями или же шурупами-саморезами, они вбиваются или вкручиваются через более длинный брус в торец короткого. Таким же образом собирается верхняя рама гнездового корпуса.
Теперь их нужно соединить вертикальными угловыми брусками. Их прибивают, устанавливая гвозди под углом сначала к нижней раме. Далее, на их верхние торцевые края устанавливается и закрепляется верхняя рама корпуса. Так конструкция приобретет относительную жесткость, позволяющую производить дальнейшие работы.
Теперь, согласно чертежу, от нижней рамы отмеряется расстояние в 182 мм, и на этом уровне на передней и задней стороне каркаса между вертикальными стойками устанавливаются и прибиваются горизонтальные бруски. Их верхний край должен совпадать с верхом стального уголка ножек.
Следующим шагом, от краев только что закрепленного бруса откладывается по 52 мм, и перпендикулярно им, горизонтально, вдоль стенок улья прибиваются бруски № 6. Между ними и вертикальными стойками образуется пространство, в которое должны свободно поместиться уголки-ножки. Эти бруски будут служить подставкой для вентиляционной решетки и внутреннего коридора, идущего от летка.
Далее, на этих брусках, также от краев, отмеряется по 50 мм, и уже перпендикулярно им фиксируются короткие бруски (на схеме они идут под № 3).
Следующим этапом производится сборка магазинной надставки. Монтаж осуществляется по примерно той же схеме – сначала собирается нижняя и верхняя рамы, а затем они скрепляются между собой вертикальными стойками.
После этого переходят к скреплению элементов крыши. Сначала собирается нижняя рама, затем на ней закрепляются стропильные элементы крыши, устанавливаемые под углом. Затем, последние соединяются между собой коньковым брусом.
Следующим этапом подготавливаются ножки улья. Для этого стальной уголок размечается и нарезается на отрезки длиной в 500 мм.
Затем производится разметка расположения отверстий, через которые ножки будут закреплены на брусе деревянного каркаса. Первые два отверстия должны находиться в 20 мм от верхнего края уголка, вторые на расстоянии 180 мм от его верхнего края, а их диаметр равен 5 мм.
Далее, берутся подготовленные стальные пластины и привариваются к противоположной от просверленных отверстий, стороне ножек.
Нужно отметить, что некоторые пасечники предпочитают делать из дерева полностью весь улей, включая ножки конструкции. Однако, в этом случае, деревянные ножки потребуется очень тщательно обработать защитными растворами, так как подставку рекомендуется, для гарантированной устойчивости улья, несколько углубить в грунт.
Готовые ножки прижимаются к нижней части вертикальных стоек каркаса и прикручиваются к нему саморезами через просверленные отверстия. Расстояние от подножки до нижнего деревянного бруса каркасной рамы должно составлять 300 мм.
Когда конструкция будет полностью собрана, можно подумать о закреплении на внутренней нижней стороне бруса верхней рам

Смотрите также:
02.05.2020

Теплица своими руками: самые лучшие проекты от А до Я Осталось совсем немного времени, когда начнется полноценный огородный сезон. Рассада уже высажена, появляются первые всходы. И уже скоро ее надо будет высаживать на своем участке. Что-то высаживается в открытый...

02.05.2020

Создание искусственного водоема для разведения рыбы Пруд для разведения рыбы можно создать искусственно. Это обеспечивает не только качественную рыбу на стол или для продажи, но и эффективно в эстетическом плане – красиво оформленный водоем может стать украшением...

03.11.2018

Как сделать высокие грядки своими руками из досок? С каждым годом для фермеров и садоводов появляется все больше способов обработки земли и методов выращивания растений. Сегодня мы рассмотрим один из таких методов, а именно как сделать высокие грядки из досок своими...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
