Дровяная печь для дачи своими руками
Дровяные печи для дачи: традиционные варианты и современные заводские модели
Городские жители, предпочитающие отдых на природе, и в зимний период с удовольствием проводят время на своих дачных участках. Некоторые перебираются в загородные коттеджи и домики на постоянной основе, чтобы круглые сутки наслаждаться тишиной и свежим воздухом. В обоих случаях встает вопрос отопления жилища. Несмотря на эффективность современных обогревательных систем с автономными котельными, печка для дачи на дровах остается все так же популярной и любимой. О разнообразии отопительных сооружений и приборов – более подробно в этой статье.
Назначение и конструкция дачной печи
Основная функция любого обогревательного прибора – делать помещение пригодным для жилья, нагревая воздух до оптимальной температуры, которую принято называть комнатной (18-20ºС). Чтобы увеличить отопительный эффект, выбирают место установки так, чтобы тепло распространялось во все стороны и захватывало как можно больше внутридомового пространства. Экономные хозяева предпочитают максимально безопасные модели с бережным расходом топлива (в нашем случае – дров).
Современная дровяная печь для большого коттеджа с постоянным проживанием
Эстеты большое внимание уделяют внешнему виду, поэтому скорее выберут сооружение «под старину» с изразцами и коваными элементами, нежели неприглядную стальную «буржуйку» на четырех ножках. Украшение интерьера – еще одна функция этого удивительного предмета.
Третье предназначение полезно в быту, потому что позволяет готовить пищу. Даже при временном отключении электроэнергии раскаленная чугунная поверхность даст возможность подать к столу и горячий суп, и жареную курицу, и блинчики. Варочной плитой оборудованы далеко не все изделия, поэтому при покупке необходимо упомянуть о своем желании иметь это приятное дополнение.

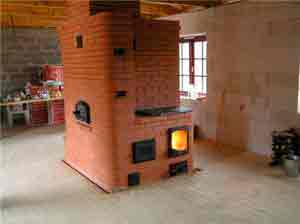

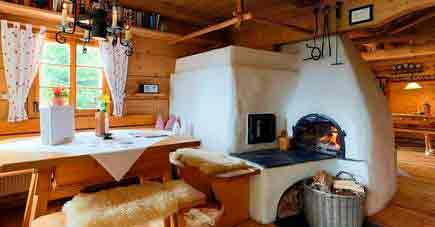

Отопительно-варочный образец для дачного использования
Типовые кирпичные и чугунные печи на дровах для отопления дачи или коттеджа имеют похожие конструкции, которые состоят из следующих элементов:
- топка – главная камера, в которой происходит процесс горения дров или другого топлива (углей, брикетов);
- колосниковая решетка – основание топки, на которое кладут дрова;
- зольник – маленькая камера под топкой, в которой скапливается зола;
- дымоход – труба, выводящая газообразные продукты горения (угарный газ);
- дымовые заслонки, перекрывающие дымоход для сохранения тепла.
В зависимости от назначения или дизайна могут встречаться конструкционные отличия, например, наличие чугунной плиты или дополнительный топливник.

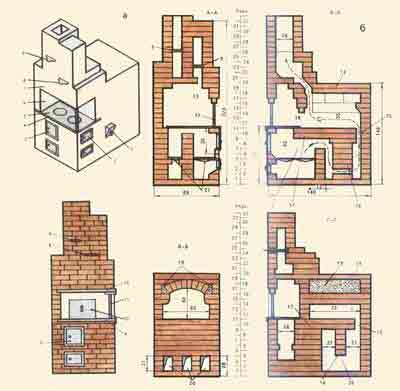

Схема устройства отопительно-варочной печи
Типы печей по материалу изготовления
От материала зависит и внешний вид, и стоимость, и функциональные особенности моделей. Например, металлические варианты – компактные, тогда как кирпичные сооружения занимают гораздо больше места. Своим строением отличаются полуоткрытые камины, красивые, но дающие меньше тепла. Все перечисленные виды предназначены для отопления дровами.

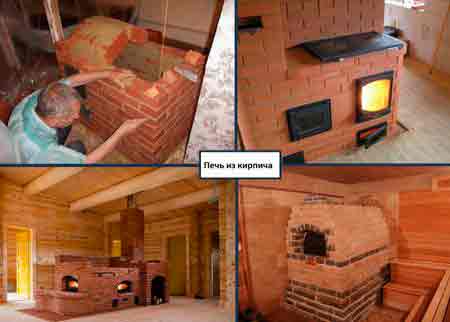

Кирпичные печи на дровах – дань традиции
Кирпич, созданный из натурального материала – глины, отлично подходит для обогрева помещений. Он быстро нагревается от открытого огня, аккумулирует в себе тепло и долго остывает, сохраняя в комнате комфортную температуру. Это вариант каменного устройства, прижившийся столетия назад и до сих пор не разочаровавший своих поклонников.
Большую категорию дровяных печек для дачи из кирпича можно разделить на 3 вида:
- отопительные;
- варочные;
- комбинированные.
Первый вариант идеально подходит для небольших домиков, владельцы которых изредка выезжают за город. Компактная модель, установленная в углу комнаты, может быстро прогреть помещение до средней температуры и сохранять тепло в течение суток. Она экономична по расходу топлива и относится к тем сооружениям, которые легче всего построить своими руками.

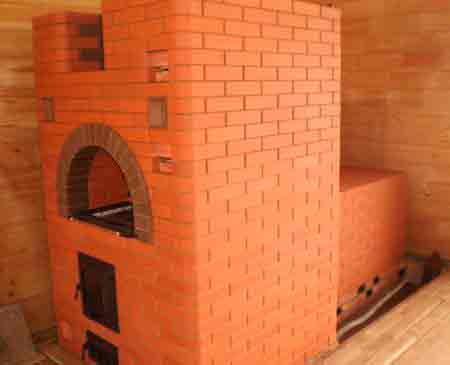

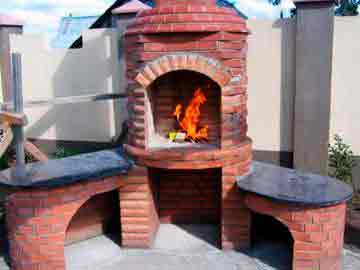

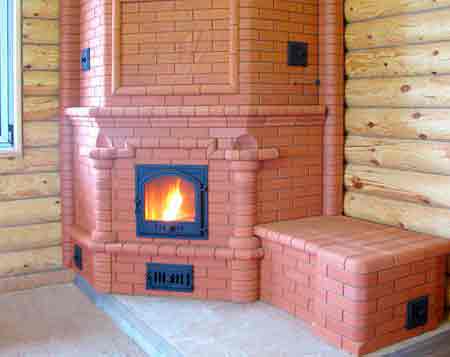

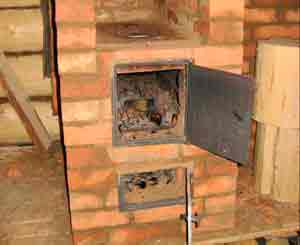

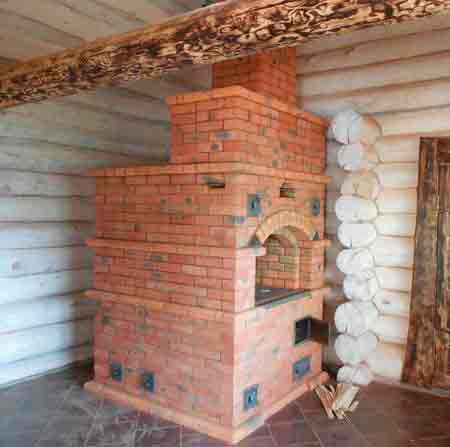

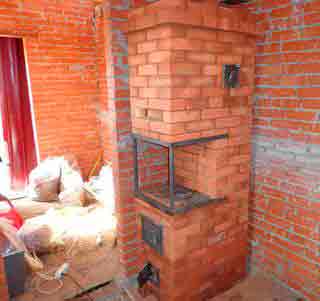

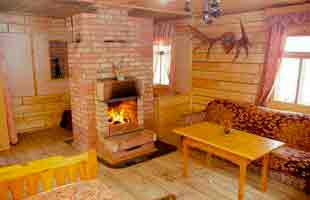

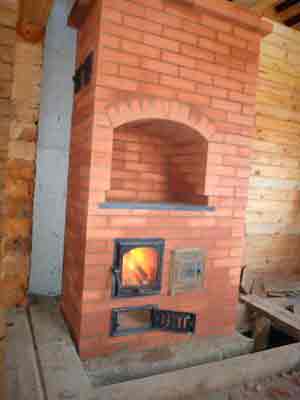

Кирпичная печь для обогрева большого помещения

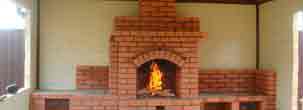

Исключительно отопительную функцию выполняет и камин, однако он не способен долго сохранять определенную температуру в помещении. В комнате будет тепло, только пока горит огонь, а когда он погаснет, воздух начнет остывать. Камин чаще всего используют в качестве дополнительного теплогенератора, одновременно играющего роль стильного интерьерного декора.

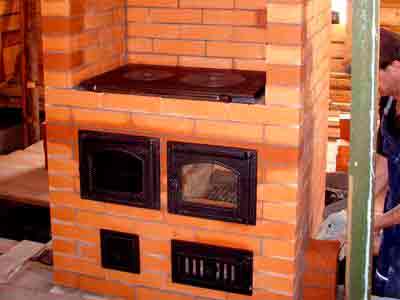

Если необходима возможность готовить, следует остановиться на печи с варочной поверхностью. Она имеет другое строение, напоминает большую плиту и устанавливается, соответственно, на кухне. Готовить можно, пока идет процесс горения и тления поленьев. Вариант хорош для миниатюрных дачных домиков, небольших по площади, своей внутренней планировкой напоминающих комнату-студию.

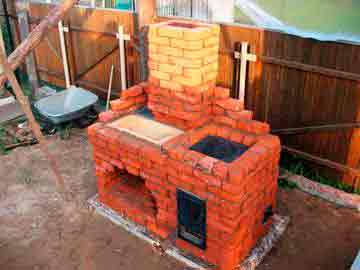

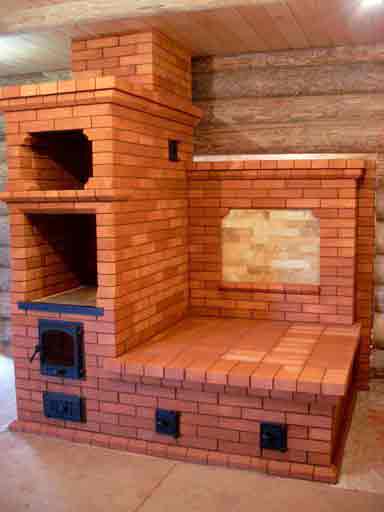

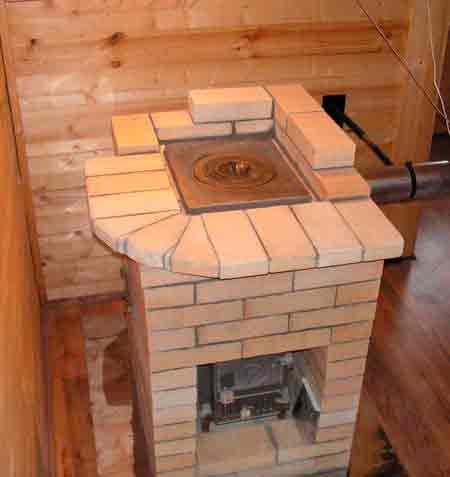

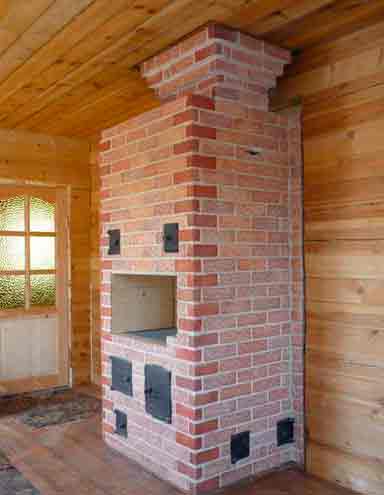

Простейший вариант кирпичной отопительно-варочной печи

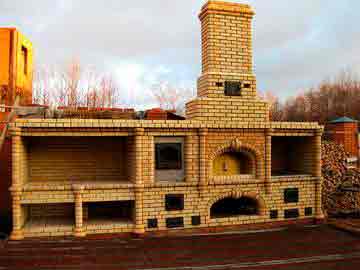

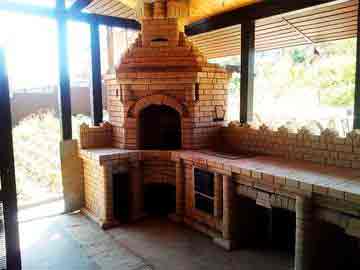

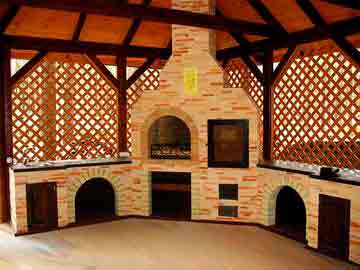

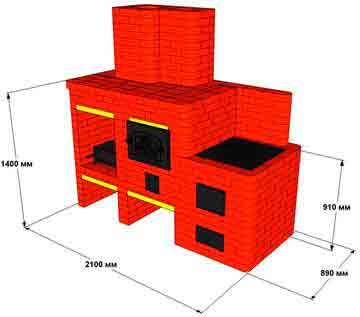

Лучшим решением признаны комбинированные сооружения, мощные с отопительной точки зрения и позволяющие при необходимости готовить. Кроме обычной варки они дают возможность сушить овощи и фрукты, выросшие на приусадебном участке, запекать мясо и картофель, выпекать пироги.

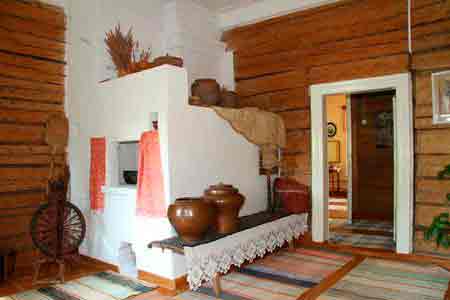

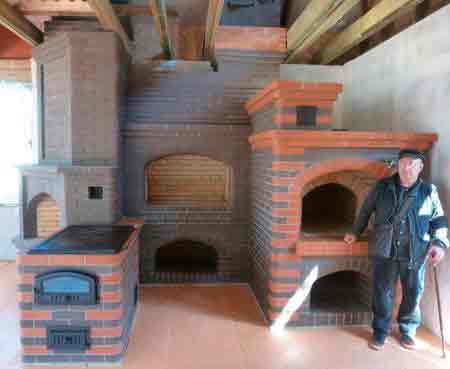

Прекрасным образцом комбинированного решения является русская печь, сохранившаяся в старых деревенских домах. Она, в отличие от аналогов, служит дополнительным спальным местом.

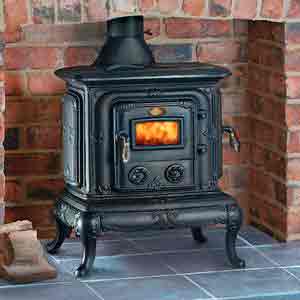

Чугунные дачные печи – стиль и комфорт
Прекрасно проводящий тепло чугун подходит для обогрева небольшого домика или одной комнаты, если речь идет о коттедже. Стильные чугунные дровяные печи являются оригинальным украшением дачи и имеют долгий срок службы при одном условии – соблюдении теплового режима. Тяжелый чугун является на удивление хрупким металлом: если на разогретую поверхность случайно выплеснуть холодную воду, она треснет.
Компактные модели можно установить в любой части комнаты. Единственное условие для выбора места – прочное основание (чугун имеет большой вес) и отделка пола материалом, не поддающимся горению. Изделие из тяжелого металла невозможно изготовить самостоятельно, поэтому нужно выбирать из разновидностей, представленных на рынке. Некоторые из них снабжены небольшой варочной поверхностью, другие имеют великолепное внешнее оформление, третьи напоминают камин.

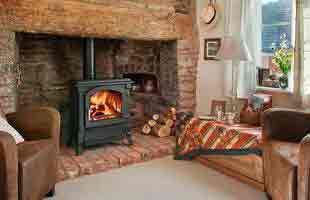

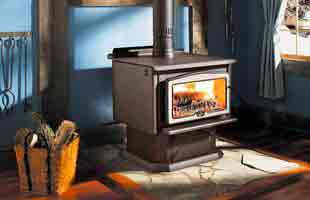

Чугунная печь-камин — полезное украшение интерьера
Самые мощные варианты оснащены автоматической системой и способны эффективно прогреть помещение площадью до 100 м². Датчики контроля температуры следят за интенсивностью горения и позволяют экономить дрова. Кроме того, автоматика замечательно справляется с функцией «ночного сторожа» – контролирует процесс сжигания поленьев, пока все спят.
Лучшее решение среди чугунных моделей – печи длительного горения, обладающие максимально возможной теплоотдачей, способные удерживать оптимальный температурный режим и отличающиеся экономичностью. Выбор придутся делать между конвекционными и газогенераторными печами длительного горения, которые отличаются конструкцией и способом подачи тепла.
Стальные изделия – бюджетный вариант
Многие снисходительно относятся к варианту из стали, тогда как недорогие и практичные устройства обладают рядом преимуществ:
- имеют достаточно высокий КПД, подходящий для обогрева небольшого дома или подсобки;
- безопасны при условии надлежащей отделки пола и окружающего пространства;
- надежны, так как выполнены из прочного жаростойкого металла;
- мобильны, удобны для транспортировки и установки в любом месте;
- не требуют специальной подготовки после длительного простоя.
К недостаткам относят быстрый процесс остывания – устройство охлаждается и перестает давать тепло за 2 часа. Второй минус – риск получить ожог, так как металлическая поверхность сильно разогревается и не имеет дополнительных заграждений. Огорчает и небольшой срок службы – до 15 лет, однако благодаря невысокой стоимости можно быстро найти замену.
Простейшее исполнение стандартной «буржуйки»
Современные стальные изделия – это не только примитивные «буржуйки». Среди них можно обнаружить устройства с оригинальным дизайном, украшенные штамповкой или резьбой.
Оригинальные решения для загородного использования
Шведки стали популярными с 18 века. В то время они напоминали камин с большим корпусом, нагревающимся и аккумулирующим тепло до 20-24 часов. Современные аналоги мало чем отличаются от старинных образцов, к тому же имеют множество исполнений из различного материала. Вы можете остановиться на металлической круглой модели простого дизайна или выбрать прямоугольную конструкцию, украшенную изысканными изразцами. Особенно хороши авторские шедевры, декорированные ручной росписью.
Шведка в интерьере дачного дома
Голландка из кирпича напоминает шведку вертикальной формой расположения. Она имеет многокамерную конструкцию, что позволяет долгое время сохранять тепло. Температура поверхности достигает 60ºС, этого достаточно для обогрева в межсезонье. Варочной поверхности голландка не имеет, служит исключительно для обогрева.
Дачников, наведывающихся за город изредка, интересуют мини-агрегаты – своеобразные варианты «выходного дня», не требующие дополнительного ухода, удобные для использования. Кирпичные печи мало подходят, так как в режиме простоя глина способна отсыревать и терять свои качества. Лучше остановиться на металлических моделях, в большом количестве предлагаемых отечественными и зарубежными производителями.
Компактная печь марки Термофор
Обратите внимание на следующие марки:
- «Термофор» – Огонь батарея, Профессор Бутаков, Тунгуска;
- «Везувий» – Уют, мини буржуйка;
- Harvia – Harvia 20 ES Pro S (длядачи);
- «Теплодар» – Матрица, Вертикаль, Топ-модель;
- «Царь-печи» – Злата, Матрешка, Золовка.
Перечисленные устройства отличаются компактностью, быстрой скоростью нагрева, невысокой стоимостью.

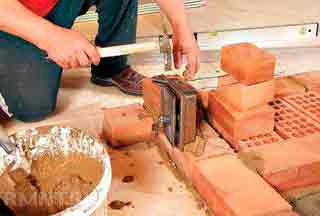

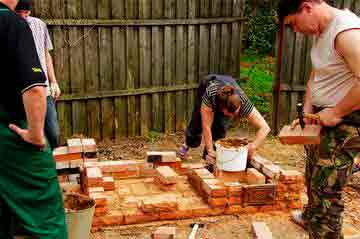

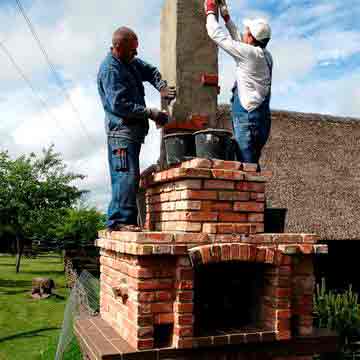

Как сделать печь из кирпича своими руками
Кладка кирпичной отопительной печи для дачи своими руками по силам далеко не всем. Чтобы самостоятельно выложить безопасное сооружение с эффективной теплоотдачей, необходим опыт и знания многочисленных нюансов, поэтому остановимся лишь на общих положениях строительного процесса.
Схема кладки в один кирпич
Лучше подобрать материал, выдерживающий высокие температуры:
- шамотный кирпич (Ш8) для топки;
- красный кирпич (огнеупорный) для основной конструкции;
- готовые смеси и мастики (например, «Гарант +»);
- элементы из чугуна (дверцы, колосники, задвижки, варочная панель).
- изготовление прочного основания, способного выдержать большой вес (ровного, с защитой от возгорания – оцинковкой);
- строительство фундамента – нижней части;
- кирпичная кладка корпуса по выбранной схеме (их множество);
- устройство дымохода;
- установка наружной части – трубы.
Схемы кладки легко можно найти в Интернете, однако даже самого точного чертежа недостаточно для монтажа действительно полезного сооружения.

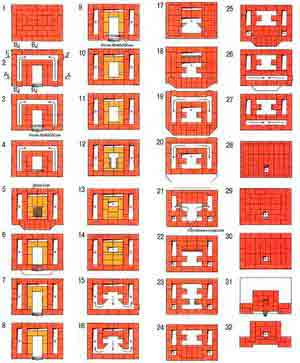

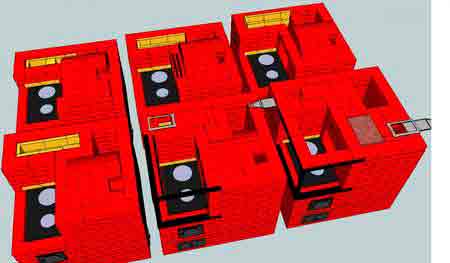

Один из вариантов для кладки отопительно-варочной шведки
Для создания эффективного устройства необходимо учитывать массу мелочей – от расположения задвижек до устройства зольника с возможностью быстрой очистки. Если вы решили самостоятельно возвести домашнюю печь, то постарайтесь заручиться поддержкой опытного печника и изучить не только основы, но и все хитрости мастерства.
Тематическая видео-подборка
Тематические видеоролики помогут выбрать подходящую модель для вашей дачи.
Варианты дизайна чугунных печей
Кирпичная печь своими руками – мастер-класс по кладке
Печь-камин Keddy K1000 – образец дачной модели
Большой выбор дровяных печей для дачного использования позволяет приобрести модель с оптимальными техническими характеристиками и декоративным оформлением для конкретных условий эксплуатации.
Источник: http://sdelaikamin.ru/pech-dlya-doma/pechka-dlya-dachi-na-drovah
Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению
Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.
Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.
Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.
Материалы для строительства кирпичной печки
Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.
Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.
Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.
Как самостоятельное сооружение кирпичная печь включает:
- Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
- Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
- Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.
Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.
Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.
Для кладки кирпичной печки потребуются следующие материалы:

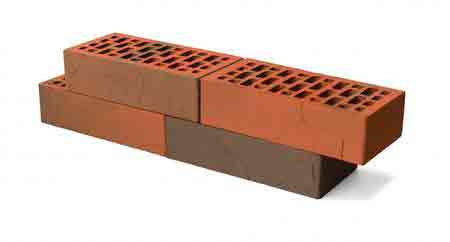

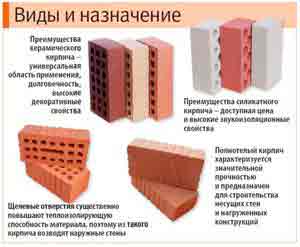

- Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
- Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
- Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
- Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.
Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.
Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.
Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.
Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.
Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.
Потребуются следующие растворы:
- Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
- Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
- Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
- Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
- Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.
Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

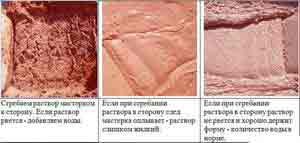

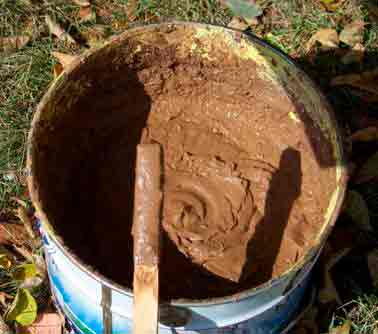

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.
Источник: http://sovet-ingenera.com/otoplenie/pechi/pechi-iz-kirpicha-dlya-dachi-na-drovax.html

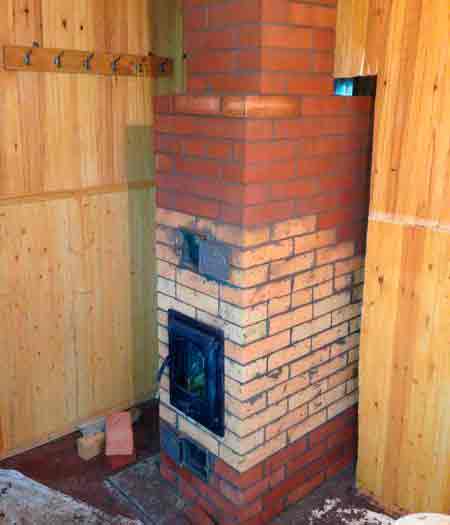

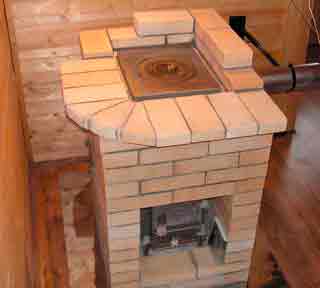

Как сложить мини печь из кирпича своими руками – пошаговое руководство
Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.
Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.
При большом желании, не трудно выложить мини печь из кирпича своими руками.
Чем выгодны малогабаритные печи на дровах
Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.
По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.
Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.
Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

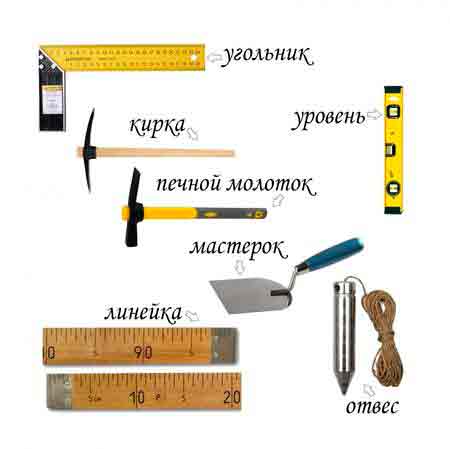

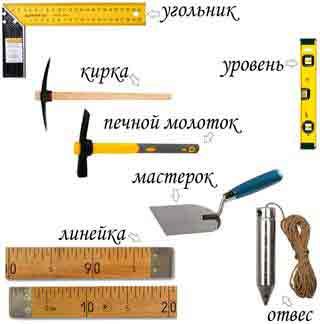

Необходимые инструменты
Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:
- кельма, или как её ещё называют, мастерок;
- удобный молоток-кирка;
- строительный уровень;
- рулетка;
- отвес.
Кроме того, в процессе работы понадобятся:
2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.
Строительные материалы для мини печи
Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.
Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:
- 20 литров раствора;
- 60 штук печного красного кирпича;
- 38-40 штук шамотного кирпича;
- дверка топки;
- дверка поддувальная;
- колосниковая решётка;
- варочная панель;
- задвижка дымохода.
Дверки, решётка и варочная панель должны быть чугунными.
Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

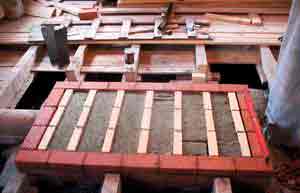

Местоположение и подготовка основания
Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.
Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.
Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

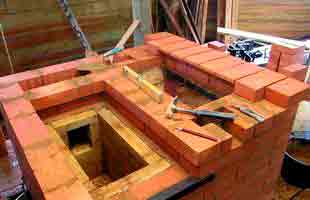

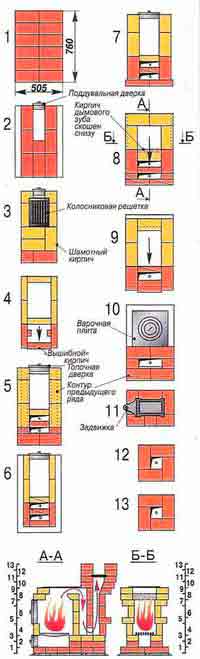

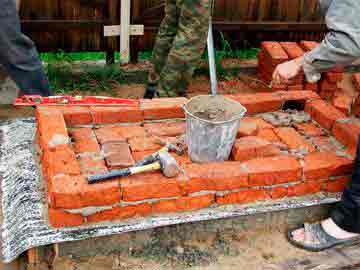

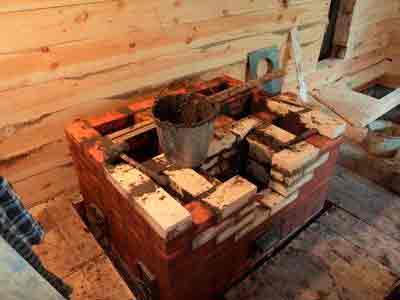

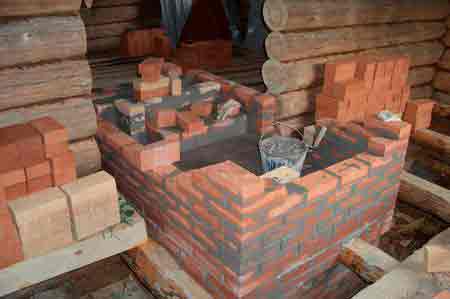

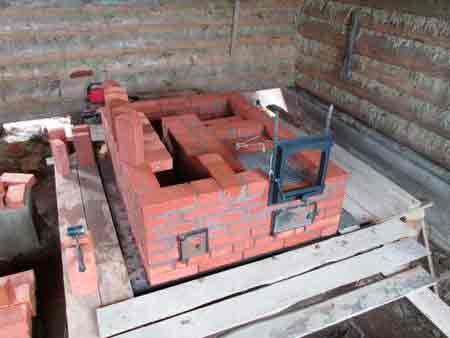

Порядок кладки печи из кирпича своими руками
Следующий этап — сооружение самой печки:

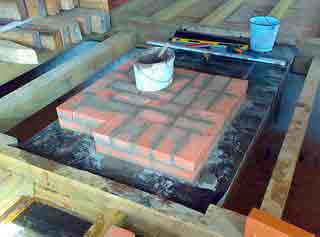

- В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
- Затем делают кладку второго ряда.
- В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
- Кирпичи в четвёртом ряду идут на ребро.
- В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
- Пятый ряд выкладывают плашмя, подобно четвёртому.
- Кирпичи шестого ряда идут на ребро.
- Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
- Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
- Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.
Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.
Заключительные мероприятия
Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.
Побелку или облицовку печи делают после пробного розжига.
Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.
Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.
Источник: http://teplospec.com/pechi-kaminy/kak-slozhit-mini-pech-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo.html

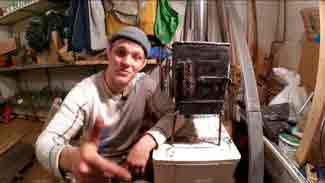

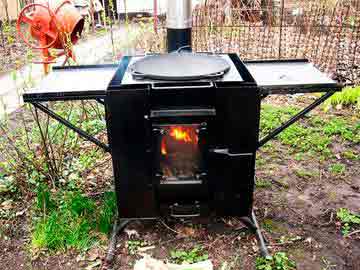

Мини-печь буржуйка для автотуризма или дачного домика
Материалы и инструменты, которые использовал автор:
Список материалов:
— листовая сталь толщиной 3 мм;
— дверные петли;
— тонкие профильные трубы или прутки для ножек;
— кусок круглой трубы для дымового патрубка;
— болты и пр.
Процесс изготовления печи:

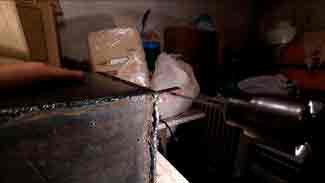

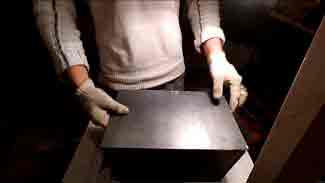

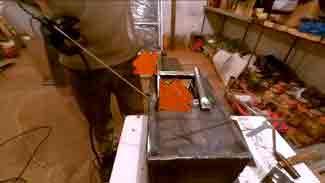

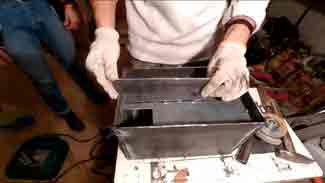

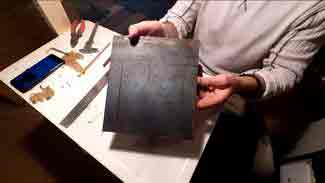

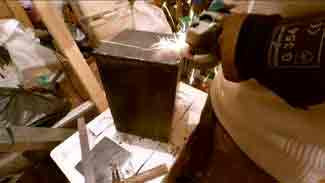

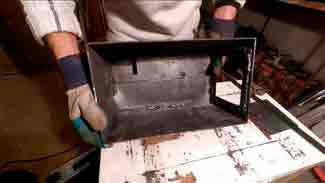

Шаг первый. Свариваем корпус

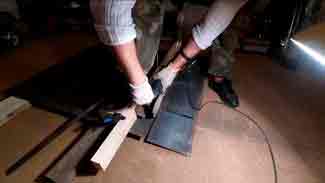

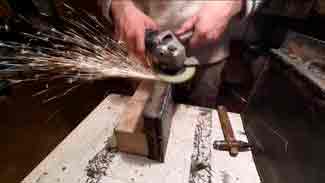

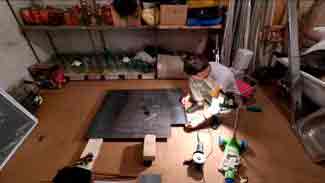

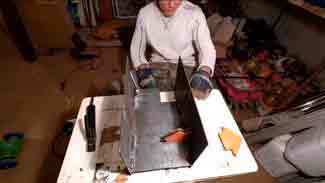

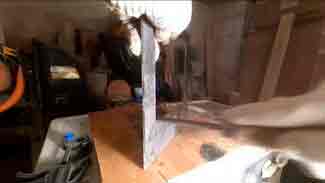

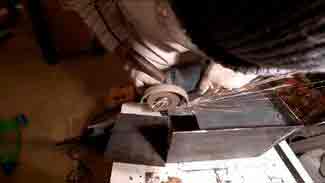

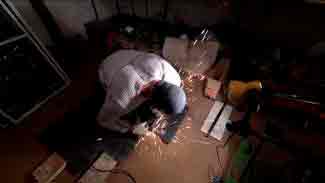

Для начала все продумываем, размечаем и режем листовую сталь болгаркой. Ну а далее остается сварить корпус печи, чтобы сварка осуществлялась под прямым углом, полезно иметь магнитные угольники.

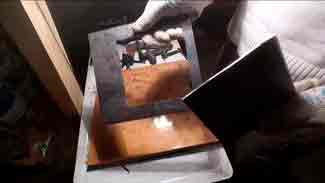

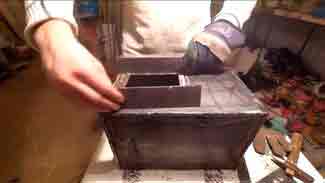

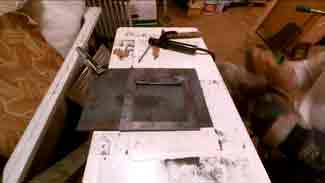

Автор также сразу вырезал прямоугольное отверстие в лицевой части для дверки, вырезанный кусок и будет служить дверкой. Окно изнутри обвариваем стальными пластинами для обеспечения герметичности.
Внутри объем печи разделен на две части, в верхней части находится небольшая камера с перегородкой. Сделано все это для того, чтобы получился змеевик, по которому будут идти раскаленные газы. Благодаря такой конструкции верхняя часть будет хорошо прогреваться, и КПД печи увеличивается.

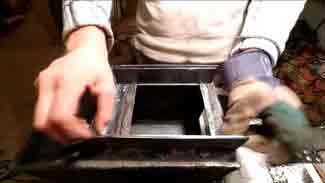

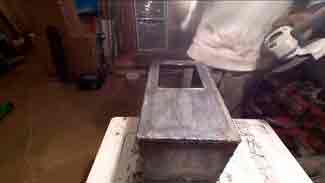

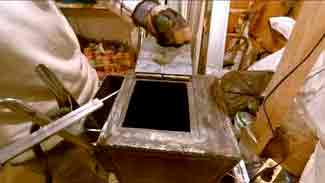

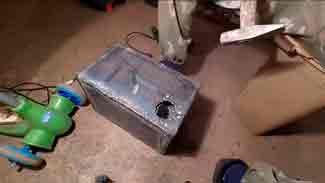

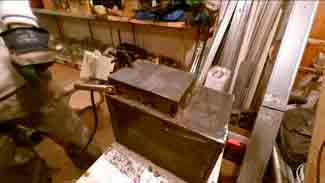

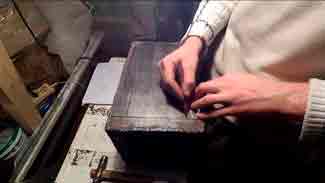

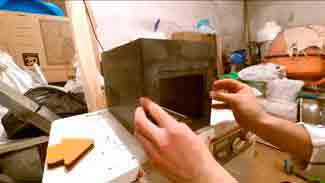

Сварив корпус, хорошо зачищаем сварные швы толстым шлифовальным кругом. Конечно же, щели и отверстия нужно заваривать, чтобы в помещение не шел дым.

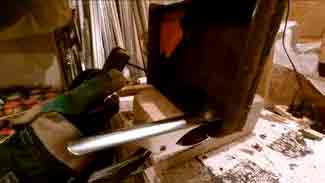

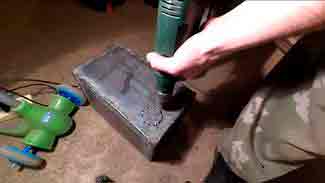

Шаг второй. Дымовой патрубок

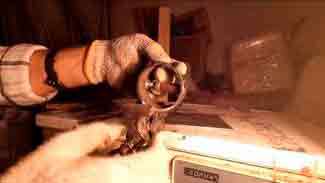

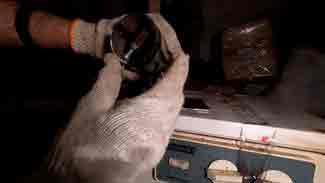

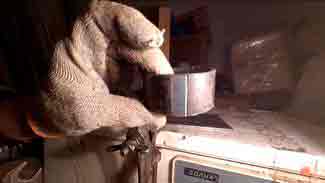

Изготовим дымовой патрубок, по задумке автора он должен быть 65 мм в диаметре. У автора имелась труба меньшего диаметра, и он ее увеличил. Разрезаем трубу поперек и затем расширяем при помощи болта, гаек и кусочка стальной трубы. Разжав трубу, все примеряем и ввариваем на место образовавшегося зазора кусок металла.

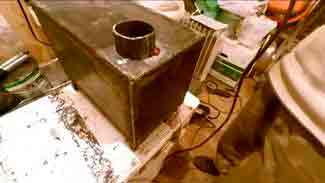

Патрубок остается установить на печь, не забывайте, что внутри печи находится змеевик и дымовой выход должен быть в самом его конце. Автор высверлил отверстие дрелью и вварил патрубок.

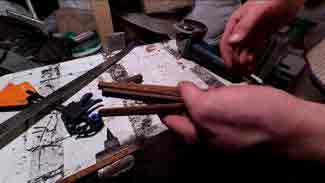

Шаг третий. Колосники, поддувало и сборник для золы

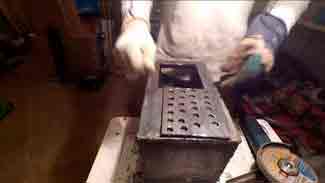

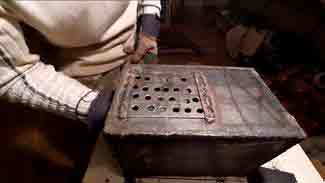

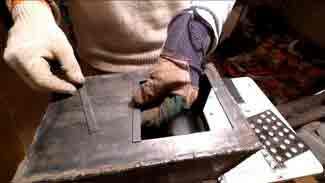

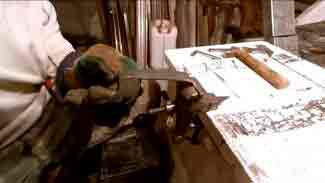

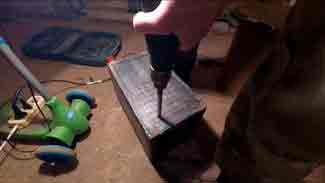

Размечаем нижнюю часть и намечаем места под отверстия. Сверлим побольше отверстий, через которые будет идти воздух в печь. Ну а далее готовые колосники остается вырезать при помощи болгарки.

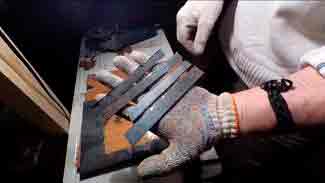

Чтобы колосники ложились внутри печи, привариваем полоски стали.

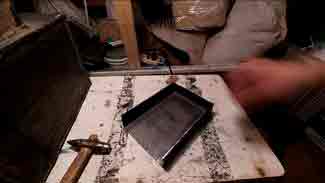

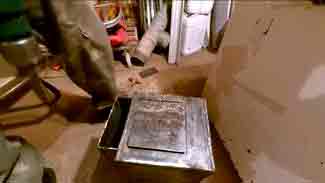

Также под колосниками свариваем камеру, в которую будет заходить ящик. Что касается ящика для сбора золы, то его можно также сварить из листового металла, но для облегчения веса, сталь можно использовать тоньше.

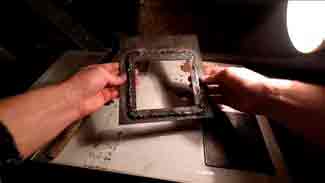

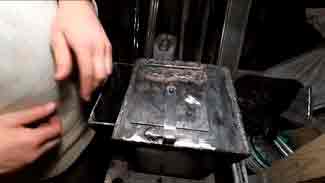

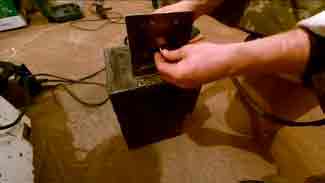

Шаг четвертый. Дверка

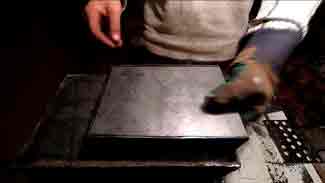

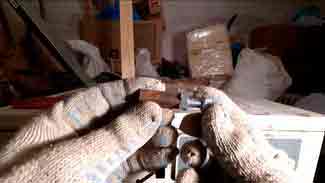

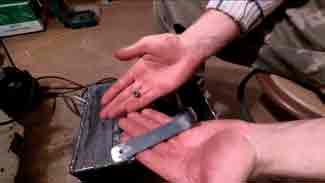

Дверку завешиваем на хорошие дверные петли или на болты с гайками, как делают многие мастера. Крайне важно в целях безопасности сделать надежную задвижку для дверки, конструкция ее довольно проста. В качестве шарнира используем болт с гайкой. Чтобы задвижка не падала при открытии дверки, хорошо бы приварить под нее упор.
Вот и все, после этого печь готова, остается хорошо зачистить сварные швы и все покрасить жаростойкой краской. Ставим трубу из нержавейки на 65 и печь готова вас радовать теплом. Такая самоделка будет потреблять мало топлива, и будет неплохо гореть за счет змеевика в верхней части. Регулировать подачу воздуха можно путем выдвижения ящика для золы.
На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Источник: http://usamodelkina.ru/15464-mini-pech-burzhujka-dlja-avtoturizma-ili-dachnogo-domika.html

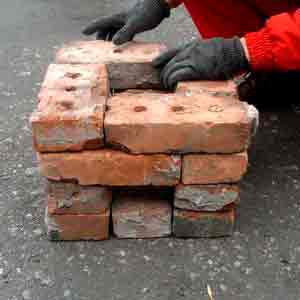

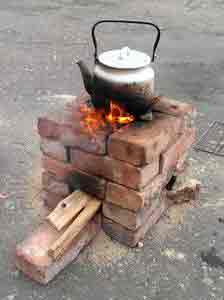

Делаем самую простую печку своими руками (10 фото)
Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».
В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.
Как сделать простую, но эффективную печь?
Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.
Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.
Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.
На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.
Что потребуется для работы?
Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:
- кирпич:
- *шамотный – 37 шт.;
- *красный – 60 шт.;
- дверца поддувала;
- дверца топливника;
- решётка;
- задвижка;
- варочная панель из чугуна.
В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.
Также будет интересно: печь для барбекю — виды и характеристики.
Подготовка
Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.
Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.
Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.
Схема кладки
- Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
- После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
- В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
- До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
- Снова кладут кирпич плашмя, дублируя предыдущий ряд.
- Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
- Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
- Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
- Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
- На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
- Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.
После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.
Финальные работы
Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.
Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.
Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.
Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.
Рисунок 3. Функционирующая печь
Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».
Ещё более простой вариант печки
Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.
Рисунок 4. Простейший вариант печи из кирпича
Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.
Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.
Рисунок 5. Порядовка самой простой кирпичной конструкции
Рисунок 6. Процесс кладки
Рисунок 7. Готовая мобильная печь из кирпича
Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.
Рисунок 8. Схема устройства простой печки
Рисунок 9. Г-образная печка
На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.
Преимущества простейших печных конструкций
- очень высокая скорость монтажа – от дня до нескольких минут;
- не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
- в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
- топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
- самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
- почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
- температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.
Заключение
Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.
Источник: http://znatoktepla.ru/pechi/prostaya-pechka.html
Печи для дачи на дровах своими руками – секреты долговечной конструкции
Необходимые инструменты и материалы
Металлическая или кирпичная печь для дачи, растапливаемая дровами, позволит отдыхать от городской суеты не только знойным летом, но и морозными зимними вечерами. Теперь вы сможете построить ее сами, ведь все особенности подобных конструкций мы рассмотрим в одной статье.
Почему именно печь?
Вопрос отопления остро стоит при возведении частных домов. Конечно, если вы не намерены проживать в нем постоянно, а использовать только в качестве летнего убежища от городской суеты, то можно оставить все как есть. Но разве не хочется пожарить вкусных шашлыков и холодной зимой? Есть несколько путей решения проблемы, наиболее сложный – провести магистральный газопровод или сделать автономную газификацию. Главный недостаток этого варианта – большие материальные вложения. Можно пользоваться электрическими обогревателями, но все равно в доме не будет достаточно тепло, плюс цена самого агрегата и километровые счета за электроэнергию.
Автономная газификация частного дома
Отдав предпочтение кирпичным, маленьким чугунным либо металлическим печкам для дач, которые отапливаются вполне доступными дровами, вы решите эту проблему с минимальными затратами, тем более что построить их своими руками вполне по силам. К основным достоинствам таких устройств относится экономичность. Вы не будете зависеть от центрального газопровода и электроэнергии. Дачные печи на дровах обладают превосходной теплоотдачей и очень просты в эксплуатации, а при необходимости вы даже сможете приготовить на ней еду. Кроме всего такой вид обогрева считается наиболее экологически безопасным.
Но есть и некоторые минусы в таких конструкциях. Прежде всего растапливать эту печь несколько сложнее и дольше, чем включить котел либо электрический обогреватель. Правда, благодаря нынешним технологиям удалось полностью автоматизировать процесс, существуют даже агрегаты со встроенным механизмом для рубки дров. Однако такие конструкции стоят очень дорого. А вот более простые кирпичные печи для дач, работающие на дровах, лишены этих опций, но зато их легко сделать своими руками.
Кирпичная печь для дачи
Следующий недостаток – потребность в месте. Обычно печки занимают относительно большую площадь. Плюс ко всему необходимо позаботиться и о том, где вы будете хранить дрова. И последний минус, насколько бы экономичным этот вариант ни казался, вам все равно придется выложить кругленькую сумму, особенно если желаете, чтобы устройство было не только полезным, но и имело привлекательный вид.
Какой она может быть?
Сегодня различают три основных типа подобных печей в зависимости от материала, из которого они сделаны. Чугунные конструкции отличаются компактными габаритами, так что установить их можно в любой комнате. Этот материал долго сохраняет тепло, что относится к неоспоримым достоинствам. Для вывода продуктов горения используется специальный гофрированный рукав.
Чугунная конструкция отопителя
Следующий вид – металлическая дачная печь, сделанная преимущественно из жаростойких сталей. С ее помощью можно очень быстро прогреть помещение, но тепло уходит тоже весьма скоро. Кроме того, при длительной эксплуатации разрушаются швы. Еще негативно на их состоянии отражается и стремительный нагрев.
Металлическая дачная печь
Наиболее надежная конструкция – кирпичная. Стоит отметить, что она пользуется популярностью уже на протяжении многих лет. После растопки такой печи вам будет комфортно довольно длительный период, так как она хорошо хранит тепло. А отдав предпочтение русской либо отопительно-варочной печи, получится еще и приготовить на ней еду. Первая представляет собой очень большую конструкцию с лежанкой. Вторая имеет небольшие габариты, но построив такую кирпичную печку на даче, вы решите вопрос обогрева сразу для нескольких комнат, да и возвести ее своими руками нетрудно. Но если для вас очень важна и эстетическая сторона, тогда постройте печь-камин, которая прекрасно впишется в любой интерьер и даже станет его изюминкой.
О чем надо знать еще до строительства?
Чтобы построить правильно работающую конструкцию своими руками, нужно знать некоторые требования. Важно, чтобы нагрев происходил по всей площади. Также равномерной должна быть и отдача тепла. Максимальная температура поверхности обычно находится в пределах 90–95 °C. Тщательно отнеситесь как к выбору материала, так и к возведению. Необходимо использовать только высококачественные жаростойкие кирпичи.
Сборка конструкции из жаростойких кирпичей
Обычно эксплуатационный срок подобных устройств составляет не менее 20 лет. Но не допускается даже очень маленькая трещина, через которую угарный газ сможет проникать в помещение, так как это вредно для человека. Поэтому этот срок может быть уменьшен из-за некорректного использования. Необходимо правильно рассчитать размер топливника, чем он больше, тем дольше будут гореть дрова. Построить подобную конструкцию необходимо и в соответствии с пожарной безопасностью. Также желательно, чтобы печь вписывалась в интерьер, а не только несла функциональную нагрузку.
Как построить своими руками самую лучшую печь?
На кирпичах и прочих комплектующих, из которых будет состоять отопительный агрегат для дачи, экономить нельзя, мы лучше сэкономим на том, что сделаем печь своими руками.
Как построить печи на дровахдля дачи своими руками — пошаговая схема
Шаг 1: Выбор места
Кирпичная печь представляет собой довольно массивную конструкцию, поэтому желательно предусмотреть для нее место еще на этапе строительства дома. Она имеет и большой вес, так что позаботьтесь, чтобы пол под ней был надежным и выдержал отопительное устройство. Если желаете построить отопительно-варочную печь, то разместить ее следует на кухне, а камин, конечно, должен украшать гостиную. Для обогрева небольших помещений вполне подойдет и печь, расположенная в углу. Для комнат значительной площади такое расположение не самое подходящее, так как противолежащая зона не прогреется в нужной степени. Еще помните, что рядом с печью должна находиться стена, в которой предусмотрен дымоход на улицу.
Шаг 2: Фундамент
По требованиям пожарной безопасности фундамент под такими печами должен быть только бетонным либо каменным, поэтому при наличии деревянного пола его придется снять. Самым лучшим вариантом служит высококачественное монолитное бетонное основание. Для этого делаем опалубку и заливаем в нее раствор. Армирование приветствуется.
Шаг 3: Кладка кирпича
После того как фундамент хорошо застыл и сняли опалубку, можно приступить и к следующему и весьма важному этапу – кирпичной кладке. Между первым рядом и основанием необходимо постелить слой гидроизоляции. Лучше всего для этой цели подойдут современные материалы, но можно по старинке использовать рубероид. Кирпичи фиксируются с помощью жаропрочного раствора, который продается в строительных магазинах. Но если желаете сэкономить, то можно использовать и песчано-глиняную смесь. Правда, выгода получится сомнительной, так как значительно снизится эксплуатационный срок.
Первый ряд выкладывается из шамотного кирпича, ведь для этой части высокие температуры несвойственны. Возводя второй ряд, установите дверцу поддувала и обязательно предусмотрите камеру для золы. На дно последней лучше уложить толстолистовую сталь. После третьего ряда можно устанавливать и внутренний металлокаркас. Вообще, к высоте зольной камеры не предъявляются особые требования, поэтому она варьируется в зависимости от ваших собственных пожеланий.
Шаг 4: Обустройство топки
Но мало только сделать кладку из кирпичей, при возведении дачных печей огромное значение имеет и обустройство топки, которую мы также будем делать своими руками. Стоит отметить, что средняя часть – не очень простая стадия, поэтому приготовьтесь хорошенько потрудиться и, конечно, уделить этой зоне максимум внимания. В кладке, где вы будете устанавливать колосники, необходимо сделать соответствующую разметку. Затем вырезаем пазы болгаркой, при этом угол на кирпичах выдерживается таким, чтобы получившийся паз точно повторил размер аксессуара. Далее устанавливаем колосники и возводим еще пару кирпичных рядов. Теперь можно формировать и задний отсек под дымоход.
Высота топочной камеры обычно составляет 3–4 кирпича, однако если необходимо отапливать большие площади, то можно увеличить ее габариты.
Шаг 5: Установка плиты
В самом верхнем ряду болгаркой прорезается паз. В него устанавливается металлический уголок на термостойкий раствор. После того как смесь застынет и уголок будет надежно зафиксирован, можно установить и варочную поверхность. Естественно, подбирается она еще на этапе планирования печи, так как вся конструкция должна соответствовать размерам плиты. Хорошо, что на сегодняшний день разнообразие этих аксессуаров весьма велико, и каждый сможет найти что-то на свой вкус.
Шаг 6: Дымоход

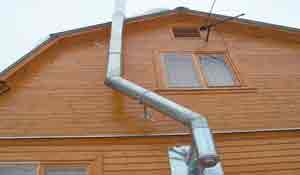

Дымоход может быть стальным или кирпичным (предусмотренным в стене), а в плане конструкции – простым или с несколькими ходами. Пользуется огромной популярностью труба, ведь в этом случае она может нагреть весь дом за счет уходящего горячего дыма. Если вы выберете простую вертикальную металлическую или кирпичную конструкцию, то сделать ее своими руками несложно. А вот возведение более сложных дымоходов лучше доверить профессионалам.
Шаг 7: Декорирование
Шамотный кирпич не слишком красив, поэтому желательно сделать еще и декоративную обшивку. При этом между внутренним и облицовочным слоем должна находиться термоизоляционная прослойка. Для этих целей используют базальт-картон толщиной от 5 мм, а вот обыкновенную пленку использовать нельзя.
Источник: http://remoskop.ru/kirpichnaja-pech-drovah-dachi-svoimi-rukami.html
Печь из кирпича: правила проектирования, особенности кладки и чертежи
Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.
Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.
Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».
Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.
Разновидности печей
Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:
- голландская;
- русская;
- шведка.
Голландка
Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.
Русская печь
Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.
Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.
Шведка
Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.
Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.
Правила строительства
Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.
- Определиться с местом расположения печи.
- Подготовить правильный чертеж.
- Купить качественные материалы для строительства.
- Закупка инструментов.
- Составить смету расходов.
Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.
При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.
Выбор рабочих инструментов
При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:
- Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
- Кельма.
- Молоток-кирка.
- Лопата для раствора.
- Отвес.
- Печная линейка.
Материалы
Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.
Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.
Кроме кирпича используется:
- Просеянный песок.
- Глина – нормальной жирности.
Фундамент под печь
Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см
После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.
Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:
- выложить из кирпича;
- заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.
Процесс кладки
Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.
Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.
Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.
Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.
Перед первой топкой, рекомендуется подождать 3 недели.
Источник: http://materialyinfo.ru/pech-iz-kirpicha/
Как сделать печь для дачи своими руками: выбор оптимального варианта и процесс изготовления
Несмотря на развитие технологий, для большинства жителей отопление с помощью печи является оптимальным вариантом. Изделия, функционирующие на дровах, монтируют на дачах и в домах за городом. Соорудить конструкцию можно и без помощи специалистов, вооружившись знаниями, инструментами и материалами, вы можете построить печку своими руками.
Преимущества и недостатки дачной печи
Отопительные печи для дачи в большинстве случаев функционируют на основе конвекционного нагрева воздуха. Сегодня можно выделить 3 основных вида печек: из чугуна, металла и кирпича. Дачная конструкция имеет свои преимущества и недостатки.
Основные преимущества печки для дачи:
- Простота установки. Конструкцию не нужно подключать к водяному контуру. Если планируется отапливать дачу площадью более 200 м 2 , то понадобится подсоединить печь к дымоходному устройству. В здании не должно быть внутренних стенок, которые способны замедлить потоки воздуха.
- Возможность приготовления еды. Дополнительно можно выполнить монтаж поверхности для варки, на которой можно греть и готовить еду, а также кипятить воду.
- Быстрый прогрев. Конструкция небольших размеров способна начать незамедлительно нагревать воздух после загрузки топлива. Достигается это благодаря монтажу специального приспособления, которое состоит из конвекционных трубок.
- Печку не нужно протапливать в зимний период. Её можно использовать лишь в случае необходимости отопления.
Недостатком является то, что подобная печка способна отопить лишь одну комнату или помещение небольших размеров.
Сегодня чаще всего устанавливают такие виды конструкций:
- Печка из чугуна. Используется в качестве вспомогательного теплового источника. Она имеет малогабаритную конструкцию, которая позволяет выполнить её монтаж в любой части дачи. Комната при помощи чугунной конструкции прогревается довольно быстро, при этом воздуходувка будет долго сохранять тепло.
- Конструкция из металла. Изготавливается из жаростойкой стали. Нагрев комнаты происходит быстро, однако металл небольшой толщины не дает возможности долго сохранять тепло.
- Кирпичная печь. Вариант является лидером по надежности, но стоит дорого. Спиралевидный дымоход специальной конструкции способен быстро нагревать помещение и сберегать тепло длительное время. Нагрев комнаты происходит медленнее, чем при использовании металлического изделия.
Печь с поверхностью для варки
Выбор делается исходя из потребностей хозяина дачи.
Печки на дровах могут быть газогенераторными или пиролизными. Самые популярные типы конструкций — печка Булерьян или Бутакова. Такие конструкции способны обеспечить продолжительное поступление тепла.
В печку можно заложить существенный запас дров и включить режим, при котором одна часть топлива будет гореть, а другая ждать, пока придет её очередь. Это достигается за счет закрытия заслонки тяговой трубки.
Устройство печи Бутакова
Печки Бутакова и Булерьян являются отопительными конструкциями воздушного типа. Быстрый прогрев комнаты подходит дачникам, которые изредка посещают свои дома. Если сравнить с типичными печками на дровах, то можно сделать вывод, что газогенераторное устройство более компактное и экономичное. Недостатками являются высокие требования к конструкции дымохода и качеству топлива.
Какую лучше выбрать?

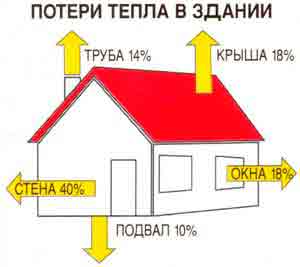

Важно установить равновесие между отдачей тепла конструкции и теплопотерями комнаты. Это можно сделать исключительно путем сооружения качественной печи. При выборе конструкции важно помнить о том, что она должна соответствовать таким требованиям:
- печка должна прогреваться по всему основанию равномерно;
- устройство должно обеспечивать в комнате комфортную температуру при низком потреблении топлива;
- быть простой и безопасной в использовании;
- равномерно отдавать тепло в комнату в течение дня;
- обеспечивать предельную температуру на основании до 92–94°С;
- не должно быть каких-либо зазоров в основании, через которые сможет проникать дым в комнату;
- чем больше габариты топливника, тем дольше будут гореть дрова;
- печка должна максимально быстро растапливаться;
- конструкция должна быть пожаробезопасной.
Выбирать печь для дачи рекомендуется исходя из имеющихся условий:
- При наличии газифицированного участка можно купить или сделать своими руками конструкцию, которая использует газ в качестве топлива.
- Если планируется изготовить печку из кирпича, то рекомендуется отдавать предпочтение шведским или голландским конструкциям.
- Буржуйка изготавливается в случае, если не планируется уделять особое значение внешнему виду изделия. Она обладает отличными характеристиками и превосходит практически во всем своих конкурентов.
- Топку лучше брать отдельно или оформить её так, чтобы дымоход вписывался в помещение. Можно выбрать топку, которая работает с помощью биотоплива.
Пример готовой буржуйки из чугуна
В большинстве случаев устанавливают кирпичные печи для дачи.
Конструкция и особенности
Будет рассмотрена конструкция варочно-отопительной печки из кирпича, так как она достаточно часто используется на дачах. Конструкция не отличается особой сложностью, однако при этом есть возможность получить повышенную производительность и эффективность.
Основные детали печки подобного типа:
- Основание. Любой чертеж печи предусматривает бетонное перекрытие или отдельный фундамент. Конструкция должна быть рассчитана на постройку корпуса печки, она не должна быть общей с основанием стенок и дымохода.
- Корпус приспособления. Состоит из топки и дымохода. Если планируется возвести печку для приготовления еды, то целесообразно позаботиться о монтаже духового шкафа и варочной поверхности. В качестве дополнения можно изготовить бак для нагрева жидкости.
- Зольник. С помощью этого элемента осуществляется сбор продуктов сгорания топлива и подача воздуха. Отделение расположено в нижней части колосников. Его обязательно нужно снабдить дверцей. В большинстве случаев высота такой камеры составляет 3 кирпича.
- Топка. Основная часть печки, без которой конструкция не сможет функционировать. Элемент должен вмещать в себя большое количество дров. Размеры топки могут быть разными, все зависит от типа используемого топлива, производительности и объема конструкции. Если планируется использовать дрова, то высота этого отдела должна быть 500–900 мм. Топка изготавливается из желтого кирпича. Минимальная толщина стенок — 1,5 кирпича.
- Дымоход. Важная деталь печки из кирпича. Имеет форму змеевика. По данной детали будут проходить газы и прогревать кирпичи, из которых изготавливается дымоход. Если планируется устроить конструкцию самостоятельно, то число поворотов и изгибов должно быть минимальным. Если это не учесть, то возникнет сопротивление движению газов из топки. В результате эффективность обогрева комнаты будет снижена.
Печка с духовкой и поверхностью для варки
Печки для дачи способны работать в двух режимах. Если нужно оперативно нагреть комнату, то зольник понадобится выдвинуть на несколько см, а шибер полностью открыть. Чтобы поддерживать идентичную температуру, следует использовать режим длительного горения. Для этого понадобится перекрыть заслонки поддувала и трубки. В таком случае подача воздуха в топку будет ограничена, тяга при этом уменьшится. Будет тлеть то количество дров, которое получит необходимое количество воздуха.
Другая часть топлива будет прогреваться и выделять горючие газы. Через определенное время в топке, которая имеет отдельную подачу воздуха, они сгорят, выделив тепло. У печки длительного горения КПД намного выше, чем у обыкновенной. После закладки топлива на протяжении длительного времени можно будет получать тепло.
Дверца топки кирпичной печки
Расчет основных параметров
Без грамотного расчета параметров соорудить надежную конструкцию не удастся.
Определение мощности и теплоотдачи
Чтобы определить тепловые потери в зимний период, надо знать объем комнаты, габариты и число окон, дверей, параметры конструкций стенок, напольного основания и чердрачного перекрытия.
Определение теплопотери дома
1 м 3 внутреннего объема угловой комнаты теряет 60 ккал/ч при расчетной температуре в 25°С. Чтобы определить, какая конструкция подойдет для дачного дома, нужно знать тепловую отдачу печки. Каждый м 2 свободного основания изделия отдает приблизительно 500 ккал/ч. Если печка занимает 1 м 2 площади напольного основания, то она сможет обогреть 35 м 2 жилой площади здания.
Ниже будет рассмотрен пример расчета печки для четырехкомнатной дачи 6х8 м. Высота потолков в помещениях составит 2,7 м. Выполнена изоляция всех комнат. Печку планируется разместить в средней части помещения. Первым делом следует определить тепловые потери всего здания. Для этого объем дома надо умножить на 60 (количество потерь тепла в час на 1 м 3 ). Если округлить, то получится 7800 ккал/час. Полученное число является показателем теплопотери здания. Соответственно, будет необходима печка с отдачей тепла минимум 8000 ккал/час.
Печь в середине комнаты
Небольшое превышение определенной отдачи тепла над расчетной теплопотерей является запасом, который важно учесть при изготовлении печек. Если знать объем комнаты и учесть, что печка, занимающая 1 м 2 площади напольного основания, сможет обогреть 32–35 м 2 жилой комнаты, то можно с легкостью определить параметры конструкции. Независимо от того, какой тип печки будет выбран, нужно попытаться уменьшить габариты топки и труб дымохода.
Мощность изделия пропорциональна объему топки, её можно вычислить по следующей формуле:
Мощность печи = 0,5 х V, где V — объем топки. Стандартная печка с объемом топки в 30 л чаще всего имеет мощность 16–18 кВт.
Выбор топлива и материала для изготовления
Еще один важный параметр — материал изготовления. От качества кирпича, чугуна или металла будет зависеть период службы конструкции. Чугун является хорошим материалом, однако сейчас он используется довольно редко. Если планируется использовать металл, то следует помнить о том, что он должен быть большой толщины. Кладка печек из кирпича являет собой настоящее искусство. Стоит заметить, что сегодня довольно сложно найти хорошего специалиста. Такую конструкцию можно изготовить самостоятельно, однако важно с точностью соблюдать схему.
Стоит помнить о том, что кирпичные печи тяжело растапливать, они долго греются, а для их возведения нужен отдельный фундамент. Именно этап возведения основания является самым сложным и затратным.
Облицовка основания печки кирпичом
Следующий важный параметр — вид топлива. Дрова не являются единственным вариантом, сегодня пользуются спросом и газовые или электрические устройства. Основным преимуществом является то, что результат топки не будет зависеть от качества топлива или навыков истопника. Однако монтаж газовой печки может быть выполнен исключительно квалифицированным специалистом.
Важно определиться и с типом конструкции. Среди русских печек большой популярностью пользуются изделия Кузнецова и «голландки» или «шведки». Печи Кузнецова имеют особую конструкцию, которая позволяет теплым и холодным парам двигаться так, что КПД изделия достигает 85–90%. К достоинствам также можно отнести отсутствие сажи и минимальный уход за печью. Сегодня существует более 150 готовых схем подобного сооружения. Одна из них изображена на рисунке:
Чертеж печки Кузнецова
«Шведка» является самостоятельной варочно-отопительной конструкцией, а «голландка» может использоваться исключительно в качестве дополнения. Преимущества шведской печи:
- возможность готовить еду;
- качественный обогрев здания;
- встроенный духовой шкаф.
Чертеж «шведки» изображен на рисунке:
Чертеж печи «шведка», где 1— канал для подъема, 2— карман теплого пара, 3— горизонтальный канал, 4— канал для понижения, 5 — накрытие, 6 —вытяжная трубка
Определение размера углубления топки, ширины и высоты элемента
Важно правильно определить размер топочного отсека. Для этого понадобится измерить помещение, в котором будет монтироваться печь. Первым делом стоит определить размер топочного отверстия. Соотношение углубления к площади помещения составляет 1:50. В качестве примера будет рассмотрена комната площадью 20 м 2 . Расчет будет следующим: 20 / 50 = 0,4 м 2 . Это и будет размером отверстия топки. Эти данные понадобится внести в чертеж.
Пример чертежа с указанием топки
Далее надо будет рассчитать ширину и высоту, при этом стоит отметить, что высота к ширине составляет 2:3. В нашем примере размеры составят 51х77 см. Данные проверяются следующим образом: 51 х 77 = 3927 м 2 . Соответственно, полученное значение соответствует расчетам.
На следующем этапе нужно рассчитать размеры портала. Для этого надо определить его глубину. Это значение оказывает влияние на тягу. Если допустить ошибку при составлении чертежа, то это может привести к недостаточному прогреву комнаты или задымленности.
Соотношение глубины к высоте — 2:3. Высота составляет 51 см, поэтому расчет глубины будет следующим: (51 / 3) x 2 = 34 см.
Если увеличить глубину, то тепло может начать вылетать в трубу дымохода. Если уменьшить, то в помещение может проникать дым.
Если по каким-то причинам нет желания самому выполнить все расчеты, то можно воспользоваться таблицей. Она позволит определить основные параметры, чтобы была возможность составить чертеж.

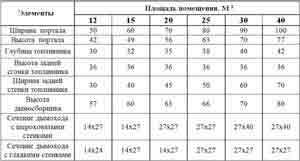

Таблица изображена на рисунке ниже:
Основные параметры печки
Особое внимание следует уделить расчету размера дымохода. Конструкция рассчитывается исходя из площади портальной части. Соотношение дымохода к порталу — 1:15.
Стоит заметить, что если опыта в составлении чертежа нет, то рекомендуется выполнение такой работы доверить квалифицированным специалистам или использовать готовый чертеж.
Инструменты и материалы, которые будут нужны
Понадобится подготовить следующие элементы:
- кирпич;
- молоток;
- горный песок без примесей;
- глина;
- двери;
- задвижки;
- скобы из металла;
- асбестовый шнур;
- обушок;
- мастерок;
- лопата для раствора;
- рейка из дерева.
Печной кирпич имеет размеры 230х114х40 мм. Из него можно соорудить голландскую конструкцию. Для камина материал не подойдет, так как он вбирает лишь небольшое количество тепла и быстро остывает. Соответственно, его можно использовать только для камина летней дачи.
При кладке топки следует использовать шамотный кирпич. Его преимуществом является высокая теплопроводность в сочетании с повышенной теплоемкостью. Возводить печку целиком из шамотного кирпича не рекомендуется. С внешней части кладка из данного материала должна обкладываться керамическим кирпичом.
Какой кирпич выбрать для возведения печки?
Чтобы проверить качество материала, нужно простукать его молотком. Если звук звонкий или отрывистый, то это значит, что кирпич можно использовать. Качественный материал при ударе раскалывается на большие куски, при этом пыли практически не образуется.
Внутренние элементы изготавливаются из клинкерного кирпича повышенной жаростойкости. Силикатный материал использовать не допускается.
Для печки, период использования которой составляет более 10 лет, необходим горный песок без примесей. Если нет возможности его приобрести, можно использовать глиняный песок.
Фиксация элементов производится с помощью раствора из песка и глины. Рецептов существует довольно много, есть смысл рассмотреть простой и качественный. Керамические кирпичи требуют использования огнеупорной глины. На 100 штук кирпича нужно 40 кг глины.
Советы по определению готовности смеси для кладки печи
В процессе приобретения глины важно проверить ее запах: если он есть, то это свидетельствует об органических добавках. Такую глину использовать для кладки печки нельзя. На следующем этапе понадобится определить количество песка в смеси, так как глина разных типов имеет различную жирность. На пробу следует взять 0,5–1 кг порошка из глины, залить водой в тазике и оставить раствор на 24 часа.
Дальше нужно добавлять небольшое количество воды и вымешивать до консистенции пластилина. Замес надо разделить на несколько частей и в каждую добавить песок. Пробы вымешиваются и сушатся несколько часов.
Из одной упаковки глины получится приблизительно 3–4 ведра готовой смеси.
Далее нужно будет подготовить двери и задвижки, которые крепятся к телу печки. Для их крепления следует использовать металлические скобы и асбестовый шнур.
Чтобы правильно выполнить кладку, следует подготовить деревянную планку 50х50 мм. По её сторонам нужно нанести номера рядов для разных типов кирпичей. Важно учесть толщину шва. Понадобится подготовить минимум 4 таких приспособления.
Крепление рейки к кладке
Инструкция по использованию будет следующей:
- Ряды нужно выложить в опалубке.
- По углам следует закрепить рейки. Сделать это можно с помощью использованиях нескольких скоб с острыми концами.
- К приспособлениям нужно прицепить шнур, по которому будет вестись кладка.
- Углы выверяются отвесами.
- В процессе кладки верхнюю скобу понадобится демонтировать из шва за счет покачивания.
- Углубления от скоб можно заделать раствором для кладки.
На углах устанавливаются дополнительные рейки.
Подготовительные работы и выбор места
Строительство конструкции начинается с выбора подходящего места. Печка должна быть смонтирована с учетом эффективного обогрева. Поблизости с изделием должна быть расположена стенка, через которую будет выводиться дымоход на улицу. Важно учитывать тот факт, что конструкция имеет немалый вес. Если пол на даче выполнен из дерева, то нужно подбирать место, где с легкостью получится демонтировать напольное основание для заливки бетонного фундамента.
Монтаж дымохода через стену дома
Если устанавливать печку в средней части комнаты, то теплоотдача получится большой, а прогрев конструкции будет производиться со всех сторон. Тепло в таком случае отдается равномерно. При монтаже изделия у стенки потоки холодного воздуха от окон и дверей будут активно перемещаться по помещению.
Если изделие предназначается для прогрева воздуха в комнате, то лучше всего его установить в стенке смежных помещений. Если планируется готовить еду с помощью печи, то можно выбрать место рядом с кухней.
Подготовительные работы включают в себя возведение фундамента. Основание может быть бетонным или каменным. Последовательность действий будет следующей:
- Перед заливкой бетонной конструкции следует подготовить опалубку.
- По периметру котлована следует выложить рейки из дерева, после чего зафиксировать их прочными арматурными прутьями.
- После этого нужно залить бетонную смесь. Бетон подойдет марки М250.
- Когда раствор будет залит, фундаменту нужно дать просохнуть и затвердеть. Срок составляет примерно 1–2 недели.
После того как бетон засохнет, можно будет начать строительство печки.
Пошаговая инструкция изготовления печки для дачи своими руками
Перед выкладкой кирпичей следует выполнить гидроизоляцию постройки. Для этого на основание надо настелить слой рубероида.
Первый ряд выкладывается шамотным кирпичом, так как материал не реагирует на температуру в данной части конструкции. Внизу печка имеет зольное отделение, поэтому горение и повышенные температуры в этом месте кирпичу не страшны.
Чтобы собрать качественную конструкцию, необходимо подготовить порядовку. Готовый вариант изображен на рисунке ниже:
Пошаговое возведение данной конструкции:
- Начальный ряд является самым важным. Кирпичи укладываются по уровню, а углы контролируются угольником. Первым рядом нужно задать корректное расположение всех остальных рядов. В передней части конструкции размещается поддувало, поэтому при кладке используется трехчетвертный кирпич. Для удобства удаления золы понадобится стесать кирпич в направлении камеры.
- Следующий ряд начинается с монтажа дверей поддувала.
- Третий ряд выкладывается в соответствии с порядовкой. Чтобы сделать правильное поддувало, понадобится стесать кирпич с двух сторон. На этом ряду должна быть достигнута высота дверок поддувала.
- Следующий ряд начинается с левосторонней кладки. Прежде всего выполняется монтаж дверцы для чистки. В верхней части дверь нужно заложить. Чтобы зольник имел форму квадрата, кирпичи скалываются по размеру углубления.
- Пятый ряд выкладывается согласно порядовке. На этом этапе должно быть выполнено сужение отверстия.
- На этом ряду используется огнеупорный кирпич. Перед колосником материал нужно сколоть. Между кладкой данного ряда и колосниковой решёткой надо сделать расстояние в 1,2–1,4 см. В это отверстие будет помещаться песок или зола.
- Следующий ряд перекрывает отверстие П-образной формы. На данном этапе нужно смонтировать дверцу топки.
- Выкладка следующих двух рядов выполняется идентично. Кирпич нужно стесать с двух сторон, чтобы газы смогли плавно перетекать из топки в канал.
- На следующем этапе нужно использовать огнеупорный кирпич. Выкладка производится вертикально, при этом важно использовать строительный уровень. Ряд нужен для монтажа поверхности для варки. Топочную дверцу нужно заложить в верхней части.
- В этом ряду используется керамический кирпич. Понадобится сделать настил поверхности для варки и перекрыть топку. Кирпич надо стесать так, чтобы между деталями было расстояние в несколько см. Выполняется монтаж большой двери для камеры. Заслонку нужно вставить в установленную деталь. Дополнительно крепление можно усилить, если будет необходимость.
- Левые каналы соединяются в прямоугольную конструкцию.
- Следующий ряд разделяет каналы.
- Выполняется монтаж заслонки, которая позволит поверхности для варки работать автономно.
- Производится перекрытие заслонки. Дальше нужно перекрыть дверцы камеры для варки. Выполняется монтаж дверцы для вентиляции.
- Дверцу следует перекрыть. Над камерой для варки понадобится вставить несколько прутьев из стали.
- Следующие два ряда перекрывают камеру для варки.
- Кирпичи монтируются «на ребро». Расстояние от стенки до укладываемых деталей составляет 4 см. Выполняется монтаж дверцы для чистки.
- Следующий ряд выкладывается так же, как предыдущий.
- Выполняется перекрытие всех дверей.
- Удлиненные каналы нужно перекрыть кладкой «на ребро».
- Кирпичи надо расположить на идентичном расстоянии от стенок печи. Особое внимание акцентируется на швах.
- Следующим рядом понадобтися перекрыть все каналы, кроме конструкции квадратной формы. Вплотную к стене нужно уложить несколько кирпичей, частично углубленных и опирающихся на детали, которые установлены на ребро.
- Перекрываются оставшиеся каналы. В дымовой проход нужно вставить металлическую задвижку.
- Образуется еще несколько рядов над тепловыми отсеками. Это нужно для безопасной эксплуатации конструкции.
Если придерживаться схемы, то проблем возникнуть не должно.
Как обложить железную печь кирпичом?
Ряды укладываются в шахматном порядке в половину кирпича. Важно соблюдать одинаковое расстояние между кладкой кирпича и железным экраном. Оптимальный зазор — 5 см.
Процесс обкладки железной печи кирпичом
Кирпичи рекомендуется перед кладкой замачивать в жидкости. Швы затираются строительной смесью. Обязательно нужно сделать продувные отверстия, чтобы воздух мог циркулировать между кладкой и железными стенками. Для этого в местах отверстий кирпич следует укладывать торцевой частью вперед. Через каждый ряд нужно укладывать сетку из арматурных прутьев.
Смесь сохнет примерно 24 часа. Далее можно будет приступить к очищению печки от пятен смеси. Выполнить процесс поможет электродрель с насадкой в виде жёсткой щетки. Чтобы исключить пятна, конструкцию нужно помыть щёткой, смоченной в мыльной воде.
Особенности эксплуатации дачных печей и их чистка
В процессе использования печей следует учитывать такие факторы:
- Помещение должно регулярно проветриваться.
- Конструкцию нужно располагать на расстоянии минимум 1 м от предметов, которые могут воспламениться.
- Нужно следить за тем, чтобы топка была закрыта решёткой.
- Важно соблюдать руководство по растопке.
- Не допускается сжигание резины, пластмассы, горючих и едких веществ.
- Периодически нужно проводить профилактический осмотр.
- Не допускается использование неисправной отопительной конструкции.
Печь подобного типа требует регулярной чистки. Прочищаются следующие элементы:
- стёкла дверей;
- дымоход;
- топка;
- поверхность корпуса изделия для отопления.
Чистка печки от сажи
Чистка производится раз в год. Когда печь полностью остынет, золу следует удалить из зольного отделения. Стекло двери протирается изнутри. Для этого нужно использовать специальную чистящую смесь. Не допускается использование средств, в составе которых есть абразивные вещества. Важно регулярно протирать поверхность конструкции смоченной тряпкой.
Соорудить печь для дачи своими руками несложно. Чтобы не допускать ошибок, нужно придерживаться схемы и использовать исключительно качественные материалы.
Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/pech-dlya-dachi-svoimi-rukami.html
Строительство садовой печи на дачном участке
С наступлением тепла жители городов едут на дачу, чтобы отдохнуть на природе, приготовить шашлык и другие блюда на костре. Для владельцев же частного сектора и дачников приготовление еды на воздухе давно стало привычным. Для этого отлично подойдет уличная печь, установленная во дворе. Такая конструкция долговечна и многофункциональна. Строительство печи можно заказать у специалистов, купить готовую заводскую модель или же сделать своими руками, следуя пошаговым рекомендациям мастеров.
Назначение уличной печи
Кроме приготовления пищи на свежем воздухе, она станет помощником во многих делах:
- консервировании овощей, ягод;
- сушке грибов, фруктов;
- копчении мяса, рыбы.
В ее приобретении много плюсов. Садовая печь не расходует газ или электроэнергию, так как работает на дровах или углях, ее расположение вблизи беседки сделает удобным прием гостей, ужин в кругу семьи, а интересный дизайн конструкции превратит ее в украшение усадьбы.
Пользователи часто ищут :
Если вы решили сделать ее самостоятельно, стоит учесть, что:
- Покупка качественного материала – гарантия долговечности прибора.
- Лучше выбрать комбинированную печь. Это практичнее.
- При выборе места будущей конструкции и проведении строительных работ важно соблюдать технику безопасности.
- Точный расчет количества материалов позволит сэкономить деньги и сократить время всех процессов.
Виды уличных печей для дачи
Чтобы выбрать подходящий вам тип конструкции, предлагаем вашему вниманию краткое описание характеристик каждого из них.

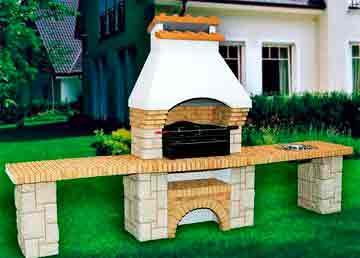

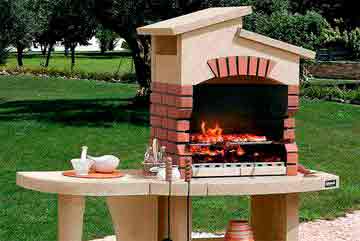

Барбекю
Популярный вид садовой печи. В классическом варианте создается из огнеупорного красного кирпича, недорогие делаются из металла, жаростойких смесей.
Обязательный элемент такой конструкции – арка или другое перекрытие, возвышающееся над стальной плитой. Она защищает продукты и огонь от воздействия внешней среды.
К барбекю возможен подвод коммуникаций, установка разделочного стола, мойки, шкафов для кухонных принадлежностей.
Оптимальными размерами этого типа печи считается:
- длина – 1,8 м;
- ширина – 0,9–1 м;
- высота с дымоходом – до 1,85 м;
- количество рядов в высоту – 27.
- топка;
- колосниковая решетка;
- поддувало;
- дымоход и прилегающие каналы;
- площадка для блюд;
- арочный свод;
- металлический прут для копчения (устанавливается в дымоходе на усмотрение хозяев).
Мангал
Эта печь чаще всего соединяет в себе несколько варочных устройств. По принципу действия схожа с русской, но по размеру гораздо меньше. Шашлыки готовятся на верхней решетке. При этом печка полностью не растапливается, а мясо жарится на углях. Также в ней можно обустроить коптильную камеру. Для этого необходимо немного модифицировать дымоход.

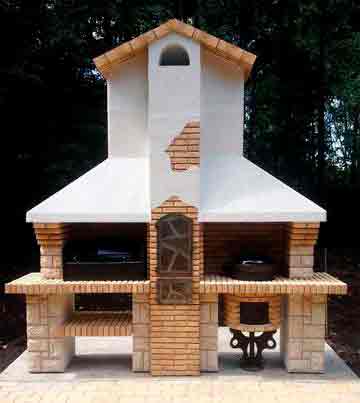

Фото: мангальный комплекс
Опытные пользователи рекомендуют запускать полный цикл работы устройства. За счет равномерного жара, мясо на шампурах приготовится быстрее, а вкус его будет насыщеннее.
Средние размеры уличной печи-мангала:
- ширина – 85–90 см;
- площадь основы – 120–126 м 2 ;
- длина – 1,4 м;
- высота от фундамента – 23–27 рядов.
В ней есть духовка, где можно печь хлеб, пироги, пиццу, тушить различные блюда с овощами, мясом.
Коптильня
Зачастую входит в состав печи-барбекю, мангала или целого варочного комплекса.
Главное требование к конструкции – низкий тепловой КПД (коэффициент полезного действия), много дыма.

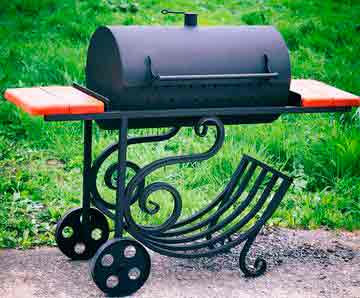

Фото: мангал-коптильня из листового металла
В зависимости от вывода дымогенератора бывает 3 вида копчения:
- холодное;
- горячее;
- полухолодное.
Дым не должен иметь в составе частиц продуктов сгорания топлива, гари, а при температуре от 35 до 50 0 С подвергать блюда этому типу обработки не рекомендуется, поскольку высока вероятность образования внутри камеры кислого конденсата. Пища, приготовленная без учета этих рекомендаций, будет не только испорчена, но и вредна для здоровья.

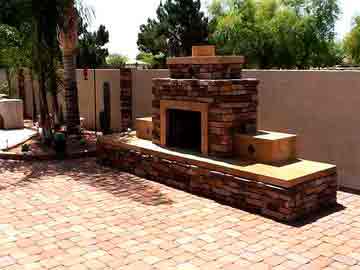

Камин
Эта непривычная для всех конструкция для отопления помещения может использоваться и во дворе. Уличный камин – универсальный комбинированный вариант барбекю и гриля, с решеткой и вертелом. Занимает немного места, поэтому подойдет к установке даже на маленьком дачном участке. В нем можно приготовить мясо или рыбу. В отличие от других печных конструкций имеет широкую топку.
Заводские камины производятся из жаро-, влагостойких материалов. Их легко покрасить в нужный цвет, сделать огнеупорную облицовку.
Печь с варочной плитой
Простое и недорогое изделие для дачи – компактна. Работает на любом твердом топливе. В основе строительства печь-грубка. Сверху устанавливается чугунная или стальная плита, которая бывает:
- Цельной . Исключает приготовление блюд на открытом огне. Используется для тушения, томления продуктов.
- С отверстиями-горелками . С открытой крышкой еда получится жареной на костре, с закрытой – будет медленно вариться.
Фото: самодельная варочная печь
Минимальные размеры плиты – 40х40 см. Крепится на четвертом-пятом кирпичном ряду над топкой. Высота устройства с дымоходом – 1,2 м–1,5 м.
Русская печь
Уличный вариант предназначен только для приготовления блюд. Боковые стенки дополнительно утепляются, что уменьшает расход топлива и позволяет использовать конструкцию даже при первых морозах. Топливник вместе с подом размещаются строго горизонтально. При необходимости оснащается плитой под казан, духовкой.
В русской печи получится вкусная выпечка, хлеб, мясо и тушеные овощи. Оформление в национальном стиле сделает ее изюминкой усадьбы, гордостью хозяев.
Как пользоваться тандыром
Тандыр имеет дымовую трубу, дымосборник. Над усеченным топливником размещается вытяжка с дверкой, в которую загружается топливо. Сгорает оно на колосниках. Продукты укладываются внутрь в сыром виде на стенки прямо над горловиной устройства. Можно выпечь лепешки круглой формы, мясо или рыбу.

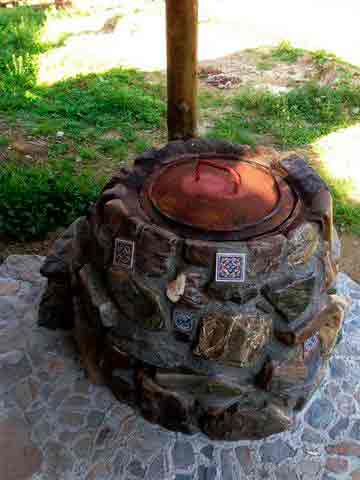

Фото: стационарный тандыр из камня
В качестве материалов используется глиняный керамический кирпич, каменные блоки.
Кирпичи кладут вертикально или горизонтально, но в последнем случае стенки тандыра дольше будут сохранять тепло. Можно поставить в саду, вблизи беседки.
Плюсы многофункциональных варочных комплексов
Без знаний строительного дела такую конструкцию не возвести самому, поэтому лучше заказать ее чертеж и изготовление у специалистов или купить заводскую модель. Заводские печи обычно оснащают колесиками для удобного перемещения по участку.
Варочные комплексы содержат:
- плиту под казан;
- варочную поверхность;
- мангал;
- коптильную камеру;
- гриль;
- мини русскую печь.
Основное преимущество такого комплекса – одновременное приготовление нескольких разных по технологии блюд.
Интересен финский вариант – соединение барбекю и варочной поверхности. Эти конструкции компактные и недорогие.
Рекомендуемые виды стройматериалов
Ассортимент подходящего огнеупорного сырья невелик. Рассмотрим два основных типа детальнее.
Кирпич
Оптимальное решение – шамотный или огнеупорный кирпич. Выдерживает температуру до +1000 0 С. Такая печь не будет нуждаться в отделке.
Для облицовки подойдет красный полнотелый или керамический кирпич. Второй стоит гораздо дороже, но и прослужит дольше. Предпочтение стоит отдать маркам М-250, М-500.
Еще на этапе составления схемы конструкции следует учесть размеры кирпича. Выпускают 2 типа:
- 230х114х65 см;
- 250х120х65 см.
Этот момент стоит отразить в проекте. К примеру, на строительство русской печи понадобится приобрести от 2200 до 3500 штук. Кроме того, от качества материала зависит расход раствора.
В целях экономии допускается использовать б/у кирпич, но его следует тщательно очистить перед кладкой.
Газобетон
Более дешевый печной материал с высоким уровнем теплопроводности, устойчивый к перепадам температур, экологически чистый. Удобен в обработке, нарезке. В несколько раз легче керамического кирпича
Существенный его недостаток – хрупкость. При ударе он даст трещину или расколется. Гигроскопичен, поэтому при промерзании может начать крошиться.
Для печи из газобетона рекомендуется возводить навес и дополнительно облицовывать.
Пошаговая инструкция строительства уличной печи из кирпича
Начало работ – составление проекта, где рассчитывается расход материалов, их общая стоимость и выбор места. К этапам строительства относят:
- Заливку фундамента.
- Кладку основы, поддувала, дымовых каналов.
- Установку колосниковой решетки, топки.
- Крепеж варочной поверхности.
- Монтаж дымохода и фурнитуры.
Схема кирпичной печи
Из материалов и инструментов нужно подготовить:
- огнеупорный, облицовочный кирпич;
- цемент;
- глину;
- песок;
- щебень;
- дверцы топки, поддувала;
- болгарку с дисковыми насадками;
- стальную трубу;
- металлические стержни;
- асбестоцементную плиту;
- лопату;
- уровень;
- молоток;
- кельту;
- шнур для разметки.
Рассмотрим подробное описание каждого из этапов строительства.
Строительство фундамента
Под печь лучше заливать монолитный фундамент, предварительно разметив участок капроновым шнуром. При этом ширина территории должна быть на 10–15 см больше ширины кладки.
Вырывается яма глубиной до 50 см. Грунт утрамбовывается. Горизонтально устанавливаются стальные стержни. Засыпаются слоем щебня. Яма заливается раствором цемента и песка в соотношение 1 к 3.
Чтобы избежать трещин на фундаменте, его необходимо периодически поливать водой до полного высыхания.
Выкладываются 2 слоя шлакоблока. Сверху устанавливается асбестоцементная плита. Это поднимет высоту печи.
Другой вариант – монолит покрывается рубероидом для создания гидроизоляции основы.
Кладка печи
- Порядовку в первом ряду начинают с целого кирпича, каждый последующий – три четверти, половинки. Ровность кладки проверяется уровнем.
- Во втором ряду устанавливается дверца поддувала, которая обматывается асбестовым шнуром. Предварительно в порядовку вкладывают железную проволоку 3 мм для крепежа дверцы.
- Проем между кирпичом и дверкой должен быть не более 10 мм. Перекрыв поддувало, монтируют колосники.
- Кладка проводится до высоты крепежа второй дверки. Размеры кирпича подгоняются болгаркой.
- Верх печи накрывают каменной плитой. Если же необходима варочная поверхность, то лучше закрепить чугунную.
Кладка печи наглядно представлена на фото.
Фото: выкладываем 2 и 3 ряд
По желанию выкладывается арка из кирпича или камня.
Дымоход
Для его монтажа нужно учесть несколько важных рекомендаций:
- Крепеж дымохода начинают выполнять по направлению от печи.
- Наиболее удобна в установке модульная система, которую снаружи обкладывают кирпичом.
- На стыках модули обрабатываются жаростойким герметиком для целостности швов.
- Каждый элемент системы соединяется на глубину половины сечения трубы.
- Стыки частей дымохода не должны проходить в перекрытии конструкции. К ним обеспечивается свободный доступ, чтобы при необходимости устранить засорение.
- Рекомендуемое расстояние между кронштейнами при креплении модулей не менее 2 м.
Выход дыма делают и из стальной трубы. Крепят ее сзади печи и цементируют.
Как защитить печь от воздействия климатических факторов
В конце кладки кирпичные швы тщательно проверяются на целостность, затираются. Выявленные щели заполняются раствором.
Для эстетичного вида и продления срока службы устройство облицовывают огнеупорной плиткой, керамогранитом или натуральным камнем. Можно соорудить навес, что исключит попадание осадков на конструкцию.
Цены на заводские печи
Владельцам дач, загородных коттеджей стоит рассмотреть стационарные, мобильные покупные печи.
Барбекю-печь из красного огнеупорного кирпича длиной 1,4 м, шириной топки 0,98 м, высотой 2,12 м, глубиной 1,3 м без учета монтажа обойдется в 78 тысяч рублей. Такая же конструкция из газобетона – в 55 тысяч. Цена кирпичной печи длиной и глубиной в 2 м, оснащенной разделочным столом и встроенной мойкой составит 105 тысяч рублей.
Изделие меньшей глубины, в 71 см. без дополнительных приспособлений и облицовки выйдет в 54 тысячи.
Самостоятельное строительство печи выйдет в разы дешевле. Независимо от выбранного типа конструкции, она порадует владельцев вкусными блюдами на костре, сделает теплыми и уютными вечера в кругу семьи, друзей.
Источник: http://besedkibest.ru/pechi/ulichnaya-pech-svoimi-rukami/
Выбор печи на дровах для дачи – как не «прогореть»
Хотелось бы верить, что хорошая металлическая печь на дровах для дачи с высоким КПД может обеспечить комфортное проживание семьи. На практике мы сталкиваемся с суровой реальностью – «обратной стороной медали» такой печи.
Наверное, многие люди живут в домах с металлическими печами, но годны ли такие дома для постоянного проживания? Для безопасного проживания с детьми? Для здорового образа жизни? Нужна ли такая печь хотя бы на даче?
Давайте рассмотрим плюсы и минусы печи на дровах. В том числе печей на дровах для дачи с высоким КПД длительного горения. И Вы сами сможете решить, какую печь выбрать для себя и для своего стиля проживания на даче или в доме.
Для дачи КПД – не самый важный показатель!
Неужели Вы в выходные на даче будете постоянно думать об экономии дров? Если конечно Вы не проживаете на даче ежедневно все лето. С другой стороны, летом может и не встать вопроса об экономии дров – если оно не холодное, вы и так не потратите излишнее их количество. Другое дело в начале и в конце сезона…
Прежде чем говорить о выборе печи на дровах для дачи, скажем, что точка зрения очень сильно меняется, если вы проживаете на даче постоянно (зима-лето или хотя бы только весна-осень) или же приезжаете наездами.
Поговорим для начала о последнем варианте. Вот три вещи, по нашему мнению, что действительно важно при эксплуатации печи на даче:
- Не замерзать;
- Спокойно оставлять детей (внуков) рядом с отопительным прибором;
- Не бегать часто (или ночью, рано утром) подбрасывать дрова или рано утром;
- Конечно же, цена самого отопительного прибора.
Если Вы приезжаете на дачу на выходных или через выходные + отпуск, то у Вас и так уходит не много дров на отопление и этот показатель вряд ли попадет в первые строчки Ваших расходов. Другое дело комфорт этих редких дней, проведенных с семьей.
Глупо было бы описывать десятки моделей железных печей, если Вы еще не решили – что для Вас более подходит и какие показатели важно учесть при выборе печи для дачи. Поговорим и об этом.
Нужны ли железные печи на дровах для дачи с высоким КПД?
Всем известно, чем достигается высокий коэффициент полезного действия в печах. Если одна закладка дров горит 5-8 часов в железной печи, то температура отходящих газов может опускаться до 130 градусов, при низких температурах горения топливо сгорает хуже и не догорает, вырабатывается много сажи, забивающей трубы. Но это не так страшно, разве что при обслуживании печи
Плюсы печей на дровах с высоким КПД длительного горения.
Как мы уже говорили, высокое КПД само по себе не является преимуществом. Это цифра, взятая из графика, в которую мы вкладываем совершенно иной смысл. И вот он какой. Но именно на это «напирают» производители и продавцы многих печей длительного горения.
- Несомненным плюсом печей длительного горения является то, что не нужно часто подкидывать дрова. Эксплуатация такой печи не занимает много времени;
- Второе следует за первым: экономия дров. Ведь если одна закладка дров отдает тепло 8 часов, то общий расход дров должен быть невелик;
- Третье – быстрый разогрев. Металлические печи практически сразу после начала протопки уже греют помещение;
- Стоимость таких печей сравнительно невелика и это один из главных критериев при выборе печи наряду с легкостью установки;
- Легкость установки такой печи тоже привлекает наше внимание.
Складывается очень радужная, на первый взгляд картина.
Минусы печей на дровах длительного горения.
Как это не странно звучит, но плюсы металлических печей и являются их минусами. Давайте рассмотрим вопрос с опытно-практической точки зрения.
Во-первых: производители часто лукавят и завышают показатели, как КПД так и расчетные показатели обогреваемой мощности печи. Но и это не самое страшное. В крайнем случае, можно найти пару статей на форумах с реальными историями эксплуатации металлических печей на дровах на даче. Но и там вы найдете неожиданные отрицательные особенности каждой модели.
Во-вторых: любой производитель или продавец не акцентирует внимания, считая это само-собой разумеющимся, что печь все-таки металлическая. Это для них ничего не значит, но на самом деле меняет все!
Итак, по порядку:
- Низкая температура горения, от чего дымоход может быстро засорится, к тому же низкая тяга таких печей может периодически приводить и к обратной тяге горячих газов в дом.
- Такая печь практически не имеет теплоемкости – останови горение и через час-полтора она остынет. Тем более если брать в расчет низкие температуры этого «длительного» горения. Но Вы скажете, зачем теплоемкость, если даже 3 закладки в сутки обеспечат непрерывное горение печи 24 часа!
- А теперь подумайте, что означает длительное горение металлической печи в доме: постоянное непрерывное сжигание кислорода. Наверное, у Вас бывал опыт нахождение в доме с такой печью? Если нет, то стоило бы попробовать. Ну можно проветрить… а здесь сквозняки, холод, и опять наше любимое «длительное горение».
- Печь постоянно раскалена. В доме с такой печью для детей существует постоянный источник опасности – такая печь с любой стороны раскалена. Отходящая от нее труба еще горячее, чем сама печь с конвекционной системой. И, опять же, как только она не раскалена – она быстро перестает давать тепло, а расчетные показатели у нее опираются именно на горение, ведь у нее нет никакой теплоемкости, помните?
- Последнее и не самое малое – жесткое излучение раскаленного металла. Я знаю людей для которых неочевидна разница между излучением от кирпичной печи и металлической. От кирпичной печи, например, исходит мягкое и полезное для здоровья человека инфракрасное излучения. Металлическая же печь зачастую разрушительна не только для кислорода, но и очень агрессивна для человека.
- Если вы поставите печь длительного горения с водяным контуром, то, ко всему прочему, она будет быстрее остывать, и вода в теплоносителе так же будет быстрее остывать. В целом это должно смягчить жесткое излучение и сжигание кислорода, хотя металла в доме прибавится. Но опять же топить придется, возможно, чуть чаще. Да и монтаж такой системы намного сложнее.
Я вовсе не хочу сказать, что не существует хороших металлических печей на дровах длительного горения, с высоким КПД. Но, принимая во внимание 5 основных (не исчерпывающий список) минуса, хочу рассказать короткую историю моего друга.
История из жизни моего друга.
Семья с тремя детьми проживала в большой студии около 40 кв. м. Площадь и объем помещений небольшой, нет отдельных комнат. Самое простое решение, которое представлялось для отопления их временного (дачного, но постоянного) жилища – печь по типу «бурельян» и подобных ей. Заявленная мощность была выше необходимой для такого помещения.
И вот они начали использовать такую печь длительного горения у себя в доме. В первую очередь она вызывала дискомфорт у детей – постоянно раскаленный металл то и дело попадала в поле действия их игр. И, к тому же, лишала спокойствия родителей
Затем, то ли по причине высокой температуры, то ли по причине жесткого излучения и сжигания большого количества кислорода при постоянном горении, друг решил «модернизировать» технологию. Возможно, и заявленная мощность была рассчитана без учета факторов, влияющих на здоровье человека, гигиенических особенностей быта и т.д.
Что же он сделал, чтобы решить проблему? Он завез в дом треть поддона шамотного кирпича и просто, без раствора обложил им такого вот «железного зверя». Результат не заставил себя ждать – теплоемкость повысилась, количество протопок уменьшилось, кислорода прибавилось. Тем более что при наличии прогретого кирпича, можно было проветривать чаще и чуть дольше.
Но все равно, через какое-то время, они полностью отказались от эксплуатации данного отопительного прибора, хотя убирать не стали – на крайний случай, да и тумбочка неплохая для зимней одежды, шарфов и прочего-прочего.
Какие альтернативы печам на дровах длительного горения?
Как можно избежать хотя бы каких-то минусов печей на дровах с высоким КПД? Не будем же мы все печи обкладывать кирпичом? Нет, конечно.
Можно пристроить к ним кирпичный отопительный щиток. Это существенно увеличит теплоемкость, но, опять же, такой щиток не очень благотворно влияет на тягу. Никто не даст гарантию, что такая печь будет хорошо работать.
Можно на даче выложить кирпичную печь на дровах своими руками самую простую. Можно и не своими. Такая печь будет дороже и дольше в монтаже, но давайте кратко обозначим минусы и плюсы кирпичной печи.
- Цена выше;
- Дольше разогревается;
- Дольше установка.
Плюсы кирпичной печи на дровах:
- Полезное для человека излучение тепла;
- Большая теплоемкость – дольше и равномернее отдает тепло;
- Так же высокое КПД печи, если она профессионально выложена;
- Более пригодна для постоянного проживания в доме;
- Можно сделать своими руками;
- Возможны множество функций печи;
- И многое другое…
Вопрос удобства и практичности печи на дровах для дачи все равно придется решать сугубо индивидуально. Хорошо, если Вы найдете человека с позитивным опытом эксплуатации такой печи и он развеет все Ваши сомнения, или зародит новые…
Подписывайтесь на бесплатные материалы блога, которых нет в статьях, вот ссылка: ССЫЛКА!
Источник: http://domspechkoy.ru/pechi-na-drovah-dlya-dachi/
02.05.2020
Садовая мебель из дерева, веток, пеньков и коряг (25 фото) Садовая мебель из дерева, веток, пеньков и коряг Для большинства людей дача ассоциируется с местом, где можно расслабиться, отлично отдохнуть и повеселиться. Дизайн большинства дачных участков предусматривает,... → |
02.05.2020
Скважина для воды своими руками: технологии ручного бурения Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило,... → |
02.05.2020
Оформление деревенского двора — дизайн территории частного дома Понравилась статья? Следите за новыми идеями из мира строительства, дизайна, полезных советов в нашем канале. Подписывайтесь на нас в Яндекс. Дзене. Подписаться. Деревенский двор – это достаточно... → |
Комментирование отключено.
