Фреза для обработки огорода своими руками

Электрофреза предназначена для обработки почвы (растительного слоя) приусадебных и дачных (при наличии электроэнергии) участков, окучивания картофеля. Учитывая довольно тяжелые эксплуатационные условия: длительная непрерывная работа, постоянная перегрузка, пыль, предпочтение отдано было более тяжелому и крупногабаритному промышленному трехфазному двигателю закрытого исполнения, перед коллекторным, постоянного тока.

Этот асинхронный двигатель может работать в схеме как трехфазного так и однофазного включения с конденсатором (соединение «звезда»). Необходимая ёмкость конденсаторной батареи при этом равна:

В конструкции применён редуктор типа РЦ с передаточным числом і=4 от списанной кукурузной жатки комбайна СК-5. Рама изготовлена из уголка сечением 63x63x5 мм, как пара параллельных лонжеронов. Поперечинами служат корпуса узлов и агрегатов, крепящиеся к ним, а также задняя траверса для установки плоскорезных культиваторных лап.

К задним концам лонжеронов приварены рычаги управления агрегатом. Рычаги соединены поперечинами, на которых расположены электродвигатель, инструментальноконденсаторный ящик и кнопочная станция включения-выключения Вращение от электродвигателя к редуктору осуществляется клиноремённой передачей (ремень типа А-1400). Натяжение ремня выполняет ролик, который может работать и как «муфта сцепления» Редуктор приводит во вращение промежуточный вал фрезы посредством цепной передачи (шаг цепи 19 мм). Передача может использоваться с і=1.5 или і=2.4, z2= 18 (29); z1= 12.

При этом обороты вала фрезы составляют 44 или 38 в минуту. Вал фрезы приводится в действие двухрядной цепной передачей (от газораспределительного механизма ВАЗ 2101, і=2, звёздочки доработаны по месту)

Двигатель — асинхронный, короткозамкнутый. Его мощность — 1,5 кВт (кпд — 0,79).
Напряжение — переменное 380 В (или 220 В — при однофазном подключении);
Ток — 4,2 А.
Число оборотов двигателя — 1410 в минуту;
Передаточное число — 32(37);

В основу компоновки фрезы заложено условие равновесия в рабочем положении с целью уменьшения усилий на ручках управления.

Редуктор устанавливается на раме с помощью двух поперечных пластин толщиной 10 мм.

Корпус фрез приварен к раме с помощью труб диаметром 1 1/4» («дюйм с четвертью»). Внутри этих труб находится цепная передача.

Питание электрофрезы может осуществляется как от трёхфазной сети напряжением 380 В переменного тока, так и от однофазной (бытовой) сети напряжением 220В (при этом трёхфазный асинхронный двигатель включается в однофазную сеть через конденсаторные ёмкости). Подключение электрофрезы к однофазной сети осуществляется с помощью бытовых удлинителей. Следует также отметить, что падение напряжения приводит к уменьшению крутящего момента двигателя. При этом применение провода с площадью поперечного сечения менее 0,8 мм2 недопустимо.

При эксплуатации следует периодически следить за состоянием контактов и разъёмов, проверяя, не греются ли они.

Включение и выключение двигателя осуществляется кнопкой КУ-2 и реверсивного магнитного пускателя типа ПМЕ. Наличие реверса существенно упрощает управление (узкие участки, работа в теплице)

Существенным в работе фрезы является установка и регулировка тормоза. На электрофрезе он находится на расстоянии 380 мм от центра вала фрезы и на 160 мм ниже центра вала (при горизонтальном расположении машины). При эксплуатации фрезы часть её массы почти постоянно приходится на тормоз. Крутящего момента двигателя не всегда хватает при полной загрузке фрезы, поэтому перемещение вперед осуществляется кратковременной разгрузкой тормоза путем легкого вертикального покачивания ручек..

Возможной областью применения агрегата может быть и фрезерование плотного снега и льда с тротуаров. Послужит он и как привод агрегата для перекачки жидкости. При этом приводная цепь снимается, а с задней стороны двигателя устанавливается водяная помпа (например, от дизеля К-661М).

Источник: http://naha-dacha.ru/samodelki/689-elektorofreza-svoimi-rukami.html

Почвообрабатывающая фреза. Технические требования и применение.

Заводы, выпускающие сельскохозяйственное оборудование, ориентируются на потребности сельхозпроизводителей. Для получения хороших урожаев и стабильных доходов фермерское хозяйство должно иметь немалый арсенал техники для обработки земли и сбора урожая.

Тракторы и комбайны, сеялки и пресс-подборщики, поливальные установки и жатки. Перечень достаточно большой. Но особое место в этом списке занимает почвообрабатывающая фреза. Без нее в хозяйстве обойтись невозможно.

Почвообрабатывающая фреза: применение, классификация и принцип работы

От обработки почвы зависит будущий урожай. Рыхлая, рассыпчатая земля, без растительных остатков — такая почва получается при использовании почвенных фрез. Однако не только для обработки почвы применяют данный механизм.

Применение почвообрабатывающей фрезы

Применение почвообрабатывающей фрезы позволяет качественно измельчить и заделать в почву остатки растений, прорыхлить ее или перемешать с минеральными удобрениями. Агрегат поможет:

избавиться от сорняков;
обработать землю междурядьев в плодопитомниках и виноградниках, лесополосах;
измельчить сидераты перед запашкой;
выровнять микрорельеф почвы.

Почвофреза — это не только культиватор, но плуг и борона одновременно.

Применяется фреза на различных видах почв — от легких песчаных до тяжелых суглинков. Фрезерование тяжелых почв проводят чаще, т.к. именно эта технология более качественно измельчает клёклую, слежавшуюся почву. Целесообразна обработками фрезами целинных или залежных земель. Обработка фрезой улучшает свойства почвы, способствует повышению урожая.

Классификация и принцип работы

Почвообрабатывающая фреза — прицепное устройство для трактора. Оно в совокупности с трактором может легко заменить другие почвообрабатывающие машины.

К почвообрабатывающим агрегатам-фрезам относятся:

полевые;
садовые;
пропашные;
болотные.

Принцип работы почвообрабатывающих агрегатов (комплексов) практически одинаков и несложен: режущие ножи крошат землю на маленькие кусочки (меньше 5 см в диаметре). Ножи расположены на фрезерном барабане, вращающемся вокруг своей оси. Под весом самой конструкции ножи углубляются в почву, разрыхляя ее.

Почвообрабатывающая фреза: конструкция и технические требования

Надежная фрезерная техника должна соответствовать определенным стандартам. Она должна быть надежна и проста в эксплуатации, многофункциональна, эффективна, экономична. Все эти качества обусловлены ее конструкцией.

Конструктивные особенности почвенной фрезы

Почвообрабатывающая фреза отвечает всем требованиям к технике, предназначенной для обработки земли.

К основным элементам конструкции относятся:

каркас металлический со сцепным устройством (для соединения с трактором);
вал с режущими ножами (они могут быть разной формы — серповидной, роторной, долотовидной);
привод (через него передается вращение рабочим органам от базового устройства);
ограждение (выполняет защитную функцию).

Конструкция проста в обслуживании, долговечна и функциональна.

Технические требования к почвенным фрезам

Общие технические требования изложены в межгосударственных стандартах ГОСТ-28516-90:

Глубина вспашки должна быть до 12 на вспаханных полях и до 18 см на невспаханных.
Степень измельчения сорняков должна составлять не менее 95 процентов.
Степень рыхления/измельчения почвы не менее 85 процентов.
Неравномерность обработки почвы не более 15 процентов.
Применение фрез на местности с уклоном не более 8° на полях и не более 12° в садах и виноградниках.
Легкость и простота механизма сцепления с трактором (быстро соединяющее или полуавтоматическое устройство).
Размеры механизма сцепления должны соответствовать ГОСТ 25942.
Конструкция фрез должна позволять регулировку частоты вращения.
Ножи, крепежные детали должны изготавливаться из материалов, установленных ГОСТом, иметь антикоррозийное покрытие и соответствовать определенному классу прочности.
Сварные швы должны быть качественными и без изъянов.
В соединениях и уплотнениях должно отсутствовать подтекание смазки.
Наличие средств защиты приводов и передачи.

Соответствие оборудования этим требованиям гарантирует надежную и безопасную его работу. При покупке оборудования к этому вопросу нужно относится очень внимательно.

Выбор агрегатов для МТЗ и Т-25

Почвообрабатывающую прицепную технику подбирают под конкретный трактор. Чаще всего используют трактора МТЗ (Минского тракторного завода) и Т-25 (Владимирский тракторный завод).

МТЗ «Беларус» и почвофреза используются для обработки полей, на которых выращивались культуры с крупным стеблем, и заплывающих участков. Технические характеристики почвообрабатывающей фрезы для МТЗ:

Ширина барабана — 210 см
Количество ножей — 60 шт.
Глубина вспашки регулируемая — до 20 см
Стоимость — 90-100 тысяч рублей

Трактор Т-25 из-за его малых габаритов выбирают для обработки почвы между рядами в садах, теплицах, на виноградниках. Фреза для него имеет следующие технические характеристики:

Ширина захвата — 160 см
Количество ножей — 16 левых, 16 правых
Глубина вспашки — до 30 см
Стоимость — около 80 тысяч рублей

В специализированных магазинах цены несколько выше. В интернет-магазинах, работающих от производителя сельскохозяйственного оборудования, технику можно приобрести по более низким ценам и с приятными скидками.

Статья была полезной? Понажимай на кнопочки!

Источник: http://sila-zemli.com/pochva/pochvoobrabatyvayushchaya-freza.html

Фрезы для мотокультиваторов

Фреза выступает ключевым рабочим инструментом культиватора. Они взрыхляют, пропалывают и подготавливают почву под посадку. На механических моделях, а также на агрегатах сверхлёгкой и лёгкой категории, фрезы используются в качестве единственной функциональной детали.

Типы фрез для мотокультиватора

Если правильно подобрать фрезу, можно не покупать плуг. При фрезеровании управлять культиватором очень легко, нет большой нагрузки на оператора. Выбираются фрезы на культиватор в зависимости от мощности техники и типа вспахиваемой почвы.

Выделяют три основных вида почвофрез:

Заводские. Ими комплектуется большинство машин. Они бывают собранного и разобранного типа. Ось с приваренными пластинами и прикреплёнными саблевидными ножами. Две-три идентичные секции соединяются болтами. От их количества зависит ширина культивирования. Заводские фрезы справятся с предварительно обработанными участками;
Гусиные лапки. Конструкция неразборная – количество секций подбирается под себя. С помощью таких фрез обрабатываются твёрдые грунты, перебиваются остатки растений. Снижена нагрузка на редуктор. Культиватором легко управлять. Фреза «гусиные лапки» отлично подходит для техники с системой охлаждения воздухом;
Целина. Фреза отлично подходит для обработки целины, вспахивания грунта на большой глубине, разрыхления почвы. Конструкция надёжная и прочная.

Зачастую заводской фрезы недостаточно. Для повышения урожайности, снижения нагрузки на технику и экономии времени стоит приобрести «Гусиные лапки». Для тяжёлой разработки целины больше подойдут почвенные фрезы «Целина».

Как сделать фрезы для мотокультиватора своими руками?

Почвофрезы не имеют сложной конструкции. Перед самостоятельным изготовлением устройства, нужно обратить внимание на магазинные аналоги для оценки особенностей конструкции и изготовления эффективного инвентаря.

Необходимы чертежи с точными размерами, указанными деталями, поочередностью и вариантами соединения. Подготавливаются требуемые материалы. Если имеются фигурные детали, их стоит предварительно заказать у мастера. Зубья должны располагаться по такому же принципу, как и на магазинных изделиях.

Все работы должны быть выполнены максимально корректно для повышения работоспособности навесов. Неправильно собранная конструкция будет тянуть мотокультиватор в одну сторону.

Фрезы в форме сабли относятся к самым безопасным. Ножи, поперечно расположены, поочерёдно погружаются в землю, без рывков.

Нужно заготовить такие материалы и инструменты:

Металлические трубы с диаметром до 420 миллиметров;
Острые детали под ножи;
Болгарку;
Сварку.

Процесс создания активной фрезы:

Лопасти подгоняются по размеру и сгибаются под определённым углом в одном направлении;
Лопасти привариваются к трубе с разных сторон;
Лучше предварительно заточить лезвия за движением;
Готовое устройство устанавливается на сцепке.

Специалисты утверждают, что оптимальный диаметр фрез до 50 сантиметров. В этом случае оборудование будет погружаться на глубину 26 сантиметров с шириной охвата один метр. Таких параметров достаточно для качественного вспахивания грунта.

Для продления срока использования самодельных фрез стоит следовать правилам эксплуатации оборудования:

При запуске мотора ножи нужно расположить над грунтом;
Двигатель переключается с холостых оборотов, и лопасти постепенно опускаются для начала вспахивания;
Заточку нужно проводить как можно чаще для лучшей обработки грунта.

Процесс сборки фрезы культиватора

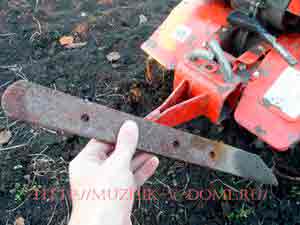

Различают две формы ножей:

Заточенные. «Лепестки» легко входят в почву без сцепления с поверхностью. Таким образом уменьшается нагрузка на мотор и снижается расход топливных смесей. Но острыми лезвиями нельзя полностью удалить сорняки, вскорости они снова прорастают. С такими навесами нужно работать осторожно, чтобы не повредить растения и для собственной безопасности;
С полукруглой кромкой. Отличаются безопасностью при эксплуатации. Но при рыхлении возникает большее сопротивление, почвофрезы чаще застряют. С сорняками такие ножи для культиватора справляются более эффективно.

Есть два способа крепления «лепестков»:

На заклёпках. Элемент неразборный. В этом случае хранить и транспортировать устройство не очень удобно;
На болтах. Деталь разбирается.

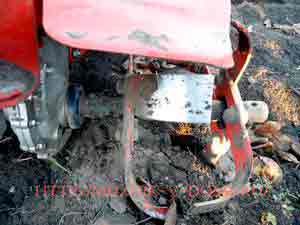

Чтобы собрать фрезу на мотокультиватор, важно соблюдать направление – заточенную часть «лепестка» необходимо располагать по ходу движения машины.

Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать.

Как собирается почвофреза?

При установке трёхлепестковой фрезы первый нож фиксируется на пластине – сначала не нужно полностью затягивать болт. Два оставшихся ножа закрепляются на противоположной стороне пластины;
На четырёхлепестковой и шестилепестковой фрезе попеременно крепятся правый и левый ножи. Заранее стоит разделить «лепестки» на правые и левые;
При необходимости дополнительную секцию монтируют штифтом;
Конструкция закрепляется болтами максимально жёстко;
В конце на валу закрепляется защитный диск для предохранения растений от повреждений.

Заточка самодельной фрезы

Изготовленные своими руками почвофрезы нужно заточить. Для этого понадобится болгарка с алмазным кругом, диаметр которого 125 миллиметров. Точильный станок трудно использовать из-за размеров и направления изгиба ножей. Некрупные ножи могут быть заточены мелкозернистой наждачной бумагой.

Правила заточки ножей на самодельном оборудовании:

Ножи можно точить только под углом 45°. Предварительно определяется сторона углубления в грунт;
Не нужно снимать много металла, достаточно 1-2 заточек в сезон. Частота заточки может измениться в зависимости от интенсивности эксплуатации и типа обрабатываемого грунта.

Если культиватор часто эксплуатируется на мокрой почве, нужно контролировать состояние фрез. Образование коррозии можно предотвратить, если использовать специальное антикоррозийное средство. Нужно избегать попадания фрезы на камни и прочие твёрдые предметы. Так продлевается срок использования оборудования, снижается необходимость частой заточки ножей.

По окончании работ почвофрезы следует очищать от земли, растений и других загрязнений. Используют тряпку или щётку, не подходят различные очистители. Если фрезы будут храниться долгое время, ножи смазываются солидолом, а для концов вала используют графитную смазку.

Самодельные фрезы можно устанавливать на культиваторы Крот, Кентавр и многие другие.

Источник: http://pro-traktor.ru/motokultivatory/tipy-frez.html

Земляные фрезы — самодельные и заводские

Виталий С Похоже пришло время создать отдельную тему про вашу фрезу и не мучать народ

Yura2704 написал :
При обратном вращении фрез возросла и тяга на колёсах

Бело написал :
А вот это поподробней пожалуста

После уменьшения оборотов мотоблок стал отрывать колёса от грунта и прыгать вперёд на фрезе. (Это ещё с маленькими колёсами и не вынесенной назад фрезой)
К тому же, я прочитал, что на импортных проф. культиваторах фреза вращается в обратку, что позволяет не очень тяжёлому агрегату работать фрезой, причём на всю глубину.

Yura2704 написал :
При обратном вращении фрез возросла и тяга на колёсах.

Ну тяга у меня и так огромная. Большие колёса дают очень хорошее сцепление, плюс 30 кг на носу для лучшей развесовки.
Масса с фрезой получается порядка 300 кг.

umnyi написал :
Во какая «»»»»ПАССИВНАЯ ФРЕЗА»»»» еле еле волочится сзади

Мало оборотистая и как пишет на этом сайте » > фреза которая не режет корневище сорняков и работоспасобна на любых видах почв

Виталий С написал :
Ну тяга у меня и так огромная. Большие колёса дают очень хорошее сцепление, плюс 30 кг на носу для лучшей развесовки.
Масса с фрезой получается порядка 300 кг.

А до переделки вращения в обратную сторону не пробовали ставать сами сверху на фрезу для её лучшего заглубления. Прижимная сила соизмерима с весом здорового мужчины, ИМХО.

Виталий С написал :
Масса с фрезой получается порядка 300 кг.

Виталий серьёзная техника и фото модернизированой фрезы непомешала бы.

Yura2704 написал :
А до переделки вращения в обратную сторону не пробовали ставать сами сверху на фрезу для её лучшего заглубления. Прижимная сила соизмерима с весом здорового мужчины, ИМХО.

шутник

Alvis написал :
фреза которая не режет корневище сорняков и работоспасобна на любых видах почв

Она, как культиваторная лапа, подымает корни на поверхность за счёт формы стоеки (ножей) самой фрезы.
Именно такую форму стоек и крепление «лапок» я имел ввиду .

Ах, да. Вы ж за соблюдение правил ТБ.
Исправлюсь — «пробовали всем весом тела давить на руль сверху для лучшего заглубления фрез» .

Yura2704 написал :
А до переделки вращения в обратную сторону не пробовали ставать сами сверху на фрезу для её лучшего заглубления.

Мне её не надо заглублять, она сама в землю лезет. На лёгкой почве наоборот вытаскивать надо (ограничитель не доделал). А попадётся плотный участок (утоптанная дорожка) — фреза превращается в колесо, даёт такой импульс мотоблоку, что тот отрывает колёса и едет метра три на фрезе.

Yura2704 написал :
Исправлюсь — «пробовали всем весом тела давить на руль сверху для лучшего заглубления фрез» .

Зачем? Что у вас у всех за манера насильно засунуть рабочий орган в землю
Через весь форум это проходит.
У любой фрезы есть максимальная толщина слоя который она может содрать за один проход.
У ваших пассивных фрез обороты меньше, а крутящий момент на ножах больше она откусывает большими кусками землю, что так любят дачник с их великой теорией комковой обработки земли.
Активная фреза имеет большие обороты, за один оборот ножа отрезает ломтик тоньше. От чего и земелька почти с первого прохода уже как пух.

Глубину погружения активных фрез ограничивает больше скорость движения мотобока, а не то с какой силой на них давят.
Это у вас нажал на руль притопил сошник почти остановив мотоблок и фрезы вниз полезли. Уберите руки с руля на каком-нибудь суглинке весной, он у вас как на колесах побежит по земле.

Источник: http://mastergrad.com/forums/t129780-zemlyanye-frezy-samodelnye-i-zavodskie/?page=4

Чем обработать заброшенный участок – выбираем технику для целины

Добавление статьи в новую подборку

При виде такого участка у многих опускаются руки: землю уже много лет не возделывали, лопату в нее не воткнуть, все поросло бурьяном… Тут не обойтись без специальной техники. Давайте разбираться, какой именно.

Чтобы земля на целинном участке приобрела ухоженный вид, недостаточно только вашей стойкой мотивации и усилий, которые вы готовы потратить на реализацию грандиозной цели. С плотно сбитым грунтом справятся серьезные садовые агрегаты. Выбор нужной техники напрямую зависит от состояния грунта и степени его запущенности.

Обработка участка трактором

Трактор подойдет для обработки участка большого размера

Самый простой способ обработки покрытой дикой растительностью земли − использовать трактор с плугом и боронами. Хорошо если у вас есть свой трактор и сменное оборудование к нему. Но такой серьезной техникой обладают далеко не все, большинство людей для обработки целинных участков нанимают владельцев тракторов.

Правда, этот вариант хорош только для собственников больших участков, условия на которых позволяют использовать крупногабаритную технику. Но чаще всего подъезд тяжелой техники невозможен из-за узких улиц, многочисленных подсобных строений и деревьев. К тому же, на небольшом участке трактору просто негде развернуться. Поэтому обладателям стандартных 6 соток приходится искать другие варианты.

Использование мотокультиватора на необработанном участке

Культиватор удобен на разработанной земле, при работе на заросших участках он может перегреться и сгореть

Для эффективной обработки целинного участка подходят самые мощные мотокультиваторы, а они недешевые. Тяжелый и мощный культиватор нужен для того, чтобы прорвать дернистую почву и глубоко ее вспахать.

Обычно обработка запущенного участка даже мощными машинами осуществляется в два этапа:

Специальными фрезами, которые устанавливаются на мотокультиватор, срезают верхний слой почвы на глубину 10-15 см. В нем переплетена вся корневая система растительности. Если это сделать осенью, перевернутый корнями наружу слой земли хорошо промерзнет зимой. И весной у сорняков будет меньше шансов для роста.

Летом, во время бурного роста, траву можно обработать гербицидами, которые проникнут в корни и уничтожат их.

Через две недели после обработки, когда трава пожелтеет, фрезой срезают и переворачивают верхние слои почвы с корневой системой. На солнце вся растительность высохнет, а если оставить на зиму − еще и промерзнет. Высохшая трава и корни, пролежавшие зиму под снегом, будут хорошим удобрением.

После уничтожения сорняков для нормального развития культур нужно вспахать землю на глубину до 20-25 см. Например, выращивание картофеля по голландской технологии требует тщательного выравнивания почвы, а глубина ее культивации должна быть не меньше 30 см.

Для этой миссии подходят только тяжелые и мощные мотокультиваторы. Легкие модели предназначены для обработки почвы на глубину не более 20 см. Плотный дернистый грунт они не осилят. Попытки обработать целину культиватором могут привести к перегреву двигателя и его дорогостоящему ремонту.

Обработка заброшенного участка с помощью мотоблока

Мотоблок отлично справится с освоением целины

Для обработки целинного участка гораздо эффективнее использовать мотоблоки средней мощности. Их вес позволит производить культивацию на глубину 30 см. У этих агрегатов, по сравнению с культиваторами, больший вес, хорошая устойчивость, а это облегчает управление мотоблоком.

Особенно удобно работать с техникой, у которой есть функция «задний ход». Это повышает маневренность мотоблока, упрощает вытаскивание машины, застрявшей в грунте.

Для того чтобы вспахать участок, особенно целинный, рекомендуется установить на мотоблок ротационные плуги. Они более массивные, конструкция включает фрезы, редукторы подключения, транспортировочные колеса. Для большей устойчивости на почве лучше использовать металлические колеса с элементами зацепа. В зависимости от плотности грунта, иногда для увеличения веса приходится применять балласт. В этом случае необходимо внимательно следить за работой мотоблока и не превышать допустимую нагрузку. Не стоит корчевать им корни мелких деревьев и кустарников − машина или отдельные ее элементы могут выйти из строя.

Купить или взять в аренду?

Если мотоблок нужен вам только для обработки целинного участка, выгоднее будет не приобретать его, а взять в аренду. Вскопайте землю под грядки и сдайте агрегат арендодателю. Для обычного использования на дачном или небольшом деревенском участке вам вполне хватит мотокультиватора, который стоит значительно дешевле. Ведь целинная почва на участке обрабатывается не каждый год, а мощную дорогую машину надо использовать максимально эффективно.

Ещё по теме Делаем теплицу из поликарбоната и каркаса из профтрубы

Если вы все же решитесь купить мотоблок, постарайтесь выбрать модель, которая выполняет несколько функций и приспособлена не только для обработки почвы. Практически все современные мотоблоки могут убирать снег, использоваться в качестве газонокосилки, водяного насоса и для других дачных дел.

Современные производители создают много хорошей садовой техники, которая облегчает труд дачникам. Нужно ответственно подойти к вопросу выбора, оценив свои потребности и изучив функциональные возможности агрегатов. Такой подход избавит вас от лишних расходов денег и времени.

Источник: http://www.ogorod.ru/ru/now/equipment/9614/Chem-obrabotat-zabroshennyj-uchastok—vybiraem-tehniku-dlja-celiny.htm

Обработка огорода – культиваторы в помощь любителям земледелия

Сад, огород и газон – атрибуты загородной жизни, масштаб же насаждений варьируется в зависимости от предпочтений владельцев. Кого-то больше привлекают деревья, кустарники и лужайки, а под несколько грядок выделен скромный уголок. А кто-то, напротив, предпочитает грядки и с удовольствием зарабатывает «пингвиний окрас» среди овощного раздолья. Но и в первом, и во втором случае, земля нуждается в регулярном уходе, и от качества предпосевной обработки почвы во многом будет зависеть урожайность. Земледелие требует больших трудозатрат, и чем больше площади, тем сложнее обслуживать их вручную. Если же воспользоваться специализированной техникой, и сил потребуется значительно меньше, и скорость работ повысится. Рассмотрим, какая техника станет надежным подспорьем.

Содержание

Особенности обработки почвы.
Разновидности культиваторов.
Как выбрать культиватор.

Особенности обработки почвы

Извечный закон о равновесии гласит – если где-то прибыло, значит, где-то убыло. В огородном деле это выражается в закономерности – чем богаче полученный урожай, тем сильнее истощается земля. Чтобы сохранить и восстановить плодородный слой, существует целый комплекс мероприятий, включающий различные операции – это и перекапывание, и корректировка почвы за счет внесения определенных добавок, и внесение удобрений, и рыхление. Для повышения плодородия и обеспечения овощных культур всеми необходимыми веществами, почву перекапывают каждую осень, после сбора урожая и уборки ботвы.

Перекопка обеспечивает доступ воздуха и влаги к нижним корнеобитаемым слоям, благодаря чему создаются оптимальные условия для развития полезных микроорганизмов. Осенняя перекопка эффективнее, так как позволяет вносить органические удобрения, которые за зиму успевают «дойти до кондиции», а также избавиться от корневищ многолетних сорняков и сократить всходы однолетников и количество вредителей. Весной же останется вовремя взрыхлить почву, чтобы разравнять поверхность и сохранить влагу. Но не всегда получается «готовить сани летом».

Подскажите, пожалуйста, а если грядки не готовились с осени. Можно весной это исправить? Участок купили летом прошлого года, но не было возможности им заниматься. А в этом году хочу в дальнем углу посадить для начала пару грядочек: с зеленью и морковкой. И нужно ли удобрять? Этот участок никогда не обрабатывался, на нем только трава росла.

Можно, но есть нюансы.

Можно! Как земля чуть просохнет и будет легко копаться, переберете в нужном месте землю от корешков и сейте на здоровье. Оседает грядка за неделю-две вполне нормально. Только после перекопки и формировки полейте хорошо водой, и она быстро осядет до своей нормы. Перед посевом останется разрыхлить граблями. Что касается удобрения – отлично, что разнотравие, урожай будет просто сумасшедший. Я так в первый год сажала, главное – погода и полив, а удобрений не надо.

Сегодня практически не практикуется глубокая перекопка отвальным способом, с переворотом пласта земли. Хотя при таком подходе погибает большая часть сорных растений и вредителей, но и плодородность почвы и ее структура ухудшается, так как гумусообразующие микроорганизмы оказываются на глубине, без доступа кислорода и погибают.

При безотвальном же методе, применяемом большинством огородников, выкопанный ком остается в исходном положении. А чтобы повысить скорость обработки и сэкономить собственные силы, вместо лопаты многие предпочитают использовать технику – мотокультиваторы. Эти механизмы также эффективно разрыхляют грунт на заданную глубину без переворота пласта.

Разновидности культиваторов

Так как речь идет о полноценной обработке огорода, будь это осенний иди весенний период, не имеет смысла подробно рассматривать ручные культиваторы, предназначенные для рыхления почвы в процессе ухода за насаждениями. А вот на силовых агрегатах стоит остановиться подробнее.

Культиваторы – универсальная садово-огородная техника, которая используется не только для обработки огорода, но и для разделки целины, устройства газонов, ухода за приствольными кругами садовых и декоративных деревьев. Источником питания для мотора у этих агрегатов может выступать как электричество, так и бензин. Культиваторы, оснащенные двигателями внутреннего сгорания, называются мотокультиваторами. Но, независимо от источника питания, все культиваторы подразделяются на три разновидности.

Сверхлегкие и легкие – электрические или бензиновые модели, мощностью до 1,5 кВт или до 1,5 л. с., предназначенные для обработки уже освоенной почвы на небольшую глубину. Ввиду компактности и сравнительно небольшого веса (9-20 кг), они маневренны и удобны при работе в сложно доступных местах – междурядья, клумбы, стационарные грядки в теплицах, приствольные круги и подобное. Вкупе с доступной стоимостью это оптимальная техника для небольших участков с рыхлыми почвами.

У меня электрический культиватор весит 8 кг – да, им 20 соток не вскопаешь, но у меня под огород сотки 4 и лопатой я бы их рыла все майские праздники. А потом еще неделю пластом лежала, а тут пара часов, и готово!

Средние (полулегкие) – преимущественно бензиновые, мощностью до 5 л. с., массой в районе 50 кг, рассчитаны на обработку более тяжелого, даже слежавшегося или утоптанного грунта на глубину от 10 см. Как и легкие, не предназначены для целинных земель, их задача рыхлить грунт на разработанном участке. Но в отличие от легких с этими агрегатами можно использовать навесную гарнитуру для различных дополнительных операций – окучивания, аэрации, копки картофеля. Несмотря на то, что для разделки целины средние культиваторы не предназначены, иногда их для этих целей применяют.

Я распахивала средним бензиновым культиватором целинный участок, заросший снытью. Там большой подушки из трав не было. Порядок действий следующий:

скосить всю траву – как можно ниже;
пройтись культиватором в режиме культивации – чтобы он рыхлил только поверхностный слой, а не зарывался вглубь;
собрать граблями все, что лежит на поверхности;
снова пройтись культиватором, но уже в режиме вспашки.

Что мне нравится, культиватор не режет корни растений, а выбрасывает их наружу целиком. Остается потом только собрать их с поверхности граблями.

Тяжелые – мощные, до 6 л. с. агрегаты, весом в среднем 75-90 кг, с глубиной обработки от 20 см, предназначенные для тяжелого грунта. Это может быть как заброшенный участок, на котором несколько лет ничего не делали, так и целина. Такие культиваторы также многофункциональны за счет различного навесного оборудования. Оборотной стороной мощности является неповоротливость и высокая стоимость. По большому счету тяжелый культиватор нужен один раз – превратить целину в пахоту и то, если речь о больших площадях. Но если финансы позволяют и есть, кому управляться с тяжелой в прямом смысле техникой, он станет отличным подспорьем.

Я считаю, что если обрабатываемый участок большой, скажем от 10 соток и выше, то необходимо приобретать тяжелый культиватор, ведь его можно использовать не только для целины и два раза в год. А легкие и средние – это культиваторы для нескольких грядок, ими может и реально поднять целину, но когда этой целины 2-3 сотки. Если такой земли больше, то время и силы, затраченные на обработку, будут слишком велики.

И хотя бытует мнение, что тяжелые культиваторы исключительно мужские «игрушки», женщине под силу освоить эту технику, особенно, если нет альтернативы.

У меня из мужиков только отец 85 лет. Купила китайский мотокультиватор (75 кг), научилась обслуживать его, работать на нем (на это ушло года два). Сейчас уже не представляю, как бы я вручную, без культиватора, обслуживала участок в 25 соток.

Как выбрать культиватор

При выборе мотокультиватора учитывают как площадь возделываемого участка, так и его характеристики, и специфику использования. Если речь идет о нескольких сотках под овощи и разработанной почве, нет смысла переплачивать за мощную модель, с которой еще и работать сложнее.

Собираюсь приобрести мотокультиватор, почва суглинок (целины нет), подскажите, пожалуйста, какой мощности (л. с.) лучше брать. Огород четыре сотки, сажаем овощи, кроме картофеля.

Подойдет любой культиватор, в том числе и китаец (они дешевле) поскольку работать вы им будете от силы три часа за сезон. Смотрите в сторону культиваторов с ремнем.

Согласен полностью, но думаю с такой маленькой площадью, хорошо бы иметь задний ход, маневренность особенно нужна при насаждениях, ну и тепличку фрезеровать.

С целиной ситуация другая.

Надо перепахать участок около 4-5 соток (целина), планирую не сразу весь перепахивать, 3 года назад трактором перепахали, но с тех пор опять земля свалялась, только кошу траву. Какой мотокультиватор справится?

Культиватор и целина – вещи не сказать, что не совместимые, но сочетание проблемное. Если один раз и участок позволяет – лучше кого-то нанять с плугом или с тяжелым мотоблоком и фрезами типа «гусиные лапки». Можно и культиватором, только желательно, чтобы земля была весенняя после снега (т.е. рассыпчатая после зимних морозов и без лишних пока еще не наросших корней и растений), влажная, не сильно задерненая, в несколько проходов с очисткой фрез.

Важен не только культиватор, но и гарнитура.

Насчет фрез – для целины я советую одноименные фрезы «Целина». Они бывают под разные аппараты и диаметры валов. Недавно опробовал аналогичные на своей целине – очень эффективно.

Кроме того, стоит заранее подумать о навесном оборудовании.

Если планируется не только культивация на своих четырех сотках, а будете сажать картошку, помидоры и остальное, то есть много полезных навесных. Например «окучник» – им можно и борозды нарезать для посадки картофеля и окучивать, но к нему придется брать еще и грунтозацепы. Чтобы использовать своего помощника на все 100 %, ну хотя бы по максимуму облегчить свой труд (ведь покупаем МК для этой цели), то советую выбирать ту модель, на которую доступны эти девайсы. Их можно и через интернет заказать, а у кого руки золотые, сами делают.

Сегодня можно подобрать мотокультиватор для любых целей – некоторые начинают с легких моделей, а после приобретают тяжелые, если фронт работ увеличивается. В любом случае, даже несколько соток обработать компактным и сравнительно доступным оборудованием и быстрее, и легче, чем вручную, не говоря о больших участках.

Подобрать конкретную модель мотокультиватора помогут участники нашего портала в соответствующей теме, о ее актуальности говорит тот факт, что открыта уже четвертая ветка. О борьбе со вторым по «популярности» вредителем картофеля – в материале «Как победить проволочника». В видео – об огороде с яблоневым садом.

Источник: http://www.forumhouse.ru/journal/articles/8113-obrabotka-ogoroda-kultivatory-v-pomosh-lyubitelyam-zemledeliya

Фрезы «гусиные лапки» для мотоблока своими руками

Мотоблок уже давно занял свое место в малой Агро механизации. Компактные размеры, маневренность, возможность устанавливать сменные модули сделали его популярным как в деревне, так и в дачных хозяйствах. Обработка земли – одно из основных предназначений этой техники. В свою очередь, фрезы для культивации – самый востребованный модуль, который устанавливается на мотоблок. В продаже такие элементы реализуются по отдельности от силового блока, и сравнительно не дешевые.

Но при наличии необходимых навыков и знаний, фреза для обработки почвы может быть изготовлена своими руками. Следует заметить, что некоторые самоделки намного превосходят по качеству и функционалу своих заводских собратьев.

Разновидности фрез для мотоблока

Конструктивно почвенная фреза представляет собой набор почвообрабатывающих ножей, размещенных на вращающейся оси. Состоит такой модуль из двух частей, которые устанавливаются на приводные валы колес по обе стороны силового блока. Благодаря такому расположению, мотоблок при культивации способен самостоятельно двигаться.

Также можно выделить тип мотоблоков с навесными фрезами, вращательное движение которым придает вал отбора мощности. Модуль находится сзади силового блока и не участвует в осуществлении движения. Мотоблоки типа МТЗ, Нева, Прораб, Сич, Агро как раз и производятся в различных модификациях, с валом отбора мощности и без.

Различий в изготовлении как навесных, так и обычных фрез практически нет. Но для фрезы с независимым вращением дополнительно изготавливается модуль с приводом от вала отбора мощности и угловым двухсторонним редуктором.

Активные (саблевидные)

Блоки ножей на таких фрезах состоят из четырех режущих элементов, расположенных через 90˚ друг от друга. Таких блоков с одной стороны привода может быть 2, 3 и более. Количество ножей и ширина модуля зависит от веса мотоблока и его мощности.

Ножи представляют собой изогнутые полосы прочной легированной стали. Для самостоятельного изготовления при наличии термообработки с последующей закалкой хорошо зарекомендовала себя рессорная сталь типа 50ХГФА. Загибы ножей имеют поочередно разное направление.

Конструкция активной фрезы позволяет производить культивацию на участках с камнями и корнями без опасности сломать ножи. Но применять данный тип оборудования целесообразно на легких обрабатываемых грунтах.

«Гусиные лапки»

Режущие элементы таких фрез выполнены в виде треугольника из прочной стали, расположенного на конце стойки. Данное расположение и послужило причиной возникновения такого экстравагантного названия.

Как и в случае с активными фрезами ширина и количество ножевых блоков определяется весом и мощностью мотокультиватора. Количество режущих элементов, расположенных по окружности в ножевом блоке, от 4 и более. Увеличение количества ножей предполагает более качественное измельчение грунта, но и мощность силового агрегата понадобится повышенная.

Данные типы фрез предназначены для обработки тяжелых типов грунтов и целинных земель. Наличие в почве разветвленных корневых систем приводит к частому забиванию модуля.

Оба вида почвообрабатывающих фрез имеют свои преимущества и недостатки. При выборе варианта для самостоятельного изготовления надо учитывать структуру грунтов, необходимую степень измельчения грунта, компоновку и мощность силового узла, сложность и методику изготовления.

Изготовление почвенных фрез «гусиные лапки»

Фрезы данного типа начали массово применяться со средины 80-х годов прошлого столетия. Это было обусловлено развитием самодельной малой механизации в то время. С тех пор до нашего времени данная конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются по отдельности и несут разный функционал.

Приводная втулка

Начинать изготовление почвенной фрезы желательно из этого элемента. Поскольку втулка подвергается большим нагрузкам, изготовление ее производится на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие с одной стороны протачивается таким образом, чтобы фреза свободно одевалась на вал без излишних люфтов, допуск примерно 0,5 мм.

С другой стороны делается проточка под посадку осевой трубы глубиной 30-40 мм. Это позволит без проблем получить выровненное по оси соединение. Сверлится отверстие под фиксирующий штырь.

Осевая труба с фланцами

Этот элемент изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установить дополнительный блок ножей или наоборот. Как поведет себя фреза, окончательно выяснится только после испытаний и, как зачастую бывает с самоделками, результат не всегда соответствует ожиданиям. Для изготовления применяются стандартные трубы Æ25-32 мм.

При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и закрепляются через отверстия заклепками или электросваркой. Выступающая часть послужит соединением для аналогичного элемента.

На осевую трубу наваривается фланец для крепежа стоек ножей. Он может быть выточен на токарном станке, а может быть изготовлен из полос металла толщиной не менее 5мм.

Во фланце сверлятся отверстия под болтовое или заклепочное соединение со стойками. Соединение данного узла электросваркой нежелательно в связи с повышенными нагрузками.

Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству ножевых блоков. Два блока изготавливаются с приводными втулками.

Режущий элемент (нож)

Изготавливается из прочной нехрупкой стали типа 65-70Г, толщиной 3-5 мм. Треугольная форма ножа считается оптимальной для наименьшего сопротивления при вхождении в грунт.

В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Поскольку сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами применяются на чистых обрабатываемых площадях. Для тяжелых, целинных грунтов рекомендуется изготовить режущие элементы из более толстой стали, что позволит сделать качественное сварное соединение.

Как показывает практика, оптимальная ширина ножей 50-80 мм. При больших размерах создается увеличенное сопротивление почве.

Стойка режущего элемента

Наиболее оптимально применять ту же сталь, что использовалась при изготовлении ножей, но вполне можно использовать прочные, легированные стали с более низкими физико-техническими показателями.

Стойка «гусиных лапок» изготавливается из прямой или изогнутой по ребру полосы. Кромку, которая непосредственно соприкасается с грунтом, желательно заточить.

В стойке сверлятся отверстия для крепления на фланец осевой трубы. Навариваются режущие элементы с последующей закалкой.

Блок ножей

После соединения стоек с ножами и осевых труб получается взаимозаменяемый модульный режущий элемент. Индивидуальными остаются только два блока с наваренными приводными втулками.

При соответствующей квалификации и наличии необходимого оборудования изготовление этого элемента не составит больших затруднений. Во избежание порчи материалов и для предотвращения лишних телодвижений, перед изготовлением желательно составить подробный чертеж или воспользоваться уже готовым.

Как собрать активную фрезу

Такой вид самодельного почвообрабатывающего оборудования наиболее распространен из-за более простой технологии изготовления. Режущий элемент и стойка при такой компоновке составляют одно целое и изготавливаются из цельного куска полосы высокопрочной стали.

Про реверс редуктор можете прочитать в этой статье.

До этапа «осевая труба с фланцем» процесс идентичен изготовлению фрезы «гусиные лапки» на мотоблок. По этой причине рассмотрим изготовление непосредственно режущих элементов.

Предварительно заточенная полоса при нагревании загибается на 90˚. Длина загнутой части обычно не превышает 80 мм. Охлаждение заготовки целесообразно совместить с ее отпуском для комфортного сверления крепежных отверстий. По окончании проводится закалка и установка на фланец осевой трубы.

При обработке почвы фрезерным культиватором любого типа получается некоторый разброс земли, который немного затрудняет определение границы между обработанным и необработанным грунтом. Во избежание этих проблем на края фрезы устанавливаются маркировочные диски.

Отзывы

Первый свой мотоблок построил еще в 1985г. Фрезы изготовил по принципу «гусиная лапа». С тех пор было сделано еще четыре модификации. Фрезы, которые есть в продаже, не отвечают моим требованиям. Купив современный мотоблок, я адаптировал к нему свои старые «лапки». Результат отличный.

При изготовлении фрезы я допустил ошибку, решив, что способен сделать все «на глаз». Это заставило несколько раз переделывать детали. Во избежание моих проблем учите матчасть. Жалею, что данная статья попалась мне уже после изготовления.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Подборка видео

Как правильно собрать фрезу для мотоблока:

Источник: http://moymotoblok.ru/navesnoe-oborudovanie/frezy-gusinye-lapki-dlya-motobloka-svoimi-rukami/

Культивация почвы мотоблоком

Культивация представляет собой обработку земельного участка безотвальным методом. Если во время вспашки участка мотоблоком земля переворачивается пластами, то в случае с культивацией происходит лишь ее разрыхление на определенную глубину, тем самым плодородный слой почвы остается на месте, что обеспечивает получение богатого урожая с земельного участка.

Сохранение образовавшегося плодородного слоя – это одно из главных преимуществ обработки почвы фрезами, но здесь есть и один недостаток. Если обработка земельного участка при подготовке к зимнему периоду будет проведена фрезами, а не плугом, то весной после схода снега земля будет снова уплотненной, и придется заново заводить мотоблок и культивировать свой земельный участок.

Культивация мотоблоком после зимнего периода представляется сложным процессом, особенно если предварительно не проводилась вспашка участка . Земля уплотнена, и нагрузка на мотоблок повышается в несколько раз.

Стоит отметить тот факт, что во время культивации фрезы могут иметь разную величину заглубления, поэтому качество обработки почвы может быть неудовлетворительным. Для достижения максимального эффекта от культивации земельного участка применяется следующий способ обработки почвы. Если после зимнего периода сначала вспахать участок на глубину не менее 10 см, тем самым разрыхлив верхний уплотненный слой почвы, то можно достичь от последующей культивации максимально положительного результата с заглублением фрез на 15-25 см.

Перейдем к пошаговому изучению вопроса о том, как с помощью мотоблока выполнить работу по культивации своего земельного участка.

Подготовка мотоблока к культивации участка

Шаг первый. Установка фрез

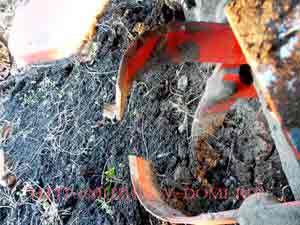

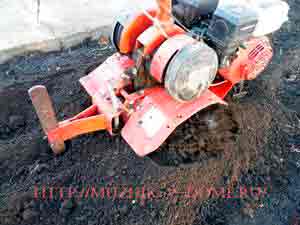

Для культивации почвы на мотоблок вместо транспортировочных колес необходимо установить по комплекту фрез с левой и правой стороны, как показано на фото 2 (фрезы установлены с правой стороны). Один комплект фрез включает в себя восемь ножей. Такое количество и расположение ножей на оси дает максимально эффективный результат обработки почвы.

Обратите внимание, что при установке ножей режущая часть должна быть направлена вперед, по ходу движения мотоблока. Обратите внимание на то, что рабочая часть ножа не должна быть острой, так как в таком случае мотоблок не будет продвигаться вперед, а станет постоянно зарываться в землю, поскольку фрезы будут не рыхлить землю, обеспечивая зацепление с почвой, а просто резать ее.

Шаг второй. Установка сошника

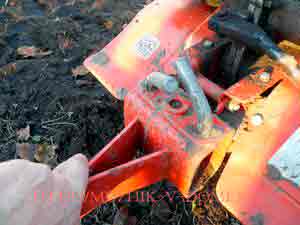

На фото 4, показано как на мотоблок устанавливается серьга, к которой крепится сошник.

На фото 5 показан сошник. Что это и для чего он нужен? Сошник – это планка с вертикально расположенными отверстиями, с помощью которой мы можем регулировать заглубление фрез мотоблока во время культивации земельного участка.

Ещё по теме Хозяйственные постройки на участке

Сошник устанавливаем в серьгу и крепим с помощью втулки и шплинтов во второе отверстие (отсчет ведется от нижней части сошника). При установке сошника таким способом заглубление фрез мотоблока в почву составит примерно 20 см. Этой глубины вполне достаточно для качественной обработки почвы для последующей посадки культурных растений на земельном участке.

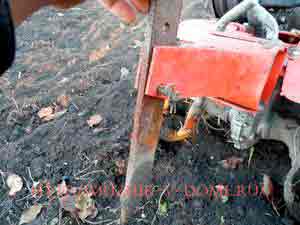

Для изменения глубины обработки почвы сошник можно крепить к серьге следующим образом:

Для увеличения глубины обработки почвы сошник опускаем вниз и крепим к серьге через верхние отверстия.
Для уменьшения глубины обработки почвы сошник поднимаем вверх и крепим к серьге через нижерасположенные отверстия.

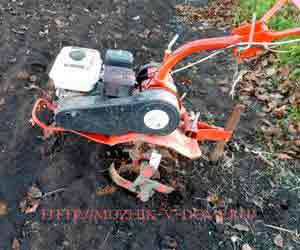

Фрезы и сошник установлены и мотоблок готов к работе. Для определения качества регулировки заглубления фрез необходимо выполнить контрольный прогон мотоблока по земельному участку и убедиться, что мотоблок во время культивирования работает без нагрузки и глубина обработки почвы соответствует нашим требованиям.

Культивация участка с помощью мотоблока

Шаг первый

Для получения высокого качества обработки почвы фрезами необходимо выбрать правильный скоростной режим. Обычно для движения мотоблока вперед имеются две передачи:

Пониженная — это первая передача.
Повышенная — это вторая передача.

В отличие от пахоты, при культивации почвы мотоблок должен работать на повышенной скорости, поэтому в этом случае необходимо выбрать повышенную передачу для увеличения частоты вращения фрез.

Выбор повышенной передачи снижает нагрузку на двигатель мотоблока, а при увеличении числа оборотов вращения фрез значительно повышается качество рыхления почвы.

Шаг второй

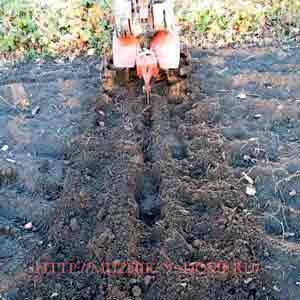

После прохождения первой полосы проверяем глубину обработки почвы. Если глубина удовлетворительная, то можно продолжать культивацию земельного участка. Прохождение второй полосы необходимо выполнить так, чтобы фрезы шли по линии, оставленной сошником, так как между фрез мотоблока остается необработанный участок почвы.

Примечание:

При выполнении работ по культивации огорода не нужно придавливать руль вниз, не стоит подталкивать мотоблок вперед – все это может привести к тому, что мотоблок начнет зарываться в землю.

Причины сильного заглубления фрез

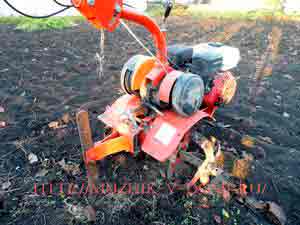

На фото 10 можно видеть, что мотоблок перестал продвигаться вперед, фрезы сильно углубились в слой земли. Выражаясь по-простому – мотоблок зарылся в землю! Почему такое может происходить? Ниже приведены основные причины, по которым зарывается мотоблок, а также способы их устранения.

1. Почва на участке сильно увлажнена и забивает ножи, необходимо дождаться, когда земля подсохнет.

2. Сошник сильно углублен в почву, необходимо выполнить регулировку сошника.

3. Недостаточное число оборотов, необходимо установить регулятор газа на максимальное значение и проверить скоростной режим (выбрать повышенную передачу движения мотоблока).

4. Почва на участке сильно уплотнена, поэтому необходимо выполнить культивацию участка за два раза:

Первичная обработка почвы на минимальном заглублении сошника.
Окончательная обработка почвы выполняется при заглублении сошника на необходимую глубину.

5. Неправильно установлены фрезы мотоблока, проверьте правильность установки фрез.

Это наиболее часто встречающиеся причины того, что фрезы мотоблока сильно углубляются в землю и мотоблок встает на месте.

Про Дмитрий Федеряев

Комментариев: 6 на “ Культивация почвы мотоблоком ”

Верней каким навесным оборудованием рыхлить

Подскажите каким навесным оборудованием пользовались. А то надо обработать большой участок чернозема заверенного .Чтобы вместо граблей ручных обработать мотоблоком

Глубина культивации «Чемпионом» 10-12 см при полностью опущенном сошнике — явно недостаточна для посадки картошки! Поэтому культиватор «Чемпион»для этих целей не годится. Купил — только деньги на ветер выкинул

А как картошку садить при такой глубине обработки, и как с сорняками бороться, если не вырывать. Поделитесь, пожалуйста, опытом.

Первичное рыхление- и посев газонной травы. Для этих целей нужна вспашка. Вспашка дешевле, чем накрывать гектары полей пленкой.

Хочу задать вопрос: для чего проводится культивация почвы?
Я отношусь к сторонникам природного органического земледелия, полностью отказался от перекопки и вспашки почвы, которые губят плодородие и убивают почвенных обитателей. Даже классическое колхозно-промышленное земледелие признает сей факт и рекомендует севооборот и “пар” для почвы.
За несколько столетий вспашки уничтожен черноземный слой, который кормил многие государства. Вспашка целинных земель привела к их эрозии и потере урожайности.
Государству выгодно производить массово трактора и мотоблоки, а качество урожая компенсировать удобрениями и дешевой рабочей силой. Но надо ли это простому дачнику?
Я не копирую колхозные методы, обрабатываю на протяжении 4-х лет почву 1 раз в год на глубину не более 5 см (высота спичечного коробка). Пользуюсь плоскорезом и мотококультиватором. После сбора овощей в тот же день высаживаю сидераты. Перерабатываю их в день посадки картофеля, почву мульчирую. Сорняки не выдергиваю, участок водой не обливаю… С 4-х соток собираю урожай картофеля, которого полностью хватает на 2 семьи (6 человек) до следующего урожая. Вкус такого картофеля оценили все соседи…
Для сохранения картофеля (другая статья) рекомендую его сразу мыть в воде для удаления следов земли и сразу просушивать в один слой на солнце, а к концу дня закрывать. Семенной же материал — озеленять для накопления соланина, который поможет лучше храниться картофелю и одновременно обеспечит лучшее прорастание и всходы.

Источник: http://muzhik-v-dome.ru/sad-i-ogorod/kultivatsiya-motoblokom/

Виды фрез для мотоблока и другого оборудования для обработки почвы

Благодаря высоким агротехническим характеристикам и большой степени крошения почвофрезы создают оптимальную плотность грунта, увеличивают его биологическую и биохимическую активность, при этом намного повышая урожайность. Обработка земли выполняется в весенний период перед посадкой сельскохозяйственных культур и после осенней уборки грубостебельных растений.

Устройства устанавливают на мотоблоки и культиваторы в качестве рабочего орудия. Они могут поставляться в базовом комплекте при покупке мототехники, продаваться по отдельности на отечественных рынках, а некоторые умельцы изготавливают их самостоятельно.

Собираем грунтозацепы для мотоблока своими руками

Нам понадобится болгарка, сварочный аппарат и материалы, показанные на рисунке. Чтобы собрать грунтозацеп для мотоблока своими руками, нужно закрепить на полуоси подшипник. Потом в центр автомобильного колесного диска крепится пластинка в форме квадрата. Она имеет достаточный размер, чтобы каждым из углов доставать до края диска. Прикрепляем ее болтами, проделав в ней предварительно отверстия.

С внутренней части автодиска крепим к пластинке полуось, после чего приступаем к зацепам. Берем стальной уголок (можно купить), и режем его болгаркой таким образом, и скрепляем каждые два отрезка при помощи сварки, получая в итоге небольшие и прочные уголки. Затем они привариваются на колесо с расстоянием в 15 сантиметров друг от друга (многое зависит от размера колеса – см. рисунок).

Виды колес

Сам по себе мотоблок — тяжелая груда железа. Чтобы было удобно его перемещать с одного места на другое, нужны колеса. Причем, если подобрать плохое дополнение к устройству, оно не сможет полностью функционировать и будет бесполезно. Всего известно 2 вида круглых приспособлений для перемещения:

Первый вариант оснащен глубокими протекторами для езды по грунтовой дороге. Обычно пневмоколеса из резины идут в комплекте при покупке мини-трактора. Второй вариант — металлические колеса с грунтозацепами, чаще всего используются для качественной работы на полях и пастбищах.

Стоит отметить, что оба варианта отлично походят для вспашки земли. Единственным минусом может стать случай, когда эти колеса не подошли по размерам во время покупки или попытка поменять их, когда старые уже износились, ведь отдельно они могут просто не продаваться.

Использование мотокультиватора обычно необходимо для разрыхления земли. Маленький агрегат способен вспахать землю, посадить урожай, обрабатывать посаженное до определенного времени и потом собрать его, ведь человек приобретает мотоблок, чтобы его эксплуатировать максимально.

Если вы решили купить резиновый вариант, первое, на что нужно обратить внимание — это для чего именно будет использоваться устройство. Например, для вспашки следует покупать колеса широкого типа. Они также подойдут при выкапывании посаженного картофеля.

Лучше всего покупать приспособления общим диаметров более 400 мм и шириной не менее 200 мм. Это будет оправдано, прежде всего, при посадке той же картошки или других видов овощей.

Очень важно, чтобы была соблюдена точная дистанция между ними. Оптимальное расстояние должно составлять 70 см. Это необходимо для того, чтобы не возникли затруднения при передвижении агрегата между рядами.

Для обрабатывания уже посеянных культур очень хорошо подходит узкий вариант колес, которые не повредят посадки при обработке. Помните, что основная задача мотокультиватора — это избавиться от ненужных сорняков, а не от самого урожая.

Специалисты рекомендуют покупать универсальные пневмоколеса, чтобы в будущем не переплачивать деньги.

Они отлично подойдут для любых видов мотоблоков и культиваторов.

Картофелесажалка для мотоблока своими руками

Одним из видов навесного оборудования, который считается наиболее востребованным, стала картофелесажалка. Это объясняется тем, что как бы не был запущен участок, и насколько бы мало работ на нем не производилось, но посадкой картофеля занимаются почти все, поэтому и картофелесажалка для мотоблока своими руками не будет в хозяйстве лишней. Она имеет специальную чашу для картофеля, из которой он периодически падает в землю, и диски для их закапывания.

Изготовление картофелесажалки производится по приведенной схеме. Пластинка у заднего колеса служит для того, чтобы клубни падали, не попадая на колесо. Главное внимание нужно обратить на раму, сделав ее удобной для размещения всей конструкции. В целом ее устройство напоминает доработанный окучник для мотоблока.

Элементы механизма

Вне зависимости от того, покупной или самодельный понижающий редуктор будет использоваться в мотоблоке, необходимо понимать, как расположены элементы механизма, как их обслуживать и ремонтировать. Понижающие редукторы мотоблоков могут быть нескольких типов, каждому из которых присущи свои преимущества и недостатки.

Схема присоединения ходоуменьшителя к редуктору

Шестеренчатый редуктор

Как правило, состоит из одной или двух ступеней; основными элементами выступают шестерни. Данный тип является одним из самых надежных механизмов, применяемых в ходоуменьшителях. Применяется в наиболее мощных мотоблоках. К своим достоинствам могут отнести:

долговечность;
надежность;
малые габариты;
возможность реверса.

Такие ходоуменьшители не лишены и недостатков, основные из которых – ремонтопригодность и цена. В случае поломки, как правило, заменяются целиком, что требует значительных денежных затрат. Кроме того, нужно контролировать наличие смазки, отсутствие которой может привести к быстрому износу.

Червячный редуктор

Основным элементом является червячная передача. Позволяет уменьшить габариты мотоблока и улучшить развесовку за счет перпендикулярного расположения валов привода и колес. Чаще всего их ставят на легкие и маломощные мотоблоки.

большое передаточное число;
малые габариты;
небольшой вес.

Основным недостатком червячного редуктора является отсутствие реверса. К тому же в случае поломки уменьшитель хода заменяют полностью.

Цепной редуктор

Один из самых популярных типов редукторов среди пользователей. Чаще всего изготавливаются разборными, что упрощает обслуживание и диагностику. Наиболее распространенной поломкой является разрыв или растяжение цепи, срезание зубьев звездочек или шпонки приводного вала. Все эти поломки, как правило, достаточно легко устранить самостоятельно, заменив вышедшую из строя деталь.

К преимуществам уменьшителей хода подобного типа относят:

простоту;
надежность;
возможность реверса;
ремонтопригодность.

Отдельная статья про самодельный цепной редуктор для мотоблока.

Комбинированный редуктор

Редукторы подобного типа характеризуются наличием различных типов передач в одном механизме: шестеренной-цепной или червячной-цепной. Необходимость подобных уменьшителей хода продиктована тем, что в шестеренных и червячных редукторах межосевое расстояние между ведущим и ведомым валом регламентировано размерами передачи и напрямую зависит от модуля зацепления и количества зубьев. В цепной передаче расстояние между валами можно регулировать, убирая или добавляя звенья.

При компоновке конструкции мотоблока далеко не всегда удается расположить все агрегаты в идеальном положении, и возникает необходимость промежуточного передаточного звена. Эту функцию с успехом и выполняет цепная передача, которая компенсирует расстояние от шестеренного или червячного редуктора к валу колес или привода.

Из чего состоит уменьшитель хода

В зависимости от типа понижающего редуктора самодельный ходоуменьшитель состоит из следующих основных деталей: входящего (быстроходного) вала, выходного (тихоходного) вала, червяка и червячного колеса, ведущих и ведомых шестерен или звездочек.

При этом ведущие звездочки и шестерни всегда имеют большее количество зубьев, чем ведомые. Вспомогательными элементами могут выступать различные муфты, подшипники, шпонки. В шестеренных и червячных редукторах обязательно присутствует корпус, чего нельзя сказать о цепных. В них может либо полностью отсутствовать корпус, либо закрывать только часть механизма.

Может вам будет интересно изготовление косилки для мотоблока или адаптера для мотоблока.

Борона для мотоблока своими руками

Борона применяется в целях повышения урожайности почвы. Ее общий вид не меняется уже много лет, но некоторые частности – в том числе и скорость боронования, конечно, изменились. Чтобы изготовить борону для мотоблока своими руками, к трубе с квадратным сечением привариваются полосы металлы, которые образуют в итоге сетчатую структуру, располагающуюся на двух уровня, и под углом в 30 градусов друг к другу. Это помогает разбить комья земли, проскальзывающие через зубья, находящиеся в первом ряду.

Металлические зубья крепятся на углах каждой из ячеек, образованной металлическими полосами. Прикрепление к мотоблоку осуществляется при помощи дышла и обыкновенного «пальца».

Видео самодельной бороны:

Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства

Плоскорезы можно смело назвать своеобразным гибридом бороны и ножа. Они монтируются параллельно грунту или под незначительным углом. В результате приспособление погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая сам грунт, способствуя лучшему сохранению влаги и полезных веществ.

Помимо указанных положительных моментов, плоскорезы:

улучшают состояние почвы;
разрушают сформированные после сильного дождя корки и комки;
отпугивают вредителей;
подготавливают почву к дальней высадке растений;
выполняют междурядную обработку посевов;
насыщают верхний слой кислородом.

Грабли для мотоблока своими руками

Уборка сена, как и посадка урожая, входит в число работ, для которых мотоблок применяется чаще всего. Грабли для мотоблока своими руками можно изготовить из обычных водопроводных труб разного диаметра. Собственно, проще всего как раз взять водопроводные трубы, чтобы не мучиться с подбором материала и изготовлением деталей грабель на другой основе.

Их изготовление показано на чертеже ниже, где также описаны такие детали, как рычаг подъема и опускания механизма.

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Рычаг подъема-опускания грабель:

1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

Самоделки для мотоблока

Вопрос о том с чего начать конструировать навесное оборудование для мотоблоков вполне резонный. Дело в том, что практически все мотоблоки оснащаются прицепными устройствами, фабричного образца, рассчитанными на применение стандартных видов оборудования. Нужно уточнить, при этом что именно стандартное оборудование и не удовлетворяет запросам покупателей — уж слишком нежным и хрупким оказываются прицепные системы при использовании их в жестких условиях эксплуатации.

Снегоуборщик для мотоблока своими руками

Когда наступает зимнее время, а посадка и сбор урожая – позади, приходит самое время для того, чтобы приготовить снегоуборщик для мотоблока своими руками, и пустить его в дело. Средняя ширина захвата снегоуборщика составляет до 100 сантиметров, и этого достаточно для того, чтобы за один заход сделать приличной ширины дорожку в снегу. Помимо насадок для мотоблока, существуют и отдельные снегоуборщики, изготовление которых в принципе, реально и в домашних условиях, но занимает гораздо больше времени.

Главной составной частью является шнек, который желательно изготовить при помощи станка. Его основой станет труба, имеющая две цапфы по сторонам. На трубу при помощи сварки крепится восемь полудисков, которые образуют конструкцию, показанную на рисунке. Для полудисков лучше взять листовую сталь толщиной в 2 мм. Шнек можно также взять от старой сельхозтехники.

Для вращения шнека применены подшипники № 203.М 6-ми болтами к шнеку крепятся корпуса-стаканы. Снег будет поступать к ротору, который вращается в барабане, сделанном из емкости с ориентировочным объемом в 20 литров.

Для передачи крутящего момента от мотоблока, используется клиноременная связь. При ее помощи вал мотоблока соединен с валом подключаемого снегоуборщика. Чертежи и видео приведены ниже.

Как изготовить удлинители?

Подготовить две трубы с диаметром на два миллиметра больше размера оси агрегата;
Сделать резьбу для вкручивания удлинителей на оси;
С обратной стороны трубы должны быть отверстия на два миллиметра тоньше отверстий в дисках на колёсах. В случае необходимости трубы подпиливаются;
Фиксируются колеса на удлинителях с помощью стальных пластин, их укрепляют болтами.

Устанавливаются удлинители колёс на выходные валы мотоблоков. Во время монтирования проверяется, насколько надёжно крепление и плотность фиксирования.

Лопата отвал для мотоблока своими руками

Зимой владельцу собственного участка приходится не раз и не два выходить на чистку снега. Хорошим способом очистки территории становится применение снегоуборщика, но если участок не так велик, или нет желания заниматься изготовлением сложной техники, можно обойтись и более простыми методами. К ним относится изготовление лопаты отвала для мотоблока своими руками.

Лопата изготавливается из 3-миллиметровой жести. Расположенные с внутренней стороны стойки можно изготовить из нее же, а можно использовать материал на 1-2 мм. толще.

При помощи болта-десятки крепим на лапах двигателя кронштейн для лопаты, к которому приваривается уже штанга в 52 см длиной – она идет к расположенной спереди лопате-отвалу. Таких штанг делается несколько – каждая будет крепиться к своему ребру жесткости (внутренней стойке). В ребрах для этого предварительно просверливаются отверстии для крепления к штангам.

Дополнительно лопата может быть обшита жестью, а ее размеры составят 850 на 100 на 3 мм, либо могут быть меньше. Дно лопаты можно сделать как коротким, и представляющим из себя фактически, один нож, так и полноценным, для придания ей вида ковша.

Мотоблок с плоскорезом Фокина:

Колеса для мотоблока: как выбрать и сколько стоят

Что ж, допустим у вас есть мотоблок. Сам по себе это просто груда бесполезного металла. Чтобы он вам приносил пользу, к нему также нужно приобрести навес, который можно присмотреть в магазине, а можно сделать самому. На нашем сайте вы найдете любую информацию о таких самоделках.

Навесное оборудование не будет нормально работать, если у вашего агрегата будут плохие колеса — они должны подходить к вашему мотоблоку. В принципе, есть два основных типа колеса для мотоблока. Это резиновые, которые оснащены глубокими протекторами для езды по грунтовой дороге, а также металлические колеса с грунтозацепами — для качественной работы в полевых условиях.

Резиновые колеса как правило идут вам в комплекте при покупке самого мотоблока. Проблемы могут возникнуть, если вы захотели сменить их на другие и купили не подходящие для вашего агрегата колеса. Наверное, вам стоит знать, что не все типы колес пригодены для работы в полевых условиях.

Вы покупаете мотоблок, чтобы использовать его по максимуму. Это не культиватор, который вы будете использовать только для разрыхления земли. Мотоблок должен вспахать землю, посадить в неё культуру, обрабатывать посаженное до определенного времени и потом собрать урожай. Там, где не может справится обычное колесо, без труда пройдет колесо с зацепами.

Как выбрать резиновые колеса

Но о них позже. Сперва, если вы надумали выбрать себе дополнительную резину в магазине, учтите то, каким целям они будут служить. Для пропашки почвы всегда покупайте широкие колеса. Такие же нужны при выкапывании посаженного картофеля. Выбирайте колеса диаметром 400 мм и не меньше. В ширине они должны быть 200 мм. Колеса важны при высадке в землю той же картошки или овощей.

Здесь важно соблюдать дистанцию между рядами. Она должна быть от 50 до 70 см, чтобы не мешать проезду мотоблока с учетом стандартного расположения колес. Для обработки посеянной культуры нужны более узкие колеса, которые не стопчат посадку при проезде. Вам ведь нужно избавиться от сорняков, а не от посадки. Сейчас в моде пневматические шины стоимостью где-то в 100-130 долларов.

Давайте покажем вам некоторые варианты.

Например, универсальные колеса, которые могут быть надеты на мотоблоки всех марок и моделей, также могут агрегатироваться на мотокультиваторы и прицепы. Лучше покупать такие, ведь вы не хотите заплатить дважды, если у вас появится другой агрегат, а туда эти шины уже не подойдут. Есть колеса камерного типа с размерами 4,0-10 дюймов. Вы сможете купить их в среднем за 90 долларов и получить бесплатно к ним болты для крепления к мотоблоку, камеры для них, колесные диски и покрышки.

Если у вас мотоблок ZIRKA, посмотрите специальные для этой марки колеса с диаметром 4,0-8 дюймов. Изготовители покрасили их в фирменный армейский цвет хаки. Так же, как и предыдущий вариант, они камерные, к ним в комплект прилагаются покрышки, диски и болты крепления к мотоблоку.

Ступицы вам нужно потом купить самому — они разные к каждой модели ZIRKA. Эти колеса вы уже не закрепите на любой другой мотоблок, но они будут достаточно эффективны на тяжелых моделях ZIRKA Lx4061G и Lx4062G. На технике попроще они будут пахать еще лучше. Так же, как и предыдущий вариант, легко проходимы и на асфальте, и на твердой земле, и на рыхлом, вспаханном грунте. Стоят резиновые колеса для ZIRKA примерно 60 долларов.

Еще один вариант — камерные колеса размером 5,0-12 дюймов. Их вы можете заиметь автоматически в комплекте, если купите мотоблок Аврора, Кентавр, Зубр. Если у вас одна из этих марок, сможете сохранить и переставить колеса на другую. Кстати, они также отлично крепятся на уже упомянутую ZIRKA. Эти колеса сцепляются с мотоблоками, которые весят хотя бы 9 кг. Будут хороши при выезде на асфальт или на грунтовую дорогу. В магазинах вы сможете купить девайсы за 120 долларов.

Ещё по теме Как рассчитать параметры построек для живности

Кроме описанных, вы сможете отыскать колеса с размерами 6,0-12 дюймов. Но их используют только с тяжелой техникой. Такие колеса идут в комплект при покупке с мотоблоками Зубр, Кентавр, Зирка, Добрыня, Аврора, Форте. Все эти мотоблоки весят не меньше 8 кг имеют водную систему охлаждения. Если купите резину такого типа, в комплекте получите болты для крепления к агрегату, диски, скаты и камеры. Кроме мотоблоков, вы можете использовать колеса на небольших прицепах к ним. На рынке колеса к тяжелым моторным блокам стоят около 130-140 долларов.

Как выбрать колеса с грунтозацепами для мотоблока

Другой вид колес для мотоблока с грунтозацепами. Такие можно сделать самому при желании. Можно и купить заводские в магазине. Стоят они около 80-85 долларов на рынке. Их суть в стальных зубьях, которые размещены по ободу колеса и вгрызаются в грунт, который вы обрабатываете.

Для лучшего результата на зуб надевают еще один зуб, чтобы все это было длиннее и эффективнее. Таким образом, они обеспечивают лучшую обработку почвы. Хотите сделать качественные бороны — наденьте их вместо обычных резиновых и вперед!

Сколько масла заливать в редуктор мотоблока

При работе мотоблока необходимо поддерживать постоянный уровень масла в редукторе. При несоблюдении этого простого правила остатки смазочного вещества могут закипеть и заклинить детали. Масло заливают только качественное. Даже при постоянном поддерживании уровня случаются поломки. При цепной передаче рвется или вытягивается цепь. Если снаружи появляются следы масла, это признак протечки сальников. Изношенные детали требуют замены аналогичными. Лучше приобрести их от зарекомендовавшего себя с хорошей стороны производителя.

Редуктор обеспечивает бесперебойную работу мотоблока, продлевает срок его службы и увеличивает эффективность использования агрегата. В этом деле хорошим помощником является смазка его деталей. Для смазки заливается трансмиссионное масло. Возможная его марка — ZIC 10W40, Super Т-3. Уровень масла определяется таким способом:

нужно взять проволоку длиной примерно 70 см вместо щупа и согнуть ее в дугу;
вставить в отверстие для заливки до упора;
вытащить самодельный щуп обратно;
проволока должна быть смазана маслом на длину около 30 см.

Этот уровень принято считать нормой. Если масла мало, нужно долить его до нормы. В купленном редукторе уровень должен быть указан в инструкции. Китайский мотоблок может продаваться без масла.

Металлические колеса с грунтозацепами

Данные колеса от мотоблока не обладают крупными размерами, однако имеют утяжелители, которые делают их достаточно мощными и выносливыми.

В конструкцию колес входят стальные зубья, предназначенные для проталкивания мотоблока вперед, не давая ему буксовать даже в самой мягкой почве.

Червячный редуктор

Здесь основным элементом служит передача червячного типа. В этом случае имеется возможность снизить габариты культиватора и усилить развесовку. Последний показатель улучшается, благодаря перпендикулярному размещению привода колес и валов.

Каковы преимущества червячного редуктора?

Большое передаточное число.
Небольшие габариты.
Малый вес.

К недостаткам червячного узла относят отсутствие реверса и необходимость полной замены элемента при выходе его основных деталей из строя.

Ходоуменьшитель

Сцепление колес землеобрабатывающей машины с почвой можно усилить, если использовать грунтозацепы или ходоуменьшитель для мотоблока. Ходоуменьшитель относится к числу навесных устройств. Он дает возможность снизить скорость сельскохозяйственного агрегата и повысить тяговое усилие вместе с крутящим моментом. Работает аналог редуктора с помощью цепи и звездочек на валах. При желании это приспособление можно изготовить своими руками. Детали используются от другой техники.

Каждый рассмотренный преобразователь наделен своими недостатками. Чтобы свести их количество к минимуму, стоит попробовать сделать устройство самостоятельно. Самодельная вещь может стать более качественной и удобной в эксплуатации, чем покупной экземпляр.

Пневматические

Указанные варианты отлично подойдут для частого проведения пахотных работ и выкапывания корнеплодов. Важный момент: ширина колес ни в коем случае не должна быть меньше 20 см, а диаметр – 40 см. Агрессивный рисунок протектора станет огромным плюсом.
Пневмоизделия способствуют невероятной устойчивости агрегата, но в случае повреждения они должны быть заменены. Зачастую они продаются в качестве колес для мотоблоков Нева.

Спаренные колеса

Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.

Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Вариант #1 – листерный окучник

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Также может бать полезен материал о том, как следить за состоянием грунта на даче:

Вариант #2 – изделия с переменной шириной захвата

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

А еще, можно сделать прицеп для мотоблока, об этом читайте:

Вариант #3 – дисковые модели

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Вариант #4 – окучники пропеллерного типа

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

11 лучших сортов винограда, которые помогут вам создать неповторимое домашнее вино 11 рецептов очень вкусного варенья на зиму 10 простых рецептов для заготовки свеклы на зиму

Культиватор тоже можно сконструировать самостоятельно, об этом читайте:

Тяговые колеса

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).

Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.

Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Необходимые материалы и инструменты

Ходоуменьшитель — это обычный понижающий редуктор, который увеличивает крутящий момент за счет снижения оборотов двигателя. Такие редукторы существуют разных типов, для мотоблока наиболее применим шестеренчатый.

Ходоуменьшитель для мотоблока
Для сборки понижающего шестеренчатого редуктора понадобятся:

измерительно-чертежные приспособления для создания чертежа;
пила по металлу;
дрель со сверлами;
подшипники;
шкив;
стальной лист толщиной 3–4 мм (подойдет сталь СТ3);
готовый корпус (от генератора);
коническая ведущая и обыкновенная ведомая шестерни;
ведомый и роторный валы.

Понадобятся различные болты, гайки и шайбы для креплений. В некоторых случаях целесообразно использовать сварочный аппарат.

Опорное колесо

Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.

Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.

Источник: http://texnotoys.ru/dom-i-sad/kultivator-dlya-motobloka-svoimi-rukami.html

Почвофреза своими руками: фреза на минитрактор, самодельная для обработки почвы – чертежи

Средства малой механизации уже давно вошли в привычную жизнь сельского жителя. Использование тракторов и минитракторов наблюдается повсеместно, невзирая на относительно высокую цену за подобные агрегаты.

Это вполне объяснимо, ведь вручную выполнять определенного вида работы довольно сложно, что и ведет к использованию различной спецтехники.

Но, наличие того же минитрактора еще не говорит о том, что вам будет подвластны абсолютно все виды сельскохозяйственных работ. Тут уж вам не обойтись без использования дополнительных навесных устройств, существенно расширяющих сферу применения минитракторов.

Одним из таких оборудований является почвенная фреза для минитрактора, предназначенная для рыхления и перемешивания земельных владений.

Устройство

Фреза для минитрактора представляет собой довольно простое устройство, в которое входит несколько рабочих узлов. Вот их список:

опорная рама с колесами;
основной вал;
режущие элементы, которые располагаются на валу;
редуктор;
защитный кожух.

Однако, кажущаяся простота довольно обманчива, ведь данное оборудование обладает очень высокой эффективностью и многофункциональностью. В частности, такое устройство способно заменить борону, плуг и культиватор в одном лице.

Сам же принцип её работы следующий. При движении минитрактора, ведущие колеса фрезы передают крутящий момент на вал с режущими элементами. Эти ножи поднимают верхний слой земли, а затем переворачивают её. Принцип тот же, что и при ручной перекопке огорода с помощью лопаты, но более качественный и эффективный.

Само усилие, обеспечивающее запуск движения вала с ножами, передается от основного двигателя на редуктор почвофрезы через вал отбора мощности. Сам редуктор передает крутящий момент на основной вал, на котором располагаются режущие части фрезы.

Посредством редуктора также можно менять скорость вращения вала, увеличивая или уменьшая её.

Опорные колеса, в данном случае, выполняют регулировочную роль, корректирую глубина вхождения режущих элементов в почву. При помощи рамы осуществляется агрегация с навеской минитрактора, расположенной позади него.

Роль кожуха также вполне понятна – она предотвращает рабочие узлы устройства от попадания на них пыли и грязи.

Описание

Данный вид навесного оборудования достаточно хорошо распространен на отечественном сельскохозяйственном рынке. Преимущественно, это российские и белорусские агрегаты, сделанные в соответствии с отечественными стандартами качества.

ФР-00010

Описание модельного ряда хотелось бы начать с ФР-00010, изготавливаемом на Минском тракторном заводе. Понятно, что предназначается она для минитракторов МТЗ, но может агрегатироваться и другими моделями, имеющими схожую систему присоединения навесного оборудования, например Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Данное устройство может быть использовано не только на легких грунтах, но и на довольно тяжелых участках почвы. Разрешается использование данной фрезы на склонах, наклон которых не превышает десять градусов.

глубина вскапывания – до 120 мм;
ширина обрабатываемой полосы – от 440 до 610 мм;
длина агрегата – 65,5 см;
ширина агрегата – 68 см;
высота агрегата – 47,5 см;
общий вес – 47 кг;
производительность на легком грунте – 0,18 гектара в час;
производительность на тяжелой почве – 0,12 гектара в час;
максимальная скорость – 3 км/ч.

Данная фреза на минитрактор, цена которой будет составлять порядка 24 тысяч рублей, предназначена для предварительной подготовки земельного участка для его дальнейшего использования.

Подробнее о работе фрезы ФР-00010 смотрите на видео:

ФНМ-1 также производится в Белоруссии, что и предыдущая модель. Используется она на самых различных типах грунта, но не допускается применение на излишне наклоненных поверхностях (до десяти градусов).

глубина вскапывания – до 80 мм;
ширина обрабатываемой полосы – от 440 до 600 мм;
длина агрегата – 66 см;
ширина агрегата – 74 см;
высота агрегата – 45 см;
общий вес – 50 кг;
производительность на легком грунте – 0,198 гектара в час;
производительность на тяжелой почве – 0,132 гектара в час;
максимальная скорость – 3 км/ч.

Данная модель будет стоить порядка 17 тысяч рублей, в зависимости от ценовой политики отдельных интернет-магазинов.

1 GQN-125

1 GQN-125 является довольно мощной моделью, поэтому у нее есть определенные требования к минитрактору, вернее, к его мощности. Номинально, она должна составлять от 24 до 30 л.с. Применяться она может на самых различных участках земли, от легких до тяжелых грунтов.

глубина вскапывания – до 200 мм;
ширина обрабатываемой полосы – до 1250 мм;
длина агрегата – 90 см;
ширина агрегата – 100 см;
высота агрегата – 135 см;
общий вес – 220 кг;
максимальная скорость – 4 км/ч.

Стоимость данной фрезы составляет порядка 32 тысяч рублей. Кроме того, это не единственный представитель данной линейки. Кроме него, есть достаточно много моделей, отличающихся между собой шириной полосы, которую они обрабатывают. В данном случае, порядковый номер будет идентичен данной ширине.

Как сделать самому

Безусловно, покупка готовой фрезы это наиболее простое и понятное действие, которое себя полностью оправдывает. Однако, многие задаются вопросом – как сделать фрезу к минитрактору своими руками? Причиной подобного интереса является, как всегда, цена готового устройства.

Для упрощения процесса посадки картофеля в сфере сельского хозяйства придумали такое удобное устройство, как картофелесажалка. Перейдя по ссылке ознакомитесь с картофелесажалкой для мотоблока.

Мотоблок поможет взрыхлить землю быстрее и эффективнее, чем вручную, а это значит — добиться прекрасного урожая с минимальными усилиями. Мотоблок Викинг — лучший помощник для хозяйственного фермера.

Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Тут вся полезная информация о бытовой зернодробилке.

Стартовая цена начинается с 12 тысяч рублей за почвенную фрезу, что и наталкивает людей на подобные размышления.

В принципе, данная задумка вполне легко исполнима, ведь устройство фрезы не такое сложное. Для этого нам понадобится довольно стандартный набор инструментария:

болгарка;
сварочный аппарат;
электрическая дрель;
болты и гайки;
гаечные ключи.

Удостоверившись, что все необходимое есть у вас в наличии, можно приступать к предварительной подготовке. Фреза для минитрактора своими руками, чертежи которой представлены ниже, представляют собой достаточно типовую конструкцию, поэтому не нужно придумывать велосипед, изобретая что-то новое.

Достаточно лишь следовать тем техническим советам и параметрам, необходимым для сборки качественного устройства.

Итак, рассмотрим подробный алгоритм наших действий:

Начинается всё, естественно, с изготовления опорной рамы устройства. Для этих целей нам понадобится труба из металла диаметром порядка 4 см, либо швеллеры.

Разрезаем имеющийся материал на четыре части, которые нужно потом приварить друг к другу. Помните, что ширина рамы будет напрямую зависеть от мощности используемого в минитракторе двигателя. Поэтому, если она не достаточно мощная, лучше не делать очень большую конструкцию.
Нужно предусмотреть заранее установку колес, с помощью которых будет регулироваться глубина погружения ножей вала.
Далее нужно закрепить к раме основной вал, который будет вращаться. В качестве вала можно использовать обычную металлическую трубу, диаметр которой должен составлять не менее 5 см.
Соединение вала фрезы осуществляется через редуктор ПК-1,6, который агрегатируется с валом отборной мощности, установленным на минитракторе. Крепление основного вала к раме осуществляется с помощью втулок с подшипниками опорного типа.
Ножи для фрезы минитрактора изготавливаются из металлических пластин, толщина которых должна составлять порядка 1,2 см. В зависимости от ширины вала, разным будет и количество режущих элементов. К примеру, если ширина вала будет не менее 120 см, то на нем можно установить четыре ножа.
При этом, каждый нож состоит из трех режущих элементов, концы которых немного загнуты. Крепление данных элементов к валу осуществляется при помощи болтов и прочих крепежных соединений.
В принципе, ваша самодельная фреза на минитрактор своими руками собрана. В качестве завершающего штриха, нужно смазать солидолом все детали, которые будут подвергаться трению.

Замена

Вопрос замены фрезы на новую прямо вытекает из принципа присоединения почвофрезы к минитрактору. Рассмотрим алгоритм действий в данном случае:

Необходимо снять кожух с вала отборной мощности.
Далее присоединяем вал отбора мощности минитрактора и вал фрезы к передаточному валу трансмиссии. Следите за тем, чтобы осевой штифт был надежно закреплен.
Необходимо подогнать минитрактор поближе к фрезу. Далее поднимаем нижние соединительные звенья повыше.
Далее нужно вставить вилку зажима в соответствующий разъем. Два соединительных звена, расположенных снизу, соединяем между собой при помощи стопорного штифта.
Ту же самую процедуру проделываем и с верхними звеньями, также соединив их стопорным штифтом.

Процесс разборки и замены на новую почвофрезу будет полностью идентичным, только начинать нужно с обратной последовательности.

Дополнительные советы и предупреждения

Чтобы повысить эксплуатационный срок фрезы, нужно следовать определенным рекомендациям, одобренным производителем. В силу того, что устройство различных моделей фрез практически идентично, эти самые советы будут общими для всех.

Можно отметить несколько основных моментов:

Перед каждой эксплуатацией проверяйте надежность всех крепежных соединений. При необходимости отрегулируйте их.
Нужно проверять уровень масла в редукторе – если его достаточно, то нужно долить до оптимальной отметки.
Только что купленная фреза должна пройти предварительную подготовку, которая заключается в своеобразной обкатке в течение пары часов. После этого можно приступать к полноценной работе.
Внимательно изучите инструкцию, чтобы правильным образом установить ножи фрезы.
После каждой эксплуатации, нужно производить очистку фрезы от грязи, пыли и остатков растительности.
Если вы не планируете пользоваться устройством продолжительное время, то следует снять с него шарнирную муфту. Ножи, в таком случае, лучше всего смазать маслом.

Кстати, если у вас случилась какая-либо поломка, то приобрести запчасти на фрезу на минитрактор не составит особого труда. В интернете достаточно много специализированных магазинов, поставляющих не только готовые агрегаты, но и комплектующие к ним.

Учитывая, что нагрузка на рабочие элементы устройства достаточно сильная, вероятность таких поломок достаточно высокая. Выйти из строя могут режущие элементы вала, что приведет к замене ножей на новые.

Кроме того, может понадобиться замена подшипников и шестерней, поэтому нужно готовить себя к незапланированным покупкам заранее.

Заключение

Самостоятельная сборка фрезы для минитрактора должна осуществляться только тем человеком, который умеет работать со сварочным и слесарным инструментом. Поэтому нужно реально оценивать свои силы в данном вопросе.

В данном случае, излишняя экономия может привести ко многим неприятным последствиям, в том числе, и для вашего личного здоровья.

Если же у вас есть требуемая сумма денег, то оптимальным решением будет приобретение готового варианта в специализированном магазине. В таком случае, ваши заботы будут сосредоточены только лишь на правильном присоединении фрезы к устройству минитрактора.

Впрочем, в комплекте есть подобная инструкция по эксплуатации, где подробно описан процесс, а также наглядно показаны основные рабочие узлы и детали агрегата.

Источник: http://machinspec.com/selskoxozyajstvennaya/traktor/minitraktor/freza.html

Смотрите также:

Гриль для дачи своими руками

02.05.2020

Хотите сделать мангал своими руками? 25 фото + чертежи Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль. Да,... →

Картофельные вила своими руками

02.05.2020

Картофельные вила своими руками 7 дачных чудо-помощников! Необычный ручной садово-огородный инструмент (фото, видео, чертежи) 1. Плоскорез Фокина Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для... →

Септик для дома

02.05.2020

Септик для частного дома: какой выбрать Для современных горожан, по крайней мере для значительной их части, привычные городские удобства — обязательное условие проживания в загородном доме. Экзотика деревенского сортира привлекает немногих. Чтобы обеспечить полный... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Фреза для обработки огорода своими руками
