Грузовой прицеп своими руками

Прицеп для легкового автомобиля своими руками: лучшие самодельные модели и модификации заводских изделий (115 фото)

Прицеп является универсальным средством перевозки множества грузов. Современный прицеп представляет собой металлическую конструкцию квадратной формы со стандартными машинными колёсами.

Чаще всего прицепы используют в сельскохозяйственной деятельности, а также для транспортировки стройматериалов на далёкое расстояние.

Хоть прицеп и считается транспортным средством, но он не имеет двигателя и осуществляет своё движение только при помощи посторонней тяги.

Чтобы обзавестись им, не обязательно приобретать его в специализированном магазине. Сейчас есть множество способов того, как сделать прицеп для легкового автомобиля своими руками.

Краткое содержимое обзора:

  • Чертежи для будущего прицепа
  • Транспортные прицепы
  • Жилой прицеп
  • Двухосный прицеп
  • Фото прицепов для легкового автомобиля своими руками

Чертежи для будущего прицепа

Продумывание наперёд всех возможных нюансов – это основополагающая хорошего результата.

Всегда учитывайте то, на какое расстояние вы будете совершать поездки с прицепом, какое дорожное полотно там будет присутствовать, и какую нагрузку он будет принимать на себя.

Чертежи прицепа для легкового автомобиля своими руками создаются с учётом всех этих нюансов, а также размеров будущей конструкции.

Не рекомендуется создавать прицеп, который был бы размером с машину. Такие конструкции могут приводить к плохой управляемости и плохому тормозному пути автомобиля.

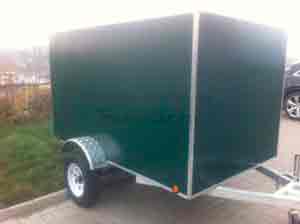

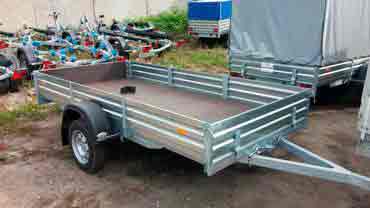

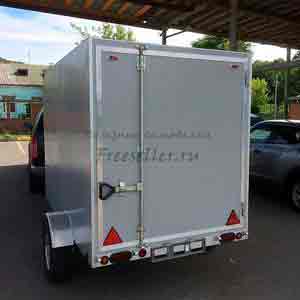

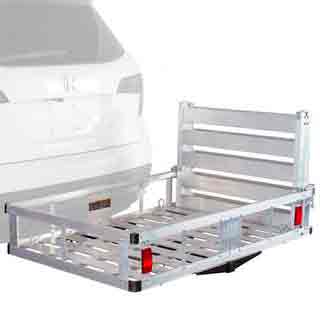

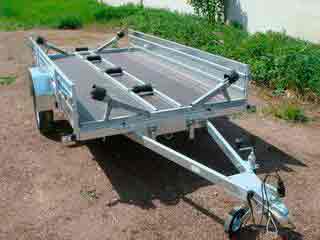

Транспортные прицепы

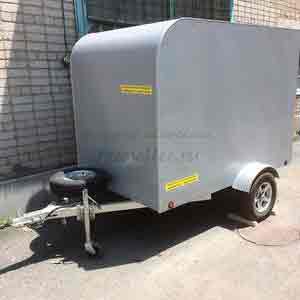

Сейчас есть множество разновидностей транспортных прицепов. Все они делятся по таким признакам как:

Специальное назначение – это позволяет учитывать максимальную загруженность прицепа. К ним можно отнести: цементовозы, панелевозы, сортиментовозы и другие.

Общетранспортная техника – включает в себя разновидности тентованых прицепов.

При работе с такими прицепами необходимо заранее учитывать тот вес, который и будет перевозить прицеп. Данная мера позволит избежать дорожно-транспортного происшествия

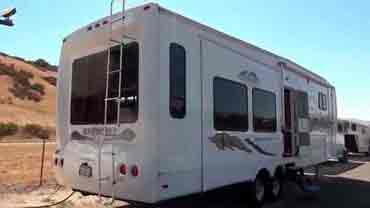

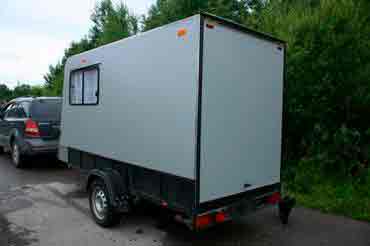

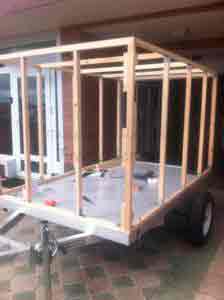

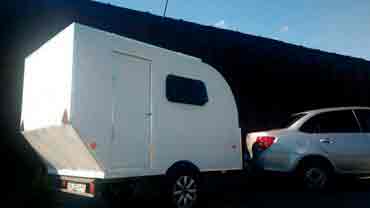

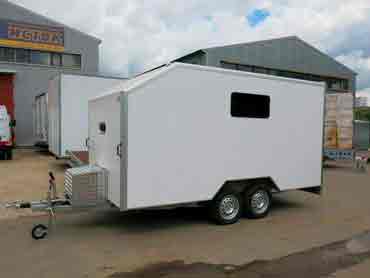

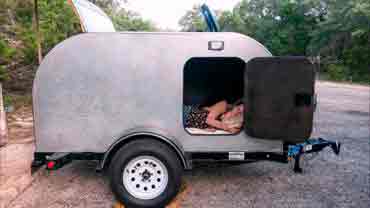

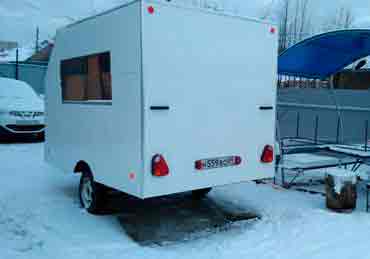

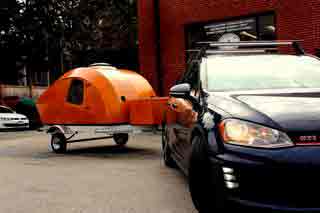

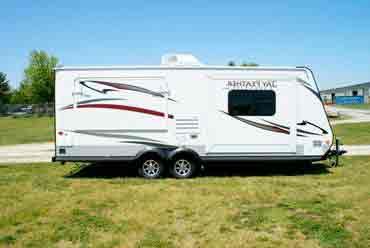

Жилой прицеп

Впервые жилые прицепы начали активно использовать в Америке в 50-х годах. Сейчас сложно представить туристический отдых рядового американца без жилого прицепа на колёсах, где можно провести незабываемые выходные на природе.

Далее мы вам расскажем, как сделать жилой прицеп для легкового автомобиля своими руками.

При его строительстве нужен только алюминиевый каркас, ведь он очень прочный и никак не проявляет коррозийных свойств.

Оборудование:

  • Заранее подготовленный алюминиевый каркас на колёсах.
  • Газовый водонагреватель.
  • Несколько металлических листов.
  • Пластик для внутренней и внешней отделки.

Вначале работы нужно закрепить металлические листы на каркасе, тем самым создать 4 одинаковые стены и крышу.

Далее при помощи строительного клея нужно обработать все углы, чтобы они были герметичны и не могли пропускать через себя потоки воздуха.

Обращаем внимание на укрепление балки для прицепа легкового автомобиля своими руками. При движении она будет брать на себя всю нагрузку, поэтому автолюбителям рекомендуется приварить к ней несколько дополнительных хомутов для её большей прочности.

Нет такого дома, в котором не было бы кухни. Поэтому следует установить газовый водонагреватель. При желании его можно подсоединить к машине.

Завершить строительство жилого прицепа на колёсах нужно путём осуществления его наружной и внутренней отделки.

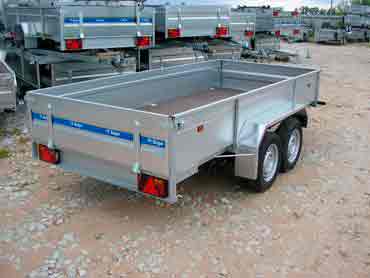

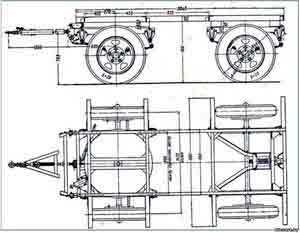

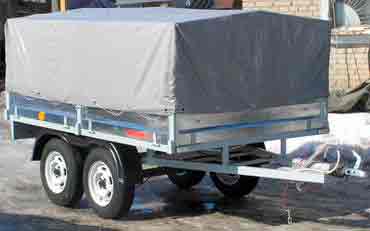

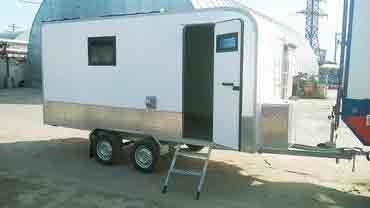

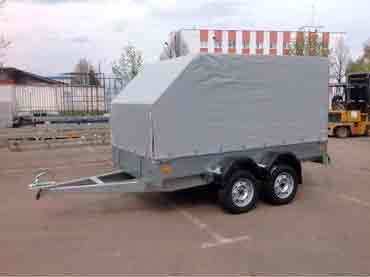

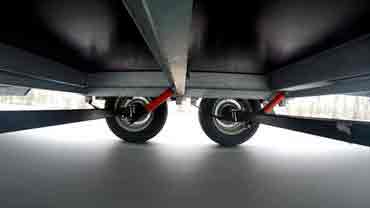

Двухосный прицеп

Двухосный прицеп представляет собой множество металлических ответвлений, последовательно крепящихся друг к другу. Такие прицепы предназначены исключительно для транспортирования машин, как правило тех, которые попали в ДТП.

Создание двухосного прицепа для легкового автомобиля своими руками требует:

  • Сцепного устройства.
  • 2 жестких амортизатора.
  • Устройство для надёжной фиксации борта в размере 4 штук.
  • Металлические листы толщиной до 0,7 миллиметров.
  • Задние фонари и шарнировая петля.
  • Металлические дорожки 2 штуки.

Сначала на уже заранее подготовленную основу нужно надёжно прикрепить металлические листы при помощи больших саморезов.

Далее нужно установить по бокам устройство для фиксации борта и проверить их надёжность. Потом при помощи сварки начать устанавливать металлические дорожки.

Финальным штрихом всей работы является установка задних фонарей и шарнировой петли. Более детальную информацию о последовательности всех действий вы можете найти на тематических интернет сайтах.

Источник: http://vsesvoimirykami.ru/pricep-dlya-legkovogo-avtomobilya-svoimi-rukami/

Своими руками автоприцеп

Если у вас есть легковой автомобиль, то вы наверняка довольно часто сталкиваетесь с необходимостью перевозки всевозможных грузов. При этом никак не обойтись без использования легкового прицепа. Его, конечно же, можно приобрести в магазине соответствующих товаров, однако такую конструкцию есть возможность изготовить самостоятельно.

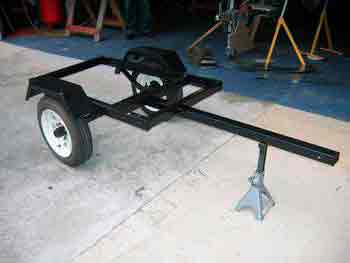

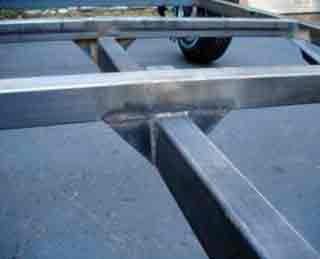

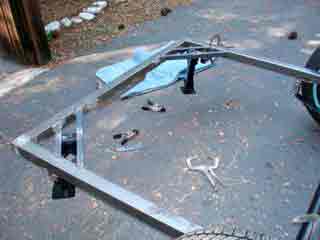

Работа над рамой

Самодельный прицеп, как и модель заводского типа, должен обладать рамой, которая является основой конструкции. Ее жесткость и прочность станут определять долговечность прицепа. Для того чтобы обеспечить большую надежность, рекомендуется использовать элементы, которые будут соединены между собой методом сварки. Начинать работы необходимо с определения габаритов описываемого элемента, а точнее, ширины и длины. Размер будет определяться по внешним граням составляющих каркаса. Для того чтобы определить конечную ширину рамы, к расстоянию между внутренними гранями боковых стенок нужно прибавить толщину одной стенки, умноженную на 2. Если рама будет располагаться между колесами, а не над ними, то следует учесть зазор между болтом и шиной.

Если вы решили изготовить самодельный прицеп, то после определения размеров, следует осуществить примерку каркаса. Для этого металлический профиль нужно разложить на поверхности, соблюдая перпендикулярность между составляющими. Элементы должны быть объединены между собой зажимами. Параллельно следует проконтролировать форму, для этого с помощью рулетки измеряется диагональ полученного прямоугольника. Значения должны быть равны между собой, отклонения могут составить от 2 до 5%. Конструкция должна обладать ребром жесткости, ведь квадрат и прямоугольник являются неустойчивыми конструкциями.

Соединение прицепа с автотранспортным средством

Самодельный прицеп должен обладать цепным шаром. Для выполнения данного элемента необходимо помнить о том, что меньшая длина соединительной части указывает на быстрое реагирование при движении автомобиля. Даже незначительный боковой поворот ведущих колес приведет к тому, что прицеп резко станет перемещаться. Это может стать причиной повреждения груза и его падения. Изготавливая самодельный прицеп, нужно выбрать оптимальную длину — в пределах от 1,5 до 2,5 см.

Установка соединительной муфты

Самодельные прицепы для легкового автомобиля должны обладать соединительной муфтой, установка которой может быть осуществлена с помощью сварки или болтов. Перед окончательной фиксацией этой составляющей к раме необходимо проверить совпадение габаритов труб рамы с пазами жёлоба. Последний не должен оказаться больше ширины трубы, превышение по размерам может составить максимум 5 миллиметров. Сварное соединение может обеспечить отличную прочность, однако при повреждении демонтаж будет предполагать использование газовой горелки. Прочность соединения с помощью болта меньше. Следует применять болты, которые относятся к восьмому классу прочности. Менее прочные не будут способны выдержать усилия на срез. Для соединения нужно подготовить два болта, использовать большее количество не стоит, так как это будет способствовать ослаблению элемента рамы, а также муфты из-за наличия отверстий для крепежа.

Работа над осью

Перед тем как зарегистрировать самодельный прицеп, его нужно полностью подготовить к эксплуатации. Есть правило, по которому ось прицепа располагается на расстоянии в 40% от длины конструкции с задней стороны. После того как удастся измерить расстояние, необходимо обозначить расположение оси. Устанавливать ее можно, расположив раму на поверхности. Использовать при этом нужно два блока 4х4, при этом шпиндель должен свободно свисать. В предполагаемом месте монтажа оси с поверхности рамы нужно удалить краску. Шаг между втулками должен быть разделен на два, полученная отметка размечается на поверхности.

Самодельный прицеп для мотоблока может быть изготовлен по той же технологии, однако размеры будут значительно меньше. Для того чтобы проконтролировать габариты, нужно еще раз измерить ширину рамы. После этого мастер может приступить к окончательной установке. Элементы соединяются между собой сваркой. Рекомендуется использовать пружинно-амортизационную подвеску по той причине, что она гарантирует более внушительную мягкость, хоть и отличается незначительной прочностью.

Работа над стабилизирующими домкратами

Когда изготавливается самодельный прицеп своими руками, важно обеспечить горизонтальное положение конструкции. В качестве наиболее подходящего варианта выступают углы рамы. Есть возможность произвести установку только лишь с одной стороны конструкции. Если рассматривать устройство с точки зрения подъемной силы, то рекомендуется применять винтовой механизм. Его же можно использовать для замены колеса.

Подведение итогов

Самодельный прицеп для мотоблока, как и для автомобиля, будет способен расширить ваши возможности. Последний вариант можно использовать для транспортировки грузов, какой бы конфигурацией они ни обладали. При этом совершенно нет риска повредить машину. Несмотря на то что прицеп может обладать своими определенными особенностями, рекомендации, приведенные выше, являются общими для всех вариантов. Если есть желание, самодельный прицеп для лодки или для автомобиля можно оборудовать тормозной системой, а также освещением. Однако решение данных вопросов специалисты рекомендуют доверять профессионалам.

Регистрация прицепа

Если вы задумались о том, как сделать прицеп, то вас должна интересовать задача его регистрации. Конструкция должна пройти экспертизу, чем занимается Всероссийское общество автолюбителей, сокращённо ВОА. В каждом регионе существует свое общество. Для прохождения экспертизы необходимо удостовериться в том, что устройство соответствует существующему ГОСТу. Вы можете ознакомиться с государственными стандартами в документе ГОСТ 37.001. 220-80. Перед тем как зарегистрировать самодельный прицеп, вы должны знать, что вышеприведенный стандарт распространяется на все разновидности прицепов, которые предназначаются для буксировки микроавтобусами, а также легковыми автомобилями по дорогам общей сети. Стандарт не распространяется на те устройства, проектирование которых было произведено до утверждения технических заданий упомянутого стандарта.

Заключение

Перед тем как начинать изготавливать прицеп, вы должны ознакомиться с государственными стандартами, чтобы потом не пришлось производить переделывание конструкции. Масса устройства не должна оказаться больше разрешенной изготовителем. Вес не должен превышать снаряжённую масса автомобиля. Данный показатель составляет 1800 килограмм. Длина устройство не должна быть больше 1,5 длины автомобиля или предела в 8 метров. Эти требования необходимо учесть еще на этапе проектирования прицепа, в противном случае использование конструкции будет невозможно.

Самодельные прицепы для легковых автомобилей

Прицепы бывают двух видов произведённые специализирующимся заводом или самодельные:

  • Заводские прицепы не требуют дополнительных разрешительных документов для их регистрации и постановке на учёт. Но в то же время заводские прицепы не всегда устраивают автолюбителей своими техническими характеристиками, а если и устраивают, то их цена не померено высока. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недочётов.
  • Самодельный прицеп является конструкцией, которую автолюбитель собирает по своему чертежу с материала, который устаревает его по качеству, при этом придерживаясь ГОСТ стандартов по его сборке. Что касается регистрационных аспектов такого изделия, то они намного затратный, чем при регистрации заводского, так как необходимо дополнительные разрешения для эксплуатации самодельного прицепа.

Если рассматривать с экономической точки зрения, то затраты на самодельный прицеп с учётом всех регистрационных расходов значительно, ниже чем покупка нового.

Также стоит учитывать, что самодельный прицеп будет намного качественней, чем заводской хотя бы потому что весь процесс изготовления будет контролироваться самим автолюбителем.

Набор инструментов и материалов

Первое что необходимо для изготовления своими руками прицепа это чертёж.

Также стоит отметить, что чертёж должен соответствовать ГОСТ нормативам 37.001.220-80.

В этом нормативе указаны все требования, которые необходимы для того чтоб получить разрешение на эксплуатацию прицепа и дальнейшую его регистрацию в Межрайонном регистрационно-экзаменационном отделе.

Помимо чертежа для изготовления самодельного прицепа потребуются следующие материалы.

  • Профильная труба 40х40 миллиметров для сооружения каркаса прицепа. Можно использовать трубу большего размера, но стоит учитывать, что это повлечёт за собой увеличение массы конструкции.
  • Для бортов рекомендовано использовать стальные листы толщиной не менее 0.6 миллиметров, но не более 1 мм, так как это также может привести к ненужному увеличению массы прицела.
  • Для дна прицепа можно использовать листы OSB или поликарбонат. Количество материала рассчитывается из площади дна прицепа.

Также для изготовления самодельного прицепа потребуются следующие инструменты:

  • Сварочный аппарат — желательно полуавтомат, но можно и обычный дуговой.
  • Болгарка и диски для резки металла.
  • Дрель и сверла по металлу.
  • Рулетка и молоток.
  • Отвёртки, кусачки.

После того как весь необходимый инструмент и материал, будет закуплен можно приступать непосредственно к самому процессу сборки не отклоняясь от размеров указанных в чертеже.

Сборка своими руками

Нарезка материалов для сборки прицепа производится по размерам указанных в чертеже.

Сборка самодельного прицепа состоит из следующих этапов:

Проводка прицепа прокладывается по тому же принципу, что и в автомобиле минусовой провод крепится к его раме (масса), а плюсовой к контакту осветительного прибора.

Как зарегистрировать самодельный прицеп к легковому автомобилю?

Для регистрации в МРЭО необходим технический паспорт и номер изделия.

Разумеется, ни первого, ни второго у самодельного прицепа быть не может.

Следовательно, для того чтобы зарегистрировать самодельный прицеп на него необходимо сделать документы, которые подтверждают что данное изделие соответствует ГОСТ стандартами и является безопасным для использования на дорогах общего пользования.

Также не забываем что придётся обратиться в контору, которая занимается набивкой номеров на транспортные средства и только после того, как на раме прицепе будет набит номер можно начинать процесс постановки его на учёт.

Постановка прицепа на учёт

Для того чтоб произвести постановку на учёт самодельного прицепа потребуются следующие документы:

  • Заявление начальнику МРЭО на регистрацию прицепа.
  • Удостоверение личности.
  • Техпаспорт транспортного средства.
  • Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
  • Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
  • Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
  • Регистрируемый прицеп или акт технического осмотра.
  • Страховой полис ОСАГО.

Процесс оформления прицепа состоит из следующих этапов:

  1. Написание заявления. Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
  2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
  3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

ОСАГО на прицеп

Как не странно, но на прицеп также необходимо приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, оформлять страховой полис обязаны не все. Частные владельцы прицепов для легковых автомобилей, использовавшие их в личных целях, имеют право не приобретать страховой полис.

Что касается перечня прицепов, на которые приобретение страхового полиса является обязательным, то к нему относятся следующие транспортные средства:

  • Прицепы для легковых автомобилей юридических лиц.
  • Прицепы для грузовых автомобилей и тягачей.
  • Прицепы для автобусов.
  • Прицепы для мотоциклов и мотороллеров.

Для того, чтобы оформить страховой полис ОСАГО, прицеп в обязательном порядке должен пройти техосмотр. В противном случае в оформлении полиса будет отказано.

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

  • колеса и рессоры от старого авто, разобранного на запчасти;
  • куски листового железа;
  • швеллер или уголок;
  • различный крепеж (гайки, болты);
  • куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Прицеп для легкового автомобиля своими руками: составление чертежа

Когда собран весь необходимый материал, можно приступать к составлению чертежа. Самому расчертить на бумаге эскиз будущего изделия не слишком просто, поэтому для облегчения задачи можно за основу взять готовый чертеж из интернета, по ходу создания конструкции внести в него свои корректировки. Еще автовладельцу следует помнить, что самоделку придется регистрировать в ГИБДД, и важно отметить, что сцепное устройство может здесь применяться только заводского изготовления.

Например, образцом будущего автоприцепа может послужить чертеж АП «Жигули», если сам автомобиль по свои габаритам и грузоподъемности схож с этой моделью авто. Любой автомобильный прицеп состоит из следующих основных частей:

  • кузова;
  • рамы;
  • дышла;
  • сцепного устройства.

В любом случае рама должна быть жесткой, поэтому она изготавливается из прочной стали. Как правило, кузов изготавливается тоже из черного металла, но он также бывает алюминиевым или деревянным.

Типы автоприцепов, собранных своими руками

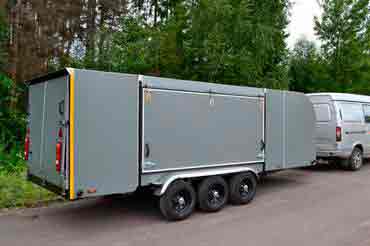

Самодельный прицеп для легкового авто обычно имеет одну ось, но он может быть и двухосным. Основные преимущества двухосного автоприцепа, это:

  • устойчивость на дороге;
  • большая грузоподъемность.

Но у двухосной конструкции есть свои недостатки, такой автоприцеп:

  • сложнее управляется, особенно при ручном маневрировании;
  • достаточно много весит;
  • менее мобильный.

При изготовлении самоделки следует учитывать, что одноосный АП должен рассчитываться на перевозимый груз весом не более 750 кг. Еще в правилах эксплуатации авто с прицепами указано, что нагрузка на одно колесо не может превышать 700 кг.

Автоприцепы различаются по типу использования:

  • общего назначения, для перевозки грузов;
  • туристические (автодома);
  • коммерческие;
  • для перевозки катеров и яхт;
  • спецназначения.

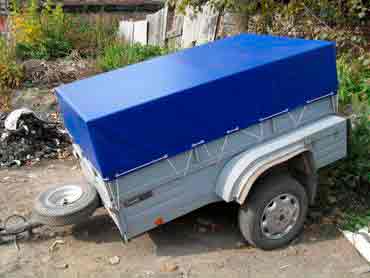

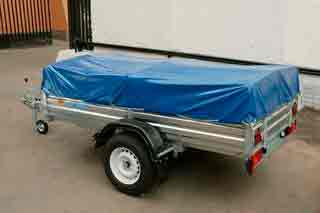

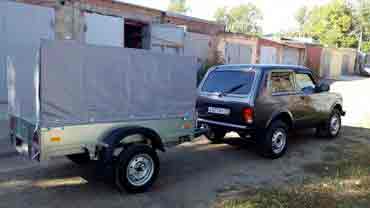

Прицепы нередко комплектуются тентом, также у автотуристов популярны автодома, которые очень удобны в дальних путешествиях. Правда, для перевозки такой конструкции легковой автомобиль должен обладать достаточной грузоподъемностью, для буксирования хорошо подходят кроссоверы и внедорожники.

Стоимость промышленного автомобильного прицепа для легкового авто

Промышленные автоприцепы имеют различную стоимость, цена зависит:

  • от сложности изготовления;
  • габаритов;
  • качества используемых материалов;
  • типа (назначения);
  • комплектации.

Самый простой АП общего назначения по стоимости будет наиболее дешевым, например, купить прицеп модели ЛАВ-81011 от компании «Вектор» можно в среднем за 40 тысяч рублей. Характеристики у этой конструкции следующие:

  • собственная масса – 175 кг;
  • вес перевозимого груза – 525 кг;
  • максимальная масса груженого АП – 700 кг.

Автоприцеп имеет габариты 2,9/ 1,6/ 1,28 м (длина/ ширина/ высота), обладает весьма неплохим клиренсом в 167 мм. ЛАВ-81011 комплектуется тентом, его высота составляет 0,45 м. Борта кузова у этой модели могут откидываться или полностью сниматься, существуют две модификации.

Прицепы есть и намного дороже, допустим, автоприцеп для перевозки катеров стоит в среднем от 200 до 350 тыс. рублей.

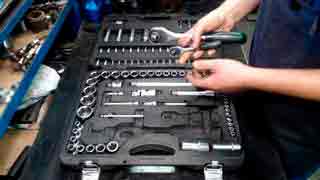

Инструмент для изготовления самодельного автоприцепа

Для изготовления самоделки в первую очередь конструкторы применяют сварку, есть такие автомобилисты, которые только ей и пользуются. С помощью газосварки можно не только сварить детали конструкции, но также и отрезать резаком куски металла нужного размера.

Еще при сборке самодельной конструкции часто используется:

  • углошлифовальная машина (болгарка);
  • автомобильный инструмент (гаечные и накидные ключи, головки с воротком и удлинителями).

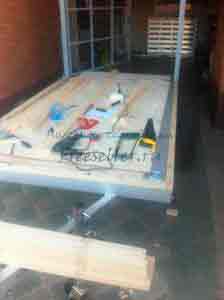

Сборка автоприцепа своими руками

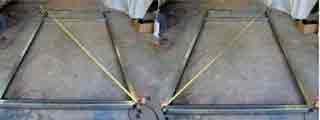

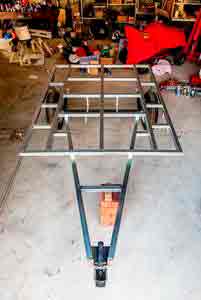

Составив чертеж, в первую очередь самодельщики приступают к изготовлению рамы. Для ее сборки очень часто применяется стальной швеллер, чтобы металл хорошо выдерживал нагрузки, сечение его должно быть не меньше 25х50 мм. Также каркас нередко изготавливают из металлической трубы, но со швеллером работать удобнее.

Металлопрокат сначала нарезают по размерам, указанным в чертеже, затем отрезки швеллерного профиля между собой сваривают. После сварки основного корпуса остов следует усилить дополнительными ребрами жесткости, иначе конструкция будет ненадежной.

Если планируется создать прицеп на рессорах, к раме следует приварить кронштейны. Рессоры будут крепиться к рамному основанию болтами и гайками, а ось с рессорами соединяться с помощью стремянок. Кронштейны приваривают с небольшим смещением к задней части конструкции, так обеспечивается наибольшая устойчивость самодельного прицепа.

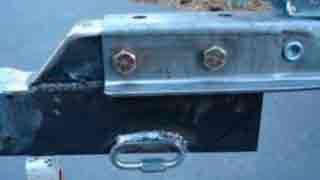

Дальше к каркасу следует приварить дышло, а на его конце смонтировать прицепное устройство. Если узел соединения прицепа с авто сделать слишком длинным, управлять автоприцепом будет не слишком удобно, особенно сложно будет совершать маневры задним ходом. Приваривать дышло необходимо строго по центру, иначе прицеп будет уводить в сторону. Еще для одноосной конструкции необходимо распределить вес так, чтобы основная нагрузка пустого АП приходилась приблизительно на центр. Если «задок» тележки будет тяжелее, возрастет усилие на сцепное устройство, и оно будет находиться в постоянном напряжении.

На конце соединяющего узла устанавливается часть сцепного устройства, фаркоп может крепиться на дышле жестко с помощью сварки, или болтами и гайками.

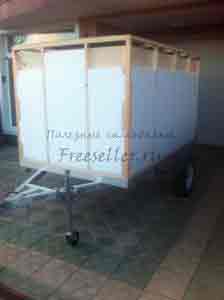

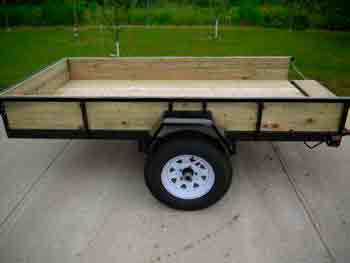

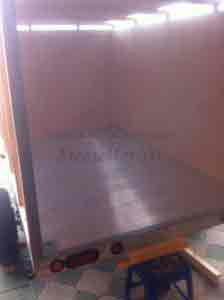

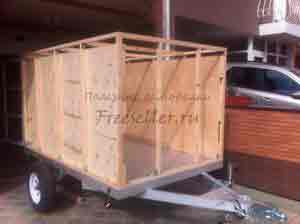

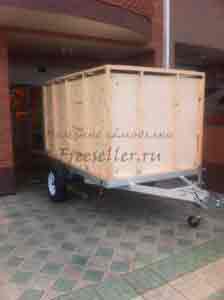

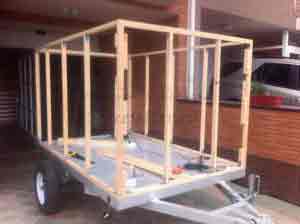

Дальше следует заняться кузовом, проще всего его сделать из фанеры или дерева. Фанерный пол к основанию прикручивают болтами и гайками, борта лучше сделать из более прочного материала – дерева или листового железа. Также не будет лишним обить пол листами железа, фанера может быстро исцарапаться и прийти в негодность.

Но на этом сборка прицепа не заканчивается, еще необходимо установить задние фонари, подсоединить проводку. Двухосные автоприцепы нередко оснащаются тормозами, тормозная система делает управление транспортным средством проще. Особенно актуальна установка тормозов на прицеп для перевозки тяжелых грузов, весом более 1400 кг.

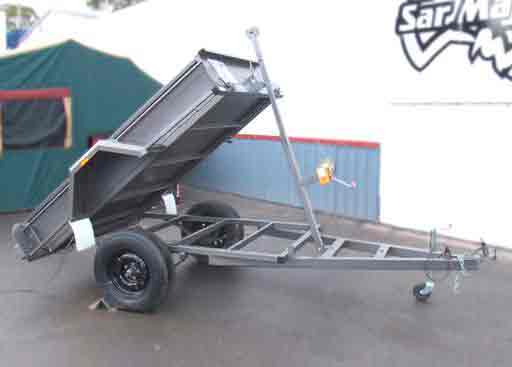

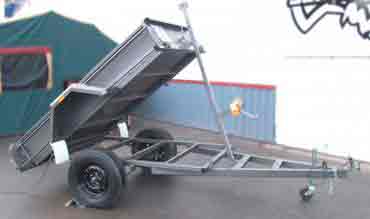

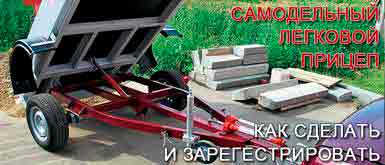

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались.

Фаркопы для автомобилей

Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп. Тягово-сцепное устройство (ТСУ) для авто состоит из частей:

  • шарнира с крюком;
  • силовой балки;
  • розетки для подсоединения проводов.

Промышленностью выпускаются фаркопы различной конструкции, есть ТСУ, в которых крюк приваривается к балке сваркой, и вместе с шарниром он представляет собой единую, монолитную конструкцию. Но чаще производятся шарниры со съемным крюком, и этот вариант устройства имеет преимущество – в случае повреждения сцепного соединения или износа шара соединительную муфту всегда можно заменить.

Также существуют ТСУ, где шар с крюка может сниматься, и его можно менять отдельно. Многие фаркопы оснащены предохранительным устройством, препятствующим полной потери соединения авто с прицепом, оно необходимо для подстраховки.

Оформление самодельного автоприцепа в ГИБДД

Любой самодельный автомобильный прицеп обязательно должен пройти регистрацию в ГИБДД, для этого нужно предоставить:

  • товарные и кассовые чеки на узлы и детали, купленные для сборки самодельной конструкции;
  • четыре фото 10 на 15, снимки должны быть со всех сторон прицепа;
  • личный паспорт;
  • заявление о постановке на учет;
  • квитанции об оплате госпошлин.

После оформления на автоприцеп выдаются госномера, техосмотр на АП с грузоподъемностью до 3,5 т не нужен, если прицеп принадлежит частному лицу.

Усиленный прицеп для легковых автомобилей

Раздел: Слесарное дело

Прицеп одноосный (двухколесный), классической компоновки и очень простой конструкции. К тому же материалы, использованные для постройки прицепа, — из тех, что у мастерового человека всегда есть в запасе.

Рама прицепа совмещена с каркасной решеткой кузова (получился как бы несущий кузов: выделить одну в другой можно довольно условно). Рама образована двумя лонжеронами и парой траверс (передней и задней поперечинами). Еще пять поперечин, расположенных между траверсами, можно конструктивно отнести к решетке платформы. Траверсы и поперечины имеют относительно лонжеронов небольшие консольные выпуски. К торцам этих выпусков с обеих сторон приварены продольные элементы, служащие одновременно и нижними обвязками рамок бортов: на элементы установлены и приварены по четыре стойки (как раз через одну поперечину), а к ним — верхние обвязки.

Лонжероны выполнены из труб прямоугольного сечения 60×30 мм. Все же другие перечисленные выше детали рамы и каркаса кузова (траверсы, поперечины, стойки, обвязки) — из стальной квадратной трубы сечением 25×25 мм.

Передний и задний борта кузова одинаковые. Они сделаны откидными (это позволяет перевозить на прицепе длинномерные грузы), а потому их рамки, хотя и изготовлены все из той же квадратной трубы 25×25 мм, но выполнены отдельно от общего каркаса кузова. Решетка платформы сверху закрыта 2-мм дюралюминиевым листом, образующим пол кузова, а борта снаружи обшиты толстой жестью — стальным 0,8-мм листом. Пол притянут к решетке болтами М5 с потайными головками, а обшивка бортов аккуратно (точками) приварена к обвязкам и стойкам.

Балка моста тоже имеет трубчатое прямоугольное сечение: она сварена из двух одинаковых отрезков швеллеров № 5, вставленных один в другой. Предварительно на концах одного из них приварены две колесные оси. Просветы между ними и швеллерами балки в торцах были закрыты накладками из стального листа.

Балка соединена с лонжеронами рамы посредством двух рессор, использованных от старого автомобиля «Москвич-412» от этой же машины взяты и 13-дюймовые колеса. Середины рессор притянуты к балке стремянками, а к лонжеронам присоединены их концы: один надет на ось кронштейна, а другой — на ось серьги. Амортизаторы в конструкции упрощенного грузового прицепа посчитал излишними.

При такой подвеске расстояние от земли до платформы составило около 600 мм, что, как показала эксплуатация, вполне приемлемо.

Дышло прицепа двухлучевое. Выполнено из такой же прямоугольной трубы сечением 60×30 мм, что и лонжероны. Задние концы лучей дышла пристыкованы и приварены к передним концам лонжеронов с 200-мм нахлестом. Передние концы лучей сходятся на корпусе тягово-сцепного устройства и тоже приварены к нему. Оно у меня самодельное, но со своим прицепом я никогда не выезжаю на дороги общего пользования (да в этом и нет необходимости). Технические же требования просто запрещают использовать самодельные тягово-сцепные устройства.

Нет у прицепа и тормозов — использую для остановки или замедления скорости движения тормоза тягача. А вот приборы сигнализации — фонари задних габаритных огней с поворотниками и стоп-сигналами поставил — чтобы мои действия всегда были понятны соучастникам движения по дороге.

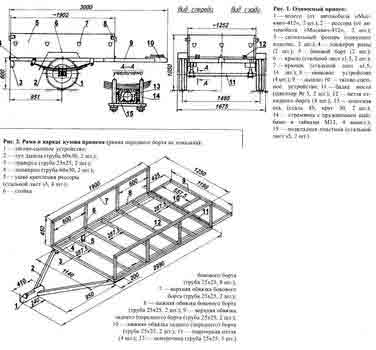

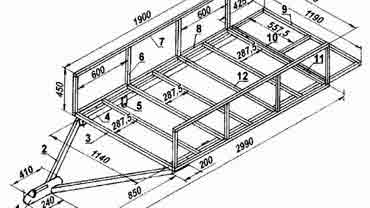

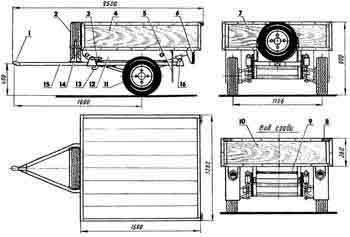

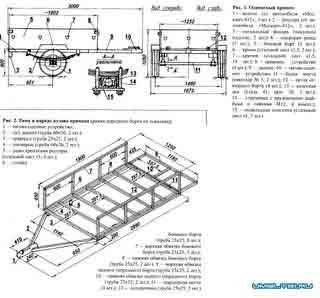

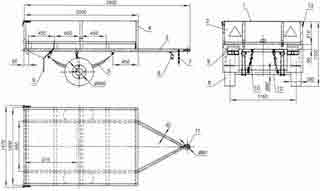

Схемы и чертежи самодельного прицепа

Как сделать прицеп для легкового автомобиля

Крупные или габаритные грузы требуют большого пространства для перевозки. Багажное отделение легкового автомобиля не подойдет для этой задачи — места слишком мало. Единственный вариант — использование легкового прицепа. При этом не обязательно подбирать его под автомобиль, искать на рынках и тратить на это средства и время. Можно самостоятельно собрать данное устройство, используя только самые необходимые детали и составляющие.

Прежде всего, необходимо отыскать и приготовить все комплектующие детали и инструменты, которые пригодятся для самостоятельной сборки.

Всем мастерам рекомендуется запастись стальными швеллерами, фанерой, листовой сталью, колесами с ходовой частью, крепежными элементами, алюминиевыми трубками, электрооборудованием и сварочным аппаратом.

После того, как все закуплено, разрабатывается первоначальный чертеж, которым впоследствии руководствуются при сборке. Количество всевозможных чертежей и эскизов в Интернете очень много — можно выбрать что угодно, исходя из имеющихся материалов, деталей, возможностей и потребностей.

Рассмотрим самый универсальный вариант — грузовой прицеп для легкового автомобиля типа «Жигули».

  1. Связующие элементы бортов (от трактора )
  2. Борт (доска-вагонка, 4 шт.)
  3. Рама (стальная труба 40×40)
  4. Поперечина (сосновый брус 90×50, 3 шт.)
  5. Тяга (труба Ø30, 2 шт. — продольные, 1 шт. — поперечная)
  6. Колесо со ступицей (камерное или бескамерное. 2шт.)
  7. Страховочная цепь
  8. Разъём электропроводки
  9. Брызговик с оттяжкой (транспортёрная лента)
  10. Амортизатор (от мотоцикла «Урал», 2 шт.)
  11. Пружина с резиновым отбойником
  12. Устройство для захвата фаркопа (покупное изделие)
  13. Балка моста (стальная труба 80×5)
  14. Замок заднего откидного борта (2 шт.)

В этой статье представлено видео о замене заднего крыла.

Сборка своими руками

Самодельный прицеп строим согласно чертежу, используя подготовленные инструменты и комплектующие, в несколько этапов.

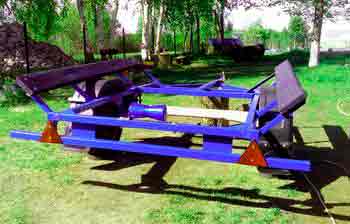

  1. Сборка рамы. Рама является несущей частью прицепа, поэтому от её прочности и надежности зависит долговечность изделия. Для её изготовления можно использовать стальной швеллер (25х50) или трубу (40х40). Нарезаем профиль соответственно размерам, после чего части свариваем между собой. Получившийся прямоугольник измеряем на ровность и точность сварки. Необходимо предусмотреть ребро жёсткости, поскольку прямоугольная или квадратная форма рамы довольно неустойчива при больших нагрузках.

  • Узел соединения с автомобилем. Нужно помнить, что чем короче соединительная часть, тем быстрее и резче прицеп будет реагировать на движения тягача. В зависимости от размеров, рекомендуется делать соединительную часть длиной 1,5 — 2 метра. Поскольку на данный узел приходится немалая нагрузка, для сварки используем те же профили, что применялись при создании рамы. Перед сваркой проводим замеры для того, чтобы сцепка соединительной части с прицепом проходилась ровно на середине оси. Для предотвращения разрывов соединительной части монтируем тросы безопасности. Их привариваем внизу всей конструкции.
  • Соединительная муфта. Муфта позволяет крепить соединительную часть прицепа к автомобилю. Монтировать её можно как на болтах, так и с помощью сварки. В первом случае конструкция получиться менее надежной, но при необходимости демонтажа муфта будет легче сниматься. Во втором — узел станет очень прочным, но для демонтажа понадобиться газовая горелка. Если выбор пал на соединение с болтами, рекомендуем выбрать образцы с восьмым классом прочности. В обратном случае, болты могут не выдержать усилие.
  • Сборка оси. По общему правилу, монтаж оси осуществляется на расстоянии 40% длины от задней стенки прицепа. Другими словами, она должна быть смещена от центра немного ближе к задней части. Установку оси производим с помощью болтов. Далее на ось устанавливаем раму и крепим опять же посредством болтов.
  • Не является острой необходимостью, но желательна установка стабилизирующих домкратов, которые будут обеспечивать горизонтальное положение прицепа во время езды. Оптимальный вариант — размещение домкратов на углах рамы.

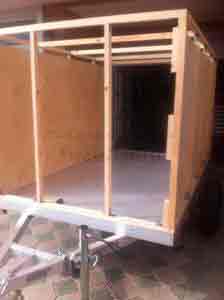

  • Настил и боковые стенки. В качестве исходного материала может использоваться древесина, жесть, металл, поликарбонат, пластмасса или другие материалы — все напрямую зависит от того, что конкретно будет транспортироваться на прицепе и как часто будут осуществляться перевозки. На раму устанавливаем настил (можно использовать простейший, из обычной фанеры) и фиксируем болтами. После этого борты монтируем на каркас. Углы прицепа укрепляем металлическими уголками.
  • Заключительный этап — отделка. При необходимости окрашиваем детали и узлы, требующие подобную обработку. Проводим трассы для подключения питания от автомобиля. Так как все прицепы должны оснащаться обязательными приборами световой сигнализации, устанавливаем необходимые фонари, фары и светоотражатели. Всё это монтируется в единую сеть и подключается через розетку фаркопа .

    В следующем видео показан процесс сборки и отделки самодельного прицепа оригинальной конструкции.

    Самодельный прицеп, особенно, если он качественно собран, значительно увеличит возможности обычного легкового автомобиля. Несмотря на то, что существует множество разновидностей, универсальный вариант будет подходящим для любого транспортного средства и типа грузоперевозок. Помимо всех вышеперечисленных действий, прицеп можно оснастить отдельной тормозной системой, осветительными приборами и т.д. но все же эти вопросы лучше доверять профессионалам своего дела. Перед началом использования прицеп необходимо зарегистрировать в ГИБДД .

    Прицеп для легкового автомобиля своими руками за 3 дня

    Время от времени каждый из нас сталкивается с необходимостью перевозки крупногабаритных грузов, будь то стройматериалы, мебель или бытовая техника. Водители легковушек знают, насколько незаменим в таких случаях бывает прицеп. Его покупка обойдется минимум в $400. Но cделать прицеп можно и своими руками.

    Перечень материалов и комплектующих

    Прежде чем приступить к изготовлению прицепа, озаботьтесь наличием чертежа будущей конструкции. Предварительно убедитесь, что он составлен в соответствии с техническими требованиями, предъявляемыми к самодельным автоприцепам (единый ГОСТ 37.001.220-80 действует на территории России и Украины). Иначе ваше творение не пройдет регистрацию в автоинспекции, и вы зря потратите свое время, труд и деньги.

    Автомобильные сайты размещают различные варианты сборки самодельных прицепов. Мы рассмотрим последовательность изготовления своими руками автомобильного прицепа весом до 750 кг, пользование которым не предполагает получения водительских прав категории ВЕ.

    Имея на руках чертеж, запаситесь соответствующими комплектующими и оборудованием:

    1) стальной швеллер либо труба квадратного сечения. Они будут необходимы при изготовлении каркаса конструкции и узла сцепки прицепа с автомобилем. Оптимальное сечение швеллера — 25х50 мм, трубы — 40х40 мм. Размеры (длину) выбирайте, исходя из параметров, заданных в вашем чертеже

    2) листовая сталь толщиной от 0,6 мм. Из нее вырезаются и монтируются борта кузова, поэтому рассчитывайте количество листов, исходя из габаритов конструкции (высота и длина бортов)

    3) толстая фанера (или жесть, поликарбонат, пластмасса). Из нее делают дно прицепа, следовательно, ее размер соответствует площади днища

    4) ходовая часть. Советуем использовать передний мост старой мотоколяски С3Д (в народе именуемой инвалидкой)

    5) два колеса. Их тоже позаимствуйте у С3Д: они идеально подойдут к вашей ходовой и минимально утяжелят прицеп

    6) подвеска. Оптимальный вариант — пружинно-гидравлические амортизаторы тяжелого мотоцикла Урал : недорого и надежно

    8) фаркоп (тягово-сцепное устройство — ТСУ). С его помощью производится сцепка прицепа и автомобиля

    9) электрооборудование (стоп-сигналы, габаритные и поворотные фонари, а также провод, с помощью которого производится их подключение к автомобилю)

    10) материал для тента (брезент, баннерная ткань и пр.)

    11) приспособления для крепления (кронштейны, уголки и т. п.)

    12) рабочие инструменты по работе с металлом (электролобзик, болгарка, шуруповерт)

    13) сварочный аппарат.

    Пошаговая инструкция по сборке прицепа

    Когда необходимое оборудование собрано, можно приступать к изготовлению автоприцепа. Следуйте пошаговой инструкции, которая позволит произвести сборку быстро и качественно.

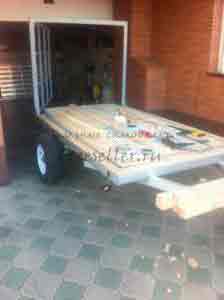

    1. Делаем раму. Она является несущей частью нашей конструкции, поэтому должна отличаться прочностью и надежностью.

    Нарезав швеллер или трубу на соответствующие отрезки, сварите из них прямоугольное основание, к которому будут крепиться борта. Обязательно проверьте сварку на ровность и точность, от этого зависит долговечность вашего изделия.

    К передним концам лонжеронов крепим сцепное устройство, а на средней поперечине размещаем кронштейны для установки амортизаторов.

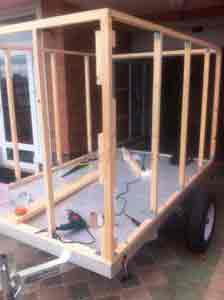

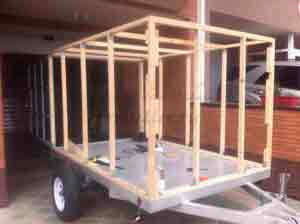

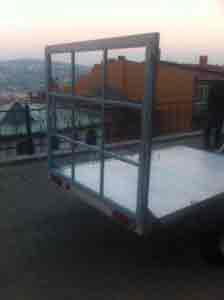

    2. Собираем кузов. Совместив раму и каркас кузовных бортов, получим остов нашего прицепа. Специалисты рекомендуют укрепить конструктив ребром жесткости, поскольку прямоугольные конструкции при нагрузках отличаются недостаточной устойчивостью.

    3. Устанавливаем узел сцепки с автомобилем. Чем короче тягово-сцепное устройство, тем быстрее и резче прицеп реагирует на маневры машины. Рекомендуемая длина соединительной части — от 1,5 до 2,0 м.

    На эту часть прицепа приходятся большие нагрузки, поэтому используем профили большего сечения. Чтобы предотвратить разрыв узла сцепки, привариваем по низу всей конструкции стальной трос.

    Мы рекомендуем не делать сцепное устройство самостоятельно, а взять стандартное, устанавливаемое на тягачах. Это облегчит получение независимого экспертного заключения, которое требует автоинспекция во время постановки прицепа на учет.

    Купить подходящее ТСУ можно в пунктах разборки старых авто или у частных лиц, которые размещают объявления на портале Авито .

    4. Монтируем ходовую часть. Ее ось должна быть чуть смещена к задней стенке прицепа. Соотношение расстояния от передней части кузова до оси и от оси до заднего борта составляет 6:4.

    5. Оснащаем пассивной тормозной системой. Она пригодится в поездках по горным дорогам и во время буксировок на затяжных спусках. Путем регулировки тормозов исключите возможность блокировки колес во время экстренного торможения.

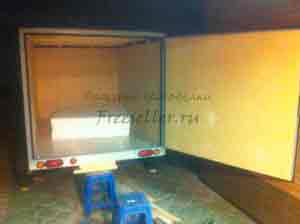

    6. Обшиваем борта листовой сталью и днище — фанерой. С целью фиксации используем болты, места бортовых стыков укрепляем с помощью металлических уголков.

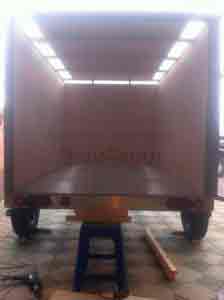

    7. Отделка. Этот этап предполагает монтаж электрооборудования:

    • на задней стенке: красные треугольники-отражатели, подсветка номерного знака, фонарь заднего хода, стопы, габариты и поворотники
    • по бокам: оранжевые отражатели
    • на передней стенке: белые габариты и отражатели того же цвета.

    Проведя трассы для подключения к питанию автомобиля и прикрепив к задней стенке кузова осветительные приборы, подсоединяем их через розетку фаркопа к электропитанию автомобиля.

    На этом изготовление прицепа, занимающее при правильном планировании времени около трех дней, будет завершено и настанет очередь его регистрации.

    Порядок постановки на учет самодельных прицепов

    Регистрацией самодельных прицепов и в России, и в Украине занимаются МРЭО. На руках вы должны иметь:

    • заключение независимого эксперта о соответствии данного транспортного средства техническим требованиям ГОСТа. Чаще всего этим занимаются автомобильные НИИ
    • справку из МРЭО об отсутствии у прицепа идентификационного номера
    • сертификат на сцепное устройство (именно поэтому мы советовали его лучше купить, чем сделать самому)
    • копию удостоверения личности (паспорта) владельца прицепа
    • копию техпаспорта тягового автомобиля.

    При наличии данного пакета документов вас допустят к техосмотру, при положительном завершении которого присвоят идентификационный номер.

    Обращаем внимание на то, что получение экспертной оценки относится к платным услугам и удорожает стоимость прицепа.

    Водители, сталкивавшиеся с подобной проблемой, говорят, что получение такой справки съедает практически всё, что удалось сэкономить на сборке самого транспортного средства.

    Вы можете избежать регистрации, если планируете ездить с прицепом по проселочным дорогам. Однако при его изготовлении вам все равно придется следовать требованиям ГОСТа, поскольку безопасность — прежде всего!

    Процедура регистрации довольно трудоемка, но по ее завершении вы сможете использовать прицеп по назначению, не опасаясь штрафов. А если вдруг на борту вашего творения появятся повреждения, мы с удовольствием расскажем, как удалить царапины на кузове .

    Источники: http://www.umeltsi.ru/slesar/758-usilennyj-pricep-dlya-legkovyx-avtomobilej.html, http://allkoreancars.ru/obsluzhivanie/samodelki/kak-sdelat-pricep-dlya-legkovogo-avtomobilya.html, http://megapoisk.com/pritsep-dlja-legkovogo-avtomobilja-svoimi-rukami

    Комментариев пока нет!

    Поделитесь своим мнением

    Выгодно ли делать прицеп?

    Конечно, выгодно! Если вы «дружите» с инструментами и имеете навыки работы со сваркой и запчастями, то делайте самостоятельно. Сборка прицепа не займет много времени, никаких дорогих инструментов или материалов для работы не требуется.

    Как сделать прицеп для легкого автомобиля?

    • Сначала купите все необходимое. Вам понадобится листовая сталь, из нее вы сделаете кузов. Приобретите ходовую часть и колеса, нужны стальные швеллера. Кроме того, для прицепа понадобятся алюминиевые трубы и крепежные элементы высокого качества. Для сварки кузова нужен сварочный аппарат. Если вы умеете с ним работать, сварите листы.
    • Определите желаемые размеры прицепа и сделайте чертеж, это поможет вам при сборке. Очень хорошо, если у вас в гараже лежат запасы старых деталей, они понадобятся в работе. Например, от трактора возьмите связующие элементы бортов, а сами борта сбейте из вагонки. Раму делайте из стальной трубы, достаточно купить изделие диаметром 40 мм. Трубу чуть меньшего диаметра приспособьте под тягу. Купите три штуки, две вы пустите на продольные, а одну на поперечные тяги. Не забудьте приобрести трубу под балку моста.
    • Колеса поставьте бескамерные, пригодятся амортизаторы со старого «Урала». В магазине нужно купить устройство, предназначенное для захвата фаркопа, и страховочную цепь.

    На что нужно обратить внимание

    Начинать нужно со сборки рамы. Вы наверняка надеетесь на то, что самодельный прицеп прослужит вам долго. Помните о том, что срок службы напрямую зависит от прочности рамы. Важным фактором является жесткость. Для сборки конструкции используйте сварку, это гарантирует надежность соединения.

    Хотите сделать багажник на крышу автомобиля своими руками? Смотрите у нас, как лучше это сделать.

    О том, как происходит частичная или полная замена масла в акпп можно узнать здесь.

    Кода вы уточните размеры прицепа, попробуйте собрать каркас. Разложите элементы на ровном полу, соберите конструкцию, скрепив временными зажимами. Обращайте внимание на составляющие каркаса, располагайте их перпендикулярно. Возьмите рулетку и измерьте диагонали. Значения должны быть одинаковыми, расхождение не должно превышать 3%. Если расхождение больше, то стоит заново собрать каркас.

    Как соединить прицеп с автомобилем?

    Вам необходимо будет приобрести сцепное устройство для легкового прицепа. Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом. Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

    Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

    Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

    После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

    Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

    Установка оси и монтаж бортов

    Переверните раму, установите на два блока. Измерьте длину прицепа, умножьте значение на 40%. Полученное расстояние отложите с задней стороны прицепа, именно в этом месте располагайте ось. Перед установкой счистите краску с рамы. Измерьте расстояние между втулками, разделите пополам и сделайте отметку на оси.

    Соединяйте части конструкции точечной сваркой. Установите на прицеп пружинно-амортизационную подвеску, она обеспечит мягкость хода.

    Во внутренней части рамы установите домкраты стабилизации, они удержат прицеп в горизонтальном положении. Боковые стенки прицепа делайте из вагонки, либо используйте металлические листы.

    Сначала делают настил из досок. Используйте для крепления болты, затем установите короб из вагонки. Углы короба зафиксируйте металлическими уголками, так конструкция станет еще прочнее. Борта обшейте металлом, на таком прицепе вы без труда перевезете сыпучие грузы.

    Смотрите, как делают легковые прицепы народные умельцы

    Собрать прицеп легко, он увеличит потенциал автомобиля. Вы перевезете грузы, багажник и салон автомобиля не повредятся. Автовладельцы устанавливают на прицеп систему торможения, монтируется освещение. Их установку доверьте мастерам, для этого обратитесь в центр сервисного обслуживания.

    Выгодно ли делать прицеп самостоятельно?

    Достаточно спорный вопрос, ведь в данном случае есть несколько факторов, влияющих на конечную стоимость конструкции.

    Для того, что бы рассчитать, выгодно ли будет в вашем случае производить работы своими руками, следует рассмотреть их более подробно:

    • Наличие необходимого инструмента. Для того, что бы собрать своими руками прицеп, потребуется достаточно большое количество ручного инструмента, который потребуется купить или взять в аренду. В том случае, если этот инструмент у вас уже имеется, появляется возможность вычеркнуть достаточно существенную статью расходов.
    • Навыки. Суть данной статьи расходов заключается в том, что могут потребоваться особые навыки. Например, сварка. Без сварочных соединений собрать конструкцию полностью будет просто невозможно.
    • Материалы. Ещё одна значительная статья расходов, от которой никуда не деться. Однако, в том случае, если у вас есть возможность достать какие-либо комплектующие по выгодным ценам, это будет однозначным плюсом. А точнее минусом, к общей стоимости прицепа. Стоит лишь учитывать, что многие комплектующие должны быть подкреплены сертификатом.
    • Оформление документов. Так же расходы, без которых не получится обойтись. Обязательно потребуются вложения по сертификации конструкции и по постановке на учёт.

    Как сделать прицеп для легкового автомобиля своими руками?

    Сам по себе легковой прицеп классической компоновки имеет достаточно не сложную конструкцию. Фактически рама и борта объединены вместе, что в сборе представляет собой своеобразный «несущий кузов».

    Именно поэтому собрать всё своими руками не так сложно, как кажется на первый взгляд. Рассмотрим подробнее необходимые материалы и инструменты, необходимые для сборки конструкции:

    Материалы для самодельного прицепа

    Естественно, что сборка начинается с подборки материала. Конечно, в зависимости от особенностей конструкции список может быть урезан или дополнен, но в целом именно такой перечень является наиболее распространённым.

    • Швеллер 25х50 миллиметров для создания основы, в частности рамы и бортов. Не редко используют квадратную трубу, оптимальный размер которой составляет 40х40 миллиметров.
    • Металлические листы для обшивки бортов. Отлично подходит как сталь толщиной от 1 миллиметра, так и алюминий с толщиной от трёх миллиметров.
    • Фанера или толстый лист металла для изготовления дна. На самом деле для этих целей используется огромное количество различных материалов, начиная от деревянного настила и заканчивая пластиком. Стоит лишь учитывать, что материал должен иметь достаточный запас прочности.
    • Элементы ходовой части. Данный пункт целиком зависит от особенностей конструкции прицепа. Так, например, не редко используется задний мост от Жигулей или москвича. Нередко применяют элементы рессорной подвески от Волки. Колёса соответственно так же будут подобраны в зависимости от того, что легло в основу конструкции.
    • Электрооборудование. В частности задние фонари, элементы проводки, специальная «розетка» и т.д. Сюда же можно отнести катафоты.
    • Крепёжные элементы. Кронштейны, уголки, болты, гайки, саморезы и прочие элементы крепежа.
    • Сцепное устройство. Данный элемент должен обязательно иметь сертификат и заводское происхождение. Допускается использование сцепного устройства снятого с заводского прицепа.

    Список инструментов

    В отличии от списка материалов, список инструментов будет несколько меньше, но отнестись к нему требуется с не меньшей ответственностью.

    Всего можно выделить три крупных пункта касательно инструмента:

    • Ручной инструмент. Сюда включается всё, достаточно стандартный набор. Молоток, пассатижи, кусачки, фигурные и плоские отвёртки и т.д. Возможно, потребуется ручной клепальщик, ножовки по дереву и металлу.
    • Электроинструмент. Без этого пункта обойтись не получится. Обязательна болгарка с набором дисков, электродрель, желательно найти шуруповёрт и лобзик.
    • Сварочный аппарат. Если у вас нет возможности по каким-либо причинам использовать сварочный аппарат, то о самостоятельной сборке прицепа можно просто забыть, т.к. без сварочных соединений произвести сборку рамы банально не получится.

    Как составить чертёж?

    Многие всерьёз задумываются о составлении чертежей своими руками, однако, в данном случае это не самое лучшее решение.

    Гораздо рациональней будет использовать чертёж готового заводского прицепа, либо же достаточно популярностью пользуется готовые чертежи, которые публиковались в советских журналах. Последние, к слову, есть в свободном доступе и вполне пригодны для использования.

    Стоит отметить, что никто не ограничивает внесение изменений в готовый чертёж, для того что бы готовое изделие полностью соответствовало вашим требованиям. Но делать прицеп без представления о том, как он должен выглядеть в итоге, точно не стоит, поэтому без чертежей и расчётов просто не обойтись.

    Сборка легкового прицепа – этапы

    После того, как есть чертежи, необходимый инструмент и полный комплект материала можно приступать с основному процессу.

    Изготовление прицепа можно условно разделить на несколько этапов, каждый из которых обязательно нужно рассмотреть более подробно:

    • Первым этапом является изготовление максимально прочной рамы. Для этого и швеллера или квадратной трубы сваривается основание квадратной или прямоугольной формы с несколькими поперечинами, задачей которых является максимальное усиление конструкции. На этом же этапе к раме приваривается сцепное устройство и кронштейны, предназначенные для крепления элементов подвески.
    • Вторым шагом является изготовление бортов. К уже готовой раме вертикально привариваются соответствующие отрезки металла. К слову, не стоит приваривать их только на углах рамы, борта испытывают достаточно сильные нагрузки, поэтому рекомендуется позаботиться об их промежуточном усилении. Задний борт часто делаю откидывающимся, а следовательно эту часть придётся наварить с использованием навесов.
    • Установка оси прицепа должна осуществляться не посередине, а слегка смещаться к заднему борту. Производить установку оси рекомендуют с привлечением помощника, а для удобства раму можно перевернуть. В зависимости от того, элементы какого автомобиля будут выбраны в качестве подвески, будет зависеть и то, какие особенности появятся при установке. В частности рекомендуется использовать пружины и амортизаторы. Конечно, рессоры способны выдерживать большую нагрузку, но с пружинами прицеп будет более мягким и управляемым.
    • Обшивка бортов и дна осуществляется с помощью заранее заготовленного материала. В случае с использованием металла вполне допускается просто приваривать листы к бортам, но так же довольно популярным способом является использование специальных алюминиевых заклёпок, которые обладают достаточной прочностью и отличаются простотой монтажа.
    • При установке электрооборудования стоит помнить, что все соединения должны быть максимально герметичными, для прокладки проводов рекомендуется использовать специальную защитную гофру. Закреплять проводку требуется тщательно, исключая какие-либо лишние висящие провода. В качестве фонарей не редко используют световые элементы от бортовых Газелей и УАЗов.

    Стоимость прицепа, изготовленного своими руками

    Если сравнивать с заводскими изделиями, то в случае наличия необходимого инструмента, достаточного опыта владения им и подходящего для сборки места, прицеп для легкового автомобиля, сделанный своими руками, выходит на 30-50% дешевле.

    Типы самодельных прицепов

    Можно выделить несколько типов самодельных прицепов, которые достаточно распространены в нашей стране:

    • Универсальный. Встречается наиболее часто. Представляет собой кузов квадратной или прямоугольной формы, предназначенный для перевозки различных грузов. Наиболее простой и доступный вариант.
    • Специального назначения. Прицеп для перевозки каких-нибудь конкретных вещей чаще всего это квадроцикл, мотоцикл или лодка.
    • Жилой прицеп. Редкий вариант, но тоже встречается. Предназначен для путешествий и выездов на природу. Не каждый берётся за изготовление столь сложной конструкции, да и поставить его на учёт не так просто.

    Двухосный прицеп для авто своими руками

    Конструктивно двухосный прицеп мало чем отличается от одноосного. Главным отличием являются только габариты и соответственно наличие второй оси. При этом такие модели являются более устойчивыми на дороге и обладают гораздо большей грузоподъёмностью.

    В том случае, если у вас в планах собирать именно такой прицеп, то стоит знать, что далеко не все конструкции попадают под категорию «В». В случае, если масса прицепа будет превышать 750 килограмм, потребуется водительское удостоверение с открытой категорией «Е».

    Как соединить прицеп с автомобилем?

    Прицеп соединяется с автомобилем при помощи сцепного устройства. Стоит ли говорить, что автомобиль должен быть оснащён фаркопом. При изготовлении самодельного прицепа стоит помнить, что чем меньше будет длинна соединительно части, тем более управляемой и чувствительной будет сцепка.

    Поэтому оптимальной является, длина от 1.5 до 2 метров. Так же, для подключения к электропроводке автомобиля должна быть предусмотрена специальная «розетка». Схему подключения проводки вполне можно найти в руководстве по эксплуатации конкретного автомобиля.

    Источник: http://viberilodku.life/obustrojstvo-lodki/svoimi-rukami-avtopritsep.html

    SmotriAvto

    Ваша машина в надежных руках!

    Прицеп для легкового автомобиля своими руками: поэтапная инструкция

    Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

    Требования к автомобильному прицепу по ГОСТу

    Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

    Итак, автомобильный прицеп должен соответствовать следующим требованиям:

    1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
    2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
    3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
    4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
    5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
    6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
    7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
    8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
    9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
    10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
    11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

    Необходимые инструменты и материалы

    Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

    1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
    2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
    3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
    4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
    5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
    6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
    7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
    8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

    Схемы

    №1

    №2

    Пошаговая инструкция изготовления самодельного прицепа

    После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

    Инструкция позволит сделать всё быстро и качественно.

    1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
    2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
    3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
    4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
    5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

    Источник: http://smotriavto.ru/prakticheskie-sovetyi/pritsep-dlya-legkovogo-avtomobilya.html

    Как сделать прицеп своими руками?

    Для перевозок больших и объемных грузов на большие расстояния привыкли использовать автомобильные прицепы. Они имеют относительно простую конструкцию, но должны соответствовать довольно большому количеству стандартов. Стоимость автомобильных прицепов довольно велика. При рассмотрении того, как сделать прицеп своими руками, нужно уделить внимание довольно большому количеству особенностей, о которых поговорим подробнее.

    • Применяемый чертеж
    • Требуемые инструменты
    • Сборка прицепа своими руками
    • Другие рекомендации

    Применяемый чертеж

    Прежде чем приступить к сборке прицепа следует рассмотреть особенности его конструкции. В интернете можно встретить много различных чертежей, но все они примерно одинаковы. Как правило, состоит прицеп из следующих элементов:

    1. Нагрузка от перевозимого груза передается на борт. Для его создания можно использовать доску-вагонку.
    2. Связующий элемент, который объединяет борта, может быть взять от трактора или изготовлен из металлического швеллера.
    3. Рама, принимающая на себя нагрузку, изготавливается из стальной трубы. Подойдет труба диаметром 40 сантиметров.
    4. Усиление конструкции проводится при использовании поперечин, представленных брусьями 90 на 50 сантиметров.
    5. Тяга изготавливается из трубы с диаметром 30 сантиметров.
    6. Прицеп должен иметь колеса со ступицей. Их можно снять с других конструкций и установить. Важно учитывать, что применяемые ступицы должны выдерживать нагрузку, оказываемую перевозимым грузом.
    7. Понадобиться также цепь, которая применяется в качестве страховочного элемента.
    8. Прицепы должны иметь указатели и осветительные приборы. Для их подключения устанавливаются специальные разъемы.
    9. Брызговики также должны устанавливаться на прицепе.
    10. Амортизаторы требуются для того, чтобы конструкция погашала удары во время движения по дороге плохого качества. Снять их можно, к примеру, с мотоцикла «Урал».
    11. Подвеска также представлена пружинами с резиновыми отбойниками. Они предназначены для гашения колебаний и принятия части нагрузки от самой конструкции и перевозимого груза.
    12. Устройство для захвата. Для крепления прицепа к автомобилю применяется специальное устройство, называемое фаркопом. Подобное изделие нельзя изготовить своими руками, только приобрести и снять с другой конструкции.
    13. Балка моста, представленная стальной трубой.
    14. Замок для откидного борта.

    Зачастую многое можно найти в гараже, некоторые элементы придется приобретать.

    Требуемые инструменты

    Соединение большинства элементов в рассматриваемом случае проводится при применении сварки. Именно поэтому список требующихся инструментов выглядит следующим образом:

    1. Сварочный аппарат.
    2. Болгарка и ножовка по металлу.
    3. Различные отвертки и ключи.
    4. Инструмент для сверления.

    После нахождения всего необходимого можно приступать к проведению монтажных работ.

    Сборка прицепа своими руками

    Небольшой опыт в обращении с ручными слесарными инструментами и сваркой позволяет провести сборку конструкции своими руками. Процесс сборки прицепа можно разделить на несколько основных этапов:

    1. Создание рамы. Именно рама является несущей частью прицепа, от ее прочности зависит срок службы конструкции. Для изготовления рамы можно использовать швеллер 25 на 50 или трубу 40 на 40 см. После нарезания профиля согласно чертежу проводится его соединение при помощи сварки. Важно контролировать размеры и параллельное расположение основных элементов. Для повышения прочности конструкции применяются ребра жесткости, так как прямоугольная форма не обладает высокой устойчивостью к большим нагрузкам.
    2. Узел, предназначенный для соединения с автомобилем. При создании этого элемента конструкции следует учитывать, что при уменьшении длины прицеп начинает более резко реагировать на движение тягача. Кроме этого, усложняется движение задним ходом, так как несущественный поворот рулевой приведет к заламыванию прицепа. В зависимости от размеров конструкции, рекомендуется делать узел длиной от 1,5 до 2 метров. На этот элемент идет большая нагрузка, поэтому при изготовлении применяется тот же профиль, что и при создании рамы. Соединительный узел должен располагаться строго по центру конструкции. Соединение к раме проводится путем сварки.
    3. Соединительная муфта. Она применяется для крепления соединительной части прицепа к автомобилю. Монтировать этот элемент можно при помощи болтов или сварки. Стоит учитывать, что при применении болтов конструкция получается менее прочной. Однако в этом случае есть возможность провести демонтаж. При выборе болтов следует отдать предпочтение варианту исполнения с 8 классом прочности.
    4. Выполняется сборка оси. Установленные стандарты определяют то, что ось должна быть расположена на расстоянии 40% длины от задней части конструкции. За счет расположения оси ближе к задней части происходит более равномерное распределение нагрузки. Крепление проводится при помощи болтов.
    5. В некоторых случаях проводится установка стабилизирующих домкратов. Они требуются для того, чтобы повысить устойчивость прицепа на дороге. Оптимальное расположение домкратов — угловые части рамы.
    6. Создается настил и боковые стенки. Для создания этих элементов конструкции может применяться листовой металл, древесина, жесть или поликарбонат. Фиксирование настила проводится при помощи болтов, после чего боковые части монтируются на каркас. Для повышения прочности конструкции применяются металлические уголки.
    7. На ранее установленную ось монтируются колеса, а также крылья с брызговиками.
    8. Проводится трасса для подключения питания от автомобиля. Не стоит забывать о том, что прицеп должен быть обозначен для использования в темное время суток. Кроме этого, устанавливаются указатели поворота. Подключение светотехники проводится через специальную розетку.

    Следует уделять внимание качеству соединения всех элементов, так как на некоторые может оказываться серьезная нагрузка.

    Другие рекомендации

    Сборочные работы предусматривают использование специального аппарата. Обращаться с ним следует с учетом техники безопасности. При проведении монтажных работ уделяют внимание нижеприведенным моментам:

    1. Из-за применения большого количества металла следует помнить о том, что коррозия может снизить срок службы конструкции. Именно поэтому металл покрывается краской или другими защитными веществами. Если не окрасить металл, то он не прослужит долго.
    2. Дерево также не служит долго. Именно поэтому при его использовании нужно покрывать поверхность краской.
    3. При создании прицепа следует учитывать установленные стандарты в ППД. Примером назовем то, что прицеп не может использоваться в темное время суток без светотехники.
    4. Довольно много трудностей возникает при оформлении прицепа. Без соответствующей документации нельзя использовать прицеп на дорогах общего пользования.
    5. Устанавливаемые диски и покрышки должны быть рассчитаны на большую нагрузку.
    6. Конструкция должна иметь крылья, так как, в противном случае грязь будет разлетаться во все стороны.
    7. Следует периодически обслуживать конструкцию, просматривать сварочные швы, покрывать поверхность краской. Только в этом случае можно существенно продлить срок службы конструкции.

    При желании на бортах можно сделать крепления для тента. При его использовании можно защитить основание конструкции и груз от воздействия окружающей среды.

    Источник: http://tokar.guru/samodelkin/kak-sdelat-pricep-svoimi-rukami.html

    ЗА БАРАНКОЙ

    Популярные статьи

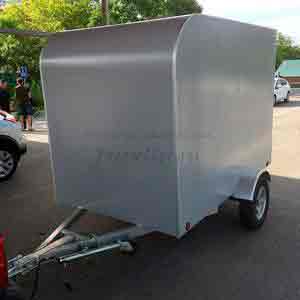

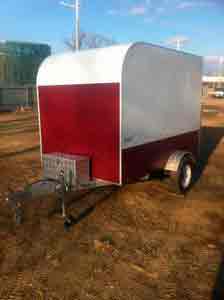

    Грузовой фургон на базе легкового прицепа своими руками

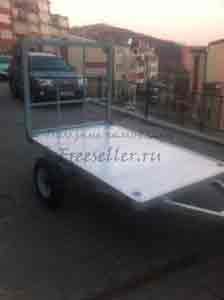

    а основу взял алюминиевый прицеп китайского производства с грузовой площадкой размером 1520х2440 мм.

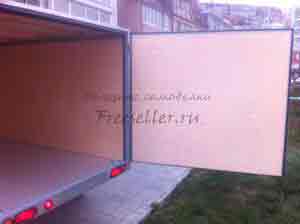

    Снял борта и изготовил проем задней двери с дверью. В данной модели для фиксации двери был использован ригельный замок (это не очень хорошо). В последствии на такие прицепы лучше устанавливать штанговые запорные механизмы (как на контейнерах).

    Обязательно — укладывать на крышу под металл полосу фанеры — это позволит снизить шумность прицепа при поездках (ПСБС в стены для этого же укладывали), увеличит жесткость и повысит надежность конструкции.

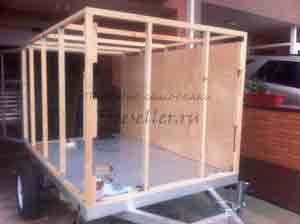

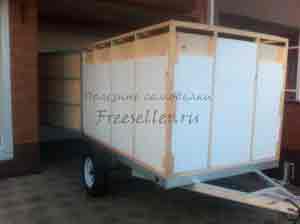

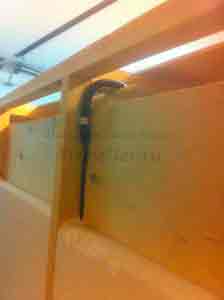

    Использовался брус сечением 30х40 мм (но лучше 40х40 мм), фанера (береза Россия) 6 мм, ПСБС (не для теплоизоляции), оцинкованный металл с полимерным покрытием.

    Корпус делали прямоугольным, без закругления в передней части прицепа.

    Деревянная конструкция собрана на полиуретановом клее с применением шурупов. Фанера так же были приклеена и прикручена.

    Листы металл проклеены полиуретановым герметиком и прокручены шурупами. Обрамление — алюминиевые уголки

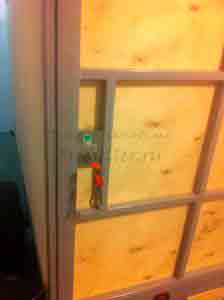

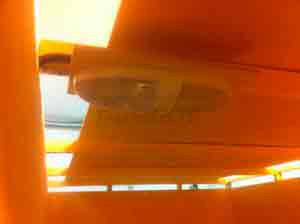

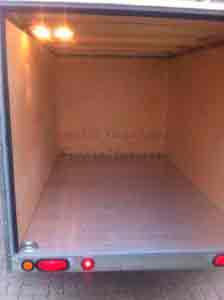

    Свет внутри работает при включенных габаритных огнях. Выключатель находится на светильнике.

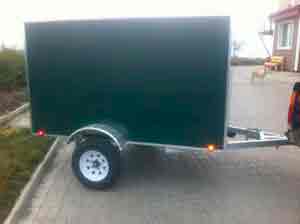

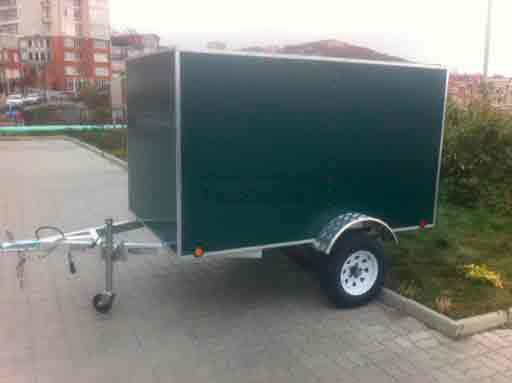

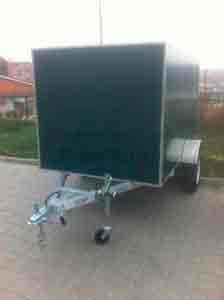

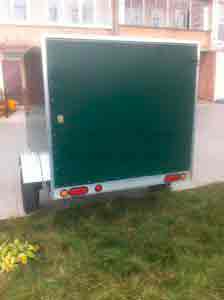

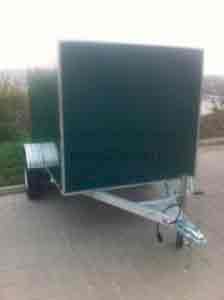

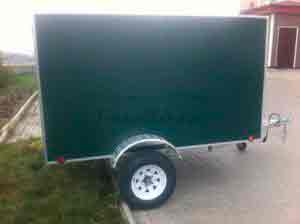

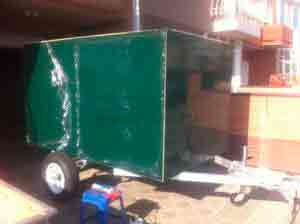

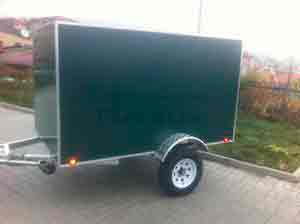

    Готовый вариант выглядит так.

    С разрешения администратора (если позволят) несколько фотографий закругления передней части прицепа и задняя дверь со штанговым запорным механизмом.

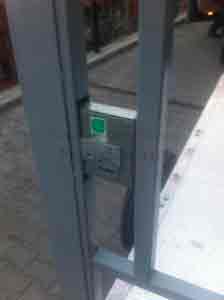

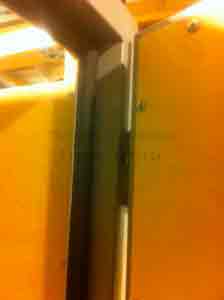

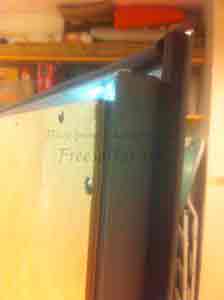

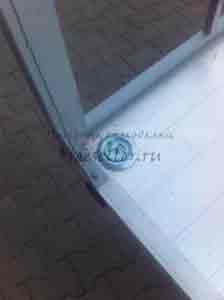

    Задняя дверь окаймована алюминиевой шиной (электротехнической), что придает прицепу очень красивый вид. Открытые алюминиевые детали (крылья например) лучше всего покрывать полимерным лаком, так они служат на много дольше, не теряя своего внешнего вида (не окисляются).

    Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

    Они были первыми

    В жизни каждого человека первый, неуверенный шажок — всегда еще и самый важный. С автомобилями ровно та же петрушка. Без первого бесхитростного, лицензионного BMW не было бы космического i8; не решись Энцо Феррари на постройку спидстера 125S, не случились бы потом ни F40, ни LaFerrari, а без первого FIAT мы бы, возможно, до сих пор ходили пешком. Сегодня мы вспоминаем первые автомобили в истории крупнейших брендов современности.

    Это первый выпуск нашего исторического обзора, в который вошли 20 автомобилей итальянских, британских, немецких, французских, американских, японских и корейских автопроизводителей.

    ##Alfa Romeo – A.L.F.A. 24 h.p. (1910)

    Как известно, название знаменитого миланского бренда — это наполовину аббревиатура. Изначально A.L.F.A. — это Anonimo Lombardo Fabbrica Automobili, то есть что-то вроде ОАО «Автозавод из Ломбардии». Вторая половина имени досталась марке от предпринимателя Николы Ромео, купившего A.L.F.A. в 1915 году.

    Первый автомобиль марки A.L.F.A. — модель 24 h.p. — оснащалась рядной «четверкой» объемом 2,4 литра и мощностью, что характерно, 24 лошадиные силы. Позже на эту же машину ставили четырехлитровый мотор, и скорость такой «Альфы» приближалась к 100 километрам в час. Не так уж и кисло для начала XX века.

    ##Aston Martin «Coal Scuttle» (1914)

    В отличие от «Роллс-Ройса», только часть названия этой британской марки является фамилией основателя. Причем вторая часть. В 1913-м успешный лондонский автодилер Лайонел Мартин выиграл скоростной подъем на холм «Астон Клинтон». На радостях он придумал для будущих моделей тогда еще существовавшей только в проекте фирмы имя Aston Martin, скрестив название гонки и собственную фамилию.

    Первой машиной бренда стало шасси Isotta Fraschini с 1,4-литровым мотором Coventry Simplex. Лайонел очень творчески назвал свой автомобиль Coal Scuttle, то есть «ведерко для угля». Но потом началась война, поэтому смех, гонки, а вместе с ними и выпуск автомобилей пришлось отложить на четыре года.

    Когда Аугуст Хорьх вдрызг разругался с советом директоров собственной компании Horch (те считали автогонки напрасной тратой сил и времени, а Аугуст был уверен, что автоспорт — синоним слова прогресс), он хлопнул дверью и организовал новую фирму. На латыни слово Audi означает примерно то же самое, что на немецком Horch — глагол «слушать».

    Первой серийной машиной новой компании стал «Ауди» тип А с 2,6-литровым 22-сильным мотором. В техническом плане автомобиль во многом повторял Horch 18/22, но никто из этого скандал раздувать не стал.

    Первый британский автомобиль, название которого указывало на объем двигателя, а не на его мощность — это Bentley 3-liter, созданный Уолтером Бентли и его другом Фрэнком Берджессом, в прошлом гонщиком и конструктором фирмы Humber.

    Поначалу Bentley Motors, базировавшаяся в Лондоне, предлагала клиентам только шасси без кузова. Причем при цене свыше 1000 фунтов, трехлитровый «Бентли» слыл одним из самых дорогих на рынке. Модель предлагалась в трех исполнениях: Blue Label — стандарт, Red Label — форсированная версия со степенью сжатия, доведенной до 5,3:1, и Green label — укороченное шасси и самый мощный мотор, гарантировавший максималку в 160 километров в час.

    После Первой мировой войны известный производитель авиадвигателей был вынужден искать новое применение производственным мощностям. Одно время BMW выпускала даже кухонную мебель, затем переключилась на мотоциклы, а в 1928-м году купила компанию Dixi, занимавшуюся сборкой лицензионных Austin Seven. Так что первый автомобиль BMW — это легальная копия английской малолитражки.

    Сложный индекс оригинальной «бэхи» — 3/15 DA1 — расшифровывается просто. Первая цифра — мощность, облагаемая налогом, вторая — реальное количество «лошадей». Буквы DA — аббревиатура немецкого Deutsche Ausführung, нечто вроде «Сделано в Германии».

    Свое первое транспортное средство — квадроцикл с четырьмя (!) моторами — Этторе Бугатти построил еще в 1899-м. Но первой машиной, украшенной знаменитой овальной эмблемой Bugatti, стал Type 13.

    Сборку модели наладили в цехах бывшей красильни в немецком (по-крайней мере, на тот момент времени) Мольсайме, ставшем домом для фирмы итальянского инженера. До начала Первой мировой собрали только четыре экземпляра очень легкой — всего 300 килограммов — 30-сильной модели. Настоящая слава терпеливо поджидала Этторе и его творения только через несколько лет.

    ##Cadillac Model A Runabout (1902)

    Первый легковой «Кадиллак» был очень похожим на первый легковой «Форд». Вообще, между этими компаниями больше общего, чем можно предположить. Собственно, автомобили марки «Кадиллак» стали выпускать на заводе. Henry Ford Company. До поры здесь заправлял тот самый Генри Форд, пока не был изгнан инвесторами. Новым техническим директором фирмы назначили Генри Лиланда, а компанию переименовали в Cadillac Automobile Company. Первый автомобиль будущей премиальной марки построили на основе наработок, оставленных Фордом.

    Мисандерстендинг. Вот что случилось в отношениях основателей марки Уильяма Дюрана и Луи Шевроле. Первый — ловкий бизнесмен, отчаянный делец и решительный стратег — пригласил второго, известного гонщика и конструктора, с целью построить недорогой и популярный автомобиль. Но Шевроле, помешанный на скорости, а не на долларах, сделал дорогую и мощную модель Classic Six с шестицилиндровым мотором и ценником, как у «Кадиллака». Когда же Дюран настоял на выпуске более дешевых машин, Шевроле, оскорбленный самим фактом того, что его имя используется на каком-то ширпотребе, хлопнул дверью.

    В начале 1920-х бывший президент «Бьюика», а также удачливый кризис-менеджер «Виллиса» и «Максвелла» Уолтер Крайслер обнаружил на рынке пустующую нишу — он хотел делать достаточно мощный и престижный автомобиль, который при этом выпускался бы большими тиражами. Что, в свою очередь, позволило сделать цену привлекательной. Так на свет появился Chrysler B70 — красивый и недорогой, с 3,3-литровой «шестеркой» мощностью 68 лошадиных сил и гидравлическими тормозами всех колес. Уже в первый год Крайслеру удалось продать свыше 30 тысяч «семидесяток», и на небосклоне Детройта взошла новая звезда.

    Закончившаяся Первая мировая лишила крупного французского фабриканта Андре Ситроена, нажившего состояние на военных заказах, основного заработка. Тогда вместо снарядов он решил выпускать автомобили. Простые, надежные и дешевые. Citroen Typ A 10CV, созданный инженерами Жюлем Саломоном и Эдмоном Мойе, оснащался 18-сильным 1,3-литровым мотором и разгонялся до 65 километров в час. Стоила машина не дороже семи тысяч франков — где-то втрое меньше привычных автомобильных ценников того времени. Неудивительно, что за два месяца Ситроен собрал свыше 16 тысяч заказов и вскоре заслужил славу французского Генри Форда.

    Энцо Феррари больше всего на свете любил гонки и гоночные автомобили. И вряд ли он когда-нибудь решился бы на выпуск обычных легковушек, но. нужда заставила. Расходы на содержание «Скудерии» нужно было оплачивать, и Энцо решил делать автомобили на продажу. В любом случае, это должны были быть спортивные, породистые автомобили!

    Первой машиной, которую можно назвать 100-процентным Ferrari, стал двухместный спидстер 125S, разработанный Джоаккино Коломбо. 12-цилиндровый мотор объемом 1,5 литра выдавал 118 лошадиных сил, что при массе в 650 килограммов позволяло разгоняться до 170 километров в час. За первые полгода новый Ferrari в 14 стартах одержал шесть побед, а в Маранелло потянулся ручеек состоятельных клиентов.

    «Фабрику итальянских автомобилей из Турина», или попросту FIAT, основали 11 июля 1899-го, а ближе к концу года свет увидел первый автомобиль бренда. FIAT 3,5 h.p. с двухцилиндровым 600-кубовым мотором выдавал четыре лошадиные силы, оснащался трехскоростной МКП, в которой не было задней передачи, и предлагался со стандартным кузовом работы каретных дел мастера из Турина Марчелло Алессио. Максимальная скорость первого «Фиата» составляла 35 километров в час.

    Зубной врач из Чикаго Эрнст Пфенниг вошел в историю, став первым покупателем автомобиля марки Ford. 15 июля 1903 года преуспевающий дантист приобрел ранэбаут Ford A с дополнительной опцией в виде складного верха. Покупка обошлась мистеру Пфеннигу в 850 долларов. Сам же Ford Model A, как мы уже рассказывали, здорово походил на Cadillac Model A. Разница была в моторе: на «Форде» стоял двухцилиндровый агрегат, а «Кадиллак» обходился одноцилиндровым. Наверное, именно поэтому «Форд» стоил на сотню баксов дороже.

    Первой четырехколесной «Хондой» считается этот миленький грузовичок, хотя по духу этот пикап-симпатяга больше напоминал спортивный мотоцикл. Что вы скажете, например, о тахометре, размеченном до 14 000 об/мин?

    В реальности 356-кубовый четырехцилиндровый двухвальный моторчик крутился чуть меньше, но только чуть. Максимальные 30 лошадиных сил Honda T360 развивала на 9000 об/мин и разгонялась до 62 километров в час. Еще одной редкостью была пятиступенчатая коробка передач.

    Один из крупнейших промышленных конгломератов Южной Кореи Hyundai заинтересовался автомобилями в конце 1960-х. Первое время дело ограничилось лицензионным выпуском английских моделей, но затем корейцам захотелось большего. Джорджетто Джуджаро разработал дизайн, а британский инженер Джордж Тернбулл из комплектующих «Мицубиси» — мотора, коробки передач, заднего моста, подвески — собрал первый Hyundai, получивший скромное имя «Пони». Несмотря на незатейливую внешность и простенькие характеристики, машина сразу стала популярной. Во многом благодаря очень доступной цене.

    Первый в истории автомобиль этого японского премиум-бренда представлял собой слегка адаптированную версию Nissan President в кузове JHG50. Под капотом V8, 280 сил, «автомат», кожа, все дела. Но, в отличие от конкурирующего Lexus LS, сразу взявшего резвый старт, на престижный седан Infiniti покупатели реагировали спокойнее. Гораздо спокойнее.

    Прозорливости сэра Уильяма Лайонса можно только позавидовать. В начале тридцатых основатель фирмы Sidecar Swallow, также известной под сокращенным именем SS, на всякий случай запатентовал слово Jaguar в качестве торговой марки. Поначалу «Ягуарами» называлась серия моделей Sidecar Swallow: седаны, купе, родстеры. Но после войны, когда у аббревиатуры SS появились малоприятные ассоциации, Sidecar Swallow превратилась в Jaguar.

    Сами американцы предпочитают вести летоисчисление «Джипа» с 1941 года. С того момента, как в серию пошел многоцелевой военный внедорожник Willys MA — в миру более известный под прозвищем «Джип». Однако впервые это слово использовали в качестве официального имени вездехода в 1945-м. Предназначенный для продажи в частные руки вариант военной машины получил имя Willys CJ-2, причем буквы CJ собственно и означали Civilian Jeep. В остальном отличия от героя военного времени были минимальны: тот же 2,2-литровый мотор, трехступенчатая коробка, знакомые очертания кузова. Из нового — решетка радиатора и палитра цветов повеселее хаки.

    Наверняка вы спросите: «Что, не могли найти фотографию получше?». А мы ответим: «Все претензии отправляйте в адрес фирменного музея KIA». Снимок-то прямо оттуда. Сложно сказать, почему лицензионный корейский Fiat 124 представлен в экспозиции исторического хранилища в столь ушатанном виде, но факт остается фактом — первым легковым «Киа» стал до боли знакомый нам «Жигуль». Тьфу, FIAT 124. Ну а что? Из песни слов не выкинешь.

    Поспорив с самим Энцо Феррари о качестве спортивных автомобилей, Ферруччо Ламборгини решил доказать, что и сам чего-то стоит. И доказал. Наняв целую кучу именитых инженеров и дизайнеров, услуги которых обошлись в целое состояние, Ферруччо с первой попытки получил добротный результат. Lamborghini 350GT вышел и красивым, и мощным, и не очень капризным. Его 12-цилиндровый 280-сильный мотор позволял машине разгоняться до солидных 250 километров в час.

    Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

    О каких родственниках «Копейки» не подозревали советские автолюбители

    1. Fiat 124 Sport Spider

    Двухместный родстер надолго пережил базовый Fiat 124: представленный на туринском автосалоне в 1966 году спорткар выпускали вплоть до 1985 года! За это время было выпущено почти двести тысяч машин, модель стала бестселлером Фиата в США.

    Cпайдер получил свой собственный интерьер — простой и абсолютно не похожий на седан Fiat 124

    Другие составляющие успеха: удачное прыткое шасси, отличавшееся от седана укороченной на 14 сантиметров колесной базой, и живой двухвальный мотор конструкции Аурелио Лампреди — оборотистый и мощный (седан Fiat 124 получил такой двигатель лишь четырьмя годами позже, а поначалу комплектовался только старым нижневальным агрегатом).

    Поначалу Fiat 124 Sport Spider комплектовался только базовой 90-сильной версией мотора объёмом 1,4 литра, но постепенно Спайдер получил двигатели объёмом 1,6, 1,8 и два литра, а в последние годы — впрыск топлива и даже компрессор Volumex. Часть машин для американского рынка оснащалась трёхдиапазонным «автоматом» GM.

    Всего выделяют три серии машин, отличавшихся декором и набором двигателей — они шли под индексами AS, BS и CS. Автомобили для Америки заметно отличались внешне — их даже издали можно узнать по выступающим бамперам и крупным отражателям по бокам.

    Компания Pininfarina отвечала не только за дизайн, но и за производство: кузова для них поставляли с фабрики Pininfarina, а вот собирали 124 Sport Spider на фиатовском заводе Ривальта в Турине. Так продолжалось до 1981 года, когда открытый Fiat был официально снят с производства, но компания Pininfarina продолжила его выпуск небольшими партиями под собственным брендом на заводе в Сан-Джорджо-Канавезе. Полностью производство было прекращено в 1985 году.

    2. Fiat 124 Abarth Rally

    Сегодня открытый автомобиль не кажется подходящей техникой для ралли, но именно в этой дисциплине фиатовский Спайдер оставил заметный след. Раллисты-частники взяли его на вооружение ещё в 1969-м, а годом позже Альчиде Паганелли и Нинни Руссо даже выиграли чемпионат Италии. В 1971-м на Спайдерах стала выступать только что образованная заводская команда Fiat.

    Вскоре на фирме Abarth, недавно вошедшей в состав Fiat, создали специальную раллийную версию, которая сильно отличалась от обычного серийного Спайдера. Она получила усиленный и облегченный кузов с алюминиевыми дверями, дугу безопасности на месте заднего сиденья, форсированный мотор объёмом 1,8 литра, а главное — независимую заднюю подвеску типа «Макферсон» вместо неразрезного моста. Самое заметное внешнее отличие таких машин — крохотные «клыки» вместо бамперов и пластиковые расширители арок.

    Fiat 124 Abarth Rally на промо-фотографии 1972 года красуется с открытым верхом. В реальности никто из обладателей «Абарта» так не ездил: ведь складного верха на этих машинах не было в принципе — только съёмная жёсткая крыша

    Чтобы омологировать модель Fiat 124 Spider Abarth по группе 4, требовалось изготовить как минимум 400 машин, но эту цифру перекрыли с запасом: с 1972 по 1975 год из мастерских Abarth на улице Корсо Марке в Турине вышло 995 машин.

    В дорожной конфигурации мощность восьмиклапанного мотора 1.8 довели до 128 сил за счёт использования двух вертикальных карбюраторов Weber 44 IDF. Но для соревнований двигатели «заряжали» до 170 сил, слабую штатную коробку передач заменяли агрегатом Colotti или CIMA со сближенными передаточными числами, ставили самоблокирующийся дифференциал ZF, а также каркас безопасности, защиту днища, подвеску на сферических шарнирах.

    На этой машине из фиатовского музея хорошо видны особенности 16-клапанной версии 1975 года: капот с парой воздухозаборников и подиумом для дополнительных фар, и отверстия для охлаждения тормозов перед задними колёсами

    В период с 1973 по 1976 год заводские гонщики Abarth брали призовые места в ряде престижных международных ралли — этапах Чемпионата Европы и мира. Например, в сезоне-1973 Ахим Вармбольд одержал победу на ралли Rajd Polski; Рауно Аалтонен в том же году был вторым на тяжелейшем греческом ралли Акрополис; Рафаэле Пинто в 1974-м выиграл ралли Португалия, а Маркку Ален — в 1975-м; в том же 1975-м Ханну Миккола и Маркку Ален взяли «серебро» и «бронзу» ралли Монте-Карло. Правда, на постоянной основе конкурировать с заводскими Ford Escort фиатовцам не позволял дефицит мощности.

    3. Fiat 124 Sport Coupé / Seat 124 Sport

    Спайдер был не единственным спортивным исполнением модели 124. Буквально через несколько месяцев после начала его производства на том же заводе Ривальта в Турине был развернут выпуск двухдверного купе Fiat 124 Sport Coupé (базовый седан выпускался на фабрике Линготто).

    В отличие от спайдера, дизайн купе не стали отдавать на аутсорс — он создавался в фиатовском Центре Стиля. Им занимался Феличе Марио Боано — опытнейший кузовщик, успевший ещё в двадцатые поработать у Джованни Фарины в Stabilimenti Farina и в тридцатые — у его брата Баттисты «Пинин» Фарины в Pininfarina, купивший фирму Ghia в 1944 году и основавший собственный кузовной дом Carrozzeria Boano в 1954-м.

    Источник: http://zabarankoi.mirtesen.ru/blog/43575214583/next

    Самодельный прицеп для легкового автомобиля: как сделать и зарегистрировать

    Доброго вам времени суток! Хотелось бы обсудить с вами самодельный прицеп для легкового автомобиля. Буду очень рад вашим мнениям в комментариях. Моя позиция может отличаться от вашей, но я постараюсь максимально объективно объяснить свою позицию. Так что начнем.

    Особенности самодельного прицепа

    Решение сделать что-то своими руками обычно обусловлено несколькими нюансами:

    • нет денег на покупку заводского изделия;
    • есть собственные оригинальные идеи, которые хочется реализовать;
    • попытка эксперимента и проверка собственных сил;
    • отсутствие у производителей того, что нужно вам.

    Но все же основная причина — это попытка сэкономить. В случае с автоприцепами я не могу сказать, что на рынке ограниченный ассортимент. Имея время и деньги, можно найти или заказать по индивидуальному проекту буквально любой вид конструкции.

    Если у вас не возникает сложностей с тем, как сварить несколько металлических элементов и как сделать дышло или тент, тогда есть все шансы собрать автоприцеп своими руками. Но у меня есть несколько замечаний на этот счет. Советую их почитать прежде чем брать чертежи и начинать собирать конструкцию у себя в гараже.

    Сначала о положительном. Сборка не такая сложная при наличии определенных навыков. Плюс вас ограничивает только ваша фантазия и реальные потребности или требования к прицепу. На этом, пожалуй, все.

    Теперь переходим к реальным фактам касательно самодельных автоприцепов.

    • Все легковые прицепы обязаны соответствовать строгим нормам. Потому изготовление своими руками ограничивается довольно жесткими рамками;
    • Каждый узел должен проходить проверку на соответствие;
    • Согласно действующим законам, почти все элементы автоприцепы при самостоятельной сборке обязаны быть заводскими и иметь соответствующие документы о происхождении и подлинности;
    • По факту экономия на самодельных прицепах — это самообман, поскольку почти все придется покупать в магазинах;
    • Вам не удастся сделать конструкцию из мусора, скопившегося в гараже;
    • Дополнительной сложностью таких автоприцепов является их регистрация. О ней поговорим отдельно.

    Но почему в стране действуют такие жесткие законы и нормы? Неужели правительство просто хочет лишить людей возможности делать что-то своими руками, заставляя покупать только заводские устройства?

    Нет. Дело в другом. Основная масса самоделок характеризовались раньше, до вступления в силу таких ограничений, крайне низкой надежностью. Их собирали из чего попало, в результате чего подобные машины с прицепными конструкциями на колесах создавали реальную угрозу на дорогах, провоцировали аварии и ДТП. Нередко и со смертельным исходом.

    В связи с этим было принято решение не о запрете на самодельные устройства, а о жестких требованиях к ним. Как по мне, это логично и очень правильно. Безопасность на дороге должна быть превыше любой экономии.

    Давайте реально смотреть на вещи. Сегодня есть ряд производителей, которые официально производят и реализуют прицепы на российском рынке. Сопоставьте их цену со стоимостью отдельных узлов и агрегатов, которые вам понадобятся для сборки. Особой экономии вы не ощутите. Добавьте сюда такой момент как регистрация самодельного транспортного средства, и получите дополнительную головную боль.

    Нет, я вовсе не отговариваю вас пытаться собирать автоприцепы самостоятельно. Есть и готовые чертежи, фото и видео руководства, по которым можно создать нечто необычное и качественное. Если вопрос только в желании реализовать свои задумки, то ничего плохого в изготовлении соответствующего всем нормам самодельного автоприцепа я не вижу.

    Но если вы просто хотите сэкономить, у вас это вряд ли получится. И это факт. Потому я придерживаюсь идеи покупки автоприцепов заводского типа с рессорами, прошедшими все испытания, с конструкцией в соответствии с требованиями и прочими элементами, в надежности и безопасности которых я не буду сомневаться.

    Сборка включает несколько основных этапов:

    • изготовление рамы, которая обеспечит прочность и надежность всей конструкции;
    • создание соединительного узла, то есть элемента, соединяющего прицеп с автомобилем;
    • сборка соединительной муфты для крепления прицепа к машине (фиксируется болтами или сваркой);
    • изготовление оси транспортного средства;
    • домкраты стабилизации — это не обязательные элементы, но улучшающие поведение конструкции на дороге;
    • создание днища и изготовление бортов;
    • выполнение электропроводки и подключение осветительных приборов.

    Четко выполняя работу шаг за шагом, можно добиться отличных результатов и даже превзойти некоторые заводские решения.

    Оформление

    Решив собрать самостоятельно прицеп для своего легкового автомобиля, я могу только позавидовать вашей решительности и способностям. Обязательно поделитесь опытом в сборке. Мне крайне интересно увидеть результат ваших трудов.

    Можно ли самодельное ТС (в нашем случае это автоприцеп) узаконить? Да, конечно. Не важно, будет это одноосный или двухосный прицеп, при его соответствии нормам вы имеете полное право законно эксплуатировать конструкцию.

    Чтобы оформить транспортное средство, собранное своими руками, придется потратить на это свое время. С заводскими все обстоит намного проще, поскольку они проходят все испытания на заводе и продаются с соответствующими документами.

    Самодельные же прицепы оформляют в следующей последовательности:

    • Соберите все чеки и сертификаты качества от деталей, которые вы использовали для создания самодельного прицепа;
    • Создайте для своего ТС описание и сфотографируйте со всех сторон. Фото желательно сразу распечатать;
    • Теперь смело идете в ГИБДД, где вам дадут список документов, необходимый для регистрации;

    • Тут же от сотрудника инспекции получаем направление, позволяющее пройти экспертизу прицепа и лабораторные испытания;
    • Уже с этим направлением вы едете в лабораторию и подаете заявку на проведение тестов. Вместе с заявкой прилагаются фотографии, описание, чеки и сертификаты деталей ТС. Могут дополнительно потребоваться и другие документы, потому уточняйте индивидуально;

    Закончив все этапы, у вас окажется сертификат соответствия, свидетельство и гос номер. Все, ваш самодельный автоприцеп имеет полное право выезжать на дороги общего пользования. С чем я вас и поздравляю!

    Плюс настоятельно советую посмотреть следующие 2 видео. Здесь наглядно показаны все особенности и подводные камни регистрации самодельных устройств.

    На этом все. Подписывайтесь, оставляйте комментарии и приглашайте к обсуждениям этой темы своих друзей!

    (12 оценок, среднее: 4,00 из 5)

    Источник: http://pricep-vlg.ru/legkovye-pricepy/samodelnyj-pritsep/

    Как самостоятельно изготовить подкатной прицеп-эвакуатор

    Ни один автомобилист не застрахован от серьёзных поломок транспортного средства, когда для доставки его в гараж или к месту ремонта без посторонней помощи не обойтись. А поскольку услуги эвакуатора стоят довольно дорого (обычно используется километровый тариф), то транспортировка даже на небольшие расстояния может обойтись «в копеечку». Отечественные кулибины нашли выход. Это использование самодельной подкатной тележки, являющееся дешёвой альтернативой эвакуатору.

    Разновидности прицепов для транспортировки легковых машин

    Обладание таким устройством предоставляет возможность использования собственного бюджетного варианта эвакуатора в случае острой необходимости.

    Рассмотрим основные разновидности таких агрегатов:

    • рамный лафет, основанный на двухосной тележке. Такой автовоз внешне напоминает эстакаду, поскольку его боковые платформы изготавливаются из перфорированного металла. Как правило, автомобильный вариант характеризуется наличием 10% скоса спереди или сзади, а иногда и с обеих сторон. Модификация для перевозки лодок и катеров конструктивно проще – это простая металлическая рама с продольными ложементами, служащими для фиксации судна. В обеих вариантах предусмотрено наличие устройства захвата колёс, стопоры, лебёдка, трапы для заезда на раму;
    • лафет-платформа – это монолитная конструкция, оснащенная по периметру приспособлениями для фиксации перевозимого транспорта, передвижными аппарелями, а также трапом, располагающимся в задней части платформы. Преимущество такой конструкции – устойчивость при размещении центра тяжести ТС не по центру лафета. Отсутствие бортов позволяет перевозить грузы любой геометрии. Комплектуется приспособлениями, облегчающими фиксацию и погрузку/выгрузку автомобиля;
    • лафет-трейлер, который по большому счёту эвакуатором не является. В большинстве случаев это устройство для перевозки катеров или моторной техники. От предыдущего варианта отличается наличием укрытия, которое может присутствовать в виде мягкого непромокаемого тента или пластикового навеса;
    • бортовой прицеп может иметь рамную конструкцию с аппарелями или сплошной пол. Борта также могут быть сплошными или рамными. Бортовой прицеп занимает промежуточное положение между трейлером и платформой;

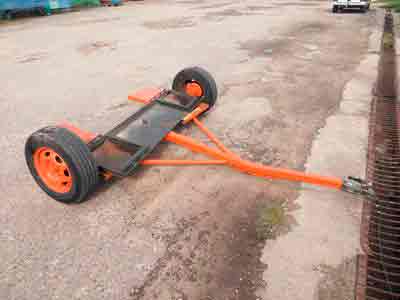

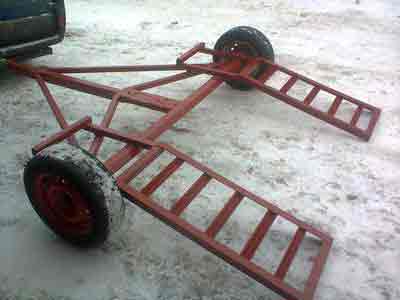

    • подкатной прицеп, имеющий одноосную конструкцию. На его фиксирующие плоскости загружается передняя ось транспортируемого легкового автомобиля, задние колёса остаются на полотне дороги. Такой прицеп, именуемый подкатной тележкой, характеризуется простотой конструкции и компактными размерами. Поворотный механизм здесь не нужен, из дополнительных приспособлений необходимо только устройство для фиксации колёс перевозимого авто.

    По техническим характеристикам самодельные прицепы можно классифицировать следующим образом:

    • одноосные устройства предназначены для перевозки одного автомобиля массой до 2000 кг. или двух экземпляров мототехники типа квадроциклов или скутеров с таким же ограничением по весу. Оптимальные размеры таких прицепов – 5,0 х 2,0 метра, высота бортов при их наличии не превышает 2,5 см.;
    • двухосные отличаются большим диапазоном грузоподъёмности (от 1 до 8 тонн). Имеют размеры в пределах 1,75-4,50 м. в ширину и 3,25-7,00 м. в длину. Погрузочная высота колеблется в пределах 50-85 см. Габаритные прицепы могут использоваться для транспортировки двух легковых авто или 4 экземпляров мототехники;
    • прицепы с частичной погрузкой предназначены для доставки легковых машин, их полезная нагрузка не превышает 600-700 кг., что налагает определённые ограничения на весовые характеристики транспортируемого автомобиля – его масса не должна превышать 1500 кг. Типичный представитель класса – прицеп-подкат.

    Изготовление подкатного прицепа своими руками

    Изготовление любого технического устройства требует наличия этапа проектирования. Чтобы сделать прицеп-подкат своими руками, также потребуются чертежи. Даже если вы считаете себя грамотным специалистом, не следует полагать, что сможете справиться с работой на глаз. Малейшая ошибка может привести к тому, что прицеп нельзя будет эксплуатировать.

    Приведём пример сборки конструктивно несложного подкатного прицепа. Для этого нам понадобятся:

    • труба квадратного сечения;
    • швеллер;
    • тонкостенные стальные листы;
    • более толстая листовая сталь для днища;
    • пара колёс;
    • детали ходовой в сборе;
    • детали подвески;
    • фаркоп;
    • тормозная система;
    • непромокаемая ткань;
    • кронштейны и угловой крепёж;
    • набор инструментов (шуруповёрт, болгарка, дрель);
    • сварочный аппарат.

    Собрав все необходимые компоненты, можно приступать к изготовлению прицепа. Примерный алгоритм сборки:

    • основа всей конструкции – рама. Она должна быть достаточно прочной, чтобы выдержать нагрузку от передней части транспортируемого автомобиля. Изготавливается из труб методом сварки. Если у вас есть опыт в этом деле, можно попробовать сделать раму самостоятельно. Но поскольку это очень ответственная операция, лучше доверить работу профессиональному сварщику. Главное – тщательно проверить сварные швы, они не должны содержать дефектов;
    • прямоугольная рама, из каких бы труб не была изготовлена, не обладает достаточной жёсткостью, чтобы противостоять боковым нагрузкам. Поэтому она укрепляется рёбрами из швеллеров, которые привариваются поперек рамы. Самая надёжная схема – треугольная, то есть два швеллера привариваются к одной из поперечных труб вместе, а другие концы – с противоположной стороны по углам, то есть получается треугольник. По краям необходимо смонтировать кронштейны, назначение которых – фиксация амортизаторов;
    • сцепной механизм лучше приобрести магазинный, и не столько ради ускорения рабочего процесса, сколько для упрощения регистрации прицепного устройства;
    • ось подкатного прицепа располагают не посередине, а со смещением к задней его части;
    • следующий шаг – оборудование устройства тормозной системой пассивного типа. Она окажется незаменимой, когда прицеп будет стоять на неровной поверхности с приличным градиентом;
    • теперь можно приступать к монтажу дна и установке бортов. Там, где используются болтовой крепёж (например, для соединения листов между собой), болты должны быть надёжными. Боковые и передний борта привариваются жёстко с использованием уголков, а задний должен быть откидным, так что его устанавливаем с использованием подвижной конструкции. Кроме того, его необходимо оснастить катафотами, фонарями и рамкой для установки номерного знака. Оранжевые катафоты потребуются на боковых бортах, белые и оранжевые – спереди;
    • осталось установить колёса, а также предусмотреть механизм фиксации колёс транспортируемого авто – и наш прицеп-эвакуатор готов.

    Нужны ли документы на такое простое прицепное устройство? Согласно ПДД, да, поэтому регистрация прицепа потребуется, и это самая сложная часть работы. Проблемы могут возникнуть из-за п. 20 Правил (запрет буксировки на самодельном прицепе, не оборудованном тормозами), но здесь есть один нюанс: можно перевозить ТС, весящее вдвое меньше машины-буксира. При регистрации можно так и говорить: намерен использовать прицеп для буксировки малолитражки.

    Источник: http://remam.ru/raznoe/kak-sdelat-podkatnoj-pritsep-evakuator.html

    Как сделать прицеп своими руками по подготовленным чертежам

    Рама прицепа

    Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

    После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

    Необходимые инструменты и материалы

    Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

    1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
    2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
    3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
    4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
    5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
    6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
    7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
    8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

    Соединение прицепа с автомобилем

    Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

    При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

    Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

    Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

    Самодельные прицепы для легковых автомобилей

    Прицепы бывают двух видов произведённые специализирующимся заводом или самодельные:

    • Заводские прицепы не требуют дополнительных разрешительных документов для их регистрации и постановке на учёт. Но в то же время заводские прицепы не всегда устраивают автолюбителей своими техническими характеристиками, а если и устраивают, то их цена не померено высока. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недочётов.
    • Самодельный прицеп является конструкцией, которую автолюбитель собирает по своему чертежу с материала, который устаревает его по качеству, при этом придерживаясь ГОСТ стандартов по его сборке. Что касается регистрационных аспектов такого изделия, то они намного затратный, чем при регистрации заводского, так как необходимо дополнительные разрешения для эксплуатации самодельного прицепа.

    Если рассматривать с экономической точки зрения, то затраты на самодельный прицеп с учётом всех регистрационных расходов значительно, ниже чем покупка нового.

    Также стоит учитывать, что самодельный прицеп будет намного качественней, чем заводской хотя бы потому что весь процесс изготовления будет контролироваться самим автолюбителем.

    Соединительная муфта

    Установка соединительной муфты возможна на болтах или с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

    В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

    Необходимый минимум материалов

    • Квадратная туба и швеллер
    • Листы стали для обшивки
    • Металлический лист для дна
    • Ходовая
    • Несколько колес
    • Подвеска и тормозная система
    • Ткань из непромокаемого материала
    • Фаркоп
    • Электрооборудование
    • Угловые крепления и кронштейны
    • Болгарка, шуроповерт и другие инструменты
    • Сварка

    Ось прицепа

    Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

    Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

    Инструкция как сделать прицеп

    Первым делом, как и всегда, стоит задуматься над проектированием прицепа. Для этого важно составить подробный чертеж, а также план по сборке деталей.

    Не стоит думать, что можно справиться на глаз, так как малейший просчет приведет к тому, что прицепом будет невозможно пользоваться.

    Стабилизирующие домкраты

    Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

    Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

    Регистрация самодельного автоприцепа в ГИБДД

    Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу. Важно, чтобы лаборатория была аккредитована. Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент. При таком обстоятельстве его лучше покупать. Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине. При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.

    Внедорожный прицеп

    Постоянно проходят мероприятия и выставки для демонстрации автомобильной техники. Автомобилисты любят похвастаться легковым прицепом, созданным своими руками, который вписывается под стиль авто, хотя бы за счет цветовой гаммы. Сегодня выгодно делать прицеп самостоятельно. Индивидуальные решения пополняют коллекцию технических находок при конструировании прицепа. Надежность и безопасность остаётся неизменным правилом.

    Борта устройства

    При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

    Оборудование и комплектующие

    Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

    1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
    2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
    3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
    4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.
    1. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
    2. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
    3. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
    4. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
    5. Тормоза.
    6. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
    7. Тент или материал для него (баннерная ткань, брезент и т.д.).
    8. Крепежные приспособления (уголки, кронштейны, и т.д.).
    9. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
    10. Сварочный аппарат.
    11. Изготовление и сборка самодельного прицепа для легкового автомобиля

    Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

    1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
    2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.
    1. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
    2. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
    3. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.
    1. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.
    1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

    Предназначение и особенности легкового прицепа для автомобиля

    Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

    Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

    Типы автоприцепов собранных своими руками

    Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.

    Рама самодельного прицепа

    Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.

    Прицеп изготовленный своими руками

    Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг. Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками. Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп. Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.

    Зарегистрировать прицеп в ГАИ

    Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

    2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

    3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

    Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

    ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

    Параметры, размеры и общие технические требования

    ОСТ 37.001. 220-80

    Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

    ПАРАМЕТРЫ И РАЗМЕРЫ

    1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

    1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

    1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

    1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

    1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

    1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

    1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

    1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

    ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    2.1. Общие требования

    2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

    2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

    2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

    2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

    2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

    2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

    2.1.7. Прицепы должны иметь места для установки домкрата.

    2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

    2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

    2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

    2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

    2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

    2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

    2.2. Требования к системам, узлам и агрегатам

    2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

    2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

    2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

    2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

    2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

    2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

    При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

    КОМПЛЕКТНОСТЬ

    3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

    3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

    МАРКИРОВКА

    4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

    4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

    Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

    Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

    Как сделать прицеп для автомобиля видео

    Легковой прицеп своими руками видео

    Прицеп своими руками легко

    Процесс изготовления прицепа

    Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.

    Чертеж прицепа

    Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп. Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат. Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:

    • Квадратный металлопрокат 30х60 мм или 25х25 мм подойдёт для рамы, стойки, дополнительных рёбер жёсткости. Хотя для последних подходит и уголок на 40 мм. П-образный швеллер подойдёт для балок моста.
    • Борта и дно делаются из толстой многослойной фанеры 10-12 мм или листа оцинкованного железа 0,8 мм. При комбинировании получится экономный вариант. В любом случае крепёж конструкции для бортов должен объединять кузов.
    • Ходовую часть легче найти на разборе «Жигулей» или «Москвича». В неё входят: Ось;
    • Ступицы;
    • Рессоры;
    • Рессорные серьги;
    • Стремянка с подкладками;
    • Амортизаторы;
    • Колёса.

    Разновидность

    Прицеп для автомобиля может быть как одноосным, так и двухосным. У второго есть свои плюсы и минусы.

    К плюсам можно отнести:

    • Большую грузоподъёмность
    • Устойчивость на дорогах

    А минусы у двухосного изделия следующие:

    • Большой вес
    • Сложное управление
    • Плохая мобильность

    При изготовлении следует учитывать то, что масса перевозимого груза, не должна превышать 750 килограмм, а нагрузка на одно колесо не должна превышать 700 килограмм.

    Автоприцепы различаются по следующему типу:

    • Для туризма, например прицеп палатка
    • Для перевозки грузов, общего значения
    • Специального значения
    • Для яхт, катеров
    • Коммерческие

    Очень часто они комплектуются тентом, а у автовладельцев которые часто путешествуют, большей популярностью пользуются дома на колесах. Но для их перевозки автомобиль должен иметь достаточную грузоподъёмность, для таких целей отлично подходит Нива Шевроле либо любой другой внедорожник. Цена автоприцепа зависит от таких качеств как:

    • Габариты
    • Сложность конструкции
    • Комплектация
    • Назначение

    Обычный АП, можно купить в пределах 30 тысяч рублей, его масса будет в пределах 180 килограмм, а вес перевозимого груза примерно 525 килограмм. А вот цена на АП для перевозки катеров, может быть от 200 тысяч рублей.

    Чтобы соединить изготовленную конструкцию с авто, нужно подобрать шар, такой чтобы он подходил к фаркопу. Изготавливая сцепную часть, следует учитывать ее длину, чем она будет меньше, тем автоприцеп будет быстрее реагировать на совершающие маневры, что может привести к выпадению груза, рекомендуемая длина составляет от 1.5 до 2.5 метром, длина зависит от того для чего будет предназначаться устройство.

    Чтобы изготовить прицепное устройство, нужно приготовить три стальных трубы, желательно квадратных, отлично подойдет швеллер, их нужно соединить между собой сваркой, и уголком металлическим произвести их усиление.

    Соединительную муфту, можно закрепить болтами, или сваркой. Сварка сделает данный узел более прочным. Если вы решили использовать болты, то желательно использовать 8 класс.

    Какие автомобили можно дооснастить фаркопом?

    На большинство автомобилей может быть установлен фаркоп. Правда, есть некоторые ограничения для электрических, гибридных и спортивных автомобилей. Прицепное устройство может быть использовано только в том случае, если автопроизводитель предусмотрел возможную нагрузку прицепа на конструкцию автомобиля. Также на автомобили с маленьким дорожным просветом не может быть установлен фаркоп, поскольку в таком случае прицепное устройство будет находиться на очень маленькой высоте. В идеале после установки фаркопа он должен располагаться на высоте от 350 до 420 миллиметров.

    Также тормозная система автомобиля должна иметь достаточно усилий, чтобы замедлить автомобиль с дополнительным весом прицепа (750 кг). И конечно, машина должна иметь хорошую систему охлаждения двигателя, чтобы выдержать лишнюю нагрузку от груза в прицепе. Сами понимаете, что не все автомобили могут быть так подготовлены с завода для прицепа. К счастью, большинство современных автомобилей приспособлены для использования прицепа. Но есть и такие авто, в которых автопроизводители запрещают использовать прицеп без дополнительных конструкций и модернизаций машины.

    Кстати, если вы захотите установить прицепное устройство именно на такие автомобили, то вам придется оформлять в ГИБДД изменения в конструкцию машины, пройдя экспертизу безопасности. Если же автопроизводитель разрешает изначально использовать машину для перевозки прицепа с грузом, то при установке фаркопа вам нет необходимости оформлять в ГИБДД внесенные изменения в конструкцию ТС.

    Блок согласования для фаркопа своими руками

    Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

    Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

    Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

    Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

    Фаркоп для Рено Дастер 4х4

    Сколько стоит дооснастить автомобиль фаркопом?

    Материальные затраты различаются в зависимости от типа фаркопа и типа прицепа, который вы планируете использовать. Также важно, какую максимальную нагрузку может выдержать сцепное устройство. Как правило, стационарный несъемный фаркоп стоит дешевле, чем съемный. Разброс цен на несъемные или условно-съемные фаркопы достаточно большой – от 2 000 до 6 000 рублей. Плюс добавьте сюда установку сцепного устройства на автомобиль. Приблизительно для этого может понадобиться около 1,5-3,0 часов. Это обойдется в среднем от 2 500 до 5 500 рублей в зависимости от марки, модели, года выпуска автомобиля, модификации буксирной сцепки и необходимости подрезки заднего бампера.

    Смотрите также: Калькулятор расхода топлива: Рассчитать расход топлива

    Плюс не забывайте, что вам нужен электрокомплект для оснащения прицепа электропитанием. К сожалению, в зависимости от марки и модели автомобиля оригинальный комплект электрики для электропитания прицепа стоит немаленьких денег. Например, оригинальная электрика фаркопа для автомобилей BMW стоит около 7 000-8 500 рублей (в среднем).

    Да, конечно, есть и более дешевые китайские комплекты электрики для питания прицепов, которые стоят очень и очень дешево. Но мы бы не советовали вам использовать их, поскольку среди таких универсальных китайских товаров очень часто встречаются некачественные вещи, что опасно для электрики вашего автомобиля. Помните, что использование некачественной проводки в машине может привести как к повреждению электроники машины (блок управления двигателем, различные датчики, предохранители и т. п.), так и к возгоранию авто.

    Также комплект проводов, который вам придется купить, должен соответствовать электрике прицепа. Так что заранее уточните у продавца прицепов, какой комплект электропроводки вам покупать.

    Кроме того, во многих современных автомобилях для питания прицепа, возможно, придется провести настройку компьютера авто, в котором может быть включена блокировка для подачи питания на внешние устройства. И если вы не проведете специальную адаптацию в автомастерской, скорее всего, ваш прицеп останется без электропитания.

    Смотрите также: Вот насколько тратится больше топлива из-за груза на крыше автомобиля

    В том числе для питания прицепов в современных автомобилях, в которых есть электронная система управления, может понадобиться установка специального контроллера для управления электрической системой прицепа. Правда, при покупке оригинальных комплектов для электрооснащения прицепов этот специальный контроллер идет в комплекте. В дешевых универсальных комплектах, как правило, таких контроллеров адаптации электропитания прицепа нет.

    Ходовая часть

    Крепление колес на ступице для прицепа

    Самой важной частью работы является монтаж ходовой части. Сначала следует приготовить колесную ось. Колеса приспособить можно любые, но прицеп для мотоблока, сделанный на резиновом ходу, облегчит управление и повысит безопасность при езде. Ось прочно приваривается к лонжеронам в нескольких точках и продольному шарниру. Ее длину нужно выбрать с учетом того, чтобы колеса не выступали за габариты самодельного кузова.

    Для лучшей фиксации оси используют уголковые опоры. Ходовой узел нужно установить строго параллельно поперечной балке каркаса. Использование трубчатой оси повысит прочность конструкции при превышении допустимой нагрузки. Положение ступиц в трубе должно обеспечивать минимальное биение колеса.

    Оформление

    Решив собрать самостоятельно прицеп для своего легкового автомобиля, я могу только позавидовать вашей решительности и способностям. Обязательно поделитесь опытом в сборке. Мне крайне интересно увидеть результат ваших трудов.

    Можно ли самодельное ТС (в нашем случае это автоприцеп) узаконить? Да, конечно. Не важно, будет это одноосный или двухосный прицеп, при его соответствии нормам вы имеете полное право законно эксплуатировать конструкцию.

    Чтобы оформить транспортное средство, собранное своими руками, придется потратить на это свое время. С заводскими все обстоит намного проще, поскольку они проходят все испытания на заводе и продаются с соответствующими документами.

    Самодельные же прицепы оформляют в следующей последовательности:

    • Соберите все чеки и сертификаты качества от деталей, которые вы использовали для создания самодельного прицепа;
    • Создайте для своего ТС описание и сфотографируйте со всех сторон. Фото желательно сразу распечатать;
    • Теперь смело идете в ГИБДД, где вам дадут список документов, необходимый для регистрации;
    • Тут же от сотрудника инспекции получаем направление, позволяющее пройти экспертизу прицепа и лабораторные испытания;
    • Уже с этим направлением вы едете в лабораторию и подаете заявку на проведение тестов. Вместе с заявкой прилагаются фотографии, описание, чеки и сертификаты деталей ТС. Могут дополнительно потребоваться и другие документы, потому уточняйте индивидуально;

    Закончив все этапы, у вас окажется сертификат соответствия, свидетельство и гос номер. Все, ваш самодельный автоприцеп имеет полное право выезжать на дороги общего пользования. С чем я вас и поздравляю!

    Фаркоп на «Дастер» своими руками

    Ниже приводим вариант на «Дастер» – чертежи и схемы для самостоятельного изготовления и установки. На Дастер 2019 4 на 4 подойдёт следующий вариант:

    Для самостоятельного производства понадобятся чертежи отдельных элементов на «Дастер» 4х4:

    Как поставить фаркоп на Niva Chevrolet

    Велосипедный багажник на фаркоп своими руками

    Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

    Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

    В нынешнее время выбор подобных аксессуаров весьма разнообразный
    Смотрите также:

    Как поставить фаркоп на ВАЗ 2110/2112 своими руками

    Виды и особенности используемых тормозных систем

    Поскольку груженый прицеп для авто существенно влияет на разгонную и тормозную динамику, для конструкций со снаряженной массой, превышающей 750 килограммов, обязательно наличие буксировочных тормозов.

    Помимо них используются дополнительные системы, повышающие безопасность эксплуатации прицепа. Стояночный тормоз гарантирует надежную фиксацию колес, в то время как аварийная система блокирует диски в случае разрыва сцепки с автомобилем.

    Простейшие буксировочные тормоза используют усилие, возникающее на фаркопе в момент торможения для передачи через поршень. Современные системы предлагают разнообразные электронные и механические решения с повышенной безопасностью.

    Требования ПДД к тормозному пути автомобиля с груженым прицепом для ровной сухой асфальтовой дороги – не более 16,3 метра при скорости в момент торможения 40 км/ч.

    Ось конструкции

    Далее приступаем к оси. Как правило, ее устанавливают сзади прицепа, на расстоянии 40 процентов от длины всей конструкции. После того, как возьмут все замеры, раму переворачивают на ровной площадке. Преимущественно, ось собирают и монтируют с помощью ботов. К установке можно приступать лишь после взятия контрольных замеров (центр оси должен совпадать с центром соединительного узла).

    Сварка рамы

    • Разложите лонжероны, траверсы и поперечины на ровной поверхности.
    • Сварите их, придерживаясь размеров.
    • Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
    • Сварите дышло и прикрепите к нему ТСУ.
    • Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
    • Установите на оси ступицы, а на них колеса.
    • Поставьте прицеп на колеса.
    • Зафиксируйте ТСУ на шаре фаркопа авто.
    • Подкатите прицеп к дышлу.
    • Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
    • Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

    Финишные операции

    Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

    Хотите сдвоенную ось? Сварите 2 балки моста, купите 4 короткие рессоры и установите все так, чтобы расстояние между осями было не больше метра.

    Прицеп своими руками: чертежи рамы

    Самую простую раму обычно изготавливают из квадратного металлопроката (стальной трубы с оптимальным сечением сорок на сорок миллиметров). Сварить ее не составит труда любому, кто умеет пользоваться сварочным аппаратом. Нужно помнить, что следует соблюдать технику безопасности при работе с оборудованием, которое может нанести какой-либо ущерб.

    Будущая рама будет стандартной формы, а именно — прямоугольной. Сначала требуется нарезать металлический прокат на нужную длину. Сама рама должна быть усилена, иначе на ней нельзя будет перевозить какие-то тяжелые грузы. Помимо каркаса, требуются еще и продольные балки, которые и делают его крепче.

    В длину прицеп, своими руками изготовленный, будет двести сантиметров. Этого достаточно, чтобы перевезти любые строительные материалы или не очень габаритные грузы. Ширина рамы будет около ста сантиметров. Высота — сорок сантиметров. Это среднестатистический прицеп для автомобиля, своими руками который можно сделать. Поддерживать дно будут две продольные и пять поперечных балок. Такая конструкция очень прочная, легкая, а самое главное, надежная. Чтобы прямые получились одинаковые, обязательно требуется с линейкой все замерить, иначе выйдет все кривым.

    Для рамы понадобится четыре балки по двести сантиметров, шесть по сто сантиметров и семь по сорок сантиметров. Тщательно все отмерив, можно приступать к нарезанию металлического бруса.

    Размер конструкции может варьироваться по желанию хозяина. После того как будут нарезаны балки, можно приступать к самой интересной части работы – сварке!

    Ваша машина в надежных руках!

    Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

    Электроприборы

    Помните, что делая прицеп легковой своими руками, вы изготавливаете конструкцию, которая будет принимать участие в дорожном движении. Таким образом, в обязательном порядке нужно установить сзади отражатели, поворотники, габариты, а также стоп-огни. На внешних частях бортов необходимо наличие оранжевых отражателей. Левый борт дополнительно оснащают габаритами белого света. Затем проводку подводят к автомобилю через розетку фаркопа.

    Дополнительно можно установить систему торможения, которая повысит управляемость транспортным средством с прицепом, а также поможет избежать различных непредвиденных ситуаций, что иногда возникают на дороге.

    Нужно ли ставить прицеп на учет в ГИБДД?

    Конечно, нужно. Согласно действующему законодательству любое транспортное средство необходимо зарегистрировать в Госавтоинспекции в течение 10 ней с момента заключения сделки купли-продажи, мены или дарения.
    Определение в пункте 1.2 ПДД РФ: «Транспортное средство» — устройство, предназначенное для перевозки по дорогам людей, грузов или оборудования, установленного на нем.
    Как зарегистрировать прицеп в ГИБДД, наверное, знает большинство автолюбителей, поскольку процедура постановки на учет прицепа точно такая же, как и при регистрации автотранспорта в органах Госавтоинспекции.

    Как установить фаркоп самостоятельно?

    Мы нашли для вас короткую инструкцию по самостоятельной установке сцепного устройства для прицепа на ваш автомобиль, которую сделал журнал AutoBild. Итак, поехали:

    На фото журналист немецкого автожурнала. Перед ним электрический комплект питания для прицепа и конструкция фаркопа Rameder

    Необходимая документация и нюансы оформления

    Эксплуатация транспорта с ТСУ предусматривает у автовладельца обязательное наличие следующих документов:

    1. Паспорт установленного оборудования, содержащий данные по его монтажу. В паспорте должна быть отметка автосервиса, где был установлен фаркоп на машину.
    2. Сертификат на установленное оборудование.
    3. Акт о выполненных по монтажу работах.

    Таких документов будет достаточно для дорожной инспекции, в ситуациях, когда установленный фаркоп сертифицирован для использования на определённой модели транспорта.

    В ином случае, когда эксплуатируемое оборудование не указано в руководстве пользователя как допустимое к использованию, имеет особенности по монтажу, тогда автовладельцу стоит позаботиться, во избежание проблем с законом, о регистрации тягово-сцепной конструкции.

    Рассмотрим подробно алгоритм, являющийся ответом на вопрос, как прицепное устройство оформить для эксплуатации на легковом автомобиле, с соблюдением всех законодательных, процессуальных норм.

    Процедура предполагает следующие мероприятия:

    1. Посещение отдела ГИБДД, где необходимо подать заявление, которое содержит прошение на проведение предварительной экспертизы с последующим разрешением на установку тягового оборудования. Вместе с заявлением автовладельцу надо предъявить СТС, ПТС и их копии, документацию на устанавливаемый агрегат.
    2. После получения «вердикта» экспертов ГИБДД, на основании разрешения, владельцу транспорта нужно обратиться в специфицированный центр, с полномочиями на проведение работ по монтажу и осуществить установку оборудования на легковое авто. Подтверждением специализированного монтажа выступает акт выполненных работ от исполнителя, декларация и сертификат о соответствии установки.
    3. Вышеперечисленные документы дают право обратиться в организацию, уполномоченную провести осмотр изменений и выдать диагностическую карту.
    4. В отделение ГИБДД предоставить автомобиль для проведения заключительной экспертизы. Автовладелец должен предъявить в органы ГИБДД декларацию из сервисного центра, диагностический лист, удостоверяющий безопасность внесённых изменений, документы на автомобиль и установленную деталь, оригинал разрешения на установку ТСУ от экспертной комиссии.
    5. После технической экспертизы в отделе ГИБДД и проверки представленных документов, автовладельцу выдадут свидетельство, санкционирующее эксплуатацию машины с установленным тягово-сцепным оборудованием.

    Свидетельство, подтверждающее безопасность установки, является гарантом безнаказанной эксплуатации авто с установленным фаркопом. Не стоит забывать о том, что узаконивания также требует прицеп, который будет эксплуатироваться для транспортирования грузов.

    Предлагаемый ассортимент

    Если вы хотите сделать из Нивы автомобиль для охоты, рыбалки, перевозки стройматериалов, повседневных работ в области сельского хозяйства, тогда стоит присмотреться к следующим вариантам:

    Маркировка шин: расшифровка обозначений

    • Крепыш;
    • Скиф;
    • Спутник;
    • Купава;
    • МЗСА;
    • Батыр;
    • Трейлер и пр.

    О них мы говорили достаточно много, что позволит вам более подробно узнать про каждый из предложенных вариантов.

    Поскольку автомобиль Нива не относится к числу дорогих, тратить большие деньги на прицеп и его обслуживание никто не собирается. Делаем вывод, что купить следует проходимый, надежный и простой в эксплуатации и обслуживании вариант.

    Плюс особое внимание обратите на способности машины по буксировке. Нива не может потянуть за собой автоприцеп любого размера. Есть четкие ограничения, предусмотренные производителем, которые составляет 600-750 кг. Соответствующую информацию о буксировочной массе вы найдете в руководстве по эксплуатации и технической спецификации кроссовера.

    Когда машины буксируют сверх своей нормы, это опасно для вашей жизни и других участников дорожного движения. Авто просто не справляется с повышенными нагрузками, что влечет за собой аварии и не только. Потому масса буксируемого прицепа не должна выходить за рамки действующих ограничений для вашей версии Нивы.

    При выборе прицепа следует понимать, для каких целей вы планируете использовать его.

    Штрафные санкции за несоответствующий монтаж фаркопа

    Сцепная конструкция для транспортирования грузов, хоть и не идентифицирована в законодательной документации в качестве дополнительной оснастки автомобиля, за несоответствующую установку или монтаж с несоблюдением регламента подразумевает финансовое наказание для автовладельца. Предопределяется наказание статьёй 12.5 административного кодекса РФ, которая предопределяет штраф в размере от пятисот до пяти тысяч рублей в таких ситуациях:

    1. Отсутствие документов на фаркоп или несоответствие тяговой конструкции стандартам, установленным автопроизводителем.
    2. ТСУ установлено в несоответствующем месте или же с техническими недочётами.
    3. Техническая неисправность конструкции.

    Мера наказания предопределяется критериями опасности, которую автовладелец несёт при эксплуатации машины с ТСУ не соответствующего стандартам образца или при некорректном его монтаже.

    Эксперты рекомендуют иметь постоянно при себе документы, которые подтверждают факт безопасности эксплуатации фаркопа, в ином случае, собственнику авто грозит денежное взыскание. При непризнании штрафа, его придётся оспаривать в суде, что не всегда выгодно с финансовой позиции.

    Борта и днище

    Из материалов для обшивки можно использовать:

    • листы стали;
    • поликарбонат;
    • дерево и т. д.

    Выбор тут зависит исключительно из ваших финансовых возможностей и особенностей эксплуатации конструкции. В то же время, желательно делать уголки из стали, какой бы материал вы ни выбрали. Независимо от типа обшивки, ее крепят к раме при помощи болтов.

    Возможные варианты прицепа

    Прицепы для мотоблока чаще всего выходят из строя из-за превышения допустимой нагрузки. Поэтому вначале следует определиться с основными видами работ, для которых предназначается модель, и объемами перевозок. Возможны следующие варианты.

    Устройство прицепа к мотоблоку

    Легкий прицеп. Модель, рассчитанную на грузоподъемность 50-70 кг без веса водителя, легко можно сделать из обычной садовой тележки с одной осью. К ней достаточно приварить прицепной механизм и сделать подставочку для сиденья.

    Универсальный вариант пригоден для перевозки малогабаритных грузов весом до 120 кг на участке с неровным рельефом. П-образная рама сваривается из двутавра. К дышлу присоединяется прицепное устройство из плуга.

    Тяжелая модель на резиновом ходу наиболее рациональна, хотя и немного дороже. Она позволяет использовать все возможности мотоблока и удлиняет срок его службы на десятки лет. Для ее изготовления необходимо приобрести металлопрофиль нужного размера и некоторые запчасти автомобильной ходовой.

    Порядок постановки на учет самодельных прицепов

    Регистрацией самодельных прицепов и в России, и в Украине занимаются МРЭО. На руках вы должны иметь:

    • заключение независимого эксперта о соответствии данного транспортного средства техническим требованиям ГОСТа. Чаще всего этим занимаются автомобильные НИИ;
    • справку из МРЭО об отсутствии у прицепа идентификационного номера;
    • сертификат на сцепное устройство (именно поэтому мы советовали его лучше купить, чем сделать самому);
    • копию удостоверения личности (паспорта) владельца прицепа;
    • копию техпаспорта тягового автомобиля.

    При наличии данного пакета документов вас допустят к техосмотру, при положительном завершении которого присвоят идентификационный номер.

    Обращаем внимание на то, что получение экспертной оценки относится к платным услугам и удорожает стоимость прицепа. Водители, сталкивавшиеся с подобной проблемой, говорят, что получение такой справки «съедает» практически всё, что удалось сэкономить на сборке самого транспортного средства. Вы можете избежать регистрации, если планируете ездить с прицепом по проселочным дорогам. Однако при его изготовлении вам все равно придется следовать требованиям ГОСТа, поскольку безопасность — прежде всего! Процедура регистрации довольно трудоемка, но по ее завершении вы сможете использовать прицеп по назначению, не опасаясь штрафов. А если вдруг на борту вашего творения появятся повреждения, мы с удовольствием расскажем, как удалить царапины на кузове.

    Источник: http://prometey96.ru/ekspluataciya/pricep-svoimi-rukami.html

    Как сделать двухосный прицеп для авто своими руками

    Если заводские прицепы для легковых автомобилей вас чем-то не устраивают и вы решили сделать двухосный прицеп для легкового автомобиля своими руками, то эта статья – для вас.

    Требования ГОСТ к параметрам легкового прицепа

    Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

    • Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
    • Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
    • Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
    • Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
    • Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
    • Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
    • Его дорожный просвет не может быть меньше клиренса буксирующего авто.
    • Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
    • Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
    • Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
    • Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
    • К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
    • Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
    • У прицепа должны быть места для установки домкрата.
    • Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
    • Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
    • Его окраску и внешний вид регламентирует ГОСТ 7593-80.
    • Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
    • Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
    • Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
    • Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
    • Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
    • Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

    Список необходимого для изготовления прицепа

    Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

    1. Тягово-сцепное устройство – 1 шт.
    2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
    3. Задняя ступица от того же авто, что и ось – 2 шт.
    4. Рессоры от любой машины – 2 шт.
    5. Серьга заднего конца рессоры –2 шт.
    6. Стремянки с подкладками – 2 комплекта.
    7. Амортизаторы – 2 шт.
    8. Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
    9. Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
    10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
    11. Шарнирная петля – 4 шт.
    12. Устройство фиксации борта – 4 шт.
    13. Задние фонари – 2 шт.
    14. Многожильные изолированные провода.
    15. Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
    16. Листовая сталь толщиной 0,8 мм.
    17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

    Из инструмента необходим сварочный аппарат, болгарка и электродрель.

    Изготовление моста

    Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

    Сварка рамы

    • Разложите лонжероны, траверсы и поперечины на ровной поверхности.
    • Сварите их, придерживаясь размеров.
    • Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
    • Сварите дышло и прикрепите к нему ТСУ.
    • Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
    • Установите на оси ступицы, а на них колеса.
    • Поставьте прицеп на колеса.
    • Зафиксируйте ТСУ на шаре фаркопа авто.
    • Подкатите прицеп к дышлу.
    • Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
    • Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

    Финишные операции

    Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

    Хотите сдвоенную ось? Сварите 2 балки моста, купите 4 короткие рессоры и установите все так, чтобы расстояние между осями было не больше метра.

    Как зарегистрировать самодельный прицеп

    Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

    • Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
    • Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
    • Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
    • Копию своего паспорта.
    • Копию техпаспорта тягового авто.
    • Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
    • Квитанцию об оплате госпошлины.
    • сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

    Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

    Источник: http://autolirika.ru/soveti/dvuhosnyj-pricep-dlya-avto-svoimi-rukami.html

    Делаем прицеп своими руками: требуемые материалы и особенности проводимых работ

    Сделать легковой прицеп своими руками достаточно просто при наличии материалов и инструментов. Даже при условии закупки всех материалов такой прицеп обойдется дешевле заводского. Причем в большинстве случаев удается использовать различные подручные материалы и приспособления. Самостоятельно можно изготовить прицеп практически любых габаритов под те или иные задачи.

    Далее разберем, как сделать прицеп своими руками на примере изделия стандартной конфигурации. Вы можете изменять размеры и другие параметры по своему усмотрению. Главное следовать основным принципам сборки прицепа.

    Материалы для изготовления прицепа

    Основные материалы, которые потребуются:

    • листовой металл;
    • металлический профиль разного сечения (для изготовления рамы, бортов);
    • колеса;
    • прочная ось;
    • рессоры (амортизаторы) и другие детали для подвески;
    • болты и другие крепежные элементы;
    • подвижные навесы для открывания бортов.

    • Из инструментов необходимы дрель, УШМ, сварочный аппарат, отвертки, молоток, тиски, пассатижи, гаечные ключи и некоторые другие ручные инструменты.

    На фото прицепа, сделанного своими руками можно ознакомиться с различными вариациями таких конструкций. Перечень необходимых материалов может значительно отличаться в зависимости от вида прицепа.

    Изготовление рамы

    Рама является основанием всей конструкции. Она должна быть прочной и жесткой. От рамы зависит предназначение прицепа и его возможности. К примеру, если необходимо изготовить прицеп для лодки из ПВХ, которую планируется перевозить в надутом состоянии, следует учесть ее размеры. На основе этих размеров прежде всего определяются габариты рамы, а уже затем основные параметры прицепа.

    Раму можно делать так, чтобы она была между колесами, или располагалась поверх них. Это также влияет на особенности конструкции. Рама изготавливается из металлического профиля большого сечения и имеет прямоугольную форму.

    Но, перед сборкой необходимо определить размеры и чертежи прицепа. После определения потребностей нанесите все размеры на чертеж.Здесь необходимо предусмотреть не только параметры, но и все составляющие конструкции.

    Рекомендуется воспользоваться уже готовым чертежом, который при необходимости можно адаптировать под ваши потребности.

    1. В конструкции рамы рекомендуется предусмотреть ребро жесткости, особенно если прицеп будет достаточно больших размеров.

    Необходимо изготовить конструкцию, посредством которой прицеп будет подсоединяться к автомобилю. От ее длины зависит управляемость прицепа. Не делайте соединительную часть слишком длинной, это ухудшит управляемость.

    Рекомендуемая длина составляет 1,5-2,5 м в зависимости от размеров и предназначения прицепа. Деталь желательно изготавливать из толстых квадратных профильных труб. Необходимо три трубы. Также следует смонтировать поперечные опоры, усиливающие жесткость конструкции.

    Трубы соединяют путем сваривания. А для усиления соединений дополнительно привариваются уголки. Не спешите сваривать детали, сначала примерьте все конструкции.

    К этой же детали необходимо прикрепить трос для страховки. Также можно прикрепить компактное колесо с раскладывающимся механизмом. Это упростит процесс ручной транспортировки прицепа.

    Соединительная муфта

    Заводские или самодельные прицепы обязательно должны иметь соединительную муфту. Она крепится резьбовым или сварным соединением к раме. К этой муфте крепится деталь, соединяющая прицеп с автомобилем. Муфта обеспечивает подвижное соединение.

    Лучше использовать резьбовое соединение, это позволит легко демонтировать муфту при необходимости. Но, применяйте только самые надежные прочные болты.

    Ось подвески

    Ось должна быть смещена в заднюю часть конструкции. От окончания рамы до оси должно быть 35-40% от всей длины прицепа. Для монтажа оси раму необходимо перевернуть. Для установки оси применяются специальные втулки.

    Для монтажа втулок применяется технология точечной сварки. Втулки необходимо приварить по всей площади изделия для обеспечения максимально надежного соединения.

    Желательно оборудовать подвеску на амортизаторах. Это сделает конструкцию более мягкой и долговечной. Можно использовать готовую подвеску от старого прицепа или другой автомобильной техники.

    Изготовление бортов

    Самый лучший вариант – изготовить борта на каркасе из металлического профиля при помощи листового металла. Но, в целях экономии можно воспользоваться и деревянными щитами. Также достаточно современным решением является применение панелей из поликарбоната.

    Можно использовать и фанерные щиты. Однако их толщина должна быть достаточно большой, в противном случае такие борта повредятся даже при использовании прицепа без груза.

    Преимущество дерева и фанеры заключается в простоте обработки, монтажа и небольшом весе. Но, этот вариант имеет ограниченную сферу использования. Деревянные щиты крепятся на профиль резьбовыми соединениями.

    • В данном случае в углах обязательно дополнительно устанавливаются уголки для увеличения жесткости конструкции.

    Фото прицепов своими руками

    Также рекомендуем просмотреть:

    прицеп своими руками

    Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

    На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

    А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в ГАИ.

    Содержание:

    Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками.

    Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля.

    Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий.

    Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности.

    Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

    Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

    Необходимые материалы и комплектующие к самодельному прицепу

    Прицеп своими руками чертежи размеры

    Рама прицепа

    Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

    После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами.

    На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %.

    Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

    Соединение прицепа с автомобилем

    Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

    При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля.

    Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа.

    В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

    Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

    Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

    Соединительная муфта

    Установка соединительной муфты возможна на болтах или с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

    В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше.

    Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез.

    Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

    Ось прицепа

    Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

    Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу.

    Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

    Стабилизирующие домкраты

    Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

    Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37.001.220-80, действительным на территории РФ и Украины.

    В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

    Борта устройства

    При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства.

    Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку.

    Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

    Оборудование и комплектующие

    Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

    1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
    2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
    3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
    4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

    1. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
    2. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
    3. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
    4. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
    5. Тормоза.
    6. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
    7. Тент или материал для него (баннерная ткань, брезент и т.д.).
    8. Крепежные приспособления (уголки, кронштейны, и т.д.).
    9. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
    10. Сварочный аппарат.
    11. Изготовление и сборка самодельного прицепа для легкового автомобиля

    Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

    1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.

    Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы.

    Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

      Соединительная муфта. Служит для крепления соединительной части прицепа к машине.

      Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
      Сборка оси.

      Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
      Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции.

      Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

      Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

    1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

    Предназначение и особенности легкового прицепа для автомобиля

    Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м.

    Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством.

    Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

    Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками.

    Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового.

    Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

    Зарегистрировать прицеп в ГАИ

    Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

    Легковой прицеп своими руками: типы, сборка, регистрация

    Автомобиль – это не роскошь, как полагают пешеходы. Человек шагнул далеко в развитии, овладев механизированной колесной техникой.

    Сегодня эта жилка, хоть и не такая сильная, но не менее навязчивая, продолжает будоражить умы любителей автотранспорта от больших заводов до гаражных мастерских. Именно в этом порядке.

    Ведь у последних меньше ресурсов при куда большем желании поэкспериментировать. Конструирование прицепа для авто своими руками подходящая цель.

    Прицеп сделанный своими руками

    Причина, почему самодельный прицеп для легкового автомобиля выбирают водители: индивидуальные параметры, себестоимость. Серийные производители предлагают любую модификацию, но чем дальше от базы, тем выше цена.

    Зачем это нужно, если в гараже валяются пара колес, металлический профиль и инструмент. Регистрация обойдется не дороже, а приобретенный опыт бесценен.

    Перед конструированием будущей гордости улицы надо разобраться в типах самодельных прицепов для легковых автомобилей.

    Типы автоприцепов собранных своими руками

    Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.

    Рама самодельного прицепа

    Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.

    Прицеп изготовленный своими руками

    Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг.

    Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками.

    Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп.

    Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.

    Прицеп из задней части автомобиля своими руками

    Это нужно знать

    Во-первых, это упрощённый список требований ГОСТ 37.001.220-80, приведённый ниже:

    1. Разрешённая масса прицепа до:
      • 1,8 т;
      • Не тяжелее массы буксира или его половины, когда ТСУ без тормозов;
    2. Разрешённая длина не более:
      • 8 м;
      • Не длиннее авто в полтора раза;
    3. Разрешённая ширина не более:
      • 230 см;
      • Не шире авто на 20 см с обеих сторон;
    4. Разрешённая высота не более:
      • 3 м;
      • Не выше колеи колёс прицепа в 1,8 раза;
    5. Центр тяжести с грузом не выше ширины колеи, умноженной на 0,725;
    6. Дорожный просвет не меньше клиренса авто;
    7. Самодельный прицеп для легкового автомобиля может быть только одноосным. (Спаренная ось – это также одноосная конструкция, хотя называется двухосной в среде автолюбителей). Расстояние между осями спаренной конструкции до 1 м;
    8. Прицеп должен иметь нагрузку на каждую сторону не выше 0,55% собственного веса;
    9. Нагрузка на сцепку 25-100 кгс.
    10. Сцепное устройство должно быть оснащено:
      • Неразъёмной тросом, цепью на случай внезапного отсоединения ТСУ от авто при езде;
      • Самодельными противооткатами (башмаками);
      • Домкратной площадкой;
      • Съёмным рычажным тормозом;
      • Брызговиками, крыльями;
      • Вывеской для знака;
      • Стойкой опоры;
      • Запасным колесом аналогичным автомобилю;
      • Осветительными приборами, проводкой и вилкой.

    Процесс изготовления прицепа

    Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.

    Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп.

    Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат.

    Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:

    • Квадратный металлопрокат 30х60 мм или 25х25 мм подойдёт для рамы, стойки, дополнительных рёбер жёсткости. Хотя для последних подходит и уголок на 40 мм. П-образный швеллер подойдёт для балок моста.
    • Борта и дно делаются из толстой многослойной фанеры 10-12 мм или листа оцинкованного железа 0,8 мм. При комбинировании получится экономный вариант. В любом случае крепёж конструкции для бортов должен объединять кузов.
    • Ходовую часть легче найти на разборе «Жигулей» или «Москвича». В неё входят:
      • Ось;
      • Ступицы;
      • Рессоры;
      • Рессорные серьги;
      • Стремянка с подкладками;
      • Амортизаторы;
      • Колёса.

    Как увеличить борта на легковом прицепе?

    Полная находка будет удачей, да и отдельный подбор при знании не займет много времени. Решение ходовой части – это 70%. Если покупать независимую торсионную или резино-жгутовую подвеску, остальные части ходовой придётся покупать по причине наименьшей универсальности. Мало кому понравиться растачивать купленную запчасть под старые комплектующие. Амортизаторы стоит купить новые.

    • Застёжки и крепления для бортов распространены в хозяйственных магазинах.
    • Трёх миллиметровый трос или цепь .
    • Электрика делается из многожильного кабеля. А вот фонари с розеткой надо купить.
    • Зажим на фаркоп – вот на чём нежелательно экономить.

    Чтобы сделать двухосный прицеп для авто самостоятельно, понадобиться тот же материал, только в двукратном наименовании. При правильном порядке действий первым делом будет умение варить металл, а последним поиск тента или материала для его изготовления.

    Если варить не доводилось, нужно обратиться к знатоку, предварительно подготовив всё, что надо приварить. На этапе проектирования надо учесть самосвальную систему.

    Если она задумана, то конструктив кузова нуждается в петельных механизмах и отдельных усилителях прочности.

    Сборка автоприцепа своими руками

    Нельзя проходить мимо составления чертежа. Подготовительные действия могут не оставить в памяти цифр. Наглядность обеспечивает зрительный контроль, понимание сборки, к тому же, если будет помощь со стороны мастера при сварке, либо фрезеровании. Подведение итогов сбора материала, комплектующих, инструментов дадут разрешение к началу действий:

    1. Резка швеллера начинается с отмеривания отрезков нужной длины.
    2. Отпиленные части рамы укладываются на ровную поверхность для сваривания. Ровные углы и плоскости обеспечат точную фиксацию бортов. Следом варятся ребра жёсткости. Система лонжеронов (продольные) и траверсов (поперечные части).
    3. Перед привариванием кронштейнов под рессоры следует отмерить один метр сзади прицепа до предполагаемой середины балки моста. Там будет точка сварки. Ось должна быть смещена от центра к заднему борту. Также привариваются крепления амортизаторов.
    4. Независимо V-образное дышло или прямое, оно может быть съёмным. Тогда приваривать надо кронштейны с отверстиями под болты. Дышло подвергается центровке.
    5. Далее следует установка ходовой части: оси, рессор, амортизаторов. Ставятся ступицы и колёса.
    6. Перевёрнутая рама с колёсами подвергается дальнейшей сборке. Устанавливается тягово-сцепное устройство. Оно требует внимания. Подходит вариант фиксации его на фаркопе и подката прицепа за дышло к авто. Сцепка с дышлом может быть сварная или болтовая, разборная. Нельзя забывать про установку тросов и цепи безопасности.
    7. Порядок монтажа днища и бортов следует из чертежа. Но после примерки их надо снять для фиксации проводки с приборами освещения.
    8. Фонари заднего хода, поворотники, габариты и стоп-фонарь соответствуют освещению авто. Для параллельного соединения используется соответствующий разъем: вилка. Розетка располагается на фаркопе.
    9. После проверки установленных узлов происходит монтаж крыльев.

    Для чего необходим задний фонарь прицепа

    Видео инструкция по изготовлению прицепа

    Тест образца проводится с постепенным увеличением груза. Желательно, чтобы кто-то помогал в этом деле, зрительно фиксируя работу подвески и сцепного узла. Покраска антикоррозийным покрытием производится на любой стадии монтажа. Это зависит от доступности покрываемых мест.

    Регистрация самодельного автоприцепа в ГИБДД

    Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу. Важно, чтобы лаборатория была аккредитована.

    Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент. При таком обстоятельстве его лучше покупать.

    Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине.

    При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.

    Постоянно проходят мероприятия и выставки для демонстрации автомобильной техники.

    Автомобилисты любят похвастаться легковым прицепом, созданным своими руками, который вписывается под стиль авто, хотя бы за счет цветовой гаммы. Сегодня выгодно делать прицеп самостоятельно.

    Индивидуальные решения пополняют коллекцию технических находок при конструировании прицепа. Надежность и безопасность остаётся неизменным правилом.

    Двухосный прицеп для легкового автомобиля своими руками, чертежи

    Если заводские прицепы для легковых автомобилей вас чем-то не устраивают и вы решили сделать двухосный прицеп для легкового автомобиля своими руками, то эта статья – для вас.

    Требования ГОСТ к параметрам легкового прицепа

    Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

    • Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
    • Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
    • Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
    • Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
    • Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
    • Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
    • Его дорожный просвет не может быть меньше клиренса буксирующего авто.
    • Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
    • Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
    • Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
    • Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
    • К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
    • Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
    • У прицепа должны быть места для установки домкрата.
    • Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
    • Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
    • Его окраску и внешний вид регламентирует ГОСТ 7593-80.
    • Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
    • Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
    • Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
    • Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
    • Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
    • Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

    Список необходимого для изготовления прицепа

    Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

    1. Тягово-сцепное устройство – 1 шт.
    2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
    3. Задняя ступица от того же авто, что и ось – 2 шт.
    4. Рессоры от любой машины – 2 шт.
    5. Серьга заднего конца рессоры –2 шт.
    6. Стремянки с подкладками – 2 комплекта.
    7. Амортизаторы – 2 шт.
    8. Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
    9. Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
    10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
    11. Шарнирная петля – 4 шт.
    12. Устройство фиксации борта – 4 шт.
    13. Задние фонари – 2 шт.
    14. Многожильные изолированные провода.
    15. Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
    16. Листовая сталь толщиной 0,8 мм.
    17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

    Из инструмента необходим сварочный аппарат, болгарка и электродрель.

    Изготовление моста

    Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

    Сварка рамы

    • Разложите лонжероны, траверсы и поперечины на ровной поверхности.
    • Сварите их, придерживаясь размеров.
    • Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
    • Сварите дышло и прикрепите к нему ТСУ.
    • Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
    • Установите на оси ступицы, а на них колеса.
    • Поставьте прицеп на колеса.
    • Зафиксируйте ТСУ на шаре фаркопа авто.
    • Подкатите прицеп к дышлу.
    • Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
    • Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

    Финишные операции

    Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

    Хотите сдвоенную ось? Сварите 2 балки моста, купите 4 короткие рессоры и установите все так, чтобы расстояние между осями было не больше метра.

    Как зарегистрировать самодельный прицеп

    Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

    • Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
    • Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
    • Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
    • Копию своего паспорта.
    • Копию техпаспорта тягового авто.
    • Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
    • Квитанцию об оплате госпошлины.
    • сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

    Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

    Прицеп для легкового автомобиля своими руками

    Самодельные прицепы для легковых автомобилей

    Прицепы бывают двух видов произведённые специализирующимся заводом или самодельные:

    • Заводские прицепы не требуют дополнительных разрешительных документов для их регистрации и постановке на учёт. Но в то же время заводские прицепы не всегда устраивают автолюбителей своими техническими характеристиками, а если и устраивают, то их цена не померено высока. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недочётов.
    • Самодельный прицеп является конструкцией, которую автолюбитель собирает по своему чертежу с материала, который устаревает его по качеству, при этом придерживаясь ГОСТ стандартов по его сборке. Что касается регистрационных аспектов такого изделия, то они намного затратный, чем при регистрации заводского, так как необходимо дополнительные разрешения для эксплуатации самодельного прицепа.

    Если рассматривать с экономической точки зрения, то затраты на самодельный прицеп с учётом всех регистрационных расходов значительно, ниже чем покупка нового.

    Также стоит учитывать, что самодельный прицеп будет намного качественней, чем заводской хотя бы потому что весь процесс изготовления будет контролироваться самим автолюбителем.

    Набор инструментов и материалов

    Первое что необходимо для изготовления своими руками прицепа это чертёж.

    Также стоит отметить, что чертёж должен соответствовать ГОСТ нормативам 37.001.220-80.

    В этом нормативе указаны все требования, которые необходимы для того чтоб получить разрешение на эксплуатацию прицепа и дальнейшую его регистрацию в Межрайонном регистрационно-экзаменационном отделе.

    Помимо чертежа для изготовления самодельного прицепа потребуются следующие материалы.

    • Профильная труба 40х40 миллиметров для сооружения каркаса прицепа. Можно использовать трубу большего размера, но стоит учитывать, что это повлечёт за собой увеличение массы конструкции.
    • Для бортов рекомендовано использовать стальные листы толщиной не менее 0.6 миллиметров, но не более 1 мм, так как это также может привести к ненужному увеличению массы прицела.
    • Для дна прицепа можно использовать листы OSB или поликарбонат. Количество материала рассчитывается из площади дна прицепа.
    • Металлическая балка 80х5 мм для оси прицепа.
    • Ступица для монтажа колёс, отлично подойдёт с задней балки ВАЗ 2108.
    • Два ВАЗовские колеса диаметром R 13, R14 по желанию.
    • Два амортизатора с мотоцикла Урал.
    • Две автомобильные амортизационные пружины, можно использовать здание от ВАЗ 2101 или с ЗАЗ 969.
    • Двухжильный провод в оплётке для электропроводки, приблизительно 10 метров.
    • Габаритные фары со стопами и поворотами.
    • Толстостенная металлическая труба длиной не менее трех метров. Для изготовления прицепного элемента.
    • Замок фаркопа.
    • Разъем папа мама для подключения бортовой сети от автомобиля.

    Также для изготовления самодельного прицепа потребуются следующие инструменты:

    • Сварочный аппарат — желательно полуавтомат, но можно и обычный дуговой.
    • Болгарка и диски для резки металла.
    • Дрель и сверла по металлу.
    • Рулетка и молоток.
    • Отвёртки, кусачки.

    После того как весь необходимый инструмент и материал, будет закуплен можно приступать непосредственно к самому процессу сборки не отклоняясь от размеров указанных в чертеже.

    Сборка своими руками

    Нарезка материалов для сборки прицепа производится по размерам указанных в чертеже.

    Сборка самодельного прицепа состоит из следующих этапов:

    1. Изготовление рамы. Конструкция рабы должна быть надёжной и прочной от этого зависит, насколько долговечно будет изделие. Для изготовления рамы берут, профильный квадрат 40х40 мм нарезаю, и сваривают виде прямоугольника. После того как основа рамы будет готова её усиливают приваривая поперёк прямоугольника куски профильной трубы. К изготовленной основе рамы необходимо приварить каркас боковых и переднего борта сделать это можно также их профильной трубы, но меньшего размера.
    2. Прицепной узел. Учитывая, что на соединяющею ось прицепа с автомобилем приходится большая нагрузка для её изготовления нужно использовать толстостенную трубу. Также следует знать, что длина соединительного элемента должна быть не более 1.5 или 2 метра. Приваривается соединительный элемент должен минимум в четырёх местах с торца посредине прямоугольной рамы. При этом с каждой стороны соединительного элемента нужно установить ребра жёсткости виде треугольников с толстостенного листового металла.
    3. Установка замка для соединительного узла. Замок устанавливается при помощи трёх болтов, которыми он прикручивается непосредственно к соединительному элементу. Не рекомендуется приваривать замок сварочным аппаратом, так как при необходимости его заменить придётся отрезать кусок соединительной трубы. Помимо замка на соединительный элемент нужно приварить ушко для монтажа страховочного проса или цепи.
    4. Установка оси. Ось также устанавливается на каркас прицепа при помощи болтов. К предварительно приварным креплениям болтами прикручивается ось с амортизаторами. Устанавливается ось почти посредине каркаса со смешением на 10% от длины прицепа к задней его части.
    5. Обшивка бортов и дна. Как уже говорилось выше борта и дно можно зашивать OSB, листовым металлом или поликарбонатом. Крепёж материала для обшивки бортов и дна может, осуществляется саморезами, заклёпками или сварочным полуавтоматом. Каким материалом и при помощи чего обшивать борта и дно прицепа каждый выбирает сам исходя из своих предпочтений, нравов и финансовых возможностей.
    6. Установка электрооборудования. На заднюю часть прицепа устанавливаются габаритные фары с поворотами и стоп-сигналами. В передней части прицепа по его бокам устанавливаются габаритные огни. Также прицеп должен быть оборудован светоотражателями красными сзади и белыми спереди.

    Проводка прицепа прокладывается по тому же принципу, что и в автомобиле минусовой провод крепится к его раме (масса), а плюсовой к контакту осветительного прибора.

    Как зарегистрировать самодельный прицеп к легковому автомобилю?

    • Для регистрации в МРЭО необходим технический паспорт и номер изделия.
    • Разумеется, ни первого, ни второго у самодельного прицепа быть не может.
    • Следовательно, для того чтобы зарегистрировать самодельный прицеп на него необходимо сделать документы, которые подтверждают что данное изделие соответствует ГОСТ стандартами и является безопасным для использования на дорогах общего пользования.

    [box type=»download»] Для того чтоб получить документ о безопасности самодельного прицепа, нужно обратиться в аккредитованную испытательную лабораторию.

    Сотрудники лаборатории после проведения ряда испытаний выдадут (если испытания пройдут успешно) свидетельство о возможности безопасно использовать прицеп на дорогах общего пользования. С этим документом можно отправляться в МРЭО и на законных основания поставить прицеп на учёт.[/box]

    Также не забываем что придётся обратиться в контору, которая занимается набивкой номеров на транспортные средства и только после того, как на раме прицепе будет набит номер можно начинать процесс постановки его на учёт.

    Постановка прицепа на учёт

    Для того чтоб произвести постановку на учёт самодельного прицепа потребуются следующие документы:

    • Заявление начальнику МРЭО на регистрацию прицепа.
    • Удостоверение личности.
    • Техпаспорт транспортного средства.
    • Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
    • Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
    • Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
    • Регистрируемый прицеп или акт технического осмотра.
    • Страховой полис ОСАГО.

    Процесс оформления прицепа состоит из следующих этапов:

    1. Написание заявления. Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
    2. Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
    3. Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

    [box type=»download»] Следует помнить, что если прицеп был приобретён новым, то на его регистрацию отводится 10 суток с момента покупки. В случае если прицеп не будет поставлен на учёт в указанный срок, владельцу придётся заплатить штраф.[/box]

    ОСАГО на прицеп

    Как не странно, но на прицеп также необходимо приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, оформлять страховой полис обязаны не все. Частные владельцы прицепов для легковых автомобилей, использовавшие их в личных целях, имеют право не приобретать страховой полис.

    Что касается перечня прицепов, на которые приобретение страхового полиса является обязательным, то к нему относятся следующие транспортные средства:

    • Прицепы для легковых автомобилей юридических лиц.
    • Прицепы для грузовых автомобилей и тягачей.
    • Прицепы для автобусов.
    • Прицепы для мотоциклов и мотороллеров.

    Для того, чтобы оформить страховой полис ОСАГО, прицеп в обязательном порядке должен пройти техосмотр. В противном случае в оформлении полиса будет отказано.

    Источник: http://regionvtormet.ru/instrumenty/delaem-pritsep-svoimi-rukami-trebuemye-materialy-i-osobennosti-provodimyh-rabot.html

    Смотрите также:
    02.05.2020

    Как правильно построить теплицу из поликарбоната Теплицы из поликарбоната являются одними из наиболее популярных и востребованных на современном рынке. Огромное количество достоинств, среди которых высокое качество, надежность и практичность, качественно выделяют их на...

    02.05.2020

    Возведение автокормушки для кур Большинство фермеров, которые занимаются разведением кур, часто думают о том, чтобы усовершенствовать систему кормления птиц. Благодаря усовершенствованию и доведению процесса кормления до автоматизации, можно поберечь свои силы и время,...

    02.05.2020

    Фундамент под теплицу из поликарбоната какой лучше: как сделать своими руками Почти каждый дачник, решивший организовать на своем участке парник на долгосрочную преспективу, озадачивается вопросом как сделать фундамент для теплицы из поликарбоната своими руками и из...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
