Как сделать инкубатор своими руками: пошаговые инструкции

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

Все, что вам понадобится для сборки:

  • Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
  • Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
  • Как альтернативу лампам вы можете использовать электрические ТЭНы.
  • Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
  • Термометр, вентилятор.
  • Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.

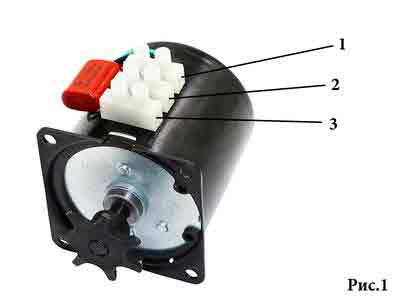

  • Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
  • Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
  • Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

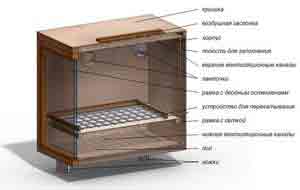

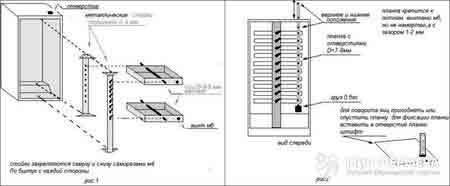

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3—38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60—80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

ВместимостьПриблизительные размеры ДхШхВ
45 яиц45х25х28 сантиметров
70 яиц55х55х28 сантиметров
100 яиц60х60х28 сантиметров

Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.

Как сделать инкубатор из холодильника с автоматическим переворотом яиц?

Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.

В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

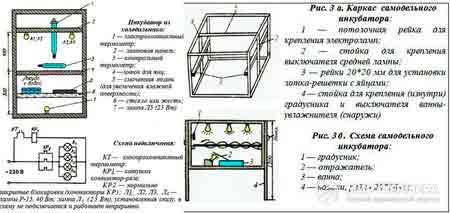

Рис 2. Схема самодельного инкубатора из холодильника

Расходные материалы и их цена

Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.

  1. Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.
  2. Лампочки на 220 Вольт – от 25 рублей за штуку.
  3. Терморегулятор – от 300 рублей.
  4. Вентилятор – от 200 рублей.
  5. Цепь со звездочкой или металлический шток.
  6. Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.

к содержанию ↑

Основные требования к камере

Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней. В этот период в инкубаторах поддерживают влажность на уровне 40—60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов. На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.

Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.

Таблица температур

Вид яицНеобходимая температура в первые дни инкубации (градусов по Цельсию)Температура в последние дни инкубации

(градусов по Цельсию)Куриные38-3937,6Утиные37,837,1Гусиные38,437,4Яйца индейки37,637,1

к содержанию ↑

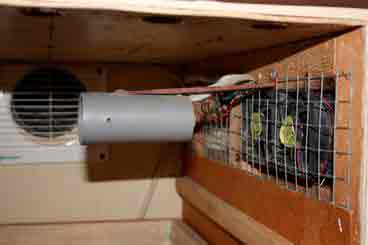

Система вентиляции

Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.

Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху. В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора. Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

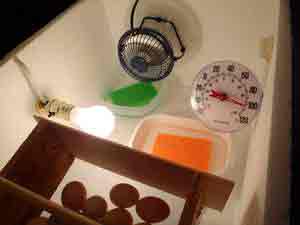

Рис 3. Система вентиляции

Справка: зародыши начинают потреблять кислород извне уже на 6 дне инкубации. На третьей неделе яйцо потребляет 2 литра воздуха в сутки. В последние дни перед выведением каждый птенец потребляет по 8 литров кислорода.

Вентиляция бывает двух типов:

  • Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
  • Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.

Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.

Постоянная

Постоянная вентиляция для холодильника имеет следующий принцип действия:

  • Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
  • При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
  • Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
  • Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
  • После теплоотдачи воздух возвращается к вентилятору.

Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.

Периодическая

Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением. Для установки автоматического включения вам понадобится электронный контроллер. Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:

  • Отключается обогрев.
  • Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
  • Спустя 30 минут вентилятор выключают и запускают систему обогрева.

Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100—200 яиц, то вам нужен вентилятор:

  • работающий от сети 220 Вольт;
  • диаметром от 10 до 45 сантиметров;
  • с производительностью от 35 до 200 м 3 /час.

Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.

Корпус инкубатора из холодильника

Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

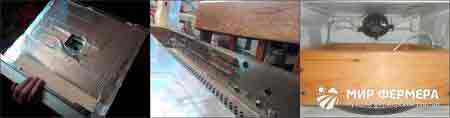

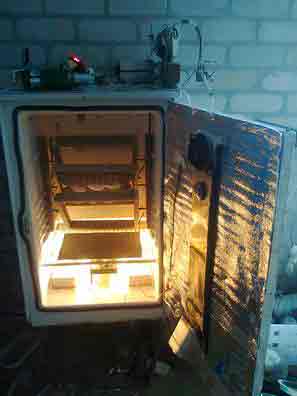

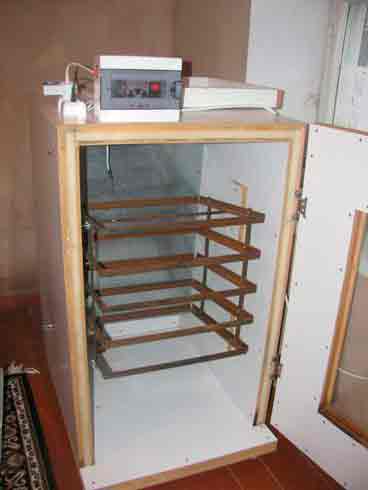

Рис 4. Корпус из холодильника

Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

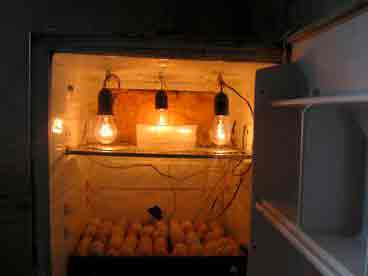

Установка системы обогрева

Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.

Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.

Выбор терморегулятора

Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:

  • Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
  • Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
  • Барометрический датчик – замыкает цепь при излишнем давлении.

Рис 5. Готовый терморегулятор

Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.

Механизм переворота

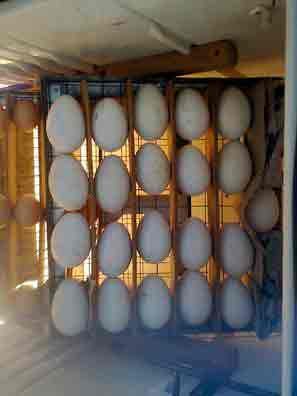

По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.

Переворот яиц в инкубаторе бывает двух типов:

  • рамочный;
  • наклонный.

Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.

Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

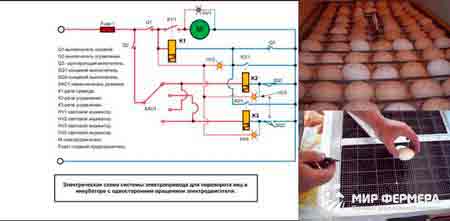

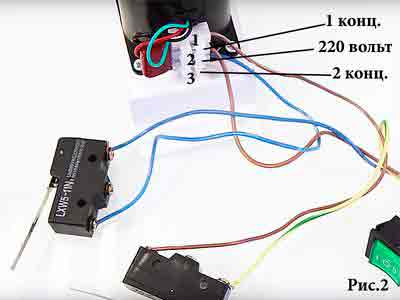

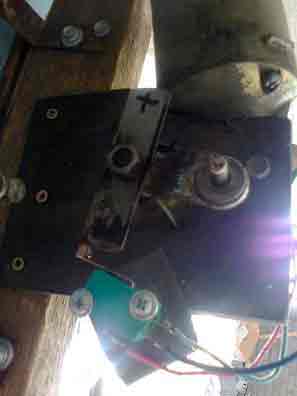

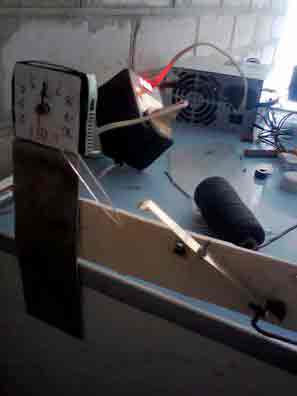

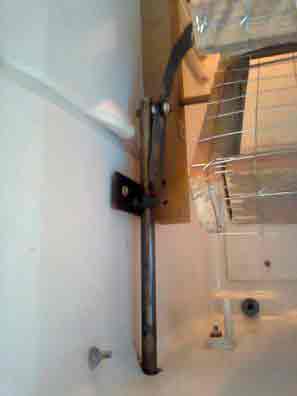

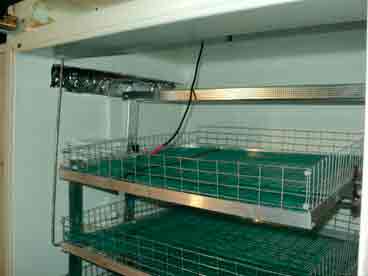

Рис 6. Механизм поворота

Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.

Как сделать простой механизм поворота для холодильника:

  1. Устанавливаете редуктор внутри холодильника в нижней части.
  2. Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.
  3. Редуктор должен быть крепко зафиксирован.
  4. К двигателю крепится шток, соединенный с лотком с другой стороны.
  5. Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.

к содержанию ↑

Видео

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

Инкубатор из коробки

Расходные материалы

Рассмотрим подробнее, как сделать инкубатор для яиц из картонной коробки. Прежде всего, вы должны понимать, что сделать его вместимостью более чем на 60 яиц будет крайне сложно. Из-за компактных размеров необходимость в автоперевороте отпадает.

Что вам потребуется:

  • Деревянное основание (дно) – можно приобрести бесплатно.
  • Лоток для яиц – не более 300 рублей.

  • Лампы накаливания. Не более двух ламп мощностью 25 Вт – стоимость одной лампы от 30 рублей.
  • Коробка, которая будет использоваться в роли крышки — бесплатно.
  • Термометр – около 200 рублей.

Инструкция по сборке

На деревянное основание нужно уложить лоток. Самый экономный вариант лотка – это обычная деревянная упаковка для яиц. Также вы можете сделать лоток из прикрепленных к основанию в виде сетки электродов на 4 мм. В центре крышки делается два отверстия. Одно для вентиляции, а другое для термометра.

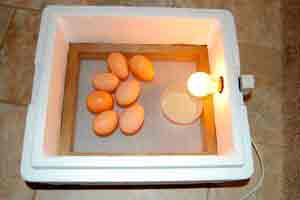

Как сделать прибор для выведения яиц из пенопласта?

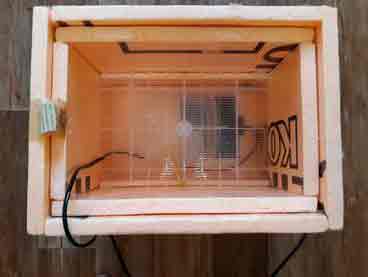

Самодельный инкубатор из пенопласта будет хорошо держать тепло, его легко изготовить. Себестоимость такого изделия близка к нулю, поэтому это один из самых популярных вариантов для домашнего применения.

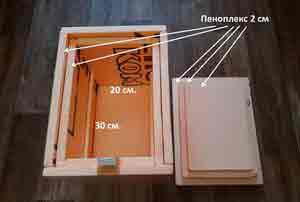

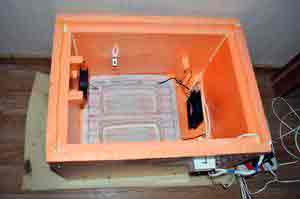

Инкубатор из пенопласта

Расходные материалы и их стоимость

Чтобы изготовить инкубатор из пенопласта своими руками вам понадобится:

  • Лампы накаливания 2—4 штуки по 25 Вт. Стоимость одной штуки – от 30 рублей.
  • 6 листов пенопласта шириной 35 см, длиной 60 см, толщиной не менее 2,5 см. Пенопласт можно раздобыть бесплатно.

  • Стекло 20х20 см – стоит не более 150 рублей.
  • Сварная оцинкованная сетка 16х24 мм – не дороже 300 рублей.
  • Клей – около 100 рублей.
  • Деревянные рейки – 8 штук. Стоимость около 200 рублей.
  • Термометр.

к содержанию ↑

Инструкция по сборке

Теперь, когда у нас есть все необходимые материалы, пора выяснить, как сделать инкубатор из пенопласта. В первую очередь определите, какой из кусков пенопласта будет использован в роли дна. Его можно приклеить к деревянным доскам, для придания прочности и устойчивости конструкции. Доски или рейки должны покрывать не более 50% площади основания. Желательно размещать их по краям. В пенопласте проделайте вентиляционные отверстия.

После этого соберите лоток. Для этого используйте сетку, прикрепляя ее к каркасу, сколоченному из реек. Сделайте столько ячеек, сколько нужно. Теперь можно прикрепить лоток к основанию.

Приклейте стенки к основанию. В крышке нужно проделать отверстие 20х20 см и вмонтировать туда смотровое стекло. Также проделайте отверстие для термометра. С внутренней стороны к крышке приклейте или прикрепите иным способом патроны для ламп.

Вот основные действия, которые нужны для того, чтобы собрать инкубатор из пенопласта своими руками.

Источник: http://1inkubator.ru/obshhaya/inkubator-svoimi-rukami.html

Инкубатор своими руками

Многие фермеры практикуют разведение домашней птицы. В этом непростом деле надежным помощником человека является инкубатор. Промышленные модели стоят довольно дорого, потому широко практикуется создание искусственных наседок своими руками. А что такое, собственно, инкубатор? Инкубатор — это машина для искусственного вывода птенцов любых видов птиц.

У самодельных конструкций есть некоторое преимущество:

  • минимум денежных трат;
  • конструкции элементарные и прочные;
  • модель изготавливают на такое количество инкубационного материала, которое нужно заводчику. В частности, можно сделать модель большей вместимости, чем стандартный инкубатор.

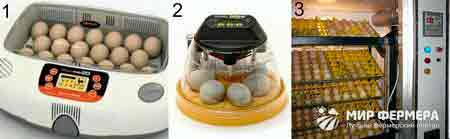

Какими бывают самодельные инкубаторы

Прежде чем разбираться с тем, как сделать инкубатор, стоит рассмотреть разнообразие домашних моделей. На изготовление идут любые подсобные материалы, а также уже неработающие механизмы.

Инкубатор своими руками

Важно знать. Главный критерий выбора — материалы должны соответствовать санитарным требованиям, чтобы птенцы росли сильными и здоровыми.

Наибольшую популярность заслужили следующие модели:

  • переоборудование старого холодильника в инкубатор;
  • картонные коробки;
  • листы пенопласта;
  • деревянные доски (фанера).

Любой птицевод смело может выбрать иной другой материал или отдать предпочтение уже перечисленным. Важную роль играют размеры «искусственной наседки», они рассчитываются из количества яиц, которое планируется закладывать.

Материалы для самодельного инкубатора

Что нужно знать о размерах

Необходимо заранее рассчитать размер самодельного устройства, параметры зависят от объемов, на которые ориентируется хозяйство и количества яиц, что будут заложены разово. Решающую роль играет именно второй фактор.

Инкубатор, имеющий средние габариты 450×300 (по длине и ширине), может вместить приблизительно следующее количество инкубационного материала:

  • гусиные яйца — 40 штук;
  • индюшиные (утиные) — 55 штук;
  • куриные — 70 штук;
  • перепелиные — 200 штук.

На размеры также будет влиять вариант системы нагрева, места расположения ламп и материалы, которые пойдут на изготовление.

Размер инкубатора зависит от количества яиц, что будут заложены разово

Каким должен быть инкубатор

Начиная монтировать инкубатор своими руками, нужно помнить о конечном результате, чтобы получить аппарат, в котором будут соблюдены все нюансы, позволяющие цыплятам вылупиться в положенный срок относительно здоровыми.

«Искусственную наседку» комплектуют таким образом, чтобы в выводной камере были все те условия, которые создает живая курица для своих птенцов. Самую главную роль здесь играют показатели влажности и температурный режим. При проектировании стоит учесть удобство в использовании человеком, ведь фермер должен держать под контролем весь процесс от начала и до конца.

Птицеводу на заметку. Для выведения наиболее популярных пород домашних пернатых понадобится температура от +37 до +39°С.

В первые сутки инкубационного периода материал должен максимально прогреться (для каждого вида птиц существуют свои показатели). К моменту появления птенцов на свет показатель снижают до минимума. Исключение составляют перепела, весь период в инкубаторе нужно поддерживать температуру на уровне +37,5°С.

В первые сутки инкубационного периода материал должен максимально прогреться

Нельзя допускать перегрева или пониженных температур в машине. Перегрев приводит к тому, что у молодняка деформируются внутренние органы и появляются уродства. При низких значениях поголовье просто не появится на свет.

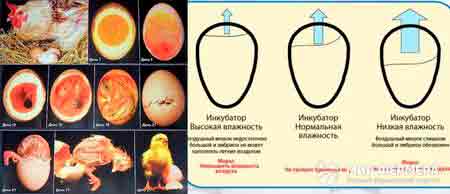

Показатели влажности будут меняться в зависимости от фазы развития зародыша:

  • закладка — проклевывание — 50-60%;
  • проклевывание — вывод — 80%;
  • выборка птенцов — 55 — 60%.

Инкубирование яиц у различных видов происходит при разных температурных показателях, познакомиться с данными можно в таблице ниже.

ЗакладкаТемпературный режим на начало инкубацииТемпературный режим на конец инкубации
Куры38 — 3937.6
Утки37.837.1
Гуси38.437.4
Индейка37.637.1
Перепел37.537.5

Инкубатор из пенопласта

У пенопласта очень хорошая теплоизоляция, а потому именно этот материал выбирают птицеводы для монтажа инкубатора. Из листов необходимо вырезать подходящие по размеру детали, их легко будет соединить клейкой лентой, чтобы получить конструкцию кубической формы. Стенки надежно удерживают тепло необходимое для благополучного развития птенцов.

В качестве дополнительной обогревательной системы используются 20 Вт лампы. Нагревательные элементы закрепляют с внутренней стороны крышки с таким расчетом, чтобы между ними и инкубационным материалом было расстояние не менее 15 см.

Инкубатор из пенопласта

Для изготовления выводных лотков в самодельном инкубаторе можно взять деревянные доски или приобрести готовую конструкцию в специализированном магазине. Установка лотков происходит в центральной части машины таким образом, чтобы соблюдалось одинаковое расстояние до ламп обогрева и мисочек с водой. Последние устанавливают для поддержания нужного процента влажности.

Важно не забыть о соблюдении необходимого расстояния между стенками и лотками для вывода птенцов. Это нужно для обеспечения воздухообмена. Существует инкубатор для яиц с автоматическим переворотом, но в данной модели функция будет осуществляться ручным способом.

Совет! Для облегчения работы нужно через верхнюю часть короба пропустить стержень и прикрепить к нему лоток и ручку, которая будет выведена на поверхность.

Чтобы держать под контролем показатели температуры, термометр нужно закрепить так, чтобы можно было видеть шкалу, не открывая инкубатора. Для поддержания влажности и вентиляции необходимо сделать несколько отверстий в верхней и нижней частях коробки.

Как превратить старый холодильник в инкубатор

Не стоит поспешно избавляться от сломанного холодильника, ему можно дать вторую жизнь, но уже в качестве «искусственной наседки». Создатели столь привычного бытового прибора позаботились о том, чтобы внутри поддерживался заданный температурный режим благодаря теплоизолирующим стенкам.

Инкубатор из старого холодильника

Полки со стеллажами можно без проблем переоборудовать в лотки для яиц. Закладка материала будет равномерной, если задействовать пазы для креплений, расположенные по внутренним стенкам. В нижней части устанавливаются емкости с водой, которые помогут поддерживать влажность. Описание всего, что должно быть в инкубаторе, представлено ниже.

Вентиляционная система

В каждой заводской модели, а также в инкубаторах из холодильника, сделанных своими руками, обязательно должна быть вентиляция. От этой важной системы зависит состояние воздуха внутри машины, а также температура и влажность. Благодаря всем этим совокупностям будет создан идеальный микроклимат, подходящий для выведения птенцов.

Оптимальным вариантом называют скорость движения воздуха 5 м/сек, ее то и будет обеспечивать работающий вентилятор. Снизу и сверху корпуса придется просверлить отверстия для циркуляции воздушных масс.

Схема вентиляции в инкубаторе

Система обогрева

Самая простая нагревательная система состоит из обыкновенных лампочек. Их равномерно распределяют снизу и сверху конструкции (разумеется, внутри). К нижним лампочкам предъявляется только одно требование: они не должны быть помехой для емкостей с водой, выполняющих роль увлажнителей.

Поддерживать подходящий температурный режим поможет терморегулятор для инкубатора. Принято использовать сразу три вида

  • биметаллические пластины;
  • ртутные термометры, оснащенные электродами;
  • датчики барометрические.

Один отвечает за замыкание электрической цепи, как только установится необходимая температура. Благодаря второму прекращается нагревание. Третий замыкает цепь, если возникнет повышенное давление. Для контроля показателя удобнее всего использовать термодатчики.

Как осуществить переворот яиц

В инкубаторе для яиц своими руками так же, как и в стандартных моделях, обязательно переворачивание яиц. Процесс может быть как ручным, так и автоматическим, второй более удобен.

Механизм работает очень просто. Благодаря действиям электромотора через шток поступает двигательный импульс, осуществляющий движение лотков. Инкубатор для яиц с автоматическим переворотом яиц можно сделать самостоятельно:

  1. Снизу устанавливается редуктор.
  2. Смонтированная деревянная рама будет удерживать лотки, закрепленные таким образом, чтобы они наклонялись на 60 градусов к двери инкубатора и на столько же в обратном направлении к стенке.
  3. Важно не забыть прочно закрепить редуктор.
  4. Электродвигатель соединяется со штоком, один из концов которого подсоединен к яичному лотку.

Инкубатор из картонной коробки. Инструкция по сборке

Такая модель инкубатора своими руками, созданная в домашних условиях, является наименее затратной в финансовом плане, а работе над моделью придется посвятить всего лишь несколько часов. Минус у конструкции один — недолговечность из-за хрупкости основного материала.

Инкубатор из картонной коробки

  1. Нужно найти ненужную коробку такого размера, каким планируется инкубатор. Внутренние стенки обклеиваются войлоком или несколькими слоями бумаги.
  2. Проделываются отверстия, через которые пойдет электропроводка. С внутренней стороны крепятся лампочки мощностью 25Вт, между ними и лотками для яиц не должно быть менее 15 см. Для предотвращения потери тепла все лишние щели (места прохождения проводки) нужно заткнуть ватой либо оставить в качестве вентиляции, но при этом важно не забывать отслеживать температуру.
  3. Монтаж деревянных лотков, сборка реек (для установки лотков), изготовление дверцы.
  4. Термометр будет помогать определять температуру в инкубаторе. Чтобы поддерживать нужный уровень влажности, на дно короба ставят емкости с водой. В верхней стенке рекомендуется сделать небольшое смотровое окошечко для контроля всех процессов, происходящих в инкубаторе.

Полезно знать. Картонный инкубатор лучше поставить на деревянные бруски, а не на ровную поверхность. Небольшое возвышение обеспечит естественную циркуляцию воздуха.

Изготовить инкубатор для личного пользования не так сложно, как кажется. Самодельная машина будет отличным подспорьем на домашней ферме. Трудностей с приобретением необходимых материалов возникнуть не должно, а их стоимость станет приятным сюрпризом для любого заводчика сельскохозяйственной птицы.

Источник: http://7ogorod.ru/prochee/inkubator-svoimi-rukami.html

Устройство самодельных инкубаторов с автоматическим переворотом яиц и как сделать своими руками

Еще несколько десятилетий назад автоматическими инкубаторами практически никто не пользовался. Такие устройства считались роскошью, так как многие птицеводы не могли их себе позволить. Однако сегодня они стали более доступными, и поэтому каждый человек может заняться изготовлением самодельного инкубатора с автоматическим переворотом яиц.

Для чего нужен?

Многие начинающие птицеводы не уверены в том, что им нужен автоматизированный инкубатор и не знают, для чего он нужен. Это устройство является незаменимым, так как оно самостоятельно переворачивает куриные яйца. Это в разы упрощает процесс высиживания яичек, потому что человеку не надо будет переворачивать их вручную.

Переворачивать яички надо обязательно, так как это способствует правильному развитию молодого плода. Если этого не делать, цыпленок вырастет больным и вскоре погибнет. Профессиональные биологи утверждают, что переворачивать их надо не меньше трех раз в день.

Основные требования к самодельным инкубаторам

Самодельная инкубаторная конструкция должна отвечать требованиям, благодаря которым можно будет выводить новых цыпляток. Молодые цыплята выводятся в течение двадцати пяти суток. В это время влажность воздуха в конструкции должна составлять 50-64 процента. Когда птенчики начнут вылупляться, уровень влажности поднимается до 75 процентов. В последние несколько дней его понижают до изначальных показателей.

Также в инкубаторе должен поддерживаться температурный режим. Температура внутри не должна опускаться ниже 37 градусов и подниматься выше 39 градусов.

Преимущества и недостатки самодельных устройств

У автоматизированных конструкций есть достоинства и недостатки, с которыми надо ознакомиться перед их использованием.

Среди достоинств выделяются:

  • компактность;
  • привлекательный внешний вид;
  • простота использования;
  • автоматизированная работа.

Однако у таких устройств есть несколько недостатков, к которым можно отнести следующее:

  • Автоматизированные инкубаторы надо заполнять полностью. Это создает сложности для людей, которые собираются выращивать мало курочек.
  • Периодически перегреваются. Из-за перегрева часть зародышей может погибнуть.

Как сделать автоматический инкубатор для яиц в домашних условиях?

Прежде чем изготовить инкубатор своими руками, надо ознакомиться с особенностями создания конструкции.

Расчет размера

Рекомендуется заранее разобраться с габаритами будущей инкубационной конструкции. Чтобы определить размер, придется заранее решить, сколько кур будет выращиваться. Именно от этого зависит количество яичек, которые будут заложены в инкубатор. Помимо этого, габариты устройства зависят от материала изготовления и особенностей используемой системы обогрева.

Чаще всего птицеводы делают конструкции, в которые помещается по 100 яичек. При этом каждая ячейка под яйцо должна иметь диаметр не меньше 40 миллиметров и глубину около 75 миллиметров.

Необходимые инструменты и материалы для работы

Перед изготовлением инкубатора необходимо заранее заготовить материалы и инструменты для проведения работ. Для сборки конструкции понадобятся:

  • Дрель. Это незаменимое устройства, с помощью которого создаются отверстия для установки крепежных элементов.
  • Монтажный клей. Некоторые детали конструкции нельзя крепить шурупами или гвоздями. Вместо этого их соединяют при помощи специального монтажного клея.
  • Нож. Используется для разрезывания тканевых или резиновых материалов.
  • Лампочка. Применяется при организации обогрева внутри инкубатора.
  • Холодильник. Из него создается корпус конструкции.
  • Гигрометр. Его используют для наблюдения за уровнем влажности в устройстве.
  • Терморегулятор. Незаменимая деталь автоматизированных инкубационных систем, которая контролирует показатели температуры.

Корпус инкубатора

Эффективность дальнейшей работы созданного устройства напрямую зависит от подготовки корпуса. Поэтому необходимо заранее ознакомиться с тем, как правильно его создавать.

Корпус под инкубатор можно сделать из старого ненужного холодильника. Для этого из него извлекают морозильную камеру и другое оборудование, которое встроено внутрь. Затем в стенах холодильника делаются небольшие отверстия, с помощью которых выполняется циркуляция воздуха. После организации вентиляционной системы внутрь можно устанавливать лоточки под яйца.

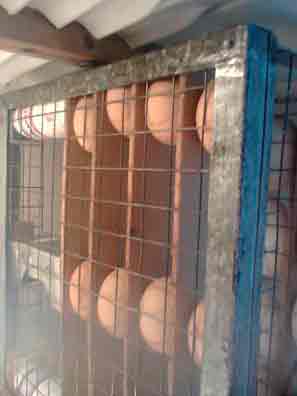

Система лотков

Система лотков, которые устанавливаются внутри конструкции, выполнена в виде сетки. Внутри нее устанавливается небольшая решетка с ячейками под яйца. Такие лотки отличаются между собой количеством ячеек. Чаще всего используются системы, которые вмещают сотню яичек. Однако для более компактных конструкций используют менее вместительные системы, в которых находится всего 60-70 ячеек.

Для автоматизированных систем используются модели лотков, оснащенные специальными бортиками для поддержания яиц. Их изготавливают из прочного картона или поролона.

Нагревательный элемент

Людям, которые решили собственноручно делать инкубатор, придется обустроить обогревательную систему. В качестве нагревательных элементов пользуются лампами накаливания мощностью 40 Вт. Они размещаются в верхней и нижней части холодильника. При этом располагать их надо таким образом, чтобы лампочки, находящиеся внизу, не мешали. Поэтому перед организацией системы обогрева надо все тщательно продумать и сделать схему расположения.

Также надо установить один из трех разновидностей терморегулятора:

  • барометрический;
  • биметаллический;
  • электроконтакторный.

Вентилятор

При организации вентиляционной системы внутри конструкции придется установить небольшой вентилятор. Он нужен, чтобы улучшить циркуляцию воздуха через просверленные отверстия. Для холодильника выбирают вентилятор, отвечающий следующим требованиям:

  • возможность работы от сети 220В;
  • диаметр конструкции не меньше тридцати сантиметров;
  • производительность около ста м 3 /ч.

Опытные птицеводы рекомендуют устанавливать на вентилятор специальные тканевые фильтры. Они предотвращают попадание в лопасти кусков грязи, пыли и другого мусора.

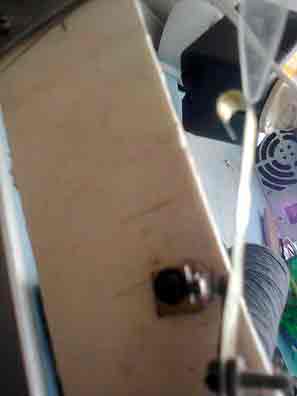

Автоматический поворотный механизм

Для поворота выложенных яиц используют специальный поворотный механизм, который должен срабатывать не менее двух раз в день. Выделяют две основные разновидности систем, которые используются в инкубаторах:

  • Рамочная. Такой механизм сталкивает яички при помощи небольшой рамки.
  • Наклонная. Это распространенная система, используемая чаще всего. В этом случае все яйца переворачиваются из-за наклона наполненных лотков.

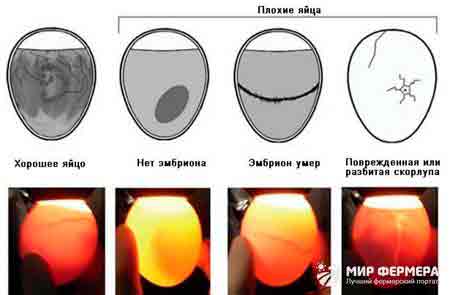

Закладка яиц в устройство

После создания инкубатора для выращивания цыплят можно заняться закладкой яиц. Закладывать их надо очень осторожно, так как это влияет на рост и развитие зародышей. Для закладки в инкубатор используются яички возрастом не больше десяти суток.

Перед расположением их внутри конструкции их поверхность тщательно очищается от загрязнений. Также их заранее надо осмотреть и проверить на наличие трещин или других механических повреждений.

Температурный режим для разных птиц

При выращивании птиц соблюдают температурный режим:

  • Куры. Оптимальными температурными показателями считают температуру на уровне 37 градусов тепла. Период выращивания длится 20-25 дней.
  • Утки. Инкубационный период яиц домашней уточки составляет 28-30 суток. При этом температура внутри инкубатора должна составлять около 35-36 градусов.
  • Гуси. Показатели температуры не должны быть ниже 36 градусов тепла.

Заключение

Многие птицеводы решают собственноручно делать инкубаторы для яиц. Перед этим рекомендуется разобраться с достоинствами и недостатками таких конструкций, а также с особенностями их создания.

Источник: http://dachamechty.ru/kury/soderzhanie/samodelnyj-inkubator.html

Как сделать инкубатор своими руками в домашних условиях

Разводить домашнюю птицу можно или при помощи наседки, если таковая имеется или использовать инкубатор. Большинство заводчиков предпочитают пользоваться именно этими машинами. Инкубаторы бывают как промышленного типа, так и самодельными. Далее в статье будет более подробно рассказано что и как делать, для достижения нужного результата.

Можно ли сделать инкубатор самостоятельно

Создать инкубатор, используя свои руки довольно просто и это сможет сделать даже неопытный птицевод. У самодельных машин есть достаточное большое количество преимуществ:

  • невысокая себестоимость;
  • надежность;
  • просто сделать;
  • возможно создать конструкцию на нужное количество яиц.

Не стоит думать, что самодельных устройств раз два и обчелся, на самом деле их большое множество. Люди используют даже такие материалы, которые, казалось бы, уже отжили свою жизнь, к примеру: старые холодильники, коробки, ведра, тазы.

Очень большое количество птицеводов занимаются выведением молодняка в домашних условиях, и как говорилось выше, не в каждом хозяйстве имеются наседки способные к высиживанию цыплят. Нередко возникают такие ситуации, что молодняк должен быть получен к определенному сроку.

В этом случае сделать инкубатор куда как проще при наличии соответствующих схем или чертежей.

Преимущество изготовления инкубатора своими руками

Создание машины для вывода цыплят считается наиболее эффективным вариантом, по сравнению с приобретением устройства промышленного типа. В первом варианте легко учесть особенности места, где будет стоять инкубатор, индивидуальность конструкции, а также условия разведения домашних пернатых. Кроме уже перечисленных преимуществ самодельные устройства обладают следующими плюсами:

  • легко поддерживать заданные параметры микроклимата, чтобы обеспечить высокий процент выживаемости птенцов;
  • универсальность, можно приспособить под выведение любой домашней птицы, в том числе и для ряда экзотических видов (страусы, попугаи);
  • экономично расходуются энергоресурсы.

Виды инкубаторов, общие правила их изготовления

Важная особенность домашних инкубаторов, которые монтируют согласно индивидуальным чертежам, заключается в том, что на их изготовление идут различные подсобные материалы, также уже побывавшие в эксплуатации. Тут важно помнить о том, что они должны удовлетворять санитарные требования, чтобы птичий молодняка мог успешно развиваться.

Сами же птицеводы, чаще всего выбирают одну из наиболее ходовых моделей инкубаторов, сделанных своими руками:

  • переделка вышедшего из рабочего состояния холодильника;
  • картонные коробки;
  • листы пенопласта;
  • фанера или деревянные доски.

Совершенно не обязательно делать инкубатор из тех материалов, что были представлены выше. Любой птицевод может сам решить, как и из чего создавать ему полезную машину. Правда, стоит учесть такой момент, что необходимо правильно выбрать габариты устройства, и учесть некоторые факторы, а именно, сколько будет закладываться яиц, и где монтировать лампы, чтобы обогревалась инкубационная камера.

Размер инкубатора

Чтобы смастерить качественную машину, нужно четко рассчитать его размеры. Данные параметры будут зависеть от того какие планируются объемы производства на ферме, и, опять-таки, от количества инкубационного материала, что будет заложен на раз. Второй показатель является приоритетным.

Средние размеры устройства 45-47 х 30-40см (по длине и ширине) способен вместить в себя яйца в следующем количестве, разумеется, приблизительно:

  • гусиные – 40 штук;
  • индюшиные, утиные – 55 штук;
  • куриные – 70 штук;
  • перепелиные – 200 штук.

На размеры машины окажет влияние тип системы обогрева, и место крепежа ламп накаливания. Также большую роль играют и материалы, которые пойдут на изготовление инкубатора.

Правила изготовления

Требования, предъявляемые к инкубатору

Начиная работы по созданию инкубатора важно помнить о том, что в результате должна появиться машина, обеспечивающая условия необходимые для развития зародышей в яйцах и вылупления из них в положенное время здорового молодняка.

Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства. Самыми важными показателями тут являются температурный режим и влажность.

При проектировке устройства нужно помнить о том, что заводчик должен обладать возможностью осуществлять контроль за температурой и влажностью безо всяких препятствий.

После помещения материала в агрегат его прогревают до максимума, который у разных видов свой, и к моменту появления на свет птенцов снижают до нужного минимума. Познакомиться с температурой для разных видов птиц можно в следующей таблице.

Показатель температуры и влажности для инкубации яиц

Источник: http://dom-dacha-sad.ru/kak-sdelat-inkubator-svoimi-rukami-v-domashnih-usloviyah.html

Как сделать инкубатор для вывода птенцов своими руками

Какими бывают самодельные инкубаторы

Прежде чем разбираться с тем, как сделать инкубатор, стоит рассмотреть разнообразие домашних моделей. На изготовление идут любые подсобные материалы, а также уже неработающие механизмы.

Инкубатор своими руками

Важно знать. Главный критерий выбора — материалы должны соответствовать санитарным требованиям, чтобы птенцы росли сильными и здоровыми.

Наибольшую популярность заслужили следующие модели:

  • переоборудование старого холодильника в инкубатор;
  • картонные коробки;
  • листы пенопласта;
  • деревянные доски (фанера).

Любой птицевод смело может выбрать иной другой материал или отдать предпочтение уже перечисленным. Важную роль играют размеры «искусственной наседки», они рассчитываются из количества яиц, которое планируется закладывать.

Материалы для самодельного инкубатора

Фото инкубаторов своими руками

Что нужно знать о размерах

Грабли ворошилки своими руками

Необходимо заранее рассчитать размер самодельного устройства, параметры зависят от объемов, на которые ориентируется хозяйство и количества яиц, что будут заложены разово. Решающую роль играет именно второй фактор.

Инкубатор, имеющий средние габариты 450×300 (по длине и ширине), может вместить приблизительно следующее количество инкубационного материала:

  • гусиные яйца — 40 штук;
  • индюшиные (утиные) — 55 штук;
  • куриные — 70 штук;
  • перепелиные — 200 штук.

На размеры также будет влиять вариант системы нагрева, места расположения ламп и материалы, которые пойдут на изготовление.

Размер инкубатора зависит от количества яиц, что будут заложены разово

Виды аппаратов и правила устройства

При изготовлении инкубатора для яиц своими руками нужны теплоизолирующие стенки. Разумеется, самой сложной частью становится механизм автоматического переворачивания. Но основная классификация самодельных приборов идёт именно по типу материала корпуса.

Для этих целей можно использовать следующие вещи:

  1. Камеру неработающего холодильника.
  2. Картонную коробку.
  3. Пенопластовые листы.
  4. Фанеру или дерево.

Кроме того, инкубаторы могут быть с автоматическим переворачиванием яиц или без него, а также иметь один или несколько ярусов. Впрочем, самодельные конструкции могут обладать любыми технологиями и количеством ярусов. Всё зависит от мастерства изготовителя.

Каким должен быть инкубатор

Начиная монтировать инкубатор своими руками, нужно помнить о конечном результате, чтобы получить аппарат, в котором будут соблюдены все нюансы, позволяющие цыплятам вылупиться в положенный срок относительно здоровыми.

Снегоуборщик своими руками

«Искусственную наседку» комплектуют таким образом, чтобы в выводной камере были все те условия, которые создает живая курица для своих птенцов. Самую главную роль здесь играют показатели влажности и температурный режим. При проектировании стоит учесть удобство в использовании человеком, ведь фермер должен держать под контролем весь процесс от начала и до конца.

Птицеводу на заметку. Для выведения наиболее популярных пород домашних пернатых понадобится температура от +37 до +39°С.

В первые сутки инкубационного периода материал должен максимально прогреться (для каждого вида птиц существуют свои показатели). К моменту появления птенцов на свет показатель снижают до минимума. Исключение составляют перепела, весь период в инкубаторе нужно поддерживать температуру на уровне +37,5°С.

В первые сутки инкубационного периода материал должен максимально прогреться

Нельзя допускать перегрева или пониженных температур в машине. Перегрев приводит к тому, что у молодняка деформируются внутренние органы и появляются уродства. При низких значениях поголовье просто не появится на свет.

Показатели влажности будут меняться в зависимости от фазы развития зародыша:

  • закладка — проклевывание — 50-60%;
  • проклевывание — вывод — 80%;
  • выборка птенцов — 55 — 60%.

Инкубирование яиц у различных видов происходит при разных температурных показателях, познакомиться с данными можно в таблице ниже.

ЗакладкаТемпературный режим на начало инкубацииТемпературный режим на конец инкубации
Куры38 — 3937.6
Утки37.837.1
Гуси38.437.4
Индейка37.637.1
Перепел37.537.5

Для чего нужен?

Многие начинающие птицеводы не уверены в том, что им нужен автоматизированный инкубатор и не знают, для чего он нужен. Это устройство является незаменимым, так как оно самостоятельно переворачивает куриные яйца. Это в разы упрощает процесс высиживания яичек, потому что человеку не надо будет переворачивать их вручную.

Переворачивать яички надо обязательно, так как это способствует правильному развитию молодого плода. Если этого не делать, цыпленок вырастет больным и вскоре погибнет. Профессиональные биологи утверждают, что переворачивать их надо не меньше трех раз в день.

Инкубатор из пенопласта

Улей своими руками

У пенопласта очень хорошая теплоизоляция, а потому именно этот материал выбирают птицеводы для монтажа инкубатора. Из листов необходимо вырезать подходящие по размеру детали, их легко будет соединить клейкой лентой, чтобы получить конструкцию кубической формы. Стенки надежно удерживают тепло необходимое для благополучного развития птенцов.

В качестве дополнительной обогревательной системы используются 20 Вт лампы. Нагревательные элементы закрепляют с внутренней стороны крышки с таким расчетом, чтобы между ними и инкубационным материалом было расстояние не менее 15 см.

Инкубатор из пенопласта

Для изготовления выводных лотков в самодельном инкубаторе можно взять деревянные доски или приобрести готовую конструкцию в специализированном магазине. Установка лотков происходит в центральной части машины таким образом, чтобы соблюдалось одинаковое расстояние до ламп обогрева и мисочек с водой. Последние устанавливают для поддержания нужного процента влажности.

Важно не забыть о соблюдении необходимого расстояния между стенками и лотками для вывода птенцов. Это нужно для обеспечения воздухообмена. Существует инкубатор для яиц с автоматическим переворотом, но в данной модели функция будет осуществляться ручным способом.

Совет! Для облегчения работы нужно через верхнюю часть короба пропустить стержень и прикрепить к нему лоток и ручку, которая будет выведена на поверхность.

Чтобы держать под контролем показатели температуры, термометр нужно закрепить так, чтобы можно было видеть шкалу, не открывая инкубатора. Для поддержания влажности и вентиляции необходимо сделать несколько отверстий в верхней и нижней частях коробки.

Подготовка к работе

В первую очередь нужно рассчитать требуемую площадь. На лотке средних размеров (450*350 мм) умещается такое количество яиц:

  • гусиных – 40;
  • индюшиных или утиных – 55;
  • куриных – 70;
  • для перепелов – 200.

Чаще инкубатор делают для куриных яиц. Для них есть отдельная таблица по размерам лотка:

ЯицРазмеры лотка
4545х25х28
7055х55х28
10060х60х28

Ячейки под куриные яйца должны иметь глубину 60-80 мм и радиус 22 мм.

Разумеется, это примерные цифры. Точное число зависит от того, насколько плотно станут лежать яйца и какого размера они будут. Поэтому при начертании схемы инкубатора своими руками, нужно учитывать примерное количество яиц, а не точное. Впрочем, в большинстве случаев при изготовлении инкубатора приходится пользоваться теми материалами, которые есть под рукой.

Кроме того, к камере предъявляется ещё несколько требований:

  1. Корпус обязан быть сухим и чистым. Поверхность не должна покрываться красителями, жирами или плесенью.
  2. Собрать камеру надо таким образом, чтобы в будущем из неё не вытекало тепло. Для этого используют герметик.
  3. Заранее рассчитывайте свободное пространство для ванночки с водой, чтобы в камере поддерживалась необходимая влажность.
  4. В корпусе понадобится сделать несколько отверстий, чтобы была вентиляция воздуха.

Для создания самодельного инкубатора своими руками понадобятся следующие компоненты:

  • материалы для камеры: холодильник, листы картона, фанеры, пенопласта;
  • лотки для яиц;
  • лампы накаливания мощностью 25-40 Вт. Небольшому аппарату хватит 2-3 штук, а для холодильника потребуется 4-6;
  • термометр;
  • вентилятор;
  • гигрометр;
  • для автоматического переворачивания яиц потребуется терморегулятор, таймер для переворота, моторедуктор, подшипники с хомутами;
  • инструменты для монтажа: плоскогубцы, пила, нож, изолента, лобзик;
  • герметик.

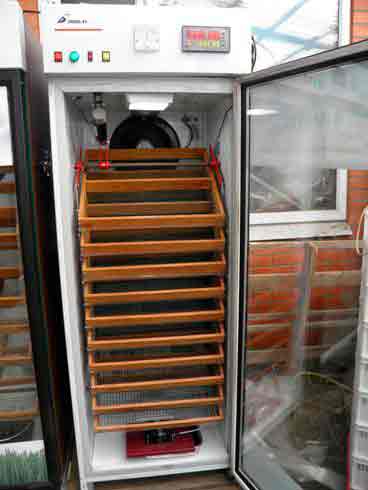

Как превратить старый холодильник в инкубатор

Не стоит поспешно избавляться от сломанного холодильника, ему можно дать вторую жизнь, но уже в качестве «искусственной наседки». Создатели столь привычного бытового прибора позаботились о том, чтобы внутри поддерживался заданный температурный режим благодаря теплоизолирующим стенкам.

Инкубатор из старого холодильника

Полки со стеллажами можно без проблем переоборудовать в лотки для яиц. Закладка материала будет равномерной, если задействовать пазы для креплений, расположенные по внутренним стенкам. В нижней части устанавливаются емкости с водой, которые помогут поддерживать влажность. Описание всего, что должно быть в инкубаторе, представлено ниже.

Вентиляционная система

В каждой заводской модели, а также в инкубаторах из холодильника, сделанных своими руками, обязательно должна быть вентиляция. От этой важной системы зависит состояние воздуха внутри машины, а также температура и влажность. Благодаря всем этим совокупностям будет создан идеальный микроклимат, подходящий для выведения птенцов.

Оптимальным вариантом называют скорость движения воздуха 5 м/сек, ее то и будет обеспечивать работающий вентилятор. Снизу и сверху корпуса придется просверлить отверстия для циркуляции воздушных масс.

Схема вентиляции в инкубаторе

Система обогрева

Самая простая нагревательная система состоит из обыкновенных лампочек. Их равномерно распределяют снизу и сверху конструкции (разумеется, внутри). К нижним лампочкам предъявляется только одно требование: они не должны быть помехой для емкостей с водой, выполняющих роль увлажнителей.

Поддерживать подходящий температурный режим поможет терморегулятор для инкубатора. Принято использовать сразу три вида

  • биметаллические пластины;
  • ртутные термометры, оснащенные электродами;
  • датчики барометрические.

Один отвечает за замыкание электрической цепи, как только установится необходимая температура. Благодаря второму прекращается нагревание. Третий замыкает цепь, если возникнет повышенное давление. Для контроля показателя удобнее всего использовать термодатчики.

Схема обогрева

Как осуществить переворот яиц

В инкубаторе для яиц своими руками так же, как и в стандартных моделях, обязательно переворачивание яиц. Процесс может быть как ручным, так и автоматическим, второй более удобен.

Механизм работает очень просто. Благодаря действиям электромотора через шток поступает двигательный импульс, осуществляющий движение лотков. Инкубатор для яиц с автоматическим переворотом яиц можно сделать самостоятельно:

  1. Снизу устанавливается редуктор.
  2. Смонтированная деревянная рама будет удерживать лотки, закрепленные таким образом, чтобы они наклонялись на 60 градусов к двери инкубатора и на столько же в обратном направлении к стенке.
  3. Важно не забыть прочно закрепить редуктор.
  4. Электродвигатель соединяется со штоком, один из концов которого подсоединен к яичному лотку.

Основные требования

Перед тем как приступить к сборке, необходимо хорошо ориентироваться в том, какой должен быть конечный результат. Чтобы четко его понимать, необходимо знать требования, которые предъявляются к инкубатору. Одним из важнейших является наличие постоянной температуры внутри инкубатора. При этом должен происходить нагрев не только самого яйца, но и воздуха вокруг него. Показатели должны поддерживаться с разбросом от 37,3 градуса до 38,6. Внимание уделяется не только температуре, но и влажности, которая должна быть внутри. Период, который предшествует наклеву, она должна составлять 40%. Если речь идет о выведении, тогда процент увеличивается до 80. Непосредственно перед тем, как будет происходить вылупливание, потребуется немного снизить влажность.

Обратите внимание! Для успешного завершения процесса по выращиванию цыплят внутри инкубатора, не стоит использовать яйца, который уже успели пролежать десятидневный срок.

Держатели яиц в инкубаторе должны быть сделаны таким образом, чтобы удерживать их в вертикальном положении. При этом форма ячеек должна быть такой, чтобы острый конец был направлен вниз. Полочки должны быть расположены с уклоном на протяжении всего периода инкубации. В инкубаторе должен быть простой доступ к яйцам. Это необходимо для того, чтобы три раза в сутки переворачивать яйца. При желании такой механизм может быть реализован в автоматическом режиме. Перед самым же выводком он должен быть неподвижным. В инкубаторе обязательно должна быть предусмотрена хорошая вентиляция, которая позволит избежать перегрева и превышения влажности.

Совет! Ячейки должны быть универсальными, т. к. яйца не всегда имеют одинаковый размер. Можно предусмотреть вариант выведения перепелов, для яиц которых потребуются подставки с меньшим диаметром.

Инкубатор из картонной коробки. Инструкция по сборке

Такая модель инкубатора своими руками, созданная в домашних условиях, является наименее затратной в финансовом плане, а работе над моделью придется посвятить всего лишь несколько часов. Минус у конструкции один — недолговечность из-за хрупкости основного материала.

Инкубатор из картонной коробки

  1. Нужно найти ненужную коробку такого размера, каким планируется инкубатор. Внутренние стенки обклеиваются войлоком или несколькими слоями бумаги.
  2. Проделываются отверстия, через которые пойдет электропроводка. С внутренней стороны крепятся лампочки мощностью 25Вт, между ними и лотками для яиц не должно быть менее 15 см. Для предотвращения потери тепла все лишние щели (места прохождения проводки) нужно заткнуть ватой либо оставить в качестве вентиляции, но при этом важно не забывать отслеживать температуру.
  3. Монтаж деревянных лотков, сборка реек (для установки лотков), изготовление дверцы.
  4. Термометр будет помогать определять температуру в инкубаторе. Чтобы поддерживать нужный уровень влажности, на дно короба ставят емкости с водой. В верхней стенке рекомендуется сделать небольшое смотровое окошечко для контроля всех процессов, происходящих в инкубаторе.

Полезно знать. Картонный инкубатор лучше поставить на деревянные бруски, а не на ровную поверхность. Небольшое возвышение обеспечит естественную циркуляцию воздуха.

Изготовить инкубатор для личного пользования не так сложно, как кажется. Самодельная машина будет отличным подспорьем на домашней ферме. Трудностей с приобретением необходимых материалов возникнуть не должно, а их стоимость станет приятным сюрпризом для любого заводчика сельскохозяйственной птицы.

Источник: http://kursi-floristiki.ru/stroeniya/inkubator-dlya-yaic-svoimi-rukami.html

Делаем инкубатор для яиц своими руками

В приусадебных хозяйствах использование больших инкубаторов промышленного производства может оказаться непрактичным из-за их большой вместимости. Для выращивания небольшого поголовья домашней птицы необходимы компактные приборы, сделать которые можно и своими руками, используя подручные средства и материалы.

Мы приведем несколько способов изготовления инкубаторов. Однако, даже самодельный прибор должен отвечать определенным требованиям, о которых вы узнаете из этой статьи.

Как сделать самому инкубатор для куриных яиц

Разведение домашней птицы – достаточно прибыльное занятие, но для бесперебойного получения продуктивного молодняка нужно купить или сделать своими руками прибор, в котором будет выводиться молодняк.

Как сделать инкубатор для куриных яиц или перепелов своими руками, используя подручные материалы, вы узнаете из разделов, приведенных ниже.

На что нужно обратить внимание

Для полноценного выведения молодняка птицы следует придерживаться определенных рекомендаций и требований относительно использования аппарата и его изготовления:

  • Температурный режим на расстоянии двух сантиметров от яиц не должен превышать 38,6 градусов, а минимальная температура составляет 37,3 градуса;
  • Для инкубации подходят только свежие яйца, которые не должны храниться более десяти дней;
  • В камере необходимо поддерживать оптимальный уровень влажности. До наклева он составляет 40-60%, а после начала наклева – 80%. Уровень влажности необходимо снизить перед выборкой птенцов.

Выведение молодняка домашней птицы зависит и от расположения яиц. Их нужно размещать вертикально (острым концом вниз) или горизонтально. Если они расположены вертикально, их следует наклонить вправо или влево на 45 градусов (при закладке гусиных или утиных яиц градус наклона составляет до 90 градусов).

Если яйца размещены горизонтально, их нужно переворачивать минимум трижды в сутки на 180 градусов. Однако, лучше всего проводить переворот каждый час. За несколько дней до наклева повороты прекращают.

Правила

Если вас интересует, как сделать самодельный инкубатор, вам следует знать, что этот прибор изготавливают по определенным правилам.

Для изготовления вам понадобится:

  1. Корпус из материала, хорошо сохраняющего тепло (дерева или пенопласта). Это необходимо, чтобы температура внутри прибора не менялась в процессе выведения птенцов. В качестве корпуса можно использовать старый холодильник, микроволновку или даже телевизор.
  2. Для нагрева используют обычные лампы (от 25 до 100 Вт в зависимости от размера камеры), а чтобы контролировать температуру, внутрь устройства ставят обычный термометр.
  3. Чтобы внутрь постоянно поступал свежий воздух, нужно обустроить вентиляцию. Для небольших приборов достаточно просверлить отверстия в боковых стенках и дне, а для больших инкубаторов (например, изготовленных из холодильника), устанавливают несколько вентиляторов (под и над решеткой для).

Рисунок 1. Распространенные типы инкубаторов: 1 — с автоматическим поворотом, 2 — мини-инкубатор, 3 — промышленная модель

Лотки или решетки можно купить или сделать из металлической сетки. Важно, чтобы между лотками оставалось пространство для свободной циркуляции воздуха.

Особенности

В инкубаторе необходимо наладить качественную вентиляцию. Предпочтение следует отдавать принудительной вентиляции, так как постоянное движение воздуха обеспечит поддержку необходимой температуры и влажности внутри.

На рисунке 1 приведены основные типы инкубаторов, которые можно использовать для выведения молодняка птицы в приусадебном хозяйстве.

Как сделать автоповорот яиц в инкубаторе

Модели без ручного поворота не очень удобные, так как человеку нужно постоянно контролировать процесс выведения птенцов и вручную переворачивать все яйца. Гораздо проще сразу же сделать самодельный инкубатор с автоповоротом (рисунок 2).

Инструкция

Существует несколько вариантов обустройства автоповорота. Для небольших приборов можно просто обустроить передвижную сетку, которая приводится в движение небольшим роликом. В итоге яйца медленно двигаются и постепенно переворачиваются.

Примечание: Недостаток данного метода в том, что контролировать переворот все же придется, так как яйца могут просто сдвинуться с места, но не перевернуться.

Более современным считается роликовое вращение, для обустройства которого под решеткой устанавливают специальные вращающие ролики. Чтобы предотвратить повреждение скорлупы, все ролики прикрывают москитной сеткой. Однако и этот способ имеет существенный недостаток: для изготовления системы автоповорота придется занимать свободное место в камере, устанавливая ролики.

Рисунок 2. Схема автоматического поворота яиц

Самым лучшим считается способ переворота, при котором сразу весь лоток наклоняется на 45 градусов. Поворот приводится в действие специальным механизмом, расположенным снаружи, а все яйца гарантированно прогреваются.

Как правильно сделать закладку яиц в инкубатор

Инкубацию домашней птицы следует проводить с учетом определенных особенностей и поддерживать оптимальный режим выведения молодняка. В таблице на рисунке 3 приведены основные требования к выведению кур, уток и гусей.

В первую очередь, следует поддерживать правильную температуру (минимум 37,5 – максимум 37,8 градусов). Также необходимо регулярно проверять влажность, определяя ее по разнице температур на «влажном» и «сухом» термометре. Если «влажный» термометр показывает температуру до 29 градусов, значит влажность составляет около 60 процентов.

Рисунок 3. Оптимальные режимы инкубации

Режим выведения молодняка также должен соответствовать следующим требованиям:

  • Поворот нужно осуществлять минимум 8 раз в сутки;
  • При выведении молодняка гусей и уток, яйца нужно периодически охлаждать комбинированным способом: первую половину инкубации их в течение получаса охлаждают воздухом, а затем орошают слабым раствором марганцовки;
  • Во время выведения молодняка температура воздуха на «сухом» термометре не должна превышать 34 градуса, а влажность – в пределах 78-90 градусов.

Важно, что недостаточное прогревание вне зависимости от стадии может замедлить рост и развитие зародышей, так как птенцы хуже усваивают и используют белок. В результате недостаточного прогревание большинство птенцов погибают еще до вылупления, а выжившие птенцы позже вылупляются, у них не заживает пуповина и увеличивается живот.

Недогрев в зависимости от стадии может вызывать некоторые нарушения. В первой стадии они включают:

  • Кишечник наполняется жидкостью с кровью;
  • Увеличиваются почки и неравномерно окрашивается печень;
  • На шее появляются отеки.

Во время воторой стадии недогрев может провоцировать:

  • Отечность пупочного кольца;
  • Кишечник наполняется желчью;
  • Увеличение сердца при недогреве в последние несколько дней инкубации.

Перегрев может вызывать внешние уродства (глаз, челюстей и головы), а выведение цыплят начинается преждевременно. Если температурный режим был повышенным в последние несколько дней, у птенцов могут быть деформированы внутренние органы (сердце, печень и желудок) и не срастаются стенки брюшной полости.

Сильный и непродолжительный перегрев может привести к тому, что эмбрион присохнет к внутренней части скорлупы, у птенца на коже появятся отеки и кровоизлияния, а сам зародыш расположен головой в желток, что не является нормальным.

Рисунок 4. Нормальное развитие зародыша (слева) и возможные дефекты при нарушении режима влажности (справа)

Длительное воздействие высоких температур во второй половине инкубации приводит к раннему движению зародыша в воздушной камере, а под скорлупой можно заметить неиспользованный белок. Кроме того, в выводке наблюдается много птенцов, которые проклюнули скорлупу, но погибли, не втянув желток.

Нарушения режима влажности также могут спровоцировать серьезные нарушения (рисунок 4):

  • Повышенная влажность вызывает замедленное развитие зародышей, эмбрионы плохо используют белок и часто гибнут в середине и конце инкубации;
  • Если влажность была повышена во время проклева, у птенцов может начать прилипать клюв к скорлупе, развивается зоб, а в кишечнике и желудке наблюдается избыток жидкости. На шее может развиться отек и кровоизлияния;
  • Повышение влажности часто вызывает поздний вывод и вылупление вялого молодняка с вздутым животом и слишком светлым пухом;
  • Если влажность была низкой, наклев начинается в средней части, а подскорлупные оболочки сухие и слишком прочные;
  • При пониженной влажности вылупляется мелкий и сухой молодняк.

Особенно важно поддерживать оптимальную влажность (80-82%) в период наклева. Стоит отметить, что во время всех периодов выведения следует стремиться к поддержанию такого режима температуры и влажности, который существует при естественном насиживании.

Рисунок 5. Возможные дефекты при просвечивании овоскопом

Продолжительность инкубации зависит от вида домашней птицы. Например, для кур мясных пород она составляет 21 день и 8 часов. Если поддерживался нормальный режим, начало наклева начинается на 19 сутки и 12 часов после закладки, птенцы начинают вылупляться уже на 20 сутки, а еще через 12 часов появляется большая часть молодняка. Во время инкубации нужно периодически проводить проверку овоскопом, чтобы вовремя обнаружить повреждения (рисунок 5).

Что для этого нужно

Чтобы правильно провести закладку яиц, нужно заранее прогреть прибор и подготовить яйца.

Для выведения молодняка любой домашней птицы подходят только яйца, которые хранились не дольше недели в темном помещении с хорошей вентиляцией при комнатной температуре. Перед закладкой их обязательно просвечивают овоскопом и отбирают экземпляры без повреждений, трещин и наростов на скорлупе.

Особенности

В инкубатор можно закладывать только яйца правильной формы и с характерным цветом скорлупы для определенного вида птицы.

Кроме того, нужно подобрать правильную решетку, которая будет соответствовать размеру яиц. К примеру, для перепелиных требуется решетка меньшего размера, а для индюшиных – большего. Также необходимо заранее ознакомиться с температурно-влажностным режимом инкубации для каждого вида птицы.

Как сделать самодельный инкубатор из холодильника

Очень часто домашние инкубаторы делают из старых холодильников, так как корпус этой бытовой техники достаточно вместительный и позволяет одновременно выводить большие партии молодняка птицы.

Посмотреть, как сделать инкубатор из холодильника своими руками с подробной инструкцией, вы сможете в видео.

Инструкция

Перед началом изготовления нужно составить чертеж и план присоединения всех необходимых элементов. Также нужно вымыть корпус и вытащить из него все полки и морозильную камеру.

Порядок изготовления инкубатора из старого холодильника включает следующие этапы (рисунок 6):

  • В потолке просверливают несколько отверстия для крепления ламп и обустройства вентиляции;
  • Внутреннюю часть стенок отделывают тонкими листами пенопласта, чтобы внутри прибора дольше сохранялось тепло;
  • На полки устанавливают лотки или решетки;
  • Внутри размещают датчик температуры, а терморегулятор выводят наружу;
  • В нижней части боковых стенок высверливают по несколько вентиляционных отверстий, а чтобы обеспечить более высокий уровень притока воздуха, сверху и снизу устанавливают вентиляторы.

Рисунок 6. Схема изготовления бытового инкубатора из старого холодильника

Также желательно прорезать небольшое смотровое окошко в двери, чтобы было удобнее наблюдать за процессом инкубации, не открывая дверь.

Как сделать инкубатор из пенопласта пошагово

Корпус самодельного прибора можно сделать из старой коробки из-под телевизора или ящика из пенопласта, укрепив его каркасом из деревянных реек. В каркасе нужно закрепить четыре фарфоровых патрона для лампочек. В три патрона вкручиваются лампочки для подогрева, а четвертая лампочка служит для подогрева воды в ванночке. Мощность всех лампочек не должна превышать 25 Вт. Примеры и чертежи для изготовления простых моделей приведены на рисунке 7.

Примечание: Среднюю лампу зачастую включают лишь в определенное время: с 17 до 23-00. Ванночку с водой для поддержания влажности также можно изготовить из подручных материалов. Например, используя баночку из-под селедки, отрезав у нее часть крышки. Из такой емкости вода будет лучше испаряться, а крышка будет предотвращать местный перегрев.

Внутри самодельного инкубатора устанавливают решетку. Поверхность яиц, находящихся на решетке, должна находиться минимум в 17 сантиметрах от лампочки, а для яиц под решеткой – минимум на расстоянии 15 сантиметров.

Для измерения температуры внутри камеры используют обычный градусник. Чтобы было удобно использовать прибор, его переднюю стенку нужно сделать съемной и обтянуть картоном или другим плотным материалом. Для закрепления используют закрутки. Подобная съемная стенка позволяет укладывать внутрь инкубатора лотки, ставить ванночку и менять в ней воду, а также осуществлять все остальные манипуляции.

Рисунок 7. Схемы изготовления простых инкубаторов из холодильника и коробки

В крышке нужно сделать окошко, которое будет служить для вентиляции и контроля за температурным режимом. Длина окошка составляет 12 сантиметров, а ширина – 8 сантиметров. Его лучше прикрыть стеклом, оставив по ширине небольшую щель.

Для дополнительной вентиляции вдоль длинной стенки возле пола также следует сделать три небольших квадратных отверстия (каждая сторона – по 1,5 сантиметра). Они должны быть все время открыты для постоянного притока свежего воздуха.

Как сделать инкубатор из микроволновой печи

Инкубатор из микроволновки изготавливают по тому же принципу, что и прибор из холодильника. Но стоит учитывать, что в такой прибор не поместится много яиц, поэтому в домашних условиях его используют преимущественно для выведения перепелов.

При изготовлении инкубатора из микроволновой печи нужно учитывать некоторые особенности (рисунок 8):

  • Снаружи корпус необходимо обшить тонкими листами пенопласта, чтобы стабилизировать температуру внутри;
  • В верхней части оставляют вентиляционные отверстия, а дверцу не утепляют и не герметизируют для дополнительного притока свежего воздуха;
  • Внутрь устанавливают лоток, но поскольку в камере недостаточно места для банок с водой, емкость с жидкостью для увлажнения ставят непосредственно под лоток.

Рисунок 8. Порядок изготовления инкубатора из микроволновки своими руками

Также необходимо предусмотреть защиту от перегрева, установив барьеры на лампы накаливания.

Как сделать вентиляцию в инкубаторе своими руками

В самодельном инкубаторе также не предусмотрено специальной системы охлаждения яиц, так как они охлаждаются по несколько минут в процессе переворачивания. Во время всей инкубации следует поддерживать температуру 39 градусов.

Для удобства использования к аппарату можно приделать ножки. А поскольку данное оборудование является очень компактным, а процесс инкубации не сопровождается выделением неприятных запахов, выводить молодняк домашней птицы можно даже в городской квартире (рисунок 9). Порядок изготовления простого самодельного инкубатора приведен в видео.

Как сделать увлажнитель в инкубаторе

Для нормальной работы самодельного инкубатора следует заливать в ванночку по половине стакана воды в сутки. Если требуется повысить уровень влажности, в ванночку можно положить тряпку, которую стирают каждые двое суток.

Для укладки яиц размещают специальные рейки с просветами между ними. Рейки следует сделать скругленными с боков. Чтобы было легче проводить переворот, нужно оставлять в лотке свободное место, соответствующее одному яйцу.

Примечание: Яйца в самодельном инкубаторе переворачивают вручную на 180 градусов. Лучше, если переворот будет осуществляться до 6 раз в сутки с равным временным промежутком (через 2-4 часа).

Для поддержания влажности никаких приборов в самодельном инкубаторе не предусмотрено, и данный режим поддерживается примерно. Для испарения жидкости рекомендуется устанавливать лампочки 25 или 15 Ватт. До начала наклева испаритель не включают, а если отключить ее слишком рано, то у яиц образуется слишком жесткая скорлупа, которую не смогут разбить птенцы.

Источник: http://mirfermera.ru/109-kak-sdelat-inkubator-dlya-yaic-v-domashnix-usloviyax.html

Самодельный инкубатор для яиц — инструкция

Занимаясь разведением домашней птицы, приходится сталкиваться с необходимостью искусственного выведения птенцов. Незаменимым помощником в этом деле является инкубатор. Чтобы не тратиться на приобретение такого устройства, инкубатор для яиц можно собрать своими руками, а на том, как это сделать со схемами, описанием и пошаговой и инструкций с фото, остановимся в деталях.

Варианты самодельных инкубаторов

Существует несколько вариаций инкубаторов, которые можно собрать в домашних условиях. На их изготовление идут, как правило, подручные материалы, старые устройства.

Чаще всего для рассматриваемого прибора используют:

  • пенопласт;
  • фанеру;
  • картонные коробки;
  • старый холодильник.

Выбор того или иного материала в первую очередь определяется возможностями птицевода и количеством птенцов, которое планируется получить.

Принцип работы инкубатора

Суть функционирования инкубатора заключается в создании и поддержании определенных условий:

  • температуры;
  • влажности;
  • переворота яиц;
  • вентиляции.

Чертеж «искусственной наседки» приводится на фото.

Для нормального функционирования инкубатора используется устройство нагрева, вода и вентилятор. Чтобы свести к минимуму участие человека в процессе инкубации, прибор оснащают автоматикой. Это может быть автоматический переворот, а также поддержание температурного режима. Оснащение инкубатора датчиками влажности и температуры позволяет контролировать основные показатели и при необходимости корректировать их, что требуется на разных этапах инкубации. Электрическая схема инкубатора, оснащеного автоматикой, приводится на фото.

Нагрев кладки и контроль температуры

Успех выведения птенцов напрямую зависит от правильного температурного режима. В качестве нагревательных элементов для инкубатора используют:

  • лампы накаливания;
  • ТЭНы;
  • инфракрасные обогреватели.

Каждый из элементов имеет свои плюсы и минусы, которые следует рассматривать отдельно, исходя из того на какие объемы рассчитан инкубатор и какие средства планируется вложить в создание такого прибора.

Вентиляция в инкубаторе

Для нормального распределения тепла внутри инкубатора требуется установка вентилятора. Кроме этого, в корпусе устройства обязательно предусматривают вентиляционные отверстия для поступления кислорода и воздухообмена. Таким образом, удается избежать застоя воздуха и перегрева яиц, и исключить гибель зародыша от нехватки кислорода. В качестве самого простого вентилирующего прибора для самодельного инкубатора можно использовать вентилятор от компьютера.

Как собрать инкубатор

Существуют различные конструкции «искусственной наседки». Изготовление наиболее распространенных конструкций рассмотрим в подробностях.

Из пенопласта

Пенопласт привлекателен не только низкой стоимостью, но и хорошими теплоизоляционными свойствами, что очень важно в процессе работы устройства.

Для работы нужно подготовить:

  • 2 листа пенопласта 100*100 см;
  • канцелярский нож;
  • скотч;
  • клей для пенопласта;
  • прозрачный пластик.

Технология изготовления такова:

    Лист пенопласта разрезаем на 4 равные части.

Второй лист делим пополам и одну из частей разделяем таким образом, чтобы получились детали с такой размерностью, как на фото.

  • Когда корпус будет сформирован, для придания жесткости обклеиваем его скотчем.
  • Вырезаем 2 куска пенопласта 6*4 см и приклеиваем их внутри инкубатора вдоль длинных сторон. Эти два элемента будут служить ножками для лотка с яйцами.

    В более коротких боковых стенках, отступив 1 см от дна, делаем несколько отверстий диаметром 1,5 см для вентиляции. Отверстия делам друг от друга на одинаковом расстоянии, используя паяльник.

  • Чтобы крышка прочно держалась на корпусе, к ней по краям приклеиваем элементы из пенопласта размером 3*3 см и длиной согласно длине стороны крышки.
  • С внутренней стороны крышки закрепляем патроны для ламп.

  • Снаружи крышки фиксируем терморегулятор. Сам датчик устанавливаем внутри короба на высоте 1 см от поверхности яиц.
  • Лоток для яиц подгоняем таким образом, чтобы между ним и стенками инкубатора был зазор в 5 см для нормальной вентиляции.

    По видео можно более детально разобраться в конструкции из пенопласта.

    Из коробки

    Один из наиболее простых и недорогих вариантов инкубатора – из картонной коробки. Смастерить его можно буквально за пару часов. При этом нужно учитывать, что картон является далеко не самым прочным материалом.

    Для сборки понадобятся:

    • картонная коробка;
    • 3-4 лампы на 25 Вт с патронами;
    • войлок;
    • сетевой провод.

    «Искусственную наседку» собирают следующим образом:

      Обклеиваем коробку изнутри войлоком.

    В корпусе проделываем отверстия и протягиваем провода, после чего закрепляем лампы, располагая их на высоте 15 см над уровнем яиц. Все щели заделываем ватой. Также в корпусе делаем несколько отверстий для вентиляции.

    Конструируем деревянные лотки, рейки для установки лотков, а также делаем отверстие для закладки яиц.

    Для контроля температуры и влажности внутрь инкубатора помещаем соответствующие приборы, а также устанавливаем емкости с водой. Чтобы была возможность наблюдать за происходящим внутри короба, сверху делаем небольшое окошко, которое закрываем стеклом.

    Из холодильника

    Если в наличии есть старый холодильник, его можно задействовать в качестве основы для инкубатора. Холодильник обладает рядом преимуществ:

    • хорошая вместимость;
    • позволяет создавать идеальный микроклимат;
    • простота изготовления инкубатора.

    Из необходимого перечня понадобятся:

    • холодильник;
    • лотки для яиц;
    • терморегулятор;
    • лист фанеры;
    • лампы на 100 Вт;
    • металлическая решетка;
    • скотч;
    • дрель.

    Собираем устройство в такой последовательности:

      Вынимаем из холодильника все полочки, ящички и укладываем его на заднюю стенку, после чего проводим обработку чистящими средствами, как внутри, так и снаружи.

  • В двери холодильника делаем отверстие, через которое вставляем термодатчик. Поместив элемент внутрь, снаружи заделываем отверстие скотчем, ватой.
  • К листу фанеры закрепляем 4 патрона, подводим к ним провода. Затем надежно закрепляем конструкцию к дверце холодильника и вкручиваем лампочки.

  • Для увлажнения воздуха внутрь холодильника помещаем пластиковые лотки с водой.
  • Немного отступив от емкостей, устанавливаем металлическую решетку, на которую помещаем пластиковые лотки под яйца.

    Автопереворот яиц

    Любые яйца в процессе инкубации нуждаются в перевороте. Он может быть ручным либо автоматическим. Второй вариант гораздо удобнее, тем более, если инкубатор рассчитан на большое количество яиц. Принцип автопереворота заключается в использовании электродвигателя с редуктором, посредством которого происходит движение лотков.

    Монтаж автоматического переворота заключается в следующем:

      В нижней части инкубатора ставят редуктор.

  • Под лотки собирают деревянную рамку, которая будет наклоняться на 60° в одну и другую сторону.
  • Редуктор соединяют с лотком посредством штока.

    Мини-инкубатор

    Если нет необходимости в получении большого количества птенцов либо просто хочется поэкспериментировать, можно изготовить небольшой инкубатор. Для такой конструкции потребуются:

    • небольшая пенопластовая коробка;
    • патрон с лампой;
    • приборы для контроля влажности и температуры;
    • саморезы;
    • мелкая сетка;
    • 4 деревянных бруска;
    • нож;
    • строительный степлер;
    • контейнер для воды;
    • скотч;
    • деревянная рамка со стеклом.

    Собираем инкубатор так:

      Измеряем размеры коробки, после чего из брусков собираем каркас. Его высота должна быть немного выше, чем высота контейнера под воду.

    По размеру каркаса с небольшим запасом отрезаем кусок мелкой сетки или ткани, пропускающей воздух.

    Натягиваем ткань и крепим ее степлером к каркасу.

    С одной из сторон корпуса делаем отверстие для установки патрона.

    Вставляем патрон и вкручиваем лампу.

    В стенках коробки вырезаем 2 отверстия и 4 в крышке.

    В верхней части коробки вырезаем смотровое окошко.

    Взяв стекло от обычной фоторамки, закрепляем его изолентой к проделанному отверстию, после чего на дно устанавливаем контейнер с водой, сетку, помещаем приборы и закрываем крышку.

    Из пластиковой бутылки

    Если в хозяйстве завалялась большая пластиковая бутылка для воды, из нее также можно собрать инкубатор.

    • бутылка;
    • нож;
    • патрон с лампой 60 Вт и проводом;
    • шуруповерт со сверлом;
    • небольшая емкость;
    • ткань;
    • термометр и гигрометр;
    • губка.

    Инструкция по изготовлению такова:

      В бутылке вырезаем ножом окошко как на фото.

    В крышке делаем отверстие под провод, вставляем его, фиксируем патрон и вкручиваем лампу.

    На дно бутылки стелим кусок ткани и помещаем термометр. Путем снижения или подъема лампочки регулируем температуру внутри бутылки, добиваясь нужных показателей.

    Ставим в бутылку емкость, помещаем губку, наливаем воду и закладываем яйца.

    Советы по эксплуатации самодельных инкубаторов

    Чтобы цыпленок после выхода из яйца не подхватил никакую инфекцию, рекомендуется придерживаться следующих правил:

    1. По окончании каждого процесса инкубации устройство подвергают дезинфекции. Для этого всю внутреннюю поверхность обрабатывают раствором хлорки.
    2. Завершив дезинфекцию, инкубатор оставляют открытым для просушки и проветривания.
    3. Место установки для инкубатора выбирают таким, чтобы исключить сквозняки и температурные перепады.
    4. В процессе инкубации необходимо следить за количеством воды в лотках и по мере необходимости добавлять ее.
    5. Температурные датчики должны находиться возле лотков с яйцами.
    6. Перед закладкой яиц инкубатор включают на сутки и контролируют его работоспособность.

    Разобравшись, как сделать инкубатор для яиц своими руками и рассмотрев схемы и пошаговые инструкции с фото-примерами, собрать подобное устройство сможет каждый начинающий птицевод. Минимальный набор необходимых материалов и инструментов позволяет конструировать как малогабаритные, так и объемные инкубаторы, которые рассчитаны на несколько сотен яиц.

    Источник: http://labuda.blog/674643

    Схема подключения переворота в инкубаторах для яиц (автоматический и ручной режим)

    Многие люди, которые приходят к нам или пишут письма с вопросами, часто спрашивают – «Как сделать автоматический переворот яиц в самодельном инкубаторе?» Это актуальный вопрос мы решили подробно рассмотреть и выложить схему соединения для автоматического переворота лотков с яйцами, но при этом предусмотреть и ручной режим. Ручной режим может понадобиться, когда вам придется вытаскивать лотки с яйцами перед стадией вылупа. Еще может быть так, что лотки и есть, то место где будет происходить вылуп и возникнет необходимость поставить лотки в горизонтальное положение. При автоматическом перевороте лотки обычно находятся в положении под 45 градусов либо в одну, либо в другую сторону.

    Итак, приступим. Для сборки нашей схемы нам потребуется:

    1. Мотор переворота – мы предпочли взять проверенную модель, которую можно изучить подробно здесь.

    2. Контроллер, на основе которого и будет работать переворот. Обладает «концевиками» для обратного хода мотора

    3. Кнопка клавишная 3-х позиционная

    4. Кнопка клавишная 2-х позиционная

    5. Быстрые клеммы или колодки под провода

    6. Провода 3-х жильные и 2-х жильные

    1. Вам необходимо взять 3-х жильный провод и подсоединить к мотору. У мотора имеется 3 выхода. 1 выход – подключаем к нему концевик, 2 выход – подключаем к нему 2-ой концевик, 3 выход(центральный) – подключаем 220вольт-N(ноль) Смотри подробнее рисунок 1-2.

    2. Необходимо провода от концевиков вывести на клавишную двухпозиционную кнопку, которая отвечает за переключение между автоматическим и ручным режимами переворота. Смотри рисунок 3.

    3. От этой же кнопки, два контакты, при замыкании которых, включается авторежим – необходимо завести на контроллер Lilitech 7801 или 7802 на позиции «6» и «7» — указанные на самом контроллере.

    4. На позиции «8»-N(ноль) и «9»-L(фаза), указанные на контроллере, необходимо завести 220 вольт. Помните Фаза-ноль принципиально соблюсти, чтобы избежать замыкания при дальнейшем подключении схемы.

    5. На «вагу» подключаем фазу L – от «9» гнезда контроллера, и в эту же «вагу» подключаем 3-х позиционную кнопку, которая отвечает за ручной режим переворота. Где центральное положение кнопки – означает «лотки без движения», крайнее левое положение – «наклон влево», правое положение кнопки – «наклон вправо». Провод от «ваги» заводим на центральную «ножку» кнопки. Всего на кнопке 6 гнезд. Смотрите рисунок 3.

    6. Далее необходимо коммутировать кнопки между собой. Ведем провода от кнопки переключения режимов и заводим на крайние позиции кнопки «ручного режима». Смотрите рисунок 3.

    Источник: http://minifermer.ru/page_269.html

    самодельный инкубатор с автоматическим переворотом из подручных средств

    Вы здесь

    Страницы

    • 1
    • 2
    • следующая ›
    • конец »

    Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

    Сделал инкубатор из небольшого холодильника . 3 лотка вместимость лотков пока 30 куриных но буду переделывать лотки . двигатель от дворников москвича 2141. двигатель крутиться только в одну сторону передавая возвратно поступательное движение на тягу . концевик один но за один полный оборот двигателя он срабатывает два раза . Вместо реле времени использовал стрелочный будильник и самодельный контакт срабатывает через каждый час на 20 секунд . чтобы заново запускать двигатель после остановки использовал автомобильное реле на пять выходов . в качестве блока питания использовал компьютерный блок питания .

    По итогу получилось что переворот работает абсолютно без микросхем дополнительно использовал только пару диодов для задержки срабатывания автомобильного реле и лампочка для того чтобы блок питания не отключался из за реле можно сказать что нечему ломаться 🙂

    я пробывал поставить стандартное реле от дворников РАЛД 10.3747 отрегулировать паузу работы двигателя переменным резистором . Но это сработало всего на несколько дней . после чего двигатель стал делать то несколько полных оборотов то останавливаться не там где нужно .

    Сейчас поставил реле 75 3777 уменьшил диодами напряжение питания реле получилась небольшая задержка срабатывания. Как раз чего хватает для размыкания коцевика . сейчас всё работает как часики 🙂

    Этим инкубатором я уже пробывал выводить цыплят яйца не выпадали и не стукались . Так что с механикой всё получилось . Из 12 яиц пробных вывелось 9 цыплят одно оказалось неоплод второе разбил по случайности когда залаживал гусиные яйца которые видно на фото а в третьем оказался задохлик . 80 % я считаю не плохо 🙂 Разница температуры по всему инкубатору 0.1 — 0.2 градуса .

    Извеняюсь за кустарщину но на момент когда я его собирал финансовый запас был крайне ограничен и собралось всё из подручных материалов и на скорую руку !

    недавно переделал лотки и привод лотков . Теперь вместо трёх лотков по 30 яиц стоит два примерно по 60 ато и больше куриных . гусиных легко поместилось 21 правда можно было впихнуть и тридцать 🙂 лотки сделал из сварной сетки диаметром 25*25*1.8мм рамку сделал из ацинковки согнув её в уголок и соединив заклёпками и пайкой

    а еще мне понравился термометр как на фото ниже проверил по ртутному разница в 0.1 градус я его себе для настройки терморегулятора поставил и удобней чем доствать и встряхивать термометр . и стоит не дорого .

    Если кому что интересно спрашивайте ! 🙂

    Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка).
    По поводу «выпадать» так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

    Ну насчёт терморегулятора так советую ставить МРТшку. MRT-1 или2. У мена стоит MRT-1. Точность 0.1 градус, цифровая шкала что значительно удобнее разных градусников и тем более аналоговых регуляторов типа КВОЧКА(хрень Квочка).
    По поводу «выпадать» так не совсем понятно как они могут выпасть теритически? Фото не очень качественные. Если можно то попрошу автора сделать фото подробнее данного инкубатора. если не сложно конечно.

    Начну с терморегулятора . Он не аналоговый ( цтр 2 ) покупал его давно немного для других целей
    Технические данные.
    Напряжение питания
    160 -250В (50 Гц)
    Точность поддержания температуры
    ±О,1°С
    Диапазон регулируемой температуры
    -55°С -+125°С
    Максимально допустимая коммутируемая мощность
    2,0 кВт

    фото получше сделать не получиться так как фотографировал я с телефона и недавно повредил корпус вместе с камерой теперь фотографирует с трещиной и получается размыто .

    Насчёт выпадания яиц . Могут выпадать из лотков во время движения лотка если очень плотно уложить( без перегородок и ячеек для яиц) то яйца расположеные ближе к центру начинают вытесняться и выпадать, ещё это происходит если большой угол поворота лотка , ещё при резком перевороте из за толчков при начале движения механизма переворота и при резкой остановке . Избавился от этого легко просто закрепил поверх лотка кусок сетки закрепив её на резинках для удобства и перестраховки .

    Источник: http://fermer.ru/forum/samodelnye-inkubatory/164528

    Инкубатор своими руками — чертежи и описание, виды инкубаторов для вывода птенцов в домашних условиях. 120 фото самодельных инкубаторов

    Если вы собрались заняться разведением кур, то вам обязательно понадобится специальный прибор — инкубатор. Если рассматривать варианты инкубаторов в магазине, то глаза просто разбегаются от большого количества циферок.

    Гораздо выгоднее и проще изготовить инкубатор в домашних условиях, тем более, что вы можете изготовить его под свои потребности и удобства. В этой статье мы вам в деталях расскажем как сделать инкубатор своими руками.

    • Истина или ложь?
    • Инкубатор из пенопласта
    • Терморегулятор
    • Советы профессионалов
    • Фото инкубаторов своими руками

    Истина или ложь?

    Большинство фермеров считают, что инкубатор — это невероятно сложное техническое устройство, на создание которого уйдет много финансов и времени.

    Но это утверждение считается полностью ошибочным, потому что инкубатор для яиц своими руками можно сделать с наименьшими затратами.

    В итоге получится хорошо функционирующий аппарат, который при желании можно снабдить автоматическим устройством для переворачивания яиц.

    При желании можно значительно улучшить сделанный самостоятельно инкубатор. Например, некоторые умельцы встраивают в инкубатор регулятор температуры и влажности в камере, также можно наладить хорошую вентиляцию.

    Инкубатор из пенопласта

    Это скорее всего самый бюджетный вариант, для изготовления вам понадобятся листы пенопласта. Главным преимуществом данного варианта считаются превосходные теплоизоляционные свойства материала.

    Подберите желаемые размеры, при этом нужно учитывать количество закладываемых яиц и дополнительное место под обогрев и освещение.

    Источник: http://svoimirykamicentr.ru/inkubator-svoimi-rukami/

    Смотрите также:
    02.05.2020

    Хозблок своими руками — инструкция и пошаговое описание как построить простой и функциональный хозблок (135 фото + видео) Каждое новое строительство на земельном участке садового товарищества или при сооружении частного загородного дома начинается с оборудования...

    02.05.2020

    Пуфик из шин Необходимые материалы для изготовления пуфика: 3 шины на 1 табурет;- эпоксидная смола; - поролон;- 9-мм фанера или крышка от 5 л краски ведра;- кожа/ синтетическая кожа;- сверхмощный степлер пистолет. Изготовление пуфика Прежде всего необходимо хорошо...

    Купальня для птиц своими руками
    02.05.2020

    Декоративная поилка для птиц своими руками: особенности, схемы и отзывы Многое в саду можно и нужно делать своими руками. Часто для этого требуется совсем немного времени и минимум материальных затрат. К тому же не обязательно быть профессионалом – многие поделки по...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
