Как построить печь барбекю из кирпича своими руками

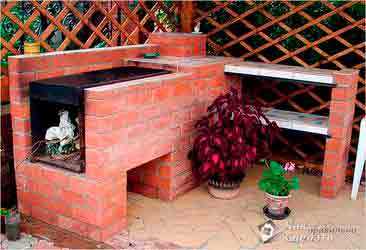

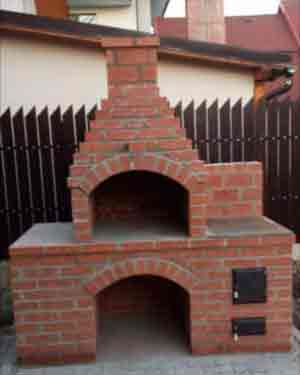

Барбекю из кирпича – возведение своими руками

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

  1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
  2. плита традиционно располагается на 10 см ниже уровня гриля;
  3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

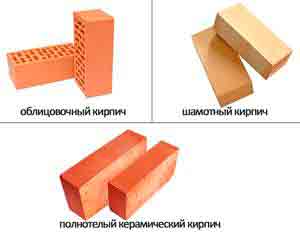

  • шамотный и облицовочный кирпич;
  • глиняный и обычный раствор;
  • пруток из металла d-30 мм;
  • лист из стали 5 мм;
  • дверцы для топки и поддувала;
  • колосниковая решетка.

А для обустройства основания:

  • строительная смесь;
  • арматурные прутья;
  • доски для сооружения опалубки;
  • щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

  1. равномерная обработка пищи;
  2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
  3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

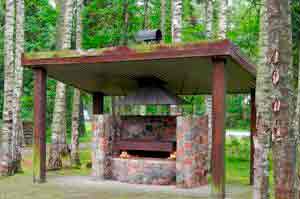

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

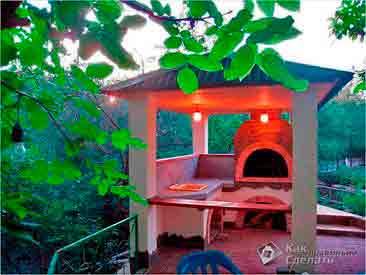

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

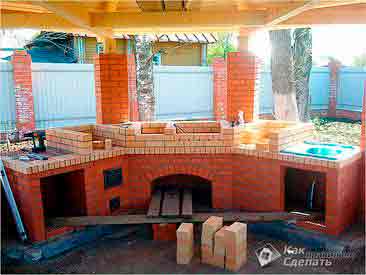

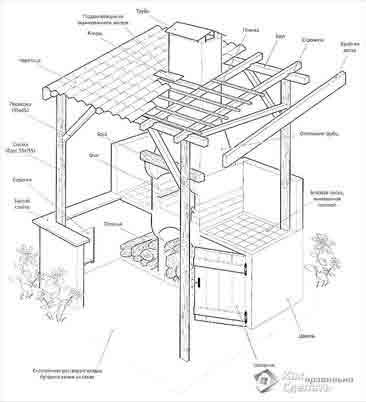

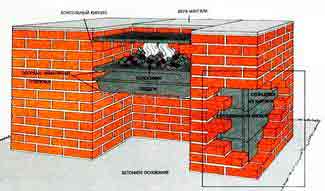

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

  • В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

    Варианты барбекюшниц

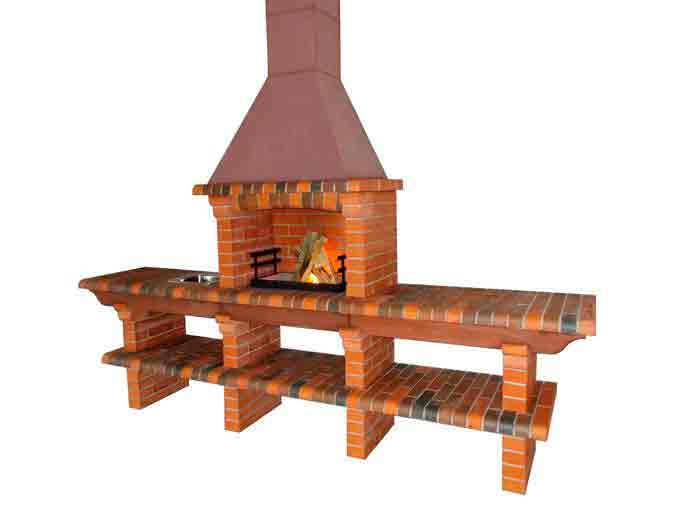

    Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

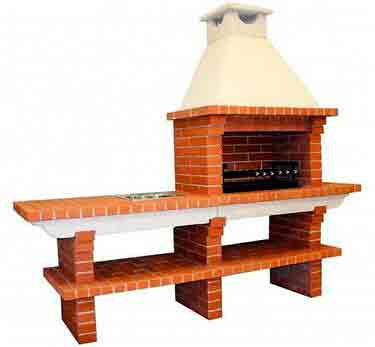

    Барбекю могут быть весьма разнообразны:

    • барбекю-камин;
    • барбекю-гриль;
    • многофункциональное сооружение;
    • барбекю с одни очагом;
    • барбекю с мангалом и казанком;

    Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

    Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

    Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

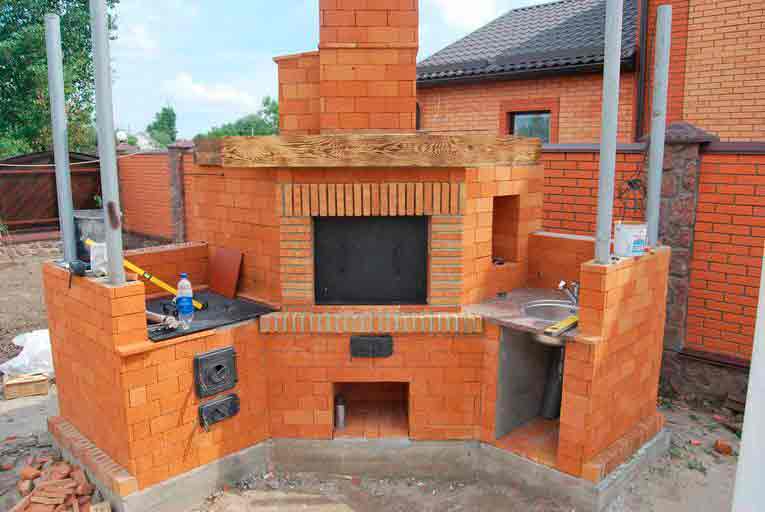

    Возведение барбекю из кирпича

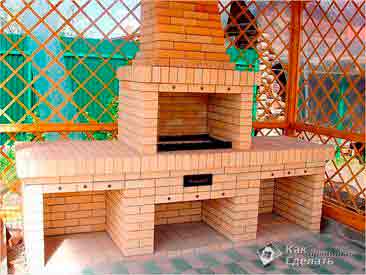

    Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

    Рассмотрим пошаговый план возведения барбекю для дачи.

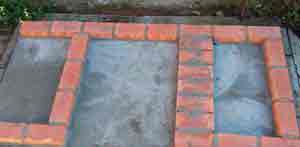

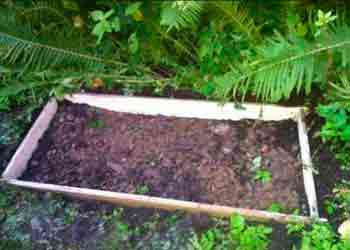

    Шаг 1: Обустройство фундамента

    Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

    Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

    Шаг 2: Подготовка

    Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

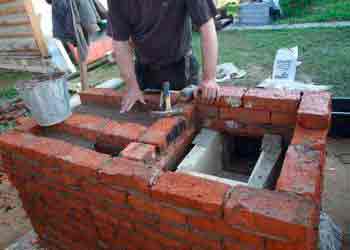

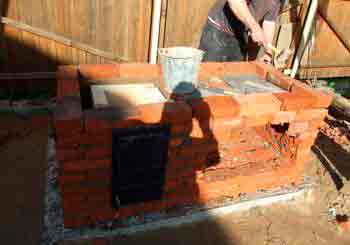

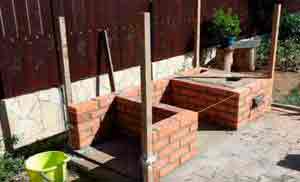

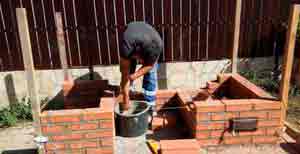

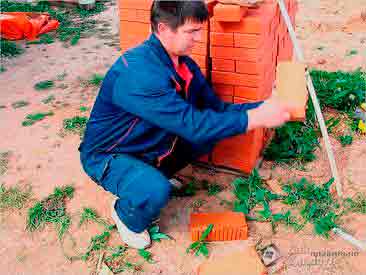

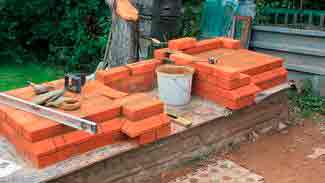

    Шаг 3: Возведение

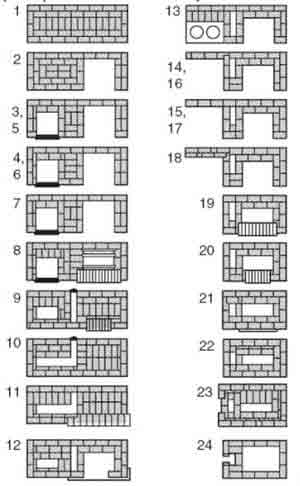

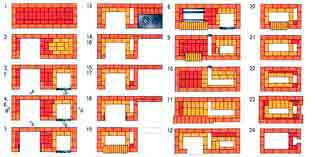

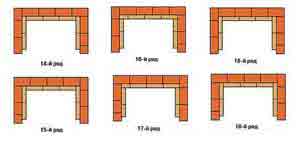

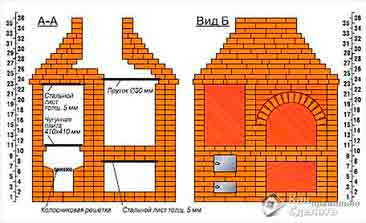

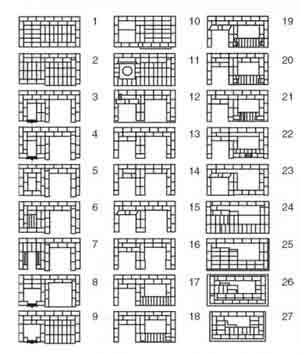

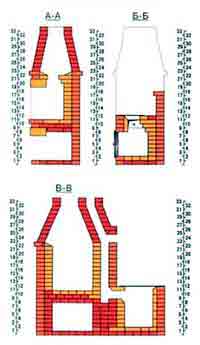

    В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

    Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

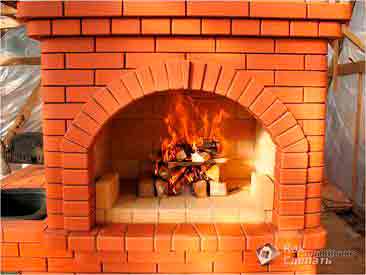

    Шаг 4: Обжиг

    После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

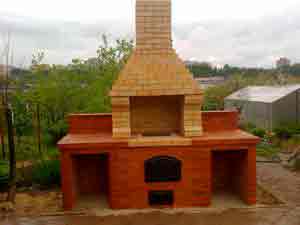

    Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

    Шаг 5: Сушка

    После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

    Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

    Источник: http://besedkibest.ru/pechi/barbekyu-iz-kirpicha-svoimi-rukami/

    Печь-барбекю из кирпича своими руками: чертежи и порядовка

    Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

    Мангал-барбекю — в чем разница

    Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

    Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

    Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

    Простой кирпичный мангал

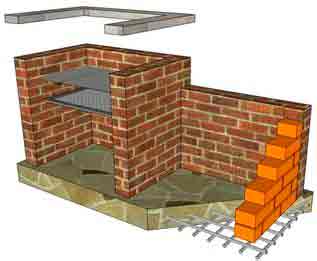

    Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

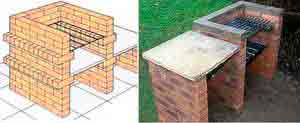

    Проект и фото готового мангала/барбекю из кирпича

    Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

    Подготовка основания

    Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

    Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

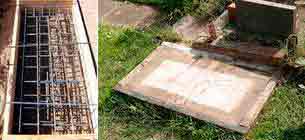

    Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

    Порядовка (кладочные чертежи) и рекомендации по кладке

    Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

    Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

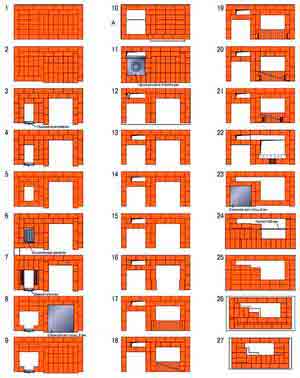

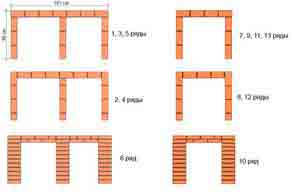

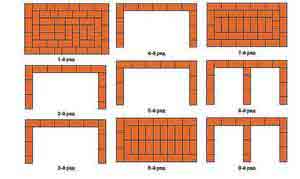

    Порядовка мангала из кирпича (кладочные чертежи)

    Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

    Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

    Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

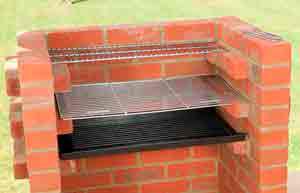

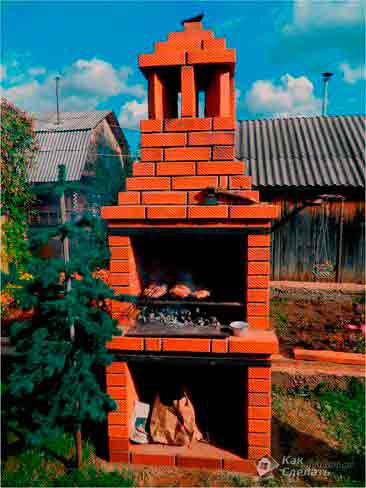

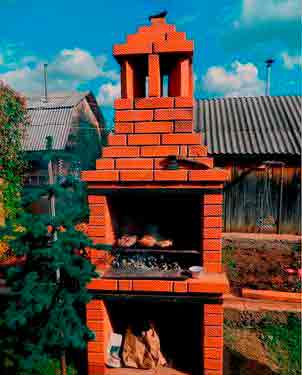

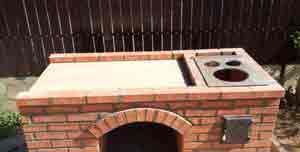

    Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

    После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

    Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

    Барбекю из кирпича с трубой: порядовка

    Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

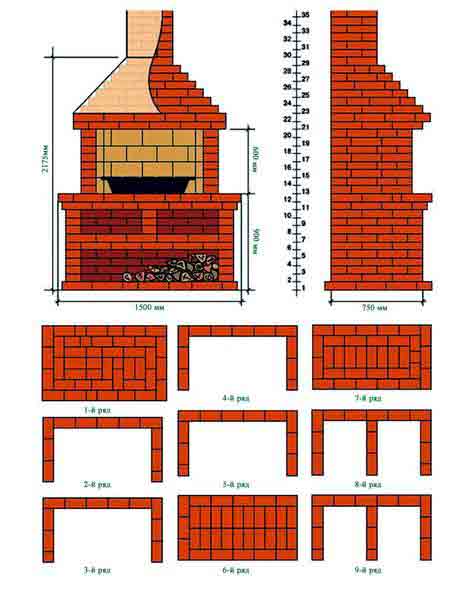

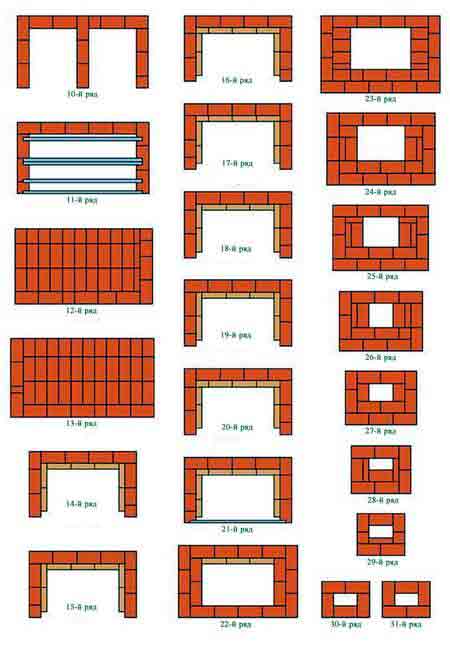

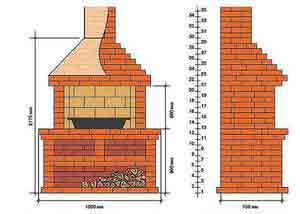

    Схема кладки барбекю из кирпича

    Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

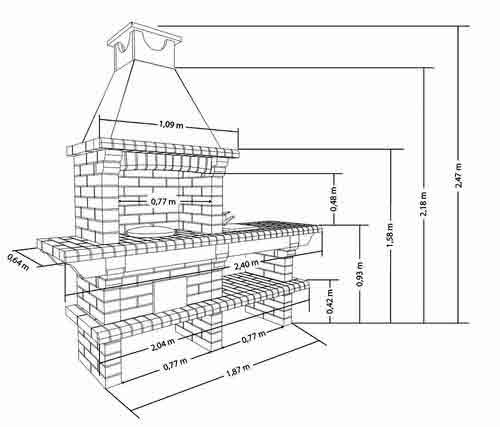

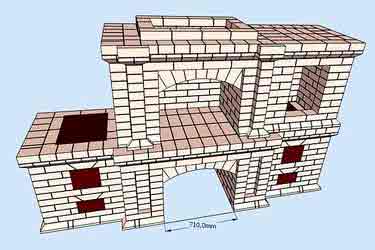

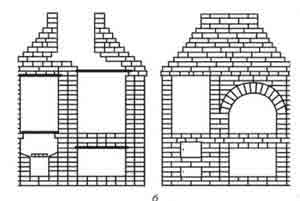

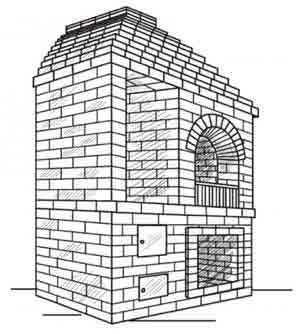

    Чертежи барбекю из кирпича

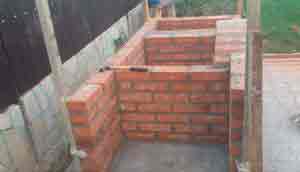

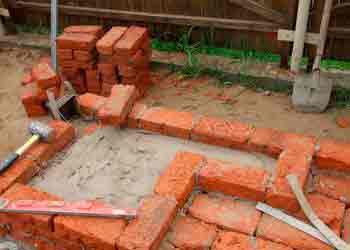

    Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

    Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

    Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

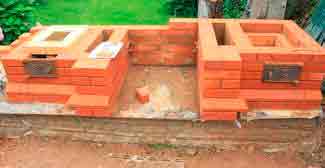

    Формирование двух хозяйственных камер

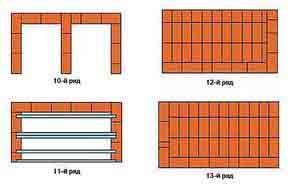

    Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

    Начинается формирование топочной камеры

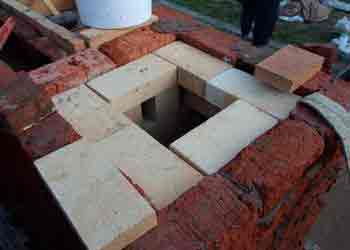

    Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

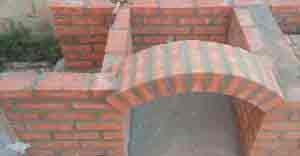

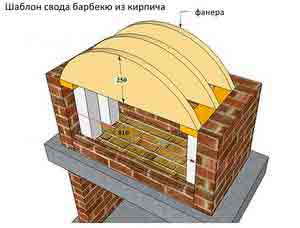

    Формирование свода топочной камеры

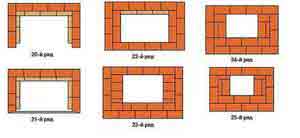

    На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

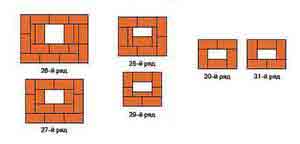

    Переход свода в трубу

    Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

    Видео

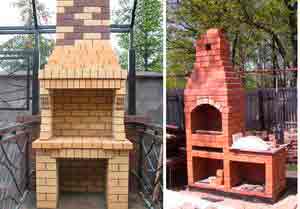

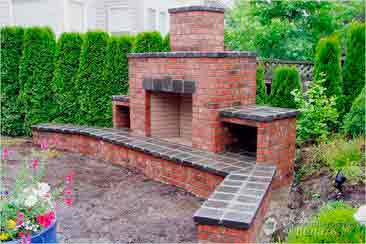

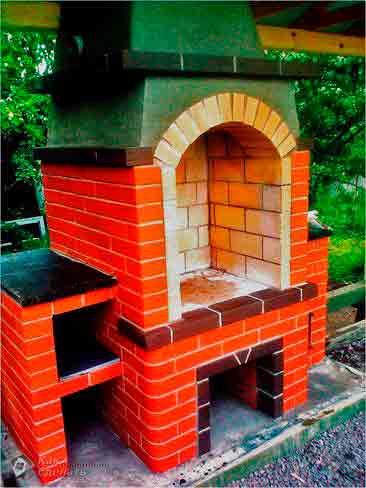

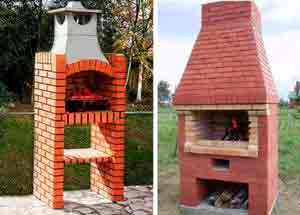

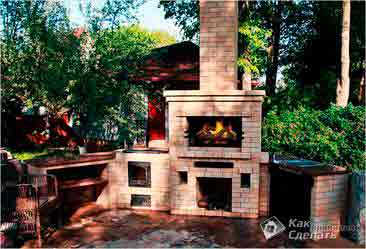

    Фото барбекю из кирпича

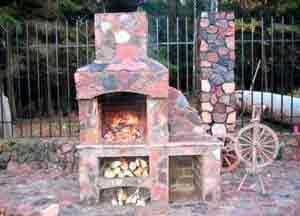

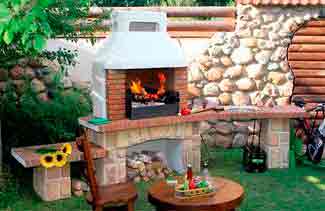

    Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

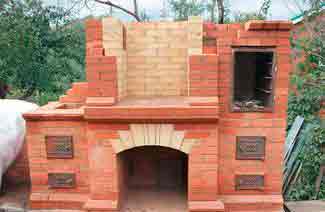

    Эту печь-мангал можно построить своими руками

    Простые варианты барбекюшницы из кирпича

    Чуть сложнее, но тоже реально сделать самостоятельно

    Вариации на ту же тему — отделка оригинальная

    Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

    Источник: http://stroychik.ru/raznoe/barbekyu-iz-kirpicha

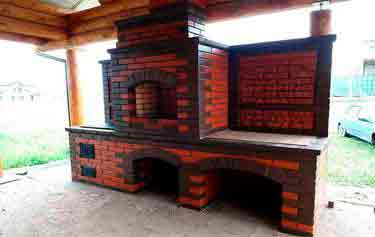

    Строим печь-мангал из кирпича своими руками. Проекты с духовкой и плитой

    Кажется, что построить кирпичный мангал с печкой своими руками дело чересчур сложное и затратное, и по плечу только профессионалам. Но такую работу реально выполнить самостоятельно.

    Достаточно лишь запастись терпением, раздобыть все необходимые материалы и с подобающим трудолюбием взяться за работу.

    Хорошая печь-мангал станет не только удачным украшением для дачи, но и будет отличным поводом для того, чтобы собрать всю семью, родственников и друзей под одной крышей.

    Кроме того, еда приготовленная на открытом воздухе всегда вкуснее и избавляет от необходимости стоять в душной кухне во время жаркого лета.

    Зачем строить печь-мангал из кирпича своими руками?

    Такая печка идеально подходит не только для приготовления шашлыков, в ней возможно готовить, в принципе, любые блюда, на которые только хватит фантазии.

    Тушить овощи, жарить чебуреки, варить варенье, а если приобрести казан, то сможете насладиться и вкуснейшим пловом. Кирпичный мангал выглядит намного эффектнее переносного.

    В особенности, если это мангал с духовкой, к которому пристроено место для подготовки и разделки продуктов. А соорудив над постройкой укрытие, вы будете с комфортом использовать ее в непогоду.

    Преимущества и недостатки

    Несомненным достоинством является то, что кирпичные мангалы практически вечны. Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

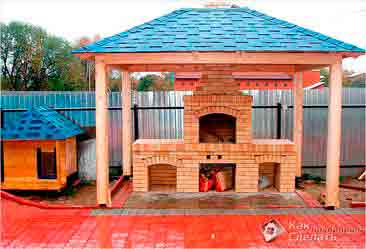

    Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше, чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

    Планирование строительства

    Где будет стоять печка с мангалом из кирпича. Своими руками готовим место

    Строительство надо производить на открытой хорошо обдуваемой местности и подальше от легко воспламеняемых объектов. Так же рекомендуется оборудовать это место каким-нибудь укрытием, чтобы защитить печь от непогоды. Дополнительное удобство обеспечит небольшая беседка, в которой гости могли бы собираться.

    ВНИМАНИЕ! Заранее узнайте у соседей, не будет ли им мешать печной дым. Для этого разожгите костер на месте стройки и убедитесь, что дым никому не будет доставлять неудобства.

    Дополнительные пристройки

    Мангал может иметь: казан, духовку, коптильню, очаг с грилем, тандыр, варочную печь.

    Вы можете построить мангал с духовкой из кирпича, дополнить постройку коптильней или рабочей зоной. Количество построек ограничивается только свободным местом на участке.

    Проектирование

    Любой мангал начинается с проекта. Если у Вас нет технического образования, то планировку лучше заказать у профессиональных строителей, либо воспользоваться одним из наших проектов (фото и порядовки смотрите далее). Но можно произвести порядовку и самостоятельно, следуя основным правилам:

    • топочную камеру строить в высоту четыре ряда кладки;
    • три ряда кладки на мангал;
    • камин — в шесть рядов кладки;
    • кожух — в высоту три ряда кладки.

    Если у вас нет уверенности в том, сможете ли вы выполнить порядовку самостоятельно, лучше все-таки обратиться за этим делом к специалистам. Неправильно выполненная проектировка может значительно ухудшить качество печи.

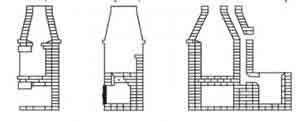

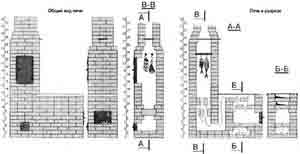

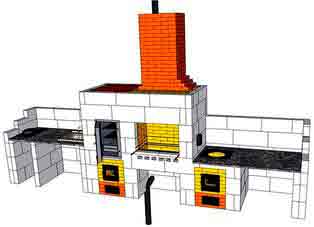

    Проекты кирпичных мангалов с печкой: чертежи, фото

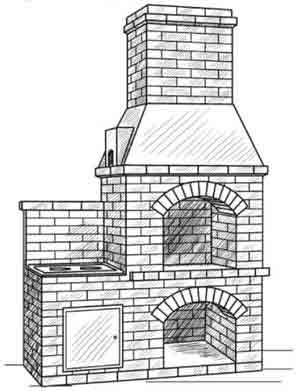

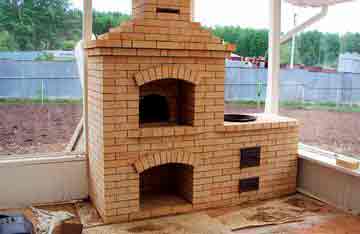

    Проект печь-мангал с закрытой плитой (возможна духовка)

    Проект печь-мангал с открытой плитой

    Проект печь-мангал с духовкой плитой

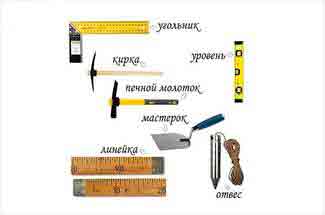

    Необходимые инструменты для работы.

    • Лопата.
    • Ведро.
    • Емкость для раствора.
    • Болгарка.
    • Мастерок.
    • Резиновый молоток.

    Необходимые материалы

    • Керамический кирпич.
    • Шамотный кирпич длятопливника.
    • Цемент.
    • Песок.
    • Сухие смеси для кладки.
    • Глина.
    • Дикий камень.
    • Рубероид.
    • Гравий.
    • Металлический уголок.
    • Варочная плита.
    • Колосники.
    • Деревянные брусья.
    • Дверца для поддувала.
    • Дверца для топки.

    Строим печь мангал из кирпича своими руками

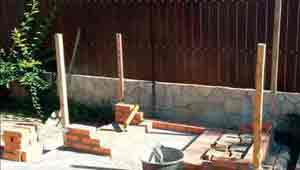

    Подготовка площадки

    Если место для строительства не забетонировано или, например, не выложено камнем, то придется подготовить площадку под мангал. Прежде всего, очистить от мусора и убрать верхний слой почвы. Необходимая площадь не менее трех квадратных метров.

    СПРАВКА! Если мангал будет стоять не под навесом, то строить желательно не на глине, а на цементном растворе, добавив в него соль, в соотношении: на ведро раствора 1 килограмм соли.

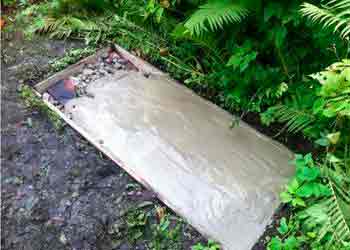

    Закладка фундамента

    Начинать строительство печи-мангала требуется с монтажа фундамента. Размеры зависят от площади постройки, а глубина от плотности грунта. Чем плотность ниже, тем глубже делается фундамент. Армировать лучше стальными штырями или проволокой.

    Ширина котлована должна быть больше самой печи на 10 сантиметров. Глубину копать примерно на 30 сантиметров. Если в почве много песка, то рыть котлован небольшой глубины, и перед заливкой фундамента надо установить опалубку.

    Если земля глинистая, то заливать бетон для фундамента можно сразу без подготовки.

    После установки деревянных опалубок, дно засыпать песком и гравием, утрамбовывая и поливая поверхность. После чего, залить раствором.

    Фундамент через 10-15 дней наберет свою прочность, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить строение гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

    Здесь используются любые другие материалы, которые будут способны удерживать так же тепло внутри мангала. Сверху наложить слой кирпичной кладки и залить все цементом. Теперь можно переходить к постройке печи-мангала.

    СПРАВКА! Если вы живете в дождливой местности, то вместо котлована лучше использовать платформу из кирпича. Это поможет уменьшить воздействие излишней влаги на печь.

    Строительство мангала с духовкой

    После получения плана строительства, либо выполнив его собственноручно, надо переходить к постройке кирпичного мангала с печкой. Постройку следует осуществлять с должной внимательностью и аккуратностью. Так как неправильное и некачественное возведение может испортить все строение, и будет стоить зря потраченных времени и денег.

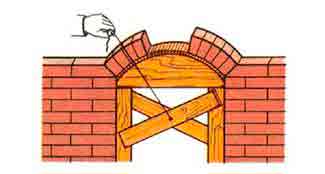

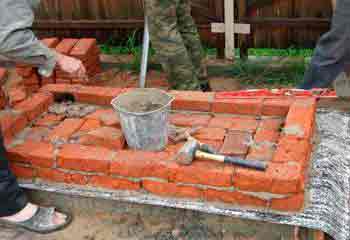

    При кладке кирпича помощь может сослужить деревянная рама, которую требуется установить в начале, для получения равномерных стен мангала. В растворе для кладки желательно использовать глину. Вместо глины можно использовать специальные сухие смеси. Металлический уголок использовать для перекрытия печных проемов. Если вы решили использовать для строительства старый кирпич, то не забудьте о предварительной очистке от засохшего старого цемента.

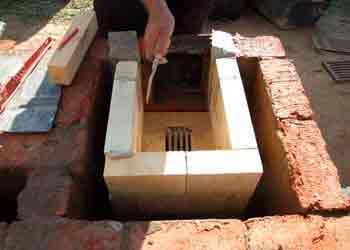

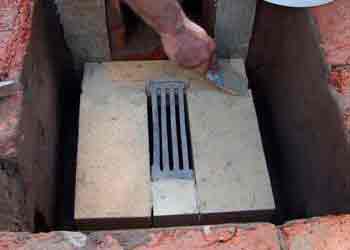

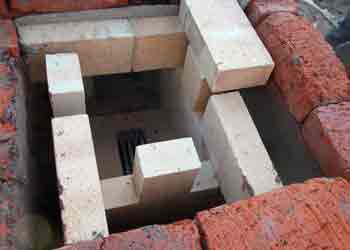

    Очаг выкладывать из шамотного кирпича, из-за его огнеупорности. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для мангала-печи делается из цемента, песка и глины. Для топки, изготавливаемой из шамотного кирпича, используется раствор без добавления цемента в пропорции: три части песка на одну часть глины. Кирпичи перед кладкой желательно вымачивать в воде. Это обеспечит более прочное сцепление.

    Перед началом строительства тщательно рассчитать расположение кирпичной кладки и убедиться в достаточном количестве свободного места вокруг нее.

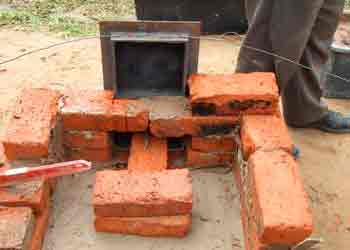

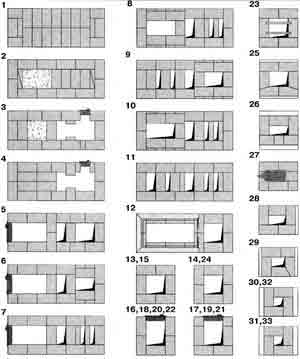

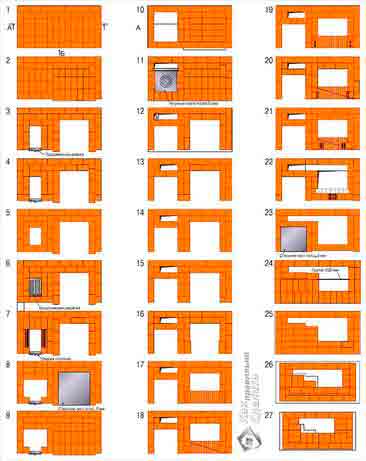

    Схема кладки мангала с печкой

    1. Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
    2. На третий уровень установить зольную дверцу плиты.
    3. Четвертый так же выкладывается сплошным.
    4. В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
    5. В шестом кирпичи выложить без пропусков.
    6. В седьмом можно уже устанавливать дверцу для топки.
    7. В восьмом и девятом кирпичи следует класть сплошным слоем.
    8. С десятого уровня обычно уже начинают постройку печного дымохода.
    9. В одиннадцатом перекрыть проем дверки для топки.

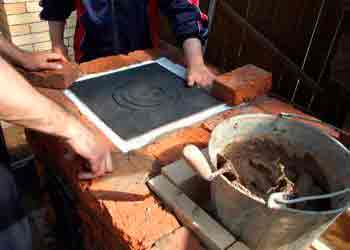

    10. В двенадцатом уже делать варочную плиту и очаг.
    11. С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
    12. С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
    13. С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
    14. Где-то на двадцать шестом ряду вывести дымовой канал.
    15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

    Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

    ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

    Пожарная безопасность

    Не забывайте, что мангал относится к крайне пожароопасным сооружениям. Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям.

    Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев. Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания.

    Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее.

    Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

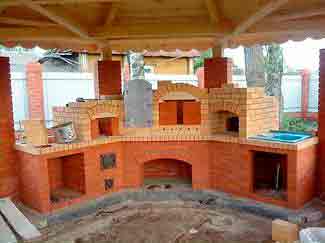

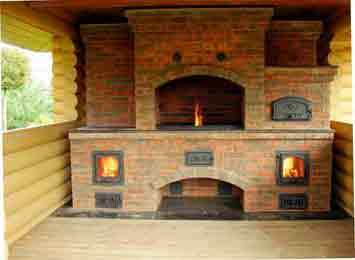

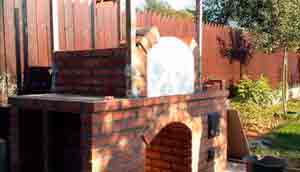

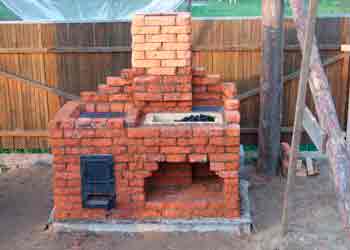

    Строительство печи-мангала с плитой пошагово: фото

    Полезное видео

    Рассмотрите проект строительства мангала с плитой на видео:

    Заключение

    Зная основные правила постройки, возможно самостоятельно, соорудить отличный кирпичный мангал с печкой. Не привлекая профессиональных строителей, и сэкономив немалые деньги. Главное соблюдать технику безопасности и не игнорировать различные тонкости при строительстве печи. Мангал станет полезным украшением для дачи, отличным поводом собраться вместе и предметом гордости его хозяина.

    Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/mangal/s-pechkoy-iz-kirpicha.html

    Делаем барбекю из кирпича своими руками: инструкция в 5 шагов

    Чтобы сложить барбекю из кирпича своими руками, нужно сначала продумать его конструкцию и составить чертеж. Печь должна быть прочной и устойчивой. Для этого потребуется надежный фундамент и подходящая площадка. Следует выбрать зону, находящуюся на безопасном расстоянии от жилого дома и построек, где хранятся газовые баллоны, канистры с бензином, легковоспламеняющиеся материалы. Требования безопасности являются одними из самых главных. Нужно правильно рассчитать объем топки, диаметр и высоту трубы, а также их соотношение. Эти параметры влияют на производительность печи и на ее тягу. При плохой тяге дым будет разлетаться по участку. Чтобы не допустить ошибку при проектировании, одних фото и видеороликов мало. Необходимо более полное руководство, описывающие способы кладки и приготовления раствора. Построить уличный гриль на даче можно самостоятельно. Профессиональное оборудование и помощь строительной бригады не потребуются.

    Делаем барбекю из кирпича

    1. Определяемся с конструкцией

    Основой печи является очаг с дымоходом и оборудование для приготовления пищи. К такому оборудованию относятся гриль с решеткой, варочная панель, казан, духовой шкаф, коптильня для мяса и рыбы, полки и крюки под продукты и кухонные принадлежности, столешница. Если можно подвести воду, в столешницу устанавливают мойку и устраивают сток в канализацию.

    Также не помешает провести освещение и вмонтировать в стену электрическую розетку. И в жаркую погоду, и в дождь время лучше проводить под тентом или легкой кровлей.

    Самая простая барбекюшница из кирпича представляет собой три стенки с выступами под решетку гриль и поддон, собирающий жир. Она не отличается удобством. Ее главное преимущество — экономия места и затрат на строительные работы. Гораздо удобнее печи с большими жаровнями и столешницами.

    2. Выбираем место на участке

    Прежде чем составлять план, следует определить, в каком месте на территории можно поставить мангал. Его устанавливают на открытой площадке, в доме либо в специально оборудованной беседке.

    Открытое пространство

    Этот вариант выбирают чаще всего. Время приятнее проводить на свежем воздухе. Кроме того, в этом случае нет необходимости перестраивать комнату под каминный зал или подводить прочный фундамент под террасу.

    Не исключено, что от широкого очага с оградой придется отказаться даже при большой площади.

    Что учесть при выборе места на участке

    • Пожарная безопасность — угли, вылетающие из очага, способны вызвать возгорание деревянной стены или сухих деревьев. Его опасно ставить рядом с гаражом, где хранятся канистры с бензином, или с постройкой, приспособленной под склад бревен, соломы, горючих материалов. Барбекюшницу опасно размещать возле той части здания, где установлено газовое оборудование.
    • Удаленность от окон жилых помещений и кухни — чем больше расстояние, тем меньше дыма будет залетать в окна.
    • Мангал лучше строить подальше от детской площадки.
    • Не стоит искать место возле септиков и других объектов с характерным неприятным запахом.
    • Важно учесть особенности грунта. Лучше подыскать сухой и ровный участок на возвышенности. Он должен быть удобным и достаточно широким, чтобы на нем поместился барбекю-комплекс из кирпича, рассчитанный на несколько человек. Грунт должен обладать хорошей несущей способностью. Твердое каменистое основание выдержит любую нагрузку. Сырой участок с высоким содержанием суглинков придется укреплять и проводить дренажные каналы для его осушения.
    • Прежде чем наносить контуры на план, следует убедиться, что стенки не мешают проходу, не загораживают проезд автомобиля и не закрывают вид из окон первого этажа. Чтобы наглядно представить себе очертания будущей постройки, по ее контурам натягивают веревку между кольями.

    Внутренние помещения

    Конструкцию больших размеров сложно разместить в уже построенном доме. Обычно ее проектируют вместе со зданием. Под нее возводят отдельный фундамент, так как перекрытие не выдержит вес в несколько тонн. Несущие элементы, очаг и отделка должны соответствовать требованиям пожарной безопасности. Необходимо правильно спроектировать трубу и расположить ее так, чтобы она не отнимала много жилой площади.

    Проще всего оборудовать мангал на террасе. Легкую деревянную постройку придется переделать, создав надежное основание. Желательно провести отделку пола негорючими материалами. Одна из главных проблем — расположение дымохода. Желательно, чтобы поблизости не было окон жилых комнат. Веранда должна вмещать не только печь, но и еще и зону для заготовок, дров и угля. Она не должна быть тесной для гостей. Следует соблюдать пропорции с основным зданием, чтобы обе постройки вместе смотрелись органично.

    3. Готовим площадку перед проведением работ

    Когда место найдено, его проверяют по уровню. Перекосы устраняют. Выступы срезают, ямы засыпают. При высокой влажности основание будет испытывать постоянное воздействие влаги, разрушающей материал. Находиться на территории, покрытой лужами, некомфортно. Чтобы решить проблему, в нижней части выкапывают траншеи, позволяющие удалить лишнюю влагу из почвы. Их выкладывают изнутри плиткой или щебнем. Используют готовые желоба, которые можно сверху закрыть решеткой, входящей в комплект. Каналы отводят в общую сточную канаву.

    4. Монтируем фундамент под печь

    Плитное основание

    Он применяется для наименее тяжелых конструкций. Сначала наносят точную разметку котлована. Затем снимают верхний слой земли толщиной 20-30 см. Дно проверяют по строительному уровню и засыпают щебнем. В подвижных грунтах потребуется дополнительный верхний слой песка. В этом случае котлован роют глубже. Толщина каждой прослойки должна быть около 20 см. Подушку из песка и щебня уплотняют виброплитой или проливают водой из шланга. Печь лучше окружить негорючими материалами. Участок под площадку, покрытую тротуарной плиткой, засыпают песком.

    Источник: http://www.ivd.ru/stroitelstvo-i-remont/dacnyj-ucastok/delaem-barbekyu-iz-kirpicha-svoimi-rukami-instrukciya-v-5-shagov-59771

    Как построить барбекю из кирпича

    Природа, свежий воздух, запах и вкус шашлыка, поджаренного на углях, – непременные атрибуты праздничного или выходного дня для многих людей. Обычно для приготовления шашлыков на даче устраиваются импровизированные мангалы из подручных средств – старых кирпичей, камней и решеток. Есть и альтернатива — купить электрическую барбекюшницу или готовый мангал из металла на ножках. Но если сопоставить, сколько стоит такая барбекюшница, с эффектом от ее использования, то за эти средства лучше построить садовую печь барбекю своими руками. Как это правильно сделать, вам расскажет наша статья.

    Проекты уличных печей

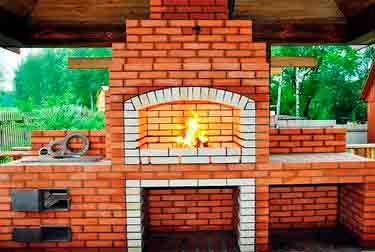

    Любое строительство, в том числе и уличного барбекю из кирпича, надо начинать с подбора подходящего проекта. Надо понимать, сколько места вы можете отвести под его возведение и какие блюда планируете готовить во время отдыха на даче. Если ваше меню ограничивается шашлыками, а величина бюджета на устройство садового очага стремится к нулю, то при известной сноровке можно сделать своими руками вот такие простые шашлычницы:

    Как видите, раствор здесь не нужен вовсе, а мангал строим на ровной площадке из любого подходящего кирпича. Потратиться придется лишь на приобретение решеток и толстого листа из несгораемого материала (на фото справа), желательно – минерита. При этом барбекюшница может иметь какие угодно размеры, лишь бы было комфортно готовить и над углями помещалось требуемое количество шампуров.

    Примечание. В отличие от отопительных печей из кирпича, садовые очаги и мангалы не имеют какой-то канонической конструкции и размеров, даже приведенные в литературе кладочные чертежи можно спокойно изменять под себя. При этом важно не нарушить концепцию дымооборотов и отведения продуктов горения.

    Если вы хотите сделать как лучше и основательно построить более эстетичную барбекюшницу, то за основу можете взять схему и порядовку, изображенную ниже. Для ее постройки придется самому отлить небольшую бетонную плиту, что послужит связующим звеном между опорами из кирпича и одновременно поверхностью для установки жаровни из металла.

    Чтобы дым от барбекю не развеивался ветром во все стороны, сверху на опоры устанавливается дымосборник, сделанный своими руками из листового металла.

    Раствор для кладки этой простой барбекюшницы используется обычный, цементно-песчаный с добавлением глины для эластичности. Кирпич – керамический любой марки, а нижнюю часть до плиты можно сложить и из белого силикатного. Высота и размеры мангала могут меняться в зависимости от ваших потребностей, а для его защиты от осадков рекомендуется установить навес из имеющихся в наличии материалов.

    Тем владельцам земельных и дачных участков, у кого есть достаточно места и возможностей, стоит рассмотреть варианты создания целой зоны барбекю с печным комплексом и беседкой. Помимо шашлычницы комплекс может включать в себя следующие элементы:

    • варочную плиту;
    • гриль;
    • коптильню;
    • духовку;
    • очаг с казаном для приготовления азиатских блюд.

    Что из этого списка должно попасть в зону барбекю – решать вам, после чего придется подыскать подходящий проект. Благо нетрудно найти кладочные чертежи садовых комплексов с разными наборами, в том числе и угловых, в том же интернете. Далее, мы представим в качестве примеров пару проектов печей барбекю и расскажем, как их правильно построить. То же касается проектов беседок для размещения уличной печи, а за основу мы предлагаем взять следующий чертеж с барбекюшницей в виде камина:

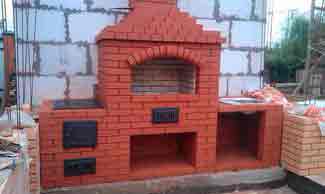

    Схема и порядовка уличного комплекса

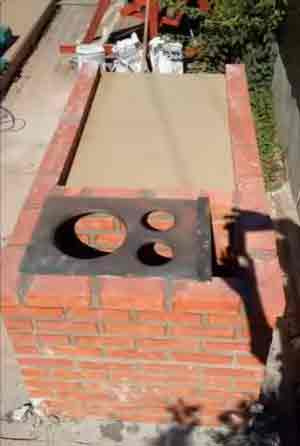

    Данная печь барбекю совмещена с варочной плитой, сюда же при желании может быть приспособлен гриль. Имеется и дровничок для складирования поленьев с целью предварительного просушивания. Арочный свод над топливником и конструкция дымохода делают эту печь во многом похожими на камин, только уличный. Итак, для строительства потребуется:

    • кирпич красный печной (полнотелый) – 450 шт.;
    • шамотный камень для кладки топливника – 200 шт.;
    • керамический общестроительный кирпич – 180 шт.;
    • глина огнеупорная – 40 кг;
    • песок речной – 0.1 м3;
    • цемент М400 – 8 мешков по 25 кг;
    • дверца топочная 41 х 41 см, прочистная 14 х 14 см;
    • вьюшка – 1 шт.;
    • плита 71 х 41 см из чугуна;
    • уголок стальной равнополочный 40 х 4 мм – 4 м.

    Ниже представлены кладочные чертежи и порядовка многофункциональной печки барбекюшницы:

    Проект уличной плиты с коптильней

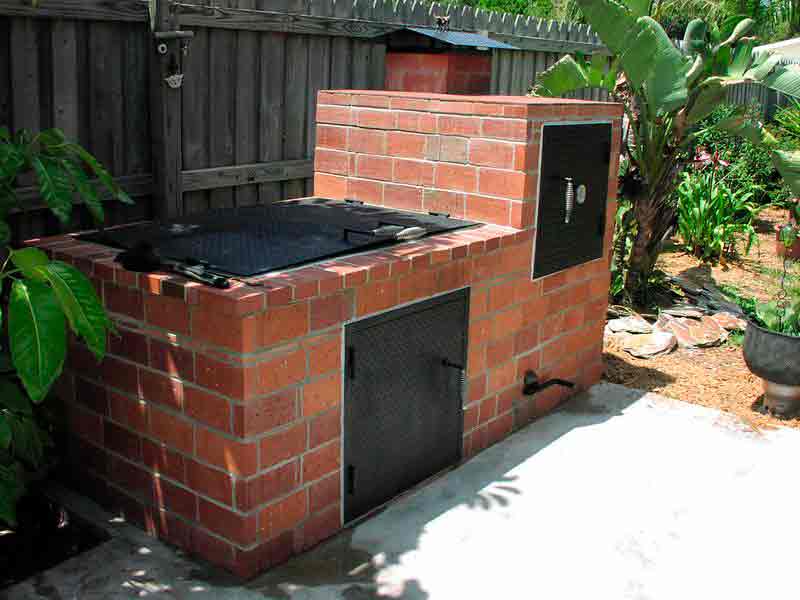

    Тем, кто любит самые разнообразные копчености, будет интересна данная конструкция садовой печи, где над варочной плитой в дымосборнике устроена небольшая коптильня. Для ее постройки нужны материалы попроще, так что в целом такая барбекюшница обойдется дешевле, чем предыдущая печь. Вот перечень материалов:

    • кирпич общестроительный керамический – 430 шт.;
    • плита чугунная на 2 конфорки 71 х 41 см;
    • дверца топочная 28 х 28 см, прочистная 14 х 14 см (2 шт.); коптильни 49 х 25 см;
    • задвижка 12 х 21 см;
    • стальной уголок для обрамления плиты;
    • металлические стержни для подвеса копченостей.

    Преимущество данного сооружения – в отсутствии огнеупорной кладки, что значительно упрощает и удешевляет ее выполнение. Порядовка и чертежи уличного барбекю с коптильней для строительства своими руками показана на рисунке:

    Как видно из схемы, колосниковая решетка и зольник здесь тоже отсутствует, а на месте зольной камеры предусматривается устройство пустоты, заполняемой речной галькой. Это позволяет накапливать и дольше сохранять тепло.

    Барбекю из металла

    Для домовладельца, обладающего навыками сварочного дела, проще самому изготовить переносную барбекюшницу из металла, чем класть ее из кирпича. Поэтому мы не могли обойти стороной этот весьма популярный вид мангалов. А ведь металл в хороших руках может принимать какие угодно формы, отсюда и появляются разные конструкции самодельных барбекю. Традиционную жаровню на ножках представлять нет смысла, а вот фото более оригинальных изделий точно заслуживают внимания:

    Металлическое барбекю из газового баллона трудно назвать переносным из-за приличного веса. Зато у него есть крышка топливника, что позволяет сберечь тлеющие угли какое-то время до поджаривания следующей порции шашлыков. Также интересна конструкция барбекю с крышкой, изготовленного своими руками из обычной железной бочки:

    Очень эстетично выглядит около дома ажурная конструкция шашлычницы с навесом из поликарбоната, чей чертеж изображен ниже:

    Рекомендации по строительству

    Первым делом на площадке, предназначенной для барбекю, следует заложить фундамент, поскольку вес кирпичной печи довольно значителен. Есть 2 способа устройства фундамента: бутовый и в виде «плавающей» бетонной плиты. Для первого придется снять верхний слой просадочного грунта, с тем чтобы опереться на слой глины. Размеры котлована должны быть на 50 мм больше габаритов печи в каждую сторону.

    Бутовый фундамент закладывается путем наполнения вырытого котлована камнем с проливкой всех полостей жидким раствором из 6 частей песка, 1 части цемента М400 и 1 части извести. Верхнюю площадку фундамента также выравнивают этим раствором, а после его застывания укладывают гидроизоляцию из 2 слоев рубероида. Для устройства «плавающей» плиты под постройку барбекю соблюдается такой пошаговый план:

    • на площадке вырыть котлован размером на 200 мм больше печи в каждую сторону, глубина котлована – 300 мм;
    • дно утрамбовать и насыпать 150 мм крупного щебня, который тоже надо уплотнить;
    • выставить деревянную опалубку, выступающую над уровнем земли на 100 мм;
    • связать арматурный каркас из стержней 10—12 мм с ячейкой 100 мм и опустить его в котлован, оперев на борта опалубки;
    • сделать бетон из цемента, песка и щебня в таких пропорциях: 1 : 3 : 7 соответственно и залить фундамент;
    • спустя неделю снять опалубку, а через 3 недели проложить 2 слоя рубероида и начинать строительство мангала.

    Для кладки барбекюшницы лучше всего использовать глиняно-песчаный раствор 1 : 1 с добавлением специального печного пластификатора и небольшого количества цемента (около 20%). Шамотные камни следует укладывать на шамотный же раствор, не допуская перевязки с лицевой керамической кладкой. Толщина шва должна выдерживаться в пределах 5 мм, остатки раствора удаляются мастерком.

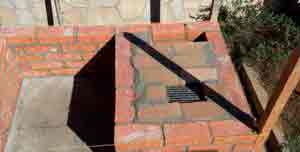

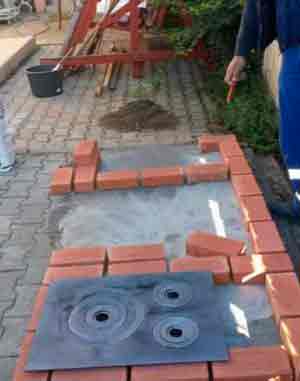

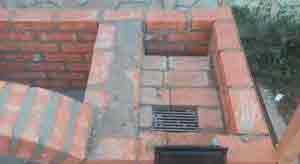

    Каждый ряд кирпичей сначала стоит уложить насухую, произвести при необходимости их теску или колку. После чего каждый кирпич замачивается в ведре с водой, а затем укладывается на место, где уже нанесен раствор. Легкое пристукивание вполне допустимо. По окончании каждого ряда уровнем проверяется горизонталь и отвесом – вертикаль. Дымообороты барбекюшницы протираются изнутри влажной тряпкой, чтобы на стенках не оставалось раствора.

    Проемы для печной фурнитуры делаются с запасом на расширение металла до 5 мм, а для кладки арочных сводов уличного камина заранее подготавливаются шаблоны необходимой формы – кружала. Обычно их делают из дерева или фанеры, иногда – из гипсокартона. Когда барбекю полностью выложено, следует дать раствору застыть в течении около 2 суток (зависит от погоды), после чего аккуратно сделать первое протапливание. Подробнее о возведении мангала рассказано на видео:

    Заключение

    В действительности вариантов дачных барбекю существует бесчисленное множество и привести здесь хотя бы малую часть из них невозможно. Поэтому мы представили несколько примеров, позволяющих понять суть и сложность задачи для рядового обывателя. Простым в исполнении можно назвать только первый вариант без раствора, остальные потребуют от вас времени, терпения и скрупулезности в работе, иначе печка прослужит недолго.

    Источник: http://cotlix.com/kak-postroit-barbekyu-iz-kirpicha

    Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

    У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

    Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

    Предварительные работы (планировка и чертежи)

    Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

    • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
    • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
    • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
    • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
    • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.


    Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

    Выбираем место для мангала

    Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

    • Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
    • Поблизости не должно быть детской площадки.
    • Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

    Если в проекте предусмотрели мойку – стройте поблизости водопровода.

    Заливаем фундамент

    Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

    1. Снять плодородный шар земли, углубить на 20-25 см котлован.
    2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
    3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
    4. Выставить по краям опалубку и залить все бетоном.

    Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

    Выбираем кирпич для барбекю

    Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

    Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

    По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

    Готовим раствор

    Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

    Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

    • красная глина;
    • песок;
    • цемент;
    • вода.

    Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

    После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

    После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

    Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

    Кладка простого мангала из кирпича (порядовка)

    Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.

    Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.

    Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.

    На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

    В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

    Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

    На них потом будут ложиться шампуры и решетка.

    Так выглядит наш мангал-пианино из кирпича с разных сторон.

    Финальный результат с размерами.

    Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

    Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

    Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

    Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

    Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

    Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

    Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

    Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

    Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

    По такому принципу выкладываются 10 рядов.

    Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

    Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

    На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

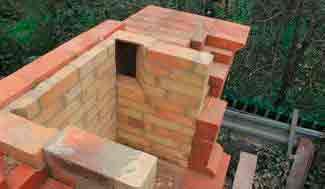

    После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

    Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

    И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

    После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

    Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

    Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

    Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

    Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

    Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

    Временное устройство для приготовления пищи из кирпича – отличный летний вариант

    Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

    Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

    Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

    Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

    Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

    Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

    Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

    Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

    Источник: http://mangalka.com/barbekyu/mangaly-i-barbekyu-iz-kirpicha-svoimi-rukami.html

    Барбекю из кирпича своими руками

    Строительство барбекю своими руками – задача не столько сложная, сколько кропотливая, требующая терпения и четкого соблюдения технологии работ. Однако усилия оправданы – в итоге можно без особых затрат создать на своем участке целый комплекс, по функциональности и сроку службы многократно превосходящий стандартный мангал.

    Мангал и барбекю — в чем разница

    Мангал – это открытая жаровня, в которой пища готовится на шампурах. Барбекю – многофункциональная печь с расположенной над огнем решеткой. Мангал может быть переносным, его легко монтировать, он не требует наличия фундамента. Печь-барбекю располагают на постаменте, у нее чаще всего имеется дымоход, также могут быть дополнительные секции.

    Как выбрать место?

    При определении места, на котором будет располагаться печь, следует принимать во внимание правила пожарной безопасности:

    1. Выбранный участок должен находиться на расстоянии от жилого дома и хозяйственных построек, теплиц, туалета.
    2. Площадка должна быть ровной, без высохших кустарников и деревьев, мусора и других предметов, которые могут загореться.

    Также рекомендуется учитывать направление ветра – желательно, чтобы он не дул в сторону жилого строения.

    Оптимальное решение – установка барбекю из кирпича неподалеку от летней кухни. Рядом с печью можно обустроить зону отдыха и принятия пищи: поставить стол, скамейки, установить навес, который будет защищать от солнца и осадков не только сидящих за столом, но и барбекю. При наличии навеса печь прослужит дольше – кладка не будет разрушаться из-за воздействия дождевой воды.

    Материалы и инструменты

    Для самостоятельного сооружения барбекю потребуется:

    • кирпич для барбекю 2 видов – огнеупорный и облицовочный;
    • листовое железо;
    • арматура;
    • цементный раствор;
    • речной песок;
    • гудрон или рубероид для гидроизоляции;
    • глина;
    • веревка и колышки для разметки;
    • лопата штыковая;
    • печное литье (дверца, поддувала, решетки, заслонки и т. д.);
    • гравий;
    • доски для изготовления опалубки.

    Инструменты для строительства барбекю

    Помимо материалов нужны будут следующие инструменты:

    • уровень строительный;
    • киянка;
    • болгарка, шлифовальные и отрезные диски;
    • отвес;
    • шаблон из дерева для арки, если последняя предусмотрена по проекту.

    Чтобы приобрести нужное количество материалов, необходимо сначала составить план будущего сооружения или выбрать подходящий из готовых проектов барбекю.

    Постройка стен барбекю

    Сначала закладывают фундамент. На подготовленном и очищенном от мусора и травы участке проводят разметку, используя веревку и колышки. Лопатой роют котлован глубиной около 40 см. Обустраивают песчано-гравийную подушку, заполняя яму до уровня почвы, тщательно утрамбовывают ее.

    По периметру котлована устанавливают дощатые щиты – опалубку – высотой 15 мм. Внутри монтируют каркас из арматуры – металлические пруты соединяют между собой толстой проволокой. Готовят цементный раствор, заливают в опалубку. Тщательно утрамбовывают – важно убедиться, что внутри конструкции нет пустот.

    Используя строительный уровень, проверяют ровность созданной площадки. При необходимости выравнивают ее.

    Когда работы завершены, конструкцию накрывают влажной мешковиной. Она будет защищать бетон от образования трещин при застывании раствора. После этого несколько дней (минимум 3) ждут, пока цемент затвердеет.

    Спустя указанный срок опалубку снимают. На стены фундамента наносят слой гудрона, а на него кладут несколько слоев рубероида – это защитит основание от влаги. После этого переходят к возведению стен барбекю.

    Кладут на рубероид первый ряд кирпичей. Промазывают его раствором, после чего начинают второй ряд. В процессе работы, выполнив несколько рядов, делают перерывы длиной в несколько часов. В противном случае раствор не будет успевать застыть, под тяжестью новых рядов нижние могут деформироваться. Также стоит учитывать, что после того как смесь высыхает, швы уменьшаются, а это может привести к перекосу.

    Выполнив 7 ряд, вставляют лист металла. Для этого с помощью болгарки разрезают кирпич пополам, в полученный паз будет установлена металлический лист. Еще один кладут после 10 ряда. Листы по размеру должны быть меньше ширины барбекю на полкирпича. Продолжают выполнять кладку до 15 ряда.

    Возведение стены мангала барбекю из кирпича

    На этом месте начинают выкладывать свод. Для работы потребуется шаблон:

    1. Из листа фанеры делают лекало желаемой степени кривизны, размечают линию реза, с помощью электролобзика вырезают.
    2. Аналогичным способом изготавливают вторую деталь.
    3. Чтобы придать конструкции прочность, обе детали соединяют дополнительным листом фанеры, фиксируют саморезами.

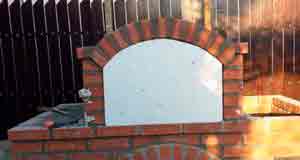

    Полученный шаблон устанавливают внутри стенок барбекю, продолжают кладку, используя жаропрочный кирпич. Ряд должен быть выполнен таким образом, чтобы центральный кирпич свода приходился строго на середину проема.

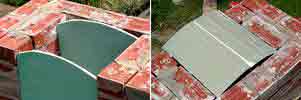

    Шаблон свода барбекю

    Самостоятельно сделать свод неспециалисту достаточно сложно, поэтому можно поступить проще: сделать короб из металла, и установить его на уровне 15 ряда.

    Дойдя до 18 ряда, начинают делать трубу. Необходимо с каждым новым рядом уменьшать стенку на четверть ширины кирпича, чтобы сократить отверстие. Продолжают работу до 28 ряда.

    Выбираем кирпич для барбекю

    Для работы потребуются кирпичи двух видов – облицовочный и огнеупорный. Чтобы строение получилось надежным и долговечным, следует правильно подобрать материал.

    Оптимальный вид огнеупорного кирпича – шамотный. Его используют для строительства печей всех типов. Благодаря большому содержанию глины он способен переносить высокие температуры, не повреждаясь.

    Выбирая облицовочный материал, необходимо учитывать степень его прочности. Популярное решение – керамический кирпич.

    Как сделать раствор

    В качестве смеси для кладки барбекю из кирпича можно использовать готовые растворы или глиняно-песчаный состав. Магазинные смеси поставляют в сухом виде, перед применением их необходимо разбавить водой. Работать с таким раствором удобнее и проще, однако обойдутся они дороже, чем сделанные самостоятельно. Кроме того, нужно учитывать, что смеси различаются по назначению: для стенок и для топки нужны будут разные составы.

    Темно-красная глина и чистый речной песок стоят дешевле, но раствор придется замешивать своими руками. Перед этим определяют, какое количество смеси потребуется. Рассчитать нужное количество можно, ориентируясь на формулу: 3 ведра требуется для кладки 1000 кирпичей.

    Прежде чем приступать, обязательно проверяют качество глины:

    1. 0,5 кг сырья соединяют со стаканом воды, тщательно вымешивают. В итоге должна получиться масса, не пристающая к рукам.
    2. Формируют из смеси шарик, кидают его на стену или на пол.
    3. Изучают. Если после удара масса рассыпалась, то в ней слишком большое количество песка. Если образовались трещины, то глина очень жирная.

    Порядок приготовления раствора:

    • глину тщательно очищают от земли;
    • заливают водой, оставляют на 5 суток;
    • по прошествии этого срока тщательно перемешивают оба компонента так, чтобы получилась однородная масса;
    • пропускают через сито, чтобы избавиться от комков и удалить мелкие камни из смеси;
    • добавляют небольшое количество предварительно просеянного песка;
    • снова хорошо перемешивают.

    В итоге раствор должен быть по консистенции как густая сметана, легко наноситься и распределяться по кирпичу.

    Порядовка барбекю и мангала из кирпича

    Порядовка – приспособление, помогающее контролировать ровность расположения кирпичного ряда. Оно представляет собой 2 рейки длиной 150–200 см, устанавливаемых на обоих концах возводимой стены. Рейки крепят к двум нижним рядам.

    Рейки размечают по всей длине через каждые 7,7 см. Ориентируясь на эти насечки, проверяют ровность выполненного ряда. Каждый ряд должен иметь высоту 77 мм – высота кирпича составляет 65 мм, а раствор наносят толщиной 12 мм. Насечки на обеих рейках должны располагаться строго одинаково, даже отклонение в 1 мм приведет к перекосу.

    От каждой насечки на одной рейке протягивают шнур до насечки на второй. В результате получаются причалки, которые помогают без использования строительного уровня отследить ровность выполняемого ряда.

    Кладка барбекю из кирпича

    Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

    Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

    Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

    Видео

    Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

    Обустройство топки барбекю

    Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

    Стандартные размеры топки:

    • ширина – 70 см;
    • высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
    • глубина – 60 см.

    После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

    При выполнении работ рекомендуется придерживаться следующий правил:

    1. Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
    2. Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
    3. Дно топки должно быть максимально ровным – это упростит его чистку от золы.

    Строительство дымосборника печи барбекю

    Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

    Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

    Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

    Для работы потребуются:

    • листовая сталь толщиной минимум 1,5 мм;
    • молоток;
    • сварка;
    • клепальный аппарат;
    • болгарка.

    Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

    1. Из листа металла вырезают детали нужной формы и размера.
    2. Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
    3. Изготавливают из металлического листа трубу высотой 2 м или выше.
    4. После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

    Заключительные работы

    После того как печь барбекю из кирпича возведена, раствор высох, переходят к ее отделке. Для этого можно использовать:

    • термостойкую плитку;
    • керамогранит;
    • натуральный или искусственный камень;
    • изразцы.

    Последний вариант не только придает сооружению эффектный вид, но и помогает сохранять тепло в печи, однако самостоятельно провести облицовку изразцами неспециалисту очень сложно. Поэтому стоит поручить эту задачу профессионалу либо отдать предпочтение другому варианту. Проще всего работать с плиткой и искусственным камнем.

    Выбранный облицовочный материал крепят к поверхности стен барбекю с помощью самостоятельно замешанного глиняного или специального готового раствора. В процессе облицовки нужно следить, чтобы состав не попадал на плиты, а если это произошло, нужно сразу же убрать его, пока он не затвердел.

    Облицовка печи – необязательная мера, однако помимо эстетической функции она выполняет и защитную – уберегает кирпич и швы от воздействия влаги.

    Перед барбекю необходимо выложить тротуарной плиткой площадку, она будет защищать участок от возгорания в случае попадания на него искр из топки.

    На этом же этапе к зоне барбекю подводят электричество и водопровод, обустраивают мойку, рабочую поверхность для готовки.

    Конструктивные варианты барбекю из кирпича

    Существуют различные проекты барбекю, простые и многосекционные. При наличии свободной секции в ней можно разместить:

    1. Мойку.
    2. Казан. Выбрав этот вариант, следует учитывать, что потребуется дополнительная топка и подведение канала в смонтированный дымоход.
    3. Оба элемента сразу. Установить казан и мойку можно, только если размеры секции позволяют расположить их и разделить дополнительной перегородкой из кирпича.

    Если планируется строительство целого комплекса, то можно соорудить печь из кирпича с варочной поверхностью. В качестве примера можно привести готовый проект, размерами 102 на 166 см, высотой вместе с дымоходом 322 см.

    Обе секции имеют общий дымоход, сама конструкция предельно проста – арочный свод отсутствует, для создания топки использован металлический короб. Сделать его самостоятельно не составит труда.

    Конструкционные особенности мангала барбекю из кирпича

    Преимущества такого варианта – 2 рабочих поверхности, которые могут быть задействованы одновременно.

    Уход за барбекю из кирпича

    При правильном уходе печь, сделанная из кирпича, сохраняет свои эксплуатационные свойства более 50 лет. Чтобы барбекю служило долго и не утратило первоначального вида, необходимо соблюдать несколько правил:

    1. После каждой готовки нужно очищать очаг от загрязнений.
    2. Следует удалять из золовника сажу, золу, остатки углей.
    3. Периодически требуется прочищать дымоход и топку от скопившейся в них копоти.

    Если барбекю длительное время не будут пользоваться (например, в зимний период), решетку и поддон снимают, чистят и убирают в хозблок или кладовку. Если оставить их на улице, на металле образуется ржавчина.

    Меры предосторожности

    При использовании барбекю необходимо соблюдать правила пожарной безопасности. Также нужно помнить, что:

    1. Для розжига используют только специальные жидкости, применять керосин, бензин или другие легко воспламеняемые составы запрещено.
    2. Жидкостью сбрызгивают дрова или угли, лить большое ее количество или пропитывать ею растопку нельзя.
    3. После того как пища приготовлена, нужно убедиться, что угли полностью прогорели.

    Заключение

    Сделать своими руками печь-барбекю из кирпича – задача, справиться с которой по силу почти каждому. Чтобы получить желаемый результат, следует приобрести качественные материалы, принимая во внимание приведенные выше рекомендации, и строго придерживаться порядка работ. Выполненное по всем правилам сооружение будет служить долгие годы.

    Источник: http://obesedke.ru/bbq/barbekyu-iz-kirpicha-svoimi-rukami

    Как сделать печь, барбекю и мангал из кирпича на даче своими руками: пошаговая инструкция, достоинства и недостатки

    Сегодня трудно представить отдых на свежем воздухе без организации пикника. И обязательным атрибутом такого отдыха стал мангал. Из нашей статьи вы узнаете как сделать печь, барбекю и мангал из кирпича на даче своими руками. С их помощью вы не только сможете приготовить отличное угощение для гостей, но и удачно украсить свой участок.

    На даче, в процессе приготовления

    Содержание

    1. Уличные печи и мангалы из кирпича — фото, преимущества и недостатки
    2. Как сделать печь, барбекю и мангал из кирпича на даче своими руками
    3. Подготовительные работы
      1. Определяем место для установки на участке
      2. Проект, чертеж и схема на бумаге
      3. Инструменты и материалы
    4. Порядовка печи мангала из кирпича
      1. Фундамент под кирпичный мангал с печкой
      2. Раствор для кладки
      3. Кладка цоколя
      4. Жаровня
      5. Стены и дымосборник
      6. Декоративная отделка
    5. Примеры мангалов с печкой

    У личные печи и мангалы из кирпича – фото, п реимущества и недостатки

    Перед тем, как непосредственно приступить к процессу возведения на вашем приусадебном участке данного сооружения, рассмотрим преимущества и недостатки печи-мангала из кирпича.

    Среди основных преимуществ, которыми неоспоримо обладает печь мангал из кирпича на даче, можно назвать следующие:

    • универсальность. Печь-мангал удачно подойдет для приготовления не только шашлыка из мяса, но позволит искусно приготовить рыбу, овощи, птицу;
    • большие размеры. Одним из неоспоримых преимуществ является большая площадь жаровни. Ее задняя стенка позволяет распределить равномерно жар по всей площади, что способствует равномерному приготовлению пищи;
    • возможность варьировать режим приготовления блюд. В данном случае используемые продукты не нанизываются на шампуры, а могут быть равномерно распределены на решетке. При этом в зависимости от того, что в печи готовится, можно варьировать ее высоту в поисках лучшего варианта приготовления;
    • возможность использования различных типов топлива. В данной печке-мангале из кирпича могут быть использованы как дрова, так и уголь;
    • конструкцией в мангале предусмотрена вытяжка;
    • в более совершенных моделях может быть установлен индикатор уровня температуры, что позволяет обеспечить больше удобства при приготовлении блюд;
    • при использовании печи-мангала не требуется предварительное маринование мяса.

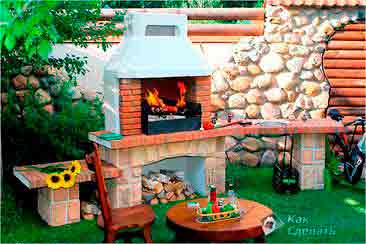

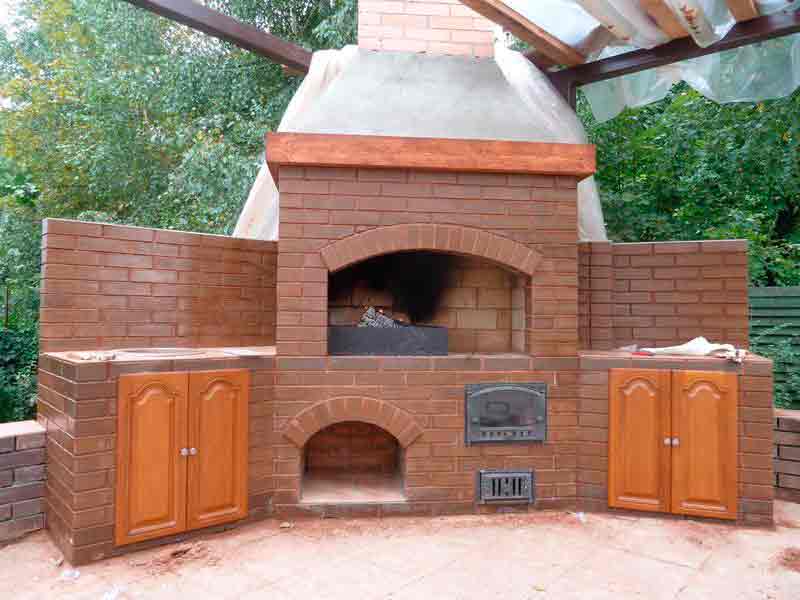

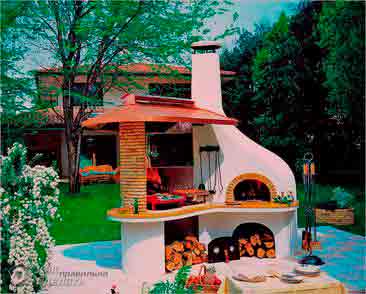

    Уличные печи и мангалы из кирпича – фото на участке

    Несмотря на ряд преимуществ, можно отметить и один существенный недостаток:

    • сооружение является довольно дорогостоящим мероприятием.

    Как сделать печь, барбекю и мангал из кирпича на даче своими руками

    Далее подробно расскажем как сделать печь, барбекю и мангал из кирпича своими руками на даче. Выбирая материал для постройки кирпич, вы можете быть уверены, что не потребуется никаких дополнительных специальных навыков, как например при использования металла. Также немаловажный плюс заключается в значительной экономии средств, ведь вы делаете все самостоятельно, не привлекая при этом специалистов со стороны.

    В данной статье мы подготовили для вас пошаговую инструкцию, которая поможет в строительстве печи-мангала из кирпича на вашем приусадебном участке. При этом можно выделить следующие основные этапы:

    • проведение подготовительных работ;
    • возведение мангала;
    • декорирование.

    Подготовительные работы

    Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

    Подготовительные работы должны включать следующие этапы:

    • выбор места, где будет установлен мангал;
    • изготовление проекта;
    • подбор инструментов и материалов.

    Определяем место для установки на участке

    Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

    Обязательно необходимо помнить, что в месте установки печи-мангала из кирпича рядом должны отсутствовать высокие насаждения, близость которых может привести к возникновению пожара. Также место не должно сильно продуваться ветрами.

    При выборе места следует учесть ряд требований:

    • на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
    • рассмотреть возможность защиты от ветра и непогоды;
    • для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
    • предусмотреть возможность установки освещения в данном месте.

    Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

    Проект, чертеж и схема на бумаге

    Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

    Инструменты и материалы

    Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

    Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

    В качестве инструментов рекомендуется использовать:

    Порядовка печи мангала из кирпича

    Порядовка представляет собой схему, которая шаг за шагом отмечает последовательность действий при кладке печи, последовательность кладки с описанием требуемых материалов. Этапы, которые помогут ответить на вопрос к ак сделать печь, барбекю и мангал из кирпича на даче своими руками :

    • изготовление фундамента;
    • подготовка раствора для кладки;
    • кладка цоколя;
    • установка жаровни;
    • кладка стен и дымосборника;
    • декоративная отделка.

    Порядовка требуется и опытному мастеру. Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ, значительно упрощает сам процесс возведения печи-мангала.

    Фундамент под кирпичный мангал с печкой

    Для сооружения фундамента печки-мангала из кирпича потребуется выкопать яму, глубиной около 30 см, что является вполне достаточным для веса мангала.

    Необходимо помнить, что глубина выемки грунта зависит в первую очередь от веса самой конструкции.

    Размеры закладываемого фундамента должны быть больше размеров самого мангала

    Фундамент должен быть на 10 см больше самой постройки, что позволит сделать вокруг мангала бетонированную площадку в целях повышения пожарной безопасности.

    Используйте обрезную доску, чтобы зафиксировать опалубок. Полученный котлован засыпаем смесью гравия и песка и тщательно утрамбовываем, периодически подливая воду в раствор.

    Раствор для кладки

    Для его подготовки нам потребуются::

    • цемент;
    • песок;
    • глина.

    Для кладки печи мангала из кирпича своими-руками потребуется приготовить две разновидности строительного раствора.

    В первую очередь потребуется сделать раствор для тех участков, которые не будут непосредственно соприкасаться с огнем. Качество смеси напрямую зависит от марки цемента. Лучше всего использовать цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

    • песок к цементу марки М25 — 5:1;
    • песок к цементу марки М50 — 4:1;
    • песок к цементу марки М75 — 3:1.

    Для изготовления самой топки лучше всего использовать шамотную глину. У нее лучшие показатели огнеупорности, которые подходят для высоких температур. В магазинах она также называется “каолин”.

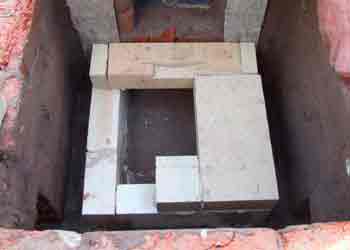

    Кладка цоколя

    Следующим этапом, чтобы построить кирпичный мангал с печкой на даче, является укладка цоколя.

    Для этого подготовленный опалубок заливается раствором, на приготовление которого потребуется два мешка цемента. После чего дается дня два для того, чтобы цемент застыл. Далее укладывается гидроизоляция.

    В качестве материала для изоляции для печи-мангала лучше всего подойдет рубероид.

    Далее выполняется 1 ряд кладки кирпичом, который впоследствии также заливается раствором.

    Перед тем, как начать возведение стен, в соответствии с проектом необходимо рассчитать количество требуемых цельных кирпичей, а также их кусков. Если вы используете при строительстве ранее использованный материал, необходимо предварительно его очистить от накопившейся грязи и остатков раствора.

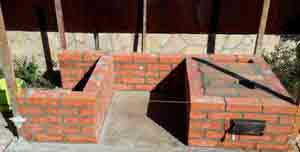

    Первые два ряда выкладываются в виде сплошного прямоугольника. Это позволит предотвратить перегрев рубероида у основания. Углы мангала выравниваются с помощью строительного уровня. В процессе кладки тщательно убираются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печки.

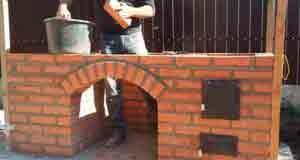

    Жаровня

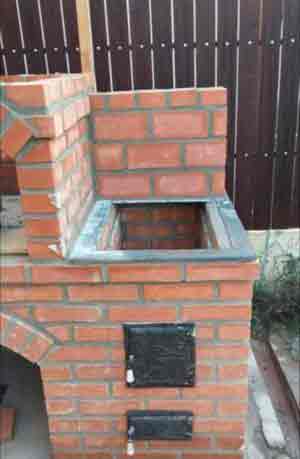

    Во время строительства совмещенных мангала и печи из кирпича необходимо в обязательном порядке предусмотреть поддувало для вашей печи-мангала. Для этого лучше всего воспользоваться материалами, которые могут выдерживать высокие температуры.

    Между кирпичной кладкой и дверцей необходимо оставить зазор, так как при нагревании металл имеет свойство расширяться.

    От размеров дверцы также будет зависеть и высота поверхности для варки: оптимальным ее значением будет 84 см.

    Для беспрепятственного проникновения тепла в жаровню в конструкции необходимо предусмотреть наличие зазора, величина которого будет составлять два кирпича. его наличие поможет вам в дальнейшем без труда убирать угли после приготовления блюд.

    Если правильно сделать кладку, то можно быть уверенным, что дверца надежно зафиксирована. Для организации дровника обычно формируется отдельная стенка. Для придания конструкции эстетичного вида, лучше всего воспользоваться ¼ кирпичей. Для более надежного крепления дверки применяется проволока, которая дополнительно крепится с помощью кирпичей.

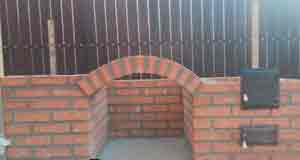

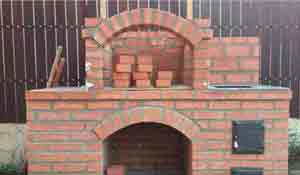

    На следующем этапе формируется арка дровника и крыша. В качестве точки опоры лучше всего внутри возвести дополнительную стенку.

    В центральной части оставляем место для укладки решетки.

    Все швы при этом скрепляются с помощью цементного раствора. После этого можно возводить стенки жаровни. На конечном этапе все швы затираются.

    Дровник может быть перекрыт с помощью оцинкованного листа.

    Стены и дымосборник

    Половина дела сделано, теперь самое время подумать про стены и дымосборник. После формирования жаровни и дровника продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для формирования арки дровника – это придаст мангалу законченный вид.

    На следующем этапе нужно сделать шесть ходов, которые будут способствовать удалению дыма из жаровни.

    Возводим перекрытия топки, используя при этом настил.

    Поверх топливника укладывается слой изоляции и варочная поверхность.

    В завершении, с помощью кирпичей формируется дымовая труба.

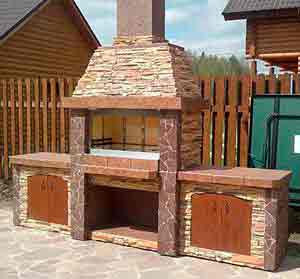

    Декоративная отделка

    Заключительным этапом является придание вашей кирпичной печи-мангалу декоративного вида, чтобы она гармонично сочеталась с остальными строениями на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на выбор. Рассмотрим вариант отделки с помощью декоративного камня.

    Для отделки вам понадобятся:

    • кельма;
    • мастерок;
    • ведро;
    • строительный уровень;
    • болгарка с диском для резки бетона.

    Перед укладкой камня необходимо тщательно выровнять поверхность, оштукатурив ее. Далее используйте специальный раствор для камня для его укладки.

    В данном случае силикон лучше не использовать, так как итоговое качество работы уступает подобному с использованием раствора

    Для придания необычного вида вы можете комбинировать разные породы и типы камней между собой. Огромный выбор вариантов декоративного камня в магазинах позволит вам создать уникальные оригинальные композиции из различных фрагментов.

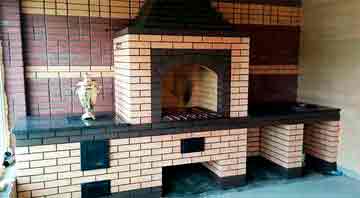

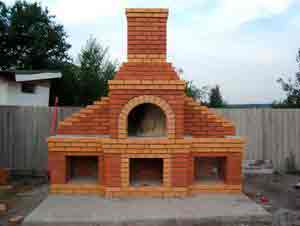

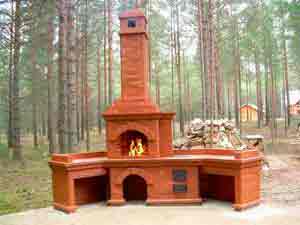

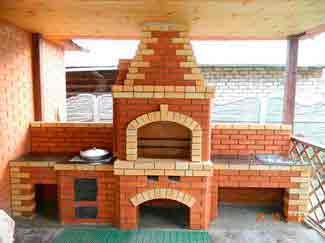

    Примеры мангалов с печкой

    В заключение рассмотрим некоторые примеры подобных мангалов с печкой из кирпича.

    Источник: http://tvoidvor.com/mangalyi-i-barbekyu/kak-postroit-pech-mangal-iz-kirpicha-na-dache-poshagovaya-instruktsiya/

    Барбекю из кирпича своими руками

    • 1 Предварительные работы
    • 2 Выбор места
    • 3 Фундамент
    • 4 Выбор кирпича
    • 5 Глиняный раствор
    • 6 Пошаговая инструкция
    • 6.1 Пьедестал
    • 6.2 Топка и печь
    • 6.3 Труба
    • 6.4 Заключительные работы
    • 6.5 Видео: процесс кладки барбекю из кирпича
    • 7 Барбекю или мангал
    • 8 Возможности
    • 9 Предосторожности
    • 10 Видео: кладка барбекю с мангалом
    • 11 Фото
    • 12 Схемы

    Барбекю на дачном участке позволит готовить вкусную пищу прямо на открытом воздухе. Владелец получает возможность устраивать пикники, праздники и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустройство уличной печи — не самое простое дело.

    Предварительные работы

    Схема

    В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

    Чертеж придется обязательно делать самостоятельно, потому что не существует универсальной конструкции барбекю.

    Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

    Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

    Выбор места

    В беседке

    1. Выбор места под барбекю производится по одному основному критерию — пожаробезопасности.
    2. Рядом с печью не должно быть деревьев и сухих кустов.
    3. Печь должна находиться в отдалении от основных строений (баня, дом, пристройка).
    4. При строительстве барбекю учитывают основное направление ветра. Он не должен дуть в сторону построек. Кроме того, надо учитывать, что искры может относить к соседям.
    5. Не следует возводить рядом с детской площадкой, беседкой, теплицами.

    Всегда помните о требованиях пожаробезопасности.

    Когда нужное место найдено, можно приступать к закладке фундамента.

    Фундамент

    С разведенным огнем

    Под конструкцию отлично подойдет недорогой и простой в исполнении монолитный ленточный фундамент. Сильно заглублять его при этом необязательно.

    1. По периметру будущего сооружения роется траншея глубиной около 40 см.
    2. На дно траншеи надо насыпать смесь щебня и гравия. Дно тщательно поливается и трамбуется.
    3. Поверх гравия и щебня укладывают арматурные прутья. Они должны быть сложены так, чтобы представлять собой сетку.
    4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента надо использовать цемент марки 300.

    Выбор кирпича

    Для строительства барбекю потребуется два вида кирпича: огнеупорный и облицовочный.

    Из всех видов огнеупорного кирпича оптимальным вариантом будет шамотный кирпич. Он идет на строительство печей. В таком кирпиче очень много глины, и он отлично выдерживает высокие температуры. При выборе облицовочного кирпича надо обращать внимание на прочностные свойства материала.

    Кроме кирпича для строительства нужны растворы. Для этого надо купить красную глину, песок и цемент. Глина потребуется для укладки шамотного кирпича. Из нее нужно сделать глиняный раствор. Цемент с песком пойдут на раствор для облицовки.

    Глиняный раствор

    Кирпич огнеупорный

    1. Для глиняного раствора нужна красная глина, песок, цемент и вода.
    2. Глину следует залить некоторым количеством воды и оставить ее так примерно на 5-6 дней.
    3. После этого надо смешать глину с водой до однородной массы.
    4. Далее в состав добавляется немного просеянного песка и совсем чуть-чуть цемента марки 200.
    5. Все ингредиенты следует смешать. Раствор готов.

    Пошаговая инструкция

    1. Выкладка пьедестала.
    2. Обустройство печи.
    3. Выкладка трубы.
    4. Заключительные работы.

    Пьедестал

    Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

    Топка и печь

    Этапы строительства

    Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

    Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

    Труба

    Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

    Заключительные работы

    На этапе заключительных работ осуществляется декоративная отделка барбекю.

    Видео: процесс кладки барбекю из кирпича

    Барбекю или мангал

    Порядовка

    Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

    Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

    Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

    Возможности

    В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

    Предосторожности

    При работе с барбекю надо соблюдать правила безопасности.

    Меры безопасности следующие:

    1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
    2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
    3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

    Видео: кладка барбекю с мангалом

    Если вы решите купить гриль барбекю, то лучше всего это сделать в интернет магазине, так как цены в них гораздо дешевле. Для садовых барбекю лучше всего подойдут кованые мангалы.

    Источник: http://kakpravilnosdelat.ru/barbeku-iz-kirpicha-svoimi-rukami/

    Барбекю из кирпича

    Как построить барбекю из кирпича. Этапы проведения работ. Декоративное оформление. Подготовительные работы. Инструкция к кладке.

    Имея собственный участок, всегда хочется проводить время с пользой, для этой цели не будет лишним барбекю из кирпича. Чтобы его построить, необходимо знать как правильно заложить фундамент. Какие декоративные оформления использовать. В чём разницы между мангалом и барбекю.

    Основные этапы строительства барбекю. Необходимые подготовительные работы. Как происходит укладка кирпичей. Основные нюансы кладки. Рекомендации и советы для надёжной и долговечной постройки.

    1. Мангал-барбекю — в чем разница
    2. Простой кирпичный мангал
    3. Подготовка основания
    4. Барбекю из кирпича с трубой: порядовка
    5. Строим комплекс барбекю с варочной плитой
    6. Материалы для строительства
    7. Закладываем железобетонное основание
    8. Подготовка к постройке
    9. Инструкция по кладке
    10. Как правильно класть печной кирпич
    11. Кладка барбекю из кирпича
    12. Порядовка барбекю из кирпича своими руками
    13. Арочная (лучковая) перемычка из кирпича
    14. Разметка и подрезка кирпича для укладки лучковой перемички
    15. Кладка арок
    16. Подготовительные работы
    17. Сухая раскладка внутреннего слоя кирпичей
    18. Сухая раскладка внешнего слоя кирпичей
    19. Шаблон для кладочных работ
    20. Укладка первого ряда кирпичей внутренней стенки
    21. Укладка первого ряда кирпичей наружной стенки
    22. Кладка стенок
    23. Металлические элементы (связки)
    24. Сглаживание раствора
    25. Добавление опор для гриля
    26. Покрытие каменной плиткой
    27. Отличительные особенности барбекю, печи, камина и гриля
    28. Материалы и инструменты для барбекю из кирпича своими руками
    29. Подготовительные работы
    30. Глина или строительные смеси для кладки печей
    31. Сколько кирпича необходимо для постройки барбекю
    32. Строительные работы барбекю из кирпича своими руками
    33. Возводим стены барбекю
    34. Делаем дымовую трубу

    Мангал-барбекю — в чем разница

    Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

    Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

    Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

    Простой кирпичный мангал

    Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

    Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

    Подготовка основания

    Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

    Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

    Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

    Барбекю из кирпича с трубой: порядовка

    Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

    Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

    Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

    Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

    Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

    Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

    Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола.

    Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

    Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

    Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей
    Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

    Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

    Источник: http://tpaservice.ru/barbekyu-iz-kirpicha/

    Смотрите также:
    02.05.2020

    Самостоятельное строительство деревянного крыльца с навесом Добавил(а): Максим Овсянников 24 апреля Крыльцо из дерева — неотъемлемая черта городского дома или деревенской усадьбы. Собрать его своими руками под силу каждому домовладельцу. Для этого достаточно...

    02.05.2020

    Как из металлического ведра сделать удобные табуреты-пуфики Стильный табурет можно сделать своими руками из самых неожиданных материалов. Даже из старого ведра. Проржавевшее и искаженное ведро может послужить отличным каркасом для садового табурета или удобного пуфика...

    02.05.2020

    Как сделать дачный туалет – какой вариант лучше выбрать Дачный туалет является первой постройкой, которая возводится на приобретенном за городом участке. Несмотря на видимую простоту этого сооружения, перед началом строительства необходимо определиться с местом...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
