Водоснабжение дачи своими руками

Как сделать водопровод на даче своими руками

Человек, привыкший к комфорту, понимает, что водопровод на даче – это необходимость для проживания и возделывания домашних культур. Современные технологии удешевили комфортную жизнь за пределами населенного пункта. Летний водопровод в загородном домике уже не отвечает необходимым требованиям, ведь он должен круглый год обеспечивать своих владельцев чистой водой. Необходимо его завести внутрь жилого помещения, позаботиться об обогреве в холодное время года. Это дает возможность ухаживать за приусадебным участком в течение всего времени года, обеспечить полноценную работу санузлов, подключить бытовую технику. Лучше такую работу доверить профессионалам, но многое делается своими руками, при этом экономится семейный бюджет.

  1. Выбор источника водозабора
  2. Вариант 1. Водопровод из колодца
  3. Вариант 2. Водяная скважина
  4. Вариант 3. Подключаемся к центральному водопроводу
  5. Зимний и летний водопровод, в чём разница?
  6. Устройство типовой водопроводной системы
  7. Виды насосов для поднятия воды
  8. Какие трубы подойдут для дачного водопровода
  9. Разборная и запорная арматура
  10. Контроль давления в системе
  11. Водонапорный накопительный бак
  12. Сливной клапан для консервации системы
  13. Как организовать канализацию для утилизации воды
  14. Пошаговое руководство по монтажу дачного водопровода
  15. Шаг 1. Составление плана действий
  16. Шаг 2. Подготовка необходимых инструментов
  17. Шаг 3. Устройство водопровода
  18. Шаг 4. Выбор устройства для подогрева воды
  19. Выводы по теме и видео материалы

Выбор источника водозабора

Перед тем, как начать проектировать дачный водопровод – необходимо выбрать источник водозабора. Возможные варианты:

  • магистральный трубопровод;
  • простой колодец;
  • водозаборная скважина.

От принятого решения будут зависеть вкусовые качества, конструкция под летний водопровод, сложность устройства и стоимость. После подбора варианта водоснабжения следует детальнее задуматься как сделать водопровод на даче своими руками, чтобы добиться качественного водоснабжения и удешевить его стоимость.

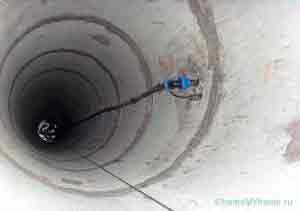

Вариант 1. Водопровод из колодца

Часто при монтаже дачного водопровода используется «дедовский» колодец, так как этот вариант, на первый взгляд, отличается своей простотой. Средняя глубина водозабора составляет 10-20 метров.

Однако этот вариант имеет недостатки:

  • вода загрязнена вредными элементами;
  • для повышения качества нужно увеличивать глубину, что приводит к дополнительным затратам;
  • для ее применения в качестве питья есть необходимость в установке дополнительных фильтров.

Как видим, поверхностная вода годится только для поливки огорода. Так же можно приложить руки и сделать водопровод из колодца на зиму.

Вариант 2. Водяная скважина

Следующим вариантом для загородного водоотведения является скважина. Она часто применяется для водозабора летнего водопровода на даче, начальная глубина стартует с 15 метров. Устройство скважины позволяет добывать чистую воду, однако есть свои сложности:

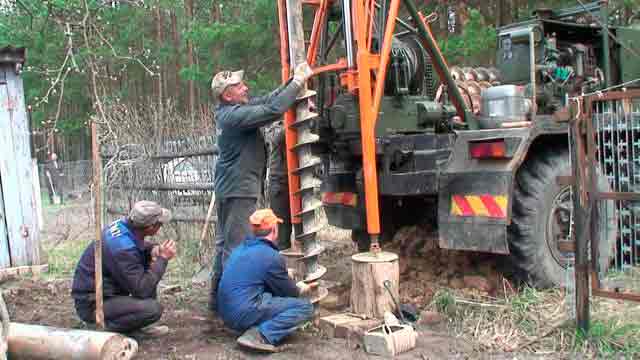

  • бурение скважины требует применения специального оборудования;
  • ее закладка обходится дороже, чем копка колодца;
  • требует постоянного обслуживания, чистки фильтров, промывки трубопровода, профилактических мероприятий.

Скважина позволяет получать 1,5 м³/час питьевой воды, чем полностью перекрывает потребности семьи.

Вариант 3. Подключаемся к центральному водопроводу

При возможности подключиться к магистральной трубе – стоит воспользоваться этим. Человек получает очищенную воду и соответствующее давление в системе. Здесь также присущи свои сложности:

  • зачастую давление не соответствует нормам;
  • очистка оставляет желать лучшего, требуется устанавливать фильтры;
  • свои сложности при подключении к магистрали, оформлении документов.

Как видим, каждый из вариантов имеет свои преимущества и недостатки. Оптимальным решением является бурение скважины.

Зимний и летний водопровод, в чём разница?

В зависимости от климатических условий местности и частоты посещения дачного домика человек выбирает какое водоотведение устанавливать.

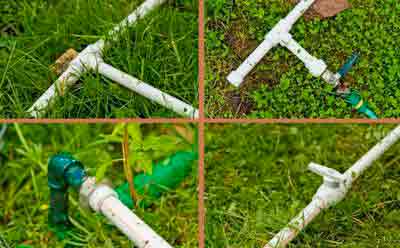

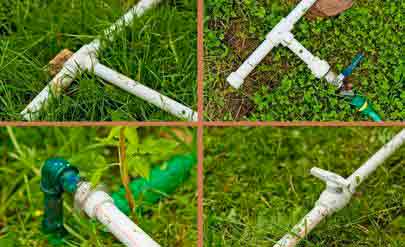

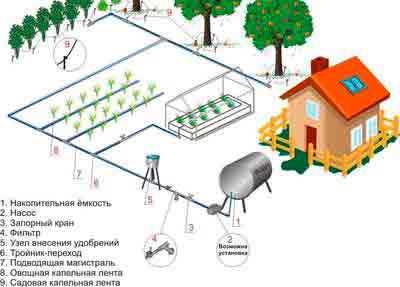

  • Летний водопровод, который обеспечивает водой только в теплое время года. Он проходит по поверхности грунта, на зиму разбирается, либо спускается система. Если дачей пользуются только с весны до осени – нет необходимости тратиться для прокладки стационарной системы.
  • Зимний вариант – способный действовать круглый год, не промерзает при отрицательной температуре. Если человек привык к комфортной обстановке – ему не обойтись без зимнего варианта водопровода. Для него понадобится рыть траншеи достаточной глубины, применять долговечные материалы, утеплять трубопровод. В таком случае получится полноценный водоотвод загородного жилого дома, который будет радовать комфортом круглый год.

Хозяин сам решает, какое водоотведение ему понадобится. Что лучше: каждую весну собирать трубы, либо один раз потратиться и наслаждаться комфортом.

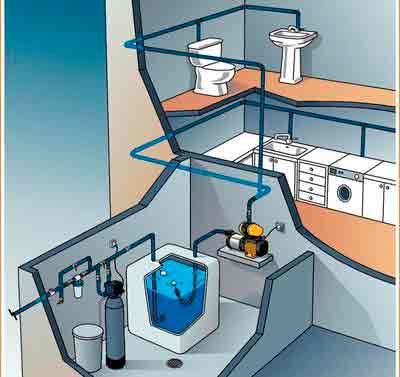

Устройство типовой водопроводной системы

В частном доме схема стандартного водопровода включает в себя узлы и их составляющие:

  • трубы;
  • насос и фильтры;
  • регулятор давления;
  • водяной аккумулятор;
  • сливное устройство.

Кроме среднестатистического набора сюда могут входить нагревательные элементы. Все зависит от сложности и функциональности.

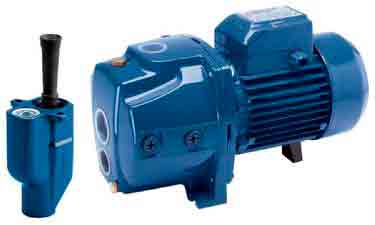

Виды насосов для поднятия воды

Для поднятия воды глубины понадобится водяной насос. Он зависит от источника водозабора (простого колодца или водозаборной скважины), глубины залегания, необходимого объема и производительности, финансовых возможностей.

Существует два вида наносов:

  1. Поверхностный – дает возможность качать воду из глубины до 8 метров, находится на поверхности водной глади либо земли.
  2. Глубинный – способен качать воду с большой глубины, работает вследствие погружения в водную среду. Может быть:
  3. Вибрационный – действовать за счет мембраны, требует чистки и частого обслуживания;
  4. Центробежный – работает за счет вращения лопастей, отличается надежностью и хорошей производительностью.

От выбранного вида будет зависеть подключение насоса к водопроводу, качество и долговечность эксплуатации.

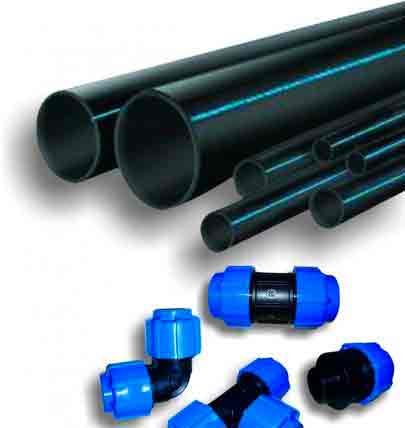

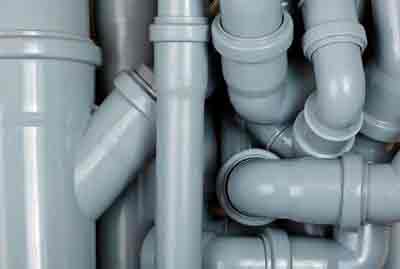

Какие трубы подойдут для дачного водопровода

Питьевая вода транспортируется по трубам с сечением 1 либо ¾ дюйма. Осуществляя прокладку водопровода на даче важно учесть используемый материал. В современных условиях широко используется полипропилен и полиэтилен.

Оба материала имеют свои индивидуальные отличия:

  • Полипропиленовые изделия стоят больше, требуют специальную аппаратуру для соединения, паяные стыки отличаются своей прочностью и долговечностью.
  • Полиэтиленовые трубы отличаются дешевизной. Однако требуют дорогих металлических деталей для соединения, которые не могут гарантировать прочные стыки.

Для зимней конструкции трубопровод помещается в «чехол» из полипропилена, что защищает от промерзания. Под чехлом параллельно трубе идет нагревательный кабель, который поддерживает плюсовую температуру. Конечно, он требует незначительных затрат на электроэнергию.

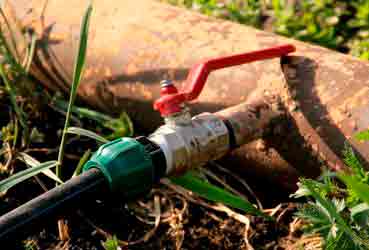

Разборная и запорная арматура

Внутри отапливаемого помещения применяются традиционные смесители и краны. Для работы в уличной среде используются элементы разборной и запорной арматуры, которые имеют бронзовые задвижки, отличаются повышенной надежностью. С их помощью отсекаются неиспользуемые элементы.

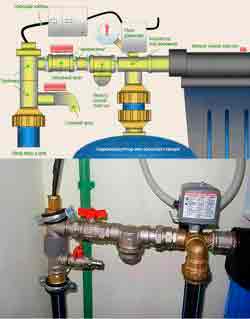

Контроль давления в системе

Рекомендуется показатель давления в водоснабжении загородного дома 2,5-4 Бар. Его понижение негативно скажется на функциональности приборов, а повышение приведет к образованию течи. Для контроля этого показателя применяется реле давления и гидробак. При повышении давления наполняется бак и отключает насос. При понижении давления бак опустошается и включает насос. Еще полезно установить сухое реле, которое отключает насос при необходимости.

Водонапорный накопительный бак

Напор в дачном водоснабжении обеспечивает накопительный бак, который устанавливается на возвышенности. Зачастую он имеет вид пластиковой бочки достаточного объема, которая расположена на чердаке и надежно утеплена. Важно соблюдать герметичность этой емкости.

Сливной клапан для консервации системы

При продолжительном отсутствии — систему сливают. Для этого внизу крепится кран для слива. Если отключить насос, приоткрыть сливной вентиль — все начнет течь обратно. Для препятствия этому ставят обратный клапан, вода потечет в специальный отвод.

Как организовать канализацию для утилизации воды

Оборудовав дачу трубопроводом необходимо предусмотреть куда будет стекать канализация. Простым решением будет выгребная яма. Современным вариантом станет установка септика. Который очищает канализационные стоки и чистая жидкость возвращается в грунт путем поливки растений. Соответственно, его фильтры временами очищаются от загрязнения, меняются расходные материалы.

Пошаговое руководство по монтажу дачного водопровода

Для установки водоснабжения необходимо все заранее рассчитать, закупить материалы и необходимые инструменты. Лишь после этого начинается монтаж водопровода и подключение сантехники. Рассмотрим детальнее эти работы.

Шаг 1. Составление плана действий

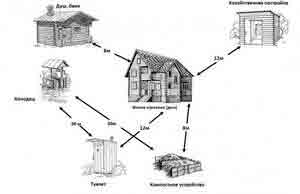

Все начинается с разработки детального плана. Строительство водоснабжения – ответственная работа, необходимо просчитать:

  • глубину грунтовых вод;
  • глубину промерзания;
  • особенности местного рельефа;
  • проложенные коммуникации;
  • план участка с постройками и точками потребления воды в них.

От правильно составленного плана будет зависеть подсчет необходимых материалов. Все комплектующие нужно приобретать с 10% запасом.

Шаг 2. Подготовка необходимых инструментов

После выбора материалов и подсчета их количества необходимо позаботиться об инструментах. Для этого понадобится:

  • несколько разводных ключей;
  • специальный аппарат для прочной стыковки полипропилена;
  • резак и ножовка для резки труб;
  • нож, рулетка, набор электрика;
  • силикон и герметик.

Этого хватит для проведения сантехнических работ.

Шаг 3. Устройство водопровода

Организация работы состоит из правильно произведенных последовательных операций:

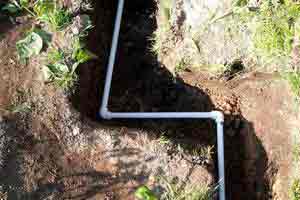

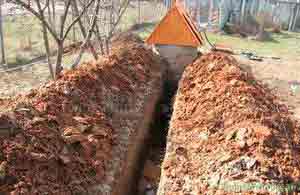

  • копается траншея под весь водопровод, с учетом необходимой глубины и ширины;
  • делается другая траншея под электрический кабель для насоса;
  • устанавливается насос и подключается к необходимым элементам по регулировке давления;
  • крепится сливной клапан;
  • монтируется водопровод с учетом его утепления;
  • выводятся наружные точки водоотведения;
  • все подключается и проверяется работоспособность системы.

После тщательной проверки траншея закапывается и облагораживается территория.

Шаг 4. Выбор устройства для подогрева воды

Для комфортного проживания на даче понадобится обогревательный прибор для воды. Их виды:

  • электрические нагреватели позволяют греть воду в любом объеме;
  • газовые колонки требуют наличие газопровода, что на даче редкость;
  • Электрические бойлеры экономят электроэнергию, постоянно поддерживают заданную температуру.

Каждый из этих приборов хорош по своему, выбор зависит от личных требований хозяина дачи.

Выводы по теме и видео материалы

При соблюдении вышеописанных правил получится собственноручно проложить летний водопровод на дачном участке. Либо сделать стационарную конструкцию и пользоваться ею на протяжении всего года.

Летний водопровод на даче за копейки:

Как сделать из летнего водопровода зимний:

Источник: http://vodatyt.ru/vodoprovod-na-dache/svoimi-rukami-2.html

Строительство домов

Вряд ли сегодня кто-то удовлетворится работами или отдыхом на даче, где нет воды. Ни руки помыть, ни самому покупаться, ни огород нормально полить, а о том, чтобы обеспечить максимальный комфорт проживания: раковину на кухне, душ и ванну в доме, туалет, стиральную машину и другие прелести цивилизации, и говорить бессмысленно. Поэтому первое, о чем заботится каждый дачник, автономное водоснабжение дачи. Какова схема системы водоснабжения, как правильно подобрать насос или насосную станцию, как их монтировать и подключать, а также прокладка наружного и внутреннего водопровода – вот только примерный план изысканий и действий, и об этом наша статья.

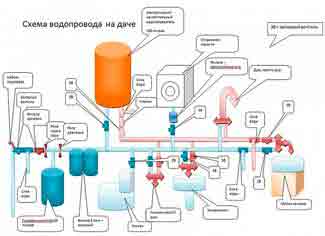

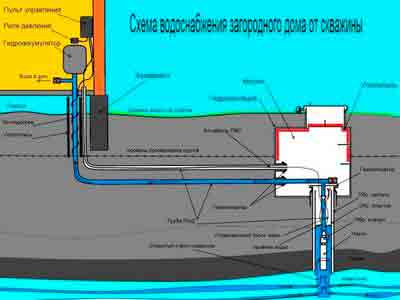

Схема водоснабжения дачи

Водоснабжение дачи включает в себя несколько элементов, обеспечивающих забор воды из источника, доставку ее в помещение, накопление и очистку, нагрев и доставку к каждому потребителю. Рассмотрим примерную схему системы водоснабжения дачи:

  1. Источник водозабора (колодец, скважина или водоем).
  2. Трубопровод, ведущий от источника воды в хозпомещение или дом. Обязательно должен быть оснащен краном для обратного слива воды из системы, на случай поломки или отъезда в холодное время года, чтобы вода в трубах и приборах не замерзала.
  3. Насос или насосная станция для забора воды из источника.
  4. Фильтр грубой очистки и обратный клапан перед насосной станцией.
  5. Арматура, обеспечивающая нормальную работу системы. Это шаровый кран, манометр, реле давления и др.

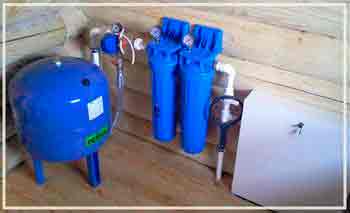

  6. Гидроаккумулятор – емкость для воды, с помощью которой можно управлять системой, включая и отключая насос. К тому же, в гидроаккумуляторе всегда находится запас воды на случай отключения электричества.

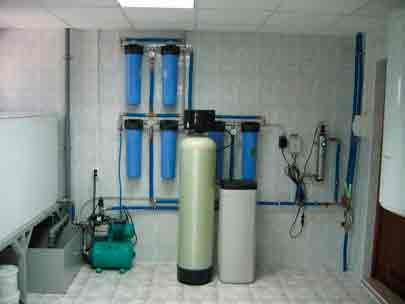

  7. Фильтры тонкой очистки. Оборудование для водоочистки и водоподготовки. Комплекс фильтров подбирается после исследования химического состава воды из источника. Сделать это можно в санэпидемстанции. Кстати, фильтры можно устанавливать до гидроаккумулятора, чтобы в нем была уже только чистая вода. Вода для полива огорода, мытья автомобиля и других технических нужд не нуждается в очистке, поэтому можно пустить отводящую трубу, минуя оборудование водоочистки.
  8. Водонагреватели или котлы для получения горячей воды.
  9. Разводка воды внутри дачного дома. Может быть выполнена различными способами: последовательно или с помощью коллектора, когда к каждому потребителю идет отдельная труба.

Это лишь примерная схема водоснабжения для дачи. Ее можно дополнять, убирать некоторые элементы. Например, гидроаккумулятор довольно дорогое удовольствие, поэтому многие решают не использовать его. Последовательность элементов в схеме также может немного отличаться в зависимости от типа насоса и источника водозабора.

Какой источник водоснабжения для дачи выбрать

Система водоснабжения на даче всегда начинается с источника. Хорошо, если вы приобрели дачу с уже готовым колодцем или скважиной хорошего качества. Если же источника воды на Вашем участке нет, то сначала придется задуматься, как его сделать.

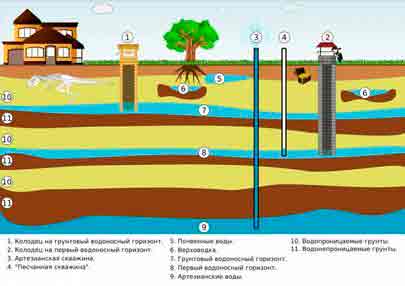

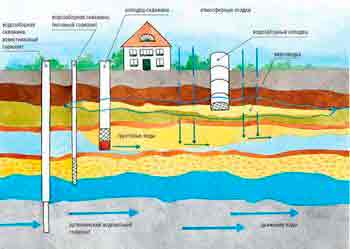

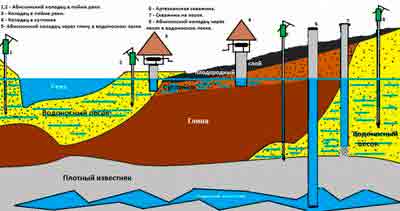

Перед тем как принимать решение, что строить: колодец или скважину, и какой глубины, пообщайтесь с соседями. Поспрашивайте, что у них, довольны ли они, достаточно ли воды и какого она качества. Иногда лучше не мудрствовать лишнее, а воспользоваться опытом других. Также можно взять у соседей пробы воды на анализ, чтобы убедиться в ее качестве.

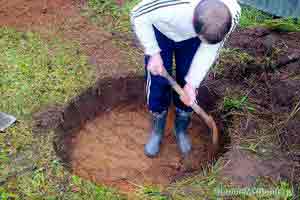

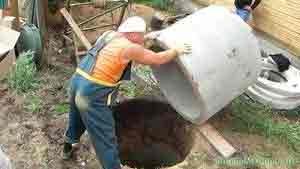

Колодец – самый древний искусственный источник обеспечения водой. Если водоносный слой с качественной, пригодной в пищу водой, в достаточном объеме (для семьи из 4-х человек) находится в пределах 4-х – 15-и м глубины, то имеет смысл обустраивать колодец. Обойдется он дешевле скважины, так как придется заплатить только за материалы, остальное можно сделать самостоятельно. Также он долговечнее скважины (срок службы до 50 лет). И еще одно неоспоримое преимущество, что при отсутствии электроэнергии воду в нем можно зачерпнуть обычным ведром. Есть и один недостаток колодцев: в него может попадать верховодка, снижая качество воды. Но этого можно избежать, правильно выполнив гидроизоляцию стыков между кольцами и места ввода трубы в колодец.

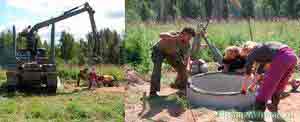

В некоторых регионах принято исключительно бить скважины. Делают это по разным причинам: то ли хорошая вода близко находится (подземная река или источник), то ли наоборот – грунтовые воды находятся слишком низко (более 15 м).

Скважина «на песок» затрагивает верхние слои песчаного горизонта. Это самый первый пригодный в пищу водоносный подземный слой. Располагается он после плотного суглинка, который фильтрует грунтовые, талые и дождевые воды. В связи с тем, что в разных регионах данный слой находится на разной глубине, то и глубина скважины «на песок» может быть от 10 м до 50 м. Запас воды в такой скважине 500 л. Срок службы около 5 лет, так как фильтры забиваются песком и илом. Но это очень индивидуально, ведь в зависимости от местности на глубине даже 15 м можно попасть на подземную реку, и источник неисчерпаемый, и фильтры не забиваются. Срок службы может достигать 20 лет и более. Лучше всего бить скважину «на песок» вручную, а место искать дедовскими способами. Как показала практика, так больше вероятность найти водоносный слой с качественной водой. Если же использовать машинное бурение, такой слой можно просто «проскочить».

Артезианская скважина использует воду из известнякового слоя, который может располагаться на разной глубине, от 35 до 1000 и более метров. В известняковых породах вода качественная, ее минимальный запас 1500 л, а максимальный практически не ограничен,. Чаще всего для личных нужд такие скважины обустраивают редко и максимум до 135 м глубиной. Во-первых, необходимо получить разрешение на артезианскую скважину и регистрировать ее, так как данный водоносный слой считается достоянием государства. Во-вторых, ее обустройство значительно дороже скважины «на песок» и длится от нескольких дней до месяца. В артезианскую скважину исключена возможность попадания верховодки и грунтовых вод, а срок ее службы приближен к колодцу, т.е. 50 лет. Артезианскую скважину имеет смысл бить вскладчину с другими соседями.

Если решите обустраивать на даче скважину, а не колодец, обязательно попросите выполнить расчеты ее дебета. Это необходимо для того, чтобы правильно подобрать насос или насосную станцию.

Насосы и насосные станции для водоснабжения – как подобрать

Правильный выбор насоса для дачного водоснабжения – одна из самых главных задач.

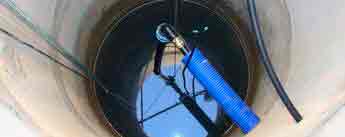

Насосы бывают погружными и поверхностными. Погружные насосы называют еще глубинными, они могут качать воду с глубины от 10 до 150 м. Располагают их в глубоких колодцах или скважинах. Поверхностные насосы устанавливают в доме или хозпомещении, они качают с глубины до 9 м.

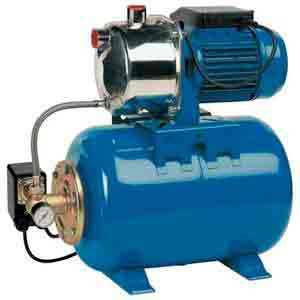

Для обустройства водоснабжения на даче имеет смысл приобрести насосную станцию, в которую уже входит насос, гидроаккумулятор, реле давления и подводящий шланг. Зачастую такую станцию можно приобрести повсеместно.

Самой распространенной является насосная станция с центробежным самовсасывающим насосом с встроенным эжектором. Такой насос может всасывать воду с глубины до 9 м и подавать ее наверх до 40 м. Запустить насос в работу очень просто: открываем крышку заливного отверстия, наливаем в него воды, чтобы лилось через край, закрываем и включаем насос. Сначала он будет прокачивать воздух, а затем подаст в систему воду. Преимуществом такой станции является низкая чувствительность к воздуху в системе, достаточно открыть кран/клапан на насосе, чтобы стравить его. Подойдет такой агрегат для забора воды из скважины или колодца небольшой глубины. Ее можно устанавливать в приямке или кессоне непосредственно над источником воды и подавать воду напором до 40 м, а можно устанавливать в доме, если скважина или колодец находятся очень близко.

Насосные станции с центробежным самовсасывающим насосом с внешним эжектором используют для откачки воды из глубоких колодцев или скважин (до 45м), или находящихся далеко от дома. Сами станции устанавливают в доме или хозпомещении, от нее ведут две трубы, на конце которых прикреплен эжектор, и опускают в источник воды. По одной трубе подается вода в эжектор для создания всасывания, а по второй – подается вода в дом. Недостатком такой станции является чувствительность к воздуху в системе. А преимуществом то, что станцию можно разместить внутри дома, а эжектор в источнике водозабора на расстоянии 20 – 40 м от дома.

При выборе насоса обратите внимание на крайне важную характеристику – высоту всасывания. На некоторых указана высота 8 м, а на других 20 – 45 м. Учтите, что высота всасывания насоса 8 м не означает, что его нельзя использовать для скважины глубиной 15 м. Дело в том, что вода даже в глубокой скважине находится значительно выше, на глубине 2 – 6 м. Это связано с тем, что глубина грунтовых вод выше, чем глубина скважины, и по правилу сообщающихся сосудов, вода в скважине поднимается вверх.

Перед тем как сделать водоснабжение на даче и купить насосную станцию, просчитайте производительность Вашего источника воды, проверьте уровень зеркала, напор в системе и объем потребления воды. Для бесперебойного обеспечения дома водой величина производительности насосной станции должна быть ниже производительности источника воды (колодца или скважины), но больше возможного потребления/расхода воды. Для просчета потребления воды можно воспользоваться данными из таблицы, просто просуммировав расход воды в нескольких потребителях, которые могут работать одновременно. Далее необходимо просчитать потери напора в зависимости от длины и диаметра трубопровода.

Важно! Узнать производительность колодца или скважины можно опытным путем, откачав из нее мотопомпой и обычным поверхностным насосом воду и замеряв ее количество. Зеркало воды можно узнать, опустив в источник воды на веревочке гайку, а затем замеряв длину.

После получения необходимых данных можно приступать к подбору насосной станции, все параметры будут указаны в паспорте. Обратите внимание на наличие обратного клапана и входного фильтра.

Водоснабжение дачи своими руками

Обустройство водоснабжения дачи своими руками не такая уж и сложная задача, как может показаться. Давайте примем, что источник водоснабжения у нас уже есть, то ли достался от прежних хозяев, то ли Вы сами выкопали колодец или пробурили скважину. Останется только выполнить все работы по монтажу насоса, трубопровода и другого оборудования.

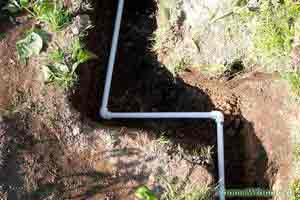

Монтаж наружного водопровода на даче

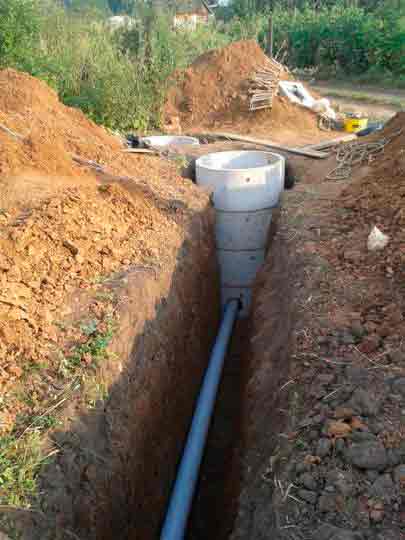

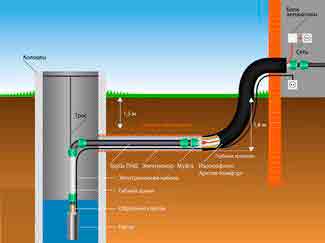

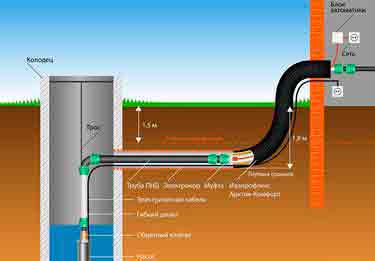

Для колодца. Первым делом необходимо прокопать траншею от фундамента дома до колодца, желательно без изгибов. Так как зимой трубопровод может промерзать, то его необходимо расположить на глубине 1,5 – 2 м (глубина промерзания грунта в РФ). Можно прокладывать трубу и выше, но тогда ее следует тщательно утеплить, например, обмотать электрическим греющим кабелем.

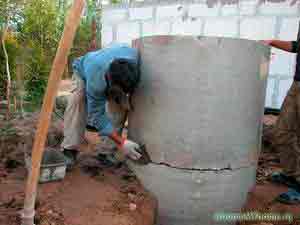

Во втором кольце колодца делаем отверстие для трубы. Кстати, можно использовать пластиковые трубы, ПВХ, полиэтиленовые, полипропиленовые, стальные и другие. Желательно выбрать те, которые не трескаются от мороза. Соединяем трубы диаметром 32 мм между собой. На дно траншеи насыпаем слой песка 15 см.

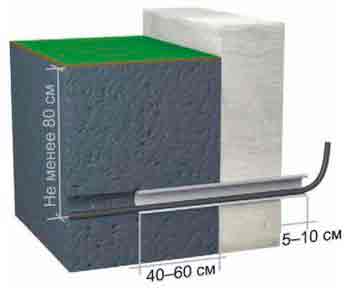

Важно! Монтаж водоснабжения на даче подразумевает, что необходимо делать уклон трубопровода в сторону источника воды. Если зимой дачей не будут пользоваться, то всю воду из системы необходимо слить. Для этого на повороте трубы в колодце следует установить сливной кран.

Заводим участок трубы в отверстие в кольце, сгибаем трубу и опускаем вниз до поверхности воды. Внутрь трубы вставляем сетчатый фильтр. Трубу располагаем на высоте 30 – 40 см от дна колодца. Чтобы закрепить трубу, всю воду из колодца откачиваем насосом, вбиваем в дно штырь и прикручиваем к нему трубу.

Затем необходимо тщательно гидроизолировать отверстие в кольце, чтобы через него не попадала верховодка. Засыпаем трубы в траншее 15 см слоем песка, затем грунтом, а вокруг колодца на расстоянии 1,5 м глубиной 40 см выполняем глиняный замок.

Для скважины. Все работы по рытью траншеи и укладке труб ничем не отличаются. Вот только над самой скважиной необходимо обустроить либо приямок, либо кессон, чтобы не промерзали трубы и насос, если предполагается его установка непосредственно над скважиной.

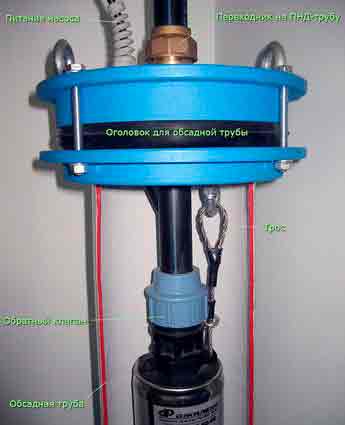

Рассмотри установку кессона. Трубу скважины обкапываем на 2,5 м глубиной и шириной в 2 раза больше диаметра кессона. Дно приямка уплотняем и заливаем бетоном слоем 20 см, он будет держать на себе тяжесть кессона. Устанавливаем в яму кессон. Обрезаем трубу скважины на высоте 50 см над уровнем дна кессона. На этой же глубине выполняем отверстие в кессоне для прокладки трубопровода. Далее необходимо подключить насосную станцию.

Кессон снаружи заливаем бетоном слоем 30 – 40 см, затем засыпаем песком и цементом вперемешку, а оставшиеся 50 см грунтом.

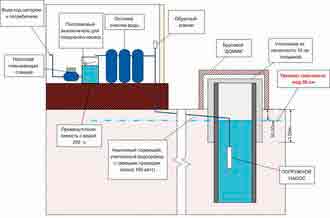

Подключение насосной станции к скважине

Если насос выносной, то его можно установить непосредственно в кессоне. Если же вода находится близко, скважина тоже, то можно установить насосную станцию в доме, а в кессон или приямок завести только подводящую трубу и подключить ее в трубе скважины. Здесь же следует предусмотреть краник для слива системы вниз.

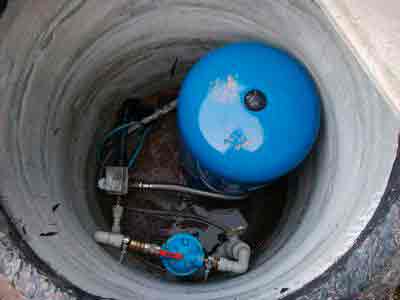

В качестве примера в кессоне устанавливаем насос, подключаем его к трубе скважины, к самому насосу подключаем трубу, ведущую в дом. А вот остальное оборудование: гидроаккумулятор, реле управления, фильтры устанавливаем в доме или хозпостройке.

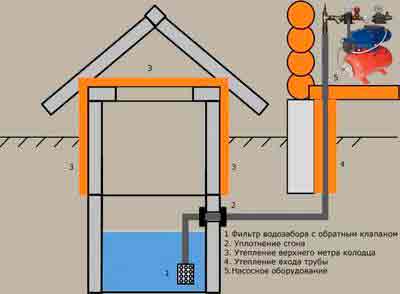

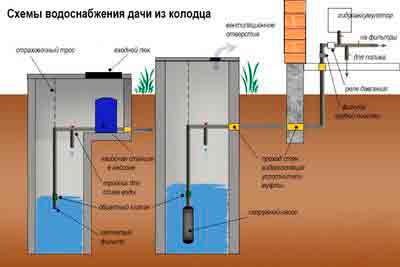

Подключение насосной станции к колодцу

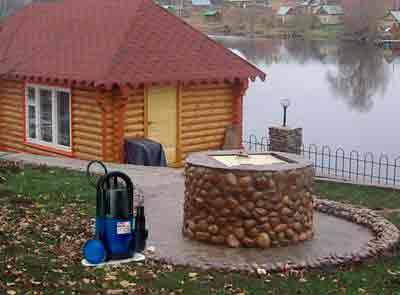

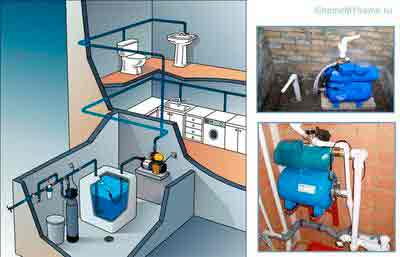

Для колодцев, располагающихся близко от дома и с высоким уровнем воды, можно использовать насосную станцию с высотой всасывания до 9 м. Устанавливать ее можно в самом доме, в хозпомещении или в самом колодце. А вот для глубоких или дальних колодцев можно использовать насос с выносным эжектором, тогда саму станцию можно установить в доме, а эжектор опустить в колодец.

Помещение, где будет стоять насосная станция для колодца, должно быть утепленным или отапливаемым, температура должна быть не ниже +2 °С.

Перед входом в насос устанавливаем кран для слива воды, фильтр грубой очистки и обратный клапан. Затем идет насос, после него фильтр тонкой очистки с отсечными кранами с двух сторон. Это необходимо для замены картриджа в фильтре. Затем гидроаккумулятор, а после него можно установить систему водоочистки и водоподготовки.

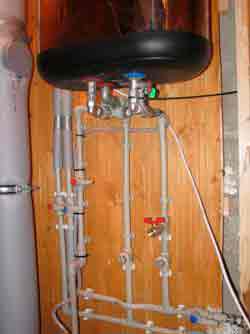

Монтаж внутреннего водопровода на даче

После всех элементов насосной станции, водоочистки и др. трубу 32 мм ведем к коллектору холодного водоснабжения. В коллекторе устанавливаем шаровые краны и подключаем трубы 25 мм, ведущие к потребителям или группам потребителей (как предполагает схема внутреннего водопровода).

Для внутренней разводки можно использовать стальные трубы, металлопластиковые, полипропиленовые и гофрированные нержавеющие. Последние самые дорогие, но и крайне простые в монтаже. Оптимальным же по цене и качеству будет водопровод из полипропиленовых труб. Соединяются они между собой и с фитингами при помощи электропаяльника, который очень прост в работе, и его можно взять в аренду.

Важно! Сложность монтажа водопровода на даче заключается в том, что в зимний период, когда помещение не отапливается, необходимо сливать воду из системы. Для этого весь трубопровод должен быть смонтирован с уклоном.

Горячее водоснабжение на даче можно обеспечить с помощью бойлера или котла. Если подведен магистральный газ, имеет смысл установить газовый водонагреватель. Если же нет, то можно использовать электрический бойлер. Кстати, для бесперебойной подачи горячей воды в должном объеме при условии использования газового котла необходимо также приобрести бойлер косвенного нагрева. Для семьи из 4-х человек объем бойлера должен быть от 100 до 200 л.

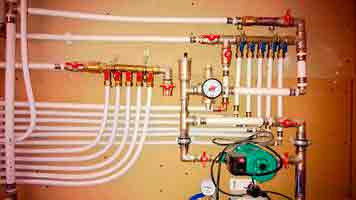

С обратной стороны коллектора холодного водоснабжения отводим трубу к водонагревателю. Здесь подключаем. Трубу с горячей водой, выходящую из водонагревателя, ведем в коллектор горячей воды, где также устанавливаем шаровые краны и кран для слива воды.

В данной статье мы рассмотрели вариант стационарного водопровода на даче, который можно использовать как летом, так и зимой. Вот только если зимой дом не отапливается, а его обогрев включается только когда кто-то приезжает, например, раз в неделю, то перед наступлением морозов и перед каждым отъездом зимой необходимо сливать воду не только из системы, но и из каждого потребителя. Даже из унитазного бачка, стиральной машины и т.д. Для летнего же водопровода такие сложности не нужны. Его можно выполнить из садовых шлангов, соединенных между собой и разложенных по поверхности земли. После окончания сезона со шлангов сливается вода, они скручиваются и убираются в хозпомещение до следующего сезона.

Источник: http://strport.ru/stroitelstvo-domov/vodosnabzhenie-dachi-svoimi-rukami

Водопровод на даче своими руками

Вода необходима раньше, чем крыша над головой. Её наличие, качество – определяющий фактор при покупке дачного участка. Водопровод на даче обычно состоит из источника воды, водовода, насоса или насосной станции, разводки в доме, по участку.

Система водоснабжения может также включать водонагреватель, фильтры, другое оборудование для очистки воды. На солнечном месте желательно устроить накопительную ёмкость. Она будет поставлять тёплую воду для душа, хозяйственных нужд, обычного или капельного полива.

Источник воды

При отсутствии централизованного водопровода есть несколько вариантов.

  1. Открытые водоёмы.
  2. Колодцы.
  3. Скважины.

Целесообразность выбора определяется только в привязке к конкретным условиям расположения участка. Также необходимо выяснить какими источниками воды пользуются в этой местности, пригодна ли она для питья.

Немаловажна экономическая составляющая. Озеро или река будут вечными поставщиками, срок жизни скважины или колодца ограничен. Основные затраты как раз приходятся – в отличие от траншеи до речки – на достижение водоносных слоёв.

Объём потребляемой воды разнится в довольно широких пределах. Ориентиром может служить следующий показатель: 1- 1,5 м 3 в час перекрывают самые пиковые моменты разбора воды для потребностей семьи из 4 человек.

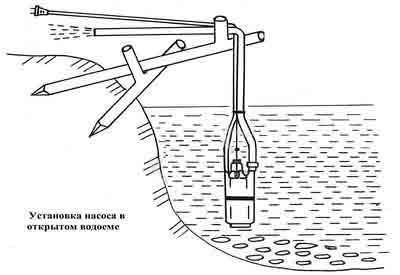

Открытые водоёмы

Наименее затратный способ провести водопровод в частный дом, обеспечить полив участка. К тому же такая вода содержит малое количество солей жёсткости. Единственный недостаток: практически всегда она непригодна для питья, так как может быть источником патогенной микрофлоры.

Особенно это характерно для непроточных прудов, озёр. С учётом того, что в городе многие не доверяют водопроводной, пьют только бутилированную воду, проблема эта на даче вполне решаема.

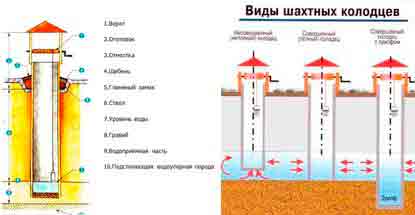

Колодцы

Копаные или забивные (абиссинские) колодцы работают только там, где водоносный слой проходит на глубине не более 25 метров. Забивные колодцы заменили скважины, но если в наличии только свои руки, уверенность в результате, абиссинский колодец – оптимальный вариант.

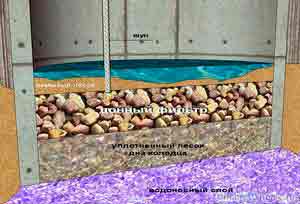

Копаный колодец – непростое гидротехническое сооружение. Решение о его сооружении принимается на основании не только наличия слоя воды, но также типа грунта. Оптимальный – глина, суглинок. Торфяные, песчаные грунты – это тёмная вода с запахом или плывун.

Копаные колодцы подразделяются на шахтные и ключевые. Шахтный проходит до линзы или слоя воды, ключевой ставится на роднике. В современных условиях шахта колодца укрепляется железобетонными кольцами марки КС различного диаметра, деревянный сруб уже не используется.

Небольшой дебит воды – основной фактор риска колодезного водоснабжения. Неправильно устроенный водоприём (существуют три вида: несовершенный, полный, с зумпфом) – полное фиаско. Качество воды требует контроля: формально выполненный глиняный замок ведёт к попаданию в колодец грунтовых вод. Устройство его можно поручить только профессиональной бригаде.

Скважина

Наиболее надёжное водоснабжение частного дома на земле или дачного участка. Современные механизмы и технологии позволяют устроить её (при отсутствии в грунте валунов) за неполный рабочий день. Существуют скважины на песок и артезианские.

Подавляющее большинство бурится на песок: добыча артезианской воды требует существенных вложений. В первом случае источником служат насыщенные водой песчаные жилы, во втором – пористые известняки. Фракция песка прямо влияет на срок службы скважины: крупный – в отличие от мелкого, пылевидного – не будет её запесочивать.

Водоснабжение из правильно устроенной скважины глубиной до 60 м полностью удовлетворит все нужды независимо от времени года в течение минимум 5 лет. Качество воды хорошее, но придётся смириться с повышенным содержанием солей кальция, магния. Об их избытке говорит накипь на стенках чайника.

Проектирование водопровода

Решение задачи о том, как сделать водопровод на даче, начинается с проекта. Он включает в себя расположение насосного оборудования, водоводов, точек разбора, места слива воды на зиму. Определяет место для фильтров, нагревателя, других потребителей.

Потребуется следующая информация.

  • Отправной точкой проектирования служит глубина промерзания различных видов грунта. Для каждого региона она указана в СНиП 2.02.01-83.
  • Рельеф местности с дальнейшим выносом точек на участок. Это позволит выполнить водопровод с уклоном, определить место для сливного крана при осушении всей системы.
  • Залегание грунтовых вод, максимальный весенний уровень, возможность подтопления участка. Важно при расположении насосного оборудования в кессонах.
  • План участка со всеми постройками, уже проложенными коммуникациями, крупными деревьями для оптимизации маршрутов траншей.
  • Точки подвода к дому, другим потребителям.
  • Стоимость материалов для составления сметы.

Проект должен быть максимально полным, но приобретение и подключение оборудования можно производить поэтапно. Электрическая часть проекта включает подвод питания к насосному оборудованию, устройство дополнительных розеток.

План или схема водопровода на даче, выполненные в масштабе, позволят рассчитать протяжённость труб, количество соединительной и раздаточной арматуры, садовых шлангов. Будет известна длина электрокабелей.

В проект следует включить перечень инструмента, инвентаря, необходимого для работы, защитных средств. Такая скрупулёзность позволит завезти на участок всё необходимое с минимальными финансовыми, временными затратами.

При составлении проекта круглогодичного водопровода надо продумать систему утепления насосного оборудования и трубопроводов. Для этого использовать только качественные материалы. Экономия здесь обходится чрезвычайно дорого. Утеплителем служит специальный кабель, рукава или скорлупы из вспененного пластика.

Элементы системы водоснабжения от автономного источника

Для того чтобы устроить водопровод на даче своими руками, понадобится оборудование, инструмент, материалы.

  • Насос электрический, ручной (при необходимости), гидроаккумулятор или насосная станция.
  • Реле, сухое реле, зимний, обратный клапан, манометры, фильтр или система фильтров.
  • Бойлер, проточный электронагреватель или газовая колонка для горячего водоснабжения.
  • Трубы, гибкие шланги различных диаметров.
  • Зажимные фитинги, тройники, муфты, прокладки.
  • Запорная арматура, в том числе для точек водоразбора на участке.
  • Фум-лента, лён для герметизации соединений.
  • Инструменты: для земляных работ, электромонтажа. Ключи: газовый, разводной. Рулетка, уровень, ножовка по металлу или трубный резак, нож, сварочный аппарат для полипропиленовых труб.

Это базовый набор для водопровода на даче: все ситуации предусмотреть невозможно.

Устройство системы водоснабжения от колодца

Расположение колодца на участке регламентирует СНиП 30-02-97. В частности, расстояние от жилых строений, источников возможного загрязнения воды. Небольшие размеры дачных участков делают выбор места сложной задачей. Для подачи воды от удалённого колодца потребуется мощный насос, большое количество труб, арматуры. Зимняя система предусматривает утепление трубопровода.

Идеальное место для колодца – под домом. Но только при малозаглубленном фундаменте. Минимальное расстояние от дома – 3 метра. Расстояние до септика – 30 м. Следует обратить внимание на большие деревья: их корни будут мешать. 4 метра в этом случае – оптимально. Правильным решением будет очерёдность: сначала провести воду в дом из колодца, затем размещать остальные объекты на участке.

Как правило, насос размещается непосредственно в колодце. Для соединения с трубопроводом и питающим кабелем в ж/б кольцах на глубине промерзания +20 см пробиваются 2 отверстия. После ввода коммуникаций они закрываются гидропломбой.

Ассортимент колодезных насосов достаточно велик, но при устройстве круглогодичного водозабора лучше выбрать скважинный насос. За счёт масляного охлаждения и нержавеющего корпуса ресурс такого изделия намного выше. Они имеют большую мощность, что позволит качать воду из удалённого источника.

Для снижения количества циклов включений-выключений и компенсации гидроударов большинство моделей насосов требуют подключения гидроаккумулятора. Предпочтение следует отдать бакам из нержавеющей стали: при цене +20-30% он прослужит значительно дольше. Рано или поздно резиновая груша в нём разорвётся, что запустит процесс ржавления чёрного металла.

Особое внимание надо обратить на трубы. Чаще всего используют ПНД (полиэтилен низкого давления) и ППР (полипропилен). На поверхности не должно быть царапин, по всей длине присутствовать синяя полоса (для холодной питьевой воды). Толщина стенки трубы ПНД – только 3 мм. Трубы со стенкой 2,4 мм для водоснабжения не пригодны.

Устройство системы водоснабжения от скважины

Водоснабжение от скважины аналогично снабжению от колодца. Преимущество – нет строгой привязки места бурения скважины: вода из скважины в дом может поступать из любой точки участка. Для облегчения монтажа системы рекомендуется устроить скважину в обогреваемом помещении, напрямую соединить выход скважины с насосной станцией (при использовании всасывающего насоса).

Горячая вода – это комфортно

Накопитель горячей воды – бойлер или проточный нагреватель? Всё зависит от количества людей, находящихся на даче, времени их пребывания. Для двух или даже трёх человек, посещающих дачу по выходным дням, достаточно будет проточного нагревателя. Он нагревает воду мгновенно.

Электроводонагреватель позволит пользоваться горячей водой через несколько часов после включения. Утеплённый бак температуру воды держит достаточно долго после выключения. При кратковременных заездах такой график неудобен. Разумный компромисс – иметь два источника горячей воды, пользоваться ими по ситуации.

Установка, подключение нагревательных приборов производится по прилагаемой к ним инструкции.

Монтаж водопроводной системы

В таких системах используют только пластиковые трубы: полиэтиленовые (ПНД) или полипропиленовые (ППР), металлопластик (для разводки по дому). Металлические трубы (за исключением медных) ушли в прошлое. Пластик инертен, не подвержен коррозии, выдерживает замерзание воды. Внутренняя поверхность идеально гладкая, на ней не откладываются ил или соли.

Трубы ПНД соединяются с помощью пластиковых затяжных фитингов. Есть фитинги для перехода с ПНД на металл. Цена соединительных элементов достаточно велика, но дополнительного оборудования (снять фаску на концах труб можно и вручную) не требуется.

Плотность трубного материала: 63, 80 и 100. Последняя – наиболее надёжная. Для работы под давлением следует выбрать марки СЛ (до 4,5) и С (до 8 атмосфер). ПНД подвержен воздействию ультрафиолета Солнца, поэтому траншейный монтаж обязателен.

Полипропиленовые трубы соединяются свариванием. Для этого необходим специальный инструмент, работать на участке с ним неудобно. Покупать его нецелесообразно. Практически везде есть возможность арендовать сварочный аппарат в магазинах, где продают такие трубы. Фитинги также не из дешёвых. ППР не гнётся: соединительных элементов потребуется много.

Пошаговая инструкция о том, как провести воду в дом выглядит так.

  • Устройство траншей, подготовка утеплителя для труб.
  • Подведение электропитания.
  • Установка насоса или насосной станции, при необходимости установите реле контроля давления, манометры, фильтры и входной патрубок.
  • В самом нижнем месте устроить слив всей системы.
  • Монтаж трубопроводов с выводом точек разбора воды.
  • Проверка работы наружной системы, устранение протечек.
  • Монтаж внутренней водопроводной сети.
  • Установка водонагревателя.

В процессе работ следует постоянно сверяться с проектом.

Вода – круглый год

Зимний и летний водопровод на даче идентичны по устройству, различаются только глубиной заложения трубопроводов, утеплением их, а также насосного оборудования. Укладка труб делается с небольшим уклоном (2-3°) в сторону источника или магистрали: вода не будет стоять в трубах.

Необходимо подобрать место для всасывающего насоса или насосной станции. Стандартное решение: устроить кессон – приямок рядом со скважиной. Но влажность в нём будет повышенной. По возможности оборудование надо установить в доме или хозяйственной постройке.

Источник: http://stroy-okey.ru/house/vodoprovod/vodoprovod-na-dache-svoimi-rukami/

Как сделать летний и зимний водопровод на даче своими руками?

Вода была и остаётся живительной силой природы. И без неё, уж точно, нельзя представить ни один современный дом или баню.

Летний водопровод на даче

Особенно остро вопрос подачи воды встаёт, если речь идёт про дачный участок: здесь помимо отдыха отсутствие воды может сказаться и на наличии урожая (возможность полива), состояния приусадебного участка и работе некоторой бытовой техники. Отличный вариант решения проблем водоснабжения на загородном участке – летний водопровод.

1 Какой лучше выбрать и провести водопровод?

Летний водопровод, как можно судить из названия, используется только в тёплый период. Он нужен для полива растений на участке, для различных бытовых нужд и, конечно, для подачи воды в дом, на летнюю кухню, а также баню и наполнение искусственного водоёма или же бассейна.

Ещё по теме  Фигурки для сада своими руками

Водопроводы подобного типа бывают двух видов:

  1. Разборный водопровод.
  2. Постоянный.

Первый вариант – это разборный летний подающий водопровод. Если используется данная схема установки, то все шланги и трубы никак не скрыты и просто лежат на земле. Такой водопровод легко собирается, например, из силиконовых шлангов, для соединения которых используют фитинги (стальные или пластиковые).

Разборной водопровод на участке

  • простое устройство и быстрая сборка;
  • легко найти повреждение ПНД полипропиленовых труб и заменить часть;
  • монтаж разборного водопровода обойдётся дешевле, нежели сделать на участке стационарный.
  • трубы и шланги могут мешать передвижению;
  • достаточно легко украсть;
  • необходимость собирать и разбирать устройство в начале и в конце сезона.

Другим вариантом является использование стационарного водопровода. Он прокладывается под землёй: при этом используются трубы и шланги из пластика. Все коммуникации прокладываются под наклоном к сливному вентилю возле самого источника водоснабжения. Перед тем, как начнутся холода, лучше полностью выкачать воду из системы.

Данная схема водопровода подразумевает, что трубы будут залегать на небольшой глубине, а на поверхность будут выходить лишь водоразборные краны.

  • трубы спрятаны под землёй: они не мешают при ходьбе и каких-либо работах;
  • монтаж подобной конструкции необходимо сделать лишь один раз;
  • лучше защищён от хищения, нежели разборный водопровод;
  • лёгкая процедура подготовки водопровода к зимнему периоду.

Не разборной водопровод из пластиковых труб

  • устройство и, собственно, оборудование подобной системы обойдётся дороже;
  • монтаж потребует определённых усилий: необходимость копать траншеи, а также прокладывать трубы под определённым уклоном;
  • сложности с ремонтом из-за малой доступности участков полипропиленовых труб.

1.1 Возможные источники воды, которые лучше подойдут для летнего водопровода

Существует несколько вариантов источников воды: кроме привычно колодца, возможно использование скважины, естественного водоёма, а также резервуара дождевой воды и, собственно, применение центрального водоснабжения.

Летний водопровод на даче с использованием центрального водоснабжения – самый практичный и удобный вариант. Для этого необходимо подключиться к магистральной трубе: лучше использовать накладной тройник, который крепиться болтами. Затем происходит монтаж – устанавливаются краны.

Если вы решили сделать естественный водоём источником воды для летнего водопровода, то необходимо помнить о том, что прямая подача в дом или баню крайне нежелательна. В таких случаях следует использовать фильтр.

Подключение водопровода к скважине. Скважины, который возможно использовать в данном случае, бывают двух видов:

  1. Артезианская. Такой вариант обеспечит более чистой водой за счёт глубокого бурения скважины.
  2. Песчаная. Скорость воды равняется примерно двум кубометрам в час, этого вполне достаточно для использования на дачном участке и небольшом частном загородном доме. Однако есть необходимо дополнительное фильтрационное устройство.

Водоснабжение из колодца сделанное своими руками

Использование колодца в данном частном деле является довольном традиционным. Но при этом он имеет определённые недостатки: малая скорость воды и наличие вредных для здоровья человека примесей в ней.

Существует также вариант использования в качестве источника резервуара для талой и дождевой воды. В этом случае к баку, бочонку, бассейну или же искусственному водоёму прокладывают дренажные и водосточные трубы.
к меню ↑

2 Какие материалы используют для создания водопровода своими руками?

  • в первую очередь, это трубы. Чаще выбирают металлопластиковые или же полиэтиленовые (ПНД), однако существует вариант использования своими руками и хорошо известных стальных труб – этот долговечный материал подойдёт, если у вас есть сварочных и сантехнические навыки;

Трубы ПНД является одним из наиболее удачных решений, так как этот современный материал ПНД достаточно дешёвый, имеет большой срок службы, не требует катодной защиты и не поддаётся коррозии. Поэтому всё чаще именно трубы ПНД используют для летнего водопровода при частном доме.

  • вместо труб ПНД можно использовать шланг. Резиновые образцы, которые армированы капроновыми волокнами, являются одним из самых долговечных и прочных материалов для данных целей;
  • фитинги и переходники (тройники). Прокладка ПНД труб невозможна без переходников, с помощью которых происходит разводка ПНД труб. Применение специальных ПНД фитингов позволяет собрать ПНД летний стационарный водопровод на даче или частном доме в течении одного дня своими руками.

2.1 План-схема водопровода своими руками

Первое что нужно сделать заранее в частном доме – это решить, куда следует подвести воду, где будут находится точки водозабора, а также сколько необходимо соединений.

Схема дачного водопровода

Далее, используя шпагат и колышки, выполняется разбивка водопроводной трассы на участке, рассчитывается метраж материала, количество углов и переходников, а также другого расходного материала.

Важно, чтобы данный план в частном доме был конкретизированным: необходимо учитывать, где располагаются дорожки, дом, баня, какие-либо другие постройки или какие есть «препятствия» для водопровода.

Если же планируется стационарный водопровод в частном доме, и при этом есть необходимость полива грядок, существует вероятность повреждения труб, например, лопатой. Это значит, что глубину траншей необходимо увеличить до 60-70 см.

Когда вы осуществляете монтаж водопровода своими руками в частном доме, важно помнить о количестве точек потребления. Оно зависит от расположения на участке дома, грядок, душевой, наличия или отсутствия бассейна и бани. Чтобы не пришлось переносить шланг с места на место, разумнее сделать вывод трубы в 5-10 точках. А к гидрантам, в свою очередь, подсоединить отрезки шланга длиной 4-5 метров для того, чтобы обеспечить полив каждой отдельной зоны.
к меню ↑

2.2 А что зимой?

Как выяснилось, летний водопровод сделанный своими руками не подходит для холодного периода, но при этом, необходимость в воде зимой не пропадает.

Схема подключения зимнего водопровода с греющим кабелем

Как справиться с этой проблемой своими руками? Для решения данной задачи стоит помнить несколько основных правил для того, чтобы смонтировать зимний водопровод на даче.

  1. Система водоснабжения в зимний период должна оснащаться системой консервации. Это необходимо, чтобы предотвратить замерзание воды в трубах в частном доме, дабы избежать выход из строя всей системы.
  2. Прокладка труб своими руками должна осуществляться ниже, нежели глубина промерзания грунтов.
  3. Чтобы избежать замерзание системы, необходимо установить специальный водонагревательный кабель для труб.
  4. Важно также то, что при оборудовании зимнего водопровода следует использовать только последовательный способ разводки труб.

Основное отличие летнего варианта водоснабжения от зимнего своими руками – это наличие водонагревательного кабеля. Он устанавливается внутри отрезка трубы, который проводит по неотапливаемым зонам. Даже при сильных морозах это позволит нормально функционировать системе.

В комплекте с данным кабелем идут муфты для герметизации кабеля и сальник.
к меню ↑

Источник: http://byreniepro.ru/vodosnabzhenie/letnij-i-zimnij-vodoprovod.html

Как сделать водопровод на даче из колодца: монтаж системы для сезонного и постоянного проживания

Проводить водопровод на даче из колодца можно самостоятельно. Для этого не потребуется помощь профессиональных строителей. Если дом не является объектом ИЖС и в нем нельзя прописаться, составление проекта и его согласование не нужно. В частных постройках, где возможна регистрация, действуют те же санитарно-технические нормы и правила, что и в городских зданиях. Схемы бывают разными. Иногда они включают в себя газовый котел, подогревающий поток и разветвленный трубопровод, обслуживающий сразу несколько помещений. Напор обеспечивает насос — один или несколько. Определенные ограничения возникают при установке тяжелой сантехники из-за недостаточной несущей способности перекрытий. Если нужно оборудовать легкую душевую кабину или поставить мойку в кухне, таких проблем не возникнет.

Как сделать водопровод на даче из колодца

Плюсы и минусы колодца и альтернативные варианты

Преимущества

  • Шахта из широких бетонных колец работает бесперебойно.
  • При достаточном дебите лучше выбрать такую схему, поскольку в этом случае доступ к воде не будет зависеть от электричества. Ее можно будет брать при выключенном оборудовании.
  • Степень очистки, как правило, высокая.

Недостатки

Воды может не хватить при большом расходе, особенно когда уже несколько недель не было дождей и стоит жаркая погода.

У колодезной системы есть две альтернативы.

Альтернативы и их характеристики

  • Местный трубопровод, использующийся для хозяйственных нужд. Для него потребуется несколько фильтров, чтобы избавиться от песка, ила, ржавчины и вредных микроорганизмов. Подача на участок производится лишь в определенное время. Напора, как правило, не хватает. Поэтому от этого варианта стоит отказаться сразу.
  • Артезианская скважина. Обеспечивает постоянный поток, не требующий очистки и дополнительной подготовки. Она более компактна. Бурить ее гораздо сложнее, чем проводить монтаж бетонных колец. Слой, который ее питает, находится очень глубоко. Потребуется специальное оборудование и помощь инженеров, чтобы к нему подобраться. Проводить бурение разрешается только после согласования проекта в государственных инстанциях.

Если согласование проекта и трата на услуги инженеров и спецоборудование не входят в ваши планы, проще сделать водопровод на даче из колодца, тем более, что систему можно собрать своими руками.

Сборные элементы системы

Простейшая схема состоит из трех основных частей — насоса, трубопровода и накопительного бака, расположенного на чердаке. Бак соединен с сантехникой. В более сложную схему входит отопительный котел, нагревающий поток и гидроаккумулятор, регулирующий напор. Он является альтернативой погружным и поверхностным насосам.

Погружные и поверхностные устройства

Их выбор зависит от количества проживающих и их нужд. Важна протяженность коммуникаций и высота, на которую планируется их провести. Выбирать оборудование необходимо с запасом по мощности около 50 % — так ему не придется работать на пределе своих возможностей, и оно прослужит долго.

Два вида насосов для колодца для водоснабжения дачи

  • Погружной — устройство крепят не ближе 0,5 м от дна. Его удерживает трос. К корпусу подключены электрический провод и труба. При низком расположении нужно поставить фильтр, препятствующий попаданию песка и других крупных частиц, находящихся на дне. У некоторых моделей впускное отверстие находится сверху. Им фильтр не нужен. Возможно, потребуется дополнительная очистка на входе в основной трубопровод, так как устройства пропускают твердые частицы диаметром до 2 мм.
  • Поверхностный — корпус монтируют на поверхности, спуская в воду только шланг. Такая конструкция подходит для неглубоких резервуаров. Устройство не рассчитано на большой объем и применяется в основном для полива и хозяйственных нужд. Его можно использовать для небольшого летнего дома с баком на чердаке. Корпус должен быть защищен от влаги, иначе придется его прятать от осадков под металлическим козырьком.

Чтобы можно было одновременно включать несколько кранов, не боясь, что бак опустеет, следует установить погружное устройство. Средняя мощность — 24 л/мин. Ее хватит, чтобы поднять столб жидкости нужного объема на второй и даже третий этаж.

Приборы оснащаются манометрами, измеряющими давление. Можно установить датчик сухого хода — он отключает подачу при нарушении работы, например, при засоре или повреждении коммуникаций.

Стационарные устройства для водоснабжения

Система включает в себя следующие элементы.

  • Демпферный бак — его еще называют гидроаккумулятором. Он накапливает объем жидкости, необходимый для ее бесперебойной подачи к сантехнике, и использует ее при перепадах давления.
  • Насос — его, как правило, монтируют возле бака. В колодец погружают шланг или трубу с всасывающим клапаном.
  • Реле давления с функцией защитного отключения. Оно отключает энергию, когда давление падает ниже установленного уровня.
  • Обратный клапан, перекрывающий канал, когда жидкость течет в обратном направлении.
  • Стабилизатор напряжения — он нужен на участках, где подача электричества нестабильна. Стабилизатор защищает от поломок, возникающих при скачках напряжения. При коротком замыкании электрический двигатель может перегореть.
  • Фильтры — если в воде содержатся примеси, снижающие ее качество, лучше установить несколько ступеней очистки.

Станцию можно расположить в подвале здания или подсобке на первом этаже. Ее следует подключить к розетке с УЗО. Такие розетки используют во влажных помещениях. Они отключают ток при коротком замыкании.

Если станция находится за пределами дома, ее не следует размещать на открытом воздухе. Она должна быть защищена крышей и стенами. Оборудование в этом случае подсоединяют к электрощитку трехжильным медным кабелем, проложенным под землей в гофро-трубке. Сечение — от 1,5 м. Трубку прокладывают ниже уровня промерзания, обернув геотекстилем. В подвижных грунтах канаву засыпают щебнем и песком.

Станцию можно собрать по частям или купить в готовом виде. Фабричные модели отличаются по разным параметрам.

Параметры фабричных станций

  • Размеры гидроаккумулятора. Его объем составляет в среднем 60-80 л.
  • Объем перекачиваемой жидкости — 1 500-4 000 л/час.
  • Мощность — 250-1 400 Вт.
  • Энергопотребление — как правило, хватает обычной розетки. Следует учесть, что в поселке напряжение может отличаться от городского.
  • Глубина погружения насоса — до 50 м.

Важно обратить внимание на уровень шума, особенно при установке в жилом доме.

Источник: http://www.ivd.ru/stroitelstvo-i-remont/vodosnabzenie-i-kanalizacia/kak-sdelat-vodoprovod-na-dache-iz-kolodca-montazh-sistemy-dlya-sezonnogo-i-postoyannogo-prozhivaniya-60581

Как сделать водопровод на даче из колодца своими руками

Выбор системы водоснабжения

Для начала необходимо определиться с тем, сколько воды вам понадобится для нормального проживания. Причем расчеты должны быть выполнены с некоторым запасом. Любые существующие на сегодняшний день системы водоснабжения для дачи учитывают все точки водозабора и водорасхода

При этом очень важно учесть количество человек будет ними постоянно пользоваться

Особое внимание при расчетах стоит уделить таким водорасходным дачным объектам:

  • баня;
  • бассейн;
  • площадь поливных грядок;
  • площадь сада плодовых деревьев;
  • теплицы и пр.

Один из вариантов водоснабжения бани

Расположение точек водоподачи должно быть выполнено с учетом того факта, что каждые 10 м трубопровода уменьшают напор насоса на 1 м. Этот момент крайне важен, для того чтобы при устройстве системы водоснабжения создать условия для доставки воды в наиболее удаленные уголки участка.

Водоснабжение дачи своими руками может быть устроено несколькими способами. Все зависит от источника водозабора – колодца или скважины. Кроме того большое значение имеют такие параметры этих объектов, как глубина, уровень начала водоносной жилы, а также производительность. Безусловно, на начальном этапе разрабатывается схема водоснабжения дачи, среди наиболее распространенных вариантов стоит выделить:

  1. Водозабор из колодца, основанный на эксплуатации поверхностного насоса или же насосной станции.
  2. Водозабор из колодца, основанный на работе колодезного насоса.
  3. Водозабор из скважины.

Пример летнего водоснабжения из колодца

Технические характеристики труб ПНД

Маркировка труб для питьевой воды

Для создания водоносной магистрали используют полиэтиленовые трубы низкого давления – ПНД. Полимеры высокого давления (ПВД) применяются лишь на небольших участках, требующих устойчивости на изгибание.

При выборе деталей для будущей коммуникационной сети, ориентируйтесь на их расцветку. Необходимы элементы, подходящие для питьевой воды. Они черного цвета с голубоватой или белой полосой. Также следует проверить информацию о сечении, толщине стены и номер ГОСТа. Все это указано на поверхности изделия.

Трубы выбирают в соответствии с водонапором в системе, длиной водопровода, а также общим числом соединений и поворотов. Для небольшого дачного домика можно взять элементы диаметром в 25 мм, для большого стоит выбирать четырехсантиметровые трубы.

Помимо труб для создания коммуникационной магистрали на дачном участке понадобятся:

  • соединительные и переходные муфты и фитинги;
  • тройники для разводки;
  • фланцы для подсоединения к водосбросу;
  • заглушки для отключения воды на зиму.

К подбору этих деталей подходят особенно тщательно, ведь от них зависит герметичность линии коммуникаций.

Летнее водоснабжение

Летний водопровод рассчитан на эксплуатацию исключительно при положительных температурах. Прежде, чем выбрать тип такой системы необходимо продумать, как часто она будет эксплуатироваться. И уже в соответствии с нуждами отдается предпочтение стационарному или разборному водопроводу. Вторая модификация очень проста в устройстве, поскольку подразумевает использование обычных шлангов, лежащих на земле. С наступлением осени они просто убираются в сарай до следующего сезона.

Стационарная система летнего водоснабжения включает прокладку труб в земле, на поверхности остаются только водозаборные краны. Трубы для водоснабжения на даче, предназначенные для эксплуатации, как летом, так и зимой могут быть двух типов:

  • полиэтиленовые (ПНД);
  • полипропиленовые (ПП).

Трубы ПНД отличаются более низкой ценой, но зато комплектующие обойдут недешево, а в случае с трубами ПП все наоборот. Хотя при монтаже полипропиленового трубопровода понадобится специальный паяльник.

Оба вида труб устойчивы к промерзанию. Если предполагается, что они будут использоваться и зимой, то глубина траншеи для закладки должна быть не менее 1,5 м, то есть ниже уровня промерзания почвы в средней полосе. Если вода по трубам будет транспортироваться только в летний период, то достаточно глубины в 1 м. Закладывать тубы в траншеи имеет смысл только в районе жилого строения – на огороде и в саду разводка производится прямо по поверхности.

Оптимальным материалом для водопровода считаются:

  1. В здании – трубы диаметром 15 мм.
  2. Для подводки – трубы диаметром 20-25 мм.
  3. Входная труба – диаметром от 32 мм.

Монтаж трубопровода водопроводной системы

Выбор источника водозабора

В сельской местности питьевую воду можно получить из общей магистрали, колодца или скважины. Первый вариант доступен крайне редко, поэтому дачники оборудуют собственный источник.

Водяная скважина

Скважина – оптимальный вариант снабжения дачного дома водой. Сооружение более затратное, чем колодца, но дебит намного больше, качество воды выше. Нанимают бурильщиков с оборудованием или делают своими руками с помощью самодельных приспособлений.

Водопровод из колодца

На большинстве участков устраивают колодец. Его глубина разная, зависит от расположения подземных вод. Если не превышает 15 м, роют колодец: строительство дешевле, чем бурение скважины. Дебит не превышает 200 л, есть риск, что вода окажется загрязненной нитратами, бактериями, тяжелыми металлами. Понадобится устраивать качественную фильтрацию.

Колодец просто обслуживать, нормальное состояние поддерживается без ощутимых затрат. Основной недостаток в том, что источник не всегда может обеспечить необходимым объемом воды. 200 л/ч – это показатель самого хорошего колодца, чаще оказывается меньше. Требуется рассчитать, сколько воды понадобится, сможет ли источник обеспечить такой объем.

Водопровод из колодца.

Поиск воды для скважины на участке

Примерно четверть пользователей жалуются на то, что бурение
не привело к желаемому результату. Т.е., после того как бур углубился на 30-ти
метровую глубину вода, пригодная для употребления с точки зрения качества или
количества так не появилась.

Чтобы не пополнить число тех, кто выбросил деньги на ветер,
нужно ответственно подойти к поиску воды. Ведь чтобы снизить расходы на бурение
нужно, чтобы водоносный слой залегал максимально близко к поверхности.

Способы определить наличие воды:

Биологические признаки. Растения могут показать на какой
глубине залегает вода. Так, например, рогоза растет там, где вода находится не
глубже 1 м. от поверхности, полынь – до 7 м., люцерна желтая до 15 м;

роса. Чем ближе вода к поверхности, тем больше росы будет на
растениях в этом месте;

силикагель. Его нужно завернуть в ткань и закопать на
глубину до 1 м. Через сутки посмотреть, сколько влаги он вобрал. Чем больше,
тем ближе вода;

лозоходство. Рамка из лозы и проволоки тоже дает весьма
точные результаты и является самым популярным среди пользователей способом
определить глубину залегания водоносной жилы;

пробное бурение. Дает 100% результат, но требует больших
затрат.

Необходимые инструменты и материалы

Для установки надежной системы летнего водоснабжения нужно использовать следующие инструменты и материалы:

  • Приборы, предназначенные для автоматизации полива, как правило, это датчики влажности почвы или таймер.
  • Штуцер для подсоединения крана и шланги. С одной стороны он оснащен «ершом», который вставляется в трубу, а с другой пружинным захватом.
  • Поливочные и дождевальные головки.
  • Распылители и поливочные пистолеты, которые оснащены муфтами. Они при смене насадок поливочного оборудования перекрывают подачу воды автоматически.
  • Специальное оборудование, предназначенное для организации капельного полива.

Зимнее водоснабжение

Зимнее водоснабжение на даче может быть выполнено в двух вариациях:

  • для регулярной круглогодичной эксплуатации;
  • для периодического использования с сохранением возможности запустить в любое время.

Первый вариант, в принципе, применяется не только на даче, но в обычных загородных жилых домах и коттеджах. Предполагается, что там постоянно проживают люди, а значит в доме всегда тепло. Это избавляет процесс монтажа от устройства системы консервации, обеспечивающий условия для полного слива воды из трубопроводов.

Монтаж водопроводной системы с возможностью консервации отличается сложностью и, чаще всего, выполняется профессионалами, имеющими специальные навыки. В этом нет ничего удивительного, ведь система консервации призвана сохранить полную работоспособность водоснабжения круглогодично, даже тогда, когда в доме длительное время никто не жил, и он не отапливался.

Необходмые трубы и фитинги

И в первом, и во втором случаях система водоснабжения подразумевает выполнение подземного трубопровода, прокладка которого к источнику воду прокладывается на глубине 1,4-1,8 м. Причем нельзя забывать о соблюдении наклона, по отношению к источнику воды, где производится монтаж сливного крана или электромагнитного клапана. Хотя если длина трубопровода от точки водозабора до дома не превышает 8 м, то эти устройства включать в систему водопровода необязательно.

Вариант зимнего водоснабжения с утеплением колодца

Очень часто используются насосные станции водоснабжения для дачи. Любая такая установка работает в автоматическом режиме и с ее помощью можно создать настоящее автономное водоснабжение на загородной территории. Она является отличной альтернативой погружному насосу и выполняет подачу воды из подземных емкостей. Составными частями насосной станции является гидроаккумулятор, фильтры-сетки, реле и др.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Подготовительные работы и этапы монтажа

Глубока в землю трубы не зарывают, так как вода на зиму сливается

Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.

Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.

Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.

Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.

После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.

Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.

Сгибание труб

Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность

  • Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
  • Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
  • Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.

При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.

Как вручную сгибать трубы

Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:

  • Сгиб осуществлять медленно и без резких движений.
  • Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
  • Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.

Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.

Пошаговое руководство по монтажу

Самостоятельное строительство водопровода требует подготовки.

Составление плана действий

В плане учитывают:

  • глубину промерзания почвы;
  • на каком расстоянии от поверхности грунтовые воды;
  • рельеф;
  • подземные коммуникации;
  • постройки на участке и его границы;
  • точки потребления (дом, баня, летний душ, полив и др.).

Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.

Подготовка необходимых инструментов

Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:

  • ножницы для резки пластиковых труб;
  • ключ газовый и разводной;
  • пистолет для герметика;
  • нож, наждачную бумагу;
  • рулетку, карандаш.

Если , понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.

Устройство водопровода

Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:

  1. Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
  2. Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
  3. Второй конец подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
  4. Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
  5. Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
  6. Монтируют внутреннюю разводку, подключают сантехнические приборы

На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.

Выбор устройства для подогрева воды

Горячую воду для ванной, мытья посуды получают из проточных нагревателей или накопительных (бойлеров). По скорости, производительности, удобству использования первенство за газовыми колонками. Смысл покупать есть, если дом подключен к природному газу. Пользоваться баллонным для нагрева воды нерационально. Колонку подключают только специалисты газовой службы.

Проточный электронагреватель можно установить самому, но по скорости нагрева он уступает газовой колонке. Еще медленнее нагревает воду бойлер, работающий от электричества. Но если пользоваться им постоянно, не отключать, а выставить терморегулятор на нужную температуру, в доме всегда будет горячая вода. Стоит бойлер недорого, установить может каждый. Вместимость разная, подбирают в зависимости от потребностей семьи.

Разобраться с тонкостями прокладки водопровода на даче поможет видео.

Правила монтажа

Для установки водопровода на даче потребуются пластиковые трубы, муфты и фитинги, шаровые краны, резьбовой уплотнитель, а также песок и гравий для амортизирующей подушки. Также понадобится комплект инструментов:

  • лопата;
  • разводной и газовый ключ;
  • гаечные ключи № 17–24;
  • режущие инструменты по пластику или ножовка по металлу.

Если предполагается соединять трубные отрезки пайкой, можно обойтись без фитингов. Но тогда нужен специальный паяльный аппарат.

При подсоединении к центральной магистрали необходимо официально заверять проект, и вызывать специалистов местного «Водоканала». Чаще на дачах используют колодцы или бурят скважины.

Этапы строительства водоносной сети с подключением к автономным источникам воды:

  1. Составляется проектная схема монтажа скрытого водопровода на даче из труб ПНД. Она должна включать все возможные отводы и линии. Это позволит рассчитать количество материала и выяснить, какие именно комплектующие потребуются.
  2. Проводятся земляные работы. Выкапывается траншея по всей длине трубопровода в соответствии с составленным планом и глубиной ниже уровня промерзания грунта. Это приблизительно 1,5 м (в холодных регионах делают ров поглубже). Ширина канавы – около 50 см.
  3. На дно траншеи засыпается 15 см гравийно-песчаной смеси для амортизации труб.
  4. Проводится укладка предварительно утепленного трубопровода. В качестве утеплителя удобно использовать недорогие футляры из пенополистирола, обмотанные скотчем.
  5. Отрезки труб соединяются фитингами, узлы также утепляются. Устанавливается клапан для слива при необходимости консервации системы.
  6. К наружному выводу подсоединяется насос. Для его электропровода вырывается отдельная канавка. Сам агрегат располагается снаружи либо погружается в скважину, это зависит от модели.

Систему подключают и проверяют на предмет протечек и стабильной работы

Особое внимание обращают на места соединения труб, а также точку подключения к насосному устройству. При стабильном функционировании системы и отсутствии протечек, траншею можно засыпать – вначале песком, затем землей- и начинать монтаж внутренней разводки трубопровода

Пластиковые трубы не подвержены коррозии, что позволяет спрятать их внутри стен.

Устанавливаются смесители, сантехника, фильтрующие системы. Вода из скважины нуждается в непременной очистке. Наилучшим вариантом будет система проточной фильтрации либо обратного осмоса. Последние позволяют достичь полной очистки от всевозможных примесей на молекулярном уровне, но при этом цена их монтажа и обслуживания высокая.

Самостоятельный монтаж водопровода на даче

Дачный водопровод из полиэтиленовых труб смонтировать своими руками вполне возможно. Нужно лишь выбрать подходящую схему разводки и подобрать комплектующие.

Источник водообеспечения

В первую очередь обращают внимание, откуда будет происходить запитка. Именно от источника отталкиваются при составлении проекта

  • городская либо поселковая сеть;
  • колодец или скважина;
  • река или пруд;
  • автономная емкость для воды.

Подсоединение к центральному водопроводу осуществляют с помощью накладного тройника с болтовым закреплением в месте ввода.

Из естественного водоема воду используют обычно для полива огорода – для питья она недостаточно чистая.

Чистая вода пролегает очень низко в почвенных слоях и добывается из артезианской скважины за счет глубокого бурения. Песчаный аналог такой глубиной не отличается, потребуется ставить фильтры для очистки от примесей. То же касается дачного колодца. Во всех этих случаях потребуется подсоединение насоса через обратный клапан и специализированные фитинги.

Тип конструкции и схема разводки

Наружный тип водоснабжения

Если дача используется только на лето, для отдыха на выходных либо выращивания овощей и фруктов, рентабельнее установить водопровод наружного типа. В этой ситуации проведение трубопровода производится по территории участка и стенкам дачного дома. Обычно это разборный вариант из труб либо гибких шлангов, состыкованных между собой переходниками. При этом элементы просто располагаются на земле либо приподняты над ней.

Наружная система водоснабжения несложна в сборке и не нуждается в дополнительных работах, связанных с выкапыванием траншей и гидроизоляцией труб.

При частых поездках на дачу или постоянном проживании оборудуют скрытую систему водообеспечения, как в обычных частных домах. Иначе в зимнее время трубы померзнут и могут деформироваться. Чтобы этого избежать, их помещают в землю ниже глубины промерзания почвы для предотвращения замерзания воды во время сильных холодов.

Сама схема разводки может включать:

  • отводку для питьевой воды;
  • водоотведение к бане, летнему душу, бассейну;
  • ветку для полива садово-огородного участка;
  • линию для капельного полива теплицы;
  • трубопровод во времянку либо гараж для технических нужд.

Разводка начинается со схематичного расположения всех труб водопровода. Такая схема поможет рассчитать количество требующихся материалов и облегчит выполнение последующих монтажных работ. Она позволит определить точное местоположение линий, что важно при ведении ремонтных либо строительных работ

Источник: http://mr-build.ru/newsanteh/vodoprovod-na-dace-iz-kolodca-svoimi-rukami.html

Водопровод на даче своими руками: простейшие способы устройства

В том, что водопровод на даче необходим, убеждать никого не нужно. Это и так очевидно. А потому мы сразу более подробно остановимся на том, как сделать водопровод на даче своими руками, с учетом его эксплуатации в разное время года.

В первую очередь необходимо выбрать источник воды. Самым дешевым и простым способом обеспечения дачи свежей водой является постройка колодца. Он может иметь разную глубину. Все зависит от глубины залегания грунтовых вод. В основном она не превышает пятнадцати метров, а потому строительство колодца обходится с минимальными затратами. Однако подобное сооружение обеспечивает небольшие объемы воды (до 200 литров в час), к тому же в ней встречаются разнообразные примеси (нитраты, тяжелые металлы, бактерии).

Колодцы и скважины: что нужно знать

Схема устройства колодца

Более приемлем вариант строительства песчаной скважины, глубина которой в зависимости от водоносного слоя может составлять от 15 до 30 метров.

Такое сооружение в час может давать примерно 1,5 кубических метра воды, что достаточно для небольшого дома.

Что лучше колодец или скважина?

Бурение песчаной скважины осуществляют шнековым методом — порода извлекается на поверхность. На это, как правило, уходит от 3 до 5 дней. Однако в песчаном водоносном слое содержится много глины и песка, а потому в этом случае понадобится фильтрационное оборудование.


Чем глубже скважина — тем вероятнее отсутствие в воде нежелательных примесей

Самым лучшим способом водоснабжения является артезианская скважина. Вода из нее поднимается под давлением. Такая скважина может давать около 10 кубических метра воды в час. В этом случае обязательно используют обсадку из металлических труб. Срок службы такой скважины составляет около пятидесяти лет.

Летний водопровод своими руками

Вначале рассмотрим устройство водопровода на даче, эксплуатировать который будут только в летний период времени. Используется такой водопровод для полива на даче растений, подключения летнего душа и текущих бытовых нужд. Зимой его эксплуатация не предусмотрена. Летний водопровод на даче может быть как постоянным, так и разборным.

Наиболее распространенным является водопровод трубы (шланги) которого лежат прямо на земле. Делают такой водопровод из простых резиновых или силиконовых шлангов, соединенных друг с другом переходниками. Соединительные переходники есть в продаже, их изготавливают из оцинкованной стали или пластмассы.

Ещё по теме  Собираем самодельный мотоблок

В продаже также имеются и специальные защелки с одной стороны, у которых «ерши», куда надевают шланг, а с другой стороны удобный подпружиненный разъем. Эти защелки можно соединять и разъединять в одно движение. Они вполне способны обеспечить надежный стык. Отметим, что при покупке шлангов нужно брать резиновые с толстыми стенками, которые армированы капроновыми волокнами. Разумеется, пластиковый водопровод на даче будет стоить дешевле, но такие шланги прослужат дольше — лет 15, как минимум.


Летний водопровод на даче из пластиковых труб

Для постоянного летнего водопровода трубы нужно прокладывать в земле, а на поверхность выводить водоразборные краны. В этом случае достаточно лишь немножко засыпать трубы землей, чтобы не спотыкаться о них и для сохранности от хищения.

Основной недостаток постоянного летнего водопровода — необходимость соблюдения уклона к месту подключения – к основной магистрали. В этой самой низкой точке водопровода размещают сливной вентиль, для того чтобы сливать воду на зиму. В противном случае вода может замерзнуть и порвать трубы.

Зимний дачный водопровод

Теперь поговорим о более солидных и капитальных схемах. Начнем с описания зимнего водопровода. Зимний не означает, что его можно будет использовать только зимой, просто в этом названии подразумевается, что водопровод проведен по постоянной схеме и его можно эксплуатировать в любое время года.


Пример автономного зимнего водопровода на даче

Для подачи воды из колодца, лучше использовать погружной насос. Его мощность выбирают в зависимости от глубины, с которой будет подаваться вода. Для колодца глубиной до десяти метров довольно небольшого «ручейка» или «водолея». Если же вода будет подаваться из скважины, то придется покупать более мощный насос, который будет стоить значительно дороже.

В связи с тем, что при монтаже зимнего водопровода насос нужно подключать к источнику напряжения, допустимо совмещение прокладки кабеля и водопровода в едином кожухе из пластиковых канализационных труб. Он хорошо защитит от промерзания и механических повреждений.

Прокладка водопровода из пластика

Для прокладки водопровода можно воспользоваться пластиковыми трубами с соединениями на пайке или на специальных пластиковых фитингах. Для соединений на пайке используют специальный электропаяльник. Стоит он не очень дорого, к тому же в специализированных магазинах нередко такие паяльники предлагают в прокат. Для монтажа трубопровода, паяльник понадобится не более чем на день. Соединения на фитингах выполняют «голыми руками» без паяльника. Для обычной дачи, вполне подойдут трубы диаметром 20 или 25 миллиметров.


Фитинги и соединения для труб

При прокладке водопровода трубы должны размещаться ниже уровня промерзания грунта. Значение этой величины для каждого конкретного климатического пояса можно узнать в специальных справочниках.

Но зачастую, чтобы не копать слишком глубокую траншею можно воспользоваться одним из следующих методов:

Засыпать уложенную на глубине 60 сантиметров трубу 20-30 сантиметровым слоем утеплителя из пенопластовой крошки, печного шлака, керамзита и т.п. Главным условием является то, чтобы утеплитель плохо впитывал влагу и был достаточно прочным.

Изолировать трубопровод системой утепления, состоящей из специальной теплоизоляции и кожуха из гофрированного полиэтилена. При помощи такой системы глубину траншеи можно делать значительно меньше (около 30 сантиметров).

Проложить греющий кабель, позволяющий и вовсе укладывать трубы на поверхности. Но придется много платить за электроэнергию.

Следует учесть, что траншея должна приближаться к дому под прямым углом, потому что нужно будет подкапывать фундамент, что чревато его осадкой и образованием трещин в стене.

Подключение насоса к водопроводу

Чтобы подключить насос к водопроводу рядом с колодцем необходимо устроить приямок, глубиной в один метр, и размерами 70х70 сантиметров. Стенки приямка выкладывают кирпичом, либо укрепляют другим способом, например пропитанными антисептиком досками. Дно приямка правильнее было бы залить бетоном или на крайний случай засыпать щебнем и утрамбовать.


Подключение насоса к водопроводу

В приямок выводят и фиксируют водопроводную трубу с «ершом» для крепления шланга, который идет от насоса, а так же электропровод. Функция приямка заключается в том, что при необходимости можно легко отсоединить и извлечь насос. Приямок утепляют, чтобы предотвратить замерзание воды в шланге насоса.


Пример подключения насоса

Для подключения насоса устанавливают влагозащищенную розетку либо используют герметический контактный разъем, более известный как «папа-мама». Главным условием является то, чтобы насос при этом можно было безопасно подключать и отключать, даже если кабель будет находиться под током.

Водоразборные устройства


Кран шаровый водоразборный

С тем как сделать водопровод на даче мы определились. Теперь более подробно остановимся на водоразборных устройствах. Для использования в условиях улицы вполне подойдут бронзовые или чугунные задвижки, а также обычные краны с кран буксами.

У шаровых кранов привлекательный внешний вид, но использовать их нежелательно: когда кран долгое время находится в открытом положении или наоборот — закрытом, а также при сильных колебаниях температуры и воздействии атмосферных осадков – такие краны могут быстро выйти из строя.

Самый сложный элемент водопровода это водоразборный узел, который расположен вне помещения, или в неотапливаемом помещении. К нему предъявляют особенные требования, ведь ему предстоит работать при отрицательных температурах. Обычно используют водоразборные колонки. Недостаток колонки — трудоемкость установки и высокая стоимость.

Упрощенная схема водопровода

Существует более простая схема водопровода, которая далека от совершенства, однако также может быть рекомендована дачникам. Схема устройства так называемого крана со сливным отверстием представлена на рисунке.


Схема крана со сливным отверстием

Принцип работы довольно прост и понятен. В нижней части размещен дополнительный слив, у которого очень маленькое отверстие, подбираемое эмпирически. Обычно диаметр отверстия составляет один миллиметр. Когда кран находится в закрытом положении, вода, которая наполняет «гусек» по этому отверстию стекает в приямок и не успевает замерзнуть. Когда кран находится в открытом положении, некоторая часть воды тоже оказывается в приямке и там впитывается в землю, но, так как диаметр отверстия очень маленький, основной поток воды уходит через водоразборный кран. В летнее время сливной вентиль полностью перекрывают, «зимний» вентиль остается открытым, а используется только «летний».

Такая схема водопровода на даче имеет много недостатков, среди которых можно выделить два основных: постоянную влажность в приямке и потерю воды. Но благодаря простоте и надежности эту конструкцию активно используют на дачах.

Инструменты для монтажа

Чтобы выполнить монтаж водопровода на даче понадобятся следующие инструменты:

  • Резак для резки труб
  • Разводной гаечный ключ
  • Наждачная бумага
  • Наборы газовых и гаечных ключей
  • Нож
  • Карандаш
  • Рулетка
  • Набор ключей

Чтобы не сдирать кожу ладоней при затягивании фитингов используют обычный газовый ключ второго номера. Для земляных работ пригодятся хорошая лопата с небольшим ломом.

И напоследок отметим, что в первую очередь нужно выполнить разбивку будущей трассы водопровода на местности, измерить и просчитать нужно количество кранов, тройников, уголков, труб и т.д.опубликовано econet.ru

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Источник: http://econet.ru/articles/109692-vodoprovod-na-dache-svoimi-rukami-prosteyshie-sposoby-ustroystva

Схемы дачного водопровода

Активная жизнедеятельность на даче занимает, примерно полугодичный период. Зимой, поздней осенью и ранней весной дачники лишь изредка посещают свое загородное хозяйство, чтобы проверить все ли в порядке. В соответствующем режиме используется и вся схема водоснабжения дачного дома. Летом интенсивно, зимой не эксплуатируется, так как пару часов обойтись без воды – не проблема. Однако, если приходится оставаться в загородном доме на несколько дней, без работающих инженерных коммуникаций будет уже некомфортно.

О том, как устраивают водоснабжение, работающее в условиях периодической эксплуатации, и пойдет речь в этой статье.

  • Требования к обустройству схем водопроводов дачных участков
  • Как устраиваются системы дачного водообеспечения
    • Элементы схемы водопровода на даче
  • Материалы для трубопроводов
    • Трубопроводы из ПНД для схем дачного водообеспечения
    • Коммуникации из ПП
    • Схемы водопровода на дачах на основе металлопластиковых систем
      • Плюс металлопластика
      • Минус металлопластика
    • Схемы дачного водопровода из ПВХ
    • Медные коммуникации для схем дачного водоснабжения
  • Что нужно знать для расчетов схем водоснабжения дачи
    • Примерный расчет характеристик насоса
  • Полезные советы

Требования к обустройству схем водопроводов дачных участков

Схема водоснабжения дачного дома с сезонным режимом эксплуатации должна обладать следующими качествами:

  • не перемерзать зимой;
  • легко запускаться после длительного простоя;
  • быть защищенной от хищений и вандализма, разрушения природными факторами.

Водоснабжение на даче из колодца

Если в городах вода поставляется централизовано, то далеко не всегда её магистральная трасса проходит вблизи дачного поселка. Поэтому, если на создание автономной системы удастся затратить минимум средств, это будет ей только в плюс.

Водозаборные источники, которые могут допускаться для использования на дачах (средняя глубина):

  • шахтные колодцы (7-10) м;
  • скважины, пробуренные до одного из верхних грунтовых или песчаных водоносных горизонтов (10-25 м);
  • артезианские скважины (60-100 м) – наиболее редкие из-за высокой стоимости бурения;
  • абиссинские колодцы или игольчатые скважины (5-7 м);
  • открытые источники – родники, озера, пруды.

Кроме того, как альтернативный или вспомогательный вариант источника используют искусственные резервуары. Их наполнение происходит выпадающими осадками либо привозной водой.

Важно! Перед началом эксплуатации автономного водозабора обязательно передайте пробы в СЭС. Возможно, потребуется углубленная очистка или пересмотр проекта схемы подвода и подключения воды на даче.

Как устраиваются системы дачного водообеспечения

Их типовые схемы строятся на временной, мелкозаглубленной или постоянной основе.

  1. В отличие от домов с постоянным проживанием, водоснабжение дачи не всегда устраивают по постоянной схеме. Шланг, лежащий на земле – обычный элемент сезонных коммуникаций. Такие времянки оставляют для полива, а при отъезде в город прячут. Используют их как летний водопровод на даче из скважины, колодца или водоема.
  2. Временные прокладки мешают перемещению по участку. Поэтому прибегают к схеме обустройства мелкозаглубленного водовода. Трубы прокладывают неглубоко под землей – на один-два штыка лопаты. Через них уже не приходится перешагивать. Они недоступны для хищения, повреждения животными или механизмами. Тем не менее, для зимних морозов такие коммуникации уязвимы.
  3. Капитальная схема водоснабжения – следующий, самый затратный по бюджету вариант. Его реализация требует большого объема земляных работ. Трубы прокладывают ниже уровня промерзания грунта, утепляют, иногда оборудуют электрическим подогревом. Узел водозабора выполняют также в закрытом теплоизолированном исполнении.

Капитальная схема водоснабжения

Элементы схемы водопровода на даче

  1. Точка водозабора:
    • магистральная врезка с запорным вентилем и водомером;
    • скважина, с оголовком, техническим приямком, погружным насосом, блоком для его подъема;
    • открытый водоем, с водозаборным узлом, закрытым приямком (кессоном) или будкой для размещения оборудования;
    • обустроенный родник или шахтный колодец;
    • закрытый/открытый накопительный резервуар.
  1. Магистраль от водозабора к внутридомовой и дворовой разводке.
  2. Внутренняя (внутридомовая) разводка холодного (ХВС) и горячего (ГВС) водоснабжения. Небольшие поселки нечасто подключены к магистральному газу, поэтому теплогенератор схемы горячего водоснабжения на даче обычно работает на электричестве, твердом, или жидком топливе.
  3. Внутридворовая разводка. Нередко ограничивается водоразборным краном, но может представлять и комплекс с бассейном, фонтаном, дворовым душем и т.д.
  4. Система полива огорода. Также может состоять лишь из вентиля с патрубком и шланга. Тем не менее, сегодня это сложная система капельного или заглубленного полива, в том числе снабженная автоматикой по типу «умный дом».
  5. Инженерное оборудование:
    • насосы, вентили, автоматические клапаны;
    • бак запаса воды и гидроаккумулятор. В схемах подключения воды на небольшой даче может включаться одно из этих устройств, а для крупных проектов использоваться одновременно. Бак запаса служит резервным источником в случае прекращения подачи от водозабора (аварий, отключения эл. энергии). Гидроаккумулятор же имеет гораздо меньший объем и надолго его запаса не хватает. Его задача – поддерживать в системе давление, нейтрализовать гидроудары, стабилизировать работу насосов;
    • бойлер для обвязки горячего водоснабжения на даче или подходящий по схеме другой тип нагревателя, к примеру, водогрейный контур отопительного котла;
    • системы автоматики.

Инженерное оборудование для водоснабжения дачного дома

Все перечисленные приборы объединяются в единый комплекс трубными проводками посредством наборов соединительных и переходных элементов — фитингов (тройников, крестовин, изогнутых под разными углами колен и т.п.). Фитинги подбираются с учетом материала и конфигурации коммуникаций.

Состав и сложность автономных систем водообеспечения изменяются в широком диапазоне. Так, схема дачного водопровода в элитном поселке столичного региона может включать джакузи и санузлы с подогревом унитаза, сложные системы автоматического полива. Тогда как для домика в глубинке порой хватает умывальником на кухне и поливочного вентиля во дворе.

Материалы для трубопроводов

Трубы стальных образцов для монтажа дачных коммуникаций сегодня используют редко. В основном на пластик постепенно переводят и существующие системы. Для сборки внутренних инженерных схем применяют:

  • металлопластиковые с алюминиевым армированием;
  • полипропиленовые (ПП);
  • поливинилхлоридные (ПВХ);
  • а также медные трубы.

Для наружной прокладки выбирают ПП, ПВХ, модифицированный специальными добавками полиэтилен (ПНД). Добавки помогают полиэтилену сохранять пластичность при зимних температурах, защищают его от воздействия ультрафиолетового излучения.

Трубопроводы из ПНД для схем дачного водообеспечения

Полиэтилен характеризуется неудобным свойством – детали из него сложно склеить. Сварка же этого материала требует недешевого оборудования и навыков обращения с ним. Поэтому свариванием обычно соединяют трубы большого диаметра при устройстве крупных магистралей, а для соединения труб из ПНД дачных водопроводов используют компрессионные фитинги.

Процесс монтажа водопровода на даче из труб ПНД несложно выполнить своими руками. Фитинговый узел получается сборно-разборным. Его изготавливают следующим образом:

  • на трубу последовательно надевают: пластиковую гайку, прижимную муфту, компрессионную шайбу, прокладку;
  • конец трубы вставляют в патрубок фитинга;
  • гайку затягивают в ручную или, для облегчения работы, специальным ключом.

Для устройства дворовых коммуникаций либо схемы полива из ПНД трубопроводы прячут в траншеи. Их укладывают на песчаную подушку, после чего засыпают грунтом. Открытое размещение таких коммуникаций крайне нежелательно. Даже детали из модифицированного полиэтилена под воздействием УФ излучения подвержены ускоренному старению. Кроме того, случайный удар, например лопатой, на стальной трубе оставит лишь небольшую щербину, а ПНД, как и любую пластиковую, способен серьезно повредить.

Важно! При замерзании воды в трубопроводе из стали он разойдется по шву или лопнет на стыке. Напротив, изделия из ПНД выдерживают многократные размораживания без заметной потери свойств.

Коммуникации из ПП

Полипропиленовые трубы по ряду эксплуатационных свойств схожи с полиэтиленовыми. Обоим материалам, в том числе, присущ высокий коэффициент теплового расширения. Для ПНД проводок, по которым подается только холодная вода, это не принципиально. Однако водопровод ГВС из полипропилена требует установки специальных термических компенсаторов.

Чтобы своими руками выполнить монтаж водопровод из полипропилена на даче понадобится паяльник с набором насадок с тефлоновым покрытием. Постичь азы сварки ПП просто – достаточно увидеть, как это делают другие и самостоятельно спаять (сварить) несколько пробных стыков.

ПП элементы сопрягаются с оборудованием или коммуникациями из других материалов через переходники с металлической резьбой. Они выглядят как муфта для припайки ПП с одной стороны, резьбовая втулка или патрубок с другой.

Схемы водопровода на дачах на основе металлопластиковых систем

Материал металлопластиковых труб имеет композитное строение. Внутри – слой полиэтилена повышенной термостойкости. Его охватывает сплошной алюминиевый экран, накрытый слоем сшитого полиэтилена стойкого к УФ излучению.

В отличие от ПП, сварка металлопластика невозможна. Его соединения выполняют на компрессионных либо обжимных фитингах.

  1. Компрессионный способ принципиально похож на сборку схем из ПНД. Он также создает сборно-разборное соединение:
    • на трубу надевают стальную гайку, затем бронзовую разрезанную втулку. Сам труба надевается на хвостовик фитинга, снабженного эластичными уплотнительными кольцами;
    • втулка, затем гайка придвигается к резьбе хвостовика и без чрезмерных усилий затягивается рожковым ключом.
  1. Обжимной способ требует использования специнструмента, а собранный узел получается неразъемным.

Плюс металлопластика:

  • предельная простота монтажа. При известной сноровке схему водопровода из него на компрессионных фитингах можно собрать, как и трубы ПНД, буквально голыми руками;
  • композитные трубы пластичнее полипропиленовых – чтобы изменить направления монтажной прокладки их легко выгибают вручную. Угловые фитинги используются только для углов 90 0 с малым радиусом кривизны.

Минус металлопластика

В месте обжима фитинга со временем может возникнуть протечка из-за разрушения алюминиевого экрана или самого фитинга. Поэтому скрытая прокладка соединений этих труб не допускается.

Схемы дачного водопровода из ПВХ

Их собирают с помощью клея. Технология проста:

  • клей наносят на внутреннюю часть фитинга и на конец трубы;
  • детали соединяют, вставляя трубу в фитинг и немного проворачивают для лучшего распределения клея;
  • дают составу схватиться.

Питьевые водопроводы из ПВХ труб из-за наличия в их составе хлоридов устраивать не рекомендуется. Тем не менее, они могут использоваться в подводке воды на дачу для полива или технических нужд.

Медные коммуникации для схем дачного водоснабжения

Трубы из меди применяют исключительно внутри дома.

  1. Они надежны и практичны. Срок их службы неограничен (при соблюдении технологии монтажа и условий эксплуатации).
  2. Немаловажное достоинство медных водопроводов – равномерный диаметр прохода по всей длине.
  3. Сборка схемы выполняется сваркой, пайкой оловом, на пресс- либо обжимных фитингах.

Сборка схемы водопровода из медных труб с помощью сварки

Установку медной системы для дачного водопровода ограничивает лишь высокая стоимость её материалов и монтажа.

Что нужно знать для расчетов схем водоснабжения дачи

  1. До начала монтажа водопроводных коммуникаций, следует выполнить эскиз прокладок с обозначением длин участков и их диаметров. Эскизный план пригодится для обеспечения точности монтажа, расчета номенклатуры и количества материалов.
  2. Чтобы выбрать по сечению трубы схемы дачного водопровода, сложных расчетов не требуется. Для основной подводящей магистрали достаточно Ø 32-40 мм, в системе полива хватит Ø 20-25 мм, для внутридомовой разводки – Ø 16-20 мм.
  3. Подбор насосного оборудования зависит от конфигурации системы. Так, если подачу и рабочее давление обеспечивает один насос (насосная станция), то сила его напора будет равна сумме высоты столба жидкости от зеркала водозабора до верхней точки водопотребления, плюс запас на комфортное пользование и потери в системе.

Схема водоснабжения от насосной станции

Примерный расчет характеристик насоса

На двухэтажной даче проживает семья из 5-х человек, поливная площадь занимает 500 м2 (пять «соток»), расстояние до воды в колодце максимум 5 метров, до колодца от дома 20 м.

Требуемый напор насоса:

  • преодоление подъема от поверхности воды до уровня земли – 5 м;
  • подъем на второй этаж – 5 м;
  • потери на сопротивление водопровода из расчета на 10 м трубы 1 м подъема, т.е. еще 2 м;
  • создание давления на выходе системы 3 бар, что соответствует напору 30 м.

Напорная характеристика насосного оборудования – не менее 42 м.

Требуемая производительность насоса:

Из расчета суточной потребности на бытовые нужды 250 л/чел получаем на 5 чел – 1250 л или 1,25 м 3 . На полив в среднем потребуется до 2,5 м3. Производительность насоса ≈ 4 м3/сутки.

Полезные советы

При эксплуатации схемы дачного водопровода вам пригодятся следующие рекомендации:

  1. Для обогрева водопровода зимой лучше подойдет саморегулирующий греющий кабель. Он дороже резистивного, но экономичнее в эксплуатации и его удобней монтировать.
  2. Прежде чем закапывать коммуникации, нанесите их точную привязку на плане участка. Сделайте фото узлов и труб, скрываемых в земле или за отделкой. Распечатайте и сохраните. Пригодится на будущее в случае ремонта или реконструкции.
  3. Пластик нельзя отогревать открытым огнем паяльной лампы. На случай, если трубопровод перемерзнет, используйте монтажный фен. Помимо прогрева коммуникаций прибор еще пригодится и для других хозяйственных нужд.
  4. Чтобы автоматически перекрывать подачу воды в бак запаса, не обязательно покупать дорогие поплавковые клапаны. Подойдет от простого бачка унитаза. Стоит он недорого, а служит от пяти лет и дольше.

В заключение интересное видео, из него также можно почерпнуть много интересного об устройстве водоснабжения дачи.

Источник: http://www.project-home.ru/blog/sxema-vodoprovoda-na-dache-trebovaniya-k-obustrojstvu

Водоснабжение дачи своими руками

Делаем водопровод из колодца своими руками

Нижеприведенная поэтапная инструкция поможет вам обустроить систему водоснабжения максимально быстро.

Устройство колодца

Сначала разровняйте площадку, где будет установлен колодец. Начертите на ней круг, радиус которого будет на пару десятков сантиметров больше, чем размер железобетонных колец.

Разметка будущего колодца

Далее следует выкопать яму глубиной в 1 м, после чего установите первое железобетонное кольцо.

Установка первого кольца

После монтажа первого кольца продолжайте его подкапывать до тех пор, пока он под собственной тяжестью не опуститься до уровня земли. Опустив первое кольцо чуть ниже уровня земли, на него ставят второе. Подправить положение кольца можно с помощью лома. По мере углубления колец путем подкопа их снизу все ниже опускаетесь и вы. Грунт из колодца перевозит в определенное место помощник. Устанавливайте кольца таким образом, пока не достигнете желаемой глубины колодца.

ВАЖНО! Следите за тем, чтобы кольца вставали ровно и не заваливались на бок. Используйте уровень для контроля.

. Монтаж второго и последующих колец

Монтаж второго и последующих колец

Эта работа очень тяжелая, и вам, скорее всего, придется прибегнуть к посторонней помощи. Поэтому рациональнее всего заказать специальную технику для подъема и опускания тяжелых колец.

ВАЖНО! При самостоятельном подкопе колец будьте очень внимательны, поскольку тяжелые кольца могут проваливаться резко и неожиданно! Берегите конечности!

Использование техники для монтажа бетонных колец

Если вы планируете проводить воду в жилище, в одном из колец сделайте отверстие для металлопластиковых труб.

Труба, выведенная в колодец

После завершения работы готовый колодец нужно оставить на пару суток для заполнения водой. Чтобы туда не попадал мусор, закройте его куском металлического листа. Через 2 дня вода должна подняться на уровень не менее метра. Откачиваем эту воду и выкладываем на дне колодца слой щебенки в 35 см. Все зазоры заделываем цементным раствором;

Щебень служит естественным фильтром

Заделка стыков бетонных колец

Монтаж трубопроводов

Для начала следует вырыть траншею от колодца до дома, где будет располагаться насосная станция, глубина которой будет равняться 40-50 см.

Устройство траншеи между домом и колодцем

Через ранее проделанное отверстие в кольце из железобетона продеваем трубу, щели заделываем цементным раствором. Собираем трубопроводом по дну траншеи.

Видео: бестраншейная прокладка труб

Статья по теме:

Саморегулирующийся греющий кабель для водопровода. Замерзание трубопровода в зимнее время весьма распространенная проблема. Как избежать проблем читайте в специальной публикации нашего портала.

Монтаж насосной станции

Далее устанавливаем насосную станцию, которая перекачивает воду по трубопроводу из колодца в дом. Она может располагаться как на дне колодца, так и в доме. Мы рассмотрим вариант, где насос установлен в помещении.

Установка насосной станции

Чтобы насосная станция заработала, подключите ее к системе управления и к коллектору, который распределяет воду на всех пользователей дома. Проверяем, нет ли неисправностей .

Установка насоса в доме

водопровод на дачном участке своими руками делается несколько дней, ведь нужно подождать, чтобы колодец наполнился водой. Лишь после этого можно будет использовать систему.

Оборудование для автономного водоснабжения

Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему. Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

  1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
  2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
  3. Блок аэрации. Насыщает кислородом проходящую через него воду.
  4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
  5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
  6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

Монтаж колодезного водоснабжения

Монтаж водопровода в загородном доме начинается с выбора типа насоса.

Обычно используют погружной насос, который работает практически бесшумно за счет того, что погружается в воду, которая поглощает все звуки.

Кроме того, такой вариант насоса намного более экономичный, по сравнению с другими, его производительность очень высока, а работать он может даже в глубоком колодце.

Производителя и мощность этого элемента подбирают в зависимости от ваших условий и глубины, на которой он будет работать.

После насоса располагают сливной клапан, который должен находиться внизу всей нашей системы. Если колодец глубже 8 метров, поступают иначе.

В помещении ставят обратный клапан, а перед ним – специальное обходное устройство с задвижкой. Когда эта задвижка открывается, из трубы уходит вакуум, и вода стекает.

При использовании погружного агрегата процесс консервации, если он вообще необходим, значительно упрощен. Когда срабатывает сливной клапан, вся вода сливается с системы.

Если же вы используете поверхностный агрегат, то воду в этом случае нужно собственноручно сливать из его корпуса, а при следующем старте системы – наполнить насос водой.

Погружной агрегат помещают на расстояние не меньше 0,8 метра от дна колодца, а сливной клапан – не меньше 3 метров от уровня земли.

Чтобы жидкость полностью спускалась через клапан, часть трубопровода, которая расположена под землей, должна размещаться с наклоном к источнику воды.

Что касается выбора труб для нашей системы, специалисты советуют использовать полипропиленовые изделия, которые достаточно экологичны, доступны, обладают высокой прочностью, легкостью установки.

Чтобы провести трубы, роют траншеи, глубина которых зависит от того, когда вы будете использовать ваш водопровод.

Если водозабор будет происходить только в теплое время года, то достаточно проложить трубы на глубине 1 м.

Если же данная установка необходимо вам круглый год, то трубы должны быть проложены ниже отметки промерзания земли. В средней полосе этот показатель равен 2 метрам.

Если вы хотите провести водопровод на даче своими руками одновременно с постройкой дома, то удобно располагать трубы под фундаментом, если же дом уже построен и проложить трубы под полом невозможно, то трубы кладут поверх него.

В любом случае, следует позаботиться об утеплении труб, чтобы пользоваться водопроводом при минусовой температуре.

Рядом с отрезком трубы, который расположен в холодной зоне, укладывают нагревательный кабель, уберегающий трубы от промерзания.

Подающая труба будет выполнять также роль сливной трубы, поэтому система подачи воды должна иметь уклон в ее сторону.

Чтобы при запуске и остановке насоса не было заметных перепадов давления, схема водопровода должна включать гидроаккумулятор, который сделает работу системы стабильной и надежной.

Гидроаккумулятор защищает водопровод от гидроудара. Кроме того, даже если у вас на даче произойдут перебои с электроэнергией, вода будет подаваться еще некоторое время.

Давление в вашей системе должно быть в пределах 2,5 – 4 атм постоянно, для чего используется реле давления, которое обязательно должно присутствовать в системе.

Его устанавливают рядом с гидроаккумуляторм. Когда во время работы давление достигает максимального значения, реле отключает насос. Когда давление снижается, реле снова включает закачку воды.

Сухое реле – еще один важный элемент, который выполняет роль предохранителя. Это реле срабатывает тогда, когда уровень жидкости в колодце падает до минимальной отметки.

В этом случае сухое реле отключает насос, чтобы не произошла авария в системе.

После гидроаккумулятора устанавливают тройник, оснащенный запорным механизмом. Этот элемент разделит воду на техническую и питьевую, после чего ее используют по назначению.

Питьевая вода дальше будет проходить через несколько фильтров. Следующий тройник делит воду на горячую и холодную.

Холодная труба дальше подсоединяется к коллектору с запорами, вторая труба подключена к нагревателю, после которого горячая вода распределяется по помещениям дачи через коллектор.

Установка водоснабжения на даче осуществляется часто с использованием водонапорного бака из бочек или металлических баков.

Водонапорный бак располагают на эстакаде иди чердаке дома, в случае зимнего водопровода, бак следует утеплить.

Особое внимание следует уделить качеству утеплителя для бочек, важно, чтобы его частички не засоряли питьевую воду. . Бак должен быть плотно закрытым, чтобы вода не загрязнялась

К баку крепят контрольный шланг, чтобы вода из емкости не выливалась.

Бак должен быть плотно закрытым, чтобы вода не загрязнялась. К баку крепят контрольный шланг, чтобы вода из емкости не выливалась.

Устройство и утепление ввода в дом

Для защиты от промерзания трубопровод запускается в дом через специальную муфту

Проложенный от колодца трубопровод необходимо завести в дом. Для этого в фундаменте сооружения пробивается отверстие большего диаметра, чем размер труб. Как правило, именно в месте входа трубопровода в дом система чаще всего промерзает, поэтому утеплению этого места стоит уделить максимум внимания. Для защиты от промерзания трубопровод запускается в дом через специальную муфту. Это такая же труба, только большего диаметра. Если вы используете трубы диаметром 32 мм, то муфту возьмите с сечением 50 мм.

Важно знать: запрещено делать ввод водопровода в дом на расстоянии менее 150 см от вывода канализации из этого же сооружения. . Для утепления места ввода труб используется обычная верёвка

Она забивается в просвет между трубой и муфтой и тщательно уплотняется. Дополнительно место ввода изолируется монтажной пеной, герметиком или обычным глиняным раствором.

Для утепления места ввода труб используется обычная верёвка. Она забивается в просвет между трубой и муфтой и тщательно уплотняется. Дополнительно место ввода изолируется монтажной пеной, герметиком или обычным глиняным раствором.

Водоснабжение дачи зимой

При необходимости использования водоснабжения в зимнее время года, первым делом следует прокапать траншею от дачи до источника воды. Глубина траншеи должна быть не меньше 1.5-2 м. в зависимости от особенностей промерзания земли в данном регионе. Можно вести трубы и выше с обязательной теплоизоляцией. Необходимо сделать небольшой уклон на протяжении всей длины в сторону колодца. Во втором кольце колодца вырезается отверстие, соответствующее размерам выбранной трубы. Трубы могут быть стальные, пластиковые, ПВХ и др., главное чтобы они не трескались под действием мороза.

Зимнее водоснабжение дачи из колодца при высоком уровне грунтовых вод предполагает размещения заборной трубы на высоте в 30-40 см от дна. В конце трубы устанавливается очистной фильтр, чтобы вместе с водой не всасывался грунт. Следует тщательно изолировать место врезания трубы в кольцо колодца и засыпать траншею песком вначале и грунтом сверху.

При установке насосного оборудования, следует обеспечить температуру внутри пристройки, комнаты или отдельного помещения, где он будет находится, не ниже 2-ух градусов тепла. Перед самим насосом монтируется кран для слива воды и фильтр грубой очистки. После прохождения насоса, вода фильтруется в устройстве тонкой очистки и попадает в коллектор холодного водоснабжения. От коллектора вода распределяется между потребителями.

Водоснабжение в частном доме или на даче – это обязательное условие для нормальной жизнедеятельности человека и качественного ухода за огородом и садовым участком. Уровень современных технологий позволяет обеспечить водоснабжение собственными силами с минимальными затратами. При этом чистота воды напрямую зависит от правильности выполнения всех этапов строительства и качества используемого оборудования.

Водоснабжение на даче из скважины (видео)

Делаем колодец

Сначала находим место для колодца. По этой теме ест подробная статья на нашем сайте. Когда место под колодец определено, тогда приступаем к извлечению грунта. Это является несложной задачей, но от нее зависит общий срок службы колодца.

В первую очередь вам понадобятся помощь. Потребуются рабочие для копания с хорошей физической подготовкой. Также можно воспользоваться специальной техникой, но бывает, что техника не доедет до нужного места. Да и если вам понадобится глубина менее 10-ти метров, тогда это будет довольно дорого.

Помимо этого экскаваторный ковш может дестабилизировать плотность стенок, что приведет к их деформации и всей системы водоснабжения колодца. Чтобы воспользоваться спецтехникой для выкапывания грунта, потребуется вложить дополнительные средства на ее доставку к дому, поэтому дешевле будет работу осуществить вручную.

Выбираем материалы для колодца

После того как котлован для колодца подготовлен, необходимо приступить к следующему важному этапу – укрепить стенки котлована. . Для осуществления данного процесса используют различные материалы, основными из которых станут:

Для осуществления данного процесса используют различные материалы, основными из которых станут:

  • Бетонные кольца, этот вариант наиболее часто применяется;
  • Кирпич и природный камень;
  • Деревянные бревна, данный материал в наше время используется большей частью в качестве отделки верхней части.

Если вы решили воспользоваться методом с применением деревянных бревен, тогда выбирайте влагостойкую породу древесины. Это могут быть сосновые или дубовые бревна.

С их использованием вкус воды может поменяться. К примеру, если стенки котлована укреплены бревнами из сосны, то вода приобретет аромат хвои.

Внимание: В целях экономии можно воспользоваться укреплением стенок с помощью кирпича или колец из бетона, но при этом заметим, что кольца из неармированного бетона подвержены быстрому осыпанию. . Выступающая над поверхностью часть колодца имеет название “оголовок”

Каким он будет на вид — зависит от вашей фантазии. Обычно оголовок выглядит в виде небольшого сруба из бревен, который сверху закрывается крышей из досок. Это не только удобно в эксплуатации, но и привлекательно, как дизайнерский элемент.

Выступающая над поверхностью часть колодца имеет название “оголовок”. Каким он будет на вид — зависит от вашей фантазии. Обычно оголовок выглядит в виде небольшого сруба из бревен, который сверху закрывается крышей из досок. Это не только удобно в эксплуатации, но и привлекательно, как дизайнерский элемент.

  • Стандартная модель колодца выполняется на основе железобетонных кольцевых элементов. Котлован следует прокапать до нужной глубины. Затем в него поочередно с помощью лебедки необходимо спустить железобетонные элементы;

Внимание: Если у вас на участке сыпучий грунт и сложно сразу выкопать котлован, тогда вам надо прочесть, как это делается другим способом. На эту тему есть подробная статья на нашем сайте.

  • Перед покупкой колец заранее проверьте их качество и соблюдены ли технологии производства: однородный ли материал, габариты, нет ли трещин и так далее. Необходимо периодически сверять габариты кольца и диаметра котлована в процессе углубления. Вертикальное положение помогает выдержать отвес.

Внимание: Для любой системы водоснабжения из колодца необходимо сформировать источник. Выкапывают его в любое время года, кроме весны, потому что можно не точно определить месторасположение подземных вод.

  • При следует между ними размещать уплотнительную ленту, которая сделает конструкцию более герметичной. При выполнении работы обязательно следите за перпендикулярностью установки;
  • После установки колец делаем герметизацию швов. Для этого используется цементный раствор. После полной его высыхания шов следует обработать жидким стеклом, это усилит герметичность;
  • Теперь делаем на дне колодца фильтр. Для этого выполняется засыпка крупного гравия. Сверху делаем высыпку из чистого речного песка и сверху просыпаем мелким гравием;
  • По верхнему контуру уровня земли делается отмостка,которая имеет диаметр более колодца на пару метров. Здесь делается обнижение земли и после этого площадка бетонируется.
Ещё по теме  Очаг на даче своими руками

Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

Централизованное водоснабжение

Наиболее простой и удобный вариант

Важно, чтобы напор в системе был достаточным для доставки воды в здание. В противном случае нужно будет дополнительно покупать насос либо же рассматривать иные методы водообеспечения

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

Централизованное водоснабжение на даче

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

Устройство водоснабжения из колодца

Так выглядит колодец с подведенной трубой и спущенным погружным насосом

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Поверхностный насос для дачного водоснабжения из колодца

Подключение поверхностного насоса

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

Схема водопровода из скважины

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Как провести водопровод из скважины

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

Нюансы монтажа водопровода из скважины

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию — снабжение водой круглый год, необходимо выбрать один из двух вариантов:

  • проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта;
  • укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 — 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

  • при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
  • сложность поиска поврежденного участка трубопровода;
  • вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

  • жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола («скорлупа»);
  • мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. . Например, минеральная вата — недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата — недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород — достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Установка водонагревательного кабеля по новым технологиям

В случаях, когда Вы собираетесь находиться на даче не только летом, но и зимой возможна установка водонагревательного кабеля.

Водонагревательный кабель необходим для прогрева воды в участке трубы находящейся подполом или в неотапливаемом подвале.

Устанавливается он через специальную муфту непосредственно в трубу, тем самым в отличии от старых технологий, когда кабель прекреплялся на поверхность трубы, он сразу же прогревает воду, а не трубу.

Благодаря этому увеличивается его эффективность и появляется возможность пользоваться системой водоснабжения даже при очень сильных морозах!

Схема водопровода при использовании погружного насоса в колодце

Погружной насос применяется при глубине колодца свыше 8-ми м. Устанавливать в колодец вибрационный насос не рекомендуется: генерируемые им колебания воздействуют на грунт и приводят к образованию мутной взвеси из песка и частичек глины.

Следует применять центробежный или винтовой насос. Кабель питания (подойдет медный 3-х жильный марки ВВГНГ) прокладывается в полимерной гофре на глубине не менее 0,5 м с укладкой поверху защиты из кирпичей. Над кабелем на вполовину меньшей глубине можно закопать сигнальную ленту яркого цвета.

Для подключения погружного насоса снаружи колодца следует закрепить розетку с классом влаго- и пылезащиты IP44 или выше, оснащенную крышкой. Лучше поместить ее в специальный пластмассовый щиток (брызгозащита).

Водопровод из колодца — схема распределения

Наружная магистраль, ведущая от колодца к дому, выполняется из ПНД-трубы диаметром 32 мм. Она прокладывается в траншее ниже глубины промерзания. Сверху траншею желательно утеплить пенопластом либо другим теплоизоляционным материалом толщиной около 100 мм. Внутри колодца нужно установить обратный клапан (можно накрутить на проведенный через стенку сгон), затем к нему присоединить армированный шланг, ведущий к насосу. Шланг одевается на вкрученный в клапан штуцер типа «ерш» и фиксируется хомутом.

Снаружи колодца в трубопровод следует врезать тройник с вентилем, через который систему можно будет сдренировать.

Не стоит устанавливать на улице шаровые краны, так как они в условиях перепадов температур быстро вырабатывают свой ресурс.

Управляющим элементом для погружного насоса является реле давления, которое подключается к трубопроводу рядом с гидроаккумулятором. Оба эти устройства, а также манометр, удобнее всего подключать к водопроводу через специальный коллектор, в обиходе часто называемый «пятивыводным штуцером» или «елочкой».

Сегодня в продаже можно найти реле давления, оснащенные механизмом защиты от сухого хода и функцией плавного запуска электродвигателя насоса. Считается, что при наличии такого устройства можно даже обойтись без гидроаккумулятора. Правда, пользование водопроводом в этом случае будет менее комфортным.

Организация зимнего водоснабжения

Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.

При этом устройство зимней системы требует соблюдения некоторых правил.

Шаг #1 — утепляем насос для водоснабжения

Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.

Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.

Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта

Как выбрать насосную станцию читайте в этой статье.

Шаг #2 — теплоизолируем гидроаккумулятор

Гидроаккумулятор или накопительный бак также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.

При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов. Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:

  • пенопласт или пенополистерол;
  • минеральная и базальтовая вата;
  • пенополиуретан и вспененный полиэтилен;
  • рулонные мелкоячеистые утеплители с фольгированным слоем.

Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.

Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме

Шаг #3 — заботимся о водопроводных трубах

Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.

В сравнении с металлическими они имеют следующие преимущества:

  • не подвержены коррозии;
  • низкий удельный вес;
  • просты в монтаже;
  • значительно дешевле по стоимости.

Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.

Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.

Например, труба диаметром 25 мм имеет пропускную способность — 30л/мин, 32 мм — 50 мл/мин, 38 мм — 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.

Выбор диаметра труб зависит от длины водопроводной системы: чем больше длина, тем больше диаметр используемых полиэтиленовых труб

Шаг #4 — ставим сливной клапан и реле давления

Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.

Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя давления (наполненности труб) реле отключит насос.

Монтаж реле давления и сливного клапана не сложный, главное — это придерживаться схемы, рекомендованной производителем оборудования

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Делаете водопровод?

Рекомендуем Вам ознакомиться с пошаговой технологией монтажа канализации на даче — ссылка на статью.

А также читайте про бурение скважины своими руками.

И не забудьте посмотреть статью про то, как выбрать насос для скважины, ссылка здесь.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станции

Канализационная система также нуждается в утеплении. В случае его отсутствия стоки замерзнут и нарушат работу системы водоотвода.

Утепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Разводка труб, бойлер и расширительный бак

Правила обслуживания водопровода

Правильно установленная система редко дает сбои, однако профилактические работы и осмотры могу предупредить некоторые поломки.

Для этого мы рекомендуем обращать внимание на следующие элементы системы:

  • насос — следить за работой насоса, вовремя чистить его и заменять расходные материалы, например, резиновые прокладки;
  • герметизация — при изменении состава воды проверять герметизацию колодца (возможно попадание поверхностных вод);
  • давление — следить за давлением в системе (норма – от 2,5 до 4 атмосфер);
  • фильтры — использовать фильтры, которые очищают воду от крупных частиц и примесей, чем предупреждают механические поломки оборудования.

Автоматизация процесса позволит контролировать систему даже при вашем отсутствии. В случае резкого изменения давления или аварийного пересыхания источника сработавшее реле остановит работу станции.

Схема водопровода из колодца с погружным насосом

Использование стационарного варианта водопровода
предполагает, во-первых, применение погружного насоса. Из двух вариантов погружных
насосов: вибрационный и центробежный, лучше применять центробежный. Он имеет
большую производительность, работает бесшумно, не создает вибраций, вызывающих
замуливание колодца.

  • Погружной насос не требует его утепления на зиму, а так же
    предварительной закачки воды в подающую трубу. Однако, при больших морозах,
    даже в случае использования погружного насоса, придется утеплять сам колодец.
    Делается это обычно при помощи снега.
  • Насос располагают не ниже, чем на 0,8 м от дна колодца. На
    насос устанавливается донный фильтр. Для подачи воды вверх используется шланг.
    Горизонтальный участок подвода выполняется на 20 см ниже точки промерзания
    грунта. Вход непосредственно в помещение делается, как правило, под
    фундаментом.
  • укладывается с небольшим уклоном в сторону колодца. Материал трубы – полиэтилен или полипропилен. Для соединения полиэтиленовых труб, более дешевых, применяются специальные фитинги. Но они довольно дорогие. Полипропилен дороже, однако, фитинги на него имеют более
    низкую цену. Монтируется полипропиленовая система с помощью специального паяльника, который можно взять напрокат.
  • Чтобы избавить погружной насос от частого
    включения-выключения, а так же иметь запас воды, в здании устанавливают
    расширительный бак емкостью до 500 л. С помощью обычной поплавковой системы
    регулируют верхний и нижний уровни включения и отключения насоса. Бак снабжают
    переливной системой на случай выхода из строя отключения двигателя насоса.
  • Если есть необходимость поддерживать в системе стандартное давление (2,5-6,0 бар), придется приобрести и установить насосную станцию. Иначе расширительный бак погружного насоса
    пришлось бы поднять на высоту не менее 25 м. Правда, в этом случае зимний водопровод из колодца усложняется. В схему добавляются: еще один насос и ресивер. Наличие ресивера, кроме того, позволяет избежать резких перепадов давления при включении или выключении приборов
    потребления. На случай выхода из строя станции или пропадания света параллельно насосной станции монтируется байпас.

Особенности водоснабжения из колодца

Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

Способы добычи воды в зависимости от залегания водоносных пластов

Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.

Если у скважины первая ступень очистки воды начинается еще на уровне галунной сетки на перфорированной части трубы, то погружной насос для колодца «работает» с неочищенной водой. Фильтр механической очистки является частью его конструкции и его необходимо периодически чистить.

А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».

Прокладка водопровода

После насосной станции труба вводится в коллектор и дальше к точкам водозабора. Прокладывать водопровод из металлопластиковых труб просто. На болгарку надевается специальный диск и с его помощью обрезается труба. Есть и специальный инструмент, но для разовой работы его покупать нет смысла. Для соединений есть фитинги, у которых внутренняя часть имеет резиновый уплотнитель. Этот уплотнитель обеспечивает герметичность соединения. Фиксируется соединение обжимным кольцом с накидной гайкой.

Подключение точек водозабора тоже делается просто. Для этих целей используют другой тип фитингов с резьбовой частью для подключения оборудования. Другая часть для присоединения трубы имеет резиновый уплотнитель. Предварительно с торца трубы снимается фаска, чтобы фитинг входил без смещения уплотнительных колец.

Виды трубчатых водозаборных колодцев

Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.

Фильтровые или «скважины на песок»

Глубина таких выработок не превышает 35 м. Они бурятся на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.

Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.

Конструкция скважины на песок намного проще, чем устройство скважины на известняк. Глубина песчаной выработки меньше, стоит она дешевле, но служит не так долго, как скважина на известняк (кликните для увеличения картинки)

Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.

Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше

Неглубокую скважину на даче можно пробурить ручным станком. Она обеспечит водой для полива и гигиенических потребностей дачников
Для устройства источника воды с забором с глубины 20 — 30 м лучше задействовать малогабаритную буровую установку
Если требуется выработка глубже 20 -30 м, для ее разработки потребуется буровая установка и услуги буровиков
С откачкой воды из неглубокой скважины, пробитой или пробуренной вручную, прекрасно справится поверхностный насос
Для того чтобы насос не приходилось постоянно отключать, отсоединять и уносить в дом после откачки, для него желательно устроить приямок или соорудить павильон
Устье глубокой скважины чаще всего располагают в приямке или в кессоне. Для откачки воды из нее используется погружной насос
Кессон для глубокой выработки с погружным насосом можно сделать из бетонных колец, пластиковых бочек б/у или битого кирпича

Бурение скважины ручным станком

Бурение малогабаритной установкой

Бурение специализированной техникой

Скважина игла с насосом

Обустройства скважины с поверхностным насосом

Приямок с глубокой скважиной

Кессон из бетонного кольца

Оголовок скважины с погружным насосом

Артезианские или «скважины на известняк»

Глубокие сооружения, которые бурятся до водоноса, распространенного в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.

Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.

На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации

Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц. Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.

Монтаж компонентов водопроводной системы

Первый шаг

Выкопайте траншею от водяного источника до точки ввода трубы в здание.

Второй шаг

Установите насос. Оборудование глубинного типа опускается в источник водоснабжения. Поверхностные же насосы монтируются рядом со скважиной либо колодцем. Установка насоса выполняется в обогреваемой комнате либо же в кессоне.

Третий шаг

Подключите трубу водопровода к установленному насосу. Свободный конец подключенной трубы прикрепите к штуцеру с пятью выводами.

Четвертый шаг

Монтаж системы водоснабжения

К свободным выходам штуцера подключите накопительный бак, манометр, а также реле давления. Объем накопительного бака может достигать 400-500 л и даже больше. Благодаря этому приспособлению будет обеспечиваться оптимальное давление в водопроводной системе. Помимо этого, в накопительном баке можно хранить воду на случай непредвиденных ситуаций.

Пятый шаг

К оставшемуся свободным штуцерному выводу подключите трубу, а затем проведите магистраль по предварительно выровненному дну вырытой траншеи прямиком в дом. Также по дну ямы нужно проложить защищенный кабель для подключения насоса и гидроаккумулятора.

Важно, чтобы розетка, предназначенная для включения упомянутых выше агрегатов, была правильно заземлена. . Шестой шаг

Шестой шаг

Монтаж водопровода на даче

Перед точкой ввода трубы в здание смонтируйте запорный кран. Он позволит вам перекрывать водоснабжение при возникновении такой необходимости.

Седьмой шаг

Убедившись в правильности работы внешнего трубопровода, засыпьте яму и приступайте к монтажу внутренней разводки.

Вне зависимости от выбранного источника водоснабжения систему водопровода настоятельно рекомендуется укомплектовать очистными приспособлениями

Внутреннюю разводку выполните в соответствии с ранее подготовленной схемой. В этом моменте ориентируйтесь на свои предпочтения. Делайте все так, чтобы в дальнейшем вам удобно было пользоваться подключенным водопроводом.

Монтаж внутреннего водопровода на даче

В завершение вам останется обустроить точки забора воды, подключив смесители, технику и пр.

Выбор труб для водопровода

В наше время есть практичная альтернатива стальным трубам — пластиковые. Для дачного водопровода наиболее оптимальный вариант: не подвержены коррозии, а некоторые еще и морозостойки. Но пластик пластику рознь, как и сами изделия из него.

Наиболее часто для водопровода используют трубы ПНД «полиэтилена низкого давления».

Собираются без дополнительных устройств. Фитинги имеют резьбу и закручиваются руками, что очень удобно при выполнении водопровода своими силами. Отлично подойдут в случае, если хозяин решил выполнить водопровод на даче своими руками из колодца.

Давайте подробнее разберемся, чем так хороши трубы ПНД. Помимо легкости при монтаже, имеют еще несколько положительных сторон:

  • Довольно солидный срок службы — 50 лет, при соблюдении правил эксплуатации.
  • Неподвержены коррозии, химическому влиянию среды.
  • Хорошая эластичность, не лопнут при замерзании воды. Эксплуатация возможна при температуре до -60°C.
  • Имеют гладкую внутреннюю поверхность, а это очень важно для водопровода: уменьшена потеря давления, стенки не накапливают отложения.
  • Летний водопровод на даче из ПНД труб своими руками сделать очень просто, как и вносить изменения при необходимости.
  • Удобный способ сборки, не требующий особых навыков.

Недостатки, впрочем, тоже есть, но и сравнительно мало:

  • противопоказаны высокие температуры, поэтому в основном используются для холодного водоснабжения.
  • сравнительно с металлическими, имеют более низкую прочность.

Трубы соединяются при помощи сварки, либо с помощью компрессионных фитингов. В случае дачного водопровода можно обойтись и резьбовыми соединениями. На первый взгляд может показаться что это ненадёжно, но выдержать такое соединение может гораздо больше чем 2-4 Атм., что для дачного участка является максимальным. Для водопровода используют трубы ПНД с голубой маркировочной линией, это для холодной воды. В случае нанесения желтых линий — использовать для водопровода их нельзя, они предназначены под газ. По показателю допустимого давления используется следующие маркировки:

  • Л — эксплуатация до 2,5 Атм;
  • СЛ — выдержат до 4 Атм;
  • С — средний показатель — до 8 Атм;
  • Т — тяжелые, используются при давлении как в 10 Атм, так и выше;
  • Трубы диаметром 32 мм, 40 мм и 50 мм, а также маркировкой С и СЛ используются для монтажа наружного водопровода. Необходимо обратить внимание и на плотность.

Существуют такие виды полиэтилена: ПЭ 63, 80, 100. Соответственно чем плотнее материал, тем выше прочность изделия из него, но и цена, соответственно тоже выше.

Водопровод из труб ПВХ

При монтаже водопроводной системы на дачном участке также используются трубы из ПВХ «поливинилхлорида». В сравнении с ПНД, стоимость их ниже, а соединяются методом холодной сварки при помощи клея. Соединение надежно — выдерживает 12-16 атм. Срок эксплуатации составляет 50 лет.

По характеристикам трубы ПВХ хуже, чем ПНД:

  • Допускается эксплуатация при показателях температур от -15°C до +45°C.
  • Не так эластичны — при замерзании становятся хрупкими.
  • Чувствительны к ультрафиолетовому воздействию.

Плюсы труб из ПВХ можно выделить следующие:

  • Не подвержены коррозии.
  • Внутренняя поверхность гладкая, что препятствует образованию засора.
  • Монтаж не составит трудности.

Из недостатков при использовании труб ПНХ для дачного водоснабжения можно отметить следующие:

  • Использование для открытой прокладки не рекомендуется ввиду снижения прочности при появлении царапин на поверхности.
  • При укладке под землей нуждаются в защитной оболочке.
  • Максимальная температура +45°C.
  • Проблемы с утилизацией по причине выделения вредных веществ при разложении.

Исходя из того, что царапины представляют опасность, соединение при помощи резьбы невозможны. Огромной проблемой является стыковка с металлической трубой при необходимости. В основном трубы ПВХ применяют для внутренней системы, где риск повреждения минимален.

Водопровод из ППР труб «полипропилен»

Это тоже, относящийся к пластиковым вид труб. Важным моментом является маркировка.

Красные полосы означают предназначение труб для отопления, синие, в свою очередь, для монтажа холодного и горячего водопровода. Монтаж осуществляется с помощью муфт и пайки.

Для пайки применяется специальный паяльник, при помощи которого пластик разогревается, а после соединяется становясь монолитным. Один недостаток у таких труб все же есть — достаточно дорогие фитинги. С помощью труб ППР выполнить водопровод на даче своими руками из колодца не составит особого труда.

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.

Самовсасывающий насос с выносным эжектором
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

Схема водоснабжения с «повышающей» насосной станцией после накопительного бака

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

Погружной насос для колодца

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Установка оборудования

Установленный гидроаккумулятор с системой фильтров

И зимний, и летний вариант устройства подразумевает использование гидроаккумулятора. Это ёмкость, частично заполненная водой. Когда воды становится меньше, давление воздуха в баке падает и это приводит к включению насоса. При повышении давления воздуха из-за заполнения бака водой насос отключается.

Обычно гидробак бывает объёмом от 50 до 200 л. Небольшой ёмкости будет достаточно для дачи, а загородный дом потребует более вместительный резервуар. При этом чем больше объём гидробака, тем реже будет включаться насос, а следовательно, тем меньше он износится и больше прослужит. Чтобы предотвратить замерзание воды зимой, бак лучше устанавливать в тёплом помещении. Идеально подходит чердак дачи или загородного дома.

Важно знать: вместительный бак позволит вам запастись водой, которой вам хватит на сутки, если вдруг прекратится подача электричества. Однако большая ёмкость с водой может весить около тонны

Поэтому при установке бака в доме позаботьтесь об усилении строительных конструкций сооружения.

Электромагнитное реле давления, устанавливающееся на баке, позволяет запускать и выключать насос при заполнении и опустошении бака. Оно крепится сверху в горизонтальном положении.

Выбираем материал для водопровода и инструменты

Ниже приведена возможная схема устройства водопровода для дачи из колодца:

Первым делом определяемся с типом насоса для нашего водопровода. Прислушавшись к рекомендациям продавца-консультанта, остановились на насосной станции в составе самовсасывающего центробежного насоса, гидроаккумулятора, блока управления, датчика холостого хода и устройства защиты от колебаний в сети. «Прыжки» в сети случаются постоянно. Нам достаточно способности поверхностного насоса поднимать воду с глубины до 10 м. Производительность насоса определили исходя из количества точек водозабора, включая полив участка, и потребления порядка 10 литров в минуту для каждой точки. В гидроаккумулятор закачивается вода, после чего насос выключается. Водозабор проводится из емкости гидроаккумулятора. Когда уровень воды в емкости упадет до определенной отметки, автоматически включается насос.

Для прокладки водопровода мы выбрали металлопластиковые трубы. В первую очередь, по причине простоты монтажа. Главное, их легко согнуть, а соединяются они специальными фитингами – очень удобно и быстро. Такие трубы устойчивы к механическим повреждениям и к коррозии. Трубы и всю запорно-регулирующую аппаратуры приобрели в специализированном магазине. Нам для работы по прокладке водопровода из колодца потребовались:

Источник: http://www.tproekt.com/vodosnabzenie-daci-svoimi-rukami/

Водоснабжение на даче своими руками — как его правильно сделать и все что нужно знать для правильного водоснаснабжения (фото и видео)

К вопросу водоснабжения нужно подходить очень ответственно, особенно на дачных участках, на которых не обустроен центральный водопровод. В этом случае можно обустроить колодец или скважину. Но создается такой водопровод не просто из наноса и отрезка резинового шланга, потому что этого недостаточно для организации бесперебойного источника воды.

Сейчас мы вам в деталях расскажем как можно сделать водоснабжение загородного дома самостоятельно. Сразу вас предупреждаем, что дело это не простое, поэтому нужно запастись силами и терпением.

  • О преимуществах колодезного водоснабжения
  • Коротко о технологии
  • Как грамотно подобрать место для установки колодца
  • Система с накопительным резервуаром или без него?
  • Фото водоснабжения на даче своими руками

О преимуществах колодезного водоснабжения

Конечно, можно обустроить глубоководную скважину в качестве постоянного источника чистой воды, но в нашей случае более выгодна колодезная система водоснабжения.

Предпочесть колодец мы рекомендуем как минимум по следующим причинам:

  • Качественный колодец на долгий срок можно вырыть без больших финансовых вложений.
  • Все работы можно провести без посторонней помощи. Но это вовсе не означает что вырывать колодец необходимо в одиночку, если вы позовете знакомых на помощь, то сделать это можно быстрее.
  • Если вы обустроили свое водоснабжение, то вам не придется платить за него и зависеть от центрального водопровода.

Коротко о технологии

Вся работа делится на несколько основных этапов, если вы будете выполнять работу поэтапно, то в таком случае вы придете к желаемому результату.

На первом этапе следует разработать план работы и создать схему расположения водопровода. Обязательно нужно разметить участок под колодец.

Источник: http://landshaftdesign.info/vodosnabzhenie-na-dache-svoimi-rukami/

Смотрите также:
02.05.2020

Поделки из шин — интересные и креативные идеи украшения сада и участка (65 фото) Каждый из нас стремится создать уютную обстановку на своем дачном участке. Иногда подручные материалы позволяют сделать настоящий шедевр, который никого не оставит равнодушным. Старые...

02.05.2020

Декор цветочных горшков своими руками — 8 идей Любая хозяйка заинтересована в том, чтоб сделать свой дом уютным, красивым, оживить его. Живые цветы являются шикарным украшением каждого дома. Не малую роль играет то, в каком горшке посажен цветок. Зачастую приходиться...

02.05.2020

Декоративная ветряная и водяная мельница для украшения сада. Как сделать своими руками Сделать сад более привлекательным поможет декоративная ветряная или водяная мельница. Чтобы создать ее своими силами, нужны чертеж и простые инструменты. Мастер-класс по изготовлению...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
