Картофелесажалка для мотоблока своими руками

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

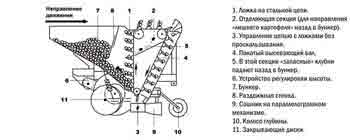

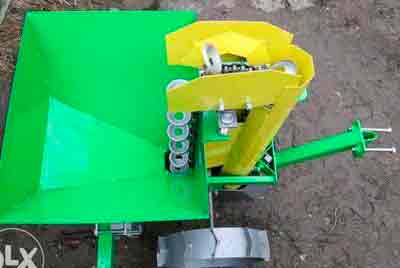

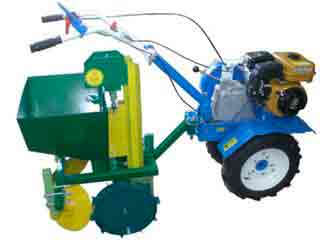

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

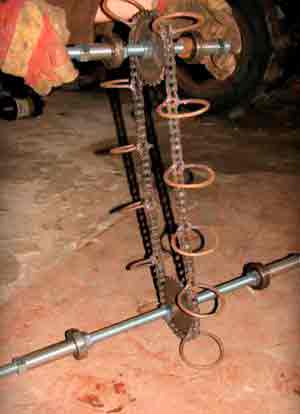

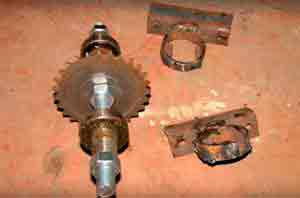

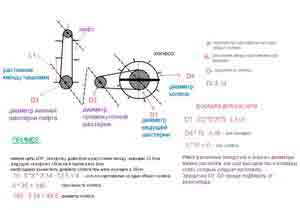

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

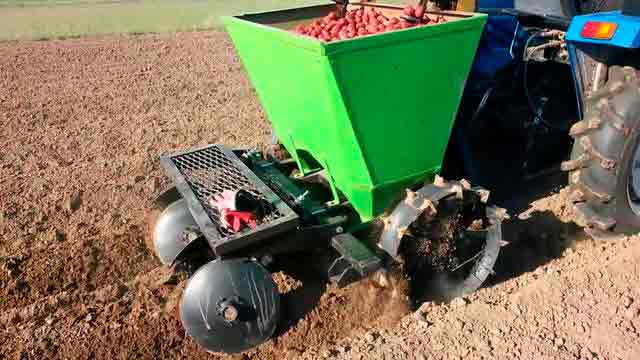

Картофелесажалка под мотоблок и мини-трактор

Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Оно может быть однорядным, двухрядным или многорядным , в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

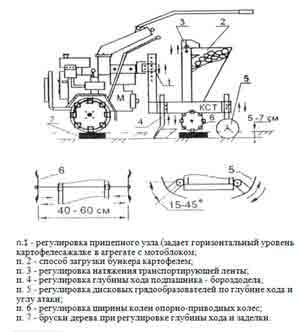

При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

Глубина посадки также регулируется автоматически.

Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

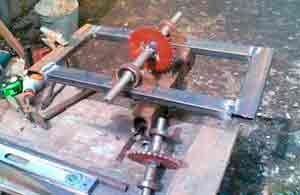

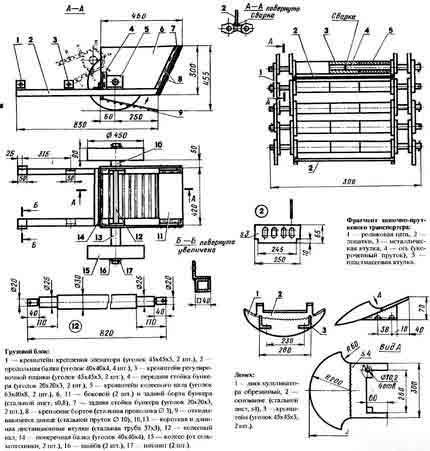

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

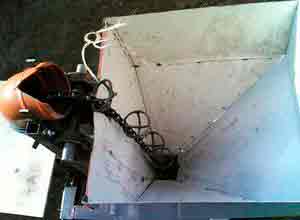

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

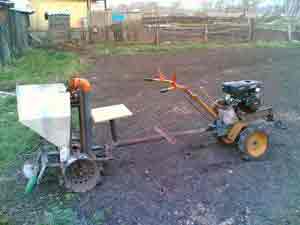

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

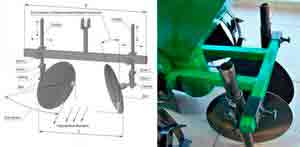

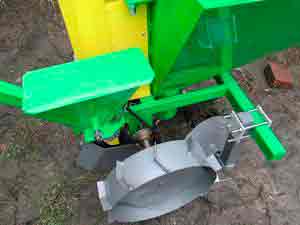

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

Картофельной сажалки для мотоблока?

Можно узнать все о самых больших карьерных самосвалах.

По следующему адресу для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Источник: http://stroyew.ru/manual-potato-planer-with-his-own-hands-from-a-bicycle-frame-the-process-of-manufacturing-potato-planter-for-the-motor-block-with-their-own-hands.html

Сборка самодельной картофелесажалки для мотоблока — пошаговая инструкция, видео и фото

Высаживание картофеля всегда было трудоемким и тяжелым процессом. Однако сегодня благодаря развитию техники значительно облегчены сельскохозяйственные работы. Теперь благодаря мотоблокам, мини-тракторам и всевозможному навесному оборудованию появилась возможность улучшить обработку почвы, получать более высокий урожай и снизить себестоимость продукта, при меньших затратах чем ранее. Среди фермеров и владельцев небольших земельных участков большой популярностью пользуются мотоблоки, на которые можно устанавливать различное навесное оборудование, в том числе и картофелесажалку.

Элементы устройства

Конструкция картофелесажалки для мотоблока

Мотоблочную картофелесажалку можно изготовить самостоятельно, тем более, что для этого не нужен какой-либо особый инструмент, а чертежей приспособления, фото и видео по этой теме в интернете предостаточно. Для изготовления этого вида навесного оборудования понадобятся следующие детали:

• рама для крепления всех элементов картофелесажалки;
• бункер для посадочного материала;
• система шестерней, приводящих в действие механизм посадки клубней;
• механизм взрыхления, подготавливающий лунки и закапывающий их после посадки;
• механизм настройки;
• колеса.

Это необходимый минимум деталей для того, чтобы изготовить самодельный агрегат для посадки картофеля. Многие умельцы постоянно модернизируют это вид навесного оборудования, добавляя емкость для удобрений или пытаясь повысить производительность, устанавливают два посадочных модуля. Однако все это иногда приводит увеличению массы мотоблока, а соответственно росту нагрузки на него и снижению его производительности. По этой причине необходимо выбирать тип конструкции и материалы в полном соответствии с мощностью агрегата.

Устройство и изготовление картофелесажалки

Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку. Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.

Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.

Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.

Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.

Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.

В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.

Сиденье оператора и ось

К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.

Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.

Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.

Колеса

Специальные колеса для картофелесажалки

Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.

Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.

Рыхлители

Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап. Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.

Высеватель

Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.

Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.

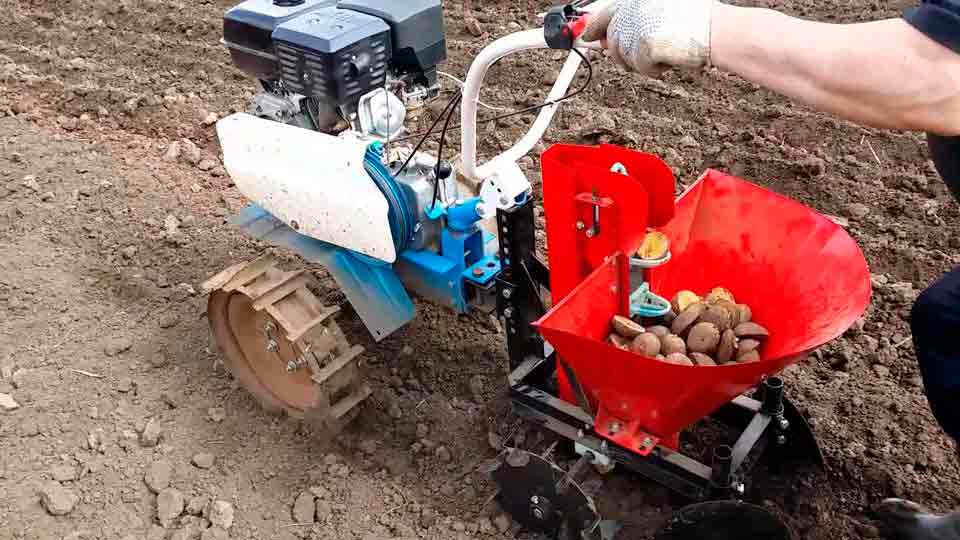

На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.

Особенности

На картофелесажалке обязательно необходимо установить операторское кресло и подставки под ноги.

Картофелесажалка работает следующим образом:

• в бункер закладывается семенной материал, а сверху ложатся дополнительные мешки, чтобы постоянно не прерываться на дозаправку;
• оператор садится на свое место и начинает посадку картофеля, передвигаясь со скоростью не более 1 км/ч.

После попадания посадочного материала в почву его необходимо засыпать землей. Именно для этих целей и были придуманы заделочные диски, которые вращаясь, сдвигают верхний слой почвы и засыпают корнеплоды.

Собранный своими руками агрегат для посадки картофеля – это не только существенная экономия средств, но и агрегат, сделанный именно под Вас, а также более надежный чем покупной, поскольку кто будет делать для себя плохо. К тому же это хорошая возможность почувствовать себя настоящим Кулибиным, внося в уже готовые проекты свои собственные изменения.

Источник: http://oselhoztehnike.ru/mini/kartofelesazhalka-dlya-motobloka-svoimi-rukami.html

Картофелесажалка для мотоблока

Многие огородники перешли на максимально механизированный процесс посадки. Картофелесажалка к мотоблоку особенно актуальна, если земельный участок большого размера. Процесс посадки значительно ускоряется – картофель одновременно сажается и окучивается.

Специфика использования катрофелесажалки

Сажалка – отличное решение для тех, кто желает сэкономить время на огородных работах. Она пользуется особым спросом у почитателей выращивания картофеля по принципу Миттлайдера: аккуратные лунки прорезаются на равной дистанции, узкие грядки не нарушаются, грабли сразу заравнивают землёй клубни.

Есть свои нюансы в использовании такого метода:

• посевной материал придётся отбирать: клубни должны быть максимально одинакового размера, молодые побеги – не очень длинными. Если не выполнить это условие, овощ будет травмироваться;
• рекомендовано пользоваться специальным приспособлением, способным одновременно вносить в лунку картофель и удобрение.

Сторонники механического метода посадки картошки утверждают, что использование данной техники положительно сказывается на урожае, поскольку при её применении намного лучше разрыхляется грунт.

Посадка картофеля мотоблоком с картофелесажалкой

Простые рекомендации помогут справиться с высадкой овоща с минимальными затратами сил и времени.

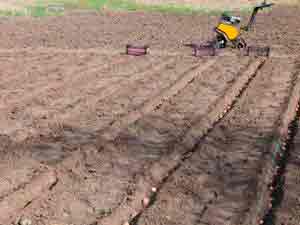

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

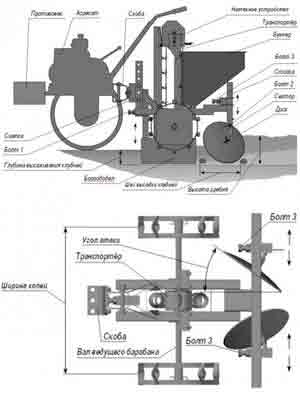

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

• глубину борозды, которая формируется;
• ширину между картофельными рядами;
• задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

• нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;

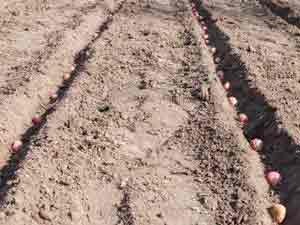

• пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
• борозды закрыть вручную граблями или с помощью мотокультиватора.

Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Настройка агрегата: какая колея должна быть у мотоблока при посадке картофеля?

Вне зависимости от специфики проведения посадки есть правила по поводу настройки мотоблока перед работой.

В сажалке для картофеля нужно проверить следующие настройки:

• глубина посадки от 10-15 см;
• ширина колеи мотоблока в пределах 55-65 см;
• расстояние между клубнями около 20-30 сантиметров;
• ботву нужно высаживать на одинаковом расстоянии.

Чтобы ориентироваться было проще, можно использовать верёвку. Её натягивают по всему периметру участка.

После засева металлические колеса заменяют резиновыми. При этом важно оставить прежнюю ширину. Крылья устанавливаются на максимальном расстоянии. После таких несложных манипуляций можно приступать к засыпанию урожая землёй.

Устройство самодельной картофелесажалки

В фермерском хозяйстве картофельная сажалка просто незаменима. С её помощью можно не только сажать картофель, но и удобрять почву. Посадочный материал распределяется равномерно, чем значительно облегчаются сельскохозяйственные работы.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:

• Рамы, к которой крепятся основные детали агрегата.
• Контейнера под посадочный материал.
• Механизма, который отвечает за перемещение клубней в лунки.
• Рыхлителей для выкапывания лунок.
• Колёсной базы.
• Деталей, закапывающих лунки, после высадки в них картофеля.

Этого минимума достаточно, чтобы изготовить простенькое по своей комплектации приспособление. Если использовать дополнительные элементы, они сделают конструкцию медленнее и снизят её работоспособность.

Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Как сделать картофелесажалку для мотоблока своими руками?

Сажалка для мотоблоков в принципе напоминает обычную тележку на колёсах. Она имеет свои нюансы изготовления:

• сбор рамы. Это соединённые швеллеры, а также продольно расположенные лонжероны, закреплённые тремя поперечными элементами. Впереди устанавливаются арка и вилки, по бокам – стойки деталей, отвечающих за высадку и закапывание лунок. Рама сбоку закрепляется пластинчатыми опорами, служащими семявыводящим механизмом. Колеса оборудуются грунтозацепамы, между ними деревянный диск в шесть сантиметров для захватывания клубней картофеля и их перемещения в лунки;
• изготовление бункера. Он может быть фанерным, но металлическая конструкция намного прочнее и надёжнее. Отмеренные четыре стороны бункера вырезаются и соединяются сваркой. Дно застилается резиной для предотвращения повреждения клубней. Укрепляется рама стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепится опора и подножка, которая состоит из металлического листа толщиной 5 мм;
• монтирование бункера. Устанавливается вертикальный лифт с чашами диаметром около 8 сантиметров. Для работы механизма его присоединяют к колесу, где работает цепная передача. Труба для вывода продукта закрепляется под лифтом и прижимается загребающей деталью. Звёздочка диаметром восемь сантиметров связывается со звёздочкой мотоблока для сцепления. Цепь, которой будет осуществляться передача, можно снять с велосипеда. Таким образом возможно добиться расстояния между лунками в 35 сантиметров;
• изготовление сиденья. Понадобится металлический уголок. Опора соединяется с досками, обтянутыми поролоном для большего удобства. Стальная труба может быть использована в качестве колёсной оси, которая подходит по размеру к раме.
• бороздорез внизу конструкции. В роли закапывающих элементов могут выступать диски от сеялки с двумя подшипниками;
• можно использовать практически любые колёса со старой техники.

Готовые чертежи значительно упростят процесс сборки, при этом комплект для посадки картофеля может иметь самые различные габариты.

Самодельная конструкция весит достаточно много, потому на мотоблок стоит установить дополнительные утяжелители, предотвращающие запрокидывание.

Процесс высаживания картофеля трудоёмкий, требующий много сил и свободного времени. Автоматизация сельхозтехники позволила значительно облегчить работу. При этом необязательно приобретать дорогостоящую картофелесажалку на мотоблоки МТЗ и Нева, можно изготовить её самостоятельно.

Источник: http://o-motoblokah.ru/navesnoe-oborudovanie/kartofelesazhalka

Изготовление картофелесажалки для мотоблока своими руками

Посадка картофеля — трудная работа, особенно если для этого используется обычная лопата. Процесс может занять несколько суток, но его можно упростить и ускорить, если применяется картофелесажалка для мотоблока. Устройство можно купить или изготовить самостоятельно. Аппарат работает при участии человека: он равномерно распределяет корнеплоды по лункам в земле и поможет увеличить урожай.

• Достоинства устройства
• Что потребуется для производства
• Сборка своими руками

Достоинства устройства

Посадка овоща посредством картофелесажалки своими руками отличается от обычного способа с применением вил или лопаты.

Это устройство обладает множеством преимуществ:

1. При его использовании потребуется гораздо меньше физических усилий.
2. Значительно уменьшится время, необходимое для посадки.
3. Клубни в лунках будут распределяться равномерно.
4. Одинаковой будет глубина посадки.
5. Благодаря двум предыдущим преимуществам значительно возрастает производительность.

Впервые увидев перед собой аппарат для посадки картофеля, владелец участка может подумать, что такое устройство дорого стоит и что работать на нем будет очень трудно. Однако на самом деле цена даже готового приспособления не слишком велика, а если его изготовить самостоятельно из подручных материалов, получится, что оно и вовсе обошлось бесплатно.

В управлении картофелесажалкой также нет ничего сложного: аппарат очень прост в эксплуатации.

Что потребуется для производства

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

• колес;
• механизма настройки;
• механизма взрыхления;
• системы шестерней;
• бункера для корнеплодов;
• рамы.

Аппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

• молоток;
• дрель;
• гаечные ключи;
• сварочный аппарат;
• отвертка;
• кусачки;
• болгарка.

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Независимо от того, из чего был выполнен бункер, его внутренние поверхности рекомендуется покрывать слоем резины. Это поможет избежать повреждений клубней.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Источник: http://sotka.guru/dachnye-prisposobleniya/motobloki/izgotovlenie-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html

Самодельная картофелесажалка для мотоблока своими руками – размеры и чертеж

Процесс посадки картофеля представляется довольно трудоемкой работой, особенно, если площадь огорода довольно большая. Здесь уже не обойтись без посторонней помощи, ведь в одиночку этим заниматься не только тяжело, но еще и долго.

А что делать тем, кто не имеет возможности привлечь к посадке свих друзей или родственников? Ответ прост – нужно воспользоваться теми автоматизированными агрегатами, которые специализируются на подобных целях.

В последнее время, большое распространение получили мотоблоки, являющиеся настоящими «помощниками» фермеров в ведении их хозяйств. С помощью данного агрегата можно не только вспахать земельные угодья, но и высадить клубни картофеля.

Однако, без дополнительного оборудования, в данном случае, не обойтись. Специализированные магазины предлагают для этого довольно широкий модельный ряд картофелесажалок, предназначенных для агрегации с мотоблоком (таких как например картофелесажалка ксм 4).

Но не у всех есть лишние средства на покупку подобного оборудования, поэтому возникает резонный вопрос – как сделать картофелесажалку для мотоблока своими руками? Попробуем ответить на этот вопрос в данной статье.

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

• рамная конструкция, на которой будут располагаться остальные элементы агрегата;
• контейнер, в котором будет находиться посадочная картошка;
• механизм, который будет приводить в действие систему высадки клубней в лунки;
• рыхлители, которые выкапывают лунки;
• колесная база;
• элементы, которые закапывают лунки, после высадки в них клубней картофеля.

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Сам процесс сборки такого устройства предполагает довольно большой простор для действий, ведь в конструкцию можно добавить дополнительный резервуар, в котором будет находиться удобрение, а также сделать не один, а два элемента высадки клубней.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

Подробнее о самодельной картофелесажалке для мотоблока смотрите на видео:

Необходимые материалы

В принципе, для изготовления самодельной картофелесажалки достаточно тех материалов, которые есть в хозяйстве у многих дачников. На худой конец, можно отправиться на ближайшую свалку, где можно найти очень много деталей и сопутствующих материалов, которые могут пригодиться нам при сборке.

Вот примерный список того, что может нам понадобится:

• листовой металл различной ширины;
• болты и гайки;
• сварочный аппарат;
• болгарка;
• колеса;
• швеллеры и т.д.

Как мы видим, нам понадобится достаточно много металла, что само по себе подразумевает использование сварочного аппарата. Поэтому, если у вас нет навыка работы с ним, то и сборка самодельной картофелесажалки будет для вас недоступна.

В перечень необходимых материалов не включены различные составляющие, которые будут подробно рассмотрены в процессе описания технологии конструирования данного устройства.

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку. Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание.

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Дополнительные советы и предупреждения

Вследствие того, что вес самодельной картофелесажалки получается довольно внушительный, необходимо установить на мотоблок дополнительное утяжеление, которое не позволит ему запрокидываться. Кроме того, есть определенные рекомендации, помогающие сделать процесс высадки картофеля более упрощенным.

На контейнер, в котором будет располагаться клубни на посадку, можно дополнительно положить пару мешков картофеля, чтобы не терять времени на засыпку новой. Осуществлять движение рекомендуется на невысокой скорости, примерно один километр в час.

Заделывающие диски можно регулировать, для чего их нужно прокрутить по оси вращения. Кроме того, можно отрегулировать межрядное расстояние и расположение клубней картофеля друг от друга.

Для этого нужно:

• Ослабить стремянки, с помощью которых стойки прижаты к опорам.
• Немного отрегулировать угол вхождения высадных элементов в почву.

Сборка самодельной картофелесажалки целесообразно в тех случаях, когда не хватает денежных средств на приобретение готового устройства в специализированных магазинах.

Если учесть, что средняя стоимость на картофелесажалку составляет порядка 13 тысяч рублей, то изготовление её в домашних условиях становится все более оправданным.

Заключение

Процесс посадки картофеля является довольно трудоемким процессом, требующим достаточной физической силы и наличия свободного времени. С приходом частичной автоматизации в сельское хозяйство, данную работу теперь можно выполнять при помощи специального устройства – картофелесажалки.

При этом, совсем необязательным будет её приобретение – достаточно лишь приложить определенные усилия, необходимые для её изготовления своими руками.

Учитывая, что большинство необходимых расходных материалов есть в хозяйстве практически у каждого дачника, конструирование самодельной картофелесажалки представляется не таким уж сложным делом.

Возможно вас также заинтересует, как сделать картофелесажалку своими руками: чертежи и размеры представлены в статье.

Также Вас может заинтересовать сеялка для чеснока.

Источник: http://machinspec.com/selskoxozyajstvennaya/kartofelesazhalka/samodelnaya-dlya-motobloka.html

Изготовление картофелесажалки для мотоблока и мини-трактора

Наступила весна, а это значит, что впереди многих ждут огородные работы. Рачительные хозяева заранее готовят пропашную и посевную технику. Производят в гаражах ремонт мини-тракторов и мотоблоков, мастерят плуги, окучники и другие устройства, заменяющие ручной труд в сельском хозяйстве.

Здесь особое внимание уделяют изготовлению картофелесажалки, которую затем цепляют к мини-технике для высадки картошки.

Назначение и разновидности картофелесажалок

Само название агрегата говорит о том, что он предназначен для посадки картофеля. При работе совместно с мотоблоком это происходит автоматически. Необходимо только загружать в бункер клубни.

Все картофелесажалки подразделяются по количеству посадочных рядов. Это:

1. Однорядные агрегаты. Они могут быть навесными и прицепными. Их чаще всего устанавливают на мотоблок и обрабатывают 20—30 соток пашни. Они имеют один транспортёр для подачи клубней и бункер, вмещающий 100—120 кг картошки.
2. Двухрядные. Такие агрегаты уже можно прицепить к мини-трактору, который обладает массой больше, чем мотоблок, и способен тянуть более габаритную картофелесажалку. Такое приспособление имеет два транспортёра подачи, а бункер вмещает до 250 кг клубней.
3. Четырехрядные картофелесажалки. Эти устройства промышленного изготовления и самодельщики их не делают. Агрегаты имеют две большие ёмкости и в каждой из них по паре транспортёров. Таким оборудованием высаживают картошку на 2—3 га в течение часа. Бункера вмещают до 250—300 кг картофеля. Эти картофелесажалки, как правило, оснащены дозаторами для протравливания клубней и одновременного внесения удобрений.

Первые два типа устройств — это очень часто самодельные картофелесажалки, своими руками изготовленные и не раз опробованные на огороде. Обычно их весной ремонтируют, совершенствуют и готовят для полевых работ.

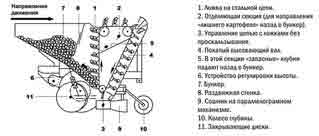

Устройство и принцип работы

Все такие агрегаты имеют практически одинаковую конструкцию. Это обязательно прочная рама, на которую крепятся остальные узлы, состоящие из оси с грунтозацепами, двух шестерён, транспортёра с ячейками для корнеплодов и трубы подачи. К раме ещё крепится небольшой плуг для создания борозды, в которую укладываются клубни на одинаковом расстоянии. А позади рамы устанавливают дисковый окучник для засыпки картофелин землёй. Весь процесс посадки происходит в автоматическом режиме.

Принцип работы прост и заключается в следующем. При движении мотоблока начинают вращаться грунтозацепы сажалки, на оси которых расположена звёздочка. Она соединена с верхней шестерней посредством цепи. Она как раз и является транспортёром для подачи клубней в борозду. Ячейки, приваренные к цепи, захватывают картошку и подают её в направляющую трубу. В самом низу расположен небольшой плуг. Он делает борозду, в которую ложатся картофелины. Позади рамы установлен окучник, который производит засыпку корнеплодов.

Расстояние между клубнями в рядке от 35 до 40 см. Все регулировки делают во время изготовления агрегата. Затем проводят испытания и устраняют недостатки.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены. Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

Испытание сажалки на огороде

После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:

• глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
• расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
• расстояние между картофельными рядами 60—70 см.

Кроме этого, необходимо тщательно отбирать посевной материал. Клубни должны быть одинакового размера, свободно помещаться в ячейку сажалки и не иметь длинных отростков.

Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Originally posted 2018-03-28 15:01:11.

Источник: http://pochini.guru/tehnika/izgotovlenie-kartofelesazhalki

Картофелесажалка и картофелекопалка для мотоблока своими руками

Если вы занимаете большие площади на своем участке под картофель, то помощь различных приспособлений наверняка не будет лишней. Изготовить картофелесажалку и картофелекопалку вы можете своими руками, а мы подготовили для вас чертежи и рекомендации по их сборке.

• Самостоятельное изготовление картофелесажалок
  • Чертежи картофелесажалки для самостоятельного изготовления
  • Как сделать картофелесажалку своими руками по заводским чертежам
• Самостоятельное изготовление картофелекопалок
  • Картофелекопалка вибрационно-грохотного типа
  • Картофелекопалка транспортерного типа
  • Стрельчатая картофелекопалка

Посадка и уборка картофеля — тяжелый труд, особенно если приходится обрабатывать большую площадь. Если же у вас уже имеется мотоблок, то можно купить или сделать своими силами приспособления, механизирующие эти операции, что значительно ускоряет процесс, повышает производительность и даже качество посадки клубней и сбора урожая.

Самостоятельное изготовление картофелесажалок

Комплексная картофелесажалка должна решать сразу несколько задач:

• образование ровной борозды необходимой глубины;
• равномерная подача клубней;
• заделка борозды почвой.

Поэтому агрегат состоит из нескольких узлов: бороздореза, клубнепровода, закапывающих дисков.

Чертежи картофелесажалки для самостоятельного изготовления

Клубнепровод — один из самых сложных узлов агрегата и повторить заводские механизмы самостоятельно удаётся далеко не всем домашним мастерам. Некоторые фермеры даже советуют вместо установки механизированного клубнепровода усаживать на раму рядом с ёмкостью с посадочным материалом помощника, который вручную будет забрасывать клубни в борозду, которую режет и закапывает механизм навесной упрощенной картофелесажалки.

И всё же есть конструкции, которые можно сделать самостоятельно. Ниже приведены чертежи, применив которые, можно собрать картофелесажалку самостоятельно.

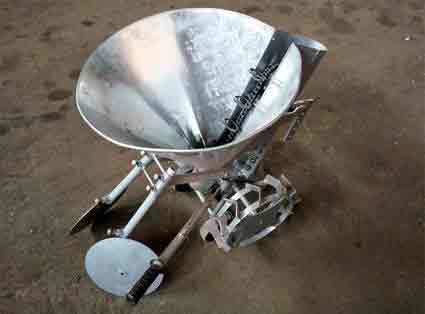

Однорядная картофелесажалка

Еще одна конструкция — автоматическая картофелесажалка. Представляет собой раму, собранную из швеллеров № 8 с фанерным или металлическим бункером ёмкостью на 2 ведра картофеля, который снабжен лифтом подачи. Лифт собирается из специальных чашечек, которые перемещаются вместе с цепью. Движение ей придаётся от ведущего колеса. Мастера рекомендуют для передачи брать велосипедную цепь, звездочку на сажалке Ø 80 мм, а на мотоблоке — Ø 160 мм. Под лифтом крепится труба-клубнепровод.

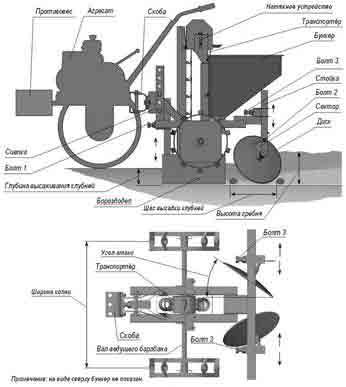

Заводская картофелесажалка (сборочный чертеж): 1 — противовес; 2 — агрегат; 3 — скоба; 4 — натяжное устройство; 5 — транспортер; 6 — бункер; 7, 9, 16, 23, 24 — болт; 8 — стойка; 10 — сектор; 11 — диск; 12 — высота гребня; 13 — шаг посадки; 14 — бороздодел; 15 — глубина посадки; 17 — сцепка; 18 — ширина колеи; 19 — скоба; 20 — вал ведущего барабана; 21 — транспортер; 22 — угол атаки

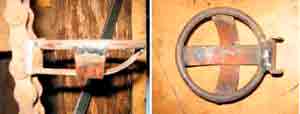

Закрепление чашечек на цепи

Конструкция заводская, но этот принцип часто повторяется домашними мастерами (см. видео).

Картофелесажалка ручная

Как сделать картофелесажалку своими руками по заводским чертежам

Чертежи заводской сажалки, рассчитанной на тяжелый мотоблок с балластом в передней части или минитрактор. Все элементы крепят на раму.

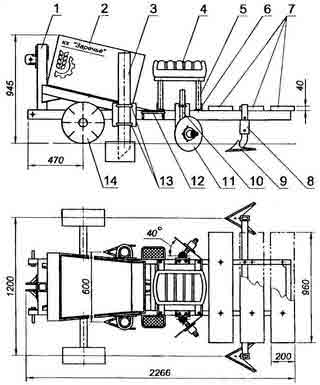

Двухрядная картофелесажалка: 1 — рама несущая; 2 — бункер для картофеля; 3 — высаживатель; 4 — сиденье; 5 — подседельник; 6 — опора; 7 — настил для багажника; 8 — держатель пары рыхлителей; 9 — рыхлитель; 10 и 11 — стойка с заделывающим диском; 12 — упор для ног; 13 — крепления высаживателя; 14 — опорное направляющее колесо

Здесь рыхлитель представляет собой культиваторную лапу, собранную со стойкой. Подседельник изготавливают из трубы 42×3 мм, опоры подседельника — из уголка 50x50x5 мм, упоры для ног — из листа 6 мм. Эти детали изготавливаются отдельно и привариваются на уровне, удобном для конкретного человека.

Рама картофелесажалки

Таблица 1. Расход материалов на раму

Бункер для картофеля — листовая сталь или фанера

Заделывающие диски крепятся на опору, при этом угол атаки и степень заглубления регулируются стремянками (см. чертеж) и втулками (по 4 шт. на одну ось).

Заделывающие диски: 1 — диск; 2 — заклепка (Ø 6 мм — 5 шт.); 3 — ступица; 4 — корпус подшипников; 5 и 6 — подшипники 180503

Высота заглубления бороздореза регулируется на раме и жёстко фиксируются стремянками. Подача клубней в высаживатель — по типу лифта (см. выше) или ручная.

Высаживатель с бороздорезом: 1 — клубнепровод (3 мм труба Ø 100 мм, можно более толстостенную); 2 — бороздорез (лист 6 мм)

Втулка, регулирующая положение заделывающего диска

Стойка заделывающего диска: 1 — основа стойки (труба Ø 42х3 мм); 2 и 4 — стремянки М12; 3 — опора стойки; 5 — косынка (лист 20х20 мм); 6 — консоль (пруток Ø 28 мм)

Для мульчирования посадки применяют рыхлители, представляющие собой культиваторные насадки, закрепленные на держателе — стойке, установленные снизу на раме. Глубину их воздействия на почву регулируют движением стоек по вертикали и фиксируют сквозными пальцами.

Держатель рыхлителей: 1 — обойма (лист 6 мм — 2 шт.); 2 — косынка (лист 6 мм — 4 шт.); 3 — штанга (уголок 50х50х5 мм — сварка в квадрат)

Также к раме болтами монтируется колесная ось. Это сборочная единица и сделать её достаточно сложно — тут и мехобработка и сварка, и нужна точность, поэтому лучше заказать изготовление детали по чертежу в мастерской или использовать при возможности колёса б/у из резины или другие, которые мало повреждают почву.

Колёсная ось

Таблица 2. Расход материалов на колёсную ось

Все элементы собираются на раму по сборочному чертежу.

Самостоятельное изготовление картофелекопалок

Различают три основные конструкции картофелекопалок:

1. Вибрационные или грохотного типа. Это высокопроизводительные приспособления, состоящие из вибрационного ствола, лемеха и привода для вибрации. Принцип действия: картофель вместе с почвой захватывается, перемещается на вибрационный стол, где земля просыпается вниз, а клубни ссыпаются вдоль рядка.
2. Транспортерного типа. Сложные в изготовлении агрегаты, состоящие из лопатоподобного лемеха, барабана очистителя и цепочно-пруткового транспортёра.
3. Стрельчатого типа. Наиболее простая конструкция, представляющая собой крепящийся одинарной сцепкой к мотоблоку «веер», через который просыпается земля, а картофель отбрасывается в стороны.

Для элементов картофелекопалки нужно брать достаточно толстый металл, учитывая сопротивление почвы. Чем «тяжелее» почва, тем толще должен быть металл, контактирующий с ней.

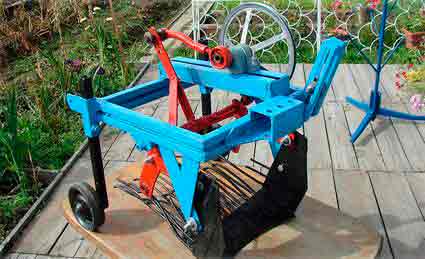

Картофелекопалка вибрационно-грохотного типа

Картофелекопалка вибрационно-грохотного типа

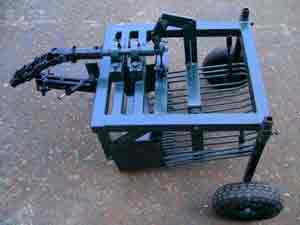

Картофелекопалка транспортерного типа

1 — карданный вал привода ПКМ; 2 — рама; 3 — редукционный блок; 4 — угловой редуктор; 5 — карданный вал привода барабана-очистителя; 6 — опорно-транспортный узел; 7 — барабан-очиститель; 8 — цепочно-прутковый транспортер с лемехом

1,2 — шарнир и тяги сцепа; 3 — рама моторно-редуктороного блока; 4 — бак для топлива; 5 — мотор; 6 — цепь привода транспортёра; 7 — бункер картофеля; 8 — колёсный лафет; 9 — регулирующие планки; 10 — узел крепления транспортёра; 11 — цепочно-прутковый транспортёр; 12 — бортики элеватора; 13 — лемех

Оригинальная конструкция навесного оборудования разработана мастером Соловьёвым. На рисунке — основание прицепа + поворотный узел.

Чертеж прицепа. Вид снизу

Таблица 3. Материалы на изготовление

Стрельчатая картофелекопалка

Это самая простая конструкция, и, тем не менее, достаточно продуктивная. В самостоятельном изготовлении приспособления окажут помощь чертеж изделия и полезное видео по теме, в котором мастер показывает все этапы сборки.

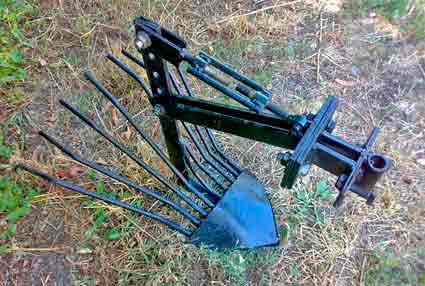

Стрельчатая копалка: 1 — сошка; 2 — полевая планка; 3 — лапа культиватора; 4 — зубья

Сошку можно взять от серийного культиватора, планку изготовить из стального уголка 50х50 мм. Наконечник — это обрезанная лапа культиватора, а зубья вытряхивателя можно изготовить из старых вил, обрезав под 45° и приварив их к наконечнику обрезанной частью.

Источник: http://www.rmnt.ru/story/garden/kartofelesazhalka-ikartofelekopalka-dlja-motobloka-svoimi-rukami.1120308/

Процесс изготовления картофелесажалки для мотоблока своими руками

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Картофелесажалка под мотоблок и мини-трактор

Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Оно может быть однорядным, двухрядным или многорядным, в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

Глубина посадки также регулируется автоматически.

Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/protsess-izgotovleniya-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html
