Громоотвод на даче своими руками

Как сделать громоотвод на даче своими руками

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

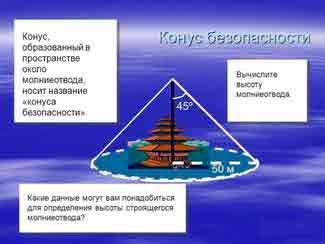

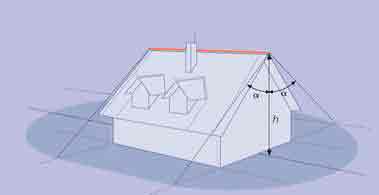

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

  • hy=0,92×hг;
  • Rс=1,5×hг;
  • Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

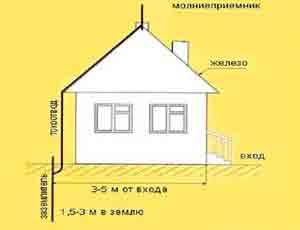

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

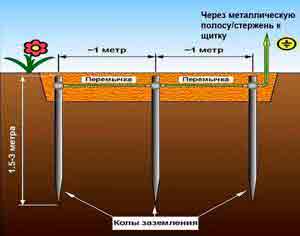

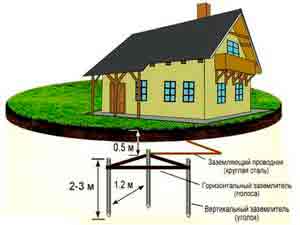

Контур

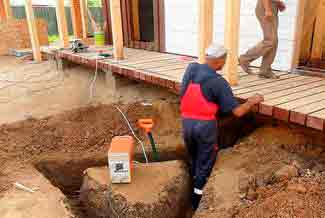

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм 2 .

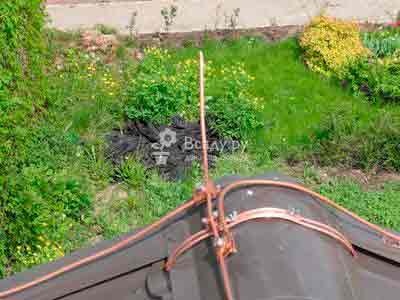

Молниеприемник

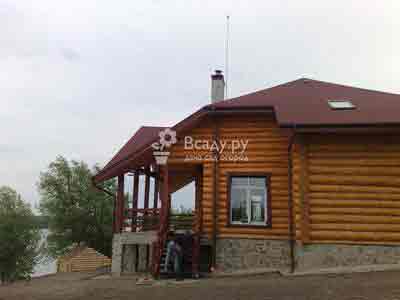

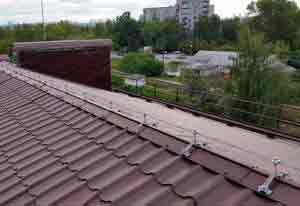

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм 2 . Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

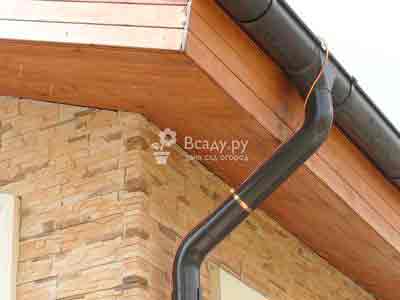

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

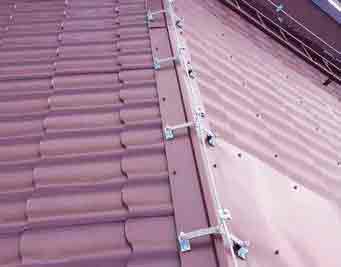

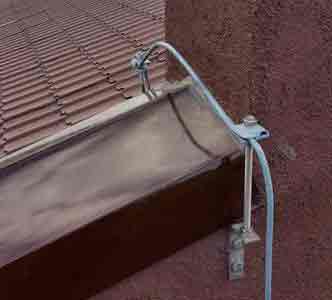

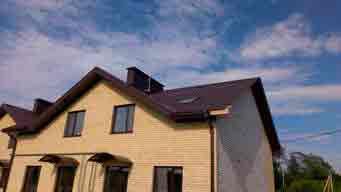

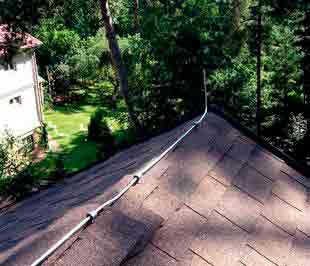

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

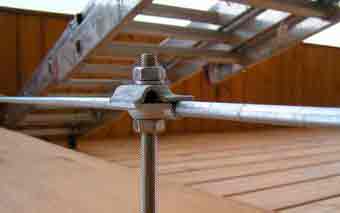

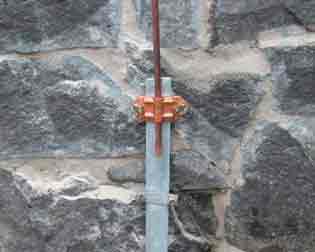

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

Источник: http://bouw.ru/article/kak-sdelaty-gromootvod-na-dache-svoimi-rukami

Громоотвод в частном доме своими руками

Содержание статьи

  1. Необходимые материалы
  2. Подготовительные работы
  3. Сборка и монтаж громоотвода
  4. Видео — инструкция

Привет всем! Разряды молний очень опасное природное явление, особенно когда дом или дача находятся на равнине, поэтому что – бы обеспечить безопасность своей семьи, не поленитесь и установите качественный громоотвод. Подобная работа не отнимет у вас много сил и времени, зато вы будете уверены, что надежно защищены от погодных «капризов». А вот, как правильно установить громоотвод в частном доме своими руками, мы и поговорим далее.

Инструменты и материалы

Чтобы произвести монтаж громоотвода нам потребуется:

  • металлический штырь молниеприемника, медная или алюминиевая проволока сечением 6 мм и защитный кожух (гофра) для токоотвода;
  • уголок и полоса из нержавейки для изготовления заземляющего контура;
  • сварочный аппарат, болгарка с кругом по металлу, электродрель, шуруповерт, мультиметр, кувалда, штыковая лопата, гаечные ключи для установки болтовых соединений;
  • болты М8 либо М10, дюбель-гвозди, крепежные хомуты, прочный деревянный шест и держатели.

Подготовительный этап

Выбираем высоту конструкции. Верхний конец стержня молниеприемника должен располагаться на высоте не более 12 метров над землей. Важно учесть и размеры защищенной зоны: ее радиус составляет 1,5 высоты мачты. То есть, десятиметровая мачта обезопасит территорию диаметром в 30 метров. Для большого участка с постройками может понадобиться монтаж двух или трех мачт, расположенных в разных точках. Минимальная высота громоотвода над крышей дома составляет 1.5 — 2 метра.

Выбираем место установки контура заземления. Этот важный элемент должен располагаться на расстоянии не более метра от фундаментного основания постройки, на которой вы планируете установить громоотвод и на удалении в несколько метров от крыльца и дорожек. В зоне расположения заземления опасно находиться во время грозы, поэтому лучше подыскать для нее место между стеной дома и забором. Рекомендуется поверх вкопанной в землю заземляющей конструкции установить садовую композицию с широким основанием, уложить валуны или поставить ограждение по периметру.

Выбираем материалы для монтажа системы:

  • Штырь молниеотвода. Лучше всего подходит стальной пруток с площадью сечения не менее 60 мм2, но можно использовать медный стержень с площадью сечения 70 мм или алюминиевый 35 мм2.
  • Токоотвод. Проволока из меди или оцинкованной стали диаметром 6 мм в защитной оболочке или гофрированном кожухе.

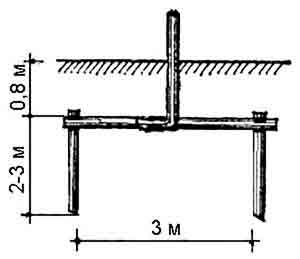

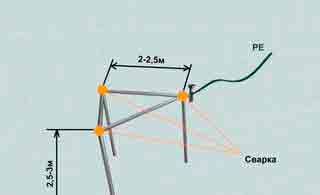

  • Заземлитель. Изготавливается из трех двухметровых отрезков уголка 50х50 мм из нержавеющей стали и трех пластин из того же металла длиной 1,2 метра, шириной 40 мм и толщиной от 4 мм.

На этапе проектирования конструкции необходимо определиться, в каком месте крыши будет установлен штырь громоотвода и куда будет выведен токоприемник для соединения с заземлителем.

Установка громоотвода

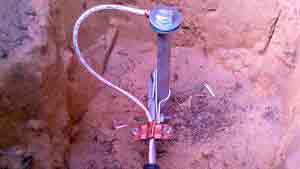

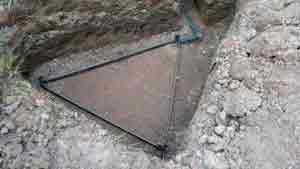

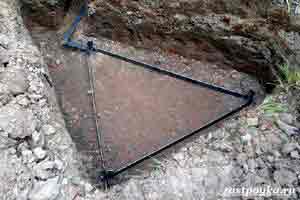

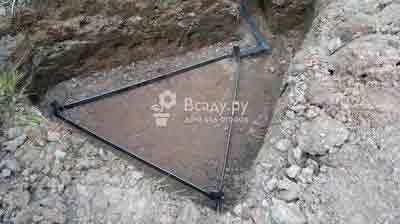

Установка заземлителя. В выбранном месте производится разметка и при помощи штыковой лопаты выкапывается траншея в форме равностороннего треугольника – длина стороны должна составлять 1,2 метра, глубина – 60 — 70 см. От одной из вершин треугольника такая же по глубине траншея должна пролегать по кратчайшему расстоянию (перпендикулярно) к стене дома. В эту точку согласно проекту, будет выведен конец токоотвода.

Нижние концы вертикальных элементов заземлителя необходимо заострить, срезав болгаркой уголки – в этом случае вам потребуется меньше усилий, чтобы вогнать электроды в грунт на глубину двух метров. Для забивания используется тяжелая металлическая кувалда. Постарайтесь наносить удары строго вертикально, чтобы не погнуть электроды.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Верхние концы электродов, утопленных по вершинам треугольника, должны немного выступать над дном траншей и располагаться в одной плоскости. При помощи сварочного аппарата к ним привариваются полосы из той же нержавейки, которые формируют металлический треугольник в подготовленных траншеях. Такая же пластина укладывается в траншею, ведущую к фундаменту дома, и приваривается в вершине треугольника.

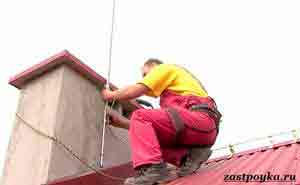

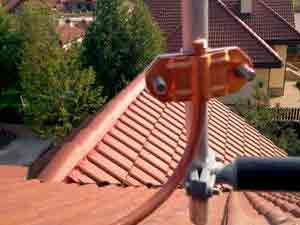

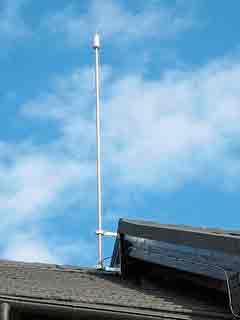

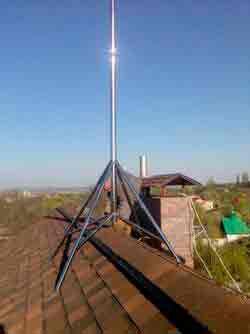

Установка молниеприемника. Чтобы укрепить шест на крыше удобнее всего использовать два горизонтальных держателя с хомутами на свободном конце, которые крепятся один над другим к кирпичному кожуху печной трубы при помощи дюбель-гвоздей. Либо можно прикрепить опору для шеста к стропилам, позаботившись о герметизации кровельного покрытия.

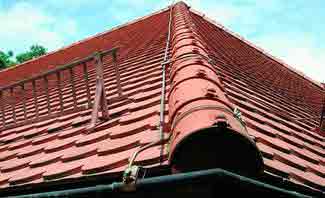

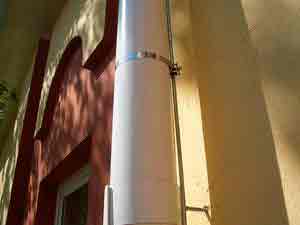

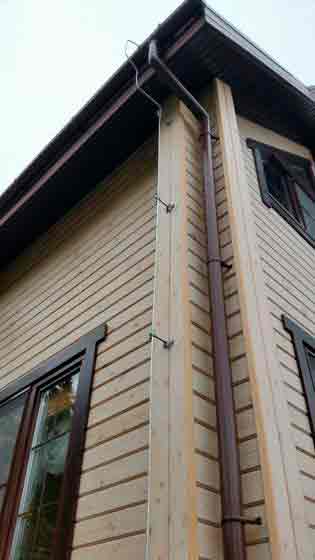

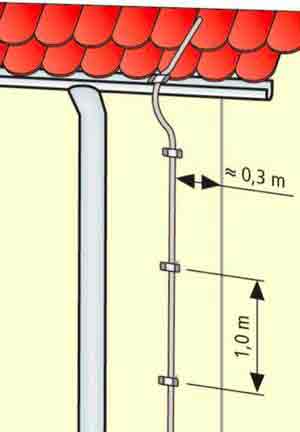

Токоотвод прокладывается по кровле, а затем по стене вертикально вниз и крепится к кровельному покрытию и строительным конструкциям при помощи полукруглых хомутов из пластика или металла. Нижний конец токоотвода требуется прикрепить к пластине заземлмтеля, выведенной к стене дома. Для этого в пластине сверлится отверстие, в которое устанавливается прочный нержавеющий болт с шайбой, гайкой и контргайкой. Между шайбой и гайкой плотно зажимается намотанный на несколько витков вокруг болта зачищенный конец токоотвода. Затем траншеи закапываются.

Проверка. Смонтированную систему требуется проверить при помощи мультиметра. Выполняется замер сопротивления – прибор должен показать значение, не превышающее 10 Ом. Если результат не соответствует требуемому, проверьте все стыки конструкции – везде должна быть обеспечена хорошая электропроводимость.

Заключение. Правильно смонтированный громоотвод на крыше способен обезопасить дом и рядом расположенные строения от попадания молнии.

Видео по теме «громоотвод в частном доме своими руками»:

Источник: http://postroju-dom.ru/postrojki-na-uchastke/276-gromootvod-v-chastnom-dome-svoimi-rukami

Громоотвод на доме. Для чего нужен и как сделать своими руками

Громоотвод или же – молниеотвод, это небольшая конструкция, необходимая для того, чтобы молния во время грозы, «столкнувшись» с домом, изменила свое направление и ударила не по зданию, а «ушла» рядом, в землю.

Что это такое

По сути, громоотвод для дома — это своего рода система безопасности, действие которой состоит из трех этапов:

  • «встреча»;
  • перенаправление;
  • заземление.

Соответственно и сам громоотвод конструктивно состоит из трех частей:

  • приемника;
  • токоотвода;
  • заземлителя.

То есть, при ударе молнии в крышу дома происходит следующее – приемник громоотвода принимает заряд электричества, токоотвод его перенаправляет в сторону, а заземлитель «успокаивает» в грунте участка рядом с домом.

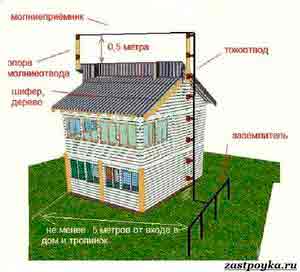

Громоотвод в частном доме

Конструкция довольно-таки проста, поэтому ее не так уж и сложно сделать самостоятельно, но есть один нюанс, который необходимо учитывать – вид кровельного материала, которым покрыта крыша.

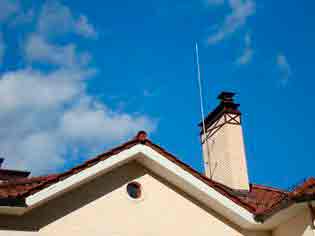

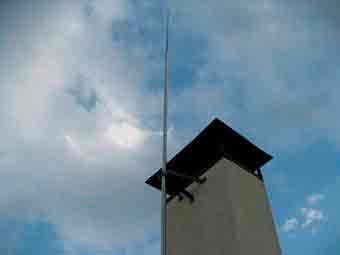

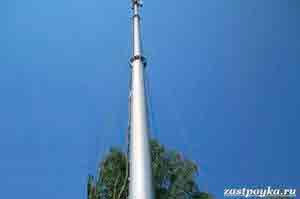

Самый простой тип громоотвода представляет из себя стальной стержень, установленный в самом высоком месте крыши дома. К стержню приварена металлическая проволока, которая спускается по стене вниз. Второй конец проволоки приварен к металлическому листу, вкопанному в землю.

Такой громоотвод для дачного дома сделать легко и весьма недорого, ведь можно использовать подручные материалы, к примеру остаток трубы или арматуры. Конечно, нужно учитывать тип крыши, а точнее, нюансы в устройстве системы безопасности от удара молнии, которые зависят от кровельного материала:

  • металлические – для таких крыш длина приемника громоотвода должна быть больше одного метра;
  • шифер и родственные ему материалы – более эффективен «лежачий» громоотвод – то есть вдоль «конька» нужно расположить толстый металлический трос, к которому припаивается отвод, так же, как к вертикальному столбику;
  • черепица – можно использовать и простой классический тип конструкции, а можно и разместить сетчатый громоотвод – это квадрат или прямоугольник из металла с такой же металлической сеткой, расположенный над кровлей на высоте около метра на деревянных столбиках, к нему припаивается отводка.

Какой бы не был предпочтен громоотвод, в частном доме нужно учесть и такой момент, как расположение заземлителя. Лист металла иди брусок должен быть как можно дальше от входа и других частей участка.

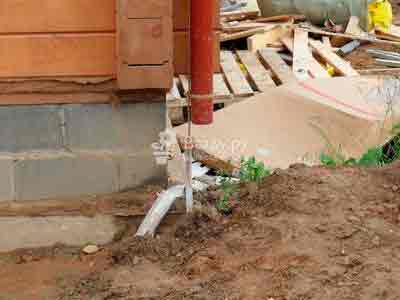

Заземление приемника молнии

По которым часто ходят. Так же он не должен располагаться близко к фундаменту, расстояние от стены должно составить не менее, чем метр. Глубина, на которую закапывают заземлитель в идеале составляет 3-4 метра, минимальная глубина – 2 метра.

Зачем нужен

Громоотвод на фото часто выглядит довольно-таки непривлекательно и многие «активно строящиеся» горожане полагают, что без него вполне можно обойтись. Если строительством загородного дома занимается серьезная строительная организация. То громоотвод все же появляется на крыше, но при самостоятельной постройке им пренебрегают очень часто.

При этом, говорить, что люди не понимают, зачем нужен дачный громоотвод – неправильно, просто многие полагают, что такая система защиты необходима в местности с частыми грозами, где-то ближе к югу и так далее. Отчасти это верно, чем севернее местность, тем менее активна молния во время грозы, и, соответственно, тем меньше шансов, что она ударит в дом.

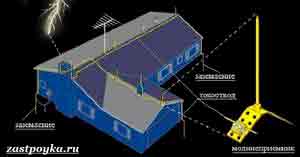

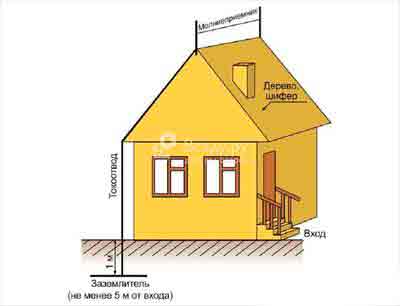

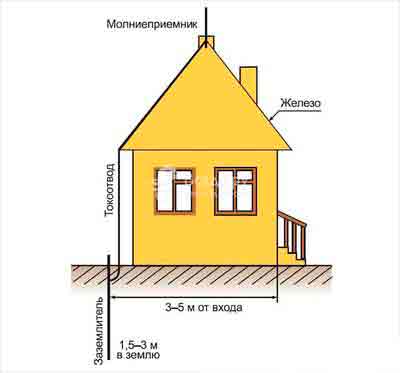

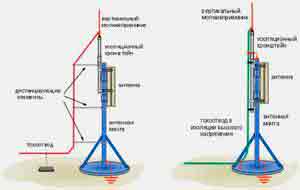

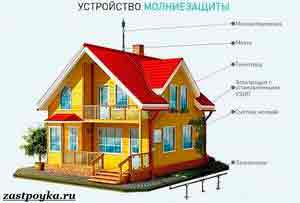

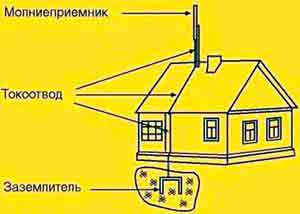

Схема громоотвода дома

Так же очень распространено мнение о том, что громоотводы как раз и притягивают удары молнии, как магнит железо. И в этом тоже есть часть истины – данные конструкции на самом деле «привлекают» молнию, без этого качества они просто не смогли бы функционировать. Однако «привлекают» ее они исключительно в тех случаях, когда разряд электричества с мощностью минимум в 200 ампер уже летит к постройке.

Что же касается редких гроз, то даже в Подмосковье удары молнии в дома происходят очень часто. Дело в том, что, экономя на установке громоотвода или же попросту считая его ненужным, большинство строящихся самостоятельно горожан не забывают устанавливать на крыше антенны.

То есть, при «близкой» грозе и отсутствии громоотвода, эту роль берет на себя антенна, а последствия удара молнии в спутниковую тарелку представить не так уж и сложно.

Хотя бы по этой причине, исходя из поговорки «береженого бог бережет» пренебрегать громоотводом нельзя, не зависимо от того, в какой климатической зоне находится здание, как часто бывают грозы и насколько велики статистические показатели МЧС ударов молнии в постройки в этой местности. Громоотвод нужен и для безопасности, и в качестве своеобразной «страховки» вложенных в обустройство дома денег.

Как сделать своими руками

Сейчас очень модно делать самостоятельно все, что только возможно и невозможно, поэтому задумываясь о безопасности во время грозы, первое, что приходит в голову многим людям, это вопрос о том, как соорудить громоотвод своими руками.

Хотя самостоятельные действия в строительстве далеко не всегда оправданны, допустимы и в принципе не всегда экономичны, в отношении громоотводов такой подход полностью верен.

В том, как сделать громоотвод, нет совершенно ничего сложного, для сооружения этой конструкции потребуются:

  • железный прут с сечением не менее, чем 15-20 мм, или же обрезок трубы, минимальная длина вертикального стержня – 25 см, но длина «приемника» должна быть выше, чем все антенны или какие-либо другие объекты на крыше;
  • деревянные подпорки, которыми прут будет закреплен;
  • металлическая проволока, очень толстая, с сечением не менее 5-6 мм, достаточной длины;
  • заземляющий металлический лист, брусок, труба – все что угодно, но наиболее подходящим является все же плоская металлическая пластина;
  • сварочный аппарат и все, что может понадобиться для сварки;
  • строительные металлические скобы и молоток;
  • лопата.

Из вышеизложенного принцип монтажа конструкции ясен – на крыше крепится вертикальный стержень-приемник, к нему приваривается проволока, которую спускают по стене, закрепляя скобами, далее ее конец приваривают к заземляющей пластине, которую зарывают в землю.

Внимание следует уделить двум моментам – приемник и все другие элементы не должны быть ржавыми «до дыр» или совсем ветхими, кроме этого, сварка должна быть очень качественной, такой, чтобы при ударе молнии проволока не отлетела в сторону от стержня-приемника.

Роль заземлителя тоже нельзя недооценивать. Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле. В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины.

Цены готовых

Купить сейчас можно абсолютно все, в том числе и громоотвод, цена на системы грозозащиты, а именно так называются эти конструкции в каталогах магазинов, зависит от сложности изделия и от производителя.

Многие магазины предлагают не только целые комплекты, но и отдельные элементы, нужные для конструкции – мачты, кронштейны-крепители, заземлители и так далее.

Тросовая молниезащита

Цены на принимающие разряд стержни, которые на ценниках названы мачтами, варьируется от 400 до 1300 рублей. Цены на держатели для проводящей ток проволоки колеблются от 78 до 120 рублей. Стоимость медных держателей-креплений для проволоки в среднем составляет 200-300 рублей.

Стоимость мачты начинается от 4000 и может доходить до 109 000 рублей. В среднем, стоимость полного комплекта системы защиты от ударов молнии составляет от 12000 до 168000 рублей, без стоимости монтажных работ.

Дорогие системы не отличаются тем, что они «как-то более надежно» принимают удары молнии, они отличаются более дорогими металлическими сплавами деталей, более устойчивыми к внешней среде, принцип же работы и составляющие элементы такие же, как и в дешевых устройствах.

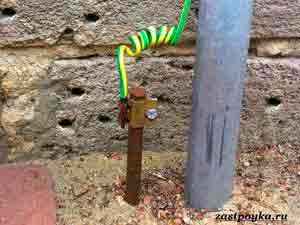

Элемент заземления в земле для громоотвода

Ввиду единства принципа действия и простоты конструкции самого устройства, громоотводы действительно есть смысл собирать самостоятельно, к тому же, в качестве приемника совсем не обязательно устанавливать металлический прут или другую стандартную конструкцию, выполнить его функции может флюгер.

При чем практика совмещения флюгера и громоотвода была принята еще в начале 20 века, но подзабылась ввиду массовой типовой многоквартирной застройки при почти полном отсутствии индивидуального малоэтажного частного строительства.

Источник: http://zastpoyka.ru/gromootvod-na-dome-dlya-chego-nuzhen-i-kak-sdelat-svoimi-rukami/

Можно ли сделать молниеотвод на даче своими руками?

  • 10 июля 2019 16:52:20
  • Просмотров: 498

Прямой удар молнии представляет серьезную опасность как для зданий и сооружений, так и для человеческой жизни. Своевременно приняв меры по молниезащите дачи, коттеджа или частного дома, можно оградить себя и свое имущество от множества проблем. Для того, чтобы избежать поражения электрическим током или пожара, следует заблаговременно предусмотреть систему молниезащиты и позаботиться об установке молниеотвода . Молниеотвод представляет собой совокупность проводников, принимающих электрический разряд при прямом ударе молнии и отводящих его в землю.

Во время грозы гром сам по себе лишь сопутствует ударам молнии, не являясь основной причиной разрушений. Несмотря на это, домовладельцы зачастую хотят рассчитать и установить громоотвод в частном доме, подразумевая под этим термином систему молниезащиты. Конструкция внешней молниезащиты предполагает наличие молниеприемника, проводника и заземлителя. В общем случае при ударе молнии металлический стержень на крыше дома принимает электрический заряд. По токоотводам из меди или из стали с защитным покрытием заряд передается на заземлитель, помещенный в грунт. Заземлителем выступает совокупность металлических штырей, задача которых – отвести ток в землю. Заземление молниезащиты играет большую роль в обеспечении работоспособности всей системы. Поэтому для его организации в ассортименте компании EZETEK предусмотрен широкий выбор оборудования, в том числе готовые комплекты заземления для самостоятельной установки.

Интересен и вопрос о том, возможна ли защита дома от удара молнии без помощи профессиональных монтажников. Безусловно, устройство молниезащиты зданий характеризуется множеством нюансов. Но разобраться, из каких основных частей состоит молниеотвод, и получить базовые знания о том, как выполнить монтаж молниезащиты, может каждый домовладелец. И если простой громоотвод своими руками установить вполне реально, то такой важный подготовительный этап, как расчет молниезащиты, всегда следует доверять квалифицированному инженеру-проектировщику. Выполненная в соответствии с проектом молниезащита всегда будет на порядок более надежной и долговечной.

При этом существует еще один из самых простых и удобных способов установить молниеотвод для частного дома своими руками – выбрать один из готовых комплектов молниезащиты EZETEK. Комплекты молниезащиты MZ – 8 Б (арт. 61615) и MZ – 8 Д (арт. 61625) на основе элементов из оцинкованной стали предназначены для защиты дома размером не более 8 х 8 метров, высотой также не более 8 метров. Первый можно установить на дом из негорючих материалов, например, с фасадом из бетона или кирпича и кровлей из шифера или профнастила. Второй комплект предназначен для защиты дома из горючих материалов, например, когда фасад выполнен из дерева или сайдинга, а кровля – из ондулина или мягкого материала. Готовый комплект MZ – 15 Д (арт. 61672) подойдет для монтажа системы молниезащиты дома из горючих материалов размером не более 15 х 18 метров и высотой не более 10 метров. Элементы молниезащиты в этом комплекте выполнены из меди. Вертикальные заземлители во всех комплектах выполнены из омедненной стали.

Таким образом, самостоятельная установка молниезащиты для частного дома без лишних затрат возможна после тщательной подготовки, выбора оборудования по индивидуальному расчету или готового комплекта, изучения инструкции по монтажу. Особенно удобно, когда у производителя можно не только купить молниезащиту, но и получить необходимые рекомендации. Для решения этих задач вы всегда можете обратиться в компанию EZETEK.

Источник: http://ezrf.ru/mozhno-li-sdelat-molnieotvod-na-dache-svoimi-rukami

Как своими руками сделать громоотвод в частном доме

Чтобы собрать громоотвод в частном доме своими руками, нужна схема здания. Конструкция этого устройства зависит от формы и размеров кровли. Оно состоит из трех элементов. Молниеприемник берет на себя удар электрического разряда — его монтируют в самых верхних точках либо на всей площади скатов. По токоотводу напряжение спускается вниз и уходит в почву через заземлитель, установленный в слое грунта. Есть и внутренний блок. Он служит для защиты от скачков напряжения при попадании разряда. Скачки бывают настолько сильными, что электробытовые приборы приходят в негодность. Проводка может дать искру. В деревянных зданиях, а также в постройках из пожароопасных легко воспламеняющихся материалов внутренний блок предохраняет от возгорания стены, перекрытия и стропила.

Делаем громоотвод своими руками

  • Верхняя часть
  • Среднее звено
  • Подземный контур

Нормы и правила

Монтаж молниезащитной системы и ее разработка отнимают много времени. Высотные работы связаны с определенным риском. В итоге возникает вопрос — нужен ли громоотвод в частном доме? Чтобы избавить себя от сомнений, советуем изучить статистические данные, сколько зданий сгорает при попадании молнии.

У самодельных конструкций есть только одно преимущество перед заводскими — низкая себестоимость. Найти нужные материалы несложно. Сделать внешний контур с крепежами можно из кованого железа по собственным эскизам и чертежам.

Создавая свою конструкцию, следует руководствоваться существующими нормативами. Все нормативные требования изложены в Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87. Грунт на разных участках может отличаться по проводимости, поэтому для точных расчетов потребуется помощь специалистов из инжиниринговой компании.

Схема должна быть согласована с управляющей организацией. Нужно будет также обратиться в МЧС.

Как устроена система защиты от электрического удара

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

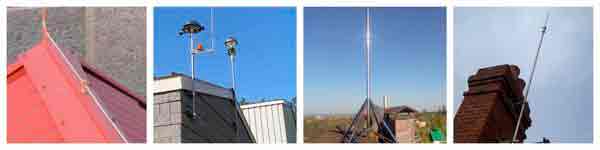

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

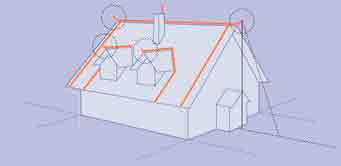

  • Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.

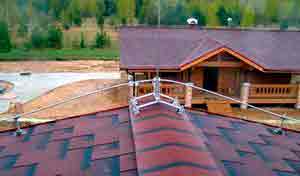

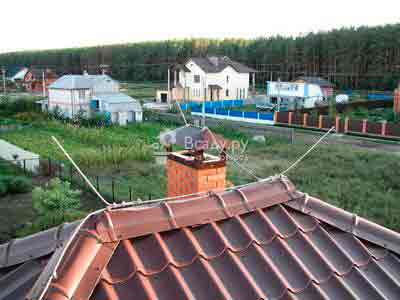

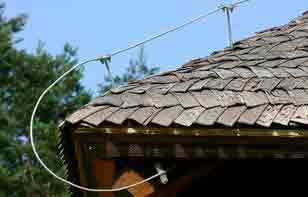

  • Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
  • Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.
  • Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.

Источник: http://www.ivd.ru/stroitelstvo-i-remont/krovla/kak-svoimi-rukami-sdelat-gromootvod-v-chastnom-dome-56271

Как сделать громоотвод в доме и на даче

Многие частные домовладельцы уделяют недостаточно внимания защите своих владений от поражения разрядами молнии, до тех пор, пока «петух не клюнет». Одной из причин, побуждающих обустроить громоотвод в частном доме своими руками является попадание молнии на подворье. И хорошо, если это будет не дом, а какой-либо менее важный объект.

Громоотвод: делать или нет?

Физический износ электросетей старого жилого сектора, нуждающиеся в ремонте электроустановки, эксплуатируемые в сельских домах, растущие в геометрической прогрессии дачные постройки делают проблему молниезащиты достаточно актуальной. При этом владелец любой формы собственности должен четко понимать, что от своевременно принятого решения и его практической реализации зависит жизнь близких и окружающих его людей.

Грозозащитой принято считать недопущение поражения прямым ударом молнии людей, коммуникаций, построек, а также проявление ее вторичных признаков. О долговечной и безопасной эксплуатации дома стоит позаботиться еще на стадии его проектирования. Пользуясь установленными стандартами (ГОСТ Р МЭК 62305-1-2010 «Защита от молнии» Ч.1 и Ч.2), можно определиться с выбором защиты, его экономической выгодой. Неоспоримо одно: громоотвод для дачного дома, коттеджа, загородного строения будет тем надежнее, чем он дороже.

Внимание! Несерьезное отношение к вопросу изготовления и установки молниеотвода, недостаток знаний, опыта может только усугубить ситуацию. Поэтому, лучше не делать никакой громоотвод, чем сделать его неправильно.

Виды молниезащиты

Предотвращение попадания прямых разрядов молнии в сооружение (здание) считают внешней молниезащитой. Сохранение в целости коммуникации и оборудования от индуктивных наводок, поражения зарядами молнии электрических сетей, проникновение по системе заземления в здания предполагает внутреннюю грозозащиту. В зависимости от того, как работает громоотвод, его эффективность можно оценить четырьмя категориями:

  • 1 – 98% (самая высокая, степень защищенности);
  • 2 – 95%;
  • 3 – 90%,
  • 4 – 80%.

Громоотвод: принципиальные факторы

Устройство громоотвода представляет собой не что иное, как возвышающуюся над попадающей в зону защиты дома конструкцию, сквозь которую разряд молнии, обходя дом (дачу, коттедж, пр.), отводится в грунт.

  • из принимающего на себя силу разряда молниеприемника,
  • транспортирующего его токоотвода (спуска),
  • заземлителя – «гасящего» разряд в почве.

При этом дом по высоте должен быть ниже, чем громоотвод (разница составляет порядка 200 см), располагаться в непосредственной близости от него или даже под отводом. Слишком высокая защита тоже не желательна, иначе она будет притягивать к себе молнии изо всей округи.

Пред тем, как сделать громоотвод, нужно не только продумать конструктивные его особенности, но и добиться максимальной эффективности во время работы. Обеспечить это можно только соблюдая определенные правила. Проведение предварительного расчета громоотвода с определением уровня защиты позволит собрать необходимый набор инструментов, расходных материалов.

Как он работает?

Принцип работы громоотвода основан на поиске заряда в воздухе, притягивании его, приеме и перенаправлении в заземление. Ведь, молния поражает в первую очередь металлические предметы, конструкции значительные по высоте и непосредственно контактирующие с землей.

Еще один важный этап, который предполагает громоотвод в частном доме своими руками: схема его исполнения. Это может быть от руки выполненный рисунок или серьезный чертеж с визуальным изображением проводников, штыря, заземлителя, креплений, пр. В нем должно быть описание каждого элемента, указан способ крепления и маршрут, по которому провод для громоотвода укладывается к месту заземления, само заземление.

Варианты исполнения

Молниеприемник принимает удар на себя, поэтому должен отвечать повышенным требованиям надежности при эксплуатации.

  • Если он представляет собой стержень, то наилучшим материалом служит разнопрофильная прокатная сталь: водопроводные, газопроводные трубы, металлический прут. При их диаметре не менее 100 кв. мм длина должна составлять порядка 200 см от места фиксации на доме. Полые трубы с верхнего конца завариваются либо герметично укупоривают пробкой. Наиболее полная зона охвата защиты коттеджей, дачных и частных домов наблюдается при высоте стержневой конструкции не превышающей 30 м.
  • Можно использовать трос (оцинкованный стальной канат). Несколько его нитей подвешивают горизонтально над домом на автономно стоящих опорах. Концы канатов обязательно заземляются. Нужно только правильно выбрать место подвешивания натянутой конструкции.
  • Применение сетчатой защиты из катанки сечением 8 мм, уложенной на кровлю, или плоских стальных полос (сечением до 20 мм) тоже актуально. Более того, молниеприемник в виде сетки, соединенный с контуром заземления отдельно расположенными несколькими проводниками, считается самым эффективным, позволяющим обеспечить максимальный коэффициент защиты.
  • Провод для громоотвода в качестве отводящего ток элемента должен быть в диаметре не менее 6 мм (надземная часть). Используется для этих целей все та же катанка. Кусок провода, уходящий землю, не должен быть тоньше 10 мм. В этом подземном участке выполняется соединение (сварочное, болтовое) с заземлителем.
  • В качестве надежного заземления используют присыпанный грунтом лист металла (1 м х 1 м) или металлическую трубу, стержень, забитый в грунт не менее чем на 1,5-2,0 м. В месте обустройства заземления должен быть всегда влажный грунт – эффективный проводник. Долговечным будет заземление из меди, нержавейки.

Как уберечь дачу от поражения грозовым разрядом?

Дачники со своими «легкими» постройками, расположенными в малозастроенной местности, особенно подвержены риску возгорания от ударов молнии. Не остается ничего другого, как сделать громоотвод на даче. Наиболее уязвимые места попадания молнии: кромки фронтонов, окна в крыше, конек, особенно, если кровля деревянная или покрытая шифером.

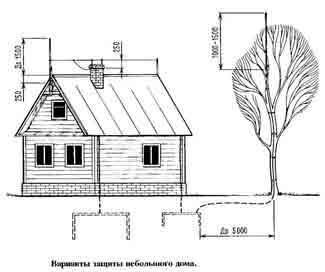

Изготовить простейший громоотвод можно так:

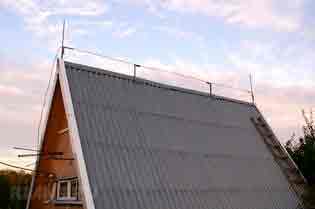

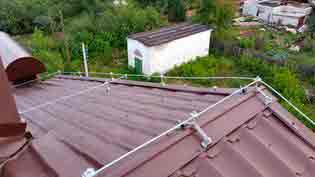

  • выбираются две противоположные дальние точки на параллельных фронтонах крыши;
  • в них вертикально закрепляются бруски таким образом, чтобы их концы возвышались над верхней точкой конька крыши на 25 см, не менее;
  • между брусьями вдоль кровли натягивается стальной провод (5-6 мм сечением).
  • винтовым соединением к верхним частям бруса крепится основная часть из металла высотой 1,0-1,5 м громоотвода. Она может состоять из стального уголка, трубы (ᴓ 50 кв.мм.);
  • труба для отвода продуктов сгорания в атмосферу закрывается абажуром из нержавейки, либо скруткой из проволоки, имеющей соединение с проводником.
  • согласно схеме, самым оптимальным способом токоотвод прокладывается по наружной стене дома, где соединяется с заземлением, которое на 100-200 см закапывается в грунт.

Внимание! Устройство громоотвода предполагает установку отдельного сооружения со своим заземлением. Приспосабливать под него уже имеющееся бытовое заземление запрещается.

Организация грозозащиты: как все сделать правильно

Экономичный вариант защиты от попадания молнии представляет собой обыкновенный вертикально установленный стержень. Располагать его нужно отдельно от здания на столбе, высоком дереве. Высота установки напрямую влияет на вероятность попадания разряда в дом: чем стержень выше, тем вероятность меньше.

Перед тем, как сделать громоотвод в деревянном доме, нужно ознакомиться с выполнением комплексной защиты. Именно она сможет уберечь постройку и оборудование не только при прямой угрозе попадания разряда, но от разрушительного воздействия молнии, возникающего, порой, на расстоянии даже нескольких километров от вашего жилища.

Таблица Материалы и минимальные значения сечений элементов внешней МЗС

ЗащитаМатериалСечение, ммПримечание
Естественный молниеприемникжелезо толщиной 4 мм*оцинковка/нержавейка
(кожух резервуара, труба)медь толщиной 5 мм*
алюминий толщиной 7 мм*
Специальный молниеприемниксталь50оцинковка/нержавейка
медь35
алюминий70
Тоководсталь50оцинковка/нержавейка
медь16
алюминий25
Заземлительсталь100оцинковка/нержавейка
медь50трос
алюминий*не применяется
Проводник уравнительныйжелезо50оцинковка/нержавейка
медь16
алюминий25

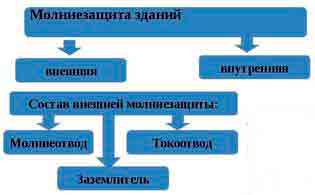

Принцип работы громоотвода комплексного типа основан на тесном взаимодействии наружного и внутреннего отведений, сходящихся в заземлении. Выбор материала для наружной конструкции зависит от угла наклона скатов кровли, их размера, декоративного кровельного покрытия и его свойств, отсутствия или наличия доборных элементов на крыше, антенны, пр.

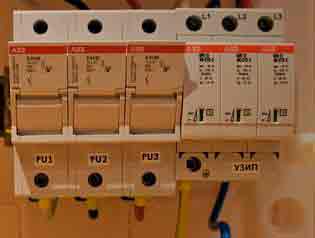

Для внутренней ветви основополагающим элементом считается шина уравнивания потенциалов. Ее назначение – противодействовать сильному мощному заряду импульса, вызывающему перенапряжение поступающего в здание от ЛЭП или по разным коммуникациям. Токоотводы оборудуются как можно ближе к наружным углам дома.

При традиционном способе организации громоотвода нужно проследить, чтобы к грозозащите были подсоединены все токопроводящие (металлические) части крыши дома. Кровельное покрытие из металлического настила, если оно не будет тоньше 0,5 мм, может служить своеобразным проводником.

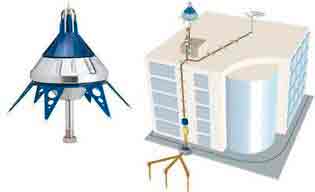

В случае активного комплекса мероприятий по защите от поражения током сопряжение всех выступающих металлических частей каркаса крыши не требуется: разряд проходит по пути наименьшей протяженности.

Как свидетельствует статистика, в последние годы природных катастроф становится все больше. И если цунами или землетрясения избежать невозможно, то сократить смертность и разрушения от поражения молнией в пределах досягаемости любого из нас. Выполнить простые мероприятия, не требующие значительных капитальных вложений при соответствующей подготовке под силу каждому. Нужно только следовать строгому алгоритму выполнения работ, использовать надежные материалы, не пренебрегать требованиями стандартов.

Источник: http://ofacade.ru/krysha/kak-sdelat-gromootvod/

Как выполнить молниезащиту частного дома

Монтаж защиты от молний в частном доме

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

  1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
  2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

  1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки. Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.
  2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.
  3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Конструкция пассивной внешней защиты от молний

Конструкция внешнего громоотвода на даче, в коттедже или частном доме довольна проста. Она состоит из трех составляющих частей: приемника молний, токоотводов и заземляющего контура. Токоотводы и заземлители имеют стандартную конструкцию. В отличие от них, молниеприемники пассивных систем защиты можно разделить на три типа, которые мы подробно рассмотрим ниже.

  1. Стержневой. Самый распространенный тип приемника атмосферных разрядов в системах пассивной внешней грозозащиты. Стандартный вид такого молниеприемника — это металлический прут длиной от 2.5 метров с диаметром от 10 до 20 мм, но можно использовать и стальные трубы с заваренными торцевыми отверстиями. Количество таких стержневых элементов зависит от площади дома. Для небольшого строения достаточно одного приемника, ну а для домов площадью более 200 кв. м следует устанавливать несколько стержней, с расстоянием между ними не менее 10 метров. Устанавливают стержневые молниеприемники на частном доме с помощью специального диэлектрического крепежа, который исключает переход разряда на конструкцию строения. Металлический стержень можно установить на отдельной опоре или высоком дереве, расположенном вблизи частного дома. Такой вариант хорош тем, что не портит внешний облик дом. Но следует заметить, что главным условием размещения молниеприемника является то, что он должен быть установлен выше основного дома и других построек частного владения.
  2. Тросовый. Этот тип молниеприемника неплохо зарекомендовал себя при устройстве молниезащиты частного дома с крышей из металлочерепицы. Такая кровля сама по себе является отличным проводником грозовых разрядов, поэтому ее следует надежно защищать от попадания молний. Тросовые молниеотводы намного эффективней, чем стержневые, но их монтаж сложен и требует больших трудозатрат. Для установки этого типа приемников молний используется металлический трос, который закрепляется на коньке дом по всей его длине. Основным условием монтажа молниезащиты на базе тросового молниеотвода является следующий фактор: натяжка троса должна исключать касание кровли. К тому же трос монтируется на диэлектрических опорах.
  3. Сетчатый. Такой молниеотвод изготавливается из металлической проволоки с диаметром сечения не менее 6 мм. Натягивают провод по всей площади кровли с созданием квадратных ячеек размером не более 6×6 метров. Как и в случае с тросовым молниеотводом, провод сетчатой системы не должен касаться кровли. Его необходимо монтировать на опорах, не проводящих электрический ток. Эффективность этого типа молниеприемников очень высока, но используются они крайне редко, так как трудны в монтаже. Кроме того, сетчатый молниеотвод затрудняет эксплуатационное обслуживание кровли частного дома и ухудшает ее внешний вид.

Какой тип молниеотвода использовать — выбирать вам! Каких-либо строгих рекомендаций дать на этот счет невозможно. Все три типа молниеприемников способны надежно защитить частный дом от первичного поражающего фактора молнии.

Следующими элементами в системе молниезащиты являются токоотводы. Главная их задача — это передача энергии атмосферного разряда от молниеприемника к заземляющему устройству. Токоотводы можно изготовить из стальной проволоки диаметром не менее 6 мм, специального медного или алюминиевого кабеля или стальной ленты шириной от 30 мм и толщиной более 2 мм. Любой токоотвод закрепляется на концах молниеотводов с помощью резьбового соединения, сварки или пайки. В частных домах, построенных из негорючих материалов, этот элемент грозозащиты крепится на стенах в незаметном месте с использованием металлического крепежа. Нельзя размещать токоотводы вблизи с окнами и дверями.

Особые требования предъявляются к монтажу токоотводов молниезащиты деревянного дома. При попадании молнии в систему молниезащиты в частном дома, провода токоотводов могут разогреться до высоких температур. Чтобы исключить возгорание деревянных стен строения необходимо правильно установить токоотводящую часть системы грозозащиты. Токоотводы необходимо располагать на расстоянии не менее 10 см от стен постройки. Для одного стержневого молниеприемника необходимо установить один токоотвод, а для тросовых и сетчатых приемников разряда два токоотводящих элемента. Количество токоотводов зависит от количества концов молниеприемников и площади и конструкции кровли.

Последним элементом в системе внешней защиты частного дома от атмосферных электрических разрядов является заземляющее устройство. Простейший заземлитель — это два металлических прутка диаметром не менее 30 мм, забитые в почвенный слой на 2–3 метра и соединенные между собой перемычкой из металлической ленты. Расстояние между этими заземляющими элементами должно быть не менее 3 метров. К этой конструкции присоединяется токоотвод исключительно путем сварного соединения.

Мы рассмотрели конструкцию внешней пассивной молниезащиты. Она способна эффективно защитить частный дом от первичного поражающего фактора молнии. Для защиты дома, коттеджа или дачи от перенапряжений в сети, возникающих при воздействии второго поражающего фактора грозового разряда, необходимо устанавливать дополнительное оборудование. Эти приборы обеспечивают внутреннюю защиту от молний.

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

  • Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

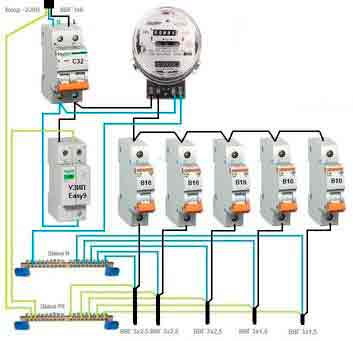

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Видео по теме

Источник: http://profazu.ru/provodka/bezopasnost-provodka/molniezashhita-chastnogo-doma.html

Лучший способ защиты дачи от молний — монтаж громоотвода своими руками

Попадание молнии в незащищенные частные дома и деревья, к сожалению, не редкость. Наличие молниезащиты на даче необходимо — она отведет разряд в землю и поможет сберечь ваше имущество, а порой и жизнь. Мы расскажем как можно сделать громоотвод своими руками, пользуясь подручными средствами и инструментами.

Хурма (лат. Diospyros)

Тропическое и субтропическое вечнозеленое дерево с мясистыми оранжевыми плодами, имеющими характерный вяжущий вкус. Выращивают хурму преимущественно в теплых регионах либо в закрытых помещениях.

Типы защиты от молнии для дачи

Молниеотвод может быть:

  • Стержневой – закрепленный на станине металлический штырь (на крыше, возле дома, на растущем возле дома высоком дереве). Посредством металлической проволоки штырь соединяется с системой заземления. Такой молниеотвод выглядит эстетично, но площадь покрытия его не велика. Рассчитать площадь защиты им просто: от самой верхней точки штыря нужно мысленно прочертить линию к земле под углом 45º. Все, что окажется в зоне треугольника по периметру – защищено от ударов молнии.

Мотаж стержневой молниезащиты

  • Тросовый – особенность его состоит в нескольких мачтах (две или четыре), соединенных между собой стальной или алюминиевой проволокой. Такой молниеотвод более эффективен и покрывает защитой большую площадь.

Тросовый молниеприемник на крыше частного дома

Эти два вида громоотводов наиболее распространены и применяются в частных домах и на дачах, так как конструкция их проста, и монтаж не сложно провести своими руками.

Элементы молниезащиты

Любой вид системы громоотвода состоит из трех обязательных элементов:

  • Молниеприемник. В стержневом молниеотводе это штырь, закрепленный выше дымохода не менее чем на 1 м, в тросовом – проволока, соединяющая мачты на крыше. Металлическая крыша тоже может выполнять роль молниеприемника, если толщина покрытия составляет 4-7 мм.
  • Токоотвод – один из основных элементов молниезащиты. Представляет от собой медную (d 16 мм²), алюминиевую (d 25 мм²) или стальную (d 50 мм²) проволоку.
  • Заземление – система из металлических стержней, соединенных между собой токопроводным материалом. Расположено оно под землей на глубине не менее 80 см.

Материалы и инструменты

Для сооружения молниезащиты собственными руками понадобятся:

  • Молниеприемник представляет собой заостренный штырь. Может использоваться телевизионная мачта или радиоантенна, также можно купить молниеприемник одного из ведущих производителей: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
  • Медная, алюминиевая или стальная проволока рекомендованного сечения;
  • Штыри, трубы или ленты металла для заземления;
  • Мачта (станина);
  • Пластиковые крепления;
  • Инструменты (молоток, дрель, лопата).

Монтаж тросового молниеотвода

На первом этапе монтажа молниезащиты необходимо натянуть проволоку по конькам крыши, которая будет служить молниеприемником.

Схема монтажа троссового молниеприемника

Если крыша покрыта возгорающимися материалами (деревом, пластиковой черепицей), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях. Концы проволоки крепят к металлическим мачтам (горизонтальным молниеприемникам), или загибают вертикально.

Монтаж и крепление молниеприемника

Токоотвод крепят к молниеприемнику посредством сварки, болтов или заклепок. Места соединения изолируют. На крыше токоотвод фиксируют скобами, на стенах дома – пластиковыми креплениями. Проволоку можно поместить в кабель-канал, чтобы избежать негативного влияния на нее атмосферных явлений.

Токоотвод с крыши частного дома

Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек. Поблизости не должно располагаться площадок для игр детей и выгула животных. Заземление работает только во влажном грунте, что тоже необходимо учитывать при выборе места.

Порядок устройства заземления молниезащиты:

  • Выкопать траншею на глубину, где грунт всегда сырой (не менее 80 см)
  • Вбить в дно траншеи металлические штыри.

Контур заземления для защиты от молний

  • Штыри соединить между собой стальной лентой или трубой с помощью сварки.
  • Продлить заземление стальной лентой к месту соединения его с токоотводом.
  • Подсоединить токоотвод к заземлению.

Крепление токоотвода к заземлению

Монтаж стержневого молниеотвода

Для стержневого громоотвода необходим монтаж высокой станины. Ее роль может выполнять мачта телевизионной антенны. Стержневой молниеприемник крепят к мачте сваркой или болтами.

Схема стержневого молниемника в частном доме

Монтаж токоотвода и заземления такой молниезащиты не отличается от описанного выше. После окончания работ необходимо проверить сопротивление всей системы. Оно не должно превышать 10 Ом.

Обслуживание

Профилактическое обслуживание громоотвода включает в себя периодическую чистку стержневого штыря от грязи, пыли и окиси, а также проверки целостности всех соединений.

Самостоятельно смонтировать громоотвод на даче не сложно. Если следовать всем рекомендациям и нормам инструкции по устройству молниезащиты РД 34.21.122-87, то в нужный момент она сработает безотказно.

Несмотря на то, что сделать молниеотвод своими руками просто, рекомендуется обращаться к специалистам для выполнения такой работы. Только профессионалы смогут подсказать какие материалы лучше использовать конкретно в вашей ситуации, оказать квалифицированную помощь в выборе правильного места для установки, и учесть негативные факторы от влияния которых защита может не сработать.

Источник: http://vsadu.ru/post/molniezashhita-chastnogo-doma-svoimi-rukami.html

Громоотвод для частного дома своими руками

Владельцу частного дома важно позаботиться о безопасности во время грозы. Сила тока при ударе молнии способна превысить 100 000 А, и ее попадание в постройку опасно для жизни людей и сохранности имущества. Установка в частном доме громоотвода дает возможность отвести в землю мощный электрический разряд, обезопасив строения от разрушения и возгорания. Работы можно выполнить самостоятельно – для этого достаточно подобрать необходимые материалы, провести расчеты, вооружиться лопатой и аппаратом для сварки.

Простейшая схема громоотвода

Принцип работы

Громоотвод в доме не сложно сделать своими руками, его конструкция предельно проста. Принцип его функционирования следующий: молниеприемник, расположенный на высоте, притягивает к себе грозовые электрические разряды в радиусе своего действия и перенаправляет их в землю по токоотводу. Радиус действия зависит от высоты мачты, рекомендуется рассчитать конструкцию таким образом, чтобы одна установка оберегала от попадания молнии все надворные постройки на участке.

Существуют разные варианты устройства громоотвода, но наиболее простым и распространенным типом является стержневая конструкция. Такой громоотвод монтируется на крышу постройки или на отдельно стоящую мачту.

Стержневая конструкция громоотвода

Устройство защитной системы

Конструктивно громоотвод-молниеотвод состоит из следующих элементов:

  1. молниеприемник (служит для перехвата грозового разряда);
  2. заземлитель (обеспечивает плотный контакт системы с грунтом);
  3. токоотвод (служит для соединения молниеприемника с заземлителем, транспортирует грозовой разряд).

Молниеприемник

Планируя создать защитное устройство для частного или дачного дома, подбирают молниеотвод с оптимальными параметрами. Обычно эту функцию выполняет металлический стержень, возвышающийся над наиболее высоким строением на территории участка.

Для стержня, изготовленного из стали, рекомендуемая площадь сечения составляет 50 кв. мм, что соответствует сечению проволоки-катанки диаметром 8 мм. Для стержня из меди показатель равен 35 кв. мм., для алюминиевого – 70 кв. мм.

В зависимости от конструктивных особенностей системы защиты, некоторые части дома способны служить частями громоотвода. Речь идет о металлической кровле, ограждениях и водосточной системе из металла.

Стальная молниезащита на мягкой кровле

При этом важно, чтобы металлическая кровля представляла собой цельное покрытие без разрывов. Минимально допустимая толщина листового материала определяется в зависимости от вида металла и для железа равна 4 мм, для меди 5 мм, для алюминия 7 мм. У кровельного покрытия не должно быть внешнего изоляционного слоя – исключение составляет антикоррозийная краска по металлу.

Части системы водостока и ограждения разрешается задействовать в качестве молниеприемника только в случае, если толщина металла превышает показатели для кровли.

Стержень молниеприемника закрепляют таким образом, чтобы он был выше хотя бы на полметра самой высокой точки на территории вокруг дома, включая макушки деревьев.

Токоотвод

Данная часть дачного громоотвода изготавливается из проволоки-катанки или полоски неизолированного металла. Рекомендуемое сечение токоотвода из стали – 50 кв. мм, из меди – 16 кв. мм, из алюминия – 25 кв. мм.

Токоотвод на крыше из металлочерепицы

Токоотвод прокладывается таким образом, чтобы он соединял молниеприемник и заземлитель по кратчайшему расстоянию, в идеале – по прямой.

Допускается монтировать токоотвод как снаружи, так и внутри стены постройки, но во втором случае они должны быть выполнены из негорючего материала. Минимальный зазор между наружным токоотводом и стеной из горючего стройматериала – 10 см. При прокладке следует избегать поворотов токоотвода под острым углом, иначе на этих участках возрастает риск возгорания из-за возникновения искрового разряда.

Заземлитель

Заземлитель монтируется из стальных или медных элементов, причем для стали площадь сечения составляет 80 кв. мм, а для меди – 50 кв. мм. Заземление громоотвода требует подготовки траншеи длиной не менее 3 метров и глубиной от 0,5 метра. По концам траншеи в грунт вбивают по металлическому пруту, и соединяют их между собой, приварив проводник из того же материала.

Траншея для замкнутого заземлителя

К этой конструкции приваривают отвод, ведущий к дому. К отводу подсоединяется токопровод. Места сварки обязательно прокрашивают. Траншею под заземляющий элемент защитной установки обустраивают не ближе 1 метра от стены дома и не ближе 5 метров от дорожек и входной группы дома.

Инструкция по изготовлению

Прежде чем устанавливать систему защиты от молний, нужно подготовить проект, произвести расчеты и подобрать необходимые материалы.

На этапе проектирования рассчитывают оптимальный размер молниеотвода, чтобы установка полностью защищала зону застройки вашего участка. Если речь идет о стержневых молниеотводах, способных защитить частный дом или дачу, они обеспечивают защитную зону в форме конуса с углом наклона в 45-50 градусов.

Расчет высоты расположения молниеприемника ведется по формуле h = (rх+1,63hx)/1,5, при этом:

  • h – искомая высота громоотвода стержневого типа;
  • rx – радиус защитной зоны на высоте расположения верхней точки дома, который требуется защитить;
  • hx – высота защищаемого дома.

Данная схема подходит для вычисления громоотводов, высота которых не превышает 150 м, а этого значения с лихвой хватит на частный дом.

При подборе материала изготовления следует обратить внимание на рекомендуемые величины площади поперечного сечения элементов системы. Значения зависят от уровня электрического сопротивления стали, меди и алюминия. Если ориентироваться на технические характеристики металлов, то лучше выбрать медь. Но стальной профиль значительно дешевле.

Сечение токоотвода заметно меньше, чем у остальных элементов, рекомендуется плавно нарастить его толщину по направлению от молниеприемника к заземлению. Наиболее эффективны в работе системы, все элементы которой выполнены из одного металла.

Необходимо правильно подобрать место для установки громоотвода. Конец молниеприемника должен располагаться выше самой высокой точки на участке, а конус зоны защиты должен закрывать дом и, по возможности, другие постройки во дворе. Дом должен полностью попадать в защитный конус, следовательно, чем дальше от дома смонтирован громоотвод, тем выше он должен располагаться.

Конус зоны защиты от молнии и грозы

Дешевле и проще всего смонтировать молниеприемник на крыше, в этом случае не требуется установка специальной опоры требуемой высоты. Не стоит крепить вертикальный штырь молниеотвода по центру крыши. Если расположить его вдоль одной из стен, снижается вероятность того, что молния попадет в кровлю.

Продумайте расположение заземлителя. Во время грозы рядом с этим устройством не должны находиться люди, поскольку в землю будут уходить мощные электрические разряды. Создавая проект, соблюдайте регламентированные расстояния от стен дома, его крыльца и дорожек. Свободный доступ к участку с заземлителем перекрывают ограждением, декоративными посадками, садовыми скульптурами. Рекомендуется установить предупреждающий знак.

Установка конструкции

После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.

Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.

Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.

Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.

Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.

Линейный контур заземления

Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения. Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.

На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.

В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.

Варианты защиты небольшого дома

Если для изготовления молниеприемника выбрана полая металлическая труба, ее верхний торец требуется закрыть заглушкой из того же металла и заварить.

Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.

Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.

Уход за конструкцией

Смонтированную из металла молниезащиту следует регулярно осматривать для выявления очагов коррозии. Каждую весну, до начала сезона гроз, проверяют контакты защитной системы. При необходимости их зачищают, поскольку из-за плохого контакта может возникнуть размыкание системы, возгорание при попадании грозового разряда.

Коррозия металла контура

Не реже, чем раз в три года, проверяют степень коррозии заземляющего контура, для чего его откапывают и осматривают. Сильно поврежденные коррозией элементы требуется заменить на новые. В противном случае громоотвод в какой-то момент не сможет справиться со своими функциями.

Грамотный расчет и правильный монтаж громоотвода обезопасит ваш дом. Все работы можно выполнить своими силами.

Источник: http://vseokrovle.com/elementy/215-gromootvod-v-chastnom-dome.html

Как сделать громоотвод в частном доме

Как сделать громоотвод в частном доме – непростой вопрос, но следуя инструкции многие люди смогут выполнить такую конструкцию своими руками. Система защиты от удара молний защищает дом от воспламенения, а главное – гарантирует безопасность жильцов. Перед тем как приступить к сборке конструкции, необходимо ближе познакомиться с ее строением.

Как сделать громоотвод в частном доме

Возможно ли организовать своими руками защиту частного дома от удара молний? Ответ на этот вопрос является однозначным – безусловно, да. Однако необходимо заранее оценить собственные возможности и знания. Эта работа требует понимания принципов электропроводимости, а также некоторых физических законов. Для установки громоотвода лучше всего пригласить квалифицированных работников.

Защитная система, предохраняющая частный дом от молний, является необходимой мерой предосторожности. В первую очередь такая система рекомендована для построек, в которых основным строительным материалом является дерево. Наиболее распространенным вариантом молниеотвода является стержневой. Именно такие системы чаще всего используются в быту. Стержневой тип включает в себя 3 составляющие:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

Коньковый держатель проводника КД-1-100

Стержневое устройство можно установить на кровле или в непосредственной близости от жилища. Отдельные элементы кровли могут выступать в роли составляющих частей системы защиты от молний.

Соорудить громоотвод самому затруднительно не только из-за его конструктивных особенностей. Проблемы могут возникнуть и с законодательными документами. Например, прежде чем приступить к установке защитной системы, необходимо узнать, есть ли поблизости другие коммуникации. Однако система, выполненная грамотно, способна ликвидировать даже самый сильный удар молнии.

Как сделать молниеприемник?

Молниеприемник представляет собой стержень, который располагается непосредственно на кровле. Основная функция этого элемента системы защиты заключается в перехвате заряда. В качестве этого элемента, как правило, используют стержень, изготовленный из стального материала. Однако многие мастера используют и другие металлы, обладающие хорошей проводимостью (медь, алюминий). Рассмотрим зависимость площади сечения стержня от материала:

  • медь – 35 мм²;
  • сталь – 50 мм²;
  • алюминий – 70 мм².

Кровля, выполненная из металла, не должна иметь никаких повреждений, разрывов и т. п. Для использования ее в роли части молниеотвода крыша должна иметь достаточную толщину. Для железа этот показатель составляет 4 мм, а для меди 5 мм. Алюминиевая кровля не должна быть тоньше 7 мм.

Для того чтобы правильно сделать традиционный стержневой громоотвод, потребуется закрепить молниеприемник своими руками. Устройство не обязательно располагать на самой кровле. Еще один вариант его размещения – высокое дерево. В таком случае необходимо помнить, что стержень должен возвышаться над кроной минимум на 0,5 м.

Изготовление и монтаж токоотвода

Основная функция этого элемента громоотвода – перенаправление энергии, которая была перехвачена с помощью молниеприемника. Он соединяет стержень с частью, которая отвечает за заземление. В качестве токоотвода используют три вида материалов. Рассмотрим их:

  • проволока;
  • стержень;
  • трос.

Стержень или трос должны быть изготовлены из стали и иметь подходящие размеры. Рекомендованное сечение для токоотвода составляет 50 мм². Если жилище находится на этапе строительства, то тогда можно проложить трос или стержень внутри стены.

Токоотвод

Отдельное внимание необходимо уделить пути, по которому будет проходить трос. Желательно, чтобы он имел минимальную протяженность. Специалисты рекомендуют минимизировать количество поворотов под острым углом. Это связано с тем, что при такой прокладке возникает опасность появления искрового заряда, который может привести к воспламенению.

Организация заземления и соединение с токоотводом

Заземлитель способствует установлению стабильной свези между другими элементами молниеотвода и почвой. Для его создания потребуется приобрести стальные стержни, площадь сечения которых должна равняться 80 мм². В качестве альтернативы подойдет и медь 50 мм².

Конструкция заземлителя отличается простотой. Для обустройства его элементов потребуется вырыть траншею, глубина которой должна составлять 50 см, а длина – 3 м. По концам ямы располагают стальные колы, вбивая их в грунт. После этого производится их стыковка между собой посредством перемычек. Для этого применяют сварочное оборудование. Дистанция между колами должна быть ровно 1 м. Сделать громоотвод в частном доме возможно, однако, потребуется изучить не только инструкцию, но и фото готовых конструкций.

Схема заземления

Далее, работа требует соединения заземлителя с токоотводом. Для этого к готовой конструкции необходимо приварить отвод. При обустройстве заземлителя нужно соблюдать дистанцию до жилой постройки. Этот показатель не должен быть меньше, чем 1 м. Рекомендованное расстояние до крыльца, а также дорожки составляет минимум 5 м.

После сборки конструкции необходимо проверить все ее составляющие элементы и соединения. Они не должны иметь повреждений. В конце элементы заземлителя засыпаются почвой.

Несмотря на то, что вопрос о том, как сделать громоотвод в частном доме нередко ставит в затруднительное положение многих мастеров, его организация своими руками не сопровождается огромными трудностями. Для того чтобы избежать ошибок, рекомендуется ознакомиться не только с фото, но и с видеоматериалами на данную тематику. Если ваш дом отличается нестандартной планировкой, то тогда лучше всего проконсультироваться с профессионалами.

Напишите нам в комментариях:

Какие советы по монтажу громоотвода в частном доме можете подсказать вы?

Источник: http://nedvigdom.ru/sdelat-gromootvod-v-chastnom-dome/

Смотрите также:
02.05.2020

Как сделать скамейку — варианты скамеек от самых простых до уникальных смотрите в обзоре с фото и видео! Все люди мечтают о том, чтобы иметь не только привлекательную дачу, но и красивый ландшафт. Для этого требуется прикладывать достаточное количество усилий. Так,...

02.05.2020

Японские фонарики своими руками В современном понимании японский фонарик – это конструкция наподобие воздушного шара, внутри которой расположена горелка. Она не только нагревает воздух и таким образом поднимает небесный фонарик вверх, но и красиво подсвечивает его...

02.05.2020

Хозблок своими руками — инструкция и пошаговое описание как построить простой и функциональный хозблок (135 фото + видео) Каждое новое строительство на земельном участке садового товарищества или при сооружении частного загородного дома начинается с оборудования...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
