Как сделать из мотороллера муравей мотоблок

Мотоблок самоделка из мотороллера Муравей

Идея собрать мотоблок своими руками у меня зрела около года. На разработку конструкции самоделки ушел примерно месяц. Недостающие детали были заказаны по эскизам. За зиму аппарат был изготовлен, а на весенних полевых работах он прошел первые испытания. Ожидания, в основном, оправдались.

Делаем раму

Все агрегаты мотоблока базируются на одной раме. Конструкция рамы: два лонжерона, передние и задние концы которых загнуты кверху, а передние — еще и встречно и соединены сваркой. К задним концам, также сваркой, присоединена конструкция от мотоцикла «Иж» — руль с рычагами управления. Материал лонжеронов — стальная водопроводная труба (дюйм с четвертью).

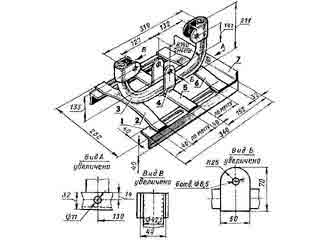

Чертеж рамы мотоблока собранного своими руками

Рама мотоблока: 1 — руль (от мотоцикла «Иж»); 2 —кронштейн крепления приборного пульта (уголок 25×25); 3 — площадка и скоба крепления аккумуляторной батареи; 4 — лонжерон рамы (труба диаметром 32); 5 — картер цепной передачи второй ступени; 6 — подмоторная рама; 7 — натяжитель цепи силовой передачи первой ступени (болт М10); 8 —упор натяжителя цепи; 9 — подкос (труба диаметром 22); 10 — кронштейн присоединения культиваторного подрамника (фрезерованный швеллер № 8); 11 — кронштейн присоединения транспортной тележки; 12—поперечина(полоса30х4,3 шт.)

По длине лонжероны соединены несколькими поперечинами. Передняя из них — упор для натяжителя цепи 1-й ступени трансмиссии. Поперечинами служат и некоторые детали мотоблока — например, площадка под аккумуляторную батарею.

Один из компонентов рамы, картер редуктора, служит и стойкой между силовым агрегатом и ходовой частью. К нижней задней части картера можно подцепить культиваторный подрамник или двухосную тележку для перевозки грузов.

Двигатель мотоблока

В конструкции я использовал двухтактный бензиновый 13-сильный мотор грузового мотороллера «Муравей» имеет принудительное воздушное охлаждение. Это бесспорный плюс в ситуации неизбежного перегрева мотора из-за небольшой скорости движения. Четырехступенчатая коробка передач сблокирована с двигателем, глушитель самодельный: стальная труба, заполненная металлической стружкой (длина трубы 250 мм, диаметр 70 мм, выхлопное отверстие 16 мм). Выпускной тракт имеет сложную форму, обусловленную компоновкой мотоблока и тем, что выхлоп должен быть в сторону.

Рама, на которой располагается двигатель, представляет собой салазки, к поперечинам которых приварена дуга из водопроводной трубы (d = 42 мм). К дуге в центре и на концах приварены кронштейны-скобы.

1 — полоз салазок (уголок 40×40, 2 шт.); 2— задняя поперечина; 3 — хребет (стальная труба 1 1/4″); 4—кронштейн-скоба (СтЗ, полоса 50×4, 3 шт.); 5 — средняя поперечина: 6 — передняя поперечина; 7 — траверса (уголок 32×32); детали 2,5,6 выполнены из стальной полосы 40×4

По месту, по отверстиям в ушках на картере двигателя, в скобах были просверлены отверстия под болты М8, после чего дуга была установлена хребтовой стороной и прихвачена сваркой к средней поперечине салазок, крайние поперечины были подведены под дугу, выгнуты, а середина их еще и выколочена по месту так, чтобы поперечины соприкасались с дугой по всей их ширине. Затем дуга прикреплялась к поперечинам сваркой вдоль линий касания, а концы поперечин приваривались к направляющим салазок, сделанным из равнополочного 40-миллиметрового стального уголка.

Размеры и точки крепления двигателя

В центре вертикальной полки траверсы, приваренной сверху к передним концам направляющих, просверлено отверстие под болт. Болт (М10) входит и в переднюю поперечину рамы и предназначен для регулировки натяжения цепи от 1-й ступени редуктора. Салазки передвигаются по лонжеронам в продольных пазах (их четыре, в каждом полозе по два). Подмоторная рама крепится на основной раме через пазы четырьмя болтами М10.

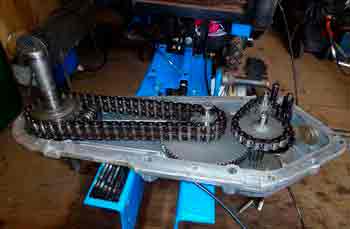

Цепной редуктор

Двухступенчатый цепной редуктор предназначен для снижения скорости вращения и наращивания крутящего момента, передаваемого от выходного вала силового агрегата на колеса или рыхлители.

Чертеж цепного редуктора

1 — корпус (швеллер № 20); 2 — крышка (СтЗ, лист s5); 3 — прокладка (маслостойкая резина) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 —дистанционная втулка со шпоночным пазом; 12—эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.); 14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса (СтЗ, лист s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

1-я ступень редуктора состоит из двух звездочек (17 и 57 зубьев с шагом 12,75 мм). Ведущая звездочка (17 зубьев) посажена на выходной вал силового агрегата, ведомая — на наружный фланец первичного вала 2-й ступени. 2-я ступень редуктора — усиленная (ведущая звездочка на 11 зубьев, ведомая на 25, шаг зубьев 19,05 мм). Поскольку эта ступень в процессе эксплуатации мотоблока находится близко к обрабатываемой почве, для защиты от пыли она помещена в закрытый картер, приваренный к поперечинам непосредственно и к лонжеронам через стальные проставки.

Между картером и поперечиной приварен подкос, для надежности. Картер сварен из двух швеллеров № 2 с уменьшенными по длине до 35 мм полками. В нижней части форма стенок швеллеров — полукруг, вместо полок, которые срезаны, приварено дно из 4-миллиметрового стального листа, выгнутого в форме полуцилиндра по стенкам швеллеров. Сверху картер закрывает крышка с прокладкой из маслостойкой резины.

В обеих стенках выполнено по два соосных отверстия под корпуса подшипников (d = 100 мм). Каждое из этих отверстий окаймляется шестью другими резьбовыми отверстиями (М8), предназначенными для крепления корпусов к картеру. У нижних подшипников (то есть подшипников полуосей) — обычные корпуса, у верхних (подшипников вала) — эксцентриковые. Поворотом их вокруг оси (минимум на 15°) ступенчато регулируется натяжение цепи 2-й ступени редуктора.

Вал этой ступени редуктора установлен в два шарикоподшипника 206. Ведущая звездочка фиксируется двумя распорными втулками между внутренними стенками картера, ровно посередине, и соединяется с валом призматической шпонкой. Большая ведомая звездочка сидит на центрирующей бобышке правой полуоси и закреплена шестью болтами М8 между встречными фланцами полуосей. Ее нижние зубья вместе с находящимися на них звеньями цепи постоянно погружены в масло. Масло при эксплуатации мотоблока переносится цепью в верхнюю часть картера, — таким образом, смазываются трущиеся детали 2-й ступени. От утечки масла наружу защищают сальниковые уплотнители в корпусах подшипников. Жесткое фланцевое соединение полуосей образует единый вал, помещенный в два шарикоподшипника 308.

Самодельные колеса

Через шлицевые нарезки на концах полуосей крутящий момент передается на рыхлители или на колеса. Рыхлители — самодельные, колеса с шинами 5—10″ заимствованы у мотоколяски СМЗ. Чтобы улучшить сцепление колес с грунтом в зимнее время или при культивации почвы, на шины надевается самодельный бандаж из стальной полосы сечением 90 x 5 мм с грунтозацепами из равнополочного 25-миллиметрового уголка.

Разборный бандаж с грунтозацепами: 1 — полукольцо бандажа (стальная полоса 60×5,2 шт.); 2 — шарнирная петля; 3 — замковый грунтозацеп; 4 — поперечный грунтозацеп (уголок 25×25, 11 шт.); 5 — диагональный грунтозацеп (полка уголка, 12 шт.); 6 — болт М8 замкового устройства (2 шт.); 7 — ответная половинка замкового устройства (уголок 25×25)

Сползанию бандажа с шины препятствуют усики на грунтозацепах со срезанными по их сторонам частями вертикальных полок. Усики загнуты внутрь бандажного обруча, а срезанные части полок приварены к обручу наискосок между уголками. Бандажный обруч — составной: две его половины соединены шарниром на одной стороне и замковым устройством — на другой (аналогичное замковое устройство используется на крышке картера редуктора). Такой обруч удобно монтировать на шинах.

Культиваторы (одна, две или три лапки) устанавливаются на составной подрамник Т-образной формы из прямоугольной трубы 60 x 40 мм. Траверса может отсоединяться. Эти детали — заводского изготовления, они подобраны на свалке сельхозтехники. В передней части подрамника сваркой крепится сцепное устройство из швеллера № 6,5.

1 — траверса; 2 — кронштейн (2 шт.); 3 — болт М12 (3 шт.); 4 — фланец крепления траверсы (уголок 30×30,2 шт.); 5 — болт М8 (4 тт.); 6 — хребет; 7 — сцепное устройство (швеллер № 6,5); 8— болт М8 крепления подрамника (2 шт.); 9— ответная часть сцепного устройства (фрезерованный швеллер № 8: размер между полками 65 мм); 10 — серьга для присоединения тележки; 11 — картер редуктора; 12 — шкворень (труба диаметром 22 с резьбой М22 и гайка М22); детали 1,2,6 выполнены из стальной прямо- угольной трубы 60×40; а — три прямоугольных отверстия под стойки культиваторных лапок (размеры по месту)

Для присоединения подрамник вставляется в кронштейн на раме (картере редуктора). Материал кронштейна — швеллер № 8 с полками, фрезерованными так, чтобы между ними было 66 мм. Подрамник и кронштейн соединяются болтами М8.

От использования мотоблока в паре с однолемешным плугом (тоже самодельным) пришлось отказаться, так работать с таким комплектом было затруднительно, и дело продвигалось медленно. Роль самодельного плуга для обработки почвы выполняют два рыхлителя (две фрезы, то есть несколько ножей с резцами), установленные на место колес.

Сборочные элементы рыхлителя: а — шлицевая втулка с четырьмя фланцами и торцевой шайбой; б — нож с резцом (16 шт.)

Резцы закреплены болтами М8 на фланцах, насаженных на втулку и приваренных к ней. Диаметр шлицевой части полуоси чуть меньше диаметра втулки. Материал ножей — стальная полоса 50 x 60 мм, резцы — от списанной сенокосилки. Для рыхления почвы в культиваторный подрамник устанавливаются одна-две лапки, создающие тормозной момент. В таком случае рыхлители при вращении пробуксовывают, углубляются в почву и мелко дробят ее. Разным количеством лапок и разной степенью их заглубления можно регулировать тормозной момент. Если он отрегулирован, мотоблок движется равномерно вперед сам и легок в управлении. Обрабатывая подъемы и спуски, придется регулировать тормозной момент вручную, усилием на руль, глубже или мельче погружая лопатки в почву. Глубина обработки рыхлителями, как и обычной лопатой, — около 20 сантиметров. Почва после рыхления мягкая, ровная, и ее не нужно бороновать.

Самодельный прицеп

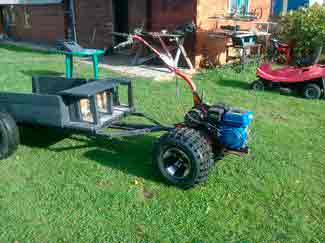

Как было сказано выше, мотоблок можно переделать в транспортное средство для грузоперевозок, с двухколесной полуприцепной тележкой. Прицеп для мотоблока своими руками сделать оказалось очень просто. Ходовая часть тележки — передний мост мотоколяски СМЗ в сборе (с колесами). Основная рама — два лонжерона с двумя поперечинами из стальной трубы, в сечении которой прямоугольник 60 x 30 мм. В передней части, где сходятся лонжероны, размещается сиденье.

Дышло тележки — ступенчатое, чтобы сцепное устройство было ближе к оси колес. В итоге управление становится таким же легким, как у конструкций с шарнирно-сочлененной рамой. Подкосы из полудюймовой трубы предназначены для усиления ступеней дышла. Снизу к нему приварены подножки. Конструкция сцепного устройства относительно проста: по типу вертлюга, чтобы можно было поворачивать на неровной дороге или косогорах, относительно горизонтальной продольной оси.

В верхней части основной рамы находится рамка, окаймляющая грузовую платформу, из равнополочного 35-миллиметрового стального уголка. Для усиления конструкции созданы дополнительные связи: рама тележки соединяется с рычагами моста через стойки, усиленные подкосами (стойки из той же трубы, что и рама). Рамка-окантовка платформы выстлана шпунтованной доской толщиной 25 мм. В дальнейших авторских разработках предусмотрены съемные или откидные борта.

Электрооборудование мотоблока рассчитано на напряжение 12 В: штатные катушка зажигания, два аккумулятора 9МТ-14, стартер, генератор на 90 Вт, а также автомобильная фара.

Источник: http://gredx.ru/articles/motoblok-samodelka-iz-motorollera

Как сделать самодельный мотоблок с двигателя мотоцикла, фото видео инструкции

Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого понадобится определенный опыт и накопленные знания, с большим запасом терпения и труда. Итогом подведенной работы будет надежная фермерская машина, приспособленная практически к любым условиям. Если же появится неисправность, ремонтом будет замена поломанной детали, или отказавшего узла.

Например, если взять подмоторную раму или силовой агрегат: они изготовлены на производстве. Если рассмотреть редуктор-переходник, он взят из главной передачи мотоколяски.

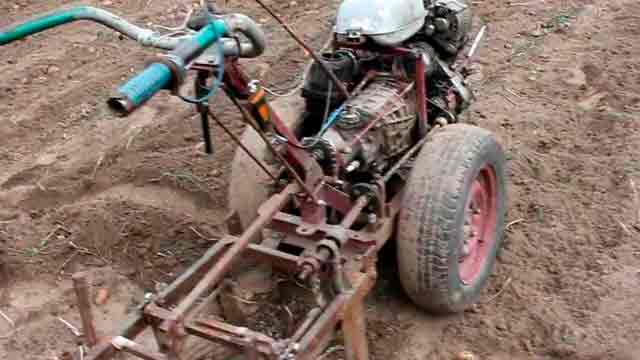

Делаем самодельный мотоблок с двигателя мотоцикла

Для успешной работы мотоблока разрабатывалась многоступенчатая кинематическая схема трансмиссии, благодаря чему повышается придаточное отношение, а также тяговое усилие и крутящий момент. Вместе с редуктором переходником в кинематической схеме предусмотрен главный редуктор. При совмещении редуктора с колесной парой и главной передачей, получается высокоэффективный движитель.

Специальный механизм натягивает приводные цепи. Он крепится шпильками к ползунам, которые изготовлены из стального уголка. Последние также способны перемещаться, натягивая или ослабляя приводную цепь. С этой целью в ползунах предусмотрены пазы и находятся два регулировочных винта и крепежные болты М10.

Самая трудоемкая конструкция — главный редуктор. Изготавливается он из заранее приготовленных стальных пластин (10 мм). В месте установки подшипников размещаются диски усиления. Сварные швы — сплошные, чтобы исключить подтекание масла. На заднюю стенку редуктора приваривается кронштейн-скоба, позволяющая крепить грузовую тележку или прицепное сельскохозяйственное орудие. Если использовать грузовую тележку, то мотоблок становится минитрактором.

Для изготовления крышки редуктора используется стальная пластина (5 мм). Прикреплена она к корпусу винтами М6. Цилиндрические прямозубые шестерни и валы взяты из сельхозмашин. Нужно помнить, что назначением промежуточного вала является отбор мощности, поэтому лучше изготовить новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке был частью списанного электрокара.

Блокировка колес мотоблока с двигателем от мотоцикла

Блокировка колес — необходимое техническое решение для мотоблока, с конструкторской точки зрения. На правой полуоси, там где шлицевой конец, протачивается цилиндрическая шейка, которая должна быть немного глубже шлицевого паза. С противоположного конца полуоси делается резьбовое отверстие.

Когда вращается регулировочный винт М12, происходит смещение полуоси из-за действия цилиндрической пружины. Далее внутри дифференциала полуось отходит от зацепления с «родной» шестерней и зацепляется с соседней, чем блокирует колеса.

Рабочие колеса мотоблока изготовлены из колес списанного электрокара. У каждого диска, в ободе, прорезают 16 пазов, и вваривают стальные пластины, которые будут служить основанием для грунтозацепов. После чего к ним приваривают перемычки, и получаются обода пахотных колес.

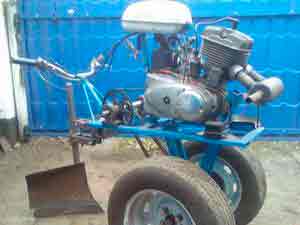

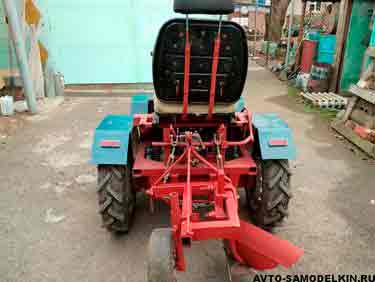

Плуг для мотоблока

Очень эффективно изготовлен узел, регулирующий заход плуга в почву. Состоит он из сварного П-образного корпуса, с установочно-ограничительными выступами. В них вставляется пятка градиля плуга, которая способна вращаться в вертикальной плоскости используя втулочно-осевой шарнир. Необходимый угол вращения задается шпилькой М16. К поворотной пятке приварен швеллер грядиля. Благодаря небольшому развороту в сторону, куда отваливается почва от плуга, становится возможна правильная установка последнего.

Отрезной нож также крепится к грядилю. Для того, чтобы установить его под нужным углом к почве и на требуемую величину, используется типовой зажим с пластиной-накладкой и два болта М12 с гайками. Впереди мотоблока размещается на V-образном кронштейне вспомогательное колесо. Его назначение — обеспечение легкости во время транспортировки, или при движении мотоблока попятую.

Управление мотоблока происходит посредством двух штанг от мотокосилки с рукоятками. Также для этого используются ручки переключения реверса и скорости.


Производительность мотоблока — три — пять сотки земли в час. Обычную землю можно пахать на второй передаче. Для тяжелых почв работать на первой.

Как сделать мотоблок своими руками из двигателя планеты

Схема создания этого мотоблока прекрасно подходит для двигателей Восход, Минск, Муравей. Лучше всех себя зарекомендовал двигатель от ИЖ Планета -3. Чтобы сделать мотоблок своими руками из двигателя планеты, нужно произвести небольшие конструктивные изменения.

Охлаждение двигателя принудительное, подключен через зажигание — на катушку. Мощность двигателя 18 л.с. Благодаря установленному редуктору есть задняя передача.

Транспортная скорость — до 70 км/ч. Минимальная скорость — 5-6 км/ч. Тележка сделана из двух старых колясок тарсионного типа, и выдерживает вес до 500 кг.

К швеллеру приваривается рама. При моделировании мотоблока нужно учитывать крепление двигателя, поэтому производим смещение продольной оси редуктора на 10 мм, относительно оси двигателя. Двигатель может крепиться по разному. Чтобы увеличить мощность двигателя, врезается дополнительный вал в швеллера.

После этого размещаем топливный бак. По завершении сборки придаем мотоблоку красивый внешний вид, покрасив.

Этот мотоблок в день способен проезжать 50-70 км. По асфальту можно держать скорость 50-60 км/ч. Использовать его можно как транспортное средство, и как мотоблок.

Мотоблок своими руками из мотоцикла видео подборка


Источник: http://motoblok-kultivator.com/samodelnyj-motoblok-s-dvigatelja-motocikla-foto-video/

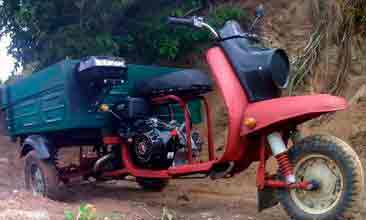

Трехколесник на базе «Муравья»

Этот легкий вездеход собирался для целей помощи для работ по участку в деревне. То есть он должен перевозить песок, дрова. землю по трассам со средними дорожными условиями. До этого проекта автор собирал тележку на мотоблоке, но она не отличается не особенными качествами проходимости, не тягой для перевозке тяжелых грузов.

Использованные агрегаты и материалы при создании этого вездехода:
1) Китайский двигатель
2) Вариатор под него
3) Рама от мотоцикла муравей
4) редуктор от мотоцикла муравей
5) ступицы от муравья
6) амортизаторы тоже от муравья
7) полуоси от оки
8) ступицы от оки
9) диск от китайского скутера
10) гидравлика от мотоцикла минск
11) тормоза от мотоцикла минск

Рассмотрим более детально произведенные работы для создания этого вездехода.

Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.

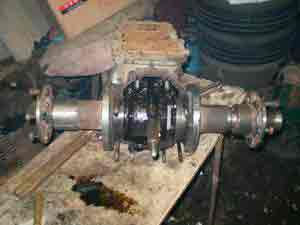

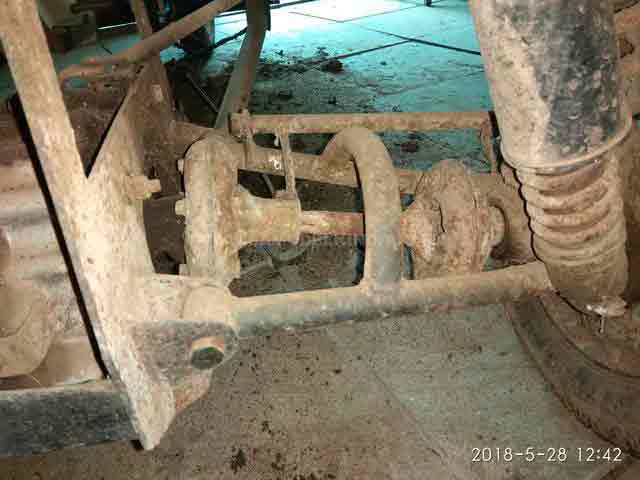

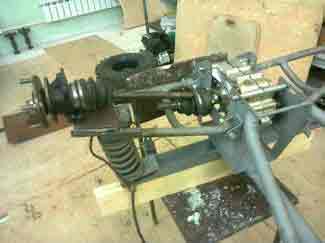

Для начала автор занялся полным восстановлением ступиц и полуосей, так как они находились не в лучшем состоянии.

После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок

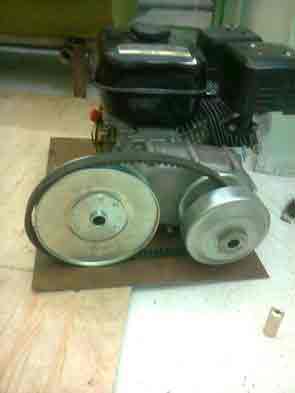

Малый шкив, который с грузами и большой гайкой был закреплен на валу двигателя, и он является ведущим. Большой шкив с пружиной и косыми упорами является ведомым, он был установлен следующим образом: ремень тянет щеки шкива, а косынка щеки наезжает на ответную косынку. Затем сдергивается стопор, сторона косынки перекидывается и устанавливается ведомый шкив.

После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.

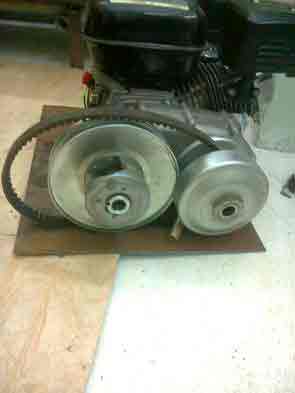

Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.

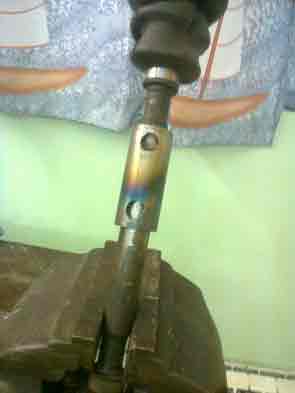

Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.

Но испытывать вездеход автор не может, так как не работает вариатор.

Точнее он работает но не так, как должен причиной тому слишком малые обороты.
Поэтому автор решил заменить двигатель на лифан мощностью в 9 л. с.
Пока автор раздумывал над заменой двигателя, он приступил к работам по трансмиссии.

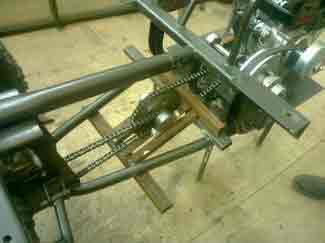

Были соединены валы:

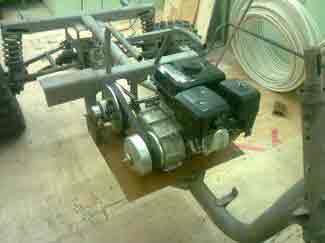

Был установлен двигатель лифан и подключен промежуточный редуктор:

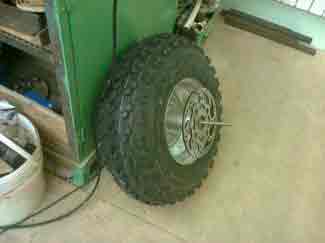

Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:

После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.

Но возникли некоторые проблемы после замены ремня вариатора: начало вести сцепление, реверс стало возможно включать только при заглушенном двигателе, к тому же возникли проблемы с тормозами. поэтому автор приступил к регулировке холостой работы двигателя, так как прогиб ремня на вариаторе визуально остался таким же.

Так же автор планирует заняться более детальной регулировкой вариатора форвард и установкой задних тормозов на вездеход.
Фотографии готового вездехода:

Источник: http://usamodelkina.ru/6591-trehkolesnik-na-baze-muravya.html

САМОДЕЛКИН ДРУГ

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

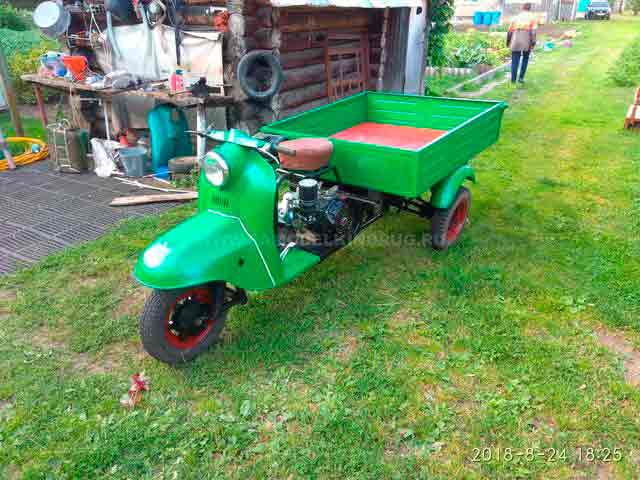

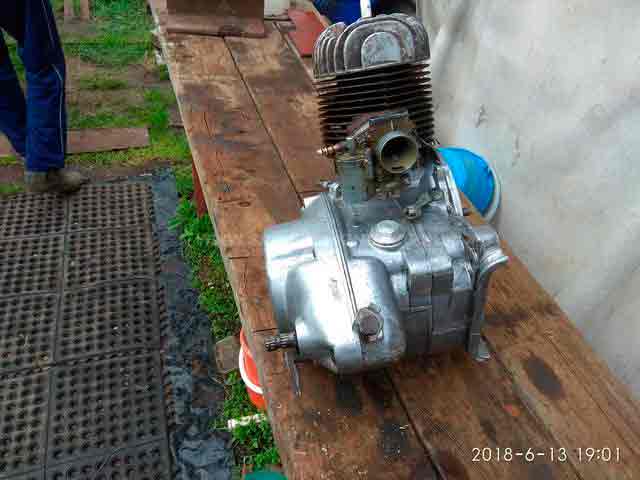

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

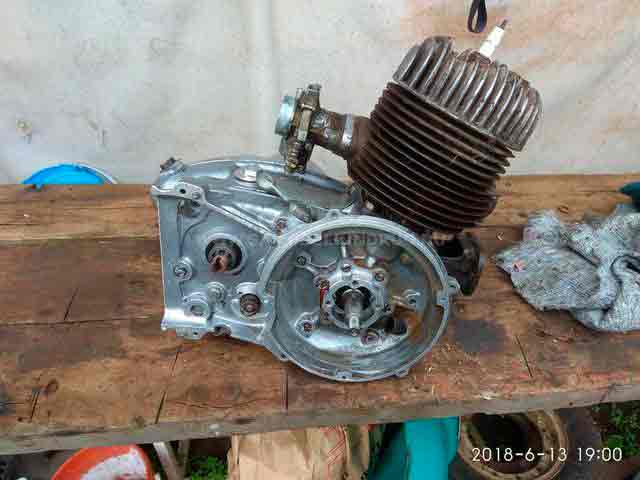

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

  1. мотороллер муравей 1981 г выпуска

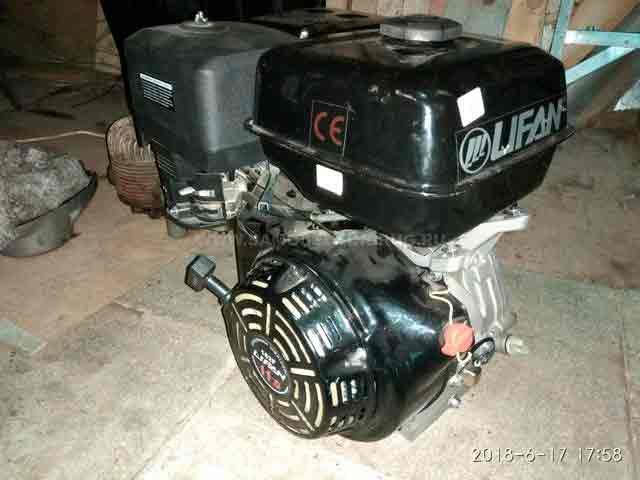

  2. двигатель лифан 11 л/с бензиновый
  3. ремень
  4. ролик ВАЗ

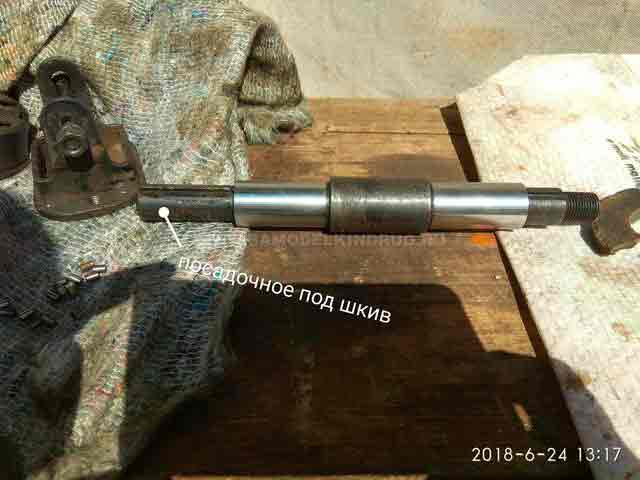

  5. вал
  6. шкив 2 шт
  7. плита 10 мм

Инструменты

  1. сварочный аппарат
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. измерительный и слесарный инструмент
  5. дрель

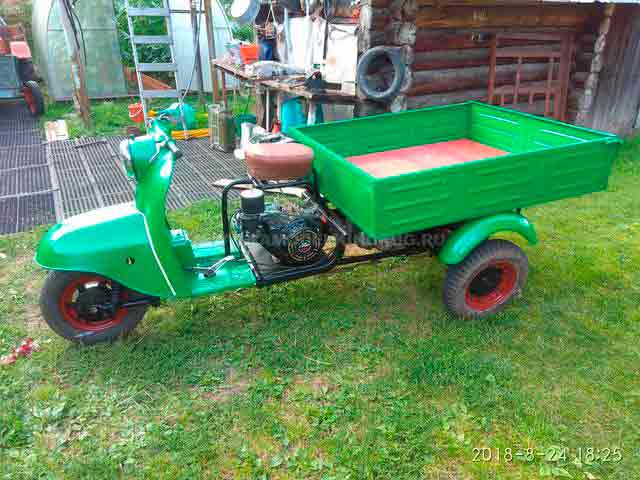

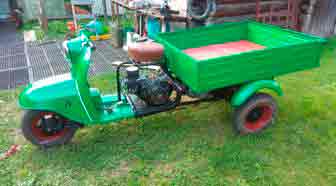

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

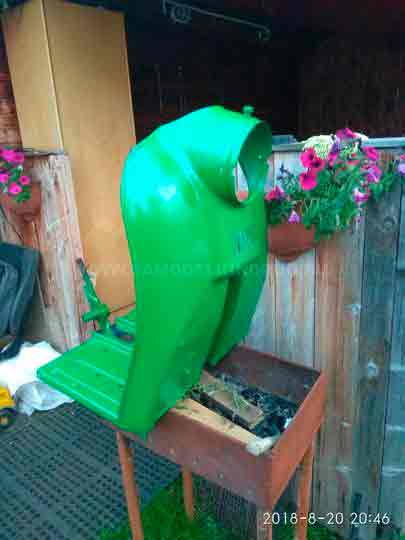

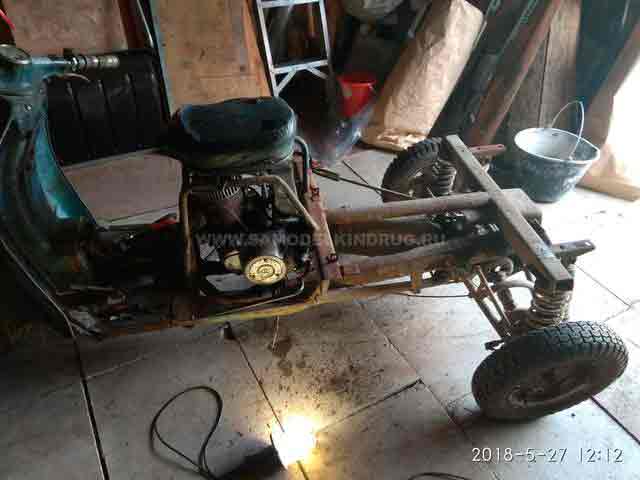

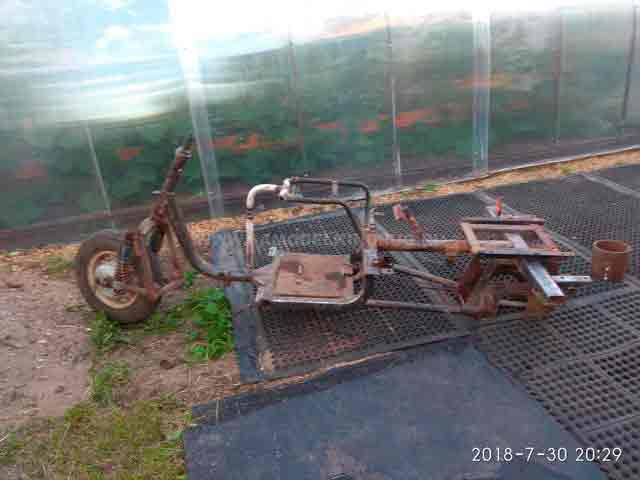

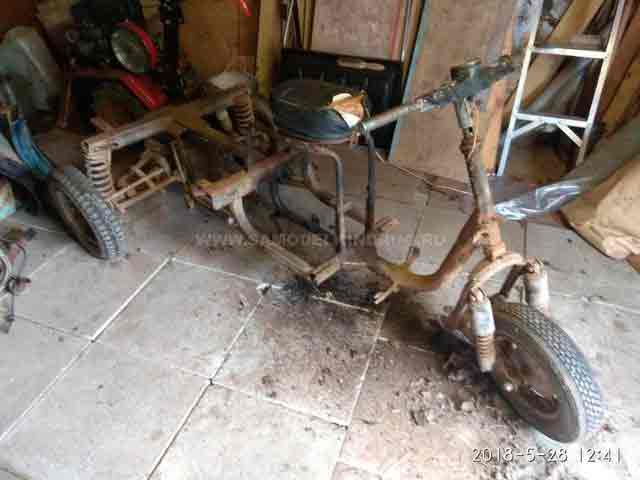

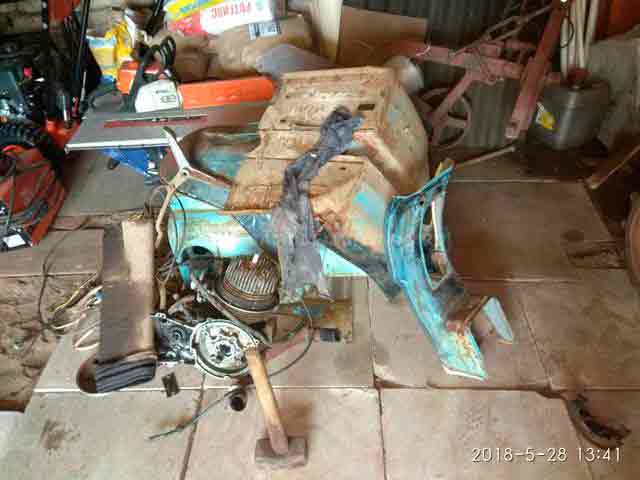

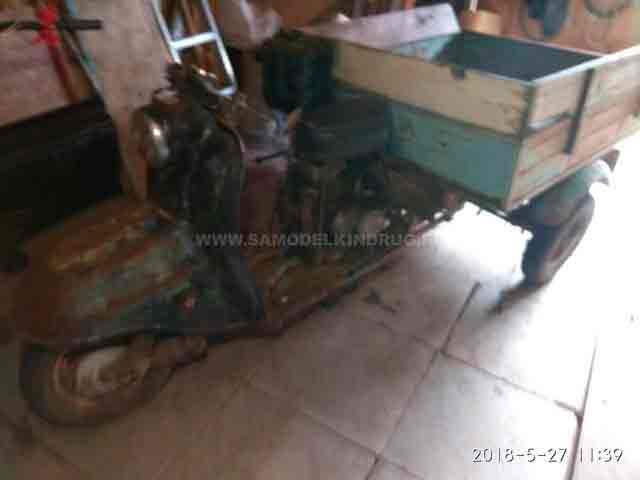

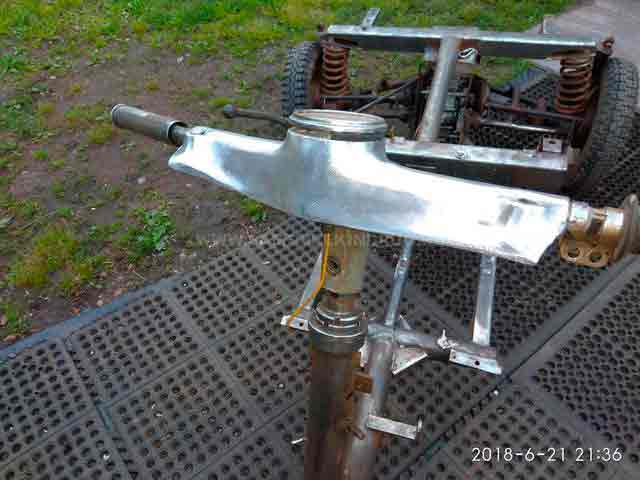

Вот в таком состоянии находился мотороллер до реставрации и ремонта. Первоначально был приобретен двигатель «Lifan» 11 л/с

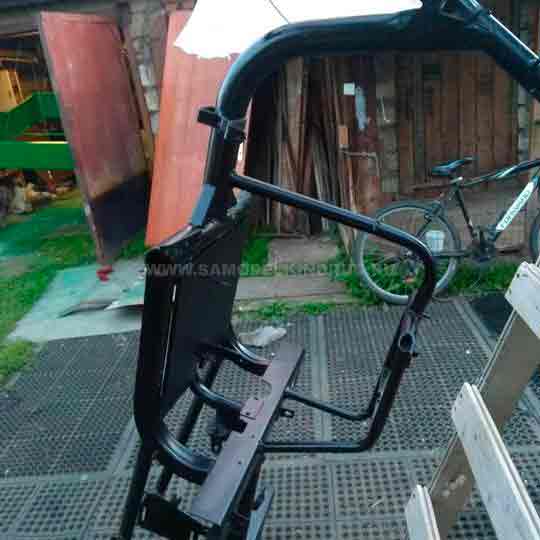

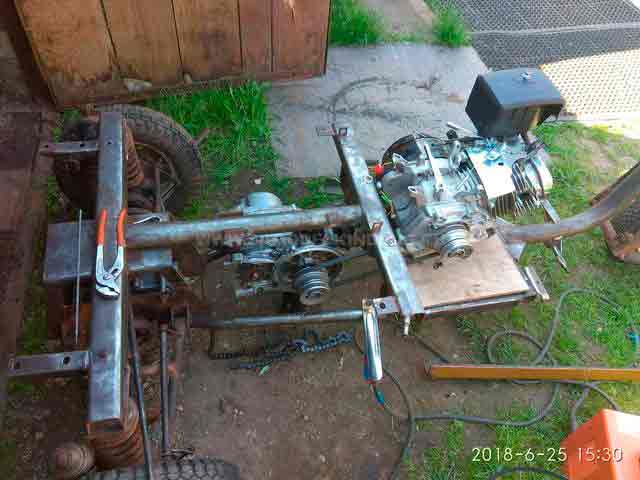

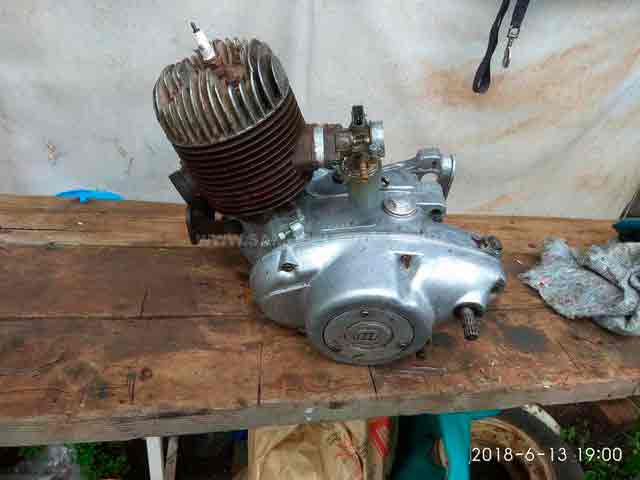

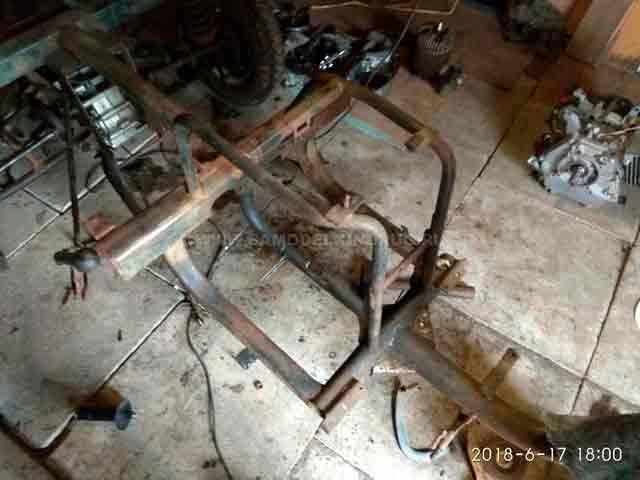

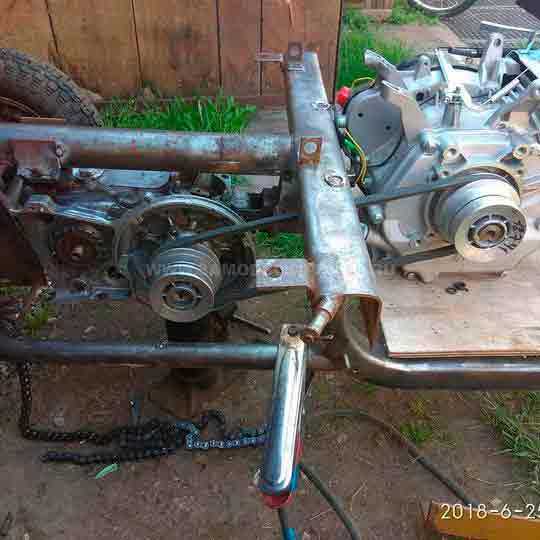

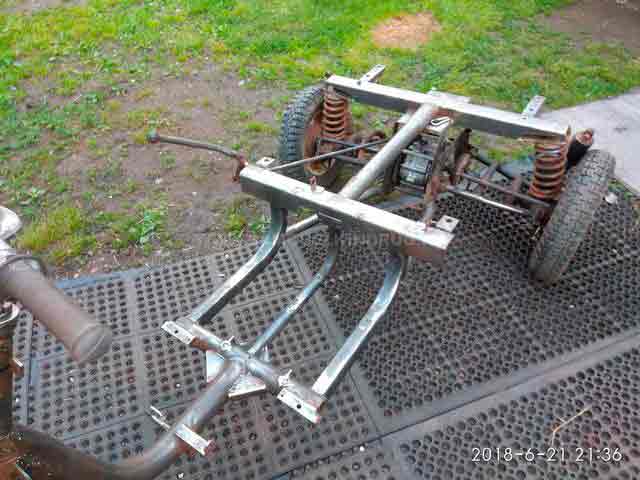

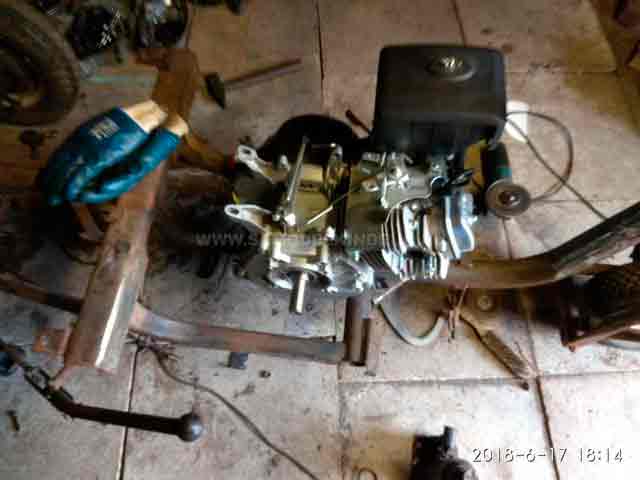

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан. Далее примерил новый двигатель на место родного, так как по габаритам он больше и пришлось срезать трубки на которые устанавливается сидение и облицовка. Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив. Пока ждал новый вал, перебрал КПП и воткнул ее на раму скрутив старые крепления двигателя и приварив их на новое место, самое удобное что при таком расположении нового двигателя вращение у него совпадает с вращением родного двигателя, а это значит не надо париться с редуктором, переворачивать его и перебирать на другую сторону и т. д . Крепление КПП выставил посередине несущей трубы рамы выставив их ровно по вертикали и на расстоянии соответствующим креплениям КПП просто их приварив. Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

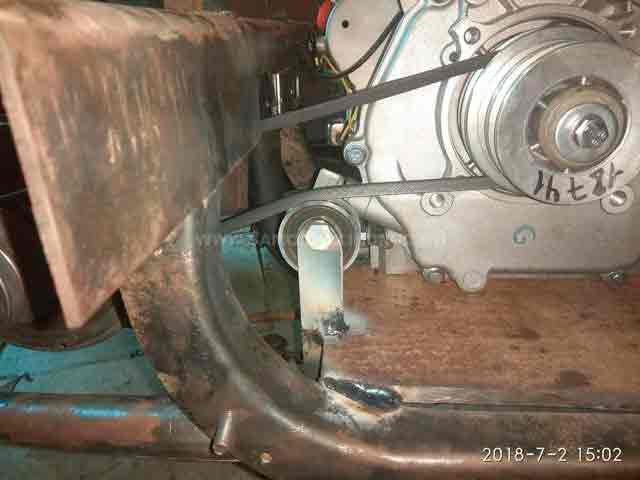

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной эксцентриковый ролик с «Рено Логан» (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать) Купил тросик сцепления подлиннее и провел первый «тест-драйв» который показал, что данной системе быть. Начал полную разборку данного мотороллера с заменой подшипников и многого другого для последующей чистки от грязи и старой краски и последующей покраске и сборке. Тяги для него хватает «за глаза» Передаточное соотношение ДВС и КПП 1:1 максимальна скорость 45-50 км/ч чего по сельским дорогам вполне достаточно.

Автор: Алексей Кочнев.

Так же рекомендуем ознакомится с опытом Евгения Синицина Установка двигателя Lifan на грузовой мотороллер муравей.

Конструктивная критика приветствуется, пишите в комментариях свои предложения.

Видео работы мотороллера.

Источник: http://www.samodelkindrug.ru/kak-ustanovit-dvigatel-lifan-na-motorol/

Как сделать мотоблок из мотороллера муравей. Как сделать мотоблок своими руками на базе мотороллера Муравей? мотороллер с движком от мотоблока

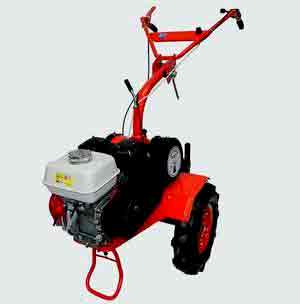

К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо большую производительность – на дачные 6 соток.

Есть промышленные поприличней, но цены на них кусаются. А что же делать тем, у кого этих соток почти 20? Идея смастерить самому такой мотоблок пришла внезапно, причем не мне, а соседу – художнику. Он придумал, а уже я доработал.

Как сделать мотоблок своими руками

Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.

По результатам испытания выяснилось — двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.

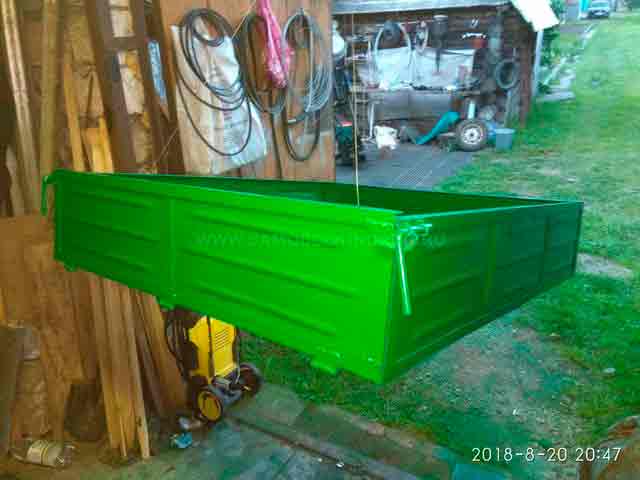

Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.

Все агрегаты мотоблока базируются на одной раме. Конструкция рамы: два лонжерона, передние и задние концы которых загнуты кверху, а передние — еще и встречно и соединены сваркой. К задним концам, также сваркой, присоединена конструкция от мотоцикла «Иж» — руль с рычагами управления. Материал лонжеронов — стальная водопроводная труба (дюйм с четвертью).

Чертеж рамы мотоблока собранного своими руками

Рама мотоблока: 1 — руль (от мотоцикла «Иж»); 2 -кронштейн крепления приборного пульта (уголок 25×25); 3 — площадка и скоба крепления аккумуляторной батареи; 4 — лонжерон рамы (труба диаметром 32); 5 — картер цепной передачи второй ступени; 6 — подмоторная рама; 7 — натяжитель цепи силовой передачи первой ступени (болт М10); 8 -упор натяжителя цепи; 9 — подкос (труба диаметром 22); 10 — кронштейн присоединения культиваторного подрамника (фрезерованный швеллер № 8); 11 — кронштейн присоединения транспортной тележки; 12-поперечина(полоса30х4,3 шт.)

По длине лонжероны соединены несколькими поперечинами. Передняя из них — упор для натяжителя цепи 1-й ступени трансмиссии. Поперечинами служат и некоторые детали мотоблока — например, площадка под аккумуляторную батарею.

Один из компонентов рамы, картер редуктора, служит и стойкой между силовым агрегатом и ходовой частью. К нижней задней части картера можно подцепить культиваторный подрамник или двухосную тележку для перевозки грузов.

Двигатель мотоблока

В конструкции я использовал двухтактный бензиновый 13-сильный мотор грузового мотороллера «Муравей» имеет принудительное воздушное охлаждение. Это бесспорный плюс в ситуации неизбежного перегрева мотора из-за небольшой скорости движения. Четырехступенчатая коробка передач сблокирована с двигателем, глушитель самодельный: стальная труба, заполненная металлической стружкой (длина трубы 250 мм, диаметр 70 мм, выхлопное отверстие 16 мм). Выпускной тракт имеет сложную форму, обусловленную компоновкой мотоблока и тем, что выхлоп должен быть в сторону.

Рама, на которой располагается двигатель, представляет собой салазки, к поперечинам которых приварена дуга из водопроводной трубы (d = 42 мм). К дуге в центре и на концах приварены кронштейны-скобы.

1 — полоз салазок (уголок 40×40, 2 шт.); 2- задняя поперечина; 3 — хребет (стальная труба 1 1/4″); 4-кронштейн-скоба (СтЗ, полоса 50×4, 3 шт.); 5 — средняя поперечина: 6 — передняя поперечина; 7 — траверса (уголок 32×32); детали 2,5,6 выполнены из стальной полосы 40×4

По месту, по отверстиям в ушках на картере двигателя, в скобах были просверлены отверстия под болты М8, после чего дуга была установлена хребтовой стороной и прихвачена сваркой к средней поперечине салазок, крайние поперечины были подведены под дугу, выгнуты, а середина их еще и выколочена по месту так, чтобы поперечины соприкасались с дугой по всей их ширине. Затем дуга прикреплялась к поперечинам сваркой вдоль линий касания, а концы поперечин приваривались к направляющим салазок, сделанным из равнополочного 40-миллиметрового стального уголка.

Размеры и точки крепления двигателя

В центре вертикальной полки траверсы, приваренной сверху к передним концам направляющих, просверлено отверстие под болт. Болт (М10) входит и в переднюю поперечину рамы и предназначен для регулировки натяжения цепи от 1-й ступени редуктора. Салазки передвигаются по лонжеронам в продольных пазах (их четыре, в каждом полозе по два). Подмоторная рама крепится на основной раме через пазы четырьмя болтами М10.

Цепной редуктор

Двухступенчатый цепной редуктор предназначен для снижения скорости вращения и наращивания крутящего момента, передаваемого от выходного вала силового агрегата на колеса или рыхлители.

Чертеж цепного редуктора

1 — корпус (швеллер № 20); 2 — крышка (СтЗ, лист s5); 3 — прокладка (маслостойкая резина) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5-шпонка; 6 — подшипник 206 (2 шт.); 7- компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 -дистанционная втулка со шпоночным пазом; 12-эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.); 14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15- подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19-пробка сливного отверстия масла (винт М10); 20 — дно корпуса (СтЗ, лист s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

1-я ступень редуктора состоит из двух звездочек (17 и 57 зубьев с шагом 12,75 мм). Ведущая звездочка (17 зубьев) посажена на выходной вал силового агрегата, ведомая — на наружный фланец первичного вала 2-й ступени. 2-я ступень редуктора — усиленная (ведущая звездочка на 11 зубьев, ведомая на 25, шаг зубьев 19,05 мм). Поскольку эта ступень в процессе эксплуатации мотоблока находится близко к обрабатываемой почве, для защиты от пыли она помещена в закрытый картер, приваренный к поперечинам непосредственно и к лонжеронам через стальные проставки.

Между картером и поперечиной приварен подкос, для надежности. Картер сварен из двух швеллеров № 2 с уменьшенными по длине до 35 мм полками. В нижней части форма стенок швеллеров — полукруг, вместо полок, которые срезаны, приварено дно из 4-миллиметрового стального листа, выгнутого в форме полуцилиндра по стенкам швеллеров. Сверху картер закрывает крышка с прокладкой из маслостойкой резины.

В обеих стенках выполнено по два соосных отверстия под корпуса подшипников (d = 100 мм). Каждое из этих отверстий окаймляется шестью другими резьбовыми отверстиями (М8), предназначенными для крепления корпусов к картеру. У нижних подшипников (то есть подшипников полуосей) — обычные корпуса, у верхних (подшипников вала) — эксцентриковые. Поворотом их вокруг оси (минимум на 15°) ступенчато регулируется натяжение цепи 2-й ступени редуктора.

Вал этой ступени редуктора установлен в два шарикоподшипника 206. Ведущая звездочка фиксируется двумя распорными втулками между внутренними стенками картера, ровно посередине, и соединяется с валом призматической шпонкой. Большая ведомая звездочка сидит на центрирующей бобышке правой полуоси и закреплена шестью болтами М8 между встречными фланцами полуосей. Ее нижние зубья вместе с находящимися на них звеньями цепи постоянно погружены в масло. Масло при эксплуатации мотоблока переносится цепью в верхнюю часть картера, — таким образом, смазываются трущиеся детали 2-й ступени. От утечки масла наружу защищают сальниковые уплотнители в корпусах подшипников. Жесткое фланцевое соединение полуосей образует единый вал, помещенный в два шарикоподшипника 308.

Самодельные колеса

Через шлицевые нарезки на концах полуосей крутящий момент передается на рыхлители или на колеса. Рыхлители — самодельные, колеса с шинами 5-10″ заимствованы у мотоколяски СМЗ. Чтобы улучшить сцепление колес с грунтом в зимнее время или при культивации почвы, на шины надевается самодельный бандаж из стальной полосы сечением 90 x 5 мм с грунтозацепами из равнополочного 25-миллиметрового уголка.

Разборный бандаж с грунтозацепами: 1 — полукольцо бандажа (стальная полоса 60×5,2 шт.); 2 — шарнирная петля; 3 — замковый грунтозацеп; 4 — поперечный грунтозацеп (уголок 25×25, 11 шт.); 5 — диагональный грунтозацеп (полка уголка, 12 шт.); 6 — болт М8 замкового устройства (2 шт.); 7 — ответная половинка замкового устройства (уголок 25×25)

Сползанию бандажа с шины препятствуют усики на грунтозацепах со срезанными по их сторонам частями вертикальных полок. Усики загнуты внутрь бандажного обруча, а срезанные части полок приварены к обручу наискосок между уголками. Бандажный обруч — составной: две его половины соединены шарниром на одной стороне и замковым устройством — на другой (аналогичное замковое устройство используется на крышке картера редуктора). Такой обруч удобно монтировать на шинах.

Культиваторы (одна, две или три лапки) устанавливаются на составной подрамник Т-образной формы из прямоугольной трубы 60 x 40 мм. Траверса может отсоединяться. Эти детали — заводского изготовления, они подобраны на свалке сельхозтехники. В передней части подрамника сваркой крепится сцепное устройство из швеллера № 6,5.

1 — траверса; 2 — кронштейн (2 шт.); 3 — болт М12 (3 шт.); 4 — фланец крепления траверсы (уголок 30×30,2 шт.); 5 — болт М8 (4 тт.); 6 — хребет; 7 — сцепное устройство (швеллер № 6,5); 8- болт М8 крепления подрамника (2 шт.); 9- ответная часть сцепного устройства (фрезерованный швеллер № 8: размер между полками 65 мм); 10 — серьга для присоединения тележки; 11 — картер редуктора; 12 — шкворень (труба диаметром 22 с резьбой М22 и гайка М22); детали 1,2,6 выполнены из стальной прямо- угольной трубы 60×40; а — три прямоугольных отверстия под стойки культиваторных лапок (размеры по месту)

Для присоединения подрамник вставляется в кронштейн на раме (картере редуктора). Материал кронштейна — швеллер № 8 с полками, фрезерованными так, чтобы между ними было 66 мм. Подрамник и кронштейн соединяются болтами М8.

От использования мотоблока в паре с однолемешным плугом (тоже самодельным) пришлось отказаться, так работать с таким комплектом было затруднительно, и дело продвигалось медленно. Роль самодельного плуга для обработки почвы выполняют два рыхлителя (две фрезы, то есть несколько ножей с резцами), установленные на место колес.

Сборочные элементы рыхлителя: а — шлицевая втулка с четырьмя фланцами и торцевой шайбой; б — нож с резцом (16 шт.)

Резцы закреплены болтами М8 на фланцах, насаженных на втулку и приваренных к ней. Диаметр шлицевой части полуоси чуть меньше диаметра втулки. Материал ножей — стальная полоса 50 x 60 мм, резцы — от списанной сенокосилки. Для рыхления почвы в культиваторный подрамник устанавливаются одна-две лапки, создающие тормозной момент. В таком случае рыхлители при вращении пробуксовывают, углубляются в почву и мелко дробят ее. Разным количеством лапок и разной степенью их заглубления можно регулировать тормозной момент. Если он отрегулирован, мотоблок движется равномерно вперед сам и легок в управлении. Обрабатывая подъемы и спуски, придется регулировать тормозной момент вручную, усилием на руль, глубже или мельче погружая лопатки в почву. Глубина обработки рыхлителями, как и обычной лопатой, — около 20 сантиметров. Почва после рыхления мягкая, ровная, и ее не нужно бороновать.

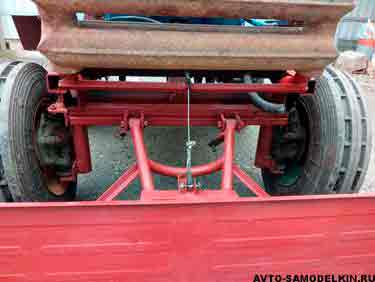

Самодельный прицеп

Как было сказано выше, мотоблок можно переделать в транспортное средство для грузоперевозок, с двухколесной полуприцепной тележкой. Прицеп для мотоблока своими руками сделать оказалось очень просто. Ходовая часть тележки — передний мост мотоколяски СМЗ в сборе (с колесами). Основная рама — два лонжерона с двумя поперечинами из стальной трубы, в сечении которой прямоугольник 60 x 30 мм. В передней части, где сходятся лонжероны, размещается сиденье.

Дышло тележки — ступенчатое, чтобы сцепное устройство было ближе к оси колес. В итоге управление становится таким же легким, как у конструкций с шарнирно-сочлененной рамой. Подкосы из полудюймовой трубы предназначены для усиления ступеней дышла. Снизу к нему приварены подножки. Конструкция сцепного устройства относительно проста: по типу вертлюга, чтобы можно было поворачивать на неровной дороге или косогорах, относительно горизонтальной продольной оси.

В верхней части основной рамы находится рамка, окаймляющая грузовую платформу, из равнополочного 35-миллиметрового стального уголка. Для усиления конструкции созданы дополнительные связи: рама тележки соединяется с рычагами моста через стойки, усиленные подкосами (стойки из той же трубы, что и рама). Рамка-окантовка платформы выстлана шпунтованной доской толщиной 25 мм. В дальнейших авторских разработках предусмотрены съемные или откидные борта.

Электрооборудование мотоблока рассчитано на напряжение 12 В: штатные катушка зажигания, два аккумулятора 9МТ-14, стартер, генератор на 90 Вт, а также автомобильная фара.

Чтобы собрать мотоблок из мотоцикла ИЖ, Восток либо Урал, потребуется подготовить чертежи будущего агрегата. На них указываем размеры конструкции. Любые самоделки из мотоцикла изготавливаются при условии минимального тюнинга отработавших узлов мототехники. Для этого требуется иметь определенный опыт и знания в данной сфере.

Чтобы сделать самодельный мотоблок из мотоцикла любой модели, рекомендуется разработать многоступенчатую трансмиссию. Такая коробка передач повысит придаточное отношение, тягу и крутящий момент. Основным элементом конструкции является редуктор с переходником.

Механизм, который натягивает цепи, фиксируется к ползунам с помощью шпилек. Последние детали можно сделать из стального уголка. Они легко перемещаются, что обеспечивает ослабление либо натягивание приводной цепи. Для этого в ползунках делаем пазы.

Сложнее укомплектовать самодельный мотоблок главным редуктором. Для его сборки используют стальные пластины. Сзади редуктора приваривается скоба, что позволяет оснастить минитрактор с двигателем от мотоцикла любым навесным сельскохозяйственным оборудованием (плуг, культиватор). Шестерня демонтируется из сельскохозяйственной машины.

Мотокультиваторы требуют блокировки колес. Для этого следует проточить цилиндрическую шейку правой полуоси. На другом ее конце нарезается резьба. Рабочие колеса демонтируются из электрокара. В ободе каждого диска прорезаем 16 пазов. Пластины, вваренные в конструкцию, служат основание для грунтозацепов. К ним приваривают перемычки. Самодельный мотоблок управляется 2 штангами от мотокосилки. Производительность полученной техники — 3-5 сотки в час. Обычная земля вспахивается на второй передаче, а тяжелая — на первой.

Простая техника

Чтобы собрать своими руками мотоблок для вспашки обычной почвы, используют двигатель от мопеда «Карпаты». Для увеличения мощности силового агрегата рекомендуется укомплектовать технику дополнительным валом. Более мощную технику можно сделать из мотоцикла Восход, Муравей, Минск.

Самодельный мотоблок, укомплектованный двигателем от мотоцикла Восход, обладает мощностью в 13,5 л.с. Зажигание демонтируется от мотороллера «Вятка-Электрон». Чтобы поддержать нормальную работу мотора, обустраивается принудительное охлаждение. Для этого используем вентилятор приточного типа. В качестве основания для рамы используется корпус редуктора, демонтированный от ЗИЛа-130. К этой конструкции привариваем стойки подрамника силового агрегата. Сам ресивер обрезаем до 243 мм. На подрамник устанавливаем карбюратор, бензобак.

Чтобы собрать приводной вал, используют отрезки шлицевых валов из следующих агрегатов:

  • коробка передач от ЗИЛа-130;
  • раздаточная коробка от ГАЗа-66.

Картер фиксируется к корпусу редуктора, в котором вырезаем окно для фиксации шестерен. Следующий этап — изготовление колес. Специалисты рекомендуют сварить колеса из стали. К диску привариваем обод, к которому навариваются грунтозацепы (16 штук).

Чтобы изготовить рычаги управления мототехникой, используем стальную трубу. Вверху рычаги соединяем поперечиной, а внизу привариваем фланцы. Чтобы переключать передачи, потребуется рукоятка. Ее можно установить на левом рычаге управления.

Чтобы присоединить навесное оборудование к мотоблоку, укомплектованному двигателем от мотоцикла, изготавливается подвеска и узлы регулировки. Для фиксации первого элемента используют кронштейн. Минус самодельной сельскохозяйственной техники — отсутствие дифференциала. Чтобы развернуться, потребуются дополнительные усилия. Но такое конструктивное решение имеет свой плюс — передвижение транспорта без корректировки водителем.

Охлаждение силового агрегата

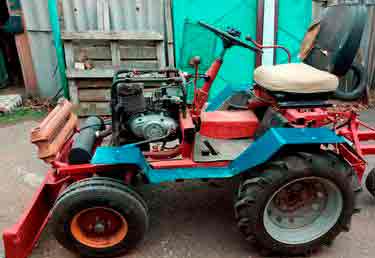

Прежде чем сделать минитрактор с двигателем от мотоцикла Урал, подготавливается схема принудительной системы охлаждения. Без нее мотор будет перегреваться. Специалисты не рекомендуют обустраивать жидкую систему охлаждения.

Принцип такой системы можно взять от мототехники (передача усилия от коленвала на вентилятор). В торце шкива нарезаем резьбу. Чтобы его зафиксировать к коленвалу, потребуется винт М7. Приточный вентилятор укомплектован 4 лепестками, вырезанными из стального листа. Вал вентилятора представлен в виде конструкции с ведомым шкивом.

Подшипник вала устанавливают в корпус. Для изготовления защитного кольца используем стальной лист толщиной в 3 мм. Корпус с подшипниками монтируем на 4 стальные спицы в центре. Чтобы зафиксировать кольцо к мотору, потребуется 3 кронштейна. Направляющий кожух изготавливается из дюралюминия. Эта деталь уменьшает рассеивание потока воздуха от вентилятора.

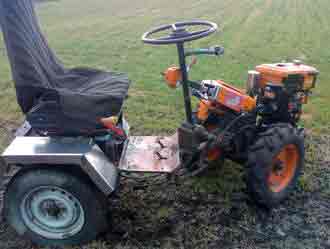

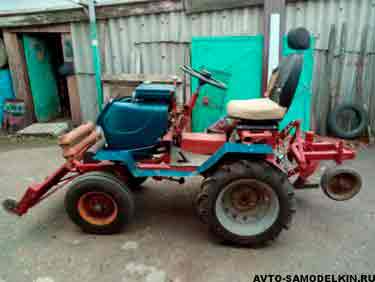

Самодельный минитрактор укомплектовывается КП от «Победы», мостом от «Москвича 408». Колеса можно снять с УАЗа, а диски — от Volvo. Чтобы изменить направление вращения, разворачиваем на мосту редуктор на 180º. С помощью цепей можно получить компактную минитехнику (по длине как «Урал»).

Чтобы собрать тяжелый мотоблок, используется двигатель от мотоцикла ИЖ. Так как скорость движения техники в процессе эксплуатации низкая, поэтому устанавливается система принудительного охлаждения. Для этого используют электрический вентилятор либо устройство с приводом. Чтобы направить поток воздушных масс на рабочий цилиндр силового агрегата, устанавливается защитный кожух.

С помощью самодельного мотоблока из мотоцикла ИЖ можно обрабатывать земельные участки большой площади.

Сегодня мотоблок «Муравей» может быть и вполне серьезным фирменным агрегатом заводской сборки. С его помощью можно выполнять различные сельскохозяйственные работы на приусадебном участке, позволяя избежать долгого и изнурительного ручного труда. В то же время его вес составляет менее 100 кг, что позволяет перевозить устройство в багажнике легкового автомобиля. Габариты его довольно компактны, он не требует особых условий хранения, легко помещаясь как в хозяйственном помещении, так и в жилой квартире городской многоэтажки. Однако поскольку цена на него начинается от 25 тыс. руб., есть явный смысл сделать такой мотоблок своими руками из старого мотороллера. Особенно популярны самодельные мотоблоки с двигателем и редуктором от мотороллера «Муравей», которые по своим характеристикам близки к аналогичным деталям мотоблока заводской сборки.

Фирменный мотоблок «Муравей» заводской сборки

Он производится отечественной промышленностью на предприятиях сельскохозяйственного машиностроения. Представляет собой бензиновый двигатель на двухколесной платформе, способный как вращать колеса ходовой части, так и приводить в действие фрезы для обработки почвы. «Муравей» способен обрабатывать жесткий и целинный грунт. Помимо фрез предусмотрена возможность установки на него плуга или окучника. Двигатель бензиновый четырехтактный мощностью 7 лошадиных сил. Это позволяет вспахивать почву на глубину до 30 см. В топливный бак помещается до 3,6 л бензина, объем картера 0,6 л.

Трансмиссия представляет собой ременную передачу и цепной редуктор с чугунным шкивом. Скорости при движении вперед можно переключать, движение назад предусматривает только одну скорость. Двигатель имеет ручную систему запуска. Мотоблок может обеспечивать ширину вспахиваемой полосы до 80 см. Рулевую колонку возможно регулировать как в вертикальной, так и в горизонтальной плоскости. В результате выходит достаточно мощное и удобное в использовании устройство. Единственным недостатком можно считать сравнительно высокую стоимость, что и заставляет большинство владельцев дач и участков предпочесть изготовление его аналога своими руками. Самодельный мотоблок обойдется в разы дешевле, а потребительские качества механизма будут мало отличаться от его собрата заводской сборки.

Этапы сборки мотоблока из мотороллера

Для того чтобы собрать мотоблок из мотороллера, нужно разобрать само транспортное средство на составные части. В первую очередь понадобится двигатель, который нужно предварительно перебрать и привести в порядок. Затем из стального листа толщиной около 4 мм и железных водопроводных труб диаметром 40 мм сваривается опорная рама, на которой на трех опорах жестко крепится двигатель. Уже после этого на раме устанавливают карбюратор, магнето, воздушный фильтр и глушитель. Чтобы двигатель не перегревался, над ним должна быть смонтирована крышка, способная обеспечить его принудительное охлаждение.

Для мотоблока из «Муравья» могут пригодиться колеса от мотороллера. Они достаточно широки, чтобы обеспечить хорошее сцепление с почвой. Цепная передача делается с помощью привода, соединяющего двигатель с валами, имеющими фланцы, которые можно снять со старого комбайна. Подбором шестерен можно обеспечить отличную частоту вращения валов, но нижний картер на раме должен быть рассчитан аккуратно, чтобы рама доставала до земли. Управление производится с помощью металлической телескопической трубы, которую можно взять со сломанного пылесоса, что позволит регулировать высоту. Коробка передач предусматривает три положения, но рабочей будет только первая передача. Управление заслонкой карбюратора ручное.

Развитие мотоблока в более сложные самодельные устройства

Самодельный мотоблок может послужить основой для различных более сложных агрегатов, которые можно использовать не только для культивации почвы. На базе самоделок из мотороллера «Муравей» можно изготовить минитрактор, снегоуборщик, буксировщик или иное механизированное устройство. Особенно популярно изготовление трактора из «Муравья». Для этого под двигателем на раму мотоблока крепится стальная штанга из швеллера или балки. Затем изготавливается подрессоренная двухколесная тележка с сиденьем наверху. Рессоры можно снять с того же мотороллера.

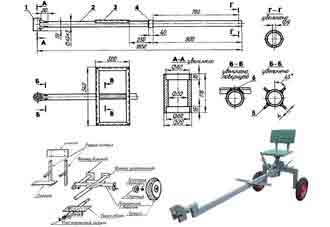

Под тележкой с сиденьем приваривается к раме такая же штанга, которая соединяется со штангой мотоблока накладной муфтой с соединениями на болтах. Это позволяет такому трактору из «Муравья» буксировать достаточно серьезные грузы. Металлическая штанга позволит распределить усилие по всей раме трактора. Есть полная возможность и для изготовления прицепа для мотоблока из «Муравья». На раму из стальной балки крепятся 4 колеса на рессорах, а сверху монтируют прямоугольную площадку из досок или листового металла, имеющую откидные борта. С передней стороны вместо откидного борта можно установить сиденье для водителя.

Различных самоделок из «Муравья» можно сделать достаточно много. Это зависит в первую очередь от технической грамотности и навыков в работе с металлом и механизмами. Кроме старого мотороллера в ход могут пойти самые разные детали и механизмы, в ином случае неизбежно отправленные в металлолом.

Такие самодельные устройства способны радикально облегчить человеку труд на приусадебном или дачном участке.

Главным их преимуществом, помимо достаточно низкой себестоимости, является то, что их можно максимально приспособить под конкретные надобности владельца.

Идея как сделать самодельный редуктор для мотоблока, взята из журнала «Моделист-конструктор», конструкция агрегата была переработана в соответствии со следующими требованиями: из конструкции трансмиссии исключить цепную передачу, обеспечить как можно более низкий центр тяжести. Так как необходимый редуктор отсутствовал трансмиссия была изготовлена из запчастей шестеренок к двигателю мотороллера «Электрон».

Мотоблок: 1 – двигатель; 2 – кожух; 3 – бензобак; 4 – катушка зажигания; 5 – коммутатор; 6 – шпилька фиксации угла наклона рабочего органа (на виде сверху условно не показана); 7 – болт М16; 8 – ось крепления рабочего органа; 9 – рабочий орган (плуг); 10 – держатель; 11 – рама; 12 – водило с ручками управления; 13 – колесо с грунтозацепами.

Делаем самодельный редуктор для мотоблока

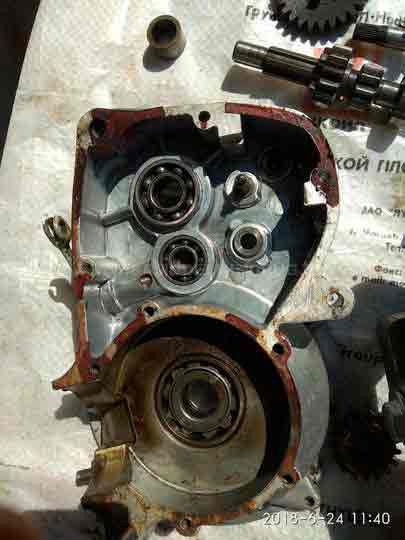

Чтобы сделать самодельный редуктор для мотоблока были взяты детали от двигателя В-150 М: картер, шестеренки, цепные звездочки, а также дополнительный вал КП. Картер необходимо распилить на две половины и извлечь из него кикстартер, механизм переключения скоростей и кривошипную камеру. В месте выхода кикстартера требуется установить заглушку и заварить ее при помощи аргонной сварки.


В левую половину картера устанавливаем подшипниковую буксу правого ходового колеса мотоблока. В качестве буксы используется запасной картер такого же двигателя.

В качестве левой крышки также используется деталь картера двигателя В-150 М, которую дополняют одной деталью — дюралюминиевой втулкой. Втулка запрессована в кривошипную камеру и имеет отверстие, соответствующее диаметру хвостовика выходного вала двигателя.

Ходовая часть мотоблока

  • 1 – правое колесо;
  • 2 – левое колесо;
  • 3 – шестерня первой передачи;
  • 4 – ведущий вал;
  • 5- редуктор;
  • 6 – ведущая шестерня;
  • 7 – втулка;
  • 8 – стопорный винт;
  • 9 – корпус ведущего вала;
  • 10 – фланец букса;
  • 11 – гайка и болт М8;
  • 12 – шлицевая втулка;
  • 13 – вал;
  • 14 – гайки М14;
  • 15 – шайба;
  • 16 – сальник;
  • 17,18 – подшипники;
  • 19 – двигатель.

Ведущий вал мотоблока

  • 1,2 – консольные части вала (из вторичных валов передач В-150 М);
  • 3 – зубчатое колесо (из шестерни первой передачи В-150М);
  • 4 – передняя часть вала (пруток d22 мм);
  • 5 – срезаемый буртик.

Двигатель и редуктор фиксируются друг относительно друга посредством винта М10.

Как сделать самодельный мотоблок с редуктором от муравья

Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5-шпонка; 6 — подшипник 206 (2 шт.); 7- компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 -дистанционная втулка со шпоночным пазом; 12-эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15- подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19-пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников. Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

Самодельный редуктор для мотоблока фото подборка

    Почвенная фреза и фрезы гусиные лапки для мотоблока
    Как сделать пневмоход из мотоблока, иснтрукции, фото

Самодельные приспособления для мотоблока, описание, видео, фото
Сцепка к мотоблоку своими руками, фото, чертежи
Мотоблок Агрос и самоделки к нему
Делаем самодельные гусеницы на мотоблок: фото, видео, рекомендации

Лопата для мотоблока своими руками

Источник: http://kiktorus.ru/kak-sdelat-motoblok-iz-motorollera-muravei-kak-sdelat-motoblok.html

Мотоблок своими руками из подручных средств

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

Самодельный мотоблок

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

1.1 Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

  • болгарку и круги по металлу;
  • сварочный аппарат;
  • дрель;
  • накидные ключи;
  • пассатижи.

2 Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

2.1 Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • культивировать;
  • орать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

  1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
  2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
  3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
  4. Двигатель устанавливается на кпп.
  5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

2.2 Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

Мотоблок из Муравья

  1. Перебрать двигатель марки Т-200.
  2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
  3. Жестко прикрепить раму тремя опорами к двигателю.
  4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
  5. Установить крышку для принудительного охлаждения над двигателем.
  6. Сделать цепную передачу приводом от двигателя.
  7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
  8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

2.3 Самодельный мотоблок из китайского мопеда (видео)


к меню ↑

2.4 Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

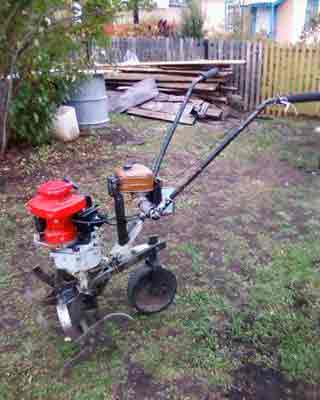

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

  • не требователен к смазочным материалам;
  • не требователен к горючему;
  • работает автономно;
  • компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

Источник: http://premier-agro.ru/motoblok-svoimi-rukami-iz-podruchnyh-sredstv/

Как Соединить Двигатель Муравей И Двигатель Мотоблока

Сейчас развитие сельскохозяйственной техники достигнуло лучших развития. Тяжело представить современного фермера без культиватора либо мотоблока.

Для удобного и комфортного использования мотоблока, его делают из старенького мотороллера Муравей. На таковой технике будет комфортно передвигаться по обрабатываемому участку, перевозить выкормленный сбор, перегной, сельскохозяйственные инструменты, даже дрова, мусор и все остальное.

Фирменный мотоблок Муравей

Прежде всего нужно отыскать старенькый мотороллер и обусловиться какого размера участки будут обрабатываться. Это влияет на мощность мотора мотоблока. Мотороллер Муравей с движком от мотоблока переделывают под реальный мотоблок по стандартной классической схеме:

  1. Рама.
  2. Движок.
  3. Ходовая часть на базе 2-ух колес.

К тс — мотоблоку присоединяются второстепенные детали, которые конечно очень понадобиться дальше использовании устройства:

Следуя из выше перечисленного, необходимыми элементами для производства мотоблока числятся рама, движок, колеса, руль, сидение и электрооборудование.
к меню ↑

На раме размещаются нашему клиенту остается элементы мотоблока. Конструкция рамы состоит из 2-ух лонжеронов, которые выполнены из металлической трубы дюйм с четвертью. Фронтальные и задние концы лонжеронов загнуты ввысь, задние нужно загнуть навстречу между собой, позже соединить сваркой. На стадии производства управляющего управления используют байк «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

You may also like

К задним концам лонжеронов сваркой присоединяется управляющая конструкция с байка. Для натяжения цепи первой ступени коробки нужно соединить лонжероны в длину несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в сборку рамы, кроме собственных функций делает еще функцию стойки меж ходовой частью и силовым агрегатом. Для грузоперевозки прицепом можно подцепить двухосную телегу к одной из задней части картера.

мотороллер с движком от мотоблока

На стадии производства такового агрегата используют двухтактный двигатель внутреннего сгорания от мотороллера Муравей. Таковой движок имеет принудительное воздушное остывание и такая обстановка является бесспорным плюсом при малеханькой скорости движения во избежания перегрева. Движок сблокирован с четырехступной коробкой. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока выполняют глушитель на дому, используя детали от промышленного глушителя с мотороллера. Выпускной тракт размещается в сторону, а сам глушитель вставляется в выпускной цилиндр.

Пуск мотора производится при использовании кикстартера, скорости переключаются с помощью рычага, который находится на коробке с секторами. Нужно удлинить редукторный вал на 170 мм с целью встроить обгонную муфту. Ведомая звездочка крепится на окончании левого вала. Благодаря вращению вала происходит взаимодействие муфты с ролик и ролик приводится в движение.
к меню ↑

При помощи двухступенчатого цепного редуктора можно снижать скорость вращения и увеличивать вращающий момент, который передается от выходного вала агрегата на рыхлители либо колеса.

Самодельный редуктор для мотоблока

Пользующимся популярностью решением является применение собранного редуктора от мотороллера Муравей. Довольно установить на мост грядущего мотоблока катки, чтоб не использовать всю колесную платформу от мотороллера. Данный выбор цепного редуктора позволяет получить безупречное соотношение скорости движения и мощности мотоблока.
к меню ↑

Передвигаться на таком механизме при рыхлении либо в заснеженную пору будет тяжело, если у него будут установлены обыденные колеса с мотороллера. Рыхлители, устанавливаемые на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. С целью прирастить сцепление колес с грунтом, на колеса необходимо там одеть самодельный бандаж. Таковой бандаж выполняется из металлической полосы.

Источник: http://antirun.ru/kak-soedinit-dvigatel-muravej-i-dvigatel-motobloka/

Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого понадобится определенный опыт и накопленные знания, с большим запасом терпения и труда. Итогом подведенной работы будет надежная фермерская машина, приспособленная практически к любым условиям. Если же появится неисправность, ремонтом будет замена поломанной детали, или отказавшего узла.

Например, если взять подмоторную раму или силовой агрегат: они изготовлены на производстве. Если рассмотреть редуктор-переходник, он взят из главной передачи мотоколяски.

Делаем самодельный мотоблок с двигателя мотоцикла

Для успешной работы мотоблока разрабатывалась многоступенчатая кинематическая схема трансмиссии, благодаря чему повышается придаточное отношение, а также тяговое усилие и крутящий момент. Вместе с редуктором переходником в кинематической схеме предусмотрен главный редуктор. При совмещении редуктора с колесной парой и главной передачей, получается высокоэффективный движитель.

Специальный механизм натягивает приводные цепи. Он крепится шпильками к ползунам, которые изготовлены из стального уголка. Последние также способны перемещаться, натягивая или ослабляя приводную цепь. С этой целью в ползунах предусмотрены пазы и находятся два регулировочных винта и крепежные болты М10.

Самая трудоемкая конструкция — главный редуктор. Изготавливается он из заранее приготовленных стальных пластин (10 мм). В месте установки подшипников размещаются диски усиления. Сварные швы — сплошные, чтобы исключить подтекание масла. На заднюю стенку редуктора приваривается кронштейн-скоба, позволяющая крепить грузовую тележку или прицепное сельскохозяйственное орудие. Если использовать грузовую тележку, то мотоблок становится минитрактором.

Для изготовления крышки редуктора используется стальная пластина (5 мм). Прикреплена она к корпусу винтами М6. Цилиндрические прямозубые шестерни и валы взяты из сельхозмашин. Нужно помнить, что назначением промежуточного вала является отбор мощности, поэтому лучше изготовить новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке был частью списанного электрокара.

Блокировка колес мотоблока с двигателем от мотоцикла

Блокировка колес — необходимое техническое решение для мотоблока, с конструкторской точки зрения. На правой полуоси, там где шлицевой конец, протачивается цилиндрическая шейка, которая должна быть немного глубже шлицевого паза. С противоположного конца полуоси делается резьбовое отверстие.

Когда вращается регулировочный винт М12, происходит смещение полуоси из-за действия цилиндрической пружины. Далее внутри дифференциала полуось отходит от зацепления с «родной» шестерней и зацепляется с соседней, чем блокирует колеса.

Рабочие колеса мотоблока изготовлены из колес списанного электрокара. У каждого диска, в ободе, прорезают 16 пазов, и вваривают стальные пластины, которые будут служить основанием для грунтозацепов. После чего к ним приваривают перемычки, и получаются обода пахотных колес.

Плуг для мотоблока

Очень эффективно изготовлен узел, регулирующий заход плуга в почву. Состоит он из сварного П-образного корпуса, с установочно-ограничительными выступами. В них вставляется пятка градиля плуга, которая способна вращаться в вертикальной плоскости используя втулочно-осевой шарнир. Необходимый угол вращения задается шпилькой М16. К поворотной пятке приварен швеллер грядиля. Благодаря небольшому развороту в сторону, куда отваливается почва от плуга, становится возможна правильная установка последнего.

Отрезной нож также крепится к грядилю. Для того, чтобы установить его под нужным углом к почве и на требуемую величину, используется типовой зажим с пластиной-накладкой и два болта М12 с гайками. Впереди мотоблока размещается на V-образном кронштейне вспомогательное колесо. Его назначение — обеспечение легкости во время транспортировки, или при движении мотоблока попятую.

Управление мотоблока происходит посредством двух штанг от мотокосилки с рукоятками. Также для этого используются ручки переключения реверса и скорости.


Производительность мотоблока — три — пять сотки земли в час. Обычную землю можно пахать на второй передаче. Для тяжелых почв работать на первой.

Как сделать мотоблок своими руками из двигателя планеты

Схема создания этого мотоблока прекрасно подходит для двигателей Восход, Минск, Муравей. Лучше всех себя зарекомендовал двигатель от ИЖ Планета -3. Чтобы сделать мотоблок своими руками из двигателя планеты, нужно произвести небольшие конструктивные изменения.

Охлаждение двигателя принудительное, подключен через зажигание — на катушку. Мощность двигателя 18 л.с. Благодаря установленному редуктору есть задняя передача.

Транспортная скорость — до 70 км/ч. Минимальная скорость — 5-6 км/ч. Тележка сделана из двух старых колясок тарсионного типа, и выдерживает вес до 500 кг.

К швеллеру приваривается рама. При моделировании мотоблока нужно учитывать крепление двигателя, поэтому производим смещение продольной оси редуктора на 10 мм, относительно оси двигателя. Двигатель может крепиться по разному. Чтобы увеличить мощность двигателя, врезается дополнительный вал в швеллера.

После этого размещаем топливный бак. По завершении сборки придаем мотоблоку красивый внешний вид, покрасив.

Этот мотоблок в день способен проезжать 50-70 км. По асфальту можно держать скорость 50-60 км/ч. Использовать его можно как транспортное средство, и как мотоблок.

Мотоблок своими руками из мотоцикла видео подборка

Чтобы собрать мотоблок из мотоцикла ИЖ, Восток либо Урал, потребуется подготовить чертежи будущего агрегата. На них указываем размеры конструкции. Любые самоделки из мотоцикла изготавливаются при условии минимального тюнинга отработавших узлов мототехники. Для этого требуется иметь определенный опыт и знания в данной сфере.

Чтобы сделать самодельный мотоблок из мотоцикла любой модели, рекомендуется разработать многоступенчатую трансмиссию. Такая коробка передач повысит придаточное отношение, тягу и крутящий момент. Основным элементом конструкции является редуктор с переходником.

Механизм, который натягивает цепи, фиксируется к ползунам с помощью шпилек. Последние детали можно сделать из стального уголка. Они легко перемещаются, что обеспечивает ослабление либо натягивание приводной цепи. Для этого в ползунках делаем пазы.

Сложнее укомплектовать самодельный мотоблок главным редуктором. Для его сборки используют стальные пластины. Сзади редуктора приваривается скоба, что позволяет оснастить минитрактор с двигателем от мотоцикла любым навесным сельскохозяйственным оборудованием (плуг, культиватор). Шестерня демонтируется из сельскохозяйственной машины.

Мотокультиваторы требуют блокировки колес. Для этого следует проточить цилиндрическую шейку правой полуоси. На другом ее конце нарезается резьба. Рабочие колеса демонтируются из электрокара. В ободе каждого диска прорезаем 16 пазов. Пластины, вваренные в конструкцию, служат основание для грунтозацепов. К ним приваривают перемычки. Самодельный мотоблок управляется 2 штангами от мотокосилки. Производительность полученной техники — 3-5 сотки в час. Обычная земля вспахивается на второй передаче, а тяжелая — на первой.

Простая техника

Чтобы собрать своими руками мотоблок для вспашки обычной почвы, используют двигатель от мопеда «Карпаты». Для увеличения мощности силового агрегата рекомендуется укомплектовать технику дополнительным валом. Более мощную технику можно сделать из мотоцикла Восход, Муравей, Минск.

Самодельный мотоблок, укомплектованный двигателем от мотоцикла Восход, обладает мощностью в 13,5 л.с. Зажигание демонтируется от мотороллера «Вятка-Электрон». Чтобы поддержать нормальную работу мотора, обустраивается принудительное охлаждение. Для этого используем вентилятор приточного типа. В качестве основания для рамы используется корпус редуктора, демонтированный от ЗИЛа-130. К этой конструкции привариваем стойки подрамника силового агрегата. Сам ресивер обрезаем до 243 мм. На подрамник устанавливаем карбюратор, бензобак.

Чтобы собрать приводной вал, используют отрезки шлицевых валов из следующих агрегатов:

  • коробка передач от ЗИЛа-130;
  • раздаточная коробка от ГАЗа-66.

Картер фиксируется к корпусу редуктора, в котором вырезаем окно для фиксации шестерен. Следующий этап — изготовление колес. Специалисты рекомендуют сварить колеса из стали. К диску привариваем обод, к которому навариваются грунтозацепы (16 штук).

Чтобы изготовить рычаги управления мототехникой, используем стальную трубу. Вверху рычаги соединяем поперечиной, а внизу привариваем фланцы. Чтобы переключать передачи, потребуется рукоятка. Ее можно установить на левом рычаге управления.

Чтобы присоединить навесное оборудование к мотоблоку, укомплектованному двигателем от мотоцикла, изготавливается подвеска и узлы регулировки. Для фиксации первого элемента используют кронштейн. Минус самодельной сельскохозяйственной техники — отсутствие дифференциала. Чтобы развернуться, потребуются дополнительные усилия. Но такое конструктивное решение имеет свой плюс — передвижение транспорта без корректировки водителем.

Охлаждение силового агрегата

Прежде чем сделать минитрактор с двигателем от мотоцикла Урал, подготавливается схема принудительной системы охлаждения. Без нее мотор будет перегреваться. Специалисты не рекомендуют обустраивать жидкую систему охлаждения.

Принцип такой системы можно взять от мототехники (передача усилия от коленвала на вентилятор). В торце шкива нарезаем резьбу. Чтобы его зафиксировать к коленвалу, потребуется винт М7. Приточный вентилятор укомплектован 4 лепестками, вырезанными из стального листа. Вал вентилятора представлен в виде конструкции с ведомым шкивом.

Подшипник вала устанавливают в корпус. Для изготовления защитного кольца используем стальной лист толщиной в 3 мм. Корпус с подшипниками монтируем на 4 стальные спицы в центре. Чтобы зафиксировать кольцо к мотору, потребуется 3 кронштейна. Направляющий кожух изготавливается из дюралюминия. Эта деталь уменьшает рассеивание потока воздуха от вентилятора.

Самодельный минитрактор укомплектовывается КП от «Победы», мостом от «Москвича 408». Колеса можно снять с УАЗа, а диски — от Volvo. Чтобы изменить направление вращения, разворачиваем на мосту редуктор на 180º. С помощью цепей можно получить компактную минитехнику (по длине как «Урал»).

Чтобы собрать тяжелый мотоблок, используется двигатель от мотоцикла ИЖ. Так как скорость движения техники в процессе эксплуатации низкая, поэтому устанавливается система принудительного охлаждения. Для этого используют электрический вентилятор либо устройство с приводом. Чтобы направить поток воздушных масс на рабочий цилиндр силового агрегата, устанавливается защитный кожух.

С помощью самодельного мотоблока из мотоцикла ИЖ можно обрабатывать земельные участки большой площади.

Сельскохозяйственная техника, применяемая на приусадебных участках, полях, огородах и дачах, в нынешнее время представляет собой достаточно технологически развитые устройства. Практически невозможно найти человека, не использовавшего мотоблок или культиватор для облегчения труда, связанного с работой на почвах.

Можно выбрать мотоблок на любой вкус и кошелек или же смастерить самому. Часто мотор от агрегата используют для изготовления полноценного мотороллера, который также незаменим у фермеров, ведь всегда требуется перемещение грузов на большие расстояния. Рассмотрим, как произвести мотороллер Муравей с двигателем от домашнего мотоблока.

Используйте двигатель от мотоблока чтобы дать жизнь новому устройству

Как установить двигатель от мотоблока Муравей

Работы по установке двигателя от мотоблока Муравей следует начать с перебирания мотора. Затем рекомендуется придерживаться определенного плана, чтобы получить качественный и надежный агрегат:

  1. Изготовление рамы. Это делается свариванием листа из железа и трубы четырехмиллиметрового диаметра. Раму необходимо крепко закрепить на двигателе.
  2. Устанавливаем карбюратор, воздушный фильтр и глушитель.

Важно! Для защиты агрегата от перегревания нужно установить крышку для охлаждения.

  • Передача осуществляется с помощью цепи, которая является приводом к валам. Частота их вращения должна отличаться, даже если правильно подобраны шестеренки, так как если она будет совпадать, рама не будет соприкасаться с землей.
  • Необходимо предусмотреть отверстия для слива и заливки масла, так как внутренности двигателя должны обязательно постоянно смазываться.
  • Руль можно изготовить из обычной трубки, желательно из металла. Для удобства управления лучше предусмотреть возможность регулировки высоты.
  • Хоть техника и будет работать в основном на первой передаче, но у мотоблока обычно две или три скорости, переделывать КПП не нужно.

    В данном видео рассмотрим муравей на двигателе от мотоблока:

    Внимание! Открывать и закрывать заслонку карбюратора придется вручную.

    • устанавливаем колесо в передней части мотоблока, причем от правильности прикрепления будет зависеть уровень глубины вспашки грунта и легкость управления;
    • изготавливаем насадки из труб и уголков, фиксируем их шпонкой в специальные пазы и, чтобы не происходило перемещения по оси, закрепляем при помощи болтов;
    • определяем уровень захвата примерно 1-1,2 метра, в зависимости от выполняемых работ.

    Агрегат на базе мотороллера Муравей получится немного громоздким, весом около 90 килограмм, и слегка неповоротливым. Но особая маневренность на огороде и в поле не требуется, так как обычно нет препятствий, которые необходимо часто объезжать. Зато мотор отлично выдержит все нагрузки, даже при долгой и непрерывной работе.

    Когда самодельный Муравей с мотором от мотоблока нужно переместить на большое расстояние, то следует при изготовлении техники предусмотреть возможность установки колес, крепящихся болтами насквозь, или же сделать дополнительно подставку для перевозки в кузове грузового автомобиля либо в прицепе.

    Также возможно сделать колеса более маленькими и навесить плуг, картофелекопалку или окучиватель.

    В настоящее время развитие сельскохозяйственной техники достигло высокого уровня развития. Трудно представить современного фермера без культиватора или мотоблока.

    В продаже существует множество разновидностей мотоблоков, но большинство магазинных рассчитаны на небольшие участки — до 6 соток. Существуют более мощные агрегаты промышленного типа, но и цена у них уже будет гораздо выше. Учитывая, что устройство у мотоблоков не такое уже и сложное, можно смастерить мотоблок своими руками.

    1 Мотоблок на базе мотороллера Муравей

    Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

    Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

    Фирменный мотоблок Муравей

    1.1 С чего начинать изготовление агрегата?

    Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

    1. Рама.
    2. Двигатель.
    3. Ходовая часть на базе двух колес.

    К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

    Следуя из выше перечисленного, важными элементами для изготовления мотоблока считаются рама, двигатель, колеса, руль, сиденье и электрическое оборудование.
    к меню

    1.2 Рама для мотоблока

    На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

    Самодельный мотоблок с мотором от Муравья

    К задним концам лонжеронов сваркой присоединяется рулевая конструкция с мотоцикла. Для натяжения цепи первой ступени трансмиссии необходимо соединить лонжероны по длине несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в компоновку рамы, помимо своих функций выполняет еще функцию стойки между ходовой частью и силовым агрегатом. Для перевозки грузов прицепом можно подцепить двухосную тележку к нижней задней части картера.
    к меню

    1.3 Двигатель мотоблока

    При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

    Запуск двигателя выполняется при помощи кикстартера, скорости переключаются при помощи рычага, который находится на коробке с секторами. Необходимо удлинить редукторный вал на 170 мм для того, чтобы встроить обгонную муфту. Ведомая звездочка крепится на конце левого вала. Благодаря вращению вала происходит взаимодействие муфты с ролик и ролик приводится в движение.
    к меню

    1.4 Цепной редуктор

    С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

    Самодельный редуктор для мотоблока

    Популярным решением является применение собранного редуктора от мотороллера Муравей. Достаточно установить на мост будущего мотоблока катки, чтобы не использовать всю колесную платформу от мотороллера. Данный выбор цепного редуктора позволяет получить идеальное соотношение скорости движения и мощности мотоблока.
    к меню

    1.5 Самодельные колеса

    Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

    Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

    В мотоблоке на базе мотороллера Муравей нет нужды в изготовлении самодельного прицепа, так как мотороллер изначально уже был с кузовом. Этот кузов будет служить не только для перевозок инвентаря и урожая, но и людей. Если мотоблок оборудовать специальной снеговой лопатой, то его можно использовать зимой для чистки снега.
    Среди большого спектра выбора культиваторной и мотоблочной техники, хотело бы выделить мотоблок Муравей-1 и Муравей-2.
    к меню

    2 Муравей-1 — характеристики и особенности

    Мотоблок Муравей-1 (Первый) предназначен для культивирования песчаной и глиняной почвы и подготовки ее к посадке овощей.

    Так же при помощи Муравья можно обрабатывать сухую рыхлую землю.

    • модель двигателя — BS170F/P;
    • мощность двигателя — л.с. 7;
    • количество скоростей — 1 назад и 2 вперед;
    • объем топливного бака/картера — 3.6 л/0.6 л;
    • трансмиссия — ремень-цепь;
    • глубина вспашки — 100-300 мм;
    • ширина вспашки — 750 мм;
    • комплектность от 4 до 6 фрез;
    • запуск — ручной;
    • размер колес — два колеса 4.00-8″;
    • вес до 90 кг.

    2.1 Мотоблок Муравей (видео)

    2.2 Особенности

    Мотоблок Муравей-1 — один из самых популярных мотоблоков, укомплектованный четырехтактным мощным бензиновым двигателем. Изменение оборотов происходит плавно без рывков при помощи рычага регулировки оборотов, который расположен под большим пальцем правой руки.

    При вспашке или культивации исключено затаптывание обработанной почвы благодаря повороту рукоятки в горизонтальную плоскость. Резина колес имеет широкий протектор, что обеспечивает лучшее зацепление с грунтом. Работа оператора обеспечивается безопасностью благодаря двум защитным крыльям.

    Муравей-2 имеет такие же характеристики и особенности, как и мотоблок Муравей-1. Если вы располагаете достаточным количеством средств, то можно приобрести уже готовый мотоблок в специализированном магазине. Но при ограниченном бюджете можно своими руками собрать мотоблок из старого металлолома и запчастей.

    К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо большую производительность – на дачные 6 соток.

    Есть промышленные поприличней, но цены на них кусаются. А что же делать тем, у кого этих соток почти 20? Идея смастерить самому такой мотоблок пришла внезапно, причем не мне, а соседу – художнику. Он придумал, а уже я доработал.

    Как сделать мотоблок своими руками

    Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

    Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

    Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

    Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

    В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

    Нам так часто задают вопрос, какие шины выбрать, что мы решили сделать своего рода гид по российскому рынку резины, начав с самой популярной категории — All-Terrain в размерностях, которые подходят.
    Маркировка внедорожных шин

    Источник: http://petronas-shop.ru/fan-zona/motoblok-iz-motorollera-muravei-kak-sdelat-motoblok-iz-muravya-video-motobloki.html

    Как переделать муравей под мотоблок схем. Мотоблок самоделка из мотороллера муравей. Самодельный мотоблок с двигателя мотоцикла, видео

    Все агрегаты мотоблока базируются на одной раме. Конструкция рамы: два лонжерона, передние и задние концы которых загнуты кверху, а передние — еще и встречно и соединены сваркой. К задним концам, также сваркой, присоединена конструкция от мотоцикла «Иж» — руль с рычагами управления. Материал лонжеронов — стальная водопроводная труба (дюйм с четвертью).

    Чертеж рамы мотоблока собранного своими руками

    Рама мотоблока: 1 — руль (от мотоцикла «Иж»); 2 -кронштейн крепления приборного пульта (уголок 25×25); 3 — площадка и скоба крепления аккумуляторной батареи; 4 — лонжерон рамы (труба диаметром 32); 5 — картер цепной передачи второй ступени; 6 — подмоторная рама; 7 — натяжитель цепи силовой передачи первой ступени (болт М10); 8 -упор натяжителя цепи; 9 — подкос (труба диаметром 22); 10 — кронштейн присоединения культиваторного подрамника (фрезерованный швеллер № 8); 11 — кронштейн присоединения транспортной тележки; 12-поперечина(полоса30х4,3 шт.)

    По длине лонжероны соединены несколькими поперечинами. Передняя из них — упор для натяжителя цепи 1-й ступени трансмиссии. Поперечинами служат и некоторые детали мотоблока — например, площадка под аккумуляторную батарею.

    Один из компонентов рамы, картер редуктора, служит и стойкой между силовым агрегатом и ходовой частью. К нижней задней части картера можно подцепить культиваторный подрамник или двухосную тележку для перевозки грузов.

    Двигатель мотоблока

    В конструкции я использовал двухтактный бензиновый 13-сильный мотор грузового мотороллера «Муравей» имеет принудительное воздушное охлаждение. Это бесспорный плюс в ситуации неизбежного перегрева мотора из-за небольшой скорости движения. Четырехступенчатая коробка передач сблокирована с двигателем, глушитель самодельный: стальная труба, заполненная металлической стружкой (длина трубы 250 мм, диаметр 70 мм, выхлопное отверстие 16 мм). Выпускной тракт имеет сложную форму, обусловленную компоновкой мотоблока и тем, что выхлоп должен быть в сторону.

    Рама, на которой располагается двигатель, представляет собой салазки, к поперечинам которых приварена дуга из водопроводной трубы (d = 42 мм). К дуге в центре и на концах приварены кронштейны-скобы.

    1 — полоз салазок (уголок 40×40, 2 шт.); 2- задняя поперечина; 3 — хребет (стальная труба 1 1/4″); 4-кронштейн-скоба (СтЗ, полоса 50×4, 3 шт.); 5 — средняя поперечина: 6 — передняя поперечина; 7 — траверса (уголок 32×32); детали 2,5,6 выполнены из стальной полосы 40×4

    По месту, по отверстиям в ушках на картере двигателя, в скобах были просверлены отверстия под болты М8, после чего дуга была установлена хребтовой стороной и прихвачена сваркой к средней поперечине салазок, крайние поперечины были подведены под дугу, выгнуты, а середина их еще и выколочена по месту так, чтобы поперечины соприкасались с дугой по всей их ширине. Затем дуга прикреплялась к поперечинам сваркой вдоль линий касания, а концы поперечин приваривались к направляющим салазок, сделанным из равнополочного 40-миллиметрового стального уголка.

    Размеры и точки крепления двигателя

    В центре вертикальной полки траверсы, приваренной сверху к передним концам направляющих, просверлено отверстие под болт. Болт (М10) входит и в переднюю поперечину рамы и предназначен для регулировки натяжения цепи от 1-й ступени редуктора. Салазки передвигаются по лонжеронам в продольных пазах (их четыре, в каждом полозе по два). Подмоторная рама крепится на основной раме через пазы четырьмя болтами М10.

    Цепной редуктор

    Двухступенчатый цепной редуктор предназначен для снижения скорости вращения и наращивания крутящего момента, передаваемого от выходного вала силового агрегата на колеса или рыхлители.

    Чертеж цепного редуктора

    1 — корпус (швеллер № 20); 2 — крышка (СтЗ, лист s5); 3 — прокладка (маслостойкая резина) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5-шпонка; 6 — подшипник 206 (2 шт.); 7- компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 -дистанционная втулка со шпоночным пазом; 12-эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.); 14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15- подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19-пробка сливного отверстия масла (винт М10); 20 — дно корпуса (СтЗ, лист s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

    1-я ступень редуктора состоит из двух звездочек (17 и 57 зубьев с шагом 12,75 мм). Ведущая звездочка (17 зубьев) посажена на выходной вал силового агрегата, ведомая — на наружный фланец первичного вала 2-й ступени. 2-я ступень редуктора — усиленная (ведущая звездочка на 11 зубьев, ведомая на 25, шаг зубьев 19,05 мм). Поскольку эта ступень в процессе эксплуатации мотоблока находится близко к обрабатываемой почве, для защиты от пыли она помещена в закрытый картер, приваренный к поперечинам непосредственно и к лонжеронам через стальные проставки.

    Между картером и поперечиной приварен подкос, для надежности. Картер сварен из двух швеллеров № 2 с уменьшенными по длине до 35 мм полками. В нижней части форма стенок швеллеров — полукруг, вместо полок, которые срезаны, приварено дно из 4-миллиметрового стального листа, выгнутого в форме полуцилиндра по стенкам швеллеров. Сверху картер закрывает крышка с прокладкой из маслостойкой резины.

    В обеих стенках выполнено по два соосных отверстия под корпуса подшипников (d = 100 мм). Каждое из этих отверстий окаймляется шестью другими резьбовыми отверстиями (М8), предназначенными для крепления корпусов к картеру. У нижних подшипников (то есть подшипников полуосей) — обычные корпуса, у верхних (подшипников вала) — эксцентриковые. Поворотом их вокруг оси (минимум на 15°) ступенчато регулируется натяжение цепи 2-й ступени редуктора.

    Вал этой ступени редуктора установлен в два шарикоподшипника 206. Ведущая звездочка фиксируется двумя распорными втулками между внутренними стенками картера, ровно посередине, и соединяется с валом призматической шпонкой. Большая ведомая звездочка сидит на центрирующей бобышке правой полуоси и закреплена шестью болтами М8 между встречными фланцами полуосей. Ее нижние зубья вместе с находящимися на них звеньями цепи постоянно погружены в масло. Масло при эксплуатации мотоблока переносится цепью в верхнюю часть картера, — таким образом, смазываются трущиеся детали 2-й ступени. От утечки масла наружу защищают сальниковые уплотнители в корпусах подшипников. Жесткое фланцевое соединение полуосей образует единый вал, помещенный в два шарикоподшипника 308.

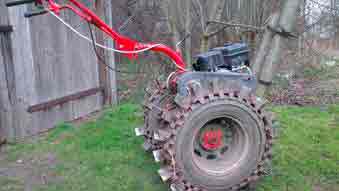

    Самодельные колеса

    Через шлицевые нарезки на концах полуосей крутящий момент передается на рыхлители или на колеса. Рыхлители — самодельные, колеса с шинами 5-10″ заимствованы у мотоколяски СМЗ. Чтобы улучшить сцепление колес с грунтом в зимнее время или при культивации почвы, на шины надевается самодельный бандаж из стальной полосы сечением 90 x 5 мм с грунтозацепами из равнополочного 25-миллиметрового уголка.

    Разборный бандаж с грунтозацепами: 1 — полукольцо бандажа (стальная полоса 60×5,2 шт.); 2 — шарнирная петля; 3 — замковый грунтозацеп; 4 — поперечный грунтозацеп (уголок 25×25, 11 шт.); 5 — диагональный грунтозацеп (полка уголка, 12 шт.); 6 — болт М8 замкового устройства (2 шт.); 7 — ответная половинка замкового устройства (уголок 25×25)

    Сползанию бандажа с шины препятствуют усики на грунтозацепах со срезанными по их сторонам частями вертикальных полок. Усики загнуты внутрь бандажного обруча, а срезанные части полок приварены к обручу наискосок между уголками. Бандажный обруч — составной: две его половины соединены шарниром на одной стороне и замковым устройством — на другой (аналогичное замковое устройство используется на крышке картера редуктора). Такой обруч удобно монтировать на шинах.

    Культиваторы (одна, две или три лапки) устанавливаются на составной подрамник Т-образной формы из прямоугольной трубы 60 x 40 мм. Траверса может отсоединяться. Эти детали — заводского изготовления, они подобраны на свалке сельхозтехники. В передней части подрамника сваркой крепится сцепное устройство из швеллера № 6,5.

    1 — траверса; 2 — кронштейн (2 шт.); 3 — болт М12 (3 шт.); 4 — фланец крепления траверсы (уголок 30×30,2 шт.); 5 — болт М8 (4 тт.); 6 — хребет; 7 — сцепное устройство (швеллер № 6,5); 8- болт М8 крепления подрамника (2 шт.); 9- ответная часть сцепного устройства (фрезерованный швеллер № 8: размер между полками 65 мм); 10 — серьга для присоединения тележки; 11 — картер редуктора; 12 — шкворень (труба диаметром 22 с резьбой М22 и гайка М22); детали 1,2,6 выполнены из стальной прямо- угольной трубы 60×40; а — три прямоугольных отверстия под стойки культиваторных лапок (размеры по месту)

    Для присоединения подрамник вставляется в кронштейн на раме (картере редуктора). Материал кронштейна — швеллер № 8 с полками, фрезерованными так, чтобы между ними было 66 мм. Подрамник и кронштейн соединяются болтами М8.

    От использования мотоблока в паре с однолемешным плугом (тоже самодельным) пришлось отказаться, так работать с таким комплектом было затруднительно, и дело продвигалось медленно. Роль самодельного плуга для обработки почвы выполняют два рыхлителя (две фрезы, то есть несколько ножей с резцами), установленные на место колес.

    Сборочные элементы рыхлителя: а — шлицевая втулка с четырьмя фланцами и торцевой шайбой; б — нож с резцом (16 шт.)

    Резцы закреплены болтами М8 на фланцах, насаженных на втулку и приваренных к ней. Диаметр шлицевой части полуоси чуть меньше диаметра втулки. Материал ножей — стальная полоса 50 x 60 мм, резцы — от списанной сенокосилки. Для рыхления почвы в культиваторный подрамник устанавливаются одна-две лапки, создающие тормозной момент. В таком случае рыхлители при вращении пробуксовывают, углубляются в почву и мелко дробят ее. Разным количеством лапок и разной степенью их заглубления можно регулировать тормозной момент. Если он отрегулирован, мотоблок движется равномерно вперед сам и легок в управлении. Обрабатывая подъемы и спуски, придется регулировать тормозной момент вручную, усилием на руль, глубже или мельче погружая лопатки в почву. Глубина обработки рыхлителями, как и обычной лопатой, — около 20 сантиметров. Почва после рыхления мягкая, ровная, и ее не нужно бороновать.

    Самодельный прицеп

    Как было сказано выше, мотоблок можно переделать в транспортное средство для грузоперевозок, с двухколесной полуприцепной тележкой. Прицеп для мотоблока своими руками сделать оказалось очень просто. Ходовая часть тележки — передний мост мотоколяски СМЗ в сборе (с колесами). Основная рама — два лонжерона с двумя поперечинами из стальной трубы, в сечении которой прямоугольник 60 x 30 мм. В передней части, где сходятся лонжероны, размещается сиденье.

    Дышло тележки — ступенчатое, чтобы сцепное устройство было ближе к оси колес. В итоге управление становится таким же легким, как у конструкций с шарнирно-сочлененной рамой. Подкосы из полудюймовой трубы предназначены для усиления ступеней дышла. Снизу к нему приварены подножки. Конструкция сцепного устройства относительно проста: по типу вертлюга, чтобы можно было поворачивать на неровной дороге или косогорах, относительно горизонтальной продольной оси.

    В верхней части основной рамы находится рамка, окаймляющая грузовую платформу, из равнополочного 35-миллиметрового стального уголка. Для усиления конструкции созданы дополнительные связи: рама тележки соединяется с рычагами моста через стойки, усиленные подкосами (стойки из той же трубы, что и рама). Рамка-окантовка платформы выстлана шпунтованной доской толщиной 25 мм. В дальнейших авторских разработках предусмотрены съемные или откидные борта.

    Электрооборудование мотоблока рассчитано на напряжение 12 В: штатные катушка зажигания, два аккумулятора 9МТ-14, стартер, генератор на 90 Вт, а также автомобильная фара.

    Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

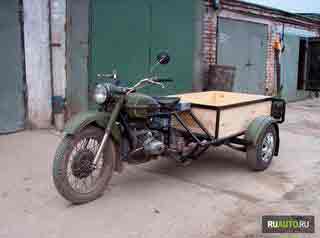

    Модернизация транспортных средств

    Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

    Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

    • сварочный аппарат;
    • болгарка с дисками по металлу;
    • электрическая дрель;
    • гаечный ключ;
    • отвертка;
    • плоскогубцы;
    • уровень;
    • молоток;
    • краска.

    Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

    Делается это в такой последовательности:

    1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
    2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
    3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
    4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
    5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

    Смотрите » Как правильно пользоваться мотоблоком Крот

    При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

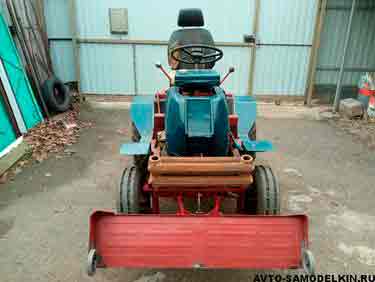

    Трактор из мотоблока

    Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

    Необходимы такие приспособления и материалы:

    • дифференциал от легкового автомобиля;
    • колеса от малолитражки;
    • звездочки и цепи от мотоцикла;
    • шестигранный полнотелый стальной профиль;
    • стальные уголки 50 мм;
    • жесть для изготовления крыльев.

    Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

    Сборка мини-трактора проводится в такой последовательности:

    1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
    2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
    3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
    4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

    Смотрите » Обзор линейки мотоблоков Агро

    Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

    Снегоход из мотоблока

    Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

    Чтобы собрать мотоблок из мотоцикла ИЖ, Восток либо Урал, потребуется подготовить чертежи будущего агрегата. На них указываем размеры конструкции. Любые самоделки из мотоцикла изготавливаются при условии минимального тюнинга отработавших узлов мототехники. Для этого требуется иметь определенный опыт и знания в данной сфере.

    Чтобы сделать самодельный мотоблок из мотоцикла любой модели, рекомендуется разработать многоступенчатую трансмиссию. Такая коробка передач повысит придаточное отношение, тягу и крутящий момент. Основным элементом конструкции является редуктор с переходником.

    Механизм, который натягивает цепи, фиксируется к ползунам с помощью шпилек. Последние детали можно сделать из стального уголка. Они легко перемещаются, что обеспечивает ослабление либо натягивание приводной цепи. Для этого в ползунках делаем пазы.

    Сложнее укомплектовать самодельный мотоблок главным редуктором. Для его сборки используют стальные пластины. Сзади редуктора приваривается скоба, что позволяет оснастить минитрактор с двигателем от мотоцикла любым навесным сельскохозяйственным оборудованием (плуг, культиватор). Шестерня демонтируется из сельскохозяйственной машины.

    Мотокультиваторы требуют блокировки колес. Для этого следует проточить цилиндрическую шейку правой полуоси. На другом ее конце нарезается резьба. Рабочие колеса демонтируются из электрокара. В ободе каждого диска прорезаем 16 пазов. Пластины, вваренные в конструкцию, служат основание для грунтозацепов. К ним приваривают перемычки. Самодельный мотоблок управляется 2 штангами от мотокосилки. Производительность полученной техники — 3-5 сотки в час. Обычная земля вспахивается на второй передаче, а тяжелая — на первой.

    Простая техника

    Чтобы собрать своими руками мотоблок для вспашки обычной почвы, используют двигатель от мопеда «Карпаты». Для увеличения мощности силового агрегата рекомендуется укомплектовать технику дополнительным валом. Более мощную технику можно сделать из мотоцикла Восход, Муравей, Минск.

    Самодельный мотоблок, укомплектованный двигателем от мотоцикла Восход, обладает мощностью в 13,5 л.с. Зажигание демонтируется от мотороллера «Вятка-Электрон». Чтобы поддержать нормальную работу мотора, обустраивается принудительное охлаждение. Для этого используем вентилятор приточного типа. В качестве основания для рамы используется корпус редуктора, демонтированный от ЗИЛа-130. К этой конструкции привариваем стойки подрамника силового агрегата. Сам ресивер обрезаем до 243 мм. На подрамник устанавливаем карбюратор, бензобак.

    Чтобы собрать приводной вал, используют отрезки шлицевых валов из следующих агрегатов:

    • коробка передач от ЗИЛа-130;
    • раздаточная коробка от ГАЗа-66.

    Картер фиксируется к корпусу редуктора, в котором вырезаем окно для фиксации шестерен. Следующий этап — изготовление колес. Специалисты рекомендуют сварить колеса из стали. К диску привариваем обод, к которому навариваются грунтозацепы (16 штук).

    Чтобы изготовить рычаги управления мототехникой, используем стальную трубу. Вверху рычаги соединяем поперечиной, а внизу привариваем фланцы. Чтобы переключать передачи, потребуется рукоятка. Ее можно установить на левом рычаге управления.

    Чтобы присоединить навесное оборудование к мотоблоку, укомплектованному двигателем от мотоцикла, изготавливается подвеска и узлы регулировки. Для фиксации первого элемента используют кронштейн. Минус самодельной сельскохозяйственной техники — отсутствие дифференциала. Чтобы развернуться, потребуются дополнительные усилия. Но такое конструктивное решение имеет свой плюс — передвижение транспорта без корректировки водителем.

    Охлаждение силового агрегата

    Прежде чем сделать минитрактор с двигателем от мотоцикла Урал, подготавливается схема принудительной системы охлаждения. Без нее мотор будет перегреваться. Специалисты не рекомендуют обустраивать жидкую систему охлаждения.

    Принцип такой системы можно взять от мототехники (передача усилия от коленвала на вентилятор). В торце шкива нарезаем резьбу. Чтобы его зафиксировать к коленвалу, потребуется винт М7. Приточный вентилятор укомплектован 4 лепестками, вырезанными из стального листа. Вал вентилятора представлен в виде конструкции с ведомым шкивом.

    Подшипник вала устанавливают в корпус. Для изготовления защитного кольца используем стальной лист толщиной в 3 мм. Корпус с подшипниками монтируем на 4 стальные спицы в центре. Чтобы зафиксировать кольцо к мотору, потребуется 3 кронштейна. Направляющий кожух изготавливается из дюралюминия. Эта деталь уменьшает рассеивание потока воздуха от вентилятора.

    Самодельный минитрактор укомплектовывается КП от «Победы», мостом от «Москвича 408». Колеса можно снять с УАЗа, а диски — от Volvo. Чтобы изменить направление вращения, разворачиваем на мосту редуктор на 180º. С помощью цепей можно получить компактную минитехнику (по длине как «Урал»).

    Чтобы собрать тяжелый мотоблок, используется двигатель от мотоцикла ИЖ. Так как скорость движения техники в процессе эксплуатации низкая, поэтому устанавливается система принудительного охлаждения. Для этого используют электрический вентилятор либо устройство с приводом. Чтобы направить поток воздушных масс на рабочий цилиндр силового агрегата, устанавливается защитный кожух.

    С помощью самодельного мотоблока из мотоцикла ИЖ можно обрабатывать земельные участки большой площади.

    В настоящее время развитие сельскохозяйственной техники достигло высокого уровня развития. Трудно представить современного фермера без культиватора или мотоблока.

    В продаже существует множество разновидностей мотоблоков, но большинство магазинных рассчитаны на небольшие участки — до 6 соток. Существуют более мощные агрегаты промышленного типа, но и цена у них уже будет гораздо выше. Учитывая, что устройство у мотоблоков не такое уже и сложное, можно смастерить мотоблок своими руками.

    1 Мотоблок на базе мотороллера Муравей

    Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

    Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

    Фирменный мотоблок Муравей

    1.1 С чего начинать изготовление агрегата?

    Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

    1. Рама.
    2. Двигатель.
    3. Ходовая часть на базе двух колес.

    К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

    Следуя из выше перечисленного, важными элементами для изготовления мотоблока считаются рама, двигатель, колеса, руль, сиденье и электрическое оборудование.
    к меню

    1.2 Рама для мотоблока

    На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

    Самодельный мотоблок с мотором от Муравья

    К задним концам лонжеронов сваркой присоединяется рулевая конструкция с мотоцикла. Для натяжения цепи первой ступени трансмиссии необходимо соединить лонжероны по длине несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в компоновку рамы, помимо своих функций выполняет еще функцию стойки между ходовой частью и силовым агрегатом. Для перевозки грузов прицепом можно подцепить двухосную тележку к нижней задней части картера.
    к меню

    1.3 Двигатель мотоблока

    При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

    Запуск двигателя выполняется при помощи кикстартера, скорости переключаются при помощи рычага, который находится на коробке с секторами. Необходимо удлинить редукторный вал на 170 мм для того, чтобы встроить обгонную муфту. Ведомая звездочка крепится на конце левого вала. Благодаря вращению вала происходит взаимодействие муфты с ролик и ролик приводится в движение.
    к меню

    1.4 Цепной редуктор

    С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

    Самодельный редуктор для мотоблока

    Популярным решением является применение собранного редуктора от мотороллера Муравей. Достаточно установить на мост будущего мотоблока катки, чтобы не использовать всю колесную платформу от мотороллера. Данный выбор цепного редуктора позволяет получить идеальное соотношение скорости движения и мощности мотоблока.
    к меню

    1.5 Самодельные колеса

    Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

    Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

    В мотоблоке на базе мотороллера Муравей нет нужды в изготовлении самодельного прицепа, так как мотороллер изначально уже был с кузовом. Этот кузов будет служить не только для перевозок инвентаря и урожая, но и людей. Если мотоблок оборудовать специальной снеговой лопатой, то его можно использовать зимой для чистки снега.
    Среди большого спектра выбора культиваторной и мотоблочной техники, хотело бы выделить мотоблок Муравей-1 и Муравей-2.
    к меню

    2 Муравей-1 — характеристики и особенности

    Мотоблок Муравей-1 (Первый) предназначен для культивирования песчаной и глиняной почвы и подготовки ее к посадке овощей.

    Так же при помощи Муравья можно обрабатывать сухую рыхлую землю.

    • модель двигателя — BS170F/P;
    • мощность двигателя — л.с. 7;
    • количество скоростей — 1 назад и 2 вперед;
    • объем топливного бака/картера — 3.6 л/0.6 л;
    • трансмиссия — ремень-цепь;
    • глубина вспашки — 100-300 мм;
    • ширина вспашки — 750 мм;
    • комплектность от 4 до 6 фрез;
    • запуск — ручной;
    • размер колес — два колеса 4.00-8″;
    • вес до 90 кг.

    2.1 Мотоблок Муравей (видео)

    2.2 Особенности

    Мотоблок Муравей-1 — один из самых популярных мотоблоков, укомплектованный четырехтактным мощным бензиновым двигателем. Изменение оборотов происходит плавно без рывков при помощи рычага регулировки оборотов, который расположен под большим пальцем правой руки.

    При вспашке или культивации исключено затаптывание обработанной почвы благодаря повороту рукоятки в горизонтальную плоскость. Резина колес имеет широкий протектор, что обеспечивает лучшее зацепление с грунтом. Работа оператора обеспечивается безопасностью благодаря двум защитным крыльям.

    Муравей-2 имеет такие же характеристики и особенности, как и мотоблок Муравей-1. Если вы располагаете достаточным количеством средств, то можно приобрести уже готовый мотоблок в специализированном магазине. Но при ограниченном бюджете можно своими руками собрать мотоблок из старого металлолома и запчастей.

    К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо большую производительность – на дачные 6 соток.

    Есть промышленные поприличней, но цены на них кусаются. А что же делать тем, у кого этих соток почти 20? Идея смастерить самому такой мотоблок пришла внезапно, причем не мне, а соседу – художнику. Он придумал, а уже я доработал.

    Как сделать мотоблок своими руками

    Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

    Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

    Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

    Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

    В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

    Идея как сделать самодельный редуктор для мотоблока, взята из журнала «Моделист-конструктор», конструкция агрегата была переработана в соответствии со следующими требованиями: из конструкции трансмиссии исключить цепную передачу, обеспечить как можно более низкий центр тяжести. Так как необходимый редуктор отсутствовал трансмиссия была изготовлена из запчастей шестеренок к двигателю мотороллера «Электрон».

    Мотоблок: 1 – двигатель; 2 – кожух; 3 – бензобак; 4 – катушка зажигания; 5 – коммутатор; 6 – шпилька фиксации угла наклона рабочего органа (на виде сверху условно не показана); 7 – болт М16; 8 – ось крепления рабочего органа; 9 – рабочий орган (плуг); 10 – держатель; 11 – рама; 12 – водило с ручками управления; 13 – колесо с грунтозацепами.

    Делаем самодельный редуктор для мотоблока

    Чтобы сделать самодельный редуктор для мотоблока были взяты детали от двигателя В-150 М: картер, шестеренки, цепные звездочки, а также дополнительный вал КП. Картер необходимо распилить на две половины и извлечь из него кикстартер, механизм переключения скоростей и кривошипную камеру. В месте выхода кикстартера требуется установить заглушку и заварить ее при помощи аргонной сварки.


    В левую половину картера устанавливаем подшипниковую буксу правого ходового колеса мотоблока. В качестве буксы используется запасной картер такого же двигателя.

    В качестве левой крышки также используется деталь картера двигателя В-150 М, которую дополняют одной деталью — дюралюминиевой втулкой. Втулка запрессована в кривошипную камеру и имеет отверстие, соответствующее диаметру хвостовика выходного вала двигателя.

    Ходовая часть мотоблока

    • 1 – правое колесо;
    • 2 – левое колесо;
    • 3 – шестерня первой передачи;
    • 4 – ведущий вал;
    • 5- редуктор;
    • 6 – ведущая шестерня;
    • 7 – втулка;
    • 8 – стопорный винт;
    • 9 – корпус ведущего вала;
    • 10 – фланец букса;
    • 11 – гайка и болт М8;
    • 12 – шлицевая втулка;
    • 13 – вал;
    • 14 – гайки М14;
    • 15 – шайба;
    • 16 – сальник;
    • 17,18 – подшипники;
    • 19 – двигатель.

    Ведущий вал мотоблока

    • 1,2 – консольные части вала (из вторичных валов передач В-150 М);
    • 3 – зубчатое колесо (из шестерни первой передачи В-150М);
    • 4 – передняя часть вала (пруток d22 мм);
    • 5 – срезаемый буртик.

    Двигатель и редуктор фиксируются друг относительно друга посредством винта М10.

    Как сделать самодельный мотоблок с редуктором от муравья

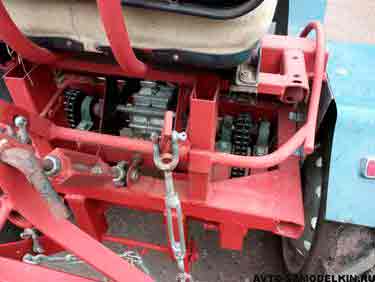

    Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

    Чертеж цепного редуктора

    1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5-шпонка; 6 — подшипник 206 (2 шт.); 7- компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 -дистанционная втулка со шпоночным пазом; 12-эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

    14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15- подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19-пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

    Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

    Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

    Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

    В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников. Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

    Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

    Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

    Самодельный редуктор для мотоблока фото подборка

      Почвенная фреза и фрезы гусиные лапки для мотоблока
      Как сделать пневмоход из мотоблока, иснтрукции, фото

    Самодельные приспособления для мотоблока, описание, видео, фото
    Сцепка к мотоблоку своими руками, фото, чертежи
    Мотоблок Агрос и самоделки к нему
    Делаем самодельные гусеницы на мотоблок: фото, видео, рекомендации

    Лопата для мотоблока своими руками

    Источник: http://moskva-loft.ru/kak-peredelat-muravei-pod-motoblok-shem-motoblok.html

    Самоделки с редуктором от муравья

    В настоящее время развитие сельскохозяйственной техники достигло высокого уровня развития. Трудно представить современного фермера без культиватора или мотоблока.

    В продаже существует множество разновидностей мотоблоков, но большинство магазинных рассчитаны на небольшие участки — до 6 соток. Существуют более мощные агрегаты промышленного типа, но и цена у них уже будет гораздо выше. Учитывая, что устройство у мотоблоков не такое уже и сложное, можно смастерить мотоблок своими руками.

    1 Мотоблок на базе мотороллера Муравей

    Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

    Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

    Фирменный мотоблок Муравей

    1.1 С чего начинать изготовление агрегата?

    Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

    1. Рама.
    2. Двигатель.
    3. Ходовая часть на базе двух колес.

    К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

    Следуя из выше перечисленного, важными элементами для изготовления мотоблока считаются рама, двигатель, колеса, руль, сиденье и электрическое оборудование.
    к меню ↑

    1.2 Рама для мотоблока

    На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

    Самодельный мотоблок с мотором от Муравья

    К задним концам лонжеронов сваркой присоединяется рулевая конструкция с мотоцикла. Для натяжения цепи первой ступени трансмиссии необходимо соединить лонжероны по длине несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в компоновку рамы, помимо своих функций выполняет еще функцию стойки между ходовой частью и силовым агрегатом. Для перевозки грузов прицепом можно подцепить двухосную тележку к нижней задней части картера.
    к меню ↑

    1.3 Двигатель мотоблока

    При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

    Запуск двигателя выполняется при помощи кикстартера, скорости переключаются при помощи рычага, который находится на коробке с секторами. Необходимо удлинить редукторный вал на 170 мм для того, чтобы встроить обгонную муфту. Ведомая звездочка крепится на конце левого вала. Благодаря вращению вала происходит взаимодействие муфты с ролик и ролик приводится в движение.
    к меню ↑

    1.4 Цепной редуктор

    С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

    Самодельный редуктор для мотоблока

    Популярным решением является применение собранного редуктора от мотороллера Муравей. Достаточно установить на мост будущего мотоблока катки, чтобы не использовать всю колесную платформу от мотороллера. Данный выбор цепного редуктора позволяет получить идеальное соотношение скорости движения и мощности мотоблока.
    к меню ↑

    1.5 Самодельные колеса

    Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

    Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

    В мотоблоке на базе мотороллера Муравей нет нужды в изготовлении самодельного прицепа, так как мотороллер изначально уже был с кузовом. Этот кузов будет служить не только для перевозок инвентаря и урожая, но и людей. Если мотоблок оборудовать специальной снеговой лопатой, то его можно использовать зимой для чистки снега.
    Среди большого спектра выбора культиваторной и мотоблочной техники, хотело бы выделить мотоблок Муравей-1 и Муравей-2.
    к меню ↑

    2 Муравей-1 — характеристики и особенности

    Мотоблок Муравей-1 (Первый) предназначен для культивирования песчаной и глиняной почвы и подготовки ее к посадке овощей.

    Так же при помощи Муравья можно обрабатывать сухую рыхлую землю.

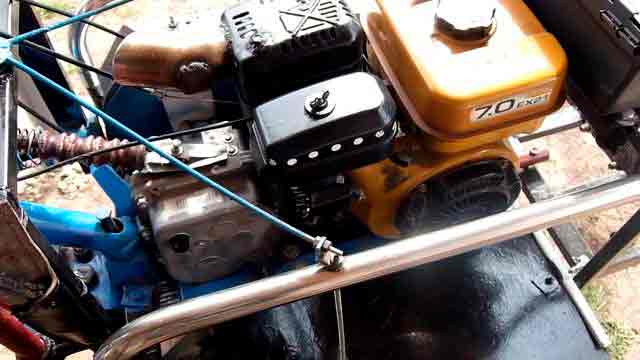

    • модель двигателя — BS170F/P;
    • мощность двигателя — л.с. 7;
    • количество скоростей — 1 назад и 2 вперед;
    • объем топливного бака/картера — 3.6 л/0.6 л;
    • трансмиссия — ремень-цепь;
    • глубина вспашки — 100-300 мм;
    • ширина вспашки — 750 мм;
    • комплектность от 4 до 6 фрез;
    • запуск — ручной;
    • размер колес — два колеса 4.00-8″;
    • вес до 90 кг.

    2.1 Мотоблок Муравей (видео)


    к меню ↑

    2.2 Особенности

    Мотоблок Муравей-1 — один из самых популярных мотоблоков, укомплектованный четырехтактным мощным бензиновым двигателем. Изменение оборотов происходит плавно без рывков при помощи рычага регулировки оборотов, который расположен под большим пальцем правой руки.

    При вспашке или культивации исключено затаптывание обработанной почвы благодаря повороту рукоятки в горизонтальную плоскость. Резина колес имеет широкий протектор, что обеспечивает лучшее зацепление с грунтом. Работа оператора обеспечивается безопасностью благодаря двум защитным крыльям.

    Муравей-2 имеет такие же характеристики и особенности, как и мотоблок Муравей-1. Если вы располагаете достаточным количеством средств, то можно приобрести уже готовый мотоблок в специализированном магазине. Но при ограниченном бюджете можно своими руками собрать мотоблок из старого металлолома и запчастей.

    К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо большую производительность – на дачные 6 соток.

    Есть промышленные поприличней, но цены на них кусаются. А что же делать тем, у кого этих соток почти 20? Идея смастерить самому такой мотоблок пришла внезапно, причем не мне, а соседу – художнику. Он придумал, а уже я доработал.

    Как сделать мотоблок своими руками

    Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

    Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

    Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

    Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

    В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

    Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.

    По результатам испытания выяснилось — двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.

    Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.

    Авто самоделки своими руками, вездеходы, трактора и мотоблоки

    Самодельный минитрактор сделанный из мотороллера «Муравей».

    Умелец построил самодельный минитрактор из запчастей от мотороллера «Муравей». Конструкция трактора показана на этих фото:

    Минитрактор оборудован редуктором от грузового мотороллера, привод на задние колёса осуществляется цепной передачей.

    На мини трактор установлен бензиновый, одноцилиндровый, двухтактный двигатель от мотороллера «Муравей», его мощность составляет 11 л.с.

    Источник: http://morflot.su/samodelki-s-reduktorom-ot-muravja/

    Смотрите также:
    02.05.2020

    Как построить сарай своими руками Наличие разных хозяйственных построек на участке обеспечивает удобство хранения дров, огородного и садового инвентаря, разных инструментов. Также они подойдут и для разведения скота, содержания птиц. Построить качественный и надежный...

    02.05.2020

    Канализация загородного дома своими руками, тонкости и технологии Добавил(а): Андрей 31 августа Сегодня без хорошей канализационной системы трудно представить любое жилье. При отсутствии канализации невозможно устройство в доме таких необходимых удобств, как санузел,...

    02.05.2020

    Деревянная теплица Для круглогодичного выращивания растений хорошим выбором станет теплица из дерева. Ассортимент готовых изделий в основном представлен моделями из металлических и пластиковых опор, поэтому деревянную конструкцию можно сделать самостоятельно. Виды...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
