Как сделать систему автоматического проветривания теплиц

Как сделать систему автоматического проветривания теплиц

Автоматическая форточка для проветривания теплицы своими руками

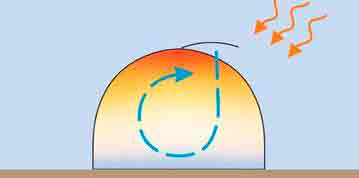

Хотя слово «теплица» происходит от «тепло», перегрев растений в ней куда опаснее их охлаждения. Вот почему так необходимо элементарное проветривание теплицы, которое гоняет застоявшийся воздух, регулирует влажность (что особенно важно для помидоров и огурцов) и закаливает рассаду. Правда, бегать по нескольку раз на день для поднимания-закрытия форточек хочется не каждому. А потому кто-то пристраивает для этого дела тещу с жердом, а кто-то делает автоматические форточки для теплиц своими руками. Все достаточно просто на самом деле: немного школьных знаний по физике, хорошие схемы и наши советы — и собственноручно сделанная форточка-автомат даст фору любой дорогой магазинной.

Как сделать небольшой гидравлический автомат?

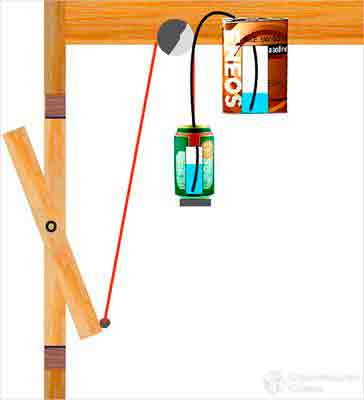

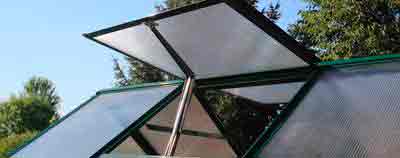

Гидравлическая форточка-автомат для теплицы – устройство несложное и понятное даже ребенку. Конечно, поднять крышу теплицы оно не сможет, зато с успехом откроет форточку практически любого размера и веса. Само устройство достаточно просто и по изготовлению, и по сборке.

Как это работает? А вот как. Герметичная металлическая тара от нагрева прямыми солнечными лучами станет передавать свое тепло внутрь, воздуху и жидкости. Расширяясь, жидкость создаст внутри тары давление, и перетечет, таким образом, в другую тару меньшего объема – литровую банку. Под весом баночки створка форточки станет опускаться через блок, передавая усилие ей в точке крепления тетивы. Как только воздух охладится внутри теплицы, произойдет обратный процесс.

А самое приятное, что изготавливается такое устройство для автоматического проветривания с минимумом расходов. Итак, в ход пойдут:

• пустая металлическая четырехлитровая тара из-под автомобильного масла;
• пробка из плотного пенопласта или резины (можно использовать и металлическую, специально заказанную у знакомого сварщика) для герметичного закрывания;
• трубки для переливания жидкости, которые могут быть пластмассовыми или алюминиевыми.

Длину каждой нужно рассчитывать так, чтобы снаружи можно было легко одеть гибкий и тонкий резиновый шланг, а внутри она не смогла касаться дна емкости. Сами трубки можно либо припаять к таре, либо изготовить резьбу и закрепить их двумя гайками – тогда трубка должна быть короче, но обязательно потом находиться в жидкости. Итак, вот сам процесс изготовления автоматической форточки для теплицы:

Шаг 1. В подготовленную пустую герметичную тару нужно вставить трубку.

Шаг 2. Тара заполняется жидкостью примерно на 40%. В качестве жидкости можно использовать тосол, воду и даже автомобильное отработанное масло.

Шаг 3. Заливную горловину нужно плотно закрыть и жестко закрепить на верхней перекладине теплице – так, как удобно.

Шаг 4. В малой таре также необходимо вставить трубку, и в крышке просверлить отверстие диаметром 2-4 мм. К слову, чем меньше получится отверстие, тем меньше будет испаряться потом жидкость.

Шаг 5. Через трубу заливается жидкость немного выше, чем уровень перекрытия нижнего отверстия трубы – где-то на 1 см.

Шаг 6. Теперь нужно закрепить шов, который соединяет с помощью тетивы малую емкость и нужную точку фрамуги.

Шаг 7. С помощью мягкого резинового шланга емкости соединяются в одну систему.

Осталось теперь только настроить устройство проветривания. Делать это нужно только при нормальной температуре, когда форточка закрыта. Путем проб и ошибок необходимо отрегулировать автомат, уравновешивая при этом силу открывания самой форточки с весом наполняемой ею жидкости. А вот чтобы можно было открывать автоматически более тяжелые форточки, необходимо увеличить вес баночки еще одни грузом, при этом никак не меняя имеющееся соотношение наливаемой жидкости.

К слову, если груз подобрать правильно, то можно будет легко с помощью всей конструкции открывать и достаточно массивные форточки. А, чтобы сама форточка закрывалась под своим весом, ее нижний брусок нужно сделать тяжелее верхнего либо сместить центр вращения от середины на 5 см вверх.

В общем автоматическое открывание форточки в теплице может самых разных вариантов, и приведенный пример – попросту лишь самый удобный. Главное – не забывать раз в 20 дней наливать в емкость немного машинного масла – оно необходимо для уменьшения испарения жидкости.

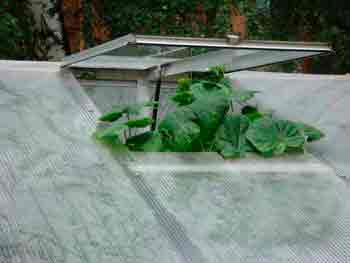

Но, если личная теплица – отнюдь не маленьких размеров, проветривать ее одной только форточкой будет проблемно. Ведь в жаркие дни важно, чтобы более прохладный воздух снаружи попадал достаточно быстро, и температура внутри не зашкаливала. А для этого уже нужно приоткрывать как минимум раму с площадью 5 квадратных метров. И для этой цели по выше описанному принципу точно также можно сделать своими руками более серьезную гидравлическую систему проветривания, затратив на все не более 2000 рублей. Попросту емкость нужно разыскать через знакомых побольше, и идеален в этом плане гидроцилиндр от шасси самолета. В итоге вся конструкция автомата-проветривателя получится около 100 кг, зато исправно трудиться она будет далеко не один год, не требуя никаких особых хлопот.

Самый простой автомат для маленьких конструкций

Для совсем небольших теплиц можно сделать крайне примитивное, зато надежное устройство для автоматического закрытия и открытия форточек. Это будет простой гидроцилиндр, который прекрасно работает на самом обыкновенном машинном масле, даже грязном. И работает точно и эффективно. Для этого в него необходимо налить 800-1000 г масла и поставить под крышу теплицы или парника. Как только температура воздуха в теплице станет подниматься от 20° до 35°, поршень легко поднимет над собой часть крыши теплицы на все 15 см, которая может весить до 10 кг. Т.е. без проблем в жаркие дни будут подниматься 2-3 соединенные вместе рамы. И сделать такой гидроцилиндр легко – главное только, чтобы между стенками и поршнем конструкции не просачивалось масло, но поршень не двигался слишком туго. А в общем работа такого гидроцилиндра безотказна – только станет повышаться температура внутри теплицы, тут же рамы приоткроются, только набегут тучи – закроются.

Только изготавливать ту или иную модель автоматического гидравлического устройства для проветривания нужно исходя в первую очередь от размеров и особенностей конструкции самой теплицы. Подробнее читайте в статье: Термопривод для теплицы: обзор 3-х вариантов самоделок для авто-проветривания.

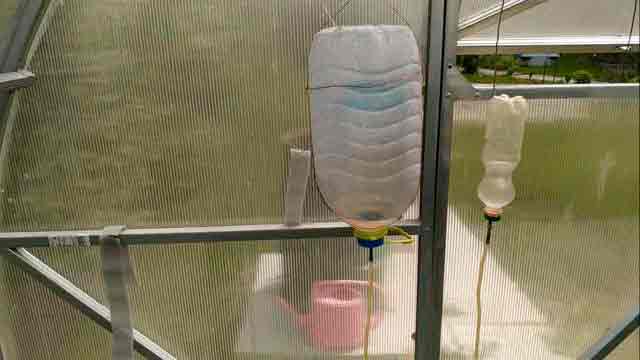

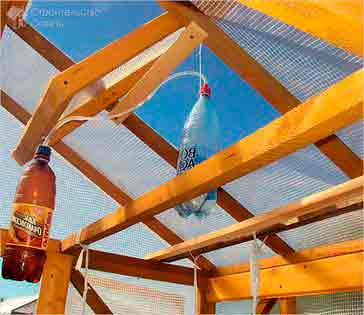

Автоматическая форточка с помощью пластиковых бутылок

Отлично себя также зарекомендовала сегодня простая система автоматического проветривания, для которой всего-то и нужно, что пару использованных пластиковых бутылок из-под газировки. Зато работает такая система на удивление исправно и давно уже проверена не в одной теплице. Итак, вот что нужно делать.

Шаг 1. Изготовление деталей

Для сооружения этой необычной системы понадобятся пластиковые бутылки на 1,5 литра и на 6 литров. В их крышках нужно установить штуцеры для тонкой трубки от медицинской капельницы. Можно приклеивать и сами детали капельницы к крышкам с помощью элоксидки. Главное – чтобы две бутылки потом свободно сообщались друг с другом через эту трубку.

Шаг 2. Конструирование окна

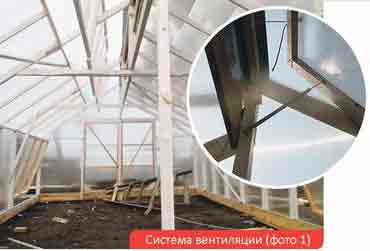

В парнике или маленькой теплице нужно сделать окно по типу мансардного, где ось будет приходиться на середину рамы. Нижнюю сторону такого окна следует сделать немного тяжелее, чтобы потом все окно закрывалось под собственным весом. А крепить его можно и горизонтально на крыше парника, и вертикально на торцевой стене – здесь уже как будет удобнее. А вот на более легкую и короткую верхнюю часть окна нужно повесить малую бутылку – она и будет открывать окно, как только в нее поступит вода из большей.

Шаг 3. Подвешивание бутылок

Подвешивать бутылки нужно отверстиями вниз. В большую нужно залить 1 литр воды и накрутить крышку. А в малой – сделать возле донышка маленькую прорезь, чтобы воздух выходил и входил свободно.

Шаг 4. Регуляция точки температуры открытия окна

Чтобы отрегулировать точку температуры, на которой и работает открытие форточки, необходимо определиться с высотой подвеса большой бутылки – чем выше она окажется, тем раньше окно и откроется. Кроме того, можно создать изначально и давление в 6-литровой бутылке, перевернув ее пустую с крышкой отверстием кверху, залив воду через малую бутылку и подвесив в рабочее состояние снова отверстием вниз.

Днем 6-литровая бутылка станет нагреваться, воздух в ней расширится в объеме и вытеснит воду в малую. Вода в малой бутылке превысит по массе более тяжелую, окно откроется, а вечером, когда станет прохладнее, большая бутылка остынет и всосет в себя воду из малой, благодаря чему окно под собственной тяжестью закроется. Самое главное, чтобы соединяющая бутылки трубка висела всегда свободно, не зависимо от положения окна, и ее не задевали подрастающие растения (особенно огурцы).

Вот такие нехитрые способы были придуманы нашими соотечественниками и успешно опробованы на своих теплицах.

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/avtomaticheskaya-fortochka-dlya-provetrivaniya-teplitsy-svoimi-rukami

Делюсь опытом, как сделать автоматическое проветривание теплиц

Доброго времени суток, дорогие читатели!

Когда на улице жаркие, летние деньки, так хочется отвлечься и прогуляться на речку. Но огород не отпускает. Дело в том, что у меня стоят на участке теплицы, а материал из которого они сделаны – поликарбонат. Внутри становится душно, поэтому, чтобы растения насыщались свежим воздухом, каждый день и проветриваю их. Но тут нужно внимательно наблюдать. Могут коты залезть и начать топтать грядки.

Еще прошлым летом я начала наблюдать за своим соседом. Он мужчина деловой, у него всегда какие-то дела, и поэтому его часто на даче не бывает. При всем этом, у него стоят точно такие же теплицы, как у меня. Меня начал одолевать вопрос, как же у него растения в теплице растут, если он совсем не проветривает ее?

Как-то раз, когда увидела, что сосед вернулся, решила прийти к нему и спросить – в чем же его секрет? Он не вредничал, и даже предложил все снять на видео, чтобы не забыть и потом применить этот же метод, благодаря которому появится намного больше свободного времени. Тут то я и обрадовалась, думаю – может и на речку наконец схожу, искупаюсь, пока погода позволяет.

Соседа моего зовут Владимир, а весь его секрет был в том, что он сам сделал целую систему, благодаря которой теплицы его проветриваются. Поэтому, когда он уезжает по своим делам, его теплицы самостоятельно проветриваются, так как механизм запускается в автоматическом режиме.

Для того, чтобы сделать такую же систему, нам нужно подготовить большую трехлитровую банку, крышку для нее, лучше всего железную, пластиковую бутылку и две трубки – одна из них должна быть металлическая, а другая — резиновая.

И так, когда вы собрали все предметы, можно приступать. Сначала нужно закрыть крышкой банку, сделать в крышке дырку, которая будет равна диаметру трубки. Теперь в готовую дырку нужно просунуть резиновую трубку, а второй ее конец засунуть в крышку пластиковой емкости.

В результате перед нами должны быть две емкости, которые соединены между собой одним шлангом. Один из ключевых моментов – это хорошая герметизация стеклянной банки.

Я решила, что нужно посмотреть на весь процесс в действии. Для этого мы с соседом сняли дверь теплицы. На ней есть форточка. Когда она полностью открыта, то находится в перпендикулярном положении плоскости самой двери.

Мой сосед делает следующим образом. Он берет банку и ставит ее на ту часть двери, которая остается всегда неподвижной. Бутылку он на половину наполняет водой и располагает на верхнем конце окна. И дальше процесс осуществляется просто идеально, а зависит от температуры окружающей среды.

Когда воздух в теплице становится достаточно теплым, и внутри уже душно, воздух, находящийся в банке расширяется, а вода под воздействием этого начинает течь по трубкам в бутылку. При таком темпе, равновесие нарушается, и окошечко начинает крутиться вокруг себя. Это создает эффект вентилятора, благодаря которому теплица проветривается.

Когда на улице начинает темнеть, а температура опускается, вся система начинает работать в обратном порядке. И в самом конце, окошечко встает на место.

Вот представляете, как здорово? Даже подумать не могла, что у меня такая штука классная получится! Очень довольна и спасибо моему соседу!

Источник: http://agronom.guru/delyus-opytom-kak-sdelat-avtomaticheskoe-provetrivanie-teplits

Как сделать автоматическое проветривание теплиц своими руками

Каждый огородник или дачник знает, что для выращивания овощей любая теплица должна быть оборудована системой проветривания. Лучше, если это будет автоматическая система, обеспечивающая правильный и надежный температурный режим. Ввиду стремительного роста инфляции, сделать автоматическое проветривание теплиц своими руками – это осуществить значительную экономию денежных средств.

Типы вентиляции теплиц

Существуют следующие типы вентиляции теплиц:

• естественная;
• принудительная;
• автоматическая.

При естественном проветривании определяется количество и степень открытия дверей, окон и фрамуг теплицы. Также естественная вентиляция обеспечивается ввиду различного уровневого расположения форточек в крышах и стенах теплиц. Это вид самого простого проветривания. Он обеспечивается в малогабаритных помещениях теплиц. Здесь важно определить временную продолжительность проветривания в зависимости от температуры окружающей среды.

Принудительная вентиляция осуществляется принудительным нагнетанием воздуха с помощью установленных электрических вентиляторов. Важно знать, что обустраивая принудительную вентиляцию для устранения застоя воздуха в габаритных тепличных комплексах, надо ставить вентиляторы для рекуперации воздуха.

Автоматическая система вентиляции предусматривает открывание и закрывание окон, дверей и фрамуг в автоматическом режиме.

Назначение автоматического проветривания

Во время использования твердотопливного или газового обогрева в теплице скапливается большое количество отходов горения, а также углекислого и угарного газа, вредно воздействующего на растения: на их развитие, рост, созревание. В этом случае устанавливается автоматическая вентиляция теплицы, своими руками сделанная, и дающая возможность поддерживать нужный микроклимат.

Системы автоматического проветривания

Повышение или понижение температуры в помещении является недостаточным условием для процесса взращивания растений. Значение имеет поддержка нужного температурно-влажного режима. Ведь с повышением температуры воздуха повышается и влажность в теплице, способствуя размножению грибков. Поэтому для поддержания температуры в пределах 20-30 градусов и применяются различные методы или системы проветривания теплиц.

Существуют три основные системы проветривания помещений теплиц:

• электрическая;
• биметаллическая;
• гидравлическая.

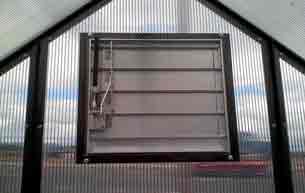

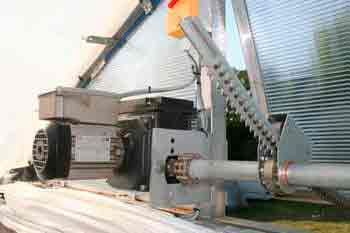

Электрическая система проветривания теплиц

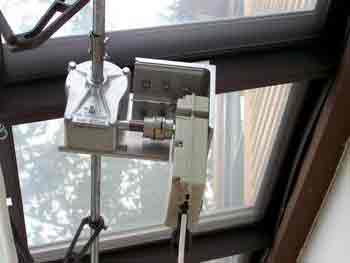

Сделать и установить электрическое автоматическое проветривание теплиц своими руками достаточно просто. Оно состоит из термического реле и вентилятора, образуя замкнутую электрическую цепь.

Принцип работы простой: когда в помещении теплицы температурный показатель больше допустимого, тогда термическое реле запускает вентилятор охлаждения воздуха. Недостатком такой системы проветривания являются перебои в электроэнергии в жаркое время суток. Выход из такой ситуации — работа от системы аккумуляторов или установка солнечной батареи.

Разновидность электрической вентиляции

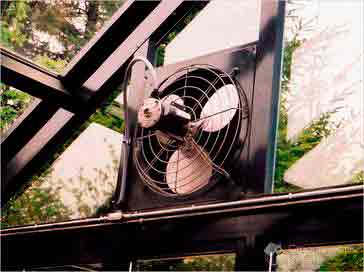

Разновидностью электрической вентиляции помещений является принудительная электрическая вентиляция. Она устанавливается в габаритных теплицах или же в комплексах, состоящих из ряда теплиц: при необходимости создания в разных помещениях различных климатических условий. Вся конструкция – это вентиляторы и терморегуляторы, замкнутые в систему и работающие независимо, создавая различный микроклимат. При этом к одному терморегулятору подключается нужное число вентиляторов, работающих на создание нужной температуры.

Принудительная электрическая вентиляция бывает вытяжная и приточная.

При вытяжном типе вентиляции теплиц проветривание осуществляется оттоком наружу теплого воздуха.

Приточный тип – это проветривание холодным воздухом внутрь.

Преимущества электрической системы проветривания:

• большая мощность;
• точное время проветривания согласно настройке термических датчиков;
• высокая технологичность системы.

Биметаллический метод проветривания

Самым простым по устройству является биметаллическое автоматическое проветривание теплиц, своими руками установленное. И легко, и без иных дополнительных приспособлений.

Такая конструкция состоит из двух металлических специальных пластин, имеющих разный коэффициент деформации при воздействии на них внешнего тепла. Пластина, увеличиваясь в размерах и выгибаясь, открывает форточку при нагревании. А когда температура снижается – закрывает форточку, уменьшаясь и выгибаясь в исходное положение.

Преимущества биметаллической конструкции:

• полная автономность в работе;
• надежность;
• простота.

Главным недостатком метода является невозможность поднятия тяжелых конструкций ввиду небольшой мощности.

Гидравлическая система проветривания

Многие дачники задаются вопросом: как сделать автоматическое проветривание теплицы своими руками самым эффективным? Ответ очевиден. Это гидравлическая система проветривания. Она устанавливается на форточки, фрамуги и двери теплиц.

Рассмотрим принцип открывания и закрывания фрамуги.

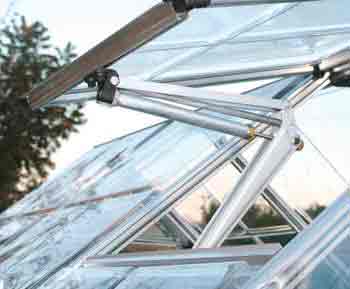

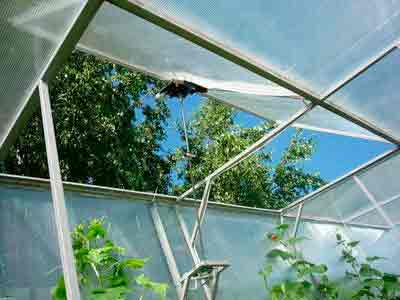

Конструктивно – это гидравлические рычаги, расположенные с внутренней и наружной стороны теплицы с установленными температурными датчиками на фрамугах. Когда, находящийся внутри помещения гидравлический цилиндр с воздухом нагревается, то этот нагретый воздух движется к цилиндру наружному. При этом ввиду нарушения баланса конструкции (перевеса) происходит открывание фрамуги.

Главным достоинством такой системы является долговечность и возможность поднятия большого веса. Недостатком является то, что ее невозможно применить на боковых форточках. К тому же она медленно реагирует на изменение погоды.

Модификации гидравлических систем проветривания теплиц

Можно сделать автоматическое проветривание теплиц своими руками, в основе которого будет лежать термический баллон и сильфон. Это герметичная система, заполненная ацетоном. Принцип работы тот же.

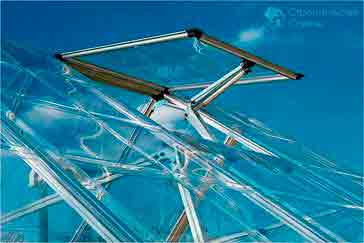

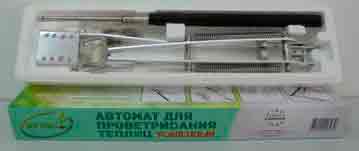

Есть промышленные форточки-автоматы, состоящие из самой форточки и масляного цилиндра с поршнем и толкателем. Расширяющееся при нагреве масло заставляет двигаться поршень, а соответственно, и толкатель, открывающий форточку. Обратный порядок процесса происходит при падении температуры.

Автоматический проветриватель

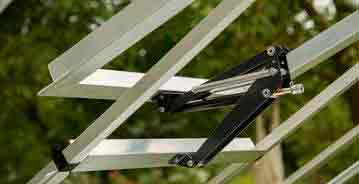

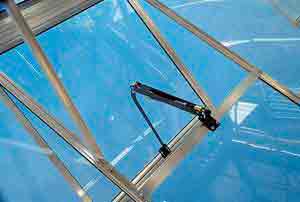

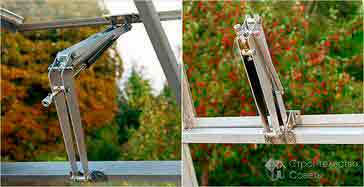

Существует еще одно устройство – автоматический термопривод или проветриватель.

Он состоит из металлического цилиндра, заполненного специальной жидкостью и рабочего штока. Жидкость, нагретая до температуры 23 градуса, толкает шток, который открывает форточку. Так осуществляется автоматическое проветривание теплицы. Термопривод своими руками при помощи комплектных крепежных деталей устанавливается на форточку теплицы.

Существуют различные термоприводы. С их помощью несложно наладить автоматическое проветривание теплицы. Своими руками из амортизатора, цилиндра компьютерного стола или гидроцилиндра автомобиля умельцы делают работающие механизмы проветривания.

Баночная система проветривания

Самым оригинальным гидравлическим методом проветривания есть баночный метод, состоящий на основе обычных хозяйственных закаточных банок.

Для этого используются трехлитровая и 800-граммовая банки.

Налитые в трехлитровую банку восемьсот грамм воды закатываются обычной закаточной крышкой. В крышку вставляется медная или латунная трубка, не доходящая до дна банки примерно три миллиметра, которая плотно герметизируется. В надетой на меньшую банку полиэтиленовой крышке проделывается отверстие под гибкую трубку с капельницы, и также герметизируется. Это будет один из видов пневматического сифона. Конструкция размещается внутри теплицы, приспособленная к раме бруса-противовеса.

Работает такая система довольно просто: когда температура повышается, теплый воздух вытесняет воду из большей емкости в меньшую. За счет увеличения веса банки происходит открытие форточки. Если температура понижается, вода уходит в большую банку, и фрамуга при помощи противовеса закрывается. Так работает бутылочная автоматическая система проветривания теплицы, своими руками сделанная и установленная.

• устройство работает только в горизонтальной оси;
• требуется периодическая доливка воды в большую емкость.

Ну а на вопрос о том, из чего можно сделать автоматическое проветривание теплицы своими руками, которое было бы не затратное и не трудоемкое, можно предложить вариант бутылочного метода, где вместо стеклянных бьющихся банок устанавливают полиэтиленовые бутылки. Но это, так сказать, облегченная система. А как сделать ее более жесткой? Можно сделать автоматическое проветривание теплицы своими руками из амортизатора «Жигулей», точнее – из газового амортизатора от «Жигулей».

Термопривод из газового амортизатора

Не является секретом, что часто автоматическая вентиляция теплицы своими руками делается буквально из тех материалов, которые попадают под руку.

Чтобы сделать устройство для автоматического проветривания теплиц своими руками — термопривод из газового амортизатора — надо взять два куска металлической трубы диаметром три четверти дюйма и, нарезав резьбу на концах обоих кусков, соединить их с помощью тройника. Торцовые концы надо заглушить стандартными сантехническими заглушками. В газовом амортизаторе от автомобиля «Нива» отрезается нижняя шпилька, сверлится отверстие и нарезается резьба М10. Просверлив насквозь болт от тормозного шланга и заглушку сверлом на 10, закручиваем болт с контргайкой в заглушку.

Оставшаяся свободная часть болта вкручивается в резьбу в амортизаторе; все соединения уплотняются прокладками. Заглушка с внутренней резьбой соединяется с тройником при помощи сгона с контргайкой. Теперь надо открутить заглушку с конца трубы и залить масло. Для этого шток задвигается в нижнее положение, и в вертикальном положении трубы воздух выходит из амортизатора. Остается лишь закрутить заглушку и укрепить конструкцию на теплице.

Таким образом, необходимое условие для взращивания овощных или ягодных культур, рассады или цветов — это автоматическая вентиляция теплицы, своими руками сделанная и дающая существенную прибавку к семейному бюджету.

Источник: http://fb.ru/article/190015/kak-sdelat-avtomaticheskoe-provetrivanie-teplits-svoimi-rukami

Термопривод для теплиц

Каждый садовод мечтает о том, чтобы работа на дачном участке была не только приятной, но и легкой. Облегчают труд различные автоматические оросители, насосы, появляются всевозможные средства, которые позволяют не просто защитить урожай от вредителей, но и значительно увеличить его объемы. А многие также мечтают и модернизировать свою теплицу, которая должна не только хорошо сохранять тепло, но и своевременно проветриваться.

Как было бы здорово автоматиизировать проветривание — не всегда есть возможность ежедневно посещать дачный участок, приходится просить открывать теплицу соседей, у которых и своих хлопот хватает. Но выход есть – можно приобрести компактный, но функциональный термопривод для теплицы, с помощью которого вы легко сможете автоматизировать данный процесс.

Зачем нужна вентиляция теплицы

Теплица перед дачником ставит всегда несколько задач – как сберечь тепло, защитить насаждения от неблагоприятных климатических условий и погоды, так и вовремя проветрить эту конструкцию, чтобы избавиться от излишков влаги и несколько снизить температуру воздуха в ней. Но мало кто задумывается, почему же необходимо внимательно следить за микроклиматом в теплице и вовремя проветривать эту конструкцию.

Основные причины необходимости проветривания теплиц.

1. В теплицах, где плохо организовано проветривание, держится высокий уровень влажности, из-за чего активно размножаются болезнетворные микроорганизмы.
2. Влажные и душные условия очень любят не только бактерии, но и различные вредители.
3. Растениям необходим свежий воздух для «дыхания», вернее, для процесса фотосинтеза.
4. Для растительных организмов чрезмерно высокая температура очень вредна — они начинают иссушиваться, «сгорать» и в итоге погибают.
5. Правильно организованная вентиляция обеспечит отличный микроклимат, что положительно скажется на самочувствии растений и качестве урожая.
6. Хорошее проветривание позволяет закалить растения, улучшить их иммунитет.
7. Проветривание поможет закалить и рассаду, стоящую в теплице, приучить к самостоятельной жизни в грунте.
8. Воздухообмен и проветривание нужны для осуществления процесса опыления растений.

Внимание! Температура воздуха выше +40 градусов и палящее солнце очень вредны для растений. Некоторые культуры и вовсе погибают от избытка тепла. Помните, что температура воздуха в закрытой теплице может расти очень быстро. Следить за ее (температуры) уровнем поможет термометр, установленный внутри конструкции.

При этом важно не просто наличие вентиляции, но и ее правильная организация. Как попало смонтированных форточек будет явно недостаточно – как правило, примитивная система проветривания, удобная человеку, не подходит растениям.

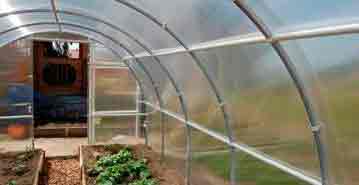

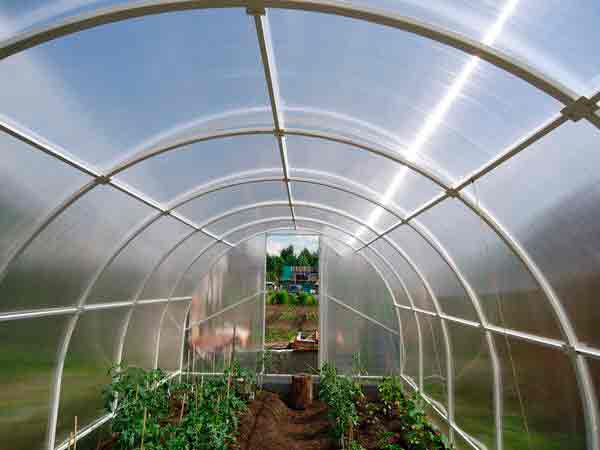

Особенно важно проветривание для теплиц из поликарбоната. В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции. С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными.

Однако с проветриванием нужно быть очень осторожным – теплолюбивые тепличные культуры могут и погибнуть из-за сквозняка и холодного воздуха. Именно поэтому теплицу необходимо закрывать на ночь даже в теплую погоду – заморозки могут ударить без предупреждения и загубить все ваши труды.

Чтобы правильно обеспечить в теплице проветривание и циркуляцию воздуха, садоводам необходимо внимательно следить за погодными условиями, а также постоянно находиться на дачном участке, чтобы иметь возможность то открывать, то прикрывать двери и окна в тепличной конструкции. А это не всегда удобно, например, работающему человеку. Но даже эта непростая ситуация теперь имеет решение. Вы можете приобрести термопривод для теплицы, который будет обеспечивать автономное проветривание конструкции, делая за вас эту хлопотную работу.

Что такое термопривод?

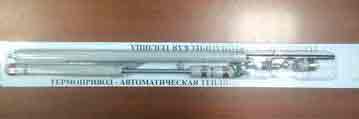

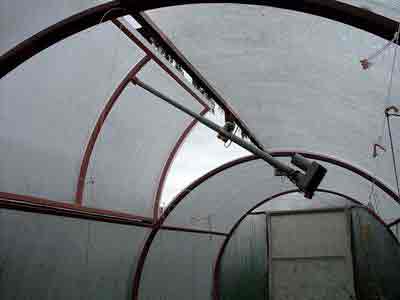

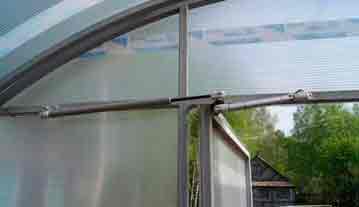

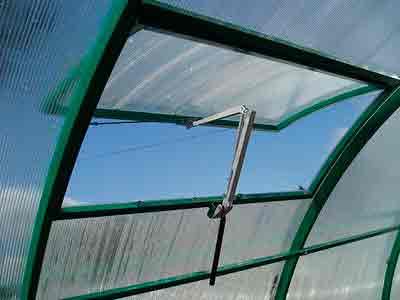

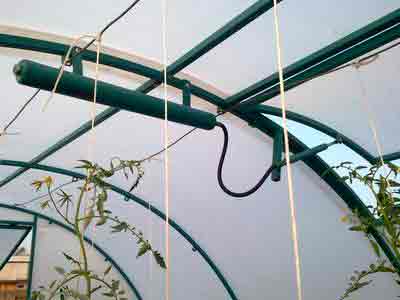

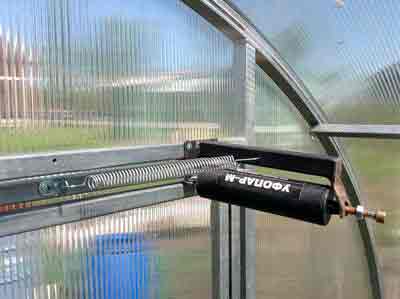

Термопривод тепличный – небольшое устройство, которое позволяет автоматически закрывать и открывать двери, фрамуги, форточки при достижении определенного уровня температуры воздуха. Человеку не придется контролировать данный процесс после установки этого простого механизма. Кстати, работает прибор «сам по себе» – вам не нужно ни проводить электричество в теплицу, ни приобретать батарейки. Проще говоря, термопривод тепличный – это автоматический проветриватель.

Как же он работает? Все просто: при температуре воздуха более +23 градусов жидкость, которая обладает способностью плавиться (циклогексанол), начинает расширяться, заполнять собой специальную камеру, тем самым двигая шток, который и заставляет открываться дверь или форточку. Если же температура воздуха снижается, эта же самая жидкость начинает уменьшаться в объемах, сжимаясь и втягивая шток обратно. Соответственно, створка также закрывается следом.

Внимание! Для того чтобы устройство могло управлять распашными окнами, необходимо также дополнительно использовать противовесы, пружины.

Основные преимущества термопривода.

1. Надежность – на протяжении всего гарантийного срока службы термопривод точно не подведет садовода.
2. Гарантийный срок составляет 10 лет постоянной работы, однако на деле он не ограничен.
3. Устройство не требует каких-либо дополнительных регулировок.
4. В комплектацию входят все необходимые элементы крепежей и непосредственно сам термопривод.
5. Термопривод легко и быстро устанавливается. Справится с этой задачей любой.
6. Термопривод может закрывать/открывать не только дверцы и форточки, но также поднимаемую раму на потолке или распахивающееся окно.

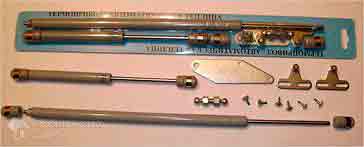

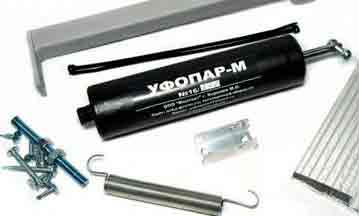

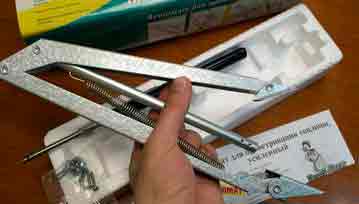

Таблица. Комплект поставки тепличного термопривода.

Деталь	Количество/описание
Термопривод	1 шт.
Доводчик (газовая пружина)	Не позволяет дверям хлопать и резко закрываться, 1 шт.
Кронштейн	При помощи него крепится устройство, 2 шт. Также необходим кронштейн и для возможности открывания створки, 1 шт.
Фиксирующие элементы или фиксаторы	4 шт.
Саморезы 4,2х16	6 шт.

Отметим, что в комплектацию механизма ходят все необходимые детали для открывания и закрывания любой створки.

Технические особенности термопривода следующие:

• длина самого устройства между опорами легко меняется от 44 до 33 см;
• штоковый ход – до 10 см;
• усилие номинальное, которого достаточно для открывания и закрывания любой створки, составляет 10 кгс;
• гидроцилиндр, входящий в состав термопривода, способен выдержать давление на шток до 200 кг – благодаря этому устройство является очень прочным и не позволяет двери или окну закрыться даже при сильных порывах ветра;
• температура использования колеблется от -40 до +60 градусов;
• температура, когда начинается закрывание двери, составляет +22 градуса;
• температура, когда начинается активное открывание двери, равна + 24 градусам.

Цены на теплопривод для теплиц

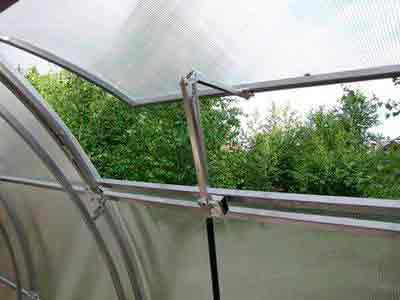

Установка термопривода

Как же установить это нехитрое, но действительно полезное устройство к себе в теплицу? Все очень просто – достаточно следовать пошаговой инструкции.

Шаг 1. Проверьте, как открывается и закрывается дверь, форточка или окно. Створки должны легко проворачиваться на петлях, вы не должны прилагать больших усилий.

Шаг 2. Наметьте при помощи маркера место на створке, где будет установлена часть механизма – кронштейн, который находится в единичном числе. Он должен крепиться таким образом, чтобы шток в одной из деталей устройства мог двигаться на 8-10 см. Просверлите отверстия и закрепите его двумя саморезами.

Шаг 3. Возьмите другие кронштейны (в наборе 2 шт.) и установите их при помощи саморезов на стенку теплицы и дверной проем так, чтобы при полном открывании створки расстояние между опорными центрами устройства было 44 см. Один из кронштейнов (для газовой пружины) крепится на раме, второй (для термопривода) – на стене.

Внимание! Во время установки внимательно следите за тем, чтобы ни один из элементов термопривода не терся об оконную раму или дверной косяк.

Шаг 4. Наденьте специальные фиксаторы на газовую пружину и непосредственно сам термопривод.

Шаг 5. Возьмите термопривод и начинайте монтировать его на той стороне теплицы, что противоположна открываемому проему. Термопривод – эта та деталь, которая длиннее других.

Шаг 6. На кронштейнах имеются специальные шаровые опоры, на которые и надеваются фиксаторы, имеющиеся на концах термопривода и газовой пружины. Эти детали, установленные на других краях частей устройства, закрепите на первом кронштейне, установленном на створке ранее.

Шаг 7. Проверьте работоспособность устройства, после чего можете приступать к использованию термопривода.

Внимание! И пружину, и термопривод устанавливайте так, чтобы хромированный шток смотрел вниз. И, не уходя далеко, еще один совет – перед монтажом поместите газовую пружину в холодильник, чтобы она сжалась.

Кстати, если вам понадобится демонтировать прибор (рекомендуется это делать на зиму), то всего лишь на 2-3 мм приподнимите специальную стопорную пружинку на фиксаторе.

Инструкция по монтажу тепличного термопривода Vent-L. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Такое устройство, как термопривод для теплицы, можно купить в садоводческих магазинах или заказать в интернете. А также можно сделать и своими руками.

Термопривод для теплицы своими руками

Вы можете сделать термопривод из деталей старого офисного стула. Собственно, от последнего вам нужна лишь одна деталь – цилиндр, который отвечает за подъем и спуск сидения. Он состоит из двух штоков – стального и пластикового. Итак, начнем.

Шаг 1. При помощи тисков удалите пластиковый шток. Внутри вы обнаружите штырь, сделанный из крепкой стали.

Шаг 2. Возьмите стержень из металла, желательно стальной, 8 мм диаметром, и зажмите его надежными тисками таким образом, чтобы он выступал примерно на 6 см.

Шаг 3. Установите на стержень цилиндр, надавите сильно и полностью уберите воздух из него.

Шаг 4. Срежьте цилиндр, на котором имеется конусность, используя обычную болгарку, и выдавите из него металлический шток. При этом не испортите гладкую поверхность и элемент из резины, присутствующий на штоке.

Шаг 5. Сделайте на краю штока резьбу М8, а гильзу, что была внутри цилиндра, верните на место.

Шаг 6. С поршня из алюминия снимите резиновые кольца.

Шаг 7. Вставьте поршень в гильзу, которая находится внутри цилиндрической части, и выньте его из цилиндра. Старайтесь не испортить своими действиями сальник. Навинтите гайку М8 – она необходима, чтобы поршень случайно не провалился вовнутрь конструкции.

Шаг 8. Вставьте поршень из алюминия в гнездо от клапана. К краю цилиндра с обрезанной стороны приварите металлическую трубу максимально герметично. На резьбу, которая имеется на штоке, накрутите гайку М8 удлиненную.

Шаг 9. Соедините механизм с рычагами управления створкой и заполните обычным моторным маслом. При этом не забудьте удалить воздух. Чтобы этот процесс был удобнее, установите с одной стороны трубы заглушку, а с другой – шаровой кран.

Тепличный термопривод из газового амортизатора

Термоприводный механизм можно сделать и другим способом – из автомобильного амортизатора.

Шаг 1. Возьмите два отрезка металлической трубы длиной 1 м каждый и сделайте на них резьбу. Соедините их тройником в середине, а на концы установите заглушки (стандартные сантехнические).

Шаг 2. У автомобильного амортизатора удалите шпильку в нижней части и просверлите отверстие в донышке (диаметр 8,5 мм). Нарежьте резьбу М10З1.23 и там.

Шаг 3. Возьмите гайку 10х1,25, а также болт для тормозного шланга. Болт имеет небольшое отверстие в середине. Просверлите его насквозь.

Шаг 4. Просверлите отверстие на 10 мм и в заглушке, затем вставьте изнутри в нее болт, накрутите гайку, а остатки болта вкрутите в резьбу, которую вы сделали на амортизаторе. Все это соедините через паронитовые прокладки.

Шаг 5. Присоедините заглушку со сделанной ранее резьбой к тройнику.

Шаг 6. Система почти готова. С одного края металлической трубы открутите заглушку и влейте туда масло. Сдвиньте и зафиксируйте шток в нижнем положении, выпустите воздушную массу из амортизатора.

Шаг 7. Закрутите заглушку. Установите готовый механизм в тепличной конструкции. Кстати, трубы можно установить над грядками и крепить к ним (трубам) подвязки для растений.

Тепличный термопривод из гидроцилиндра

Создать самостоятельно термопривод можно и из автомобильного гидроцилиндра.

Шаг 1. Возьмите гидроцилиндр и сделайте отверстие в его корпусе, чтобы выпустить газ. В отверстии сделайте резьбу 10х1,25.

Шаг 2. Присоедините к отверстию тормозной шланг от «Нивы» с помощью болта М6 и такой же шпильки, которая присутствовала на дне цилиндра.

Шаг 3. Сделайте ресивер или закажите его у токаря.

Шаг 4. Удалите воздух из системы. Как правило, это происходит во время заполнения ее маслом. Следите, чтобы шток цилиндра был утоплен полностью и не забудьте протестировать систему на герметичность.

Отопление теплицы из поликарбоната зимой

В этой статье вы найдете лучшие способы обустройства отопления в теплице из поликарбоната, а также подробные пошаговые инструкции! Также советуем прочитать материал про капельный полив своими руками из ПВХ труб.

Уход и использование

Чтобы термопривод служил долгие годы, ему требуется соответствующий уход. Основные принципы обслуживания механизма приведены ниже.

1. Не забывайте каждый год смазывать конструкцию маслом.
2. Самостоятельно не разбирайте устройство, иначе оно может прийти в негодность.
3. На зиму термопривод желательно снимать, чтобы он не пришел в негодность во время сильных холодов.
4. Помните, что работе механизма ничто не должно мешать. Ни в коем случае не фиксируйте его в закрытом состоянии.
5. На дверях и форточках не должно быть никаких защелок, щеколд, замков, которые могут помешать работе термопривода.
6. Не открывайте дверцу с термоприводом, прилагая большие усилия.

Теперь вы знаете, как упростить себе работы на дачном участке. Даже если это всего лишь автоматическое проветривание теплицы при помощи термопривода. Одно дело, если у вас на участке всего одна маленькая тепличная конструкция, но представьте, если их несколько? К тому же, благодаря термоприводу, вам не придется ездить на дачу каждый день.

Видео — Термопривод

Видео — Обзор, комплектация и сборка термопривода

Источник: http://teplica-exp.ru/termoprivod-dlya-teplic/

Установка автоматического проветривания теплицы

От того, на сколько хорошо организована вентиляция парника, напрямую зависит объем и качество урожая. Лучший вариант — автомат для проветривания теплицы. Вам не придется ходить несколько раз, чтобы посмотреть температуру и открыть/закрыть створки, механизм все сделает сам.

В этой статье мы охватим две темы. Первая – правила проветривания. Вторая – сборка автоматического открывателя форточек для теплиц своими руками.

Правильное проветривание теплицы

Иногда какие-то 5 градусов могут сыграть решающую роль, поэтому к температуре внутри летних и зимних теплиц следует относиться внимательно.

Проветривание парников: температура

Самое главное правило организации принудительного или естественного проветривания для теплиц – своевременность. Редко у кого в парнике можно встретить градусник. Обычно раскрывание/закрывание форточек происходит «на глаз»: посмотрели утром прогноз погоды, увидели, что +30 обещают – открыли, вечером опять закрыли. При этом с утра на участок сильно не торопимся, полагаясь на собственные ощущения – на улице еще прохладно. Завтра, говорят, +20 будет – не открываем, не жарко кажется.

Ошибка очевидна: температура «за бортом» и внутри теплицы сильно различается. В солнечный день, если снаружи всего 10 градусов, внутри воздух может разогреться до +25 — +30. Соответственно, утренние или дневные 18 – 20 град. на улице говорят о том, что в парнике может быть хорошо за 30 град. Решая, делать ли проветривание, и если делать то, когда, надо к уличной температуре прибавлять 10 – 15 градусов.

Обратите внимание: сразу возникает вопрос о цифрах, с которых стоит активировать вентиляцию в теплице из поликарбоната. Все зависит от того, какие культуры выращиваются – у каждой из них есть критические температуры, превышение которых приводит к отсутствию или гибели завязей. Для примера возьмем томаты. В зависимости от сорта, их пыльца становится стерильной при температуре +30 — +35 град.

Термопривод для автоматического открывания форточек теплиц можно купить готовый – дуся сан или гидот дв

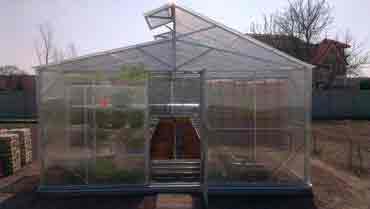

Правильное расположение форточек для проветривания

Необходимо соблюдать несколько правил ручного и автопроветривания для теплиц:

1. Нельзя открывать боковые форточки сразу на двух противоположных сторонах постройки – многие культуры плохо переносят сквозняки при проветривании. По этой же причине нельзя держать открытыми двери в торцах парника.
2. Несколько открытых фрамуг обязательно должны располагаться в крыше теплицы, чтобы было верхнее проветривание. Иначе остужаться будет только воздух внизу, под сводом же температура останется очень высокой.
3. Фрамуги для проветривания, располагающиеся на крыше теплицы с автоматической форточкой, должны иметь форму прямоугольников, где короткая сторона в 3 раза меньше длинной. Общая площадь фрамуг – минимум 10 % от площади парника.
4. Форточки и сопла принудительной вентиляции располагаем как можно дальше от растений.
5. Делать «нижнее» проветривание теплиц из поликарбоната своими руками практически бесполезно, см п.2. Особенно это касается купольных конструкций.

Организуем проветривание теплицы своими руками: схема циркуляции воздуха

Делаем самооткрывающиеся форточки в теплице своими руками

Далее речь пойдет о том, как сделать автомат для проветривания теплиц своими руками. Точнее, ниже будут описаны принцип действия, сборка, монтаж системы, работающей по принципу переливающихся сосудов.

Материалы, изготовление

• Две емкости для воды. Размер их напрямую зависит от размера и веса створки форточки. Для примера возьмем канистру на 6 литров и пластиковую бутылку на 2 литра.
• Кусок шланга. Его длину рассчитываем исходя из расположения большей емкости, выполняющей роль расширительного бака и расстояния до форточки. Также делаем небольшую прибавку на провисание.
• Два отрезка металлической трубки того же диаметра, что и шланг. Она будет выполнять роль штуцера.
• Баллон с герметиком.

Сначала работаем с большой емкостью. Крышку снимаем, вкручиваем в нее штуцер, канистру наполняем водой на 1/4, возвращаем крышку на место. Соединение должно быть воздухонепроницаемым, поэтому резьбу штуцера и на горле канистры перед закручиванием смазываем герметиком. С бутылкой поступаем точно также, только воды наливаем ровно столько, чтобы под ней скрывалось лишь устье трубки – для замера емкость должна быть перевернута. Штуцеры на канистре и бутылке соединяем шлангом. В донышке бутылки делаем маленькое отверстие, размещаем ее горлом вниз на верхней части створки.

Устройство теплицы с автоматическим проветриванием: система сообщающихся сосудов

Принцип работы и регулировка системы

Работает автомат для проветривания теплицы довольно примитивно: нагретый воздух в канистре расширяется, выталкивая собой воду. Последняя перетекает в бутылку, увеличивая ее вес. Чем выше температура воздуха, тем больше воды в маленькой емкости, чем больше весит бутылка – тем больше откидывается под ее весом створка. И наоборот, при похолодании воздух сожмется, вода из бутылки начнет оттягиваться назад, привод для форточек теплиц вернет створку в прежнее положение.

Чтобы облегчить возвращение створки автоматической форточки для теплицы из поликарбоната в исходное положение, надо установить на окне противовес открывателю. Эту роль может исполнять не слишком тугая пружина или кусок резиновой ленты. Еще один момент: на фрамугу следует установить фиксаторы, которые предотвратят слишком сильное распахивание.

Регулировка работы автомата осуществляется опытным путем:

• Поиск оптимального места для расширительного бака.
• Подбор канистры подходящего размера.
• Подбор противовесов и грузиков для фрамуги проветривания.

То есть что-то меняем, наблюдаем результаты, опять меняем… Так до тех пор, пока форточка для теплицы из поликарбоната, автомат которой мы собирали, не начнет функционировать как надо.

Фото самодельного автомата открывания форточек для теплиц

Источник: http://setroom.ru/raznoe/ustanovka-avtomaticheskogo-provetrivaniya-teplicy-svoimi-rukami.html

Выбираем автоматы для проветривания теплицы

1. Преимущества и недостатки использования
2. Виды
3. Производители
   • «Дуся Сан»
   • «Сезам-М-2015»
   • «Термопривод»
   • Open Planet
4. Схемы проветривания
5. Как сделать автопроветривание?

Выращивание растений в теплицах является довольно непростым процессом, который имеет массу особенностей и тонкостей. По сути, «битвой за урожай» он называется не зря, так как для выращивания тепличных овощей придется преодолеть немало трудностей. Одной из проблем может стать температурный режим: слишком низкие или слишком высокие температуры плохи для любых растений. То же самое будет касаться и повышенной влажности. Поэтому следует подробней поговорить о такой вещи, как автоматические системы для проветривания теплиц, которые помогают быстро решить вышеупомянутую проблему.

Преимущества и недостатки использования

Если говорить об автоматических вариантах проветривания тепличных помещений, то они получают энергию от системы централизованного электроснабжения либо могут быть автономными.

Иными словами, они делятся на две большие категории:

• независимые решения;
• энергозависимые варианты.

Если говорить о достоинствах системы автоматического проветривания тепличных помещений, то следует назвать:

• высокая технологичность процесса;
• компактность конструкции;
• проветривание помещения осуществляется в заявленные сроки;
• высокая мощность.

Минусами подобного механизма будут следующие моменты.

• Если в автомате произойдет поломка, то погибнут растения, которые находятся внутри помещения. Избежать вероятности такого исхода можно, если приобрести заранее запасной электрический блок.
• При обнаружении поломки какого-то элемента конструкции, будет необходим ремонт всей системы.

В общем, несмотря на наличие определенных недостатков, у таких механизмов есть неоспоримые преимущества, которые действительно дают возможность сделать усиленный или обычный автомат для проветривания эффективным решением для выращивания растений.

Теперь перейдем к видам автоматических установок для проветривания. Как уже было сказано, такие механизмы делятся за независимые решения и энергозависимые варианты автотипа. Энергозависимые решения вызывают сегодня немалый интерес. Как правило, суть таких систем состоит в работе от электросети и несколько реже – от батарей солнечного типа или же каких-то иных энергоисточников альтернативного направления. Подобные приборы обычно используют для работы термореле, которое может активировать вентиляторы, обеспечивая приток свежего воздуха в парник.

Независимые решения, в свою очередь, делятся на три категории:

• на основе пневматики;
• биметаллические;
• на основе гидравлики.

Теперь разберем каждый автомат более тщательно. Биметаллический вариант для парников работает по следующему алгоритму: при воздействии определенной температуры происходит расширение материала линейного типа. Данная конструкция предусматривает наличие двух видов материалов, и суть работы состоит в различных коэффициентах их расширения. То есть при повышении температуры термопривод в авторежиме открывает форточки и двери в парнике, а при снижении – закрывает их. Автоматика в таком случае имеет лишь один недостаток – сложно подобрать необходимую температуру, чтобы вентиляция осуществлялась качественно.

Гидравлический вариант для проветривания тепличных помещений имеет целый ряд плюсов:

• отсутствие неприятных запахов или их минимальное количество;
• отсутствие зависимости от электричества;
• легко собрать собственноручно;
• нет необходимости постоянно быть рядом с тепличным помещением;
• возможность работы внутри при комфортных условиях.

Такая система считается одной из наиболее надежных.

Необходимо отметить, что автомеханизм для гидравлического проветривания имеет и кое-какие недостатки:

• большая инерционность;
• высокая цена;
• температуру можно отследить только там, где система расположена.

Такой автомат имеет довольно простое устройство. Гидроцилиндр начинает движение исключительно тогда, когда появляется разница в температурах масла и емкостного материала. То есть получается, что шток потихоньку вытесняется. И именно гидропривод будет приоткрывать форточку. Для получения оптимальных условий в теплице, позволяющих эффективно ухаживать за растениями, необходимо будет просто выставить определенную температуру. Дверной автомат сам открывает дверь, когда температура становится выше запланированной.

Система переходит в исходную позицию только тогда, когда проветриватель для купольных форточек или дверей получает информацию о том, что температура в парнике находится на нижней отметке.

Перед покупкой гидравлического универсального автопроветривателя для тепличных помещений необходимо обратить внимание на следующие моменты.

• Стоимость. Такие автоматы необходимы для каждой форточки и двери в парнике. Цена одной единицы конструкции будет составлять примерно три с половиной тысячи рублей.
• Мощность. Следует точно знать, какая необходима мощность для подъема того или иного элемента в парнике.
• Необходимо также знать вес автомата, который сможет выдержать тепличная конструкция.

Пневматический вариант использует энергию теплового характера. Его главным преимуществом будет то, что он совершенно независим от каких-либо других источников энергии.

Среди других плюсов такого варианта также следует назвать:

• серьезную производительность;
• малую цену.

Он имеет и ряд недостатков, а именно:

• небольшое рабочее усилие;
• большую инерционность;
• зависимость от показателей атмосферного давления;
• громоздкость.

Также существуют электрические модели автопроветривателей для тепличных помещений, о которых упоминалось выше.

Такие системы очень удобны по причине того, что они имеют:

• отличную мощность электропривода;
• точную и удобную систему регулировки.

Они прекрасно подойдут для парников, где есть необходимость в использовании сложных и многоступенчатых систем проветривания. Основными элементами таких систем являются термический регулятор, отвечающий за отключение и включение системы, а также электрический проветриватель. Главным недостатком будет, конечно же, зависимость от наличия электрической энергии.

В общем, как можно убедиться, вариантов систем проветривания для теплиц существует множество, и каждый человек сможет подобрать наиболее эффективное решение для своего парника.

Производители

Теперь сделаем небольшой обзор продукции для проветривания парников от различных компаний. В продаже на сегодняшний день представлен целый ряд автоматических устройств, которые работают по различным принципам, упомянутым выше. Любую модель, которая будет описана, довольно просто установить и самому. Но если речь идет об электрических решениях, то все-таки лучше будет обратиться к специалисту.

«Дуся Сан»

Итак, первый вариант, о котором хочется сказать – «Дуся Сан». Этот вариант использует термический цилиндр, работающий по гидравлическому принципу. Работает такая модель при температуре не более пятидесяти градусов. Масса самой большой форточки, которую может открыть это устройство, составляет семь килограммов. Автомат продается в полной комплектации, в дополнение к нему идет инструкция по монтажу.

Установку можно выполнить в различных теплицах. Главное, чтобы форточка четко работала как на закрытие, так и на открытие. Открывателю не требуются батарейки или подключение к электричеству. Проветриватель в этом случае можно легко настроить на открытие форточки в необходимом температурном диапазоне. Если температура повышается до показателя в 30 градусов, то форточка распахивается до конца.

«Сезам-М-2015»

Еще один интересный вариант имеет название «Сезам-М-2015». Главным элементом этой системы является гидроцилиндр, заполненный маслом. Эта модель применяется в широком диапазоне температур, ее можно легко настроить. Масса изделия составляет всего один килограмм, но этого хватает, чтобы терморегулятор легко открывал тяжелые форточки габаритных размеров и двери. Чтобы избежать ложного срабатывания системы от перегрева, можно защитить ее, установив специальные зонты со стороны улицы.

Если нужно оставить дверь в открытом положении, для этого есть специальные крючки. Этот вариант практически не требует ухода в процессе использования – необходимо лишь изредка смазывать механизм маслом машинного типа.

«Термопривод»

Следующая модель – «Термопривод». Эта разработка отечественного производителя из Красноярска может открыть форточку или дверь массой до двадцати килограммов. Но лучше использовать ее на оконных и дверных конструкциях массой до десяти килограммов. Наибольший угол открытия составляет 45 градусов.

Такая конструкция работает с использованием термического цилиндра гидравлического типа. Изготовитель дает двадцатилетнюю гарантию на свою продукцию. Осуществить монтаж такой системы собственноручно довольно просто – в инструкции есть подобная схема установки этой модели.

Open Planet

Еще одно решение, о котором хочется рассказать, имеет название Open Planet. Производитель гарантирует, что это приспособление создает в тепличном помещении идеальный микроклимат для культивирования растений. Благодаря ему температуру в парнике можно регулировать в диапазоне от 15 до 25 градусов.

Эта модель имеет усиление конструкции при помощи двух пружин, что дает возможность применять ее не только на форточках, но и на дверях. Изготавливается автопроветриватель из нержавеющей стали. Но на холодное время года его лучше демонтировать, чтобы цилиндр не деформировался.

Схемы проветривания

Теперь поговорим о том, как разрабатывать схемы автоматического проветривания тепличных помещений. Этот момент очень важен, так как от него зависит урожайность растений и их комфорт. При больших объемах помещения, обычно используются довольно сложные схемы устройства, которые максимально учитывают значение различных характеристик. Однако подобная автосистема для проветривания тепличных помещений не будет столь насущной для не очень большой конструкции домашнего типа.

Хорошее вентилирование помещения можно обеспечить, если верно сочетать периоды открытия и закрытия окон и дверей между собой.

Наиболее распространенными схемами можно назвать следующие:

• одностороннее проветривание – через две или большее количество форточек, расположенных рядом, либо фрамуги;
• сквозное – два одновременно открытых окна либо двери, расположенные на различных сторонах постройки;
• независимое – каждый элемент, оснащенный необходимым оборудованием, открывается вне зависимости от других;
• механизм, подключенный к блоку управления, который будет брать в расчет несколько параметров в зависимости от настройки и характеристик оборудования, и который работает по определенному алгоритму.

Подбор различных механизмов проветривания будет зависеть от типа постройки, а также от целей, которые будет преследовать хозяин теплицы.

Как сделать автопроветривание?

Теперь поговорим о том, как собственноручно создать рассматриваемую систему. В основе простейшей конструкции будут две обычные стеклянные банки для консервации. Одна банка будет иметь объем три литра, а вторая – 800 миллилитров.

Кроме них, нам потребуются:

• одна жестяная крышка для закатки;
• полиэтиленовая крышка;
• тридцатисантиметровая труба, выполненная из меди либо латуни;
• трубка для капельницы метровой длины;
• деревянный брусок, размеры которого должны быть равны габаритам форточки;
• пара гвоздей типа «сотка»;
• тонкая проволочка либо кусок веревки;
• олово, а также канифоль.

Если говорить об алгоритме создания системы проветривания, то он будет состоять из 3 основных этапов.

• Сначала требуется налить в 3-литровый баллон восемьсот миллилитров воды и закатать его жестяной крышкой. Затем в крышке просверливается отверстие, и в него вставляется трубка из латуни таким образом, чтобы до дна оставалось примерно 2-3 мм. Отверстие тщательно герметизируется при помощи герметика, пайки или иным способом.
• В полиэтиленовой крышке аккуратно проделываем отверстие и просовываем в него гибкую трубочку так, чтобы расстояние до дна маленькой банки было таким же, как и в первом случае. Надежно герметизируем отверстие и закрываем этой крышкой маленькую банку. Готовая конструкция представляет собой простейший сифон пневмогидравлического типа.
• Теперь остается лишь разместить емкости в разных частях теплицы, а также прикрепить к раме противовесный брус. После этого механизм будет готов к эксплуатации.

Такая простая и удобная в использовании конструкция была создана еще в 2000 году и с тех пор успешно используется в самых разных теплицах. Суть ее работы довольно проста и состоит в том, что при росте температуры, теплый воздух постепенно вытесняет воду из большей баночки в меньшую. Ее масса становится больше, и форточка, соответственно, открывается. А при снижении температурных показателей, большой баллон «вытащит» воду назад, и фрамуга по причине наличия противовеса восстановит свое первоначальное положение.

Такой простой и в то же время надежный вариант будет подходящим исключительно для фрамуг, которые открываются по центральной оси по горизонтали. Кстати, угол открытия следует ограничивать упором специального типа. Раз в пару-тройку недель в большой баллон требуется доливать новую жидкость, вместо той, что испарилась. В общем, как можно убедиться, выбрать автомат для парника – процесс довольно интересный и требующий серьезного внимания.

Сделать такое приспособление собственноручно также не составит никакого труда, если четко следовать всем представленным инструкциям. Для этого чаще всего можно использовать подручные средства, а предложенный вариант можно корректировать и модернизировать по своему усмотрению.

В следующем видео вас ждет краткий обзор автоматики для проветривания теплиц.

Источник: http://dekoriko.ru/teplica/avtomaty-dlya-provetrivaniya/

Как сделать термопривод своими руками?

Система автоматического проветривания — незаменимая вещь при выращивании агрокультур в теплице. Существует множество разновидностей термоприводов, которые можно изготовить своими руками. Об этом подробнее — в нашем материале.

Характеристика автоматической системы проветривания теплиц

Для культур, выращиваемых в тепличных условиях, необходимо соблюдение идеальной температуры и поступление свежего воздуха. Чтобы правильно регулировать климат в оборудованном огороде, устанавливают форточки с доводчиками.

• Проветривание позволяет:
• предотвратить размножение вредителей;
• поддерживать оптимальный режим температуры;
• контролировать уровень влажности в помещении.

Термопривод для теплиц представлен в виде форточки, оснащённой автоматическими датчиками, которые срабатывают при чрезмерном поднятии температуры в середине теплицы. Вентиляцию устанавливают в потолочной части сооружения, из-за свойства нагретой воздушной массы подниматься вверх.

Достоинства использования систем автоматического проветривания

Преимущества автоматического проветривателя можно рассмотреть на примере термопривода Maksi. Прибор демонстрирует надёжность, заключающуюся в выдержке штока до 200 кг давления. Высокая степень прочности позволяет избежать нежелательных поломок, спровоцированных порывами ветра или попытками вручную закрыть место установки прибора.

Преимуществом автоматического проветривания современного образца является его компактность. Устройство малогабаритно, поэтому не придётся отводить много места на его установку. Монтаж проводится на оконное или дверное полотно.

Климат-контроль позволяет избавиться от постоянного слежения за изменениями температур, освобождая время огороднику на другие работы в теплице. Немаловажным достоинством является длительный срок использования механизма, предоставляемая гарантия — 10 лет, а при правильном эксплуатировании срок значительно увеличивается. Кроме того, в течение всего периода пользования не требуется дополнительная регулировка. Прибор не нуждается в наличии дополнительного источника питания.

Виды и принцип действия автоматического проветривания теплиц

Для проветривания тепличных помещений используют автоматический термопривод, механизм функционирования которого заключается в открытии и закрытии форточки, вследствие изменения показателей температуры воздуха.

Выделяют несколько видов термоприводов:

• электронный;
• литая пластина из металла;
• гидравлическая конструкция;
• пневматическая система.

Каждый автоматический термопривод имеет различия по физическому принципу, заложенному в основу функционирования работы. Чтобы узнать, какой прибор лучше выбрать, необходимо изучить принцип его механизма.

Электронный термопривод

Электропривод является результативным и удобным способом регулирования температуры в тепличных условиях.

Составляющие электропривода:

• вентилятор, размещаемый в верхней части сооружения;
• термодатчик.

Использование электропривода возможно в тепличных помещениях любых масштабов, благодаря высокой степени производительности. Процесс действия терморегулятора заключается в бесперебойной поставке электричества, которое поддерживает работу прибора. Прежде чем устанавливать электропривод, нужно заранее побеспокоиться о том, как восстановить его работу, если не будет подачи электричества. Полная зависимость прибора от бесперебойной поставки электроэнергии является его недостатком.

Принцип действия пластины, изготовленной из разных металлов

В рейтинге установки авторегуляторов воздуха в теплице на одном из последних мест находится биметаллическая система, её рабочий процесс заключается в физической способности металлов реагировать на изменение температуры воздуха. Биметаллическая система состоит из двух металлических пластин, имеющих разные показатели линейного расширения. Для открытия форточки пластины должны нагреться, а для её закрытия — охладиться.

Особенности работы конструкции на основе гидравлики или пневматики

Автотеплица предполагает использование термопривода на гидравлической и пневматической основе. Процесс действия гидравлической системы заключается в давлении жидкости. Работа пневматической системы происходит под давлением воздуха. Гидравлический проветриватель можно сделать самостоятельно.

Его составляющими будут:

• цилиндрическое тело, наполняемое жидкостью;
• шток, который приходит в движение благодаря физическим свойствам жидкости, заправляемой в него.

Жидкость должна расшириться при +23°С и вытолкнуть шток с силой в 30 кг, открыв при этом форточку. Если вы не знаете, что залить в гидравлический терморегулятор, возьмите трансмиссионное масло. По мере обратного движения штока, под собственной массой, система примет первоначальный вид.

Самодельное конструирование пневматического регулятора температуры пошагово выглядит следующим образом:

1. Берём ёмкости объёмом 3 л и 1 л (можно воспользоваться банками).
2. Вливаем в 3-литровую банку 0,8 л жидкости.
3. Герметизируем большую тару железной крышкой и просверливаем дыру для трубки, конец которой не должен соприкасаться с днищем банки, минимальная дистанция должна быть 1 см.
4. Аналогичные манипуляции проводим с меньшей банкой.
5. Далее соединяем ёмкости пластиковой трубкой длиной в 1 м.
6. Полученный пневмогидравлический сифон закрепляем изнутри помещения.
7. В противовес пустой банке полученного сифона нужно с внешней стороны прикрепить деревянный брус.
8. Над окном следует установить упор.

Система срабатывает после увеличения температуры в большей ёмкости. Воздушная масса выталкивает воду в меньшую ёмкость, опускающуюся вниз и открывающую окно. После снижения температуры механизм приходит в начальное положение и прикрывает окно.

Как и из чего сделать термопривод своими руками

Если есть возможность и необходимые материалы, то сделайте термопривод сами — это позволит получить автономную систему терморегуляции внутри помещения с минимальными затратами.

Проветриватель для теплицы можно создать своими руками из таких материалов:

• старое компьютерное кресло;
• автомобильный амортизатор;
• автомобильный гидроцилиндр;
• пластиковая тара;
• баллон и резиновый мяч.

Видео: Автоматическое проветривание своими руками

Из компьютерного стула

Подъёмный цилиндр, содержащийся в механизме компьютерного кресла, способен стать основой термопривода.

Пошаговая инструкция по сборке проветривателя из части компьютерного стула такова:

1. Произведите демонтаж детали, удалите пластмассовый шток, закрывающий подход к штырю заслонки, имеющей металлическое основание.
2. Зажмите стержень диаметром 8 мм в тиски, внедрите в него цилиндр, тем самым избавив его от внутреннего давления.
3. Подъёмный цилиндр срежьте вместе с конусной частью болгаркой.
4. Аккуратно достаньте шток, чтобы избежать повреждения поверхности детали и резиновой прокладки на цилиндре.
5. На конце штока необходимо произвести резьбу М8. Для этого деталь обматывают двумя слоями брезента и зажимают в тиски.
6. Внутреннюю гильзу цилиндра установите на место.
7. С поршня снимите все резинки.
8. Избавьте детали от металлической стружки, протерев их бензином.
9. Чтобы при действии терморегулятора шток не заваливался в цилиндр, наденьте на него гайку размером М8.
10. Внедрите поршень в седло клапана.
11. С отрезанной стороны цилиндра приварите отрез трубы.
12. Закрутите удлинённую гайку М8 на резьбу штока, после чего вверните вилку для подсоединения к ручке регулирования форточки.
13. Для удобства заполнения ёмкости масляной эмульсией с одной стороны поставьте заглушку, а с противоположной — краник.
14. Удалите воздух из системы и заполните конструкцию масляной эмульсией.

Из автомобильного амортизатора

Для самодельной конструкции терморегулятора из автомобильного амортизатора используются следующие материалы:

• газлифт;
• 50-миллиметровая стальная труба с резьбой по обе стороны (высота зависит от параметров теплицы);
• штуцер;
• муфта;
• шаровой кран;
• сгон;
• наждачная бумага;
• эпоксидная смола.

Пошаговая инструкция:

1. Днище газлифта спиливаем, края делаем загнутыми, чтобы шток не выпадал. В трубке прорезаем отверстия в 2 мм.
2. Зачищаем все детали наждачной бумагой.
3. Изготавливаем техническую заглушку из нити, пропитанной эпоксидной смолой. На полученную заглушку надеваем штуцер.
4. Отрезок газлифта вставляется в трубу, с другой стороны цепляем кран со сгоном. Чтобы соединения были более надёжными, их следует фиксировать прокладками.
5. Открываем заглушку и вливаем охлаждённую эмульсию.
6. Проделав процедуры, закрепляем кран в верхней части окна, а внизу крепим на деревянную опору в виде крестовины.

При нагреве эмульсии в трубке поршень амортизатора откроет форточку. После остывания жидкости поршень встанет на прежнее место и закроет окно.

Из гидроцилиндра автомобиля

Для самодельного проветривателя из гидроцилиндра вам понадобятся:

• газовый гидроцилиндр;
• шланг;
• болт М6;
• ресивер.

Работа гидроцилиндра происходит при помощи сжатого газа. Чтобы изготовить из детали термопривод, необходимо освободить её от содержащегося внутри вещества, для чего потребуется просверлить небольшую дыру и спустить газ. На месте отверстия выбивают резьбу 10*1,25, которая послужит для дальнейшего подключения шланга. Чтобы зафиксировать шарнир на прежнем месте, потребуется болт М6. Изготовленный ресивер вытеснит воздух, после чего можно заливать масло. Обязательно проследите за тем, чтобы шток гидроцилиндра был полностью погружён в масло, при низкой температуре. В завершение работы необходимо проверить прибор на герметичность.

С помощью пластиковых бутылок

Наиболее экономным самодельным способом изготовления терморегулятора является использование в работе пластиковых бутылок из-под воды.

Материалы для изготовления:

• пластиковая тара в количестве 2 штук разного объёма (5 л и 2 л);
• соединительный шланг, длина которого исчисляется от бутылки до фрамуги (с надбавкой);
• штуцер;
• герметик.

Пошаговая инструкция:

1. Больший бутыль заливают жидкостью на треть объёма, в крышке проделывают отверстие, диаметр которого равняется диаметру взятого шланга.
2. Вставляют в разъём штуцер и вкручивают шланг.
3. Бутыль на 2 л также на треть наполняют водой, закручивают крышкой, в которой предварительно прорезают разъём для второго конца шланга.
4. Обрабатывают стыки герметиком.
5. Большой бутыль устанавливают в нижней части оконной рамы, а меньший помещают в верхней части.

Этот способ автономной вентиляции с использованием пневматического регулирования подходит для форточки, открываемой горизонтально.

Из баллонов и резинового мяча

Оригинальным способом оснастить теплицу термоприводом является его изготовление из баллона и надувного мяча.

Для изготовления прибора вам понадобятся:

• 2 металлических баллона;
• резиновый мяч;
• ящик из дерева с крышкой;
• брус;
• шланг.

Пошаговая инструкция:

1. Прикрепляют шланг к сообщающимся баллонам. Высота шланга должна приравниваться к высоте теплицы.
2. Мяч необходимо сдуть и прикрепить к соску второй конец шланга.
3. Мяч кладут в ящик таким образом, чтобы при его надувании крышка открывалась. К крышке ящика прибивают брусок и соединяют его с форточкой.
4. Баллоны закрепляют под потолком помещения, а ящик с мячом устанавливают внизу.

Когда баллоны накалятся под воздействием высокой температуры, мяч наполнится воздухом и откроет форточку. Обратное действие произойдёт при остывании баллонов.

Особенности монтажа термопривода в теплице

Устанавливая термопривод, определитесь с его месторасположением внутри теплицы. Избегайте мест, в которых возможно попадание прямых солнечных лучей на прибор, иначе он будет срабатывать по причине собственного нагрева. Проверьте исправность окна: оно должно открываться без усилий. Произведите примерку термопривода к выбранному месту его дальнейшего расположения. В любом положении оконного полотна части прибора не должны соприкасаться с рамой.

Непосредственно перед монтажом шток полностью задвигают, для чего используют воздействие холодом. Необходимо некоторое время подержать прибор в холодильнике. Прочитав инструкцию, закрепите кронштейны для установки термопривода, установите прибор.

Наиболее выгодным расположением приспособления внутри теплицы является потолочная форточка. Преимущество расположения заключается в быстром закрытии форточки под давлением массы прибора, что позволит уберечь выращиваемые культуры от переохлаждения. Механизм стоит расположить в потолочной форточке из-за того, что горячий воздух имеет свойство подниматься вверх. При наличии термопривода в верхней части теплицы проветривание происходит быстрее. Если в теплице имеется воздуховод, можно использовать вентиляционную решётку, которую устанавливают для получения свежего воздуха и предотвращения попадания внутрь помещения частиц пыли.

Использование термопривода в тепличных условиях позволяет уберечь выращиваемую рассаду от переувлажнения и прения в результате воздействия высокой температуры в помещении. Существует масса способов собственноручного изготовления автоматического проветривателя, что сэкономит деньги и позволит сократить время работы в теплице.

Источник: http://fermer.blog/bok/ogorod/teplicy/teplicy-svoimi-rukami/oborudovanie/3675-termoprivod-dlja-teplicy.html

Как сделать автоматическое проветривание теплицы своими руками

Экология потребления.Усадьба:Для того, чтобы теплица правильно функционировала, необходимо организовать все условия для произрастания в ней растений. Одним из важных компонентов, который облегчает процесс эксплуатации теплицы является электропривод на форточке. С его помощью удается полностью автоматизировать проветривание в теплице.

Для того, чтобы теплица правильно функционировала, необходимо организовать все условия для произрастания в ней растений. Одним из важных компонентов, который облегчает процесс эксплуатации теплицы является электропривод на форточке. С его помощью удается полностью автоматизировать проветривание в теплице. Существует несколько вариантов автоприводов. Об их особенностях и технологии монтажа узнаем далее.

Электропривод руками схема — причины проветривания теплиц

Проветривание теплиц является необходимым процессом правильного их функционирования. Теплицы нуждаются в проветривании по таким причинам:

1. Для поддержания оптимального температурного режима. Для достижения вегетации растений, необходимо поддерживать в теплице температуру около двадцати градусов. Интенсивный полив и более высокая температура, приводят к преждевременной порче растений и их увяданию. Для того, чтобы этого не произошло, необходимо периодически проветривать тепличное помещение.

2. При суточных переменах температуры растения закаляются, становятся более крепкими. Особо актуально при выращивании рассады, которая в дальнейшем будет произрастать в обычном грунте.

3. Наличие свежего воздуха предотвращает появление вредителей в теплице. Высокая температура и влажность — отличные условия для развития плесени и насекомых. Снижая эти показатели удается предотвратить их развитие.

4. Так как в помещении теплицы интенсивно передвигаются воздушные массы, происходит опыление растений и повышение их плодородности.

Существует несколько способов проветривания теплиц. В соотношении с принципом проветривания, они подразделяются на методы естественного и принудительного вентилирования. Естественные способы проветривания бывают энергетически зависимыми, у которых имеется электропривод и системы с автоприводом.

Принудительное проветривание теплицы подразумевает монтаж нескольких вентиляторов, одни из которых выводят воздух из теплицы, а другие — нагнетают его. В больших теплицах устанавливают также вентиляционные устройства, которые способствуют перемешиванию и перераспределению воздуха.

Учтите, что система автоматического проветривания теплицы комплектуется дополнительными аккумуляторами, которые периодически нуждаются в подзарядке. В противном случае, возможны сбои в работе системы.

Проветриватели электрического типа — устанавливаются на тепличных форточках. Сравнивая их с предыдущим вариантом привода, выделим такие преимущества:

• проветриватели, устанавливаемые на форточках позволяют обеспечить точную регулировку положения окна, быстро изменяют настройки и позволяют регулировать их;
• силовой привод обладает высокой мощностью, которая открывает не только одно окно, но и сразу несколько форточек;
• используется в теплицах с многоступенчатой системой проветривания, срабатывает при определенной температуре.

Среди основных составляющих электропривода для форточки выделим:

• температурный регулятор;
• реле настроек автопривода;
• температурный детектор выносного типа;
• редуктор;
• вал;
• трос;
• непосредственно форточку.

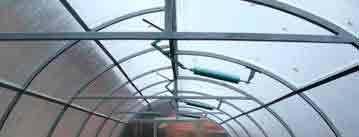

Выделяют открыватели для форточек пневматического и гидравлического типа. Каждая из систем отличается одинаковым принципом действия. Внутри открывателя имеется рабочая жидкость, которая в процессе нагрева расширяется и выталкивает открыватель окна.

Главным составляющим любого открывателя является стальной гидравлический цилиндр, внутри которого имеется термопривод. Кроме того, устройство оснащается крепежами для цилиндров, штоком, толкателем, фиксаторами, рычагами, уголками для фиксации каркаса, приспособлениями для фиксации открывателя на разных видах окон.

Учтите, что все автоматические системы проветривания окон оснащены расширяющими веществами с большой инерционностью. Если температура в помещении повышается слишком резко, то они могут не сработать. В таком случае, рекомендуется выполнять открытие окон вручную.

Самодельные электроприводы своими руками

Если купить автоматический привод для открывания форточки в теплице по каким-либо причинам не удалось, то рекомендуем изготовить его самостоятельно. Для того, чтобы сделать банковый механизм открывания форточки потребуется наличие:

• деревянного бруса;
• вентиляционной фрамуги;
• оси вращения;
• фиксатора.

По принципу действия форточка открывается таким образом: температура воздуха повышается в помещении, при этом вода из одной емкости перетекает в другую, которая открывает проем, обеспечивающий проветривание. При понижении температуры, вакуум начинает впитывать воду, которая опустошает банку и способствует закрытию форточки.

Для того, чтобы самостоятельно создать механизм проветривания потребуется наличие:

• двух банок, емкостью в 1000 мл и 3000 мл;
• двух крышек, стальной и капроновой;
• медной трубы, длиной в 30 см, диаметром в 0,5 см;
• гибкой трубы;
• оловянного или силиконового герметика.

В большую банку необходимо налить около 800 мл воды, она закрывается стальной крышкой с помощью закаточного ключа. Во внутрь банки впаивается медная труба, которая не достает до ее дна на пару миллиметров. Вовнутрь капроновой крышки устанавливается гибкий шланг, который тщательно герметизируется. Согласно схеме устройство устанавливается в определенном порядке и проверяется его работоспособность.

Кран с электроприводом своими руками: механизмы проветривания теплиц

Если по каким-то причина электропривод на масляной основе вас не устраивает, рекомендуем сделать электропривод руками. Такое устройство срабатывает намного быстрее, почти сразу после повышения температуры.

Самой главной характеристикой электропривода является его инерционность. Однако, чересчур длительный нагрев масла приводит к порче растений, под воздействием сильно высокой температуры. Поэтому, прибор должен срабатывать мгновенно, сразу после повышения температуры.

Предлагаем вариант замка электроприводом руками для теплицы в основе которого лежит использование цилиндра от стола для компьютера.

Прежде всего следует подготовить цилиндр подъемного типа. Одна сторона которого оборудована металлическим штоком, а вторая — пластиковым клапанным штоком. Инструкция по изготовлению электропривода своими руками выглядит следующим образом:

1. Установите пластиковый шток в тиски, зажав его в них. Далее шток резко выдергивается из привода таким образом, чтобы вскрыть стальной штырь.

2. Установите вовнутрь цилиндра стальной стержень, который поможет избавить его от лишнего напряжения.

3. Для того, чтобы срезать часть цилиндра, используйте болгарку. Проводите работу в маске и в защитных очках. Выдавите из цилиндра шток, выполненный из металла. Старайтесь не повредить его, в противном случае, не удастся сделать качественный привод.

4. Зажмите шток в тисках и установите на его концевик резьбу, для удаления манжетов воспользуйтесь болгаркой.

5. Во внутренней части цилиндра будет присутствовать гильза, которая устанавливается на место. Оставьте поршень, выполненный из алюминия, снимите с него резиновые кольцевые накладки.

6. Для мытья всех деталей используйте бензин. Во внутренней части гильзы поместите шток, делайте эту работу осторожно, во избежание повреждения сальника.

7. Установите на резьбовое соединение гайки, они предотвратить проваливание штока во внутрь цилиндра в процессе работы.

8. Установите поршень, выполненный из алюминия. Возьмите трубу и на один ее конец приварите обрезанную сторону цилиндра.

9. Установите систему на форточку и налейте в нее моторного масла, предварительно удалив воздух.

Проверьте работоспособность термического привода. Для более удобного заполнения системы маслом, установите заглушку на один конец трубы, расположенной в горизонтальном направлении. На вторую часть трубы установите шаровый кран и емкость в которую будет стекать масло.

Ремонт электроприводов руками — сооружаем из автомобильного цилиндра

Для выполнения работ по самостоятельному изготовлению электропривода потребуется газовый гидравлический автомобильный цилиндр. Так как это устройство газовое, его необходимо доработать, для того, чтобы оно могло функционировать в качестве привода.

Изначально просверлите отверстие в цилиндре, для того, чтобы избавиться от газа. Сделайте на нем резьбу, к которой в дальнейшем будет подсоединен шланг. Зафиксируйте его с помощью болта, на котором имеется шпилька. Таким образом, головка шарнира будет зафиксирована на своем месте.

Далее следует приобрести или заказать ресивер, обеспечивающий функционирование термического привода. Удалите воздух и заполните устройство с помощью масла. штоковая часть должна быть полностью погружена в масло. Проверьте герметичность всей системы.

Далее следует установить электропривод на форточку и дождаться повышения температуры для проверки его работоспособности.

Еще одним вариантом для изготовления электропривода является использование амортизатора на газовой основе от автомобиля “Жигули”. Для этих целей потребуется также наличие двух отрезков стальной трубы, на концах которых имеется резьба. На конце газового амортизатора отпиливается нижняя часть шпильки. А на дне просверливается отверстие под резьбу.

Также следует приобрести болты под тормозные шланги, дополнительные гайки и болты. В центральной части прибора просверливается отверстие под монтаж сантехнических заглушек. Внутри ее монтируются болты, а на них одевается гайка. Для соединения всех деталей между собой используйте прокладки на основе паронита. Для соединения заглушки и тройника используйте контргайки.

Открутите одну часть заглушки и залейте масло в нее. Выпустите при этом воздух из амортизатора. Закрутите заглушку и зафиксируйте прибор на окне. Проверьте работоспособность механизма.

Электропривод цена, функции, особенности изготовления

Существует множество видов электроприводов, с помощью которых удается выполнить автоматическое проветривание теплиц. Все они различаются по форме, размерам, материалу. Однако, принцип действия практически у всех одинаковый. Внутри гидравлического устройства располагается жидкость, которая в процессе нагревания увеличивается в объеме, выталкивая при этом поршневую систему. Таким образом, удается добиться открывания рамы.

При самостоятельном изготовлении электрического привода, необходимо прежде всего запастись прибором и веществом, которое способно реагировать на изменение температурного режима. Чаще всего, в качестве такого вещества используют обычное масло для автомобиля. Кроме того, потребуется наличие:

• автомобильной пружины;
• трубы, вовнутрь которой будет заливаться жидкость;
• двух кранов — с одной стороны будет заливаться масло, а с другой — сливаться.

Амортизационный шток фиксируется на раме, обрезается до пружины и соединяется с трубой. При этом, следите за герметичностью соединений. С каждой стороны прибора установите краны, через которые необходимо залить масло и выпустить воздух из системы. В процессе нагрева масла шток выдвигается, открывая при этом форточку, а при охлаждении, наоборот, закрывает раму.

Для создания такого механизма следует изрядно потрудиться. Кроме того, понадобится определенный инструмент и навык работы с ним. Несоблюдение герметичности всех соединений приводит к тому, что прибор не будет работать качественно. А это чревато гибелью урожая в теплице, ведь постоянное воздействие высокой температуры отрицательно сказывается на качестве растений.

Поэтому, к вопросу об установке электропривода на форточку следует подходить очень серьезно. Если вы сомневаетесь в том, что сумеете изготовить его своими руками, лучше приобрести покупные модели и установить их согласно инструкции от производителя.

Способ фиксации электроприбора определяется материалом, из которого сооружена теплица. Некоторые производители предлагают услуги специалистов по выполнению монтажных работ. опубликовано econet.ru

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Источник: http://econet.kz/articles/154653-kak-sdelat-avtomaticheskoe-provetrivanie-teplitsy-svoimi-rukami

Автоматическое проветривание теплиц своими руками

Растения в теплице надежно защищены от холода и перепадов температуры, система полива обеспечивает необходимый для роста уровень влажности. Но эти показатели необходимо постоянно контролировать, чтобы не допустить перегрева, в теплицах устанавливаются открывающиеся окна для проветривания. Второй важной причиной проветривания является необходимость создания движения воздуха. Это позволяет опылять растения в период цветения. При постоянном проживании на участке, где установлена теплица, можно ежедневно открывать форточки, но при периодическом посещении хозяйства потребуется установить специальную систему. Автоматическое проветривание теплиц своими руками из подручных материалов станет практичным и недорогим вариантом.

1. Разновидности систем
2. Самодельные устройства
3. Принцип действия и регулировка системы
4. Видео

Разновидности систем

Основное разделение систем вентиляции происходит на две категории:

• автономные механизмы;
• энергозависимые системы.

В основу функционирования устройств в обеих группах положено действие термопривода. Для энергозависимой системы необходимо наличие источника питания, им может стать электрический ток или солнечная батарея. Работу устройства контролирует термореле с заданным параметром температуры, являющейся оптимальной для растений. При срабатывании датчика, соединенного в цепь с вентилятором, включается мотор, и лопасти механизма нагнетают свежий воздух и удаляют отработанный. Принудительная вентиляция эффективна и удобна, она имеет высокую мощность и используется для больших площадей.

Технологичная система не лишена недостатков:

• высокая стоимость устройства, требующего герметичности и электроники;
• отключение при отсутствии электричества.

Автономные механизмы делятся на три группы: пневматические, гидравлические и биметаллические. При устройстве системы термопривод использует способность веществ расширяться при нагревании.

Биметаллическое устройство изготавливается из двух полос металлов с разным коэффициентом расширения. Они скрепляются между собой по всей длине. При нагревании одна полоса становится длиннее и изгибается. Большой размер пластины обеспечивает значительное усилие. Соединив конец биметаллического устройства через коромысло с фрамугой, получим недорогой автономный механизм. После остывания пластина вернется в исходное положение и закроет форточку.

Гидравлическое устройство для проветривания действует благодаря расширению жидкости в цилиндре, при увеличении объема она выталкивает поршень, соединенный с фрамугой, и происходит открывание. При охлаждении жидкости происходит втягивание поршня и фрамуга закрывается. Инертность – главный недостаток системы, жидкость медленно изменяет температуру и объем, поэтому несвоевременно реагирует на похолодание. Ее стоит монтировать для форточек наверху теплицы – из них выходит горячий воздух, а холодный не попадает в количестве, способном повредить растения.

Пневматический привод действует по аналогии с гидравлическим механизмом, только здесь используется воздух. Использование этих систем имеет свои особенности:

1. Гидравлический цилиндр не должен находиться под воздействием солнечных лучей, иначе он сработает не от внутренней температуры в теплице, а от солнечного нагрева.
2. Производитель устанавливает ограничения по ширине открывания форточек и их весу.

Самодельные устройства

Настоящего экономического эффекта можно добиться при установке самодельного механизма, если вы не хотите тратить деньги на готовое устройство, соберите его из подручных материалов. Простейшей является система сообщающихся сосудов. Для ее устройства понадобится:

• Две пластиковые емкости разных размеров, одна объемом 5–6 литров, вторая – 1,5–2.
• Соединительный шланг, длина которого составляет расстояние от большой емкости до фрамуги со свободным провисанием.
• Металлический штуцер по диаметру шланга.
• Герметик.

Объем емкостей необходимо подобрать исходя из веса форточки. Для открывания легкой фрамуги подойдут пластиковые бутылки на 5 и 1,5 литра. Подойдет тонкий резиновый шланг или пластиковая трубка от капельницы. Большая емкость станет расширительным баком, в нее на треть объема нужно налить воды и плотно закрыть крышкой. В крышке вырезается отверстие, в него вставляется штуцер, на который надевается конец шланга.

В меньшую тару также налейте небольшое количество воды и закройте крышкой, в отверстие которой вставите второй конец шланга. При переворачивании бутылки вниз пробкой, вода должна покрывать вставленный конец шланга. После обработки герметиком сообщающиеся сосуды готовы к установке. Расширительный бак устанавливается под крышей теплицы, недалеко от фрамуги. Меньшую бутылку, являющуюся грузом, прикрепляют к верхней части форточки. Устройство открывания окна должно предусматривать вращение рамы по горизонтальной оси.

Принцип действия и регулировка системы

При повышении температуры в расширительном баке, стоящем в самой высокой точке, увеличивается объем воздуха и выталкивает часть жидкости. Вода по соединительному шлангу перетекает в меньшую емкость и увеличивает ее вес. Под тяжестью бутылки рама опускается вниз. После остывания бак сжимается и засасывает жидкость обратно. Легкая бутылка не удерживает окно, и оно закрывается. Для облегчения процесса закрывания на нижнюю часть рамы крепится противовес, например, деревянный брусок. Чтобы ограничить величину открывания фрамуги, устанавливают фиксаторы.

Такая система проветривания регулируется несколькими способами:

1. Местом установки расширительного бака, его расположение выбирают с учетом интенсивности нагрева в разных частях теплицы.
2. Количеством малых емкостей или установкой дополнительного груза, ускоряющего открывание.
3. Ширину распахивания регулируют креплением груза в нижней части окна.

Можно несколько изменить конструкцию устройства и закрепить меньшую емкость не на раме, а на шнуре, перекинутом через блок. Второй конец шнура крепится к нижней части форточки. Бутылка в этом случае будет не опускать раму, а поднимать. Добавив груз на верхнюю часть фрамуги, можно получить устройство высокой мощности, позволяющее открывать для проветривания тяжелое окно.

Аналогичная система изготавливается с использованием стеклянных банок, но применение надежного пластика вместо хрупкого стекла оправдано, можно не беспокоиться о его сохранности. При необходимости экспериментируют с размером и материалом емкостей, так в качестве расширительного бака использует металлическую канистру, а емкостью-грузом служит бутылка на 5 литров.

Это простое устройство прослужит несколько лет, оно надежно и не требует финансовых затрат. Единственное условие – необходимо периодически доливать в систему испарившуюся воду.

Видео

В этом видео продемонстрировано, как работает регулятор температуры в теплице из пластиковых бутылок:

Посмотрите отчет о результате годовых испытаний нескольких термоприводов:

Источник: http://www.stroitelstvosovety.ru/avtomaticheskoe-provetrivanie-teplic-svoimi-rukami

Теплица с автоматическими жалюзи и поливом своими руками

Можно ли своими руками сделать теплицу, в которой температура воздуха не будет превышать наружную? Установить там систему вентиляции, жалюзи на термоприводе и автоматический полив? Читайте в статье, как сделать теплицу с автоматическими жалюзи, вытяжной трубой и капельным поливом с равномерным давлением. О своем опыте и попытках обустроить правильную теплицу для выращивания овощей в Тульской области рассказывает огородник-опытник Лев Шишкин.

Автоматическое проветривание теплицы своими руками

Прежде всего нужно правильно установить теплицу относительно сторон света, чтобы она не перегревалась. Следующее — это установка защитного экрана, который прикрывает растения от солнечных лучей. Для регулирования температуры в теплице я выбрал установку автоматических жалюзи, чтобы и жарко не было, и не было потерь освещенности для растений. Одновременно с поимком решения для сооружения жалюзи, я придумал сделать в теплице особую систему вентиляцию. О том, что у меня и как получилось, подробно рассказываю в этой статье.

Применяя жалюзи в комплексе с автоматической эффективной вентиляцией, мне удалось значительно (в 2–3 раза) увеличить продолжительность температуры, благоприятной для опыления и завязываемости томатов.

1. Направление теплицы

Каждый огородник при строительстве или установке теплицы сталкивается с вопросом – как она должна стоять по отношению к сторонам света?

Направление север – юг

Традиционной для средней полосы России считается установка теплицы в направлении «север – юг». При таком расположении вся теплица освещается, начинает прогреваться первыми лучами и продолжает находиться под солнцем до самого заката.

Днем теплица освещается с торца. В самое жаркое время дня растения затеняют друг друга, и стропила тоже создают заметную тень, особенно в деревянных строениях.

Направление восток – запад

При расположении «восток – запад» утром и вечером теплица с торцов прогревается и освещается заметно слабее и хуже, а в полдень ее внутреннее пространство, растения и почва буквально «расстреливаются» солнцем в упор.

2. Защитный экран для теплицы

Задача, которую я перед собой поставил, состояла в том, чтобы отгородить растения от избыточного солнечного облучения с помощью защитного экрана, установленного над теплицей.

• Выбирая расположение теплицы, пришел к выводу, что ориентация «север – юг» нежелательна из-за того, что тень от экрана будет пересекать ее за ограниченный отрезок времени.
• В теплице же, расположенной в направлении «восток – запад», тень над растениями может находиться в течение 5–6 часов. Этого вполне достаточно, чтобы почва не перегревалась.

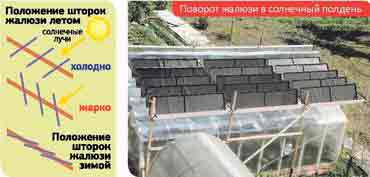

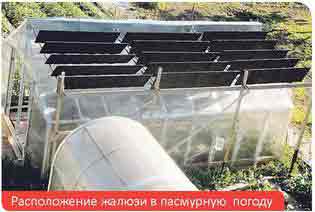

3. Жалюзи для теплицы

Задумав новую теплицу-автомат, я решил добиться того, чтобы даже в самое жаркое время температура в теплице была не выше, чем температура воздуха на улице в тени.

• Во всех современных методах защиты растений в теплицах от палящего солнца я видел недостатки. Почти все они рассчитаны на снижение общей освещенности – закрашивание кровли или закрытие укрывным материалом.
• Тень можно создать также при помощи сеток или полос нетканки. В этом случае освещенность может быть достаточная для растений, но солнечные лучи, хотя и частично, проникают в теплицу, а в мои планы это не входило.

В результате размышлений решил использовать наружные непрозрачные жалюзи.

Поиски в Интернете чего-либо похожего на задуманное мной ни к чему интересному не привели. Я понимал, что жалюзи позволят перекрыть попадание солнечных лучей внутрь теплицы и одновременно не снижать общее освещение от яркого неба, идущее со всех пяти сторон. Решившись на сооружение внешних жалюзи, стал обдумывать, как объединить их работу с вентиляцией теплицы.

4. Вытяжная труба для вентиляции в теплице

Изучая конструкции современных теплиц, пришел к выводу, что среди них нет ни одной с достаточно эффективной вентиляцией. Несколько небольших форточек или фрамуг и 1–2 двери, но этого явно недостаточно для быстрой смены воздуха.

Каждому печнику известно: чем выше труба, чем она прямее, тем лучше тяга. Эта мысль подтолкнула меня к идее соорудить в коньковой части крыши подобие вытяжной трубы.

• В итоге появились три поворотные фрамуги 1х2 м каждая.
• В комплексе с вертикальной подконьковой стенкой получилась идеальная вытяжная труба длиной во всю теплицу.

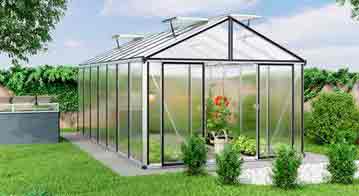

Система вентиляции в теплице

На фото 1 видна вся система вентиляции:

1. два поворотных окна размером 1,5х2 м,
2. вверху три поворотные фрамуги площадью 2х2 м каждая,
3. четыре двери 1х2 м каждая.

Вдоль стен между основанием теплицы и поликарбонатом проходит щель шириной 5 см. Таким образом, свежий, прохладный воздух поступает у самой земли практически по всему периметру

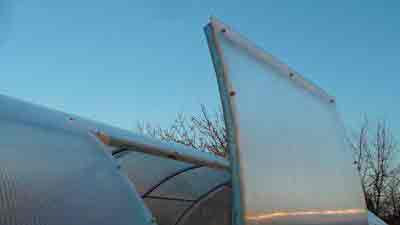

5. Термопривод для автоматического открывания

• На каждую из трех фрамуг установлен механический термопривод.
• И каждая из трех фрамуг связана стальным тросиком с секцией из пяти жалюзи.
• Противоположный конец тросика проходит через блок и привязан к грузу, которым служит 5-литровая бутыль с водой, выполняющая функцию возвратной пружины для фрамуги и пяти шторок жалюзи.
• Термоприводы с возвратными пружинами установлены и на обоих окнах.

Что получилось

Как же приятно было первый раз наблюдать, как в теплый солнечный день при уличной температуре 23 °С окна и фрамуги начали автоматически открываться, а шторки жалюзи – перекрывать солнечные лучи. При этом термометр в теплице показывал всего 25 °С, в то время, как в старой теплице при всей открытой вентиляции температура поднялась до 33 °С.

Автоматический полив в теплице своими руками

Несколько лет назад я пытался сделать автоматический полив в теплице, но, так как не имею никакого представления о гидродинамике, ничего хорошего не получилось. Насверлив дыр в трубе, заглушив один конец и подав воду в другой, я обнаружил, что давление в трубе разное: в начале трубы струйки из отверстий вылетают на полметра, а в конце, возле заглушки, водичка едва капает.

Попытки выровнять давление в трубе отверстиями различного диаметра ни к чему хорошему не привели.

Капельный полив в теплице из труб

Не имея никаких знаний, я чисто интуитивно пришел к предположению, что если бы труба с отверстиями имела различный диаметр и ближе к заглушке сужалась, то может быть, давление в такой трубе было бы по всей длине более ровным.

Как сделал

1. Взял три отрезка труб диаметром 32, 25 и 20 мм и длиной около 2 м каждая и вставил одну в другую.
2. При этом тонкая вошла в среднюю плотно, а между средней и толстой оказался зазор, и пришлось 32-ю трубу обжимать.
3. Для этого осторожно разогрел над пламенем горелки один конец толстой трубы, быстро вставил в него короткий отрезок 25-й (15–20 см) и место соединения туго обмотал толстым шнуром.
4. Через минуту шнур снял, отрезок вынул. Соединение всех трех диаметров получилось достаточно плотным.

При помощи нагретого над пламенем гвоздя диаметром 2 мм прожег на всех трех трубах по паре отверстий. Чтобы соединить толстую трубу со шлангом, потребовалось обжимать и второй конец толстой трубы, а затем вставить в него отрезок 25-ой.

Подключив к этому отрезку шланг с водой, я, буквально, запрыгал от радости – заработало!

Что получилось

Теперь можно было монтировать распределительную линию и подсоединять к ней все 4 трубы.

Воду для полива беру из кубовой ПЭТ-емкости, установленной на 2-метровом основании. Давления на все 4 трубы недостаточно, поэтому в линию распределения вмонтировал два крана. Вся линия и фитинги 25-миллиметровые.

Как видите – все довольно просто, такой автоматический полив при желании может сделать каждый садовод.

Антонов Сад. Рассылка

Подборка самых популярных новостей, полезных объявлений, бесплатных мероприятий и конкурсов.
Присоединяйтесь к сообществу увлеченных дачников.

• МОЙ САД

• Лента новостей
• Вопрос-ответ
• Объявления
• Участники
• Подарки
• Помощь

КАЛЕНДАРЬ ДАЧНИКА

САД И ОГОРОД

ЦВЕТЫ И РАСТЕНИЯ

ДАЧНЫЙ ДИЗАЙН

ХОЗЯЙСТВЕННЫЕ ДЕЛА

ПОЛЕЗНЫЕ РЕЦЕПТЫ

• О проекте
• Установить мобильное приложение
• По вопросам сотрудничества пишите admin@antonovsad.ru

• Реклама на сайте
• Пользовательское соглашение
• Конфиденциальность
• Помощь
• Контакты

Использование материалов проекта antonovsad.ru возможно только при явном указании источника и наличии активной ссылки

Антонов сад – сайт для увлеченных дачников

Приглашаем в наш уютный уголок! Мы рады общению и ждем на огонек любителей-цветоводов, знающих огородников и экспериментаторов, которые и совет дадут, и на вопросы ответят.Мы с жадностью по всей России собираем статьи, видеоинструкции, фото и мастер-классы, чтобы интересные и нужные материалы удобно было почитать и посмотреть.

Сейчасуже 2000 статей о возделывании томатов, огурцов и перцев, уходе за яблоней, грушей и сливой, посеве семян на рассаду, в теплицу и в открытый грунт, формировке деревьев и кустарников, пасынковании и прищипке овощей, подкормке цветов.

Особенно важно для дачников определить точные сроки посадки и благоприятные дни посева, полива, удобрения и обрезки. Для этого мы регулярно публикуем актуальный Лунный календарь и размещаем перечень сезонных работ с января по декабрь.

Разделы наполняются заметками об агротехнике фруктов, ягод, цветов и овощей. Найдутся хитрые садоводческие приемы для всех климатических регионов. Когда сажать лук и чеснок в Подмосковье? Как ухаживать за виноградом в Средней полосе? Какие сорта выбрать для Дальнего востока? Как укрыть розы в Сибири?

Ежедневно мы добавляем тексты о том, как сохранить здоровье сеянцев, защитить молодые всходы от напастей и обеспечить жителей загородного участка полноценной диетой и правильным питанием. Посетители с радостью делятся наблюдениями о том, как жители парников и грядок набирают силу. Вместе ищем действенные способы эффективной борьбы с болезнями и вредителями, рассчитываем нормы подкормок и удобрений.

Хотите похвастаться самыми крупными помидорами? Выбираете лучшие образцы для засолки? Стремитесь подать к столу ранний урожай? Пробуете надежные способы избавиться от сорняков? Смело спрашивайте в рубрике «Вопрос-Ответ» и получайте ответы быстрые и точные. Эксперты со стажем, агрономы, научные сотрудники и опытные любители с гордостью познакомят с личными лайфхаками и подсказками.

Садоводы со страстью создают удивительные оазисы, наполненные красотой растений и щедрым урожаем! Расскажите, как вы поселили экзотических гостей на грядках, какие заморские новинки рискнули попробовать. Покажите фотографии и опишите наблюдения за огородом. Редакция и читатели с удовольствием узнают, что выращивают в Забайкалье и Приморье, Ленинградской и Московской области. Продаете и покупаете саженцы? Ищете редкие коллекционные семена? Размещайте частные объявления о покупке и продаже, поиске и предоставлении услуг.А вдруг найдутся помидоры-гиганты авторской селекции прямо в вашем регионе или с отправкой с Урала!

Ну, а когда захочется отдохнуть от любимого дела, заглядывайте в Полезные рецепты – для здорового тела и вкусного стола. Простые маски и кремы в домашних условиях, изысканные заготовки, салаты, компоты и шашлыки – все, чторадуетв сезон и напоминает вкус свежих плодов зимними вечерами. Антонов сад рад всем, для кого дача и земледелие – источник радости и частичка души!

Источник: http://antonovsad.ru/teplica-s-avtomaticheskimi-zhalyuzi-i-polivom-svoimi-rukami-3002/
