Канализация в частном доме как правильно сделать

Канализация в частном доме как правильно сделать

Отдельного внимания при строительстве частного дома, коттеджа или дачи заслуживает канализация, или система отведения отходов. Это тот самый нюанс, которому стоит посвятить много времени и сил, поскольку исправление проблем в будущем доставит массу хлопот. Итак, как правильно сделать канализацию в частном доме?

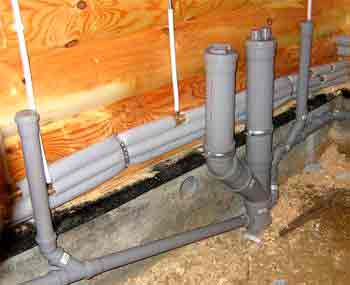

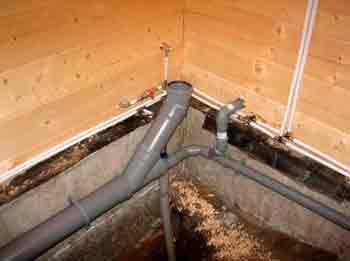

Разводка труб

Правила устройства канализации в частном доме желательно не нарушать, чтобы работа не оказалось напрасной, и первое, о чем стоит позаботиться, — разводка труб. В устройстве системы стока этот процесс занимает особое место, поскольку сборка должна осуществляться таким образом, чтобы были соблюдены все требования СНиП.

Процесс состоит из нескольких этапов:

  • Укладка выпуска — трубы, которая соединяет внешнюю (уличную) и внутреннюю (внутридомовую) системы.
  • Монтаж стояка — центральной вертикальной трубы. Для удобства лучше расположить один стояк в доме в санузле или подсобных помещениях — открыто или в специальной шахте. Кухня, столовая, спальня и гостиная для этого не подходят.
  • Присоединение отводов. Они устанавливаются раструбами вверх, начиная с крестовин. Сантехнические приборы можно присоединить общими трубами толщиной 50 мм, а вот унитаз нуждается в отдельной, более широкой трубе (100-110 мм).

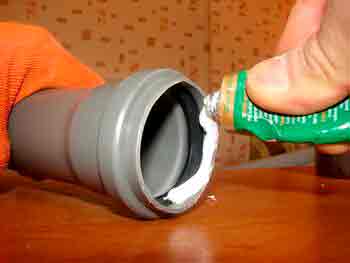

ВНИМАНИЕ! Чтобы упростить крепление труб, допускается применение жидкого мыла.

Однако если с монтажом возникают проблемы, появляются все новые вопросы и процесс организации канализации не кажется таким простым, как на первый взгляд, лучше найти специальную фирму, предлагающую услугу обустройства водоотведения, и заключить договор. Если при создании системы сточных вод совершить ошибку, не учесть даже незначительные нюансы (например, монтаж люков для обслуживания стояков), в дальнейшем придется исправлять собственные недочеты, вкладывая силы и деньги в ремонтные работы.

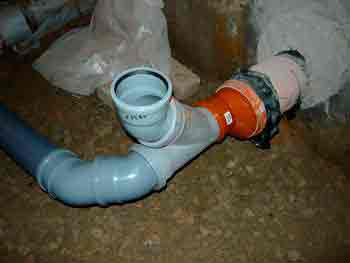

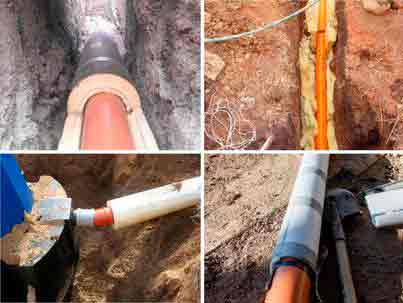

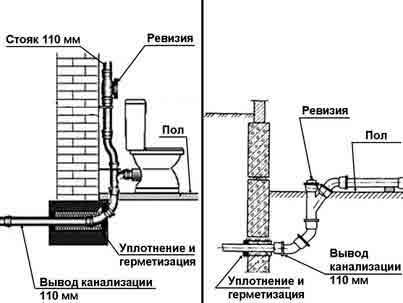

Монтаж выпуска

О монтаже выпуска следует позаботиться заранее, если хозяина действительно интересуют требования к канализации в частном доме. Специальное отверстие для выпуска нужно сделать еще во время строительства, поэтому его планируют на этапе проектирования. Если этот момент был упущен, в фундаменте необходимо сделать отверстие, которое будет превышать диаметр трубы на 200-250 мм.

ВАЖНО! Чем раньше были изучены все особенности расположения деталей конструкции, тем проще будет процесс монтажа.

Выбирая трубы для канализации, нужно учесть, что наружные трубы, которые размещаются на улице, оранжевые. Трубы для дома имеют серый цвет.

Выпуск нуждается в гидроизоляции: для этого подходит битумная мастика. После того как отверстие гидроизолировано, в него нужно вставить гильзу — пластиковый отрезок цилиндрической формы, диаметр которого на 2-4 см больше выводящей трубы. Размер выпуска из фундамента с двух сторон — 15 см: это способствует защите от повреждений основного трубопровода.

После установки гильзы в нее необходимо вставить выводящую трубу. Она имеет меньший диаметр, поэтому пространство между стенками гильзы и краем выводящей трубы нужно устранить монтажной пеной. Для этого лучше выбрать качественный продукт, цена которого равна или превышает среднюю рыночную.

Последний шаг — соединение гильзы с внутридомовой канализационной трубой. Для этого потребуется косой тройник (угол в 45 градусов) и отвод.

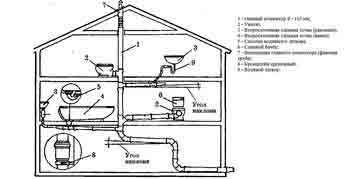

Угол уклона

Поскольку вода движется по трубопроводу сама по себе, чтобы избежать засоров в будущем, необходимо верно определить угол уклона. При его расчете за основу берут диаметр трубы. Угол уклона у каждого прибора свой

При расчетах следует учесть правило: чем дальше угол удален от стояка, тем больше должен быть угол уклона. К примеру, если сливная яма удалена от стояка на 200 метров, требуемый угол наклона можно получить только при смещении трубы по высоте на 60 мм.

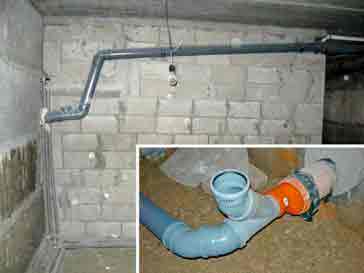

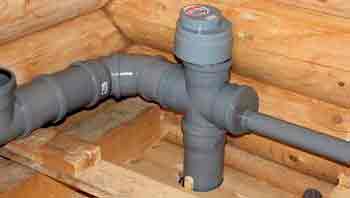

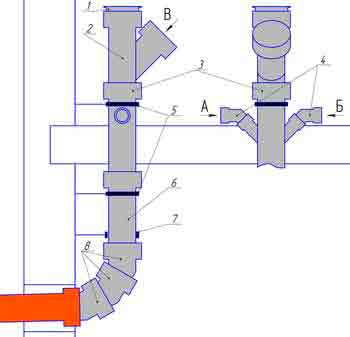

Монтаж стояка

Стояк нужно начинать монтировать с нижней части, постепенно двигаясь наверх. Соответствующие его размеру проемы делаются в перекрытиях и кровле заранее. Чтобы уменьшить шум протекающей по стояку воды, нужно сделать отступ от стены или штробы в 20 мм.

Стояк должен располагаться вертикально. Если это невозможно из-за недочетов в строительстве, можно сделать минимальный отступ: не более 2 мм на каждые 2 метра.

Раструбы монтируются сверху, чтобы стыки не мешали свободному передвижению жидкости. Затем боковые отводы присоединяются крестовинами и косыми тройниками. Если отводы располагаются параллельно полу, нужно соорудить дополнительные опоры для них.

При сложных конструкциях, где требуются повороты труб, лучше избегать прямых углов. Чем острее угол, тем меньше застоев, шума и проблем с канализацией. Например, при выборе между одним тройником в 90 градусов, двумя в 45 или тремя в 30, нужно остановиться на последнем варианте.

СПРАВКА! В местах поворотов обязательно нужно организовать ревизионные или смотровые люки. Это облегчит устранение труб при возникновении засоров.

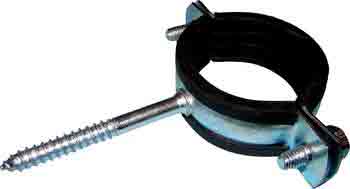

Для фиксации стояка к стене используются специальные хомуты, которые нужно помещать под раструбами с величиной шага 4 метра. Отверстия для них тоже желательно приготовить заранее. Если этот момент не был учтен, при монтаже лучше разобрать стояк, иначе всю конструкцию можно легко повредить.

Обустройство вытяжки

Вытяжка при обустройстве канализации является обязательным элементом. Она нужна, чтобы посторонние запахи не проникали в помещение. Именно для профилактики дурных ароматов в зоне расположения санузла или ванных комнат устанавливается изогнутая труба — гидрозатвор. Правда, если сантехникой пользоваться слишком часто, может образоваться разрежение. Разрежение может спровоцировать срыв конструкции, и тогда проникновения неприятных запахов не избежать.

От этого не застрахован никто, даже если канализация организована по всем правилам. Чтобы не пришлось переделывать канализацию заново, нужно позаботиться о выводе этих газов наружу.

СПРАВКА! Если канализация имеет небольшую пропускную способность, вытяжку можно не делать. Но тогда в конце стояка придется оборудовать ревизионный люк или люк для очистки.

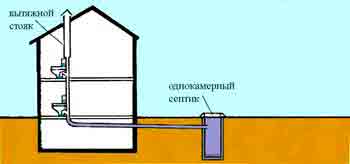

Для вентиляции сточной системы необходима фановая труба, которая вводится со стороны крыши. Ее диаметр подбирается равным диаметру основной трубы. Если фановая труба проходит в зоне, в которой нет отопления (например, чердак), ее нужно утеплить.

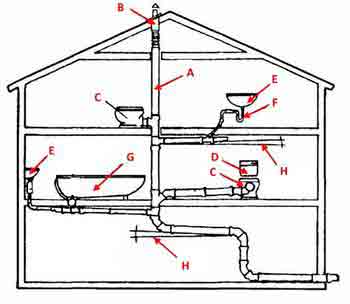

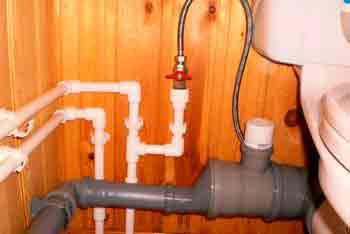

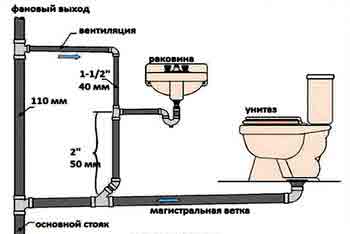

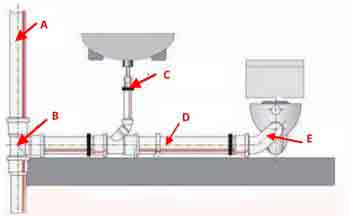

Основные правила разводки

Чтобы разобраться, как устроить канализацию в частном доме, нужно изучить основные правила разводки, которые помогут в дальнейшем избежать серьезных проблем со стоком.

  • Выплеска содержимого унитаза можно избежать, если подключить всю сантехнику выше «белого друга».
  • Крутые перегибы и сильные повороты труб способствуют образованию засоров, поэтому их тоже лучше не делать.

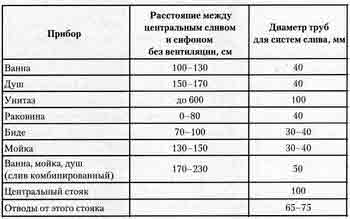

  • Диаметр трубы подводки должен совпадать или немного превышать диаметр самой крупной сантехнической трубы.
  • Размер подводки к унитазу — до 1 метра, к другим приборам — до 3 метров. При увеличении ее размера следует увеличить и диаметр: он должен быть не меньшим, чем размер общего стояка. Если хочется избежать увеличения, на верхнем конце подводки нужно оборудовать вакуумный клапан.
  • Чтобы не возникло трудностей с устранением засоров, течей, повреждений конструкции, нужно соорудить ревизионные и очистительные люки и поместить их через каждые 10 метров.
  • Подземные трубы нужно утеплить, чтобы они не замерзли зимой

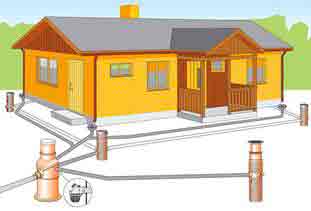

Правильная канализация для частного дома

Как провести канализацию и водопровод в частном доме — один из самых насущных вопросов застройщиков. Комфортное проживание в собственном доме возможно только без деревенских будок для справления нужды во дворе, поэтому автономная канализация необходима. Изучив особенности каждого вида, можно определить, какую канализацию лучше сделать в частном доме.

Варианты автономной канализации

Если не брать в расчет централизованную систему канализации, можно выделить 4 метода возведения санузла в собственном частном жилище, будь то дом для постоянного жилья или дача:

  • биотуалет;
  • туалет в доме с выводом канализации в выгребную яму;
  • стандартный туалет внутри дома с отводом в септик;
  • обустройство автономной станции глубокой биологической очистки.

Самыми распространенными и цивилизованными считаются последние два варианта.

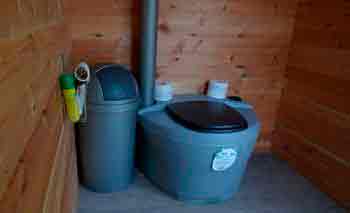

Биотуалеты

Биотуалет — это относительно современное сантехническое устройство.

Разновидностей биотуалетов сегодня много, но выделяют 3 стандартных типа:

  • Торфяные туалеты, снабженные экологически безопасными видами природного торфа. Когда торф смешивается с отходами, образуется компост, который может использоваться в качестве удобрения. Для устранения неприятных запахов оборудуется вытяжка. Сам туалет организовывается в отдельной кабинке.
  • Химические туалеты. В устройстве химического туалета используются химические реагенты, разлагающиеся продукты жизнедеятельности человека. Конструкция компактная, двухкорпусная, и ее нижнюю часть нужно постоянно освобождать. Частота очистки зависит от вместительности нижнего резервуара.
  • Электрические туалеты. Это наиболее удобный и современный вид биотуалетов, в конструкции которого есть вытяжной вентилятор и компрессор. Суть работы этого санузла заключается в переработке отходов до порошкообразного состояния, после чего содержимое легко удаляется. Главный недостаток электрических туалетов — дополнительный расход электроэнергии.

У каждого вида биотуалетов есть свои плюсы и минусы, и при выборе следует учесть множество нюансов.

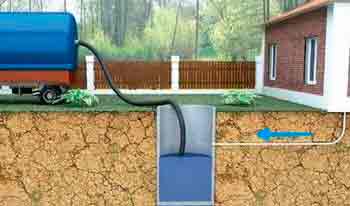

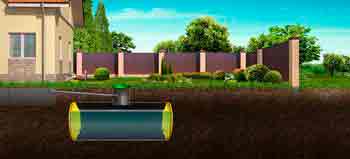

Накопительная канализация

Устройство накопительной системы отвода отличается простотой, однако такой вид туалета не считается прогрессивным. К накопительной канализации относится сооружение выгребной ямы или использование накопительного септика. Еще несколько десятилетий назад на дачах и в деревнях использовался только этот способ избавления от отходов жизнедеятельности, но сейчас его заменили более современные сооружения.

Какие недостатки у накопительных систем?

  1. Периодически требуется вызывать машину для ассенизации.
  2. Почти всегда такая канализация характеризуется неприятными запахами, от которых трудно избавиться.
  3. Обустройство накопительного туалета требует силовых затрат и специальных материалов.

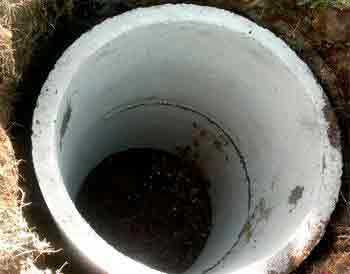

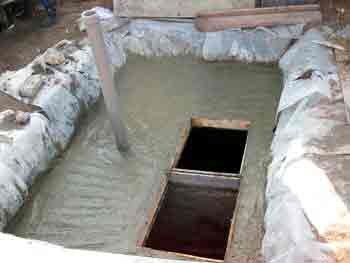

По всем правилам яма сооружается с возведением бетонных стен и перекрытием из железобетона. По этой причине люди, которые узнают, как правильно сделать канализацию в частном доме своими руками с выгребной ямой, отказываются от этого типа водоотведения в пользу прогрессивных систем канализации.

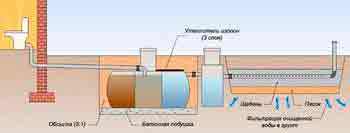

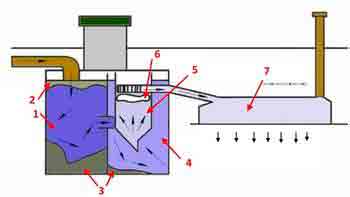

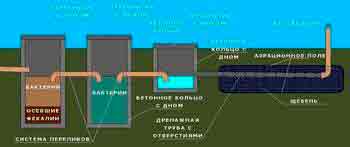

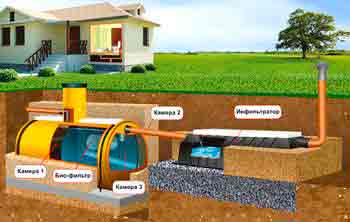

Многокаскадный септик с полем фильтрации

На смену выгребной яме пришел многокаскадный септик с полем фильтрации. По сути, это три большие емкости, которые соединяются трубами, или одна большая емкость с двумя перегородками. Каждый отсек снабжен обслуживающим люком.

Процесс выведения отходов по этой системе довольно прост: сначала отходы движутся по канализации в первый отсек. Твердая часть остается в нем же, а жидкая часть, минуя второй, поступает в крайний, третий резервуар. Только отсюда жидкость перетекает на поле фильтрации.

Поле фильтрации состоит из песчано-щебеночного основания, в которое уложено несколько параллельных труб с отверстиями. У каждой трубы есть своя система вентиляции. В септике располагают особые микроорганизмы, превращающие отходы жизнедеятельности человека в безвредную и для воды, и для почвы, и для воздуха субстанцию.

Машину для освобождения резервуаров нужно вызывать по мере их наполнения, т.е. частота ассенизации зависит от их объема. Средняя частота — раз в 1,5 года. Безусловно, это проще, чем каждый раз очищать выгребную яму.

Поле фильтрации нужно обновлять примерно каждые 6-8 лет, поскольку оно имеет свойство заиливаться. Однако кроме этого никаких других мер по уходу за канализацией не требуется.

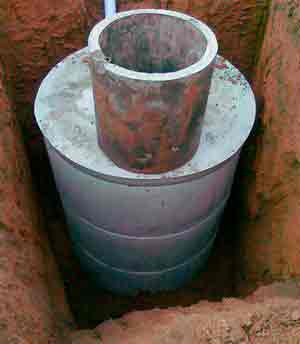

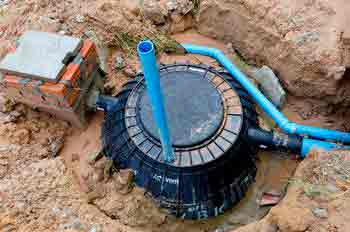

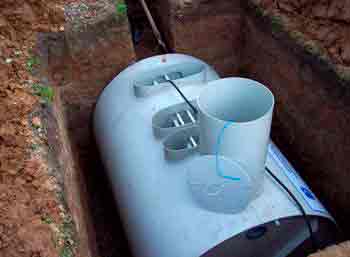

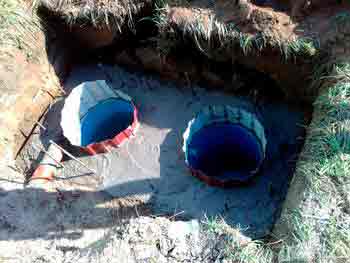

При монтаже септика емкости закапываются до горловин люков. Сами септики производятся из толстого и очень прочного пластика. На рынке представлены резервуары практически любых объемов. Кроме того, сами производители предлагают услуги монтажа по фиксированной стоимости.

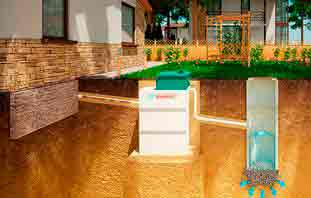

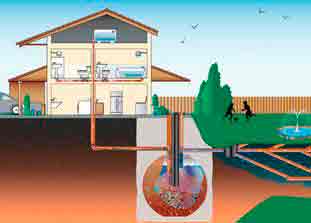

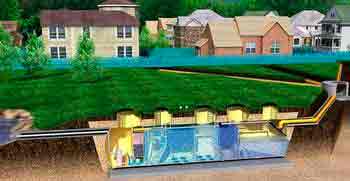

Станция глубокой накопительной очистки

Один из передовых методов для устройства автономной канализации частного дома — монтаж станции глубокой накопительной очистки. Для ее эксплуатации не требуется вызывать ассенизаторскую машину, она характеризуется небольшим размером и отсутствием неприятных запахов.

В результате глубокой очистки отходов на выходе получается техническая вода со степенью очистки, равной 98%. То есть этой водой можно поливать посадки и деревья на участке, если станция создана по всем техническим правилам. При монтаже учитывается всего 2 основных параметра:

  • число постоянных жителей в доме;
  • количество санитарно-технических приборов (раковин, ванн, унитазов, душевых).

Исходя из этих показателей, можно выбрать объем и мощность станции.
Монтаж станции можно частично выполнить своими руками, а для более ответственных работ пригласить специалистов. Если специально обученные люди выполняют монтаж от начала до конца, владелец дома получает гарантию.

СПРАВКА! Самыми трудоемкими работами считаются земляные работы и пробивка фундамента для вывода канализационной трубы.

Первым делом требуется определиться с местом для монтажа. Разметка производится таким образом, чтобы станция располагалась параллельно стене дома. После этого начинаются земляные работы, но станция уже должна быть заранее подготовлена и находиться на участке.

Следующим этапом является проделывание котлована. Когда он выполнен полностью, на всю глубину, делается подсыпка из песка толщиной 150-200 мм. Основание выравнивается по уровню, потому что расположение станции должно быть строго горизонтальным.

Котлован выкапывается с учетом боковых зазоров по 300 мм. Монтаж осуществляется вручную четырьмя людьми с помощью веревок, которые привязываются к ребрам жесткости. Расстояние между стенками станции и котлована плотно засыпаются песком и заливаются водой. Причем слои чередуются: сначала насыпается определенное количество песка, затем наливается вода, которая должна полностью впитаться в песок. Если воды будет слишком много, избыточного давления на стенки не избежать. Самая верхняя часть стенок утепляется пенопластом и обсыпается песком.

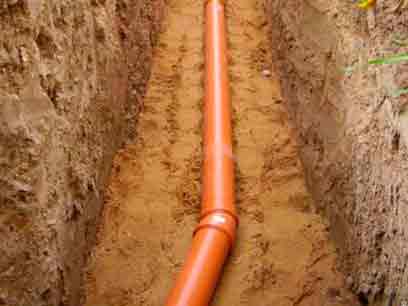

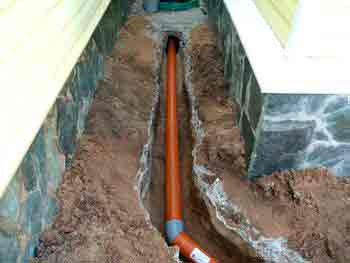

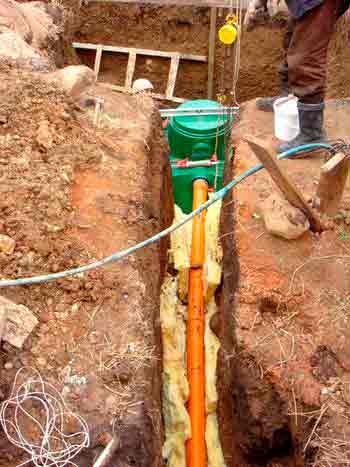

Следующий этап — выкапывание траншеи для труб от дома до станции и от станции до дренажного кольца. Предварительно в фундаменте нужно сделать отверстие, если оно не было сделано при заливке фундамента. Это один из самых сложных процессов в монтаже.

Для прохода трубы необходимо отверстие диаметром 110 мм. Чтобы заполучить это отверстие, профессионалам потребуется 5-8 часов. После прокладки трубы от дома к станции намечается отверстие в стенке, которое вырезают коронкой или лобзиком.

Отводящая труба имеет диаметр 50 мм. Если труба закладывается на небольшой глубине, ее нужно утеплить и дополнительно установить греющий кабель.

Последний этап — проведение электрических кабелей для подключения насосов. В результате станция оказывается всегда подключена к электросети, хотя она потребляет всего 1 кВт энергии в сутки.

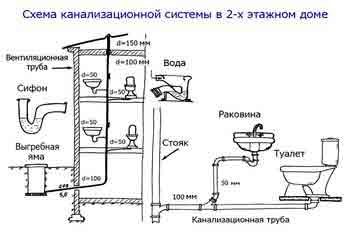

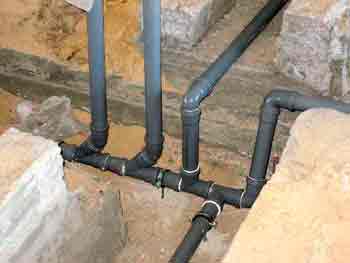

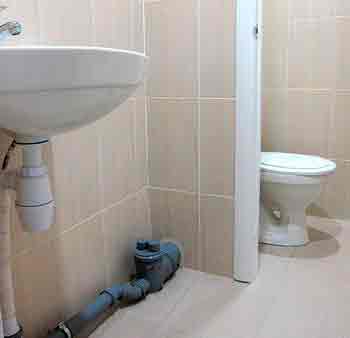

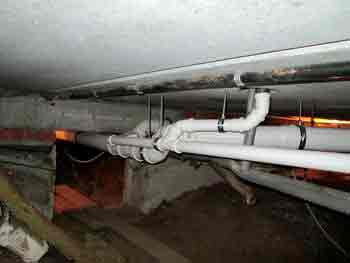

Принципы монтажа канализационных труб в доме

Чтобы понять, как лучше сделать канализацию в частном доме, нужно позаботиться о ней заранее, т.е. еще на этапе проектирования. Для этого существует несколько простых правил.

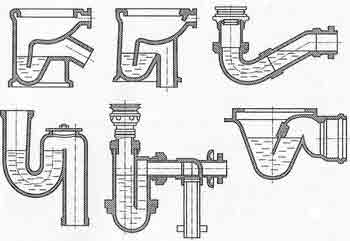

  • Каждый сантехнический прибор должен снабжаться гидрозатвором.
  • Для стоков используются пластиковые трубы диаметром 110 мм.
  • Все сантехнические приборы соединяются со стояком пластиковой трубой диаметром 50 мм, которая прокладывается горизонтально с уклоном в сторону стояка 2-2,5%.
  • Для обеспечения вентиляции стояки выводятся через кровлю.
  • Трубы внутренней канализации крепятся с помощью хомутов с определенной длиной шага.

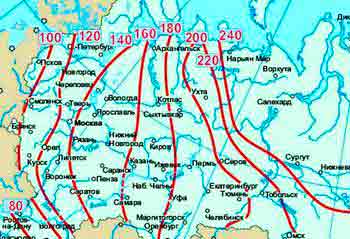

  • Наружные канализационные трубы прокладываются ниже уровня промерзания грунта. Если это невозможно, обязательно используется тепловая защита труб с помощью термоизоляции или греющего электрического кабеля.

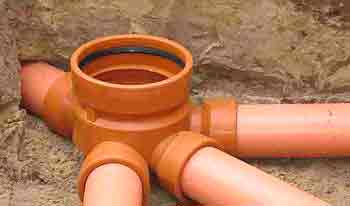

  • Для удобства избавления от засоров на стояках устанавливаются ревизии.

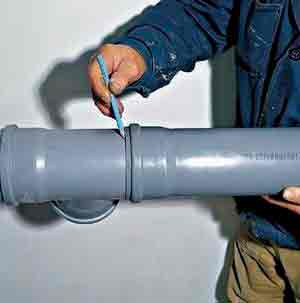

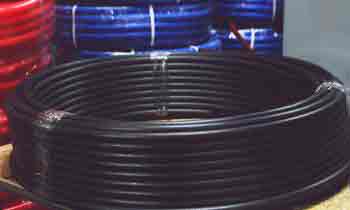

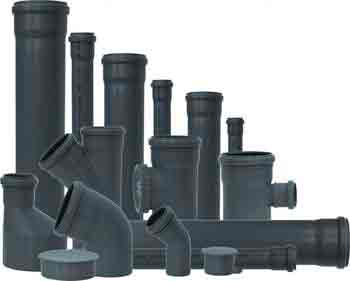

Все пластиковые трубы, которые применяются при обустройстве внутренней и наружной канализации, снабжены уплотнительными кольцами, облегчающими процесс сборки и разборки системы.

Какой вариант канализации выбрать?

При выборе типа канализации следует учитывать многие факторы. Конечно, немаловажным является фактор стоимости той или иной системы, причем не только ее монтажа, но и обслуживания. В последнее время наибольшей популярностью пользуется септик и станция глубокой накопительной очистки. Последний вариант идеально подходит для частного дома, в котором люди живут постоянно.

На даче можно обойтись выгребной ямой или септиком. При этом учитываются:

  • количество жильцов;
  • площадь участка;
  • уровень грунтовых вод.

Эти параметры не имеют значения только для оборудования станции биологической очистки.

Если соорудить канализацию неправильно, в будущем возникнет много проблем. Это и неприятный запах, и низкий уровень безопасности, и низкая экологичность. Чтобы не ошибиться с выбором, лучше обратиться к специалистам.

Как сделать автономную канализацию в частном доме своими руками?

Если хозяин дома полностью строит его своими руками, еще и сам монтирует канализацию, ему есть чем гордиться. Конечно, проще заказать установку под ключ: тогда можно получить гарантию и уверенность.

В любом случае, перед проектированием и созданием системы канализации следует потратить немало времени на обдумывание наиболее подходящего варианта, особенно если дом используется для постоянного проживания.

Канализация — это немаловажный фактор уюта и комфорта, а также удобства и чистоты в доме.

Проектирование

Проект будущей канализации частного дома может быть составлен по двум схемам:

  • Внутри дома расположен душ и раковина, а туалет вынесен на улицу. Это более простой вариант, который не требует сложной укладки трубопровода и очистных сооружений. Сточная труба выводится прямо из дома в простейшую систему очистки стоков — канализационную яму.
  • Раковина, душ и туалет внутри. Это более сложный вариант, который потребует большей траты ресурсов: финансов, времени и сил. Чтобы не загрязнить участок и воду возле него, обязательно потребуется септик.

Выбор подходящего типа канализации

Прежде чем приступить к проектированию, хозяин дома должен определиться с наиболее комфортной и подходящей системой канализации.

Для создания системы стоков значение имеют следующие факторы:

  • Общий срок проживания в доме (постоянно или сезонно);
  • Количество жильцов;
  • Ежедневный показатель расхода воды;
  • Уровень грунтовых вод;
  • Размер участка;
  • Тип и структура почвы;
  • Особенности климата;
  • Требования СНиП.

Вообще все системы канализации можно условно разделить на 2 крупные категории — накопительные и системы очистки стоков.

В более подробном рассмотрении выделяют гораздо больше видов канализации для частных домов.

  • Выгребные ямы без дна. Этот тип сточной системы подходит, если в доме проживают всего пару дней в месяц или приезжают только летом на выходные и расходуют мало водных ресурсов. Грунтовые воды при этом должны располагаться под ямой на глубине не менее 1 метра, чтобы избежать загрязнения воды. Сегодня выгребные ямы практически не востребованы.
  • Накопительные герметичные емкости. Подходят при высоком уровне грунтовых вод. Чистота почвы сохраняется, но требуется частое обращение к машине для ассенизации. При этом нужно грамотно определить подходящее место для емкости, чтобы машина могла легко подъехать и откачать отходы.
  • Однокамерные септики. Вариант, который занимает промежуточное положение между первыми двумя разновидностями канализаций. Почва очищается, но для дома, в котором планируется круглогодичное проживание, эта система не подходит. Эту систему можно выбрать только при временном пребывании в доме и низкой глубине грунтовых вод.
  • Двухкамерные септики. Для данного устройства очень важен уровень грунтовых вод. Он всегда должен быть на метр ниже дна нижнего резервуара, даже во время паводка. Щебень и песок, используемый для монтажа, требуется обновлять каждые 5 лет.
  • Септик, оснащенный полем фильтрации. В этой конструкции используются одновременно системы почвенной и биологической очистки. Установка септика этого вида возможна только на участке с низким уровнем грунтовых вод (2,5-3 метра). Также площадь участка должна быть сравнительно большой: емкость нельзя оборудовать ближе, чем на 30 метров к источникам воды и постройкам.
  • Септики с биофильтрами. Один из самых оптимальных вариантов для домов, в которых постоянно будут проживать люди. Бактерии разложения, обеспечивающие фильтрацию, смываются прямо в унитаз. При выборе этого типа канализации нужно учитывать его зависимость от электричества.
  • Системы с принудительной подачей воздуха, или аэротенки. Это достаточно дорогостоящая конструкция, которая полностью оправдывает стоимость. Подходит домам, в которых планируется постоянное пребывание людей. Аэротенки работают от электричества.

Водоснабжение

Еще один фактор, который следует учесть при выборе типа канализации, — система водоснабжения. Они находятся в тесной и непрерывной связи.

Многие предпочитают устройство канализации в частном доме своими руками из бетонных колец. Хотя если возникают проблемы с тем, как сделать канализацию в частном доме своими руками из бетонных колец, можно обратиться к профессионалам: у них есть для этого специальное оборудование.

Если же все-таки выбор пал на самостоятельный монтаж, нужно учесть, что это трудоемкий процесс, проходящий в несколько этапов:

  • Составление проекта водоснабжения в доме.

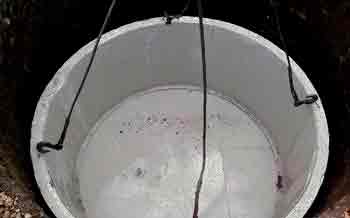

  • Укладка бетонных колец для будущего колодца. При определении глубины их расположения учитывается уровень грунтовых вод. Этот этап невозможно осуществить без помощи специалистов, потому что для него требуется применение специальной техники.

Иногда бетонные кольца не нужны. Например, если речь идет о централизованной системе водоснабжения, которая сейчас встречается даже в частном секторе довольно часто. Между тем, наличие собственного колодца — это ряд преимуществ.

  1. Собственный источник воды.
  2. Сооружение колодца — недорогое удовольствие.
  3. Высокое качество и глубокая степень очистки воды.
  4. Бетонные кольца придают воде особую чистоту и защищают от внешних загрязнений.
  5. К колодцу легко подключить насос, который будет поставлять чистую воду по системе водоснабжения.

К большому сожалению, многие отказываются от возведения колодцев, на смену которым пришли современные системы водоснабжения. Но для садовых и дачных участков, сельской местности и пригорода лучше соорудить собственный источник чистой воды, который спасет в момент отключения водоснабжения, сэкономит средства и обеспечит вкусной и полезной водой.

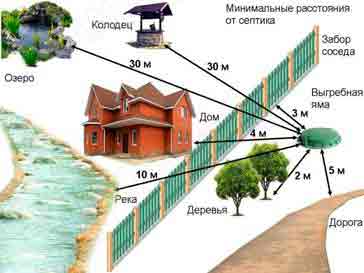

Выбор места для канализации

Совершенно очевидно, что водоснабжение с использованием колодца, — удобное и выгодное устройство. Если человек решил, что желает сделать именно так, следует учесть, что от типа водоснабжения напрямую зависит место канализации.

На что обратить внимание при выборе места для канализации?

  • Уклон земельного участка. Если сделать уклон или использовать неровность самого участка, сток будет уходить быстрее.
  • Возможность откачки отходов. Вне зависимости от выбранной системы канализации, рано или поздно отходы придется утилизировать. В некоторых случаях требуются постоянные мероприятия по извлечению стоков. Поэтому очень важно продумать расположение канализации так, чтобы ассенизатору было удобно подобраться к люку и сделать свое дело без вреда для участка.
  • Система канализации должна располагаться на расстоянии от любого сооружения, постройки и систем подачи воды. Отходы в любом случае будут просачиваться через почву, даже в минимальном количестве, и это следует учесть.

Для грамотной организации канализации в собственном доме можно положиться на собственные знания или довериться профессионалам. Как показывает практика, даже умелый строитель или сантехник сталкивается с различными проблемами во время обустройства системы сточных вод.

Возникают вопросы: как сделать канализацию в деревянном доме, какой диаметр труб выбрать, где расположить систему канализации и другие.

Избежать этих и других проблем очень просто: достаточно найти хорошего специалиста с большим опытом и заказать монтаж канализации под ключ, получить самый удобный тип канализации и гарантию на монтажные работы. Мастеров-самоучек и частников лучше избегать: обычно они не дают гарантию и нельзя быть уверенным в их опыте.

Источник: http://j.etagi.com/ps/kanalizaciya-v-chastnom-dome-kak-pravilno-sdelat/

Как сделать канализацию на даче своими руками?

Современное понятие комфорта не совместимо с отсутствием канализации. Это утверждение одинаково верно как для коттеджей, так и дач. Если вы приобрели дачу с «условиями на улице», совсем не обязательно вызывать мастеров для обустройства канализации, организовать ее можно и собственными силами. Расскажем подробно обо всех аспектах, связанных с проложением этой важной инженерной коммуникации.

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

  1. Установка биотуалета.
  2. Система с выгребной ямой.
  3. Применение накопительной емкости.
  4. Система естественной очистки на основе септика.
  5. Способ биологической очистки.

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

Самая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

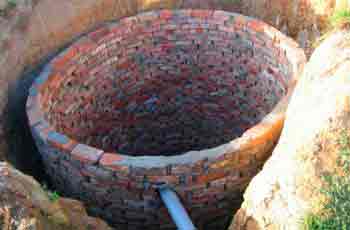

Выгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

  • большое разнообразие объемов (как правило, от 2 до 100 м 3 );
  • в зависимости от исполнения, возможно наземное или подземное размещение;
  • допускается подключение ливневой канализации;
  • не загрязняет грунт.

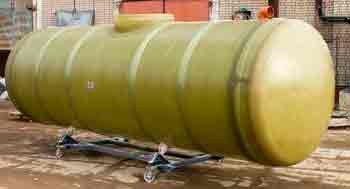

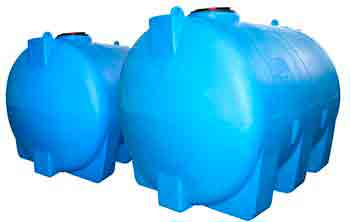

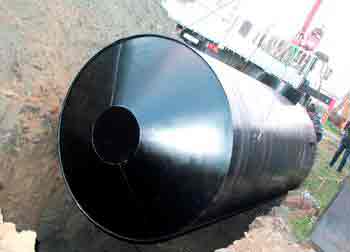

Накопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

  • учитывая ограниченный объем, следует контролировать расход воды;
  • вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

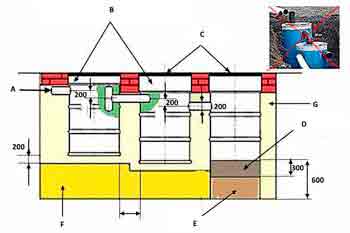

Упрощенная схема монтажа септика

Основные преимущества решения:

  • простая реализация и доступная себестоимость;
  • не требуется подключение к внешним источникам питания;
  • полностью отсутствует неприятный запах;
  • не загрязняется грунт;
  • большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

  • нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
  • механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения – частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Несколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

  • очистка стоков на 98%;
  • длительная эксплуатация с минимальным обслуживанием;
  • не возникает запах;
  • по нормам СНиП допускается близкое расположение к жилому дому;
  • неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.

Устройство канализации на даче

Начинать нужно с выбора типа системы. Для создания комфортных условий наиболее оптимальный вариант механической очистки. Это связано с тем, что биотуалет – временная мера, выгребная яма – источник загрязнения и неприятного запаха, накопительная емкость требует частой чистки, а биологическая станция – слишком дорогое удовольствие.

Предлагаем рассмотреть устройство септика, чтобы лучше понимать его принцип работы. На рисунке 6 черными стрелками отмечено движение сточных вод внутри конструкции.

Рис. 6. Устройство и принцип работы септика «Танк»

Обозначения:

  1. Первая секция (первичный отстойник).
  2. Легкие фракции.
  3. Нерастворимый осадок (ил).
  4. Вторая секция (фильтрующий отстойник).
  5. Фильтрующий отсек.
  6. Фильтр биологической очистки.
  7. Дренаж (инфильтратор).

Алгоритм работы:

  • Ввод осуществляется в первую секцию (1 на рис. 6), где происходит их разложение стоков на фракции. Легкие элементы перемещаются вверх (2), тяжелые – опускаются вниз (3), где впоследствии разлагаются. Ускорить этот процесс можно с помощью специальных биодобавок на основе бактерий (например, Биосепт, Доктор Робик, BioForce и т.д.), способствующих переработке.
  • Осветленные воды с первого отсека направляются в соседнюю камеру (фильтрующий отстойник). Присутствующие в стоках нерастворимые элементы оседают на дно (3). Вода поступает в специальный отсек (5) с биофильтром (6) и через него отправляется на выход.
  • После очистки в септике, стоки через дренажные поля или инфильтраторы (7) отводятся в почву.

По схожему принципу работают и другие септики (Топас, Термит, Юнилос, Астра и т.д.), включая самодельные конструкции.

Схемы и чертежи

Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету. Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.

Типовая схема канализации

Обозначения:

  • А – центральный стояк;
  • В – Отверстие для вентиляции;
  • С – раковина унитаза;
  • D – накопительный бак для слива;
  • Е – раковина умывальника;
  • F – сифон;
  • G – ванна;
  • H – угол уклона труб.

При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.

Как устроить канализацию туалета?

В качестве примера на рисунке 8 приведен фрагмент чертежа, где представлена схема подключения туалета к общему стояку.

Рис. 8. Упрощенная схема разводки канализации в туалете

Обозначения:

  • А – центральный стояк;
  • В – отвод, сделанный с помощью тройника;
  • С – сифон;
  • D – канализационная труба;
  • E – гофрированный шланг, соединяющий унитаз с трубой.

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

  1. Следует создавать уклон, он подбирается следующим образом:
  • для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
  • 110 мм – 1,2-2 см;
  • 150 мм – 0,7-1 см.
  1. при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.
  2. через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.

    Смотровой колодец в месте соединения нескольких труб

  3. Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Канализация на даче из бочек своими руками

Приведем пример реализации самодельного септика из трех пластиковых бочек, где первые две играют роль переливных отсеков, а последняя не имеет дна, поскольку используется в качестве дренажного колодца.

Простейшая схема септика из бочек

Обозначения:

  • А – подвод стоков;
  • В – пенопластовые утеплители (зимняя защита), если участок находится в теплом климате, можно не устанавливать;
  • С – люки (обязательно должны иметь вентиляционные отверстия);
  • D – слой щебня;
  • E – слой песка;
  • F – грунт;
  • G – песочно-цементный уплотнитель с концентрацией 5 к 1.

Преимущества такой схемы заключаются в простоте реализации и невысокой стоимости материалов. Если работать с напарником, строительство можно закончить в течение дня.

Основные недостатки:

  • небольшой объем не позволяет сделать эффективную очистку;
  • если бочки сделаны из пищевого пластика их срок эксплуатации в данных условиях около пяти лет, после чего велика вероятность потери герметичности.

Вместо бочек можно использовать еврокубы. Преимущества этой конструкции такие же, как у канализации из пластиковых бочек. А к недостаткам следует еще добавить высокую стоимость еврокуба и проблемы с очисткой из-за небольшого размера люка.

Канализация на даче на бетонных кольцах

Часто для изготовления самодельного очистного сооружения используют ЖБТ кольца, упрощенная схема подобной конструкции приведена ниже.

Схема септика из бетонных колец

Несомненным преимуществом такого решения является длительный срок эксплуатации сооружения, а также его высокие прочностные характеристики.

Существенный недостаток – необходимость привлечения спецтехники, чтобы смонтировать конструкцию. Построить такую установку без этого практически невозможно.

Основные этапы обустройства канализации

Правильный порядок действий позволит рационально распорядиться отведенным бюджетом и временем на прокладку системы. Алгоритм работы следующий:

  • Первый этап – проектирование. Необходимо создать две схемы автономной канализации (внутренней и наружной части) с привязкой к конкретному объекту. Поскольку вы делаете проект для себя, не обязательно придерживаться норм разработки конструкторской документации, будет вполне достаточно простого эскиза с указанием размеров. Это не только даст полное представление об объеме предстоящих работ, но и позволит составить смету на необходимые материалы.
  • Второй этап – закупка материалов. Не следует выбирать дешевую продукцию из страны восходящего солнца. Проверяйте качество товара, поскольку от этого зависит надежность системы. Также заметим, что отечественные производители тоже выпускают хорошую продукцию.
  • Третий этап – монтаж внутренней разводки, установка сантехнического оборудования и его подключение к системе. Рекомендуем предварительно разметить трасу прокладки, вполне возможно, что в процессе этого могут обнаружиться не учтенные в проекте факторы, например стальные балки на пути прокладки труб.
  • Четвертый этап, необходимо провести разметку на местности для внешней части канализации (траншеи для труб, котлован под систему чистки и дренажные поля).
  • Пятый этап – земляные работы. Это самая трудоемкая часть. Проще привлечь для этой цели спецтехнику (если имеется такая возможность), что существенно ускорит процесс. Необходимо выкопать траншею под трубу очистному накопителю, котлован под него и обустроить дренажные поля. Копать лучше в «сухое» время года, например, в августе – сентябре. В идеале, желательно выкопать котлован и установить в него очистную конструкцию в течение одного дня.
  • Шестой этап – установка очистной системы, укладка внешних труб, обустройство дренажных полей, соединение всех элементов в единую систему.
  • Завершающий этап – тестирование внутренних и внешних частей системы. Если все в порядке, то производится засыпка грунтом внешних элементов, в противном случае предварительно исправляются недоработки.

Нормы для размещения

В санитарных нормах имеются определенные ограничения касательно установки очистных сооружений, приведем их перечень:

  • до водозаборной скважины должно быть как минимум 50 м;
  • отступ от жилых зданий – 4 м;
  • между проезжей частью и котлованом – 5 м;
  • до границы участка, как минимум, 5 м;
  • кустарники и деревья должны произрастать не ближе 3 м;
  • от водоема необходимо отступить 30 м, реки и ручья – 10 м.

Помимо этого, выбирая место под очистную систему, необходимо учитывать, что к ней должен быть свободный подъезд для машины-ассенизатора.

Источник: http://www.kanalizaciya-stroy.ru/kanalizatsiya-na-dache.html

Канализация загородного дома своими руками, тонкости и технологии

Добавил(а): Андрей 31 августа

Сегодня без хорошей канализационной системы трудно представить любое жилье. При отсутствии канализации невозможно устройство в доме таких необходимых удобств, как санузел, ванная комната и т.д. Производство канализации в загородном доме довольно сложное и требующее определенных знаний и навыков дело. Правильнее всего будет поручить устройство канализационной системы профессиональным работникам.

Канализация загородного дома своими руками

Прошли те времена, когда практически каждый загородный дом обладал «удобствами» во дворе. Мир не стоит на месте, а прогрессивно шагает вперед, открывая все новые и новые возможности, включая и в плане обустройства загородного жилья. Сегодня загородный дом может и должен иметь свое современное санитарно-техническое оборудование. Обустройство в доме туалета, ванной и т.д. требует наличия хорошей канализационной системы. В идеале, вопрос о канализации должен быть поставлен еще на начальном этапе строительства в процессе заложения фундамента. В это время уже можно точно определиться, как и какая канализационная система будет проведена.

Канализацию, конечно, можно сделать своими руками, но желательно доверить это дело специалистам. Отсутствие опыта, навыков может привести к допущению некоторых досадных ошибок, которые впоследствии могут значительно ухудшить ваш быт.

Канализация для дачи

Не многие дачные поселки оснащены общей канализацией. В этих случаях, для удаления и обезвреживания бытовых стоков на своем дачном участке можно применить два типа канализации: выгребы с периодичным удалением накопленных отходов и местные очистные сооружения. Выгребы делаются в основном в тех случаях, когда имеется служба очистки ассенизационными машинами, либо при ограниченном объеме сточных вод, когда возможна их утилизация в пределах приусадебного участка. Выполняются выгребы в виде подземных емкостей с герметичными стенами и дном.

Лучший материал – железобетон. В пучинистых грунтах выгребы выполняют с учетом сил морозного пучения: глубина заложения – не выше уровня промерзания грунта, наклонные наружные стены, жесткая связь арматуры дна и стен. При высоком стоянии грунтовых вод (выше уровня дна) по периметру наружных стен и дна необходимо проложить дополнительную оклеечную гидроизоляцию. Чтобы предотвратить промерзание внутреннего объема выгреба, над перекрытием желательно уложить слой утеплителя (шлак, керамзит, пенопласт) и защитить его от увлажнения рулонной или глиняной гидроизоляцией. Оптимальная форма выгреба – овальная.

Канализация загородного дома

Канализацию принято подразделять на внутреннюю и наружную. Внутренняя сеть канализации решается в зависимости от общего объемно-планировочного решения дома и конкретного расположения в нем санитарно-технических приборов.

Принципиальная схема состоит отводящих труб, вентиляционного стояка и наружного выпуска. Все санитарно-технические приборы должны быть оборудованы сифонами, препятствующими проникновению неприятного запаха из канализационной сети в помещения.

Выводят канализацию через стену фундамента или подвала с таким расчетом, чтобы сливной конец выпускной трубы был несколько выше уровня сточной жидкости, находящейся в приемном колодце или септике. Если при этом выпускная труба оказывается выше уровня промерзания грунта более чем на 30 см, ее нужно утеплить керамзитом, пенопластом и т.д.

Идеально, если район, где расположен ваш загородный дом, оснащен общей канализационной системой. Если же ее нет, то для удаления стоков можно использовать, либо так называемые выгребы, либо местные очистные сооружения.

Выгреб размещают с наружной стороны дома (лучше с северной) и вентилируют через люфт-канал, располагаемый рядом с дымовентиляционным каналом. Стены, пол и потолок выгреба лучше всего делать из монолитного железобетона с наружной гидроизоляцией из утрамбованной жирной глины. Устройство выгреба значительно упрощается, если имеются готовые железобетонные кольца. При большом объеме сточных вод выгреб может быть размещен в отдельных емкостях, соединенных между собой водовоздушными перепускными трубами. Каждый отсек должен иметь смотровой люк. Вентиляцию выгреба лучше предусмотреть через внутридомовой дымовентиляционный блок.

Если в вашем районе не предусмотрена служба очистки выгребов, а утилизировать стоки в пределах приусадебного участка невозможно, стоит использовать канализацию с применением местных очистных сооружений. На приусадебных участках с определенными гидрогеологическими условиями можно организовать полное обезвреживание бытовых стоков, в том числе и фекальных. Загрязненность бытовых сточных вод в основном определяется наличием в них органических веществ, которые должны быть минерализованы в процессе очистки. В системе очистных сооружений местной канализации это делается в два этапа: вначале сточные воды поступают в специальные отстойники-септики, где они расслаиваются и осветляются, затем они подвергаются дальнейшей обработке на сооружениях биологической очистки.

Система канализации

Вся система канализации представляет собой внутреннюю схему, состоящую из отводных труб, вентиляционного стояка и наружного выпуска, который соединяется выпускной трубой с наружной системой канализации, в качестве которой может быть либо выгреб, либо местные очистные сооружения, либо, при ее наличии, общая канализационная система.

Канализация в частном доме

Если вы планируете не только редкие посещения, но и длительное проживание в вашем доме, канализационная система вам просто необходима. Канализацию в частном доме можно как сделать своими руками, так и доверить ее выполнение квалифицированным мастерам, что правильнее всего. Канализация является неотъемлемой частью комфортной жизни в загородном доме, обеспечивая максимум удобств.

Источник: http://prorab.guru/stroitelstvo/kanalizaciya-svoimi-rukami.html

Канализация в частном доме — поэтапное устройство своими руками

Канализация в частном доме — схема, устройство системы и монтаж это многоэтапный процесс, который начинается с выбора наиболее эффективного варианта функционирования сброса и переработки сточных вод.

Ниже будут описаны основные современные типы инженерных сетей, предназначенных для сбора отходов, и даны рекомендации по их формированию.

Разводка канализационных коммуникаций в доме

Если оборудуется канализация в частном доме своими руками, для учета и правильной реализации всех нюансов понадобится тщательное изучение соответствующих СНИПов и аспектов монтажа.

Проектирование схемы сточных труб, расположенных внутри дома, должно четко сообразовываться с планированием внешнего контура канализации. Кроме того, следует учитывать следующие принципы:

  • диаметр водоотводящих труб подбирается, исходя из предполагаемого количества стоков;
  • прокладка коммуникаций проводится по типу последовательного подсоединения;
  • в проект включается планирование вентиляционных каналов;
  • трубы укладываются под некоторым наклоном – это обеспечит самостоятельную циркуляцию стока; во многих случаях приходится дополнительно задействовать циркуляционный насос.

Устройство канализации

Схема канализации в частном доме также должна согласовываться с проектом водопровода, поскольку монтаж этих двух сетей производится обычно совместно.

  1. Общий вид внутренних сливных конструкций можно назвать типовым. Формируется их совокупность в соответствии с принципом рациональности: от вертикальных стояков идут горизонтальные участки трубопровода.
  2. Стояк и ведущие от него линии располагаются согласно особым правилам. В частности, влажные зоны проектируются в смежных комнатах (например кухня,ванная): это позволяет организовать их удобное обслуживание и попутно сэкономить стройматериалы, необходимые для подведения воды и отведения отходов.
  3. Еще одно правило связано с предотвращением риска засорения труб: во избежание такого риска соединения планируют с минимальным количеством резких углов, угол примерно 45 градусов ( картинка №1). Если они появляются, в таких точках предусматриваются ревизионные люки( картинка №2).

Если вы обдумываете, как сделать канализацию в частном доме с наименьшими трудозатратами, лучше всего выбирать для монтажа трубы ПВХ, так как металл потребует сварочных работ. ПВХ – современный материал, демонстрирующий множество преимуществ. Среди его достоинств можно отметить небольшой вес, несложность монтажных операций, доступность, возможность комбинировать основные части с различными переходниками, нечувствительность к воздействию химических компонентов стока, долгий срок службы.

Прочие особенности монтажа

Общие принципы монтажа, разъясняющие, как правильно сделать канализацию для частного дома, требуют, чтобы местом начала монтажных работ была кухня. Здесь монтируется самая высокая точка отвода стоков. Завершается подключение установкой коммуникаций в туалете: выпуск унитаза располагается в самой близкой к центральному сливу точке.

Трубопровод выбирается диаметром 5 см, финальный вывод – 11 см. На каждые 100 см трубопроводной линии перепад высоты должен составить 3 см. Если разница будет меньшей, гарантирован застой воды, а при большем перепаде не будет обеспечиваться полный смыв нечистот и, кроме того, возникает риск сорвать гидрозатвор из-за большой скорости слива.

Помимо монтажа собственно трубопроводной сети, монтируется также вентиляционный ход. Его основное назначение – выравнивание давления.

Вентиляция трубы

Вентиляция может быть образована фановой вытяжкой или воздуховодным клапаном. Фановый патрубок выводится на крышу дома и обеспечивается специальной защитой от осадков (картинка №1). Воздушный клапан (для монтажа в коттедже это устройство использовать предпочтительнее) монтируется непосредственно в трубе внутри дома(картинка №2).

Вертикальный стояк необходимо вывести через подпол и подсоединить к внешним водоотводным устройствам. От стояка участки трубопровода ведут к сантехническому оснащению дома, соединяясь с сантехникой посредством сифона или выпуска.

Основные виды внешних бытовых канализационных систем

Сегодня выбор может быть сделан между следующими вариантами обустройства контура отведения стоков:

  • централизованный.
  • накопительный.
  • фильтрационный.
  • станция био-очистки (отдельный вид септиков).

Для реализации схемы первого типа центральную трубу отвода стоков подключают к канализационной системе, выводящей сточные воды в местный коллектор общего пользования. После этого отхожие воды фильтруются до состояния, позволяющего без риска для здоровья окружающих отправить их в близлежащий водоем. Применение такой схемы предусматривает оплату использования общей сети.

Виды личного пользования

Дренажная модель (септик) – один из аналогов традиционной выгребной ямы. Собранная вода отстаивается в специальном резервуаре, а затем просачивается в землю, пройдя дренирующие слои.

Другой вариант – накопитель отходов. В отличие от дренажа здесь монтируется абсолютно герметичная емкость, которая может быть выполнена из довольно широкого спектра материалов – от бетона до пластика. Такое устройство предполагает постепенное накопление отходов с последующей откачкой их при посредстве ассенизационной техники. Данную схему многие пользователи выбирают за низкую цену ее обустройства.

Фильтрационный контур – прекрасное решение для приусадебных хозяйств со значительным потреблением водных ресурсов. Здесь монтируется целая система подземных баков, в которых осуществляется накопление органики и постепенная ее переработка до достижения нужной степени чистоты сбрасываемых вод.

Рассмотрим различные модели устройств сбора нечистот на загородном участке.

Централизованное водоотведение

Планируя монтаж канализации в частном доме, можно выбирать между автономным и централизованным ее устройством. Вторую опцию характеризует множество преимуществ. Останавливая свой выбор на подключении к центральному коллектору, домовладелец получает возможность значительной экономии средств в процессе обустройства и последующего обслуживания водоотводящего контура.

Эксплуатация сети общего пользования

позволяет избежать необходимости постоянного самостоятельного контроля, который требуется при использования автономного водоотведения. При условии своевременной оплаты владелец загородного участка сможет без особенных проблем пользоваться всеми достоинствами такого варианта. Вместе с тем, подсоединение к центральному стоку не всегда возможно из-за особенностей расположения и рельефа участка.

Для обустройства сточного трубопровода, подключенного к централизованному отводящему каналу, в соответствии с правилами и нормами строительных мероприятий, необходимо наличие перепадного колодца. Именно такой колодец станет базовым связующим звеном, соединяющим частную и общую канализацию.

Правильный монтаж трубы

Трубу, идущую от дома, необходимо вести под некоторым углом, а именно ( уклон 3 см на 1 метр трубы) если диаметр трубы 110мм — то можно 2см на 1 метр, располагается выше местонахождения слива. Труба прокладывается на установленной нормами глубине, которая назначается в соответствии с глубиной промерзания грунта.

Траншея выкапывается на 50 мм глубже, чем высчитанный уровень проведения трубы. Важным моментом, который также следует учитывать, является угол наклона стока, который должен быть не слишком большим и не слишком малым, чтобы вода уходила с нужной скоростью, смывая нечистоты и не образуя засоров. Стандартный уклон составляет 10-20 мм/ метр сточной трассы.

Следующий значимый аспект – необходимость по максимуму избавиться от резких поворотов сточной канавы; в идеальном варианте они должны отсутствовать полностью. Когда неизбежен поворот в перпендикулярном направлении, в данном месте обустраивается специальный колодец, предназначенный для наблюдения (ревизии).

Траншея в идеале выкапывается достаточно большой ширины в сравнении с диаметром магистрали: это соотношение должно составлять примерно 6:1. Дно канавы необходимо выровнять и уплотнить. Далее укладывается песчано-гравийная подушка толщиной не менее 0,1 м.

После окончания работ по прокладке магистрали контролируется степень уклона, затем канава засыпается слоем песка на высоту 0,05-0,1 м. Песок нужно пролить до его существенного оседания и уплотнения. Делается это для того, чтобы обеспечить защиту труб от повреждений, которые может вызывать оседание грунта. После создания песчаной прослойки ров засыпается землей.

Для обустройства ливневой канализации

Для обустройства своими руками схемы ливневой канализации в частном доме по централизованному принципу могут использоваться две различных опции.

Одна из них предусматривает помещение на участке бочки для сбора отведенных от дома осадков и талой воды: лучше всего такой резервуар снабдить фильтром.

Другое решение – прокладка трубопровода ливневых стоков до центрального коллектора: для осуществления такого намерения потребуется получение соответствующей разрешающей документации.

Очистка сточных вод септиком

Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.

Отсеки септика отделены друг от друга стенками. Между ними под уклоном располагаются патрубки, по которым сточные воды переходят из одной камеры в другую. Жидкость по канализационной трубе вводится в первый отсек, очищается и выводится на фильтрационные поля либо, при тщательной очистке – непосредственно в почву.

Процесс очистки

Работа септика основана на сочетании этапов гравитационного отстаивания и биологической очистки. В процессе первичной фильтрации поступившие в первую камеру септика отходы очищаются от крупных фракций, которые опускаются на дно резервуара. Легкие включения отфильтровываются и поступают во вторую камеру. В первой камере происходит разложение отходов на составляющие (биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и периодически требуется его удалять.

Работа второй камеры обеспечивает дальнейшую очистку воды. Очищенная здесь жидкость может направляться далее в бочку и использоваться для полива. В ином случае предусматривается дополнительная грунтовая доочистка воды.

Станция био-очистки

Отдельный вид септиков – станция био-очистки, действующая благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных секций. Так же, как и при работе вышеописанного аналога, первая секция используется в качестве отстойника. Находящиеся здесь анаэробные бактерии перерабатывают биологические отходы с образованием ила.

Вторая камера функционирует с применением аэробных бактерий, которые разлагают поступающую жидкость на органические и неорганические соединения при условии поступления кислорода. Для работы такого устройства необходим специальный аэратор, что обусловливает энергозависимость подобной биостанции. В третьей секции происходит более глубокая очистка.

Септик своими руками

Несмотря на обилие разнообразных септиков на современном рынке канализационных устройств многие владельцы частных домов для экономии расходов предпочитают сконструировать фильтрационную станцию самостоятельно – благо сегодня для этого имеются все возможности. Одна из популярных конструкций – септик, смонтированный с использованием бетонных колец.Рассчитав необходимый объем септика по числу жильцов дома в соответствии со строительными нормативами, закупают необходимые материалы и приступают к устройству автономной канализации. Первый этап этих работ – рытье котлована. Канализационная траншея должна соединяться с котлованом на глубине около 1500 мм.

Первый этап

После прокладки труб начинается обустройство котлована. На его дно укладывается песчаная прослойка, которая затем утрамбовывается. На слой песка укладывается дно и соединяется раствором с нижним бетонным кольцом. Затем в котлован помещаются остальные кольца, также соединяемые строительным раствором. Таким образом монтируется не менее двух резервуаров, один из которых будет служить отстойником, а второй – дренажной камерой.

В нижнем отсеке дренажного колодца проделываются отверстия, которые будут использоваться для оттока жидкости. Отверстия должны занимать около 10 процентов площади бетонной бочки. В стенках отстойника и фильтрационной камеры также делаются отверстия для подведения канализационного стока и перелива.

Второй этап

Устанавливается переливной патрубок. В точке его входа в резервуар необходимо обеспечить надежную герметизацию – для этой цели рекомендуется использовать раствор в сочетании с жидким стеклом. Также монтируется и герметизируется сточная труба.

Свободное пространство вокруг дренажного отсека засыпается щебенкой. Оставшийся объем котлована заполняется землей вплоть до горловины септика.

Септик может быть изготовлен также из других материалов – кирпича или специализированного пластика. На выборе пластиковых конструкций лучше не экономить: полимер должен быть выбран действительно качественный, поскольку ему предстоит контактировать с агрессивной средой канализационных отходов. Вложив более существенные средства, вы получите надежную конструкцию, которая прослужит долгое время без каких-либо проблем и необходимости ремонта или замены.

Необходимым элементом должна стать вентиляция, назначение которой заключается в отведении газов, образовавшихся в результате распада органических соединений. Вентиляцию можно оборудовать с использованием фановой трубы, которую рекомендуется поднять на крышу, чтобы канализационный газ, улетучиваясь, не беспокоил своим запахом жильцов и соседей.

Дренаж и ливневая канализация

Еще два вида канализационных систем, позволяющих добиться отвода излишков жидкости – грунтовых вод и дождевой воды, представлены дренажной и ливневой канализацией. Это важные элементы эксплуатации частного дома, отсутствие которых чревато подтоплением и разрушением конструкций.

Вода, накапливаемая дренажем и ливневкой, отводится по трубопроводу до предусмотренных в системе резервуаров, а затем направляется за пределы придомовой территории или применяется для полива.

Дренажные сети

Дренажные сети, доступные сегодня, различаются принципами устройства и монтажа. Это могут быть горизонтальные или вертикальные дренажные сооружения либо конструкции, сочетающие эти два принципа ориентации.

Дренаж состоит из труб с влагопропускными отверстиями (применяются также керамзитные трубы, где влага поступает непосредственно через стенки трубопровода), пескоуловителей, водоотвода, колодцев. Дренажные трубы производятся из различных материалов.

Система отвода грунтовых вод может быть открытой или закрытой. В первом случае вода скапливается в специализированной сети канав, которые выкапываются на участке.

Более популярны, но и более затратны закрытые дренажные конструкции – устройства дренирования располагаются в канавках, которые затем засыпаются землей. Такие сети нередко оснащаются дополнительно водосборниками или дренирующими матами.

Ливневая канализация состоит из нескольких базовых элементов, которые выполняют функции сбора и фильтрации влаги, а также водоотведения.

Если оборудуется точечная ливневка, водоприемник помещается под водосточными желобами, а затем все водоприемники объединяются в одну сеть.

Альтернативный вариант – линейное устройство, когда жидкость собирается не только с крыши здания, но и с земли. Встречаются и комбинированные устройства, объединяющие оба принципа конструкции.

Источник: http://gidkanal.ru/kanalizatsiya-v-chastnom-dome-poetapnoe-ustrojstvo-svoimi-rukami/

Схема канализации в частном доме: своими руками или стоит нанять специалистов?

При строительстве нового здания канализация является неотъемлемой частью. С современными материалами и количеством полезной информации в интернете узнать как грамотно проектируется схема канализации в частном доме своими руками не составит проблем. Соблюдая простые требования, вы без труда сможете смонтировать систему отходов самостоятельно, так как вам не придется использовать устаревшие громоздкие материалы.

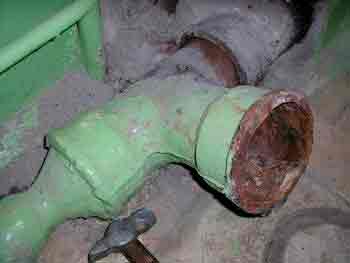

Образцы устаревших материалов

Комплект современных труб ПВХ

Типы систем отходов

Так как старый дедовский туалет потерял свою актуальность, особенно в холодное время года, в настоящее время эксплуатируются три основных типа систем отходов:

  • Система, подключенная к коллективному или городскому коллектору;
  • Стационарная точка сбора отходов:
  • Герметичный резервуар;

Пример герметичного исполнения точки сбора отходов

  • Стационарный канализационный колодец без дна;

Выгребная яма исполненная в виде бетонных колец

  • Схема монтажа биоканализации.

Принципы монтажа трубной системы в доме и до коллектора у всех видов практически одинаковые. Всю разводку по дому удобно проводить из ПВХ, а соединение с точкой сбора рациональнее делать ПНД трубой технического назначения, так как ее длина позволяет бесстыковочный способ. Главная ветка, подключенная к унитазу, прокладывается трубой диаметром 110 мм, все остальные стандартные точки водоразбора (раковина, стиральная машина, душевая кабина), подсоединяются к общей системе трубами 50-го диаметра. Единственным требованием является угол в 2-3 о на горизонтальных участках, чтобы обеспечить оптимальный сток воды.

Труба ПНД полностью черного цвета

У канализационных ПВХ труб есть свои преимущества и недостатки при монтаже системы отходов:

  • Простой способ соединения. Вся схема собирается как конструктор, трубы и комплектующие просто вставляются друг в друга;

Обычный пример соединения

  • Материалы имеют легкий вес в сравнении даже с ПНД материалами;
  • Простой способ крепления, в том числе и по вертикальной поверхности;

Стальной кронштейн вкручивается в стену

  • Единственный недостаток – максимальная длина в свободном доступе 6 м.

Схема канализации в частном доме своими руками

Монтаж схемы канализации в частном доме своими руками возможен для всех типов канализации, кроме биоканализации. Для реализации этого варианта рекомендуется обращаться к специалистам. Все остальные можно смонтировать самостоятельно, но при подключении к центральной системе, потребуется пакет допускных документов.

Один из вариантов системы отходов

С чего следует начать

Первым пунктом является выбор типа точки сбора. Наиболее выгодный – это подсоединение к общей городской ветке. Пользователь единожды вкладывает средства в монтаж и требуемые материалы и ежемесячно выплачивает символическую сумму за услуги. Этот вариант не всегда осуществим для загородного строительства, но существует альтернатива.

Статья по теме:

Канализация для частного дома: как правильно обустроить. Как правильно спроектировать и реализовать системы внутреннего, наружного отведения сточных вод, а также их очистки — читайте в данном материале.

Стационарная схема канализации частного дома: глубина укладки трубы к резервуару

Резервуар может быть изготовлен из разных материалов. Это может быть:

  • Металлическая или пластиковая цистерна;

Емкость, выполненная из металла

  • Бетонная конструкция;

Бетонная монолитная выгребная яма

  • Бетонные кольца, установленные на бетонное основание.

Установка нижнего кольца

Этот способ приемлем даже при наличии водяной скважины на участке, так как жидкие отходы при хорошей гидроизоляции не проникают в почву. Единственный недостаток – трата денежных средств на услуги ассенизаторов. Септик, как правило, монтируют на глубину 1,5-2 м. Трубопровод настоятельно рекомендуется прокладывать ниже уровня промерзания грунта, определить который можно по специальной карте.

Карта схема определения уровня промерзания грунта в зависимости от климатических условий в определенном районе

В зависимости от количества точек водоразбора, подбирается рабочий объем емкости, но следует учитывать, что стандартный объем ассенизаторской машины 3 м3, то есть объем вашей емкости должен быть кратным этому показателю. Например, если объем цистерны 5 м 3 , вы или будете переплачивать за услуги второй машины, или 2 м 3 рабочего объема один раз заполнятся и станут бесполезными.

В случае стандартной семьи в 4 человека, с периодической стиркой, душем, мытьем посуды, ёмкость объемом 3 м 3 в среднем наполняется за две недели.

Калькулятор расчета объема септика

Статья по теме:

Как выбрать септики для частного дома. Давайте попробуем разобраться в статье в особенностях разных видов септиков и в том, что нужно учитывать при их выборе.

Вариант с негерметичной точкой сбора отходов

При реализации этого типа канализации очень важно расположение места сбора стоков. Минимальное расстояние от дома и хозяйственных построек до выгребной ямы составляет 6-10 м. В противном случае жидкие стоки вымывают грунт и песчаную подушку фундамента.

  • Бетонные кольца, установленные на дренажную подушку;

Точка сбора отходов, выполненная из двух колец

  • Кирпичный вариант выгребной ямы;

Промежутки между кирпичами позволяют просачиваться жидким отходам

  • Соединенные в одну систему металлические или пластиковые бочки с отверстиями.

Пример из двух бочек, их может быть и больше

Обратите внимание! При использовании бочек основание выкладывается гравием, так как вес обсыпного грунта вдавит емкость в неплотный грунт.

При прокладке канализации в частном доме, ров рекомендуется выполнять с уклоном, превышающим угол в 2-3 о для более эффективного процесса. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана

Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб

Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90 о , это снижает риск засора.

Герметик наносится поверх резиновой прокладки

Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Обратите внимание! В случае долгого простаивания без эксплуатации вода испаряется, и гидрозатвор теряет свои функциональные качества.

Схема устройства водяного затвора

Нужно ли утеплять канализационную трубу (видео)

Мнения на эту тему разделились.

Следует дополнить автора видео! Труба не перемерзнет, если не допускать полного наполнения емкости в холодное время года, так как уровень воды в таком случае заполнит часть трубы, а в объеме диаметра трубы вода может перемерзнуть.

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

Во сколько обходится устройство канализации в частном доме своими руками

Цена материалов из ПВХ довольно доступная.

Наименование товараИзображениеСтоимость, руб.
Труба ПВХ 0,5 м d 110105
Труба ПВХ 1 м d 110180
Труба ПВХ 2 м d 110340
Труба ПВХ 3 м d 110490
Труба ПВХ 4 м d 110670
Труба ПВХ 6 м d 110990
Труба ПВХ 0,15 м d 5035
Труба ПВХ 0,5 м d 5045
Труба ПВХ 1 м d 5055
Труба ПВХ 1,5 м d 5080
Труба ПВХ 2 м d 5095
Труба ПВХ 3 м d 50135
Крепежный хомут d 11035
Крепежный хомут d 5020
Отвод d 110/45о100
Отвод d 50/45о20
Тройник d 110180
Тройник d 5030
Заглушка d 11075

По сравнению с металлическими аналогами, ПВХ комплектующие позволяют быстро и просто провести канализацию в частном доме. Цена отдельных комплектующих и итоговая стоимость более чем доступны.

Полезные мелочи и практические советы

Несомненно, монтаж канализационной системы это наиболее простой этап строительства по сравнению с электричеством или возведением стен, но и в этом этапе присутствует много подводных камней. Вот список некоторых из них:

  • При покупке труб и комплектующих проверяйте наличие резиновой прокладки в раструбе. Она часто теряется;
  • Настоятельно не рекомендуется подсоединять фановую трубу к системе вентиляции;
  • В случае стандартного набора точек водопотребления (один унитаз, две раковины, стиральная машина, душевая кабина), монтировать фановую трубу не обязательно, можно ограничиться вакуумным клапаном;
  • При укладке ПВХ трубы в ров, внимательно следите за стыками, так как места соединений нестабильны;
  • Настоятельно рекомендуется установить аварийный отвод для прочистки канализации. Он устанавливается как можно ближе к месту входа трубы в дом, в доступном месте.

Итог

В сравнении с другими этапами строительства, канализация является самой простой в монтаже, за исключением биоканализации. Проконсультируйтесь со специалистами или подберите специализированную литературу, так как необдуманные действия способны уничтожить бактерии присутствующие в накопительной емкости. Например, от очистителя для унитаза на основе хлорки, бактерии будут восстанавливаться неделю.

Источник: http://aquatic-home.ru/sxema-kanalizacii-v-chastnom-dome-svoimi-rukami.html

Канализация в загородном доме своими руками по индивидуальному проекту

Жизнь на загородных участках в последние годы становится все более комфортной. Большинство домов оснащаются различными системами, а уж наиболее важные системы, к которым относится и канализация, являются обязательным условием для проживания. На сегодняшний день на рынке представлена масса автономных канализационных систем, но большинство домовладельцев предпочитают надежные и проверенные варианты обустройства (прочитайте: «Автономная канализация частного дома — виды, преимущества и недостатки»).

В целом, в создании канализационной системы нет ничего сложного, и ее можно сделать своими руками, не пользуясь услугами специалистов, что даст возможность сэкономить некоторые средства. О том, как делается канализация в загородном доме своими руками, и пойдет речь в этой статье.

Устройство канализации в загородном доме

Канализационная система – это целый набор различных устройств, которые позволяют очистить стоки и сохранить их до последующего вывоза. Весь этот комплекс должен забирать канализационные воды из мест их возникновения, переносить их к перерабатывающему устройству и дать возможность в дальнейшем утилизировать все эти отходы.

Учитывая все эти требования, наружная часть канализации будет состоять из следующих элементов:

  • лотки, обеспечивающие сбор сточных вод;
  • система трубопроводов, которая позволяет перемещать стоки до отстойника;
  • устройство для хранения и переработки отходов.

Построенная из этих составляющих конструкция обеспечит качественный отвод стоков из здания, расположенного на загородном участке. При проектировании системы важно предотвратить максимальное количество ошибок, из которых в результате получатся неполадки в работе системы. Читайте также: «Виды канализации для загородного дома — какая лучше».

Одной из наиболее часто встречаемых ошибок является ошибка при расчете уклона трубопроводов, что в итоге становится причиной постоянных засорений.

Наружная индивидуальная канализация

К наружной части канализационной системы относится трубопроводная сеть, назначение которой заключается в транспортировке отходов к сливной яме или отстойнику. Монтаж канализации в загородном доме нередко сочетается с возведением очистных сооружений.

Движение стоков на загородных участках может осуществляться двумя методами:

  1. Самотеком: стоки двигаются под воздействием гравитационной силы, без использования дополнительных средств.
  2. Под напором: система оснащается насосом, который приводит стоки в движение принудительно.

Перед тем, как сделать канализацию в загородном доме, нужно будет сначала разобраться, каким образом стоки будут попадать в отстойник. Это напрямую влияет на то, где будет располагаться дренажный колодец, и на его габариты. Читайте также: «Локальная канализация – что это такое, как сделать своими руками».

Обустройство канализации в загородном доме подразумевает тот факт, что выгребная яма должна находиться ниже, чем сам трубопровод, установленный с соблюдением постоянного уклона. Если рельеф участка не позволяет установить яму ниже, или желания выполнять большой объем работ нет, то можно сделать напорную канализацию, и уклон трубы делать не придется. Яма в таком случае размещается в любом месте.

Трубопровод в данном случае тоже изготавливается едва ли не произвольно. Чтобы избежать различных неприятных моментов, связанных с системой и ее эксплуатацией, то трубы нужно укладывать так, чтобы они не образовывали сильных углов. Это обусловлено тем, что при наличии углов трубы чаще засоряются. Читайте также: «Как устроена канализация в городе — центральная канализация на примерах».

Монтаж дренажной канализации своими руками

Устройство канализации в загородном доме своими руками можно выполнять только тогда, когда основное здание имеет стены и крышу.

Порядок выполнения работ будет выглядеть следующим образом:

  1. Сначала необходимо подготовить траншею для укладки трубопровода. Трубопровод будет обеспечивать отведение стоков прямо к хранилищу. Если монтаж канализации загородного дома предусматривает самостоятельное перемещение стоков, то дно траншеи должно иметь небольшой уклон (около 2-3 см на 1 м длины).
  2. Донная часть траншеи полностью засыпается песком, который впоследствии утрамбовывается, чтобы создать песчаную подушку.
  3. Далее монтируются сточные трубы. На месте соединения трубы с отстойником необходимо выполнить уплотнение и промазать всю конструкцию герметиком.
  4. После окончания укладки магистральных труб необходимо организовать фильтрационное поле, которое будет соединяться с основной системой. О том, как сделать фильтрационное поле, можно узнать в посвященной этой теме статье.

Это основные пункты выполнения работ, и после их проведения загородная канализация своими руками построена.

Существует несколько советов, которые помогут сделать систему тем, кто никогда не занимался монтажом канализационной системы:

  1. Монтаж пластиковых труб лучше всего совмещать с установкой защитных бетонных коробов, которые позволят защитить трубопровод от механических повреждений. Такая защита касается только труб из полипропилена – ПВХ трубы лучше всего работают, будучи уложенными прямо в почву.
  2. Трубы должны укладываться на большой глубине. Это обусловлено тем, что в зимнее время они могут замерзнуть, а толстый слой грунта, находящийся над ними, позволит уберечь их от промерзания. Чтобы выполнить этот пункт, необходимо изучить грунт на участке и знать глубину его промерзания в зимнее время. Стандартное значение в средней полосе составляет около 1,3 м, а в среднем диапазон может составлять от 1,2 до 2 метров.
  3. Если зимы в районе холодные и продолжительные, то трубы стоит дополнительно утеплить, чтобы точно предотвратить их замерзание.

Обустройство сливной ямы

Обустраивая яму, можно подбирать любые материалы, но лучше всего себя показали железобетонные кольца. Классическое жб кольцо имеет наружный диаметр около 2-х метров, а его высота достигает 1,2 метра. При выборе места для обустройства ямы необходимо хорошо изучить рельеф участка, чтобы яма располагалась как можно ниже. В таком случае самотечной системе будет гораздо легче работать. Кроме того, необходимо сделать хороший подъездной путь к яме, который облегчит ее выкачку ассенизаторской машиной.

Выкапывая яму на выбранном месте, нужно постараться сделать небольшой запас пространства, чтобы все элементы конструкции поместились там без проблем. Стены котлована нужно выравнивать, используя строительный уровень. Глубина колодца должна быть достаточной, чтобы верхняя часть кольца располагалась чуть ниже, чем уровень земли. Причина заключается в том, что конструкция в дальнейшем будет закрываться бетонной плитой со встроенным люком (прочитайте также: «Канализационный люк — виды и характеристики пластиковых, чугунных, полимерных люков»). Перед установкой колец в яму ее дно нужно залить бетоном. Кольца устанавливаются последовательно, а стыки между ними промазываются раствором цемента.

Как видно из статьи, канализация для загородного дома своими руками возводится без особых проблем. При правильном выполнении работ и соблюдении правил получится надежная конструкция, пользоваться которой будет легко и приятно.

Источник: http://kanalizaciyadoma.com/montazh/kanalizatsiya-v-zagorodnom-dome-svoimi-rukami-po-individualnomu-proektu.html

Канализация в частном доме своими руками — схема системы отвода

Трудно представить загородный коттедж без цивильного туалета и уютной ванной комнаты. Но не каждый поселок оборудуется системой сбора отходов. Поэтому, канализация в частном доме выполняется обособленно. Не знаете, какую выбрать систему? Эта статья расскажет обо всех особенностях канализации в частном доме.

Мы описали возможные способы организации сбора отходов, обозначили их особенности обустройства и применения. А также привели пошаговый инструктаж по составлению проекта, монтажу канализационного трубопровода, установки септика и дренажного колодца.

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

  • Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
  • Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

  • Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
  • УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
  • Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

  • При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
  • Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
  • Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Вернуться к оглавлению

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

  • источники воды должны располагаться не ближе тридцати метров;
  • на границе соседнего участка септик устанавливать нельзя;
  • для удобства откачки нечистот слив лучше располагать недалеко от дороги;
  • особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
  • прокладку трубопроводной сети облегчает естественный уклон местности.

Правила размещения септика на участке

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип выгребной ямы. Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Самая простая схема установки – это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)

Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Уличная часть системы

Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.

Варианты сбора сточных вод

Для сбора сточных вод применяются самые разные решения. Какими могут быть варианты, наглядно показано в таблице:

Варианты в картинкахКомментарий

Присоединение к городской канализации

Если у вас водопровод организован из центральной магистрали, то проще всего и канализацию подсоединить к городской сети. Вашей задачей будет оплатить подключение, обустроить смотровой колодец со счётчиком, и протянуть к нему трубопровод от дома. Если расстояние превысит 15 м, или на трассе будут перепады, повороты, на каждой из этих точек тоже нужно будет ставить колодцы.

Выгребная яма под домом

Выгребная яма прямо под домом предусматривается при устройстве люфт-клозета. В этом случае, отходы из туалета не смываются в общую канализацию. Для них под внешней стеной, у которой находится туалетная комната, копается выгребная яма. Остальные стоки могут сливаться в фильтрующий колодец с проницаемым дном.

Септик располагается в четырёх-шести метрах от дома, и в него собираются все канализационные отходы. В остальном он не отличается от выгребной ямы — при наполнении его тоже приходится откачивать ассенизационной машиной, и, кстати, делать это приходится чаще.

Чтобы производить откачку было легче и в более полном объёме, дно ёмкости, если она прямоугольная, делается с уклоном. Для строительства может использоваться бетонный монолит или кольца, красный кирпич и даже автомобильные покрышки.

Чтобы не создавать трудности для работы ассенизаторной машины, глубина септика не должна превышать 3-х метров.

  • Объём определяется расчётом, но для семьи из 3-4 человек, либо для загородного дома непостоянного проживания, обычно вполне достаточно 3 м3.
  • В большинстве случаев, в современной коттеджной застройке ставят один септик, который собирают из трёх-четырёх стеновых колец плюс горловина.
  • Если семья больше, а соответственно, увеличивается и суточный расход воды, септиков может быть два, или даже три.
  • При этом твёрдое содержимое стоков остаётся в первом отстойнике, а в следующую ёмкость переливается уже наполовину осветлённая вода.
В последнем колодце предусматривается проницаемое дно с дренирующим материалом, обёрнутым в геотекстиль. Стенки тоже делают проницаемыми, используя кольца с перфорацией, кирпичную кладку с зазором, либо готовые пластиковые ёмкости с прорезями.

В этот же колодец может сливаться дождевая вода из ливнёвки. Проходя сквозь дренажный слой, стоки попадают в почву уже практически чистыми.

Переливный горизонтальный септик для местной очистки

Вертикальные септики обычно устанавливают при небольших объёмах стоков. Если есть необходимость увеличения – а заглублять, как уже было сказано, дальше трёх метров нельзя, сооружение можно только расширить по горизонтали.

В этом случае либо используют кольца большего диаметра (не 1, а 1,5 или 2 м), устанавливают готовый монолитный септик с несколькими отделениями, либо сооружают прямоугольную ёмкость из кирпича с перегородкой и переливными отверстиями в ней.

В общем, решений может быть масса. В том числе, можно отдать предпочтение заводским пластиковым септикам, работающим по принципу биологической очистки.

В зависимости от необходимого объёма, они тоже бывают двух- или трёхкамерными. Они почти не требуют откачки (осадок удаляется раз в год), просты в монтаже, а очищенная вода вполне может использоваться в технических целях или для полива (как организовать систему полива читайте в статье).

Если отработанная вода нигде не используется, то она просто сливается в землю через такой же дренажный колодец, о котором говорилось выше. Или, если проницаемость почвы на участке низкая (например, она глинистая), вместо колодца может быть обустроено фильтрационное поле.

Основные требования к устройству септиков

Проектирование и обустройство инженерных систем — и в частности, канализации, в одноквартирных жилых домах осуществляется в соответствии с требованиями СНиП (31-02). Основные из них мы приведём ниже:

  • Самое главное, правильно обустроить ввод трубопровода в дом: произвести его утепление и предупредить накопление воды в этом месте (об утеплении канализации рассказано в статье). В самих трубах сточная вода никогда не стоит, а потому не замерзает.
  • Лучше всего обустроить ввод с помощью гильзы с тёплой герметизирующей манжетой, как показано на фото.

Гильза для обустройства ввода канализации в дом Обустройство выпуска на свайном фундаменте

  • В итоге должно получиться так, чтобы труба, под уклоном подходящая к септику, могла войти в него не ниже, чем в 15-ти сантиметрах от основания горловины.
  • Её высота обычно не превышает уровня 90 см, поэтому максимальное заглубление трубы в точке её входа в септик составит 1,05 метра. Около фундамента, при длине трассы в 10-12 м, отметка низа трубы составит порядка 0,9 м.

Ввод трубы через подвал, сквозь стенку фундамента

  • Если фундамент свайный или это лента мелкого заложения, труба без проблем проходит под ним. При более глубоком заложении в стенках фундамента необходимо закладывать гильзу, чтобы провести коммуникации. Или, если этого не было сделано, приходится сверлить их позже.
  • При устройстве септика необходимо соблюдать не только расстояния от дома и объектов водоснабжения, но и других построек на своём и соседском участке. Для наглядности ниже приведена схема.

Нормы размещения септика на приусадебном участке

  • Трубопроводы должны укладываться на местный грунт ненарушенной плотности. Если траншею приходится выровнять, то, во избежание проседания, подсыпка должна быть тщательно утрамбована.

Всегда лучше, когда проект составлен профессионалом. Если вы посетите тематические форумы и почитаете отзывы людей, озадаченных серьёзными проблемами с канализацией, то поймёте, что скупой может платить даже больше, чем дважды.

Вернуться к оглавлению

Как правильно сделать канализацию в частном доме: этапы работ

Вся работа по обустройству канализационной системы частного дома производятся в несколько этапов. Нет необходимости выполнять их без перерыва, а значит можно производить монтаж в свободное время в течение длительного времени. Однако, по мнению профессионалов, такая работа редко затягивается – едва начав обустройство, домашний мастер старается выполнить все как можно скорее. Рассмотрим поэтапно шаги, которые необходимо выполнить. Алгоритм действий должен быть таким:

  • рассчитываем необходимый объем септика;
  • устанавливаем и обустраиваем резервуар;
  • прокладываем магистраль от септика к дому;
  • производим внутреннюю разводку канализационных труб и соединяем их в систему;
  • подключаем сантехническое оборудование.

Чем меньше изгибов канализационной магистрали, тем ниже вероятность засоров

Соблюдая этот порядок и нехитрые правила производства работ можно быть уверенным, что система будет работать без нареканий. Разберем каждый шаг более подробно.

Как рассчитать необходимый объем септика для частного дома

Расчет можно произвести опытным путем: для этого нужно суммировать весь расход воды семьей, проживающей в доме. Однако если система канализации монтируется на этапе строительства жилого помещения, этот метод неприемлем. Тогда можно взять средние значения, рекомендованные СанПиН. Однако гораздо проще воспользоваться специально разработанным калькулятором ниже:

Усредненные данные приведены в таблице ниже:

Кол-во проживающихСредний расход воды, м3/суткиНеобходимый объем емкости, м3
30,61,5
40,81,9
51,02,4
61,22,9
71,43,4
81,63,9
91,84,4
102,04,8

У многих может возникнуть вопрос, почему объем септика больше в 3 раза, чем суточный расход сточных вод. Ответ достаточно прост. Практически все модели септиков, устанавливаемых у нас в стране, рассчитаны на трехдневную переработку органических отходов. Это же касается и химикатов или живых бактерий, которые туда добавляются. Получается, что трое суток – это именно тот отрезок времени, который необходим для полной переработки продуктов жизнедеятельности человека. Отсюда и утроенные значения.

Септик следует выбирать, исходя из количества проживающих

Но рассчитать объем септика мало, его нужно правильно установить. Как это сделать мы сейчас и разберемся.

Установка резервуара и оборудования к нему

Чаще домашние мастера обращаются за помощью в установке септика к специалистам. Однако ничего сверхсложного в этой работе нет.

Выбрав место во дворе, и выкопав котлован, необходимо уложить на его дно железобетонную плиту, за которую и фиксируется емкость при помощи тросов. Если уровень грунтовых вод достаточно высокий, то предварительно на дне котлована вкапывается дренажная труба с выводом ее за пределы участка в ближайшую сточную канаву. Обязателен и монтаж вентиляции септика. Он выполняется следующим образом. От вентиляционного отверстия выводится труба, диаметром 50 мм, которая проходит под землей под наклоном примерно на 4-5 м. На выходе устанавливается колено в 450 и далее труба поднимается на высоту 3-4 м. Это позволяет обеспечить хорошую тягу и избавляет от неприятного запаха во дворе.

В том месте, где будет осуществляться слив канализационных стоков в резервуар, устанавливается отрезок трубы, диаметром 100-110 мм (размер зависит от модели септика и диаметра планируемого стояка). Сам септик закапывается под землю, снаружи, над землей, остается только его небольшая часть (часто лишь горловина) которую утепляют.

Цвет канализационных труб и отводов никакой роли не играет

Прокладка канализационной магистрали от септика к дому

Для прокладки труб необходимо прокопать траншею, глубиной не менее 60 см. В некоторых районах России, где климат более холодный этот параметр должен быть больше. В любом случае, канализационная магистраль должна находиться ниже уровня промерзания грунта. Лучше всего траншею просыпать речным песком или песчано-гравийной смесью (ПГС). После укладки магистрали она так же засыпается. Получается, что труба находится внутри песчаной подушки. Далее ПГС немного утрамбовывается, а сверху насыпается обычные грунт.

Важно! Труба от дома до септика должна идти под уклоном. Оптимальным будет разбежка в 4-5 см/м. Это позволит нечистотам не задерживаться внутри, а уходить в емкость с наибольшей эффективностью.

Как выполнить внутреннюю разводку канализации в частном доме своими руками

ИллюстрацияВыполняемое действие
Сначала отмечаем места, где будут проходить трубы канализации. Лучше всего делать это по лазерному уровню для обеспечения необходимого уклона магистрали.
Теперь те места, которые будут находиться на виду, следует проштробить, чтобы спрятать в канавки канализационные трубы. Но это можно сделать, только если позволяет толщина стены.
Пропилив стену по отметкам, выбиваем лишний бетон (или пенобетон) при помощи перфоратора с лопаткой.
Там, где стена штробиться не будет, забуриваем отверстия тем же перфоратором и устанавливаем специальные хомуты, которые будут держать трубу.
Распиливаем пластиковые трубы по размеру. Сделать это можно как при помощи болгарки, так и простой ножовкой по металлу.
Смазав внутренний резиновый уплотнитель, вставляем край уголка или трубы в раструб другого куска. Соединение получается достаточно плотным и герметичным.
Аналогичным образом собираем всю магистраль до основного стояка, который уходит на септик
Та часть, которая не утапливается в штробу, закрепляется на подготовленных ранее хомутах.
Не стоит забывать, что дальше будут производиться отделочные работы. Специальные заглушки на трубах не дадут строительному мусору попасть внутрь.
Остается лишь присоединить линию к основному стояку. Аналогичным образом производится монтаж и остальных ответвлений канализационной системы частного дома.

Разобравшись, как сделать правильно канализацию в частном доме, можно переходить к монтажу сантехнических приборов. Но для начала несколько советов по соединению пластиковых труб между собой.

Соединение пластиковых канализационных труб: некоторые нюансы

Качество разводки канализации в частном доме зависит от правильности производства соединений труб между собой. Для этого необходимо приобрести специальную смазку на основе силикона. Не стоит ее путать с силиконовым герметиком – такие составы в подобной работе не нужны.

Если посмотреть внутрь раструба, то можно увидеть там резиновое уплотнительное кольцо. Его вполне достаточно для герметичности системы. Однако его легко повредить при соединении труб между собой. Даже если уплотнительное кольцо немного сместится, со временем соединение начнет течь, а это никому не нужно. Для предотвращения подобной проблемы используется силиконовая смазка. После ее нанесения трубы входят одна в другую без всяких проблем, создавая надежное и герметичное соединение.

Соединения труб канализации получаются довольно герметичными

Канализация для частного дома: как правильно реализовать проект, принцип действия, как сделать расчет, выбор комплектующих деталей, пошаговые фото-инструкции выполнения монтажных работ без ошибок, советы и рекомендации специалистов – читайте в материале нашего портала.

Подключение сантехнического оборудования

Если то, как провести канализацию в частном доме, понятно и все предыдущие работы выполнены своими руками, то последний этап никаких проблем доставить не должен. Любые сантехнические приборы, будь то раковина или унитаз, содержат в своей документации подробные инструкции по установке. Однако некоторую арматуру придется закупить отдельно.

Раковины часто идут без сифона и соединительных шлангов. В комплектности унитаза может отсутствовать арматура сливного бачка и уж точно там не будет гибкой гофрированной трубы, предназначенной для подключения унитаза к стояку канализации.

Докупив необходимые детали, домашний мастер без проблем выполнит все подключения, руководствуясь технической документацией. Но что делать, если совершенно нет времени и желания заниматься подобными работами, а канализационная система в доме необходима. В этом случае можно обратиться за помощью к специалистам.

Если объем воды небольшой, можно свести несколько веток канализации в одну

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.

Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

  • биологическая очистка бактериями;
  • механическая фильтрация сетками;
  • окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика, достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Итог

В сравнении с другими этапами строительства, канализация является самой простой в монтаже, за исключением биоканализации. Проконсультируйтесь со специалистами или подберите специализированную литературу, так как необдуманные действия способны уничтожить бактерии присутствующие в накопительной емкости. Например, от очистителя для унитаза на основе хлорки, бактерии будут восстанавливаться неделю.

Выводы и полезное видео по теме

Тонкости обустройства канализации изложены автором видео, который занят прокладкой канализационных труб:

Об устройстве септика из бетонных колец пойдет речь в следующем видео:

Устройство канализации в частном доме – важный этап строительства. Еще на стадии проектирования хозяин должен задуматься над будущей конструкцией септиков, их расположением, а также о системе фильтрации.

От правильного обустройства канализационной системы будет зависеть комфорт всех проживающих в доме, поэтому, при наличии сомнений в своих силах, ее обустройство лучше доверить специалистам.

У вас есть личный опыт проектирования и обустройства канализации в загородном дома? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Организация вывода канализационной трубы из дома

Организация вывода канализационной трубы из дома зависит от того, на какой стадии готовности к эксплуатации находится здание. Если дом построен только что, возможна усадка фундамента, поэтому сверлить в нем отверстие для вывода канализационной трубы надо заметно большего диаметра, чем сечение самой трубы.

Варианты схем вывода канализации из дома

В случае, если дом только строится, выводную трубу можно замуровать в процессе закладки фундамента. Фундамент дома, построенного несколько лет назад, уже не осядет, поэтому диаметр отверстия, просверливаемого для выводной трубы, можно не увеличивать. Сантехнические приборы нужно располагать на небольшом расстоянии от общего слива, так как в этом случае проще производить их подключение к общему выводу. Если в доме имеется два или более этажа, санузлы следует размещать друг над другом, и в этом случае можно обойтись одним стояком.

Профессиональное устройство канализации в частном доме под ключ: цена работы специалистов

Стоимость подобных работ довольно высока, но для многих просто нет иного выхода в силу разнообразных жизненных причин. Попробуем разобраться с ценниками на подобные услуги на российском рынке.

Наименование услугиСтоимость, руб.
Монтаж точки подключения к канализации1 500 за шт
Монтаж труб внутренней/внешней канализации (открыто)
диаметр до 50200 за м.п.
диаметр от 50 до 110400 за м.п.
Монтаж труб внутренней канализации в штрабе (кирпич, гипс)
диаметр до 50400 за м.п.
диаметр от 50 до 110650 за м.п.
Монтаж труб внутренней канализации в штрабе (бетон)
диаметр до 50600 за м.п.
диаметр от 50 до 110900 за м.п.
диаметр более 110индивидуально
Монтаж стояка канализации600 за м.п.
Монтаж трапа1000 за шт.
Монтаж обратного клапана канализации1000 за шт.
Монтаж канализационной насосной установки sololift4000 за шт.
Монтаж дренажного насоса2 000 за шт.
Монтаж дренажного насоса2 000 за шт.

Подсчитав общую сумму становится понятно, что выполнить все работы руками – значит сэкономить кругленькую сумму, которую можно потратить на элитную сантехнику или что то более нужное в ремонте.

Совет! Главное – обеспечить правильный уклон для трубы канализации. Только в этом случае она будет эффективно функционировать.

Как правильно обустроить теплоизоляцию трубы

Для предотвращения возникновения аварийных ситуаций в холодное время года лучше выполнить теплоизоляцию канализации. Хорошими теплоизолирующими качествами обладают многие современные материалы, например, пенополиуретан, стекловолокно или минеральная вата. Правильно обустроить теплоизоляцию трубы можно, просто обмотав ее утеплителем и поместив в оболочку из смеси асбеста и цемента.

Варианты утепления наружной канализации

Можно также поверх теплоизоляции закрепить полиэтиленовую пленку. В холодных северных регионах для защиты канализационных труб от промерзания утеплительный слой дополнительно оборудуется электрической подогревательной системой. В любом случае трубопроводную сеть необходимо прокладывать ниже уровня глубины промерзания грунта, в особенности, если на поверхности образуются тающие по весне сугробы снега. Интересный опыт по укладке труб наружной канализации можно почерпнуть из нижеследующего видеоролика.

В заключение

Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.

А напоследок познавательный видеоролик по теме нашей сегодняшней статьи.

Источник: http://tstmoskva.ru/kanalizatsiya/kanalizaciya-v-chastnom-dome-obzor-variantov-obustroystva-poshagovoe-rukovodstvo.html

Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности

автор Андрей Виноградов 2.5k Просмотров Мнений

Все реже в частных секторах можно услышать фразу «удобства на улице». Это не удивительно – ведь каждый человек стремится к комфорту. Однако о нем не может идти речи, если морозной ночью, проснувшись, приходится одеваться и бежать по снегу в кабинку, стоящую в 15 м от жилища. Вот и оборудуют домашние мастера уборные непосредственно в доме. Но для того, чтобы они могли нормально функционировать, необходимо правильно смонтировать систему отвода нечистот в септик, расположенный на улице. Сегодня мы рассмотрим, как монтируется канализация в частном доме своими руками. Схема ее устройства также будет нами рассмотрена, а попутно узнаем и стоимость таких работ при выполнении их специалистами.

Читайте в статье:

Как правильно составить схему устройства канализации в частном доме своими руками

Приступая к составлению схемы канализации для частного дома нужно определиться с количеством точек слива. Следует понимать, что при наличии двух этажей в жилом строении, схема каждого монтируется, как и планируется, по отдельности, с последующим выводом к общему стояку, выходящему на септик.

Наличие лишь одного стояка неприемлемо только в случае монтажа бассейна или сауны – для них нужно будет смонтировать отдельный слив.

Проблемы, с которыми можно столкнуться при проектировании

Основную сложность при составлении проекта может составить ввод канализационной трубы в дом. Для этого придется пробивать фундамент или устанавливать специальные насосы. Их установка будет необходима и при устройстве санузла в подвальном или цокольном помещении. При этом не помешает и специальная установка, способная измельчать органику. Насос для нечистот вместе с ножами в сборе называется мультилифтом.

При проектировании обязательно учитывается количество проживающих. Этот показатель напрямую будет влиять как на объем септика, так и на диаметр канализационных труб, которые будут использоваться при монтаже системы. Не стоит забывать и о глубине промерзания грунта – система должна находиться в земле ниже этой отметки.

Какие виды канализации существуют

Основными видами можно назвать:

  1. Биотуалеты. Этот формат не слишком распространен в частных домах. Он больше подходит для дачи, где нет необходимости в постоянно функционирующей канализации.
  2. Выгребная яма – наиболее легкий в монтаже и не требующий больших затрат вариант. Неудобство его в том, что он требует периодической откачки с применением специальной техники, а это недешевое удовольствие.
  3. Септик – наиболее распространенный вариант системы канализации. Продукты жизнедеятельности перерабатываются при помощи живых бактерий и микроорганизмов или посредством добавления в емкость химических веществ, разлагающих органические отходы.

Устройство септика нельзя назвать дешевым, но он позволяет обходиться без откачки в течение длительного времени. Основная задача – вовремя добавлять необходимые вещества. Что касается самой системы канализации для частного дома, то она будет одинаковой как для выгребной ямы, так и для септика.

Канализация в частном доме своими руками: схема и ее основные компоненты

Составляя проект прокладки канализации в частном доме, следует отметить на схеме места расположения сантехнических устройств, таких как раковина или унитаз. Так же учитываются все трубы (в плане прописывается их длина и диаметр), соединения, углы и ответвления. Вносятся данные о месте расположения стояка и его вывода к септику.

Если подробно расписать все параметры, можно намного быстрее и качественнее смонтировать всю систему. План, после монтажа канализации, необходимо сохранить. Он может помочь при возникновении засоров или других внештатных ситуаций.

Составляя схему канализации для частного одноэтажного дома (как и строения в несколько этажей), важно продумать места установки прочисток – специальных ответвлений с заглушками, которые помогут избавиться от засоров. Не стоит забывать и о расчете уклона магистрали. При слабом уклоне слив будет неэффективным, а при излишнем на стенках будет оседать жир и загрязнения, что со временем приведет к аварийной ситуации. Попробуем разобраться, как правильно составить схему канализационной системы.

…но заводской резервуар предпочтительнее – можно не волноваться за герметичность

Составление схемы канализационной системы

Первое, что необходимо сделать, это расчертить план всех помещений строения поэтажно. Удобнее, если такая схем имеется – довольно часто при строительстве составляются именно такие. В этом случае ее можно скопировать, и уже по ней «прокладывать» трассы канализации. Указав точки установки сантехнических устройств, начинаем замеры. Здесь может играть роль каждый миллиметр.

По возможности все сантехнические устройства лучше располагать в непосредственной близости от стояка – это позволить выполнить канализацию с наибольшей эффективностью. Указываются все врезки в стояк. Обязательным условием является присоединение слива унитаза непосредственно в основную трубу, без дополнительных соединений. Слив ванной и раковины можно объединить – это позволит сэкономить материал и избавиться от лишних труб и врезок в основной стояк.

Разводка труб канализации в подвале должна быть качественной и аккуратной

Какого диаметра должны быть трубы

Диаметр трубы выбирается, исходя из количества проживающих и планируемой интенсивности использования системы. Однако есть и общепринятые нормы. Так диаметр основного стояка непосредственно до септика, обычно равен 100-110 мм. Тот же диаметр и у слива унитаза. А вот от раковин и ванной идут более тонкие трубы. Чаще всего для подобных целей используется диаметр, равный 50 мм. Такой толщины будет вполне достаточно.

Все соединения и врезки должны быть выполнены под углом 450. Если же угол канализационной трубы будет ровным, именно эта точка и будет периодически засоряться.

При устройстве канализационной системы следует понимать, что стояк должен выходить на крышу, откуда и будет осуществляться доступ воздуха. Рассмотрим, что будет, если доступ воздуха отсутствует, и верхняя часть стояка заглушена, на примере двухэтажного дома. Всем известно, что в унитазе устроен гидрозамок, который не дает запаху из системы попасть в помещение. При отсутствии свободного доступа воздуха смываем воду в унитазе на первом этаже. По причине разрежения «вытягивается» вода из сантехнического устройства второго этажа. Гидрозамок открыт, весь запах из канализационной системы устремляется в жилые помещения.

Это же касается и труб канализации внутри жилого помещения

Каким образом можно повысить эффективность канализации

Повысить качество работы автономной канализации можно как при помощи установки дополнительного оборудования, так и чисто параметрами монтажа. Для этого нужно лишь правильно распределить уклон магистралей. Наиболее эффективным считается уклон в 3 см/м. Но для большей работоспособности канализационной системы можно увеличить этот параметр до 4-5 см/м. Этого будет вполне достаточно для эффективной работы системы и недостаточно для быстрого образования жирового или грязевого налета на внутренних стенках труб.

Весьма эффективно борются с отложениями на стенках современные средства. Но не стоит ждать от них чуда при возникновении основательного засора. Рекламы могут утверждать, что средство с легкостью справится с любым из них, однако это не совсем правда. На самом деле такие средства хороши для периодической профилактики. Если труба уже основательно засорена, то лучше старого доброго троса нет ничего.

Многие утепляют канализационные трубы минеральной ватой – довольно неплохое решение

Говоря о дополнительном оборудовании нельзя не отметить пользу в предотвращении засоров такого оборудования, как измельчитель бытовых отходов под раковину. Он не позволяет крупным очисткам и другому мусору попасть в канализационную трубу. Все что отправляется в слив после измельчения, по консистенции напоминает жидкую кашу, не способную засорить магистраль.

Как правильно сделать канализацию в частном доме: этапы работ

Вся работа по обустройству канализационной системы частного дома производятся в несколько этапов. Нет необходимости выполнять их без перерыва, а значит можно производить монтаж в свободное время в течение длительного времени. Однако, по мнению профессионалов, такая работа редко затягивается – едва начав обустройство, домашний мастер старается выполнить все как можно скорее. Рассмотрим поэтапно шаги, которые необходимо выполнить. Алгоритм действий должен быть таким:

  • рассчитываем необходимый объем септика;
  • устанавливаем и обустраиваем резервуар;
  • прокладываем магистраль от септика к дому;
  • производим внутреннюю разводку канализационных труб и соединяем их в систему;
  • подключаем сантехническое оборудование.

Чем меньше изгибов канализационной магистрали, тем ниже вероятность засоров

Соблюдая этот порядок и нехитрые правила производства работ можно быть уверенным, что система будет работать без нареканий. Разберем каждый шаг более подробно.

Как рассчитать необходимый объем септика для частного дома

Расчет можно произвести опытным путем: для этого нужно суммировать весь расход воды семьей, проживающей в доме. Однако если система канализации монтируется на этапе строительства жилого помещения, этот метод неприемлем. Тогда можно взять средние значения, рекомендованные СанПиН. Однако гораздо проще воспользоваться специально разработанным калькулятором ниже:

Усредненные данные приведены в таблице ниже:

Кол-во проживающихСредний расход воды, м3/суткиНеобходимый объем емкости, м3
30,61,5
40,81,9
51,02,4
61,22,9
71,43,4
81,63,9
91,84,4
102,04,8

У многих может возникнуть вопрос, почему объем септика больше в 3 раза, чем суточный расход сточных вод. Ответ достаточно прост. Практически все модели септиков, устанавливаемых у нас в стране, рассчитаны на трехдневную переработку органических отходов. Это же касается и химикатов или живых бактерий, которые туда добавляются. Получается, что трое суток – это именно тот отрезок времени, который необходим для полной переработки продуктов жизнедеятельности человека. Отсюда и утроенные значения.

Септик следует выбирать, исходя из количества проживающих

Но рассчитать объем септика мало, его нужно правильно установить. Как это сделать мы сейчас и разберемся.

Септик для дома и дачи своими руками: без откачки 10 лет. Из нашего материалы Вы узнаете устройство, принцип работы, требования к расположению, секреты самостоятельного оборудования очистительных сооружений для частного дома, а также советы и рекомендации специалистов.

Установка резервуара и оборудования к нему

Чаще домашние мастера обращаются за помощью в установке септика к специалистам. Однако ничего сверхсложного в этой работе нет.

Выбрав место во дворе, и выкопав котлован, необходимо уложить на его дно железобетонную плиту, за которую и фиксируется емкость при помощи тросов. Если уровень грунтовых вод достаточно высокий, то предварительно на дне котлована вкапывается дренажная труба с выводом ее за пределы участка в ближайшую сточную канаву. Обязателен и монтаж вентиляции септика. Он выполняется следующим образом. От вентиляционного отверстия выводится труба, диаметром 50 мм, которая проходит под землей под наклоном примерно на 4-5 м. На выходе устанавливается колено в 450 и далее труба поднимается на высоту 3-4 м. Это позволяет обеспечить хорошую тягу и избавляет от неприятного запаха во дворе.

В том месте, где будет осуществляться слив канализационных стоков в резервуар, устанавливается отрезок трубы, диаметром 100-110 мм (размер зависит от модели септика и диаметра планируемого стояка). Сам септик закапывается под землю, снаружи, над землей, остается только его небольшая часть (часто лишь горловина) которую утепляют.

Цвет канализационных труб и отводов никакой роли не играет

Прокладка канализационной магистрали от септика к дому

Для прокладки труб необходимо прокопать траншею, глубиной не менее 60 см. В некоторых районах России, где климат более холодный этот параметр должен быть больше. В любом случае, канализационная магистраль должна находиться ниже уровня промерзания грунта. Лучше всего траншею просыпать речным песком или песчано-гравийной смесью (ПГС). После укладки магистрали она так же засыпается. Получается, что труба находится внутри песчаной подушки. Далее ПГС немного утрамбовывается, а сверху насыпается обычные грунт.

Как выполнить внутреннюю разводку канализации в частном доме своими руками

Разводка канализации в частном доме делается в строгом соответствии с проектом, речь о котором уже шла в нашей статье. Для того чтобы уважаемому читателю было проще разобраться в этом вопросе, предлагаем рассмотреть несколько фото-примеров с комментариями.

ИллюстрацияВыполняемое действие
Сначала отмечаем места, где будут проходить трубы канализации. Лучше всего делать это по лазерному уровню для обеспечения необходимого уклона магистрали.
Теперь те места, которые будут находиться на виду, следует проштробить, чтобы спрятать в канавки канализационные трубы. Но это можно сделать, только если позволяет толщина стены.
Пропилив стену по отметкам, выбиваем лишний бетон (или пенобетон) при помощи перфоратора с лопаткой.
Там, где стена штробиться не будет, забуриваем отверстия тем же перфоратором и устанавливаем специальные хомуты, которые будут держать трубу.
Распиливаем пластиковые трубы по размеру. Сделать это можно как при помощи болгарки, так и простой ножовкой по металлу.
Смазав внутренний резиновый уплотнитель, вставляем край уголка или трубы в раструб другого куска. Соединение получается достаточно плотным и герметичным.
Аналогичным образом собираем всю магистраль до основного стояка, который уходит на септик
Та часть, которая не утапливается в штробу, закрепляется на подготовленных ранее хомутах.
Не стоит забывать, что дальше будут производиться отделочные работы. Специальные заглушки на трубах не дадут строительному мусору попасть внутрь.
Остается лишь присоединить линию к основному стояку. Аналогичным образом производится монтаж и остальных ответвлений канализационной системы частного дома.

Разобравшись, как сделать правильно канализацию в частном доме, можно переходить к монтажу сантехнических приборов. Но для начала несколько советов по соединению пластиковых труб между собой.

Соединение пластиковых канализационных труб: некоторые нюансы

Качество разводки канализации в частном доме зависит от правильности производства соединений труб между собой. Для этого необходимо приобрести специальную смазку на основе силикона. Не стоит ее путать с силиконовым герметиком – такие составы в подобной работе не нужны.

Если посмотреть внутрь раструба, то можно увидеть там резиновое уплотнительное кольцо. Его вполне достаточно для герметичности системы. Однако его легко повредить при соединении труб между собой. Даже если уплотнительное кольцо немного сместится, со временем соединение начнет течь, а это никому не нужно. Для предотвращения подобной проблемы используется силиконовая смазка. После ее нанесения трубы входят одна в другую без всяких проблем, создавая надежное и герметичное соединение.

Канализация для частного дома: как правильно реализовать проект, принцип действия, как сделать расчет, выбор комплектующих деталей, пошаговые фото-инструкции выполнения монтажных работ без ошибок, советы и рекомендации специалистов – читайте в материале нашего портала.

Подключение сантехнического оборудования

Если то, как провести канализацию в частном доме, понятно и все предыдущие работы выполнены своими руками, то последний этап никаких проблем доставить не должен. Любые сантехнические приборы, будь то раковина или унитаз, содержат в своей документации подробные инструкции по установке. Однако некоторую арматуру придется закупить отдельно.

Раковины часто идут без сифона и соединительных шлангов. В комплектности унитаза может отсутствовать арматура сливного бачка и уж точно там не будет гибкой гофрированной трубы, предназначенной для подключения унитаза к стояку канализации.

Докупив необходимые детали, домашний мастер без проблем выполнит все подключения, руководствуясь технической документацией. Но что делать, если совершенно нет времени и желания заниматься подобными работами, а канализационная система в доме необходима. В этом случае можно обратиться за помощью к специалистам.

Если объем воды небольшой, можно свести несколько веток канализации в одну

Профессиональное устройство канализации в частном доме под ключ: цена работы специалистов

Стоимость подобных работ довольно высока, но для многих просто нет иного выхода в силу разнообразных жизненных причин. Попробуем разобраться с ценниками на подобные услуги на российском рынке.

Наименование услугиСтоимость, руб.
Монтаж точки подключения к канализации1 500 за шт
Монтаж труб внутренней/внешней канализации (открыто)
диаметр до 50200 за м.п.
диаметр от 50 до 110400 за м.п.
Монтаж труб внутренней канализации в штрабе (кирпич, гипс)
диаметр до 50400 за м.п.
диаметр от 50 до 110650 за м.п.
Монтаж труб внутренней канализации в штрабе (бетон)
диаметр до 50600 за м.п.
диаметр от 50 до 110900 за м.п.
диаметр более 110индивидуально
Монтаж стояка канализации600 за м.п.
Монтаж трапа1000 за шт.
Монтаж обратного клапана канализации1000 за шт.
Монтаж канализационной насосной установки sololift4000 за шт.
Монтаж дренажного насоса2 000 за шт.
Монтаж дренажного насоса2 000 за шт.

Подсчитав общую сумму становится понятно, что выполнить все работы руками – значит сэкономить кругленькую сумму, которую можно потратить на элитную сантехнику или что то более нужное в ремонте.

В заключение

Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.

А напоследок познавательный видеоролик по теме нашей сегодняшней статьи.

Видео: канализация частного дома своими руками

Источник: http://seti.guru/kanalizatsiya-v-chastnom-dome-svoimi-rukami-shema

Локальная канализация загородного дома

Отведение канализационных стоков – одна из сложностей, с которыми сталкивается владелец загородного дома или дачи. Неправильно смонтированная самодельная канализация на даче может стать источником неприятного запаха и нарушения экологического равновесия на участке, поэтому при проектировании важно учесть все санитарные нормы. О видах локальных канализационных систем и приёмах их установки расскажет эта статья.

Устройство канализации в частном доме

Главное отличие локальной канализации от централизованной – необходимость самостоятельного обезвреживания и нейтрализации стоков. При подключении к централизованной канализации, должна быть смонтирована внутренняя разводка канализации чтобы подключиться к общему коллектору или стояку.

Смонтировать локальную систему несколько сложнее, ведь она состоит из:

  • внутренней разводки;
  • наружной канализационной сети;
  • накопителя, отстойника или септика.

Внутренняя канализация для частного дома как правильно установить. Она представляет собой систему труб, подключенных к сантехническим приборам. Диаметр труб различен: для стока с раковины или мойки достаточно Ø40 мм, для ванны или душа – Ø50 мм, для фекальных стоков, лежаков и стояков – Ø110 мм. В настоящее время используют преимущественно трубы из ПП или ПВХ, в старых домах еще можно встретить чугунные трубы.

Пластиковые трубы для канализации

Пластиковые канализационные трубы обладают массой достоинств: небольшой вес, простой монтаж, гладкие внутренние стенки, препятствующие образованию налета и отложений. Для внутреннего монтажа используют трубы серого цвета – они устойчивы к высокой температуре стоков.

Для внешней разводки применяют пластиковые трубы повышенной прочности – при укладке в грунт они должны выдерживать его вес. Их можно отличить по оранжевому цвету пластика – он хорошо заметен в грунте, что снижает вероятность повреждения уложенной канализации при проведении земляных работ.

Трубы для наружной канализации

Соединяют пластиковые трубы уплотнительными кольцами или специальным клеем, при этом раструб должен располагаться против хода воды. Разветвления и повороты выполняют с использованием специальных фитингов — муфт, отводов, тройников и крестовин. При соединении важно избегать острых и прямых углов, способствующих образованию засоров.

Фитинги для канализационных труб

Приемники для локальной канализации могут быть нескольких типов:

  • герметичные колодцы;
  • колодцы с фильтрующим дном;
  • колодцы-отстойники;
  • септики с механической очисткой;
  • станции биологической очистки.

Эффективность системы очистки сточных вод для частного дома в разных емкостях сильно отличается: колодцы с фильтрующим дном способны очистить сточные воды только на 40-60%, доочистка происходит за счет работы почвенных бактерий. Их необходимо добавлять в строгом соответствии со СНиП, в противном случае возможно заражение почвы микроорганизмами и токсинами.

Канализационный колодец с фильтрующим дном

СНиП 2.04.03-85. Канализация. Наружные сети и сооружения. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Септики очищают стоки на порядок лучше, поступающая в почву очищенная вода безопасна для экологии. Станции биологической очистки на выходе дают очищенную техническую воду, пригодную для полива сада и огорода, а также плодородный ил.

Рассматривая целесообразность установки той или иной системы, важно учитывать несколько факторов:

  • объемы и состав стоков;
  • площадь участка и его рельеф;
  • близость источников водоснабжения и водоемов;
  • близость грунтовых вод и возможность затопления;
  • регион установки и его климатические особенности.

Объем стоков рассчитывают, исходя из состава семьи, за норму принимают 200 литров в день на санитарные нужды, также необходимо учесть воду, потребляемую стиральной или посудомоечной машиной.

Источники канализационных стоков и использование очищенной в септике воды

В составе стоков может быть только вода для бытовых и санитарных нужд либо ее смесь с фекальными стоками. Во втором случае эффективная очистка возможна только при установке герметичной ёмкости, системы отстойников, септика или станции биологической очистки. Колодцы с фильтрующим дном плохо справляются с очисткой смешанных стоков, в этом случае возможно появление стойкого неприятного запаха. Еще один вариант – разделить стоки и использовать для них различные способы очистки.

Разделение фекальных и бытовых стоков

От площади участка зависит возможность монтажа канализации в соответствии с санитарными нормами. Расстояние от септика до колодца и других объектов должно быть не менее показанного на рисунке. Если эти требования не выполняются, лучше установить герметичный накопитель или станцию биологической очистки.

Минимально допустимые расстояния от выгребной ямы или септика

Обратите внимание! На дачном участке небольшой площади с забором воды из колодца проще всего разделить стоки: воду бытового и санитарного назначения отводить через канализацию в колодец или септик, а для отходов жизнедеятельности человека предусмотреть биотуалет.

При близком расположении грунтовых вод и возможности затопления, монтаж локальной канализации должен быть проведен с учетом этих условий. Залив колодца или отстойника грозит заражением почвы и появлением неприятного запаха. Септик при резком подъеме грунтовых вод может всплыть, что приведет к разрушению наружной канализации.

Плохо закрепленный в грунте септик после затопления

Существует несколько стандартных решений этой проблемы:

  • установка герметичной ёмкости-накопителя, не допускающей залива грунтовых вод;
  • установка вертикального септика с якорением;
  • обустройство дренажной системы для отвода грунтовых вод;
  • в случае плохого впитывания очищенных стоков — установка принудительной откачки и системы доочистки.

Климатические условия региона влияют на возможность промерзания системы. Трубы наружной канализации укладывают ниже уровня промерзания грунта либо утепляют и оснащают системой обогрева с помощью специального электрического кабеля. Септик и станция биологической очистки в холодных регионах также нуждаются в утеплении.

Использование греющего кабеля для обогрева канализационной трубы

Обратите внимание! При установке накопителя или септика, важно обеспечить удобный подъезд для ассенизаторской машины!

Монтаж внутренней канализации

Правила монтажа внутренней канализационной разводки не зависят от вида септика и выполняются всегда по одной и той же технологии. До начала монтажных работ необходимо начертить эскиз с указанием всех сантехнических приборов и размеров помещений.

Схема канализации в частном доме

Если сантехнические приборы установлены на двух и более этажах, их стараются располагать друг над другом – это облегчает работу канализационной системы и уменьшает количество коммуникаций. По эскизу рассчитывают необходимое количество труб и фитингов.

Для работы необходимы инструменты:

  • ножовка по пластику или металлу;
  • мелкозернистый напильник;
  • уровень и рулетка;
  • хомуты для крепления труб к стене.

При монтаже трубы стараются подбирать таким образом, чтобы получить минимальное количество соединений. При необходимости резки труб используют ножовку или электролобзик с мелкими зубьями. Отпиливают нужный отрезок строго перпендикулярно оси трубы, острым ножом срезают заусенцы, а с внешней стороны снимают фаску в 15° с помощью мелкозернистого напильника.

Обратите внимание! Соединительные фитинги резать нельзя! Их выбирают из имеющегося ассортимента, а подгонку выполняют за счет прямых участков труб.

Соединение труб выполняют с помощью уплотнительного кольца или на герметик. Монтаж с уплотнительным кольцом более простой и занимает меньше времени. Для соединения труб отрезают участки нужной длины, как описано выше, смазывают силиконовой смазкой (в случае, если трубы туго входят) или жидким мылом для облегчения скольжения и заводят гладкий конец трубы в раструб до риски. После этого трубу вынимают в обратном направлении на 9-11 мм. Это позволяет кольцу плотно герметизировать стык, а также обеспечивает зазор для теплового расширения.

Шаг 1. Монтаж внутренней канализации начинают с установки стояков. Их выполняют из труб диаметром 110 мм, установленных строго вертикально. Место установки стояков определяется проектом, чаще всего их располагают в ванной или туалете. Трубы устанавливают по уровню и крепят к стене хомутами. При соединении прямых участков труб следят за тем, чтобы раструбы были направлены вверх. В нужных местах устанавливают тройники или отводы.

Шаг 2. На каждом отвороте или разветвлении, в местах наиболее вероятного образования заторов, канализационные стояки оснащают ревизией. Если трубы прокладывают скрыто в стене, в месте установки ревизии обязательно делают смотровой лючок.

Шаг 3. Каждый стояк оснащают фановой трубой того же диаметра, выведенной через перекрытия на улицу. Она (труба) необходима для отвода газов и уменьшения шума в трубах, ее нельзя совмещать с дымоходом или системой вентиляции!

Вывод фановой трубы на крышу

Шаг 4. К стоякам через установленные тройники и отводы монтируют горизонтальные участки канализации. Их длина не должна превышать 10 м, при этом необходимо обеспечить уклон 2 см на 1 пог. м для труб Ø110 мм и 3 см на 1 пог. м для труб Ø50 мм. При необходимости поворота на 90 градусов используют два отвода на 45 или три отвода на 30 градусов – это обеспечит плавный переход и снизит вероятность засоров.

Горизонтальные участки канализации

Шаг 5. Горизонтальные участки в местах соединений также оснащают ревизией – тройником с крышкой. Ответвление тройника устанавливают строго вверх, чтобы через него не сочилась вода.

Ревизия на разветвлении канализационных труб

Шаг 6. Подключение к сантехническим приборам выполняют с использованием сифона – он предотвращает попадание газов из канализации внутрь помещения. Кроме того, в нижней части сифона скапливается мусор, песок и другие загрязнения, которые могут привести к засору труб. Они достаточно просто удаляются при ревизии с помощью съемной крышки.

Диаметр труб для подключения точек должен соответствовать диаметру их выходного отверстия. Переход между трубами выполняют с помощью переходной муфты либо, при объединении труб от нескольких приборов, посредством тройников с разным диаметром ответвлений.

Шаг 7. Унитаз подключают к горизонтальной трубе Ø110 мм с помощью отводов или гибкой муфты (в зависимости от его конструкции и типа выпуска). Гидрозатвор в этом случае обеспечивается конструкцией унитаза.

Схема подключения унитаза

Шаг 8. Стояки, а в одноэтажных домах — горизонтальные трубы, подключают к наружной канализации. Делать это лучше с помощью соединения трех отводов на 30 градусов – так будет обеспечен плавный слив воды.

Соединение внутренней и наружной канализации

Обратите внимание! При использовании накопительной герметичной емкости, рекомендуется на выходе из дома установить обратный клапан, препятствующий выходу зловонных газов.

Цены на ревизию канализационную

Монтаж наружной канализационной сети

Для наружной канализационной сети используют пластиковые трубы повышенной прочности оранжевого цвета или чугунные. Глубина закладки труб без утепления и обогрева должна быть ниже глубины промерзания грунта.

Глубина промерзания грунта

Шаг 1. Готовят котлован для прокладки труб с помощью спецтехники или вручную. Траншея должна быть максимально прямой, без поворотов. Длина ее более 20 метров нежелательна, так как для обеспечения нужного уклона придется сильно заглубить трубу и септик.

Рытье траншеи с применением спецтехники

Шаг 2. Прокладывают трубы, соединяя их так же, как трубы для внутренней канализации. При укладке соблюдают необходимый уклон на все участках; чтобы его обеспечить, можно использовать подсыпку песком с его проливом и трамбовкой.

Прокладка наружных канализационных труб

Шаг 3. Проход трубы через фундамент выполняют через металлические гильзы, заложенные на стадии заливки фундамента. Они представляют собой отрезки металлической трубы диаметром 130-160 мм, проходящие через фундамент на глубине ниже промерзания грунта под углом 2-3 градуса. Концы труб должны выставляться по обе стороны фундамента не менее чем на 15 см. Трубу заводят внутрь подвального помещения и соединяют с выходом внутренней канализации дачи. Что такое самотечная канализация, вы можете прочитать в нашей статье.

Схема прохода трубы через фундамент

Шаг 4. Второй конец наружной канализационной сети выводят в септик или отстойник выбранного типа. При использовании септика промышленного производства, достаточно подключить трубу к входному патрубку. При установке бетонного колодца, трубу заводят в подготовленное отверстие, обернув ее вспененным утеплителем, чтобы избежать повреждений. Замазывают место ввода цементным раствором.

Подключение канализационной трубы к бетонному колодцу

Шаг 5. Обратную засыпку траншеи выполняют вынутым из нее грунтом. На влажных и тяжелых грунтах, особенно при закладке труб с греющим кабелем, рекомендуется сначала засыпать трубы крупнозернистым песком слоем 20-30 см, а потом – естественным грунтом. Это улучшит отток грунтовых вод и предотвратит промерзание.

Обратная засыпка труб

Установка герметичного отстойника

В качестве герметичного приемника сточных вод может служить бетонный колодец с забетонированным дном и оштукатуренными стыками. Его устанавливают не ближе 5 м от стен жилого дома и 2 м от соседнего участка.

Шаг 1. Готовят котлован под бетонные кольца нужной глубины диаметром на 20-30 см больше диаметра колец. Работы лучше проводить в сухую погоду непосредственно перед установкой колодца, чтобы грунт не осыпался.

Котлован под колодец-накопитель

Шаг 2. Устанавливают дно колодца и необходимое количество колец (обычно не более трех). Стыки заделывают цементно-песчаным раствором.

Бетонные изделия для колодцев

Шаг 3. Заводят в колодец трубу наружной канализации, как это описано выше. Тщательно изолируют стык с помощью вспененного материала и цементного раствора.

Ввод трубы в колодец

Шаг 4. Закрывают колодец крышкой и устанавливают люк для откачки, а также вентиляционную трубу, через которую из колодца будут удаляться газы. Эта труба должна быть выше зоны дыхания.

Шаг 5. Обратную засыпку выполняют песком, смешанным с сухим цементом. При увлажнении грунта цемент схватится, что обеспечит надежную фиксацию колодца и герметизацию микротрещин и пор в бетоне.

Обратная засыпка колодца

Обратите внимание! Вместо бетонного колодца можно использовать пластиковую емкость — например, еврокуб.

Установка колодца с фильтрационным дном

Особенность фильтрационного колодца – способность очищать стоки за счет деятельности почвенных микроорганизмов. Объемы стоков при этом ограничены (1 м 3 в сутки), сам колодец размещают не ближе 5 м к жилому дому.

Шаг 1. Роют котлован размером 2х2 м и глубиной 2,5 м. Его стенки закрывают геотекстилем, а на дно насыпают 0,5 м крупнозернистого песка.

Котлован под колодец с фильтрационным дном

Шаг 2. На песок насыпают слой щебня 0,5 м, выравнивают и устанавливают пластиковый фильтрационный колодец с перфорацией стенок в нижней трети его высоты. Стенки колодца также оборачивают геотекстилем.

Засыпка щебня на дно котлована

Шаг 3. Стенки котлована, подготовленного для дренажного колодца, оборачивают геотекстилем. На дно насыпают слой песка толщиной 0,4-0,5 м, затем слой щебня такой же толщины. Устанавливают дренажный колодец из перфорированных бетонных колец. Заводят трубу Ø50 мм в фильтрационный колодец, обеспечивая уклон 3 см на 1 метр длины трубы. Выполняют обратную засыпку сначала щебнем, а верхние 0,3-0,4 м грунтом, вынутым при подготовке котлована. Оснащают колодец крышкой с люком и вентиляционной трубой.

Монтаж фильтрационного колодца

Обратите внимание! Колодец с фильтрационным дном можно также сделать из бетонных колец, кирпича, автомобильных или тракторных шин.

Установка колодцев-отстойников

Система с отстойниками представляет собой усовершенствованный вариант фильтрационного колодца. Состоит из двух последовательно соединенных колодцев, при этом первый колодец имеет герметичное забетонированное дно, а второй оснащен фильтрационным донным слоем.

В первом колодце стоки отстаиваются, происходит их разделение на твердую фракцию, которая оседает на дно, и отстоянную воду. Через переливную трубу вода из первого колодца поступает во второй, где происходит остаточная фильтрация и обезвреживание сточных вод почвенными бактериями.

Преимущество такой системы в том, что она позволяет эффективно переработать большие объемы стоков, особенно при установке нескольких герметичных отстойников. Твердую фракцию из них периодически (примерно раз в год) откачивают.

Упрощенный вариант отстойника представляет собой перфорированную трубу, проложенную в слое щебня по песчаной подушке.

Шаг 1. Готовят котлованы для герметичного и фильтрационного колодцев. Технология их подготовки описана в предыдущих разделах.

Подготовка котлованов под колодцы

Шаг 2. Устанавливают герметичный колодец с бетонным дном. Монтируют вводную трубу Ø110 мм и переливную трубу Ø50 мм так, чтобы перепад высот между ними был примерно 20-30 см. Колодец оснащают крышкой и люком.

Установка герметичного колодца

Шаг 3. Устанавливают дренажный колодец из бетонных колец, размещенных на слое щебня по песчаной подготовке. Чтобы избежать заиливания, щебень оборачивают геотекстилем. Заводят трубу Ø50 мм в фильтрационный колодец, обеспечивая уклон 3 см на 1 м длины трубы. Оснащают крышкой с люком и вентиляционной трубой. Выполняют обратную засыпку грунтом, вынутым при подготовке котлована.

Установка фильтрующего колодца

Обратите внимание! В качестве колодцев можно использовать специализированные пластиковые емкости, при этом важно обустроить хороший дренаж, чтобы герметичная емкость не всплыла.

Установка механического септика

Принцип действия механического септика в целом похож на систему колодцев-отстойников: в прочном пластиковом корпусе размещены несколько камер, соединенных переливной трубой.

Попадая внутрь септика, стоки разделяются на фракции, осветляются и обрабатываются анаэробными бактериями. Вода, очищенная на 80-90%, после септика поступает в фильтрационную камеру или на фильтрационное поле, где происходит доочистка.

Септик устанавливают на расстоянии 5-15 м от стен жилого дома, фильтрационную камеру – в любом удобном месте участка, максимальное расстояние до септика ограничено 40-50 метрами. Объем септика определяют по количеству постоянно проживающих в доме членов семьи, при этом можно ориентироваться на данные из таблицы.

Таблица 1. Необходимый объем септика.

Численность семьи, чел.Количество камер в септикеОбъем септика, м3
1-21 или 21,0
3-42 или 32,0
5-72 или 33,0
8-92 или 34,0
10-122 или 35,0
12-182 или 38,0
Более 1810,0 и более

Последовательность установки

Шаг 1. Готовят котлованы под септик и фильтрационную камеру. На дно котлована для септика насыпают слой песка толщиной 10-15 см для выравнивания дна и предотвращения повреждения септика камнями или иными твердыми включениями. Дно котлована для камеры фильтрации застилают геотекстилем и засыпают щебнем на 40-50 см.

Котлован для септика

Шаг 2. Выставляют септик и камеру фильтрации на подготовленное основание. Подключают трубы, используя уровень и обеспечивая нужный уклон. Подающую трубу обязательно оснащают ответвлением для вентиляции, если в стояках не установлена фановая труба. Камеру фильтрации также оснащают вентиляцией.

Установка септика в котлован

Шаг 3. Выполняют засыпку котлованов. Пространство вокруг септика засыпают песчано-цементной смесью, чтобы избежать его смещения или всплытия. Фильтрационную камеру засыпают обычным песком. Слой песка – выше верхнего уровня камер на 15 см.

Монтаж фильтрационной камеры

Шаг 4. Поверх песка укладывают слой утеплителя – пенопласта в плитах. Засыпают грунтом до до самой поверхности. Люк для откачки ила при этом должен находиться на 10-15 см выше уровня засыпки, к нему необходимо обеспечить удобный подъезд ассенизаторской машины.

Обратите внимание! Приведенные цифры и технология установки являются общими, для конкретно модели септика могут быть определены свои условия.

Установка станции биологической очистки

Станции биологической очистки отличаются от септиков более интенсивной обработкой сточных вод, но, учитывая цену, их редко устанавливают в частном доме. Устройство станции биологической очистки приведено на рисунке.

Станция биологической очистки

Видео – Автономная канализация загородного дома

Как видно из статьи, локальная канализация (на склоне)в загородном доме может быть реализована многими способами, от сравнительно простых и недорогих до высокотехнологичных. При правильном выборе системы очистки можно обеспечить необходимый уровень комфорта как в благоустроенном коттедже, так и в небольшом дачном домике.

Локальная канализация загородного дома

Пластиковые трубы для канализации

Трубы для наружной канализации

Фитинги для канализационных труб

Канализационный колодец с фильтрующим дном

Источники канализационных стоков и использование очищенной в септике воды

Минимально допустимые расстояния от выгребной ямы или септика

Плохо закрепленный в груне септик после затопления

Использование греющего кабеля для обогрева канализационной трубы

Схема канализации в частном доме

Вывод фановой трубы на крышу

Горизонтальные участки канализации

Ревизия на разветвлении канализационных труб

Глубина промерзания грунта

Рытье траншеи с применением спецтехники

Прокладка наружных канализационных труб

Схема прохода трубы через фундамент

Подключение канализационной трубы к бетонному колодцу

Источник: http://kanalizaciyaseptik.ru/proekty-i-chertezhi/lokalnaya-kanalizaciya-zagorodnogo-doma.html

Строительство домов

Насущный вопрос, который терзает всех желающих проживать в частных загородных домах без возможности подключения к центральному водопроводу и водоотведению, как сделать автономную канализацию. Ведь без нее не представляется возможным полноценное использование таких благ цивилизации, как ванна, душ, раковина на кухне, стиральная машина и многое другое. Канализация в частном доме может быть оборудована разными способами, о которых мы и поговорим в рамках данной статьи. Правильно подобрать систему, подходящую для Ваших индивидуальных условий и потребностей, даже важнее, чем воплотить ее в жизнь.

Какой может быть система канализации – частный дом с постоянным и временным проживанием

Вариант обустройства системы водоотведения в частных домах выбирается в зависимости от нескольких условий:

  • Дом с постоянным или временным проживанием.
  • Сколько человек постоянно проживает в доме.
  • Какой ежедневный расход воды на одного человека в доме (зависит от количества потребителей воды, таких как ванная, душ, унитаз, раковина, умывальник, стиральная машина и др.)
  • Какой уровень залегания грунтовых вод.
  • Какой размер участка, сколько места можно использовать под очистные системы.
  • Какова структура и тип почвы на участке.
  • Климатические условия местности.

Более подробно ознакомиться с требованиями можно в соответствующих разделах СанПин и СНиП.

Условно все системы канализации в частном доме можно разделить всего на два типа:

  • Накопительные системы (выгребная яма без дна, герметичная емкость для стоков).
  • Сооружения по очистке сточных вод (простейший однокамерный септик с почвенной очисткой, двухкамерный септик – переливающиеся колодцы с естественной очисткой, двух — трехкамерный септик с полем фильтрации, септик с биофильтром, септик (аэротенк) с постоянной подачей воздуха).

Выгребная яма без дна

Самый древний, проверенный столетиями и даже тысячелетиями способ обустройства канализации, – выгребная яма. Еще каких-то 50 – 70 лет назад этому способу вовсе не было альтернативы. Но при этом люди не использовали такое большое количество воды в частных домах, как сегодня.

Выгребная яма представляет собой колодец без дна. Стены выгребной ямы могут быть выполнены из кирпича, бетонных колец, бетона или другого материала. На дне остается почва. При попадании стоков из дома в яму более-менее чистая вода просачивается в почву, очищаясь. Фекальные массы и другие твердые органические отходы оседают на дне, скапливаясь. Со временем колодец заполняется твердыми отходами, тогда его необходимо чистить.

Раньше стенки выгребной ямы не делали водонепроницаемыми, тогда при заполнении ямы ее просто закапывали и вырывали новую в другом месте.

Сразу хотелось бы отметить, что устройство канализации в частном доме с помощью выгребной ямы возможно, только если среднесуточный объем стоков составляет меньше 1 м3. В таком случае почвенные микроорганизмы, которые живут в почве и питаются органикой, успевают обработать воду, проникающую в почву через дно ямы. Если же объем стоков больше этой нормы, вода не проходит достаточную очистку, проникает в почву и загрязняет грунтовые воды. Это чревато тем, что в радиусе 50 м могут быть заражены колодцы и другие источники воды. Добавление в выгребную яму микроорганизмов несколько уменьшает неприятный запах, исходящий от нее, а также ускоряет процесс очистки воды. Но, тем не менее, не стоит рисковать.

Вывод. Выгребную яму без дна можно строить в том случае, если в доме бывают наездами 2 – 3 дня в неделю и не расходуют много воды. При этом уровень залегания грунтовых вод должен быть ниже дна ямы хотя бы на 1 м, иначе загрязнения почв и источника воды не избежать. Несмотря на самую низкую стоимость обустройства, выгребная яма не пользуется популярностью в современных загородных домах и коттеджах.

Герметичная емкость – накопительный бак

На участке возле дома устанавливается герметичная емкость, в которую стекают по трубам сточные воды и отходы со всего дома. Эта емкость может быть готовой, купленной в магазине, и изготовленной из пластика, металла или другого материала. А может быть смонтирована самостоятельно из бетонных колец, дно из бетона, а крышка из металла. Основное условие при установке канализации в частном доме подобного типа – полная герметичность. Для канализации подойдут гофрированные трубы прагма.

Когда емкость будет заполнена, ее необходимо очистить. Для этого вызывается ассенизаторская машина, вызов которой стоит от 15 до 30 у.е. Частота опорожнения емкости, как и требуемый объем, зависит от количества стоков. Например, если в доме постоянно проживают 4 человека, пользуются ванной, душем, раковиной, туалетом, стиральной машиной, то минимальный объем накопительного бака должен быть 8 м3, его придется очищать раз в 10 – 13 дней.

Вывод. Герметичная выгребная яма – один из вариантов, как можно провести канализацию в частном доме, если уровень грунтовых вод на участке высокий. Это позволит полностью обезопасить почву и источники воды от возможного загрязнения. Недостаток такой системы канализации в том, что придется часто вызывать ассенизаторскую машину. Для этого с самого начала необходимо правильно рассчитать место установки емкости, чтобы обеспечить удобный подъезд к ней. Дно ямы или емкости не должно быть глубже 3 м от поверхности почвы, иначе шланг очистки не достанет до дна. Крышку емкости необходимо утеплить, чтобы обезопасить трубопровод от замерзания. На подобную канализацию в частном доме стоимость зависит от материала емкости. Самым дешевым вариантом будет приобретение еврокубов б/у, самым дорогим – бетонная заливка или кирпич. В дополнение – ежемесячные расходы на очистку.

Однокамерный септик – простейший вариант почвенной очистки

Однокамерный септик не далеко ушел от выгребной ямы, очень часто его так и называют. Представляет собой колодец, на дно которого засыпан щебень слоем не менее 30 см, а сверху крупнозернистый песок таким же слоем. Сточные воды по трубам попадают в колодец, где вода, просачиваясь сквозь слой песка, щебня, а затем почву, очищается на 50 %. Подсыпки песка и щебня улучшают качество очистки воды и частично фекалий, но не решают проблему кардинально.

Вывод. Проведение канализации в частном доме с помощью однокамерного септика невозможно при постоянном проживании и больших объемах стоков. Только для домов с временным проживанием и низким уровнем грунтовых вод. Через некоторое время щебень и песок необходимо будет полностью заменить, так как они заилятся.

Двухкамерный септик – переливные колодцы-отстойники

Как один из экономичных вариантов канализации, который можно смонтировать самостоятельно, обустройство переливных колодцев-отстойников и фильтрующих колодцев пользуется повсеместной популярностью.

Данная система канализации в частном доме представляет собой два колодца: один – с герметичным дном, второй – без дна, но с присыпками, как в предыдущем способе (щебень и песок). Сточные воды из дома поступают в первый колодец, где твердые органические отходы и фекалии опускаются на дно, жирные всплывают на поверхность, а между ними образуется более-менее осветленная вода. На высоте примерно 2/3 первого колодца он соединяется со вторым колодцем переливной трубой, расположенной слегка под наклоном, чтобы вода могла беспрепятственно туда стекать. Частично осветленная вода попадает во второй колодец, где просачиваясь через присыпку щебня, песка и почву, очищается еще больше и уходит.

Первый колодец является отстойником, а второй – фильтрующим колодцем. Со временем в первом колодце скапливается критическая масса фекалий, для удаления которых необходимо вызывать ассенизаторскую машину. Делать это придется примерно раз в 4 – 6 месяцев. Чтобы уменьшить неприятный запах, в первый колодец добавляют микроорганизмы, которые разлагают фекалии.

Переливная канализация в частном доме: фото — пример

Двухкамерный септик можно сделать самостоятельно из бетонных колец, бетона или кирпича, а можно приобрести готовый (пластиковый) у производителя. В готовом двухкамерном септике будет происходить еще и дополнительная очистка с помощью специальных микроорганизмов.

Вывод. Установить канализацию в частном доме из двух переливных колодцев можно лишь в том случае, если уровень грунтовых вод даже в паводок находится ниже на 1 м от дна второго колодца. Идеальными условиями является песчаный или супесчаный грунт на участке. Через 5 лет щебень и песок в фильтрующем колодце придется заменить.

Септик с полем фильтрации – биологическая и почвенная очистка

Мы переходим к описанию более-менее серьезных систем очистки, позволяющих не переживать за загрязнение окружающей среды.

Данный вид септика представляет собой одну емкость, разбитую на 2 – 3 секции или несколько отдельных емкостей-колодцев, соединенных трубами. Чаще всего, приняв решение обустроить именно такой тип канализации, приобретается септик фабричного изготовления.

В первой емкости происходит отстаивание сточных вод, как и в предыдущем способе (колодце-отстойнике). По трубе частично осветленная вода попадает во вторую емкость или секцию, где анаэробные бактерии разлагают органические остатки. Еще больше осветленная вода попадает на поля фильтрации.

Поля фильтрации представляют собой площадь под землей, где сточные воды проходят почвенную очистку. Благодаря большой площади (около 30 м2), вода очищается на 80%. Идеальный случай, если грунт будет песчаным или супесчаным, в противном случае придется оборудовать искусственное поле фильтрации из щебня и песка. После прохождения полей фильтрации вода собирается в трубопроводы и отводится в дренажные канавы или колодцы. Сверху над полями фильтрации нельзя сажать деревья или съедобные овощи, разрешается только разбивать клумбу.

Со временем поля заиливаются, и их необходимо чистить, а точнее заменять щебень и песок. Можете представить себе, какой объем работ придется выполнить, и во что превратится Ваш участок после этого.

Вывод. Прокладка канализации в частном доме, предполагающей наличие поля фильтрации, возможна только в том случае, если уровень грунтовых вод ниже 2,5 – 3 м. В остальном же – это довольно конструктивное решение при условии наличия достаточного свободного места. Также не стоит забывать, что расстояние от полей фильтрации до источников воды и жилых построек должно быть больше 30 м.

Септик с биофильтром – станция естественной очистки

Станция глубокой очистки позволяет выполнить полноценный монтаж канализации в частном доме, даже если уровень грунтовых вод очень высок.

Септик представляет собой емкость, разделенную на 3 – 4 секции. Приобретать его лучше у проверенного производителя, предварительно посоветовавшись с профессионалами на предмет необходимого объема и оснащения. Безусловно, на подобную канализацию в частном доме цена не самая низкая, начинается с 1200 у.е.

В первой камере септика происходит отстаивание воды, во второй – разложение органики анаэробными микроорганизмами, третья камера служит для сепарации воды, так как в четвертой идет разложение органики с помощью аэробных бактерий, которым нужен постоянный приток воздуха. Для этого над камерой монтируется труба, возвышающаяся над уровнем грунта на 50 см. Аэробные бактерии подселяют на фильтр, установленный на трубе, ведущей из третьей секции в четвертую. По сути это и есть поле фильтрации – только в миниатюре и концентрированное. Благодаря маленькой площади продвижения воды и большой концентрации микроорганизмов, происходит тщательная очистка воды до 90 – 95 %. Такую воду можно смело использовать для технических нужд – полива огорода, мытья автомобиля и многого другого. Для этого их четвертой секции отводится труба, ведущая либо в емкость для накопления очищенной воды, либо в дренажную канаву или колодец, где она просто впитается в грунт.

Очистная канализация в частном доме – схема работы:

Вывод. Септик с биофильтром – хорошее решение для частного дома с постоянным проживанием. Микроорганизмы можно добавлять в септик, просто высыпав их в унитаз. Никаких ограничений для использования подобной очистной станции нет. Неоспоримым плюсом является то, что она не требует подведения электричества. Единственный недостаток – проводка канализации в частном доме требует постоянного проживания, так как без постоянного прибывания сточных вод бактерии гибнут. При подселении новых штаммов, они начинают активную деятельность только спустя две недели.

Септик с принудительной подачей воздуха – станция искусственной очистки

Станция ускоренной очистки, где естественные процессы происходят искусственным путем. Строительство канализации в частном доме с использованием аэротенка потребует подведения электричества к септику для подключения насоса подкачки воздуха и воздухораспределителя.

Подобный септик состоит из трех камер или отдельных емкостей, соединенных между собой. В первую камеру поступает вода по канализационным трубам, где отстаивается, а твердые отходы выпадают в осадок. Частично осветленная вода из первой камеры закачивается во вторую.

Вторая камера – собственно и есть аэротенк, здесь вода смешивается с активным илом, который состоит из микроорганизмов и растений. Все микроорганизмы и бактерии активного ила – аэробные. Именно для их полноценной жизнедеятельности нужна принудительная аэрация.

Смешанная с илом вода попадает в третью камеру – отстойник для более глубокой очистки. Затем ил перекачивается назад в аэротенк специальным насосом.

Принудительная подача воздуха обеспечивает довольно быструю очистку сточных вод, которые затем можно будет использовать для технических нужд.

Вывод. Аэротенк – дорогое, но необходимое в некоторых случаях удовольствие. Цена начинается с 3700 у.е. Никаких ограничений по установке подобной канализации нет. Недостатки – потребность в электричестве и постоянном проживании, иначе бактерии активного ила гибнут.

Водоснабжение и канализация частного дома – общие правила

На расположение объектов канализации распространяются определенные ограничения.

Септик должен располагаться:

  • не ближе 5 м от жилого здания;
  • не ближе 20 – 50 м от источника воды (колодца, скважины, водоема);
  • не ближе 10 м от огорода.

Жилой дом должен быть на удалении:

  • 8 м от фильтрующих колодцев;
  • 25 м от фильтрующих полей;
  • 50 м от аэрационных очистных установок;
  • 300 м от сливных колодцев или станций.

Трубы, ведущие к септику, необходимо утеплить, чтобы они не промерзали зимой. Для этого они обматываются теплоизолирующим материалом и вставляются в асбестоцементные трубы. Внешняя разводка канализации в частном доме осуществляется трубами диаметром 100 – 110 мм, уклон должен составлять 2 см на 2 м, т.е. 2°, на практике делают несколько больше – 5 – 7 ° (с запасом). Но с этим делом шутить не стоит, так как больший уклон приведет к тому, что вода будет быстро проходить по трубам, а фекалии задерживаться и засорять их, а меньший угол наклона не обеспечит вообще продвижение сточных вод по трубам. Желательно трубы укладывать так, чтоб не было поворотов и углов. Для внутренней разводки канализационных труб достаточно 50 мм диаметра. Если дом имеет более одного этажа, и на верхних этажах также установлены ванны, раковины, туалет, то для спуска сточных вод вниз используется стояк диаметром 200 мм.

Если Вы решили, что канализация частного дома своими руками Вам по плечу, обязательно учтите все ограничения СанПин и СНиП, касающиеся расположения и конструкции канализации. Чтобы не портить отношения с соседями, учтите расположение их источников воды и других построек.

Крайне важным является проект канализации частного дома, не стоит пытаться обойтись без него. Канализация – не та система, которая терпит приблизительность. Обратитесь в проектные бюро или к архитекторам, пускай профессионалы создадут Вам рабочий проект с учетом всех особенностей грунта, участка, климата и условий эксплуатации. Лучше, если этот проект будет выполнен вместе с проектом самого дома до начала его строительства. Это значительно облегчит монтаж.

Если Вас интересует вопрос, как сделать канализацию в частном доме при высоком уровне грунтовых вод, то исходя из всего вышеперечисленного, это могут быть такие варианты:

  • Герметичная емкость для накопления отходов.
  • Септик с биофильтром.
  • Аэрационная станция очистки (аэротенк).

Непосредственно работы по монтажу канализационной системы в частном доме – не такие уж и сложные. Необходимо развести по дому трубы, которые будут собирать стоки из разных источников, соединить их в коллектор и провести через фундамент или под ним по грунту к септику. Земляные работы можно выполнить самостоятельно, а можно нанять экскаватор. А вот правильно подобрать систему канализации и составить проект – значительно важнее.

Канализация в частном доме: видео – пример

Источник: http://strport.ru/stroitelstvo-domov/kak-sdelat-kanalizatsiyu-v-chastnom-dome-varianty-obustroistva

Смотрите также:
02.05.2020

Проста в изготовлении, удивительно эффективна: Бубафоня – самодельная печь длительного горения Зачастую домашние умельцы, желающие обзавестись небольшой отопительной печкой, изготавливают примитивную буржуйку, считая нецелесообразным конструировать более сложные...

02.05.2020

Как сделать своими руками уличные вазоны для цветов Каждый хозяин хочет, выходя из дома, любоваться своим участком, будь то частный дом или дача. Один из приемов для украшения и внесения разнообразия на участок — расположить в некоторых местах интересные уличные вазоны...

02.05.2020

Как выкопать колодец самостоятельно: ручная копка открытого и закрытого типа, обзор нюансов Самостоятельно выкопать колодец на земельном участке, значить сэкономить деньги и обеспечить свой участок водой. Собственное водоснабжение — это значительный плюс для жилого...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
