Навес из поликарбоната своими руками

Как сделать односкатный навес из поликарбоната – монтаж своими руками

Строительство жилого дома на участке не является завершением всех работ, со временем вокруг основного строения появляются хозяйственные постройки, в большинстве случаев возводимые своими руками. Односкатный навес из поликарбоната одновременно является простой и многофункциональной конструкцией, которая может использоваться как беседка, крытая стоянка для автомобиля, место для хранения дров и для разных хозяйственных нужд.

Покрытие из поликарбоната позволяет получить конструкцию с современным внешним видом при незначительных финансовых затратах.

Особенности поликарбоната

Поликарбонат относится к группе современных высокотехнологичных материалов, изготовленных на основе полимерного пластика. Этот материал имеют ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым. Навес из поликарбоната – это отличное решение для пристройки к дому или отдельно стоящего сооружения.

Популярность материала обеспечивается наличием следующих преимуществ:

  • Легкий вес. Лист поликарбоната весит меньше в 7-8 раз, чем лист стекла аналогичного размера. Это позволяет использовать его при возведении конструкций, для которых не требуется основательный фундамент.
  • Хорошая гибкость. Гнуть материал можно без предварительной обработки и без использования специальных приспособлений, что дает возможность создания различных арочных конструкций, включая круглый навес из поликарбоната.
  • Способность пропускать свет. Через поликарбонат проходит около 90% естественного света, при этом материал создает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и комфортно.
  • Высокие прочностные характеристики. Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превышая аналогичные свойства стекла. Ячеистая структура поликарбонатного покрытия позволяет выдерживать значительные снежные шапки или удары града.

Помимо этого поликарбонат характеризуется отличными шумоизоляционными свойствами и длительным сроком службы, около четверти века.

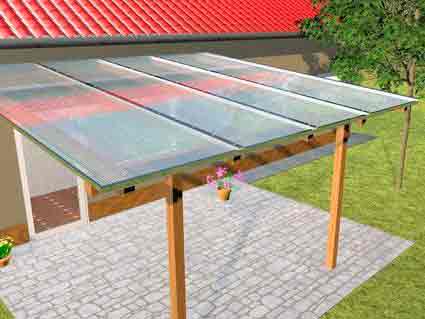

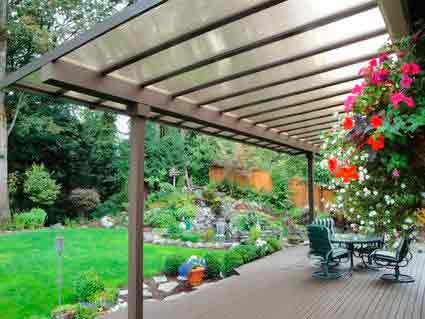

Устройство односкатного навеса своими руками

Односкатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы своими руками. Основными элементами постройки такого типа являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые комплекты для сборки, но можно самостоятельно сделать чертеж.

Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно принимать во внимание следующее:

  • Угол наклона ската. Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен составлять 35-45 градусов. В этом случае риск разрушения крыши от снежной массы становится минимальным. В регионах, где преобладают порывистые ветра, лучше сооружать навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
  • Материал для изготовления обрешетки. Элементы стропильной системы навеса могут быть изготовлены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и долговечным.
  • Вид поликарбоната. Поликарбонат может иметь разную расцветку и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются листы поликарбоната зеленой или синей расцветки, холодные оттенки позволяют почувствовать прохладу и свежесть.
  • Расположение навеса. Односкатная конструкция может быть пристроена к дому, а может быть обособленной. При этом в первом случае появляется возможность сэкономить некоторые средства за счет отсутствия опорных стоек. Кроме того пристройка получается защищенной от ветра с одной стороны.

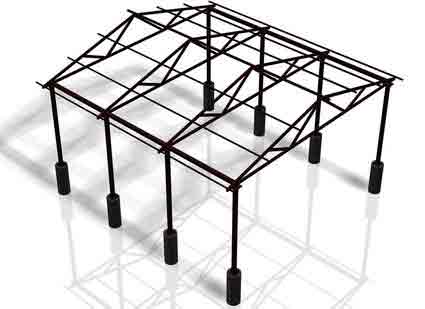

Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза – длине ската. Предотвратить повреждение и прогиб поликарбоната помогает обрешетка, уложенная с шагом не более 50 см. Таким же образом можно построить навес для дров, который не покажется лишним возле дома.

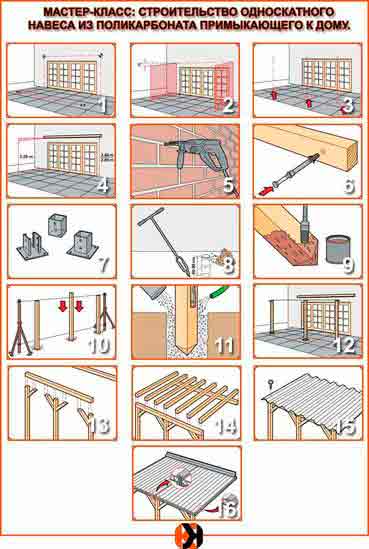

Пошаговый монтаж

Решить вопрос, как покрыть навес поликарбонатом своими руками, можно в течение одного дня, причем сделать это может один человек или с помощником. Сборка конструкции выполняется с помощью стандартного набора инструментов: шуруповерт, сварочный аппарат, болгарка или ножовка по металлу.

Непосредственный монтаж навеса из поликарбоната своими руками выполняется по следующей схеме:

  • Готовят площадку для строительства, для этого убирают мусор и крупную растительность, выравнивают поверхность песком, грунтом или гравием.

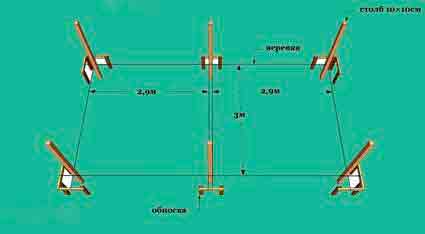

  • Делают разметку будущей конструкции, отмечая колышками места расположения опор.
  • Далее делают ямки для столбов, если навес будет иметь незначительные размеры, то столбов должно быть не меньше четырех. Для большой конструкции потребуется больше столбов.
  • На дно подготовленных ямок насыпают смесь песка и гравия, ставят опоры и заливают бетоном. Для обеспечения нужного уклона ската опоры одной стороны должны быть ниже.
  • Верхние части столбов соединяют обвязкой из профильной трубы. Элементы обвязки крепят сваркой или специальными кронштейнами.

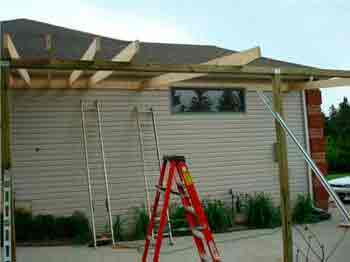

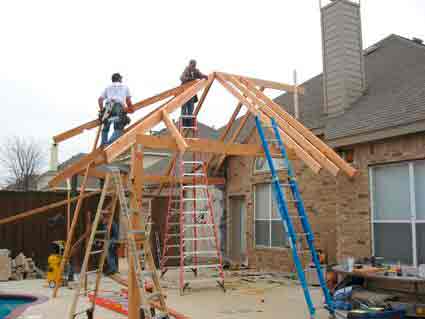

  • На земле собирают стропильные фермы, а затем поднимают их наверх и приваривают к элементам обвязки.
  • На стропилинах фиксируют обрешетку.
  • Поликарбонат режут на части определенного размера, с помощью дрели высверливают отверстия для крепежных элементов, затем крепят к каркасу с помощью термошайб.
  • В местах стыков устанавливают специальный профиль.

После сварки швы на каркасе односкатного навеса из поликарбоната зачищают и покрывают слоем грунтовки. Металлические элементы красят специальными составами. Кромки поликарбоната проклеивают армированным скотчем.

Источник: http://kryshadoma.com/polikarbonat/kak-sdelat-odnoskatnyy-naves-iz-polikarbonata-montazh-svoimi-rukami.html

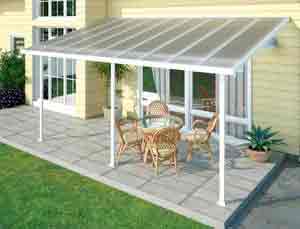

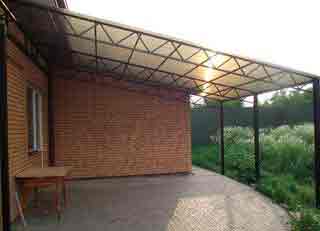

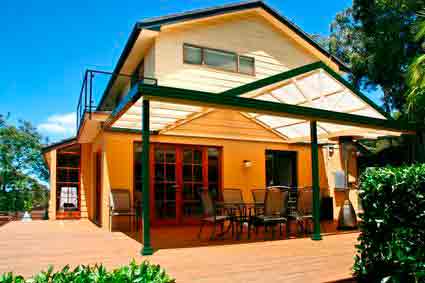

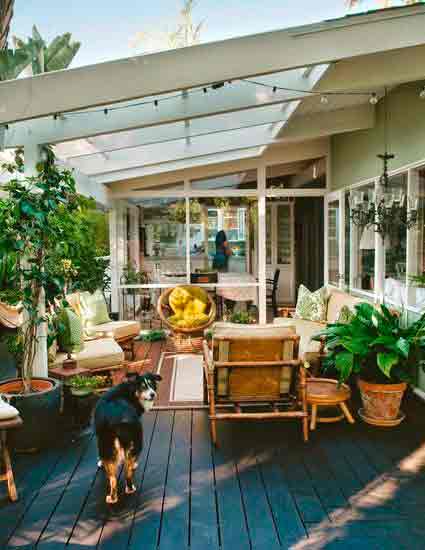

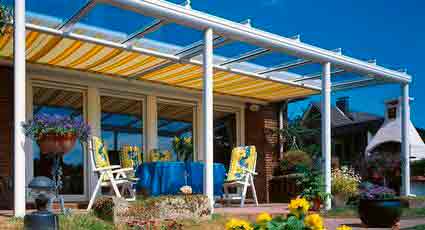

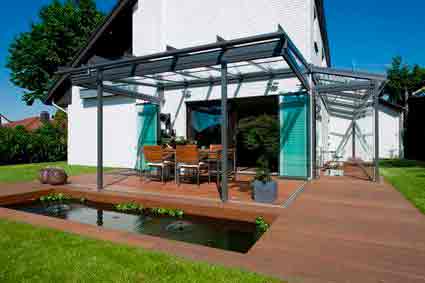

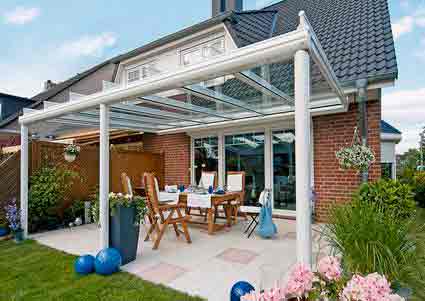

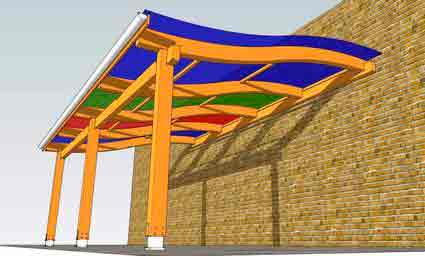

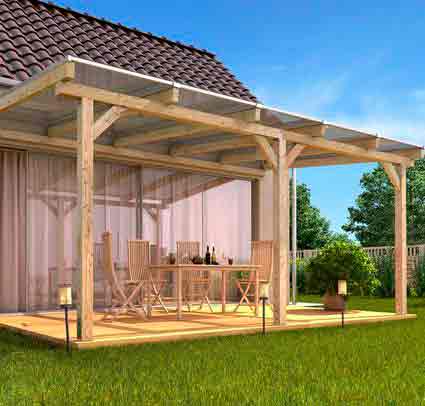

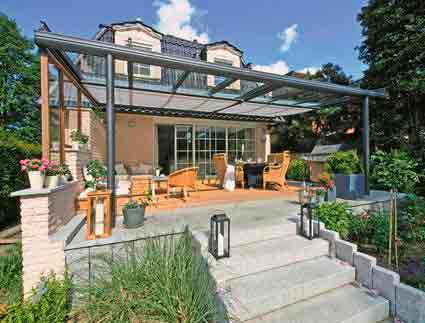

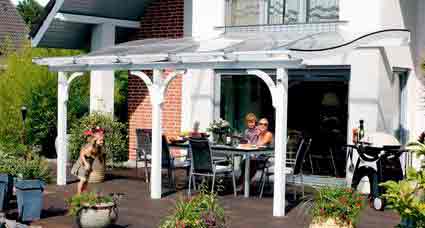

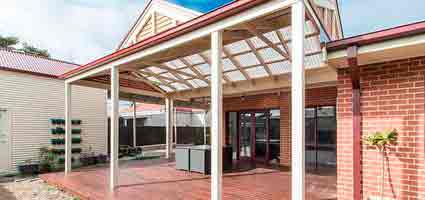

Делаем навес из поликарбоната, пристроенный к дому

Пристройка всегда полезна в загородном хозяйстве. Под крышей можно обустроить площадку, поленницу, склад материалов и даже зону отдыха — подобие веранды. Поговорим о том, как возвести навес из поликарбоната, примыкающий к дому, фото реальных объектов и 3D-визуализации помогут читателям выбрать подходящее конструктивное решение и дизайн пристройки.

Все о постройке навеса из поликарбоната

Преимущества материала

Сегодня многие компании продают навесы из поликарбоната, во дворе частного дома такая конструкция обычно не вносит диссонанс в общее архитектурно-планировочное решение и хорошо сочетается с основным зданием.

Пристенный навес обойдётся намного дешевле гаража, при этом во время дачного сезона справится с основными функциями последнего, за исключением защиты от угона. Преимущество поликарбоната перед другими покрытиями для кровли, прежде всего, в том, что он пропускает солнечный свет, то есть под навесом нет густой тени. Кроме того, с гладкой поверхности материала отлично скатывается снег: нет риска, что крыша прогнётся или на ней образуются большие сугробы и наледь, падение которых с высоты представляло бы опасность.

Между тем крыша из поликарбоната, даже бесцветного, уменьшает интенсивность УФ-излучения, то есть продлевает срок службы лакокрасочного покрытия автомобиля. Она защищает не только от дождя и снега, но также от града и упавших ветвей. При правильном расчёте несущих конструкций и качественной сборке навес из поликарбоната, пристроенный к дому, выдержит удар сваленного ветром дерева. Итак, с чего начать работы?

Важные свойства материала

Делая навес у дома из поликарбоната своими руками, учитывайте специфические свойства материала.

  1. И сотовый и монолитный материал подвержен термическому расширению и сжатию. Поэтому отверстия под крепёж должны быть существенно (на 3-5 мм) больше диаметра шурупов. Последние оснащают так называемой термошайбой из атмосферостойкого пластика, которая плотно прилегает к листу и герметизирует отверстие.
  2. Сотовый поликарбонат не очень прочен, и при малом количестве креплений его может сорвать ветром. Поэтому шурупы необходимо располагать с шагом не более 50 см, лучше всего — около 30 см. Монолитные листы намного прочнее, для них рекомендованный шаг креплений оставляет 50-70 см.
  3. Сотовый поликарбонат при неправильном монтаже боится влаги. Во время дождей и таяния снега вода может проникать в открытые ячейки, замерзая, разрушать их, проникать дальше и т. д. Поэтому торцы листов нужно закрывать специальными профилями, лентами или герметизировать иным способом (силиконом, полимерной мастикой). Но если торец с открытой ячейкой обращён вниз, его оформляют профилем с перфорацией, чтобы конденсат мог свободно вытекать из отверстий.

К монолитным листам эти правила не относится, их монтируют почти так же, как металлический профнастил, разница заключается лишь в материале герметизирующих шайб (не резина, а прозрачный светостойкий пластик).

До того как на поликарбонат стали наносить покрытие с УФ-фильтром, срок службы материала составлял 7-10 лет. Изготовленные сегодня листы сохраняют прозрачность и прочность в течение 10-15 лет, если находятся под прямыми солнечными лучами и более 20 лет, если навес расположен с севера от дома или в зоне, затенённой кронами деревьев.

Как сделать навес к дому из поликарбоната

Подготовка площадки

На площадке, где будет расположена постройка, необходимо удалить плодородный слой почвы, ликвидировать неровности. Дальнейшие действия зависят от назначения конструкции. Если вы планируете парковать автомобиль, следует устроить прочное основание, то есть насыпать пескогравийную подушку толщиной около 20 см и залить бетонную стяжку толщиной 10 см, армируя её дорожной или самостоятельно выполненным каркасом из рифлёных прутков диаметром не менее 6 мм. Далее обычно укладывают брусчатку (на сухой пескоцемент), тротуарную плитку или натуральный камень (на плиточный клей либо крепкий цементно-песчаный раствор). Если же площадка будет пешеходной, без бетонных работ можно обойтись — достаточно слоя геотекстиля, песчаной подушки и покрытия из брусчатки, плитки или камня.

Источник: http://www.ivd.ru/dizajn-i-dekor/zagorodnyj-dom/kak-pristroit-k-domu-naves-iz-polikarbonata-51191

Навесы из поликарбоната своими руками

Заполните форму ниже и узнайте цену необходимой вам продукции

Изготавливаем на заказ: Погреба, бассейны, купели, септики

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе хозяев, но и об их желании улучшить комфортность отдыха и проживания. Навес из поликарбоната своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление среди строительных материалов поликарбоната позволило создавать оригинальные конструкции с минимальными потерями времени и денег, при этом фактические эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Выполнить строительные работы можно двумя способами:

  1. Монтаж навеса из поликарбоната можно делать с привлечением специализированных строительных компаний. Преимущества: гарантируется надлежащие качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают консультации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей сооружения и климатической зоны проживания. Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео внизу.
  2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Достоинства – значительно уменьшается общая сметная стоимость строительства. Недостатки – нужно иметь свободное время и владеть определенными знаниями, как самому построить.

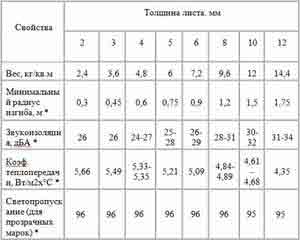

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопроницаемость прозрачного поликарбоната достигает 90%. Значение может изменяться в зависимости от наличия минеральных красителей различных оттенков. За счет большой прозрачности удается экономить электрическую энергию на освещение. Навесы можно использовать для обустройства цветников, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых участках.

Светопроницаемость поликарбоната 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему гасить резкие динамические нагрузки без появления трещин. Он не имеет эффекта остаточной деформации, после снятия нагрузок полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивляемость на изгиб. По ударопрочности на порядок превышает показатели стекла. Может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

4. Низкий удельный вес дает возможность добиваться заметной экономии на фундаментах и несущих конструкциях.

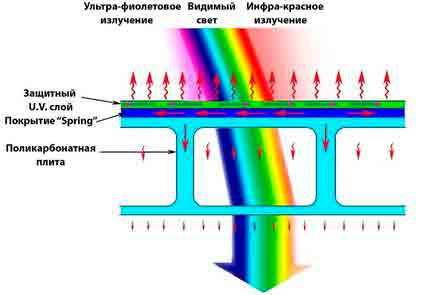

5. Инновационные добавки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной весь период эксплуатации – не появляются микротрещины, не ухудшаются значения прочности и устойчивости.

6. Высокая пластичность позволяет применять материалы при температурах до -50°С, показатели прочности не ухудшаются при температуре до +115°С.

7. Широкий ассортимент по толщине, размерам плит и цветовым решениям. Дает возможность дизайнерам правильно воплощать в жизнь свои самые смелые проекты.

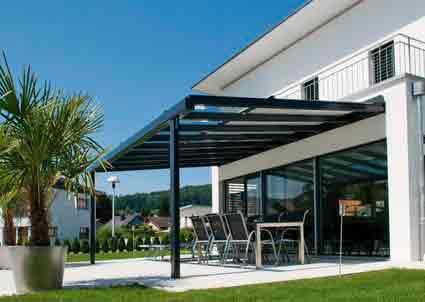

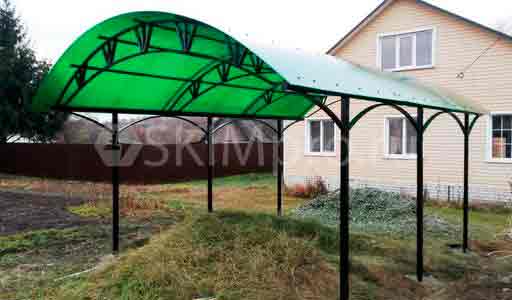

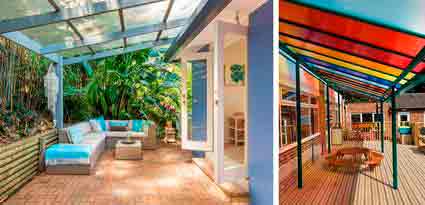

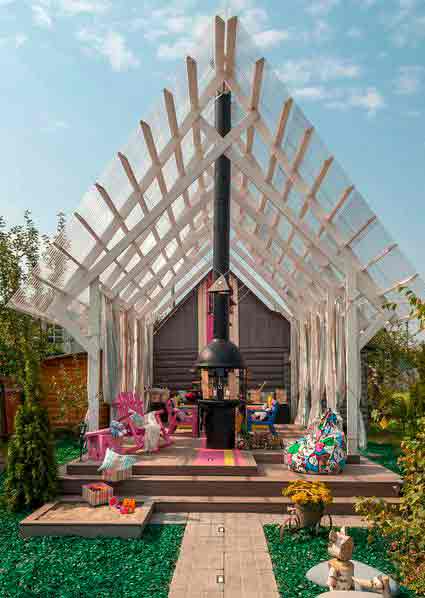

Дизайнерский навес из поликарбоната

8. Срок службы превышает 25 лет. Поликарбонат обладает отличными технологическими характеристиками, он легко режется и обрабатывается обыкновенными инструментами. Во время использования минимизируется количество непродуктивных отходов.
С использованием поликарбоната можно делать следующие навесы:

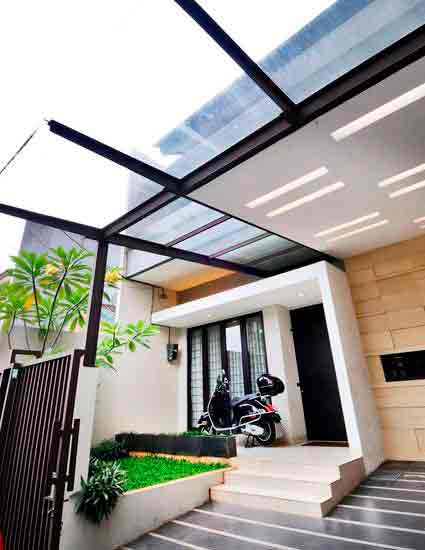

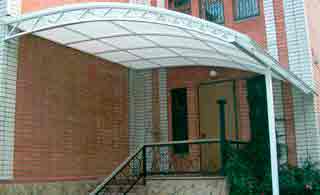

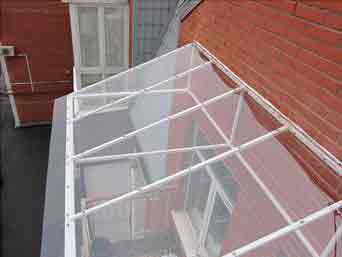

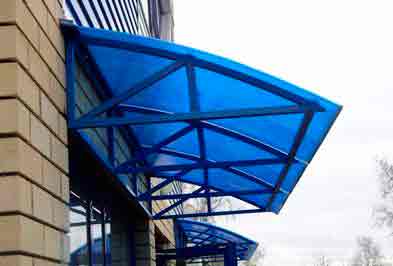

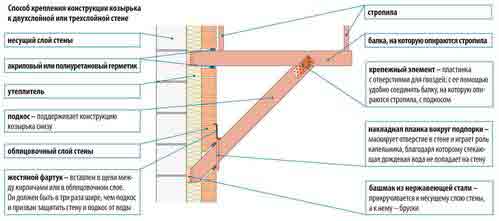

  1. Козырек над балконом, лоджией или входными дверьми. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.

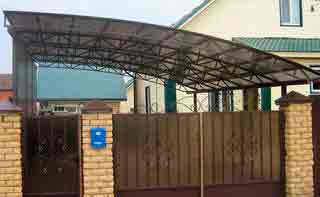

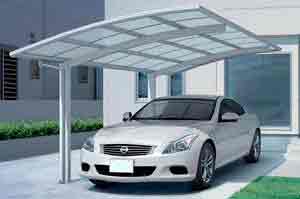

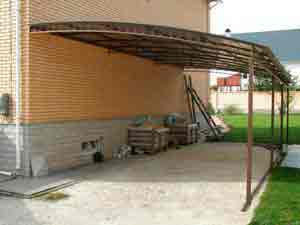

  2. Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от появления ржавчины, не выгорает обшивка салона.

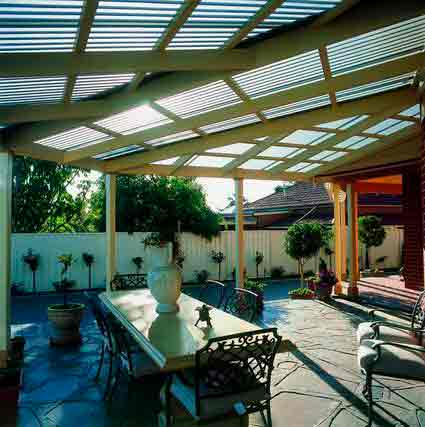

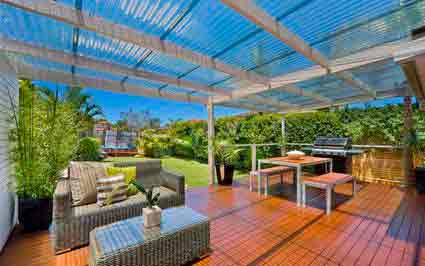

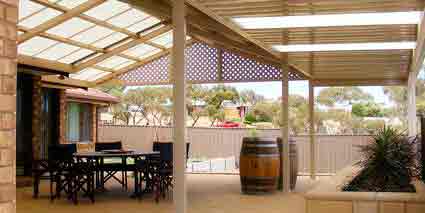

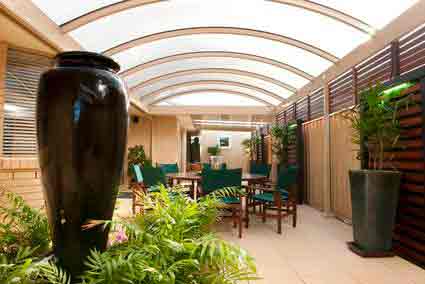

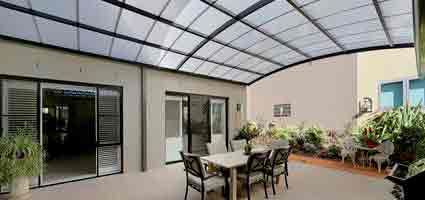

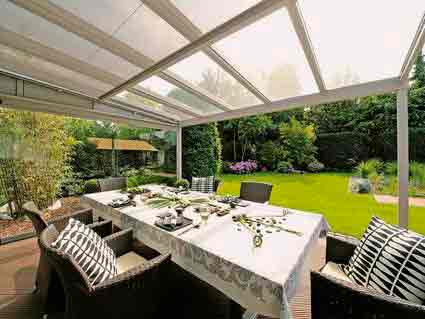

  3. Навес для патио или открытой беседки. Повышается комфортность отдыха, уменьшаются затраты труда на поддержание чистоты в сооружении.
  4. Навес над бассейном. Увеличивается время приема водных процедур.
Толщина панелейВозможное использование
4 ммТеплицы и парники, небольшие козырьки над входными дверьми, односкатный навес.
6–8 ммНавес над балконом или лоджией, навесы для одного автомобиля..
10 ммДля строительства вертикальных поверхностей, навесы для нескольких автомобилей, рекомендуемая толщина поликарбоната для навеса над небольшими бассейнами.
16 ммДля накрытия больших по площади участков различного назначения. Обладают высокой устойчивостью к ветровым и снежным нагрузкам.

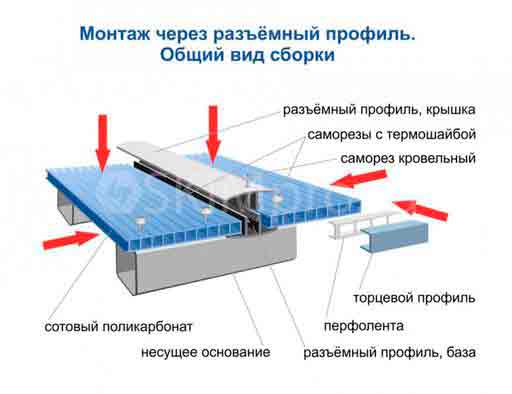

Дина панелей 6 и 12 м. Для соединения между собой отдельных панелей применяется специальный алюминиевый профиль, стандартная длина 6 метров. Профиль может быть неразъемным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может применяться на различных видах конструкций. Состоит из верхней и нижней прижимных частей, стягиваемых между собой специальными шурупами. Используется на различных по толщине панелях, есть возможность ручной регулировки усилия сжатия. Если панели по каким-либо причинам уменьшили толщину, то профиль можно сильнее прикрутить и устранить негерметичность соединений.

Торцы обязательно должны закрывать торцовым профилем, перед закрытием соты заделываются силиконом. Это предотвращает размножение в полостях микроорганизмов, мха и плесени. Такие микроорганизмы значительно ухудшают внешний вид сооружения. В некоторых случаях могут оказывать негативное влияние на величину пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Для фиксации листов поликарбоната к металлическим или деревянным каркасам применяются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно покрыть декоративными шляпками. Несущий каркас для навеса можно изготавливать из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и вида крыши навеса.
Что лучше – поликарбонат или профнастил для навеса Однозначного ответа нет. Профнастил изготовлен из листовой стали, может выдерживать увеличенные нагрузки. Зато поликарбонат имеет универсальное применение, монтаж навеса из поликарбоната экономически выгоднее.
Этапы проектирования навесов Эскизный проект Начинать строительство навесов своими руками нужно с составления эскизного проекта несущих конструкций. Для этого следует обладать теоретическими знаниями по расчету максимальных нагрузок в узлах конструкции, вычислять каждый элемент на изгиб и сжатие. Принимаются во внимание максимальные ветровые и снежные нагрузки, определяются виды крыши и угол наклона скатов.
Типы стропильной системы навесов В зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

  1. Односкатным наклонным. Угол наклона ската не менее 12°, конструкции используются для строительства сооружений небольших размеров, самый простой навес. Модель №3
  2. Купольным. Круглым или удлиненным. Может выдерживать значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. Во время изготовления каркаса следует точно выдерживать все размеры, по исполнению относится к сложным вариантам. Модель №6

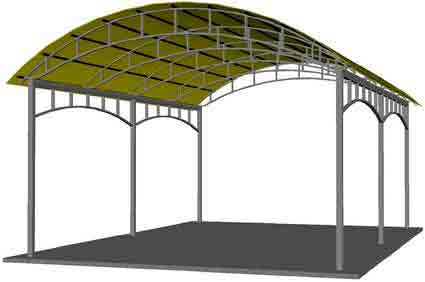

  3. Арочным. Длина подбирается индивидуально, используется для накрытия небольшой высоты. Модель №4
  4. Двухскатным. Универсального назначения, конструкции применяются для строительства больших по размерам навесов. Модель №2


После определения типы крыши нужно начинать проектировать фундаменты
Типы фундаментов Небольшой вес конструкций позволяет использовать наиболее простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и уменьшается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать такие фундаменты:

Винтовые свайные. Металлические сваи ввинчиваются в землю согласно плану свайного поля (смотрите видео). Глубина и диметр подбирается индивидуально. Концы свай выравниваются по горизонтали, к ним привариваются металлические площадки для крепления вертикальных опор навесов. Достоинство – полностью подготовить фундаменты можно в течение одного дня, применяются в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Имеют положительные отзывы пользователей. Ростверки под навесы делать необязательно.

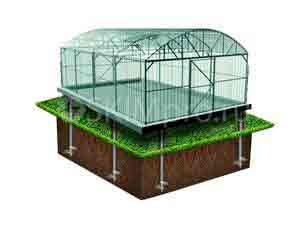

Теплица на винтовых сваях

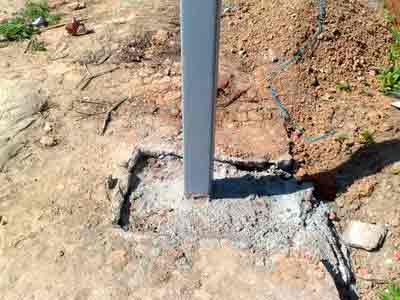

Столбчатые. Глубина залегания примерно 60 см, для компенсации усилий вспучивания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут изготавливаться из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – наиболее низкая стоимость, нет необходимости выравнивать площадку. Время изготовления с учетом застывания бетона не более 14 дней.

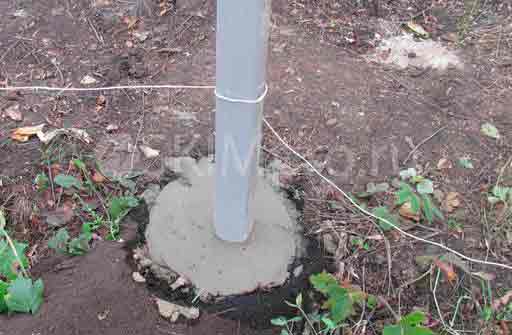

Несущая опора с залеганием в грунт 60см

Мелкозаглубленные ленточные. Применяются для больших тяжелых конструкций, позволяют ставить для навесов боковые стенки для защиты от ветра, снега и дождя. По стоимости относятся к дорогой категории, время изготовления не менее трех недель.

Выбор фундамента может оказать существенное влияние на стоимость сооружения, при принятии решения следует принимать во внимание максимальное количество факторов.

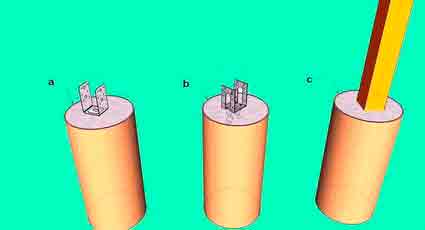

Несущие вертикальные опоры Изготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. Во время изготовления принимается во внимание высота и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и установки конструкции Сборка конструкции начинается с установки вертикальных опор на готовые фундаменты. Во время заливки бетона в них устанавливаются анкерные болты, расстояние между ними должно соответствовать расстоянию между отверстиями нижней площадки опор. У каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (не разборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать сооружение и установить его на новом месте. После демонтажа все конструкции сохраняют свои первоначальные показатели и готовы к повторной установке без предварительной подготовки.

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и метод фиксации. Самостоятельное изготовление металлических конструкций навеса требует внимательности и выполнения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положения, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем как прикрутить поликарбонат на навес, следует выполнять испытания на устойчивость. Во время испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается коэффициент запаса прочности, гарантируется длительная и безопасная эксплуатация навеса.

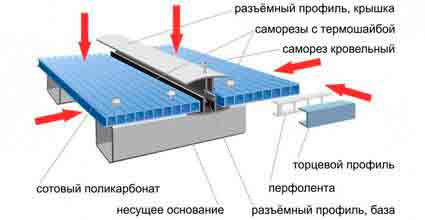

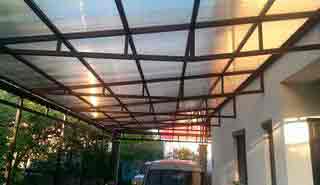

Как крепить поликарбонат к металлическому каркасу навеса Листы режутся эклектическим лобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинается с одной из сторон, только после полной фиксации предыдущего листа может начинаться фиксация следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разность изменения линейных размеров материалов вследствие тепловых расширений, не допускают появления микротрещин. Затягивать саморезы следует осторожно, нельзя допускать повреждения поверхностей. Если есть желание, то головки саморезов можно закрывать декоративными шляпками.

Пустоты с торцов поликарбонатных листов нужно обязательно герметизировать. В противном случае в них через несколько лет начнут произрастать мхи и плесень, испортится не только внешний вид, но и эксплуатационные характеристики. Во время крепления листов следует обращать внимание на лицевую и обратную стону. Укладка поликарбоната на навес выполняется только лицевой стороной, она имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указывается на упаковке каждого листа. Во время производства она покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Снимать ее рекомендуется до установки листа на посадочное место. В противном случае саморезы будут удерживать пленку, в этих местах она не отклеится, а порвется. Останутся кусочки, удалить которые очень сложно. Кроме того, защитную пленку намного легче снимать, когда лист находится на земле. Если он установлен на навесе, то работы значительно усложняются.
Практические советы

  1. Категорически запрещается изгибать поликарбонатный лист поперек сот. Придерживайтесь этого правила не только во время монтажа навеса, но и во время транспортирования или складирования материалов.
  2. Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
  3. Во время проектирования всегда учитывайте коэффициент запаса прочности. Не стоит использовать самые тонкие листы. Как показывает практика, преждевременный ремонт обходится значительно дороже, чем приобретение прочного поликарбоната.
  4. Не работайте в одиночку. Это не только тяжело и опасно, но и оказывает негативное влияние на качество монтажа.
  5. Строго соблюдайте правила техники безопасности, не спешите, работайте внимательно. Особую осторожность проявляйте во время работы с электроинструментами.

Соблюдение рекомендованных правил гарантирует, что монтаж будет выполняться с учетом строительных норм, навес будет надежным и служить длительный период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

Источник: http://skimpro.ru/article/navesy-iz-polikarbonata-svoimi-rukami.html

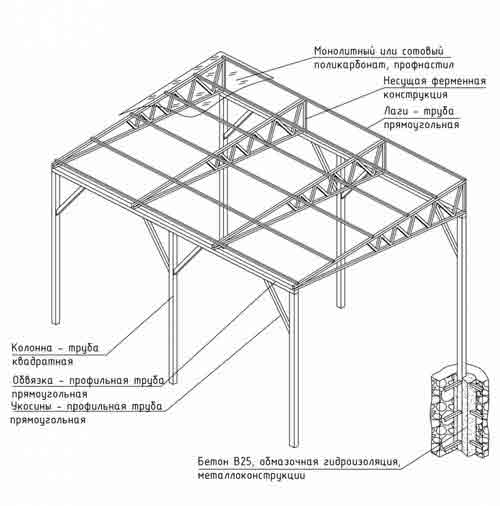

Навес из поликарбоната своими руками чертежи

Как построить функциональный навес из поликарбоната своими руками

Поликарбонат – это современный материал широкого применения.

Самыми распространенными конструкциями из него являются теплицы и навесы. Навес из поликарбоната – это универсальная конструкция, позволяющая не только защитить автомобиль от осадков, но и принести еще много пользы.

Мало кто знает, что использовать навес из поликарбоната можно и для защиты бассейна .

На ролике покупной навес из поликарбоната для бассейна:

Практически на всех дачных участках он есть. Так же навес используется в качестве беседки. которая позволяет, несмотря на плохую погоду, собираться на свежем воздухе.

Для любителей шашлыков такую конструкцию можно установить над мангалом. Кроме этого в последние годы их стали использовать и над балконами.

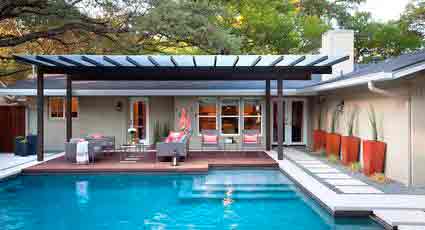

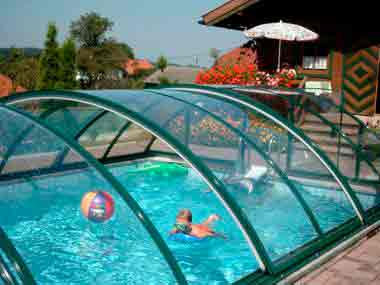

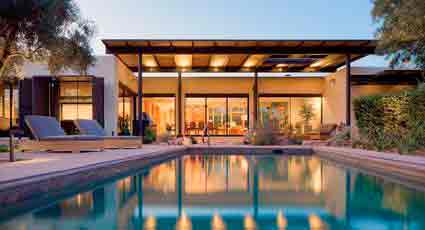

Навес из поликарбоната — отличное укрытие для бассейна

Какой поликарбонат используют для строительства?

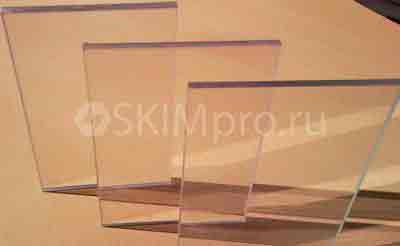

  1. Монолитный (литой). Отличается эстетичным видом. Очень напоминает стекло, как бесцветное, так и цветное. Но только внешне, так как по прочности значительно его превосходит. Применяется для конструкций, которые должны выдерживать большие нагрузки.
  2. Сотовый. Самый распространенный вид, который используется для частного и коммерческого строительства. Имеет низкую стоимость и легкий вес. Монтаж этого вида можно производить даже одному. Именно этот вид позволяет изготавливать конструкции любой сложности, благодаря своей гибкости и пластичности.
  3. Профилированный. Имеет волнообразную форму и не уступает своими характеристиками монолитному поликарбонату. Удобен для использования на крышах, т.к. размеры волн совпадают в металлочерепицей, поэтому установка светового окна пройдет легко и быстро.

Бытовка — одно из первых строений, которое должно быть построено на даче. Как построить бытовку своими руками — пошаговая инструкция с фото пояснениями.

Цветок мускари: посадка и уход за растением, методики размножения и борьба с вредителями. Следуя нашим советам вы сможете насладиться всей красотой растения.

Как выбрать материал для навеса

В первую очередь стоит задуматься о необходимой толщине. От предназначения навеса и зависит выбор поликарбоната.

Чем он толще, тем дольше он будет служить. Но тут тоже есть несколько нюансов. Существуют стандартные величины от 4-х до 25 мм.

Самые тонкие предназначаются в основном для покрытия теплиц. Но для навеса подходит поликарбонат, имеющий толщину не менее 8 мм.

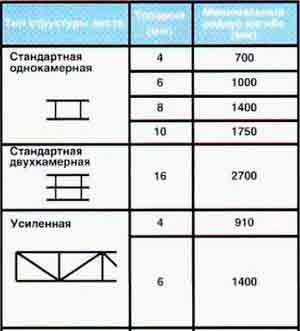

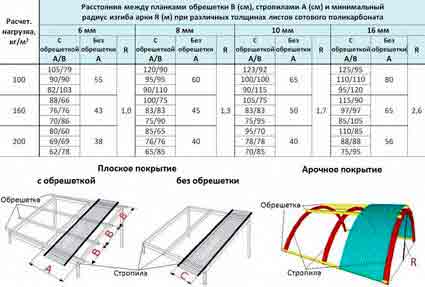

Кроме этого следует учитывать и радиус изгиба, и частоту обрешетки (т.е. расстояние между опорами), и структуру панели. Так же роль играют технические показатели, среди которых будут светопроницаемость, вес и другие требуемые характеристики.

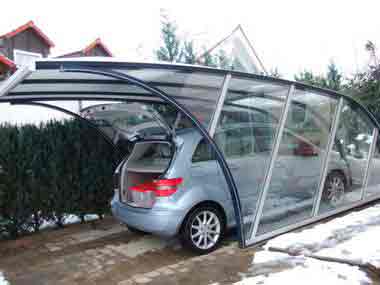

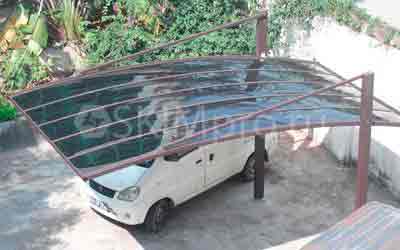

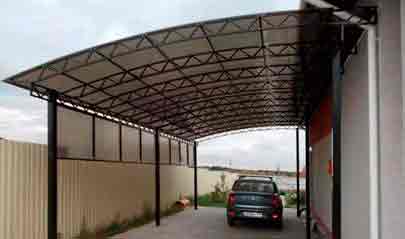

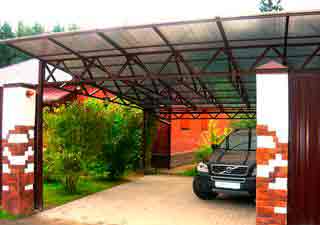

На фото навес для авто из литого поликарбоната

Достоинства и недостатки навесов из поликарбоната

Основными плюсами таких навесов считаются:

  • способность переносить резкие перепады температур и практически любые тепловые воздействия;
  • небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
  • высокая пластичность и гибкость;
  • достаточная степень прозрачности;
  • противостояние ударам и механическим воздействиям;
  • простота и легкость монтажа;
  • противостояние воздействиям большинства химических и биохимических веществ.

Минусов немного, но все-таки они есть:

  • высокая восприимчивость ультрафиолета;
  • склонность к расширению под воздействие высоких температур;
  • неспособность противостоять абразивным воздействиям;
  • цена.

Многие производители уже нашли решение первой проблемы и стали покрывать листы поликарбоната специальным покрытием. Оно значительно уменьшает процент проникновения солнечных лучей.

Пошаговая инструкция по изготовлению конструкции

Выбор поликарбоната уже позади, и теперь пришло время заняться проектированием и изготовлением самого навеса. Этот процесс состоит из следующих этапов.

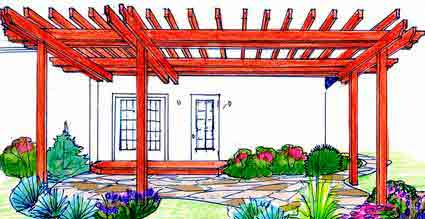

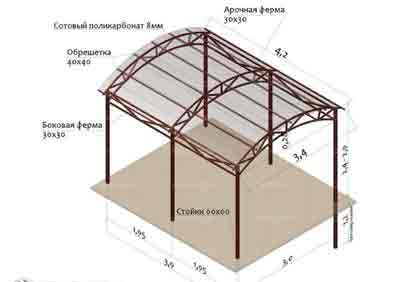

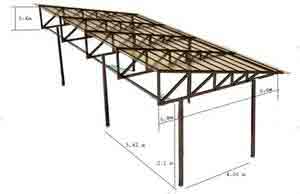

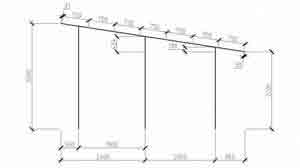

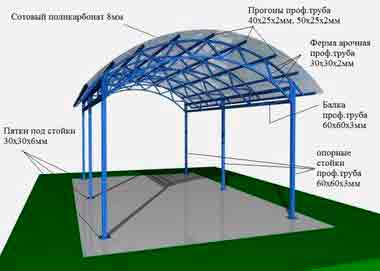

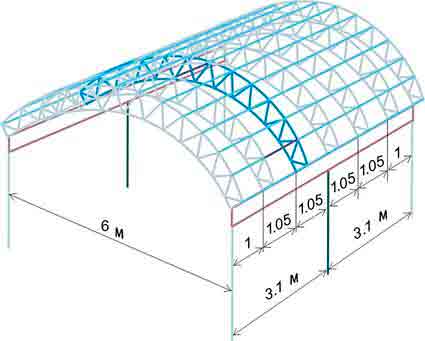

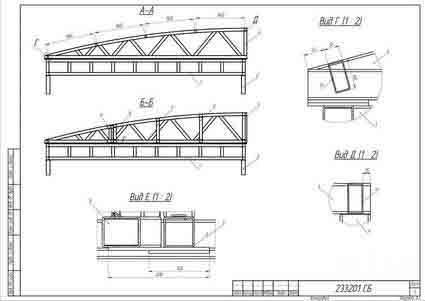

Создаем чертеж

Прежде чем строить навес из поликарбоната своими руками, нужно разработать чертеж.

Проектирование — первый шаг к успеху

От этого этапа зависит результат. Правильный чертеж – это залог отличного результата.

При составлении чертежа появляется возможность рассчитать необходимое количество материалов, определиться с расположением будущего навеса и приобрести все дополнительные материалы сразу.

Если вы решили спроектировать навес самостоятельно, то обратите внимание на схемы. В фото-подборке ниже представлены чертежи, которые могут пригодиться вам в проектировании навеса:

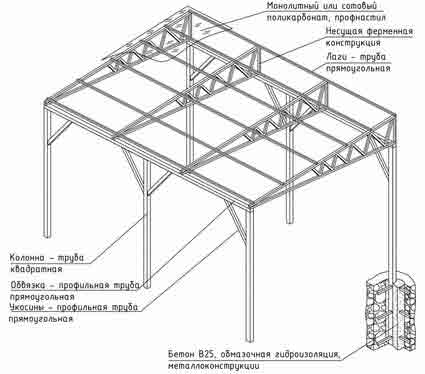

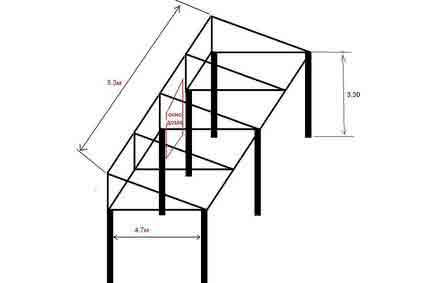

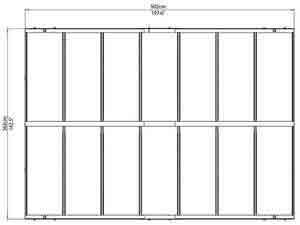

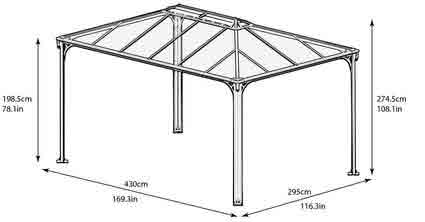

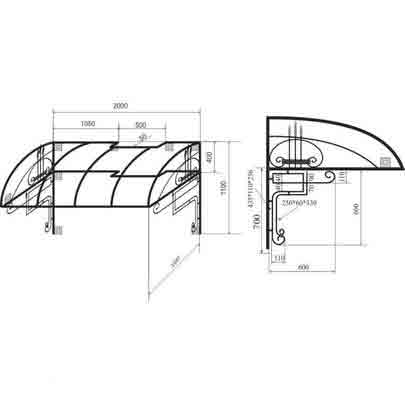

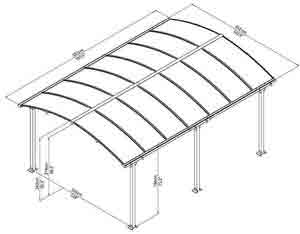

Как сделать навес из поликарбоната. Чертеж навеса из поликарбоната

Поликарбонат – это инновационный строительный материал, который стал уже достаточно популярным. За короткое время пребывания на рынке он потеснил еще так недавно востребованные пленку, стекло и дерево. Сначала поликарбонат использовали только на даче для устройства теплиц и парников из-за того, что он отлично пропускает солнечный свет, обладает хорошим запасом прочности и прост в установке. Но позже ландшафтные дизайнеры обратили внимание и на другие его достоинства.

Почему именно поликарбонат

При оформлении территории загородного участка одним из самых насущных вопросов является обустройство удобной зоны отдыха, которая бы размещалась вне дома, где-нибудь на лужайке, а также укрытия для автомобиля. Решить эти задачи можно по-разному. Но главной из них все же остается строительство павильона. Навес из поликарбоната сделать проще всего, к тому же и мастера вызывать не обязательно – все можно изготовить своими руками. Кроме того, такая конструкция предоставляет своему хозяину максимум благ.

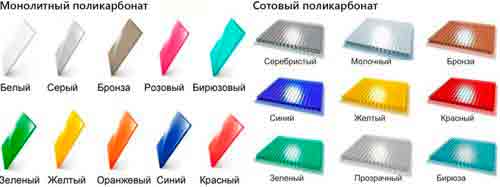

Виды материала

Пока известны только две разновидности поликарбоната, которые используют для строительства навесов – это ячеистый и монолитный термопласт. Первый представляет собой панель, состоящую из нескольких слоев прозрачного или матового пластика, которые соединяются между собой вертикальными ребрами жесткости, расположенными вдоль волокон материала. При этом пустоты заполнены воздухом, что придает поликарбонату прекрасные теплоизоляционные свойства. Ячеистые листы хорошо гнутся даже в обычном, так называемом холодном состоянии. Поэтому навес из поликарбоната можно сделать даже самой сложной и причудливой формы.

Монолитный полимер имеет свои достоинства. Он хорошо поглощает ультрафиолет и имеет насыщенные цвета, а также при всей своей прочности обладает достаточно легким весом. Его применяют не только в строительстве, но и в других сферах промышленности, куда входят и высокотехнологичные системы.

Преимущества данного материала

Навес из поликарбоната может быть любой конструкции, но каждой из них будут присущи явные преимущества, о которых следует сказать. И самое главное – это долговечность сооружения. Также очень важен тот факт, что этот материал прост в монтаже и не требует никакого особого ухода. Он обеспечивает высокую прозрачность или матовость сооружения, в зависимости от надобности, а также выполняет защитные функции от губительного влияния ультрафиолетовых лучей.

Материал имеет красивый внешний вид, и что немаловажно, его выпускают в широкой цветовой гамме. И еще один очень важный аспект — это низкая стоимость. Навесы из поликарбоната, цена которых варьируется в зависимости от величины, все равно обойдутся дешевле, чем из дерева или металла. Один лист материала стоит от 1400 до 10 750 рублей. Такой разброс цен обусловлен его размером и толщиной.

Как правильно выбрать

Решая вопрос, какой поликарбонат приобрести, необходимо определиться с тремя параметрами. Это толщина, цвет и качество. Для того чтобы это сделать грамотно, нужно определить назначение строения. Для подбора толщины материала учитывают снеговую и ветровую нагрузки, а также обрешеточный шаг. Не помешают и несколько дельных советов по этому поводу:

  • четырехмиллиметровые листы подойдут для устройства парников, теплиц, а также различных рекламных конструкций;
  • из плиты в 6-8 мм можно сделать перегородку, крышу, козырек или навес к дому из поликарбоната выбранного вами цвета;
  • панель в 10 мм обычно используют для сооружения вертикальных поверхностей;
  • плиты толщиной в 16 мм и более пригодны для строений, которые должны выдерживать поистине огромные нагрузки, например, автопарковки.

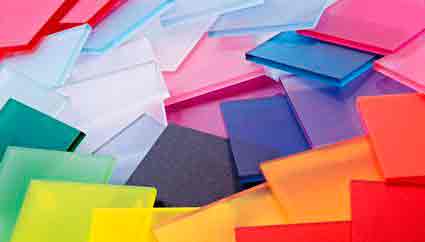

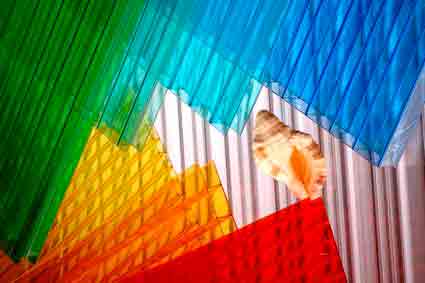

Что касается цвета, то это также очень важный нюанс, так как окраска плит может быть различной интенсивности и прозрачности. Например, листы бирюзового, синего и зеленого цвета подойдут для навеса над бассейном. А вот в качестве козырька над торговым прилавком эти тона использовать нельзя, потому что они будут искажать первоначальный цвет размещенных внутри товаров.

Качество поликарбоната зависит только от его производителя. Изделия известных фирм всегда отличаются надежностью и экологической безопасностью, а также имеют защитный слой от воздействия ультрафиолета, который наносят на лицевую поверхность листа.

Необходимые инструменты и материалы

Чтобы установить навес из поликарбоната своими руками, нужно произвести расчет и закупить все необходимое для производства данных работ. Понадобятся следующие материалы:

  • пресс-шайбы и анкерные болты (последние пригодятся только тогда, когда павильон будет устанавливаться на твердой поверхности);
  • саморезы с оцинкованным покрытием;
  • смесь из цемента, песка и щебня, если необходимо монтировать стойки для опоры;
  • трубы для изготовления опорных столбов с квадратным сечением 60 х 60, 80 х 80 или 100 х 100 мм;
  • ячеистые плиты толщиной от 8 до 10 мм;
  • трубы для обрешетки сечением 20 х 40 мм и для прогонов – 40 х 60 или 60 х 60 мм;
  • несущая арка, которую можно сделать самому, но при этом необходимо помнить, что в таких конструкциях нужно выдержать десятиградусный или больший угол наклона кровли.

Инструменты, которые понадобятся для производства работ: сварочный аппарат, шуруповерт, циркулярка с дисками, электрический лобзик, уровень и совковая лопата.

Очень часто хозяева загородных домов не приглашают мастеров, а предпочитают практически все выполнять самостоятельно. Чтобы быстро и красиво осуществить работы по обустройству территории, необходимо знать, как сделать навес из поликарбоната самому.

Перед тем как будут начаты работы по установке такой конструкции, необходимо сделать ее проект с чертежами. Для этого нужно рассчитать размер каркаса и нагрузку, которую он будет выдерживать с учетом уровня осадков и силы ветра, характерных для вашего региона. Исходя из этого и подбирают необходимый материал. Несложный чертеж навеса из поликарбоната представлен в этой статье.

Монтаж конструкции, первый этап

При строительстве навеса главным является разметка площадки, где он будет находиться. После этого роют углубления длиной в 0,5-1,5 м, в которых будут монтироваться каркасные стойки. Глубина ям зависит от высоты самого павильона. В них устанавливаю детали, к которым будут крепиться каркасные стойки, заливают их бетоном. Далее снимают грунт по всей территории навеса на глубину 10-20 см, а вместо него засыпают так называемую подушку из песка и щебня, тщательно утрамбовывают ее. Затем производят укладку финишного покрытия в виде газонной решетки, тротуарной плитки или просто делают бетонную стяжку.

Навес во дворе из поликарбоната обычно устанавливают на каркас из материала, который уже использовался для других пристроек, чтобы поддержать стиль интерьера. Основой могут стать деревянные, алюминиевые или стальные заготовки.

Монтаж конструкции, второй этап

Завершающей стадией установки является закрепление листов. Сначала необходимо подготовить панели нужного размера (смотрите чертеж навеса из поликарбоната). Для этого их разрезают при помощи инструментов. В этой работе важным является то, что после раскроя длина плиты должна быть больше, чем периметр арки на 10-15 см. Здесь важно знать, что после разрезания поликарбонатного листа защитную пленку, нанесенную с ее лицевой стороны, снимать не следует.

Теперь необходимо прикрепить низ профиля к арке так, чтобы его шаг был равен раскладке листов. Далее фиксируют панели при помощи саморезов. Для этого просверливают отверстия на 2 мм меньше, чем посадочный размер самой пресс-шайбы. Затем прикручивают саморезы, а их шляпки прячут под защитными колпачками.

После того как две смежные плиты будут закреплены, стыковочные профили закрывают крышечкой. В самом конце монтажа боковые части листов обязательно защищают. Это делают путем установки торцевых профилей, которые крепят либо саморезами, либо приклеивают.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Ремонт кровли и крыши

Как построить односкатный навес из поликарбоната своими руками?

Двор частного жилого или дачного дома со временем обрастает хозяйственными постройками, упрощающими быт хозяевам, строительство которых, как правило, происходит своими руками. Односкатный навес с поликарбонатным покрытием – простейшая конструкция, которая может служить в качестве беседки, места хранения дров, содержания машины и других хозяйственных нужд. Поликарбонат придает постройкам современный, привлекательный вид, не требуя финансовых вложений и сложного ухода. Эта статья расскажет, как рассчитать, выполнить чертежи односкатного навеса из этого недорогого материала.

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

  1. Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.

  • Гибкость. Листы поликарбоната хорошо гнутся без предварительной обработки, поэтому они используются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала позволяет гнуть листы своими руками без применения специального инструмента.
  • Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала всегда светло и комфортно. В тоже время он прекрасно защищает от ультрафиолета и создает приятную тень.

    Покрытие. защищающее от УФ-лучей

    Прочность. Листы поликарбоната обладают высокой ударопрочностью и несущей способностью, в несколько раз превосходящей данные характеристики у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега или при попадании града.

    Обратите внимание! Опытные мастера отмечают отличную шумоизоляционную способность этого материала, благодаря которой даже в сильнейший ливень звук капель не мешает разговору и звучит тихо. Качественный поликарбонат имеет срок службы до 25 лет.

    Конструкция

    Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

    • Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.
    • Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.

    Стропильная ферма односкатного навеса

    Чертеж односкатного навеса с размерами

  • Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и беседок используют поликарбонат зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
  • Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.
  • Важно! Стропильные фермы односкатного навеса представляют собой треугольную конструкцию, основание которой равно ширине навеса, а гипотенуза соответствует длине ската. Чтобы защитить лист поликарбоната от повреждений и прогибов, сооружается обрешетка, шаг которой не превышает 40-50 см.

    Процесс монтажа

    Монтаж односкатного навеса из поликарбоната своими руками занимает не более 1 дня, он может выполняется одним работником, однако, помощь в этом деле не повредит. Для сборки потребуется стандартный набор инструментов, в который входит сварочный аппарат, шуруповерт, ножовка по металлу или болгарка. Процесс строительства выглядит следующим образом:

    Схема монтажа односкатного навеса

    1. Первый этап строительства – подготовка площадки. С места, где будет располагаться сооружение, убирают весь мусор, камни, выкорчёвывают крупные растения. Строительный участок выравнивают с помощью песка, грунта ли гравия.
    2. С помощью мерной ленты или рейки, шнура и колышек выполняют разметку будущего навеса, выверяя углы между сторонами с помощью строительного уровня. Колышками обозначают расположение столбов.
    3. Следующая фаза монтажа – бурение отверстий под опорные столбы постройки. Минимальное количество столбов для навеса небольшой площади – 4 штуки, но чем сооружение больше, тем больше опор потребуется. Шаг между ними должен составлять 1,2-1,5 м. Отверстия в грунте проделываются ручным буром на глубину промерзания почвы, то есть на 0,6-0,8 м.
    4. В отверстия засыпают песчано-гравийную смесь, устанавливают опорные столбы и заливают бетонным раствором. Опоры, расположенные по одной стороне, должны быть выше других, чтобы обеспечивался уклон ската.

    Проект односкатного навеса из поликарбоната для дачи

  • Вершины стоек соединяют верхней обвязкой, которая изготавливается из металлического профиля или труб. Крепление выполняют с помощью сварки или кронштейнов. Стропильные фермы сваривают на земле и приваривают к обвязке. Поверх стропил приваривают обрешетку.
  • Листы карбоната обрезают до нужного размера, проделывают в них отверстия для крепления, устанавливают на скат снизу вверх, фиксируя термо-шайбами. Стыки поликарбоната соединяются с помощью специального профиля.
  • Важно! Все швы на каркасе навеса, оставшиеся после сварки, зачищают своими руками, затем грунтуют. Металлические детали покрывают устойчивой краской для дополнительной защиты от коррозии. Края карбоната подклеивают армированным скотчем.

    Источник: http://stroykrishu.ru/naves-iz-polikarbonata-svoimi-rukami-chertezhi.html

    Навес для машины своими руками

    Многие дачники добираются к дому или даче за городом на собственном автомобиле, а не на общественном транспорте. В таком случае приходится организовывать место стоянки для машины. Строить гараж не всегда удобно по разным причинам — например, финансовым. Гораздо проще собрать навес для машины своими руками. Перед началом работы выбирается конструкция и материалы, в частности, рассматривается вопрос, из чего сделать крышу.

    Содержание

    • Для чего нужен навес?
    • Конструкции и размеры
    • Материалы
    • Виды кровли
    • Поликарбонат
    • Металлочерепица
    • Профнастил
    • Тент
    • Мобильные навесы

    Для чего нужен навес?

    Некоторые собственники загородной недвижимости порой оставляют машину под открытым небом. Но очень скоро владельцы приходят к выводу, что навес все же нужен. Влияние окружающей среды на автомобиль разрушительно. И хоть это не проявляется одномоментно, постепенно транспортное средство будет нуждаться в ремонте. Навес же защитит автомобиль от следующих неблагоприятных факторов:

    • Осадков. Снег и дождь со временем приведут к развитию коррозии на металлических поверхностях.
    • Града. Даже небольшой град может оставить вмятины на капоте и крыше.
    • Грязи. По периметру стекол начнет скапливаться пыль. Да и птицы могут оставить «сюрприз» на машине.
    • Солнечных лучей. Из-за воздействия ультрафиолета краска обивки сидений может потускнеть, что особенно часто случается в летнее время. Кроме того, материал шин будет быстрее терять свои первоначальные свойства, если нет навеса.

    Навес защитит автомобиль от многих неблагоприятных внешних воздействий. Машина не будет оставаться на солнцепеке, под дождем, градом и снегом.

    Конструкции и размеры

    Выбирая навес для машины, нужно определиться с его конструкцией. Это крыша и опоры. Элементы изготавливают из разных материалов. При выборе размеров и конструкции навеса учитываются размер автомобиля и участка. Навесы бывают следующие:

    • Опорой служит одна из стен дома или хозяйственной постройки. Это удобно, если рядом со строением есть достаточно свободного пространства. В этом случае понадобятся две опоры, на которые крыша опирается только спереди. Эстетичнее, когда материал навеса гармонирует с фасадом и отделкой крыши.
    • Стоящая отдельно конструкция. Навес монтируется на опорах, не примыкает к другим строениям. Его можно построить в любом подходящем месте участка.

    Существуют конструкции для одной или нескольких машин. Они могут иметь от 2 и больше опор. Крыша бывает прямой, наклонной, двускатной или полукруглой.

    Перед началом строительства создается план навеса. Прорабатывается каждый элемент, указываются точные размеры. Для легкового автомобиля средний размер навеса составляет 5х2,5 м. Если участок большой, а у хозяев есть микроавтобус или внедорожник, можно построить конструкцию размером 6,6х3,5 м. Если нужно сделать навес на 2 машины, можно установить конструкцию 6,3х6 м.

    Важным параметром является высота навеса, которая зависит от габаритов машины. Нужно учитывать высоту автомобиля с нагруженным верхним багажником (если такой имеется). Средний размер составляет 2—2,5 м. Если постройка окажется ниже, будет неудобно. А под слишком высокий навес попадают осадки.

    Стандартно конструкция должна быть длиннее на 1 м, чем автомобиль и на 1,5-2 м быть больше в ширину. Если строится навес на 2 машины, суммируют их ширину и прибавляют по метру с каждой стороны и предусматривают расстояние между ними 80 см. Длина между пролетами не превышает 2 м.

    Материалы

    Навес для машины на дачу строят из легких, но прочных материалов. Учитывается, какие инструменты есть в наличии у мастера. Для строительства каркаса чаще используют следующие материалы:

    • дерево;
    • металл;
    • камень или кирпич;
    • бетон.

    Достаточно часто несущие конструкции строят из дерева. Древесина отличается определенной простотой в обработке, выглядит красиво, гармонирует с ландшафтным дизайном дачи. Опоры строят из бруса 15х15 см или бревен диаметром 15 см. Каркас собирают из балок и досок. Возведение конструкции не займет много времени. Она будет прочной, практичной и долговечной при условии специальной обработки — защитными составами.

    Недостатком навеса из дерева является его способность воспламеняться. Без правильной обработки материал подвержен гниению, атакам насекомых. Поэтому опоры обязательно обрабатывают антипиреном, антисептиком, покрывают лаком или краской. Хорошо использовать и огнезащитную пропитку.

    Из металла строят надежные, прочные опоры, устойчивые к ударам и высоким нагрузкам. Для этого используют металлический профиль 8х8 см, кованые элементы, трубы диаметром 10 см. Соединения выполняют при помощи сварки или болтов. Металлический каркас требует использования специального инструмента, поэтому монтаж потребует больше сил и умений от мастера.

    Металлические конструкции регулярно покрывают защитными составами, чтобы они не ржавели. Эту работу проводят примерно раз в год.

    Опоры можно построить из кирпича, камня. Мастер должен иметь навыки строителя и использовать в работе соответствующие инструменты. Но большинство дачников обладают такими навыкми и арсеналом шпателей и пр. Несущие элементы, построенные из кирпича и камня, смотрятся красиво, сочетают с фасадом дома, построенного из таких же материалов. Получаются прочные опоры, которые не подвержены внешним воздействиям.

    Бетонные опоры устойчивые, выдерживают вес практически любого кровельного материала. На их строительство требуется больше времени. Бетонный раствор набирает прочности в определенных условиях. Он не должен сохнуть слишком быстро, поэтому на строительство опор потребуются дни. Зато срок их эксплуатации составляет несколько десятков лет.

    На практике навес (своими руками) проще строить из дерева или металла.

    Виды кровли

    Важно правильно выбрать кровельные материалы, чтобы навес для машины был практичным и красивым. Чаще всего конструкцию покрывают следующими материалами:

    • поликарбонатом;
    • металлочерепицей;
    • профнастилом;
    • тентом.

    При выборе материала учитывают, какую кровлю имеет дом. Желательно, чтобы у сооружений крыша был выполнена из одинаковых материалов (по возможности). Тогда навес не будет смотреться, будто вырванный из общей картины элемент.

    Мягкие материалы, например ондулин или рубероид, можно использовать только в случае создания сплошной обрешетки. Поэтому жесткие листы, например, поликарбоната и металлочерепицы, больше подходят для создания навеса для машины.

    Поликарбонат

    Поликарбонат — практичный и эстетичный материал, который просто монтировать, можно использовать на любых опорах. Навес из поликарбоната может иметь плоскую или куполообразную крышу. Материал гибкий, не горит (плавится) и не боится ударов. Обычно для навеса выбирают сотовый поликарбонат.

    Можно выбрать подходящий оттенок материала. Поликарбонат не выцветает со временем, не ржавеет, не боится влаги и перепадов температуры. При нагреве листы могут расширяться, поэтому нужно выполнять монтаж с учетом этого свойства.

    Металлочерепица

    Этот материал изготавливается из листового металла. Он имеет средний вес, поэтому лучше делать фундамент капитальный. Металлочерепицу нередко выбирают, если по задумке навес пристроен к дому, кровля которого изготовлена из такого же материала. Каркас строят тоже из металла. В итоге получается навес, закрытый с одной стороны стеной здания или хозяйственной постройки.

    Металлочерепица хорошо переносит механические повреждения и удары, покрыта защитным слоем. Материал смотрится красиво, сочетается с разными стилями фасада.

    Профнастил

    Это практичный и легкий материал, который также отличается несложной установкой. Это лист, прошедший обработку давлением на прокатном станке. Для увеличения долговечности на его поверхность наносится оцинковка или полимерное покрытие. Выигрышно смотрится профнастил с полимерным покрытием.

    Такой материал монтируется практически на любой каркас. Материал устойчив к разным неблагоприятным внешним воздействиям, а навес выглядит воздушно и аккуратно. Профнастил считается пожаробезопасным, а при монтаже не требует использования дорогостоящего оборудования.

    Материал устойчив к ультрафиолетовому излучению, не теряет яркости своего оттенка в течение длительного срока службы. Профлисты отличаются хорошей сопротивляемостью — как ветровым нагрузкам, так и осадкам, поэтому его можно монтировать в местности, где нередки сильные ветры или зимой выпадает обильный снег.

    В продаже есть разные виды профнастила. Они отличаются показателем жесткости, высотой волны и областью применения. Для обустройства навеса хорошо подходит кровельный профнастил. Оптимальная толщина листов составляет 0,7 мм. Чем выше высота волны, тем жестче лист. Этот показатель ключевой, если профнастил выбирают для большого навеса.

    Одним из самых простых вариантов кровли настила является использование тента. Такой материал отличается легкостью, устойчивостью к неблагоприятным погодным условиям. При необходимости тент демонтируется. В этом случае навес обычно обустраивается только по прибытии хозяев на дачу. Если владельцы бывают здесь редко, то это эффективный способ защитить автомобиль без высоких трат. Перед отъездом тент просто снимается с каркаса.

    Для изготовления такого навеса применяются полимерные материалы. Тент получается достаточно плотным и жестким, устойчивым к средней ветровой нагрузке. Материал монтируют на металлический каркас.

    Можно выбрать любой дизайн тента, который будет хорошо сочетаться с основным строением и ландшафтным дизайном. При необходимости материал меняют, что не отнимает много времени и сил. Стандартный срок службы тента составляет 5 лет. Показатель зависит от условий, в которых используется тент, как часто его натягивают на каркас и демонтируют.

    При помощи тента легко сделать навес, закрытый с 3-х или даже 4-х сторон. Он имеет вид палатки, поэтому надежно защищает автомобиль. Этого вполне достаточно, чтобы машина не покрывалась пылью и грязью, была закрыта от непогоды и палящего солнца.

    Мобильные навесы

    Это одна из разновидностей тентовых навесов. Это готовая конструкция, в комплект которой входят все необходимые элементы для монтажа. Части складываются подобно конструктору по схеме, предусмотренной производителем в инструкции. Монтируется такой навес за пару часов силами одного или двух человек.

    Мобильный навес берут с собой не только на дачу, но и при выезде на природу. Конструкция может состоять только из крыши или иметь стенки из мягкого материала. Иногда вместо ткани в комплект входят полимерные панели. Но тент практичнее, потому что материал легко снять, сложить на хранение. Он легче, занимает мало места.

    Мобильный навес станет хорошим местом для парковки автомобиля в теплое время года. Если хозяева приезжают на дачу зимой, лучше построить стационарную конструкцию, способную защитить машину от снега и прочих неблагоприятных природных условий.

    Источник: http://www.forumhouse.ru/journal/articles/9317-naves-dlya-mashiny-svoimi-rukami

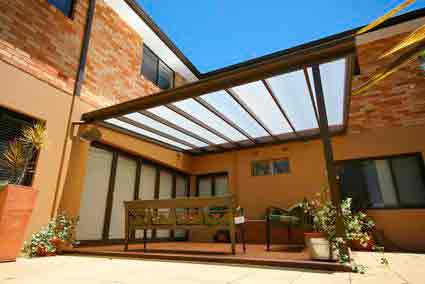

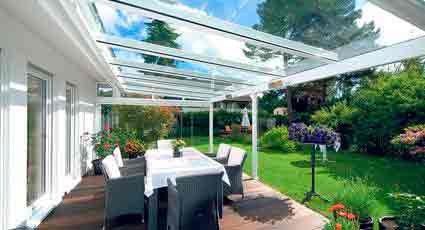

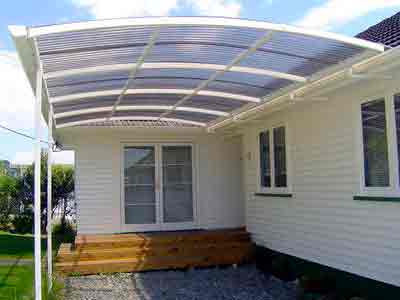

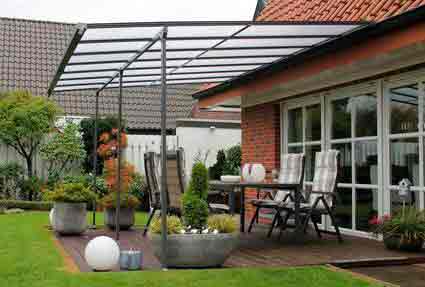

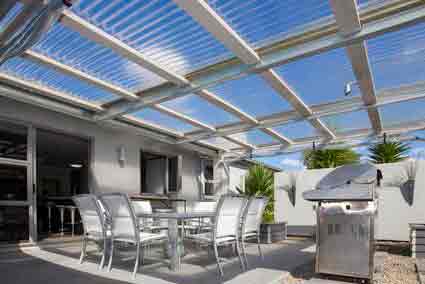

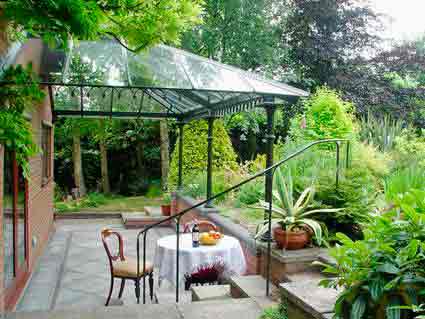

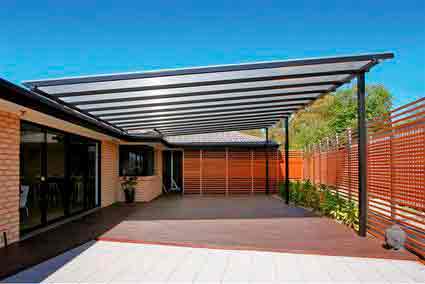

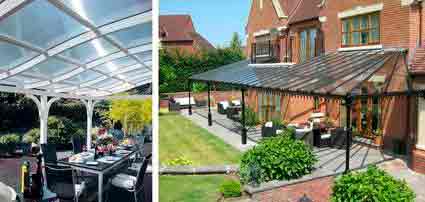

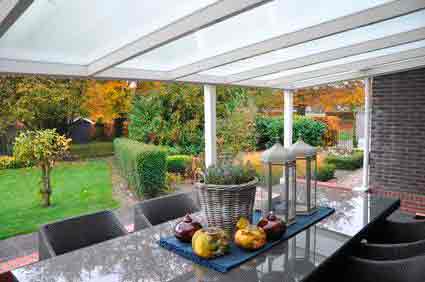

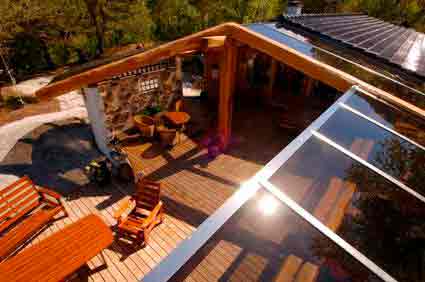

    Навес из поликарбоната, примыкающий к дому: монтаж своими руками

    Еще совсем недавно при изготовлении прозрачной кровли для навеса, примыкающего к частному дому, использовалось стекло. В настоящее время для этой цели используют листовой поликарбонат. Теперь он настолько популярен, что повсюду нас окружает.

    1. Что такое поликарбонат
    2. Виды
    3. Преимущества
    4. Недостатки
    5. Какой толщины выбрать поликарбонат
    6. Типы конструкций навеса
    7. Из какого материала изготовить опоры
    8. Изготовление навеса своими руками
    9. Составление проекта
    10. Необходимые инструменты и материалы
    11. Установка опор
    12. Изготовление каркаса и обрешетки
    13. Монтаж поликарбоната
    14. Полезные советы
    15. Видео

    Что такое поликарбонат

    Поликарбонат — это материал со светопроникающей способностью в 90 %. Материал обладает малым весом, он крепче стекла в несколько раз, ему не страшен молоток. Поликарбонат предпочитают использовать на дачах для сооружения теплиц — ураган и град таким конструкциям не страшен.

    В составе поликарбоната находится вязкий полимер, поэтому его почти нельзя разбить. Стоимость опор снижается благодаря малому удельному весу и чрезвычайной легкости. Полотно из карбоната может выдержать сильный ветер и снежную нагрузку, что важно, например, для теплиц.

    Материал обладает превосходной термостойкостью, на него не влияет окружающая среда. Благодаря малой теплопроводности поликарбоната можно снизить расходы на электроэнергию. Он обладает еще и шумоизолирующими способностями.

    Выпускается поликарбонат в двух разновидностях, и они несколько отличаются друг от друга. Листы в монолитном варианте, в зависимости от назначения, выпускаются толщиной от 2 до 12 миллиметров. Также налажен выпуск сплошных антивандальных листов.

    Стандартными являются размеры листа 2,05 х 3,05 метра. Относительно низкой прочностью по сравнению с монолитным листом обладает ячеистый, или сотовый поликарбонат. Он применяется в других областях. Толщина листа из-за ячеистой структуры получается больше, она может варьироваться в диапазоне от 4 до 32 миллиметров.

    Ячеистый поликарбонат поступает в торговые организации в стандартных размерах: 2,1 х 6 м или 2,1 х 12 м. Также налажен выпуск цветного поликарбоната.

    Преимущества

    Поликарбонат широко начал использоваться в строительстве, авиастроении, военной индустрии, судостроении, пищевой промышленности, медицине, компьютерных технологиях, архитектуре.

    Материал имеет несколько преимуществ, главными среди них являются:

    • доступная стоимость;
    • легкость обработки;
    • эстетичный внешний вид;
    • популярность;
    • долговечность.

    Данный материал используется для остекления различных фасадов зданий: хозяйственных, жилых и административных. Из монолитных листов изготавливают приборы наблюдения и линзы для прицелов. Эти полотна применяют в сигнальных фонарях, в окнах самолетов; в судостроении — в иллюминаторах, которые способны удерживать удары волн.

    Кухонная посуда из поликарбоната, изготовленного литьевым способом, способна выдерживать высокие температуры, не бьется, не теряет своих свойств от воздействия моющих средств.

    Монолитные полотна могут быть еще и защитными — выступать в роли барьеров от вандалов и стихии. Литой поликарбонат в компьютерных технологиях используется при производстве жестких дисков для компьютеров. В медицине этот материал применяется для изготовления прочной и небьющийся посуды. В архитектуре используется для изготовления козырьков и навесов, павильонов и остановок, пуленепробиваемых перегородок и ограждений.

    Недостатки

    Но этот материал имеет также и недостатки.

    К недостаткам можно отнести:

    1. Низкую абразивную устойчивость — он не в состоянии выдержать жесткое механическое воздействие. Особенно это относится к сотовым листам.
    2. Разрушение под воздействием ультрафиолетовых лучей. Поэтому сотовые листы имеют защитные УФ-фильтры. Образцы изделий без защитных фильтров могут применяться для внутренней отделки зданий.
    3. Значительный тепловой зазор. Когда изменяется температура внешней среды, поликарбонатные листы значительно изменяют свои размеры: примерно 2,5 мм на 1 метр при изменении температуры на 40 градусов. Поэтому необходимо предусматривать тепловые зазоры, в противном случае возможно выпучивание или разрывы полимерных конструкций.
    4. Повышенную отражающую способность, особенно это ощутимо в арочных конструкциях.
    5. Чрезмерную прозрачность. В некоторых случаях прозрачность из преимущества может превратиться в недостаток.

    Чтобы избежать негативного действия недостатков, достаточно лишь следовать инструкциям по эксплуатации.

    Какой толщины выбрать поликарбонат

    Толщина зависит от цели приобретения сотового карбоната.

    Используя материал в соответствии с предназначением, можно значительно увеличить срок его службы:

    • четырехмиллиметровые листы используют для оформления витрин и рекламы;
    • листы толщиной 6 мм применяют для оборудования навесов, теплиц;
    • 8 мм — идет на габаритные теплицы, перегородки и крыши;
    • 10 мм — на для остекление стеновых конструкций;
    • для крыши подходит лист толщиной 16 мм;
    • 20 мм используют при остеклении стоянок автомобилей, лоджий, бассейнов;
    • лист в 25 мм незаменим для оборудования оранжерей;
    • 32 мм применяют для сооружения кровли, при высокой нагрузке.

    Таким образом, для навесов, примыкающих к дому, используются листы толщиной в 6 мм.

    Типы конструкций навеса

    Навесы, пристроенные к дому, могут иметь два варианта исполнения. К первому можно отнести консольные модели, ко второму — навесы на опорах. Длина навеса при консольном варианте может быть любая, но его ширина не должна превышать двух метров. Навесы на опорах могут быть любой длины и ширины.

    Навесы могут быть выполнены из разных материалов и иметь различное назначение:

    • навес под полотняным навесом;
    • навес из поликарбоната, примыкающий к дому;
    • красивые навесы, пристроенные к дому;
    • веранда, примыкающая к частному дому.

    Можно также сделать и отдельно стоящий навес.

    Из какого материала изготовить опоры

    Опоры можно изготавливать из различных материалов: они могут быть кирпичными, каменными, деревянными, металлическими.

    Если использовать деревянный брус, то следует брать изделие с сечением 50 х 50 мм. Если применять металлические изделия, то для этой цели используется труба с размерами 20 х 40 х 2 мм.

    Изготовление навеса своими руками

    Следуя пошаговому проекту строительства, навес можно изготовить своими руками. На рисунке ниже представлен мастер-класс по изготовлению односкатного навеса.

    Составление проекта

    Заранее созданный проект позволяет выбрать наиболее оптимальный вариант конструкции и подобрать нужный материал.

    Выбирая проект, стоит определиться с такими параметрами:

    • размер участка;
    • габариты и назначение сооружения;
    • ветровые и снеговые нагрузки;
    • ожидаемое выпадение осадков в год;
    • глубина снега зимой;
    • конструкционные особенности основного строения.

    Невыполнение какого-либо пункта может нанести ущерб сооружению.

    Необходимые инструменты и материалы

    Сборка конструкции требует подготовки специальных инструментов.

    Список строительных материалов:

    • бревна или доски, брус;
    • металл, окрашенный защитной краской;
    • камень — натуральный или искусственный;
    • износостойкий поликарбонат.

    Список этих материалов может быть расширен или же, наоборот, без каких-то материалов можно обойтись или заменить их другими.

    Установка опор

    Количество стоек нужно рассчитать заранее, а также продумать их расстановку.

    Под опоры навесов бурятся углубления. Если предусматривается освещение, то перед этим прокладывается кабель. Выбирается определенное расстояние между опорами, которое зависит от предполагаемой тяжести крыши.

    Если близко могут быть грунтовые воды, то концы опор требуется дополнительно обработать и залить бетоном.

    Изготовление каркаса и обрешетки

    Через 12—15 дней после того как бетон застынет, начинают сборку конструкции. Каркас необходимо крепить к бетонному основанию. Если его предполагается сделать из дерева, то для крепления можно использовать уголки и саморезы. Если конструкция будет металлическая, то ее надо крепить при помощи сварки или саморезами, которые предназначены для металла.

    Для создания обрешетки выполняется верхняя обвязка. У стоек торцевые части соединяются поперечной балкой и затем — между собой с использованием параллельно уложенных профилей. Металлическую каркасную систему необходимо сварить, а деревянную — стянуть стальными уголками. Места сварки — зачистить, обработать грунтовкой и покрасить.

    Стропила нужно монтировать поперечными деталями, используя шаг в 600 мм. К несущей балке конструкцию необходимо прикрепить стальными уголками. Обрешетку проложить поперек стропил и смонтировать саморезами.

    Монтаж поликарбоната

    Листы материала нужно предварительно нарезать по размеру и затем закрепить на обрешетке. Предварительно в листах материала необходимо проделать отверстия под шурупы. Размеры отверстий должны быть с запасом около 2,5 миллиметров.

    Для облегчения отвода воды, ячейки нужно направлять вниз. При работе с пластиком, между панелями необходимо оставлять зазоры.

    После установки кровли необходимо выполнить монтаж сливных желобов. Для этого следует отмерять нужную длину и обрезать лишний металл болгаркой.

    Полезные советы

    Обязательно ознакомьтесь с полной версией статьи — как сделать веранду к доме своими руками. Там вы найдете множество полезных советов!

    При монтаже крыши не стоит забывать о страховке.

    После монтажа основной пристройки можно сделать площадку. Наиболее простой способ — всю территорию засыпать гравием. Для этого нужно снять дерн, вкопать бордюр и насыпать щебень, затем хорошо утрамбовать.

    Также можно площадку вымостить брусчаткой либо тротуарной плиткой. Оборудование площадки бетоном обойдется дешевле.

    Видео

    В видеоролике рассказывается о том, как сделать навес над крыльцом дома своими руками.

    Источник: http://vdome.club/remont/potolok/naves-iz-polikarbonata.html

    Арочные навесы из поликарбоната своими руками

    Если требуется построить защиту от солнца, то лучше всего выбрать арочный навес из поликарбоната. Небольшая масса и умеренные затраты на его обустройство делают арочную схему наиболее популярной из всех возможных. Арочная система справедливо причисляется к классическим способам компоновки, подтвердившим свою надежность и долговечность.

    Особенности арочных конструкций из поликарбоната

    Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

    Секрет популярности подобных навесов кроется в использовании двух основных элементов:

    • Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
    • Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

    Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

    Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

    Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

    У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

    Области применения арочных навесов из поликарбоната

    Существует огромное количество вариантов возможного использования арочных конструкций. Ранее для домашнего навеса использовались арки и дуги, куски и запчасти от ферм и перекрытий промышленного назначения, либо изготавливались вручную с помощью наковальни, пары металлических шаблонов и тяжелой кувалды.

    С появлением трубогибочных станков, как электрических, так и ручных, изготовление деталей арочного навеса вообще перестало быть проблемой. Ферму для навеса из поликарбоната можно сделать любого размера, формы и конфигурации.

    Навес арочного типа во дворе

    Обустройство навеса идеально подходит в качестве места хранения на открытой площадке авто и мототехники, материальных ценностей, которым противопоказана влага и требуется постоянное проветривание. Арочный навес из поликарбоната для автомобиля обеспечивает качество хранения техники, на уровне отапливаемого и вентилируемого гаража, и в первую очередь благодаря прозрачной кровле и сквозняку.

    Навес арочного типа можно рекомендовать для защиты входных дверей, особенно для зданий, у которых вход в дом расположен не в центре фасада, а смещен к углу. Обычно в такой ситуации крышу над крыльцом изрядно треплет порывами ветра, поэтому использование прочной и жесткой арочной конструкции козырька обеспечит необходимую долговечность и надежность.

    Кроме того, арочная конструкция ферм выдерживает любую толщину снега, а прозрачный поликарбонат хорошо прогревается на солнце и быстро освобождается от ледово-снеговой шапки. В солнечную погоду любая влага и вода, попавшая под козырек, высыхает так же быстро, как и на открытом пространстве.

    Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве

    Арки из поликарбоната считаются наиболее удачной формой крыши для возведения парничка под рассаду или теплицы на приусадебном участке. Причины те же — высокая устойчивость арочной конструкции к порывам ветра и хорошая теплоизоляция поликарбоната.

    Самый простой парник может быть построен из алюминиевых гимнастических колец, используемых в качестве спортивного снаряда. Трубчатое алюминиевое кольцо разрезается и выгибается в форме дуги. Каркас или основу для теплицы спаивают из полипропиленовых водопроводных труб, готовые дуги просто вставляют в припаянные муфты или просверленные отверстия. Кровельное покрытие из сотового поликарбоната чаще всего делают съемными. Это удобно в случае использования конструкции в качестве парника. Вырезанный по размеру лист поликарбоната просто укладывается поверх алюминиевых дуг и крепится накладками.

    Монтаж арочной теплицы из поликарбоната можно выполнить на выложенные на поверхности грунта кирпичи или цементно-песчаную плитку. С повышением температуры и наступлением теплых деньков нижнюю кромку поликарбоната ослабляют и приподнимают, обеспечивая вентиляцию и нормальный приток воздуха в помещение теплицы.

    На основе арочного навеса можно построить полноценную зимнюю теплицу в полный рост. Использование поликарбоната позволит снизить расходы на обогрев помещения примерно на 40% в сравнении со стеклянными и пленочными конструкциями.

    Чертежи арочных навесов из поликарбоната

    Прежде чем искать материалы и готовить фундамент для опор, необходимо определиться с формой и общей компоновкой арки. Только потом можно будет спланировать эскизы и, возможно, даже сделать своими руками чертежи арочного навеса из поликарбоната.

    Оформить на бумаге устройство балок и ферм нужно по двум причинам:

    • Упрощается составление сметы по количеству требуемых материалов. Большую часть геометрических и линейных расчетов арочного навеса просто невозможно выполнить без чертежа или хотя бы эскиза;
    • Перед сборкой всегда выполняется проверочный расчет на устойчивость и жесткость, а иногда приходится уточнять способ соединения или размеры шага обрешетки.

    Данный подход является общепринятым и сильно упростит работу или общение, особенно, если строить арочный навес придется в компании с друзьями, помощниками или бригадой наемных работников.

    Вариант арочного навеса для теплицы

    Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

    Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

    Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

    Навесы с арочной крышей для двора

    Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полуокружностей, а в форме двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

    Арочный навес устанавливается на восьми вертикальных стойках из квадратной трубы 60х60 мм. Общий вес крыши с учетом обрешетки под поликарбонат составляет около 300 кг, поэтому для удержания навеса стойки стягивают бетонной плитой и заглубляют в грунт на глубину до 1 м. Площадь поверхности, закрываемой арочной кровлей от дождя и снега, составляет 15 м 2 .

    Преимуществом данной схемы является использование в арочной крыше несущих ферм с равной кривизной дуги. Такое решение позволяет устанавливать навесы с поликарбонатной кровлей практически на открытом пространстве, жесткости пролетов в поперечном горизонтальном направлении будет достаточно, для того чтобы выдержать порывы ветра до 30м/с.

    В том случае, если арочный навес строится во дворе, например, на площадке между стеной дома и бетонным забором, то каркас крыши с обрешеткой под поликарбонат можно упростить, как на схеме-чертеже ниже.

    В данном случае вместо ферм использованы арочные элементы из профилированной стальной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В итоге при условии защищенности от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на фермы.

    Расчет арочного навеса из поликарбоната

    Одним из наиболее проблемных вопросов, связанных со строительством козырьков и крыш, является расчет прочности и жесткости арок или несущих ферм конструкции. Для бытовых построек, размеры которых не превышают приведенных на чертежах и схемах, нет особой потребности в расчете ферм арочных навесов из поликарбоната. Запас прочности при любом направлении нагрузки более чем достаточен, чтобы конструкция не обрушилась и не деформировалась даже при двойной максимальной норме выпавшего снега.

    Геометрия расчета

    Как правило, для любительских конструкций арочных навесов используются балки и металлопрокат с сечением профиля заведомо большим, чем это требуется из расчета оптимизации несущей способности.

    Для примера можно использовать параметры фермы длиной 3 м из профиля 30х30 мм, используемой в арочном навесе 6х3 м, приведенном выше. Одна трехметровая нитка выдерживает 50 кг распределенной нагрузки. Ферма из двух ниток с диагональными распорками выдерживает более 450 кг распределенной нагрузки.

    Если посмотреть на диаграмму распределения нагрузки на арочной конструкции, то становится понятно, что на ферму будут давить 50 % снегового покрова, находящегося в центральной части кровли. Поэтому в реальности арка способна без проблем удержать до 600 кг нагрузки или 2400 кг на всей площади, крытой поликарбонатом.

    Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно выполняют по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

    На что нужно обратить внимание

    В первую очередь нужно помнить, что нельзя просто заменить фермовую конструкцию обычной дугой, согнутой из металлопрофиля квадратного сечения.

    Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры необходимо связать горизонтальной поперечиной.

    У арочных навесов имеется существенный недостаток, из-за того, что крыша устанавливается на относительно высоких и тонких опорах. Чтобы избежать раскачивания или крена, оголовки стоек перевязывают распорками или дополнительными раскосами. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

    Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при деформации каркаса под поликарбонатом покрытие из пластика может быть оборвано с креплений.

    Выбор материалов и подготовительные работы

    Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

    Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

    Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.

    Как сделать арочный навес из поликарбоната своими руками

    После того как была завершена подготовка, необходимо выполнить бетонирование опор и всей площадки под будущим навесом. Первым делом в ямы устанавливают четыре угловые стойки, обычно заготовку отрезают с запасом в 50 мм, чтобы иметь возможность выровнять оголовки опор в одной горизонтальной плоскости.

    Первоначально опоры под крышу из поликарбоната выравнивают и фиксируют кусками битого кирпича, заливают бетоном. Далее натягивают шнуры и по ним выставляют оставшиеся четыре стойки. Если размеры арочной кровли из поликарбоната больше, чем 3х6 м, то опоры лучше всего перевязать по уровню цоколя обычным уголком.

    Изготовление ферм под крышу лучше всего поручить опытному сварщику, здесь нужна точность, любое отклонение от плоскости приведет к смятию поликарбоната. Вес каждой фермы составляет больше 20 кг, поэтому устанавливать их на опоры придется бригадой из трех человек. Прогоны обрешетки можно установить своими силами.

    Наиболее простой считается укладка поликарбоната. Листы крепят на термокомпенсирующих шайбах с зазором на стыках не менее 3 мм, линию шва обязательно закрывают алюминиевой накладкой с силиконовым уплотнителем.

    Советы и рекомендации

    Чтобы арочный навес получился максимально прочным, без скрипов и просадок кровли, отрыва и деформации листов поликарбоната, необходимо уделить особое внимание способу соединения деталей. Все элементы крыши, стоек, поперечин, дуг и распорок в процессе сборки должны соединяться между собой в два прохода.

    Первоначально собираем каркас на метизах, болтах, гайках и заклепках. После укладки поликарбоната конструкция должна выстояться несколько дней, в течение этого периода арочный навес как бы осаживается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, остается возможность исправить брак, если таковой был допущен.

    Через два-три дня электросваркой проваривают все стыки и соединения. Метизы можно снять, но чаще всего их оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

    Заключение

    Арочный навес из поликарбоната обладает симпатичным дизайном и собственным стилем. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оборудовать ламелями. Несколько оконных жалюзи, уложенных под кровлю из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.

    Источник: http://bouw.ru/article/arochnye-navesy-iz-polikarbonata-svoimi-rukami

    Навесы из поликарбоната к частному дому своими руками: фото современных навесных конструкций

    Современные навесы, благодаря использованию в их конструкциях новейших строительных материалов, могут иметь самую разнообразную конфигурацию. Особенно полюбились владельцам собственных усадеб и дачных домов навесы из поликарбоната к частному дому своими руками: фото удобных и практичных сооружений убеждают в необычайной их универсальности. Покрыв большую часть двора навесом из поликарбоната, можно не волноваться, что внезапный дождь настигнет врасплох, заставляя собирать оставленные на улице садовые инструменты, обувь, технику. Конструкция, пристроенная к дому, укроет от палящего солнца автомобиль, а если наметился ужин с друзьями на свежем воздухе, встречу не придется откладывать из-за непогоды.

    Навес с покрытием из поликарбоната выглядит современно и привлекательно

    Типы конструкций навесов, пристроенных к дому

    Как для навесов, установленных обособленно, так и для сооружений, примыкающих к дому, действует единое правило: конструкции должны сочетаться с существующими архитектурными формами и вписываться в общий ландшафтный дизайн. Пристроенные к дому навесы одной стороной опираются на стойки, а другой статично крепятся к стене дома, гаража или ограждения. Существует несколько видов каркасов для таких конструкций:

    • навесы с односкатной крышей — наиболее привычное простое сооружение. Технология монтажа довольно проста. При расчете угла наклона плоской кровли учитывается возможность быстрого схода снежного покрова в зимнюю пору;

    Навес, пристроенный к дому, с двускатной крышей

    • двускатные конструкции — распространенные формы кровли, имеющие два ската. Угол наклона в таких конструкциях составляет 35-45 градусов, что обеспечивает сход снега под собственным весом и отсутствие застоя дождевой воды. В последнее время набирают популярность двускатные навесы с вогнутыми и выгнутыми скатами;

    Навес должен гармонично сочетаться с основным строением

    • арочная (полукруглая) форма кровли — актуальная конструкция с позиции функциональности и оригинальности. Появление новейших материалов с пластическими свойствами позволило с успехом использовать такие конструкции для навесов, козырьков и других сооружений. Полукруглая кровля способствует своевременному удалению снега. Радиус изгиба арки зависит от допустимого производителем минимума для применяемого материала;

    Примыкающий к дому навес с каркасом из дерева и металла

    • волнообразные и купольные конструкции — используются в качестве защитного и декоративного элемента;
    • многоуровневые навесы — сооружения, имеющие несколько ярусов. В таких навесах могут использоваться как скатные формы кровли, так и арочные.

    Навес с покрытием из поликарбоната идеально вписывается в дизайн придомовой территории

    Для самостоятельного изготовления и монтажа навеса из поликарбоната, особенно если работа производится впервые, рекомендуется выбирать конструкцию с односкатной кровлей. Она достаточно проста в изготовлении и справиться с установкой можно, не владея особыми навыками.

    Под навесом оборудована уютная зона отдыха

    Гораздо сложнее будет спроектировать, изготовить и установить купольные или арочные навесы из поликарбоната к частному дому своими руками (фото в сети демонстрируют сложные конструкции таких сооружений). Здесь необходимо учитывать направления каналов в панелях сотового поликарбоната, допустимый радиус изгиба, толщину материала и другие моменты, требующие определенных знаний и умений.

    Поликарбонат отличается способностью хорошо пропускать солнечный свет, при этом защищая от вредного излучения

    Материалы для навесов: какой поликарбонат лучше

    Навес — простая конструкция в виде крыши, установленной на опорных стойках. Для опор можно использовать дерево (бревна или брусья), металлическую профильную трубу с различным сечением, а также столбики из кирпича. Металлический профиль и деревянный брус применяют и для сборки каркаса, только сечение подбирается меньшее, чем для опор.

    Разнообразным может быть материал для покрытия навесов. Именно кровля придает конструкции определенный внешний вид. Это может быть пластиковый шифер, асбестоцементный шифер, металлочерепица, медные листы, профнастил, поликарбонат.

    В настоящее время на рынке представлено большое количество различных видов поликарбоната

    Благодаря целому ряду уникальных свойств поликарбонат является самым востребованным в качестве покрытия для навесов. Этот материал во многом превосходит металл и стекло, не уступая им в экологичности и прочности. Высокая стойкость к нагрузкам сотового поликарбоната в сравнении со стеклом определяется наличием продольных ребер жесткости ячеистой структуры.

    Хотя монолитный поликарбонат прочнее ячеистого, каждый из них обладает своими преимуществами. Выбор для покрытия того или иного вида напрямую зависит от требований, предъявляемых к сооружению.

    Проект навеса для автомобиля с покрытием из поликарбоната

    Сплошной поликарбонат отличается невероятной светопропускной способностью, достигающей 90%. Сотовые образцы обладают несколько меньшими светопрозрачными качествами, но при этом они отлично рассеивают свет и создают преграду для ультрафиолетового излучения. Применение для навесов листов сотового поликарбоната обусловлено такими свойствами:

    • большая конструктивная прочность — несколько слоев, соединенных между собой перегородками жесткости под различным углом, образуют ячеистую структуру, обеспечивая высокую прочность;

    Поликарбонат эффективно защищает от ультрафиолетового излучения

    • устойчивость, способность выдерживать сильный ветер и снеговую нагрузку;
    • ударопрочность — материал не только не образует осколков при разрыве, но и почти не деформируется при механических воздействиях;
    • гибкость — возможно придать материалу любую требуемую форму, не ухудшая его характеристики;

    Деревянный каркас навеса покрыт листами поликарбоната

    • высокий процент светопропускания с защитой от УФ-лучей;
    • устойчивость к температурным колебаниям — может эксплуатироваться при температуре от -40 до +55ºС;
    • легкий вес — позволяет производить монтаж, не прибегая к использованию специальных механизмов (материал в 15 раз легче аналогичного по размеру стекла);

    Навес арочной формы, покрывающий двор частного дома

    • простота в раскрое — материал отлично обрабатывается режущими инструментами, сверлится, при этом отсутствуют осколки;
    • пожаробезопасен — трудновоспламеняемый материал, при прекращении контакта с источником огня самозатухает. Образующееся при расплавлении отверстие позволяет дыму выводиться, исключая риск удушья;
    • стоек к химическим и атмосферным воздействиям;

    Проект навеса, пристроенного к стене частного дома

    • долговечен — сохраняет свои свойства на протяжении всего периода эксплуатации, составляющего 10-11 лет;
    • легок в уходе — не требует дополнительной обработки, быстро поддается очищению.

    Что касается эстетической составляющей, производителями выпускаются не только бесцветные прозрачные листы, но и образцы с целым рядом расцветок. Это позволяет придавать сооружениям из сотового поликарбоната эффектный внешний вид.

    Навес из поликарбоната является отличной защитой от солнца и непогоды

    Полезный совет! Выбирая цвет поликарбоната для покрытия навеса, следует отдавать предпочтение тонам, не искажающим натуральные цвета предметов, расположенных под сооружением. При применении панелей красного и оранжевого цвета все предметы будут иметь соответствующий характерный оттенок.

    Навес из поликарбоната с односкатной конструкцией крыши

    Какой толщины поликарбонат лучше использовать для навесов

    Характеристики поликарбоната во многом определяет структура материала: ячеистые панели пустотелые, их удельный вес гораздо меньше, чем у сплошных листов. Следовательно и стоимость их ниже.

    Параметрами выбора поликарбоната для навесов являются: его декоративные особенности, геометрические формы, назначение, экономические показатели.

    Идеальным вариантом станет оборудование под навесом обеденной зоны

    Полезный совет! Если стилистикой сооружения предусматривается пластик, схожий с силикатным стеклом, применяют монолитный поликарбонат, который также может иметь различные цвета.

    Примыкающие к дому навесы одной стороной опираются на стойки, а другой крепятся к стене капитального строения

    Рекомендуется использовать для навесов поликарбонат толщиной 4 мм и более. Можно проанализировать параметры различных видов панелей исходя из их эксплуатационных свойств:

    Параметры и свойства панелей поликарбонатаЕдиницы измеренияЯчеистая структураМонолитная структура
    Стандартная ширинам2,12,05
    Длина листам6/123,05
    Удельный вес материалакг/см²1,37,2
    Допустимый минимум радиуса изгибаниям1,050,9
    Термосопротивлением²ºС/Вт0,280,2
    Длительность эксплуатациигод1225
    Степень светопрозрачности%8290

    Определяя оптимальную толщину сотовых панелей, берут во внимание назначение навеса и степень нагрузки на конструкцию. Для листов с сотовой структурой учитывают следующее:

    • поликарбонат с толщиной в 4 мм применяется для небольших навесов с максимальным закруглением (козырьки, теплицы);

    Благодаря большому разнообразию расцветок поликарбоната можно построить оригинальный и яркий навес

    • листами с толщиной 6-8 мм покрывают значительные по площади конструкции, которые смогут выдерживать воздействие сильных ветров и снеговые нагрузки (навесы для двора, мест парковки, бассейнов);
    • толщина листа в 10 мм используется для эксплуатации конструкции в условиях окружающей среды, близких к экстремальным.

    Современный навес с покрытием из поликарбоната

    Толщина панелей монолитного поликарбоната может варьироваться от 4 до 12 мм. Материал этот в два раза прочнее ячеистого аналога. Наиболее часто применяемая толщина сплошного листа для навесов — 4-6 мм, что вполне может гарантировать прочность сооружения в любых климатических условиях.

    Металлический каркас навеса с элементами ковки

    Чертежи навесов из поликарбоната своими руками

    Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

    Чертеж каркаса для навеса арочной формы

    Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

    Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

    3D-проект навеса с крышей из поликарбоната

    Полезный совет! В схемах конструкции должно быть предусмотрено такое расстояние между поперечными элементами обрешетки, чтобы линия стыка панелей приходилась на профильную трубу каркаса. Таким образом, поликарбонатное покрытие будет жестко закреплено.

    Современное решение навеса, пристроенного к стене дома

    При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

    • типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;
    • соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

    Чертеж навеса с крышей из поликарбоната

    • длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;
    • для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;
    • расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

    Навес с односкатной крышей является самым простым вариантом для строительства своими руками

    • в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

    Чертеж каркаса для навеса с односкатной крышей

    • монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;
    • при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

    Пример чертежа навеса из поликарбоната

    Полезный совет! Использование термошайб соответствующих расцветок придает покрытию аккуратный эстетический вид и исключает попадание через монтажное отверстие влаги и пыли внутрь поликарбонатной панели.

    Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

    • навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;
    • арочные и полукруглые навесы — подойдет панель в 8 мм;

    Навес, примыкающий к стене дома, с покрытием из поликарбоната

    • для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

    Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

    Схема устройства навеса, примыкающего к частному дому

    Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

    Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

    • под ним легко разместить автомобиль, защитив его от дождя, града, снега;
    • навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
    • благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

    Навес из поликарбоната покрывает большую часть двора

    • конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
    • благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
    • очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

    Проект навеса, пристроенного к стене загородного дома

    • функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
    • с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

    Различные варианты навесов с односкатной крышей

    Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

    Поликарбонат отличается высокой прочностью и экологичностью

    Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

    • поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
    • кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
    • припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

    Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

    • разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
    • пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
    • даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

    Сложная конструкция навеса, пристроенного к частному дому

    Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

    Проект деревянного каркаса для навеса с волнообразной крышей

    Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

    Навес может стать уникальным украшением всей придомовой территории

    Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

    Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

    Как сделать навесы из поликарбоната своими руками

    Прежде чем приступить к самостоятельному изготовлению примыкающего к дому навеса из поликарбоната, необходимо определиться из каких материалов будут выполнены стойки и каркас конструкции.

    Прозрачный поликарбонат является отличной альтернативой стеклу

    Выбор материала

    Для опорных стоек деревянной конструкции навесов используют брус различного сечения, для обрешетки — доску. Дерево — экологичный материал, легко поддающийся обработке и долго служащий при надлежащем уходе, а конструкция из него обойдется дешевле, чем металлическая. Кроме того, при работе с деревом нет необходимости в сварочном аппарате и особых навыках. Из недостатков можно отметить легкость воспламенения, подверженность гниению. Поэтому необходимо следить за конструкцией и вовремя обрабатывать деревянные поверхности специальными составами.

    Строительство навеса, примыкающего к стене дома

    В металлических сооружениях используют профильную трубу различного сечения. Рекомендуемая толщина металла — не менее 2 мм. Конструкции из металла обладают высокой прочностью, устойчивостью к влаге, длительным сроком эксплуатации. Для предотвращения коррозии металлическую поверхность грунтуют и окрашивают. Для соединения деталей используют сварку или болтовое крепление. Можно придать конструкции навеса изящный ажурный вид, применив кованные элементы. Однако, кованные конструкции обойдутся гораздо дороже.

    Навес, пристроенный к дому, с металлическим каркасом

    В некоторых случаях для опор навеса используют каменные или кирпичные столбы. Такие опорные стойки достаточно дороги, но внешний вид оправдывает вложенные средства, если учесть, что сооружения из камня не боятся влаги, солнца и колебания температур.

    Использование в качестве покрытия поликарбоната позволяет построить навес любой формы

    Установка и бетонирование деревянных опор

    Перед изготовлением навеса следует определить количество материала, необходимого для конструкции. Все расчеты производятся в соответствии с чертежами и эскизами. Рекомендуется приобретать материал в количестве на 5-10% больше рассчитанного: это позволит быстро заменить ошибочно подготовленные или испорченные элементы.

    План навеса для машины с односкатной крышей

    Для изготовления деревянного навеса с крышей из поликарбоната потребуются такие материалы:

    • брус сечением 150х150 мм — для опорных стоек и для горизонтальных балок каркаса. Необходимое количество материала зависит от длины и ширины конструкции;
    • доска для стропил, прогонов с сечением 100х150 мм. Количество зависит от расстояния между стропилами. Для поликарбонатного покрытия выбирается шаг 0,5-0,7 м;
    • крепежные детали, метизы;
    • листы поликарбоната.

    Небольшой вес листов поликарбоната позволяет производить монтаж без использования специальной техники

    Начинают работу с разметки территории. Намечаются точки, где будут располагаться вертикальные опорные стойки навеса. Высота опор берется равной высоте навеса с учетом заглубления стоек на 55-60 см.

    Полезный совет! Выполняя разметку, следует брать во внимание, что вынос кровли конструкции с внешней стороны должен составлять 15-20 см.

    Необычный навес с двускатной крышей, пристроенный к деревянному дому

    Опоры, как правило, располагают на расстоянии 1-2 метра друг от друга. Шаг между опорами выбирается в зависимости от длины конструкции и толщины кровельного покрытия. Сначала устанавливают стойки рядом со стеной дома, а затем ряд стоек внешней стороны конструкции. Все опоры должны располагаться четко напротив друг друга. Высота стоек должна учитывать предусмотренный проектом уклон.

    Способы установки опорных столбов: а — демонтируемый анкер (якорь); b — двусторонний анкер (якорь); с — в бетон

    Для бетонирования опор устраивают ямы шириной и глубиной в полметра. На дно ям засыпают слой песка и щебня. Затем устанавливают опору, предварительно подвергшуюся антисептической обработке и обернутую гидроизоляционным материалом. Проверяют вертикальность установки и заливают бетоном. В таком виде опору оставляют до полного схватывания бетонной смеси.

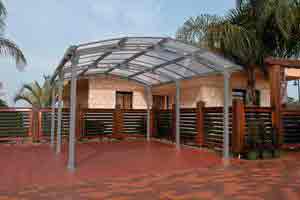

    Навес арочной формы с покрытием из поликарбоната

    Изготовление каркаса

    Устройство деревянного каркаса начинают с внутреннего ряда от стены. К опорным стойкам монтируют деревянные балки. Для получения необходимой длины балки между собой стыкуются с помощью металлических пластин. Положение балок должно быть строго горизонтальным. Крепление балок к опорам осуществляется с помощью саморезов. Кроме того, балки дополнительно крепят к стене дома посредством крепежных элементов.

    Пример металлического каркаса для навеса

    Полезный совет! При самостоятельной установке навеса воспользуйтесь строительным уровнем и угольником для определения вертикалей, горизонталей и правильности углов. Возможные перекосы могут негативно повлиять на прочность сооружения.

    Поликарбонат прост в монтаже и легок в уходе

    Как только горизонтальные балки будут установлены, к ним монтируются крепежные детали для поперечных элементов. Для того чтобы конструкция была более жесткой, рекомендуется балки укрепить распорками с обеих сторон опорных стоек. Распорки фиксируют саморезами под углом 45 градусов.

    Схема покрытия крыши листами поликарбоната

    Далее приступают к монтажу поперечных элементов. Как правило, монтируются первыми балки по краям, затем средняя и после этого промежуточные поперечные балки. Как только все балки будут установлены, края закрываются торцевой доской. Для прочности сооружения крайние балки слева и справа укрепляют подстропильными ногами. Это усилит конструкцию при возможной избыточной снеговой нагрузке.

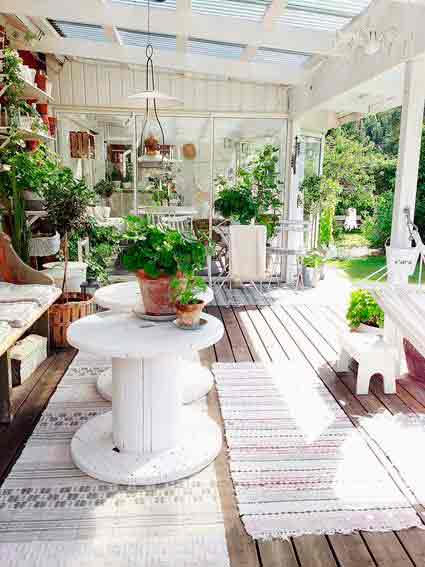

    Растения, размещенные под навесом, создадут неповторимую атмосферу для отдыха

    Покрытие каркаса листами поликарбоната

    Покрытие каркаса поликарбонатом начинается с раскройки пластика, поверхность которого размечается маркером. По намеченным линиям поликарбонат режется циркулярной пилой, лезвие которой имеет мелкие зубья. При нарезании листов их следует хорошо фиксировать, чтобы не было вибрации. После этого каналы сотового поликарбоната очищаются от стружки и опилок. При раскрое материала необходимо учитывать расположение каналов внутри поликарбоната: они должны быть расположены таким образом, чтобы влага могла беспрепятственно стекать.

    Монтаж через разъемный профиль (общий вид сборки)

    Полезный совет! Покрывая навес поликарбонатом, следует укладывать его так, чтобы пленка с логотипом компании-изготовителя находилась сверху. Если расположить лист наоборот, материал быстро утратит свои свойства.

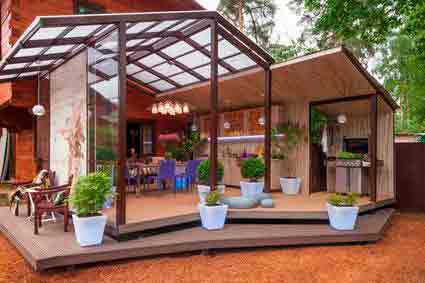

    Сложная конструкция навеса с покрытием из прозрачного поликарбоната

    После того как материал раскроен, его помещают на каркас и намечают места креплений. Здесь нужно учесть, что расстояние от края листа до первого отверстия должно быть более 40 мм, а шаг креплений составлять 35-45 см. Далее в намеченных местах сверлятся монтажные отверстия с немного большим диаметром, чем у самореза. Когда все отверстия выполнены, листы поликарбоната фиксируют к каркасу. При креплении листов используют саморезы и термошайбы. После крепления самореза заглушка для отверстия в шляпке защелкивается, что обеспечивает полную герметизацию крепления.

    Навес, примыкающий к дому, с каркасом из профильной трубы

    Между собой панели поликарбоната соединяют пластиковым профилем, который подбирают под цвет листа. Следует также проследить, чтобы линия стыка панелей приходилась на поперечные элементы обрешетки.

    Статья по теме:

    Навесы во дворе частного дома: фото легких и изящных конструкций. Формы и конструкция навесов. Фото навесов для авто. Навес из профильной трубы. Профнастил для покрытия навесов.

    Как только панели поликарбоната будут зафиксированы на каркасе, приступают к обработке торцов покрытия. Верхние закрывают специальной алюминиевой лентой, которая исключает попадание внутрь листа пыли и влаги. А нижний торец заклеивают специальной лентой с перфорацией, которая не только предотвращает от попадания пыли, но и обеспечивает сток накопившегося конденсата. После завершения монтажа можно оборудовать навес желобом для стока воды.

    Навес с волнообразной крышей, покрытый поликарбонатом

    Односкатные пристроенные к дому навесы с покрытием из поликарбоната — несложные, но широко используемые сооружения, которые вполне могут быть изготовлены и установлены самостоятельно. Такие конструкции не требуют дополнительного усиления с использованием ферм. Главное — правильно выбрать угол наклона, который обеспечит беспрепятственный и быстрый сход снега.

    Источник: http://remoo.ru/krylco/navesy-iz-polikarbonata-k-chastnomu-domu-svoimi-rukami-foto

    Как сделать навес из поликарбоната своими руками

    Сотовый поликарбонат — лучший материал для строительства козырьков и арок для дома, гаражей для автомобилей и навесов на даче. Он имеет небольшой вес, отлично держит тепло, хорошо пропускает солнечный свет. В отличие от стекла, не нуждается в специальных инструментах и навыках для монтажа.

    Преимущества поликарбоната

    1. Разнообразие форм, расцветок и прозрачности.
    2. Длительный срок эксплуатации.
    3. Привлекательный внешний вид.
    4. Возможность установки своими руками.
    5. Приемлемая цена.

    Благодаря таким свойствам материал получил широкое применение в строительстве козырьков:

    • Навесы перед домом — защищают крыльцо и вход от солнца и осадков. Благодаря разнообразию палитры, такой козырек впишется в экстерьер любого здания. Также с его помощью можно построить изящную декоративную конструкцию.
    • Козырьки для автомобиля — защищают машину от дождя и снега, ультрафиолетового излучения, опавших листьев. Конструкция может иметь арочную или прямоугольную форму.
    • Навесы из поликарбоната для бассейна — благодаря им бассейн можно использовать в любое время года. Такая конструкция защищает воду от загрязнения и предотвращает её цветение.
    • Навесы из поликарбоната, пристроенные к дому, позволяют обустроить террасу, веранду или летнюю кухню.

    Установка навеса

    Выбор материала

    Козырек из поликарбоната лучше сделать из пустотелых листов — они хорошо гнутся, удерживают тепло, мало весят. По сравнению с сотовым, монолитный поликарбонат отличается большей прочностью. Однако строительство из такого материала имеет меньшую рентабельность. К тому же полнотелый поликарбонат имеет плохую теплоизоляцию.

    При выборе материала учитывают его цвет. Прозрачный пластик хорошо пропускает свет, зато цветной вариант выглядит намного привлекательней. При выборе поликарбоната для козырька также учитывают толщину листов. Чем больше этот параметр, тем прочней и надежней будет конструкция. В целом для навеса для автомобиля или на дачу достаточно толщины 6-8 мм.

    Варианты навесов для козырька дома:

    1. По форме скатов — прямые и арочные.
    2. По количеству скатов — односкатные, двускатные, многоскатные.

    Замеры и расчеты

    Проектируя конструкцию, рассчитывают поперечные и продольные шаги каркаса. Для продольных несущих опор оптимальный шаг — 700 мм. Чтобы высчитать шаг для поперечных опор, учитывают толщину листа. Так, для панелей толщиной 8-16 мм шаг должен быть не больше 1 м. Если материал тоньше 8 мм, шаг не должен быть больше 700 мм.

    Проектирование конструкции

    Строительство навесов из поликарбоната начинают с разработки каркаса. Его рассчитывают, исходя из размера навеса. Он должен выдерживать нагрузку выпавшего снега и резких порывов ветра. Толщина стоек будет зависеть от материала изготовления — дерева или металла. Для кровли дома или гаража выбирают материал определенной прозрачности и толщины.

    Подготовка основания

    Производится разметка территории, в местах монтажа несущих стоек вкапываются и заливаются бетоном закладные элементы. С участка удаляется верхний 10-сантиметровый слой грунта. Образовавшуюся выемку заполняют щебнем или песком, после чего утрамбовывают. На этом этапе продумывается система отвода воды. Перед тем как приступить к монтажу конструкции навеса из поликарбоната, площадку выкладывают плиткой, бетонной стяжкой или кладут газонную решетку.

    Монтаж каркаса

    К предварительно установленным закладным деталям монтируются стальные стойки, которые затем соединяют между собой по периметру. После этого к балкам крепится каркас арочной или двускатной крыши. Соединение осуществляется за счет болтов или сварки. Если используются метизы, дополнительно придется в стойках просверливать отверстия.

    Установка листов поликарбоната

    На этом этапе работ потребуется дрель, шуруповерт, строительный нож, циркулярная пила. Чтобы предотвратить повреждение материала, его разрезают, не снимая защитной пленки. Тонкие листы до 8 мм можно резать ножом, более толстые — циркулярной пилой с мелкими зубьями. Листы монтируют стороной, имеющей УФ-защиту, наружу — на неё нанесена полиэтиленовая пленка с инструкцией по установке.

    Листы не должны примыкать друг другу вплотную — нужно оставить запас 5 мм на тепловое расширение. Этот фактор также учитывают при создании отверстий под саморезы — они должны быть на 2-3 мм шире самого крепежа. Для фиксации листов лучше использовать термошайбы диаметром 30 мм. Такие метизы имеют основание в виде уплотнительного резинового кольца. Благодаря последнему, полностью предотвращается попадание воды в соединение. Сверху шляпка дополнительно защищается пластмассовым колпачком.

    Навес из поликарбоната делают аккуратно, не перетягивая саморезы — в противном случае пластик лопнет. Чтобы этого избежать, термошайбы вкручивают между ребрами жесткости. Вкручивание производят строго перпендикулярно к листу — таким образом можно избежать деформации материала.

    Если навес возле дома имеет арочную форму, изгиб материала осуществляют вдоль линии каналов. Фиксируются листы саморезами с минимальным шагом 30-40 см. Соседние листы соединяются между собой алюминиевым или пластиковым Н-образным профилем. Перед его монтажом отдирают пленку от краев пластика примерно на 5 см.

    Снаружи используют сплошную соединительную ленту, изнутри — перфорированную. Такая мера защищает поликарбонат от попадания грязи, воды и насекомых. Стыки влагоизолируют герметиком. Он предотвращает возникновение конденсата в пустотах поликарбоната. После завершения установки козырька, с него снимают защитную пленку.

    Инструменты

    • Циркулярная пила — разрез можно сделать любой моделью, главное, использовать 125 круг для резки металла. Чтобы сделать ровный рез, нужна сноровка.
    • Строительный нож — подходящий вариант для листов толщиной до 8 мм. Для работы этим инструментом не нужен опыт, главное, делать движения медленно и аккуратно.
    • Пила — используют только специалисты, поскольку при неправильных движениях материал вдоль линии реза может крошиться. Чтобы обеспечить качественный рез, необходимо прочно закрепить материал.
    • Электрический лобзик — инструмент с мелкими зубьями отлично режет пластик. Имея сноровку, им можно резать даже сложные декоративные формы.
    • Лазер — наилучший способ резки поликарбоната. Из-за дороговизны оборудования, выполнить процедуру можно только в специализированных мастерских. Лазерная установка делает ровный рез за минимальное время.

    Как правильно сгибать поликарбонат

    Чтобы сделать навес, нередко приходится гнуть листы пластика. Часто неправильное сгибание приводит к тому, что они лопаются. Важно изгиб делать вдоль линии пустотных каналов. Для сгибания один конец листа неподвижно фиксируют, а второй медленно сгибают. Делать это нужно с учетом инструкции изготовителя, ведь для материала конкретного сорта и толщины существует минимально допустимый радиус деформации.

    Срок службы

    В среднем на поликарбонат производители дают гарантийный срок службы 10 лет. На практике конструкция из этого материала прослужит гораздо дольше, но для этого нужно сделать монтаж по всем правилам. Козырек дома будет долговечным, если материал правильно хранился в защитной пленке, аккуратно транспортировался и регулярно обслуживался. Как правило, вариант с толстым поликарбонатом дольше служит, чем с тонким.

    Правила ухода

    Чтобы очистить поверхность козырька дома от грязи, нужно вымыть её водой, при этом даже необязательно использовать моющие средства. Для очистки применяют обычную мягкую ткань или губку. Нельзя применять абразивную бытовую химию, щелочные растворы и другие едкие вещества. Также не допускается производить чистку острыми предметами — высок риск повредить защитный УФ-слой.

    Перед тем как построить навес своими руками, внимательно прочитайте инструкцию изготовителя. От правильности монтажа зависит долговечность конструкции. Если установить поликарбонат не по правилам, в нем появятся трещины, в пустоты попадет грязь и вода. Постепенно такая конструкция разрушится. Придерживаясь простых правил, вы сможете своими руками сделать красивый гараж, навес для дома или что-то другое — ограничить вас может только полет собственной фантазии.

    Источник: http://landshaftnik.com/sooruzheniya/kak-sdelat-naves-iz-polikarbonata-svoimi-rukami

    Навес для машины из поликарбоната: этапы изготовления и видео

    Для защиты своего автомобиля от осадков и солнечных лучей многие дачники и владельцы частных домов своими руками строят навесы. Изготовить такую конструкцию можно из дерева, профнастила или листового материала. Однако на сегодняшний день самым популярным является поликарбонат. Из него довольно просто можно построить прочные, долговечные и недорогие конструкции различных форм и видов.

    Поликарбонат для навеса – советы по выбору

    Тем, кто не знает какой материал выбрать для навеса, крыши, козырька или беседки, следует обратить внимание на имеющий много достоинств поликарбонат.

    1. Способен защитить от негативного воздействия ультрафиолетовых лучей.
    2. Имеет превосходный внешний вид.
    3. Может быть полностью прозрачным или матовым.
    4. Долговечен.
    5. Имеет низкую стоимость.
    6. Прост в монтаже и обслуживании.
    7. Не подвержен горению.
    8. Имеет богатую палитру оттенков.
    9. Обладает гибкостью.
    10. Способен выдержать значительные удары.

    Сотовый поликарбонат позволит сделать конструкцию любого цвета и формы.д

    Как выбирать толщину панелей из поликарбоната?

    Сооружая навес для машины, не стоит использовать самые дешевые тонкие листы. Сэкономить не получится, так как в этом случае, чтобы конструкция получилась прочной и устойчивой, придется делать частый шаг обрешетки, что приводит к дополнительным расходам.

    Рекомендации по выбору толщины материала для различных навесов:

    • для кровли больших площадей отлично подойдет материал толщиной в 16 мм;
    • для вертикальных поверхностей лучше всего использовать панели в 10 мм;
    • для навесов, крыш, перегородок, витражей применяются листы в 6-8 мм;
    • превосходно подойдет для рекламных конструкций, теплиц и парников материал толщиной в 4 мм.

    Цвет и качество материала

    Строительные рынки предлагают панели различной степени прозрачности и расцветок: бронзовые, зеленые, синие, молочные, бирюзовые и т. д. Чтобы навес хорошо защищал автомобиль от солнечных лучей, следует использовать матовые листы. Прозрачные в этом случае не подойдут. Выбор цвета материала может быть различным, здесь все зависит от желаний хозяина.

    Чтобы не сомневаться в качестве сотового поликарбоната, рекомендуется выбирать продукцию известных брендов. Такие производители выпускают надежные и экологичные изделия, имеющие на своей поверхности специальный защитный слой.

    Выполненный из качественного поликарбоната навес способен защитить от ультрафиолетового излучения автомобиль и все, что под ним находится. Дорожащие своей репутацией компании обеспечивают высокий уровень продукции и придерживаются строгих стандартов.

    Разновидности и фото навесов для машины из поликарбоната

    Конструкцию для защиты авто можно выполнить отдельно стоящей или пристроить к дому.

    1. Стоящий стационарно навес полностью монтируется на стойки, шаг между которыми должен составлять от 1-1,5 метров. Расстояние между опорами зависит от толщины, тяжести и размеров материала.
    2. Сэкономит средства и потребует меньше средств на возведение навес-пристройка. Одна сторона такой конструкции опирается на две стойки, а вторая фиксируется к стене. Для надежности и хорошей устойчивости конструкцию рекомендуется устанавливать на заранее залитую бетонную площадку.

    Форму крыши из поликарбоната можно сделать любую:

    • прямую;
    • волнообразную;
    • сферическую;
    • арочную.

    Следует учитывать, что на изогнутых конструкциях может скапливаться мусор и снег. Поэтому навес для автомобиля лучше построить так, чтобы снег сам мог стекать с него. Для этого во время возведения конструкции ребра жесткости следует устанавливать не вдоль конструкции, а поперек нее.

    При строительстве односкатных крыш из поликарбоната опорные стойки рекомендуется делать разной высоты, чтобы с навеса мог стегать снег. Удобны они еще и тем, что не имеют зазоров и стыков.

    На фото можно увидеть арочные навесы, которые пользуются у автовладельцев большой популярностью. Такие конструкции имеют два ската, у них нет зазоров и стыков, и выглядят они очень красиво.

    Стойки для навесов могут быть выполнены из металлического профиля или деревянного бруса. В некоторых случаях, если того требует общий дизайн дома или двора, они могут быть бетонными, каменными или кирпичными.

    Как сделать навес из поликарбоната для автомобиля своими руками?

    По стандартам, в ширину размер навеса должен быть на 1-2 метра, а в длину на 1 метр больше габаритов авто. Если под постройку предполагается ставить два автомобиля, то к сумме ширин двух машин прибавляется по 1 метру с каждой стороны и 0,8 метра между ними.

    Оптимальная высота постройки из поликарбоната составляет 2,2-2,5 метра. Более высокая конструкция не защитит автомобиль ни от дождя, ни от снега.

    Подготовка материалов

    Для строительства навеса своими руками потребуется:

    1. Несущая арка. При наличии трубогиба ее можно изготовить самостоятельно. Если же такого инструмента нет, то необходимые по размеру элементы можно заказать в строительной фирме.
    2. Профильная труба для обрешетки сечением в 40х20 мм.
    3. Профильная труба для прогонов сечением 60х40 или 60х60 мм.
    4. Профильная труба квадратного сечения для опорных столбов сечением в 80х80 мм, 100х100 мм, 60х60 мм.
    5. Щебень или цементно-песчаная смесь.
    6. Пресс-шайбы.
    7. Оцинкованные саморезы.
    8. Анкерные болты. Они нужны будут в том случае, если конструкция устанавливается на твердое покрытие.
    9. Сотовый поликарбонат толщиной в 10 мм.

    Изготавливая своими руками арочный навес нужно иметь в виду, что его угол уклона должен быть более 10 градусов.

    Этапы работ

    В первую очередь на площадку устанавливаются опорные брусья. Расстояние между их осями должно быть равно ширине кровли минус 240 мм. Шаг между ними зависит от климатических условий. Если предполагаются большие снеговые нагрузки, то это расстояние должно быть равно 1-1,5 м.

    Установка стоек своими руками:

    1. Выкопать ямы глубиной в 50-150 см и диаметром не менее 150 мм.
    2. В полученные отверстия установить стойки и проверить их вертикальность с помощью строительного уровня.
    3. Залить столбы бетоном или засыпать битым кирпичом, гравием или щебнем и закрепить песчано-цементным раствором (1:3).
    4. Примерно в течение трех суток раствор необходимо периодически поливать водой. За это время он выстоится и наберет нужную твердость.
    5. По истечении трех суток стойки по периметру и по ширине крыши соединить горизонтальными балками.
    6. Собрать остальную часть конструкции, в которую входит обрешетка и дугообразные профильные трубы. Для их крепления к несущим балкам следует использовать вертикальные распорки.
    7. Шаг между элементами обрешетки должен быть в 70 см, расстояние между арками – до 1 метра.

    Устанавливать каркас навеса можно с помощью болтовых соединений или сварки.

    Монтаж листов поликарбоната

    Для крепления на навес делаются заготовки, длина которых должна быть равна длине арки плюс 100-150 мм. Резать листы можно дисковыми пилами по алюминию, не снимая при этом защитную пленку. Укладывается материал пленкой наружу, так как именно она защищает от ультрафиолетовых лучей.

    1. К аркам прикрепить нижние части стыковочного профиля. Расстояние между элементами должно быть равно шагу раскладки листов поликарбоната.
    2. В заготовках между ребрами жесткости просверлить отверстия, диаметр которых на 2 мм должен быть больше посадочных размеров пресс-шайб.
    3. С торцов листа на 50 мм снять защитную пленку и ввести соединяемые панели примерно на 20 мм в Н-образный профиль. При этом между листами необходимо оставить в 5 мм зазор.
    4. В полученные отверстия вставить шайбы, вкрутить саморезы и закрепить с их помощью заготовки поликарбоната. Надеть на головки саморезов шляпки.
    5. После того как будут прикреплены два листа, необходимо закрыть крышку стыковочного профиля. Для этого сверху ее следует постукивать деревянным молоточком, а снизу придерживать упором. Такая операция должна повторяться со всеми листами поликарбоната.

    Края сот установленного материала можно закрыть торцевым профилем. Для надежного крепления используется клей или небольшие саморезы.

    Обрезанные края поликарбоната можно закрыть специальной защитной алюминиевой лентой. Такая лента защитит материал от грязи, влаги и насекомых, а имеющаяся в ней перфорация будет способствовать выводу конденсата и препятствовать проникновению пыли. Для более лучшей защиты можно использовать не содержащий акрила герметик, намазав им места соединения ленты и карбоната.

    Советы по уходу за навесом для машины из поликарбоната

    Обслуживать и ухаживать за выполненной из полимерного пластика конструкцией довольно легко. Мыть ее можно с помощью мягкой ткани или губки обычной водой, даже не применяя для этого никаких моющих средств.

    Для очистки навесов из поликарбоната ни в коем случае нельзя использовать агрессивные моющие растворы, в состав которых входит метанол, изопропалон, различные соли, альдегиды и щелочи.

    Чтобы не повредить защищающий от ультрафиолетового излучения слой, при мытье навеса не рекомендуется использовать царапающие и острые предметы.

    Неиспользованные листы из поликарбоната рекомендуется хранить только вертикально. Необходимо ограничить попадания на них осадков и солнечных лучей. Чтобы не повредить поверхность материала, защитную пленку лучше не снимать.

    Надежный и прочный профиль из поликарбоната является прекрасной заменой строительного материала из дерева и металла. Его пластичность позволит построить конструкцию любой формы и размеров. Тем, кто хочет сделать навес для машины своими руками, можно посмотреть практичные и оригинальные идеи в фотогалереях готовых проектов.

    Источник: http://nashgazon.com/otduh/navesy/naves-dlya-mashiny-iz-polikarbonata-etapy-izgotovleniya-i-foto.html

    Смотрите также:
    02.05.2020

    Как сделать своими руками уличные вазоны для цветов Каждый хозяин хочет, выходя из дома, любоваться своим участком, будь то частный дом или дача. Один из приемов для украшения и внесения разнообразия на участок — расположить в некоторых местах интересные уличные вазоны...

    02.05.2020

    Ветрогенератор своими руками — пошаговая инструкция как сделать из подручных материалов С каждым днем растет стоимость коммунальных услуг. Электрические затраты выходят в копеечку, и поэтому большинство дачников, или владельцев частных домов решают перейти на...

    02.05.2020

    Подпорная стенка своими руками 1 Знакомимся с конструкцией 2 Дерево 3 Камень 4 Габионы 5 Кирпич 6 Бетон 7 Пошаговая инструкция 8 Видео 9 Фото Участок, отведенный под сад, не всегда имеет ровный рельеф. Очень часто встречаются территории с холмами.

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
