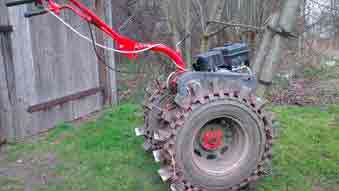

Мотоблок своими руками

Как собрать самодельный мотоблок из бензопилы Дружба

Заядлому огороднику и садоводу приходится перекапывать большие участки, что весьма утомительно, тем более, когда человек уже на пенсии. К тому же эта монотонная работа довольно скучная для большинства людей. Копание, рыхление и прополка займут гораздо меньше времени, если орудовать не простейшими инструментами, а использовать самодельный мотоблок, с которым дело пойдет веселее!

Применение культиваторов

Поскольку для обработки даже небольшого участка земли требуется приложить немало усилий, дачники задумываются об изготовлении мототяпки. К идее сделать самодельный мотоблок своими руками эти труженики приходят по причине того, что мотокультиваторы заводского производства дорого стоят.

Мотоблоки самоделки используются для осуществления следующих процедур:

  • вспашка;
  • окучивание,
  • скашивание,
  • внесение удобрений.

Также мотоплуг своими руками поможет при уборке снега и прополки сорной травы, а если добавить прицеп, получится использовать его для перевозки грузов массой до 200 кг. Комплектация легкого мотоблока обычно включает лишь фрезу и пропольник. На изделии среднего веса можно встретить фрезу, плуг, косилки и окучник. Тяжелые изделия надежны, имеют высокую проходимость и несъемные колеса. При таком устройстве мотоблока возможно применение следующего оборудования:

  • фреза;
  • плуг;
  • борона;
  • грабли;
  • косилка;
  • полуприцеп;
  • снегоочиститель.

Преимущества самодельных конструкций

Главный плюс — экономия денег. Чтоб собрать мотоблок хватит следующих материалов и инструментов:

  • Мотоциклетный двигатель или мотор бензопилы, сварочный аппарат.
  • Трубы стальные.
  • Колеса от легковушки или листовой металл для изготовления грунтозацепов.
  • Детали для соединения мотора с рамой.

Например, можно смастерить мотоблок из бензопилы Дружба своими руками, если имеется чертеж и необходимое оборудование. При этом мотобордый триммер выполнит все функции заводских моделей. Если подобрать для мотофрезы мощный двигатель, изделие не уступит даже современным заводским мотоблокам.

Навесное оборудование также может быть сделано самостоятельно: одноколесному агрегату не понадобится дифференциал.

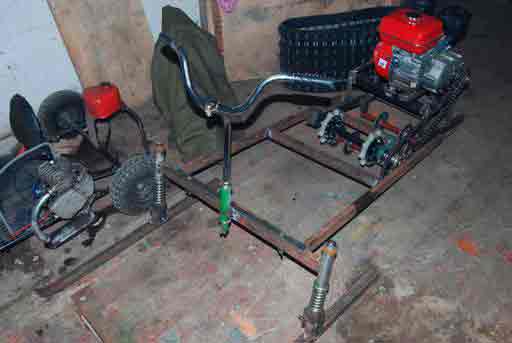

Изготовление рамы

Рама — несущая конструкция, на которой крепятся детали и узлы мотоблока. Алгоритм изготовления:

  • Из согнутой металлической трубы сделать конструкцию в виде двух лонжеронов с загнутыми вверх краями.
  • К задней стороне лонжерона приварить руль от мотоцикла.
  • Для большей надежности прицепа к лонжеронам приварить поперечины, повышающие жесткость. Передняя поперечина послужит упором натяжителя цепи трансмиссии.
  • Приварить возле загибов заднего края лонжеронов металлическую пластину, которая послужит опорой аккумулятора.

Силовая часть

При изготовлении силовой части требуется соблюдение следующих условий:

  • У двигателя должно быть воздушное охлаждение, что необходимо при невысокой скорости движения. Нередко устанавливаются бензиновые силовые агрегаты от скутеров или мотороллеров мощностью около 13 л. с.
  • Глушительизготавливается самостоятельно из металлической трубы Ø70 мм. Для этого отрезается около 25 см трубы и заполняется стружкой или опилками. Конфигурация выхлопной трубы должна обеспечивать отвод газов в сторону, в противном случае при движении выхлопы мешают работать. Диаметр выходного отверстия должен равняться примерно 16 мм.
  • Рама для мотора делается из стальной трубы Ø42 мм. Изготавливается конструкция в виде салазок. По краям конструкции и в центре ее крепятся скобы с отверстиями для болтов.
  • После этого раму приваривают к поперечине салазок. Располагается она так, чтоб центральная скоба была направлена вниз.

На готовую раму крепится двигатель.

Особенности обращения с техникой

Наибольшее распространение получил мотоблок Архипова с шарнирным соединением между навесным оборудованием и тягачом. Эта особенность позволяет затрачивать меньше усилий во время работы, а создаваемая борозда при поворотах остается равномерной. Глубина вспашки, обеспечиваемая агрегатом, одинаковая на всем участке, а для выполнения операции не требуется приложения дополнительных усилий.

Мотоблок Архипова

Самоходная машина на двух колесах с двигателем от мотороллера ВП- 150 М. Этот силовой агрегат выбирается по конструктивным соображениям: для принудительного охлаждения воздухом головки цилиндра.

На раму агрегата сваркой прикрепляется стальная труба, которая завершается осью, нужной для натяжения тросов, идущих к коробке передач мотора. Натяжение осуществляется качающимся коромыслом, ручкой переключения передач которого является приваренный отрезок стальной трубы. Шаг цепей — 12,7 мм и 15,9 мм. Количество зубьев у звездочек: ходовая ось — 40, вторичный вал — 20 и 60, выходной вал — 11.

Аналогов модели хватает, но у оригинальной конструкции калужского мастера есть неоспоримые преимущества:

  • Шарнирное соединение. У обрабатывающих инструментов и тягачей большинства подобных моделей жесткое соединение, усложняющее маневрирование мотоблока и затрудняющее его работу. Детали соединены шарнирами, поэтому есть возможность направление движения без вынимания плуга из борозды.
  • Уровень глубины пахоты. Если в иных моделях глубина поддерживается опусканием или подъемом плуга, в случае работы с мотоблоком Архипова это делается автоматически. Регулирование производится изменением угла плуга к борозде. Конструкция предусматривает наличие полевой доски, выступающей в качестве подъемной силы при зарывании плуга. Когда лемех появляется над землей, моментально увеличивается угол его приложения сил, под действием которых он снова зарывается на требуемую глубину.
  • Смещение оси по направлению движения. Ось плуга размещена под малым углом в сторону движения. Во время вспашки конструкция немного поворачивается влево. Необходимое положение регулируется тремя шарнирами тяги.

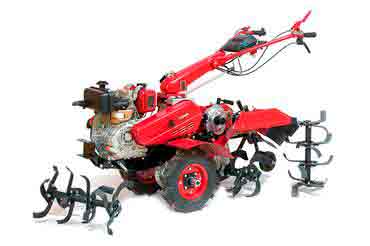

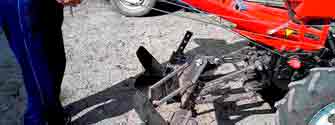

Дополнительное оборудование

Навесным оборудованием нередко является:

  • плуг;
  • фреза;
  • грабли;
  • борона.

Закрепляются эти инструменты на специальном кронштейне, установленном позади двигателя.

Картофель выкапывается с помощь специальной копалки, достающей клубни из земли без повреждения. Для уборки скошенной травы или ботвы используются навес-грабли.

С дополнительным оборудованием мотоблок не только обрабатывает почву, но может также использоваться для уборки территории. Если закрепить на блоке бульдозерный нож, он эффективно уберет снег; валиком со щеткой он подметет садовые дорожки.

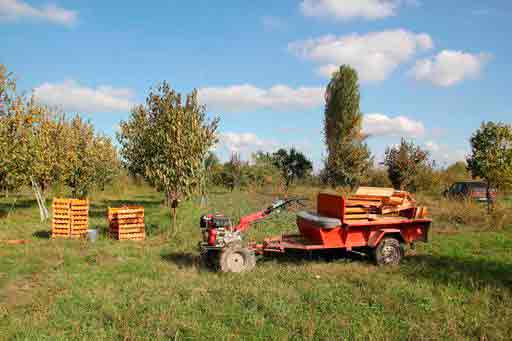

Прицеп для мотоблока

Мотоблок используется и для перевозки грузов, если имеет прицеп.

Прицеп тоже можно сделать самому. Этапы изготовления:

  • Первым делом монтируются колеса. Самому изготовить их сложно, так что лучше взять старые, ненужные уже колеса от легковушки или мотоколяски. Потребуется две штуки, хотя есть и одноколесные конструкции.
  • Делаем водило, состоящее из дышла и поворотного корпуса. Элементы соединяются сваркой. Рама и водило соединяются так, чтоб корпус шарнира оказался в трубчатом корпусе рамы прицепа. Фиксируется конструкция болтом около упорного кольца.
  • Далее создаются подножка и водительское кресло. Используется доска толщиной 20 мм. Чтоб сделать сидение более удобным, используют готовое пластиковое кресло.
  • Создание рамы прицепа. Задача непростая, поэтому следует составить чертеж. Конструкцию можно сделать из трубы круглого или прямоугольного сечения. Оптимальный диаметр — примерно 60 мм. Части рамы свариваются квадратом или прямоугольником. Квадратная конструкция более устойчивая на спусках и холмистой местности вследствие равномерности распределения нагрузки.
  • Создание колесной основы. Понадобится стальной стержень диаметром 30 мм. Длина же рассчитывается так, чтоб колеса не выходили за обводы кузова. Колесный мост с корпусом продольного шарнира соединяется лонжероном с помощью сварки.
  • Днище и борта прицепа делаются дощатыми, и толщина досок равна 20 мм. Углы деревянной конструкции усиливаются металлическими элементами. Крепление досок осуществляется саморезами. Для защиты дерева от гниения и вредителей материал покрывается масляной краской. Для большего удобства борт прицепа делается откидным.

Примечательно, что мотоблок можно превратить в мини-трактор.

Итак, сделать надежную технику можно самому, и при этом обойтись практически без финансовых затрат.

Источник: http://dachadecor.ru/sadoviy-inventar/motoblok-iz-benzopili-druzhba

Особенности самодельного мотоблока в домашних условиях

Автомеханик, специализируется на С/Х технике

Дачный участок – источник множества радостных эмоций для любителей загородной жизни, и не последнее место занимает удовольствие от выращенных на своем участке овощей, картошки и зелени. Но вот обработка надела, перекапывание и окучивание доставляет больше проблем. Да и не у каждого дачника хватит сил и здоровья ковыряться с лопатой. И тут на помощь придет мотоблок, а чтобы не тратить кучу денег на покупку дорого агрегата, вполне возможно собрать его своими руками.

Чертежи и рекомендации, как можно собрать мотоблок

Мотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды. Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч.

Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.

Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.

В этом видео вы узнаете плюсы и минусы самодельного мотоблока:

Необходимые материалы

Для изготовления мотоблока лучше всего подойдет двигатель от старого мопеда или мотоцикла, кроме этого базового элемента, понадобится еще целый ряд разных материалов:

  • стальная труба диаметром не менее 20 мм. Лучше использовать для несущей рамы максимально массивную основу, которую возможно обработать вручную;
  • листовое железо для формирования деталей корпуса и обшивки;
  • толстый стальной пруток для несущей оси;
  • подшипник оси вращения;
  • редуктор;
  • элементы трансмиссии для подвески;
  • система обработки почвы;
  • колеса, стальные обода или камерные шины с глубоким протектором.

Список, безусловно, далеко не полный, все элементы для создания передвижного агрегата можно подобрать только после проектирования конструкции.

Не забываем про соответствующий материал для сбора мотоблока

Обычно при самостоятельной сборке техники на первый план выступает фактор экономии ресурсов, и поэтому в мотоблоках применяются те детали, которые остались от пришедших в негодность машин и мотоциклов и после небольшой доработки еще смогут послужить хозяину. Дополнительным источником базы деталей может выступать гараж соседей по участку или автомобильная разборка. Также есть вариант воспользоваться помощью многочисленных блогов, сообществ по ремонту техники своими руками, распространенными в сети.

Также от самого мастера потребуются хотя бы начальные знания по устройству двигателя внутреннего сгорания, коробки передач, редуктора хода и основам металлообработки. Если в знаниях чувствуется пробел, его можно восполнить с помощью специальной литературы или интернет-ресурсов. Браться за такую сложную работу вообще без какого-то опыта опрометчивый шаг.

Важно! Двигатель – это основа устройства, и необходимо точно убедиться в его работоспособности.

Инструменты для сборки

Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

  • сварочный аппарат и электроды;
  • комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
  • дрель или мощный шуруповерт, с комплектом сверл разной толщины;
  • набор рожковых ключей;
  • отвертки;
  • болгарка и отрезные диски по металлу;
  • комплект различных гаек, болтов и саморезов;
  • измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью. Поэтому крайне важно:

  1. Соблюдать инструкции производителя инструмента.
  2. Работать в защитных перчатках и очках.
  3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
  4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
  5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

Внимание! Соблюдение техники безопасности при работах со сварочным и режущим инструментом – обязательное требование

Как сделать мотоблок? Пошаговое изготовление мотоблока своими руками

Итак, процесс сборки мотоблока состоит из следующих этапов:

  1. Проектирование, сбор и подготовка материалов и чертежи размеров мотоблока. Чем лучше будет проведена подготовка, тем меньше придется разбираться с переделкой собственных ошибок.
  2. Сборка и сварка несущей рамы. Габариты рассчитываются, в зависимости от основного назначения, на раму приходится большая часть нагрузки, и сварка должна выполняться предельно качественно, а толщина стенки трубы должна быть не менее 2 мм.
  3. Установка на раму мотора. К мотору присоединяется выхлопная труба и ручки управления, здесь очень важна компоновка элементов, и крепление мотора должно быть достаточно надежным.
  4. Подготовка, установка и подсоединение редуктора. Этот элемент обеспечивает передачу движущей силы мотора на колесный привод, при другой компоновке усилие может перераспределяться на аппарат для перекапывания земли или фрезу.
  5. Установка колесной базы. Обычно для движения используются обрезиненные колеса с глубоким протектором диаметром от 30 см. В некоторых моделях колеса заменены на цельнометаллические обода с рифленой структурой, которые разрыхляют, а не укатывают почву. Еще один вариант устройства мотоблока — это гусеничный ход с установкой контрроликов к ступицам и основы для гусениц из старых покрышек или ремней.
  6. На двигатель устанавливается принудительное воздушное охлаждение.
  7. Навешивается топливный бак, и протягивается питающий шланг к мотору.

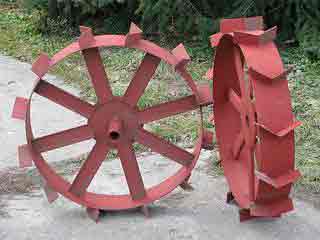

  8. Устанавливаются грунтозацепы для мотоблока.
  9. Все элементы тщательно закрепляются, устанавливаются защитные кожухи.
  10. Аппарат готов к тестовому запуску.


Предварительно устройство нужно проверить в работе на холостом ходу и только после нескольких пробных запусков подключать сначала легкую и затем полную нагрузку. В процессе тестовой эксплуатации важно отслеживать все посторонние шумы и вибрации и сразу устранять причину их появления.

Советы профессионалов, как сделать мотоблок своими руками

Идеальным выбором мотора для самодельного мотокультиватора станет движок от мотоцикла «Иж» или бензопилы «Дружба» или «Урал», они достаточно мощные и иногда даже требуют понижения усилия.

Одна из самых продуманных конструкций принадлежит Валентину Архипову, в интернете доступны схемы и видео компоновки разных его агрегатов и адаптеров к мотоблоку. На основе его разработок можно развивать собственный проект по сборке мотоблока своими руками.


Для присоединения различного дополнительного оборудования и прицепов лучше всего подойдет шарнирное соединение, оно придаст маневренность общей конструкции.

Для того чтобы при выполнении мотоблока своими руками лучше чувствовать габариты и избежать заноса при движении под нагрузкой, плуг делают со смещенной, относительно движения аппарата, осью.

Для автоматической регулировки глубин вспахивания плуга удобно применять специальную регулируемую рейку, ограничивающую и выравнивающую движение инструмента во время вспашки.

С помощью установки дополнительной звездочки и передачи движения привода на щетку можно успешно расчищать территорию от листьев и снега.

Сборка мотоблока – дело непростое и требует навыков и умений. Но ничего непреодолимого в этом нет. Используя базу технической литературы, а самое главное, советы с форумов любителей самодельной техники, практически любой человек сможет собрать агрегат для дачных нужд по своим желаниям и потребностям.

Источник: http://vsemotobloki.com/motobloki/samodelnye-motobloki-svoimi-rukami-v-domashnih-uslovijah-video.html

Как сделать мотоблок и навесное оборудование к нему своими руками

Вручную обрабатывать земельные участки долго и трудоёмко, лучше взять в помощники механическое приспособление — мотоблок или мотокультиватор. Новый мотоблок можно приобрести в магазине, а также изготовить собственноручно. Для покупки заводского устройства понадобится немало средств, а вот самоделка обойдётся значительно дешевле, но, конечно, потребует много свободного времени.

Чтобы её собрать и в результате получить полноценную малогабаритную сельхозтехнику, потребуются комплектующие детали, инструмент, элементарные умения и, конечно же, терпение.

Подготовка к созданию самоделки

Чтобы сделать самодельную сельхозмашину — умельцы используют подручные материалы и отслужившие свой срок узлы мини техники. Так, основой мотоблока нередко служит бензопила, мотороллер или мопед, а когда нужно получить мощный и более функциональный агрегат — устаревшая модель мотоцикла («Восход», «Ява», «Минск»).

Прежде чем приступить к сборке мотоблока либо мотокультиватора просматривают тематическое видео в сети интернет, подыскивают нужную информацию в журналах, прочих изданиях. Затем подготавливают инструмент и материал, разрабатывают эскизы и чертеж, где наглядно изображают все функционирующие органы самоделки, включая силовую и ходовую части, системы управления и агрегатирования. Ниже на чертеже показано, как выглядит одноколёсный мотокультиватор.

Рис.1. Устройство самодельного мотокультиватора

1– силовой агрегат культиватора; 2– металлический защитный кожух; 3– топливный бак; 4– бобина зажигания; 5– коммутатор; 6– шпилька, фиксирующая наклон навески; 7– болт М-16; 8– ось для монтажа навески; 9– плуг навесной; 10– кронштейн; 11– станина; 12– рукояти; колесо с грунтозахватами.

Нелишним будет сделать кинематическую схему самоделки, отразив в ней порядок взаимодействия рабочих механизмов и показав, как организована трансмиссия.

Чтобы сделать лёгкий мотокультиватор или более тяжёлый мотоблок — применяют следующий инструмент:

  • электродрель с набором свёрл;
  • болгарку и диски по металлу;
  • ключи (рожковые, накидные);
  • сварочный аппарат;
  • тиски.

Материалом для самоделки служат высокопрочные швеллеры, стальные пластины и трубы.

Самодельную раму для мотоблока или мотокультиватора делают сварной, но в то же время очень прочной, так как к ней впоследствии будут прилаживаться все комплектующие самоделки. Для сооружения рамы применяют железные трубы или швеллеры.

Иногда чтобы собрать самодельный мотоблок или мотокультиватор — необходимо усовершенствование мотоциклетной рамы или ее доработка.

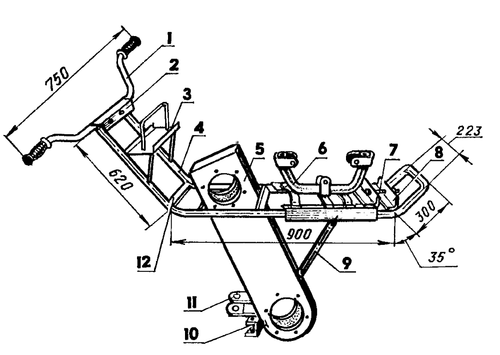

Рис.2. Переделанная рама от мотоцикла

1– руль; 2– держатель панели приборной; 3– площадка для установки аккумулятора; 4– швеллер (лонжерон); 5– картер; 6– станина; 7– натяжитель цепи; 8– упор натяжителя цепи; 9– подкос; 10– держатель крепления подрамника; 11– кронштейн, соединяющий культиватор с адаптером или прицепом; 12- поперечина.

От прежней конструкции отсекают переднюю вилку и иные элементы, чтобы те не препятствовали монтажу навесного оборудования на будущий культиватор. Сзади крепят сваркой самодельный механизм для сцепки мотокультиватора с оборудованием, прицепной тележкой. Как правильно самому сделать сцепку, следует посмотреть на видео.

Двигатель

При конструировании самодельного мотокультиватора некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы двигателя мопеда будет недостаточно. Для него потребуется мощный 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, но иногда его нужно модернизировать. Бензобак устанавливают также от мотороллера.

Сначала перестраивают систему охлаждения в активную воздушную, чтобы усовершенствовать технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.

Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).

Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.

К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.

Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.

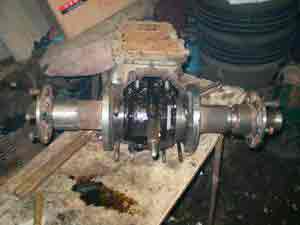

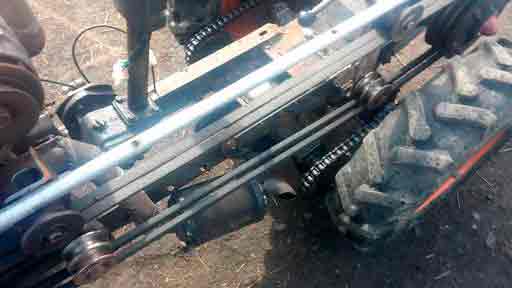

Трансмиссия

Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек не сложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями. Можно установить самодельный дифференциал.

Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.

Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (На видео показана пошаговая инструкция, как собрать ходоуменьшитель).

Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходо уменьшитель и что для этого понадобится, можно посмотреть как на видео, так и поинтересоваться на тематических форумах, организованных технарями-умельцами.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят пневмоколеса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео). Но выбор колес остается за вами, ориентируйтесь на типа работ, которые вы будете проводить.

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.


Рис.3. Ходовая часть культиватора

1 и 2- колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 — ступичные подшипники; 19 – мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Ещё по теме  Гриль для дачи своими руками

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует).

На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить:

  • функционал;
  • область применения;
  • сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

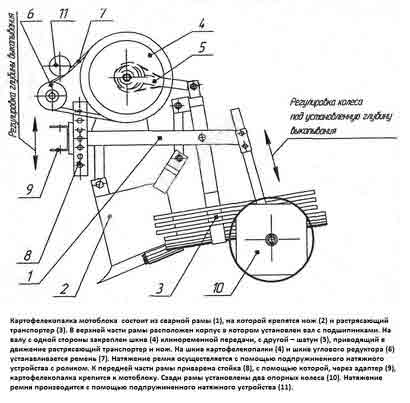

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).



Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.

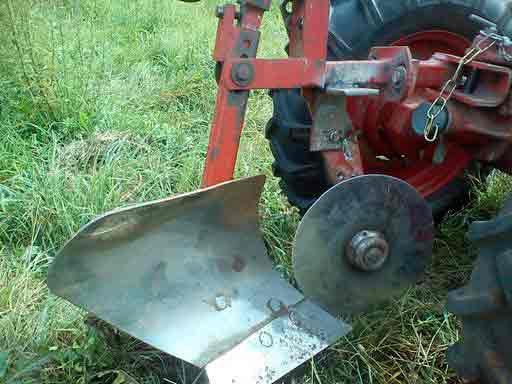

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3 мм. На схеме показан плуг в разобранном виде, главное не ошибиться с размерами.


Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом — на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену. В месте закрепление лемеха и корпуса нужно усилить крепление. Также можно сделать и поворотный плуг. Главное чтобы прицепное устройство плуга совпало с крепление заднего прицепного устройства мотоблока. Но для периодичной работы после вспашке нужна борона.

Прицеп

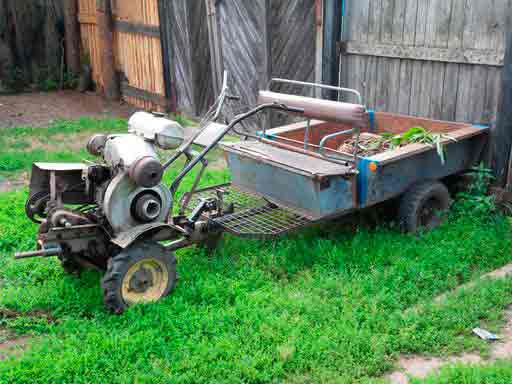

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом. Мотоблочный прицеп устроен так, что на нем можно сидеть и управлять машиной, одновременно перевозя груз.

Рис.6. Устройство прицепа

1– держатель навесных орудий; 2– консоль; 3– водило; 4– подножка; 5– водительское сиденье; 6– рама; 7– кузов; 8– опорная балка; 9– болт М-8; 10– упорное кольцо; 11– колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила — дополняют рёбрами жёсткости. Крепление прицепа устроено так, что он подключается при помощи шкворня. Главное смотреть, чтобы совпали размеры.

Недорогое устройство с большим функционалом

Самодельная машина — это экономный и очень полезный в хозяйстве мотоагрегат. Он способен выполнять всевозможные сельскохозяйственные операции, тем самым освобождая человека от утомительного физического труда. К нему можно подключить даже мотоблочные грабли. На предоставленном ниже видео можно увидеть весь функционал этой чудо-машины.

Подобные самоделки применимы не только в качестве помощника в сельскохозяйственных работах. Ими с успехом пользуются при уборке придомовой территории, а в зимнюю пору — для расчистки снега. Если качественно сделать самодельный мотоблок или мотокультиватор, то эксплуатационные параметры самоделки будут ничуть не хуже, чем у дорогостоящего китайского или отечественного заводского аналога. Если вам не хватает детали, то всегда можно приобрести новые. Не забывайте убирать технику в гараж и проводить техническое обслуживание, чтобы она прослужила дольше.

Источник: http://garden-shop.ru/camodelnyj-motoblok-i-naveska-k-nemu-svoimi-rukami.html

Инструкция по изготовлению мотоблока своими руками

Если вы серьёзно задумываетесь заняться выращиванием каких-либо огородных культур у себя на даче или возле частного дома, вам понадобится мотокультиватор. Эта универсальная чудо-машина может полностью автоматизировать большую часть агротехнических мероприятий на вашем участке, позволяя проводить вспашку почвы, сажать и выкапывать картофель, убирать снег, а иногда и выполнять транспортировку некоторых грузов, включая урожай и удобрения.

  • Что представляет собой мотоблок
  • Преимущества культиватора
  • Особенности выбора агрегата
  • Самодельный мотоблок по инструкции Архипова
  • Пошаговое руководство по сборке
  • Модернизация самодельной конструкции

Не секрет, что такой незаменимый прибор можно купить в любом сельскохозяйственном гипермаркете, однако его стоимость может быть запредельно высокой. Поэтому всё чаще дачники стараются сделать мотоблок своими руками. А ведь на самом деле это не требует особых усилий и навыков, а объём расходов при этом сокращается до минимума.

Что представляет собой мотоблок

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад. Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

  • вспашку земли;
  • культивацию;
  • транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
  • стрижку травы.

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.

Преимущества культиватора

Несмотря на множество достоинств, излишняя универсальность мотоблока необходима не каждому дачнику. Да и довольно внушительный вес порой усложняет эксплуатацию устройства при выполнении ежедневных задач. Поэтому многие владельцы дачных участков отдают предпочтение упрощенной версии в виде культиватора. Подобное решение характеризуется доступной стоимостью и небольшим энергопотреблением.

Большинство культиваторов гораздо меньше мотоблоков. Вместо колес, которые предусмотрены в классическом варианте, здесь установлены специальные фрезы, которые способны взрыхлять и перемалывать землю при движении. Именно они являются главным рабочим элементом культиватора. Применять дополнительное оборудование, работающее от силовой установки этого прибора, к сожалению, нельзя. Это объясняется отсутствием соответствующего привода.

Среди возможной «оснастки» лишь «пассивные» инструменты, такие как:

  • плужок;
  • картофелекопалка;
  • окучники и др.

Вес культиватора не превышает 50 кг, при этом на рынке можно встретить множество мощных моделей весом до 20 кг. За счёт таких характеристик машину очень просто удержать руками, да и потребление топлива остаётся на минимальном уровне. Кстати, некоторые изделия оборудованы электрическим двигателем.

Стоимость культиваторов существенно отличается от стоимости мотоблоков. Относительно маломощный и недорогой мотоблок мощностью 6 лошадиных сил будет стоить в два раза дороже, чем культиватор с аналогичными рабочими показателями.

Особенности выбора агрегата

При желании выбрать подходящую модель мотоблока обратите внимание на ряд важных параметров. Среди них:

  • обрабатываемая площадь;
  • тип решаемых задач;
  • мощность оборудования.

Если размеры вашего участка не превышают 10 соток, то, естественно, лучше остановить свой выбор на приборе для культивации земли. Если же вы владеете более крупной территорией, здесь есть смысл задуматься о покупке полноценного мотоблока.

Что касается показателей мощности, то их выбирают с учетом типа работ, которые будут проводиться на участке. Для сезонной вспашки почвы в осенний период достаточно приобрести агрегат мощностью двигателя 5,5−6 лошадиных сил. Правда, если речь идёт об обработке целины и сухих почв, то вам понадобится приобрести более тяжелую модель с усиленным мотором. Скорее всего, он будет работать на бензиновом топливе стандарта А92 или А95. Также есть дизельные разработки, потребляющие от 2 до 2,5 литров топливной смеси за час усердной работы.

При желании приобрести миниатюрную версию трактора, отдавайте предпочтение продукции от проверенных брендов. Не секрет, что малая техника европейского производства может комплектоваться «родными» силовыми установками более известных производителей, поэтому такой двигатель сможет прослужить будущему хозяину очень долгое время. Если обеспечить оборудованию надлежащий уход и обслуживание, оно свободно проработает около 15 лет, и столько же после капитального ремонта в хорошем сервисном центре.

Что касается китайской продукции, то она не может похвастаться хорошими показателями мощности, надёжностью и долговечностью. Однако и в этом сегменте можно найти вполне неплохое решение. Просто тщательно изучите репутацию компании, узнайте отзывы реальных покупателей на форумах и порталах для фермеров.

Самодельный мотоблок по инструкции Архипова

Конструкция такого мотоблока выполнена в виде самоходного двухколесного агрегата, который поставляется с двигателем от мотороллера ВП-150М. Эта модель мотора обладает таким конструктивным характером, что при повышенных нагрузках происходит принудительное охлаждение головки цилиндра с помощью воздуха.

Если соблюдать инструкцию Архипова, то на следующем этапе придётся изготовить сваренную из труп П-образную раму, а затем выточить на токарном станке колесную ось. Для основной и регулирующих тяг следует создать 3 шарнира, которые будут выполнять роль соединяющих элементов между мотоблоком, рулем и плугом.

В свою очередь, раму агрегата оборудуют стальной трубой с осью, используя сварочный аппарат. Это позволит осуществить натяжение тросов, идущих к коробке переключения передач. Само натяжение обеспечивается с помощью качающего коромысла. Переключение передач осуществляется с помощью приваренного отрезка стальной трубы.

Что касается аналогов подобной разработки, то их действительно очень много, правда, оригинальная версия обладает некоторыми бесспорными достоинствами.

Преимущества мотоблока Архипова:

  • Наличие шарнирного соединения. Не секрет, что большинство обрабатывающих приспособлений и тягачей оборудованы жестким соединением, что негативно сказывается на маневрировании агрегата, усложняя работу с ним. Все элементы разработки Архипова соединены между собой с помощью шарниров. За счёт такого параметра появляется возможность менять направление движения в процессе работы без вынимания плуга из борозды.
  • Смещение оси к направлению движения. При обрабатывании почвы с помощью мотоблока у многих дачников возникает такая проблема, как постепенное смещение агрегата в сторону под воздействием сопротивления. Чтобы выравнивать борозду, приходится прикладывать много усилий. Для компенсации заноса мастер разместил ось плуга под небольшим углом в сторону движения. Выполняя работу, конструкция слегка смещается влево, а необходимое направление регулируется посредством шарниров тяги.
  • Уровень глубины пахоты. В большинстве существующих моделей мотоблоков глубина погружения рабочего элемента обусловлена опусканием или подъёмом плуга. В случае с данной разновидностью её изменяют автоматическим образом. Для регулировки изменяется угол плуга по отношению к борозде. В свою очередь, конструкцию оборудуют полевой доской, выполняющей роль подъёмной силы при произвольном зарывании плуга в землю. Если же проблема проявляется противоположным образом, и лемех появляется над поверхностью земли, то угол атаки вновь погружается в землю на конкретную глубину.

Пошаговое руководство по сборке

Начинать сборку агрегата нужно с обустройства ходового вала. Затем его оснащают корпусом с подшипниками, приваривают звездочку и фиксируют обгонные муфты, которые выполняют роль дифференциала. Затем конструкцию снабжают колесами и рамой с телескопической тягой, плугом и рулем.

Самодельная версия сельскохозяйственного мотоблока имеет в своём распоряжении специальные колеса, которые способны обеспечивать максимальное сцепление с грунтом.

Чтобы соединить раму агрегата с подвеской и рамой мотороллера, следует применить две металлические трубы дугообразного вида. Между ними устанавливают ёмкость для хранения топливной смеси.

При обустройстве силовой установки применяется кронштейн, который оснащён стальной осью длиной 150 мм. Его приваривают консольным образом к П-образной раме. Саму ось оборудуют мотором с подвеской, а собранное изделие соединяют с дугами рамы. Только после этого происходит монтаж вторичного вала, протягивание тросов и натягивание цепи.

Модернизация самодельной конструкции

Мотоблок Архипова пользуется огромной популярностью среди широкой аудитории дачников и огородников за счёт своей универсальности. Очень часто его применяют в качестве плуга или культиватора. Чтобы расширить функционал, достаточно заменить съёмные детали для плуга деталями со снятыми отвалами для культиватора. По мере своего перемещения по огороду прибор будет заглублять борозды в землю, укладывая туда клубни картофеля. Для запашки посадочного материала достаточно оборудовать агрегат отвалами и повторно пройтись между высаженными рядами.

Аналогичным путём происходит окучивание проросших растений. Сельскохозяйственный мотоблок характеризуется отличной продуктивностью и простотой в использовании даже для таких целей, как сбор урожая. Чтобы поменять ширину захвата, достаточно применить разные отвалы. К тому же агрегат способен собирать пропущенный картофель и оставшуюся ботву при наличии граблей или борон.

Универсальная конструкция незаменима не только для работ в сфере сельского хозяйства. Её также можно эксплуатировать для уборки снега в зимнюю пору. Такой верный помощник станет хорошим инструментом при очистке дорожек и приусадебной территории от листьев или мусора. Достаточно оборудовать его валиком с круглой щеточкой и дополнительной звёздочкой, что позволит расчищать тротуары.

Каждый уважающий себя дачник рано или поздно приходит к вопросу покупки или изготовления мотокультиватора. Подобный агрегат — действительно ценная находка для людей, занимающихся органическим земледелием. С его помощью можно обрабатывать и небольшие огороды, и крупные территории от 30 соток.

Несмотря на компактные размеры, такой миниатюрный «грузовик» не уступает по продуктивности работы некоторым тракторам. Мощный двигатель способен перерабатывать самую тяжелую почву, а простота в использовании позволяет эксплуатировать его даже при отсутствии конкретного опыта. К тому же изготовить такое приспособление гораздо проще, чем может показаться на первый взгляд. Достаточно обратить внимание на существующие инструкции и воспользоваться рекомендациями профессионалов.

Источник: http://tokar.guru/stanki-i-oborudovanie/motobloki/instrukciya-po-izgotovleniyu-motobloka-svoimi-rukami.html

Самодельный мотоблок своими руками

Обработка земельного участка требует огромных физических усилий. Необходимость использования специальной техники очевидна. Перед владельцем земельного участка становится выбор: купить или арендовать специальную технику? Альтернативный вариант – сделать мотоблок своими руками.

Приемлемый вариант, который выглядит экстравагантно, но поможет сэкономить деньги и при этом получить самодельный мотоблок, который облегчит выполнение сельхоз работ.

Необходимые материалы

Начнем с того, что отыщем запчасти для будущего самодельного мотоблока. Всякий мотоблочный механизм оснащен следующими техническими составляющими:

  • двигатель;
  • трансмиссия;
  • блок управления;
  • ходоуменьшитель (редуктор);
  • система агрегатирования.

Мотор снимается с устаревшего или неисправного мотоцикла. При выборе движка предпочтение отдается двухтактным двигателям, но это не означает, что четырехтактные не используются при создании мотоблока. Подходящим вариантом является мотор, снятый с мотоцикла «ИЖ ПЛАНЕТА».

Трансмиссия в мотоблоках используется нескольких типов:

  • зубчатая (стандартная трансмиссия трактора);
  • зубчато-червячная;
  • ремнево-зубчато-цепная;
  • гидрообъемная (новый, дорогой технический девайс, который недавно появился на рынке).

Блок управления состоит из совокупности рычагов, переключающих скорости, кнопки, увеличивающей или уменьшающей подачу топлива в двигатель, тормоза.

Требуется, чтобы конструкция оснащалась системой агрегатирования, которая является важным элементов конструкции, соединяя самодельный мотоблок и созданное для него своими руками навесное оборудование. Поэтому кронштейн обязан крепко быть прикреплен к несущей раме конструкции и оснащен устройством распределения мощности при повышении нагрузки на него.

Чертежи самодельных мотоблоков

Схема мотоблока на базе мотоцикла Минск

Чертеж мотоблока на базе мотоцикла Восход-3М

Чертеж мотоблока на базе мотороллера

Инструменты для сборки

Сборка технических узлов своими руками потребует специальных навыков и понимания основ машиностроения. Потребуется специальное оборудование:

  • сварочный аппарат;
  • угловая шлифовальная машинка;
  • дрель;
  • набора ключей;
  • отвертки.

Кроме прочего необходимы болты, гайки и шурупы, чтобы крепить приспособления на каркас будущего мотоблока.

Изготовление мотоблока

Приступаем к изготовлению мотоблока:

  1. Собираем раму: используем сварочный аппарат, целесообразно использовать цельный металл. Делаем конструкцию жесткой. Конструкция рамы состоит из двух лонжеронов, задние концы требуется изогнуть кверху, а передние скрепить сваркой. К задней части присоединяем блок управления с рычагами. Между собой лонжероны соединяем поперечными планками. Передняя планка будет играть роль подставки для трансмиссии и аккумуляторной батареи.
  2. Место крепления мотора изготавливается в виде салазок, к боковым сторонам привариваются скобы, а к центру водопроводная труба диаметром 42 мм. К середине образовавшихся салазок крепится поперечная дуга, которая имеет отверстия для крепления двигателя и основания рамы. В передней поперечине рамы делается место для установки цепи натяжения, обеспечивающей работу редуктора.
  3. Установка редуктора – важный элемент изготовления самодельного мотоблока. Редуктор выполняет преобразование энергии крутящего момента в более низкие скорости. Обычно редуктор устанавливается между двигателем и колесами. Существуют варианты самодельных мотоблоков, когда редуктор может быть использован не только для движения мотоблока, но и для работы бура, фрезы, пневмохода-самоделки и т.п.
  4. Оснащаем двигатель воздушным охлаждением, используем электродвигатель, рассчитанный на 12 вольт.
  5. Ставим колеса, не превышающие 10 дюймов. Шлицевые нарезки полуосей передают крутящий момент колесам. Чтобы улучшить сцепление колес с грунтом, можно установить специальный бандаж, изготовленный из проволоки или цепей – т.е. делаем грунтозацепы своими руками.
  6. Устанавливаем выхлопную систему, которая остается без изменений. Несмотря на то, что существует возможность установки снятой с мотоцикла выхлопной, можно сделать выхлопную собственными руками. Потребуется труба, из которой будет сделан патрубок, и банки–глушители. Переходник между патрубком и глушителем должен изготовит токарь, самостоятельно сделать этот узел крепления невозможно.
  7. Подготавливаем место для топливного бака, который можно сделать собственноручно: подойдет любая пластиковая канистра, емкостью не менее 5 литров. В канистре проделывается отверстие и выводится специальный шланг, по которому будет транспортироваться горючее.
  8. Соединяем агрегаты и узлы между собой и запускаем мотоблок.

Пользуясь всеми вышеописанными советами можно самостоятельно собрать мотоблок за довольно короткое время, используя только подручные материалы и затратив незначительное количество денежных средств.

Источник: http://moymotoblok.ru/samodelki/samodelnyj-motoblok-svoimi-rukami-video-foto-chertezhi/

Навесное оборудование для мотоблоков своими руками

Мотоблок незаменим в современном хозяйстве. Оснащаемая различными навесными агрегатами, эта техника может делать буквально всё, начиная окучиванием картофеля и заканчивая уборкой снега или заготовкой дров. В то же время универсальнцми мотоблоки можно назвать с большой натяжкой: как правило, список оборудования, подключаемого даже к самым дорогим моделям, ограничен 2-3 видами навесных узлов. Впрочем, довольствоваться только тем, что предлагает производитель, вовсе не обязательно. Ведь практически любой из мотоблочных агрегатов, которые могут потребоваться для ведения домашнего или садово-огородного хозяйства, можно сделать самостоятельно.

Самодельное навесное оборудование для мотоблоков

Что делать, если мотоблок у вас уже есть, а установить на него заводское навесное оборудование не представляется возможным? Выход один – самостоятельно сконструировать необходимый функциональный узел, не уповая на изобретательность производителя и щедрость игроков рынка.

Список навесных агрегатов для мотоблоков весьма разнообразен. В него входят:

  • плуги;
  • бороны;
  • грабли;
  • картофелекопатели, окучиватели и картофелесажалки;
  • косилки;
  • плоскорезы-пропольники;
  • почвофрезы;
  • сеялки; подметальные щётки и снегоуборщики;
  • дровоколы;
  • отвалы;
  • водяные помпы;
  • насосы-опрыскиватели и т.д..

Очевидно, что столь богатый арсенал навесного оборудования не в ходит ни в одну комплектацию. Остаётся только представить, во сколько помимо самого мотоблока обойдётся покупка всех необходимых для ведения хозяйства агрегатов. Не стоит забывать и о том, что на рынке по-настоящему универсальные мотоблоки можно пересчитать по пальцам. То есть оборудование, которое подлходит к какой-либо конкретной модели довольно редко можно подключить к другой. К счастью, производители всё же предусматривают возможность модификации выпускаемой мотоблочной техники, в основном за счёт дополнительного навесного оборудования. К таковому можно отнести:

  • дополнительные полуоси (ступицы);
  • ходоуменьшители;
  • грузы (утяжелители);
  • грунтозацепы;
  • сиденья-адаптеры;
  • транспортировочные тележки и прицепы;
  • сошники (упорные рычаги);
  • сцепки и пр.

Любой из этих узлов можно сделать самостоятельно или взять от других моделей и адаптировать под вашу. Но прежде всего следует удостовериться в их совместимости. Мощность двигателя, габариты и вес, способ подключения, рабочие нагрузки и т.д. – всё это следует учесть ещё на стадии разработки, иначе вы рискуете потратить силы и средства впустую.

Изготовление самодельного адаптера-прицепа

Адаптер позволяет превратить мотоблок в мини-трактор и максимально автоматизировать садово-огородные работы.

Его конструкция включает:

  • металлическую раму;
  • сцепку;
  • поперечную штангу;
  • раскосы;
  • колёсные стойки, ось и колёса;
  • органы управления;
  • сиденье оператора;
  • тележку или прицеп.

Простая рама для адаптера изготавливается из металлической трубы круглого или прямоугольного сечения длиной 1,5-1,7 м. С одного конца к ней приваривается дышло (сцепку) – элемент, с помощью которого конструкция будет крепиться к фаркопу мотоблока, а с другой – поперечная штанга, ширина которой выбирается в соответствии с шириной колёсной базы последнего. К штанге привариваются стойки колёс и раскосы, функция которых заключается в обеспечении жёсткости конструкции и амортизации при передвижении по участку. Что касается колёс, их можно снять с обычной садовой тележки либо автомобильного прицепа.

Ещё по теме  Установка водонапорной башни на даче своими руками

Как правило, соединение адаптера мотоблока и навесного оборудования выполняется посредством одинарной сцепки. Управление же функциональными агрегатами осуществляется посредством рычага с 2 или 3 коленами – переключая их вы сможете регулировать положение установленного навесного агрегата. Кроме того, можно использовать дополнительный рычаг для контроля прилагаемого усилия. В завершение по центру поперечной штанги нужно приварить металлическую «ногу», на которой будет размещено сиденье оператора.

Чем длиннее дышло адаптера, тем мощнее должен быть мотоблок. При этом мощность двигателя последнего влияет и на выбор колёс, а также сечения трубы, из которой будет изготавливаться рама.

Дисковый окучник для мотоблока

Наиболее удобным в эксплуатации вариантом является дисковый окучник. Для работы с ним нужно прилагать минимум физических усилий, причём с понижением скорости движения возрастает его мощность, что положительно сказывается на эффективности работы. Кроме того, дисковая конструкция окучника отличается универсальностью – с помощью такого инструмента можно выполнять сельскохозяйственные работы как сразу после посадки огородных культур, так и в период их интенсивного роста.

Конструкция дискового окучника включает:

  • диски;
  • Т-образный поводок (раму);
  • стойки;
  • винтовые талперы.

Талперы предназначены для регулировки угла поворота дисков. От последнего зависит глубина погружения последних, а также усилие, необходимое для выполнения работы. Для облегчения труда оператора окучник оснащается подшипниками скольжения, которые обеспечивают надёжность конструкции и удобство в эксплуатации.

Диски изготавливаются из легированной стали толщиной 1,5-2 мм. Их наружные кромки выгибаются, а по центру выполняется отверстие для переходников, с помощью которых они будут крепиться к раме окучника. Если возможность изготовить диски самостоятельно отсутствует, можно позаимствовать их у отслужившей свой срок сеялки или другого подобного оборудования.

Окучник может иметь фиксированную или переменную ширину захвата. Во втором случае вы сможете регулировать расстояние между дисками, переставляя стойки. Элементы навесного агрегата соединяются с помощью болтов или сваркой.

Картофелекопалка к мотоблоку своими руками

Эта разновидность навесного оборудования значительно облегчает процесс уборки урожая картофеля, а также других клубневых культур.

Основными конструктивными элементами картофелекопалки являются:

  • сварная рама ;
  • лемех ;
  • редакционного узла;
  • барабана-очистителя.

Лемех — подвижная часть картофелекопалки — изготавливается из стальных прутьев и одной или нескольких заострённых стальных пластин. Острые кромки и концы конструктивных элементов лемеха затупляются так, чтобы предотвратить повреждение клубней картофеля.

Для изготовления сварной рамы необходимы металлический уголок размером около 60х40 мм, профилированная труба и отрезок швеллера №8. Размеры, а также вес рамы, который зависит от веса используемых материалов и особенностей принятого конструктивного решения, должны соответствовать габаритам и мощности мотоблока.

Редакционный узел — главный элемент картофелекопалки. Для его изготовления понадобится два металлических цилиндра, которые будут выполнять роль стаканов для соединительных втулок – с помощью такой конструкции обеспечивается взаимодействие ведущего и ведомого валов. Далее из металлической трубы диаметром 25 мм необходимо сделать ступицы, к которым привариваются передаточные звёздочки. Последние с помощью шпонок призматической формы насаживаются на втулки.

Самая сложная часть картофелекопалки — барабан-очиститель. Его конструкция включает пару роликовых цепей по 94 звена каждая, которые одеваются на специальные стержни. Этот элемент, получивший название «беличье колесо», закрепляется на двух фиксированных осях, что обеспечивает его подвижность при вращении. Таким образом усилием вала двигателя лемех картофелекопалки, прикреплённый к подвижному кожуху, будет менять угол наклона, совершая в процессе движения мотоблока копательные движения.

Угол наклона рабочей части и глубина копа регулируются с помощью ползунка. Он изготавливается из фторопласта, а его параметры подбираются в соответствии с характеристиками основного агрегата (мощности двигателя, скорости передвижения и т.д.), а также свойств обрабатываемой почвы.

Самодельный снегоуборщик для мотоблока

Не каждый может позволить себе купить профессиональный снегоуборочный агрегат. Да и стоит ли это делать, если работать он будет всего лишь несколько раз в году? С другой стороны вовсе необязательно заниматься расчисткой территории вручную – вполне приличный снегоуборочный узел к мотоблоку вы можете изготовить и самостоятельно.

Наиболее простым вариантом является снегоуборщик отвального типа. Он состоит из двух основных элементов: адаптера и, собственно, отвала. Первый состоит из пары металлических штанг и трёх кронштейнов. С помощью штанг отвал крепится к раме мотоблока, а кронштейны обеспечивают возможность регулировки его положения по горизонтали и вертикали. Это можно делать вручную, так и с помощью тягового или рычажного механизма. Основу такой системы составляет поворотный узел, который можно позаимствовать у различной самоходной техники или изготовить своими руками, используя в качестве основы узлы передних колёс легкового автомобиля.

Чтобы сделать бульдозерный отвал нужно изготовить металический каркас, который с одной стороны обшивается 1-2 мм листом жести Высота и ширина снегоуборщика выбираются в соответствии с параметрами основного узла — мотоблока, а также особенностями обслуживаемого участка. Если дорожки на вашем дворе имеют ширину не более 70-80 см, идеальным вариантом будет 50-см отвал, с которым вы сможете легко маневрировать в процессе уборки снега. На нижнюю кромку отвала, расположенную под углом по отношению к основной оси каркаса, с помощью болтовых или заклёпочных соединений устанавливается нож. Чем больше наклон ножа, тем легче отвал срезает затвердевшие слои снега. Малый угол напротив позволяет передвигать снежную массу без существенного увеличения мощности двигателя.

Для повышения конструктивной жесткости отвал можно обшить по периметру металлическим уголком, а каркас снабдить дополнительными рёбрами. Однако всё это приводит к утяжелению конструкции и, как сделствие, к повышенному расходу горючего и моторесурса основного агрегата.

Универсальное навесное оборудование к мотоблоку своими руками

Некоторые виды функциональных узлов мотоблока имеют схожую конструкцию и принцип работы. Поэтому если вы занимаетесь их изготовлением самостоятельно, подумайте об универсальности. К примеру, картофелекопалку можно модифицировать под картофелесажалку, а снегоуборщик под мини-бульдозер. Несколько изменений в конструкции и один и тот же узел можно будет использовать для решения различных хозяйственных задач – это позволит сэкономить не только деньги и силы, но также и площадь, необходимую для хранения оборудования.

Источник: http://dm-st.ru/navesnoe-oborudovanie-dlya-motoblokov-svoimi-rukami

Как сделать своими руками мотоблок

Почти десяток лет тому назад приобрёл домик с приусадебным участком в деревне. Участок надо было обрабатывать, но без техники этот труд был непосильным, а денег на неё уже не осталось. Вот и вынужден был построить для этих целей мотоблок.

Опыт самодеятельного конструирования к тому времени у меня уже имелся — опять же для поездок в деревню в зимнее время сделал «палочный» снегоход (с ремённо-брусковой гусеницей). Мотоблоков же хотя и видел немало (как промышленного производства, так и самодельных), но сам таковой строил впервые, поэтому многое делал так, как подсказывало чутьё. В прикидках мотоблок должен был стать ещё и транспортным средством для тех же поездок, причём грузовым и даже вездеходным, так как часть пути до деревни составлял просёлок, который и дорогой-то назвать можно только с большой натяжкой.

Забегая вперёд, отмечу, что конструкция оказалась довольно удачной: простой и надёжной. Впоследствии я сам построил несколько подобных мотоблоков на заказ, да и другие умельцы, в том числе и ребята, при постройке своих машин взяли его за образец. При подготовке публикации использовал фотографии нескольких из них, поэтому исполнение отдельных узлов может и не совпадать с исходной конструкцией. Но зато может быть использовано теми, кто захочет повторить конструкцию в своём варианте.

Делаем мотоблок своими руками чертежи размеры

С выбором силового агрегата проблем не было — в наличии имелся не новый, но вполне работоспособный двигатель от мотоцикла «ИЖ-Планета-3». Его когда-то приобрёл «в мешке», разобранным на части, но проревизировал и собрал. Проектной мощности 18 л.с. он, конечно, обеспечить уже не мог, так как его цилиндр был уже довольно изношен, но сил 15 — 16 он всё же выдавал.

Признаться, и этого хватало с избытком. От него, как от печки, и начал «плясать», хотя особых переделок, кроме оборудования цилиндра принудительным воздушным охлаждением, на нём не производил. Позднее заменил клапан на лепестковый — с ним характеристики двигателя изменились в лучшую сторону — облегчился пуск, заметно увеличилась тяга, уменьшился расход топлива, да и сам двигатель стал работать плавнее и тише.

Значительной реконструкции пришлось подвергнуть другой агрегат — редуктор. Его вместе с гпавной передачей использовал от грузового мотороллера «Муравей».

Во-первых, удалил из чашки дифференциала сателлиты. Окна чашки расширил, срезав сваркой перемычки между соседними парами уже имевшихся окон. Чашку дифференциала посадил на вал и приварил через расширенные окна одну деталь к другой.

Во-вторых, выточил приводной вал основным диаметром 30 мм для установки фрез или колёс с цапфами в серединной его части под подшипники 207 (заменил их на 80207 — с боковыми защитными шайбами). На концах вала, совместно со ступицами колёс, просверлил отверстия, в которые вставил цилиндрические шпонки — как оказалось, при интенсивной и тяжёлой эксплуатации диаметральные болты, крепящие колёса на валу, не выдерживают — их срезает. В торцах вала выполнил резьбовые отверстия (гнёзда) М10, в каждое из которых вкручивал винт с уширенной шайбой — она не позволяет выпадать шпонке. Здесь же отмечу, что колёса — от мотоблока промышленного производства «Каскад». Для землеобрабатывающих работ ставлю бескамерные (гусматик) колёса размером 5.00-10″, а для транспортных — пневматические 6.00-12″.

В-третьих, срезал с картера редуктора выступающие за пределы его половинок ушки-втулки. Сами половинки картера «обложил» с трёх сторон (спереди, сверху и сзади) обвязкой из стального прокатного уголка с полками 30×25 мм. С обвязкой пришлось повозиться, чтобы поплотнее её подогнать, но зато теперь усилился и сам дюралюминиевый картер.

Вал со звёздочками переставил с левой части привода на правую. Крепёжные отверстия в щёчках (фланцах) первичного вала редуктора почти совпадают, за исключением некоторых, — их надо просверлить. Такую перестановку можно было бы и не делать, но это упростило трансмиссию и дало возможность обойтись без промежуточного вала.

Затем перешёл к компоновке взаимного расположения силового агрегата и редуктора. Но предварительно изготовил мотораму (по сути, она же служит и рамой всего мотоблока). Моторама представляет собой трубу квадратного сечения длиной 600 мм, сваренную из двух отрезков швеллера №12. На мотораме сверху разместил картер силового агрегата, а снизу к ней пристыковал картер редуктора так, чтобы приводной вал располагался примерно на середине её длины. Поскольку расстояния от плоскостей симметрии у мотора и редуктора разные, первый пришлось сместить на десяток миллиметров в левую (по ходу) сторону. При этом картер двигателя подвинул на мотораме ещё вперёд, чтобы немного увеличить расстояние между звёздочками трансмиссии и установить между ними ещё одну — натяжную. В этом месте трансмиссии (между звёздочками силового агрегата и редуктора) для увеличения тягового усилия можно было бы установить промежуточный вал (иногда его называют «ходоуменьшителем»). Но на моём мотоблоке приемлемое общее передаточное число «выведено» за счёт применения коробки перемены передач от «ИЖ-56», а мощности двигателя и так в избытке.

После выверки взаимного расположения в одной плоскости выходной звёздочки силового агрегата (звёздочка вторичного вала КПП силового агрегата) и входной звёздочки редуктора к мотораме приварил обвязки половинок картера, а для крепления на мотораме силового агрегата — кронштейны-ушки из стального 4-мм листа, выгнутого в форме штампованного швеллера. На мотораму установил картер двигателя, примерил и приварил к ней кронштейны. По месту просверлил в кронштейнах крепёжные отверстия. Вообще-то, если в кронштейнах крепления картера двигателя выполнить не обычные отверстия, а продолговатые пазы, то можно обойтись и без натяжной звёздочки, а натягивать цепь — смещением двигателя относительно моторамы, упростив этим конструкцию трансмиссии.

После компоновки основных агрегатов приступил к конструированию остальных креплений: рычагов управления, прицепных и навесных устройств. Рычаги управпения (изготовлены из толстостенной трубы наружным диаметром 27 мм) прикручиваются к заднему кронштейну крепления силового агрегата и поддерживаются подкосами. А на самих рычагах позже закрепил на стойках топливный бак. Сзади к мотораме приварил форкоп — часть тягово-сцепного устройства мотоблока с тележкой. Форкоп служит для навески землеобрабатывающих орудий: плуга, культиваторов и др. Впереди к мотораме приварил штырь для навески балластных плит, повышающих сцепление с дорогой на раскисшем просёлке или с почвой при обработке посадок на участке.

Как было отмечено в начале статьи, цилиндр двигателя оборудовал принудительным воздушным охлаждением. Крыльчатка центробежного типа — от салонной печки автомобиля УАЗ. Привод крыльчатки — через ремённую передачу со шкивами с передаточным числом 1. Приводной шкив смонтирован на роторе генератора. В качестве ремня использовано резиновое кольцо («пассик»), отрезанное от камеры мотоцикла «ИЖ» — оно не требует натяжения и легко снимается для отключения привода в прохладную погоду. Кожух выклеил из стеклоткани на эпоксидном связующем по предварительно изготовленному проволочному каркасу. Он (кожух) — быстросъёмный, закрепляется на цилиндре двумя пружинами. Но следует признать, что крыльчатка не в полной мере обеспечивает охлаждение цилиндра в экстремальных условиях при движении на низших передачах, а потому планирую её заменить.

Фрезы для мотоблока своими руками

Фрезы (их две) тоже сам делать не стал, а, как и колёса, приобрёл заводские, «стрельчатые», или, по-другому, — «гусиные лапки» — их делают на местном Пермском заводе для мотоблока «Каскад». Ступицы фрез — толстостенные трубы с внутренним диаметром 30 мм — без переделок насаживаются на вал моего мотоблока — ведь вал я под них и вытачивал. Закрепляются фрезы на валу двумя болтами каждая, через соответствующие сквозные отверстия в обеих деталях. Диаметр ометания фрез по «стрелкам» составляет 350 мм. Каждая снабжена четырьмя рядами лап (по три лапы в ряду). И надо отметить, что этими фрезами остался доволен: они не дробят сорняки, а выбрасывают их на поверхность (правда, иногда и наматываются), не зарываются в землю и идут плавно. Даже проводил такой эксперимент: работающий мотоблок отпускал в «свободное плавание» вдоль по 50-метровому участку, и он самостоятельно нормально пахал (культивировал), никуда не сворачивая. Конструкции подобных, но самодельных фрез не раз приводились на нашем сайте www.umeltsi.ru, а потому даю без чертежа. Ширина захвата при культивации с удлинителями вала — до 900 мм.

Кроме «стрельчатых» фрез приспособил готовые или изготовил и другие землеобрабатывающие орудия: плужок, окучник, культиватор, картофелевыкапыватель.

Минимальная скорость мотоблока около 5 км/ч. На такой скорости произвожу пахоту, культивацию, копаю картошку.

Зажигание на двигатель поставил электронное — от мотоцикла «Восход». Мотоблок оборудовал путевой фарой.

Поскольку мотоблок сразу задумывался ещё и как мототягач, то для него изготовил прицепную грузовую одноосную тележку с кузовом грузоподъёмностью до полутонны и двухместным сиденьем. Сделать мягкий диван со спинкой тоже не составляло большого труда, но тогда нельзя было бы перевозить длинномерные грузы, а иногда приходится транспортировать брёвна длиной до шести метров. Впрочем, и спинку нетрудно сделать съёмной. Дышло прицепа — из прямоугольной трубы сечением 50×40 мм с 2,5 мм стенками. Оно подкреплено ещё двумя подкосами из равнополочного уголка №4.

Тягово-сцепное устройство — простое, но надёжное, шкворневого типа. Кузов тележки с размерами в плане 1200×1200 мм — деревянный, борта — из доски-вагонки толщиной 16 мм, пол — из доски «двадцатки» и обшит стальным 1,5-мм листом.

Телега для мотоблока своими руками

Шасси тележки с колеёй колёс 1500 мм собрано из двух боковых прицепов от мотоцикла «ИЖ». Колёса тоже от него. Их подвеска торсионная, мягкая, поэтому проехать на тандеме «мотоблок — тележка» 60 — 70 км по относительно ровной полевой дороге не составляет труда. До скорости в 50 км/ч тандем послушен в управлении. За сезон накатываю на нём 3 — 4 тысячи километров по делам: в лес за дровами, в поле за сеном (вот только косить его пока «не научил») и на рыбалку. Очень важный узел прицепа и мотоблока — тягово-сцепное устройство. Конструкция его может быть разной, но надёжной. Ещё оно должно позволять прицепу поворачиваться относительно мотоблока не только в горизонтальной плоскости, но и в ограниченном вертикальном секторе, чтобы не происходило зависания колеса тележки. Общая длина прицепной тележки — 2.5 метра.

За счёт мощности двигателя, сблокированных колёс, обутых в шины с крупным протектором типа «ёлочка», скоростных качеств мотоблок с прицепной тележкой получился машиной повышенной проходимости, поэтому эксплуатирую его с ранней весны до поздней осени. В некоторых дорожных (а точнее — бездорожных) ситуациях выручает и появившаяся за счёт редуктора передача заднего хода. Колёса на валу, а точнее их ступицы, закрепляются двумя болтами. Но от нещадной эксплуатации мотоблока болты не раз срезало. Поэтому дополнительно закрепил их от проворачивания на валу ещё продольными цилиндрическими шпонками.

Мотоблок стал незаменимым помощником на приусадебном участке и вообще в хозяйстве.

За время эксплуатации перебрал только редуктор: увеличился люфт в подшипниках. И то пожалел — сезона два ещё можно было бы ездить.

Источник: http://www.umeltsi.ru/dacha/1435-sdelat-svoimi-rukami-motoblok.html

Как сделать мотоблок своими руками?

Многие жители сельских районов, а также счастливые обладатели дачных участков занимаются возделыванием земель для посадки и выращивания различных овощных культур. Порой эта работа сопровождается огромными физическими затратами. Каждый рачительный хозяин старается облегчить свой труд и увеличить производительность выполняемых операций, что заставляет его приобретать мотоблок для обработки участка.

Можно приобрести готовое заводское устройство, благо современная промышленность предлагает большое количество моделей, но это потребует большого количества денежных вложений. Экономный хозяин, который обладает определенными знаниями техники и проведения слесарных работ, постарается узнать о том, как сделать мотоблок своими руками и осуществить задуманные планы на практике.

Назначение агрегата

В первую очередь, сделанный своими руками мотоблок – самодельная конструкция, которая призвана упростить обработку почвы на не очень больших по размеру участках. А во вторых, такой агрегат является прекрасным приспособлением для доставки малогабаритных грузов при проведении различных работ.

С помощью сделанного своими руками мотоблока можно успешно осуществлять следующие операции:

  1. Вспашка и боронование почвы с использованием различного навесного оборудования, которое можно как приобрести в магазине, так и сделать самостоятельно.
  2. Осуществлять перевозку различных грузов весом до 300 кг. Прицеп для этих целей можно разработать самостоятельно или купить готовое устройство.
  3. Заниматься посадкой сельскохозяйственных культур.
  4. Производить окучивание посадок.
  5. Завозить удобрения на участок.
  6. Осуществлять сбор готового урожая.

Некоторые владельцы сделанного своими руками мотоблока используют его для уборки снега, подметания территории участка и даже для бурения.

Основные элементы мотоблока

Прежде чем приступить к сборке конструкции, необходимо определиться с характером будущих работ, от этого будет зависеть номинальная мощность механизма.

Основными узлами для сборки мотоблока своими руками в домашних условиях являются:

  1. Двигатель, который можно применять от старого мотоцикла, бензопилы (лучше использовать мощный мотор «Урала»).
  2. Трансмиссия устройства и редуктор.
  3. Несущая рама механизма, собирается самостоятельно, при этом процесс создания прицепного устройства оказывает существенное влияние на параметры основания агрегата.
  4. Дополнительное оборудование для мотоблока, своими руками (плуг, окучник) изготавливается в соответствии с требованиями хозяина и исходя из наличия материалов.
  5. Колесная система, которая может оборудоваться грунтозацепами для улучшения эффективности работы всего механизма.

Двигатель мотоблока

Мотор для изготовления мотоблока своими руками чаще всего используют из имеющегося в наличии старого агрегата. Здесь диапазон моделей достаточно велик. Основным требованием этого узла является наличие в его конструкции воздушного принудительного охлаждения, которое способствует оптимальной работе механизма при небольшой скорости передвижения.

Часто используется двигатель от мотороллера, который подходит по всем параметрам для оборудования мотоблока. Своими руками его собрать вполне возможно. Мощность этого агрегата достигает 13 лошадиных сил, что является приемлемым для планируемого устройства.

Для облегчения старта мотора от такого агрегата понадобится немного увеличить тягу, что достигается заменой установленного клапана на лепестковый тип. Это позволит существенно сэкономить расход топлива во время работы мотоблока.

Двигатели от мотоциклов являются слишком мощными, поэтому для оптимальной работы изготовленного своими руками мотоблока устанавливают уменьшитель хода.

Уменьшитель хода

Такое устройство, которое является составной частью коробки передач, позволяет нормально работать двигателю на низких скоростях, что необходимо при нарезании борозд и выкапывании картошки.

Все промышленные модели мотоблоков оборудуются системой уменьшения хода, поэтому ее наличие на самодельном устройстве также будет очень актуально. При его отсутствии применение домашнего помощника окажется возможным только для транспортировки грузов.

Стоит отметить, что изготовить такое приспособление самостоятельно сложно, поэтому проще купить его в специализированном магазине либо снять со старой техники.

Цепной редуктор

Это устройство позволяет уменьшить число оборотов вала мотора и увеличить крутящий момент, который передается от двигателя к рабочему оборудованию.

Цепной редуктор состоит из следующих элементов:

  1. Первая ступень имеет две звездочки с шагом 12,75 мм. Ведущая, которая установлена на выходном валу двигателя, имеет 17 зубьев, а ведомая, расположенная на наружном фланце первичного вала второй ступени, располагает уже 57 зубьями.
  2. Вторая ступень этого устройства собирается из звездочек с шагом 19,05 мм. Ведомая имеет 25 зубьев, а ведущая – 11.
  3. Так, вторая ступень располагается в непосредственной близости к почве, поэтому от засорения придется установить картер.
  4. Картер представляет собой емкость с резиновой крышкой.
  5. Между картером и поперечиной приваривается подкос.
  6. Для подшипников в стенках коллектора делаются специальные гнезда.
  7. Регулировка цепи второй ступени осуществляется поворотом корпуса подшипника с эксцентриком вокруг своей оси.
  8. Вал второй ступени зажимается между стенками картера на подшипниках.
  9. Смазка происходит путем погружения нижней части зубьев шестерни.
  10. Чтобы масло не вытекало, нужно установить сальники в корпус подшипника.

Несущая рама агрегата

Перед тем как сделать мотоблок своими руками, необходимо точно продумать расположение и место установки всех основных элементов устройства. Для этого понадобится изготовить несущую раму.

Изготавливается несущее устройство с учетом количества колесных пар. Простейшая рама представляет собой салазки. Изготовить ее можно из стальной трубы диаметром 42 мм. По центру и краям несущей конструкции привариваются скобы с просверленными отверстиями. Затем рама переворачивается центральной скобой книзу и сваркой крепится к поперечной балке. Чтобы увеличить площадь стыкуемой поверхности, поперечины необходимо слегка выгнуть.

Ближе к загибу между трубами приваривается металлическая площадка, которая является местом для аккумулятора и одновременно усиливает конструкцию.

Картер редуктора представляет собой соединение между двигателем и его ходовой частью и также является составной частью несущей рамы. В нижней части его образуется крепление для грузовой тележки или подрамника культиватора.

Колеса для самодельного мотоблока

Как и любое другое механическое устройство, мотоблок в движение приводится колесами. Для этих целей вполне пригодны пневматические колеса от мотоколяски. Но даже большие колеса не всегда способны эффективно осуществлять движение мотоблока, особенно по сложной почве и поверхности со сложным рельефом грунта.

Применение резиновых колес наиболее эффективно при перевозке грузов или работе на твердых грунтах. Для улучшения сцепления с почвой поверх шин крепится бандаж из стальной ленты. Такие приспособления называются грунтозацепами.

Особенности грунтозацепов

Существует три основных вида усиленных колес, которые наиболее часто можно встретить на мотоблоках:

  1. Металлические накладки на шины, которые делаются из стального листа толщиной примерно 5 мм. На них привариваются уголки. Крепление такого приспособления осуществляется поверх шины при помощи болтового соединения.
  2. Стальные грунтозацепы чаще всего устанавливаются на самодельные мотоблоки, так как имеют очень простую конструкцию. Представляют собой металлические диски с приваренными лопастями.
  3. Колеса, сделанные из автомобильных дисков, на которые просто привариваются металлические уголки.

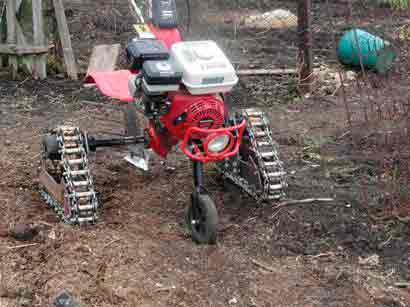

Иногда умельцы устанавливают гусеницы на мотоблок своими руками. Применяются такие приспособления только на агрегатах с четырьмя колесами.

Многие владельцы больших участков из мотоблоков «Нева» своими руками изготавливают мини-тракторы, которые намного комфортнее и эффективнее в работе.

Изготовление плуга своими руками

Навесное оборудование для самодельного мотоблока является его неотъемлемой частью. Чаще всего применяются плуги. Изготовить такое приспособление можно из стального листа толщиной около 5 мм.

Первым делом создается лемех для плуга. Делать его лучше из стандартного диска от циркулярной пилы. Важным условием качественной вспашки земли самодельным лемехом является его правильная заточка после того, как рабочие поверхности будут отбиты на наковальне.

После создания лемеха необходимо сделать отвал. Для этих целей применяется металлическая труба диаметром 0,58 м. Вырезав и согнув все необходимые детали, плуг собирают по шаблону, который желательно изготовить предварительно.

После изготовления всех нужных узлов (лемех, отвал, стойка, щиток) их соединяют между собой точечной сваркой. Если аккуратно и внимательно осуществить все операции, то можно создать плуг, который не уступает по функциональным характеристикам заводским аналогам.

Помните, что при создании мотоблоков своими руками, фото которых можно увидеть в этой статье, рачительный хозяин экономит деньги. При этом конструкция агрегата полностью будет соответствовать желаниям и требованиям самого владельца.

Источник: http://fb.ru/article/35085/uu-kak-sdelat-motoblok-svoimi-rukami

Для мотоблока приспособления: ходоуменьшитель, мульчер и противовес своими руками, колеса для культиватора – размеры и чертежи

Если раньше боронить и пахать приходилось практически вручную, с использованием минимального количества вспомогательных инструментов, то теперь это можно было делать с помощью специальной техники. В данном случае, речь идет о мотоблоках – агрегатах, являющихся полноценными помощниками в условиях сада и огорода. Однако, стоимость всех этих оборудований достаточно высока, учитывая еще и стоимость самого мотоблока, поэтому многие мастера приспособились изготавливать новые самоделки того или иного технического средства.

Неудивительно, что рост подобного интереса к данной технике был сопряжен с использованием различного дополнительного оборудования прицепного и навесного типа (КУН), которые значительным образом расширяют функциональность мотоблока.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

  • Основная движущая сила, т.е. двигатель.
  • Трансмиссия.
  • Ходовая часть.
  • Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

  • Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
  • Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

Безусловно, встречаются в комплектации и 2-тактные моторы, но они используются в довольно старых моделях мотоблока, существенно уступая 4-тактным по силовой тяге. Однако, большинству потребителей достаются именно 4-тактные двигатели, работающие на бензине. В их устройство входят следующие системы:

  • Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
  • Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
  • Стартер, обеспечивающий раскрутку коленвала.
  • Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
  • Система зажигания, которая производит искру на свече зажигания.
  • Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Важно то, что двигатель продается уже со всеми основными рабочими системами, что существенно облегчает процесс самодельного изготовления мотоблока.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

  • Шестеренчатая.
  • Ременная.
  • Цепная.
  • Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

  • В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
  • Однодисковое или многодисковое сцепления сухого или мокрого типа.
  • Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

В более современных моделях мотоблока предусмотрено изменение расстояния между парой колес, что позволяет регулировать размер колеи мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

  • Рычаги, руль и переключатели скоростей.
  • Управление сцеплением.
  • Рычаг или кнопка остановки двигателя.
  • Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Приспособления для мотоблока своими руками

Начать разбор самоделок хотелось бы с непосредственного изготовления мотоблоков своими руками. Здесь не идет речь, что агрегат мы будем делать с нуля, ведь это технически невозможно для домашних условий.

Основные рабочие узлы будут взяты от другой техники, нам остается лишь подготовить определенную базу, на которой можно было успешно соединить все органы мотоблока.

Хотелось бы рассказать про мотоблоки дизельные на 4 колесах, самоделка которых будет рассмотрена позже. По своей сути, эти агрегаты похожи внешне и по своим техническим данным на полноценные минитрактора.

В помощь фермерам компании выпускают разнообразную специальную технику, чтобы облегчить работу и обслуживание хозяйства. Здесь все об устройстве и характеристиках зернодробилки Хрюша.

Миллионы людей на нашей земле занимаются огородничеством и земледелием. Культиваторы для огорода — сэкономят ваши время, здоровье и силы.

Тем, кто обладает собственным домашним хозяйством стоит узнать, что собой представляет процесс доения при помощи доильного аппарата. Перейдя по ссылке ознакомитесь с доильным аппаратом АИД 2.

Единственным различием является отсутствие у мотоблоков блокировки дифференциала, а в остальном они очень похожи – и присутствие водительского сиденья, и рулевое управление, и наличие двух пар колес.

Понятно, что переделка будет основываться на добавлении к имеющемуся мотоблоку нескольких дополнительных узлов – дополнительной рамы ко второй паре колес, установке руля и кресла, под которым должно находиться управление скоростями и т.д.

Видео: Минитрактор из мотоблока Нева МБ2

Готовый вариант стоит порядка 120 тысяч рублей, поэтому далеко не у каждого есть средства для его приобретения. Здесь становится целесообразным самодельное изготовление, которое набирает популярность с каждым годом.

Как сделать четырёхколесный мотоблок

Чтобы сделать полноценный 4-колесный мотоблок, нам понадобится довольно мощный базовый агрегат (Зубр, Нева и т.д.). В данном случае, рассмотрим переделку из мотоблока Нева, потому что он достаточно распространен в нашей стране.

Для большего удобства можно приобрести готовый комплект для переделки, который стоит порядка 30 тысяч рублей.

Условно разделим процесс сборки на несколько этапов:

  • В первую очередь, нам надо позаботится об изготовлении рамы. Речь идет о дополнительной конструкции несущего типа, под которой будет располагаться вторая пара колес. Для изготовления рамы нам понадобятся куски трубы и металлические уголки.
  • Особых требований к параметрам трубы нет, но нужно учитывать, что нагрузка на данные элементы будет достаточной.
  • Элементы трубы нужно разрезать болгаркой, после чего скрепить их между собой при помощи болтов. Для лучшей устойчивости конструкции, можно приварить поперечную стальную балку.
  • Также нужно приварить к раме устройство для крепления навесного и прицепного оборудования. Крепить можно как спереди, так и сзади агрегата.
  • Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен совпадать с шириной передней оси. К трубе необходимо прикрепить колесные ступицы.
  • По центру нужно просверлить отверстие сквозного типа, через которое крепим конструкцию к передней раме. Далее устанавливается редуктор и рулевые тяги. Затем устанавливаем руль.
  • В качестве колес можно использовать старые от советских автомобилей.
  • Имеющийся двигатель устанавливаем на переднюю часть конструкции. Делается это для того, чтобы мотоблок был более устойчив на поверхности, ведь сзади него будет располагаться навесное или прицепное оборудование.

Кстати, дополнительное оборудование для мотоблока будет соединяться с мотоблоком при помощи фаркопа (для прицепа к мотоблоку) и специального кронштейна (для навесного оборудования).

Подобные самоделки для мотоблока своими руками достаточно надежны и практичны в эксплуатации, ведь вся конструкция получается более монолитной, представляющей полноценное устройство с сиденьем и рулем. По своей функциональности, они даже сопоставимы с минитракторами, которые стоят не в пример дороже.

Рассмотрим дополнительно самоделки для мотоблока Нева своими руками, раз уж он пользуется такой популярностью. В частности, можно изготовить несколько вариантов дополнительного оборудования:

  • Отвал для мотоблока.
  • Окучник дискового типа и т.д.

Отвал

Отвал необходим не только для уборки снега зимой, но и для расчистки от различного мусора. Для его изготовления нам понадобится обычный листовой металл, толщина которого будет составлять порядка 2 мм. Внутри него нужно приварить 4 ребра из такой же стали, но толщиной порядка 4 мм.

В них нужно просверлить отверстия, через которые будет осуществляться крепление отвала со штангами. Нижнюю часть конструкции лучше всего обшить жестью, что предотвратить зарывание отвала в землю.

Окучник

Для его изготовления нам понадобится пара обычных металлических крышек от кастрюль (эмалированные, в данном случае, не подойдут). Диаметр их должен составлять порядка 500 мм. Далее затачиваем края крышек на шлифовальном станке, чтобы они лучше входили в почву.

Дисковые окучники нужно прикрепить к самодельной тележке с колесами. Изготавливаются они из обычных втулок и труб, сваренных между собой.

Приставки к мотоблокам и мотокультиваторам, самоделки которых можно вполне изготовить самостоятельно, бывают самых различных видов:

  • Оборудования для прополки.
  • Картофелекопалки и картофелесажалки.
  • Снегоуборщики и т.д.

Прицеп-самоделка

Прицепы для мотоблока и их самоделки представляют собой довольно простую конструкцию, состоящую из обычного ящика с бортами, расположенного на колесной базе.

Для самостоятельного изготовления прицепа нам понадобится:

  • Профтруба 40×25 мм и 25×25 мм. Она нужна для изготовления самой сцепки тележки с мотоблоком, а также для изготовления бортов – внутри и под прицепом.
  • Для кузова нам нужно изготовить рамную конструкцию из профтрубы 40×25 см и 25×25 см. Дно кузова можно сделать из обычного куска листового металла. К дну кузова нужно приварить куски профтрубы таким образом, чтобы получилась решетка. Сверху на эти грани приваривается полноценный кусок профтрубы по всему периметру.
  • На готовую раму нужно установить профлист, который будет выполнять функцию бортов. Высота каждого борта составляет примерно 30 см.
  • Задний борт нужно сделать откидным. В качестве защелок используем обычные шпингалеты, которые нужно прикрепить с двух сторон борта. К дну кузова данный борт крепится при помощи обычных петлей от дверей. На этом же борту можно установить катафоты, выполняющие роль светоотражателей.
  • Колеса можно взять от автомобилей Ока или Жигули – их диаметр будет оптимальным.
  • Мост также можно взять от старых Жигулей. Колеса к нему крепятся при помощи пары подшипников. Закрепить мост к раме можно при помощи кусков трубы, до две с каждой стороны. Одни концы трубы привариваются к мосту, а вторые – к кузову.

Целесообразность изготовления самодельного прицепа довольно понятна, ведь стоимость всех затрат на самоделку составляет порядка 4 тысяч рублей, что в несколько раз ниже, чем цена готового прицепа в магазине.

Лучшее самодельное оборудование

Самоделки с двигателем от мотоблока (читайте борона для мотоблока своими руками)также представляют определенный интерес. Среди них, наибольший интерес вызывает изготовление снегохода. В качестве ходовой части можно использовать транспортировочную ленту, на которой нужно прикрепить снегозацепы.

Кроме того, интересными являются варианты изготовления из мотоблока других различных видов техники:

  • Вездеходы. По типу конструкции напоминают минитрактора, но обладают колесами более высокого диаметра. Необходимо это для того, чтобы агрегат мог проходить по самым и труднопроходимым местностям.
  • Минитрактора. Данную конструкцию мы уже рассматривали, включающую в себя дополнительную часть рамы под вторую пару колес, а также рули и водительское место.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

Источник: http://machinspec.com/selskoxozyajstvennaya/motoblok/samodelki-2.html

Мотоблок своими руками из подручных средств

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

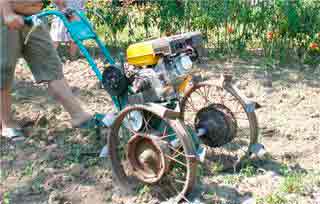

Самодельный мотоблок

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

1.1 Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

  • болгарку и круги по металлу;
  • сварочный аппарат;
  • дрель;
  • накидные ключи;
  • пассатижи.

2 Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

2.1 Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • культивировать;
  • орать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

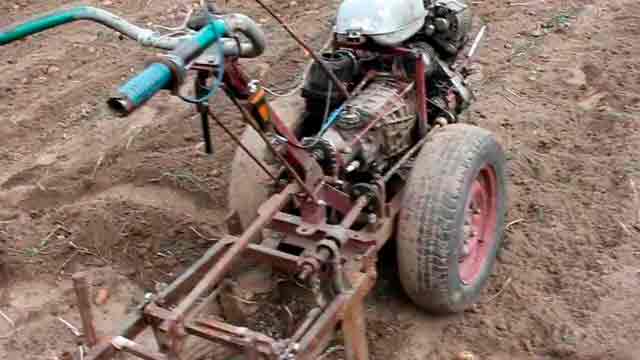

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

  1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
  2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
  3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
  4. Двигатель устанавливается на кпп.
  5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

2.2 Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

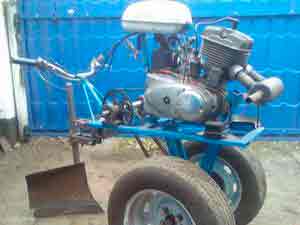

Мотоблок из Муравья

  1. Перебрать двигатель марки Т-200.
  2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
  3. Жестко прикрепить раму тремя опорами к двигателю.
  4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
  5. Установить крышку для принудительного охлаждения над двигателем.
  6. Сделать цепную передачу приводом от двигателя.
  7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
  8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

2.3 Самодельный мотоблок из китайского мопеда (видео)


к меню ↑

2.4 Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

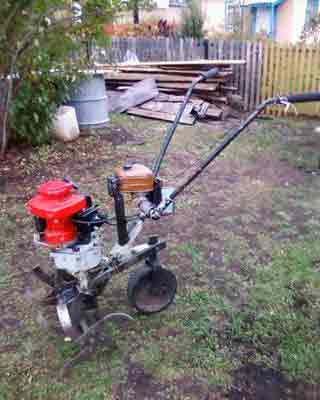

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

  • не требователен к смазочным материалам;
  • не требователен к горючему;
  • работает автономно;
  • компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

Источник: http://premier-agro.ru/motoblok-svoimi-rukami-iz-podruchnyh-sredstv/

Смотрите также:
02.05.2020

Мебель из поддонов: практичные идеи для дачи Мебель из поддонов может решить сразу несколько задач на даче. Во-первых , это быстро, во-вторых, дешевле, чем обычная садовая мебель, в-третьих, красивая мебель из поддонов — это модная тенденция в дачном дизайне. Для того,...

02.05.2020

Умные инструменты для дачи своими руками Работа на земле действительно может быть легкой и приятной, если пользоваться правильными инструментами, и мы расскажем вам, как сделать такие приспособления для огорода своими руками! Посмотрите на изобретения и...

02.05.2020

Душ для дачи переносной с подогревом Современный житель мегаполиса не считает возможным для себя отказываться от привычных бытовых удобств. Выезжая на дачу или просто на пикник, он не желает жертвовать какими-либо комфортными условиями. Не говоря уже о важных...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
