Насосная установка своими руками

Подключение скважинного насоса своими руками

Как установить поверхностный насос в скважину

Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины. Схема подключения поверхностного насоса к скважине включает в себя такое оборудование:

  • Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.

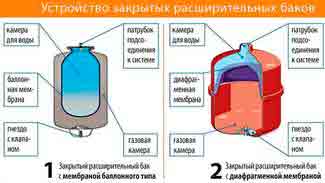

  • Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
  • Электродвигатель соединяется с насосом и реле давления.
  • Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
  • Манометр служит для определения величины и регулировки давления.

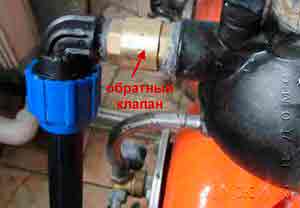

  • Система водозабора с обратным клапаном.
  • Магистраль соединяет насос и водозабор.

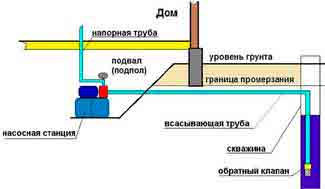

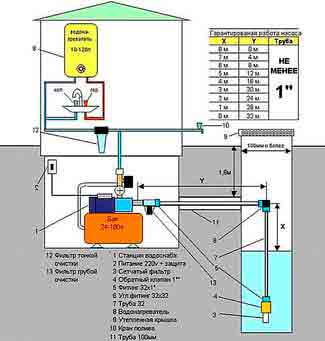

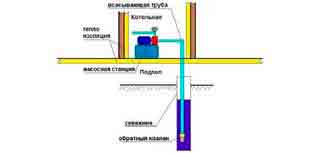

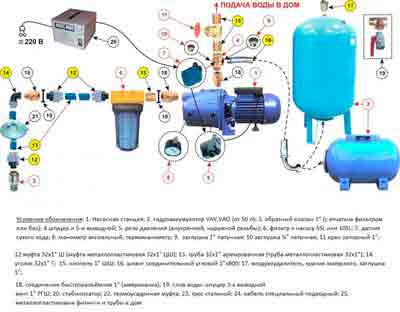

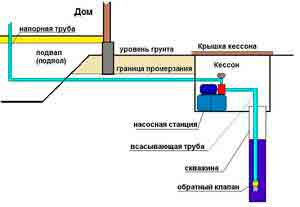

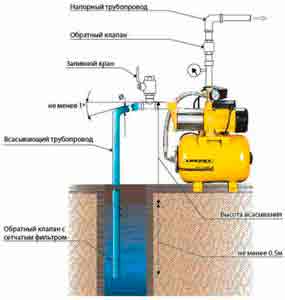

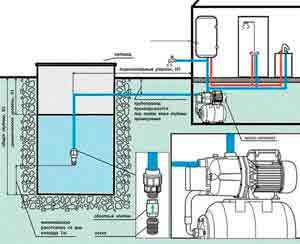

Схема установки поверхностного насоса для скважины

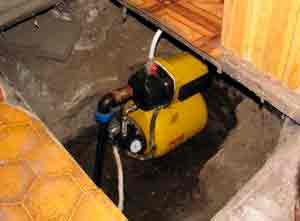

При установке поверхностного насоса или станции нужно придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

  • Стабильное всасывание воды обеспечивает близкое расположение к скважине.
  • Помещение должно быть вентилируемым, теплым и сухим.
  • Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
  • Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

  • Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
  • Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.

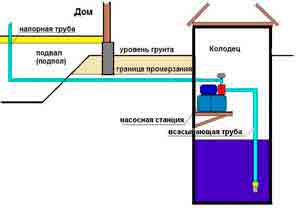

  • Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
  • Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Совет: Для монтажа насосной станции для скважины лучше всего устраивать отдельное помещение.

Особенности установки скважинного насоса

Совет: Монтаж устройства должен осуществляться ниже уровня воды в скважине, но дальше одного метра от отверстия «питание скважины». В этом случае насос будет находиться в безопасности от проникновения в него частиц грунта или песка и возможности перегрева.

Для установки насоса в скважину понадобятся:

  • Пластиковая труба. Элемент опускается в скважину вместе с устройством, а при эксплуатации по ней будет подниматься вода.
  • Трос для страховки.
  • Кабель для подключения двигателя.

Совет: Прежде чем проводить монтаж скважинного насоса нужно тщательно очистить место установки: откачать воду из скважины до полного исчезновения песка и ила. Для защиты насоса от гидроудара необходима установка на оборудовании обратного клапана.

Устанавливать скважинный насос можно только, проверив и отрегулировав давление, которое установилось в напорном баке. Его величина должна составлять 0,9 часть от давления включения. Постоянно перекачиваемая вода охлаждает двигатель, что обеспечивает ему защиту от перегрева, а значит и преждевременного выхода со строя. Независимо от типа выбранного оборудования во время монтажа скважинного насоса требуется произвести проверку точки работы при разных режимах. Для этого нужно:

  • Измерить расчетное значение потока подачи воды посредством замера скорости заполнения объема.
  • Снять величину показания давления.
  • Определить какое потребление тока.

При этом если даже один показатель будет выше заводских данных, нужно будет закрыть задвижку, это создаст дополнительное сопротивление и будет способствовать верному установлению рабочей точки.

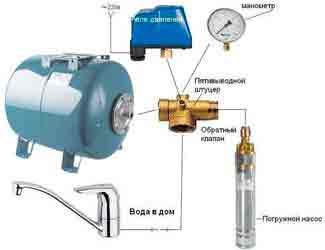

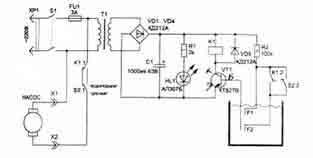

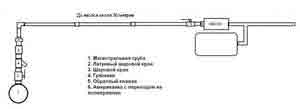

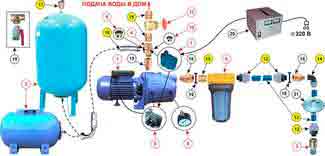

Электрическая схема подключения насоса для скважины

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Виды и глубины скважин

Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.

Абиссинская скважина

Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.

Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.

Скважина на песке

Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.

На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).

Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.

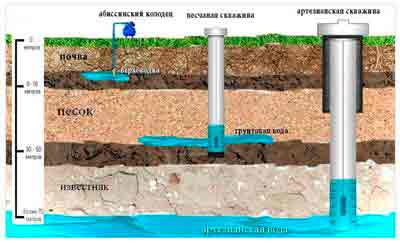

Рис. 2 Виды скважин для установки погружного насоса

Артезианская скважина

При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.

Galleries

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

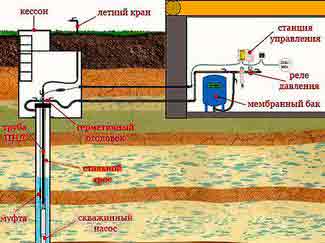

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

  • Защищает устье скважины от затопления и загрязнения паводковыми водами.
  • Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
  • Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
  • Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.
При обустройстве скважины под ключ крышка горловины кессона выше земли минимум на 5 сантиметров.При зимнем обустройстве скважины горловина кессона дополнительно утепляется.При обустройстве скважины под ключ в кессоне устанавливается все водоподъемное оборудование.

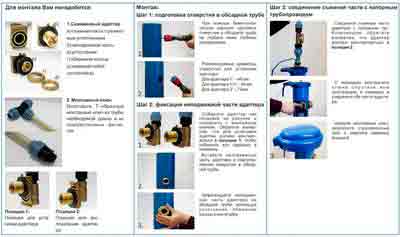

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ СКВАЖИННОГО АДАПТЕРА

Стоимость обустройства скважины на воду по «зимнему варианту» можно снизить за счет отказа от установки кессона, «заменив» его скважинным адаптером, который устанавливается на обсадной колонне и позволяет вывести водопроводную трубу ниже уровня промерзания.

Однако скважинный адаптер имеет множество недостатков (сложность монтажа на двухтрубной скважине, трудности с подъемом насоса, находящегося на глубине 60 м, крайняя сложность монтажа насосного агрегата на глубине свыше 60 м и др.).

Неудобством, также является необходимость размещения гидроаккумулирующего бака и автоматики управления в доме. Взвесив все за и против, вывод не позволяет говорить о преимуществе скважинного адаптера (кроме цены) перед кессоном.

Скважинный адаптер установлен на глубине 1,8 метра, а скважинная крышка закрывает обсадную трубу.Для обустройства скважины без кессона используется скважинный адаптер и скважинная крышка.Для обустройства скважины под ключ необходим качественный скважинный адаптер и крышка.

ЛЕТНИЙ ВАРИАНТ ДЛЯ ПОЛИВА УЧАСТКА С УСТАНОВКОЙ СКВАЖИННОГО ОГОЛОВКА

Если вы собираетесь использовать скважину исключительно для летнего полива, то тогда вариант ее обустройства будет наименее трудозатратным и соответственно самым дешевым.

Ведь Вам потребуется всего лишь установить насос с водоподъемной трубой и скважинный оголовок.

При желании можно установить компактную автоматику, позволяющую управлять скважинным насосом в зависимости от разбора воды, не используя при этом громоздких гидроаккумулирующих баков.

Летнее обустройство скважины для полива.Летнее обустройство скважины на воду.Летнее обустройство скважин.
Летнее обустройство скважины без кессона.Летнее обустройство скважин цена.Летнее обустройство скважины под ключ.

Цены на монтаж насосного оборудования

Ниже представлены типовые сметы на монтаж насосного оборудования (монтаж кессона или скважинного адаптера, скважинного насоса и автоматики) при различных глубинах монтажа насоса: от 20 метров до 100 метров с шагом 10 метров.

В стоимость монтажа скважинного насоса, кессона и автоматики включены транспортные расходы до 30 километров от МКАД.

Таблица цен на обустройство скважины

Глубина монтажа насосаОбустройство артезианской скважины
С кессономСо скважинным адаптером
руб.руб.руб.руб.руб.руб.
20 метров83180879751172405780062595100560
30 метров88180931251202406280067745103560
40 метров91080960251277136570070645111033
50 метров962301007251409197085075345124239
60 метров1025301070251506097715081645133929
70 метров107230115425153859
80 метров110130118325158873
90 метров121225162123
100 метров124125165373

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

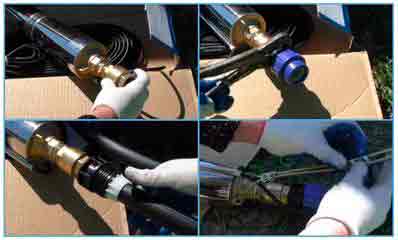

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

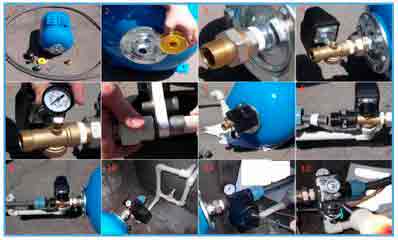

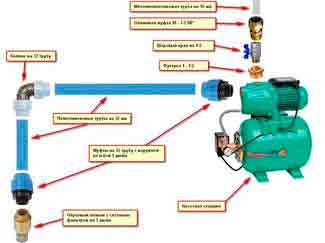

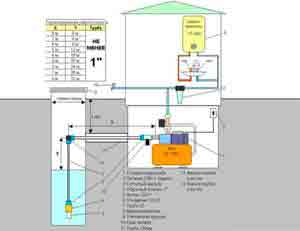

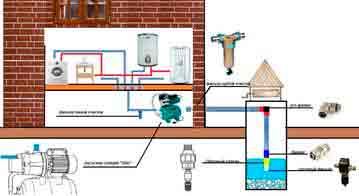

Рис. 6 Сборка насосной станции своими руками – основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

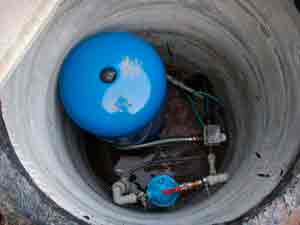

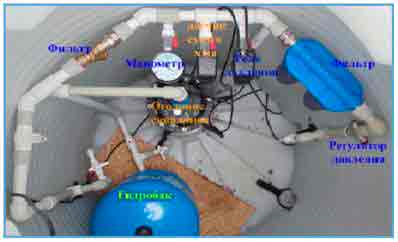

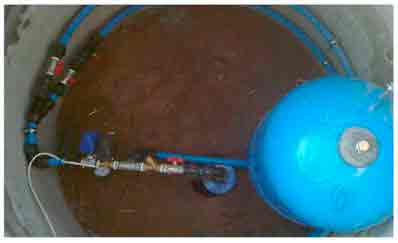

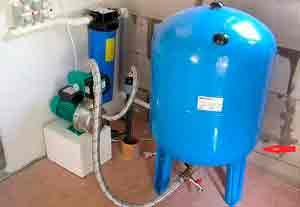

Рис. 7 Размещение автоматического оборудования в кессонной яме

Установка насоса в скважину

Немаловажным моментом во время проведения работ по водоснабжению загородного дома является грамотный монтаж насоса в скважину. Если техника установлена правильно, это является гарантией его долгой и бесперебойной работы.

Несмотря на то, что в установке насоса в скважину нет ничего сложного, здесь тоже есть свои нюансы, которые следует учитывать еще до начала проведения работ.

Важные критерии при подборе оборудования водоснабжения

Если оборудование водоподачи было подобрано неверно, монтаж скважинного насоса может стать довольно непростой задачей. К параметрам, которые необходимо учитывать, выбирая насосное оборудование, относятся следующие:

  • Динамический и статический уровень водяной артезианской скважины. Найти эту информацию можно в паспорте установки. Если таких данных у вас нет, например, в связи с потерей документов, не стоит впадать в панику – эта информация восстанавливается опытным путем;
  • Для расчета необходимого объема воды, которое должно обеспечиваться установленным оборудованием, сосчитайте количество точек водопотребления. К ним относится раковина, ванна, душ, санузел, стиральная и посудомоечная машина и т.д.;
  • Расстояние между домом и водяным стволом.

Чем опасен неквалифицированный монтаж насоса в скважину

Если во время монтажа скважинного оборудования были допущены ошибки или использовались некачественные материалы, это может стать причиной целого ряда негативных последствий. Нередки случаи, когда работы, выполненные непрофессионалами, приводят к обрывам водоподъемных изделий, невозможности проведения демонтажа при необходимости замены, а также преждевременным поломкам насосов.

Первые два варианта развития событий, когда старое оборудование невозможно достать из скважины, ставят под угрозу возможность ее последующего использования. Из-за этого все работы приходится делать заново: бурят другую скважину, устанавливают новый кессон, поскольку использование старого является нецелесообразным, и монтируют новое оборудование.

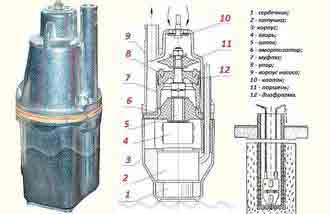

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

  • Его основными элементами являются рабочие колеса, установленные на один вал.
  • Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
  • После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
  • Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

  • Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
  • Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
  • Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

  • Подавать грунтовые воды в частные дома и коттеджи.
  • Участвовать в организации оросительных систем.
  • Перекачивать жидкость в резервуары и емкости.
  • Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

  • Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
  • Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
  • Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
  • Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

  • Большая глубина водозабора, которая недоступна для насосов любого другого типа.
  • Легкость монтажа.
  • Отсутствие трущихся частей.
  • Низкий уровень шума.
  • Длительный срок эксплуатации.

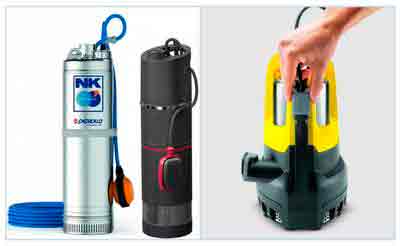

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

  • Обрыву насоса.
  • Преждевременному его выходу со строя.
  • При демонтаже невозможность поднятия насоса.

Рекомендации по выбору насоса для скважины

Среди различных видов насосного оборудования, используемого для откачивания воды из скважины или колодца, наибольшей популярностью пользуются именно погружные устройства. Объясняется такая популярность целым рядом достоинств погружных насосов, к числу которых следует отнести:

  1. отсутствие шума при работе;
  2. возможность обеспечения бесперебойной подачи воды из обслуживаемой скважины;
  3. легкость монтажа;
  4. возможность обеспечить подачу воды из скважин значительной глубины;
  5. компактные габариты;
  6. отсутствие необходимости в дополнительном охлаждении приводного двигателя;
  7. антикоррозионные свойства материалов, из которых изготавливается корпус.

Выбирая такое устройство, следует обращать внимание на такие параметры, как:

  • суммарная потребность точек водозабора в воде, которую должен обеспечить подбираемый насос;
  • характеристики скважины, из которой предстоит откачивать воду (диаметр и глубина);
  • геологические данные участка, на котором выполнено бурение скважины (глубина, на которой располагаются подземные воды, тип почвы и др.);
  • наличие на участке, на котором планируется установить насосное оборудование, источника электропитания.

К основным техническим характеристикам, по которым осуществляется выбор насосного оборудования, являются:

  • производительность устройства, которая характеризует, какое количество жидкости оно способно перекачать за единицу времени;
  • напор (данный параметр, измеряемый в метрах водяного столба, указывает на то, на какую высоту и на какое расстояние насос способен транспортировать жидкость по трубопроводной системе).

Такой подход при выборе насосного оборудования даст вам возможность в дальнейшем модернизировать свою насосную станцию, если в этом возникнет необходимость.

Установка насосов глубинного типа, как правило, не вызывает особых сложностей, выполнить ее можно, даже не имея опыта осуществления подобных процедур. При эксплуатации погружных насосов, как и насосного оборудования любого другого типа, следует не забывать об их регулярном техническом обслуживании, которое значительно продлит срок их безаварийного использования.

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

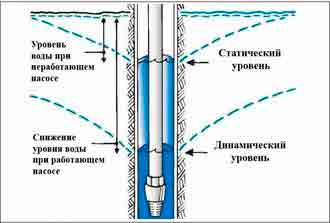

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

  1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
  2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
  3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

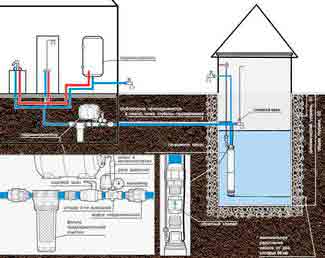

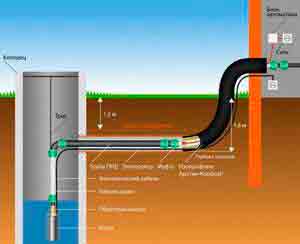

Рис. 2 Пример устройства скважинного водозаборного источника

Рекомендации по размещению насоса и выбору его положения

При расчете на какую глубину погружать насос в скважину и расположении насоса в скважине полезно соблюдать следующие рекомендации:

  1. Электронасос не должен соприкасаться со стенками колонны, поэтому его подвешивают строго по центру оголовка.
  2. При опущенном электронасосе в скважину на песке ниже динамического уровня, расстояние от поверхности воды лучше сделать немного больше рекомендуемого, к примеру, 5 метров. Это поможет избежать неприятных последствий ситуации, когда в процессе эксплуатации происходит заиливание источника, снижается его дебит и соответственно динамический порог. Чтобы в дальнейшем опустить электронасос поглубже, придется удлинять или менять водопроводную трубу и трос, обрезанные под оголовок – это приведет к неоправданным финансовым расходам.
  3. Если по параметрам скважины электронасос приходится располагать в придонной области, лучше использовать винтовые виды – они лучше справляются с перекачкой загрязненной воды, а замена их простых деталей обходится дешевле.

Рис. 9 Спуск насоса в скважину

При размещении электронасоса в скважине желательно применять такие характеристики, как динамический и статический уровень. Опускание насосного оборудования чуть ниже динамической отметки способствует меньшей нагрузке на корпус и рабочий механизм агрегата, забору более чистой воды из источника, позволяет сэкономить материалы и упрощает обслуживание.

Источник: http://mr-build.ru/newsanteh/ustanovka-nasosa-v-skvazinu.html

Схема подключения насосной станции для дома и дачи: Инструкция +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

Все они выполняют одну функцию – доставляют жидкость до требуемой точки.

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

  1. С какой глубины насос может поднять воду.
  2. Производительность
  3. Мощность
  4. Автоматическое управление или механическое
  5. Сколько жильцов в доме
  6. Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

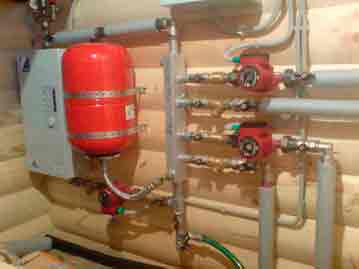

  1. Оборудование устанавливайте в помещение с централизованным отоплением.
  2. К насосной установке обеспечьте свободный доступ, для обслуживания
  3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

  • Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
  • Возможна установка в санузлах (кухня, ванна)
  • В подвале и цоколе. При условии, что там тепло и сухо

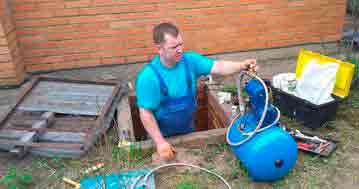

  • В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

  1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
  2. На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
  3. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
  4. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
  5. Прежде чем включить систему, агрегат заполняется водой.
  6. Если трубопровод расположен выше уровня промерзания, его следует утеплить.
  7. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Рекомендация

Чтобы повысить качество воды устанавливаю два фильтра. Перед насосом – фильтр грубой очистки. После установки монтируется фильтр глубокой очистки.

Сам процесс установки не является сложным и длительным. Основное время занимает подготовка к монтажу: оборудование помещения, организация траншеи, укладка труб и т.д.

Иногда, чтобы снизать вибрацию, насосную установку ставят на бетонную или кирпичную подушку, застеленную резиновым ковриком.

Источник: http://iseptick.ru/vodoprovod/nasosnaya-stanciya/sxema-podklyucheniya-nasosnoj-stancii-dlya-doma-i-dachi.html

Установка и подключение насосной станции

Индивидуальное водоснабжение частного дома или дачи может быть из двух источников — колодца или скважины. Чтобы автоматизировать подачу воды в дом, а также создать стабильное давление необходима установка насосной станции. Состоит она из насоса, гидроаккумулятора, реле давления и группы безопасности (манометр и спускной клапан). Плюс этой затеи в том, что при такой схеме водоснабжения может работать любая бытовая техника, еще одна хорошая новость — подключение не слишком сложная задача, при желании можно установить и подключить насосную станцию своими руками.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

  • нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
  • где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
  • слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
  • зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Источник: http://stroychik.ru/vodosnabzhenie/ustanovka-nasosnoj-stancii

САН САМЫЧ

  • Главная
  • О сайте.
  • О себе.

Собираем насосную станцию сами.

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

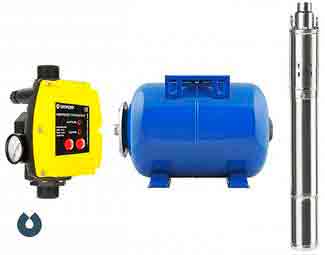

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.

Схемы насосных станций.

Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Возможно, Вам будут интересны похожие материалы::

  1. Где поставить насосную станцию.Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную.
  2. Ремонт и эксплуатация насосных станций.Насосная станция это уже не просто насос с электродвигателем, это комплекс оборудования, предназначенный для подачи воды из скважины, колодца и.
  3. Выбор насоса для насосной станции.Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения.

Источник: http://sansamuch.ru/sobiraem-nasosnuyu-stanciyu-sami/

Как установить поверхностный насос

Здесь вы узнаете:

  • Что такое поверхностный насос
  • Область применения и устройство поверхностных насосов
  • Плюсы и минусы поверхностных насосов
  • Виды поверхностных насосов
  • Основные параметры для выбора насоса
  • Особенности установки и подключения

Установка поверхностного насоса отличается от монтажа погружной модели. Перед установкой необходимо подготовить основание, приобрести подводящие и выводящие трубы и другие материалы.

Что такое поверхностный насос

Всего насосов существует два вида – погружные и поверхностные. Об их различиях можно догадаться по названию, но для большего понимания разницы этих приборов, нужно знать их важные характеристики. Не будем разбираться в конструкции, а только лишь обсудим самые важные отличия.

Поверхностный насос – это устройство, относящееся к категории самовсасывающего оборудования. Максимальная высота, на которую он способен поднять воду со дна скважины, составляет 10,3 метра – это расчетная величина, выведенная, как максимально возможная при нормальном атмосферном давлении. По факту, это значение находится на еще более низком уровне – около 8-ми метров, так как на работу оборудования оказывают влияние различные факторы, вызывающие потери мощности.

8-ми метров для добычи качественной воды, пригодной для питья, конечно недостаточно, поэтому такое оборудование дополняется выносными эжекторами – приспособлениями, помогающими увеличить глубину подъема до 40-ка метров.

Средняя производительность поверхностного насоса находится не на очень высоком уровне — от 1 до 4 кубов в час, но этого с головой хватает, чтобы обеспечить все бытовые потребности даже большой семьи.

Рабочее давление, которое создает оборудование, также сильно отличается от модели к модели. Простые приборы имеют показатель около 2 Бар, тогда как более мощные могут доходить до 5-ти, что равно 20 и 50 метрам водяного столба, соответственно.

Погружные насосы опускаются прямиком на дно скважины и управляются посредством выносного блока. Они воду не втягивают, а толкают в систему трубопровода, что позволяет использовать такое оборудование даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования вы просто подбираете модель нужной мощности, под глубину вашей скважины.

Такое оборудование может обеспечить очень высокий расход воды – производительность в среднем около 10-15 кубов.

Какими бывают погружные насосы для скважин, их технические характеристики цены и, конечно же, основные критерии выбора подобной техники. Постараемся полноценно ответить на эти важные вопросы в специальной статье.

Область применения и устройство поверхностных насосов


Пример использования – полив огорода и сада водой из ближайшего водоема

Поверхностные насосы в отличие от погружных располагаются около источника воды. Их корпус не соприкасается с жидкостью, она поступает к точкам потребления через входной патрубок.

Приборы используются для доставки воды в дом, для осушения подвала после весеннего паводка, откачки жидкости из бассейна. Возможно применение для орошения земельного участка – в таком случае насос ставят возле водоема, а шланг опускают в воду. Практически все приборы работают от электричества, поэтому нужно, чтобы кабель электропитания был длинным.

Важный момент – глубина скважины не должна превышать отметку в 10 метров, так как у всех поверхностных насосов небольшая мощность. Чаще всего на этой глубине залегают грунтовые воды, которые накапливают в себе вредные вещества из соседских септиков. Минеральные удобрения также вымываются дождями в эти водохранилища, поэтому перед входом в дом ставят дополнительные фильтры.

Поверхностный насос не подойдет, если на участке обустроена артезианская скважина, глубина которой может превышать 30 метров. В такой ситуации нужно покупать погружное оборудование, которое имеет мощность больше и способно качать жидкость с такой глубины.

Плюсы и минусы поверхностных насосов

Поверхностные насосы имеют массу преимуществ:

  • Компактные габаритные размеры;
  • Небольшой вес;
  • Ценовая доступность;
  • Простота монтажа, эксплуатации и обслуживания. Установка поверхностного насоса не требует специальных знаний, навыков и опыта;
  • Возможность работы с водяным слоем менее 80 см. В таких условиях погружные насосы работать уже не могут;
  • Охлаждение воздушным путём, а не за счёт воды, как у погружных;
  • Большой напор воды;
  • Высокий КПД;
  • Отсутствие необходимости подведения электричества к водозабору;
  • Высокая надёжность и долговечность;
  • Устойчивая работа даже при наличии воздушных пробок в системе.

Также, поверхностные насосы (как класс оборудования) имеют ряд недостатков:

  • Чувствительность к наличию песка, примесей и других загрязнений воды;
  • Максимальная глубина, с которой можно поднять воду, составляет около девяти метров;
  • При использовании эжектора надёжность и производительность системы существенно снижаются;
  • Шум. Для работы поверхностного насоса лучше выделять отдельное помещение;
  • Необходимость заполнения всасывающей магистрали водой.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.

Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.

Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Внимание! Самостоятельно такие насосы обычно не используются – они входят в конструкцию насосной станции. Эта система включает в себя блок управления и гидроаккумулятор.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали. На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким.

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

Совет! Бытовая техника, работающая с водой, нуждается в постоянном поддержании давления в трубопроводе на уровне не ниже 0,3Бар. Предусматривайте и этот момент тоже при выборе насосной станции.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Интересно знать! Самый на сегодня популярный размер обсадной трубы составляет 100 мм.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Особенности установки и подключения


Перед началом монтажа важно правильно выбрать место. Корпус находится на поверхности, поэтому оборудование подвержено влиянию атмосферных явлений. Если вода попадет в электрические узлы, возможно замыкание. Поэтому агрегаты устанавливают в закрытых теплых помещениях, где температура зимой выше 0 градусов. Должна быть вентиляция, чтобы не образовывался конденсат при разнице температур жидкости и воздуха в помещении.

Если насосом планируется пользоваться только летом, его можно держать на улице под навесом, чтобы дождь не попадал на корпус. Многие обустраивают приямок или кессон недалеко от источника воды. Это требует дополнительных затрат и времени: нужно обязательно выложить сверху глиной, чтобы осадки не затопили.

Схема подключения поверхностного центробежного насоса:

  1. Присоединяют трубу с обратным клапаном и фильтром, которую планируется опускать в воду.
  2. Опускают конец в скважину до уровня жидкости.
  3. Заполняют систему водой. Нужно, чтобы все воздушные пробки были исключены.
  4. Включают насос в сеть.
  5. Подсоединяют выпускную трубу или шланг для полива.

Можно включать и тестировать устройство.

Подготовка материалов и инструмента

Чтобы подключить поверхностный насос, для начала следует запастись соответствующими материалами.

Вот примерный список необходимых элементов:

  • соединительный штуцер, который устанавливают между насосом и шлангом;
  • шланг для забора воды из источника;
  • шланг или трубы для присоединения насоса к накопительному баку;
  • шланг для полива;
  • обратный клапан с сетчатым фильтром;
  • специальный адаптер для второго выхода;
  • соединительные фитинги;
  • крепежные элементы и т.п.

Если монтируется система с гидроаккумулятором, также понадобится реле давления и манометр. Если же решено использовать только накопительный бак, следует приобрести или сделать поплавковый датчик.

Из инструмента могут понадобиться различные ключи, а также приспособления для работы с крепежными элементами. Пригодится рулетка, строительный уровень, материалы для изоляции резьбовых соединений, паяльник для полипропиленовых водопроводных труб и т.п.

Установка устройства на основании

Перед тем, как подключать к насосу какие-либо элементы, нужно установить его на прочном и ровном основании. Это важный момент.

Даже небольшая неустойчивость или крен может вызвать существенное снижение производительности прибора. Основание можно выполнить из бетона, кирпича или даже из массива древесины.

Для установки поверхностного насоса сначала необходимо найти прочное и ровное основание. Его можно сделать из кирпича, дерева, бетона или, как в данном случае, использовать металлические кронштейны.

Главное, чтобы оно было прочным и ровным. Для закрепления насоса в устойчивом положении обычно используют анкерные болты.

Под крепеж в корпусе прибора предусмотрены специальные отверстия. Иногда под корпус насоса монтируют большую резиновую прокладку. Она исполняет роль амортизатора и гасит вибрацию при работе двигателя.

Монтаж подающего шланга

После этого следует установить подающий шланг. К его нижней части присоединяют обратный клапан, на который надевают сетчатый фильтр. В качестве крепления используют муфту с наружным резьбовым соединением.

Насосы, снабженные обратным клапаном и фильтром грубой очистки, производятся на промышленных предприятиях. Чтобы не возиться с этой частью монтажа системы, можно купить такой готовый шланг.

Специалисты настоятельно рекомендуют при подключении поверхностного насоса устанавливать такие защитные элементы, как обратный клапан и фильтр грубой очистки.

Но, по отзывам опытных мастеров, самостоятельное изготовление шланга с клапаном обойдется значительно дешевле. Если же технология установки всех элементов соблюдена, такое устройство будет не менее надежным, чем модель промышленного производства. Иногда монтируют два обратных клапана: один на конце шланга, другой – рядом с гидроаккумулятором.

Верхнюю часть шланга с помощью штуцера соединяют с насосом. Вместо шланга можно использовать полипропиленовую водопроводную трубу диаметром 32 мм. После этого шланг опускают в воду таким образом, чтобы обратный клапан был погружен в нее не менее, чем на 30 см.

Обратный клапан, как и защищающий его фильтр – необходимые элементы. Клапан защищает насос от холостого хода, поскольку не дает воде выливаться обратно после отключения насоса. Фильтр необходим для защиты устройства от загрязнений.

Подключение к системе водопровода

Затем соединяют насос с гидроаккумулятором или накопительным баком. Следует помнить, что горизонтальная часть шланга должна иметь небольшой уклон. Нередко гибкий подвод к баку и адаптер, а также прочие элементы системы монтируют на резьбовых соединениях. В этом случае необходимо позаботиться о правильной герметизации с помощью ФУМ-ленты или других подходящих уплотнителей.

После этого накопительный бак или станцию подключают к водопроводной системе дома. При прокладке труб также следует помнить о правильном уклоне. Важный момент – утепление уложенных в землю труб. Сегодня имеется богатый выбор подходящих утеплителей, остается лишь выбрать и использовать подходящий.

Для монтажа части водопровода, которая присоединяется к насосной станции, понадобится набор фитингов, ПВХ-трубы, а также специальное устройство для пайки этих труб.

Только после того, как все устройства собраны в общую магистраль и подключены к внутренней части домового водопровода, можно протестировать работу системы.

Неправильный запуск поверхностного насоса может привести к его скорой поломке. Подробности этого процесса изложены в инструкции производителя, которую стоит внимательно изучить.

Проверка работы системы

Обычно перед запуском поверхностные насосы заполняют водой через специальное отверстие. Вода должна заполнить не только насос, но и части магистрали до насоса и после него. Затем заливное отверстие следует закрыть. Рекомендуется сразу же зафиксировать показания давления в гидроаккумуляторе и в системе.


Перед установкой поверхностный насос необходимо заполнить водой через специальное заливное отверстие. Не следует включать такой насос в режиме “сухого хода”

Эти сведения могут пригодиться при дальнейшей настройке системы. Возможно, нужно немного подкачать воздух в гидробак или стравить его.

После этого насос подключают к электросети и включают, чтобы накопительный бак или гидроаккумулятор наполнился водой. Сразу же следует проверить все соединения на наличие течи, и устранить неисправности при необходимости.

Если используется самодельный бак, не помешает проверить и его целостность. Через незамеченные ранее трещины может начать просачиваться вода. Эту проблему также следует решить немедленно. Если система собрана правильно, и ничто нигде не течет, остается только выполнить настройку управляющего оборудования.

После этого нужно проверить работу автоматических систем. Для этого необходимо открыть воду и понаблюдать за процессом. Когда накопитель будет опустошен, насос должен включиться в автоматическом режиме и снова отключиться, когда емкость будет заполнена до установленного уровня.

Обычно насос автоматически отключается, когда давление в системе приближается к показателю в три атмосферы. После этого воду сливают до тех пор, пока насос снова не начнет работать.

В этот момент следует зафиксировать реальное давление в системе и сравнить его с рекомендациями производителя. Если обнаружены существенные различия, необходимо отрегулировать работу всех устройств до приемлемого уровня. После настройки проверку выполняют повторно.

Источник: http://remont-system.ru/nasosnoe-oborudovanie/kak-ustanovit-poverhnostnyy-nasos

Как правильно установить, запустить и настроить насосную станцию

Автономное водоснабжение является первоочередным инженерным сооружением в частном доме, особенно если поблизости нет централизованного водопровода. Чтобы обеспечить постоянную подачу воды в дом, потребуется установка и подключение насосной станции. Хотя это оборудование не из дешевых, все же можно сэкономить значительную сумму, если провести монтаж и подключение станции своими руками.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Важно! При установке станции с поверхностным насосом следует учитывать высокий уровень шума, который он создает при работе.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

Благодаря приямку появляется возможность обеспечить автономное водоснабжение с поверхностным насосом, даже если уровень воды от поверхности земли находится на глубине 9-11 метров.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Важно! Данная схема подключения насосной станции подразумевает расположение подающей трубы внутри фундамента дома. Он в этом месте должен быть хорошо утеплен.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

  • реле К1, включает и отключает агрегат;
  • переключатель S1, отвечает за режим работы (водоподъем-дренаж);
  • за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
  • питание включается переключателем S1 при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К1;
  • когда вода достигнет датчика F1, произойдет открытие транзистора VT1, после чего включится реле К1.

В данной схеме применяется трансформатор малой мощности от обычного вещательного приемника. Напряжение, поступающее на конденсатор, должно быть не меньше 24 В. Диоды можно использовать любые, с обратным напряжением больше 100 В и током 1 А.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

  • подведите к накопительному баку трубу от централизованной магистрали;
  • заборную трубу насоса подсоедините к баку;
  • выходную трубу от насоса следует подсоединить к системе водопровода дома;
  • проложите и подключите к агрегату электрическую проводку;
  • произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления. В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Источник: http://tehnika.expert/dlya-sada/nasos/podklyuchenie-nasosnoj-stancii.html

Пошаговое руководство по установке и подключению насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

  • Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
  • В нижнем секторе эжектора устанавливается сетчатый фильтр.
  • Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
  • Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
  • На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
  • Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
  • Роются траншеи на глубину ниже порога промерзания грунта.
  • В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
  • Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
  • Для подсоединения трубы к эжектору используются муфты.
  • Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
  • Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
  • Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

  • При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
  • Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
  • Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

  • изменившиеся гидрогеологические условия;
  • устаревшее оборудование;
  • увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

  • В заранее продуманно месте разъединяется водопроводная труба.
  • Конец, от городской магистрали присоединяется к накопительной емкости.
  • Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
  • Выполняется монтаж электропроводки.
  • Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Источник: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/nasosnaya-stanciya-svoimi-rukami.html

Простая схема подключения насосной станции для частного дома

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

  • Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
  • Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
  • Процесс установки системы сопровождается определенными трудностями;
  • Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
  • В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

  • Расстояние, на которое станция будет удалена от скважины;
  • Температурно-влажностный режим в месте, выбранном для установки;
  • Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
  • Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Источник: http://nashgazon.com/instrument/nasosy/prostaya-shema-podklyucheniya-nasosnoy-stancii-dlya-chastnogo-doma.html

Правила подключения насосных станций

  1. Особенности
  2. Как выбрать?
    • Технические характеристики станции
    • Особенности скважины, колодца
  3. Схемы монтажа
  4. Как собрать?
  5. Как установить?
  6. Советы

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.

  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.

  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.

  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.

  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

  • После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
  • Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.

  • При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
  • Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
  • Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.

  • При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/pravila-podklyucheniya/

Ошибки при выборе и установке насосных станций

Предлагаем вам рассмотреть устройство и принцип работы насосной станции, какая лучше для дачи и как выбрать аппарат в частный дом.

Что это такое?

Это оборудование, позволяющее автоматически доставлять жидкость по трубопроводу из имеющегося источника к потребителю в дом. Водонасосная установка поддерживает одинаковое давление на протяжении дня.

Из чего она состоит

  1. Помпа.
  2. Гидроаккумулятор.
  3. Автоматика.

Станции водоснабжения отличаются по техническим характеристикам. Перед тем как сделать выбор, обязательно изучите паспорт изделия.

Принцип работы

Агрегат оснащается гидроаккумулятором (в дальнейшем ГА) цилиндрической формы. Его внутренняя часть делится на две посредством эластичной мембраны. Одна из половин заполнена газом под определенным давлением. Когда вода поступает, то она попадает в соседнюю камеру. По мере заполнения емкости мембрана медленно растягивается. В соседней камере сжимается газ, благодаря чему образуется давление.

Вся работа сопровождается соответствующими показаниями на приборе. Как только достигается четыре атмосферы, датчик подает команду на выключение помпы и жидкость перестает качаться.

Подключение глубинного насоса к гидроаккумулятору позволяет организовать равное давление, пока кран открыт, а жидкости поступать из бака. Как только оно понижается, срабатывает датчик на включение помпы и жидкость начинает поступать в резервуар. Когда кран закрывается, насос по-прежнему будет работать, пока не образуется положенное давление. Как видно, устройство агрегата сравнительное простое.

Виды устройства

  1. Поверхностные.
  2. Погружные.

В большинстве случаев используются поверхностные аппараты. Их монтаж осуществляется на раме. На ней имеется гидроаккумулятор и автоматика. У помпы есть два выхода для закачки/подачи в частный дом.

Агрегаты поверхностного типа имеют следующие достоинства и недостатки:

  • Идеально для источников, имеющих маленький диаметр.
  • Оптимальное решение для колодцев, глубина которых составляет не более десяти метров.
  • При падении уровня воды возникнут проблемы.

Погружные агрегаты для колодца идеальны при большой глубине. Автоматика и другое оборудование, кроме насоса, остается на поверхности. Данная система позволяет поднимать воду с глубины около 50 м.

  • Если отсутствует возможность копки колодца, то установка погружного типа позволит поднимать жидкость из глубоких скважин.
  • Воздух в трубопроводе затрудняет запуск насоса. Поэтому обязательно устанавливается обратный клапан на подающую трубу.

Типы гидроаккумуляторов

  1. Закрытый.
  2. Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Важно знать! Чтобы в системе с открытым ГА создать давление до 0,7 бар, его следует установить на высоте 7 метров.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.

Как выбрать для частного дома или дачи?

Технические характеристики, которые подскажут, какую насосную станцию выбрать.

ПараметрыОписание
ПроизводительностьОпределяется мощностью устройства. Важно знать реальные возможности источника (дебит). Производительность указывается в техпаспорте. Оптимальным решением будет установка с производительностью до 6 тыс. л/час
МощностьУчитывается несколько факторов: протяженность трассы от зеркала до помпы, количество запорной арматуры (точки), высота подъема воды и ресурс источника. Бытовые водяные аппараты обладают мощностью от 0,6 до 1,5 Вт
ГидроаккумуляторЧем больше его объем, тем выше цена. Необходимо понимать, что в случае его большого объема насос будет включаться не так часто, а при отключении электроэнергии будет достаточный запас воды. Меньшее количество циклов его включения значительно сказывается на продолжительности эксплуатации. Помимо его установки, нужно знать, как подключить погружной насос к ГА
Глубина забора и высота подачи водыУчитывается, как далеко будет установлен аппарат от скважины, то есть горизонтальный участок. Еще учитывается сопротивление в трубах, фильтре грубой очистке и клапане (обратном). Поэтому устройство для колодца должно иметь запас мощности в 15 %
Материал корпусаВодяные агрегаты для скважин обладают различными корпусами: чугунными, из нержавеющей стали, металлическими и из плотного ПВХ. Полипропиленовый корпус не ржавеет и не издает много шума. В случае механического воздействия пластик может дать трещину. Некоторые виды станций имеют стальной корпус. От него много шума, и он может резонировать. Чугунные практически бесшумные. Считается, что лучшие аппараты – изготовленные из нержавейки. Их высокая стоимость полностью окупается качеством
ФильтрЯвляется важным элементом, способным защитить помпу от проникновения различных частиц
Защита от сухого хода и перегреваАвтоматика позволит значительно продлить их срок эксплуатации. Если вода в подающем трубопроводе отсутствует (по разным причинам), специальное реле подает сигнал на выключение помпы. Дополнительно устройство оснащается реле от перегрева. Особенно актуально в случае большого расхода воды на высоких оборотах
АвтоматикаПогружное устройство с автоматикой исключает вмешательство и контроль над системой. Важно правильно настроить. Если ее использование будет в доме или на даче посезонно, то лучше взять ручное управление. Поэтому прежде чем подключать автоматику, решите, что для вас лучше

Монтаж водоснабжения

Предлагаем изучить особенности установки. Существует несколько важных критериев:

  • Электроэнергия. Выбранное место должно быть доступным для подключения устройства к электричеству. Часто, оборудуется кессон возле источника, к нему и подводится электроэнергия.
  • Расположение. Гидравлическая система устанавливается на таком расстоянии, которое позволит работать насосу без нагрузки. То есть обязательно учитываются тех. характеристики агрегата. Немаловажно отталкиваться от глубины зеркала воды и протяженности от помпы к крану.
  • Глубина погружения. Хорошо, если есть возможность установить в теплом месте. Иначе обустраивается кессон. Он изготавливается на глубине, которая в вашей местности недоступна морозам. Обязательно обеспечивается естественная смена воздуха для предотвращения образования конденсата.
  • Звукоизоляция. Если система монтируется внутри дома, то помещение следует качественно звукоизолировать. Иначе работа аппарата будет мешать спокойной и тихой жизни.

Учтите! Установку недопустимо прислонять к стене, т. к. вибрация будет передаваться в помещение выше. Поэтому монтаж только на пол.

Ошибки при установке

Неправильный монтаж приводит к сбоям в работе. Распространенные ошибки:

  1. Неправильный выбор оборудования. Устанавливается сверхмощная помпа, имеющая большую производительность, чем дебит скважины.
  2. Отсутствие фильтра. Из-за этого в систему попадает песок, способный разрушить важные конструктивные элементы.
  3. Значительный перерасход воды. Необходимо понимать, какую систему выбирать. Если предполагается расход 3 куба в час, то не стоит брать больше, в противном случае агрегат будет изнашиваться. В этом варианте предусматривается другая схема подключения погружного насоса с гидроаккумулятором, который сокращает частоту включения помпы.
  4. Предусмотреть скачки напряжения. Если часто отключается электричество, то это может вывести из строя установку.
  5. Система скважины выбирается впритык по мощности.
  6. Выбор меньшего диаметра труб, чем резьба на аппарате.
  7. Покупка кабеля маленького сечения. Неправильный выбор приводит к перегреву двигателя.
  8. Отсутствие УЗО. Станция для подачи воды из колодца должна оснащаться индивидуальной системой автоматического отключения электропитания.
  9. Отсутствие измерительных приборов: датчиков и прочее.

Что необходимо для установки

Перед тем как установить бытовую насосную станцию на скважину, необходимо подготовить инструмент.

  • Набор рожковых ключей.
  • Разводной ключ.
  • Набор отверток.
  • Пакля или фум-лента.
  • Перфоратор.
  • Молоток.

Может потребоваться дополнительный сантехнический инструмент, в зависимости от того, какая схема подключения агрегата к скважине у вас.

Как собрать и подключить бытовую систему к колодцу?

Необходимо подготовить все комплектующие: помпу, гидроаккумулятор, автоматику, трубу, кабель, фильтр, обратный клапан и переходники.

Зная схему подключения, вы поймете, в какой последовательности должна быть собрана установка:

  1. К насосному аппарату для колодца крепится ГА.
  2. Через специальный переходник происходит подключение помпы.
  3. На этом же переходнике монтируется система автоматики: реле сухого хода, датчики и прочее. Важно знать, как правильно настроить автоматику для корректной ее работы.
  4. На конец трубопровода крепится клапан(обратный), сетчатый фильтр грубой очистки, и все это опускается в источник.
  5. Дополнительно можно смонтировать клапан (обратный) перед гидроаккумулятором – на случай, если первый выйдет из строя.
  6. Гидравлическая станция с электроприводом обязательно требует установки индивидуального УЗО.
  7. Перед тем, как подключить агрегат к колодцу и запустить ее, важно сделать разводку по дому и установить запорную арматуру.

Само устройство водоснабжения из колодца устанавливается в чистом и сухом подвале, на резиновую прокладку, чтобы нивелировать возможную вибрацию. Этот вариант подходит для дачи.

Совет! Помимо фильтра для грубой очистки, колодезная станция может оборудоваться системой для удержания мелких фракций. На решение влияет качество воды. Фильтр для тонкой очистки монтируется на поверхности.

Как правильно собрать и подключить систему к скважине?

Ниже приводится схема подключения гидроаккумулятора к бытовому погружному насосу, рассмотрим основные особенности пошагово:

  1. Перед тем как подключить глубинный насос к установленному гидроаккумулятору, саму помпу следует поместить в скважину.
  2. Помпа опускается на стальном тросике. К ней должен быть подключен питающий кабель и труба для выкачки жидкости.
  3. Обязательно погружается датчик уровня воды. Он будет передавать информацию на блок управления.
  4. Установленный блок управления будет иметь реле, защиту сухого хода. В случае падения уровня воды подается сигнал на отключение/включение аппарата.
  5. После монтируется ГА с воздушным клапаном. Его установка выполняется в сухом и теплом месте, недоступном для мороза.
  6. Чтобы давление в гидроаккумуляторе не падало, обязательно устанавливается обратный клапан.
  7. После этого трубопровод ведется к точкам водозабора и в дом.

Мы рассмотрели основные особенности того, как собрать систему своими руками и подключить ее к скважине. Теперь ознакомимся с тем, как настроить и сделать ее запуск.

Первый запуск

Выполнив монтаж водопроводной станции, следует ответственно подойти к первому ее запуску. Для этого следуйте инструкции:

  • В корпусе помпы выкрутите пробку и залейте жидкость.
  • Наполняется всасывающая труба. Убедитесь, что жидкость заполнила всё пространство.
  • Проверьте давление в гидроаккумуляторе, оно не должно понижаться. Если падает, значит обратный клапан не держит. Его увеличить можно автомобильным насосом. Если давление слишком большое, то через ниппель оно спускается.
  • После заполнения системы плотно закрываете пробку.
  • Помпу подключаете к электросети.
  • Удаляете воздух из оборудования, слегка приоткрыв вентиль.
  • Для этого агрегат должен проработать около трех минут. Через выходное отверстие начнет течь вода.
  • В случае когда жидкость не пошла, в помпу следует долить воды и повторить процедуру.

Для правильного запуска важно знать, как работает аппарат.

Советы по эксплуатации

Необходимо придерживаться следующих правил и рекомендаций по эксплуатации установки:

  1. Один раз в 30 дней проверять давление в системе.
  2. Проверять давление перед запуском после длительной паузы.
  3. Периодически чистить фильтр грубой очистки, опущенный непосредственно в источник.
  4. Система должна быть установлена в сухом и теплом месте, защищенном от мороза и влаги.
  5. Проложенный трубопровод должен быть утеплен и защищен от промерзания.
  6. Если установка не будет эксплуатироваться в зимнее время, то с системы следует полностью слить воду.

Популярные модели

Теперь предлагаем вам ознакомиться со списком того, какая система лучше. Сравним несколько агрегатов по параметрам и разных ценовых категорий. Это поможет подобрать устройство для дачи.

ПроизводительОписание
Quattro Elementi Automatico 801От 6 тыс. рублей. Китайский производитель. При низкой стоимости наблюдается солидный срок работы. В комплектации идут обратный клапан, фильтр и т. п. Еще установка укомплектовывается автоматикой, получив идеальный агрегат. Производительность – 3,2 м 3 /час
GARDENA 3000/4От 10 тыс. рублей. Отличается бесшумным процессом работы, малым весом и качественным корпусом. Среди минусов – пластиковый тройник, установленный внутри помпы. Частенько он ломается. Выходные/входные патрубки имеют слабую резьбу. Производительность – 2,8 м 3 /час
ДЖИЛЕКС Водомет ПРОФ 55/90 ДомСтоимость от 25 тыс. Прост при монтаже. Явный минус – маленький ресурс при регулярной эксплуатации, около четырех лет. Производительность – 3,3 м 3 /час
Wilo HMP 603 1Стоимость от 30 тыс. Высокая цена полностью оправдывается отличным качеством установки. Дополнительно следует приобрести реле сухого хода. В остальном отличный вариант. Производительность – 8,1 м 3 /час
ESPA Aquabox 350 TP 15 4 MСтоимость от 80 тыс. рублей. Обеспечивает равномерную и стабильную подачу воды. Автоматика повышает комфорт эксплуатации. Цена полностью окупается ее техническими характеристиками. Производительность – 3,6 м 3 /час

Заключение

Мы рассмотрели все особенности того, как подключить самому агрегат к скважине, а также как установить своими руками насосную станцию в колодец. Следуя всем рекомендациям, вы сможете сделать правильный выбор насосного оборудования для частного дома. Делитесь своим опытом в комментариях к этой статье, чтобы помочь избежать ошибок.

Полезное видео

Вы поймете из ролика как выбрать аппарат:

В этом видео информация по установке:

Источник: http://wodakachka.com/kolodtsy/nasosnoe-oborudovanie/oshibki-vybore-ustanovke-stantsij.html

Смотрите также:
02.05.2020

Декоративный водоем на даче – варианты исполнения Пруд в саду – чудесное место для отдыха знойным летним днем. Тем счастливцам, дачи которых располагаются на берегу реки или озера, несказанно повезло. Если природного водоема рядом нет, придется построить искусственный...

02.05.2020

Клетки для кроликов своими руками, все размеры и чертежи: инструкция Нельзя сказать, что разведением кроликов на приусадебных участках или в деревенских хозяйствах занимаются многие, и с каждым годом их незначительное количество еще больше уменьшается. И все же, при...

02.05.2020

Мотоблок самоделка из мотороллера Муравей Идея собрать мотоблок своими руками у меня зрела около года. На разработку конструкции самоделки ушел примерно месяц. Недостающие детали были заказаны по эскизам. За зиму аппарат был изготовлен, а на весенних полевых работах он...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
