Осушение участка с помощью дренажных систем

Как сделать дренаж на участке с высоким уровнем грунтовых вод

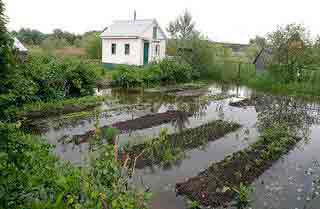

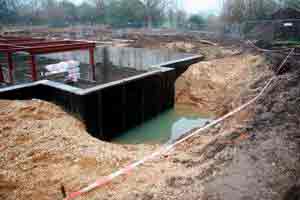

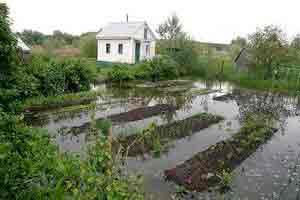

Подъем грунтовых вод часто приводит к подтоплению придомовой территории, сада или огорода. Избыток влаги способствует вымыванию почвы, вследствие чего проседает фундамент, разрушается дом. Постоянная сырость мешает развитию культурных растений, провоцирует рост лишайников, плесени.

Возникает вопрос, как осушить участок от грунтовых вод если воде некуда отходить? Чтобы предотвратить подобное явление, необходимо на участке с высоким уровнем грунтовых вод (УГВ) сделать дренаж. Ряд мелиоративных работ на участке можно сделать своими руками, используя покупные материалы и подручные средства.

В каких случаях нужен дренаж

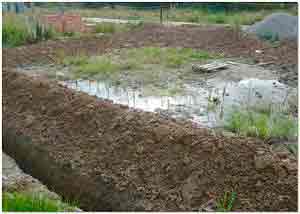

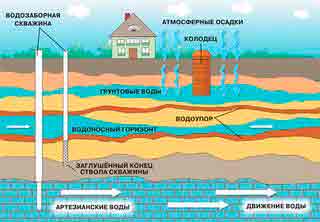

Талая или дождевая вода проходит сквозь верхний водоносный слой, доходит до водоупорного пласта (глины) и по его углублениям устремляется в самую низкую точку – там и образуется зона избыточной влажности. Когда стоки водоупорного пласта не справляются с большими объемами осадков, переполняются влагой верхние слои почвы, и грунтовые воды поднимаются. Особенно разрушительно их воздействие, если над водонепроницаемой глиной находится мелкий песок: в этом случае может образоваться плывун.

Оценить состояние придомовой территории с точки зрения близости грунтовой воды поможет внешний осмотр сооружений и местности. На подъем водного горизонта и необходимость осушения указывают следующие факты:

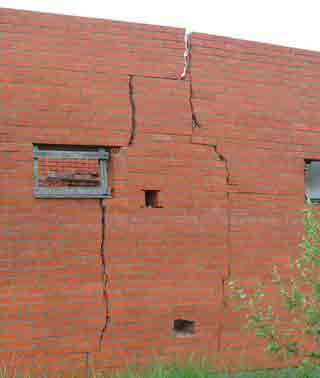

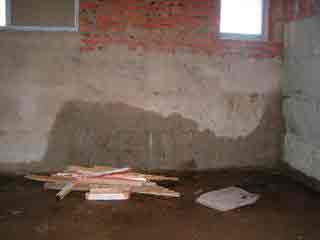

  • со стен осыпается штукатурка, перекашиваются дверные и оконные коробки, в стеклах без видимых причин появляются трещины – это свидетельства потери прочности, обусловленной вымыванием кальция из цемента;
  • ощущается постоянный запах сырости – он сопутствует плесени, отрицательно влияющей на деревянные и бетонные конструкции и вредной для здоровья;
  • территорию осваивают крапива, мать-и-мачеха, хвощ, болиголов, камыш, полынь, солодка;
  • увеличилась численность комаров, улиток и лягушек, появились ужи;

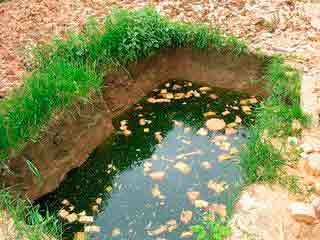

  • наполняется водой подвал или выгребная яма.

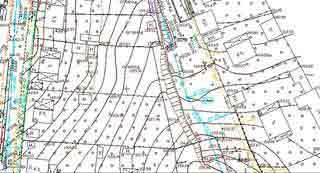

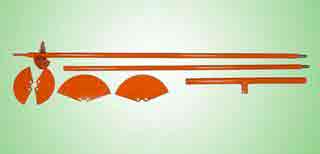

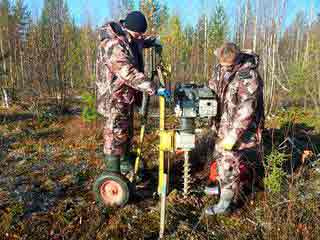

Если нужно проверить пустующий участок под застройку, прояснить обстановку с УГВ поможет пробное зондирование. Полученные данные о составе и качестве грунта дадут точный ответ на вопрос, нужно ли проводить дренаж участка. Обычно это рекомендуют при залегании грунтовых вод на глубине 1-2 метра. Понизить их уровень помогут дренажные каналы открытого и закрытого типа, обустройство дренажного пруда, изготовление искусственных насыпей, откачка специальным дренажным насосом.

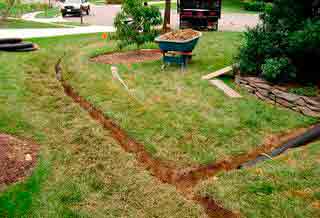

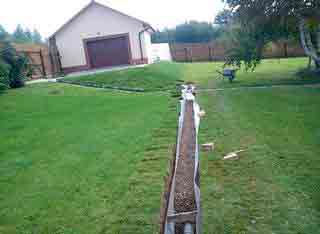

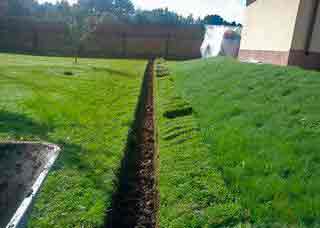

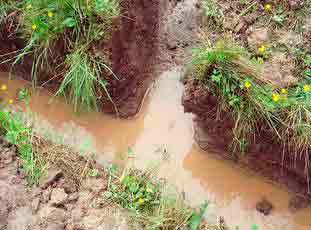

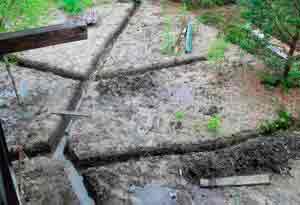

Открытая система

Для частичного осушения участка с высоким уровнем грунтовых вод можно оборудовать простейшую сеть сточных канав, проложенных по всему периметру территории и между грядами. В мелких водосборных рукавах собирается дождевая и талая вода, направляется в магистральный канал, а затем транспортируется в дренажный колодец или впитывается в грунт за пределами участка.

Вот основные правила изготовления открытого дренажа своими руками:

  1. Основные траншеи роют на глубину минимум 40 см, дополнительные достаточно заглубить на 15 см. Ширина каналов зависит от их местонахождения, обычно она составляет 1/3 глубины. Обязательно выдерживают небольшой уклон системы, чтобы обеспечивался самотек.
  2. Вблизи построек и различных конструкций канал заглубляют по отношению к фундаменту и опорным элементам на 25-30 см.
  3. Поскольку стенки канав ничем не укреплены, их нельзя рыть по периметру сооружений, чтобы со временем не деформировался фундамент.

Открытый дренаж не может отвести грунтовые воды – он лишь предотвращает перенасыщение водоносных слоев атмосферной влагой. Недостаток этого варианта – уменьшение полезной площади под посадку культурных насаждений.

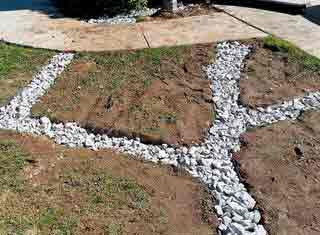

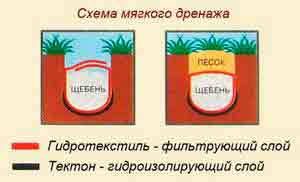

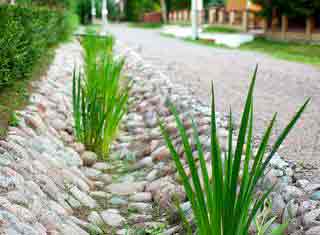

Улучшенный вариант открытой системы – засыпной дренаж. Траншеи устилают широкой полосой геотекстиля, до половины глубины засыпают крупный гравий. Сверху заполняют канаву гравием мелкой фракции, не доходя до уровня почвы на 10-15 см. Заворачивают края геотекстиля, поверх него насыпают песок или гравийную крошку.

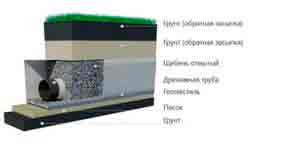

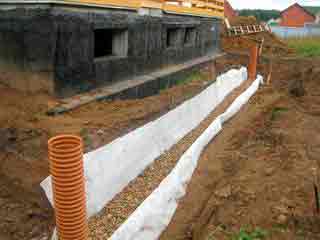

Закрытая система

Этот вариант обеспечивает эффективный дренаж грунтовых вод и позволяет существенно уменьшить влажность на участке с повышенным УГВ. Система представляет собой сеть дренов – труб, заглубленных ниже границы промерзания почвы (чтобы зимой не было порывов) и соединенных с дренажным колодцем.

Работу по обустройству дренажа ведут в таком порядке.

  1. Планировка. Вычерчивают оптимальный «маршрут» отвода воды. Трубы должны проходить по периметру построек и в промежутках между деревьями. Проводя дренаж садового участка с высоким уровнем грунтовых вод, следят, чтобы до стволов было не менее 2,5 м. На плане наносят положение дренажного колодца: он должен находиться в нижней позиции.

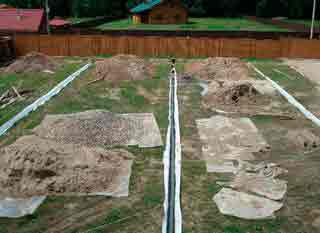

  2. Разметка участка согласно плану. Ее выполняют с помощью колышков и шпагата.

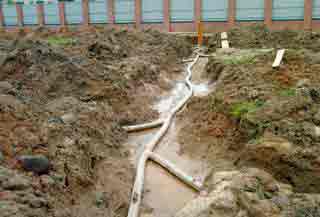

  3. Рытье траншей. Их располагают ниже границы промерзания грунта, а для дренажа здания – ниже основания его фундамента на 15 см.
  4. Изготовление песчаной подушки. На дно канав засыпают слой крупнозернистого песка (10-15 см), заливают его водой, но сильно не трамбуют. Верхнюю кромку подушки формируют по уровню, выдерживая постоянный уклон 1-2 мм на 1 метр – от верхней точки до колодца.

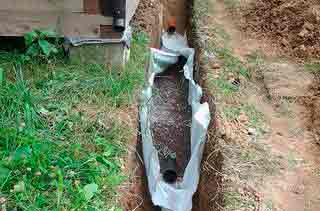

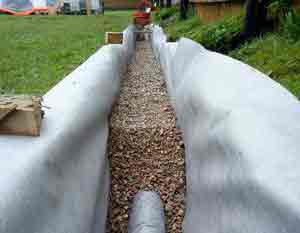

  5. Укладка геотекстиля. Его запас по ширине – по 25 см с каждой стороны.
  6. Засыпка фильтрующей прослойки гравия (5-10 см).

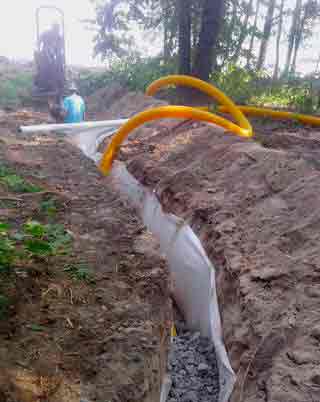

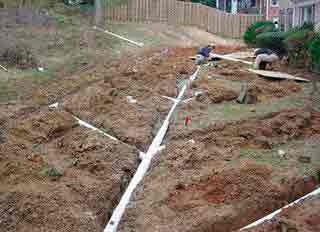

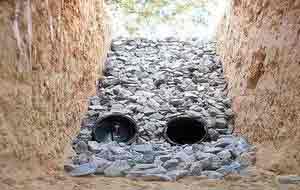

  7. Укладка труб. Понадобятся готовые полимерные гофрированные изделия в оболочке из геотекстиля (защита от заиливания). Для магистральных каналов нужны трубы 100 мм, а для вспомогательных – 75 мм. Укладку желательно выполнять елочкой. На всех поворотах трассы ставят колодцы-пескоуловители, в которые заводят концы труб, но не присоединяют их к емкостям (чтобы легче было чистить систему).
  8. Засыпка фильтрующей прослойки. Пространство канав заполняют крупным и средним гравием, не доходя до уровня земли на 20-30 см.
  9. Укрытие системы. Гравий закрывают свободными краями геотекстиля, засыпают гравийной крошкой или грунтом, оставшимся от рытья траншеи.

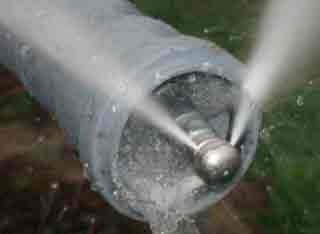

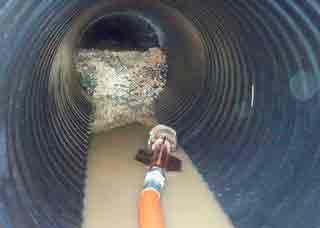

Для профилактики забивания перфорации глинистыми частицами и солевыми отложениями каждые 2-3 года систему промывают, запуская в нее под напором воду из шланга.

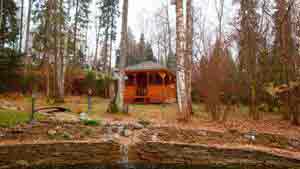

Подъем участка

Если даже глубокий дренаж не помог полностью избавиться от негативных проявлений УГВ, придется заняться планировкой и отсыпкой участка с высоким уровнем грунтовых вод.

Этот метод затратен, но обеспечивает реальный и длительный эффект. Независимо от высоты поднятия участка, план работ примерно одинаков.

  1. Планировка территории. Составляют подробный план участка с обозначением уровня высот, расположения поверхностного водоносного пласта, толщины плодородного слоя. Это поможет определить, где, сколько и чем именно подсыпать. Если геология местности сложная (с высоким УГВ сочетается заболоченность, имеется глинистая прослойка или пустоты), планировку лучше доверить специалисту.
  2. Снос старых построек (если таковые присутствуют).
  3. Расчистка участка. Его освобождают от растительности, мусора, корчуют корни.
  4. Закладка дренажной системы (если ее еще нет). Одна лишь отсыпка не решит проблему лишней влаги. Ее все равно необходимо отводить закрытым или открытым способом, которые описаны ранее.

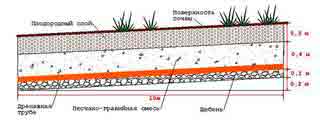

  5. Отсыпка участка. Вокруг территории закладывают невысокий ленточный фундамент, чтобы подсыпанный материал не был смыт дождями. После того как бетон застынет, осуществляют послойную отсыпку материалов (по 10-15 см). Каждый пласт уплотняют с помощью вибротрамбовки. После укладки всех нижних слоев выдерживают пару недель для естественной усадки на 2-3 см, лишь потом наступает очередь плодородного грунта. Чтобы пласты не перемешивались, их разделяют геотекстилем.

Полезные советы

Здесь размещены ответы на наиболее популярные вопросы читателей по поводу мелиорации участка и дренажных сооружений.

  1. Каким материалом лучше подсыпать участок?

Для подъема на 20-30 см при небольшой площади можно применять плодородный грунт. Если требуется метровый слой подсыпки, основу делают из утрамбованного песка, в середину (для дренажа) помещают вторичный щебень или битый кирпич, а сверху укладывают почву. На грядках и газонах можно обойтись без щебня, дорожки и площадки вместо почвы посыпают котлованным грунтом. Специалисты считают, что вниз лучше помещать землю с участка. Это предотвращает погружение тяжелого щебня в легкий песок или сползание легкого песка с суглинка.

  1. Годятся ли для закрытого глубинного дренажа асбестовые или б/у стальные трубы?

Лучше использовать специальные дренажные трубы для отвода грунтовых вод с уже готовыми отверстиями и обмотанные геотканью. Другие варианты изделий быстро засоряются, и дренаж выходит из строя. В крайнем случае, берут асбестоцементные трубы диаметром не менее 100-150 мм. Для поступления воды в них сверлят отверстия или изготавливают пропилы, во избежание заиливания оборачивают геотканью.

  1. Какой материал можно применять для дренажа вместо щебенки?

В открытых системах ее можно заменить вязками хвороста. Пучки диаметром 30 см формируют так: крупные ветки помещают в центр, а мелкие хворостины – снаружи. Поверх уложенных вязок настилают мох. На торфяных грунтах такая система сохраняет работоспособность до 20 лет.

  1. Можно ли провести искусственное понижение уровня грунтовых вод?

Чтобы уменьшить уровень залегания избыточной влаги до 5 м, применяют иглофильтровальную установку. В нее входит наземный вакуумный коллектор для сброса воды, насосы для снижения в нем давления и вертикальные трубы, на концах которых расположены иглофильтры. Иногда используют дорогостоящие комплексы с инжекторными водоподъемниками, способные увеличить глубину залегания грунтовых вод до 20 м.

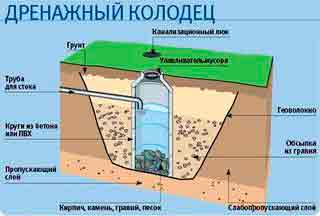

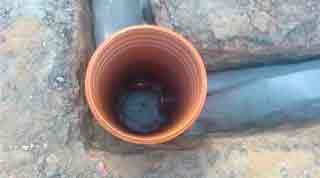

  1. Обязательно ли делать дренажный колодец?

Колодец удобен тем, что воду из него можно брать для полива или других нужд. В верхней части есть патрубок, из которого вытекает вода, когда емкость заполнится. При наличии на участке свободного места роль водосборного резервуара может играть небольшой пруд, дно которого засыпается щебнем и песчано-гравийной смесью. Вокруг дренажного водоема можно посадить влаголюбивые растения, оборудовать зону отдыха.

Источник: http://stroyusnulya.com/osushenie-uchastka-s-vysokim-urovnem-gruntovyh-vod.html

Как сделать дренаж садового участка своими руками: разбор технологии обустройства

Не всем собственникам загородных наделов «везет» с идеальными гидрогеологическими условиями. Нередко только в процессе обработки земли или строительства они понимают, что подземные воды залегают высоко, что в паводковый период долго стоят лужи. Переживать не стоит, эту проблему устранит дренаж. Согласитесь, соорудить его намного проще, чем подыскивать безупречный участок.

Дренажная система избавит от избытка влаги почвенно-растительный слой, чем обеспечит нормальный рост культурных зеленых насаждений. Она отведет подземную воду от фундамента в случае их контакта, защитит подвал и смотровую яму гаража от подтопления.

Желающие устроить дренаж садового участка своими руками или усилиями бригады ландшафтных рабочих у нас найдут развернутые ответы на всевозможные вопросы. В нашем материале обстоятельно описаны варианты систем отвода грунтовой воды и способы их сооружения.

Предпосылки к сооружению дренажа

Осушительная система, выполняющая сбор и отвод излишка грунтовой воды, необходима в следующих случаях:

  1. Участок пологий, т.е. нет условий для самопроизвольного движения воды под уклон.
  2. Грунтовые воды отмечены на близком к поверхности земли уровне.
  3. Участок располагается в низине, долине реки или на болотной осушенной местности.
  4. Почвенно-растительный слой развивается на глинистых грунтах, обладающих низкими фильтрационными свойствами.
  5. Дача построена на склоне, невдалеке от его подножия, из-за чего при выпадении осадков на участке и вокруг нее накапливается и застаивается вода.

Установка дренажа практически всегда необходима на участках с подстилающими почву глинистыми грунтами: супесями, суглинками. В период выпадения обильного количества осадков, таяния снега этот тип горных пород слишком медленно пропускает через свою толщу воду или вовсе не дает ей проходить.

Застои воды на уровне развития почвы сопряжены с ее переувлажнением. Во влажной среде активно размножается грибок, появляются инфекции, вредители (слизни, улитки и т.д.), что приводит к болезням овощных культур, гниению корней кустов, многолетних цветов и деревьев.

Если не решать проблему с переувлажнением почвы, то со временем может произойти размыв земли. В морозное время содержащие воду грунтовые слои будет пучить, из-за чего может пострадать фундамент, вымощенные дорожки и прочие объекты благоустройства участка.

Чтобы проверить, необходим ли дренаж, нужно узнать пропускную способность грунтовых слоев на участке. Для этого выкапывают небольшой шурф глубиной 60 см и наливают в нее воду по предела.

Если вода впитается за сутки, то у подстилающих почву грунтов приемлемые фильтрационные свойства. В этом случае необходимости в дренаже нет. Если по истечении двух суток вода не уходит, значит, под почвенно-растительным слоем залегают глинистые породы, и есть риск переувлажнения.

Если своевременно не внедрить дренажную систему, то загородным владениям угрожают следующие проблемы:

  • затопление погребов, цокольных этажей, дополнительных построек, располагающихся ниже уровня земли – это впоследствии приводит к порче стеновых материалов, образованию плесени и грибков, гниению мебели, лестниц и иных деревянных конструкций;
  • заболачивание почвы вследствие ее пресыщения влагой, что ведет к низкой урожайности, загниванию корней овощных культур, растений, гибели деревьев и других насаждений;
  • на участке могут образоваться провалы, впадины, ямы, в результате чего разрушаются вымощенные дорожки и плитки – все это негативно влияет на ландшафт приусадебной территории.

В зимний период при промерзании ПРС и подстилающих его пучинистых грунтов, залегающих выше уровня сезонного замерзания, содержащаяся в порах земли вода будет расширяться. Увеличение объема грунта грозит разрушением заглубленных в него и опирающихся на землю сооружений.

Организация дренажной системы позволит наиболее простым и доступным способом решить следующие задачи:

Рассмотрим виды осушительных систем и их особенности.

Основные типы систем осушения грунтов

Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.

Существует три разновидности дренажных систем:

  • поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
  • глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;
  • засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.

Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.

Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.

Ливневка как эффективное дополнение

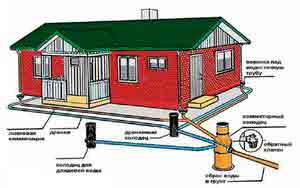

Ливневая канализация – совокупность водосточных труб с колодцем для накопления влаги, через который происходит ее передача в водоприемник. Перед входом воды в колодец располагается специальная сифонная перегородка (решетка), созданная для очистки поступающей жидкости от мусора, в результате чего система не засоряется, в ней не появляется неприятный запах.

Ливневая канализационная система с водосборниками линейного типа собой представляет череду лотков, расположенных под уклоном по направлению к месту сбору влаги. Емкости устанавливают в канавы со слоем гравия на дне. Используется технология тогда, когда уклон дневной поверхности участка не превышает 30 градусов относительно горизонта.

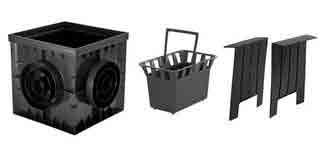

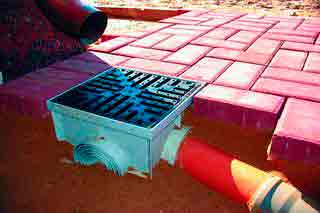

Главное отличие точечной системы от линейной в том, что в точечной используется система труб, располагающаяся под землей. Сбор воды происходит через так называемые “точки” – специальные ливнестоки, оборудованные водопроницаемой решеткой.

Такое решение делает конструкцию практически незаметной на участке.

Иногда системы одного типа для территории недостаточно, поэтому для поддержания оптимального уровня влаги их можно комбинировать .

Подобрать вид системы нужно индивидуально с учетом ландшафтных, геологических особенностей. Например, если дом расположен вдали от водоема, то можно ограничиться открытым дренажом. Если же особняк находится на оползнеопасном склоне в долине реки, то лучше применить несколько систем одновременно. Подробнее об обустройстве ливневой канализации можно прочесть здесь.

Устройство дренажа закрытого типа

Система закрытого типа собой представляет сеть траншей, в которые проложены трубы и дренажный материал. Дренаж можно проложить как по всей площади, так и на определенной территории, нуждающейся в водоотводе.

Глубинная дренажная система состоит из следующих элементов:

  • дренажных труб ;

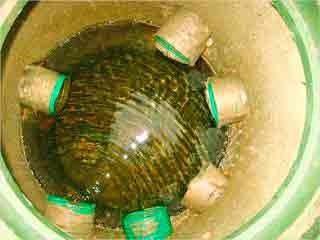

  • колодца (водоотвода);
  • насоса для откачки воды.

Для реализации системы необходимо вырыть траншеи, осуществить монтаж труб, соорудить водоотводы.

Для обустройства водопровода в траншеи понадобится:

  • геотекстиль;
  • щебень;
  • гравий;
  • песок.

Система эффективно используется в случае затопление участка грунтовыми водами.

Стандартными конструктивными компонентами дренажной системы являются:

Составление схемы расположения элементов

Перед осуществлением работ необходимо составить план участка, отметив объекты жилищного, бытового и хозяйственного назначения, а также кустарники, деревья, клумбы.

Далее необходимо определить место для колодца с учетом расположения водоотвода. В качестве водоотвода может выступать канализация, скважина или любой другой природный источник воды.

Затем необходимо составить схему расположения траншей.

Существует 4 основных типа схем:

  • расположение змейкой;
  • параллельное устройство;
  • заложение дрен елочкой;
  • расположение по трапеции.

Схему можно выбрать самостоятельно, но чаще всего используется разметка «елочка».

Канавы можно расположить по периметру территории и по контуру дома. На участке, где будут расти овощные культуры, цветы, строится сеть с учетом требований, речь о которых пойдет ниже.

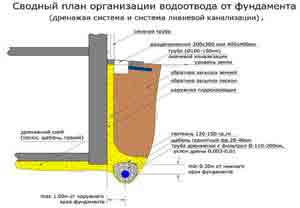

Технические требования к монтажу

При построении траншеи необходимо учитывать следующие требования:

  • глубина должна составлять 1-1.2 м, а ширина – 35-40 см;
  • возле деревьев траншею выкапывают на глубину 1.2-1.5 м, около лесных насаждений – на 70-90 см, возле цветников – на 60-80 см;
  • если на уровне ПРС участка преобладает торфяная почва, то, учитывая, что она быстро усаживается, глубина траншеи не должна быть меньше метра;
  • если участок рельефный, то глубина может достигать метра, если пологий или с небольшим уклоном, то рыть траншею глубиной меньше 1.5 м неэффективно;
  • на глинистых грунтах: супесях, суглинках траншеи выкапывают на расстоянии 7-10 м друг от друга, на хорошо дренируемых: песках, гравийных и щебнистых отложениях – на 15-20 м;
  • система осушения должна располагаться дальше 1 метра от фундамента дома, а минимально допустимое расстояние до забора – 50 см.

Для сооружения открытой дренажной системы следует подобрать специальные трубы с сеткой. Их диаметр может варьироваться от 0.15 до 0.5 см. От использования асбестоцементных или керамических дрен лучше отказаться, поскольку они непрактичны, требуют предварительной подготовки, частой промывки, быстро засоряются.

Для устройства закрытых дренажных веток рекомендуется отдать предпочтение перфорированным трубам из полимерных или композитных материалов. Некоторые модификации оснащены специальной фильтрующей оболочкой (геотекстилем), которая препятствует засорению системы.

Диаметр коллектора должен быть больше диаметра трубы. Если площадь обустраиваемого участка свыше 0.5 га, то диаметры могут быть равны.

Уклон системы в сторону коллектора должен составлять 2-3 см на каждый метр трубы диаметром 5-10 см. Если запланировано использование трубы большего диаметра, то наклон должен быть меньшим. Более подробно о том, как правильно рассчитать уклон дренажной трубы, мы изложили в этом материале.

Обладатели земельных участков в низине или на крутом склоне сталкиваются с проблемой, когда вода застаивается в самом низком месте, когда как водоприемник может располагаться выше. В этом случае в нижней части территории нужно соорудить накопительный колодец, в который необходимо внедрить дренажный насос. С его помощью происходит откачка воды наверх со сбросом в канаву, овраг или иной приемник воды.

Если для утилизации собранной воды планируется построить поглотительный колодец на участке, то работы по его сооружению выполняют в такой последовательности:

Источник: http://sovet-ingenera.com/kanaliz/drenazh/drenazh-sadovogo-uchastka-svoimi-rukami.html

Как сделать дренаж участка своими руками – виды дренажных систем, правила устройства

Жители многих регионов в реальности понимают проблему переувлажнения грунта и подтопления дачных участков. После таяния снега на участке долгое время отсутствует возможность выполнять какие-либо работы по подготовке к летнему сезону. Кроме того сильное насыщение грунта влагой губительно воздействует на имеющиеся насаждения. Решить проблему можно несколькими способами, одним из которых является обустройство дренажа участка своими руками.

Когда требуется обустройство дренажа

Дренажная система предполагает сбор и отведение грунтовой, талой и ливневой воды от строений и непосредственно с участка. Наличие дренажа на участке позволяет предотвратить вымывание, пучение и заболачивание грунта, причиной которого является сильное насыщение влагой.

Далеко не каждый участок нуждается в дренаже, поэтому для решения вопроса, нужна ли дренажная система, следует внимательно осмотреть подвластную территорию.

В частности, следует обратить внимание на следующие моменты:

  • Образование очагов подтопления на участке после таяния снега.
  • Скорость впитывания воды после полива насаждений.

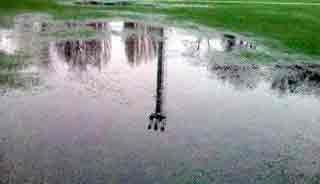

  • Наличие луж после сильного дождя.

Если все перечисленные факторы неоднократно наблюдались, то требуется дренажная система водоотведения на участке. Для большей уверенности можно вырыть несколько ям в разных местах участка на глубину примерно 1 метр и осмотреть их через двое суток. Наличие воды на дне ямки свидетельствует о сильном насыщении грунта влагой.

При решении вопроса, как самому сделать дренаж на участке, важно понимать, что система осушения является необходимостью в следующих случаях:

  • Высокий уровень грунтовых вод.
  • Преобладание на участке глинистой почвы.
  • Расположение участка в низине или на склоне какой-либо возвышенности.
  • Место расположения участка – регион с большим количеством выпадающих осадков.

Обустройство дренажа дачного дома позволит продлить срок службы отделочных и облицовочных материалов, которые использовались при оформлении участка и основного строения.

Дренажные системы водоотведения

Для осушения земли на участке используются самые разнообразные системы. Однако для решения вопроса, как сделать дренаж на участке своими руками, рекомендуется применять проверенные и упрощенные варианты. Читайте также: «Дренажная система водоотведения – варианты устройства».

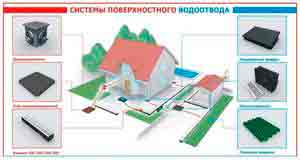

Поверхностный дренаж участка

Наиболее простой и эффективной системой можно назвать дренаж поверхностного типа. При этом осушение грунта достигается за счет отведения воды, образующейся в результате таяния снега и сильного дождя.

Поверхностная дренажная система водоотведения на участке своими руками обустраивается вокруг всех строений на участке и по его периметру.

Выделяют два вида поверхностной система отвода воды:

  • Точечный или локальный дренаж подразумевает сбор и отведение воды с определенных мест. Такую систему обустраивают под водостоками, около входной группы, а также в местах расположения резервуаров для полива и кранов водопроводной системы. Вполне можно использовать точечный дренаж в качестве запасного варианта на случай сильной загруженности основного типа дренажа.
  • Линейный дренаж – это система отвода воды со всей площади участка. В состав такого дренажа входят принимающие лотки и каналы, имеющие определенный уклон для обеспечения постоянного стока воды. Обязательными элементами в такой системе являются решетки и пескоуловители. Большая часть элементов системы, включая лотки и дрены, изготовлены из полимерных материалов. В частности речь идет о полипропилене, поливинилхлориде, полиэтилене низкого давления и полимербетоне.

Для достижения максимальной эффективности работы поверхностной дренажной системы рекомендуется одновременно использовать точечный и линейный дренаж.

Глубинный дренаж

Система глубинного дренажа представляет собой трубопровод, проходящий в местах, требующих постоянного отвода воды, или для понижения уровня грунтовых вод. Трубы укладывают с определенным уклоном в сторону коллектора или резервуара для сбора сточных вод, расположенного непосредственно на участке, или в водоем за периметром участка.

Чтобы добиться снижения уровня грунтовых вод, необходимо закладывать дрены на глубине около 1,5 метров. Для отведения воды от фундамента строений трубы располагаю немного ниже, чем расположена подошва фундамента. Кроме того трубы можно уложить по всему участку, выдерживая определенное расстояние между ними.

Одним из факторов, которые следует учитывать при обустройстве дренажа на участке своими руками, является рельеф местности. Технология предполагает укладку от самого высокого места на участке, до самой нижней точки. Ровный рельеф местности предполагает искусственное создание уклона при обустройстве траншеи под трубу. В среднем уклон должен составлять 2 см на 1 метр трубопровода для грунта с преобладание глины, дно траншеи в песчаной почве должно иметь уклон 3 см на 1 погонный метр трубы. При этом следует проверить наличие уклона на всем протяжении трубопровода.

Простые инструкции обустройства дренажной системы на дачном участке

Дренажную систему на участке вполне можно обустроить своими руками, главное знать, как делается дренаж. Однако для этого необходимо знать технологию выполнения работ, предварительно провести расчет и приобрести необходимые материалы, а также определить место, где будет располагаться система осушения участка.

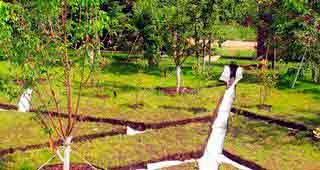

Строительство поверхностной дренажной системы

Осушить дачный участок небольшой площади можно с помощью открытой системы поверхностного дренажа. Перед тем как сделать дренажную систему на участке, необходимо приготовить рабочий инструмент и необходимые материалы. В частности потребуется рулетка или другое средство измерения длины, уровень, штыковая и совковая лопата, молоток и нож. Кроме того следует приготовить гравий, геологическое полотно, брусок или доску длиной около 3 метров.

Устройство дренажной системы на участке предполагает выполнение следующих действий:

  • Составляют схему расположения канав на участке и в соответствии с ней роют траншею глубиной около полуметра. Ширина траншеи зависит от почвы на участке, если это песчаный тип, то ширина не должна превышать 35 см, если преобладает глина, то ширину увеличивают до 45 см. все траншеи должны входить в одну центральную канаву, идущую к водоприемнику.
  • Обустройство водоприемника проводится в самом низком месте участка. Работы предполагают подготовку ямы в соответствии с размерами накопительной емкости.
  • Установив водоприемник и сделав траншеи, проверяют уровень уклона. Для этой цели в канаву наливают большое количество воды и проводят наблюдение. При правильном обустройстве вода должна быстро стекать и не задерживаться в местах соединения траншей. Если такого не наблюдается, то уклон необходимо увеличить.
  • Дно подготовленных траншей застилают геологическим полотном, при этом его ширины должно хватить, чтобы захватить стенки траншеи. Уложенный материал фиксируют небольшими деревянными колышками.
  • Затем на дно насыпают древесную щепу и гравий мелкой фракции. Толщина каждого слоя не должна превышать 10 см.

При решении вопроса, как сделать дренаж на участке, не исключается вариант использования бетона для обустройства основания траншеи. В этом случае можно рассчитывать на долговечность сооружения, так как стенки не будут осыпаться, и препятствовать отведению воды.

Ещё по теме  Пруд в саду своими руками

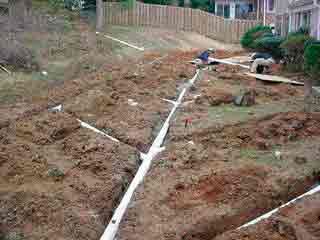

Создание глубинного дренажа на участке

Для самостоятельно выполнения работ по осушению грунта важно знать, как делается дренаж на участке. Стандартное решение для отведения лишней воды предполагает строительство глубинной дренажной системы. Такой вариант можно использовать даже на уже оформленном участке с отмосткой в

Дренажные работы на участке выполняются по следующей схеме:

  • Вначале составляют схему расположения дрен. Также определяют место сбора воды и ее слив в трубы, идущие к дренажному колодцу. При составлении схемы дренажа вокруг участка своими руками важно учесть глубину закладки трубопровода, он должен располагаться на глубине около 80 см, то есть ниже точки промерзания грунта.
  • Затем начинают рыть траншеи глубиной до 1 метра, стараясь распределить их по периметру и площади участка. Ширина траншеи определяется составом грунта, но чаще всего принимается значение 30 см. Все траншеи сводят к единой системе, из которой вода поступает в дренажный колодец. Проверяют уклон готовых траншей, для чего наливают в них большое количество воды. При необходимости удаляют еще немного грунта, увеличивая уклон по направлению основного стока.
  • На следующем этапе организации дренажа на участке приступают к обустройству водоприемника или фильтрующего дренажного колодца. Этот элемент системы должен располагаться в самой низкой точке участка. Тип колодца выбирается в зависимости от состава грунта. На участках большой площади с преобладанием глины и суглинков рекомендуется устанавливать накопительные резервуары объемом 1000 литров. Для небольших участков можно использовать фильтрующий колодец.
  • Дно каждой траншеи засыпают мелким гравием или щебнем на высоту до 10 см. Поверх насыпи укладывают геологическое полотно, стараясь завести небольшое количество материала на стенки траншеи. Уложенное полотно фиксируют деревянными колышками. Геотекстиль засыпают слоем щебня на высоту также 10 см и тщательно разравнивают, поддерживая угол наклона. Непосредственно на щебень укладывают дрен диаметром не меньше 110 мм.
  • Если схема устройства дренажа на участке своими руками предполагает наличие поворотных участков, то в этих местах устанавливают смотровые колодцы. Их параметры выбирают в зависимости от объема сточных вод. Для соединения с дренажной трубой рекомендуется использовать соединительную муфту. Места стыков в обязательном порядке промазывают водостойким герметиком. Такой же колодец устанавливают в месте соединения дрена с патрубком накопительного резервуара или колодца.
  • Готовую систему обязательно тестируют на работоспособность и наличие дефектов. Для этой цели по трубам пропускают большой объем воды и наблюдают за скоростью стока. Если вода беспрепятственно попадает в колодец, то можно засыпать дрены. При наличии каких-либо проблем рекомендуется их устранить.
  • После этого начинают обратную засыпку дренажных труб. Вначале насыпают щебень слоем в 20-30 см и хорошо разравнивают его. Затем все застилают геологическим полотном и засыпают карьерным песком на высоту около 15 см. Оставшееся место в траншее заполняют обычным грунтом. Вопрос, как проложить дренажную трубу на даче, можно считать решенным. Читайте также: «Как правильно сделать дренаж участка – варианты устройства системы водоотведения».

Отведение воды с участка без дренажа

Причиной избыточного количества влаги в почве и образования луж на участке может стать не только высокий уровень грунтовых вод. Очень часто это случается из-за слишком низкой температуры воздуха и большого количества осадков. Вместе эти факторы существенно замедляют испарение воды, что приводит к образованию луж и плесени на поверхности грунта.

Обустройство дренажной системы возможно не для каждого участка, поэтому осушать земли приходится другими способами.

Не меньшей эффективностью, чем дренаж в огороде, характеризуются следующие варианты:

  • Пескование грунта. Это мероприятие предполагает внесение определенных порций песка в основной грунт. При этом повышается впитываемость почвы, и влага равномерно распределяется в ее верхнем слое. Это приводит к улучшению характеристик почвы и значительно повышает урожайность. Количество песка зависит от состава грунта на участке. Например, торфяной или глинистый грунт требуют внесения до 30 кг песка на 1 м 2 .
  • Обустройство открытых траншей. Принцип такого способа осушения предполагает обустройство неглубоких, до 30 см, траншей, имеющих небольшой уклон в определенное место на участке. Это может быть расположенный вблизи водоем или простая дренажная яма для стока воды. Принцип работы канав имеет сходство с дренажной системой, но с одной существенной разницей. Дело в том, что стенки канав не укрепляются, поэтому после недолгого срока эксплуатации они начинают осыпаться. Кроме того, пропускная способность небольшой канавки значительно ниже, чем у траншеи дренажной системы.
  • Насыпной грунт. Такой вариант простого дренажа участка чаще всего используется для участков, располагающихся в наиболее низких точках местности. В качестве добавки к основному грунту используются составы, подобранные на основе анализа почвы на участке. Отсюда можно сделать вывод, что осушение почвы на участке с использованием насыпного состава будет стоить довольно дорого. Однако следует отметить, что такой вариант отличается высокой эффективностью.

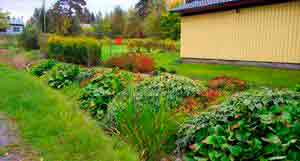

  • Насаждения на участке. Крупные кустарники, плодоносящие и лиственные деревья, имеют крепкую и объемную корневую систему, благодаря чему отмечается хорошее высушивание почвы. Но нужно набраться терпения, пока высаженные деревья и кустарники вырастут.

Обустройство открытых траншей своими руками

Одним из доступных и достаточно эффективных вариантов дренажа на участке является обустройство открытых канав. Здесь не требуется наличие особых знаний и навыков, так как способ очень простой. В то же время следует отметить высокую эффективность отведения воды таким способом при массовом таянии снега.

Обустройство траншей для осушения почвы на дачном участке предполагает выполнение следующих мероприятий:

  • Вначале составляют план участка, на котором линиями отмечают расположение канав для отведения воды в точку сброса. Эту точку также обозначают на схеме. Вода из канав может поступать в дренажный колодец на даче, овраг или сточную яму.
  • Согласно составленной схеме начинают рыть канавы. Их глубина и ширина может достигать 30 см. Все канавы по периметру и площади участка должны иметь обязательный уклон в сторону накопительного колодца. Оптимальное значение уклона канавы составляет от 2 до 4 см на каждый погонный метр.
  • Далее дно подготовленной канавы застилают полиэтиленовой пленкой или геологическим полотном, стараясь завернуть материал на стенки по 20 см. чтобы кромки полотна не сползали со станок канавы, их фиксируют деревянными колышками с шагом 30-40 см.
  • Поверх полотна или пленки насыпают слой мелкого щебня высотой 10 см и вновь застилают полотном или пленкой. В завершении укладывают подушку из гравия или щебня, поднимая ее на высоту до верхнего уровня канавы.

Чтобы замаскировать простой дренаж вокруг дома, можно насыпать меньше гравия во втором слое. А пространство заполнить обычным грунтом. Однако следует избегать высадки растений на этом месте, так как постоянная высокая насыщенность почвы влагой может оказать губительное воздействие на насаждения.

Прочистка засоров в дренажной трубе

В процессе эксплуатации дренажной системы на участке может наблюдаться снижение интенсивности в работе дрен. Причиной застаивания воды в канавах или трубах является нарушение технологии обустройства дренажа или образовавшийся засор. Если не обеспечить нормальный уклон системы в стороны колодца, накопительной емкости или сливной ямы, то через некоторое время можно добиться сбоя в работе дренажа.

Чтобы справиться с засором в дренажной трубе, можно воспользоваться самым простым способом. Для этого берут стальной сантехнический трос, на одном конце которого фиксируют насадку в виде спирали. На другом конце троса делают имитацию ручки, с помощью которой можно вращать трос и создавать давление в области засора.

Если дренажная труба имеет диаметр больше 110 мм, то для ее прочистки лучше взять специальный сантехнический трос, на конце которого имеется стальной ершик определенного размера.

Непосредственно процесс устранения засора из дренажной трубы выглядит следующим образом:

  • Трос опускают в дрен и проталкивают до тех пор, пока он не столкнется с препятствием.
  • С помощью ручки на конце троса начинают вращательные движения по направлению часовой стрелки. Цель подобного мероприятия – устранение засора или его смещение в сторону слива.

Стоит отметить, что большая часть засоров представляет собой скопление илистых отложений и листьев, которые можно устранить, не прилагая особых усилий. Однако нельзя исключать возможность образования более серьезных заторов, устранение которых возможно только при использовании пневматической установки или другого оборудования. В этом случае не стоит решать проблему самостоятельно, лучше обратиться за помощью к профессиональным техникам. Опытные специалисты не только помогут решить проблему засорения дренажной системы, но и предоставят услуги по профилактической чистке труб по всей длине.

С проблемой сильного насыщения почвы влагой и застоем воды сталкивается большое количество владельцев дачных участков. В результате постоянного воздействия влаги насаждения плохо растут, а в некоторых ситуациях просто гибнут. Кроме того высокая влажность существенно снижает срок службы строений, расположенных на участке. Для осушения почвы можно обустроить дренаж садового участка своими руками или воспользоваться одним из простых способов осушения грунта.

Источник: http://kanalizaciyadoma.com/drenazh/kak-sdelat-drenazh-uchastka-svoimi-rukami-vidy-drenazhnykh-sistem-pravila-ustroystva.html

Как сделать дренаж на участке своими руками

В некоторых регионах подземные воды находятся очень близко к поверхности. Настолько близко, что они угрожают целостности зданий (их фундаментов) и мешают расти насаждениям. Все эти проблемы решает дренаж участка. Вообще это мероприятие затратное и по количеству требуемых средств и по необходимым временным затратам. Немалая часть времени уходит на планирование. Если делать все по уму, то необходимы данные гидрогеологического исследования и проект, составленный специалистом. Но, как водится, так поступают единицы, большинство делает дренажную систему своими руками.

Дренаж участка можно оформить как элемент ландшафтного дизайна

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

  • Устройство ливневой канализации.
  • Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
  • На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.

Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж -без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

  • Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.

Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж

Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Дренаж участка — устройство

Дренажная система состоит из сети взаимосвязанных труб, которые располагаются по периметру (или на площади) защищаемой от воды территории. В местах пересечения или поворотов ставят дренажные колодцы. Они необходимы для контроля за состоянием системы и очистки заилившихся труб. Со всех дренажируемых участков вода поступает в коллекторный колодец, где накапливается до определенного уровня. Затем может сбрасываться или использоваться для полива и других технических нужд. Сброс может идти самотеком (если есть куда), а для подачи на полив и других технических нужд используются погружные дренажные насосы.

Процесс устройства дренажа участка

Дренажные трубы и колодцы

Трубы для дренажа используются специальные — с отверстиями размером от 1,5 до 5 мм. Через них поступает вода из окружающего грунта. Располагаются отверстия по всей поверхности трубы. Бывают они разных диаметров, для частных домов и участков наиболее используемый размер 100 мм, для отведения больших объемов воды можно брать сечением до 150 мм.

Делают их сейчас в основном из полимеров — ПНД, ПВД (полиэтилен низкого и высокого давления) и ПВХ (поливинилхлорида). Они используются для закладки на глубину до 2 метров. Есть еще двух и трехслойные комбинированные, которые сделаны из комбинаций этих материалов, они закапываются на глубины до 5 метров.

Трубы для дрены подбирают с учетом глубины залегания. Подбирать требуется по кольцевой жесткости. Она обозначается латинскими буквами SN и следующими за ними цифрами, отображающими кольцевую жесткость (сопротивляемость нагрузкам). Для закладки на глубину до 4 метров жесткость должна быть SN4, до 6 метро — SN6.

Поверхность дренажной трубы обернута фильтрующими материалами. Фильтрующих слоев может быть от одного до трех. Количество слоев подбирается исходя и состава грунта — чем мельче частицы, тем больше требуется слоев. Например, на глинах и суглинках используют трубы с тремя фильтрующими слоями.

Из чего состоит дренажная система

В точках поворотов и в местах где соединяются несколько труб ставят ревизионные колодцы. Они нужны для более простой чистки в случае засора, а также для возможности наблюдения за состоянием труб. Как правило, все трубы сходятся в один коллекторный колодец, откуда вода или отправляется самотеком в точку сброса, или откачивается принудительно.

Дренажный колодец на участке можно сделать из бетонных колец небольшого диаметра

Есть колодцы специальные — для дренажных систем, но вполне можно закопать бетонное кольцо с дном и крышкой небольшого диаметра (70-80 см) и вывести в него трубы. В зависимости от от глубины закладки дрены колец может потребоваться несколько. Еще вариант — сделать смотровой колодец и дренажной трубы большого размера, но придется в этом случае что-то придумывать с дном. Например, можно залить дно бетоном.

Уклон

Как выдерживать требуемый уклон дна траншеи

Чтобы собранные воды стекали самостоятельно, необходимо соблюдать определенный уклон в сторону направления движения. Минимальный уклон составляет 0,002 — 2 мм на метр, основной — 0,005 (5 мм на 1 метр трубы). Если дренаж мелкого заложения, наклон трубы может увеличивается до 1-3 см на 1 метр, но делать его надо минимально возможным. При скорости движения потока более 1 м/сек происходит «подсос» мелких частиц грунта, что способствует более быстрому заиливанию системы.

Уклон изменяют (по отношению к «дежурному» в 5 мм на 1 метр) в двух случаях:

  • Если необходимо отвести большее количество воды за единицу времени не увеличивая при этом диаметр дрены. В этом случае наклон увеличивают.
  • Если требуется уйти от подпора (когда укладываемая с заданным уклоном труба окажется ниже УГВ, т.е. стекать вода просто не будет). В этом случае уклон уменьшают.

При практическом устройстве системы могут возникнуть вопросы по поводу того, как обеспечить заданный уклон. Сделать это можно при помощи лазерного уровня (нивелира), используя водяной уровень (не очень удобно) или ровную доску в паре с обычным строительным пузырьковым уровнем. Выровняв дно траншеи, укладывают доску, на нее — уровень. Передвигая его по доске, проверяют и корректируют наклон дна траншеи на некотором участке.

Технология монтажа дрены

Предварительно копаются траншеи заданной ширины и глубины. Дно траншеи выравнивается и утрамбовывается. Не забываем про уклон, но на данном этапе нет смысла его выдерживать точно. Далее насыпают порядка 100 мм крупнозернистого мытого речного песка, его тоже утрамбовывают (проливают,потом проходят трамбовкой), выравнивают. Песок желательно фракции Дср 1.5-2.5 мм.

Как должна выглядеть дренажная труба в песчано-щебневой подушке

На песок укладывается геотекстиль плотностью не более 200 г/м2. Края полотна выстилают вдоль стенок траншеи. Поверх насыпается слой гранитного щебня. Размер фракции щебня выбирается в зависимости от размеров отверстий в дренажной трубе. Для самых мелких отверстий требуется щебень с зерном 6-8 мм, для остальных — крупнее. Толщина слоя щебня — 150-250 мм — в зависимости от типа грунтов. На глинах и суглинках требуется 250 мм, на грунтах лучше отводящих воду — песках и супесях — около 150 мм.

Щебень трамбуют, выравнивая в заданный уклон. На утрамбованный щебень укладывается дренажная труба. Далее труба послойно обсыпается гравием, каждый слой трамбуется. Сверху дрены должно быть не менее 100 мм гравия. После этого концы геотекстиля заворачиваются, их перехлест должен составлять 15-20 см. Сверху засыпается слой песка с крупицами 0,5-1 мм. Толщина песчаного слоя — 100-300 мм, тоже в зависимости от водопроницаемости грунтов: чем хуже отводится вода, тем толще слой песка. На утрамбованный песок укладывается «родной» грунт, а далее могут быть высажены растения.

Немного о материалах для засыпки

Щебень должен быть гранитным или других твердых безизвестковых пород. Доломитовый (известковый) или мраморный не подходят. Протестировать имеющийся просто: капаете на него уксусом. Если идет реакция, он не подходит.

Еще раз обращаем внимание: щебень укладывается мытый — чтобы новые трубы сразу не заилились.

Песок требуется крупнозернистый. Размер зерна от 0,5 мм до 1 мм. Песок тоже должен быт чистым. Некоторую часть песка заливают чистой водой, разбалтывают, ждут пока песок осядет и оценивают чистоту воды. Если вода мутная, с большим количеством взвешенных частиц, песок требует промывки.

Некоторые нюансы строительства

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший.

Способ устройства развилки

Устройство дренажа на участке начинают с самой низкой точки и продвигаются постепенно вверх. Сначала устанавливают коллекторный колодец. При высоком уровне грунтовых вод или при несошедшей еще верходводке, в канавах может скапливаться вода. Эта мутная жижа будет скатываться в колодец, засоряя его. Кроме того наличие воды в канаве сильно мешает работе: дрены укладывать надо в сухие канавы. Чтобы их осушить по ходу канавы делают боковые приямки (зумпфы) большей глубины. На дно насыпают щебень. Скапливающуюся воду откачивают из этих приямков.

Источник: http://stroychik.ru/landshaftnyj-dizajn/drenazh-uchastka

Как сделать дренаж на участке своими руками

Приветствую Вас, друзья!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

Без дренажных систем не обойтись:

  1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
  2. На участках с высоко расположенным горизонтом грунтовых вод.
  3. На участках с горизонтальной поверхностью земли при отсутствии стока.
  4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

  • бетон;
  • бетон с полимерным наполнителем;
  • пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы. Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Источник: http://rukozhopim.ru/drenazh/kak-sdelat-drenazh-na-uchastke-svoimi-r/

Осушение дачного участка своими руками

Состояние дорожек на даче по весне и степень загрязнения обуви являются показателями состояния дренажной системы на вашем земельном наделе. Застоявшиеся лужи свидетельствуют не о количестве снега зимой или выпавших осадках, а указывают на вашу беспечность. Спустя год-два излишек воды скажется проплешинами на газоне, и загнивающими корнями деревьев. Не сделанные вовремя работы по осушению, однозначно приведут к неизбежности процесса рытья траншей, пересаживанию растений и оформлению заново ландшафтного дизайна.

Система дранажа на участке должна быть одной из первых в списке дел по его обустройству. Результатом мелиорации станут:

  • Сухой грунт на ранее заболоченных участках;
  • Исчезнет угроза размыва фундамента дома;
  • Неактуальной станет проблема вымывания озимых и садовых посадок;
  • Снизится кислотность почвы;

Причины задержки воды

Основными факторами, влияющие на степень подтопление участка, названы:

  • болотистая местность;
  • грунтовые воды.

Вы сами можете определить уровень прохождения грунтовых вод, выкопав яму. Если летом из двухметрового отверстия не уходит вода, можно констатировать нахождение воды близко к поверхности. Еще одной из причин чрезмерного увлажнения грунта может состав почвы: глина или торфяники.

Методы осушения дачного участка

Сегодня домовладельцам известны два метода осушения:

  1. Линейная система. Ее назначение — предупреждения скапливания и застоя воды на крышах, их отвод за границы участка с помощью водостоков. Она актуальна и для совмещения с глубинным методом, и не требует особых мероприятий внедрению.
  2. Отводная система или глубинный дренаж. Метод подразумевает прокладывание подземных каналов, укладку труб и поэтапную последовательность работ.

Организация поверхностного дренажа

Прежде чем начинать осушение, следует разобраться с естественным уклоном рельефа. При отсутствии топографического плана, отследите в какую сторону убегает вода. Считайте, что повезло, если вода стремится на улицу, хотя этот факт не отменяет присутствие кювета перед домом, в котором соединяются параллельные стоки из сада и огорода. Непременно следует отделить потоки из огорода, поскольку вода заметно смывает сантиметры полезной почвы.

Обеспечить уклон можно такими способами как:

  • Использовать желоб, выполненный с конструктивно приподнятой частью;
  • Воспользоваться приемом ступенчатой последовательности при поднятии высоты грунта;

Мелиорация начинается с осушения застоявшихся луж возле дома. Система подразумевает наличие вырытых траншей на низких участках или по периметру всей площади. Выкапываются ямы шириной в 0,5 и почти 1 метром в глубину. Стенки кюветов формируются под определенным углом в 35 градусов. Талая или дождевая вода перемещается по отводным водоприемным ответвлениям в центральную канаву, и стекает в ливневую канализацию с водосбросом, относительно градусного устремления рельефа.

В случае прокладки канав по равнине сточный кювет возьмет основную нагрузку на себя, что скажется на уменьшении уровня воды рядом с участком.

Явно обозначенный уклон рельефа по направлению к улице способствует осушению. Для этого следует водосточные магистрали направить во внешнюю сторону, где прорыта поперечная траншея, сдерживающая выбросы воды из участка в ливневую канализацию. В случае противоположной направленности, уличную поперечную траншею роют параллельно забору, и немного выводят за конец участка продольную линию.

Ливневки и отсыпка

При устремлении дренажной системы вовнутрь, приходится сооружать ливневки, выводящие стоки в емкости. Их тщательная организация позволит уже наполовину решить задачу отвода воды. Ливневка состоит из:

системы труб для стоков и канализации.

В качестве резервуаров могут выступать большие накопительные емкости для воды, например, бочки либо специальные колодца. Его глубину определяет длина изгиба сливной трубы. Конструкцию сверху положено затягивать мелкой сеткой и пескоуловителями во избежание засора. По мере наполнения колодца жидкость откачивают или выводят несколько накопительных точек в общую трубу, вмонтированную под наклоном в 30 градусов, через которую вода вытекает в уличные канавы. В особых случаях колодец оснащается вибрационным насосом. Механизм работает в поддерживающем режиме, и следит за уровнем накопления воды. Обычно заполненные резервуары, служат источником для полива в жару.

Траншейные магистрали возле дома выглядят некрасиво, причем углы быстро осыпаются, и траншея обмеливается. По этой причине хозяева стараются укрепить сооружения разными способами, и зачастую применяют щебневую отсыпку, состоящую из 2 этапов:

  1. Дно канавы засыпается крупным щебнем, а сверху — мелкой фракцией.
  2. На щебень укладывается дерн.

Отсыпка останавливает подвижность грунта, но эффективность системы снижается. Альтернатива отсыпке — бетонные либо пластиковые водоотводные лотки. Ими вымащивают канаву для поддержания стенок, а уложенные поверху металлические решетки, уберегают от мусора. Они быстро зарастают травой, и становятся продолжением газона. Сборная конструкция долговечна, надежна и особенно подойдет тем, кому грозит проникновение воды в погреб.

Важно запомнить! Щебень из извести прессуется. Вода через такой монолит не проходит. Самый простой прием для хозяев небольших наделов — открытое дренирование. В случае неудачного его расположения на пригорке, вода потоками станет проникать на участок. Выкопайте яму вдоль участка — и вода рекой пойдет вниз. Канал обычно засевают травой.

Принцип проведения глубинного дренажа

Надел земли в низине или рядом с водоемом обусловлен чрезмерной насыщенностью влагой, и простыми приемами мелиорации уже не обойтись. Вместо траншей необходимо прокладывать дрены (перфорированные трубы) и изоляционные материалы.

Схема глубинного осушения выглядит так:

  1. Вода попадает в накопительные системы.
  2. Заполнив объем, перетекает в магистральную трубу.
  3. Перемещается в колодец.
  4. Отводится в ливневую канализацию или другой водоприемник (река, кювет).

Важный момент: магистраль должны проходить ниже местонахождения грунтовых вод. Чтобы определить уровень, придется обращаться к геодезистам.

Если речь не идет о защите фундамента, допустимо упростить ход работ, и поместить конструкции в грунт, основываясь на общих вычислениях:

  • с минеральным составом грунта глубина кювета доходит до 1,5 м;
  • причем параметры для цветника варьируются в значениях 0,5 -0,8 м;
  • для садовых деревьев — до 1,5 м, лесных видов — 0, 9 м.

В торфяной почве вырытая траншея должна соответствовать 1 -1,6 м. Цифры обусловлены быстрым оседанием земли.

Для мелиорации применяются полимерные перфорированные трубы с сеткой отверстий в 1,5 — до 5 мм. Определенные марки оснащаются фильтрующим ситом, препятствующие засору мелкими частицами. Чтобы приобрести нужное изделие, следует провести проектные расчеты, где имеются в виду степень насыщенности водой, тип грунта и прочее. По причине высоко стоимости услуг домовладельцы покупают трубы с диаметром в 100 мм.

Монтаж дренажа на участке

  • Выкапываются траншеи полуметровой ширины. Глубина определяется уровнем подземных вод.
  • Дно кювета вымащивается песчаным слоем и шпигуется щебнем.
  • Укладываются дрены.
  • Полимерные конструкции засыпаются щебнем и песком. Начинка по определению должна занимать почти половину траншеи.
  • Свободное место заполняется суглинком и сверху черноземом или соответствующей плодородной почвой.

Желательно использовать просыпку геотекстилем, противостоящего смешиванию нижнего и верхнего слоев.

Назначение дренажного колодца — очищение, промывка труб потоками воды и контролирование всей системы. В вырытое отверстие вставляются громоздкие железобетонные кольца, но при глубине до 3 метров сгодятся пластиковые трубы с диаметром до 500 мм. Продаются и круглые гофрированные версии. Но, любые виды задействованных труб, придется дополнительно промывать — раз в три года, шлангом через коллектор.

Колодца расставляются вдоль траншеи, дистанцируясь от соседнего сооружения интервалом в 50 м. По правилам требуется их монтирование на поворотах и смычках ям.

Итогом грамотного дренирования становится незаметная для взгляда, функционирующая система, защищающая от вымывания грунт, и обеспечивающая рост растениям. Кроме этого проведенный комплекс обеспечит устойчивость и первоначальный вид тротуарным дорожкам, поскольку предотвращено разбухание грунта.

Видео дренажа дачного участка

Источник: http://septik.guru/drenazh/osushenie-dachnogo-uchastka-svoimi-rukami.html

Как сделать дренаж участка своими руками: делаем правильно дренаж, изучив проекты и виды систем

Если спросить любого опытного строителя, застройщика, ландшафтного дизайнера о том, что нужно сделать, прежде всего, на только приобретенном и пока не застроенном участке, то ответ будет однозначным: первое – это дренаж, если в нем существует необходимость. А такая необходимость бывает практически всегда. Дренаж участка всегда связан с очень большим объемом земляных работ, поэтому лучше сделать их сразу, чтобы потом не нарушать красивый ландшафт, который любые хорошие хозяева обустраивают в своих владениях.

Конечно, проще всего заказать услуги по дренажу участка специалистам, которые сделают все быстро и правильно, с привлечением специальной техники. Однако это всегда будет стоить недешево. Возможно, хозяева и не планировали эти расходы, возможно, они нарушат весь планируемый на строительство и обустройство участка бюджет. В предлагаемой статье мы предлагаем рассмотреть вопрос как сделать дренаж участка своими руками, так как это позволит хорошо сэкономить, да и в большинстве случаев эти работы вполне возможно сделать самостоятельно.

Как сделать дренаж участка своими руками

Для чего нужен дренаж участка

Просматривая сметы и прайс-листы, связанные с дренажем участка некоторые застройщики начинают сомневаться в целесообразности этих мероприятий. И основным аргументом является то, что раньше, в принципе, никто на этом сильно не «заморачивался». При такой аргументации отказа от дренажа участка стоит отметить то, что качество и комфорт жизни человека сильно улучшились. Никто не захочет ведь жить в сырости или в доме с земляными полами. Никто не захочет наблюдать трещины на своем доме, на отмостках и дорожках, появившиеся после очередного холодного сезона. Все домовладельцы желают благоустроить свой участок или, выражаясь по-современному и по-модному – сделать ландшафтный дизайн. После дождя никто не захочет «месить грязь» в застоявшихся лужах. Если это так, то дренаж однозначно нужен. Можно обойтись без него только в очень редких случаях. В каких именно случаях мы изложим чуть позже.

Дренаж? Нет, не слышал…

Дренаж – это не что иное, как удаление излишней воды с поверхности участка или с глубины грунта. Для чего же нужен дренаж участка?

  • Прежде всего, для того чтобы удалить лишнюю воду или от фундаментов зданий и сооружений. Появление воды в районе подошвы фундамента может спровоцировать либо подвижку почвы – дом «поплывет», что характерно для глинистых почв, либо в сочетании с промерзанием могут появиться силы морозного пучения, которые будут создавать усилия по «выдавливанию» дома из грунта.

Наихудшие последствия отсутствия дренажа

  • Дренаж призван удалить воду от подвалов и цокольных этажей. Какая бы ни была эффективной гидроизоляция, излишки воды все равно просочиться через строительные конструкции. В подвалах домов без дренажа может появиться сырость, которая спровоцирует рост плесени и других грибков. Помимо этого, атмосферные осадки в сочетании с имеющимися в грунте солями очень часто образуют агрессивные химические соединения, которые негативно влияют на строительные материалы.

При хорошем дренаже в этом помещении мог быть спортзал, кладовка или мастерская

  • Дренаж предотвратит «выдавливание» септика при высоком уровне грунтовых вод. Без дренажа система очистки стоков не прослужит долго.
  • Дренаж совместно с системой ливнестоков кровли и вокруг строений обеспечивает быстрое удаление воды, предотвращая ее просачивание к подземным частям строений.
  • Дренаж предотвращает переувлажнение почвы. На участках, оборудованным грамотно спланированным и сделанным дренажем не будет застаиваться вода.
  • Переувлажненная почва может спровоцировать гниение корневых частей растений. Дренаж предотвращает это и создает условия для роста всех садовых, огородных и декоративных растений.
  • При сильных осадках на участках, которые имеют уклон, может потоками воды вымываться плодородный слой почвы. Дренаж направляет потоки воды в дренажную систему, тем самым предотвращая размывание грунта.

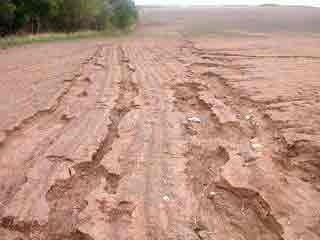

Водная эрозия плодородной почвы при отсутствии дренажа — серьезная проблема в сельском хозяйстве

  • Если участок обнесен забором, сооруженным на ленточном фундаменте, то он может «запечатать» естественные пути отвода воды, создавая условия переувлажнения почвы. Дренаж призван удалить излишнюю воду с периметра участка.
  • Дренаж позволяет избежать образования луж на площадках, тротуарах и садовых дорожках.

По мнению авторов статьи, приведенных аргументов вполне достаточно, чтобы понять, что дренаж в том или ином виде просто необходим.

Когда дренаж необходим в любом случае

Рассмотрим те случаи, когда дренаж нужен в любом случае:

  • Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
  • Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
  • Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
  • Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
  • Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.

Наличие тяжелых глинистых почв часто связано с высоким уровнем грунтовых вод. Но это вполне «излечимо» дренажем

  • Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
  • Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.

Из этого приведенного внушительного списка становится понятно то, что дренаж в той или иной степени необходим в большинстве случаев. Но перед тем как его планировать и делать, надо изучить участок.

Изучение участка на предмет рельефа вида почв и уровня грунтовых вод

Каждый участок индивидуален в плане рельефа, состава почв и уровня залегания грунтовых вод. Даже расположенные рядом два участка могут сильно отличаться друг от друга, хотя много общего все равно между ними будет. Современные требования к строительству предполагают, что проектирование дома должно начинаться только после того, как будут проведены геолого-геодезические изыскания с составлением специальных отчетов, в которых будут указано много данных, большая часть которых понятна только специалистам. Если «перевести» их на язык простых граждан, не имеющих образования в сфере геологии, гидрогеологии и геодезии, то можно их перечислить так:

  • Топографическая съемка участка, на котором предполагается строительство дома. На снимках должны быть указаны кадастровые границы участка.
  • Характеристика рельефа, которая должна указывать какой его тип присутствует на участке (волнистый или равнинный). Если есть уклоны, то указывается их наличие и направление, именно в направлении их и будет стекаться вода. Прилагается топографический план участка с указанием горизонталей рельефа.

Фрагмент топографической съемки участка. Неспециалисту разобраться трудно

  • Характеристики грунта, какой именно его вид и на какой глубине залегает на участке. Для этого специалисты бурят разведочные скважины в разных местах участка, откуда берут образцы, которые потом исследуют в лаборатории.
  • Физико-химические свойства грунта. Его способность быть несущим для планируемого дома, а также как грунт в сочетании с водой будет воздействовать на бетон, металл и другие строительные материалы.
  • Наличие и глубина залегания грунтовых вод, их сезонные колебания с учетом разведки, архивных и аналитических данных. Указывается также в каких именно грунтах может появляться вода и как они будут воздействовать на планируемые строительные конструкции.

Воды, которые присутствуют в земле, могут быть абсолютно разными

  • Степень пучинистости грунтов, возможность оползней, просадки, подтопления и набуханий.

Результатом всех этих исследований должны быть рекомендации по конструкции и глубине заложения фундамента, степени гидроизоляции, утеплении, защите от агрессивных химических соединений, дренажу. Бывает, что на безупречном с виду участке специалисты, вообще, не позволят строить такой дом, какой задумали хозяева. Например, планировался дом с подвалом, а высокий УГВ вынуждает специалистов рекомендовать не делать этого, поэтому вместо первоначально планируемого ленточного фундамента с цокольным этажом они будут рекомендовать свайный без подземных помещений. И этим исследованиям, и специалистам нет никакого повода не доверять, так как в их руках неоспоримые инструменты – замеры, бурение, лабораторные опыты, учет статистики и расчеты.

Бурение скважин при геолого-геодезических изысканиях

Конечно, геолого-геодезические изыскания делаются не бесплатно, причем делаются они за счет застройщика и на новом участке они обязательны. Этот факт часто является предметом возмущения некоторых хозяев, но стоит понимать, что эта процедура поможет сэкономить массу средств при строительстве и дальнейшей эксплуатации дома, а также при содержании участка в хорошем состоянии. Поэтому эта только с первого взгляда ненужная и дорогая бюрократия является необходимой и очень полезной.

Если участок приобретается с уже имеющимися постройками, которые эксплуатировались хотя бы несколько лет, то можно тоже заказать геолого-геодезические изыскания, но можно обойтись и без них, и узнать о грунтовых водах, их сезонном подъеме и неприятном влиянии на жизнь человека по другим признакам. Конечно, это будет с определенной долей риска, но в большинстве случаев срабатывает. На что стоит обратить внимание?

  • Прежде всего – это общение с бывшими владельцами участка. Понятно, что не всегда в их интересах подробно рассказывать о проблемах с подтоплением, но, тем не менее, узнать о том, приняты ли какие-то меры по дренажу можно всегда. Этого скрывать не будут ни за что.
  • Осмотр подвальных помещений тоже может много о чем рассказать. Независимо от того, делался ли там косметический ремонт. Если в помещениях повышенный уровень влажности, то это будет сразу чувствоваться.

Вода в этом помещении или уже побывала, или она «стучится в двери» этого дома

  • Знакомство с соседями и их опрос может быть гораздо информативнее, чем общение с бывшими хозяевами участка и дома.
  • Если на своем участке и соседских есть колодцы или скважины, то уровень воды в них будет красноречиво сообщать об УГВ. Причем желательно понаблюдать, как уровень меняется в разные сезоны. Теоретически максимально вода должна подниматься весной после того, как произошло таяние снега. Летом, если были засушливые периоды, уровень грунтовых вод должен падать.
  • Произрастающие на участке растения тоже могут многое «рассказать» владельцу. Наличие таких растений, как рогоз, камыш, осока, конский щавель, крапива, болиголов, наперстянка свидетельствуют о том, что грунтовые воды находятся на уровне не более 2,5—3 метра. Если даже во время засухи эти растения продолжают свой бурный рост, то это еще раз говорит о близости воды. Если же на участке произрастают солодка или полынь, то это свидетельство того, что вода находится на безопасной глубине.

Произрастание конского щавеля может говорить о близости грунтовых вод

  • Некоторые источники говорят о старинном способе определения уровня грунтовых вод, которым пользовались наши предки перед тем, как строить дом. Для этого на интересующем участке снимали кусочек дерна и выкапывали неглубокую ямку, на дно которой укладывали кусочек шерсти, на нее помещали яйцо, а сверху укрывали перевернутым глиняным горшком и снятым дерном. После рассвета и восхода солнца горшок снимали и смотрели как выпала роса. Если яйцо и шерсть в росе, то вода неглубоко. Если роса выпала только на шерсти, то вода есть, но находится на безопасной глубине. Если же и яйцо, и шерсть сухие, то вода очень глубоко. Может показаться, что такой способ сродни шарлатанству или шаманизму, но на самом деле ему есть абсолютно корректное объяснение, с точки зрения науки.
  • Произрастание на участке яркой травы даже во время засухи, а также появление тумана в вечерние часы говорит о близости грунтовых вод.
  • Самым лучшим способом самостоятельного определения УГВ на участке является бурение пробных скважин. Для этого можно использовать обычный садовый бур с удлинителями. Бурение лучше производить во время наивысшего подъема воды, то есть весной после таяния снега. Прежде всего, следует сделать скважины в месте строительства дома или уже имеющегося строения. Скважина должна буриться на глубину залегания фундамента плюс 50 см. Если сразу или через 1—2 дня в скважине начнет появляться вода, то это говорит об обязательности мероприятий по дренажу.

Набор начинающего геолога-исследователя — садовый бур с удлинителем

  • Если после дождя на участке застаиваются лужи, то это может говорить о близости грунтовых вод, а также о том, что почва глинистая или тяжелая суглинистая, которая мешает воде нормально уходить вглубь. В этом случае дренаж также необходим. Будет еще весьма полезно обновить плодородный грунт на более легкий, тогда и проблем с выращиванием большинства огородных и садовых растений не будет.

Даже очень высокий уровень грунтовых вод на участке хоть и является большой проблемой, но проблемой вполне решаемой при помощи грамотно рассчитанного и хорошо выполненного дренажа. Приведем хороший пример – более половины территории Голландии лежит ниже уровня моря, в том числе и столица – знаменитый Амстердам. Уровень грунтовых вод в этой стране может находиться на глубине нескольких сантиметров. Те, кто бывал в Голландии, замечал, что после дождя там остаются лужи, которые не впитываются в землю, так как просто им впитываться некуда. Тем не менее, в этой уютной стране решают вопрос по осушению земель при помощи комплекса мероприятий: плотин, дамб, польдеров, шлюзов, каналов. В Голландии даже есть специальный департамент – Ватерсхап, который занимается защитой от наводнений. Обилие в этой стране множества ветряных мельниц вовсе не говорит о том, что они перемалывают зерно. Большинство мельниц занимается перекачкой воды.

Мост Моисея в Голландии напоминает об оригинальном библейском способе переправы через Красное море

Мы вовсе не призываем специально приобретать участок с высоким уровнем грунтовых вод, наоборот, этого надо избегать всеми возможными способами. И пример Голландии приводили только для того, чтобы читатели смогли уяснить, что любой проблеме с грунтовыми водами есть решение. Тем более что на большей части территории бывшего СССР населенные пункты и дачные поселки расположены в районах, где УГВ находятся во вполне допустимых пределах, а с сезонными подъемами можно справиться самостоятельно.

Виды дренажных систем

Дренажных систем и их разновидностей существует великое множество. Причем в разных источниках системы их классификации могут отличаться друг от друга. Мы постараемся рассказать о самых простых, с технической точки зрения, системах дренажа, но в то же самое время эффективных, которые помогут решить проблему удаления излишней воды с участка. Еще один аргумент в пользу простоты – чем меньше элементов имеет любая система и чем больше времени она может обходиться без вмешательства человека, — тем она будет надежнее.

Поверхностный дренаж

Такой вид дренажа наиболее простой, но, тем не менее, достаточно эффективный. Предназначен он в основном для отвода воды, поступающей в виде осадков или таяния снега, а также для отвода излишней воды при каких-либо технологических процессах, например, при мойке машин или садовых дорожек. Поверхностный дренаж делается в любом случае вокруг зданий или других построек, площадок, местах выезда из гаража или двора. Поверхностный дренаж бывает двух основных типов:

  • Точечный дренаж предназначен для сбора и отвода воды с какого-то определенного места. Такой вид водоотведения еще называют локальным дренажем. Основные места размещения точечного дренажа – это под водостоками с кровли, в приямках перед дверьми и гаражными воротами, в местах расположения кранов для полива. А также точечный дренаж помимо своего прямого предназначения может дополнять другой тип поверхностной дренажной системы.

Дождеприемник — основной элемент точечного поверхностного дренажа

  • Линейный дренажнужен для удаления воды с большей площади по сравнению с точечным. Он представляет собой совокупность лотков и каналов, смонтированных с уклоном, снабженных различными элементами: пескоуловителями (песколовками), защитными решетками, выполняющими фильтрующую, защитную и декоративную функцию. Лотки и каналы могут быть изготовлены из самых разных материалов. Прежде всего, это пластик в виде поливинихлорида (ПВХ), полипропилена (ПП), полиэтилена низкого давления (ПНД). А также широко используются такие материалы, как бетон или полимербетон. Решетки чаще всего используют пластиковые, но на тех участках, где ожидается повышенная нагрузка, могут применяться изделия из нержавеющей стали или даже чугуна. Работы по организации линейного дренажа требуют бетонной подготовки основания.

Элементы линейного дренажа

Очевидно, что любая хорошая поверхностная дренажная система практически всегда совмещает в себе элементы точечной и линейной. А все они вместе объединяются в общую систему дренажа, которая еще может включать и другую подсистему, которую рассмотрим в следующем разделе нашей статьи.

Цены на дождеприёмник

Глубинный дренаж

Одним поверхностным дренажем в большинстве случаев обойтись нельзя. Чтобы качественно решить проблему, нужен другой вид дренажа – глубинный, который представляет собой систему специальных дренажных труб (дренов), проложенных в тех местах, где требуется понизить уровень грунтовых вод или отвести воду от защищаемого участка. Дрены укладывают с уклоном в сторону коллектора, колодца, искусственного или естественного водоема на участке или за его пределами. Естественно, что закладывают их ниже уровня подошвы фундамента защищаемого здания или по периметру участка на глубине 0,8—1,5 метра для понижения уровня грунтовых вод до некритических значений. Дрены также могут укладываться и в середине участка с определенным интервалом, который рассчитывают специалисты. Обычно интервал между трубами делают 10—20 метров, и укладывают их в виде елочки, направленной к главной отводящей трубе-коллектору. Все зависит от уровня грунтовых вод и их количества.

Правильное проектирование и укладка дренов на участке, учитывая особенности его рельефа и вид почв, поможет осушить участок до приемлемого уровня

При укладке дренов в траншеи обязательно надо использовать все особенности рельефа участка. Вода всегда будет уходить от более высокого места к более низкому, поэтому и дрены укладывают так же. Гораздо сложнее, если участок абсолютно ровный, тогда нужный уклон трубам придают при помощи придания определенного уровня дна траншей. Принято делать уклон в 2 см на 1 метр трубы для глинистых и суглинистых почв и 3 см на 1 метр – для песчаных почв. Очевидно, что при достаточно длинных дренах соблюсти нужный уклон на ровном участке будет сложно, так как на 10 метров трубы уже перепад уровней будет 20 или 30 см, поэтому вынужденная мерой является организация нескольких дренажных колодцев, которые будут способны принять нужный объем воды.

Следует отметить, что и при меньшем уклоне вода даже при 1 см на 1 метр и меньше все равно, подчиняясь законам физики, будет стараться уходить ниже уровнем, но скорость протекания будет меньше, а это может способствовать заиливанию и засорению дрен. Да и любой хозяин, кто хоть раз в жизни прокладывал канализационные или дренажные трубы, знает, что соблюсти очень маленький уклон гораздо сложнее, чем больший. Поэтому в этом вопросе «стесняться» не стоит и смело задавать уклон в 3, 4 и даже 5 см на метр дренажной трубы, если позволяет длина и планируемый перепад глубины траншеи.

Уклоны дренажных труб

Дренажные колодцы являются одной из важнейших составляющих глубинного дренажа. Они могут быть трех основных типов:

  • Поворотные колодцы устраивают там, где дрены совершают поворот или идет соединение нескольких элементов. Эти элементы нужны для ревизии и прочистки дренажной системы, которую надо обязательно периодически делать. Они могут быть как небольших диаметров, которые только позволят производить чистку и промывку струей воды под напором, но могут быть и широкими, которые обеспечивают доступ человека.

Поворотный дренажный колодец

  • Водоприемные колодцы – их назначение абсолютно понятно по их названию. На тех участках, где отсутствует возможность отвести воды в глубину или за пределы возникает необходимость сбора воды. Такие колодцы предназначены именно для этого. Раньше они представляли собой в основном конструкцию из монолитного бетона, бетонных колец или оштукатуренного цементным раствором кирпича. Сейчас чаще всего применяются пластиковые емкости различного объема, которые защищены от засорения или заиливания геотекстилем и обсыпкой из щебня или гравия. Вода, собираемая в водоприемном колодце, может откачиваться за пределы участка при помощи специальных погружных дренажных насосов, может откачиваться и вывозиться автоцистернами, а может отстаиваться в колодце или бассейне для дальнейшего полива.

Водоприемный колодец в процессе работы

  • Поглотительные колодцыпредназначены для отвода воды в том случае, если рельеф участка не позволяет вывести влагу за его пределы, но нижележащие слои почвы обладают хорошей впитывающей способностью. К таким грунтам относятся песчаные и супесчаные. Такие колодцы делают больших диаметров (примерно 1,5 метра) и глубины (не менее 2 метров). Колодец засыпается фильтрующим материалом в виде песка, песчано-гравийной смеси, щебня, гравия, битого кирпича или шлака. Для предотвращения попадания размытого плодородного грунта или различных засорений сверху колодец укрывается геотекстилем и плодородным грунтом. Естественно, что боковые стенки и низ защищают обсыпкой. Вода, попадая в такой колодец, фильтруется его содержимым и уходит вглубь в песчаные или супесчаные почвы. Способность таких колодцев уводить воду с участка может быть ограниченной, поэтому их устраивают тогда, когда ожидаемая пропускная способность не должна превышать 1—1,5 м 3 в сутки.

Устройство поглотительного дренажного колодца

Из систем дренажа главным и наиболее важным является глубинный дренаж, так как именно он обеспечивает нужный водный режим и участка, и всех находящихся на нем построек. Любая ошибка в проектировании и монтаже глубинного дренажа может привести к очень неприятным последствиям, которые могут привести к гибели растений, подтоплении подвалов, разрушению фундаментов домов, неравномерному осушению участка. Именно поэтому рекомендуется не пренебрегать геолого-геодезическими исследованиями и заказом проекта дренажной системы у специалистов. Если исправить огрехи в поверхностном дренаже возможно без сильного нарушения ландшафта участка, то с глубинным дренажем все гораздо серьезнее, цена ошибки слишком высока.

Цены на колодцы

Обзор комплектующих для дренажных систем

Для самостоятельного исполнения дренажа участка и строений, находящихся на нем, необходимо узнать какие комплектующие потребуются для этого. Из всего широчайшего их выбора мы постарались показать самые используемые в настоящее время. Если раньше на рынке доминировали западные производители, которые как монополисты диктовали высокие цены на свои изделия, то сейчас достаточное количество отечественных предприятий предлагают свою продукцию, которая по качеству ничем не уступает.

Детали для поверхностного дренажа

Для точечного и линейного поверхностного дренажа могут использоваться следующие детали:

Изображение Наименование, производитель Назначение и описание Примерная цена (по состоянию на октябрь 2016 г)
Лоток водоотводный бетонный 1000*140*125 мм со стальной штампованной оцинкованной решеткой. Производство — Россия. Предназначен для поверхностного отвода воды. Пропускная способность 4,18 л/сек, способен выдержать нагрузку до 1,5 тонн (A15). 880 руб.
Лоток водоотводный бетонный с чугунной решеткой, размеры 1000*140*125 мм. Производство – Россия. Предназначение и пропускная способность такие же, как и в предыдущем примере. Способен выдержать нагрузку до 25 тонн (C250). 1480 руб.
Лоток водоотводный бетонный со стальной оцинкованной ячеистой решеткой, размеры 1000*140*125 мм. Производство – Россия. Предназначение и пропускная способность те же. Способен выдержать нагрузку до 12,5 тонн (B125). 1610 руб.
Лоток полимербетонный водоотводный 1000*140*70 мм с пластиковой решеткой. Производство – Россия. Предназначение то же, пропускная способность 1,9 л/сек. Способен выдержать нагрузку до 1,5 тонн (A15). Материал сочетает преимущества пластика и бетона. 820 руб.
Лоток полимербетонный водоотводный 1000*140*70 мм с чугунной решеткой. Производство – Россия. Пропускная способность та же. Способен выдержать до 25 тонн нагрузки (C250). 1420 руб.
Лоток полимербетонный водоотводный 1000*140*70 мм со стальной ячеистой решеткой. Производство – Россия. Пропускная способность та же. Способен выдержать до 12,5 тонн нагрузки (B125). 1550 руб.
Лоток пластиковый водоотводный 1000*145*60 мм с оцинкованной штампованной решеткой. Производство – Россия. Изготовлен из морозостойкого полипропилена. Пропускная способность 1,8 л/сек. Способен выдержать нагрузку до 1,5 тонн (A15). 760 руб.
Лоток пластиковый водоотводный 1000*145*60 мм с чугунной решеткой. Производство – Россия. Пропускная способность 1,8 л/сек. Способен выдержать нагрузку до 25 тонн (C250). 1360 руб.
Дождеприемник пластиковый укомплектованный (сифон-перегородки 2 шт., корзина для мусора – 1 шт.). Размер 300*300*300 мм. С пластиковой решеткой. Производство – Россия. Предназначен для точечного отвода воды, стекающей с кровли по водосточной трубе, а также может быть использован для сбора воды под дворовыми, садовыми поливочными кранами. Может соединяться с фасонными деталями диаметрами 75, 110, 160 мм. Съемная корзина обеспечивает быструю очистку. Выдерживает нагрузку до 1,5 тонн (A15). За комплект вместе перегородками-сифонами, корзиной для сбора мусора и пластиковой решеткой – 1000 руб.
Дождеприемник пластиковый укомплектованный (сифон-перегородки 2 шт., корзина для мусора – 1 шт.). Рразмер 300*300*300 мм. С чугунной решеткой «Снежинка». Производство – Россия. Предназначение аналогичное предыдущему. Выдерживает нагрузку до 25 тонн (C250). За комплект вместе перегородками-сифонами, корзиной для сбора мусора и чугунной решеткой – 1550 руб.
Пескоуловитель – пластиковый с решеткой стальной оцинкованной. Размеры 500*116*320 мм. Предназначен для сбора грязи и мусора в системах поверхностного линейного дренажа. Устанавливается в конце линии желобов (лотков) и в дальнейшем он присоединяется к трубам системы ливневой канализации диаметром 110 мм. Способен выдержать нагрузку до 1,5 тонн (A15). За комплект вместе с решетками 975 руб.

В таблице мы намеренно показали лотки и дождеприемники российского производства, изготовленные из отличных друг от друга материалов и имеющих различную комплектацию. А также стоит заметить, что лотки имеют разную ширину и глубину и в соответствии с этим их пропускная способность также неодинакова. Вариантов материалов, из которых они изготовлены и размеров существует очень много, нет нужды приводить их все, так как это зависит от многих факторов: нужной пропускной способности, ожидаемой нагрузки на грунт, конкретной схемы реализации системы дренажа. Именно поэтому лучше всего расчеты дренажной системы доверить специалистам, которые вычислят и нужный размер, и количество, и подберут комплектующие.

О возможных комплектующих к дренажным лоткам, дождеприемников и пескоуловителям абсолютно не было нужды рассказывать в таблице, так как в каждом отдельном случае они будут разными. При покупке, если имеется проект системы, продавец всегда подскажет нужные. Ими могут быть торцевые заглушки для лотков, крепления для решеток, различные угловые и переходные элементы, усиливающие профили и другие.

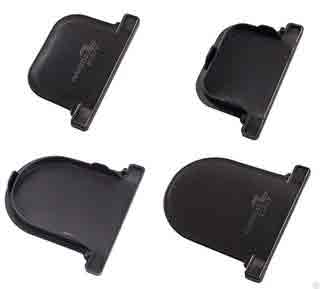

Торцевые заглушки пластмассовых водоотводных лотков

Несколько слов следует сказать о пескоуловителях и дождеприемниках. Если поверхностный линейный дренаж вокруг дома реализован с дождеприемниками по углам (а так обычно и делается), то пескоуловители не потребуются. С их ролью прекрасно справляются дождеприемники с сифонными перегородками и корзинами для мусора. Если же линейный дренаж не имеет дождеприемников и переходит в канализационную дренажную трубу, то пескоуловитель обязателен. То есть, любой переход с дренажных лотков в трубы должен делаться либо при помощи дождеприемника, либо пескоуловителя. Только так и не иначе! Это делается для того, чтобы песок и различный тяжелый мусор не попадали в трубы, так как это может привести к их быстрому износу, а также со временем засорятся и они, и дренажные колодцы. Трудно не согласиться с тем, что легче периодически вынимать и промывать корзины, находясь на поверхности, чем спускаться в колодцы.

Корзинку для сбора мусора из дождеприемника очищать удобнее всего

Поверхностный дренаж еще включает колодцы и трубы, но о них будет рассказано в следующем разделе, так как, в принципе, они одинаковы для обоих видов систем.

Детали для глубинного дренажа

Глубинный дренаж – это более сложная инженерная система, требующая большего количества деталей. В таблице мы приведем только основные из них, так как все их многообразие займет очень много места и внимания наших читателей. При желании не составит никакого труда найти каталоги производителей этих систем, подобрать нужные детали и комплектующие к ним.

Изображение Наименование и производитель Назначение и описание Примерная цена (по состоянию на октябрь 2016 г)
Дренажная труба диаметром 63 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия. Предназначены для отвода избытка влаги от фундаментов и участков.
Обернуты геотекстилем для предотвращения забивания пор грунтом, песком, что предотвращает засорение и заиливание.
Имеют полную (круговую) перфорацию.
Изготовлены из полиэтилена низкого давления (ПНД).
Класс жесткости SN-4.
Глубина заложения до 4 м.
За 1 м.п. 48 руб.
Дренажная труба диаметром 110 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия. аналогично указанным выше За 1 м.п. 60 руб.
Дренажная труба диаметром 160 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия. аналогично указанным выше За 1 м.п. 115 руб.
Дренажная труба диаметром 200 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия. аналогично указанным выше За 1 м.п. 190 руб.
Дренажные трубы одностенные гофрированные из ПНД с фильтром из кокосовой койры диаметрами 90, 110, 160, 200 мм. Страна производитель- Россия. Предназначены для отвода избыточной влаги от фундаментов и участков на глинистых и торфяных почвах. Кокосовая койра имеет повышенную мелиоративность и прочность по сравнению с геотекстилем. Имеют круговую перфорацию. Класс жесткости SN-4. Глубина заложения до 4 м. 219, 310, 744, 1074 руб. за 1 м.п. (в зависимости от диаметра).
Дренажные трубы двухслойные с фильтром из геотекстиля Typar SF-27. Внешний слой ПНД гофрированный, внутренний слой ПВД гладкий. Диаметры 110, 160, 200 мм. Страна производитель – Россия. Предназначены для отвода избыточной влаги от фундаментов и участков на всех видах почв. Имеют полную (круговую) перфорацию. Внешний слой защищает от механических воздействий, а внутренний позволяет за счет своей гладкой поверхности отводить большее количество воды. Двухслойная конструкция имеет класс жесткости SN-6 и позволяет прокладывать трубы на глубине до 6 метров. 160, 240, 385 руб. за 1 м.п. ( в зависимости от диаметра).
Трубы ПВХ для канализации гладкие с раструбом наружным диаметром 110, 125, 160, 200 мм, длина соответственно 1061, 1072, 1086, 1106 мм. Страна производитель – Россия. Предназначены для организации наружной канализационной системы, а также ливневой канализации или системы водоотведения. Имеют класс жесткости SN-4, что позволяет их закладывать на глубине до 4 метров. 180, 305, 270, 490 руб. за трубы: 110*1061 мм, 125*1072 мм, 160*1086 мм, 200*1106 мм соответственно.
Шахты колодца диаметром 340, 460, 695, 923 мм из ПНД. Страна производитель – Россия. Предназначены для создания дренажных колодцев (поворотных, водоприемных, поглотительных). Имеют двухслойную конструкцию. Кольцевая жесткость SN-4. Максимальная длина – 6 метров. 950, 1650, 3700, 7400 руб. за колодцы диаметрами 340, 460, 695, 923 мм соответственно.
Дно-заглушка колодцев диаметрами 340, 460, 695, 923 мм из ПНД. Страна производитель – Россия. Предназначено для создания дренажных колодцев: поворотных или водоприемных. 940, 1560, 4140, 7100 за колодцы диаметрами 340, 460, 695, 923 мм соответственно.
Врезки в колодец по месту диаметрами 110, 160, 200 мм. Страна производитель – Россия. Предназначены для врезки в колодец на любом уровне канализационных или дренажных труб соответствующих диаметров. 350, 750, 2750 руб. за врезки диаметрами 110, 160, 200 мм соответственно.
Люк полимербетонный для колодцев дренажных диаметром 340 мм. Страна производитель – Россия. Предназначен для установки на дренажные колодцы. Выдерживает нагрузку до 1,5 тонн. 500 руб.
Люк полимербетонный для колодцев дренажных диаметром 460 мм. Страна производитель – Россия. Предназначен для установки на дренажные колодцы. Выдерживает нагрузку до 1,5 тонн. 850 руб.
Геотек

Смотрите также:
02.05.2020

Смазка цепи мотоцикла От состояния приводной цепи на мотоцикле зависит безопасность езды. Изношенная, растянутая цепь имеет риск разорваться или слететь – и это чревато не просто потерей тяги на заднем колесе, а клином движка (если цепь зажмет переднюю звездочку) или...

02.05.2020

Как сделать коптильню своими руками? Значительно расширить рацион семьи качественными продуктами вы сможете, построив на приусадебном участке стационарную или переносную коптильню. Перед началом работ желательно тщательно проанализировать свои возможности, уровень...

02.05.2020

Зимняя теплица – особенности конструкции, обустройства и эксплуатации, культивируемые растения Сегодня не проблема полакомиться салатом из овощей среди зимы: в магазинах круглый год – богатый ассортимент растительной продукции. Но, кроме того, что цена на нее не самая...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
