Простой ветрогенератор своими руками

Ветрогенератор своими руками — пошаговая инструкция как сделать из подручных материалов

С каждым днем растет стоимость коммунальных услуг. Электрические затраты выходят в копеечку, и поэтому большинство дачников, или владельцев частных домов решают перейти на возобновляемые и бесплатные источники энергии. Одним из таких источников является ветер, благодаря которому человек может покрыть все электрические затраты небольшого дома.

Краткое содержимое статьи:

  • Безопасность
  • Принцип работы ветрогенераторов
  • Изготовление генератора на 220V
  • Создание самодельного ветрогенератора
  • Как сделать ветрогенератор из стиральной машинки
  • Как сделать ветрогенератор при помощи автомобильного двигателя
  • Процесс сборки
  • Заключение
  • Фото ветрогенераторов своими руками

Безопасность

Очень важный пункт. Потому что многие не догадываются, какие проблемы могут возникнуть от использования на первый взгляд безопасного источника энергии. При работе ветрогенератора лопасти могут развивать скорость, превышающую 100 и 200 км/ч. Маленький болтик или кусочек металла может убить взрослого мужчину при прямом попадании.

Электрогенератор установки издает звук на сверхнизкой частоте, также называемый «инфразвук». Он пагубно влияет на здоровье человека и может сильно сказаться на самочувствии живущих по близости людей. Необходимо устанавливать ветрогенераторы на расстоянии более 5 их высот от жилых построек.

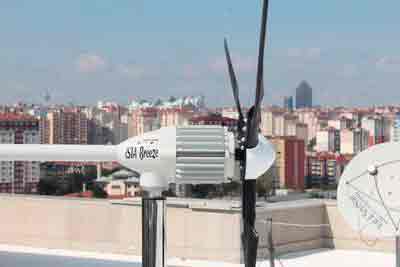

Не допускается установка непосредственно на крышу здания. Это обусловлено тем, что установка создает колебания, которые будут со временем разрушать ответственные узлы постройки.

Принцип работы ветрогенераторов

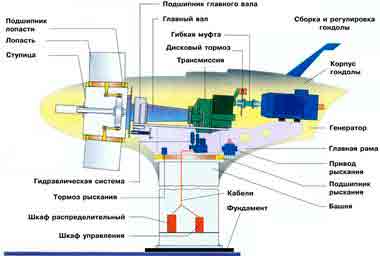

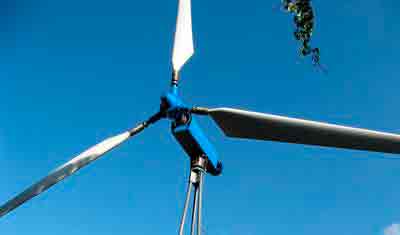

Основные узлы любого ветрогенератора это:

  • Лопасти, именно они при взаимодействии с ветром создают вращение;
  • Ротор, вращаясь, он создает переменный трехфазный ток;
  • Генератор, в нем вращается ротор;
  • Аккумулятор, служит накопителем энергии;
  • Инвертор, в нем ток становится пригодным для подачи на электроприборы.

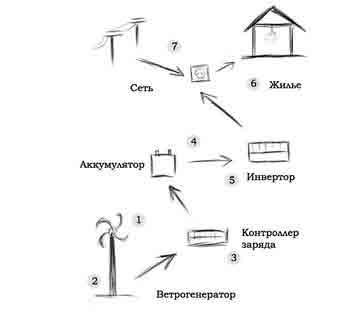

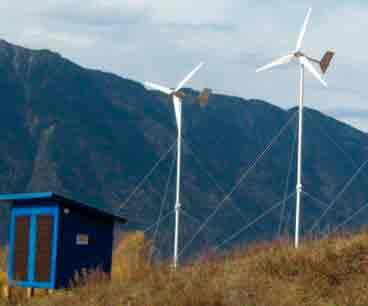

Принцип работы довольно прост. Ветер воздействует на лопасти, которые вращают ротор. Вращаясь, ротор создает вращающееся магнитное поле, которое создает трехфазный электрический ток в обмотке генератора.

Затем ток поступает через контроллер на аккумулятор, заряжая его. Инвертор преобразует получившуюся энергию в переменный ток с напряжением 220V.

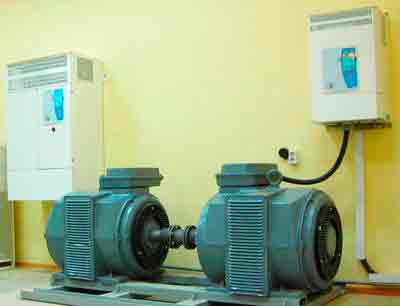

Изготовление генератора на 220V

Для начала нужно определиться с тем, для каких целей вы создаете генератор.

  • Установка до 0,5 кВт позволит покрыть только необходимые потребности;
  • До 5 кВт позволит использовать большое количество электроприборов;
  • 20 кВт позволят вам покрыть затраты на все электроприборы и отопление.

Учитывая, что ветер дует непостоянно нужно приобрести мощный аккумулятор.

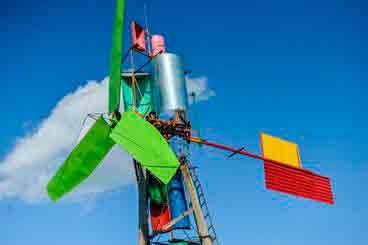

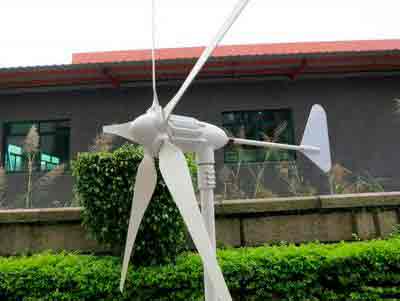

Создание самодельного ветрогенератора

  • Ротор;
  • Лопасти, лучше всего изготовить из легкого и прочного металла;
  • Генератор;
  • Хвост, который будет поворачивать установку точно навстречу ветру;
  • Рея для крепления вышеописанных деталей;
  • Мачта, на которой будет располагаться установка;
  • Провода и щиток.

Как сделать ветрогенератор из стиральной машинки

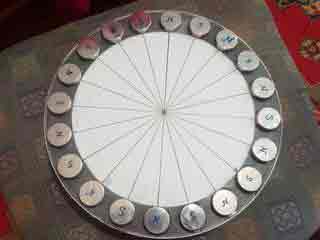

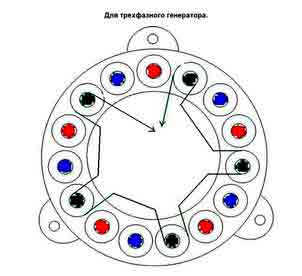

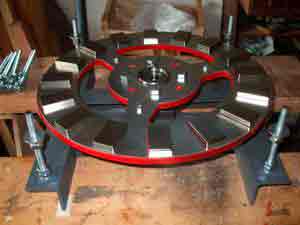

Необходимо купить неодимовые магниты и расположить их на роторе. Для того чтобы приклеить используйте суперклей. Затем оберните их бумагой и залейте поверхность эпоксидной смолой. Лопасти можно изготовить из труб диаметром 16 мм. Главное чтобы они были прочные и легкие.

Устанавливаем генератор с ротором и лопастями на несущую рейку и оборачиваем его защитным кожухом. Силовую установку следует крепить при помощи шарнирного механизма, а основание мачты прочно соединить с бетонным основанием. Провод от генератора проведите до распределительного щитка и проверьте работоспособность установки.

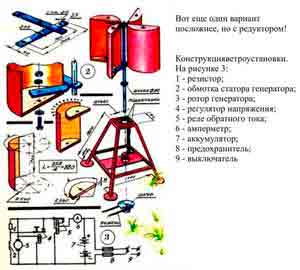

Для лучшего понимания лучше ознакомиться со схемой и устройством ветрогенератора.

Как сделать ветрогенератор при помощи автомобильного двигателя

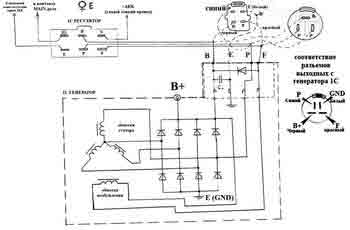

Более простой, и мощный генератор получится при использовании автомобильного двигателя, в процессе создания вам понадобятся:

  • Автомобильный генератор;
  • Аккумулятор;
  • Преобразователь 12Вт-220Вт;
  • Металлическое ведро, из которого будут изготовлены лопасти;
  • Контрольная лампочка автомобиля;
  • Вольтметр;
  • Медные провода сечением минимум 2 мм.

Процесс сборки

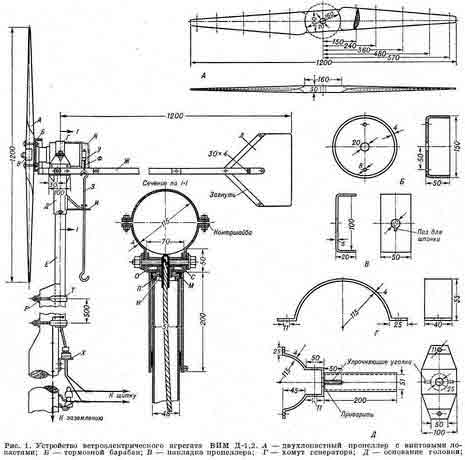

Чертежи и размеры для изготовления ветрогенератора могут быть разные, главное придерживаться основных рекомендаций, размер может сильно варьироваться в зависимости от используемых комплектующих. Для начала необходимо разрезать металлическое ведро так, чтобы у вас получились 4 месяцеобразных лопасти. При помощи болтов их следует соединить симметрично, так чтобы лопасти были направлены в одну сторону.

Дальше необходимо установить генератор на мачту и прочно его закрепить. Присоединяем лопасти к шкиву ротора, который помещен в генератор.

Нужно обязательно обернуть генератор в защитный кожух. Дальше необходимо соединить провода с распределительным щитком и проверить его работоспособность.

Заключение

Схемы и фото, самодельных ветрогенераторов вы можете найти в сети. Один такой агрегат позволит вам ощутимо сэкономить на электроэнергии, а если вы установите их несколько, то и вовсе забыть о коммунальных расходах.

Источник: http://sdelatlegko.ru/vetrogenerator-svoimi-rukami/

Ветрогенератор своими руками — лучшие самодельные проекты и особенности их постройки (90 фото и видео)

Главным стимулом для самостоятельного изготовления ветрогенератора может стать часто встречающаяся нестабильность электроснабжения поселений, удаленных от мегаполисов.

Изготовить такое устройство сможет даже далекий от электротехники человек, к тому же периодические финансовые затраты на электроэнергию сократятся.

  • Принцип действия
  • Простейшая ветроэлектрическая установка
  • Недостатки
  • Самостоятельное, почти не требующих затрат, изготовление ВЭУ
  • Фото ветрогенераторов своими руками

Принцип действия

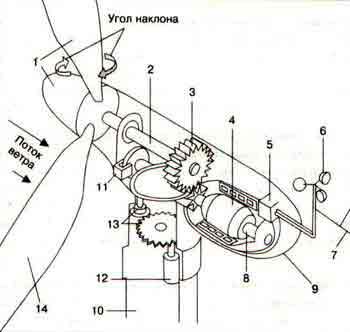

Устройство и принципиальная схема работы ветрогенераторов. Поток ветра заставляет лопасти вращаться, а те, в свою очередь, приводят в движение ротор генератора, который вырабатывает ток. Его сила прямо пропорциональна скорости ветра.

Закрепленные на роторе магниты, вращаясь в статоре, создают переменный ток. Такой ток необходимо выпрямить, то есть преобразовать в постоянный, поскольку только постоянным током можно зарядить аккумуляторы.

Электроэнергия сохраняется в аккумуляторе и расходуется при отсутствии ветра.

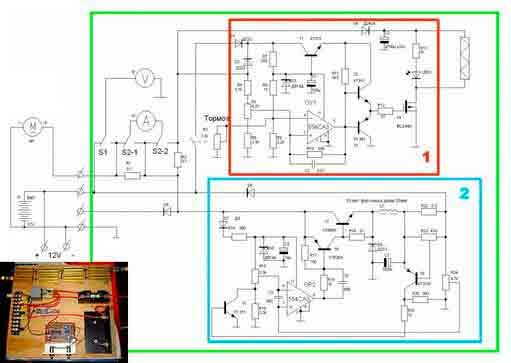

Стабильностью тока заряда батареи управляет устройство, которое регулирует скорость вращения лопастей в зависимости от величины заряда аккумулятора.

Для предотвращения поломки устройства при сильном ветре имеется система защиты, которая при скорости свыше 14 м/с начинает притормаживать вращение лопастей, а при скорости свыше 22 м/сек полностью блокирует их вращение.

Простейшая ветроэлектрическая установка

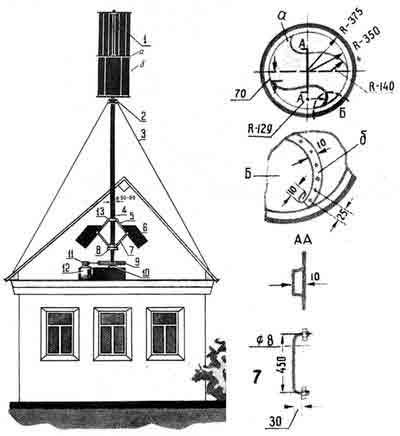

Для изготовления ветрогенератора прежде всего понадобятся чертежи с указанием размеров установки.

Роторный ВЭУ с вертикальной осью вращения и мощностью, не превышающей 1,5 кВт, сможет обеспечить электрической энергией небольшой дом, а также осветить садовый участок.

Что нужно для изготовления такого ветрогенератора? Лопасти этой ветроэнергетической установки изготовляются из ведра, небольшой металлической бочки либо кастрюли из не поддающихся коррозии металлов.

  • Кроме этого следует приготовить:
  • Автомобильный генератор с напряжением на выходе 12В – 1 шт.;
  • Автомобильный аккумулятор — шт.;
  • Кнопочный выключатель 12 В, полугерметичный;
  • Конвертор, преобразующий напряжение 12 В в напряжение 220 В, мощностью 0,7 – 1,5 кВт;
  • Автомобильное реле индикаторной лампы заряда аккумулятора;
  • Болты, шайбы, гайки;
  • Хомуты – 2 шт., для крепления генератора;
  • Мультиметр;
  • Электропровод сечением 2,5 кв. мм и 4 кв. мм;
  • Ножницы для резки металла или болгарка;
  • Дрель;
  • Слесарные инструменты и принадлежности.

Источник: http://svoimirykamicentr.ru/vetrogenerator-svoimi-rukami/

Бытовые хитрости: вертикальный ветрогенератор своими руками

По сравнению с модными фотоэлементными источниками электроэнергии, ветрогенераторы могут показаться морально устаревшими. На самом деле это далеко не так. По мере подорожания традиционных энергоресурсов, разрабатываются новые, более совершенные и производительные модели с увеличенными коэффициентами полезного действия.

В продаже стоимость фирменного ветряка бытового класса начинается от 2000 у.е., но их технические характеристики устраивают далеко не всех. Многие владельцы удаленных домовладений и дачных участков предпочитают собрать вертикальный ветрогенератор своими руками.

Главные плюсы стандартных решений

В информационном поле имеется большое количество рекомендаций по разработке моделей разной мощности, с учетом предполагаемых затрат, окупаемости и планируемой нагрузки.

Фирменная ветросиловая установка среднего мощностного ценового ассортимента при номинальной скорости ветра 5-6 м/сек, вырабатывает за год до 250 киловатт бесплатной энергии.

Если создать вертикальный ветрогенератор самостоятельно, в том числе из подручных материалов, средств потребуется в несколько раз меньше, что положительно скажется на окупаемости проекта в целом.

С другой стороны, желание реализовать масштабный проект строительства мощного ветрогенератора для обогрева дома и работы энергоемкой бытовой техники, потребует значительных затрат. Давайте разбираться.

Проблемы создания мощных ветросиловых установок

Станция мощностью всего 2 кВт представляет собой установленную в массивный бетонный фундамент прочную ветростойкую конструкцию высотой от 8 метров с 3-х метровым металлическим ротором. Кроме основных затрат, для установки такого сооружения потребуются расходы на аренду строительной и подъемно-крановой техники.

Попытки собрать более мощный вертикальный ветрогенератор своими руками без должного опыта и основательной материальной базы чаще всего оборачиваются дополнительными затратами на доводку конструкции до рабочего состояния. Для бытового пользования, хотя бы на начальном этапе целесообразно сосредоточить усилия на создании ветрогенератора мощностью до 500 ватт.

Свойства бюджетных моделей

Для самодельной ветровой электростанции рекомендуется взять за основу конструкцию с горизонтальной осью вращения и лопастной крыльчаткой. Такие схемы выгодно отличаются небольшой материалоемкостью и высоким КПД. Наиболее доступные по стоимости и простые по конструкции высокооборотные двух- и трехлопастные ветроколеса.

Конструктивные особенности высокооборотных систем

Аэродинамические свойства высокооборотных роторов во многом зависят от конфигурации лопаток. На КПД отражаются внешне незаметные погрешности, поэтому без отсутствия должных навыков лучше отдать предпочтение тихоходному варианту рабочего колеса.

  • Чем меньше лопастей, тем больше проблем с балансировкой ротора. Оптимальный по сложности и трудоемкости вариант ветрового колеса диаметром от 2-х метров должен иметь не менее 5-6 лопастей.
  • Высокооборотные конструкции характеризуются повышенной шумностью, которая усиливается с увеличением диаметра и скорости оборотов. Такая особенность мощного быстроходного ветросилового агрегата исключает его установку в местности с плотной застройкой или на крыше городской многоэтажки.

На заметку: двукратное увеличение количества лопастей при скорости ветра 8 м/сек. поможет повысить мощность генератора до 450-500 ватт, но такая доработка неизбежно потребует установки дорогостоящего редуктора.

Генератор веломоторного типа

Сэкономить средства на отказе от редуктора можно заменой высокооборотного генератора типа Г-221 более низкооборотным веломотором.

Наличие в конструкции веломотора постоянных магнитов решает проблемы подачи тока в обмотку возбуждения.

В качестве генератора для бытового ветросилового агрегата с максимальным режимом 220-230 об/мин. достаточно задействовать фирменный веломотор мощностью 250 ватт. КПД такого устройства составляет немногим более 80%-ти процентов.

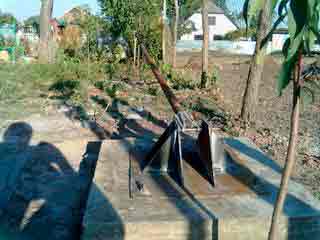

Конструкционные свойства мачты

Исходный материал — стальная труба диаметром от 100 мм. Высота мачты с прочным бетонным основанием, установленной на открытой местности, может варьироваться в диапазоне от 6 до 10 метров.

  • Если на площадке имеются строения, деревья или другие ветрозащитные объекты, необходимо увеличить высоту мачты с превышением крыльчатки над наземными препятствиями не менее чем на полтора-два метра.
  • Для растяжек рекомендован монтажный трос с коррозиестойким покрытием и сечением не менее 6 мм.

Как защитить ветряк от ураганного ветра?

На практике с наилучшей стороны зарекомендовало себя простое по конструкции и эффективное в работе устройство, известное под названием боковой лопаты.

  • При скорости набегающего потока до 8 м/сек. ротор устанавливается по его оси посредством оперения.
  • При усилении ветра давление потока преодолевает жесткость пружины и ветрогенератор складывается, что приводит к изменению угла подачи воздуха на лопасти и снижению уровня воспринимаемых нагрузок.

Рекомендации по изготовлению лопастей

Для самостоятельного изготовления лопастей рабочего колеса больше подходит более стойкая к нагрузкам на растяжение древесина. В бюджетном и менее затратном по времени варианте, в качестве исходного сырья можно использовать ПВХ-трубы диаметром 160 мм.

В лучшем решении — это трубопроводные элементы для напорных водопроводных и канализационных систем марки SDR PN 6,3 с толщиной стенок не менее 4-х мм. Пластиковые лопасти менее сложные в изготовлении, в меньшей степени подвержены температурным и влажностным факторам.

Вырезанные по шаблону заготовки следует тщательно отшлифовать и закруглить острые края.

Обустройство штатного оборудования

Для крепления лопастей необходимо использовать головку. Стандартная конструкция представляет собой стальной диск толщиной 6-8 мм, к которому по количеству лопастей с равными интервалами привариваются металлические кронштейны толщиной 10-12 мм и длиной 300 мм с отверстиями для установки резьбового крепежа.

Головка крепится к корпусу генератора болтами с контрагайками. Для рамы конструкции потребуется сталь толщиной 6-8 мм, или достаточно широкий отрезок швеллера.

Токоприемник и подвижное соединение

Конструкция тандема подвижный контакт-токоприемник стандартная. В самом простом варианте — это диэлектрическая втулка, контактная группа и подпружиненные графитные щетки от автомобильного стартера. Для предохранения от атмосферных осадков узел оборудуется защитным кожухом.

Для разворота ротора по направлению воздушного потока монтируется подвижное соединение рамы ветрогенератора по отношению к мачте. Специалисты рекомендуют использовать преимущества максимально стойких к осевым нагрузкам роликовых подшипников с посадочным диаметром не менее 60 мм.

Аккумуляторно – конверторное оборудование

Стандартное напряжение веломоторного генератора составляет 25-26 вольт, поэтому для хранения выработанной электроэнергии можно использовать два последовательно соединенных 12-ти вольтовых аккумулятора суммарной емкостью от 100 а/ч.

Для преобразования постоянного тока в переменный 220 вольт в схему вводится инвертор напряжения мощностью от 600 ватт.

Даже если вам легко удастся создать вертикальный ветрогенератор своими руками, помните, что безотказная работа такого устройства гарантируется при условии своевременного и квалифицированного обслуживания.

Источник: http://dom-i-remont.info/posts/elektrika/byitovyie-hitrosti-vertikalnyiy-vetrogenerator-svoimi-rukami/

Практические советы, как сделать ветрогенератор на 220В своими руками с пошаговой инструкцией

Время чтения: 4 минуты Нет времени?

Отправим материал вам на e-mail

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Принцип работы ветряного генератора и виды оборудования

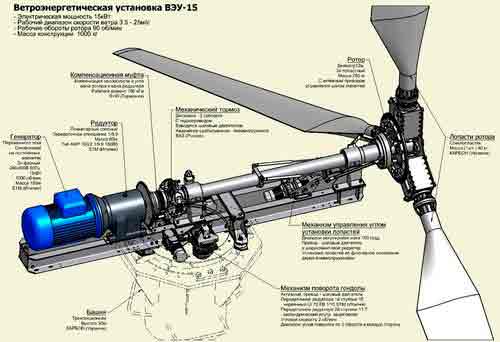

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

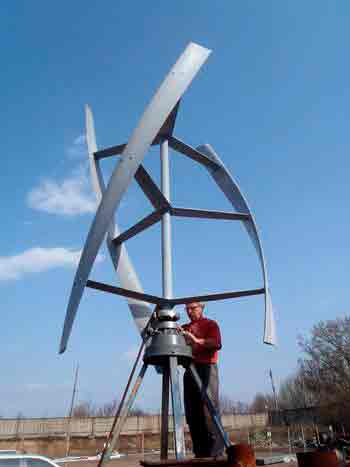

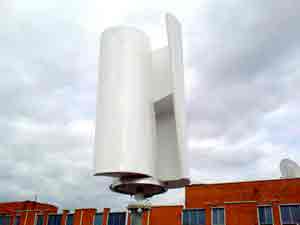

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

[list type=»check»]

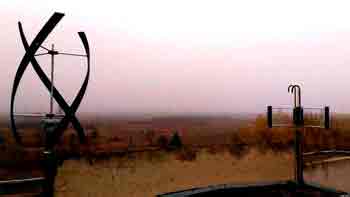

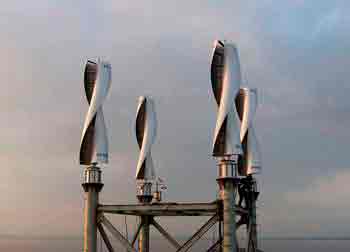

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Статья по теме:

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

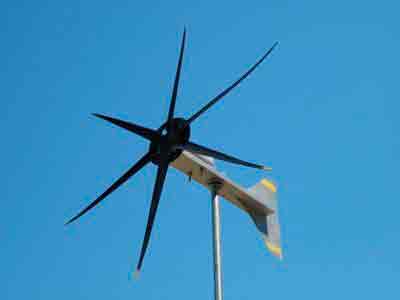

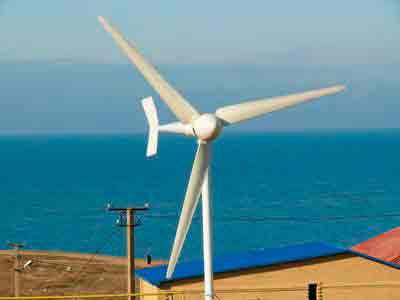

Горизонтальные модели

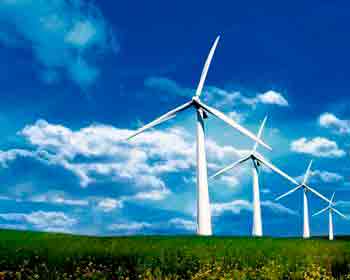

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Какой выбрать стабилизатор напряжения 220В для дома. Вам знакома проблема перебоев напряжения, что проявляется в мигании лампочек. В статье мы поговорим о том, как правильно выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделатьФотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.

Чтобы было проще понять всю последовательность действий при сборке ветряной электростанции своими руками из старой стиральной машинки, посмотрите видео:

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

ДействиеИзображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Видео: ветрогенератор своими руками из автомобильного генератора

В заключение

При правильном подборе элементов для самодельного ветрогенератора, вы можете смастерить хорошую модель, обеспечивающую весь дом бесперебойным напряжением.

Если не уверены в своих силах или не хватает инструмента, можно купить бытовой ветряк, который окупиться за счет экономии на электроэнергии. Такое оборудование становится все популярнее в условиях современной экономии, оно прекрасно подходит для частных домов.

Самодельные ветрогенераторы обычно не шумные и надежные, однако, производительность значительно ниже, чем у покупных. Выбирайте и монтируйте оборудование по своему вкусу.

Экономьте время: отборные статьи каждую неделю по почте

Источник: http://homemyhome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Это видео недоступно.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Простой ветрогенератор своими руками как сделать / Самоделки для дачи / Sekretmastera

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Подписывайтесь http://goo.gl/gvFnpD. Простой ветряк ветрогенератор своими руками, как сделать? В основу экспериментального ветряка генератора положены готовые детали. Синхронный двигатель Г-205 работающий в генераторном режиме. Пропеллер от авиамодели. Сливной патрубок, кусок ячеистого поликарбоната. Достоинство генератора — вырабатывание больше 200 вольт при штатных оборотах. Но под такими лопастями его не разогнать и генератор выдает в нагрузку короткие импульсы напряжением в пике до 20 вольт. Замечено, что светодиоды отдают большую яркость при импульсном питании, поэтому и выбрана схема встречно параллельного включения сверхъярких светодиодов. Ток в цепи слабый и ограничительные резисторы не ставились. Такой ветрогенератор выполняет ночью при наличии ветра роль слабой, но заметной системы освещения. Сделан ветряк для освещения на даче, что будет весьма полезно зимой. Сделай сам своими руками ветрогенератор! Серия поделки самоделки для дачи. Эксперименты будут продолжены. Подписывайтесь на канал http://goo.gl/gvFnpD и будете в курсе продолжения.
Смотрите электронные поделки http://goo.gl/m7RFiz
Смотрите поделки для дома http://goo.gl/kaD3DV
Смотрите самодельные ветряки и флюгеры http://goo.gl/ltuFdr
Смотрите поделки для дачи своими руками http://goo.gl/Ry7sMG
Это видео https://youtu.be/TzwmTCsNPlU
¡Subscribe! http://goo.gl/gvFnpD
YouTube: http://www.youtube.com/user/Sekretmas. ↑↓♥
WebSait: http://Sekret-mastera.ru
Мы в Вконтакте http://vk.com/club28641921

Спасибо за просмотр! Пожалуйста, не забудьте оставить комментарий и поделиться этим проектом со своими друзьями!

Много интересного о том как сделать своими руками различные самоделки и поделки смотрите на канале Sekretmastera и на сайте Секрет Мастера http://Sekret-mastera.ru.
Не забывайте подписываться на канал и ставить Оценки, Секрет Мастера будет безмерно рад и благодарен Вам.
Don’t forget to subscribe to a channel and grading, the author will be very pleased and grateful to You.
Sekret-mastera.ru — это уникальный сайт, который был создан для тех, кто любит что-то делать самостоятельно своими руками. У нас вы можете найти как полезные, так и просто оригинальные самоделки, которые сослужат хорошую службу в украшении интерьера и создания уюта в вашем доме. Сделай сам своими руками незабываемый подарок для самых близких в честь какого-либо праздника, подари вторую жизнь старой вещи, научись делать то, чем никогда раньше не занимался. Сделай сам вещи ручной работы. Вместе с нашим сайтом это стало возможно и доступно каждому, кто проявит интерес.
Во все времена считалось, что человек должен уметь делать вещи своими руками. Секрет мастера покажет как сделать на мастер-классах и поделится собственными разработками, идеями и накопленным опытом.

ВАЖНО. Автор делает поделки в рамках своего хобби, умения и доступных ему инструментов. Повторяя конструкции по видео вы берете на себя всю ответственность за возможные травмы и какой либо ущерб от постройки и применению сделанной вами вещи.

Источник: http://www.youtube.com/watch?v=TzwmTCsNPlU

Своими руками

В связи с постоянно растущими ценами на электричество, все большее количество владельцев частных домов и дачных участков задумываются об установке источников альтернативного электропитания. Ветряки для дома своими руками являются отличным решением, как для выработки дополнительного электричества, что сможет снизить счета за коммунальные услуги, так и для обеспечения бесперебойным питанием загородные дома, к которым не подключили энергосети

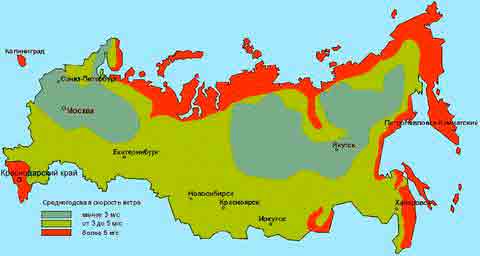

Территория Россия, благодаря преимущественно равнинной местности и обширной площади, круглый год омывается большим количеством ветров, другое дело, что потенциал силы ветра оставляет желать лучшего, так как ветер чаще всего медленный и слабый. Другое дело – это необжитые территории России, где ветры гораздо большей силы. В любом случае, установка ветрогенератора даже при слабых ветрах, сможет обеспечить дом своего хозяина бесперебойной, и главное – бесплатной энергией.

Какой мощности выбрать ветрогенератор?

Первое, что стоит запомнить – ветряки для дома, как и любые другие источники альтернативного электричества, не смогут производить колоссальное количество электроэнергии. Многие начинающие конструкторы стремятся создать максимально мощный ветрогенератор, который сможет обеспечить электричеством не только освещение на дачном участке или зарядить аккумуляторные батареи, но также будет поддерживать абсолютно все электропитания дома, включая нагрев бойлера и отопительных систем. В принципе, это вполне возможно, если построить ветровой генератор мощностью более 2 киловатт модели W-HR2. Для строительства такого промышленного ветряка необходимы огромное количество денег, сил и расчетов. Соорудить его в одиночку непрофессионалу практически невозможно.

Оптимальным решением будет установка ветрогенератора мощностью до 500 ватт, этого вполне достаточно для обеспечения электроэнергией маленького загородного участка, а при необходимости большей мощности, всегда можно соорудить еще несколько ветряков и создать из них единую электростанцию.

Ниже представляем таблицу мощности ветряков в зависимости от кол-ва лопастей и диаметра всего ветроколеса при скорости ветра 4 м/с

Со стороны может показаться, что показатели несколько завышены, но не стоит забывать, что 4 м/с – это обычная скорость ветра на равнинной территории и чаще всего он достигает порывов выше, чем данная отметка. А чем больше скорость ветра, тем больше дает энергии самодельный ветряк.

Выбираем тип ветроколеса

Именно ветряное колесо является самым важным элементом всей конструкции, так как за счет его движения энергия ветра преобразовывается в механическую.

Самые популярные типы ветроколеса:

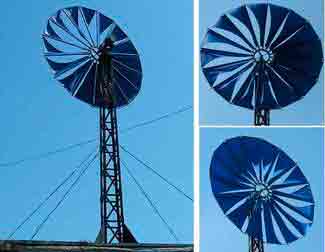

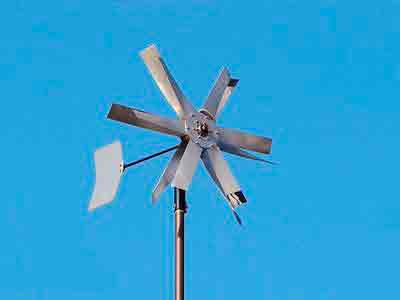

  1. Парусные
  2. Крыльчатые

Преимущества парусного ветроколеса заключается в их дешевизне и простоте установке: достаточно на лопасти прикрепить парусный материал и разместить под небольшим углом к ветру, такая конструкция будет в точности повторять старинные ветряные мельницы. К ее недостаткам относится большое аэродинамическое сопротивление воздушному потоку, который будет возрастать при ветре, идущем диагонально относительно лопастей.

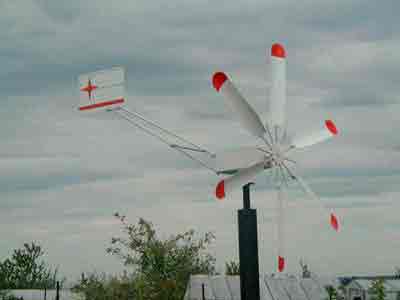

Намного более эффективными являются лопасти крыльчатого типа, они немного дороже и сложнее в изготовлении, но устойчивы к силам трения или аэродинамическим потерям. Именно поэтому крылья самолетов имеют похожую форму. К дополнительным преимуществам крыльчатых лопастей относят небольшую затрату материалов для их изготовления, для сравнения можно привести вертикально осевой тип лопастей, чья эффективность будет сравнима с крыльчатыми, но при этом будет гораздо больший расход материалов.

Оптимальное количество лопастей на ветроколесе

При создании ветряков для дома своими руками можно сэкономить на материалах и обойтись всего 2-3 лопастями, но данное решение будет чревато несколькими неприятными моментами:

  • Чем меньше лопастей, тем они быстрее вращаются и создают лишнюю центробежную нагрузку на ветрогенератор, что может привести к поломке мачты и узлов крепления ветряка
  • При высокой частоте оборотов ветроколесу приходиться противодействовать большой силе трения воздуха, которые могут привести к разрушению лопастей. Поэтому лопасти приходиться изготавливать из крепких и дорогостоящих материалов
  • Высокий шум при работе

Исходя из всего вышеперечисленного, наиболее оптимальным числом лопастей будет 5 или 6. Когда определились с количеством лопастей, нужно определиться с диаметром ветроколеса исходя из данных таблицы выше. Следует учитывать, что чем больше длина лопастей, тем массивней конструкция, следовательно придется дополнительно укреплять ветряк и проводить работы по уравновешиванию винта. Наиболее оптимальный диаметр ветроколеса – это 2 метра.

Конечно, чем больше лопастей, тем большая эффективность ветрогенератора, но вместе с тем усложняется и общая конструкция ветряка и будет необходима установка дополнительного редуктора.

Выбираем генератор

При выборе генератора необходимо отталкиваться от скорости вращения ветроколеса. Ниже в таблице приведено количество оборотов зависимости от скорости ветра для ветроколеса с 6 лопастями.

Исходя из данных выше, наилучшим выбором будет веломотор или электродвигатель от ленточного накопителя данных. Преимущество таких двигателей в том, что они имеют низкие рабочие обороты и смогут раскрутить ветряк без установки редуктора.

Создаем ветровые генераторы для дома своими руками

При изготовлении ветрогенератора будем придерживаться данной таблицы. Конечно, способы крепления и расположение узлов может быть несколько изменено, но в целом, для создания эффективного ветряка лучше не отступать от представленной конструкции.

Примечание: Расстояние между мачтой и лопастями должно быть не менее 25 см, если меньше, то есть вероятность того, что лопасти прогнувшись под ветром разобьются о мачту.

Изготовление лопастей

Лучше всего крылья для ветряка вырезать из толстостенной ПВХ трубы. Конечно, можно изготовить лопасти из древесины, но это гораздо более трудозатратно, а также древесина может прийти в негодность под воздействием влаги.

Для лопастей следует использовать трубы с толщиной не менее 4 мм, иначе они будут без проблем прогибаться под ветром и быстро придут в негодность.

Высчитывание оптимальной формы лопастей чаще всего проводится эмпирическим путем при вырезании нескольких образцов разного размера. Но такой способ требует затрат времени и приводит к излишнему переводу материала. Поэтому мы предоставляем Вам ниже шаблон лопасти для трубы диаметром 16 см и длинной в 1 метр.

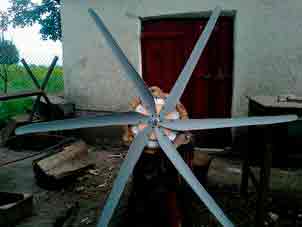

После того, как вы вырежете 6 лопастей по шаблону, необходимо максимально отполировать их поверхность и сточить края, чтобы они меньше сопротивлялись воздушному потоку.

Теперь изготавливаем головку электродвигателя, к которой будут крепиться лопасти. Для этого берем диск из стали толщиной не более 10 мм и привариваем к нему несколько полос длинной до 30 см, на которых высверливаем отверстия для крепления лопастей.

Чтобы повысить эксплуатационные характеристики ветряка, головку электродвигателя обязательно нужно сбалансировать. Для этого головка крепится вертикально в безветренном помещении. Необходимо следить за тем, чтобы ни одна из сторон головки самопроизвольно не двигалась и находилась в неподвижном состоянии. Если заметно движение, то полосы головки стачиваются до того состояния, пока движение не прекратиться при любом положении головки в пространстве.

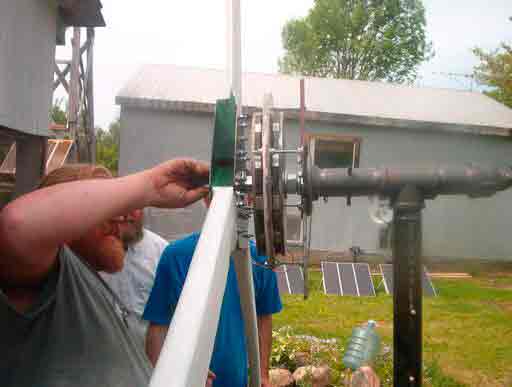

Закрепляем генератор на раме

Генератор принимает вращательный момент от лопастей и постоянно находится под давлением больших центробежных и гироскопических нагрузок. Чтобы ветряк раньше времени не вышел из строя, генератор следует плотно закрепить на раме. Сама рама представляет собой пластину из метала, на которой располагаются главные узлы ветряка, а также станину из дюралалюминия с резьбовым отверстием. На станину накручивается вал генератора, а для его лучшего крепления следует использовать на конце соединения гайку с контршайбой.

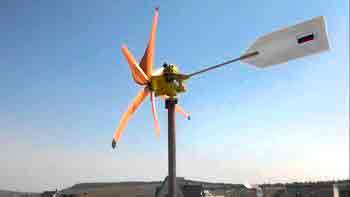

Укрепление ветрогенератора от штормовых ветров

Рассматриваемый нами в этой статье ветряк не обладает высоким числом оборотов и вряд ли будет достигать таких частот вращения, что составляющие ветряка начнут приходить в негодность. Но при частых переменах направления ветра, хвост ветряка будет резко поворачиваться, что может привести к расшатыванию элементов крепления конструкции. Помимо этого, лопасти ветряка при сильном ветре будут сопротивляются поворотам, что вместе с подвижным хвостом ветрогенератора будет создавать высокую нагрузку в месте соединения рамы и генератора.

Чтобы значительно повысить срок службы ветровой электростанции, необходимо устанавливать специальную защиту от сильного ветра. Такой защитой выступает боковая лопатка – простенькое устройство, собираемое из минимума материалов, но удачно зарекомендовавшая себя во множестве ветровых установках.

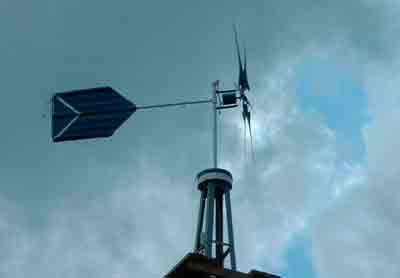

С помощью боковой лопатки регулируется наклон ветряка по вертикали и при сильном ветре устанавливает лопасти параллельно ветру. То есть при умеренной силе ветра ветряк находится в стандартном положении перпендикулярно относительно земли, но при штормовых воздушных потоках, ветряк складывается на 90 градусов относительно своего рабочего положения, из-за чего его работа прекращается.

Боковая лопатка состоит из небольшой профильной трубы скрепленной с тонкой металлической пластиной, пружины и растяжки располагающейся между лопаткой и хвостом. Растяжка нужна для того, чтобы контролировать угол складывания ветряка.

В лопатке необходимо использовать крепкую пружину из углеродистой стали, которая в крайней точке выдерживает нагрузку до 12 кг. Растяжку изготавливают из тонкого велосипедного троса.

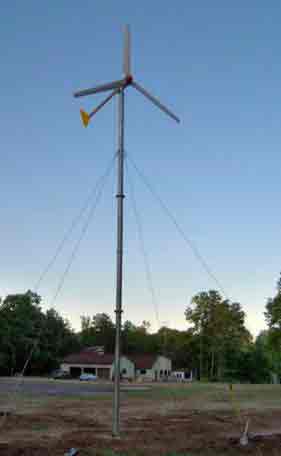

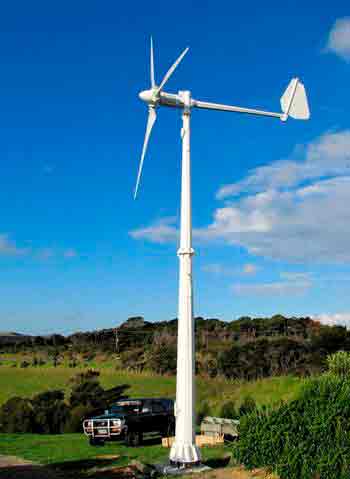

Устанавливаем мачту

Мачта является опорой для ветряка и на этом этапе ни в коем случае не стоит экономить. Лучше всего будет установить мачту на открытой территории, где в радиусе нескольких десятков метров не будет никаких строений. Сама мачта изготавливается из металличесской водопроводной трубы длинной в 7 метров. Если же возле ветряка находятся строения или деревья, то мачту следует сделать хотя бы на метр выше относительно их уровня. На пути к лопастям ветрового генератора не должно быть никаких препятствий, а иначе КПД ветряка будет значительно меньше ожидаемого.

Ветровой генератор – это массивная конструкция весом в несколько сотен килограмм, поэтому, чтобы он не проседал в почве, его необходимо устанавливать на крепком бетонном фундаменте. Помимо закрепления основы мачты в фундаменте, ветряк дополнительно фиксируется несколькими растяжками из монтажных тросов шириной не менее 5 мм. Растяжки крепятся к мачте хомутов, вытягиваются на максимальную длину и крепятся к колышкам, которые забиваются в землю на глубину не менее метра.

Устанавливать мачту с генератором можно как с помощью автокрана, так и в ручную. Для этого используется противовес, изготовленный из тяжелого деревянного бруса.

Аккумуляторные батареи и электронная система ветряка

Чтобы хранить энергию выработанную ветровой электростанцией, используют небольшие аккумуляторные батареи, емкость которых должна быть не меньше 120 а\ч. Рекомендуется также взять батарею до 300 а/ч, и уже в процессе эксплуатации определить сколько времени необходимо для ее зарядки. На выбор батареи также влияет сфера применения АКБ: если батарея используется для обеспечения электрическом нагревательных приборов, то следует отдать предпочтение более емким аккумуляторам.

Чтобы питать аккумулятором технику работающую при напряжении тока 220 В, необходимо установить специальный инвертор преобразователя напряжения. Инверторы различаются между собой уровнем пиковой мощностью, на которой они могут питать технику. Так, если подключать к АКБ компьютер вместе с монитором, то будет достаточно инвертора рассчитанного на 1000 Вт, если же от аккумуляторной батареи будут работать строительные инструменты, такие как перфоратор, то придется взять инвертор на 2000 Вт.

На рисунке ниже Вы можете видеть простейшую схему для зарядки аккумуляторов ветряком: от генератора идут три вывода, которые подключаются к параллельно идущим трем диодным полумостам. От генератора будет вырабатываться напряжение равное 26 В, поэтому к диодным полумостам будет достаточно последовательно подключить две батареи напряжением 12 В.

Основным преимуществом такой схемы является ее легкость сборки и минимум используемых материалов. Ее недостатком будет то, что при небольших ветрах аккумуляторы практически не будут заряжаться. Процесс зарядки начнется только при ветре в 7 м/с, который не так уж и часто можно встретить на равнинных территориях России.

Как ухаживать за ветрогенератором

Ветряки не требуют включения от внешних источников питания, они полностью автономны, благодаря чему запускаются самостоятельно даже при очень слабом ветре. Ветрогенераторы для дома своими руками могут прослужить десятки лет, для этого следует придерживаться нескольких правил:

  1. Чтобы металлические компоненты ветровой электростанции не сгнили под атмосферными осадками, их стоит красить каждые 2 года
  2. Дважды в год смазывать подшипники в генераторе и поворотном узле
  3. Ветроколесо – самое уязвимое место всей конструкции и может с легкостью разбалансироваться при сильном ветре. Примером разбалансировки может служить излишнее дрожание лопастей. Если дефект ветроколеса был обнаружен, то его следует немедленно снять и провести ремонтные работы

Источник: http://svoimirukami.lesstroy.net/tehnologii/vetryaki-dlya-doma-svoimi-rukami/

Сделаем ветряной генератор своими руками

Зачастую у владельцев частных домов возникает идея о реализации системы резервного электропитания. Наиболее простой и доступный способ — это, естественно, бензиновый или дизельный генератор, однако многие люди обращают свой взгляд на более сложные способы преобразования так называемой даровой энергии (солнечного излучения, энергии текущей воды или ветра) в электричество.

Каждый из этих способов имеет свои достоинства и недостатки. Если с использованием течения воды (мини-ГЭС) все понятно — это доступно только в непосредственной близости от достаточно быстротекущей реки, то солнечный свет или ветер можно использовать практически везде. Оба этих метода будут иметь и общий минус — если водяная турбина может работать круглосуточно, то солнечная батарея или ветрогенератор эффективны только некоторое время, что делает необходимым включение аккумуляторов в структуру домашней электросети.

Поскольку условия в России (малая длительность светового дня большую часть года, частые осадки) делают применение солнечных батарей неэффективным при их современных стоимости и КПД, наиболее выгодным становится конструирование ветрового генератора. Рассмотрим его принцип действия и возможные варианты конструкции.

Так как ни одно самодельное устройство не похоже на другое, эта статья — не пошаговая инструкция, а описание базовых основ конструирования ветрогенератора.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

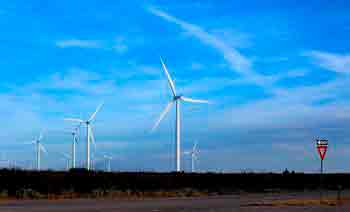

  • Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение. Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.

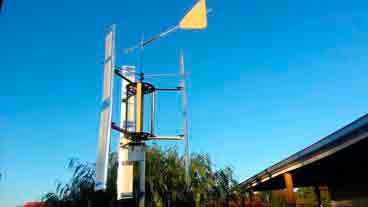

  • Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра. Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером.

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле
P=0.6*S*V³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³
))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

В Интернете часто можно найти статьи под броскими заголовками наподобие «Ветрогенератор для отопления дома». На самом же деле, как вы уже могли понять из приведенных расчетов, постоянно поддерживать потребляющее несколько киловатт-часов электрическое отопление сможет разве что сеть из не одного десятка самодельных установок.

Предлагаем посмотреть еще один рассказ про ветрогенератор и его изготовление в домашних условиях

Выбор генератора

Наиболее логичным вариантом генераторной установки для самодельного ветряка кажется автомобильный генератор. Такое решение позволяет легко скомпоновать установку, так как генератор уже имеет и крепежные точки, и шкив для ременного мультипликатора. Купить и сам генератор, и запчасти к нему нетрудно. Кроме того, встроенное реле-регулятор позволяет непосредственно подключить его к 12-вольтовой аккумуляторной батарее, а к ней, в свою очередь — инвертор для преобразования постоянного тока в переменный напряжением 220В.

Но, как уже было сказано выше, КПД генераторов с обмоткой возбуждения достаточно низок, что весьма чувствительно для и без того маломощного ветряного генератора. Второй минус в том, что при разряженном аккумуляторе автомобильный генератор не сможет возбудиться.

В ряде самодельных конструкций можно встретить тракторные генераторы Г-700 и Г-1000. Их КПД ничуть не больше, полезным отличием являются лишь намагниченность ротора, позволяющая возбудить генератор даже без аккумуляторной батареи, и низкая цена.

Некоторые авторы при постройке ветрогенераторов пользуются свойством обратимости коллекторных электродвигателей — принудительно вращая их ротор, с него можно снимать постоянный ток. Статор двигателей подобного типа состоит либо из постоянных магнитов, что более предпочтительно в наших целях, либо имеет обмотку. Для применения двигателя в режиме генератора она подключается к автомобильному реле-регулятору, чтобы обеспечить нужное напряжение. Рассмотрим подключение реле-регулятора на примере узла от ВАЗовской классики (оно удобно тем, что не объединено в один блок с щеточным узлом):

  1. Одну из щеток двигателя соедините с корпусом — это будет отрицательный полюс генератора. Сюда же надежно подключите металлический корпус реле-регулятора и клемму «-» аккумулятора.
  2. Клемму 67 реле соедините с одним из выводов статорной обмотки, второй временно с корпусом.
  3. Клемму 15 соедините через выключатель с положительным полюсом аккумулятора (при этом на обмотку подастся ток возбуждения). Придайте ротору вращение в том же направлении, что будет обеспечивать винт ветроустановки, и подключите между свободной щеткой и корпусом вольтметр. Если на щетке обнаружится отрицательный потенциал, поменяйте местами соединения статора с реле-регулятором и массой.

Основной особенностью подключения генератора постоянного тока к аккумуляторной батарее является необходимость в разделении их полупроводниковым диодом, не дающим аккумулятору разряжаться на обмотку ротора при остановке генератора. В современных автомобильных генераторах эту функцию выполняет трехфазный диодный мост, и мы также можем его использовать, параллельно соединив его фазы для уменьшения падения напряжения на нем.

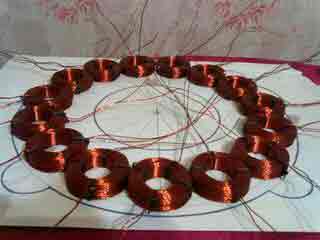

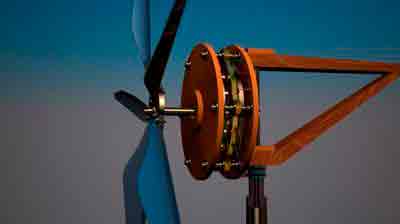

Наибольшую же мощность можно снять с генератора, ротор которого состоит из неодимовых магнитов. Распространены конструкции на основе автомобильной ступицы с тормозным диском, по краю которого закрепляются мощные магниты. На минимальном расстоянии от них располагается статор с однофазной или трехфазной обмоткой.

Такой генератор хорош многим: он возбуждается уже при низких оборотах даже при севшем аккумуляторе, не требует обслуживания щеточного узла. Но при этом его выходное напряжение невозможно отрегулировать, так как оно зависит только от частоты вращения. Домашняя электростанция с генератором на неодимовых магнитах потребует подключения его к дополнительному инвертору для обеспечения зарядки аккумуляторной батареи в большом диапазоне скоростей ветра. Также это устройство часто называется контроллером заряда батарей.

Существует несколько различных вариантов реализации контроллера в зависимости от конкретного решения конструкции генератора. Так как у подобных самоделок большой разброс параметров, приведенную схему стоит рассматривать как иллюстрацию общего принципа устройства контроллера, а не как обязательное решение.

Как видно, эта схема рассчитана на использование в качестве генератора коллекторного электродвигателя. Если же вы использовали самодельный генератор переменного тока, добавьте диодный мост на его выход.

Напряжение с генератора через контрольный узел, состоящий из вольтметра и амперметра, подается на вход двух импульсных стабилизаторов. Зарядку аккумулятора осуществляет блок 2, в то время как задача блока 1 — защита от ухода генератора в разнос при сильном ветре и малом потреблнеии тока нагрузкой: при превышении напряжением порога, задаваемого движком потенциометра R3, блок 1 начинает подавать напряжение на подключенный к его выходу мощный нагрузочный резистор, о чем сообщает загорающийся светодиод LED2.

Нагрузка, не требующая точной стабилизации напряжения (например, низковольтные лампы накаливания), подключаются в обход стабилизатора к выводу диода D2.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Для сравнения, посмотрим на характеристики генераторов, используемых в ветрогенераторах промышленного изготовления. Например, генератор на постоянных магнитах ГВУ1000, по конструкции аналогичный описанной выше самоделке из автомобильного тормозного диска, всего при 200 оборотах в минуту выдает мощность в 1 киловатт. С другой стороны, обратной стороной является его значительные вес (34 кг) и цена (почти 70 тысяч рублей).

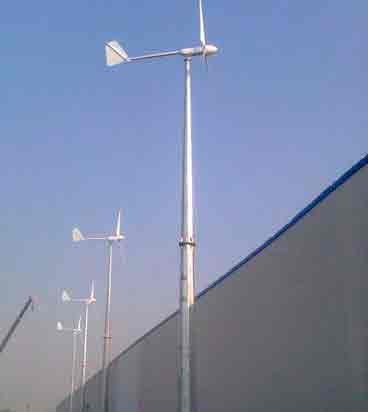

Мачта

Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

  • Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;

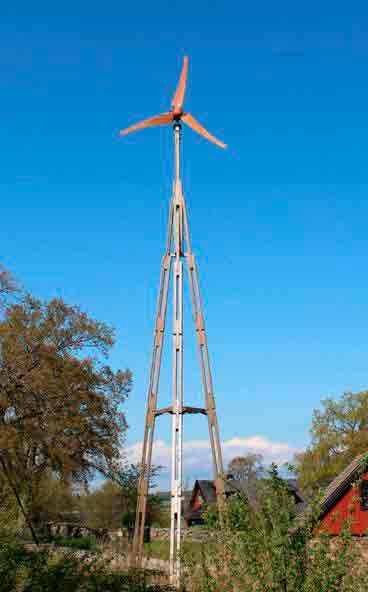

  • Оптимальная конструкция мачты — это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант — это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
  • Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Дополнительное электрооборудование

Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).

Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер — это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.

Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания. В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности.

Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант — ветрогенератор — неспособен обеспечивать длительную автономность.

Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача — удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.

Источник: http://generatorexperts.ru/alternativnye-istochniki/vetryanoj-svoimi-rukami.html

Ветрогенератор своими руками: подробная инструкция

Один из простых способов получить дешёвую электроэнергию — ветрогенератор. Его необязательно покупать, можно построить своими руками, используя правильно составленные чертежи и схемы, детали и материалы.

Принцип работы ветрогенератора

Принцип действия ветрогенератора прост: ветер приводит в движение лопасти, вращающие ротор турбины, который преобразует энергию ветра в механическую. Ветровые турбины бывают:

  • с роторами горизонтальной оси;
  • с роторами вертикальной оси.

Преимущество последних в том, что они работают независимо от направления ветра и его силы. Мощность, генерируемая самодельным ветрогенератором, составляет от 100 до 6000 Вт. Минимальная скорость, при которой турбина может начать вырабатывать электроэнергию — 2,5-3 м/с, но для достижения номинальной мощности необходима скорости ветра от 10 м/с.

Ротор обычно вращается со скоростью 15–20 об/мин, тогда как типичный асинхронный генератор вырабатывает электричество со скоростью более 1500 об/мин. Для самодельного ветряка подойдёт автомобильный генератор на 12 вольт.

Принцип работы ветрогенератора

Как сделать ветрогенератор своими руками

Основой создания ветрогенератора является грамотно сделанный проект и подготовленный чертёж. Это очень важно, потому что без чёткого представления о том, как должен выглядеть прибор, будет трудно построить его правильно, не нарушив порядок монтажа всех элементов.

Чертежи и схемы

Начинать нужно с составления общего эскиза ветротурбины, пометив ключевые элементы: башню, генератор, деревянное основание, лопасти и ступицу, которая соединяет их вместе. Самостоятельно составленная схема может быть не сильно подробной: в этом нет необходимости. Её следует использовать для общего представления о том, каким будет расположение различных частей ветряного двигателя, и как конструкция будет выглядеть на завершающих этапах.

Схема сборки ветроэлектрического генератора

После подготовки схемы нужно выставить правильные размеры ветрогенератора. Они должны включать в себя высоту, длину и ширину деревянного основания, которое соединяет генератор и хвостовой плавник с башней. Также определить размеры для лопастей из металлических труб или труб из ПВХ, в зависимости от того, какой материал будет использоваться. Отдельные измерения нужны для хвостового плавника: высота, ширина и длина, а также диаметр – для лезвий, которые определяют размер ветровой турбины.

После того как будет готов чертёж и черновой набросок устройства с выставленными размерами, можно переходить к подготовке материалов и инструментов для работы.

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

  • ротор с лопастями;
  • редуктор для регулирования скорости вращения ротора;
  • гелевый или щелочной аккумулятор для питания электроприборов;
  • инвертор для трансформации тока;
  • хвостовая часть;
  • мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

  • пила по дереву;
  • ножницы по металлу;
  • горячий клей;
  • паяльник;
  • дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа. Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

  • пластик;
  • дерево;
  • алюминий;
  • стекловолокно;
  • поливинилхлорид.

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

  1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
  2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
  3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
  4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
  5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
  6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Подготовка автомобильного генератора

Для того чтобы сделать ветрогенератор своими руками из автомобильного генератора? потребуется установка силой от 95A с напряжением 12 В. При 125 оборотах в минуту он вырабатывает 15,5 Вт, а при 630 оборотах этот показатель составит 85,7 Вт. Если говорить о нагрузке в 630 об/мин, то вольтметр покажет 31,2 вольт, а амперметр – 13,5 ампер. Таким образом, мощность генератора составит 421,2 Вт. Для достижения этого показателя необходимо использовать неодимовые магниты, которые в 7 раз эффективнее, чем ферритовые.

В начале подготовки автомобильного генератора нужно удалить роторную обмотку магнитного возбуждения и электронные щётки с коллектором. На место кольцевых ферромагнетиков нужно установить неодимовые магниты в количестве 3 штук, размер каждого из них должен составлять 85 х 35 х 15 миллиметров. Недостатком использования мощных магнитов может стать «залипание», затрудняющее движение вала. Для его уменьшения магниты должны размещаться под небольшим углом относительно друг друга.

Перед запуском генератора, его нужно протестировать на токарном станке, раскрутив вал до 950–1000 об/мин. Если устройство работает нормально, отдача будет составлять не менее 200 Вт. В большинстве случаев подойдёт классическая силовая установка с вертикальной осью: она характеризуется низкими оборотами и бесшумностью.

В процессе эксплуатации ветрогенератора рекомендуется периодически проверять надёжность креплений у основания мачты, смазывать подшипники поворотного устройства, проводить балансировку наклона установки. Раз в полгода рекомендуется проверять и менять электроизоляцию, которая нередко повреждается из-за использования в неблагоприятных условиях.

Самодельный ветрогенератор, собранный из автомобильного генератора и простых деталей, способен обеспечить электроэнергией небольшой дом и стать автономным резервным источником питания. Экологически безопасный и нетребовательный в обслуживании, он окупится в течение 2–4 лет в зависимости и прослужит десятки лет.

Источник: http://kakpostroit.su/vetrogenerator-svoimi-rukami/

Ветрогенератор своими руками

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

  1. Ветрогенератор роторного типа
  2. Преимущества и недостатки роторного ветрогенератора
  3. Подготовка материалов для ветрогенератора
  4. Конструкторские работы ветрогенератора
  5. Ветрогенератор аксиальной конструкции на магнитах
  6. Распределяем и закрепляем магниты
  7. Трехфазный и однофазный генератор для ветрогенератора
  8. Наматываем катушки
  9. Делаем винт и мачту для ветрогенератора
  10. Заключение

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

  • Автомобильный генератор на 12 В.
  • Гелиевый или кислотный аккумулятор на 12 В.
  • Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
  • Большую емкость из нержавейки или алюминия: ведро или кастрюля.
  • Простой вольтметр.
  • Болты, шайбы и гайки.
  • Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
  • Провода с разным сечением (2,5 мм 2 и 4 мм 2 ).
  • Хомуты, фиксирующие ветрогенератор.
  • Выключатель «кнопка» полугерметичный, на 12 В.

    Кроме того, запаситесь такими инструментами:

    • болгаркой или ножницами по металлу;
    • рулеткой;
    • строительным карандашом или маркером;
    • отверткой, дрелью, кусачками и сверлом.

    Конструкторские работы ветрогенератора

    Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

  • Подготовьте ведро или кастрюлю.
  • При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
  • Теперь нужно вырезать лопасти.

    Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм 2 . Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм 2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм 2 .

    Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

    Ветрогенератор аксиальной конструкции на магнитах

    В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

    Распределяем и закрепляем магниты

    Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

    Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

    Трехфазный и однофазный генератор для ветрогенератора

    Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

    Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

    Наматываем катушки

    Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

    Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

    Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

    В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

    Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

    Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

    Делаем винт и мачту для ветрогенератора

    Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

    Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.

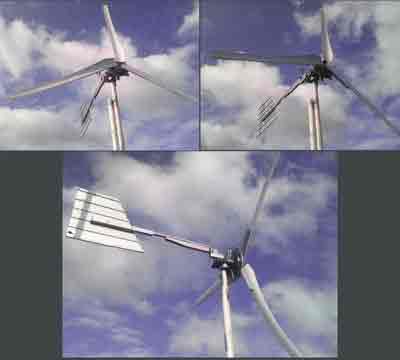

    Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

    Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

    Заключение

    Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

    Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

    Источник: http://obrawa.ru/vetrogenerator-svoimi-rukami/

    Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций

    Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

    Ветряк #1 — конструкция роторного типа

    Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

    Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

    Подготовка деталей и расходников

    Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

    • генератор от автомобиля 12 V;
    • кислотный или гелиевый аккумулятор 12 V;
    • преобразователь 12V – 220V на 700 W – 1500 W;
    • большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
    • автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
    • полугерметичный выключатель типа «кнопка» на 12 V;
    • вольтметр от любого ненужного измерительного устройства, можно автомобильный;
    • болты с шайбами и гайками;
    • провода сечением 2,5 мм 2 и 4 мм 2 ;
    • два хомута, которыми генератор будет крепиться к мачте.

    Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

    Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/geotermalnoe-otoplenie-doma-svoimi-rukami.html

    Ход конструкторских работ

    Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

    Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

    В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

    Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

    Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

    Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

    Чтобы подсоединить аккумулятор, используем провода 4 мм 2 , длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм 2 . Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм 2 .

    Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

    Достоинства и недостатки такой модели

    Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

    Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

    Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

    Ветряк #2 — аксиальная конструкция на магнитах

    Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

    Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

    Что необходимо подготовить?

    За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

    Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

    Распределение и закрепление магнитов

    Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

    Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

    Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

    Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

    Трехфазные и однофазные генераторы

    Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

    В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

    В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

    Процесс наматывания катушек

    Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

    Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

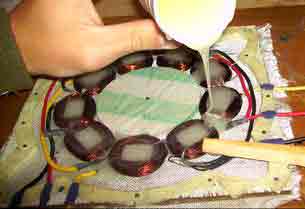

    Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

    Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

    Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

    Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

    Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

    Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

    В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

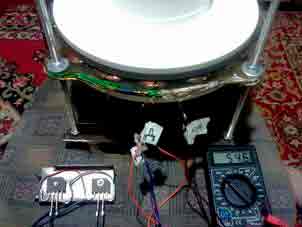

    Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

    Заключительный этап — мачта и винт

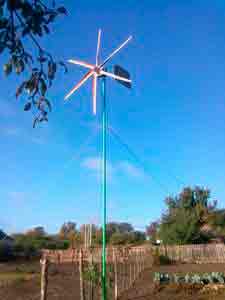

    Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

    Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

    Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

    Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

    Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

    Источник: http://aqua-rmnt.com/otoplenie/alt_otoplenie/vetrogenerator-svoimi-rukami.html

    Смотрите также:
    02.05.2020

    Винтовая лестница своими руками Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите...

    02.05.2020

    Самодельный мотоблок: изготовление техники своими руками Земельные наделы в деревнях и большие дачные участки требуют колоссальных трудовых затрат в период вспашки, окучивания и культивации. Значительно облегчить задачу можно с помощью трактора, но его стоимость для...

    03.11.2018

    Как сделать высокие грядки своими руками из досок? С каждым годом для фермеров и садоводов появляется все больше способов обработки земли и методов выращивания растений. Сегодня мы рассмотрим один из таких методов, а именно как сделать высокие грядки из досок своими...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
