Система водоснабжения своими руками

Монтаж и разводка водопровода в частном доме своими руками

  • 1 Выбор схемы разводки
  • 2 Основные узлы схемы
  • 3 Последовательность схемы водоснабжения
  • 4 Выбор труб
    • 4.1 Диаметр коммуникаций
    • 4.2 Материал труб
  • 5 Принципы работы и полезные советы

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

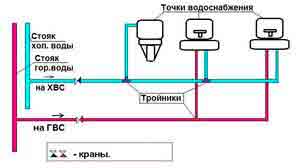

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

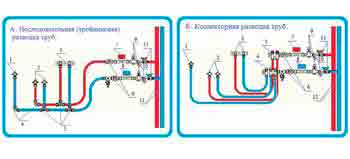

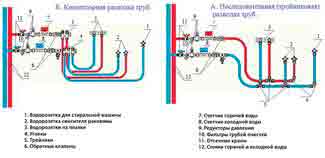

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

  • «Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
  • Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

  • перекачивающий агрегат для колодца или скважины,
  • ниппель (переходник),
  • предотвращающий обратный ход воды обратный клапан,
  • трубопровод,
  • фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
  • запорная арматура,
  • гидроаккумулятор,
  • пятерник (штуцер) для подключения основных элементов и приборов (манометр, реле давления, трубы).

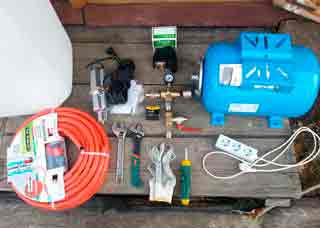

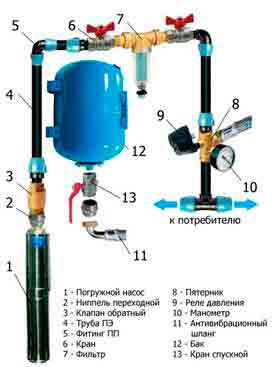

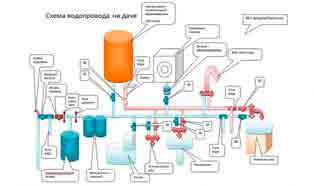

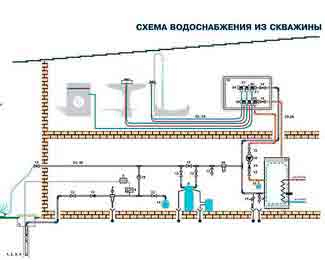

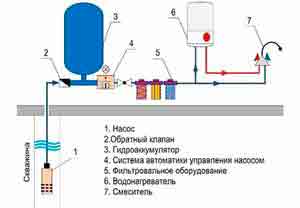

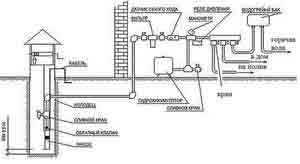

Элементы водопроводной системы загородного дома со скважиной

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

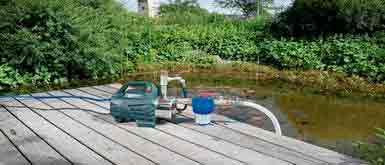

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

  • для глубоких артезианских скважин могут использоваться только погружные насосы,
  • для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
  • в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

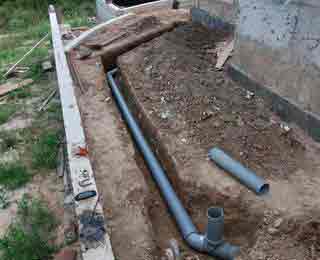

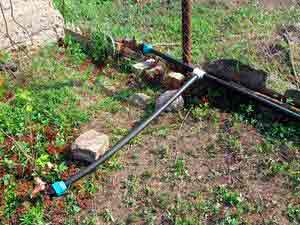

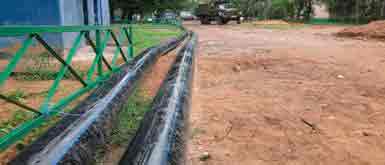

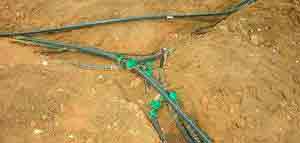

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

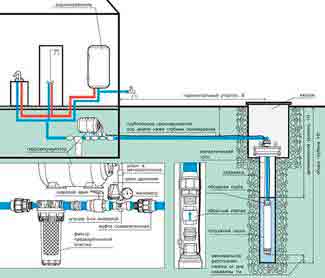

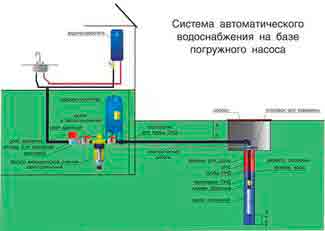

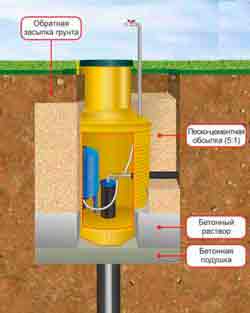

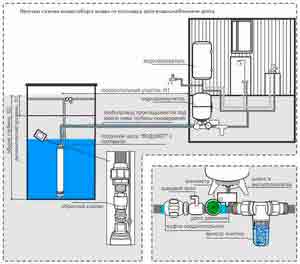

Проведение водопровода в дом из скважины с кессоном

3. Точка ввода трубопровода в дом заслуживает особого внимания.

  • Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
  • Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

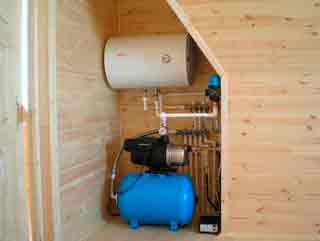

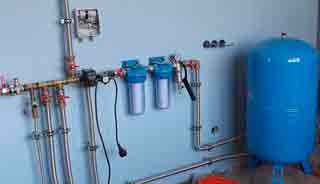

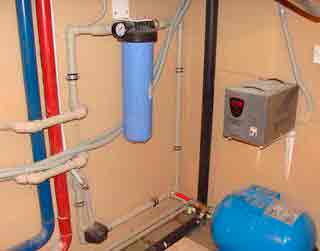

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при настройке реле давления.

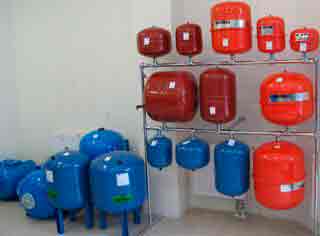

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и реле сухого хода, которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

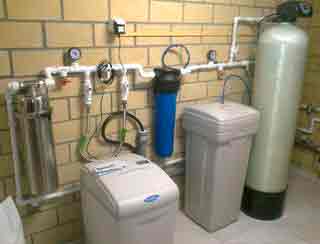

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

  • предварительного грубого удаления крупных частиц примесей (подробнее про магистральные фильтры для воды в частный дом),
  • тонкой очистки,
  • снижения содержания железа,
  • умягчения воды.

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

  • Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
  • Подключается фильтр глубокой очистки;
  • Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой водонагреватель, для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

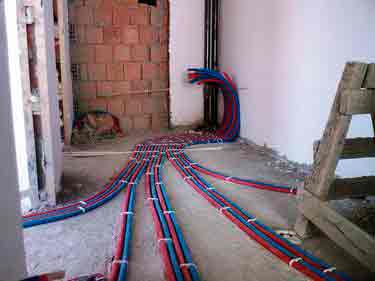

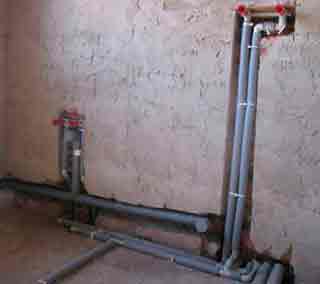

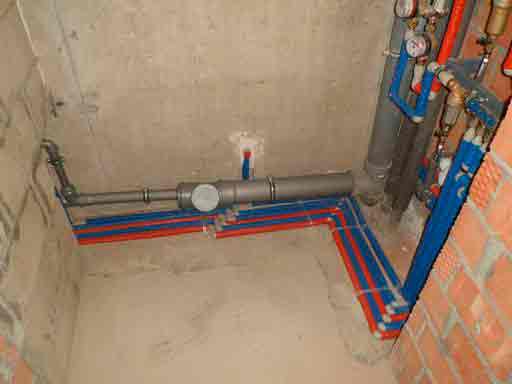

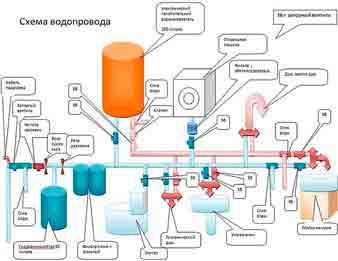

На фото схема разводки воды в частном доме

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды.

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный диаметр труб позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии:

  • для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
  • для веток около 30 метров – диаметром 25 мм,
  • для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Важно: Особое внимание следует уделить выбору диаметра коллекторной трубы. Недостаточная величина может стать причиной нарушений в работе в системе.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

  • 25 мм для расхода 30 л/мин,
  • 32 мм для 50 л,
  • 38 мм для 75 л.

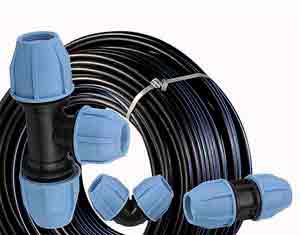

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

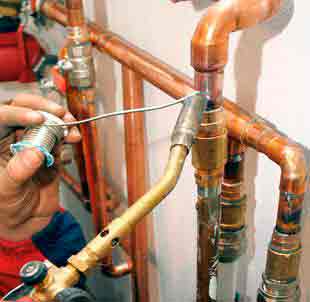

  • Медные трубы довольно дороги, однако их эксплуатационные качества – вне конкуренции. Они устойчивы к коррозии, прочны и долговечны.
  • Металлопластиковые изделия представляют собой Металлопластиковые водопроводные трубы алюминиевые трубы с полиэтиленовым покрытием с внешней и внутренних сторон. Такая слоистая структура позволяет обеспечить антикоррозионную стойкость и прочность. Преимуществом металлопластиковых конструкций является также устойчивость к образованию отложений. Ограничения по применению таких коммуникаций накладывает их низкая устойчивость к высоким температурам – трубы выдерживают не более 95° C. В связи с этим их рациональнее использовать для системы ХВС.
  • Стальные трубы можно было бы назвать идеальным сочетанием хороших эксплуатационных характеристик и приемлемой цены, если бы не их подверженность коррозии. При монтаже водопровода из таких изделий к тому же придется нарезать на каждом отрезке резьбу, поскольку никаких специальных приспособлений для соединения стальных труб не существует. В последнее время они все реже и реже используются при разводке водопровода в загородном доме.
  • Полипропиленовые коммуникации долговечны и практичны. При этом их можно отнести к экономически выгодным решениям. Единственное неудобство – для монтажа потребуется специальное оборудование. Но надо отметить, что оборудование это недорогое, а пользоваться им быстро научится практически каждый.

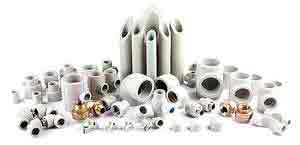

Если вы решили остановиться на полипропилене, вам будет полезно знать, как сваривать полипропиленовые трубы.

Подробнее о разнице между коллекторной и тройниковой схемами разводки водопровода читайте тут.

Так как вам понадобятся фильтры грубой очистки воды, то советуем ознакомиться с их видами.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

  • В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
  • Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
  • При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
  • Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

  • Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
  • Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
  • Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
  • Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Источник: http://okanalizacii.ru/santeh_vodoprov/vnutrennij/razvodka-vodoprovoda-v-chastnom-dome-svoimi-rukami.html

Разводка воды в частном доме: схемы, особенности, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.

Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.

Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.

Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.

В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

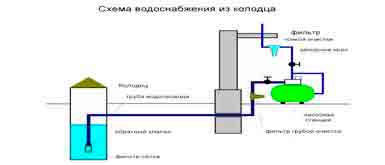

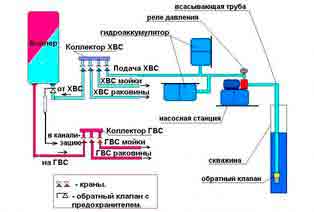

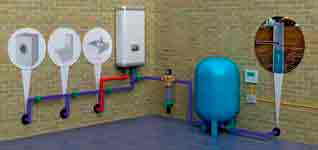

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:

1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.

2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.

3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.

4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.

Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Рекомендации

До начала монтажных работ устанавливают крепежные детали, заканчивают все сварочные мероприятия. Если трубы лежали в помещении при низкой температуре, то их заносят на сутки в теплое место. Трубы выравнивают, далее не допуская прогибов.

Внимание! Хомуты и крюки нужны для крепежа труб к опорам либо стенам.

Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров.

Рекомендуют применять наименьшее количество соединений разборного типа.

Все участки соединений должны быть из труб одной серии, детали ревизии и арматуры должны быть доступны для ремонта.

Трубы, горизонтально проложенные, должны быть расположены под наклоном по направлению к сливной арматуре, подъем направляют к устройству для выхода воздуха, если трубы заполнят водой.

Вертикальные конструкции не должны иметь угол наклона свыше двух миллиметров на погонный метр. Если вертикальная разводка в доме, то трубы горячей воды находятся правее труб с холодной водой. Если горизонтальная разводка, то холодная вода находится под горячей водой, чтобы не допустить образование конденсата. Трубы при перепадах температуры могут деформироваться от теплового расширения, это свойство имеют полипропиленовые трубы. Трубопрокаты удлиняются, образуются протечки.

Следует правильно располагать крепления, учитывать компенсацию на данных участках системы, в местах изгибов, поворотов, змейки деформация отсутствует.

Источник: http://iseptick.ru/vodoprovod/razvodka-vody-v-chastnom-dome-sxemy-osobennosti-montazh.html

Схема водоснабжения частного дома из скважины

Собственная дача или коттедж, как и любое жилое строение, должен предоставлять своим жильцам максимум удобств, т. е. без подвода водопровода обойтись не получится. Поэтому водоснабжение частного дома из скважины должно быть спроектировано с учетом всех точек водозабора не только в здании, но и на придомовой территории, на которой могут находиться: баня, летняя кухня и кран для полива огорода.

Чтобы правильно развести водопровод от скважины, понадобится для начала оборудовать сам источник, сделать кессон, установить насос, прокопать траншею и проложить в ней трубопровод. В самом доме необходимо будет смонтировать систему водоподготовки, установить бойлер и развести трубы.

Подвести водообеспечение самостоятельно – дело довольно непростое, тем не менее, если действовать последовательно и по четкой схеме, разводка окажется вполне выполнимой.

Основные компоненты водопровода:

  • Источник водозабора (песчаный или артезианский – зависит от глубины залегания водоносного слоя).
  • Насос – погружной или поверхностный.

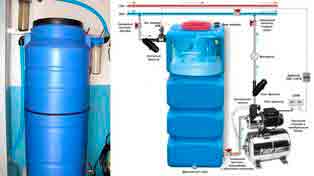

  • Накопительный резервуар (500 л на семью из 3 человек).
  • Оборудование (фильтры грубой и тонкой очистки).
  • Бойлер.

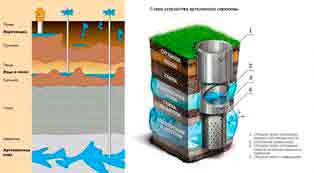

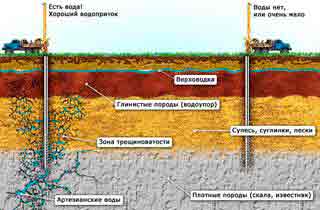

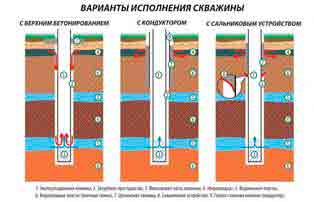

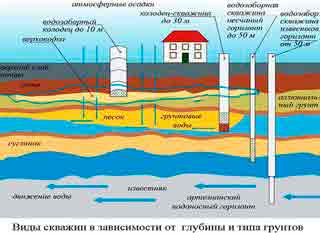

Устройство источника: выбираем самый лучший

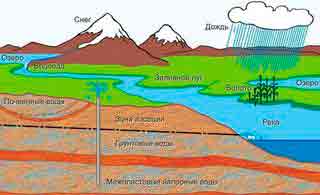

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

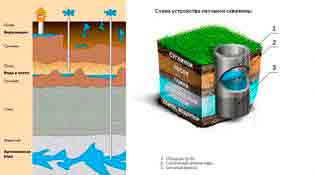

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

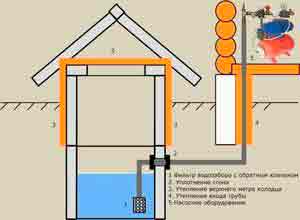

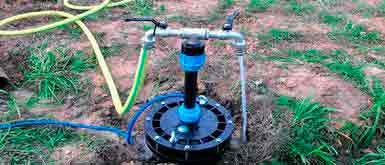

Как завести воду в дом

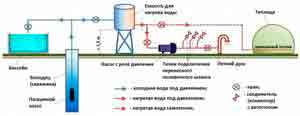

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

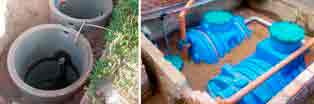

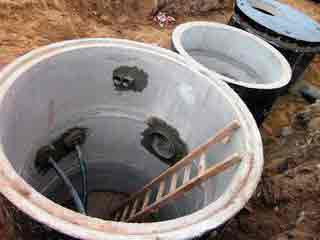

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.

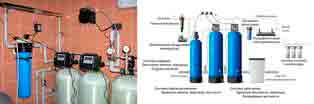

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

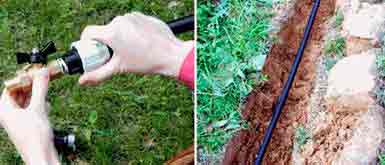

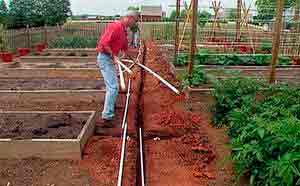

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

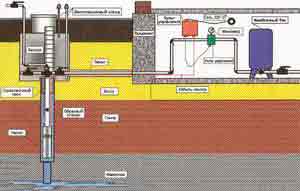

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Размещение водопроводного оборудования

Насос, накопительный бак и система фильтров монтируются, обычно в подвале, неподалеку от точки ввода трубопровода.

Система водоподготовки комплектуется следующими компонентами:

  • Фильтр грубой и тонкой очистки.
  • Фильтр обратного осмоса.
  • Система снижения концентрации железа.
  • Оборудование по минерализации.
  • Система смягчения воды.

Разводка водопровода своими руками по схеме

Разберем пошагово устройство водопровода на примере коллекторного способа подключения:

  1. После накопительного бака устанавливается запорный клапан, за ним монтируется тройник.
  2. В тройнике поток воды разделяется на два направления — на систему фильтрации и для прочих нужд, которым очищенная жидкость не нужна (полив огорода, мытье автомобиля, стиральная машина).
  3. Вода подводится к фильтру глубокой очистки.
  4. Потом монтируется тройник, от которого запитывается линия холодной и горячей воды. Она идет в нагреватель, а после него распределяется.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

  • для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
  • для трассы протяженностью около тридцати м – Ф25 мм,
  • длиной более сорока пяти метров не менее – 32 мм.

Важно: правильно выбирайте диаметр коллекторной трубы. В случае малого размера система будет работать некорректно и не сможет обеспечить необходимое давление для комфортного пользования всеми потребителями.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

  1. 25 мм при потреблении 30 л/мин,
  2. 32 мм при потреблении 50 л/мин,
  3. 38 мм при потреблении 75 л/мин.

Выбираем трубы для водопровода

  • Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
  • Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
  • Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

  1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
  2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
  3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
  4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
  • Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
  • Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
  • На всех важных участках водопровода установлены перекрывающие вентили.
  • Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

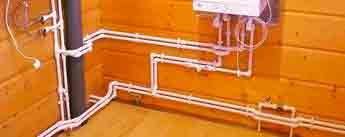

Монтаж трубопровода внутри помещения

  1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
  2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
  3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
  4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
  5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
  6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
  7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Эксплуатация водопровода

  • После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
  • Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
  • Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
  • При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
  • Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Полезное видео

Полезная информация в ролике:

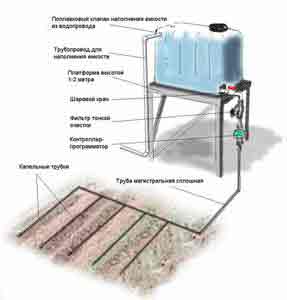

С помощью емкости:

Источник: http://wodakachka.com/skvazhiny/remont-i-ekspluatatsiya/vodosnabzheniya-chastnogo-doma.html

Летний водопровод: особенности прокладки и обустройства для дачи и частного дома

Многие люди в наше время обладают загородными участками или дачами, в которых они не живут постоянно, но проводят большую часть летнего сезона. В такой ситуации сразу встаёт проблема организации временного водоснабжения для различных технических нужд. В данной статье представлены наиболее популярные способы организации летнего водопровода, а также советы по выбору оборудования и комплектующих для систем различных видов.

  1. Летний водопровод на даче: особенности обустройства
  2. Источник подачи воды летнего водоснабжения
  3. Варианты летнего водопровода.
  4. Разборная система.
  5. Постоянная система
  6. Летний водопровод: составные части
  7. Стандартная инструкция по монтажу разборного летнего водопровода
  8. Инструкция по обустройству стационарной системы с насосным оборудованием
  9. Разработка плана
  10. Рытьё траншей для трубопровода
  11. Соединение трубопровода
  12. Подключение насосного оборудования

Летний водопровод на даче: особенности обустройства

В отличие от зимнего водопровода летняя система имеет существенные отличия, касающиеся не только её монтажа, но и наличия дополнительных ответвлений, например для поливки растений, обустройства душа и т.д.

Главные отличия летнего водоснабжения следующие:

  • Для прокладки трубопровода не требуются глубокие канавы. Достаточной глубиной будет 70-80 см.
  • Существенным плюсом является то, что летняя система не нуждается в утеплении
  • Постоянная система должна быть оборудована сливом для отработанной воды
  • Трубы в более простых системах подсоединяются друг к другу последовательно, в более сложных для их соединения применяется коллектор
  • В отличие от постоянной системы водоснабжения, требующей оборудования насосной станцией, системой подогрева и накопительным резервуаром, для работы временного водоснабжения хватит поверхностного насоса.
  • Летний разборный водопровод лучше всего подойдёт для регионов с продолжительностью тёплого периода около 3 месяцев. Для районов с более суровым климатом лучше обустроить стационарную хорошо подготовленную к различным условиям систему.

Источник подачи воды летнего водоснабжения

Из наиболее распространённых источников подачи воды для летнего водопровода являются следующие:

  • Искусственный колодец (скважина)
  • Водоём естественного происхождения. Например небольшое озеро или пруд.
  • Централизованное водоснабжение. Подобными системами оборудовано большинство современных дачных поселений. Для этого производиться врезка трубопровода в центральную магистраль с использованием тройника и крана.

В добавок к основному источнику подачи воды лучше обустроить дополнительный бак для накопления дождевой воды и систему её очищения ЛОС. Так же, для возможного избежания отключения электричества при котором система перестанет функционировать, следует оборудовать специальный бак расположенный на высоте от 1 до 1,5 метров. В случае отключения насоса система будет питаться от данного резервуара.

Варианты летнего водопровода.

Существуют два варианта обустройства водоснабжения: разборное и постоянное. Для того, чтобы выяснить, какая система подойдёт вам в большей степени, необходимо ознакомиться с их особенностями, а так же достоинствами и недостатками.

Разборная система.

Главными отличительными особенностями системы являются следующие:

  • Данную схему нужно будет каждый год обустраивать и к концу сезона демонтировать. Все составные части нужно тщательно промыть и высушить для их сохранности. Несмотря на кажущуюся сложность монтаж системы очень прост и не займёт много времени. В наше время на рынке представлено множество подобных разборных систем с подробной инструкцией по сборке.
  • Такую систему лучше выполнить из полиэтиленовых труб, на внутренних стенках которых исключается возникновение осадка

Плюсы данной схемы следующие:
+ удобство и простота монтажа
+ достаточно низкая стоимость
+ система легко ремонтируема

Из минусов отмечают:
— несмотря на простоту сборку, её ежегодный монтаж многими относится к минусам
— в том случае если трубопровод системы не замаскировать, он будет смотреться достаточно неряшливо и к тому же множество гибких труб разложенных по участку будут затруднять передвижение.

Постоянная система

Особенности постоянной схемы следующие:

  • Для обустройства летнего постоянного водопровода не требуется глубоких канавок. Достаточно около 80 см. Итоговая глубина залегания будет зависеть от того, насколько активно используется участок над трубопроводом.
  • Элементы системы должны быть изготовлены из прочного эластичного материала, способного выдерживать давление воды и грунта. К примеру металопластик, резина или силикон.
  • Обязательным элементом постоянной системы является вентиль для слива воды перед наступлением заморозков. В противном случае замёрзшая в трубах вода может полностью вывести систему из строя.
  • Так же в основном трубопроводе врезаются краны выведенные наружу и находящиеся по возможности как можно ближе к местам необходимой подачи воды (огород, газон и пр.). В последствие к этим кранам подсоединяются гибкие шланги с разбрызгивателями.

Из плюсов постоянной схемы стоит отметить:
+ постоянно оборудованная система водоснабжения расположенная на глубине не портит внешний вид участка и не препятствует передвижению
+ трубопровод защищён от механических повреждений слоем почвы
+ не требуется ежегодная сборка и демонтаж водопровода
+ для консервации системы нужно просто слить воду

Недостатки постоянного водоснабжения:
— более высокая цена в сравнении с разборной схемой
— требуется проведение дополнительных работ для укладки труб на достаточную глубину
— в случае аварии в системе трудно определить неисправный участок или соединение

Летний водопровод: составные части

Основные части летней схемы водоснабжения следующие:

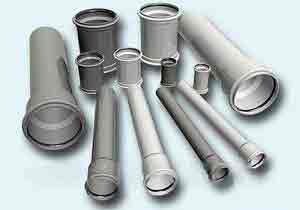

  • Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.

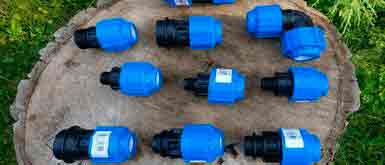

  • Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
  • Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
  • Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.

Стандартная инструкция по монтажу разборного летнего водопровода

  1. При покупке готового комплекта водоснабжения воспользуйтесь инструкцией по сборке.
  2. При прокладке системы из самостоятельно купленных отдельных частей лучше предварительно набросать небольшой план системы с расположением её отдельных элементов и основных объектов на участке.

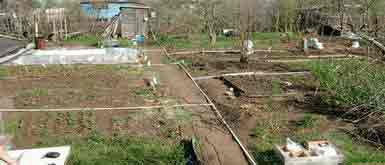

  3. Далее расположите купленные трубы на участке, определив места водоразбора
  4. Соедините трубы посредством фитингов. Оснастите шланги разбрызгивателями или иными насадками
  5. Выполните подключение собранной схемы к насосу
  6. Проверьте исправность её работы и герметичность соединений

Инструкция по обустройству стационарной системы с насосным оборудованием

Так как большая часть стационарной системы будет размещена в грунте, необходимо внимательно подойти к выбору комплектующих. Монтаж постоянной системы включает определённые этапы.

Разработка плана

Так как трубопровод планируется расположить на длительный период следует внимательно просчитать количество необходимых частей и места их расположения на участке. Так же нужно тщательно измерить длину будущего трубопровода, чтобы не ошибиться с метражом и количеством фитингов. Для удобства мысленно разбейте участок на отдельные зоны и прикиньте сколько будет необходимо точек водоразбора на каждую из секций и сколько может потребоваться метров гибкого шланга.

Вот приблизительный список вещей, которые могут потребоваться в процессе работы:

  • трубы
  • элементы соединения для трубопровода
  • гибкий шланг
  • инструменты для резки и пайки труб
  • краны (вентили)
  • насосное оборудование
  • другие дополнительные элементы в зависимости от тех или иных условий

Рытьё траншей для трубопровода

Благодаря тому, что канава потребуется совсем неглубокая (около 70-80 см), для её рытья потребуется лишь лопата. Крупные острые каменистые вложения лучше удалять, чтобы впоследствии не повредить трубопровод при прокладке. В идеале, чем меньше изгибов будет у траншеи (а соответственно и у трубопровода), тем эффективнее будет работать водоснабжение.

Соединение трубопровода

Полипропиленовые отрезки трубы можно соединять двумя способами: с помощью сварки или посредством фитингов. Первый способ сложнее, но обеспечит большую целостность и герметичность системы. Стоит отметить, что в качестве основной центральной трубы лучше взять отрезок диаметром 2-2,5 см, в то время как для «боковых» труб подойдёт диаметр 1-2 см. Для пайки полипропилена потребуется специальный паяльник. После сборки трубопровода перед его засыпкой нужно проверить его работу.

Подключение насосного оборудования

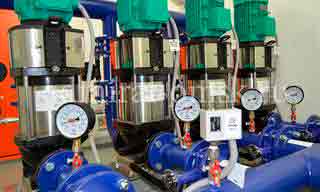

Насос должен подбираться в зависимости от условий в которых он будет работать и в зависимости от источника подачи воды.

Поверхностное насосное оборудование монтируется рядом со скважиной (колодцем)
Погружное насосное оборудование погружается в воду и крепится на определённом расстоянии от дна.

После полной проверки работоспособности системы и её герметичности, трубопровод можно засыпать грунтом. Стоит помнить, что перед наступлением заморозков вся вода из системы должна быть слита.
Исходя из всего вышесказанного становится понятно, что установка летней системы водоснабжения достаточна проста и будет под силу каждому.

Источник: http://ribler.ru/vodosnab/letnij-vodoprovod-osobennosti-prokladki-i-obustrojstva-dlya-dachi-i-chastnogo-doma/

Как сделать водоснабжение частного дома – выбор оборудования, правила монтажа

Трудно представить себе комфортное проживание в частном доме без нормального водоснабжения. Для подачи воды и жилище используется сложная система, имеющая массу параметров и конструктивных элементов. Чтобы создать такую систему, нужно составить подробный проект, подготовить материалы и правильно выполнить все монтажные работы. О том, как правильно сделать водоснабжение в доме, и пойдет речь в данной статье.

Принцип работы автономного водоснабжения

В первую очередь нужно разобраться, как устроен водопровод. Вся работа системы водоснабжения сводится к тому, что в дом постоянно подается требуемый объем воды. Смонтированная и запущенная единожды системы работает постоянно, а все обслуживание заключается в периодической очистке и контроле. Поскольку система не подключена к централизованному водоснабжению, ее эффективности должно быть достаточно для удовлетворения потребностей всех жильцов. Кроме того, необходимо обеспечить подачу воды во все водозаборные точки.

Автономное водоснабжение частного дома всегда оборудуется механизмами и устройствами, которые обеспечивают самостоятельную работу системы. Одним из таких устройств является гидроаккумулятор. Данный элемент используется в качестве буферной емкости, позволяющей накапливать воду и использовать ее для стабилизации напора. В мембранном баке имеется два отсека, разделенных резиновой мембраной. При наполнении водяной части бака воздушная камера сжимается, и в результате чего давление в ней повышается.

Система водоснабжения частного дома отслеживает все перепады давления, и ее рабочие процессы меняются. Одним из первых элементов, получающих сигнал о сжатии мембраны, является электрическое реле, связанное с насосом. При достаточно высоком давлении насос отключен, и в этом состоянии он поддерживается до тех пор, пока не будет открыт один из кранов. Снижающееся давление приводит к срабатыванию электрореле, насос запускается, и запас воды в гидроаккумуляторе пополняется.

Гидроаккумулятор – это очень важный и выгодный элемент, которым могут оборудоваться системы водоснабжения для загородного дома. Одно из достоинств данного элемента заключается в том, что он позволяет создать запас воды и максимально автоматизировать процесс ее забора. Кроме того, гидроаккумулятор еще и повышает надежность системы – при установке этого элемента насос включается и выключается гораздо реже, что позволяет существенно продлить срок его службы.

Перед тем, как подключить водоснабжение в частном доме, нужно продумать три составляющих будущей системы:

  1. Требования к работоспособности системы. Данный пункт подразумевает формулирование требований, предъявляемых к интенсивности и регулярности водоснабжения. Например, для небольшой дачи вполне подойдет простой накопительный бак, в то время как водоснабжение частного дома нужно превратить в полноценную автономную систему.
  2. Выбор источника воды. В этом параметре кроется масса нюансов. Обнаружив все доступные источники воды, нужно хорошо проанализировать каждый из них и выбрать наиболее подходящий вариант, от которого можно было бы провести водопровод в частный дом.
  3. Выбор оборудования. Помимо непосредственно выбора сантехники и различных устройств, этот пункт также подразумевает выбор наиболее рациональной схемы прокладки всех инженерных сетей, из которых формируется водоснабжение загородного дома.

Последний пункт, который можно не вносить в общий список – это приобретение качественных комплектующих и грамотный монтаж системы. Эти моменты стоит рассматривать как само собой разумеющиеся, поскольку без гарантии выполнения данных работ рассчитывать на то, что водопровод в частном доме будет нормально работать, бессмысленно.

Выбор источника воды и обустройство водозабора

В качестве источника воды при обустройстве автономных систем водоснабжения чаще всего используются грунтовые воды. Предпочтение стоит отдавать водоносным слоям, которые защищены водонепроницаемыми породами. Проводка в частный дом воды из подземных источников возможна без согласования с местными органами самоуправления, если только речь не идет об артезианской скважине.

Выбирать тип водозаборного сооружения нужно в зависимости от целого ряда параметров, включающих:

  • Геологические особенности местности;
  • Глубину залегания водоносных слоев почвы;
  • Объема потребления воды.

Источником воды обычно являются скважины и колодцы, но есть и другие варианты – например, истоки родников. Тип водозаборной конструкции всегда тесно связан с тем, какое требуется оборудование для водоснабжения частного дома.

Выбирая участок для забора воды, нужно соблюдать целый ряд правил:

  1. Все элементы системы водоснабжения загородного дома должны располагаться на расстоянии свыше 20 м от любых потенциальных источников ее загрязнения (канализационных систем, компостных ям, уличных туалетов и пр.).
  2. К участку, где будет располагаться оборудование, предъявляются определенные требования. Водозаборное сооружение должно располагаться на локации, которая не затапливается и имеет надежную защиту от заливания источника во время паводков. План водоснабжения дома обязательно должен учитывать этот момент.
  3. Вокруг водозаборной конструкции должна быть отмостка шириной около 2 м. За отмосткой обязательно обустройство глиняного замка, углубленного в почву на 1 м и имеющего ширину 0,5 м. Наземная часть сооружения должна располагаться на высоте 80 см от уровня земли и иметь надежную крышку, защищающую систему от попадания грязи и осадков.
  4. Обустраивать автономное водоснабжение в частном доме можно только их тех материалов, которые обеспечивают безопасность транспортировки и хранения воды без снижения ее качества.

Скважины для водоснабжения

Существует два основных вида скважин:

  1. Артезианские. Глубина таких скважин может превышать 100 м. Расположенная в распадке скважина может даже фонтанировать. Достаточно эффективный и надежный вариант, но разработка артезианской скважины обходится очень дорого. Кроме того, вода в подобных залеганиях обычно насыщена минералами, из-за которых разводка водоснабжения в частном доме может засоряться и повреждаться.
  2. Абиссинские. Данный тип скважин обходится на порядок дешевле, но это достоинство компенсируется серьезным недостатком – со временем абиссинские колодцы заиливаются, и их приходится разрабатывать заново. Конечно, полная установка водоснабжения в частном доме не потребуется, но часть системы придется переделывать. Читайте также: «Как сделать водоснабжение частного дома из скважины – теория и практика».

Схема системы водоснабжения частного дома чаще всего предполагает подключение к скважине – такой вариант источника наиболее эффективен и надежен. Считается, что скважину целесообразно разрабатывать, если глубина залегания водоносного слоя составляет около 20 м.

Конструкция скважин может разниться, но их элементы всегда неизменны:

  1. Устье и наземная часть. Устье скважины обычно размещается в кессоне (подземной камере). Если же использование кессона не предполагается, то придется смонтировать герметичное оголовье, которое будет защищать скважину от проникающей снаружи атмосферной воды.
  2. Ствол. Для укрепления стенок ствола используются обсадные трубы. Обычно применяются металлические или пластмассовые трубы, но при разработке глубинных артезианских скважин нередко требуются асбестоцементные изделия.
  3. Водоприемная часть. Данный компонент конструкции представлен отстойником и фильтром. Без последнего можно и обойтись, если скважина обустраивается на скальных породах – фильтр в таком случае практически бесполезен.

Вокруг скважины обычно формируется отмостка. Если источник воды периодически заиливается, то стоит также подготовить площадку для отвода воды, чтобы грунт при промывании разработки не размывался. При отсутствии такой возможности для отведения воды, использованной для промывки, придется прибегать к услугам ассенизаторов – и в этом случае провести водоснабжение в частном доме нужно так, чтобы имелась возможность полноценно обслуживать систему.

Колодцы для водопровода в частном доме

Монтаж системы водоснабжения загородного дома может проводиться с использованием самых разных материалов. Наиболее популярным вариантом являются бетонные кольца, но встречаются также и варианты, выполненные из кирпича, камня и даже дерева. Конструкция колодца включает в себя надземную часть с подключенной вентиляционной трубой, ствол, водоприемную часть и аккумулирующую емкость.

В колодец вода может поступать через дно, стенки или из обоих источников одновременно. Чтобы вода нормально проходила через дно, расположенное в толще песка, конструкцию нужно будет оборудовать гравийным фильтром. В стенках обычно формируются отверстия из пористого бетона, которые дополнительно засыпаются гравием.

Каптажные камеры родников

В качестве источника воды могут использоваться и родники. Организация водоснабжения в частном доме при использовании родников очень похожа на колодец – вода поступает таким же образом (через дно или стенки, оснащенные фильтрами). При разработке скальных пород можно обойтись без каких-либо фильтров.

Если вода в роднике изобилует взвешенными частицами, то каптажную камеру нужно разделить на две части при помощи перегородки. В одном отсеке вода будет отстаиваться и очищаться, а второй отсек необходим для забора воды. Излишки воды отводятся из конструкции при помощи переливной трубы. Конец трубы оборудуется клапаном, пропускающим воду и предотвращающим засорение родника различным мусором.

Оборудование для автономного водоснабжения

Чтобы выбрать тип системы, необходимый для автоматической подачи воды в дом, нужно в первую очередь разобраться с типом водозаборного сооружения и его характеристиками. После этого можно приступить к выбору оборудования.

Схема водоснабжения загородного дома включает в свой состав следующие элементы:

  • Насос или насосная станция;
  • Система фильтрации, обеспечивающая очистку воды;
  • Накопительная и регулирующая емкость;
  • Внешний и внутренний трубопровод;
  • Приборы для автоматической регулировки системы.

Перед тем, как провести водоснабжение в дом, нужно рассмотреть каждый его элемент подробнее, чтобы иметь представление об основных параметрах, требующих внимания при выборе.

Емкости для воды

Все баки, используемые для регулировки и накопления воды, делятся на две основных категории:

  1. Безнапорные негерметичные баки. Для изготовления таких устройств чаще всего используются полимерные материалы. Напор в системе при использовании данной категории баков достигается за счет их расположения в самой высокой точке, т.е. между высотой бака и напором есть прямая зависимость. Подъем бака на 1 м увеличивает давление на 0,1 атмосферу.
  2. Гидропневматические баки. Подобное оборудование имеет внутреннюю мембрану, которая делит бак на два отсека. Один из отсеков заполнен сжатым воздухом. При взаимодействии с водой во втором отсеке происходит передача давления за счет резиновой мембраны.

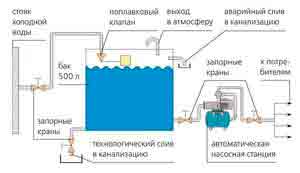

Схема подключения водопровода в доме с использованием безнапорного бака предъявляет целый ряд требований. Так, емкость должна находиться в помещении с хорошей вентиляцией. Кроме того, это помещение должно быть теплым, иначе вода в баке попросту замерзнет. Под емкостью нужно установить поддон, защищающий пол от небольших протеканий. Сам бак оборудуется съемной крышкой и запорной арматурой.

Выбирая бак, нужно заранее учесть параметры работы насосного оборудования. Одним из таких параметров является частота запуска за единицу времени. На практике все это сводится к простой зависимости – погружные насосы запускаются реже, чем их поверхностные аналоги. Чтобы не сталкиваться с нехваткой воды при использовании погружного насоса, нужно приобрести более объемный бак.

Для поверхностных насосов обычно приобретаются мембранные баки объемом от 12 до 24 литров. Таких емкостей будет вполне достаточно во всех случаях, кроме одного – если в регионе бывают перебои с электричеством. Насосы зависят от электроэнергии, и при ее отключении весь дом может остаться без воды. Чтобы избежать подобных проблем, лучше взять бак объемом свыше 250 литров – это позволит всегда иметь хотя бы небольшой запас воды.

Система фильтрации воды

Перед тем, как подобрать способ очистки воды, нужно проанализировать ее состав. В воде могут содержаться самые разные примеси, и результаты анализа позволят подобрать оптимальный вариант очистительных сооружений.

В зависимости от состава воды могут использоваться следующие виды фильтров:

  • Для воды с большим содержанием ржавчины обычно используются сменные картриджи для фильтров (такие фильтры, помимо ржавчины, также справляются с запахом сероводорода и марганцем);
  • Если в воде содержится фтор, то для его устранения лучше всего воспользоваться реверсивно-осмотическим фильтром, который устанавливается на кухне, где требования к качеству воды наиболее высоки;
  • При необходимости уменьшения жесткости воды используются фильтры, обеспечивающие ее смягчение;
  • Систему водоснабжения, подключенную к колодцу, рекомендуется оборудовать ультрафиолетовым обеззараживателем;
  • Чтобы степень очистки была максимальной, можно воспользоваться станцией водоподготовки, которая устраняет большую часть загрязнений из воды.

Насосное оборудование

Чтобы обеспечить подъем воды из источника, может использоваться один из видов насосного оборудования. Классификация насосов достаточно обширна – встречаются погружные и поверхностные изделия, а также вихревые, консольные и готовые насосные станции. Чтобы знать, какое водоснабжение выбрать для частного дома, нужно обязательно рассмотреть разные виды насосов и их параметры.

Выбирая насос для автономного водоснабжения, нужно учитывать следующие параметры:

  1. Дебит источника. Значение данного параметра должно быть выше, чем объем воды, потребляемый жильцами. Чтобы точно знать, как правильно провести воду в дом, нужно заранее позаботиться обо всех необходимых расчетах.
  2. Тип водозаборного сооружения и глубину водоносного слоя. При эксплуатации источников глубиной менее 8 м используются поверхностные насосы центробежного типа, которые размещаются в подвале или подземной камере. Если мы делаем водопровод в частном доме, используя в качестве источника воды более глубокие разработки, то подойдет лишь мощное погружное оборудование.
  3. Требуемый напор в системе. Итоговое значение напора насосного оборудования получается в результате суммирования трех параметров – высоты подъема воды от колодца до самого высокого сантехнического прибора, потери напора при достижении самой высокой точки и требуемой величины напора в данной точке.
  4. Расход воды. Данный параметр рассчитывается в зависимости от количества сантехнических устройств, подключенных к автономному водоснабжению, и числу людей, проживающих в доме. Расчетный расход воды напрямую влияет на мощность насоса.

Погружные насосы подходят для разработки источников любой глубины, чему способствует разнообразие мощностей и диаметров оборудования. Поверхностные аналоги отличаются сравнительно небольшим напором, чем и обуславливается их сфера применения, которая ограничивается колодцами небольшой глубины.

Насосы поверхностного типа часто комплектуются напорными баками и автоматикой, что превращает их в полноценные рабочие станции. При выборе насосного оборудования, независимо от типа, нужно обратить внимание на наличие защиты от работы в случае отсутствия воды – в таком случае устройство не будет перегреваться и ломаться раньше положенного срока.

Отдельного упоминания заслуживает эжектор. Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

Оборудование для контроля и регулировки

Для отслеживания показателей системы и ее регулировки могут использоваться различные приборы, но из обязательных стоит отметить манометр и реле давления. Манометр – это прибор, контролирующий давление воды в системе. Точность манометра должна быть достаточно высокой, поскольку даже небольшие отклонения в показателях могут привести к серьезному сбою водоснабжения.

Реле давления – это автоматика для водоснабжения частного дома, которая обеспечивает запуск и отключение системы. Еще одной функцией данного реле является защита системы от избыточного давления. Кроме того, это устройство продлевает срок службы насоса, регулируя частоту его запуска. Сразу после установки реле не настраивают, поскольку есть заводские настройки, но при первых же отклонениях от нормальной работы оборудования его нужно проверить в первую очередь.

Правила монтажа системы водоснабжения

Последовательность работ при обустройстве автономной системы водоснабжения выглядит следующим образом:

  • Сначала нужно подготовить к работе источник воды и смонтировать все соответствующее оборудование;
  • Далее монтируется наружный и внутренний трубопровод;
  • Следующий шаг – монтаж насосов и дополнительных устройств;
  • После насоса можно монтировать очистительные сооружения и устройства;
  • Потом наступает очередь установки распределительного коллектора;
  • За коллектором устанавливается водонагреватель (прочитайте также: «Какая схема подключения водонагревателя к водопроводу лучше – особенности установки»);
  • Финальным этапом работ является установка и подключение сантехники.

Отдельные этапы работы заслуживают детального рассмотрения.

Монтаж насосного оборудования

Способ монтажа насоса во многом зависит от выбранного типа устройства. Поверхностное оборудование располагается в отдельном помещении или под землей, а погружным устройствам требуется непосредственный контакт с водой, т.е. их нужно опустить прямо в источник.

Технология монтажа погружного насоса состоит из следующих шагов:

  • Сначала нужно отмерить необходимую длину шланга и кабеля;
  • Шланг с кабелем соединяются при помощи пластиковых хомутов через каждые 4 метра и подключаются к насосу;
  • Удерживая за трос, нужно опустить насосное оборудование на требуемую глубину и зафиксировать;
  • Над обсадной трубой крепится оголовье, через центральное отверстие которого выводится шланг, кабель и трос;
  • Последний шаг – закручивание болтов, которые позволяют сделать конструкцию герметичной.

Прокладка внешнего трубопровода

Чтобы знать, как правильно провести водопровод в дом, нужно подобрать подходящие трубы. Снаружи чаще всего используют пластиковые или металлопластиковые трубы. Последний вариант отличается повышенной прочностью, но сравнительно низкой гибкостью. Иногда используются оцинкованные изделия, и уж совсем редко наружный трубопровод прокладывается с использованием простых стальных труб, не имеющих никакой защиты от внешних факторов.

Укладывать трубы нужно на глубине, которая будет хотя бы на 0,5 метра меньше, чем уровень промерзания грунта в данном регионе. Если такой возможности нет, то трубопровод придется утеплять наиболее подходящим способом. Соединение труб осуществляется при помощи цанговых фитингов, без каких-либо уплотнителей. Количество соединений желательно делать минимальным, чтобы повысить ремонтопригодность системы.

Технология монтажа наружного трубопровода выглядит так:

  • В первую очередь нужно подготовить траншею требуемой глубины;
  • На дне траншеи формируется плотная песчаная подушка;
  • Отрезок трубопровода, расположенный выше глубины промерзания грунта (возле входа в дом), в обязательном порядке утепляется;
  • Труба укладывается и засыпается чистым песком.

Обустраиваемая своими руками схема водопровода в частном доме может дополняться летним водопроводным контуром, который будет использоваться только в теплое время года. Такие трубопроводы можно укладывать даже по земле (но только в том случае, если материал труб можно прокладывать под открытыми солнечными лучами). Если же они углубляются, то нужно оставить возможность для слива системы, чтобы перед зимой ее можно было опустошить.

Прокладка внутреннего трубопровода

Внутренняя схема разводки водоснабжения частного дома в зависимости от условий может разительно отличаться. Чтобы прокладывать внутреннюю сеть, нужно учитывать планировку и зонирование дома, количество этажей и сантехники, а также ряд менее важных параметров. Для каждого конкретного случая создается индивидуальная схема прокладки системы.

Общая последовательность действий, необходимых для создания внутренней сети, выглядит следующим образом:

  • В соответствии с предварительно выполненной разметкой устанавливаются крепления для труб (при скрытой прокладке сначала нужно подготовить штробы);
  • В точке, где труба заходит в дом, устанавливается шаровой кран;
  • Далее устанавливается коллектор, к которому должным образом подключаются все ветки трубопровода;
  • Отдельные отрезки труб соединяются друг с другом (металлопластиковые соединяются пресс-фитингами, а пластиковые – при помощи сварки).

Когда обвязка водопровода завершена, нужно обязательно протестировать систему на предмет работоспособности и отсутствия протечек.

Заключение

Источник: http://kanalizaciyadoma.com/vodosnabzhenie/kak-sdelat-vodosnabzhenie-chastnogo-doma-vybor-oborudovaniya-pravila-montazha.html

Водоснабжение дома – как правильно подвести воду в частный дом

Водоснабжение дома — это объективное условие для нормального проживания его жителей. СНиП 2.04.01-85 «Норма расхода воды потребителями» регламентирует расход воды в пределах от 80 до 230 л. в сутки на одного проживающего. Расход зависит от наличия централизованного водоснабжения, канализации, ванной или душа, наличия колонки для подогрева воды и других факторов.

В многоэтажных и коммунальных домах этот вопрос решается посредством подключения к системе центрального водоснабжения. Для частного загородного дома или дачи, приходится обеспечивать водоснабжение самостоятельно.

Конечно, единожды можно принести воду из внешнего источника в размере потребностей не составит труда. Но как обеспечить водой семью, в течение длительного времени?

Решить эту задачу поможет данная статья, в которой подробно структурированы виды водоснабжения, схемы, системы и способы их устройства. А также указаны нюансы выполнения основных видов работ своими руками.

Водоснабжение частного дома и дачи своими руками

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

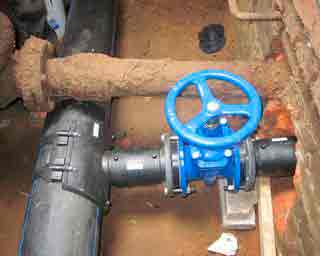

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

  • обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;
  • получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);
  • получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;
  • проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;
  • выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

  • доставка воды: привозная, грунтовая, из открытого источника;
  • подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

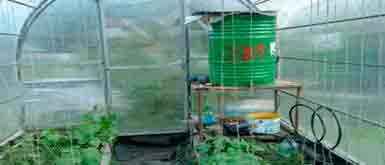

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Таковыми могут быть поверхностные источники: пруды, реки, озера. В некоторых случаях такими источниками могут выступать системы очистки воды. Но, в нашей стране они пока не распространены.

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

2. Вода из подземных источников: бассейнов и водоносных горизонтов

Эта вода, в большинстве случаев, пригодна для потребления.

Как провести воду в частный дом своими руками

Пошаговое руководство по выбору и устройству водоснабжения в загородном коттедже или на даче от А до Я

Схема водоснабжения дома

Схема водоснабжения дома состоит из элементов:

  1. источник воды;
  2. система труб;
  3. насос, гидроакумулятор, реле автоматики;
  4. фильтры;
  5. фитинги, вентили, обратные клапаны и сантехнические приборы;
  6. водонагревательное оборудование (для горячего водоснабжения);
  7. канализация.

Элемент 1. Источник воды

Приступая к обеспечению автономного водоснабжения, следует определить источник подачи воды и обустроить его.

Среди подвидов автономного водоснабжения с подземным источником поступления воды выделяют:

1.2 абиссинский колодец;

1.3 скважина «на песок»;

1.4 артезианская скважина.

Окончательный выбор будет зависеть от вида и особенностей почвы, глубины залегания воды, от производительности водяной жилы.

1.1 Колодец обычный

Традиционному колодцу отдают предпочтение в том случае, когда водяная жила находится на глубине 4-15 м. Это, так называемые межпластовые источники воды. Кроме глубины залегания, важно определить производительность жилы. Поступающей воды должно хватить на обеспечение потребности семьи и/или домохозяйства. Посредством колодца можно обеспечить поступление воды на уровне 500 литров/сутки.

Безусловными преимуществами колодца являются:

  • независимость от поставок электроэнергии. Так в случае отключения электричества воду можно будет забирать ведром;
  • длительный срок службы (до 50 лет), что проверено на практике;
  • низкая стоимость работ;
  • простота устройства.

Следует отметить, что в виду незначительной глубины забора воды она может отличаться низким качеством. Это связано с вероятностью поступления в колодец грунтовых вод. Также колодцу свойственны перепады уровня воды.

Чтобы выкопать колодец необходимо выполнить ряд действий:

  • взять пробу воды;
  • получить заключение о качестве грунта и глубине залегания водоносной жилы. На практике, колодцы часто копаются «на глаз»;
  • определить место рытья колодца. Для этого можно привлечь специалистов, использовать специальные приборы – рамки-индикаторы. А можно понаблюдать за росой в течение нескольких месяцев. Наибольшее скопление россы в определенном месте говорит о близости воды;
  • выбрать стройматериал для отделки стен колодца (шахты). Чаще для этих целей используют такие материалы:

– железобетонные кольца, которые изготавливаются на заводах или отливают самостоятельно. Их диаметр составляет 1-1,5 м.п., а расчетный срок эксплуатации до 50 лет. Очевидным преимуществом использования колец является возможность углубления до 20 м, высокая скорость и большая безопасность проведения работ. Кроме того, кольца устанавливаются по мере продвижения работ;

– мелкоштучные материалы: кирпич, бутовый камень. Этот материал подходит только для колодцев глубиной не больше 3-4 м. Его использование существенно повышает трудоемкость работ;

– обработанные бревна. Для отделки шахты колодцы пригодны бревна из древесины, устойчивой к пребыванию в условиях повышенной влажности. К таковым можно отнести дуб, лиственницу, сосну. Диаметр бревен должен составлять не менее 120 мм.

  • выкопать шахту колодца. Чтобы удешевить работу обычно этот выполняется вручную. Определить размеры шахты можно таким образом: вымерять диаметр бетонных кругов, замерять их толщину и добавить 10-15 см. на засыпку. Тогда при диаметре круга в 1 м и толщине в 10 см – диаметр шахты будет составлять 1,4 м. Если планируется применять другой материал, например, кирпич, то достаточно обозначить желаемый диаметр колодца и прибавить к нему две толщины материала;
  • выполнить отделку колодца – внутреннюю и внешнюю.

1.2 Абиссинский колодец

Водоснабжение загородного дома из абиссинского колодца или скважины-иглы самый простой способ получить воду с минимальными затратами. Для этого достаточно выполнить ряд действий:

  • проверить воду;
  • выбрать место под колодец;
  • забить скважину-иглу;
  • установить обратный клапан и насос (ручной или автоматический).

Причина возросшей популярности колодцев в чистоте поступающей воды, герметичности, простоте бурения, возможности подключить насос, и длительном сроке эксплуатации (до 30 лет), значительное количество поступающей воды – более 1000 л/сутки. Среди недостатков – малая глубина забивания и зависимость от состава грунта.

1.3 Скважина «на песок»

В этом случае вода также поступает из межпластовых источников. Песчаная скважина дает возможность получить более чистую воду, поскольку водоносные слои находятся после суглинка, фильтрующего воду.

Схема устройства песчаной скважины («на песок»)

Таким образом, скважина используется в том случае, если глубина залегания водоносной жилы достигает 40 м.п.

Скважина имеет более короткий срок эксплуатации (до 10 лет) и позволяет получить до 50 м.куб. воды в сутки. Отличает скважину простота бурения, меньшая выемка грунта.

Чтобы пробурить скважину необходимо выполнить ряд действий:

  • взять пробу воды;
  • получить заключение о качестве грунта и глубине залегания жилы;
  • пробурить шахту скважины;
  • укрепить скважину трубами. Варианты исполнения скважины показаны на рисунке;

Варианты исполнения скважины

  • обустроить на дне скважины фильтр. В качестве фильтрующего материала выступает гравий. Уложенный на песок он защищает насос от засорения;
  • погрузить насос в скважину;
  • периодически откачивать воду со скважины. Особенно актуально это для тех, кто пользуется скважиной в дачное время года. За время простоя на дне скважины скапливаются частички ила, которые забивают фильтры.

Подробное описание как сделать скважину с графической визуализацией представлено на видео

1.4 Артезианская скважина

Позволяет использовать воду со значительных глубин. Глубина скважины достигает 150 м., что позволяет получить воду высокого качества. Неограниченность запаса воды также является доводом в пользу артезианской скважины. При этом срок службы скважины возрастает по сравнению с предыдущим вариантом до 50 лет.

Способ бурения артезианской скважины идентичен предыдущему. Единственная разница в том, что применяется механический способ бурения: шнековый, роторный, колонковый или ударно-канатный. Конструкция скважины показана на схеме.

Схема устройства артезианской скважины

Элемент 2. Трубы для водоснабжения

Водоснабжение невозможно организовать без монтажа разветвленной системы труб, как внешних, так и внутренних и водонапорного бака.

Для разводки используются оцинкованные, полиэтиленовые, полипропиленовые или металлопластиковые трубы.

Подземная прокладка водопровода Внешние трубы укладываются в грунт.

Важно! Глубина укладки труб зависит от уровня промерзания грунта (указаны в СНиПах, для средней полосы России глубина составляет около 1,5 м.). Трубы располагаются ниже этого значения. В этом случае системе не грозит промерзание и как следствие деформация.

Совет. Чтобы упредить застой воды в трубе ее нужно укладывать под углом к дому.

Далее один конец трубы заводится в дом (для этого в фундаменте оставляется отверстие, в которое помещается стальная труба. Она предотвратит деформацию трубы водоснабжения в случае усадки дома). Второй – опускается в скважину.

Элемент 3. Насос или насосная станция для водоснабжения

Нассос для водоснабжения в подсобке Насос можно установить в доме (подвале или подсобке)

Нассос для водоснабжения в кессоне А можно установить в кессоне или приямке (непосредственно над скважиной). На схеме показана установка в кессоне погружного насоса и поверхностного.

Чтобы получить кессон нужно выкопать яму глубиной 2-3 м. Уложить песчано-щебневую подушку на дно и залить бетоном. Стены удобно выкладывать кирпичами. В кессон устанавливается насос, а контур кессона заливается бетоном (слой около 0,4 м).

Выделяют два вида насосов:

Погружные насосы для водоснабжения дома Погружные насосы. Погружаются в воду (колодец, скважину) и поднимают воду. Для удобства такие насосы оснащены автоматикой, которая позволяет накачивать воду из дома.

Поверхностные насосы для водоснабжения дома Поверхностные насосы. Представляют собой насосные станции, оборудованные гидроаккумулятором и реле.

Гидроаккумулятор для водоснабжения Гидроаккумулятор выполняет функции водонапорной башни.

Реле давления насосной станции Реле – регулирует давление насосной станции.

Принцип работы поверхностного насоса

Принцип действия заключается в следующем: насос подает воду в гидроаккумулятор, который ее накапливает. После того, как в доме включается вода, давление в системе понижается. После достижения критического уровня в 2.2 бар, включается реле, который в свою очередь включает насос. Насос подает воду в гидроаккумулятор до того уровня, когда давление восстановится на отметке в 3 бар. После этого реле отключает насос.

Подобрать насос можно руководствуясь следующими данными:

  • глубина залегания воды (дно колодца или скважины);
  • высота воды в шахте источника;
  • высота точки водоразбора;
  • объем потребляемой воды (м.куб).

Водозаборная труба насоса опускается в источник. Чтобы избежать засорения трубы на ее край устанавливаются фильтры.

Важно! Труба устанавливается на расстоянии 20-40 см. от дна (гравийной подушки). Расстояние определяется высотой воды в источнике.

Элемент 4. Фильтры для системы водоснабжения

Очистка поступающей в систему труб воды – немаловажный аспект водоснабжения дома. Для очистки используются два вида фильтров:

Первый устанавливается на краю трубы, помещенной в скважину. Он очищает воду от механических примесей;

Второй – непосредственно в доме и может представлять собой сложную многоступенчатую систему фильтров. Схема очистки воды на рисунке.

Фильтры для системы водоснабжения дома + схема

Элемент 5. Фитинги, вентили и сантехника

Это элементы, которые необходимы для герметичного соединения труб между собой и с другими приборами.

К сантехническим приборам относят: краны, сливные бачки, водяные затворы (сифоны). На их качестве также не стоит экономить.

Элемент 6. Водонагревательное оборудование

Водонагревательное оборудование Понадобятся в том случае, если есть необходимость в горячем водоснабжении, т.е. почти всегда.

Важно! Чтобы обустроить горячее водоснабжение необходимо предусмотреть наличие отдельного отвода к отопительному прибору.

При этом возможно несколько вариантов выбора отопительного оборудования:

  • двухконтурный котел. Будет одновременно греть воду для отопления и бытовых нужд;
  • одноконтурный котел. Предназначен исключительно для нагрева воды на нужды пользователей. К такому котлу полагается бойлер. При этом бойлер может быть накопительным или проточным. В первом случае, появляется возможность нагреть большой объем воды;
  • электрический накопительный водонагреватель, позволяющий удовлетворить потребность в горячей воде значительного числа пользователей;
  • несколько проточных водонагревателей. Они будут греть воду для каждого потребителя в отдельности. Такая система позволяет более рационально расходовать электроэнергию для нагревания воды.

Элемент 7. Канализация

После того, как определено место слива используемой воды, процесс обустройства водоснабжения можно считать законченным.

Отвод воды – обязательная составляющая и чем больше воды потребляется, тем больше ее нужно отводить. Значит нужно подойти ответственно и к этому этапу. Здесь также есть два варианта:

  • врезаться в центральную канализацию;
  • обустроить собственную автономную канализацию. Для сбора воды предназначен септик или отстойник. Бетонный и пластиковый септики показаны на фото. А их объем и количество (общий объем) зависит от количества потребляемой воды.

Бетонный и пластиковый септик

На видео обоснованы правила строительства септика для загородного дома.

Процесс водоснабжения от проектирования до строительства показан на видео

Заключение

Как видим, существуют разные схемы водоснабжения частного дома, от простых, до сложных, соответственно, одни обойдутся дешевле, а другие дороже. Также на стоимость подвода воды влияет конструктивная основательность, т.е. потребуется устройство снабжения водой, работающее периодически (временно) или круглогодично – зимой и летом. В любом случае, реализация каждой системы возможна своими руками, но требует знаний и навыков.

Источник: http://moydomik.net/kommunik/vodosnabzhenie/297-vodosnabzhenie-chastnogo-doma-podvod-vody.html

Как сделать разводку водопровода в частном доме

Здесь вы узнаете:

  • Как разработать схему водопровода
  • Внешний (наружный) водопровод
  • Внутренний водопровод
  • Пошаговый алгоритм работ
  • Схема разводки труб: коллекторная или последовательная
  • Способы прокладки – скрытая и открытая система
  • Основные узлы схемы
  • Выбор труб
  • Принципы работы и полезные советы
  • Распространенные ошибки при монтаже

Разводка водопровода в частном доме выполняется двумя способами — коллекторная и последовательна схемы соединения. Можно проложить трубы скрытым и открытым способом.

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

  • количество точек водоподачи в доме;
  • необходимость и число коллекторов;
  • мощность насосов и емкость водонагревателя;
  • размеры труб;
  • характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Внешний (наружный) водопровод

Здесь три варианта, зависящих от источника водозабора.

  • Если дачный водопровод подключается к центральному. Для чего определяется точка подключения, а дальше трубная разводка идет под землей до дома. Основное требование к этой схеме – это прямолинейность прокладки труб, чтобы снизить расходы на ее приобретение, второе – это утепление разводки путем укладки труб в утеплительные цилиндры, изготавливаемые из полимерных материалов вспененного типа. Хотя можно использовать и любые другие утеплители.
  • Колодец. Самый простой вариант организации водоснабжения частного дома. Выкапывается вручную колодец глубиною до 10 м, формируется его ствол, куда опускается насос. А уже от него до дома протягивается труба, делается это точно так же, как и в случае с подключением к центральному поселковому водопроводу.
  • Скважина. Все то же самое, что и с колодцем. Правда, необходимо отметить, что из скважины вода – это жидкость высокого качества и чистоты, и в необходимых объемах. Одна скважина может обеспечить водой даже несколько частных домов.


Водопровод из колодца или скважины

Внимание! Центральный водопровод не всегда обеспечивает водой дома с необходимым напором. Но он будет всегда действовать, даже при отключении электроэнергии в поселке. К сожалению, насосы тут же отключаются. Правда, эту проблему можно решить, установив в трубную разводку водоснабжения частного дома накопительную емкость или гидроаккумулятор.

Есть несколько интересных моментов, которые касаются возможности избежать больших расходов, обустраивая внешний водопровод. Во-первых, и скважину, и колодец можно соорудить внутри дома. Это придется делать до начала строительства здания. Таким образом, внешний водопровод переходит в категорию внутреннего. А значит, есть возможность хорошо сэкономить на разводке труб по улице.

Второе касается скважины. Можно поверх ее ствола установить кессон, в который поместятся и насос, и гидроаккумулятор, и блок автоматики, и часть фильтрующих элементов, и несколько задвижек или вентилей. То есть, внешняя часть водопроводной сети может быть сложной в плане увеличения установленного в ней оборудования.


Кессон для скважины

Внутренний водопровод

Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.

Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.


Одна из схем водопроводной разводки

Внимание! В схеме разводки надо учитывать все элементы водопровода: коллекторы, насосы, фильтры, баки и запорную арматуру. На ней обязательно указываются расстояния между элементами и изменениями конфигурации сети.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Обратите внимание! Основное преимущество коллекторной разводки воды в квартире — возможность контроля давления рабочей жидкости в отдельных источниках водозабора.

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны. Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения. При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

  • количество проживающих в доме людей;
  • периодичность нахождения в доме;
  • интенсивность использования воды.

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

  1. Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
  2. Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.


Пример последовательного соединения труб.

При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.


Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы.

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

  • перекачивающий агрегат для колодца или скважины,
  • ниппель (переходник),
  • предотвращающий обратный ход воды обратный клапан,
  • трубопровод,
  • фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
  • запорная арматура,
  • гидроаккумулятор,
  • пятерник (штуцер) для подключения основных элементов и приборов (манометр, реле давления, трубы).


Элементы водопроводной системы загородного дома со скважиной

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

  • В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
  • Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
  • При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
  • Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

  • Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
  • Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
  • Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
  • Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.


Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.


Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.


Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют и устраивают канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

Источник: http://remont-system.ru/sovety-po-montazhu/kak-sdelat-razvodku-vodoprovoda-v-chastnom-dome

Автономное водоснабжение частного дома: советы по устройству своими руками

Водопровод в частном доме — это не роскошь, а самая насущная необходимость. Не согласиться с этим утверждением может лишь тот, кому никогда не приходилось таскать бесконечные ведра воды из общественной колонки или ближайшего колодца. Если возможности подключиться к централизованному водопроводу нет, остается организовать водоснабжение частного дома своими руками. Сегодня мы приведем несколько профессиональных советов о создании автономной системы водоснабжения.

Как создать собственный водопровод?

К счастью, опыт организации подачи воды в частные строения сегодня достаточно богат. Типичная схема водоснабжения частного дома включает такие элементы, как:

  • источник воды (колодец или скважина);
  • устройство для подачи воды в систему (насос или насосная станция);
  • гидроаккумулятор;
  • система водопроводных труб, наружных и внутренних;
  • необходимые сантехнические приборы.

Если в доме запланирована организация подогрева воды для бытовых нужд, частью схемы водоснабжения загородного дома станет еще и котел. Чаще всего это двухконтурные модели, в которых разделены функции отопления дома и подогрева водопроводной воды. Альтернативным вариантом может стать электрический накопительный водонагреватель.

Откуда лучше брать воду?

Организация автономного водоснабжение в загородном доме начинается с поиска подходящего источника воды. Обычно у владельцев усадьбы есть три варианта решения проблемы:

  • колодец;
  • скважина «на песок»;
  • артезианская скважина.

Колодец — самая простая и наименее затратная конструкция, однако воды в нем не так уж много, да и ее чистота находится под вопросом. Загрязнение талыми водами, проникшими в грунт стоками, различным мусором и даже трупами мелких животных — эти проблемы хорошо известны владельцам колодцев. Следует отметить, что очистить колодец все же проще, чем скважину, которая также может подвергнуться загрязнению.

Скважина «на песок» позволяет получать воду из водоносного слоя, который пролегает относительно неглубоко — в 10-30 метрах от поверхности. Воду из такой скважины добывают с помощью погружного насоса. Вода из скважины «на песок» поступает обычно достаточно хорошего качества, но за источником нужно правильно ухаживать, чтобы предотвратить заиливание. Вода из «песчаной» скважины обычно нуждается в дополнительной фильтрации.

Максимум отличной чистой воды можно получить из артезианской скважины. Это самый дорогостоящий и трудоемкий способ создания источника воды, поскольку артезианская вода пролегает очень глубоко. Однако насос для такой скважины не требуется, а обеспечить водой можно сразу несколько домов, а то и целое поселение.

Обратите внимание: Обязательно необходимо сделать анализ воды из артезианской скважины. Хотя обычно она очень чистая, в ней может обнаружиться повышенное содержание железа или других минералов. Стоит также помнить, что артезианская вода отличается довольно высокой жесткостью.

Счастливым обладателям артезианского источника придется иметь дело с государственными органами. Воды с глубинных горизонтов относят к стратегическим запасам государства, поэтому источник нужно в обязательном порядке зарегистрировать в соответствующих учреждениях.

Интересным решением для системы водоснабжения загородного дома может стать абиссинский колодец. Устройство абиссинской скважины стоит относительно недорого, работы проводятся буквально в течение нескольких часов, а установить компактный абиссинский колодец можно даже в подвале частного дома.

Как доставить воду в дом из колодца или скважины?

Для владельца собственного колодца наиболее приемлемым вариантом устройства водоснабжения в частном доме станет использование насосной станции. Эта система состоит из центробежного насоса, гидроаккумулятора, электромотора, реле давления и т. д. С помощью насосной станции можно наладить автоматическое включение и отключение насоса, чтобы в гидробаке всегда было достаточно воды и при этом он не переполнялся.

При организации водоснабжения частного дома водой из колодца можно использовать насосную станцию или насос в комплекте с баком, в котором установлен поплавковый датчик уровня воды

Правильно отрегулированная насосная станция позволяет получать достаточно высокий напор воды в системе, чтобы можно было использовать, к примеру, гидромассажный душ или другие блага цивилизации, доступные горожанам.

Для насоса или насосной станции подготавливают место в доме или строят отдельное помещение. Трубу, по которой будет поступать вода, опускают в колодец. Край трубы, закрытый сетчатым фильтром, размещают примерно в 30-40 см от дна. В бетонное дно колодца монтируют специальный штырь, к которому прикрепляют водопроводную трубу, чтобы зафиксировать ее положение.

Насосную станцию можно успешно разместить в подвале частного дома. В этом случае шум от работающего устройства не будет беспокоить жильцов

Обратите внимание: Водопроводную трубу укладывают в траншею на глубину, которая превышает уровень промерзания грунта. Чтобы зимой вода в трубе не замерзла, нужно позаботиться о соответствующем утеплении наружного водопровода.

Выбирая насосную станцию, следует ориентироваться на характеристики колодца. Стандартная насосная станция может поднимать воду с девятиметровой глубины на высоту до 40 метров. Однако, если колодец расположен на достаточно большом расстоянии от дома, разумнее было бы воспользоваться центробежным самовсасывающим насосом, снабженным внешним эжектором.

Насосная станция позволяет организовать автономное водоснабжение в частном доме максимально эффективно. При этом можно обеспечить такой же хороший напор воды, как и в городском водопроводе

Перед насосом нужно поставить обратный клапан и фильтр грубой очистки. Фильтр тонкой очистки размещают после насосной станции. Затем устанавливают манометр и реле давления. Насосную станцию подключают к щитку управления и к водопроводной системе дома.

Совет! После установки насосной станции необходимо наладить работу реле давления, чтобы обеспечить правильный режим работы устройства.

Вместо насосной станции можно использовать погружной насос, работа которого управляется поплавковым датчиком, установленным в накопительном баке для воды.

Подобным же образом монтируется система водоснабжения частного дома с использованием воды из скважины. Если насосная станция будет установлена в отдельном теплом помещении над скважиной, то порядок ее монтажа примерно таков же, как и при организации доставки воды из колодца.

При устройстве над скважиной кессона необходимо выкопать достаточно просторную яму, забетонировать дно, установить кессон и правильно закрепить его в грунте

Однако можно установить насосную станцию и прямо над скважиной, в специальной емкости, которую называют кессоном. Для этого необходимо:

  1. Обкопать трубу на глубину около 2,5 метров. Диаметр ямы должен в два раза превышать диаметр кессона.
  2. На дно уложить слой бетона не менее 20 см толщиной.
  3. Установить в подготовленную яму кессон.
  4. Обрезать трубу, чтобы она возвышалась над краем кессона на 50 см.
  5. Выкопать траншею для водопроводной трубы. Глубина пролегания труб — 1,8-2 м.
  6. Установить в кессоне насос и подключить его к трубе скважины.
  7. Залить кессон по контуру слоем бетона примерно 40 см.
  8. После высыхания бетона засыпать оставшееся пространство песчано-цементной смесью, не доходя до верхнего края кессона примерно 50 см.
  9. Оставшееся пространство засыпать грунтом.
  10. Установить в жилом помещении гидроаккумулятор с реле давления, манометром и прочими приборами.
  11. Соединить все элементы системы, подключить их к электропитанию и к внутренней системе водопровода.

После этого остается только проверить работоспособность всех элементов системы водопровода, убедиться в том, что в местах соединения нет протечек, устранить выявленные недочеты и наслаждаться своим новым водопроводом, характеристики которого могут оказаться даже лучше, чем в централизованных городских системах.

Источник: http://aqua-rmnt.com/vodosnab/document/vodosnabzhenie-chastnogo-doma.html

Как сделать водопровод на даче: выбрать трубы, схему, способ укладки

Требования на даче к водоснабжению не ниже, чем в городских квартирах, а выше: нужно обеспечить подачу не только в краны и на бытовую технику, но и для полива. Потому производительность насоса должна быть высокой, а дебет колодца или скважины — хорошим и стабильным. Приходится решать и еще одну проблему: в сельской местности часто отключают электричество, потому желательно иметь запас воды или резервный способ ее «добычи». Для владельцев колодцев все несложно: на неотложные нужды можно ведром достать, а вот из скважины просто ее не получишь. Приходится придумывать резервные схемы.

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Какие трубы выбрать для водопровода на даче

Еще полтора десятилетия назад и вопросов не возникало: стальным трубам альтернативы не было. Сегодня же для дачного водопровода металл уже почти и не используют: дорого, нужна сварка для монтажа, а ржавеют современные трубы быстро. Есть намного более практичная альтернатива — пластиковые трубы. Они для дачного водопровода — самое лучшее решение: точно не ржавеют, некоторые еще и морозов не боятся. Но пластик — он разный, как и изделия из него.

Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

  • При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
  • Они не гниют, не ржавеют, стойки к химическим средам.
  • Эксплуатироваться могут при температурах до -60°C.
  • При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
  • Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
  • С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
  • Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
  • Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

  • плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
  • если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в видео. Заодно увдите их конструкцию и принцип установки.

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

  • Л — легкие, выдерживают до 2,5 атм;
  • СЛ — средне-легкие — до 4 атм;
  • С — средние — до 8 атм;
  • Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ, диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

Трубы ПВХ

Для водопровода на даче используют еще трубы из ПВХ — поливинилхлорида. Они стоят дешевле, чем ПНД, соединяются при помощи холодной сварки — на клей. Шов получается надежный — выносит давление до 12-16 атм, срок эксплуатации заявляется тот же: 50 лет.

Трубы ПВХ имеют невысокую цену, но их нельзя царапать

Характеристики немного хуже, чем у полиэтилена низкого давления:

  • Температурный режим использования от -15°C до +45°C.
  • Замерзания не любит — снижается эластичность, материал становится более ломким.
  • Средняя чувствительность к воздействию ультрафиолета.

Остальные плюсы пластиковых труб присущи ПВХ в полном объеме:

  • Легкость монтажа, возможность изгиба.
  • Гладкость внутренней поверхности.
  • Стойкость к окислению (не ржавеют) и химическим средам.
  • Малогорюч.

Недостатки у дачного пластикового водопровода из ПВХ следующие:

  • Верхний предел температур +45°C, кратковременно возможен до +65°C.
  • Сложно утилизировать, потому что при разложении выделяет летучие хлориды, вредные для здоровья и окружающей среды.
  • При появлении царапин на поверхности трубы прочность ее значительно снижается. Потому трубы ПВХ для открытой прокладки водопровода на даче использовать нежелательно. При подземной укладке обязательна защитная оболочки или укладка в канализацию.

Так как царапины и трещины сильно снижают надежность, резьбовые соединения невозможны. При стыковке с металлическими трубами или входами оборудования это — большая проблема. И если разводка труб по участку — дело несложное, то обвязка оборудования — серьезная задача. Этот недостаток ограничивает использование этого материала для наружных водопроводов, потому ПВХ чаще используют для внутренней разводки, где риски получения царапин минимальны. Еще чащи их применяют для прокладки канализации.

Как соединять ПВХ трубы смотрите в видео. Соединение действительно надежное. Этот вывод основан на личном опыте: в квартире была собрана гребенка холодной воды. Простояла около 10 лет без каких-либо проблем, пока не пришлось переделывать всю разводку из-за перепланировки.

Полипропилен (ППР)

Еще один материал, который можно использовать при разводке водопровода на даче своими руками — полипропиленовые трубы. Они тоже относятся к разряду пластиков. Есть для холодно (с синими полосами) и горячего водопровода, а также для отопления (с красными полосами). Соединяются при помощи пайки и муфт — есть специальные паяльники, при помощи которых разогревают пластик на двух деталях, потом их соединяют. Через пару минут соединение становится монолитным. Паяльник даже не обязательно покупать (стоит порядка 2-5 тыс. руб.) — его дают в прокат в тех же магазинах, где продают трубы и фитинги для полипропиленового водопровода.

Недостаток у полипропиленовых труб по сути один — дорогие фитинги. Например, погонный метр трубы для холодного водоснабжения 32 мм в диаметре (толщина стенки 3 мм) стоит порядка 2$, муфта для соединения двух отрезков того же диаметра 1,2$. Так как ППР труба не гнется, то все собирается с использованием муфт, уголков и т.п. В результате водопровод получится не очень дешевый, зато надежный. Ведь из этого материала собирают не только бытовые водопроводы, но и трассы промышленного назначения.

Трубы полипропиленовый для дачного водопровода — хороший, надежный вариант

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Автономный водопровод на даче

Так как в сельской местности часто отключают свет, а любой насос работать может только при наличии электричества, неплохо было бы иметь резервный запас воды на случай отключения. Это может быть емкость, установленная на чердаке или на отдельной площадке. В нее закачивать воду можно погружным насосом из скважины, колодца, речки. А насосная станция будет «тянуть» воду уже из этого бака.

Система автономного водоснабжения из бака. Примерная схема с резервным запасом воды в баке

Водопровод на даче из бака удобен тем, что в него можно собирать и дождевую воду, но нужна при этом хорошая система фильтров: сначала грубой очистки, потом несколько штук тонкой. И обязательно на входе всасывающего трубопровода от насосной станции тоже ставить фильтр и обратный клапан. Фильтр — для страховки — оборудование требовательно к качеству воды, а клапан, чтобы при отключении насоса вода не сбрасывалась обратно.

Наличие бака в водопроводной системе дачи хорошо и для растений: в летнее время, если он установлен на улице, вода будет нагреваться. А известно, что растения, политые теплой водой, растут активнее и плодоносят лучше.

При желании можно организовать капельный полив — из труб собрать магистраль, в нужных местах вставить тройники, к которым подключать шланги для капельного полива.

Система капельного полива может быть организована еще когда вы делаете водопровод на даче своими руками

Вот как это выглядит схематично. Бак поднимаете на высоту не менее 1 метра. Закачиваете воду в него из скважины, колодца, реки. Ее уровень контролируется поплавковым механизмом (типа тех, которые стоят в сливных бачках). Из нижней части бака идет разводка по грядкам. Сначала идет цельная водопроводная труба, а от тройника отходит капельная — с дырочками.

Как сделать водопровод на даче для полива из бочки

Источник: http://stroychik.ru/vodosnabzhenie/vodoprovod-na-dache-svoimi-rukami

Автономная система водоснабжения частного дома

Отсутствие централизованного водопровода в населенном пункте – вовсе не повод носить воду ведрами из колодца до конца жизни. Хорошо, когда колодец есть во дворе и вода в нем пригодна для питья.

Если же источник воды находится далеко, то постоянное проживание в таких условиях становится некомфортным. Выход из ситуации – самостоятельно организовать автономное водоснабжение частного дома из резервуара, находящегося на территории усадьбы.

Выбор подходящей схемы

Выбирая, каким способом удобнее и дешевле всего подавать в коттедж воду питьевого качества, следует учесть такие факторы:

  • количество жильцов;
  • надежность электроснабжения в населенном пункте;
  • источник водоснабжения: водопровод, колодец, скважина или автоцистерна (привозная вода).

От числа жильцов зависит объем накопительного бака (что такое гидроаккумулятор для систем водоснабжения). В данном вопросе нельзя опираться на нормативы, отводящие минимум 80 л на проживающего в сутки, так никакого резервуара не хватит. На практике семье из 4 человек (двое детей) для приготовления пищи и водных процедур хватает объема 4 м 3 питьевой воды на 1 месяц при условии экономного потребления.

Устанавливать резервуар не обязательно, если источником водоснабжения является колодец или скважина с достаточным запасом воды (как сделать водоснабжение в частном доме из скважины). Тогда ее можно подавать напрямую в дом поверхностным или глубинным насосом.

При малой производительности скважины понадобится промежуточная накопительная емкость на 200—500 л.

Учитывая все факторы, подходящая схема автономного водоснабжения частного дома выбирается в соответствии с рекомендациями:

  1. При частых перебоях в электроснабжении оптимальный вариант – поставить бак в чердачном помещении и наполнять его насосом по мере необходимости. Подача к санитарным приборам осуществляется самотеком.
  2. При наличии водопровода, работающего в определенное время, или скважины с малой производительностью бак небольших размеров (0,5—1 м 3 ) ставится внутри здания. Давление в сети создается насосом, действующим совместно с гидроаккумулятором.
  3. Для пополнения запаса воды из любых источников подойдет подземная емкость на расстоянии 5 м от коттеджа. Подачу потребителям также обеспечивает насос и мембранный бак.
  4. Таким же методом организуется снабжение водой из колодца при условии, что его глубина не превышает 15 м (как сделать водопровод из колодца на даче своими руками).
  5. Из скважины с достаточным запасом вода подается погружным насосом, а давление в сети обеспечивает гидроаккумулятор.

Также существует способ подачи чистых грунтовых вод из артезианских скважин глубиной свыше 50 м, откуда они поступают наверх под собственным давлением. Но бурение подобных скважин стоит слишком дорого.

Схема автономного водоснабжения дома из скважины.

Схема автономного водоснабжения дома из колодца.

Схема автономного водоснабжения дома из емкости.

Вариант схемы автономного водоснабжения частного дома из емкости наиболее удобен для пополнения любым способом и не ограничен площадью помещений. Дешевле обойдется перекачка воды из колодца или обычной скважины (если она уже сделана), только придется предусмотреть систему фильтрации.

Какое оборудование понадобится

Самые распространенные варианты – использование в качестве источника колодца или скважины.

Для их реализации потребуется следующее оборудование и материалы:

  • насос поверхностный (для скважины – глубинный) необходимой мощности;
  • гидроаккумулятор;
  • автоматика для насоса – реле давления и сухого хода;
  • обратный клапан;
  • фильтр сетчатый;
  • трубы для наружной и внутренней водопроводной сети;
  • для варианта с подземной емкостью потребуется приобрести стальной или пластиковый резервуар.

Чтобы не набирать все элементы по отдельности, при выборе рекомендуется обратить внимание на готовые насосные станции (как выбрать насосные станции водоснабжения для частного дома), состоящие из мембранного аккумулятора и насоса с настроенной автоматикой (). Нужно лишь выбрать агрегат по мощности, для чего необходимо определить глубину, откуда будет всасываться вода, и высоту, на которую ее надо поднять.

Схема устройства насосной станции.

Глубина всасывания насосных станций различной мощности для автономной системы водоснабжения частного дома варьируется в диапазоне от 8 до 20 м, высота подъема – от 20 до 40 м, чего вполне достаточно для любого коттеджа. Определяя глубину, следует к ней прибавить сопротивление горизонтального участка наружного водопровода.

Рекомендуется принимать 10 м горизонтальной трубы за 1 м высоты подъема и прибавить его к реальной глубине. Последняя считается от дна резервуара до уровня чистого пола, где стоит насос.

Мощность погружного насоса принимается по общей высоте подъема начиная от глубины скважины и заканчивая смесителем на последнем этаже здания. Для водопровода обычно используются трубы из полиэтилена марки ПЕ-100.

Монтаж наружной водопроводной сети

Устройство автономного водоснабжения частного дома своими руками начинается с рытья траншеи от колодца или скважины до ввода в здание. В идеале глубина заложения трубопровода должна быть на 30 см ниже границы промерзания грунта. Траншея роется глубже этой отметки на 100 мм, дабы устроить песчаную подушку.

При рытье и укладке труб необходимо выдержать уклон водопроводной магистрали в сторону колодца величиной 3—5 мм на 1 м длины (что такое греющий кабель для водопровода). Он служит для опорожнения трубопровода.

Если он закладывается выше нормативной глубины, то выполняется утепление полуцилиндрами из пенопласта либо пенополистирола толщиной 40—60 мм (как сделать утепление труб водоснабжения в частном доме). Минвату в грунте использовать не стоит, она пропитается влагой и перестанет выполнять свои функции.

При монтаже всасывающего участка нужно соблюдать следующие правила:

  1. Конец трубы вводится в колодец или подземную емкость таким образом, чтобы между ним и дном осталось 300 мм.
  2. На конце трубы закрепляется обратный клапан, а перед ним – фильтр. Он защитит клапан от заедания при попадании грязи.
  3. Обратный клапан с фильтром должны быть всегда погружены в воду.
  4. Глубинный насос опускается внутрь скважины на металлическом тросе и подключается водостойким кабелем.
  5. При монтаже подземной емкости в ней следует предусмотреть воздушный клапан с сеткой.

Ответственный узел – ввод водопровода в дом, он наиболее подвержен промерзанию. Поэтому трубу проводят под фундаментом либо сквозь него на глубине прокладки.

Трубопровод следует пропустить через гильзу большего диаметра, а просвет между ними тщательно утеплить. В месте ввода надо утеплить и бетонную отмостку, заложив под нее плиты пенопласта толщиной 80—100 мм.

Устройство внутренней сети

Предполагается, что перед внутренним монтажом автономного водоснабжения частного дома выбрано подходящее помещение для установки оборудования.

Учитывая шум от работы насоса и щелчки реле, для этой цели лучше всего подойдет котельная или другое техническое помещение вдали от спален. Насосную станцию следует разместить так, чтобы ее было удобно обслуживать, а манометр был заметен со стороны входа.

Станция крепится к бетонному основанию анкерами, после чего производится ее подключение к водопроводной и электрической сети в такой последовательности:

  1. На вводе в дом перед насосом рекомендуется поставить второй фильтр более тонкой очистки. Подсоединение наружного трубопровода к насосу осуществляется через переходник.
  2. К выходному патрубку насосной станции, находящемуся на реле давления, подключается внутренний водопровод.
  3. В месте подключения устанавливается отсекающий шаровой кран.
  4. К насосному агрегату от электрического щитка подводится силовой трехжильный кабель, на стене монтируется розетка с заземляющим контактом. Для защиты этой линии около щитка ставится 2 автоматических выключателя (как выбрать автоматический выключатель).

По завершении работ необходимо проверить герметичность наружной ветки и клапана, заполнив ее водой через специальную пробку на насосной станции. Желательно это сделать до засыпки траншеи грунтом, после чего производится запуск оборудования. Насос не сможет захватить воду, если в трубе останется воздух, на что следует обратить внимание при ее заполнении.

При использовании глубинного насоса в скважине монтаж производится в такой же последовательности. Силовой кабель агрегата можно провести в той же траншее либо воздушным способом. Когда производительности скважины недостаточно, то потребуется промежуточная емкость и дополнительная автоматика, контролирующая ее заполнение.

Видео о водоснабжении частного дома своими руками.

Источник: http://ks5.ru/vodosnabzhenie/obschie-voprosy/avtonomnoe.html

Смотрите также:
02.05.2020

Как сделать коптильню своими руками? Значительно расширить рацион семьи качественными продуктами вы сможете, построив на приусадебном участке стационарную или переносную коптильню. Перед началом работ желательно тщательно проанализировать свои возможности, уровень...

02.05.2020

Клетки для кроликов своими руками Виды клеток для кроликов Для самцов Для крольчихи с потомством Для молодняка Двухъярусные конструкции С выгулом Расположение клеток для кроликов Материалы и инструменты Изготовление своими руками В уходе кролики...

02.05.2020

Проект и чертеж теплицы с размерами из поликарбоната Чертеж относительно небольшой теплицы размерами 3х6 или 4х6 метров, которая будет изготовлена из поликарбоната, можно выполнить самостоятельно. Важно выбрать правильный вариант - арочный, треугольный или же в виде...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
