Садовая печь из ванны своими руками

Мастер-класс: поэтапное изготовление печки из старой чугунной ванны

Здравствуйте, уважаемые читатели, любители сада и огорода. Рад снова видеть вас на страницах Сайта про дачу.

А у вас никогда не возникало таких ситуаций, что хранить старый хлам негде, а выбрасывать жалко? Вот бы приспособить его для чего ни будь полезного. Подобные мысли закрутились и у меня в голове, когда пришлось заменить старую чугунную ванну на новый акрил (жена настояла).

Ну правда, относить на металлолом сколько добротного металла рука не подымалась, а чтобы поставить до лучших времён в чулане… В общем: «Или ты с ней прямо сейчас что-то делаешь, или на выброску» — в очередной раз спорить с ненаглядной не хотелось.

И тут вспомнилось, что в каком-то, ещё советском журнале, я читал как умельцы мастерят поделки из ненужных вещей своими руками, фото которых меня тогда ещё заинтересовали тем, что народ смог додуматься до такого нужного и функционально использования старой чугунной ванны. Надо же было додуматься соорудить из нее печку! Помню, как сейчас. Правда, схемы и описания напрочь выветрились из головы, но главное – идея, а остальное я и сам придумаю.

А вот недавно мне еще попалось вот это видео и я точно решил соорудить такую печку.

  1. Духовка и топочная камера
  2. Работа с кирпичом
  3. Доделываем духовку
  4. Финиш

Духовка и топочная камера

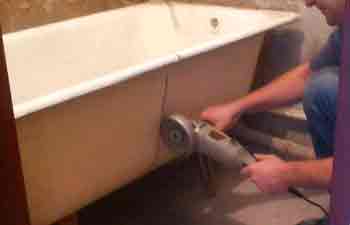

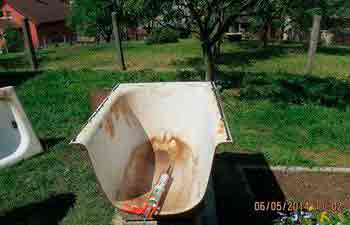

Первым делом нужно было ванну разрезать пополам. Как это делали при совке ума не приложу, я и сегодня, орудуя добротной болгаркой, израсходовал 4 диска. Вам же посоветую лишь тщательно производить раскрой, чтобы потом не равнять карая. Половинки должны получиться строго одинаковые.

Дальше понадобился лист металла толщиной 8 мм в качестве огнеотбойника. Изначально он был немного больше чем мои полванны, а потому всё лишнее пришлось вновь отсекать болгаркой. Вместе все мои заготовки выглядели вот таким образом:

К сожалению, чугун сваркой не прихватишь, а потому чтобы соединить конструкцию в указанном выше положении пришлось сверлить дыры под болты. Сколько я извёл на это сверл даже не знаю, но дрель сгорела уже на пятом отверстии. Слабенькая была, покупалась для дачи, а может, просто спешил? Но то дело такое — сам виноват. Для дальнейшей работы инструмент позаимствовал у соседа, а с ним уже обращался намного бережнее.

Временно собрал всё на болты, получилось неплохо. И топка есть, и духовка.

А теперь пришлось изрядно потрудиться ещё разок. Нужно было прорезать отверстие под дымоход в верхней половинке ванны, а потом дублировать его и в огнеотбойнике. Притом, если со сталью работать можно было как угодно (всё равно обваривать) то с чугуном действовать приходилось предельно аккуратно.

Пилил, как всегда, болгаркой, но предварительно наделав по периметру контуров сверлом отверстий. Конечно, для работы с огнеотбойником мою самоделку пришлось раскрутить, но это не заняло много времени.

После того как все отверстия были готовы, я промазал места соединений огнестойким герметиком для каминов и собрал конструкцию наново, можно, конечно, было использовать и базальтовый картон, но он не так комфортен в работе.

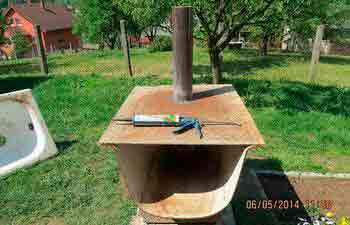

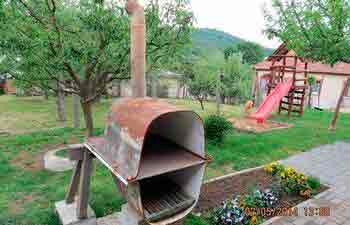

Дальше, как и планировал, поставил металлический дымоход и обварил его в стальном огнеотбойнике как со стороны духовки, так и со стороны топки. Как видите, основной элемент печушки уже готов да и работы с самой ванной завершены.

Работа с кирпичом

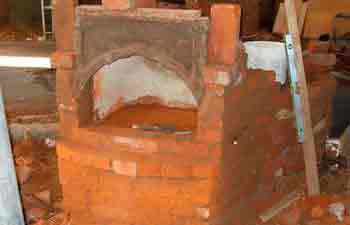

Но это была на самом деле только половина дела. Ведь для духовки нужно было ещё надёжное основание, теплоизолирующий кожух и передняя стенка.

Первое я решил выложить из старых кирпичей, подобного подручного материала имелось в избытке, почему не использовать?

С боковой и задней стенкой проблем не было,

А вот с передней пришлось повозиться.

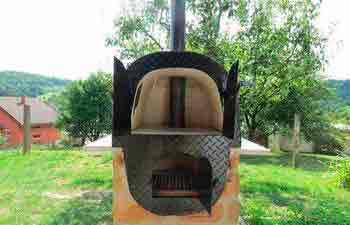

Во-первых, в процессе нужно было поставить в печку колосники (их я сварил с толстой арматуры).

А во-вторых, вмуровать топочную дверку и изготовить поддувало.

Скажу сразу, дверку я ставил покупную, но если у вас есть время и желание, можете попробовать изготовить её и самостоятельно, но там поверхностными навыкам сварщика не обойдёшься.

Доделываем духовку

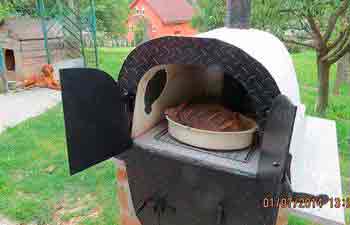

Поскольку работы с кирпичом закончились, принялся доделывать духовку. Чтобы последняя держала тепло, а не грела улицу было решено утеплить её базальтовой минеральной ватой. А что? Этот термоизолятор высоких температур не боится, камень как-никак.

Чтобы предотвратить вату от намокания, а себя от пыли, духовку пришлось ещё и накрыть металлическим кожухом из миллиметровой стали. Благо хоть можно было приварить его к торцам огнеотбойника. Ещё раз крутить в чугуне дырки очень не хотелось.

Следующий этап заслонка. Её я хотел изготовить в виде двух открывающихся в разные стороны дверок, но сил к концу второго дня совсем уже не осталось, а потому сделал такую же, как мастерили для традиционных русских печей. В качестве материала пригодилась полуторамиллиметровая сталь. Не слишком тонкая чтобы деформировалась, и не слишком толстая, чтобы отрывать руки.

Финиш

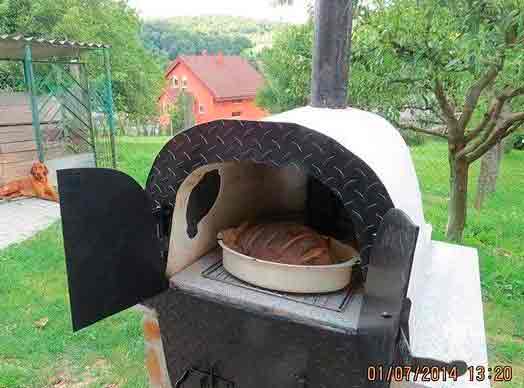

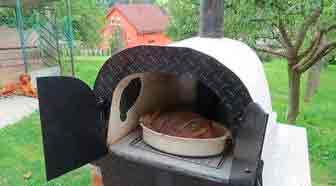

В принципе, печка уже готова, но для пущей красоты (во дворе таки стоит, а не на помойке) все металлическое детали, кроме топочной дверцы, я покрасил термостойкой краской, а само кирпичное основание обложил песчаником. Получилось очень даже симпатично. Не верите? Посмотрите сами.

Я, конечно, осознаю, что такая печка — это «Каша из топора» и что, кроме ненужной ванны, для её изготовления использовалось отнюдь не старьё, но всё равно приятно. А главное, ведь полезная штука получилась для хозяйства, ведь из самодельной духовки и хлеб выходит вкуснее.

Такая идея пришла в голову не только мне, вот еще одно подтверждение, что печь из старой ванны – вещь в хозяйстве очень полезная и ее можно сделать своими руками, если эти самые руки растут из нужного места:

До свидания и до скорых встреч на страницах нашего блога.

Источник: http://sait-pro-dachu.ru/izgotovlenie-pechki-iz-chugunnoj-vanny/

Как сделать печь из чугунной ванны

Мастера – умельцы, коих хватает в каждом городе со средним населением, уже давно освоили изготовление твердотопливных котлов и печей из стали или кирпича. Причем большинство их изделий функционирует достаточно надежно и эффективно. И только чугун, как материал для самодельных отопителей, до недавних пор оставался в стороне. Но здесь уже есть почин и мы в данной статье готовы его представить и обсудить вопрос, как самостоятельно сделать печь из чугунной ванны.

Самодельная садовая печь из чугуна

Ранее мастера неспроста обходили чугун своим вниманием, хотя как материал для изготовления отопительного оборудования он пользуется высоким спросом. Дело в том, что серый чугун плохо поддается обработке механическим путем, а производители отопительной техники для придания ему необходимой формы пользуются способом промышленного литья. Данные технологии в домашних условиях недоступны, поэтому для изготовления печи можно взять какое-то чугунное изделие и переделать его, что и было претворено в жизнь одним из домашних мастеров. Для этой цели сгодилась старая ванна из чугуна, каких осталось еще предостаточно со времен советской эпохи.

Поскольку данный материал чрезвычайно тверд и хрупок, то для его обработки нужна не только масса терпения, но и хорошие слесарные навыки. Показанная выше на фото садовая печь из старой чугунной ванны – хороший пример таких навыков и терпения, а наша задача – пояснить, как это сделано. Первым делом следует взять угловую шлифовальную машину с рабочим диаметром 250 или 300 мм и запастись отрезными кругами по металлу, после чего тщательно отмерить половину ванной и нанести линию отреза. При этом следует учитывать ширину отрезного круга.

Заготовительные работы

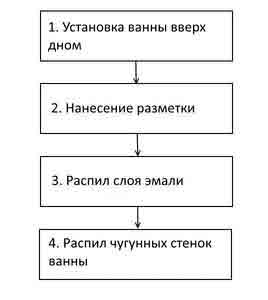

Следующая операция — чугунная ванна разрезается пополам, строго по линии. Работа тяжелая и долгая, но вполне выполнимая. Когда в наличии есть 2 половинки изделия, их надо скрепить между собой. Опять же, сварка деталей из чугуна в домашних условиях недоступна, поэтому половинки скрепляются между собой на болтах, а между ними прокладывается стальной лист, отделяющий топливник от духовки.

Мастер для этой цели взял рифленый листовой металл толщиной порядка 8 мм, можно последовать его примеру. Если же в наличии есть обычный гладкий металл такой толщины или немного больше, он тоже подойдет, хотя лист толще 10 мм лучше не применять, это повлияет на время прогрева духовки. Заготовку из листа лучше вырезать заранее, но если имеющийся в наличии металл немного больше размеров ванной, то это можно сделать и потом, по месту.

Еще один шаг на пути к цели – разметка и сверление крепежных отверстий в чугунной ванне и металлической прокладке. Сразу оговоримся, что понадобятся качественные сверла и умение их затачивать, потому как чугун не сдастся вам просто так, без боя. Чтобы проделать 4 сквозных отверстия, потребуется несколько раз терпеливо перетачивать сверла, при этом выдерживая угол рабочей кромки не меньше 120º. Сверлим разным инструментом, от малого диаметра к большому, на низких оборотах дрели, периодически смазывая машинным маслом.

И последняя трудоемкая операция – прорезка отверстия под дымоходную трубу. Если сделать его в металлической прокладке 8 мм толщиной не очень трудно, то с ванной придется повозиться. Лучше всего прорезать в том месте, где раньше у ванной был слив, его надо расширить до диаметра 100 мм. Когда и эта операция окончена, можно приступать к сборке. Для начала дымоходную трубу надо приварить к металлическому листу.

Любой сведущий печник вам скажет, что это место – самое слабое во всей конструкции любого стального отопителя, данный стык прогорает в первую очередь. Не исключение и чугунная печь из ванны, поэтому правильнее будет пропустить трубу сквозь лист и обварить ее с двух сторон.

Сборка корпуса печи

Когда элемент готов, он устанавливается на нижнюю часть ванны, а сверху ставится вторая часть. В месте прилегания мастер в качестве уплотнителя использовал специальный герметик, но можно проложить и асбест либо базальтовый картон. После чего производится совмещение отверстий, постановка болтов и их затяжка. На этом корпус печки можно считать готовым.

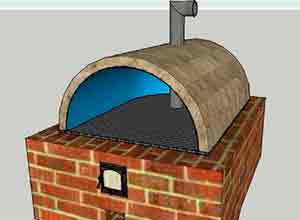

Чтобы самодельная печь из старой ванны приобрела законченный вид, надо вырезать и прикрепить лицевую панель из металла, здесь достаточно толщины листа 5—6 мм, а затем изготовить дверцы и колосниковую решетку. Всю эту конструкцию следует установить на постамент, сложенный из кирпича. Чтобы не отапливать улицу, металлические поверхности камеры сгорания и духовки нужно утеплить слоем базальтового волокна и облицевать любым удобным материалом.

Поскольку из ванной можно изготавливать не только садовые печи, но и обогреватели для разных помещений, то в последнем случае утепление корпуса не требуется, чтобы стенки могли свободно отдавать тепло воздушной среде комнаты. Тогда и фронтальная панель приобретет другой вид, а кирпичное основание придется облагородить отделочными материалами. При этом спереди и сзади печки кирпичную кладку возводить не стоит, чтобы топка свободно омывалась воздухом. Впрочем, другой умелец может кирпичную опору заменить металлической, здесь все в ваших руках.

О преимуществах и недостатках

Главное достоинство, которым обладает печь из чугунной ванны, сделанная своими руками, — это ее практически нулевая стоимость. Основная инвестиция – это ваш труд, а его придется приложить немало. Второе преимущество – долговечность, она напрямую зависит от срока службы сварных стыков дымовой трубы и лицевой панели с дверцами, да плотности прилегания основных элементов. Что касается ванной, то на ней даже эмаль прогорит далеко не сразу.

Для справки. В советское время для ванн и кухонной посуды использовалась эмаль на основе кремния (кварцевого песка). Она наносилась на металлические изделия в 2 слоя (грунтовка и глянцевый слой) и прогревалась до температуры 860 ºС, чтобы кварцевый песок расплавился, а затем выполнялось охлаждение по определенной технологии. Такого рода покрытие, защищающее чугун, служило десятилетиями и разрушалось только от сильных ударов тяжелым предметом.

С точки зрения теплотехники эффективность работы самодельной печки вряд ли превышает 40% из-за прямого выхода дымовых газов из топки наружу, только часть тепла они передают духовке, а остальное уходит в атмосферу. По этой причине похожая конструкция применяется как печь для бани, где показатели КПД не столь важны, главное, — температура. Правда, берется лишь одна половинка ванны и ставится на выложенное из кирпича основание, а затем возводятся боковые стенки и устраивается каменка.

Половина ванны служит в качестве надежной и долговечной топки, которая прогорит очень нескоро, а тепло каменке будет отдавать отлично. По итогу на строительство уйдет меньше красного керамического кирпича, что ощутимо снизит стоимость парной в целом. Единственный нюанс в том, чтобы в банной печи правильно состыковать два материала с разными коэффициентами теплового расширения, — кирпич и чугун. Для этого предусматриваются деформационные швы, куда закладывается асбест или базальтовый картон.

Заключение

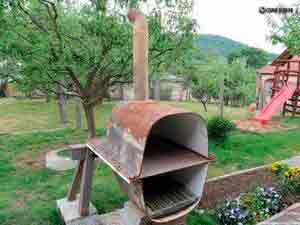

Подобные нестандартные решения в конструкции печей, сделанных своими руками, поражают своей оригинальностью и простотой. Никто не усомнится в надежности и долговечности самодельной чугунной печи из советской ванны, а ведь она придумана и собрана мастером с головой и умелыми руками в домашних условиях. Подобные изделия под силу изготовить каждому домовладельцу, впоследствии они прослужат ему верой и правдой много лет.

Источник: http://cotlix.com/kak-sdelat-pech-iz-chugunnoj-vanny

Как сделать печь из старой чугунной ванны?

Старая чугунная ванна – вещь весьма тяжелая и основательная. Изделие советской промышленности славится своей фундаментальностью и прочностью. Но со временем белоснежная эмаль теряет свой блеск и не подлежит восстановлению. Тогда ванна отправляется на свалку. Но многие дачники и владельцы частных домов используют чугунную конструкцию более рационально. Печь из ванны не только позволяет готовить изумительные блюда, но и становится украшением усадьбы.

Необходимое оборудование и материалы для работы

Строительство печи из чугунной ванной своими руками потребует применения следующих инструментов:

  1. УШМ (болгарка);
  2. Отрезные и зачистные диски к УШМ;
  3. Электрическая дрель, сверла;
  4. Пассатижи, гаечные ключи;
  5. При наличии – оборудование для газовой резки металла;
  6. Шанцевый инструмент – лопаты, лом;
  7. Молоток;
  8. Мастерок, шпатель;
  9. Емкость для приготовления раствора;
  10. Измерительный инструмент – рулетка, отвес, металлический уголок, строительный уровень;
  11. Сварочный аппарат для монтажа дымохода, маска, электроды;
  12. Ножовка по дереву (для сооружения опалубки).

Начало строительства подразумевает наличие чугунной ванны. Печь из ванны имеет фундамент, так как общий вес конструкции принимает приличное значение. Кроме ванной, понадобятся следующие материалы:

  • Цемент;
  • Песок;
  • Красный кирпич;
  • Вода;
  • Глина;
  • Лист металла толщиной от 4 мм;
  • Металлический уголок;
  • Самодельная или заводская решетка соответствующего размера;
  • Металл и петли для дверок;
  • Труба для дымохода с толщиной стенки не менее 3,5 мм, диаметром 100 – 125 мм, длиной 2,5 – 3 метра;
  • Материал для гидроизоляции фундамента – полиэтиленовая пленка;
  • Сетка-рабица;
  • Доски толщиной 20 – 25 мм, гвозди, рейки 20х20 мм.

Резка чугунной ванны

Первый этап строительства – резка старой ванной поперек на две равные части. Эта операция выполняется с помощью болгарки. Сначала производится разметка линии отреза – черта наносится маркером на эмаль или мелом на наружную часть чаши. Резку лучше всего производить по наружной части чаши, но при отсутствии такой возможности можно резать по внутренней части.

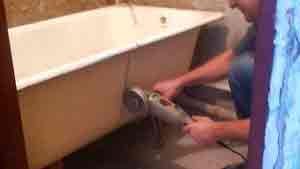

Резка изделий из чугуна – работа продолжительная и трудоемкая. Для этой работы применяется профессиональный инструмент, при отсутствии такового необходимо делать перерывы в работе, иначе болгарка может сгореть.

При работе необходимо соблюдать условия безопасности. На лицо лучше надеть защитную маску, иначе мельчайшие частицы эмали могут попасть в глаза. При резке чугуна образуется большое количество пыли – дыхание необходимо защитить марлевой повязкой или респиратором. Помещение, где проводятся работы, необходимо изолировать от смежных помещений – уборка пыли впоследствии доставит серьезные трудности.

При резке чаши ванну надо фиксировать, чтобы не зажимало диск болгарки. Осколки диска, лопнувшего при работе, могут нанести травмы. Распил ванной занимает, в среднем, около 45 – 60 минут (без учета перерывов). Скорость работы всегда зависит от уровня владения инструментом.

Монтаж печи

Печь из старой ванны, размещаемая на дачном участке или земельном участке частного дома, состоит из трех основных частей:

  1. Топка из старой ванной;
  2. Фундамент печи;
  3. Кирпичная кладка, облицовка.

После подготовки ванной (распила на две равные части) приступают к сооружению фундамента.

Сооружение фундамента

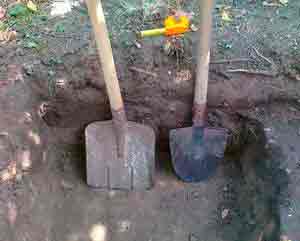

С помощью колышков и шнура производят разметку будущего фундамента. Фундамент выполняется из бетонного раствора или кирпичной кладки.

Сначала отрывается траншея прямоугольной формы, глубина ее должна составлять не менее 500 мм. На дно траншеи укладывается слой песка и щебня, слои утрамбовываются. Поверх подушки укладывается слой гидроизоляции – обычно это полиэтиленовая пленка. В центральной части сооружается опалубка для поднятия основания фундамента под топку. Чаще всего просто сооружается общая опалубка и фундамент заливается на высоту не менее 250 – 300 мм от уровня грунта.

Свободный объем армируется и заливается раствором цемента и песка в пропорции 1 мера цемента на 3 меры песка. В другом случае объем заполняется кирпичной кладкой.

После выполнения работ по сооружению фундамента ему дают время на качественное застывание.

Сборочные работы

После застывания фундамента приступают к сборочным работам. На основание фундамента устанавливается первая половина чаши (без сливных отверстий). Поверх разворота чаши укладывается на жаропрочный герметик лист металла, вырезанный по шаблону ванной.

Иногда в листе прорезаются отверстия для использования в качестве варочной поверхности.

В листе перекрытия прорезается отверстие, соответствующее диаметром подобранной трубе дымохода. Труба приваривается к листу перекрытия с помощью электродуговой сварки.

На лист перекрытия укладывается вторая половина ванной. Предварительно стык закладывается жаропрочным герметиком, вместо сливного (нижнего) отверстия прорезается проход для дымовой трубы. Сначала размечается отверстие по сечению используемой трубы, затем по разметке просверливаются отверстия. Выбивать обсверленный элемент опасно – чугун хрупок – поэтому отверстия соединяются прорезями болгарки.

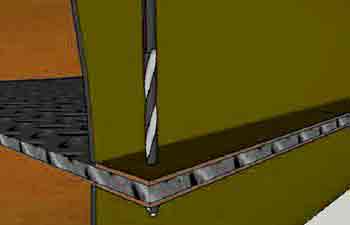

По периметру стыка двух полусфер ванной просверливаются отверстия, стык стягивается болтами М10 или М12. Крепеж устанавливают с шагом в 150 – 200 мм. При затягивании болтов не нужно прилагать излишних усилий – чугун может лопнуть. В нижней полусфере на высоте 15 см от нижней точки свода закрепляются болтами опоры для колосниковой решетки. Монтаж опор обязателен, иначе при сдвиге колосника горящие дрова упадут в нижнюю часть топки и нарушится качество горения. Основные работы по сооружению топки завершены.

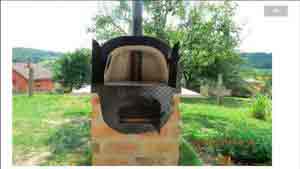

Лицевую часть топки оборудуют двумя способами – из металла и в кирпичную кладку. В случае применения листа металла производится его разметка и нарезка под соответствующий размер болгаркой. Крепление его к разрезному торцу топки производят через металлические уголки, прикрепленные к чаше и листу через отверстия с помощью болтов. В плоскости листа вырезаются проемы для малой (нижней) дверцы поддувала и большой верхней двери топки (служащей для загрузки топлива). Дверцы устанавливаются обычно на приварные петли.

Стоимость металла и объем работ при такой реализации лицевой части печи превышают вариант монтажа кирпичной кладки. При выполнении кладки с торца топки в ней оставляют закладные и проемы для установки дверок.

После сборки лицевой части нижняя полусфера топки обкладывается кирпичом. Сначала выводится первый угол (по отвесу), затем кладку продолжают по периметру топки.

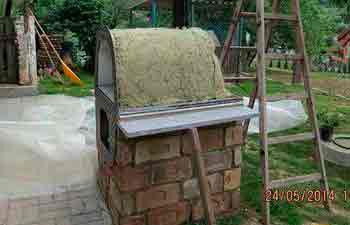

После застывания кладки приступают к работам по тепловой изоляции верхней полусферы. Для этого на нее укладывается сетка-рабица. Сетка должна плотно прилегать к поверхности топки – для этого ее закрепляют к кирпичной кладке по периметру. Рабица служит каркасом, опорной конструкцией для слоя глины. В сетку плотно забивается первый слой заранее подготовленного глиняного раствора средней вязкости. После частичного застывания наносится и выравнивается финишный слой глины.

Некоторые умельцы рекомендуют применять чугунные ванны для строительства печь для бань. Причем чугунная ванна выступает основой каменки и одновременно служит верхним сводом топки, на нее могут плеснуть ледяной водой в раскаленном состоянии. Чугун в этом случае может треснуть. Сделать печь для бани из чугунной ванны – рассчитывать на определенное везение, не знать свойств чугуна.

Оформление внешнего фасада

Внешнее оформление печи зависит от желаний владельца. Кладку можно оштукатурить и покрасить, на нее наносятся различные декоративные мозаики, природный камень. Украшение конструкции не всегда обязательно – печь из ванной всегда будет выглядеть удивительным сооружением на участке.

Строительство печи из старой чугунной ванной – мероприятие, требующее наличия оборудования и некоторых навыков в проведении монтажных работ. Но сооружение печи стоит того – она имеет отличную конструкцию и прослужит своему хозяину долгие годы, удивляя кулинарными изысками и украшая усадьбу.

Источник: http://pechiexpert.ru/pech-iz-vanny/

Строим печь из ванны своими руками: особенности конструкции

Для изготовления печки из ванной подойдут как стальные, так и чугунные емкости. Стальные выглядят предпочтительнее, если в доме есть сварочный аппарат, с помощью которого можно приварить к корпусу печи дымоход и переднюю стенку. С другой стороны, сталь не так хорошо сохраняет тепло, как чугун, поэтому печка будет в рабочем состоянии, пока в топку подбрасываются дрова.

Необходимые для работы инструменты и материалы

Что качается чугуна, то конструкцию из него с помощью сварки собрать проблематично. Конечно, существуют электроды для работы с этим металлом, но тогда самодельная конструкция существенно вырастет в стоимости.

Чугунную печь лучше собирать с помощью болтов. Благо, чугун поддается сверлению, если производить его на невысоких оборотах хорошо заточенным сверлом.

Нужно сказать, что резьбовой крепеж понадобится и для сборки печки из стали.

Для работы понадобятся:

  • шлифмашинка;
  • дрель;
  • сварочный аппарат;
  • разметочный инструмент.

Нужно приготовить следующие материалы:

  • стальную трубу с внутренним диаметром не менее 100 мм;
  • листовую сталь толщиной не менее 4 мм;
  • болты с гайками;
  • стальные стержни или арматуру сечением не менее 14 мм.

Может пригодиться печной герметик, а для сборки чугунной печки нужно приготовить стальные уголки. Это базовый набор материалов. Для усовершенствования конструкции можно добавить:

  • цементно-песчаную смесь;
  • базальтовую вату или асбополотно;
  • стальную кладочную решетку или проволоку;
  • печные кирпичи.

Описание процесса изготовления

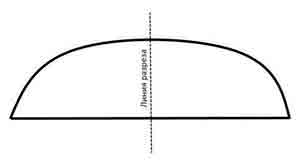

  1. Вначале нужно точно отметить линию, по которой ванна будет разделена на 2 половины.
  2. После этого емкость разрезается шлифмашинкой.
  3. Для печки нужно сделать легкий армированный фундамент, залив его бетоном с пропорциями цемента, песка и щебня 1 : 3 : 4. Из него следует выпустить 4 стержня.
  4. Нижнюю часть старой ванны нужно поставить на стержни, выровнять и зафиксировать сваркой или иным способом.
  5. Нужно взять стальной лист, положить между обеими половинами емкости, сделать на нем разметку и вырезать его вдоль нанесенной линии. Лист стали будет разделять печку на топку и духовку.
  6. Ближе к задней стенке в верхней части ванны следует вырезать отверстие для дымохода. Такое же отверстие делается в стальном листе.
  7. К перегородке приваривается труба высотой, несколько большей, чем расстояние от пола духовки до ее потолка.
  8. Теперь нужно собрать обе половины вместе с перегородкой, слегка прихватить края конструкции сваркой и обварить трубу.
  9. Следующий шаг — высверливание отверстий для стягивающего крепежа по периметру и установка болтов.
  10. После стягивания половинок приваривается внешняя часть дымохода.

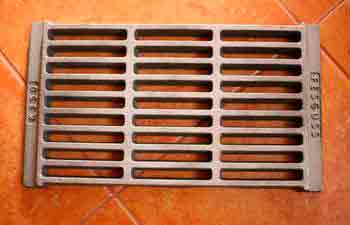

  11. Из арматуры нужно сделать колосники.
  12. Из листовой стали вырезается фронтальная часть печки с отверстиями для устья печи и топки .
  13. Устанавливаются дверки. В дверке топки высверливаются отверстия для подачи к дровам воздуха.Желательно, чтобы нижняя часть проема была на одном уровне с дном печи, тогда ее будет легче очищать от золы.

На центральную перегородку желательно положить каменную плиту, она будет дольше сохранять тепло и равномернее распределять его. Нижнюю часть конструкции можно обложить кирпичом.

Между дном ванны и кирпичной стенкой для теплоизоляции можно заложить базальтовую вату или засыпать глину. Сверху кладки устраиваются каменные или бетонные полки для посуды, которые, кроме того, будут защищать кирпичи от осадков. Полку можно сделать, вырезав из стального листа перегородку с периметром, большим, чем размеры печки.

Печь из чугунной старой ванны собирается с помощью резьбового крепежа. Отверстия в ней сверлятся не только по периметру перегородки и обеих половин, но и у лицевого края. К нему крепятся уголки с отверстиями, к которым будет прикручена фронтальная часть печи.

Отверстие для перелива можно заглушить стальным блином с приваренным к нему болтом. Зазоры между трубой и днищем, стенками и фронтальной частью заделываются печным герметиком.

Печь из старой ванны можно доделать, усилив теплоизоляцию верхней части. Она обкладывается базальтовой ватой или асбополотном и накрывается сеткой из проволоки или кладочной решеткой.

Затем из кирпича строятся стенки вдоль боковин и тыльной части печи. Пространство между ними и ванной заполняется песком или глиной.

Крышу конструкции можно сделать из листовой стали или профилированного листа.

Строительство печь из ванны: особенности конструкции, важные момент постройки и советы мастеров

Как известно, нет такой вещи, которой наш человек не смог бы дать второе дыхание. Закалённый суровыми советскими буднями, он не привык выбрасывать вещь на помойку лишь по той причине, что она уже полностью исчерпала свой рабочий ресурс.

Ведь достаточно лишь проявить немного смекалки и приложить чуть-чуть усилий для того, чтобы из совершенно бесполезных, на первый взгляд, предметов сделать своими руками нечто ценное и необходимое.

И это применимо практически к чему угодно, пускай это будет даже старая ненужная ванна.

Печка из ванной — могла ли кому прийти в голову такая мысль? Как оказалось, могла. И даже непросто пришла, а ещё и была благополучно реализована, свидетельством чему являются многочисленные фото и видео-шпаргалки в интернете.

Сложить печь из ванны своими руками, на самом деле, гораздо рациональнее, чем избавиться от этой вещи, к примеру, отдав её на металлолом.

Ведь усилий придётся приложить совсем немного, зато замечательная дворовая печка, отлично украсит приусадебный участок и всегда может быть использована для приготовления вкусных и оригинальных блюд.

Печка из ванны собственными руками — с чего начать?

Сперва следует подготовить весь необходимый инструмент. Всего, для того чтобы сделать печь своими руками из ванны,понадобится следующее:

  • ванна (стальная или чугунная);
  • болгарка;
  • дрель;
  • крепёжные болты;
  • рулетка;
  • карандаш;
  • специальная клеящая смесь (холодная сварка);
  • лист железа (по ширине ванны, не менее 4мм толщиной);
  • металлическая или асбестовая труба (130-150мм в диаметре);
  • кирпичи или каменный бут;

Если всё необходимое есть в наличии, можно приступать непосредственно к самому процессу.

Первый этап — создание основных заготовок

Для того чтобы смастерить хорошую печь своими руками,очень важно сделать точные заготовки. Для этого ванна должна быть разрезана болгаркой ровно пополам. Далее, по размерам полученных половинок нужно обрезать металлический лист. В дальнейшем он станет разделителем между топкой и отсеком для приготовления пищи.

Этап второй — разметка

Чтобы печка получилась красивой и функциональной, на данном этапе очень важно выполнить всё как можно точнее. На будущей верхней половинке печи нужно разметить отверстие для выхода трубы. Таким же образом нужно разметить и лист железа. Также на обеих половинках ванны и на железном листе следует отметить места, где будут сделаны отверстия для креплений.

Этап третий — окончательная обработка заготовок

Размеченные заготовки теперь нужно тщательно обработать. С помощью болгарки на верхней половинке ванной и железном листе делаются аккуратные отверстия нужного диаметра (для дымохода). Также нужно просверлить и отверстия для болтов.

Этап четвёртый — возведение платформы

Впрочем, данное мероприятие можно сделать и заранее. С помощью составленных ранее замеров из кирпичей или любого другого доступного материала возводится платформа со своеобразной нишей.

Расчёт делается таким образом, чтобы нижняя половинка ванной легла аккуратно в выемку, а её края легли точно на края платформы. Точность в этом деле также превыше всего.

Если подхалтурить, то конструкция печи не получится монолитной, а это крайне негативно скажется на её прочности и сроке эксплуатации.

Этап пятый — сборка

Начиная с этого момента всё уже достаточно просто.

Для того чтобы изготовить печь своими руками из полученных заготовок, первым делом нужно установить и зафиксировать нижнюю половинку на платформе, смазать холодной сваркой, после чего водрузить сверху лист железа и таким же образом накрыть его второй половинкой (также не забыв смазать края). На данном этапе конструкция уже действительно начинает напоминать настоящую печь.

Впрочем, нужно довести работу до конца. Поэтому скрепляем половинки ванной болтами, фиксируем наш импровизированный дымоход, чтобы край трубы на 1-2 см погружался в топочный отсек, и крепим его к листу железа и другой половинке ванной холодной сваркой.

По сути, основное уже готово. Печь уже практически работоспособна, дело остаётся только за функциональными усовершенствованиями.

На лицевую сторону печи из железа любой толщины нужно смонтировать дверцы для топки, а также сделать ещё одну пару дверей для готовочной камеры.

Это позволит пользоваться печью для приготовления еды, не боясь, что туда попадут пепел и другие посторонние частицы из топки.

Энтузиасты, уже опробовавшие данную методику и сумевшие смастерить рабочую печь из ванной, просят также обратить внимание на некоторые нюансы, которые были отмечены ими во время возведения и проверки работы печи.

К примеру, для того, чтобы печка равномернее распределяла жар от огня и дольше сохраняла тепло, верхнюю камеру также можно обложить теплоёмким материалом. Это может быть:

  • кирпич;
  • лампач;
  • глиноблок;
  • либо что-нибудь иное, завалявшееся в закромах.

Также отдельный совет есть и по сборке печи. Бывалые мастера советуют перед сборкой хорошенько нагреть половинки ванной на огне. Таким образом, жидкая сварка намного плотнее склеит половинки, и они не будут «играть» и пропускать дым.

Глиняная печь: две технологии строительства и уличная печка из глины своими руками

Возвращение глиняных печей: осваиваем технологию и строим садовую печь из глины своими руками

Дорогие кирпичные очаги согревали дома богатых купцов и знатных людей, а центром крестьянской избы была глиняная печь, сделанная из доступного сырья.

Сначала это были громоздкие печки по-черному, не оборудованные трубой, – дым из них валил прямо в жилище. Позже придумали потолочные дымники, выводящие газы из комнаты через деревянные трубы.

Современные печи из глины отличаются компактностью, имеют дымоход и пользуются популярностью, благодаря низкой себестоимости и простоте строительства.

Техника строительства глиняных печей

Существует две технологии печного строительства из глины. В первом случае используют опалубку, а во втором глинобитная печь своими руками формируется из заранее приготовленных блоков. Первый вариант сложный и больше подходит для небольших очагов, предназначенных для выпечки хлеба и приготовления запеченных блюд, а второй можно использовать для строительства функциональной русской печи.

Приготовление глиняного раствора

Для приготовления раствора потребуется глина, песок и вода. Во многих регионах все это можно найти абсолютно бесплатно. Для строительства лучше всего подходит жирная глина красноватого оттенка. Красная зернистая глина для печей не годится. Если самостоятельная добыча сырья затруднительна, то его можно купить в строительных магазинах. Покупать выгоднее в большой фасовке – так дешевле.

Точного рецепта для раствора не существует – пропорции зависят от жирности глины. В некоторых местностях песок вообще не добавляют, а в других его требуется вдвое больше, чем главного сырья. На выходе должен получиться очень плотный и густой однородный раствор.

Печебитье в опалубке

Глинобитной печь назвали неслучайно – технология строительства подразумевает битье раствора, заполняющего опалубку, специальными деревянными молотками.

Один конец инструмента плоский – им уплотняют и выравнивают поверхность, а второй имеет клиновидную форму и служит для битья глины между опалубками.

Построить такой очаг в одиночку не получится – в старину к работе привлекали соседей, собирая бригады по 15-16 человек.

Изготовление опалубки – процесс непростой, ее собирают из дерева во время формирования печи, но все детали подготавливают заранее. Самое сложное – правильно изготовить «творило» для топки.

Топочная заготовка имеет форму половины бочки, при этом дуга свода начинается с основания и не имеет прямых стенок – это усиливает тягу и обеспечивает хороший жар.

Доски изнутри подпиливают и привязывают к деталям веревки, чтобы после высыхания легко извлечь форму.

Перед помещением глиняного раствора в деревянную «рубашку» глину небольшими порциями бьют на полу, чтобы избавиться от комочков и пустот. После заполнения формы перекрывают верхний слой кусками глины размером 30*40 см и замазывают верх.

Через три дня снимают распорки, вырезают ножом устье и выбивают передние доски творила. Верхнюю опалубку аккуратно снимают и замазывают раствором погрешности. На стенках по желанию вырезают печурки, которые собирают тепло и украшают домашний очаг.

О первой топке можно думать не ранее, чем через 2 недели.

Строительство печи из глиняных блоков

Чтобы построить печь из глины своими руками из блоков, сначала изготавливают самодельные кирпичи. Для этого раствор долго месят, добиваясь однородности состава и плотного пласта. В старину это делали ногами и при помощи лошадей, позже прессовали глину трактором, а сейчас используют всевозможные приспособления.

Хорошо утрамбованный глиняный пласт рубят топором на блоки нужного размера, не дожидаясь высыхания. Из блоков строят печку, но никакой раствор для связки кирпичей не используют, а утрамбовывают стыки молотками. Чтобы получить топку нужной формы, изготавливают деревянную опалубку, которую можно не вынимать, а сжечь в процессе эксплуатации.

Разводить огонь разрешается только после окончательного высыхания – через две недели. В первые несколько дней сжигают небольшие порции хвороста, чтобы высушить глину и придать ей прочность. Со временем печь из глины становится только прочнее – сырье запекается и превращается в монолитную конструкцию.

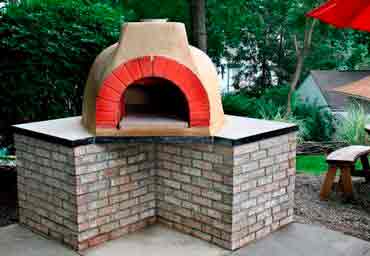

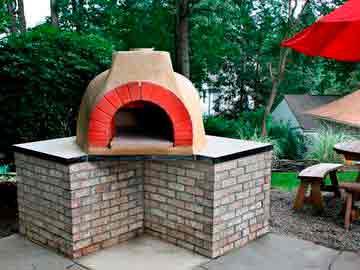

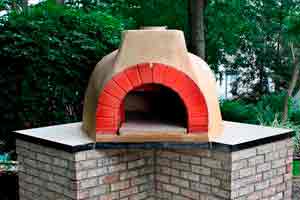

Садовая глиняная печь для пиццы

Сейчас уже мало кто строит полноценные глиняные печи своими руками для отопления дома, чаще всего их можно встретить в саду в виде примитивной печки для хлеба и пиццы. Эта оригинальная модель легко справляется с выпечкой изделий из теста и эффектно украшает загородный участок.

Авторы проекта использовали для строительства 600 кг жирной глины и около 950 кг горного песка, но точные пропорции зависят от жирности имеющейся глины. Толщина стенок конструкции – 15 см, размер внутреннего диаметра топочной камеры – 40 см. Важно, чтобы высота камеры составляла 60-70% от ее диаметра. При больших объемах выпечки толщину стенок рекомендуется увеличить.

Для отвода дыма предусмотрена труба, но можно обойтись и без нее. В качестве основания использована армированная бетонная плита толщиной 6,5 см. Основание установлено на прочный углубленный фундамент. В этом конкретном случае уличная печь из глины построена на основании отжившей свой век дворовой печки.

Строительство начинают с рисования – на плите рисуют контур будущего очага, соблюдая симметрию. Можно изготовить шаблон, а потом просто обвести его. Затем контур заполняют плотными блоками, приготовленными из смеси глины и песка, образуя основание.

Под выкладывают шамотным кирпичом, добиваясь ровной поверхности. Готовую печную дверцу крепят к бетонной плите. Вместо деревянной опалубки используют форму из картона, заполняя ее влажным песком. Чтобы песок не рассыпался, его накрывают мокрыми газетами.

Стенки глиняной печи кладут из заранее приготовленных кирпичиков, аккуратно формируя купол над песчаной формой. Завершив строительство, желательно не спешить и дать конструкции пару дней «отстояться».

После этого можно очистить топочную камеру от песка. Первые топки должны быть непродолжительными, можно использовать для растопки хворост или жечь внутри свечи.

Для защиты садовой печи нужно обязательно предусмотреть навес.

Любопытным новичкам рекомендуем построить глиняную печь в миниатюре, потренировавшись в замесе сырья, изготовлении блоков и их кладке. Уменьшенная копия станет украшением участка, а полученные навыки пригодятся для печебитья полноценного садового очага. Если что-то не получится, можно обратиться к профессионалам и доверить им строительство печки.

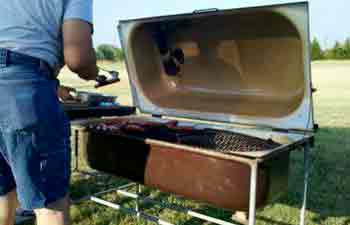

Садовая печка на дачу во двор из ванны

Как много вещей находят свое продолжение существования – «вторую жизнь», после их доработки. После изготовления из них чего-то кардинально отличного от их первоначального назначения. Часто такие трансформации можно отнести к Handmade.

Здесь что не вещь, то практически всегда какая-то доработка, трансформация, необычное использование. Хотя в нашем случае о Handmade говорить, скорее всего, не приходится. Все дело в том, что предложенный в этой статье вариант перевоплощения довольно «массивный», если так можно выразиться.

Хотя… Кто знает, где начинаются и заканчиваются границы определения, что такое Handmade!?

По крайней мере, что с однозначным определением можно отнести к Handmade, так это креативность, которую не занимать и в нашем случае. Речь пойдет о печи, о печке для каждодневного использования во дворе дома или даче.

В такой печке можно без труда испечь хлеб, сварить кашу, суп, да практически все, что мы обычно готовим с помощью плиты. А что на счет креативности, то эта печь сделана из ванны.

Да, да из той смой в которой каждый из нас купался и мылся.

Процесс изготовления печки из ванны

Итак, если в вашем распоряжении имеется ванна, то не спешите ее использовать как и все, как емкость для полива.

Быть может на вашем приусадебном участке не хватает дворовой печи, которую вполне можно сделать из той самой старой ванны.
Первоначально необходимо разрезать ванну поперек, посередине.

Болгарка (угловая шлифовальная машинка), время и несколько отрезных дисков сделают свое дело.

Теперь необходимо найти металлический лист, желательно не тонкий, где-то 5 и более мм. Лист этот будет прокладываться между двумя половинками печки, тем самым отделяя камеры для горения дров и для приготовления пищи.

В листе необходимо предусмотреть отверстие, для дымохода, который будет выходить из камеры горения, проходить через камеру для приготовления и окончательно выходить выше печки. Для соединений используем крепеж, которым протягиваем края ванны между собой, зажав между ними металлический лист.

Для предотвращения задымления камеры для приготовления в печи используем печной герметик. Трубу – дымоход крепим к разделительному листу на сварку.

Устанавливаем печь на кирпичи. Выравниваем ее по уровню. Обратие внимание, что если печь (ванна) из чугуна, то лучше ее подогреть, например протопив в ней дрова. В этом случае чугун будет вариться лучше, чем на холодную.

Для большей теплоемкости камеры приготовления можно уложить на металлический лист каменные плиты. Плиты не только будут удерживать тепло, но и не дадут перегреться нижнему листу, обеспечива более равномерный прогрев в камере.

На лицевую сторону печи монтируем дверки для топки и для закрытия камеры приготовления.

Вот в принципе и все. Печь можно пробовать в деле. Для эстетов печь подлежит покраске, которая добавит некой солидности. Тем не менее, не рекомендуем вам красить внутренние стенки, так как все выделения от краски могут оказаться у вас в пище.

Вот такой хлеб можно испечь в подобной дворовой печке.

…быть может это фото станет для вас мотивирующим, для того, чтобы приступить к изготовлению подобной печи.

Особенно этот вариант подойдет для тех, у кого есть бесхозная ванна, а что с ней делать вы не знаете. В принципе, все здесь под силу, а функциональность и полезность такой печки гарантирована.

Также вы можете подумать и о другом варианте печки во двор – “Печь с мангалом и плитой для зоны отдыха на даче (с порядовкой)”.

Печь для бани из чугунной ванны своими руками

Печь для бани из чугунной ванны своими руками

Старые чугунные ванны выполнены из прочного материала, который способен выдержать любые нагрузки и температуры, поэтому не использовать его второй раз во благо своему здоровью – это большая ошибка. Кроме своей прочности, чугун, является еще и экологически чистым материалом, поэтому во время нагрева, можете быть спокойны, что никаких вредных веществ в бане не выделяется.

Как сделать печь своими руками?

Конечно, после пользования ванной, она может быть не в самом лучшем состоянии, но все ее качества остаются на прежнем уровне, например, она все также остается крепкой и прочной, поэтому вполне можно дать ей вторую жизнь.

Естественно, что многие у кого имеются дачи, используют такие ванны, как емкость для воды, а те, кто прекрасно умеет фантазировать, могут придумать множество других интересных вещей. Если у вас на дачном участке имеется баня, то можно из ванны сделать печь своими руками, которая в магазине будет стоить очень дорого.

Для создания печи отлично подходит такой материал, как чугун, ведь он обладает такими преимуществами, как:

Выдерживает даже самые высокие температуры и большую влажность в помещении.

Легко эксплуатируется и не требует специального ухода.

Использовать старую ванну можно для строительства таких видов чугунных печей, как: уличная, которая будет находиться в саду, в качестве камина для загородного дома, ну и, конечно же, для бани. Такие варианты вполне можно воплотить в жизнь с помощью собственных рук.

Изготовление печи, как правильно подготовить ванну?

Целиком использовать емкость не получится, поэтому ее потребуется распилить. Чтобы правильно сделать распил, требуется к этому вопросу подойти с большой ответственностью.

Работать придется с болгаркой, также заранее потребуется подготовить несколько дисков по металлу. Обязательно необходимо позаботиться о технике безопасности, поэтому надеваются специальные очки, респиратор и перчатки.

Правильно выполнять все действия надо согласно рекомендаций, которые даются ниже:

1. Прежде, чем приступать к распиливанию, потребуется сделать расчеты и нанести разметку для будущего разреза.

2. Первым делом надрезается слой эмали, это делается для того, чтобы не допустить сколов по краям.

3. Непосредственно сам чугун надрезается небольшими кусочками, при этом стоит делать перерывы.

4. Когда половина ванны будет распилена, под обе части требуется подставить подпорки, которые не позволят в дальнейшем повредить инструмент, да и сам материал.

Специалисты говорят о том, что распил лучше всего делать под углом, тогда эмаль не будет сильно слоиться.

Правила изготовления печи для бани из старой ванны

Процесс изготовления печи для бани очень сложный, ведь приходиться заботиться не только о качестве, но и о безопасности.

Дело в том, что печь будет находиться в здании бани, поэтому есть свои параметры для установки, например, стоит учитывать тепловую мощность и ее изменение, способность к производству пара, а также возможность регулировать конвекционные потоки.

Как только ванна будет распилена, можно начинать сооружать печь в бане. Вам понадобиться одна половинка вашего распила, но иногда можно использовать и две части ванны.

Чтобы правильно построить такую печь, необходимо руководствоваться такими советами специалистов:

Чтобы смастерить печь самостоятельно, изначально требуется подготовить фундамент, он делается из бетонного раствора, иногда используется наполнитель, отлично для этого подходит битый кирпич, который способен выдержать даже большой груз.

На фундамент укладывается одна часть ванны, при этом важно проследить, чтобы она смотрела изогнутой частью вверх.

Разрез должен оказаться встроенным в стену с выходом в другое помещение, где и будет происходить непосредственно топка бани.

В целях безопасности и с целью воплощения дизайнерской идеи, отверстие закрывается кирпичной кладкой, далее устанавливается топочная и поддувальная дверка.

Когда половина ванны будет установлена должным образом, то на расстоянии с 10 сантиметров, также возводятся стены из огнеупорного кирпича, которые будут приравниваться высоте емкости из чугуна. Пространство, которое образуется вокруг, необходимо заполнить камнями, именно они и будут прогревать помещение до нужной температуры.

Как вариант, можно построить обычную банную печь, которая будет состоять из двух ярусов, при этом все тепло будет уходить в верхний ярус. В основу принципа работы такой печи лежит, проход газа через ванну, за счет чего нагреваются камни, а далее тепло уже поступает вниз и снова возвращается вверх, после чего и производиться выход его из трубы.

Нельзя не согласиться, что решение создать печь для бани таким способом на своей даче из ванны, является креативным, но он считается также и рациональным с точки зрения лишних затрат.

Для строительства абсолютно не требуется использовать какой – то материал, кроме старой чугунной ванны, также сделать печь можно самостоятельно без привлечения специалистов со стороны, конечно, такой вариант рассматривать надо, если имеется хоть какой – то опыт по строительству бань.

Важно отметить, еще одно преимущество – это долговечность данного оборудования, ведь чугун является прочным материалом, который способен выдержать высокие температуры и влагу, а это означает, что наслаждаться жаркой банькой можно долгое время.

Кроме экономии денежных средств, вы еще получаете в дополнение прочную печь, которую сложно найти на строительных рынках, ведь большинство материалов на сегодняшний день не соответствует качеству.

Печка из ванны своими руками

Со временем даже качественная ванна приходит в негодность, поэтому старые чугунные посудины, как правило, отправляются на свалку. Вот только не спешите совершать такой поступок, ведь можно использовать это изделие по-новому, дать ему новую жизнь. К примеру, из старой ванны можно сделать пруд на даче, скамейку и даже печь.

Если вы распилите старую посудину поперек, то у вас получится отличная печка из ванны своими руками. Ее можно установить в бане или на садовом участке, главное — уметь обращаться со сварочным аппаратом, ведь без него в этом процессе никак не обойтись.

Данный материал поможет вам в этом, вы изготовите качественную, долговечную и полезную конструкцию.

Что потребуется для работы?

Чтобы сделать печь из ванны своими руками, закупите и подготовьте все необходимые для работы материалы, приспособления, инструменты.

Для работы вам потребуются инструменты по списку:

  • Небольшая шлифовальная машинка или болгарка. Важно, чтобы она была надежной, ведь низкокачественный инструмент не справится с такой задачей.
  • Круги для резки металла диаметром 125 мм и толщиной 1 мм. Вам понадобится 3-4 круга, все зависит от толщины чугуна.
  • Шлифовальные круги. Они необходимы для обработки срезанных сторон металла.
  • Электрическая дрель со сверлами по металлу для высверливания отверстий в изделии.
  • Сварочный аппарат.
  • Шпатель и мастерок для выполнения отделочных работ и кирпичной кладки.
  • Строительный пистолет.
  • Строительный уровень.
  • Отвес.
  • Молоток.

Из материалов вам понадобятся:

  • Чугунная ванна.
  • Листы металла толщиной 5 мм.
  • Двухконфорочная варочная чугунная плита.
  • Кирпич.
  • Колосниковая решетка.
  • Песок и глина для изготовления кладочного раствора.
  • Жаростойкая готовая клеевая смесь.
  • Герметик.
  • Болты с шайбами и гайками.
  • Металлическая сетка для армирования раствора из глины.
  • Керамическая плитка.
  • Металлический уголок.
  • Дымоходная труба диаметром 110-120 мм.
  • Защитные очки, респиратор, строительные перчатки.

Как произвести распил чугунной ванны?

Как мы уже говорили, изготовить печь из старой ванны своими руками не так просто, и самым ответственным и сложным процессом является ее распил. Самый важный этап — это, конечно же, качественный разрез массивной конструкции.

Специалисты рекомендуют выполнять эту работу следующим образом:

  • Если вы решили проводить распил в помещении, то сначала произведите подготовительные работы, поскольку чугунная пыль будет разлетаться во все стороны и может испортить все, что находится вокруг. Поэтому освободите от всех предметов комнату.
  • Проведите разметку будущего разреза, ведь ванну вам необходимо разделить четко пополам.
  • Учитывая, что конструкция покрыта толстым слоем эмали, в первую очередь надрежьте именно его согласно линии будущего распила — это позволит избежать образования сколов по краям.
  • Осторожно распилите чугун посредством небольших надрезов по 100-120 мм.
  • После того, как распил окончен, под каждую половинку поставьте подпорки, к примеру, из стопок кирпича. Делается это для того, чтобы на финальной стадии они не сомкнулись по распиленной линии и не зажали или разорвали диск.

Имея под рукой весь необходимый инструмент, вы справитесь с работой за час.

Как своими руками изготовить чугунную печь из старой ванны?

После выполнения подготовительных работ доставьте разрезанную ванну на место установки, и можете приступать к возведению задуманной конструкции.

Выполните изготовление по данной технологии:

  • На то место, где будет установлена выполненная печка из чугунной ванны своими руками, обустройте фундамент.
  • Нижнюю часть ванны установите на просушенный фундамент. Если вы хотите, чтобы она располагалась выше, то приподнимите ее с помощью опор и закрепите на бетонный раствор. Пока основание будет укрепляться и высыхать, займитесь изготовлением других деталей.
  • Можно выполнить печь в двух вариациях, и тут каждый сам решает, на чем остановиться. В первом случае ее фасад оформляется полностью металлическими стенками, во втором — поддувало и топка закрываются стенкой из кирпича, куда встраиваются металлические или чугунные дверцы.
  • На стенках нижнего полуцилиндра закрепите кронштейны для монтажа колосниковой решетки. Он нужен для разделения поддувала и топки, поэтому лучше его немного приподнять над дном ванны на 15 см. Закрепите металлические уголки на размеченные стенки изделия, уложите на них колосник.
  • Вырежьте металлический лист, чтобы перекрыть им нижний отдел топки. Затем в чугуне вырежьте отверстие для дымоходной трубы по намеченному контуру окружности, сначала небольшие отверстия, затем — осторожно объедините их болгаркой, полученный проем напильником доведите до необходимой конфигурации.
  • Топочную часть промажьте огнестойким герметиком, перекройте металлическим листом с вмонтированной в него дымоходной трубой. Сверху на лист установите вторую часть ванны с отверстием для трубы. Ее также перед монтажом обработайте герметиком. В результате — верхнюю часть вы наденете на патрубок, нарастите дымоход до нужной высоты.
  • Скрутите обе части ванны и металлический лист, расположенный между ними посредством болтов диаметром 10 мм. Предварительно в бортиках ванны просверлите сквозные отверстия с шагом 15-20 см, потом через них скрепите все элементы в единую конструкцию.
  • Разделите колосниковой решеткой поддувальную и топочную камеру. Уложите колосник на подготовленные уголки на стенках.
  • Переходите к кладочным работам. Стенки будут располагаться с трех сторон будущей конструкции, то есть сзади и по бокам, либо по всему периметру камер. Первым делом размечаются линии кладки по фундаменту, и только потом выводят стены.
  • Если вы решили закрыть с фасадной стороны топку и поддувало кирпичной стеной, то установите поддувальную дверцу в стенку не ниже уровня дна ванны, а топочную немного выше колосниковой решетки. Стенки сложите до уровня варочной камеры, расширьте их внутрь, чтобы кирпич плотнее прилегал к внешней стороне конструкции.
  • Как только вся нижняя часть будет одета в кирпичную кладку, переходите к утеплению варочной камеры. Чтобы создать шубу, лучше использовать глиняный раствор, обладающий низкой теплопроводностью. Подготовьте смесь, добавьте в нее немного песка, после его высыхания добавьте в него известь. Оставьте его, чтобы он настоялся.
  • Обтяните варочный отдел металлической сеткой, прикрепите ее к кирпичной кладке по бокам и с задней части. Сверху на нее нанесите раствор в два слоя, чтобы толщина утеплительной шубы в результате составила 5-7 см.
  • Теперь пора позаботиться об эстетическом виде печи, ведь она должна не только исполнять свои основные функции, но и украшать ваш участок. Можно обложить ее керамической плиткой в виде мозаики, только для этого придется предварительно разбить ее на мелкие кусочки. Укладку производите с помощью специального жаростойкого состава.

Как по-другому можно использовать старую ванну из чугуна?

Помимо приведенного выше способа перевоплощения старой ванны, есть еще много интересных идей, позволяющих сделать из нее что-то действительно полезное.

Давайте поближе ознакомимся с наиболее удачными из них:

  • Ванну можно превратить в топку для камина. Преимущество такого использования чугуна заключается в том, что нет необходимости в возведении сложной полукруглой формы из кирпича. Чтобы сделать камин с топкой с арочным сводом, необходимо подготовить шаблон из фанеры или досок, потом проделать несколько несложных манипуляций и обложить конструкцию кирпичом. Останется только в потолке старой ванны сделать отверстие для отвода дыма и оформить с лицевой стороны каминным порталом.
  • Распиленную ванну можно переделать в топку для бани. Понять, как сделать печь в баню из ванны, сможет даже начинающий мастер. Достаточно установить ее куполом вверх, одну часть установить на основание из бетона в парной, а вторую — встроить в стену и вынести в другую комнату, где будет осуществляться растопка печи. Далее отверстие среза необходимо перекрыть стенкой из кирпича, установить в нее поддувальную и топочную дверцу.
  • Из чугунных ванн все чаще изготавливают садовую мебель, поскольку она отличается прочной, надежной и долговечной конструкцией. Если распил произвести аккуратно, то можно получить своеобразный диван, который украсит беседку или сад. Из одной конструкции можно получить целый комплект мебели для украшения своего дачного или приусадебного участка.

Преображения старых чугунных ванн поражают своим многообразием, оригинальностью, красотой. Поэтому не избавляйтесь сразу от уже ненужной сантехники, возможно, она вам сможет прослужить еще много лет, только уже в другом виде!

Печь из старой чугунной ванны своими руками – пошаговая инструкция

Произведённая ещё в советские времена ванна из чугуна — изделие прочное, основательное и очень тяжёлое. Однако некогда белая эмаль утрачивает былой блеск, и восстановить её вряд ли получится. Сдать ванну по весу металлолома либо оттащить на свалку — жалко.

А что ещё с ней можно сделать? Некоторые владельцы загородных коттеджей и дач предлагают использовать это чугунное изделие с большей пользой: сделать своими руками печь из старой ванны. Согласитесь, это оригинально и рационально.

Такая печь сможет украсить усадьбу и дать возможность приготавливать вкуснейшие блюда.

Требующиеся материалы и инструменты

Чтобы самостоятельно построить печку из чугунной ванны, нужно будет запастись необходимыми инструментами.

Вот их исчерпывающий перечень:

  • болгарка (угловая шлифовальная машина), а также диски к ней (зачистные и отрезные);
  • электродрель и набор свёрл;
  • оборудование, позволяющее производить газовую резку металлических элементов (при его наличии);
  • гаечные ключи разных размеров, молоток и пассатижи;
  • лом и лопата;
  • ёмкость, где будет замешиваться раствор;
  • шпатель и мастерок;
  • инструмент для проведения измерений: уровень строительный, отвес, рулетка, уголок металлический;
  • аппарат для проведения сварки (будет нужен, чтобы монтировать дымоход), а также электроды к нему и защитная маска;
  • ножовка для работы по дереву.

Основной элемент печи — чугунная ванна. Однако печь имеет значительный вес, поэтому у неё должен быть фундамент. Для его строительства необходимо определённое количество песка, цементного раствора, кирпича, а также глины и воды.

Кроме того, будут нужны:

  • уголок (металл);
  • металлический лист (4 миллиметра);
  • решётка определённого размера;
  • труба, необходимая для изготовления дымохода (длина — от 2 до 3 м, диаметр — от 10 до 12,5 см, толщина стенок — от 3 мм);
  • петли, предназначенные для дверок;
  • сетка-рабица;
  • плёнка из полиэтилена (необходима, чтобы проводить гидроизоляцию фундамента);
  • доска (толщина — от 2 до 2,5 см);
  • рейки (2 на 2 см);
  • гвозди.

Изготовление печи из старой ванны своими руками: пошаговая инструкция

Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.

Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода.

Сначала сооружаем фундамент.

  1. Используя шнур и колья, размечаем фундамент.
  2. Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
  3. Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
  4. Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
  5. Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
  6. После заливки фундамента он обязательно должен застыть.

С этой целью выполняем следующие действия:

  1. Разрезаем чугунную ванну поперёк. Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной.
  2. Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом.
  3. Далее для работы будет нужен лист металла толщиной более 5 мм. Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).

В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.

К металлическому листу дымоход прикрепляется с использованием сварки.

  1. Устанавливаем заготовку печки на кирпичи. Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере).
  2. В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова).
  3. Делаем дверцы камер для топки и для приготовления пищи.

Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.

Печь для бани из старой ванны

Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.

Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется

Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.

К банным печам предъявляются определённые требования:

  • У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
  • Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
  • У печей должна быть возможность регулировки конвенции.

Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше.

Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом.

Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.

Чугунные печи: оценим преимущества

Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.

Современные чугунные печи пользуются особой популярностью

Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.

В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.

В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.

С чугуном серьёзно конкурирует сталь. По скорости прогрева и прочности печи из стали не уступают чугунным, однако срок службы первых существенно меньше. Пожалуй, основным слабым местом стальных печей является их подверженность коррозии. У чугуна эта проблема не столь выражена.

Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи.

Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.

Оценив все преимущества чугуна (например, по сравнению со сталью) и относительную простоту изготовления бани из чугунной ванны, отметим, что самостоятельно сделать баню из этого материала очень выгодно. Так что, при желании сделать своими руками печь из старой ванны закупайте недостающий материал, берите в руки инструменты и приступайте!

Поделки из ненужных вещей своими руками: печка из старой ванны для дачи

Здравствуйте, уважаемые читатели, любители сада и огорода. Рад снова видеть вас на страницах Сайта про дачу.

А у вас никогда не возникало таких ситуаций, что хранить старый хлам негде, а выбрасывать жалко? Вот бы приспособить его для чего ни будь полезного. Подобные мысли закрутились и у меня в голове, когда пришлось заменить старую чугунную ванну на новый акрил (жена настояла).

Ну правда, относить на металлолом сколько добротного металла рука не подымалась, а чтобы поставить до лучших времён в чулане… В общем: «Или ты с ней прямо сейчас что-то делаешь, или на выброску» — в очередной раз спорить с ненаглядной не хотелось.

И тут вспомнилось, что в каком-то, ещё советском журнале, я читал как умельцы мастерят поделки из ненужных вещей своими руками, фото которых меня тогда ещё заинтересовали тем, что народ смог додуматься до такого нужного и функционально использования старой чугунной ванны. Надо же было додуматься соорудить из нее печку! Помню, как сейчас. Правда, схемы и описания напрочь выветрились из головы, но главное – идея, а остальное я и сам придумаю.

А вот недавно мне еще попалось вот это видео и я точно решил соорудить такую печку.

Духовка и топочная камера

Первым делом нужно было ванну разрезать пополам. Как это делали при совке ума не приложу, я и сегодня, орудуя добротной болгаркой, израсходовал 4 диска. Вам же посоветую лишь тщательно производить раскрой, чтобы потом не равнять карая. Половинки должны получиться строго одинаковые.

Дальше понадобился лист металла толщиной 8 мм в качестве огнеотбойника. Изначально он был немного больше чем мои полванны, а потому всё лишнее пришлось вновь отсекать болгаркой. Вместе все мои заготовки выглядели вот таким образом:

К сожалению, чугун сваркой не прихватишь, а потому чтобы соединить конструкцию в указанном выше положении пришлось сверлить дыры под болты.

Сколько я извёл на это сверл даже не знаю, но дрель сгорела уже на пятом отверстии. Слабенькая была, покупалась для дачи, а может, просто спешил? Но то дело такое — сам виноват.

Для дальнейшей работы инструмент позаимствовал у соседа, а с ним уже обращался намного бережнее.

Временно собрал всё на болты, получилось неплохо. И топка есть, и духовка.

А теперь пришлось изрядно потрудиться ещё разок. Нужно было прорезать отверстие под дымоход в верхней половинке ванны, а потом дублировать его и в огнеотбойнике. Притом, если со сталью работать можно было как угодно (всё равно обваривать) то с чугуном действовать приходилось предельно аккуратно.

Пилил, как всегда, болгаркой, но предварительно наделав по периметру контуров сверлом отверстий. Конечно, для работы с огнеотбойником мою самоделку пришлось раскрутить, но это не заняло много времени.

После того как все отверстия были готовы, я промазал места соединений огнестойким герметиком для каминов и собрал конструкцию наново, можно, конечно, было использовать и базальтовый картон, но он не так комфортен в работе.

Дальше, как и планировал, поставил металлический дымоход и обварил его в стальном огнеотбойнике как со стороны духовки, так и со стороны топки. Как видите, основной элемент печушки уже готов да и работы с самой ванной завершены.

Работа с кирпичом

Но это была на самом деле только половина дела. Ведь для духовки нужно было ещё надёжное основание, теплоизолирующий кожух и передняя стенка.

Первое я решил выложить из старых кирпичей, подобного подручного материала имелось в избытке, почему не использовать?

  • С боковой и задней стенкой проблем не было,
  • А вот с передней пришлось повозиться.

Во-первых, в процессе нужно было поставить в печку колосники (их я сварил с толстой арматуры).

А во-вторых, вмуровать топочную дверку и изготовить поддувало.

Скажу сразу, дверку я ставил покупную, но если у вас есть время и желание, можете попробовать изготовить её и самостоятельно, но там поверхностными навыкам сварщика не обойдёшься.

Доделываем духовку

Поскольку работы с кирпичом закончились, принялся доделывать духовку. Чтобы последняя держала тепло, а не грела улицу было решено утеплить её базальтовой минеральной ватой. А что? Этот термоизолятор высоких температур не боится, камень как-никак.

Чтобы предотвратить вату от намокания, а себя от пыли, духовку пришлось ещё и накрыть металлическим кожухом из миллиметровой стали. Благо хоть можно было приварить его к торцам огнеотбойника. Ещё раз крутить в чугуне дырки очень не хотелось.

Следующий этап заслонка. Её я хотел изготовить в виде двух открывающихся в разные стороны дверок, но сил к концу второго дня совсем уже не осталось, а потому сделал такую же, как мастерили для традиционных русских печей. В качестве материала пригодилась полуторамиллиметровая сталь. Не слишком тонкая чтобы деформировалась, и не слишком толстая, чтобы отрывать руки.

Финиш

В принципе, печка уже готова, но для пущей красоты (во дворе таки стоит, а не на помойке) все металлическое детали, кроме топочной дверцы, я покрасил термостойкой краской, а само кирпичное основание обложил песчаником. Получилось очень даже симпатично. Не верите? Посмотрите сами.

Я, конечно, осознаю, что такая печка — это «Каша из топора» и что, кроме ненужной ванны, для её изготовления использовалось отнюдь не старьё, но всё равно приятно. А главное, ведь полезная штука получилась для хозяйства, ведь из самодельной духовки и хлеб выходит вкуснее.

Такая идея пришла в голову не только мне, вот еще одно подтверждение, что печь из старой ванны – вещь в хозяйстве очень полезная и ее можно сделать своими руками, если эти самые руки растут из нужного места.

Источник: http://teploizolyaciya-info.ru/teploiz_sidebar/obekt-teploizolyacii/dom/stroim-pech-iz-vanny-svoimi-rukami-osobennosti-konstrukcii.html

САМОДЕЛКИН ДРУГ

Как сделать печь из ванны своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов строительства садовой печи на дачном участке, а в качестве исходного материала использована старая ванна и немного б/у кирпича, а так же.. Печь на даче -это не роскошь, а неотъемлемая часть жизни дачника, ведь в печи готовиться вкуснейшая пища, выпекаются пироги, хлеб, молодёжь все более любит пиццу, вообщем печь на даче сделанная своими руками -это просто чудо, а если при этом еще и не потрачено не копейки, то просто нет слов))

В данном случае автор пошел в разрез со всеми законами и правилами, создав нечто необычное, а именно приспособил старенькую ванну которую поначалу собрался было выбросить. Ванна распилена пополам на две равные части и наложена одна на другую, предварительно место стыка промазывается термостойким герметиком, а соединение производится при помощи болтов и гаек, потому как ванна чугунная и сварить ее не представляется возможным.

Между двумя половинами ванны устанавливается металлический лист, а на него дополнительно уложена керамическая плита для равномерного прогрева пода и распределения тепла внутри духового шкафа. Труба-дымоход проходит от промежуточного листа и выходит в верхней задней части половинки ванны. Дополнительно изготовлены и закреплены дверцы для топки и духовки. Постамент под печь сложен из б/у красного кирпича на глиняный раствор. В итоге потрачено 0 рублей 0 копеек!

Давайте рассмотрим весь процесс более внимательно.

Материалы

  1. старая ванна
  2. лист металла
  3. труба
  4. б/у кирпич
  5. термостойкий герметик
  6. болты и гайки

Инструменты

  1. УШМ (болгарка)
  2. дрель
  3. гаечные ключи
  4. мастерок
  5. умелые руки)

Пошаговый процесс создания печи из ванной своими руками.

Наверняка у многих на даче имеется старая ванна не имеющая целевого назначения после того момента как ее привезли из городской квартиры после ремонта в ванной комнате. Берем и пилим ровно пополам) После чего смазываем места стыка термостойким герметиком. Накладываем одну половину на другую, делаем прокладку из металла 3-5 мм, прорезаем отверстие под трубу и собираем конструкцию воедино. В бортиках сверлятся отверстия и скрепляются половинки ванны болтовым соединением. В самом низу укладывается колосниковая решетка, чтоб доступ воздуха осуществлялся снизу, тем самым усиливая процесс горения дров. В качестве облицовки металл аккуратно выпиленный по размеру топки и духовки. Основание выложено из б/у кирпича с применением глиняного раствора. Дополнительно следует сделать дверцы для топки и духовой камеры. Выпиливаются из того же металла и вешаются на старые дверные петли. Обратите внимание! На промежуточный лист уложена дополнительно керамическая плита, она необходима для того чтобы под равномерно разогревался, а потом так же равномерно отдавал тепло, если не соблюсти это простое правило — то внутри будет сильный жар от раскаленного железа и все что вы в эту печь положите превратиться в головёшку)) Обязательно укладываем керамическую плиту или же кирпичи. Что ж печь готова и пришла пора ее растопить и что то в ней приготовить. К примеру можно испечь хороший и вкусный хлеб, сварить щи или кашу, вообщем на ваше усмотрение. Приятного аппетита)

Источник: http://www.samodelkindrug.ru/kak-sdelat-pech-iz-vanny-svoimi-rukam/

Вы не поверите, что можно сделать из старой чугунной ванны – печь, мангал и другие необычные вещи

Время, когда старая ванна сгодилась бы только для сбора воды на полив, прошло. Открытие строительных гипермаркетов по всей стране обеспечило доступность инструментов и отделочных материалов.

Оказалось, что ванна — не просто предмет, который навеки должен остаться таким, как он есть, а незаменимый материал для изготовления печей, мангалов, каминов и других изобретательских решений. Рассмотрим самые интересные варианты.

Печь своими руками

Идея о том, что отслужившие чугунные чаши как нельзя лучше подходят для изготовления печей и жаровен, быстро распространилась среди народных умельцев. Причины обусловлены совокупными свойствами материала:

  • быстрое прогревание чугуна и длительное удержание им тепла, в отличие от стали;
  • долговечное эмалевое покрытие, спекавшееся во время нанесения, при температуре 800°C;
  • высокая износоустойчивость сплава даже при перепадах температур.

Именно этими свойствами известна любимая многими кулинарами чугунная посуда. Мясо, пироги, овощи в горшочках, приготовленные в такой русской печи, всегда будут равномерно протомлены, пропечены и долго останутся горячими. А использование её несколько модернизированной конструкции для бани — поможет сэкономить несколько десятков тысяч рублей.

Инструкция

Ниже приведена пошаговая инструкция изготовления:

ШАГ 1. Сперва необходимо распилить вашу чугунную купель пополам с помощью болгарки. Для этого нанесите разметку на ванну, используя строительный маркер или карандаш. Желательно, что бы рез происходил с неэмалированной стороны. Так же, необходимо организовать под половинками чаши подпорку, например, из кирпича. Это защитит вас от закусывания диска.

Резка чугуна — дело довольно долгое и трудоёмкое, поэтому работу периодически нужно останавливать и давать инструменту остыть. Следует вести диск медленно и плавно по линии реза.

Если вы еще только собираетесь демонтировать вашу старую купель, обязательно обратите внимание на специальную статью, где описаны все нюансы демонтажа чугунной ванны.

ШАГ 2. Далее нужно подготовить постамент для установки, где будет располагаться жаровня. Можно сварить металлический каркас, но проще всего сделать подложку, например, из шлакоблоков. Положите половину купели (ту что без слива) на них дном.

ШАГ 3. Следующим этапом следует вырезать лист металла, которым будет накрываться наша топочная часть. Его толщина должна быть 8-10 мм. Если материал будет тоньше, со временем он может прогореть. Затем к нему приваривается дымоход — труба диаметром 100-120 мм. Под неё предварительно прорезается отверстие соответствующего размера. Сделать это можно при помощи болгарки.

Края чаши промазываются специальным термостойким герметиком, на них накладывается и плотно прижимается, собранная из металла и трубы конструкция.

ШАГ 4. Теперь необходимо прорезать отверстие под дымоход во второй половине чаши. Сначала нужно наметить место для отверстия, тщательно все измерив. Далее можно просверлить несколько дырок по периметру окружности, а затем аккуратно пройти по ней болгаркой. Круг следует выбить молотком и стамеской.

Осталось тщательно промазать по краям металлический лист термостойким герметиком и водрузить на него вторую половину чаши.

Желательно приварить дымоход к верхней половине ванны. Для этого обязательно используйте специальные электроды для чугуна.

ШАГ 5. Далее нужно стянуть две половины с помощью болтов или шпилек. Высверлите сквозные отверстия по борту купели с шагом 200 мм. Вставьте в них крепеж и тщательно закрутите все элементы.

ШАГ 6. Теперь необходимо разделить поддувало и жаровню с помощью решетки, на которую будут укладываться дрова. Можно взять готовую, а можно сварить из кусков арматуры или квадратного бруса. Важно соблюдать условие, что бы расстояние от решётки до нижней точки чаши было 150-200 мм.

ШАГ 7. Следующим этапам из листа металла делается лицевая панель, в которой заранее предусматриваются все дверцы: для топки и для самой духовки. Дверцы садятся на петли и вся панель приваривается к конструкции, собранной выше.

Затем нижняя часть чаши обкладывается кирпичом.

ШАГ 8. Духовая часть для лучшей теплоизоляции покрывается слоем минеральной ваты и обмазывается глиной или специальной термостойкой смесью.

ШАГ 9. Все металлические элементы лучше покрыть жаростойкой краской. Печь готова.

Что и как можно ещё сделать из старой купели?

Мангал

Пользуется спросом среди дачников и любителей совместить отдых на природе с поеданием блюд, приготовленных на огне. Преимущества мангала из ванны:

  • чугунный сплав долго удерживает жар от углей;
  • простота изготовления;
  • можно разделить на зоны для разных блюд либо использовать отдельные решетки.

Из двух ванн возможно изготовить мангал с крышкой, что будет полноценным вариантом печи.

Для получения простого варианта жаропрочной решетки с основанием из ванны нужно:

  1. Смастерить поддон, на который будет установлено чугунное корыто. Это может быть кладка из кирпичей или сваренная по размерам подставка из обрезков труб. Смысл действия в том, чтобы изолировать ванну от земли для предотвращения теплопотерь. Если сохранились заводские ножки, подумать, как придать дополнительную устойчивость.
  2. Приварив уголки, разместить подходящую по размерам решетку. Она должна быть съемной, как в обычном мангале.

Для прикрепления второй ванны в качестве крышки использовать прочные дверные петли, а также вертикальные упоры по бокам, чтобы предотвратить бесконтрольное заваливание тяжелого корыта вперед и назад. Для простоты открывания сверху прикрепить ручку.

Садовая мебель

Преимущества садовой мебели из ванны:

  • способность выдерживать вес больше 100 кг;
  • минимальная подверженность износу и поломкам;
  • прочность и долговечность;
  • цветовое оформление и декорирование на свой вкус.

В зависимости от направления разрезания ванны, можно получить:

  • диван или скамейку, если отрезать боковину по продольной стороне;
  • 2 кресла, если разрезать ванну поперек.

Из средней части, оставшейся после кресел, можно соорудить журнальный столик.

Перед тем, как приступить к изготовлению садовой мебели из ванны, нужно приготовить:

  • сварочный аппарат;
  • инструменты для резки и шлифования металла;
  • грунтовку, кисти и краски для внешних работ;
  • перчатки;
  • средства для защиты органов зрения и дыхания от металлической пыли.
  1. Снять с купели все лишние детали — так легче грунтовать и красить.
  2. Разметить маркером линии отреза согласно задумке и разрезать чугун.
  3. Загерметизировать сливное отверстие, покрыть поверхность грунтовкой по инструкции.
  4. Покрасить мебель, ножки и элементы декора в желаемые цвета.
  5. Прикрепить отреставрированные заводские ножки обратно или изменить высоту сидения, использовав свои.
  6. Для утепления применить матрас и подушки.

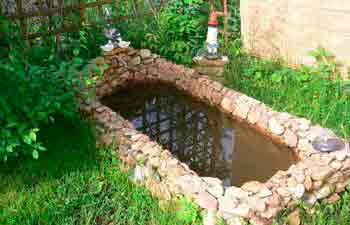

Водоем

Идею оценят любители уединения и созерцания. Для прудика/фонтанчика можно подобрать красивое обрамление из живых растений, заселить водными жителями и даже птицами.

Преимущество использования чугунной ванны в домашнем прудостроительстве заключается в прочности и долговечности ее стенок, которые будут удерживать грунт по краям от ссыпания и обрушения. К тому же не нужно тратиться на дополнительные гидроизоляционные материалы.

  1. Определиться с расположением, выкопать яму.
  2. Снять с корыта лишние детали, герметично заделать сливное отверстие, покрыть сколы и царапины гидроизоляционной краской.
  3. Уплотнить дно котлована песком, разместить купель, зафиксировать ее расположение песком, грунтом, камнями.
  4. Армировать внутреннюю поверхность ванны стальной сеткой и цементной смесью.
  5. Установить насос для фонтана (по желанию), приступить к оформлению ландшафта.

Необязательно укреплять внутреннюю поверхность армированием, если водоем делается на сезон. Что касается воды в самодельном прудике, ее можно использовать для полива, а можно периодически добавлять очищающие средства, препятствующие цветению водорослей. В этом случае напитывать ею растения недопустимо.

Клумба

Интернет полон идей, как сделать клумбу из самых различных вещей, утративших ценность, — кроватей, тележек, полок и даже обуви. Нетрудно пойти по тому же пути и с ванной — просто насыпать земли и высадить растения. Преимущество использования старой купели в создании клумбы должны учитывать ее сильные стороны:

  • способность выдерживать большой вес;
  • устойчивость к коррозии;
  • прочность формы и стенок.

Эти достоинства пригождаются при создании конструкции с утяжелением, например, не просто клумбы, а клумбы-парника, которая имеет крышку. В такую мини-теплицу практично высаживать капризные, теплолюбивые сорта цветов, рассаду или землянику.

  • крышку можно сделать съемной;
  • сливное отверстие закупоривать не нужно, чтобы лишняя вода уходила беспрепятственно.

Основной объем работы в этом варианте приходится на создание дугового купола на деревянной раме. Прикрепляют его к ванне при помощи дверных петель.

Камин

Преимущества использования ненужной ванны в качестве камина следующие:

  • отсутствие необходимости делать специальный фундамент и вытяжку;
  • минимум грязных строительных работ;
  • легкий монтаж;
  • устойчивость и долговечность конструкции.

Основные действия для получения домашнего камина:

  1. Защитить полы и стены в месте установки послойно материалами для теплоизоляции, гидроизоляции, цементной армированной стяжкой.
  2. Сделать основание для чугунного камина из негорючих материалов с теплоизоляционными свойствами — кирпича или пенобетонных блоков.
  3. Отрезать от ванны 1/3 часть со стороны слива и работать с оставшимися 2/3. На высоте 20 см от линии отреза со стороны дна вырезать дверцу для закладки дров. Посадить на петли, прикрепить ручку.
  4. Если камин устанавливается в угол комнаты, то с обратной стороны приварить 2 листа железа под прямым углом друг к другу и к боковинам корыта, оставив место для монтажа дымохода.
  5. После монтажа вентиляции выполнить отделочные работы — оштукатурить, облицевать.

Полезное видео

Альтернативный вариант изготовления печи:

Выводы

Несмотря на то, что чугунные ванны прошлого века относятся к морально устаревшим вещам, ряд их качеств — долговечность, устойчивость к ржавлению и нагрузкам, удержание тепла и прочность, — можно использовать для получения предметов с уникальными свойствами. Итог переделки отслужившей купели в различные печи, водоем, парник, клумбу или дачную мебель станет предметом гордости и зависти соседей.

Источник: http://pobedimremont.com/santexnika/vanna/chugunnaya/chto-mozhno-sdelat.html

Печь из чугунной ванны своими руками

Из всех самодельных печных устройств и конструкций лучше всего для домашней парилки подходит печь из чугунной ванны. Нельзя сказать, что самодельная каменка из старой чугунки отличается изысканным дизайном или очень удобна в обслуживании. Тут не поспоришь, выглядит самоделка не так эффектно, как современные чугунные котлы, но греет она не хуже, а в строительстве бани печь из ванны обойдется на порядок дешевле каменки из промышленного чугунного литья.

Зачем строить печи из ванны

На первый взгляд, идея самодельной каменки из чугуна выглядит довольно необычно и странно. Зачем делать печь из чугунной ванны своими руками, если можно купить стальной котел-печку заводского изготовления. На самом деле в подобной затее есть рациональное зерно:

  • Любой специалист-металловед подтвердит, что толстостенное литье из чугуна идеально подходит для обустройства печей, каминов, котлов самых разных конструкций и моделей;
  • Хороший чугунный котел стоит баснословные деньги, тогда как на строительство печи из старой ванны уйдет максимум пару тысяч рублей и несколько дней работы;
  • Полукруглое сечение и форма корпуса ванны идеально подходят для организации процесса горения, нет застойных зон или острых углов, приводящих к локальному перегреву стен чаши.

Понятно, что корпус чаши не должен иметь трещин, сколов металла или сквозной коррозии. Из-за плохой обрабатываемости, хрупкости и низкой пластичности чугун довольно сложно обрабатывать, резать и сваривать в кустарных условиях гаража или дачи. Поэтому, для того чтобы сделать печь из ванны своими руками, потребуется определенная практика. По крайней мере, подбирать режим, чтобы сварить электросваркой чугунные стенки печи, придется достаточно долго.

Подготовка чугунного корпуса ванны к переделке

Первый этап строительства каменки, независимо от ее конструкции и размеров, всегда начинается с удаления наслоений старой краски, известкового налета, ржавчины, всего того мусора, который скопился на ее поверхности за десятки лет эксплуатации.

Некоторые мастера рекомендуют обжечь корпус на дровах на открытом воздухе. Печку устанавливают на кирпичи и разжигают небольшой костер. Нагревать чашу из чугуна придется долго, не менее 2-3 часов, пока выгорят остатки загрязнений. Таким способом удается избавиться от въевшихся запахов и одновременно «вскрыть» поверхность от наслоившихся извести и ржавчины.

Нарезка чугунного корпуса ванны на заготовки

Резать чугун, особенно тонкостенный, довольно сложно, сам по себе материал мягкий и малопластичный, при малейшей перегрузке или избыточном давлении может дать трещину в самом неподходящем месте.

Раскраивают корпус в следующей последовательности:

  • На эмалевую поверхность наносят разметку линии реза;
  • Электродрелью и тонким сверлом засверливают сквозные отверстия в углах, в точках излома разметочной линии. На округлой поверхности сверловку выполняют через каждые 4-5 см;
  • По выполненной разметке проходят напильником или острозаточенным полотном ножовки по металлу, для того чтобы снять эмаль и предотвратить сколы покрытия;
  • Последний этап наиболее ответственный. Чугунную ванну укладывают на плоскую, абсолютно ровную поверхность и режут болгаркой по линии разметки.

Далее нужно дополнительно закрепить каждую половинку чаши, подрезать мостики в половину толщины, и острозаточенной шлицевой отверткой и молотком аккуратно перебить их.

Остатки перемычек подрезают кругом по камню или убирают шлифмашинкой. Стоит помнить, что при резке чугуна образуется огромное количество черной металлической пыли, способной въедаться в кожу рук подобно саже. Поэтому, перед тем как приниматься за изготовление своими руками печки из чугунной ванны, необходимо запастись респираторами и защитной одеждой.

Варианты постройки изготовления каменки

Для отопления и обогрева бани можно использовать три типа печей на основе чугунного корпуса от старой ванны:

  • Классическая двухкамерная печка с топкой и каменкой закрытого типа;
  • Каминная печь-каменка с экраном;
  • Купольная печка, наиболее сложная и интересная в изготовлении своими руками.

Решение о том, какой именно вариант печки из чугунной ванны использовать в парилке, принимают исходя из размеров бани и способа прогрева. Например, каминные печки из чугуна отлично подходят для сауны, тогда как классическая двухсекционная печь может быть использована для отопления помещения бани и даже приготовления пищи.

Чугунная каменка для большой парилки

В идеальном случае при наличии опыта и навыков работы с металлом можно попытаться построить из старой ванны двухкупольную печь, как на видео. В данном случае для изготовления настоящей чугунной топки потребуется полноразмерная ванна, длиной не менее 180-190 см.

В основе подобной печи для бани из чугунной ванны используется целый корпус со срезанной короткой стороной или «спинкой». Чаша уложена вверх дном на основание, выложенное шамотным кирпичом на вермикулитовом картоне. В конструкции печи не предусмотрено наличие поддувала или колосниковой решетки, дрова выкладываются слоями прямо на жаростойкое основание.

По устройству и принципу работы чугунная печь из большой ванны практически идентична русской печи. Дымник или труба для отвода продуктов горения располагается непосредственно у загрузочного окна топки. Выложенные поленницей дрова горят послойно, а раскаленные продукты горения огибают чугунный свод печи по подковообразной траектории и удаляются через дымоход в передней части топки.

Чугунную ванну обкладывают стенами из красного кирпича. Оставшееся пространство между керамической облицовкой и корпусом из чугуна засыпают гранулами из пеностекла. Верхнюю плоскость закрывают металлическим листом. Благодаря огромному весу чугунного корпуса и кирпичной экранировке вся конструкция греет не хуже настоящей русской печи. По отзывам владельцев, тепло и тлеющие угли в чугунной топочной камере сохраняются в течение суток.

Простая купольная печка

Если речь идет об отоплении помещения площадью до 10 м 2 , то вместо неэкономного камина можно попробовать построить своими руками печь из чугунной ванны однокупольного типа.

Для изготовления топки потребуется половина чугунной ванны стандартной длины. Как и в предыдущем варианте, массивный корпус используется для обустройства свода горения, но в данном случае размеры топочной камеры вдвое меньше, а значит, прогревается она быстрее.

В топочной камере также не предусмотрено наличие колосниковой решетки, поэтому разжигать такую печь приходится с помощью небольшой поленницы, уложенной в глубине топки. После того, как дрова прогорят, и появится тяга, можно закладывать камеру на половину от объема. Больше нельзя, чугун все-таки не кирпич, поэтому свод печи при перегреве может треснуть.

Каминные печи из чугунной ванны

Разумеется, не обязательно строить печку из ванны на полстены бани. Для небольшой парилки можно вполне обойтись небольшим камином с загрузкой очага из предбанника.

Для изготовления своими руками небольшой печки из ванны можно приспособить третью часть корпуса стандартной чаши или использовать одну из малоразмерных моделей длиной 120-130 см.

Отрезанная тыльная часть корпуса устанавливается на фундамент из жаропрочных кирпичей или блоков. Площадку для укладки дров необходимо покрыть листом из нержавейки, при этом место под дрова необходимо задвинуть на максимальную глубину внутрь корпуса. В процессе горения топлива раскаленные газы будут обтекать стенку или бывшее дно чугунной ванны, тем самым повышая КПД печи.

Глубина стандартной чугунной ванны колеблется от 40до 60 см, поэтому корпус камина легко поместится в простенке между парилкой и предбанником. Тыльную сторону корпуса необходимо обшить металлом, накрыть мелкоячеистой сеткой из нержавейки, и можно укладывать засыпку будущей каменки.

Классический вариант печи из чугунной ванны

Одной из наиболее популярных моделей считается двухсекционная топочная камера, изготовленная по стандартной схеме с топкой, поддувалом, зольником и горячей камерой, где, собственно, и собирается большая часть выделившегося тепла.

Конструкция печи состоит из двух секций – верхней и нижней, каждая из которых оборудуется своей дверцей. На изготовление одной печки расходуется одна полноразмерная чугунная ванна, длиной 180 см. Корпус разрезается на две половинки, которые соединяются между собой по контуру бортика. Между секциями укладывается лист стали, толщиной не менее 10 мм. В этот лист вваривается стальная труба для дымохода, которая выводится через точку расположения сливного отверстия в днище чугунной ванны.

Особенности проведения сборки печи

Две секции соединяются между собой только механическим способом, любая попытка сварить или склеить чугунные половинки приведет к разрушению конструкции. Для сборки части печи устанавливают друг на друга, по периметру сверлят отверстия для болтов М10 и соединяют с использованием пружинных шайб. Линию стыка стального листа и кромки верхней камеры заделывают термостойким каминным герметиком.

В донной части нижнего отделения, которое одновременно является топкой, вырезают окно для решетки. Колосники изготавливают из обычной квадратной трубы толщиной 20 мм. Лицевые стенки верхней и нижней камер вырезают из листовой стали, толщиной не менее 5 мм, из нее также изготавливают дверцы и защелки.

Конструкция очень проста, единственное, на что необходимо обратить внимание при сборке печи из чугунной ванны своими руками, это выполнение сварочных работ. Все детали навешиваются и устанавливаются на корпус с помощью сварки.

Стены чугунной ванны достаточно толстые, поэтому придется потратить несколько часов, подбирая подходящий режим работы. Шов получается словно паяный, но прочность такого соединения достаточна, чтобы выдержать любые тепловые нагрузки.

Заключение

Изготовить печь из чугунной ванны намного проще, чем выложить купольную каменку, камин или грелку из кирпича. В среднем на изготовление одной полноценной печи с облицовкой кирпичом и плиткой потребуется три полных рабочих дня. Качество работы такой печки практически ничем не уступает фабричному чугунному литью.

Источник: http://bouw.ru/article/pech-iz-chugunnoy-vanny-svoimi-rukami

Печи из чугунных ванн: 12 фото с примерами и этапами работ

«Не торопитесь выкидывать старые вещи, — они могут ещё пригодиться». В совке всё делалось на совесть, основательно, с научным подходом, так чтобы изделия служили долгие годы и были максимально полезны для человека. В наше время, в эпоху одноразовых вещей качество советских товаров особенно заметно. Многие уже давно приняли это к сведению, и вполне успешно применяют их для своих бытовых решений… речь пойдёт о чугунной ванне.

Уличный вариант

Плюсы применения чугуна

Чугун – сам по себе замечательный материал. Он очень прочен, хоть и немного хрупковат, обладает отличной теплопроводностью и свойством сохранять тепло. Именно поэтому его так охотно использовали в производстве ванн, батарей и других отопительных изделий. Поэтому нет ничего удивительного в том, что наши граждане, отличающиеся находчивостью, стали изготавливать из ванн различные печные устройства, — благо, что и форма для этого подходящая.

Бывает и такой чугун

Преимущества чугуна для печных изделий:

  • безопасен для жизни и здоровья человека, — этот материал при нагревании не выделяет опасных для человеческого организма химических соединений;
  • устойчив к высоким перепадам температур, — это позволяет изделиям из этого материала быть долговечными, особенно в условиях агрессивной внешней среды;
  • повышенная теплоотдача позволяет быстрее нагревать помещение;
  • повышенная прочность, которая превосходит количественные характеристики других металлических печных изделий;
  • использование этого материала позволяет обеспечить пожарную безопасность.

Недостатки, связанные с устойчивостью к резкому механическому воздействию и некоторую подверженность к коррозии, при правильной эксплуатации легко нивелировать. Потому в целом можно утверждать, что чугун – один из наилучших материалов для изготовления печей, как целиком, так и для использования его в качестве отдельных элементов: зольников, заслонок, варочных плит и т.д.

Подготовка материалов и инструментов

Чтобы сделать печь из старой ванны, помимо её самой, потребуются следующие инструменты и строительные материалы:

  • листовое железо для секционного перекрытия: толщиной не менее 8мм, лучше рифлёное;
  • металлическая труба для дымохода: диаметром около 100мм;
  • полнотелый красный и шамотный огнеупорный кирпич;
  • металлический уголок и профиль;
  • кладочный раствор: глина и (или) огнеупорный цемент;
  • цемент для фундамента, песок, керамзит, битое стекло;
  • болты, гайки и шайбы для крепления чугунных и металлических элементов печи;
  • дверца для топочного отсека, варочная плита, зольник, колосник или их аналоги;

Без неё не обойтись

  • болгарка с отрезными кругами по металлу;
  • сварочный инвертор AC/DC с электродами, — для сварки чугуна и металла;
  • герметик для каминов;
  • сварная сетка или рабица;
  • измерительные приспособления: строительный уровень, угольник, рулетка;
  • средства индивидуальной защиты.

Вышеуказанный инструмент и материалы могут варьироваться в зависимости от выбранной печной конструкции.

Советы по правильному распиливанию ванны

Работа по распиливанию начинается с разметки. Распиливать ванну рекомендуется на открытом воздухе при соблюдении всех правил по безопасности. Следует помнить, что «болгарка» является одним из самых опасных электроинструментов. При манипуляциях с ней нужно избегать резких, силовых движений и перекосов, поскольку инструмент при пилении может зажать или, что ещё более опасно, сыграть, т.е. отскочить.

  • Ванну переворачивают чашей вниз или помещают на бок.
  • После нанесения разметки болгаркой аккуратно пропиливается по всей длине эмалированный слой. Это действие поможет в дальнейшем облегчить распил чугуна, диск не будет соскакивать с разметки.
  • Пропил ванны лучше делать не постоянный, а пропиливать пунктиром со штрихом в 15-20см, с непропилом в 5мм. Эта техника резки позволит избежать защемления диска болгарки.
  • После не пропиленные участки аккуратно удаляются, и ванна разделяется на части.

Наглядно о том, как распиливать ванну:

Поскольку чугун материал прочный, следует периодически останавливать работу и смачивать обрабатываемую поверхность водой.

Отрезной диск при резке нельзя глубоко топить, резать нужно под острым углом, — это делается для того, чтобы диск не било, и он не разрушался, а что ещё важнее, чтобы инструмент не «сыграл» назад по голове.

Совет! Для изготовления печи для приготовления пищи ванну нужно распиливать пополам: одна половина будет служить топочным отделением, а вторая отсеком для духового шкафа. Для отопительных и банных вариантов нужна одна часть, потому размечают и отпиливают необходимый для конструкции размер.

Поэтапное создание печи из ванны

Печь из чугунной ванны дело не простое. До того, как приступить к практическому воплощению, нужно как следует разобраться с конструкцией печи, и поэтапно смонтировать её у себя в воображении, учитывая все нюансы, и лишь после этого приступать к делу.

Монтаж изделия

После выбора типы воздвигаемой печи, распиловки ванны, определяются с её местоположением. По габаритам эти печи небольшие и относительно не тяжёлые: 120кг — вес чугуна и 120-160 кг — вес кирпича (60-80 шт.), но всё равно фундамент возводить придётся.

Варочный вариант

  • Для простых печек для утилизации мусора и т.п. фундамент можно сформировать из кирпича. Для этого подготавливается неглубокий котлован, на основании формируется песчаная подушка. Песок трамбуется и на него выкладывается ряд кирпича с использованием цементного раствора.
  • Для банных и других печей, находящихся внутри помещения, обустраивают фундамент по всем правилам. Формируется котлован на глубину не ниже 50см., делается деревянная опалубка с большими размерами, чем у габаритов будущей печи на 10-15 см. Формируется песчаная подушка из крупнофракционного песка, армируется с помощью вязания арматуры или сварной сетки (сетки-рабицы) каркас и заливается бетонным раствором с щебнем или керамзитом. Фундаменту дают устояться и набрать прочность, — к этапу формирования печи приступают не ранее чем через месяц.

Для бани

Многие задаются вопросом об использовании ванны для строительства бани, — возможно ли это? Да, такие печи существуют, хоть они широко не распространены.

Суть таких печей заключается в том, что часть ванны используется в качестве топочного отсека, — отпадает необходимость использовать сложные схемы монтажа, а также позволяет сэкономить на материале: количество кирпича значительно уменьшается, а шамотный не используется вовсе.

Для бани

Общая схема для таких печей одинакова, с небольшими конструктивными отличиями, например, монтаж бака для воды и способ его нагрева, но всё по порядку.

  • После того, как фундамент набрал прочность (не менее 4х недель после заливки), на гидроизоляционной основе выкладывают первый сплошной ряд кирпича.
  • В зависимости от конструкции, начинают формировать подвальную камеру высотой в один-два кирпича, которая перекрывается колосниковой решёткой.
  • Сверху колосника устанавливается чашой вниз часть ванны, — она будет выполнять функцию топочного отделения. В этом элементе прорезают отверстие для приваривания дымовой трубы.

Конструкция может быть значительно усложнена добавлением в конструкцию колпаковых или канальных решений.

Также чугунная чаша может оснащаться дополнительными трубными элементами (теплообменниками) для обустройства печи баком для воды. В этом случае бак должен монтироваться выше уровня нахождения трубных теплообменников, — для обеспечения естественной циркуляции воды в системе.

  • По периметру чугунный топочный отсек обкладывается кирпичом. Расстояние между металлом и кирпичной кладкой должен составлять не менее 10 см.
  • Получившиеся пустоты заполняются песком и (или) битым стеклом. Стекло обладает отличной теплопроводностью, и потому обеспечит равномерный прогрев нижней части печи.
  • Сверху чугунины, обложенной с боков кирпичом, обустраивается каменка для образования банного пара.

Каменку можно обложить кирпичом, для создания специального отсека (классический вариант) или оставить, как есть (сауна).

Как видно из вышенаписанного, обустроить простую каменку (сауну) не составить особого труда, однако для полноценной печи с увеличенным КПД и с обустроенным баком для воды придётся приложить творческую инженерную мысль, а также от души поработать сварочным аппаратом.

Для приготовления блюд

Варочный вариант – более простая конструкция. Для её изготовления не потребуется особых навыков печника. Для монтажа потребуется немного:

  • ванна, разрезанная пополам;
  • металлический лист толщиной более 8мм (лучше рифлёный);
  • труба для дымохода диаметром около 100мм;
  • кирпич для основания;
  • инструмент: лопата, дрель, болгарка, инвертор (постоянка), кельма, кирочка и т.п.
  • расходники: глина, цемент, песок, болты, гайки, шайбы, электроды, силикон для каминов и т.д.

Этапы устройства варочной конструкции

  • По месту обустраивается лёгкий фундамент из кирпича и кладочного раствора, ленточным способом.

Фундамент из кирпича

  • Устанавливается по уровню часть ванны (с ограничительным отверстием). На верхнюю поверхность ложится металлический рифлёный лист металла (8-12 см толщиной), и сверху накрывается чашой вниз второй частью разрезной ванны. Места соприкосновения этих элементом заранее обрабатываются огнестойким силиконом для каминов. Полученная конструкция, для удобства дальнейшей сборки, фиксируется струбцинами.
  • В 6ти местах, симметрично, в местах соединения просверливаются сквозные отверстия для болтового крепежа. Болты затягиваются. Основной каркас готов.
  • Нижнюю часть печи нужно оборудовать отводом сгоревших газов, для обеспечения тяги.

Есть 2 варианта:

  1. монтаж трубы сбоку конструкции. Для этого формируется отверстие для трубы, где она и крепиться с помощью сварки;
  2. труба проходит непосредственно через конструкцию. Для этого нужно перед сборкой озаботиться обустройством отверстий в рифлёном листе и верхней чаши.

Для обеспечения тяги трубу нужно делать 2-3 метра. Разность давлений позволить избежать обратной тяги при порывистом ветре. Верх дымохода следует оборудовать защитным колпаком от дождя.

Почти готово

  • С лицевой стороны печку нужно оборудовать заслонками: топочной и дверкой духового шкафа. Это делается с помощью кирпичной кладки и (или) металлического листа.
  • Нижняя часть печи обкладывается кирпичом, обналичивается или штукатурится. Варочная печь готова.

Для отопления

Этот тип печи из ванной ещё более простой. Для её строительства нужна лишь одна часть ванны.

Она устанавливается на первый ряд кирпича на подготовленном ранее фундаменте, обкладывается красным кирпичом, пустоты заполняются песком и (или) битым стеклом.

Чаша накрывается толстым рифлёным металлическим листом (10-12 мм) и закрепляется болтовым крепежом. Швы обрабатываются огнестойким силиконом или другим аналогичным герметиком. Чтобы избежать деформации листа от огня, его усиливают приваренными металлическими уголками.

Топочную камеру закрывают дверцей, отсек оборудуют зольником (сваривают из профильной трубы).

Обязательно дымовую трубу нужно оборудовать регулирующей заслонкой.

Для утилизации мусора

Специальной схемы для сжигания природного мусора из ванной нет. Для этой цели подойдёт как варочная, так и отопительная конструкция. Главным условием для ускоренного сжигания мусора будет обеспечение повышенной тяги в печной конструкции. Для этого можно временно нарастить дымовую трубу, — чем больше разность давления, тем более быстро будет происходить сжигание.

Дёшево и сердито

Небольшое заключение

Построенная печь из ванны своими руками – это не только важный функционал для бытовых нужд и способ проявить свои инженерные способности, но также показать свой стиль и вкус, — средство «похвастаться» перед родными, близкими и соседями. Но для этого необходимо довести дело до конца, — оформить, декорировать своё творение.

Для этого существует большое количество различных вариантов, и не обязательно они будут финансово затратными. Так, например, верхнюю цилиндрическую часть печи можно отштукатурить гипсом (что увеличит безопасность), а нижнюю прямоугольную обналичить искусственным камнем или осколками плитки, также печь можно дополнить столешницей и ещё много чем полезным.

Ролик об универсальной печи для гаража:

Источник: http://laminatepol.ru/30278-pechi-iz-chugunnyh-vann.html

Печь из чугунной ванны своими руками

Этап №1: подготовка инструментов и материалов

Что качается чугуна, то конструкцию из него с помощью сварки собрать проблематично. Конечно, существуют электроды для работы с этим металлом, но тогда самодельная конструкция существенно вырастет в стоимости.

Чугунную печь лучше собирать с помощью болтов. Благо, чугун поддается сверлению, если производить его на невысоких оборотах хорошо заточенным сверлом.

Нужно сказать, что резьбовой крепеж понадобится и для сборки печки из стали.

Для работы понадобятся:

  • шлифмашинка;
  • дрель;
  • сварочный аппарат;
  • разметочный инструмент.

Нужно приготовить следующие материалы:

  • стальную трубу с внутренним диаметром не менее 100 мм;
  • листовую сталь толщиной не менее 4 мм;
  • болты с гайками;
  • стальные стержни или арматуру сечением не менее 14 мм.

Может пригодиться печной герметик, а для сборки чугунной печки нужно приготовить стальные уголки. Это базовый набор материалов. Для усовершенствования конструкции можно добавить:

  • цементно-песчаную смесь;
  • базальтовую вату или асбополотно;
  • стальную кладочную решетку или проволоку;
  • печные кирпичи.
  1. Вначале нужно точно отметить линию, по которой ванна будет разделена на 2 половины.
  2. После этого емкость разрезается шлифмашинкой.
  3. Для печки нужно сделать легкий армированный фундамент, залив его бетоном с пропорциями цемента, песка и щебня 1 : 3 : 4. Из него следует выпустить 4 стержня.
  4. Нижнюю часть старой ванны нужно поставить на стержни, выровнять и зафиксировать сваркой или иным способом.
  5. Нужно взять стальной лист, положить между обеими половинами емкости, сделать на нем разметку и вырезать его вдоль нанесенной линии. Лист стали будет разделять печку на топку и духовку.
  6. Ближе к задней стенке в верхней части ванны следует вырезать отверстие для дымохода. Такое же отверстие делается в стальном листе.
  7. К перегородке приваривается труба высотой, несколько большей, чем расстояние от пола духовки до ее потолка.
  8. Теперь нужно собрать обе половины вместе с перегородкой, слегка прихватить края конструкции сваркой и обварить трубу.
  9. Следующий шаг — высверливание отверстий для стягивающего крепежа по периметру и установка болтов.
  10. После стягивания половинок приваривается внешняя часть дымохода.
  11. Из арматуры нужно сделать колосники.
  12. Из листовой стали вырезается фронтальная часть печки с отверстиями для устья печи и топки .
  13. Устанавливаются дверки. В дверке топки высверливаются отверстия для подачи к дровам воздуха.Желательно, чтобы нижняя часть проема была на одном уровне с дном печи, тогда ее будет легче очищать от золы.

На центральную перегородку желательно положить каменную плиту, она будет дольше сохранять тепло и равномернее распределять его. Нижнюю часть конструкции можно обложить кирпичом.

Между дном ванны и кирпичной стенкой для теплоизоляции можно заложить базальтовую вату или засыпать глину. Сверху кладки устраиваются каменные или бетонные полки для посуды, которые, кроме того, будут защищать кирпичи от осадков. Полку можно сделать, вырезав из стального листа перегородку с периметром, большим, чем размеры печки.

Печь из чугунной старой ванны собирается с помощью резьбового крепежа. Отверстия в ней сверлятся не только по периметру перегородки и обеих половин, но и у лицевого края. К нему крепятся уголки с отверстиями, к которым будет прикручена фронтальная часть печи.

Отверстие для перелива можно заглушить стальным блином с приваренным к нему болтом. Зазоры между трубой и днищем, стенками и фронтальной частью заделываются печным герметиком.

Печь из старой ванны можно доделать, усилив теплоизоляцию верхней части. Она обкладывается базальтовой ватой или асбополотном и накрывается сеткой из проволоки или кладочной решеткой.

Затем из кирпича строятся стенки вдоль боковин и тыльной части печи. Пространство между ними и ванной заполняется песком или глиной.

Крышу конструкции можно сделать из листовой стали или профилированного листа.

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

  • угловую шлифовальную машину (болгарку);
  • 2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
  • электродрель;
  • сверла по металлу диаметром 9, 11 мм;
  • круги для шлифования;
  • напильники;
  • молоток;
  • уровень;
  • строительный пистолет (для нанесения герметика);
  • отвес;
  • шпатель;
  • мастерок.

Материалы, которые вам понадобятся:

  • железный или стальной лист 5 мм;
  • огнеупорный красный кирпич;
  • колосниковая решетка;
  • герметик;
  • сетка-рабица ;
  • глина;
  • песок;
  • металлический уголок;
  • болты с гайками, шайбами;
  • труба для дымохода диаметром 12 см.

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

Инструменты

НазваниеНазначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 ммИспользование отрезных и шлифовальных кругов
Отрезные круги для работы с металломРезка чугуна
Шлифовальные кругиШлифовка острых краёв срезов
Электрическая дрельСверление необходимых под болты отверстий
КельмаОсуществление кладочных работ
Монтажный пистолетИспользование тюбика с герметиком
ВатерпасКонтроль горизонтали и вертикали создаваемой конструкции
МолотокМногопрофильное

Работать придётся не только с металлом

Болгарка фирмы «Bosch» с достоинством перенесёт все нагрузки в битве с чугуном

Материалы

НазваниеНазначение
Металлический лист пятимиллиметровой толщиныРазделение камер
КирпичСоздание надёжного основания для печи
Колосниковая решёткаОбустройство топочной камеры
Глина и песокЗамес кладочной смеси
Герметик жаростойкого типаГерметизация стыков
Болты и гайкиСоединение элементов конструкции
Металлическая труба сечением 110-120 ммСоздание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода

Примеры защитной экипировки

  • собственно, старая ванна, желательно чугунная, хотя можно использовать с чуть меньшим эффектом и стальную;
  • стальной лист толщиной не менее 6 мм.;
  • стальная труба;
  • несколько кирпичей;
  • металлический крепеж;
  • угловая шлифовальная машинка, она же болгарка;
  • сварочный аппарат.

Идеи использования чугунной ванны на даче

Как много вещей находят свое продолжение существования – «вторую жизнь», после их доработки. После изготовления из них чего-то кардинально отличного от их первоначального назначения. Часто такие трансформации можно отнести к Handmade.

Здесь что не вещь, то практически всегда какая-то доработка, трансформация, необычное использование. Хотя в нашем случае о Handmade говорить, скорее всего, не приходится. Все дело в том, что предложенный в этой статье вариант перевоплощения довольно «массивный», если так можно выразиться.

Хотя… Кто знает, где начинаются и заканчиваются границы определения, что такое Handmade!?

В такой печке можно без труда испечь хлеб, сварить кашу, суп, да практически все, что мы обычно готовим с помощью плиты. А что на счет креативности, то эта печь сделана из ванны.

Да, да из той смой в которой каждый из нас купался и мылся.

Итак, если в вашем распоряжении имеется ванна, то не спешите ее использовать как и все, как емкость для полива.

Быть может на вашем приусадебном участке не хватает дворовой печи, которую вполне можно сделать из той самой старой ванны.Первоначально необходимо разрезать ванну поперек, посередине.

Болгарка (угловая шлифовальная машинка), время и несколько отрезных дисков сделают свое дело.

Теперь необходимо найти металлический лист, желательно не тонкий, где-то 5 и более мм. Лист этот будет прокладываться между двумя половинками печки, тем самым отделяя камеры для горения дров и для приготовления пищи.

В листе необходимо предусмотреть отверстие, для дымохода, который будет выходить из камеры горения, проходить через камеру для приготовления и окончательно выходить выше печки. Для соединений используем крепеж, которым протягиваем края ванны между собой, зажав между ними металлический лист.

Для предотвращения задымления камеры для приготовления в печи используем печной герметик. Трубу – дымоход крепим к разделительному листу на сварку.

Устанавливаем печь на кирпичи. Выравниваем ее по уровню. Обратие внимание, что если печь (ванна) из чугуна, то лучше ее подогреть, например протопив в ней дрова. В этом случае чугун будет вариться лучше, чем на холодную.

На лицевую сторону печи монтируем дверки для топки и для закрытия камеры приготовления.

Вот в принципе и все. Печь можно пробовать в деле. Для эстетов печь подлежит покраске, которая добавит некой солидности. Тем не менее, не рекомендуем вам красить внутренние стенки, так как все выделения от краски могут оказаться у вас в пище.

Вот такой хлеб можно испечь в подобной дворовой печке.

…быть может это фото станет для вас мотивирующим, для того, чтобы приступить к изготовлению подобной печи.

Особенно этот вариант подойдет для тех, у кого есть бесхозная ванна, а что с ней делать вы не знаете. В принципе, все здесь под силу, а функциональность и полезность такой печки гарантирована.

Также вы можете подумать и о другом варианте печки во двор – “Печь с мангалом и плитой для зоны отдыха на даче (с порядовкой)”.

Здравствуйте, уважаемые читатели, любители сада и огорода. Рад снова видеть вас на страницах Сайта про дачу.

А у вас никогда не возникало таких ситуаций, что хранить старый хлам негде, а выбрасывать жалко? Вот бы приспособить его для чего ни будь полезного. Подобные мысли закрутились и у меня в голове, когда пришлось заменить старую чугунную ванну на новый акрил (жена настояла).

Ну правда, относить на металлолом сколько добротного металла рука не подымалась, а чтобы поставить до лучших времён в чулане… В общем: «Или ты с ней прямо сейчас что-то делаешь, или на выброску» — в очередной раз спорить с ненаглядной не хотелось.

И тут вспомнилось, что в каком-то, ещё советском журнале, я читал как умельцы мастерят поделки из ненужных вещей своими руками, фото которых меня тогда ещё заинтересовали тем, что народ смог додуматься до такого нужного и функционально использования старой чугунной ванны. Надо же было додуматься соорудить из нее печку! Помню, как сейчас. Правда, схемы и описания напрочь выветрились из головы, но главное – идея, а остальное я и сам придумаю.

А вот недавно мне еще попалось вот это видео и я точно решил соорудить такую печку.

Первым делом нужно было ванну разрезать пополам. Как это делали при совке ума не приложу, я и сегодня, орудуя добротной болгаркой, израсходовал 4 диска. Вам же посоветую лишь тщательно производить раскрой, чтобы потом не равнять карая. Половинки должны получиться строго одинаковые.

К сожалению, чугун сваркой не прихватишь, а потому чтобы соединить конструкцию в указанном выше положении пришлось сверлить дыры под болты.

Сколько я извёл на это сверл даже не знаю, но дрель сгорела уже на пятом отверстии. Слабенькая была, покупалась для дачи, а может, просто спешил? Но то дело такое — сам виноват.

Для дальнейшей работы инструмент позаимствовал у соседа, а с ним уже обращался намного бережнее.

Временно собрал всё на болты, получилось неплохо. И топка есть, и духовка.

А теперь пришлось изрядно потрудиться ещё разок. Нужно было прорезать отверстие под дымоход в верхней половинке ванны, а потом дублировать его и в огнеотбойнике. Притом, если со сталью работать можно было как угодно (всё равно обваривать) то с чугуном действовать приходилось предельно аккуратно.

Пилил, как всегда, болгаркой, но предварительно наделав по периметру контуров сверлом отверстий. Конечно, для работы с огнеотбойником мою самоделку пришлось раскрутить, но это не заняло много времени.

После того как все отверстия были готовы, я промазал места соединений огнестойким герметиком для каминов и собрал конструкцию наново, можно, конечно, было использовать и базальтовый картон, но он не так комфортен в работе.

Дальше, как и планировал, поставил металлический дымоход и обварил его в стальном огнеотбойнике как со стороны духовки, так и со стороны топки. Как видите, основной элемент печушки уже готов да и работы с самой ванной завершены.

Работа с кирпичом

Но это была на самом деле только половина дела. Ведь для духовки нужно было ещё надёжное основание, теплоизолирующий кожух и передняя стенка.

Первое я решил выложить из старых кирпичей, подобного подручного материала имелось в избытке, почему не использовать?

  • С боковой и задней стенкой проблем не было,
  • А вот с передней пришлось повозиться.

Во-первых, в процессе нужно было поставить в печку колосники (их я сварил с толстой арматуры).

Скажу сразу, дверку я ставил покупную, но если у вас есть время и желание, можете попробовать изготовить её и самостоятельно, но там поверхностными навыкам сварщика не обойдёшься.

Доделываем духовку

Поскольку работы с кирпичом закончились, принялся доделывать духовку. Чтобы последняя держала тепло, а не грела улицу было решено утеплить её базальтовой минеральной ватой. А что? Этот термоизолятор высоких температур не боится, камень как-никак.

Чтобы предотвратить вату от намокания, а себя от пыли, духовку пришлось ещё и накрыть металлическим кожухом из миллиметровой стали. Благо хоть можно было приварить его к торцам огнеотбойника. Ещё раз крутить в чугуне дырки очень не хотелось.

Следующий этап заслонка. Её я хотел изготовить в виде двух открывающихся в разные стороны дверок, но сил к концу второго дня совсем уже не осталось, а потому сделал такую же, как мастерили для традиционных русских печей. В качестве материала пригодилась полуторамиллиметровая сталь. Не слишком тонкая чтобы деформировалась, и не слишком толстая, чтобы отрывать руки.

В принципе, печка уже готова, но для пущей красоты (во дворе таки стоит, а не на помойке) все металлическое детали, кроме топочной дверцы, я покрасил термостойкой краской, а само кирпичное основание обложил песчаником. Получилось очень даже симпатично. Не верите? Посмотрите сами.

Я, конечно, осознаю, что такая печка — это «Каша из топора» и что, кроме ненужной ванны, для её изготовления использовалось отнюдь не старьё, но всё равно приятно. А главное, ведь полезная штука получилась для хозяйства, ведь из самодельной духовки и хлеб выходит вкуснее.

Такая идея пришла в голову не только мне, вот еще одно подтверждение, что печь из старой ванны – вещь в хозяйстве очень полезная и ее можно сделать своими руками, если эти самые руки растут из нужного места.

Чугунная ванна, которую пришлось заменить на более современный вариант, может уже выглядеть не слишком свежей внешне. Но она по-прежнему остается крепкой и прочной емкостью достаточно большого объема, которую хочется как-то приспособить для своих хозяйственных нужд.

На даче чугунной ванне можно найти множество применений

Наиболее часто на даче ванну используют в качестве резервуара для воды, применяемой для полива, или емкости для приготовления компоста. Но существуют и другие идеи. Например, из ванны можно изготовить оригинальную садовую мебель или соорудить небольшой искусственный пруд, который станет настоящим украшением участка.

И здесь многое зависит от фантазии владельца дачи. А просмотр фото уже воплощенных в жизнь вариантов поможет сориентироваться в ситуации и найти для себя что-то неординарное. Но из чугунной ванны можно сделать и печь, ведь в магазине они стоят довольно дорого. Чугун же – прекрасно подходящий для данной цели материал, который отличается:

  • высокой прочностью;
  • хорошей теплопроводностью;
  • стойкостью к действию высоких температур;
  • неприхотливостью в эксплуатации.

Декорированная чугунная ванна для сбора воды на даче

Конечно, все чугунные изделия, несмотря на свою прочность, являются достаточно хрупкими. Поэтому обращаться с ними нужно аккуратно и избегать применения к ним излишних усилий механического характера. Но все-таки из старой ванны получится неплохое печное сооружение. Из нее можно изготовить один из нескольких вариантов печей для дачи:

  • уличную садовую;
  • камин для загородного домика;
  • для бани.
  • практически неограниченный срок эксплуатации. Даже эмаль, которой покрывали ванны, практически очень сложно разрушить. Это объясняется достаточно просто. В советские времена покрытие из эмали делали двухслойным с использованием кварцевого песка, который запекаясь образовывал сверхпрочный состав;
  • значительный показатель теплоемкости, а также накопления и отдачи тепла;
  • высокая стойкость к коррозии.

Этап №2: резка чугунной купели

Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми.

Схематическая инструкция распилки чугунной ванны

  1. Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;
  1. Строго посередине провёл маркером ровную линию , намечая место разреза;

Линия разреза должна проходить строго посередине

  1. Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя , глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;

Схема резки эмалированного слоя

  1. Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.

Мангал

Пользуется спросом среди дачников и любителей совместить отдых на природе с поеданием блюд, приготовленных на огне. Преимущества мангала из ванны:

  • чугунный сплав долго удерживает жар от углей;
  • простота изготовления;
  • можно разделить на зоны для разных блюд либо использовать отдельные решетки.

Из двух ванн возможно изготовить мангал с крышкой, что будет полноценным вариантом печи.

Для получения простого варианта жаропрочной решетки с основанием из ванны нужно:

  1. Смастерить поддон, на который будет установлено чугунное корыто. Это может быть кладка из кирпичей или сваренная по размерам подставка из обрезков труб. Смысл действия в том, чтобы изолировать ванну от земли для предотвращения теплопотерь. Если сохранились заводские ножки, подумать, как придать дополнительную устойчивость.
  2. Приварив уголки, разместить подходящую по размерам решетку. Она должна быть съемной, как в обычном мангале.

Для прикрепления второй ванны в качестве крышки использовать прочные дверные петли, а также вертикальные упоры по бокам, чтобыпредотвратить бесконтрольное заваливание тяжелого корыта вперед и назад. Для простоты открывания сверху прикрепить ручку.

Садовая мебель

Преимущества садовой мебели из ванны:

  • способность выдерживать вес больше 100 кг;
  • минимальная подверженность износу и поломкам;
  • прочность и долговечность;
  • цветовое оформление и декорирование на свой вкус.

В зависимости от направления разрезания ванны, можно получить:

  • диван или скамейку, если отрезать боковину по продольной стороне;
  • 2 кресла, если разрезать ванну поперек.

Перед тем, как приступить к изготовлению садовой мебели из ванны, нужно приготовить:

  • сварочный аппарат;
  • инструменты для резки и шлифования металла;
  • грунтовку, кисти и краски для внешних работ;
  • перчатки;
  • средства для защиты органов зрения и дыхания от металлической пыли.
  1. Снять с купели все лишние детали — так легче грунтовать и красить.
  2. Разметить маркером линии отреза согласно задумке и разрезать чугун.
  3. Загерметизировать сливное отверстие, покрыть поверхность грунтовкой по инструкции.
  4. Покрасить мебель, ножки и элементы декора в желаемые цвета.
  5. Прикрепить отреставрированные заводские ножки обратно или изменить высоту сидения, использовав свои.
  6. Для утепления применить матрас и подушки.

Водоем

Идею оценят любители уединения и созерцания. Для прудика/фонтанчика можно подобрать красивое обрамление из живых растений, заселить водными жителями и даже птицами.

Преимущество использования чугунной ванны в домашнем прудостроительстве заключается в прочности и долговечности ее стенок, которые будут удерживать грунт по краям от ссыпания и обрушения. К тому же не нужно тратиться на дополнительные гидроизоляционные материалы.

  1. Определиться с расположением, выкопать яму.
  2. Снять с корыта лишние детали, герметично заделать сливное отверстие, покрыть сколы и царапины гидроизоляционной краской.
  3. Уплотнить дно котлована песком, разместить купель, зафиксировать ее расположение песком, грунтом, камнями.
  4. Армировать внутреннюю поверхность ванны стальной сеткой и цементной смесью.
  5. Установить насос для фонтана (по желанию), приступить к оформлению ландшафта.

Клумба

Интернет полон идей, как сделать клумбу из самых различных вещей, утративших ценность, — кроватей, тележек, полок и даже обуви. Нетрудно пойти по тому же пути и с ванной — просто насыпать земли и высадить растения. Преимущество использования старой купели в создании клумбы должны учитывать ее сильные стороны:

  • способность выдерживать большой вес;
  • устойчивость к коррозии;
  • прочность формы и стенок.

Эти достоинства пригождаются при создании конструкции с утяжелением, например, не просто клумбы, а клумбы-парника, которая имеет крышку. В такую мини-теплицу практично высаживать капризные, теплолюбивые сорта цветов, рассаду или землянику.

  • крышку можно сделать съемной;
  • сливное отверстие закупоривать не нужно , чтобы лишняя вода уходила беспрепятственно.

Основной объем работы в этом варианте приходится на создание дугового купола на деревянной раме. Прикрепляют его к ванне при помощи дверных петель.

Преимущества использования ненужной ванны в качестве камина следующие:

  • отсутствие необходимости делать специальный фундамент и вытяжку;
  • минимум грязных строительных работ;
  • легкий монтаж;
  • устойчивость и долговечность конструкции.

Основные действия для получения домашнего камина:

  1. Защитить полы и стены в месте установки послойно материалами для теплоизоляции, гидроизоляции, цементной армированной стяжкой.
  2. Сделать основание для чугунного камина из негорючих материалов с теплоизоляционными свойствами — кирпича или пенобетонных блоков.
  3. Отрезать от ванны 1/3 часть со стороны слива и работать с оставшимися 2/3. На высоте 20 см от линии отреза со стороны дна вырезать дверцу для закладки дров. Посадить на петли, прикрепить ручку.
  4. Если камин устанавливается в угол комнаты, то с обратной стороны приварить 2 листа железа под прямым углом друг к другу и к боковинам корыта, оставив место для монтажа дымохода.
  5. После монтажа вентиляции выполнить отделочные работы — оштукатурить, облицевать.

Как правильно распилить чугунную ванну?

К данной операции необходимо подойти со всей ответственностью. Действовать нужно очень аккуратно, чтобы не повредить чугунное изделие. Для распила понадобятся болгарка и несколько дисков по металлу. Работу по возможности лучше проводить не в помещении, а на улице, делая ее в респираторе, защитных очках и строительных перчатках. Необходимо соблюдать такую последовательность действий:

  • в первую очередь производят разметку будущего разреза;

Распиливайте ванну осторожно, чтобы не образовались сколы

  • затем по всей намеченной линии сначала надрезают слой эмали, покрывающей чугунное основание ванны, чтобы избежать образования сколов по краям;
  • после этого начинают распиливать сам чугун надрезами по 10-12 см, делая перерывы при перегревании инструмента;
  • распилив примерно половину ванны, под каждую из частей нужно поставить подпорки, иначе в конце работы они могут сомкнуться и повредить инструмент.

Этап №2: монтажные работы

Закладка фундамента

Выше я уже упоминал о том, что чугунная купель очень-очень тяжёлая, так вот сооружаемая конструкция будет ещё тяжелее. Следовательно, без надёжного основания у неё будут постоянно происходить усадочные процессы, которые приведут к деформации корпуса, что абсолютно неприемлемо. Поэтому сборку я начал с заливки надёжного фундамента:

  1. Вырыл своими руками с помощью лопаты котлован площадью, немного превосходящей будущую печь, и глубиной 300 мм;

Яма, вырытая под фундамент

  1. Затем засыпал дно десятисантиметровым слоем песка, перемешанного со щебнем;
  2. По периметру выставил опалубку из досок ;
  3. Внутри установил арматуру;
  4. Замешал бетонный раствор из гравия, песка и цемента в пропорциях 5:3:1;

Замес бетонного раствора

  1. Заполнил получившейся смесью подготовленное углубление.

По-хорошему фундамент залить стоит ещё задолго даже до демонтажа старой ванны, так как ему потребуется время на схватывание. Но у меня этот момент вышел непродуманным, и поэтому в моей деятельности, направленной на изготовление печи, произошёл перерыв.

Сборка печи

По мере твердения фундамента я перешёл к сборке двух половинок ванны в нечто более практичное и функциональное:

  1. Вырезал из подготовленного металла лист , который сможет полностью перекрыть собой пол купели;

Резка листового металла болгаркой

  1. Проделал ближе к задней стенке будущей конструкции отверстие и приварил к нему полуметровый кусок заготовленной трубы;
  2. Одну из половинок резервуара установил на фундамент;

Фото установленной на фундамент половины чугунной ванны

  1. Затем нанёс на её края жаростойкий герметик , используя монтажный пистолет, и сверху расположил собранный лист с частью вмонтированного дымохода;

Печка из ванны: распиленная пополам купель с установленным сверху металлическим листом и дымоходной трубой

  1. Далее взялся за проделывание отверстия под дымоход во второй половинке чугунной ёмкости. Здесь работа выдалась более тяжёлой, чем аналогичные манипуляции со стальным полотном, поэтому опишу их более подробно:
    • Нанёс разметку в соответствие с сечением дымоходной трубы вокруг слива. Конечно же, её нужно отмечать в первую очередь там, где будет проходить дымоход , просто я изначально для большего удобства подстраивал все элементы конструкции так, чтобы эти точки совпали;
    • Просверлил по намеченному контуру множество отверстий;
    • Аккуратно, снова-таки, не спеша дорезал оставшиеся перемычки болгаркой;
    • Края получившегося проёма тщательно обработал напильником, доведя до нужного состояния;
  1. Нанёс герметик по периметру листа, закрывающего уже установленную часть печи, и, надев на трубу вторую половину ванны, закрыл ею конструкцию;
  2. Верх дымохода нарастил до метровой высоты;
  3. Выступающие по периметру бортики, включающие и стальную прослойку промежуточного листа, просверлил с помощью дрели сверлом, диаметр которого равен 10 мм;

Сверление бортиков сложенных друг на друга частей ванны

  1. В получившиеся отверстия продел соответствующие им болты , а сверху накрутил на них гайки с шайбами. Крепко затянул каждое соединение;

Тут ванна уже становится похожа на настоящую печь

  1. Для нижнего топочного отсека подобрал колосниковую решётку таким образом, чтобы она плотно стала между стенок, и до дна при этом оставалось ещё 150 мм. Если же у вас будут проблемы с объектом подходящего размера, то приварите по бокам металлические уголки;

Установленная колосниковая решётка отделяет поддувальную камеру от топочной

В том состоянии, которое у печи имелось после окончания её сборки, она отдавала слишком много тепловой энергии окружающей среде, выглядела не эстетично и представляла собой несколько шаткую конструкцию. Поэтому я сделал следующее:

  1. Замешал раствор из цемента и песка , используя соотношение один к трём. Использовал для этого дрель в тандеме со специальной насадкой в виде венчика;

Замес цементной смеси с помощью дрели и венчика

  1. Возвёл сзади и по бокам печи кирпичные стенки . Кирпич обладает низкой теплопроводностью, следовательно, теперь большее количество тепла будет идти вверх к готовящимся блюдам;

Схема печи из ванны, обложенной с трёх сторон кирпичом

  1. Для фасада же я выпилил болгаркой фигурные под контуры половинок купели металлические листы . Затем:
    • В полотне, предназначенном для нижней топочной части вырезал небольшое отверстие, как раз такое, чтобы в него свободно проходили заготовленные дрова, и установил дверку;
    • В полотне, предназначенном для верхней варочной части вырезал своеобразный полумесяц, который закрыл лишь края камеры, а из остальной части сделал две открывающиеся в разные стороны створки;
    • Монтаж обоих изделий произвёл с помощью уголков, дрели и болтов.

Готовая чугунная печь с металлическим фасадом

В качестве альтернативы можно и фасадную сторону до уровня варочной камеры обложить кирпичом. Только при этом тогда необходимо вмонтировать в кладку дверки для поддувала и топки. Верхний же отсек тогда закрывается просто большой стальной заслонкой с ручкой.

Графическое изображение варианта печи из ванны, в котором нижняя часть фасада закрывается кирпичной кладкой

Печь своими руками

Соорудить банную печь значительно сложнее, чем установить на участке обычную садовую. Ведь она должна быть не только эффективной, но и безопасной. Поэтому нужно ответственно подойти к установке печки в помещении. А чтобы быстрее сориентироваться в процессе необходимых действий, можно посмотреть фото или ознакомиться с соответствующим видео материалом.

Внимание! Строительство банной и любой другой печи требует соблюдение правил пожарной безопасности. Для ее правильного оборудования нужно обладать хотя бы минимальными знаниями и опытом. Лучше даже перед началом работ предварительно проконсультироваться по этому вопросу со специалистом, выяснив все тонкости и нюансы.

Печное сооружение в помещении бани должно соответствовать следующим параметрам:

  • достаточная тепловая мощность с возможностью ее изменения;
  • способность к накапливанию тепла и производству пара;
  • возможность регулировать конвекционные потоки.

Для строительства печи подойдет чугунная ванна стандартных размеров

После распила ванны можно приступать к постройке печного сооружения. При этом можно использовать только одну половинку чугунной емкости для оборудования топочного отделения. Но делают банные печи и из двух частей ванны. Вторая половина может пойти на сооружение каменки или для пристройки отсека для нагрева воды.

Любящие мастерить все своими руками могут построить самостоятельно такую необычную банную печь. Для этого необходимо:

  1. Залить фундамент для печного сооружения из бетонного раствора с наполнителем или без такового. В качестве наполнителя можно использовать, к примеру, битый кирпич.
  2. Уложить на фундамент половину разрезанной ванны выгнутой частью вверх. Разрезом чугунную емкость нужно встроить в стену с выносом в другое помещение, откуда будет производиться топка печи. С этой стороны отверстие перекрывают кирпичной стеной и устанавливают в ней топочную и поддувальную дверцу.
  3. Вокруг установленной половины ванны на расстоянии около 10-ти см тоже возводят стены из красного кирпича, равные по высоте чугунной емкости. Образовавшееся пространство заполняют камнями, которые при протапливании будут нагреваться, отдавая затем тепло в парную.

Достаточно простую банную печь можно соорудить и в два яруса. Тепло будет аккумулироваться в верхней камере. Принцип действия такой: газ, проходя через ванну, прогревает камни, идет до противоположной стороны, потом направляется вниз, а затем наверх, после чего происходит его выход из трубы.

Такое нестандартное решение, как печь для бани из старой ванны, является не только оригинальным, но и довольно простым. Ее постройка не требует использования каких-либо особых материалов. Печная конструкция, изготовленная самостоятельно, прослужит так же долго, как и покупное изделие. К тому же этот вариант требует значительно меньшего вложения средств, чем приобретение печи уже в готовом виде.

При использовании печи только для бани возможно более простое конструктивное решение, включающее в себя фактически отказ от использования второй части ванны. По сути, используется первая половина ванны, которая обкладывается керамическим печным кирпичом.

Внутри ванны в качестве топки используется либо газовый баллон, либо барабан из металла диаметром коло 40 см. К нему подсоединяют дымоходную трубу, приваривая ее.

В свободное пространство половинки ванны, оставшееся от топки, засыпаются камни (диаметром 7-15 см.). Как правило, для этого используется розовый кварцит или гранит.

Кладка выполняется на высоту ванны с использованием глиняного раствора. Главной особенностью является стыкование двух очень различных по тепловому расширению материалов – кирпича и чугуна. Для этого обязательно следует предусмотреть деформационные швы, в которых используется, как правило, базальтовый картон или асбест.

После выполнения кладочных работ в декоративных целях можно облицевать поверхность плиткой.

Идея о том, что отслужившие чугунные чаши как нельзя лучше подходят для изготовления печей и жаровен, быстро распространилась среди народных умельцев. Причины обусловлены совокупными свойствами материала:

  • быстрое прогревание чугуна и длительное удержание им тепла, в отличие от стали;
  • долговечное эмалевое покрытие, спекавшееся во время нанесения, при температуре 800°C;
  • высокая износоустойчивость сплава даже при перепадах температур.

Именно этими свойствами известна любимая многими кулинарами чугунная посуда. Мясо, пироги, овощи в горшочках, приготовленные в такой русской печи, всегда будут равномерно протомлены, пропечены и долго останутся горячими. А использование её несколько модернизированной конструкции для бани — поможет сэкономить несколько десятков тысяч рублей.

Инструкция

ШАГ 1. Сперва необходимо распилить вашу чугунную купель пополам с помощью болгарки. Для этого нанесите разметку на ванну, используя строительный маркер или карандаш. Желательно, что бы рез происходил с неэмалированной стороны. Так же, необходимо организовать под половинками чаши подпорку, например, из кирпича. Это защитит вас от закусывания диска.

Резка чугуна — дело довольно долгое и трудоёмкое, поэтому работу периодически нужно останавливать и давать инструменту остыть. Следует вести диск медленно и плавно по линии реза.

ШАГ 2. Далее нужно подготовить постамент для установки, где будет располагаться жаровня. Можно сварить металлический каркас, но проще всего сделать подложку, например, из шлакоблоков. Положите половину купели (ту что без слива) на них дном.

ШАГ 3. Следующим этапом следует вырезать лист металла, которым будет накрываться наша топочная часть. Его толщина должна быть 8-10 мм. Если материал будет тоньше, со временем он может прогореть. Затем к нему приваривается дымоход — труба диаметром 100-120 мм. Под неё предварительно прорезается отверстие соответствующего размера. Сделать это можно при помощи болгарки.

Края чаши промазываются специальным термостойким герметиком, на них накладывается и плотно прижимается, собранная из металла и трубы конструкция.

ШАГ 4. Теперь необходимо прорезать отверстие под дымоход во второй половине чаши. Сначала нужно наметить место для отверстия, тщательно все измерив. Далее можно просверлить несколько дырок по периметру окружности, а затем аккуратно пройти по ней болгаркой. Круг следует выбить молотком и стамеской.

Осталось тщательно промазать по краям металлический лист термостойким герметиком и водрузить на него вторую половину чаши.

ШАГ 5. Далее нужно стянуть две половины с помощью болтов или шпилек. Высверлите сквозные отверстия по борту купели с шагом 200 мм. Вставьте в них крепеж и тщательно закрутите все элементы.

ШАГ 6. Теперь необходимо разделить поддувало и жаровню с помощью решетки, на которую будут укладываться дрова. Можно взять готовую, а можно сварить из кусков арматуры или квадратного бруса. Важно соблюдать условие, что бы расстояние от решётки до нижней точки чаши было 150-200 мм.

ШАГ 7. Следующим этапам из листа металла делается лицевая панель, в которой заранее предусматриваются все дверцы: для топки и для самой духовки. Дверцы садятся на петли и вся панель приваривается к конструкции, собранной выше.

Затем нижняя часть чаши обкладывается кирпичом.

ШАГ 8. Духовая часть для лучшей теплоизоляции покрывается слоем минеральной ваты и обмазывается глиной или специальной термостойкой смесью.

ШАГ 9. Все металлические элементы лучше покрыть жаростойкой краской. Печь готова.

Клумба

Возвращение глиняных печей: осваиваем технологию и строим садовую печь из глины своими руками

Дорогие кирпичные очаги согревали дома богатых купцов и знатных людей, а центром крестьянской избы была глиняная печь, сделанная из доступного сырья.

Сначала это были громоздкие печки по-черному, не оборудованные трубой, – дым из них валил прямо в жилище. Позже придумали потолочные дымники, выводящие газы из комнаты через деревянные трубы.

Современные печи из глины отличаются компактностью, имеют дымоход и пользуются популярностью, благодаря низкой себестоимости и простоте строительства.

Существует две технологии печного строительства из глины. В первом случае используют опалубку, а во втором глинобитная печь своими руками формируется из заранее приготовленных блоков. Первый вариант сложный и больше подходит для небольших очагов, предназначенных для выпечки хлеба и приготовления запеченных блюд, а второй можно использовать для строительства функциональной русской печи.

Для приготовления раствора потребуется глина, песок и вода. Во многих регионах все это можно найти абсолютно бесплатно. Для строительства лучше всего подходит жирная глина красноватого оттенка. Красная зернистая глина для печей не годится. Если самостоятельная добыча сырья затруднительна, то его можно купить в строительных магазинах. Покупать выгоднее в большой фасовке – так дешевле.

Точного рецепта для раствора не существует – пропорции зависят от жирности глины. В некоторых местностях песок вообще не добавляют, а в других его требуется вдвое больше, чем главного сырья. На выходе должен получиться очень плотный и густой однородный раствор.

Глинобитной печь назвали неслучайно – технология строительства подразумевает битье раствора, заполняющего опалубку, специальными деревянными молотками.

Один конец инструмента плоский – им уплотняют и выравнивают поверхность, а второй имеет клиновидную форму и служит для битья глины между опалубками.

Построить такой очаг в одиночку не получится – в старину к работе привлекали соседей, собирая бригады по 15-16 человек.

Изготовление опалубки – процесс непростой, ее собирают из дерева во время формирования печи, но все детали подготавливают заранее. Самое сложное – правильно изготовить «творило» для топки.

Топочная заготовка имеет форму половины бочки, при этом дуга свода начинается с основания и не имеет прямых стенок – это усиливает тягу и обеспечивает хороший жар.

Этап №4: отделка

Здесь передо мной стояло две задачи:

  • Ещё больше утеплить печную конструкцию;
  • Украсить сооружение, сделав его превосходным дополнением для дачного интерьера.
  1. Замешал раствор из глины и песка в соотношении один к двум;

Состав из глины и песка отлично переносит высокие температуры

  1. Обтянул варочный отсек стальной сеткой , размер ячеек которой составляет 20 мм, и зафиксировал её края на кирпичной кладке с помощью саморезов и пластиковых дюбелей. Теперь наносимая сверху глиняная штукатурка не сползёт по гладкой чугунной поверхности, а засохнув, будет обладать достаточной крепостью;
  2. К этому времени замешанная смесь достигла нужной консистенции, и я с помощью шпателя нанёс первый отделочный слой , который не стал выглаживать;

Первый слой готов и сохнет

  1. После того как глина схватилась, выполнил уже чистовую отделку , затем смочил шпатель и аккуратно выровнял созданное покрытие. Всего облицовка у меня вышла толщиной примерно 70 мм;
  2. После застывания побелил шубу , дополнив схожесть внешнего вида конструкции со старинными печами.

Печь после побелки

Также в дальнейшем я ещё хочу кирпичную кладку закрыть керамической плиткой, но в целях экономии не хочу специально закупать для этого недешёвые материалы. Поэтому жду, когда подойдёт черёд ремонта в ванной на даче, чтобы использовать снятую с его стен керамику.

Преимущества

Материал, из которого вылита ванна, заслуживает особого внимания. Чугун всегда отличался от стали своей способностью сохранять тепло при водных процедурах. С годами это свойство не изменилось. Благодаря хорошей теплопроводности старую чугунную ванную часто используют при строительстве печки.

Чугун идеально подходит для создания печи

Изделия из чугуна не имеют срока годности. Они не подвержены коррозии, обладают высокой прочностью. Хорошо накапливает и отдает тепло. Сегодня промышленные предприятия выпускают топки и колосники из чугуна, т. к. они не прогорают. Мы же просто воспользуемся старым материалом в новых целях. Единственным недостатком чугуна является его хрупкость. Об этом важно помнить при выполнении любых работ с этим тяжелым материалом.

Сделать печь из чугунной ванны своими руками оказалось вполне возможно, но не так уж и просто. Тут и земляные работы, и возведение кирпичной кладки, и резка чугуна, и сварка, и даже отделка. Неслабый набор задач. Но зато в результате я:

  • Дал «вторую жизнь» старой уже отслужившей своё вещи. В этом всегда есть некоторая радость маленькой победы над самим временем, которое нещадно относится ко всему в нашем мире;
  • Разбавил дачный интерьер привлекательной на вид конструкцией. Конечно, стоит, всё-таки, её ещё и плиткой обложить, но и сейчас созданное сооружение очень органично вписалось в оформление моего загородного участка;
  • Очень хорошо сэкономил на используемых материалах . Иметь в хозяйстве действующую твердотопливную печь гораздо выгоднее, чем получить за чугунную ванну копейки в приёмке чёрного металла. Да и всё остальное, что мне ещё понадобилось для реализации задуманного, я по большей части нашёл у себя;
  • Получил возможность для готовки использовать твёрдое топливо , экономя газ и электричество, с наличием которых на некоторых загородных участках и вовсе могут быть большие проблемы;
  • Смог наконец-то приготовить блюда , требующие специальных условий настоящей русской печи, которые мне теперь предоставила возведённая конструкция;

Даже простой хлеб в такой духовке получается невероятно вкусным и хрустящим

  • Стал гораздо чаще видеть на пороге своей дачи друзей , желающих отведать что-нибудь вкусненькое с «пылу-жару». К тому же и они никогда не приезжают с пустыми руками, в итоге выходят чудесные застолья.

Львиная доля накрытого на даче для гостей стола приготовлена в печи из чугунной ванны

Альтернативные модификации

На самом деле это даже скорее не модификации, а, наоборот, несколько урезанные варианты, которые теме не менее могут также очень пригодиться в хозяйстве. Даже более того, их оба можно реализовать из одной посудины:

  1. Вот, например, как сделать с чугунной печь-гриль ванны? Ведь жареное мясо, приготовленное на открытом огне – это просто потрясающе. Для этого достаточно будет:
    • Взять ту половину ванны, которая без сливного отверстия, и приделать к обрезанному краю ещё одну пару ножек для стабильности конструкции;
    • Сверху положить подходящую по размерам решётку. Её совсем необязательно фиксировать «намертво», наоборот, съёмный вариант более удобен в эксплуатации и уходе;
    • Всё, через открытый фасад добавляете дрова или убираете угли, сверху накладываете свинину, баранину или курятину, а теплоёмкий чугун помогает создать нужную для жарки температуру;
  1. Для бани из чугунной ёмкости также можно сделать эффективную печку:
    • Укладываете ванну вверх дном так, чтобы основная её часть оказалась в парной на заранее подготовленном бетонном основании, а разрез вышел в соседнее помещение;
    • Внутри устанавливаете с помощью уголков колосниковую решётку, а фасад закрываете металлическим листом, оборудованным дверками для топки и поддувала;
    • Монтируете дымоходную трубу с выходом за территорию бани. Можно сначала вварить небольшой горизонтальный патрубок в фасадную часть, а затем с помощью колена вертикально вывести дымоход на крышу;
    • В парильне же возводите кирпичную стену вокруг ёмкости из чугуна на расстоянии 10 см и высотой с сам резервуар;

Процесс установки печки-каменки из чугунной старой купели

    • Промежуток между кирпичами и ванной заполняете камнями, которые при нагреве будут давать необходимое тепло.

Заключение

Не спешите выбрасывать или сдавать на металлолом старую чугунную ванну, ведь из неё можно изготовить замечательную садовую печь, которая не раз порадует вас очень вкусными и полезными блюдами, украсит участок и станет очередной причиной для ваших друзей приехать к вам в гости. К тому же большую часть работы вы сможете сделать собственными руками, помощь понадобится только при транспортировке и установке верхней части конструкции.

Печь из чугунной ванны в процессе эксплуатации

Видео в этой статье предложит вам на ознакомление некоторое количество дополнительных материалов, которые имеют непосредственное отношение к изложенной информации. В случае появления вопросов по теме, пожалуйста, задавайте их в комментариях.

Источник: http://usa-dba.ru/pechka-bani-vanny/

Как сделать печь из старой чугунной ванны своими руками

Произведённая ещё в советские времена ванна из чугуна — изделие прочное, основательное и очень тяжёлое. Однако некогда белая эмаль утрачивает былой блеск, и восстановить её вряд ли получится. Сдать ванну по весу металлолома либо оттащить на свалку — жалко. А что ещё с ней можно сделать? Некоторые владельцы загородных коттеджей и дач предлагают использовать это чугунное изделие с большей пользой: сделать своими руками печь из старой ванны. Согласитесь, это оригинально и рационально. Такая печь сможет украсить усадьбу и дать возможность приготавливать вкуснейшие блюда.

    2 Изготовление печи из старой ванны своими руками: пошаговая инструкция

2.1 Печь для бани из старой ванны

3 Чугунные печи: оценим преимущества

    3.1 Видео: Универсальная чудо-печка из чугунной ванны

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

Распил ванной делается болгаркой

Преимущества

Материал, из которого вылита ванна, заслуживает особого внимания. Чугун всегда отличался от стали своей способностью сохранять тепло при водных процедурах. С годами это свойство не изменилось. Благодаря хорошей теплопроводности старую чугунную ванную часто используют при строительстве печки.

Чугун идеально подходит для создания печи

Изделия из чугуна не имеют срока годности. Они не подвержены коррозии, обладают высокой прочностью. Хорошо накапливает и отдает тепло. Сегодня промышленные предприятия выпускают топки и колосники из чугуна, т. к. они не прогорают. Мы же просто воспользуемся старым материалом в новых целях. Единственным недостатком чугуна является его хрупкость. Об этом важно помнить при выполнении любых работ с этим тяжелым материалом.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

  • для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
  • для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Строить печь можно только на прочном и жаростойком основании
Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Совет. Основание должно выступать за границы печи на 50 см. Перед топочной камерой 1,2 м пространства должно оставаться свободным.

Подготовительный этап

Для изготовления печи из старой ванны потребуются следующие материалы:

  • сама ванна;
  • красный кирпич;
  • цемент, песок, глина;
  • щебень;
  • стальной лист толщиной не менее 4 мм;
  • решетка или просечка;
  • готовая дверца с рамкой и петлями для топки;
  • стальная труба для дымохода;
  • доски для опалубки;
  • рубероид или полиэтилен для гидроизоляции.

Чугунную ванну для печи нужно распилить пополам
Необходимый инструмент для выполнения работ:

  • лопата, мастерок, шпатель;
  • слесарный инструмент;
  • электродрель со сверлами;
  • болгарка с качественными отрезными дисками;
  • измерительный и разметочный инструмент;
  • монтажный пистолет для работы с герметиком;
  • сварочный аппарат.

При подготовке к работе необходимо будет перевозить старую ванну к месту изготовления печи. Учитывая ее большой вес и необходимость распила пополам, рез правильнее будет выполнить перед транспортировкой.

Правильный распил

Материал купели, которую предстоит распилить пополам, очень хрупкий. Поэтому надо очень ответственно отнестись к данному этапу работ:

  1. Перевернуть ванну вверх дном и зафиксировать в устойчивом положении.
  2. Произвести разметку линии реза с учетом ширины режущего инструмента.
  3. Медленно, строго по разметке выполнить надрез по всей линии. Это позволит разрушить защитный слой эмали, а при распиле сохранит резаный торец чугунной купели от сколов.
  4. Аккуратно, не торопясь, выдерживая паузы для остывания инструмента и обрабатываемого чугуна, выполним распил ванны пополам. При проведении таких работ важно помнить о мерах безопасности: использовать защитные очки и респиратор или марлевую повязку.

Такую тяжелую постройку желательно устанавливать на монолитный фундамент

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

  1. Выливается бетонный фундамент под будущую печь.
  2. Отрезается торец ванны.
  3. Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
  4. Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
  5. На противоположном конце барабана приваривается вертикально газовый баллон.
  6. Теперь получившуюся конструкцию укладывают в ванну.

Кирпичная кладка вокруг ванны

  • К баллону приваривают дымоходную трубу.
  • Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
  • После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
  • В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.
  • Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

    Список необходимых материалов

    Несколько предметов из чугуна (если нет, то подойдет и сталь нержавейка):

    • чугунная ванна «старой закалки»;
    • колосниковая решетка;
    • плита с конфорками или металлический лист (5 мм и толще);
    • дверца (красивая кованая или просто типовая).

    Еще из металлических элементов необходимы уголки для фиксации колосника, крепежные болты с гайками, сетка-рабица для усиления глиняного слоя, труба для изготовления дымохода (диаметр от 100 мм до 120 мм).

    Готовые печные дверки

    Кладку выполняют из огнеупорного кирпича, скрепляя ряды глиняно-песчаным раствором. Количество кирпича зависит от размеров сооружения. Если запланирована внешняя отделка устройства керамикой, то следует закупить плитку и термоустойчивый клей, а также жаростойкий герметик. Не забудьте про средства защиты – плотную одежду, очки или маску, рабочие рукавицы.

    Печь № 2

    Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.

    1. Обустраиваем фундамент.
    2. Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.

    Процесс строительства печи из половины чугунной ванны

  • Закладываем отверстие кирпичной стенкой, в которую встраиваем дверцы топочной камеры и поддувала.
  • Теперь по периметру ванны выстраиваем кирпичную стену вровень с ванной. Расстояние от ванной до стены принимаем от 8 до 15 см.
  • Пространство между чугунной ёмкостью и кирпичной стеной заполняем камнями после полного высыхания кирпичной кладки. Камни будут нагреваться и давать жар.
  • Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.

    Совет. Чугун и красный керамический кирпич имеет разный коэффициент теплового расширения. Поэтому при возведении кирпичных стен предусматривают деформационные швы, которые заполняют асбестом или огнеупорным картоном из базальта.

    Подготовка инструментов

    Потребуются инструменты для обработки металла и возведения кирпичной кладки. Чтобы разрезать чугунную ванну, отшлифовать ее края, сделать отверстия для креплений, понадобятся:

    • лазерный уровень, отвес, рулетка, маркер – для разметки;
    • болгарка с набором кругов (для резки металла – диаметром 125 мм и толщиной 1 мм, для шлифовки);
    • напильники с крупной и мелкой насечкой, наждачная бумага;
    • электрическая дрель, сверла 9-11 мм;
    • молоток, плоскогубцы, кусачки по металлу.

    Кроме металлических частей в основании сооружения будет присутствовать кирпичная кладка, поэтому потребуется насадка для перемешивания цементного раствора, емкость для него, мастерок, шпатель.

    Если вы не пользуетесь болгаркой постоянно, ее можно взять в аренду

    Печь № 3

    Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

    1. Выливается фундамент под печь.
    2. Ванна распиливается на две одинаковые составляющие.
    3. На фундамент выставляются опоры, если хотите чтобы печь была повыше.
    4. Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

    Строительство печи-мангала из чугунной ванны

  • В лист врезаем дымоходную трубу и привариваем по контуру сваркой.
  • Устанавливаем сверху вторую половину днищем вверх, предварительно вырезав отверстие под дымоход.
  • Металлический лист и половинки чугунного девайса склеиваем высокотемпературным герметиком. Это исключит попадание дыма в верхнюю камеру.
  • Зажимаем струбцинами обе части и высверливаем по контуру отверстия под болты 10 мм. Скрепляем обе части ванны и металлический лист.
  • Выкладываем кирпичный постамент под печь из трёх стенок.
  • Колосниковая решётка устанавливается в 15 см от низа топочной камеры. Если размер решётки мал, то приваривают два уголка для его установки.
  • Фасадную часть закрывают листом металла или кирпичной кладкой с установкой дверцы напротив топочной и поддувальной камер.

    Готовое изделие из чугунной ванны и листового металла

  • По размеру верхней камеры делается металлическая заслонка. В таком виде камеру можно использовать как духовой шкаф.
  • Теперь осталось придать изделию благородный вид: облицевать кирпич плиткой или штукатуркой.
  • Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы. опубликовано

    Плюсы применения чугуна

    Этот вид металла по праву считается одним из лучших печных материалов. К основным его плюсам стоит отнести:

    1. Экологическую безопасность. При нагреве не выделяет вредных веществ.
    2. Устойчивость к перепадам температур. Уличная же печь, созданная из кирпича, уже через несколько лет может начать крошиться.
    3. Высокую теплопроводность. Камин из чугуна прогреет помещение гораздо быстрее, чем построенный из других материалов.
    4. Прочность. Чугун – лидер среди металлов по прочности. Даже стальные печи менее надежны.
    5. Удобство эксплуатации.
    6. Пожарную безопасность.

    Недостатки чугуна, на которые стоит обратить внимание, – это хрупкость и подверженность коррозии. В первом случае следует избегать лишних механических воздействий, во втором – обрабатывать поверхность специальными растворами.

    Самодельная конструкция из чугуна получится не очень красивой, поэтому рекомендуется обложить ее кирпичом или камнем.

    Печь для бани из чугунной ванны: как ее сделать своими руками?

    Соорудить банную печь значительно сложнее, чем установить на участке обычную садовую. Ведь она должна быть не только эффективной, но и безопасной. Поэтому нужно ответственно подойти к установке печки в помещении. А чтобы быстрее сориентироваться в процессе необходимых действий, можно посмотреть фото или ознакомиться с соответствующим видео материалом.

    Внимание! Строительство банной и любой другой печи требует соблюдение правил пожарной безопасности. Для ее правильного оборудования нужно обладать хотя бы минимальными знаниями и опытом. Лучше даже перед началом работ предварительно проконсультироваться по этому вопросу со специалистом, выяснив все тонкости и нюансы.

    Печное сооружение в помещении бани должно соответствовать следующим параметрам:

    • достаточная тепловая мощность с возможностью ее изменения;
    • способность к накапливанию тепла и производству пара;
    • возможность регулировать конвекционные потоки.

    Для строительства печи подойдет чугунная ванна стандартных размеров

    После распила ванны можно приступать к постройке печного сооружения. При этом можно использовать только одну половинку чугунной емкости для оборудования топочного отделения. Но делают банные печи и из двух частей ванны. Вторая половина может пойти на сооружение каменки или для пристройки отсека для нагрева воды.

    Любящие мастерить все своими руками могут построить самостоятельно такую необычную банную печь. Для этого необходимо:

    1. Залить фундамент для печного сооружения из бетонного раствора с наполнителем или без такового. В качестве наполнителя можно использовать, к примеру, битый кирпич.
    2. Уложить на фундамент половину разрезанной ванны выгнутой частью вверх. Разрезом чугунную емкость нужно встроить в стену с выносом в другое помещение, откуда будет производиться топка печи. С этой стороны отверстие перекрывают кирпичной стеной и устанавливают в ней топочную и поддувальную дверцу.
    3. Вокруг установленной половины ванны на расстоянии около 10-ти см тоже возводят стены из красного кирпича, равные по высоте чугунной емкости. Образовавшееся пространство заполняют камнями, которые при протапливании будут нагреваться, отдавая затем тепло в парную.

    Строительство печи

    Достаточно простую банную печь можно соорудить и в два яруса. Тепло будет аккумулироваться в верхней камере. Принцип действия такой: газ, проходя через ванну, прогревает камни, идет до противоположной стороны, потом направляется вниз, а затем наверх, после чего происходит его выход из трубы.

    Такое нестандартное решение, как печь для бани из старой ванны, является не только оригинальным, но и довольно простым. Ее постройка не требует использования каких-либо особых материалов. Печная конструкция, изготовленная самостоятельно, прослужит так же долго, как и покупное изделие. К тому же этот вариант требует значительно меньшего вложения средств, чем приобретение печи уже в готовом виде.

    Старые чугунные ванны выполнены из прочного материала, который способен выдержать любые нагрузки и температуры, поэтому не использовать его второй раз во благо своему здоровью – это большая ошибка. Кроме своей прочности, чугун, является еще и экологически чистым материалом, поэтому во время нагрева, можете быть спокойны, что никаких вредных веществ в бане не выделяется.

    Предлагаем ознакомиться: Печь из трубы своими руками. Как из трубы сделать печь

    Конечно, после пользования ванной, она может быть не в самом лучшем состоянии, но все ее качества остаются на прежнем уровне, например, она все также остается крепкой и прочной, поэтому вполне можно дать ей вторую жизнь.

    Естественно, что многие у кого имеются дачи, используют такие ванны, как емкость для воды, а те, кто прекрасно умеет фантазировать, могут придумать множество других интересных вещей. Если у вас на дачном участке имеется баня, то можно из ванны сделать печь своими руками, которая в магазине будет стоить очень дорого.

    Для создания печи отлично подходит такой материал, как чугун, ведь он обладает такими преимуществами, как:

    Выдерживает даже самые высокие температуры и большую влажность в помещении.

    Легко эксплуатируется и не требует специального ухода.

    Использовать старую ванну можно для строительства таких видов чугунных печей, как: уличная, которая будет находиться в саду, в качестве камина для загородного дома, ну и, конечно же, для бани. Такие варианты вполне можно воплотить в жизнь с помощью собственных рук.

    Изготовление печи, как правильно подготовить ванну?

    Целиком использовать емкость не получится, поэтому ее потребуется распилить. Чтобы правильно сделать распил, требуется к этому вопросу подойти с большой ответственностью.

    Работать придется с болгаркой, также заранее потребуется подготовить несколько дисков по металлу. Обязательно необходимо позаботиться о технике безопасности, поэтому надеваются специальные очки, респиратор и перчатки.

    1. Прежде, чем приступать к распиливанию, потребуется сделать расчеты и нанести разметку для будущего разреза.

    2. Первым делом надрезается слой эмали, это делается для того, чтобы не допустить сколов по краям.

    3. Непосредственно сам чугун надрезается небольшими кусочками, при этом стоит делать перерывы.

    4. Когда половина ванны будет распилена, под обе части требуется подставить подпорки, которые не позволят в дальнейшем повредить инструмент, да и сам материал.

    Специалисты говорят о том, что распил лучше всего делать под углом, тогда эмаль не будет сильно слоиться.

    Правила изготовления печи для бани из старой ванны

    Процесс изготовления печи для бани очень сложный, ведь приходиться заботиться не только о качестве, но и о безопасности.

    Дело в том, что печь будет находиться в здании бани, поэтому есть свои параметры для установки, например, стоит учитывать тепловую мощность и ее изменение, способность к производству пара, а также возможность регулировать конвекционные потоки.

    Как только ванна будет распилена, можно начинать сооружать печь в бане. Вам понадобиться одна половинка вашего распила, но иногда можно использовать и две части ванны.

    Чтобы смастерить печь самостоятельно, изначально требуется подготовить фундамент, он делается из бетонного раствора, иногда используется наполнитель, отлично для этого подходит битый кирпич, который способен выдержать даже большой груз.

    На фундамент укладывается одна часть ванны, при этом важно проследить, чтобы она смотрела изогнутой частью вверх.

    Разрез должен оказаться встроенным в стену с выходом в другое помещение, где и будет происходить непосредственно топка бани.

    В целях безопасности и с целью воплощения дизайнерской идеи, отверстие закрывается кирпичной кладкой, далее устанавливается топочная и поддувальная дверка.

    Когда половина ванны будет установлена должным образом, то на расстоянии с 10 сантиметров, также возводятся стены из огнеупорного кирпича, которые будут приравниваться высоте емкости из чугуна. Пространство, которое образуется вокруг, необходимо заполнить камнями, именно они и будут прогревать помещение до нужной температуры.

    Как вариант, можно построить обычную банную печь, которая будет состоять из двух ярусов, при этом все тепло будет уходить в верхний ярус. В основу принципа работы такой печи лежит, проход газа через ванну, за счет чего нагреваются камни, а далее тепло уже поступает вниз и снова возвращается вверх, после чего и производиться выход его из трубы.

    Предлагаем ознакомиться: Фундамент для бани из пеноблоков

    Нельзя не согласиться, что решение создать печь для бани таким способом на своей даче из ванны, является креативным, но он считается также и рациональным с точки зрения лишних затрат.

    Важно отметить, еще одно преимущество – это долговечность данного оборудования, ведь чугун является прочным материалом, который способен выдержать высокие температуры и влагу, а это означает, что наслаждаться жаркой банькой можно долгое время.

    Кроме экономии денежных средств, вы еще получаете в дополнение прочную печь, которую сложно найти на строительных рынках, ведь большинство материалов на сегодняшний день не соответствует качеству.

    Источник: http://okna68-new.ru/svoimi-rukami/pechka-s-vanny.html

    Смотрите также:
    02.05.2020

    Создание искусственного водоема для разведения рыбы Пруд для разведения рыбы можно создать искусственно. Это обеспечивает не только качественную рыбу на стол или для продажи, но и эффективно в эстетическом плане – красиво оформленный водоем может стать украшением...

    02.05.2020

    Водяной насос,без электричества Никакого преувеличения в оглавлении нет. В самом деле, чинно проплывающие по рекам и каналам буксиры а также теплоходы, быстрые суда на подводных крыльях способны поливать прибрежные сады и огороды, при том даже помимо ведома капитанов.

    02.05.2020

    Канализация загородного дома своими руками, тонкости и технологии Добавил(а): Андрей 31 августа Сегодня без хорошей канализационной системы трудно представить любое жилье. При отсутствии канализации невозможно устройство в доме таких необходимых удобств, как санузел,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
