Скважина для воды своими руками: технологии ручного бурения

Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

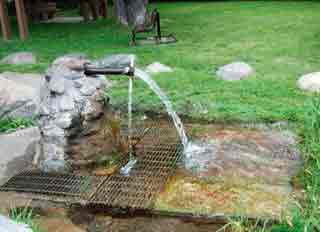

Вода возле дома — это всегда хорошо

Способы самостоятельного бурения скважин на воду

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

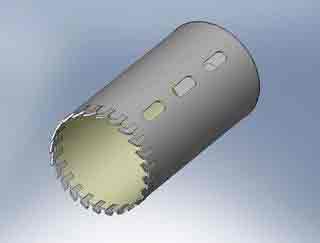

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

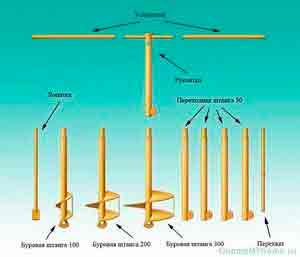

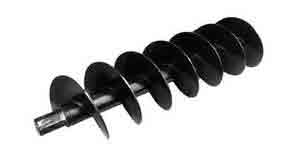

Так выглядит шнек

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

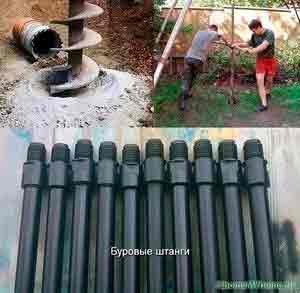

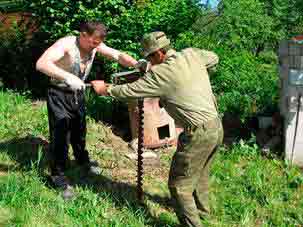

Ручная буровая шнековая установка

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

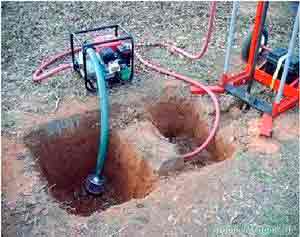

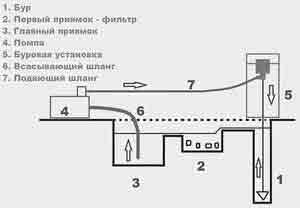

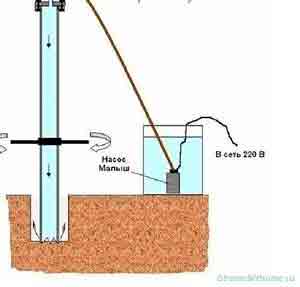

Схема организации гидробурения

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

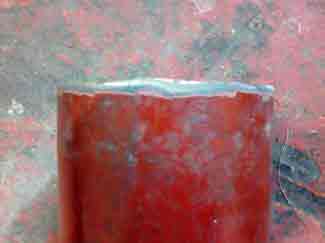

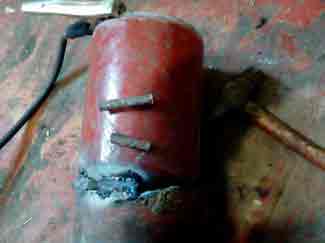

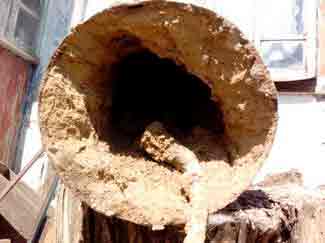

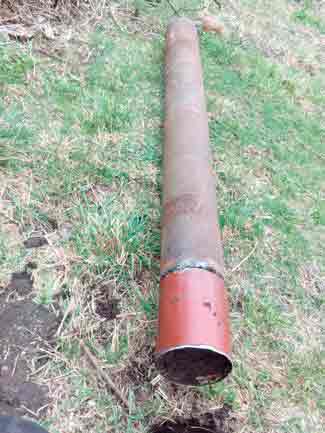

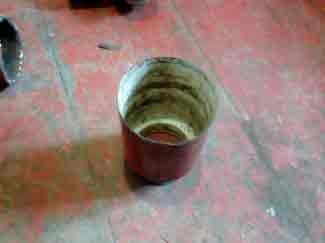

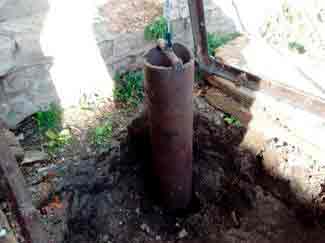

    На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.

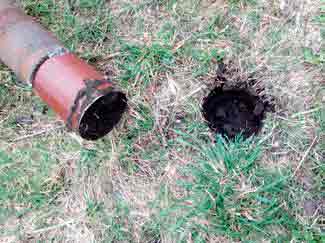

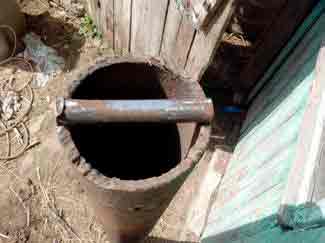

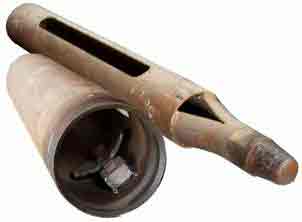

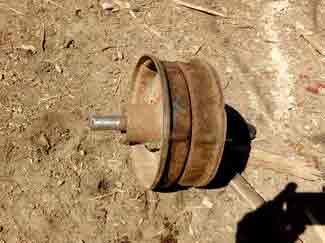

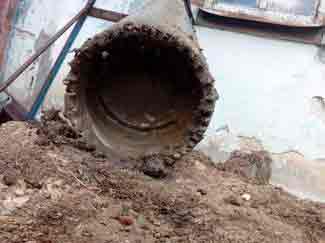

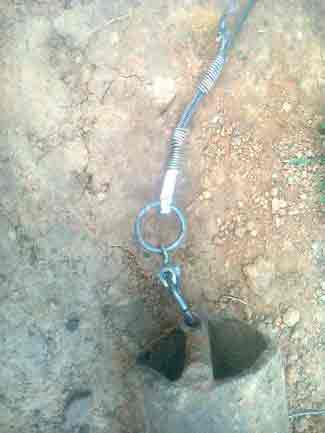

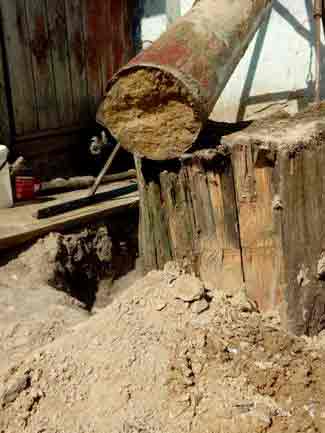

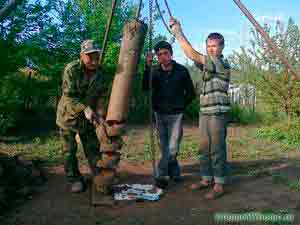

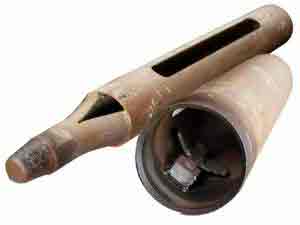

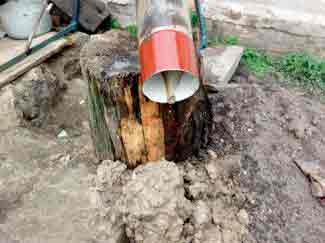

Снаряд для ударно-канатного бурения

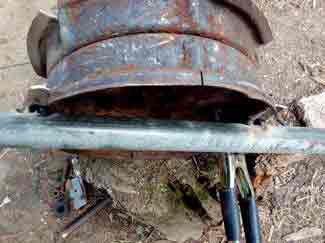

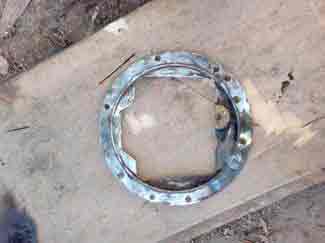

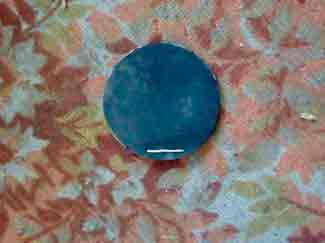

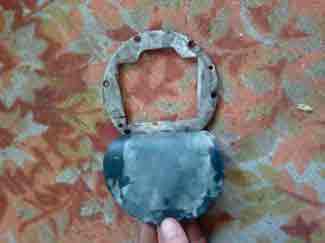

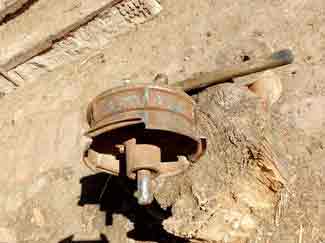

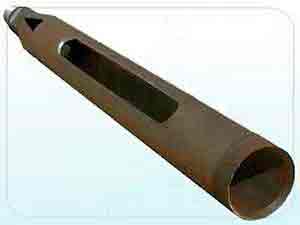

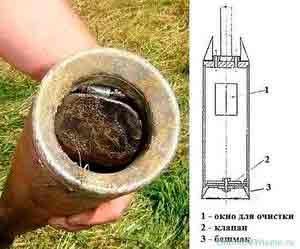

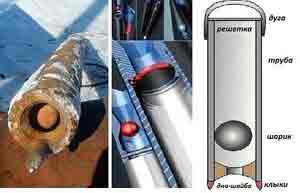

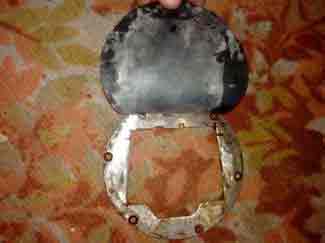

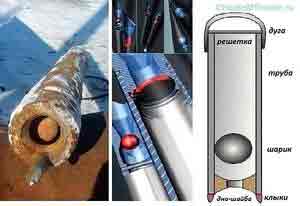

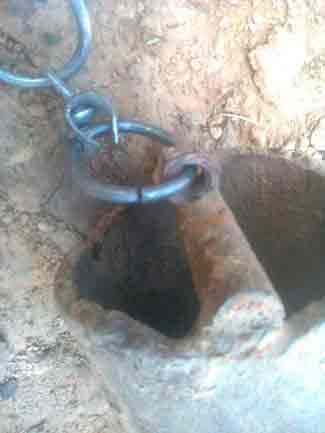

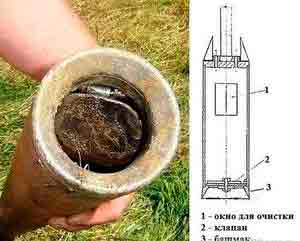

Желонка с клапаном для сыпучих грунтов

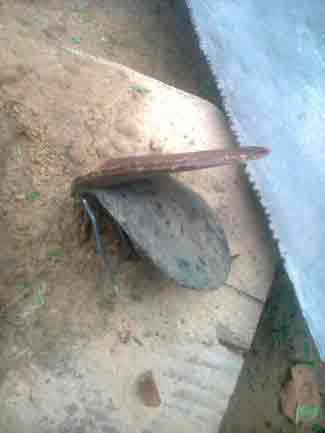

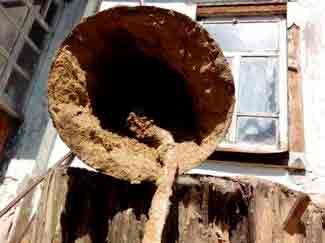

Бур-ложка для вязкого грунта

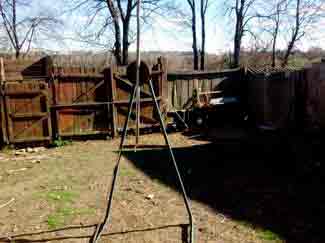

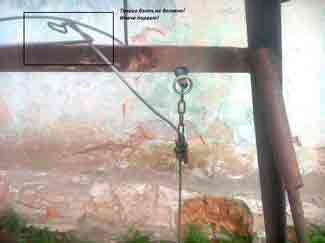

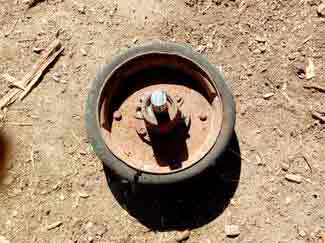

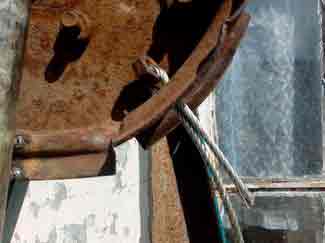

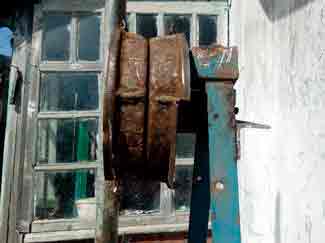

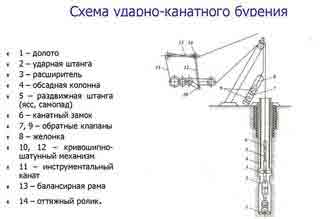

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

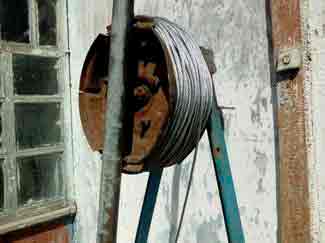

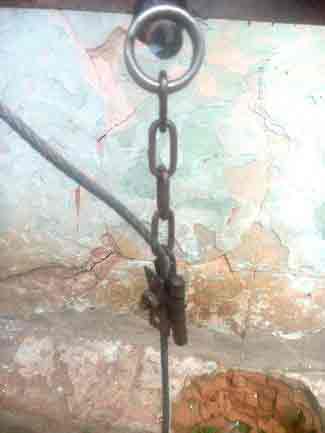

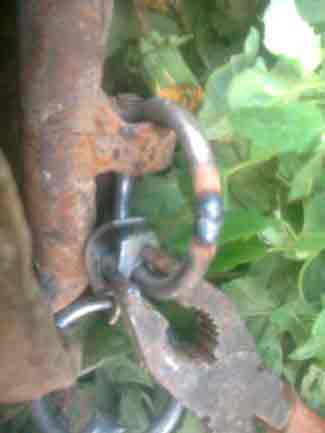

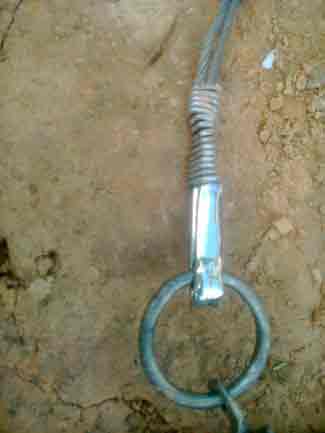

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

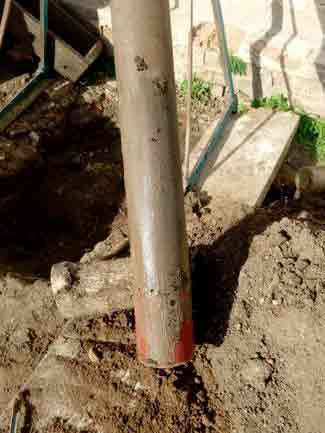

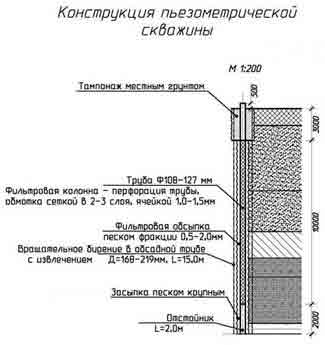

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

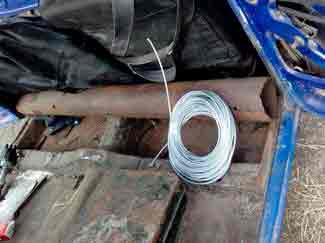

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

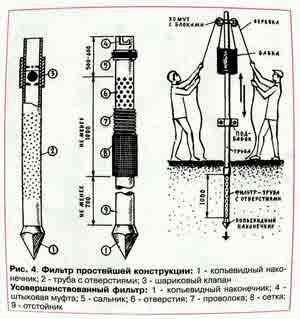

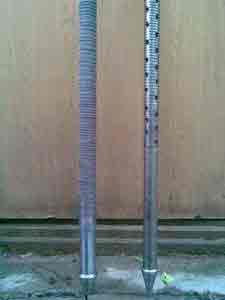

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

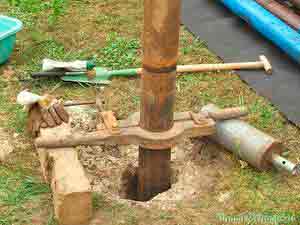

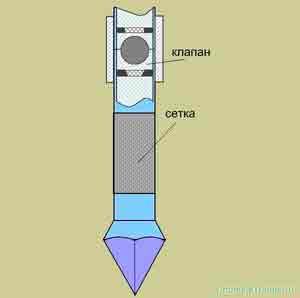

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

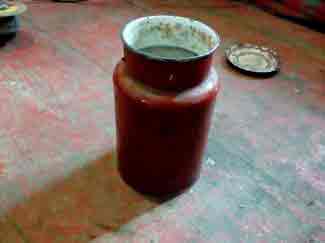

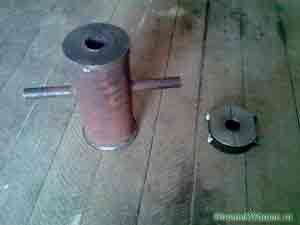

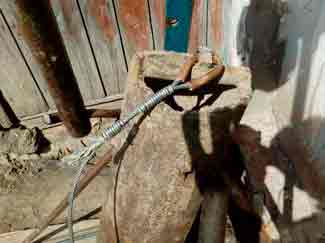

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

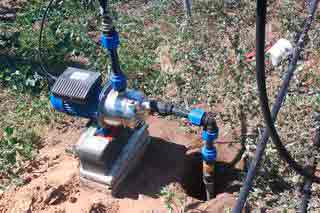

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

  • вибрационный насос;
  • обратный клапан, который устанавливается перед насосом;
  • емкость для воды;
  • поливочный шланг;
  • краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

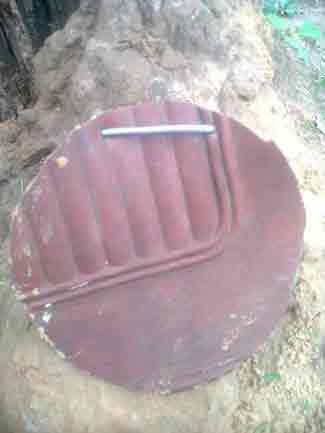

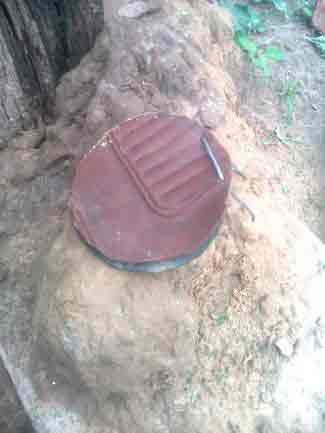

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Источник: http://stroychik.ru/vodosnabzhenie/skvazhina-dlya-vody-svoimi-rukami

Технология бурения скважины на даче своими руками

Первое, чем следует заняться владельцу загородного участка, будь это сельское подворье или просто огород, — обеспечить водоснабжение. Хорошо, если был построен централизованный водопровод, но присутствует он, увы, далеко не в каждой местности. В такой ситуации остается одно – добывать воду из-под земли. Вопреки расхожему мнению мероприятие это не всегда бывает чрезвычайно затратным, ведь технология бурения скважины под воду вполне может быть освоена самоучкой, привыкшим все делать своими силами.

О способах устройства скважин

Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.

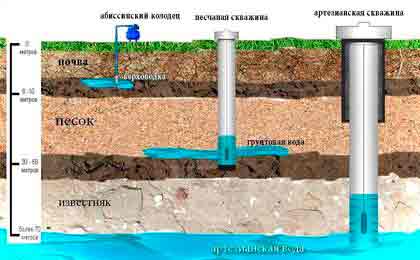

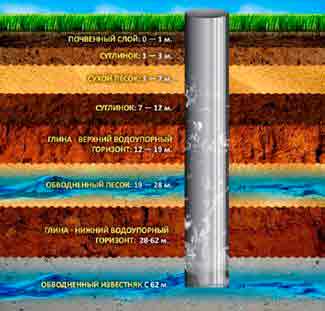

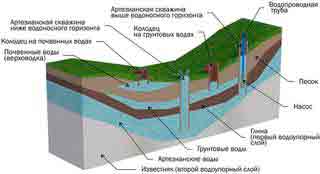

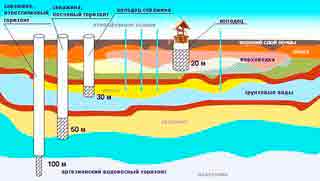

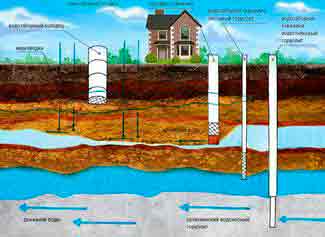

Гидрогеологи выделяют три диапазона:

  • до 12 м;
  • от 12 до 50 м;
  • от 50 до 200м.

До 12 м

На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла). Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя.

Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:

  1. Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
  2. Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.

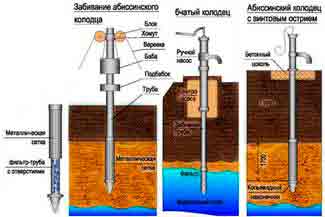

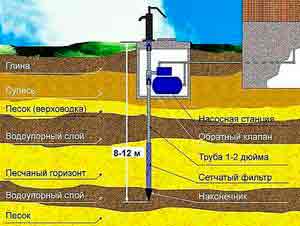

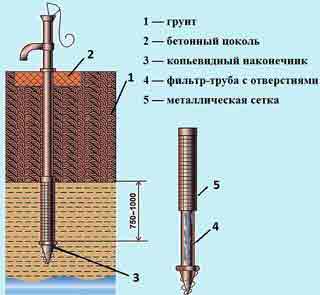

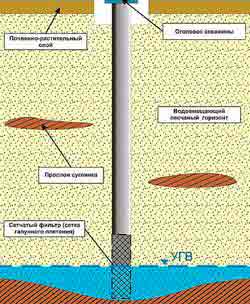

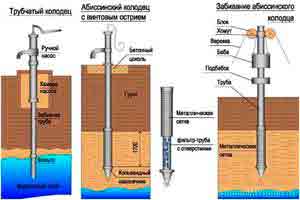

На фото схема устройства абиссинского колодца (скважины-иглы)

  • Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
  • Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.
  • На заметку: Если для абиссинского колодца используется стальная труба, ее конец можно «заострить», сплющив его несколькими ударами кувалды.

    Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:

    • вырыть обычный колодец и добывать воду с помощью ведра и ворота;
    • построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.

    Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.

    От 50 до 200 м

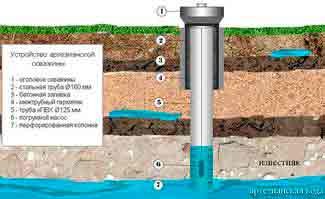

    Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:

    • содержит кристально чистую воду;
    • имеет высокую производительность на уровне 10 куб.м/ч;
    • может эксплуатироваться более 50 лет.

    Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:

    • артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
    • сооружение такого объекта обходится довольно дорого.

    Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.

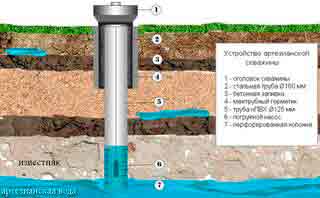

    В нашей отдельной статье вы найдете больше информации про артезианскую скважину на дачном участке. Разновидности конструкций, необходимые документы для оформления и примерная стоимость работ.

    Про самостоятельное изготовление скважинных фильтров вы можете узнать, прочитав эту статью.

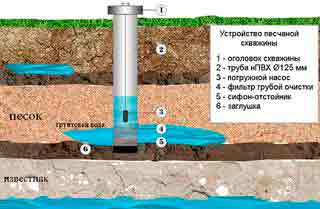

    От 12 до 50 м

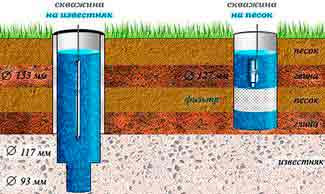

    Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

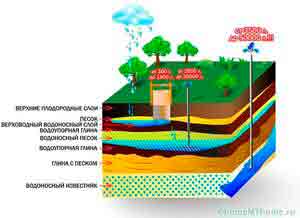

    Каждый из источников водозабора располагается на определенных водоносных слоях

    О способах бурения

    Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

    Ударно-канатная

    Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

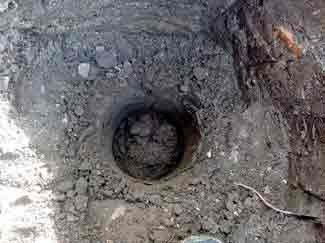

    Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

    С помощью такого нехитрого оборудования можно построить скважину самостоятельно

    Применяется данный способ при работах на легком или глинистом грунте.

    Шнековая

    Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

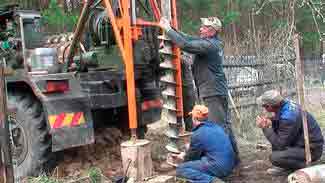

    Бурение скважины шнековой установкой

    По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

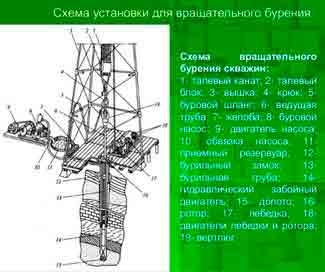

    Роторная

    При всей своей сложности данный вариант является наиболее эффективным и универсальным. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

    При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

    Далее мы будем говорить именно о роторном способе бурения.

    Где бурить

    До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков, особенно если они уже имеют скважины или когда-то пытались их построить.

    Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

    Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение. Впрочем, до этого можно попробовать один из народных методов, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

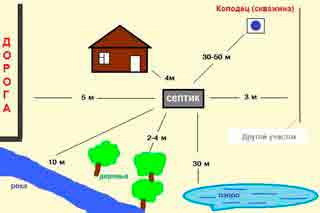

    Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

    Оборудование

    Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

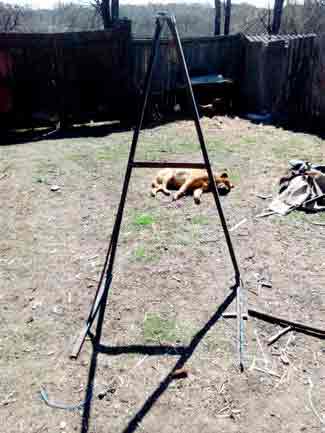

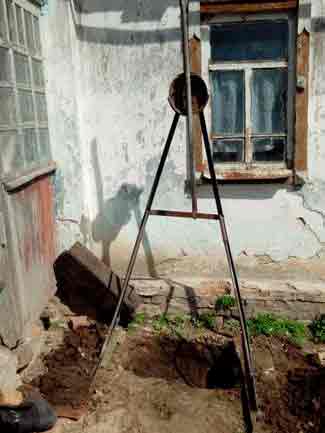

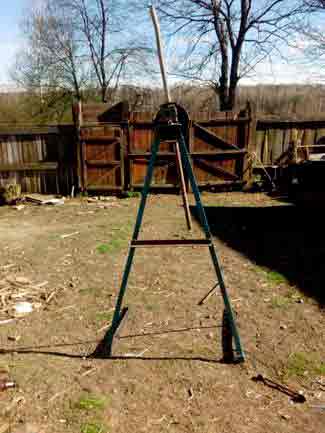

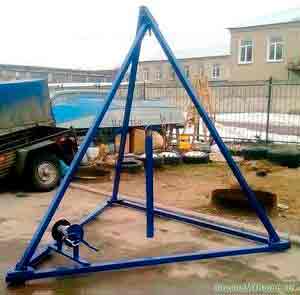

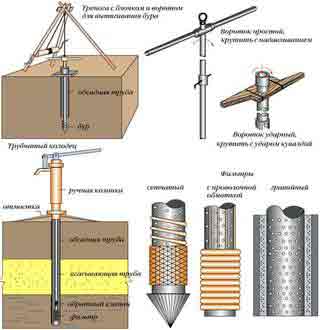

    1. Тренога: собирается из трех стальных труб или бревен диаметром от 16 см. В верхней точке конструкция соединяется шкворнем.
    2. Буровая коронка следующих видов: бур-ложка (для песка и глины), долото (бывает прямым и крестообразным) для твердых пород, а также гравийных и галечных пластов и бур-змеевик — для глины. Плывуны проходят с помощью уже упомянутой желонки.

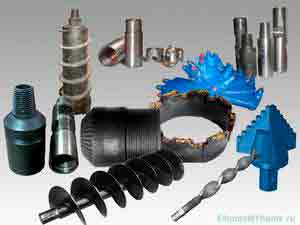

    Различные виды головок для бура

  • Мотопомпа: используется для подачи промывочного раствора в зону разработки грунта.
  • Буровая штанга: набирается из 3-метровых отрезков, соединяемых посредством муфты или резьбы. Специально изготовленную штангу можно заменить водо- или газопроводными трубами.
  • Вертлюг.
  • Лебедка.
  • Мотор-редуктор.
  • Насос.
  • Стальная или полимерная труба для обсадки. Ее диаметр подбирается так, чтобы между стенками и установленным внутри насосом оставался зазор хотя бы в 5 мм (лучше – 10 мм).
  • Фильтровальная колонка, которая представляет собой трубу с закрепленными на ней фильтром и отстойником. Фильтр можно сделать самостоятельно по той же схеме, что и для абиссинского колодца.
  • Кессон.

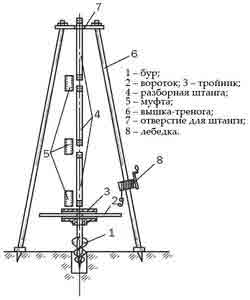

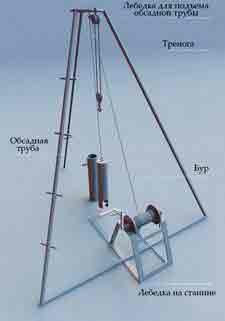

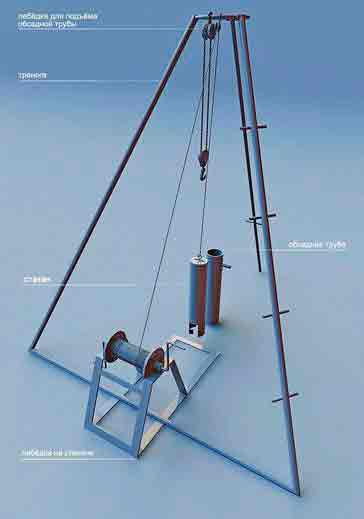

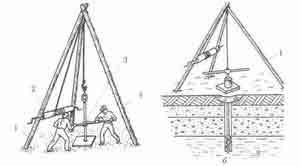

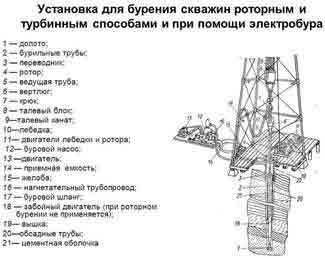

  • Схема бытовой установки для бурения скважины

    О том, какие характеристики и преимущества имеет обсадная труба ПНД с резьбой для скважин, читайте в нашей отдельной статье.

    Сравнение колодцев и скважин есть на этой странице сайта. Все за и против данных источников водозабора.

    Приступаем к бурению

    Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

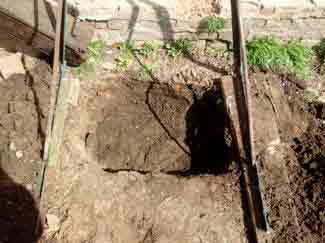

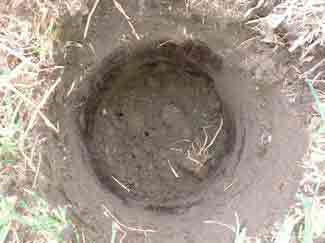

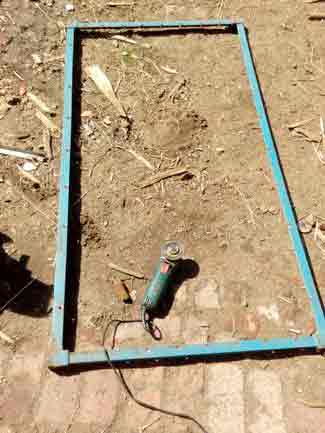

    1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
    2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
    3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
    4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
    5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
    6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
    7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

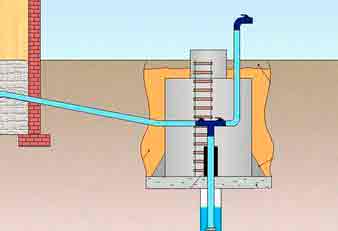

    На заключительном этапе оборудования скважины на даче своими руками устанавливают кессон, все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

    Распространенные ошибки

    Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

    1. Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
    2. Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
    3. Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

    В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

    Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

    Источник: http://okanalizacii.ru/vodosnabzhenie/skvazhina/tehnologiya-bureniya-svoimi-rukami-na-dache.html

    Скважина своими руками без оборудования: принцип устройства

    Время чтения: 7 минут Нет времени?

    Отправим материал вам на e-mail

    Бюджетным вариантом изготовления автономного источника водообеспечения является скважина своими руками без оборудования по нескольким существующим технологиям. Имеются ввиду способы, позволяющие обойтись без аренды бурового станка. Однако некоторое оборудование и инструменты домашнему мастеру все же потребуются.

    Изготовление скважины без оборудования своими руками

    Видео: скважина на воду без помощи буровой установки

    Предназначение, нюансы устройства

    В сравнении с колодцем скважина имеет меньшие габариты, позволяя сохранить рабочее пространства участка. Устье источника герметизируется гораздо проще, внутрь не попадают осадки и грязь. Не нужно вынимать большое количество грунта, вывозить его со стройплощадки.

    Сравнение колодца и скважины

    Сооружается скважина своими руками без оборудования несколькими способами:

    • путем размывания почвы водой;
    • извлечения породы шнеком ручного бура;

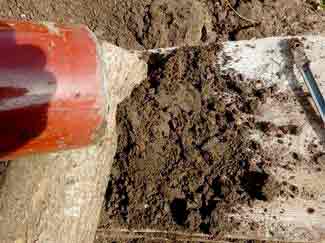

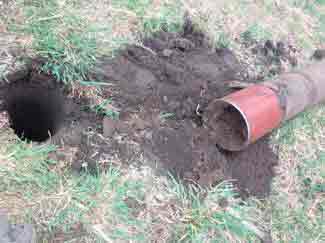

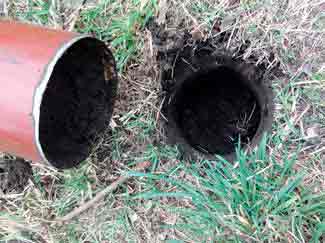

    Извлеченный из скважины шнек

    • или желонкой самодельного приспособления.

    Бурение скважины желонкой

    Самым экономичным методом является абиссинский колодец, из которого грунт не извлекается вовсе. Почва уплотняется при забивании наращиваемых труб, колонна становится эксплуатационной, по ней вода поступает в напорную линию.

    Принцип устройства абиссинского колодца

    Способы изготовления, материалы, инструменты

    Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

    Различные виды устройств для бурения

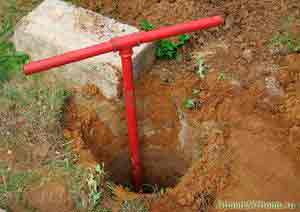

    Ручной шнековый бур

    При выборе классического бурения потребуется приобрести ручной инструмент со шнеком или съемными ножами. Технология состоит из операций:

    • бурение – высота ручного бура не позволяет достичь, даже горизонты верховодки, поэтому после заглубления на 1 – 1,5 м штанга наращивается следующей секцией;

    Устройство шнекового бура

    • обсадная колонна – обычно изготавливается из полиэтиленовых труб, в нижней части перфорируется щелями или круглыми отверстиями, либо на забой присоединяется заводской, самодельный фильтр;

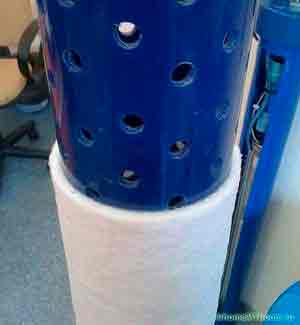

    Обсадная труба с перфорацией

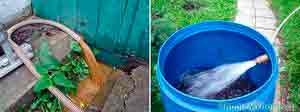

    • промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

    Промывка скважины во время бурения

    • низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
    • скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

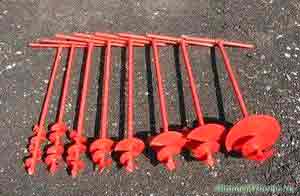

    Разновидности ручных буров для изготовления скважины

    При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

    • сложное позиционирование по вертикали;
    • многочисленные спуски/подъемы.

    Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

    Полезный совет! Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

    Бурение скважины ручным шнековым буром

    Абиссинская скважина-игла

    Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

    Скважина-игла своими руками без оборудования

    Поэтому все необходимое оборудование монтируется на трубу перед забивкой:

    • конус – чуть большего диаметра, чем труба, чтобы уплотненная почва не повредила оборудование, установленное над ним, изготавливается из стального прутка на токарном станке или кузнечном оборудовании;
    • фильтр – труба перфорируется круглыми отверстиями, обматывается сверху проволокой или V-образной сеткой;
    • обратный клапан – монтируется внутри трубы над фильтром, обычно это диафрагма с тяжелым шариком от подшипника;
    • труба – 1 – 1,5 м, наращивается по мере погружения колонны резьбовыми или сварочными соединениями.

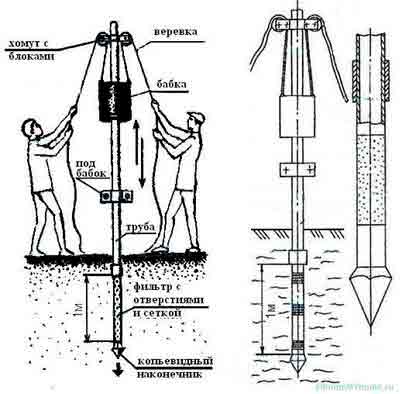

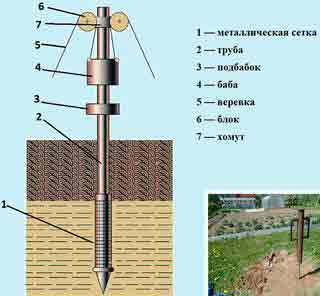

    Конструкция абиссинской скважины-иглы

    Изготавливается скважина игла своими руками без оборудования, но необходим специальный инструмент – бабка. Для абиссинского колодца не нужна тренога, буровой шнек, промывочный насос. Однако ударное заглубление кувалдой расплющивает верхнюю часть трубы, поэтому применяется другая схема:

    • инструмент устанавливается вертикально на устье;
    • в 50 – 70 см от земли на тело трубы крепится хомутами площадка-подбабок;
    • на трубу надевается бабка (бетонная или стальная заготовка с внутренним отверстием по размеру трубы).

    Ударный инструмент для абиссинской скважины

    • на самый верх трубы крепится хомутами талевый блок;
    • веревки/троса крепятся к бабке, перекидываются через шкивы блока на разные стороны.

    После чего, один два рабочих одновременно поднимают бабку вверх к талевому блоку, отпускают троса. Бабка ударяет по площадке, труба забивается в грунт, операция повторяется до тех пор, пока площадка не окажется у грунта. Затем труба наращивается, подбабок и талевый блок поднимаются выше.

    Несмотря на низкий бюджет строительства (5 – 7 тысяч рублей), технология имеет некоторые минусы:

    • сложности в поиске бабки, опорной площадки или изготовлении этих приспособлений своими руками;
    • полимерные трубы не могут применяться при ударном бурении, стальная труба обладает меньшим ресурсом.

    Полезный совет! При необходимости можно закрепить подбабок хомутами на трубе, вытащить колонну домкратами, чтобы прочистить или заменить фильтр, обратный клапан.

    Желонковое бурение

    Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

    Ударно-канатный способ бурения

    Для этого используется последовательность операций:

    • тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
    • бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

    Скважина своими руками без оборудования методом желонки

    Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

    На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

    Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

    Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

    Гидробурение

    Грунт можно, не только уплотнить «иглой» при вбивании колонны, удалять из скважины желонкой, шнеком бура, но и разрушать напорной струей. Однако в технологии гидробурения так же используется желонка для формирования круглого отверстия. Поэтому методика состоит из этапов:

    • изготовление приямка – глубина 40 – 60 см, размеры 0,5 х 0,5 м;
    • подготовка резервуара – еврокуб, поливная емкость или котлован в земле возле устья скважины;
    • установка насосного оборудования – размещается между резервуаром и скважиной.

    Гидробурение скважины своими руками без оборудования

    Затем в приямок устанавливается желонка, внутрь нее подается вода из резервуара под давлением. Жидкость размывает породу, буровой раствор отводится грязевым насосом в емкость или стекает в котлован по выкопанной траншее для отстаивания, повторного забора, повторения цикла.

    Котлован для слива бурового раствора

    Желонка необходима при прохождении твердых пород, с которыми вода не может справиться самостоятельно. После отключения насоса на глинах желонку вращают рычагами, на крупнообломочных, гравелистых грунтах сбрасывают в скважину при помощи талевой системы.

    Выводы

    Таким образом, владелец загородного участка может выбрать оптимальный вариант для изготовления источника водозабора без дорогостоящего оборудования. Максимальный дебит будет у скважин, созданных методом желонки, ручного бурения, разрушения породы гидравлическим способом. Абиссинский колодец проще в строительстве, однако дебит будет меньше.

    Видео: скважина на воду своими руками

    Экономьте время: отборные статьи каждую неделю по почте

    Источник: http://homemyhome.ru/skvazhina-svoimi-rukami-bez-oborudovaniya-princip-ustrojjstva.html

    Как самому пробурить скважину на воду своими руками – какая скважина лучше

    Водоснабжение и канализация в частных загородных домах в большинстве случаев являются полностью самостоятельными системами. Это позволяет владельцам собственного жилья жить с комфортом даже в местах, удаленных от централизованной подачи воды и утилизации стоков. Одним из важных критериев комфортного проживания на загородном участке является наличие собственного источника чистой питьевой воды – скважины. Следовательно, потребуются знания, как самому пробурить скважину под воду.

    Виды скважин

    Для многих людей вода из скважины означает артезианскую воду. Однако необходимо знать, что существуют и другие виды источников чистой воды.

    Абиссинский колодец

    Такой источник питьевой воды нельзя назвать новшеством, он известен очень давно. Глубина такой скважины на воду своими руками может составлять от 8 до 12 метров.

    Конструкция абиссинского колодца выглядит следующим образом:

    • В пробуренную скважину вставлено тело колодца – труба диаметром 1 дюйм.
    • Нижняя часть трубы имеет заостренный наконечник-фильтр.
    • На поверхности к телу скважины присоединено ручное или электрическое насосное оборудование.

    Перед тем как пробурить вручную скважину подобного вида нужно ознакомиться с ее преимуществами:

    • Возможность обустройства источника питьевой воды внутри дома, что позволяет не прекращать забор жидкости даже в зимнее время. Компенсировать перебои с электричеством может водоподъемное оборудование ручного типа.
    • Скважина подобного типа – это отличный источник питьевой воды даже с учетом небольших размеров конструкции.
    • Простота конструкции позволяет выполнить самому бурение скважин на воду и все работы по обустройству абиссинки в течение 10 часов.
    • Вода из абиссинского колодца не подвержена влиянию верховодки, поэтому имеет достаточно хорошие микробиологические показатели.
    • Что касается минерализации, то в этом плане абиссинка иногда лучше воды из артезианской скважины. В частности речь идет о неорганическом железе и солях жесткости.
    • Решить вопрос, как забить своими руками скважину подобного типа, можно без лицензии и внесения в реестр.
    • Конструкцию скважины подобного типа можно легко демонтировать и установить в другом месте.
    • Стоимость обустройства абиссинского колодца в несколько раз меньше по сравнению с другими видами источников питьевой воды.

    Особенности конструкции

    Прежде чем приступить к обустройству абиссинского колодца на своем участке и выполнять самому бурение скважин, нужно изучить его особенности. Читайте также: «Как почистить скважину – варианты и способы очистки своими руками».

    В частности, речь идет о следующем:

    • Водоносные слои должны располагаться на глубине не более 8 метров. Дело в том, что из-за незначительных размеров есть возможность установки насосного оборудования только снаружи.
    • Вода в колодце может изменяться по составу даже при выполнении монтажных работ по всем правилам. Это связано с небольшой глубиной, куда просачиваются загрязняющие агенты. По этой причине скважину следует располагать подальше от расположения потенциальных загрязнителей.
    • Решение задачи, как пробить скважину своими руками без бурения, невозможно на участке с преобладанием скальных пород, через которые не сможет пройти бур. Оптимальным можно назвать песчаный и супесчаный грунт, где скважина подвержена меньшему заиливанию (прочитайте также: «Бурение скважин на воду своими руками – варианты и способы бурения, преимущества и недостатки»).

    Скважина на песок

    Чаще всего водоносный слой такой скважины располагается в песчаном слое, поэтому лучше обустраивать ее при нахождении воды на глубине более 10 метров, но не более 50 метров.

    Обустройство скважины своими руками в 30 метров можно выполнить без существенных затрат.

    Песчаная скважина состоит из следующих элементов:

    • Донный фильтрующий элемент.
    • Погружной или глубинный насос.
    • Обсадная труба, которая в то же время является подающей трубой.
    • Оголовок.

    Из такой скважины в сутки можно брать до 20 м 3 воды, такого количества чаще всего хватает для нужд небольшой семьи.

    Особенности конструкции

    При обустройстве песчаной скважины необходимо знать, как правильно сделать скважину и принимать во внимание следующие моменты:

    • Вода из такого источника имеет не всегда хорошее качество, поэтому рекомендуется выполнять дополнительную очистку поднимаемой жидкости.
    • Песчаная скважина может безупречно эксплуатироваться на протяжении 15 лет. Срок службы определяется слоем, в котором находится фильтрующая часть конструкции. При наличии крупных включений эксплуатация может продлиться на большее время.
    • Безупречная подача воды из песчаной скважины возможно только при условии постоянного откачивания. В противном случае от подобного источника лучше отказаться.
    • При наличии двух песчаных скважин одинаковой глубины дебет одной из них будет всегда меньше.
    • Необходима регулярная прочистка фильтрующего элемента с периодичность 1 раз в полгода или в год.

    Артезианские скважины

    Абиссинская и песчаная скважина являются отличным источником чистой воды для небольших строений. Однако для загородных домов внушительных размеров такой вариант не подойдет, здесь потребуется пробурить скважину под воду артезианского типа (детальнее: «Что значит артезианская скважина на воду – глубина бурения, правила обустройства»).

    Решить вопрос, как делать скважину на участке, в этом случае самостоятельно невозможно, в обязательном порядке потребуется бригада профессионалов и довольно внушительные затраты. При этом важно понимать, что подобные источники характеризуются высоким дебетом, следовательно, можно пробурить одну скважину на несколько участков.

    Водоносный слой для артезианской скважины своими руками располагается на глубине более 100 метров, поэтому в такой воде отсутствуют загрязнения в виде микроорганизмов, нефтепродуктов и химических элементов. Но стоит учесть, что вода из такого источника имеет высокую жесткость и содержит большое количество неорганического железа и марганца. Не исключено наличие запаха, характерно присутствию сероводорода. По этим причинам вода из артезианской скважины требует дополнительной очистки.

    Чтобы выполнить пробивку скважин артезианского типа на своем участке, необходимо получить лицензию на проведение работ и эксплуатацию скважины и строго соблюдать санитарные пояса. Последнее условие предполагает наличие определенного радиуса, что существенно снижает вероятность обустройства скважины на небольшом участке.

    Абиссинский и песчаный источник своими руками

    Абиссинский колодец имеет достаточно простую конструкцию, поэтому чаще других обустраивается на небольших участках. В некоторых случаях дебет абиссинки в несколько раз выше, чем у песчаной скважины. Однако бывают ситуации, когда водоносный слой располагается ниже уровня, с которого может поднять воду насосное оборудование. В этом случае лучше обустроить песчаную скважину. Главное, нужно знать и понимать, как делается скважина для воды. Читайте также: «Как сделать колодец для скважины своими руками — инструкция».

    Обустройство абиссинского колодца

    Перед тем, как бурить скважину под воду, нужно изучить все детали. Чтобы получить воду из абиссинской скважины, необходимо выполнить ее забивку. Однако перед тем как пробурить водяную скважину нужно позаботиться о наличии всех элементов колодца. Их можно приобрести в любом специализированном магазине или сделать своими руками.

    Процесс самостоятельного изготовления выглядит следующим образом:

    • Берут трубу диаметром 1 дюйм и длиной 1 метр. Из нее делают основу фильтрующего элемента, делая щелевидные отверстия в стенках трубы с шагом 2 см на протяжении 0,8 метра.
    • Фильтрующую часть обматывают проволокой и натягивают сеть фильтрового плетения, фиксируя ее с помощью хомутов через каждые 10 см.
    • На конце фильтрующей части закрепляют конус высотой 10 см и с диаметром, немного превышающим диаметр основного ствола. Фиксацию конуса можно выполнить, используя припой из олова.
    • Тело скважины можно изготовить из трубы диаметром 1 дюйм, взяв отрезки около 1,5 метров.

    Бурим скважину сами с помощью предварительно изготовленной бабки – специального инструмента для забивки. Для этого подойдет отрезок толстостенной трубы, к которой с разных сторон приваривают основание и ручки. Бабка должна иметь вес не меньше 30 кг.

    Чтобы забить скважину своими руками, нужно выполнить следующие действия:

    • Перед тем как пробить скважину для воды своими руками, определяют место расположения скважины и делают приямок, площадь которого должна составлять около 1 м 2 , а глубина около 0,5 метра.
    • Далее с помощью ручного бура начинают бурить скважину. При необходимости длину штанги наращивают, используя трубы диаметром 0,5 дюйма. Для их соединения используют муфты и болты.
    • После того, как бур достигнет сильно увлажненного песка, начинают выполнять непосредственно забивку. Для этой цели фильтрующую часть посредством резьбового соединения стыкуют с первой трубой. На верхней части трубы закрепляют муфту с завершением, что позволит защитить трубу от деформации при сильных ударах бабки. Далее на трубу нанизывают бабку и производят несколько сильных ударов. Вместо бабки можно использовать кувалду, но в этом случае повышается риск деформации трубы. В процессе забивки выполняют обсыпку трубы грунтом с его последующим уплотнением.
    • Забивка скважины на воду вручную должна сопровождаться постоянным заливанием воды в трубу и прослушиванием, такие мероприятия позволяют не пройти мимо водоносного слоя. Для этого через каждые 50-60 см ствол поворачивают и слушают издающийся звук. При наличии шелеста и скрежета можно говорить о слое песка крупной или мелкой фракции.
    • При появлении шума, характерного для присутствия воды, подают еще порцию жидкости в трубу и определяют скорость просачивания. При медленном просачивании воды выполняют забивку еще на 0,5 метра, при быстром уходе – еще на 0,3 метра.
    • Завершающим этапом решения вопроса, как самому пробурить скважину для воды, является установка насосного оборудования.

    Обустройство фильтровой скважины

    Перед тем как самостоятельно пробурить скважину на воду необходимо уточнить, на какой глубине располагается водоносный слой. Можно узнать у соседей, которые уже пользуются подобным источником водоснабжения. Если вода расположена на глубине больше 20 метров, то рекомендуется пригласить бригаду опытных бурильщиков или арендовать специальное оборудование.

    При расположении водоносного слоя на меньшей глубине можно выполнить монтажные работы самостоятельно, используя подручные приспособления для скважины своими руками. Работа предполагает проведение последовательных мероприятий. Вначале выбирают участок, расположенный вдали от скоплений мусора, выгребной ямы и других источников загрязнения. Затем делают углубление размером 1,5*14,5*1,5 метра и укрепляют его стенки металлическими или деревянными листами. Читайте также: «Обустройство скважины на воду своими руками – пошаговое руководство, важные нюансы».

    Для дальнейшего решения вопроса, как выкопать скважину своими руками, требуется изготовление треноги и закрепление на ней лебедки, для чего нужно выполнить следующее:

    • Берут три бруска, делают в них отверстия для трубки, посредством которой затем соединяют бруски.
    • Треногу устанавливают над предполагаемой скважиной и фиксируют опоры, предотвращая их заглубление в грунт в процессе бурения.
    • Дальше к треноге цепляют лебедку: в верхней части – электрическую, в нижней части – механическую.
    • На лебедке закрепляют бур.

    Бурить скважину вручную следует по такой схеме:

    • На установленный в вертикальном положении бур крепят рукоятку.
    • Два человека начинают движение по часовой стрелке, погружая бур в грунт.
    • После вкручивания на глубину 50-60 см бур нужно поднять и стряхнуть с него почву.
    • Когда бур достигнет водоносного слоя, в скважину погружают насосное оборудование и откачивают грязную воду. Откачивание выполняют до поступления чистой воды из скважины.

    Завершающими мероприятиями является обустройство скважины, включая отсыпку донного фильтра, монтаж обсадной трубы, установку насоса, оголовка и кессона.

    Бурение скважины на песке или абиссинского колодца можно выполнить самостоятельно с использованием подручных материалов. Для решения вопроса, как сделать артезианскую скважину, следует обратиться в специализированную компанию.

    Источник: http://kanalizaciyadoma.com/vodosnabzhenie/kak-samomu-proburit-skvazhinu-na-vodu-svoimi-rukami-kakaya-skvazhina-luchshe.html

    Все виды источников и способы бурения скважин на воду

    Скважина – это необходимый питьевой источник, чтобы организовать жизнь в загородном доме, на строительной площадке и прочее. Как следствие, добыча воды является первостепенной задачей и при строительстве дачи. Способы и технологии добычи разнятся, исходя из глубины их расположения и типа источника.

    1. Артезианская.
    2. На песок.
    3. Абиссинская.
    4. Водозаборная.
    5. Нагнетательная.
    6. Пьезометрическая.
    7. Дренажная.

    Артезианская

    Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

    Принцип. Вначале забивается обсадная. В нее помещается эксплуатационная и глубинный насос.

    • Высокая производительность.
    • Продолжительный эксплуатационный срок.
    • Стабильный уровень.
    • Высокая стоимость.
    • Продолжительное изготовление, до 7 дней.
    • Использование дорогой очистной системы по причине высокой минерализации.
    • Применение крупногабаритной техники.
    • Необходим пакет разрешительных документов.

    На песок

    Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

    Принцип действия. Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

    Полезно знать: при постоянном использовании прослужит до 20 лет — это в лучшем случае.

    • Минимальные вложения средств.
    • Простая конструкция позволяет выполнить ее своими руками.
    • Возможность использования небольших буровых установок.
    • Возможность пробурить в любом удобном месте.
    • Нет необходимости сооружать сложную фильтрационную систему.
    • Эксплуатационный срок.
    • На производительность влияет уровень залегания воды.

    Абиссинская

    Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

    Принцип действия. В основе лежит дюймовая труба. На ее нижнем конце закреплен специальный фильтр, буровой элемент – игла. Труба забивается в грунт, а сверху устанавливается насос, создающий вакуум.

    • Изготавливается своими руками.
    • Не нарушает ландшафтный дизайн.
    • Отсутствует потребность в аренде спецтехники.
    • Насос выносной или находится в кессоне над самим источником.
    • Работа займет около 1 дня.
    • Исключается заиливание.
    • Производительность до 3 куб/ч.
    • При необходимости можно легко демонтировать и переместить в другое место.
    • Ограничение по глубине.
    • Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

    Водозаборная

    Изготавливается в известняковом или песчаном водоносном слое. В случае попадания на известняк источник будет глубоким, больше 40 метров. Это влечет дополнительные расходы по установке большего количества обсадной трубы. Несмотря на это, качество жидкости прекрасное. Она не подвергается никаким загрязнениям.

    Принцип действия. Водозаборные скважины обязательно должны иметь проект, если речь идет о водоснабжении предприятий. Это касается и частного дома. Состоит система из одного или двух подъемов. На первый происходит монтаж гидротехнического оборудования, которое осуществляет подкачку воды.

    • Доставляется жидкость без загрязнений от поверхностных вод. В этот источник не проникает верховодка.
    • При правильном обустройстве прослужит до 50 лет и более.
    • Нет необходимости регулярно выполнять чистку.
    • Процесс бурения сравнительно дорогой.

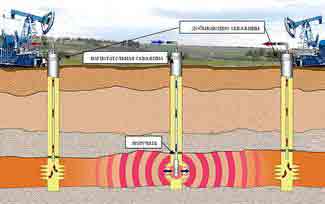

    Нагнетательная

    Используется для добычи нефтепродуктов, способом закачки жидкости в нужный пласт. Отталкиваясь от технологии разработки, источник может использоваться уже существующий.

    Принцип действия. Устанавливается колонна обсадных. Внутрь обязательно опускается лифтовая труба, посредством которой происходит закачивание жидкости в пласт. В качестве арматуры используются задвижки, чтобы перекрыть поток воды. Освоение и организация нагнетательных скважин возможны в промышленных условиях.

    • Поддерживать стабильное давление в пласте.
    • Самостоятельно задавать и регулировать темп отбора полезных ископаемых.
    • Способность качественно вытеснять нефтепродукты из пласта залегания.

    Пьезометрическая

    Необходима для проведения контроля по изменению давления в пласте. Происходит это методом регистрации и фиксации уровня жидкости в стволе. Пьезометрические скважины осуществляют измерения посредством глубинного манометра. Основное назначение и сфера использования при добыче нефтепродуктов.

    Дренажная

    Является важным элементом всей дренажной системы. Она изготавливается параллельно с прокладкой труб в траншеях на участке, который требуется защитить от излишней влаги.

    Принцип действия. Бурение дренажных шахт осуществляется на глубину водоносного горизонта. Благодаря этому жидкость сверху будет быстро уходить. Устройство этого источника должно быть таким, чтобы не нарушилась система естественной фильтрации.

    • Возможность оперативно отводить скопившуюся влагу на дачном участке.
    • Исключить заболоченные места.
    • Если не соблюсти технологию по изготовлению фильтрации, то существует вероятность попадания в водоносный горизонт грязной воды.

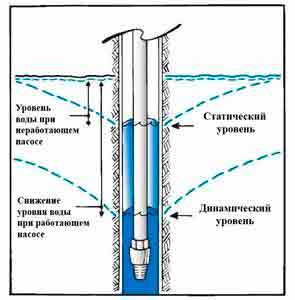

    Устройство и схема

    На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

    Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

    Совет: пробурить скважину под воду возле деревьев с большой корневой системой затруднительно.

    Когда это делать лучше?

    Оптимальным временем года считается лето и теплая весна. Однако при использовании современного оборудования бурение осуществляется и в зимнее время. Если смотреть на этот вопрос в разрезе экономии, то именно зимой лучше всего бурить. Причина в том, что уровень грунтовых вод имеет минимальный показатель. Как следствие, намного проще пройти в водоносный слой.

    Как своими руками пробурить на даче или в частном доме

    Выполнить ряд подготовительных действий:

    1. Выбранное место не должно быть самой нижней точкой на участке.
    2. Уклон грунта не более 35 градусов.
    3. При использовании специальных буровых установок важно организовать место для подъезда.
    4. Площадка на дачном участке должна быть как минимум 4 на 9 м.

    Совет: ручное бурение скважин на воду менее требовательно к подготовке, но, когда речь идет об использовании спецтехники, необходимо согласовывать все нюансы.

    Инструменты и установки

    Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

    Используются следующие ручные буры:

    • Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
    • Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
    • Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
    • Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
    • Долото. Штанга для разбивания валунов.

    Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

    Перед тем как пробить источник, происходит монтаж специальных установок:

    • Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
    • Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.
    • С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

    Способы

    Сделать это без оборудования практически невозможно. Рассмотрим наиболее распространенные методы:

    1. Шнековое.
    2. Вращательное (роторное).
    3. Ударно-вращательное.
    4. Ударное-канатное.
    5. Гидробурение.
    6. Колонковое.

    Не каждым из перечисленных способов можно выполнять бурение скважин вручную.

    Инструкция пошагового бурения

    Вы узнаете, как бурят скважину на воду многие домашние умельцы.

    Шнековое

    На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

    1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
    2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
    3. Шнековый бур проворачивается при помощи специального хомута или ключа.
    4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
    5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
    6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
    7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
    8. Чтобы облегчить ход бура в источник, можно подливать воду.
    9. Устанавливается тренога с блоком для подъема бура.
    10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

    Совет: по мере погружения шнека контролируйте вертикальность; чтобы его выровнять, между стенкой источника и обсадной трубой вбиваются деревянные клинья.

    Вращательное (роторное)

    Инструментарий изготавливается самостоятельно. Обычно используется ручной бур, для которого применяется толстая сталь. Эта методика для неглубоких источников, не больше 15 метров. Ручной бур применяется в условиях мягкого грунта. Последовательность работы:

    • Вращая бур, нужно постепенно погружать его в намеченном месте.
    • Для удобств работы сверху крепится рукоятка на винтовых соединениях.
    • По мере заглубления бура штанга наращивается резьбовым соединением.
    • Предварительно снимается рукоятка, а после она надевается на очередную штангу также при помощи резьбы.

    Ударно-вращательное

    Специальный бур поднимают и с большой силой опускают. Таким образом разрыхляется почва, потом снаряд вращается и поднимается вверх.

    Здесь могут использоваться разные буры. Все зависит от характера почвы. Суть технологии сводится к следующему:

    1. На низ к штанге закрепляется бур.
    2. Процесс бурения чередуется с его поднятием и сбрасыванием, а после прокручиванием.
    3. Например, при использовании ложки грунт прилипает и удерживается в ее полости, а потом поднимается вверх.
    4. Процесс разбивки породы осуществляется за счет режущей кромки при ее вращении.
    5. Взятая порода ложкой извлекается из отверстия.
    6. За один проход можно пройти до 400 мм.

    Ударно-канатное

    Это специальный снаряд, который опускается и поднимается на канате. По мере этого процесса почва извлекается наружу.

    Порода разбивается специальным забивным стаканом, который падает с высоты. Нужно установить специальную вышку. Как правильно бурить:

    1. Вначале монтируете буровую вышку. Она имеет три ноги.
    2. Подготавливается забивной стакан для изъятия почвы.
    3. Стакан тросом поднимается и опускается.
    4. Летит вниз под своим весом и захватывает почву.
    5. После этого стакан поднимается наверх.
    6. Из него удаляется захвативший грунт.
    7. По мере погружения стакана продвижение идет все глубже.

    Гидробурение

    Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

    Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

    Основным требованием является использование специальной установки для ручного скважинного гидробурения.

    Последовательность гидробурения своими руками:

    • В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
    • Начинать работы лучше всего с утра.
    • Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
    • Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
    • Далее по шлангам подается раствор к работающему буру.
    • Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

    Эта технология содействует дополнительному усилению стенок образующегося источника.

    Колонковое

    Подразумевает использование пустого стакана и постепенного его закручивания. Если в вашей местности отсутствуют твердые скалы, то данный способ бурения источника для водопровода оптимальный.

    Плюс ко всему, технология простая, что позволяет выполнять работу без привлечения квалифицированных специалистов и особых технологических установок.

    Технология самостоятельного колонкового бурения выглядит следующим образом:

    • Пустотелый стакан вверх дном погружается в грунт.
    • В нижней его части обязательно имеются резцы или коронка.
    • По мере выхватывания породы она поднимается на поверхность по спиралевидному направлению.
    • При ударе по стакану кувалдой с него полностью удаляется имеющийся шлам.
    • По степени погружения стакана его можно нарастить.
    • Обычно наращивается за один раз штанга длиной 1200–1500 мм.

    Все соединения по длине колонны штанг должны быть жесткими и не иметь никакого зазора.

    Обслуживание и эксплуатация

    Один раз на протяжении года следует осуществлять проверку всей установки на предмет исправности. Вначале осматривается трубопровод. Если обнаружилась утечка, ее следует устранить. Рекомендуется проверять давление в системе, нужно отключить насос и открыть водозаборный вентиль. Необходимо убедиться в корректной работе насосного оборудования и гидробака. Автоматика должна функционировать исправно.

    Особое внимание уделяется источнику в холодное время года. Необходимо побеспокоиться о том, чтобы зимой вода не замерзла. Обсадную трубу следует утеплить вплоть до уровня промерзания грунта в вашей местности.

    Совет! Если источник используется посезонно, то ранней весной воду следует прокачать.

    Заключение

    Вы узнали, как сделать скважину. Исходя из удаленности водяного пласта в вашей местности, глубина источника для питьевой воды будет на разном уровне. Надеемся, что этот материал помог вам разобраться с тем, как забить скважину самостоятельно. В дополнение к этому рекомендуем просмотр схем и видеоматериала в конце этой статьи.

    Источник: http://wodakachka.com/skvazhiny/burenie/vse-vidy-istochnikov-i-sposoby.html

    Как пробурить своими руками скважину без оборудования

    Здесь вы узнаете:

    • Выбираем тип скважины
    • Как глубоко находится питьевая вода
    • Подготовка места и оборудования
    • Технологии бурения скважин
    • Как сделать пробивку ударным способом
    • Абиссинский колодец своими руками
    • Оборудуем скважину
    • Как избежать ошибок при бурении

    Скважина своими руками без оборудования может быть изготовлена с помощью шнекового бура, желонкового ударного бурения, колонковым методом. Проще всего сделать абиссинскую скважину-иглу.

    Выбираем тип скважины

    При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

    Как правило, если вода есть у соседей, то будет и у вас.

    Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента. Так что подумать об экономии всё же придётся.

    Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

    При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов. Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

    Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

    Есть, правда, исключения – это работа промышленных скважин, добывающих газ или нефть, а особенно их сланцевый вариант.

    С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

    После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

    Как глубоко находится питьевая вода

    Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

    Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

    1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
    2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
    3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
    4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

    Примечание. Границы залегания верховодки и грунтовых вод указаны весьма условно, их глубина может меняться в зависимости от рельефа местности и других факторов.

    Расположение источника автономного водоснабжения

    Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

    • узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
    • максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
    • заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

    В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

    Подготовка места и оборудования

    Перед началом работ нужно выбрать:

    • место и тип скважины;
    • метод бурения;
    • диаметр обсадной трубы;
    • насосное оборудование;
    • инструменты для выполнения работ.

    Начать лучше всего с опроса ближайших соседей, которые уже соорудили скважину. У них можно узнать примерную глубину залегания воды, особенности грунта и т.п. Не помешает спросить, не осталось ли у них инструмента для бурения, который можно одолжить.

    Погружной насос выбирают, исходя из размеров обсадной трубы, дебета скважины, потребности в воде и других показателей, продумать этот момент нужно еще до начала бурения, чтобы сооружение не было слишком узким для оборудования.

    Тип скважины станет очевидным после такого разговора. Скорее всего, это будет вариант “на песок”. Место определяется санитарными нормами. Нужно сделать источник воды поближе к дому и как можно дальше от выгребной ямы, септика, животноводческих помещений и т.п. Абиссинский колодец иногда ставят даже в подвале дома.

    Диаметр обсадной трубы и насосное оборудование нужно подбирать одновременно. Самыми эффективными считаются погружные насосы. Разница между диаметром устройства и стенками обсадной трубы должна составлять хотя бы 5-10 мм.

    Технологии бурения скважин

    Итак, скважина – это узкое вертикальное отверстие от поверхности земли до водоносного слоя. Каким образом его проделывают?

    Проходка скважин шнековым буром

    Этот инструмент представляет собой стержень с наваренной на него спиральной поверхностью из листового металла. Режущая часть, расположенная под углом, разрушает грунт и он поднимается по винтовой поверхности вверх. Особенностью процесса является укрепление стенок шурфа в процессе выемки грунта. Это позволяет производить обсадку стенок скважины когда бурение уже завершено и водонос вскрыт. При прохождении твердых грунтов процесс облегчается наполнением скважины водой, размягчающей стенки шурфа. В сложных случаях приходится пользоваться водой под давлением, активно размывающей грунт. Для этого производят обсадку стенок скважины параллельно с бурением.

    Бурение скважины шнеком не представляет собой сложного процесса и его можно выполнить своими руками, но вряд ли удастся обойтись без помощника.

    По окончании пробуривания шурфа производится обсадка стенок скважины (если оно вынуждено не было сделано в процессе бурения), в нее опускается насос и производится раскачка водозабора до появления чистой воды.

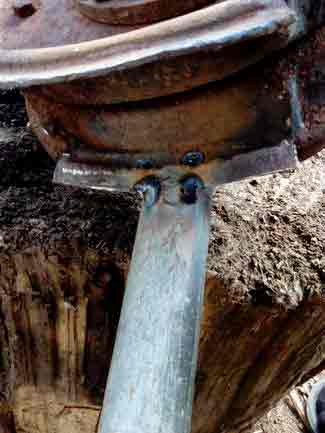

    Скважину можно пробурить вручную шнековым буром

    Дополнительного оборудования, чтобы выполнить бурение такой скважины своими руками не потребуется, кроме особых случаев на тяжелых грунтах.

    Желонковое бурение

    Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

    Ударно-канатный способ бурения

    Для этого используется последовательность операций:

    • тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
    • бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

    Скважина своими руками без оборудования методом желонки

    Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

    На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

    Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

    Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

    Колонковый способ бурения

    Лучше всего применять такой способ, когда на участке уже имеется электричество, потому что он наиболее эффективен с одновременной промывкой шурфа. Для этого понадобится вибрационный насос типа «Родничок».

    Инструментом при таком способе является специальная коронка, устанавливаемая на бурильную трубу.


    Буровой наконечник для колонкового способа проходки шурфа

    Наконечник может быть оснащен твердосплавными напайками для тяжелых грунтов, но чаще всего на нем просто нарезают зубья в направлении вращения и разводят их как на обычной пиле. Изготовить такой инструмент своими руками можно из обрезка обычной трубы.


    Приспособление для колонкового бурения

    В принципе, процесс бурения скважины мало чем отличается от канатно – ударного. Здесь также необходимо время от времени извлекать рабочую часть буровой колонны для очистки полости от грунта и также применять желонку при прохождении сыпучих грунтов.

    Применение воды при бурении таким способом заключается в подаче ее самотеком в рабочую зону. Водой размывается грунт, охлаждается инструмент и смазываются стенки скважины.

    Чтобы использовать промывку водой под давлением понадобится применение специального оборудования, а также специалисты по его эксплуатации, здесь своими руками не обойтись.

    Гидравлическое роторное бурение

    Как видно из самого названия, бурение обеспечивается непрерывной подачей в забой воды (бурильного раствора) под большим давлением. Напор жидкости и вымывает на поверхность шлам, и в некоторых случаях, кроме того, приводит во вращательное движение сам бур – долото.

    • Вода под давлением может подаваться в тело бурильной колонны и затем самотеков, вместе со шламом, выходить через затрубное пространство (между стенкой трубы и породой) – этот способ именуют прямой промывкой.
    • Применяют и обратную промывку, когда бурильный раствор подается в скважину через затрубное пространство, а затем выкачивается их полости трубы. Такая технология считается более эффективной, но и более дорогостоящая, требующая очень сложного и мощного оборудования для выкачивания полужидкой породы.

    Гидравлическое роторное бурение наиболее широко используется для промышленных и геологоразведочных работ на практически любую глубину. Применяют ее и бурильщики, выполняющие заказы по обустройству артезианских скважин, используя при этом специальное оборудование, установленное на автомобильное шасси.

    Такие установки нередко можно арендовать, но вот только для бурения неглубоких скважин под воду использовать его будет достаточно проблематично. Сложность в том, что песчаные водоносные горизонты весьма неоднородны по глубине залегания и своей толщине, а проконтролировать попадание на него при постоянной подаче воды в скважину – практически невозможно.

    Как сделать пробивку ударным способом

    Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

    • тренога из металлопроката с крюком и блоком на вершине;
    • лебедка с тросом, снабженная ручкой;
    • забивной инструмент – стакан и желонка;
    • сварочный аппарат;
    • ручной бур.

    Стакан для пробивки грунта

    Совет. При наличии сварочного инвертора и навыков работы с ним эти нехитрые устройства вы можете сварить у себя в гараже. Но изготовление самодельных приспособлений оправдано, когда нужно пробить не одну скважину, а 10 или 20. Проще взять треногу с катушкой в аренду.

    Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

    Самостоятельное бурение скважины на воду выполняется в таком порядке:

    1. Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
    2. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м. Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
    3. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
    4. Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
    5. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

    Приварка следующей секции по уровню

    Важный момент. Проходя верховодку, вы наверняка столкнетесь с жижей, которая выпадает из железного стакана. Смесь глины с водой надо выбрать из скважины методом желонки, установив ее вместо обычного инструмента.

    Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

    Абиссинский колодец своими руками

    Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

    • Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
    • Дешевый монтаж.
    • Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
    • Вода – мягкая и имеет низкое содержание железа.

    Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

    Изготовление иглы

    Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

    Установка конструкции

    Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

    • Выкапывают яму в заранее выбранном месте.
    • Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
    • На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
    • Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
    • Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
    • Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
    • При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

    Через 8–10 лет подача воды может уменьшиться. Если это произойдет, значит, засорился фильтр, который нужно прочистить. Иногда для устранения проблемы промывают шахту, создавая сильный напор воды.

    Оборудуем скважину

    Прежде всего, нужно установить обсадную трубу, иначе пробуренная скважина быстро обрушится. Потом фильтровая колонка, состоящая из труб, отстойника и собственно фильтра. Обсадную трубу необходимо сразу же закрепить в грунте. В противном случае края ямы начнут обваливаться, и всё придётся начинать сначала. Для этого полости вокруг трубы засыпаются рыхлым материалом и утрамбовываются.

    Сразу же после закрепления трубы, в неё нужно залить воду. Это делается для промывания затрубья и фильтра. Кроме того, так создаются преграды для крупных примесей.

    Новую скважину обязательно нужно прокачать. Для этого грязная вода откачивается до тех пор, пока не пойдёт чистая. Прокачка производится с помощью ручной помпы или электрического центробежного насоса. Последнее, конечно, удобней и эффективней.

    Когда станет понятно, что вода идёт чистая и скважину можно эксплуатировать, на нужную глубину опускается насос. Он соединяется с трубой локального водопровода или со шлангом. Дальнейшее обустройство скважины находится в зависимости от её типа и назначения.

    Как избежать ошибок при бурении

    Нехватка опыта у бурильщиков-самоучек чаще всего видна в следующем:

    1. Слишком глубоко опускают бур, из-за чего обсадная труба пересекает водоносный предел. Решение: приподнять обсадную трубу либо вставить в нее другую более короткую, после чего ранее установленную трубу необходимо удалить.
    2. Обсадная труба не достигла необходимой глубины, из-за чего внизу обвалился грунт и производительность скважины сразу же упала. Решение: необходимо вынуть грунт желонкой, после этого погрузить трубу на нужную глубину.
    3. Насос был смонтирован слишком низко, из-за чего скважина засорилась песком. Решение: насос необходимо извлечь и выбрав при помощи желонки песок, установить его правильно. Правильное положение определяется следующим образом: работающий насос опускают постепенно до тех пор, пока в откачиваемой им воде не обнаружится песок. После чего насос немного приподнимают, пока он не начнет качать чистую воду. Как правило, правильное положение насоса составляет 1-2 метра от дна.

    Своевременная прочистка необходима скважинам всех типов. Признаками того, что водному сооружению необходим сервис могут стать: наличие в потоке воздушных пробок, рывки в выходе воды, присутствие различных примесей в воде (песка, ила).

    Если упустить момент чистки, продуктивность скважины может больше не восстановится. Чтобы восстановить нормальное функционирование проводят продувку водяным или воздушным компрессором. Наиболее радикальные методы очистки – при помощи электричества или кислоты. Однако данные методы довольно рискованны и их выполнение лучше доверить специалистам.

    Таким образом, домашняя скважина своими руками требует такого же внимания к уходу и обслуживанию, как и глубокие артезианские сооружения. Пробурить самостоятельно водяной источник не сложно, но нужно соблюдать осторожность во время работ и позвать на помощь пару друзей.

    Источник: http://remont-system.ru/skvazhina-i-kolodec/kak-proburit-svoimi-rukami-skvazhinu-bez-oborudovaniya

    Самодельное устройство для бурения скважины своими руками (ударно-канатный метод)


    Есть у меня дом в глубокой деревне, практически в лесу, там проблемы с водой. Ближайший колодец находится в более чем 200 м, а глубина его порядка 25 м. То есть пока сходишь, пока достанешь оттуда воду, уже ничего не хочется. А еще приходится это делать и зимой по сугробам.

    Решил я пробурить скважину своими руками, по крайней мере, попробовать. Бурение у нас стоит в районе 250 грн (10$) за метр, а так как бурить нужно более 25 м, да плюс еще и оплачивать дорогу до места, не считая насоса и прочего оборудования, короче обходится это дороговато, и еще нет 100% гарантий, что они пробурят воду.

    Для бурения скважины своими руками я выбрал самую простую (конструктивно) и, наверное, самую древнюю технологию — ударно канатное бурение. Но так как я всегда все делаю по-своему, то устройство я сделал в корни отличающееся от тех, что есть на ютубе и прочих описаниях.

    Сразу скажу, что самоделку делал чисто для себя и чисто для эксперимента, чтобы посмотреть, как это будет работать и так далее. Конечно, тут еще можно и нужно делать много доработок, которые позволят сделать самоделку безопасной, эффективной и не затрачивать столько сил на бурение как я.

    Материалы и инструменты:

    1. Толстостенная стальная труба. У меня длиной 114 см и весит 42 кг (но длина маловата, надо метра полтора минимум). Диаметр точно не помню, но выбирал под обсадные трубы на 125. Учитывайте, что диаметр скважины при бурении будет процентов на 15 больше, чем ударная труба. Чем длиннее труба, тем ровнее будет скважина.

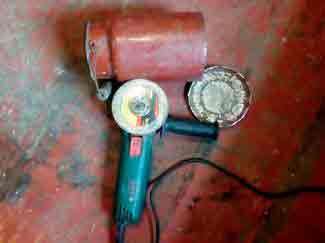

    2. Кусок крепкой тонкостенной трубы для создания ножа (лучше всего из нержавейки толщиной 1-2 мм)

    3. Стальной трос, у меня 4 мм. Четверки хватает тык притык, этот трос слабоват, лучше всего берите пятерку, ее должно хватить без нервов. Хотя и четверкой все идет нормально.

    4. Стальной уголок или трубы (у меня пошла старая кровать) для создания рамы.

    6. Вертлюжок для троса (нужен обязательно). Еще бы хорошо с карабином, чтобы трубу можно было отстегнуть при необходимости.

    7. Всякие гайки, железячки, куски цепи, дверные петли, резинка и прочее барахлишко, который каждый наверняка найдет у себя в гараже.

    Из инструментов:
    — болгарка;
    — сварка;
    — плоскогубцы и пр.

    Касательно вложений. Труба на металлобазе обошлась в 8 грн за 1 кг. Можно было найти и дешевле, просто не было времени и желания искать.
    Троса купил 30 м по 10 грн каждый метр. Еще купил вертлюжок. Все остальное нашлось дома. Короче потратил я на все не более 1000 грн.

    Процесс изготовления бурильной машины:

    Шаг первый. Подготовка деталей и сборка рамы
    Вообще для таких устройств принято делать треногу, ну а я решил сделать двуногу. Нашел металлический каркас от кровати и разрезал его по диагонали. Далее сварил вверху уголки так, как видно на фото.


    Чтобы укрепить раму, я приварил к правой и левой стороне по куску арматуры. В принципе, этого хватило с головой. Еще для надежности можно приварить кусок уголка к основанию спереди.
    Рама готова, переходим к созданию лебедки.

    Шаг второй. Лебедка
    Лебедка у меня получилась реально опасная для жизни, так как не имеет храпового механизма. Если отпустить при подъеме или опускании трубы, может запросто убить. Но меня это не пугает, ведь все пользуются десятилетиями колодцами с таким механизмом и еще никого не убило (по крайней мере у нас).





    На трубе лебедки есть отверстие, в котором находится стальной стержень. Он работает как фиксатор лебедки.

    Шаг третий. Установка конструкции на место бурения и подготовка
    Бурить я скважину решил прямо под домом, поскольку угадать местоположение воды вряд ли выйдет, а так выиграю на экономии труб. Конструкцию важно надежно зафиксировать, чтобы она не смещалась. Я установил ее на две толстых тяжелых доски и прибил гвоздями.

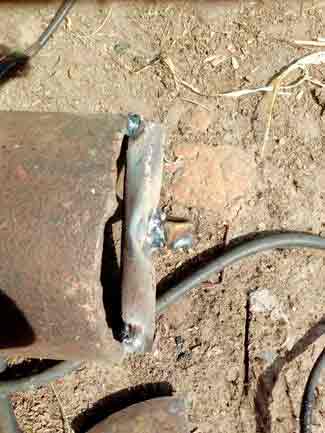

    Труба крепится к тросу с помощью стального стержня, к которому приварена гайка. Сам стержень также надежно приварен к трубе.

    Крепление троса
    Еще важно сказать пару слов о зачаливании троса, это очень важно. Я его вставлял в медную трубку, а потом ее загибал. Ну а петлю троса обматывал алюминиевой проволокой. В принципе, еще не порвало. Его держит в основном согнутая трубка, к тому же она не дает ему перетереться.
    Еще очень важно крепить ударную трубу через вертлюг, иначе трос будет постоянно закручиваться. А если пользоваться закрученным тросом, вы его сразу порвете (у меня так было по началу).

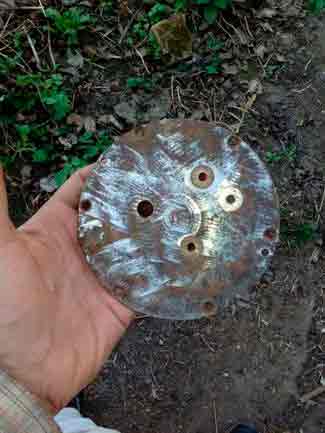

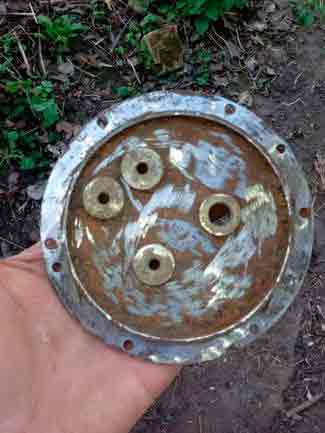

    Вертлюг само собой должен быть очень крепким. Еще полезно установить карабин, так трубу можно будет отстегнуть при транспортировке.
















    Клапан мне пригодился тогда, когда шли сильные ливни, и я плохо закрыл скважину. Там было очень много воды, я ее всю без проблем откачал благодаря этому клапану. А так при бурении он в принципе не нужен. Разве что при бурении водоносного слоя.

    Шаг пятый. Устройство почти готово. Делаем спусковой механизм
    Спусковой механизм у меня очень простой, работает по типу «мышеловки». Я его сделал из дверной петли, болтика с гаечкой, кольца и куска цепи.


    К петле нужно еще приварить кусок цепи с кольцом. Кольцо можно сделать из стальной проволоки, если под рукой нет подходящего. К раме машины надо приварить стержень напротив скважины, на него будет вешаться ударная труба.

    Теперь берем дверную петлю, крепим к тросу с помощью болтика и завешиваем кольцом на приваренный к раме стержень. Устройство взведено и готово к бою!

    Еще важное замечание. Чтобы трос не дай бог не проскользнул, перед креплением петли мотните вокруг него листового алюминия или меди, а потом хорошенько затяните ключом.

    Как бурить?
    Так как на конце трубы находится острый нож, то большая сила удара здесь не нужна, у меня диапазон удара находится в районе 1-2 м. То есть труба до места удара должна лететь не более 2 м. Если вы сделаете больше, то вам будет тяжело потом выдернуть трубу из грунта. Это может быть вплоть до обрыва троса. Поэтому лучше сделать два метровых удара, чем один двухметровый. Ну, с двух метров своим 4 мм тросиком я выдергиваю без проблем. Конечно, все еще зависит от типа грунта.





    Итак, процесс бурения:

    1. Крепим фиксатор на тросе таким образом, чтобы труба висела над местом удара на высоте 1-2 м.

    2. Отпускаем лебедкой 1-2 м троса с запасом и кладем трос так, чтобы он не спутался при движении трубы.

    3. Отходим на безопасное расстояние и палкой сдергиваем кольцо со стержня. В итоге труба летит вниз и ударяет в грунт.

    4. Вытягиваем трубу лебедкой и кладем на землю для удобной чистки. Я ее кладу под углом на пенек, мне вполне удобно опускать, поднимать и чистить.

    5. После чистки опять опускаем трубу, заряжаем конструкцию и так далее.

    За один удар труба заходит на 10-15 см (смотря какой грунт). На практике легко идет песок с глиной, суглинки. Тяжеловато верхний сухой слой светлой глины (в моей местности).
    Можно делать 1-2 удара и вытягивать трубу. Если грунт твердый, то надо делать несколько ударов, так как набирается маловато.

    Если идет сухая и твердая порода, можно линуть в скважину воды и немного подождать. Потом продолжить бурение.

    Процесс долгий, тяжелый, только для настоящих энтузиастов)) Я вот прошел уже более 15-ти м и доволен собой. Пока идет влажный песок с глиной и камушками. Надеюсь, вода в месте бурения будет ближе, и я добьюсь своей цели. За время бурения достал много интересных камушков, сухую глину с отпечатками древних моллюсков, остаток какой-то очень древней палки.

    Источник: http://usamodelkina.ru/9235-samodelnoe-ustroystvo-dlya-bureniya-skvazhiny-svoimi-rukami-udarno-kanatnyy-metod.html

    Бурение скважины на воду своими руками

    Централизованная подача воды на участок за городом или даже в черте города возможна не всегда. Кроме того, качество водопроводной воды обычно оставляет желать лучшего. Разумный выход – обустройство скважины на воду.

    Разновидности водяных скважин

    В зависимости от глубины водоносного слоя, к которому бурится скважина, и особенностей ее устройства, различают три основных вида сооружений:

    • абиссинская скважина (своими руками ее сделать проще всего за счет относительно малой глубины);
    • песчаная;
    • артезианская.

    Выбор вида сооружения зависит от:

    • особенностей местности, в том числе разведанной глубины грунтовых вод, характера грунтов;
    • рельефа и застроенности участка – при плотной застройке или малых габаритах усадьбы использование тяжелой бурильной техники невозможно или сильно затруднено;
    • бюджета строительства.

    Основными характеристиками скважины считаются (и указываются в ее техническом паспорте при обустройстве специальными организациями):

    • уровень залегания водоносного слоя;
    • непосредственная глубина скважины (не обязательно совпадает с глубиной бурения);
    • условный диаметр сооружения (определяется по обсадным трубам);
    • данные по геологическому разрезу;
    • уровни водоносного горизонта (статический и динамический);
    • дебит скважины.

    Дополнительно желательно знать требуемые характеристики насосного оборудования.

    Геологическим разрезом в данном случае называется поперечный (по отношению к поверхности земли) разрез поверхностных пластов осадочных пород с указанием глубины залегания водопроницаемых и водонепроницаемых слоев, горизонтов подземных вод. На основании данных геологического разреза указываются уровни залегания водоносных слоев.

    Статический и динамический уровень водоносного горизонта определяются по результатам бурения. Первый – до начала откачки воды, второй – в процессе активного использования.

    Для нормальной работы насосного оборудования насос заглубляют ниже динамического уровня на 5…10 м. Это дает его постоянное погружение даже при оскудевании водоносного слоя и усиленного использования водных ресурсов потребителями.

    Под дебитом (производительностью) скважины понимают количество воды, подаваемой ей за единицу времени. Чаще всего измеряют дебит в метрах кубических в час (реже в минуту), литрах в час, литрах в минуту. Расчет производительности проводится специалистами, однако примерные вычисления для вертикальной или наклонной скважины может сделать и любитель.

    При бурении скважины своими руками технический паспорт обычно не составляется, хотя это неверно. Записи о том, какими были на момент начала эксплуатации уровень водоносного слоя, производительность и количество включений в воде, помогут определить причину и характер проблем при дальнейшем использовании.

    Абиссинская скважина (колодец)

    Этот вид водосборного устройства использует верхние грунтовые воды, отсекая при этом загрязняющие жидкость пыль, грязь, типовые загрязнения «верховодки». Благодаря этому устройство дает более чистую, чем колодец, воду.

    Размер отверстия для установки оборудования минимален, глубина бурения составляет 8…12 м, диаметр – 4…6 см. В некоторых случаях, при водоносном слое из крупнозернистого или среднезернистого песка достаточно глубины 4…6 м. Жидкость поступает через фильтр под давлением, для лучшей фильтрации грунтовых вод и предотвращения засорения скважины можно при бурении отверстия засыпать его мраморной крошкой.

    Дебит составляет 0,5…3 кубометра в час. Для небольших частных домов этого достаточно, для точек забора более 3…5 – слишком мало. Абиссинская скважина своими руками очень экономична, однако на каменистых грунтах устроить ее нельзя. Причина в недостаточности пробивной способности ручного бурозабивного или маломощного бурильного оборудования.

    При устройстве ручного насоса на поверхности земли такой тип скважины подходит только для использования в теплое время года. Для круглогодичной эксплуатации требуется монтаж автоматического насоса в бетонированном и теплоизолированном приямке.

    Для бурения скважин на воду своими руками на небольшую глубину можно обойтись без бурильного оборудования, используя примитивную установку для забивки обсадной трубы. Однако в этом случае есть риск повредить копьевидный наконечник. Оптимальный вариант сооружения – использование бурильной установки с ручным или механизированным приводом.

    Песчаная скважина на воду

    Более глубокая и эффективная конструкция – песчаная скважина – рассчитана на использование специального оборудования и обеспечивает подъем воды с глубины 14…40 м. Диаметр отверстия составляет 12…16 см (диаметр обсадной трубы), при этом размер обсадных труб одинаков на всей протяженности. Конструкция «ставится» на водоупорный (водонепроницаемый) грунт и гарантирует подачу за счет просачивания воды под давлением через нижнюю, перфорированную часть изделия. Дополнительную фильтрацию осуществляет мелкоячеистый фильтр, напор обеспечивает погружной вибрационный насос.

    Дебит такого устройства составляет примерно 1,5 кубометра в час, при этом качество воды может страдать за счет просачивания в песчаный слой верховодки, вредных стоков. Часто в комплект с насосным оборудованием устанавливают фильтрующее. При постоянном использовании скважина может «работать» до 15 лет (в крупнозернистых песках), при периодическом использовании быстро заиливается.

    Артезианские скважины

    Отличие такого устройства от «песчаной» скважины состоит в том, что бурение осуществляется до известковых пластов (глубина 40…200 м), а не песчаных. В такие слои грунтовые воды не просачиваются, как следствие, вода более чистая. Кроме того, в известняке давление жидкости выше, что обеспечивает быстрый ее подъем на нужную высоту (вплоть до создания естественного фонтана).

    Обустройство скважины артезианского типа ведется ступенчато, поскольку обсадная труба требуется только на рыхлых слоях почвы и не может быть слишком длинной. Диаметр отверстия сокращается дважды: после окончания обсадной трубы и в середине (на некотором углублении) известкового слоя. Это связано с технологией бурения.

    Кроме того, для бурения необходима площадка 12х9 м без расположенных рядом линий электропередач, а также тяжелая крупногабаритная техника. Поэтому устройство таких скважин в частных владениях сильно ограничено.

    Как пробурить скважину для воды своими руками

    Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

    Для работ необходимо:

    • подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
    • выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
    • установить бурильную установку.

    Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

    При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

    Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

    Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

    Гидробурение

    Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

    При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

    Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

    Бурение ударно-канатным методом

    Для этого необходимо использовать специальную вышку.

    Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

    Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

    Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

    Ударно-канатное бурение

    Ручное гидробурение

    Кессон для скважины своими руками

    Как уже говорилось, насосное оборудование для скважин лучше располагать в специальном приямке, а не на поверхности земли. Для этого приямок бетонируется и утепляется либо в нем устраивается кессон.

    Под этим названием понимают специальную емкость из металла или пластика, в которой соединяются верхняя часть скважины и труба, отводящая воду к строениям. При этом там же располагают насосное оборудование, напорный бак (не всегда), электрооборудование и приборы контроля.

    Доступ к кессону обеспечивает люк. Утепление конструкции не обязательно, но для предотвращения промерзания зимой верхнюю часть (крышку и «потолок») снабжают слоем теплоизоляции толщиной 50…100 мм. Дополнительно могут изолироваться стены кессона.

    Самостоятельно можно устроить конструкцию из бетона, кирпича, блоков (с тщательной гидроизоляцией), сварить из листового металла. Промышленно выпускаются пластиковые изделия.

    Заключение

    Планируя работы по самостоятельному или профессиональному бурению, следует учитывать сезон. На вопрос, когда лучше бурить скважину на воду, специалисты обычно отвечают: в теплое время года. Производство работ зимой возможно только при мягком климате и отсутствии промерзания грунта. Конечно, профессиональные бурильные установки позволяют пробивать скважины даже в вечной мерзлоте, но для организации подачи воды в частный дом лучше обойтись менее дорогим оборудованием.

    Источник: http://stroy-okey.ru/house/vodoprovod/burenie-skvazhiny-na-vodu-svoimi-rukami/

    Скважина на воду своими руками ручным и ударно-канатным способом

    Любая усадьба, будь-то загородная дача или частный дом, должна быть обеспечена водой. Без животворящей влаги не могут произрастать, радуя взор буйным цветением, и полноценно плодоносить никакие культурные растения. Скважина на воду своими руками, несмотря на кажущуюся грандиозность процесса – вполне реальная возможность добычи воды, которою можно осуществить самостоятельно без использования тяжелой буровой техники. Существует несколько способов бурения, которые достаточно просты в исполнении и не предусматривают применение дорого оборудования и значительных усилий.

    Разновидности скважинных конструкций

    Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

    • Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
    • Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции. Глубина скважины 10-50 метров, срок эксплуатации – 5-15 лет.
    • Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

    Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

    Конструкция скважины на воду представляет собой своеобразный узкий колодец

    Срок эксплуатации скважин напрямую зависит от интенсивности использования: чем чаще пользоваться конструкцией, тем дольше она прослужит

    Бурение скважины ручным способом

    Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

    Самый простой способ пробурить скважину для воды – роторный, который осуществляется путем вращения бура

    При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

    Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

    Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

    Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

    По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

    Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

    При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

    Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным – водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

    Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

    Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

    Технология ударно-канатного бурения

    Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

    Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

    Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

    Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

    Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

    Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

    Вот видео-пример проведения разведывательного бурения таким способом:

    Нюансы установки обсадных труб

    Вырытая скважина под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

    Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

    “Обсадка” трубы необходима:

    • для предотвращения осыпания стенок при бурении;
    • для исключения засорения скважины при эксплуатации;
    • для перекрытия верхних водоносных слоев с плохой водой.

    На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

    При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

    Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

    Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

    Источник: http://diz-cafe.com/voda/skvazhina-na-vodu-svoimi-rukami.html

    Добываем воду на даче. Что стоит знать, прежде чем бурить скважину

    Итак, у вас есть дачный участок, и вы хотите найти там воду! Мы расскажем, где искать водный пласт, в какое время года это стоит делать, насколько глубоко надо бурить скважину, а также детально распишем, какие приспособления и устройства понадобятся, чтобы все получилось.

    Про документы

    Если вода на участке нужна только для полива и технических нужд, подходящий водный слой можно найти неглубоко, поэтому разрешение на скважину не потребуется.

    Для питья и других потребностей, конечно же, подходит только чистая и качественная вода, в этом случае нужна артезианская скважина. Для ее бурения придется получить разрешение местного муниципалитета, а если до конца следовать букве закона, то и подготовить проект, а также уплатить налог за недропользование.

    Про глубину

    Для бытового применения воды чаще всего рассматривают четыре подземных уровня.

    1. На глубине 3-4 метра. Пополняется этот слой тающим снегом и дождями, соответственно, для питья не годится. Для полива и технических нужд ее вполне можно использовать, но остается риск, что в жаркое лето она с этой глубины уйдет.
    2. До 10 метров под землей может находиться водоносный слой, который «питается» из верхних уровней. Ниже влага не уходит, так как ей препятствует пласт глины, например. Риск, что грунтовые воды иссякнут в засуху, невелик, их качество тоже значительно лучше. С хорошими фильтрами даже можно будет пить.
    3. На глубине от 10 до 40 метров между водонепроницаемыми слоями земля хранит межпластовые безнапорные запасы влаги. Если экология в порядке и бурение сделано правильно, чистота и другие ее свойства тут могут быть очень высокими. Чаще всего на дачных и приусадебных участках используют именно такую воду.
    4. От 40 метров и глубже – это артезианские скважины, пробурить их могут только опытные специалисты с хорошей техникой, и, как мы уже говорили, есть определенные ограничения со стороны законодательства.

    Про безопасность

    Нельзя бурить скважину, если ближе, чем в 300 метрах от нее находятся:

    • крупные автомагистрали,
    • промышленное производство,
    • свалки и мусорные полигоны,
    • скотомогильники,
    • кладбища и т.д.

    Повлиять на грунтовые воды могут и агропромышленные комплексы, где используют агрессивные химические удобрения или средства борьбы с вредителями. С дождевой водой эти вещества попадают в грунтовые водоносные слои и отравляют их.

    По тому же принципу стоит выбирать для скважины место, максимально удаленное от компостной и выгребной ям. Не только ваших, но и соседских. Существующие нормативы запрещают добывать воду вблизи или непосредственно под линией электропередачи, за нарушение могут оштрафовать.

    Про выбор места

    Даже если у одного или нескольких ваших соседей с водой на участках полный порядок или, наоборот, большая проблема, это не значит, что и на вашей земле будет то же самое. В некотором смысле, поиск воды – это лотерея, и везение с интуицией играют в этом процессе не последнюю роль.

    Так где же бурить землю? Это должно быть удобное для забора воды пространство, соответственно, к скважине со всех сторон нужно обеспечить свободный подход. Не стоит располагать ее слишком близко к постройкам, деревьям или кустарнику. В то же время для работы насоса и поливочного оборудования потребуется электричество, и его источник должен быть в прямом доступе.

    Убедитесь, что там, где вы собираетесь бурить, нет никаких подземных коммуникаций, а если вы захотите построить свою систему водопровода, сможете спокойно выкопать траншею.

    И еще немаловажный момент: даже самая удобная точка с богатейшим запасом чуть ли не минеральной воды под ней окажется совершенно бесполезной, если к ней не сможет подъехать буровая машина.

    Про поиск

    Чаще всего ищут водяной слой по нескольким косвенным внешним признакам.

    Учитывают также геологические особенности участка, качество грунта и его рельеф.

    1. Над таким пластом растения даже в засуху остаются зелеными и «напоенными» — их очевидно больше, и они качественно лучше.
    2. Если речь идет о больших участках, судить о наличии воды можно по составу флоры. Там, где корням проще дотянуться до влаги, охотно растут полынь, рогоза и осока. Любят влажную почву ива, ольха, береза.
    3. Слои земли, в том числе, и водоносный, расположены практически параллельно. Соответственно, ближе к поверхности вода будет подступать в местах впадин рельефа. Если на вашем участке есть такое «проседание», вполне вероятно, что именно в этом месте проще добиться положительного результата.
    4. Если крупный водоем не дальше 500 метров, скорее всего грунтовые воды будут под всем вашим участком. Выбирайте место для скважины ближе к реке или озеру, там запас точно не иссякнет.
    5. Есть популярные народные способы поиска грунтовых вод. Раньше, чтобы определить наличие водоносного пласта, в сухую погоду глиняные горшки ставили на землю донышком вверх на сутки. А потом переворачивали и смотрели – если внутри появлялся конденсат, вода близко. Сейчас с той же целью используют тканевые мешочки с силикагелем, способным поглощать влагу. Его взвешивают в сухом состоянии, а потом прикапывают на месте потенциальной скважины. Чем тяжелее откопанный мешочек с силикагелем, тем выше вероятность найти здесь воду.
    6. Самым точным способом остается исследование имеющихся данных о гидрологическом состоянии участка и разведочное бурение. С помощью машины делать это дорого – в случае, если вода найдена не будет, оплатить работу придется по полному тарифу. Если вы хотите гарантий и при этом рассчитываете сэкономить, можно провести разведочное бурение собственноручно. И, обнаружив воду, вызвать специалистов. При точных данных глубины водоносного слоя бурение обойдется дешевле.

    Про время года

    По понятным причинам начинать добычу воды ранней весной не рекомендуют: паводковые стоки могут ввести в заблуждение, и с приходом лета оборудованный вами источник иссякнет.

    Для средней полосы нежелательное время работ – март-май, в зависимости от погоды. Севернее эти сроки сдвигаются примерно на месяц.

    Летом, вплоть до сентября, искать грунтовую воду проще всего, потому что верхних водоносных слоев практически не остается. Да и техника в такое время доберется до любого сада-огорода без проблем. Осенью, если дождливо, могут быть те же риски, что и весной.

    А вот зима, несмотря на стереотипы, – идеальное время для бурения скважин: вероятность попадания в нужный слой велика, промерзший грунт профессиональному буру – как масло, да и рельеф участка с грядками не пострадают. Кроме того, цены в низкий сезон намного приятнее.

    Про бригаду

    Конечно, стоит услуга профессионального бурения недешево, а потому высок соблазн сделать это самостоятельно. Но, как показывает практика, затея с ручным бурением практически невыполнима, особенно там, где почва каменистая. Лучше все-таки доверить эту работу специальной бригаде. Мастера по опыту легче определяют наличие воды, да и толковый совет по месту расположения скважины могут дать.

    Бригаду стоит выбирать по наличию разрешения на ведение такой деятельности, качеству техники, на которой работают, и по отзывам клиентов.

    Про материалы

    В ствол пробуренной скважины помещают трубы, диаметр которых зависит от того, как много воды вы планируете поднимать на поверхность. В любом случае внутрь должен вмещаться насос, который и будет ее качать. Большинство бригад имеют пристрастия и насчет технологии, и материалов, которые используют. Тут важно, чтобы их интересы не оказались в ущерб вашим. Оптимальным вариантом и по безопасности, и по долговечности много лет считались трубы из стальной нержавейки, сейчас достойную конкуренцию им составили пластиковые трубы. Они и по цене гораздо привлекательнее. Но есть риск, что мороза такой трубопровод не выдержит, поэтому лучше все-таки старый добрый металл.

    В нижней части скважины должна быть обязательно смонтирована фильтровальная колонна – перфорированный, либо обтянутый сеткой участок, который будет защищать от механических примесей в воде.

    В верхней части устанавливают либо адаптер (ниже уровня промерзания земли), либо утепленный кессон – устройство, позволяющее пользоваться скважиной круглый год.

    Источник: http://diy.obi.ru/articles/dobivaem-vody-na-dachechto-stoit-znat-prejde-chem-byrit-skvajiny-20707/

    Смотрите также:
    02.05.2020

    Декор цветочных горшков своими руками — 8 идей Любая хозяйка заинтересована в том, чтоб сделать свой дом уютным, красивым, оживить его. Живые цветы являются шикарным украшением каждого дома. Не малую роль играет то, в каком горшке посажен цветок. Зачастую приходиться...

    02.05.2020

    Клетки для нутрии Виды клеток Как построить клетку для нутрий своими руками? Возможные варианты конструкций, размеры и чертежи Наземная постройка Деревянный переносной домик Совмещённая с сараем конструкция Многоярусные конструкции Загон для молодняка ...

    02.05.2020

    Беседка из поликарбоната своими руками – фото вариантов для дачи, 2 мастер класса и полный разбор полетов! В этой статье вы узнаете как сделать беседки из поликарбоната своими руками – фото пошагового процесса прилагаются. Вы можете сделать это самостоятельно, после...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
