Строительство коптильни своими руками из камня

Как изготовить коптильню своими руками, если есть чертежи и размеры

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Виды и условия копчения

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

холодное, с чуть теплым дымом 30-50ºС;

горячее, с температурой дыма 70-120ºС;

полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

Холодного копчения

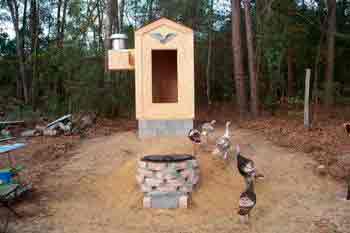

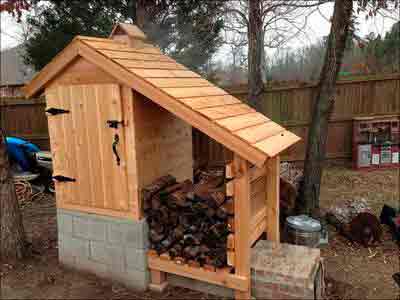

Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

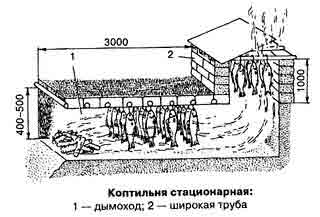

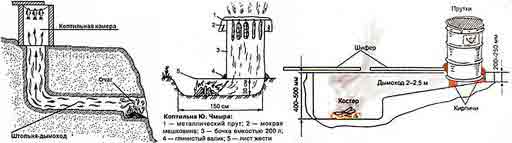

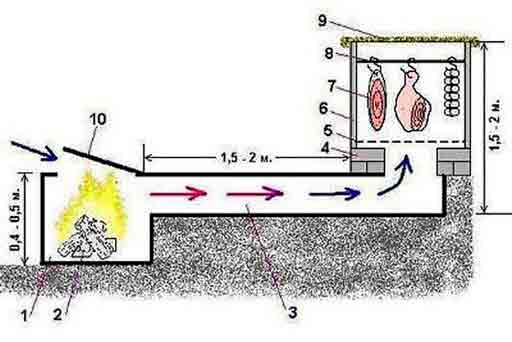

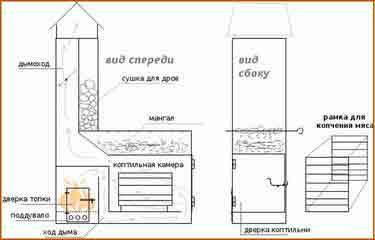

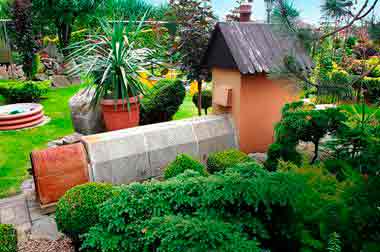

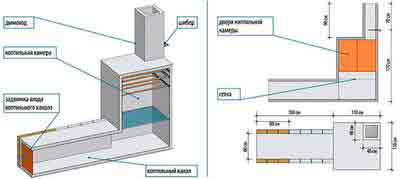

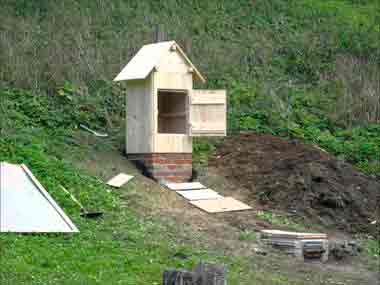

На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

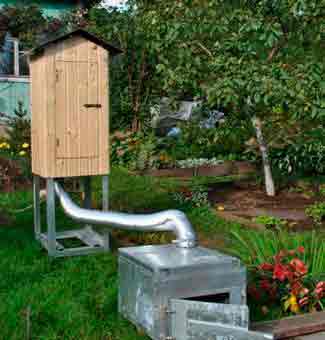

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода. Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

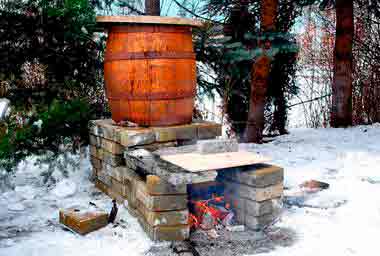

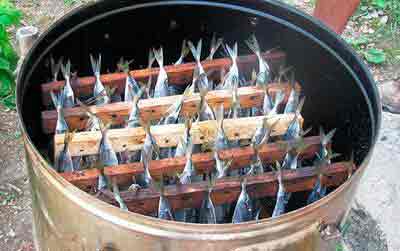

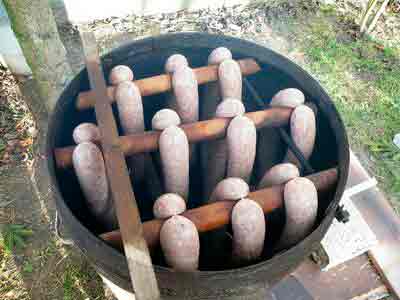

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

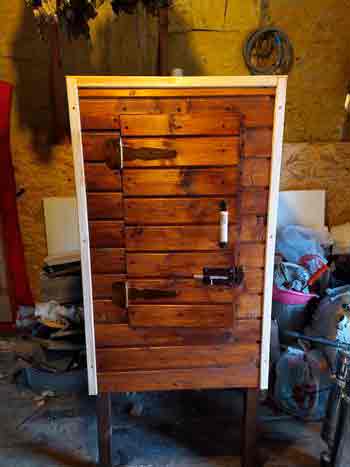

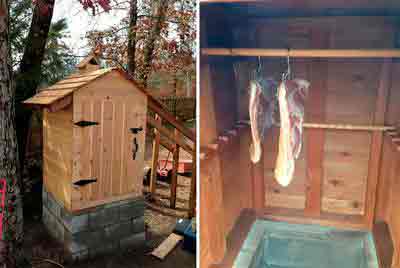

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича — впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

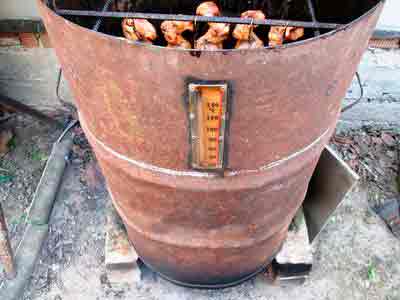

Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

Ответственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма. Металл подойдет лучше, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах. Оптимальный вариант — дымоход, выкопанный в земле. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

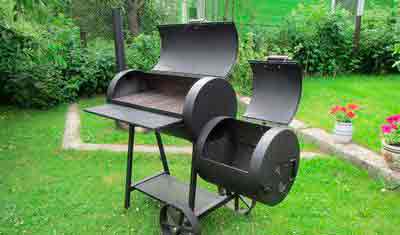

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

• Прежде всего, топка расположена непосредственно под камерой копчения. Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
• Коптильная камера в коптилках горячего копчения выполняется герметичной. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
• Некоторые модели коптилок имеют крышку с гидрозатвором. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
• На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
• Еще одно обязательное условие — поддон для сбора сока и жира. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

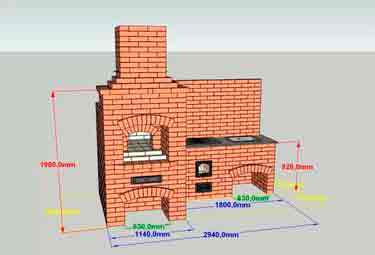

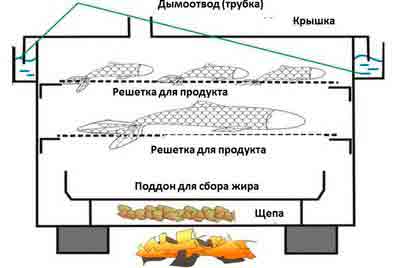

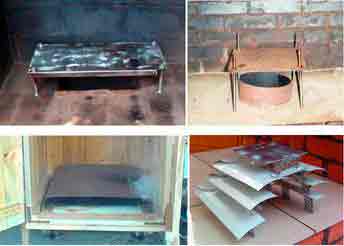

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

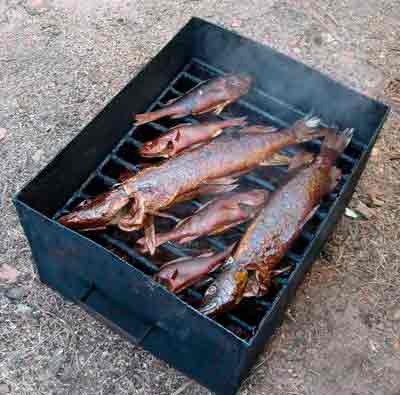

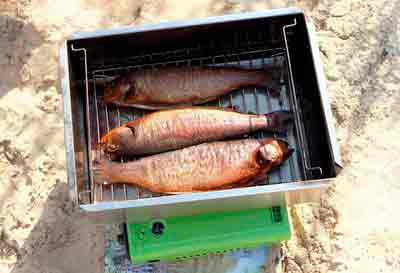

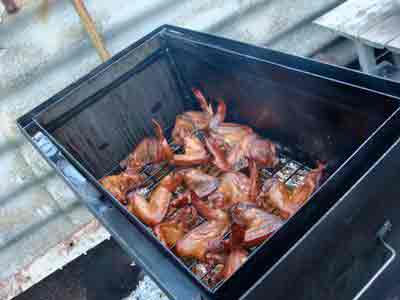

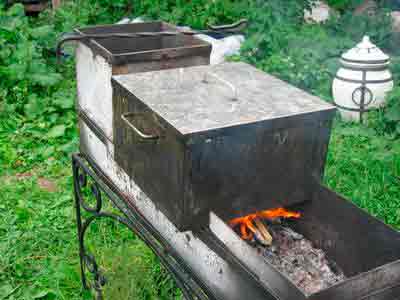

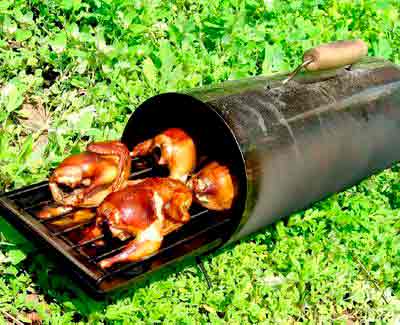

Переносные мини-коптильни полугорячего копчения

Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

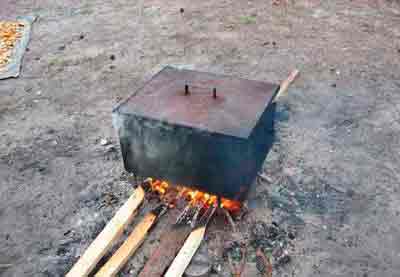

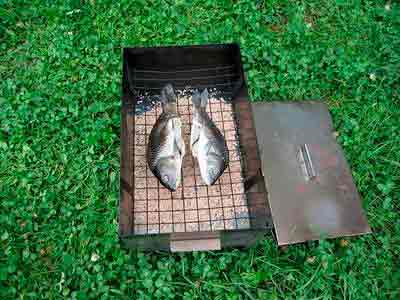

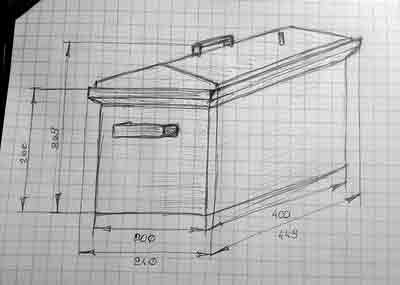

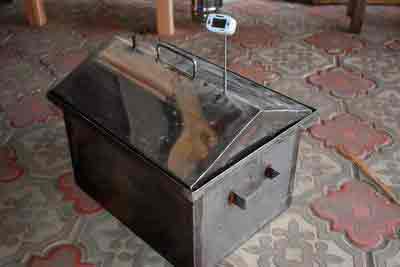

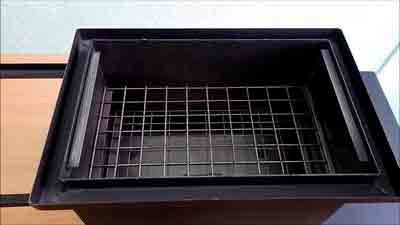

Конструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

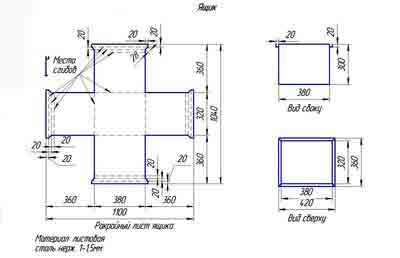

Материал для изготовления — листовая сталь, лучше нержавеющая. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Видео: как сделать мини-коптилку своими руками.

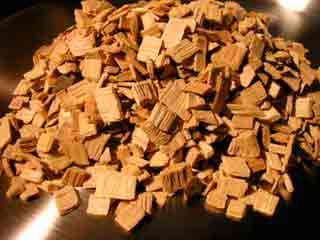

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

• ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
• дуб — преимущественно для копчения дичи и красного мяса;
• ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
• вишня, яблоня — сыры, овощи, орехи и ягоды.

Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

Источник: http://gidpopechkam.ru/pechki/koptilnya-chertezhi-razmery.html

Как сделать коптильню горячего копчения своими руками: схемы, фото, видео

Домашняя пища всегда кажется особенно приятной на вкус. Блюда, которые хозяева готовят на даче, особенно радуют домашних. Иногда хочется съесть немного копченой рыбы или мяса.

И хотя врачи не рекомендуют злоупотреблять этой едой, иногда мы можем побаловать ею. Чтобы приготовить блюда, сделайте такую конструкцию, как коптильня для дома.

Ее устанавливают на придомовой территории или загородном участке. Коптилки бывают холодного или горячего копчения. Мы расскажем вам, как изготовить последний вариант. До того, как вы приступите к работе, прочтите статьи на эту тему, составьте чертежи, найдите материалы и инструменты.

Как происходит копчение

Самодельная домашняя коптильня – простая конструкция для быстрой готовки мясных и рыбных блюд, которые вы можете сразу подать своим гостям. Чтобы окурить продукты, нужен дым и равномерный нагрев. При домашнем копчении следите за температурой.

Если вы учтете все при приготовлении, то порадуете своих близких и родных ароматными и вкусными деликатесами.

Окуривание продуктов в домашних коптилках – распространенная практика.

Копчености стали полюбившимся блюдом дачных пикников.

Как сделать коптильню в домашних условиях, и как готовить мясные и рыбные копчености?

Для начала узнайте о способах приготовления пищи. Метод горячего копчения отличается от холодного тем, что на него уходит не так много времени.

Температурный диапазон, при котором коптят пищу, — от 50 до 100 °С, время – 1-2 часа. Еду готовят в коптилке, пока медленно тлеют щепки и стружки. Дерево может быть влажным – тогда мясо будет сочнее и нежнее. Небольшие высушенные ветками тоже годятся: они долго горят.

Для готовки подойдут разные температуры: все зависит от того, на каком расстоянии продукты от тлеющих углей. На вкус влияет и то, какие дрова вы выберете. Деревья горят и тлеют по-разному, привкус их дыма отличается.

Продаются щепки для копчения, которые подходят для различных блюд:

• ольха — мясо или овощи;
• дуб — свинина, телятина и пр.;
• ива — дичь, лосятина, оленина, рыба;
• вишневые деревья — овощи и ягоды.

Преимущества копчения

Блюда аппетитно пахнут, и в коптильне горячего копчения изготовленной своими руками, хозяин может приготовить много вкусностей. При этом он потратит намного меньше денег, ведь такие продукты стоят в магазинах достаточно дорого. Готовить самому намного приятней и интересней.

Чтобы не тратиться лишний раз, смастерите практичную конструкцию из недорогих материалов.

Если вы не знаете, как сделать коптилку, то наши советы наверняка пригодятся вам.

У этого способа есть свои преимущества, поэтому его до сих пор применяют:

• дым уничтожает микробов и гельминтов, живущих в мясе;
• в копченостях сохраняются витамины, если их не окуривали при высокой температуре;
• продукты хранятся долго, поскольку дым «консервирует» их.

Агрегаты устанавливают на приусадебных участках или на даче. Есть и другие плюсы домашних установок: блюда готовятся быстро (мелкая рыба окуривается за 30 мин., птица и сало — 40 мин.).

Коптилка горячего копчения не займет много места в вашем дворе. Вы сможете нагревать ее разными способами: на открытом огне или углях. Есть как стационарные, так и переносные виды.

Конструкцию можно переносить, ставить в сарай или другое сухое место для хранения. Кроме того, установки делают из недорогих материалов, на их изготовление уходит не много времени.

Виды коптилен

Домашняя коптильня для горячего копчения бывает разных видов, каждый из них отличается по конструкции. Мастера советуют выбирать те материалы, с которыми вам будет проще работать.

Есть три типа агрегатов:

• шахтные (вертикальные);
• туннельные (горизонтальные);
• камерные.

Шахтные проще всего монтировать. Для них необязательно делать площадку. По своему виду конструкция похожа на шалаш, в верхней части которой вешают еду. В шахтной коптилке горячего копчения нельзя окуривать продукты.

В ней не регулируется дымообразование. Устанавливая туннельные конструкции, мастера проводят много работ, в том числе земельных. Найдите место для установки аппарата, которое напоминает склон необходимо.

Очаг, генерирующий дым, в горизонтальных моделях расположен в полузамкнутой камере. В этой конструкции можно закоптить мясо при любой погоде. Ее используют и при горячем, и при холодном копчении.

Коптильная камера достаточно примитивна, но она большая: высота – полтора метра, диаметр — метр. Во время установки найдите наклонную плоскость, угол которой равен 10-30°.

Как сделать эскиз

Мастера советуют составлять схемы самому, если самодельная дачная коптильня будет хорошо смотреться на придомовой территории, и вы хотите, чтобы она дополнила экстерьер.

Но если вы не видите в этом надобности, то просмотрите готовые эскизы: так вы избежите ошибок. Однако все равно сделайте расчеты размеров основной коптильной камеры.

Иногда в схему вносят незначительные изменения. Коптильня своими руками удобна за счет компактных размеров.

Коптилки для холодного окуривания продуктов обычно больше, но в них получаются более сочные блюда, которые долго хранятся. Конструкция мини-коптилен проще и лаконичнее.

Изготовление

В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.

Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.

Из бочки или ведра

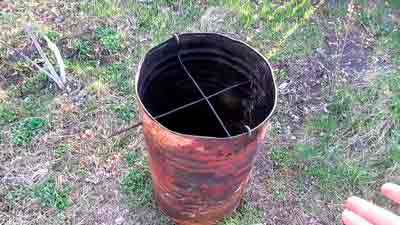

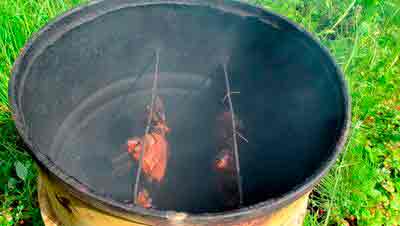

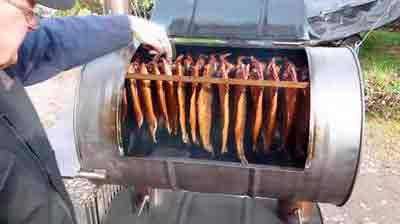

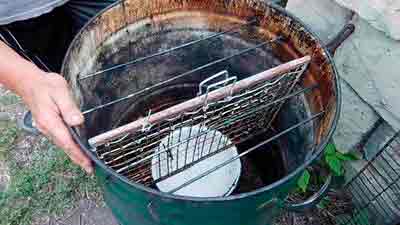

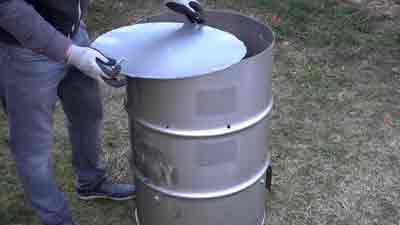

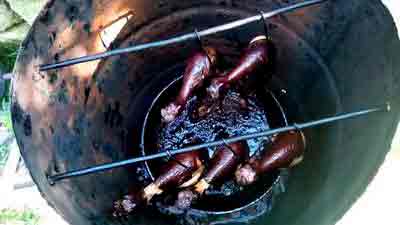

Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.

Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.

Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.

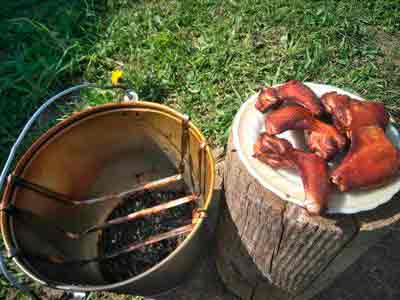

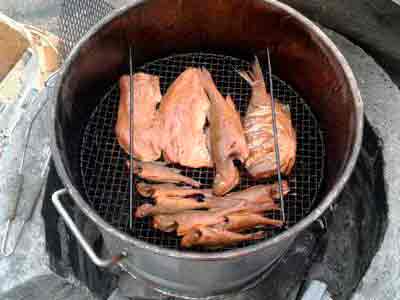

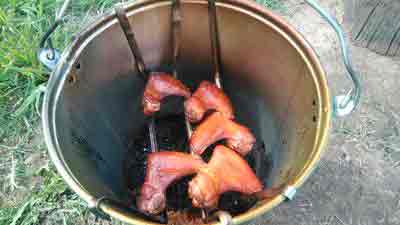

В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.

Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.

Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.

Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

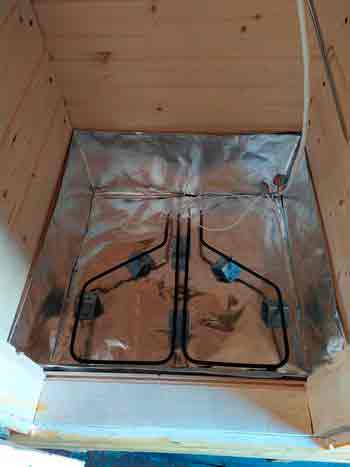

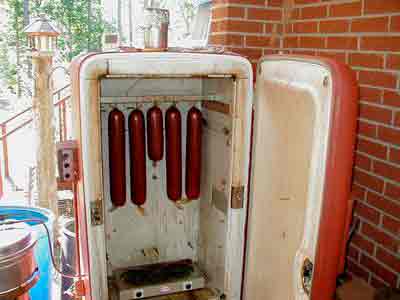

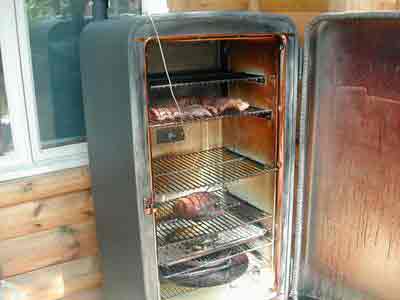

Из старого холодильника

Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.

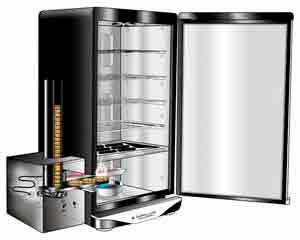

Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.

На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).

На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.

Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.

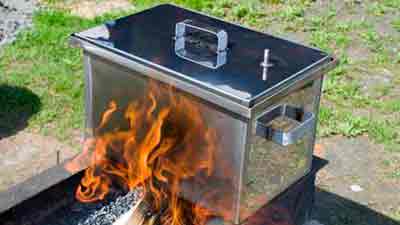

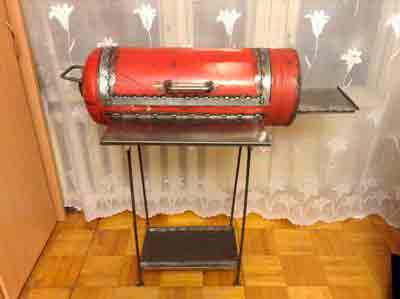

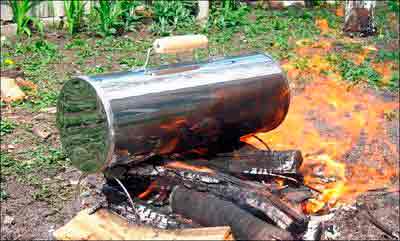

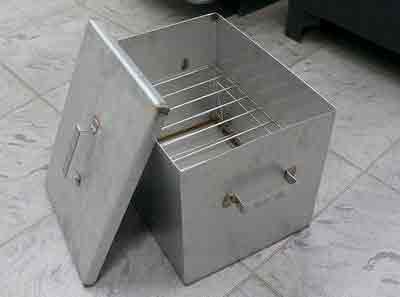

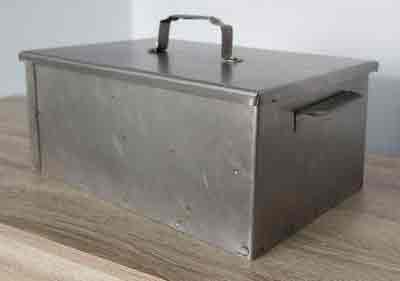

Из нержавеющей стали

Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.

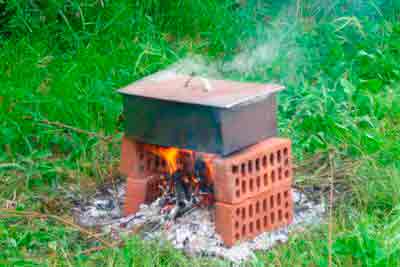

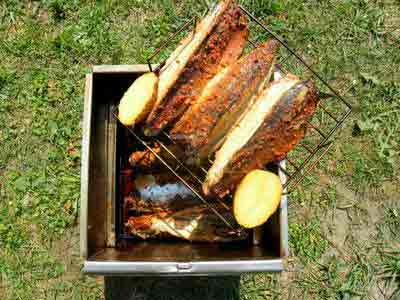

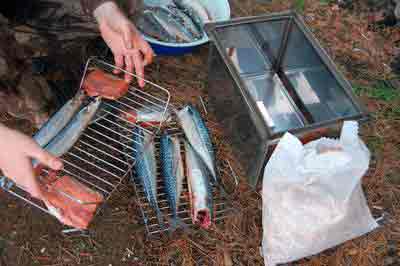

Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.

Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.

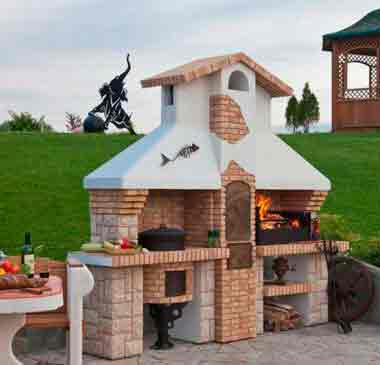

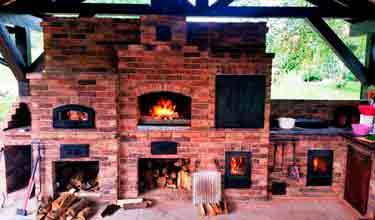

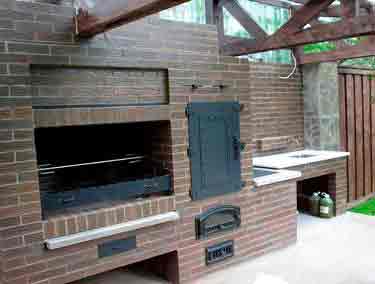

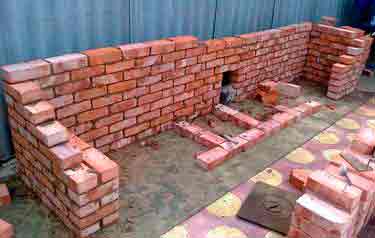

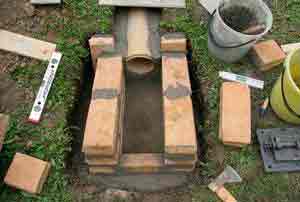

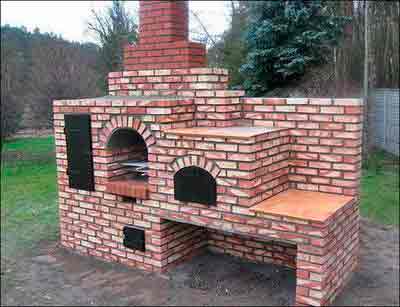

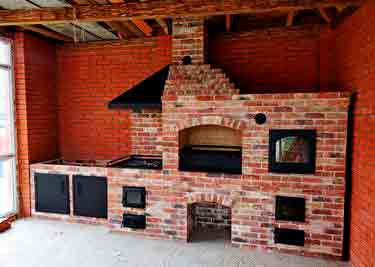

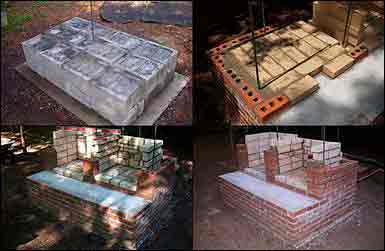

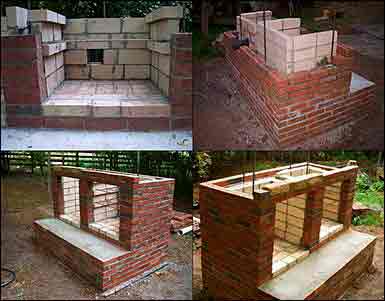

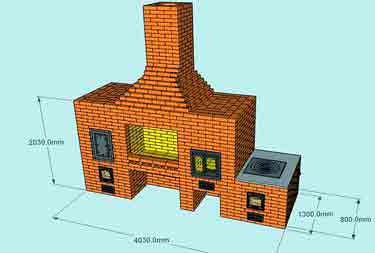

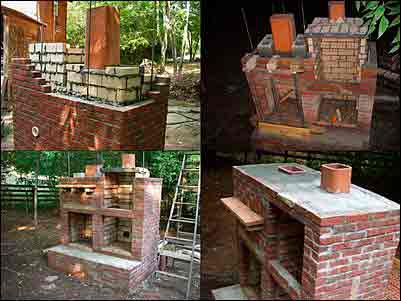

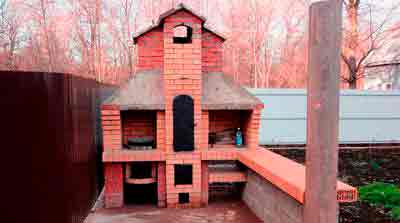

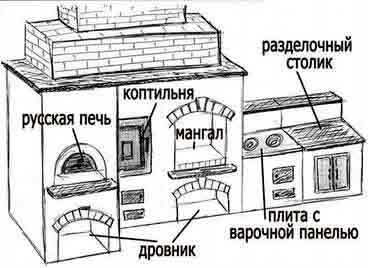

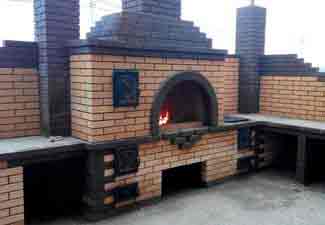

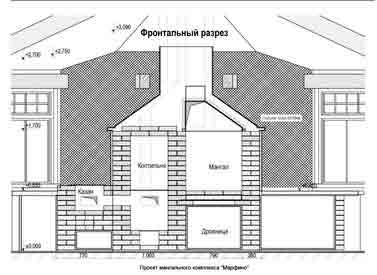

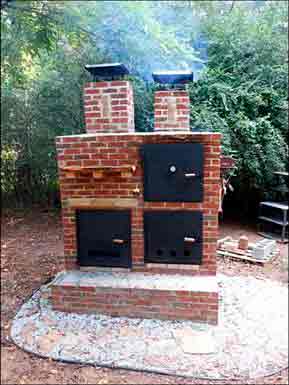

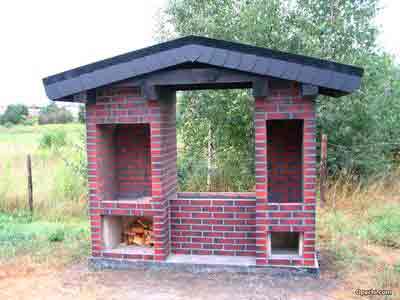

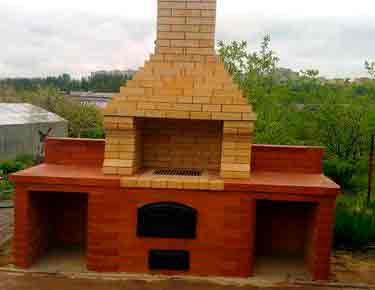

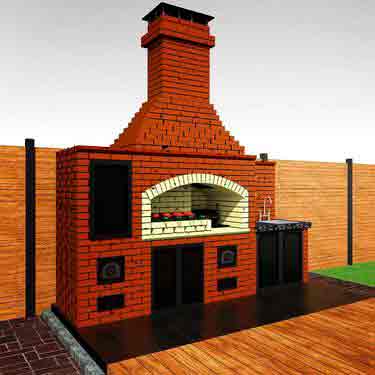

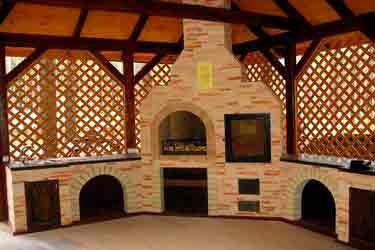

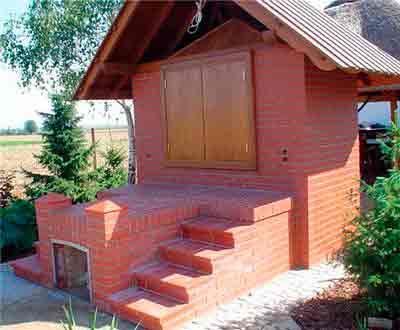

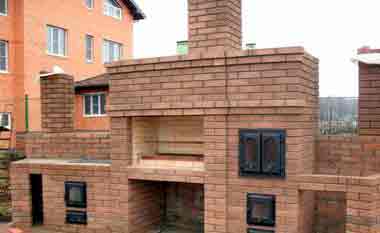

Из кирпича

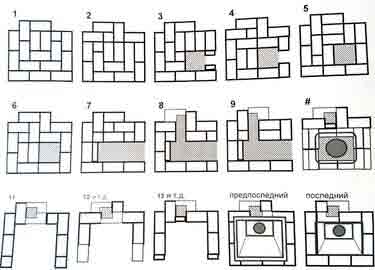

Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.

Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.

Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.

Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.

Преимущества домашней коптилки

Мы кратко описали, как сделать коптильню своими руками. Эта задача вполне по силам любому хозяину, который привык пользоваться инструментами и хочет готовить вкусные блюда из птицы и рыбы.

Ваши родные и близкие оценят ваши старания, и с радостью полакомятся копченым мясом. Мастера советуют изготовить коптильню самому по таким причинам:

• Стоимость. Коптильни, которые есть в продаже, могут быть простыми по своему устройству или дополнены функциями. Но цены на такие приборы обычно высокие. Коптильня своими руками не потребует от вас больших затрат. Чтобы изготовить ее, подойдут простые материалы и недорогие инструменты.
• Быстрое изготовление. Работы проводятся достаточно быстро. Многое зависит от того, какой вид конструкции вы выберете. На то, чтобы сделать коптильни своими руками, может уйти день, а некоторые агрегаты делаются за пару часов.
• Удобное применение. Коптильни просто обслуживать своими руками. Вы можете готовить вкусные блюда, и при этом вам не придется затрачивать много усилий.
• Долгий срок службы. Агрегаты, сделанные по советам мастеров из надежных материалов, будут служить вам не одни год.
• Быстрый монтаж. Конструкции предельно просты, поэтому их легко собирать.

Вопреки распространенному мнению, коптильни для окуривания своими руками – это не массивные конструкции, которые занимают много места. Установка агрегата на приусадебной территории вполне возможна.

Поставьте его неподалеку от гостевой зоны, и готовьте мясные и рыбные копчености на открытом воздухе. Домашние коптилки компактны, просты в использовании и долго служат. С ними вы сможете добавить в свой рацион новые блюда.

Создание этой конструкции не представляет большого труда. Вы и ваши близкие смогут в любое время попробовать копченое мясо, в котором сохранились многие полезные свойства.

При этом в нем не будет консервантов, в отличие от магазинных продуктов. Соорудите коптильню из стальной емкости: ее даже можно найти в дачном сарае или в кладовке.

Конструкцию легко переносить: после того, как вы прокоптите сало на своем участке, уберите ее в сухое место.

Коптилку легко чистить, поскольку конструкция очень проста. Желательно вычищать емкость после каждого приготовления пищи. Такое окуривание сохранит вкусовые свойства рыбы и птицы.

Копчения из магазинов, напротив, обрабатывают жидким дымом, в котором нет никакой пользы. По словам диетологов, копченые продукты, приготавливаемые без синтетических ингредиентов и консервантов, полезны, но в умеренных количествах.

Домашние коптильни быстро окуривают продукты. В них вы заготовите много мяса впрок, что особенно удобно для тех, кто любит охотиться и ловить рыбу.

Советы

1. Для разжигания коптилки годятся стружки веток, оставшихся от обрезки деревьев или старых дров. Приятный запах исходит от дыма от грушевых, вишневых и яблоневых деревьев.
2. Крупные поленья нужны только для того, чтобы получить угли. Положите дрова в печку, и разведите огонь. После установите поддон со стружками.
3. Чтобы получился густой дым, закройте задвижку на трубе, когда появятся угли. В это время начнут тлеть стружки и появляться дым.
4. Для хорошего копчения соблюдайте простые правила. Крупные куски коптятся дольше, небольшие – меньше. Главное, чтобы дым постоянно шел, пока готовится птица или рыба. Досыпайте щепки в поддон, и температура будет оставаться примерно на одинаковом уровне.
5. Соблюдайте меру. Долгое окуривание испортит вкусовые свойства копченых блюд. Время от времени проверяйте, готовы ли продукты.
6. Чтобы ускорить копчение, проварите сало в подсоленной воде.

Копчености разнообразят ваше ежедневное и праздничное меню. Приготовьте деликатесы сами и удивите своих гостей вкусными блюдами. Ваши друзья оценят пикантный аромат и приятный вкус домашнего бекона или речной рыбы.

Создайте в своем саду уютную обстановку. Коптилка долго вам прослужит, будет правильно работать, если вы будете регулярно ее чистить и мыть. Мастера советуют делать такие камеры из долговечных материалов.

Как изготовить коптилку: видео

Источник: http://kakpravilnosdelat.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya-svoimi-rukami-shemy-foto-video/

Как самому сделать коптильню холодного и горячего копчения?

Копчение – это не сложный процесс, а копчености очень вкусные, особенно если блюда изготовлены собственноручно без консервантов, искусственного дыма. Аромат копченой колбаски, сала, мяса, рыбы будоражит аппетит. Трудно найти человека, который откажется от кусочка копчености домашнего приготовления. Для того чтобы коптить в домашних условиях вкусные деликатесы понадобится коптильня – готовая или построенная самостоятельно. На приусадебном участке или даче можно построить домашнюю коптильню горячего и холодного копчения своими руками.

Копчение является одним из старейших методов консервирования пищи, при котором продукты подвергаются воздействию температуры и дыма. В результате копчености наполняются ароматическими веществами, проходят бактерицидную обработку, получают характерный вкус, аромат, долговечность. Горячее копчение проходит при температуре 90 °С, процесс включает несколько этапов:

1. обсушивание продуктов дымом (необходимая температура — 25-45 °C);
2. непосредственно копчение (температура 50 °C);
3. кратковременное подпекание (температура 60-90 ° С).

Горячее копчение — процесс более быстрый, чем холодное. В этом случае копчености приготовятся через 1-2 часа, но при этом белок быстро сворачивается, закрывает поры в мясе, поэтому дым не проникает глубоко во внутреннюю часть мяса. Ниже мы расскажем, как сделать домашнюю коптильню своими руками.

1. Как самому сделать коптильню в домашних условиях?
2. Предварительные работы
3. Выбираем очаг
4. Выбираем материалы для очага
5. Как сжигать дрова?
6. Коптильная камера
7. Выброс дыма и водяных паров

Как самому сделать коптильню в домашних условиях?

В условиях дачи можно использовать холодное и горячее копчение. Производители предлагают широкий спектр устройств, учитывающих эти методы: от простых коптилен, напоминающих бочку, до настоящих комнат для копчения. На рынке продаются также туристические коптильни, устанавливающиеся непосредственно на огонь, ими пользуются туристы, рыбаки.

Можно и своими руками построить на даче коптильню. Как построить самодельную коптильню своими руками для рыбы, для сала и мяса из бочки? Для этого старую бочку из дерева или коробку надо установить на кирпичи, изготовление конструкции показано на фото ниже.

Немного более трудоемко построить своими руками коптильню для холодного копчения. Для этого придется сделать соответствующий канал для выпуска дыма из печи, достаточный, чтобы дым успевал снижать температуру.

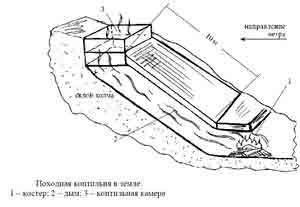

Самый простой способ сделать это – поместить на землю кусок металлической трубы длиной 1-2 м. Важно разместить трубу с соответствующим наклоном (15%) в направлении печи, чтобы обеспечить хороший поток дыма.

Процесс холодного копчения происходит при значительно более низкой температуре (30-33 °С) и длится гораздо дольше (до нескольких дней). Придется позаботиться о достаточно длинном дымоходе, в котором дым охлаждается, проходя из печи в камеру копчения. Холодное копчение – процесс более длинный, технически более сложный, чем горячее. Он требует точного контроля температуры, дыма. Он также подходит для приготовления продуктов, которые сначала хорошо просолены (например, рыба), а затем на следующий день немного подсушены в вентилируемом затененном месте.

Безусловно, для холодного копчения требуется терпение и практика, но эти усилия окупятся. Поскольку дым достигает внутренней части продукта, полученные холодным методом продукты вкуснее, ароматнее, хранятся дольше, чем копчености, изготовленные методом горячего копчения.

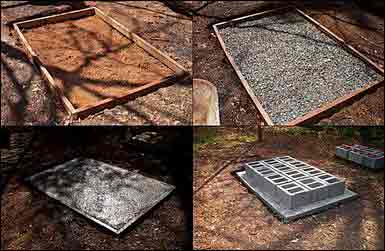

Предварительные работы

Прежде чем начать строительство следует выбрать подходящее место и проверить следующие условия.

1. Дым не должен беспокоить соседей.
2. Является ли место строительства достаточно сухим.
3. Пожарная безопасность.

После выбора места следует приобрести соответствующие знания по выбору материалов.

Выбираем очаг

Самым важным элементом получения характерного внешнего вида и вкуса копченостей, безусловно, является очаг. Существуют две основные версии коптильни:

• с прямым очагом;
• с косвенным очагом (дымовым каналом).

В обоих случаях качество копчения зависит от производительности коптильни.

При копчении необходимо сжечь соответствующую древесину лиственных пород в интервале температур от 230 °C до максимум 500 °C, в зависимости от типа мяса и технологии производства. Сам дым должен содержать наибольшее количество летучих веществ – формальдегидов, высших альдегидов, кетонов, соединений уксусной кислоты, смолы и спирта.

Получение нужного качества и количества дыма обеспечивает соответствующий процесс сгорания. В зависимости от типа древесины можно получить нужную по технологии температуру и дым различного рода. В конечном счете продукт получит нужный букет, вкус, цвет.

Основной качественный показатель конструкции печи – размеры поверхности камеры сгорания. Такая конструкция позволяет легче контролировать температуру копчения и температуру дыма, что очень важно.

Плохое решение — коптильня, где горящее топливо непосредственно контактирует со стенками камеры. В результате стенки сильно нагреваются. Перегретая печь вызывает сгорание древесины пламенем.

Кроме того, перегретые стенки камеры сгорания вызывают перегрев дыма, дожигаются его летучие вещества:

• формальдегиды,
• высшие альдегиды,
• кетоны,
• уксусная кислота,
• смолистые соединения.

Внимание! В слишком маленькой коптильне проблема перегрева наблюдается как летом, так и зимой.

Коптилки, вкопанные в землю

Как выход из положения, небольшие печи из металла или бетона вкапывают в землю. Земля поглощает тепло. Чтобы получить адекватную температуру в камере, значительно снижают температуру сжигания древесины. Однако использование такого решения хлопотливо из-за дальнейшего охлаждения газообразных продуктов сгорания в канале, помещенном в земле. Существует мнение, что такие печи обеспечивают стабильность температуры в камере, но сложно адекватно контролировать процесс горения в диапазоне температур до 500 градусов.

Таким образом, самый удобный способ устранения избыточного накопления тепла – это увеличение размеров коптильни таким образом, чтобы стенки печи не соприкасались непосредственно с горящим топливом. Печь также должна отдавать излишки тепла наружу и доставить нужное количество тепла в коптильную камеру при низкой температуре сгорания дерева. Это можно регулировать двумя способами:

1. с помощью количества топлива,
2. с помощью удаления избытка тепла.

Поэтому необходимо обеспечить возможность быстро и безопасно отводить тепло, охлаждая печь.

Для строительства печи не используйте решетки от обычных печей. Маленькие тесные печи предназначены для накопления тепловой энергии в стенках. Закрытие двери препятствует естественному воздушному охлаждению, дополнительно повышает температуру сгорания, что вредно для копчения.

Проектируемый очаг должен иметь размеры, одинаковые или приближенные к размеру коптильной камеры и должен иметь возможность отведения избыточного тепла.

• Расстояние от очага до коптильной камеры при конструкции с дымовым каналом зависит от расположения самой коптильни и составляет 1 м -1,5 м.
• Использование дефлекторов и разделителя позволяет сократить расстояние до 60 см. Использование дефлекторов вызывает рассеивание тепла и дыма по всей камере, снижается риск возгорания жиров, прижаривания копченостей.

Выбираем материалы для очага

В дополнение к проектным решениям следует применять соответствующие материалы, чтобы построить очаг. Лучшие материалы следующие:

• листовой металл,
• красный кирпич,
• камень.

Не рекомендуется использовать глиняный кирпич. Его недостатки следующие:

• сильно аккумулирует тепло;
• вызывает во время длительного копчения перегорание дыма;
• вызывает другие проблемы (горящее пламя);
• глиняный кирпич гигроскопичен, оставленный на морозе может образовать трещины.

Горение в кирпичной печи является основным фактором, определяющим качество продукции.

• Копчение правильно начать с добавления сухой древесины, затем следует держать тлеющие бревна на углях с минимальным количеством пламени.
• Отдельные куски дерева всегда должны находиться на расстоянии друг от друга. Дрова, лежащие слишком тесно, быстро воспламеняются. Пламя повышает температуру, значительно уменьшая выделение дыма.

В зависимости от времени года условия копчения меняются. Способность коптильни поддерживать нужную температуру зависит от двух факторов:

1. количества тепла,
2. занимаемой площади печи.

Домашние самодельные простые коптильни из металла могут поддерживать нужную температуру, которую регулируют количеством топлива. Хотя в металлических простых коптильнях процесс регулировки температуры довольно хлопотный, можно получать хорошие результаты.

Как сжигать дрова?

Древесина, лежащая на огне, практически достигает температуры ниже температуры воспламенения, начинает обугливаться, испуская большое количество дыма. Основные правила сжигания следующие

1. Основной задачей является медленное сжигание топлива. Необходимо обеспечить невысокую температуру, иначе дым «перегорает», разрушаются самые ценные для копчения вещества.
2. Дымоход не должен аккумулировать тепло, слишком сильно охлаждать камеру.
3. Прямые каналы можно сделать с использованием труб диаметром 200 мм или более, но не длиннее 1,5 м. Наклон канала от 0 до 3 градусов. Такая конструкция обеспечит разницу температур в камере.
4. Необходимо обеспечить небольшую тягу.
5. Древесина должна тлеть при самой низкой температуре, которую можно получить.

Коптильная камера

Камеру выполняют из жаростойких элементов. Конструкция не должна ограничивать или затруднять загрузку продуктов и контроль копчения. Размер камеры определяются на основе выбранной версии коптильни и материалов, из которых печь изготовлена. Камеры, сделанные из кирпича, камня, использующиеся летом, не представляют большой проблемы, удобны, но зимой требуют корректировки количества тепла.

Выброс дыма и водяных паров

Известно, что побочный продукт горения древесины – это водяной пар. Большое количество поступающего водяного пара вызывает его конденсацию в камере. Без надлежащей изоляции и вентиляции происходит конденсация кислотного пара на стенках и самих продуктах. Конденсация происходит в ряде случаев, особенно при перепаде температур. Конденсация пара вызывается перегревом газов в печи и их охлаждением в коптильной камере, сделанной из камня, кирпича с длинным каналом для дыма и небольшим очагом. Каменные и кирпичные коптильни зимой требуют хорошего разогрева, их не всегда можно использовать.

Основные недостатки конструкций, приводящие к конденсации пара:

• холодные стенки камеры,
• холодные дымоходы,
• маленький отвод продуктов сгорания,
• большая разница температур внутри камеры.

Часто для устранения структурных дефектов, топливо сжигается при высоких температурах или коптильня дополняется конденсаторами, вентиляторами, дымогенератором.

Как сделать самодельные коптилки своими руками горячего копчения дома, на даче – фото, чертежи, схема

Также самодельные коптильни выполняют из холодильника, из газового баллона. Фото интересных решений представлены ниже.

Источник: http://rem-stroitelstvo.ru/koptilnya-svoimi-rukami

Коптильня для холодного и горячего копчения своими руками

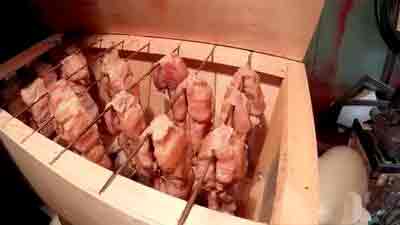

Так как многие просили поделиться устройством коптильни, решил запилить этот пост. Сразу предупреждаю, что точного описания и чертежей не будет. Потому как делалось всё без наличия оных буквально на ходу. И фотографий процесса практически нет. Ведь создание таких вещей не более как творчество, а муза она штука вредная, чуть отвлёкся и уже забыл что хотел, да и делать уже ничего не охота. Я просто смотрел как делают другие, и повторял за ними, читал статьи, форумы, смотрел ролики. Что-то взял в одном месте, что-то в другом, что-то придумал сам.

Как я пришёл к этому:

Тут всё очень банально. Раньше колбасы, сыры, рыба да и вообще разные продукты были вкусней и качественней. Даже в 2000-2010гг в глубинке можно было купить неплохую колбасу, рыбу, сыр. Но в последнее время монополисты всякие там ми. торги и им подобные дошли до того что мяса в колбасы не кладут вообще(кто в курсе знают, что и в мясе сейчас мяса тоже нет) и стоимость такой колбасы на выходе в лучшем случае около 100р. Плюс оптовики и ритейлеры накручивают свои процеты. А потребитель уже получает эту дрянь в магазине за 400р. В итоге хорошо всем, кроме потребителя. И те кто ещё помнит вкус нормальных продуктов уже просто не могут это есть. Понятно, что всё на свете своими руками не сделать, в силу различных обстоятельств, но хоть что-то сделать можно. И те кто употреблял хорошие самодельные колбасы, сыры, рыбу,сметану,творог,хлеб и т.д. магазинское есть уже не может. Так собственно и родилась идея создания коптильни, да и не только её.

Чтобы сделать коптильню, важно понимать, что нам от неё нужно. А нужно не так уж и много.
Термоизоляция.
Очень важно чтоб температура внутри минимально зависила от окружающей температуры.
Термоконтроль.
Возможность поддержания определённой температуры с приемлемым гестерезисом.
Конвекция.
Очень важный параметр, способствует равномерному распределению температуры, дыма и влаги по всему объёму коптильни. Ведь необходимо, чтоб каждому кусочку продукта доставалось одинаковое количество всего этого. Так же очень важно само движение воздуха в коптильне.
Подача дыма различной интенсивности.
Тут всё просто. Без дыма нет копчения. При различных условиях и задачах нам может потребоваться различная плотность дыма. Тут нужны эксперименты.
Подача пара.
Так как процесс горячего копчения включает в себя процесс варки, без пара нам практически не обойтись. Наличие пара решает несколько важных задач.Сам процесс варки происходит более правильно, и значительно быстрей. Продукт теряет меньше влаги и веса, становится вкусней и мягче.

Кто за счёт чего, и каким способом этого будет добиваться, это уже дело хозяйское. Способов очень много. Всё зависит от наличия желания, времени, материалов, финансов. Кто-то вообще может купить готовое решение, цены начинаются примерно от 40000 и далее примерно до 150000, это не промышленный, а именно домашний уровень, для небольших объёмов. Может есть и дешевле/дороже.

Как делал я:

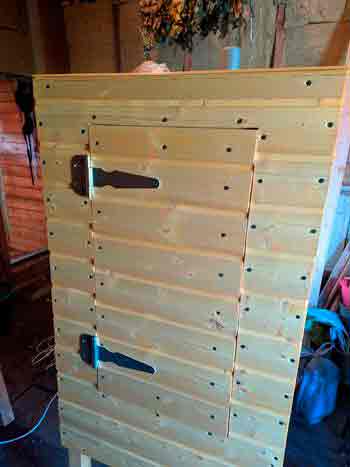

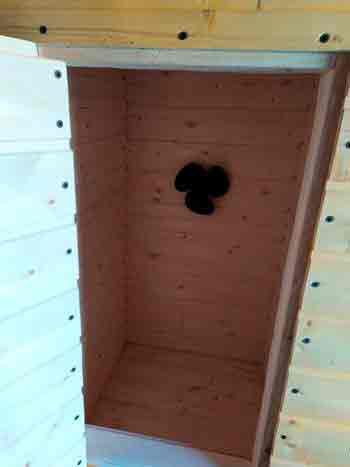

За основу был взят каркас из бруска 50х50. Затем внутренняя часть обштвалась вагонкой. Лучше взять липу, ольху, осину, чтоб при нагреве не выделялось смола и не было различных запахов. Но опять же многие забивают на это и делают обычной сосновой вагонкой, так как она более доступна и относительно дешевая. Кто-то вообще делает фанеру или доску.
Далее в получившиеся с наружной стороны ниши или ложбины (не знаю как назвать), укладываем фольгу для бань, сильно толстую брать не обязательно. Я купил первую попавшуюся в хоз. маге. Затем по размерам этих ложбин вырезаем утеплитель (мин вата, базальт, да хоть опилки, ещё что-то), у меня были базальтовые листы толщиной 50мм. Затем это всё сверху накрывается пароизоряцией, можно и той же фольгой, у меня был укрывочный материал для садоводов купленый в ближайшем хоз. маге. Ну и снаружи всё это зашиваем опять вагонкой.

Здесь уже нет смысла брать дорогую липу, берём дешёвую сосну. Сверху покрываем морилкой(лаком, маслом, краской,пропиткой, можно вообще обжечь). Кто во что горазд, у кого что есть, у меня морилка и лак. Навешиваем шарнирчики, ручечки, замочки. В дверной проём клеим обычный уплотнитель на клейкой основе. Делаем сверху отверстие для выхода дыма под трубу х50.Всё, сама камера у нас пока готова. Она будет очень хорошо держать тепло и дым.

Задачу термоизоляции мы решили.

Далее низ камеры(дно и 25 -30см от него) обшивается металлом, можно тонкую нержавейку, оцинковку что-нибудь ещё. Я пока сложил ту же фольгу для бани в 6 слоёв и ею обшил. Низ можно не обшивать, а постелить туда просто тонкий поддон, если тэны будут стоять на задней стенке или сбоку.
У меня тэны расположены снизу, так как по своей конструкции и размерам их неудобно располагать где-либо ещё, к тому же они достались мне нахаляву знакомый работает в мастерской по ремонту бытовой техники. Если бы я их покупал скорей всего конструкция коптильни была иной. Тоесть опять же исходим из того что имеется. Есть готовые комплекты доя каких-то духовок, тэн плюс вентилятор, цена где-то 3000р-6000р. У меня два тэна по 600-700Вт.

Их вполне хватает для поддержания температуры в камере до 100гр, при окружающей температуре -10-15гр. Подключены они параллельно. Крепим их обязательно на расстоянии от дна 7-10 см. Управлять ими будет термостат, но о нём позже. Будем считать что задача термоконтроля решена.

Едем дальше. На задней стенке устанавливаем вентилятор конвекции. Можно и не на задней, хоть на потолке, хоть сбоку, хоть в полу.

Я видел все эти варианты установки, и везде свои плюсы и минусы. Всё как всегда зависит от наличия компонентов и материалов, фантазии, конструкции вентилятора и коптильни в целом. У меня стоит вентилятор от какой то ветродуйки, которыми все греются зимой, стоят они недорого от 400 рублей где-то. Мне опять же его дал тот знакомый. Вентилятор отлично подошёл, но потребовалось немного наростить вал двигателя. Опять же знакомый токарь выточил переходник. Желательна регулировка оборотов вентилятора, для этой цели был преспособлен какойто диммер, кажется от пылесоса.Так мы решили задачу конвекции.

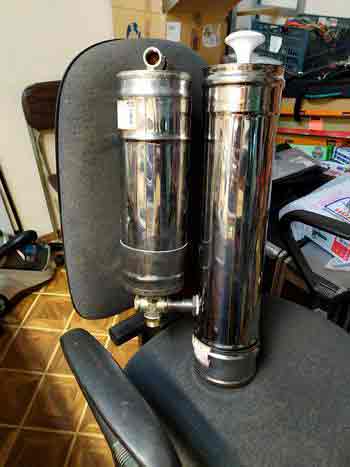

Продолжаем. Для дымогенератора была куплена дымоходная труба на 115, так как только под неё нашлись заглушки. Трубу и три заглушки мне привезли под заказ. Режем трубу, надеваем заглушки, проходим термостойким герметиком, сверлим необходимые отверстия. Снизу сгон на 3/4 с крестовиной. В камере сгорания на сгон накручена заглушка с отверстиями, чтоб щепа не попадала в этот сгон. На крестовине сверху кусок трубы для охлаждения дыма. Снизу баночка для сбора конденсата.

Сверху трубы-холодильника тройник на 1/2 и в нём содной стороны труба на 1/2, с другой быстросъём с впресованой в него трубкой на 10мм для эжекции и подачи дыма. Вентилятор эжектора собран из турбинки для 3d принтера и dc/dc преобразователя в коробке для монтажа электропроводки.

К нему прилеплена вторая часть быстросъёма, на который он и крепится к дымогенератору. Питается вентилятор от 5в. Тут тоже масса вариантов. Кто-то делает аквариумный компрессор, кто-то вентилятор от компьютера с воронкой от пластиковой бутылки, питать можно от 12В через понижающий преобразователь. Я написал как у меня. Так решилась задача подачи дыма.

Задача подачи пара у меня ещё не решена. Пока роль парогенератопа выполняет поддон с кипятком. Но далее хочу собрать парогенератор из куска той же трубы на 115. и маленького тэна. Всё для этого уже есть, нет только времени.

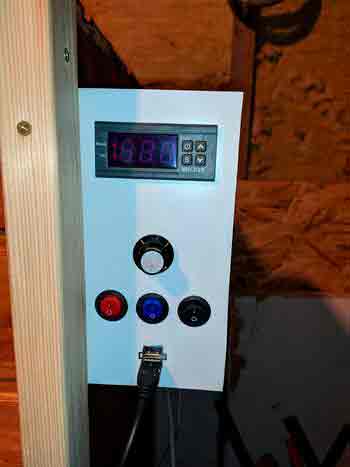

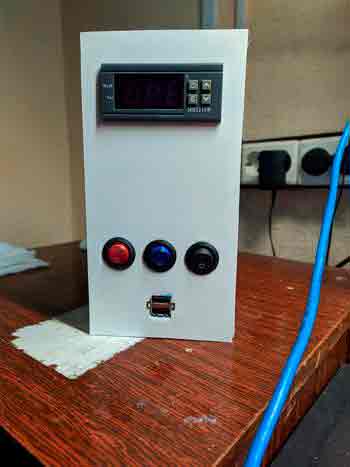

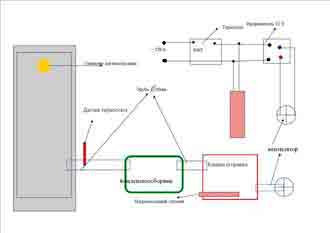

Теперь перейдём к блоку управления. Никаких схем нет, всё делал просто на лету. Изначально планировалась установка коптильни на улице, поэтому должна была быть крыша и в ней уже смонтированы все элементы управления и регулировки, но из-за определённых обстоятельств пришлось пока разместить её в сенях. Пришлось делать временный блок упрпвления.
Корпус сделан из экструдированного пенополистирола, просто он был под рукой, лёгок в обработке и т.д.

Внутри две шинки, на которые подаётся 220В и от них уже идёт вся разводка. Установлены три выключателя. Первый включает управление тэнами, второй — вентилятор конвекции, третий — вентилятор дымогенератора.

Управление собрано на термостате mh1210w, можно поставить другой, хоть пид регулятор от omron или овен, хоть на ардуинке, кому что нравится.
Термостат управляет контактором на 25А, к которому и подключены сами тэны. У китайского терморегулятора слабое (да ещё и китайское реле) поэтому тэны к нему подключать не советую. Кнопка управления нивкоем случае не разрывает силовые цепи, а стоит в цепи управления контактором, а питание тэнов взято прямо с шин и разрывается через контактор.

С управлением вентилятора конвекции всё проще. Здесь установлен регулятор мощности от какого-то пылесоса, а может быть от чего-то ещё, можно поставить самый дешёвый диммер, должно работать. Кнопка разпывает подачу напряжения на диммер.

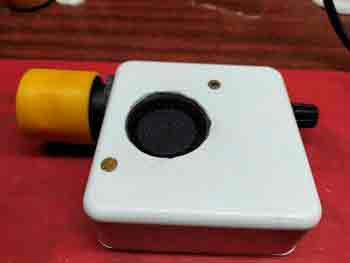

В качестве питателя вентилятора дымогенератора у становлен какой-то маломощный блок питания на 5В, может зарядное от смартфона, может что-то ещё. Кнопка разрывает подачу напряжения на этот блок питания. В качестве интерфейса питания на морде лица корпуса установлено usb гнездо не помню от чего уже, наверное с материнской платы ноутбука или компьютера. Можно поставить хоть розетку, кому что нрпвится. Мне захотелось так как я сделал. Можно ещё и мобилу заряжать )).

Вот, собственно, как смог описал конструкцию коптильни. Изначально представлялось всё немного иначе, но в ходе построения что-то менялось и ещё будет меняться.

Так как времени у меняя практически нет, на создание этого агрегата ушел где-то год. Финансовые затраты не считал, но это точно не дёшево. Просто шел в магазин, покупал что надо и делал, особо не экономил. Можно сделать дешевле, а можно и дороже.
Какие есть ещё планы:
1.Установить ширму на вентилятор конвекции, чтоб он не дул прямо на продукт. Пока не знаю как это будет, наверное просто п-образная металлическая пластина.
2. Установить шибер на трубу дымохода, вообще пока не думал как это будет.
3. Установить парогенератор. Об этом я уже писал выше.
4. Установить приточный вентилятор с регулировкой оборотов, чтоб лучше подсушивать/подвяливать продукт. Всё уже давно лежит, надо просто установить.
5. Добавить функцию электростатического копчения. Все элементы вроде как есть, надо собрать и установить.
6. Сделать крышу и перенести все элементы управления под неё, ну и вынести саму коптильню на улицу. Пока сомневаюсь, стоит ли так делать.

Прямых ссылок здесь давать не буду, дабы не восприняли за рекламу.
Каждый сам найдёт то что ему нужно. В сети всё есть.
Ну а для тех у кого жёсткий бан в поисковых системах приведу немного ресурсов:
okopchenii точка ru
копчён точка ру
емколбаски точка ру
также различные каналы на ютьюбе:
Зауральское подворье
Единорог
maccalexterr
vectnik
inpast
Спасибо всем, кто дочитал эту простыню до конца.

Источник: http://pikabu.ru/story/koptilnya_dlya_kholodnogo_i_goryachego_kopcheniya_svoimi_rukami_7090590

Коптильни холодного копчения своими руками

Многих интересует, как выполняется коптильня холодного копчения своими руками, ведь все любят время от времени полакомиться вкусными копченостями, потому что эти продукты обладают неповторимым вкусом и ароматом.

Раньше копчение применяли для продления срока годности мяса и рыбы, благодаря свойству дыма предотвращать порчу продуктов.

Теперь же мясо и рыба, приятно пахнущие дымком, стали настоящим деликатесом и появляются у нас дома, как в праздники, так и обычные дни, а также незаменимы на даче.

Если вы счастливый обладатель дачи или частного дома, то вы можете купить коптильню или сделать домашнюю коптильню для горячего или холодного копчения собственноручно (из холодильника, бочки или кирпича), чтобы наслаждаться вкусными и ароматными продуктами как можно чаще.

Важные моменты при изготовлении

Чтобы правильно построить коптильню самому, следует лишь внимательно изучить чертежи конструкции.

Коптить продукты можно с помощью горячего и холодного копчения. Коптить можно различные виды мяса, сала, рыбы, овощи и даже сыр.

Коптильни горячего и холодного копчения очень похожи. Они состоят из очага, зоны для заготовленных продуктов, поддона для скапливания жира, крючков для будущих лакомств.

Конструктивное строение коптильни обеспечивает движение дыма, в результате чего происходит копчение. Чем длиннее дымоход, тем холоднее будет дым.

Разница между коптильнями горячего и холодного копчения как раз и заключается в длине дымохода.

Процесс горячего копчения происходит при нагреве от 80° до 150° (для рыбы) и 35-50° (для мяса), поэтому продукты готовятся очень быстро.

Обычно уже спустя несколько часов можно получить копченое лакомство. Эти продукты будут иметь насыщенный вкус и запах.

Температура холодного копчения, в отличии от горячего, обычно не превышает 40°, поэтому копчение длится несколько дней.

После холодного копчения продукты сохраняют свою плотность и текстуру и хранятся длительное время.

Копчение происходит за счет тления древесной щепы, благодаря чему выделяется много дыма.

Очень важно, чтобы древесина не воспламенялась и не обугливалась, так как в таком случае из опилок начнут выделяться канцерогены и в результате копчения — мы получим вредные обугленные продукты.

Чтобы этого не происходило, нужно создать надежную конструкцию. Крышка камеры должна плотно закупориваться, чтобы в камеру не попадал воздух и щепа не возгоралась.

После многоразового горения металл камеры может искривляться, поэтому сверху крышку лучше придавить чем-то тяжелым, например, куском кирпича.

Важно также правильно выбирать дрова для очага.

Если в составе слишком много щепы и опилок, то коптильный дым будет образовываться очень медленно, из-за нехватки воздуха. А слишком крупные составляющие могут возгораться, чего также нельзя допускать.

Поэтому примерно половину должны составлять дрова, остальная часть – щепки и стружка для копчения. Такой состав обеспечит нужное количество тепла.

Нельзя использовать хвойные опилки, так изготовление копченостей не удастся. Невкусные продукты получаются при копчении на осиновых дровах.

Лучше всего подойдут обрезки и щепки различных плодовых деревьев – яблоня, вишня, абрикос, облепиха, которые наверняка найдутся на вашей даче.

Вкусный аромат продукту придадут дрова черемухи, березы и ольхи, но от коры следует избавиться, так как она может придать горечь.

Как происходит холодное копчение?

Холодное копчение происходит при нагреве от 20° до 40° (для рыбы) и 18-22° (для мяса).

При холодном копчении нужно очень тщательно следить за нагревом дыма.

В отличие от горячего копчения, холодное длится довольно долго и требует от нас предельного внимания.

Оно идеально подходит для очень жирных продуктов. Продукты нужно заранее обработать дома перед процессом. Сначала нужно пересыпать мясо или рыбу солью и оставить его на 4-5 дней.

После этого, чтобы избавиться от излишка соли, продукт нужно несколько часов вымачивать в холодной воде.

После этого, следует промокнуть продукт чистым полотенцем и повесить сушиться в сухом помещении вашего дома, пока мясо или рыба слегка не подвялятся.

Уберегайте продукт от насекомых.

Как уже было сказано, при холодном копчении важно поддерживать стабильный температурный режим. Здесь важную роль играет состав дров.

В этом случае, нужно использовать много щепок и опилок, и не больше 20% от всей массы – дрова.

В середину очага укладывают дрова, а сверху присыпают опилками и щепой. Щепу нужно укладывать кучкой, а не раскладывать по всему дну, так вы получите больше жара и меньше огня.

Такая смесь будет хорошо тлеть и не будет возгораться, что очень важно для успешного копчения дома.

После холодного копчения продукты приобретают очень приятный аромат и упругую текстуру.
Такие продукты можно хранить дома длительное время, не боясь за их свежесть.

Приступаем к изготовлению коптильни холодного копчения

Коптильня холодного копчения своими руками — не вымысел, а доступный каждому инструмент.

Прежде всего, нужно выбрать место для устройства коптильни. Оно должно быть удобным, чтобы можно было свободно присесть или разместить продукты.

Кроме того, конструкция достаточно огнеопасна, поэтому выбирайте такое место, чтобы в случае пожара пламя не нанесло серьезный урон.

Также следует предусмотреть, где будет расположен подземный дымоход, длина которого должна составлять 3 метра, ширина 30-50 см, а высота 25-27 см.

При организации коптильни, следует позаботиться о наличии хорошей тяги между камерой и очагом.

Не всегда этого возможно достигнуть, так как на тягу влияет разность температур окружающего воздуха и горячего дыма.

Иногда, для хорошей тяги используют дымососы (вентиляторы), а чтобы остудить дым, применяют коллекторы. Такое устройство может сделать далеко не каждый.

Из бочки – первый вариант

Есть и более простая схема холодной коптильни. Чтобы коптить немного продуктов, пригодятся обыкновенные бочки из дерева или металла.

В земле следует выкопать траншею 2-3 метра длиной, которая послужит дымоходом.

Ее стенки нужно укрепить шифером, железом или построить из кирпича, а сверху присыпать землей.

Конец траншеи, на котором располагается костер лучше сделать глубже – таким образом вы обеспечите лучшую тягу.

Его также можно сделать из кирпича. Снизу бочки нужно положить лист металла с отверстиями для дыма, а поверх бочки положить лист металла или мешковину.

Внутри бочки следует установить металлическую решетку, на которую будут крепиться продукты.

Из бочки – второй вариант

Есть еще один вариант холодной коптильни из бочки. В верхней части бочки делают крепления для продуктов.

Далее следует сделать столбики из кирпича, на которых будет устанавливаться устройство.

В нижней части бочки также следует сделать отверстия для трубы. На расстоянии 2-3 метра от бочки ставят печь и соединяют их трубой.

Во время копчения бочку накрывают мешковиной.

Из кирпича

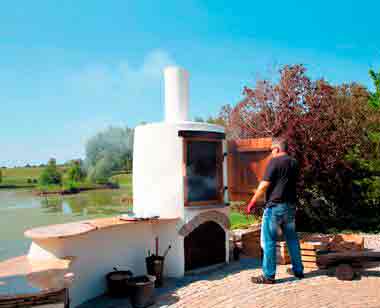

Если вы планируете постоянно коптить продукты на даче или дома, то можно сделать подобную конструкцию из глиняного огнеупорного кирпича.

Конструкция из данного вида кирпича прослужит вам не один год.

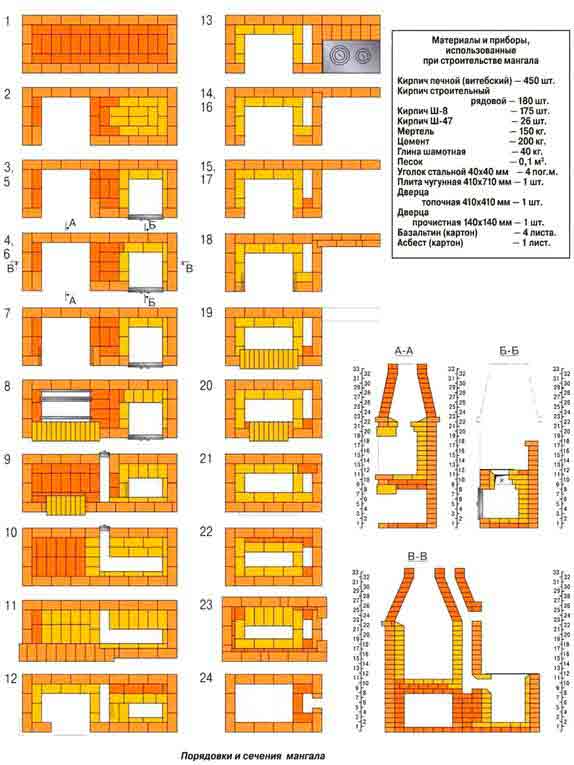

Схема такой коптильни мало чем отличается от предыдущих. Главное — определиться с местом, где будет расположено устройство из кирпича, так как перенести его уже будет невозможно.

Топку и дымоход обкладывают изнутри кирпичом, камеру для продуктов также можно построить из кирпича или сделать из дерева.

Внутри камеры следует установить крепления для продуктов, а сверху или сбоку камеры сделать дверцу.

Такая коптильня много лет будет радовать вас своей исправной работой, да и выглядит она намного эстетичнее.

Из холодильника

Многие умельцы делают коптильню на даче и дома из холодильника. Для этого корпус старого холодильника освобождают от всех внутренностей, а отверстия заклеивают лейкопластырем.

Вверху корпуса холодильника делают отверстие для выхода дыма, устанавливают вентилятор (при желании).

Представленные в статье схематические чертежи дают наглядное описание процесса.

Вверху камеры холодильника крепят решетки для продуктов. Печку-буржуйку или какой-нибудь подходящий по размеру закрытый контейнер для очага соединяют с холодильником трубой из оцинковки длиной 3-4 метра.

В контейнер ставится электрическая плитка, на нее кладут опилки. Электрическая плитка включается, а когда опилки начинают дымить – выключается.

Как видите, конструкция коптильни из холодильника очень простая и понятная. Подобное устройство из старого холодильника доступно для создания своими руками любому домашнему умельцу.

Полезные советы по эксплуатации

Отличительная особенность самодельных коптилен – это их низкая стоимость.

Такую коптильню можно построить из подручных материалов, которые есть на любой даче — старые бочки, остатки кирпича, листы оцинковки.

Однако, на самодельной коптильне, даже если вы сделали все правильно, результат копчения каждый раз разный и продукты всегда получаются разными.

Кроме того, на ней невозможно приготовить барбекю или гриль.

Часто в самодельных коптильнях от горячего воздуха и огня прогорают днища в камерах или топках, и менять их не всегда просто и удобно, да и выглядят самодельные коптильни не очень эстетично.

Если на вашем участке возле дома или на даче мало места и не получается сделать дымоход нужной длины, то можно сделать его изогнутым, или же установить на дымоходе охладитель дыма.

Для этого нужно обмотать дымоход трубкой из латуни и пускать по ней проточную воду.

Во время копчения из мяса и рыбы будет выделяться жир, поэтому под решеткой следует поместить неглубокий поддон так, чтобы между краями поддона и стенками ящика были зазоры.

Над топкой можно натянуть мокрую мешковину, которая будет пропускать дым, но удерживать пепел и другие загрязняющие вещества.

Для проверки температуры копчения, можно капнуть водой на крышку бочки. Если вода сильно шипит, значит, температура высокая, если испаряется без шипения – нормальная температура копчения.

Поначалу, чтобы проверить готовность продукта, можно слегка приоткрывать крышку и быстро возвращать на место.

Со временем вы уже будете знать, сколько времени вам потребуется для приготовления разных продуктов.

При копчении нужно выполнять важные правила:

• Проверять температуру дыма, которая держится внутри камеры;
• Коптить следует при хорошей погоде, без ветра и мокрых осадков;
• Готовиться к копчению рыбы и мяса лучше с вечера, а начинать процесс – с утра;
• Не нужно часто открывать камеру заглядывать внутрь, так процесс затянется надолго;
• В дрова, по возможности, добавьте для аромата можжевельник, виноград, вишню. Это можно делать как в начале копчения, так и в конце;
• Нельзя использовать хвойные породы деревьев, так как смола из них испортит вкус и запах готовой рыбы и мяса;
• Дрова перед копчением нужно хорошо высушить. Мокрая древесина будет тлеть с перерывами и процесс затянется надолго;
• Обязательно установите поддон для скапливания жира, иначе жир будет капать в опилки и портить аромат готовой еды. Кроме того, если кусочки рыбы или мяса случайно упадут, они окажутся на поддоне.

Как выбрать готовую коптильню?

Если вам сложно самостоятельно разработать проект коптильни, а также позволяют средства и возможности, то можно приобрести готовую коптильню для размещения на даче или на участке в частном доме, которая стоит не так уж и дорого, но выглядит совершенно иначе.

Конструкция таких коптилен позволяет не только коптить продукты, но также использовать ее для гриля или барбекю на даче.

При выборе готовой коптильни обратите внимание на такие параметры:

• Толщина металла конструкции. Он должен быть прочным, иначе очень скоро тонкий материал проржавеет и прогорит. Ржавый металл будет придавать продуктам неприятный вкус и аромат. Хорошая толщина стенок коптильни – от 4 мм;
• Обратите внимание также, из чего сделана коптильня. Не содержит ли металл вредных примесей;
• Объем коптилен также бывает разным. В некоторые коптильни поместится только пара колбасок, а в другие – целый поросенок;
• Некоторые коптильни могут поддерживать режимы горячего и холодного копчения;
• Возможность поддерживать нужную температуру осуществляется за счет температурных датчиков (электрическая подача). Без них следить за процессом будет трудно;
• Регулировка тяги поможет контролировать температуру копчения. Следует позаботиться о наличии регулятора;

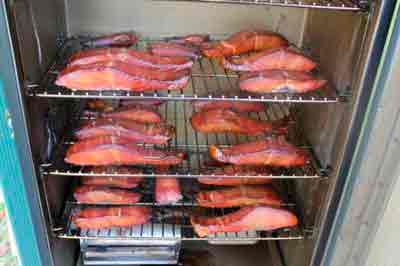

• Хорошо, если ваша домашняя коптильня имеет несколько полок для продуктов;
• Ответственные производители предоставляют гарантию на свои изделия, что подтверждает качество их товара.

Прочитав статью, вы узнали, как самому сделать правильно коптильню холодного копчения из холодильника, бочки или кирпича, а также как выбрать уже готовое устройство в магазине.

Источник: http://samstroy.com/%D0%BA%D0%BE%D0%BF%D1%82%D0%B8%D0%BB%D1%8C%D0%BD%D0%B8-%D1%85%D0%BE%D0%BB%D0%BE%D0%B4%D0%BD%D0%BE%D0%B3%D0%BE-%D0%BA%D0%BE%D0%BF%D1%87%D0%B5%D0%BD%D0%B8%D1%8F-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8/

Мангал-коптильня из кирпича своими руками – чертежи и фото, пошаговая инструкция, особенности, порядовка и примеры конструкций

Одним из самых популярных видов мангалов по праву считаются коптильни. Их многофункциональность позволит вам вкусно приготовить самые разнообразные блюда. В этой статье мы разберем с вами как делается мангал-коптильня из кирпича своими руками. Чертежи и фото, а также пошаговая инструкция – все это вы найдете в статье. Для удобства можете воспользоваться навигацией ниже.

Содержание

1. Особенности мангала-коптильни из кирпича
2. Мангал коптильня из кирпича своими руками: чертежи и фото, пошаговая инструкция
   1. Подготовительные работы
      1. Определяем место для установки на участке
      2. Проект, чертеж и схема на бумаге
      3. Инструменты и материалы
   2. Фундамент
   3. Раствор для кладки
   4. Цоколь
   5. Порядовка
   6. Жаровня
   7. Стены и дымосборник
   8. Декоративная отделка
3. Примеры мангала с коптильней из кирпича

Особенности мангала-коптильни из кирпича

Мангал, барбекю и коптильня – три в одном своими руками из металла или кирпича представляют собой сочетание трех устройств. Мангал является жаровней, на которой можно приготовить мясо и рыбу. Коптильня – плотно закрывающаяся емкость из металла, в которой приготовленная еда обдается дымом. Барбекю позволяет делать прекрасные стейки.

Главной чертой уличных коптильни и мангала из кирпича является то, что приготовленная еда не имеет запах дыма, но при этом остается мягкой и сочной.

Пища, приготовленная с помощью коптильни, является полезной, так как готовится без растительного масла. В мангалах-коптилках зачастую еда приготавливается с помощью горячего копчения.

Мангал коптильня из кирпича своими руками: чертежи и фото, пошаговая инструкция

Кирпичный мангал коптильня из кирпича своими руками, чертежи и фото которого предоставлены ниже, имеет следующие преимущества:

• удобство в приготовлении пищи;
• долговечность постройки. При правильном уходе данная конструкция прослужит вам не одно десятилетие;
• надежность. Построив мангал-коптильню из кирпича будьте уверены, что никакие погодные условия не испортят ее;

Обладает только одним недостатком: его довольно непросто сделать, имея малые познания в сооружении подобных печей.

Подготовительные работы

Перед возведением мангала вам необходимо провести некоторые подготовительные работы, а именно:

• выбрать место для установки мангала;
• изготовить план-проект;
• подобрать и закупить требуемый инструмент и материалы.

Далее мы рассмотрим как строится коптильня из кирпича своими руками. Чертежи и фото, пошаговая инструкция и рекомендации далее.

Кстати, если вы хотите рассмотреть какие можно сделать мангалы своими руками из металла – размеры и фото инструкция есть в соответствующем материале!

Определяем место для установки на участке

Некоторые воспринимают мангал не просто как приспособление для пикника, но и как место, где можно приготовить большинство основных блюд. Поэтому, выбирая место под будущий мангал-коптильню, обращайте внимание на:

• выбирайте место, которое продувается ветром меньше всего;
• удаленность от дома. Лучше всего расположить мангал неподалеку от дома, чтобы вам было удобно выносить посуду и продукты;
• не стоит располагать мангал под деревьями, чтобы уменьшить риск пожара.

Обращайте внимание на место, где вы не только сможете поставить мангал-коптильню, но и навес для него. Это поможет вам защититься от осадков при приготовлении пищи.

Проект, чертеж и схема на бумаге

На следующем этапе вам необходимо понять, как будет выглядеть ваш будущий мангал-коптильня. Для этого необходимо измерить размеры участка, а после подобрать нужный проект мангала с коптильней из кирпича в интернете. Если вы хотите сделать уникальный мангал именно под ваш участок, то лучше всего обратиться за чертежом к специалистам.

Инструменты и материалы

После составления проекта следует определиться, какие материалы потребуется в процессе сооружения мангала-коптильни из кирпича своими руками. Чертежи и фото порядовки будут далее.

В процессе работы вам понадобятся:

Также потребуется закупить следующие виды материалов:

Фундамент

При своем большом весе, мангал-коптилка нуждается в прочном основании. Идеальный вариант для такого типа обьектов – использовать фундамент монолитную плиту с армированным основанием.

При установке фундамента работы выполняются в заданной последовательности:

Этапы	Общий вид беседки
1	Первоначально производится разметка участка. Для установки мангала оптимальный размер площади составит порядка 3 м 2 ;
2	Формируется котлован по заданному проектом периметру. Его уровень глубины напрямую зависит от таких характеристик, как вес мангала, данные по грунту;
3	Изготавливается опалубка. Она должна быть выше уровня грунта на 50 мм. Также ее необходимо обшить внутри изоляционным материалом. В нашем случае это рубероид;
4	Выкладка дна увлажненным песком. Высота слоя песка должна составлять 100 мм;
5	Формирование сетки армирующего типа. Для ее изготовления требуются прутья, толщина которых составляет 10-12 мм. Их укладка должна производиться на расстоянии 10 мм. После этого они соединяются проволокой. Потребуется изготовление 2 сеток, которые соединяются между собой прутьями высотой в 50 мм;
6	Укладывается армирующая решетка непосредственно в котлован. Все это заполняется смесью, приготовленной из раствора песка и цемента в пропорции 3:1. Последующие слои делаются с промежутком в сутки и формируются до краев опалубка;
7	Выравнивание последнего слоя цемента.

Раствор для кладки

Перед началом строительства необходимо приготовить раствор для кладки мангала с коптильней из кирпича. Для его приготовления потребуется песок, цемент и известь гашеная. Все эти составляющие берутся в пропорции 3:1:1. Для кладки шамотного кирпича готовится раствор на глине.

Цоколь

Следующий шаг после закладки фундамента – строительство цоколя.

Кладка первого уровня без использования раствора позволит сделать разметку и подгонку кирпичей, и вам не придется их резать в дальнейшем. Благодаря кладке вы также сможете определиться с дальнейшим расположением решеток и вертел

Для увеличения прочности кладки кирпич предварительно смачивается водой. Первый ряд кирпича кладется без смеси, последующие ряды выкладываются таким образом, чтобы середина кирпичей следующего ряда приходилась на стык кирпичей предыдущего. Для придания прочности углам, они усиливаются с помощью проволоки.

Барбекю из кирпича (чертежи и фотографии с казаном)

Порядовка

Возводя стенки вашего будущего мангала-коптилки, необходимо позаботиться, чтобы они были расположены точно вертикально. В этом вам поможет использование порядовок – определенных приспособлений в виде уголков или реек с делениями, соответствующими толщине горизонтальных рядов в кладке (77 мм для одинарного и 100 мм для утолщенного кирпича).

Необходимо установить порядовки мангала с коптильней из кирпича еще до начала кладки на углах стенок.

Жаровня

Следующий этап в строительстве мангала – жаровня. Для этого на ее уровне устанавливаются металлические уголки, что способствует закреплению основы топки. Для обеспечения доступа воздуха некоторое количество кирпичей под жаровней должно быть уложено без раствора. Для этого хватит 2-3 щелей.

Сама топка сооружается из металла: в ней проделываются отверстия для обеспечения доступа воздуха. Для удобства установки решетки два кирпича с противоположных концов кладутся с небольшим выступом.

Стены и дымосборник

Предпоследний этап сооружения мангала из кирпича своими руками – стены и дымосборник. Первые восемь рядов отводятся под дровник. Девятый ряд предназначен для установки фанерной опалубки. В десятом ряду формируется перекрытие для ниши.

Кирпич в данном случае выкладывается ребром, а его толщина составляет 18 см. Следующий ряд послужит для выравнивания места хранения дров. Столешница предусмотрена на 12 ряду. С 13 по 15 ряд формируем топку. Далее дело за дымосборником

Как правило, дымосборник строится из 10 рядов кирпича, которые кладутся с уступами. Длина уступа с лицевой стороны равна 17 мм, а с боков составляет по 35 мм. Расстояния можно менять в зависимости от особенностей конструкции и от длины первого ряда.

Размеры последнего ряда вытяжки полностью должны соответствовать параметрам дымохода.

Декоративная отделка

Включает в себя облицовку печи с помощью декоративного кирпича или же камня. Для улучшения эстетического вида и удобства вокруг мангала земля выкладывается тротуарной плиткой. Также это позволит повысить уровень пожарной безопасности. Для удобства можно предусмотреть сооружение навеса и мраморную столешницу для разделочного стола.

Примеры мангала с коптильней из кирпича

Итак, мы рассмотрели процесс сооружения мангала-коптильни. В заключение представим некоторые варианты мангалов с коптильней.

Источник: http://tvoidvor.com/mangalyi-i-barbekyu/mangal-koptilnya-iz-kirpicha-svoimi-rukami-poshagovaya-instruktsiya/

Как сделать мангал-коптильню из кирпича

Создание мангала на садовой территории — мечта многих владельцев частных домов и дач. При возведении жаровни часто используют металл — работать с этим материалом легко, но конструкция получается простой и малофункциональной. Если же хочется сделать печь, позволяющую готовить барбекю и коптить мясо, лучше воспользоваться кирпичом или камнем. Строительство мангала-коптильни занимает много времени, требует соблюдения технологии и внимательности при работе — любая ошибка может свести все усилия на нет. Но достоинства такой постройки стоят того.

Пользователи часто ищут:

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.

В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

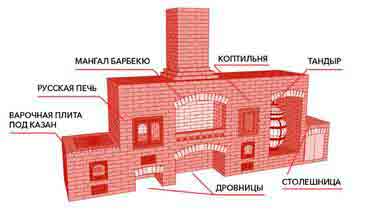

Схема печи в сборе

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными. Кирпичный мангал легко дополнить:

• дровником;
• разделочным столом;
• мойкой;
• полками для посуды и другой кухонной утвари.

Таким образом, жаровня состоит из следующих элементов:

1. Мангал — емкость для углей с креплениями для шампуров и решетки гриля.
2. Очаг и отсек для копчения.
3. Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.
4. Дымоход (один для всех составляющих жаровни).
5. Вспомогательные компоненты.

После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

Фотография комбинированной печи: мангал совмещенный с коптильной камерой

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Создание фундамента

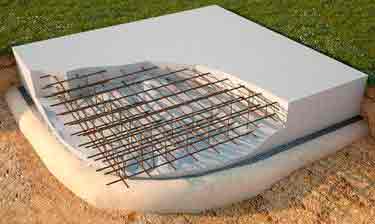

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Монтаж основания – пошаговый план работ:

1. Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м 2 .
2. Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.
3. Делают опалубку выше уровня грунта на 50 мм. Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.
4. На дно котлована насыпают мокрый песок слоем 100 мм.
5. Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.
6. Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси. Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.
7. Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Более подробную инструкцию читайте в статье: «Фундамент для печи из кирпича».

Строительство кирпичной печи 3 в одном своими руками

Когда фундамент наберет прочность, приступают к изготовлению наземной части конструкции. Кладка состоит из нескольких элементов: цоколя, поддувала, жаровни и дымохода. Для сборки мангала используют красный печной кирпич, устойчивый к сильному нагреву и перепадам температуры. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не треснет. Силикатный кирпич для возведения жаровни не подойдет.

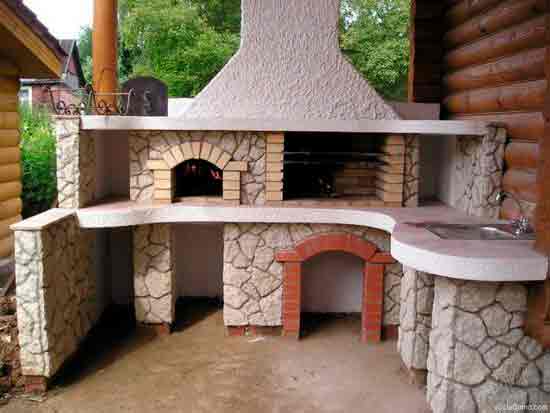

Фото: универсальная печь из кирпича

Перед началом строительства составляется порядовка — схема укладки кирпичей. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности конструкции мангала-коптильни.

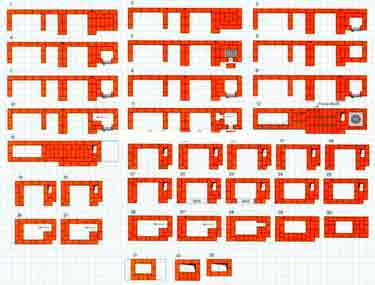

Кладочная схема комплексной печи

Кирпичи нужно подготовить к работе. За сутки до старта строительства материал вымачивают в воде. К началу кладки с наружной стороны кирпичи высохнут, а внутри влага задержится, что предотвратит впитывание воды из раствора.

Для скрепления кирпичей используют смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размеры кирпичей и избежать ошибок в дальнейшем. Для первого ряда подходят как целые кирпичи, так и половинки.

Фото: раскладка кирпича – возведение будущей барбекющницы

Начиная со второй линии кирпичи укладывают со смещением на полкамня, чтобы стыки не совпадали. Начинают работу от угла, затем выкладывают перегородки. Через каждые два ряда ровность линий проверяют строительным уровнем. На высоте жаровен устанавливают железные уголки для закрепления базы топки, которую изготавливают из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под жаровней укладывают без раствора — достаточно двух-трех щелей, чтобы огонь хорошо разгорался.

Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.

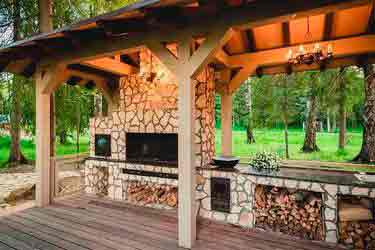

Фото: мангальная зона на дачном участке

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией.

Фото: самодельная кирпичная печь в летней беседке.

Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться. Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Фото: летний мангальный комплекс под крышей

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд. Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.

Ещё по теме  Сделать сарай своими руками

Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.

Источник: http://besedkibest.ru/pechi/barbekyu-mangal-koptilnya-iz-kirpicha-svoimi-rukami/

Для любителей ароматных деликатесов: делаем коптильню из кирпича своими руками

Имея коптильную печь, можно самостоятельно готовить в домашних условиях копченое мясо и рыбу.

Себестоимость такого продукта будет дешевле купленного в магазине и превосходит его по качеству. В данном материале рассказывается о том, как строится коптильня из кирпича.

Требуемые материалы и инструменты

Вот что должно быть подготовлено перед работой:

1. деревянная дверца для коптильной камеры и металлическая для топки;
2. решетка либо металлические прутья для продуктов;
3. стальной лист;
4. печной кирпич: 400-500 шт. Изготавливается из глины и имеет красный цвет. Изнутри топку можно выложить огнеупорным шамотным кирпичом (дольше прослужит);
5. глина. Нужна для приготовления кладочного раствора (цементный таких температур не выдерживает);
6. ж/б плита либо материалы для ее изготовления на месте: цемент, песок, щебень, арматура.

Также нужны инструменты:

1. совковая и штыковая лопаты;
2. корыто для приготовления растворов;
3. обрезиненный молоток;
4. пузырьковый уровень;
5. шпатель;
6. кельма.

Кроме того, как для любой связанной со строительством работы, понадобится рулетка.

Разработка проекта и чертежа

Для проектирования коптильни следует знать ее устройство, основные составляющие:

1. топка с колосниковой решеткой;
2. зольная камера (под колосниковой решеткой);
3. коптильная камера с крюками или решеткой для продуктов и поддоном для жира;
4. дымоход.

В универсальных печах дополнительно устанавливаются:

• подставка для казана;
• решетка барбекю;
• подставка для шампуров.

Конструкция зависит от вида копчения:

1. горячее. Коптильная камера расположена над топкой. Готовая продукция имеет выраженный аромат и яркий вкус. Стоимость обработки сырья низкая, но и срок годности копчености недолгий;
2. холодное. Коптильная камера расположена в стороне от топки и связана с ней дымоподводом. Продукты холодного копчения проигрывают в цене и вкусовых качествах, но дольше хранятся.

Размер сооружения зависит от желаемой производительности. Для небольшой семьи хватит печи с коптильной камерой размером 100х100х150 см.

Размеры печи-барбекю с казаном из кирпича

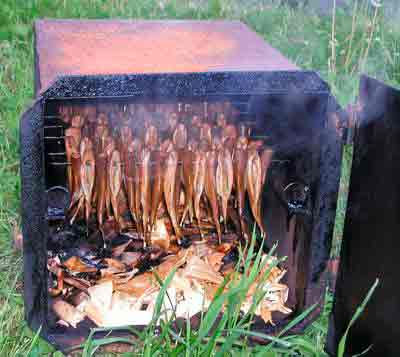

В самом простом исполнении коптильня для горячего копчения имеет вид кирпичной коробки с боковым проемом (здесь устанавливается дверца), накрытой металлическим листом. Внутри между кирпичами закладывают детали для установки решетки и поддона для сбора жира.

Уложив на решетку продукты, коптильню накрывают и помещают через дверцу внутрь сковороду или кастрюлю с углями и насыпанными сверху мокрыми опилками.

Выбор и подготовка места

Поскольку кирпичная коптильня не может быть перенесена, вопрос о месте ее размещения следует тщательно обдумать.

Подходящей считается зона, для которой выполняются условия:

1. здания, деревья и прочие зеленые насаждения находятся на достаточном удалении (дым вредит растительности);
2. подведен водопровод (если разделочный стол находится рядом с коптильней);
3. смежные участки также расположен далеко, чтобы дым и запах копченостей не докучали соседям.

Также из соображений санитарной безопасности избегают мест вблизи выгребных ям, септиков, уличных туалетов, мусорников и т.п.

Как сделать своими руками коптильню горячего и холодного копчения?

Коптильня из кирпича своими руками строится в таком порядке:

1. выкапывают котлован глубиной в 30 см и размерами в плане, несколько превосходящими габариты будущей коптильни;
2. трамбуют дно и затем устраивают на нем песчано-щебеночную подушку толщиной 15 см;
3. на подушку укладывают ж/б плиту либо отливают ее на месте. В последнем случае сначала устанавливают опалубку, в нее укладывают на бобышках арматурную сетку и заливают бетон. Поверхность заливки разглаживают, чтобы она стала горизонтальной;
4. обмазывают плиту с боков битумной мастикой и производят обратную засыпку котлована;
5. застилают основание рубероидом и выкладывают ряд за рядом тело печи на глиняном растворе.

В процессе кладки придерживаются рекомендаций:

1. ряд сначала выкладывают насухо, чтобы подобрать подходящие по размеру блоки, и только потом — с раствором;
2. ширина швов составляет 3 мм;
3. контролируют горизонтальность ряда и вертикальность углов. Положение кирпичей корректируют обрезиненным молотком.

Положение кирпичей в каждом ряду изображено в т.н. порядовке

После укладки 2-го ряда рекомендуется установить по углам вертикальные рейки с рисками, соответствующими положению каждого ряда. Применение такого инструмента позволит обойтись без постоянных манипуляций уровнем и отвесом. Рейка фиксируется при помощи вбитого насквозь гвоздя: он заделывается в шов между кирпичами.

Такую рейку также называют порядовкой. По мере возведения печи в кладку заделывают согласно чертежу дверцы (фиксируются проволокой), скобы для установки решетки, заслонку. Дверцу топки обматывают асбестовым шнуром. Деревянную дверцу коптильной камеры обмазывают глиной.

Топка и коптильная камера печи холодного копчения устанавливаются на расстоянии 2 м друг от друга и соединяются устроенным в земле дымоходным каналом, последний строится так:

1. роют траншею шириной 50 см и глубиной 30 см;
2. стенки обкладывают кирпичом, устанавливая его на ребро. Применяется глиняный раствор;
3. сверху канал накрывают стальным либо асбестовым листом.

Самодельная коптильня готова, можно приступать к эксплуатации.

Пошаговая инструкция по строительству мангала-коптильни

Чаще возводится многофункциональный вариант — мангал или барбекю из кирпича с коптильней. Ведь дружеские посиделки на даче не обходятся без шашлыков.

1. роют котлован и устраивают в нем ж/б фундамент на песчано-щебеночной подушке;
2. следуя чертежу, строят на фундаменте цоколь. Используется цементный раствор;
3. перед началом возведения жаровни в кладку замоноличивают уголки — для крепления базы топки;
4. изготавливают топку из толстых стальных листов и устанавливают ее на уголки;
5. на глиняном растворе выкладывают жаровню. При этом несколько кирпичей (указаны на порядовке) кладут без раствора, с тем чтобы сквозь щели к горящему топливу поступал воздух;
6. далее выкладывают барбекю с коптильней и дымоход. По мере возведения в кладку заделывают скобы для решетки, дверцы и прочие элементы, предусмотренные конструкцией;
7. если строится вариант с варочной поверхностью, ее монтируют на асбестовый шнур с фиксацией глиняным раствором;
8. облицовывают строение плиткой, декоративным кирпичом или изразцами;
9. территорию вокруг мангала мостят тротуарной плиткой. Это необходимо из соображений пожарной безопасности и эстетики.

Также желательно сделать над мангалом-коптильней навес, чтобы неожиданный дождь не испортил праздник.

Видео по теме

Как сделать коптильню из кирпича своими руками:

На первый взгляд процесс строительства кирпичной коптильни может показаться слишком сложным. На деле это достаточно простое сооружение и для его возведения не нужно привлекать опытного каменщика или печника, главное действовать аккуратно и без спешки.

Источник: http://masterlandshafta.ru/proekty-landshafta/koptilnya-iz-kirpicha.html

Строительство кирпичной коптильни своими руками

Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.

Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.

Подготовка к постройке

Стоит обратить внимание на место, в котором планируется коптильня из кирпича своими руками, ведь это стационарная конструкция, которая не подлежит перемещению. Участок стоит выбрать вдали от жилья и сада, чтобы дым не мешал растениями людям, предварительно очистив его от мусора, растений и можно приступать к закладке фундамента.

Далее нужно определить, кого вида будет кирпичная коптильня: для горячего копчения, холодного либо комбинированный вариант, состоящий из двух отделов. Независимо, какой вариант будет выбран, будущее сооружение будет состоять из следующих частей:

• Камин.
• Топка.
• Колосник.
• Решетка для продуктов.
• Крышка.

Создаем чертеж и план работы

Если уже решено построить коптильню своими руками, независимо от ее размера, продуманные чертежи и план – необходимый шаг. Работу легче расписать поэтапно, примерный план будет выглядеть так:

1. Подготовка участка к заливке фундамента.
2. Приобретение инструмента и строительных материалов.
3. Установка фундамента.
4. Кирпичная кладка.
5. Если выбрана коптильня холодного копчения из кирпича необходимо возведение подвода для дыма.
6. Тестирование готовой конструкции.

Материалы, которые потребуются для постройки кирпичной коптильни.

При выборе кирпича лучше отдать предпочтение огнеупорной или керамической продукции. Силикатный кирпич не подходит для построек такого типа. Также понадобятся:

• Дверки и крышка из нержавеющего металла.
• Цемент.
• Лопата, уровень, шпатель и емкость для замешивания раствора.
• Решетка для продуктов из металла (можно использовать прутья).

Закладываем фундамент и кладку для коптильни

Бетонную подушку создают с помощью цельной бетонной плиты или собственноручно из стальной сетки, щебня, песка и бетона следующим образом:

1. Копаем яму, глубиной 20-30 см.
2. На дно укладывается щебенка и песок, утрамбовываем и выравниваем.
3. Устанавливается сетка, поверх которой заливают бетон.
4. Стройку начинают только после полного высыхания бетона (1-3 дня), желательно накрыть фундамент рубероидом или другим гидроизолирующим материалом. Рис 1. Подготовка фундамента

Процесс кладки кирпича

Кладку делают, промазывая раствором тычок (малой боковой стороны кирпича), что позволяет заполнить вертикальные швы, так как при укладке камень сдвигается к стыку. Перед этим наносится раствор на фундамент. При появлении излишков раствора (при надавливании кирпича), остатки убирают мастерком.

Рис 2. Кладка основания

Для того чтобы кладка была ровной, кирпич слегка ударяют резиновым молотком. Использование строительного уровня обязательно для соблюдения ровных углов постройки. Кладка происходит по рядам, после каждого замеряется высота постройки, чтобы избежать неровности. Чтобы коптильня своими руками из кирпича приобрела эстетичный вид, стоит воспользоваться несколькими советами:

• Швы между кирпичами не должны превышать толщиной 12 мм.
• Выкладка нового ряда должна обязательно начинаться с угла.
• После завершения работы швы затирают, для придания аккуратного внешнего вида. Рис 3. Выгонка стен и проемов для дверей

Укладка дымохода

Разница между коптильнями холодного и горячего копчения видна в длине дымохода. Так как для процесса холодного копчения требуется остывший дым, дымоход должен иметь необходимую длину. Когда устанавливается коптильня горячего копчения, дымоход должен быть коротким. С одной стороны такой дымоход ограничен очагом (топкой), с другой – камерой для копчения.

Рис 4. Коптильная камера и монтаж дымоходов

Камера для копчения

Камера для копчения продуктов может иметь круглую, овальную или прямоугольную форму (высота до 1,5, размер 1 кв. м). Для возведения такой камеры используют глиняный раствор (или цемент), постепенно укладывая на него кирпич ребром. Почему используют глину? Потому что при нагревании она не выделяет вредных веществ, а значит коптилка не испортит продукт. В верхней части устанавливаются прутья или решетка для продуктов, в нижней части можно установить мешковину, которая будет служить своеобразным фильтром для дыма. На дно камеры желательно положить поддон для сбора жира.

Оборудование топки

Топку устанавливают на другом конце дымохода, ее можно изготовить из толстого листового железа, необходимо проследить, чтобы под ней имелось поддувала для получения тяги и сбора золы. Снаружи топку обкладывают кирпичом.

Чем отличается по конструкции коптильня холодного копчения своими руками от «горячей»?

В конструкции коптилен разных видов имеются отличия. В процессе горячего копчения необходимо установить очаг непосредственно под камерой копчения, при холодном – очаг располагается в стороне, а к камере устанавливают дымоход.

Преимущества и недостатки коптильни из кирпича

Качество постройки зависит от качества материала. Срок эксплуатации кирпичной коптильной также зависит от того, насколько хороший кирпич был использован. К преимуществам использования кирпича можно отнести:

• Большой срок эксплуатации по сравнению с другими материалами.
• Относительная дешевизна.
• Широкий выбор цвета, что позволит гармонично сочетать будущую постройку с уже имеющимися.
• Экологичность.
• Свойства сохранять тепло.

Одним из главных недостатков при строительстве является сложность в кладке, требующая определенных навыков и умений в строительной отрасли.

При выборе кирпича для постройки коптильни выбрать качественный материал несложно. Нарушенная форма, «вздутость» местами говорит о том, что кирпич был изготовлен с нарушением технологий. Но даже у качественного изделия имеется ряд минусов – высокое водопоглощение, подверженность химическому влиянию (актуально для районов, где расположены предприятия химической промышленности), но в целом этот материал вполне способен отработать с десяток лет без дополнительной реставрации.

Рис 6. Результат плодотворной работы

Плюсы самой коптильни из кирпича очевидны: не только возможность попробовать вкусную и здоровую пищу, но и отличное дизайнерское решение для любого участка. Оборудованная дополнительными полками и мойкой коптильня станет настоящим подспорьем в домашнем хозяйстве.

Оценка статьи:
(2 оценок, среднее: 5,00 из 5)

Загрузка.

Источник: http://zakoptili.ru/vse-o-koptilnyah/stroim-koptilnyu-iz-kirpicha-svoimi-rukami.html

Как сделать универсальную коптильню для копчения из кирпича?

Коптильня из кирпича, как стационарная конструкция для приготовления деликатесов с ароматом дыма относится к востребованным элементам летней кухни. В основном камеру копчения предусматривают в комплексе барбекю наряду с другими устройствами. Любители готовить аппетитные блюда на костре предпочитают иметь под рукой мангал, очаг с казаном, гриль. В этот ансамбль хорошо впишется и коптильня горячего копчения из кирпича.

Конструкция и принцип работы

Ключевым элементом устройства является камера для копчения. В ней происходит обработка продуктов горячим дымом или охлажденными потоками. Здесь предусматривается система крючков для подвешивания рыбы и мяса, решетки и сетки для раскладывания заготовок. Температура в камере регулируется в зависимости от типа конструкции. В коптильне холодного копчения из кирпича предполагается режим в пределах 30-40 °C. Для обработки мясных изделий горячим способом создается высокотемпературная среда в диапазоне 70-120°C.

Конструктивные элементы сооружения:

• камера копчения с деревянной дверкой;
• система топки с колосниками и зольником;
• дымоотвод.

Принцип работы коптильного устройства предполагает следующий алгоритм:

• с помощью дров обеспечивается нагрев мелкой стружки и опилок на металлическом поддоне;
• опилки тлеют, выделяется густой дым, потоки которого направляются к заготовкам;
• процесс копчения длится от 30-40 минут и до нескольких суток в зависимости от технологических особенностей обработки продуктов.

Интенсивность дымовых потоков регулируется с помощью задвижки дымохода.

Виды коптилен из кирпича и их особенности

Различают два вида устройств для приготовления мясных изделий, рыбы и птицы способом обработки дымом:

• конструкция горячего копчения – позволяет приготовить деликатесы с насыщенным запахом дыма и нежной структурой тканей;
• устройство холодного копчения – мясные изделия получаются с тонким ароматом и более плотной структурой, чем в предыдущем варианте.

Коптильня из кирпича горячего копчения

Устройства также применяют для копчения овощей, плодов и фруктов, орехов. Планируя мангал-коптильню своими руками, следует учитывать, что каждый из вариантов сооружения выделяется особенностями конструкции и температурой рабочей среды в камере копчения.

Для холодного копчения

В кирпичной конструкции холодного копчения для подачи дыма в коптильную камеру предусматривается специальный подвод, очаг располагается на расстоянии. Исключается прямое воздействие горячих потоков на продукты. Дым, образовавшийся при тлении опилок и стружки, перемещается по каналу длиной 1,5-2 метра и поступает в коптильню.

Особенности конструкции холодного копчения:

• два основных блока сооружения в виде камеры и топки соединены дымоходом, протяженность которого варьируется в пределах от 1-2,5 м;
• дымовые потоки поступают в камеру в охлажденном состоянии;
• вредные вещества в составе дыма оседают на стенках канала подвода.

Ключевая особенность конструкции заключается в полном прогорании дымовых газов в процессе перемещения потоков по вытянутому дымоходу. Для обработки продуктов холодным способом понадобится время от пары часов до нескольких суток в зависимости от рецепта. Готовые изделия располагают длительным сроком хранения. Если при подготовительном этапе соблюдены условия технологии с учетом особенностей засолки, продукты холодного копчения хранятся до 12 недель в погребе или холодильнике.

Для горячего копчения

Конструкция предусматривает камеру копчения непосредственно над очагом. На верхнем ярусе кирпичной камеры сооружается система решеток и крючков, нижняя поверхность выполняется с помощью металлического листа.

Особенности копчения горячим способом:

• в очаге под камерой разводят огонь;
• опилка, стружки и щепки на металлическом основании в камере нагреваются под воздействием пламени в топке;
• образуется горячий дым, который направляется к заготовкам и проникает в структуру волокон.

Процесс обработки продуктов горячим способом длится в зависимости от рецепта и предусматривает период от 30 минут до нескольких часов. Готовые изделия отличаются высокими вкусовыми качествами с насыщенным запахом дыма и нежной структурой. Продукция горячего копчения долго не хранится, срок годности ограничивается 2-3 сутками в условиях холодильника.

Особенности многофункциональной двухрежимной коптильни

Одним из ключевых преимуществ кирпичной коптильни отмечают возможность приспособить сооружение и для горячего копчения, и для холодного. Умельцам удается сконструировать устройство в составе барбекю комплекса с подачей дымовых потоков от мангала или очага под казаном, если планируется процесс холодного копчения. Для обработки продуктов горячим способом предусматривается собственная топка под коптильной камерой.

Многофункциональная двухрежимная коптильня

Другой способ создания двухрежимной конструкции предполагает возможность регулировки тяги в трубе дымоотвода. Чтобы создать высокотемпературный режим обработки, с помощью задвижки ограничивается сила тяги в канале дымоудаления, а в топке обеспечивается интенсивное горение дров. Если планируется холодное копчение, в очаге обеспечивают малый огонь, при широком диаметре дымоотводной трубы создаются условия для достаточного охлаждения потоков.

Критерии выбора материалов

Материалы выбираются с учетом функционала:

• в топке температура среды варьируется в высоком диапазоне, требуется огнеупорный кирпич;
• в камере максимальная температура в пределах 70-120°C, в основном применяют керамический кирпич, хотя актуальны не только жаропрочные варианты изделия;
• основание выполняется из бетонной плиты, которая способна выдерживать внушительный вес кирпичного сооружения. Если планируется небольшая коптильня, допускается кирпичный фундамент с подушкой из песка и щебня;
• раствор для кладки замешивается из цемента с песком в пропорциях 1:4.

Алгоритм возведения коптильни из кирпича

Строительство кирпичной конструкции выполняется с учетом требований технологии. Последовательность создания коптильни подразумевает несложные манипуляции на основе выбранных схем и чертежей.

Материалы и инструменты

Для работы требуется набор инструментов и приспособлений:

• лопата – штыковая и совковая;
• нивелир, рулетка;
• шнур, колья;
• шпатель, мастерок;
• емкость для замешивания раствора;
• стальная сетка для фундамента;
• металлический лист для основания камеры копчения.

Перед началом работ необходимо иметь под рукой расходное количество кирпича, цементной смеси, комплектующие в виде дверок, колосника. Также требуется наличие зонтика и задвижек для дымохода, компонентов фундамента.

Выбор места

При возведении стационарного сооружения на загородном участке особое внимание уделяется выбору места расположения:

• из-за дыма рекомендуется выдержать определенное расстояние от дома с учетом преобладающих направлений ветра;
• для комфортной эксплуатации важно обеспечить удобное расположение коптильни недалеко от дома или выделить место в пределах летней кухни;
• выбирают место с учетом пожарной безопасности, подходит площадка вдали от деревянных строений и сооружений из легковоспламеняющихся материалов.

Также при выборе места для строительства кирпичной коптильни на садовом участке необходимо предусмотреть ограждение от детской площадки, к примеру, в виде живой изгороди или декоративно-функционального забора.

Чертежи и схемы кладки

В основном применяют готовые схемы коптильни из кирпича, останавливая выбор на варианте для горячего или холодного копчения. При этом некоторые умельцы изготавливают собственные чертежи в зависимости от ландшафта участка. Готовые схемы представлены ниже. Стоит помнить, что залог успеха заключается в неукоснительном соблюдении технологических особенностей строительного процесса.

Схема коптильни холодного копчения Чертеж барбекю с мангалом и коптильней Постройка коптильни из кирпича

Строительство фундамента

Если выбран вариант фундамента из бетонной плиты, алгоритм работы состоит из следующих этапов:

• выполняется разметка с помощью нивелира, кольев и шнура с учетом габаритов будущего сооружения. Параметры основания должны быть чуть больше размеров коптильни;
• выкапывается яма прямоугольной формы по заданным параметрам глубиной в пределах 40 см;
• на дне котлована создается подушка из песка и щебня с тщательной утрамбовкой и выравниванием насыпного материала;
• устанавливается сетка арматуры;
• далее замешивают бетонный раствор и заливают котлован до наружного периметра.

После полного высыхания бетонного состава выполняют гидроизоляцию из рубероида. Далее на основе выбранной схемы приступают к укладке кирпичных рядов, соблюдая перевязку.

Выкладываем дымоход

Важным элементом коптильни холодного копчения из кирпича является подвод для дыма:

• выкапывают траншею шириной 0,5 м и глубиной 0,3 м. Протяженность тоннеля составляет от 1 м до 2,5 м, притом канал входит на 0,3 м вглубь коптильни;
• утрамбовывают дно, выкладывают ряд кирпичей с помощью раствора, формируют стенку высотой в пределах 25 см;
• траншея перекрывается сверху домиком.
• после затвердения раствора подвод для дыма сверху засыпается слоем земли.

Канал соединяет топку и камеру копчения. Притом очаг располагается ниже уровня камеры под углом около 9°.

Возведение коптильной камеры

При строительстве комплекса барбекю с коптильней из кирпича для горячего копчения нижний уровень оборудуется топкой, зольником и нишами для хранения дров и утвари. На верхнем уровне возводится коптильная камера, которая предусматривает стенки из кирпичной кладки с деревянной дверью на петлях. На верхнем периметре под крышей устанавливается система с крюками, на которые подвешивают заготовки, и несколько ярусов решетчатой подставки для раскладывания продуктов. Основание камеры выполняется из металлического листа.

Обустройство топки

Топка выполняется исключительно из огнеупорного кирпича и оборудуется металлической дверцей. Внутри устанавливается колосник, а нижний сектор представляет собой зольник. Последний необходим как элемент конструкции для обеспечения и регулировки тяги, также это резервуар для сбора золы.

Декоративная отделка

Кирпичная кладка выглядит презентабельно и без отделки, однако для качественной эксплуатации конструкции важно наличие защитного покрытия. При строительстве мангала с коптильней из кирпича народные умельцы предпочитают использовать для декора клинкерную плитку, иногда применяют кафель или другие варианты жаропрочной облицовки. Площадку возле зоны барбекю отделывают тротуарной плиткой, выполняют мозаику из фрагментов рифленого клинкера с применением камня.

Декоративная отделка коптильни из кирпича

Варианты модификаций

Выбирая модели сооружений для приготовления домашних деликатесов с ароматом дыма, чаще всего отдают предпочтение универсальным конструкциям с несколькими функциональными зонами. Мангал-коптильня из кирпича своими руками прекрасно дополняет барбекю комплекс в летней кухне. При этом камеру горячего копчения уместно возводить рядом с русской печью, на нижнем уровне оборудуют топку, нишу для складирования дров, полки для хранения утвари. Зону барбекю с коптильней также дополняет очаг с казаном для приготовления блюд восточной кухни.

Нюансы при постройке мангала с коптильней из кирпича

Основная сложность при возведении многофункциональных конструкций заключается в обеспечении герметичности камеры копчения и качественной работы системы дымоотведения. Важно выполнять этапы строительства с учетом технологических требований. Также необходимо корректировать недостатки сооружения, выявленные в процессе тестового запуска коптильни.

Источник: http://pechiexpert.ru/koptilnya-iz-kirpicha-01/

Смотрите также:

Самоделки для дачи и сада своими руками 02.05.2020 Умные инструменты для дачи своими руками Работа на земле действительно может быть легкой и приятной, если пользоваться правильными инструментами, и мы расскажем вам, как сделать такие приспособления для огорода своими руками! Посмотрите на изобретения и... →

Сарай из поддонов своими руками 02.05.2020 Сарай из поддонов своими руками Как построить сарай из поддонов на своем дачном участке От строительства часто остаются поддоны, которые многие просто разбирают на дрова или на доски для хозяйственных нужд. А можно использовать поддоны для постройки сарая. Великолепный... →

Делаем флюгер своими руками 02.05.2020 Что такое флюгер? Виды флюгеров. Как сделать флюгер своими руками? Метеорологический прибор древности. Так называют флюгер. Первый сделали за 50 лет до нашей эры в Афинах. Флюгер, указывающий направление ветра, водрузили на восьмигранную башню, возводимую самим... →
