Технология возведения арочной теплицы

Правильная установка теплицы из поликарбоната своими руками, видео

Прежде чем принимать решение пошагово собрать теплицу из поликарбоната 3х6 м, потребуется провести небольшую подготовительную работу. Найти наиболее понятный и детализированный проект тепличного каркаса, который не потребовал бы больших затрат или привлечения для монтажа поликарбонатной теплицы «узких» специалистов. Обычно на то, чтобы собрать остов и уложить поликарбонат, уходит не менее четырех дней, при условии полного обеспечения материалами и инструментом.

Выбор места и материалов для сборки

Перед тем, как собрать теплицу из поликарбоната, нужно выбрать место для ее расположения. Если это сделать правильно, то обеспечить себя урожаем свежих овощей можно на весь год.

Место для будущего парника размечается сразу же при планировке садового участка. Для того, чтобы таяние снега в месте размещения парника происходило как можно раньше, оптимальной точкой на участке будет небольшая возвышенность. Кроме того, в таком месте не нужно будет беспокоиться о повышенной влажности как почвы, так и воздуха внутри конструкции.

Собрать теплицу из поликарбоната на возвышенности — значит позаботиться об оптимальной температуре внутри.

Если же разместить парник на возвышенности не получается, то придется подсыпать слой мелкого щебня около 20 см и такой же слой плодородной почвы для создания грядок.

Подготовка места и фундамента

Прежде чем собирать теплицу на своем дачном участке, вы должны подумать и о том, где и как будет установлена эта конструкция. Во-первых, вы должны выбрать место для нее. Теплица должна располагаться на хорошо освещенном участке на расстоянии минимум нескольких метров от домов, сараев и других конструкций. Также нежелательно, чтобы над конструкцией нависали ветви деревьев. В противном случае во время ветров на теплицу может упасть что-либо сверху и повредить ее.

Как установить теплицу по сторонам света

Обязательно разровняйте поверхность грунта – лучше всего даже снять верхний слой. Это также позволит избавиться от семян сорняков. А для удобства проведения работ удалите грунт на площади, которая примерно на метр шире с каждой стороны нужного вам прямоугольника.

На заметку! Если теплица будет стоять неровно, то из-за перекосов она будет разрушаться и изнашиваться намного быстрее, чем установленная на выровненной площадке. Да и на криво установленном каркасе не будет возможности правильно закрепить поликарбонат.

Стоит подумать и о наличии фундамента. Как говорят производители, сейчас большинство теплиц в нем не нуждается, особенно если пользуются ими (теплицами) только в весенне-летний период. Однако опытные садоводы все же рекомендуют сделать хотя бы элементарное основание из бруса. Это очень просто – достаточно соединить между собой при помощи металлических уголков и саморезов четыре отрезка бруса с сечением минимум 10*10 см. Размер такого фундамента должен быть равен основанию будущей теплицы.

Простой фундамент из бруса

Внимание! Не забудьте покрыть дерево защитным средством, которое будет оберегать его от плесени и гниения. В противном случае основание достаточно быстро придет в негодность. Также советуют под брус стелить толь.

Можно сделать и ленточный фундамент из бетона. Он более надежен, чем брусовой, однако требует больше финансовых и трудовых затрат. Кстати, теплице, которая будет эксплуатироваться в зимний период, без него и вовсе не обойтись.

Этапы формирования ленточного основания: схематическое изображение

Фундамент под теплицу из поликарбоната — какой лучше

Любая постройка начинается с фундамента. Но вначале необходимо выбрать его конструкцию. А для этого, в свою очередь, надо знать, какие бывают фундаменты, чем они друг от друга отличаются и как их сделать. Более детально читайте здесь.

Порядок сборки

В комплекте для сборки прилагаются листы поликарбоната, раскрой которых придется производить своими руками. В большинстве случаев инструкция по сборке парника содержит все необходимые рекомендации по правильному раскрою поликарбоната.

Если же ведется строительство теплицы из поликарбоната с деревянным каркасом, то начать следует с фундамента. Он необязательно должен быть капитальным. Достаточно будет сделать деревянную стяжку из бруса или доски. Для этого ее нужно предварительно обработать антисептиками и выровнять при помощи вбитых в землю столбиков или кусков арматуры. Сборка такого фундамента осуществляется при помощи саморезов.

Несмотря на заверение производителя, для теплицы из поликарбоната с каркасом из оцинкованного металлического профиля тоже требуется сооружение фундамента. Для сборки готового набора нужно предварительно сделать обвязку из бруса сечением 100 мм. Как и любой деревянный элемент, соприкасающийся с почвой, брус нужно пропитать антисептиком и дополнительно изолировать рубероидом.

Следующим элементом сборки являются листы поликарбоната. Их нужно раскроить по размерам торцевых частей каркаса конструкции.

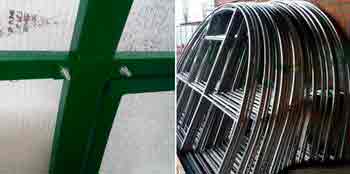

Сборка каркаса

Сборка каркаса – это, пожалуй, самый сложный и ответственный этап установки теплицы из поликарбоната. Множество деталей (а чем крепче и масштабнее теплица, тем больше элементов присутствует в комплекте поставки) часто ставят в тупик даже опытных мастеров, чего уж говорить об обычных садоводах. Но все же разобраться в процессе сборки вполне возможно. Тем более что в каждом комплекте поставки любой промышленной теплицы должна быть инструкция по монтажу.

Сборка каркаса

Внимание! Сборку любой теплицы, купленной в магазине, обязательно производите строго по инструкции. В противном случае вы рискуете получить конструкцию, которая либо будет неправильно функционировать, либо очень быстро разрушится.

Несколько общих правил для сборки любой теплицы из поликарбоната:

• сначала собирают торцевые части конструкции, потом переходят к сборке дуг;
• детали основных каркасных дуг (если они разборные) можно сразу же соединять на совесть, а отдельные элементы теплицы в собранном каркасе сначала «наживляют» болтами и только после точной регулировки и выравнивания конструкции затягивают; для выравнивания конструкции пользуются строительным уровнем;
• ручки и прочую фурнитуру устанавливают в последнюю очередь;
• каркас вкапывают в землю или прикручивают к фундаменту только после окончательной сборки и регулировки теплицы;
• если каркас теплицы состоит из огромного числа перекладин (как продольных, так и поперечных), то сначала устанавливают основные, продольные, которые будут держать торцевые части и основные дуги.

Cборка теплицы из поликарбоната

Сборка теплицы из поликарбоната — особенности монтажа конструкции своими руками

Делается это до установки и укрепления фундамента.

На ровной поверхности располагают лицом вверх торцевые части конструкции. То есть, чтобы дверь открывалась наружу. На каркас укладывается лист поликарбоната таким образом, чтобы защитная пленка с соответствующей маркировкой смотрела наружу. Пленку снимают после сборки всей теплицы. Делается это во избежание деформирования поликарбоната при сборке.

В комплекте с теплицей продаются специальные саморезы с уплотнительной прокладкой, предотвращающие деформацию поликарбоната как при сборке, так и в процессе последующей эксплуатации теплицы. Именно ими производится крепление листов поликарбоната с торцевым частям конструкции.

Сборка теплицы на примере промышленной модели

Для примера рассмотрим подробно процесс сборки теплицы «Усадьба КУ» производства .

Теплицы «Усадьба КУ»

Шаг 1. Сборка этой теплицы начинается с раскройки укрывного материала. Один из листов разрезаем вдоль на два одинаковых куска при помощи ножа.

Лист поликарбоната разрезается вдоль

Шаг 2. Складываем получившиеся отрезки друг на друга лицом к лицу и выравниваем. Делаем разметку маркером по размерам, указанным в инструкции, и разрезаем сложенные куски. Получится шесть деталей материала, которыми мы будем укрывать торцевые части теплицы.

Разрезаются сложенные куски материала

Совет! Для удобства и чтобы не повредить другие листы, которые будут нужны целыми, можно использовать доску, подкладывая ее по линии разреза под материал.

Рекомендованная схема раскроя поликарбоната

Шаг 3. Цельные сварные торцевые части теплицы укладываем на ровную поверхность. Под их верхнюю часть кладем небольшие деревянные бруски и сверлим отверстия для ручек и их крепления.

Торцы укладываются на ровную поверхность

Сверление отверстий для ручек

Шаг 4. Затем сверлим отверстия по периметру двери и торца для крепления укрывного материала. Для этого подойдет сверло на 4 мм.

Сверление отверстий для крепления поликарбоната

Шаг 5. Удаляем защитную пленку с материала и ровно укладываем прямоугольные куски поликарбоната на двери. Закрепляем их шайбами и кровельными саморезами в нижней и средней частях листа, верхнюю пока не трогаем.

Поликарбонат крепится в нижней части двери

Шаг 6. Разрезаем поликарбонат на стыке форточки и двери.

Резка поликарбоната на стыке форточки и двери

Шаг 7. Верхнюю часть поликарбоната (форточную) накладываем непосредственно на дверь (на 1 см), чтобы форточка закрывалась внахлест, и крепим его к ней саморезами.

Крепление поликарбоната к верхней части двери

Шаг 8. Отделяем верхнюю часть поликарбоната от форточки. Подкладываем его часть (1 см) под поликарбонат, прикрученный к форточке, и крепим к верхней части торца.

Поликарбонат подкладывается под кусок, прикрученный к форточке

Шаг 9. Вырезаем поликарбонат на выступающих частях петель на створках дверей и форточек.

Поликарбонат вырезается на выступающих частях петель на створках дверей и форточек

Шаг 10. Обрезаем материал ножом по краю стойки, на которой прикреплены дверные петли. Обрезаем также и излишки материала в верхней части торца.

Обрезка материала по краю стойки

Шаг 11. Берем куски, оставшиеся для боковых частей торцов конструкции, очищаем их от пленки, укладываем на торцы и выравниваем по нижней части основания. Прикрепляем к торцевой части теплицы. Излишки по краям отрезаем.

Крепление оставшихся кусков к торцевой части

Шаг 12. Прикручиваем ручки и запорные механизмы.

Прикручивается дверная ручка

Установка замка

Шаг 13. Распакуем детали основания. Обратите внимание: в наборе есть основания с пальцами и без пальцев. Также имеются и две стяжки.

Элементы основания (с пальцами)

Шаг 14. Располагаем детали так, чтобы отверстия на стяжках совпадали с местами крепления дуг на основании.

Правильное расположение деталей основания

Шаг 15. Соединяем стяжки и основания и скрепляем их саморезами.

Место соединения

Соединение оснований

Шаг 16. Располагаем основания на фундаменте, выравниваем, укрепляем на нем.

Расположение продольных элементов основания

Крепление основания к фундаменту из бруса

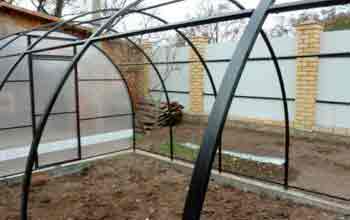

Шаг 17. Устанавливаем цельные дуги.

Схема установки дуг

Установка дуг

Шаг 18. Скрепляем дуги стяжками между собой.

Дуги скрепляются стяжкой

Шаг 19. Устанавливаем торцевые части теплицы, соединяем их со стяжками и саморезами крепим к фундаменту.

Схема установки торцов

Установка торцевой части

Шаг 20. Измеряем диагонали теплицы, чтобы убедиться, что конструкция стоит ровно. Они должны быть равными.

Измерение диагоналей конструкции

Шаг 21. Покрываем теплицу очищенным от пленки поликарбонатом. Крепим саморезами.

Обшивка теплицы поликарбонатом

Установка листов на крышу и крепление саморезами с шагом 50 см по 4 самореза на дугу с каждой стороны

Крепление поликарбоната саморезом

На заметку! Не забудьте оставить маленький козырек из поликарбоната над торцевыми частями теплицы.

Шаг 22. Устанавливаем дополнительную форточку в любом месте. Выбираем его и изнутри прижимаем к поликарбонату форточку. Помощник снаружи закрепляет ее саморезами на поликарбонате.

Установка форточки

Крепление форточки снаружи

Шаг 23. Прорезаем стыки по периметру форточки ножом. На петлях вырезаем кусочки материала, чтобы они не мешали открывать створку. Крепим систему открывания форточки изнутри.

Резка поликарбоната по периметру форточки

Установка термопривода

Инструкция по сборке теплиц «Усадьба У» и «Усадьба КУ». Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Инструкция по сборке

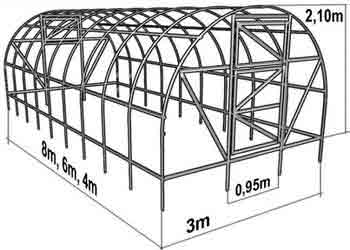

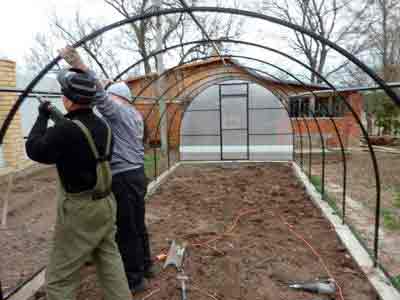

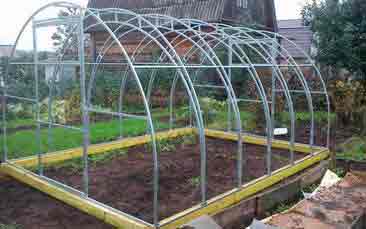

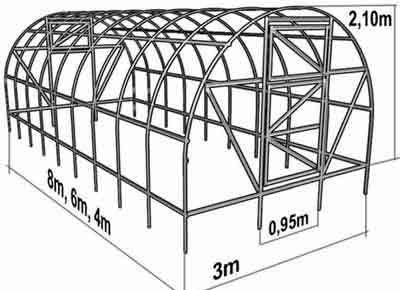

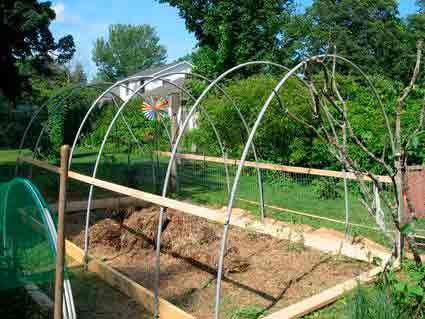

Монтаж каркаса теплицы из поликарбоната

Сборку каркаса начинают с торцовых арок, которые крепятся к основанию теплицы. В качестве вспомогательных материалов при креплении используются хомуты. Следующими элементами, которые крепятся к аркам, являются ребра жесткости. Их располагают на одинаковом уровне.

Затем устанавливаются промежуточные арки и также крепятся к направляющим и ребрам жесткости. Перед тем, как окончательно закрутить все гайки, нужно проверить геометрию конструкции при помощи рулетки и вертикальности конструкции при помощи уровня. После этого можно затянуть все гайки.

Форточки и двери размещаются в торцевых арках парника и должны быть на этом этапе сборки прикреплены к поликарбонату, что обеспечит правильность их установки.

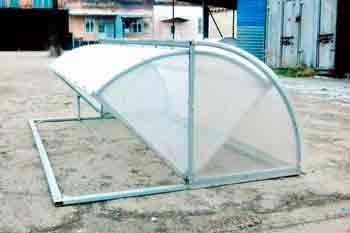

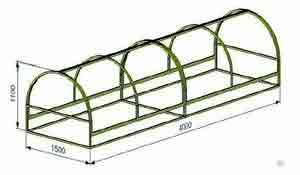

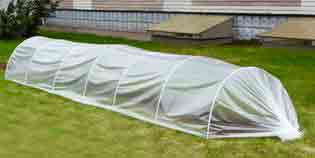

Как собрать парник из поликарбоната

Технология сборки парника мало чем отличается от сборки теплицы и начинается с установки фундамента. Для этого подойдет брус с сечением 100х100 см. Длина бруса зависит от длины будущего парника. Между собой элементы фермента можно собрать с помощью оцинкованных уголков и саморезов.

Перед сборкой фундамента, дерево необходимо обработать антисептиком: это убережет древесину от вредителей. Для выравнивания диагоналей фундамента рекомендуют использовать водяной уровень и рулетку.

После этого по периметру фундамента накладываются элементы основания, средняя дуга монтируется к основанию способом шип-паз и фиксируются саморезами.

Торцевые стороны парника следует собирать по тому же принципу, что и торцы теплицы. При этом, нужно стараться не перетянуть саморезы.

Торцевые дуги парника соединяются с основанием и фиксируются саморезами. Далее конек парника с петлями соединяется со средней дугой и торцевыми элементами. На завершающем этапе конструкция покрывается поликарбонатом, материал режется в местах петель и по периметру створки для открывания.

Укладка поликарбонатного покрытия

Укладку листов поликарбоната на каркас лучше вести вдвоем. Перед этим нужно удалить защитную пленку с внутренней части листа. Листы перекидывают через арки теплицы и проверяют ровность укладки. Только после этого листы фиксирую саморезами к каркасу.

Важно! Соты поликарбоната располагаются вертикально.

При сборке важно обращать внимание на силу ветра, так как он легко может сместить листы поликарбоната, что может вызвать образование неровностей и щелей в стыках.

Саморезы вкручивают через 40-60 см. Листы укладывают внахлест на 2-3 см. Допускается оставить небольшие напуски с торцевых сторон. По окончании фиксации листов можно снять с внешней стороны поликарбоната защитную пленку.

После сборки каркаса и фиксации поликарбоната можно заняться форточками и дверями. Напомним, что на данном этапе торцы, в которых расположены двери и форточки обшиты поликарбонатом наглухо. Теперь нужно взять прочный канцелярский нож и просто прорезать по контуру дверь и форточку.

Кстати, форточку лучше сделать в противоположном от двери торце теплицы. А, чтобы вообще забыть о ее существовании, нужно укомплектовать ее автоматом для проветривания теплицы. Устройство будет автоматически открывать форточку при определенной температуре, а когда температура понизится, также автоматически закрывать ее.

Монтаж теплицы своими руками

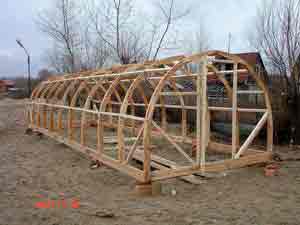

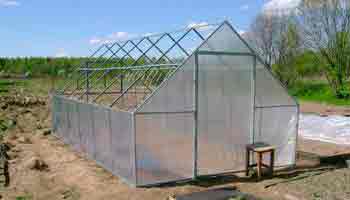

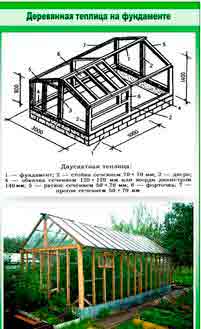

Чаще всего своими руками делают шатровые теплицы с деревянным каркасом. Если есть навыки сварочных работ, то можно строить и арочные. В любом варианте строительства необходимо изучить инструкцию по сборке теплицы из поликарбоната и составить план работ, чтобы впустую не потратить свои средства и время.

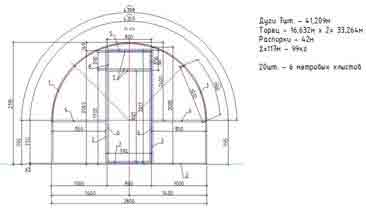

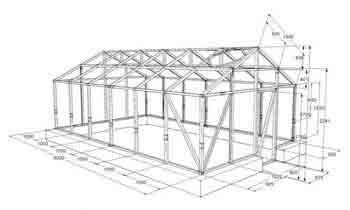

Составление проекта

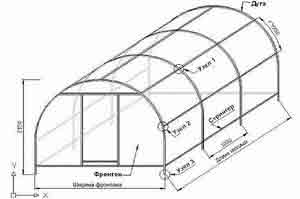

Проект для теплиц из поликарбоната сделать довольно просто. Прежде чем приступить к его созданию, нужно определить форму сооружения и используемые материалы.

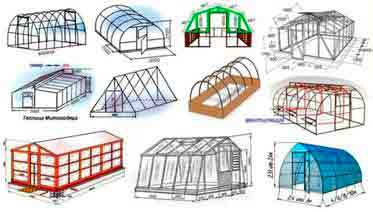

Существуют такие формы теплиц:

• прямоугольная;

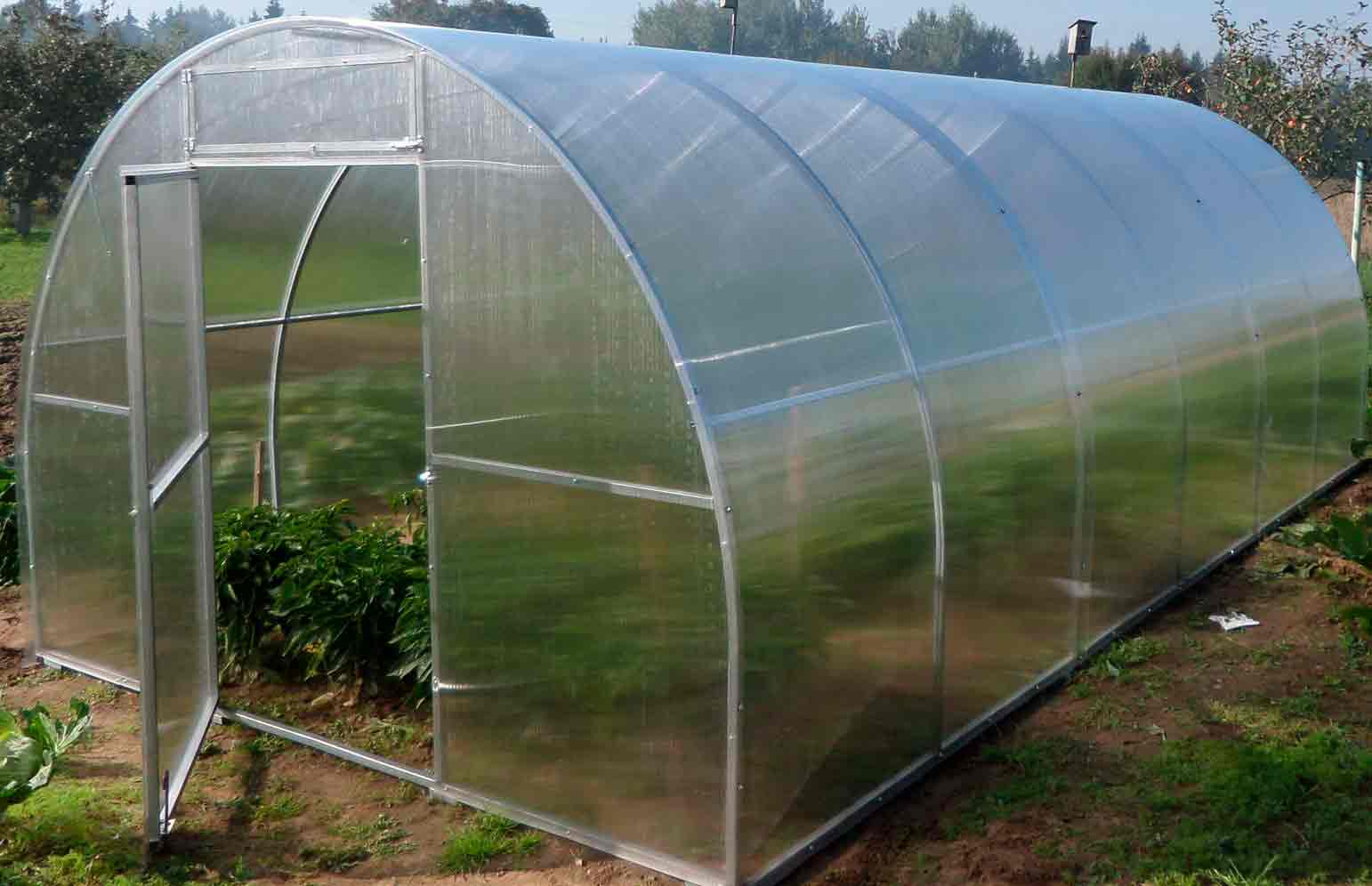

• арочная;

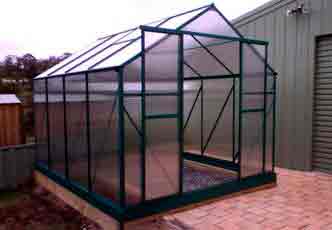

• в виде домика с покатой крышей.

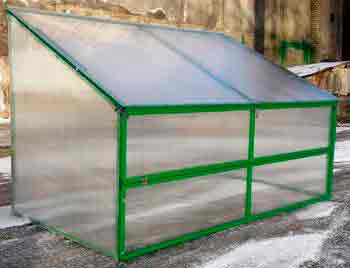

Для теплиц с прямоугольной формой или с покатой крышей подходят поликарбонатные листы с толщиной 4—10 миллиметров. Самым оптимальным вариантом будут листы в шесть миллиметров, а для арочных конструкций — 4 миллиметра.

После того как материал выбран, надо определиться с размерами сооружения при минимальной ширине в 2,5 метра. Теплицы площадью свыше 50 квадратных метров используются для выращивания овощей в коммерческих целях.

В проекте теплицы нужно предусмотреть форточки для проветривания и двери. Учитывая параметры листов, можно спроектировать теплицу.

Необходимые инструменты и материалы

При монтаже теплицы, кроме поликарбоната могут понадобиться различные инструменты и материалы — в зависимости от типа конструкции.

• шнур;
• топор;
• нож;
• молоток;
• уровень;
• саморезы;
• сварка;
• гвозди.

• деревянный брус;
• доски;
• металлический уголок;
• труба;
• бетон;
• кирпич.

При возведении конструкции из металлического профиля, например, топор, деревянный брус и гвозди могут не понадобиться.

Подготовка участка

Перед строительством парника участок необходимо тщательно подготовить — это является залогом долговечной и качественной установки. На подготовку участка уходит больше времени, чем на сам монтаж теплицы, однако это время тратится не зря.

Такая работа займет несколько дней:

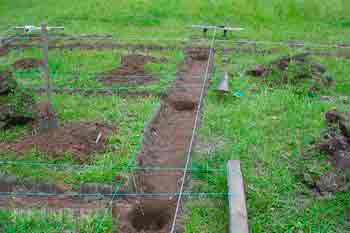

1. Начинать нужно с разметки и зачистки. С помощью забитых колышков разметить место под теплицу и предполагаемые проходы к ней.
2. Рекомендуется также заранее начертить схему сооружения, чтобы в процессе строительства с ней сверяться. Убедившись, что ничего не упущено, можно приступать к расчистке участка.
3. Следующим этапом идет перекопка земли с удалением корней и мусора. Следует разровнять ее граблями, избавляясь от всех больших комьев и камней. Далее — удостовериться, что выравнивание произведено качественно — для этого надо просто положить доску со строительным уровнем. Необходимо разравнивать землю до тех пор, пока площадка не станет ровной на всей предназначенной для возведения территории.

После этого можно приступить к устройству фундамента.

Изготовление свайно-винтового фундамента с ростверком из бруса

Фундамент с ростверком из бруса надежен и прослужит долго.

Для его изготовления надо выполнить следующие работы:

1. Разметить периметр теплицы, выкопать траншею шириной и глубиной по 20 сантиметров.

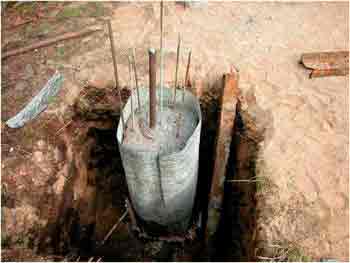

2. В углах пробурить лунки диаметром 30 сантиметров и глубиной ниже промерзания грунта, а затем такие же — по всему периметру. Расстояние между лунками — около 2,5 метров.
3. В лунки насыпать песка, поставить в них свернутый рулон рубероида.
4. Внутрь рубероида установить по три прутка арматуры (10—12 мм в диаметре), связанных между собой. Прутки должны возвышаться над поверхностью земли — для нижней обвязки.
5. В лунки залить бетон.
6. На дно траншеи насыпать слой песка — пять сантиметров толщиной. На него расстелить рубероид для гидроизоляции. По бокам собрать опалубку и зафиксировать, затем в нее залить бетон. Поверхность выровнять и укрыть пленкой.

Установка каркаса

Сборку каркаса лучше всего производить методом сварки, но можно выполнять эту работу при помощи болтовых соединений или саморезов. При любом способе необходимо проверять с помощью уровня горизонтальные и вертикальные элементы.

Порядок выполнения работ по установке каркаса:

1. Сначала надо сделать обвязку с помощью анкерных болтов. Под брус обязательно стелить рубероид, который обеспечит необходимую гидроизоляцию. Интервал между болтами 50—60 сантиметров.
2. Установка парника на брус делается с помощью стальных уголков. Предварительно нужно разметить брус, чтобы по обеим сторонам каркас фиксировался на одном уровне. При установке дуг их вертикальное расположение тоже нужно контролировать с помощью уровня.

Обшивка поликарбонатом

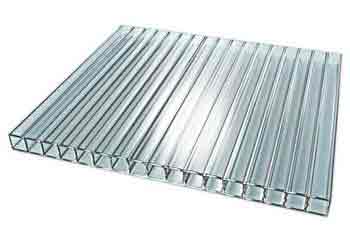

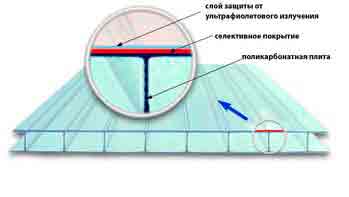

Поликарбонат для покрытия парников является прочным и устойчивым к атмосферным осадкам материалом. Материал — гибкий, легко раскраивается и просто монтируется.

Для того чтобы монтаж не вызвал затруднений, надо предварительно вооружиться инструментом и сведениями о предстоящей работе, чтобы конструкция долго и безупречно служила:

1. Установку покрытия надо начинать с торцов. Для удобства листы прямоугольной формы надо прикрутить как есть — без выкраивания полукругов. Затем вырезать уже зафиксированные листы, обходя каркас снаружи. Вырезать отверстие для двери и для форточки.
2. После установить сотовый поликарбонат на каркас. Листы нужно укладывать поперек, без нахлеста. Для герметичности стыков их надо скрепить с помощью соединительного профиля.
3. Для монтажа материала на каркас используют специальные метизы с уплотнительной прокладкой и термической шайбой. Листы нужно притянуть в нескольких местах к каждой дуге.

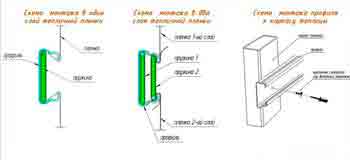

4. Но есть и другой способ установки: берутся узкие полосы алюминия, ими парник перехлестывается снаружи. Нужная плотность обеспечивается винтом. Принцип работы фиксаторов отражен на фото ниже.

На поликарбонате имеется защитная пленка. Снимать эту защиту нужно перед установкой листов или сразу после нее. Затягивать с этим нельзя, так как под воздействием ультрафиолета схватится клей, на котором держится пленка — удалить ее после этого почти невозможно.

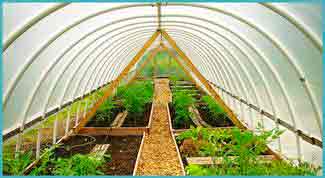

Внутреннее обустройство

После завершения сборки теплицы из поликарбоната наступает время ее непосредственной эксплуатации. Здесь важно обеспечить правильное размещение грядок, чтобы внутри парника могли уживаться растения с разными потребностями в питании, температуре и освещении.

Одним из вариантов может стать сооружение параллельных грядок вдоль всего парника. Такое решение предпочтительно для выращивания культур одного вида.

Для выращивания растений разных видов или с разными потребностями внутри теплицы можно обустроить перегородку. Это позволит создать растениям разные климатические условия, соответствующие их специфике выращивания. Например, различные настройки автомата для проветривания теплиц позволят создать разные температурные режимы в разных частях теплицы.

Из всего выше сказанного можно сделать вывод, что сборка теплицы из поликарбоната — не столь сложное дело. Ключевым моментом успеха является правильное планирование, от места расположения до соседства растений внутри будущего парника. Для полноты картины можно украсить теплицу элементами декора в виде подвесных цветников. Это позволит не только собирать высокие урожаи овощей, но и разводить цветочные растения в теплице.

Интересные статьи в помощь

Теплица на дачном или приусадебном участке помогает продлить срок сбора урожая овощных культур. Сегодня садоводы предпочитают приобретать готовые конструкции, поскольку их широкий ассортимент позволяет выбрать тепличную постройку нужной формы и площади, как от зарубежных, так и от отечественных производителей. Как утверждает реклама, готовые теплицы разборные из поликарбоната легко собираются, они прочны и надежны.

Это не всегда соответствует действительности, поскольку в торговой сети нередко встречается некачественная продукция. Относительно сборки отдельных элементов в конструкцию, то тут следует учитывать, что устройство теплицы из поликарбоната имеет ряд нюансов и их непременно следует учитывать при выборе товара. Не помешает и владение определенными навыками и знаниями по обустройству тепличного хозяйства на приусадебном участке. Прежде всего, перед покупкой готовых теплиц надо разобраться, какими они бывают, в чем достоинства и недостатки каждого типа.

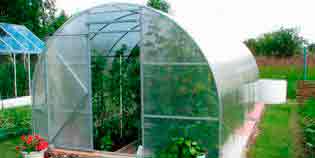

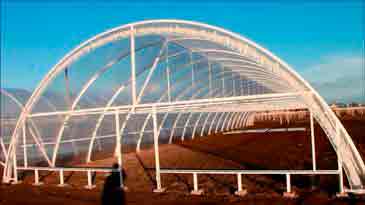

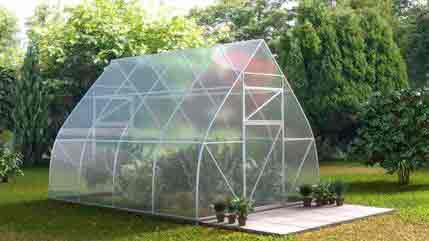

Теплицы арочные из поликарбоната, как на фото, удобно производить компаниям-изготовителям. Они пользуются на сегодня наибольшей популярностью. На арку, имеющую высоту 1,9 метра и ширину 3,8 метра, идеально ложится лист длиной 6 метров. Вроде все в такой конструкции теплиц из поликарбоната хорошо: и параметры, и длина, и материал покрытия используется рационально, но люди, выращивающие овощи, отмечают, что трудиться в таком помещении неудобно.

Дело в том, что грядки обычно делают по периметру теплицы, а они в данном случае получаются чересчур широкими и поэтому за ними неудобно ухаживать (поливать пропалывать) не говоря о том, что затруднена подвязка растений. При обустройстве грядок их рекомендуется приподнимать на 40 сантиметров — при такой высоте с ними удобнее работать и прогрев грунта происходит быстрее, а в такой постройке их можно делать только вровень с поверхностью земли.

Фундамент: строить или нет?

Многие производители советуют устанавливать тепличные конструкции без строительства фундамента. Даже для этого снабжают каркас специальными Т-образными ножками, чтобы конструкция была прочно закреплена. Но, как показывает практика, стоить фундамент все же нужно: так и основа будет более прочно закреплена и элементы основы, которые соприкасаются с почвой, будут сохраняться намного дольше в первичном состоянии.

Совет: Конечно, изготавливать ленточный фундамент для установки поликарбонатной теплицы нет необходимости, а вот выполнить основу из бруса — вполне доступно, да и изготовить ее можно в очень короткие сроки.

Главное — обработать материал специальными средствами, чтобы предохранить древесину от влаги. Устанавливают материал обычно на бетонные кубики, которые вкапывают в почву. На шестиметровую постройку их нужно 10 штук: на каждую сторону по четыре и по одному на середину торцов.

Легкость готовых конструкций из поликарбоната

При покупке готовой конструкции необходимо отдавать предпочтение моделям, у которых утяжелен каркас теплицы под поликарбонат. В противном случае невесомая система, выполненная из алюминиевого профиля, и легкие по весу листы сотового поликарбоната при сильном порыве ветра будут снесены. Производители теплиц советуют их заглублять в землю, но особого эффекта от подобных мер нет. Поэтому обеспечить надежность конструкции из поликарбоната могут утяжеленный каркас и прочное основание.

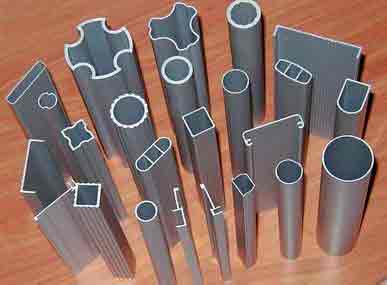

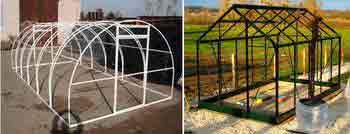

Из чего можно изготовить каркас

Однозначно сказать, какой из строительных материалов будет лучшим для изготовления каркаса теплицы, нельзя — ведь у каждого из них есть свои неоспоримые преимущества. Поэтому нужно руководствоваться целесообразностью и практичностью.

Например, теплицу можно изготовить на основе:

• профильной трубы;
• дерева;

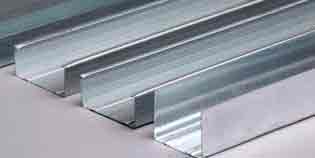

• оцинкованного профиля;
• полипропиленовой трубы и других материалов.

Достоинства готовых конструкций из поликарбоната

Теплицы, изготовленные в заводских условиях, несмотря на вышеописанные недостатки, имеют и достоинства, среди которых следует отметить несложный монтаж. В готовый комплект входят все необходимые детали для сборки постройки, в том числе и крепежные элементы. К нему всегда прилагается инструкция с подробным описанием последовательности выполнения работ, имеются чертежи конструкции и схемы. Благодаря тому, что детали изготовлены с большой точностью сборка занимает минимум времени. Теплица под поликарбонат своими руками создается гораздо с большими трудозатратами (подробнее: «Монтаж теплицы из поликарбоната своими руками»).

Монтаж дверей и форточек

Если не во всех, то во многих покупных теплицах форточки расположены не только на поверхности крыши, но и в двери.

Важная деталь: Специалисты советуют сборку двери поликарбонатной теплицы выполнять в такой последовательности: сначала полностью собрать каркас, а потом уже навешивать листы.

Дверь собирать намного легче, чем форточку, только нужно не забыть про диагональную распорку. Если хочется, чтобы форточка открывалась в ту же сторону, что и дверь, то придется прикрутить поверх дверной петли петлю форточки. Сомневаться не стоит — все будет работать отлично, и ничто ничему мешать не будет. Проверено. После того, как будет установлен поликарбонат, устанавливаются все дистанционные фиксаторы.

Форточки в поверхности крыши тоже требуют особого внимания, особенно в том случае, когда ширина между дугами изменялась: чтобы сделать конструкцию каркаса более прочной многие покупают дополнительные дуги. В таком случае можно просто сделать форточку уже, укоротив ее по ширине болгаркой. При посадке форточки на место нужно следит, чтобы все углы были строго 90°: герметичность кровли очень важна и нельзя допустить появления щелей.

Как выбрать хорошую теплицу?

Всех, кто отправляется за покупкой готовой теплицы, в первую очередь волнует стоимость комплекта и от чего она зависит, а также, может ли быть недорогая конструкция качественной.

Цена теплицы из поликарбоната

. Во многом она зависит от материала изготовления каркаса. Более дешевые изделия делают с использованием пластиковых труб, а те, что стоят дороже, производят из оцинкованного профиля – материала прочного и надежного. Если хочется, чтобы конструкция прослужила долго, и каркас не деформировался после первого выпавшего снега, тогда не надо экономить на покупке, поскольку серьезная нагрузка приводит к деформации пластиковых элементов. Ремонтные работы в такой ситуации не помогут – новой покупки теплицы не избежать. В дорогих моделях из поликарбоната каркас производится из качественного профиля.

Толщина покрытия

. В недорогих комплектах теплиц из поликарбоната она составляет 4 миллиметра. Недостаток такого покрытия заключается в высокой теплопроводности, его легко можно повредить. Специалисты относительно вопроса, какой поликарбонат лучше для теплицы, пришли к мнению, что оптимальная толщина покрытия из этого материала должна составлять минимум 6 миллиметров, а максимум – 8 миллиметров. Два слоя обеспечивают с одной стороны, той, что изнутри, защиту от конденсата, а с другой — от ультрафиолетовых лучей. Наличие последней подтверждается соответствующей надписью или специальным знаком.

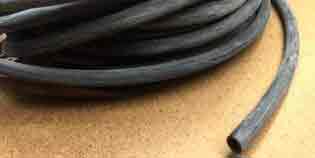

Наличие уплотнителей

. Немаловажное значение для качества готовой теплицы и ее стоимости имеет наличие уплотняющих изделий. Экономия средств в этом вопросе может привести к отсутствию герметичности в местах стыка. Такая непреднамеренная вентиляция приведет к значительному снижению температуры внутри теплицы, и использовать ее можно будет только по завершению периода заморозков, а о ранних урожаях придется забыть.

Проветривание

. В дорогостоящих моделях в наличие всегда есть две двери и несколько форточек (фрамуг). Чем выше в регионе среднесуточная температура в теплое время года, тем большего внимания требует функция проветривания в конструкции. В противном случае растения будут гибнуть. Огородникам, проживающим в холодных регионах достаточно будет приобрести эконом-теплицы, которые оборудованы одной дверью.

Полезные советы

Зимой поверхность парника нужно постоянно очищать от снега. В противном случае, на поликарбонате появится множеством трещин.
Чтобы парник в средней части России мог перенести зимовку и выдержать вес снежного покрова, металлический каркас должен быть толщиной не менее 1,5 миллиметра. Сечение трубы — 40 х 20 мм.

Дверь в теплицу зимой нужно держать открытой, чтобы почва хорошо промерзла. Данная процедура уничтожает всех вредителей в почве.

Каждую арку необходимо закрепить с помощью специальных усилителей.

Парники, состоящие из поликарбоната, в жаркую погоду сильно нагреваются. Это приводит к появлению зазоров в конструкции. Чтобы избежать этого, необходимо поликарбонат вживить в конструкцию в участках соприкосновения стен с крышей при помощи небольших полосок из поликарбоната в 10 сантиметров.

В летнее время в парнике устанавливается максимальная температура, поэтому нужно регулярно его проветривать. Кроме открытия фрамуг и дверей, также нужно поликарбонат поливать водой.

Порядок сбора теплицы из поликарбоната

Этап первый

— подготовительный. До того, как сделать теплицу из поликарбоната, желательно ознакомиться с особенностями и порядком монтажа, воспользовавшись специальной литературой или информацией в интернете. Прежде всего, необходимо определиться с местом, где будет располагаться постройка, его необходимо хорошо выровнять. Теплицу устанавливают на открытом солнечном участке, подальше от других строений и деревьев. Чтобы каркас стоял ровно, используют строительный уровень.

Этап второй

– выполнение основания. Если установить конструкцию непосредственно на землю, срок ее эксплуатации сократится вдвое, поэтому надо делать фундамент для теплицы из поликарбоната.

Выбор места расположения

Прежде, чем заняться самой теплицей, нужно правильно выбрать место для нее. Это должна быть ровная площадка, чтобы каркас располагался ровно, без перекосов. Место должно быть солнечное, не затемненное деревьями или постройками.

Кроме того, необходимо, чтобы участок был достаточно просторный: это позволит: и работать свободно при постройке тепличной конструкции, и уход за сооружением можно будет выполнять без затруднений.

Правила сборки и установки теплицы из поликарбоната на участке своими руками

Одним из самых простых вариантов является постройка основания из бруса, имеющего сечение 100 на 100 миллиметров. Его необходимо покрыть составами, предохраняющими от плесени, гниения и растрескивания. С учетом параметров теплицы брус сколачивают при помощи скоб. В качестве дополнительной защиты от губительного воздействия влаги под основу подкладывают толь.

Этап третий

– монтаж каркаса. Его начинают с установки торцевой части согласно прилагаемой инструкции. Верхний центральный элемент соединяют с двумя длинными боковинами, используя прилагаемые к комплекту крепления и саморезы. Торцевую арку ставят на фундамент и фиксируют, применяя хомуты.

После измерения длины боковин, полученный результат делят пополам и на профиле делают пометку. К торцевой арке с двух сторон крепят двухметровые горизонтальные детали, а по центру верхней дуги прикручивают поперечину длиной 2 метра. Проверять горизонталь надо в процессе сборки при помощи уровня.

К направляющим, используя кровельные саморезы, монтируют дуги. Для правильного крепления поликарбоната желательно иметь помощника. Собранную арку устанавливают перпендикулярно основанию при помощи угольника и надежно фиксируют.

Далее аналогично описанному порядку прикручивают оставшиеся направляющие и дуги.

Этап четвертый

– завершение монтажа. Когда каркас готов и крепления тщательно протянуты, устанавливают основания дверных проемов и фрамуг. После того, как двери поставлены на место, надо проверить, чтобы они не открывались самопроизвольно. При наличии недостатков определяют, ровно ли располагается каркас и перпендикулярность расположения дуг к основанию.

Этап пятый

– крепление поликарбоната. Листы материала раскручивают и укладывают на ровную поверхность. До того, как покрыть теплицу поликарбонатом, с него снимают защитную пленку, обозначенную специальной маркировкой. Вместе с помощником лист ставят к основанию и укладывают на каркас, придерживая с обеих сторон. Если материал лег ровно, его прикручивают к каркасу саморезами с промежутками 40 – 60 сантиметров.

Следующий лист крепят аналогично первому, но с незначительным нахлестом – достаточно 2 – 3 сантиметра. С торцевых сторон оставляют небольшие напуски. В завершение с внешней стороны листа снимают защитную пленку (

Как рассчитать поликарбонат на теплицу

Сразу стоит сказать, что собирать арочные теплицы имеет смысл не столько из-за меньших расходов на поликарбонат или металл, сколько из-за простоты конструкции. Если взять за основу чертеж теплицы-коробки и посчитать количество сборочных узлов, то можно представить, насколько трудоемкость постройки арочной конструкции меньше затрат времени и сил на сборку квадратной двухскатной схемы.

Для того чтобы собрать арочную теплицу 3х6 м, потребуются следующие материалы:

• Для обустройства фундамента – 200-210 штук красного кирпича, 75-98 кг цемента М300, гравий и песок – 1,5 куба;
• На то, чтобы собрать несущие дуги под поликарбонат, необходимо 7 отрезков квадратной трубы 20х20х2 мм, по 6 м длиной;
• На обвязку основания используется 18 м трубы 40х20х2 мм, на то, чтобы собрать фронтоны и горизонтальные поперечины, потребуется еще 30 м. п. трубы 20х20 мм;
• Для того, чтобы собрать покрытие теплицы, необходимо 4 отрезка поликарбоната 2,1 м, толщиной 3,5 мм. Для крепежа используют стандартный саморез с шайбой, на сборку потребуется 120-140 штук плюс 18 м. п. кромочного торцевого профиля для заделки сот поликарбоната;
• Кроме того, для сборки и крепления каркаса теплицы на фундаменте необходимо прикупить 18-20 штук анкеров, с шайбой, гайкой и гровером, навесы — 6 штук.

Важно! Так как сборка каркаса теплицы выполняется сваркой, потребуется на пару дней арендовать хороший сварочный инвертор или, еще лучше, полуавтомат с маской и пачкой электродов.

Перед сборкой несущие дуги и металлические детали фронтонов теплицы необходимо раздельно и последовательно, с суточным интервалом, обработать водным раствором фосфорной кислоты, грунтом и краской для атмосферных работ.

Принципы ухода за теплицей из поликарбоната

Уход за теплицей из поликарбоната предполагает уборку изнутри и снаружи. Для мытья используют воду и тряпки, иногда мыльный раствор. Это надо делать весной перед началом посевного сезона. Одновременно желательно выполнять дезинфекцию грунта.

Если урожаев несколько, то мойку делают перед каждой посадкой. Применение жестких щеток, чистящих средств и всего, что способно повредить УФ слой, нанесенный на поликарбонат, использовать нельзя (прочтите ещё: «Парники из поликарбоната своими руками: создание каркаса и установка»).

Типы фундаментов, подходящих для теплиц

Теплица является легкой конструкцией, но и для нее требуется надежный и прочный фундамент. Наиболее важными характеристиками являются прочность конструкции и соответствие своему прямому назначению.

Столбчатый

Столбчатые фундаменты состоят из столбиков, для изготовления которых можно использовать различные материалы. Надежный и долговечный вариант. Его стоимость — сравнительно низкая.

Столбчатая основа является простым решением для легких теплиц, но при создании крупногабаритных массивных моделей придется дополнительно укрепить цоколь. Для изготовления теплицы потребуются небольшие деревянные или бетонные столбики — обычно достаточно восьми опор.

Брусовый

Фундамент из бруса стоит недорого и имеет хорошие теплоизоляционные свойства. Его лучше не использовать для монтажа в низинах, где скапливается вода, потому что дерево может быстро сгнить. Брус для изготовления парника надо выбирать сухой и чистый, без признаков повреждения или гниения, а его сечение зависит от площади теплицы — для крупногабаритной конструкции нужны бревна с большим сечением.

Свайно-ростверковый

Конструкция свайно-ростверкового фундамента представляет собой ряд опор, погруженных в землю ниже уровня промерзания грунта; обвязки делают из стали или железобетона. Такая конструкция дает равномерное распределение нагрузок.

Отличительной особенностью этого типа фундамента является возможность возводить конструкцию даже на неровных почвах, при этом нет необходимости проводить дорогостоящие земляные работы.

В качестве опор можно пользоваться:

• деревянными брусьями, которые должны быть дополнительно пропитаны специальными растворами;
• прямоугольными и квадратными деревянными шпалами;
• металлическими и асбестовыми полыми трубами;
• монолитными железобетонными столбами;
• винтовыми сваями всех типов (ведь это — разновидность винтового фундамента).

В качестве материалов для строительства ленточного ростверка подходят:

• бетонные блоки стандартных размеров;
• кирпич;
• газобетон и его производные;
• деревянные шпалы, которые должны быть обработаны дополнительной пропиткой;
• натуральный камень.

Свайный фундамент можно смонтировать в сжатые сроки и использовать минимум материалов для его возведения. Как правило данный тип фундаментов возводят за умеренную цену строительные компании.

Ленточный

Ленточный фундамент является самым простым и дешевым надежным вариантом основы для теплицы — он обеспечит конструкции все нужные характеристики и защитит посадки. Это оптимальное решение для парников из поликарбоната.

Принцип укладки фундамента напоминает монтаж кирпичного основания. Желательно работы производить при помощи бетономешалки. Недостатком бетонного основания является низкая теплоизоляция.

На рисунке ниже показаны этапы построения ленточного фундамента.

Плитный

Такой фундамент является наиболее трудоемким и дорогостоящим, но при этом долговечным сооружением. Отлично подходит для всех грунтов и парников неразборного типа, которые можно использовать и зимой. Для его обустройства нужны бетонная смесь, труба и армирующая сетка для дренажной системы.

Без фундамента — установка на грунт

При установке теплицы из поликарбоната на грунт в первую очередь надо учитывать, что монтировать парник без основания можно только при сезонном использовании постройки. Любителям выращивания тепличных изысков в течении всего года она не подойдет.

Из недостатков можно отметить большую потерю тепла (около 10 %) и отсутствие преграды для грызунов и насекомых.

Дачникам, эксплуатирующим такие огороды только с мая по сентябрь, способ установки без фундамента дарит дополнительные преимущества:

• значительная экономия времени;
• ощутимое снижение расходов на устройство фундамента;
• возможность всю работу сделать собственноручно;
• простота демонтажа по окончании сезона;
• при необходимости можно перемещать сооружения на новое плодородное место.

Установка на сваи или грунтозацепы

Сваи изготовлены из квадратной профильной трубы, соответственно они устойчивы к коррозии и долговечны в использовании. По форме сваи представляют собой крестообразное окончание, которое ставится в заранее сделанные углубления в грунте и заколачивается в грунт с помощью другой сваи (рекомендуем подложить небольшой кусок доски или бруска, чтобы не повредить профиль при ударе по нему). Обязательно проследите за тем, чтобы все сваи стояли на одном уровне! После установки — сваи засыпаются землей и утрамбовываются.

Отопление теплицы

Если планируется использовать теплицу в холодное время года, то необходимо заранее предусмотреть систему отопления. При выборе отопительной системы для теплицы учитываются габариты и материал, применяемый для изготовления парника.

Поликарбонат достаточно хорошо сохраняет тепло внутри конструкции и не требует чрезмерного отапливания, в отличие от полиэтиленовой пленки, имеющей большие теплопотери.

Вариантов отопления насчитывается несколько видов:

Виды возможного отопления теплицы

Паровое отопление Такой тип предусматривает подключение магистрали тепличных труб к общей системе домашнего обогрева. В этом случае трубы, которые расположены по ходу от парника к дому, требуется в надежном утеплении. Котел, отапливающий всю систему должен иметь достаточную мощность для обеспечения нужного температурного уровня. Данный вид применяется в том случае, если зона соединения теплицы с домом не превышает 10 метров.

Наличие котла можно предусмотреть непосредственно в самой теплице. Для устройства также необходимо использование насосного оборудования для создания давления в системе водяного обогрева.

Воздушный обогрев Для данного вида системы применяется котел, отапливающий воздух. Эффективная система финансово доступна и обладает хорошей теплоотдачей. За 30 минут работы воздух в теплице прогревается до 20 градусов.

Газовый обогрев Предусматривается два варианта газового отопления: подключение к стационарному газовому оборудованию и использование газовых баллонов. Воздух в теплице прогревается путем сгорания газа. Из — за достаточно высокой стоимости ресурса (газа) такой обогрев применяется, как правило, в небольших парниках.

Электрический обогрев Преимуществом данного типа обогрева является прогревание не воздуха, а только растений и грунта. Инфракрасные лампы и обогреватели значительно популярны при электрическом нагреве. Отопители с датчиками температуры и позволяют тепличное пространство разделить на зоны, прогреваемые с разной интенсивностью.

Печной обогрев Самая простая система, работающая на дровах или углях. Обогрев предполагает твердотопливный котел и трубу отводящую дым наружу из теплицы. Дымоходная конструкция нуждается в постоянной очистке от продуктов сгорания.

Читайте также: Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Как своими руками сделать теплицу из плёнки и полипропиленовых труб

maja-dacha.ru

• Сложность сборки: средняя.
• Фундамент: не требуется.
• Стоимость: невысокая.

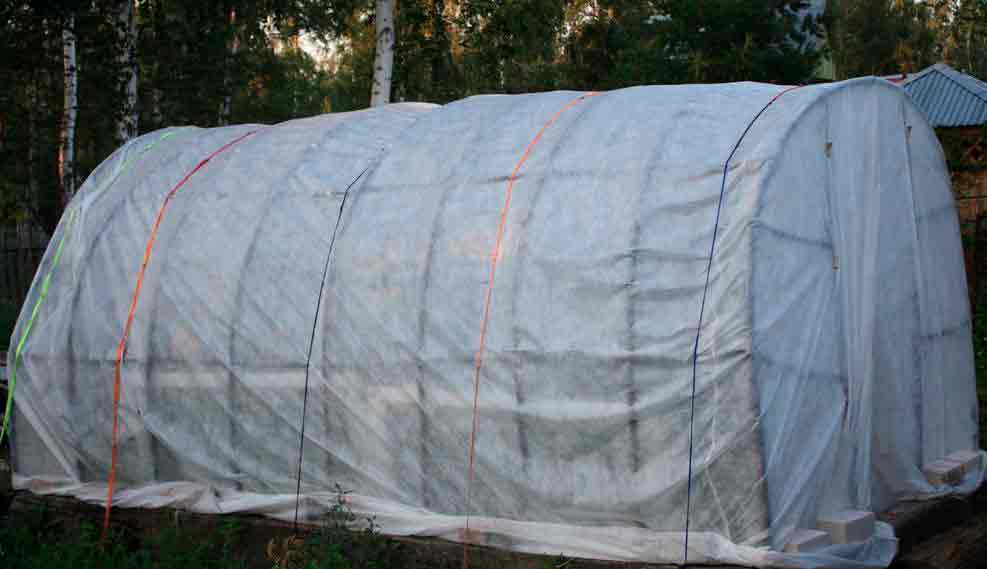

• Вариации: плёнку можно заменить агроволокном или поликарбонатом

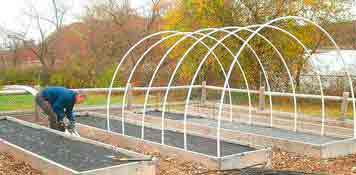

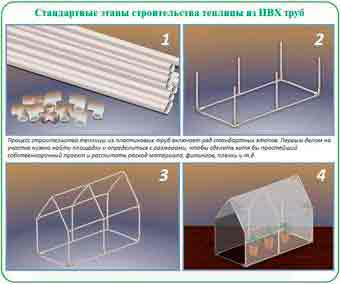

Теплица из полипропиленовых труб привлекает своей простотой, надёжностью и невысокой ценой. Материалы продаются в любом строительном магазине, а сборка не требует никаких особых навыков и инструментов. Можно обойтись даже без паяльника, если соединять трубы не фитингами, а сквозными болтами.

1. Как обычно, размеры выбираются исходя из потребностей и имеющихся материалов. Полипропиленовая труба обычно продаётся отрезками по 4 м, и при этом она легко режется и сращивается с помощью муфт.
2. Первым делом нужно просчитать длину трубы и количество необходимых фитингов. Лучше брать с запасом, чтобы потом не пришлось бежать магазин.
3. Из трубы, тройников и крестовин спаиваются основные детали — арки с поперечинами и продольные вставки.
4. Далее из заготовленных деталей собирается теплица. Если паяльника нет под рукой, можно использовать для соединения болты с гайками и шайбами, которые вставляются в просверлённые насквозь трубы.

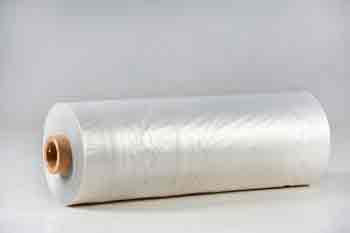

5. Плёнка закрепляется на рёбрах каркаса с помощью покупных фиксаторов для труб или самодельных клипс из разрезанных вдоль отрезков трубы чуть большего диаметра.

Необходимые инструменты и материалы

Чтобы выполнить монтаж конструкции на участке потребуется приобрести необходимый материал и подготовить инструменты.

В случае сбора металлической конструкции из инструментов понадобятся:

• болгарка с диском по металлу для нарезки профильных труб
• дрель с набором сверл различного диаметра
• сварочный аппарат с электродами
• рулетка
• карандаш
• струбцины

В качестве материала для каркаса используются металлические профильные трубы 20 на 20, при толщине стенки 1,5 — 2 мм. Длинна данного материала достигает 6 метров. Профиля применяются прямоугольного, либо квадратного сечения.

Для надежной защиты от коррозии материал цинкуется или обрабатывается порошкообразной краской.

Если каркас планируется выполнить из полипропиленовых труб, то потребуются:

• паяльник для ПВХ труб
• дрель с набором различных по диаметру сверл
• ножницы для резки полипропиленовых труб
• рулетка
• карандаш

Для создания каркаса необходимой прочности приобретаются ПВХ трубы диаметром от 25 до 32 мм. Длина, как правило, от 1 до 6 метров. Полипропиленовые трубы долговечны и не подвержены коррозийному разрушению. Монтаж каркаса можно выполнить своими руками.

Читайте также: Как сделать садовые дорожки на даче своими руками? (80+ Фото вариантов отличных идей) +Отзывы

Установка на брус

Сборку начинаем с выравнивания поверхности выбранного для установки участка, так чтобы высота неровностей была не более 5 см. Устанавливаем фундамент для теплицы , например доска 50*100, либо брус 100*100, 150*100, либо шпалы.

Внимание. Основание теплицы крепится по наружному периметру (краю) фундамента. В случае использования в качестве фундамента деревянного бруса, необходимо окопать фундамент землей для предотвращения переворачивания или смещения теплицы под действием сильного ветра). Алгоритм установки фундамента:

1. Выкладываем брус по периметру.

2. Выравниваем брус по уровню.

3. Закрепляем уголком.

4. Выравниваем диагонали (d1=d2).

Преимущества поликарбоната

Сотовый либо монолитный поликарбонат отличается от таких привычных для парников материалов, как стекло либо пленка. Среди достоинств необходимо отметить:

• высокую ударопрочность;
• небольшой вес;
• наличие специального покрытия для защиты от ультрафиолета;
• отличную теплоизоляцию, что делает возможным зимнее использование;
• то, что материал не горит, при очень высоких температурах он только немного плавится;
• защиту не только от ультрафиолета, но и от так называемых кислотных дождей. Материал устойчив к подобным воздействиям, его поверхность не разъедается со временем;
• уход за покрытием крайне простой, необходимо только окатить поверхность водой из шланга;
• гибкость листа, которая делает возможным укладку арочных конструкций без необходимости резки.

Схема каркаса теплицы с дверью.

Но есть и некоторые минусы, о которых необходимо помнить:

• покрытие листа боится царапин, подобные повреждения отрицательно сказываются на возможности пропускать свет;
• материал при перепаде температур расширяется или сжимается. Именно поэтому при монтаже необходимо предусматривать специальные зазоры либо укладывать плиты внахлест;
• брать следует только плиты с защитой от ультрафиолета, в противном случае покрытие теплицы быстро потеряет свои свойства под воздействием солнечных лучей.

Построить самостоятельно

Если не приглянулась готовая теплица — своими руками из поликарбоната можно сделать собственную конструкцию. Приняв решение строить теплицу, своими руками чертежи нужно сделать несложно, и сделать их нужно до этапа строительства. При расчете количества необходимого материала не обойтись без схемы будущего строения. Но перед началом проектирования надо решить, где готовое изделие будет стоять. Свободное место диктует и габариты постройки.

Расположить строение надо с востока на запад. Это позволит растениям получить максимальное количество солнечной энергии. Определяя размеры, необходимо учитывать не только имеющееся пространство, но и параметры листа поликарбоната. Это уменьшит напрасную трату материалов и минимизирует отходы. Обычно лист поликарбоната имеет размер 210х600 см.

Готовые изделия в большинстве своем имеют арочную или слегка заостренную форму. Однако, решая, как сделать теплицу из поликарбоната своими руками, стоит задуматься, является ли такая форма оптимальной. Старомодные теплицы из стекла имели прямоугольные формы с треугольной или прямой крышей. Это диктовалось возможностями материала, но у арочной формы есть и другие преимущества.

Арочная конструкция устойчивее к нагрузкам, но обеспечение растений светом лучше в прямоугольном варианте. При строительстве теплицы малой площади, которые в основном и устанавливаются на дачных участках, арочная конструкция предполагает такой изгиб пластика, что он препятствует проникновению солнечных лучей внутрь помещения.

Изогнутый лист отражает значительную часть света, в то время как прямой способствует лучшей освещенности. Кроме того, обогрев строения с прямыми стенками требует меньших затрат, чем обогрев арочных конструкций.

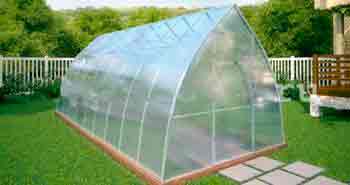

Арочная теплица из поликарбоната своими руками изготавливается достаточно быстро. Больше всего времени занимает заливка фундамента. Стандартный лист поликарбоната позволит получить полудугу с радиусом 190 см. Высота построенной конструкции будет больше на размер фундамента. Ширина составит около 380 см, длина определяется количеством используемых листов.

Для изготовления каркаса лучше взять металлическую трубу квадратного сечения 20х20 мм с толщиной стали 2 мм, хотя возможно использование дерева или ПВХ. Для получения изогнутой формы требуется специальное оборудование, поэтому проще заказать изготовление каркаса в профильной организации. Количество дуг, интервал между ними, количество горизонтальных стяжек определяют прочность будущей конструкции.

Если каркас металлический, сборка его потребует сварочных работ. ПВХ или дерево можно собрать с помощью болтов и саморезов. Для вентиляции поликарбонатные теплицы арочного типа снабжаются окном на торце, противоположном двери. Можно заранее предусмотреть открывающиеся форточки вдоль верхней части полотна, но эта задача для умелого строителя.

Конструкция с прямыми стенами

Прямоугольная теплица из поликарбоната своими руками изготавливается дольше, но позволяет получить лучший урожай. Зимние теплицы из поликарбоната имеет смысл изготавливать именно такой формы.

Лист поликарбоната можно разделить на 4 части по 150 см. Тогда длина стены будет 210 см, а высота — 150 см. Фундамент увеличит эту высоту еще на 10 или 20 см. Ширина постройки будет зависеть от наклона сторон крыши.

Для каркаса рекомендуется использовать металлический профиль сечением 40х50 мм. Профиль для стоек должен быть толще, чем для направляющих. Боковые и верхние углы каркаса укрепляют поперечными элементами, это увеличивает жесткость конструкции. Для соединения деталей используют клепку или саморезы.

Детали каркаса нарезаются в соответствии с чертежом. Для начала стоит нарезать и собрать один сегмент каркаса. Убедившись, что все получилось по схеме, можно изготовить остальные детали.

Когда каркас собран, наступает черед поликарбоната. Его можно крепить несколькими способами. Несложно уложить пластик с помощью накладок. При этом способе на каркасе размещают резиновые полосы, поверх которых укладывают листы. Стыки сверху закрывают металлическими накладками, которые закрепляют саморезами. Их ввинчивают между листами, сверху стыки покрывают герметиком.

Построить теплицу из поликарбоната своими руками можно любым понравившимся способом. Готовая конструкция прослужит долгие годы, но для этого необходимо регулярно проводить некоторые мероприятия.

Прежде всего, важно знать, как подготовить теплицу из поликарбоната к зиме. Для того, чтобы снег не задерживался на поверхности, пластик необходимо вымыть. Следует помнить, что использовать для мытья химические моющие средства и щетки нельзя, так как это может повредить глянцевую поверхность.

Другое важное дело – установка подпорок из бруса сечением не менее 30х30 мм. Это необходимо сделать для того, чтобы каркас устоял в случае сильных снегопадов. Укрепив конструкцию, можно быть уверенным, что постройка подготовлена к зимнему ненастью.

Поэтапный монтаж металлического каркаса арочной конструкции на деревянном основании

back to menu ↑
Читайте также: Как удалить монтажную пену с линолеума, дверей, пластиковых окон, рук и одежды — ты удивишься такому способу.

Монтаж деревянного основания 3 на 6 метра

1Для начала определяются размеры будущей теплицы. Для удобного расположения грядок (две по бокам и одна вдоль центральной линии) ширина парника должна составлять 3 метра. Длина от 4 до 8 метров. Теплица среднего размера составляет 3 на 6 метра, высота 2.1 метра.

2Основание должно быть устойчивым. В классическом исполнении потребуется приобрести деревянный брус 150 на 150 мм. Если нет возможности произвести доставку длинного бруса на участок монтажа, его следует разрезать на несколько частей. Рекомендовано брус, укладываемый на сторону ширины теплицы (3 метра), установить цельным, без распила. Оставшаяся длина набирается в соответствии с размерами теплицы.

Способы скрепления бруса

3Если планируется установить металлический каркас теплицы 3 на 6 метра, то соответственно длина бруса всего периметра приобретается не менее 18 метров.

Дополнительно стоит позаботиться о приобретении жидких антисептических средств для обработки древесины. Пропитка бруса позволит сохранить основание на протяжении длительного времени.

4Антисептические группы препаратов содержат в своем составе особые химические вещества, которые подавляют развитие вредных бактерий. Для сохранения защитного эффекта после обработки поверхность рекомендуется покрыть водонепроницаемым материалом.

Антисептик для дерева

5Каркас деревянного бруса устанавливается в правильную геометрическую фигуру с соблюдением прямого угла и в итоге должен представляют собой прямоугольник с углами 90 градусов.

6Для углового соединения бруса применяются металлические оцинкованные крепежные углы и саморезы по дереву. Перед укладкой бруса на основание, поверхность должна быть спланирована надлежащим образом.

7Плоскость земли должна быть ровной и по возможности не допускать перепадов по высоте более 25 — 30 мм. В случае невозможности провести подготовку поверхности по указанным размерам, допускается планирование поверхности под укладку бруса выполнить с помощью сырого песка.

8Для дополнительной устойчивости будущей теплицы в деревянном брусе высверливаются отверстия диаметром от 10 до 15 мм. В них в последующем будут вбиваться металлические фрагменты арматуры или толстостенной трубы. Могут использоваться обрезки профильной трубы, прикрепленной с внутренней стороны бруса при помощи саморезов.

9Привязка к основанию значительно укрепит теплицу и исключит ее геометрическое смещение во время сильных ветров. Осевое расстояние от крепежных отверстий 70 см. Диаметр отверстия должен быть подобран по диаметру металлического прута.

10Если для выращивания рассады будет использовать насыпной грунт, то в основание теплицы перед завозом чернозема, выполняется укладка геотекстиля. Такая ткань предотвратит рост нежелательных сорняков, проникновение в теплицу насекомых, способных наносить вред корневой системе растений.

Читайте также: Выращивание зелени в домашних условиях — круглый год с витаминами: лук, петрушка, базилик, чеснок, тонкости данного процесса (Фото & Видео)

Подготовка и монтаж металлического каркаса

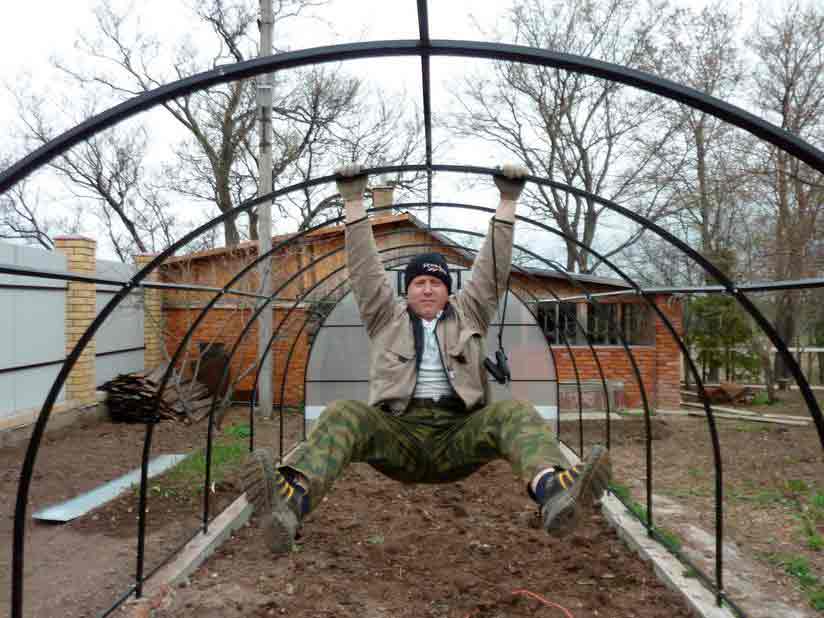

1К наиболее качественной и крепкой конструкции относится металлический каркас. Как правило, для его изготовления применяется алюминиевая или оцинкованная профильная труба. Работа с такими видами металлов требует наличие профессионального оборудования (аргоновой сварки, специальных электродов и т. д.) и привлечение специалистов. Такой монтаж каркаса становится довольно дорогостоящим.

2Для изготовления каркаса теплицы будет использоваться профильная труба из черного металла размером 20 на 20 мм или 25 на 25 мм при толщине стенки от 1.8 до 2 мм. При применении такого профиля каркас теплицы способен выдерживать довольно серьезные нагрузки.

Образцы профильной трубы

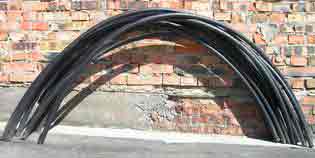

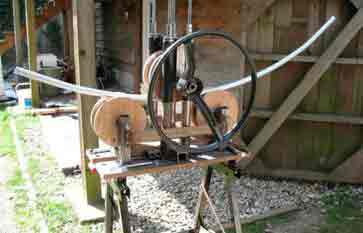

3Для изготовления дуги каркаса и всех необходимых сопутствующих усиливающих профилей требуется произвести надлежащий качественный расчет необходимого материала. При известной ширине и длине теплицы стоит учесть наличие в конструкции дверного проема и форточных отсеков, зон с дополнительным усилением каркаса.

4Для более точного расчета приобретаемого материала потребуется выполнить чертеж каркаса. При изготовлении чертежа особое внимание необходимо уделить лицевой и тыльной сторонам теплицы. Это зоны монтажа дверей с форточными элементами.

Чертеж каркаса теплицы

5Как правило, при изготовлении чертежа особое внимание уделяется тыльным сторонам теплицы, где будут смонтированы двери с форточными элементами. В этих зонах необходимо устанавливать дополнительные профиля для создания повышенной прочности.

Теплица с полноценными окнами и входной дверью из металлопластика

6Для навеса двери потребуется приобрести металлические петли и запорные элементы для закрытия самой двери и форточного отдела. Расстояние между дугами конструкции не должно превышать 100 см. Такая длина между элементами учитывает ширину стандартного 5 мм сотового поликарбоната — 210 см.

7В дальнейшем остаток по ширине 10 см будет использован для 4 — 5 см напуска в районе двери, в виде не большого козырька. Остальные 5 см предназначены для нахлеста при монтаже последующих листов поликарбоната.

8Для геометрического расчета дуги теплицы применяется простая арифметическая формула длины окружности P=πd. Сама дуга будет состоять из половины длины окружности и двух прямых линий по краям.

9Исходя из того, что прямая линия будет переходить в окружность, отрезок от начала прямой линии до точки начала окружности будет равна 70 см. Таких линий будет две, то есть это расстояние равно 140 см.

10Далее, высчитывается длина профиля по окружности. Для этого из общей высоты теплицы 2.1 м вычитаем высоту прямого отрезка 70 см. Получаем точку для расчета радиуса дуги 1.4 м. Зная радиус окружности (1.4 метра) умножаем его на 2 и получаем диаметр 2.8 метра.

Теперь применяем формулу длины окружности: Р = 3.14 * 2.8 = 8.8 метра длина всей окружности, нужна только половина, следовательно, 8.8 / 2 = 4.4 метра

4.4 + 1.4 = 5.8 метра — полученная длина является необходимым размером для изготовления одной дуги.

Корректировку по размерам прямых отрезков и самой дуги можно проводить по собственному желанию. Стандартная длина профиля равна 6 метрам 5 сантиметрам.

С учетом длины теплицы в 6 метров потребуется:

• для изготовления дуги лицевой, последующих и тыльной арок необходимо 7 штук шести метрового профиля;
• 5 шести метровых профилей будут применены в качестве продольных соединительных элементов усиливающих всю конструкцию;
• для изготовления двух дверных проемов, дверей и форточных отсеков при ширине проема в 95 см и высоте 2 м необходимо использовать 26 метров. Данное число может меняться в зависимости от увеличения или уменьшения дополнительных ребер жесткости;
• 3 шестиметровых профиля будут использоваться в качестве основы каркаса;
• 2 шестиметровых профиля выполнят роль усиливающих каркас планок в зонах крепления дверей.

В конечном итоге для создания металлического каркаса потребуется 126 метров профильной трубы 20 на 20 мм или 25 на 25 мм.

Толщина стенки от 1.8 до 2 мм.

11Для придания арочным стойкам изогнутой линии необходимо специальное оборудование — трубогиб. Как правило, в местах продажи профильной трубы имеются станки профилегибы с мощными вальцами.

Рекомендуется производить гибку профилей на профессиональном оборудовании. В этом случае гарантируется высокое качество геометрии всей конструкции, так как при изгибе профиля в станок выполняется закладка всех профилей одновременно.

12Для наилучшего способа собранные друг к другу профиля до закладки прихватываются электросваркой по торцам. Это исключает неконтролируемое движение профильной трубы во время загиба.

13Добиться идеальной геометрии конструкции, пытаясь придать профилю равномерный изгиб собственными силами без профессионального оборудования не представляется возможным.

14Приобретая такое количество профиля, стоимость работ по гибке с учетом скидок незначительная, что экономит время и собственные силы.

15После изготовления дуги следует приступить к изготовлению лицевой и тыльной частям теплицы. При сборке этих арок, после вварки в основание профиля, ширина по внешним сторонам должна четко соответствовать ширине деревянного бруса, используемого в качестве основания (300 см). Это позволит при накрывке поликарбонатом, делать напуск на деревянную основу. Таким образом исключаются сквозняки и проникновение различного рода насекомых во внутрь теплицы.

16Далее, в контур дуги ввариваются два параллельных профиля, которые будут служить дверным проемом. В верхней части соответственно устанавливается поперечена. Ширина между профилями 95 см (или устанавливается в соответствии с личными требованиями).

17Изготовление двери выполняется с таким учетом, чтобы ее внешние показатели длины и ширины по внешним контурам должны быть меньше внутренних размеров дверного проема на 6 — 8 мм. После изготовления дверного контура, он усиливается поперечными и диагональными профилями.

18Для выполнения работ по сборке потребуется помощь одного, а желательно двух работников. Первым этапом монтируются лицевая и тыльная арки. Саморезами по дереву через нижний профиль в подготовленные отверстия прикручиваются к деревянному брусу. Дополнительно устанавливаются боковые временные держатели. Установка арок выполняется в четкую вертикаль под контролем строительного уровня.

19Далее, по длинным сторонам теплицы проводится укладка профильной трубы. Данный профиль будет служить одновременно основанием и направляющей линией для монтажа арок конструкции.

Металлический каркас уже закрепленный к деревянному основанию

20Крепеж данного профиля к лицевой и тыльной арки можно выполнить с применением сварки или использовать металлический уголок с саморезами по металлу со сверлом на конце. Применение уголков в качестве крепежа в дальнейшем помогут провести быстрый демонтаж конструкции.

21Выполняется установка верхней продольной планки, которая закрепит в верхних точках лицевую и тыльные дуги. Для исключения провисания данной трубы применяются временные подпорки.

22Следующим этапом проводится поочередная установка оставшихся дуг конструкции, при этом необходимо контролировать расстояние, которое должно состоять не более метра. Для качественного монтажа дуги на профиле использованном как основание, в зоне ее установки вваривается пяти сантиметровый отрезок профильной трубы меньшего размера.

23Таким образом, получаем возможность при монтаже дуги надеть профиль на удерживающий выступ. Одновременно осуществляется привязка каждой последующей дуги к уже установленной верхней перекладине.

24В процессе всего монтажа контролируются все размеры и расстояния. Аналогичным способом выполняется монтаж оставшихся арок.

25Крепеж профильной трубы арки и направляющего профиля выполняется с помощью оцинкованного болта, гайки и шайбы. Диаметр оцинкованного болта рекомендовано использовать 4 мм. Для установки крепежного болта, соответствоенно в профиле дуги и направляющем профиле высверливается необходимое по диаметру отверстие.

26Далее, проводится монтаж оставшихся шести метровых направляющих и усиливающих конструкцию профилей.

27Перед накрывкой конструкции поликарбонатом проводится антикоррозийная защита всех металлических частей теплицы. Вся поверхность металлического профиля, при необходимости, зачищается с применением металлической щетки или наждачной бумаги. Обезжиривается с использованием растворителя, ацетона или уайт — спирита.

Тщательно выкрашенный металлический каркас теплицы

28Следующим этапом проводится надлежащая грунтовка. После высыхания грунтовки поверхность профиля окрашивается с применением быстросохнущих красок.

На современном рынке представлены грунт эмали 3 в 1, которые позволяют проводить антикоррозийную обработку металла по ржавой поверхности и выполняют функцию грунтовки и краски одновременно.

29После высыхания, каркас теплицы можно укрывать сотовым поликарбонатом.

Детальная инструкция по сборке

С каждым годом возрастает популярность небольших теплиц из поликарбоната. Этому есть простое жизненное объяснение. Качество собственно выращенных продуктов неоспоримо выше купленных в супермаркетах. Все больше в нашу жизнь входят технологии выращивания экологически четой продукции.
Теплица создает самые оптимальные условия для земледелия на больших дачных участках. Кроме экологических качеств, она существенно увеличивает урожайность овощей и ягод.

А постоянную температуру и влажность оптимально позволяет получить сотовый поликарбонат. Его преимущества по отношению к стеклу и пленке неоспоримы. Это и небольшой вес, прекрасные теплоизоляционные качества, невысокая стоимость и высокая надежность. Заслуженную популярность у потребителей имеют два вида теплиц:

• Теплица из поликарбоната 3х6 с арочным перекрытием;
• Теплица из поликарбоната 3х6 шатровой конструкции.

Установка теплицы

Технологию установки теплицы можно разделить на три основных этапа:

1. Готовим место установки на участке.
2. Собираем и устанавливаем каркас теплицы.
3. Закрепляем листы поликарбоната.

Установка небольшой теплицы занимает, как привило не более 3-4 часов. И так вы купили теплицу и привезли ее на свой участок. Устанавливаем самостоятельно.

Подготовка участка.

• Выбираем участок с максимальным солнечным освещением в течение дня. На участок не должны попадать тени от строений, деревьев и высоких кустарников.
• Перед разбивкой осей площадки, вам необходимо учесть розу ветров таким образом, чтобы ветер не попадал в открытке двери.
• Ориентируем фронтоны теплицы, один на юг другой на север.
• Выравниваем площадку и стараемся получить максимально ровную площадь. Это даст много плюсов при поливе (он будет равномерным).
• Если почва участка глинистая, сделайте дренаж (можно обычным щебнем).

Готовим грунт

• Размечаем небольшими колышками периметр площадки, под размер теплицы (3х6)м и для небольших зазоров за пределами периметра.
• Бережно снимаем верхний слой почвы внутренней части выделенного участка. Его можно применить для дальнейшего использования.
• До 35-50 сантиметров удаляем слой глины.
• На дно траншеи укладываем щебень (10-20см.) и выравниваем по всей площади.
• Сверху щебня насыпаем песок (15-20см.) и увлажняем его для плотной укладки.
• Плодородную почву сохраняем для последующей закладки в теплицу.

Площадка должна быть ровной с допустимой погрешностью не более пяти сантиметров.

Установка конструкции возможна без фундамента.

• Перед установкой бруса, обрабатываем его пропиткой от грибковых воздействий и гниения (антисептиками, можно битумом). Предпочтение отдаем антисептикам, которые имеют более широкое применение. Наносить необходимо 3-5 слоев, после высыхания каждого слоя.

Для укладки бруса по периметру, размечаем неглубокую траншею, размеры зависят от размеров бруса. С четырех сторон периметра под брус, укладываем рубероид.

Сборка каркаса теплицы.

• Опытные сборщики рекомендуют начать сборку с обеих торцевых частей. Осторожно снимаем защитную пленку с листов поликарбоната, фиксируем лист к конструкции при помощи саморезов и обрезаем по размеру фронтона. Внимательно согласно чертежам монтируем дверцы и форточку в торцевых частях. После установки всех элементов фурнитуры, проверим их работоспособность, при необходимости регулируем заразы для плотного примыкания всех элементов.
• Следующим этапом монтируем нижнею часть теплицы. Обвязываем брус с нижней частью каркаса теплицы и крепим все на саморезы. Проверяем горизонтальные конструкции уровнем. Следим, чтобы брус не был заглублен – он должен выступать от 10 см. и более. Для этого подсыпкой в траншее регулируем установку бруса. Углы конструкций прочно скрепляем с помощью скоб, пластин и при помощи саморезов.
• Далее устанавливаем дуги каркаса и скрепляем их узлы также при помощи креплений. Строго по уровню устанавливаем горизонтальные профили. Все каркас собран.
• К каркасу крепим ранее собранные торцевые части. Система крепления аналогична.
• Осталась самая сложная и ответственная часть сборки – укладка поликарбоната на дуги конструкций. Учтите особенность повышенной парусности листов, выбирайте тихую погоду.
• Крепим листы. Здесь может быть два варианта. Установка листов встык и закрытие швов профилем и лентами. Или укладывать внахлёст и скреплять их между собой. Вариант оставляем на ваш выбор.
• Выбираем приемлемый шаг крепления для саморезов, фиксируем листы к каркасу. Листы укладываем в пазы профиля. Сверху устанавливаем на стык специальную полосу (ленту). Лента плотно прижимается и натягивается для обеспечения герметичности и плотности.

После сборки каркаса, заканчиваем работы в теплице по подготовке к посадке тепличных культур.

Залог богатого урожая помидоров, огурцов и других теплолюбивых культур осенью – хорошая качественная теплица. Уже долгие годы на садоводческом рынке пользуются большим спросом конструкции, сделанные из металлического профиля и покрытые поликарбонатом. Многие дачники, почитав отзывы и посмотрев на дома для растений, построенные на участках других садоводов, приобретают такие сооружения и для своего огорода. Но мало конструкцию купить – ее еще нужно правильно собрать. Как же производится сборка теплицы из поликарбоната? К счастью, все не так сложно, как кажется.

Сборка теплицы 6 м из поликарбоната: видео

Правильно собрать теплицу, выполненную из поликарбоната размером 6 метров достаточно просто, самое главное четко следовать инструкции и сделать все требуемые замеры. Существует огромный выбор парников, выполненных из поликарбоната, среди которых можно подобрать требуемый вариант конструкции.

Поликарбонат считается идеальным вариантом для строительства теплицы, так как:

• Он обладает хорошей светопроницаемостью;
• Отличается высоким уровнем теплоизоляции;
• Монтаж его достаточно простой;
• Материал выдерживает большие нагрузки и не боится механических повреждений.

Прежде чем приступить к монтированию парников, нужно определиться с формой теплицы. Конструкция может быть с прямыми стенками и арочная. Наиболее предпочтительной считается арочная конструкция, так как технология ее сборки достаточно простая и ее можно выполнить самому. Помимо этого, конструкция отличается тем, что не нужно большое количество конструктивных элементов, а также она может выдерживать значительную нагрузку от снега.

Лист размером 6 метров хорошо монтируется на арку, имеющую высоту 1, 9 м и ширину 3,8 м. Такая теплица имеет свои определенные плюсы и минусы. Основным плюсом парника считается то, что поликарбонат используется достаточно рационально, а также теплица имеет достаточно хорошую высоту и ширину.

Однако, есть и определенные минусы, так как работать в такой теплице не совсем удобно, ведь грядки, сделанные по периметру строения, получаются достаточно широкие.

Они не подходят для:

• Прополки;
• Полива;
• Ухода за растениями.

Грядки в таком парнике не могут быть высокими, они идут вровень с землей. Однако, можно решить эту проблему, если перед тем, как установить каркас, сделать специальный фундамент, высота которого будет соответствовать высоте грядки. При выборе готовой поликарбонатной теплицы нужно отдавать предпочтение конструкциям с защитным покрытием от 6 до 8 мм. С внутренней стороны такой поликарбонат будет иметь защиту от конденсата, а с внешней стороны – от лучей ультрафиолета.

Важно! Прежде чем монтировать теплицу, лучше всего сделать предварительно небольшое основание.

Что есть в продаже?

В обыденной жизни теплицами называют любые укрытия для овощей и цветов, установленные на дачных участках. Между тем, существуют теплицы и парники, принципиальная разница между которыми заключается в том, что первые имеют дополнительный обогрев, а вторые просто сохраняют тепло, полученное от солнца и вырабатываемое при гниении органических остатков.

Все выпускаемые промышленностью варианты в той или иной степени улучшат условия выращивания растений. Ниже приведены характеристики наиболее популярных готовых вариантов теплиц из поликарбоната.

«Агросфера-16ПК» имеет ширину 275 см, высоту 215 см, длина составляет 600 см. Может быть покрыта как сотовым поликарбонатом, так и пленкой. Имеет 7 горизонтальных направляющих и 10 арок, расположенных на расстоянии 60 см. Двери и форточки распашные, части каркаса соединяются болтами с гайками. Изделие может стоять на земле, но предпочтительным является изготовление бетонного или деревянного фундамента. Пластик крепится к каркасу саморезами.

«Березка Рио» имеет следующие параметры: ширина изделия составляет 300 см, высота 220 см, длину можно выбрать любую. Заостренная средняя часть потолка позволяет стоять в ней во весь рост, это облегчает проведение сельхозработ. За счет своей формы изделие легко переносит снегопад, хорошо держит ветер.

Каркас выполнен из стального уголка, толщина которого составляет 1,5 мм. Оцинкованный уголок имеет полимерное покрытие, цвет которого можно выбрать. Конструкция устанавливается на фундамент из бетона или бруса. В случае выбора бруса изделие можно будет при необходимости разобрать и переместить. Имеет форточки и раздвижные двери. Для покрытия предлагается поликарбонат с толщиной в интервале от 4 до 10 мм.

«Дачная 2 Дум» выпускается . Она относится к сектору недорогих. Ширина ее составляет 300 см, высота — 200 см, длина может быть 400, 600, 800 см. 9 горизонтальных направляющих и расстояние в 50 см между несущими дугами делают конструкцию весьма прочной. При толщине пластика всего в 4 мм она выдерживает нагрузку в 150 кг на квадратный метр. 2 двери и 2 форточки позволяют регулировать температуру и облегчают уход за растениями. Устанавливается на специальный фундамент.

«Дачная-Стрелка» той же компании стоит значительно дороже, но повышенная стоимость объясняется большей прочностью изделия. Ширина изделия — 260 см, высота — 247, длину пользователь может выбрать самостоятельно, она должна быть кратной 200 см.

Конструкция снабжена Т-образными окончаниями по каркасу, но для надежности установку лучше производить на обвязку из бруса, иначе конструкция может быть опрокинута ветром. Заостренная крыша препятствует скапливанию снега в зимний период, хотя купол выдерживает нагрузку в 450 кг на квадратный метр. Несущие дуги расположены с интервалом в 50 см.

«Москвичка» выпускается в 3 вариантах: ширине 250 см соответствует высота 240 см, ширине 300 см – 260 см, ширине 400 см – 280 см. Длина кратна 200 см, можно выбрать любую. Конструкция сильно отличается от привычных обтекаемых форм. Два ската имеют разную высоту, за счет этого, а также верхних вентиляционных отверстий, расположенных вдоль всей теплицы, возникают вихревые воздушные потоки, осуществляющие проветривание.

Такой принцип называется проветриванием по Митлайдеру — в честь профессора, предложившего это интересное решение. Разная высота скатов оказалась удачной и для защиты изделия от снегопадов: снег на ней не задерживается. Шаг между дугами каркаса составляет 100 см. Установка производится на ленточный, блочный или брусовый фундамент. Пластик покрыт составом, не пропускающим ультрафиолетовые лучи.

Есть и несколько более дешевый вариант, основанный на том же принципе вентиляции. Теплица называется «По Митлайдеру». Ширина ее составляет 300 см, высота 230 см. Длина фиксированная, 600 см. Разная высота скатов позволяет уберечь изделие от перегрева или переохлаждения, делает температуру внутри более стабильной. Каркас изготавливается из стальной трубы сечением 20х20 мм, толщина стали составляет 1,5 мм.

Толщина покрытия составляет 4 или 6 мм. Все стяжки болтовые или на саморезах, пластик крепится при помощи специальных термошайб, которые защищают конструкцию от смятия. Торцы предлагаются 3-х типов: глухие, с распашными или раздвижными дверями. Есть также возможность установить внутри дополнительную перегородку. Изделие отличается высокой прочностью, устойчивостью к снеговой и ветровой нагрузкам.

Если ни один из готовых вариантов не подходит по цене, наилучшим решением станет покупка теплицы под поликарбонат, покрыть которую пластиком можно самостоятельно.

Ошибки, допускаемые при установке теплиц

К достоинствам теплиц из поликарбоната относится:

• устойчивость к механическим повреждениям и воздействию влаги;
• возможность смонтировать конструкции определенной формы;
• высокая светопропуская способность;
• длительный срок эксплуатации – до 20 лет.

Теплица из поликарбоната может прослужить до 20 лет

Совет! Чтобы минимизировать потери тепла и света поликарбонатными теплицами, северную сторону конструкции можно выполнить из светоотражающего и непрозрачного материала.

К недостаткам поликарбонатных теплиц относится их полная прозрачность, что позволят легко терять свет и тепло.

При установке теплиц из поликарбоната чаще всего допускаются следующие ошибки:

1. Неверное расположение теплицы. Чтобы теплица хорошо прогревалась, а растения получали достаточное количество света, рекомендуется устанавливать теплицы с учетом сторон света. Правильно выбранное место для обустройства теплицы должно хорошо освещаться в течение дня или хотя бы в первой половине дня. Высокие деревья и строения, расположенные на расстоянии 3 м от будущей теплицы, позволят защитить ее от ветра.
2. Период года, выбранный для установки теплицы. Чтобы избежать деформации поликарбоната в процессе установки, рекомендуется проводить монтаж конструкции при температуре воздуха 10-12° C.
3. Предпочтение разборной конструкции цельносварному варианту. Теплица с разборным каркасом имеет одно преимущество – ее легко транспортировать. Теплица с цельносварными каркасом прочней, надежней, дольше служит, быстрее и легче монтируется.
4. Использование облегченных конструкций снижает прочность и сокращают срок эксплуатации теплицы. Применение усиленного каркаса не требует обязательного обслуживание теплицы в зимний период.
5. При обустройстве теплицы, важно учитывать угол наклона поверхности поликарбонатного листа. Если теплица арочного типа блестит на солнце — это свидетельствует о том, что часть света пропадает впустую, отражаясь от поверхности поликарбонатного листа и не достигая растений. Поэтому при выборе вида теплицы, рекомендуется отдавать предпочтение конструкциям с плоской поверхностью.
6. Выбор низкокачественного поликарбоната. Проверить качество поликарбоната можно, взвесив его. Если стандартный лист, размером 600×120 см, весит меньше 10 кг – это некачественный облегченный материал, который не подходит для строительства теплиц.
7. Экономия на фурнитуре — использование саморезов вместо поликарбонатных термошайб.

Если теплицу установить неправильно, то зимой она может обрушиться

Как своими руками сделать теплицу из агроволокна и арматуры

youtube.com

• Сложность сборки: низкая.
• Фундамент: не требуется.
• Стоимость: невысокая.
• Вариации: каркас можно заменить пластиковыми трубами, а укрывной материал — плёнкой.

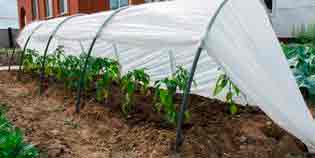

Наиболее простой вариант конструкции, который идеален для небольшого парника. Прямо на грядку устанавливается каркас из арматуры, а поверх него натягивается агроволокно или, как его ещё называют, спанбонд. Такой материал защищает от солнца, при этом сохраняя тепло и влагу.

1. Размеры такой теплицы выбираются произвольно, в зависимости от метража имеющихся материалов. Например, шестиметровую арматуру удобно резать пополам. При такой длине дуг ширина теплицы получается около 80 см. Сами же дуги следует устанавливать с шагом в 1,2–1,5 м.

teplica-exp.ru

2. Из арматуры диаметром 8 мм выгибаются дуги. Далее на них надевают трубки капельного полива или старый шланг, оставляя по 10–20 см с каждого конца, чтобы удобно было вставлять конструкцию в землю.

ebayimg.com

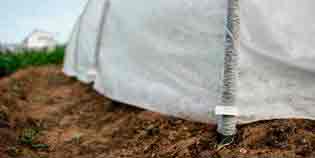

3. После разметки мест установки дуг в землю вбиваются обрезки стальных труб или засверлённые деревянные колышки длиной 20–30 см, а уже в них вставляется арматура.

stopdacha.ru

4. Спанбонд можно прострочить на швейной машинке, сформировав складки-кармашки, которые надеваются прямо на дуги. Другой вариант — установить по бокам грядки направляющие из пластиковой трубы и крепить агроволокно к ним с помощью покупных клипс или разрезанных кусочков труб. Укрывной материал в итоге легко можно будет поднять, просто сняв их.

stblizko.ru

5. При желании можно крепить дуги не к забитым в землю трубам, а к жёстко закреплённым по краям основания металлическим направляющим. Такая конструкция позволит складывать теплицу как гармошку, просто сдвигая дуги.

must.kz

6. Свободные концы спанбонда на торцах нужно собрать, завязать узлом и закрепить колышком, землёй или другим способом.

samara.kinplast.ru

Источник: http://proffstroygroup.ru/blagoustrojstvo/ustanovka-polikarbonatnoj-teplicy.html

Строим теплицу арочного типа своими руками: пошаговое руководство с фото и видео-инструкциями

Арочная теплица появилась в нашей стране сравнительно недавно. Если еще лет 10-15 назад она были редкостью, то сегодня теплицы арочного типа можно встретить не только на приусадебных участках, но и в крупных коммерческих тепличных хозяйствах. О плюсах и минусах данной конструкции и о том, как сделать арочную теплицу своими руками – читайте в нашем специальном материале.

Содержание

Видео-инструкция по сборке каркаса арочной теплицы ↑

Урожайная “арка”: причины популярности ↑

Популярность арочных теплиц основывается на четырех непотопляемых китах:

• универсальность;
• доступность;
• простота изготовления, монтажа и обслуживания;
• надежность.

Рассмотрим каждый из этих факторов подробнее.

Постройка теплицы – занятие для настоящих мужчин

Универсальность арочных теплиц заключается в следующем. Во-первых, данная конструкция прекрасно подходит как для строительства сборно-разборных весенних парников и теплиц, так и для капитальных стационарных сооружений, предназначенных для круглогодичного взращивания огородных культур (овощей, ягод и цветов), грибов и даже некоторых видов садовых деревьев, например, цитрусовых.

Во-вторых, теплицы арочного типа могут легко трансформироваться. Чтобы увеличить площадь теплицы, вам достаточно добавить в конструкцию необходимое количество дополнительных секций (дуги +стяжки + покрывочный материал). И наоборот – для уменьшение защищенных посадочных площадей вы можете без особых сложностей демонтировать лишние секции.

Эта оригинальная оранжерея – терраса устроена в одном из домов в пригороде Берлина

И, наконец, в-третьих, арочные теплицы – это малая архитектурная форма, которая может стать замечательным элементом общего архитектурного ансамбля вашей усадьбы. Они отлично смотрятся и как отдельно стоящие, самостоятельные объекты, и как строения, вплотную примыкающие к дачному дому или коттеджу.

Интересный вариант двери арочной теплицы от французских коллег

Доступность данного вида теплиц обусловлена прежде всего демократичной ценой на комплектующие части. Затраты на каркас не сравнимы с затратами на возведение капитальных кирпичных стен. А стоимость сотового поликарбоната и парниковой пленки намного скромнее цен на качественное стекло. Особенно экономно вам обойдется арочная теплица, построенная своими руками. О том, как это сделать правильно, мы расскажем вам чуть позже.

Так выглядит в сборе арочная теплица из поликарбоната сделанная своими руками

Простота изготовления и несложный монтаж

На то, чтобы самостоятельно сделать все детали каркаса и провести монтаж теплицы арочного типа уходит от силы 2-4 дня. Процесс может несколько затянуться лишь в том случае, если вы устанавливаете несъемную круглогодичную теплицу и вам необходимо произвести укладку и (или) заливку фундамента. Вдобавок, данные сооружения легко ремонтируются.

Не вызывают особенных сложностей подготовка арочных теплиц или парников к зиме, а также и весенние подготовительные работы.

Арочные теплицы отлично выдерживают ветровые и снежные нагрузки. При правильном расчете жесткости каркаса и должном уходе такие теплицы могут верно служить не один десяток лет.

Эксперты советуют:
сооружая арочную теплицу, не забывайте о том, что сооружения подобного типа имеют одну специфическую особенность. В арочных конструкциях сложнее организовать систему вентиляции.

Для выхода из этой ситуации мы предлагаем вам три возможных варианта решения:

• «Дешево и сердито» – для вентиляции используем входную дверь в теплицу и окно-фрамугу, расположенную на противоположной торцевой стене;

Вентиляция арочной теплицы – «дешево и сердито»

• «Продвинутый уровень» – в конструкции каркаса предусматриваем специальные вентиляционные фрамуги по бокам и сверху;

«Продвинутый уровень» устройства вентиляции арочной теплицы

• «Высший класс»** – конструкция каркаса рассчитывается таким образом, чтобы покрытие на некоторых секциях могло свободно подниматься и опускаться по направляющим.

** доступно только для теплиц с поликарбонатовым покрытием.

Мастер-класс по высшему пилотажу домашнего тепличного строительства смотрите на видео.

Видео мастер-класс по строительству арочной теплицы-трансформера ↑

Недостатки арочных конструкций для тепличного садоводства ↑

Разумеется, что кроме явных достоинств и преимуществ арочные теплицы имеют также и свои недостатки :

• Ограничения в выборе материала для покрытия

Арочные теплицы сконструированы только под поликарбонат или парниковую пленку. Стеклянное покрытие данного вида теплиц теоретически возможно, но оно дорого и не технологично.

• Быстроизменяющийся угол наклона стен конструкции относительно направления солнечных лучей

В ясный, безоблачный день особенно заметен блеск поликарбонатового покрытия арочных теплиц. Это означает, что часть солнечного света отражается от поверхности и не доходит до растений. Поэтому подобная модель совершенно не подходит для строительства гелиотеплиц. Для постройки теплиц, углубленных в почву мы также рекомендуем выбор другого архитектурного решения.

• Традиционная арочная теплица имеет сквозную прозрачность

То есть солнечный свет и тепло, свободно попадающие с южной стороны внутрь строения, также свободно покидают его с северной стороны. Данный недостаток устраняется дополнительной установкой на северную сторону непрозрачной или светоотражающей пленки. Однако, справедливости ради, следует отметить, что этот изъян можно легко перевести в разряд достоинств. Так как далеко не все тепличные культуры отличаются повышенной солнцелюбивостью.

Теперь, когда мы оценили все «за» и «против», пора браться за дело. Предлагаем вашему вниманию пошаговую инструкцию изготовления арочной теплицы своими руками.

Теплица арочного типа: строим эконом-вариант своими руками ↑

Этап I: выбираем стройматериалы ↑

Перед тем как начать строительство арочной теплицы, следует определиться с выбором материалов для каркаса и покрытия будущей конструкции. По типу покрытия арочные теплицы разделяются на два основных типа:

• Арочные теплицы под пленку.

Это очень распространенный вид теплиц. В качестве покрытия используется парниковая полиэтиленовая пленка. Главное достоинство таких теплиц – низкая цена. Теплица из пленки сделанная своими руками прослужит вам в среднем от одного до трех сезонов .

• Арочные теплицы из поликарбоната.

На сегодняшний день сотовый поликарбонат считается самым современным материалом для покрытия теплиц. Он прочен, удобен в работе и обладает хорошими светопрозрачными свойствами. Кроме того, этот пластик относительно недорог и полностью безопасен как для растений, так и для здоровья человека.

Арочная теплица из поликарбоната: вид изнутри

Для изготовления каркасов арочных теплиц обычно используют три основных вида материала:

• деловая древесина (брус и доска);
• металлический профиль, толстая проволока или труба (сталь или алюминий);
• пластик (ПВХ-трубы или металлопластиковые дуги).

Эксперты советуют : все детали деревянного каркаса перед монтажом необходимо обработать антисептиком. Такая теплица прослужит вам долгие годы. Идеальный вариант – использовать древесину автоклавной пропитки. Для металлических каркасов отлично подойдет профильная труба прямоугольного сечения. На такую основу покрытие ложится лучше.

Каждый из этих материалов по-своему хорош. Конечный выбор зависит от ваших личных предпочтений и функциональности задуманной вами теплицы. Для легких сезонных арочных теплиц отлично подойдут пластиковые дуги. Поклонникам более капитальных строений мы рекомендуем присмотреться к дереву или металлу.

Этап II: определяемся с местом и закладываем фундамент ↑

Мы уже неоднократно рассказывали вам, как правильно выбрать место для теплицы. Напомним основные моменты:

• Теплицы должны быть ориентированы по сторонам света с востока на запад. Так ваши растения будут максимально обласканы солнцем.
• Если в вашем регионе часто бывают сильные ветра, продумайте о защите теплицы. Хорошим щитом от ветра послужит, например, живая изгородь, расположенная на расстоянии 15-20 метров от объекта.

Не забывайте также и о том, чтобы дорожки, ведущие к теплице, были удобными и широкими.

Выбор типа фундамента также полностью зависит от тех задач, которые вы собираетесь решать, устанавливая арочную теплицу. Для легких разборных весеннее-летних теплиц и парников фундаментом может служить основание каркаса. А для того, чтобы теплицу ненароком не унесло ветром, будет достаточно «пристрелить» ее основание к земле 40-50 сантиметровыми металлическими прутьям (арматурой) или закрепить фундаментными болтами.

Для стационарных теплиц и парников идеально подойдет одна из трех разновидностей фундаментов:

• монолитный ленточный фундамент;
• сборный ленточный фундамент из специальных ж/б блоков;
• точечный фундамент.

Эксперты советуют:
Глубина закладки ленточного фундамента зависит от климатических условий региона. В южных областях достаточным будет опустить фундамент на глубину 50-40 сантиметров. Для более суровых климатических условий необходима закладка ниже слоя промерзания почвы (не менее 80 сантиметров). Это правило применимо и по отношению к точечным фундаментам.

Давайте в качестве примера рассмотрим процесс закладки монолитного ленточного фундамента с надстройкой в виде мини цоколя из кирпича [рисунок 1].

Фундамент для теплицы

Шаг № 1. Копаем траншею (глубина – 40 см, ширина – 20 см).

Шаг № 2. Устанавливаем опалубку.

Шаг № 3. Дно траншеи отсыпаем слоями песка и отсева (15 см). Каждый слой отсыпки тщательно утрамбовываем.

Шаг № 4. Укладываем арматуру и устанавливаем фундаментные болты и анкеры для крепления основания и арочных дуг каркаса теплицы. Для этого используем арматурные фиксаторы.

Шаг № 5. Заливаем в опалубку бетон.

Шаг № 6. Проверяем уровень заливки. Поверхность должна быть строго горизонтальной. Уклоны недопустимы. Для этого нам пригодится строительный уровень.

Шаг № 7. После застывания бетона (5-7 дней) начинаем укладывать кирпич. Швы между кирпичами должны быть полностью заполнены раствором и совпадать с местом выхода на поверхность арматурных креплений для основания и дуг каркаса. Высота кладки – 2-3 кирпича.

Шаг № 8. Укладываем слой гидроизоляции и приступаем к монтажу основания каркаса.

Этап III. монтируем каркас и покрытие ↑

Если вы планируете покрывать теплицу парниковой пленкой, высоту и ширину каркаса можно делать произвольной. В случае если теплица строится под сотовый поликарбонат, мы рекомендуем учитывать типовые размеры листа сотового пластика (210х600 см или 201х1200 см).

Расчет достаточно прост. При высоте в 210 сантиметров полоса поликарбоната легко сгибается в полудугу с радиусом 190 сантиметров – это и есть высота каркаса вашей будущей теплицы. Соответственно, ширина будет равна радиусу, умноженному на два (190х2=380). Разумеется, все эти расчеты выполняются до заливки фундамента, если таковой запланирован.

Затем приступаем к сборке. Соединяем основание, дуги и стяжки между собою по схеме, показанной на рисунке. Для сборки деревянных и ПВХ каркасов вам понадобятся саморезы или болты. Для соединения деталей каркаса из металла разумно использовать сварочный аппарат [рисунок 2].

Каркас для теплицы арочного типа

Завершающая фаза – установка покрытия. Полосы поликарбоната укладываем внахлест (2-3 см). Швы и монтажные отверстия обрабатываем герметиком. Торцы полос закрываем специальным металлизированным скотчем. Полосы крепим к каркасу саморезами. Не забудьте о термо-шайбах.

Умелое строительство – залог щедрого урожая

После сборки каркаса и его установки, можно приступать к земледельческим работам. Дерзайте!

Источник: http://teplicnik.ru/karkas/arochnaya-teplica-svoimi-rukami.html

Арочные деревянные теплицы – опыт участников портала

В зависимости от региона проживания, для одних огородников теплица – это возможность получить зелень и овощи как можно раньше, а для других – единственный способ овощеводства. Но и в первом, и во втором случае не обойтись без капитальной конструкции, рассчитанной на многолетнее применение. Рынок предлагает достаточно большой модельный ряд, но далеко не всех устраивает вид, функционал готовых теплиц и солидная стоимость. В этой ситуации оптимальным вариантом становится строительство самодельной конструкции согласно своим желаниям и возможностям. Участники нашего портала предпочитают не только практичные, но и привлекательные теплицы, в одной из предыдущих статей рассказывалось о геосоте, сегодня речь пойдет про арочные, построенные нашими умельцами.

Содержание

• Арочная деревянная теплица от Yaroslaf.
• Арочные деревянные теплицы от Эдуард 68.
• Арочная теплица от vVz33.

Арочная деревянная теплица от Yaroslaf

Долго ли, коротко ли, решили мы обзавестись теплицей. Мониторинг местного рынка готовых теплиц из металлопрофиля и ПК ужаснул убогостью конструкций и «адекватностью» цен. Кроме того, теплицу будем размещать на свободном пятачке за домом, а места там мало – нужна конструкция шириной всего два метра. В общем, сделаю сам.

• ширина – 2,0 м;
• высота прямых стоек – 1,2 м;
• высота арки с центральным подъемом – 0,9 м.

Чертеж арок Yaroslaf нарисовал в графическом редакторе (SketchUp) и распечатал лекало в масштабе 1:1. Арки решил делать из сосны – сухая строганая доска 20×120 мм; лиственница предпочтительнее, но значительно дороже, и найти ее в продаже проблематично. По прикидкам, сосна, обработанная специализированными защитными пропитками, простоит около десяти лет, чего вполне достаточно. В первом сезоне в качестве укрывного материала – армированная полиэтиленовая пленка, в дальнейшем ее заменит сотовый поликарбонат.

Одна арка состоит из пяти деталей – вырезал по лекалу электрическим лобзиком, скруглял детали и собирал на влагостойкий клей ПВА класса D3 и саморезы 4,5×35 мм. Алгоритм следующий:

• уложить по очерченной дуге три сегмента;
• вторым слоем вперехлест уложить еще два сегмента.

Наносил клей на деталь, равномерно распределял резиновым шпателем и притирал вторую приклеиваемую деталь до сопротивления сдвигу. Саморезами фиксировал «вразбег», по три штуки на две детали – сначала одну сторону, переворачивал и таким же количеством – вторую.

Фундамент под теплицу Yaroslaf не делал – прямо на грунт положил плашмя кирпичи, поверх кирпичей уложил доску 50×200 мм, прямоугольником на ребро. Арки к доске крепил с помощью металлических уголков. Дополнительно «заякорил» по углам с помощью металлического профиля – вбил в землю и прикрутил к доске. Первый год эксплуатации.

У участников обсуждения возникли сомнения в целесообразности применения клея и несущей способности доски, толщиной 20 мм.

Клей показал себя лучшим образом, что и неудивительно, считаю, что склейка обязательна. Клеевое соединение струганых деталей прочнее, чем сама древесина. У саморезов же функция временных фиксаторов, до высыхания клеевого шва. Толщины доски вполне достаточно, эта зима была снежная – на теплицу легла шапка снега толщиной около 70 см. Ради эксперимента специально не стал убирать снег, и ничего не сломалось. В теплице пара грядок по бокам от центральной тропинки, в одной смонтировал капельный полив. В целом эксперимент считаю удачным.

Тем, кто захочет повторить и готов тратить время на склеивание древесины, Yaroslaf дает несколько советов:

• ПВА на деталь выдавливается «колбаской», диаметром 3-4 мм.
• Отступ от края детали по периметру примерно 10 мм.
• Между параллельными колбасками около 15-20 мм.
• Клей разравнивать шпателем, но не снимать.
• Притирать аккуратно, прижимать струбцинами без фанатизма, так как чрезмерный прижим провоцирует выдавливание клея, что ухудшает прочность шва.

Также полезное дополнение – если стянуть теплицу насквозь металлической шпилькой, то это не только решит проблему с подвязкой плетущихся культур, но и ужесточит конструкцию.

Как и было запланировано, во вторую зиму теплица ушла с покрытием из поликарбоната, как и в первый год, выпадало много осадков в виде мокрого снега. Соседская, заводская теплица не просто деформировалась из-за снеговой нагрузки, а сложилась, а Yaroslaf еще раз убедился в правильности своего выбора – самоделка выстояла.

Арочные деревянные теплицы от Эдуард 68

Как и Yaroslaf, Эдуард 68 предпочел деревянную самодельную теплицу арочной формы, но арки для первой теплицы сделал А-образными (стрелка). Соединения элементов также комбинированные – клей и саморезы, арки обработал защитной пропиткой, в качестве укрывного материала полиэтиленовая пленка. Каркас зиму выстоял отлично, а пленка осталась только на торцах – с боков большие фрагменты сорвало ветром.

Источник: http://www.forumhouse.ru/journal/articles/8145-arochnye-derevyannye-teplicy-opyt-uchastnikov-portala

Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.
• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Источник: http://setroom.ru/konstrukcii/instrukciya-po-izgotovleniyu-karkasa-teplicy-iz-profilnoj-truby-chertezhi.html

10 способов сделать теплицу своими руками

Используйте трубы, плёнку, поликарбонат и даже старые оконные рамы, чтобы радовать себя свежими овощами круглый год.

Что нужно знать о теплицах

Назначение

Как и парник, теплица используется для создания благоприятного микроклимата при подготовке рассады или при полноценном выращивании томатов, огурцов, капусты и других растений.

В широком смысле оба сооружения воспринимаются как одно и то же, хотя на самом деле парник — это небольшое и неотапливаемое строение. А теплица — более крупная постройка с системой отопления и вентиляции, позволяющая наладить выращивание многих культур в любое время года.

Конструкция

По своему устройству теплицы довольно просты. Из труб, металла или дерева собирается каркас, который покрывается плёнкой, поликарбонатом, стеклом, акрилом и другим светопроникающими материалами. Если вес конструкции очень большой, она дополнительно устанавливается на фундамент.

Для вентиляции предусматриваются съёмные панели или открывающиеся фрамуги. Обогрев же осуществляется с помощью водяного отопления с радиаторами, инфракрасных обогревателей или горячего воздуха от источников тепла за пределами теплицы.

Установка

Поскольку солнечный свет жизненно необходим растениям, возводить теплицу нужно на южной стороне. Желательно разместить её на склоне и поближе к другим постройкам, чтобы защитить от ветра и иметь доступ к инженерным коммуникациям. От высоких заборов и деревьев лучше держаться подальше: они дают тень, а падающие листья снижают светопроницаемость.

1. Как своими руками сделать теплицу из агроволокна и арматуры

Наиболее простой вариант конструкции, который идеален для небольшого парника. Прямо на грядку устанавливается каркас из арматуры, а поверх него натягивается агроволокно или, как его ещё называют, спанбонд. Такой материал защищает от солнца, при этом сохраняя тепло и влагу.

1. Размеры такой теплицы выбираются произвольно, в зависимости от метража имеющихся материалов. Например, шестиметровую арматуру удобно резать пополам. При такой длине дуг ширина теплицы получается около 80 см. Сами же дуги следует устанавливать с шагом в 1,2–1,5 м.

teplica-exp.ru

2. Из арматуры диаметром 8 мм выгибаются дуги. Далее на них надевают трубки капельного полива или старый шланг, оставляя по 10–20 см с каждого конца, чтобы удобно было вставлять конструкцию в землю.

ebayimg.com

3. После разметки мест установки дуг в землю вбиваются обрезки стальных труб или засверлённые деревянные колышки длиной 20–30 см, а уже в них вставляется арматура.

stopdacha.ru

4. Спанбонд можно прострочить на швейной машинке, сформировав складки-кармашки, которые надеваются прямо на дуги. Другой вариант — установить по бокам грядки направляющие из пластиковой трубы и крепить агроволокно к ним с помощью покупных клипс или разрезанных кусочков труб. Укрывной материал в итоге легко можно будет поднять, просто сняв их.

stblizko.ru

5. При желании можно крепить дуги не к забитым в землю трубам, а к жёстко закреплённым по краям основания металлическим направляющим. Такая конструкция позволит складывать теплицу как гармошку, просто сдвигая дуги.

must.kz

6. Свободные концы спанбонда на торцах нужно собрать, завязать узлом и закрепить колышком, землёй или другим способом.

samara.kinplast.ru

Вот пошаговые видеоинструкции.

2. Как своими руками сделать теплицу из кладочной сетки и плёнки

Бюджетный вариант теплицы из кладочной сетки и обычной плёнки, который быстро собирается и имеет ряд преимуществ. Конструкция не требует фундамента, благодаря своей упругости она устойчива к ветровым нагрузкам, а также удобна для подвязки растений изнутри. При этом, складывая сетку, можно получить различные размеры в зависимости от ваших нужд.

1. В качестве несущих столбиков используется деревянный брус, стальные уголки, трубы или швеллер. Их забивают на расстоянии 1,2–1,4 м.
2. Арка теплицы формируется из двух кусков сетки, уложенных внахлёст. Снизу она крепится с помощью проволоки к столбикам, а сверху той же проволокой или пластиковыми стяжками скрепляется между собой.
3. Для усиления конструкции посередине прохода устанавливаются Т-образные подпорки из деревянного бруса 50 × 50 мм. При желании их тоже можно забить в грунт.
4. На собранный из сетки купол надевается плёнка, которая удерживается натянутыми поверх неё струнами из шпагата или верёвки.
5. Боковые стенки также изготавливаются из плёнки, которая подворачивается и крепится к куполу скотчем. В нескольких местах сверху и снизу прорезаются небольшие окошки для вентиляции теплицы.
6. Дверь делается на деревянном каркасе или выполняется из той же плёнки, которая разрезается и крепится к боковой стенке на магнитах на манер дверных противомоскитных сеток.

3. Как своими руками сделать теплицу из стрейч-плёнки с деревянным каркасом

Ещё один способ постройки теплицы на скорую руку. В качестве каркаса используется деревянный брус, а укрывным материалом служит упаковочная стрейч-пленка. При большом количестве слоёв она пропускает свет чуть хуже обычной ПВХ-плёнки, но в жаркие дни это даже плюс.

1. Плёнка продаётся в рулонах, поэтому размеры теплицы выбираются по раскрою бруса и с учётом ваших пожеланий.
2. Для основания используют стальные уголки 40 × 40 мм, в которых предварительно сверятся отверстия для крепления стоек каркаса. Также их можно обработать битумом или покрасить, чтобы продлить срок службы.
3. Уголки забиваются в землю, а к ним саморезами привинчиваются отрезки бруса. К брусу, в свою очередь, крепится нижняя рамка, на которой собираются боковые стенки и крыша. Все углы укрепляются дополнительными наклонными отрезками бруса.
4. Дверь собирается на деревянной рамке в одной из боковых стен и устанавливается на петлях.
5. Обмотка плёнкой производится по частям, причём в несколько слоёв и внахлёст. Сначала устанавливаются фронтоны, затем — скаты крыши и уже потом стены. Начинать обматывать их нужно снизу, чтобы стекающая дождевая вода не попадала внутрь теплицы.
6. После обмотки штапиком или рекой оббивается дверь и её наружный контур двери, а затем плёнка вокруг рамки прорезается. Таким же способом можно сделать окно в противоположной стене.

4. Как своими руками сделать теплицу из старых оконных рам

Главное преимущество такой конструкции — её дешевизна. Старые оконные рамы можно найти если не бесплатно, то за символическую цену. Помимо этого, стекло пропускает свет намного лучше плёнки и поликарбоната. В окнах уже есть форточки для вентиляции, а если подобрать балконный блок, то будет ещё и готовая дверь.

1. Размеры теплицы зависят от размеров рам и необходимой вам внутренней площади. Ориентируйтесь на ширину примерно в 2,5 м, чтобы получить проход около 60 см и две грядки по 80–90 см.
2. Окна вместе со стёклами имеют немалый вес, поэтому желательно устанавливать их на прочное основание. Это может быть мелкозаглублённый ленточный фундамент, массивный деревянный брус или металлический профиль.
3. На фундамент устанавливается деревянный каркас или столбы по углам, а уже к ним и друг к другу крепятся рамы. Щели между каждым блоком замазываются шпаклёвкой и забиваются полосами подложки для ламината или тонкой деревянной рейкой.
4. В передней стене делается дверь. Её роль может выполнять одно из окон, балконная дверь или деревянная рамка, обтянутая плёнкой. Вентиляция осуществляется через форточки окон.
5. Для уменьшения веса крышу лучше сделать из деревянного бруса и плёнки. Можно использовать всё те же оконные рамы, но в этом случае придётся усиливать конструкцию подпорками посередине прохода, чтобы она выдержала большой вес.

5. Как своими руками сделать теплицу из плёнки и полипропиленовых труб

Теплица из полипропиленовых труб привлекает своей простотой, надёжностью и невысокой ценой. Материалы продаются в любом строительном магазине, а сборка не требует никаких особых навыков и инструментов. Можно обойтись даже без паяльника, если соединять трубы не фитингами, а сквозными болтами.

1. Как обычно, размеры выбираются исходя из потребностей и имеющихся материалов. Полипропиленовая труба обычно продаётся отрезками по 4 м, и при этом она легко режется и сращивается с помощью муфт.
2. Первым делом нужно просчитать длину трубы и количество необходимых фитингов. Лучше брать с запасом, чтобы потом не пришлось бежать магазин.
3. Из трубы, тройников и крестовин спаиваются основные детали — арки с поперечинами и продольные вставки.
4. Далее из заготовленных деталей собирается теплица. Если паяльника нет под рукой, можно использовать для соединения болты с гайками и шайбами, которые вставляются в просверлённые насквозь трубы.
5. Плёнка закрепляется на рёбрах каркаса с помощью покупных фиксаторов для труб или самодельных клипс из разрезанных вдоль отрезков трубы чуть большего диаметра.

6. Как своими руками сделать теплицу из плёнки с деревянным каркасом

Классический вариант теплицы, используемый десятилетиями и не теряющий при этом популярности. Деревянный брус легко обрабатывается, имеет небольшой вес и достаточную прочность, а ещё хорошо сохраняет тепло. Конструкция не нуждается в капитальном фундаменте — можно обойтись рамкой из бруса большего сечения или использовать в качестве основания стальные уголки.

Стандартный раскрой бруса — 6 м, поэтому отталкиваются именно от этой цифры. Чаще всего делают теплицы 3 × 6 м, но при желании размеры можно как уменьшить, так и увеличить. Готовый проект с расчётами материалов доступен по этой ссылке.

7. Как своими руками сделать теплицу из поликарбоната с металлическим каркасом

• Сложность сборки: высокая.
• Фундамент: необходим.
• Стоимость: высокая.
• Вариации: фундамент можно выполнить из деревянного бруса либо использовать забитую в землю стальную арматуру, уголок или трубы.

Самый популярный и современный вариант теплицы. Такая конструкции значительно дороже других, сложна в изготовлении, но зато будет служить не одно десятилетие. Поликарбонат выдерживает под открытым солнцем 10–12 лет, а каркас из профильной стальной трубы практически вечен.

1. Стандартный размер поликарбоната — 2 100 × 6 000 мм, поэтому его удобно кроить на четыре либо две части с размером 2,1 × 1,5 м или 2,1 × 3 м соответственно. Такие куски будут оптимальными для теплицы размером 3 × 6 метров.

2. Для надёжного крепления и распределения ветровых нагрузок под теплицу делается фундамент. Это может быть ленточный мелкозаглублённый фундамент, рамка из обработанного антисептиком деревянного бруса или забитые в землю стальные уголки.

YouTube-канал Евгения Коломакина

3. Конструкция теплицы состоит арки, которая формируется с помощью дуг из профилированной стальной трубы 20 × 20 мм, расположенных на расстоянии одного метра друг от друга.

4. Дуги скреплены между собой продольными отрезками из той же трубы, которые соединяются с помощью сварки.

5. В переднем торце устраивается дверь: из трубы сваривается рамка размером 1,85 × 1 м, которая крепится к каркасу на петлях. Окно для вентиляции размером 1 × 1 м изготавливается по такому же принципу и располагается в заднем торце.

6. Укрывание поликарбонатом начинают с торцов. Лист разрезается пополам, крепится к профилю на специальных саморезах с термошайбами, а затем подрезается по контуру дуги острым ножом. После этого устанавливаются листы боковых стенок.

8. Как своими руками сделать теплицу из поликарбоната с каркасом из оцинкованного профиля

Более простой и доступный вариант теплицы из поликарбоната. В нём не используется дорогостоящая металлическая труба, которую нужно сваривать. А в качестве материала каркаса используются оцинкованные профили для гипсокартонных систем. Они легко режутся ножницами по металлу и крепятся обычным саморезами.

1. При выборе размеров, как обычно, отталкиваемся от параметров листов поликарбоната. Поскольку профили теряют жёсткость при сгибании, лучше остановиться не на арочной, а на двухскатной теплице.
2. По аналогии с дугами из металлической трубы каркас из оцинкованного профиля собирается из рёбер в виде домика.
3. Собранные модули устанавливаются на рамку из деревянного бруса и обвязываются между собой отрезками профилей. В передней и задней стенке делаются двери и окно для проветривания.
4. В конце каркас обшивается листами поликарбоната, которые крепятся с помощью специальных саморезов с пластиковыми термошайбами.

9. Как своими руками сделать теплицу из стекла с металлическим каркасом

Наиболее правильный, но довольно трудоёмкий в исполнении и дорогой вариант теплицы. Главный козырь стекла — прекрасная светопропускаемость и долговечность. Однако из-за большого веса конструкции необходим прочный металлический каркас и фундамент. Помимо обустройства ленточного фундамента, сложность также заключается в необходимости использования сварки.

1. В вопросе выбора размеров стеклянная теплица не исключение — всё строго индивидуально и с учётом имеющихся в наличии материалов.
2. Внушительный вес стекла и металлического каркаса требует полноценного фундамента. Обычно по периметру прокапывается траншея глубиной 30 см и шириной 20 см, сверху устанавливается деревянная опалубка высотой 20 см и всё это заливается бетоном. Также перед заливкой внутрь опалубки вставляются анкерные болты для крепления каркаса.
3. На получившийся цоколь с помощью анкеров крепится металлический швеллер или уголок. Потом к этой рамке привариваются стойки высотой 1,6–1,8 м из двух сложенных уголков 45 × 45 мм. Поверху они скрепляются продольными отрезками уголка.
4. Далее на получившуюся коробку ставятся стропила из таких же двойных уголков. Внизу они привариваются к стойкам, а сверху — ещё к одному уголку, выполняющему роль коньковой балки.
5. В одной из стен вставляется дверь, а в крышке или стене устраивается окно для вентиляции.
6. Стёкла устанавливаются в получившиеся из-за использования двойных уголков рамы и закрепляются самодельными клеймерами — согнутыми в виде буквы Z пластинками из тонкого алюминия или стали. Одним крючком клеймер крепится к уголку, а вторым — к стеклу.

10. Как своими руками сделать купольную теплицу из плёнки с деревянным каркасом

Купольная или геодезическая теплица привлекает прежде всего своим необычным внешним видом: она целиком состоит из множества треугольников и шестиугольников. Среди других преимуществ — высокая прочность конструкции и наилучшая светопропускаемость. Недостаток же у геодезического купола один — сложность изготовления.

1. Размеры такой теплицы подбираются индивидуально, исходя из необходимой площади. Поскольку конструкция каркаса довольно сложная, расчёты — самая трудоёмкая часть проекта.
2. Чтобы не запутаться и учесть все нюансы, расчёт удобно проводить с помощью специального калькулятора. В нём можно задать размеры, выбрать «густоту» каркаса и получить список всех необходимых деталей для сборки с размерами, а также их примерную стоимость.
3. Независимо от габаритов, купольная теплица отличается высокой прочностью и не боится ветров, так что фундамент под неё делать необязательно. Однако поскольку возведение строения очень трудозатратно, рационально продлить срок его службы и обустроить лёгкий ленточный фундамент для крепления каркаса.
4. Рёбра конструкции состоят из треугольников, которые, в свою очередь, собираются из деревянной рейки по шаблону. Вначале нужно заготовить необходимое количество таких треугольников.
5. Собирается теплица как магнитный конструктор из детства. Начиная снизу, один за другим собираются ряды треугольников, которые скрепляются между собой с помощью саморезов и формируют купол. Если всё рассчитано правильно, он замкнётся сверху и будет идеально правильной формы.
6. Один из треугольников в крыше делают откидным или съёмным, чтобы обеспечить проветривание. Дверь либо устанавливается по форме многоугольника, либо делается традиционной формы с врезной коробкой.
7. Плёнка укрывает уже готовый купол или натягивается на каждый треугольник на этапе сборки. В первом случае будет легче заменить плёнку, когда она порвётся. Второй же даёт более эстетичный вид. Какой выбрать — решайте сами.

Источник: http://lifehacker.ru/teplica-svoimi-rukami/

Как установить теплицу своими руками: пошаговая инструкция с фото

Добавление статьи в новую подборку

Установить модульную теплицу из поликарбоната на металлическом каркасе вполне можно, не прибегая к помощи профессионалов, пользуясь только инструкцией к комплекту и нашим подробным мастер-классом. Для этого не потребуется специальных навыков и сложных инструментов.

Мы к новому дому, на новый участок, купили шестиметровую теплицу «Усиленная». И приняли решение не вызывать мастера, а справиться своими силами, а опытом по установке поделиться с нашими читателями.

Что входит в комплект теплицы «Усиленная»

Теплицу мы покупали зимой, в период значительных скидок. Заказали доставку на дом.

Заказ доставили быстро, хотя и был не сезон. Перечислим основные составляющие комплекта. Они могут разниться, в зависимости от выбранной вами модели.

Состав комплекта:

1. 10 оцинкованных железных дуг квадратного профиля 25×25 мм (из них две торцевых, с каркасом дверей и форточек).
2. Набор распорных оцинкованных элементов.
3. Комплект болтов и гаек с шайбами.
4. 4 поворотных ручки с задвижками для дверей и форточек.
5. Шурупы с резиновыми уплотнителями для поликарбоната (штук 30 пришлось докупить).
6. 10 полосок оцинкованного железа и, собственно, 4 листа самого поликарбоната, покрытого ультрафиолетовой защитой (пленкой), которую, согласно инструкции, надобно бережно располагать наружу теплицы.

К комплекту прилагалась сопроводительная инструкция по установке.

Монтаж основания теплицы

Ставить конструкцию на деревянное основание не хотелось, – прошлый опыт показал, что оно сгнивает за 4-5 лет и приходится все переделывать, – теплица служит дольше, особенно усиленная. Хотелось собрать что-то капитальное, чтобы если и менять, то только листы поликарбоната, а для их долгой службы серьезной угрозой может быть лишь весенний намокший снег, крупный град, опрокидывающий ветер (при сооружении всегда следует учитывать большую парусность теплицы) и ультрафиолет от солнца. Чтобы конструкция прослужила вам несколько лет, некоторые необходимые материалы придется докупить.

Дополнительно нужно приобрести:

• плоский шифер толщиной 8 мм (можно и 10 мм). Листы размером 150×100 см. На теплицу требуется как раз ровно 5 листов (400 р. лист);
• труба стальная, диаметром 50 мм, можно неоцинкованную, но желательно покрасить краской по ржавчине – 21 м (42 шт. обрезками по 50 см);
• резиновый (можно мягкий пластиковый) шланг 20 м диаметром 25-30 мм;
• мягкая оцинкованная проволока 2-2,5 мм – 5 м;
• цементная смесь 2 мешка по 25 кг (необязательно);
• изолента пластиковая – 1 рулон;
• баллончик монтажной пены, желательно с пистолетом;
• очки защитные, перчатки рабочие;
• респиратор для работы с шифером и болгаркой.

Из инструментов также понадобятся – лопата, небольшая кувалда, болгарка – желательно помощнее, к ней 20-25 отрезных дисков по металлу и 5-6 дисков по цементу, ножницы.

Сначала, еще до весны выберите день с хорошей погодой и разрежьте шифер болгаркой (после разметки маркером) на полосы 25×150 см, получится 20 полос.

Основную работу отложите на раннюю весну, тоже ориентируйтесь на ясную погоду, без дождя. Всего одному работнику потребуется 3-4 дня.

Сборка каркаса теплицы

Выберите ровную горизонтальную площадку чуть больше, чем 3×6 м, расположенную не в низине и в стороне от мест, куда соскальзывает снег с крыши весной, который может разбить поликарбонат.

Когда теплица будет готова, всегда следите, чтобы на поликарбонате не скапливался снег, особенно весной. Снег убирайте аккуратно, берегите защитную ультрафиолетовую пленку! Траву скашивайте и убирайте по необходимости.

На этой площадке соберите каркас теплицы полностью и в окончательном виде. Выровняйте каркас по диагоналям, измеряя их шнуром.

Точно измерьте его длину и ширину по центрам трубок каркаса. Сдвиньте его в сторону по диагонали (достаточно на 1 м). Сдвигать потребуется несколько раз, но при наличии свободных мест и помощников его вообще можно перенести на другое место рядом.

Далее по углам сделайте разметку (4 метки), проверьте длину, ширину и, сверяя равенство длин диагоналей, выкопайте 4 ямки глубиной на штык лопаты. Установите 4 обрезка трубы, забивая их кувалдой, не забывая контролировать диагонали и расстояния, а также глубину (15 см!). Это очень важно, потом на них точно должен лечь каркас.

Размешайте миксером с дрелью бетонную смесь в ведре, вылейте по ведру бетона в каждую ямку, уплотните бетонную смесь палкой, погрузив туда кольцо из нескольких витков проволоки (арматурка). Щебень несколько горстей. Бетонный слой должен охватывать обрезок вбитой в землю трубы, но быть немного ниже (5-10 см) уровня земли.

Еще раз проверьте точность установки угловых столбиков (длина, ширина, диагонали!). Сделайте перерыв на двое суток, подождите, пока застынет бетон вокруг угловых столбиков основания теплицы.

Все последующие шаги показаны на фото с необходимыми комментариями.

Копаем канавки по периметру вдоль натянутого шнура, забиваем в них обрезки труб на расстоянии 150 см друг от друга, проверяя уровень их погружения по уровню угловых труб. Сразу же можно пропиливать в трубах пазы под шифер и, подрезая в нужных местах шифер, забивать его по уровню, одновременно контролируя погружение и трубы, и шифера.

Каркас стоит рядом и не мешает работе. Виден пропил болгаркой в стойке.

Пазы в угловом столбике пропилены по-иному.

Каркас переставлен на досках и опять не мешает. Видна угловая трубка-стойка со вставленным шифером.

Иногда полосы шифера приходилось подпиливать «по месту».

Подрезано и на бетонный слой для углового столбика.

Осаживаем полосу шифера.

Осаживаем в угол.

Напротив дверей ставим по два дополнительных столбика под внутренние стенки из шифера для прохода.

Отверстия внутри столбиков заделываем монтажной пеной. Ставим внутренние стенки.

После установки шиферных стенок по периметру и проверки прямизны их верхней кромки снизу вдоль каркаса привязываем изолентой нарезанную резиновую трубку. Ставим каркас на кромку из шифера. Если разметка была точной, то все подойдет плотно и ровно. Разравниваем землю внутри и уплотняем вдоль каркаса.

Привязываем каркас проволокой через просверленные в стойках отверстия. Достаточно по углам, под дверью и в двух местах по длинным сторонам, итого 8 вязок. Запениваем.

Каркас подошел точно, доделываем внутренние стенки.

Вид сбоку. Видна трубка-уплотнитель.

Все готово для укладки плиток для прохода (0,5 м шириной).

Каркас привязан проволокой в 8 местах. Виден уплотнитель из резиновой трубки.

Все готово для прикручивания поликарбоната (по инструкции для теплицы).

Снаружи поликарбонат нависает на шиферную стенку (по 10 см), поэтому землю к стенке приваливаем и уплотняем после закрепления поликарбоната, – так будет еще теплее.

Двери желательно уплотнить дверным уплотнителем-самоклейкой (продают в строймаркете, любой длины).

Собранная таким образом теплица уже прослужила все лето. Удобно, тепло, урожайно, долговечно.

Технологию легко применить и для создания парника или высокой грядки.

Собрать теплицу самому – дело не одного дня и не ограничивается только монтажом готового корпуса. И даже если вы не совсем подготовлены к такому виду работ, но у вас есть большое желание сделать это, с нашими инструкциями у вас все обязательно получится.

Источник: http://www.ogorod.ru/ru/now/greenhouse/15578/Kak-ustanovit-teplicu-svoimi-rukami-poshagovaya-instrukciya-s-foto.htm

Пошаговая инструкция по сборке теплицы из профильной трубы своими руками + схемы и чертежи

Доброго дня, дорогой читатель! Многие огородные культуры выращивают рассадным способом. Но для получения богатого урожая рассада должна быть здоровой, с хорошо развитой корневой системой и прочным стеблем. Вырастить такую в открытом грунте у меня не получается.

Вывод напрашивается сам собой: мне на даче нужна теплица из профильной трубы. Своими руками я буду выращивать в ней не только рассаду, но и ранние овощи, другие теплолюбивые культуры. В этой статье я подробно опишу весь процесс строительства.

Из профильного металлопроката можно создавать своими руками конструкции разнообразных конфигураций, но я хочу выделить несколько основных форм каркасных теплиц.

Арочные

У теплиц такого вида нижние части элементов каркаса стенок вертикальные, а верхние изогнуты в дугу, сомкнуты аркой. Между собой эти элементы соединяются в единую конструкцию горизонтальными стяжками. Арочные теплицы (на фото ниже) более стойкие к ветровым нагрузкам, быстро собираются своими руками. Они пропускают много света во внутреннее пространство, поэтому больше подходят для выращивания светолюбивых культур.

Стрельчатые

Сечение стрельчатой теплицы имеет форму слегка изогнутой арки, вытянутой в высоту и заостренной на конце. Правильно рассчитанная конструкция такого типа устойчива к деформации подобно классической арочной теплице, но за счет вытянутой формы верхней части лучше сопротивляется снеговой нагрузке. На коньке не скапливаются сугробы: снег быстро скатывается вниз под своей тяжестью.

Пирамидальный

Пирамидальная теплица — компактный, необычный вид парника с массой достоинств. Представляет собой конструкцию, чьи стенки имеют треугольную форму, располагаются с наклоном внутрь под небольшим углом и сходятся вверху в одной точке.

Теплица-пирамида очень устойчива. Она устоит при сильных порывах ветра, в снегопад. Снег просто не задержится на ее поверхностях.

Благодаря наклонному положению граней в парнике существует особая система естественного освещения. Солнечные лучи почти не отражаются от их поверхности в утреннее и вечернее время суток, а проникают внутрь. Во время полуденного зноя, наоборот, отражают их прямое попадание, защищая растения от перегрева.

Какой вид лучше выбрать

Для круглогодичного использования лучше построить своими руками арочную теплицу. Благодаря обтекаемой форме на ее поверхности не скапливаются природные осадки. Она устойчива к порывам ветра, хорошо освещена, имеет меньшее количество соединений. Кроме того, такая конфигурация позволяет для лучшего сохранения тепла дополнительно установить двери и форточки для проветривания.

Двухскатная теплица домиком удобнее для использования в весенне-летний период. Она обеспечивает достаточное количества света, но зимой ее крышу нужно очищать от снега.

Преимущества и недостатки

Преимущества самодельной теплицы из профильной трубы очевидны:

1. Они способны выдержать высокие механические нагрузки.
2. Хорошо освещены, пропускают достаточное количества света для выращивания разноплановых культур.
3. Долговечны. Срок службы такой теплицы не менее 30 лет.
4. Устойчивы к возгоранию.
5. Мобильны. Их можно перемещать, быстро разбирать своими руками и собирать наново, уменьшать или добавлять количество секций.
6. Металлический профиль — доступный материал. Его можно купить во многих строительных магазинах.
7. К профильной трубе легче крепить элементы коммуникаций изнутри строения, например, системы автоматического полива, дополнительного обогрева и освещения.

Но у таких конструкций есть и недостатки:

1. Высокая стоимость профильного проката.
2. Достаточно большой вес каркаса, который требует возведения прочного фундамента.
3. Плохая гибкость.

Что прочнее: профиль или труба

У профильной трубы нагрузка распределяется равномерно по четырем граням. Это обеспечивает ей большую стойкость к кручению, растяжению, поперечным нагрузкам.

Какие трубы подойдут и сколько их понадобится

Профильные трубы производятся с защитным покрытием из полимерной краски или цинка. Окрашенные дешевле, но со временем краска может облупиться, и стальной профиль начнет ржаветь. Оцинкованные профильные трубы более устойчивы к коррозии и температурным перепадам, они больше подходят для сооружения теплицы своими руками, внутри которой изначально предполагается режим повышенной влажности.

Нижнюю раму и арки каркаса небольшой самодельной теплицы размером 6 на 3 м можно сварить из профильной трубы 20×40 мм, перемычки — из квадратного профиля сечением 20×20 мм с толщиной стенки 1,5–3 мм.

Сколько метров профтрубы нужно на 6-метровую теплицу

При расчете количества профиля для строительства арочной теплицы нужно учесть, что арки устанавливаются с шагом в 1 метр. Таким образом, потребуется:

1. Для основания каркаса: 3+3+6+6 =18 м.
2. Вертикальных частей стенок (0,75 м) с учетом заглубления (0,25 м) в фундаментную конструкцию: (0,75+0,25)*14 шт. = 14 м.
3. Дугообразных элементов стен. Длину окружности определяем по формуле с=2πr. Величина радиуса окружности равна разности величин высоты теплицы (2,1 м) и прямого участка стен (0,75 м). Длина дугообразных элементов из профильной трубы будет составлять половину длины окружности. Общее количество профиля для изготовления всех дуг составит: (2,1-0,75)*3,14*7 шт. = 29,67 м.
4. Горизонтальных направляющих: 6*4 шт. + 2,8*2 шт. = 29,6 м.
5. Распорок: 1,5*4 шт. = 6 м.
6. Двери с двух торцов: (0,95*2+2*2)*2*2 = 23,6 м.

Итого для сборки каркаса своими руками общая длина профильного проката — 18+14+29,67+29,6+6+23,6 = 120,87 м. Учитывая, что длина проката составляет 6,05 м, то купить следует не менее 20 хлыстов.

Инструкция, как построить теплицу из профтрубы своими руками

Если вы планируете построить парник из профильной трубы своими руками, то заранее просчитайте его себестоимость, уточните виды работ. Так вы будете уверены, что у вас хватит финансов и умений на завершение проекта.

Выбор места для постройки, разметка территории

Критериями выбора места для теплицы из профтрубы должны стать следующие факторы:

1. Геологический состав грунта. От него зависит конструкция фундамента. Хорошо, если это будет песчаный грунт в сухом месте на возвышенности. Глинистый состав почвы в низинах обычно накапливает избыток влаги, которая значительно ускоряет коррозионные процессы в несущих элементах каркаса из профильной трубы. Избыточная влага в почве также негативно влияет и на корни растений: они могут сгнить.
2. Особенности рельефа. Желательно выбрать участок с ровной поверхностью. На ровной площадке легче обеспечить устойчивость конструкции и равномерное распределение света внутри.
3. Освещенность. Одна из длинных сторон теплицы из профильной трубы должна быть повернута к югу. Такое расположение способствует большему проникновению солнечных лучей внутрь строения. Это может быть удаленное место, где на парник не будет падать тень от деревьев, жилого дома или хозяйственных построек в течение всего дня, а если будет, то только в первой половине дня.

Чертежи, схемы с размерами

Строительство своими руками даже небольшой по размеру теплицы из профильной трубы нужно начинать с проектирования. Схема поможет более точно посчитать необходимое количество материала.

Особое внимание при этом нужно уделить составлению чертежа торцовой части теплицы. В ней располагается входная дверь, желательно, чтобы ее ширины было достаточно для заезда стандартной садовой тележки. В примере я представил проект конструкции арочной теплицы из профильных труб.

Чертеж торцевой стороны:

Необходимые инструменты и материалы

Для возведения теплицы из профильных труб своими руками вам потребуется набор оборудования:

• измерительные инструменты: рулетка, угольник, строительный уровень, маркер;
• сварочный аппарат;
• болгарка;
• шуруповерт;
• струбцины;
• лопата;
• малярная кисть.

Для сборки каркаса своими руками нужно заготовить:

1. Профильную трубу сечением 20×40 мм для изготовления опорной рамы и арок.
2. Профильную трубу сечением 20×20 мм для горизонтальных связей.
3. Саморезы по металлу.
4. Дверные петли и ручку-защелку.
5. Грунтовку и краску для наружных работ.

В качестве укрывного материала можно взять полиэтиленовую пленку, стекло или поликарбонат. Для сооружения фундамента своими руками нужен щебень, песок, бетон, арматура, рубероид, битум.

Как согнуть профильные трубы для теплицы

Для гибки своими руками профильных труб, составляющих каркас теплицы, можно воспользоваться разными способами:

1. С предварительным нагревом. Для труб диаметром более 100 мм. Чтобы избежать деформации профиля, полость трубы заполняют песком. Для нагрева места сгиба трубы используют паяльную лампу или газовую горелку.
2. Холодная гибка. Применяется для изгибания тонких профильных труб.

Независимо от выбранного способа гибки вам также потребуется радиусный шаблон, один из следующих инструментов или приспособлений:

1. Трубогиб. Для сгибания профильных труб малого размера сечения своими руками можно использовать механический ручной трубогиб. Это конструкция из роликов, расположенных в форме равнобедренного треугольника. Заготовку размещают между роликами и фиксируют прижимным винтом. Для изгибания профильных труб крупного сечения нужен гидравлический или электромеханический агрегат, не требующий приложения чрезмерного мускульного усилия.
2. Толстую пружину. Она должна быть такого диаметра, чтобы свободно войти в полость профильной трубы.
3. Металлическую или бетонную гибочную плиту. Плита имеет специальные отверстия, куда вставляются болты с насадками для регулировки радиуса изгибания. Болты служат упорами для сгибания профильной трубы своими руками.

Можно использовать и болгарку. С ее помощью нужно сделать на будущей дуге несколько пропилов на 2/3 сечения трубы. Пропилы должны быть на одинаковом расстоянии и равными по глубине. По ним профильную трубу изгибают, а потом надрезы сваривают.

Пошаговая технология возведения

Тем, кто решил построить своими руками небольшую теплицу из профильной трубы на участке, предлагаю пошаговую инструкцию.

Шаг 1. Я назвал его «Подготовка площадки и разметка конструкции». Выбранный участок расчистите от мусора и камней, выкорчуйте пни и выровняете. Площадка должна быть строго горизонтальной или с небольшим перепадом, но не более 10 см. Разметку можно сделать своими руками с помощью деревянных колышек и веревки.

Не забудьте проверить, совпадают ли по размеру диагонали.

Колышки нужно вбить в землю по углам конструкции, натянуть между ними веревку, обозначив таким образом периметр теплицы. Затем с размеченной площадки нужно снять слой дерна, перекопать его, тщательно разбивая комья, разровнять поверхность граблями.

Шаг 2. На этом этапе будем строить своими руками опорную конструкцию. Для теплицы из профильной трубы лучшим вариантом будет железобетонный ленточный фундамент:

1. Отрыть траншею по периметру строения глубиной 40-50 см, шириной 30 см, уплотнить ее дно.
2. Засыпать дно щебнем на высоту 10 см, а сверху на 10 см песком с проливкой водой и послойным уплотнением.
3. Поверх песчаной подушки уложить слой рубероида или пленки. Если этого не сделать, то песок будет вытягивать воду из свежего бетона и не даст ему набрать нужную прочность.
4. Собрать опалубку. Она должна выступать над уровнем земли на 15–20 см.
5. В опалубке связать арматурный каркас.
6. Залить в опалубку бетон М150 или М200. В местах крепления дуг в бетон, до того как он застынет, вставить закладные из арматуры или стального профиля 40×40 мм.
7. Примерно через неделю, когда бетон наберет первоначальную прочность, фундамент сверху по периметру покрыть гидроизоляционным материалом. Боковые поверхности обмазать горячим битумом.
8. Засыпать траншею грунтом.

Для полного высыхания бетону потребуется 28 суток, после чего можно крепить своими руками арки.

Шаг 3. Следующим шагом будет монтаж каркаса:

1. Изготовить арки: согнуть дуги, приварить к их концам вертикальные участки. На торцевых арках смонтировать дверную коробку.
2. Выставить своими руками опорную раму из профильной трубы, приварить ее к закладным в фундаменте.
3. Первой к раме прикрепить торцевую арку, проверяя вертикальность отвесом. Для крепления я использую сварной или болтовой тип соединения.
4. Затем последовательно поставить на место остальные арки, соединить их между собой элементами обвязки начиная с верхней перекладины.
5. Последними монтируются наискосок две торцевые перемычки. Нижний угол двери соединяется с верхней планкой боковой обвязки. Это усилит несущую способность конструкции.

Теперь можно приварить петли и повесить дверь, установить на нее ручку-защелку.

Шаг 4. После монтажа каркаса теплицы ее обшивают поликарбонатом или полиэтиленом. Вначале закрывают своими руками поликарбонатом торцовые арки, вырезая двери и форточки, а затем остальную конструкцию.

Листы кладут внахлест таким образом, чтобы места стыка опирались на профиль.

Следует учитывать, что лист поликарбоната должен быть:

1. Установлен к солнцу стороной с защитным покрытием от воздействия ультрафиолета.
2. Изогнут в направлении, перпендикулярном каналам. Такой прием позволит избежать заломов пластика.
3. Размещен таким образом, чтобы полые каналы в его структуре находились в вертикальном положении. Это нужно, чтобы влага не накапливалась в порах панелей и не возникала плесень.

Для крепления поликарбоната к каркасу теплицы своими руками используют саморезы с резиновой прокладкой. Отверстие в обшивке сверлят большего размера, чем диаметр самого крепежного элемента, оставляя таким образом зазор, компенсирующий термическое расширение поликарбоната. Торцы листов следует проклеить герметизирующей, перфорированной лентой, а по краям установить специальные торцевые заглушки. По окончании работ с поликарбоната нужно снять защитную пленку.

Как правильно обшить теплицу из профильной трубы полиэтиленовой пленкой, можно посмотреть на видео:

Возможные ошибки при строительстве и способы их исправления

Основные ошибки возникают при сгибании дугообразных элементов. Поэтому лучше купить готовые арки, а оставшуюся часть каркаса смонтировать своими руками.

1. Неправильный монтаж поликарбоната, из-за чего теряется прозрачность материала, а на его внутренних стенках скапливается конденсат. Такой лист нужно снять с каркаса из профильной трубы, продуть ячейки сжатым воздухом или промыть от грязи мыльным раствором. После того как он высохнет, установить на место, проклеив торцы герметизирующей лентой.
2. Для защиты конструкции с двухскатной крышей от сильных снеговых нагрузок изнутри теплицы из профильной трубы нужно дополнительно поставить подпорки под конек и боковые стенки.

Заключение

Работы по проектированию и сооружению теплицы из профильных труб вполне по силам даже обычному дачнику. Поэтому решение отказаться от покупки готового парника, сделав все своими руками, будет разумным.

Подписывайтесь на наш сайт, оставляйте свои комментарии, делитесь полезными идеями с друзьями в социальных сетях.

Источник: http://vseotrube.ru/stroitelnye-konstruktsii/teplitsa-iz-profilnoj-truby

Как построить арочную теплицу своими руками из различных материалов

Арочные теплицы идеальны для выращивания цветов, грибов, теплолюбивых культур, любых овощей, рассады. Они бывают сезонными и круглогодичными. Благодаря овальной форме крыши, растения получают максимальное количество света и тепла. Какими особенностями обладает эта конструкция? Как ее построить и чем лучше накрыть? Обязательно ли сооружать фундамент под постройку? Ответы на эти и другие вопросы, а также описание проблем, с которыми можно столкнуться во время строительства, – в этом обзоре.

От римского патриция к отечественному огороднику

Оранжереи дугообразной формы стали известны в нашей стране всего 10-15 лет назад. С тех пор они используются на дачах и огородах, в фермерских хозяйствах и в промышленном выращивании овощей.

Это интересно! В первых римских парниках выращивались экзотические цветы. Во времена Средневековья католическая церковь объявила теплицы колдовством, идея вернулась только в эпоху Возрождения. Петр I привез схему оранжереи из Европы и во время его правления в русских теплицах плодоносили виноград, персики, абрикосы.

Стандартная теплица арочного типа выглядит, как дугообразная конструкция с прямыми стенами шириной 2-3 м, высотой 2,5-3 м, длиной от 2 до 30 м. Самый распространенный вариант – 2х3х6 м с двумя грядками и проходом 80 см. Проветривание осуществляется через две двери и две фрамуги над ними, расположенные на торцевых сторонах.

Преимущества и недостатки арочной формы

Практики советуют выбирать форму теплицы в зависимости от целей использования. У дугообразной постройки свои особенности, на которые необходимо обратить внимание перед покупкой или строительством.

Чем привлекательна теплица арочной конфигурации

К преимуществам стоит отнести следующие характеристики:

1. Площадь можно увеличить в любой момент, добавив несколько секций.
2. Сооружение может быть ниже, чем аналог с вертикальными стенами.
3. Легко разобрать, перенести и собрать.
4. Хорошо пропускает солнечный свет.
5. Прекрасно переносит суровые зимы. Снег просто скатывается с крыши.
6. Стойко сопротивляется ветряным нагрузкам. Дуги лучше выдерживают бури, чем треугольные крыши. Доказательство – птичьи яйца, хрупкие, но прочные, благодаря форме.
7. Стены арочной теплицы приобретают дугообразную форму лишь с середины. Значит, под ними можно выращивать высокорослые растения.
8. Отсутствие углов приводит к уменьшению необходимой длины укрывного материала и к увеличению срока службы.
9. В арочной теплице минимальное количество швов, в отличие от конструкции в виде домика.
10. Соорудить постройку самостоятельно – просто и недорого.
11. Дом для растений, за которым бережно ухаживают, эксплуатируется более 10 лет.

Недостатки арочного парника

Недочетов у конструкции не так много, но о них лучше узнать заранее:

1. Сложно обеспечить оптимальную вентиляцию. Две форточки и две двери на противоположных сторонах создают сильный сквозняк. Чтобы устранить недостаток, практики сооружают боковые фрамуги по всей длине постройки.
2. Ограничение виды покрытия. Для арочного каркаса идеально подходит поликарбонат или пленка. Стеклом накрыть округлое сооружение практически невозможно.
3. Неудобно размещать полки вдоль стен.
4. Дугообразная форма отражает часть солнечных лучей.
5. Свет поступает через южную стену и покидает помещение через северную. Это не подходит для солнцелюбивых растений. Недостаток легко устранить, прикрепив на северную сторону светоотражающую пленку.

Заводские теплицы с покрытием из поликарбоната

Арочные теплицы из поликарбоната производятся на многочисленных заводах. Их ассортимент настолько широк, что легко выбрать постройку, исходя из порывов души и состояния кошелька.

Внимание! Покупать оранжерею лучше у завода-изготовителя. Чем меньше деталей, тем прочнее конструкция и легче монтаж. Если вы проживаете в центральной или северной части страны, где бывают обильные снегопады, толщина поликарбоната должна быть минимум 4 мм.

Известные производители таких брендов, как «Атлант», «Агросфера», «Уралочка», «Кремлевская», «Умница-Кормилица» и тому подобных предлагают сотни различных моделей. Разработчики трудятся над улучшением качества построек. Их выпускают из усиленного двойного профиля, оцинкованной стальной трубы, алюминиевого профиля с порошковым покрытием. С форточками на торцах, на крыше, на боковых стенах. Последней сенсацией стал дом для растений с раздвижной крышей от сибирского производителя.

Заводские оранжереи можно приобрести по цене от 10 до 50 тыс. р. А можно сделать своими силами, что будет гораздо экономичнее.

Недорогое сооружение с пленочным укрытием

Арочную теплицу своими руками можно построить из пластика (ПВХ или металлопластиковые трубы), из деревянных досок и брусьев, из металла (профиль, трубы, проволока). Возможное покрытие – сотовый поликарбонат или пленка (армированная, спанбонд). Рассмотрим все приведенные варианты.

Что нужно для теплицы с пленочным покрытием

Для сооружения арочной теплицы 3х2х6 понадобятся несколько дней, план и следующие материалы:

• доски, покрытые антисептическим раствором. Дерево прослужит дольше, если его пропитать олифой, смолой и обжечь паяльной лампой. Такая подготовка займет 3-5 дней;
• ПВХ трубы (если использовать металлопластиковые, сооружение будет прочнее);
• 4 доски и брусья;
• плотный или армированный полиэтилен. Плотная полиэтиленовая пленка служит 2 года, армированная – 3. Армированная ежегодно теряет 8% светопроницаемости, простая – больше 10%;
• 36 металлических прутьев высотой 1 м;
• петли из металла для закрепления труб;
• шурупы и шуруповерт, гвозди и молоток;
• петли, замки, ручки для дверей и форточек.

Внимание! В различных источниках указано, что у арочной теплицы под пленку ширина и высота могут быть произвольными. Но практики советуют длину арки спроектировать по ширине пленки, например, 12 или 16 м. Если вы купите рулон шириной 16 м, то арка должна быть 15 м. По 0,5 см с каждой стороны останется для закрепления у основания. Такой подход поможет рационально использовать пленку.

Сборка теплицы из ПВХ труб

После выбора места под постройку арочной теплицы своими руками, можно приступать к работе:

1. Разровнять участок. Смонтировать основание из досок в виде прямоугольного короба. Укрепить каждый угол арматурой.
2. По периметру основания вкопать прутья на расстоянии 50-70 см один от другого. Арматуру нужно расположить так, чтобы 40-50 см были в земле, а 60 см сверху.
3. На прут с одной стороны надеть отрезок ПВХ трубы. Образовать дугу, надев вторую сторону трубы на второй прут. Таким образом сформировать 10-12 арок.
4. Прикрепить к деревянному основанию все трубы петлями с помощью шуруповерта. Углы укрепить брусьями.
5. Усилить конструкцию, закрепив отрезок шестиметровой трубы изнутри, по верхней точке арок.
6. Изготовить и прикрепить торцы с оконными и дверными проемами.

Как правильно натянуть пленку

Следующий этап – покрытие основы. Натягивать пленку лучше в безветренный день, тогда она не будет провисать.

Внимание! Если с северной стороны изнутри покрыть стену фольгой, в помещении останется больше тепла.

1. Равномерно разложить пленку на арки так, чтобы с обеих сторон остался запас, и натянуть. Укрывной материал прибить на рейки, оборачивая их минимум 1 раз. Оставшуюся часть пленки засыпают землей. Лучше, чтобы полотно было непрерывным.
2. Возле дверных и оконных проемов пленку следует подогнуть внутрь.
3. Далее нужно померить дверной проем и в соответствии с его размером сколотить дверь из бруса. Закрыть ее полотном, обрезая излишки.
4. Прикрепить ручку и подвесить дверь на металлические петли. Так же сделать запланированное количество форточек.

Арочная теплица под пленку будет устойчивой, ведь она усилена ребром жесткости. Осенью сооружение следует разобрать и убрать на зимовку, так как пленка не выдержит давление снега.

Деревянная теплица с кровлей из поликарбоната

Каркасы из дерева в сочетании с ячеистым полимером, достаточно прочные, их используют круглый год. Фундамент, подходящий для этой конструкции – деревянный короб, укрепленный арматурой.

Пошаговая инструкция по монтажу деревянного каркаса

После выбора места для огорода под крышей и подготовки проекта необходимо закупить все необходимое. Затем обработать дерево антисептическим веществом, безопасным для растений, и приступить к строительству.

Совет. Проектируя оранжерею из поликарбоната, учтите, что стандартные размеры листа – 210х600 см и 201х1200 см.

1. Начертить шаблон для будущей дуги на любом тонком и прочном материале, например, на фанере.
2. Нарезать доски шириной 45 мм, толщиной 7 мм, длиной от 3 м, в зависимости от проекта. Для теплицы арочного типа шириной 6м – 12 дуг.
3. Полосы поочередно приклеить к шаблону клеем ПВА. Укрепить специальными пластиковыми стяжками или стяжками из старой автомобильной камеры.
4. Когда дерево высохнет, оно приобретет дугообразную форму.
5. Дуги прикрепить к деревянному каркасу саморезами.
6. Сбить из дерева торцы с дверью и форточками по чертежу. Установить их на место.

Секреты крепления ячеистого поликарбоната

Для крепления сотового поликарбоната понадобятся саморезы и термошайбы. Задача термошайбы – зафиксировать, герметизировать и устранить мостики холода. Они служат до 15 лет.

Внимание! При монтаже поликарбоната дачники часто совершают ошибки. Перетягивают саморезы. Используют для крепления заклепки, гвозди, неподходящие шайбы. Устанавливают саморезы не перпендикулярно поверхности. Такие недочеты недопустимы.

1. Уложить листы полимера на дуги с нахлестом 6-8 см.
2. Проклеить стыки алюминиевой самоклеящейся лентой.
3. Просверлить отверстия для саморезов с шагом 30-40 см. Отверстия должны быть на 1-2 мм больше, чем обычно, с учетом термического расширения гайки.
4. Укрепить листы, проследив, чтобы сторона с защитой от ультрафиолета оставалась сверху.

Арочная теплица из поликарбоната безупречно выдерживает снеговую и штормовую нагрузку. Если деревянный каркас периодически обрабатывать и красить влагозащитной краской, то строение будет эксплуатироваться более 10 лет.

Монтаж металлического каркаса под поликарбонат

Вопрос о том, как сделать арочную теплицу активно обсуждают на садоводческих форумах. Каркас из профильной трубы под полимером считается довольно прочным сооружением и его вполне можно построить своими руками.

Основательный фундамент под металлический каркас

Фундамент под металлический каркас – обязателен. Ведь если срок службы строения более 20 лет, то его основание должно быть из прочных и долговечных материалов.

Внимание! Фундамент из бетона следует заглублять до уровня промерзания грунта, иначе его «поведет» в морозный период.

Ленточный фундамент из кирпичей и бетона вполне надежно, для его строительства необходимо следовать простым рекомендациям:

1. Выбрать солнечное, безветренное место. Разметить размеры фундамента, исходя из плана. Выкопать траншею по периметру будущей постройки. Ширина канавы должна быть 20 см, глубина – 10 см.
2. Смонтировать опалубку из любых досок, укрепить ее арматурой. Залить в траншею бетон, утрамбовывая его штыковой лопатой для удаления пузырьков воздуха.
3. Горизонтальность бетонной ленты следует проверить с помощью строительного уровня.
4. В торцы и боковые стороны ленты нужно вставить анкерные болты (12 мм) в соответствии с основанием будущего каркаса.
5. После полного застывания бетона можно выкладывать несколько слоев кирпичной кладки. Необходимо контролировать полное заполнение швов раствором и совпадение с местами расположения анкерных болтов.
6. Перед строительством каркаса нужно просверлить в нем отверстия для анкерных болтов и закрепить соединения гайками.
7. На фундамент необходимо положить один слой гидроизоляционного материала.

Каркас из профильной трубы: шаг за шагом

Для сооружения каркаса понадобятся следующие составляющие:

• 10 труб 40х20 мм;
• 40 перемычек для рам шириной 20х20 мм, длиной – 670 мм;
• 2 трубы для продольных балок 40х40 мм, длиной – 4 м.
• 2 трубы для поперечных балок 40х40 мм, длиной – 3 м.

1. Закрепить по периметру готового фундамента продольные трубы.
2. Приварить к ним поперечные.
3. Согнуть необходимое количество арок с помощью трубогиба.
4. Первую дугу следует приварить к продольной трубе таким образом, чтобы совпадали края основания и дуги. Для контроля своих действий лучше использовать отвес.
5. Поочередно нужно установить все дуги, используя перемычки.
6. Если все было сделано правильно, то последняя приваренная арка придется как раз на край продольных оснований.
7. Теперь следует приварить торцы с перегородками под дверь и под форточки.
8. Половина работы сделана. Последним этапом будет крепление поликарбоната с помощью саморезов и термошайб.
9. Осталось повесить на петли двери и окна и установить на них ручки.

Добротная крепкая теплица арочного типа на капитальном фундаменте будет служить вам десятилетиями, не требуя перестроек и переделок.

Такая постройка не боится ураганных ветров, снежных бурь, душного летнего зноя. В ней любым растениям комфортно и уютно, и они искренне отблагодарят за заботу щедрыми урожаями.

Источник: http://teplicno.ru/montazh/kak-postroit-arochnuyu-teplicu.html

Теплица и парник своими руками из профильной трубы

Сделать парник из профильной трубы своими руками совсем несложно. Это не займет много времени и позволит создать конструкцию, идеально подходящую для определенного участка. Рассмотрим самые популярные варианты парников и теплиц из профильного каркаса, разберемся, как их сделать самостоятельно.

Преимущества и недостатки теплиц и парников из профильной трубы

Самодельные теплицы и парники из профиля обладают следующими достоинствами:

• выдерживают высокие механические нагрузки;
• хорошо пропускают свет, поэтому подходят для выращивания даже светолюбивых растений;
• отличаются долгим эксплуатационным сроком (не менее 30 лет);
• не подвержены возгоранию;
• обладают мобильностью (их можно разобрать, перенести, собрать заново, добавить дополнительные секции и т.д.);
• являются доступными (профильные трубы можно приобрести в любом строительном магазине);
• облегчают монтаж коммуникаций изнутри конструкции (автоматический полив, обогрев, электроснабжение).

Но всё же такие сооружения имеют и недостатки:

• На стадии проектирования нужно продумать надежный фундамент, т.к. каркас теплицы из профильной трубы будет иметь большой вес.
• Материал плохо гнется, что несколько усложняет создание конструкции определенной формы.
• Профили стоят недешево, но окупаются благодаря долгому сроку службы.

Как выбрать профильную трубу

Профили бывают покрыты полимерной краской или цинком. Первый вариант по стоимости обходится дешевле, но со временем верхний слой может облупиться. Это не только лишит теплицу аккуратного внешнего вида, но и приведет к коррозии.

Благодаря оцинкованному покрытию трубы не будут ржаветь, им не страшны резкие перепады температуры. Именно поэтому, выбирая профили для парника или теплицы, рекомендуется отдать предпочтение именно им. Ассортимент стальных профилей

Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

Чертежи парников и теплиц из профильной трубы, схемы с размерами

При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.

Например, элементы арочной конструкции должны располагаться на расстоянии 1 м друг от друга. Таким образом, для теплицы 3*6 из квадратной трубы понадобится шесть профилей в виде дуг. Стандартная длина профиля 6,1 м. Из него получится полукруг радиусом 1,9 м.

Полезная информация! Если планируется делать стенки конструкции из сотового поликарбоната, высоту парника лучше выбирать 1,85-1,9 м при ширине нижней части 3,7-3,8 м. Это поможет сэкономить на материалах, т.к. стандартные листы обшивки 6*2,1 м.

При сооружении теплицы с двухскатной крышей высота стенок должна быть 1,7-2 м, а ширина 4 метра (при скате 30-45 градусов, длиной 2,25-2,45 м). Перемычки на такой конструкции монтируются в верхней части дуг и посередине скатов (с каждой стороны по 2 шт.). Заднюю стенку необходимо закрепить парой поперечин. На фасаде размещается проем для дверцы. Опираясь на его размеры, рассчитывается количество дополнительного материала.

Лучше всего для теплицы подходит профиль с толщиной стенок от 2 мм, с сечением 4*2 см или 4*4 см. Он отличается высокой прочностью. Для горизонтальной стяжки подходят трубы толщиной 1-1,5 мм.

На чертеже обязательно должны быть указаны точные размеры — длина, ширина, высота. Без точных замеров соорудить качественную и прочную конструкцию не получится.

Исходя из размеров, приобретается необходимое количество материалов. Важно учитывать, что трубы всегда нужно брать с запасом в 10 % (если вдруг они повредятся при перевозке или установке). Вначале необходимо составить чертеж, после этого рассчитать количество материала на постройку.

Пошаговая инструкция постройки теплицы их профильной трубы и материалы покрытия

Рассмотрим, как сделать самую простую арочную конструкцию. Прежде чем изготавливать теплицу, заранее необходимо подумать и о необходимых инструментах. Будут нужны:

• лопата для выравнивания участка;
• бур для установки стоек;
• болгарка для разрезания труб;
• шуруповерт для монтажа крепежей;
• плоскогубцы и молоток;
• измерительные инструменты (уголок, уровень, рулетка);
• сварочный аппарат;
• ножовка, если стенки планируется делать из поликарбоната;
• деревянные колья и веревка для разметки участка.

Теплицу рекомендуется устанавливать на песчаном, сухом грунте, чтобы не было застоя влаги. Длинная сторона конструкции должна смотреть на южную сторону, чтобы культуры получили максимум света. Также при установке важно учитывать конструктивные особенности. Так, для двухскатной и арочной теплиц продольная ось должна иметь направление с севера на юг, допустимо отклонение 15-20 градусов. А если вы, например, решили строить простой парник с односкатной крышей — скат обязательно нужно делать на юг.

На выбранном участке нужно сделать разметку при помощи колышков и веревки. А также вырыть трапециевидную траншею, в которую насыпать биотопливо для быстрого прогревания грунта.

Фундамент

Для теплицы из профиля будет достаточно столбчатого фундамента:

Иллюстрация	Действия
	Проделать скважины в земле, расположенные на одной дистанции друг от друга. Их диаметр должен быть на 1-1,5 см больше окружности стоек.
	Внутрь поместить асбестовые трубы. Промежуток между столбами и землей засыпать и утрамбовать песчано-щебневой смесью.
	Внутрь труб залить цемент, так, чтобы не было пустот. В бетон поместить металлическую пластину или кусок арматуры. В дальнейшем они станут связующим звеном фундамента и каркаса.

Для арочной теплицы можно сделать и ленточный фундамент, но на это придется потратить больше времени.

Гибка труб холодный и горячим способом пошагово

Чтобы придать трубам форму дуги, можно обратиться в профильные компании, они согнут их на специальном оборудовании.

Самостоятельно это можно сделать несколькими способами. Одна их технологий называется холодной. Для холодной гибки труб используется пружина с таким диаметром, чтобы ее можно было вставить внутрь профиля. Благодаря пружинному свойству получается поменять сечение и изменить форму.

Если профиль менее 1 см, наполнитель для него не требуется. Когда труба толще, внутрь нужно насыпать канифоль или песок. В зимнее время можно налить воду и дождаться ее замерзания.

Другая методика называется горячей, т.к. производится путем нагревания профилей. Ее можно использовать в любое время года. Она рекомендована для труб с большой толщиной. Для ее проведения будет нужен ручной, фабричный или стационарный трубогиб.

Пошаговые действия:

1. Изготовить пару заглушек для обоих концов профиля. Их длина должна быть в 10 раз больше, чем ширина основания. Широкая часть при этом в 2 раза превышает окружность отверстия трубы.
2. В одной заглушке проделать желоба для выхода газа при нагревании.
3. Нагреть место сгиба трубы.
4. Просеять и просушить речной песок. Прокалить на листе металла до 150 градусов, пока влага полностью не испарится.
5. С одной стороны профиля установить заглушку без желобов.
6. С другого конца засыпать прокаленный песок, периодически постукивая по стенкам, чтобы он утрамбовался.
7. Закрепить вторую заглушку.
8. Отметить мелом место сгиба.
9. Зафиксировать в тисках, наложив на шаблон.
10. Прогреть металл до красного состояния и согнуть плавным четким движением.
11. Сравнить с шаблоном, если все правильно, можно снять заглушку и вытряхнуть содержимое.

Обратите внимание! Если профиль имеет сварочные швы, после сгиба эта линия должна быть расположена сбоку. Изгиб нежелательно делать вдоль нее.

Установка дуг

Если теплицу планируется сделать разборной, то для крепежа рекомендуется использовать болты. Также при помощи них фиксируются створки (кстати, их часто используют и для парников, например конструкция Бабочка или Хлебница). Если сооружение будет стационарным, его элементы лучше сваривать.

Нужно нарезать стойки, к которым в дальнейшем крепятся дуги. Также необходимы планки, которые будут соединять согнутые трубы. Места стыков фиксируются крабами или сварочным аппаратом. Каркас помещается на фундамент и крепится к металлическим пластинам или арматуре.

Полезная информация! Если имеются сварочные швы, их рекомендуется заделать грунтовкой. Это сделает конструкцию более надежной.

Обшивка

Можно использовать следующие материалы для обшивки:

Вид покрытия	Достоинства	Недостатки	Стоимость материала
Полиэтиленовая пленка	Стоит дешево Идеально крепится на профиль зигзаг.	Быстро приходится в негодность (срок службы около 2 лет). Портится под воздействием ультрафиолетовых лучей, легко рвется. Плохо пропускает свет, слабо теплоизолирует.	От 30 руб. за погонный метр или от 3000 руб. за рулон (1 м * 100 м)
Нетканый материал	Срок службы дольше, чем у пленки, около 5 лет. Хорошо пропускает солнце и влагу, защищает культуры от агрессивного воздействия окружающей среды.	Легко рвется, например, под сильными порывами ветра.	20-150 руб. / п.м (зависит от толщины)
Стекло	Имеется на многих участках после ремонта. Хорошо пропускает солнечный свет, защищает от заморозков и сохраняет внутри тепло. В такой теплице прекрасно растут помидоры, огурцы, перец и т.д. Пожароустойчивость (для тех сооружений, которые обогреваются дополнительно). Низкая чувствительность к перепадам температур. Простота в уходе.	Сложность монтажа. В жаркую погоду пропускает слишком много света, в прохладную – сильно охлаждает теплицу. Большой вес.	Оконное стекло – от 800 руб. за кв.м.
Поликарбонат	Твердый полимер с высокой прочностью и небольшим весом. Обеспечивает рассеянный свет, хорошо сохраняет тепло, достаточно прост в монтаже, пожароустойчив, долговечен. Прекрасно защищает от УФ-лучей.	Высокая стоимость. Интенсивность теплового расширения.	От 1000 руб. за лист

Обратите внимание! Если конструкция будет стоять и в зимний период без навеса, для обшивки рекомендуется использовать поликарбонатные листы, т.к. они выдерживают вес снега.

Крепление к каркасу

Рассмотрим несколько вариантов крепления различных материалов к каркасу теплицы.

Например, для пленки сейчас очень популярно стало крепление оцинкованным профилем Зиг-заг:

Это крепление состоит из двух элементов: непосредственно профиль и стальная пружина.

Достоинства способа крепления:

• Простота и быстрота монтирования;
• Устойчивость против ветровых нагрузок;
• Возможность крепления плёнки на дугообразных участках, участках теплиц с боковым открытием;
• Возможность крепления второй пленки.

Рассмотрим способ крепления на примере поликарбоната:

1. Лист установить так, чтобы пленка была расположена снаружи. Место соединения облицовки и каркаса обработать герметиком или проложить уплотняющей лентой.
2. Отверстия для крепежных элементов проделать дрелью на малых оборотах. Их диаметр должен быть около 1 см, а расстояние друг от друга 10-15 см. Лист прикрепить болтами по всем углам. Чтобы их кончики не откололись, от края делать отступ 3-4 см.
3. Если размер поликарбонатного листа получился шире дистанции между стойками, его нужно обрезать. Делать это так, чтобы стык был точно посередине.
4. Монтаж можно производить с использованием специального профиля. Тогда крепежи нужно зафиксировать на каркасе шурупами и только после этого размещать поликарбонат в получившиеся проемы. Листы монтировать встык предыдущему. Зазоры загерметизировать или проложить демпферную прокладку, например, каучуковую.
5. После окончания монтажа убрать защитную пленку.

Самодельные парник или теплица из профильных труб поможет сэкономить деньги, т.к. в магазине такие конструкции стоят достаточно дорого. Чтобы все получилось идеально, важно предварительно создать точный чертеж со всеми замерами и четко ему следовать. Конструкции из профилей не требуют основательного фундамента, как, например, беседка или дом. Поэтому на воздвижение не уйдет много времени.

Источник: http://mrdachnik.com/teplica-iz-profilnoi-truby

Каркас теплицы: доступные материалы для изготовления и этапы работ

Каркас теплицы должны выдерживать серьезные нагрузки, противостоять ветру, снегу, дождю, большим перепадам температуры. Поэтому к его прочности предъявляются особые требования. Чтобы сделать остов теплицы своими руками, нужно правильно рассчитать его конструкцию. Это можно сделать, имея специальные знания. Людям, не знающим, как сконструировать теплицу, лучше воспользоваться одним из готовых чертежей. Все остальные работы по изготовлению каркаса можно выполнить своими руками – для этого потребуются простейшие инструменты, который найдутся в каждом хозяйстве.

• 1 Конструкция каркаса
• 2 Деревянный
• 3 Металлический
  • 3.1 Из стальных профильных труб
  • 3.2 Из профиля для гипсокартона
• 4 Пластиковый

Форма теплицы зависит в первую очередь от конструкции каркаса. Он, как скелет, держит на себе собственный вес и вес покрытия: пленки, стекла или сотового поликарбоната.

Теплицы бывают арочными, тоннельными, с односкатной, двускатной и даже трехскатной крышей, с вертикальными и наклонными стенами. Каркасы могут изготавливаться из дерева, металла или пластика. Каждый материал имеет свои особенности, достоинства и недостатки.

Еще недавно большинство теплиц строилось из дерева. Этот материал хорошо сохраняет тепло внутри культивационного сооружения, доступен и легко обрабатывается в домашних условиях, то есть он идеально подходит для изготовления каркаса теплицы на дачном или приусадебном участке. Сейчас деревянные остовы теплиц изготавливают промышленным способом. Можно заказать нужное количество звеньев и установить их на участке собственными силами.

Недостатком дерева является небольшой срок службы. За теплицей с деревянным каркасом придется постоянно и тщательно ухаживать. Материал для изготовления теплицы должен обладать хорошей прочностью на изгиб, поэтому ломкие дуб или бук не подойдут. Устойчива к гниению древесина хвойных пород: лиственницы, сосны, ели, кедра. Хвойная древесина является самой доступной по цене.

Каркас может просуществовать вдвое дольше, если его обработать современными составами, защищающими от гниения и разложения. Однако многие из таких средств не подходят для теплицы, так как являются ядовитыми для растений и людей.

Никогда нельзя обрабатывать деревянный каркас теплицы изнутри средствами, предназначенными для наружной отделки, так как внутри сооружения держится высокая температура и влажность, и ядовитые вещества быстро начнут испаряться.

Для строительства зимних садов используют клеевые бендеры – машины бесшовного скрепления древесины. Это оборудование непригодно для строительства теплицы на приусадебном участке, так как оно дорогое и массивное.

При изготовлении каркаса из древесины нужно учесть, что самые прочные элементы – стойки – должны выполняться из материала, не имеющего сучков.

Дерево – живой и абсолютно экологичный материал, который никогда не выйдет из садовой моды. Пусть древесина плохо защищена от влаги, жары и разрушения – при соответствующей обработке из нее получаются замечательные, очень долговечные конструкции. Примером могут служить финские тепличные каркасы из клееной сосны, пропитанные антисептиком и хорошо просушенные – они стоят более 20 лет.

Этапы постройки теплицы на деревянном каркасе:

• Начинают со строительства фундамента. Стандартное основание теплицы – ленточный фундамент из песчано-цементной смеси, заглубленный на 50-60 см. Более дешевый столбчатый фундамент представляет собой столбики из цементного раствора, залитого в предварительно вставленные в почву трубы. Глубина заделки столбиков в грунт – 50-60 см.
• На фундаменте собирают обвязку из бруса 100 х 100 и притягивают к столбам или ленточному фундаменту анкерным крепежом.
• Собирают каркас из нарезанных на нужную длину деревянных брусков согласно выбранному чертежу. Для скрепления частей используют саморезы по дереву.
• Обтягивают скелет пленкой или сотовым поликарбонатом.

Теплицы на металлических каркасах – самые прочные и долговечные. Каркасные детали могут быть выполнены из алюминия, оцинкованного или стального профиля, профильных труб.

Алюминий – легкий, прочный, пластичный, нержавеющий материал. Два его главных недостатка – высокая цена и значительная теплопроводность.

Оцинкованный каркас можно изготовь из профиля со следующими формами:

• v-образный;
• м-образный;
• п-образный;
• квадратного сечения.

Каркас из оцинкованных труб прямоугольного сечения выдерживает большую снеговую нагрузку, но у него большая себестоимость и высокие транспортные расходы.

Оптимальный вариант для изготовления металлического остова – профилированная сталь. От ее толщины будет зависеть размер и высота будущей постройки. Из тонкой стали изготавливают каркасы с габаритами не более 3 х 6 м или 3 х 2 х 4 м. Они быстро собираются, хорошо перевозятся, при необходимости могут перемещаться по участку в собранном виде. Каркас из профилированной стали, собранный на болтах с гайками, можно на зиму разбирать и переносить в сарай, где он лучше сохранится.

Это надежная и практичная конструкция, которую можно покрыть поликарбонатом или стеклом. Теплицы на металлическом каркасе могут устанавливаться без фундамента. Их удобные т-образные крепежи, залитые бетоном, надежно удерживают тяжелую конструкцию на поверхности грунта. Детали каркаса соединяют сваркой.

Профильную трубу придется регулярно окрашивать для предотвращения коррозии.

Профиль для крепления гипсокартонных листов – недорогой материал, подходящий для быстрого возведения тепличного каркаса. Несмотря на небольшую толщину, профиль для гипсокартона достаточно прочен, выдерживает тяжелые гипсовые листы, поэтому каркас не согнется под внушительной снеговой или ветровой нагрузкой. Построить каркас для теплицы из гипсокартонного профиля сможет даже человек, который никогда раньше не занимался строительством.

Достоинства каркасов из профиля для ГКЛ:

• Цена материала невысока. Покупка профиля доступна даже для людей со скромным бюджетом, например, пенсионеров.
• Профиль легко режется и монтируется.
• Профиль для гипсокартона продается уже оцинкованным, поэтому его не нужно будет красить или как-то иначе обрабатывать против ржавчины.
• Скелет из профиля для ГКЛ легко покрывается поликарбонатом.
• Для закрепления деталей не нужно специальное оборудование, например, сварочный аппарат. Все части каркаса закрепляются саморезами.

Теплицы с каркасом из гипсокартонного профиля делают обязательно с двускатной или арочной кровлей, чтобы зимой с нее свободно скатывался снег. Чтобы не беспокоиться о сохранности конструкции зимой, в районах с большим количеством осадков можно сделать сооружение со съемной крышей.

Теплицы строят из профилей ПС 50 х 50 и ПН 50 х 40. Для крепления профиля используют саморезы 4,2 х 19 и 4,2 х 16. На гипсокартонных профилях уже есть насечки, не позволяющие саморезам съехать.

• ПС – профиль стоечный с загнутыми краями;
• ПН – профиль направляющий с ровными краями, в него вставляют стоечный профиль.

Все, что будет стоять вертикально, делается из профиля ПС, все горизонтальные детали – из профиля ПН. Промышленность выпускает гнутые профили для гипсокартона, из которых можно соорудить арочную теплицу или конструкцию необычной формы.

Приобретая профиль в магазине, нужно обратить особенное внимание на его качество. У хороших изделий при сжатии ребер двумя пальцами стенки не сближаются, а если и сблизятся, то сразу же вернутся на место. У плохого профиля стенки останутся вогнутыми.

Популярность пластика как материала для строительства каркаса теплиц с каждым годом все растет. Этот материал исключительно дешев, имеет низкую теплопроводность, но, к сожалению, не обладает нужной прочностью и надежностью. Теплицы на пластиковом каркасе имеют небольшую ширину. Их покрывают преимущественно пленкой, так как это самый легкий укрывной материал. Собрать пластиковый каркас на простейшем деревянном основании можно за один день без помощи со стороны.

Для строительства каркаса подойдут:

• жесткие поливинилхлоридные трубы – используют для конструкций с прямыми линиями и гранями;
• гибкие полипропиленовые или поливинилхлоридные трубы – потребуются для монтажа арочных конструкций и округлых кровель над жесткими стенами из металлического профиля или дерева.

Из пластика можно делать не только теплицы, но и дешевые, легкие, очень практичные парники и переносные тоннели, покрытые пленкой или нетканым материалом.

Для изготовления пластикового каркаса своими руками можно использовать полипропиленовые трубы для строительства водопроводных сетей. Они хорошо гнутся, поэтому из них строят в основном культивационные сооружения арочного типа. Для скрепления труб пользуются сваркой или специально предназначенными для этого фитингами: тройниками, крестовинами, муфтами. Пластиковые трубы можно соединить и обычными саморезами, ведь по ним не будет течь вода.

Источник: http://naogorode.net/karkas-teplicy/
