Траворезка своими руками

Как сделать электрическую траворезку своими руками

Как приятно прогуляться по собственному приусадебному участку, полюбоваться ухоженным плодовым садом, цветниками и грядкой. Но для этого нужно хорошо потрудиться. Плодородная земля требует большого количества органических удобрений. Отличным вариантом для поддержания почвы в идеальном состоянии является травяное мульчирование. Для более активного разложения стебли травы рекомендуется измельчать траворезкой, которую можно сделать своими руками.

Особенности конструкции
Самодельные варианты
Траворезка из болгарки
Травяной измельчитель из дрели
Из стиральной машинки и пылесоса
Рекомендации по изготовлению

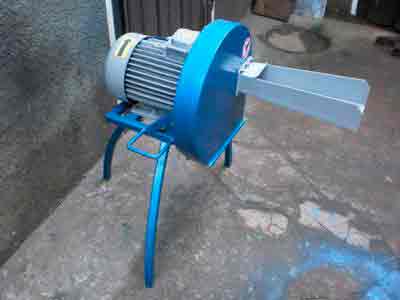

Особенности конструкции

Траворезка — это специальное приспособление для измельчения травы, которое незаменимо в подсобном хозяйстве. После переработки скошенной травы ее можно использовать в качестве удобрения земли, утеплительного материала зимой или корма для домашних животных. Такой инструмент способен мелко нарезать большой объем сорняков или скошенной травы всего за несколько секунд. Это значительная экономия времени и сил хозяина приусадебного участка.

В конструкцию стандартной ручной траворезки входят следующие детали:

стальная рама;
электродвигатель;
режущие ножи;
рабочий вал;
шкив;
ремень;
емкость для приема травы;
защитный кожух;
кабель.

Садовые самодельные траворезки отличаются компактными размерами и небольшим весом конструкции, что значительно облегчает их эксплуатацию. При этом они имеют хорошую производительность. На агрегат может устанавливаться как бензиновый, так и электрический мотор:

Бензиновый двигатель — более мощный аппарат, позволяющий измельчать ветки кустарников. Главное его преимущество — возможность эксплуатации даже на тех участках, где нет электричества. Недостатки — большой вес, шумность работы.
Электродвигатель — не такой мощный, как бензиновый, но более легкий и удобный в эксплуатации. Запускается такой аппарат одним поворотом тумблера. Основные его недостатки — это зависимость от электросети и ограничение по толщине стеблей перерабатываемой растительности.

Электрическая траворезка, сделанная своими руками, — полезный инструмент для собственного приусадебного участка. С его помощью удобно готовить для животных корма из травы и мелких веточек, особенно из крапивы, которая считается для скота очень полезной.

Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

молоток;
отвертка;
двигатель;
стальные скобы, болты с гайками;
вал;
рама;
режущие диски или лезвия;
шкивы;
сетка;
емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

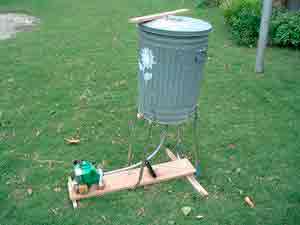

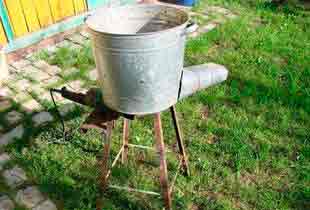

Травяной измельчитель из дрели

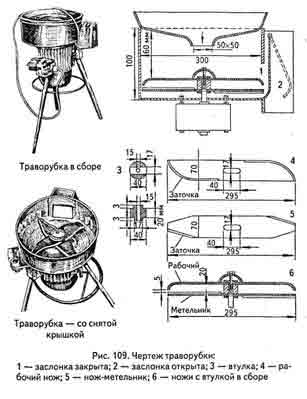

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна.

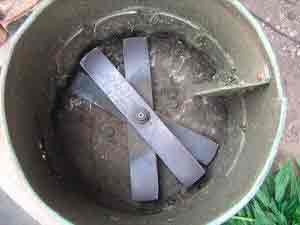

Принцип работы: стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна. Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым. Выполняется односторонняя заточка его нижней плоскости.

Для измельчения свежей травы рекомендуется использовать ножи в форме узкого ромба, режущая кромка должна быть направлена к краям под углом. Допускается скруглять лезвие к острию ножа, чтобы трава под воздействием центробежной силы соскальзывала к краям по режущей кромке. В этом случае зелень никогда не намотается на нож.

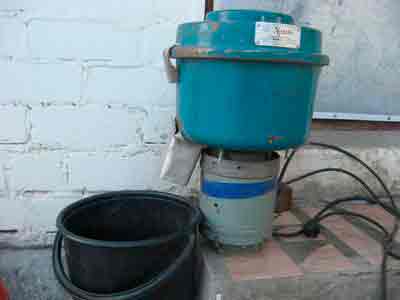

Из стиральной машинки и пылесоса

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

Корпус от пылесоса.

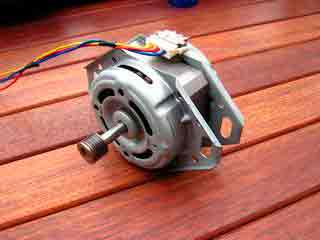

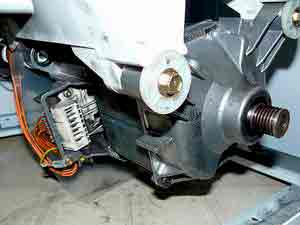

Электродвигатель стиральной машины.
Прочное листовое железо для изготовления режущего ножа.
Две пластиковые емкости для бункера и улавливателя травы.
Металлические уголки.
Винты и гайки, прочие крепежные элементы.
Электрическая сварка.
Дрель и болгарка.

Пошаговая инструкция по изготовлению инструмента:

Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья.
Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх.
Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер. Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки.
Рама инструмента. Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

На этом сборку инструмента можно считать завершенной. С его помощью нарезка корма из сорняков, травы и мелких веток для животных будет осуществляться достаточно быстро.

Траворезка: как сделать измельчитель для травы из стиральной машины

Траворезка в домашнем хозяйстве – необходимая вещь. Такой измельчитель способен минимизировать ручной труд, быстро и эффективно переработать траву и солому для компоста.

Купить новый аппарат могут не все. Поэтому мы расскажем, как из двигателя стиральной машины собрать самодельный измельчитель. Перерабатывайте хворост, траву, солому продуктивно и быстро, очищая двор от мусора и удобряя почву.

Разновидности измельчителей для травы

Существует два вида траворезки:

Бензиновая. Мощная установка не привязана к электрической сети, поэтому работать с ней можно в любом углу участка. Позволяет быстро перерабатывать большие ветки, эффективно измельчать траву.
Электрическая. В отличие от бензиновой, более легкая и компактная, однако менее мощная. Для переработки небольшого количества отходов подойдет устройство мощностью 1,5 кВт. Для продолжительных и трудоемких работ остановите выбор на приборе, который выдает 4 кВт. Моторы мощностью 6 кВт переработают даже большие ветви.

Выбор нужно делать исходя из предстоящих работ.

Конструкция проста в применении. Принцип работы садового измельчителя не отличается от кухонного комбайна. Он состоит из таких частей:

оборудованный ножами вал;
двигатель;
защитный кожух;
металлическая рама;
кабель;
приемная емкость;
контейнер для резки.

Для удобства передвижения траворезку снабжают двумя колесами. Двигатель способствует вращению вала прибора, в емкость забрасывается трава и солома, которые измельчаются ножами. Измельченные отходы высыпаются в подготовленную емкость.

Что понадобится для изготовления измельчителя из травы

болгарка;
дрель;
отвертка;
пассатижи;
молоток;
болты, гайки, шайбы.

А также комплектующие:

бак, желательно цилиндрической формы, от старой стиральной машины;
электродвигатель мощностью от 180 Вт;
провод с вилкой;
контейнер для сбора сена;
металлический уголок – из него вы сварите раму для аппарата;
пусковая кнопка;
ножи.

Если вам нужно перерабатывать не только траву, но и толстые ветки, лучше устанавливать более мощный мотор. Рекомендуется использовать бензиновый двигатель.

Как подобрать ножи

В зависимости от конструкции ножей, на выходе можно получить либо куски по 10 см, либо мелкую труху. В профессиональных агрегатах используют такие типы режущих элементов:

Изделие в форме диска позволит измельчить траву и небольшие ветки.
Фрезерное устройство переработает сухой хворост толщиной 8 мм.
Фрезерно-турбинная конструкция справится даже с большими и влажными ветками.

Для домашней установки подойдут ножи из ножовки или дисковый нож.

Сборка конструкции своими руками

Желательно перед изготовлением прибора, подготовить подробные чертежи. По ним вам будет легче соблюдать точность и последовательность сборки.

Как выполнять работу:

Снизу бака нужно проделать прямоугольное отверстие, где будут установлены ножи. Размеры отверстия – 20х7 см. Рекомендуется располагать ножи выше отверстия.
Далее изготовьте защитный кожух. Листом металла закройте отверстие, закрепите его болтами. Так трава не будет разлетаться во время работы.
Изготовьте подставку при помощи сварочного аппарата. Высота подставки будет зависеть от выбора контейнера, который вы используете для сбора отходов. Дополнительно на подставку можно установить колеса для удобного передвижения траворезки.
Подготовьте мотор. С помощью дрели проделайте отверстия на валу и установите на него втулку, изготовленную на токарном станке. Длина втулки должна быть минимум 50 мм. Установите мотор на дно бака. Закрепите его шпильками.
Перед установкой ножей их нужно правильно заточить. Выполняйте одностороннюю заточку для измельчения хвороста. Изготовьте пластины в виде ромба для измельчения травы. Следите, чтобы длина ножей была оптимальной, и они не касались стенок бака.
Проделайте отверстия в центре ножей и наденьте их на вал двигателя. Закрепите гайкой.
Приварите готовую конструкцию к подставке.
Подсоедините пусковую кнопку и провод для подключения в сеть.
Изготовьте кожух для двигателя, который защитит его от непогоды. Для этого можно использовать металлический лист.

О том, как правильно подключить электродвигатель, мы писали в предыдущих статьях.

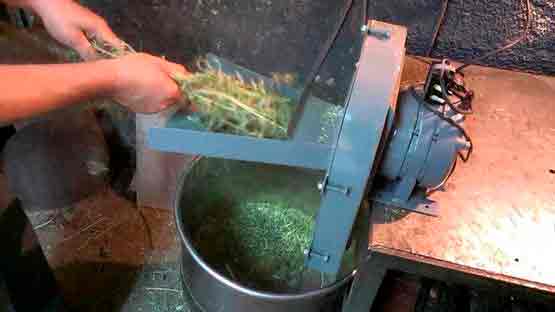

Как работает траворезка из стиральной машины

В подключенную траворезку загружается трава, только не засыпайте сразу полный бак. Подставляется емкость для измельченного силоса, и прибор включается в сеть.

Обязательно придерживайтесь техники безопасности при работе с измельчителем. Старайтесь не загружать влажные ветки, иначе устройство заклинит. В дальнейшем достаточно затачивать ножи, чтобы траворезка нормально работала.

Траворезки просто сделать и также просто за ними ухаживать. Поэтому, если у вас есть старая стиральная машина, вы можете найти ей достойное применение.

Источник: http://cosmo-frost.ru/stiralnye-mashiny/samodelki/kak-sdelat-izmelchitel-dlya-travy-iz-stiralnoj-mashiny-svoimi-rukami/

Изготовление электрического измельчителя травы своими руками

Измельчитель травы — это незаменимый для каждого приусадебного хозяйства агрегат, который позволит с легкостью своими руками изготавливать корма для животных, а переработанная трава и сено могут использоваться в качестве удобрений и мульчи. Изготовление таких измельчителей травы своими руками не представляет сложности, поэтому с этой работой справится каждый дачник-садовод.

Преимущества самодельных измельчителей

Изготовленные промышленным способом траворезки — это универсальные в использовании приборы, которые позволяют измельчать траву, ветки, овощи, корнеплоды, перемалывать различное зерно на муку и даже рубить дрова. Единственный недостаток таких агрегатов — их достаточно высокая стоимость, которая не по карману большинству садоводов-дачников. Но изготовив из простейших компонентов измельчитель садовый (электрический) своими руками, можно автоматизировать получение силоса и при этом существенно сэкономить на покупке дорогих заводских агрегатов.

На сегодняшний день существует множество различных типов и схем исполнения таких устройств измельчителей, что позволит подобрать функционал конкретной модели под выполняемые в саду работы. Например, можно изготовить измельчитель травы садовый электрический своими руками, который будет как перерабатывать траву, так и перемалывать зерно. При желании можно выполнить достаточно простую модель техники, которая способна лишь разрезать траву и работать с корнеплодами.

Изготавливаются такие самодельные овощерезки из подручных элементов, поэтому стоимость такого оборудования будет минимальна, а сложностей с поиском запчастей у вас гарантированно не возникнет. При этом даже простейшие установки по своему функционалу, надежности и простоте использования не будут уступать дорогим заводским измельчителям свежескошенной травы и кормов.

Для чего используется силос

Многие дачники-садоводы, проживая за городом, выращивают на даче не только овощи и фрукты, но и содержат кур, фазанов, перепелов, кроликов и различных домашних животных. Измельченная трава-силос сможет стать отличным кормом для домашних животных, необходимо лишь позаботиться о наличии в подсобном хозяйстве соответствующего измельчителя, который сможет с легкостью перемалывать траву и сено.

Опытные садоводы используют такую перемолотую траву в качестве мульчи и первоклассного органического удобрения. Потребуется лишь обеспечить максимально мелкое измельчение травы, в результате которого слой мульчи получится плотным, что и необходимо для удержания влаги и тепла в земле.

С помощью такого универсального оборудования можно с легкостью перемалывать злаки, овощи и фрукты, что позволяет делать качественный корм для скота, избавляя от необходимости покупки дорогостоящего комбикорма.

Изготовление простейших измельчителей

Существует множество чертежей изготовления такой техники с использованием подручных агрегатов. Можно найти оригинальную траворезку своими руками в журнале «Моделист-конструктор», сделанную из дрели или старой стиральной машины. Подобная работа не представляет особой сложности, поэтому даже если вы не имеете соответствующего опыта, самостоятельно изготовить измельчитель кормов своими руками не составит особого труда.

Использование старой дрели

Простейшую сенорезку можно изготовить из старой ненужной дрели. Несмотря на свою простоту, такая техника будет отличаться универсальность и надежностью, позволяя с легкостью перерабатывать даже большие объемы травы и соломы.

Для изготовления измельчителя сена и соломы своими руками вам потребуются:

Рабочая дрель.
Пустое металлическое ведро.
Комплект ножей или насадка фреза.

Будет достаточно использования дрели с двумя режимами работы, которые развивают мощность порядка 850 Вт. Необходимо лишь правильно заточить нож, который должен быть максимально острым, что позволит режущему инструменту даже при небольшой скорости вращения быстро рассекать траву, измельчая ее в мелкую кашу. Корпус устройства выполняется из металлического ведра, в днище которого следует проделать отверстие и вставить в него сверло с насаженным острым ножом.

Особенностью измельчителей травы является односторонняя заточка ножа, которая ориентирована своей острой заточенной плоскостью вниз. Только такой режущий инструмент будет измельчать траву, которую можно в последующем использовать на корм скоту или в качестве великолепного удобрения. Изготовление самодельного агрегата не представляет какой-либо сложности, ваши расходы будут минимальны, а справиться с такой работой можно буквально за 15−20 минут.

Измельчитель из пылесоса

Принцип работы такой сечкарни аналогичен предыдущему устройству. Тут используется соответствующая металлическая или пластиковая емкость, внутри которой располагается острый нож. Он приводится в движение от привода электромотора и быстро измельчает траву, которая собирается в нижнем отсеке, что позволяет с легкостью выгружать готовый силос, упрощая переработку сырья.

Если в нашем предыдущем варианте траворезки из дрели трава уже находилась в ёмкости, в которую помещали режущий инструмент, то в данном случае сырье подается через верх, а уже готовая измельченная трава выходит через нижние отверстия. Наличие защитного кожуха позволяет защитить измельченный силос от его разбрасывания при работе агрегата.

Изготовлен такой кормоизмельчитель на основе старого пылесоса Тайфун. Впрочем, можно использовать корпуса от старых советских пылесосов, которые будут иметь подходящие по размерам верхние отверстия. Отлично подойдет любая цилиндрическая емкость, отрезок трубы, ведро, кастрюля и т. д. Привод сучкорезки можно сделать из мотора от старой стиральной машины мощностью около 180 Вт.

Ножи изготавливаются из старого стального полотна. Стойки выполняются из металлического профиля размером 15 на 15 миллиметров. Ножи овощедробилки крепятся на втулку высотой в 40 миллиметров. Втулку придётся выточить на токарном станке или подобрать подходящую по размеру.

Двигатель с демонтированным шкивом необходимо на шпильках закрепить внизу контейнера. Для фиксации режущего инструмента можно использовать 32-миллиметровые водопроводные гайки. На валу двигателя с его обратной стороны необходимо выточить площадку, что позволит надежно зафиксировать втулку стопорными болтами.

Сами ножи можно изготовить из ножовочного полотна, из которого болгаркой вырезают четыре заготовки. В центре каждой заготовки следует высверлить квадратное отверстие диаметром около 26 миллиметров. Режущие кромки заготовок необходимо заострить, для чего можно использовать точило. После этого остаётся только зафиксировать втулку, на которую с помощью болтов прикрепляют ножи.

Мульчирователь из ненужного электродвигателя

Этот измельчитель травы можно выполнить из подручных деталей с использованием любого рабочего электродвигателя. Для изготовления такой элементарной траворезки вам понадобятся:

Электродвигатель, выдающий 3000 оборотов в минуту.
Старая алюминиевая кастрюля.
Вилка и электрошнур.
Кнопка управления питанием.
Ножовка по дереву.

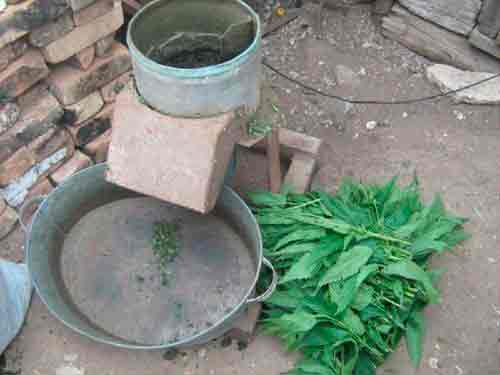

Ёмкость выполняется из алюминиевой кастрюли, на дне которой следует выполнить небольшое отверстие для крепления втулки. Ножи выполняются с трех-четырех заготовок из ножовок по дереву. Не забудьте предварительно заточить их режущие кромки, что и позволит обеспечить качественное измельчение травы и сена. Электродвигатель, работающий от бытовой электросети, устанавливают под кастрюлю. Кнопку запуска располагают в задней части платформы. Выполненная втулка насаживается одним концом на привод электромотора, далее продевается в отверстие в кастрюле, после чего ножи насаживаются на ось и фиксируются стопорными болтами.

Измельченные силос, выполненный на самодельном устройстве, пойдет на корм птице и скоту или может использоваться для мульчирования посадок.

Как сделать соломоизмельчитель своими руками

Если вам необходимо изготовить такой агрегат, который бы справлялся не только с измельчением травы, но и с шинковкой капусты и кукурузы, обработкой соломы, то необходимо использовать более мощные двигатели, предназначенные для переработки прочного и твердого сырья. Проще всего подобную соломорезку можно изготовить из старой стиральной машины.

Процесс изготовления такого сеноизмельчителя будет следующим:

Вам понадобится старая стиральная машина, у которой имеется работающий электродвигатель. Дополнительно необходимо будет использовать еще один электромотор, который крепится в самом верху над крышкой стиралки. Зафиксировать дополнительный двигатель помогут металлические уголки и саморезы.
Из стальной заготовки следует выполнить обоюдоострый нож, который размещается внутри барабана стиральной машины, не касаясь края ее стенок. Этот нож крепится к валу верхнего электродвигателя.
Второй нож насаживается на штатный электродвигатель стиральной машины. Крутятся оба ножа в разные стороны, что обеспечивает отличное качество помола соломы и зерна.
В верхней части стиральной машины выполняют небольшое отверстие, через которое внутрь барабана будут загружать солому и зерно.
В нижней части барабана делают аналогичное отверстие, через которое будет выходить переработанное сырье.
Оба двигателя запитываются через отдельные провода и подключаются к блоку управления с индивидуальными кнопками пуска.

Эта соломорезка будет работать по принципу простейшей кофемолки. Качество помола травы, соломы и зерна в таком оборудовании будет аналогичным заводским моделям, при этом затраты на его изготовление будут минимальными. При желании в интернете вы с легкостью найдете различные схемы исполнения соломорезок и кормодробилок, которые отличаются простотой в изготовлении и при этом являются надежным, долговечным и производительным оборудованием.

Источник: http://dachadecor.ru/sadoviy-inventar/izgotovlenie-izmelchitelya-travi

Электрический садовый измельчитель травы своими руками

Уход за садом предусматривает регулярную подрезку веток и травы. Чтобы хворост не занимал много места на участке, следует приобрести садовый измельчитель. Такое устройство позволит переработать обрезанные ветки и траву на компост для удобрения огорода.

Сегодня приобрести садовый измельчитель не составляет большого труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Принцип работы траворезки

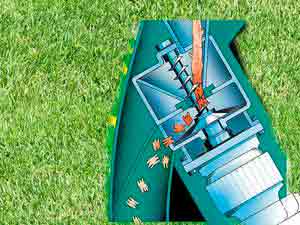

Конструкция измельчителя травы и веток довольно простая. Сюда входит несколько базовых элементов:

рабочий вал, оборудованный ножами;
защитный кожух;
двигатель;
шкив с ремнём;
приёмный короб;
электрический кабель;
металлическая рама.

Чтобы было удобно перемещать устройство по участку, его ставят на специальную двухколёсную базу. Принцип работы агрегата совершенно простой. Так, вал благодаря мотору и ремням либо цепям начинает вращаться. В этот момент в короб поступают ветки с травой, которые измельчаются острыми ножами. В целом это напоминает работу обычной мясорубки.

Ещё по теме Инкубатор в домашних условиях

Подобные траворезки часто используются дачниками. Помимо этого, в продаже представлены промышленные агрегаты, которые справятся с очень толстыми ветками. Естественно, такие устройства отличаются сложной конструкцией и повышенной производительностью.

Элементы конструкции электрических садовых измельчителей

Если вы хотите сделать траворезку своими руками, то обязательно разберитесь с важными элементами конструкции.

В устройствах, которые способны перерабатывать ветки, траву и солому, устанавливают бензиновые либо электрические двигатели. Первая разновидность обеспечит эффективное измельчение крупных элементов.

Более того, такая траворезка получается действительно мобильной, что очень важно, когда сад большой площади. Электрические модели довольно компактные. Также они проще в использовании. Однако подобное оборудование на практике оказывается менее мощным. Его не удастся перемещать по всему участку, что считается важным недостатком.

При выборе двигателя для траворезки важно обращать внимание на мощность.

Устройства, рассчитанные максимум на 1,5 кВт, легко перемалывают ветки толщиной до 2 см. С серьёзными задачами они не справятся.
Двигатели мощностью в 3–4 кВт измельчат ветви диаметром максимум в 4 см.
Агрегаты на 6 кВт и более подойдут для больших хозяйств, ведь для них даже очень толстый хворост не является проблемой.

Поскольку измельчители, сделанные своими руками, обычно используются для различного рода работ, стоит выбрать мощность на уровне 3–5 кВт. Если же говорить о бензиновом двигателе, то в этом случае такой показатель должен составлять не менее 5 кВт.

Выбор ножей

Важным элементом любого измельчителя являются ножи. Именно они влияют на качество переработки соломы и веток. Одни ножи выдают хворост длиной в 2–10 см, а другие благодаря особой конструкции создают мелкую стружку.

В некоторых моделях предусмотрен только один диск с зафиксированными ножами, который установлен на валу. Подобные агрегаты смогут перемалывать только очень тонкие ветви, выдавая труху.

В заводских моделях измельчителей предусмотрено три разновидности ножей:

Дисковое устройство позволяет измельчать только траву и тоненькие веточки.
Фрезерная конструкция справится с хворостом толщиной до 8 см, причём сырье должно быть сухим, иначе механизм застопорится.
Универсальная фрезерно-турбинная разновидность считается наиболее предпочтительной, ведь она может перерабатывать даже толстые влажные ветви.

Если вы хотите сделать конструкцию своими руками, то отдайте предпочтение дисковым пилам, ножово-дисковой или двухваловой системе.

Изготовление устройства своими руками

При желании и наличии базовых строительных навыков можно сделать конструкцию из подручных материалов своими руками. Это может быть дрель и даже стиральная машина. Благодаря самостоятельному изготовлению вы получите оборудование, которое будет максимально соответствовать всем потребностям.

Проще всего сделать траворезку из простой дрели. В таком случае измельчение будет происходить по принципу кухонного комбайна. Так, в цилиндрическом корпусе, то есть обычном ведре, располагается острый нож.

Во время его вращения и происходит нарезка травы и мелких веточек. Для создания конструкции потребуется простой чертёж, дрель мощностью в 850 Ватт и нож, выполненный из ножовочного полотна.

Особое внимание следует уделить заточке. Если сделать её правильно, то лезвие будет легко и быстро рассекать ветки. В этом случае рекомендуется односторонняя заточка. Если планируется переработка исключительно травы, то оптимальной формой ножа считается ромб.

Ещё один вариант предполагает создание конструкции на основе пылесоса «Тайфун». Такой агрегат будет более мощным и привлекательным на вид. Здесь предусмотрено два отверстия: через верхнее осуществляется подача сырья, а через нижнее выходит компост.

Для изготовления конструкции подойдёт корпус пылесоса либо обрезок трубы, двигатель на 180 Ватт из любой старой стиральной машинки, ножовочное полотно, прямоугольный профиль и втулка.

двигатель закрепляют на нижней части корпуса;
на втулке нужно подготовить два отверстия, что позволит выполнить установку вала;
из ножовочного полотна следует сделать четыре ножа, в вырезанных заготовках выполняются отверстия, а кромки заостряются точилом;
корпус и измельчитель соединяют посредством болтов, при этом важно убедиться в устойчивости платформы, боковые грани этого элемента закрывают листовым металлом.

Садовый измельчитель – необходимое устройство в любом хозяйстве. Такой прибор можно сделать своими руками или приобрести в специализированном магазине. Чтобы агрегат прослужил действительно долго, нужно следить за состоянием двигателя и ножей, а во время эксплуатации важно помнить о технике безопасности.

Источник: http://nashgazon.com/instrument/inventar/elektricheskiy-sadovyy-izmelchitel-travy-svoimi-rukami.html

Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Способы самостоятельного изготовления агрегата

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 – дрель вам в помощь!

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Вариант #2 – для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Вариант #3 – траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
старая кастрюля из алюминия;
отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 – самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Немного предостережений о безопасности

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

Источник: http://diz-cafe.com/tech/izmelchitel-travy-svoimi-rukami.html

Траворезка для скота и измельчитель кормов своими руками: схема в журнале Моделист-Конструктор

Содержание домашнего скота предполагает должный уход за ним, заключающийся в регулярной уборке мест их содержания, а также правильного питания. Ведь от качества корма зависит не только здоровье животных, но и их продуктивность. Приобретение готовых комбикормов может влететь «в копеечку», поэтому оптимальным решением будет покупка зернодробилки, корморезки и траворезки в одном приборе.

Зернодробилка, корморезка и траворезка в одном приборе

Зернодробилка, корморезка и траворезка в одном приборе представляет собой довольно многофункциональное устройство, позволяющее перерабатывать самое различное сырье. Конструкция такого прибора позволяет перемалывать зерно, кукурузу, ячмень, а также измельчать траву, корнеплоды и овощи.

В зависимости от того, какое сырье измельчается, будет различным и показатель производительности. Как правило, измельчение травы занимает больше времени, соответственно и производительность будет немного ниже.

Научно доказано, что измельченные корма лучше усваиваются в организме животных, существенно повышая их продуктивность.

Готовые варианты измельчителя корма

На российском рынке сельскохозяйственной продукции довольно много различных вариантов подобных устройств, сочетающих в себе сразу несколько назначений. Рассмотрим самые популярные устройства, включающие в себя траворезку, корморезку и зернодробилку.

ЭлектроМаш ИКБ-003

ИКБ-003, выпускаемый на заводе «ЭлектроМаш», представляет собой измельчитель кормов, но сочетает в себе сразу несколько дополнительных функций – траворезки и зернодробилки.

Сама конструкция агрегата, так же как и у зернодробилки для фермерского и домашнего хозяйств довольно простая, что позволяет эксплуатировать ее людям, не обладающим особыми техническими навыками.

C помощью данного устройства можно измельчит довольно широкий перечень всевозможного сырья: картофель свеклу, сено, морковь, зерно, ячмень и т.д. В конструкции этого прибора предусмотрены съемные сита и решетки, меняя которые, можно использовать агрегат в качестве траворезки или зернодробилки.

Технические характеристики ИКБ-003:

показатель потребляемой мощности – 1150 Вт;
вращение – 12 тысяч оборотов в минуту;
общий вес – 8 кг;
длина агрегата – 36 см;
ширина агрегата – 31 см;
высота агрегата – 31 см;
производительность (для зерна) – 240 кг/ч;
производительность (для травы) – 150 кг/ч;
производительность (для корнеплодов) – 900 кг/ч.

Отличительной особенностью ИКБ-003 является то, что он обладает достаточно продолжительной работой без остановки – порядка 6 часов подряд. Учитывая все это, цена данного устройства, которая составляет примерно 3700 рублей, кажется крайне привлекательной.

Кормоизмельчитель ИК-07

ИК-07 относится к категории кормоизмельчителей, сочетающих в себе дополнительный функционал. С его помощью можно измельчить не только готовые корма, но и такое сырье, как зерно, бобовые культуры, овощи и фрукты, картофель, траву и т.д.

Мотоблок является одним из наиболее широко применяемых видов техники для ухода за своим участком. Тут статья о том, какое масло необходимо заливать в мотоблок.

Процесс посадки картофеля требует достаточно много времени и значительных физических сил. С картофелесажалкой для МТЗ 82 работа станет гораздо легче и увеличится производительность посадки.

Минитрактора очень популярны и широко применяются в жилищно-коммунальном хозяйстве, на строительных площадках и в сельском хозяйстве. Минитрактор Скаут – это прочность, экономичность и долговечность.

В конструкции данного устройства используется универсальный нож, который подходит для измельчения травы и корнеплодов. При этом, в устройстве поддерживается инерционное освобождение переработанного зерна, что существенно повышает качество помола.

Технические характеристики ИК-07:

показатель потребляемой мощности – 1500 Вт;
общий вес – 7,5 кг;
длина агрегата – 31 см;
ширина агрегата – 31 см;
высота агрегата – 34 см;
производительность (для зерна) – 350 кг/ч;
производительность (для травы) – 150 кг/ч;
производительность (для корнеплодов) – 600 кг/ч.

Стоимость данного устройства составляет порядка 2800 рублей в среднем.

Дробилка Зубр 2а

Зернодробилка Зубр 2а также сочетает в себе и траворезку, и кормоизмельчитель. Благодаря такой многофункциональности, данный агрегат находится среди наиболее продаваемым в сельскохозяйственной сфере.

Одной из главных особенностей данной зернодробилки считается ее неприхотливость к окружающим условиям, которая выражается в способности функционировать в довольно обширном температурном диапазоне – от -250C до +400C.

Такими же надежными и неприхотливыми являются зернодробилки Шмель, Хрюша, Циклон, Колос.
В конструкции Зубр 2а используются два съемных сита разного диаметра – 2 и 4 мм соответственно. Благодаря этому, можно регулировать степень измельчения, делая помол более грубым или, наоборот, мелким.

Чтобы устройство выполняло функции корморезки, нужно брать ножи для перемалывания зерна и сито, заменив их специальной теркой, идущей в комплекте.

Технические характеристики ИК-07:

показатель потребляемой мощности – 1800 Вт;
общий вес – 17 кг;
длина агрегата – 44,5 см;
ширина агрегата – 51,5 см;
высота агрегата – 29,5 см;
производительность (для зерна) – 180 кг/ч;
производительность (для корнеплодов) – 650 кг/ч;
вращение – 3 тысячи оборотов в минуту.

Стоимость данной модели составляет порядка 4500 рублей, в зависимости от региона продажи.

Устройство Эликор 4

Эликор 4 является многофункциональным устройством, способным измельчать траву, корнеплоды и зерновые культуры. Устройство данного агрегата довольно типично для подобных приборов, включающих в себя камеру измельчения и бункер для загружаемого сырья.

Также в комплекте идут съемные сита различного диаметра, а также дисковая терка, которая позволяет измельчать корма и траву.

Технические характеристики Эликор 4:

показатель потребляемой мощности – 1700 Вт;
общий вес – 16,5 кг;
длина агрегата – 51,5 см;
ширина агрегата – 29,5 см;
высота агрегата – 75 см;
производительность (для зерна) – 180 кг/ч;
производительность (для корнеплодов) – 480 кг/ч;
производительность (для травы) – 380 кг/ч;
вращение – 3 тысячи оборотов в минуту.

Цена за данный агрегат составляет около 6500 рублей.

Как сделать электрическую кормовую овощерезку своими руками

Зернодробилка, корморезка и траворезка, сделанная своими руками, может практически ничем не уступать готовым магазинным вариантам. Главным условием в самостоятельной сборке является наличие довольно мощного двигателя, с помощью которого устройство бы функционировало.

Неудивительно, что умельцы научились приспосабливать болгарки и стиральные машины для измельчения различного сырья, путем небольших переделок в конструкции. Рассмотрим оба способа более подробно.

Изготовление из болгарки

Болгарка является неотъемлемой частью любого хозяйства, особенно в сельской местности. Если в наличии имеется больше одного такого инструмента, то один из них можно приспособить под кормоизмельчитель.

Алгоритм действий, при этом, будет следующий:

Для начала нам понадобится лист довольно прочной фанеры. Данный материал будет выступать в роли основания агрегата, на котором будут установлены прочие рабочие узлы.
В нашей фанере нужно сделать два сквозных отверстия, в одно из них закрепить болгарку, а во втором – резервуар для сырья.
Крепится болгарка к фанере при помощи болтов и скобы из металла. Далее нужно изготовить нож, который будет стоять на месте диска болгарки. Нож этот должен быть обоюдоострым.
Снизу фанеры нужно приделать какую-нибудь сетку для просеивания переработанного материала. Для этой цели подойдет дуршлаг или старая кастрюля, на дне которой необходимо просверлить множество отверстий.
В качестве резервуара для сырья может быть использована 5-литровая пластиковая бутыль.

Ещё по теме Делаем кормушку - автомат своими руками для своего хозяйства

В принципе, это все работы по изготовлению самодельного устройства. Как мы видим, затраты на изготовление минимальные.

Изготовление из стиральной машины

Конструкция стиральной машины очень подходит для превращения нее в кормоизмельчитель, сочетающий в себе функции траворезки и зернодробилки. Это относится к старым моделям стиральных машин с вертикальной загрузкой.

Процесс работы будет следующим:

Конструкцию стиральной машины необходимо оснастить дополнительным двигателем, который нужно прикрепить наверху, под самой крышкой. Устанавливается он на уголки из металла при помощи болтов.
Изготавливаем обоюдоострый нож таких размеров, чтобы его края не касались стенок стиральной машины.
Второй такой нож нужно установить снизу, где находится заводской двигатель стиральной машины. При этом, крутится оба ножа должны в разные стороны, чтобы качество помола было лучше.
В верхней крышке стиральной машины необходимо сделать отверстие, через которое можно засыпать материал для переработки. Также нужно предусмотреть какую-нибудь воронку, чтобы зерно и прочее сырье не просыпалось.
Внизу стиральной машины также нужно вырезать отверстие, чтобы переработанное сырье высыпалось наружу.

Данный агрегат из стиральной машины будет работать по принципу кофемолки. Мы не публикуем конкретных чертежей, ведь стиральных машин довольно много, у каждой есть своя специфическая конструкция и т.д.

Здесь важно понять сам принцип действия такого устройства, после чего можно очень легко осуществить это на практике.

Заключение

Многофункциональные устройства всегда обладали особой ценностью.

В сельскохозяйственной сфере это видно более наглядно, ведь в этой области довольно много специфических работ, и хорошо, когда есть устройство, которое может одновременно справляться сразу с несколькими.

Приборы, сочетающие в себе функции траворезки, зернодробилки(кормодробилка) и корморезки, относятся к числу подобных устройств. Они обладают достаточно простой конструкцией и интуитивно понятным принципом действия, что дает возможность изготавливать их самостоятельно.

При этом, затраты самые минимальные, что представляет собой дополнительное преимущество.

Источник: http://machinspec.com/selskoxozyajstvennaya/zernodrobilka/kormorezka-travorezka-v-odnom-pribore.html

Как легко сделать траворезку из старой стиральной машины и подробная инструкция

Чего предостаточно на любом огороде, так это сорняков. Траву выпалывают, выкашивают, а она снова нарастает. Выбрасывать ее неразумно, зелень отлично подойдет для компоста.

Но перед закладкой растения следует измельчить. Руками – долго и сложно, проще работать траворезкой. Рассмотрим процесс сооружения измельчителя травы из старой стиральной машинки своими руками.

Принцип работы устройства

По-сути, траворезка – большой блендер, оснащенный ножами. Измельчитель сооружают из мотора, соединительной проводки, емкости для травы и сбора сырья, вала, ножей и рамы.

Чтобы не носить траву к машинке, а работать «на месте», траворезку ставят на колеса.

Принцип работ: двигатель передает вращение на вал с ножами, которые измельчают траву. Сырье транспортируется в емкость для резаной зелени, оттуда массу убирают в компостные ямы.

Какой брать мотор?

Удобнее работать со старыми стиралками – Ока, Фея подойдут идеально. Модели в форме бочки с вертикальной загрузкой с расположенным внизу двигателем удобны в транспортировке.

Модели Фея имеют центрифугу, поэтому мотор делает большее количество оборотов, до 2850 в минуту, но мощность ниже. Корпус пластиковый, непрочный. От моделей Фея берут только двигатель, бак делают из пустой железной бочки, ножи покупают дополнительно.

Преимущества наличия агрегата очевидны – возможность переработать любой объем травы за короткое время. Траворезка нужна не только огородникам, но и владельцам подсобного хозяйства – перемолотое зеленое сырье добавляют в пищу домашнему скоту, птице.

Инструменты и материалы для изготовления траворезки

При выполнении работ мастеру не помешают средства индивидуальной защиты.

Этапы подготовки

Основной момент – выбор двигателя. Минимальная мощность 180 Вт. Если дома есть старая стиралка с двигателем мощностью 1,5 кВт, готовая траворезка справится с ветками толщиной до 2 см. Такого мотора хватит для рубки зелени с большим запасом.

Изготовление измельчителя травы

Вал двигателя засверливают дрелью. Диаметр пары отверстий примерно 7 мм.
На вал надевают втулку длиной от 50 мм. Ее берут с резьбой на одном конце и отверстиями на другом. Деталь заказывают у токаря.
Совмещают отверстия на втулке с дырками на валу, фиксируют крепежными болтами.
Двигатель закрепляют на дне бака. Крепят шпильками или длинными болтами.
Бак обрезают по высоте болгаркой. Уровень высоты стенок выбирают по росту пользователя – как ему удобнее.
Двигатель не закручивают плотно, только наживляют. Это нужно для определения места расположения выходной дырки на стенке бака. После сооружения отверстия сборку выполняют до конца.
Ножи надевают на втулку, фиксируют гайкой. Устанавливают их так, чтобы они не касались стенок бака.
По нижнему краю емкости прорезают дырку для выброса резаного сырья. Отверстие располагают ниже ножей.
Из пластины металла делают кожух, который не даст траве разлетаться в процессе нарезки. Крепят кожух болтами к корпусу, из уголков сваривают раму для монтажа бака.
Контейнер закрепляют на раме сваркой. Подключают двигатель с помощью тестера. Определяют выходы пусковой, рабочей обмотки, выставляют режим сопротивления и сравнивают показатели обмоток – у пусковой больше.

Присоединяют так – провод от пуска стыкают с концом пусковой обмотки, второй конец обмотки пуска стыкуют с кабелем и обмоткой рабочего типа. Оставшийся конец обмотки рабочей стыкуют с кабелем и проводом от пусковой кнопки.

Крайне важно придерживаться техники безопасности в процессе изготовления устройства и при работе с ним. Попадание в зону действия ножей посторонних предметов приведет к выходу прибора из строя.

Виды траворезок

Кроме электрического агрегата делают устройства на бензиновых двигателях. Они удобнее в случае отсутствия электричества на даче, но электротраворезки более компактны и удобны в работе.

Источник: http://build-experts.ru/sdelat-travorezku-stiralnoy-mashiny-instruktsiya/

Садовый измельчитель своими руками

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

дисковыми (с тремя лезвиями);

фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

угловая шлифовальная машина;
плоскогубцы;
гаечные ключи;
отвертка;
электродрель;
молоток;
рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
Делают ножки.
Прикрепляют корпус к подставке.
На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
Под дном короба крепят электромотор с помощью шпилек с гайками.
Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

стальными уголками;
металлической емкостью (обычной вываркой);
самодельными либо готовыми ножами (например, от газонокосилки);
крепежными элементами;
листовой жестью.

Из инструментов потребуются:

электродрель;
сварочный аппарат и электроды к нему;
угловая шлифовальная машина, чтобы резать уголки;
гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

нарезают болгаркой уголки на куски;
из них сваривают раму, напоминающую стул;
приваривают полку из куска листового металла;
к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
прорезают сбоку выварки отверстие примерно 10 на 10 см;
к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
делают на дне выварки отверстие в центре;
устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Следует помнить, что каркас должен быть устойчивым. От этого будет зависеть безопасность работы с устройством.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
примерно 1 м.кв. стальной сетки с мелким размером ячеек;
около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
хомуты, которыми будет крепиться мотокоса к деревянной основе;
саморезы, болты, гайки, шайбы;
деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

отверткой либо шуруповертом с битами;
электродрелью с набором сверл по дереву и металлу;
электрическим лобзиком с пилками для резки металла или ручным его аналогом;
молотком;
рожковыми или торцовыми ключами;
пробойником;
наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
в них вставляют пилку электролобзика и вырезают трапеции;
обрабатывают срезы напильником или наждачной бумагой;
по центру днища высверливают отверстие под вал измельчителя;
из стальной сетки вырезают круг размерами по диаметру дна;
с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
концы будущих опор сплющивают молотком;
в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
сверлят по отметке отверстия;
используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
собирают мотокосу;
проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

К доске хомутами прикрепляют двигатель мотокосы.
Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

дрелью либо перфоратором;
старым рабочим пылесосом;
ненужной электропилой;
двигателем от насоса;
бензиновым или электрическим мотоблоком;
любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Если приходится перерабатывать траву в небольших количествах, например, для кур, гусей, уток, то достаточно и совсем простых приспособлений, которые работают от мускульной силы человека, например, ручной секатор.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Источник: http://tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/sadovyj-izmelchitel-svoimi-rukami.html

Как изготовить измельчитель травы своими руками: тонкости, схема, безопасность

Особенности изготовления садового измельчителя своими руками

Для производства измельчителя вам понадобится определённый инвентарь. Обязательно наличие старого корпуса с работающим электрическим двигателем, он может быть от стиральной машины, пылесоса и другой бытовой техники, которую вы хотели выбросить. Обязательно обзаведитесь дополнительными деталями, приобретите крепёжные компоненты, а также ножи и прокладки. Позаботьтесь о наличии контейнера, куда будет поступать готовое удобрение. Удобно, если вы изготовите измельчительное оборудование высотой в свой рост, но для этого пригодятся ножки (подойдут деревянные и металлические).

Ещё по теме Самодельная ручная барабанная корморезка своими руками

Будьте внимательны! Измельчитель для травы и соломы работает по принципу кухонного комбайна, поэтому не засовывайте руки в устройство, когда оно работает

ВАЖНО!

При работе с электрическим двигателем, а именно при его перепаивании и креплении к нему дополнительных комплектующих соблюдайте правила безопасности.

Как сделать измельчитель для травы из стиральной машины своими руками: подробное руководство

Купить траворезку по своему усмотрению можно и в профессиональных торговых точках, но когда под рукой остался бак от старой стиральной машины, а в сарае имеется соответствующий подручный инвентарь, то можно не тратиться на оборудование, а изготовить его собственноручно.

Подготовительный этап: сборка инструмента и комплектующих

Основой измельчителя для травы и мелких веток послужит корпус с двигателем от бытовой техники прошлого века. Помните, что для правильного производства нужно использовать мотор мощностью не менее 180 Вт, осуществляющий порядка 1400 об/мин. Также вам пригодятся:

ножовка (из неё будем вырезать ножи для переработки природного материала) или дисковый нож;
электрический кабель достаточной длины с вилкой (3?4 метра);
крепёжные детали, металлический угольник;
слесарный набор;
болгарка, дрель;
сварной аппарат и навык работы с ним.

ПРОВЕРЕНО ОПЫТОМ!

В качестве ножа для самодельной траворезки лучше использовать дисковый. Его эксплуатация уже проверена многими, и он отлично справляется с измельчением даже небольших по диаметру веток.

При соединении всех деталей посредством механических крепежей необходимо использовать резиновые прокладки или шайбы, гарантирующие герметичность соединения.

Сборка корпуса и внедрение рабочих деталей

Начинаем сборку устройства с подготовки корпуса:

Для этого обрезаем лишнюю высоту бака болгаркой до оптимальных размеров. Примерно высота контейнера, куда будете забрасывать траву, должна быть не более 60 см.
На верхнее отверстие необходима крышка или резиновый кожух, чтобы оттуда не вылетала трава. При желании его можно вырезать из плотной резины соответствующего диаметра и прикрепить при помощи болтов, зафиксировав их на боковой части корпуса.
Далее берём металлический угол, обрезаем и делаем примерную длину в 50 см. Сверлим на нём боковые отверстия, куда будут крепиться ножки.
Теперь прикрепляем к оси дисковые ножи, можно установить их в несколько рядов (2?3), крепим при помощи болтов или саморезов.
Если вы не умеете пользоваться токарным станком, то закажите втулку у профессионала, иначе есть опасность пораниться
Делаем втулку на двигатель. На ней должно быть два отверстия размером 7 мм и резьбой на конце. Помните, что размер этой детали должен быть не более 50 мм.
На валу двигателя, соответственно, проделываем два отверстия по 7 мм, после чего втулку с двигателем скрепляют при помощи болтов.
Переворачиваем наш корпус вверх дном. Именно здесь мы и будем крепить двигатель. Для данной процедуры нам пригодятся длинные шпильки. Для этого сделайте два?три отверстия в корпусе (в зависимости от числа фиксаторов).
На втулку надеваем подготовленные, хорошо заточенные ножи и фиксируем их гайками. Проверьте, чтобы кончики ножей не касались внутренней части корпуса и не болтались, то есть были надёжно закреплены.
Неправильное подсоединение ножей при работе будет сопровождаться шумом и вибрацией, к тому же заметно будет деформироваться корпус
Далее к контактам электродвигателя правильно подсоединяем электрический кабель (обратите внимание на то, что изоляция проводников должна быть одного цвета). Дополнительно изолируем соединения изолентой или специальными силиконовыми трубками. Посмотрите схему ниже, как правильно должен подключаться мотор.
Схема подключения двигателя к электросети
Вырежьте отверстие для выброса измельчённого сырья. Помните, что оно должно быть размещено ниже установки ножей на несколько сантиметров.
Завершающий штрих — это организация подставки. Если у вас нет возможности подсоединить к металлической оси ножки, то приварите к ней металлический круг большого диаметра.

ВАЖНО!

Заранее позаботьтесь о наличии заземления для данного агрегата, так как при включении оно будет забирать много мощности на себя, что влечёт за собой нарушение работоспособности бытовой техники в доме.

Контейнером для приёма обработанной травы может служить обычный бак, коробка или ведро

Дополнительные варианты измельчителей: инструкция по производству

Вы уже поняли, что измельчитель травы — это устройство, подобное кухонному комбайну, соответственно, его можно сделать и механическим способом, например, из имеющихся в хозяйстве электрических инструментов: дрели, болгарки и старого пылесоса.

Измельчитель из дрели — примитивное и доступное устройство

Мотор дрели для измельчителя должен быть оборотистым, иначе эффективной переработки не будет

Чтобы соорудить подобный аппарат, вам пригодится обычная, но достаточно мощная дрель, дисковые ножи или плоские, соединённые в одно целое посредством болта, а также насадка на электроприбор. Перед использованием насадка крепится на гнездо дрели, затем к ней фиксируются ножи. Подготовленную траву выкладываете в глубокую ёмкость, опускаете дрель и запускаете её. Держите установку так, чтобы во время движения ножи не касались ёмкости, куда собирается весь природный материал.

Самодельная траворубка из болгарки

Из болгарки можно сделать компактное, практичное, но не сильно производительное устройство

Независимо, из чего будет выполняться самодельный измельчитель, принцип его работы подобен любому электрическому мотору. Соответственно, устройство из болгарки ничем не будет отличаться от профессионального, если его правильно собрать. Для данного изделия вам понадобится специальный бункер или металлический корпус от любого прибора, защитная крышка, траворезка с мотором.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Для производства травоизмельчителя лучше использовать специальные ножи, которые продают в магазинах. А если планируете изготовить самостоятельно, берите металлическую пластину с заточенным одним краем.

Схема выполнения травяного измельчителя из пылесоса

Обратите внимание на схему, как должны быть подобраны детали

Использование двигателя пылесоса типа «Тайфун» гарантирует большую производительность, чем у предыдущих устройств. Принцип работы прибора заключается в подаче зелени через верхнее отверстие, а выходе готового материала ? через нижнее. Помните, что подставка для агрегата не должна быть слишком высокой, в противном случае трава будет сильно рассыпаться в стороны при переработке. Ведущую роль для этого будет играть и защитный кожух на оба отверстия.

Конструкция сеноизмельчителя, сделанного своими руками

В больших фермерских хозяйствах или при домашнем животноводстве нельзя обойтись без сеноизмельчителя. Изменение такого устройства помогает рационально распределить сено и солому для домашнего скота. Если вы не планируете покупать такой агрегат, а хотите соорудить своими руками, важно помнить, что обязательно входит в конструкцию:

Электрический мотор. Мощность установки вы можете выбрать самостоятельно, но помните. Чем показатель потребления больше, тем производительнее будет устройство.
Корпус — основа сеноизмельчителя. Выбирайте такой диаметр, чтобы ножи не соприкасались со стенками.
Вал с ножами. Закреплённые ножи должны быть выполнены из прочной стали и хорошо заточены.
Приёмный контейнер для готового сырья. Его лучше расположить относительно корпуса под наклоном.
Опоры и подставки. Идеальное выполнение этой части устройства из металлических патрубков диаметром до 25 мм.

Измельчитель для стеблей кукурузы: изготовление прибора своими руками

Для производства мельницы для стеблей кукурузы вам пригодится электрический двигатель с одной или тремя фазами, причём его мощность должна быть не менее 500 Вт. Ниже в таблице рассмотрим, как собрать такую конструкцию.

Иллюстрация	Описание действия
	Подготовим все необходимые инструменты и комплектующие, о которых подробно мы говорили выше.
	Устанавливаем двигатель на опоры.
	Крепим его к металлическому корпусу при помощи болтов, как показано на фото, с предварительно вырезанным отверстием.
	Размещаем втулку с резьбой для винта диаметром 70 мм. Обращаем внимание, что на втулке должно быть приварено два металлических штапика. Расстояние от центра до краёв металлического корпуса должно быть равно 320 мм.
	Берём подготовленную ножевую пластину длиной 300 мм со стороной заточки в 120 мм. Устанавливаем на втулку. Приваренные штапики должны точно соответствовать размещённым на ноже отверстиям. Нож фиксируем при помощи болта к резьбе втулки.
	Прокручиваем пластину вручную и смотрим, чтобы край ножа не касался корпуса. Вот таким образом должен быть установлен режущий элемент в измельчителе.
	Закрываем крышкой и фиксируем её. Не забываем о вырезанном окошке для подачи стеблей. Его параметры расписаны на фото. К нижней части получившегося окошечка привариваем пластину, на которую будут выкладываться стебли для переработки. Промежуток между этой пластинкой и зоной соприкосновения её с работающим ножом должен быть не более 1 мм.

Подойдите к изобретению устройства ответственно, иначе вы вместо желаемого результата получите кучу разорванной, а не мелко нарезанной травы.

Дробилка для веток и древесных отходов для дома и дачи своими руками: технология производства

Чтобы изготовить данный агрегат, обязательно в арсенале инструментов иметь подшипники и прочные металлические панели толщиной не менее 20 мм. Редакция Tehno.guru подготовила перечень особенностей данного устройства.

Для производства можно использовать любой старый работающий двигатель

Необходимо обзавестись специальным двигателем с мощностью 2,5?3,5 кВт. Если этот показатель не будет соответствовать заданному диапазону, вы не сможете дробить более массивные ветки. Дизельный мотор может иметь мощность 5?6 л. с.
Произведите расчёт, чтобы ваша дробилка осуществляла 1500 об/мин. Большое значение имеет развивающий крутящий момент.
Обратите внимание на размеры ведущего шкива, его величина должна быть не больше 100 мм, в то время как диаметр ведомого будет 200 мм.
Обратите внимание на то, как должны выглядеть шкивы для сельскохозяйственных измельчителей
В качестве ножей для дробилки веток и мелких прутьев могут использоваться дисковые ножи. Их идеально составлять группами на одном валу, смотрите фото.

Целесообразно последовательно разместить ножи. Так они создадут более жёсткий резец, который сможет справиться с дроблением целого пучка прутьев и веток

ВНИМАНИЕ!

Ножи для дробилок можно сделать самостоятельно или же заказать деталь специально для роторных двигательных устройств. Они соответствуют требованиям качества и жёсткости.

Техника безопасности при работе с садовым измельчителем и при его изготовлении

Если на вашем агрегате предусмотрены защитные устройства, перед включением обязательно установите их

Как и любой бытовой прибор, садовые измельчители работают от дизельных или электрических двигателей. Оба силовых агрегата несут опасность для жизни и здоровья человека, если применять неправильный подход к эксплуатации устройств. Поэтому мы настоятельно рекомендуем вам изучить несколько правил, которые гарантируют безопасность при работе с измельчителем в домашних условиях:

Перед включением оборудования в сеть и началом эксплуатации обязательно проверьте его устойчивость, не допускается покачиваний. Во время работы двигателя агрегат легко может опрокинуться.
Не стойте возле отверстия выброса сырья после переработки. Не допускайте игру детей рядом с «мельницей». Кусочки древесины легко способны нанести травму не только ребёнку, но и взрослому человеку.
В случае аварийной ситуации аппарат для измельчения должен автоматически остановиться, поэтому заранее продумайте этот момент
Не засовывайте ветви в дробилку вручную, для этого используйте специальную толкушку. Её тоже можно сделать своими руками. Чтобы исключить травмирование глаз, надевайте специальную маску.
Не следует работать с измельчителем в дождливую или сырую погоду. Есть риск получить поражение электрическим током, ведь вода является отличным проводником для электричества.
Если ваш агрегат для переработки сырья работает от бензиновой или дизельной силовой установки, не следует рядом курить и держать открытый огонь. Это чревато возгоранием с/х техники.

Надевайте наушники, если работа агрегата приносит слишком много шума

Все режущие элементы и фрезы обслуживайте в специальных плотных перчатках

Планируете почистить агрегат? Обязательно отключите мотор и убедитесь, что ножи остановились. Лучше всего выдерните шнур из розетки.

Если у вас остались вопросы, как сделать измельчитель для веток или травы, а также вы знаете новые способы конструирования, расскажите о них в комментариях или задавайте вопросы.

Источник: http://tehno.guru/ru/izmelchitel-travy-svoimi-rukami/

Как сделать измельчитель травы своими руками

Каждый дачник желает иметь на своём участке красивый зелёный газон с идеальными грядками и роскошными клумбами. Чтобы получить желанный результат, необходимы не только желание, время и старания, но и специальная техника. Чтобы поддерживать почву в нормальном состоянии, многие предпочитают процедуру мульчирования травой, так как этот метод не требует особых вложений и довольно эффективно действует. Непосредственно после скашивания траву укладывают на газон, и в процессе разложения она отдаёт необходимые для удобрения вещества. Чтобы процесс разложения проходил быстрее, траву и толстые стебли рекомендуется измельчать. Для этой процедуры необходим измельчитель травы.

Что такое измельчитель травы

Владельцам собственной дачи или сада необходимо заготавливать садовый компост. Ранее траву измельчали вручную, но теперь для этого существуют электрические и бензиновые измельчители. Подобное устройство позволяет существенно сэкономить время дачнику, позволяя поместить в компостную бочку больше материала.

Если финансовое положение позволяет приобрести подобное устройство, это хорошо, так как цены на него довольно высокие. Если лишних денег у дачника не имеется, не стоит расстраиваться, так как можно изготовить машинку для измельчения травы собственноручно. Его конструкция весьма проста. В неё входят:

двигатель;
вал;
диски или ножи;
болты и гайки;
приёмный контейнер;
защитный кожух.

Принцип функционирования данного устройства очень напоминает кухонный комбайн. Двигатель передаёт обороты на вал с острыми ножами, перемалывающими подходящее сырьё, после чего оно пропускается через отверстие в короб.

Наиболее мощными считаются измельчители, работающие на бензине. Они могут резать не только траву, но и довольно крупные ветки. Существенным преимуществом перед электрическими измельчителями является их мобильность и независимости от электросети, что позволяет использовать бензиновые агрегаты в любой точке дачи.

Менее мощными являются так называемые электрорезки для травы. Работают они исключительно от сети, поэтому не отличаются хорошей мобильностью. Достоинствами подобных измельчителей являются их небольшой вес и маленькие габариты, которые добавляют удобства в использовании. Чтобы измельчить траву и ветки небольшого диаметра, подойдёт аппарат с мотором до 1,5 киловатт.

Важно! Мотор с такой мощностью не подойдёт для длительных нагрузок. Для продолжительных нагрузок стоит выбрать мотор до 4 киловатт.

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени.

Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.

Самодельный измельчитель из болгарки

Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.

Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
Далее по центру дна ёмкости делается отверстие
Ёмкость устанавливают на вал болгарки.
На болгарку крепится нож, и устройство готово к работе.

Дробилка из болгарки

Измельчитель из домашнего пылесоса

Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.

Хорошо заточить ножи и приготовить втулку для их крепления.
Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

Чертёж измельчителя из пылесоса

Самодельный измельчитель из стиральной машины

В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.

В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.

Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.

Траворезка из стиральной машинки

Измельчитель травы для домашней птицы

Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.

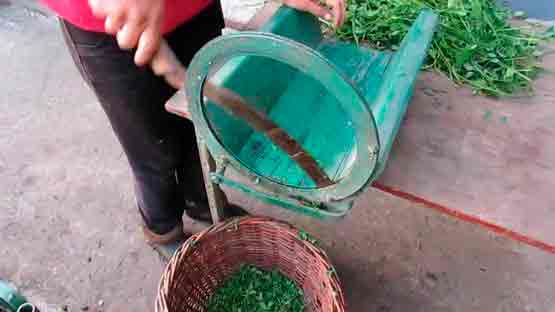

Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.

Модель ручной траворезки

Техника безопасности при работе с измельчителем и при его изготовлении

Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:

Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.

Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.

Источник: http://7ogorod.ru/prochee/izmelcitel-travy.html

Смотрите также:

Творческая доработка теплицы

02.05.2020

Зимняя теплица своими руками Многие садоводы хотят весь год иметь у себя на столе зелень, овощи и ягоды, поставить на праздник свежесрезанные цветы. Для осуществления этого на участке обычно возводится зимняя теплица своими руками или ее строят наемные бригады. В этой... →

Коптильня холодного копчения своими руками пошаговая технология изготовления

02.05.2020

Принцип холодного копчения в домашних условиях Холодное копчение в домашних условиях позволяет приготовить невероятно вкусные копчености, которые станут отличным дополнением к любому столу. Преимуществом такого способа приготовления продуктов есть то, что готовые... →

Проект беседки из дерева и поликарбоната

02.05.2020

Беседка из поликарбоната своими руками – фото вариантов для дачи, 2 мастер класса и полный разбор полетов! В этой статье вы узнаете как сделать беседки из поликарбоната своими руками – фото пошагового процесса прилагаются. Вы можете сделать это самостоятельно, после... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Траворезка своими руками

Как сделать электрическую траворезку своими руками

Особенности конструкции

Самодельные варианты

Траворезка из болгарки

Травяной измельчитель из дрели

Из стиральной машинки и пылесоса

Рекомендации по изготовлению

Траворезка: как сделать измельчитель для травы из стиральной машины

Разновидности измельчителей для травы

Что понадобится для изготовления измельчителя из травы

Как подобрать ножи

Сборка конструкции своими руками

Как работает траворезка из стиральной машины

Изготовление электрического измельчителя травы своими руками

Преимущества самодельных измельчителей

Для чего используется силос

Изготовление простейших измельчителей

Использование старой дрели

Измельчитель из пылесоса

Мульчирователь из ненужного электродвигателя

Как сделать соломоизмельчитель своими руками

Электрический садовый измельчитель травы своими руками

Принцип работы траворезки

Элементы конструкции электрических садовых измельчителей

Выбор ножей

Изготовление устройства своими руками

Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Способы самостоятельного изготовления агрегата

Вариант #1 – дрель вам в помощь!

Вариант #2 – для обладателей пылесоса «Тайфун»

Вариант #3 – траворезка из того, что было под руками

Вариант #4 – самодельная соломорезка

Немного предостережений о безопасности

Траворезка для скота и измельчитель кормов своими руками: схема в журнале Моделист-Конструктор

Зернодробилка, корморезка и траворезка в одном приборе

Готовые варианты измельчителя корма

ЭлектроМаш ИКБ-003

Кормоизмельчитель ИК-07

Дробилка Зубр 2а

Устройство Эликор 4

Как сделать электрическую кормовую овощерезку своими руками

Изготовление из болгарки

Изготовление из стиральной машины

Заключение

Как легко сделать траворезку из старой стиральной машины и подробная инструкция

Принцип работы устройства

Какой брать мотор?

Инструменты и материалы для изготовления траворезки

Этапы подготовки

Изготовление измельчителя травы

Виды траворезок

Садовый измельчитель своими руками

Основные узлы садового измельчителя

Разновидности двигателей для сборки самоделок

Виды применяемых режущих насадок

Садовый измельчитель из стиральной машины

Самодельный измельчитель травы из болгарки

Траворезка из триммера

Подготовительные мероприятия

Сборка измельчителя

Из чего еще можно изготовить измельчитель

Нюансы эксплуатации самодельной техники

Как изготовить измельчитель травы своими руками: тонкости, схема, безопасность

Особенности изготовления садового измельчителя своими руками

Как сделать измельчитель для травы из стиральной машины своими руками: подробное руководство

Подготовительный этап: сборка инструмента и комплектующих

Сборка корпуса и внедрение рабочих деталей

Дополнительные варианты измельчителей: инструкция по производству

Измельчитель из дрели — примитивное и доступное устройство

Самодельная траворубка из болгарки

Схема выполнения травяного измельчителя из пылесоса

Конструкция сеноизмельчителя, сделанного своими руками

Измельчитель для стеблей кукурузы: изготовление прибора своими руками

Дробилка для веток и древесных отходов для дома и дачи своими руками: технология производства

Техника безопасности при работе с садовым измельчителем и при его изготовлении

Как сделать измельчитель травы своими руками

Что такое измельчитель травы

Измельчитель травы своими руками

Измельчитель травы из дрели
