Водонапорная башня своими руками

Водопровод — это хорошо. Водопровод на даче — уже необходимая роскошь. Что делать, если нет стационарного водопровода, если нет стационарного электричества, а комфорту жена требует?

Ответ — строить водонапорную вышку. Сразу скажу — попытаюсь описать собственный опыт, к сожалению фотографий всех этапов нет, придется словами.

Этап первый.
А сколько же воды надо на даче?
Ответ казалось бы очевиден — ну никак не меньше чем в городе, а может и больше. У меня сложилось совсем другое мнение. Когда какого то ресурса нет — он становиться дорогим и его надо экономить. Когда нет центрального водопровода, но, к счастью, есть колодец, потребление воды из «городского цикла» превращается в «нормальное».

• Городской цикл — открыл кран и пусть течет. Стоит недорого, в ведрах носить не надо, и качать дорогущим насосом, приводимым в действие дорогущим генератором, работающим на дорогущем бензине — тоже не надо. Экономить не будем, вдруг кто нибудь подумает, что мы жлобы. Сколько воды останется нашим детям — пусть думают дети, это же им не хватит.
• Нормальное потребление — вылью ровно столько, сколько мне надо. Ни капли мимо, но и не буду герметично закрывать емкость, чтобы не испарялась.

Но это лирическое отступление, вернемся к бочкам и вышкам.
Как выяснилось — на неделю вполне хватает 1000 литров. Это теперь я понимаю, что хватает, перед постройкой были сомнения. Решились они просто. 1000 л больше чем 30, которые стоят в емкости у меня? Да, больше. Какую бочку я могу достать? Как раз на 1000 литров. Так называемый еврокуб.

Картинка — в сети нашлась, мне досталась черная бочка.
Вот под эту самую бочку я и стал проектировать вышку.

Этап второй.
Как же закрепить в земле железку?

Путем несложных геометрический построений, калькулятора и запомненного с детства правила «треугольник — фигура жесткая» было принято решение построить треугольную башню, т.е. на трех ногах.
В виде бонуса получали экономию одного уголка 100Х100 мм, длиной аж 7.5 метров и огромной ямы под фундамент 4-й опоры.
Несколько слов о фундаменте водонапорной башни. Сразу захотелось сделать его крепким и надолго. Пробурить дыру в земле, воткнуть в нее опору и забетонировать — мысль плохая. Это не забор, стенки не выдержат, да и дно у ямки провалится. Просто забить в землю сваю — тоже нереально, исходим из того, что есть пара узбеков и пара хозяев и никакой больше техники. В голову пришла такая мысль, оправдавшаяся впоследствии. Делать основания большими и в 2 этапа.
Первое — это основная яма, в моем случае 1х1х2 м (2м — глубина.). Таких — 3 штуки.
Потом сделали вставку из нетолстых досок, для того что бы получился бетонный стакан 0.5Х0.5м.
Фотографий процесса тоже нет, поэтому на пальцах рассказываю.
Залили в основную яму 50 см бетона, положили вставку, понатыкали арматуры и придавив вставку доской с наваленными камнями — залили внешний периметр. Когда бетон схватился (2-3 суток) вставку вынули. Получился стакан, с полуметровым дном из бетона. С крепкими стенами, по которым опора легко скользнула на место.

Тут — то что сейчас выглядывает из земли. На самом деле бетонный кубик там ГОРАЗДО больше 🙂

Как высоко можно поднять кубометр, если крана нет и притащить его нельзя?

Почему 6 метров выбрана высота? Да металл режут на металлобазе на такие куски и привезти такой — еще можно. Если длиннее — могут начаться сложности. Кстати, все равно пришлось варить, но отходов при 6 метрах получалось меньше.
Для справки — строили сразу 2 аналогичные водонапорные башни, у меня и соседа, и считали расход сразу на 2. Поэтому самые дорогие части и были определяющими. А это те самые уголки под основные опоры.
А как выяснилось поставить вертикально 7.5 метровую (1.5 метра — в фундаменте, 6 сверху) железяку из 100мм уголка вполне возможно силами 4-х человек.
К моему великому сожалению, я не присутствовал при подъеме, поэтому фоток — не будет.
Но кажется применялась технология А-образной опоры. Грубо — две балки, сшитые в виде буквы А, через верх прокинут трос. Тянем за трос, А-образная балка поднимается, и поднимает привязанную к ней ногу. По рассказам подъем занял пару часов на 3 опоры.

Этап завершающий
Что же получилось в итоге, как оно зимой?
В итоге вышку сварили
,
покрасили и снабдили платформой
,
И водрузили на нее еврокуб, с помощью лебедки
.
Потом снабдили системой труб, кажется ПВХ, черные, жесткие. И системой вентилей

Тут видны трубы подводящие, отводящие, сливные и на будущее. Просто строиться сейчас дом, в него тоже запланирован подвод воды.
Воду на зиму конечно надо сливать. Трубы может и порвать.
Зиму система пережила совершенно без потерь, система была слита в прошлом году, в районе 20-х чисел ноября, залита 23 апреля.
В колодце зимовал насос, с ним тоже все в норме.

Этап уж точно самый последний
Сожаления или что бы сделал по другому
1. Самую верхнюю обвязку сделал из уголка 45-го. Надо было не экономить и сделать из 100-ки. Когда бочка налита — в ней 1000 литров, следовательно 1000 кг. Чуть-чуть прогибаются эти самые 45-е уголки, что напрягает мое врожденное чувство прекрасного.
2. Надо было сориентировать плоской стороной треугольника на юг, а не одной из опор, как у меня. Тогда вопрос, как присобачить солнечную панель на вышку не вызывал бы столько раздумий.
3. Нижнюю обвязку (то что горизонтально) можно было бы сделать и повыше. Вряд ли ослабилось бы что нибудь, но сарайчик для хранения ненужного — мог бы выйти. А так — не подлезть, не перелезть.

PS
Возникнут вопросы — пишите в коментариях, постараюсь ответить.
PPS
На эту вышку я водрузил ветрогенератор, но про это — в другой статье.

Источник: http://www.domstr.ru/Products/dirid_1/tek_278/

Водоснабжение на даче: особенности эксплуатации колодцев, абиссинских скважин, подземных насосных комплексов и водонапорной башни

В этой статье мы расскажем о том, что собой представляет водоснабжение на даче, каковы принципы его устройства. Тема статьи представляет немалый интерес, поскольку большая часть загородных домов по причине удаленности от магистрали может быть оснащена автономными системами водоснабжения.

Оптимальным вариантом устройства таких систем является их разработка на этапе проектирования строительного объекта. Но зачастую получается так, что системы, предназначенные для забора воды, строятся уже тогда, когда загородный дом эксплуатируется. Именно поэтому организация водоснабжения на даче требует профессионального подхода.

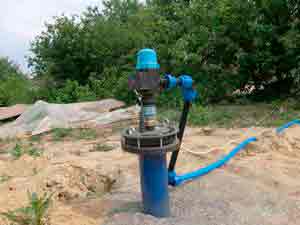

Внешний вид водоносной скважины с оголовком и установленным насосным оборудованием

Особенности устройства

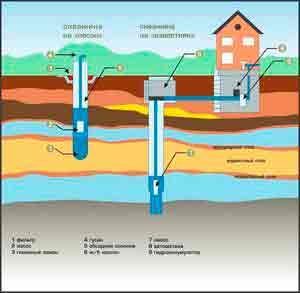

Схема скважинных систем водоснабжения

Конструктивно автономное водоснабжение дачи представляет собой систему включающую источник (колодец или скважину) и оборудование, отвечающее за подачу воды потребителю.

За счёт применения современных технологий, дачное водоснабжение, устроенное на основе артезианских скважин, по степени комфорта и простоты эксплуатации не уступает применению городского водопровода, а по степени экологичности на порядок его превосходит.

Важно: Система водоснабжения на даче технологически связанна с дачной канализацией и водоотведением.
Именно поэтому необходим правильный расчёт производительности скважинно-насосного оборудования в соответствии с параметрами производительности остальных двух систем.

Эффективность организации системы водоснабжения определяется рядом следующих факторов:

• расчетные объемы потребления;
• тип используемой скважины;
• расположение водоносного горизонта;
• тип применённой канализации;
• тип примененной системы отведения стоков.

Учитывая указанные параметры, можно подбирать соответствующий тип скважинного насосного оборудования и сопутствующие устройства. Размещение системы подачи жидкой среды может быть наземным, например, в специальном техническом помещении, или подземным — расположенным в кессоне.

После того как мы перечислили основные критерии определяющие эффективность работы систем автономного водоснабжения, рассмотрим конкретные примеры устройства таких систем. Перечень примеров оформим от простого к сложному и, пожалуй, начнем с наиболее примитивного, но самого распространённого варианта — с использования колодца.

Особенности эксплуатации колодцев

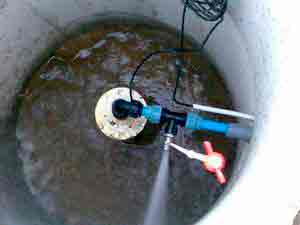

Шахта колодца с погружным центробежным насосом

Если вы заинтересованы в том, чтобы схема водоснабжения на даче своими руками была разработана и реализована с минимальными издержками, то колодец — это именно то, что вам необходимо.

Организация такой системы характеризуется следующими преимуществами:

• простота строительства своими руками с минимальным использованием спецтехники ;
• простота эксплуатации и эксплуатационного обслуживания колодца ;
• приемлемая цена готовой системы , в сравнении с более сложными в техническом плане скважинными аналогами;
• широкий спектр подходящего для этих целей насосного оборудования .

Использование колодца способно удовлетворить потребности в воде, характерные для небольших и средних дачных хозяйств.

Внешний вид погружного насоса

Для подъёма жидкой среды из колодца и последующей подачи в трубопровод применяются маломощные насосы поверхностного или погружного типа. Оптимальным вариантом является применение погружных вибрационных насосов «Малыш» или аналогичных устройств.

Для обеспечения эффективного поверхностного водозабора применяется насосная станция водоснабжения. Учитывая технологичность и немалую стоимость оборудования, станция водоснабжения для дачи устанавливается в закрытом помещении, где обеспечивается оптимальная защита установки от негативного воздействия факторов внешней среды.

С одной стороны, к станции подключается внутренний трубопровод, а с другой стороны подключается шланг, который уходит в колодец.

Важно: Применение поверхностного насосного оборудования способно обеспечить эффективный подъем воды с глубины не более 10 метров.

Вода, поднятая из колодца, без специальной очистки годится для полива и удовлетворения технических нужд. Дополнительная очистка предполагает использование специального многоуровневого фильтрующего оборудования. Необходимость в применении фильтров для дачи объясняется тем, что забор колодезной воды производится из верхнего горизонта, не защищённого от проникновения загрязнённых грунтовых и поверхностных вод.

К другим недостаткам использования колодцев следует отнести низкий дебит и нестабильный уровень воды и, как следствие, высокую вероятность пересыхания.

Малозаглубленные скважины (абиссинский колодец)

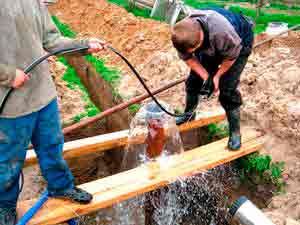

Тот момент, когда достигнут водоносный слой

Если монтаж водоснабжения на даче должен быть выполнен быстро и с минимальными тратами, можно построить малозаглубленную скважину — так называемый абиссинский колодец.

Технология бурения таких скважин была апробирована в течение многих столетий и за это время доказала свою состоятельность. Впрочем, есть один существенный недостаток, так как вода поднимается со сравнительно небольшой глубины залегания (не более 10 метров) потребуется эффективная система фильтрации для ее грубой и тонкой очистки.

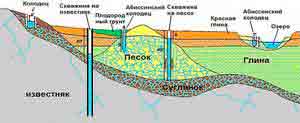

Схема заглубления различных источников воды

Технология устройства таких источников заключается в забивании узких труб (не толще 2 дюймов) в грунт, до тех пор, пока не будет обнаружен водоносный пласт. Существенным преимуществом такого решения является доступная цена и возможность выполнить водоснабжение дачного дома своими руками без привлечения квалифицированных специалистов.

Особенности устройства подземных насосных комплексов (ПНК)

Насосный комплекс, расположенный вне дома

Современная система водоснабжения для дачи, построенная на основе скважины и одноуровневого подземного насосного комплекса, получает все большее распространение.

Популярность решения объясняется:

• эффективностью повседневного применения ;
• экономией пространства в помещении за счет внешнего расположения оборудования ;
• возможностью всесезонного устройства станции ;
• возможностью всесезонной эксплуатации станции , несмотря на внешнее расположение оборудования.

Устройство ПНК, равно как и проведение пусконаладочных работ, должно осуществляться квалифицированными специалистами. Снизить стоимость готового результата можно будет, самостоятельно выкопав, в соответствии с проектом, яму под закладку оборудования и подготовив траншею для проведения сетевых кабелей и шланга.

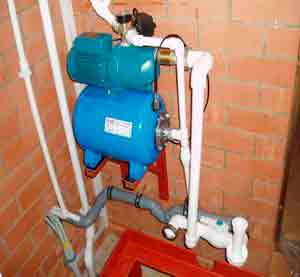

Насосная станция, расположенная в специальной пристройке

Инструкция работы таких насосных комплексов следующая:

• скважинный насос включается и нагнетает воду из скважины в мембранный бак, расположенный в кессоне;
• по мере того как вода заполняет бак, она давит на резиновую мембрану, которая, в свою очередь, оказывает давление на воздух в смежной камере (до 4 атмосфер);
• когда давление достигает максимально допустимого предела, насос автоматически отключается;
• по мере использования воды из накопительного бака, давление достигает того уровня когда насос вновь включается и вновь нагнетает требуемое количество воды.

Важно: Такое водоснабжение для дачи работает с насосным оборудованием способным обеспечить потребление воды в диапазоне 1-16 м³/час.
Для примера отметим, что в течение часа через один открытый кран протекает до 0,4 м³.

Более сложным развитием данной технологии является двухуровневый подземный насосный комплекс, укомплектованный накопительным резервуаром, объем которого может достигать 10-20 м³. Применяемая накопительная емкость изготавливаются с применением нержавеющей стали.

Принцип действия такой системы во многом схож с применением водонапорной башни. Отличие заключается в отсутствии перепада высоты, благодаря чему с башни вода течет с напором.

В двухуровневом ПНК напор воды создается за счет работы специального насосного оборудования. В итоге, один насос работает на подачу воды в накопитель, в то время как второй насос нагнетает жидкую среду в потребительский трубопровод. Системы такого типа обеспечивают водопотребление в пределах 10-40 м³/час.

Особенности эксплуатации водонапорной башни

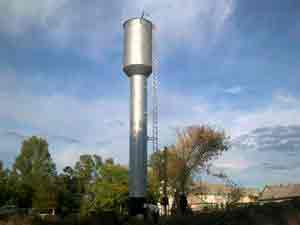

На фото классическая водонапорная башня, построенная по системе Рожновского

Сегодня, когда строятся дачные дома из блок контейнеров и прочих доступных материалов, повсеместно возникают небольшие дачные поселки, которые испытывают острую нужду в подключении к различным инженерным коммуникациям. И если при отсутствии стабильной подачи электроэнергии решением проблемы станет покупка или аренда дизель генератора для дачи, то для устройства систем водоснабжения потребуется совершенно иной подход.

Во многих дачных поселках, расположенных на большом расстоянии от огорода, применены централизованные системы, построенные на основе артезианских скважин и водонапорной башни с вместительным накопительным баком.

Постройка таких систем — это дорогостоящий и трудоёмкий процесс. Тем не менее, готовые системы отличаются надёжностью и простотой повседневного применения.

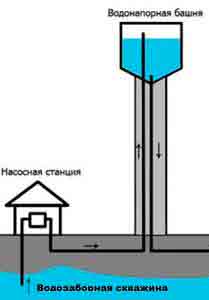

Схема работы системы на основе скважины и напорной башни

Наличие накопительного бака позволяет аккумулировать определенное количество воды. В результате, несколько потребителей могут одновременно получить необходимый объем воды, который будет подаваться по трубопроводу с приемлемым напором.

Важно: За счет использования накопительного бака существенно снижается количество включений и выключений насосного оборудования, что положительно сказывается на продолжительности эксплуатационного ресурса.

Среди преимуществ использования систем с водонапорной башней отметим следующее:

• постоянный напор в трубопроводе;
• экономичный расход электроэнергии, необходимой для работы насоса;
• отсутствие перебоев в подаче воды;
• возможность одновременного снабжения водой сразу же нескольких потребителей;
• приемлемая себестоимость воды.

Впрочем, наряду с преимуществами, есть несколько существенных недостатков, среди которых следует отметить:

• возможность эксплуатации системы исключительно в теплое время года;
• нецелесообразность использования системы в качестве автономного решения из расчёта на один загородный дом.
• высокую вероятность окисление внутренних стенок накопителя, так как эти ёмкости в основном изготавливаются из обычной листовой стали.
• для обеспечения требуемых параметров давления в трубопроводе необходимо строить напорную башню с большой высотой расположения накопителя.

Вывод

Из всего вышесказанного следует то, что строительство и ремонт водоснабжения на даче лучше доверить специалистам или выполнить своими руками, но под чутким руководством профессионала. Впрочем, вырыть и обустроить должным образом колодец на приусадебном участке сможет практически каждый дачник.

Остались вопросы, на которые вы не смогли найти ответ? Больше полезной информации можно встретить, посмотрев видео в этой статье.

Источник: http://9dach.ru/kommunikacii/vodosnabzhenie/459-vodosnabzhenie-na-dache

Установка водонапорной башни на даче

Скоро лето. Не знаю для кого как, но у меня оно ассоциируется с дачей и огородом. Хорошо если у кого есть водопровод или речка под боком. У меня, к сожалению, только колодец во дворе, а к ближайшему водоему километров два. Как бы там не было, но в 21 веке люди привыкли к комфорту и поливать огород из ведер, или вручную наносить воду, что бы помыться уже как то смешно и очень неудобно.

Вот я и подумал, что бы улучшить свой быт на даче, сделаю своими руками водонапорную башню.

У меня, конечно, было что-то на подобии, но это было старое деревянное сооружение которое могло развалится в любой момент.

Ну, вот прошлой весной решился сделать водонапорную и для этого мне понадобились:
— профиль 60х60
— уголки
— водопроводный насос по типу «Малыш»
— пластиковые бочки 2 штуки хотя планирую поставить еще и третью (на бочках сэкономил, нашел у себя пару бочек из-под незамерзайки по 200 мл.)
— пластиковые трубы

Переходим к изготовлению водонапорной башенки своими руками. Сперва, варим конструкцию из профиля и уголков. На неё мы и поставим бочки в которых будет находится вода.

Вода в бочки будет перекачиваться благодаря мембранному насосу «Малыш» (также можно использовать «Ручеек»). Принцип работы очень простой: когда уровень воды в бочках снизится, насос включится, когда бочка наполнится, подача воды прекратится. Дальше по пластиковых трубах вода будет поступать в назначенное место: к умывальнику, на огород для полива, к летнему душу и еще, что очень порадовало жену, подключил к стиральной машинке. Большим плюсом есть то, что летом вода в бочках нагревается и у нас тогда полноценный теплый душ.

Высота конструкции приблизительно 280 см. поэтому напор воды довольно неплохой.

Можно конечно было бы сделать насосную станцию, но с электричеством здесь у меня проблемно, зачастую его просто выключают, да и гидроакамулятор тоже не выход. Водонапорная башня которую я сделал своими руками мне как-то «роднее».

Зачастую мы сами себе создаем комфорт и удобства и не правильно думать: «Да я и так проживу». Ведь мы должны заботится не только о себе, а и о окружающих нас, родных людях.

Источник: http://www.umeltsi.ru/dacha/4147-ustanovka-vodonapornoy-bashni-na-dache.html

Как построить водонапорную башню для полива сада и огорода своими руками

Хозяева дач всегда запасаются водой. Делают это, к примеру, из-за отсутствия или непостоянной работы центрального водоснабжения, для подогрева ее до температуры, которой можно поливать овощные культуры.

Для хранения воды приспосабливают разные емкости, хотя проще построить водонапорную башню, объема которой хватит на все нужды. К тому же такая конструкция позволяет упростить процесс полива растений, сделать его почти автоматическим.

Вначале определяются с необходимым объемом воды и приобретают под него емкости. Если, к примеру, решили, что хватит 400 л жидкости, то можно купить две стандартные бочки из пластика, металла, каждая из которых имеет объем 200 л. Их в дальнейшем размещают на высоте, соединяют между собой трубой, получая общий объем воды в 400 л.

Кроме емкостей для изготовления водонапорной башни на даче понадобится:

• Металлопрофиль;
• Пластиковые водопроводные трубы;
• Цемент;
• Песок;
• Силиконовый герметик.

• Сваркой;
• Молотком;
• Болгаркой;
• Плоскогубцами;
• Дрелью.

Начинают с рамы. Ее делают в виде стоек из профильных труб, швеллеров высотой 2…3 м. Стойки, для жесткости связывают поперечными элементами и раскосами. Сверху устраивают площадку. Соединения выполняют сваркой; если нет сварочного аппарата, можно сделать их на болтах, хомутах.

Стойки рамы в нижней части закрепляют бетоном, делая всю конструкцию устойчивой и жесткой. Используют бетон, который готовят на месте из цемента, песка, щебня, воды. Глубина заделки стоек не должна быть меньше одного метра.

На верхнюю площадку устанавливают емкости – две пластиковые бочки. Стягивают их между собой стяжками-хомутами из пластиковых лент. Предварительно в днищах емкостей размещают герметично патрубки для вывода из них воды. Отводы снабжают кранами для перекрытия водопровода.

Далее делают разводку для подачи воды из бочек к летнему душу, умывальнику, системе полива грядок, стиральной машине, в кухню. Выполняют все пластиковыми водопроводными трубами, разными фитингами, кранами.

Заполнение водой бочек в водонапорной башне предусматривают от централизованного водопровода в периоды его работы. Для этого от последнего делают отвод к вертикальной трубе, верхний конец которой расположен над емкостями и заведен в них через крышку. Последняя на бочках обязательна, так как препятствует попаданию внутрь мусора, пыли, цветению воды.

Источник: http://izdoski.com/kak-postroit-vodonapornuyu-bashnyu-dlya-poliva-sada-i-ogoroda-svoimi-rukami.html

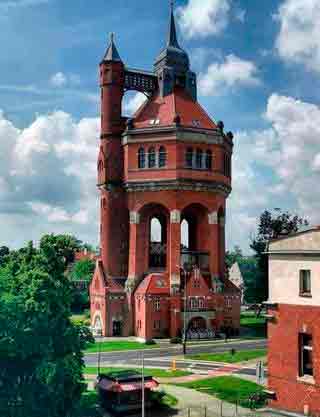

Польская водонапорная башня

Дубликаты не найдены

На Реддите спросили: «Что произошло, когда у доброго человека лопнуло терпение?»

Люди, которые видели, как у доброго человека наконец лопнуло терпение‚ рассказали, что же в итоге произошло и чем это закончилось. Мы выбрали и перевели самые популярные ответы специально для вас. Поехали:

Женщина, с которой я работал, постоянно подвергалась домогательствам со стороны гораздо более старшего коллеги, и компания ничего не могла с этим поделать. Он начал приходить к её дому, в конце концов из—за этого она переехала. После того, как она переехала в новый дом, он купил дом по соседству.

Однажды она приехала на работу с бейсбольной битой и подошла к стойке регистрации‚ чтобы спросить, на месте ли «Том». Когда они спросили, зачем он ей, она спокойна сказала, что она здесь, чтобы убить его.

Она поднялась по лестнице в его офис (в регистратуре предупредили его об этом, поэтому он сбежал из офиса по пожарной лестнице), и вместо этого она начала крушить его офис, пока не прибыла полиция.

Она не была обвинена. Компания и полиция поняли, что она этим поступком кричала о помощи. Если бы она нашла его тогда, то она точно убила бы его.

Она взяла больничный и в конце концов вернулась на работу. Но компания поставила её на проект с тем парнем в качестве её менеджера. Потому что нахрен защищать пострадавшую женщину, верно?

Мой лучший друг потерял свою маму, после чего «убил» несколько месяцев школьного времени в начале нашего 10-го класса. Кое-как он взялся за себя и начал снова ходить в школу. Я не знаю, как он справился с этим, будучи единственным ребёнком и также он рос без отца, его мама была всем, что у него было. Один парень, который считал себя популярным, который всех доставал, начинал корчить рожу, когда мой друг рассказывал о смерти его мамы, и он сказал, что не верит ему. Мой друг бросил его на пол и несколько раз ударил по лицу. Конечным результатом был сломанный нос, сломанный таз, и моего друга выгнали из школы. Мы очень ценили то, что он преподал тому парню урок, но, к сожалению, заплатив такую высокую цену.

– Эмоционально нестабильный ребёнок из-за недавно умершего родителя подвергся издевательствам, отомстил за это и его исключают из школы? Звучит как действительно хреновая школьная система. Уровня D, может быть, уровня С в лучшем случае.

Один парень, с которым я работал около 10 лет‚ никак не мог продвинуться на работе, он не был «плох» в своём деле, но правда и не преуспевал. Он всегда был добрым, всегда умел развеселить или пошутить. Я никогда не видел и не слышал, чтобы он злился, но, видимо, у него со своей женой были какие-то проблемы, хотя я не слышал, чтобы он о них говорил. И однажды, когда его младший брат был в церкви с одним из членов его семьи, этого парня переклинило и он застрелил свою жену, а затем и себя. Ещё одна женщина, с которой я работал до того случая, и в том же месте, была очень милой и всегда улыбалась, она переживала развод и утопила свою трёхлетнюю дочь в ванне у своего отца (дедушки ребёнка), потому что она не хотела «разделять» дочь со своим бывшим после развода. Насколько я знаю, она всё ещё в тюрьме.

– Где, чёрт возьми, ты работаешь, чувак?

– Я работаю в банке. Лол.

– То же самое случилось с одним из моих соседей. Он был очень добрым, всегда помогал моим родителям и другим соседям, когда они в этом нуждались (особенно я помню, как он помогал моему отцу чистить дорогу от снега, чтобы мы могли выехать на машине из гаража). Он всегда ездил на велосипеде и всякий раз, когда он нас видел, он махал нам. Однажды я играл на своём компьютере, и помню, что услышал что-то похожее на фейерверк (я был маленьким ребёнком и, конечно, я сразу подумал, что это был фейерверк). Примерно через 15 минут я услышал, как приехала полиция и скорая помощь. Он застрелил свою жену, свою тёщу, а затем покончил жизнь самоубийством.

Одна женщина, «Мэри», с которой я работал, всегда была приятной и весёлой, здоровалась в столовой и в целом все её любили. Она работала в сфере финансов в социальных проектах. Она говорила, что хочет уйти в «отставку» через несколько лет, но проработала там 15 лет.

Её начальник однажды начал давить на неё, чтобы она быстрее заполняла наш годовой отчёт о бюджете, но эта штука просто огромная, всеобъемлющая и сложная. «Мэри» сказала боссу, что всё будет готово через пару недель по обычному графику.

Босс сказал, что это должно быть завершено в течение одной недели, если она хочет получить повышение. «Мэри» сказала, что это невозможно. Босс написал про «Мэри» по электронной почте нескольким сотрудникам и помощникам менеджера, называя «Мэри» ленивой и неработоспособной, и что из-за неё весь департамент теряет репутацию.

«Мэри» сказала, что это невозможно и ей не понравилось, что над ней начали так издеваться. Она положила в папку с отчётами записку о своём увольнении в конце недели, оставив нашего босса ни с чем. Она была единственным человеком, кто мог вовремя заполнять все отчёты — поэтому департамент попал в просак дважды.

Желаю ей в жизни самого лучшего.

Она была помощником менеджера и была известна тем, что очень тихо говорила.

На встрече с руководителями один из генеральных менеджеров (который славился среди всех самым настоящим ослом) размышлял о том, как должен работать каждый магазин. Ну и она взорвалась. «У вас самый большой показатель текучки сотрудников среди всех магазинов в нашем районе! Вы не можете удержать сотрудников более 6 месяцев, прежде чем они просто бросят всё, сказав, что проблема в вас. Может быть, вам надо принять этот «совет», который вы нам даёте и применить его на себе».

Изменено: ВАУ! Я не ожидал такою взрыва и спасибо вам большое за серебро (ачивка на Реддите – прим.)! И для тех, кто хочет знать, что случилось дальше. Менеджер, на которого она накричала, был переведён в другое место за пределами нашего района. Магазин, которым он управлял, с тех пор пришёл в норму и работал очень хорошо.

– Боже, я мечтаю о том, чтобы сказать что-нибудь такое своему боссу каждый чёртов день!

– Я немного работал в GoodWill, когда был помоложе. Я был наставником по работе у взрослых высокофункциональных аутистов. Наш региональный менеджер пришёл в наш магазин одежды, чтобы внести коррективы. У одной из работавших там взрослой женщины, за которой я был закреплён наставником, была трихофагия (расстройство пищевого поведения, поедание своих волос), поэтому у неё была большая залысина, которую она прикрывала заколкой с прядью розовых волос. Тот менеджер решил сказать ей, что ей нужно пойти домой и покрасить свои волосы в естественный цвет, потому что она нарушала дресс-код компании. Она заплакала, и я сказал ей не волноваться, я улажу это. Я объяснил менеджеру всю ситуацию, но он не проявил никакого сочувствия. В то время менеджер нашего магазина вмешался в это и начал с ним ругаться. Та женщина напомнила ему название его работы «предоставление возможности работать для лиц с ограниченными возможностями» и после этого она сказала, что он курил в помещении в рабочее время, и что всё чем он мог гордиться, это тем, что поднялся по социальной лестнице, работая в Goodwill Industries (благотворительная организация). И закончила этим «твоё имя Джарет, это даже не настоящее имя», у нас работники отмечались по времени с помощью карточек, поэтому мы отпустили её домой пораньше, и потом сделали так, будто она ушла в конце своей смены.

Давным-давно я занимался техподдержкой в колл-центре по довольно сложным вопросам. У нас был один очень добрый, тихий парень, который прошёл те же уроки, что и все. Он говорил, если вы с ним говорили, и никогда не отвлекался сам для болтовни.

Сразу после обучения, в колл-центре поменялось кучу всего — нам приходиться ужиматься по времени из-за всей той документации‚ которую мы должны заполнить, из-за времени на исследование проблем, просто бумажная работа, если в целом. Это было полной сранью, потому что фавориты начальства устраивали перекуры с менеджерами столько, сколько хотели. По существу, мы были за средний класс в этой области. Тот парень сделал всё правильно. Он поговорил со своим менеджером, с их менеджером и затем с отделом кадров. Всё продолжало ухудшаться, плюс нам давали обязательное сверхурочное время. Затем тот парень получил очень длинный звонок (он возился с ним не менее двух часов) по поводу сложной проблемы, и клиент просто начал оскорблять его, но ему пришлось принять этот звонок, потому что менеджеры не дали бы ему разрешение повесить трубку. И всё, что они делали, это кричали на него, чтобы он решил эту проблему и занялся другим звонком, но мы сами не могли завершать звонки, только сами клиенты.

Однажды этот парень просто встал на стул, потом на стол, бросил гарнитуру на стол и тихо пробурчал что-то вроде «нахрен это». Он оглянулся и посмотрел всем людям вокруг в глаза, особенно тем, которые уходили на длинные перерывы и менеджерам.

Затем он вышел, и никто никогда не видел его снова. Тогда все просто притихли и боялись хоть что-то сказать.

Раньше я управлял пабом в небольшом сельском городке (с населением около 300 человек) в Австралии. Этот паб был главным местом поддержания мира между приезжающими работниками нефтегазовой отрасли и местными семьями из скотоводческой промышленности, которые вечно возмущались их присутствием. Вспышкой таких конфликтов часто становился музыкальный автомат в баре. Нефтяники обычно были залётными парнями из города, поэтому их музыкальные вкусы несколько отличались от вкусов местных. В любом случае, один парень по имени Брайан, был наследником одной из крупных империй скотобойного бизнеса в нашем округе. Суперкрутой парень, он всем нравился, он бы порвал свою рубаху за вас. У Брайана была дочь, которая только что вышла замуж и была беременна своим первым ребёнком. Однажды она заметила на своих ягодицах тусклый странный участок кожи, подумала, что сначала родит ребёнка, и что-нибудь сделает с этим уже потом. Месяцы спустя у неё рождается ребёнок, и она идёт проверять свою проблему. Рак кожи, метастазы повсюду. Жить осталось несколько недель. Огромные похороны. Брайан уничтожен. В конце церковной службы во время процессии автомобили едут на кладбище. Какой-то грузовик компании Халлибёртон, нетерпеливо, проезжает по обочине возле процессии, поднимая на всех людей пыль. С тех пор Брайан каждую ночь заходил в паб. Он почти что сломлен в конец, и всегда ставил одну песню «If I Die Young» в музыкальный автомат, которая была популярна десять лет назад. Этот человек был буквально раздавлен, но никто не знал, что с этим поделать. Как бы ни было, однажды ночью, Брайан в баре, и та песня в музыкальном автомате. Какие-то ребята из Халлибёртон, одетые в служебную форму, начинают что-то вякать по поводу выбора песни. Я говорю им оставить всё как есть, но один из них встаёт и отключает музыкальный автомат. Брайан включает его обратно и снова ставит песню. Один из парней из Халлибёртон называет Брайана унылым старым ослом, Брайан посылает его куда подальше и. я так и не вспомню, кто нанёс удар первым. Но между началом ссоры и несколькими секундами, которые понадобились мне, чтобы разнять их, Брайан побил его достаточно, чтобы тот парень уехал в машине скорой помощи.

Изменено: для тех, кто спрашивал, что Брайану за это было? У него не было никаких проблем с полицией, потому что в городе даже не было полицейских в то время, и тот нефтяник не мог настучать своему боссу, потому что он подрался с местными жителями в пабе. Я не живу там уже пару лет‚ но слышал, что Брайан всё ещё руководит семейными скотоводческими комбинатами и воспитывает свою внучку, потому что его зять работает сутки через трое.

В средней школе у меня был «маленький» 180-см милый друг, который был самым приятным парнем, которого вы когда-либо встретите, его дразнил насчёт его мамы один какой-то мелкий популярный пацан. Мой друг, не задумываясь, взял его за рубашку, поднял на уровень глаз и ударил его о шкафчик и сказал: «Никогда так не говори про мою маму». Одно из моих самых любимых воспоминаний о нём.

– Один из моих друзей, хороший парень, разговаривал с какими-то придурками, и когда один из них сказал что-то про его маму, тот буквально затащил его за шиворот рубашки в туалет, сломал ему нос и оставил всего в синяках.

Когда я училась в старшей школе, моя группа из примерно 6 друзей сидела за круглым столом в столовой на завтраке. За другим столом какие-то девочки бросали в нас кусочки еды. Одна моя подруга (М) носила свои волосы в необычном, заострённом стиле, и я думаю, что те девушки пытались попасть едой в её волосы, хихикая при этом.

После чего моя тихая, добрая, замкнутая подруга (К), разозлилась так, что я клянусь, у неё пар из ушей пошёл. Одна из тех девушек бросила в нас приличный кусок своего пирожка с яйцом, и он упал рядом с ногой К. К приступила к наступлению, она подняла пирожок с земли, подошла к столу тех хулиганок и засунула его прямо в рот той, кто его бросил!

Это был один из самых удивительных моментов на моей памяти в старшей школе. Я не могла поверить в то, что увидела, потому что К была последним человеком, от которого я могла это ожидать. Конечно, её за это потом наругали, но она нисколечко об этом не пожалела…

Больше переводов в нашем telegram-канале. Продолжение следует.

Источник: http://pikabu.ru/story/polskaya_vodonapornaya_bashnya_7402055?cid=167831218

Новая географияКак сделать жилой дом из водонапорной башни

Бывший радиоведущий взял 1,5 миллиона в кредит и купил в Томске водонапорную башню. The Village узнал, как справиться с мэрией, голубиным помётом и превратить здание 1895 года в жилой дом

• Кристина Фарберова , 1 июля 2014
• Томск
• 44471
• 15

Ещё недавно казалось, что все копируют Москву и Петербург, а в конечном счёте мечтают сюда перебраться, — теперь очевидно, что позитивная энергия накапливается в других местах, а их опыта порой не хватает столицам. В серии «Новая география» The Village рассказывает о том, как люди делают свои города лучше — в России и везде, где говорят по-русски.

Весной 2012 года томич Александр Лунев выкупил у городской мэрии старую водонапорную башню, чтобы поселиться в ней. Здание находилось в аварийном состоянии: деревянные перекрытия сгнили, крыша начала разрушаться, не было воды и электричества. Лунев взялся за ремонт: вывез 8 тонн мусора, построил перегородки между этажами, подвел коммуникации. В 2016 году он планирует закончить все работы и оборудовать около исторического памятника пешеходную зону, игровые площадки и небольшой сад. The Village узнал, зачем молодому человеку башня 1895 года, кредиты и долгие месяцы стройки стройки.

Александр Лунев

Аукцион

В апреле 2012 года друг показал мне объявление на сайте томской мэрии: муниципалитет сдавал в аренду нежилые помещения в водонапорной башне. 15 лет назад её арендовали под кафе какие-то чебуречники. Они сделали из металлического уголка и досок пол и потолок на первом уровне башни, пристроили к ней сараи из говна и палок. Потом чебуречники исчезли, оставив на память о себе вывеску «Летнее кафе с видом на Томь!» Мне давно хотелось владеть каким-нибудь экзотическим домом, а тут сразу вспомнился «Черновик» Лукьяненко. Для офиса нашей компании помещение не слишком подходило, но выкинуть его из головы я уже не мог, так что на следующий день поехал разглядывать башню.

РУБЛЕЙ —
стоимость башни

метра — высота башни

КВ. М — внутренняя площадь

РУБЛЕЙ — стоимость
ремонтных работ

Мэрия сдавала башню в аренду всем желающим за 20 тысяч рублей в месяц (плюс коммуналка). Разумеется, ремонтные работы и подключение коммуникаций ложились на арендатора. За последние десять лет таких желающих не нашлось. Я оценил затраты на ремонт и понял, что башней имеет смысл заниматься только когда она не в аренде, а в собственности. Восемь месяцев я ходил по разным инстанциям, уговаривал чиновников продать здание: всё равно в аренду его никто не возьмёт. Мне даже пришлось устроить фиктивные торги: я попросил друга сделать на аукционе ставку, после чего поднял свою на одну позицию и получил право выкупить башню у муниципалитета за 1 489 856 рублей. В эту сумму входит само здание с пристройкой и участок земли. Теперь я обязан восстановить исторический облик башни и поддерживать её в этом состоянии.

Башня

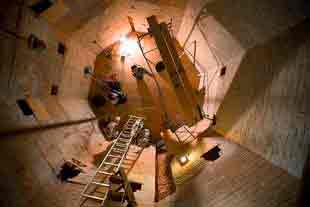

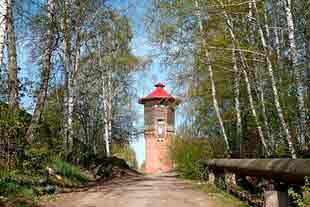

Высота водонапорной башни — 23 метра. Площадь кирпичного основания со стенами метровой толщины — 20 метров, а вот деревянная часть уже просторнее — 42 метра. Бак распилили и украли несколько лет назад, я его никогда не видел. На уровне земли есть три входа, один из которых замурован, а ещё один переделан в окно. В деревянной части восемь окон, на все стороны света.

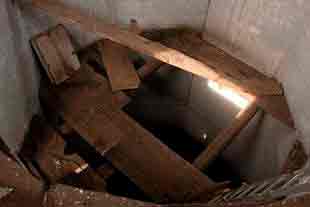

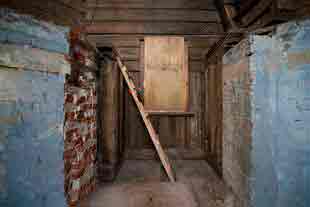

Последние ремонтные работы в башне проводили в начале 80-х годов. С того времени все перекрытия провалились, коммуникации сгнили, а голуби наложили столько помёта, что я только успевал его убирать. Под внешней деревянной обшивкой башни оказалось полно осиных и воробьиных гнёзд.

Прежде я никогда не занимался строительством и ремонтом. Как оказалось, мои ожидания касательно продуктивности труда были сильно завышены. Я начал ремонт сразу после оформления прав собственности: за полтора года сделал межэтажные перекрытия, заменил крышу, подвёл воду, электричество и канализацию, залил бетонный пол вместо старого деревянного, раскопал подвал и нашёл там два потайных туннеля. На всё это ушло больше 2,5 миллиона рублей. Я брал кредиты — других разумных вариантов у меня не было.

Кроме реставрации башни, я планирую сделать капитальный ремонт пристройки. Если всё пойдёт удачно, то в границах пристройки будет аккуратно стилизованное здание метров на 200 коммерческой площади.

Мы сделали сайт, на котором можно следить за ремонтом башни онлайн. Там же есть магазин сувениров, а также реквизиты для прямых перечислений денег. Я записал видео с описанием ситуации и создал страницу проекта на «Бумстартере». Нашлись люди, которые накидали мне напрямую чуть меньше 50 тысяч рублей, магазине набралось заказов ещё почти на 20 тысяч (но там надо будет ещё оплачивать изготовление сувениров). Но в основном комментаторы высказалась в духе: «Посмотрите, какой мудак! Сам влез в безнадёжное дело, а теперь хочет, чтобы мы оплатили ему строительство дома!» Тот факт, что башня — памятник, который украшает город, никого не смягчил. Так что краудфандинг меня не спасёт.

Будущее

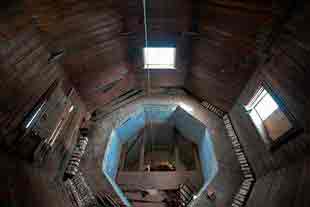

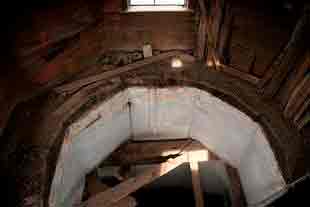

Я многое смог сделать: башня теперь разделена на этажи, внутри почти готова лестница, подключены электричество и вода, есть новая крыша. Теперь надо заняться самым главным — приведением в порядок фасадов. Это огромный объём работ, но пока у меня нет на них денег. Если случится чудо и я найду ещё средства, то в 2014 году процесс реставрации и приспособления закончится, останется только внутренний ремонт. Будут абсолютно правы те, кто скажет, что я сам виноват в своих проблемах: нормальный человек взвесил бы затраты и свои возможности. И ни за что не взялся бы за это дело.

Я не особо верю в помощь со стороны государства, но попробую атаковать и его — всё-таки речь идёт о памятнике. Сейчас рассматриваю вариант, при котором частный инвестор вкладывает деньги в капитальный ремонт пристройки. На выходе должно получиться изящное здание, которое, правда, уже не будет мне принадлежать. Немного страшновато: вдруг потеряю башню? Но делать что-то надо.

Источник: http://www.the-village.ru/village/city/regions/146313-bashnya

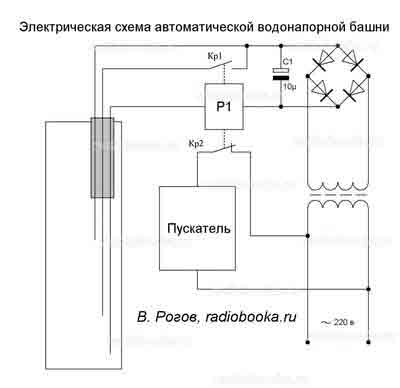

Простейшая водонапорная башня. Схема электрическая принципиальная

Не так давно мой друг советовался со мной по вопросу схемы для автоматического контроля уровня воды.
Задача стояла следующая.
В детском оздоровительном лагере, где он работает электриком встала задача починить старую водонапорную башню. При этом имелась сама башня, насос, готовый датчик контроля воды и блок управления в котором были оборваны провода и непонятно было, куда их подключать.

1. Датчик уровня воды, выполненный в виде трехжильного электрического кабеля с проводами разной длины.
2. Блок управления, состоящий из блока питания, выпрямителя и одного реле с парой нормально замкнутых и парой нормально разомкнутых контактов.

Когда он меня озадачил, я сразу же полез в интернет, ведь найти такую простую схему и не напрягать мозги был самый лучший вариант.

И вот тут нас ждал полный ппц. Нет, конечно выпало немало схем на микроконтроллерах и блок-схем водоснабжения, чему я был немало удивлен, что и побудило меня разработать простейшую схему автоматического контроля воды в водонапорной башне.

Этой простой схемой я хочу и поделится с вами. Надеюсь, что кому-то и пригодится мой опыт.

Принцип работы устройства очень прост и не нуждается в комментариях. Вся хитрость в нормально разомкнутых контактах реле Р1. При включении питания при отсутствии воды включается Пускатель, и башня начинает наполняться водой. Когда вода дойдет до среднего контакта статус реле не изменится, поскольку Кр1 разомкнуты и питание на обмотку реле Р1 не поступает. Когда вода дойдет до короткого контакта, реле срабатывает и надо отметить этот момент контакты Кр1 замыкаются и увеличивая ток через обмотку реле надежно притягивают его якорь. В этот момент контакты Кр2 размыкаются и разрывают питание обмотки пускателя. В результате глубинный насос отключается, и уровень воды начинает постепенно понижаться.

Идем дальше. Когда уровень воды опускается ниже короткого контакта ничего не происходит, поскольку обмотка реле запитана через контакты Кр1. Включение насоса произойдет только при понижении уровня воды ниже среднего контакта. После этого весь цикл повторяется сначала.

Самое главное в этой системе – это электрическая безопасность. Все контакты датчика находятся под достаточно высоким напряжением – около 120 вольт. Необходимо исключить гальваническую связь с электросетью для электробезопасности людей, заземлять вторичную обмотку трансформатора в любом случае и использовать высококачественный трансформатор питания.

Источник: http://radiobooka.ru/poleznye/217-prostejshaya-vodonapornaya-bashnya-sxema.html

Водонапорная башня: назначение, виды, элементы и как устроена

ГОСТ 25151-82, устанавливающий термины, определения для систем, оборудования водоснабжения, указывает, что водонапорная башня является напорным резервуаром для хранения воды, установленным на опорной конструкции.

СП 8.13130.2009, регламентирующий противопожарные требования при устройстве источников внешнего водоснабжения, относит водонапорные башни к пожарным резервуарам, то есть к емкостным инженерным сооружениям, предназначенным для хранения запасов воды, которые по исполнению могут быть как металлическими, так и железобетонными конструкциями.

Фото водонапорной башни А.А. Рожновского

СП 31.13330.2012 о водоснабжении, являющийся актуализированной редакцией СНиП 2.04.02-84, также рассматривает водонапорные башни в качестве источника водоснабжения для целей тушения пожаров; уточняя, что в поселках, где проживает до 5 тыс. человек, а расход воды требуется не больше 10 л/с, допустимо прокладывать тупиковые линии водоснабжения при наличии пожарного водоема, водонапорной башни, что расположены в конце таких тупиков.

Но, изначально водопроводные башни создавались, и используются до сих пор не только для целей пожаротушения, а как гидротехнические сооружения для создания запасов воды, автономного регулирования ее расхода, напора в локальной сети водоснабжения небольшого населенного пункта, предприятия, железнодорожной станции.

Следует отметить, что строительство водонапорных башен в наши дни не уникально, как в прошлом, когда построенные из натурального камня, полнотелого кирпича сооружения часто отличались вычурной архитектурной красотой, отнесшей их позднее к достопримечательностям, историческим памятникам.

Для возведения современных водонапорных башен используют типовые проекты, технические условия, например, ТУ 4741-001-76960843-2005 – о стальных унифицированных водонапорных башнях системы Рожновского; ТУ 4741-001-00237819-2006 – о водонапорных башнях Рожновского типов БР-15, БР-25.

История

Для создания запаса воды, ее самотечной подачи в населенные пункты без использования каких-либо насосных механизмов, еще в древности использовали горные озера, искусственные пруды, акведуки.

Века назад появились и первые водонапорные башни – искусственные резервуары, устанавливаемые в крепостях, замках, городах для питьевых, хозяйственных нужд защитников, населения как в мирное время, так и при осаде неприятелем. Именно эти сооружения противник стремился разрушить одними из первых, чтобы лишить обороняющихся запаса воды, в том числе использовавшейся для тушения пожаров, возникающих при осадных действиях.

Второе рождение водонапорные башни получили с изобретением паровоза, строительством разветвленной сети железных дорог, обслуживающего их инженерного станционного хозяйства в Европе, США, России; развитием промышленного производства на новых территориях, не имеющих сетей централизованного водоснабжения.

Именно простейшая конструкция, принцип работы башни сделали ее такой востребованной, актуальной в различных ситуациях:

• Возможность забора воды из любого источника – от реки, ручья до артезианской скважины.
• Установка насоса не очень большой мощности для подъема воды в бак башни на высоту 10-20 м.
• Самотечная подача воды на питьевые, технические или хозяйственные нужды под естественным напором.
• Постоянное пополнение запаса воды, используемой для повышения напора в локальной сети водоснабжения поселка, железнодорожной станции, промышленного производства.
• Использование в критических ситуациях, в том числе при тушении пожара.
• Простейшая автоматика включения заполнения бака, пуска воды.

Из-за комплекса перечисленных преимуществ, унификации комплекта водонапорной башни, которую несложно доставить на новую промышленную площадку, территорию сельскохозяйственного предприятия, строящегося жилого поселка; быстро смонтировать, установив на бетонное фундаментное основание, они востребованы в районах, где централизованное строительство наружных сетей водоснабжения в ближайшие годы не планируется.

Назначение

Водонапорная башня предназначена для следующих целей:

• Заполнения ее бака водой из ближайшего источника, включая подземные водоносные пласты, с помощью насоса/насосной станции.
• Хранения запаса воды.
• Подачи ее под собственным напором в автономную систему водоснабжения на нужды населенного пункта, производственного, сельскохозяйственного объекта.

Вторая функция водонапорной башни, как искусственного источника наружного противопожарного водоснабжения, указана в пункте 4.1 СП 8.13130.2009:

• Для защиты поселений, где жителей меньше 5 тыс.
• Отдельных строительных объектов за их чертой, не обеспеченных наружным водоснабжением.
• Объектов любого назначения, с расходом воды на тушение не выше 10 л/с.
• Зданий малоэтажной застройки площадью, не превышающей нормативную для пожарного отсека по их степени стойкости огню.

Кроме того, водонапорные башни используются в качестве дополнительного источника для заправки пожарных автомашин, когда организовывается подвоз воды к месту пожара. Для этого:

• Снаружи башни на отводящем, подводящем трубопроводе врезают патрубок с соединительной головкой для подключения, заправки пожарной автотехники.
• У водонапорной башни, а также по направлению подъезда к ней, так же как для пожарных гидрантов, водоемов, должны устанавливаться указатели расстояния до них, с использованием светоотражающих материалов.

Видов водонапорных башен несколько, зависящих в основном от материала, использованного для постройки:

• Каменные, кирпичные, редко эксплуатируемые, чаще используемые под размещение музеев, смотровых площадок, предприятий общепита.
• Из железобетонных конструкций, в основном строившиеся в СССР.
• Водонапорные баки, смонтированные на ажурных металлических опорах, созданные по проектам инженера В. Г. Шухова.
• Водонапорные цилиндрические баки, установленные на стальном рамном каркасе произвольной конструкции.
• Стальные баки переменного сечения системы инженера А. А. Рожновского, напоминающие по форме гранату с ручкой.
• Цилиндрические резервуары различных размеров, вплоть до железнодорожных цистерн, установленные на железобетонные, стальные конструкции оснований. Чаще всего это водонапорные баки в составе систем летнего водопровода дачных поселков.

Технические характеристики, устройство и элементы

Их стоит рассмотреть на примере самой распространенной конструкции таких гидротехнических сооружений, изобретенной советским инженером А.А. Рожновским в 1936 году, и настолько удачной, эффективной при использовании, что автор был в 1942 году награжден Сталинской премией.

Основной идеей талантливого изобретателя было использование унифицированного набора конструктивных элементов высотного водонапорного сооружения, в основном выполненных из металла, что позволяло их быструю транспортировку, сборку на месте за небольшой период, особенно по сравнению со строительством подобных сооружений из кирпича, железобетонных конструкций.

Огромными преимуществами нового вида таких инженерных сооружений было отсутствие необходимости в системе обогрева, что весьма важно для большинства регионов страны, а также вновь разработанная схема управления, полностью работающая в автоматическом режиме. Изобретение первоначально предназначалось для заправки паровозов на железнодорожных узлах, станциях, но стало впоследствии востребованным в других отраслях.

В состав башни Рожновского входят следующие элементы:

• Фундаментное основание, выполняемое из готовых строительных блоков или заливкой монолитной плиты.
• Ствол башни, являющийся ее опорной частью, высота которого составляет до 30 м.
• Бак, имеющий типовой размер емкостью 15, 25, 50 или 160 м 3 , служащий для сбора/расхода воды.
• Стальные трубопроводы для заполнения, отвода воды из бака, откуда она под собственным напором, создавая давление, поступает к потребителям.
• Наружная/внутренняя лестница или скобы для обслуживания.
• Смотровой люк в крыше водонапорного бака.
• Насос, источником воды для которого чаще всего служит подземная скважина или водоем.
• Система автоматики – контактные датчики верхнего, нижнего уровней воды в баке, реле включения/отключения электропитания насосов.
• Аварийное устройство перелива воды на случай отказа автоматики.

Схема оборудования водонапорной башни-колонны

1 – напорная труба для подачи воды из колонны в бак; 2 – рабочая переливная труба; 3 – подающе-отводящая труба; 4 – воздушная труба; 5 – бак; 6 – регулирующий объем; 7 – неприкосновенный противопожарный объём; 8 – днище бака; 9 – труба для подачи воды в сеть при тушении пожара; 10 – предохранительная переливная труба; 11 – колонна; 12 – всасывающая труба насоса; 13 – насосная станция подкачки; 14 – труба к водопроводной сети

Согласно СП 8.13130.2009 к техническим параметрам, устройству водонапорных башен предъявляются следующие требования:

• Расчетный объем воды в баке должен обеспечить наружное и внутреннее тушение пожара в обслуживаемом здании в течение 10 мин, с учетом максимального расхода на другие нужды.
• Размещение бака по высоте установки должно производиться на основании гидравлического расчета системы водоснабжения.
• Если водонапорная башня не входит в зону имеющейся молниезащиты обслуживаемого объекта, то требуется оборудование собственных устройств защиты от разряда атмосферного электричества.
• Автоматика должна обеспечивать контроль уровня неприкосновенного объема воды для целей пожаротушения, а также уровень, обеспечивающий работу насосов в безаварийном режиме.
• Степень стойкости к огню водонапорной башни должна быть не ниже II-ой.
• Для изготовления опорных стволов башен допустимо использовать стальные конструкции или местные негорючие материалы и вещества, а для баков – только сталь.
• В районах с жестким климатом допустим подогрев воды в баке при помощи паровых, водяных, электрических нагревательных устройств, греющих кабелей.

При наличии одного источника электроснабжения водонапорной башни в малонаселенных пунктах, на объектах защиты следует предусматривать установку резервного пожарного насоса с двигателем на жидком топливе, обеспеченным автоматическим пуском от аккумуляторной батареи.

Как работает

Водоснабжение жилого поселка

Принцип работы этого гидротехнического высотного сооружения основан на эффекте закона о сообщающихся сосудах:

• С помощью насоса по подающему трубопроводу происходит забор воды из подземной скважины, реки, озера в накопительный бак, смонтированный наверху башни.
• Под собственным напором, обусловленным высотой размещения бака, вода самотеком движется по подающему трубопроводу в автономную/локальную систему снабжения ее потребителей – жилых домов, промышленных, сельскохозяйственных производств. Имеется также возможность с помощью соединительных патрубков с вентилями непосредственной заправки сельскохозяйственной, поливочной, пожарной автотехники.
• При небольшом разборе воды напорный бак постепенно заполняется, и при достижении максимального уровня автоматика по сигналу электроконтактного датчика отключает подачу электропитания на насос.
• При понижении уровня до минимально установленного значения происходит включение насоса.

Простота конструкции, режима работы башни по-прежнему оставляет ее востребованным гидротехническим оборудованием за городской чертой, вне зоны действия централизованных сетей водоснабжения.

Источник: http://fireman.club/statyi-polzovateley/vodonapornaya-bashnya-naznachenie-vidyi-elementyi-kak-ustroena/

Водонапорная башня

Хочу на даче сделать небольшую башню с емкостью для воды, развести на душ, раковину и для мелкого полива, кто может поделиться опытом, советами и т.п.? Пока в наличии емкость литров на 450, и сама еще весит прилично, то есть башня должна выдерживать около тонны.

——————
И вот тут некоторые стали себе позволять нашивать накладные карманы и. обуживать рукав! Вот этого позволять мы не будем!

wolfo
не заморачивайся — ставь насос + реле давления

Шниперсон
Но обязательно вкопать где-нибудь довольно большую промежуточную ёмкость

«Водоподъемная» башня на 0,8 м3 воды.
Смета:
— бочки пластиковые б/у «БП 227 L-R», 4 шт. — бесплатно или за скромную денежку от 6 до 8 тыр.
— труба стальная электросварная 127×4.5 L=6000 мм — бесплатно или за скромную денежку от 2,9 до 3,3 тыр.
— кубометр бетона В15 П4 F50 W2 скромно тыр так около 2 — 2,5.
— лебедка ручная барабанная, LHW-2500 с канатом — за скромную денежку в 1,225 тыр.
— всяко-разно (шкивы, метизы, шланги, прокат и т.п.) бесплатно или за скромную денежку тыр так около двух.
Итого: от 5,225 до 17,025 тыр.
Принцып работы:
В нижнем положении подъемной каретки бочки заливаются вручную ведрами. После заполнения, каретка с наполнеными бочками поднимается с помощью ручной лебедки в верхнее положение и фиксируется там каким-либо подходящим способом. Подача воды осуществляется шлангом, опущенным в воду в бочках и вытекащим наружу с помощью вентиля, расположенного внизу.

Схема «водоподъемной» башни представлена на рисунке ниже.
На рисунке не показаны лебедка, шкивы, шланги, вентиля и прочая лабудень, как несущественные элементи.

L0Ki
то есть башня должна выдерживать около тонны.

бочки пластиковые б/у «БП 227 L-R», 4 шт. — бесплатно или за скромную денежку от 6 до 8 тыр.

не заморачивайся — ставь насос + реле давления

ZiminVlVl
но человеку надо душ, полив — для этого вода нужна теплая. поэтому — только башня

ресивер (дополнительная емкость для воды)

давление за мембраной слишком большое? — не мерял еще), да и 10 литров не спасут огородника

давление за мембраной слишком большое

да и 10 литров не спасут огородника

Источник: http://guns.allzip.org/topic/89/828062.html

Голосование

Как Вы узнали о нашем сайте?

• от знакомых
• нашел в поисковике
• перешел по ссылке с другого сайта

Посмотреть результаты

 Загрузка ...
