Как сделать культиватор-плоскорез своими руками
Как сделать ручной культиватор своими руками
Смастерить ручной культиватор своими руками достаточно просто – не потребуется ни большой затраты времени, ни специфических умений, ни редкодоступных механических составляющих. Плюсов у самодельной конструкции масса: при эксплуатации не возникнет необходимости в топливе или электричестве, поскольку в работу она приводится физической силой, а если сломается (что происходит крайне редко) – починка не составит особого труда. Материалы, требующиеся для домашнего производства ручного культиватора, наверняка найдутся в каждой мастерской или даже гараже (при сборке понадобится сварочный аппарат и, преимущественно, стальные элементы), зато огород при минимуме усилий будет всегда ухоженным.
Модели культиваторов
По особенности приведения в действие существует три типа культиватора:
- бензиновые;
- электрические;
- приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).
В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

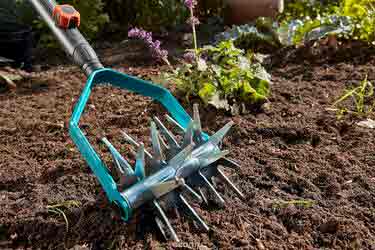

Звездочный/ротационный культиватор
Этот агрегат обладает следующей конструкцией: на металлический вал надеваются диски (поэтому его также называют дисковым культиватором) звездчатой формы, которые при прокручивании вала вонзаются в грунт. Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию). Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.
Рыхлитель
Классическим примером культиватора-рыхлителя является «Торнадо». Устройство удивительно просто: к черенку с длинной перпендикулярной ручной крепится рабочая часть в виде спиралевидных заостренных зубьев. В работу конструкция приводится поворотом ручки, благодаря которому зубья вонзаются в землю и извлекаются, рыхля ее. Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.
Корнеудалитель
В качестве корнеудальтеля может использоваться как культиватор типа «Торнадо», так и культиватор еж. Рабочая часть ежа представлена вращающимися при движении на оси стальными прутами. Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее). Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.
Картофелекопатель
Отечественный рынок сельхозинвентаря предлагает массу конструктивно отличающихся картофелекопателей (преимущественно, вибрационных, работающих как навеска мотоблока). Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков. Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.
Для комнатных растений

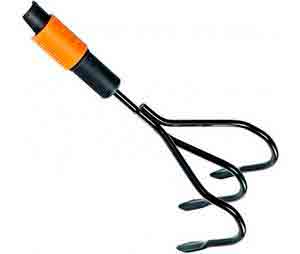

Культиватор для комнатных растений представляет собой небольшой трезубец с заостренными изогнутыми зубьями. Это приспособление можно без труда изготовить самостоятельно, используя прочную проволоку. Ручку можно изготовить из декоративных материалов либо украсить на любой вкус.
Как сделать самодельный ручной культиватор
Изготовить «самоделку» может абсолютно каждый: для этого не нужно особых навыков или инструментов. Однако каждая конструкция обладает своими особенностями, которые нужно учитывать при сборке.

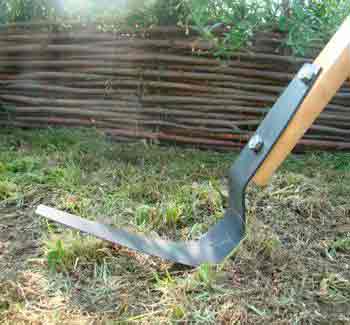

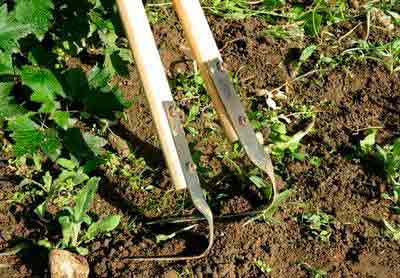

Плоскорез
Для изготовления плоскореза понадобится профтруба (желательно с квадратным сечением), стальная лента (толщиной 0,3 см), колесо (готовое велосипедное или изготовленное специально). Схема сборки такова:
- изготавливаем из стальной ленты вилку, прикрепляем к вилке колесо;
- из профтрубы мастерим V-образную раму (угол сварки – 300);
- к раме привариваем вилку и сверху – рукояти. Для удобства приведения конструкции в движение между рукоятями (в верхней части) приваривается перемычка.
К колесу крепится нож, изготавливаемый из острия двусторонней пилы или ленты стали (3-4 мм). Угол наклона ножа можно варьировать, если посадить его на регулировочный винт. Особой популярностью пользуются плоскорезы, основание которых выполнено из велосипедной вилки или рамы.
«Торнадо»

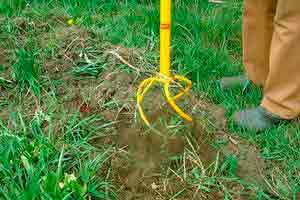

Ручной культиватор типа «Торнадо» – элементарный по исполнению агрегат, который комплектуется из ручки, перпендикулярного ей черенка и рабочей части. По виду и принципу действия он напоминает большой штопор: ввинчивается в почву и надежно извлекает сорняки с корневой системой. Смастерить такое нехитрое устройство можно двумя способами: используя стальную ленту или из старых вил.
«Торнадо» из стальной ленты изготавливается по следующей инструкции:
- берем металлическую трубу, диаметром соответствующую черенку, который будет в нее вставляться;
- отрезкам пружинистой стальной ленты (длина до полуметра, толщина – 0,15 см, ширина до 2 см) придаем форму спирали из пары витков, концы витков нужно заострить;
- при помощи сварки крепим спирали к трубе.
Черенок желательно также делать металлическим, чтобы без проблем приварить ручку (длиной около 0,5 м), или взять в расход прочный пластик.
«Торнадо» из вил выполняется еще проще: помощи молотка следует придать зубьям спиралевидную форму. Упростит работу разогрев металла сваркой. Черенок мастерится аналогично.

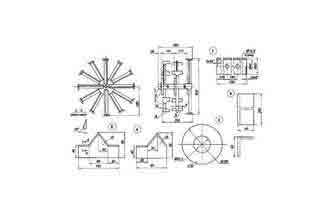

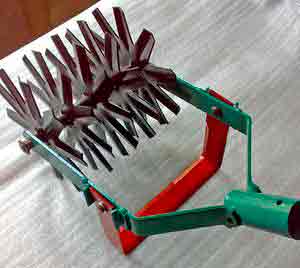

Изготовление звездочного культиватора
Для данной конструкции изготавливается необходимое (в зависимости о желаемой ширины рабочей части) количество одинаковых ножей в виде звездочек. Собрать культиватор можно по следующей схеме:
- ножи с интервалом 5-7 см привариваются к оси;
- ось крепится к металлической вилке таким образом, чтобы было возможным ее свободное вращение (в отрогах вилки нужно просверлить отверстия, в которые вставляется прут с уже надетыми ножами, прут с обоих концов загнуть);
- вилка сваркой прикрепляется к трубе, к которой будет прикреплен черенок.
Диаметр звездочек может варьировать в зависимости от интенсивности прополки или рыхления, а также типа почвы. Наиболее эффективной считается модификация, к которой сзади вилки с ножами крепится плоскорез (острая стальная лента изгибается в треугольник и крепится стыком к трубе). Если использовать вместо звездочек ровные диски – будет окучник.

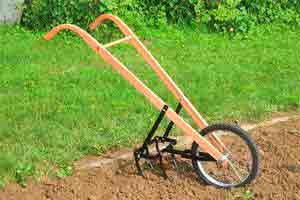

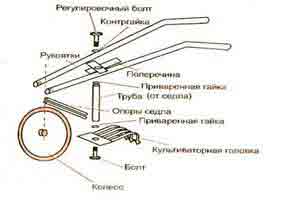

Культиватор из велосипеда
Ненужный велосипед – оптимальная основа для выполнения ручного культиватора своими руками. Существует два, отличающихся по сложности, варианта: с использованием велосипедной вилки с колесом или на основании рамы.
Чтобы выполнить первый вариант, понадобится:
- велосипедная вилка с неснятым колесом (лучше всего использовать детский велосипед, поскольку культиватор с большим колесом не так комфортен в эксплуатации);
- плоскорез (можно применить режущую часть двуручной пилы или воспользоваться готовой головкой культиватора);
- рукояти (желательно использовать металлические).
К велосипедной вилке с колесом необходимо прикрепить две рукояти. Между рукоятями крепится (сваркой или болтами) поперечина. К поперечине приваривается завалявшаяся культиваторная головка либо сделанный из острия пилы плоскорез.

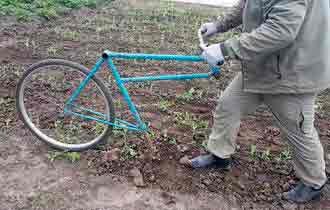

Для второго варианта (основа – велосипедная рама) потребуется рама велосипеда с задним колесом. Инструкция сборки следующая:
- переворачиваем раму, не снимая заднего колеса;
- сверху прикрепляем (при помощи сварки) рукояти, снизу – плоскорез.
Данный вариант имеет преимущества: во-первых, он более надежен, во-вторых, можно использовать любую навеску, если крепить ее на болтах.
Самодельный ручной культиватор станет незаменимым помощником в любой сельскохозяйственной деятельности. Зная, как сделать самодельный культиватор, можно существенно сэкономить (конечно, если речь идет не о гектарах обрабатываемой почвы) как на топливе, так и на ремонте. Можно проявить фантазию и всячески модифицировать конструкцию или изначально выполнить «под себя» – с удобными наклоном рукоятей, нужными навесками, подходящим размером. Пределов совершенствованию конструкции нет.
Источник: http://traktoramira.ru/dopolnitelnoe-oborudovanie/kak-sdelat-ruchnoj-kultivator-svoimi-rukami.html

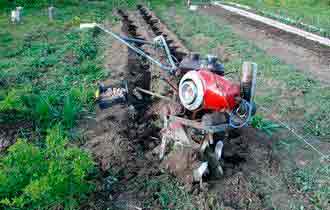

Плоскорезы для мотоблока — способы создания своими руками
Многих фермеров немало радует невероятное разнообразие и усовершенствование техники для земледельческих работ. Одним из наиболее излюбленных и практичных приспособлений современности является плоскорез для мотоблока.
Какими функциями обладает плоскорез к мотоблоку?
С его помощью можно:
- совершать прополку грядок и приусадебных участков;
- прореживать и окучивать посадку;
- создавать сами грядки;
- засыпать лунки;
- выравнивать почву;
- довольно глубоко рыхлить землю и т. п.
Раньше люди использовали ручные плоскорезы, но с появлением мотоблоков и специализированного навесного оборудования, актуальности обрела возможность с меньшими физическими усилиями и большей продуктивность выполнять вышеупомянутые задачи.
Как правильно работать с плоскорезом для мотоблока?
- Чтобы прорыхлить и прополоть междурядья следует направить лезвия влево, плашмя по почве;
- Чтобы максимально качественно избавиться от высоких сорняков, необходимо также направить лезвие влево и приподнять его немного;
- Для создания самих грядок, нужно повернуть лезвия вниз, тогда результат будет превосходен;
- Для засыпки семян и формирования валиков лезвия должны быть повернуты вправо, плашмя на почве.
В принципе, каждый хозяин волен сам приспосабливать имеющийся агрегат под индивидуальные требования, а также испытывать его возможности, поэтому в данном случае эксперименты приветствуются.
Как создать плоскорез на мотоблок своими руками?
Если человек не хочет лишний раз тратить средства на фабричное навесное оборудование, он может создать самодельное дополнение, используя подручные детали и инструменты. Более того, для приспособления под особенности мотоблоков, подойдет даже классический плоскорез Фокина. Для начала нам следует ознакомиться со схемами и чертежами, представленными на нашем сайте.
Алгоритм создания классического варианта для мотоблока:

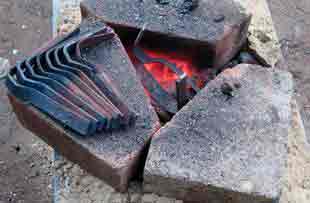

- Для начала необходимо разогреть на паяльной лампе кусок метала, который будет в дальнейшем лезвием;
- Используя шифровочную машину, необходимо осуществить его заточку под нож;
- Затес стоит сделать определенные отверстия для размещения в качестве навесного оборудования;

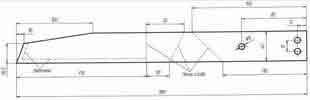

- Приложив изделия к чертежам, нужно определить места, которые будут согнуты;
- Нагрев эти самые фрагменты паяльной лампой, придаем лезвию нужную форму (для этой задачи можно пустить вход разводной гаечный ключ);
- После готовый плоскорез должен быть охлажден (желательно в воде);
- Прикрепив приспособление, можно приступать к работе.
Если же владелец земли считает, что варианты на подобии фабричных плоскорезов могут оказаться более практичными, он волен последовать дальнейшим операциям по созданию более модернизированного типа упомянутого устройства:
- Следует отыскать небольшую в диаметре и недлинную трубу;
- Затем сделать в ней несколько отверстий на одинаковых расстояниях;
- После важно отыскать 2 небольших прямоугольных листов стали, придать им необходимую форму, заточить и сварить вместе в форме бумеранга;
- Финальный шаг – соединение (так же с помощью сварочного устройства) «железного бумеранга» с трубой (основой).
В принципе, создание таких незамысловатых «помощников» это дело несложное, главное иметь необходимые инструменты, детали и желание.
Источник: http://pro-motobloky.ru/motobloki/navesnoe/ploskorezy.html
Как сделать культиватор-плоскорез своими руками
Давайте честно признаемся: каждый из нас хоть разочек, 6а мечтал: что бы такого сделать, чтобы ничего не делать. Особенно соблазнительно было бы такую штуку провернуть на огороде. Но чудес не бывает. Впрочем, как сказать. Можно кое-что придумать, чтобы тяжелая работа на участке превратилась в забаву. Правда, немного поработать для этого тоже придется.
С сайтом «Наша Дача» я познакомился случайно — увидел в руках у одного пассажира в электричке. Если честно, привлекла фотография простой тетки с садовым инструментом в руках. Помнится, подумал, что впервые вижу журнал, где печатают не надоевших гламурных красоток, а обычных людей, как говорится, от сохи. Ради интереса купил. Оказалось, что и внутри журнала все для народа. Понравилось. Затем оформил подписку. Нет, что ни говори, а познавательный журнал, однако. С интересом перечитываешь каждую страницу, перенимая опыт других. А потом, хочешь не хочешь, а тянет тоже поделиться размышлениями или придумками.
Хорошо иметь домик в деревне. Роешься и роешься все свободное время в огороде, в землице. Что-то получается, но еще больше хочется посадить, вырастить своими руками. И до чего же удивительные эти растения: ты к ним с добром и душой, и они тут же откликаются на это. И все было бы прекрасно, если бы не сорняки. Борьба с ними может свести с ума неподготовленного человека. Но делать-то это нужно в любом случае. Вопрос в том, как именно. Тяпкой? Долго и трудновато. Плоскорезом? Есть сомнения.
И вот на основе проб и ошибок (а проще говоря, методом тыка) я подошел к созданию универсального плоскореза-культиватора, на который можно легко и непринужденно устанавливать различные приспособления для обработки земли. Для этого нужно только с помощью ключа 17×19 отпустить четыре болта диаметром 10 мм, снять насадку, поставить другую и вновь затянуть болты (по сути, вся конструкция прекрасно видна на рисунке). Предварительно, конечно, каждую такую сменную насадку нужно выставить на нужную высоту или глубину.
Для создания плоскореза-универсала использованы материалы, которые можно отыскать в любом сарае. Например, спицы в колесах можно усилить с помощью гвоздей или проволоки диаметром 6 мм (все-таки работа в грунте требует определенного запаса прочности у всех деталей). А вилки для тех же колес (я их, кстати, взял от старой детской коляски) можно изготовить самим из трубы диаметром 15 см или трубы с квадратным сечением 20×20 см.
А вот руль использован от взрослого велосипеда, но можно запросто сделать из трубы, если что. Он установлен на культиваторе так, что его легко можно с помощью двух болтов диаметром 6 мм выставлять под свой рост. Плужок для высадки картошки, окучивания и прополки междурядий я сконструировал из стрелы обычного культиватора, к которой приварил боковины. Угол стойки в нем сделал в 90° по отношению к земле. И опять же, такой плужок можно при желании смастерить самостоятельно. Тем более что в сочетании с приспособлением под названием «копалка» он здорово выручает при выкапывании картошки. Для этого ставится сцепка на двух колесах и регулируется по ширине двух борозд (примерно получается от 65 до 70 см). Картошку копаю через ряд. Удобнее и выбирать ее после этого. Да и перед посадкой картошки я с помощью своего универсального устройства рыхлю землю.
Предусмотрено у меня и приспособление для обрезки усов на грядках с клубникой: вертикальные полосы к низу заточены под нож с обеих сторон. Регулируются они по ширине ряда и используются в паре со сцепкой. После этого на культиватор ставлю одно колесо и узенькие грабли: междурядья рыхлятся, и убирается поросль усов. Для этой же работы можно использовать катки с плоскорезом.
Для нарезки борозд на грядках использую приспособление, где ширина междурядий свободно регулируется. На мой универсал можно установить любые каточки и плоскорезы различной ширины, а также грабли. Машина эта себя оправдывает, и даже очень. В изготовлении довольно проста: чуть-чуть навыков, болгарка, сварка и подручный материал, металл. Я думаю, многих заинтересует мое предложение. Жаль, что нет фотоаппарата, пришлось рисовать.
Дополню:угол самого пропольника наиболее тупой. Ширина захвата для любой грядки — от 15 до 40 см. Стальная полоса толстая (рессора от старого «Москвича») плюс торсион рулевой колонки от «Запорожца». Сваривается под небольшим углом по отношению к земле. Затачивается болгаркой с верхней стороны, передняя и задняя. Вот и все.
Такую технику я сделал брату и соседу. Один мой приятель уже сам ее собрал по моему чертежу: говорят, соседи весь день ходили к нему смотреть на это чудо. В общем, владельцы универсала на седьмом небе от счастья. В один голос говорят, что полжизни без такого агрегата прожили на земле зря. Огород пропалывается очень быстро! Поэтому и предлагаю. Кто заинтересуется и сделает такой универсал, сам себе спасибо скажет. Ну, дорогие дачники, в добрый путь по огороду!
Источник: http://naha-dacha.ru/samodelki/504-universalnoyy-ploskorez-kultivator-svoimi-rukami.html
Ручной культиватор для огородника — инструмент первой необходимости
Что такое ручной культиватор? Это приспособление для окультуривания земли с помощью механических приспособлений и силы рук. Как разнообразна работа по ухаживанию за грядками и клумбами, так же много ручных инструментов, созданных своими руками и промышленным способом. Принято считать культиваторами для ручного применения почвенные рыхлители, с захватом не больше 20 см, на длинной или короткой рукоятке.
Зачем нужны культиваторы
Даже самый насыщенный техникой участок не будет ухоженным, если по нему не пройдётся рука человека с узким инструментом, который подрыхлит землю рядом с растениями и цветами, разобьёт почвенную корку и обнажит, порвёт корни сорняков. Этот инструмент называется ручной культиватор и назначение его:
- взрыхлить почву, избавив её от корки и насытив кислородом воздуха;
- нарезать борозды под посев растений, а потом присыпать новосадку;
- избавить культурные растения от соседства сорняков;
- выполнить разглаживание поверхности с разбиванием комков – проборонить.
Это далеко не все функции культиваторов. Инструмент с удобным захватом, иногда с ручками и колесом служит для обработки земли наравне с культиваторами на электрической или бензиновой тяге.
Разновидности рабочих органов культиваторов

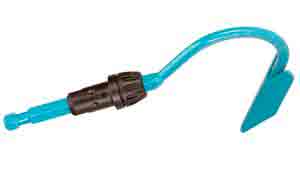

Всегда в работе ручной культиватор для дачи, такой как на фото.
Среди множества форм и размеров инструментов их классифицируют на несколько типов по форме и функциям рабочего органа. Так, вилы с изогнутыми рогами, наматывающие на себя корни вездесущего пырея изобрели сравнительно недавно, и назвали «Торнадо» за эффект борьбы с злостными многолетними растениями.

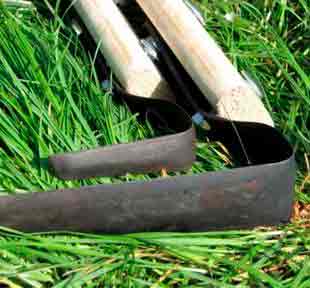

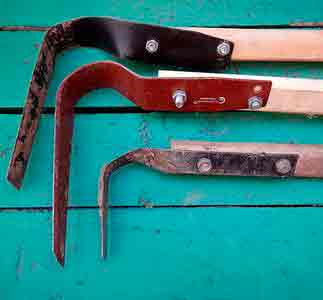

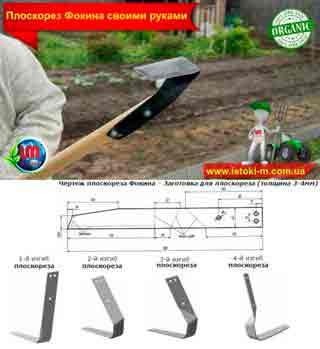

Из новых инструментов можно отметить плоскорезы инженера Фокина, с трехсторонней заточкой узкой полосы из инструментальной стали. Они имеют прямоугольную ручку, регулируемый угол для работы, и могут извлечь из узкой щелки любой сорняк. Петлевидной формы такие рыхлители — полольники подрезают корни на глубине и не переворачивают верхний слой почвы, сохраняя на поверхности мульчу. Зубчатые ручные культиваторы наоборот, нужны для рыхления верхнего слоя.
Ротационные культиваторы используют для рыхления, пропалывания. Они эффективны, требуют мало усилий для приведения в движение звездочет. Миниатюрные стреловидные наконечники на изогнутых стержнях являются отличными рыхлителями, их часто устанавливают на самодельные инструменты с колёсами на ручной тяге.
Итак, по форме рабочего органа культиваторы делят;
- плоскорезы и петли;
- зубчатые, с плоским, острым и стреловидным концом, от одного до 7 звеньев;
- ротационные, с набором крутящихся звездочек;
- прямые вертикальные стержни – грабельные инструменты.
Некоторые модели совмещают по две функции, например культиватор ротационный ручной с петельным полольником.
Известный производитель препарата ЭМ-1 Байкал для оздоровления почвы, создал инструмент для обработки почвы. Пластинчатые плоскорезы различной ширины, собранные в набор. Их отличие – полоса заточена с обеих сторон и эффективность работы возрастает вдвойне. Ручки к этим плоскорезам подбираются отдельно. Цель – подрезать корни сорнякам, которые после разрушат эффективные микроорганизмы.
Любой дачник мечтает, чтобы у него под руками всегда оказывался нужный инструмент. Поэтому их покупают, и создают собственные конструкции на базе известных форм, но изменяя размеры, высоту ручки, ширину захвата.
Как сделать ручной культиватор своими руками
Насадить на ручку насадку сможет каждый. Предлагаем соорудить ручной культиватор своими руками из негодного велосипеда и подручных средств. Колесо лучше взять от подросткового туристического велосипеда с широким ободом. Используется только переднее колесо с вилкой. Рабочая часть на раме может быть выполнена любым способом – зубьями в 2 ряда, звездочками или плоской петлёй. Главное, в самодельном ручном культиваторе рама должна быть прочной с креплением на болтах ребер жесткости, соединения с ручками, созданными из простого или клееного дерева. Вместо дерева можно использовать лёгкие трубки из цветного металла. Удобный и лёгкий рыхлитель незаменим для обработки широких междурядий, приствольных кругов деревьев.

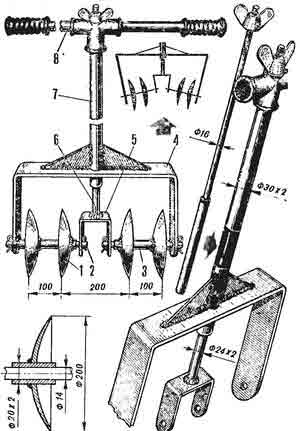

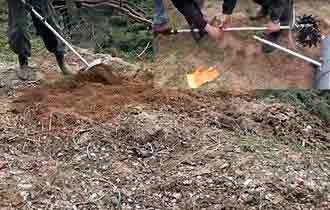

Другим не менее эффективным ручным инструментом станет ручной роторный культиватор. Основные узлы на чертеже:
- рабочие элементы звездочки или диски – 1;
- оси для крепления рабочих звездочек – 2;
- втулки для сбора узла – 3;
- соединительные скобы, большие и малая – 5, 4;
- рамный шток, переходящий в трубу и соединённый с поперечной ручкой – 6,7, 8.
Диски сферические, их создают путём формирования. Но с таким же успехом можно воспользоваться ручными «ежикам», и с их помощью собрать рабочий орган. Подробный чертёж ручного культиватора своими руками вам в помощь.

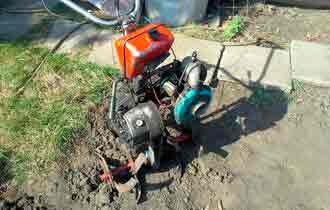

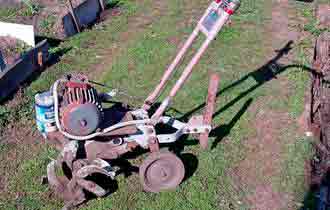

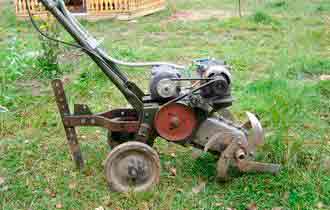

Среди конструкций самоделок встречаются полноценные мотоблоки, созданные на базе бензопил и другой моторной техники. Ценность этих самодельных устройств для хозяина в том, что он использовал подручные средства и создал инструмент под свои потребности. С другой стороны стоимость заводских моделей не всегда позволяет купить культиватор от известного надёжного производителя. Как ещё можно собрать ручной культиватор своими руками, посмотрите видео:
Знакомимся с культиваторами заводского изготовления
Если у землепашца нет возможности создать себе недорогого эффективного помощника, это сделали украинские инженеры. Без двигателя, с одним колесом и ручками, простая конструкция облегчает работу на участке. В гнездо крепится один из 6 рабочих узлов. Поэтому и названо устройство универсальный ручной культиватор Землероб 6 в 1.
Весит приспособление 9,5 кг, управляемость хорошая, с культиватором легко справляются женские руки. Детали, изображённые на фото, представляют рабочие инструменты:
- Окучник, который является основным рабочим инструментом. Нарезка борозд, огребание картофеля производится с помощью окучника. Но его в комплекте заменяет рыхлитель дисковый, который выполняет ту же функцию, что и окучник.
- Плоскорез с установленными ножами «бритва», которые подрезают корни сорняков, регулируется по ширине рядов с растениями.
- Культиватор междурядник служит для рыхления, подрезает траву. У этого инструмента регулируется осевой наклон и глубина опускания в землю.
- Имеется плужок, он служит для нарезки борозд при посеве семян в землю.
- Рыхлят землю при образовании корки звездочками, которые имеются в комплекте.
- В наборе имеется бороздообразователь, с ним в комплекте маркер. Узел используется в посевную.
Заводская конструкция не выдерживает работы на тяжёлых сырых участках. Поэтому в отзывах мастеров есть совет, усилить раму крепления колеса и укрепить ручки двумя жёсткими перемычками. Ручки нужно несколько удлинить и сделать более удобными.

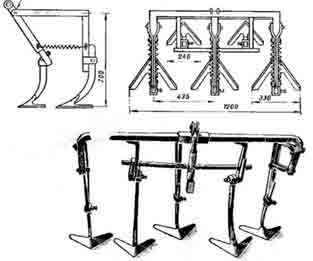

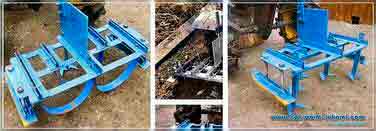

Стоит обратить внимание и на конструкцию винницких мастеров. Её назвали без изысков – Ручной культиватор «Землероб универсальный 5 в 1». Стоит изделие 450 гривен, в переводе на российские деньги 3000 рублей.
На несущей раме поочередно могут быть смонтированы следующие инструменты:
- окучник;
- междурядник;
- плужок с маркером;
- бритва;
- культиватор.
В результате имеется рама с размером 64х30х30 см с навесным устройством. Юркий инструмент станет незаменимым помощником при посадке и окучивании, прополке и рыхлении огорода.
Мы привыкли, получать урожай тяжким трудом. Принципы разумного земледелия предлагают другое. Не копать почву без необходимости, этим нарушается её структура. Не рыхлить верхний слой глубже 5 см по той же причине. Не полоть грядки до последнего сорняка. Чаще и больше мульчировать почву и разводить в ней полезные микроорганизмы. Труд станет легче, а урожай больше.

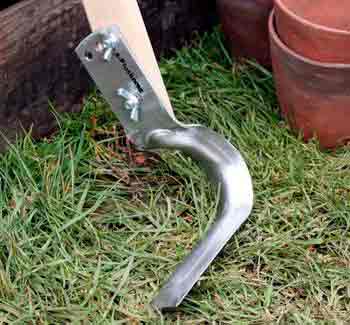

Плоскорез подчистит верхний слой растительности, подрежет корни и стрелой прополет борозды. Чтобы поднять землю, напитать воздухом, имеется рыхлитель и культиватор. Они же разрушат корку после полива или дождя. Имеющиеся в комплекте маркеры помогут отрегулировать ширину установки насадок. Плуг и бороздодержатель незаменимые весенние инструменты.
Ручной культиватор имеет в составе детали, изготовленные из качественной стали. Прочный килевидный сошник определяет глубину обработки почвы. Рукоятки удобны для управления и прочны. Набор инструментов оптимальный, а размеры таковы, что культиватор пройдёт в любой закуток.
Источник: http://glav-dacha.ru/ruchnoy-kultivator-dlya-ogorodnika/
Как самому сделать плоскорез для мотоблока?
В последние годы арсенал огородников для обработки почвы значительно расширился. Например, все чаще можно увидеть земельные участки, где вместо традиционных сапок землю обрабатывает мотоблок, а вместе с традиционным культиватором, а зачастую и вместо него, огородники все чаще используют плоскорез. Поэтому нет ничего удивительного, что по происшествии небольшого времени на наших огородах вместо ручного появился плоскорез для мотоблока.
Основные преимущества нового инструмента
Плоскорез – одна из разновидностей культиватора, своеобразный гибрид ножа и бороны. Благодаря установленному параллельно грунту или под небольшим углом к нему лезвию это орудие для обработки почвы срезает на небольшой глубине корни сорняков, но не переворачивает почву, сохраняя в ней большее количество влаги. Помимо удаления сорняков и сохранения влаги, инструмент выполняет еще несколько важных задач:
- Улучшения структуры грунта;
- Разрушение образовавшейся после дождя корки;
- Насыщения верхнего шара грунта кислородом.
Плоскорезом можно проводить сплошную обработку почвы, подготавливая ее для посева или посадки культур, а можно и междурядную обработку посевов. Единственное неудобство работы с плоскорезами – разные культуры имеют разную ширину междурядий, потому для их обработки нужны инструменты с разной длиной рабочего лезвия.
Еще сравнительно недавно плоскорез для мотоблока был диковинкой. Сегодня уже не проблема приобрести качественный заводской инструмент, но многие владельцы по-прежнему предпочитают изготавливать плоскорез для мотоблока своими руками. Имея на руках нужные чертежи, сделать самодельный плоскорез к мотоблоку не составляет особого труда.

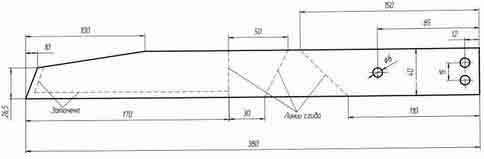

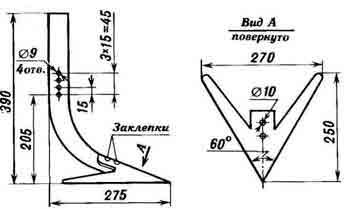

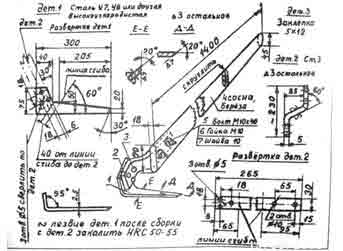

Схема самодельного плоскореза

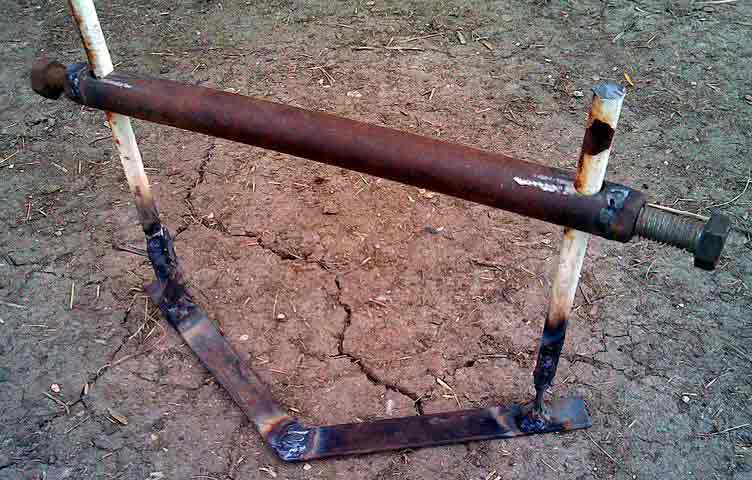

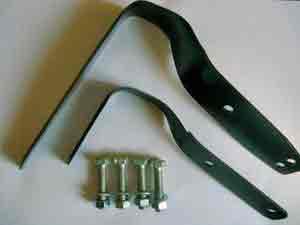

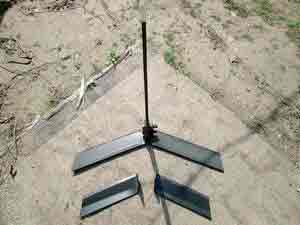

Самый простой способ самому сделать плоскорез на мотоблок – взять длинную стальную пластину, отмерить нужную длину, отрезать и заточить ее, превратив в лезвие ножа. Для ручного инструмента умельцы зачастую практикуют двустороннюю заточку, но для плоскореза, изготавливаемого для установки на мотоблок своими руками, достаточно и односторонней заточки, поскольку закрепленный на раме мотоблока, он будет двигаться только в одном направлении – вперед.
Заточенная пластина крепится к двум несущим кронштейнам, которые уже непосредственно соединены со сцепкой мотоблока. Чтобы заточенная пластина не уходила слишком глубоко в землю, устанавливают ограничители. Чаще всего для этого берут колесики от поломанных детских машинок, нужно только, чтобы эти колесики подошли по размерам. Поскольку такие колесики в подавляющем большинстве делаются из пластика, то для его защиты внутрь желательно вставить железные втулки, иначе при интенсивном движении пластик быстро «съедается». Колесики крепятся снизу к несущим кронштейнам таким образом, чтобы полотно инструмента заглублялось в землю на глубину 4-5 см.
Вместо металлической пластины в качестве полотна для плоскореза можно использовать полотно сегментной косилки, разделив его на две части. Но нужно учитывать, что ее сегменты небольшого размера и будут легковаты для работы в почве, такая самодельная конструкция может «гулять» из стороны в сторону, поэтому их обязательно нужно надежно закрепить.
Чтобы полотно самодельного инструмента легче погружалось в грунт и не выпрыгивало каждый раз при попадании на твердую кочку, нужно его утяжелить, приварив сверху любую подходящую по весу и размерам деталь. Если ничего подходящего не найдется, то на крайний случай можно сделать деревянную корзинку, утяжелив ее обычными кирпичами, хотя такое конструктивное решение будет не слишком эффективным.
Но сделать плоскорез своими руками – это полдела, нужно еще правильно соединить готовый инструмент с мотоблоком. Крепить его непосредственно на корпус нежелательно, поскольку корпус рано или поздно не выдержит нагрузки и треснет. Поэтому для крепления нужно заготовить специальную сцепку. Для этого на ось с внутренней стороны крепится подшипник, а затем уже к этому подшипнику приваривается пластина, непосредственно к которой и будет крепиться плоскорез.
Источник: http://sadovij-pomoshnik.ru/motobloki/navesnoe-oborudovanie/ploskorez.html

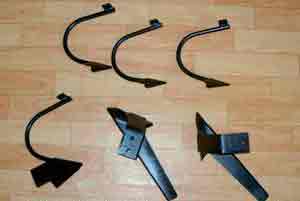

Плоскорез для мотоблока
Сегодня рынок техники для агрономов пополнился множеством новых очень удобных приспособлений. Не секрет, что «пальма первенства» в соревновании лучших из лучших принадлежит мотоблокам, которые являются «универсальными солдатами» и отлично подойдут для выполнения практически любых задач.
Естественно, такая многогранность указанных агрегатов открывается благодаря множеству единиц навесного оборудования, позволяющих как убрать снег, так и вспахать землю. Плоскорез с рыхлителем для мотоблока является одним из наиболее известных и распространенных приспособлений, поэтому именно ему мы уделим сегодня максимум внимания.
Плоскорезы на мотоблоки: в чем преимущества детали?
Плоскорез нередко рассматривается в качестве полезного объекта, ведь является симбиозом бороны и ножа. Лезвия расположены параллельно поверхности грунта или под небольшим углом, позволяющим срезать сорняки, находящиеся под верхним слоем земли.
Вместе с тем приспособление не осуществляет переворачивание грунта, способствуя максимальному сохранению влаги и полезных веществ. Стоит отметить, что агрегат известен не только благодаря качественному выполнению указанной функции. Плоскорез:
- способствует улучшению структуры грунта;
- подготавливает почву к посадке растений и семян;
- создает условия для насыщения земли кислородом;
- осуществляет междурядную обработку посевов;
- разрушает корку, которая зачастую образовывается после проливного дождя.
Многие собственники рассматривают в качестве единственного минуса плоскорезов необходимости приобретения или создания моделей разнообразных размеров, ведь разные культуры имеют отличающуюся ширину междурядий.
Несмотря на то, что сегодня приобрести фабричный плоскорез рыхлитель для мотоблока не так и сложно, многие все же пытаются создать такое приспособление своими руками, причем получается это у них довольно неплохо. Познакомимся с одним из уроков более детально.
Учимся создавать плоскорез для мотоблока своими руками
В качестве наиболее доступного и простого метода можно рассмотреть следующий маневр: нужно отмерить определенную длину стальной длинной пластины и заточить ее, создав тем самым лезвия ножа. Инструменты для ручного пользования зачастую затачивают с двух сторон, но плоскорезы на мотоблок не нуждаются в этом. В данном случае достаточной будет только односторонняя обработка.
Заточенную пластину необходимо прикрепить к приделанным к сцепке мотоблока кронштейнам (несущим). Дабы полученная пластина не погружалась в почву на слишком большую глубину, используют специальные ограничители.
Для этой задачи подойдут обычные колеса от игрушечных машинок, главное подобрать правильный размер. Причем для того, чтобы эти колесики не сломались во время первой эксплуатации, необходимо наполнить их металлическими втулками, дабы повысить уровень стойкости. Разместить полученные детальки нужно снизу, чтобы полотно инструмента погружалось в грунт не глубже чем на 5 см.
Важный момент: если металлической пластины под руками не оказалось, можно воспользоваться полотном сегментной косилки, предварительно разделив его на 2 части. Но без закрепления полученных сегментов нельзя приступать, иначе изделие будет «бегать» из стороны в сторону и создавать оператору дискомфорт.
Чтобы процесс погружения происходил без особых усилий, желательно приварить сверху тяжелую деталь. После выполнения всех операций нужно позаботиться о сцепке, которая станет соединительным звеном с корпусом. Для этого необходимо на внутреннюю сторону оси прикрепить подшипник, на которой разместится пластина, являющаяся «базой» для дальнейшего прикручивания самодельного плоскореза.
С целью более детального знакомства со спецификой объекта, представляем вашему вниманию специальные чертежи:
Если человек хочет получить разъяснения всех спорных моментов, он может просмотреть видео самого процесса и демонстрацию готовых изделий:
Как видите, самостоятельно создать качественный плоскорез для культиватора не так и сложно, главное иметь необходимые детали и желание. Немало радует и то, что созданная навеска подойдет для таких мотоблоков, как Нева, Салют, Ока, Зоря, Кентавр и т. п. Поэтому можно смело пользоваться указанным уроком и на собственном опыте убедиться в том, что при серьезном подходе даже в домашних условиях можно получить очень достойную и полезную деталь для мотоблока.
Источник: http://o-motoblokah.ru/navesnoe-oborudovanie/ploskorez
Плоскорез Фокина изготавливаем своими руками: пошаговая инструкция изготовления с чертежами.
Плоскорез Фокина
Официальное название, под которым это изобретение зарегистрировано в Бюллетене изобретений и открытий «Ручное почвообрабатывающее орудие Фокина».
Фокин Владимир Васильевич (1941–2002) — изобретатель ручного культиватора, названного его именем. Из-за инвалидности (перенес в 1987 обширный инфаркт миокарда) автор будущего изобретения не мог активно заниматься любимым занятием — выращиванием растений. Не поддавшись болезни, В. Фокин продолжил рационализаторскую деятельность и в начале 1990-х гг. сумел получить эффективный и простой в работе инструмент, не требующий чрезмерных физических усилий (автор-инвалид с его помощью обрабатывал до 40 соток в день).
Плоскорез Фокина сочетает в себе сразу несколько инструментов – лопату, граблю, мотыгу, косу и более мелкие. Одним этим уникальным инструментом можно выполнять более двух десятков видов работ на земельном участке. Главное же его предназначение – проходящее на глубине 2-5 см лезвие срезает или выдергивает сорные травы.
Обработка почвы плоскорезами Фокина, при которой пласты земли не переворачиваются, а стерня сохраняется и предохраняет землю от выветривания и высыхания, известна давно (в конце XIX века успешно применялась И. Е. Овсинским). При этом фиксировались повышение урожайности и снижение количества прилагаемого труда. В индивидуальных хозяйствах садоводами и огородниками активно используются различные ручные плоскорезные культиваторы.
Среди наиболее удачных и распространенных модификаций — плоскорез Фокина. Плоскорез Фокина — это необычный садово — огородный инструмент, кроме своей основной цели — прополки и рыхления, он может выполнять ещё до двух десятков операций на земле. Основная работа плоскореза Фокина заключается в срезании или выдёргивании сорных трав при прохождении его лезвия параллельно поверхности почвы на глубине от 2 до 5 см. То есть, верхний слой почвы остаётся на месте, рыхлится без оборота пласта. А такая обработка земли сохраняет её структуру и безвредна для обитателей живого мира почвы, требует меньших затрат усилий и времени.
Происходит рыхление почвы без оборота пласта и уничтожаются сорные травы, оставляя корни в почве для перегнивания. Производимая обработка земли плоскорезом Фокина не нарушает структуру почвы и сохраняет необходимые для почвы микроорганизмы. Кроме того, работа плоскорезом Фокина требует меньших физических усилий и затраченного времени. Однако, плоскорез Фокина – инструмент не традиционного земледелия и его использование вместо тяпки имеет смысл разве что при прополке, а в плотной бесструктурной почве (из-за перекопки с оборотом пласта), им будет работать не очень легко. На почве, которая имеет пористую структуру, а также мульчирующий почвопокровный слой, плоскорезом Фокина легче и эффективнее работать, в то же время использование плоскореза в комплексе с другими методами природного органического земледелия улучшает состояние и повышает плодородие почвы.
Внешне ручной плоскорез Фокина выглядит как, согнутая определенным образом пластина с тремя заточенными режущими кромками. Чем острее заточены режущие кромки, тем меньше усилий нужно прилагать при работе с инструментом. Заметим, что этот плоскорез — ручной культиватор вполне по силам изготовить самостоятельно своими руками при помощи чертежей и пошаговой инструкции.
Некоторые скептики скажут, что плоскорезы Фокина неэффективны. Человечество тысячелетиями пахало землю и получало отличные урожаи. Но они будут неправы. Те же шумеры никогда не рыхлили землю глубже 10 см, хотя у них уже были орудия труда, способные глубоко пахать. При этом есть данные, что урожай ячменя у шумеров был 300-400 %, что считается практически нереальным показателем на те времена. Эффективность неглубокой обработки почвы заключается в том, что в ней живут те, кто помогает растениям. В то же время сохраняется естественная капиллярная система грунта и его осмос. Это означает, что даже в самую большую засуху у растений есть источник влаги, а в мокрую погоду ее излишки уходят вглубь. Поэтому перед тем как критиковать плоскорезы Фокина, все-таки стоит провести эксперимент хотя бы на одной грядке. Поверьте, она станет самой урожайной на вашем участке.
Виды плоскорезов Фокина
В настоящее время плоскорез Фокина выпускается в шести разновидностях:
- Полотик большой. Основное назначение – обработка больших площадей. Большой и малый полотики длиннее и уже чем у обычного плоскореза.
- Полотик малый;
- Могущник. Этим инструментом удобно окучивать посадки и всходы. Лезвие этого инструмента шире чем у плоскореза.
- Крепыш. Предназначен для глиноземных почв. По сравнению с плоскорезам имеет укороченное лезвие при такой же ширине.
- Малый плоскорез – идеален для обработки междурядий грядок корнеплодов.
- Большой плоскорез. Инструментом можно нарезать борозды для посева семян, прополки широких междурядий, нарезки дерна, рыхление почвы и удаление травы, окучивание посадок.
Черенок для плоскорезов Фокина используется не круглый, а плоского сечения с закругленными краями. Такая форма черенка облегчает работу инструментом, держать его в любом удобном положении, он не натирает мозоли при использовании.
Как правильно применять плоскорез Фокина
Если при движении плоскость лезвия отклоняется вверх, а для возврата его в нормальное положение понадобится наклониться, это значит что угол наклона крепления относительно черенка нужно уменьшить, используя дополнительное отверстие. При отклонении режущей части вниз – угол увеличивают.
Работа с плоскорезом Фокина сведет физические нагрузки к минимуму если держать спину прямой, слегка наклоняясь вперед, а большие пальцы рук будут обращены вниз.
При правильном использовании плоскореза инструмент перемещается параллельно уровню почвы.
Технология работ, выполняемых плоскорезом:
- Рыхление почвы и прополка грядок. Выполняется широкой частью лезвия. Инструмент вводится в почву на расстоянии не более 1м и подтягивается ближе к работающему. Если прополку проводить в самом начале роста травы, то и справиться с ними будет легче.
- Формирование грядок. Почва из междурядий на взрыхленную, размеченную грядку накидывается, перевернутым плоскорезом. Короткую кромку инструмента направляют вниз, плоскость инструмента устанавливают перпендикулярно уровню почвы. Подтягивая плоскорез к себе масса почвы перемещается на нужное место. Производя эту операцию с обеих сторон формируют грядку.
- Выравнивание поверхности грядки. Операция производится передвигая плоскорез, не прилагая усилия режущей кромкой вниз. Таким же образом присыпают почвой посеянные семена.
- Глубокое рыхление. Ударяя узкой режущей кромкой по поверхности почву разрыхляют на длину полотна.
- Создание борозд для посева семян или рассады. Воткнув узкий край плоскореза в разрыхленную почву на нужную глубину и проведя инструментом по грядке формируют посадочную борозду. Для семян подойдет малый плоскорез, для посадки рассады лучше использовать большой.
- Измельчение крупных комьев земли. Ударяя закругленной пяткой плоскореза или заостренным концом по неразбитым комьям земли можно довести их до нужного размера.
- Удаление взрослых и крепких сорняков. Ударяя по стеблю сорной травы изогнутой частью плоскореза можно срубить достаточно толстый стебель, в том числе и корневой поросли. Удалить корни можно если подвести конец инструмента под сорняк и, используя плоскорез, как рычаг, выдернуть ненужную растительность.
- Скашивать сорняки. Режущей кромкой скашивают траву на уровне почвы.
- Окучивание. Выполняется аналогично созданию грядок. Земля подгребается к посадкам с двух сторон.
- Прореживать посевы. Культуры, посеянные мелкими семенами, такие как морковь , укроп или петрушку можно прореживать маленьким плоскорезом, проводя инструментом поперек рядка, удаляя лишние всходы.
- Подрезать сорняки со стержневыми корнями, скашивая их по землей рядом с культурными растениями, очень ювелирно.
- Уничтожать почвенную корку в приствольных кругах деревьев и кустов, пропалывая при этом сорняки, на расстоянии в длину черенка плоскореза без риска получить травму самому или повредить ветви посадок.
- Распределять по поверхности грядки органические удобрения.
- С помощью этого инструмента можно собирать скошенную траву, подрезать усы на клубнике, ворошить сено.
Достоинства инструмента плоскореза Фокина:
- Физическая нагрузка при использовании ручного культиватора ниже в два-три раза в сравнении с работой обычной огородной тяпкой или лопатой (минимум нагрузки позволяет заниматься огородничеством людям с проблемами суставов, позвоночника, сердечно-сосудистой системы и др.).
- На обработанном плоскорезом участке слои почвы не перемещаются, все населяющие ее микроорганизмы остаются на своей глубине и сохраняют жизнеспособность. Не повреждаются и почвенные насекомые. Слой гумуса увеличивается.
- Применение плоскореза снижает необходимые физические усилия по сравнению с использованием лопаты.
- Уничтожая однолетние сорняки и сохраняя остатки их корней в почве повышаем содержание органики в почве.
Недостатки инструмента плоскореза Фокина
- Применять даже такой уникальный инструмент надо с умом. Копать посадочные ямы или косить сено плоскорезом не получится. Не стоит и пропалывать большие участки, заросшие сорняком.
- Использовать его вместо мотыги на больших площадях тоже проблемно. Там где используя мотыгу делают одно – два движения, при использовании плоскореза понадобится несколько больше времени и движений. Для этого лучше использовать специализированные инструменты.
И так, как сделать плоскорез Фокина своими руками.
Как выбрать материал для плоскореза
Изготовить плоскорез Фокина для сада или огорода, в принципе, несложно. Первым делом необходимо правильно подобрать материал – для самого плоскореза и для черенка. Для изготовления плоскореза нужна полоска металла шириной 40-45 мм, длиной – до 400 мм. Металл должен быть повышенной износостойкости. Обычное железо для плоскореза не подходит (будет быстро тупиться, гнуться и т. д.). В. В. Фокин изготавливал свой плоскорез из рессорно-пружинной стали 65Г, поэтому лучшим вариантом будет использовать в виде заготовки тонкую (5-6 мм) рессору от легкового автомобиля (автоприцепа) или пластину торсионной подвески (от ЗАЗ, ЛуАЗ). Обрабатывать такой материал в домашних условиях сложней, но результат оправдает все ожидания – плоскорез будет служить долго и эффективно. Опытные огородники рекомендуют плоскорез Фокина как один из вариантов сделать самому из стального уголка (предварительно распилив его болгаркой на две полосы).
Для черенка можно использовать : сосну – самый доступный и дешевый материал, легко обрабатывается, но недолговечный (быстро ломается, трескается); березу – прочный и недорогой материал (качество превосходит сосну), легко обрабатывается, но нуждается в более длительной шлифовке – оптимальный вариант для плоскореза; ясень – дорогой вариант, но качество очень высокое (плотность в полтора раза больше, чем у березы), древесина с продольными волокнами, не деформируется, прекрасно шлифуется. Черенок из ясеня прослужит много лет.
Важно! Для зимовки плоскорез очищают от земли, моют, протирают и смазывают машинным маслом (можно отработкой). Также можно плоскорез хранить в емкости с песком, пропитанным отработкой. Такой способ хорош и тем, что предотвращает случайный контакт с лезвием плоскореза.
Плоскорез Фокина своими руками: пошаговая инструкция с чертежами
При изготовлении плоскореза Фокина своими руками следует максимально придерживаться чертежей и инструкций – это поможет сохранить эргономические свойства и технологические качества изделия. Помимо металла и древесины, для изготовления плоскореза понадобится:
- электродрель;
- молоток;
- паяльная лампа;
- машинное масло – отработка (для закалки и антикоррозийной обработки);
- тиски;
- плоскогубцы и два ключа 10 х 12;
- болгарка;
- точильный станок;
- точильный брусок;
- наждачная бумага;
- рубанок;
- болты, шайбы и гайки.
Важно! Плоскорез Фокина имеет четко определенные размеры: увеличение длины лезвия не улучшит косарских качеств плоскореза (в интернете часто можно встретить подобные советы). Это приведет к потере универсальности и невозможности проделывать большинство операций. Для покоса лучше использовать косу.
Процесс изготовления заготовки
Заготовка из обычного железа обрезается до нужных размеров. При использовании высоколегированной стали следует учитывать, что заготовка будет одновременно твердой и хрупкой. Перед ее дальнейшей обработкой сталь необходимо «отпустить».
Для этого нужно:
Равномерно нагреть паяльной лампой (бензиновой или газовой) заготовку по всей длине, пока она не обретет цвет вишни (важно не перегреть, если начнет оранжеветь – уже перегрев); убедившись, что заготовка стала вишневого цвета, оставить ее остывать. Такую обработку лучше проводить летом или в теплом помещении – остывание будет более равномерным. После того как заготовка полностью остыла, уже можно сделать плоскорез своими руками. Отрезав болгаркой нужную длину, можно приступить к следующему этапу – разметке согласно чертежу (где сверлить отверстия, где сгибать).

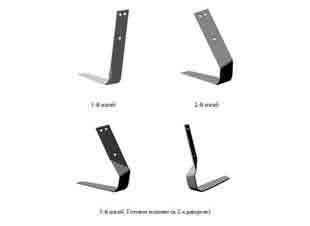

Деформация заготовки
Этап деформации заготовки важен тем, что необходимо придать нужную форму и сохранить величины углов. Заготовку следует зажать в тиски и при помощи молотка по меткам согнуть металл (места сгибов можно предварительно нагреть паяльной лампой):
- первый изгиб должен иметь угол 95-105 градусов;
- второй – 110-130 градусов; т
- ретий изгиб – аналогичный второму; последний, четвертый изгиб, делается в тех же пределах, подгоняя заготовку под черенок.
Последовательность деформации изменять нельзя (в противном случае последний сгиб не получится). Таким образом, мы получим заготовку так называемого большого плоскореза Фокина, в котором размеры лезвия составляют 170 мм.
Форма черенка для плоскореза отличается от формы черенков лопат и тяпок. Прямоугольный черенок не скользит, не вращается в ладони. Такая форма снижает вероятность натереть мозоли и обеспечивает более удобный захват. Для увеличения срока использования черенка огородники рекомендуют обработать его после ошкуривания «нулевкой» горячим растительным маслом.
Трансформация заготовки и заточка плоскореза
Последний этап – просверливание отверстий, придание окончательной формы, заточка и закалка. Сверление отверстий особых проблем не вызывает.
Окончательная форма придается согласно чертежу при помощи точильного станка и болгарки. Болгаркой срезается под углом в 45 градусов край рабочей части плоскореза, в том числе и конец. От того, как заточить плоскорез Фокина – правильно или нет, зависит дальнейшая эффективность его работы.
Заточка обоюдоострая (заостряются оба края, включая и конец лезвия). Лучше всего заточку производить на точильном станке, ручным точилом можно ее подравнять. Начинать заточку следует с кончика плоскореза. После этого он подвергается закалке (можно обойтись и без нее, но плоскорез будет быстрее тупиться).
Закалка производится следующим образом: налить в емкость масло – отработку (чтобы при погружении заготовка была вся им покрыта); паяльной лампой равномерно нагреть заготовку (до вишневого цвета); быстро на 2-3 секунды погрузить ее в масло, вынуть и через 5 секунд опять погрузить, затем снова вынуть и снова погрузить (повторять, пока масло перестанет вскипать при контакте с металлом); повесить остывать. Поверхность заготовки должна почернеть (защита от коррозии), металл приобретает большую прочность.
Важно! Если вы изготовили изделие для собственного пользования, а не для продажи, то ничьих авторских прав вы не нарушили.
Изготовление черенка
Перед тем как сделать черенок своими руками, нужно определиться с материалом (это мы уже сделали) и заготовкой. Заготовка для черенка должна быть в виде прямоугольной рейки шириной 45 мм, толщиной 20 мм.
Первоначально нужно придать ей необходимую форму (она чем-то напоминает хоккейную клюшку):
- Рубанком обработать все четыре кромки (рубанок нужно отрегулировать так, чтобы он снимал очень небольшой слой древесины). Кромки за 15-20 см от нижнего конца нужно оставить нетронутыми (прямоугольная форма облегчит разметку крепления и плотность прилегания);
- Обработать поверхность черенка наждачкой (обезопасить себя от заноз);
- На расстоянии 150 мм от нижнего края по центру провести две параллельные линии (расстояние между ними должно составлять 5 мм);
- Приложить плоскорез к нижнему краю черенка; совместить просверленные отверстия на плоскорезе с нашей разметкой; отметить по линии одно из отверстий;
- Просверлить отверстие (под дрель подложить доску или деревяный брусок) и подготовить болт и гайку; Прикрепить плоскорез (одно из оставшихся отверстий на плоскорезе должно совпасть с прочерченной линией). Лучше использовать большие железные шайбы между головкой болта и черенком. Это позволит туже затянуть гайку, предохранит дерево от разрушения. просверлить черенок через отверстие в плоскорезе;
- Вставить и затянуть второе крепление.
- Плоскорез готов к использованию.
Ручка для плоскореза Фокина в собранном виде, если ее поставить вертикально, должна находиться на 20 см ниже плеча, поэтому размеры черенка для каждого будут свои, индивидуальные.
Органические удобрения для сада и огорода
- Биогумус. Органическое удобрение биогумус (вермикомпост) представляет собой комплекс из питательных веществ, различных полезных ферментов, витаминных добавок и гормонов роста. Количество гумуса в биогумусе намного выше, чем в обычном навозе или компосте. Кроме того, биогумус обладает влагостойкостью, прочностью гранул и не содержит семян сорняков или каких-либо дополнительных примесей. Также биогумус считается одним из самых недорогих и безвредных удобрений, которые сегодня присутствуют на мировом рынке. Что касается эффективности такого вида удобрения, то в сравнении с другими органическими добавками по типу перегноя или компоста биогумус способен увеличить урожая картофеля почти на 20%, а свеклы – на 27%. При этом снижаются стрессовые факторы, влияющие на рост растений, и увеличивается питательная ценность огородных культур. Все макро- и микроэлементы, содержащиеся в этом удобрении, представлены в легкоусвояемой форме, соответственно, эффект можно наблюдать гораздо быстрее. Подробнее: https://istoki-m.com.ua/p318497864-organicheskoe-udobrenie-biogumus.html
- Вермигрунт для рассады. Полностью готовая к применению питательная почвосмесь с 25% содержанием вермикомпоста (биогумуса) для выращивания широкого ассортимента овощных и зеленных культур, цветов, декоративно-лиственных деревьев и кустарников, а также для использования в ландшафтном озеленении при устройстве газонов, разбивке парков и бульваров. Подробнее: https://istoki-m.com.ua/p537903455-vermigrunt-pochvosmes-dlya.html
- Вермигрунт универсальный. Вермигрунт универсальный это — полностью готовая к применению питательная почвосмесь с 25% содержанием вермикомпоста (биогумуса) для выращивания широкого ассортимента плодово-ягодных, овощных и зеленных культур, цветов, декоративно-лиственных деревьев и кустарников, а также для использования в ландшафтном озеленении при устройстве газонов, разбивке парков и бульваров. Подробнее: https://istoki-m.com.ua/p537809430-vermigrunt-universalnyj.html
- Вермигумат — жидкое концентрированное удобрение для подкормки овощных, плодово-ягодных культур, фруктовых деревьев, цветов и кустарников.
Вермигумат™ – натуральный концентрированный гуминовый препарат, 100% изготовленный на основе вермикомпоста (биогумуса). Увеличивает урожайность до 60%. Вермигумат — комплексное микробиологическое органо-минеральное жидкое удобрение, вытяжка из вермикомпоста, обогащённая: азотом, фосфором, калием, натрием, магнием, кальцием, марганцем, бором, водой. Вермигумат — повышает иммунитет растений, всхожесть и энергию прорастания семян. Восстанавливает баланс микро и макроэлементов. Формирует мощную корневую систему, стимулирует процесс фотосинтеза. Сокращает сроки созревания. Повышает количество, качество урожая и сроки его хранения. Увеличивает в разы содержание маслов, сахаров, белков, витаминов в плодах и клейковины в злаках. Вермигумат — применим для любых видов растений. Не токсичен. Не опасен для людей и животных. Не вредит микрофлоре и микрофауне. Позволяет получать вкусные органические продукты, пригодные для детского и диетического питания. Значительно подавляет возбудителей снежной плесени, септориоз зерновых и зернобобовых, фузариоз колоса и корневой гнили. Угнетает сухую пятнистость, ризоктониоз, фитофтороз, мучнистую росу. Устраняет хлороз. Защищает растение от болезней и вредителей.
Подписывайтесь на наш канал в YouTube там уже есть и будет много полезной и интересной информации
Купить органические удобрения, Вы можете посетив наш магазин ТВЦ «Истоки М», г.Запорожье или оформите покупку на нашем сайте www.istoki-m.com.ua
Пришло время действовать!
Мы создали продукт для Ваших побед.
Сделайте нас частью истории Вашего успеха.
Посетив наш магазин ТВЦ «Истоки М», г.Запорожье или перейдя по ссылке Вы также можете купить садово-огородный инвентарь и системы полива для сада и огорода.
Полную информацию по органическим удобрениям смотрите на нашем сайте: https://istoki-m.com.ua/g12617856-organicheskie-udobreniya
Полную информацию по садово-огородному инвентарю и системам полива смотрите на нашем сайте: https://istoki-m.com.ua/g3623918-sadovo-ogorodnyj-inventar
Смотрите на нашем канале YouTube: Вермигрунт (почвосмесь) для рассады
ТД «Истоки М», г.Запорожье
Мы задаем критерии качества и надежности!
Источник: http://istoki-m.com.ua/a312220-ploskorez-fokina-izgotavlivaem.html
4 этапа изготовления плоскореза Фокина в домашних условиях
Много разных инструментов имеют на «вооружении» садоводы и огородники. Они активно их использовали в прошлом, и используют сегодня, не привнося в конструктивное решение ничего нового.
Что можно добавить к знакомому инвентарю дачника? Какие решения помогут сделать привычные орудия труда мобильнее, а работу не такой тяжёлой? Ответом на эти вопросы стал инструмент – плоскорез Фокина.
Что такое плоскорез Фокина
Уплощённый с двух сторон черенок, к которому болтами прикручена пластина, изогнутая особым образом, в двух – трёх плоскостях. Рабочая часть имеет заточку двух или трёх граней. Качество заточки влияет на количество усилий, которые потребуются при использовании этого инструмента.
Автор изобретения – огородник сопытом, попав в нелёгкую жизненную ситуацию, придумал: как быстро и легко выполнять ряд агротехнических мероприятий, используя один инструмент.
Это изобретение годами тестировалось на практике садоводами и огородниками.
- В конце прошлого столетия, было запатентовано автором.
- Было налажено производство в промышленных масштабах.
- Плоскорез продают в специализированных магазинах.
Плоскорез можно сделать своими руками, не имея слесарных навыков, используя простой набор инструментов.
Назначение инструмента – уничтожение сорняков, посредством рыхления и прополки почвы на глубину до пятнадцати сантиметров. Сорняки срезаются или вырываются плоскорезом, верхний почвенный слой, при этом, не переворачивается.
Структура почвы остаётся неизменной. Целостность структуры после обработки, гарантирует сохранность экосистем большинства почвенных беспозвоночных, которые формируют верхний гумусный слой.
На дачном участке, при помощи этого инструмента, можно:
- Сгребать растительный мусор.
- Прореживать малину.
- Вырубать заросли сорной растительности.
- Обрабатывать междурядья ягодных культур.
- Рыхлить междурядья.
- Проводить высокое окучивание овощных культур.
- Формировать борозды и выравнивать поверхность грядки для посева семян.
При выращивании садовых и бахчевых культур, изобретение Фокина будет полезно при работах, требующих больших физических усилий:
- Формирование арыков для орошения.
- Формирование приствольных кругов для садовых культур.
С перечисленными проблемами можно легко и быстро справится, имея в арсенале такой удобный для работы инструмент. Пополнить перечень агротехнических мероприятий сможет любой дачник, который решится купить или сделать самостоятельно плоскорез Фокина.
Виды плоскорезов и их применение
Промышленный выпуск плоскорезов, который налажен в конце прошлого столетия, удовлетворит любую потребность дачника или садовода. В зависимости от того, какая планируется работа – подбирается одна из шести моделей.
Все работы в саду и огороде можно выполнить одним из предложенных в списке. Но тогда будет нарушен принцип использования этого инструмента – легко и качественно.
Плоскорез поможет, но при условии, что каждая модель будет использоваться по назначению.
- Малый плоскорез – для работы для работы на лёгкой почве, при формировании борозд и малых грядок, для посева семян овощных культур, прополки и мелкого рыхления.
- Большой– формирование больших гряд и посевных борозд на тяжёлых почвах. Посадка культур рассадным способом. Рыхление на глубину более десяти сантиметров. Формирование приствольных кругов, первые окучивания растений на ранних фазах роста.
- Полотик малый – быстрая обработка узких междурядий. Рабочая часть инструмента узкая, остро заточенная.
- Полотик большой – инструмент с прочным, острым лезвием, для прополки культур, занимающих большие площади.
- Могущник – имеет самое широкое лезвие, удобен при окучивании овощных культур.
- Крепыш – широкое,но короткое лезвие позволяет обрабатывать тяжёлые, каменистые почвы.
Для обработки одной культуры, в разных фазах роста, возможно использование различных моделей. Если при посадке семян моркови или свёклы подойдёт Малый плоскорез, то в дальнейшем, для прополки и рыхления междурядий этих же культур,понадобится большой или малый Полотик.
Важное условие -правильное использование инструмента. При несоблюдении некоторых правил, работа с плоскорезом будет мало отличаться от работы обыкновенной тяпкой или мотыгой.
Моменты, которые необходимо учесть:
- Черенок должен быть прямоугольный с закруглёнными краями.
- Черенок должен«ложиться» в руку. При захвате, пальцы должны «смотреть» вверх. Если диаметр черенка велик, работать таким инструментом будет тяжело.
- Длина черенка подбирается по росту человека. Короткий черенок будет вынуждать работать, сильно наклонившись, а длинный –не позволит держать инструмент под необходимым углом.
- Металлическая часть крепится к черенку под углом в 45°. Промышленные модели имеют готовые технические отверстия. Этот момент важно учесть при самостоятельном изготовлении плоскореза.
- Инструмент должен быть хорошо заточен. Острым инструментом работать легче.
Главный принцип – горизонтальное направление движения инструмента на заданной глубине. При этом будут соблюдены оба правила: работать будет легко, а качество и скорость работы будут высокими.
Как сделать плоскорез Фокина в домашних условиях
Самостоятельно изготовить его не составит большого труда.
Перед тем, как приступить к работе надо решить:
- какие виды работ, в каких объёмах и на каких почвах планируется проводить;
- какой материал для работы есть в наличии;
- каким инструментом располагает мастер;
- какое количество плоскорезов надо изготовить.
Работа с электроприборами и открытым огнём требует осторожности. Не следует пренебрегать мерами безопасности. Пара крепких рукавиц и очки для защиты глаз должны быть.
После приготовления всего необходимого, можно приступать к работе. Выполняя всё поэтапно, можно добиться хороших результатов и заполучить простой, но полезный инструмент.
Выбор металла для плоскореза
Главная деталь плоскореза – металлическая часть. Насколько правильно удастся подобрать металл, настолько долговечным получится инструмент. Для изготовления потребуется полоса шириной 4 – 4,5 см и длинной 40 -45 см.
Что подойдёт металлической части:
- стальной уголок, распиленный вдоль;
- рессору легкового автомобиля, толщиной 5 -7 мм.
Высоколегированная сталь – лучший вариант.Инструмент, изготовленный из такого материала долговечен, устойчив к коррозии и не требует частой заточки.
Желательно подобрать металл более крепкий. Для того, чтобы он был более податлив в обработке, его «отпускают». Нагрев пластину на паяльной лампе до цвета спелой вишни, ей дают медленно остыть. Эта процедура «отпуска», позволит гнуть, сверлить и затачивать заготовку, в соответствии со схемой изделия.
Изготовление заготовки плоскореза
Подобрать кусок подходящего металла не составит большого труда. Существуют сервисы, которые заплату готовы выслать стальные пластины нужного размера и марки стали.
Если сталь высоколегированная, для удобства работы с ней, предварительно её надо «отпустить». После этой процедуры, металл будет более податлив,а работать с ним будет легче.
Весь процесс изготовления плоскореза можно разбить на несколько этапов:
- Придаём заготовке необходимую форму в соответствии с размерами.
- Размечаем деталь.
- Отмечаем места технических отверстий и места сгибов пластины.
Гнуть пластину удобно, зажав в тиски. Участки пластины, где планируются сгибы, лучше предварительно прогреть.
Выверенными ударами молотка, пластине придать необходимые величины углов:
- Первый сгиб должен быть равен- 90 – 100 градусам;
- второй – 110˚ – 120 ˚;
- третий – 110˚ – 120 ˚;
- четвёртый сгиб подгоняется к месту соединения с черенком.
Гнуть пластину лучше именно в такой последовательности, иначе четвертый сгиб сделать будет весьма затруднительно. Так делаются все модели плоскорезов, разница лишь в ширине и длине отрезков между сгибами изделия. Сгибать метал надо не спеша, периодически сверяя угол с указанным в чертеже. Не допускать перегибов и обратных действий – это может надломить место сгиба и заготовку придётся выбросить.
В соответствии со схемой, намечаются и просверливаются технические отверстия. Они должна располагаться на расстоянии 5 – 7 мм от края заготовки. Диаметр отверстий зависит от ширины пластины, количества крепёжных болтов и модели плоскореза.
Схема сборки плоскореза
Подготовку необходимых деталей и сборку плоскореза лучше проводить поэтапно и в соответствии со схемой и инструкциями, которые следует подготовить заранее. Чертёж с указанием размеров пластины, мест сгибов, количества и диаметра отверстий ускорит работу и поможет избежать ошибок при сборе конструкции.
Для изготовления и сборки плоскореза понадобятся инструменты:
- электронождак со сменными кругами;
- дрель с набором свёрл;
- тиски;
- молоток большой и средний;
- лампа паяльная;
- рубанок;
- наждачная бумага.
Черенок для плоскореза делать не круглым. Прямоугольная заготовка с закругленными краями легче удерживается в руке, и делает узел крепежа металлической части прочным и надёжным.
При наличии материала, подробного чертежа и необходимого инструмента, на изготовление инструмента потребуется 3 – 4 часа времени. Пользоваться им можно будет не один сезон. Самостоятельно изготовленный плоскорез, облегчит все работы в саду и будет предметом гордости мастера.
Заточка
Заточка – важный момент процесса изготовления. Эту процедуру лучше проводить на заключительном этапе, но до закалки металла. После закалки можно подправить режущую кромку плоскореза точилом мелкозернистой фракции.
Нагревая метал для закаливания, надо следить за цветом. Оранжевое свечение – признак перегрева.
Такой инструмент будет хрупким, и при ударе о твёрдый предмет на лезвии может образоваться скол.
- Грубую заточку лучше провести на станке. Необходимо придать определённый угол, который должен быть равен 35˚ – 45˚, относительно основной плоскости пластины. Меньший угол заточки приводит к быстрому притуплению инструмента, а больший угол будет препятствовать лёгкости хода плоскореза в толще грунта.
- После грубой заточки следует более мелкая, долее шлифовка жала инструмента. Чем тоньше обработано место заточки, тем дольше инструмент остаётся острым. Первым затачивают кончик, затем делают основное лезвие плоскореза обоюдоострым.
После заточки следует закаливание металла. Эта процедура придаст металлу крепость и защитит от коррозии. Нагреть заточенную заготовку плоскореза до цвета спелой вишни, и погружать её в машинное масло на пару секунд с интервалом в 5 – 7 сек. Таких погружений может быть до десяти, пока деталь не остынет.
Заполучить такое простое, но многофункциональное орудие труда, хорошее решение. Сделать его самостоятельно из бросового материала – дело нескольких часов.Научиться использовать его в работе – не составит большого труда.
Польза от его применения выразится в дополнительных килограммах свежей, витаминной продукции с собственного огорода.
Источник: http://videohandmade.ru/dom/stanki/ploskorez-fokina/
Своими руками — Как сделать самому
Как сделать что-то самому, своими руками — сайт домашнего мастера
Мотоблок-плоскорез своими руками + ЧЕРТЕЖ
ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.
КАК СДЕЛАТЬ КУЛЬТИВАТОР-ПЛОСКОРЕЗ
Все большее число огородников отказывается от традиционной перекопки грядок, отдавая предпочтение безотвальной обработке почвы. Но для этого нужно соответствующее оборудование.
И в магазине такое, увы, не купишь.
Поверхностная обработка особенно эффективна на песчаных и пылеватых бесструктурных почвах. Она позволяет сохранять и увеличивать поверхностный гумусовый слой. Остающаяся на поверхности стерня защищает почву от воздушной и водной эрозии. И конечно, способствует снегозадержанию, снижает испарение и, соответственно, улучшает сохранение влаги в почве.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
В нашем городе метод щадящей обработки почвы активно развивает Владимир Хорошев.
Огород его распложен на склоне старицы. Поэтому террасные грядки расположены поперек склона. Тропинки между ними застелены досками. Ширина грядок – строго 40 см или 80 см. Это позволяет ему наиболее эффективно использовать самодельный культиватор-плоскорез, крепящийся к мотоблоку.
Первые испытания агрегата прошли успешно: за 12 с проход на 9 м, разворот – и еще 12 с обратно. Земля взрыхлена ровно, без комков, на глубину 175 мм.
Культиватор, кстати, можно настроить на глубину обработки от 70 см до 195 мм. Агрегат позволяет идти вдоль кромки тропики, не вырывая настила. А при малом заглублении не рвет корни садовых деревьев и кустарников.
Культиватор Хорошева состоит из рамы, сваренной из стального уголка 25-25×5 мм, 5 стоек-плоскорезов, 2 опорных полиэтиленовых лыж, переходной пластины и пластины крепления к мотоблоку из листовой стали S10 мм.
Для сварки рамы потребовались уголки с полкой 25×25 мм: продольные, длиной 525 мм – 3 шт. и поперечные, длиной 255 мм – 2 шт., 230 мм – 4 шт., и 125 мм – 4 шт.
Для крепления лыж были использованы 2 пластины 155x25x5 мм с отверстиями диаметром 10,5 мм. В поперечных уголках предварительно пришлось разметить и просверлить отверстия диаметром 6,5 мм под болты Мб для крепления плоскорезов.
На сваренной раме закреплены 5 стоек-плоскорезов по схеме 1-2-2 и 2 опорные лыжи.
Конструкция каждой стойки-плоскореза состоит из готового сегмента жатки комбайна и полоски металла 250×25 х5 мм. Для облегчения врезания в землю в сегменте вырезаны два хвостика, а в верхней части стойки просверлены по два отверстия диаметром 6,5 мм под болты крепления Мб.
Опорные лыжи сделаны из толстого полиэтилена, стальных ушек и двух шпилек М10. Шпильки к лыже закреплены шарнирно на болты Мб. На раму лыжи крепятся и регулируются по высоте двумя парами гаек М10.
Переходная пластина крепления агрегата к мотоблоку может быть цельная, сварная или сборная. Главное, чтобы была возможность регулировки положения по высоте. Крепится пластина к раме по оси симметрии к поперечным уголкам на три болта Мб.
В процессе эксплуатации агрегат подвергался усовершенствованию – было добавлено 3 гибких ножа. Они сделаны из обрезков промышленной ленточной пилы. Длина отрезков – по 560 мм, с них пришлось срезать зубья и заточить кромку. Для фиксации по концам сварочным аппаратом были прожжены 2 отверстия диаметром 6,5 мм. Эти ножи были установлены на раму культиватора взамен стоек-плоскорезов.
Испытания показали высокую эффективность применения таких петлевых ножей как при вспашке грядок, так и при обработке междурядий в саду.
Источник: http://kak-svoimi-rukami.com/2019/07/motoblok-ploskorez-svoimi-rukami-chertezh/
Как сделать культиватор своими руками и собрать самодельное навесное оборудование
Собрать функциональный культиватор своими руками достаточно просто. Талантливые умельцы создают его из подручных средств с минимальными финансовыми затратами. При наличии нужных материалов, времени и желания сделать такое приспособление для дачи можно за пару выходных.
- Как сделать культиватор
- Из стартера
- Из болгарки
- Из стиральной машинки
- Из старого велосипеда
- Из бензопилы
- Из триммера
- Из дрели
- Как сделать разные элементы
- Ходоуменьшитель
- Фрезы
- Плуг
- Колеса
- Грунтозацепы
- Прицеп
- Окучник
- Адаптер
- Как собрать конструкцию
Как сделать культиватор
Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.
Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.
В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.
Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.
По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.
В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.
Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.
Из стартера
Если в домашней мастерской имеется ненужный стартер от машины, на его основе можно создать примитивную версию мотокультиватора. Для этого нужно укоротить его вал и немного переделать переднюю крышку, сделав в ней несколько отверстий диаметром до 5 мм. Это необходимо для поступления воздуха от системы вентиляции. Затем подготовленный стартер объединяют в один агрегат с режущими элементами (фрезами).
Почти готовую установку фиксируют на рабочую платформу культиватора и проверяют на работоспособность. Сделать электрокультиватор своими руками из стартера можно за пару часов и с минимальными финансовыми затратами.
Из болгарки

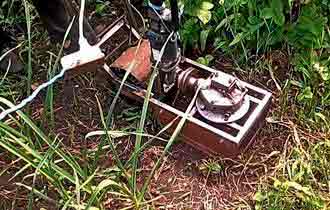

Вариант самоделки мини-культиватора из болгарки не отличается высокой производительностью, но отлично решает задачу по прополке небольшого участка с легкой почвой. Болгарка в этом самодельном изобретении исполняет роль электрического привода. Остальные узлы и детали можно взять со старого нерабочего культиватора.
К созданной из подручных средств или взятой старой раме фиксируют болгарку, а также удлинитель на катушке для подключения к источнику электроэнергии.
После сборки основных элементов можно проводить тестирование машины. Если все сделать правильно, фрезы будут выдавать до 300 об/мин.
Из стиральной машинки
Народные умельцы мастерят культивирующее устройство из старой, ненужной стиральной машинки, которая еще работает, но уже не может использоваться для основной задачи — стирки. Из старой техники нужно изъять двигатель. Он будет служить в качестве основы для будущего культиватора и даст стиральной машине вторую жизнь.
Помимо силовой установки, придется найти двужильный провод, редуктор, трехметровый металлический уголок, включатели, автомобильные рессоры, кнопку запуска и барабан с куском жести.
Подготовив нужные элементы, можно переходить к монтажным работам. Изначально проводится сварка, а затем подготовка режущих элементов. Важно следить, чтобы каждый нож не пересекался с каким-либо другим.
К самому мотору подключают пусковую и рабочую обмотки. Первая необходима только для запуска прибора, а вторая используется все время.
После выполнения перечисленных действий можно начинать тестирование устройства.
Из старого велосипеда
Не менее интересной самоделкой является ручной культиватор из велосипеда. Для изготовления такого приспособления нужно подготовить металлическую трубу, раму и велосипедное колесо. Еще понадобятся металлические заготовки, стальные полосы, дрель, болгарка и культиваторная головка.
Работы по монтажу состоят из следующих этапов:
- К раме от велосипеда прикрепляют головку культиватора. Из металлической трубы делаются перекладина и ручки. Они соединяются с помощью болтов.
- Дальше берутся контргайки. Они понадобятся для фиксации колеса на раме.
- После выполнения таких действий механизм можно считать готовым. К такому культиватору можно присоединять плуг и сопутствующие приспособления, которые сделают его более функциональным.
Из бензопилы
Создать мотокультиватор своими руками можно из бензопилы. В качестве основы используется мощная бензопила отечественного или зарубежного производства. Желательно брать модель «Дружба», т.к. она дешевле импортных приборов и обладает требуемыми характеристиками.
Садовый помощник на основе «Дружбы» разгоняется до 2,5 км/ч, а значение мощности равняется 4 л. с.
Пошаговое руководство по сборке выглядит следующим образом:
- Главный фал оснащают воротниковым фланцем. Это необходимо для последующего присоединения мостовидных редукторов.
- Дальше берутся звездочки (можно от старого УАЗа) и двухрядная цепь. Детали необходимы для поднятия расстояния от моста с редуктором до земли. Звездочки ГРМ способны увеличить расстояние на 15 см.
- На ключевом мосту устанавливают корпусные подшипники и редуктор.
- Для фиксации режущих элементов нужно задействовать трубу из стали. При этом важно следить, чтобы направление фрез соответствовало движению мотоблока.
- После завершения работ по сборке к раме прикрепляют груз, способный удерживать центр тяжести.
- Для удобного управления агрегатом его оснащают ручками.
На последнем этапе необходимо проверить самодельный культиватор на работоспособность. При наличии дефектов или неполадок в работе их устраняют.
Из триммера
Существуют разные насадки на мотокосу, которые превращают ее в картофелекопалку, устройство для проделывания борозд или вспашки почвы. Самодельные культиваторы на основе триммера по-особому востребованы для труднодоступных условий, где невозможно работать большим мотоблоком с прицепом. Оптимальным вариантом является ручное устройство под названием «Еж». Собрав простые детали и элементы, «Ежики» можно изготовить самому. Все, что потребуется, это П-образная скоба с отверстиями, вал, черенок и шипованные колеса.
Чтобы устройство нормально перемещалось по огороду, его нужно оснастить хорошими колесами. Для этого можно взять старые блины и снабдить их металлическими шипами. Шипы делаются из арматуры, заточенной в форме конуса. На оси закрепляются готовые режущие элементы, затем она вставляется в скобу и фиксируется по обеим сторонам.
К торцам скобы приваривают крепление и вставляют в черенок. Остается проверить агрегат на предмет наличия неисправностей, устранить их (если имеются) и начать пропалывать ряды.
Из дрели
Ежегодные работы на огороде доставляют дачникам множество хлопот и трудностей. Чтобы сэкономить время и силы, многие умельцы изобретают полуавтоматические приспособления, обеспечивающие эффективную обработку почвы и садово-огородных культур.
Для создания компактного эл. культиватора с хорошими значениями КПЭ (ключевые показатели эффективности) можно задействовать строительную дрель. Такой вариант подходит для прополки картофеля и выполнения несложных сельскохозяйственных задач.
Как сделать разные элементы
Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.
Ходоуменьшитель
Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.
Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:
- Корпус генератора.
- Роторный вал.
- Фланцевый подшипник.
- Детали из стали.
- Винты.
- Шкив.
- Шестерня.
Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.
Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.
На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.
После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.
Фрезы
Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.
Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.
Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.
Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.
Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:
- Угол отвала.
- Качество и глубину культивации почвы.
- Площадь захвата.
- Эффективность работы.
В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.
Колеса
На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.
Грунтозацепы
Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.
Прицеп
Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.
Окучник
Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:
- Листерный.
- С переменной шириной захвата.
- Дисковый.
- Пропеллерный.
Адаптер
Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.
Как собрать конструкцию
Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.
Источник: http://specmahina.ru/kultivator/svoimi-rukami-2.html
02.05.2020
Оформление деревенского двора — дизайн территории частного дома Понравилась статья? Следите за новыми идеями из мира строительства, дизайна, полезных советов в нашем канале. Подписывайтесь на нас в Яндекс. Дзене. Подписаться. Деревенский двор – это достаточно... → |
02.05.2020
Как самостоятельно сделать садовую тележку Садовая тележка с широким вместительным коробом и решетками для наращивания бортов сделанная своими руками из подручных материалов, станет незаменимой помощницей в период строительства, сбора урожая и разнообразных других... → |
02.05.2020
Необычный уличный светильник своими руками: 10 мастер-классов Как самому сделать красивый уличный светильник? Мы покажем вам необычные и простые варианты как украсить свой двор красивыми уличным освещением. Уличные светильники из природных материалов. Необычный и... → |
Комментирование отключено.
