Зернодробилка своими руками в домашних условиях из болгарки

Как собрать зернодробилку из болгарки, стиральной машины миф или реальность

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

  1. Зернодробилка из болгарки
  2. Зернодробилка из стиральной машины
  3. Зернодробилка из пылесоса
  4. Разновидности машинок для измельчения зерна
  5. Дробилки для домашнего использования
  6. Производительность зернодробилок
  7. Заключение

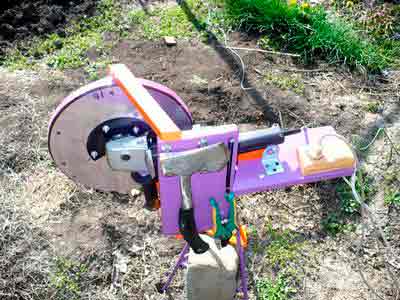

Зернодробилка из болгарки

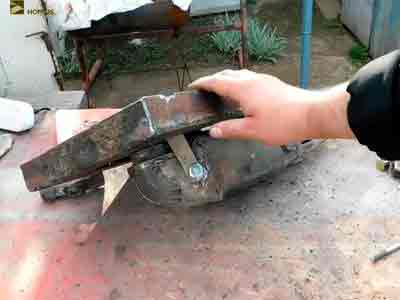

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

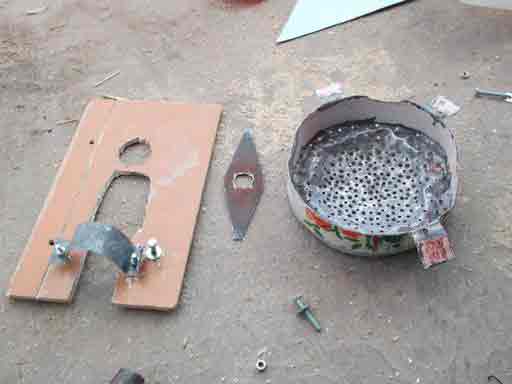

  1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.

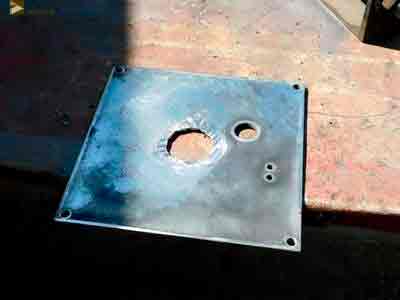

  2. По центру основания делается круглое отверстие для редуктора болгарки.
  3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
  4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
  5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
  6. При помощи наждака нож затачивается.
  7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.

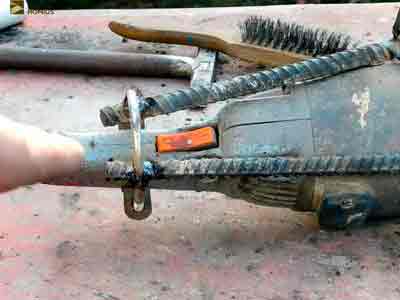

  8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.

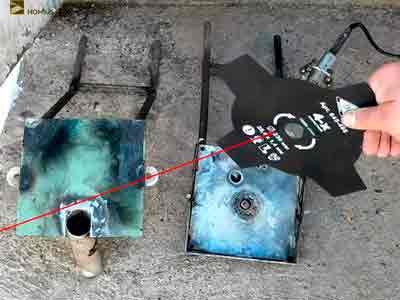

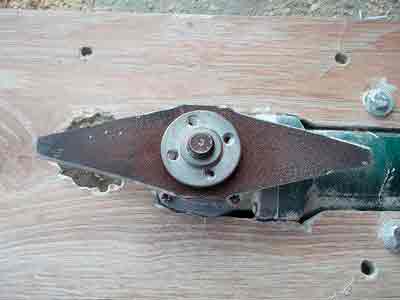

  9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.

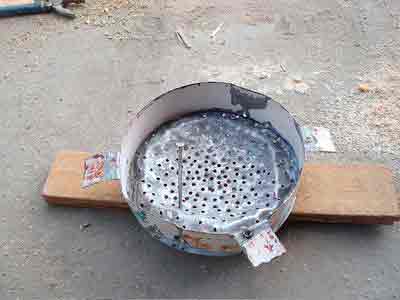

  10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
  11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.

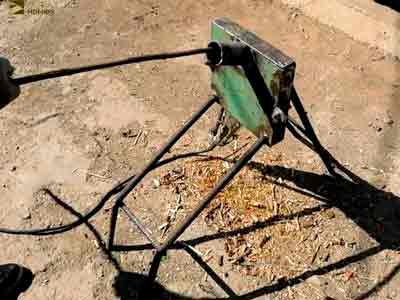

  12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер — пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Зернодробилка из пылесоса

Для изготовления простой и надёжной зернодробилки используют рабочие, но неиспользуемые советские пылесосы типа «Ракета», «Сатурн».

Изготовление такой крупорушки производится следующим образом:

  1. Двигатель в корпусе извлекают из пылесоса.
  2. С вала двигателя снимают камеру с всасывающей крыльчаткой.
  3. Из толстой листовой стали вырезают круглое основание.
  4. По центру основания вырезают отверстие для вала двигателя, сбоку делают отверстие для зернового бункера.
  5. Корпус двигателя при помощи винтов и скоб закрепляют на основании.
  6. На вал двигателя крепят трапециевидный предварительно заточенный нож.
  7. Под ножом крепят сделанное из старой кастрюли решето с 4- или 5-миллиметровыми отверстиями на дне.

Для удобной работы такого агрегата его крепят на емкости специальными зажимами, короткими саморезами.

Важно! Отверстие, в которое вставляется зерновой бункер и через которое происходит подача сырья для помола, должно находится в зоне вращения ножа-измельчителя. Если же зона вращения ножа перекрывает отверстие подачи не полностью, не захватывая 1 сантиметр и более, большая часть зерна будет просыпаться и не измельчаться, забивая тем самым сито.

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

  • Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
  • Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
  • Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
  • Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

Дробилки для домашнего использования

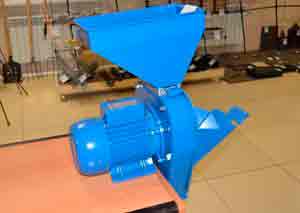

Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

  • «Вихрь ЗД-350К» ;
  • «Зубр-2» ;
  • «Три Поросенка 350»;
  • «Фермер ИЗЭ-05»;
  • «Циклон-350»;
  • «Бизон 400» ;
  • «НИВА ИЗ-250».

«Зубр-2»

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб.

Производительность зернодробилок

Производительность — самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

  • Самодельные агрегаты — до 150-200 кг /ч;
  • Заводские модели — от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Заключение

Самодельная зернодробилка при некоторых незначительных затратах на ее изготовление очень быстро окупает себя.

Полезна она не только содержащим большое домашнее хозяйство частникам, но и средним и мелким фермерам, индивидуальным предпринимателям и фирмам, занимающимся изготовлением премиксов, комбикормов.

Источник: http://domaferma.com/oborudovanie/zernodrobilka-svoimi-rukami.html

Зернодробилка своими руками

Любой фермер должен заботиться о ведении своего хозяйства. Для того чтобы оно было более эффективным, необходимо использовать средства малой механизации. Одним из таких механизмов является зернодробилка. В статье будет рассказано об её устройстве и о том, как сделать её своими руками.

Устройство зернодробилки

Это устройство предназначено для измельчения зерна. В результате работы зернодробилки зёрна очищаются от оболочки. Если этого не делать, желудок многих животных, даже зубра, не сможет переварить такое зерно. После того, как будет сделана такая обработка, пища будет лучше усваиваться животными, способствуя увеличению их производительности.

Кроме этого, в зернодробилке происходит измельчение зерна, его пропуск через сито. Кроме того, при этом можно добавлять в еду для скота необходимые добавки, измельчитель приготовит однородную смесь, которую скот на ферме будет с удовольствием кушать.

Устройство дробилки для зерна

Виды домашних зернодробилок

Такие механизмы можно классифицировать, в зависимости от мощности и продуктивности:

  1. Промышленные устройства применяются в больших хозяйствах.
  2. Небольшие зернодробилки предназначены для средних и малых фермерских хозяйств.

Существует и другой вид классификации. Здесь имеет значение то, для обработки каких именно видов кормов предназначено конкретное устройство:

  1. Есть такой род механизмов, который предназначен для обработки корнеплодов. При этом их измельчают и смешивают с нужными добавками и витаминами.
  2. Зернодробилки, которые занимаются переработкой силоса. Они измельчают ростки солода или зерновых культур.
  3. Есть такие, которые занимаются обработкой зерна.
  4. Существуют устройства, которые имеют универсальное назначение. Они могут быть использованы для дробления различных видов кормов.

Какая лучше: молотковая или роторная

На практике применяется два типа дробилок:

  • роторная;
  • молотковая.

Для работы первой из них необходим мощный электродвигатель. Использование такой зернодробилки имеет универсальный характер. Она способна измельчать все основные типы кормов:

  • зерновые ростки;
  • корнеплоды;
  • зерно.

Размеры получаемого сырья определяются тем, насколько быстро вращается мотор. Такого рода устройства стоят относительно дорого и используются большей частью в крупных хозяйствах.

Молотковая дробилка для зерна

Когда говорят о молотковой дробилке, то нужно учитывать, что у таких агрегатов конструктивное устройство зернодробилки является более сложным, чем в предыдущем случае.

В состав такого механизма должны входить:

  • молотки;
  • корпус;
  • резервуар, в который нужно насыпать зерно;
  • силовая установка;
  • сито;
  • барабан.

После начала работы барабан начинает вращаться, молотки – бить по нему изнутри. Зерно попадает внутрь барабана и раскалывается от ударов молотками до тех пор, пока не достигнет нужного размера.

Если сравнивать эти две разновидности, то нельзя точно сказать, которая из них лучше. Молотковая имеет более слабую мощность, однако качество её работы гораздо выше, чем у роторной.

Можно самостоятельно изготовить роторную или молотковую зернодробилку своими руками.

К сведению. Если нужно решить, какой вид лучше для конкретного хозяйства, то решение надо принимать, исходя из существующих условий.

Зернодробилка из пылесоса

Для того чтобы была изготовлена такая зернодробилка своими руками, нужно взять мотор от пылесоса. Изготовление будет конструктивно зависеть от того, какая именно модель взята за основу.

Здесь будет объяснён принцип устройства такого рода зернодробилки:

  1. Сначала извлекается мотор из старого пылесоса. Предположим для определённости, что этого бытового устройства у мотора была цилиндрическая, вытянутая форма.
  2. Необходимо закрепить ножи на оси вращения мотора. Для этого можно взять стальную платину шириной 2 мм и такой длины, чтобы могла свободно вращаться внутри корпуса. Мотор нужно закрепить, для этого вверху цилиндра крепят планку, на которой он будет подвешен. При этом ось мотора будет направлена вниз.
  3. Нужно сделать два диска, которые будут находиться на оси мотора: один – выше места прикрепления ножей, другой – ниже. Они ограничивают пространство, внутри которого будет происходить дробление зерна.
  4. Диски должны пройти специальную обработку. В том, который ниже ножей, нужно проделать много дырок. Он будет выполнять функцию сита.
  5. С краёв боковое пространство должно быть закрыто. За исключением одного отверстия сбоку, через которое будет поступать зерно для переработки.
  6. Теперь нужно собрать весь механизм.

Сборка этой самоделки делается следующим образом:

  1. Сбоку должна быть присоединена большая воронка, в которую будут подавать зерно для обработки. Это нужно сделать таким образом, чтобы оно попадало в боковое отверстие между дисками.
  2. Цилиндр с мотором нужно установить вертикально на стойку таким образом, чтобы под ним можно было расположить ведро, куда будут попадать измельчённые зёрна.

Схема работы выглядит следующим образом. Если насыпать зерна в воронку и подключить электричество к мотору, то зерно будет попадать в резервуар между дисками. Там вращающиеся ножи будут разбивать его до тех пор, пока оно не выпадет через нижний диск, играющий роль сита, в ведро.

На заметку. Чертеж зернодробилки предусматривает, чтобы сбоку от мотора проделать по кругу небольшие отверстия для его вентиляции.

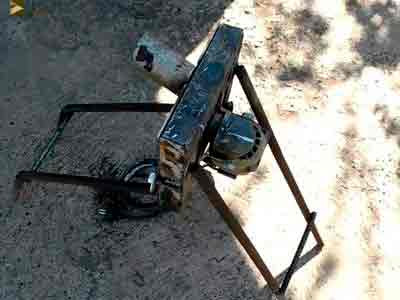

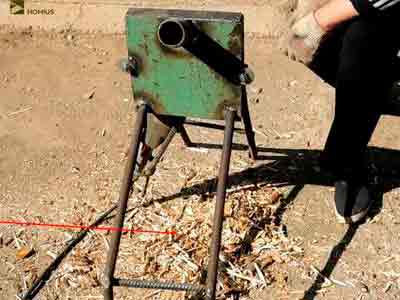

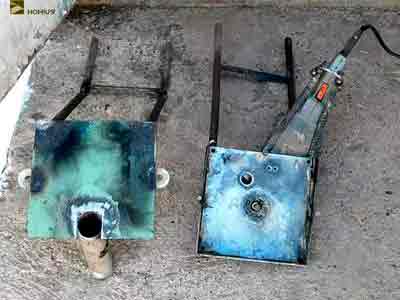

Зернодробилка из болгарки

Важной особенности этого инструмента является то, что ось мотора направлена под прямым углом к инструменту.

На этой основе может быть сделана зернодробилка для домашнего хозяйства своими руками.

Вот как можно сделать зернодробилку:

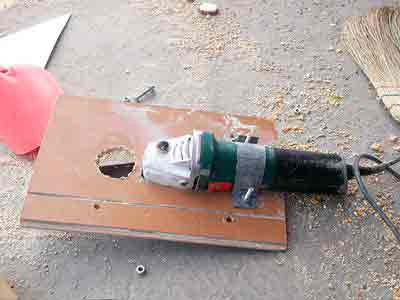

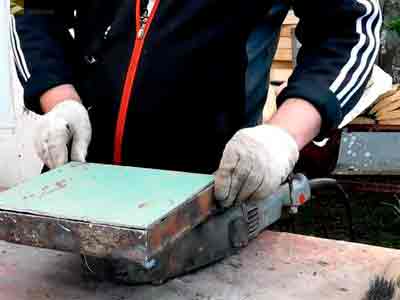

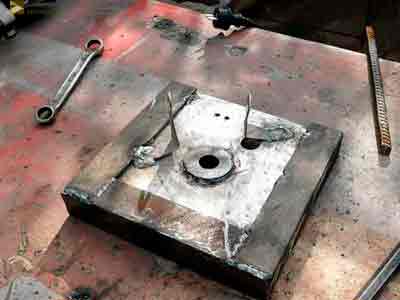

  1. Основой конструкции может быть прямоугольный кусок толстой фанеры. В нём прорезается отверстие по форме болгарки. Его прикрепляют при помощи болтов и металлической ленты к основе. При этом нужно, чтобы ось вращения смотрела вниз. В качестве ножей нужно взять узкую металлическую полоску соответствующей длины.
  2. Рядом с болгаркой делают отверстие, через которое будет поступать зерно. При этом важно, чтобы оно находилось над тем местом, где вращается винт.

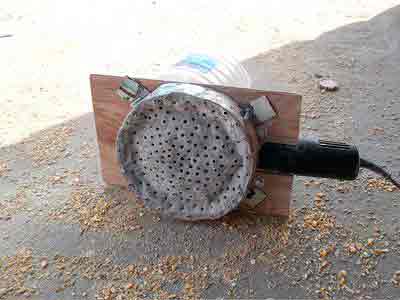

  3. Снизу нужно присоединить к основе сито. Его делают из старой кастрюли. При этом нужно на половину высоты срезать её борта и сделать много дырок в дне (гвоздём или сверлом дрели).

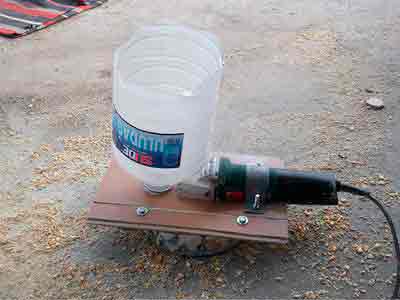

  4. Теперь нужно собрать зернодробилку. Для этого её устанавливают на подставку, снизу ставят ведро для обработанного зерна. На отверстие можно, например, поставить воронку от большой пластиковой бутыли. Туда при работе будут насыпать зерно.

Зернодробилка из стиральной машины

Принцип работы такого механизма аналогичен тому, как работает самодельная зернодробилка на основе пылесоса. В качестве рабочего объёма используется бак стиралки.

Мотор устанавливается таким образом, чтобы ось вращения была направлена вверх. Для измельчённого зерна делается сито в виде большого количества дырок в боковой части бака, сделанных с одной стороны. Рекомендуется в этом месте поставить шторку, чтобы зерно не разлеталось по помещению. Теперь зернодробилка, сделанная своими руками из стиральной машины, готова.

Зернодробилка из стиральной машины

Зернодробилка из электродвигателя

Если использовать обычный электродвигатель, то нужно для изготовления такого устройства сделать следующее:

  1. Аналогично тому, как описано ранее, установить металлический нож на ось вращения.
  2. Поставить два диска на ось перед ним и после него.
  3. Закрыть боковое пространство между ними, оставив одно отверстие сверху для поступления зерна и снизу для высыпания размельчённого зерна.
  4. Нижнее отверстие нужно сделать в виде сита, поставив горизонтальную металлическую пластину с большим количеством дырок.
  5. Мотор крепят на горизонтальной пластине. Под нижнее отверстие ставят приёмную ёмкость, на верхнее – воронку, для того чтобы насыпать зерно.

Теперь зернодробилка из болгарки, сделанная своими руками, готова к работе.

Плюсы и минусы самодельных зернодробилок

Достоинствами самодельных устройств являются:

  1. Дешевизна.
  2. Простота изготовления.
  3. Хорошее качество работы.

Однако им присущ ряд недостатков:

  1. Они шумные.
  2. Высокая вероятность поломки.
  3. Для выполнения работ не всегда легко найти нужные детали и узлы.

Самодельные агрегаты выгодно использовать там, где требуется небольшое количество зерна. В больших фермерских хозяйствах выгоднее использовать мощные покупные зернодробилки.

Источник: http://7ogorod.ru/prochee/zernodrobilka-svoimi-rukami.html

Зернодробилка своими руками из болгарки как это сделать

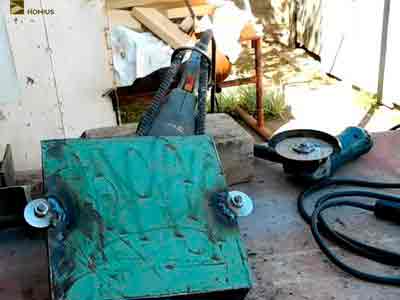

Самодельную зернодробилку можно сделать из обычной угловой шлифовальной машинки (болгарки), в этой статье предоставлены чертежи зернодробилки из болгарки, а также фото и видео изготовления этой самоделки.

Этот вариант дробилки конечно не рассчитан на большие объёмы зерна, но для изготовления дерти или комбикорма для цыплят или небольшого количества кур вполне сгодится.

Если вам нужно быстро сделать простую и практичную зернодробилку, вам понадобятся следующие материалы:

  • Угловая шлифовальная машинка.
  • Использованный металлический диск от пилы.
  • Кусок толстой фанеры.
  • Металлическая скоба.
  • Болты, шайбы, гайки.
  • 5 литровая пластиковая бутылка.
  • Металлической сито или кастрюля.

Из этих материалов мы сделаем самодельную зернодробилку, но для начала ознакомимся с чертежами зернодробилки из болгарки.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

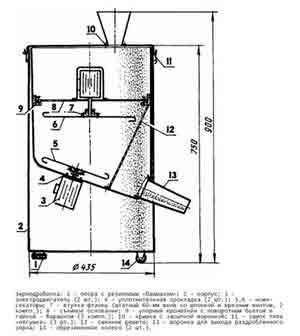

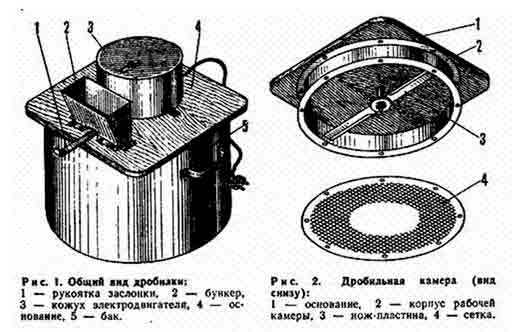

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.



Виды дробилок

Дробилки можно разделить на несколько классов:

  1. Промышленные – их применяют в больших агропромышленных хозяйствах.
  2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Бытовая зернодробилка

Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

  • Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
  • Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.



Назначение зернодробилок

Дробилка для зерна является техническим агрегатом, применение которого существенно упрощает процесс приготовления корма для домашних животных. Такой корм получается путем измельчения и дробления различных сельскохозяйственных зерновых культур до получения мелкой фракции, которая значительно лучше усваивается организмом любого животного. Полученная дробилками для зерна бытового назначения, измельченная продукция повышает производительность домашнего скота, а также улучшает их репродуктивные функции.

Поэтому подобные устройства являются незаменимыми помощниками для фермеров, у которых большое поголовье скота или птиц.


Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Зернодробилка непрерывного действия

Для изготовления тпкой дробилки из болгарки потребуются следующие инструменты и материалы:

  • дрель или шуруповерт с набором сверл;
  • лобзик или пила;
  • рожковые ключи;
  • молоток и зубило.
  • фанера толщиной 10 мм;
  • уголок или скобы;
  • болты и гайки;
  • кастрюля подходящего диаметра;
  • ножи;
  • болгарка.

Изготовление начинают с крепления углошлифовальной машинки с помощью скобы или уголков к фанере. Для этого в ней проделывают прямоугольное отверстие под корпус УШМ и круглое для подачи зерна. Длинными болтами закрепляют скобу. Основание можно изготовить из различного материала:

На фото основание выполнено из ламината толщиной 8 мм. Скобу можно сделать из любого тонкого металла, способного удержать машинку. Для крепления использовались болты М10. Ножи изготовлены из обыкновенной стали толщиной 3 мм.

Сито может быть готовое, например, старая кастрюля с просверленным дном или любая подходящая емкость. На фото приспособленная кастрюля с просверленным дном (отверстия диаметром 5 мм).

Затем закрепляется углошлифовальная машинка и прикручиваются ножи. Они могут быть с двумя или четырьмя лопастями.

Остается закрепить кастрюльку к основанию, и устройство из болгарки готово. Устанавливают приемный бункер зерносмеси, который изготовлен из пятилитровой бутылки. Получилась зернодробилка непрерывного действия.

Всю конструкцию устанавливают на подходящую емкость, включают в сеть и засыпают зерно в приемный бункер. Зерносмесь подается в рабочую зону, где и происходит помол.

Основным недостатком данной конструкции является то, что нельзя регулировать крупность помола. Фракция зерна получается неравномерная. Если на приемный бункер установить шибер, то можно будет регулировать подачу зерна. Это делается для того, чтобы не перегружать двигатель машинки.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

В состав молоткового типа входят:

  • корпус;
  • молотки;
  • емкость, в которую засыпают сырье;
  • барабана;
  • сито;
  • силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Необходимые инструменты и материалы

Самостоятельное изготовление приспособления для измельчения зерна не потребует каких-либо специфических материалов. Ключевым агрегатом будет служить обычная болгарка, которая есть практически в каждом хозяйстве. Помимо угловой шлифовальной машины для изготовления зернодробилки потребуются следующие материалы:

  1. Ненужная кастрюля с плотно прилегающей крышкой. Желательно выбрать кастрюлю, выполненную из алюминия. Это позволит снизить вес всего устройства, что благоприятно отразиться на удобстве работы с ним.
  2. Для изготовления ножей зернодробилки потребуется пластина прочной закаленной стали. Неплохо подойдет для этого старый режущий инструмент триммера.
  3. Для крепления кастрюли к корпусу болгарки желательно использовать 2 широких мебельных уголка, имеющих готовые отверстия для монтажа.
  4. Болты, гайки, шайбы.

Из инструментов нужны будут: дрель, насколько сверл по металлу, точильный круг, набор гаечных ключей, отрезной круг по металлу для болгарки, отвертка и пассатижи.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

Схема для сборки зернодробилки своими руками

Устройство зернодробилки

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают попавшие в смесь металлические частицы.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

Сборка ротора

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

  • Вал изготавливаемого ротора должен быть переменного сечения,
  • Делается вал из круглой стали,
  • Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Читать также: Как сделать пюре из ягод

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

  • Конденсатор,
  • Тумблер,
  • Предохранитель.
  • Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Статор и другие элементы

Самостоятельно сделать статор еще сложнее. Во время обточки на станке оставьте в заготовке минимальный припуск:

  • сделайте проем в центре — 70 мм;
  • разметьте заготовку из расчета диаметра 10,5 см, обозначьте места будущих проемов, контуры
  • отверстий снизу и сверху;
  • просверлите глухие выемки глубиной 2,6 см;
  • ликвидируйте на стенке припуск и вырежьте место под ротор (10,5 см);
  • с обратной стороны выточите посадочный паз для подшипников;
  • продумайте и подготовьте кольцо для уплотнителя.

Совет. Статор также надо закалить.

Работа на станках — самый сложный этап сборки мельницы. Поэтому можно доверить его профессионалам, заказав у них детали. Расположение статора вручную корректируется при помощи фиксаторов-болтов. От точности зависит качество помола. Электроцепь мельницы, кроме мотора, включает в себя конденсатор (3,8 кмФ), предохранитель и выключатель. Все контакты следует закрыть от прямого доступа.

После успешного пробного запуска останется только изготовить станину, закрепить аппарат, присоединить к нему тару для приема и выхода сырья. Простейшая мельница для зерна готова.

А Вы пробовали самостоятельно изготовить такую мельницу?

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

Изготовление основания измельчителя В состав опоры измельчителя входят следующие составные части:

  • Фланец;
  • Ступица, на который установлен подшипниковый узел;
  • Зубчатый барабан;
  • Опора фланца;
  • Фланец установленный на барабан;
  • Силовой установки;
  • Пластины решета;
  • Дуги;
  • Уголка 45х45;
  • Зерносборочной воронки;
  • Крепежных изделий.

Самодельная мельница

Основным рабочим инструментом любой мельницы являются жернова. Именно по такому принципу изготавливаются самодельные электрические мельницы, где роль жерновов выполняют статор и ротор конструкции.

Корпус такого устройства конструктивно выполнен в виде круглой коробки из металла диаметром 300–340 мм и толщиной 5 мм. Статор расположен внизу и имеет небольшой борт, а сверху приспособление имеет крышку.

Внутри корпуса располагается двигатель и непосредственно мельница, которая крепится на вал агрегата, на который еще устанавливается и ротор. При вращении ротор способен развивать скорость до 3000 об./мин.

Подача сырья осуществляется через бункер, который установлен поверх корпуса.

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

  • выявление причин вибраций и их устранение;
  • контроль над состоянием оборудования в части вибрации;
  • балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

Сборка дробилки: изготовление ротора

Для изготовления ротора вместе с валом, статора и крышки для подшипникового отсека понадобится умение владеть сверлильным и токарным станком. Перед работой над мельницей важно знать тонкости процесса:

  1. Вал вытачивают из стального кругляка или поковки М45.
  2. Базовый поперечник ротора — 105 мм с последующей обточкой до 104,5 мм.

Готовую деталь следует закалить:

  • разогреть в печи до 800 °С;
  • охладить в масляном контейнере;
  • разогреть до 400 °С;
  • положить охлаждаться при комнатной температуре.

Внимание! Проводить закалку с помощью воды нельзя, она негативно скажется на прочности мельницы.

Проверить качество процедуры можно напильником. Он не должен оставлять следы на режущем краю зубца.

Читать также: Сколько дней пить пастушья сумка

В предложенной схеме ротор вращается на паре радиальных подшипников. Между ними на валу крепится дистанционное кольцо. Оно даст возможность подшипникам смещаться и подстраиваться под напряжение внутри устройства. Механизм станет более надежным и прослужит дольше.

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

Самостоятельное изготовление ротора и статора

Перед тем как сделать дробилку для зерна мельничного типа, необходимо подготовить основные составные части конструкции.

Ротор изготавливается из металлического листа толщиной не менее 3 мм. Вырезав круг диаметром 320 мм, прочерчиваем окружность на 20 мм меньше заготовки. Затем разбиваем ее на 32 ровные части и просверливаем отверстия. После делаем пропил ножовкой по металлу от края заготовки до отметки. Получившиеся полоски отгибаем. В центре такого пропеллера приваривается втулка длиной 50 мм и диаметром 30 мм.

Следующим этапом будет изготовление статора. Для чего из пластины металла шириной около 50 мм и толщиной 2 мм выгибается по окружности заготовка. Она помещается в емкость для заливки, а с одного края покрывается слоем алюминия, чтобы образовалась чаша. Дно чаши получается толщиной 4 мм. Затем заготовку делаем ребристой, путем приваривания уголков жесткости к внутренней стороне статора. В центре делаем отверстие под вал.

Перед работой конструкции статор устанавливается на вал, а затем на шпонку укрепляем ротор. Вся система соединяется шпилькой через отверстие втулки.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Режущий элемент

Основным рабочим элементом дробилки для зерна является режущий нож, который осуществляет помол зерна, вращаясь с большой скоростью. Изготавливается эта часть агрегата отдельно из стальной пластины размером 15×200×1,5 мм. При этом материал необходимо выбирать с наиболее высокими показателями прочности.

Форму инструмента можно подбирать самостоятельно. Некоторые предпочитают изготовить нож в виде пропеллера или плоской пластины со скошенными углами. Вид ножа легко задавать с помощью наждака. Заточка передних кромок должна осуществляться по направлению к оси вращения.

Для надежного закрепления ножа посередине его плоскости просверливается отверстие, соответствующее валу двигателя пылесоса. На вал режущий инструмент крепится с помощью гаечного соединения.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Виды дробильных агрегатов

По способу действия изготовленные своими руками дробилки для зерна подразделяются на несколько типов. Основные виды аппаратов:

    Барабанные (молотковые) дробилки используются в основном для получения продукции среднего или мелкого помола. Дробление зерна в таких устройствах осуществляется с помощью вращающихся молоточков, закрепленных на роторе электродвигателя.

Роторные самодельные дробилки для зерна производят измельчение сырья за счет удара его о стенки корпуса камеры. Поэтому рабочая емкость должна быть изготовлена из металла высокой прочности. Измельчение продукции происходит до момента просыпания ее через сито.

  • Дисковые устройства осуществляют дробление зерна за счет вращения дисков, на которых крепятся ударные элементы. Влажное сырье может не дробиться, а только плющиться, что также используется в приготовлении корма для животных.
  • Как сделать мельницу-дробилку своими руками

    Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

    Мельница-дробилка своими руками

    Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

    Подготовка к сборке простого механизма

    Предложенная модель бытовой мельницы — авторская. Ее разработали удмуртские мастера. Длина корпуса не превышает 32 см. Высота и ширина — еще меньше. Масса дробилки в сборке — 15 кг. Двигатель мельнице нужен с невысокой мощностью, до 180 Вт. Подойдет мотор от старой стиральной машинки или подобного бытового агрегата. Базовая производительность — 1 ведро кукурузы или 2 ведра пшеницы за 10 мин. Авторская схема сборки этой мельницы представлена на фото. Кроме электродвигателя вам потребуются:

    • 12 винтов и столько же пружинных шайб для фиксации;
    • пара стальных уголков размерами 45х45 мм (для опоры мотора);
    • стальной лист толщиной около 8 мм (для станины);
    • и еще один, толщиной около 3 мм, а также крепления — 4 болта;
    • шпильки с гайками;
    • короб небольшого размера из железа для кровли (приемный стакан) и 2 винта для него;
    • ротор;
    • статор;
    • защитная крышка для подшипников;
    • соединительная муфта;
    • металлический патрубок;
    • дистанционное кольцо 0,5 мм;
    • пара подшипников №203 плюс 3 болта;
    • кронштейны стальной ручки толщиной 0,2 см;
    • ручка деревянная.

    Внимание! В данной схеме мельницы везде используются болты базового типа — М6.

    Защита для электродвигателя

    Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

    Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

    Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

    Делаем статор

    Изготовление статора немного труднее, так как в этом случае от вас потребуется точность. Работа производится поэтапно. В первую очередь проводят обточку заготовки на токарном станке, а затем оставляют небольшой технологический припуск. С этой целью высверливается проем до 70 мм в центре. На заготовке делается разметка окружности с показателем диаметра 105 мм, наносятся центральные точки будущих проемов. Впоследствии они станут рабочей плоскостью для статора. Разметка наносится строго по чертежу.

    Контуры отверстий обозначаются сверху и снизу, а затем высверливаются глухие «окна» с глубиной примерно 26 мм. На станке снимается припуск, оставленный ранее, и растачивается место для рабочей камеры (105 мм). Полученная заготовка переворачивается и производится посадочная выемка для вставки подшипников. Также понадобится изготовление канавки для уплотняющих деталей. Мельница может функционировать и без этой составляющей.

    Когда статор готов, можно приступить к созданию отверстий с резьбой под крышки для подшипников, статора, патрубка и короба для загрузки. Статор, как и ротор, подвергается термальной обработке по аналогичной технологии.

    Обеспечивая четкую работу агрегата, следует правильно выставить координаты статора. В этом случае применяются болты. Ротор при функционировании должен двигаться медленно и легко, без рывков и остановок. Только после проверки функциональности всех деталей можно приступить к пробному запуску приспособления. С этой целью мельницу (мукомольный аппарат) фиксируют на табурете или же столе, чтобы при вибрации она не упала.

    Мельница «Малютка»

    Самая распространенная модель — это мельница для зерен «Малютка». Она была изобретена в Удмуртии двумя инженерами. Посредством этого приспособления можно добиться не только размельчения зерна до требуемых размеров, но и изготовления комбикорма и получения муки из кукурузы, гречихи и других зерновых. Такая электрическая мельница для зерна станет просто незаменимой в семье, которая живет в собственном доме и содержит домашних животных.

    Размеры этого автомата невелики, однако уровень производительности способен удивить любого пользователя. За пять минут можно переработать полное ведро кукурузы, а ведро пшеницы легко перемолоть всего за три минуты.

    Технические параметры приспособления:

    • размер корпуса, не включая, бункер и патрубок, составляет 320 х 160 х 170 мм;
    • приспособление способно производить помол двух типов: мелкий и крупный;
    • низкий показатель мощности двигателя — 180 Вт;
    • высокий уровень производительности при малой затрате электроэнергии;
    • наличие реверсивного роторного двигателя;
    • вес устройства составляет 15 кг.

    Главнейшая задача, которая повышает эффективность и прочность такого агрегата, как мельница для зерен, — это сборка ротора и статора.

    Принцип работы самодельной зернодробилки.

    Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

    Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

    Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

    Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

    При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

    Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

    Устройство зернодробилки видео.

    Как сделать основные элементы устройства?

    Схема устройства дробилки и дробильной камеры.

    Чтобы обустроить камеру, в которой будет дробиться зерно, понадобится подготовить полоску из металла. Длина элемента должна быть примерно 71 см. Максимальная ширина детали – 6 см.

    Металл нужно свернуть в кольцо, а его ребра отогнуть в наружную сторону по периметру камеры. Фланцы должны иметь ширину максимум 1 см. В дальнейшем можно будет скрепить их с основанием и установить сито. Для качественной фиксации дробилки с нижней стороны камеры понадобится смонтировать 3 штифта из дерева.

    Следует знать, что для муки подходит сетка с мелкими ячейками. Для различных овощей используются диски с перфорацией.

    Зерно можно будет подавать в камеру из бункера, который крепится на основании. В нем нужно будет проделать маленькое отверстие и установить заслонку из пластинки, при помощи которой будет выполняться регулировка подачи зерна.

    Под ситом обязательно нужно будет расположить большое ведро или таз.

    Плюсы и минусы самодельных зернодробилок

    Достоинствами самодельных устройств являются:

    1. Дешевизна.
    2. Простота изготовления.
    3. Хорошее качество работы.

    Однако им присущ ряд недостатков:

    1. Они шумные.
    2. Высокая вероятность поломки.
    3. Для выполнения работ не всегда легко найти нужные детали и узлы.

    Самодельные агрегаты выгодно использовать там, где требуется небольшое количество зерна. В больших фермерских хозяйствах выгоднее использовать мощные покупные зернодробилки.

    Как устроена зернодробилка с двигателем от стиральной машины-автомат?

    В устройство зернодробилки непременно должны входить воронка для сбора муки или фуража, ножи-секаторы, фланец основания и многие другие элементы, указанные на чертеже.

    1 — опора с резиновым «башмаком»; 2 — корпус; 3 — электродвигатель (2 шт.); 4 — уплотнительная прокладка (2 шт.); 5,6 — ножи-секаторы; 7 — втулка-фланец (штатный 60-мм шкив со шпонкой и врезным винтом, 2 компл.); 8 — съемное основание; 9 — упорный кронштейн с поворотным болтом и гайкой — барашком (3 компл.); 10 — крышка с засыпной воронкой; 11 — замок типа «лягушка» (3 шт.); 12 — сменное решето; 13 — воронка для выхода раздробленного зерна; 14 — обрезиненное колесо (2 шт.)

    Всем этим можно укомплектовать любую старую машинку для стирки. Поэтому нецелесообразно говорить о размерах деталей, ведь каждая стиральная машина имеет свои габариты. Обычно в зернодробилку переделывают «Оку» или «Фею».

    Техника для измельчения зерна устроена так же, как электрическая кофемолка. Режущие элементы конструкции крепко привинчивают к валу, встроенному в электрический двигатель. Заправленное в зернодробилку зерно крошится за счёт работы ножей, причём это происходит на большой скорости. Сырьё откидывается к стенкам приспособления, где процесс дробления наиболее интенсивный.

    Ножик для резки

    Главным элементом мельницы является ножик, который будет прокручиваться с большой скоростью и перемалывать зерно. Данное приспособление изготавливается отдельно. Для этого надо подготовить пластину из стали 200х15х1,5 мм. Материал должен быть крепким. Дополнительно можно использовать держатели для автомобилей или другие приспособления подобного типа.

    Заточку ножика нужно выполнять в виде острого лезвия. Кромки следует обрабатывать в направлении оси кручения. Форма может быть разной. К примеру, она может иметь вид пропеллера. Другой вариант – просто скосить углы. Наждачной бумагой нужно регулировать горизонтальный и вертикальный вид пластинки.

    Далее в средней части изготовленного элемента нужно просверлить отверстие, диаметр которого соответствует валу электродвигателя пылесоса. Нож нужно крепить на резьбовой хвост с помощью втулки, гайки и нескольких шайб соответствующих размеров.

    Виды зернодробилок

    Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

    Зернодробилки имеют ряд достоинств:

    • Компактность позволяет перемещать аппарат,
    • Аппарат работает от обычной электрической сети,
    • Большой выбор моделей,
    • Возможность легко изготовить в домашних условиях,
    • Необходимые запчасти для зернодробилок можно найти в каждом доме.

    Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

    Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

    Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

    Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

    Порядок выполнения работ

    Подготовленные стальные пластины заточите при помощи наждака. Чтобы надеть их на шкив, нужно изготовить специальный фланец, который закрепит ножи.

    Далее действуйте так:

    • В центре ножей проделайте отверстия диаметром 6 мм. Наденьте их на шкив.
    • Теперь нужно изготовить защиту, чтобы мука не попадала в механизм.
    • Из куска жести изготовьте заплатку, которой нужно закрыть втулку. Сверху конструкция закрывается резиновой прокладкой. Для большей герметичности можно воспользоваться герметиком.

    Теперь нужно подготовить воронку для вывода муки. Ее подсоединяют к сливу – для этого нужно расширить отверстие до 12-15 см. Сделайте это с помощью молотка и зубила.

    В подготовленное отверстие установите патрубок либо отрезок трубы соответствующего диаметра. Отвод для фуража готов. Нужно заняться установкой решетки.

    Как установить решетку

    Решетка должна находиться в баке под углом 15 градусов. При этом она должна плотно соприкасаться со стенками бака. Сделать это достаточно непросто:

    1. Выясните, на какую высоту будут подниматься ножи при вращении. Сделайте пометку.
    2. Отступите от пометки вверх на несколько миллиметров.
    3. Затем подготовьте решетку, которая по диаметру соответствует размерам бака.
    4. Установите решетку на отмеченной линии, следите, чтобы не было зазоров, иначе зерно будет проскакивать.
    5. Закрепите решетку на месте болтами с гайками.
    6. Если во время установки образовались небольшие щели, замажьте их холодной сваркой и оставьте просыхать.

    Производительность зернодробилок

    Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

    У самодельных и заводских моделей она в среднем составляет:

    • Самодельные агрегаты – до 150-200 кг /ч;
    • Заводские модели – от 180 до 400-500 кг /ч.

    При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

    Принцип работы

    Основной смысл подобных агрегатов в том, чтобы за счет механических воздействий оборудования на исходный продукт получить готовый полуфабрикат требуемой фракции. Основными инструментами в самодельной дробилке для зерна считается молоток либо ножи, осуществляющие измельчение. Они внутри рабочей емкости быстро вращаются, воздействуя на засыпанное сырье. Подобный агрегат похож на галтовочную установку, которая часто используется в машиностроении. Функционируют зернодробилки на ручной либо электротяге.

    Образец дробилки

    Применение небольших агрегатов на приусадебных участках позволяет существенно повысить эффективность работы, а также снизить трудозатраты. Использование более серьезных моделей осуществляется на крупных фермах, а также агрохолдингах. К тому же такие устройства для дачного использования можно изготовить самостоятельно при наличии необходимого инструмента, а также умения обращаться со сварочным аппаратом.

    Типы конструкции

    Всего существует несколько разновидностей зернодробилок, которые стоит рассмотреть подробнее.

    Роторные дробилки

    Для подобных вариантов дробилок характерен большой вес, крупные габариты, а также наличие мощной силовой установки. Их применяют с целью измельчения различных культур, а также травы либо корнеплодов. Устройства справляются с ними без труда. Главным рабочим органом агрегата считается ротор, на котором установлены ножи. Размер фракции готового сырья определяется скоростью, с которой вращается ротор. Делать такой измельчитель зерна своими руками либо покупать его в готовом варианте обойдется существенно дороже, нежели молотковый вариант. К тому же из-за больших габаритов, а также веса, подобных агрегат проблематично использовать в небольших хозяйствах.

    Молотковые дробилки

    Такой вид представляет собой более сложное в плане конструкции устройство. Однако это становится причиной сложности его использования. Так, после запуска двигателя, начинается вращение барабана. При этом молотки, которые установлены внутри, также начинают движение и бьют по нему. В результате засыпаемое зерно попадает под такие удары и раскалывается на небольшие части. После этого оно опускается на сито, через которое просеивается мелкая фракция, а более крупная продолжает оставаться внутри и измельчаться.

    Схема зернодробилки

    Ручная мельница

    Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

    Жернова для мельницы

    Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки. Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов — 22 -24 см, а высота — 10- 12 см. Можно сделать жернова и большего размера, но меньшего — не желательно. Чем больше вес камней — тем более качественный будет помол у муки.

    Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний — нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

    Следующий шаг в изготовлении домашней мельницы для зерна — вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину — не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

    Рейтинг зернодробилок по качеству – что предлагает рынок?

    На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.

    На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.

    Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей. Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.

    Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.

    Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.

    Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.

    Промышленные модели

    Существуют зернодробилки для промышленного применения. Они представляют собой специализированное мощное многофункциональное оборудование.

    Himel

    Зерновые дробилки Himel представлены моделями, которые обеспечивают различную степень помола. Они гарантируют равномерное дробление с помощью двигателя от 5,5 до 55 кВт.

    Зернодробилка промышленная ДКР предназначена для измельчения зерен бобовых, злаковых и масличных культур. Они позволяют получать измельченное до однородных фракций сырье. Благодаря возможности регулирования объема подачи гарантировано использование полной мощности мотора без риска перегрузки. Данная модель подойдет и для фермеров.

    Дробилки для домашнего использования

    «Вихрь ЗД-350К»
    Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

    • «Вихрь ЗД-350К» ;
    • «Зубр-2» ;
    • «Три Поросенка 350»;
    • «Фермер ИЗЭ-05»;
    • «Циклон-350»;
    • «Бизон 400» ;
    • «НИВА ИЗ-250».

    «Зубр-2»

    Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб.

    «НИВА ИЗ-250»

    Источник: http://texnotoys.ru/elektronika/zernodrobilka-svoimi-rukami.html

    Зернодробилка своими руками, чертежи, как сделать дробилку для зерна для домашнего хозяйства

    • Изготовление основания измельчителя
    • Чертеж решета измельчителя
    • Изготовление молоткового барабана
    • Процесс балансировки дробилки
    • Зернодробилка своими руками видео
    • Зернодробилка самодельная.
    • Устройство зернодробилки
    • Видео: Самодельная кормодробилка
    • Как сделать своими руками из стиральной машины
    • Необходимые материалы
    • Чертёж и условия конструкции ДКУ
    • Порядок действий
    • Защита для электродвигателя
    • Заключение
    • Готовый комбикорм на «раз-два»: лучшие идеи для сборки зернодробилки своими руками
    • Зернодробилка своими руками чертежи

    Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

    С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

    как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

    как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

    молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

    зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

    Изготовление основания измельчителя

    При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

    Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

    Основание измельчителя состоит из:

    1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.

    Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

    В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

    Чертеж решета измельчителя

    Решето состоит из:

    1 – боковой пластины крепления, 2 – решета

    Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

    Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.

    Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.

    Изготовление молоткового барабана

    Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.

    Рис. 3 Сборочный чертеж молоткового барабана

    Молотковый барабан состоит из:

    1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

    Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

    Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

    Процесс балансировки дробилки

    Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

    Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.

    Рис. 4 Балансировка барабана

    Балансировочная установка состоит из:

    1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

    Зернодробилка своими руками видео

    Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

    Зернодробилка своими руками #1.

    Зернодробилка самодельная.

    Ведение личного подсобного хозяйства сопровождается не только земельными работами, но и содержанием домашнего скота и птиц. Однако, для того, чтобы животные были продуктивны и здоровы, им необходимо правильное питание, которое заключается в приготовлении качественного корма. Можно приобретать готовые корма, но их себестоимость существенного выше, чем у самого сырья, т.е. зерна, кукурузы, ячменя и других видов культур. Именно поэтому фермеры все чаще прибегают к приобретению специальных технических устройств – зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно. Но есть и ещё один выход по экономию средств – собрать зернодробилку своими руками из стиральной машины. О том, как это сделать и пойдёт речь в нашей статье.

    Особенно это наглядно выглядит на примере фермерских хозяйств, где наблюдается большое количество голов рогатого скота, свиней и птиц.

    Устройство зернодробилки

    В основном используют зернодробилки для фермерских хозяйств, но ведь и обычные дачники, и люди, регулярно живущие в деревнях и селах, часто прибегают к использованию зернодробилок. Некоторые из них, желая сэкономить на ее покупке, умудрились использовать в этом качестве обычную стиральную машину с небольшими переделками.

    Зернодробилка является техническим агрегатом, с помощью которого можно изготовить корм для кормления скота в домашних условиях. Изготавливается он путем дробления и измельчения различных зерновых культур до мелкой консистенции.

    Видео: Самодельная кормодробилка

    Более подробно о зернодробилке своими руками смотрите на видео:

    Известно, что переработанный и измельченный продукт гораздо лучше усваивается в организме животного, что положительно сказывается на его репродуктивных функциях и производительности, которая выражается в надое молока и несения яиц.

    Таким образом, можно сказать, что зернодробилка является незаменимым помощником для любого фермера, который содержит крупное или среднее поголовье рогатого скота и птиц.

    Частые закупки готовых комбикормов могут существенно ударить по бюджету, а вот самостоятельное изготовление кормов позволит достаточно неплохо экономить.

    О том, как сделать культиватор своими руками подскажет данная ссылка.

    Принцип работы всех зернодробилок похож на работу обычной бытовой кофемолки, только в более глобальных масштабах. Агрегат сначала включают в обычную электросеть, после чего запускают двигатель. Это очень важно, ведь мотор должен сначала прогреться, прежде чем можно приступать к работе.

    Далее, в специальный резервуар (бункер) засыпается сырье для переработки, после чего оно попадает в дробильную камеру, где и осуществляется сам процесс помола. Измельчение происходит с помощью специальных ножей, находящихся в этой камере.

    Затем, сырье просеивается через сито определенного диаметра (в комплекте их, как правило, несколько). Именно диаметр данного сита будет определять фракцию, т.е. степень измельчения зерна или иных культур.

    Кстати, в зависимости от характеристик конкретной зернодробилки, в ней можно перерабатывать самое различное сырье:

    • рожь;
    • ячмень;
    • бобовые культуры;
    • зерно;
    • жмых;
    • лузгу и т.д.

    Некоторые агрегаты оборудованы специальной дисковой теркой, позволяющей измельчать различные корнеплоды, фрукты и траву.

    Вообще, конструкция дробилки для зерен довольно простая, поэтому вполне можно изготовить ее в домашних условиях.

    В интернете есть довольно много подробных способов с чертежами, описывающих данный процесс. Особого внимания заслуживает способ переделки из стиральной машины, ведь ее устройство уже чем-то напоминает пресловутую кофемолку.

    Всю информацию про доильный аппарат АИД-2 найдете в этой статье.

    Как сделать своими руками из стиральной машины

    Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

    Необходимые материалы

    Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

    • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
    • дополнительный электрический двигатель;
    • дрель и сверла (от 3 до 16 мм);
    • зубило и молоток;
    • различные ключи;
    • болты и гайки (M4, M6 и M8).

    Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

    Кроме того, нам понадобится дополнительный расходный материал:

    • металлический уголок (3×3 см);
    • поворотные болты M8 с гайками-барашками – в количестве трех штук;
    • 3-х литровые жестяные банки из под краски – в количестве трех штук;
    • замки типа «лягушка» – в количестве трех штук.

    В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

    С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

    Чертёж и условия конструкции ДКУ

    Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

    В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

    Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

    Схема самодельной крупорушки

    Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

    Что собой представляет доильный аппарат Доюшка узнаете здесь.

    На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

    Порядок действий

    Итак, начнем работы, используя следующий порядок действий:

    • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
    • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
    • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
    • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
    • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
    • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
    • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
    • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
    • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

    В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

    Технология создания опрыскивателя своими руками описана в данном материале.

    Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

    Установка ножей на шкив

    Защита для электродвигателя

    Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

    Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

    Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

    Заключение

    Самостоятельное изготовление зернодробилки, путем переделывания старой стиральной машины, представляется довольно неплохим способом экономии на приобретении готовых зернодробилок.

    Примечательно, что сама конструкция стиральной машины практически полностью соответствует всем требованиям, которые характерны для измельчителей зерна.

    Правда, понадобятся небольшие дополнения и доработки, но они довольно просты и интуитивно понятны.

    Фактически, из старой ненужной рухляди, которая просто валяется в виде хлама в гараже, мы получаем довольно работоспособное устройство, позволяющее изготавливать корма для домашнего скота.

    Более качественным и производительным вариантом станет зернодробилка хрюша.

    Также рекомендуем ознакомиться с таким полезным устройством как полольник.

    зернодробилка своими руками из тормозного барабана. Зернодробилка в работе1

    Готовый комбикорм на «раз-два»: лучшие идеи для сборки зернодробилки своими руками

    Зернодробилка своими руками чертежи

    Зернодробилка своими руками, чертежи и описание надежного агрегата.

    Представленная конструкция агрегата, состоит из следующих узлов и элементов:

    1. Бункер для загрузки зерна.
    2. Корпус.
    3. Ротор.
    4. Вал.
    5. Бункер для выгрузки продукта.
    6. Шкив 1 Z 2.160.28 Ст.40 ГОСТ 20889-88.
    7. Ремень клиновидный Z-1250.
    8. Электродвигатель АИР100S2.
    9. Рама стол.
    10. Задвижка бункера для выгрузки продукта.
    11. Задвижка бункера для загрузки зерна.

    Чертеж зернодробилки.

    БУНКЕР ДЛЯ ЗАГРУЗКИ ЗЕРНА

    Изготавливается из тонколистового металла нержавеющей стали. У основания крепится металлическая рамка с задвижкой.

    Наружная часть корпуса выполнена из цельнотянутой металлической трубы диаметром 270 (мм) и толщиной стенки 6 (мм), внутрь которой, вставлен статор, из трубы диаметром 258 (мм).

    В трубах имеются сквозные отверстия:
    — крепления загрузочного бункера
    — выхода готового продукта
    — установки сита с отверстиями нужного диаметра
    — крепления бункера выгрузки.

    Трубы размещаются в пазах боковых фланцев. Фланцы скрепляются между собой шестью шпильками. В одном фланце под шпильки нарезана резьба, в другом – просверлены сквозные отверстия. Фланцы имеют сквозные отверстия для крепления корпусов опорных подшипников. Фланцы крепятся к раме болтовым соединением.

    Состоит из наборных металлических молоточков (HRC 45…48) и шайб. По мере необходимости, молоточки можно перевернуть.

    Ротор проверим на биение, при необходимости проведем его балансировку. Это устранит вибрацию зернодробилки во время работы.

    На приводной вал устанавливаются призматические шпонки и подшипники, шариковые радиальные с защитными шайбами 80206 по ГОСТ 4657-82 (30х62х16).

    БУНКЕР ДЛЯ ВЫГРУЗКИ ПРОДУКТА

    Сваривается из металлического равнополочного уголка 35х35х5.

    Вырезаются из тонколистового металла.

    Представленный агрегат за одну секунду перемалывает до одного килограмма зерна.
    Для крупного помола (корм скоту) – диаметры отверстий в сите 7 (мм).
    Для мелкого помола (мука с отрубями) – диаметры отверстий в сите 2 (мм).

    Источник: http://mtz-80.ru/bez-rubriki/zernodrobilka-svoimi-rukami-chertezhi-kak-sdelat-drobilku-dlya-zerna-dlya-domashnego-hozyajstva

    Что делать с засохшими ветвями на даче: самодельный измельчитель из болгарки

    Вопрос о том, что делать с высохшими и отсечёнными ветвями в саду, для дачников обычно решается просто. Этот «мусор» просто сжигается. А в то же время, если ветки измельчить, то можно уже использовать их в огороде для различных целей. Сегодняшняя история, которую прислал нам Василий Алексеевич Каюмов из Тимашевска Краснодарского края, расскажет о том, как своими руками и совершенно без затрат сделать из болгарки измельчитель для веток.

    Садовый участок у меня небольшой, так как большую часть территории занимают постройки, в том числе гараж, являющийся «по совместительству» мастерской. Но проблема высохших веток, которые обязательно спиливаются, всё равно стоит довольно остро. В голову закралась мысль о том, что сжигать их, по крайней мере, расточительно. Ведь если, например, ветви яблони превратить в щепу, она прекрасно подойдёт для коптильни. С этой мыслью я и пошёл в мастерскую, где мне на глаза попалась болгарка. С этого всё и началось.

    Первый шаг к намеченной цели: подготовка материала

    Решив, что ничего специально приобретать не буду, я приступил к работе. Среди металлических отходов была найдена стальная платформа с приваренным к ней куском трубы – она как раз была и нужна. Для начала следовало убрать трубу.

    После того, как лишнее было отрезано, пластину следовало очистить от старой краски, ржавчины. Сделать это было достаточно просто при помощи маленькой болгарки с лепестковым диском из наждачной бумаги. Теперь пластина была полностью готова к дальнейшей работе.

    Пластина очищена от старой краски, можно продолжать

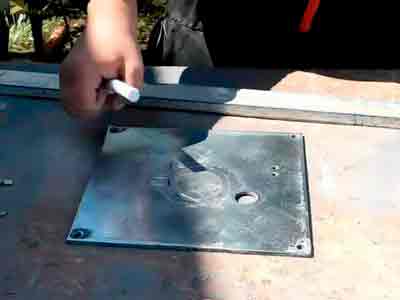

    Подготовка пластины перед изготовлением корпуса измельчителя для веток

    Эта подготовленная пластина будет находиться со стороны привода – защищать болгарку. А значит, необходимо прорезать посередине отверстие для ведущего вала. Для этого были проведены две диагональные линии, которые в пересечении и дали нам центр. Я отметил его маркером при помощи обычного монтажного уровня, хотя в этом может помочь линейка или даже обычный ровный деревянный брусок.

    Очертив круг, я вырезал отверстие при помощи обычной дуговой сварки. У меня отверстие получилось слишком большим, но это не проблема, всё решаемо. Внутренние края ровнять не нужно – эта часть всё равно будет скрыта. Да и не гнался я за эстетикой. У меня была задача сделать работающий, а главное, эффективный агрегат. Единственное, что я сделал – сточил потёки от сварки и снова немного прошёлся лепестковым диском. На этом работу по подготовке пластины можно было считать завершённой. То, что на ней изначально имелись ненужные нам отверстия, совершенно не мешало.

    Пластина подготовлена, можно приступать к сборке корпуса

    Сборка корпуса измельчителя из обрезков металла

    Теперь нужно было продумать, как лучше сделать боковые стенки корпуса. Было решено обварить пластину уголками с трёх сторон. Четвёртую необходимо оставить открытой, ведь именно через неё будет высыпаться щепа от перемолотых веток. И вот тут мне на глаза попалась большая шайба, которую я решил приварить по центру, уменьшив диаметр отверстия, вырезанного ранее. Она подошла как нельзя кстати.

    Уголки были расположены следующим образом: на внутреннем ребре приварена пластина, второе ребро направленно вверх. Шайба расположена также сзади. На фотопримере это хорошо видно.

    Крепление кронштейнов для фиксации болгарки

    Теперь нужно было продумать, как зафиксировать болгарку таким образом, чтобы её в любой момент можно было снять и использовать по прямому назначению. Это оказалось несложно. Для этого были использованы обычные петли для замка. Когда-то я их не доделал, так они и остались ждать своего часа. На самой болгарке есть отверстия для вкручивания ручки с обеих сторон. Вот к ним и было решено фиксироваться. Уложив болгарку сверху, я разметил места расположения проушин, после чего они были приварены. Здесь не стоит бояться того, что они немного сдвинутся. Впоследствии их можно немного подогнуть.

    Привариваем проушины для замка, на которых будет зафиксирована болгарка

    Но одних проушин будет явно недостаточно. Для того, чтобы измельчать более крупные ветки потребуется фиксация посерьёзнее. Для этого нужно было приварить два отрезка арматуры, которые будут являться как бы продолжением платформы. Их задачей будет крепко «держать» ручку болгарки. Располагаться они должны параллельно проушинам с небольшим сужением, примерно по диагонали квадрата платформы. Наверняка на словах это понять непросто, а потому ниже есть фотопример.

    Металлические стержни-держатели были основательно приварены, после чего можно было примерять болгарку к платформе. Пришлось немного подогнуть проушины, чтобы они точно встали по отверстиям. После того, как болты в них заняли свои места, придав конструкции общий вид, следовало подумать о том, как закрепить рукоятку болгарки на прутах арматуры.

    Крепёжные болты, фиксирующие болгарку через проушины, вкручены

    Ответ нашёлся сам собой – обычная скоба из шпильки с нарезанной с обеих сторон резьбой. Она была приварена на арматуру, а снизу расположилась небольшая пластина с двумя отверстиями, в которые эти края скобы с резьбой и войдут, обхватив рукоятку болгарки. А снизу будут закручены гайки с шайбами. Конструкция простейшая, зато безотказная, как автомат Калашникова. Воплотить задуманное в жизнь, было делом пяти минут – такая скоба с пластиной у меня нашлась, а потому на изготовление времени тратить не пришлось.

    Скоба приварена, теперь фиксация болгарки на платформе максимально надёжна

    Окончание работ по сборке корпуса измельчителя веток

    Теперь следовало изготовить верхнюю крышку, чтобы коробка измельчителя была закрытой. Её я также вырезал из старого куска металла по размерам корпуса. Однако решив, что на эстетику я внимания не обращаю, даже не стал её зачищать от старой краски. По сути, можно было сделать всё намного аккуратнее, но меня действительно волновали лишь эксплуатационные качества. Возможно, в будущем я и займусь внешним видом: зачищу, покрашу, но сейчас мне было не до этого.

    Крышка подходит идеально, осталось лишь закрепить её на корпусе

    Примерив крышку и убедившись, что всё подходит идеально, я всего лишь зачистил края, к которым намеревался приварить две шайбы. Они послужат «ушами» для болтов на корпусе измельчителя. Сказано-сделано.

    Здесь стоит остановиться вот на каком моменте. Советую сначала приварить шайбы, закрепить на них длинные болты и только после этого примерять к корпусу. Дело в том, что если даже вымерять по рулетке, есть шанс ошибиться. А так болты будут приварены именно там, где это необходимо.

    Крышка чётко встала на место

    Окончательная сборка, добавление недостающих деталей

    На теперь уже наружной крышке сверху необходимо было вырезать отверстие для подачи веток в измельчитель. К тому же стоило добавить конструкции ножки. Отверстие было вырезано при помощи болгарки, а с наружной стороны на него я приварил трубу для дополнительной защиты оператора. Кстати, следует рассчитать её наклон, чтобы ветки попадали через неё точно на лепестки диска, о котором я скажу немного позднее.

    Ножки были сварены из тех же обрезков арматуры, собранных по «углам». Для того чтобы их изготовить не нужно быть сварщиком-специалистом. Достаточно иметь минимальные навыки. Они состоят из двух частей, одна из которых приварена к крышке, а вторая к корпусу измельчителя, хотя кто-то может сделать иначе, на авторство я не претендую.

    Вот так выглядит измельчитель в разобранном состоянии, осталось приварить трубу

    Когда все части были сварены, настало время установки главного компонента измельчителя веток – четырёхлепесткового диска для триммера. Получилось так, что мне пришлось отойти от намеченной цели сделать агрегат совершенно бесплатно. Диск для триммера всё же пришлось покупать. Можно было, конечно, что-то придумать, вроде самоделки из диска по дереву, однако я решил, что купить будет надёжнее.

    Почему я выбрал для измельчителя именно такой диск? Просто однажды видел, как, расчищая противопожарную полосу недалеко от дачи, один из рабочих лихо срубал триммером небольшие деревца. Заинтересовавшись, я подошёл ближе, разговорились. Он-то мне и сказал, что молодые деревца – это ещё не всё. Такой диск способен на большее. Максимальная толщина дерева – длина лепестка. Лишь бы мощности привода хватило.

    Вот такой четырёхлепестковый диск был установлен в измельчитель

    Завершающая стадия: переходим к проверке измельчителя для веток

    Когда диск был установлен, я собрал все детали воедино. Не сказать, что внешний вид мне очень понравился, но я уже говорил о том, что главное, чтобы агрегат исправно выполнял свои функции.

    Вот такая «машинка» получилось по итогам рабочего дня

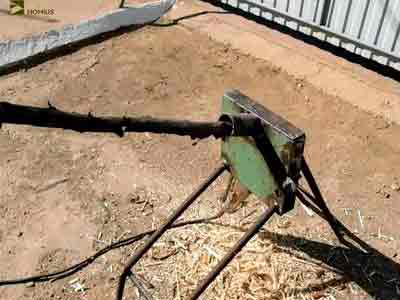

    Теперь следовало проверить, насколько качественно измельчитель веток выполняет свою работу. Специально для этих целей во двор из сада я принёс несколько «разнокалиберных» веток. Хотя, по правде сказать, я думал, что с приводом от обычной болгарки агрегат сможет крошить только тонкие веточки и стебли лопуха, который в прошлом году неожиданно появился у меня на участке. Однако я довольно сильно ошибся. Но начал я проверку, естественно, с самых тонких веток.

    Тонкую ветку измельчитель даже не почувствовал

    Вдохновившись результатом, я попробовал пропустить через него не слишком толстую рейку. Результат оказался тем же – древесина в щепки. Тут меня взял азарт, и проверка пошла не по сценарию. В измельчитель направилась ветка, немногим тоньше приваренной трубы диаметром 50 мм. Сказать, что результат меня поразил мало. Толстая ветка превращалась в щепу без особых проблем, поэтому я решил, что проверка пройдена на «отлично». Именно подобного я добивался, хотя и сомневался, что получится.

    Толстая ветка превращалась в щепки очень быстро

    Щепа, в которую измельчитель превращает ветки, немного крупновата, но здесь всё зависит от оборотов. Опять же, если вращение будет быстрее, снизится мощность измельчителя, а это уже несомненный минус. Да и такая щепа неплохо идёт для укрывания грядок. Ею можно отсыпать компостную яму, а для коптильни такой размер и вовсе идеален. А значит, свою функцию изготовленный мною агрегат выполняет на все 100 %.

    Вот такая щепа осталась после проверки измельчителя для веток

    Подведём итог выполненной работе

    Подобный измельчитель для веток, как вы сами могли убедиться, можно собрать из разного «хлама» — обрезков арматуры, металла. Единственное, на что стоит потратиться – это приобретение хорошего, качественного диска для триммера. На этой детали не стоит экономить. При этом у собранного агрегата есть 2 несомненных плюса:

    1. Он полностью безопасен для оператора.
    2. В любой момент, когда это необходимо, болгарку можно снять и использовать по прямому назначению.

    Поэтому тем, кому кто заинтересовался, рекомендую попробовать. Ведь подобные измельчители веток в магазинах стоят довольно дорого.

    Надеюсь, что мой рассказ будет полезен тем, кто любит делать разные вещи своими руками. Если для вас что-то осталось непонятным, задавайте вопросы в комментариях. По возможности буду отвечать. Пора сейчас горячая, не всегда можно найти время, как сегодня. Если есть какие-то мнения по поводу статьи, также буду рад узнать о них. Возможно, что-либо мною было сделано неправильно. Напишите об этом в обсуждениях ниже. А если всё понравилось, ставьте палец вверх. Всем, кто дочитал до конца, спасибо за внимание.

    Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные повествования от первого лица будут опубликованы на страницах нашего онлайн-журнала.

    Источник: http://homius.ru/samodelnyj-izmelchitel-iz-bolgarki.html

    2 бюджетных варианта самодельных траворезок: конструктив и детали

    Задумались, куда деть траву, которую вы скосили на участке, листву, стебли и ботву? Один из вариантов — измельчить «даровой ресурс» и пустить его в дело. На компост или на корм для мелкой животинки. Для этого вам нужна траворезка. Не хотите переплачивать за магазинную? Изготовьте её своими руками, за недорого, как это сделали пользователи портала.

    Содержание:

    • Самодельная траворезка «Монстр» из болгарки и оцинкованного бака
    • Измельчитель травы и кукурузолущилка с движком «Made in USSR»
    • Особенности эксплуатации самоделок и пути их усовершенствования

    Траворезка своими руками с приводом от болгарки

    У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

    Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

    1. Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
    2. Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
    3. Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

    Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

    Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

    Траворезка измельчает листья прямо в компостную яму.

    Сравните: куча листвы.

    Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

    Универсальная траворезка и кукурузолущилка

    Я тоже сделал траворезку. В основном использую для измельчения травы для птицы. Основа самоделки — килловатный мотор, сделанный ещё в СССР. Купил за 1400 руб. Работает отлично. Движок трёхфазный, но переделан на работу от сети в 220 Вольт.

    Изготовление самодельной траворезки пошагово:

    1. Токарь выточил фланец.

    1. Во фланце просверлили отверстия и нарезали резьбу.

    1. Ножи сделали из куска старой ржавой двуручной пилы.

    1. Ножи прикрутили к фланцу.

    1. Станину траворезки изготовили из листа металла толщиной 4 мм. К квадрату приварили полосу металла сечением 4х40 мм, которую согнули по окружности. В центре станины просверлили отверстие.

    Я согнул полосу молотком, ударами по металлу на губках тисков. Радиус контролировал по кругу, начертив его на станине.

    На финише пользователь приварил к основанию ножки. Закрепил электрический двигатель. Сделал большой бак с крышкой, чтобы из траворезки, во время работы двигателя, не вылетел мусор.

    Бак, для удобства использования измельчителя травы, снимается.

    Кукурузолущилка из траворезки

    Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

    • Вырезать из металла диск.

    • Просверлить в нём отверстия под болты М6.
    • Переделать основание, чтобы выходное отверстие находилось внизу. Так и трава измельчается мельче, и кукуруза не рубится в сечку.
    • Диск прикрутили к фланцу.

    Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

    Траворезка-кукурузолущилка в сборе.

    Места для хранения крепежа.

    Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

    Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

    Выводы

    Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т.д. Для изготовления самоделки вам потребуется набор инструментов:

    • болгарка;
    • дрель;
    • сварочный инвертор;
    • набор слесарных инструментов.

    Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

    Хотите узнать больше? Задайте вопрос авторам траворезок в теме Самодельная Траворезка «Монстр 2015».

    • Фотоинструкция по самостоятельному изготовлению профилегиба за 2000 рублей из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера.
    • 5 вариантов козел для распиливания брёвен на дрова — дешёвые самодельные приспособления для распиливания брёвен на чурбаки и колки дров: чертежи, конструктив, опыт использования.
    • Универсальная самодельная стойка под болгарку с поворотным механизмом, эксцентриковым зажимом и резом металла в двух плоскостях.

    Источник: http://www.forumhouse.ru/journal/articles/8768-2-byudzhetnyh-varianta-samodelnyh-travorezok-konstruktiv-i-detali

    Изготовление зернодробилка для домашнего хозяйства своими руками

    Многие из тех, кто владеют фермами и занимаются сельским хозяйством, знают насколько важным является такое устройство как зернодробилка. Это устройство незаменимо в таких вопросах как быстрое пополнение запасов для различных животных: кроликов, кур, гусей, свиней и пр.

    Однако найти доступную и качественную дробилку зерна – задача не из простых, поэтому многие умельцы решают данную задачу кардинально – изготавливают прибор сами. Зернодробилка для домашнего хозяйства своими руками – дешевый вариант и способ собственноручно контролировать качество помола, остроту ножа, надежность конструкции.

    1. Из стиральной машины
    2. Из болгарки
    3. Из электродвигателя

    Из стиральной машины

    Для тех, кто имеет инженерное образование или внушительный опыт работы на токарном станке, сварочном аппарате или ЧПУ, изготовление зернодробилки займет несколько часов. Однако те, кто хотел бы использовать готовые концепции, не рискуя надежностью устройства, предлагаем ряд вариантов, позволяющих быстро и легко создать дробилку самостоятельно.

    Работа зернодробилки основана на «принципе кофемолки» (даже ручная модель обладает такими конструктивными особенностями). Если увеличить габариты кофемолки и установить соответствующий двигатель, то получим устройство перемалывания зерна. Двигатель идеально подходит от стиральной машины, пылесоса или шлифовальной машины. Рассмотрим процедуру сборки зернодробилки из стиральной машины.

    Для создания нам потребуется любая стиральная машина, в которой остался рабочий двигатель. Множество машин выходит из строя по самым различным причинам – отказ программатора, разгерметизация барабана, коррозия и так далее. Однако двигатель выходит из строя в последнюю очередь. Именно поэтому найти дешевую нерабочую стиральную машину – проще простого.

    • дрель (желательно сверлильный станок, но ни в коем случае не шуруповерт);
    • сверла 15 мм;
    • стандартный набор инструментов (молоток, зубило, плоскогубцы и пр.);
    • ключи для шестигранных болтов М4-М8;
    • две пластины из стали размерами 32х5 см и 42х5 см (толщина металла около 1,5 мм.);
    • уголок 3х3 см;
    • болты поворотного типа М8 и гайки типа «барашек» под них (большинство болтов и гаек подойдут от самой стиральной машины).

    [attention type=yellow]Важно! Советуем перед началом работы составить схему будущего изделия с размерами. Точный и выверенный чертеж вовсе необязательны, однако набросок поможет понять с чего лучше начать и как оптимально выполнить ту или иную работу.[/attention]

    Зернодробилка стандартного типа устроена таким образом. На днище конструкции, в корпусе, устанавливаются специальные опоры с резиновыми башмачками (это позволяет передвигать конструкцию не царапая поверхности, а также гасит вибрации). Внутри находится стиральный электромотор, на оси которого зафиксированы секаторы и ножи, являющиеся рабочим инструментом перемалывания зерна. Между двигателем и ножами размещается специальная прокладка-уплотнитель, препятствующая попаданию зерновой пыли в двигатель.

    Сверху устройство содержит втулку (фланец, являющийся штатным шкивом), основание, которое можно снимать с упорного кронштейна, крышку (включающую засыпную воронку), замок лягушку, позволяющий надежно закрывать крышку, сменное решето и воронку, через которую выходит раздробленное зерно.

    Таким образом, можно увидеть, что принцип работы зернодробилки действительно аналогичен кофемолке: S-образные ножи раскалывают зерно, из-за высокой скорости появляется большая центробежная сила, которая и отбрасывает готовое сырье. Степень измельчения зависит не только от ножей, мощности мотора и скорости, но и от решета: чем меньше размер ячейки, тем более измельченным будет зерно. От скорости оси и мощности мотора зависит производительность зернодробилки (количество изготавливаемого сырья в единицу времени).

    Штатный шкив стиральной машины (почти всегда диаметр 6 см.) должен быть адаптирован к втулкам. К каждой втулке очень прочно должны быть зафиксированы секаторы и ножи. Все крепления – исключительно фланцевые.

    В интернете большинство представленных зернодробилок, изготовленных из стиральных машин включают всего один (базовый) мотор. Мы же советуем использовать два двигателя – основной (днище) и верхний.

    Первый двигатель следует установить в дне стиральной машины, со стороны бака, там располагается активатор. Второй следует установить в съемное основание, обеспечив ему надежную защиту от пыли и зерна. Существует два способа защитить двигатель:

    • заводской;
    • самодельный.

    Заводской способ подразумевает наличие резинового уплотнителя и работает по принципу прокладки. Однако, если вы не можете подобрать соответствующий материал, можно прибегнуть к самодельному способу защиту, он во многих случаях оказывается даже более надежным. Мотор следует плотно упаковать в жестяной короб (например, трехлитровую емкость из-под краски).

    [attention type=green]Важно! Устанавливая моторы внутрь стиральной машины, помните, что есть условие оптимального угла между валами двигателя: 20-25 градусов. Советуем разместить моторы именно таким образом, причем чтобы направления вращения осей были противоположны.[/attention]

    Эксперименты показали, что, вращаясь в разные стороны, валы создают что-то на подобии турбулентного потока, задерживаясь в вихре (корпус у стиральной машины довольно крупный, поэтому вихрь получается довольно значительным). Поэтому одно и тоже расколотое зерно множество раз попадает с одного ножа на другой. Производительность дробилок зерна, у которых ножи вращаются в разную сторону выше в десятки раз.

    Из болгарки

    Покупать профессиональную зернодробилку всего для пары животных – экономически невыгодная затея. Изготовить ее самостоятельно даже из самой дешевой болгарки – очень рациональная идея. Болгарки есть практически во всех хозяйствах, более того для изготовления устройства подходит даже самая простая китайская угловая шлифмашина (так вовсе необязательно пускать в расход вашу Makita или Bosch).

    Рассмотрим создание зернодробилки из обычной болгарки. Понадобятся такие инструменты:

    • шуруповерт и набор разных сверл;
    • электролобзик, ножовка;
    • ключи рожкового типа;
    • толстая фанера (около 1 см);
    • металлические уголки;
    • угловая шлифмашина (болгарка);
    • ножи, секаторы;
    • большая кастрюля для корпуса;
    • расходные материалы, болты, гайки.

    При помощи скоб и уголков нужно зафиксировать болгарку на фанере. Под корпус угловой шлифовальной машинки (УШМ) следует проделать отверстие прямоугольной формы для болгарки и круглой формы для зерна. Скобы закрепляются длинными болтами. Основа зернодробилки может быть изготовлена не обязательно из фанеры, можно использовать металл, деревянную доску хорошего качества и пр. Часто предпочитают использовать качественный ламинат или паркетную доску – этот прочный, водостойкий материал отлично подходит.

    [attention type=yellow]Важно! Помните, что скоба должна быть подобрана таким образом, чтобы выдержать вибрации болгарки и удержать ее при возникновении вращательного момента.[/attention]

    В качестве сита можно использовать ненужную кастрюлю, предварительно просверлив в ней дно. Для перфорации советуем использовать сверла малого диаметра (1-3 мм). Также можно использовать готовое сито, которое используется в хозяйстве, например, для просеивания муки.

    После того как все отверстия сделаны, следует зафиксировать машинку и прикрутить ножи и секаторы. Ножи могут содержать 2-4 лопасти. После этого необходимо закрепить кастрюлю к основанию и приемный сосуд для готовой смеси. Короб изготавливают из обыкновенной 5-литровой бутылки. Полученное устройство называется зернодробилкой непрерывного действия.

    У такого устройства имеются как плюсы, так и недостатки. Достоинства конструкции:

    • есть возможность получить очень мелкий помол;
    • дробилку можно использовать для резки корма;
    • можно изготавливать сахарную пудру для разведения пчел.
    • нет возможности регулировать уровень помола;
    • низкая производительность.

    Для того чтобы уменьшить количество зерновой пыли и непредвиденных расходов зерна, следует использовать плотную крышку. Желательно изготовить резиновый уплотнитель кольцевого типа.

    Из электродвигателя

    В хозяйстве очень часто можно найти ненужные электродвигатели (от станков, дрелей и пр.), либо старый пылесос, который еще работает, но уже не способен создавать высокое давление. Все ненужные или старые электроприборы в умелых руках могут превратиться в оригинальные идеи для дачи. Для создания зернодробилки из электродвигателя, вам потребуется помимо мотора такой подручный материал:

    • фанера толщиной не менее 1 см;
    • пластина из стали (из нее следует изготовить нож-секатор);
    • металлическая лента (из нее будет сделана рабочая камера дробилки);
    • штифты из дерева;
    • бункер с заслонкой (необходим для подачи зерна).
    • Прежде всего следует изготовить основание: из фанеры необходимо вырезать квадрат со сторонами 30 см. На нем нужно установить двигатель, вал которого должен выступать на 4-5 см. Закрепить электромотор можно при помощи скоб и болтов.

    Затем следует изготовить нож. Материал должен быть как можно прочнее, именно поэтому следует за основу секаторов выбирать сталь СТ-3 или держатели авто. Форма ножа может быть разной – как пропеллерного типа, так и простой, со скошенными углами. При помощи наждачной бумаги и напильников следует доработать нож, чтобы он был максимально симметричным и имел центр тяжести как можно ближе к центру (в противном случае, возникнут большие вибрации и работать с зернодробилкой будет неудобно).

    В центре изделия следует изготовить отверстие, соответствующее диаметру вала двигателя. Нож должен быть зафиксирован при помощи резьбового хвостовика, втулок и двух подходящих шайб.

    Затем следует подготовить рабочую камеру. Здесь пригодится металлическая лента. Длина ленты должны быть не менее 70 см, а ширина не более 6 см. Изделие следует свернуть в кольцо, отгибая ребра наружу вдоль всей окружности корпуса. Таким образом удается получать фланцы, их ширина не превысит 1 см. Они позволят осуществить закрепление и установку сита. Чтобы зернодробилка была надежно зафиксирована, снизу камеры на равных дистанция следует установить деревянные штифты (3 штук будет достаточно).

    Сито можно использовать любое, это зависит от того какой ожидается размер помола. Чтобы получить муку, потребуется очень мелкая сеть, для овощного комбикорма допускается использование перфорированных дисков. Зерно будет попадать в рабочую камеру напрямую из бункера, его следует закрепить на основании. Под самой сеткой, для того чтобы осуществлять сбор готовой зерновой смеси, можно разместить кастрюлю или специально изготовленный контейнер из большой пластиковой бутылки. Используя роторы и статоры, можно изготовить не только дробилку, но и зерновую мельницу.

    Также зернодробилка из пылесос может иметь такой вид, как на фото:

    Следует помнить, что для зернодробилки подходят только однофазные моторы средней мощности (1000 Вт, не более). Если у Вас в наличии имеется только трехфазный мотор, его можно легко переделать в однофазный, при помощи рабочего и пускового конденсаторов (их еще называют фазосдвигающими). В качестве подставки следует использовать изготовленный заранее ящик для электродвигателя.

    Даже самодельные зернодробилки требуют ухода не менее тщательного и регулярного, чем устройства, изготовленные в заводских условиях. Ножи всегда очень быстро тупятся, даже, если вы использовали самый прочный металл. Их периодически необходимо снимать, затачивать и счищать коррозию). Именно поэтому рекомендуем не приваривать ножи к валу, а оставлять возможность для замены. Аналогично обстоят дела и с ситом: оно должно быть съемным, во-первых, для того, чтобы при желании изменить размер помола; во-вторых, для замены; в-третьих, для удобства чистки.

    Источник: http://spectechzone.com/tekhnika/selkhoztekhnika/kormozagotovitelnaya/10988.html

    Домашний Мастер

    АДСЕНС

    Зернодробилка своими руками из болгарки + видео

    Кто имеет какую-то живность, редко покупает себе заводскую зернодробилку, её дешевле сделать самому либо заказать знакомому мастеру. Кто имеет небольшое хозяйство, становится перед выбором – собрать полноценную большую дробилку, либо искать материалы на небольшую и практичную. Всегда посещает мысль, а вдруг заведу больше хозяйство и от маленькой дробилки будет меньше толку…

    Предлагаю познакомиться с бюджетным вариантом, который подойдет для небольшого хозяйства и от вас не потребует практически никаких вложений, единственный момент – это необходимо иметь в наличии самую обычную болгарку.

    Что нам потребуется из материалов:

    — Кусок фанеры (я использовал ламинат);

    — Кусочек листа метала толщенной 2-3 мм.

    Теперь вырезаем в фанере место для болгарки, затем вырезаем из листа металла нож и делаем сеточку либо покупаем её, они есть и заводские:

    Я свою сеточку сделал из старой ненужной кастрюли, а дырки пробил гвоздями, но их лучше просверлить, так будет аккуратней:

    Далее крепим болгарку к фанере:

    В фанере делаем места для сеточки и скрепляем её болтами с фанерой:

    В отверстие для воронки вставляем любой сосуд с толстым горлышком:

    Ну вот и всё – дробилка готова, главное — не перегревать болгарку.

    Один комментарий на“ Зернодробилка своими руками из болгарки + видео ”

    Всем этим можно укомплектовать любую старую машинку для стирки. Поэтому нецелесообразно говорить о размерах деталей, ведь каждая стиральная машина имеет свои габариты. Обычно в зернодробилку переделывают «Оку» или «Фею».

    Источник: http://domasnii-master.ru/sdelay-sam/zernodrobilka-svoimi-rukami-iz-bolga.html

    Зернодробилка своими руками

    Зернодробилка – это незаменимая вещь в сельском хозяйстве. И если количество голов скота, домашней птицы небольшое, то измельчение зерна можно провести вручную, но при большом домашнем хозяйстве этот процесс становится сложным, затратным и большинство фермеров принимают решение автоматизировать его. Если желания тратиться на готовый прибор нет, то зернодробилка своими руками – это оптимальный вариант в таком случае. Для этого необходимо владеть определенными знаниями и навыками.

    Дробилка для зерна из стиральной машинки

    Зернодробилка своими руками может быть сделана из материала, который находится под рукой. Порой вещам, которым давно пора отправиться на свалку, можно дать вторую жизнь. В данном случае речь идет о стиральной машинке и ее перевоплощении в дробилку для зерна. Способов это сделать есть несколько, для этого можно использовать чертежи, позволяющие изготовить прибор дома. Примерные чертежи изготовления дробилки из стиральной машины в домашних условиях выглядят так:

    Именно из стиральной машины в домашних условиях можно сделать устройство, позволяющее перерабатывать зерновые культуры и прочие сельскохозяйственные продукты. Самодельная зернодробилка может быть изготовлена из стиральной машины старого образца. Как правило, эти модели имеют форму цилиндра, а двигатель расположен в их нижней части.

    Преобразование начинается с оснащения будущего прибора дополнительным двигателем, установка которого осуществляется вверху, непосредственно под крышкой машины. Для установки мотора понадобятся уголки из металла либо металлические пластины. Измельчение сырья будет осуществляться с помощью заточенного с двух сторон ножа, который во время работы не должен соприкасаться со стенками машины.

    Установка дополнительного ножа осуществляется внизу на моторе. Эффективная работа, высокая производительность достигается тогда, когда обороты ножей осуществляются в разные стороны. Закончив работу по установке ножей, можно перейти к оформлению отверстия в верхней части крышки. Это будет своеобразный приемный бункер, который можно дополнить воронкой, предусмотренной для удобства во время засыпания зерна и минимизации его потерь.

    Для того чтобы переработанное сырье поступало в емкость, предусмотренную для этого, в нижней боковой части конструкции, возле мотора, следует проделать небольшое отверстие. Уберечь верхний мотор от пыли можно с помощью емкости, например, баночки из-под лака.

    Дробилка на основе старого пылесоса

    Зернодробилка, изготовленная собственноручно, может быть сделана из большинства вещей, которые, наверняка, отыщутся в домашнем хозяйстве. Например, достаточно легко сделать прибор из мясорубки, используя соответствующие чертежи. Сложнее обстоят дела с дробилкой, изготовленной из пылесоса. Задавшись вопросом, как сделать зернодробилку из пылесоса дома, необходимо предварительно изучить чертежи, на основе которых можно собрать соответствующую модель. Чертежи могут быть разными, как и модели используемых пылесосов. В качестве наглядного примера можно воспользоваться следующим чертежом:

    Изучив чертежи, можно приступать к рабочему процессу. Дробилка для зерна для домашнего хозяйства в домашних условиях изготавливается достаточно просто. Для этого не обойтись без электродвигателя из пылесоса, который потребуется изъять из имеющейся модели. Далее из прочной фанеры потребуется изготовить основание, по центру которого проделывается отверстие, служащее для помещения в него работающего вала двигателя.

    Особое внимание необходимо уделить ножу. Он должен быть острым и прочным, ведь от этого зависит, с какой производительностью будет работать самодельное устройство. В качестве материала для ножей можно использовать пластину из металла, ширина которой составляет не менее 2 сантиметров, а толщина 0,15 сантиметров. Заточенный нож фиксируется к рабочему валу. Провести фиксацию можно гайками.

    Рабочая камера представлена решетками, которые изготавливаются собственноручно, и для удобства должны быть съемными, что позволит использовать готовый прибор не только в качестве дробилки для зерна, но и как измельчитель для корнеплодов, травы.

    Сито довольно просто сделать из металлического листа длиной в 7 сантиметров. В процессе работы заготовка приобретает вид кольца, края которого скреплены между собой болтами. Снизу заготовку необходимо немного отогнуть наружу так, дабы загиб составлял примерно 15 миллиметров. Образовавшимся загибом сито будет крепиться к зернодробилке.

    Снизу зафиксированного ситечка, можно поместить емкость, в которую будет поступать дробленое сырье. Готовый прибор выйдет в разы дешевле, нежели готовый. К тому же дома его можно сделать из тех материалов, которые планировалось ликвидировать.

    Дробилка для зерна на основе болгарки

    Зернодробилка из болгарки – это, пожалуй, самый простой вариант, сделать который можно на короткое время дома. При этом использовать чертежи не обязательно, ведь на деле процесс преобразования болгарки четкий и ясный.

    Зернодробилка из болгарки предусматривает использование фанеры или любого другого схожего материала. В работе пригодится тот же ламинат. В выбранном материале необходимо сделать два отверстия, после чего в них будет помещен корпус пилы, а также бункер, предназначенный для приема сырья, которое требуется измельчить. Основа из фанеры – это главная часть конструкции, которая будет фиксировать все остальные элементы конструкции.

    Для того чтобы надежно зафиксировать корпус прибора, потребуются болты, скобы. Зернодробилка из болгарки предусматривает наличие в конструкции ножей, для изготовления которых используется прочный металл. Качественное измельчение зерна осуществляется благодаря хорошо заточенным со всех сторон ножам.

    На лист фанеры, непосредственно в его нижней части, необходимо поместить сетку, и зафиксировать ее болтами. Для того чтобы не тратиться на приобретение готового сита, изготовить его дома из подручных материалов. Как вариант, ситом может стать старый дуршлаг, который длительное время не находится в обиходе.

    В изготовлении бункера сложностей возникнуть не должно, достаточно пластиковой бутылки, рассчитанной на 4 – 5 литров. Выполнив эти несложные манипуляции, устройство, используемое для измельчения сырья для откорма домашнего хозяйства, будет готово в кратчайшие сроки.

    С приведенного выше материала видно, что сделать самостоятельно прибор, измельчающий зерновые культуры и другие сельскохозяйственные продукты, не сложно. В некоторых случаях достаточно изучить схему или чертеж конструкции, которую предстоит сделать, в иных же и вовсе можно обойтись без них. Во втором случае достаточно понимать принцип работы прибора, на основе которого можно сделать дробилку.

    Изготовление в домашних условиях приборов для дробления зерна сэкономит финансы и обеспечит скот, домашнюю птицу качественным сырьем для приготовления кормовых смесей, которые поспособствуют скорейшему росту животных и домашней птицы, а также облегчит работу фермеру и сведет его участие в этом процессе к минимуму. Однако, если Вы хотите иметь гарантию на прибор и быть полностью уверенным в качестве его эксплуатации, то рекомендуем посетить раздел зернодробилок здесь.

    Видеообзор

    Источник: http://hapeko.ru/reviews/poleznoe/zernodrobilka_svoimi_rukami/

    Дробилка для зерна своими руками

    Зернодробилка, созданная своими руками, не будет уступать по своим возможностям и особенностям изделий, продаваемых на строительном рынке. Главным узлом считается сам электродвигатель, который обладает довольно высоким показателем мощности и скорости вращения. Именно по этой причине большой популярностью обладают модели, которые созданы из деталей стиральной машинки либо из болгарки. Такие самостоятельно созданные конструкции считаются незаменимыми в домашнем хозяйстве.

    • Создание зернодробилки из болгарки
    • Дробилка зерна из стиральной машины
    • Измельчитель зерна из пылесоса
    • Разновидности машинок для измельчения зерна
    • Дробилки для домашнего использования
    • Производительность зернодробилок

    Создание зернодробилки из болгарки

    Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

    Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

    Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

    К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

    В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

    Дробилка зерна из стиральной машины

    • В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки. Это будет уже более качественная модель, чем предыдущий метод создания дробилки.
    • В общем, стиральная машинка уже включает в себя функции траворезки и корморезки, для этого её стоит лишь чуть-чуть изменить.
    • Стоит сказать, что за основу лучше всего брать стиральные машинки более старого производства. Чаще всего они представлены цилиндрической формой, а двигатели располагаются в нижней части.
    • Чтобы дробилка зерна смогла нормально функционировать, стиралку стоит оснастить дополнительным двигателем. Его стоит установить в верхней части, непосредственно под верхней крышкой.

    Установить такой мотор нужно на металлические уголки либо на пластины. Как и в первом способе, следует создать металлический нож с обоюдоострой заточкой, режущая кромка обязана немного не доходить до краёв стенки.

    Второй нож стоит установить на базовый двигатель, который будет располагаться внизу. Для того чтобы дробилка для зерна, которая создана своими руками, работала с максимальным эффектом, режущие ножи обязаны совершать вращения в противоположенные стороны.

    В верхней крышке стоит прорезать особое отверстие для засыпания в него зерна. Стоит создать небольшую воронку, чтобы функционирование прибора происходило с минимальной потерей и большим комфортом. В виде воронки стоит применять совершенно любую пластиковую ёмкость с широким горлом либо создать небольшой короб из жестяного покрытия.

    Если учитывать, что верхний двигатель будет функционировать в агрессивной среде, то стоит дополнить его пылезащитным кожухом. Его можно создать самостоятельно из пустой банки из-под краски. Возле нижнего мотора, в боковой стенке происходит прорез отверстия для выхода из него измельчённого зерна.

    Принцип функционирования такого прибора довольно лёгок и интуитивно понятен. По большему счёту, такое изделие напоминает нам большую кофемолку. За счёт такой большой режущей поверхности и разностороннего вращения ножей, корморезка эффективно измельчает разные типы зерновых культур.

    Конкретные чертежи использовать в этом случае не имеет смысла, так как такая модель стиральной машинки, взятой за основу, может сильно отличаться. Главным будет понять общий процесс функционирования прибора. Нужно отметить, что именно такого типа зернодробилка, сделанная самостоятельно, чаще всего применяется в домашних условиях.

    Измельчитель зерна из пылесоса

    Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

    Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

    Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

    В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся.

    Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

    Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

    Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

    • Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
    • Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
    • Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

    Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

    Разновидности машинок для измельчения зерна

    По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

    • Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
    • Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
    • Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
    • Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

    Дробилки для домашнего использования

    Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:

    • Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
    • Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
    • Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

    Производительность зернодробилок

    Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

    Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

    Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

    Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

    В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

    Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

    Источник: http://tokar.guru/stanki-i-oborudovanie/drobilki/drobilka-dlya-zerna-svoimi-rukami.html

    Смотрите также:
    02.05.2020

    Как из простых паллет сделать яркие ограждения для цветочных клумб Из деревянных транспортировочных паллет можно сооружать стильные ограждения для цветочных клумб. Паллеты (поддоны) обычно оставляют после доставки стройматериалов. Их можно приобрести отдельно или взять...

    02.05.2020

    Душ для дачи переносной с подогревом Современный житель мегаполиса не считает возможным для себя отказываться от привычных бытовых удобств. Выезжая на дачу или просто на пикник, он не желает жертвовать какими-либо комфортными условиями. Не говоря уже о важных...

    02.05.2020

    Как собрать самодельный мотоблок из бензопилы Дружба Заядлому огороднику и садоводу приходится перекапывать большие участки, что весьма утомительно, тем более, когда человек уже на пенсии. К тому же эта монотонная работа довольно скучная для большинства людей. Копание,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
