Антенна для цифрового ТВ из кабеля

Содержание

Как сделать дециметровую антенну своими руками?

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

  1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
  2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

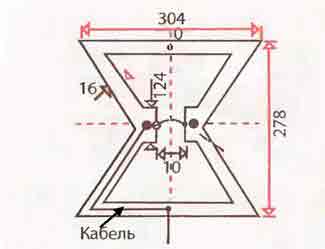

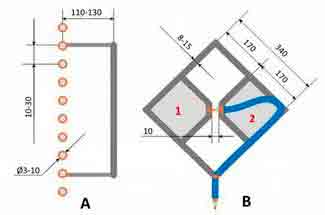

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

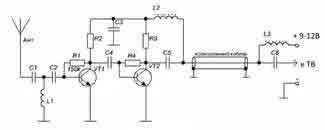

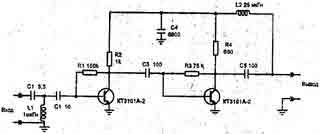

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

  • Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
  • Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
  • Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

  • полоса пропускания от 470 до 790 МГц;
  • коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
  • величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
  • устройство потребляет порядка 12-14 мА.

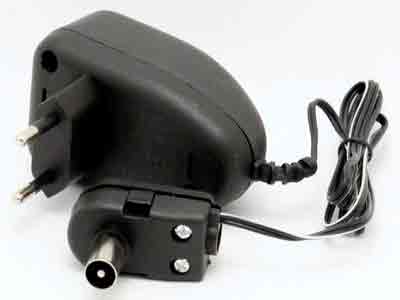

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

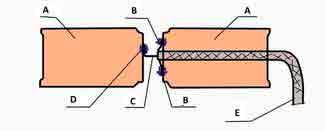

Устройство комнатной антенны на базе пивных банок

Обозначения:

  • А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
  • B – места крепления экранирующей оплетки кабеля.
  • С – центральная жила.
  • D – место крепления центральной жилы
  • E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

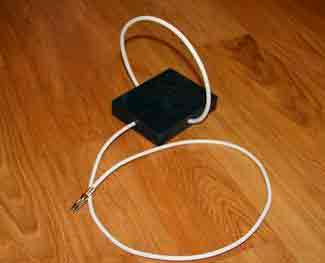

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

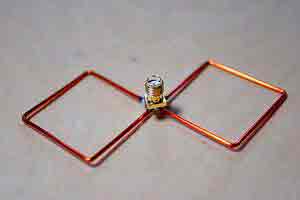

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

  • Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
  • Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
  • Петля устанавливается на подставку.
  • На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

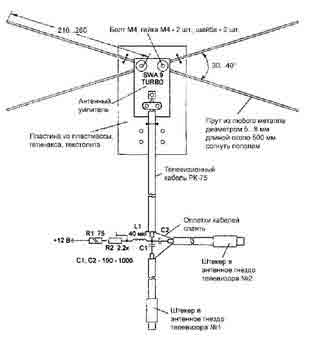

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

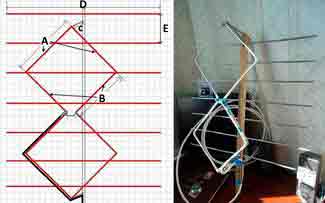

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

  • внешние стороны ромба (А) – 140 мм;
  • внутренние стороны (В) – 130 мм;
  • расстояние до рефлектора (С) – от 110 до 130 мм;
  • ширина (D) – 300 мм;
  • шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

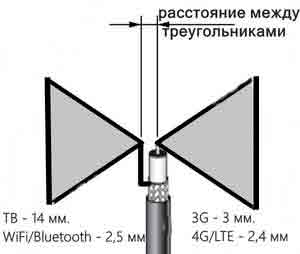

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

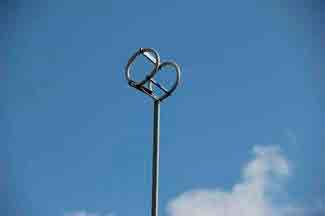

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: http://www.asutpp.ru/decimetrovaya-antenna-svoimi-rukami.html

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать е своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

  • изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена строго по оси электромагнитной волны, идущей от передающего центра;
  • сориентирована по виду поляризации;
  • защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter .

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

  1. просто ослабленными;
  2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Источник: http://housediz.ru/kak-sdelat-antennu-cifrovogo-televideniya-svoimi-rukami-dlya-dachi-i-doma/

Как сделать антенну для телевизора своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

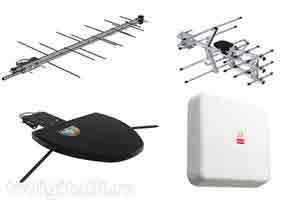

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

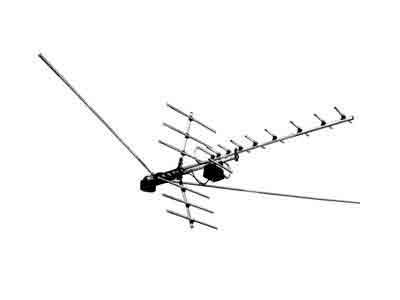

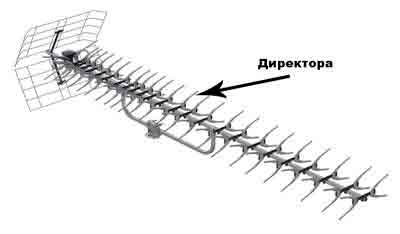

    Антенны для приёма «волнового канала».

Антенны принимающие «бегущую волну».

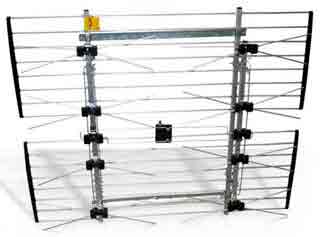

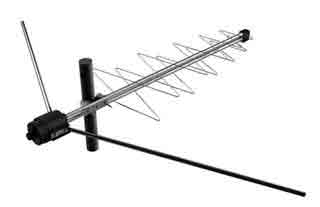

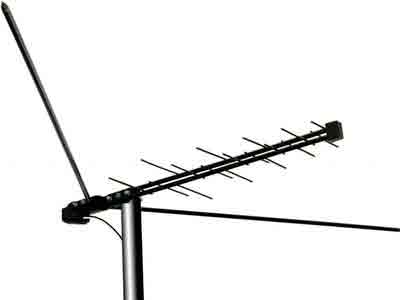

  • Логопериодические антенны. Антенны решётки
  • Антенны решётки.
  • Антенны для приёма цифрового телевидения

    Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

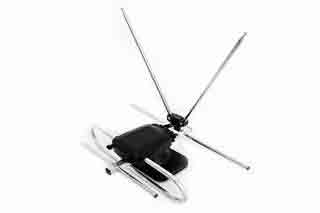

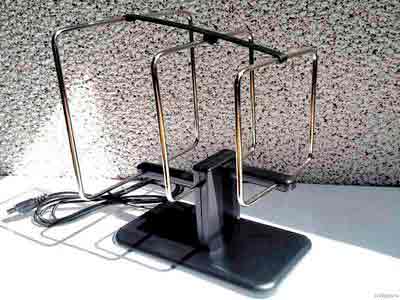

      Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

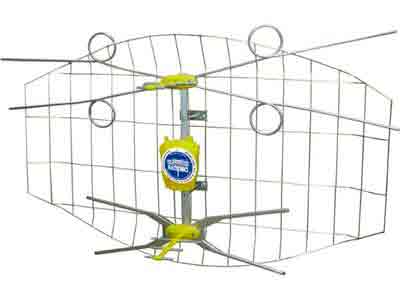

    Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

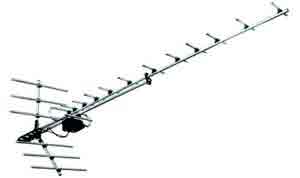

  • Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

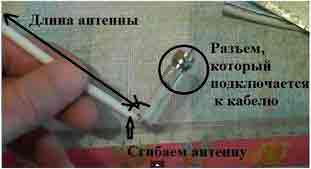

  • Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

    1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
    2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
    3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

    Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

    Антенны своими руками

    Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

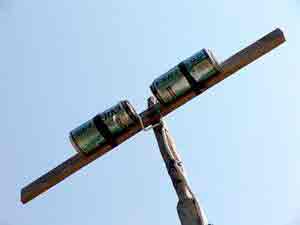

    Антенна из пивных банок

    Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.
    Антенна из пивных банок
    Чтобы сделать антенну вам понадобятся:

    • Две алюминиевые банки из под пива или другого напитка.
    • Метров пять телевизионного кабеля.
    • Штекер.
    • Два шурупа.
    • Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
    • Нож, плоскогубцы, отвёртка, изоляционная лента.

    Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

    1. Зачистите один конец кабеля и присоедините к нему штекер.
    2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
    3. Расплетите оплётку и скрутите её в шнур.
    4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
    5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
    6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
    7. Прикрепите банки на основание с помощью изоленты.
    8. Закрепите на основании кабель.
    9. Вставьте штекер в телевизор.
    10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

    Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
    Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

    Зигзагообразная антенна Харченко

    Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.
    Антенна Харченко
    Для изготовления зигзагообразной антенны вам понадобится:

    • Медная проволока диаметром 3-5 мм.
    • Телевизионный кабель 3-5 метров.
    • Припой.
    • Паяльник.
    • Штекер.
    • Изоляционная лента.
    • Кусок пластика или фанеры для основания.
    • Болты креплений.

    Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
    Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
    Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
    Зачистите второй конец кабеля и установите штекер.
    Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
    Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

    Антенна из коаксиального кабеля

    Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.
    Антенна из кабеля
    Получив длину кабеля сделайте следующее:

    1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
    2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
    3. Отмерив нужную длину, откусите лишнее плоскогубцами.
    4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
    5. Загните очищенную часть под углом в 90 градусов.
    6. Произведите настройку телевизора с новой антенной.

    Визуально закрепить информацию вы можете посмотрев видеоролик:

    Спутниковая антенна

    Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

    • Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.

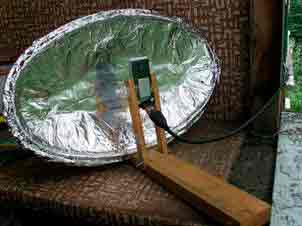

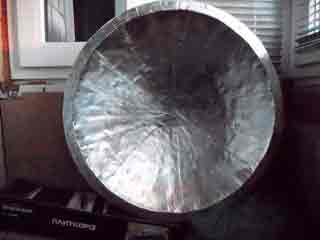

    • Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
    • Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.


    Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

    Антенный усилитель

    Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

    Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.
    Схема питания развязки
    Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
    Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
    Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
    Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
    Ниже приведена схема антенного усилителя метрового диапазона:

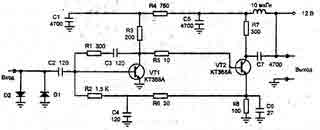

      Схема антенного усилителя метрового диапазона
    • Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
    • Потребляемый ток не более 20 миллиампер.
    • Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
    • Каскады имеют общий эмиттер.
    • Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
    • Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
    • Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

    Также предлагаем ознакомиться со схемой дециметрового усилителя:

      Схема дециметрового усилителя
    • Антенный усилитель дециметрового диапазона 470-790 мегагерц.
    • Коэффициент усиления 30 дБ. при напряжении 12 вольт.
    • Потребляемый ток 12 миллиампер.
    • Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
    • Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
    • Питание усилителя осуществляется по коаксиальному кабелю.

    С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

    Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

    Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

    Источник: http://remboo.ru/elektrika/antenna.html

    Правильная антенна для приема цифрового телевидения DVB T2 на дачу

    Хотите начать смотреть цифровое телевидение Т2 в своем загородном доме? Вам понадобится правильная антенна для приема цифрового телевидения DVB T2 на дачу. Не знаете, какую поставить, есть проблемы и неясности с цифровым телевидением за городом? Эта статья – для вас, потому что антенна – самый действенный, самый лучший способ решения этих проблем, а очень часто и единственный.

    Если прием цифрового телевидения у вас оказался плохим, и у вас нет практического опыта для обеспечения хорошего приема, то внимательно прочтите статью, а главное, пробуйте выполнять прочитанные рекомендации.

    Виды антенн

    Что самое главное для уверенного, устойчивого приема цифрового телевидения? Антенна. Не важно, где находится ваша загородная усадьба, для приема цифрового сигнала вам придется потрудиться с выбором телевизионной антенны для дачи. Нет работы более бестолковой и ненужной, чем пробовать принимать цифровой сигнал за городом комнатной антенной. Только везучие счастливчики без проблем будут смотреть цифровое телевидение на комнатную антенну, и только при условии, что она, будет находится в зоне уверенного приема, вблизи телевышки или ретранслятора.

    Активные и пассивные аналоговые антенны

    Антенна для телевизора на дачу может быть активной и пассивной. Если на традиционной внешней есть коробочка, в которую входит антенный кабель, а в самой коробочке установлена плата согласования (симметризатор), тогда она является пассивной. Если вы используете антенну для дачи с усилителем, к которому подведено электропитание, то она – активного типа.

    Антенна для приема цифрового телевидения на даче

    Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

    Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

    И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

    Параметры ТВ сигнала

    Уровень – показатель того, насколько силен телевизионный цифровой сигнал на входе в тюнер. Уровень определяете не вы или его продавец. В меню любого эфирного цифрового тюнера есть функция, которая показывает вам уровень сигнала.

    Качество – это главный показатель, ради которого вам придется повозиться с антенной. Он показывает, насколько ТВ сигнал пригоден для цифрового декодирования без ошибок. Цифровой тюнер сам высчитывает качество и может показывать вам его через свое меню.

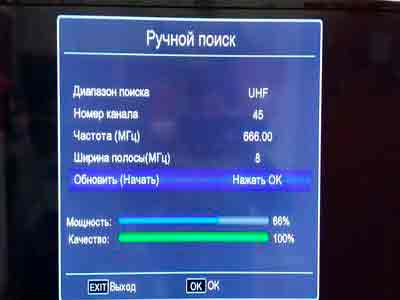

    Выставив частоту нужного вам мультиплекса, вы будете видеть на экране телевизора, графически отображенные, уровень и качество сигнала. А затем, поворачивая свою антенну в разные направления, а также устанавливая ее в разные места, сможете оценивать, как меняются эти параметры.

    Чрезвычайно важно верно разместить антенну на даче. 1-2 метра в любую сторону, и прием может сильно измениться. Чем выше расположена антенна, тем лучше. Чем дальше от больших металлических объектов, тем лучше.

    Причины ухудшения сигнала

    Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

    Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

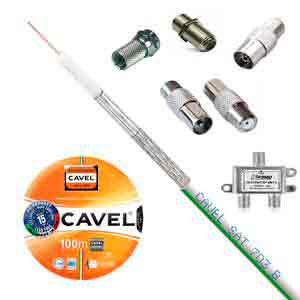

    Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

    • не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
    • не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
    • не стоит максимально укорачивать кабель;
    • не делайте острых заломов кабеля;
    • лишний кабель не скручивайте в бухту.

    Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

    Использование усилителя

    Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

    Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны. Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру.

    Что надо знать об усилителе

    Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

    • ему требуется питание;
    • он может перегореть во время сильной грозы, особенно если нет хорошего заземления;
    • электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
    • усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

    Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

    Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

    А нужен ли усилитель для антенны

    Антенный усилитель бессилен или вреден, если:

    • сигнал сильнее, чем нужно для усилителя;
    • антенна, кроме нужного сигнала, ловит также сильный мешающий сигнал, и его влияние резко увеличится после усилителя;
    • антенный сигнал критически низок.

    Надежность

    Говоря о надежности, нужно сказать, что это – промышленно изготовленная антенна. Она должна быть хорошо закреплена на мачте и кабель, подходящий к ней, не должен болтаться на ветру. Если усилитель установлен не на самой антенне, то жестко прикрепите его к какой-то неподвижной опоре. Хорошо заклейте коробку с усилителем от влаги или залейте силиконом. Все это делайте только после окончательной настройки.

    Если антенну с симетризатором поставить над крышей, а усилитель поставить ниже, под крышей, то это дает дополнительное удобство в обслуживании, потому что периодически в усилитель нужно заглядывать, зачищать соединения, убирать паутину из коробочки.

    Примеры некоторых дачных антенн

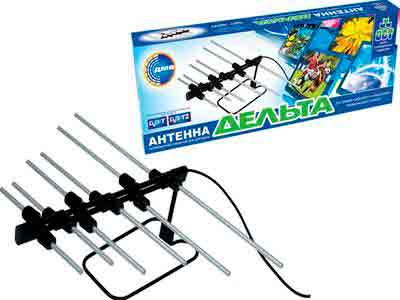

    Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

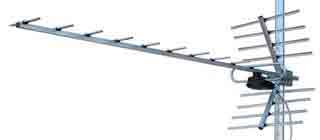

    Волновой канал

    Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

    Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков. Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала.

    В целом, для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

    Зигзагообразные

    Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

    Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

    Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

    Спутниковая

    Помните? Мы говорим об эфирном цифровом телевидении Т2, так что забудьте о спутниках. Вы не будете через спутниковый тюнер принимать эфирное телевидение в стандарте DVB-T2. Вы не будете подключать тюнер Т2 к спутниковой «тарелке». Сигнал Т2 мы принимаем с ближайшей трансляционной вышки в дециметровом диапазоне. На обычную эфирную антенну для дачи, а не «тарелку».

    Источник: http://tvdigitally.ru/efirnoe-tsifrovoe-televidenie/antenna-dvb-t2-na-dachu

    Антенна для цифрового ТВ из кабеля

    Антенна для цифрового телевидения своими руками

    Постоянная ссылка на страницу: http://dvbpro.ru/?p=198


    Друзья, не подумайте что для приёма эфирного цифрового телевидения нужна слишком большая антенна, как на фото сверху ;)
    Можно поступить следующим образом:
    Первый способ:

    1. Покупаем комнатную антенну (без усилителя), во многих мелочных лавках стоит 450 рублей. (пачка сигарет на фото — для масштаба)

    2. Выбрасываем от неё рога, антенна становится дециметровой.

    3. С целью размещения на балконе, покупаем там-же удлинитель мама-папа за 100 рублей.

    4. Направляем антенну примерно на телевышку. Для цифрового ТВ не обязательна прямая видимость на башню.
    5. Соединяем с удлинителем.
    6. Подключаем к телевизору с цифровым ресивером DVB-T MPEG4 AVC
    7. Включается цифровое телевидение, но… Оно тоже 4:3, и эффект «растянутых морд» присутствует.
    8. ПОЗДРАВЛЯЮ! :)

    За практическое испытание благодарим ЖЖ-юзера bezum-dom !

    Второй способ:
    Этот метод сделать ДМВ антенну для приема цифрового телевидения намного проще и дешевле. Для ДМВ антенны нам понадобится обычный антенный и кабель и разъем для подключения к телевизору.

    Длина кабеля зависит от того, куда вы хотите прикрепить антенну. В моем случае, я ее просто положил за телевизор. На саму антенну, понадобится 50-60 сантиметров.

    В идеале, все стороны должны быть равны. Надрезаем кабель так как показано на последующих рисунках и соединяем проволокой (ее можно тоже достать из кабеля).

    Вот и все, антенна готова к использованию.

    Схема антенны:

    Третий способ:
    Антенна от нашего читателя TimH:
    Тройной (двойной) квадрат.
    Для изготовления понадобится:
    — 2 метра кабеля с медной жилой диаметром 3-4мм;
    — кабель РК75
    — тисочки,маркер для нанесения отметок для изгиба и паяльник ( мощностью более 90 Ватт ) ,трубка.

    Источник: http://dvbpro.ru/%D0%B0%D0%BD%D1%82%D0%B5%D0%BD%D0%BD%D0%B0-%D0%B4%D0%BB%D1%8F-%D1%86%D0%B8%D1%84%D1%80%D0%BE%D0%B2%D0%BE%D0%B3%D0%BE-%D1%82%D0%B5%D0%BB%D0%B5%D0%B2%D0%B8%D0%B4%D0%B5%D0%BD%D0%B8%D1%8F-%D1%81%D0%B2/

    Антенна для цифрового ТВ из кабеля

    Комнатные антенны, бесспорно, обладают многими достоинствами, но, всё-таки, наиболее часто бывает так, что при всех манипуляциях с ними в условиях дачного участка никаких признаков четкого приёма эфирного цифрового DVB-T2 сигнала добиться не удаётся. В таком случае без наружной антенны будет не обойтись. А для вариантов, когда расстояние до ближайшего транслятора составляет десятки километров, однозначно требуется наружная антенна.

    И главный вопрос здесь будет звучать так – какая именно?

    Скорее всего, вы будете не единственным обладателем DVB-T2 ресивера в вашем садоводстве. Присмотритесь к антеннам на соседних участках, к тому, куда они направлены. Если есть такая возможность, то поговорите с хозяевами, узнайте, как работает их цифровая приставка с такой антенной. Это наверняка поможет определиться с выбором.

    Наружные антенны для приёма сигнала DVB-T2.

    Как правило, при выборе наружной антенны возникают следующие вопросы:

    • Какая антенна лучше всего подойдёт для приёма цифрового ТВ сигнала на даче?
    • Что лучше – пассивная или активная?
    • Где лучше устанавливать антенну?
    • Какой кабель выбрать?

    К сожалению, точный ответ, который будет справедлив во всех случаях, можно дать только на последний вопрос. Кабель должен быть качественный. Не стоит на нём экономить, так как плохой кабель сведёт на нет все преимущества даже самой хорошей антенны. Центральная жила должна быть толстой и мягкой, экран должен состоять из фольги и медной, лучше лужёной, оплётки, а не только из фольги. Кстати, в самых качественных кабелях используется двойная фольга, т.е. фольга-плёнка-фольга. Диаметр кабеля должен быть не менее 5-ти миллиметров. Проще всего найти фурнитуру для 6-ти миллиметрового коаксиального телевизионного кабеля. А впрочем, про то, какой кабель лучше использовать и то, как и чем отличается качественный фирменный кабель от подделок, есть довольно много информации в Интернете.

    Теперь давайте попробуем найти ответы на остальные вопросы, возникающие при выборе антенны для приёма эфирного цифрового телевидения на даче. Углубляться в научные дебри и приводить мудрёные технические характеристики типа коэффициента защитного действия антенны или коэффициента направленного действия я не буду.

    Покупателя может заинтересовать лишь значение коэффициента усиления какой-либо антенны, да и то только при сравнении нескольких видов антенн.

    Что же касается производителей, то, в основном, мы отдаём предпочтение антеннам производства ЗАО «НПП ОСТ», чья продукция хорошо известна в нашей стране под торговой маркой «Дельта». А так же изделиям Саратовского электромеханического завода «РЭМО».

    Современные наружные антенны изготавливаются из стали или алюминия. Формы их различны, но наиболее эффективны для приёма сигнала DVB-T2, проверенные временем, логопериодические ДМВ антенны и антенны типа «волновой канал». Что же касается коэффициента усиления, то, говоря по-простому и очень примитивно, чем длиннее такая антенна, чем больше у неё поперечных элементов, тем больше у неё коэффициент усиления при прочих равных условиях. Повторюсь, подобные антенны, пожалуй, самый лучший вариант для приема цифрового ТВ на даче. И именно их, преимущественно, вы и можете увидеть в нашем магазине и на данном сайте.

    Хит 2. Одна из самых популярных наружных антенн в нашем магазине. Практически гарантированный результат.
    Два исполнения – без усилителя и с усилителем.

    Причём, числовые значения дальности приёма, указанные в параметрах некоторых антенн, как правило, ориентированы на передатчики большой мощности. А при цифровом эфирном телевизионном вещании используются и трансляторы средней, и передатчики малой мощности. Высота антенно-мачтовых сооружений тоже разная. Данные по нашему региону есть вот на этом сайте spb.rtrs.ru. И всё это, равно как и рельеф местности, и высота подвеса вашей антенны, также имеет значение. Кроме того, на дальность и качество приёма накладываются десятки других факторов, включая даже время года и суток.

    В общем случае, если до ближайшего транслятора 25 км – 30 км, местность ровная и непосредственно перед домом не растут 30-ти метровые деревья — то прием цифрового сигнала должен быть уверенным, и, скорее всего, подойдёт наружная антенна без усилителя (пассивная).

    Всё, что не соответствует, указанным выше условиям, можно отнести к зоне неуверенного приема. Например, дом может располагаться в низине, лес быть довольно близко и т.п. В таком случае «выручит» антенна с усилителем (активная).

    Хит 3. Отличная логопериодическая антенна с усилителем для работы на средних расстояниях.
    Несомненный плюс – питание 5 вольт от ресивера DVB-T2.

    Однако, к сожалению, не бывает всё очень хорошо, всегда есть какие-то «подводные камни». Вот и здесь, приобретая активную антенну, будьте готовы к тому, что через некоторое время усилитель, скорее всего, выйдет из строя и его придётся заменять. В основном, входной каскад усилителя «вылетает» из-за статического электричества. Это может быть как разряд от наведённой атмосферной статики, например, после грозы, так и тот, который накапливается, например, в сухую, морозную погоду (снег или пыль потоком ветра трёт по антенне).

    На первый взгляд, кажется, что проблема воздействия статического электричества на антенный усилитель решается достаточно просто — с помощью заземления, но только не на даче. В условиях садового участка такое решение весьма неоднозначно. Штатная грозозащита, согласитесь, не столь распространённое явление. А ведь ещё и молнии бывают. Серьёзной защиты от них на даче соорудить абсолютно невозможно. Таким образом, заземляя антенну, расположенную на доминирующей высоте, вы получаете подобие молниеотвода, в который, как ни крути, эта молния обязательно и ударит, со всеми вытекающими из этого события последствиями. Оно вам надо?

    Вот и получается, что нет смысла изготавливать заземление для дачной телевизионной антенны. А при приближении грозы следует отключить все электроприборы от сети (именно вытащить вилку сетевого кабеля из розетки) – радикальнее ничего не придумано. Причём, для молнии любая антенна, вставленная в телевизор или DVB-T2 ресивер, который подключен к электрической розетке, является заземлённой. Об этом тоже не следует забывать.

    Однако вернёмся к активным антеннам.

    Начну с того, что не так давно традиционным, для питания усилителей активных ТВ антенн, считалось напряжение 12 Вольт, и, соответственно, все они комплектовались сетевым адаптером с сепаратором.

    Многие до сих пор считают, что это и есть антенный усилитель. Это абсолютно не соответствует действительности. Усилитель расположен внутри корпуса самой активной телевизионной антенны, ибо предназначен для компенсации потерь в кабеле снижения и разветвителе на несколько телевизоров, а то, что вы вставляете в электрическую розетку и антенное гнездо телевизора, является обычным блоком питания и сепаратором.

    С появлением DVB-T2 приставок усилители активных антенн, предназначенных для работы с этими устройствами, также подверглись модификации, они рассчитаны на питающее напряжение 5 Вольт. Практически каждый современный цифровой DVB-T2 ресивер способен сам обеспечить питание такого антенного усилителя безо всяких дополнительных сетевых адаптеров.

    Вот именно из-за того, что усилитель находится в самой антенне, процесс его замены может быть затруднён. Ведь, обычно, для лучшего приема сигнала антенна находится довольно высоко, так ещё и усилитель может быть припаян, а не просто устанавливаться на винтах. В любом случае, антенну приходится снимать целиком, а затем устанавливать обратно. Более удобный вариант, близкий по своим характеристикам к активной антенне, как мне кажется, это обычная пассивная ДМВ антенна и усилитель, установленный в разрыв кабеля, так называемый — врезной. Они, кстати, тоже бывают на 5 и 12 Вольт. Я абсолютно сознательно не стал употреблять термин «мачтовый усилитель».

    При этом варианте усилитель можно расположить в более доступном месте, например, на чердаке дома, что во много раз облегчит его замену в случае необходимости. Но здесь следует учесть, что длина кабеля снижения между антенной и входом врезного усилителя непосредственно влияет на качество приёма. Чисто теоретически, она должна быть не более 5-10 метров, чтобы минимизировать шумы и потери в самом кабеле, практически же — можно и больше. А вот длина антенного кабеля от выхода усилителя до RF (антенного) гнезда DVB-T2 ресивера при коэффициенте усиления порядка 20 дБ принципиального значения уже не имеет, даже если в цепи присутствует разветвитель на несколько устройств.

    Установка антенны.

    Антенну для приёма телевизионного эфирного цифрового сигнала на даче можно установить на крыше дома, на балконе, на чердаке или стене. Некоторые крепят даже на ближайшем дереве, например, когда не хотят портить фронтон дома или сверлить сайдинг. Но, в любом случае, для начала следует определиться с направлением, в котором должна «смотреть» ваша дачная антенна. Естественно, она должна быть направлена в сторону ближайшего транслятора. Где он находится, можно посмотреть на сайте РТРС.РФ. После того, как определились с направлением, можно начинать установку. Для этого дополнительно может понадобиться мачта или кронштейн, так как подручные средства не всегда спасают.

    Кронштейны для крепления антенны к стене бывают различной длинны, чем больше вынос кронштейна, тем на больший угол вы сможете, в случае необходимости, повернуть антенну. Просто бывают ситуации, когда «поблизости» находится не один, а два или даже три транслятора, и вы точно не знаете, с какого из них сигнал будет приниматься лучше.

    Что же касается высоты, на которой будет находиться антенна, то она должна соответствовать окружающим условиям (гора-низина, рельеф местности до транслятора и т.п.). Здесь я посоветую большей частью обратить внимание на высоту установки антенн, которые уже имеются в данной местности, т.е. на соседних дачных участках.

    Думаю, что о дальнем приёме, в полном его понимании, в случае с цифровым телевидением речь не идёт, поэтому стремиться к какой-то запредельной высоте подвеса антенны вряд ли понадобится. По большому счёту всё нужно пробовать, несмотря на то, что, естественно, чем выше — тем лучше.

    Продвинутым пользователям, для определения необходимой высоты крепления антенны, я могу рекомендовать знакомство с сервисом linktest

    В качестве эпилога.

    Подытожить всё написанное выше про антенны для приёма эфирного цифрового телевидения на даче можно составлением списка рекомендаций:

    • Для приёма эфирного DVB-T2 телевизионного вещания достаточно антенны, которая работает в ДМВ диапазоне. Если у вас на даче уже есть всеволновая телевизионная антенна, то можно использовать её, приобретать ещё одну дополнительную вряд ли понадобится;
    • При выборе дачной антенны и определении её направленности весьма полезен будет успешный опыт ваших соседей по даче;
    • Комнатную антенну на даче можно использовать, только если участок находится в зоне уверенного приёма в пределах прямой видимости транслятора, когда уровень цифрового телевизионного DVB-T2 сигнала внутри помещения будет достаточно высокий;
    • Лучшее качество приёма эфирного цифрового сигнала на даче и в загородном доме обеспечит наружная всеволновая или ДМВ антенна. Наиболее эффективными при приёме DVB-T2 сигнала показали себя направленные антенны типа «волновой канал» и логопериодические антенны. При прочих равных условиях лучше выбирать антенну с большим значением коэффициента усиления и/или меньшей массой;
    • Однозначного ответа на вопрос – какая антенна лучше, активная (со встроенным усилителем) или пассивная? – не существует. Просто нужно учитывать, что усилитель служит только для компенсации потерь в кабеле и/или разветвителе на несколько телевизоров, и если сама конструкция антенны совсем ничего не принимает, то усиливать тоже будет нечего. Основной же недостаток активных антенн в том, что встроенный усилитель в условиях отсутствия нормальной грозозащиты и «грамотного» заземления довольно часто «вылетает». Какие-либо дешёвые разрядники при отсутствии, я подчёркиваю, надёжной а, главное, грамотно сделанной системы заземления тоже вряд ли помогут;
    • Я считаю, что в подавляющем большинстве случаев при приёме цифрового ТВ на даче желательно всё-таки начать с попытки «обойтись» пассивной антенной, а усилитель в случае необходимости всегда можно приобрести дополнительно. По стоимости активная антенна со встроенным усилителем и, как альтернатива ей, пассивная антенна + дополнительный врезной усилитель, практически не отличаются. Второй вариант практичнее, т.к. при необходимости врезной усилитель можно легко заменить;
    • Не следует стремиться к покупке самой дорогой антенны, абсолютно не факт, что она будет лучше. Не обращайте внимания на заманчивые бредовые надписи на упаковке антенны и на умопомрачительный коэффициент усиления малюсеньких «нанотехнологичных» устройств. Как правило, за красивыми картинками и набором «умных» слов скрывается откровенный «хлам». А вот на антенном кабеле экономить не стоит, он должен быть качественным;
    • И последнее — если продавец магазина, в котором вы выбираете себе антенну, вместо конкретных вопросов и советов бросается непонятной терминологией, а для пущей важности рассуждает про шумы, про тракты, про потери, про характеристики и напоминает собой справочник радиолюбителя, то лучше пойдите в другой магазин.

    В статье я старался использовать слова понятные всем и, как вы могли заметить, в процессе изложения довольно часто пишу — скорее всего, теоретически и т.п. Причина этого в том, что, безусловно, в теории много верного, но, во-первых – нам нужно «ехать, а не шашечки», а во-вторых – со 100% достоверностью утверждать, справится ли какая-либо отдельно взятая антенна с приёмом эфирного цифрового телевизионного сигнала именно на вашей даче, можно лишь только проверив это на практике. Достаточно просто небрежно или неправильно разделать кабель, а такое, поверьте, нередко встречается, чтобы «убить» приём при самой замечательной антенне, а таких «если» ой как много. Со своей стороны у себя в магазине мы набираем статистику по работе продающегося у нас оборудования (антенн и DVB-T2 ресиверов) в различных районах Ленинградской области.

    Источник: http://dvbt2-spb.ru/obzory-resiverov-i-antenn-dvb-t2/29-antenny-dlya-tsifrovogo-televideniya-dvb-t2.html

    Антенна DVB-T2, кабель и бабочка на скорую руку

    Антенна DVB-T2 нужна для передачи телевизионного изображения и звука в цифре.

    Антенна DVB-T2, в нашем случае, поддерживает второе поколение стандарта DVB-T, европейского стандарта эфирного наземного цифрового телевидения.

    В этой статье не буду рассказывать и вникать в тему сателлит антенны, но кто в теме тому по этой силке .
    Наша задача рассмотреть самую легкую установку домашнего варианта — Антенна DVB-T2.

    Замечу, что цель у нас поставлена смотреть только местное Тв и совсем не думать про установку антенны на крыше.

    Подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Однако, попробовать сделать ее стоит, поскольку это весьма легко и главное даром.

    От чего я так повелся на наземное ТВ, все же знают, что я приверженец сателлит телевидения?

    Да все просто, если помните, то недавно купил ресивер Amiko 8260 + а там имеется возможность по мимо сателлит ТВ, подключить и наземное тв, как и кабельное ТВ.

    Комбайн по подключениям!

    И так приступим к домашнему “колхозу”, сразу и замечу, что для цифрового телевидения не нужна специализированная антенна.

    Не то что бы совсем не нужна профессиональная разработка антенны, конечно желательно, но мы же договорились, что речь пойдет о антеннах- на скорую руку.

    И так, к вашему сведению вполне подойдет аналоговая антенна. Да, да- та самая которую вы использовании ранее для просмотра аналоговых каналов.

    Мало того, в качестве антенны можно использовать только телевизионный кабель. Кощунство, но это так, самой простой антенной для цифрового телевидения является телевизионный кабель.

    Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля.

    Если весь этот “колхоз” поднять вертикально, получится своего рода штыревая антенна.

    Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов.

    Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе. Но это, я думаю, Вы легко узнайте у местных дилеров телевидения.

    Что дальше?

    Задача почти математическая но легкая для всех, кто хоть раз посещал школу. И так, необходимо вычислить длину волны. Формула весьма простая:

    λ=c/F
    где, λ (лямда) — длина волны,
    c — скорость света (3-108 м/с)
    F — частота в герцах
    или проще λ=300/F (МГц)

    Например, Вы узнали что частота используется 620 МГц
    Итого: 300/ 620 ≈ 0,48 м = 48 см.

    Из этих расчетов получилось, что для частоты 620 МГц мне нужно оголить 48 см. коаксиального кабеля.

    Ну а если хочется что нибудь такое, по круче, то вам на рассмотрение быстрый проект, антенна бабочка. Это простая в изготовлении, малогабаритная антенна.

    Называется она так из-за внешнего сходства с бабочкой.

    Для ее изготовления Вам понадобиться медная проволока диаметром около 2 мм. Если Антенна-бабочка делается для наружного, то есть внешнего применения — можно использовать и 4 мм.

    Для домашнего, например, для улучшения приема 3G/4G или WiFi подойдет даже кусок обычного телевизионного коаксиального кабеля 75 Ом.

    Изготовление простое и всем по силе. Делаем прямоугольную рамку из проволоки. Длина и ширина его должны быть следующие:

    для телевидения — 500 мм. Х 200 мм.
    для WiFi и Bluetooth — 90 мм. Х 30 мм.
    для 3G — 110 мм. Х 40 мм.
    для 4G/LTE — 90 мм. Х 30 мм.

    Потом перекручиваем рамку «Накрест» и разрезаем кусачками чтобы получились два треугольника.
    Теперь будем припаивать коаксиальный кабель вот так, как на рисунке:

    Обратите внимание на расстояние между треугольниками. Для разной частоты они должны быть разные.

    Расчет такой:

    ТВ — 14 мм.
    WiFi/Bluetooth — 2,5 мм.
    3G — 3 мм.
    4G/LTE — 2,4 мм

    Конструкцию можно усовершенствовать по количеству принимаемых частот, но лучше придерживаться намеченного одного назначения.

    Под конец место соединения кабеля с бабочкой, можно залить эпоксидной смолой. Просто чтобы не сбились правильные расстояния.

    Источник: http://aspekti.eu/antenna-dvb-t2-kabel-i-babochka-na-skoruyu-ruku.html

    Антенны для цифрового ТВ – заводские и самодельные

    Существует мнение, что антенна для цифрового тв нужна специальная, обладающая необычными формами и специальными характеристиками. На самом деле это не так. Несущие частоты цифровых мультиплексов имеют значения в Москве около 500 МГц, в начале дециметрового диапазона ДМВ, такую-же природу и форму, как и привычные электромагнитные волны телевидения аналогового. Сигналы цифрового тв будут с успехом приняты обычной дециметровой телевизионной антенной.

    При сложных условиях местности и большой удалённости от телецентра, следует применять дециметровую направленную антенну с усилителем.

    При небольшом удалении от передающей телевизионной вышки, можно использовать пассивную антенну ДМВ без усилителя.

    Хорошо зарекомендовали себя антенна “Локус” ,”антенна Дельта” , также применимы активные или пассивные “комнатные антенны”.

    Более того, практика показывает, что антенна для цифрового телевидения может быть более простой, с худшими характеристиками и меньшими размерами, чем антенна для устойчивого приёма в том-же месте аналогового телевидения дециметрового диапазона ДМВ. С успехом можно применять и самодельные антенны.

    Самодельная антенна для цифрового ТВ

    Простые самодельные антенны применялись для просмотра телевизора всегда. Однако, в большинстве конкретных случаев, они были заметно менее эффективны по сравнению с геометрически выверенными антеннами заводского изготовления. С наступлением эры цифрового эфирного телевидения, применение самодельной антенны для цифрового тв очень часто бывает оправдано.

    Самодельная антенна для телевизора может быть изготовлена из любых подручных средств. Нередко можно встретить антенны, сделанные своими руками, изготовленные из очищенных электродов, омеднённых тракторных прокладок, толстой медной проволоки и т.д.. Главное – это две одинаковых токопроводящих детали, чтобы антенна была симметричной, телевизионный кабель со штекером, и стойка для крепления. Собираем, устанавливаем, настраиваем, то есть вращаем её в разные стороны и смотрим телевизор.

    Наиболее часто используют следующие виды антенн для цифрового телевидения:

    Штыревая антенна — на кусок антенного кабеля длиной 10 – 25 см надевается антенный штекер, а второй конец кабеля очищается от внешней изоляции, слоя фольги и металлической оплётки. На расстоянии 2 см от штекера антенна изгибается и вставляется в телевизор. Антенна может быть установлена вертикально или горизонтально.

    Т-образная антенна — разновидность штыревой, в которой снятая с кабеля оплётка не удаляется, как в штыревой, а образует вместе с центральным проводником симметричный волновой вибратор.

    Восьмёрка — из куска проволоки длиной около 1м, подходит и кусок антенного кабеля,складывается восьмёрка так, чтобы соединения в центре не было, а получился промежуток 1 см. В этих точках разведённого соединения крепится любым способом антенный кабель, оплётка и центральный проводник. Сделанную таким образом телевизионную антенну можно закрепить на картонную коробку из под обуви, а к противоположной стенке приклеить металлическую фольгу – своеобразный рефлектор.

    Банки — две металлические банки из-под сока, колы, или пива закрепляются на деревянной палке, или деревянной вешалке, на расстояние в несколько сантиметров. В банках делаются отверстия, в которые вставляется оплётка и проводник антенного кабеля.

    Эффективность самодельных телевизионных антенн

    Наблюдая самые разнообразные конструкции телевизионных антенн сделанных своими руками, легко сделать вывод, что все они, так или иначе повторяют конструкцию симметричного полуволнового вибратора, только сделанного неправильно. Поэтому, можно однозначно утверждать, что кроме забавного внешнего вида, других достоинств самодельная телевизионная антенна не имеет.

    Если такая антенна установлена снаружи и поднята высоко, то её “удовлетворительная” работа определяется лишь хорошим месторасположением, и простейший вибратор в этом месте был бы ещё более эффективен.

    Если самодельная телевизионная антенна применяется в качестве комнатной, то эффективность её работы можно сравнить с кусочком мягкой проволоки, вставленным в антенный вход телевизора. Такую проволоку можно закрепить на окне, изогнуть оптимальным образом, и убедиться, что её приёмные свойства не менее эффективны.

    Какая телевизионная антенна самая лучшая?

    На этот вопрос ответа не существует. В зависимости от дальности до передатчика, рельефа местности, возможности точной ориентации на телебашню, высоты расположения и конкретного места установки, оптимальной может оказаться та или иная антенна. Также следует иметь ввиду, что телевизионный сигнал при прохождении от антенны до входа телевизора может быть значительно ослаблен плохим антенным кабелем. И, возможно, следует просто заменить антенный кабель, а не устанавливать громоздкую высоко установленную антенну, или подключать электронный усилитель и обеспечивать его питание постоянным напряжением.

    Источник: http://zen.yandex.ru/media/krupnik_service/antenny-dlia-cifrovogo-tv-zavodskie-i-samodelnye-5aebfc3d9b403c6169f82c68

    Цифровая антенна своими руками

    Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано. Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

    Антенны приема цифрового сигнала

    Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?

    Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.

    Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

    Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.

    Прием цифрового сигнала антенной

    Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:

    Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран — противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.

    Антенна своими руками

    Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.

    Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.

    Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.

    Прием сигнала антенной

    Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала — пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.

    Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA. Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.

    Несимметричная цифровая антенна

    Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

    На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы). Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру — посещаем сайт http://ртрс.рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.

    Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.

    Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн — точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.

    Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…

    Источник: http://vashtehnik.ru/radioapparatura/cifrovaya-antenna-svoimi-rukami.html

    АНТЕННА СВОИМИ РУКАМИ ДЛЯ ЦИФРОВОГО ТВ DVB-T2.

    Рассмотрим вариант, как можно поймать эфирное цифровое телевидение.

    Первое условие – для того, чтобы принимать цифровое эфирное телевидение, необходимо иметь телевизор, который поддерживает новый цифровой формат DVB-T2. Тогда вам не придется покупать приставки, которые стоят денег.

    Второе условие – для того, чтобы принимать цифровое эфирное телевидение, нужна любая дециметровая антенна. Это может быть как комнатная, так и наружная антенна.

    Не поддавайтесь обману, что необходима специальная цифровая или еще какая-нибудь антенна.

    Ранее я рассказывал как, я сделал антенну из обычной радио или тв телескопической антенны.

    С этим методом вы можете ознакомится ЗДЕСЬ.

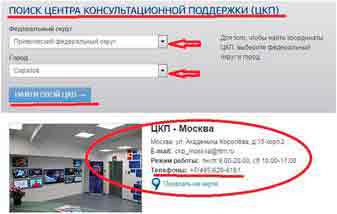

    Для того, чтобы узнать на каком канале идет вещание в вашем регионе цифровое телевидение, нужно зайти на сайт «Цифрового эфирного телевидения» http://ртрс.рф . Перейти на вкладку меню «Контакты» В появившемся окне выбрать свой округ и город.

    Затем нажать на кнопку «Найти свой ЦКП» чуть ниже. Еще ниже в окошке появится результат поиска, где будет указан телефон, куда можно позвонить и узнать номер канала.

    Узнав частоту, на которой идет вещание, находим длину антенны, которую нам надо изготовить.

    Формула, по которой узнается длина антенны:

    7500 делим на частоту вещания в Мегагерцах (МГц). Полученный результат округляем до целых сантиметров. Это и будет длина антенны, которую нам предстоит изготовить.

    Рассмотрим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц или 754 мегагерц.

    Значит, у нас будет следующая формула: 7500/754=9,94 сантиметра, после округления получаем необходимую длину антенны – 10 сантиметров.

    Приступаем к изготовлению антенны.

    Берем кусок коаксиального кабеля, 75-омного, обычного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

    Отступаем пару сантиметров от края разъема, ставим метку. Это будет основание антенны.

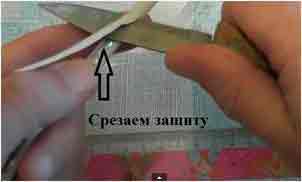

    Дальше от метки отступаем необходимое нам количество сантиметров. Откусываем лишнюю часть кабеля. На метке делаем надрез и счищаем защиту кабеля.

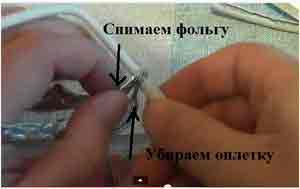

    Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

    Остается кабель с внутренней изоляцией. То есть, до металлической части мы не доходим. После этого загибаем очищенную часть кабеля под углом 90°.

    Ретранслятор находится в районе двенадцати километров от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам потребуется, если расстояние будет превышать пятнадцать километров. Антенну желательно направить в сторону ретранслятора.

    Приступаем к настройке телевизора. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал хороший.

    Если на эту антенну качество сигнала плохое, попробуйте сделать более сложную, но более эффективную антенну, по ЭТОЙ статье.

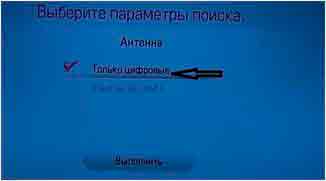

    Потом переходим в пункт меню «Автопоиск». В следующем окне выбираем пункт «Антенна», затем в параметрах поиска галочку оставляем в пункте «Только цифровые каналы». Нажимаем «Выполнить».

    Начнется поиск каналов. На данный момент, например, в Самарском регионе идет вещание 10 каналов.

    Вот таким образом производится изготовление антенны и настройка каналов цифрового телевидения.

    При необходимости, можете воспользоваться видео инструкцией.

    Источник: http://tvsat38.ru/index.php/stati/439-439

    Смотрите также:
    31.10.2018

    Углекислотная ловушка для комаров из пластиковой бутылки Нет необходимости описывать эмоции, которые вызывают комары и нет никого, кто так торопит в работе, как комары, поэтому сразу к делу. В этом видеоуроке покажем, как сделать работающую на углекислом газе ловушку...

    31.10.2018

    Какое приспособление пригодится для посадки рассады? Приспособление для посадки рассады помидоров и других культур (сажалка, посадочный конус) используется огородниками на приусадебных участках, а также фермерами и большими сельхозкомпаниями. В зависимости от...

    31.10.2018

    Журнальный столик-двигатель своими руками На что только не готовы пойти некоторые люди, чтобы вновь использовать в хозяйстве вещи, не способные выполнять свою основную функцию. Благодаря богатой фантазии и умелым рукам появляются удивительные предметы обихода, а вещи...

    Комментарии

    Комментирование отключено.
