Самодельный кондиционер

Содержание

Варианты изготовления самодельного кондиционера

Итак, вы решили изготовить кондиционер своими руками. С чего начать? Для начала немного теории, которую можно подчерпнуть из статей и видео в Интернете. Кондиционер – это система, позволяющая поддерживать в помещении оптимальный температурный режим, и способная устранять содержание вредных частиц в воздухе. Все существующие кондиционеры подразделяются на два вида – компрессорные и испарительные.

Для некоторых людей полноценный кондиционер не по карману

Для изготовления первого вида охладительной системы требуется немалое финансовое вложение и более глубокое детальное изучение будущей конструкции. Со вторым видом дела обстоят значительно проще. Основной принцип работы такого кондиционера заключается в испарении влаги под влиянием тепла.

Рассмотрим некоторые примеры, являющиеся альтернативными вариантами дорогостоящего устройства для освежающего эффекта в душном помещении.

Средство от жары наших предков

Достаточно действенным способом считалось использование, во времена отсутствия систем охлаждения, мокрого полотенца. Им обворачивали, к примеру, бутылку и выставляли в сквозное место, где в процессе испарения воды происходило охлаждение материи. Данный принцип входит во многие из представленных ниже самодельных устройств охлаждения воздуха.

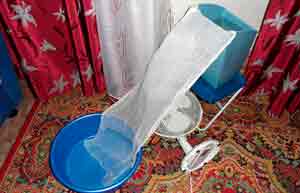

Вентилятор + вода

Главными составляющими для данной системы станут:

  • обычный вентилятор;
  • наполненная водой емкость, ткань (желательно полотенце);
  • проволока для крепежа;
  • подходящий для этого корпус.

Такое устройство легко смастерить даже в офисе

Вся конструкция, вместе с вентилятором, размещается в оконной форточке. Принцип работы заключается в следующем. Вентилятор создает движение воздуха в направлении, висящего на проволоке полотенца, частично опущенного в емкость с водой. Для осуществления регулировки воздушного потока можно снабдить данное устройство неким фильтром в месте забора воздуха.

А если встроить скоростной режим переключения вентилятора и лампы накаливания, то можно добиться эффекта установки разных температур, причем в час расход воды будет составлять около одного литра. В этой системе следует также отметить преимущество в практически бесшумной работе.

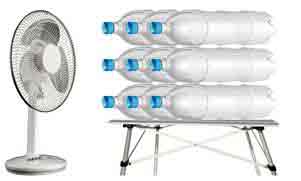

Вариант из пластиковых бутылок

Для приспособления потребуется:

  • пластиковая тара;
  • обычная вода;
  • вентилятор.

Наилучшего результата можно достичь, если наполненные водой емкости превратятся в лед, посредством содержания некоторого времени в морозилке. Очень важным является момент расстановки бутылок. Их располагают впереди подающего воздушный поток вентилятора в ряд через небольшие зазоры. Воду в емкостях рекомендуется периодически обновлять.

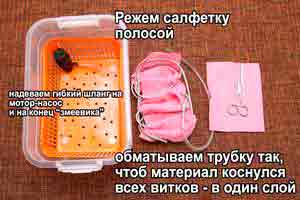

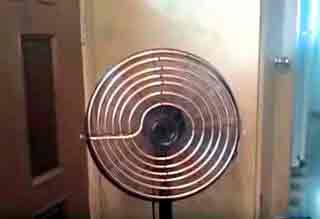

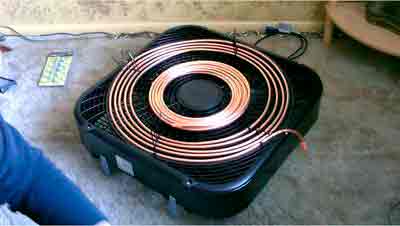

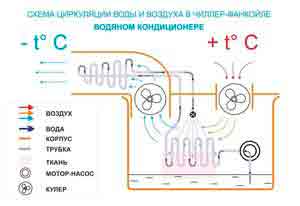

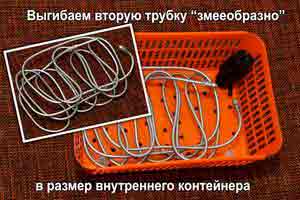

Шланг + трубка из меди

В этой конструкции используется:

  • обычный садовый шланг (желательно из резины);
  • достаточно тонкая трубка из меди;
  • вентилятор.

Из трубки формируем радиатор по поверхности вентиляторной решетки, оставляя промежутки для воздушного потока, и надежно закрепляем. Одину сторону трубки подсоединяем к водяному крану, а другую направляем в слив. Включив кран с холодной водой и вентилятор, осуществляется поток необходимой прохлады.

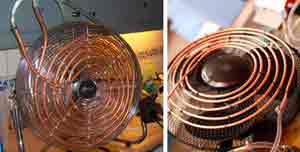

Самодельный девайс из медной проволоки

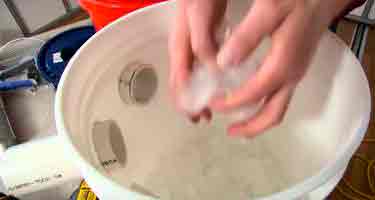

USB-кабель и лед

  • любой сосуд (из пластика, жести и т.п.);
  • саморезы;
  • CD-диск;
  • компьютерный кулер;
  • USB-кабель;
  • замороженная вода.

Выбранный сосуд в своей нижней части снабжается отверстиями для попадания через них во внутреннюю часть потока тепла. Устойчивость диску со льдом придадут саморезы, вкрученные по диаметру сосуда (в средней его части). На диске необходимо сделать отверстия для стекания растаявшей воды и воздушной вентиляции. Кулер монтируется к крышке сосуда таким образом, чтобы воздушный поток выходил наружу. Шнур кабеля присоединяется к кулеру и вся конструкция вместе со льдом подключается к компьютерному системнику.

Воздухоочиститель + вентилятор

Конструкция такого кондиционера состоит из:

Корпус такой конструкции можно изготовить самостоятельно из подручных материалов. В качестве фильтрующей детали можно использовать сетку с мелкой ячейкой, сложенной в несколько раз, которая крепится к основанию корпуса устройства. Соединив все элементы и наполнив емкость воздухоочистителя водой можно подключать систему к сети и проверять работу устройства.

Охладитель сделанный из автомобильного очистителя воздуха

Процесс работы данной конструкции такой. Посредством вентилятора воздух подается в камеру для испарения, где проходя сквозь воду и охлаждаясь, выходит через сеточные отверстия, что способствует испарению влаги.

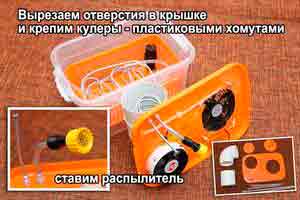

Пульверизаторный испаритель

Главными составляющими этого устройства являются:

  • емкость для воды;
  • пульверизатор;
  • вентилятор и воздуховод.

Емкость (бак) заполняется водой, на него устанавливается воздуховод. В испарительную камеру встраивается пульверизатор с насадкой для регулировки заслонки, поскольку она отвечает за количество засасываемой воды из емкости, расходуемой пульверизатором. Посредством вентиляционной системы самодельный кондиционер приводится в действие.

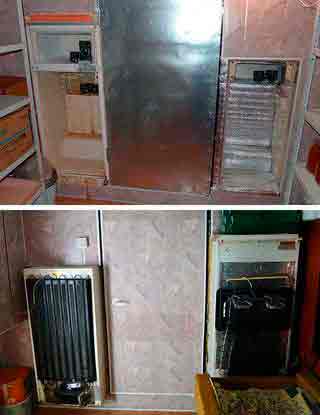

Морозильная камера в качестве кондиционера

Если есть в наличии старая холодильная установка, то она может прекрасно послужить средством для освежения воздуха в помещении. Для чего морозильную камеру устанавливают в проем окна (форточки), проведя изоляцию всех отверстий и щелей. Причем задней частью наружу! Именно там находится радиатор, который выделяет тепло.

Поскольку при работе морозилки весь холод собирается во внутренней части, то следует в дверь вмонтировать обычный вентилятор, чтобы происходил выдув прохладного воздуха. Также предусматривается просверливание нескольких боковых отверстий, для сбора теплого воздуха. Такая система обеспечит вам прохладу в жаркое время года.

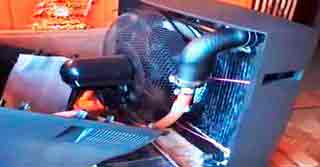

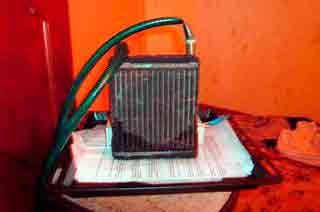

Еще один вариант радиаторного кондиционера

Используем для конструкции:

  • автомобильный вентилятор;
  • радиатор;
  • корпус от компьютерного блока питания.

На заднюю часть корпуса монтируется радиатор, спереди встраивается вентилятор. Такая последовательность конструкции обусловлена тем, что воздушный поток должен двигаться в направлении от радиатора к вентилятору.

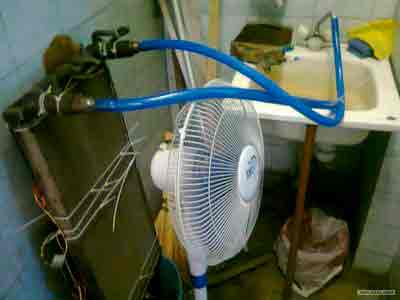

Автомобильный радиатор по назначению в быту

Самодельный кондиционер можно снабдить ручками для удобства передвижения, в качестве фильтрации использована мелкая сетка. Различное напряжение, выдаваемое блоком питания, позволяет использовать кондиционер в нескольких режимах подачи прохладного воздуха, что контролирует встроенный скоростной переключатель.

Сам радиатор имеет пластинчатый вид. На отходящие от него трубки устанавливаются резиновые шланги и крепятся при помощи хомутов. Через один шланг осуществляется подача воды, а другой служит средством вывода воды. Главным в этой системе является скорость, с которой вода проходит через радиатор, а также скорость работы вентиляторного мотора. Именно от этого зависит достижение быстрого охлаждения помещения.

Преимущество данного изобретения заключается в отсутствии образования конденсата, как на самом радиаторе, так и на встроенных в корпус шлангах.

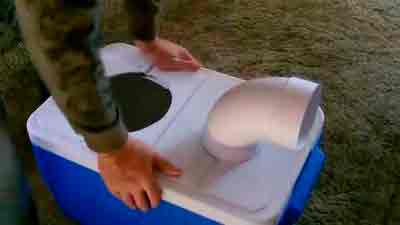

Кондиционер из переносного холодильника

  • старый переносной холодильник в качестве корпуса;
  • радиатор;
  • погружной насос.

В корпус переносного холодильника встраиваем радиатор соответствующего размера. Ко дну этой емкости подсоединяем погружной насос (аквариумный или из машинного омывателя), а провода выводим наружу. С внутренней стороны крышки холодильника делаем отверстие квадратной формы, а с наружной пару круглых – для вентиляторов и объединяем их проводку. При помощи силикона крепим изнутри радиатор. Выход насоса и вход радиатора следует соединить, а для избавления от лишнего шума при работе на выход радиатора одевается шланг.

Старый переносной холодильник можно переделать в мобильный кондиционер

Принцип работы этой системы строится на том, что в емкость холодильника заполняется льдом или холодной водой. Под влиянием насоса холодная вода поступает в радиатор, а вентилятор подает наружу прохладный воздушный поток.

Использование таких кондиционеров позволяет значительно сэкономить собственный бюджет не только на создании устройства, но и на его установке. Предложенные варианты максимально экологичны и совершенно безвредны, что очень ценится в настоящее время.

Источник: http://klivent.biz/klimat/svoimi-rukami.html

Сообщества › Кулибин Club › Блог › самодельный кондиционер в авто

кто что об этом думает?всё таки скоро лето и вот я задумался
addfun.ru/2009/03/06/samo…cioner-14-foto-tekst.html

Метки: жара

Комментарии 35

еще можно лобаш снять тоже свежее в машине будет на 8ках снимается за две минуты и одевается за 10 быстрее чем со льдом история

В нормальную погоду в салон с температурой 22С поступает более киловата тепловой (солнце + нагрев от танмиссии и выпуска) энергии, которую надо как-то отводить, чтобы удержать температуру в салоне.
Того, что способен наморозить обычный холодильник за сутки, вам хватит на полчаса, при условии что теплообмен будет организован максимально грамотно.

если ехать 20 минут то ето не к чему а вот допустим на дачу по пробкам как раз 1.5 часа то это может быть спасением)

баклашки пивные 2.5 литра шт 3 ))))

проще тупо пива ледяного купить и выпить:)

меня вот вопрос интересует вот я выхожу к примеру в 16 часов из дома (работы не важно) машина простояла к примеру 3 часа под солнцем и мне с собой надо ведро льда тащить? или как это будет на практике?

я вот закупаюсь дабы поставить кондер от ино на свой таз думаю более правильный путь хотя каждому свое

Конечно)) каждый раз по ведру льда =) надо не забыть поставить в морозильник ведро каждый раз когда заходишь в помещение больше чем на полтора часа =)

т.е. ты принес ведро ушел машина стоит под солнцем лед плавиться и ты токой приходишь нужно:
1. вылить старую воду (недавнешний лед)
2. насыпать новый лед
3. проветрить тачку по максимуму
4 готов к поездке как то совсем экстремально.

может конечно я писимист и лентяй но я привык пользоваться электрическими стеклоподьемниками, подогревами, подзаводками и т.д. и мне идея кажется НЕМНОГО неудобной

Я полностью согласен =) Мне кажется это бредовая затея и может пригодиться только для охлаждения пива в гараже =)

а это мысль))) хотя в гараже в погребе и так прохладно)

я дико извиняюсь но…ребяты — купите нормальный афто!

кпд очень низкий…лед быстрее потает, чем охладит салон…

уже делал себе или просто разговор?

это очевидно любому кто физику в школе не прогуливал

ну допустим я не учил))))объясни свой писемизм)))

извини, мне за это не платят. ну а ты вот зря не учил, видишь. пригодилось бы сейчас:) а так посчитай простейшими формулами с какой скоростью тает лёд в салоне авто при 30ти градусной жаре. да и вообщ система громоздка, неудобна. места занимает много, насос шумит неслабо, на кочках растаявший лёд будет выпрыгивать. опятьже надо целый конвейер по производству льда ибо его на день не один раз менять надо. гораздо проще уж купить хладогент который в кондёрах используют и из обычных радиаторов смонстрячить.

значит надо 2 радиатора большой и печки а так же помпу и хладогент…да?

именно. просто в авто помпа используется механическая на вискомуфте, чтобы не просаживала сеть бортовую. но можно электрическую юзать, у неё правда кпд пониже, но в целом для создания прохладного ветерка хватит.

извини, мне за это не платят. ну а ты вот зря не учил, видишь. пригодилось бы сейчас:) а так посчитай простейшими формулами с какой скоростью тает лёд в салоне авто при 30ти градусной жаре. да и вообщ система громоздка, неудобна. места занимает много, насос шумит неслабо, на кочках растаявший лёд будет выпрыгивать. опятьже надо целый конвейер по производству льда ибо его на день не один раз менять надо. гораздо проще уж купить хладогент который в кондёрах используют и из обычных радиаторов смонстрячить.

я тоже за то, что если и делать, то уж хоть какое-то подобие “нормального” кондера. Когда отъедешь от дома к примеру 1 км (это если без пробок), лед растаял, и где его теперь возьмешь?

именно так. а данная система интересна не более чем по приколу:)

уже делал себе или просто разговор?

это разжевано было в интернете, да и как выпускнику ЗФТШ МФТИ одного взгляда достаточно, чтобы понять кпд этой системы…прав Тракторист — это физика…10 класс…термодинамика…
наверное не зря придумали целые кондиционерные установки в авто…а то сделали бы коробку термоизолированную и поставили бы вентилятор)

опять же личные додумки. основываешься на физике? расскажи какой объем авто ты брал для вычисления? сколько льда? мощность вентилятора какова была в твоих вычислениях? тонированные стекла или нет использовал в формуле?
я не говорю, что это лучше автокондиционера, но гораздо лучше, чем вовсе ничего. я основываюсь не на картинках или додумках, а на сайты, где американцы демонстрируют похожие установки дома и в авто и приводят данные на сколько падает температура и сколько времени не тает лёд…

а ссылочку можно!

уже нет) погугли. там говорят, что охлаждали с 41 до 27 градусов. бутылки держатся эффективно около 5 часов. хотя непонятно там были они на солевом растворе или просто ледяная вода. я нагуглил себе такую оптимальную конструкцию: берется коробка, изнутри обклеивается в два слоя изоматериалом. первый фольгой наружу для оберегания от внешнего тепла. второй слой фольгой внутрь для сохранения температуры. склеить лучше алюминиевым скотчем. делается вентилятор на вдув и крутящаяся трубка такого же диаметра для направления охлаждаемого воздуха. внутрь кладутся бутылки с замороженным солевым раствором. лучше сделать небольшую подставку сетчатую, чтобы бутылки не лежали на изоматериале, а обдувались со всех сторон. некоторые подкладывают между каркасом и изоматериалом газеты и пр фигню, которая уменьшит потери холода. ставить буду либо в багажник с выводом из подлокотника заднего дивана либо, если будет слабо дуть, то в ногах пассажира и ниипёт. чем больше и мощнее вентиляторы, тем быстрее будет таять лёд. я думаю использовать 1-2 100мм на вдув, и литров 6-9 воды (посмотрю насколько хватит холодильника и места в будущем рашенкондишине.
примерно вот такой вот принцип

опять же личные додумки. основываешься на физике? расскажи какой объем авто ты брал для вычисления? сколько льда? мощность вентилятора какова была в твоих вычислениях? тонированные стекла или нет использовал в формуле?
я не говорю, что это лучше автокондиционера, но гораздо лучше, чем вовсе ничего. я основываюсь не на картинках или додумках, а на сайты, где американцы демонстрируют похожие установки дома и в авто и приводят данные на сколько падает температура и сколько времени не тает лёд…

по их логике вообще получается что это вечный двигатель.минимум затрат — максимум кпд…
ты хоть раз сумкой холодильником пользовался? ты затратишь больше, Чем поимеешь на выходе.
и посчитай, в каких объемах тебе надо гнать и какой температуры воздух, чтобы в салоне было хотя бы +23+25…в обычной морозилке 0 дает движек киловата на 1,5 постоянно гоняя жижу.а тут кусок льда с пропеллером…

ты можешь верить американцам, но я ближе к реалиям.чтобы лед не таял, в сумке должно быть “минус”…при 0 он уже переходит в иное состояние, а учитывая что крышка с дыркой и там вентиляторы, которые не только вытягивают холод, но и загоняют туда частичку тепла — то удержать там минус будет очень тяжело.

я где-то написал, что это вечный двигатель? или написал, что лед не тает? по-моему вы мой пост не читали, а просто пытаетесь самоутверждаться своими познаниями физики 10го класса. раз уж пишу публично, то напишу для всех, кто тоже читал меня невнимательно — лёд тает. и тает тем быстрее, насколько мощнее и больше вентилятор работает на вдув. минус там не удержится никак, но выдавить из 6-9 литровых баклашек со льдом холод — можно. у кого есть в авто кондиционер — можете эту тему и не читать. кому идея кажется смешной — продолжайте таять летом. я такую штуковину сделаю и ради понижения хоть на 7 градусов даже если это будет работать 2-3 часа, хотя я надеюсь, что будет чуть больше снижение тепературы и до 5 часов будет таять лёд.

у тебя кондей есть на машине? понаблюдай за ним на машинах, оснащенных им…как они пашут чтобы хотя бы +25 выдавить в салоне…на испарителе в печке реально лед образуется кусками…на выходе из сопла около 16-18 градусов…

а летом в машине до 60 пока она стоит.мы на работе ставили эксперимент. в волге серебристой с тонированными окнами оставили термометр.поставили в 9 утра, в 17 часов открыли машину — на градуснике было +55=60…а теперь представь объем салона и опустить температуру до приемлимых +25+27…

вы правы. но я просто так сделаю себе эту фигню, чтобы валялась в машине.

у тебя кондей есть на машине? понаблюдай за ним на машинах, оснащенных им…как они пашут чтобы хотя бы +25 выдавить в салоне…на испарителе в печке реально лед образуется кусками…на выходе из сопла около 16-18 градусов…

а летом в машине до 60 пока она стоит.мы на работе ставили эксперимент. в волге серебристой с тонированными окнами оставили термометр.поставили в 9 утра, в 17 часов открыли машину — на градуснике было +55=60…а теперь представь объем салона и опустить температуру до приемлимых +25+27…

так для начало салон проветрить чтобы поменьше было жары ))))

ты сам знаешь какое было лето в москве…когда вечером в 8-9 часов +30…конечно проветриваешь, ибо аж глаза вылазят от жары)

)))))в самаре не холоднее!все пережили ни кто не умер просто интерестно изготовить что то типо и пох что там да как !и всё же оно будет работать пусть и с намного меньшим кпд чем кондёр…зато лёд растая вышел ябанул на себя и тогда точно всё будет отлично XDDD

ха…только если так…остужать себя смачиванием…

я буду делать себе подобный, но по другим технологиям. и пусть все ржут и плавятся, зато я буду в холоде)

давай делись чё да как))))

смотри принцип изготовления самодельной сумки-холодильника. вкратце — корпус. внутри изоматериал. внутри бутылки со раствором пищевой соли. также карлсоны на вдув. это если кратко.

Источник: http://www.drive2.ru/c/288230376151961880/

Как сделать кондиционер своими руками

Современные кондиционеры имеют существенную стоимость и доступны далеко не всем, в связи с чем появилась альтернатива — самодельный кондиционер. Как показывает практика, подобные агрегаты хоть и далеки от идеала, но могут какое-то время спасать от жары.

Устройство и принцип действия кондиционера

Чтобы осуществить изготовление кондиционера в домашних условиях, для начала разберем, как работает обычный бытовой охладитель. Он состоит из двух теплообменников, компрессора, дроссельного устройства и двух вентиляторов.

Теплообменник, находящийся внутри помещения, отбирает теплоту у проходящего через него воздушного потока, в результате чего последний поступает обратно в комнату охлажденным. Хладагент переносит отнятое тепло по трубкам во второй радиатор, который передает его в окружающую среду.

Ниже на схеме показан принцип работы кондиционера.

Эффективность бытовых и промышленных кондиционеров основывается на процессах парообразования и конденсации, сопровождающихся обменом большого количества теплоты.

Чтобы в этом разобраться, достаточно вспомнить школьный курс физики. Количество энергии, затрачиваемой на нагрев либо охлаждение вещества, характеризуется его удельной теплоемкостью. Но есть и дополнительные затраты теплоты, идущие на осуществление перехода вещества из одного агрегатного состояния в другое, и эти затраты весьма существенны. Жидкость нагревается до кипения с помощью определенного количества теплоты, после чего переходит в пар, на что уходит дополнительная энергия, называемая удельной теплотой парообразования. При остывании пар конденсируется, выделяя эту же энергию обратно.

Домашний кондиционер забирает теплоту для вскипания хладагента из комнатного воздуха. Компрессор, создающий в закрытой системе давление, перемещает его через дроссель во второй теплообменник, где хладагент конденсируется под воздействием потока наружного воздуха, которому и отдает тепловую энергию.

Пример: чтобы нагреть 1 литр воды на 1 ºС, потребуется 4.187 кДж теплоты, а на испарение этого же количества надо целых 2256 кДж. Вот откуда берется КПД 300% у холодильных установок.

Виды самодельных кондиционеров

Самодельные кондиционеры отличаются простотой, но работают по разным принципам. Условно их можно разделить на следующие группы:

  • домашний кондиционер из холодильника, бывшего в употреблении;
  • охладитель, работающий на проточной воде;
  • кондиционер, использующий лед, замороженный в другом устройстве.

Перед тем как сделать кондиционер из подручных средств, нужно выбрать для себя самый удобный из 3-х предложенных вариантов, а для этого рассмотрим их принцип действия. Первый в списке агрегат – единственный, который функционирует по традиционной эффективной схеме «испарение – конденсация». И то, потому что для его изготовления берется вся начинка от старого холодильника: компрессор, наружный теплообменник – конденсор и морозильная камера, являющаяся испарителем.

Подобный кондиционер можно изготовить своими руками. В охлаждаемую комнату помещают испаритель, предварительно установив с его задней стороны осевой бытовой вентилятор. Трубку с фреоном пропускают сквозь стену и присоединяют к конденсору и компрессору, смонтированным в смежном помещении. При необходимости можно взять 2 комплекта теплообменного оборудования, как показано на видео.

Недостатки изготовления кондиционера из старого из старого холодильника:

  1. Отличия в конструкции скажутся и на эффективности работы, так как холодильник изначально рассчитан на поддержание низкой температуры в небольшом закрытом пространстве.
  2. В силу вышесказанного компрессор этого устройства никогда не остановится, а в таком режиме он долго не прослужит. Разве что система охлаждения будет дополнительно автоматизирована с помощью датчиков температуры воздуха и блока управления питанием.

Кондиционеры, использующие холод воды и льда

Взяв обычный автомобильный радиатор и бытовой вентилятор, можно собрать кондиционер на воде. К его патрубкам придется изготовить переходники для подключения шлангов с проточной водой, а вентилятор закрепить сзади.

Нужно только организовать его питание напряжением 12 В.

Через радиатор протекает холодная вода, отбирая тепло у воздуха, нагнетаемого вентилятором. Подобный аппарат трудно назвать кондиционером, скорее это простой охладитель воздуха, поскольку интенсивность остывания воздуха напрямую зависит от температуры воды. Такие применяются в промышленной вентиляции, только питательную воду охлаждают для них специальные установки – чиллеры. В домашних же условиях воду охладить нечем, придется брать какую есть, из-под крана. По поводу этого варианта следует отметить, что идея неплохая, слабое место есть только одно, но существенное – невозможность обеспечить питательную воду низкой температуры. Понятная инструкция, как сделать кондиционер своими руками на воде, представлена на видео.


Третий вариант – это самый простой кондиционер, охлаждающий воздух с помощью готового льда. В плотно закрывающейся емкости из пластика проделывают 2 отверстия: одно для вентилятора, второе – для выходного воздушного патрубка. Емкость заполняется льдом, закрывается, и вентилятор нагнетает внутрь нагретую воздушную смесь из комнаты. Последняя быстро остывает, омывая лед, и выходит обратно через патрубок. Подобным способом также делают кондиционеры для автомобиля. Одна дополнительная рекомендация: емкость изнутри лучше оклеить листовым пенополистиролом.

Некоторые умельцы приспосабливают бытовой охладитель под автомобильный кондиционер, так как установить штатный выйдет дороже. Операция достаточно трудоемкая и непростая, но дает некоторое преимущество: работа холодильной установки не зависит от двигателя.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Источник: http://venteler.ru/kondicionirovanie/kak-sdelat-kondicioner-svoimi-rukami.html

Как сделать кондиционер своими руками для дома или автомобиля

Может ли самодельный охладитель воздуха стать альтернативой современным сплит-системам? Ведь холодильные машины, создающие комфортный микроклимат в доме, стоят вместе с монтажом немалых денег и по цене доступны далеко не всем. Поэтому домашние мастера – умельцы пытаются решить проблему дешево и сердито, придумывая всякие охлаждающие установки. Наша цель – рассмотреть все варианты конструкций, выбрать самые жизнеспособные и рассказать, как сделать работающий кондиционер своими руками для вашего дома или автомобиля. А чтобы оценить сложность задачи, предлагаем сначала разобрать…

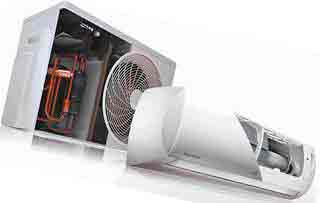

Принцип работы бытовой сплит-системы

Кондиционер – сложный бытовой прибор, действующий по принципу переноса тепла из одного места в другое: летом – из квартиры на улицу, зимой – из окружающей среды в дом. Для перемещения теплоты применяется интересное вещество – фреон, способный кипеть и превращаться в газ при отрицательной температуре.

Для справки. Фреон, циркулирующий в контурах холодильных машин, зовется хладагентом или рабочим телом. Ключевой момент – его испарение и конденсация, во время которой тепловая энергия соответственно поглощается и выделяется в больших количествах.

Традиционные агрегаты состоят из 2 блоков — наружного и внутреннего

Домашняя сплит-система работает по циклическому алгоритму:

  1. Сначала хладагент в жидком состоянии попадает в теплообменник внутреннего модуля кондиционера (испаритель), обдуваемый центробежным вентилятором. Тут и происходит испарение фреона, за счет чего поток комнатного воздуха резко охлаждается.
  2. Дальше газ по медной трубке поступает в компрессор, поднимающий его давление до определенного значения. Задача – заставить рабочее тело сконденсироваться на улице, где температура воздуха еще выше, чем в помещении.
  3. После компрессора газообразный фреон проходит через радиатор внешнего блока (конденсатор). Большой осевой вентилятор гонит поток воздуха сквозь его ребра, и хладагент снова переходит в жидкую фазу, отдавая комнатное тепло наружу.
  4. На последнем этапе давление жидкого рабочего тела снижается за счет прохождения через расширительный (дроссельный) клапан. Теперь фреон снова готов к поглощению теплоты и движется во внутренний блок, цикл повторяется заново.

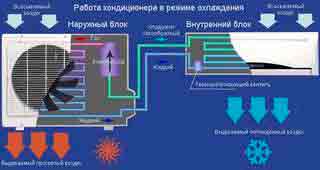

Схема работы заводского кондиционера

Примечание. В процессе работы на обоих теплообменниках выступает много конденсата и его нужно отводить на улицу или в канализацию. Чтобы сплит-система переключилась на обогрев дома, фреон запускается в обратном направлении, а радиаторы функционально меняются местами.

За поддержание температуры воздушной среды помещения и давления хладагента в системе отвечает электронный блок управления (ЭБУ), получающий сигналы от различных датчиков. По такому же принципу функционирует и автомобильный кондиционер, испаритель встраивается в систему вентиляции салона, а конденсатор устанавливается возле штатного радиатора системы охлаждения.

Теперь вы понимаете, что самому сделать кондиционер испарительного типа в домашних условиях – это не так просто, как может показаться. А для автомобиля это реализуется еще сложнее, тут нужно быть мастером — холодильщиком. В качестве примера предлагаем просмотреть видео, где такой специалист установил в свою машину ВАЗ 2104 бытовую сплит-систему:

Дальше давайте разберем придуманные умельцами конструкции кондиционеров и выделим наиболее работоспособные устройства, которые можно рекомендовать к изготовлению.

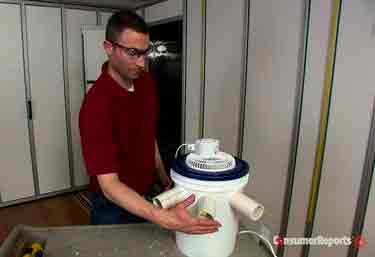

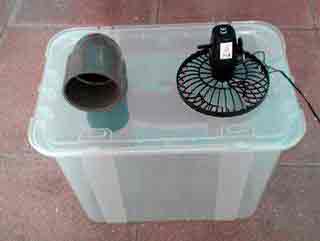

Простой самодельный кондиционер

Принцип действия подобных охладителей заключается в продувании комнатного воздуха сквозь предметы с отрицательной температурой. В этом качестве обычно выступает лед или аккумуляторы холода, предназначенные для специальных сумок, применяющихся для летней перевозки продуктов.

Источники холода помещают внутрь закрытого ящика, а в его стенку встраивают осевой вентилятор. С другой стороны делается отверстие для выхода охлажденного потока. Чего только не используют для изготовления корпуса:

  • старый автомобильный холодильник с утепленными стенками;
  • вместительные пластиковые бутылки, рассчитанные на 5 л воды и больше;
  • ящики из картона или пластмассы с крышками;
  • канистры из полимерных материалов.

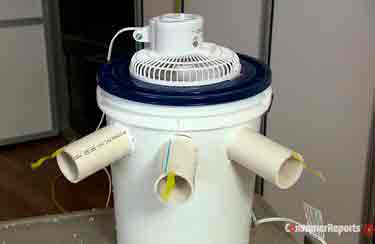

Так выглядит простейшая конструкция охладителя

Примечание. Подача воздуха обеспечивается любым малогабаритным вентилятором, например, кулером от компьютера.

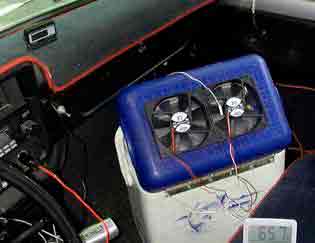

Этот мини-кондиционер также годится для охлаждения салона автомобиля, нужно только правильно подключить воздушный нагнетатель к бортовой электросети и заранее запастись нужным количеством льда.

Преимущества и недостатки конструкции

Примечательно, что подобные устройства действительно гонят в помещение холодный воздушный поток. Вдобавок простые кондиционеры реально делаются из подручных материалов, чья цена стремится к нулю. Максимум, на что придется потратиться – это осевой вентилятор, если он не найдется в домашнем хозяйстве.

Установка и подключение аппарата в машине

К сожалению, недостатки перечеркивают все достоинства охладителя:

  1. Сколько ни накладывай льда в камеру, при жаре его надолго не хватит, поэтому надо постоянно замораживать новую воду.
  2. Пока вы охлаждаете одну комнату, соседняя нагревается холодильником, где готовится лед. Плюс возрастает расход электроэнергии.
  3. Длительность работы агрегата в автомобиле зависит от запаса льда, взятого с собой.
  4. Воздух, проходящий через лед, частично увлажняется. Спустя какое-то время наступит перенасыщение комнаты влагой, отчего вы почувствуете себя еще хуже, чем от воздействия жары.

Совет. Переувлажнения можно избежать, если вместо льда применять аккумуляторы холода, которые не тают и не превращаются в воду. А для контроля и поддержания оптимального уровня влаги существуют другие бытовые приборы.

Вывод. Вышеописанные кондиционеры, изготовленные своими руками, можно признать работоспособными. Они могут вас выручить в безвыходном положении, но эксплуатация охладителя – дело довольно хлопотное.

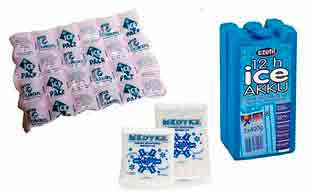

Разновидности аккумуляторов холода

На сколько хватит льда в камере

Чтобы ответить на этот вопрос, посчитаем, какое количество холода выделит 1 кг льда при нагреве от температуры заморозки —6 °С до +20 °С. Для этого воспользуемся формулой расчета теплоты в зависимости от теплоемкости. Нужно выполнить 4 действия:

  1. Считаем отдачу холода при таянии льда: Q = 1 кг х 2.06 кДж/кг °С х (0 °С — 6 °С) = —12.36 кДж.
  2. Находим справочное значение энергии, выделяющейся при плавлении льда – 335 кДж.
  3. Рассчитываем, сколько холода передаст вода при нагреве: Q = 1 кг х 4.187 кДж/кг °С х (0 °С — 20 °С) = —83.74 кДж.
  4. Складываем результаты и получаем —431.1 кДж или 119.75 Вт.

Примечание. Результаты расчетов холода в физике тоже получаются со знаком «минус», это закономерно.

Даже если вы заморозите лед до температуры минус 15 °С, то вряд ли получите больше 150 Вт холода с 1 кг. Это значит, что для интенсивного охлаждения комнатки 3 х 3 м при жаре свыше 30 градусов придется добавлять в самодельный кондиционер по 1 кг льда каждые 20—30 минут и столько же замораживать. На практике расход выйдет меньшим, если вы удовлетворитесь сносной температурой воздуха – 25—28 °С.

Как собрать охладитель воздуха

Мини-кондиционер для дома или автомобиля изготавливается так:

  1. В боковой стенке емкости прорежьте отверстие, равное по размеру рабочему сечению вентилятора.
  2. Прикрутите кулер саморезами либо посадите на маленькие болтики.
  3. Для выхода охлажденного потока сделайте второе отверстие. Другой вариант – насадить на горловину бутылки или канистры гофрированную пластиковую трубку. Аппарат готов.

Совет. С точки зрения эксплуатации лучше применить ящик со съемной крышкой, поскольку в него удобнее загружать лед или холодоаккумуляторы.

Остается поставить и подключить импровизированный автокондиционер. Провода от кулера можно подвести к разъему прикуривателя, в цепи которого стоит мощный предохранитель. Процесс изготовления и подключения подробно показан на видео:

Водяная охлаждающая установка

Идея проста и одновременно эффективна: через теплообменник с вентилятором, расположенный внутри помещения, прокачивается холодная вода. Поскольку ее температура лежит в пределах 5—10 °С, то воздушный поток охлаждается и в комнате становится прохладнее. Источником воды служит колодец либо скважина, а теплообменником выступает радиатор от машины или старого кондиционера.

Важное замечание. В отличие от других самодельных агрегатов, водяная установка действует по принципу калорифера и может не только охлаждать воздух в доме, но и нагревать его. Все зависит от температуры воды, подаваемой внутрь радиатора.

Оригинальная идея — вставить радиатор с вентилятором в корпус от старого телевизора

Проточная система охлаждения состоит из 3 элементов:

  • собственно теплообменник;
  • погружной или скважинный насос;
  • утепленные трубопроводы подачи и сброса воды.

Изготовление водяного кондиционера

Порядок сборки охладителя следующий:

  1. Поставьте и закрепите в удобном месте помещения автомобильный радиатор.
  2. Проложите к нему подающую и обратную магистраль. Для соединения с патрубками элемента используйте переходники и хомуты.
  3. Смонтируйте насос в колодце или скважине и подключите к нему трубопровод подачи хладоносителя к теплообменнику.
  4. Участок подающей трубы утеплите, чтобы вода не нагревалась раньше времени. Обратную магистраль изолировать не обязательно.

Для охладителя можно приспособить радиатор автомобильной печки

Чтобы сделать водяной кондиционер и успешно его запустить, нужно решить 2 задачи: куда девать воду и как регулировать скорость ее подачи, ведь производительность насоса обычно превышает потребность. Проблему сброса воды предлагаем решить такими способами:

  • собирать в накопительную емкость, откуда происходит полив огорода;
  • перебрасывать в другую скважину, как это делает тепловой насос типа «вода-вода»;
  • организовать замкнутый контур циркуляции со вторым теплообменником, погруженным на дно колодца.

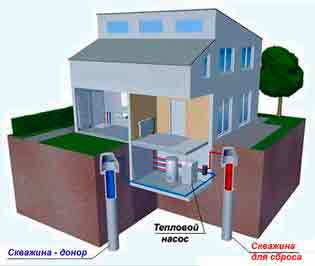

Оборот воды можно организовать по схеме теплового насоса

Для справки. Культурные растения не рекомендуется поливать холодной водой. Поэтому вы убьете двух зайцев, если колодезную воду сначала нагреете в радиаторе – охладителе воздуха.

Чтобы снизить производительность насоса, нужно управлять оборотами двигателя, что невозможно без частотного преобразователя (иначе – инвертора), что влетит вам в копеечку. Всякие автотрансформаторы и другие придумки не годятся – так вы просто «положите» электромотор насосного агрегата. Без покупки дорогого оборудования вопрос решается так:

  • для колодца глубиной до 10 м можно использовать циркуляционный насос для отопления соответствующей мощности;
  • ограничить поступление воды к радиатору можно с помощью перепускного клапана, сбрасывающего ее часть обратно в скважину. Пример работы водяного кондиционера показан в очередном видео:

Плюсы и минусы проточной системы

Коротко о позитивных моментах:

  • кондиционер способен как нагревать, так и охлаждать помещение;
  • конструкция проста по сравнению с заводской сплит-системой;
  • даже если придется купить насос и трубы, затраты на изготовление будут невысокими.

Часть негативных моментов и способов их устранения мы уже перечислили – трудности с регулированием подачи и проблема сброса воды. Есть и другой недостаток: систему нереально использовать в квартире (нет источника холодной воды) либо в автомобиле по понятным причинам.

Для справки. Простейший вариант охладителя все же можно приспособить в квартире. Он представляет собой бытовой вентилятор, на чьей решетке закреплен змеевик из медной трубки, по которому течет вода. Вопрос лишь в том, где взять настолько холодную воду и сколько платить за нее по счетчику, если брать из водопроводного крана.

Вывод. Самодельный кондиционер – калорифер на воде – конструкция вполне жизнеспособная. При желании можно смастерить приличный охладитель для частного дома при условии, что на участке есть скважина с грунтовыми водами приемлемой температуры.

Можно ли сделать кондиционер из старого холодильника

Абсолютно утопическая идея. Все материалы, опубликованные в русскоязычном интернете, описывают один и тот же видеоролик, где человек пытается из двух холодильников соорудить морозильную камеру для грибов. Причем результат этого действа неизвестен, потому что видеоматериал неполный. Давайте представим, как это должно выглядеть:

  1. Из холодильника аккуратно вырезаются оба теплообменника без отключения от компрессора, иначе фреон улетучится и вам придется платить за заправку.
  2. Компрессор с конденсатором выносится за пределы помещения, а испаритель (бывшая морозилка) устанавливается в комнате. К ней нужно приладить вентилятор для обдува.
  3. Штатный датчик и блок управления, настроенный на температуру отключения компрессора минус 3—6 °С, придется выбросить и заменить другими элементами, подключив агрегаты через реле. Иначе компрессор никогда не остановится и сломается через 100—200 часов непрерывной работы.

Организация охлаждения комнаты с помощью двух холодильников, встроенных в стену. Результаты работы неизвестны.

Давайте отбросим все технические тонкости (не такой режим работы, другая марка фреона и так далее) и представим, что вам удалось собрать эту схему. Максимальная холодильная мощность подобных агрегатов составляет не более 400 Вт или 0.4 кВт. Грубый расчет показывает, что этого хватит для комнаты площадью 4 м². Это в теории, а на практике выйдет еще меньше.

Вывод. Если вы относитесь к благородному племени энтузиастов и экспериментаторов, то можете попытаться сделать из холодильника кондиционер. Но труда вы затратите гораздо больше, чем получите холода.

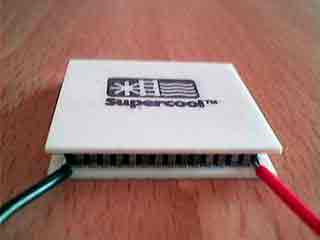

Охлаждение с помощью элементов Пельтье

Применение этих деталей для сборки самодельного кондиционера – вопрос спорный. Все дело в энергопотреблении элементов Пельтье (иначе – термоэлектрические преобразователи), несопоставимого с количеством вырабатываемого холода. Внешне они выглядят как пластины с 2 проводами, при подключении электричества одна поверхность элемента выделяет тепло, а вторая — холод.

Как поступают домашние умельцы и автолюбители – энтузиасты, стремящиеся к комфорту:

  1. Покупают от 4 до 8 элементов Пельтье и монтируют их «горячей» стороной на ребристый радиатор из алюминия.
  2. Устанавливают этот радиатор таким образом, чтобы он охлаждался уличным воздухом.
  3. К «холодной» стороне преобразователей крепят кулер от компьютера, чтобы он подавал комнатный воздух на пластину.

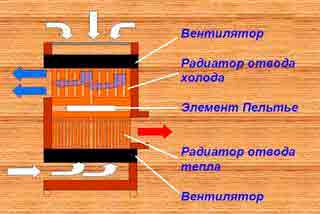

Схема охлаждения воздуха преобразователем Пельтье

Примечание. Для лучшей теплопередачи элемент перед установкой на радиатор покрывают термопастой («горячую» грань).

Элементы Пельтье реально охлаждают воздушный поток, но при этом просто пожирают электричество. Ведь половина энергии расходуется впустую, поскольку преобразуется в тепло и рассеивается в атмосфере. То есть, на каждый затраченный Вт электроэнергии вы получите не больше 0.5 Вт холода, в то время как у сплит-системы это соотношение совсем другое – 1 : 3. Как это работает на практике, вы можете увидеть в очередном видео:

Заключение

Далеко не все идеи при воплощении в жизнь дают положительный результат. Сделав из подручных материалов кондиционер для дома или автомобиля, вы вряд ли добьетесь эффективности, сравнимой со сплитами. С другой стороны, некоторые конструкции вполне работоспособны, хотя и не слишком удобны в эксплуатации. Они пригодятся вам как временное решение проблемы, пока нет возможности приобрести и поставить обычный кондиционер.

Источник: http://otivent.com/kak-sdelat-kondicioner-svoimi-rukami

Самодельный кондиционер

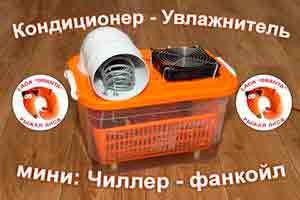

Мини кондиционер своими руками: фото инструкция для изготовления своими руками.

Часто на автомобиле езжу на дачу и пикники на природе, штатного кондиционера в автомобиле нет, поэтому решил смастерить самодельный мини кондиционер холодильник.

Первоначально задумка была охлаждать сумку холодильник с продуктами (например холодные напитки или мясо). После сборки и тестирования в реальных условиях, выяснилось, что такой мини-кондиционер, отлично справляется и с охлаждением воздуха.

Принцип работы и изготовление.

В конструкции использована двухконтурная схема охлаждения и увлажнения подаваемого воздуха:

  • Чиллер (Водоохлаждающая система).
  • Фанкоил (теплообменник для охлаждения воздуха).
  • Испаритель (выполняет 2 функции: охлаждение и увлажнение).
  • Питание от бортовой сети 12V (через прикуриватель).

Схема мини кондиционера.

Принцип работы:
Первая фаза.

Вода засасывается мотором насосом, со дна контейнера, подается в чиллер (змеевик из трубы, на дне контейнера). Вода проходя по нему охлаждается, за счет испарения жидкости. Испарение образуется из-за обдува кулером постоянно увлажняемого (орошаемого водой) материала (адсорбирующая салфетка) обмотанного вокруг трубок, одновременно увлажняя воздух при испарении.

Пройдя через чиллер, охлажденная вода попадает в фанкоил (теплообменник) верхний змеевик, где направленным потоком воздуха происходит обдув теплообменника, при этом, выходящий воздух увлажнен и имеет пониженную температуру. Вода, пройдя через теплообменник выходит через открытое отверстие змеевика и с помощью распылительной насадки — орошает адсорбирующую салфетку чиллера. Цикл становится замкнут.

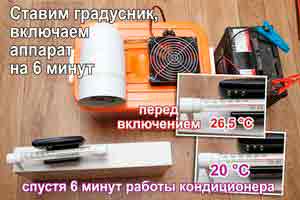

Рассчет показал приблизительно 19-20% КПД. Тот кто «мало-мальски» связан с расчетом производительности подтвердят, что это высокий показатель, для «кустарного» изделия… за тестовые 6 минут температура упала на — 6,5°С, а через 20 минут температура на градуснике упала до — 11°С от базовой T°

Конечно его можно улучшить используя радиаторы систем водяного охлаждения в компьютерах, а так же более мощными моторами.
НО! это несомненно удорожит стоимость и смысл делать что-то самому, пропадет, так как стоимость затрат превысит планку для расчета себестоимости.

В общем тут можно говорить бесконечно и придти к тому, что «легче купить готовый» рефрижератор (автохолодильник), но целью было не собрать заводской агрегат, а минимальными затратами добиться максимальной выгоды в использовании.

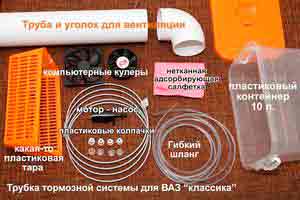

Большая часть элементов в конструкции куплены в «Ашане» за копейки, остальное в магазинах типа «Строитель» и «Автозапчасти»:

  • 1) пластиковый контейнер, 1 шт =110 руб.

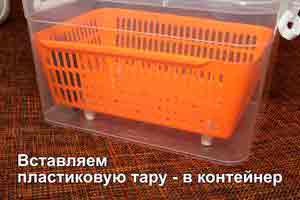

  • 2) пластиковая тара, 1 шт =56 руб.

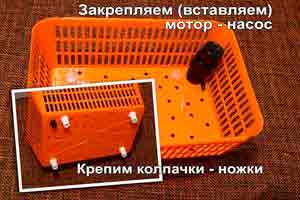

  • 3) мотор-насос омывателя, 1 шт =75 руб.

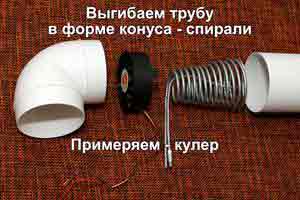

  • 4) магистральная тормозная труба на ВАЗ «классику», 2 шт =65 руб.
  • 5) гибкий шланг (типа силиконовый), 1 м =28 руб.
  • 6) труба + уголок вентиляционные, 1 шт + 1 шт =130 руб.
  • 7) салфетка нетканая адсорбирующая, 1 шт =18 руб.
  • 8) кулеры компьютерные: были в наличии.

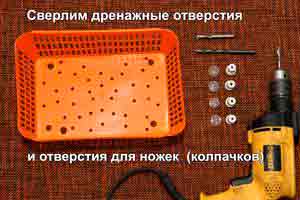

  • 9) пластиковые колпачки (ножки), пластиковые хомуты, кнопка, провод, штекер в прикуриватель.

Затраты на материалы составили = 482 руб.

Автор самоделки: Алексей Голубев. г. Ковров. источник

Источник: http://sam-stroitel.com/samodelnyj-kondicioner.html

Изготовить простейший кондиционер своими руками – дело 20 минут. Какова его эффективность в сравнении с обычным кондиционером и стоит ли овчинка выделки?

В этой статье вы найдете точные ответы на эти вопросы.

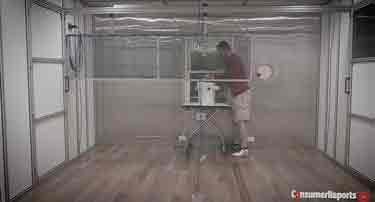

Сотрудники Consumer Reports озадачились идеей создания простейшего кондиционера, сделанного из ведра со льдом, намороженного в морозилке обычного кухонного холодильника, и вентилятора. Это самая простая идея, которая только может прийти в голову. Но они подошли к этому вопросу творчески и сделали серию температурных замеров в специально подготовленной комнате, где проводятся тесты кондиционеров.

Изготовление кондиционера

В нашем случае для изготовления кондиционера потребовалось:
— пластиковое ведро

20 л.
— три куска ПВХ-трубы
— настольный вентилятор

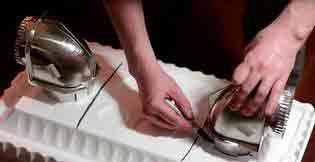

В боковине ведра были просверлены отверстия для трех ПВХ-труб, которые выполняли роль воздуховодов. А в крышке ведра прорезано отверстие для вентилятора, который просто укладывался сверху.

Проверка работы

Далее начались тестовые испытания. В ведро помещалось от 3,5 до 5 кг льда, затем включался вентилятор и запускался мониторинг изменения температуры по нескольким датчикам.

Итак, за час работы самодельного кондиционера температура в комнате понизилась примерно на 1,5-2 градуса Цельсия. После чего за 30 минут она вернулась к своему первоначальному значению. При этом воздух, выдуваемый из труб кондиционера, имел температуру на 9 градусов ниже окружающего.

Однако и этих показателей удалось достичь не сразу. Сначала пришлось поэкспериментировать с формой загружаемого льда, которая принесла свои плоды. Самым эффективным вариантом оказалась закладка монолитного ледяного куска, вынутого из кувшина с замороженной водой. Воздух вокруг него циркулирует лучше и быстрее охлаждается. Если засыпать ведро кубиками льда, как на фото, то толку будет мало. Во-первых, воздуху внутри негде ходить и он сразу выдувается, не успев остынуть. Во-вторых, как только кубики начинают подтаивать, температура воздуха на выходе сразу повышается и эффективность такого кондиционера начинает снижаться.

В качестве объекта для сравнения был взят обычный оконный кондиционер средней мощности, который поместили в ту же комнату, обвешенную температурными датчиками. Всего за 15 минут работы он понизил температуру в ней на 8-9 градусов Цельсия.

Заключение

В общем и целом такой самодельный кондиционер можно рассматривать лишь как забавную игрушку для взрослых рукастых дядей. Охладить даже небольшое помещение он не способен. Однако если его установить вместо настольного вентилятора, то глоток освежающей прохлады будет вам обеспечен!

В завершении предлагаем вам посмотреть оригинальный видеоролик, где авторы демонстрируют процесс изготовления кондиционера и проведение самого тестирования.

Источник: http://dacha.news/diy-airconditioner/

Самодельный кондиционер из подручных средств

Во время жаркой погоды все мы сталкиваемся с проблемой пересушенного воздуха внутри нагретых зданий, особенно такое негативное воздействие ощущается в многоэтажных домах. Купить нормальную климатическую систему многим не по карману, но, оказывается, вполне реально сделать кондиционер из различных подручных материалов своими руками. Как именно – подскажет эта статья.

Простейшая конструкция

Всем известно, что кондиционер разработан для поддержания в замкнутом пространстве оптимальной температуры, обеспечивая комфортное проживание. Все модели современных кондиционеров подразделяются на два основных вида: компрессорного типа и испарительные. Многие народные умельцы придумывают различные весьма оригинальные конструкции кондиционера для дома, которые основаны на испарении влаги под активным воздействием тепла.

Еще наши предки часто пользовались самодельными устройствами для охлаждения помещения, когда и слова такого — климатическая система — в лексиконе не было и в помине. Для этого на фрамугу окна или форточку вешалась плотная ткань из холста, а второй конец опускался в таз с водой. Горячий воздух с улицы высушивал холст и в комнату поступал охлажденный и влажный поток. Многие и сейчас делают такой оригинальный и простой самодельный кондиционер, только вставляют в форточку вентилятор, чтобы значительно ускорить процесс обдува.

Итак, чтобы сделать простой самодельный кондиционер из подручных средств, вам понадобится:

  • небольшой вентилятор, который можно купить в магазине или на рынке у дедов;
  • емкость с холодной водой;
  • плотная ткань, можно использовать махровое полотенце;
  • проволока для изготовления каркаса.

Из проволоки делается прочный каркас, в форточку вставляем вентилятор, перед ним с внутренней стороны закрепляется каркас с закрепленным на нем полотенцем, второй конец которого опущен в емкость с холодной водой.

Такой простейший бытовой самодельный кондиционер в домашних условиях может соорудить любой пользователь, для ленивых подойдет вариант, показанный на фото ниже.

Можно сказать, что такой вариант — это самое бесшумное устройство. Из недостатков: надо периодически подливать холодную воду.

Пластиковые емкости+вода

Еще один довольно оригинальный вариант с участием бытового вентилятора, а для его изготовления необходимы такие составляющие:

  • пластиковые бутылки разной формы и емкости;
  • напольный вентилятор;
  • вода.

Для лучшего эффекта бутылки с водой поместить в морозильную камеру и заморозить, при этом есть одна хитрость — чтобы лед потом таял медленно, в воду добавьте немного крупной соли.

Вентилятор устанавливают возле стола, а перед ним выстраивают ряды бутылок на небольшом расстоянии друг от друга. Весь процесс очень прост: лед тает, забирая тепло из воздуха, а вентилятор подает в нужное место охлажденный воздух. Бутылки периодически меняем. Если нет места для расстановки их на плоскости, то можно закрепить их сзади бытового прибора. Такой кондиционер из пластиковых бутылок занимает мало места и работает почти бесшумно, но эффект его немного хуже первоначального варианта.


Медная трубка+шланг

Еще один вариант кондиционера, сделать который в домашней обстановке из настольного вентилятора довольно несложно. Для этого необходимо приготовить:

  • садовый резиновый или пластиковый шланг для полива;
  • тонкая трубка из меди;
  • настольный вентилятор.

Трубку сгибают по кругу, оставляя между секциями промежуток для беспрепятственного прохождения воздушного потока, закрепляют на ограничителе устройства хомутами. Один конец подсоединяется к крану, а второй на слив. Процесс охлаждения также прост — вода циркулирует по трубке и охлаждает ее, воздушный поток, проходя сквозь самодельное устройство, охлаждается.

Недостаток системы в том, что ее установить можно только на кухне, при этом происходит существенный расход воды.

Лед и кулер

Мини-кондиционер своими руками можно сделать из таких деталей:

  • емкость из жести или пластика;
  • саморезы;
  • дрель;
  • старый CD-диск;
  • кулер (мини-вентилятор);
  • USB-кабель;
  • лед.

Емкость просверливаем в нижней части по всему периметру для всасывания воздуха, диск аккуратно просверливаем в нескольких местах. На расстоянии 1/3 от дна вкручиваем три самореза, которые будут удерживать диск в нужной позиции. На CD-диск укладывается лед, вся конструкция закрывается крышкой, на которой жестко установлен кулер — он будет вытягивать охлажденный воздух изнутри. Старый кабель USB подсоединяем к кулеру, а другой конец вставляем в разъем системного блока или ноутбука.

Для изучения пользователями всего процесса изготовления существует видео:

Уникальное устройство из бутылок

Как всем известно, Африка — это самый жаркий континент на нашей планете, в некоторых регионах почти круглый год сильная жара и нет электричества. Мастеровые из Бангладеш придумали весьма оригинальный кондиционер из пластиковых бутылок, основанный на физическом законе: собственная температура газа понижается при прохождении через резкое сужение и максимальное расширение впоследствии.

Как показал опытный образец, воздух на выходе теряет около 5 градусов — отличный результат без применения технических средств.

Уникальное устройство делается весьма просто — приводим алгоритм всех действий.

  1. Вырезаем из фанеры или ДВП прямоугольник, соответствующий оконному проему.
  2. Замеряем, сколько бутылок помещается на нем, установленных вплотную. Тару лучше подбирать, рассчитанную на 2 л.
  3. В листе просверливаем заранее намеченные отверстия — диаметр их идентичен размеру горлышка пластиковой тары.
  4. Вставляем поочередно бутылки, удалив пробку и отрезав одну треть, в отверстия, и закрепляем их. Если есть щели, то заполняем их герметиком на силиконе.
  5. Закрепляем сделанный кондиционер в окне бутылками наружу.

Это, наверное, самое экологически чистое устройство в мире — что еще надо в жару на даче.

Радиатор+вентилятор

Фантазиям домашних мастеров нет предела — практически любую старую технику они пытаются обновить и дать ей вторую жизнь: например, чудо-кондиционер, сделанный своими руками из старого автомобильного алюминиевого радиатора.

Простая конструкция составлена из радиатора, комнатного вентилятора и корпуса от старого системника компьютера — вовнутрь блока монтируется радиатор и вентилятор, через специально выведенные трубки осуществляется подвод и отвод воды. Для удобства переноски на корпусе закрепляются ручки. Одаренные умельцы устанавливают блок питания с различным напряжением, чтобы было несколько режимов работы, а контроль будет осуществлять встроенный переключатель.

На трубках закрепляются с помощью хомутов шланги из прочной резины, один служит для подачи воды, а второй работает на слив. Преимуществом такой миниатюрной сплит системы, выполненной своими руками, является большая скорость прохождения воды через основное устройство и быстрое вращение вентилятора. При этом на радиаторе, сконструированном из пластин алюминия, не появляется конденсат.

Необычное применение морозилки

Из старого холодильника при определенном умении и полете фантазии некоторые домовладельцы мастерят кондиционер, который устанавливают в оконном проеме или специальной нише с выходом на улицу. Камера, предназначенная для заморозки продуктов, вставляется таким способом, чтобы задняя часть была полностью снаружи, т. к. там расположен радиатор, являющийся активным источником тепла. Основной холод концентрируется внутри камеры, поэтому в дверце проделываем отверстие и устанавливаем вентилятор необходимого размера.

С боков камеры, которые будут находиться снаружи, можно просверлить отверстия для притока воздушной массы. Такая конструкция из холодильника обеспечит приток в помещение прохлады во время жарких летних дней.

Кондиционер из холодильника можно сделать, используя и старый переносной вариант бытового изделия.

  1. Берем корпус от мобильного варианта холодильника, который давно не работает, но хорошо держит герметичность, снимаем крышку, устанавливаем на ней два кулера от компьютера. Для этого очерчиваем размер каждого, затем высверливаем при помощи дрели и механического лобзика круглые отверстия.
  2. Вставляем кулеры на места и заделываем все щели герметиком.
  3. Внутрь камеры укладываем лед — можно заранее заморозить в пластиковом контейнере, подходящем по размеру к внутреннему объему старого устройства, необходимое количество.
  4. Закрываем плотно крышку и включаем вентиляторы с помощью специально приобретенного устройства или подключаем их к ПК. Лед тает довольно долго, и кондиционер из старого мобильного холодильника, сделанный своими руками, успевает отлично охладить помещение.
  5. Затем вода выливается в контейнер, а на ее место укладывается новая порция льда.

Как видите, сделать кондиционер своими руками вполне реально и без особых технических навыков. Все предложенные выше самодельные варианты кондиционеров абсолютно безвредны и сделаны из экологически чистых компонентов, многие из них помогают значительно экономить не только на приобретении дорогостоящего оборудования, но и на его установке.

Оригинальные конструкции помогут вам избежать теплового удара, находясь на даче, а для автолюбителей, у которых сохранился старый радиатор от печки подойдет такой вот оригинальный кондиционер, методика изготовления которого показана на видео:

Источник: http://tehnika.expert/klimaticheskaya/kondicioner/sdelat-svoimi-rukami-v-domashnih-usloviyah.html

Самодельный кондиционер для автомобиля

Передвигаться в жаркую погоду на машине без кондиционера неприятно и нежелательно по ряду причин. Жара в салоне автомобиля не только может вызвать перегрев организма, но и увеличить опасность неприятностей на дороге, поскольку водитель теряет внимательность при перегреве. К этому можно добавить, что никому не понравится сидеть в разгоряченный машине.

Особенно остро проблема кондиционера для тех ситуаций, а когда приходится стоять в многочасовых пробках, встречный поток воздуха в открытое окно здесь отсутствует. Поэтому самодельный кондиционер на воде, который представлен ниже, совсем простой по конструкции и изобретательской идее, хоть и маломощный, но на какое-то время может вам пригодиться в дороге для автомобиля и его пассажиров.

Подробности на видео слайдах

Функционирует он на использовании льда, поэтому работает недолго, примерно в течение 1 часа. Улучшить этот холодильник-кондиционер для автомобиля можно при помощи элементов Пельтье. Их эффект состоит в том, что при подаче напряжения одна сторона элемента будет разогреваться, а противоположная охлаждаться. В результате мы можем остужать воду в кондиционере. Поэтому стоит подумать над усовершенствованием представленной ниже конструкции.

Что нам понадобится для изготовления кондиционера?

Контейнер из пластика, или, как его иначе называют, сумка-холодильник. Маленький водяной насос с питанием на 12 вольт. Подойдет от аквариума. Радиатор автомобильный печки. Несколько кусков провода. Трубки для подключения насоса. Пара вентиляторов. Дремель, силикон, рояльные петли, штекер для подсоединения к прикуривателю.

Действие первое. Ставим насос на самодельный кондиционер.

Сначала нужно укрепить насос, он должен быть установлен на дне контейнера. Провода от него нужно вывести для подключения к источнику питания. В качестве вентиляторов в данном случае применены кулеры от ПК на 12 вольт. Ставятся они в крышку устройства. Так как она в пластиковых контейнерах имеет два слоя, изнутри нужно проделать квадратное отверстие сообразно размерам кулеров. С обратной стороны нужно проделать два отверстия при помощи дремеля. Вентиляторы будут забирать воздух изнутри. Закрепим кулер его родными винтами.

Шаг 3. Ставим радиатор.

Его будем ставить с внутренней части крышки. Патрубки должны быть направлены вниз. Для установки радиатора используем силикон. Кроме этого можно посадить на горячий клей или эпоксидную смолу.

Действие 4. Завершение создания кондиционера.

Для удобства конструкции крышки и быстрой замены льда можно использовать рояльную петлю. Подсоединяем к насосу радиатор при помощи шланга. Выходной шланг от насоса подсоединяется к входу радиатора. Чтобы избежать звука воды, желательно на выходную трубу также надеть шланг.

Далее подсоединяем все элементы к бортовой сети автомобиля. Если для функционирования кулеров и насоса необходимо менее 12 вольт попробуйте использовать зарядное устройство от сотовых телефонов. В авторской модели в качестве источника выход на 12 вольт через прикуриватель.

Для рабочего состояния самодельного простого кондиционера в пластиковый контейнер помещается лед, добавляется вода. Когда включено питание, насос через радиатор будет прокачивать холодную воду. Одновременно кулеры будут выводить холодный воздух из контейнера в салон, охлаждая его. Естественно, при работе кондиционера нужно закрыть все окна и двери салона.

Как минимум в течение одного часа в внутри машины будет прохладно. Например, в пробке этот кондиционер будет спасением от зноя. Есть еще вариант, который хотят сделать иногда — кондиционер (ссылка ведет на статью про устройство на Пельтье), который вряд ли будет эффективен в авто.

О том, где купить по наиболее низким ценам товары для авто, тут.

Источник: http://izobreteniya.net/samodelnyiy-konditsioner-dlya-avtomobilya/

Самодельный кондиционер для частного дома

Хочу представить свой Простейший самодельный кондиционер из подручных материалов.
Кондиционер представляет собой устройство для охлаждения воздуха в помещениях. Принцип действия данного кондиционера заключается в продувании воздуха в комнате через радиатор, по которому протекает холодная вода.
Конструкция, внешний вид и принцип подключения кондиционера показан на фотографиях.
Был взят старый четырёхрядный радиатор от холодильника и старая кухонная вытяжка. Смотрим схему кондиционера из радиатора и вытяжки. Компонуем так : радиатор устанавливаем сзади вытяжки – так чтобы вытяжка сосала воздух через радиатор. То есть из вытяжки уже будет дуть холодный воздух. Закреплены они между собой самодельными подставками. На фото (вид сзади) видно что для соединения радиатора с вытяжкой использовалась жесть – чтобы подсос воздуха проходил только через радиатор. Под кондиционер необходимо подставить какой-то поддон, т.к. с радиатора начинает стекать конденсат при работе кондиционера. Конденсат будет собираться в поддоне, откуда его можна будет вымокать тряпкой или вычерпать. Я использовал, как видно на рисунке, 2 эмалированные жаровни с газовых печек.
Соединив радиатор с вытяжкой, подсоединяем к радиатору шланги, одна шланга идёт от водопровода, другая идёт в мойку. Это видно на Эскизе подключения кондиционера. Лучше всего если вода берётся со скважины или с колодца и качается насосной станцией. Ведь вода в скважине и в колодце даже летом очень холодная (10-15 градусов Цельсия), а если брать воду с водопровода общественного – то есть в квартирном многоэтажном доме, то вода пока дойдёт до вашей квартиры, то в жару она будет уже градусов 20-25. То есть большого охлаждения не добиться.

Привожу данные своих экспериментов: воздух в комнате 30 градусов, вода с колодца 15 градусов, включив вытяжку и сделав расход воды где-то 1 литр в минуту, на выходе с вытяжки получаем воздух температурой 24 градуса. Поработав пару часов в таком режиме воздух в комнате охладился до комфортного состояния – 27 градусов. Дальнейшая работа кондиционера привела к охлаждению воздуха в комнате до 25 градусов. Площадь комнаты около 30 кв.метров.
Если нужно добиться более быстрого и сильного охлаждения, то просто необходимо отрегулировать краником больший расход воды. Плюс на вытяжке есть 2 положения – ставим на вторую скорость вытяжку и комната ещё больше охладиться.

Советы и возможные варианты кондиционера:

  • для более рационального использования воды, воду можна по шлангу возвращать из кондиционера обратно в колодец или скважину. Просто небольшого расхода воды я решил просто спускать воду в мойку, а с мойки вода идёт в сливную яму. Да – станция включается периодически (1 раз в 10 минут), но количество включений станции будет зависеть от расхода воды через кондиционер и от размера расширительного бачка на станции.
  • у меня наблюдается один отрицательный фактор – при работе кондиционера если открыть воду с крана в мойке и мыть руки, то иногда пробивает током – это происходит от того, что конденсат выпадает не только на радиаторе, но и на электрических элементах внутри вытяжки. Чтобы этого избежать есть вариант – подключить радиатор не сзади, а спереди вытяжки, и тогда воздух будет не высасываться с радиатора, а дуть на него.
  • мною приведена схема кондиционера из вентилятора и радиатора – она будет иметь более компактный размер, чем с вытяжкой. Можно даже взять автомобильный радиатор с электровентилятором на радиаторе на 12 вольт- вот уже готовый кондиционер, только необходим будет блок питания для вентилятора на 12 вольт.
    Кондиционер использовался уже на протяжении трёх сезонов и готов к использованию следуйщим летом. На фото видна конструкция и принцип подключения кондиционера. Но есть ещё разные варианты, которые можна придумать самому и внедрить их в жизнь. Удачи!
    На данный момент вода после кондиционера идёт на капельный полив огорода.

Да и вот вид сбоку.

Подобную конструкцию встретил уже в ютубе. Там человек встроил автомобильный радиатор с вентилятором в старый телевизор. Красиво и удобно!

Источник: http://www.mastergrad.com/forums/t186843-samodelnyy-kondicioner-dlya-chastnogo-doma/

Самодельный кондиционер в домашних условиях

При изготовлении освежающего прибора своими руками для дома чаще всего используется принцип охлаждения поверхности при испарении воды. Многие варианты таких устройств достаточно просты, поэтому соорудить охлаждающий самодельный кондиционер дома сможет каждый при наличии минимального набора средств.

Самое простое устройство для дома

Самым простым охладительным устройством, не требующим почти никаких материальных, финансовых, временных, интеллектуальных затрат станет конструкция из вентилятора и мокрого полотенца. Полотенце набрасывается поверх механизма, воздух проходит насквозь, испаряя воду. Процесс испарения охлаждает полотенце, поэтому проходящий воздухопоток станет чуть более прохладным. Такой способ можно немного усовершенствовать, опустив конец полотенца внутрь емкости с водой.

Охладить помещение таким способом не удастся. Но для индивидуального применения будет эффективным.

Вентилятор + пластиковая тара. Вариант 1

Наиболее распространенным вариантом сооружения кондиционера из подручных средств является сочетание вентмеханизма и пластиковых бутылок с холодной водой или льдом. Понадобятся:

  • вентмеханизм;
  • пластмассовая или другая тара;
  • лед/охлажденная вода.
  1. Тара наполняется холодной водой, замораживаются.
  2. Охлажденная, монтируется к вентиляторной решетке либо ставится перед ней. Обязательно нужно оставить зазоры 1-2 см для циркуляции, охлаждения воздухопотока.
  3. Продумать способ сбора конденсата, который обязательно будет появляться.

Воду нужно периодически менять. Можно сделать сразу два комплекта, попеременно их охлаждая.

Вентилятор + пластиковая тара. Вариант 2

  • кулер;
  • пластмассовая тара (три двухлитровые и три поллитровые);
  • поролоновая лента.
  1. У двухлитровых емкостей нужно отрезать дно, просверлить внутри отверстия. В одном случае – снизу, в другом – сбоку.
  2. Поролоновой лентой обмотать кулер (для фиксации, поглощения вибраций).
  3. Разместить механизм между отрезанными частями так, чтобы внизу было дно бутылки с боковыми отверстиями.
  4. У двух крышек от емкостей удалить дно.
  5. Внутри двух поллитровых сбоку сделать отверстия, по диаметру равных горлышку.
  6. Горлышко большой емкости вставить внутрь бокового отверстия маленькой, зафиксировать его внутри обрезанной крышкой (можно с помощью длинного ножа или другого инструмента).
  7. Вторую, маленькую, зафиксировать с первой аналогичным способом. Теперь маленькие бутылки могут вращаться перпендикулярно своим основаниям.
  8. К пластиковому коробу с кулером прикрепить третью поллитровую емкость со льдом.
  9. Сверху накрыть все это двухлитровой бутылкой с двумя закрепленными маленькими.

Импровизированный самодельный кондиционер из пластмассовых бутылок готов к использованию. Воздушный поток регулируется вращением поллитровых емкостей по двум направлениям. Будет полезен маленькому помещению, при индивидуальном использовании.

Вентилятор + медная труба

  • вентиляторный механизм;
  • медная трубка/резиновый шланг;
  • водопровод.
  1. Медную трубу/резиновый шланг примотать к защитной вентиляторной решетке, зафиксировать. Необходимо оставлять зазоры между витками трубки, шланга для свободной циркуляции, охлаждения воздуха. Не должно быть сильных перегибов.
  2. Один конец медной трубки/резинового шланга присоединить к смесителю. Второй вывести в раковину. В этом положении конструкцию можно зафиксировать.
  3. Открыть воду под небольшим напором.
  4. Включить вентиляторный механизм.
  5. Отрегулировать направление воздушного потока.

Такой агрегат способен охладить помещение среднего объема. Может быть затратным из-за большого количества подаваемой воды.

Контейнер + кулер

  • пластиковый контейнер объемом 1,5-2 л;
  • минивентилятор от компьютерного блока питания;
  • гофрированный сифон из пластика;
  • клеевой пистолет;
  • монтажный нож.

Как сделать самодельный кондиционер, сборка конструкции:

  1. Внутри крышки контейнера вырезать отверстие чуть меньшего размера, чем минивентилятор;
  2. Приклеить его к крышке так, чтобы поток воздуха был направлен внутрь контейнера (с помощью горячего клея).
  3. Вырезать отверстие для сифонной трубы.
  4. От гофрированного сантехнического сифона отрезать 25-30 см.
  5. Закрепить получившийся отрезок внутри крышки контейнера с помощью горячего пистолета.
  6. Поместить внутрь контейнера лед.
  7. Плотно закрыть крышку.
  8. Подключить минивентилятор к сети.

Направление охлажденного воздуха можно регулировать с помощью сифона. При возможности лучше использовать большой кусок льда. Воздушный поток, попадая в контейнер сможет в нем циркулировать и больше охлаждаться. В случае с маленькими кусочками льда такой циркуляции воздуха не будет.

Направление охлажденного потока можно регулировать с помощью сифона. Лучше использовать большой кусок льда. Воздушный поток, попадая внутрь контейнера сможет циркулировать и больше охлаждаться. С маленькими кусочками льда такой циркуляции не будет.

Радиатор + автовентилятор

  • автомобильный радиатор;
  • автовентилятор на 12 В;
  • рамка для вентиляторного механиза;
  • корпус-фиксатор;
  • крепления;
  • резиновые трубки;
  • набор хомутов;
  • изолента;
  • герметик;
  • блок питания на 12 В.

Инструкция по устройству:

  1. Выход для термодатчика радиатора предварительно закрыть плотной заглушкой.
  2. Радиатор закрепить горизонтально к панели-фиксатору.
  3. Зафиксировать автовентилятор так, чтобы поток воздуха был направлен от радиатора внутрь помещения.
  4. При помощи хомутов установить резиновые шланги на радиаторные трубки.
  5. Шланг для подачи холодной воды подключить к крану.
  6. Отводной шланг разместить в раковине или ванной.
  7. Под конструкцией разместить дренажную емкость.
  8. Устранить воздушные пробки внутри радиаторе.
  9. Подключить к электросети.

Устройство снижает температуру за счет подачи холодной воды. Время охлаждения помещения зависит от скорости работы автовентилятора, скорости подачи жидкости. Мощность невысокая, охладит небольшое помещение.

Старый холодильник + вентилятор

  • старый холодильник;
  • пластиковая труба;
  • два вентиляторных устройства;
  • электролобзик;
  • монтажная пена.
  1. Вырезать внутри дверцы морозильной камеры холодильника отверстие для первого минивентилятора.
  2. Закрепить так, чтобы он нагнетал воздух внутрь камеры.
  3. Просверлить еще одно отверстие там же.
  4. Вставить внутрь получившегося отверстия пластмассовую трубу для вывода охлажденного воздуха наружу.
  5. Герметично закрыть щели монтажной пеной.
  6. Для лучшего отвода тепла можно установить второй кулер, поток воздуха от которого будет направлен на конденсатор.
  7. Подключить конструкцию к сети.

Импровизированный кондиционер из старой холодильной установки может стать неплохой альтернативой климатической системе. Принцип ее работы базируется на подаче фреоном тепла от испарителя к конденсатору (как и у многих кондиционеров).

Вентилятор + элементы Пельтье

Кондиционер на элементах Пельтье – спорное устройство, энергоэффективность которого мала. Выглядит как электронная двусторонняя пластина с двумя проводами. После подключения к электричеству одна сторона нагревается, другая охлаждается. Схема устройства:

  1. Приобрести элементы Пельтье (4-8 шт).
  2. Закрепить греющейся стороной на ребристый алюминиевый радиатор.
  3. Установить радиатор так, чтобы его охлаждал свежий воздух.
  4. К охлаждающимся поверхностям закрепить компьютерный кулер для нагнетания комнатного воздуха в их сторону.

Кондиционер на элементах Пельтье охлаждает температуру, расходуя при этом большое количество энергии. Половина энергозатрат – обогрев второй стороны.

Данное видео демонстрирует процесс создания, испытательные эксперименты самодельного охлаждающего механизма

Недостатки самодельного кондиционера значительно перевешивают плюсы. Прежде, чем браться за изготовление, необходимо хорошо взвесить все «за» и «против». Если конструкция из уже имеющихся вентиляторного механизма и пары бутылок нечего не будет стоить, кроме потраченного времени (охлаждение, замена емкостей), то более сложные устройства потребует некоторых материальных вложений, большого количества времени на их сборку, обустройство.

Источник: http://foundmaster.ru/climatic/konditsioner-svoimi-rukami.html

Смотрите также:
31.10.2018

Углекислотная ловушка для комаров из пластиковой бутылки Нет необходимости описывать эмоции, которые вызывают комары и нет никого, кто так торопит в работе, как комары, поэтому сразу к делу. В этом видеоуроке покажем, как сделать работающую на углекислом газе ловушку...

31.10.2018

Что такое элемент Пельтье, его устройство, принцип работы и практическое применение Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться. Но классические конструкции на хладагентах не подходят для...

31.10.2018

Как сделать умывальник на даче своими руками из пластиковых бутылок Как сделать умывальник из пластиковой бутылки? Что на даче, что на пикнике после работы и перед застольем нужно хорошенько вымыть руки. Об этом неустанно твердят: врачи – взрослым, мамы – детям. И если...

Комментарии

Комментирование отключено.
