Точилка для ножей своими руками

Как известно, лучший нож – это острый нож!

Даже дешевенького китайца из плохинькой стали можно заточить до остроты бритвы, он, конечно заточку долго не продержит, но какое то время будет резать очень хорошо.

Точилки для ножей бывают на моторе и ручные, на моторе нормальной заточки не получить, все равно придется доводить руками и (желательно) править острие на коже с пастой ГОЯ.

Ручные точилки бывают фирменные и самодельные.

Сегодня поговорим о точилках для ножей которые можно сделеть своими руками.

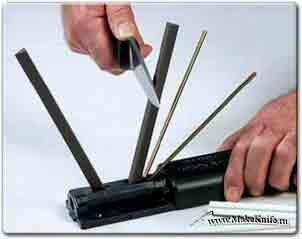

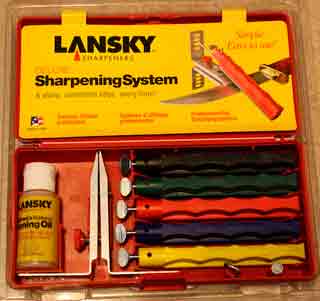

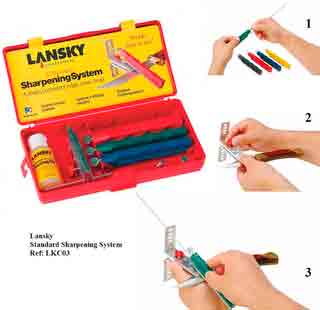

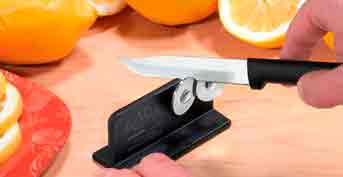

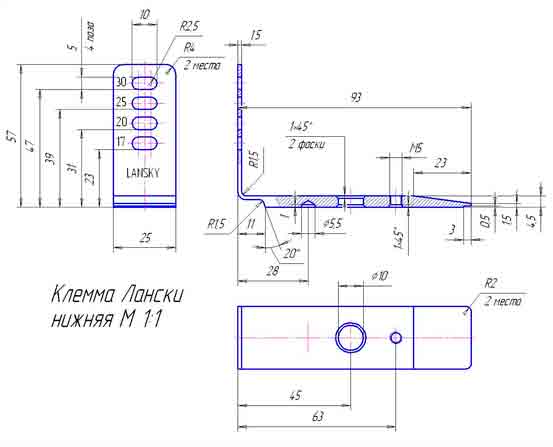

Перед вами – фирменная заточка для ножей от Lansky.

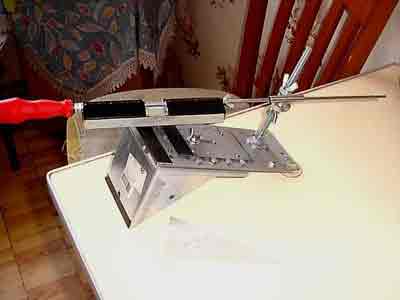

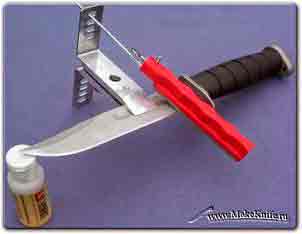

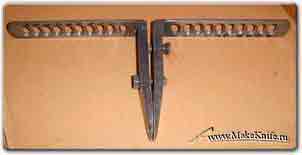

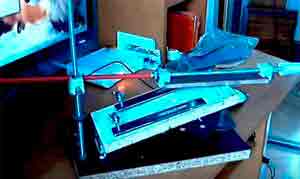

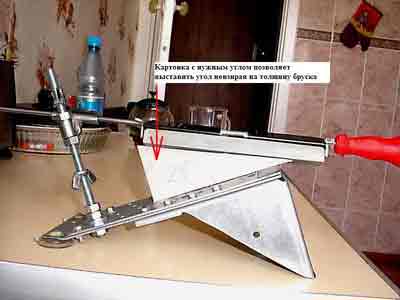

А это самодельное приспособление для заточки ножей.

Как видите – технологических отличий нет, но изготовлено из пары уголков и болтов. При наличии дрели и надфиля делается за 20 минут. Если нет метчика для нарезания резьбы – не беда, всегда можно использовать сквозные болты и гайки.

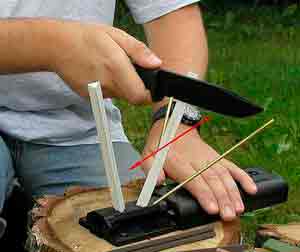

Еще один вариант фирменной точилки для ножей от Spyderco, называется Tri-Angle Sharpmaker.

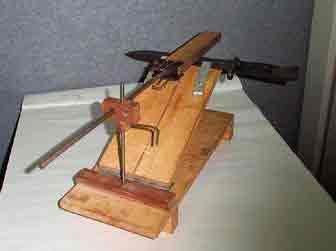

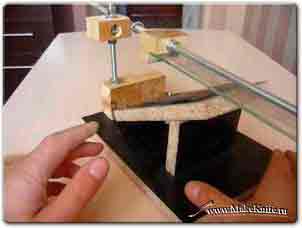

А вот самодельная заточка для ножей клонирующая идею.

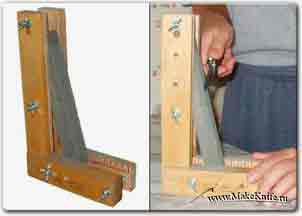

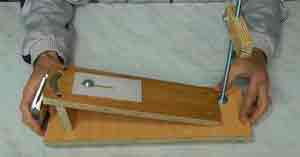

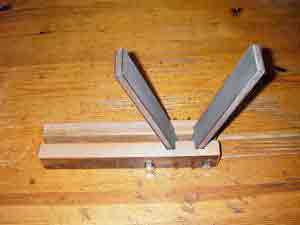

Как видите – обычный брусок, четыре барашковых гайки и пара деревянных уголков.

Пользоваться такой самодельной точилкой для ножей очень просто – устанавливаем брусок под нужным углом и затачиваем самодельный нож держа лезвие перпендикулярно основанию точилки.

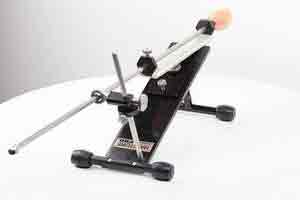

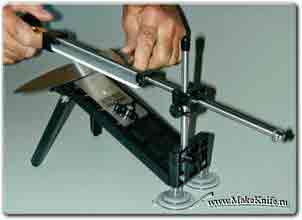

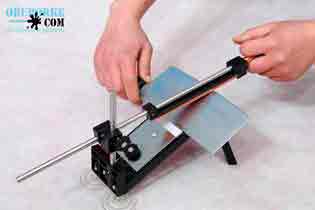

Однако самой удобной для заточки ножей является Edge Pro Apex.

Устанавливаем нужный угол заточки, и неспешно водим точильным камнем, наждачной бумагой или кожей с пастой ГОЯ на деревянной основе по лезвию ножа.

Посмотрите сколько вариантов самодельных заточек для ножей придумали умельцы.

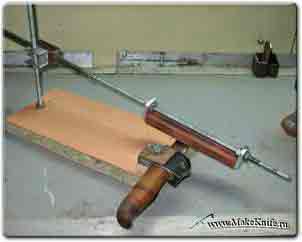

Шпилька, гайки, П-образный уголок и “барашек” с квадратом металла для удержания ножа – такую точилку для ножей легко сделать своими руками за вечер.

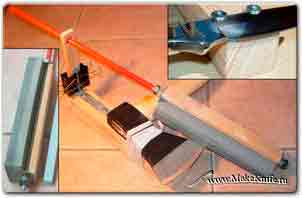

Этот вариант еще проще, нож удерживается парой шурупов, угол задается сменными деревяшками которые удерживаются обычными канцелярскими прищепками. Скользящая часть шпильки обтянута термоусадкой (можно использовать и подходящую по диаметру пластиковую трубку). Точильный камень фиксируется с помощью шайб и гаек. Можно точить топоры и прочий инструмент.

Еще один вариант точила для ножей самодельного производства. Все материалы взяты в строительном магазине.

Как видите самодельная заточка ножей – это не сложно!

Если вы не поняли как сделать точилку для ножей своими руками – посмотрите видео.


А вот еще одно видео о том как сделать самодельную точилку для ножей.


Надеюсь теперь для вас не осталось секретов!

Источник: http://www.makeknife.ru/2014/04/blog-post.html

Профессиональная точилка для ножей своими руками

Довольно простую в изготовлении (при наличии нужных инструментов) и по своим параметрам профессиональную точилку для ножей предлагает вашему вниманию один из мастеров, который заинтересовался этой темой после изучения многочисленных опытов такого рода поделок в интернете. У него возникла идея создать своими руками мощную точилку с высокой производительностью.
У него в хозяйстве завалялся кусок швелера 80 длиной 25 см. С краю он сделал фрезой паз в швелере под неодимовые магниты шириной 10 мм, глубиной 2 мм. Магниты были приобретены в интернете. Приобрести их можно в китайском интернет-магазине. Усилие удержания магнита 3,2 кг.


В швеллере проделал отверстия и нарезал резьбу М10. М6 для крепления упора. Прут с нарезанной резьбой крепится гужончиком под шестигранник. Другой узел – поворотный механизм. Внутри сваркой приделана гайка М8. В нее вкручивается втулка с приваренным болтиком. Внутри установлена капроновая втулка. Она представляет собой колпачок от двигателя отопителя с автомобиля. По диаметру он отлично подошел. Вворачивается по резьбе и свободно вращается.
Далее упор для ножа. Это пластина размером 80х70 мм. С прорезью, паз профрезерован. Крепится он болтом М6.


Теперь установим пружинку. С небольшим усилием прижимаем, чтоб не подпрыгивал узел поворота.
Использован отшлифованный 25-сантиметровый прут диаметром 8 мм. На конце прута прикрутим шар.
Далее резьбовая втулка. К ней приварена согнутая пластинка. Прут длиной 34 см. С противоположной стороны на нем тоже втулка без резьбы. К ней так же приделана сваркой пластина.
Пружина. И набалдашник от рычага трактора. Все это собирается вместе. Ну вот и готовый результат, точилка собрана.
Бруски – рейки из дуба, с одной клеем приделана наждачка 800. С другой — 2000. В торце проделаны канавки под пластины.
Готовим точилку к работе. Для этого закрепляем брусок. Сначала с одной стороны вставляем, потом оттягиваем пружину и устанавливаем с другой стороны.
Точилка готова к работе. Ножик крепим на магнит, который отлично держит металл. Точим движениями на себя. От себя не следует точить, потому как при таком режиме отрезает наждачку.

Для шлифовки используйте другое устройство.

В этом видео канала TechnoSHOW вы увидите несколько полезных идей для заточки ножей.

Сейчас у нас появились различные кухонные точилки для ножей, но в свое время это были лайфхаки, которые основаны на затачивании режущей кромки лезвия более мягкого сплава об твердый. Таким же лайфхаком и является заточка ножа об нож. Этот способ не самый идеальный, но достаточно эффективный. Удивительно, но если у вас нет ничего под рукой, кроме зажигалки, легко сможете заточить нож с ее помощью. Даже разбирать ничего не надо, просто двигаете лезвие ножа по шероховатой поверхности колесика для поджига. Как видим нож стал ощутимо острее.

Один из самых древних способов — это заточка лезвия об точильный камень или брусок. Если у вас не тактический, а обычный нож, то при заточке надо придерживаться угла в 25-30 градусов к поверхности бруска. Одна две минуты и ваш нож безупречно острый. Не нашли точилки, напильник вам в помощь. Его шероховатые поверхности ничуть не хуже точильных камней. Нет ничего кроме наждачной бумаги — точите смело и результат вас приятно удивит.

Хотите знать как точат ножи сварщики и монтажники? Болгаркой! Нет ничего быстрее и проще заточки острия ножа угловой шлифовальной машиной 6000 оборотов, пару мгновений и все готово! Но этот способ опасен. Техника безопасности должна быть безупречной!

Если вы оказались на природе, а тупой ножик отказывается помогать — найдите камень поблизости. Совершая такие же движения, как на абразивном точильном камне, вы без особых проблем совершите заточку.

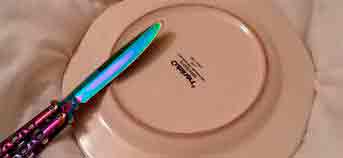

Керамические поверхности, свободные от лака и глазури тоже могут нам помочь с заточкой. Возьмите чашку или блюдце и смело точите ножи об их шершавые поверхности.

Лучшим же вариантом для придания вашим ножам идеальной остроты будет не самый простой способ. Сначала надо сделать грубую заточку лезвия любым из вышеперечисленных способов. Затем надо будет сделать тонкую обработку об наждачную бумагу с мелким абразивом. Далее нанести пасту ГОИ на кожаную поверхность, к примеру ремень, и отполировать лезвие. После такого инструмента вы надолго забудете о точилках и применять ножи по назначению будете с огромным удовольствием.

Источник: http://izobreteniya.net/professionalnaya-tochilka-dlya-nozhey-svoimi-rukami/

Точилки для ножей своими руками

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Основы заточки ножей

Ножи имеют разное применение и даже не обычной кухне их несколько. Есть для нарезки хлеба, других мягких продуктов, есть для разделки мяса, рубки костей, других твердых предметов. И это только бытовые. А ведь есть еще те, которые берут на охоту и рыбалку. Если вы присмотритесь, то увидите, что все они имеют разный угол заточки (это если их дома уже не точили). Именно угол заточки и есть самая важная характеристика, которая определяется назначением данного лезвия.

Устройство для заточки ножей значительно облегчит работу

Под каким углом

Угол заточки определяется исходя из основной области применения конкретного клинка:

  • Опасные бритвы затачивают под 8-12°. Такой малый угол позволяет после доводки без труда срезать волоски, но, при попытке резать что-то другое, лезвие очень быстро затупится.
  • Почти также остро затачивают филейные ножи — 10-15°.
  • Для разрезания продуктов питания лезвие лучше всего заточить под 15-20°.

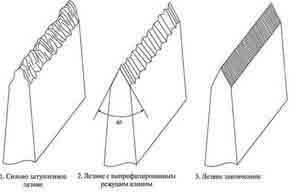

Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину

Это общие рекомендации, введенные на основе многолетнего опыта. Есть, правда, варианты: некоторые клинки имеют несколько зон с разной заточкой. Это желает их более универсальными, но сложность заточки возрастает многократно.

Из сказанного следует, что приспособление для заточки ножей должно иметь возможность выставления требуемого угла заточки. И это — основная сложность при его проектировании и изготовлении.

Чем точить

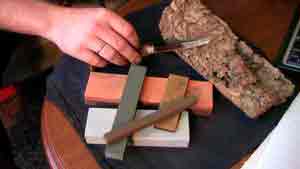

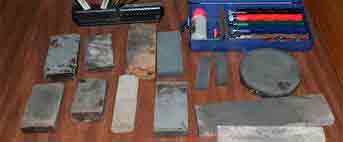

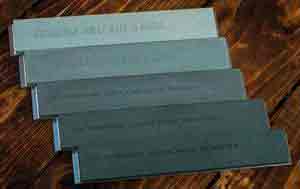

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:

  • 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
  • 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
  • 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
  • 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
  • 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска.

Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий

Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.

Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.

Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).

Порядок ручной заточки

Приспособление для заточки ножей лишь облегчает процесс наведения кромки, потому знание приемов ручной заточки обязательно. Без них правильно заточить нож невозможно.

Порядок заточки ножей такой:

  • Первым берем брусок средней или крупной зернистости — по обстоятельствам, укладываем его на стол. Лучше, если он будет закреплен — не надо будет еще беспокоится о том, чтобы не сдвинуть при работе с места.
  • Вычисляем требуемый угол заточки — он равен половине выбранного угла. Примерно под таким углом держим лезвие. Теперь основная задача — удерживать этот угол постоянно.
  • Все движения при заточке ножа без сильного нажима. Плавно и равномерно.
  • Начинаем заточку движением «от себя». При этом за один проход лезвие должно «пройти» по камню от начала до конца. Тут тоже есть важный момент: в месте соприкосновения с брускомкромка должна быть перпендикулярна направлению движения. С прямой частью проблем нет — ведете прямо, но по мере приближения закругленного края, рукоятку приходится поворачивать чтобы сохранить перпендикулярность (смотрите фото).

Процесс заточки ножа на бруске

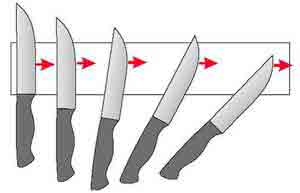

Еще раз в графике — как точить нож правильно — движение лезвия по бруску

На этом можно считать, что заточка ножа закончена. Некоторые еще доводят кромку на старом ремне. Кусок ремня можно закрепить на деревянном бруске (приклеить, не прибить), натереть пастой гои. Дальше несколько раз провести поочередно то одной, то другой стороной, но развернув режущей кромкой назад. Так заполировываются последние бороздки, оставленные абразивом и не «нарезается» при этом ремень.

Как сделать самодельное приспособление для заточки ножей

Все самодельные точилки для ножей решают главную задачу- они позволяют точно выдерживать заданный угол наклона бруска к лезвию, что очень важно для получения хорошей режущей кромки. Есть очень простые приспособления, есть немного сложнее, но позволяющие работать с большим комфортом. Выбирайте на свой вкус.

Одни из вариантов — из подручных средств

Простое устройство для заточки ножей

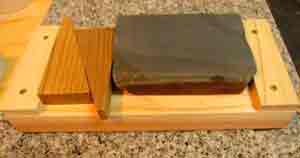

По сути это держатель для точильных брусков. Все элементарно: два треугольника из древесины, которые соединяются шпильками с «барашками». Между углами зажимается брусок под требуемым углом. Выставлять угол можно пользуясь транспортиром, специальной программой на смартфоне или пользуясь правилами тригонометрии (прямоугольный треугольник).

Устройство для заточки ножей — держатель абразива

При заточке на таком приспособлении нож надо держать все время направленным строго вертикально. Это намного проще, чем удерживать его под определенным углом.

Та же идея имеет другое воплощение: на надежном основании сделать подвижные держатели, в которые вставляются и закрепляются в нужном положении бруски. Фирменный прототип на фото ниже.

Держатель для брусков при заточке ножа

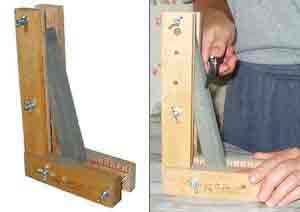

Самодельная приспособа для заточки ножей сделана из деревянных брусков. Получается она легкой, чтобы не двигалась с места, ее надо чем-то зафиксировать. Чтобы не держать рукой, можно использовать струбцины.

Поворотные держатели позволяют выставить заданный угол, а потом зафиксировать его с помощью «барашков»

Подобное приспособление для заточки ножей, конечно, облегчает работу, но все еще довольно тяжело выдерживать угол: надо все время контролировать вертикальность лезвия. Подобная привычка со временем вырабатывается, но начинать сложно.

Приспособа на колесиках

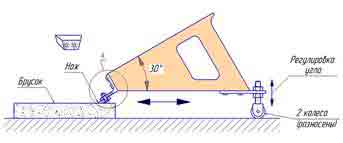

Интересный вариант ручной точилки для ножей с неподвижным бруском и тележкой на колесиках, на которой закрепляется нож. Он сделан на основе точилок для ножей стамесок и рубанков. С ножом такое приспособление работает тоже неплохо, но к заточке скругленного края надо приспособится.

Самодельный инструмент для заточки ножей на колесиках

В данном варианте, как в ручной заточке, брусок неподвижный, а движется лезвие ножа, закрепленного на подвижной тележке. Угол задается высотой расположения бруска относительно площадки, на которой крепится лезвие. Особенность данного устройства — нужно чтобы стол был ровным. Это может быть столешница из натурального камня, можно на обычный стол положить стекло.

В представленном выше варианте угол меняется незначительно, чего обычно достаточно для заточки однотипных ножей -кухонных, например. При необходимости конструкцию можно усовершенствовать, добавив держатели (на фото ниже).

Все это реализуется очень просто, так как напоминает обычный конструктор: планки, в них отверстия, собирается все на болтах и винтах.

Чтобы обеспечить неподвижность бруска тоже есть приспособление.

Для фиксации бруска

Плюс всей этой конструкции, что легко нож разворачивать сохраняя перпендикулярность на скругленном участке, а также очень просто обрабатывать с другой стороны: надо перевернуть тележку. Для этого и сделаны четыре пары колес.

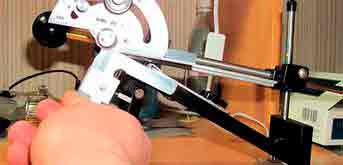

Самодельный ручной станок для заточки ножей

Чуть более сложные и гораздо более удобные самодельные устройства, которые сделаны на основе известных фирменных приспособлений. В них есть регулируемая площадка, на которой закрепляется нож. Площадка выставляется под заданным углом. Брусок крепится на подвижной штанге, прикрепленной к стойке.

Одно из фирменных приспособлений для заточки ножей

Сделанные своими руками устройства в чем-то повторяют представленную выше конструкцию, но есть некоторые отличия. Есть много вариантов. Приведем некоторые.

Вариант первый: неподвижная площадка, на которой закрепляется лезвие

Это приспособление сделано из остатков ламината (можно использовать ДСП), двух стальных прутов диаметром 8 мм и подвижного крепления.

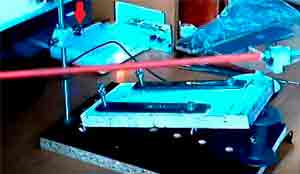

Общий вид приспособления для натачивания ножей

В данной конструкции есть неподвижная основа, которой на обычных петлях приделана площадка с фиксатором для ножа. Ближний край площадки можно приподнимать под каким-то углом, удобным для работы. Но в остальном она неподвижна.

На вертикально установленном стальном пруте имеется подвижно установленный фиксатор, в котором сбоку приделана петля. В нее вставляется прут, на котором закрепляется брусок. Эта петля — простое, но не самое лучшее решение: нет жесткой фиксации, а значит угол будет «гулять».

Петля, в которую вставляется второй прут

Особое внимание стоит уделить фиксатору бруска. На пруте на некотором расстоянии от края (около 30-35 см) делают упор. Это будет неподвижный фиксатор. Второй делают подвижным, он фиксируется после установки бруска при помощи винта и нарезанной в корпусе держателя резьбы. Второй вариант — нарезать на стержне резьбу и поджимать установленный брусок при помощи гайки.

Держатель ножа — одна или две пластины из стали, закрепленные на подвижной площадке. Они закреплены подвижно — при помощи винтов и «барашков». Ослабив крепеж вставляют лезвие ножа, зажимают его. Сдвинуть его очень непросто. Затем, установив в петлю шпильку с закрепленным бруском, регулируют его высоту так, чтобы был выставлен требуемый угол.

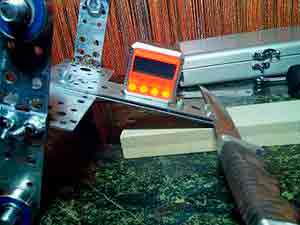

Можно, как на фото, сделать шаблоны с нужными углами и добиваться совпадения плоскостей. После поперечная планка закрепляется, можно работать — проводить бруском в нужном направлении.

Данное приспособление для заточки ножей неплохо работает, вот только двигать абразив вдоль лезвия можно лишь при заточке кухонного ножа. Классическая заточка — движение перпендикулярно режущей кромке. На прямой части лезвия этого можно добиться. Если лезвие короткое, это будет почти перпендикулярно, но на скругленной части на неподвижном держателе такого не сделать. И этим недостатком «страдают» все подобные приспособления. Еще раз: они — отличный вариант для заточки кухонных ножей (ниже еще один неплохой вариант из той же серии).

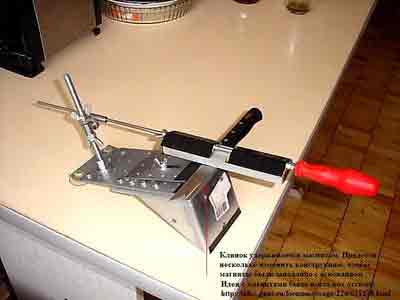

Вариант второй: с подвижной площадкой и магнитным держателем

В этом варианте самодельного приспособления для заточки ножей проблема предыдущих заточек решена. Тут неподвижной остается рама, которая задает угол движения бруска. Держатель бруска движется свободно по направляющей, выставленной под нужным углом. Нож крепится на подвижном столике. Можно, как в представленном варианте, сделать магнитный держатель, можно — обычный из пластины металла и «барашков». Столик двигаете так, чтобы движение абразива было перпендикулярно. Собственно, все есть в видео.

Одно уточнение: в данном случает очень важно, чтобы поверхность, по которой движется столик с закрепленным ножом, была горизонтальная и ровная. Можно подложить стекло или использовать полимерную столешницу (мраморная тоже пойдет).

Источник: http://stroychik.ru/tools/tochilki-dlya-nozhej-svoimi-rukami

Мой секрет

Самодельная точилка для ножей.

Все ножи когда — нибудь потребуют восстановления режущей кромки лезвия — заточки, имеющей такие этапы:

  • Заточка — поправка кромки лезвия высокоабразивными материалами.
  • Правка – окончательное полирование скосов и кромки ножа керамическим карандашом, пастами ГОИ или ремнем из кожи.
  • Переточка – полное восстановление необходимого угла заточки.

Последнюю процедуру можно произвести только специальным инструментарием, на котором можно регулировать градус угла заточки.
Нынешний рынок предлагает механические станки для профессиональной заточки ножей, а также для бытовых целей.

Угол заточки

При затачивании ножа важно соблюдение правильного наклона лезвия по отношению к бруску.

Тогда можно не испортить изначальный угол режущей кромки столового прибора, созданный еще на заводе.

Виды точил

Благодаря наличию в современном мире качественных заточек правильно и качественно заточить ножи могут не только мужчины, но и женщины.

Самый дешевый вариант – протяжные точилки ножей из корунда.

Действие их очень ограничено, потому что диски для точения выставлены только под 20 градусов, а корунд способен грубо надрезать кромку лезвия.
Из выше представленной таблицы видно, что у разных видов ножей градус протяжки отличается.
Заточить ножик под необходимым углом самостоятельно можно с помощью простого механизма, который реально сделать своими руками, использовав канцелярский биндер.

С помощью этого приспособления можно точить как , так и ножи с нержавеющей стали.

В таком механизме можно будет свободно регулировать угол глубины захвата.

Потребитель может купить механические машинки, в которых меняется угол затачивания, таких видов:

  • Протяжное точило для ножей с регулировкой градуса и 2-мя абразивами.
  • С дисками из циркония.
  • С закрепленными брусками, углы фиксированы.
  • С возможностью произвольно выставлять углы фиксации брусков для заточки.
  • С фиксацией ножа и поверхностью для затачивания, которая скользит, угол выставлен произвольно.

Для упрощения процесса затачивания ножей, изготавливаются и электрические аппараты.

Для их пользования нет необходимости применять силу, а также по времени процесс затачивания производится быстрее. Единственное «но» — цена, поскольку такие машинки стоят дороже механических.

Электрические модели заточки с регулировкой угла заточки стандартно имеют выставленный градус заточки и 2 абразивные поверхности.

Делаем точильные устройства своими руками

Точилка для ножей, которую может сделать каждый

Если кто-то не любит (нет возможности) сильно заморачиваться с изготовлением сложных конструкций, можно воспользоваться советами по созданию простейшего механизма, способного заточить нож.

Точило Apex

Чтобы сделать точилку Apex смотрите следующий видеоролик:

Точило нового образца

Более усовершенствованный вариант новой точилки, на которой основная пластина заменена тремя опорными пластинами, что дает возможность качественнее произвести заточку любого лезвия под любым углом, представлен на этом видео:

Точило Строгова

Точило для ножей с регулировкой градуса из подручных материалов разработал умелец Строгов.

Его чертежи предлагают создать удобный механизм для заточки бытовых режущих инструментов из отрезка алюминиевого профиля.
Кроме профиля, для создания агрегата понадобятся неодимовые магниты (диаметр 7 мм) и ножницы по металлу. Таким инструментом можно заточить лезвие от 1 до 42 градусов.

Мастеровые люди оценят.

одной из статей я уже делился опытом, . Ручная заточка считается предпочтительной, так как после неё режущая кромка меньше подвержена износу. Но на пятом десятке руки становятся не такими ловкими, как раньше, и даже простое завязывание шнурков хочется поручить кому-нибудь другому.

Тут поневоле задумаешься о вспомогательных приспособлениях, которые могут хоть немного нивелировать шатание конечностей и сбитый глазной прицел. Ручная , пожалуй, лучший вариант – это сэкономит вам деньги и позволит избавиться от кое-какого хлама.

Составные части

После просмотра нескольких видео на YouTube становится понятным, что конфигурация самодельной точилки и её детали могут быть разными. Чаще всего за образец берут приспособление для заточки ножей Apex Edge Pro (США). Основные составляющие: а) штанга с ручкой и устройством для зажима камня (бланка с наждачной бумагой); б) основание с креплением для ножей, струбциной, стойкой и узлом, регулирующим угол заточки.

Как сделать точилку

В качестве основания я использовал кусок текстолитовой плиты размером 400х60х25 мм, хотя можно было ограничиться обычной доской. Затем просверлил в нём одно отверстие под стойку (шпилька с резьбой М8 длинной 300 мм), два отверстия под прижимные болты М6 для устройства фиксации ножа, три отверстия под болты М4 для крепления самодельной струбцины. В отверстиях, кроме того что под стойку, нарезал резьбу.

Крепление клинка ножа можно сделать из любых подходящих по размеру пластин с отверстиями, достаточно жёсткими, чтобы не гнуться при закручивании болтов. В принципе, сами болты сильно затягивать не надо, клинок в такой прихватке удерживается надёжно.

Стойку вставил в отверстие на основании самодельной точилки и закрепил с помощью двух гаек. На стойку навинтил две гайки с шайбами, между ними поместил втулку из детского конструктора с боковым резьбовым отверстием, в которое вкрутил и зафиксировал гайкой направляющее кольцо, сделанное из длинного болта.

Струбцину выгнул из толстой крепкой пластины, предварительно просверлив в ней три отверстия под крепление к основанию и одно отверстие под прижимной болт М6, в котором нарезал резьбу.

Штанга моей точилки представляет собой металлический стержень длинной 620 мм с нарезанной по краям резьбой М8, на который устанавливаются подвижный и неподвижный упоры (держатели) из плотной резины, гайка-барашек и ручка.

Неподвижный упор штанги фиксируется втулкой с болтом из детского конструктора. Между держателями вставляется точильный камень (бланк с наждачной бумагой) и затягивается барашком. Полезный совет: если не получится достать гладкий стержень, купите обычную шпильку, а на резьбу с одной стороны наденьте силиконовую трубку (шланг) соответствующего диаметра.

Ещё понадобятся треугольные угловые шаблоны из картона. С ними придётся повозиться, поскольку для каждого ножа они будут разными. Надо понимать, что угол заточки режущей кромки это не угол наклона камня по отношению к оси клинка. Например, если угол наклона камня к оси клинка составит 20°, то угол заточки лезвия будет уже 40°.

Работает самодельная точилка следующим образом: на штанге устанавливается точильный камень , основание с помощью струбцины закрепляется на столе, в прихватке болтами и пластинами фиксируется клинок ножа, в направляющее кольцо на стойке вставляется свободный конец штанги. Нужный шаблон ставится на клинок ножа, а сверху прикладывается камень. Угол наклона камня регулируется подъёмом (опусканием) узла с направляющим кольцом по стойке, который затем затягивается верхней гайкой.

Для заточки лезвия движения штанги должны быть плавными, от себя, со смещением камня в сторону от пяты клинка к острию. Углы заточки режущих кромок ножей: для мягких продуктов — 15-20°, кухонных — 20-25°, универсальных (для отдыха на природе) — 25-30°, для сложных работ — 30-45°, для рубящего инструмента — свыше 45°.

История о самозатачивающихся ножах из чудесного суперматериала закономерно канула в Лету. По-другому и быть не могло – природу трения, законы физики твёрдого тела, основы материаловедения и металловедения ещё никто не отменял. Даже космические титановые и керамические ножи спустя некоторое время тупятся и требуют заточки. Ну а стальные и дамасские лезвия, так и вовсе требуют если не ежедневной, то ежемесячной правки.

Общие данные по процессу заточки ножей

Процесс заточки ножей состоит из нескольких этапов и не всегда требует полного соблюдения всего цикла. При правильном уходе за ножами и бережном к ним отношении, достаточно будет выполнять только так называемую правку. Всего существует 4 этапа или способа заточки режущих поверхностей:

  • Искусственные абразивы – представляют собой алмазные порошки разных фракций; зёрна разной величины из электрокорунда или из карбида кремния. На качество точильных брусков или фрез, покрытых этими абразивами, оказывает огромное влияние материал, используемый для связки фракций. Используются на этапах переточки, заточки и грубой доводки. Не рекомендуются для постоянной регулярной доводки.
  • Керамика – современный вид материалов для ручных брусков, мусат и фрез механических точил: 1) корунд или оксид алюминия – предназначен для доводки ножей из всех типов стали; 2) диоксид циркония – сложное, дорогостоящее в производстве покрытие для ножей и точилок тонкой правки и финишной доводки.
  • Японские водные камни Waterstone – преимущественно искусственно керамические, но редко встречаются и природные. Перед заточкой камни на 15 минут замачивают в холодной воде, иногда с небольшим добавлением мыльного раствора, а после работы – высушивают. Применяют на всех этапах заточки в зависимости от величины фракции. Камни требуют постоянного выравнивания плоскости их поверхности.
  • Новакулиты – «арканзасские», «турецкие», «бельгийские» камни; вашиты. Это природные сланцы и халцедоны с вкраплениями зёрен кварца и граната. В продаже можно найти и искусственные заменители. Работают только в комбинации со специальной масляной смазкой. Благодаря природному разнообразию величины зёрен и разной степени твёрдости пород подходят для всех этапов заточки ножей.

Для затачивания режущих инструментов практически на всех этапах работы (кроме переточки) можно пользоваться двумя способами затачивания: при помощи специальных механических приспособлений и вручную.

Для ручной заточки, правки и доводки лезвий используют бруски, диски, мусаты, карандаши и пасты . Для облегчения этого процесса можно приобрести или изготовить самому специальные подставки, закрепители и струбцины.

Для глубокой переточки необходимы профессиональные точильные машины. Но на современном рынке точильных аппаратов представлены механические точилки самого широкого спектра воздействия и бытового назначения.

Углы заточки

В процессе заточки ножей важно постоянно придерживаться правильного наклона лезвия к бруску (фрезе) и тем самым выдержать первоначальный заводской угол режущей кромки.

Точильные механизмы с регулировкой угла заточки

Профессия точильщика и заточка ножей всегда были мужским приоритетом. Современные точильные приспособления позволяют и женщинам, без участия мужчин, содержать ножи в «полной боевой готовности».

Привычные дешёвые корундовые протяжные ножеточки не всегда могут помочь, поскольку точильные диски выставлены в них под стандартный угол – как правило, в 20 градусов, а корунд может грубо надрезать режущую кромку. Исключением могут служить простые керамические протяжные точилки, но они тоже малофункциональны из-за строго выставленного градуса заточки.

Из представленной таблицы видно, что не все инструменты заточены под угол 20 градусов. Можно, конечно, попробовать найти ручные ножеточки «каждую со своим градусом протяжки». Однако здесь потребителя ждёт подвох даже не в суммарной стоимости таких покупок, а в «захламлении» кухонного пространства и большой вероятности испортить ножи, заточив их на ножеточке не с тем углом.

Точить инструменты под нужным углом вручную можно при помощи примитивного самодельного приспособления из канцелярского биндера , регулируя угол глубиной захвата.

Для удобства потребителя современные производители стали производить приспособления и машины с меняющейся регулировкой градуса заточки следующих разновидностей:

Механические точила

Механическое, протяжное точило с настраиваемым углом и двумя абразивными поверхностями для заточки (1) и доводки (2).

Механическое точило с циркониевыми дисками для азиатских и серрейторных ножей.

Механическое точило с закреплёнными брусками для доводки или заточки под разными, но фиксированными углами .

Приспособление с произвольно выставляемыми углами фиксации заточных брусков.

Приспособление с фиксацией ножа и скользящей заточной поверхностью под произвольно выставляемым углом.

Бытовые электрические точильные аппараты

Машина с выставляемым углом заточки и двумя абразивными поверхностями.

В заключение напомним, что любые механические приспособления облегчают, но не заменяют ручной труд по заточке ножей.

Источник: http://pro-men.ru/homemade-knife-sharpener/

Точилка для ножей своими руками — копия LANSKY

Наточить нож, конечно же, можно и «дедовским» способом. Но куда приятнее и удобнее пользоваться точилкой для ножей, изготовленной своими руками. Чтобы изготовить такое приспособление, необходимо лишь понять основной принцип его устройства.

Точилка ножей Lansky

Изготовить точилку для ножей своими руками можно, ориентируясь на заводскую точилку фирмы LANSKY. В магазинах она стоит довольно недешево, а представляет собой стандартный набор из зажима, баночки с маслом и трёх камней (см. рисунок выше). Нет смысла переплачивать — такую конструкцию можно соорудить и самостоятельно.

Принцип действия точилки

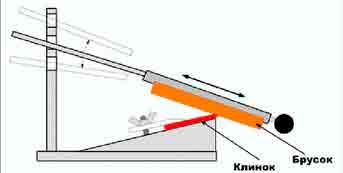

Заточный камень поступательными движениями формирует режущую ровную кромку под нужным углом на острие ножа, который закрепляется в губках зажима. Для достижения идеальной остроты заточные камни последовательно меняются, а их движение должно быть строго перпендикулярно затачиваемого участку.

Принцип действия точилки ножей Lansky

Если переставить направляющую от точильного камня к отверстиям к клеммах, в итоге на режущей кромке получится несколько строгих углов заточки. Но, из-за возможности закрепления режущей кромки на различных расстояниях от губок зажима, «плавают» углы заточку. Это влияет на режущие свойства ножа, но совсем немного, поэтому данный нюанс можно проигнорировать.

Точилка для ножей своими руками: этапы изготовления

  • Взять чертежи зажимных губок.

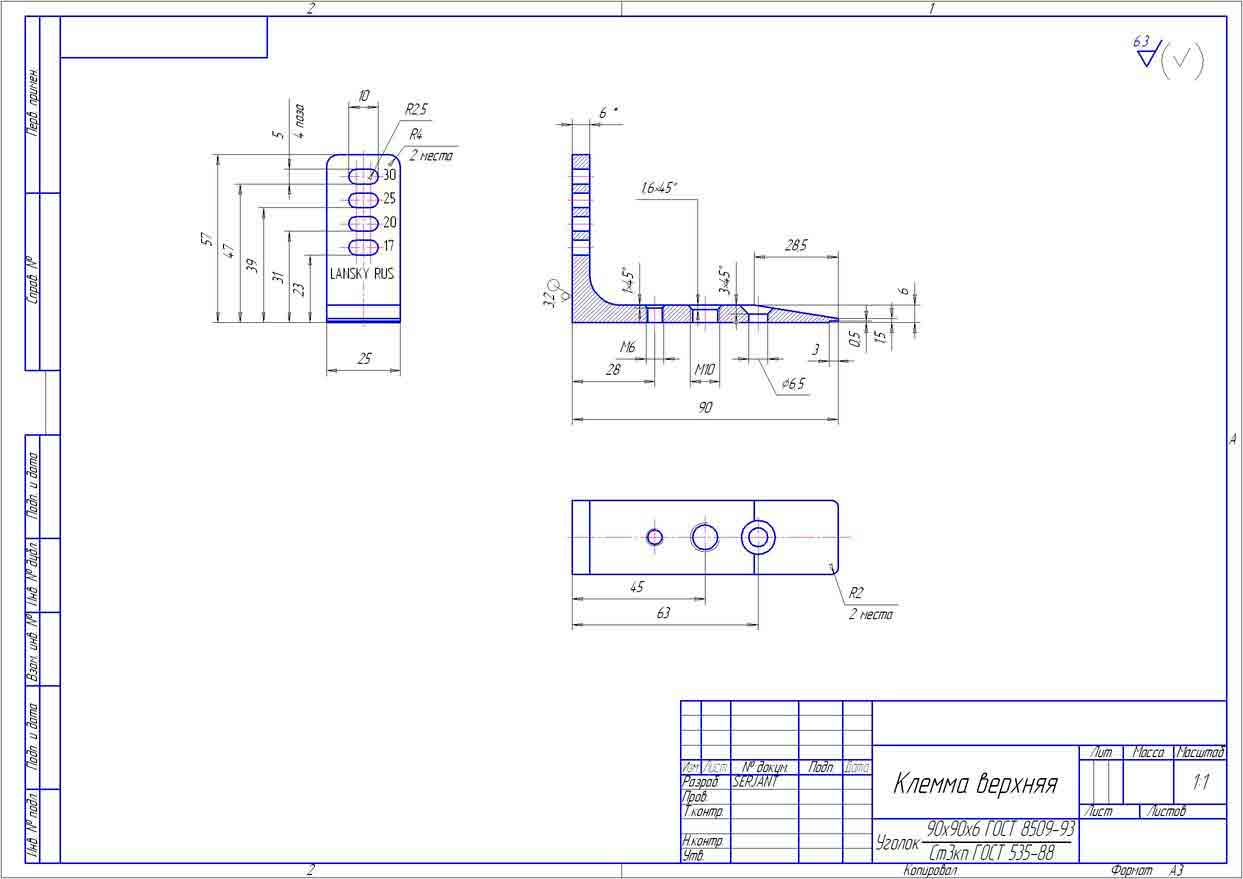

Чертеж верхней клеммы Лански (открыть для увеличения по ссылке)

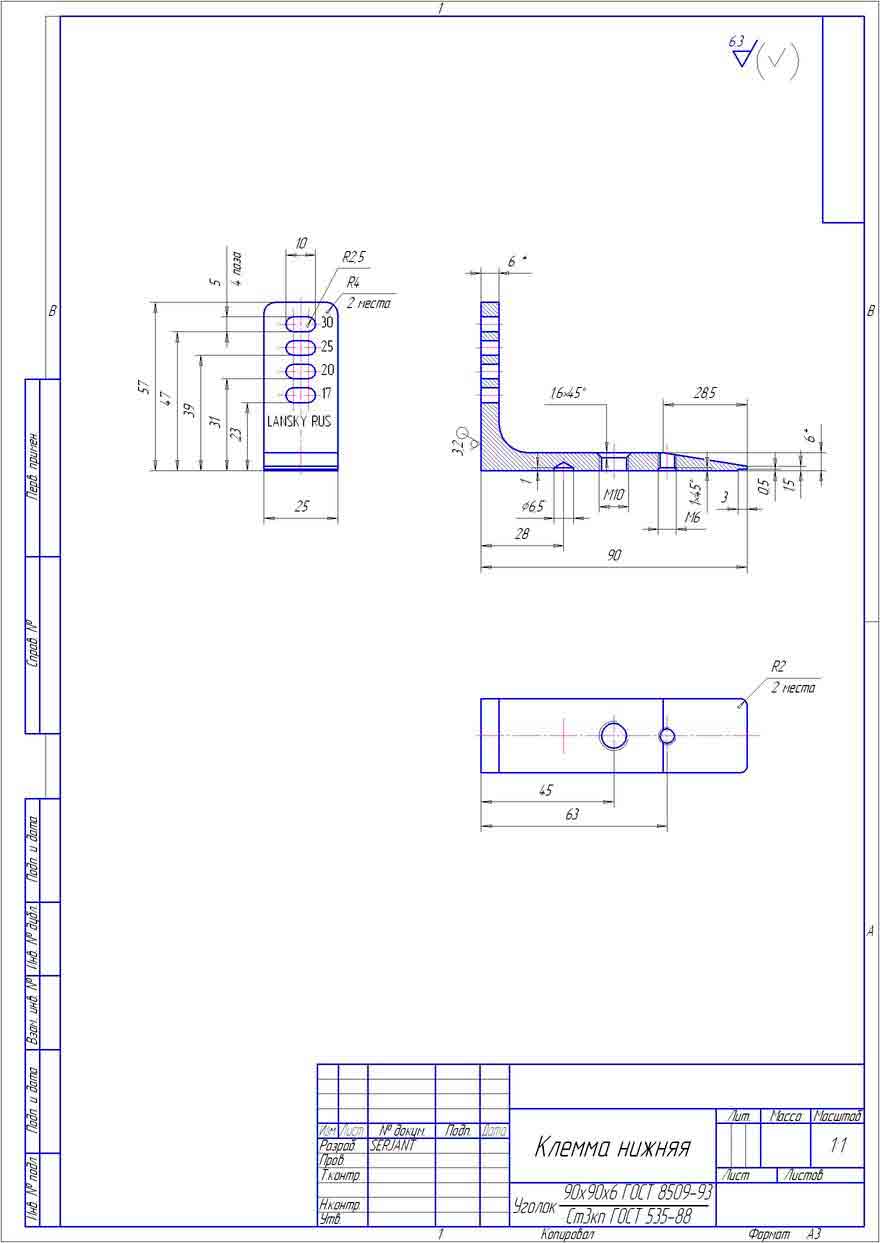

Чертеж нижней клемы Лански (открыть для увеличения по ссылке)

  • Прочертить в деталях будущую конструкцию зажима точильного камня с тщательной деталировкой мелких деталей. Можете воспользоваться этими чертежами от Serjant Преимущество конструкции, отражённой в чертеже в том, что точильные камни могут быть разного размера, а камушек «работает» всеми сторонами попеременно, что значительно сокращает время заточки ножа.

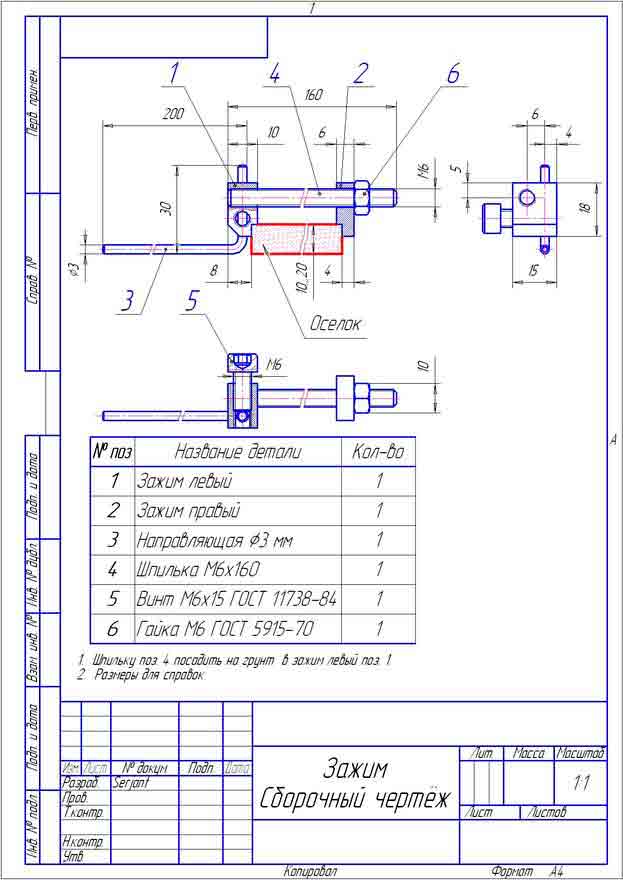

Чертеж сборочного зажима

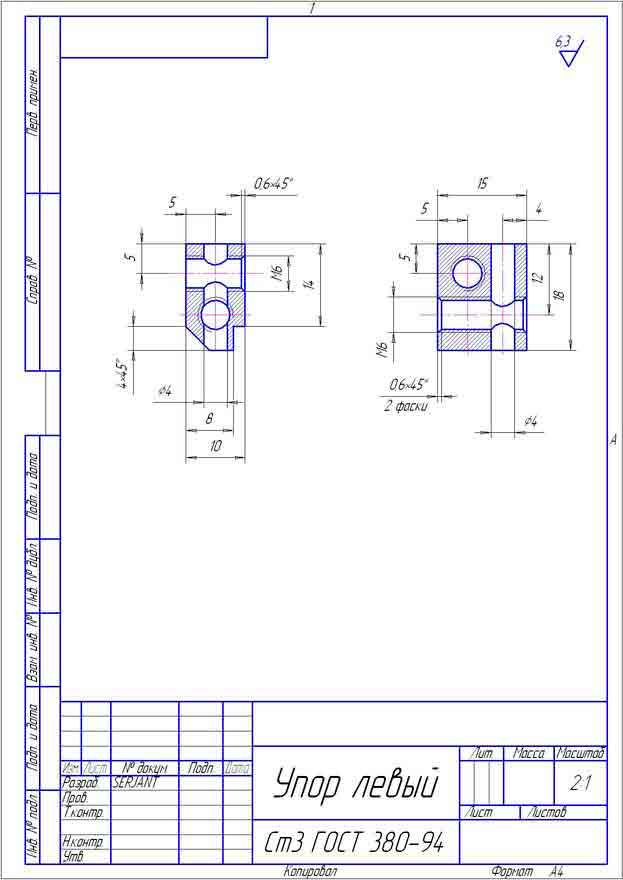

Чертеж левого упора

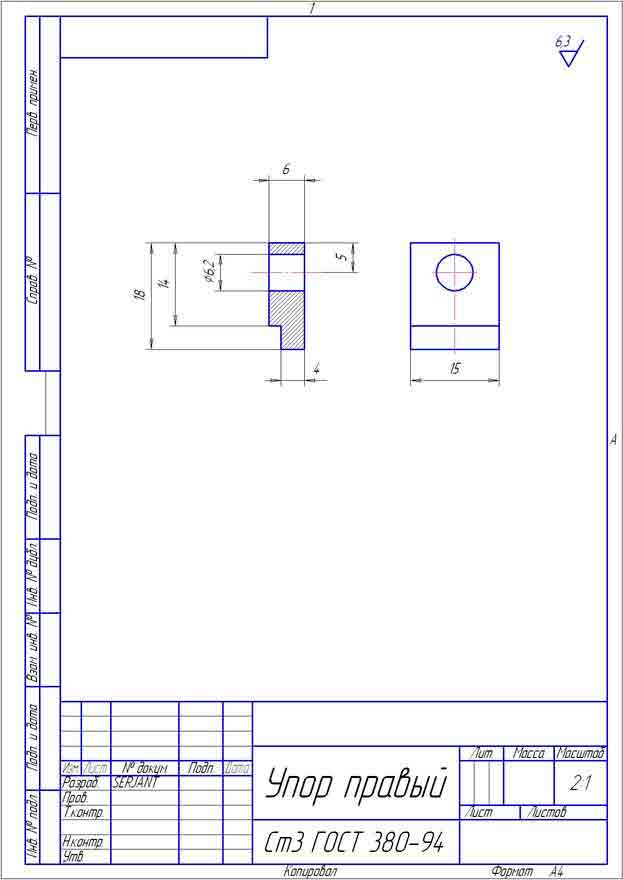

Чертеж правого упора

  • Взять шпильку с резьбой М6 и отпилить её ножовкой по металлу. В итоге должна остаться шпилька длиной 160 мм, торцы которой необходимо обработать напильником, тщательно убрав заусенцы.

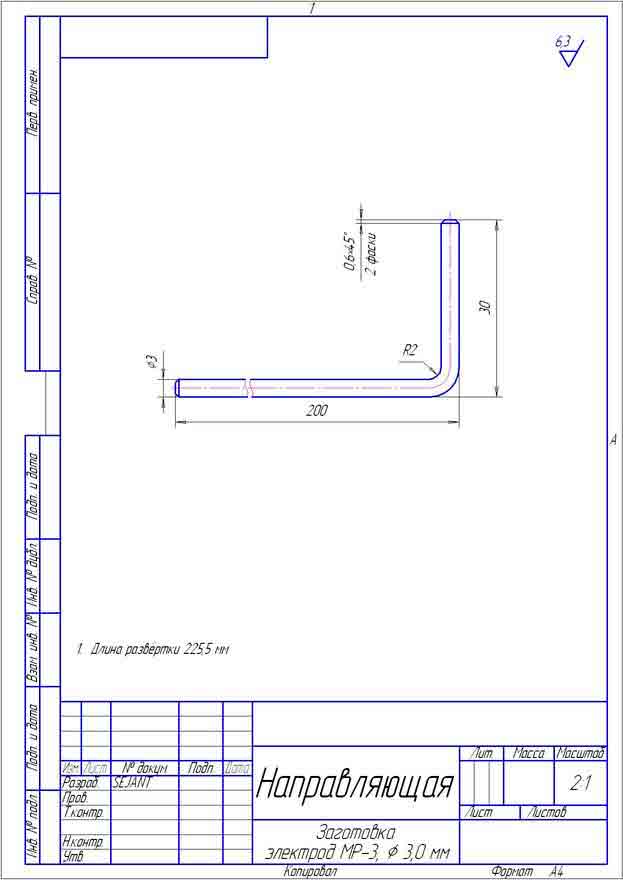

  • Для изготовления направляющей потребуются электроды для ручной электросварки. Важно, чтобы цилиндр электрода был упругим, прямым, тонким и гладким. Электроды при помощи пассатижей необходимо согнуть в форме буквы «Г» и, ориентируясь на чертёж, отпилить всё лишнее ножовкой по металлу.
  • Для изготовления зажимов потребуются металлические обрезки подходящего размера. Их следует распилить, согласно нужным размерам, ножовкой, обработать заусенцы напильников и разметить центры отверстий.
  • Далее, при помощи сверлильного станка, проделать отверстия в зажимах и нарезать резьбу при помощи ручного метчика. Важно не забывать добавлять каплю машинного масла в отверстие, чтобы уменьшить трение.
  • Ступеньки на зажимах выпиливаются ножовкой и подгоняются напильником, затем поверхность зажимов шлифуется наждачной бумагой.
  • Чтобы избавиться от остатков масла и стружки, железки следует хорошенько промыть в мыльной воде. Затем их нужно просушить, накалить (можно использовать газовую плиту) и заворонить в жидком машинном масле.
  • Прочистить резьбу, используя длинный болт, от остатков масла и промыть готовые детали в мыльном растворе.
  • Ориентируясь на чертёж, скрутить зажимы и шпильку вместе, предварительно капнув лак для ногтей в место соединения шпильки и левого зажима (для исключения люфта и самопроизвольного раскручивания шпильки).
  • Дождавшись высыхания лака, вставить оселочек между зажимами, затянуть гайку и выровнять по нижней плоскости камня направляющий штырь.
  • Далее вам потребуется чертёж точилки от Serjant для уголка 90×90×6 мм..

Чертеж верхней клемы

Чертеж нижней клемы

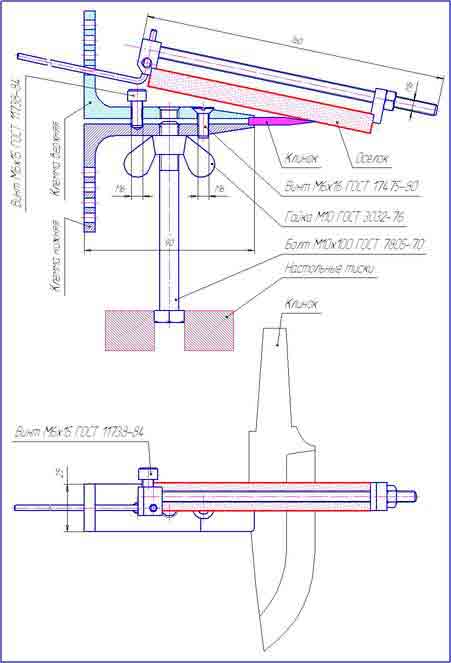

  • Здесь можно посмотреть чёртёж точилки в сборе и объёмную модель.

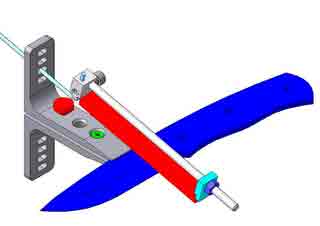

Объемная модель Лански

  • Уголки напилить болгаркой, обработать напильников срезы от заусенцев и прочистить поверхность от краски, используя металлическую щётку и наждачную бумагу.
  • Разметить и просверлить отверстия в горизонтальных полках, ориентируясь на чертёж.
  • Болгаркой и напильником сточить скосы на губках, чтобы они не создавали помех движению точильного камня.
  • Зашлифовать риски наждачной бумагой.
  • Снять радиусы по углам при помощи напильника.
  • Разметить и просверлить отверстия в вертикальных полках.
  • Снять крупные фаски с внешней стороны уголка, используя сверло большого диаметра, расточить отверстия надфилями до вытянутого паза.
  • Прокрутить отверстия в губках и нарезать М10-ю резьбу под стойку (большой болт с гайкой).
  • Собрать всё вместе и закрепить нож.

Вот что получится в итоге. Точилка ножей Лански готова.

Источник: http://www.yaprofi.net/handmade-knife-sharpener/

Точилка для ножей своими руками — чертежи

Поделиться в соц. сетях:

Каждая хозяйка хоть раз в жизни сталкивалась с тем, что у нее на кухне тупились ножи, которыми она обычно режет хлеб, разделывает мясо или нарезает овощи. Пользоваться такими ножами не только неудобно, но еще и опасно, ведь лезвие может сорваться с продукта и травмировать вас. Поэтому необходимо периодически подтачивать инструмент с помощью специальных устройств. В магазинах подобные приборы представлены в огромном ассортименте, но по определенным причинам они не устраивают потребителей. В такой ситуации может быть изготовлена точилка для ножей своими руками. Чертежи и схемы для работы отыскать, в принципе, несложно, а подробные мастер-классы мы приведем в данной статье.

Какие условия необходимо соблюдать при заточке ножей?

А вы знаете, как правильно точить ножи? На самом деле, существует целый ряд правил, соблюдая которые можно добиться идеального результата.

Необходимые условия выглядят таким образом:

  • Для продолжительной и эффективной эксплуатации ножей при их заточке необходимо уделить максимум внимания углу между гранями лезвия. Во время заточки обязательно следует восстановить изначально заданный угол, чтобы он отвечал технологическим нормам, позволял нарезать продукты быстро, эффективно, свободно.
  • Необходимо подобрать оптимальный угол для каждого лезвия. Так, например, скальпель или бритва должны иметь угол в 10-15 градусов, приспособления для нарезки фруктов, хлеба и овощей — 15-20 градусов. Ножи для работы с твердыми материалами нужно точить под углом 30-40 градусов.
  • Без специального устройства наточить лезвие достаточно сложно. Удерживая нож только руками, обеспечить нужный угол наклона трудно. Так вот именно для облегчения данного процесса существуют точилки.

На самом деле, ножеточка своими руками изготавливается проще простого, ведь все подобные приспособления имеют простую конструкцию и много времени на их создание у вас не уйдет.

Разновидности и изготовление камней для заточки

В продаже имеется большое количество камней, предназначенных для точения ножей, но наиболее популярными из них являются следующие типы:

  • Водные инструменты. Работа с ними обязательно предусматривает использование воды, за счет чего экономится поверхность камней.
  • Масляный камень. Он по форме и структуре очень напоминает водный, единственное отличие, что его поверхность немного маслянистая.
  • Природные камни. Производят их из натуральных материалов, предварительно проходящих промышленную обработку.
  • Искусственные инструменты. Изготавливают их из компонентов не натурального типа.
  • Резиновые устройства. Они не менее часто встречаются в продаже, но работать с ними крайне неудобно.

Перед тем, как сделать ножеточку в виде абразивного бруска, необходимо приобрести несколько стеклянных пластин толщиной 4-5 мм прямоугольной формы.

Затем выполните изготовление точилки по схеме:

  1. При помощи двухстороннего скотча наклейте на поверхность пластин наждачную бумагу разного уровня зернистости.
  2. Аккуратно затяните гайки, чтобы стекло не треснуло.

Важно! В процессе эксплуатации такого устройства вода не используется, именно поэтому абразив достаточно быстро изнашивается.

При заточке ножей с помощью абразивного бруска следует избегать слишком резких движений, иначе — он сильно перегреется и лезвие утратит свои полезные свойства.

Изделия для заточки ножей из деревянных брусков

Сделать точилку из двух абразивных и двух деревянных брусков достаточно просто, главное — чтобы исходные материалы имели одинаковый размер.

Потребуется выполнить такие действия:

  • Тщательно отшлифуйте деревянные бруски наждачной бумагой, уберите все заусенцы.
  • Предварительно разметьте бруски, учитывая необходимый угол наклона.
  • Приложите к полученной линии камень, с обеих сторон деревянного бруска отметьте его ширину.
  • Произведите пропилы по разметкам на деревянной заготовке.

Важно! Следите, чтобы их глубина не превышала 1,5 см.

  • Вставьте абразивные бруски в полученные углубления таким образом, чтобы они совпали с пазами.
  • Закрепите болтами точильные камни, снизу прикрепите кусочек резины.

к содержанию ↑

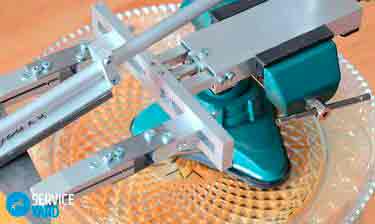

Ножеточка из монтажных уголков своими руками

Воспользуйтесь данным мастер-классом, чтобы у вас получилась качественная ножеточка своими руками. Чертежи можете взять в интернете.

Инструменты и материалы, необходимые для работы:

  • Металлические пластины 4 на 11 см.
  • Алюминиевые уголки стандартного размера.
  • Металлические стержни длиной 15 см.
  • Точильный станок с тисками.
  • Надфиль.
  • Набор болтов и гаек.
  • Напильник.

Сделайте точилку по данной инструкции:

  1. Сделайте разметку согласно чертежу под отверстия в пластинах.
  2. Просверлите отверстия, нарежьте резьбу.
  3. Острые края и углы закруглите напильником.
  4. В соответствии со схемой сделайте отверстия в уголке.
  5. Расширьте надфилем опоры спицы.
  6. Нарежьте резьбу в отверстиях для шпилек.
  7. Вставьте стержни в крайние отверстия, гайками их зафиксируйте.
  8. Вкрутите болт в наиболее широкое отверстие с предварительно накрученной на него гайкой.
  9. В остальные отверстия вставьте болты для зажима ножа.
  10. Накрутите на концы стержней гайки, сверху уложите уголок для фиксации гаек.
  11. Соберите из тонкого металлического стержня, гайки-барашка и двух держателей соберите устройство для удержания камня для заточки.

Важно! Такая точилка может иметь широчайший диапазон градусов угла прижима, она невероятно удобна в плане эксплуатации.

Изготовление электрической точилки для ножей в домашних условиях

Ножеточка электрическая своими руками изготавливается немного сложнее, ведь само по себе устройство имеет непростую конструкцию.

Подготовьте такие материалы и устройства:

  • Пылесос.
  • План-шайбу.
  • Электрический двигатель.
  • Станину.
  • Ограждение.

Выполните работу, четко следуя схеме:

  1. Прикрепите электрический двигатель прямо под станиной. Кроме того, его обязательно необходимо оборудовать кнопками для управления для запуска и прекращения работы.
  2. Установите на выходном валу план-шайбу, закройте ее квадратным ограждением с заранее вырезанными пазами.
  3. Сделайте отверстие на нижней плоскости стола, которое бы соответствовало размеру рукава пылесоса.

Важно! Электродвигатель совсем не обязательно крепить под основанием план-шайбы. Можно использовать ременную передачу, что слегка усложнит саму конструкцию.

Видеоматериал

С помощью перечисленных приспособлений вы сможете качественно заниматься заточкой ножей, которые будут служить вам продолжительное время, не затупляясь, не ломаясь, не соскакивая с продуктов.

Источник: http://serviceyard.net/sovetyi/tochilka-dlya-nozhey-svoimi-rukami-chertezhi.html

Самодельные устройства для заточки ножей

Модератор: тень

Сообщение yurhoh » 24 апр 2010, 21:25.

Здраствуйте, может кому то поможет данная тема, чтоб лишний раз не рыться в сети и в данном форуме







сделал вот. приспособа для заточки, аналог ,,Apex Pro,,



точилку сделал.



точилка Edge Pro своими руками
http://talks.guns.ru/forums/icons/forum . pg:320:240: for enlarge 1024 X 768 270,5 Kb picture”[/IMG][/URL]

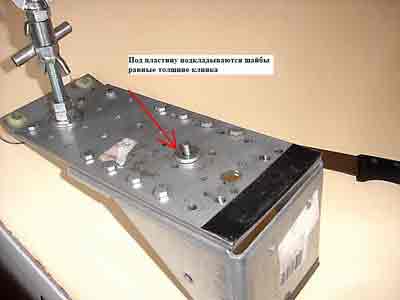

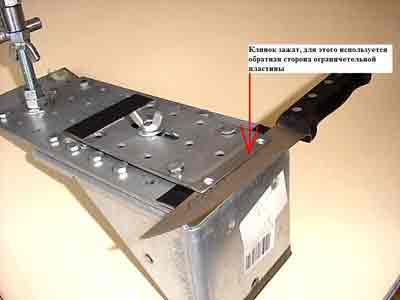

Записки Serjanta-5. Точилка для ножей даром или Лански – в Бобруйск!
Записки Serjanta-9 Универсальная точилка Лански? ДА!





вот сделал свою точилку “типа лански”

Дальше ссылок к сожалению больше нет


















[URL=http://talks.guns.ru/forums/icons/forum . 244227.jpg][IMG]

Сообщение Zuzamod » 24 апр 2010, 23:35.

Сообщение Ress75 » 25 апр 2010, 22:09.

Сообщение anton2k » 27 апр 2010, 08:44.

Сообщение vovitz » 27 апр 2010, 13:36.

Источник: http://popgun.ru/viewtopic.php?t=223545

Приспособление для заточки ножей своими руками

Каждый мужчина, а порой и женщина, регулярно сталкиваются с необходимостью заточки ножа. Каждый нож, вне зависимости от качества, со временем может затупиться, поэтому ему необходим тщательный уход. На полках магазинов встречается большой выбор точилок и камней для заточки, так что сделать выбор не составит особого труда.

Разновидности камней для заточки

Существует несколько видов камней, которые применяются для заточки ножей:

  1. Масляные – такие камни подразумевают под собой использование масла на поверхности, что позволяет экономить расход материала.
  2. Водные камни – имеют такой же принцип работы, но в работе с ними используется вода.
  3. Природные камни – это натуральный материал, который подвергся промышленной обработке.
  4. Искусственные камни, соответственно, выполнены из ненатурального компонента.
  5. Резиновые камни, такой материал встречается редко, так как с ними не удобно работать.

Некоторые особенности заточки ножей

Для каждого ножа существует своя особенность заточки.

К примеру, японский нож, для самостоятельной заточки, требует к себе внимание опытного мастера, так как японская сталь очень хрупкая. Производители рекомендуют для заточки использовать несколько видов японских водных камней, с различной зернистостью.

Домохозяйкам, для заточки кухонного ножа, проще и удобней использовать специальную точилку. Однако использование нескольких камней позволит сохранить остроту ножа на более длительное время, что особенно ценится. Хотя это и займет больше времени и усилий, но это продлит срок службы инструмента.

Условия для правильной заточки ножей

Для правильной заточки ножа необходимо создать условия, при которых нож будет острым несколько месяцев. Для такого затачивания поможет подбор правильного угла. Существует правило, которое определяет правильный принцип работы – меньший угол, для затачивания ножа, создаст меньшую прочность режущей кромки. То есть следует помнить, что чем острее сразу будет заточен нож, тем быстрее настанет время для повторной заточки, и тем труднее будет привести нож в его изначальное рабочее состояние.

Для чего нужна заточка

Основной смысл заточки ножей заключается в восстановлении остроты самого лезвия. Для чего необходимо соблюдать правильный угол при затачивании. А точнее, восстановление заданного ранее угла, который должен соответствовать технологическим нормам. Для проверки остроты ножа, необходимо разрезать тот материал, для которого он предназначается, если нож разрежет его без проблем, то техника соблюдена правильно.

Проблемы, которые могут возникнуть при заточке

Без сомнения, чтобы подобрать соответствующий угол, необходим опыт, без которого справиться с этой задачей довольно-таки сложно. Тем более без необходимого приспособления, так как, удерживая нож руками, затруднительно заточить его равномерно с обеих сторон. Для устранения проблемы, рекомендуется соорудить самодельный станок для заточки ножей, который легко сделать в домашних условиях. Ведь, уже существующие приспособления, по своей конструкции довольно простые и не отличаются своей сложностью.

Чем можно заточить нож в домашних условиях?

Существуют ситуации, когда нужно очень быстро заточить нож в домашних условиях, для таких целей можно использовать следующие подручные материалы:

  • деревянный брусок;
  • ножовка;
  • наждачная бумага;
  • напильник;
  • керамическая тарелка;
  • стамеска и некоторые другие.

Особо изощренные деревенские мужики вообще могут заточить нож о фундамент, изготовленный из раствора цемента и песка. Все же не рекомендуется следовать данному примеру, а использовать в практике наиболее проверенные способы, которые подходят быстрой заточке.

Самым лучшим способом будет изготовление самодельного приспособления, так как это эффективно и очень удобно, и к тому же, будет мало, чем отличаться от заводского.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

  1. Для начала изготавливается или приобретается готовый чертеж для зажимных губок. При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
  2. Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
  3. Изготовить чертеж для направляющей, которая имеет свои тонкости.

Чертеж направляющей

Все, что нужно для направляющей, которая будет идеально подходить по размеру это следующее:

  1. Шпулька с резьбой М6, которую необходимо отпилить, воспользовавшись ножовкой по металлу, так, чтобы она получилась длиной равной 16 – ти см. Главное проследить за отсутствием заусенцев, чтобы они не тормозили сам процесс заточки.
  2. Также электроды с мягким и упругим цилиндром может пригодиться в работе, их необходимо загнуть буквой «г», использовав пассатижи. Главное в период работы не забывать, периодически смотреть на чертеж изделия.
  3. Металлические обрезки пригодятся в использовании зажимов, их нужно распилить и установить отверстия, при помощи сверлильного станка. Ручной метчик поможет в наметке резьбы. А для того, чтобы уменьшить трение используйте каплю масла, которое впоследствии легко удаляется мыльным раствором.
  4. Заканчивая работу с направляющей, согласно чертежу следует скрутить, все детали и для фиксации, на место соединения зажима и шпильки капнуть обычный лак для ногтей.

Полезные советы для качественной работы

Выделяют два вида заточки ножей – это двусторонняя и односторонняя. По принципу работы эти два, конечно же, отличаются. Все, что нужно учитывать в работе с ножами это такие критерии, как:

  1. Абразивный брусок, используемый при работе с ножами не должен быть с очень мелкими или, наоборот, с очень крупными зернами, выбирайте что-то среднее, между этими двумя критериями.
  2. В случае, когда нет необходимого приспособления для заточки ножа, а инструмент необходимо наточить, можно использовать такое подручное средство, как керамическая кружка.Все, что нужно сделать – это перевернуть спонтанную заточку и провести по ее дну движениями на себя. Но стоит учитывать, что ее дно должно иметь шероховатую поверхность.
  3. Не забывайте о том, что керамические ножи не нуждаются в заточке. На их поверхность нанесено специальное покрытие, выполненное из специальных сплавов, которое защищает его от повреждений и износа.
  4. Зубчатый нож без специального оборудования точить не следует, есть большая вероятность, что вы его не наточите, а испортите. Для такого рода ножей используются специальный лазер.
  5. Для того, чтобы ножи дольше оставались наточенными их следует промывать в холодной воде.

Ошибки заточки ножей

Особенности заточки строгальных ножей

С такого рода ножами может справиться только опытный мастер, обладающий определенными навыками и знаниями. Так как это очень сложный процесс, оборудование для заточки трудно отыскать в обычном магазине. Однако, многие используют для заточки строгальных ножей обычное оборудование. Но нужно помнить, что для этого необходим современный инструмент с низкими оборотами, имеющий водное охлаждение. А также следует использовать новый камень, с ровной поверхностью, лучше подойдет камень, имеющий водный принцип работы. Если вы не специалист и у вас нет необходимого оборудования, заточить строгальный нож можно за определенную плату на автомобильных мастерских, где найдется такое точило.

Источник: http://positroika-doma.ru/instrument/prisposoblenie-dlya-zatochki-nozhey-svoimi-rukami

Приспособление для заточки ножей своими руками, чертежи

Чтобы выполнять свои функции, ножи должны быть всегда острыми. Любая хозяйка, используя нож для резки продуктов, знает, насколько быстро он затупляется.

Чтобы правильно наточить нож, нужны специальные навыки. Недостаточно знать, под каким углом нужно точить нож, надо его еще удерживать правильно во время заточки. Если это не получится, то результат будет плачевным — лезвие не будет острым.

Приспособление для заточки ножей своими руками

Чтобы наточить лезвие, нужно купить специальное приспособление или сделать его самому. В магазинах можно встретить много разных точильных принадлежностей. Воспользовавшись любым из них, делаешь вывод, что оно неудобное. В таком случае нужно самому смастерить удобное приспособление. Точилка для ножей своими руками — удобно и намного дешевле.

Что нужно знать о заточке ножей

Нож может использоваться для любой работы. Даже на кухне их должно быть несколько: для хлеба и мяса, рыбы и сыра, чистки овощей, рубки костей и нарезки твердых предметов.

Их берут на охоту и рыбалку. Если внимательно присмотреться, можно увидеть, что заточены они все под разным углом. Назначение лезвия определяет угол его заточки.

Выбор угла заточки

Для каждого конкретного случая определяется угол заточки клинка:

  1. для опасной бритвы и скальпеля определен угол заточки 8-12°. Это дает возможность срезать волоски, а попытка резать что-то другое приведет к быстрому затуплению лезвия;
  2. филейные ножи – 10-15°;
  3. кухонные ножи для продуктов питания затачиваются под углом 15—20°;
  4. охотничьи – угол 20-25°: клинок с такой кромкой справится с мягкими продуктами, с костями, древесиной и т. д. Немногие производители охотничьих ножей делают заточку лезвия под углом до 40°. Режет он намного хуже, зато отлично справляется с консервными банками и другой подобной работой;
  5. ножи специального назначения (например, мачете) имеют угол 30-50°. Они тяжелые, ими неудобно будет нарезать продукты. Но со стволами и с лианами они справляются очень хорошо.

Этими рекомендациями поделились специалисты с многолетним опытом, каждый из которых изготавливал станок для заточки ножей своими руками. Для многих не будет новостью, что некоторые клинки имеют несколько зон с разной заточкой. Это делает их более универсальными, но автоматически возрастает сложность их заточки.

Инструмент для заточки должен иметь возможность выставления требуемого угла заточки. Точилка для ножей своими руками из-за этого сложна в проектировании.

Конструкция заточки состоит из 2 частей:

  • брусок из абразивного материала;
  • угол для крепления ножа.

Лучшие устройства заточки ножей

Устройство уже можно назвать лучшим, если оно способно эффективно наточить инструмент и обеспечить его беспрекословную работу непродолжительное время. Брусок можно сделать из следующих материалов:

  • камень;
  • деревянный брусок;
  • монтажный уголок.

Камни для бруска бывают нескольких видов:

  1. водные — подразумевают использование воды: можно экономить поверхность камня – он прослужит дольше;
  2. масляные — по форме и структуре похожи на водные, их поверхность более маслянистая;
  3. природные – натуральные камни, которые прошли промышленную обработку;
  4. искусственные – камни, сделанные из ненатуральных материалов.

Механические точилки для ножей

Как называется приспособление для заточки ножей? Механические приборы начинаются от известных мусатов и заканчиваются целыми установками и станками. Во время использования такого прибора нужно приложить определенное усилие, чтобы достичь результата. Механические ножеточки имеют разные абразивные поверхности:

  • точильный камень;
  • мусат;
  • механическая точилка.

Точильный камень — это своеобразный станок. Чтобы использовать его для заточки лезвия ножа, нужно начинать с области возле рукоятки, постепенно переходя к кончику лезвия. Усилие нужно делать на рукоятку под углом.

Мусат представляет собой металлический стержень с абразивным напылением. У него может быть как пластиковая, так и деревянная ручка. Этим инструментом чаще всего пользуются дома. Так называется приспособление для заточки ножей. Не все знают, как правильно ним пользоваться. Мусат держат на разделочной доске вертикально, нож проводят лезвием по мусату под углом 10-15°. Чтобы правильно определить угол заточки, представьте, что вы срезаете кору с ветки. Движения начинать нужно от рукоятки и заканчивать кончиком лезвия, движения по мусаке получаются сверху вниз, без нажима. Точить нужно обе стороны одновременно, менять их и двигаться от рукоятки к кончику.

О механической точилке известно много. Такой инструмент есть в каждом доме, ее периодически нужно менять. Она быстро изнашивается. Лезвие можно наточить резким движением, проводя лезвием между камнями.

В домашних условиях можно сделать самый простой абразивный брусок — точилку. Для этого нужны две пластины прямоугольной формы из стекла, толщина которых 4-5 мм. На поверхность с помощью двухстороннего скотча наклеивают наждачную бумагу разной зернистости.

Можно изготовить заточку из деревянных брусков. Потребуется 4 бруска одинакового размера: 2 – деревянные, а 2 – абразивные. Дерево шлифуют, удаляя все заусеницы с помощью наждачной бумаги. На них наносят разметку в зависимости от нужного угла, к ним прикладывают точильный камень и фиксируют его ширину. На разметке делают пропилы глубиной 1,5 см. В углубления вставляют абразивные бруски и фиксируют их с помощью болтов.

Рассмотрим действие зажимного устройства. Нож закрепляется и остается неподвижным, а камень делает поступательные движения. Он формирует режущую ровную кромку на острие ножа под необходимым углом. Чтобы сделать лезвие идеально острым, нужно последовательно менять заточные камни. Нужно помнить, что двигаться камни должны строго перпендикулярно участку, который затачивается.

Стамески и ножи для рубанков можно наточить в домашних условиях. Нужно сделать элементарное приспособление, где будет фиксироваться угол заточки. Заточка осуществляется строго на шлифовальной бумаге.

Простой точильный станок для ножей

Для его изготовления нужны две пары реек и брусок. Рейки соединяются между собой при помощи регулируемых винтов, между ними устанавливается брусок. Конструкция должна быть устойчивой, ее нежелательно двигать по рабочему столу. Чтобы лучше зафиксировать брусок, нужно предусмотреть опорные планки, которые можно расположить между деревянными компонентами.

Станок для заточки ножей своими руками сделать просто. Необходимо приготовить нужный инструмент.

Такой станок имеет недостатки:

  • не всегда можно контролировать угол заточки, особенно если долго работаешь;
  • конструкция неустойчивая, нужен еще один узел фиксации;
  • нужно регулярно подтягивать винты, чтобы не изменилось расположение бруска.

Заточка строгальных ножей

Это сложный процесс, для выполнения которого нужны определенные знания и умения. Сложно найти в продаже приспособление для заточки строгальных ножей. Многие осуществляют это на обычных заточках. Рекомендуется для этого случая приобрести современное низкооборотное точило, которое оснащено водяным охлаждением.

Чтобы сделать строгальный нож острым, нужно найти ровный и незасаленный камень, которые применяется в этой области. Прекрасно подойдет водный камень.

Наточить такой нож можно в любой автомобильной мастерской, где есть инструмент для заточки ножей. За дополнительную плату вам сделают острым любое лезвие, используя специальный станок.

Полезные советы

Заточка ножей бывает двух видов: односторонняя и двухсторонняя. Методы работы будут отличаться друг от друга. Это нужно учитывать.

Выбирая качественный брусок, нужно брать камень со средним зерном.

Ножи, которые имеют специальные покрытия для режущих кромок, не нужно затачивать. Они изготовлены из особо твердых сплавов, которые защищают клинок от износа.

Точило со специальной режущей кромкой в виде зубьев не стоит пытаться наточить обычным способом. Для такого лезвия нужно применять лазерный контроль, которого нет в обычной квартире.

Часто мыть клинки горячей водой нельзя, так как от этого их лезвия тупятся быстрее.

Чтобы быстро наточить клинок, не имея под рукой специального приспособления, используйте обычную керамическую кружку. Ее дно, обычно, имеет не покрытый глазурью шероховатый обод – его можно использовать вместо камня. Метод подходит для вспомогательной подточки.

В некоторых селах до сих пор практикуют метод заточки клинков о фундамент. Для его изготовления применялся цементно-песчаный раствор, поэтому поверхность фундамента обладает зернистой поверхностью. Конечно же, такой способ для жильцов многоквартирных домов нельзя назвать приемлемым, но это довольно-таки неплохой вариант.

Заключение

В каждом доме обязательно должно быть приспособление для заточки ножей. Простую модель устройства для заточки ножей можно сделать своими руками.

Пусть это будет самая простая модель, но если она будет сделана своими руками, ваши лезвия никогда не будут тупиться.

Источник: http://instrument.guru/nozhi/prisposoblenie-dlya-zatochki-svoimi-rukami-chertezhi.html

Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

Приспособление для заточки ножей своими руками

Приспособление для заточки ножей своими руками: чертеж

Любой нож, даже самый хороший, требует за собой тщательного ухода. Если пренебрегать этим, то со временем он может перестать резать. Поэтому важно правильно подобрать приспособление для заточки ножей. В настоящее время в магазинах можно встретить огромное количество камней и точилок.

Виды камней для заточки

В основном выделяют три вида камней для заточки:

  1. Водные. Это такие инструменты, техника работы с которыми подразумевает использование воды. Это позволяет экономить поверхность камня, поэтому с ним можно будет работать намного дольше.
  2. Масляные. По форме и структуре напоминают водные камни, но поверхность для работы является более маслянистой.
  3. Искусственные, которые изготавливают из ненатуральных компонентов.
  4. Природные. Это натуральные камни, которые получили последующую промышленную обработку.
  5. Встречаются даже резиновые камни, но работать на них неудобно.

Особенности заточки различных ножей

Чтобы самостоятельно заточить японские ножи, необходимо иметь достаточные навыки работы в этой сфере. Ведь японская сталь является очень хрупкой, поэтому она требует специального ухода за собой.

Производители рекомендуют точить такие ножи на японских водных камнях. Желательно использовать одновременно несколько камней с разной степенью зернистости, что позволит поддержать остроту ножей на долгое время.

Конечно, этот процесс не из легких и требует терпения.

А вот чтобы наточить кухонный нож, все привыкли использовать специальную точилку. С ее помощью можно быстро и удобно сделать острым любой нож. Конечно, ни одна домохозяйка не захочет использовать для заточки несколько камней. Тем не менее благодаря их использованию нож станет резать намного лучше.

Условия для заточки

Выбрать и приобрести приспособление для заточки ножей – это только полбеды. Необходимо сделать так, чтобы нож оставался острым на протяжении нескольких месяцев. Для этого следует подобрать благоприятный угол для затачивания. Некоторые считают, что чем меньше будет угол между гранями лезвия, тем острее будет инструмент.

Но это не совсем так, поскольку такое действие может привести к тому, что нож в скором времени вновь потеряет свои режущие качества. То есть чем острее он будет после заточки, тем быстрее он затупится.

В таком случае можно выявить закономерность: чем меньше угол, при котором затачивался нож, тем меньшей прочностью будет обладать режущая кромка клинка.

Задача заточки

Главной задачей данной операции является восстановление остроты лезвия. При этом должен быть сохранен правильный угол заточки.

Поэтому можно сказать, что в ее процессе происходит восстановление угла, который был задан ранее. Этот угол должен полностью соответствовать всем технологическим нормам.

Задача считается выполненной, если с помощью ножа можно разрезать материал, для которого он предназначен.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами.

Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда.

И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

  • Ножовка.
  • Деревянный брусок.
  • Стамеска.
  • Наждачная бумага.
  • Рубанок.
  • Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

Зачем нужны чертежи?

Точилки для ножей стоят недорого. Тем не менее многие хозяева хотят сделать приспособление для заточки ножей своими руками. Такой прибор будет качественнее магазинного, так как в процессе его создания используются только натуральные материалы. Чтобы изготовление точилки завершилось успешно, необходимо выполнять процесс по предложенному плану:

  • Приобрести или изготовить самостоятельно чертежи для зажимных губок. Очень важно детально начертить будущую конструкцию. В особенности следует уделить внимание мелким деталям.
  • Нарисовать чертеж левого и правого упора, который необходим для того, чтобы собранная конструкция не разваливалась.
  • Подготовить чертеж направляющей. Здесь есть несколько нюансов.

Чертеж направляющей: особенности

Чтобы направляющая получилась подходящего размера, следует:

  • приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа
  • также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву г . В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей
  • зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий
  • используя сверлильный станок, нужно создать отверстия в зажимах. Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие
  • для удаления остатков масла железки следует тщательно промыть в мыльном растворе
  • скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации
  • все, направляющая готова!

Советы для качественной работы

Как известно, заточка ножей бывают двух основных видов: односторонняя и двусторонняя. Естественно, методы работы в том и ином случае отличаются друг от друга. В работе с ножами следует учитывать такие факторы:

  • Выбирая оптимальный абразивный брусок, необходимо остановиться на чем-то среднем. То есть желательно отдать предпочтение камню с не слишком крупным и не очень мелким зерном.
  • Все знают, что для заточки лезвия необходимо использовать специальное приспособление. Станка для заточки ножей может не оказаться под рукой. В таком случае можно попытаться заострить лезвие, используя обычную керамическую кружку. Ее следует перевернуть, а на дне, по краю, должна быть шероховатая поверхность. Лезвие необходимо положить на дно чашки и несколько раз провести по нему движениями на себя.
  • Если нож имеет специальное покрытие (керамическое), то его затачивать нельзя. В процессе работы может быть повреждена эта поверхность, что приведет к потере ножом режущих качеств. Покрытия выполняются из твердых сплавов, в результате чего клинок практически полностью защищается от износа.
  • Нельзя пытаться наточить кухонный нож с зубчатой поверхностью, не имея для этого специальных приспособлений. Ведь заточка таких зубьев происходит при помощи лазера, который вряд ли можно встретить в обычной квартире.
  • Лучше мыть ножи в холодной воде, поскольку в таком случае они не так сильно затупляются.

Заточка строгальных ножей

Заточка строгальных ножей – это довольно сложный процесс. Для его выполнения необходимо овладеть некоторыми знаниями и умениями. Приспособление для заточки строгальных ножей тяжело найти в продаже. Поэтому многие улучшают их режущие качества на обычных точилах.

Но для этого необходимо обзавестись современным низкооборотистым точилом, обладающим водяным охлаждением. Чтобы с легкостью заострить строгальный нож, следует найти ровный и незасаленный камень, применяемый в этой области. Лучше использовать водный камень.

Найти точило можно в автомобильных мастерских, где за дополнительную плату заточат любое лезвие.

Приспособления для заточки

Угол заточки — это очень важный параметр лезвия, от которого зависят режущая способность и долговечность заточки.

При уменьшении угла заточки режущие свойства инструмента возрастают, а вот прочность его лезвия, особенно при ударах и соприкосновениях с твердыми телами, снижается.

Поэтому для того или иного инструмента практикой рекомендованы определенные углы заточки, при этом, чем тверже обрабатываемый материал, тем больше угол заточки, причем это правило справедливо даже для обычных кухонных ножей.

Угол заточки ножа

Как правило, на заводе лезвие затачивают под оптимальным углом для конкретного инструмента, а когда дело доходит до заточки затупившегося инструмента, нужно просто сохранить уже имеющийся угол заточки.

Однако, выполняя заточку без специальных приспособлений, придется сосредотачивать все внимание на правильном положении затачиваемого лезвия при его контакте с абразивом.

Значительно упрощается эта задача благодаря специальным приспособлениям, без которых, кстати, не обойтись, если потребуется изменить угол заточки.

Приспособления, описанные ниже, предназначены для ручной заточки не случайно, электроточила не дают хороших результатов. От быстрых оборотов абразивного круга железки после каждой заточки становятся все мягче и быстрее тупятся.

Многие мастера давно отказались от электроточил и теперь затачивают инструмент вручную, используя специальные приспособления для заточки. При этом такие приспособления можно купить или сделать своими руками.

Усилия и время, затраченные на их изготовление, быстро оправдаются сокращением времени заточки и более высокой производительностью труда, лучшей степенью остроты режущего инструмента.

Приспособления для заточки ножей

Начнем с самодельных приспособлений для заточки ножей. Принцип действия первого приспособления заключается в том, что удерживать лезвие ножа вертикально и водить им по закрепленному под определенным углом бруску проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом.

Приспособление для заточки ножей

Брусок под требуемым углом зажимается, с помощью винтов, между двумя деревянными угольниками. Угол можно точно выставить использую правила тригонометрии. Так для ножа с углом заточки 30°: угол x=30°/2=15° угол y=90-x=90°-15°=75° отношение b/a=tg(y)=tg(75°)=3.732 (можно определить калькулятором Windows в инженерном режиме) тогда если b=15 см, a=15/3.732=4.0 см.

Недостаток такого варианта в невозможности плавной регулировки угла наклона бруска.

Приспособление Tri-Angle Sharpmaker фирмы Spyderco

Как определить угол заточки ножа при помощи ножниц, и даже без транспортира, читайте здесь .

Вместо того чтобы ориентировать лезвие ножа горизонтально, его можно ориентировать и вертикально, что так же проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом. При этом достаточно под брусок положить какой-нибудь предмет, например деревяшку с нужным углом.

Регулирование угла заточки деревяшкой под абразивным бруском

В следующем приспособлении затачиваемый инструмент фиксируется, а брусок перемещается под выбранным углом благодаря направляющей, к которой он прикреплен:

Самодельные приспособы для заточки инструмента

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я выяснил, что даже свои кухонные ножи я точил не правильно)))) Статья про принципы заточки ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, самым важным моментом является выдерживание строго заданного угла заточки.

В данной статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской и которые в значительной мере способны облегчить вам жизнь.

Ведь работать острым инструментом не только приятнее и быстрее, но и результат работы значительно лучше.

Начнем с заточки обычных ножей. Первое приспособление позволит закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (а 90 градусов выдержать значительно проще, чем, скажем, 30).

Второе приспособление является самодельным аналогом одной из профессиональных систем для заточки (справа). В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (путем вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

Еще один пример, на этот раз для одновременной заточки двух ножей (электрорубунок/фуганок)

Перейдем теперь к малой механизации, а именно, использовании для заточки электроинструмента.

С помощью небольшой подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточной станок.

Или такая приспособа к шлифовальному кругу.

В принципе, вы можете быстро и без потерь сделать миниатюрный заточной станок из старого компьютерного жесткого диска (вместе с блоком питания).

Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу ) можно с помощью простых абразивных шарошек цилиндрической или конической зажатых в патрон дрели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань вполне, да и места они почти не занимают.

Источники: http://www.syl.ru/article/190634/new_prisposoblenie-dlya-zatochki-nojey-svoimi-rukami-chertej, http://tool-land.ru/prisposobleniya-dlya-zatochki.php, http://ruki-zolotye.ru/sovety-mebelschiku/samodelnye-prisposoby-dlya-zatochki-instrumenta.html

Комментариев пока нет!

Поделитесь своим мнением

Приспособление для заточки ножей – необходимый инструмент в хозяйстве

В домашнем хозяйстве всегда есть режущие, пилящие и строгающие инструменты. В ходе работ острота теряется, и лезвия приходится восстанавливать. Можно отдавать ножи – рубанки в мастерскую, но на это тратятся деньги, и уходит лишнее время. Поэтому домашние мастера предпочитают затачивать инструмент своими руками.

Важно! Затачивать можно только лезвия с определенной степенью закалки. Если режущая часть имеет твердость выше 55 HRC, ее нельзя точить подручными инструментами.

Вы можете купить приспособление для заточки ножей или иной домашней утвари в магазине. Сэкономите время, но потратите немалую сумму – хорошие заточки стоят дорого.

Кстати, существуют разные мнения по поводу того, как называется приспособление для заточки ножей. Наждак, оселок, брусок, точило, мусат…

Эти определения могут обозначать один и тот же предмет, или разные изделия? Об этом, и о том, как самому изготовить такое устройство, мы расскажем в статье.

С момента появления режущих предметов (оружие, ножи, топоры), человек искал способ восстановить остроту кромки. В бронзовый и медный век это было просто.

Самодельная точилка для ножей сделана своими руками. Нож режет бумагу как бритва! Простая конструкция доступна для изготовления в домашних условиях.

Мягкие металлы правились любым камнем. С появлением стальных клинков, для затачивания использовались специальные породы, как правило, вулканического происхождения.

Некоторые из них используются и сегодня: американский «арканзас» и японский «водный камень». Это дорогие приспособления, поэтому большинством мастеров используются искусственные наждаки.

Простым точильным камнем можно наточить и нож, и режущую кромку рубанка. Однако качество оставит желать лучшего.

Золотое правило заточки: Каждое лезвие имеет свой угол кромки, и он не должен меняться по всей длине.

Этот принцип лежит в устройстве всех точильных приспособлений. Выполняя это правило, можно самостоятельно изготовить такое устройство.

Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

  1. Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
  2. Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
  3. Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

Устройство для линейной заточки бруском

Для изготовления понадобятся:

  • Фанера или ламинированная ДСП
  • Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
  • Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
  • Алюминиевая пластина 3-5 мм толщиной
  • Крепеж – болты, гайки (лучше барашковые)
  • Неодимовый магнит от старого компьютерного HDD.

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.

Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Почему алюминий? Чтобы не повредить стальное лезвие ножа.

Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.

Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.

В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.

Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита.

Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.

Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.

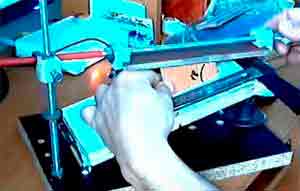

Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Тот же принцип используется в приспособлении для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту.

Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.

Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.

На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки.

Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.

Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.
Такой способ подходит только для обработки классических ножей.

Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Конструкция для заточки ножей, скажем фуганка:

Используется специализированный наждак, с торцевой рабочей поверхностью.

Направляющая для каретки размещается внизу, подальше от оси вращения.

Именно в этой части диска наиболее эффективна работа абразива. Направляющая с режущим элементом перемещается вручную, прижим обеспечивается собственной тяжестью ножа.

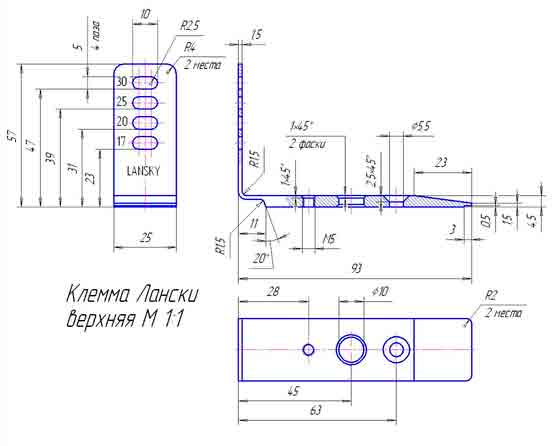

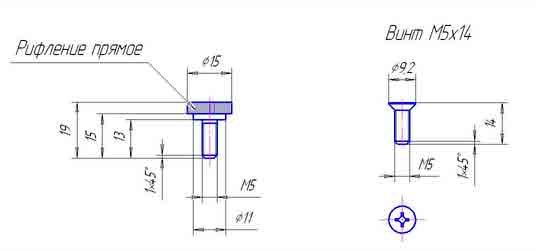

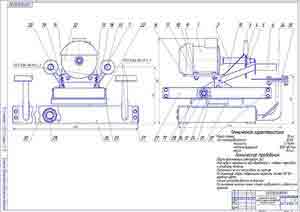

Чертежи всех элементов конструкции представлены на иллюстрации.
Этот станок применялся почти 100 лет назад, и с тех пор технология не изменилась. Простота исполнения позволяет повторить приспособление в домашней мастерской. Материалы любые – металл, пластик, дерево.

Вместо режущих элементов фуганка, можно проводить заточку ножей ледоруба для зимней рыбалки. Только угол более пологий. Таким же образом работает приспособление для ножниц. Конструкция (как и наждачный круг) существенно меньше в размерах.

Для заточки стамесок и ножей рубанков также можно использовать электрический наждак и фиксирующую каретку. Однако эти инструменты компактны, и с ними может справиться механическое приспособление.

Существует два равнозначных способа – вдоль кромки, и поперек. Качество обработки примерно одинаковое, поэтому нельзя отдать преимущество конкретному приспособлению. Заводское изделие предполагает поперечную правку лезвия.

По аналогии изготавливаем из толстой фанеры каретку. В качестве направляющих используем любые катки, желательно в количестве больше двух. Двигая станок по наждаку, можно придать острию стамески идеальную форму.

Если вам не требуется серьезная заточка, для небольшой правки подойдет и более простое устройство. Закрепите на стамески брусок с требуемым углом наклона. Положите рядом наждак и кусок стекла. На стекло нанесите мыльный раствор.

Эффективность приспособления вас приятно удивит.

А для поперечной заточки – можно изготовить не менее простое приспособление. Направляющая одновременно является опорой. На подвижной части вертикально крепится лезвие.

Единственный недостаток – угол фиксированный и определяется при изготовлении.

Правда, в отличие от ножа, отклонение от идеала не настолько критично.

Это же приспособление подойдет для заточки ножей рубанка. Только из-за ширины лезвия, процесс достаточно трудоемкий. Поэтому можно использовать электрический наждак с торцевой рабочей поверхностью.

Упор выполняется из деревянного бруска. Необходимо обеспечить лишь изменение угла. Прижим обеспечивает оператор, причем можно выполнять полукруглую заточку – плотники оценят такую опцию.

Разумеется, этим же аппаратом удобно приводить в порядок кромку стамески. Учитывая высокую производительность – вы восстановите инструмент даже после серьезных зазубрин.

Самодельное приспособление для заточки ножей и инструмента из точильного станка

Когда вы снова будете вручную тереть ножом о старый оселок – вспомните эту статью, и создайте для домашней мастерской самодельную точильную установку.

Приспособление для заточки ножей – необходимый инструмент в хозяйстве Ссылка на основную публикацию

Станок для заточки ножей своими руками чертежи и размеры

В настоящее время существует несколько видов: станок для заточки ножей, для парикмахерской машинки и другие. В этой статье говорится о том, как сделать станок для заточки ножей на дому: представлены подробные чертежи с размерами, фото и видео (2–3 ролика).

Нередко при заточке ножиков на дому домочадцы пользуются абразивными брусочками. Однако для того чтобы использовать их на практике, нужны необходимые навыки и опыт работы с ними. Ведь если нож заточен под неправильным углом, то лезвие остаётся тупым.

Схема расположения брусочка к лезвию.

Перед непосредственным изготовлением станка нужно прислушаться к советам от слесарей-заточников.

При заточке ножа мастер выполняет такие действия:

Определяет угол между рабочей областью лезвия и брусочком. Причём для каждой модели углы бывают разными;

Нож расположен под углом в 90 градусов к направлению бруска. Канавки, которые образуются при трении бритвенного спуска ножика о брусок, должны находиться под 90 градусов к ножевой линии. Угол в подобной ситуации равен половине заточки;

Как правило, угол составляет 25 градусов;

Слесарь начинает обработку с начала ножного лезвия;

При регулировке заточного угла мастер закрашивает часть ножного лезвия любым маркером. В итоге слесарь контролирует непосредственно рабочую область.

Как правило, после заточки рабочее лезвие имеет неоднородные деформации. Поэтому при самостоятельной обработке «точкой отчёта» должна быть не острая часть ножика.

Выбор брусочков для заточки ножа

Основной показатель брусочка — зернистость.

Брусок – это основной компонент, который делает лезвие тонким и острым. В итоге перед выбором конструкции необходимо выбрать нужные брусочки.

При самостоятельной заточке ножей домочадец пользуется такими типами брусочков

которые имеют высокую зернистость. С помощью применения таких брусков исправляют форму ножного лезвия

имеющие среднюю зернистость. С помощью таких брусков слесарь удаляет канавки, которые образуются во время первичной обработки ножика

оселок, который покрыт пастой ГОМ. В подобной ситуации слесарь полирует лезвие.

При обработке ножиков на кухню можно использовать два типа— со средней и высокой зернистостью. А также в этом случае необходимо воспользоваться оселком.

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Устройство подручника

При изготовлении устройства подручника выполняются такие действия:

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;

Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;

С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;

Подручник имеет в своём составе 2 планки из стали размерами 170х60 мм и 150х40 мм. Станочник соединяет их по большому торцу, который имеет равные краевые отступы, и делает 3 сквозных щели на 6 мм.

С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;

Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;

Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;

Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами.

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей.

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Контроль угла заточки

При регулировке угла заточки слесарь выполняет такие действия:

На шпильку, которая находится в брусочке станочной основы, набрасывает большую шайбу и затягивает гайку.

Стержень не проворачивается в футорке изготавливает колодку для регулировки заточного угла из маленького карболитного бруска, размеры которой составляют 20х40х80 мм.

В 15 мм от колодочного края сверлит в 20 мм торец с 2 сторон, расширяет щель до 9 мм, потом внутри делает резьбу;

Отступает 50 мм от оси новой щели и сверлит ещё одну в плоской части заготовки — на 90 градусов к прежнему. Подобная щель имеет диаметр 14 мм. В подобной ситуации слесарь сильно развальцовывает отверстие с помощью применения рашпиля круглой формы;

Накручивает колодку на шпиль — устанавливает нужную высоту проушины без применения фиксирующих винтов;

Крепит колодку с 2 сторон шестигранными гайками М10.

Использование сменных брусочков и изготовление каретки

При изготовлении точильной каретки станочник выполняет такие действия:

Сваривает 30 см резьбовые шпильки М10 с гладким прутом, толщина которого равна 10 мм;

Использует 2 твёрдых бруска 50х80 мм и толщина которого равна 20 мм. Во всех брусочках по центру и сверху отступает 20 мм от края, а потом делает щель шириной 10 мм;

Накручивает на штангу барашковую гайку, потом большую шайбу и 2 бруска, затем гайку и шайбу;

Между брусками зажимает прямоугольные заточные камни или изготавливает несколько сменных заточных брусочков.

В качестве брусочной основы станочник использует прямоугольную трубку из профиля или кусок карниза, ширина которого равна 50 мм;

Зашкуривает плоскую станочную часть и очищает её от жира, клеем «Супер Момент» склеивает полоски наждачки с зернистостью, достигающей 1200 грит.

Наждачка должна иметь основу из ткани, а на 1 из брусочков нужно приклеить полоску замши для нанесения на лезвия полировки.

Простой самодельный станок

Самым распространённым вариантом станочной конструкции считаются 2 пары реек из дерева, которые скреплены между собой винтиками. Между такими деталями станочник устанавливает брусок.

Основная причина популярности использования ручного самодельного станка для заточки различных ножей — это его устойчивость. Во время работы станочная конструкция никак не движется по верстаку.

При фиксации брусочка слесарь пользуется опорными планками, которые находятся между деревянными элементами.

Однако подобный самодельный станок обладает такими недостатками:

Мастер выставляет лезвие к камню вручную. При продолжительной работе сложно уследить за углом заточки;

При изготовлении такой установки необходимо воспользоваться фиксирующим узлом. Станочная конструкция должна быть устойчивой, поэтому её нужно жёстко крепить на верстаке;

В процессе работы ослабевают стяжки и изменяется расположение брусочка.

Ещё одно преимущество подобной схемы-лёгкость изготовления. Такую станочную конструкцию чаще применяют при заточке ножиков для фуганка и для кухни.

Рейки из дерева могут быть различной толщины. При самостоятельном изготовлении простого заточного станка можно воспользоваться различными подручными компонентами.

При первичном изучении всех нюансов изготовления необходимо посмотреть тематические видео, в которых подробно описано, как сделать станок на дому.

Самостоятельное изготовление станка для заточки ножей

Затупленные ножи в хозяйстве могут стать не только поводом для плохого настроения хозяйки, но и причиной несчастных случаев.

В хозяйственных магазинах имеется ассортимент инструментов, предназначенных для заточки ножей, но не все они устраивают покупателей.

Как вариант, можно сделать станок для заточки ножей самостоятельно, чертежи для его изготовления не представляют ничего сложного для человека, который умеет мастерить.

Перед тем как начинать делать станок для заточки ножей своими руками нужно ознакомиться с информацией о его составляющих. Точильные, или они могут еще называться – абразивные камни являются одним из решающих факторов достижения отличного результата, но не менее важную роль играет навык мастера.

Разновидности точильных камней

Так что для получения идеальной заточки придется немало потренироваться.

Существуют следующие виды камней подходящих для заточки режущих поверхностей:

  • Инструменты, для работы с которыми необходима вода. Преимуществом этого вида точильного бруска заключается в экономии материала – поверхность инструмента менее подвержена износу.
  • Масляные камни – по своей структуре аналогичны водным камням, но имеют маслянистую поверхность.
  • Натуральные камни – изготавливаются из природного материала. Перед изготовлением инструмента такой камень подергается промышленной обработке.
  • Искусственные камни – при их изготовлении применяются искусственные материалы. Считается, что инструмент из ненатуральных компонентов по своим качествам уступает природным материалам, но при этом они довольно дешевые.

При желании можно изготовить самодельный абразивный брусок. Для этого необходимо взять плоское оргстекло толщиной 5 мм прямоугольной формы и при помощи двухстороннего скотча наклеить на него наждачную бумагу. Этот самый простой способ изготовления точилки для ножей, он удобен тем, что при износе наждачной бумаги ее легко заменить.

Почему так важен угол заточки?

Угол между гранями лезвия называется углом заточки. Точное соблюдение заданного угла является основным требованием при обработке режущей поверхности абразивным инструментом, и именно его величина влияет на остроту лезвия.

При помощи простого маркера можно контролировать угол обточки, достаточно закрасить им затачиваемую область. Равномерное стирание краски свидетельствует о хорошем качестве обработки лезвия.

Необходимые условия для точильного станка

Для того чтобы сделать заточной станок для ножей своими руками необходимо тщательно спланировать этапы работы и составить чертежи. Если у мастера есть опыт, то он может разработать их самостоятельно или воспользоваться уже готовыми чертежами, которые предлагаются в специальной литературе.

Для идеальной обработки режущей поверхности станок должен обеспечивать выполнение следующих требований:

  • надежная и в то же время не слишком жесткая фиксация ножа в тисках;
  • соблюдение величины угла, в процессе заточки угол должен быть постоянным;
  • конструкция станка должна предусматривать возможность изменения угла заточки.

О том, как сделать самостоятельно устройства для правки лезвий, которые нисколько не уступают покупным механизмам можно прочитать ниже.

Точилка для ножей своими руками

Самый доступный вариант точильного приспособления

Делаем самый быстрый вариант устройства. Для этого необходимо приготовить 2 пары деревянных уголков, абразивный брусок и транспортир для верного определения угла заточки. Размеры брусков должны быть одинаковыми. Деревянные уголки скрепляются между собой при помощи регулируемых винтов, а между ними надежно фиксируется затачивающий брусок под необходимым углом.

Несмотря на легкость изготовления, такие станки имеет ряд недостатков, к ним относятся:

  • угол обработки приходится выдерживать вручную – что не очень удобно при длительном процессе обработки;
  • необходимость жесткой фиксации устройства на рабочей поверхности для его устойчивости;
  • затачивая нужно постоянно контролировать натяжение стяжек, чтобы брусок не менял свое положение.

Но следует отметить, что такие простые самоделки вполне подходят для обработки домашних кухонных ножей и не требуют больших финансовых вложений при изготовлении.

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

  • высокая точность обработки;
  • возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
  • широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Видео: Изготовление станка для заточки ножей

Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

У каждой хозяйки рано или поздно начинают тупиться ножи, которыми она нарезает хлеб, овощи или разделывает мясо. Использовать тупой нож не только неудобно, но и небезопасно. Он в любой момент может сорваться с нарезаемого продукта и нанести травму. Поэтому периодически инструмент следует подтачивать, применяя для этого специальное устройство для заточки ножей.

Такие точильные приспособления в широком ассортименте предлагаются в магазинах. Но по тем или иным причинам они не всегда устраивают потребителя. В таком случае приспособление для заточки ножей можно сделать своими руками, предварительно изучив виды камней для заточки, особенности инструмента и предлагаемые чертежи.

Заточка ножей – необходимые условия

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

  • для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
  • ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
  • многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
  • охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
  • ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно.

Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента.

Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

Точилки для ножей своими руками

Существует достаточно много видов заточек для ножей, среди которых можно выбрать максимально соответствующую своим потребностям.

Все приспособления состоят из двух частей:

  • брусок из абразивного материала;
  • упор для крепления ножа.

В качестве бруска можно использовать уже готовые специальные камни или сделать его своими руками.

Камни для заточки – виды и изготовление

В продаже можно встретить несколько видов камней:

Водные инструменты. При работе с ними используется вода, что позволяет экономить поверхность камня.

Масляный камень по структуре и форме напоминает водный, но его поверхность наиболее маслянистая.

Природные инструменты изготавливаются из натуральных камней, которые проходят промышленную обработку.

Искусственные камни изготавливаются из ненатуральных компонентов.

Резиновые инструменты также могут встречаться в продаже, но работать на них не очень удобно.

Для самостоятельного изготовления абразивного бруска можно использовать небольшие пластины из стекла прямоугольной формы и толщины в 4–5 миллиметра. На поверхность пластин с помощью двухстороннего скотча нужно наклеить разной зернистости наждачную бумагу. Стоимость таких брусков получится совсем небольшая, а наждачную бумагу можно в любое время заменить.

Однако при использовании стеклянного бруска следует очень аккуратно затягивать гайки, иначе стекло может треснуть. Кроме этого, при его применении не используется вода, поэтому абразив быстро изнашивается. По этой же причине при заточке ножей следует избегать быстрых движений, которые могут привести к перегреву материала, а, значит, и к потере свойств лезвия.

Приспособление для заточки из деревянных брусков

Достаточно просто сделать затачивающий инструмент из двух деревянных и двух абразивных брусков, которые должны быть одинакового размера.

  1. Деревянные бруски необходимо отшлифовать с помощью наждачной бумаги, убрав при этом с них все заусенцы.
  2. Произвести предварительную разметку на брусках в зависимости от необходимого угла.
  3. К намеченной линии приложить точильный камень и отметить его ширину с обеих сторон деревянного бруска.
  4. По разметкам на деревянных заготовках произвести пропилы, глубина которых должна быть около 1,5 сантиметра.
  5. В полученные углубления абразивные бруски необходимо вставить так, чтобы все пазы совпали.
  6. Точильные камни закрепить болтами.

Для большей устойчивости точильного приспособления к его нижней поверхности рекомендуется прикрепить кусок резины.

Точилка своими руками из монтажных уголков

За основу такого приспособления взята точилка Лански, чертежи которой можно легко найти в интернете.

Необходимые материалы и инструменты:

  • металлические пластины размером 4Х11 сантиметров;
  • стандартные алюминиевые уголки;
  • металлические стержни длиной около 15 сантиметров;
  • набор гаек и болтов;
  • точильный станок с тисками или напильник;
  • надфиль.

Вместо точильного станка можно воспользоваться напильником, так как этот инструмент необходим только для стачивания с уголков острых углов и очищения мест реза металла.

Этапы изготовления точилки:

  1. Согласно чертежу под будущие отверстия в пластинах делается разметка.
  2. Отверстия просверливаются, и в них нарезается резьба.
  3. С помощью напильника закругляются все острые углы и края. Это позволит комфортно использовать изготовленную ножеточку.
  4. В уголке в соответствии с чертежом делаются отверстия.
  5. Отверстие для опоры спицы расширяются с помощью надфиля.
  6. В отверстиях для шпилек нарезается резьба.
  7. Стержни вставляются в крайние отверстия и фиксируются гайками соответствующего диаметра (М6).
  8. В более широкое отверстие вкручивается болт М8, длина которого должна быть около 14 сантиметров. Предварительно на него должна быть навинчена гайка-барашек, поверх которой накручиваются две обычных гайки. Болт в конструкции будет использоваться в качестве опорной стойки.
  9. В оставшиеся отверстия крепятся болты, с помощью которых будет зажиматься нож.
  10. На концы стержней накручиваются гайки, нанизывается уголок, который фиксируется с помощью гаек. Опуская или поднимая стержни, можно будет настраивать угол заточки.
  11. Из тонкого металлического стержня в виде буквы Г, стержня с резьбой М6, двух держателей и гайки-барашка собирается устройство, которое будет держать камень для заточки. Крайний держатель должен быть со сквозным отверстием под спицу.

Такое приспособление для заточки ножей имеет достаточно широкий диапазон градусов угла прижима и наиболее удобно в эксплуатации.

Массивная точилка с подставкой

Своими руками можно сымитировать приспособление для заточки ножей от фирмы Apex, чертежи которого легко найти в интернете. Такая ножеточка представлена в виде подставки, на которой под углом установлена площадка, а сбоку размещена опора для конца насадки в виде стержня. Это очень удобное приспособление, с помощью которого можно очень качественно точить любые режущие инструменты.

Необходимые материалы и инструменты:

  • четверть листа ДСП;
  • деревянный брусок небольших размеров;
  • металлический стержень М8 или М6;
  • магнит с прорезями под болты;
  • отрезок оргстекла 6х12 см;
  • 10 саморезов;
  • 3 гайки-барашки;
  • 2 болта;
  • 4 резиновые ножки;
  • деревянные или керамические зажимы;
  • наждачная бумага;
  • дрель;
  • пила.

Этапы работ:

  1. Из листа ДСП выпиливаются три заготовки. Их размеры должны быть: 30х8 см; 7х8 см; 37х12 см.
  2. На заготовке размерами 30х8 см на длинной стороне отмеряется от края 6 сантиметров и просверливается отверстие.
  3. От бруска с сечением 2х4 сантиметра отпиливается отрезок длиной в 8 сантиметров, в котором просверливаются два перпендикулярных друг другу сквозных отверстия. Первое должно быть в трех сантиметрах от края, а второе в трех сантиметрах от первого.
  4. От края бруска до отверстия выпиливается углубление в один сантиметр толщиной.
  5. Вдоль середины оргстекла просверливается прорезь.
  6. В углах заготовки из ДСП больших размеров просверливаются отверстия под ножки.
  7. В четырех сантиметрах от края заготовки перпендикулярно ставится маленький отрезок ДСП и крепится при помощи двух саморезов.
  8. Сверху ставится заготовка средних размеров и также крепится при помощи двух саморезов.
  9. Для магнита на самом краю высшей точки детали средних размеров высверливается неглубокая впадина.
  10. Магнит вставляется внутрь и фиксируется саморезами.
  11. На эту же доску кладется отрезок оргстекла. Сквозь прорезь и отверстие вставляется болт, который внизу завинчивается гайкой.
  12. На свободном крае большой заготовки для железного стержня просверливается отверстие.
  13. Стержень фиксируется при помощи двух гаек: гайки-барашка и обычной.
  14. На стержень накручивается брусок, в отверстие которого вставляется завинченный снаружи гайкой болт.
  15. Из отреза металлического стержня, двух зажимов и четырех гаек с шайбами собирается устройство для зажима ножа.
  16. К готовому изделию прикручиваются ножки.

Угол заточки на таком приспособлении регулируется при помощи бруска и барашка, который фиксирует деталь на нужной высоте.

Каждое из описанных устройств имеет свои преимущества и недостатки. Выбирая походящий вариант, необходимо исходить из своих потребностей и навыков в такой работе, которую нужно будет делать своими руками.

Источник: http://sibnovostroy.ru/oborudovanie/prisposobleniya-dlya-zatochki-nozhej-vidy-i-chertezhi-izgotovlenie-svoimi-rukami.html

Смотрите также:
31.10.2018

Как сделать умывальник на даче своими руками из пластиковых бутылок Как сделать умывальник из пластиковой бутылки? Что на даче, что на пикнике после работы и перед застольем нужно хорошенько вымыть руки. Об этом неустанно твердят: врачи – взрослым, мамы – детям. И если...

31.10.2018

Какое приспособление пригодится для посадки рассады? Приспособление для посадки рассады помидоров и других культур (сажалка, посадочный конус) используется огородниками на приусадебных участках, а также фермерами и большими сельхозкомпаниями. В зависимости от...

31.10.2018

Дробилка для зерна своими руками Дробилка для зерна своими руками Черняков » 22 фев 2008, 03:33 Не спешите выбрасывать старый пылесос: его мотор можно использовать в качестве привода зернодробилки. Принцип работы зернодробилки такой же, как и у электрокофемолки:...

Комментарии

Комментирование отключено.
