Самодельная мотопомпа для воды

Самоделки и всё что с ними связано

самодельная помпа

самодельная помпа

vlad » 23 авг 2013, 20:11

Re: самодельная помпа

Веталь21 » 23 авг 2013, 21:15

Re: самодельная помпа

vlad » 23 авг 2013, 21:50

Re: самодельная помпа

vlad » 24 авг 2013, 19:58

Re: самодельная помпа

Destroyer » 12 дек 2013, 21:16

Re: самодельная помпа

longeron » 12 дек 2013, 22:13

Re: самодельная помпа

Admin » 12 дек 2013, 22:14

Сделать свой центробежник да и всё, конструкция ведь простейшая.
Да и вазовская качать будет я думаю вполне неплохо если оборотов ей подкинуть.

longeron , у мембранных вообще производительность ниже плинтуса

А почему бы просто мотопомпу не купить, всё таки если покупать отдельно двигатель и материалы для помпы, то всё равно выйдет дороже готового изделия
http://www.vseinstrumenti.ru/sadovaya_t . ab_gwp-10/

Re: самодельная помпа

Destroyer » 12 дек 2013, 23:43

Re: самодельная помпа

Admin » 13 дек 2013, 02:52

Re: самодельная помпа

Destroyer » 13 дек 2013, 08:17

Re: самодельная помпа

longeron » 13 дек 2013, 13:31

Re: самодельная помпа

romka10.06 » 13 дек 2013, 20:03

Re: самодельная помпа

Destroyer » 14 дек 2013, 00:00

Re: самодельная помпа

Admin » 14 дек 2013, 00:17

Не вариант как по мне, ибо

Во первых нужен немаленький редуктор, скорее всего червячный что б его от двс крутить, во вторых надо здоровый цилиндр объёмом как минимум в 0,5л
Так что данные трубы явно мелковаты.

Re: самодельная помпа

romka10.06 » 14 дек 2013, 08:25

Re: самодельная помпа

Инженер77777 » 24 дек 2013, 13:32

Re: самодельная помпа

vlad » 24 дек 2013, 14:58

Re: самодельная помпа

romka10.06 » 24 дек 2013, 20:07

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Источник: http://www.sam0delki.ru/viewtopic.php?f=24&t=545

Мотопомпы: характеристики, виды и цены

Жизнь в собственном доме — это не только удовольствие, но и некоторые трудности. Осушение участка или откачивание септика, перекачка воды для полива — все это требует больших трудовых и временных затрат. Но хозяева могут значительно облегчить себе жизнь, купив мотопомпу.

Что это за устройство, какие виды мотопомп существуют и как выбрать оборудование для своих нужд — читайте в статье.

Конструкция и принцип работы мотопомпы

По сути, устройство представляет собой насос с двигателем — внутреннего сгорания (бензиновым и дизельным) или электрическим. Чаще всего выбирают первый тип, так как электрическая помпа имеет существенные ограничения по радиусу действия, да и электричество, к примеру, на дачном участке, бывает не всегда. Реже встречаются газовые помпы. В конструкции предполагается наличие двух патрубков для рукавов всасывания жидкости и ее вывода. Металлический каркас делает всю конструкцию более устойчивой и прочной. Предназначение мотопомпы — перекачивание воды или иных жидкостей.

Схема работы проста — при включении двигатель запускает насос, который перекачивает нужную жидкость из одного рукава в другой. Насос может быть мембранным и центробежным. С помощью мембранного можно откачивать густые жидкости, грязь, а вот центробежный годится для водоснабжения, полива и перекачивания слабозагрязненной воды.

Далее мы рассмотрим ключевые технические характеристики, исходя из которых, следует выбирать мотопомпу.

Характеристики оборудования

В зависимости от задач, которые предстоит решать с помощью мотопомпы, нужно ориентироваться на различные показатели следующих характеристик.

Это то, сколько литров жидкости помпа может перекачать за минуту. Для бытовых нужд, например, текущего водоснабжения дачи, подойдет помпа, способная перекачать 200–240 л/мин. Чтобы откачивать воду из затопленных помещений или осушить бассейн потребуется производительность 600–1000 л/мин., а для использования в строительстве или при откачивании воды из водоемов нужен агрегат, перекачивающий не менее 1500 л/мин.

  • Напор или высота водяного столба

Показатель того, на какую высоту помпа может подавать воду. Для бытовых нужд обычно достаточно напора до 30 метров. Если требуется высоконапорный агрегат, характеристика может достигать 70 м.

  • Глубина всасывания

Показывает, с какой глубины можно закачивать жидкость, если сам насос находится на поверхности. Чаще всего глубина всасывания помп бытового и полупрофессионального использования — 7–9 метров, чего вполне хватает для различных задач.

  • Параметры фильтра сетки

Для предварительного очищения жидкости от твердых фракций применяют фильтрационные решетки. Удаление твердых частиц необходимо, в первую очередь, для сохранности мотора. Диаметр отверстий колеблется от 5 мм (для чистой воды) до 25–30 мм (для грязевых мотопомп, забора воды из естественных водоемов), редко — больше. При этом желательно, чтобы кожух позволял при необходимости быстро очистить фильтр.

  • Диаметр входного и выходного отверстия

Это этого показателя зависит производительность: чем шире входное/выходное отверстия, тем она выше. Минимальный показатель выходного патрубка — 1 дюйм (2,54 см), максимальный — 4 дюйма (10,16 см).

Самые простые, легкие помпы оснащены двигателями в 2–5 кВт — такие подойдут для полива или летнего водопровода. Более мощные устройства — от 5 до 7 кВт нужны для прокачивания загрязненной воды, осушения. Самые мощные двигатели — 10–12 кВт позволят откачивать вязкие жидкости.

Двухтактные двигатели используются в бытовых помпах. Четырехтактные — в агрегатах высокой мощности и большой производительности.

Параметр актуален для наиболее распространенных бензиновых и дизельных мотопомп. Зависит от мощности устройства. Для мотопомпы «домашнего» использования нормой будет не более 1 л/час, для профессиональных устройств расход может достигать 2–3 л/час.

Виды устройств

Как мы уже говорили, существует несколько основных типов мотопомп, каждый из которых имеет свои особенности.

По типу двигателя [1]

Выше мы упоминали, что существуют газовые и электрические помпы, но в рамках статьи мы рассмотрим наиболее популярные варианты.

Предназначены в большей степени для непродолжительного или эпизодического использования: если нужно откачать воду из затопленного подвала или раз в три дня полить огород. Однако мощные бензиновые помпы (например, Honda WT 40 X) отлично зарекомендовали себя на строительстве: для откачивания воды из котлованов. Здесь они используются регулярно.

Бензиновые двигатели менее экономичны, но и менее прихотливы, чем дизельные: запускаются при минимальной температуре -15°. Однако чтобы бензиновый двигатель точно завелся, он не должен «простаивать» больше месяца, иначе придется полностью менять горючее в баке. Даже если помпой не пользуются, нужно раз в 30 дней запускать ее хотя бы на полчаса.

Такие двигатели долговечнее и экономичнее, чем бензиновые — ресурс моточасов больше, а расход топлива меньше. Поэтому подходят для непрерывного использования, например, для установки в колодцах, обеспечивающих водой дом. Также их используют в мощных мотопомпах: строительных, ассенизаторских. В режиме ожидания могут находиться до полугода, запускать ежемесячно или менять топливо не нужно. Но такие мотопомпы требовательны к температуре: некоторые заводятся только при -10°C, а чаще температура эксплуатации — от +5° до +30°C. Дает сильный дымный и токсичный выхлоп, что делает ее использование вблизи жилья не желательным.

По типу решаемых задач [2]

  • для перекачивания чистой воды

Для этой сравнительно легкой задачи подойдут помпы с двухтакными двигателями небольшой производительности. На таких устанавливают мелкоячеистую сетку фильтра, так как даже небольшие твердые частицы могут повредить мотор. За счет невысоких требований к двигателю мотопомпы мобильны, их можно легко переустановить в другое место.

  • для работы со слабозагрязненной и чистой водой (высоконапорные или пожарные)

Мотопомпы с высоким напором в большинстве случаев имеют маркировку H. При этом пожарные помпы могут использоваться и для бытовых нужд, например, передачи воды на высокие этажи — до 60 м — или на дальние расстояния — если участок далеко от колодца. Но стоит помнить, что высоконапорные помпы довольно тяжелы (вес около 100 кг) и маломобильны.

  • для перекачки сильнозагрязненной воды и густых жидкостей (грязевые)

Часто маркируются буквой T (в зависимости от производителя). Изготавливаются из особо прочных материалов и имеют обычно двигатель мембранного типа. Производительность грязевых помп может достигать 2 000 л/мин. Поскольку эти агрегаты самые мощные, они также являются и самыми тяжелыми — до 150 кг. Могут быть использованы для откачивания септика, осушения болотистого водоема.

Когда определен круг задач, которые должен решать инструмент, и характеристики подобраны, стоит обратить внимание на стоимость.

Цена на мотопомпы

От вышеперечисленных функциональных свойств во многом зависит цена агрегата. Чем мощнее, производительнее мотопомпа — тем она дороже. Также имеет значение вид топлива: дизельные устройства дороже. И, конечно, не стоит забывать о влиянии бренда на стоимость.

В эту категорию входят товары от известных японских производителей силовой техники: Koshin, Daishin, и продукция брендов-гигантов, таких как как Honda, Sdmo.Технику можно купить по цене от 30 000, самые дорогие «представители» класса, например бензиновая мотопомпа Honda WT 40 X с производительностью 1640 л в минуту, могут стоить около 150 000 рублей [3] .

  • Средняя ценовая категория

В этом классе прочно «обосновались» китайские и российские марки: Aurora, Zongshen, Hyundai. При этом «родиной» бренда может быть, к примеру, Германия (Huter и Fubag). Диапазон цен для данных мотопомп: 15 000–25 000 рублей, средняя цена — около 19 000 [4] .

Китайские марки выпускают недорогие, в основном бензиновые помпы. Наиболее известны DDE и Elitech. Это легкие агрегаты небольшой производительности (от 110 л/мин) для чистой воды. Однако есть и исключения, к примеру, мотопомпа Elitech МБ 1010 Д 80 с производительностью 1000 л/мин. Несмотря на невысокие цены: от 6 000 до 15 000 рублей — качественные китайские мотопомпы пользуются заслуженным уважением как у частных пользователей, так и у профессионалов [5] .

При обустройстве дачного участка или загородного дома для проживания не стоит забывать, что непредвиденные хлопоты могут доставить много проблем. Поэтому заранее стоит продумать покупку необходимой техники. Автономная помпа всегда пригодится для полива, перекачивания воды, водоснабжения. Важно лишь выбрать нужный по характеристикам агрегат и определиться с местом покупки.

Где можно купить мотопомпу?

Различную технику и приборы сейчас можно приобрести легко, ассортимент широк, а разброс цен позволяет выбрать лучшие предложения. Но все ли торговые точки могут предложить товар надлежащего качества? Как выбрать магазин для покупки мотопомпы. Отвечает Владимир Коленцев, руководитель компании «Инструменты-Онлайн.ру»:

«При покупке на строительных рынках велик риск стать жертвой некондиционной техники. В фирменных магазинах можно приобрести оригинальную мотопомпу, однако цены здесь могут быть несколько завышены. В мультибрендовых магазинах выбор шире, но цены тоже не всегда демократичны, а атмосфера в шумных больших магазинах не располагает к принятию взвешенного решения. В онлайн-маркетах техники и инструментов есть возможность сэкономить. Например, в нашем магазине мы устанавливаем разумные цены, при этом предлагаем скидки, быструю доставку, при заказе от 10 000 рублей — бесплатную. На сайте размещена техническая информация по всем товарам, есть удобные фильтры: мы стараемся сделать выбор даже такого «скучного» инструмента максимально легким и приятным для покупателя».

Источник: http://aif.ru/boostbook/motopompy.html

Как устроена ручная помпа для откачки воды?

Бывает так, что внезапно создаются аварийные условия, и помещение оказывается наполнено водой. В этом случае требуется незамедлительная помощь с применением оборудования, которое помогает производить откачку грязной воды.

Наиболее распространенный вариант такого оборудования – это ручная помпа для воды. Помпа для откачки воды, по сравнению с другими видами насосного оборудования, отличается высокой степенью мобильности.

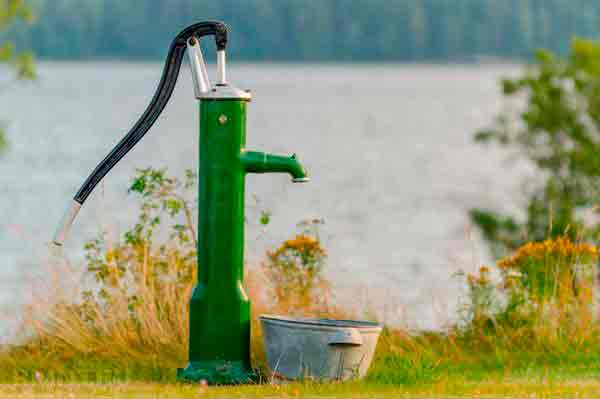

Помпа ручная рычажная

Она способно быстро произвести перекачку необходимого объема воды, не нуждается в источнике электропитания и может применяться в качестве обычного насоса для бытовых нужд.

1 Принцип работы ручной помпы для откачки воды

Ручная помпа для воды может быть полезной в любом хозяйстве. Для этого нужно знать технические характеристики представленных моделей и быть ознакомленным с ее целевым предназначением.

Ручная помпа для воды наибольшей популярностью пользуется среди владельцев загородных домов и дачных участков. Этот агрегат представлен в виде альтернативного устройства, которое может с высокой степенью эффективности заменить насосную станцию при несанкционированном отключении электричества.

Кроме того, насосное оборудование не предназначено для коротких и быстрых циклов включения и выключения – от этого оно быстро выходит из строя.

В таких случаях совершенно незаменимо устройство, с помощью которого вручную можно за короткий промежуток времени накачать одно-два ведра воды.

Кроме того ручная помпа при желании может с легкостью быть подключена к скважине и применяться по мере возникшей необходимости.

Ручная помпа представлена в виде поршневого насоса. Принцип работы этого агрегата схож с принципом работы его электрического аналога.

Устройство оснащено корпусом, который во всех видах модификаций имеет вытянутую цилиндрическую форму. Внутри корпуса осуществляет свое поступательное движение поршень.

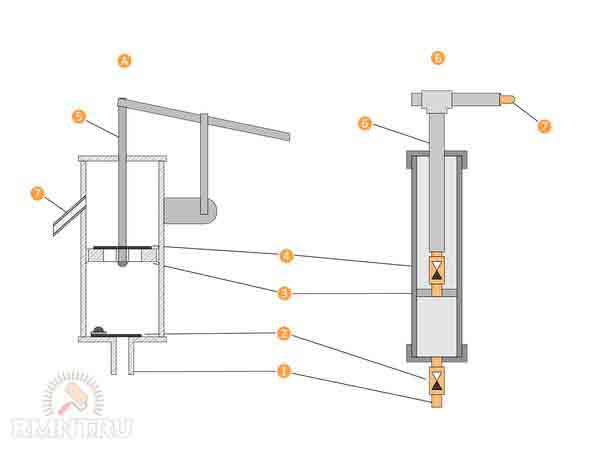

Принцип действия помпы

Благодаря его движению производится перекачка воды. Корпус насоса снабжен входным отверстием. Через это отверстие происходит подача и поступление рабочей жидкости.

В данном случае, через проделанное выходное отверстие выкачанная вода подается непосредственно к потребителю. Устройство оснащено фланцем, который дополнен резиновым уплотнителем для того, чтобы образовывалась мощная тяга поршня.

Нижнее отверстие, предназначенное для забора воды, оборудовано встроенными клапанами обратного типа. Они являются одной из самых важных деталей, обеспечивающих корректную работу всего механизма.

В тот момент, когда пользователь производит опускание тяги поршня, поршень по каналу перемещается вниз. В результате этого вода начинает подаваться через клапан, размещенный в поршне в свободное пространство над ним.

В это время клапан обратного типа, находящийся вблизи входного отверстия, находится в захлопнутом положении. Это происходит потому, что деталь испытывает давление поступающей воды.

В этот момент, в камере, которая находится над поршнем, начинает формироваться разрежение. Наблюдается резкое снижение уровня давления, и вода начинает засасываться из источника в связи с работой клапана обратного действия.

В процессе повторения такого цикла вода подвергается перемещению из камеры под поршнем в пространство, находящееся над ним. После этого вода попадает в выходную трубу, а затем к конечному потребителю.

По большому счету, принцип работы ручной помпы основан на работе с перепадами давления. Вода перемещается за счет увеличения давления в одной камере и его уменьшения в другой.

Труба, которая входит в помпу, должна обладать достаточно высокой степенью жесткости. Это нужно для того, чтобы предотвратить ее схлопывание во время процесса всасывания воды. К примеру, применение садового шланга в таких случаях нерационально.

Принцип действия самодельной помпы типа гармошка

Наиболее подходящий вариант – это пластиковая либо выполненная с применением металла труба. Сам привод штока в большинстве конфигураций выполняется в виде рычага-маховика по типу «журавль».

Применение такой конструкции удобно тем, что для перемещения рычага требуется минимальное количество усилий. Таким образом, осуществив один-два больших взмаха можно наполнить водой целое ведро.

Представленные агрегаты применяются для осуществления забора воды с глубины, не превышающей 8 метров. С большей глубины забор воды невозможен по причине воздействия атмосферного давления.

Важно учитывать соответствие формы корпуса насоса диаметру поршня. Это обеспечит плотность его соприкосновения с внутренними стенками цилиндра, что поможет формировать нужные перепады давления внутри устройства.

Изделие оснащено еще одним важным элементом – клапаном обратного типа. Эта деталь полностью обеспечивает уровень производительности всего агрегата.

Обратный клапан в ручных помпах может быть двух видов – мембранным и шариковым. Мембранный клапан представлен в виде пластины, которая выполнена с применением толстой резины.

Она прикреплена заклепками неподалеку от выходного отверстия устройства. Во всех случаях данная пластинка должна с высокой степенью герметичности обеспечивать перекрытие отверстия.

В большинстве модификаций, крепление обратного клапана производится на входе со внутренней стороны самого корпуса агрегата. На поршне закрепление обратного клапана производится со стороны надпоршневой камеры.

При поднятии поршня вверх в нижней камере формируется разрежение. Затем производится открытие клапана, пластина приподнимается под напором воды, после чего камера наполняется ей.

Принцип забора воды помпой

В тот же момент, обратный клапан, установленный на поршне, плотно придавливается под воздействием давления к верхней крышке камеры.

При опускании поршня под давлением воды закрывается расположенный вверху клапан обратного типа. Обратный клапан шарикового типа очень похож на мембранную разновидность, однако его отверстие закрывается с участие шарика.

Во время работы движение шарика может быть ограниченно специальными перильцами или сеткой. Вес шарика рассчитывается таким образом, что он не плавает в воде, а тонет. С этой целью шарики изготавливаются с применением эбонита или плотного и утяжеленного пластика.

2 Как сделать ручную помпу для откачки воды своими руками?

Ручной помповый насос можно с легкостью собрать самостоятельно. Впоследствии его можно активно использовать на даче и в загородном доме в качестве аварийного запасного насоса. Для того чтобы изготовить ручную помпу волнового типа необходимо наличие:

  • Гофрированной трубы;
  • Двух втулок с клапанами;
  • Кронштейна;
  • Бревна.

Если планируется использовать втулку, изготовленную с применением латуни, то вес бревна должен превышать 60 кг. Предварительно заготовленные труды закупориваются с обоих концов втулками со встроенными клапанами.

При этом один конец трубы прикрепляется к кронштейну, а второй – к бревну. Бревно опускается в водоем, и естественные колебания воды приводят к тому, что пластиковая гармошка, создающая давление в помпе придет в движение.

В том случае, если скорость ветра будет достигать более двух метров в секунду, уровень давления увеличится до четырех атмосфер. Исходя из этого, в течение суток можно перекачать из водоема порядка 20 тысяч литров воды.

Ручная помпа вращательного типа РШ 25-5

Такой агрегат будет работать надежней и эффективнее, если при помощи болтов на подъемнике произвести закрепление кольцевого ограничителя.

Еще одна конфигурация ручной помпы – это так называемая печь-насос. Принцип работы такого агрегата также основывается на разнице давления. Для того чтобы сконструировать такое изделие, нужно позаботиться о наличии:

  • Стальной двухсотлитровой бочки;
  • Паяльной лампы;
  • Патрубка, оборудованного краном;
  • Резинового шланга;
  • Сетчатой насадки на шланг;
  • Дрели.

Такое устройство вполне способно обеспечить полив приусадебного участка или огорода. Для этого в дно бочки врезается труба с патрубком и краном.

В резьбовой пробке после этого просверливается отверстие, к которому монтируется гибкий шланг. Второй конец шланга плотно прикрывается сетчатой насадкой. Этот шланг опускается в водоем.

Под дном бочки надежно устанавливают на платформе паяльную лампу. Предварительно бочка заполняется водой примерно на одну треть своего объема, а под ее дном разжигается костер.

Далее горячий пар производит вытеснение воздуха. Этот воздух по шлангу проникает в водоем. После чего огонь паяльной лампы или разведенного костра тушится.

Бочка начинает медленно остывать, в результате уровень давления падает, и вода из водоема начинает подаваться к получателю. Помпа, основанная на питании от солнечной энергии, сконструирована таким образом, что в специальных трубах, изготовленных в виде решетки, находится пропанобутановая смесь.

Ручная помпа для откачки воды с диафрагмой

Конструкция напрямую соединяется с грушей, изготовленной из резины, которая опускается в бидон. Крышка бидона оборудована двумя встроенными клапанами.

Один из них способен пропускать воздух внутрь, а второй выпускает его под давлением, равным 1 атм. Для того, чтобы запустить агрегат, летом нужно лишь полить решетку струей холодной воды.

В результате этого резиновая груша согнется, а в бидоне появится воздух. Солнце нагреет и высушит решетку, пары от жидкости вновь расширят грушу и образовавшаяся воздушная пробка начнет гнать воду к выходу.

Представленная система способна работать даже в холодное время года. Только, этом случае, морозный воздух будет приводить решетку к охлаждению, а вода, находящаяся под землей будет ее нагревать.

Если приусадебный участок находится на берегу водоема, то такая разновидность помпы обеспечит практически бесперебойный поток воды в любое время года.

2.1 Как работает самодельная помпа для откачки воды? (видео)

Источник: http://byreniepro.ru/nasosy/ruchnaya-pompa.html

Ручная помпа для воды и цели ее применения в хозяйстве

Каждый кто хоть раз пользовался автономным водоснабжением, знает не понаслышке о применении различного рода насосов. Многие решают изготовить водяной насос своими руками, так как подобная процедура считается менее затратной и удобной во всех отношениях. Для полива приусадебного участка подобная установка будет идеально выполнять свои функции, к тому же существует несколько вариаций похожих помп.

Особенности ручной помпы для воды

Чтобы реализовать ручной способ откачивания воды, необходимо продумать несколько особенностей, которыми должна обладать конструкция:

    простота и мобильность установки должна быть достигнута в любом случае, так как в удобном виде ее хорошо транспортировать и хранить;

Ручной насос для откачки воды

Важно! Каждый ручной водяной насос характеризуется индивидуальными конструкционными качествами, что в свою очередь позволяет потребителю сделать правильный, а главное необходимый выбор.

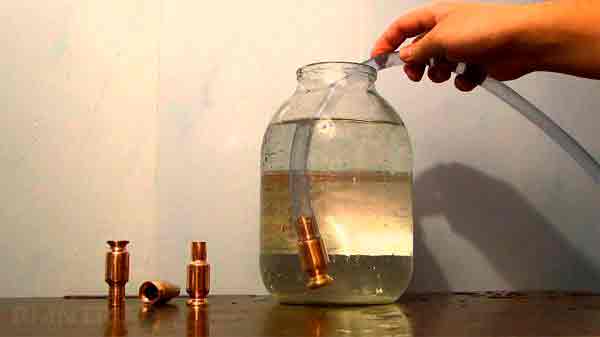

Делаем сами: самодельная помпа ручная

Микронасос для откачки воды сделать несложно, потребуется лишь некоторая сноровка при работе с различными инструментами, которые имеются в вашем хозяйстве. Перед началом подготовительного этапа обязательно уточните какой объем воды вами будет использоваться и с какой периодичностью. Если ваши требуемые объемы недопустимы для применения ручных насосных агрегатов, альтернативный вариант — это установка насоса 12в.

Насос для воды своими руками для откачки ручным способом будем выполнять только из сырья, попавшегося нам под руку. Конструкция, которую предстоит сделать самостоятельно представляет собой примитивный ручной аппарат, но его вполне достаточно для полива огорода.

  1. Вам понадобится 10-15 минут времени, трубка, шланг и несколько горлышек из обычной пластиковой бутылки. Также придется поднять некоторый инструмент.
  2. Вытаскиваем из пробки силиконовую прокладку и обрезаем ее на 2 мм, так чтобы она в диаметре стала меньше самой пробки.

Ручная металлическая помпа для дачи

Для нормальной эксплуатации источника водообеспечения может быть создана помпа своими руками для откачки. Иногда к ним подключают электрические установки до 12в.

В этой конструкции используется несколько иной материал, поэтому он может быть немного затратным. Все что нам необходимо приобрести, чтобы сделать самодельный микронасос для откачки: канализационная толстая труба длиной 1 м со всеми зажимами и прокладками. Лучше если она будет иметь несколько отводов диаметром 50 мм. Приобретите 2 клапана на 1/2″.

  1. Первое что нужно сделать — это подготовить гильзу из трубы диаметром 50 мм, ее длина должна получиться 650 мм.
  2. Клапан понадобиться лепестковый кольцевой: для него просверливаем 10 отверстий размером 6 мм. Берем резинку и вырезаем круглые лоскутки диаметром по 50 мм в количестве 3-4 шт.
  3. Резиновую деталь крепим в центре заглушки специальными клепками. Благодаря такому способу вы получаете лепестковый клапан.
  4. В полученную гильзу помещаем заглушку и фиксируем ее при помощи саморезов через основную стенку конструкции.
  5. Чтобы соорудить поршень, вам понадобиться поместить в канализационную трубу выполненный клапан. Он будет служить для того чтобы поднять воду на определенную высоту.

Ручной насос для небольших водоемов

Важно! Точка слива воды в самодельном насосе для откачки должна находиться в самом низу. Также возможно изменение месторасположения слива.

Оба эти варианта отличаются значительной экономией, особенно в тех случаях, когда допустимо применение устройства только для полива без требования других целей. Возможно изделие типа улитка, но для этого потребуется множество деталей.

При финансовых возможностях может быть приобретена мотопомпа — это удачный способ перекачки воды, к тому же не требователен к себе.

Преимущества насосных ручных установок

Микронасос для откачки воды в сфере домашнего хозяйства может быть разных видов, в зависимости от которых они имеют свои положительные и отрицательные качества. Часто среди ручных насосов встречается мембранный и поршневой. Первый тип конструкции особенен (мембранный) своей эффективностью только в местах массового скопления воды. Для малогабаритных источников такие конструкции будут непрактичными. Лучше если сюда будет установлена мотопомпа.

Поршневой насос для откачки ручного типа характерен простотой эксплуатации, а также не требует никаких условий для применения в любое время года. Единственный минус подобных конструкций — это прикладывание больших усилий для того чтобы поднять воду из скважины. Подобный способ добычи воды называется механический ручной.

Чтобы сделать работу ручного водяного поршня максимально эффективной в комплексе к нему может быть подключен механизм 12в.

Дельные советы по выбору ручного насоса

Ручной микронасос для откачки воды из автономных источников способнг выкачивать в минуту не более 40 литров. Наиболее практичным устройством будет ручной насос в условиях, где применение автоматических и электрических вариантов невозможно (это может быть колонка или искусственный родник). Здесь может применяться как мембранный, так и поршневой вариант.

Как выбрать ручной насос

Шиберный насос будет идеален для периодического использования, особенно в той обстановке, когда необходимо лишь поливать палисадник и огород. Долговременное применение воды из скважины будет оптимальным с установленным штанговым ручным насосом.

Поршневой тип ручной помпы предназначен для источников водоснабжения где извлечь воду не проблематично. Такую конструкцию необходимо устанавливать на высоту не менее 1 м над поверхностью земли. Поэтому учтите эту особенность при выборе.

  1. Старайтесь не покупать дешевые китайские модели ручного оборудования. Как правило, у таких помп качество материала, взятого на изделие слишком низкое.
  2. Обязательно оценивайте внешний вид конструкции: на ней не должно быть сколов, трещин и царапин.
  3. Приобретая клапаны для насосов обращайте внимание на более качественные варианты: из чугуна, латуни и из нержавеющей стали.

Ручная помпа для колодца

Важно! Планируя самостоятельно изготовить водяной насос своими руками для откачки, обзаводитесь только качественным сырьем, иначе нормальной функциональности от сооружений не добиться. При доступности средств можно соорудить мембранный ручной насос.

Источник: http://prokommunikacii.ru/vodosnabzhenie/nasosi/ruchnaya-pompa-dlya-vody-i-celi-ee-primeneniya-v-khozyajjstve.html

водяной насос от ВОМ Т25

привет всем умельцам!назрел вопрос полива огорода возле реки чего бы придумать от вом т25 качать воду-может помпу какую или насос?

лучше привод насоса взять от шкива двигателя. один ремень на насос а второй останется на обдув.

можно и так только шкив надо 2ручья,а в качестве насоса чего или может от какой техники можно?

я приспособил на т-40 центробежный насос. диаметр всасывающего патрубка где-то 32 мм. он у меня вместе с электрическим двигателем . так я снял с двигателя крышку вентилятора и вентилятор а вместо вентилятора установил шкив, обороты получились около 3000 на насосе. ремень кидаю на один ручей генератора и получилась мойка для трактора. у меня типа такого а твой можно попробывать.

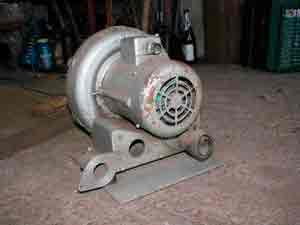

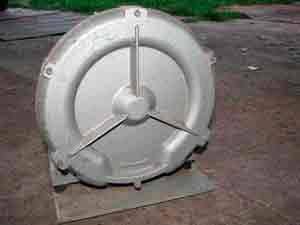

мужики неподскажите что за девайс у меня и сколько оборотов ему надо да и в какую сторону -спасибо.

всё тему можно закрыть ни качает он с 8м .

всё тему можно закрыть ни качает он с 8м .

Он и качать не будет по тому что это повысительный насос а вот если вы с бочки пододите на его воду и 1500оборотов дадите будет давольно не плохо поливать.вобще такой насос способен поднимать воду с такой глубины но проблема всех центробежных насосов в том что он сразу не может закотать воду по этому для того чтобы такой насос начал работать воду к клейчатки подаёт при помощи вакума и когда клейчатка захватит воду вакум отключают так покрайней мери работают пожарные помпы

а если на всасывающий шланг поставить насос ручной с заправки /туда-сюда качает/давление создаст?

можно сделать навесную .я сделал с насоса пожарной мотопомпы через повышающий редуктор. вода сначала всасывается самодельным эжектором который устанавливается вместо глушителя или на глушитель. производительность не хуже пожарной мотопомпы. если есть возможность заезда трактора в воду то можно обойтись без эжектора. насос кратковременно опускается в воду запускается и потом работает над поверхностью воды.

а можно по подробнее о устройстве ижектора ,фотку бы.а насос у меня от гениратора 2 ручьёвый шкив сколько оборотов низнаю.

а если на всасывающий шланг поставить насос ручной с заправки /туда-сюда качает/давление создаст?

Можно еще на конце всасывающей трубы поставить обратный клапан и систему заполнить водой тупо через лейку с ведра. Дальше вкл насос и работаете. Если клапан герметичен то в сл раз заполнять водой непонадобиться.

именно так и делал ставил клапан от насоса агидель и воронку с краном и тройником на всасывающий патрубок ,залил завёл начинает с воронки уходить и закрываю кран эфект 0.клапан держит.ещё делал шланг нагнетательный сувал в воронку качает покругу.

у меня труба в верх-выход,вбок забор,вращение если смотреть на фото по часовой,-правильно?

у меня труба в верх-выход,вбок забор,вращение если смотреть на фото по часовой,-правильно?

если смотр на фото то по часовой, а попробуй его испытать из бочки и может недостаточно оборотов,
сколько оборотов ты ему даеш?

у меня труба в верх-выход,вбок забор,вращение если смотреть на фото по часовой,-правильно?

Посмотрите по отверстиям вход на таких насосах практически всегда больший чем выход

у меня труба в верх-выход,вбок забор,вращение если смотреть на фото по часовой,-правильно?

Посмотрите по отверстиям вход на таких насосах практически всегда больший чем выход

бывает одинаков, а бывает и разный зависит от задач и его характеристик.
когда крутится крыльчатка возникают центробежные силы и он воду засасывает в отверстие по центру крышки которой на фото нету, а выдавливает воду через отвестие вверху.
Сила его работы будет зависеть от его ОБОРОТОВ тебе раньше писали, что дожны быть приличные обороты, что б засасывал с определенной глубины, если оборотов недостаточно то кина небудет!

по отверстию в центре то у меня его нет. диаметр патрубков одинаковый гдето 20- 25мм,обороты думаю как и на генераторе трактора- шкивы одинаковые .с ведра от дрели крутил его качает,на тракторе с огромным трудом засосал и то когда ведро поднял до нососа.

по отверстию в центре то у меня его нет. диаметр патрубков одинаковый гдето 20- 25мм,обороты думаю как и на генераторе трактора- шкивы одинаковые .с ведра от дрели крутил его качает,на тракторе с огромным трудом засосал и то когда ведро поднял до нососа.

По возможности сделаю фото подобного насоса но у него вход и выход расположенны V образно вход находится слево а выход справо крутится он против часовой

ну это понятно он и незасосет воду этоже не вакумный, система должна быть заполнена водой вот какое давление он сосдает? дредь то дает небольшие обороты около 300- 600 в тракторе то сколько на валу? вот если ему дать 1500-2000 оборотов то толку больше будет.

По возможности сделаю фото подобного насоса но у него вход и выход расположенны V образно вход находится слево а выход справо крутится он против часовой

Я, вспомнил у меня похожий такой лежит, только електрический там 1.5-2квт мотор и 2500 обороты.
на выходные поеду сфоткаю, точно там вход и выход
на одном уровне и небольшом растоянии.
Ps. Вот мой насос только обороты двигателя 2800.

это не насос а вентилятор помоему. у меня есть точно такой.

у меня тоже проблемы с запуском в работу. вчера купил мойку высокого давления и на выходные буду пробовать а то полдня запускаешь этот насос а 20 минут моешь. и место искал такое возле пруда чтобы трактор ставить ниже воды. забыл написать сразу извините.

[quote=victor111]это не насос а вентилятор помоему. у меня есть точно такой.[/quot

это насос такие применяются для перекачки нефтепродуктов. по сравнению с обычной крельчаткой у этого меньше производительность но больше напор

Запомни: лучше день потерять, потом за пять минут долететь
мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

в прошлом году изготовил сомодельную помпу. Улитка от обычного центробежного насоса. После ВОМ стоит повышающий угловой редуктор, как мне сказали с кукурузного комбайна. На валу редуктора шкив в диаметром в три раза больше чем на валу насоса. Качает просто замечательно. Для закачки использую обратный клапан (самодельный), в улитку сверху врезал кран на кран привернул канистру. Опускаю клапан в воду, наливаю в канистру воду, открываю кран, когда перестает выходить воздух в канистру — включаю ВОМ. Если насос незакачал, то отключаю ВОМ. жду когда выйдет воздух из канистры и снова включаю ВОМ. В большинстве случаев со второго раза закачивает. Фото клапана и насоса сброшу по возможности.

Источник: http://fermer.ru/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/75546

Как сделать насос для воды своими руками

В статье вы найдёте инструкции по сборке оригинальных моделей насосов, которые вы сможете сделать самостоятельно, не имея специфических навыков и знаний. Стоимость приведённых моделей минимальна, а иногда их можно и вовсе собрать из подручных материалов и отходов домашнего хозяйства.

Насос для воды — вещь едва ли не первой необходимости в загородном домашнем хозяйстве. Ручные и механизированные помпы также используются для перекачки других видов жидкостей — топлива, растворителей, масел и т. д. Возможность приобрести дорогой надёжный насос есть не всегда, а дешёвые модели ломаются, как правило, в самый неподходящий момент. Мы рассмотрим варианты создания помп из подручного материала и деталей, которые найдутся в каждой мастерской, а их рыночная стоимость просто ничтожна в сравнении с новым заводским изделием.

Вариант № 1. Водяной насос для перелива воды

Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.

Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.

  1. Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
  2. Сверлим отверстие 10 мм по центру крышки.
  3. Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно прижмёт оставшийся сегмент.
  4. Вставляем клапан в трубку-шток и надеваем «юбку» из обрезанной пластиковой бутылки.
  5. С обратного конца надеваем отводящий шланг.

Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.

Это единственное изделие с «отрицательной стоимостью». При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.

Обратный клапан своими руками. Пошаговое видео для сборки

Вариант № 2. Простая ручная помпа своими руками

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

А — Классическая схема ручной помпы. Б — Вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — вводной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — шток; 6 — шток, объединенный с отводящим патрубком; 7 — слив помпы

Для работы нам понадобится:

  1. Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами-уплотнителями — 1 м.
  2. Обратный клапан 1/2″ — 2 шт.
  3. Труба канализационная ППР Ø 24 мм.
  4. Резина, пары болт/гайка с шайбами Ø 6–8 мм.
  5. Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали*.

* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.

Способ 1. Слив через ручку

Эта модель самая простая из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

  1. Отрезаем трубу Ø 50 мм длиной 650 мм — это основа для гильзы.
  2. Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8–10 отверстий Ø 5–6 мм и вырезаем круглый лоскут из резины (3–4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит!). Лепестковый клапан готов.
  3. Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.
  1. В трубу ППР (700–800 мм) устанавливаем обратный клапан. Это можно сделать способом «на горячую» — разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня). Соединение усилить червячным хомутом пока тёплое (до остывания).
  2. Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу — так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки «американки».
  3. Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
  4. На свободный конец штока (трубы) устанавливаем сгон 90°. В перспективе на сгон одевается шланг.

Сборка ручного насоса на видео

Такой насос очень надёжен, но не совсем удобен — точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.

Способ 2. Боковой слив

В гильзу следует включить угловой тройник 35°. Конструкция идентична первому варианту, но в трубе-штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

Видео водокачки с боковым сливом

Главное достоинство описанных помп — низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) «копеечных» деталей.

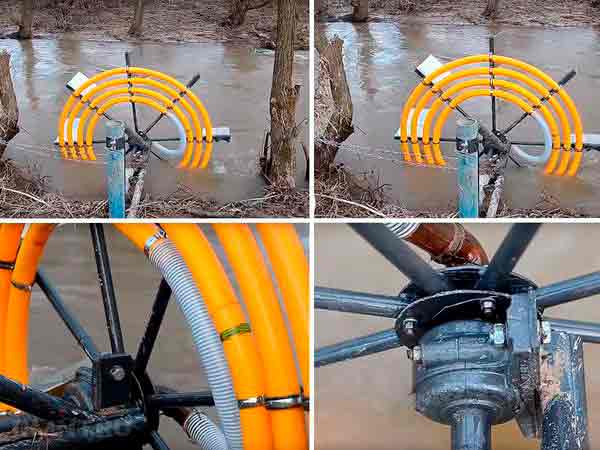

Вариант № 3. Спиральный гидравлический поршень

За этим грозным названием кроется остроумное приспособление для подачи воды из реки с течением на небольшое расстояние. Это устройство на основе карусели с лопастями — подобии колеса водяной мельницы. Карусель приводится в действие речным потоком.

Насосом в данном случае является спираль из гибкой трубы Ø 50–75 мм, закреплённой хомутами к колесу. В заборной части (ближе к наружному контуру) к ней присоединен ковш из трубы большего диаметра (150 мм).

Главный узел — трубный редуктор, по которому вода будет поступать в трубопровод. Его можно взять с заводского оборудования или ассенизаторского насоса. Редуктор находится по оси колеса и жёстко закреплён к неподвижному основанию.

Максимальная высота подъёма воды будет равна длине трубы (от забора), которая целиком погружена в воду во время работы. То есть это расстояние в плане от точки погружения до точки выхода, которое проходит водозаборный ковш. В момент погружения в трубопроводе образуется закрытая система с воздушными участками, и вода проходит по трубе к центру спирали.

Разумеется, такой насос подойдёт далеко не всем — в конце концов, активатором выступает река. Но для полива в летний период это прекрасный вариант. Стоимость такого устройства сложно предсказать — большое значение имеет наличие подручного материала.

Видео, как работает спиральный насос

Вариант № 4. Насос из компрессора (airlift — эрлифт)

Если в хозяйстве уже имеется компрессор — не спешить приобретать дополнительно насос. Можно собрать простой подъёмник воды буквально из двух труб.

Первая труба служит для подачи воды. Для хозяйственных нужд достаточно будет Ø 30 мм. Вторая нужна для подачи воздуха из компрессора. Диаметр 10–20 мм.

КПД насоса эрлифт напрямую зависит от мощности компрессора, глубины погружения и высоты подачи. Он не может превышать 70% за счёт особенностей конструкции. КПД будет равен глубине погружения, делённой на сумму глубины погружения и высоты подъёма (всего пути воды). В большинстве случаев оптимальная мощность компрессора выставляется опытным путём.

Наглядное видео работы насоса от компрессора

Водоснабжение с давних времён было задачей номер один для выживания целых городов. Сегодня на первый план выходит экономия энергии и природных ресурсов — их становится всё меньше, и они становятся всё дороже. Поэтому частичный возврате к исходным технологиям без электричества и бензина — естественное явление. Возможно, в будущем именно это станет залогом здоровой и гармоничной жизни на нашей планете.

Источник: http://www.rmnt.ru/story/water/kak-sdelat-nasos-dlja-vody-svoimi-rukami.782284/

Откачка воды: делаем насос сами

Вопрос с водоснабжением особенно остро встаёт после приобретения в собственность дачи, ещё не имеющей автономного водопровода. И если принести воду для приготовления еды из соседского колодца вполне по силам, то решить вопрос с другими бытовыми нуждами и особенно поливом грядок гораздо сложнее – носить воду вёдрами долго и тяжело физически.

Самая неприятная ситуация складывается, когда у хозяев не хватает средств на бурение скважины хотя бы для технической воды. Или же они в силу каких-то обстоятельств, например, при отсутствии электрической сети, не могут себе позволить приобрести насос в магазине, чтобы подключить его к имеющемуся колодцу. Однако, водоснабжение в частном доме при помощи самодельных устройств лучше не делать. Для этой цели необходимо использовать качественные промышленные образцы.

Что под силу самодельному насосу?

Если участок не электрифицирован, лучшим способом решить вопрос с водоснабжением будет изготовление самодельного насоса. У такого кустарного агрегата существует несколько модификаций, отличающихся по сложности сборки.

Самодельное устройство можно применить для подъёма питьевой воды из неглубокого колодца. Также практично выглядит использование в качестве поливного устройства. Работает такой насос по принципу помпы или дренажного насоса промышленного выпуска. Опустив водозаборный шланг в расположенный поблизости пруд или реку, хозяева смогут поливать огород весь жаркий период года – в водных ресурсах у них не будет никаких ограничений. Есть модели абсолютно не зависящие от электричества и работающие по принципу переливающихся сосудов, или использующие естественные колебания воды, находящейся в открытом водоёме.

Применить такой насос можно и для осушения строительного котлована или откачки воды из затопленного по весне подвала. В целом это достаточно универсальные устройства. Причём для осушения небольшой площади вполне сгодится насос ручного типа – самый простой в сборке.

Из чего и как это изготавливается?

Основными деталями любого самодельного насоса поршневого типа являются:

  • два клапана – нижний и обратный, предотвращающий произвольное вытекание жидкости;
  • поршень – главная часть устройства;
  • корпус (например, кусок стальной трубы длиной от 60 см и диаметром минимум в 8 см).

Что касается моделей, то народные умельцы проявляют в этой области весьма похвальную смекалку.

Некоторые виды кустарного насоса может изготовить даже человек, весьма далёкий от техники.

Волновой насос

Простейшим приспособлением является насос, работающий за счёт колебаний водной поверхности, известный как волновой.

Для работы понадобится:

  • кронштейн;
  • втулки с клапанами;
  • бревно;
  • труба из гофрированного металла или пластика;
  • машина для шлифовки;
  • газовые ключи;
  • плашка;
  • уплотнительная лента.

В качестве основной детали можно использовать трубу из пластика. Она закрывается с обеих сторон втулками (устанавливаются на уплотнительной ленте) и крепится одним торцом к бревну, а вторым к кронштейну.

Бревно обязательно пропитывается олифой в смеси с керосином, чтобы обеспечить сопротивляемость к проникновению влаги.

Вода поступает в трубу и перекачивается за счёт естественного колебания бревна. Следует отметить, что кронштейн – это шест или арматура, вбитая вертикально. В таком же положении крепится труба, выполняющая роль помпы. К обоим её торцам подключаются отрезки шланга. Через нижний ведётся забор воды (он короче), а верхний служит для полива и может иметь любую длину. Полученный насос можно использовать для откачки грязной воды.

Следующее устройство под названием «печь» специально изготавливают для полива грядок. Оно тоже очень просто конструируется.

Для работы понадобится:

  • бочка из стали на 200 литров;
  • шланг;
  • кран и патрубок;
  • сетчатая насадка;
  • бытовая дрель;
  • паяльная лампа.

Основная задача мастера – обеспечить герметичность бочки. Для этого в нижней её части монтируется кран, а в верхней отверстие закрывается резиновой пробкой, сквозь которую попускается шланг.

Под днищем резервуара устанавливается работающая паяльная лампа или разводится костёр, а второй конец шланга опускает в бак с водой или водоём. Предварительно на дно бочки вливается около двух литров воды. При нагревании внутри бочки возникает пар, воздух выталкивается, а вода для полива всасывается внутрь. Через кран ведётся орошение грядок. Но для создания системы водоснабжения в частном доме лучше пробурить скважину.

Ручная помпа

При должном умении можно изготовить полноценную ручную помпу. Для работы понадобится:

  • камера от автомобильного колеса;
  • тормозная камера;
  • металлические шарики;
  • трубки из меди;
  • проволока;
  • дрель;
  • паяльник;
  • клей (эпоксидный).

Основной деталью насоса будет служить тормозная камера. Её необходимо разобрать и заглушить имеющиеся технические отверстия. Оставляется свободным только одно верхнее отверстия для размещения штока. Внизу сверлится два отверстия для клапанов.

В трубку из меди или латуни с толстыми стенками вставляется металлический шарик (стенки предварительно рассверливаются до нужного размера). Сверху, поперёк трубки, припаивается кусок проволоки – эта деталь будет мешать шарику выпасть из самодельного цилиндра во время работы помпы.

Обратный клапан изготавливается по тому же принципу – используется труба и шарик из металла, с той лишь разницей, что между шаром и куском приваренной проволоки размещается пружина.

Два изготовленных клапана – входной и обратный закрепляются в тормозной камере (в подготовленных заранее отверстиях,) с помощью эпоксидного клея.

Из камеры от автомобильного колеса изготавливается круг, внутри которого проделывается отверстие, а затем к нему приклеивается две шайбы (с обеих сторон).

Сквозь полученный уплотнитель продевается штырь с резьбой, который закрепляется гайками.

Полученная деталь монтируется к тормозной камере (её нижней части с клапанами) с помощью клея.

Через верхнее отверстие тормозной камеры пропускается шток, с помощью которого части конструкции плотно соединяются между собой.

С помощью такой помпы можно без проблем выкачивать воду в ручном режиме из колодца абиссинского типа.

Как утилизируют картриджи для принтеров? Со всеми нюансами этого процесса вы сможете ознакомиться в нашей статье.

Все об альтернативной энергии можно найти по http://greenologia.ru/eko-zhizn/texnologii ссылке.

Насос из пластиковых бутылок

Конечно же, наибольшей популярностью пользуются простые и дешёвые варианты самодельных насосов, не требующие на сбор много времени. Такой простейший по конструкции насос можно собрать из пластиковых бутылок. Устройство идеально подойдёт для забора воды из бака или пруда для полива огорода. Оно очень экономно, так как не требует подключения электроэнергии – использовать его можно буквально сутками напролёт.

Работает такое устройство по принципу сообщающихся сосудов. Для сборки понадобится:

  • бутылка из пластика;
  • пробка от этой бутылки (в ней обязательно должна находиться мембрана из пластика!);
  • кусок пластиковой трубки, подходящий по диаметру к горлышку бутылки;
  • шланг для полива любой длины.

Из пробки извлекается прокладка, находящаяся внутри. Затем в пробке делается отверстие диаметром 8 мм. У прокладки обрезается по диаметру полубортик (снимается примерно 1 мм) и оставляется лишь его небольшая часть – лепесток, шириной до 3 мм. Прокладка возвращается на прежнее место под крышку.

У бутылки отрезается горлышко (часть вместе с резьбой), которое вкручивается в пробку, прижимая лепесток на самодельной прокладке. В результате получается весьма эффективный клапан. Вода свободно втекает внутрь, а вытечь ей мешает клапан. Клапан помещается в трубку из пластика, подходящую по диаметру.

На этот же отрезок надевается ещё одна обрезанная часть бутылки (обрезается по «плечики») воронкой в сторону клапана. Клапан оказывается внутри воронки.

С обратной стороны в трубку вводится гибкий шланг. Устройство опускается в ёмкость с водой или водоём. Делая поступательные движения вверх и вниз, человек позволяет клапану смещаться и набирать воду, которая самотёком доставляется на грядки. Устройство можно использовать не только для орошения грядок, но и при переливании жидкостей из одного сосуда в другой.

Это приспособление является самым дешёвым и очень практичным подспорьем для дачников.

Изготовление насосов для откачки и подачи влаги на огород нельзя рассматривать в качестве лишь альтернативного метода. При уже имеющемся водопроводе, такие простые в техническом плане приспособления помогут сэкономить электричество и чистую питьевую воду. Ведь для полива грядок вполне подойдёт загрязнённая вода из ближайшего водоёма. А для обеспечения водоснабжения, лучше все-таки сделать скважину для воды.

Источник: http://greenologia.ru/eko-zhizn/sistemy/vodosnabzhenije/nasosy/delaem-nasos-sami.html

Я первоначально подобрал такие Мотопомпы:

1. Мотопомпа бензиновая Koshin SERM-50 V, 90-то м., 30-ть тонн/час, стоимостью 54000-чи рублей.

Бренд — KOSHIN (Япония)
Класс — Мотопомпа высокого давления
Максимальная производительность — 500-т литров/мин
Высота подъема водяного столба — 90-то метров
Максимальная высота всасывания — 8-мь метров
Емкость бака — 3,8 литров
Мощность двигателя — 5,5 л. с.
Двигатель — Mitsubishi GM 182
Топливо — АИ-92
Допустимый размер взвесей — 8 мм.
Система запуска — Ручная
Габариты, Д х Ш х В — 58 х 49 х 55 см.
Вес — 34-ре кг.
Гарантия — 12-ть месяцев

Champion GTP80 — это высокопроизводительная мотопомпа для перекачки грязной воды. Идеально подойдет для строительных и аварийных работ. В данной модели предусмотрена возможность вскрытия камеры насоса для удаления загрязнений.

Диаметр впуска/выпуска — 80/80 мм.
Макс. производительность по нагнетанию — 1300 л/мин
Высота напора — 26 м.
Макс. высота всасывания воды — 8 м.
Загрязненная вода — да

Производитель: Champion
Вес (кг): 34,3
Высота всасывания (м): 8,0
Высота напора (м): 26,0
Габаритные размеры Д/В/Ш (см): 56.2/47.2/45.5
Двигатель: Одноцилиндровый, 4-хтактный, с воздушным охлаждением, OHV
Диаметр входного отверстия(дюйм/мм): 3»/80 мм.
Диаметр выходного отверстия(дюйм/мм): 3»/80 мм.
Загрязненная вода : Да
Мах расход воды (л/ч): 78000
Мощность (кВт): 4.7
Мощность (л.с.): 6,5
Объем двигателя (куб. см.): 208.0
Объём картера (л): 0.6
Объем топливного бака (л): 3.6
Производитель двигателя: Champion-G210H
Страна производитель/сборка: Китай/Китай
Тип инструмента: профессиональные
Тип стартера: Ручной
Тип топлива: Бензин АИ-92/95

Первая помпа предназначена для перекачивания больших объёмов воды, для размывания грунта на склонах и дне котлована, а также для смывания размытого грунта в яму, из которой производится откачивание пульпы с высоким содержанием грунта. Эта помпа не должна обладать способностью пропускать через себя мелкие камешки.

2. Мотопомпа бензиновая Daishin SWT-100 HX, 24-ре метра, 120-ть тонн/час, стоимостью 111972-ва рубля (цена по состоянию на 15-е апреля 2016-го года — эта модель есть в продаже в 4-х фирмах).

Тип двигателя: бензиновый
Мощность двигателя: 7,1 кВт / 9,7 л.с.
Производительность: 2000-чи литров/мин, то есть 120-ть тонн/час
Высота подачи: 24-ре метра
Макс. размер частиц: 31-н мм.
Масса: 56-ть кг.

Бензиновая мотопомпа Daishin SWT-100 HX относится к классу водяных насосов для грязной воды (грязевых помп), содержащей нерастворимые твердые частицы диаметром до 31-го мм., и используется, как правило, в промышленности или крупном строительстве. Водяной насос мотопомпы Daishin SWT-100 HX комплектуется четырехтактным бензиновым двигателем Honda GX340 мощностью около 10-ти л. с. и характеризуется производительностью 2000-чи литров/мин. Корпус мотопомпы Daishin SWT-100 HX выполнен из высокопрочного алюминия, а крыльчатка насоса — из чугуна с примесью хрома.

Все бензопомпы компании Daishin оснащены самовсасывающими насосами центробежного типа, а их комплектация включает в себя: набор инструментов для двигателя, сетчатый фильтр, муфты для подсоединения шлангов и хомуты.

2а. В продаже есть мотопомпа с похожими характеристиками — это бензиновая мотопомпа Robin-Subaru PTX 401 T ценой от 135120-ти рублей.

2б. Теперь же считаю, что в качестве второй Мотопомпы достаточно приобрести мотопомпу Champion GTP101E за 40100-то рублей:

Champion GTP101E — Мощная 4-тактная мотопомпа большой производительности для перекачки загрязненной воды.

Диаметр впуска/выпуска, мм: 100/100
Максимальная производительность, л/мин: 1790
Высота всасывания, м: 5
Производитель: Champion
Вес (кг): 78.2
Высота всасывания (м): 5.0
Высота напора (м): 26.0
Диаметр впуска/выпуска (мм) : 100/100
Загрязненная вода : Да
Мах расход воды (л/ч): 107400
Мощность (кВт): 9.5
Мощность (л.с.): 13.0
Объем двигателя (см3): 389.0
Страна производитель/сборка: Китай/Китай
Тип инструмента: профессиональные
Тип топлива: Бензин не ниже АИ-92

Вторая помпа предназначена для перекачивания больших объёмов воды и для откачивания пульпы с высоким содержанием грунта. Эта помпа тоже не должна обладать способностью пропускать через себя мелкие камешки — пусть они лучше остаются на дне и на склонах котлована Пруда.

К обоим мотопомпам нужно будет докупить по несколько десятков метров подходящих шлангов соответствующих диаметров, причём входные шланги должны быть достаточно жёсткими, чтобы не схлопывались при всасывании воды и пульпы.

Мотопомпа высокого давления предназначена для размывания грунта и смывания пульпы к тому месту, где высокопроизводительная вторая помпа будет засасывать пульпу и по шлангу отправлять на насыпь вокруг котлована, на будущую горку или любое другое место в радиусе до 50-ти (или даже более) метров.

Камешки, корешки и песок будут осаждаться в первую очередь. Стекающая вода будет попадать в канаву, по ней — в яму, где будут осаждаться пыль и глина, затем по канаве — во вторую яму, откуда 1-я мотопомпа будет забирает уже более чистую воду. На оголовке подающего воду шланга мотопомпы высокого давления будет поставлен конический наконечник для увеличения давления струи воды, её эффективности и дальнобойности.

При производительности мотопомпы 120-ть тонн/час и 20-типроцентном содержании частиц грунта в пульпе можно будет удалить за час из котлована примерно 24-ре тонны частиц грунта и перекачать их на расстояние до 50-ти метров. Причём при рациональной организации обратного пути воды в котлован будет происходить сортировка частиц грунта по плотности и размеру.

В дальнейшем глину нужно будет использовать для кольматажа дна и стенок котлована, чтобы через них вода не уходила из пруда. Излишки глины нужно использовать для создания овальной насыпи вокруг пруда. Эта насыпь увеличит площадь сбора воды в пруд после дождей и после таяния снега.

Песком нужно будет покрыть дно и стенки котлована поверх глины, слой песка нужно будет насыпать и на берегах пруда. Излишки песка можно использовать для улучшения свойств почвы сада и огорода. Да и вообще песку можно найти множество полезных применений.

Примерная производительность по песку составляет 4,5 кубометра/час на один киловатт мощности мотопомпы. То есть за час мотопомпа мощностью 10-ть кВт способна намыть до 45-ти кубометров песка, а за 10-ть часов — до 450-ти кубометров.

Что из себя представляют 450-т кубометров грунта? Это конус с высотой и с радиусом основания, равными 7,55 метра.

Реальная производительность по намываемому грунту будет определяться производительностью устройства гидравлического размыва грунта, наличием достаточных объёмов воды, составом грунта и рядом других факторов.

Думаю, что сто кубометров грунта за 10-ть часов работы можно считать хорошим показателем, для достижения которого предстоит тщательно продумать в мельчайших деталях всю технологию создания котлованов Прудов с использованием Мотопомпы № 1 и Мотопомпы № 2, а это возможно только в процессе реальной работы.

Пригодность мотопомпы Champion для размывания грунта и для перекачивания грунта в пульпе (а также производительность по намыванию грунта) можно будет проверить после покупки мотопомпы Champion GTP80.

Мотопомпы в паре фактически выполняют ту же самую работу, что и земснаряд: разрыхляют грунт, смешивают его с водой и перемещают полученную пульпу на значительные расстояния. Существуют мини-земснаряды, поэтому имеет смысл с ними ознакомиться на отдельной странице Мини-земснаряд.

Приглашаю всех высказываться в Комментариях. Критику и обмен опытом одобряю и приветствую. В хороших комментариях сохраняю ссылку на сайт автора!

И не забывайте, пожалуйста, нажимать на кнопки социальных сетей, которые расположены под текстом каждой страницы сайта.
Продолжение тут…

Источник: http://ep-z.ru/sample-page/tehnika/motopompyi

Мотопомпа — более мощная разновидность насоса, оснащенная бензиновым или дизельным двигателем внутреннего сгорания. Применяется в сельском хозяйстве, коммунальных и пожарных службах для перекачки воды и других жидкостей разной степени вязкости и загрязненности. Также существуют менее мощные модели, используемые для бытовых нужд. читать далее

От обычных насосов мотопомпы отличаются совокупностью характеристик, благодаря которым гарантирована эффективная работа там, где требуется большой напор жидкости и высота ее подъема. К числу таких характеристик относят глубину всасывания и высоту подъема воды, максимальный размер частиц в жидкости, производительность.

Под глубиной всасывания подразумевается допустимое расстояние между помпой и точкой всасывания. Как правило, максимальное значение у большинства таких аппаратов составляет от 7 до 9 метров, чего вполне достаточно как для бытового, так и для профессионального использования. Высота подъема означает, насколько высоко от точки всасывания может быть поднята вода. Значения этих параметров зависят от мощности двигателя и указываются в документации каждой модели.

По типу двигателя различают следующие виды помп:

  • дизельные — одна из самых популярных разновидностей, отличаются экономичным расходом топлива, высокой мощностью, надежностью и производительностью, а также продолжительным временем непрерывной работы;
  • бензиновые — более легкие и компактные, менее шумные и не такие дорогие, как дизельные.

Как правило, вода из открытых источников загрязнена посторонними включениями, поэтому производители указывают максимально допустимый размер частиц и примесей во всасываемой жидкости. В ассортименте мотопомп существуют отдельные линейки моделей для грязной, слабозагрязненной, чистой воды и химически активных веществ.

Производительность таких агрегатов измеряется в литрах жидкости, перекачиваемой за минуту. Чем больше мощность двигателя, тем большее количество воды он может перегнать за указанный промежуток времени. Для обычного огорода или дачи подходит производительность до 250 л/мин, для бассейна – до 1000 л/мин.

Источник: http://www.tdarsenal.ru/catalog/motopompy/

Мотопомпа CMI 33.6 куб. см

Бензиновая мотопомпа Patriot 1470 Вт

Недавно просмотренные

Купить мотопомпы в гипермаркете OBI

Мотопомпы используются для организации полива растений, дренажных работ и водоснабжения загородных коттеджей. Мощный бензиновый двигатель (до 9,5 кВт) обеспечивает высокую производительность техники — свыше 1800 л/мин. Вы сможете быстро перекачать большие объемы воды или другой жидкости.

Гипермаркет строительных и хозяйственных товаров ОБИ предлагает купить мотопомпу для грязной воды с максимальным диаметром твердых частиц 20-30 мм. Модели для чистой воды отлично справятся со своими задачами, если диаметр включений не будет превышать 10 мм. Поэтому перед покупкой следует учесть, для каких целей вы приобретаете оборудование.

Особенности мотопомп бензиновых, представленных в онлайн-каталоге:

  • система воздушного охлаждения защищает двигатель от перегрева и гарантирует длительную работу техники без перерывов;
  • внутренние детали, выполненные из чугуна, отличаются прочностью и устойчивостью к коррозии;
  • объема топливного бака (до 6,5 л) хватает для продолжительной работы без дозаправок;
  • автоматическая смазка двигателя способствует снижению расхода топлива и эффективной работе даже на пониженных оборотах;
  • устойчивая рамная конструкция и компактные размеры определяют безопасность эксплуатации и удобство транспортировки техники.

Чтобы недорого купить мотопомпу для грязной воды в Москве, оформите заявку на сайте. Цена техники в онлайн-каталоге не отличается от ее стоимости в торговом зале.

Мы укомплектуем ваш заказ в течение 24 часов. Вы сможете забрать товар в ближайшем гипермаркете в Москве, Санкт-Петербурге (Спб), Волгограде, Казани, Нижнем-Новгороде, Саратове, Екатеринбурге, Омске, Краснодаре, Рязани, Сургуте, Брянске.

Источник: http://www.obi.ru/nasosy-dlya-vody/motopompy/c/1428

Смотрите также:
31.10.2018

Дробилка для зерна своими руками Дробилка для зерна своими руками Черняков » 22 фев 2008, 03:33 Не спешите выбрасывать старый пылесос: его мотор можно использовать в качестве привода зернодробилки. Принцип работы зернодробилки такой же, как и у электрокофемолки:...

31.10.2018

Оборудование для виноделия На просторах Инета нашел вот такое решение для отжима соков из фруктов. Миксер с шурупами на виноград не пойдет , а яблоки очень даже запросто. Соковыжималка своими руками Самой главной частью соковыжималки является миксер, с прикрученными к...

31.10.2018

Варианты изготовления самодельного кондиционера Итак, вы решили изготовить кондиционер своими руками. С чего начать? Для начала немного теории, которую можно подчерпнуть из статей и видео в Интернете. Кондиционер – это система, позволяющая поддерживать в помещении...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
