Дробилка для зерна своими руками

Дробилка для зерна своими руками

Черняков » 22 фев 2008, 03:33

Не спешите выбрасывать старый пылесос: его мотор можно использовать в качестве привода зернодробилки.

Принцип работы зернодробилки такой же, как и у электрокофемолки: вращающаяся с большой скоростью металлическая пластина – нож рассекает зерна до тех пор, пока их величина не станет меньше размера ячейки сита.

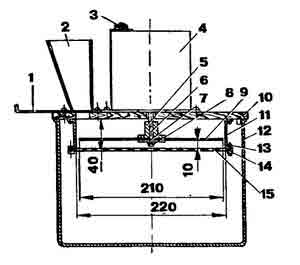

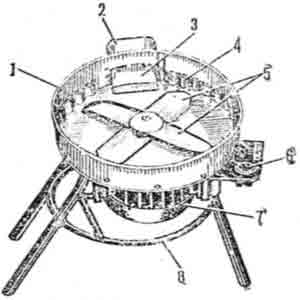

Итак, как сделать зернодробилку своими руками

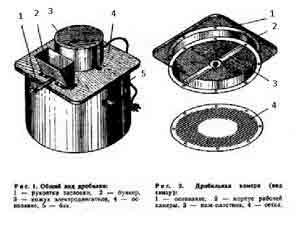

На основании – квадратном листе фанеры (10х300х300 мм) укрепляется сверху электродвигатель так, чтобы вал выходил вниз на 35. 40 мм. На его резьбовом хвостовике с помощью втулки, шайб и гайки устанавливается рабочий элемент дробилки – стальная пластина толщиной 1. 1,5 мм размерами 15х210 мм. Осевое отверстие в ней должно быть выполнено точно посредине ее длины, а передние кромки по обе стороны от оси – заточены.

Рабочую камеру зернодробилки образует кольцеобразный корпус с внутренним диаметром 220 мм и высотой 40 мм. Его сворачивают из металлической полосы длиной 705 мм и шириной 60 мм. Оба ребра кольца отгибают по периметру наружу, образуя фланцы шириной 10 мм для крепления к основанию и присоединения сита.

Выбирая для сита сетки или перфорированные диски с различным размером ячеек или отверстий, можно получать требующуюся степень помола. Зерно подается из бункера, закрепленного на основании, через небольшое отверстие, регулируемое пластинчатой заслонкой.

В качестве емкости для сбора дробленого зерна можно использовать любую кастрюлю или бак подходящего размера с внутренним диаметром 260. 300 мм. Для фиксации дробилки достаточно с внешней стороны основания установить три деревянных штифта, размещенных через 120°

Совсем немного работы и дробилка для зерна готова!

Источник: http://farmerforum.ru/viewtopic.php?t=109

Как изготовить зернодробилку своими руками

Все владельцы животноводческих ферм прекрасно знают, насколько полезна персональная дробилка для зерна. С её помощью можно легко и быстро пополнить запасы питания для кроликов и птицы, приготовить комбикормовую смесь для скота, перемолоть овощи и фрукты.

Такой прибор полезен и в домашнем хозяйстве, его используют для дробления различных зерновых культур и получения муки из пшеницы, кукурузы и т. д.

Однако найти дешевую зернодробилку на рынке сельскохозяйственной техники очень непросто. Поэтому многие предпочитают создать этот полезный инструмент своими руками.

Для этого требуется наличие некоторых токарных навыков, умение обращаться со сварочным аппаратом и старая бытовая техника или некоторые ее детали, уже бывшие в употреблении, но все еще готовые послужить своему хозяину.

Как сделать зернодробилку своими руками из старого пылесоса

Не спешите расставаться со старым пылесосом, ведь его мотор идеально подходит для создания небольшой зернодробилки. Помимо него, потребуется:

  • лист фанеры толщиной 10 мм;
  • стальная пластина, выполняющая функцию ножа;
  • металлическая полоса для изготовления рабочей камеры;
  • деревянные штифты;
  • бункер с заслонкой для подачи зерна;
  • втулка, шайбы и гайки.

Прочитав эту статью, вы поймете, какие существуют особенности ремонта вилочных погрузчиков Тойота.

Для удобства можно составить чертеж зернодробилки своими руками, либо использовать фото уже готового агрегата. Сначала нужно подготовить основание прибора. С этой целью используется фанерный лист, из которого вырезается квадрат со сторонами 300 мм.

Поверх него укрепляется рабочий электродвигатель от пылесоса, при этом вал должен выступать вниз примерно на 40 мм.

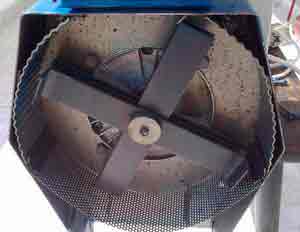

Нож для нарезки

Рабочий орган зернодробилки – нож, который, вращаясь с огромной скоростью, будет производить помол зерна, – нужно изготавливать отдельно. Для этого потребуется любая стальная пластина с параметрами 15х200 мм и толщиной около 1,5 мм.

Материал обязательно нужно выбирать крепче, чем Ст-3, также можно использовать автомобильные держатели или любые другие похожие детали от бытовой техники.

Заточка ножа выполняется в виде лезвия, обе передние кромки обрабатываются по направлению оси вращения.

С формой можно экспериментировать, придавая ей вид пропеллера или просто скашивая углы. Наждаком регулируется горизонтальный и вертикальный вид пластины.

Затем посередине созданного рабочего органа просверливается отверстие, по своему диаметру подходящее под вал двигателя пылесоса. Закрепляется нож на резьбовой хвостик при помощи втулки, гайки и двух шайб подходящего размера.

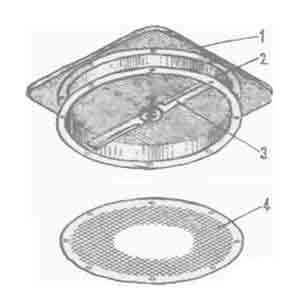

Рабочая камера, бункер и сито

Для обустройства камеры, в которой будет происходить дробление зерен, нужно использовать металлическую полоску. Ее длина составляет примерно 700 мм (и еще 5–10 мм для крепления), а ширина не должна превышать 60 мм.

Металл сворачивается в кольцо, а его ребра отгибаются в наружную сторону по всему периметру камеры. Получившиеся фланцы по ширине будут не больше 10 мм. Это нужно для скрепления с основанием и установки сита.

Сито может иметь сетку с любым диаметром отверстий. Ее параметры зависят только от того, какой результат дробления нужно получить.

Для муки нужна мелкая сетка, для более крупного помола ячейки будут, соответственно, больше, а для овощной смеси можно использовать специальные перфорированные диски с отверстиями.

Само зерно будет подаваться в рабочую камеру из бункера, который закрепляется на основании. Также его следует оборудовать небольшим отверстием и пластинчатой заслонкой, с помощью которой можно регулировать подачу сырья.

Под ситом для сбора готовой продукции используют таз, обычную кастрюлю, ведро или бак.

Мельница-дробилка

Для создания мельницы для дробления зерна потребуются ротор и статор, которые будут работать по принципу жерновов. Подставкой для такого аппарата служит ящик, на котором устанавливается электродвигатель с небольшой мощностью – примерно 1 кВт на 220 В.

Обязательно нужно использовать однофазный агрегат, либо переделанный из трехфазного, либо с включенным пусковым конденсатором.

Устройство самодельной мельницы

Корпус мельницы зернодробилки ДКУ, изготовленной своими руками, представляет собой круглую коробку из металла толщиной 5 мм и диаметром 300-340 мм. Низ имеет борт – статор, а сверху устройство закрыто крышкой.

Внутри корпуса будет находиться двигатель и сама мельница. Нужно закрепить ее так, чтобы подшипник аппарата надвигался на вал агрегата, на котором, в свою очередь, установлен ротор. Вращаясь, он будет развивать скорость до 3 000 оборотов в минуту.

Поверх корпуса с помощью винтов прикрепляют бункер, через который будет происходить подача зерна.

Проделываются отверстия для подачи и извлечения зерна.

Как изготовить статор и ротор

Статор делается из пластины металла толщиной 2 мм и шириной около 50 мм. Эту металлическую полоску выгибают по окружности, помещают в форму для заливки и с одного торца покрывают алюминием так, чтобы получилась чаша с дном.

Её толщина – 4 мм. Далее нужно придать детали ребристость. Для этого нарезаются несколько уголков с параметрами 20х20х50 мм, и привариваются к внутреннему борту статора. Посреди механизма выполняется отверстие под вал.

Для изготовления ротора понадобится металлический лист, чья толщина должна быть не менее 3 мм. Из него вырезается круг диаметром 320 мм, затем от края отмеряют 20 мм и вновь рисуют окружность, которую разбивают на 32 равные доли.

Точку разметки обрабатывают сверлом так, чтобы получились сквозные отверстия диаметром 3 мм. С наружной стороны до этих дырок делаются пропилы ножовкой, получившиеся лепестки отгибают.

В центральной части ротора при помощи сварки устанавливается втулка длиной 45 мм и диаметром около 30 мм.

Чтобы конструкция начала работать, необходимо сначала установить статор на вале. Следующим проводится на шпонке ротор, и все детали закрепляются шпилькой через отверстие втулки. Крышка корпуса закрывается винтами.

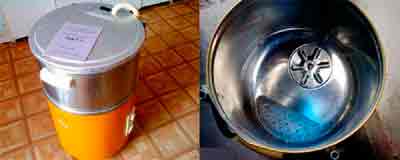

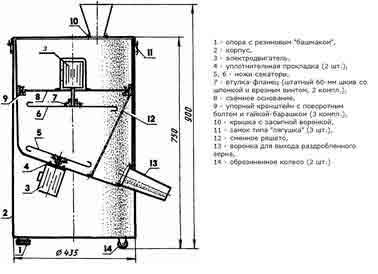

Зернодробилка из стиральной машины

Зернодробилка на основе стиральной машины – это мощный и удобный агрегат с высокими показателями производительности, работающий по принципу кофемолки.

Для изготовления такого вида техники не нужно обладать знаниями токаря и уметь проводить сварочные работы. Помимо самой стиральной машины достаточно иметь:

  • дополнительный электродвигатель (помимо того, что установлен в машине);
  • пару стальных пластин небольшой толщины (из них будут вытачиваться ножи);
  • кусок металлического уголка;
  • три поворотных болта М8 в комплекте с гайками;
  • три жестяных банки объемом 3 литра (подойдут из-под краски или лака);
  • три замка-лягушки;
  • дрель и сверла к ней, молоток, слесарные ключи и зубило.

Каждая стиральная машина отличается от других моделей своими размерами, устройством барабана и пусковым механизмом. Поэтому подробные инструкции не приводятся нигде и тому, кто решил создать подобный аппарат, важно понять сам принцип работы такой зернодробилки.

Принцип работы аппарата

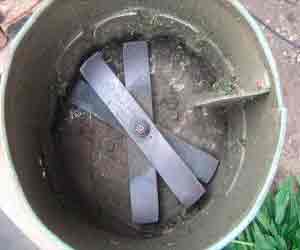

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Валы двигателей должны производить вращение в противоположных направлениях и быть установлены под углом в 20-25 градусов относительно друг друга.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Сырье и готовый продукт

Бункер для загрузки сырья может быть любого размера, однако зернодробилка из стиральной машины предназначена для значительных объемов выпускаемой продукции. Это значит, что и контейнер с зерном должен быть большим.

Для того чтобы регулировать поступления сырья, необходимо оборудовать его заслонкой, которая будет вручную отодвигаться для подачи. Также стоит подумать о том, что станет с перемолотым материалом на выходе.

Для того чтобы предотвратить разбрасывание продукта и наладить его точную поставку от отверстия к емкости для сбора, необходимо оборудовать рукав.

Прочитав следующую статью, вы узнаете модели бензиновых триммеров Штиль, относящихся к категории профессионального оборудования.

Он может быть выполнен из резины или пластика, однако наиболее прочный материал для данной конструкции – это железо. С ним любой объем готовой продукции без проблем будет доставлен в конечную точку сбора.

Самодельная зернодробилка, помимо экономической выгоды, имеет еще несколько замечательных особенностей. Ее легко ремонтировать, так как при сборке аппарата его конструкция и принцип работы становятся понятны и просты.

Помимо этого, устройство, собранное своими руками, легко переделать под изменившиеся нужды. К примеру, поменять размер ножей и приспособить дробилку для перемалывания картофеля или крупных овощей.

Предлагаем посмотреть видео, из которого вы узнаете еще один способ изготовления зернодробилки своими руками – из болгарки:

Источник: http://spez-tech.com/tehnika/selhoz/uborochnaya/kak-izgotovit-zernodrobilku-svoimi-rukami.html

Зернодробилка своими руками

Каждый владелец приусадебного фермерского хозяйства постоянно должен заботиться о его хозяйстве. Для повышения отдачи от хозяйства в нем применяют средства малой механизации. Одно из этих средств – зернодробилка. Ее основная задача – это измельчение зерна для получения корма для животных, находящихся в хозяйстве.

В результате работы этого оборудования происходит съем с зерен оболочки, которую не всегда могут пробить пищеварительные соки у животных. Полученный после такой обработки корм становиться питательнее и полезнее. После приема такой пищи у животных наблюдается рост и пр.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Виды дробилок

Дробилки можно разделить на несколько классов:

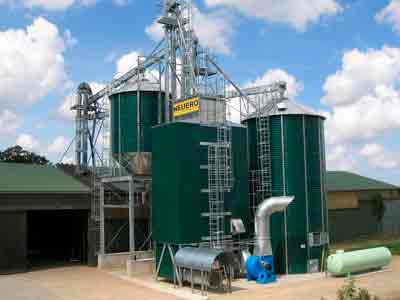

  1. Промышленные – их применяют в больших агропромышленных хозяйствах.
  2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

  • Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
  • Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

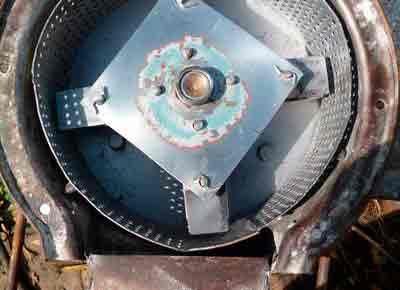

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

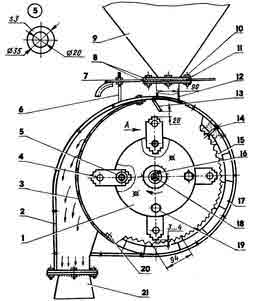

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

В состав молоткового типа входят:

  • корпус;
  • молотки;
  • емкость, в которую засыпают сырье;
  • барабана;
  • сито;
  • силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Устройство зернодробилки, конструктивные особенности машины

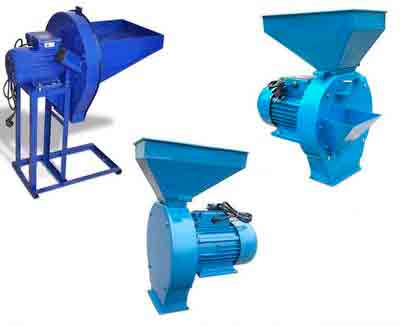

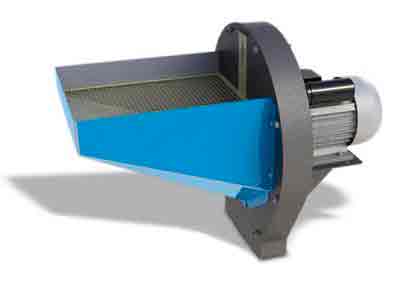

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают попавшие в смесь металлические частицы.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

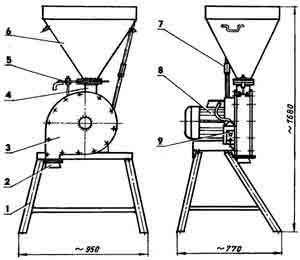

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

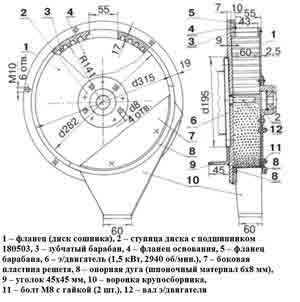

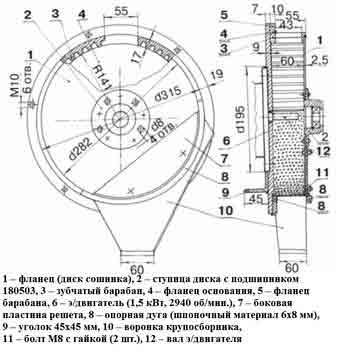

Изготовление основания измельчителя
В состав опоры измельчителя входят следующие составные части:

  • Фланец;
  • Ступица, на который установлен подшипниковый узел;
  • Зубчатый барабан;
  • Опора фланца;
  • Фланец установленный на барабан;
  • Силовой установки;
  • Пластины решета;
  • Дуги;
  • Уголка 45х45;
  • Зерносборочной воронки;
  • Крепежных изделий.

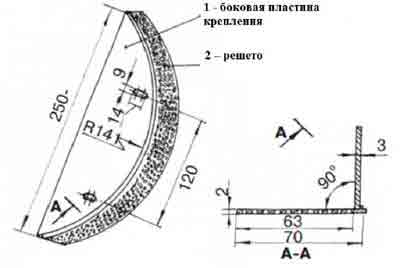

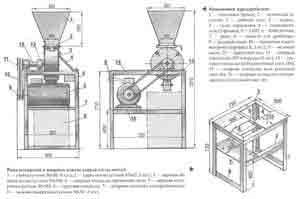

Чертеж решета измельчителя

Изготовление крупорушки, как и любого другого технического устройства, начинается с разработки рабочей документации (чертежи, эскизы, спецификации).

Чертеж решета измельчителя

Зернодробилка своими руками может быть изготовлена либо с «0», либо с использованием неприменяемой бытовой техники.

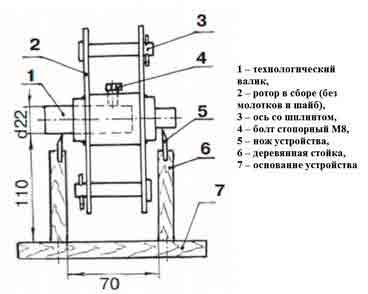

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

  • выявление причин вибраций и их устранение;
  • контроль над состоянием оборудования в части вибрации;
  • балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

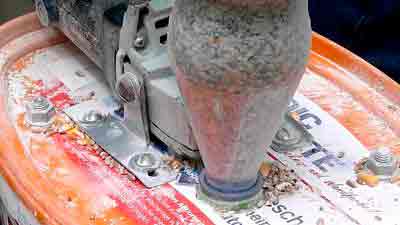

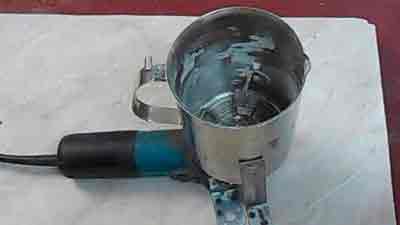

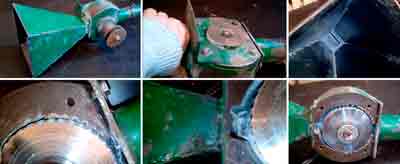

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

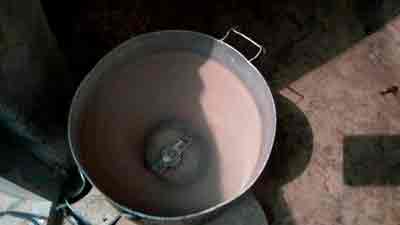

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

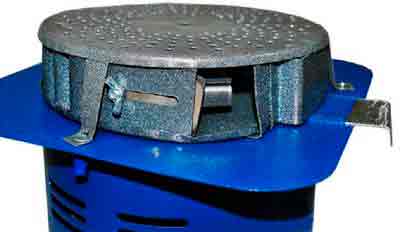

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://stankiexpert.ru/ehlektroinstrument/zernodrobilka-svoimi-rukami.html

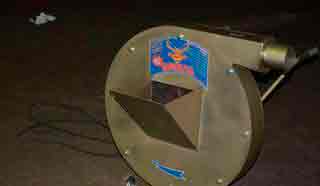

Зернодробилка своими руками из стиральной машины — неплохая экономия ваших средств

Ведение личного подсобного хозяйства сопровождается не только земельными работами, но и содержанием домашнего скота и птиц. В сельской местности, где присутствуют определенные проблемы с работой и занятостью, содержание скотины считается чуть ли не единственной возможностью для выживания.

Действительно, молоко и яйца можно продавать или потреблять самим, не говоря уже о свежем мясе. Однако, для того, чтобы животные были продуктивны и здоровы, им необходимо правильное питание, которое заключается в приготовлении качественного корма.

Безусловно, можно приобретать готовые корма, но их себестоимость существенного выше, чем у самого сырья, т.е. зерна, кукурузы, ячменя и других видов культур.

Особенно это наглядно выглядит на примере фермерских хозяйств, где наблюдается большое количество голов рогатого скота, свиней и птиц.

Именно их владельцы все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно.

Но не только в фермерских хозяйствах существует данная практика, ведь и обычные дачники и люди, регулярно живущие в деревнях и селах, часто прибегают к использованию зернодробилок. Некоторые из них, желая сэкономить на ее покупке, умудрились использовать в этом качестве обычную стиральную машину с небольшими переделками.

Устройство

Зернодробилка является техническим агрегатом, с помощью которого можно изготовить корм для кормления скота в домашних условиях. Изготавливается он путем дробления и измельчения различных зерновых культур до мелкой консистенции.

Более подробно о зернодробилке своими руками смотрите на видео:

Известно, что переработанный и измельченный продукт гораздо лучше усваивается в организме животного, что положительно сказывается на его репродуктивных функциях и производительности, которая выражается в надое молока и несения яиц.

Таким образом, можно сказать, что зернодробилка является незаменимым помощником для любого фермера, который содержит крупное или среднее поголовье рогатого скота и птиц.

Частые закупки готовых комбикормов могут существенно ударить по бюджету, а вот самостоятельное изготовление кормов позволит достаточно неплохо экономить.

Принцип работы всех зернодробилок похож на работу обычной бытовой кофемолки, только в более глобальных масштабах. Агрегат сначала включают в обычную электросеть, после чего запускают двигатель. Это очень важно, ведь мотор должен сначала прогреться, прежде чем можно приступать к работе.

Далее, в специальный резервуар (бункер) засыпается сырье для переработки, после чего оно попадает в дробильную камеру, где и осуществляется сам процесс помола. Измельчение происходит с помощью специальных ножей, находящихся в этой камере.

Затем, сырье просеивается через сито определенного диаметра (в комплекте их, как правило, несколько). Именно диаметр данного сита будет определять фракцию, т.е. степень измельчения зерна или иных культур.

Кстати, в зависимости от характеристик конкретной зернодробилки, в ней можно перерабатывать самое различное сырье:

Некоторые агрегаты оборудованы специальной дисковой теркой, позволяющей измельчать различные корнеплоды, фрукты и траву.

Вообще, конструкция дробилки для зерен довольно простая, поэтому вполне можно изготовить ее в домашних условиях.

В интернете есть довольно много подробных способов с чертежами, описывающих данный процесс. Особого внимания заслуживает способ переделки из стиральной машины, ведь ее устройство уже чем-то напоминает пресловутую кофемолку.

Необходимые материалы

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ. Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла. Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками — в количестве трех штук;
  • 3-х литровые жестяные банки из под краски — в количестве трех штук;
  • замки типа «лягушка» — в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

Как сделать своими руками

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы — ножи, которые необходимо сделать обоюдоострыми. Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап — первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Советы и предупреждения

Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

Заключение

Самостоятельное изготовление зернодробилки, путем переделывания старой стиральной машины, представляется довольно неплохим способом экономии на приобретении готовых зернодробилок.

Примечательно, что сама конструкция стиральной машины практически полностью соответствует всем требованиям, которые характерны для измельчителей зерна.

Правда, понадобятся небольшие дополнения и доработки, но они довольно просты и интуитивно понятны.

Фактически, из старой ненужной рухляди, которая просто валяется в виде хлама в гараже, мы получаем довольно работоспособное устройство, позволяющее изготавливать корма для домашнего скота.

Более качественным и производительным вариантом станет зернодробилка хрюша.

Также рекомендуем ознакомиться с таким полезным устройством как полольник.

Источник: http://machinspec.com/selskoxozyajstvennaya/zernodrobilka/iz-stiralnoj-mashiny.html

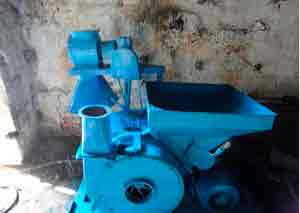

Зернодробилка своими руками

Оказывается, самодельная дробилка зерна может работать не хуже, а иногда даже лучше заводской. О том, как сделать молотковую зернодробилку, читайте далее.

Данное устройство позволяет измельчить мешок зерна всего за 12-15 минут. При его изготовлении я использовал детали от списанных сельскохозяйственных машин:

  • в качестве основания взял внешний тормозной барабан заднего фрикциона трактора ДТ-75, имеющий с внутренней стороны зубцы сцепления с ведомыми дисками фрикциона (устройство передачи вращательного движения посредством трения – прим. ред.)
  • передний фланец основания – диск сошника сеялки в сборе со ступицей и подшипником;
  • молотки – противорежущие пластины пальцев режущего аппарата зерноуборочного комбайна;
  • бункер для зерна – бункер от свекловичной сеялки СУПН-8.

Основание измельчителя

На токарном станке обрезал барабан 3 (рис. 1) по высоте 65 мм. С внутренней стороны сделал выточку d 282 мм высотой 3 мм (сточил зубья). Отрезал треть барабана – под отверстие для решета. Оно опирается на дуги 8, приваренные к фланцу 5 и внешней стороне барабана.

Рис. 1 Основание измельчителя в сборе (бункер и тумбочка агрегата не показаны)

1 – фланец (диск сошника), 2 – ступица диска с подшипником 180503, 3 – зубчатый барабан, 4 – фланец основания, 5 – фланец барабана, 6 – э/двигатель (1,5 кВт, 2940 об/мин.), 7 – боковая пластина решета, 8 – опорная дуга (шпоночный материал 6х8 мм), 9 – уголок 45х45 мм, 10 – воронка крупосборника, 11 – болт М8 с гайкой (2 шт.), 12 – вал э/двигателя

Диск 1 сошника сточил до d 285+0,5 мм, вставил его в сделанную выточку барабана и приварил.

Предварительно в ступице 2 просверлил четыре воздухозаборных отверстия d 8 мм. Без них дробилка “задохнется”, что приведет к снижению производительности. Со стороны отрезанной трети барабана установил решето 7 (рис.2), прикрепив его с помощью двух болтов 11 М8 и боковой пластины к диску сошника.

Рис. 2 Решето измельчителя

1 – боковая пластина крепления, 2 – решето

В верхней части барабана сделал отверстие 55х43 мм, вокруг которого закрепил бункер с задвижкой, предназначенной для регулировки количества зерна, поступающего на измельчение. В нужном положении она фиксируется болтом М5 с маховичком.

Воронку крупозаборника 10 приварил к фланцу основания опорной дуги под решетом. Через нее измельченное зерно ссыпается в ведро или мешок.

С помощью уголка 9 закрепил дробилку на тумбочке, разделенной горизонтальной перегородкой на две части. В верхней установил электрооборудование – предохранительный автомат, реверсивный магнитный пускатель, сигнальную лампу и кнопку включения. Нижнюю отвел для хранения сменных решет и инструмента.

Молотковый барабан

На вал 7 насадил и приварил пластины 2 (рис. 3). В торце вала просверлил сквозное отверстие и нарезал резьбу М10. При съеме барабана с вала двигателя вкручиваю в него болт-съемник. На каждой из четырех осей 6 расположено по шесть молотков 3. Они обладают большой износостойкостью, поскольку их края закалены.

Рис. 3 Молотковый барабан в сборе

1 – болт стопорный М10, 2 – пластина (2 шт.), 3 – молоток, 4 – шайба d 10х22 мм, 5 – шплинт 3 мм, 6 – ось молотков, 7 – вал барабана

Отверстия под заклепку рассверлил до d10 мм. Расстояние между молотками на осях регулирую набором шайб 4. Расположение молотков в нескольких параллельных плоскостях способствует более интенсивному дроблению зерна.

Основной рабочий орган

При вращении молоткового барабана по часовой стрелке зерно проходит короткий путь от отверстия до решета, поэтому дробится крупнее, а при включении реверса – мельче. Степень измельчения также можно регулировать, меняя решета.

Балансировка агрегата

Чтобы защитить дробилку от вибрации, которая может привести к поломке, необходимо выполнить статическую балансировку ротора барабана. Это позволяет сделать довольно простое устройство (рис. 4). Впрессовываю технологический валик 1 в отверстие вала барабана и устанавливаю ротор в сборе (с осями, шплинтами, шпонкой и стопорным болтом) на горизонтально расположенные ножи 5. Высверливая металл в пластинах ротора, добиваюсь равномерной остановки ротора в разных положениях. Перед установкой на барабан и регулирующие шайбы подбираю комплекты молотков (по 6 шт.) одного веса. Если балансировка молоткового барабана была выполнена правильно, во время работы дробилки не должна ощущаться вибрация.

Рис. 4 Устройство балансировки барабана

1 – технологический валик, 2 – ротор в сборе (без молотков и шайб), 3 – ось со шплинтом, 4 – болт стопорный М8, 5 – нож устройства, 6 – деревянная стойка, 7 – основание устройства

Источник: http://diy.usadbaonline.ru/ru/2014mar/tools/320/

Процесс изготовления кормоизмельчителей своими руками различных видов

В крупных хозяйствах для приготовления кормовых смесей на основе травянистых культур применяются всевозможные измельчители. Обычно такие измельчители являются очень мощными и рассчитаны для измельчения кормов в больших количества. Для подсобного же хозяйства где поголовье незначительное, применение промышленных измельчителей не целесообразно. Конечно, промышленность производит и данные агрегаты небольших мощностей, как раз подходящие для приготовления кормов в небольших количествах. Но стоимость их иногда очень высокая, поэтому многие владельцы подсобного хозяйства часто изготавливают измельчители своими руками.

Преимущества измельчителей кормов сделанных своими руками

Сначала о том, что такое измельчители и для чего они предназначены. Измельчители – механические устройства, предназначенные для перебивания кормов на мелкие частицы, которые молодняку животных проще поглотить и в меньшей мере растянуть и затоптать.

Самодельные измельчители обладают рядом преимуществ. Во-первых, многие составные элементы являются подручными, так что стоимость изготовления их будет небольшой. Во-вторых, можно сделать измельчители под приготовление определенных видов кормов. В-третьих, обладая таким измельчителем, существует возможность приготовления свежих кормов каждый день, что обеспечивает более охотное поглощение его молодняком и взрослыми животными.

Как сказано, своими руками можно сделать это устройство под определенные типы кормов. Поэтому рассмотрим простые конструкции трех измельчителей, выполняющих переработку разных кормов.

Измельчитель травянистых культур

Для начала рассмотрим изготовление измельчителя травы для корма телятам или крапивы на корм курам. Потребуется такой агрегат, для тех у кого, в хозяйстве имеются птицы и молодняк мелкого и крупного рогатого скота, свиней.

Из материалов понадобиться: электродвигатель с количеством оборотов примерно 3000 об/мин (такие обороты нужны для более мелкого перебивания травы), основа, рабочая емкость, измельчающие ножи, жесть для изготовления отводящего рукава.

Из инструментов понадобиться сварочный аппарат, «Болгарка», дрель со сверлами по металлу, набор ключей, соединительные элементы (болты, гайки, заклепки).

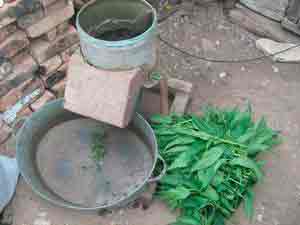

Фото измельчителя травы изготовленного своими руками

Описываемый измельчитель имеет вертикальную конструкцию. Все элементы крепятся к основе, состоящей из металлической квадратной пластины толщиной 4-5 мм. К этой пластине привариваются по углам ножки. Высоту ножек следует подбирать по длине электромотора, который будет располагаться между ножками. При этом нижняя часть двигателя должна находиться от земли на высоте 15-20 см. По центру пластины просверливается отверстие для вывода вала электромотора.

С другой от ножек стороны к основе прикрепляется рабочая емкость. Это может быть старая кастрюля значительных объемов, можно и применить любую другую емкость, главное, чтобы она была цилиндрической. Прикрепить ее к основе можно болтами, только нужно правильно сделать разметку и просверлить отверстия. В нижней части емкости вырезается прямоугольное отверстие для отвода измельченного корма. Из подготовленной жести формируется короб, который нужно прикрепить к емкости на вырезанное отверстие. Прикрепить его можно заклепками.

Ножи можно изготовить из полотна старой пилы по дереву. Вырезается две полосы шириной 5 см и длина подбирается по диаметру емкости (ножи не должны доставать до стенок емкости примерно на 5 см). По центру полос проделываются отверстия. Кромки ножей затачиваются. Устанавливаются ножи на своей оси крестом.

Чтобы закрепить ножи на валу электромотора, потребуется изготовление специального переходника, с одной стороны одевающегося на вал и закрепляющегося на нем, с другой стороны на переходник будут одеваться ножи. С этой стороны нужно будет нарезать резьбу для жесткой фиксации ножей гайкой.

Расположение ножей в кормоизмельчителе для травы

После сборки всех элементов в одну конструкцию, внутри емкости можно установить металлическую ленту, которую нужно закрепить перпендикулярно внутренней поверхности емкости. Важно, чтобы эта полоса не доставала до ножей. В задачу этой ленты будет входить предотвращение наматывания травы на ножи.

После сборки нужно будет проверить надежность всех соединений, после чего можно будет проводить пробный пуск. Уже при измельчении кормов, емкость лучше накрывать какой-либо крышкой, чтобы исключить вылет травы из емкости.

Измельчитель сочных кормов

Содержащим в подсобном хозяйстве свиней и крупного рогатого скота не лишним будет иметь измельчитель сочных кормов. Нужен он будет для измельчения корнеплодов для дальнейшего приготовления кормов, состоящих из нескольких ингредиентов.

Вариантов конструкции измельчителей сочных кормов несколько, но все рассматривать не будем. Рассмотрим вариант измельчителя, конструктивно схожего с описанным, то есть вертикальный.

Рисунок вертикального измельчителя сочных кормов

1 — бункер, 2 — заслонка в открытом положении, 3 — выходное окно, 4 — лента-отбойник, 5 — режущий аппарат, 6 — пусковая кнопка, 7 — электродвигатель, 8 — треножник.

Понадобиться материал для основы, электродвигатель, цилиндрическая емкость, материал для изготовления ножа и короба отвода измельченного корма. Инструменты используются вышеописанные.

Конструкция та же: основа, снизу которой прикреплен электродвигатель, а сверху – емкость. Внутрь емкости введен вал, на который закреплен режущий элемент.

Источник: http://allspectech.com/selhoztehnika/dlya-zhivotnovodchestva/izmelchiteli-kormov/samodelnie.html

Зернодробилка Шмель — универсальная техника по приемлемой цене

Любому владельцу фермы или хозяйства прекрасно осведомлены в полезности зернодробилок. Только с их помощью можно успешно выкормить домашний скот, особенно если его много.

Приготовление комбикорма это первоочередная задача, поскольку он усваивается животным организмом намного лучше, чем все его составные компоненты по отдельности. Соответственно, животные лучше набирают в весе, получают большую порцию витаминов и прочих питательных веществ, менее подвержены болезням.

Но закупать комбикорм на специализированных предприятиях, где его производят, не только сложно, но и дорого. Поэтому намного проще производить его в домашних условиях, пользуясь только своими продуктами – зерном и остальными составляющими.

Тем более, что в таком случае появляется возможность готовить особый комбикорм для каждого вида животных отдельно, такой, который подходит только им. Но, не зависимо от того, насколько ответственно владелец хозяйства будет относиться к соблюдению рецептуры, качество помола зерна, сена и других добавок все же имеет значение.

Чем мельче будет его фракция – тем лучше для домашних животных.

Поэтому, пользоваться нужно только наилучшей техникой, которая позволит не просто перемолоть сырье, но и заготовить его впрок в необходимом количестве и в удобном для хранения виде.

Благодаря разработкам отечественных предприятий нет необходимости искать компромисс, для решения этой проблемы, ведь уже существует ее отличное решение.

Это зернодробилка нового поколения с прекрасными эксплуатационными данными и хорошими рабочими характеристиками, разработанная и произведенная на челябинском предприятии «Биоэнергия».

О производителе

Производитель зернодробилки «Шмель», предприятие ООО «Биоэнергия и К» работает на рынке сельскохозяйственной техники уже двадцать лет. С 1996 года это предприятие занимается разработкой новых технологий для переработки продукции и новых видов сельхоз техники.

Предприятием осуществляется разработка, производство, внедрение и монтаж новой техники в любых хозяйствах.

Предприятию принадлежит девять изобретений, которые используются для производства современных кормов, в том числе и зернодробилка «Шмель», которая полностью разработана инженерами «Биоэнергия и К».

Она не имеет аналогов не только в России, но и за рубежом, и во многом отличается в лучшую сторону даже от самых удачных аналогичных моделей.

К тому же, в процессе разработки этого устройства были учтены многие факторы и результаты исследований – зернодробилка может производить хвойную муку, которая по своим показателям, содержании каротина и некоторых витаминов, намного превосходит повсеместно применяемую в животноводстве травяную муку.

Все разработки предприятия нацелены на рационализацию, удешевление и возрастание продуктивности изготовления животных кормов, показатели которых намного выше кормов изготовленных по старой технологии.

Но наибольших результатов предприятие достигло в изготовлении оборудования и техники для изготовления альтернативных кормовых смесей.

Все достижения и изобретения, которые успешно воплощаются в жизнь стали возможными, благодаря тесному сотрудничеству с Челябинской Аграрной Академией и Троицкой академией ветеринарной медицины.

Технические характеристики и цены

Зернодробилка «Шмель» имеет мощность двигателя 11 киловатт, который развивает скорость до 3 000 оборотов в минуту. Она способна перемолоть 2-3 тонны зерна в час, в зависимости от его плотности и скорости подачи, но такая высокая производительность обеспечивается трехфазной линией в 380 вольт.

Эта зернодробилка универсальна – она способна перемолоть не только зерно, но и древесину – хвою, бересту и тому подобное. Также она хорошо справляется с «мертвыми» отходами, сеном и камышом – их можно перемолоть до консистенции ваты и добавлять в комбикорм для животных.

«Шмель» очень надежна. К таким же надежным можно отнести зернодробилки Зубр, Хрюша, Циклон, Колос.

Ресурс ротора дробилки — около 2 000 тонн, ресурс молотковых ножей – примерно 60 тонн на каждый из углов, благодаря чему менять их придется не чаще, чем раз на 200 тонн перемолотого сырья.

«Шмель», по сути, единственная зернодробилка, которая не требует никаких дополнительных приспособлений для работы – ее перемещение по складу, или зернохранилищу осуществляется благодаря встроенным роликам, на которых ее можно перевезти куда угодно.

Это и является одной из основных особенностей «Шмеля» — полная мобильность, которая ограничена лишь длиной кабеля питания. Установка, к тому же, может работать на любых площадках, даже открытых.

Работа установки возможна на любых площадях, и в таком случае не нужно будет применять каких-либо особых инструментов, для того что бы доставлять зерно или другой продукт в приемник. Для этого «Шмель» можно транспортировать в нужном направлении.

Также, для облегчения забора злаков в конструкции дробилки предусмотрено устройство для сбора, которое поставляется в комплекте. С его помощью можно просто собирать зерно прямо с места хранения. Это возможно благодаря вакууму, который возникает во время дробления.

Стоимость этой зернодробилки в среднем составляет 170 000 рублей, в полной комплектации.

И учитывая все преимущества, которыми обладает зернодробилка Шмель цена не такая уж большая, тем более, если сравнивать ее с ценами на аналогичные изделия не только зарубежных, но и отечественных производителей.

В комплект поставки входит сама зернодробилка с засосным устройством, три решета с разным диаметром – 4мм, 6мм и 8 мм., пусковое устройство, кабель длиной 10 метров, армированный гофрированный рукав «Лигнум» длиной 3 метра, мешконабиватель оснащенный роликами для простоты перемещения, с тканевым фильтром.

Также дополнительно поставляются переходник для рукава, и загрузочный бункер, предназначенный для сена и соломы, для получения из них муки.

Устройство

«Шмель», это одна из немногих зернодробилок, которые способны перерабатывать большое количество разнообразных зерновых и отходов. Она способна измельчить практически все виды злаков: просо, пшеницу, овес, гречку. Также она легко справится с мягкой древесиной и бумагой, древесной щепой и даже хвоей.

Притом ей не страшны сторонние включения, которые очень часто попадаются в перерабатываемом сырье – куски шифера, камни, бетон и даже частички металла. Последние не попадают в помол, благодаря магнитному улавливателю, который, кстати, является единственной сложной, с конструктивной точки зрения, частью.

Конструкция зернодробилки очень удобна – по складу ее может перемещать всего лишь один человек, оператор. Также, ее нет необходимости крепить к полу – благодаря прекрасной балансировке зернодробилка максимально устойчива и не смещается во время работы.

Это касается не только приемной части, но и всей конструкции, которая разработана таким образом, что бы ее можно было разместить в любом помещении и это не сказывалось на производительности и удобстве загрузки.

Шмель

Устройство зернодробилки шмель достаточно простое, благодаря чему она качественно отличается от любых аналогичных устройств. Именно благодаря простоте конструкции ее удобно использовать. Все сырье, загружаемое в дробилку, проходит два уровня помола, в двух последовательных камерах.

В первую камеру оно поставляется за счет вакуума – зерно засасывается и движется с минимальной скоростью. Здесь же происходит его очистка от посторонних примесей и мусора.

Обе дробилки работают последовательно, по мере поступления зерна – сначала первая, где происходит очистка и грубый помол, затем вторая, где частично перемолотый продукт перемалывается окончательно.

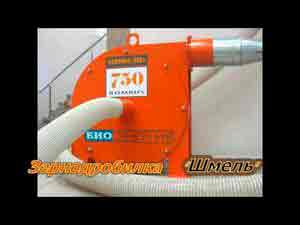

Шмель 750 от компании Биоэнергия

Далее, по рукаву, перемолотое зерно или какой-либо из продуктов, доставляется до мешконабивателя, рассчитанного на шесть мешков. Полные мешки можно заменять просто во время работы – оператору достаточно перекрыть подачу воздуха, убрать заполненный мешок и на его место установить пустой.

Также, эту часть устройства можно заменить бункером — приемником, который также будет заполняться через рукав. При необходимости, дробилка способна подавать помол на высоту до девяти метров, таким образом можно заполнять прицепы грузовиков, не прибегая к помощи сторонних устройств – шнеков, лент и грузчиков.

«Шмель» выполняет все работы по подаче самостоятельно.

Смесь, полученная с помощью этой дробилки, содержит в два раза меньше пылевых образований, нежели помол, полученный в аналогичных устройствах, к тому же эта дробилка очень чистая.

Она не пылит во время работы – мешканабиватели оснащены специальным фильтром, а при замене мешка поток воздуха полностью перекрывается, также, не производя ни грамма загрязнения. Воздействие пыли на человека сведено к минимуму – ее практически нет.

Как сделать своими руками?

В том случае, если нет возможности приобрести зернодробилку заводского производства, можно попробовать изготовить ее самому, своими руками. По сути, почти все необходимые для ее изготовления части можно найти под рукой, ведь в основном это профили и листы из черного металла.

Но, не смотря на то, что самодельная зернодробилка в изготовлении получится дешевле, чем заводская, она будет не намного удобней и практичней. Также, на нее не предоставляется гарантия – все тяготы, связанные с ремонтом в первое время ложатся на плечи ее владельца.

И понятное дело, что изготовить что-нибудь отдаленно напоминающее такое изделие, как зернодробилка шмель своими руками чертежи не помогут. Что же касается намного более простого изделия, в котором нет стольких составных частей и дорогостоящих деталей – с этим проблем не возникнет.

Собрать Шмель своими руками не намного сложнее, чем собрать зернодробилку из стиральной машины. Ниже представлены чертежи простого, но удобного и не сложного в изготовлении изделия. Оно имеет приемлемую, для небольшого хозяйства производительность и достаточно надежно.

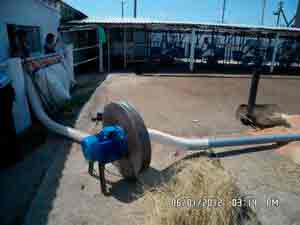

Шмель в работе

В качестве деталей основания, можно использовать детали трактора ДТ-75. Для самой основы подойдет внешний тормозной барабан заднего фрикциона. В качестве переднего фланца можно использовать диск сошника сеялки, который укомплектован ступицей и подшипником.

Молотки можно выполнить из пластин пальцев режущего аппарата зерноуборочного комбайна. В качестве бункера для зерна, можно использовать емкость со свекловичной сеялки.

Компоновка зернодробилки

Для того, что бы изготовить основание измельчителя, необходимо обрезать барабан до высоты 65 миллиметров. Это можно сделать с помощью токарного станка. Также, необходимо выточить внутренний диаметр до размера 282 миллиметра, с высотой 3 миллиметра.

Также необходимо срезать его третью часть барабана, для того что бы здесь можно было поместить решето. Оно будет поддерживаться дугами означенными 8, которые в свою очередь будут приварены к внешней стороне барабана и фланцу 5. Чертеж ниже иллюстрирует основание измельчителя в сборе.

Основание измельчителя в сборе

Диск сошника, который выполняет функцию фланца и обозначен 1, следует предварительно подогнать под размер 285 миллиметров, установить в подготовленное в барабане место и посадить на сварку.

В ступице, обозначенной 2 необходимо заблаговременно просверлить отверстия для забора воздуха, диаметром, не меньше чем 8 миллиметров. Это нужно для того, что бы поддержать необходимую продуктивность дробилки.

На отрезной части барабана нужно установить решето 7, которое необходимо прикрепить двумя болтами 11 к поверхности диска на сошнике.

Устройство молоткового барабана

Перед тем, как сделать молотковый барабан, поверх вала 7 нужно приварить пластины 2. В торце вала должно быть отверстие, нарезанной резьбой М10. Это отверстие необходимо для того, что бы устанавливать на его место специальный болт-съемник, когда барабан и вал двигателя разъединяются.

Для того, что бы собрать молотковый барабан, необходимо рассверлить заклепочные отверстия до диаметра 1 сантиметр, регулировку расстояния между молотками на оси нужно выполнять с помощью шайб, а благодаря тому, что молотки будут расположены в параллельных плоскостях, можно добиться намного большей интенсивности дробления.

Если такой молотковый барабан будет вращаться по часовой стрелке, зерно будет высыпаться быстрее, дробление будет более крупным. При реверсном движении – наоборот, более мелким.

Степень измельчения регулируется только с помощью замены решетки.

Заключение

Изготовление дробилки в домашних условиях, однозначно поможет сэкономить деньги, поскольку необходимые материалы можно добыть практически бесплатно. Но что касается производительности такого устройства – она никогда де достигнет уровня заводского изделия. Тем более, уровня дробилки «Шмель».

Также рекомендуем ознакомиться с тем как сделать приспособление для посадки картофеля своими руками.

Источник: http://machinspec.com/selskoxozyajstvennaya/zernodrobilka/shmel.html

Зернодробилка 1кг в секунду

В журнале «Моделист-конструктор» № 2 за 1989 год был опубликован материал А.Бакланского из г.Кременчуга Полтавской области о микромельнице, которую он сконструировал для своего домашнего хозяйства.
Эта публикация подтолкнула меня к тому, чтобы тоже изготовить подобный агрегат для этих же целей. Только вот производительность аппарата А.Бакланского меня не устраивала — к тому времени живности на подворье было уже немало, а ко всему планировал поголовье животных и птицы увеличить еще. Потому сразу, еще «в прикидках», задумал сделать более мощный механизм.

Большинство работ по изготовлению агрегата — сварные; станочных работ немного, использованы и детали заводского изготовления.

Основные узлы моей мельницы, как и у других подобных агрегатов; рама-подставка, корпус, бункер, рабочий орган (ротор с молотками) и электродвигатель.

Электромотор мощностью 7,5 кВт, 3000 об/мин работает от сети напряжением 380 В. В схеме подключения двигателя к сети использован автоматический выключатель на 16 А. Мощный электромотор обеспечивает и высокую производительность: растягивать время на эту работу не имеет смысла — удовольствие от нее ниже среднего.
Первым делом сварил раму-подставку высотой чуть больше длины стандартного мешка, а сверху к ней (полками внутрь, то есть друг к другу) приварил пару Г-образных кронштейнов. Четыре стойки рамы — из полуторадюймовых водопроводных труб, три нижних царги и две верхних — из уголка 30×30 мм. Кронштейны — из уголка 70×70 мм. Чтобы придать им Г-образную форму, в одной из полок сделал вырез в форме прямоугольного равнобедренного треугольника, затем заготовку загнул и стык в месте разреза полки заварил. Для жесткости в углах кронштейнов приварил еще косынки из стального 2,5-мм листа. Расстояние между кронштейнами — по размеру лапок электродвигателя. В нижних полках их горизонтальных ветвей по отверстиям в лапках выполнил соответствующие отверстия для крепления электродвигателя.

К вертикальным ветвям прихватками приварил корпус, направив его выпускной патрубок вниз и обеспечив соосность центрального отверстия корпуса с валом электродвигателя. Для этого на вал надел технологическую втулку с наружным диаметром 30 мм и совместил ее с отверстием в кожухе. Корпус-кожух (улитка) — от списанного вентилятора паровой установки. Крыльчатку из него за ненадобностью удалил, а всасывающее окно съемной боковины заварил, наложив внахлест заплату из стального листа толщиной 2,5 мм. Боковина крепится к обечайке тринадцатью болтами М6.

В верхней части обечайки корпуса вырезал окно под горловину бункера размерами 90×50 мм, причем одна его короткая сторона находится над осью вала электродвигателя (и ротора). Вдоль этой стороны на всю ширину обечайки приварил под углом в сторону окна небольшую направляющую площадку-козырек. Здесь же, изнутри, отверстие выходного патрубка от козырька до ребра, образованного стенкой патрубка и обечайкой, прикрыл съемным ситом, прикрепив его двумя болтами М8 с каждого конца к обечайке. Полотно сита расположил при этом по дуге окружности обечайки. Противоположную половину обечайки оснастил «деками» — ребристыми (с одной стороны) чугунными плитками. «Деки» использовал от промышленной мельницы — выбрал из старых более-менее неизношенные. Но для моей дробилки они не подходили по размерам: слишком широкие и длинные с большим радиусом изгиба. Поэтому их пришлось переколоть на части, а из частей вырезать небольшие хорошие дольки длиной 94 мм, чтобы их можно было уложить по окружности обечайки. Перед установкой на место в каждом кусочке («деке») просверлил по два отверстия под болт Мб, с потайной головкой. Затем, подложив дубовые прокладки между «деками» и обечайкой, к последней прикрепил детали болтами Мб, предварительно просверлив соответствующие сквозные отверстия, использовав каждую «деку» как кондуктор. В результате половина обечайки была облицована «деками».
Расстояние между концами молотков и верхушками «дек» старался выдержать в пределах 3 — 4 мм. Со временем «деки» изнашиваются (не от зерна, а от твердых примесей: могут попасть туда даже гайки и болты), максимально же допустимый зазор — около 10 мм.

К горловине и выходному патрубку приварил по фланцу для присоединения к первой загрузочного бункера, а ко второму — выпускного наконечника. Соответствующие фланцы приварил к бункеру и наконечнику. Все упомянутые детали выполнены из одинакового материала (стального листа толщиной 2,5 мм). Отверстия для болтов во фланцах сверлил, собрав фланцы в пакет и чуть-чуть прихватив сваркой одну деталь к другой.

Вверху к стенкам бункера по периметру снаружи приварил невысокие вертикальные прямоугольные борта-окантовки, а по бокам — пару ручек, выгнутых из стального прутка. Между бункером и горловиной вмонтировал затвор: две продольные пластины с заслонкой между ними. В заслонке прорезал направляющий паз и окно размерами 90×50 мм (такое же, как в обечайке) для регулировки подачи зерна из бункера в дробилку. Между бункером и корпусом дробилки установил разъемную подпорку из полудюймовой трубы.

Наиболее ответственный и сложный узел в моей дробилке — ротор-катушка с молотками. Молотки — стандартные, взяты от серийного изделия, а ротор — самодельный, сварной, в форме катушки. Втулку катушки выточил из стальной болванки диаметром 70 и длиной около 180 мм. Такая длина необходима для того, чтобы заготовку можно было зажать в патроне станка и выточить деталь без переустановки. Шпоночный паз во втулке сделал следующим способом: вставил в отверстие подходящую (по диаметру отверстия) стальную заглушку и на стыке деталей сверлом диаметром, равным ширине шпоночного паза на валу электродвигателя, выполнил отверстие. После этого заглушку из втулки выбил.

Диски-щеки изготовил из стального листа толщиной 4 мм, сделав в каждом из них, кроме необходимых отверстий (одного — для вала и четырех — для осей молотков), еще два диаметром 13 мм, чтобы подсоединять болтами съемник (для ремонта), установил их на проточках на концах втулки и приварил. Пальцы выточил из подходящего шестигранника, шайбы — из «кругляка». Толщина шайбы такая же, как и у молотка, — 3 мм. После этого произвел сборку узла, чередуя шайбы и ножи при установке их по 13 комплектов на каждом пальце в роторе. При этом на одном пальце сборку начинал с установки шайбы, а на последующем — с установки ножа. Пальцы с ножами и шайбами в роторе застопорил шплинтами.

Ротор насадил непосредственно на вал двигателя и поджал его винтом М12×1,25 с шайбой, ввернутым в предварительно выполненное соответствующее отверстие в торце вала. Сам винт застопорил следующим образом: из центра его головки под углом 45° к ее плоскости просверлил отверстие диаметром 5 мм с продолжением его в тело втулки, а затем в отверстие вставил кусочек проволоки от электрода. После установки рабочих органов в корпусе закрыл его крышкой.

Вращение ротора с молотками первоначально предусматривал против часовой стрелки (по ходу «улитки» — козырек тоже был приварен с другой стороны окна). Но при опустошении бункера часть зерна вылетала обратно из камеры через бункер в разные стороны. Это меня разочаровало. Стал искать причину и выход из этого положения — изменил направление вращения ротора, просто поменяв фазы электропитания мотора, козырек переварил на другую сторону окна, и дело пошло. Даже когда в пустой бункер забрасываешь горсть зерна — оно без проблем засасывается внутрь камеры и полностью перерабатывается.

Для дробления зерна на корм скоту устанавливаю сито с крупными отверстиями (7 мм). Для получения хлебной муки с отрубями ставлю сито с отверстиями 2 мм. После этого жена еще просеивает муку через сито с ячейками около 1 мм. Время переустановки сит — 15 — 20 мин.

В дробилке мелю и крупное зерно (кукурузу), и мелкое (даже просо), только в последнем случае заслонку открываю на треть. А вот при дроблении овса сито снимаю совсем — при перемолке он превращается в ватообразную массу. На дробилке перемалываю даже! сухой клевер и сено (для подкормки молодняка), подсыпая их вместе с зерном. Попадающиеся в зерне сорняки: головки осота, лебеда, солома и целые колосья — все это измельчается вдребезги и идет в дело.

Загрузку зерна в бункер осуществляю пока вручную, хотя есть задумка механизировать и эту операцию.

Производительность зернодробилки определял по объему засыпаемого зерна (5 ведер). Так вот, кукуруза перемалывается за 35 сек, пшеница — за 40, ячмень — за 50, овес — за 1 мин 35 сек. Если пересчитать на массу, то получается в среднем 1 кг в секунду.

За пять лет эксплуатации агрегат не подводил. Правда, молотки уже поворачивал, а сейчас переставил их другим концом.

Еще одно немаловажное обстоятельство — потерь практически нет. Когда я молол зерно на «колхозной» мельнице, то с 10 мешков зерна получал 9,5 мешка дробленки. Теперь с этого же объема — 11,5 — 12 мешков.


Зернодробилка:
1 – рама; 2 – выпускной патрубок (СтЗ, лист s2,5); 3 — корпус зернодробилки (кожух вентилятора); 4 – горловина; 5 – задвижка; 6 — бункер (СтЗ, лист s2,5); 7 — упор (труба ½”); 8 — электродвигатель (N = 7,5 кВт); 9 — блок управления


Рама-подставка:
1 — ножка (труба 1½” 4 шт.); 2 — нижняя царга (стальной уголок 30×30,3 шт.); 3 — верхняя царга (стальной уголок 30×30, 2 шт.); 4 — кронштейн (стальной уголок 70×70,2 шт.)



Конструкция зернодробилки (боковая крышка снята):
1 – ротор (сталь 45); 2 – корпус (от промышленного вентилятора); 3 – сито (от серийной мельницы); 4 – молоток (от серийной мельницы, 52 шт.); 5 — шайба (сталь 45, круг Ø35); 6 – ограничитель хода задвижки (болт М14 с двумя гайками); 7 – задвижка (СтЗ, лист s2,5); 8 – фланцы (СтЗ, лист s2,5, 4 шт.); 9 – бункер (СтЗ, лист s2,5); 10 – болт М10 (12 шт.); 11 – дистанционная пластина (СтЗ, лист s3,2 шт.); 12 – горловина (СтЗ, лист s2,5); 13 козырек (СтЗ, лист s2,5); 14 – болт М5 с потайной головкой (по потребности); 15 – «дека» (по месту); 16 – шпонка; 17 – подкладка (дуб); 18 винт M12x1,25; 19 – палец (сталь 45, шестигранник s24, 4 шт.); 20 – болт М6 крепления сита (4 шт.); 21 – выпускной наконечник (СтЗ, лист s2,5); 22 – шплинт; отверстие Ø5 в роторе сверлить совместно с винтом M12x1,25 после крепления на валу двигателя.

Источник: http://fermer.ru/forum/minitekhnika-i-selskokhozyaistvennaya-tekhnika-dlya-lichnogo-p-85

Зернодробилка своими руками в домашних условиях: чертежи, устройство

Универсальная зернодробилка высокой производительности, сделанная своими руками, не уступает по функционалу аналогам промышленного производства. Популярностью пользуются конструкции, собранные из стиральной машины, а также с использованием болгарки и двигателя от пылесоса.

Такие агрегаты перерабатывают ячмень, овес, горох, кукурузу и могут быть использованы для производства смешанных кормов. Заменой элементов можно расширить возможности зернодробилки и применять ее для измельчения овощей и фруктов. Изготовить оптимальную конструкцию, руководствуясь чертежами и схемами, под силу новичку, тем более некоторые варианты собираются без проведения сварочных и слесарных работ.

При помощи зернодробилки, собранной из деталей сельхозтехники, можно измельчить мешок зерна за 15 минут. Внешний тормозной барабан от трактора ДТ-75 используется в качестве основания. На его внутренней стороне имеются зубья. Они будут цеплять ведомые диски фрикциона. Диск сошника сеялки заменит передний фланец основания. В комплекте с ним имеются ступица и подшипник. Свекловичная сеялка СУПН-8 используется в качестве бункера зерна. А молотки выполняются из противорежущих пластин зерноуборочного комбайна.

Устройство самодельной зернодробилки

  1. 1. Запуск двигателя от электросети и его прогрев.
  2. 2. Засыпка сырья в бункер.
  3. 3. Переработка зерна в дробильной камере: перемол ножами.
  4. 4. Отсев через сито в приемный бак.

От диаметра ячеек сита зависит степень измельчения зерна. Оборудование можно укомплектовать ножом-теркой для измельчения овощей, травы и фруктов.

На токарном станке проводят обрезку барабана до высоты 65 мм. Высота выточки с внутренней стороны должна составлять 3 мм, а диаметр – 282 мм. Затем отрезается третья часть в барабане для отверстия под решето, которое должно придерживаться дугами, приваренными к фланцу и внешней стороне барабана.

Чертеж основания измельчителя без бункера и тумбочки

Фланец (1) стачивается до размера 285+0,5 мм, вставляется в барабан и приваривается. Для повышения производительности дробилки в ступице сверлят воздухозаборные отверстия диаметром 8 мм. На место отрезанной части барабана крепят решето двумя болтами М8 и боковую пластину к поверхности диска в сошнике.

Решето измельчителя: чертеж с размерами

Отверстие на верхней части барабана составляет 5,5 х 4,3 см. В нем закрепляется бункер с задвижкой для регулировки потока зерна, поступающего в измельчитель. Ее устанавливают в нужное положение и фиксируют болтом М5 и маховичком. Воронку, через которую высыпается измельченное зерно, приваривают на фланец (10).

Дробилка крепится за счет уголка. Тумбу разделяют горизонтальной перегородкой на две части. Сверху устанавливают предохранительный автомат, сигнальную лампу, реверсивный магнитный пускатель и кнопку включения. Снизу хранят инструмент и сменные решета.

Две пластины наваривают поверх вала, торец которого имеет отверстие с резьбой М10. При разъединении барабана и вала в него вставляется болт-съемник. Оси оборудованы шестью молотками равного веса с высокой износостойкостью.

Молотковый барабан: сборочный чертеж

Высверливаются отверстия для заклепки диаметром 1 см каждое. Шайбами регулируются расстояния по оси между молотками. Для интенсивного дробления их располагают в параллельных плоскостях.

При вращении молоткового барабана по часовой стрелке зерно хуже измельчается и быстрее высыпается. Поэтому с целью получения мелких фракций включают режим реверса, а степень измельчения регулируют заменой решетки.

Статическую балансировку вращающихся частей проводят для уменьшения вибрации. Такую операцию проводят на специальном устройстве.

Устройство для балансировки барабана

Собранную конструкцию барабана устанавливают поверх ножей в горизонтальной плоскости. Высверливанием металла из пластин добиваются равномерной остановки ротора.

Для использования в домашнем хозяйстве собирается установка небольших размеров по аналогии с зернодробилкой Шмель заводского производства. Такое устройство оснащается ротором и подключается к сети 220 Вольт.

Таблица: Сборка поэтапно:

Используется двигатель мощностью 350 Вт (1500 об/мин) с конденсаторами.

На вал насажен барабан с молотками, закрепленными попарно в четырех местах

На сетке заготовлены отверстия диаметром 4 мм и продольные щели для отсева крупной фракции

Сетка вставляется в заранее подготовленные пазы

Ударом молотка плотно закрепляется с небольшим смещением вправо

Бак из жести с квадратным патрубком крепится с входным отверстием рабочей камеры

Механизм предназначен для регулировки подачи зерна и качества помола

Специальный клапан для ограничения подачи зерна опускается и поднимается вручную

Переносная конструкция устанавливается на ножки

Барабан закрывается крышкой

Дробилка для зерна, изготовленная своими руками, не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса.

Самодельную качественную дробилку можно сделать из болгарки. В этом деле чертежи не потребуются.

  1. 1. Из куска фанеры или ламината вырезается основа.
  2. 2. В нем просверливают два отверстия. В первое вставляют корпус оборудования, во второе – приемный бункер.
  3. 3. Болгарку закрепляют металлической скобой и болтами.
  4. 4. Вместо диска устанавливают нож.
  5. 5. К нижней части основания крепят сетку.

Измельчитель зерна из болгарки

В качестве бункера используют пластиковую бутыль.

Благодаря конструктивным особенностям стиральную машину можно переоборудовать в измельчитель сухих кормов. Агрегаты старого образца подходят для этой цели наилучшим образом, так как их корпус цилиндрической формы, и двигатель располагается снизу.

  1. 1. За счет разностороннего вращения и большой режущей плоскости эффективно перемалывает любой вид зерновых культур.
  2. 2. В процессе сборки не нужно проводить токарные и сварочные работы.

Потребуются инструменты и материалы:

  • дрель;
  • молоток;
  • зубило;
  • ключи;
  • гайки и болты (М4, М6 и М8);
  • сверла (3-16 мм);
  • две стальные пластины (32 х 5 х 0,15 см и 42 х 5 х 0,15 см);
  • металлический уголок (3 х 3 см);
  • три болта и гайки М8;
  • три 3-х литровые жестяные банки из-под краски;
  • три замка “лягушка”.

Зернодробилка из стиральной машины

Стиральную машину не разбирают, а лишь откручивают пластиковый активатор. Для полноценной работы устройства под верхней крышкой крепят металлическими пластинами и уголками дополнительный двигатель. И на оба двигателя стиральной машины устанавливают ножи так, чтобы они вращались в разные стороны.

Зерно засыпается сквозь отверстие в верхней крышке через воронку. Ее изготавливают из пластиковой емкости с широким горлышком или листа жести. Решетка крепится вплотную к стенкам барабана. Слив расширяют до 150 мм зубилом и вставляют патрубок. К нему подставляют емкость для сбора переработанного сырья. Все щели смазываются автомобильным герметиком.

Работа верхнего двигателя будет происходить в агрессивной среде. Поэтому его защищают металлическим кожухом.

Важный этап — проверка устройства. Для этого агрегат подключают к электросети и проверяют работоспособность в течение пяти минут на максимальной скорости. И оценивают степень нагрева двигателей.

Основу изготавливают из листа фанеры и прорезают в нем отверстие, в которое вставляют рабочий вал двигателя. Из металлической пластины вырезают нож длиной 200 мм и толщиной 1,5 мм. Или используют диск от овощерезки. Его крепят гайками на валу электродвигателя.

Зернодробилка из пылесоса: схема

Рабочая камера представляет собой металлическую емкость с установленным в нее ситом. Тонкий лист жести длиной 700 мм сворачивают в кольцо, края заклепывают или соединяют болтами. Сито крепится нижним отогнутым наружу краем. Для переработки не только зерна, но и овощей используют съемные сетки с ячейками разного диаметра.

Сырье подается в рабочий короб с задвижкой, перерабатывается и выходит в приемник (например, жестяное ведро).

Источник: http://homeferma.com/equipment/zernodrobilka-svoimi-rukami.html

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

  • Электродвигатель мощностью около 1 кВт.
  • Листовой металл толщиной 3 мм.
  • Калёная сталь для ножа.
  • Болты, гайки, шайбы, гроверы — М8.
  • Металлическая бочка или ёмкость подходящих размеров.
  • Болгарка с отрезным кругом.
  • Электродрель.
  • Шлифовальный станок.
  • Сварочный аппарат.
  • Слесарный инструмент.

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

Изготовление самодельной зернодробилки.

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Источник: http://fotostroy.ru/samodelnaia-zernodrobilka-svoimi-rykami-cherteji-razmery-video.html

Смотрите также:
31.10.2018

Как сделать умывальник на даче своими руками из пластиковых бутылок Как сделать умывальник из пластиковой бутылки? Что на даче, что на пикнике после работы и перед застольем нужно хорошенько вымыть руки. Об этом неустанно твердят: врачи – взрослым, мамы – детям. И если...

31.10.2018

Как изготовить зернодробилку своими руками Все владельцы животноводческих ферм прекрасно знают, насколько полезна персональная дробилка для зерна. С её помощью можно легко и быстро пополнить запасы питания для кроликов и птицы, приготовить комбикормовую смесь для...

31.10.2018

Самоделки и всё что с ними связано самодельная помпа самодельная помпа vlad » 23 авг 2013, 20:11 Re: самодельная помпа Веталь21 » 23 авг 2013, 21:15 Re: самодельная помпа vlad » 23 авг 2013, 21:50 Re: самодельная помпа vlad » 24 авг 2013, 19:58 Re: самодельная...

Комментарии

Комментирование отключено.
