Самодельный холодильник на элементе Пельтье

Содержание

Что такое элемент Пельтье, его устройство, принцип работы и практическое применение

Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться. Но классические конструкции на хладагентах не подходят для мобильного использования, например, в качестве походной сумки-холодильника.

Сумка-холодильник на элементах Пельтье, нет компрессора, не нуждается во фреоне или других хладагентах

Для этой цели используются установки, в которых принцип работы построен на эффекте Пельтье. Кратко расскажем об этом явлении.

Что это такое?

Под данным термином подразумевают термоэлектрическое явление, открытое в 1834 году французским естествоиспытателем Жаном-Шарлем Пельтье. Суть эффекта заключается в выделении или поглощении тепла в зоне, где контактируют разнородные проводники, по которым проходит электрический ток.

В соответствии с классической теорией существует следующее объяснение явления: электрический ток переносит между металлами электроны, которые могут ускорять или замедлять свое движение, в зависимости от контактной разности потенциалов в проводниках, сделанных из различных материалов. Соответственно, при увеличении кинетической энергии, происходит ее превращение в тепловую.

На втором проводнике наблюдается обратный процесс, требующий пополнения энергии, в соответствии с фундаментальным законом физики. Это происходит за счет теплового колебания, что вызывает охлаждение металла, из которого изготовлен второй проводник.

Современные технологии позволяют изготовить полупроводниковые элементы-модули с максимальным термоэлектрическим эффектом. Имеет смысл кратко рассказать об их конструкции.

Устройство и принцип работы

Современные модули представляет собой конструкцию, состоящую из двух пластин-изоляторов (как правило, керамических), с расположенными между ними последовательно соединенными термопарами. С упрощенной схемой такого элемента можно ознакомиться на представленном ниже рисунке.

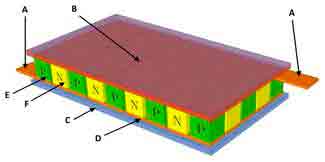

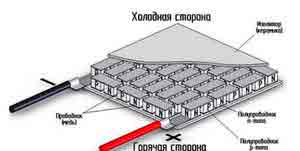

Устройство модульного элемента Пельтье

Обозначения:

  • А – контакты для подключения к источнику питания;
  • B – горячая поверхность элемента;
  • С – холодная сторона;
  • D – медные проводники;
  • E – полупроводник на основе р-перехода;
  • F – полупроводник n-типа.

Конструкция выполнена таким образом, что каждая из сторон модуля контактирует либо p-n, либо n-p переходами (в зависимости от полярности). Контакты p-n нагреваются, n-p – охлаждаются (см. рис.3). Соответственно, возникает разность температур (DT) на сторонах элемента. Для наблюдателя этот эффект будет выглядеть, как перенос тепловой энергии между сторонами модуля. Примечательно, что изменение полярности питания приводит к смене горячей и холодной поверхности.

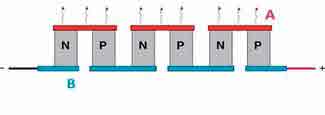

Рис. 3. А – горячая сторона термоэлемента, В – холодная

Технические характеристики

Характеристики термоэлектрических модулей описываются следующими параметрами:

  • холодопроизводительностью (Qmax), эта характеристика определяется на основе максимально допустимого тока и разности температуры между сторонами модуля, измеряется в Ваттах;
  • максимальным температурным перепадом между сторонами элемента (DTmax), параметр приводится для идеальных условий, единица измерения – градусы;
  • допустимая сила тока, необходимая для обеспечения максимального температурного перепада – Imax;
  • максимальным напряжением Umax, необходимым для тока Imax, чтобы достигнуть пиковой разницы DTmax;
  • внутренним сопротивлением модуля – Resistance, указывается в Омах;
  • коэффициентом эффективности – СОР (аббревиатура от английского – coefficient of performance), по сути это КПД устройства, показывающее отношение охлаждающей к потребляемой мощности. У недорогих элементов этот параметр находится в пределах 0,3-0,35, у более дорогих моделей приближается к 0,5.

Маркировка

Рассмотрим, как расшифровывается типовая маркировка модулей на примере рисунка 4.

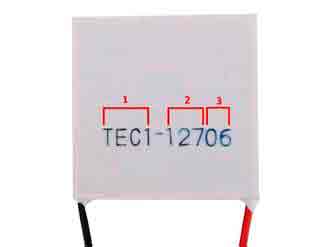

Рис 4. Модуль Пельтье с маркировкой ТЕС1-12706

Маркировка разбивается на три значащих группы:

  1. Обозначение элемента. Две первые литеры всегда неизменны (ТЕ), говорят о том, что это термоэлемент. Следующая указывает размер, могут быть литеры «С» (стандартный) и «S» (малый). Последняя цифра указывает, сколько слоев (каскадов) в элементе.
  2. Количество термопар в модуле, изображенном на фото их 127.
  3. Величина номинального тока в Амперах, у нас – 6 А.

Таким же образом читается маркировка и других моделей серии ТЕС1, например: 12703, 12705, 12710 и т.д.

Применение

Несмотря на довольно низкий КПД, термоэлектрические элементы нашли широкое применение в измерительной, вычислительной, а также бытовой технике. Модули являются важным рабочим элементом следующих устройств:

  • мобильных холодильных установок;
  • небольших генераторов для выработки электричества;
  • систем охлаждения в персональных компьютерах;
  • кулеры для охлаждения и нагрева воды;
  • осушители воздуха и т.д.

Приведем детальные примеры использования термоэлектрических модулей.

Холодильник на элементах Пельтье

Термоэлектрические холодильные установки значительно уступают по производительности компрессорным и абсорбционным аналогам. Но они имеют весомые достоинства, что делает целесообразным их использование при определенных условиях. К таким преимуществам можно отнести:

  • простота конструкции;
  • устойчивость к вибрации;
  • отсутствие движущихся элементов (за исключением вентилятора, обдувающего радиатор);
  • низкий уровень шума;
  • небольшие габариты;
  • возможность работы в любом положении;
  • длительный срок службы;
  • небольшое потребление энергии.

Такие характеристики идеально подходят для мобильных установок.

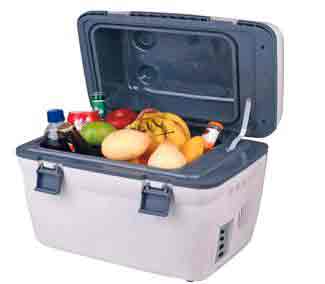

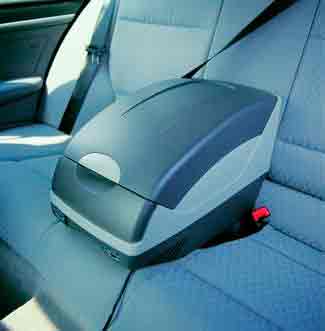

Термоэлектрический автохолодильник установленный в салоне автомобиля

Элемент Пельтье как генератор электроэнергии

Термоэлектрические модули могут работать в качестве генераторов электроэнергии, если одну из их сторон подвергнуть принудительному нагреву. Чем больше разница температур между сторонами, тем выше сила тока, вырабатываемая источником. К сожалению, максимальная температура для термогенератора ограничена, она не может быть выше точки плавления припоя, используемого в модуле. Нарушение этого условия приведет к выходу элемента из строя.

Для серийного производства термогенераторов используют специальные модули с тугоплавким припоем, их можно нагревать до температуры 300°С. В обычных элементах, например, ТЕС1 12715, ограничение – 150 градусов.

Поскольку КПД таких устройств невысокий, их применяют только в тех случаях, когда нет возможности использовать более эффективный источник электрической энергии. Тем не менее, термогенераторы на 5-10 Вт пользуются спросом у туристов, геологов и жителей отдаленных районов. Большие и мощные стационарные установки, работающие от высокотемпературного топлива, используют для питания приборов газораспределительных узлов, аппаратуры метеорологических станций и т.д.

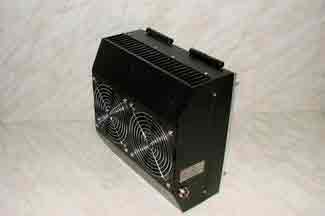

Термоэлектрический генератор B25-12 (М) на 12 вольт, мощностью 25 ватт

Для охлаждения процессора

Относительно недавно данные модули стали использовать в системах охлаждения CPU персональных компьютеров. Учитывая низкую эффективность термоэлементов, польза от таких конструкций довольно сомнительна. Например, чтобы охладить источник тепла мощностью 100-170 Вт (соответствует большинству современных моделей CPU), потребуется потратить 400-680 Вт, что требует установки мощного блока питания.

Второй подводный камень – незагруженный процессор будет меньше выделять тепловой энергии, и модуль может охладить его меньше точки росы. В результате начнет образовываться конденсат, что, гарантировано, выведет электронику из строя.

Тем, кто решиться создать такую систему самостоятельно, потребуется провести серию расчетов по подбору мощности модуля под определенную модель процессора.

Исходя из выше сказанного, использовать данные модули в качестве системы охлаждения CPU не рентабельно, помимо этого они могут стать причиной выхода компьютерной техники из строя.

Совсем иначе обстоит дело с гибридными устройствами, где термомодули используются совместно с водяным или воздушным охлаждением.

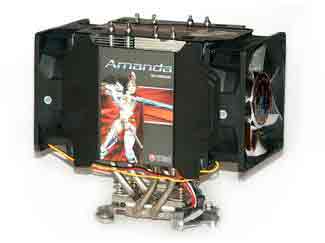

Термоэлектрический кулер Армада

Гибридные системы охлаждения доказали свою эффективность, но высокая стоимость ограничивает круг их почитателей.

Кондиционер на элементах Пельтье

Теоретически такое устройство конструктивно будет значительно проще классических систем климат-контроля, но все упирается в низкую производительность. Одно дело – охладить небольшой объем холодильной камеры, другое – помещение или салон автомобиля. Кондиционеры на термоэлектрических модулях будут больше (на 3-4 порядка) потреблять электроэнергии, чем оборудование, работающее на хладагенте.

Что касается использования в качестве автомобильной системы климат-контроля, то для работы такого устройства мощности штатного генератора будет недостаточно. Замена его на более производительное оборудование приведет к существенному расходу топлива, что не рентабельно.

В тематических форумах периодически возникают дискуссии на эту тему и рассматриваются различные самодельные конструкции, но полноценного рабочего прототипа пока не создано (не считая кондиционера для хомячка). Вполне возможно, ситуация измениться, когда появятся в широком доступе модули с более приемлемым КПД.

Для охлаждения воды

Термоэлектрический элемент часто используют как охладитель для кулеров воды. Конструкция включает в себя: охлаждающий модуль, контролер, управляемый термостатом и обогреватель. Такая реализация значительно проще и дешевле компрессорной схемы, помимо этого, она надежней и проще в эксплуатации. Но есть и определенные недостатки:

  • вода не охлаждается ниже 10-12°С;
  • на охлаждение требуется дольше времени, чем компрессорному аналогу, следовательно, такой кулер не подойдет для офиса с большим количеством работников;
  • устройство чувствительно к внешней температуре, в теплом помещении вода не будет охлаждаться до минимальной температуры;
  • не рекомендуется установка в запыленных комнатах, поскольку может забиться вентилятор и охлаждающий модуль выйдет из строя.

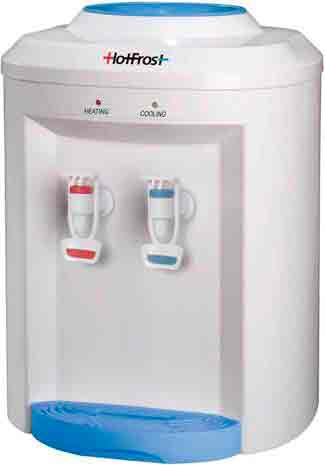

Настольный кулер для воды с использованием элемента Пельтье

Осушитель воздуха на элементах Пельтье

В отличие от кондиционера, реализация осушителя воздуха на термоэлектрических элементах вполне возможна. Конструкция получается довольно простой и недорогой. Охлаждающий модуль понижает температуру радиатора ниже точки росы, в результате на нем оседает влага, содержащаяся в воздухе, проходящем через устройство. Осевшая вода отводится в специальный накопитель.

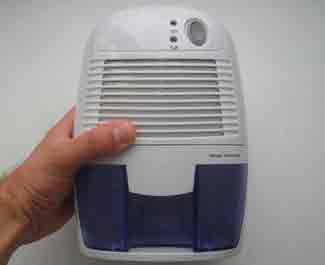

Простой и недорогой китайский осушитель воздуха на элементах Пельтье

Несмотря на низкий КПД, в данном случае эффективность устройства вполне удовлетворительная.

Как подключить?

С подключением модуля проблем не возникнет, на провода выходов необходимо подать постоянное напряжение, его величина указанна в даташит элемента. Красный провод необходимо подключить к плюсу, черный – к минусу. Внимание! Смена полярности меняет местами охлаждаемую и нагреваемую поверхности.

Как проверить элемент Пельтье на работоспособность?

Самый простой и надежный способ – тактильный. Необходимо подключить модуль к соответствующему источнику напряжения и дотронуться до его разных сторон. У работоспособного элемента одна из них будет теплее, другая – холоднее.

Если подходящего источника под рукой нет, потребуется мультиметр и зажигалка. Процесс проверки довольно прост:

  1. подключаем щупы к выводам модуля;
  2. подносим зажженную зажигалку к одной из сторон;
  3. наблюдаем за показаниями прибора.

В рабочем модуле при нагреве одной из сторон генерируется электрический ток, что отобразится на табло прибора.

Как сделать элемент Пельтье своими руками?

Сделать самодельный модуль в домашних условиях практически невозможно, тем более в этом нет смысла, учитывая их относительно невысокую стоимость (порядка $4-$10). Но можно собрать устройство, которое будет полезным в походе, например, термоэлектрический генератор.

Схема подключения самодельного термогенератора

Для стабилизации напряжения необходимо собрать простой преобразователь на микросхеме ИМС L6920.

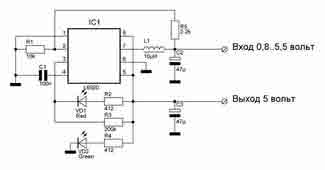

Принципиальная схема преобразователя напряжения

На вход такого преобразователя подается напряжение в диапазоне 0,8-5,5 В, на выходе он будет выдавать стабильные 5 В, что вполне достаточно для подзарядки большинства мобильных устройств. Если используется обычный элемент Пельтье, необходимо ограничить рабочий диапазон температуры нагреваемой стороны 150 °С. Чтобы не утруждать себя отслеживанием, в качестве источника тепла лучше использовать котелок с кипящей водой. В этом случае элемент гарантировано не нагреется выше температуры 100 °С.

Источник: http://www.asutpp.ru/chto-takoe-element-pelte-i-ego-primenenie.html

Самодельный холодильник на элементах Пельтье для авто 1

Автор этого видеурока постоянно делает покупки в этом китайском магазине и экономит в итоге деньги. Есть и специальный кулер охлаждения. Благодаря смекалке от делает эксклюзивные вещицы, которые прибавляют комфорта себе и своим близким. Предлагаем вам на рассмотрение одну из его самоделок — миниатюрный холодильник, который имеет только один недостаток. В него помещается банка пива, но бутылка не влезает. А если всерьез, то этот замечательный маленький и эффективный холодильник для охлаждения напитков и других продуктов получается из одного простого элемента Пельтье и пары подручных средств. Это самый настоящий холодильник, который можно использовать в автомобиле и не только, главное, чтобы был достаточной мощности источник питания на 12 вольт.

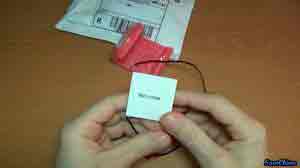

Итак, что нам нужно для работы: 1 элемент Пельтье TEC1-12706 на 12 вольт (в маркировке 12 означает количество вольт, 06 — ампер), 6 ампер, мощность — 12 вольт умножить на 6 ампер = 72 ватта; пластиковое ведерко или другая сравнимая по объему емкость; изоспан (изоляционный материал); два небольших радиатора.

Технология изготовления мини-холодильника на Пельтье.

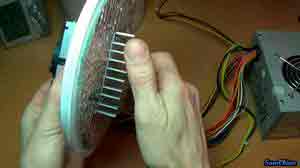

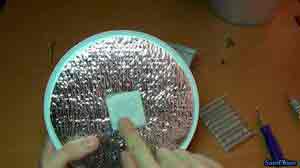

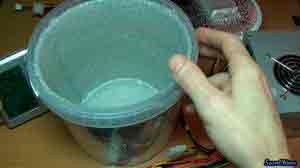

Ведерко покрывается изоспаном со всех сторон с помощью клея. В крышке с наклеенным изоспаном прорезается квадратное отверстие под Пельтье, так, чтобы он впритык проходил сквозь него. В ведерке делаются отверстия для крепления радиаторов. Радиаторы будут установлены с двух сторон крышки. На видео две резиновые прокладки, нужные для буферной защиты элементов и от пережатия при закручивании болтов крепления радиаторов.

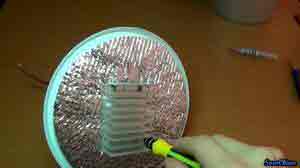

Вставляем элемент в крышку охлаждающей поверхностью внутрь (на ней маркировка), соответственно нагревающей стороной наружу. Все как в обычном холодильнике — внутри холодильника будет охлаждаться, а снаружи нагреваться.

На обе стороны Пельтье наносим термопасту для увеличения теплопроводности. Устанавливаем с обеих сторон радиаторы и аккуратно, чтобы не пережать элементы, закручиваем болты с гайками. Снаружи будет стоять радиатор с вентилятором, он создаст дополнительное охлаждение нагревающейся стороны элемента Пельтье.

Правильно соединяем провода с источником питания (плюс к плюсу, минус к минусу). Автор видеоурока провел испытания готового холодильника для своего авто. Через час он проверил эффективность своего устройства. За это время температура внутри упала на 7 градусов. При желании можно увеличить мощность холодильника за счет дополнительной теплоизоляции или замены элемента Пельтье на более мощный. Размер этих элементов стандартный 4х4 см.

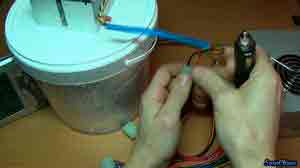

Для соединения с прикуривателем провода соединяются с концевиком.

Источник: http://izobreteniya.net/samodelnyiy-holodilnik-na-elementah-pelte-dlya-avto/

Полупроводниковые холодильники Пельтье

Работа современных высокопроизводительных электронных компонентов, составляющих основу компьютеров, сопровождается значительным тепловыделением, особенно при эксплуатации их в форсированных режимах разгона (overclocking). Эффективная работа таких компонентов требует адекватных средств охлаждения, обеспечивающих необходимые температурные режимы их работы. Как правило, такими средствами поддержки оптимальных температурных режимов являются кулеры, основой которых являются традиционные радиаторы и вентиляторы.

Надежность и производительность таких средств непрерывно повышаются за счет совершенствования их конструкции, использования новейших технологий и применения в их составе разнообразных датчиков и средств контроля. Это позволяет интегрировать подобные средства в состав компьютерных систем, обеспечивая диагностику и управление их работой с целью достижения наибольшей эффективности при обеспечении оптимальных температурных режимов эксплуатации компьютерных элементов, что повышает надежность и удлиняет сроки их безаварийной работы.

Параметры традиционных кулеров непрерывно улучшаются, тем не менее, в последнее время на компьютерном рынке появились и вскоре стали популярными такие специфические средства охлаждения электронных элементов как полупроводниковые холодильники Пельтье (хотя часто применяется слово кулер, но правильным термином в случае элементов Пельтье является именно холодильник).

Холодильники Пельтье, содержащие специальные полупроводниковые термоэлектрические модули, работа которых основана на эффекте Пельтье, открытом еще в 1834 г., являются чрезвычайно перспективными устройствами охлаждения. Подобные средства уже много лет успешно применяются в различных областях науки и техники.

В шестидесятых и семидесятых годах отечественной промышленностью предпринимались неоднократные попытки выпуска бытовых малогабаритных холодильников, работа которых была основана на эффекте Пельтье. Однако несовершенство существовавших технологий, низкие значения коэффициента полезного действия и высокие цены не позволили в те времена подобным устройствам покинуть научно-исследовательские лаборатории и испытательные стенды.

Но эффект Пельтье и термоэлектрические модули не остались уделом только ученых. В процессе совершенствования технологий многие негативные явления удалось существенно ослабить. В результате этих усилий были созданы высокоэффективные и надежные полупроводниковые модули.

В последние годы данные модули, работа которых основана на эффекте Пельтье, стали активно использовать для охлаждения разнообразных электронных компонентов компьютеров. Их, в частности, стали применять для охлаждения современных мощных процессоров, работа которых сопровождается высоким уровнем тепловыделения.

Благодаря своим уникальным тепловым и эксплуатационным свойствам устройства, созданные на основе термоэлектрических модулей — модулей Пельтье, позволяют достичь необходимого уровня охлаждения компьютерных элементов без особых технических трудностей и финансовых затрат. Как кулеры электронных компонентов, данные средства поддержки необходимых температурных режимов их эксплуатации являются чрезвычайно перспективными. Они компактны, удобны, надежны и обладают очень высокой эффективностью работы.

Особенно большой интерес полупроводниковые холодильники представляют в качестве средств, обеспечивающих интенсивное охлаждение в компьютерных системах, элементы которых, установлены и эксплуатируются в жестких форсированных режимах. Использование таких режимов — разгона (overclocking) часто обеспечивает значительный прирост производительности применяемых электронных компонентов, а, следовательно, как правило, и всей системы компьютера. Однако работа компьютерных компонентов в подобных режимах отличается значительным тепловыделением и нередко находится на пределе возможностей компьютерных архитектур, а также существующих и используемых микроэлектронных технологий. Такими компьютерными компонентами, работа которых сопровождается высоким тепловыделением, являются не только высокопроизводительные процессоры, но и элементы современных высокопроизводительных видеоадаптеров, а в некоторых случаях и микросхемы модулей памяти. Подобные мощные элементы требуют для своей корректной работы интенсивного охлаждения даже в штатных режимах и тем более в режимах разгона.

Модули Пельтье

В холодильниках Пельтье используется обычный, так называемый термоэлектрический холодильник, действие которого основано на эффекте Пельтье. Данный эффект назван в честь французского часовщика Пельтье (1785-1845 г.), сделавшего свое открытие более полутора столетий назад — в 1834 г.

Сам Пельтье не совсем понимал сущность открытого им явления. Истинный смысл явления был установлен несколькими годами позже в 1838 году Ленцем (1804-1865 г.).

В углубление на стыке двух стержней из висмута и сурьмы Ленц поместил каплю воды. При пропускании электрического тока в одном направлении капля воды замерзала. При пропускании тока в противоположном направлении образовавшийся лед таял. Тем самым было установлено, что при прохождении через контакт двух проводников электрического тока, в зависимости от направления последнего, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Это явление получило название явления Пельтье (эффекта Пельтье). Таким образом, оно является обратным по отношению к явлению Зеебека.

Если в замкнутой цепи, состоящей из нескольких металлов или полупроводников, температуры в местах контактов металлов или полупроводников разные, то в цепи появляется электрический ток. Это явление термоэлектрического тока и было открыто в 1821 году немецким физиком Зеебеком (1770-1831 г.).

В отличие от тепла Джоуля-Ленца, которое пропорционально квадрату силы тока (Q=R·I·I·t), тепло Пельтье пропорционально первой степени силы тока и меняет знак при изменении направления последнего. Тепло Пельтье, как показали экспериментальные исследования, можно выразить формулой:

где q — количество прошедшего электричества (q=I·t), П — так называемый коэффициент Пельтье, величина которого зависит от природы контактирующих материалов и от их температуры.

Тепло Пельтье Qп считается положительным, если оно выделяется, и отрицательным, если оно поглощается.

В представленной схеме опыта измерения тепла Пельтье при одинаковом сопротивлении проводов R (Cu+Bi), опущенных в калориметры, выделится одно и то же джоулево тепло в каждом калориметре, а именно по Q=R·I·I·t. Тепло Пельтье, напротив, в одном калориметре будет положительно, а в другом отрицательно. В соответствии с данной схемой можно измерить тепло Пельтье и вычислить значения коэффициентов Пельтье для разных пар проводников.

Необходимо отметить, что коэффициент Пельтье находится в существенной зависимости от температуры. Некоторые значения коэффициента Пельтье для различных пар металлов представлены в таблице.

Коэффициент Пельтье, являющийся важной технической характеристикой материалов, как правило, не измеряется, а вычисляется через коэффициент Томсона:

где П — коэффициент Пельтье, a — коэффициент Томсона, T — абсолютная температура.

Открытие эффекта Пельтье оказало большое влияние на последующее развитие физики, а в дальнейшем и различных областей техники.

Итак, суть открытого эффекта заключается в следующем: при прохождении электрического тока через контакт двух проводников, сделанных из различных материалов, в зависимости от его направления, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Степень проявления данного эффекта в значительной мере зависит от материалов выбранных проводников и используемых электрических режимов.

Классическая теория объясняет явление Пельтье тем, что электроны, переносимые током из одного метала в другой, ускоряются или замедляются под действием внутренней контактной разности потенциалов между металлами. В первом случае кинетическая энергия электронов увеличивается, а затем выделяется в виде тепла. Во втором случае кинетическая энергия электронов уменьшается, и эта убыль энергии пополняется за счет тепловых колебаний атомов второго проводника. В результате происходит охлаждение. Более полная теория учитывает изменение не потенциальной энергии при переносе электрона из одного металла в другой, а изменение полной энергии.

Наиболее сильно эффект Пельтье наблюдается в случае использования полупроводников p- и n-типа проводимости. В зависимости от направления электрического тока через контакт полупроводников разного типа — p-n- и n-p-переходов вследствие взаимодействия зарядов, представленных электронами (n) и дырками (p), и их рекомбинации энергия либо поглощается, либо выделяется. В результате данных взаимодействий и порожденных энергетических процессов тепло либо поглощается, либо выделяется. Использование полупроводников p- и n-типа проводимости в термоэлектрических холодильниках иллюстрирует рис. 2.

Объединение большого количества пар полупроводников p- и n-типа позволяет создавать охлаждающие элементы — модули Пельтье сравнительно большой мощности. Структура полупроводникового термоэлектрического модуля Пельтье представлена на рис. 3.

Модуль Пельтье, представляет собой термоэлектрический холодильник, состоящий из последовательно соединенных полупроводников p- и n-типа, образующих p-n- и n-p-переходы. Каждый из таких переходов имеет тепловой контакт с одним из двух радиаторов. В результате прохождения электрического тока определенной полярности образуется перепад температур между радиаторами модуля Пельтье: один радиатор работает как холодильник, другой радиатор нагревается и служит для отвода тепла. На рис. 4 представлен внешний вид типового модуля Пельтье.

Типичный модуль обеспечивает значительный температурный перепад, который составляет несколько десятков градусов. При соответствующем принудительном охлаждении нагревающегося радиатора второй радиатор — холодильник, позволяет достичь отрицательных значений температур. Для увеличения разности температур возможно каскадное включение термоэлектрических модулей Пельтье при обеспечении адекватного их охлаждения. Это позволяет сравнительно простыми средствами получить значительный перепад температур и обеспечить эффективное охлаждение защищаемых элементов. На рис. 5 представлен пример каскадного включения типовых модулей Пельтье.

Устройства охлаждения на основе модулей Пельтье часто называют активными холодильниками Пельтье или просто кулерами Пельтье.

Использование модулей Пельтье в активных кулерах делает их существенно более эффективными по сравнению со стандартными типами кулеров на основе традиционных радиаторов и вентиляторов. Однако в процессе конструирования и использования кулеров с модулями Пельтье необходимо учитывать ряд специфических особенностей, вытекающих из конструкции модулей, их принципа работы, архитектуры современных аппаратных средств компьютеров и функциональных возможностей системного и прикладного программного обеспечения.

Большое значение играет мощность модуля Пельтье, которая, как правило, зависит от его размера. Модуль малой мощности не обеспечивает необходимый уровень охлаждения, что может привести к нарушению работоспособности защищаемого электронного элемента, например, процессора вследствие его перегрева. Однако применение модулей слишком большой мощности может вызвать понижение температуры охлаждающего радиатора до уровня конденсации влаги из воздуха, что опасно для электронных цепей. Это связано с тем, что вода, непрерывно получаемая в результате конденсации, может привести к коротким замыканиям в электронных цепях компьютера. Здесь уместно напомнить, что расстояние между токопроводящими проводниками на современных печатных платах нередко составляет доли миллиметров. Тем не менее, несмотря ни на что, именно мощные модули Пельтье в составе высокопроизводительных кулеров и соответствующие системы дополнительного охлаждения и вентиляции позволили в свое время фирмам KryoTech и AMD в совместных исследованиях разогнать процессоры AMD, созданные по традиционной технологии, до частоты, превышающей 1 ГГц, то есть увеличить их частоту работы почти в 2 раза по сравнению со штатным режимом их функционирования. И необходимо подчеркнуть, что данный уровень производительности достигнут в условиях обеспечения необходимой стабильности и надежности работы процессоров в форсированных режимах. Ну, а следствием такого экстремального разгона явился рекорд производительности среди процессоров архитектуры и системы команд 80х86. А фирма KryoTech неплохо заработала, предлагая на рынке свои установки охлаждения. Снабженные соответствующей электронной начинкой, они оказались востребованными в качестве платформ высокопроизводительных серверов и рабочих станций. А фирма AMD получила подтверждение высокого уровня своих изделий и богатый экспериментальный материал для дальнейшего совершенствования архитектуры своих процессоров. К слову сказать, аналогичные исследования были проведены и с процессорами Intel Celeron, Pentium II, Pentium III, в результате которых был получен тоже значительный прирост производительности.

Необходимо отметить, что модули Пельтье в процессе своей работы выделяют сравнительно большое количество тепла. По этой причине следует применять не только мощный вентилятор в составе кулера, но и меры для снижения температуры внутри корпуса компьютера для предупреждения перегрева остальных компонентов компьютера. Для этого целесообразно использовать дополнительные вентиляторы в конструктиве корпуса компьютера для обеспечения лучшего теплообмена с окружающей средой вне корпуса.

На рис. 6 представлен внешний вид активного кулера, в составе которого использован полупроводниковый модуль Пельтье.

Следует отметить, что системы охлаждения на основе модулей Пельтье используются не только в электронных системах, таких как компьютеры. Подобные модули применяются для охлаждения различных высокоточных устройств. Большое значение модули Пельтье имеют для науки. В первую очередь это касается экспериментальных исследований, выполняемых в физике, химии, биологии.

Информацию о модулях и холодильниках Пельтье, а также особенностях и результатах их применения можно найти на сайтах в Internet, например, по следующим адресам:

  • www.melcor.com
  • www.kryotech.com
  • www.computernerd.com
  • www.tomshardware.com

Особенности эксплуатации

Модули Пельтье, применяемые в составе средств охлаждения электронных элементов, отличаются сравнительно высокой надежностью, и в отличие от холодильников, созданных по традиционной технологии, не имеют движущихся частей. И, как это отмечалось выше, для увеличения эффективности своей работы они допускают каскадное использование, что позволяют довести температуру корпусов защищаемых электронных элементов до отрицательных значений даже при их значительной мощности рассеяния.

Однако кроме очевидных преимуществ, модули Пельтье обладает и рядом специфических свойств и характеристик, которые необходимо учитывать при их использовании в составе охлаждающих средств. Некоторые из них были уже отмечены, но для корректного применения модулей Пельтье требуют более детального рассмотрения. К важнейшим характеристикам относятся следующие особенности эксплуатации:

  • Модули Пельтье, выделяющие в процессе своей работы большое количество тепла, требуют наличия в составе кулера соответствующих радиаторов и вентиляторов, способных эффективно отводить избыточное тепло от охлаждающих модулей. Следует отметить, что термоэлектрические модули отличаются относительно низким коэффициентом полезного действия (кпд) и, выполняя функции теплового насоса, они сами являются мощными источниками тепла. Использование данных модулей в составе средств охлаждения электронных комплектующих компьютера вызывает значительный рост температуры внутри системного блока, что нередко требует дополнительных мер и средств для снижения температуры внутри корпуса компьютера. В противном случае повышенная температура внутри корпуса создает трудности для работы не только для защищаемых элементов и их систем охлаждения, но и остальным компонентам компьютера. Необходимо также подчеркнуть, что модули Пельтье являются сравнительно мощной дополнительной нагрузкой для блока питания. С учетом значения тока потребления модулей Пельтье величина мощности блока питания компьютера должна быть не менее 250 Вт. Все это приводит к целесообразности выбора материнских плат и корпусов конструктива ATX с блоками питания достаточной мощности. Использование данного конструктива облегчает для комплектующих компьютера организацию оптимальных теплового и электрического режимов. Следует отметить, что существуют холодильники Пельтье с собственным блоком питания.
  • Модуль Пельтье, в случае выхода его из строя, изолирует охлаждаемый элемент от радиатора кулера. Это приводит к очень быстрому нарушению теплового режима защищаемого элемента и скорому выходу его из строя от последующего перегрева.
  • Низкие температуры, возникающие в процессе работы холодильников Пельтье избыточной мощности, способствуют конденсации влаги из воздуха. Это представляет опасность для электронных компонентов, так как конденсат может вызвать короткие замыкания между элементами. Для исключения данной опасности целесообразно использовать холодильники Пельтье оптимальной мощности. Возникнет конденсация или нет, зависит от нескольких параметров. Важнейшими являются: температура окружающей среды (в данном случае температура воздуха внутри корпуса), температура охлаждаемого объекта и влажность воздуха. Чем теплее воздух внутри корпуса и чем больше влажность, тем вероятнее произойдет конденсация влаги и последующий выход из строя электронных элементов компьютера. Ниже представлена таблица, иллюстрирующая зависимость температуру конденсации влаги на охлаждаемом объекте в зависимости от влажности и температуры окружающего воздуха. Используя эту таблицу, можно легко установить, существует ли опасность конденсации влаги или нет. Например, если внешняя температура 25°C, а влажность 65%, то конденсация влаги на охлаждаемом объекте происходит при температуре его поверхности ниже 18°C.

Температура конденсации влаги

Кроме указанных особенностей, необходимо учитывать и ряд специфических обстоятельств, связанных с использованием термоэлектрических модулей Пельтье в составе кулеров, применяемых для охлаждения высокопроизводительных центральных процессоров мощных компьютеров.

Архитектура современных процессоров и некоторые системные программы предусматривают изменение энергопотребления в зависимости от загрузки процессоров. Это позволяет оптимизировать их энергопотребление. Кстати, это предусмотрено и стандартами энергосбережения, поддерживаемыми некоторыми функциями, встроенными в аппаратно-программное обеспечение современных компьютеров. В обычных условиях оптимизация работы процессора и его энергопотребления благотворно сказывается как на тепловом режиме самого процессора, так и общем тепловом балансе. Однако следует отметить, что режимы с периодическим изменением энергопотребления могут плохо сочетаться со средствами охлаждения процессоров, использующих модули Пельтье. Это связано с тем, что существующие холодильники Пельтье, как правило, рассчитаны на непрерывную работу. В связи с этим, простейшие холодильники Пельтье, не обладающие средствами контроля, не рекомендуется использовать вместе с охлаждающими программами, такими как, например, CpuIdle, а также с операционными системами Windows NT/2000 или Linux.

В случае перехода процессора в режим пониженного энергопотребления и соответственно тепловыделения возможно значительное снижение температуры корпуса и кристалла процессора. Переохлаждение ядра процессора может вызвать в некоторых случаях временное прекращение его работоспособности, и как результат, стойкое зависание компьютера. Необходимо напомнить, что в соответствии с документацией фирмы Intel минимальная температура, при которой гарантируется корректная работа серийных процессоров Pentium II и Pentium III, обычно составляет +5 °C, хотя, как показывает практика, они прекрасно работают и при более низких температурах.

Некоторые проблемы могут возникнуть и в результате работы ряда встроенных функций, например, тех, которые осуществляют управление вентиляторами кулеров. В частности, режимы управления энергопотреблением процессора в некоторых компьютерных системах предусматривают изменение скорости вращения охлаждающих вентиляторов через встроенные аппаратные средства материнской платы. В обычных условиях это значительно улучшает тепловой режим процессора компьютера. Однако в случае использования простейших холодильников Пельтье уменьшение скорости вращения может привести к ухудшению теплового режима с фатальным результатом для процессора уже вследствие его перегрева работающим модулем Пельтье, который кроме выполнения функций теплового насоса, является мощным источником дополнительного тепла.

Необходимо отметить, что, как и в случае центральных процессоров компьютеров, холодильники Пельтье могут быть хорошей альтернативой традиционным средствам охлаждения видеочипсетов, используемых в составе современных высокопроизводительных видеоадаптеров. Работа таких видеочипсетов сопровождается значительным тепловыделением и обычно не подвержена резким изменениям режимов их функционирования.

Для того чтобы исключить проблемы с режимами изменяемого энергопотребления, вызывающих конденсацию влаги из воздуха и возможное переохлаждение, а в некоторых случаях даже перегрев защищаемых элементов, таких как процессоры компьютеров, следует отказаться от использования подобных режимов и ряда встроенных функций. Однако как альтернативу можно использовать системы охлаждения, предусматривающие интеллектуальные средства управления холодильниками Пельтье. Такие средства могут контролировать не только работу вентиляторов, но и изменять режимы работы самих термоэлектрических модулей, используемых в составе активных кулеров.

Появились сообщения об экспериментах по встраиванию миниатюрных модулей Пельтье непосредственно в микросхемы процессоров для охлаждения их наиболее критичных структур. Такое решение способствует лучшему охлаждению за счет снижения теплового сопротивления и позволяет значительно повысить рабочую частоту и производительность процессоров.

Работы в направлении совершенствования систем обеспечения оптимальных температурных режимов электронных элементов ведутся многими исследовательскими лабораториями. И системы охлаждения, предусматривающие использование термоэлектрических модулей Пельтье, считаются чрезвычайно перспективными.

Примеры холодильников Пельтье

Сравнительно недавно на компьютерном рынке появились модули Пельтье отечественного производства. Это простые, надежные и сравнительно дешевые ($7-$15) устройства. Как правило, охлаждающий вентилятор не входит в состав. Тем не менее, подобные модули позволяют не только познакомиться с перспективными средствами охлаждения, но и использовать их по прямому назначению в системах защиты компьютерных компонентов. Вот краткие параметры одного из образцов.

Размер модуля (Рис.7) — 40×40 мм, максимальный ток — 6 А, максимальное напряжение — 15 В, потребляемая мощность — до 85 Вт, перепад температур — более 60 °C. При обеспечении мощного вентилятора модуль способен защитить процессор при рассеиваемой им мощности до 40 Вт.

На рынке представлены как менее, так и более мощные варианты отечественных модулей Пельтье.

Спектр зарубежных устройств значительно шире. Ниже приведены примеры холодильников, в конструкции которых использованы термоэлектрические модули Пельтье.

Активные холодильники Пельтье фирмы Computernerd

Холодильник PAX56B разработан для охлаждения процессоров Pentium и Pentium-MMX фирм Intel, Cyrix и AMD, работающих на частотах до 200 МГц. Термоэлектрический модуль размером 30×30 мм позволяет холодильнику поддерживать температуру процессора ниже 63 °C при рассеиваемой им мощности 25 Вт и внешней температуре равной 25 °C. В связи с тем, что большинство процессоров рассеивают меньшую мощность, данный холодильник позволяет поддерживать температуру процессора гораздо ниже, чем многие альтернативные кулеры на основе радиаторов и вентиляторов. Питание модуля Пельтье, входящего в состав холодильника PAX56B, осуществляется от источника 5 В, способного обеспечить ток 1,5 А (максимум). Вентилятор данного холодильника требует напряжение 12 В и ток 0,1 А (максимум). Параметры вентилятора холодильника PAX56B: ball-bearing, 47,5 мм, 65000 часов, 26 дБ. Общий размер данного холодильника составляет 25×25×28,7 мм. Ориентировочная цена холодильника PAX56B равна $35. Указанная цена приведена в соответствии с прайс-листом фирмы на середину 2000 г.

Холодильник PA6EXB разработан для охлаждения более мощных процессоров Pentium-MMX, рассеивающих мощность до 40 Вт. Этот холодильник подходит для всех процессоров фирм Intel, Cyrix и AMD, подключаемых через Socket 5 или Socket 7. Термоэлектрический модуль Пельтье, входящий в состав холодильника PA6EXB имеет размер 40×40 мм и потребляет максимум ток 8 А (обычно 3 А) при напряжении 5 В с подключением через стандартный разъем питания компьютера. Общий размер холодильника PA6EXB составляет 60×60×52,5 мм. При установке данного холодильника для хорошего теплообмена радиатора с окружающей средой необходимо обеспечить открытое пространство вокруг холодильника как минимум 10 мм сверху и 2,5 мм по бокам. Холодильник PA6EXB обеспечивает температуру процессора 62,7 °C при рассеиваемой им мощности 40 Вт и внешней температуре 45 °C. Учитывая принцип работы термоэлектрического модуля, входящего в состав данного холодильника, во избежание конденсации влаги и короткого замыкания необходимо избегать использования программ, которые переводят процессор в спящий режим на длительное время. Ориентировочная цена такого холодильника составляет $65. Указанная цена приведена в соответствии с прайс-листом фирмы на середину 2000 г.

Холодильник DT-P54A (также известен под названием PA5B фирмы Computernerd) разработан для процессоров Pentium. Однако некоторые фирмы, предлагающие эти холодильники на рынке, рекомендуют его и пользователям Cyrix/IBM 6×86 и AMD K6. Радиатор, входящий в состав холодильника, достаточно мал. Его размеры 29×29 мм. В холодильник встроен термодатчик, который при необходимости оповестит о перегреве. Он также контролирует элемент Пельтье. В комплект входит внешнее контролирующее устройство. Оно выполняет функции контроля за напряжением и самой работой элемента Пельтье, работой вентилятора, а также температурой процессора. Устройство выдаст сигнал тревоги, если элемент Пельтье или вентилятор вышли из строя, если вентилятор вращается со скоростью меньшей, чем на 70% от необходимого значения (4500 RPM) или же температура процессора поднялась выше 145°F (63°C). Если температура процессора поднялась выше 100°F (38°C), то элемент Пельтье автоматически включается, в противном случае он находится в режиме отключения. Последняя функция ликвидирует проблемы, связанные с конденсацией влаги. К сожалению, сам элемент приклеен к радиатору настолько сильно, что его невозможно отделить, не разрушив его конструкцию. Это лишает возможности установить его на другой, более мощный радиатор. Что касается вентилятора, то его конструкция характеризуется высоким уровнем надежности и он обладает высокими параметрами: напряжение питания — 12 В, скорость вращения — 4500 RPM, скорость подачи воздуха — 6.0 CFM, потребляемая мощность — 1 Вт, шумовые характеристики — 30 дБ. Этот холодильник достаточно производителен и полезен при разгоне. Однако в некоторых случаях разгона процессора следует воспользоваться просто большим радиатором и хорошим кулером. Цена этого холодильника составляет от $39 до $49. Указанная цена приведена в соответствии с прайс-листом нескольких фирм на середину 2000 г.

Холодильник AC-P2 разработан для процессоров типа Pentium II. В комплект входит 60 мм кулер, радиатор и элемент Пельтье размером 40 мм. Плохо подходит к процессорам Pentium II 400 МГц и выше, так как практически не охлаждаются чипы памяти SRAM. Ориентировочная цена на середину 2000 года — $59.

Холодильник PAP2X3B (рис. 8) аналогичен AOC AC-P2. В него добавлены два 60 мм кулера. Проблемы с охлаждением памяти SRAM остались нерешенными. Стоит отметить, что холодильник не рекомендуется использовать вместе с охлаждающими программами, такими как, например, CpuIdle, а также под операционными системами Windows NT или Linux, так как вероятна конденсация влаги на процессоре. Ориентировочная цена на середину 2000 года — $79.

Холодильник STEP-UP-53X2 оснащен двумя вентиляторами, прокачивающими большое количество воздуха через радиатор. Ориентировочная цена на середину 2000 года — $79 (Pentium II), $69 (Celeron).

Холодильники серии Bcool от Computernerd (PAP2CX3B-10 BCool PC-Peltier, PAP2CX3B-25 BCool-ER PC-Peltier, PAP2CX3B-10S, BCool-EST PC-Peltier) разработаны для процессоров Pentium II и Celeron и имеют похожие характеристики, которые представлены в следующей таблице.

Источник: http://www.ixbt.com/cpu/peltje.html

Как сделать холодильник на элементе Пельтье

В категории товаров для туризма, активного отдыха и оборудования для дачного домика стабильной популярностью пользуются компактные портативные холодильники. Большинство предлагаемых промышленностью изделий являются пассивными охладителями – это разного рода контейнеры с теплоизолированными стенками, удлиняющие процесс нагревания упакованной в них пищи. В отличие от них, приборы активного типа генерируют холод внутри камеры, питаясь от внешнего источника электрического тока. Чтобы сэкономить бюджет на покупке дорогостоящего аксессуара для путешествий, можно сделать автомобильный холодильник на элементах Пельтье своими руками.

Подготовительный этап

Чтобы удачно поставить элемент Пельтье себе на службу, необходимо ознакомиться с теоретической частью задачи:

  • что такое элемент Пельтье;
  • как рассчитать требуемый объем холодильника;
  • как обеспечивать устройству требуемое питание и корректный отвод тепла;
  • какие существуют схемы подключения данного термоэлектрического модуля.

В основе работы элемента Пельтье лежит одноименный эффект, при котором, в зависимости от направления и силы тока, протекающего через точку контакта двух полупроводников различного состава, происходит либо выделение, либо поглощение тепла. Это явление стали использовать в радиоэлектронике для локального охлаждения интегральных матриц, диодов и т. д. Позже компактную, нешумную, недорогую и надежную деталь стали использовать как кустарную замену воздушному охлаждению процессоров ПК. Чаще всего в качестве рабочего модуля рассматривается элемент Пельтье 12703 для холодильника полезным объемом до 0,5 куб. м.

Одного элемента Пельтье 12703, работающего от 12 V, потребляющего около 3А и 28 Вт; размерами 40х40х10 мм; хватает для создания в закрытом объеме 0,5-0,7 куб. м. разницы температур в 20 градусов с окружающей средой. Деталь будет корректно функционировать только при работающем теплоотводном устройстве (металлическом радиаторе) и вентиляторе, обеспечивающем отток воздуха от него. Если запитать элемент 12703 без обеспечения оттока тепла, равно как и его аналоги, охлаждавшие мощные диоды, он может сгореть в течение минуты.

Корпус и рабочая камера самодельного агрегата

Чтобы сконструировать автомобильный холодильник своими руками, потребуется теплоизолированный бокс с твердой неметаллической стенкой. Это может быть серийно выпущенный термобокс для путешествий (пассивно сохраняющий прохладную температуру) или подходящий по размерам пластиковый, фанерный, сделанный из МДФ или подобного теплоизолирующего материала, ящик с плотно закрывающейся крышкой.

  1. Для удобства корпус портативной морозилки можно оснастить ручками по бокам.
  2. Внутри камера самодельного устройства должна быть изолирована с помощью пенофола, пенополистирола, монтажной пены либо листового пенопласта. Исключение – место установки охлаждающего модуля. В точке крепления нужно сделать отверстие под модуль, выемки для монтажа радиаторов и корректного отвода воздуха.
  3. Выбирая, какой лучше поставить радиатор и вентилятор охлаждения, следует обратить внимание на недорогие компьютерные детали: кулер охлаждения центрального процессора и его радиатор.
  4. При монтаже радиатора на модуль Пельтье нужно обязательно использовать термопасту.
  5. Внешний радиатор с размещенным на нем кулером следует защитить от повреждений или прикосновения, лучше с помощью решетки.

Корпус будущего холодильника

Что понадобится для сборки охлаждающего агрегата

Самодельный автомобильный холодильник с элементом Пельтье потребует таких деталей, как:

  • теплоизолированный контейнер;
  • охлаждающий модуль;
  • 2 радиатора и 2 вентилятора (внутри и снаружи);
  • термореле с выносным датчиком (микроконтроллер с термостатом);
  • переключатель на два положения (вкл./выкл.) и провод.

Для подключения к автомобильному аккумулятору понадобятся длинные провода и разъемы (крокодилы). Не рекомендуется организовывать подключение через разъем прикуривателя, поскольку во время работы контакт сильно нагревается и может вывести из строя проводку авто. Чтобы обеспечить работу морозильного агрегата от сети на даче, следует приобрести компьютерный или другой подходящий блок питания на 12-15 V с проводами и штепселем.

Изготовление охлаждающего устройства

Последовательность монтажа

Перед тем как поставить элемент Пельтье на холодильник, сделанный своими руками, следует проверить работоспособность конструкции, смонтировав ее в готовом виде на плоской дощечке соответствующего размера.

Схема компоновки деталей следующая:

  • модуль монтируется в вырезанное точно по его размеру отверстие в основании (крышке или стенке автомобильного холодильника);
  • к обеим его плоскостям крепятся предварительно смазанные термопастой радиаторы;
  • на каждый радиатор устанавливается вентилятор в режиме отведения воздуха.

Чтобы понять, какой стороной лучше поставить модуль, следует обратиться к практике обозначений «плюса» красным проводом, а «минуса» – черным. При подаче тока с плюсовой клеммы аккумулятора на красный провод модуля, будет нагреваться та его сторона, на которой расположена маркировка. При обратном подключении – противоположная.

Во время эксплуатации самодельного автомобильного холодильника следует принимать во внимание, что продукты, загружаемые в него, должны быть по возможности охлажденными, иначе аппарату придется затратить большое количество энергии и времени на то, чтобы сначала охладить их, а уже затем – поддерживать заданную температуру внутри камеры.

Источник: http://expertfrost.ru/sovet/element-pelte

Самодельный холодильник на элементе Пельтье

Евросамоделки – только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

  • Главная
  • Каталог самоделки
  • Авто самоделки
  • Холодильник в машину своими руками (3 варианта, фото, пошагово)



Холодильник в машину своими руками (3 варианта, фото, пошагово)

Вариант №1. Пассивный автотермос своими руками

Не знаю правильно ли выбрал раздел, но решил, что здесь эта тема будет к месту. Предлагаю всем делиться здесь своим опытом HOME MADE.

Сам хочу поделиться с одноклубниками опытом постройки самодельного, мобильно-походного холодильника. Вещь очень нужная, для поездок на природу и на море, естественно.

В этом году обязательно поедем на море. «Тормозок» и напитки, чтобы не испортились, лучше держать в холоде. А для этого нужен холодильник. Купить автохолодильник от прикуривателя за 4500 р. мне не даёт «жаба». Поэтому, ещё для старой машины, было решено сделать новый, капитальный холодильник с «аккумуляторами холода» в виде замороженных полторашек с водой. Старый холодильник из упаковочного картона прослужил 3 поездки на юг, и был безжалостно выкинут на помойку (фотку прикрепил внизу (не помойки а холодильника)).

Итак, что и как делалось. Размер холодильника был выбран 400*400*300 мм, исходя из размеров багажника в прежней машине (слишком большой занимал бы много места, и некуда было бы ложить вещи).

Утеплять, а точнее теплоизолировать, решил вспененным утеплителем с фольгой с одной стороны, толщиной 10 мм. Ширина 1,2 м, длинна 1 м. Цена на сегодня 90 р/1м.

Материалом корпуса послужили отходы нашего мебельного производства – МДФ (или, если понятнее, ДВП) толщиной 10 мм. Куплены 2 алюминиевых уголка 15*15 мм за 120 р. за оба. Также куплены вытяжные заклёпки 4*16 (100 шт. – 50 р.) и 2 мебельных барных петли по 30 р. каждая. Вот и все расходы – 295 р. Инструменты и оборудование позаимствованы на работе (где холодильник и собирался).

Отрезая по месту уголки, потихоньку начинаем собирать короб будущего холодильника.

В результате «титанических» трудов получился вот такой симпатичный ящичек.

На крышку ящика я поставил защёлкивающийся замок и складывающуюся ручку из проволоки. Чтобы готовый холодильник вместе с упакованной едой можно было переносить в руке. А то он, набитый водой и едой, становится ну очень тяжёлым! Но, как говорится, своя ноша не тянет…

Теперь приступаем к оклейке ящика изнутри утеплителем. Я решил, что дно и крышка будут оклеены в 2 слоя утеплителя, а стенки в 1 слой. Для приклейки использовал «жидкие гвозди». Намазав заготовку утеплителя «гвоздями», приклеивал её к стенке и придавливал грузом. Приклеивалось хорошо, пробовал потом оторвать – приклеенный уплотнитель не поддался.

В результате, через 3 дня работы в свободное от основной работы время (которого бывает не так уж много), получился вот такой симпатичный холодильник с откидной верхней крышкой на защёлке.

В углы или на дно будут закрепляться или укладываться 4 полтора литровых бутылки с водой, либо 6-8 поллитровых, предварительно замороженных в морозилке. Можно использовать минеральную воду, холодненькая, да с газом, в жару ух как бодрит. Минералку лучше брать поллитровую, этот объём наиболее практичный. Бутылки наливаются водой не полными, иначе, когда вода замёрзнет, лёд расширится и порвёт бутылку, и продукты будут плавать в оттаявшей воде. Для экономии места в холодильнике можно купить в магазине фирменный «аккумулятор холода» – это специальные пакеты или плоские коробочки с жидкостью внутри, которые используются вместо бутылок (один большой стоит примерно 120-150р.). Только бутылки то с родниковой водой у нас бесплатные! И даже когда вода в них начинает таять (а это где-то через сутки), её можно использовать для холодного умывания или питья.

Используя предыдущий, картонный холодильник, продукты и напитки не съеденные и не выпитые по дороге, доезжали до моря холодными. В новом холодильнике на море мы привозили даже наш ещё лёд, он полностью не растаивал! Этот холодильник можно использовать и как табуретку. Красить специально не стал, чтобы было видно если с МДФ что-то случится (например, если начнёт коробиться от воды). Холодильником полностью доволен, он оправдал время и небольшие деньги затраченные на его изготовление. А пользы от него уж очень много.

Автор: Radist

Вариант №2. Пассивный автотермос своими руками

Сразу скажу , что этот термос автохолодильник придумал мой друг Валера!! За что мы ему очень благодарны. Живет на юге, жарко у нас, поэтому автохолодильников для продуктов на отдыхе катастрофически не хватает, особенно если выезжаем большой компанией. Валера такой термос- автохолодильник своими руками сделал несколько лет назад, вот и решился сделать подобное.

Итого, купив ящик для детский игрушек – 350 рублей, 2 листа пенопласта 2х50 рублей=100, 2 два мотка металлизированного скотча 2х100+200, клей универсальный 80 рублей, Пена монтажная 120 рублей ИТОГО 850 рублей и 2,5 часов моего драгоценного времени.

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/holodilnik-v-mashinu-svoimi-rukami-3-vatianta-foto-poshagovo

Самодельный холодильник на элементе пельтье. Часть 1

Показать панель управления

  • Опубликовано: 25 авг 2013
  • Как за копейки собрать холодильник на элементах пельтье? Очень просто если немного проявить смекалки и трудолюбия :) ! Элементы Пельтье продаются в магазинах радиодеталей за 300-500 рублей, в китайских интернет магазинах типа байинкоинс – за 100-120 рублей. Остальные детали, типа куллеров и фанов, можно использовать бэушные, а можно купить и на компьютерной барахолке не дорого, остальное барохло (оргстекло, теплоизоляцию и пр.), думаю найти можно без проблем.
  • Наука и техника
  • пельтье самоделка сделай сам холодильник компьютерное железо куллер радиатор фан автохолодильник

Комментарии • 30

аааа хватит в микрофон дышать! .

Класс!
Я посмотрел – в китае такие модули пельтье копейки стоят – ali.pub/f7rdl

у меня за 100 ртможно квиить)

огонь) только время потраченое на затягивание гаек обрезать бы

А какая максимальная и средняя температура с горячей стороны?

+Vladimir Nikiforov 24 литра, но я пока не подключал холодильник к ящику, поэтому параметры работы в сборе не знаю, позже буду эксперементировать

+Alexandr Potapkin А какой объем у тебя холодильника?

+Alexandr Potapkin Заказал парочку Tec1 12706 TEC , попробую тоже поэкспериментировать.

+Vladimir Nikiforov специально не замерял, но если дотронуться без радиатора, то обжигает, то есть больше 60°C , при этом на холодной стороне температура доходит до -15 и ниже°С без радиатора. Радиаторы с обоих сторон меняет картину: Тёплая сторона греется довольно слабо, где то градусов 35, по холодной стороне 4,5°С. Точнее пока не могу сказать, на данный момент холодильник разобран, возможно вернусь к окончательной сборке в ближайшие недели, тогда и сделаю замеры.

Источник: http://ru-clip.net/video/HO8OsX2THlM/%D1%81%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9-%D1%85%D0%BE%D0%BB%D0%BE%D0%B4%D0%B8%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA-%D0%BD%D0%B0-%D1%8D%D0%BB%D0%B5%D0%BC%D0%B5%D0%BD%D1%82%D0%B5-%D0%BF%D0%B5%D0%BB%D1%8C%D1%82%D1%8C%D0%B5-%D1%87%D0%B0%D1%81%D1%82%D1%8C-1.html

Холодильник на основе элемента Пельтье

Предупредим сразу, что данный вид самодельного холодильника более сложный и требует редкие элементы для его конструирования, поэтому может подойти не для всех людей.

И так начнем. Для изготовления такого оборудования нам понадобятся:

  • Элемент Пельтье, который редко применялся в системе охлаждения в старых компьютерах;
  • Старый бокс ESKY;
  • Два радиатора от компьютера;
  • Провод и штекер для прикуривателя;

В случае если у вас, где то завалялись старый элемент охлаждения компьютера, старый ESKY и несколько радиаторов, то вы с легкостью сможете сделать хороший и эффективный автомобильный холодильник.

Для этого на старых радиаторах компьютера понадобится просверлить отверстия. В ESKY так же понадобится просверлить отверстия для размещения радиаторов. После чего скручиваем все получившееся болтами и устанавливаем с внутренней стороны будущего холодильника. Снаружи устанавливаем старый компьютерный кулер, так чтобы конвекция была с внутренней стороны.

Так же нужно учесть то, что при работе данное устройство греется, особенно в районе прикуривателя.

Элемент Пельтье желательно установить на крышке холодильника, так как в дальнейшем его легче будет монтировать, а так же это будет способствовать циркуляции холода. Так же рекомендуется установить несколько элементов, это обеспечит более хорошее охлаждение во внутренней части

Источник: http://volt-index.ru/podelki-dlya-avto/holodilnik-na-osnove-elementa-pelte.html

Элементы пельтье своими руками

Элемент Пельтье – это специальный термоэлектрический преобразователь, который работает по одноименному принципу Пельтье – возникновении разности температур во время подачи электрического тока. В английском языке чаще всего упоминается как ТЕС, что в переводе означает термоэлектрический охладитель.

Как работает элемент Пельтье

Работа элемента Пельтье базируется на контакте двух токопроводящих материалов, которые обладают разным уровнем энергии электронов в зоне проводимости. При подаче электрического тока через подобную связь, электрон приобретает высокую энергию, чтобы потом перейти в более высокоэнергетическую зону проводимости другого полупроводника. В момент поглощения этой энергии осуществляется охлаждение места охлаждения проводников. Если же ток протекает в обратном направлении – то это приводит к нагреванию места контакта и к обычному тепловому эффекту.

Если с одной стороны сделать хороший отвод тепла, например, при использовании радиаторных систем, то холодная сторона сможет обеспечить очень низкую температуру, которая на десятки градусов будет ниже температуры окружающего мира. Величина тока пропорциональна степени охлаждения. Если же сменить полярность электрического тока, то стороны (тёплая и холодная) просто поменяются местами.

В контакте с металлической поверхностью элемент Пельтье становится настолько малым, что его практически невозможно заметить на фоне омического нагрева и других эффектов теплопроводности. Именно поэтому на практике применяется два полупроводника.

Количество термопар может быть самым разнообразным – от 1 до 100, за счёт чего можно сделать элемент Пельтье практически с любыми показателями холодильных мощностей.

Практическое применение

В наше время элементы Пельтье активно применяются для:

  1. холодильников;
  2. кондиционеров;
  3. автомобильных охладителей;
  4. кулеров для воды
  5. видеокарт ПК;

Элемент Пельтье получил широкое применение в различных холодильных системах, в том числе и среди холодильников и кондиционеров. Возможность достигать очень низких температур делает его превосходным решением для охлаждения электрических приборов или технического оборудования, подвергающегося нагреву. Сегодня разработчики применяют элементы Пельтье в акустических и звуковых системах, где они выполняют роль обычного куллера. Отсутствие интенсивных звуков делает процесс охлаждения практически бесшумным, что является прекрасным преимуществом элемента.

В наше время подобная технология пользуется большой популярностью за счёт очень мощной теплоотдачи. К тому же, современные элементы Пельтье отличаются очень компактными габаритами, а их радиаторы способны хранить нужную температуру на протяжении длительного времени. Ещё одним преимуществом элементов Пельтье является их долговечность, т.к. они состоят из цельных неподвижных элементов, что уменьшает вероятность поломок. Конструкция самого распространённого типа выглядит очень просто и включает в себя два медные проводника с контактами и соединительными проводами, также изолирующий элемент, который изготовляется из нержавеющей стали или керамических материалов.

Модуль для регулятора

Учитывая простоту конструкции, сделать элемент Пельтье своими руками в домашних условиях совсем несложно. Его можно будет использовать для холодильников или прочих приборов. Перед началом работ вам нужно подготовить две металлические пластины и проводку с контактами. Изначально подготовьте проводники, которые необходимо установить у основания элемента. Как правило, применяются проводники с маркировкой «РР».

Также стоит заранее позаботиться об полупроводниках на выходе. Они будут применяться для отдачи тепла на верхнюю пластину. В процессе установки задействуйте паяльник. На конечном этапе нужно присоединить два провода. Первый устанавливается у основания и прочно закрепляется возле крайнего проводника. Важно учесть, чтобы любые соприкосновения с пластиной были устранены.

Второй проводник прикрепляется у верхней части. Фиксируется он таким же образом, как и первый – к крайнему проводнику. Чтобы проверить функциональность устройства стоит применить тестер. Просто соедините два провода к прибору и проверьте вольтаж. Отклонение напряжения будет составлять где-то 23 В.

Как сделать элементы Пельтье для холодильника?

Элементы Пельтье своими руками для холодильника изготавливаются также просто и быстро. Первое, что нужно учесть перед работами, это – материал пластины. Это должна быть прочная керамика. Что касается проводников, то их нужно подготовить не меньше 20-ти штук, что позволит добиться максимального перепада температур. При правильном расчете коэффициент полезного действия может быть увеличен на 70%.

Многое зависит от мощности используемого оборудования. Если холодильник работает на основе жидкого фреона, то проблем с мощностью никогда не будет. Элемент Пельтье, который был изготовлен своими руками устанавливается непосредственно возле испарителя, который установлен вместе с мотором. Для подобного монтажа вам понадобится запастись самым стандартным набором инструментов и прокладками. Они будут применены для элемента модели от пускового реле. С помощью подобного решения охлаждение в нижней части устройства произойдёт намного быстрее.

Стоит помнить, что перед тем как сделать элемент Пельтье для холодильника своими руками, вам нужно запастись достаточным количеством электрических проводников. Для того чтобы добиться разницы в температурах при разработке элемента своими руками, используйте не меньше 16 проводов. Обязательно обеспечьте им качественную изоляцию и только тогда подключайте к компрессору. Убедившись в надёжности и безопасности связи между проводами можно переходить к их соединению. После завершения установки ещё раз проверьте силу предельного напряжения с помощью тестера. Если работа элемента была нарушена, это первым делом скажется на терморегуляторе. Иногда случается его короткое замыкание.

Помимо холодильников, элементы Пельтье активно применяются и в автомобильных охладителях. Сделать качественный автомобильный холодильник своими руками тоже достаточно просто. Для этого необходимо найти хорошую керамическую пластину с толщиной не меньше 1.1 миллиметра. Провода должны быть немодульными. В качестве проводников лучше всего использовать медные провода с пропускной способностью не меньше 4 Ампера.

В связи с этим максимальное отклонение температур будет доходить до десяти градусов, что считается нормой. В частых случаях используются проводники с маркировкой «ПР20», которые сумели отличиться максимальной надёжностью и стабильностью работы. К тому же они подходят для различных типов контактов. При соединении устройства с конденсатором стоит применить паяльник.

Как сделать элемент Пельтье для кулера питьевой воды?

Кулер питьевой воды – это очень важное и необходимое устройство, которое вовремя охлаждает или нагревает питьевую воду. Чтобы ускорить процесс охлаждения, можно применить элемент Пельтье. Сделать его можно так же просто, как и для холодильника или автомобильного охладителя:

  • В качестве пластины стоит использовать исключительно керамическую поверхность.
  • В устройстве применяется не меньше 12 проводников, которые смогут выдерживать высокое сопротивление.
  • Для подключения нужно использовать два провода (желательно медные). Элемент устанавливается в нижней части кулера. К тому же он может соприкасаться с крышкой устройства. Но чтобы предотвратить возможные короткие замыкания фиксируйте всю проводку на решетке либо корпусе.

Элемент Пельтье для кондиционеров своими руками

Если речь идёт об элементе Пельтье для кондиционеров, то он может быть изготовлен только из проводника «ПР12». Дело в том, что этот тип проводников отлично выдерживает аномальные температуры и способен выдавать до 23В напряжения. Сопротивление при этом должно колебаться в пределах 3 Ом. Максимальные перепады температур будут достигать 10 градусов и КПД – 65 процентов. Проводники нужно укладывать в один ряд.

Стоит отметить, что элемент Пельтье может служить в качестве охладителя для видеокарты персонального компьютера. Для изготовления охладителя нужно взять 14 проводников, желательно из меди. Чтобы подключить элемент Пельтье к видеокарте ПК нужно задействовать немодульный проводник. Само устройство монтируется рядом с встроенным кулером на видеокарте. Для закрепления можно использовать маленькие металлические уголки, а для фиксации обычные гаечки.

Если при работе замечаются какие-то интенсивные шумы и прочие неестественные звуки, стоит проверить работоспособность проводки и осмотреть каждый проводник.

Источник: http://elektro.guru/elektrooborudovanie/avtonomnoe-elektrichestvo/elementy-pelte-svoimi-rukami.html

Как сделать автомобильный холодильник своими руками

Сделать автомобильный холодильник своими руками лучше всего на элементах Пельтье. Устройство такого холодильника значительно проще, чем привычного для нас агрегата с компрессором и фреоном в качестве хладагента. Несмотря на то что компрессорный холодильник имеет более высокий КПД, чем работающий на основе эффекта Пельтье, последний предпочтительней использовать в автомобилях. Так как он обладает другими немаловажными преимуществами: меньшими габаритами и бесшумной работой.

Компрессорная климатическая техника все же используется в автомобилях, например, кондиционер. Объясняется это тем, что кондиционер охлаждает большой объем и его не удастся сделать на основе эффекта Пельтье. К тому же кондиционер должен отводить тепло из салона автомобиля дальше, чем позволяет конструкция элемента Пельтье. Если вам достался старый домашний кондиционер, не спешите радоваться, так как вряд ли вам удастся сделать из него автомобильный холодильник.

Охлаждение без компрессора

Эффект Пельтье заключается в том, что при протекании электрического тока через контакт двух полупроводников с различными типами проводимости (p-n переход) в зависимости от направления тока происходит либо его охлаждение, либо нагревание. Объясняется это взаимодействием электронов с тепловым колебанием атомов кристаллической решетки. А при прохождении тока через последовательно соединенные переходы тепловая энергия, поглощенная одним p-n переходом, выделяется на другом.

Если расположить элемент Пельтье так, чтобы один p-n переход был внутри контейнера с хорошей теплоизоляцией, а другой снаружи, то получится небольшой холодильник, которому достаточно питания от автомобильного прикуривателя. Еще один холодильник, работающий без компрессора, – абсорбционный. Сделать холодильник в машину можно и из такого старого агрегата. Но в этом случае конструкция будет зависеть, от того, что вам досталось, поэтому непременно нужно будет поменять нагреватели и терморегуляторы на 12 вольтовые.

Делаем корпус

Для изготовления корпуса вам понадобятся материалы:

  • МДФ толщиной 10 мм.
  • Алюминиевый уголок 1,5×1,5 см.
  • Вытяжные заклепки 3×15 мм.
  • Мебельные шарниры – 2 шт.
  • Замок-защелка типа лягушка.
  • Вспененная фольгированная теплоизоляция толщиной 10 мм.
  • Клеенка на тканевой основе.
  • Клей «жидкие гвозди».
  • Клей ПВА.
  • Герметик.
  • Поролоновый уплотнитель для окон.

Один элемент Пельтье не сможет значительно охладить большой объем, поэтому для одного термоэлектрического элемента не делайте корпус больше чем 40×40×30 см.

Для распила оргалита используйте электрический лобзик или дисковую пилу, если же их нет в вашем арсенале, подойдет и обычная ножовка с мелким зубом. Из листов МДФ при помощи уголков и вытяжных заклепок соберите коробку, которая будет корпусом вашего мини-холодильника. Уголки располагайте изнутри, чтобы заклепки удерживались надежней. Все полости в стыках между деталями конструкции заполните герметиком. После высыхания герметика оклейте внутреннюю поверхность получившегося ящика утеплителем. Используйте для этого «жидкие гвозди».

На верхние торцы стенок наклейте поролоновый уплотнитель. МДФ очень гигроскопичен, поэтому перед оклейкой корпуса его необходимо загрунтовать. Вместо грунтовки разведите водой немного ПВА (в 1 часть клея добавьте 2 части жидкости). Загрунтуйте корпус, дайте ему просохнуть и оклейте его клеенкой. Не оклеивайте дверцу, так как она является радиатором, а оклейка ухудшит ее теплоотдачу.

Монтаж охладителя

Для этого понадобится:

  • Элемент Пельтье.
  • Электрический вентилятор с рабочим напряжением 12 В и крепление для него.
  • 4 винта М 3×15 с гайками.
  • Разъем для подключения к гнезду прикуривателя.
  • Два медных, многожильных, изолированных провода. Сечение определите исходя из суммарной мощности элемента Пельтье и вентилятора.
  • Термопаста.
  • Листовой алюминий толщиной 3–4 мм.

Сначала нужно изготовить из алюминия два радиатора, смонтировать между ними охлаждающий элемент и отделить их друг от друга листом теплоизоляции. Эта конструкция будет по совместительству дверкой холодильника. При наружных размерах корпуса 40×40×30 см верхний радиатор должен быть 40×40 см, так как он будет закрывать бокс, а нижний 38×38 см, потому что он должен входить внутрь. Отрежьте от листа утеплителя квадрат 38×38 см, в его центре прорежьте отверстие по размеру охлаждающего элемента и приклейте его к меньшему радиатору на «жидкие гвозди». Припаяйте провода питания к выводам элемента (на вывод красного цвета нужно подавать «+», а на черный «землю»).

Положите большой радиатор вниз, а на него, теплоизоляцией вверх, маленький так, чтобы их центры совпадали. В сантиметре от каждого угла выреза в теплоизоляции просверлите по отверстию Ø 3 мм одновременно в двух радиаторах. Смажьте охлаждающий элемент с обеих сторон теплопроводящей пастой и положите на свободный от утеплителя участок меньшего радиатора охлаждающей стороной к металлу. Накройте его большим радиатором так, чтобы ранее сделанные отверстия совпали, и стяните получившийся сэндвич винтами с гайками до сжатия теплоизоляции и касания радиаторами охладителя. Контролируйте сжатие с помощью штангенциркуля измеряя расстояние между радиаторами. Толщина элемента равна 3,8 мм. После уменьшения зазора до этой величины стягивание пластин радиаторов следует прекратить.

Прикрепите получившуюся дверку к шарнирам, а их к корпусу таким образом, чтобы при ее закрывании меньший радиатор входил внутрь корпуса. Для вывода проводов из корпуса наденьте на них подходящий по диаметру отрезок резиновой трубки. В верхней пластине рядом с контактами подключения питания охладителя просверлите отверстие размером немного меньше наружного диаметра трубки. Выведите через него провода, оставив трубочку в отверстии, чтобы провод не терся о его края. Прикрепите вентилятор к дверце так, чтобы он был направлен на нее, и подключите его к той же паре проводов. Осталось прикрепить защелку и какую-нибудь ручку для переноски устройства и генератор холода готов.

Выбор сечения провода

Чтобы узнать ток, который потребляет построенный кондиционер, сложите номинальный ток вентилятора с аналогичным параметром охлаждающего элемента. После этого остается только выбрать из справочника соответствующие этому току сечение провода. Фрагмент справочника достаточный для принятия решения в этом случае мы приводим ниже. При длине подключения до 2 м:

  • ток до 1,5 А, сечение провода – 0,3 мм 2 ;
  • ток – 2,5 А, сечение – 0,5 мм 2 ;
  • ток – 3,5 А, провод – 0,7 квадратов;
  • ток – 7,5 А, провод 1,5 квадрата;
  • ток – 10 А, провод – 2 мм 2 .

При длине подключения 3 м:

  • Iном до 1,5 А, провод – 0,4 мм 2 ;
  • Iном – 2,5 А, провод – 0,8 мм 2 ;
  • Iном – 3,5 А, провод – 1,1 квадрата;
  • Iном – 7,5 А, сечение – 2,3 мм 2 ;
  • Iном – 10 А, сечение – 3,2 квадрата.

Если ваш кондиционер потребляет больший ток, чем тот, на который рассчитан предохранитель прикуривателя, придется подключить его к клеммам аккумулятора через собственную плавкую вставку. Зато вы сэкономите на разъеме для подключения к гнезду прикуривателя.

Сечение одножильного провода S после измерения его диаметра d можно посчитать по формуле – S=π*(d/2) 2 . Для определения сечения многожильного провода нужно посчитать количество жилок под изоляцией, вычислить сечение одной и умножить на их количество.

Если у вас нет штангенциркуля, диаметр одножильного провода вы можете определить с помощью обычной линейки. Для этого намотайте на отвертку 10 витков провода виток к витку и измерьте линейкой длину получившейся намотки. Поделите результат на 10, и получите диаметр провода.

Требования к питанию

Питание устройства должно быть постоянным током напряжение не более 15 В. Небольшие пульсации не мешают работе. Значит, в особых условиях самодельный кондиционер не нуждается и его можно просто подключать к бортовой сети автомобиля с 12 вольтовым электрооборудованием. Для владельцев автомобилей с напряжением бортовой сети 24 В можно порекомендовать соединять два охлаждающих элемента последовательно.

Преимущества и недостатки термоэлектрических охлаждающих устройств

Термоэлектрический охлаждающий кондиционер на основе эффекта Пельтье обладают следующими преимуществами:

  1. Высокая удельная мощность охлаждения. При размерах 40×40×3,8 мм один элемент может отводить тепловую энергию мощностью до 57 Вт.
  2. Бесшумность работы.
  3. Невысокая стоимость. Один элемент стоит не более 3 долларов.
  4. Высокая надежность. Время непрерывной работы до выхода из строя достигает 200 тыс. часов.

Недостатки кулеров Пельтье:

  • Низкий КПД. Поэтому при большом охлаждаемом объеме тяжело добиться значительной разницы температур противоположных поверхностей.
  • Кондиционер потребляет сравнительно большую мощность. Потребляемый одним элементом ток достигает 6 А.
  • Часть потребляемой мощности расходуется на нагревание радиатора, отдающего тепло в атмосферу.

Сделанный своими руками холодильник, разумеется, не заметит кондиционер либо климат-контроль, но в любом случае облегчит поездки в жаркую погоду.

Источник: http://autolirika.ru/soveti/avtomobilnyj-holodilnik-svoimi-rukami.html

Простой холодильник своими руками

Для изготовления холодильника нам понадобится: холодильный элемент Пельтье TEC1-12706, два радиатора с вентилятором от процессоров компьютера, две алюминиевые пластины толщиной примерно 4 мм, 42×42 мм полированные на шкурке «нулёвке» в качестве переходника, т.к. основание радиаторов кулера не прямоугольное.

Холодильник TEC1-12706 зажат между кулерами с помощью винтов и гаек М5 (4 штуки) через стандартные отверстия крепления кулеров, откуда предварительно был аккуратно вынут штатный крепёж.

Крепление сделано следующим образом (см. рисунок 1):

Рисунок 1. Коммутация элемента Пельтье и кулеров.

Питание взято от компьютерного блока питания, сам охлаждающий модуль сделан в виде крышки, пространства заклеены обрезками старой туристической “пенки” с целью предотвратить теплопотери (смотрите рисунок 2).

Рисунок 2. Субнулевые температуры легко достижимы в комнатных условиях при хороших радиаторах

Испытания показали, что при остановленном вентиляторе на холодной стороне и работающем на горячей при отсутствии какой-либо теплоизоляции, кроме указанной (т.е. прямо в комнате), температура холодного радиатора на 23 градуса ниже температуры окружающей среды.
На рисунке выше видно, что холодный радиатор при этом запотевает.
Если же этой крышкой укрыть теплоизолированную банку, температура радиатора легко перешагивает за нуль. В частности, при температуре окружающего воздуха +25 °C температура не слишком хорошо теплоизолированного холодного радиатора была около -6 °C.

Удачных Вам экспериментов!

Использованы материалы сайта: wow-only.ru

П О П У Л Я Р Н О Е:

Живу в местности где водопроводная вода очень жесткая. Замучился каждый месяц выковыривать накипь с чайника, очищать ТЭН стиральной машинки. Газовый котел с колонкой до сих пор вспоминаются в страшном сне. Что делать? Интернет на тот момент только зарождался и вспомнились мне полученные знания в Бауманке – омагнитить воду, сделать её мягкой. Собрал магнитный фильтр на водопровод, установил его на входе воды в помещение и… проблема накипи пропала. Небольшой осадок в чайнике легко смывается водой, в газовый котел, стиральную машинку я уже много лет и не заглядываю.

Скоро зима. Основной поток холода идёт с неутеплённых окон. С наступлением прохладного периода года каждый из нас старается сделать утепление окон на зиму, особенно если ремонт в квартире или же доме проводился достаточно давно. Ниже, в статье рассмотрены основные способы утепления окон на зиму.

У многих из нас имеются свои частные дома, дачи, садовые домики или «фазенды». Если дача расположена недалеко от города некоторые семьи вообще перебираются туда на все лето, а при наличии теплого отапливаемого дома проводят много времени и зимой. Жизнь на природе прекрасна, спору нет, но все же хочется и немного благ цивилизации вроде водопровода. Зачастую центрального городского водопровода на даче нет, а в качестве источника воды используется колодец. Глубина колодца обычно значительно больше глубины промерзания грунта (для Московской области до 1,5 метра). Подробнее…

Источник: http://www.mastervintik.ru/xolodilnik-svoimi-rukami/

Смотрите также:
31.10.2018

Варианты изготовления самодельного кондиционера Итак, вы решили изготовить кондиционер своими руками. С чего начать? Для начала немного теории, которую можно подчерпнуть из статей и видео в Интернете. Кондиционер – это система, позволяющая поддерживать в помещении...

31.10.2018

Углекислотная ловушка для комаров из пластиковой бутылки Нет необходимости описывать эмоции, которые вызывают комары и нет никого, кто так торопит в работе, как комары, поэтому сразу к делу. В этом видеоуроке покажем, как сделать работающую на углекислом газе ловушку...

31.10.2018

Какое приспособление пригодится для посадки рассады? Приспособление для посадки рассады помидоров и других культур (сажалка, посадочный конус) используется огородниками на приусадебных участках, а также фермерами и большими сельхозкомпаниями. В зависимости от...

Комментарии

Комментирование отключено.
