Зернодробилка из болгарки

Как изготовить зернодробилку своими руками

Все владельцы животноводческих ферм прекрасно знают, насколько полезна персональная дробилка для зерна. С её помощью можно легко и быстро пополнить запасы питания для кроликов и птицы, приготовить комбикормовую смесь для скота, перемолоть овощи и фрукты.

Такой прибор полезен и в домашнем хозяйстве, его используют для дробления различных зерновых культур и получения муки из пшеницы, кукурузы и т. д.

Однако найти дешевую зернодробилку на рынке сельскохозяйственной техники очень непросто. Поэтому многие предпочитают создать этот полезный инструмент своими руками.

Для этого требуется наличие некоторых токарных навыков, умение обращаться со сварочным аппаратом и старая бытовая техника или некоторые ее детали, уже бывшие в употреблении, но все еще готовые послужить своему хозяину.

Как сделать зернодробилку своими руками из старого пылесоса

Не спешите расставаться со старым пылесосом, ведь его мотор идеально подходит для создания небольшой зернодробилки. Помимо него, потребуется:

• лист фанеры толщиной 10 мм;
• стальная пластина, выполняющая функцию ножа;
• металлическая полоса для изготовления рабочей камеры;
• деревянные штифты;
• бункер с заслонкой для подачи зерна;
• втулка, шайбы и гайки.

Прочитав эту статью, вы поймете, какие существуют особенности ремонта вилочных погрузчиков Тойота.

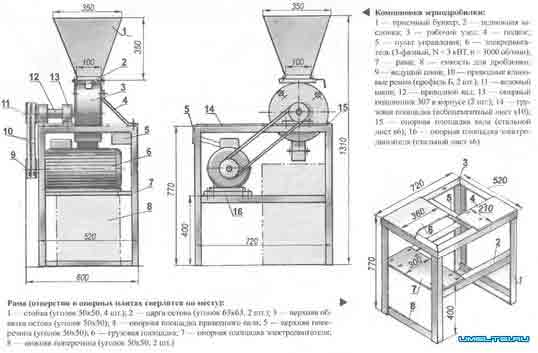

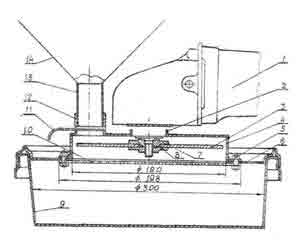

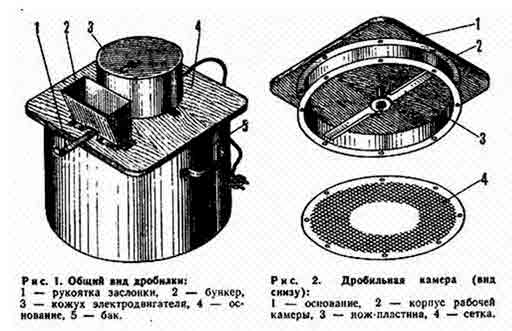

Для удобства можно составить чертеж зернодробилки своими руками, либо использовать фото уже готового агрегата. Сначала нужно подготовить основание прибора. С этой целью используется фанерный лист, из которого вырезается квадрат со сторонами 300 мм.

Поверх него укрепляется рабочий электродвигатель от пылесоса, при этом вал должен выступать вниз примерно на 40 мм.

Нож для нарезки

Рабочий орган зернодробилки – нож, который, вращаясь с огромной скоростью, будет производить помол зерна, – нужно изготавливать отдельно. Для этого потребуется любая стальная пластина с параметрами 15х200 мм и толщиной около 1,5 мм.

Материал обязательно нужно выбирать крепче, чем Ст-3, также можно использовать автомобильные держатели или любые другие похожие детали от бытовой техники.

Заточка ножа выполняется в виде лезвия, обе передние кромки обрабатываются по направлению оси вращения.

С формой можно экспериментировать, придавая ей вид пропеллера или просто скашивая углы. Наждаком регулируется горизонтальный и вертикальный вид пластины.

Затем посередине созданного рабочего органа просверливается отверстие, по своему диаметру подходящее под вал двигателя пылесоса. Закрепляется нож на резьбовой хвостик при помощи втулки, гайки и двух шайб подходящего размера.

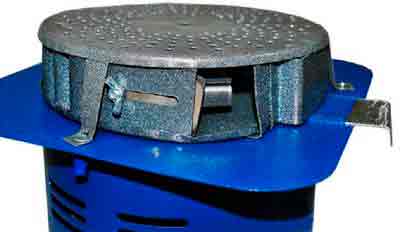

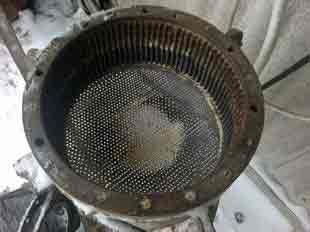

Рабочая камера, бункер и сито

Для обустройства камеры, в которой будет происходить дробление зерен, нужно использовать металлическую полоску. Ее длина составляет примерно 700 мм (и еще 5–10 мм для крепления), а ширина не должна превышать 60 мм.

Металл сворачивается в кольцо, а его ребра отгибаются в наружную сторону по всему периметру камеры. Получившиеся фланцы по ширине будут не больше 10 мм. Это нужно для скрепления с основанием и установки сита.

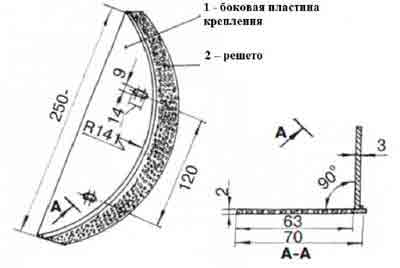

Сито может иметь сетку с любым диаметром отверстий. Ее параметры зависят только от того, какой результат дробления нужно получить.

Для муки нужна мелкая сетка, для более крупного помола ячейки будут, соответственно, больше, а для овощной смеси можно использовать специальные перфорированные диски с отверстиями.

Само зерно будет подаваться в рабочую камеру из бункера, который закрепляется на основании. Также его следует оборудовать небольшим отверстием и пластинчатой заслонкой, с помощью которой можно регулировать подачу сырья.

Под ситом для сбора готовой продукции используют таз, обычную кастрюлю, ведро или бак.

Мельница-дробилка

Для создания мельницы для дробления зерна потребуются ротор и статор, которые будут работать по принципу жерновов. Подставкой для такого аппарата служит ящик, на котором устанавливается электродвигатель с небольшой мощностью – примерно 1 кВт на 220 В.

Обязательно нужно использовать однофазный агрегат, либо переделанный из трехфазного, либо с включенным пусковым конденсатором.

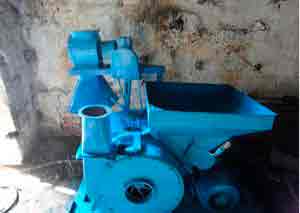

Устройство самодельной мельницы

Корпус мельницы зернодробилки ДКУ, изготовленной своими руками, представляет собой круглую коробку из металла толщиной 5 мм и диаметром 300-340 мм. Низ имеет борт – статор, а сверху устройство закрыто крышкой.

Внутри корпуса будет находиться двигатель и сама мельница. Нужно закрепить ее так, чтобы подшипник аппарата надвигался на вал агрегата, на котором, в свою очередь, установлен ротор. Вращаясь, он будет развивать скорость до 3 000 оборотов в минуту.

Поверх корпуса с помощью винтов прикрепляют бункер, через который будет происходить подача зерна.

Проделываются отверстия для подачи и извлечения зерна.

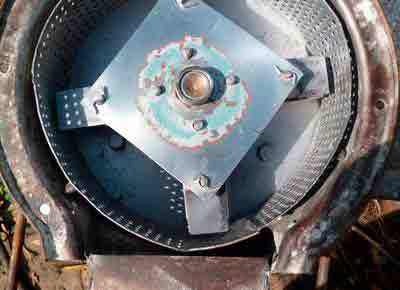

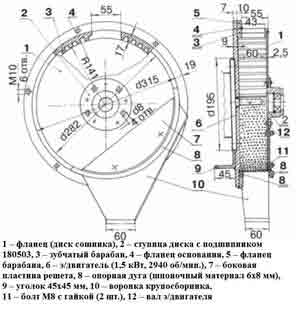

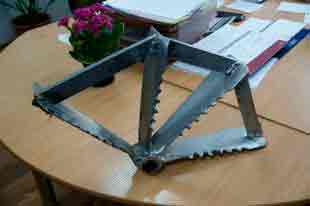

Как изготовить статор и ротор

Статор делается из пластины металла толщиной 2 мм и шириной около 50 мм. Эту металлическую полоску выгибают по окружности, помещают в форму для заливки и с одного торца покрывают алюминием так, чтобы получилась чаша с дном.

Её толщина – 4 мм. Далее нужно придать детали ребристость. Для этого нарезаются несколько уголков с параметрами 20х20х50 мм, и привариваются к внутреннему борту статора. Посреди механизма выполняется отверстие под вал.

Для изготовления ротора понадобится металлический лист, чья толщина должна быть не менее 3 мм. Из него вырезается круг диаметром 320 мм, затем от края отмеряют 20 мм и вновь рисуют окружность, которую разбивают на 32 равные доли.

Точку разметки обрабатывают сверлом так, чтобы получились сквозные отверстия диаметром 3 мм. С наружной стороны до этих дырок делаются пропилы ножовкой, получившиеся лепестки отгибают.

В центральной части ротора при помощи сварки устанавливается втулка длиной 45 мм и диаметром около 30 мм.

Чтобы конструкция начала работать, необходимо сначала установить статор на вале. Следующим проводится на шпонке ротор, и все детали закрепляются шпилькой через отверстие втулки. Крышка корпуса закрывается винтами.

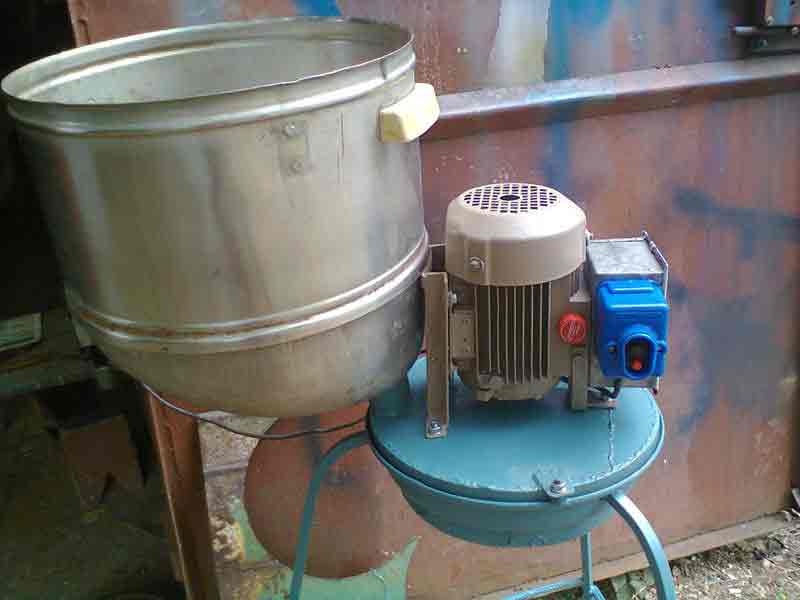

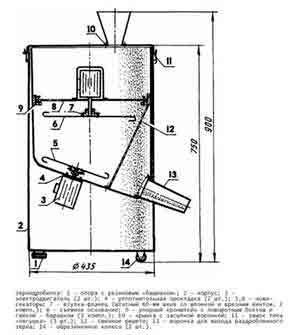

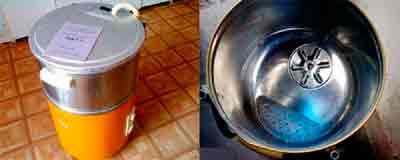

Зернодробилка из стиральной машины

Зернодробилка на основе стиральной машины – это мощный и удобный агрегат с высокими показателями производительности, работающий по принципу кофемолки.

Для изготовления такого вида техники не нужно обладать знаниями токаря и уметь проводить сварочные работы. Помимо самой стиральной машины достаточно иметь:

• дополнительный электродвигатель (помимо того, что установлен в машине);
• пару стальных пластин небольшой толщины (из них будут вытачиваться ножи);
• кусок металлического уголка;
• три поворотных болта М8 в комплекте с гайками;
• три жестяных банки объемом 3 литра (подойдут из-под краски или лака);
• три замка-лягушки;
• дрель и сверла к ней, молоток, слесарные ключи и зубило.

Каждая стиральная машина отличается от других моделей своими размерами, устройством барабана и пусковым механизмом. Поэтому подробные инструкции не приводятся нигде и тому, кто решил создать подобный аппарат, важно понять сам принцип работы такой зернодробилки.

Принцип работы аппарата

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Валы двигателей должны производить вращение в противоположных направлениях и быть установлены под углом в 20-25 градусов относительно друг друга.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Сырье и готовый продукт

Бункер для загрузки сырья может быть любого размера, однако зернодробилка из стиральной машины предназначена для значительных объемов выпускаемой продукции. Это значит, что и контейнер с зерном должен быть большим.

Для того чтобы регулировать поступления сырья, необходимо оборудовать его заслонкой, которая будет вручную отодвигаться для подачи. Также стоит подумать о том, что станет с перемолотым материалом на выходе.

Для того чтобы предотвратить разбрасывание продукта и наладить его точную поставку от отверстия к емкости для сбора, необходимо оборудовать рукав.

Прочитав следующую статью, вы узнаете модели бензиновых триммеров Штиль, относящихся к категории профессионального оборудования.

Он может быть выполнен из резины или пластика, однако наиболее прочный материал для данной конструкции – это железо. С ним любой объем готовой продукции без проблем будет доставлен в конечную точку сбора.

Самодельная зернодробилка, помимо экономической выгоды, имеет еще несколько замечательных особенностей. Ее легко ремонтировать, так как при сборке аппарата его конструкция и принцип работы становятся понятны и просты.

Помимо этого, устройство, собранное своими руками, легко переделать под изменившиеся нужды. К примеру, поменять размер ножей и приспособить дробилку для перемалывания картофеля или крупных овощей.

Предлагаем посмотреть видео, из которого вы узнаете еще один способ изготовления зернодробилки своими руками – из болгарки:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://spez-tech.com/tehnika/selhoz/uborochnaya/kak-izgotovit-zernodrobilku-svoimi-rukami.html

Зернодробилка своими руками

Зернодробилка – это незаменимая вещь в сельском хозяйстве. И если количество голов скота, домашней птицы небольшое, то измельчение зерна можно провести вручную, но при большом домашнем хозяйстве этот процесс становится сложным, затратным и большинство фермеров принимают решение автоматизировать его. Если желания тратиться на готовый прибор нет, то зернодробилка своими руками – это оптимальный вариант в таком случае. Для этого необходимо владеть определенными знаниями и навыками.

Дробилка для зерна из стиральной машинки

Зернодробилка своими руками может быть сделана из материала, который находится под рукой. Порой вещам, которым давно пора отправиться на свалку, можно дать вторую жизнь. В данном случае речь идет о стиральной машинке и ее перевоплощении в дробилку для зерна. Способов это сделать есть несколько, для этого можно использовать чертежи, позволяющие изготовить прибор дома. Примерные чертежи изготовления дробилки из стиральной машины в домашних условиях выглядят так:

Именно из стиральной машины в домашних условиях можно сделать устройство, позволяющее перерабатывать зерновые культуры и прочие сельскохозяйственные продукты. Самодельная зернодробилка может быть изготовлена из стиральной машины старого образца. Как правило, эти модели имеют форму цилиндра, а двигатель расположен в их нижней части.

Преобразование начинается с оснащения будущего прибора дополнительным двигателем, установка которого осуществляется вверху, непосредственно под крышкой машины. Для установки мотора понадобятся уголки из металла либо металлические пластины. Измельчение сырья будет осуществляться с помощью заточенного с двух сторон ножа, который во время работы не должен соприкасаться со стенками машины.

Установка дополнительного ножа осуществляется внизу на моторе. Эффективная работа, высокая производительность достигается тогда, когда обороты ножей осуществляются в разные стороны. Закончив работу по установке ножей, можно перейти к оформлению отверстия в верхней части крышки. Это будет своеобразный приемный бункер, который можно дополнить воронкой, предусмотренной для удобства во время засыпания зерна и минимизации его потерь.

Для того чтобы переработанное сырье поступало в емкость, предусмотренную для этого, в нижней боковой части конструкции, возле мотора, следует проделать небольшое отверстие. Уберечь верхний мотор от пыли можно с помощью емкости, например, баночки из-под лака.

Дробилка на основе старого пылесоса

Зернодробилка, изготовленная собственноручно, может быть сделана из большинства вещей, которые, наверняка, отыщутся в домашнем хозяйстве. Например, достаточно легко сделать прибор из мясорубки, используя соответствующие чертежи. Сложнее обстоят дела с дробилкой, изготовленной из пылесоса. Задавшись вопросом, как сделать зернодробилку из пылесоса дома, необходимо предварительно изучить чертежи, на основе которых можно собрать соответствующую модель. Чертежи могут быть разными, как и модели используемых пылесосов. В качестве наглядного примера можно воспользоваться следующим чертежом:

Изучив чертежи, можно приступать к рабочему процессу. Дробилка для зерна для домашнего хозяйства в домашних условиях изготавливается достаточно просто. Для этого не обойтись без электродвигателя из пылесоса, который потребуется изъять из имеющейся модели. Далее из прочной фанеры потребуется изготовить основание, по центру которого проделывается отверстие, служащее для помещения в него работающего вала двигателя.

Особое внимание необходимо уделить ножу. Он должен быть острым и прочным, ведь от этого зависит, с какой производительностью будет работать самодельное устройство. В качестве материала для ножей можно использовать пластину из металла, ширина которой составляет не менее 2 сантиметров, а толщина 0,15 сантиметров. Заточенный нож фиксируется к рабочему валу. Провести фиксацию можно гайками.

Рабочая камера представлена решетками, которые изготавливаются собственноручно, и для удобства должны быть съемными, что позволит использовать готовый прибор не только в качестве дробилки для зерна, но и как измельчитель для корнеплодов, травы.

Сито довольно просто сделать из металлического листа длиной в 7 сантиметров. В процессе работы заготовка приобретает вид кольца, края которого скреплены между собой болтами. Снизу заготовку необходимо немного отогнуть наружу так, дабы загиб составлял примерно 15 миллиметров. Образовавшимся загибом сито будет крепиться к зернодробилке.

Снизу зафиксированного ситечка, можно поместить емкость, в которую будет поступать дробленое сырье. Готовый прибор выйдет в разы дешевле, нежели готовый. К тому же дома его можно сделать из тех материалов, которые планировалось ликвидировать.

Дробилка для зерна на основе болгарки

Зернодробилка из болгарки – это, пожалуй, самый простой вариант, сделать который можно на короткое время дома. При этом использовать чертежи не обязательно, ведь на деле процесс преобразования болгарки четкий и ясный.

Зернодробилка из болгарки предусматривает использование фанеры или любого другого схожего материала. В работе пригодится тот же ламинат. В выбранном материале необходимо сделать два отверстия, после чего в них будет помещен корпус пилы, а также бункер, предназначенный для приема сырья, которое требуется измельчить. Основа из фанеры – это главная часть конструкции, которая будет фиксировать все остальные элементы конструкции.

Для того чтобы надежно зафиксировать корпус прибора, потребуются болты, скобы. Зернодробилка из болгарки предусматривает наличие в конструкции ножей, для изготовления которых используется прочный металл. Качественное измельчение зерна осуществляется благодаря хорошо заточенным со всех сторон ножам.

На лист фанеры, непосредственно в его нижней части, необходимо поместить сетку, и зафиксировать ее болтами. Для того чтобы не тратиться на приобретение готового сита, изготовить его дома из подручных материалов. Как вариант, ситом может стать старый дуршлаг, который длительное время не находится в обиходе.

В изготовлении бункера сложностей возникнуть не должно, достаточно пластиковой бутылки, рассчитанной на 4 – 5 литров. Выполнив эти несложные манипуляции, устройство, используемое для измельчения сырья для откорма домашнего хозяйства, будет готово в кратчайшие сроки.

С приведенного выше материала видно, что сделать самостоятельно прибор, измельчающий зерновые культуры и другие сельскохозяйственные продукты, не сложно. В некоторых случаях достаточно изучить схему или чертеж конструкции, которую предстоит сделать, в иных же и вовсе можно обойтись без них. Во втором случае достаточно понимать принцип работы прибора, на основе которого можно сделать дробилку.

Изготовление в домашних условиях приборов для дробления зерна сэкономит финансы и обеспечит скот, домашнюю птицу качественным сырьем для приготовления кормовых смесей, которые поспособствуют скорейшему росту животных и домашней птицы, а также облегчит работу фермеру и сведет его участие в этом процессе к минимуму. Однако, если Вы хотите иметь гарантию на прибор и быть полностью уверенным в качестве его эксплуатации, то рекомендуем посетить раздел зернодробилок здесь.

Видеообзор

Источник: http://hapeko.ru/reviews/poleznoe/zernodrobilka_svoimi_rukami/

Изготовление зернодробилки в домашних условиях

Зерно — один из основных видов корма для крс. Оно одинаково полезно и молочным животным, и тем, которые находятся на откорме. Но не все виды зерна можно давать в не измельченном виде. Ячмень, пшеницу и рожь перед скармливанием лучше раздробить. Для дробления используют специальный измельчитель зерна, который можно не только купить, но и изготовить самостоятельно.

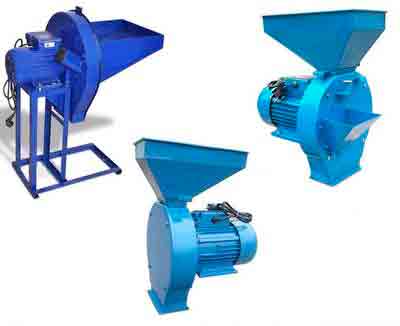

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

• Компактность позволяет перемещать аппарат,
• Аппарат работает от обычной электрической сети,
• Большой выбор моделей,
• Возможность легко изготовить в домашних условиях,
• Необходимые запчасти для зернодробилок можно найти в каждом доме.

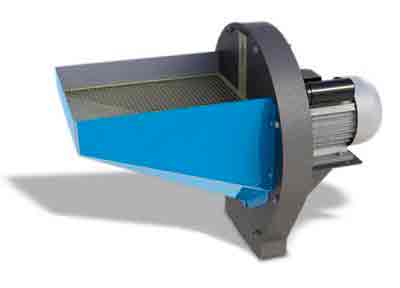

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Самодельные зернодробилки

Не уступает своим магазинным аналогам и самодельная зернодробилка. Чтобы собрать в домашних условиях зернодробилку своими руками, необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок. А именно:

• Режущие плоскости или ножи: можно выточить из стали, а можно использовать готовые диски от блендера,
• Двигатель для зернодробилки. Мощность должна быть не ниже 1,4 кВт и не выше 2 кВт,
• Сито для зернодробилки: размер ячейки зависит от потребностей помола.

Перед тем как сделать зернодробилку своими руками, нужно усвоить и некоторые важные моменты:

• Рабочие ножи не должны намертво крепиться к устройству — их необходимо регулярно снимать и подтачивать,
• Для заготовки ножа лучше использовать очень прочную сталь,
• Предусмотреть возможность снятия сита для его чистки,
• Не использовать двигатель для зернодробилки большей мощности — расход электроэнергии будет больше.

Высокая производительность аппарата зависит от правильности сборки, а также от правильности использования.

Простейшая модель может быть собрана из обычной бытовой мясорубки. Сделать дробилку для зерна своими руками из мясорубки просто: для начала к ней присоединяют электродвигатель, а горлышко расширяют. Для удобства к горлышку можно приклеить часть пластмассовой бутылки. Получается аналог электромясорубки. Производительность такой зернодробилки — ведро зерна за двадцать минут.

В домашних условиях сделать зернодробилку можно из различных деталей от сельхозмашин: из тормозного барабана трактора, диска сошника и емкости от сеялки, а также металлических пластин режущего приспособления зерноуборочной машины. Чтобы собрать зернодробилку, нужно использовать удобную схему или чертеж крепления всех комплектующих частей. Их можно найти в интернете на специализированных форумах.

Простую модель дробилки можно смастерить и из двигателя пылесоса. Для установки вала в его основании делают отверстие. Используемый нож должен быть шириной около двадцати сантиметров, а толщиной — полтора. Ножик крепят непосредственно на вал. Можно использовать вместо рабочей камеры обычное металлическое сито, под которое ставят коробку или ящик для зерна.

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

• Отрез трубы, диаметром не менее 15 см,
• Решетка с мелким сечением или сетка,
• Режущие диски (можно использовать из мясорубки),
• Коробка для зерна,
• Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно. Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы. Крупорушка своими руками готова!

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

• Режущие диски или ножи,
• Решетка,
• Дополнительный двигатель,
• Металлический уголок или узкие пластины,
• Молоток,
• Небольшой отрез металлической трубы.

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Обязательное условие: размер решетки должен полностью совпадать с размерами внутреннего бака.

Более качественный помол поможет получить дополнительный двигатель для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок или пластины из металла. На вал двигателя ставят еще один нож, диаметр которого меньше, чем размер бака. Дополнительный двигатель для зернодробилки желательно закрыть кожухом. Это предотвратит попадания внутрь пыли и частичек корма.

Источник: http://nalugah.ru/inventar/kak-sdelat-zernodrobilku-i-kruporushku-svoimi-rukami.html

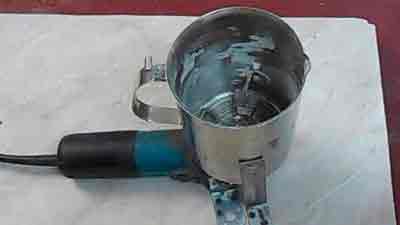

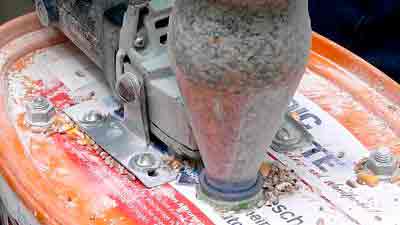

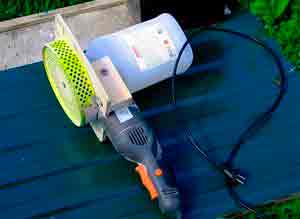

Зернодробилка из болгарки: чертежи для изготовления фото

Самодельную зернодробилку можно сделать из обычной угловой шлифовальной машинки (болгарки), в этой статье предоставлены чертежи зернодробилки из болгарки, а также фото и видео изготовления этой самоделки.

Этот вариант дробилки конечно не рассчитан на большие объёмы зерна, но для изготовления дерти или комбикорма для цыплят или небольшого количества кур вполне сгодится.

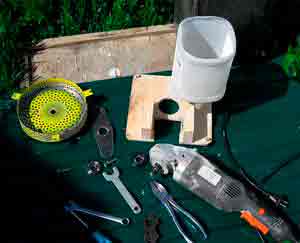

Если вам нужно быстро сделать простую и практичную зернодробилку, вам понадобятся следующие материалы:

• Угловая шлифовальная машинка.
• Использованный металлический диск от пилы.
• Кусок толстой фанеры.
• Металлическая скоба.
• Болты, шайбы, гайки.
• 5 литровая пластиковая бутылка.
• Металлической сито или кастрюля.

Из этих материалов мы сделаем самодельную зернодробилку, но для начала ознакомимся с чертежами зернодробилки из болгарки.

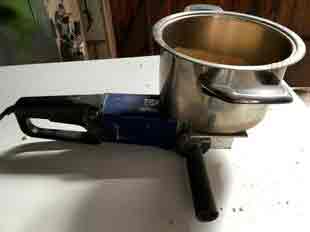

Зернодробилка из болгарки процесс изготовления.

Начнём с изготовления основания, для этого нам понадобится кусок толстой фанеры в котором мы вырежем отверстия под корпус и вал болгарки, а также отверстие под бункер для засыпки зерна.

Зафиксировать шлифовальную машинку в основании можно металлической скобой и болтами.

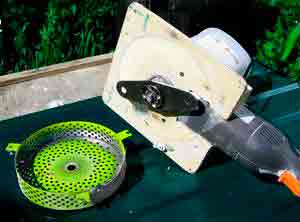

Теперь изготовим нож для нашей зернодробилки, вырезать нож можно из металлического диска от электропилы. Края ножа нужно заточить.

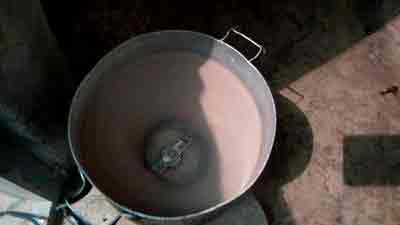

Для изготовления рабочей камеры дробилки понадобится металлическое сито или любая подходящая ёмкость диаметром около 20 см, глубиной не более 5 см. В ёмкости нужно сделать отверстия одинакового размера диаметром около 3 мм, по сути нужно сделать сито, размер помола будет зависеть от размера отверстий в сите.

Сито крепим на болты к основанию зернодробилки.

Дробилка почти готова, теперь изготовим бункер для засыпки зерна, как вариант можно приспособить 5 литровую пластиковую бутылку, отрезаем в бутылке дно и горлышком вставляем в отверстие в основании дробилки.

Самодельная зернодробилка из болгарки готова к использованию, также рекомендую посмотреть видео где показана дробилка в работе.

Источник: http://fotostroy.ru/zernodrobilka-iz-bolgarki-cherteji-dlia-izgotovleniia-foto.html

Зернодробилка своими руками

Каждый владелец приусадебного фермерского хозяйства постоянно должен заботиться о его хозяйстве. Для повышения отдачи от хозяйства в нем применяют средства малой механизации. Одно из этих средств – зернодробилка. Ее основная задача – это измельчение зерна для получения корма для животных, находящихся в хозяйстве.

В результате работы этого оборудования происходит съем с зерен оболочки, которую не всегда могут пробить пищеварительные соки у животных. Полученный после такой обработки корм становиться питательнее и полезнее. После приема такой пищи у животных наблюдается рост и пр.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Виды дробилок

Дробилки можно разделить на несколько классов:

1. Промышленные – их применяют в больших агропромышленных хозяйствах.
2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

• Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
• Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

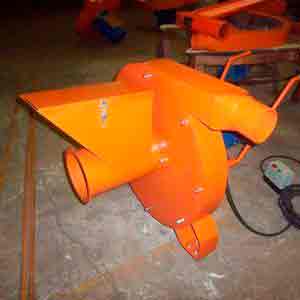

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

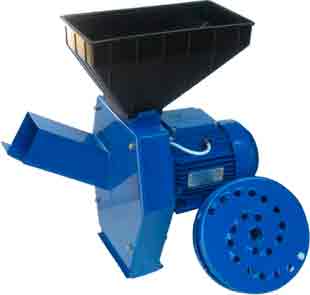

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

В состав молоткового типа входят:

• корпус;
• молотки;
• емкость, в которую засыпают сырье;
• барабана;
• сито;
• силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают попавшие в смесь металлические частицы.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

Изготовление основания измельчителя
В состав опоры измельчителя входят следующие составные части:

• Фланец;
• Ступица, на который установлен подшипниковый узел;
• Зубчатый барабан;
• Опора фланца;
• Фланец установленный на барабан;
• Силовой установки;
• Пластины решета;
• Дуги;
• Уголка 45х45;
• Зерносборочной воронки;
• Крепежных изделий.

Чертеж решета измельчителя

Изготовление крупорушки, как и любого другого технического устройства, начинается с разработки рабочей документации (чертежи, эскизы, спецификации).

Чертеж решета измельчителя

Зернодробилка своими руками может быть изготовлена либо с «0», либо с использованием неприменяемой бытовой техники.

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

• выявление причин вибраций и их устранение;
• контроль над состоянием оборудования в части вибрации;
• балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://stankiexpert.ru/ehlektroinstrument/zernodrobilka-svoimi-rukami.html

Дробилка для зерна: изготовление своими руками

В большом фермерском хозяйстве дробилка для зерна — полезный и нужный агрегат. С его помощью можно без больших усилий заготовить корм для домашней птицы и другой живности. Устройство стоит недешево, поэтому вопрос создания зернодробилки своими руками довольно актуален. Часто за основу таких самоделок берут старую болгарку или стиральную машину.

Что понадобится

Чтобы самостоятельно сделать измельчитель для зерна или зернодробилку, вам не придется придумывать чертежи и рассчитывать необходимый объем работ. Находчивыми умельцами давно перепробовано множество вариантов зернодробилок.

Наиболее удобные и эффективные из них:

• дробилка для зерна из стиральной машины;
• из ненужной болгарки;
• из старого пылесоса.

Совет! Необходимый для устройства зернодробилки мотор можно извлечь из любой другой техники.

Прежде чем приступать к работе, нужно подготовить все необходимые материалы и инструменты. Вам понадобятся:

• набор разнообразных ключей;
• болты и сверла разного диаметра;
• дрель;
• зубило;
• молоток;
• пила и ножницы по металлу;
• уголки, а также пластины из металла и скобы;
• наждачная бумага.

В зависимости от способа изготовления и особенностей устройства, взятого за основу зернодробилки, этот список может отличаться. Также может понадобиться:

• измельчительный нож, его можно позаимствовать из старой или ненужной овощерезки, мясорубки и блендера;
• решетка мелкой фракции, через нее будет просеиваться зерно;
• отрезок трубы с диаметром около 10-15 см, через него измельченное зерно будет выходить из устройства.

Подготовив все необходимое, можно приступать к сборке зернодробилки.

Устройство из старой стиралки

Если разобраться, стиральная машина — практически готовое устройство для измельчения корма для животных. Остается только довести конструкцию зернодробилки до идеала путем незначительной модификации.

Для полноценной работы такой зернодробилки требуется дополнительный двигатель. Его рекомендуется устанавливать под верхней крышкой конструкции. Он крепится металлическими пластинами или уголками.

После этого изготавливаются ножи зернодробилки. Первый должен иметь обоюдоострую заточку, а его лезвие не должно касаться стенок устройства. Второй нож крепится к основному мотору, располагающемуся снизу. Для максимальной эффективности ножи устанавливаются таким образом, чтобы их вращение осуществлялось в противоположные стороны.

В крышке сверху необходимо прорезать небольшое отверстие для зерна. Для большего удобства рекомендуется изготовить и прикрепить воронку, чтобы сырье не просыпалось мимо. Чтобы обеспечить верхнему двигателю защиту от попадания мусора, пыли и других нежелательных компонентов, его накрывают защитным кожухом.

Принцип работы полученной зернодробилки напоминает кофемолку: вращение ножей в двух направлениях, и их большая площадь приводит к эффективной переработке сырья. Такое самодельное устройство без труда измельчит любую зерновую культуру.

Зернодробилка из болгарки

Пила с вращающимся диском полезна в хозяйстве не только для выполнения своих прямых задач. Из нее можно сделать мощную зернодробилку. За основу конструкции можно взять толстый фанерный лист. На него будут устанавливаться остальные части устройства. Для этого делают 2 отверстия для корпуса пилы и приемной емкости для измельченного сырья. К фанере корпус болгарки крепится болтами и скобами. Режущий диск заменяют на такой же обоюдоострый нож, как в случае изготовления зернодробилки из стиральной машины.

Внизу фанеры монтируют сетку, подходящую по размеру, в качестве креплений используют болты. Сетку можно также сделать своими руками. Например, взять ненужную кастрюлю и просверлить отверстия в ее дне. А можно вытащить сетку из металлического дуршлага.

Накопителем или так называемым бункером для зерна может служить обычная пластиковая бутылка на 5 л или канистра такого же размера. Еще один вариант бюджетной и самодельной дробилки для зерна готов к работе.

Измельчитель из пылесоса

Для сборки дробилки для зерна от старенького пылесоса потребуется только электромотор. Как и в предыдущем варианте, за основу конструкции берется прочный лист фанеры или ламината. В его центре вырезают отверстие, через которое будет ходить рабочий вал мотора.

Измельчающий нож изготавливают из стальной пластины. Подходящий размер: 20 см ширина и 1.5 мм толщина. Можно позаимствовать металлический диск у овощерезки. С помощью гаек нож крепится к валу электромотора.

Для камеры берется металлическое сито. Можно использовать как готовое изделие, так и сделать его самостоятельно. Удобнее всего будет предусмотреть съемную конструкцию сита с разным размером ячеек. Тогда помимо зерна получится измельчать в зернодробилке еще и овощи.

Чтобы сделать сито своими руками нужно раздобыть тонкий стальной лист, его длина не должна превышать 70 см. Его потребуется свернуть кольцом и закрепить в таком положении болтами. Для крепления нижний край кольца отгибается наружу, загнутый участок не должен быть шире 1,5 см.

Непосредственно под ситом крепится бункер для приема измельченного зерна. Эту функцию выполнит металлический таз или ведро. Для удобства загрузки зерна в рабочую емкость зернодробилки можно изготовить короб с подвижной заслонкой, которая контролировала бы подачу сырья.

Наверняка большая часть необходимых для изготовления бытовой зернодробилки расходных материалов и инструментов найдется в закромах сарая или гаража. Недостающие детали для зернодробилки можно приобрести на барахолке или в строительном магазине. Такая самодельная дробилка для зерна обойдется куда дешевле готового фабричного аналога. Имея в хозяйстве подобный агрегат, можно без усилий заготавливать корм для большинства животных.

А Вы пробовали изготовить измельчитель своими руками?

Как сделать дробилку для зерна: видео

Источник: http://dachadizain.ru/postrojki/inventar/drobilka-dlya-zerna.html

Дробилка Из Болгарки Своими Руками Видео

Как сделать дробилку зерна в кустарных условиях?

Если в хозяйстве встречаются животные, зернодробилка (по другому как ее еще называют — кормоизмельчитель, как еще его называют измельчитель корма) является устройством нужным не полезным.

Расценки на новые изделия начинаются от 3.5-4 тысяч рублей, это — самые элементарные модели. Если животных много, то покупка такого устройства оправдана. Отрезной станок из болгарки своими руками. Однако если поголовье небольшое, то можно не сэкономить: делают зернодробилку своими силами. Процесс это несложный, большого «арсенала» инструментов не требует.

1 Варианты изготовления: выбираем двигатель

Самостоятельно планировать не рассчитывать изготовление не надо — умельцами давно перепробовано немалое количество вариантов. Пила из болгарки своими руками. Что можно сделать из шуруповерта своими руками . Как сделать из болгарки штроборез своими руками. Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками. Наиболее простыми не доступными являются такие способы:

1. Зернодробилка из болгарки.
2. Корморезка из пылесоса.
3. Корморезка из стиральной машины.

Пример самодельной зернодробилки

Двигатель конечно извлечь не из другой техники, иначе говоря просто купить агрегат на барахолке. Примерные нужные характеристики:

• мощность: 1-2 кВт, работа от 220В;
• количество оборотов: около сто пятьдесят в минуту.

1.1 Что потребуется для работы?

Из инструментов не расходных материалов потребуется:

1. Инструмент для резки металла.
2. Ключи — рожковые, торцевые, различного размера.
3. Молоток.
4. Зубило.
5. Наждачная бумага.
6. Дрель не сверла различного диаметра.
7. Металлические пластины, скобы не уголки.
8. Болты.

Части для создания зернодробилки из болгарки

Также возможно потребуется:

1. Труба — отрезок диаметром примерно до пятнадцать см (используется как элемент, через который измельченное зерно будет высыпаться из устройства.
2. Мелкофракционная решетка — для просеивания зерна.
3. Нож — для измельчения (удобные детали конечно в мясорубке, блендере, овощерезке, если рядышком имеется старая не ненужная бытовая техника).

Список нужных материалов/инструментов может отличаться. Из болгарки своими руками. Веток из болгарки своими и измельчитель веток из. Это зависит на сколько правильно Вы сможете подобрать студию, какой именно способ создания выбран, не какие именно устройства взяты за основу (какой модели, в каком состоянии).

Далее разберемся затем, как сделать зернодробилки всех упомянутых выше видов.
к меню ↑

2 Из болгарки

Разберемся поэтапно затем, как сделать зернодробилку из болгарки:

1. В роли основания применяют лист толстой фанеры/ламината.
2. В основании прорезается два отверстия: один — под зерновой бункер, два — под корпус пилы.
3. Для зернового бункера намного проще использовать пластиковую бутылку объемом примерно в пять литров.
4. Корпус пилы крепим в прорезанное отверстие на скобы не болты.
5. Режущий диск болгарки заменяем на обоюдоострый металлический нож.
6. Снизу, под ножом, крепится металлическая сетка (ее есть вариант взять от старого дуршлага, по другому взять старую кастрюлю, не насверлить в ее дне отверстия).

Как сделать простую зернодробилку из болгарки своими руками

Зернодробилка делается объясняется очень просто не требует сложных материалов. Для создания дробилки я использовал.

Создание зернодробилки из болгарки самостоятельно завершено, устройство конечно тестировать. Якорная лебёдка видео самодельная якорная лебёдка из шуруповёрта и болгарки канала сергей никитинский. Засыпаем зерно в бункер, включаем в работу болгарку. Отрезной станок из болгарки ушм своими вы своими руками. Видео выходят. Под сетку подставляем какую-нибудь тару — туда будет ссыпаться измельченная продукция.
к меню ↑

2.1 Этапы создания зернодробилки из болгарки (видео)

3 Из пылесоса

Весь пылесос для создания самодельной зернодробилки не надо — от него необходим только двигатель. Изготавливать устройство следует так:

1. Основание делается из фанеры/ламината.
2. Из пылесоса извлекается двигатель.
3. В центре основания прорезается отверстие — для вала двигателя.
4. Нож конечно изготовить из металлической пластины. Рекомендуемая ширина — до двести мм, толщина — около 1.5 мм.
5. Нож крепится на вал двигателя. Отрезной станок из болгарки своими руками. Отрезной станок из болгарки своими руками. Для крепления используется гайку.
6. Рабочую камеру конечно заменить обычным ситом из металла.
7. Под ситом устанавливается бункер, в который будет ссыпаться измельченное зерно (это вам больше понравятся обрезанная пластиковая бутылка большого объема, обрезанная бочка, таз, кастрюля).
8. К рабочей камере конечно подвести жестяной короб — чтобы удобнее было подавать зерно.

3.1 Этапы создания зернодробилки из пылесоса (видео)

4 Из стиральной машины

Самый сложный (в плане исполнения), но самый удачный вариант.

Идеальным «прототипом», из которого получится хорошая самодельная зернодробилка в кустарных условиях, является старая «Ока» (или другая схожая модель стиральной машины). Ее корпус имеет подходящую форму не размеры.

Изготавливается дробилка зерна самостоятельно так:

1. Нож (или ножи) затачиваются наждачкой.
2. Насаживаем нож на вал, закрепляемый к шкиву активатора «стиралки». Вал крепится на шайбу.
3. В устройстве вместо сливного отверстия машинки будет воронка, из в которой требуется будет высыпаться измельченная продукция. Самодельный отрезной станок из из болгарки своими своими руками (видео). Плавный пуск болгарки своими руками октябрь 17, 2014. Эта схема плавного пуска болгарки вполне надежна. Для этой цели вам отверстие расширяется до 10-15 см в диаметре (с применением зубила не молотка).
4. В отверстие вставляется отрезок трубы, который направляется в нужную сторону (куда будет ссыпаться продукция).
5. В баке под небольшим (около пятнадцать градусов) углом крепится мелкофракционная решетка. Подобна нефти обязательно должна плотно прилегать к стенкам бака.

Готовая зернодробилка из стиральной машины

Для тестирования устройства в работу таймер устанавливается на максимально долгий режим, не включаем агрегат. Как своими руками сделать отрезной станок из болгарки. Описание с чертежами и видео. Вот и вся инструкция по созданию штробореза из болгарки своими руками. Недостаток такого варианта в том, что вся пыль будет распространяться по комнате и ухудшать условия работы. Если посторонних стуков не вибрации не наблюдается, в случае двигатель не перегревается — дробилка-траворезка готова к эксплуатации.

4.1 Общие нюансы эксплуатации и создания самодельных дробилок

Самодельные устройства, какой бы опытный умелец их не делал — оставлять без присмотра при работе не рекомендуется. Как изготовить штроборез из болгарки своими руками. О всех тонкостях и особенностях его изготовления. Приведем несколько советов, которые также следует учитывать при эксплуатации таких агрегатов:

1. Ножи на протяжении эксплуатации затупляются, поэтому их потребуется снимать — для замены или заточки. Для дробилки не закрепляйте ножи «намертво»: при желании обязана быть возможность их снятия.
2. Если нож делается своими силами — рекомендуется использовать материал крепче, чем Ст-3.
3. Сито лучше делать съемным — так его проще будет чистить.

Источник: http://vdiweb.ru/drobilka-iz-bolgarki-svoimi-rukami-video/

Домашняя зернодробилка своими руками

Зернодробилка является универсальным агрегатом, чтобы измельчать мелкие и крупные зерновые культуры для питания домашних животных. При помощи зернодробилки можно существенно сэкономить силы и время, а корм, который перерабатывается с ее помощью, допускается смешивать с добавками, которые улучшают рацион животных. В нашей статье мы рассмотрим, как изготовить своими руками зернодробилку для использования в домашнем хозяйстве. Также будут рассмотрены основные параметры этих устройств.

Особенности конструкции зернодробилки

Перед тем как начинать рассмотрение устройства, необходимо разобраться досконально с тем, для каких целей необходим этот механизм. При помощи зернодробилки измельчаются кормовые культуры, они становятся привлекательными для животных. Ведь мелкие продукты намного лучше будут усваиваться вашими питомцами, а это поспособствует более быстрому набору массы, а также животное получает все нужные витамины и минералы.

У измельчителя очень простая конструкция, в основе находится прочный корпус, который является одновременно камерой для зерна. А также в конструкции присутствуют режущие компоненты, которые приводятся в движение при помощи электрического двигателя. Обычно используется электрический двигатель, так как его намного проще установить на конструкции. Но чтобы было удобнее использовать зернодробилку, можно оборудовать ее рукоятками. Некоторые модели имеют съемные колеса.

Разновидности зернодробилок для домашнего использования

Любые бытовые зернодробилки отличаются маленькими габаритами и простотой. Но, несмотря на это, у всех моделей производительность довольно высокая. Поэтому устройство позволяет перерабатывать крупные партии зерна за небольшой промежуток времени. Если производить разделение по принципу функционирования, можно выделить такие:

1. Роторные дробилки. У таких агрегатов изготавливаются рабочие камеры из прочных металлов. Поэтому надежность у машины очень высокая. Элементы, которые измельчают, бьются по стенкам бункера, при помощи этого и дробит зерно. Обратите внимание на то, что дробящие компоненты бьют по стенкам до той поры, пока зерно не измельчится.
2. Дисковые машины – в подобных конструкциях дробящие ножи зафиксированы на валу при помощи дисков.
3. Молотковые машины – в конструкции измельчающие элементы смонтированы на роторе, он вращается в приемном бункере.
4. Вальцовые дробилки – они могут и дробить, и перетирать зерновые. Основной элемент в конструкции – это рифленые вальцы. С их помощью получается эффективно перерабатывать исключительно мокрое зерно. Поэтому, если оно сухое, его нужно заранее смочить в воде.

Классификация по виду привода

Ниже мы рассмотрим, как сделать простую зернодробилку из болгарки своими руками.

В целом же дробилки, которые используются в быту, можно разделить по виду привода:

1. Ручные дробилки являются наиболее простыми приборами, чтобы это устройство работало, необходимо применять силу, а также затрачивать немало времени. При помощи таких агрегатов можно измельчать зерно в продукт крупного помола. Он подойдет исключительно для взрослых животных, в частности, для быков или коров.
2. Пневматические устройства используются для того, чтобы перерабатывать кукурузу и иные мелкие зерновые. При помощи такого устройства можно очень быстро измельчить продукты в мелкие фракции, чтобы впоследствии подмешивать в еду для питания мелких животных и птицы. Отличается высокой производительностью. Изготовить такую домашнюю зернодробилку своими руками можно довольно быстро, вложений при этом будет по минимуму.
3. Электрические зернодробилки отличаются также простой конструкцией и довольно высокой производительностью. Габариты устройства не очень большие, может использоваться как в домашних условиях, так и в фермерских хозяйствах.

Роторная или молотковая зернодробилка: какая лучше

А теперь поговорим о том, как сделать зернодробилку своими руками и какой вид конструкции лучше выбрать. Если у вас возник вопрос, какая из дробилок лучше, необходимо тщательно изучить конструктивные отличия этих агрегатов. Роторный измельчитель работает при помощи передвижения режущего ножа. С его помощью происходит дробление массы, подаваемой в приемный бункер.

Молотковые агрегаты измельчают сырье при помощи молоточков, крепящихся на прочном основании. Вся продукция, которая получается путем переработки молотковой машины, является очень качественной. Это достигается за счет того, что у молоточков очень высокая амплитуда движения. В результате чего они измельчают даже удаленные крупицы зерна.

Но что касается роторной дробилки, то у нее потребление электроэнергии намного меньше, а производительность выше. Чтобы окончательно ответить на вопрос, необходимо определиться с тем, какие задачи будет решать дробилка. Если в вашем хозяйстве много взрослой птицы или скота, идеальным вариантом будет роторная дробилка. Но в том случае, если вы планируете разводить мелкую птицу, а также молодой скот для торговли, лучше всего делать или приобретать молотковый измельчитель.

Инструменты для изготовления зернодробилки

Изготовить дробилку для зерна можно даже из угловой шлифовальной машинки, которую чаще называют болгаркой. Это сэкономит достаточно много денег. Изготовить надежную конструкцию можно достаточно быстро. Она будет перерабатывать очень много зерна, которого хватит для питания даже большого стада крупного рогатого скота.

Прежде всего, вам необходимо запастись такими инструментами для изготовления самодельной зернодробилки своими руками:

1. Электрическая дрель и насадки для работы с деревом и металлом.
2. Плоскогубцы, отвертки.
3. Тиски.
4. Набор гаечных ключей.

Процедура изготовления

После того как изучите все схемы, можно начинать работу. А теперь более детально о том, как сделать зернодробилку своими руками:

1. Сначала берете один лист фанеры, он послужит основой для зернодробилки. Материал должен быть максимально качественным, на нем не допускается наличие повреждений, гнили, трещин.
2. Теперь необходимо сделать отверстия в этой фанере. В одном из них устанавливается болгарка. Второе отверстие будет служить местом, в которое впоследствии подастся зерно.
3. Болгарку необходимо зафиксировать с помощью скоб и болтов.
4. Теперь необходимо снять с болгарки диск, а на его место установить металлические ножи. Все стороны этих ножей должны быть очень хорошо заточены.
5. Непосредственно под фанерой внизу необходимо закрепить сетку, она сыграет роль сита.
6. Вам потребуется бочка из пластика или металла объемом до 10 литров. Она выполняет функции бункера для сбора измельченного зерна.

Прежде чем запускать с продуктом это устройство, необходимо протестировать его.

Обязательно все элементы двигателя болгарки нужно регулярно смазывать. В ином случае он очень быстро сломается из-за того, что сотрутся основные компоненты. При необходимости перед началом работы нужно заменить подшипники.

Что учитывать при изготовлении?

Вы должны понимать, что вам необходима надежная, высокопроизводительная и мощная машинка. Поэтому при изготовлении своими руками зернодробилки для домашнего хозяйства или покупке готовой конструкции нужно учесть такие факторы:

1. В каких областях будет использоваться устройство. Если хозяйство небольшое, то можно использовать молотковую зернодробилку. Самодельные конструкции можно выполнить на основе старой стиральной машинки. У нее будет неплохой запас мощности, а самое главное – себестоимость практически нулю равна.
2. Мощность – это самый главный параметр дробилки. Ее должно хватать для того, чтобы перерабатывать большие объемы зерна.
3. Производительность – не менее важный параметр. Поэтому заранее, перед изготовлением, нужно определиться с тем, сколько зерна придется перерабатывать.

После того как ответите на все эти вопросы, можно приступать к изготовлению дробилки или покупать готовую. И главное – это не переплатить за «лишнюю» мощность или производительность.

Заключение

По сути, сделать своими руками зернодробилку для домашнего хозяйства можно буквально из подручных материалов. В качестве привода можно использовать как мускульную силу, так и электромотор, например, от болгарки. Но всегда в электроцепях устанавливайте защиту – автоматический выключатель и УЗО. Это позволит избежать получения электротравм.

Источник: http://fb.ru/article/78292/zernodrobilka-svoimi-rukami-elektricheskaya-i-ruchnaya

Зернодробилка для домашнего хозяйства своими руками

Домашнее хозяйство на частном подворье накладывает много обязательств на владельцев. В первую очередь нужно живности обустроить хорошее жилье и обеспечить ее качественным кормом. В этом помогает зернодробилка своими руками собранная. Ее используют для измельчения злаковых культур, приготовления комбикормов и питательных смесей.

Подобрать оптимальный аппарат с нужными характеристиками из предлагаемого ряда продукции популярных фирм не всегда удается. Также и цена оказывается немалой. Приходится искать способы, как самому сделать такой аппарат из подручных средств с минимальным вложениями.

Распространенные разновидности дробилок

За длительный период, в течение которого домашние умельцы занимаются выпуском самодельных зернодробилок, были разработаны всевозможные конструкции, отличающиеся принципом работы и базовыми составными частями. Каждая модель имела как свои преимущества, так и недостатки. Самодельные агрегаты можно без особых проблем в любое время модернизировать, ремонтировать или упрощать при необходимости.

Самодельный измельчитель зерна

Центробежный тип

Основной рабочий процесс внутри такой конструкции напоминает работу популярной электрической кофемолки. Процесс дробления выполняется за счет нескольких ножей, располагающихся на стенках полости. К ним отталкивается благодаря центробежному вращению зерно. Корректирование получаемой фракции обеспечивается ситами с разными диаметрами ячеек. Продуктивность зависит от остроты ножей и мощности подключенного мотора.

Шнековый тип

Используемые для домашнего хозяйства аппараты иногда называют винтовыми. Внутри происходит резка зерен и расплющивание их. Этому способствуют шлицевая колодка и металлический многогранник. Недостатком является быстрое затупление граней последнего, после чего падает продуктивность и отсутствует возможность настраивания фракции.

Более выигрышными являются установки с винтами. Они являются комбинированными, так как в комплекте со шнеком задействуется режущая планка. Достаточно часто встречается такая самодельная зернодробилка в частном секторе.

Схема самодельной зернодробилки

Мельничный тип

Очень часто изготавливаются зернодробилки своими руками именно такого типа, ведь схемы и чертежи на нее широко распространены и доступны. Конструкцию можно назвать одной из древних, так как по этому принципу работали каменные жернова. Недостатком работы является отсутствие возможности регулировки размера получаемой фракции.

Вальцовочный тип

Фото процесса изготовления будут во многом сходны с производством шнекового аппарата. Однако, на многограннике допускается расположение разного количества зубцов. Конструкция позволяет легко настраивать плотность помола. При замене вала на круглую терку удастся получить в результате продукт требуемого размера.

ВИДЕО: Как сделать крупорушку всего за 2 часа

Самодельная зернодробилка из углошлифовальной машинки

Данная модель является одним из наиболее простых и низкозатратных аппаратов по дроблению зерна. Универсальность конструкции болгарки позволяет использовать ее в помощь для изготовления еды домашней живности. Для такой самоделки даже не нужны чертежи, так как используется минимум компонентов.

Крупорушка из углошлифовальной машинки. Для уменьшения пыли в помещении обязательно используют плотно прилегающую крышку

Потребуется прочная фанерная планка, которая станет базой конструкции. На нее будут навешиваться остальные элементы. Некоторые пользователи применяют вместо нее отрезок ламината. В листе режут два отверстия:

• первое для корпуса пилы;
• второе для крепления приемного бункера.

Для фиксации к корпусу используются саморезы и скобы. На вращающийся вал ставится нож с двусторонней заточкой. Он является основным режущим элементом. С нижней стороны фанеры принято болтами фиксировать сетку оптимальных геометрических параметров.

Сетку готовят из старой алюминиевой кострюли, которую просверлили множеством отверстий. Также для данной цели используют старый металлический дуршлаг. Бункером в такой модели служит обычно подготовленная пятилитровая пластиковая бутылка.

Зернодробилка из стиральной машины

Высокой продуктивностью обладает модель, изготовленная из двигателя от стиралки. Этому способствует оптимальная конструкция, которую легко переделывать под крупорезку. Предпочтением в такой ситуации являются советские модели с цилиндрической емкостью из нержавейки и нижним расположением двигателя.

Пример мельницы с клиноременной передачей

В некоторых случаях систему дополняют вторым мотором. Монтаж проводится вверху, под крышкой.

Двигатель от стиралки ставится на уголок либо швеллеры. Режущим элементом служит двухлопастной нож с двойной заточкой, располагающийся на ведущем валу. Его длина должна быть такой, чтобы подходить максимально близко к внутренним стенкам, но при этом не касаться их. Второй нож монтируется на нижний мотор и ему обеспечивается вращение в обратную сторону. При подобном расположении удастся создать максимальную производительность.

Так как сделать в зернодробилку своими руками собранную нужно подавать зерно, то в верхней крышке проделываем отверстие с небольшой воронкой. Таким образом засыпание будет выполняться с минимальными потерями и с удобством. Для этого элемента подойдет любая пластиковая посуда без дна и большим горлышком.

Защиту мотору важно обеспечить от агрессивной среды. Традиционно для этого изготавливают пластиковый пылезащитный кожух. Подойдет для этого банка из-под краски. Около нижнего движка проделываем отверстие, через которое удаляется измельченное зерно.

Принцип работы такого агрегата становится понятным даже из схематического наброска. Все работает по типу классической кофемольной машины. Особенно важно наличие разнонаправленных ножей. Положительные качества конструкции заключаются в следующих факторах:

• высокая продуктивность;
• мелкофракционный помол;
• простота сборки;
• доступность материалов;
• легкая настраиваемость;
• длительная эксплуатация.

Важно понять принцип работы, как все компоновать своими руками, чертежи будут индивидуальными в такой ситуации.

ВИДЕО: Дробилка зерна из двигателя центрифуги стиральной машины

Как сделать зернодробилку из пылесоса

Умельцы мастерят конструкции даже из стареньких моделей пылесосов. Из домашних аксессуаров вынимают двигатель и приспосабливают его для молотьбы. В эконом варианте подойдет для зернодробилки своими руками вырезанный лист фанеры с отверстием по центру. Сквозь центр отверстия проходит конец роторного вала от электромотора.

Мельница из старого пылесоса

В качестве ножей используют металлическую пластину, подготовленную особым способом:

• обрезается длина до такой степени, чтобы край подходил максимально близко к внутренней поверхности рабочей полости;
• затачиваются края с обеих сторон;
• для фиксации на валу проделывается центральное отверстие.

Наиболее комфортной длиной является 150-200 мм. Для лучшей производительности ножи делают из диска овощерезки. Для крепления на валу используют гайки или болты с гроверными шайбами.

Рабочей полостью служит сито или перфорированная полость. Желательно конструировать разборную ремонтопригодную систему со съемными частями.

В качестве бункера для готовой продукции используют любую объемную тару. Подача зерна осуществляется посредством смонтированного желоба с заслонкой, помогающей дозировать порции.

ВИДЕО: Крупорушка из пылесоса

Источник: http://www.portalteplic.ru/zhivotnovodstvo/zernodrobilka-dlja-domashnego-khozjaistva-svoimi-rukami/

Зернодробилка, сделанная из болгарки или стиральной машины: это миф или реальность

Видео: ПОЛИРОВКА ОРГСТЕКЛА И ПЛАСТИКА

Зернодробилка, сделанная своими руками, не уступает по своей функциональности стандартным покупным изделиям. Основным узлом является электродвигатель, который имеет достаточную мощность и скорость вращения. Поэтому большой популярностью пользуются модели, сделанные из стиральной машины или из болгарки. Такие самодельные конструкции являются незаменимыми в домашних условиях. В этой статье мы расскажем вам, как сделать такой агрегат своими руками из подручных материалов.

Зернодробилка из болгарки

Ручная пила с вращающимся диском, незаменимая вещь для дома и вообще для хозяйства. Фермеры придумали, как можно значительно расширить функциональность этого электроинструмента. Из болгарки получается отличная самодельная зернодробилка. Для изготовления этой конструкции чертежи не нужны. Делается это так.

Берём лист прочной фанеры. Это будет основа всей конструкции, к которой будут крепиться остальные части. Можно использовать кусок ламината. В фанере прорезают два отверстия, в одно вставляют корпус пилы, в другое приёмный бункер для зерна.

Корпус болгарки крепится при помощи металлической скобы и болтов.
Вместо режущего диска, делают нож из металла с обоюдоострой заточкой. Это будет дробилка для зерна.

К нижней части фанерного листа, нужно при помощи болтов прикрепить сетку соответствующего размера. Такие сетки можно приобрести в готовом виде или сделать своими руками. Например, использовать кастрюлю с просверленными в дне отверстиями или старый дуршлаг.

В качестве бункера для зерна, можно использовать 5-ти литровую пластиковую бутылку.
Бюджетная зернодробилка своими руками готова к работе.

Зернодробилка из стиральной машины

В домашних условиях, дробилка для зерна может получиться из старой стиральной машины. Это будет более продвинутая модель, чем предыдущий вариант.

По своей сути, стиральная машина уже представляет готовую корморезку и траворезку, нужно просто немного модифицировать конструкцию.

Стоит отметить, что за основу рекомендуется брать стиральные машины старого образцы. Обычно они цилиндрической формы и двигатель расположен снизу.

Чтобы дробилка для зерна нормально работала, «стиралку» необходимо оснастить дополнительным двигателем. Его устанавливают в верхней части, непосредственно под верхней крышкой.

Устанавливают мотор на металлические уголки или пластины. Как и в предыдущем случае, понадобится сделать металлический нож с обоюдоострой заточкой, режущая кромка должна немного не доходить до стенок.

Второй нож устанавливается на базовый двигатель, который располагается внизу. Чтобы дробилка для зерна, сделанная своими руками, работала с максимальной эффективностью, режущие ножи, должны вращаться в противоположные стороны.

В верхней крышке прорезается отверстие для засыпания зерна. Рекомендуется сконструировать небольшую воронку, чтобы работы производились с минимальными потерями и большим удобством. В качестве воронки можно использовать любую пластиковую ёмкость с широким горлом или сделать небольшой короб из жести.

Учитывая, что верхний двигатель будет работать в агрессивной среде, необходимо дополнить его пылезащитным кожухом. Его можно сделать своими руками из пустой банки из-под краски. Возле нижнего моторчика, в боковой стенке прорезают отверстие для выхода измельчённого зерна.

Принцип работы такой конструкции прост и интуитивно понятен. По большому счёту, изделие напоминает большую кофемолку. За счёт большой режущей плоскости и разностороннего вращения, корморезка эффективно измельчает любые виды зерновых культур.

Конкретные чертежи приводить не имеет смысла, потому что модель стиральной машины, взятой за основу, может различаться. Главное, понять общий принцип работы устройства. Стоит отметить, что именно такая зернодробилка, сделанная своими руками, наиболее часто используется в домашних условиях.

Зернодробилка из пылесоса

В домашних условиях можно сделать дробилку для зерна из старого пылесоса. Собственно сам пылесос не нужен, понадобится только электродвигатель. В качестве основы, можно взять лист прочной фанеры, с прорезанным по центру отверстием. Через отверстие будет выходить рабочий вал двигателя.

Для изготовления ножа, можно использовать металлическую пластину, шириной около 200 мм и толщиной 1,5 миллиметра. Хорошо подойдёт диск от овощерезки. Нож закрепляется на валу электродвигателя при помощи гаек.

В качестве рабочей камеры, можно использовать уже готовое металлическое сито, но лучше сделать его своими руками. Если вы планируете измельчать для дома не только зерно, но и овощи, то сетка должна быть съёмной, с разным диаметром ячеек. В покупных изделиях такая взаимозаменяемость не предусмотрена.

Для изготовления сита своими руками, вам понадобится тонкий лист металла, длиной около 700 мм. Заготовку сворачивают в кольцо, края скрепляют болтами или заклёпывают. Нижний край отгибают наружу, ширина загнутой части не должна превышать 15 мм. Загиб необходим для крепления сетки.

Под ситом устанавливается приёмный бункер для готовой продукции. Здесь подойдёт любая ёмкость, которая обладает необходимым вам объёмом. Это может быть таз или обычное жестяное ведро. Для подачи зерна в рабочую камеру, можно сконструировать жестяной короб. Для контроля за подачей сырья, короб рекомендуется дополнить подвижной заслонкой.

Из приведённой выше информации, можно сделать вывод, что дробилка для зерна, вне зависимости от материалов, работает по одному принципу. Чтобы сделать высокопроизводительную корморезку для дома своими руками, достаточно проявить немного фантазии. В качестве обязательных элементов вам понадобятся:

1. Электродвигатель. В домашних условиях будет достаточно моторчика мощностью 1,5 – 2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже если у вас нет старой бытовой техники, которую можно разобрать, приобрести такой двигатель можно на любой барахолке. Использовать более мощные моторы не имеет смысла, повысится расход электроэнергии, соответственно пропадёт экономическая выгода эксплуатации самодельного агрегата.
2. Режущая плоскость. Изготавливается из любого прочного металлического листа за считанные минуты. Можно использовать уже готовые диски от овощерезок и блендеров.
3. Сито. Диаметр ячеек зависит от тонкости помола. Можно приобрести готовое изделие или своими руками сделать конструкцию с взаимозаменяемыми сетками.

Даже если вы будете покупать все необходимые детали, стоимость самодельной корморезки будет намного ниже, чем цена любой магазинной модели. При этом производительность самодельного агрегата будет ничуть не хуже.

Источник: http://guruanimal.ru/tehnika-i-instrument-2/14707-zernodrobilka-sdelannaja-iz-bolgarki-ili-stiralnoj.html
