Газонокосилка из болгарки своими руками

Содержание

Из чего делают самодельные газонокосилки

Лето – это чудесное время года для того, чтобы ухаживать за своим садом и заниматься огородом. Этот период лучше всего подходит для проведения всех необходимых работ на участке. Для придания опрятного вида своему газону нужно контролировать рост травы, иначе она может предоставить вам много неудобств во время работы. В этой статье мы постараемся представить несколько советов, из чего делают самодельные газонокосилки.

Одним из вариантов может стать прополка травы своими руками, но лучше всего это делать при помощи специальных электрических устройств по уходу за газоном. Главное преимуществом такого метода в том, что он позволяет достаточно быстро получить идеальный результат на своем участке. Для создания самодельной газонокосилки своими руками берут любой бытовой прибор, у которого сильный мотор. Чаще всего их изготавливают из болгарки, бензопилы, и даже пылесоса.

Из пылесоса

Если вы хотите соорудить самодельную газонокосилку из пылесоса вам будут необходимы:

  • Аппарат для сварки;
  • Листовая сталь;
  • Детская коляска;
  • Ножовка или пила.

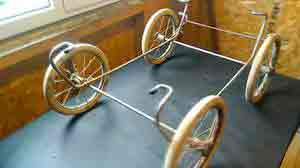

У коляски нам понадобятся лишь шасси. Они отлично впишутся в нашу электрическую газонокосилку, которую мы сделаем своими руками из пылесоса. Большие колеса легко смогут двигаться по не совсем ровной поверхности участка при этом, не застревая в траве. При желании можете оставить ручки от коляски. С их помощью будет удобно держать газонокосилку во время работы. Ручки лучше всего будет подогнать в зависимости от вашего роста.

Для установки двигателя на самодельную газонокосилку необходимо следовать следующим советам, руководствуясь видео:

  • Первым делом, используя листовую сталь и уголки, сооружаем поверхность, на которой будет находиться двигатель из пылесоса. Но нужно учитывать, что вал должен обязательно быть направлен вниз;
  • Далее, чтобы защитить двигатель нашей самодельной газонокосилки создаем кожух, толщина которого должна быть не менее 1,2 мм. В нем прорезаем дырочки немного шире, чем диаметр вала;
  • Сразу же определитесь, на какой высоте от земли будет находиться двигатель. Для того чтобы уберечь электрический аппарат от различных поломок лучше, если до грунта останется не менее 3 см.

Для изготовления ножей нам понадобиться листовая сталь толщиной приблизительно в 4 мм. Из нее вырезаем круг радиусом 19-20 см. Он может быть как больших, так и меньших размеров. Все зависит от того, насколько мощный двигатель. Но чаще всего диска такого радиуса хватает, чтобы самодельная газонокосилка работала хорошо. Теперь необходимо в самой средине круга проделать небольшое отверстие, чтобы продеть в него край вала. Учтите, что он должен находиться на одном уровне с диском. Лучше всего будет приварить вал к окружности, как видно на фото. Несмотря на то, что эту конструкцию снять будет невозможно, особых неудобств это не доставит. Если будут возникать проблемы с двигателем, устройство лучше всего разбирать со стороны кожуха.

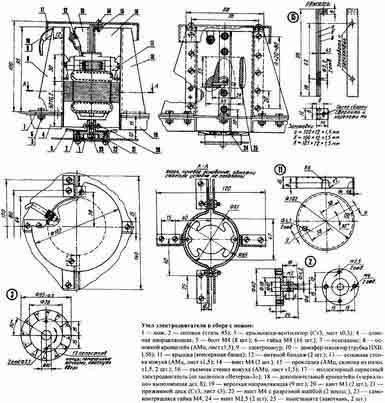

Упрощенная схема

Для установки ножей на самодельную электрическую газонокосилку необходимо будет сделать следующее:

  • Проделайте два отверстия в диске, отступив от края на 2 сантиметра. Они необходимы для установки ножей. К кругу они крепятся при помощи болтов М6;
  • Ножи необходимо вырезать из ножовки или пилы. В длину они должны быть 60 мм, а в ширину – 30 мм;

  • Закрепить болты нужно таким образом, чтобы ножи могли свободно вращаться вокруг своей оси, когда на них будет происходить давление. Такое свойство очень полезным, если в траве попадется какой-то твердый предмет. Это убережет вашу самодельную газонокосилку от частых поломок.

Теперь необходимо установить механизм включения устройства. Проведите провод к мотору от стандартного тумблера. Такая косилка из пылесоса, сделанная своими руками, отлично подойдет для небольшого объема работ на дачном участке.

Соорудить газонокосилку из бензопилы достаточно просто, если следовать нашим рекомендациям:

  • Первым делом, ничего не меняя в конструкции агрегата, просто перемещаем его на раму размерами 50х60 см. Советуем предварительно сварить ее из уголков 25х25. По краям тележки крепятся колеса необходимого диаметра;

  • Теперь нужно отсоединить от пилы «штурвал» и шину;
  • Используя водопроводные трубы, крепим к тележке ручку. К ней крепим «штурвал», который мы изъяли из бензопилы, удлиняем шланг для подачи топлива и трос «газа»;
  • После этого крепим к раме двигатель. Следите, чтобы вал обязательно находился внизу;

  • Для регулирования высоты подстригаемой травы, на «звездочку» из бензопилы приварите соосно кусок трубы длинной в 8 см и диаметром в 5 см. На нее с зазором одевают другой кусок трубы длинной в 8 см, а диаметром уже в 5,8 см.
  • Диск и ножи крепятся по принципу, как и у косилки из пылесоса.

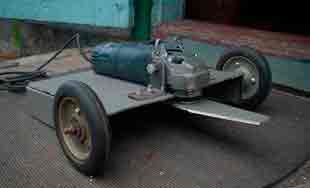

По похожему принципу можно сделать электрическую газонокосилку из болгарки. Она получается менее мощной и небольших размеров. Чаще всего к ней крепят не ножи, а специальные лески для подстригания травы, как видно на фото. Главное преимущество косилки из болгарки в том, что инструмент можно легко снимать и пользоваться по прямому назначению.

Подведем итоги

Практически все владельцы дачных участков сталкиваются с проблемой ухода за своим газоном. Обрабатывать его вручную достаточно тяжело, а специальные устройства стоят дорого. Но не нужно отчаиваться, ведь газонокосилку достаточно легко можно сделать самому, используя подручные инструменты.

Источник: http://fermerteh.ru/delayut-samodelnye-gazonokosilki

Газонокосилка своими руками из болгарки

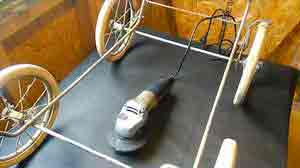

Год назад собрал удобную газонокосилку, которая позволяет выкашивать лужайку впритык к стенам.

Аппарат состоит из платформы, рабочего вала с насадками и регулируемого узла крепления двигателя. В качестве последнего хорошо подходят мощные болгарки, дрели или любые электро- или бензодвигатели, подключенные через шкив и ремень.

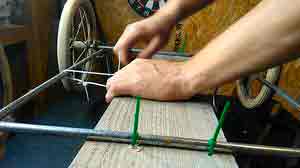

Трехколесная тележка
Платформу изготовил из профильных труб 30×20 мм (см. рис. 1) Передние колеса установил на фиксированной оси, а заднее — поворотное. Это дает возможность маневрировать косилкой при работе.

К платформе с помощью болта и винтовой гайки прикрепил поворотную штангу с приваренной к ней трубой для установки вала косилки. Зафиксировал его в трубе с помощью 2-х болтов d 5 мм. Благодаря подвижной штанге рабочий узел агрегата можно располагать и спереди, и по бокам платформы — в зависимости от условий косьбы.

Кстати
Платформу можно использовать в качестве тележки для грузов, предварительно сняв с нее узлы косилки.

На заметку
Косилку можно усовершенствовать, установив вместо болгарки двигатель на 12 В и аккумулятор: не понадобится тянуть за собой провод.

Переходник с валами

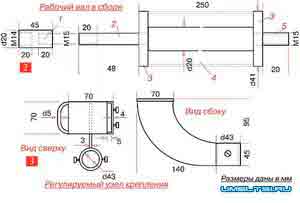

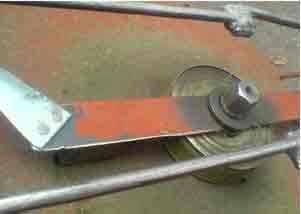

Подвижный узел косилки изготовил из стали (рис. 2) Состоит он из переходника для соединения вала косилки с валом болгарки (1); оси, которую накрутил на переходник (2), 2-х подшипников (3); трубы-удлинителя (4), переходника для крепления ножа от триммера (5).

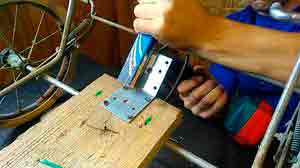

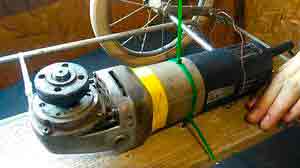

«Движок» на хомутах
Болгарку закрепил в специальном регулируемом узле-креплении. Надел его на верхнюю часть вала косилки. Для крепления болгарки изготовил из стали узел, который состоит из площадки-основания 70×70 мм и хомутов d 20 мм: одетых через проушины (рис. 3).

Высоту скашивания травы регулирую, поднимая и опуская рабочий узел в креплении конструкции.

Газонокосилка получилась весьма удачной и отлично себя зарекомендовала в течение сезона.

Источник: http://www.umeltsi.ru/prisposoblenia/3892-gazonokosilka-svoimi-rukami-iz-bolgarki.html

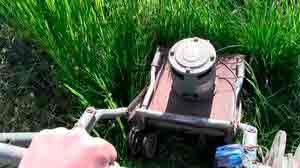

Газонокосилка из болгарки своими руками

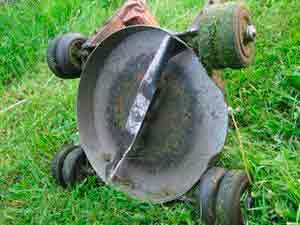

Если у Вас нет роторной косилки, но есть болгарка, то косилку легко сделать из этой углошлифовальной машинки. Учитывая то, что косилка – инструмент сезонный, то ее рациональнее готовить к сезону, а к следующему другой инструмент. Так болгарку я научился, без особого труда, переделывать в сверлильный и фрезерный станок, в цепную пилу для распиливания бревен и деревьев, а теперь уже и газонокосилку.

Что бы сделать такую косилку, пришлось распилить на две части диск легкового автомобильного колеса. Используем , в нашем случае, только одну часть.

Эту часть , с одной стороны, глушим листом металла. В моем случае пригодился металлический диск от циркулярной пилы, отслуживший свой трудовой век.

Так у нас появился корпус косилки. К этому корпусу, при помощи электросварки ,мы крепим колеса и ручку. Сверху устанавливаем саму болгаку. Для этого мне пришлось максимально туго укрепить ограждающий кожух на инструменте. А уж потом, просверлив нужные отверстия в кожухе и станине, укрепить, при помощи болтов, болгаку на косилке.

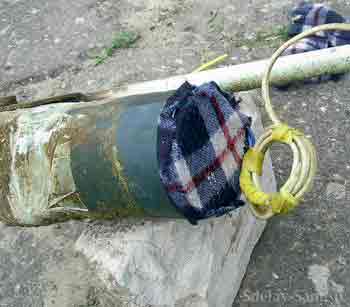

Рабочий вал болгарки относительно короткий (на него нож не закрепишь) и заканчивается резьбой М14. Для этого на вал накручиваем гайку с удлиненной резьбой. А уж к ней крепим нож.

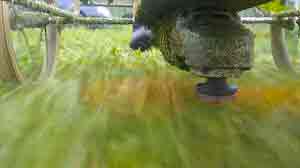

Такой косилкой легко косить совсем не высокую траву. Если мы траву косим не равномерно по времени и по территории, то рекомендуется в носовой части получившейся косилки, создать полость, что бы , предназначенная для кошения трава, не прижималась к земле носовой часть косилки( полудиском). Для этого лучше эту часть косилки несколько передвинуть вперед, что бы трава перед непосредственным срезом не лежала на земле, а успела приподняться.

Теперь можно пройтись и долее высокой траве.

Для того что бы скошенная трава легко утилизировалась, достаточно, в удобном месте, проделать в корпусе косилки отверстие. Следует учесть, что нож должен был сделан в форме пропеллера. Только после этого трава будет со скоростью вылетать из проделанного в корпусе отверстия.

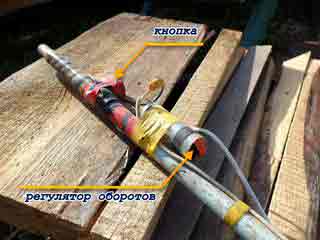

Прежде чем приступить к косьбе, пришлось немного переделать кнопку включения инструмента. Болгарка будет на земле и понятно, что на коленях косить не будешь. Поэтому кнопку пришлось зафиксировать в рабочем положении (на снимке видно два деревянных цилиндра), а пуск производить через дополнительное внешнее пусковое устройство.

Источник: http://delay-sam.com/stanki/79-gazonokosilka-iz-bolgarki-svoimi-rukami.html

Как сделать газонокосилку из старых инструментов и бытовой техники своими руками

Газонокосилки используются для содержания газонов, оформления лужайки перед домом. В магазинах имеется большой ассортимент этих устройств, но стоят они дорого. Поэтому можно сделать газонокосилку своими руками.

Как сделать газонокосилку своими руками

Можно сделать газонокосилку с бензиновым или электрическим двигателем. Бензиновые применяют для больших участков, они не привязаны к электрическому питанию. На небольших дачных участках с малым объемом работ используются электрические устройства. Агрегат состоит из следующих элементов:

Двигатель монтируют на платформу, резак — под нее. Ручку и рычаг прикрепляют к самой платформе. Самоходные самодельные сенокосилки позволят содержать лужайку в отличном состоянии.

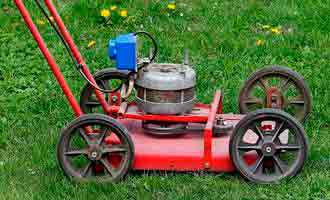

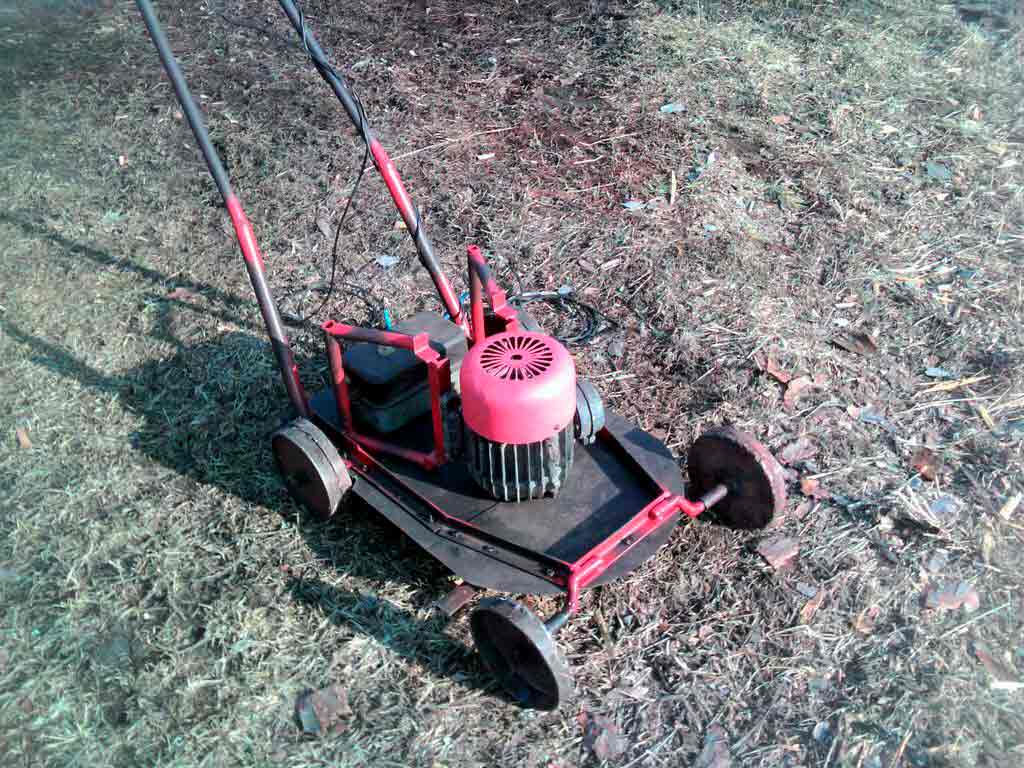

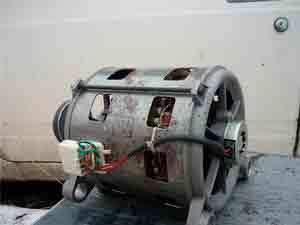

Из стиральной машины

Домашний мастер при желании может создать газонокосилку своими руками из стиральной машины. Недорогая газонокосилка из стиральной машины включает такие детали:

  • двигатель от стиральной машины;
  • стальные ножи;
  • колеса от тележки;
  • труба для ручки;
  • электропровод;
  • выключатель;
  • вилка.

Для изготовления самоделки можно использовать мотор мощностью 180 Вт, имеющий конденсатор и реле пуска. Этот мотор берут из стиральной машины. Стоит подобрать или изготовить колеса из фанеры. Их нужно располагать на расстоянии 5-6 см от поверхности почвы.

Это расстояние — высота покоса травы. Число колес бывает 4, 3, 2. Лист должен иметь размеры 30х50 см. Ножи делают из стали шириной 20-50 мм, толщиной 2-3 мм. Режущая сторона слегка изгибается вниз, это защитит вал от попадания мусора и травы. Ручку изготавливают, согнув трубу, чтобы стало удобно поддерживать агрегат. Ручку прикрепляют к раме сваркой.

На шасси от тележки устанавливают платформу, сделанную из листа. Из труб делают ручку и фиксируют к платформе сваркой. Делают отверстие для моторного вала. Спереди рамы приваривают защитную решетку из стали. Верх и низ решетки прикручивают винтами, а к ним приваривают проволоку.

Решетка газонокосилки электрической обеспечивает зазор для ножа. Двигатель закрепляют на платформе, его вал должен пройти в вырезанное отверстие. На вал ставят резак с заточенными зубьями. Посредине просверливают отверстие.

Нож надо сбалансировать и отцентрировать. Двигатель закрывают кожухом, чтобы защитить его от травы. Так как мотор должен охлаждаться во время работы, в кожухе предусматривают отверстия. Теперь к мотору присоединяют проводку и закрепляют ее. Металлическую ручку надо обернуть резиновым кожухом, чтобы защититься от электричества. Можно также дополнительно изготовить травосборник для газонокосилки своими руками.

Из болгарки

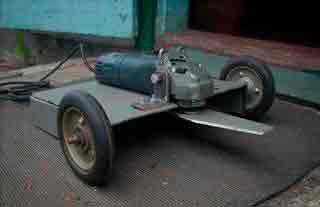

Дешевая газонокосилка из болгарки своими руками создается следующим образом. Корпус устройства делают из диска автомобиля. Распиливают диск на 2 части. К одной части приваривают крышку.

Затем в боковой части диска создают проем, где будет перед косилки. Закрепляют на корпусе колеса и ручку. В кожухе болгарки или триммера делают отверстия. Прибор закрепляют на корпусе газонокосилки при помощи винтов. Нож можно сделать из стали. Его края затачиваются на точиле и разворачиваются в виде пропеллера.

Режущий элемент прикрепляют к валу болгарки. На него накручивают гайку. Режущее устройство прикручивают болтом, зафиксированным в гайку. Выключатель на болгарке фиксируют деревянным бруском. На ручку косилки устанавливают выключатель и вилку, чтобы можно было подключить удлинитель.

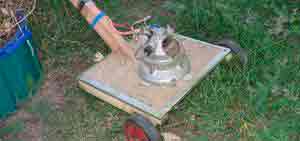

Из пылесоса

Недорогая самодельная газонокосилка из пылесоса изготавливается следующим образом. Со старого пылесоса можно снять электромотор и применить его для создания самоделки.

  1. Электромотор от советского пылесоса Буран мощностью 300 Вт.
  2. Текстолитовая пластина размерами 260х180 мм, которая используется в качестве опоры для двигателя.
  3. Колеса от тележки.
  4. Шасси.
  5. Пластиковая ручка из трубы.
  6. Выключатель.
  7. Жестяной лист для выполнения кожухов, которые будут защищать мотор от грязи.
  8. Стальной уголок, из которого изготавливают раму.
  9. Электрический провод.

Следует приготовить инструменты для работы:

  • сварочный аппарат;
  • УШМ;
  • дрель;
  • гаечный ключ;
  • элетролобзик;
  • паяльник;
  • отвертку;
  • рулетку;
  • маркер.

Создают резак для самодельной косилки травы. В заводских устройствах он изготавливается из крепкой полимерной нити. Надо купить ее и присоединить к отрезку из стали с имеющимся в середине отверстием. Затем делают нож из пилы. Твердую сталь размягчают.

Чтобы сделать косилку, заготовку нагревают до высокой температуры и дают ей остыть. Когда нож будет изготовлен, его надо снова разогреть и быстро остудить. Длина резака составляет около 30-50 см. Режущую часть следует заточить под углом 60º. Кромки устанавливают по краям ножа. Проем для вала должен быть точным, т. к. резаки нужно сбалансировать.

Мотор вращается со скоростью 11000-30000 об/мин, при этом дисбаланс может вызвать вибрацию.

Все детали должны быть отлично закреплены. Чтобы резак не повредился об камни, его выполняют сборным: к центральной основе крепят болтами с двух сторон ножи из стали. При ударе о камни нож повернется и не сможет повредиться.

В пластине выполняют отверстие, чтобы туда можно было установить мотор от пылесоса. Двигатель помещают в прорезь и прижимают стальной полосой, которую монтируют поперек прорези и прикручивают болтами. От мотора отделяется участок с турбиной, вместо которой устанавливают на вал режущий элемент.

С другой стороны турбину убирают и вместо нее ставят вентилятор из жести. Чтобы защитить двигатель от травы и запыления, к пластине прикрепляют кожух из жести. Можно использовать крышку от пылесоса, из которого взяли мотор. Прикрепляют текстолитовую пластину с двигателем на шасси с колесами.

Затем к самодельной сенокосилке с помощью кронштейнов крепят ручку, на которой фиксируют выключатель. После этого присоединяют к мотору и кнопке провода, изолируют их и осуществляют проверочный пуск. Если в устройстве есть металлические части, к ним присоединяют заземление.

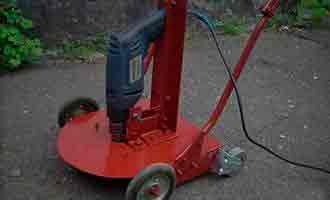

Еще один способ — изготовить косилку из электродрели. Основные узлы электрокосилки выполняют на фрезерном, токарном станках. Вначале из листа стали нужно выполнить на токарном станке несущий элемент. Шейка дрели должна иметь такой же диаметр.

Основание нужно фиксировать при помощи хомута, следует выполнить в хвостовике 6 продольных разрезов. Стяжка будет плотной. На конце фланца нужно просверлить 8 отверстий для опорной пластины. Ее изготавливают из стального листа толщиной 3 мм. Она будет не только закреплять режущий узел, но и служить рукояткой.

В пластине делают 8 отверстий для основания. 4 из них предназначены для соединения с направляющей. 3 отверстия нужны для фиксации к накладке резака. Из стали изготавливают эксцентрик. Чтобы он был хорошо закреплен, оставляют зазор 4-5 мм.

Выполняют отверстие под втулку на токарном станке. Шток изготавливают из прутьев диаметром 10 мм. Ось и штифт выполняют из стали, закаляют, потом шлифуют. Ось монтируют в серьгу, штифт устанавливают в хвостовик штока.

После этого изготавливают из стали направляющую. Она должна иметь длину 50 мм. Ось рабочего отверстия для монтажа штока идет параллельно поверхности опорной пластины. Другие отверстия делают для крепежей. Выполнение ножа и гребенки — достаточно трудоемкое занятие. Надо взять полотно ненужной пилы с двумя ручками.

Затем делают чертежи гребенки и резака на бумаге. Чертеж приклеивают к картону, и по его контуру вырезают. Получают шаблон. Следует положить шаблон на поверхность, перевести контур маркером на металл. Потом при помощи сверла делают заготовки. После этого их обрабатывают напильником.

Делают отверстия для направляющих и крепежа. Потом закаляют металл. После этого следует отшлифовать поверхности. Для сборки конструкции будут нужны болты, гайки, направляющие шайбы, захваты для резака, пружинные шайбы. В конце работы изготавливают кожух для защиты от пыли. Когда конструкция будет готова, следует перед началом испытаний обработать смазкой все детали и узлы.

Из бензопилы

Газонокосилка бензиновая может быть создана из пилы Дружба или Урал. Бензокосилка состоит из таких деталей: мотор, каркас, колеса, ножи, кожух, ручки, узлы регулировки. Двигатель берут из бензопилы. Его устанавливают на тележку. Ее следует изготовить в виде рамы из уголков профиля 25х25 мм. Ее размеры должны быть около 500х600 мм. По углам к ней присоединяют колеса, так получается шасси. От пилы демонтируют шину и штурвал.

Потом из трубы делают ручку с возможностью регулировки по высоте. К ручке приделывают штурвал, монтируют трос и шланг. Потом мотор от пилы прикручивают на раму. Применяют отверстие в редукторе для фиксации шины. Крепежи кожуха устанавливают снизу. Таким образом, выполнена основа мотокосилки. Надо приделать ножи. На звездочку пилы монтируют при помощи сварки отрезок трубы длиной 80 и диаметром 50 мм. Затем крепят ножи.

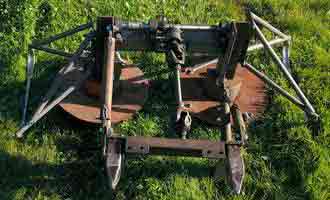

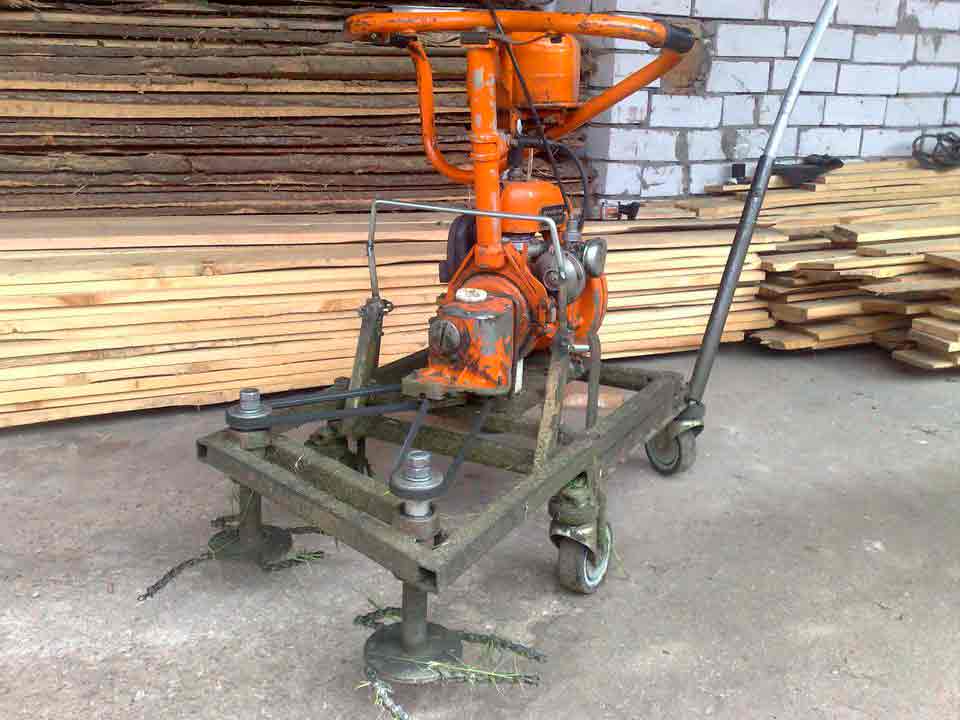

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

  • диски;
  • цепь редуктора;
  • металлические резаки;
  • шинка;
  • сошник.

Следует подготовить такие инструменты:

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Как сделать механическую косилку своими руками

Недорогую полезную в хозяйстве механическую газонокосилку с ручным управлением можно смастерить самому. Следует изготовить 2 вида ножей: первые крутятся и собирают траву, вторые являются неподвижными и подсекают растения. С помощью передачи от шестеренок и колес надо создать необходимую скорость вращения ножей. Нужно, чтобы трава срезалась по методу ножниц. Затем надо выполнить условия для работы ножей, между которыми расположена трава. Элементам следует придать изогнутую форму для непрерывной нарезки травы.

Источник: http://specmahina.ru/gazonokosilka/samodelnaya.html

Газонокосилка своими руками — модели, инструкция, советы

На сегодняшний день многие хозяева участков задаются вопросом: как сделать газонокосилку своими руками из подручных средств? И это не удивительно, так как такого рода устройства сегодня пользуются огромным спросом среди потребителей, но, к сожалению не каждый из них может позволить себе купить хорошую, практичную и качественную газонокосилку для ухода за приусадебным участком, а иметь красивый зеленый газон хочется каждому дачнику. Так что же делать?

Ответ достаточно прост – сделать это «чудо» техники посредством собственных сил, а данная статья вам в этом поможет. Здесь вы сможете найти ответы на все интересующие вас вопросы относительно данного процесса.

Более того вашему вниманию будет представлено несколько способов изготовления такого агрегата и каждый из них по-своему интересен и уникален. Итак, давайте собственно начнет учиться создавать сельскохозяйственные «шедевры» своими руками и без помощи квалифицированных специалистов.

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Все очень просто, потому что именно эти бензопилы располагают высоким уровнем мощности, которая нас так сильно нужна для создания газонокосилки, которая в дальнейшем вполне благополучно сможет справляться даже с сорняками и газонами располагающими значительным количеством камней.

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

  • основным и действенным механизмом у нас послужит двигатель;
  • каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
  • кожух защитного характера;
  • ножи;
  • колеса;
  • детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

После этого необходимо в области уголков выполнить установку колесиков, собственно которые предназначены для вашей газонокосилки, их непосредственный размер вы определяете самолично. С помощью такого рода манипуляции у вас получится своеобразное шасси.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки. Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста.

Технические характеристики самосвала Маз 20 тонн говорят о функциональности и надёжности машины.

Бензопилы российского производства уже не первый год доказывают свою конкурентоспособность на мировом рынке. Убедитесь в этом сами пройдя по этой ссылке.

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного. Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму.

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Но вам нужен еще один отрезок, но в этом случае его длина должна быть равна 80 мм, в то время как диаметр должен составлять 58 мм. Его нужно надеть именно на первый кусок.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Из болгарки

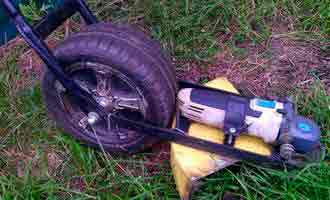

Возможно, на сегодняшний день газонокосилка электрическая своими руками из болгарки и располагает большим количеством разнообразных способов, не известно, но по крайнем мере один способ достоверен и практичен, так как используется значительным количеством современных «умельцев». Собственно о нем мы сейчас и поговорим, итак.

Для того чтобы изготовить такую газонокосилку вам необходимо установить непосредственно саму болгарку к такому простому сельскохозяйственному инструменту, как тяпка не менее посредством использования скотча простого. Что касается диска то его можно взять из так называемой пилы-циркулярки, так как ее размер наиболее подходит нам.

После этого необходимо в обязательном порядке произвести закрепление к самой ручке тяпки шнура, это делается для того чтобы он попросту не мешался и не попадал под нашу газонокосилку.

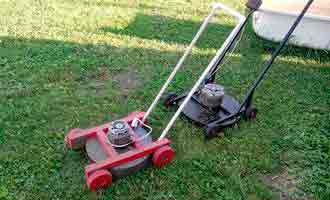

Пример газонокосилки своими руками на фото.

Модель из болгарки

По сути, наше устройство готово, единственное, что следует повысить коэффициент диаметра самого пильного диска, эта особенность нужна если у вас большие площади участка, который нужно обработать, а если нет, то и описанный выше прекрасно подойдет. Ну, вот и все. Как видите способ с болгаркой в значительной степени проще, нежели предыдущий. О более удобном агрегате, а именно о самодельной роторной косилке для минитрактора вы можете узнать из этой статьи.

Из пылесоса

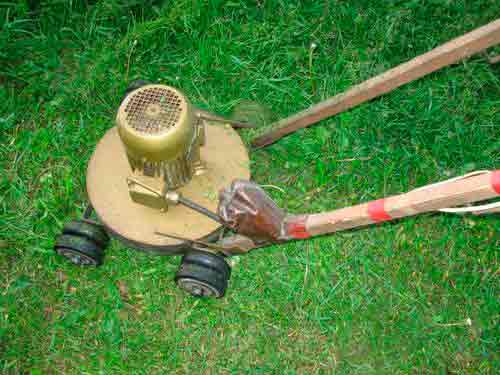

В первую очередь стоит отметить то, что самодельная газонокосилка электрическая из деталей пылесоса выполняется, не так уж и сложно, поэтому главное, чем вы должны обзавестись так это громадным терпением и необходимыми деталями, а именно:

  • колеса (можно от старой коляски);
  • варочный аппарат;
  • пару стальных листов;
  • пила ручная или ножовка, можно даже старая.

Итак, приступим к работе.

Немаловажно то, что лучше всего, если вы будете использовать колеса больших размеров, так как таким образом движение нашей газонокосилки будет производиться достаточно легко и плавно, и она попросту не будет, скажем так застревать на каждой неровности земли. Кстати, даже ручки от этой же коляски могут великолепно вам послужить в создании вашего «шедевра».

Смотрите на видео, как сделать газонокосилку из пылесоса.

Далее что вы должны сделать, так это вырезать специальную площадку из стального материала, которая собственно в дальнейшем и послужит нам в качестве установочной опоры для двигателя старого пылесоса. Стоит отметить, что это двигатель должен быть помещен таким образом, чтобы его непосредственны вал находился в нижней области.

Собственно если вы уже произвели установку, в таком случае вам нужно выполнить для двигателя специальный кожух защитного характера, но помните о том, что его толщина должна быть в точности равна 1.2 мм. Но при этом диаметр необходимых отверстий этой «защиты» должен располагать большим коэффициентом, нежели вала буквально на 4 мм. А если вы счастливый обладатель большого участка, то вам стоит узнать о таком полезном дополнении, как удлинитель для газонокосилки на катушке, детальную информацию об этом чуде вы найдете тут.

Более того вы не должны забывать о том, что двигательная установка должна выполняться на расстоянии равному 3-4 см именно от самой земли, так как в ином случае аппарат может попросту повредиться во время работы. Также немаловажное значение имеет диск, изготовленный из метала, который собственно необходимо установить на сам двигательный вал.

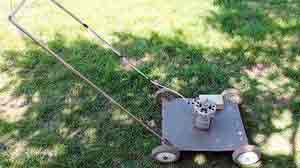

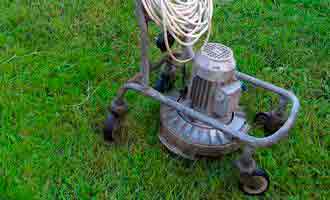

Газонокосилка из пылесоса

Нож для газонокосилки должен быть выполнен в нескольких экземплярах. Для этого необходимо вырезать своеобразный диск из листа метала, размерный коэффициент при этом должен быть равен 38-40 мм, после чего на валовый двигательный конец он надевается и собственно приваривается к его поверхности.

Из стиральной машины

В первую очередь стоит отметить, что для создания газонокосилки вы можете использовать электродвигатели однофазного направления именно от стиральных машин. Что касается колес то прекрасно подойдут и от старых детских колясок. Также вам понадобятся трубы водопроводного направления и уголки, изготовленные из стального материала.

Важно помнить о том, что для привода самого ножа будущей газонокосилки необходимо выбрать хороший подходящий и качественный двигатель электрического характера. Но и здесь вам на помощь вам придет стиральная машинка, так как ее двигатель великолепно подходит.

На видео косилка из стиральной машины своими руками.

Что касается ширины самого захвата устройства, то он не должен превышать показателя равного 250 мм.

Если вы хотите самолично собрать себе помощника, то предлагаем вам взглянуть на сегментную косилку своими руками, которая прослужит вам долгие годы.

Из триммера

По сути, сам процесс изготовления газонокосилки из такого скажем так «основного компонента» ничем не отличается от выше представленных способов. Суть работы та же, да и детали используются такие же.

Единственное что для такого рода устройства необходимо использовать двигатель от триммера. Вы можете взять его старой модели, так как естественно не выгодно и не логично разбирать новый триммер.

Травокосилка из триммера

Такая газонокосилка на много эффективнее будет выполнять работу и вам в значительной степени легче и комфортнее будет с ней работать, так как она способна «захватывать» больший диапазон кошения и ко всему еще располагает наличием специального трав сборника, который вы можете либо купить, либо изготовить самолично. Для этого процесса особых навыков не нужно, а все что вам понадобиться так это кусок ткани. Если же вы не любитель процесса сборка своими руками, то просто можете приобрести ручную электрическую газонокосилку триммер, которая может похвастаться компактным размером.

В данной статье у вас была возможность ознакомиться с самими популярными способами изготовления газонокосилок своими руками и посредством использования подручных средств. Без доли сомнения можно утверждать, что после прочтения статьи у вас появилось огромное желание самому попробовать создать такого железного помощника для себя, так как на самом деле ни один из этих процессов не располагает особой сложностью и финансовыми расходами.

Возможно, вас также заинтересует статья о том, как сделать тележку для лодочного мотора своими руками чертежи.

Источник: http://machinspec.com/kommunalnaya/kosilka/svoimi-rukami.html

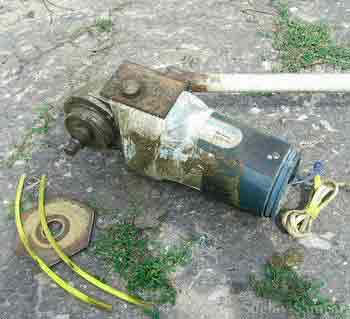

Триммер из болгарки. Инструкция и схема с пояснениями

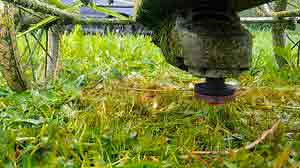

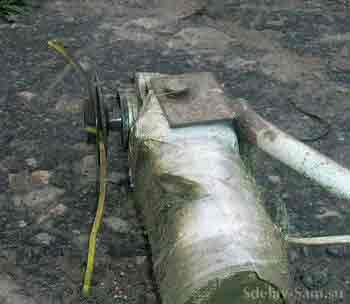

Триммер из болгарки . В любой момент болгарка с лёгкостью превращается в косилку , и наоборот .Для косилки нужно добавить удлинитель или мягкий двойной провод сечением 2,5, розетка , выключатель и вилка . Разрезать провод со стороны розетки 30 см и вставить выключатель (желательно от дрели , болгарки той же мощности)

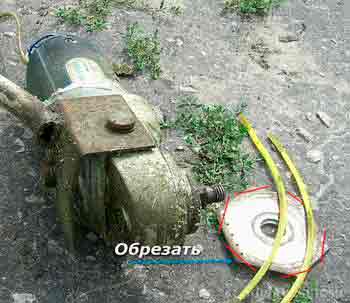

В моём случае пользоваться болгаркой я не буду , поэтому убрал часть корпуса болгарки с кнопкой , чтобы уменьшить размеры .

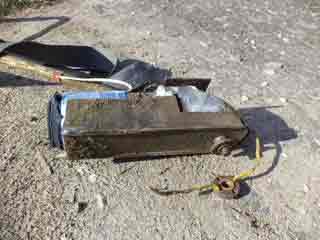

Главное надо закрыть все отверстия для охлаждения , я заклеил их скотчем, а корпус- частью от пластиковой бутылки .

Так как вентиляция закрыта ,то надо не перегружать .

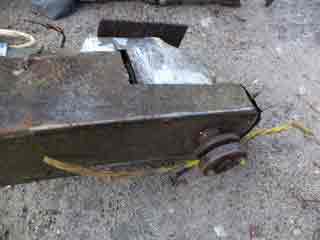

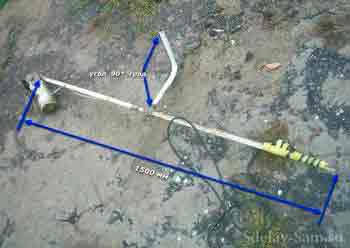

Все детали косилки собраны из подручных средств , корпус и ручка взята с отопительной 15-й трубы , крепление с болгаркой стальная пластина от 2 до 3 мм , согнута под углом 90 гр., и приварена к трубе под углом 45гр.

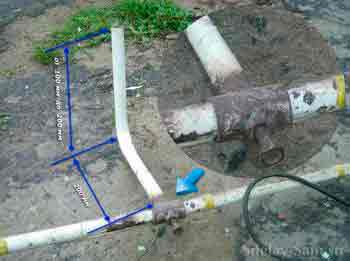

Ручка (уголок трубы) 90гр. крепится к корпусу болтом резьба М10 и можно регулировать под рост , за него же цепляется ремень.

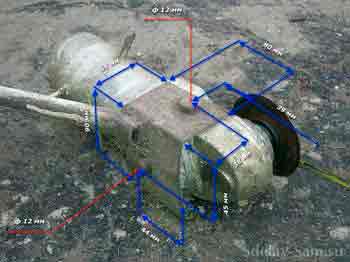

Все размеры на фото крепления указаны для болгарки с диском на 180 . Поэтому отверстия для болтов надо подгонять под размеры корпуса болгарки.

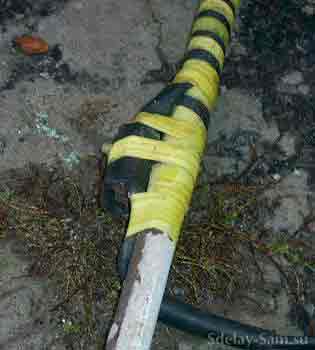

Выключатель перенёс на край корпуса, добавив 1,5м. медного провода 2,5сеч., и закрепил изолентой предварительно изолировал (вставил в камеру с велосипеда)

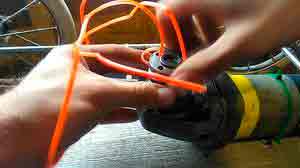

Самое главное и сложная деталь В моём случае – это крепление лески . Уменя ушло несколько месяцев на тесты различных версий креплений , чтобы добиться желаемого результата .

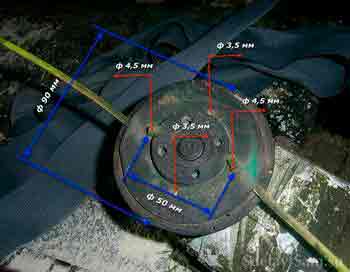

Крепление делается из двух старых алмазных дисков по камню . вырезается болгаркой серцевина диска как на фото.

Стачиваем ещё углы затем эту сердцевину диска ставим на болгатку , и сильно не давим ,точим об наждачный камень до круга ф90мм. 2шт.
Отмечаем диаметр 50мм. на одной и сверлим отверстия как на фото .Отверстия 4,5 и 3,5 это для лески 4 и 3 диаметра .
Можно просверлить и 2,5 для лески 2,5 . Крепим леску как на фото , леску 18см. вставляем в отверстия и загибаем .

Длинный край лески должен быть между двух дисков , эажимаем гайкой посильней ( гайку переваорачиваем) .

Прошло больше трёх лет, всё работает !

Добавил регулятор оборотов, косить стало гораздо лучше. Если травы мало и молодая обороты убавляю что бы не напрегать мотор.

Ещё убрал крепрение лески, что описывал в начале. Оставил стандартное заводское крепление дисков и ими зажимаю леску

(только леска типерь должна быть толстой, уменя 4 мм) иначе будет скручиваться.

Всё- можно косить ,но не забываем о технике безопасности и спец одежде !

Источник: http://sdelay.tv/blogs/sergy/trimmer-iz-bolgarki

Как собрать самодельную газонокосилку

Современный рынок предлагает большой выбор различных моделей газонокосилок в достаточно широком диапазоне цен. Но если требуется сэкономить, а косить вручную нет желания, то можно самостоятельно собрать машину для кошения травы из подручных деталей и доступных материалов на базе неиспользуемого электродвигателя от различных устройств. Газонокосилка своими руками обойдется значительно дешевле своего заводского аналога. Она позволит ухаживать за газонами, косить траву в саду и на даче. Вдобавок можно довольствоваться самим творческим созидательным процессом.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

  • приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
  • каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
  • защитного кожуха;
  • ручки, позволяющей управлять устройством во время уборки травы;
  • ножей;
  • от двух до четырех колес;
  • электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
  • шнура питания с вилкой;
  • травосборника.

Необходимо обеспечить безопасность проведения работ по кошению травы. Для этого технику рекомендуется подключать через устройство защитного отключения (УЗО).

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

  • из пылесоса;
  • из триммера;
  • из старой стиральной машинки;
  • из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Стиральная машина и пылесос советского образца содержат практически все необходимые детали, чтобы собрать самостоятельно простейшую газонокосилку.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

  1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
  2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
  3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Необходимые инструменты и материалы

Чтобы сделать газонокосилку из болгарки или стиральной машинки в домашних условиях, потребуется запастись следующими инструментами, приспособлениями и дополнительными материалами:

  • электродрелью;
  • болгаркой с дисками по металлу или электролобзиком с пилками по разным материалам;
  • молотком;
  • рулеткой или линейкой;
  • карандашом либо маркером;
  • тисками;
  • плоскогубцами;
  • отверткой;
  • абразивным камнем либо наждачным станком;
  • сварочным аппаратом и электродами к нему (если делать сварные соединения металла, а не болтовые);
  • проводами;
  • кнопкой включения/отключения (берутся с болгарки или стиральной машинки);
  • болтами с гайками и шайбами (желательно гроверными);
  • металлическими уголками или деревянными брусками.

Вместо болгарки или электролобзика можно воспользоваться ручной ножовкой по металлу либо пилой по дереву с мелкими зубьями. Предварительно рекомендуется также сделать чертеж самодельного механизма, чтобы иметь представление о конечном результате, исходя из имеющихся в распоряжении деталей.

Алгоритм сборки косилки с травосборником из стиральной машинки

Изготавливают газонокосилку из стиральной машины, выполняя действия в такой последовательности.

  • Изготавливают каркас (платформу под двигатель), вырезая из металлического листа квадрат примерно 50 на 50 см.
  • По центру платформы высверливают отверстие под вал электромотора.
  • С нижней стороны квадрата приваривают по периметру металлические уголки, либо закрепляют их болтами.
  • Устанавливают самодельные (например, как на фото ниже) или снятые с подходящего механизма колеса на железных косынках, либо соединив их металлическими осями.

  • Фиксируют на платформе электродвигатель. Для фланцевого высверливают в металле отверстия, а для обычного приваривают стойки из уголков под лапы, оснащенные прорезями.
  • Прикрепляют ручку управления.
  • Под платформой ставят кожух из крышки стиральной машины.

  • Устанавливают сделанный своими руками или готовый нож, прикручивая его к валу электродвигателя.
  • Чтобы защитить вал от травы, ставят обычную консервную банку под нож.
  • Механическая часть после проделанных действий собрана. После собирают электрическую схему механизма:

    • устанавливают включатель, фиксируя его в удобном месте к ручке;
    • подсоединяют питающий кабель с вилкой;
    • устанавливают УЗО.

    Итоговая конструкция будет иметь вид примерно как на фотографии ниже.

    Если применять фанеру, то получится агрегат, возможный внешний вид которого представлен на фото далее.

    Травосборник для газонокосилки устанавливают в самом конце. Его делают в виде короба или мешка. Некоторые варианты представлены на фотографиях ниже.

    Ножи кожухом прикрывать обязательно — это повысит безопасность работы. Также кожухом можно закрыть электромотор, чтобы защитить его от попадания мусора или воды.

    Газонокосилка из болгарки

    Сделать из болгарки косилку можно разными способами. Самый простой вариант – это прикрепить ее к платформе, как на фотографии далее.

    Очень легко сделать газонокосилку из болгарки, используя детскую коляску. Для этого делают следующее:

    • разбирают коляску, оставляя колеса с ручкой;

    • отрезают кусок доски, чтобы она ложилась на оси колес;
    • фиксируют ее, например, стяжками;
    • также стяжками (хомутами, проволокой) к доске крепят болгарку, сняв предварительно кнопку включения;

    • устанавливают на болгарку насадку с леской или нож;

    • прикрепляют выключатель к ручке.

    Созданный механизм можно оснастить кожухом, который будет защищать от разлетающейся травы.

    Народные умельцы придумали множество различных моделей самодельных газонокосилок. Они отличаются как внешне, так и сложностью сборки. Более сложные аппараты имеют механизм регулировки высоты ножей над почвой. Собирая своими руками механизм, необходимо помнить о личной безопасности. Рекомендуется устанавливать такую кнопку включения, чтобы после ее отпускания двигатель отключался.

    Источник: http://tehnika.expert/dlya-sada/gazonokosilka/delaem-samodelnuyu.html

    Газонокосилка из болгарки своими руками

    Здарова пикабушники, представляю вам аппарат по борьбе с травой)) Возможно кому пригодится такая идея)

    и так взял обычную старую коляску

    Затем отрезал нужный кусок доски, просверлил в ней отверстия и закрепил пластиковыми стяжками

    Потом расположил болгарку, зафиксировал кнопку включения изолентой, и закрепил саму болгарку

    вставил леску, отмерил нужную длину, чтоб не цеплял за колеса, лишние откусил

    Сделал ручку из уголка и старой клюшки

    Телега получилась от души, результат очевиден

    Очень необычно)) Сосед ржал от души))

    Всем спасибо за внимание))

    • Лучшие сверху
    • Первые сверху
    • Актуальные сверху

    134 комментария

    Ошметки травы полетят в воздухозаборник УШМ и пипец котенку, ты хоть бы прорезь с кожухом сделал что бы она воздух сверху забирала

    Не ты первый, не ты последний. Делал нечто подобное из циркулярки, несмотря на все меры предосторожности и все возможные защиты сдохла на 3й покос, а недорогой триммер живет долго и счастливо.

    Пускай ещё на неё вайфай модуль и камеру прихуярит и транслирует стрим на твиче с управлением командами в чате

    Адмирал газонокосилки..
    Владыка полей..

    Ваша газонокосилка готова, Капитан!
    ах как звучит то!

    котёнку в любом случае пиздец, где-бы не был воздухозаборник

    А я имел в виду котенка

    Бедный котенок, мало того – что назвали УШМ, так еще и траву косить заставили)))

    похоже на металлоискатель на колёсиках

    Тросик расплетется очень быстро если на концах он не будет заклепан!, Были подобные косилки, года три и на помойку их, плюс кабель этот постоянно за собой волочить, другое дело бензиновая. Единственное неудобство которой это то что бензин нужно бодяжить с маслом. Правда бензиновые тоже разные бывают, первой была MTD , с отдельной ручкой сцепления, она же первой и вышла из строя, тупо сломалась, затем начались другие проблемы, кончилось тем что начал проворачиваться составной из двух частей вал, тупо разбило железку, ах еще там был гемор с гибким валом приводом от двигателя на редуктор куда лезвие прикручивается, как итог 2 сезона и на помойку. Другое дело штиловские косилки, даже электрическая нормальная в плане надежности как минимум.

    Кстати в прошлом году от электрической косилки невероятным образом умер один человек 25 лет отраду. Никогда бы не поверил если бы это не случилось у знакомого (его брат косил траву), перерубил кабель косилкой и каким то образом перерубленный кабель его убил. Вот такая нелепая смерть.

    как будто это что-то сложное

    Нет не сложно, однако если иметь при этом канистру бензина и не иметь дополнительной емкости под рукой, тот тут начинаются проблемы так как мне не нужна канистра с бензином бодяженная маслом.

    заливаешь в бак бенз, доливаешь масла, трясёшь как паркинсонщик

    Я и написал о том что это не удобно, желательно иметь при этом бадейку литров на пять что бы туда налить бенз и сразу туда же залить масло. С пятилитровой бадейки и наливать удобнее, нежели с 20 литровой канистры. У меня косился fs 130 вполне устраивает 6 сезонов хорошей работы, однако там много нюансов, той же леской давно не пользуюсь, так как бесполезное занятие постоянно наматывать её а затем она рвется, все отвинчивать и перематывать, этот процесс происходит настолько регулярно что проще заменить леску на режущий диск, но и их очень много видов, двухлопастной к примеру для мелкой травы подойдет аля мини газон, а еще есть трехлопастные которые подходят от хускварны (некоторые продаваны в магазинах не желают их продавать типа это не для вашей косилки и вообще у вас все сломается) но нет отлично подходит и стрижет высокую траву. Но мощности конечно немного не хватает. Обычное двойное лезвие к примеру стоит за 800р+ а второе цена была 1200р. Однако покосив такой косилкой за электрическую и браться не хочется. Хотя если 6 соток нужно скосить то бензиновая и нахрен не нужна конечно можно и немного помочиться с леской.

    Источник: http://pikabu.ru/story/kak_sdelat_adskuyu_gazonokosilku_svoimi_rukami_5115404

    Газонокосилка своими руками


    Общее устройство газонокосилки

    • Двигателя.
    • Каркаса, на котором закрепляются все узлы косилки.
    • Ножей.
    • Защитного кожуха.
    • Колес.
    • Ручки для управления.
    • Деталей системы управления: включателя, УЗО, питающего кабеля с вилкой.

    Каркас самой простой конструкции представляет собой металлический лист толщиной 2-3 мм с отверстием посредине для прохода вала двигателя. Лист укрепляется рамой из металлических уголков. К листу сверху крепится двигатель, снизу – защитный кожух, по бокам оси для колес, ручки для управления.

    Если двигатель фланцевый, его можно крепить непосредственно к листу, просверлив в последнем отверстия, совпадающие с отверстиями во фланце. Если двигатель обычного исполнения, к листу необходимо приварить или прикрутить две перпендикулярные стойки из уголка, так, чтобы они совпадали с лапами двигателя.

    В уголках сверлятся отверстия для крепления двигателя. Если отверстия выполнить в виде пазов, это позволит при креплении смещать двигатель относительно каркаса, меняя, таким образом, расстояние от ножей до земли. Эта конструктивная особенность будет полезна при подборе оптимальной высоты резания травы. Но проще сделать отверстия для разного положения двигателя по высоте.

    Центральным местом газонокосилки является узел резки, состоящий из оправки с закрепленными на ней двумя короткими (или одним длинным) ножами.

    Для подключения трехфазного двигателя к однофазной сети необходимо применять схему с рабочими и пусковыми конденсаторами. Информации о подключении трехфазных двигателей к однофазной сети в Интернете предостаточно. Не трудно найти и формулы расчета необходимой емкости конденсаторов. На практике берут примерно 200 мкФ для двигателя мощностью около 2 кВт. Для мощности 500-600 Вт достаточно 60-80 мкФ.

    Делая для двигателя кожух, нужно предусмотреть отверстия для охлаждения двигателя.

    Изготовить газонокосилку своими руками можно и используя обычную электродрель с числом оборотов до 3000 об/мин. Придумать крепление дрели к каркасу не так уж сложно. Однако нужно понимать, что по надежности и продолжительности беспрерывной работы дрель не сравнится с асинхронным двигателем, поэтому если предстоит косить относительно большую площадь, предпочтение нужно отдать последнему.

    Дрель больше подходит для того, чтобы сделать самодельный триммер.

    В случае с дрелью, очень просто сделать крепление ножа. Нож с отверстием в центре зажимается гайкой на болте, а болт зажимается в патроне дрели.

    Оправку необходимо надежно закрепить на валу двигателя. Обычно это делается с помощью болтов, вворачиваемых во фланец перпендикулярно оси вала.

    В качестве оправки можно использовать камнедержатель для точила.

    Чтобы на вал не наматывалась трава, его можно закрыть консервной банкой.

    Если подходящего шкива или других подходящих деталей не найдется, придется заказывать изготовление оправки токарю или делать ее самостоятельно из подходящей по диаметру трубы и приваренных к ней полосы или круга. Здесь есть три проблемы: поиски подходящей по диаметру трубы, обеспечение перпендикулярности привариваемых полосы или круга по отношению к трубе и центровка оправки после ее изготовления. При определенном старании все эти проблемы решаемы.

    Исполнение ножей имеет два основных варианта. Первый – это нож в виде длинной полосы, которая крепится к оправке симметрично относительно ее оси. Длина ножа в этом случае равна ширине захвата – обычно 30-50 см. Заточенные концы полосы выполняют роль резцов. Нож и оправка могут в этом случае представлять собой одну неразъемную деталь в форме пластины, к которой приварен или прикреплен на заклепках фланец с посадочным отверстием.

    Второй вариант – два коротких ножа длиной 50-80 мм, которые крепятся по краям оправки под углом 180° друг к другу. Они могут располагаться прямо или с небольшим наклоном. Крепить ножи можно двумя или одним болтом. Первый способ более надежен, однако крепление одним болтом позволяет ножу складываться (не ломаясь и не деформируясь) при попадании на препятствие – камень или кочку. Крепление складывающихся ножей надо регулярно осматривать, т.к. со временем могут перетереться винты.

    Сталь для ножей должна быть достаточно твердой, но не хрупкой, иначе ножи могут ломаться, что не только потребует их замены, но еще и создаст опасность травмирования отлетевшим куском. Опыт мастеров-любителей показывает, что очень хорошо подходит в качестве материала для ножей газонокосилок полотно ножовок по дереву толщиной 2 мм. Технология изготовления из них ножа проста. На полотне размечаются две заготовки в форме полос (либо из полотна делается один длинный нож с заточкой на концах и отверстиями для крепления по середине), которые вырезаются затем болгаркой. В заготовках сверлятся отверстия для крепления. После этого остается заточить ножи, прикрепить их к оправе и отцентровать.

    Если сверление отверстий проблематично, тогда можно положить полотно на металлическую поверхность с отверстием чуть большего диаметра, чем должно быть отверстие в полотне, и ударить пробойником. Выступ, образовавшийся после удара, снимается напильником (если металл достаточно мягкий) или на точиле. Если отверстие не отвечает нужному диаметру, процесс повторяется.

    В сущности, вариантов изготовления работоспособных ножей множество, также как и материалов для их изготовления. Главное, хорошо наточить их, отцентровать (чтобы не было вибрации) и надежно закрепить. При креплении ножей к оправке нужно использовать шайбы-гровер и контргайки. Без этого болты крепления будут откручиваться от вибрации.

    Если получится, режущие кромки лучше сделать чуть загнутыми вниз, как у фирменных газонокосилок. Это уменьшит наматывание травы на вал двигателя. Либо можно сделать диск, закрывающий вал. Ещё, если мощность двигателя близка к мощности фирменных газонокосилок, можно купить фирменный нож для газонокосилки ( см. здесь ).

    Однозначного мнения о том, какое число колес является оптимальным – 2, 3 или 4, среди мастеров, эксплуатирующих самодельные газонокосилки, нет. 3 или 4 колеса хороши тем, что задают точное расстояние от ножей до земли. Два колеса делают газонокосилку более маневренной и позволяют срезать траву в любых потаенных местах. Кроме этого, подыскать два одинаковых колеса проще, чем три или четыре. Однако колеса можно сделать и самому, например из фанеры и подшипников, так что последний аргумент не является таким уж убедительным. В конечном итоге выбор остается за самим мастером.

    Если выбрана двухколесная газонокосилка, то должна быть защита от касания земли вращающимся ножом.

    Если выбрана трехколесная газонокосилка, то два колеса должны быть со стороны ручки, чтобы можно было приподнимать переднюю часть газонокосилки для разворота, давя на ручку.

    Чем больше диаметр колес, тем лучше. Газонокосилку с маленькими колесами труднее катать по траве.

    Некоторые полезные советы

    В конце статьи есть видео демонстрирующее работу второй газонокосилки.

    Без мешка, трава будет укладываться в заданную вырезом сторону. Без отверстия в кожухе, трава будет измельчаться, это будет мульчирование. Но для всего этого нужен достаточно мощный двигатель, а во избежание набивания в двигатель срезанной травы, пространство между двигателем и ножами необходимо закрывать диском.

    Работа с косилкой будет безопасней, если одну из рукояток оснастить рычагом, который при его отпускании отключает подачу напряжения на двигатель.

    Меры безопасности

    Необходимо тщательно изолировать все места подсоединения электропроводов – как на самом двигателе, так и на управляющих деталях. Изоляция на питающем кабеле не должна быть нарушена. Для питания электрического двигателя необходимо иметь кабель с двойной изоляцией и имеющий не менее 3 жил. Корпус косилки надежно заземляют, для чего используют одну из жил кабеля. Либо подключают газонокосилку к сети непременно с использованием УЗО – устройства защитного отключения, предназначенного для обесточивания электрических устройств при касании человека к их деталям, оказавшимся под напряжением из-за нарушения изоляции.

    Нельзя эксплуатировать косилку без защитного кожуха. При работе нужно следить за тем, чтобы поблизости не находились люди. Сломавшиеся ножи вылетают с большой скоростью. И если самого оператора защищает кожух, то у некоторых конструкций самодельных газонокосилок, передняя зона косилки остается открытой. Косить желательно в резиновых сапогах. Это убережет от последствий попадания разных предметов, которые отбрасывает вращающийся нож.

    Нельзя использовать косилку при влажной погоде и рано утром, когда есть роса.

    Ниже изображен пример неправильной самодельной газонокосилки.

    Двигатель абсолютно отрытый, при этом для него нет самодельного кожуха, нет даже защитного диска со стороны ножей, хотя там огромная дыра. Нет кожуха защищающего газонокосильщика от отлетевшего ножа или отброшенного камня. Ручки приварены и их наклон нельзя регулировать, кроме того, их нельзя снять при хранении и перевозке газонокосилки.

    Видео газонокосилок сделанных своими руками:


    Самодельная газонокосилка из тазика


    Самодельная газонокосилка с откидыванием срезанной травы

    Источник: http://tool-land.ru/samodelnaya-gazonokosilka.php

    Газонокосилка из болгарки своими руками

    При наличии углошлифовальной машинки (болгарки) в хозяйстве из нее можно смастерить множество инструментов. Я научился без особого труда модернизировать ее то в сверлильный и фрезерный станки, то в цепную пилу для распиливания бревен и деревьев, а теперь уже и в газонокосилку.

    Выпилил боковой сегмент в диске колеса от легкового автомобиля (фото 1,п. 1; фото 2, п. 1). Вверху заглушил отверстие старым диском от циркулярной пилы (фото 1, п. 2). а можно и куском металла. Спереди вырезанного сегмента в диске доварил корпус косилки из металлических пластин (фото 2, п. 2). Прикрепил к нему сваркой ручку и шпильки с резьбой, на которые надел колеса (фото 2, п. 3)

    Монтаж рабочих частей

    Сверху устанавливаю болгарку валом вертикально вниз в центральное отверстие в кожухе (диске от циркулярной пилы) косилки. Закрепляю при помощи болтов (фото 2, п. 4). Рабочий вал болгарки короткий, на него нож не закрепишь, потому накручиваю на вал гайку М14 с удлиненной резьбой (фото 2, п. 5), а на нее — нож (фото 2, п. 6)

    Чтобы скошенная трава легко удалялась при скашивании, проделал в удобном месте корпуса косилки выемку (фото 2, п. 7). Вдобавок нож загнул в форме пропеллера (фото 2, п. 6) — только после этого трава стала со скоростью вылетать из косилки.

    Переделал пусковую систему этого инструмента: кнопку болгарки фиксирую в рабочем положении двумя деревянными обрезками (фото 3), а пуск произвожу через дополнительное внешнее пусковое устройство, которое вывел на ручку косилки.

    На заметку
    В приваренной передней части корпуса (фото 2, п. 2) должна быть полость, чтобы носовая часть косилки не прижимала к земле траву и та не лежала на ней, а успевала приподняться перед срезанием ножом.

    Источник: http://naha-dacha.ru/samodelki/842-gazonokosilka-iz-bolgarki-svoimi-rukami.html

    Смотрите также:
    31.10.2018

    Как сделать газонокосилку своими руками? Оформляя ландшафт приусадебного участка, часто свободные площадки отводятся под посев газонной травы. Независимо от высоты высаживаемых растений периодически требуется состригать отросшие побеги. Сделать это без газонокосилки...

    31.10.2018

    Как сделать газонокосилку своими руками? Собственники частных домовладений держат придомовую территорию в чистоте. Это показатель статусности и аккуратности человека. Газонная трава нуждается в особом внимании, так как ее нужно уметь не только вырастить правильно, но и...

    31.10.2018

    Из чего делают самодельные газонокосилки Лето – это чудесное время года для того, чтобы ухаживать за своим садом и заниматься огородом. Этот период лучше всего подходит для проведения всех необходимых работ на участке. Для придания опрятного вида своему газону нужно...

    Комментарии

    Комментирование отключено.
