Деревянная лодка своими руками

Инструменты

Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить. Деревянная лодка изготовленная своими руками станет отличным дополнением рыбалки, охоты и просто отдыха на воде. О том как построить деревянную лодку рассмотрим далее.

Оглавление:

  1. Основные разновидности лодок
  2. Самодельные деревянные лодки: особенности изготовления
  3. Деревянная лодка своими руками: инструкция по изготовлению
  4. Деревянная лодка плоскодонка: основные этапы изготовления

Основные разновидности лодок

Выделяют несколько видов материалов, подходящих для сооружения лодки. Среди них:

  • ткань на основе резины;
  • пластиковые компоненты;

  • сталь;
  • дерево;
  • фанера.

Надувные лодки еще называют тканными. Для их изготовления используется резина или полимерные составы. Они неустойчивы и плохо держатся на воде. Легко трескаются, неустойчивы перед холодом и морозом. Требуют постоянной латки и очень опасны тем, что повреждаются в самый неподходящий момент. Преимуществами такого рода лодок выступает легкость транспортировки, компактность и удобство в хранении.

Лодки из пластика прежде всего отличаются привлекательным внешним видом, их выпускают в самой разнообразной цветовой гамме. Кроме этого, если правильно использовать пластиковые лодки они прослужат их владельцу не один десяток лет.

Деревянные лодки из досок отличаются меньшей долговечностью, по сравнению с пластиковыми. Кроме этого, они требуют постоянного ухода в виде нанесения влагоотталкивающих растворов. Некоторые владельцы деревянных лодок перед началом их использования намачивают устройство в воде, чтобы оно держало форму.

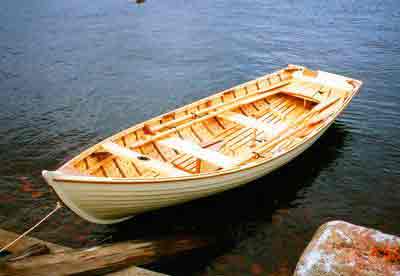

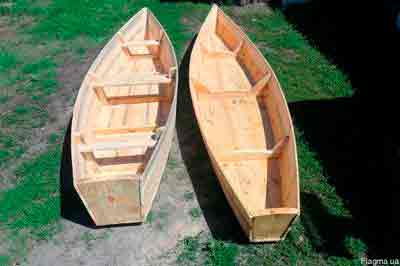

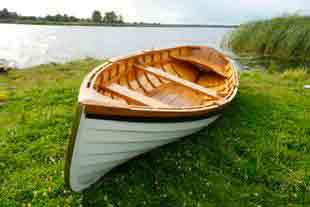

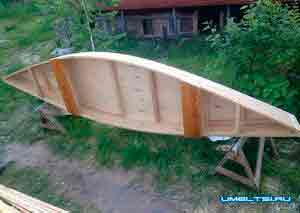

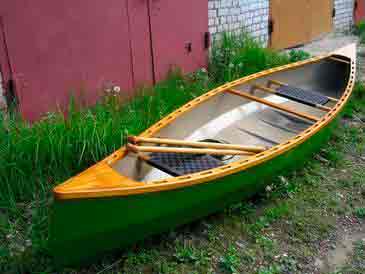

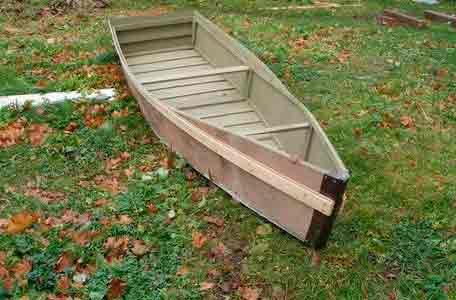

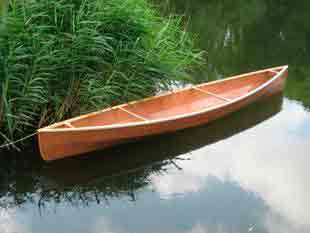

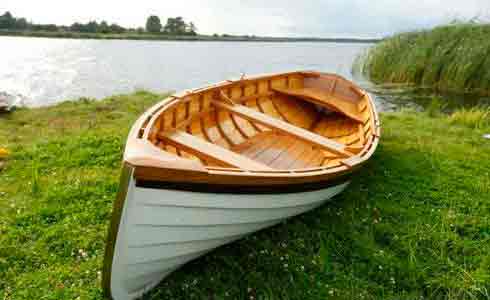

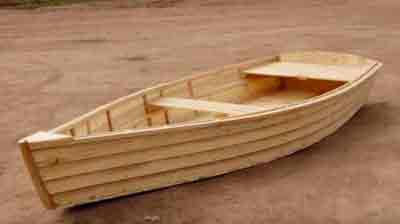

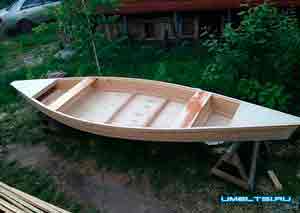

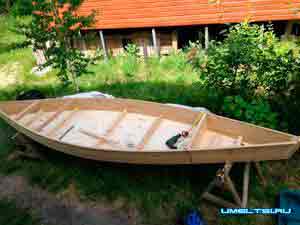

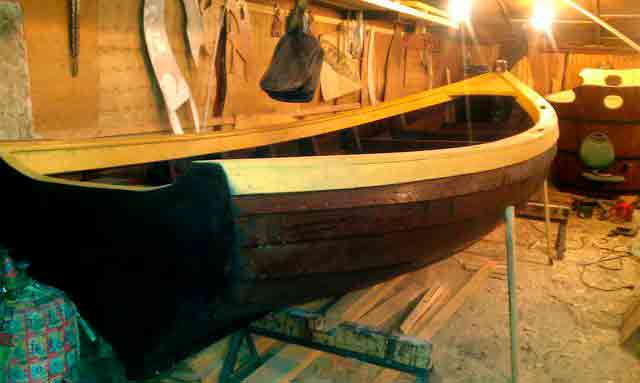

Деревянные лодки фото:

Лодки на основе фанеры самый оптимальный вариант среди деревянных лодок. Фанера обладает влагоустойчивостью, устойчивостью перед большими нагрузками, крепостью и прочностью. Единственным недостатком фанеры является трудность в ее изгибании, поэтому такие лодки не имеют плавных линий, а характеризуются наличием острых углов.

Для изготовления металлических лодок используется дюраллюминий, который имеет свойства прочности и устойчивости перед износом. Возможен вариант использования нержавеющей стали для изготовления лодки, но в таком случае, ее транспортировка становится невозможной из-за огромной тяжести веса.

Самодельные деревянные лодки: особенности изготовления

Для рисования чертежей деревянных лодок существуют специальные онлайн программы, помогающие рассчитать габариты отдельной детали. С помощью 3D конструктора каждая деталь лодки видна со всех ракурсов.

Предлагаем ознакомиться с вариантом оборудования лодки следующих размеров:

  • нижняя длина носа и кормы составляет 200 и 850 см, верхняя длина — 500 и 1120 мм, высота — 150, 185 мм;
  • размеры усиливающих ребер: 1-е — высота низа, верх и длина — 830 мм, 510 мм, 295 мм;
  • борт необходимо вырезать под углом, для его расчета лучше воспользоваться калькулятором.

Совет: Перед началом изготовления лодки, изучите дополнительную литературу, связанную с количеством основных деталей лодки и их названиями.

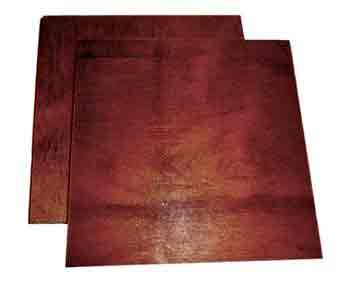

Данная лодка изготавливается из фанеры, при покупке которой обязательно обратите внимание на влагоустойчивость. Такая фанера прослужит в несколько раз дольше и не потребует дополнительных затрат на ее ремонт и обслуживание.

Для изготовления дна используйте фанеру толщиной от 1,2 см, а для бортов и других частей — 0,8 или 1 см.

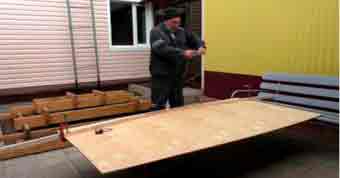

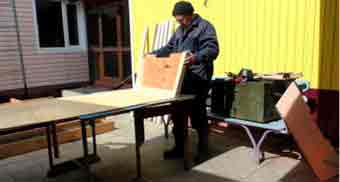

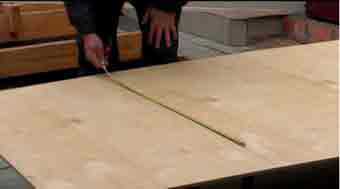

После покупки фанеры приступите к изготовлению деталей лодки. Для этого нужно подготовить специальные выкройки. Их делают на больших листах бумаги, например, на обоях. Форма выкройки в точности повторяет форму детали.

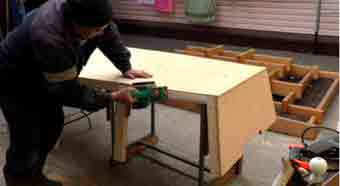

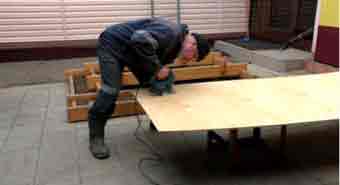

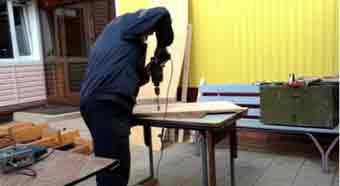

Для выпиливания деталей воспользуйтесь электрическим лобзиком. Так как размеры фанеры не позволяют соорудить дно лодки полностью, требуется прибегнуть к его склеиванию из нескольких частей. Для этого используйте клей ЭДП или любой другой клеевой раствор, который устойчив перед влагой. Процедура склеивания проводится с помощью накладок, в виде фанерных полос, длиной от 10 см.

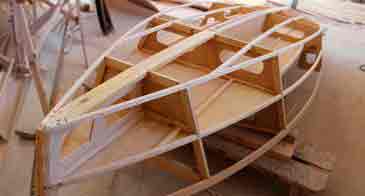

Для склеивания внутренних ребер жесткости используются березовые брусья. Они располагаются внутри лодки и имеют определенный угол наклона.В некоторых вариантах сооружения деревянной лодки используются сплошные седельные балки, для склеивания которых соединяются две боковые детали с плоской скамьей. Такая конструкция позволяет значительно снизить внутреннее наполнение лодки, а также увеличивает свойство плавучести, даже в том случае, если лодка перевернется.

Для новичков в строительстве лодок главной проблемой выступает соединение нескольких деталей между собой, особенно если оно происходит под разными угловыми наклонами. Самым простым способом является так называемый метод “сшивания и склеивания”. В таком случае, детали соединяются между собой с помощью проволоки, выполненной из стали или прочной капроновой нити. Перед этим, в кромках деталей просверливаются специальные отверстия, их диаметр не должен превышать четырех миллиметров, а расположение от края лодки не более пяти миллиметров. Когда корпус соединен с помощью нитей приходит очередь проведения следующего процесса, который включает проклеивание всех стыков с помощью стеклоткани. Она фиксируется на поверхности благодаря пропитке с помощью влагостойкого клея или эпоксидной смолы. Рекомендуется осуществлять проклеивание как внутри лодки, так и в наружной ее части.

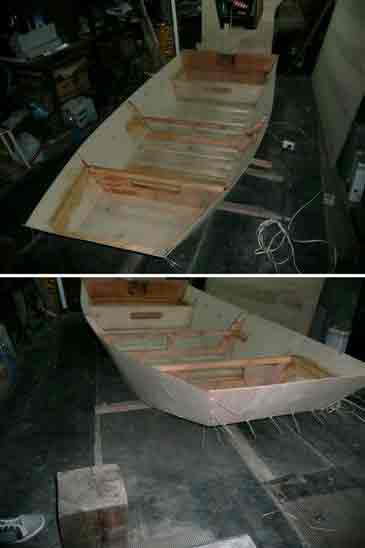

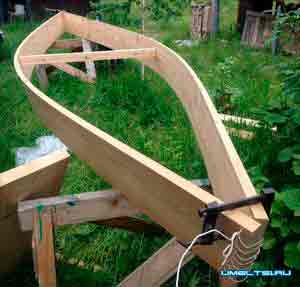

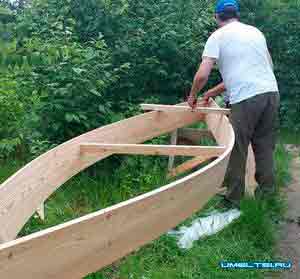

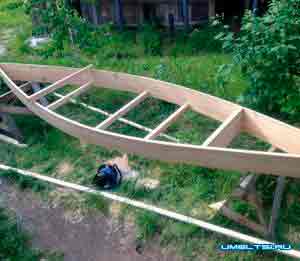

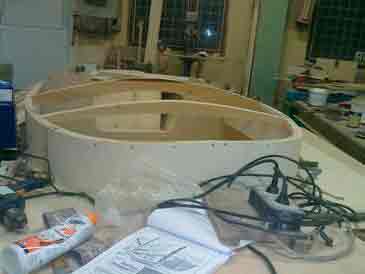

Начинайте собирать корпус лодки с боковых участков, которые включают бортик, нос и корму. Сначала сверлят отверстия, в соотношении с указанными значениями, следите за ровностью шага сверления. Проведите стягивание этих деталей с помощью нити или проволоки. Следите за взаимным расположением деталей и ровностью всех угловых соединений. Саморезы помогут закрепить ребра жесткости, а стеклоткань обеспечивает их дополнительное крепление. Следите за тем, чтобы под стеклотканью не образовывались пузырьки воздуха, при их наличии, позаботьтесь об удалении.

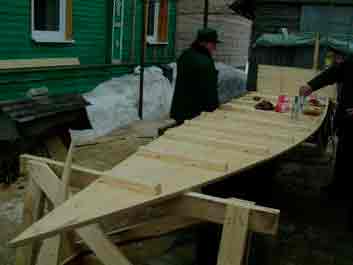

Таким же способом к корпусу присоединяется дно. По верхней части бортов необходимо приклеить брус причального назначения. Его основной функцией является защита лодки от механических повреждений в процессе ее швартования у причала или берега.

В качестве обязательного элемента лодки выступает киль. Он отвечает за безопасные вхождения судна в повороты и за устойчивость ее боковых частей. Его фиксация происходит по центральной части дна, и устанавливается по центральной его линии.

Для изготовления центрального киля используйте не одну, а набор из нескольких реек. При дополнительном вклеивании деталей в носовую или заднюю часть лодки увеличивается ее прочность и устойчивость.

Рекомендуем позаботиться об усилении транца — задней части кормы. После закрепления основных деталей лодки рекомендуется произвести ее вскрытие специальными пропитками. После их высыхания приступайте к испытанию судна. Транспортируйте лодку к речке или водоему и опустите ее на воду, если течи отсутствуют, она готова к эксплуатации. Также рекомендуется проконтролировать количество груза, которое она способна перевезти. Когда все неполадки исправлены окрасьте лодку с помощью масляных красок. Проводить окрашивание нужно несколькими слоями.

Деревянная лодка своими руками: инструкция по изготовлению

При помощи обыкновенной фанеры и умелых рук получится соорудить хорошую лодку. Средняя стоимость такой лодки составляет около 20-30 $, что значительно ниже покупки альтернативных лодок из резины или дерева.

Чтобы изготовить лодку такого типа потребуется наличие:

  • нескольких листов фанеры;
  • полиуретанового клея;
  • гвоздей;
  • краски на латексной основе;
  • силиконового герметика;
  • шприца, помогающего заделать швы;
  • наждачной бумаги;
  • лобзика;
  • паракорда;
  • зажима;
  • шуруповерта;
  • рулетки;
  • дрели;
  • кистей для нанесения краски.

После подготовки всех необходимых инструментов следует процесс подготовки отдельных деталей. Для этого фанерный лист необходимо разделить на три участка, которые будут выступать в виде дна и основных частей. Первый участок — 460х610 мм, второй — 310х610 мм, третий 610х1680 мм.

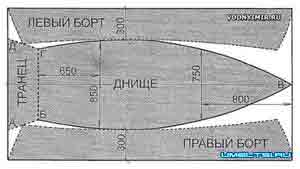

Две боковинки выполняются в размере 310х2440 мм. В качестве подпорок используйте бруски небольшого размера 25х50х2400 мм. Необходимое количество подпорок — 3 шт. Чтобы изготовить носовую часть рекомендуется использование бруска размером 25х76х2400 мм. Чтобы соорудить корпус требуется применение двух брусков 25х50х2400 мм. Они разрезаются на несколько частей и скрепляются с помощью паракорда.

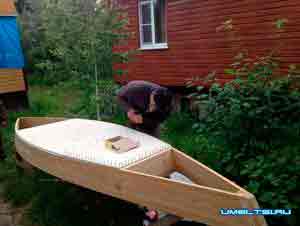

Когда все детали выпилены приступайте к самостоятельной сборке деревянной лодки. Чтобы осуществить данный процесс необходимо наличие гвоздей и штифтов. Инструкция по сборке деревянной лодки своими руками:

  • установка дна и прикрепление к нему левой стороны;
  • фиксация кормы на левой стороне и соединение с дном;
  • прикрепление правой стороны ко дну и корме;
  • фиксация носового участка.

Перед фиксацией лодки с помощью гвоздей, сначала соберите ее при помощи клея. Кода внешний вид лодки удовлетворит ее изготовителя зафиксируйте стыки гвоздями.

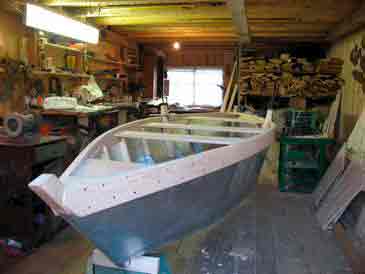

Далее следует этап покраски и полировки готового изделия. После сбора лодки начните ее полировку от мелких шероховатостей и неровностей. Для этого потребуется наждачная бумага или наличие шлифовальной машинки. С помощью силиконового герметика необходимо заделать все образовавшиеся в процессе сборки щели. Оставьте лодку на открытом пространстве до ее полного высыхания. Через сутки начните окрашивание лодки. Первый слой нанесите на наружную поверхность, а второй на внутреннюю. После высыхания краски нужно нанести еще один слой внутри лодки.

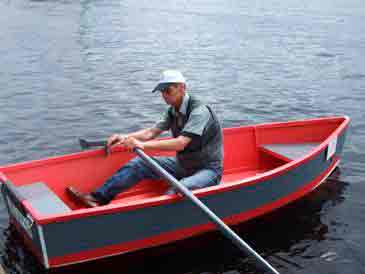

Теперь следует проверить устройство на заплыве. При наличии мелких недочетов нужно их устранить.

Деревянная лодка плоскодонка: основные этапы изготовления

Перед изучением инструкции по изготовлению деревянных лодок плоскодонок, ознакомимся с их преимуществами:

  • минимальные затраты на сооружение;
  • легкость веса, которая значительно упрощает ее транспортировку;
  • компактность — легкость поместится в гараж на зиму, и даже в багажник автомобиля при перевозке;
  • не требует особой отделки и ухода;
  • легко изготавливается своими руками.

При выборе длины лодки следует учесть количество людей и груза, которые будут на ней располагаться, интервал между оптимальными значениями длины плоскодонки составляет от 1,8 до 3,8 м. При этом ширина такой лодки бывает от 1 до 1,5 м. Среднее значение высоты бортов составляет полметра. Вес лодки зависит от ее размеров и составляет около 70 кг. Лодка свободно помещает от одного до четырех людей.

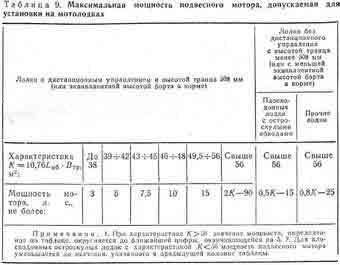

Возможен вариант дополнительной установки мотора или паруса, которые способны упростить управление лодкой. О том как сделать деревянную лодку рассмотрим далее.

1. Первый этап работы над лодкой — выбор материала для ее сооружения.

Для построения плоскодонки необходимо наличие фанеры двух типов:

  • фанера с повышенными характеристиками влагоустойчивости, толщина такого материала достигает отметки в два сантиметра, такой тип фанеры основывается на использовании клеевой основы, учтите, что в ее составе присутствуют вредные вещества, поэтому не рекомендуется ее применять в жилых помещениях, в качестве альтернативы рекомендуем приобрести фанеру многослойного ламинированного типа, она является более безопасной для здоровья;
  • фанера авиационного пятислойного типа — имеет небольшой вес, но отличается высокой прочностью, из нее изготавливают сиденья и транец.

Существует определенные правила работы с материалом, который лежит в основе построения плоскодонки, а именно:

  • чтобы нарезать материал на детали используйте дисковую плиту;
  • если толщина фанеры не превышает одного сантиметра для ее нарезки достаточно канцелярского ножа;

  • при толщине от двух до шести сантиметров самый оптимальный вариант использование электролобзика;
  • не рекомендуется нарезать фанеру поперек волокон, так как существует риск образования трещин, при необходимости в таком типе резки проведите ослабляющие полосы н верхнем слое шпона;
  • при обустройстве популярных типов деревянных лодок детали соединяются между собой при помощи проволоки, саморезов или эпоксидной смолы, при фиксации с помощью саморезов нельзя вбивать их на поверхность фанеры, так как из-за этого происходит ее повреждение, рекомендуется сначала просверлить отверстие соответствующего диаметра, а затем устанавливать саморез;
  • при необходимости в обустройстве лодки с наличием изогнутых форм, нужно намочить фанеру, выгнуть ее в нужное положение и зафиксировать дождавшись ее полного высыхания, длительность процедуры — около 15 часов;
  • в процессе склеивания деталей обратите внимание на упаковку от клея, на ней указаны общие рекомендации по его высыханию и правила работы, которые включают зачистку, обезжиривание и обработку поверхности клеем;
  • обратите внимание на расположение волокон на поверхности двух деталей фанеры, при их параллельном расположении надежность крепления увеличивается в несколько раз;
  • при расслоении фанеры в процессе выполнения работ рекомендуется произвести ее склеивание, для этого, между расслоившимися слоями располагают бумажный лист, пропитанный клеем, такая фанера не подойдет для сооружения лодки, так как она является бракованной.

2. Следующий этап предполагает выбор оптимального инструмента для проведения работ. Распилить материал поможет электрическая пила или лобзик. С помощью электрорубанка получится сделать необходимый угол заусовки. Разрешено использование любых как электрических, так и механических инструментов для осуществления шлифовки. С помощью шуруповерта устанавливают саморезы и делают под них отверстия.

3. Самое оптимальное место работы над лодкой пол, так как большие детали не поместятся на столе. Установите фанерный лист на поверхность пола и перенесите детали на его поверхность, применяя угольник.

Совет: Чтобы значительно сэкономить материал, следует сделать предварительный эскиз лодки на бумаге. Специалисты рекомендуют, при возможности, построить точную копию лодки из картона, чтобы иметь представление о ее первоначальном виде.

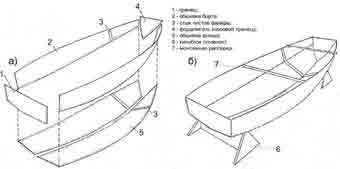

Вариантов выполнения лодки будет два. Первый предполагает установку вертикальных бортов, которые имеют прямые линии. Второй — классический вариант — это установка бортов, немного суженного характера. Для их изготовления потребуется произведение заусовки. Чтобы это сделать рекомендуется применить электрический рубанок. Пройдитесь с ним по поверхности деталей один раз. Далее повторите процедуру при помощи любого шлифововального инструмента. При наличии в ладке штангоутов или других перемычек, увеличивающих жесткость, на этом этапе производится их вырезание.

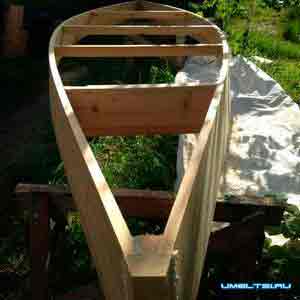

Далее собираются борта, корма, фортшпигель, при наличии. Все детали фиксируются с помощью металлической проволоки. Предварительно нужно просверлить отверстия под ее установку.

Совет: Чтобы облегчить процедуру сборки используйте пластмассовые хомуты, применяемые с кабелями. Они становятся практически незаметными после окончательной отделки лодки эпоксидной смолой.

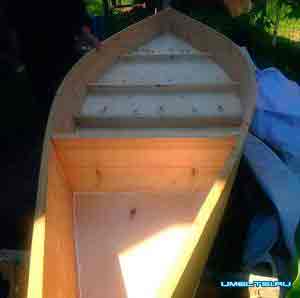

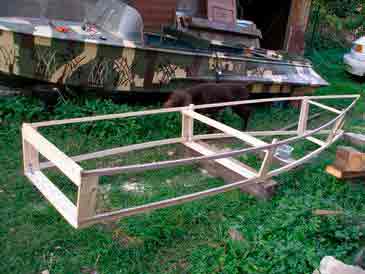

Когда каркас собран, приступайте к подсоединению днища. Его фиксация осуществляется хомутами или той же металлической проволокой. Учтите, что дно необходимо качественно герметизировать, для этого его заливают смолой. Если использовать оклеивание стеклотканью, то течи избежать не удастся.

Когда все стыки высохнуть приступайте к следующей обработке. Она включает ошкуривание швов. Далее происходит оклеивание стыков стеклотканью, промазанной эпоксидной смолой. Наружная часть проклеивается дважды, а внутренняя — один раз.

4. Установка дополнительных компонентов.

При необходимости в установке паруса, судно нужно дополнительно укрепить, повысим тем самым его устойчивость. Сделать это лучше с помощью шверта. для его изготовления потребуется фанера толщиной 0,6 см. Кроме этого, из данной фанеры вырезается руль. Количество швертов зависит от размера лодки. Самый оптимальный вариант установку двух швертов по крайним частям судна. Руль крепится к лодке несколькими петлями, желательно несъемного характера.

Источник: http://strport.ru/instrumenty/derevyannaya-lodka-svoimi-rukami

Как сделать лодку из досок своими руками

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

  • Особенности изготовления ↓
  • Определяемся с размерами ↓
  • Необходимые материалы и инструменты ↓
  • Процесс изготовления ↓
  • Тестирование лодки ↓
  • Блиц-советы ↓
  • Ткань на основе резины. Конечный итог – надувная лодка.
  • Пластик.
  • Сталь.
  • Дерево.
  • Фанера.

Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

Особенности изготовления

Особенностей действительно много, поэтому давайте их детально рассмотрим:

  1. Работа с деревом. Первая и главная особенность – умение работать с деревянными конструкциями и с деревом в частности. Нужно понимать, какие доски лучше всего выбрать, как их правильно изгибать, какие нагрузки может выдержать тот или иной материал. Перед началом работы лучше всего подготовится и почитать книги по работе с деревом. Найти их очень легко, они имеются в свободном доступе в сети Интернет.
  2. Выбор материалов для сборки. Помимо древесины необходимо сразу определиться с другими материалами, которые помогут скрепить лодку и защитить её от протекания. Они должны подходить для материала, который был выбран и хорошо с ним взаимодействовать.
  3. Место сборки. Для изготовления обязательно понадобится достаточно много места, а также времени. У профессионалов на изготовление и сборку может уйти от 4 до 10 дней, в зависимости от сложности. Новичку же понадобится в несколько раз больше времени. Именно поэтому важно выбрать сухое и удобное место.
  4. Инструменты. Для облегчения и ускорения процесса понадобится целый ряд инструментов (который рассмотрим позже). Помимо этого желательно иметь дополнительную пару рук на некоторых этапах сборки.

Это основные особенности, которые необходимо знать, но по ходу работы, вполне вероятно, придется столкнуться и с другими.

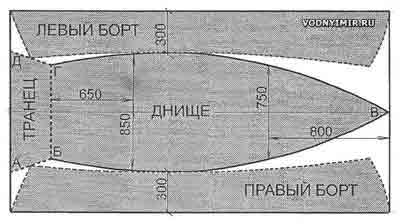

Чертеж лодки из досок для самостоятельного изготовления

Возьмите за правило, на каждой рыбалке, первым делом начинайте.

Определяемся с размерами

Один из важнейших этапов на стадии планирования. От размера зависит вместимость, грузоподъемность и вес. Очень важно соблюдать правильные габариты, чтобы лодка была устойчивой на воде.

Их можно менять на свое усмотрение, но в пределах разумного:

  • Длина всей конструкции. Длина может колебаться от двух до четырех метров. Если судно рассчитано на одного, то длина должна быть 1.8 – 2.5 метров. Два человека – примерно 3 метра. Три человека – 3.5 – 4 метра. Лодка длиной 3 – 4 метра вполне может выдержать до 5-6 человек, вопрос здесь больше в комфорте.
  • Ширина. Тоже один из основных критериев. Средние показатели ширины 1 – 1.5 метров. Чем больше ширина, чем устойчивее чудно. С другой стороны, чем больше ширина, тем меньше маневренность. Необходимо найти золотую середину. Она для каждого разная в зависимости от тела человека, груза, который будет перевозиться, а также длинны всей конструкции.
  • Высота борта. Средняя и рекомендованная высота борта – 50 сантиметров. Опять же сделать её можно как выше, так и ниже, в зависимости от желания.

Именно отталкиваясь от данных габаритов, необходимо будет делать все детали в дальнейшем. На глаз определить эти габариты сложно, поэтому лучше всего сделать чертеж для наглядности.

Переходя к чертежам сразу нужно сказать, что необязательно иметь талант к черчению. В данный момент чертеж можно сделать, не имея подобных навыков онлайн в Интернете. Можно сделать трехмерную модель, которая будет соответствовать всем требованиям и желаниям.

На чертеже помимо основных размеров нужно сразу определиться с размерами других, более мелких, но не менее важных деталей. Лучше всего сделать чертежи и для них отдельно, чтобы в дальнейшем не пришлось их подгонять.

Базовые плоскости, необходимые для построения теоретического чертежа корпуса лодки

Необходимые материалы и инструменты

Разобравшись со всеми теоретическими вопросами, переходим к практике. Сбор всех инструментов и материалов и подготовка их к работе финальная часть подготовки, поэтому к данному процессу необходимо отнестись с особенной внимательностью.

Рассмотрим перечень инструментов и инструментов, которые понадобятся при сборке:

Лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности

Доски, которые послужат основным материалом. Лучше всего выбрать сосну или ель. Она отлично подходит для подобных целей благодаря своим характеристикам. Доски должны быть без трещин и выпадающих сучьев. Многие считают, что доска должна быть вообще без сучков, но это заблуждение. Они никак не повредят лодке, если крепко держаться. Проверить это можно ударив по ним молотком или даже кувалдой. Подобный краш-тест во многих сразу вселяет понимание всей ситуации. Помимо этого лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности.

  • Полиуретановый клей.
  • Гвозди. Понадобятся гвозди разной длины, в большом количестве. Но нужно понимать, что часто их можно будет заменить шурупами.
  • Шурупы. Как и гвозди, они должны быть разной длинны.
  • Шуруповерт и дрель. Шуруповерт подойдет любой, а вот дрель необходима не очень мощная, чтобы она не расколола древесину. Можно использовать даже ручную дрель. Не рекомендуется заменять дрель перфоратором.
  • Электролобзик.
  • Наждачная бумага.
  • Рулетка.
  • Пакля.
  • Водоотталкивающая краска (в большом количестве).
  • Кисти для нанесения краски.
  • Смола. Ею можно заменить клей, хотя работа с ней требует большего внимания и умения.
  • Шприц, для нанесения клея в труднодоступные места.
  • Паракорд. Понадобится для придания бортам необходимой формы. Можно заменить другими плотными веревками, которые способны выдерживать большие нагрузки.

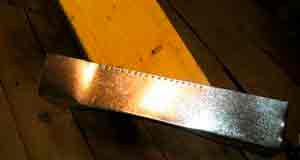

  • Листы металла (могут послужить отличным дном для лодки, а также при их помощи можно хорошо скрепить некоторые детали).
  • Антисептик. Понадобится для пропитки древесины.
  • Лак. Желательно использовать качественный лак для яхт.
  • Это основной перечень того, что пригодится при сборке. Помимо этого в процессе могут пригодиться другие инструменты. Например, ножовка, молоток, зажимы и прочее.

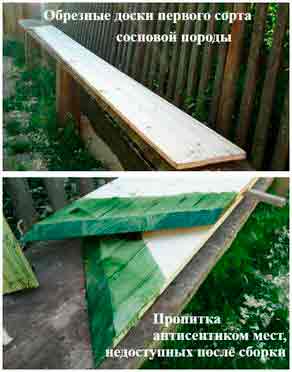

    Подбор досок для обшивки днища лодки-плоскодонки

    Процесс изготовления

    Переходим к самому интересному, процессу изготовления. Представим его в виде пошаговой инструкции.

    Тут нет места спешке и недочетам, поэтому делаем все предельно внимательно и четко:

    Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам

    Первый этап изготовления всех деталей по чертежам и их подготовка. Сюда входит подготовка бортов. Две широкие (которые послужат бортами) необходимо подготовить, убрав с них опасные места. Для этого пригодится напильник и наждачная бумага.

  • Далее с одной стороны каждой доски отпиливаем край под углом в 45 градусов. С заиленных концов снимаем фаску таким образом, чтобы при соприкосновении обе доски идеально подходили друг к другу и не имели зазора. Это будет носовая часть лодки.
  • Теперь необходимо закрепить их в таком положении. Для этого переем треугольный брусок и с внутренней стороны плотно прикладываем на стык. При необходимости все подгоняем и намертво скрепляем борта с данным бруском при помощи гвоздей или шурупов. Для того чтобы эти места не протекали, края соприкасающихся досок необходимо пропитать сначала антисептиком, а после смолой или клеем, а только после скреплять.
  • Теперь бортам необходимо придать необходимую форму. Необходимо взять паракорд и обвязать его вокруг бортов придавая желанную форму. Чтобы все получилось, внутри устанавливаем распорки, которые должны быть такой же ширины, как и ширина будущего судна. Сделать все самому на этом этапе сложно, поэтому лишняя пара рук не помешает.
  • Придав бортам форму, можно переходить к задней части лодки. Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам. Крепко прикрепляем её к бортам при помощи клея, а также гвоздей или шурупов.
  • Теперь, когда основа лодки готова, можно переходить к созданию дна. Его можно сделать из листов металла или из дерева.
  • В случае с металлом, вырезаем лист, который по размерам будет на несколько сантиметров шире дна лодки, и крепим это к бортам. Важно понимать, что именно на этих стыках чаще всего бывают протечки. Поэтому для крепежа не жалеем клея или смолы на стыках, а шурупы или гвозди забиваем на расстоянии 1.5 – 2 см друг от друга по всем контуру. Для надежности и лучшей защиты от протекания на стыках можно использовать паклю. Выступающий по краям металл при помощи молотка плотно загибаем к бортам.
  • В случае с деревянным дном все немного сложнее. Лучшего всего делать его из одной широкой доски, которая может закрыть сразу все дно. Придаем ей необходимую форму и поступаем с ней, так же как и в случае с металлом.
  • На этом этапе лодка уже почти готова. Теперь необходимо обработать её антисептиком, устранить все возможные зазоры, через которые может поступать вода и покрасить в несколько слоев водоотталкивающей краской. Далее покрываем все это лаком для яхт. Перед нанесением каждого нового слоя, необходимо предыдущему дать полностью высохнуть.
  • Последний этап – внутренняя отделка. Можно установить скамейки, подставки для ног и другие «фишки», которые только пожелает конструктор.
  • Тестирование лодки

    После создания и сбора судна переходим к его тестированию.

    Тестировать лодку можно по-разному, но лучше всего во сколько этапов:

    • Первый тест на проверку водонепроницаемости можно сделать во дворе. Для этого переворачиваем лодку и устанавливаем её на какую-то опору (стулья, скамейки, стол). Далее выливаем на неё большое количество воды. Для этого лучше всего использовать шланг и «поливать» минут 5 -10. После этого лодку можно перевернуть и проверить, попала ли внутрь вода.
    • Теперь, зная, что шхуна не пропускает воду, можно перейти к выходу на большую воду. Точнее говоря испробовать её в деле. Настоятельно рекомендуется первые полчаса не выплывать на большую глубину, ведь если что-то сделано не так и лодка начнет быстро набирать воду, достать на мели её куда легче.

    Настоятельно рекомендуется первые полчаса не выплывать на большую глубину

    Блиц-советы

    Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

    • При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
    • Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
    • Перед тем как использовать большие гвозди или шурупы, желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
    • Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

    Источник: http://lakeking.ru/lodka/obustrojstvo/lodka-iz-dosok.html

    Как сделать лодку своими руками — простой способ изготовления, схемы и чертежи лучших моделей лодок (95 фото + видео матер-класс)

    Приобрести лодку обойдется недешево. Процесс изготовления кажется затратным и сложным, это только на первый взгляд. Даже если вы решили сделать маленькую лодку своими руками потребуется точное внимание к деталям.

    Краткое содержимое обзора:

    • Самодельная деревянная лодка
    • Практическая работа по изготовлению
    • Якорь
    • Пробный спуск
    • Лодки ПВХ
    • Фото советы как сделать лодку своими руками

    Самодельная деревянная лодка

    Прежде чем приступить к работе необходимо иметь базовые знания — свойства самого материала, какие доски пригодны для строительства, как согнуть. Для любознательных, не имеющих опыта достаточно полезной литературы в интернете, чтобы понять как работать с деревом, и чертежей лодки для изготовления своими руками.

    Сразу необходимо определить скрепляющий материал и защищающий лодку от протекания. Место для сборки должно быть сухим, а новичкам придется подготовиться к срокам работ не менее двух недель. Желательно иметь помощников.

    Стандартные габариты лодки: 3-4 м длинна, 50 см высота борта; 1-1,5 м ширина. Заранее продумайте детали, что более важно — количество вместимость человек, маневренность судна, устойчивость.

    Размеры можно менять. К чертежу лодки прикладывается чертеж важных мелких деталей.

    Практическая работа по изготовлению

    Подготовленный чертеж с размерами лодки, сопутствующих деталей.

    Закупка материала: полиуретанового клея, пакли, водоотталкивающей краски, смолы, листов метала, антисептика, лака и самого главного — дерева. Материал должен быть выбран самый качественный для долгосрочной службы и большой работы.

    Борты лодки. Напильником и наждачной бумаги убрать опасные места с двух широких балок. По всем краям обязательно поработать клеем и смолой, не жалея расходных материалов.

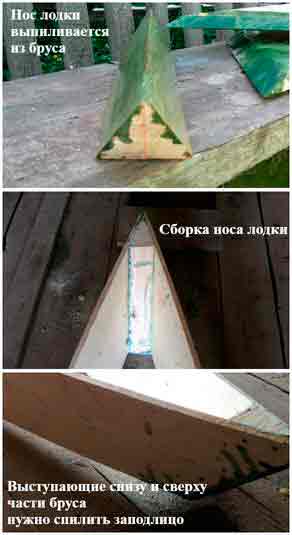

    Работа с носовой частью — со стороны каждой доски опиливается угол в 45 градусов, чтобы они подошли без зазоров и щелей.

    Границы обрабатываются антисептиком смолой и клеем для устранения последующих протечек. Не жалейте материала, при когда делаем лодку из дерева своими руками отпилить лишнее всегда просто.

    Источник: http://fishingadvice.ru/kak-sdelat-lodku-svoimi-rukami/

    Самодельная лодка из фанеры своими руками

    Из-за достаточно высоких цен на лодки, покупка готового изделия заводского стандарта становится затруднительной. К тому же модель, изготовленная согласно государственным стандартам не всегда удовлетворяет потребности потребителя. К примеру, надувные лодки достаточно мобильны и удобны в транспортировке, но велик процент быстрого износа ввиду физических повреждений корпуса. Долгожданная рыбалка или активный отдых на воде может внезапно закончиться из-за малейшего прокола.

    Опытные рыболовы, желающие сберечь накопленные деньги, и получить плавсредство, соответствующее всем требованиям, принимают решение собственноручно сделать лодку из листов фанеры. Лодка из фанеры своими руками достаточно увлекательное дело для рыбаков, желающих творчески проявить свою личность. Кораблестроение начинается с определения величины плавсредства, набросков, которые по ходу доработок становятся мастерски выполненными чертежами.

    Из чего состоит лодка

    В начале конструирования лодки для рыбалки необходимо ознакомиться с терминологией. Итак:

    1. Киль. Основание для крепления всех имеющихся элементов конструкции. Основной элемент корпуса.
    2. Форштевень. Носовая часть лодки.
    3. Ахтерштевень. Противоположная носу сторона плавсредства.
    4. Шпангоуты. Поперечные детали, которые создают необходимую жесткость и плавный контур корпуса.
    5. Слань. Индивидуальный настил, расположенный по дну лодки.
    6. Борта лодки. Борта формируются из досок, которые установлены над форштевнем и ахтерштевнем, объединенные в процессе крепления со шпангоутами.

    Размеры лодки, ее виды и формы

    Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

    Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

    • Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость – длинную лодку может спокойно унести человек в одиночку.
    • Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
    • Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.

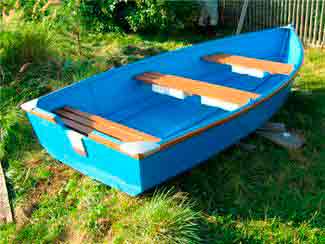

    • Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

    Особенности изготовления

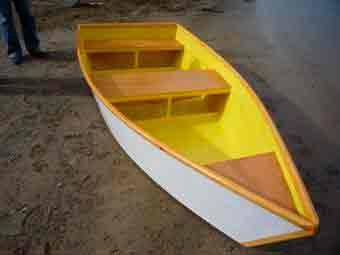

    Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

    Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

    • надежность и длительный срок службы конструкции;
    • маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
    • вместительность лодки до 5 пассажиров.

    Материалы и инструменты

    Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

    • БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
    • БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
    • ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

    Кроме фанеры для создания лодки необходимы:

    • трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
    • брусья и доски;
    • стеклоткань для изоляции швов;
    • яхтный лак или водоэмульсионная краска;
    • эпоксидный клей;
    • проволока медная;
    • шурупы;
    • гвозди.

    Набор инструментов для постройки плавсредства простой:

    • карандаш и рулетка;
    • шпатель;
    • струбцины;
    • рубанок;
    • молоток;
    • электролобзик;
    • шлифмашинка.

    Этапы изготовления

    Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

    Чертежи лодки и перенос их на материал

    Строительство модели из фанерных листов начинается с грамотно оформленных чертежей. Новичкам можно воспользоваться подсказками всемирной паутины, либо приобрести чертежи в магазине. Чертежи, составленные профессиональными конструкторами на чертежной бумаге, дают возможность подробно изучить все углы конструкции.

    Чертеж в реальный размер модели можно отобразить следующим образом:

    • по центру листа проводится линия, разделяющая чертеж лодки из фанеры на две равные части. Непременным условием составляет симметричность сторон;
    • начерченная линия условно разделяется на четыре равных отрезка для установки шпангоутов;
    • графически отображается вертикальное изображение и вид модели сверху;
    • по нанесенным диаметральным линиям вырисовывают формы шпангоутов;
    • для контроля точности чертежа сверяются основные параметры всех фракций в заданном масштабе;
    • на плотной бумаге вырисовывается в масштабе 1:1 форма шпангоутов;
    • пользуясь лекалами и длинной линейкой, прорисовывают гибкие линии модели;
    • составленный набросок складывают вдоль горизонтальной линии и сверяют на точность начерченных деталей. Обе части рисунка должны быть идентичны друг другу.

    Чертеж перемещают на картон после детальной сверки. Жесткая бумага облегчает процесс перенесения на фанеру чертежа. Изображение переносится на фанеру с учетом всех соблюдаемых масштабов, в соответствии с тем, как оно нарисовано. Увеличение или уменьшение размеров категорически недопустимо. Важно при копировании зарисовок на фанеру принимать во внимание направление волокон древесины. На этом этапе это зависит от конструкции элементов модели, так как слои фанеры расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

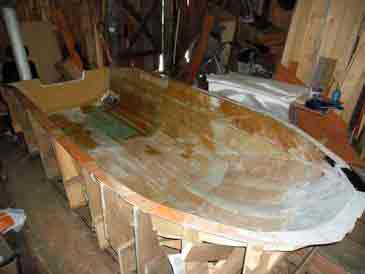

    Сборка корпуса модели плавсредства

    Раскройка деталей для самодельной конструкции трудностей не вызывает. Для распила деталей потребуется электролобзик. Очень важно распиливать детали электролобзиком, так как другой инструмент может оставить кривую линию среза, и детали останутся в сколах.

    После распила всех элементов необходимо отшлифовать все составляющие конструкции и просверлить в них отверстия для сшивания корпуса. Отверстия следует просверлить с равным расстоянием в 100 мм для сохранения эстетичности внешнего вида. Сшивать днище конструкции следует капроновой нитью, так как капроновая нить достаточно прочная, не поддается гниению, после пропитки эпоксидной смолой выступает в роли армирующего элемента.

    Обработка швов клеем и установка дополнительных элементов

    Последующие работы сводятся к небольшому алгоритму:

    1. по краю кормы и транца необходимо высверлить отверстия;
    2. прикрепить транец ко дну;
    3. из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;
    4. по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
    5. на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
    6. прикрепить к готовой конструкции сидения и шпангоут;
    7. отступив 300 мм от сидений, выпиливаются проемы под уключины. Это место следует укрепить брусками;
    8. после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
    9. после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
    10. во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
    11. таким же образом склеивают наружные швы;
    12. чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.

    Финишная отделка плавсредства

    После всех проведенных манипуляций остается завершающий этап отделочных работ по корпусу.

    Последовательность финишной обработки готовой конструкции:

    1. Зашкуривание наждачной бумагой все неровные фрагменты эпоксидной смолы;
    2. Влагостойкой шпатлевкой выравниваются все полученные в процессе стройки изъяны;
    3. Готовую конструкцию покрывают лаком или влагоустойчивой краской в несколько слоев;
    4. Приобретение весел или изготовление их своими руками.

    Для предупреждения гниения лодки с течением времени, не обойтись без проведения профилактических обработок по всему корпусу. При постоянном уходе и бережном использовании самодельная лодка из фанеры прослужит длительное время.

    Источник: http://lesoteka.com/izdeliya/lodka-iz-fanery-svoimi-rukami

    Деревянная лодка своими руками

    Иметь собственную лодку мечтают не только охотники и рыбаки. Кому не хочется в жаркие дни совершить прогулку по воде, при этом, не тратя немалые деньги за аренду лодки?

    Увы, покупка плавательного средства – дело тоже весьма затратное. Поэтому деревянная лодка своими руками – отличная альтернатива. И о том, как самостоятельно сделать лодку из дерева, расскажет эта статья.

    Лодка из дерева

    • Какие бывают лодки
    • Деревянная лодка своими руками
      • Этап первый
      • Этап второй
      • Этап третий
      • Этап четвертый
      • Этап пятый

    Какие бывают лодки

    Хоть наша статья о лодках из дерева, сначала вы вкратце расскажем, какие еще они бывают. После этого мы перейдем непосредственно к описанию процесса изготовления описываемого плавсредства.

    • Надувные лодки также называют ткаными. Их делают из резины или полимерных составов. Они сравнительно недорогие, в сдутом состоянии не занимают много места. Также они легкие и их удобно перевозить даже тем, кто не имеет собственного транспорта. Однако одновременно с этим они не слишком устойчивые на воде. А также не слишком надежные. Мало того, что резиновые лодки легко повреждаются и могут треснуть на холоде. Так они еще и могут это сделать в самый неподходящий момент. Например, когда вы будете в ней посреди реки или озера.
    • Пластиковые лодки отличаются большой долговечностью при грамотной эксплуатации. Кроме того, эта разновидность плавательного средства имеет большое разнообразие в расцветках и внешнем виде.
    • Металлические лодки отличаются еще большей долговечностью. Их изготавливают из легкого металла – дюралюминия. Этот металл используют также в авиастроении и даже космонавтике, поэтому дополнительно описывать его прочность и износостойкость не имеет смысла.
    • Фанерные лодки имеют хорошую влагоустойчивость и довольно прочны. Они также способны выдерживать большие нагрузки. Однако фанеру очень сложно согнуть, при этом не повредив. Поэтому лодки из описываемого материала чаще всего имеют угловатые формы.
    • Деревянные лодки проверены временем. Ведь именно из древесины изготавливали лодки и корабли еще со времен до нашей эры. Они, конечно, не так долговечны, как металлические, однако при грамотном уходе и деревянная лодка прослужит вам достаточно долго.

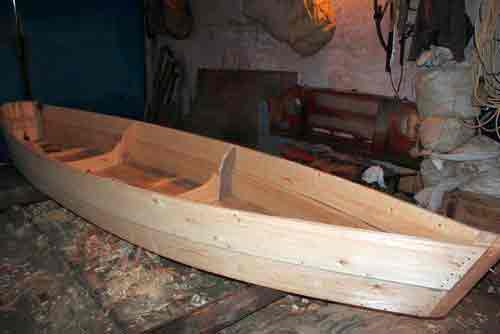

    Деревянная лодка своими руками

    Начнем описание процесса мы с досок, которые пойдут н а изготовление лодочных бортов. Учтите, что какие попало доски не подойдут. Они обязательно должны быть хорошего качества, первого класса, или даже экстра-класса. Лучше всего подойдут доски из хвойных пород древесины, например, из ели или сосны. Они должны быть длинными, широкими, не слишком толстыми, максимум двадцать пять миллиметров толщиной.

    Доски для лодочных бортов должны пройти определенную подготовку. Она не требует никаких затрат ваших сил, но довольно долгая по времени. Целый год доски должны находиться в сухом месте. Положите их на ровную поверхность и придавите сверху грузом, но не слишком большим.

    Мы не будем в этой статье приводить схемы и размеры, их вы сможете найти в интернете и выбрать любой себе по вкусу. Мы лишь опишем основные этапы работы и некоторые нюансы, которые следует учитывать.

    Этап первый

    Основой лодочного носа будет кусок деревянного бруса, который следует сделать треугольной формы. Лучше чтобы он был длиннее, чем ширина досок для лодочных бортов. Со всех трех сторон его нужно построгать, сгладив все неровности.

    Важный момент. Все части досок, которые станут недоступными после сборки, необходимо обрабатывать антисептическим составом.

    С ейчас, на первом этапе, такими частями будут треугольный кусок бруса, а также края досок, формирующих нос.

    Итак, пора взять ждущие своего часа доски. Если после тщательного осмотра вы не обнаружили на них никаких трещин, сучков и прочих дефектов, можно брать их в работу.

    Пройдитесь по обеим сторонам досок рубанком, сглаживая возможные неровности. Затем с одной стороны нужно спилить края под углом в сорок пять градусов. А затем снять фаски для того, чтобы формирующие нос лодки доски плотно прилегали друг к другу.

    В се три элемента – две доски и треугольный кусок бруса – необходимо тщательно соединить, используя гвозди или саморезы. Чтобы на бортах не появилось трещин, мы рекомендуем проделывать в них предварительные отверстия тонким сверлом.

    Последним шагом этого этапа будет выравнивание размеров куска бруса под размеры бортов. Они должны быть на одном уровне, так что брус нужно спилить заподлицо с лодочными бортами.

    Этап второй

    На втором этапе нужно выпилить кормовую часть будущей лодки. Доску для нее следует взять толстую, миллиметров в пятьдесят толщиной.

    Теперь нужно подготовить временную распорку. Это кусок доски не шире, чем борта будущей лодки. Временная распорка должна иметь форму трапеции с небольшими углами скоса. Устанавливать ее следует более узкой частью вниз. После этого можно начинать сгибать борта. Это ключевой момент в постройке деревянной лодки своими руками. Ведь если что-то было сделано неверно, то доски-борта могут лопнуть, и тогда все придется начинать сначала.

    А как вы помните, подготовительный этап для этих досок длинный, так что в текущем сезоне вам придется обходиться без лодки. Итак, позовите кого-то на помощь и сгибайте лодочные борта. Когда они коснутся уже готовой кормы, снимите с ее торцов фаску для плотного прилегания. Края бортов, а также торцы кормы не забудьте обработать антисептическим составом, прежде чем начать их скреплять.

    Этап третий

    Теперь можно установить постоянные распорки и сделать сидение, или два. Это будет зависеть от ваших нужд, от выбранного вами чертежа и размеров лодки. Распорки – те же трапеции, но чуть ниже временной, не равняющиеся по высоте лодочным бортам. По нижнему краю лодки распорка и борта должны быть на одном уровне. Сверху на распорку закрепите неширокую планку-сиденье. Для надежности стоит также прикрепить его к бортам, используя клей для древесины.

    Не забывайте сверлить отверстия под гвозди и саморезы, а также про антисептик. На этом этапе требующих обработки частей, недоступных после сборки и крепления, будет много.

    После высыхания клея следует подготовить нижнюю часть лодки к следующему этапу. Для этого переверните ее и снимите фаску с нижней части бортов и распорки, чтобы они были на одном уровне, параллельно земле.

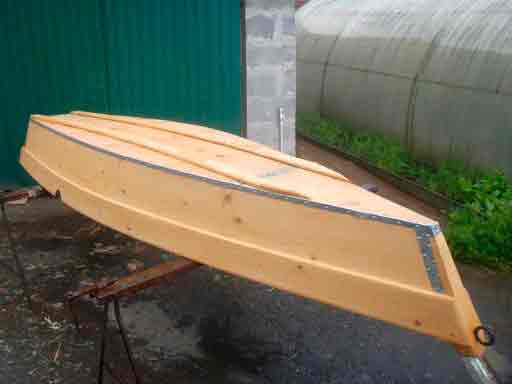

    Этап четвертый

    На этом этапе мы будем делать дно лодки. Его можно сделать из досок, но мы сделаем его из листа оцинкованной жести. Лучше всего, если лист будет один на всю лодку, но если вы не нашли нужный размер – не беда, можно сделать дно и из двух.

    Лист жести нужно положить на пол, а на него поставить лодку и обвести маркером. Обводите не впритык, а с запасом сантиметра в полтора-два.

    Снова переверните лодку вверх будущим дном. На нижние торцы бортов следует нанести силиконовый герметик с помощью специального пистолета. Это должна быть непрерывная извилистая линия. Затем сверху следует положить шнур для герметизации в два ряда. Есть и другие варианты защиты будущей лодки от протечек, но этот – самый оптимальный.

    Теперь вам нужно запастись терпением. Вырезанное дно следует аккуратно положить на герметик со шнуром и начать прибивать от середины лодки к носу и корме. Мы рекомендуем гвозди 1,8х32. Забивать их следует с шагом в один сантиметр.

    Закончив эту работу, осмотрите края жестяного листа. Если они выступают более чем на полсантиметра – обрежьте. Оставшийся небольшой зазор следует загнуть на лодочные борта, постукивая молотком.

    Этап пятый

    Оцинкованной жестью также следует защитить и нос лодки. Для этого нужно вырезать кусок прямоугольной формы. Ту часть носа, которая будет закрыта жестью, необходимо обработать антисептическим составом, а после нанести герметик и положить шнур. После этого прямоугольник шести нужно согнуть пополам и прибить с обеих сторон лодки.

    Сверху и снизу выступающие части можно положить внахлест и срезать лишнее. Также не забудьте затупить кончик лодочного носа, который получится опасно острым.

    Затем на все деревянные части лодки следует нанести антисептический состав в два-три слоя, а жестяные части покрасить. Это нужно сделать для того, чтобы оцинковка жести была более долговечной.

    Также для красоты и удобства на дне лодки можно сделать настил из досок. опубликовано econet.ru

    Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

    Понравилась статья? Напишите свое мнение в комментариях.
    Подпишитесь на наш ФБ:

    Источник: http://econet.ru/articles/derevyannaya-lodka-svoimi-rukami

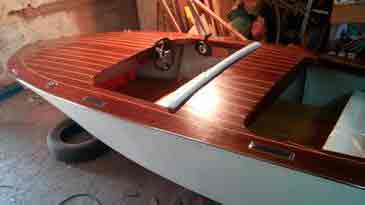

    Как изготовить деревянную лодку под мотор своими руками?

    Многие из тех, кто сталкивается с лодочным миром, задумываются сделать лодку своими руками. Зачастую в предложенных на рынке моделях, какие-то детали не устраивают. Выполняя самостоятельно лодку, можно учесть все важные для себя параметры. Крайне важно определиться, какие именно нюансы важны, и каков ход строительства лодки своими руками.

    • Как деревянная лодка выполняется своими руками?
    • Общие рекомендации по изготовлению деревянной лодки

    Приведенная ниже информация, основанная на отзывах судостроителей, станет справкой в этих вопросах.

    Как деревянная лодка выполняется своими руками?

    Лучше всего заняться изготовлением судна во дворе частного дома или на какой-то просторной территории. Так будет легче всего делать замеры, переворачивать судно и делать всю остальную важную работу по изготовлению лодки. Если нет такой возможности, старайтесь выполнять строительство в хорошо освещенном, чистом и сухом помещении:

    1. итак, для начала важно подготовить для себя так называемый строительный материал. Лучше всего, чтобы у вас под рукой было примерно 10 досок толщиной около 21-22 миллиметров. Они станут хорошей подмогой вам в вашем нелегком, но очень интересном деле. Также для начала заготавливаем нос будущего судна, это будет своеобразный треугольник;
    2. стоит отметить, что лодочники говорят о том, что в самом начале работ стоит сделать определенные фаски в носовой части своих досок. Это способно весьма облегчить ваш труд в будущем. Многие стараются сделать все как можно быстрее. Но есть важный совет в этом деле – лучше стараться размеренно выполнять работу и добросовестно все прорабатывать, чтобы потом не пришлось перевыполнять какие-то определенные действия;
    3. итак, когда вы уже соберете саму основу вашего будущего малогабаритного судна, стоит установить туда и транец. Лучше сделать это под углом в 10 градусов. По происшествию времени, возможно, вам придется сделать определенную надставку для своего транца. Это делается для того, чтобы можно было правильно установить мотор вашего водного средства передвижения;

    Вообще, на водномоторных сайтах очень часто можно встретить информацию относительно того, что транец – это очень важная вещь и очень важно правильно подобрать мотор к транцу. Именно поэтому стоит очень сильно заострять свое внимание на подобных вещах, и ни в коем случае не пренебрегать дополнительными тщательными замерами и расчетами. Есть рекомендация посидеть дополнительно на сайтах или форумах лодочников, где люди хорошо разбираются в подгонах моторов к транцам.

    1. итак, когда вы выполните вышеописанные предварительные работы, тогда уже стоит переходить к новой стадии заготовок. В продолжение своего строительства нужно позаботиться о том, какое будет дно у вашего водного средства передвижения. Дно у лодок бывает нескольких типов: металлическое, деревянное и также пластиковое. Нужно определиться, какой именно материал вы хотите видеть на дне своей лодки, и уже потом действовать согласно своему плану. Многие отмечают, что железное дно может постоянно создавать ненужный шум и как-то отвлекать пассажиров и капитана. Кроме того, металлическое дно не будет очень жестким и прочным – можно считать, что такая конструкция не очень надежная;
    2. однако, некоторые водномоторники описывают, что в определенный период сделали выбор в пользу деревянного дна, и потом немного пожалели об этом решении. После определенного времени в деревянном дне могут образоваться определенные щели, порой даже совсем немаленькие. Порой кто-то из водномоторников даже принимает решение отсоединить уже готовое дно и сделать новое. Часто новым выбором становится дно из каких-нибудь материалов вроде ламинированной фанеры.

    Также просто необходимо заполнить все втыки прочным материалом, который сделает ваше судно цельным, прочным и непродуваемым. Часто используют такой материал, как бутил-каучуковый герметический состав или нечто похожее. Такие герметики чаще всего используются для гидрической изоляции всевозможных столкновений и стыков в домах, которые изготовлены из панелей. Для многих такой материал является наиболее доступным.

    Источник: http://portovoy.ru/lodki/kak-izgotovit-derevyannuyu-lodku-pod-motor-svoimi-rukami.html

    Как сделать деревянную лодку: инструкция

    Рыбацкая лодка — небольшое плавательное средство, которое позволяет ловить рыбу в тихом, уютном и удаленном от берега месте, хранить и транспортировать рыболовные снасти и снаряжение и при необходимости перевозить груз. Многие поклонники рыболовного дела предпочтение отдают изделиям из натурального материала, например из дерева. Их покупают в готовом виде, заказывают либо делают своими руками.

    Краткая инструкция, как сделать деревянную лодку, поможет рыбаку, умеющему пользоваться столярными инструментами, изготовить ее самостоятельно.

    Преимущества деревянных лодок

    Лодки из дерева обладают такими преимуществами:

    • изготовление из экологически чистых материалов (чаще из бревен хвойных пород);
    • легкий вес;
    • прочность и надежность на плаву;
    • маневренность;
    • плавучесть;
    • бесшумность;
    • возможность установки подвесного или стационарного мотора, паруса, использование с веслами;
    • долгий срок службы при правильном хранении;
    • невысокая стоимость по сравнению с другими устройствами.

    Существует 2 разновидности деревянных плавсредств:

    • косные, или килевые;
    • плоскодонные.

    Плоскодонки пользуются большим спросом среди поклонников рыбалки. Они удобны и комфортны, снасти и принадлежности располагаются возле рыбака. Лодки обладают высокой устойчивостью и безопасностью, свободно разворачиваются на водоеме и не опрокидываются.

    Косные лодки с килевым днищем имеют лучшую проходимость в сложных местах, отличаются быстроходностью и практичностью. Чтобы не зачерпнуть воду через борт, необходимо научиться правильно распределять центр тяжести.

    Купить или сделать своими руками

    На отечественном рынке деревянные лодки встречаются редко. Чаще их изготавливают мастера на заказ. Работа выполняется в течение 4−5 дней, иногда быстрее. Стоимость транспортного средства будет определяться в зависимости от того, лодку какой длины и ширины вы хотите видеть: ее можно сделать одно- или многоместной. Перед заказом судна ручной работы получают информацию об исполнителе, смотрят предыдущие изделия, общаются с другими клиентами.

    Если процесс изготовления деревянных лодок осуществляется своими силами, существует возможность снизить финансовые затраты. Кроме этого, от проделанной работы можно получить большое удовольствие.

    Процесс изготовления

    Строительство рыбацкого судна состоит из 5 этапов, это:

    1. Проектирование конструкции.
    2. Подготовка необходимых материалов (досок, инструментов).
    3. Изготовление и сборка.
    4. Просмолка лодки или конопачение.
    5. Проведение испытаний.

    Чертежи

    Приступая к самостоятельному изготовлению, лучше приобрести специальную литературу на тему, как построить деревянную лодку, изучить основные составляющие, спроектировать схемы и чертежи. Специалисты рекомендуют выполнять выкройки на листах бумаги или воспользоваться программами с 3D-моделированием. Конструкцию делят на сборочные узлы и единицы. Детали по чертежам должны быть читаемыми, обозначения и размеры вынесены, масштаб выдержан.

    По параметрам основных деталей лодки рассчитывают количество необходимого материала.

    Материалы и инструменты

    Для работы потребуется закупить широкие и длинные еловые или сосновые доски. Трещины, задиры, сучки не допускаются.

    Список необходимых инструментов:

    1. Рулетка.
    2. Линейка.
    3. Угольник.
    4. Рубанок.
    5. Шуруповерт.
    6. Крепежные элементы (саморезы, винты, гвозди или шурупы).
    7. Молоток.
    8. Стамеска.
    9. Электролобзик.
    10. Молоток.
    11. Болгарка.
    12. Зажимные тиски.

    Перечень материалов, которые потребуются для работы:

    1. Шпаклевка.
    2. Масляные краски.
    3. Масляный лак или олифа.
    4. Антисептик.
    5. Клей.

    Не стоит забывать о мерах безопасности во время изготовления конструкции. С этой целью используют защитные пластиковые очки, удобные, хорошо облегающие кисти рук перчатки.

    Пошаговая инструкция по изготовлению

    Деревянная лодка состоит из таких частей:

    1. Нос.
    2. Задний борт.
    3. Дно.

    Для изготовления носовой части выполняют такие операции:

    1. Берут доски без дефектов, отмеряют длину по рассчитанным размерам.
    2. Отпиливают кромку под 45° и строгают.
    3. Возле запиленных кромок снимают фаску. При прижатии досок зазор между ними должен отсутствовать.
    4. Концы покрывают защитным антисептическим веществом.
    5. Основу носа делают из треугольного бруса, при этом учитывают, что длина должна быть в 1,5 раза больше высоты судна. Брус строгают и обрабатывают антисептиком.
    6. Собирают 2 борта и основу, смазывают столярным клеем и скрепляют гвоздями или шурупами.
    7. Все лишние выступы спиливают.

    Алгоритм действий по строительству заднего борта:

    1. Выбирают доску толщиной 5 см.
    2. Из доски делают бортовые боковые стороны. Сверху и снизу оставляют запас для последующей обработки.
    3. Между конструкциями по схеме лодки своими руками вставляют ребра жесткости. Их длина равняется ширине плавсредства, высота аналогична высоте бортов, в противном случае при сгибании бортовые элементы лопнут.
    4. Для гибки бортов потребуются 2 помощника. Края боковых бортов присоединяют к корме, в это время помощники аккуратно с помощью веревки загибают бортовые части. Делаются метки, где нужно снять фаску, чтобы не было зазоров. Затем по меткам снимают фаски, примеряют и подгоняют.
    5. Места стыков обрабатывают антисептиком, соединяют клеем, шурупами или саморезами.
    6. Лишний материал в нижней части кормы отпиливают, оформляют верх.
    7. В деревянных лодках под мотор на заднем борту, сиденья и постоянные распорки в боковушках сверлом делают отверстия. Затем устанавливают перемычки и сиденья. Двигатель прикрепляют после сборки всей конструкции.

    Для создания днища в лодке из дерева лист оцинковки подойдет лучше всего. На него устанавливают каркас вниз днищем, обводят карандашом с запасом 1,5 см и вырезают специальным инструментом. Затем переворачивают плавсредство, снимают фаски с бортовых частей и распорок, прилегающих к днищу, обрабатывают антисептиком.

    Вдоль бортов по верхней кромке приклеивают причальный брус, защищающий от повреждений при швартовании к причалам и другим суднам. Киль, обеспечивающий безопасность при повороте, особенно в устройствах с моторами, монтируется к днищу и размещается вдоль средней линии. Его можно изготовить из нескольких реек.

    После полной сборки конструкции ее необходимо просмолить или подвергнуть конопачению, затем покрасить. Обработка смолой происходит только внутри судна. Для этого требуется разогретая смола. Для улучшения вязкости добавляют немного машинного масла. Смолу заливают во все щели, предварительно очищенные от грязи, и оставляют для просушки на 12 часов. Затем обрабатывают олифой. Окрашивание производят после того, как изделие полностью высохнет.

    Финишное тестирование лодки

    Окончательным этапом является проведение испытаний на герметичность. Тестирование проводят как в домашних условиях, так и на водоеме. Если на территории частного дома существует возможность установки лодки на опору, ее переворачивают, заливают большим количеством воды со шланга, затем выставляют в исходное положение и проверяют на течь.

    При испытаниях на реке или пруду около 1 часа нельзя заплывать на большую глубину. После контрольной проверки при отсутствии воды в рыбацком судне оно готово к эксплуатации.

    Источник: http://ribaku.info/ekipirovka/kak-sdelat-derevyannuyu-lodku

    Деревянная лодка своими руками

    Самодельная лодка из фанеры (мастер-класс, фото, пошагово)

    Вот и дошли руки до осуществления давней мечты, принялся строить лодку. Для первого раза выбрал лёгкий проект, ну так сказать для тренировки. Съездил на производство аналогичных лодок в Череповец и там кое что подсмотрел и прикупил недостающих материалов, за что отдельное спасибо хозяину верфи.

    Вот такая должна получиться лодка:

    Сегодня раскроил листы фанеры и приступил к самому важному и сложному на мой взгляд процессу- это заусовка и склейка листов фанеры. Т.к. длина лодки превышает длину стандартных листов фанеры, то их приходится сращивать, для этого существует много способов, но я выбрал самый технически сложный, но и более эстетичный вариант склейки «на ус».

    Обрабатываем листы фанеры сначала при помощи рубанка, а потом шлифмашиной.

    Вот так выглядит это в процессе обработки.

    Вот так листы должны прилегать и склеиваться.

    После подгонки деталей склеил их и поместил под пресс.

    Вот пока все подготовительные работы по лодочке, после того как листы склеятся приступлю к разметке и раскрою деталей.

    Сначала соединение «на ус» отрабатывал на обрезках фанеры и на это страшно было взглянуть, но опыт пришел при работе на «чистовом» варианте 🙂 Надеюсь и дальше все осилю.

    Основные данные:

    Длина наибольшая. 2,64 м
    Ширина наибольшая. 1,28 м
    Высота борта. 0,38 м
    Масса корпуса. 30 кг
    Грузоподъемность. 180 кг
    Экипаж . 2 чел.
    Допустимая мощн. п/мотора. 2,5 л.с

    Сегодня был день плодотворной работы и больших продвижений 🙂

    Вытащил листы из под пресса и удалил планки между которыми они были зажаты. Стык получился ровный и очень крепкий(пробовали потом ломать обрезки от дна, лопает не по стыку листов). Таким образом получили заготовки нужной длинны для изготовления лодки.

    Начинаю разметку с набивки осевой линии, от нее потом пойдут все размеры.

    Вот начертил дно лодки, вроде красиво получилось:

    Начинаю резать. Лобзик желательно брать с большими оборотами, пилки применять для фигурного реза фанеры, чтобы не рвать края листов.

    Ведем строго по разметке 🙂

    Вот половина дна готова.

    А вот дно целиком 🙂

    Борт размечаем один, потом накладываем две заготовки друг на друга и скрепляем струбцинами, после чего вырезаем оба борта сразу.

    Размечаю и выпиливаю транец.

    В местах стыка листов фанеры снимаем фаску шлифмашиной и приступаем к шитью лодки скрепками из медной проволоки.

    Работы ведем от кормы к носу.

    В таком деле без помошника не обойтись.

    Я тоже усердно стараюсь сшить все красиво 🙂

    Вот такие швы получаются.

    Вот лодка и готова 🙂

    Примерка под себя 🙂

    Сегодня реально продвинулся к финальной стадии завершения проекта 🙂
    Первым делом протянул все скобы посильнее. Проверил геометрию лодки. Потом зубилом обсадил скобы на внутренних стыках бортов. После всего этого вырезал временные распорки и закрепил их в местах установки шпангоутов.

    Занимаясь этими делами в новом помещении постоянно чувствовал на себе взгляд. Вот кстати вид расправленной лодки с кормы.

    Для более ровного формирования швов решил набить линии малярным скотчем, вроде получилось красиво.

    Склеивать решил вечером, а пока расчертил шаблоны шпангоутов и начал их сборку.

    Вот готовые шпангоуты, собраны на эпоксидном клею и саморезах.

    Наконец то приступил к проклейке внутренних швов, не думал что это такая кропотливая работа 🙂 Для первого раза вроде все отлично получилось. Смола нормально пропитала стеклоткань, пузырей нигде нет.

    Вот такой получается шов, ровный и прозрачный. На фото видно что через три слоя стеклоленты просвечивает структура дерева, значит все в норме.

    Вот что было сделано в прошлый раз: подогнаны шпангоуты и прикручены привальные брусья.

    Сегодня установил шпангоуты на место и закрепил на клею и саморезах, вырезал усиливаюшие накладки на транец.

    После этого перевернул лодку, удалил все скрепки из проволоки и приступил к скруглению стыков шва.

    И вот когда все подготовленно приступил к оклейке внешних швов.

    Швы получились ровные и хорошо пропитались, даже самому нравится.

    Сегодня закончил работы по формированию корпуса лодки, в следующий раз установлю скамейки и приступлю к подготовке к окраске.

    Борта скреплены не только клеем, а еще армированы тремя слоями стеклоленты с каждой стороны, это получается уже стеклопластик. Саморезы из шпангоутов можно вообще вывернуть, они там после склейки уже не нужны будут. Некоторые кстати так и делают. Такую лодку можно собрать вообще без единого шурупа в корпусе.

    Сегодня пошел делать лодку только под вечер, т.к. ждал когда клей хорошо схватится. Проверил наружние швы, очень понравилось как сделано, получился крепкий стеклопластик. После этого решил сделать планки под скамейки. Так же вырезал и подогнад форштевень на нос лодки.

    Вот приделаны рейки передней скамьи.

    Вот средняя скамья.

    Еще вырезал рейки и на заднюю скамью, но их пока еще рано устанавливать.

    Видимо растягивая удовольствие от процесса, а может из желания сделать все качественно, делаю лодку не торопясь и понемногу 🙂
    Сегодня закупился клеем, саморезами и качественными пилометериалами без сучков. Все это предназначалось для установки киля и наружних стрингеров. Эти необходимые элементы придадут большую прочность дну, а так же защитят лодку во время швартовки к берегу, предохранят от царапин лакокрасочное покрытие.

    Вырезал рейки, отшлифовал и установил их на место при помощи клея и саморезов.

    Так же сегодня установил форштевень и носовой рым болт для привязки веревки или якорного каната.

    На сегодня работу пришлось остановить, т.к. все это дело должно прочно схватиться, для этого применил еще дополнительные грузы.

    Еще кстати вырезаны уже заготовки скамеек, но они будут устанавливаться после покраски лодки изнутри.

    Источник: http://eurosamodelki.ru/katalog-samodelok/dlya-rybalki-ohoti-tyristy/samodelnaya-lodka-iz-fanery-svoimi-rukami-master-class-foto-poshagovo

    Как сделать деревянную лодку — плоскодонку: чертеж

    Выбор материала

    Всю конструкцию мы будем сооружать, используя такой основной материал как фанера и доски из лиственницы.

    Фанеру образуют шпонированные слои, которые на производстве проклеивают с помощью фенольного клея и прессуют. Различают несколько типов фанер, но не все подходят для изготовления самодельной лодки.

    Важно! Самой качественной и водостойкой фанерой является фанера с маркировкой ФСФ. Как правило, ее изготовляют из шпона березы. Используя такую фанеру, можно рассчитывать на надежность и долговечность лодки или же любого другого изделия. При этом на шлифовку и отделку вашего судна понадобится существенно меньше усилий.

    Если по каким-либо причинам вы не можете достать фанеру качественных торговых марок, и можете выбирать только материал не настолько высокого класса, тогда стоит обращать внимание на торцовые части фанерных листов. На них не должны быть сквозные щели, сучков, дырочек и других дефектов.

    Строим лодку плоскодонку – ход работ

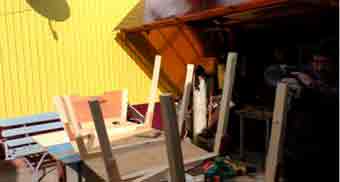

    1) Берем две доски из лиственницы, отторцовываем слегка под углом примерно на 15 градусов – на глаз. Просверливаем в краях отверстия и зашнуровываем проводом – автор использовал медный 2,5 мм кв. Затем нужно раздвинуть средину и распереть с помощью бруска.

    2) Постепенно встали на места распорки.

    3) Приобрели форму нос и корма – упирающиеся части. Все соединения сажаем на герметик – его используем не жалея. Первая подгонка может быть достаточно кропотливым занятием.

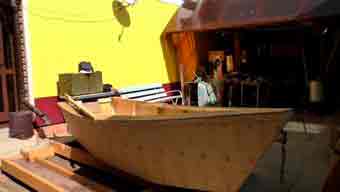

    4) Закрепляем дно, для этого берем фанеру 12 мм.

    5) Для лавок используем доски б/у, также из лиственницы. Конечно, пойдут и новые.

    6) По периметру в место, где соединяется борт и дно, пришиваем рейку и тоже сажаем на герметик. Вдоль бортов сверху по краям так само пришиваем рейку. Это будет фальшборт.

    7) Покрываем судно грунтовкой в два слоя и краской в пять слоев. При этом каждый слой должен высыхать продолжительное время. Треугольники, которые были на палубе и корме, снимаются и красятся отдельно.

    Источник: http://www.umeltsi.ru/stoliar/5424-kak-sdelat-derevyannuyu-lodku-ploskodonku-chertezh.html

    Деревянная лодка своими руками

    Приобретение новой лодки требует больших финансовых трат. Для тех, кто не хочет вкладывать крупную сумму денег в покупку данного агрегата, есть другой вариант — сделать лодку самостоятельно. Плавательное средство, изготовленное своими руками, хорошо дополнит процесс рыбной ловли.

    Разновидности лодок

    Существуют следующие типы плавательных средств:

    • резиновые;
    • пластиковые;
    • стальные;
    • деревянные;
    • из фанеры.

    Надувные лодки. Для того чтобы изготовить такую лодку нужна резина либо полимер. Минус данных устройств в том, что они:

    1. Не балансируют на водной поверхности.
    2. Не морозостойкие.
    3. Легко повреждаются, поэтому трещины придется постоянно латать.
    • удобный перенос;
    • компактность;
    • удобное хранение.

    Пластиковые лодки. При правильной эксплуатации данная разновидность плавательных средств прослужит более десяти лет. Лодки бывают разных цветов, с привлекательным внешним видом.

    Деревянные лодки. Данные лодки менее долговечны, если сравнивать их с пластиковыми устройствами. За деревянным материалом требуется:

    • постоянно следить;
    • покрывать влагоотталкивающими растворами.

    Многие рыболовы перед использованием такой лодки намачивают ее в воде для лучшего баланса.

    Лодки из фанеры. Данная разновидность относится к деревянным лодкам и на данный момент времени является самой популярной среди населения.

    1. Фанера хорошо отталкивает влагу.
    2. Может выдержать большие нагрузки.
    3. Очень крепкий материал изготовления.

    Минусом фанеры является затрудненность в изгибе.

    Металлические лодки. Для того чтобы сделать данную лодку нужно использовать дюралюминий. Этот материал весьма прочный и устойчив к механическим повреждениям. При использовании нержавеющей стали лодка будет очень тяжелой и транспортировать ее станет практически невозможно.

    Изготавливаем деревянную лодку

    С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

    Необходимые инструменты и материалы

    Чтобы изготовить лодку своими руками, нужно приобрести:

    • доски;
    • полиуретановый клей;
    • гвозди;
    • краски на латексной основе;
    • силиконовый герметик;
    • шприц для заделки швов;
    • наждачная бумага;
    • лобзик;
    • паракорд;
    • зажим;
    • шуруповерт;
    • рулетка;
    • дрель;
    • кисти для нанесения краски.

    После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

    Как поймать больше рыбы?

    Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

    1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
    2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
    3. Приманки с использованием феромонов.

    Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

    1. Один участок размером 460х610 мм;
    2. Второй участок — 310х610 мм;
    3. Третий участок 610х1680 мм.

    Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

    Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

    Изготовление деталей

    Для того чтобы изготовить детали следует придерживаться определенных правил:

    1. Чтобы отпилить доски на части используйте дисковую плиту.
    2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
    3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
    4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

    Скреплять деревянные детали можно с помощью:

    • проволки;
    • саморезов.

    Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез. При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

    • зачистка;
    • обезжиривание;
    • обработка поверхности.

    Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

    Сборка лодки

    После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

    • гвозди;
    • штифты.

    Чтобы собрать деревянную лодку самому необходимо:

    1. Установить дно и закрепить левую сторону.
    2. Зафиксировать корму с левой стороны ко дну.
    3. Установить правую сторону ко дну и корме.
    4. Зафиксировать носовой участок.

    Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

    После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

    • наждачная бумага;
    • шлифовальная машинка.

    При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

    1. Первый слой нужно наносить снаружи.
    2. Второй — внутри.

    После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

    Проверка лодки

    Перед тем как заплывать на лодке на дальнее расстояние необходимо проверить качество ее сборки. Для этого нужно на малой глубине протестировать лодку на наличие небольших недочетов. При их выявлении рекомендуется немедленно провести работу над ошибками, чтобы не боятся за дальнейшие возможные повреждения.

    Изготовление деревянной лодки является несложным процессом. А устройство, сделанное своими руками, будет не менее привлекательным и обойдется значительно дешевле покупного.

    Источник: http://firstfisher.ru/oborudovanie/lodki/derevyannaya-lodka.html

    Смотрите также:
    30.04.2020

    Ремонт Пилы Цепной Электрической Своими Руками Главная страница » Ремонт Пилы Цепной Электрической Своими Руками Похожие записи Как Настроить Карбюратор На Бензопиле Stihl Как Правильно Поставить Пилу На Триммер Как Распилить Мебельный Щит Без Сколов Циркулярные...

    30.04.2020

    Инструменты Использование пеллет в системе отопления позволяет существенно сэкономить на обогреве помещения. Данный вид топлива отличается одним из наивысших КПД, среди альтернативных источников теплового производства. Изготовление гранул своими руками - еще один...

    30.04.2020

    Дело мастера боится: самостоятельный ремонт пластиковых окон На чтение: 6 минут Нет времени? Если створки пластиковых окон плохо работают, или появился сквозняк, надо взяться за ремонт и сделать его своими руками в домашних условиях. Для этого следует определиться,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
