Антенна для дачи своими руками

Самодельные антенны: уличные, домашние

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Для цифрового телевидения DVB-T2 — антенна «восьмерка»

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Схема антенны Харченко

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

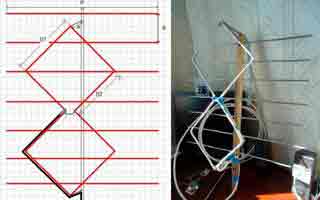

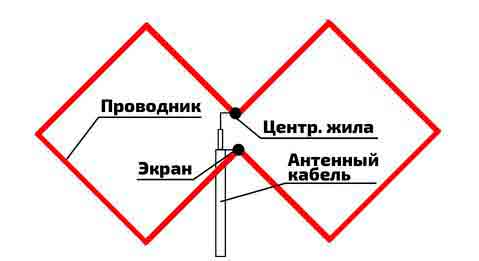

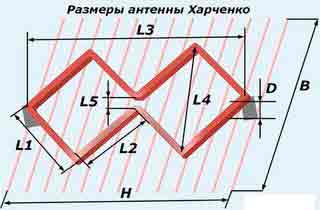

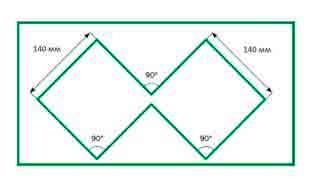

Чертеж антенны «восьмерки» для приема цифрового ТВ

Если считать не хотите, можно делать по следующим размерам (обозначения взяты с :

  • Длина «внутренней» стороны прямоугольника (В2) — 13 см,
  • «наружной» (В1) — 14 см.

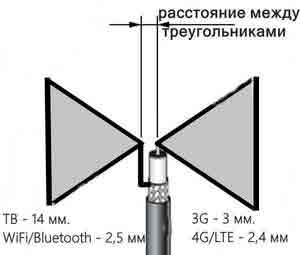

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

  • Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
  • Два участка по 14 см.
  • Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
  • Снова два по 14 см.
  • Последний — 13 см + 1 см на петлю.

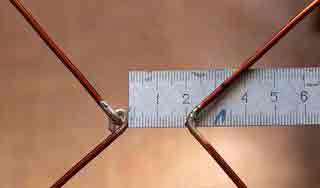

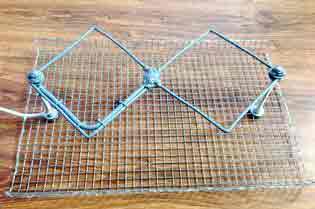

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

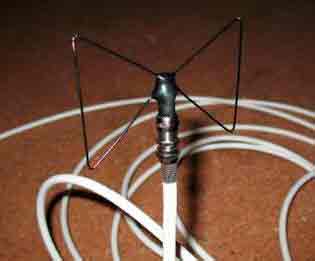

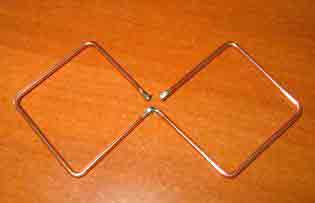

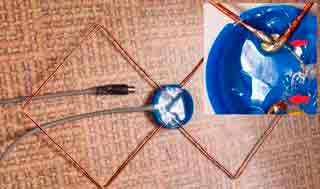

Вот так примерно должно получиться

Подготовка кабеля

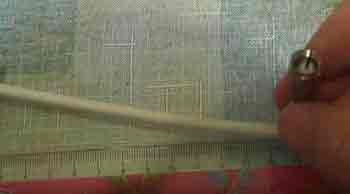

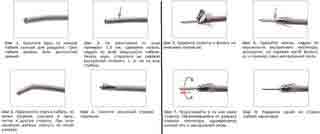

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

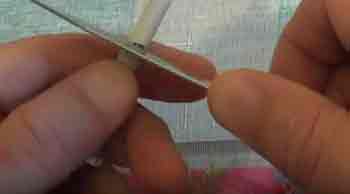

Как зачищать коаксиальный кабель

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Зачистить концы кабеля, припаять штекер

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

ТВ антенна своими руками для цифрового ТВ

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

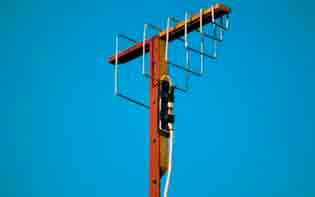

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

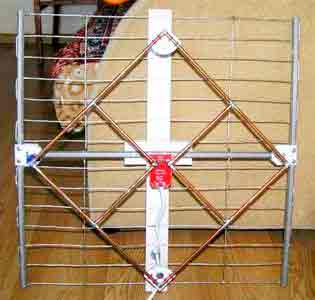

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Узкополосная антенна для приема слабых сигналов

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

Размеры двухрамочной антенны для приема аналоговых и цифровых ТВ каналов

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

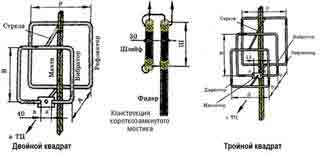

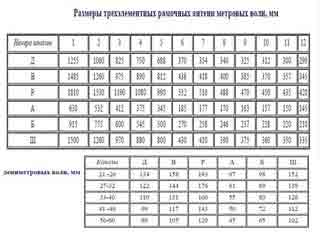

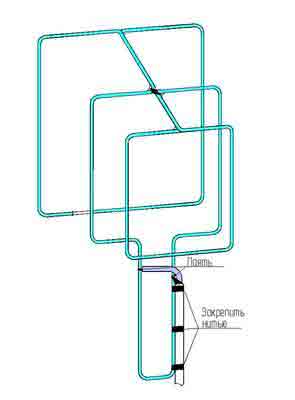

Размеры антенны три рамки для самостоятельного изготовления

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

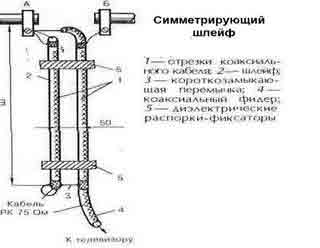

Симметрирующий шлейф для рамочных антенн

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

  • Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
  • Оплетка фидера припаивается к правому концу вибратора.
  • Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
  • Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
  • Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

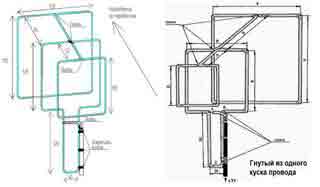

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Вариант с настройкой без согласующего шлейфа

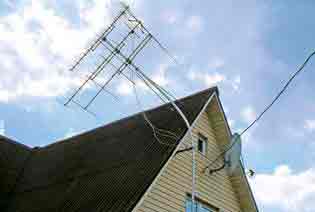

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

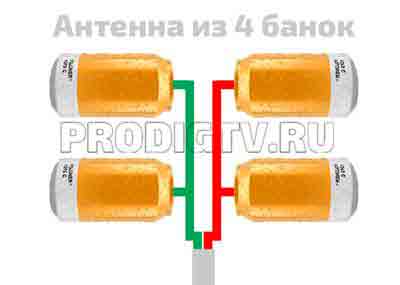

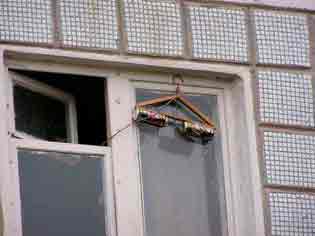

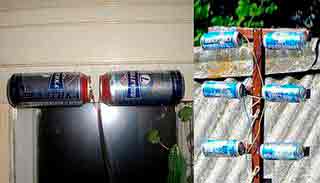

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут

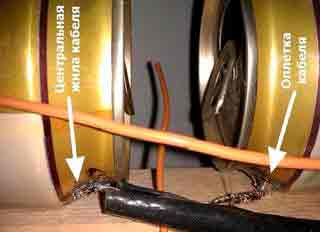

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

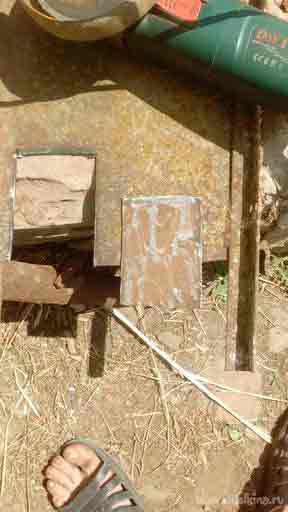

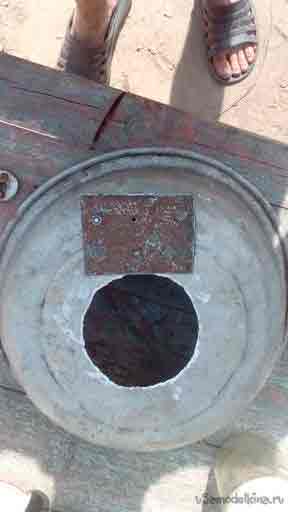

Необходимо предварительно зачистить банку от краски

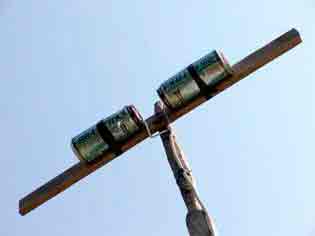

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

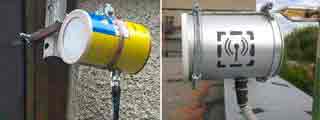

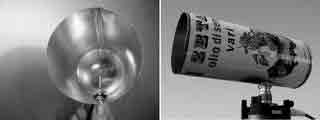

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

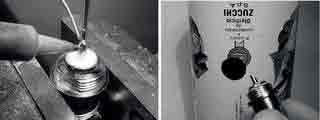

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
73 мм2407.2363144.522752.281188.070564.211
74 мм2374.7063102.028534.688133.672401.016
75 мм2343.0433060.668440.231110.057330.173
76 мм2312.2143020.396384.70896.177288.531
77 мм2282.1852981.170347.27686.819260.457
78 мм2252.9262942.950319.95879.989239.968
79 мм2224.4082905.697298.95574.738224.216
80 мм2196.6032869.376282.204070.551211.653
81 мм2169.4852833.952268.47167.117201.353
82 мм2143.0272799.391256.97264.243192.729
83 мм2117.2082765.664247.17861.794185.383
84 мм2092.0032732.739238.71959.679179.039
85 мм2067.3912700.589231.32957.832173.497
86 мм2043.3522669.187224.81056.202168.607
87 мм2019.8652638.507219.01054.752164.258
88 мм1996.9122608.524213.81353.453160.360
89 мм1974.4752579.214209.12652.281156.845
90 мм1952.5362550.556204.87651.219153.657
91 мм1931.0802522.528201.00250.250150.751
92 мм1910.0902495.110197.45649.364148.092
93 мм1889.5512468.280194.19648.549145.647
94 мм1869.4492442.022191.18847.797143.391
95 мм1849.7712416.317188.40547.101141.304
96 мм1830.5022391.147185.82146.455139.365
97 мм1811.6312366.496183.41545.853137.561
98 мм1793.1452342.348181.16945.292135.877
99 мм1775.0332318.688179.06844.767134.301

Порядок действий такой:

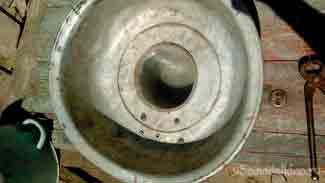

  • Срезаем верхнюю часть банки, тщательно моем, высушиваем.
  • На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

Этапы изготовления Wi-Fi антенны

Готовая она выглядит так

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Источник: http://elektroznatok.ru/info/raznoe/samodelnye-antenny

6 способов сделать антенну для телевизора своими руками

5.1 Варианты самостоятельного изготовления телевизионных антенн на фото

6 Самостоятельное изготовление антенны для дачи на видео

Что понадобится для сборки цифровой антенны

Пользователи ошибаются, считая, что получить качественный сигнал в требуемом диапазоне можно путем использования обычного аналогового устройства. Для цифры антенна незаменима.

Но при выборе оптимальной модели для повышения качества сигнала на ТВ, приема большого числа каналов должны соблюдаться следующие требования:

  1. Работа устройства исключительно на дециметровых диапазонах.
  2. Приобретение фильтра защиты от LTE в случае поступления сигналов с помехами и мощного усилителя в дополнение, если телевышка от дома расположена далеко.
  3. Правильный выбор направления при установке – в сторону телевышки, по оси электромагнитной волны с исходом от передающего центра во избежание искажения сигналов.
  4. Взятие в учет параметров частотного диапазона в условиях местности, иначе мультиплекс в антенне не станет принимать доступные каналы.

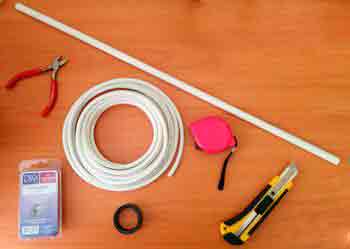

Для сборки потребуется:

  • медный провод (3 м в диаметре), площадь сечения с оболочкой – 6 мм 2, волновое сопротивление – 75 Ом;
  • кабель (2, 2,5 мм в длину), чтобы доходил непосредственно до телевизора при подключении;
  • острый нож;
  • изолента;
  • плоскогубцы;
  • паяльник с канифолью и припоем;
  • клеевой пистолет либо герметик.

При установке уличной антенны потребуются дополнительно расходные пластиковые стержни, идущие в комплекте к клеевому пистолету. Кабель лучше подбирать с медной экранирующей оплеткой, жилой по центру.

Инструменты

В процессе обустройства дачного участка каждый владелец старается превратить его в максимально комфортную территорию не только для садово-огородных работ, но и отдыха, а зачастую и для сезонного проживания. Чтобы реализовать это, достаточно провести на участке привычные коммуникации – водоснабжение, отопление и электричество, а также обустроить быт, создав уют в доме. Несмотря на повсеместное распространение интернета, неотъемлемым атрибутом и символом комфорта (особенно для людей старшего поколения) по-прежнему является телевизор, адекватная работа которого обеспечивается с помощью антенны. Если вы хотя бы однажды задавались вопросами: «Что делать, если, в виду высокой стоимости подобных устройств, бюджет не предусматривает покупку антенны для дачи?» и «Как поступить, если наружная антенна дачи внезапно вышла из строя?», эта статья будет для вас полезной.

Содержание

  1. Основы радиоэлектроники и организация ТВ-вещания
  2. Требования, предъявляемые к антеннам для дачи
  3. Разновидности телевизионных антенн: краткая характеристика
  4. Тонкости изготовления ТВ-антенн для дачи
  5. Изготовление частотнезависимой антенны из пивных банок своими руками
  6. Изготовление антенны для дачи с усилителем из проволоки
  7. Универсальная телевизионная антенна: порядок изготовления

Основы радиоэлектроники и организация ТВ-вещания

Некоторое время назад, когда заводские антенны были дефицитным товаром, да и срок их службы оставлял желать лучшего, возник интерес к подобным устройствам самостоятельного изготовления. Он не угасает и по сей день, несмотря на то, что ситуация на рынке в корне изменилась. Развитие инновационных технологий способствовало кардинальному изменению условий приема ТВ-сигнала, однако принцип изготовления и работы антенн существенно не изменился, да и вряд ли изменится, так как главной особенностью антенн по-прежнему остается способность взаимодействовать с сигналом, который распространяется в эфире.

Изменения, произошедшие в сфере ТВ-вещания:

  • Практически весь объем ТВ-вещания осуществляется в дециметровом диапазоне, что позволяет не только упростить, но и удешевить антенно-фидерное хозяйство передающих станций;
  • Существенно расширились территориальные границы покрытия телевизионных датчиков, сигнал которых распространен практически в каждом уголке более-менее населенной территории;
  • Изменились условия распространения радиоволн в городской местности, застроенной железобетонными многоэтажками. Несмотря на то, что промышленные помехи не оказывают влияния на качество ТВ-вещания, многоэтажные конструкции выступают в роли зеркал, многократно отражающих даже уверенный сигнал вплоть до его полного затухания;

Требования, предъявляемые к антеннам для дачи

  • Чтобы ловить телевизионный сигнал на любой местности, необходимо знать, что определяющее значение в качестве приема сигнала имеет не коэффициенты защитного и направленного действия антенны, а ее собственный коэффициент усиления. Это свидетельствует о том, что антенна, просматривающая эфир, а не принимающая небольшой диапазон мощности, создает небольшой запас диапазона мощности;
  • Осуществляя самостоятельный монтаж уличной антенны для дачи, не прибегайте к инженерным ухищрениям, что позволит сохранить ее электрические параметры в естественном виде. Антенны, электрические параметры которых сохраняются естественным образом, называются диапазонными;
  • На четкость сигнала, принимаемого антенной, немаловажное влияние оказывает ее амплитудно-частотная характеристика. Чем более она гладкая, тем сильнее будет принимаемый сигнал. Существенные выбросы и провалы способствуют фазовым искажениям;
  • Согласование телевизионной антенны и кабеля должно осуществляться в рабочем диапазоне, без использования вспомогательных устройств согласования и симметрирования.

КНД телевизионной антенны

Три последних требования обусловлены принципом приема цифровых сигналов. Диапазон настроенных антенн, с точки зрения теории, работающих на одной частоте, можно расширить искусственным путем, благодаря чему они будут захватывать с 21-го по 40-ой канал. Чтобы осуществить это, их необходимо согласовать с фидером. Однако он используется совместно с устройствами согласования и симметрирования, некоторые из которых могут значительно поглощать сигнал (ферритовые), или нарушать фазовую характеристику на краях диапазона (настроенные). Это приведет к ухудшению приема цифрового сигнала антенной, эффективно работающей на «аналоге».

Разновидности телевизионных антенн: краткая характеристика

С учетом выше перечисленного, выделяют большое количество разновидностей телевизионных антенн, некоторые из которых доступны для самостоятельного изготовления. Они будут рассмотрены в настоящей статье и, ознакомившись с их характеристиками, вы сможете определиться, какую антенну выбрать для дачи.

  • Всеволновая (частотнезависимая) антенна – бюджетный вариант, который отличается легкостью и быстротой монтажа. Несмотря на то, что она не может похвастаться высокими параметрами, за пределами городской местности, где эфир достаточно чистый, она сможет эффективно принимать цифровой или мощный аналоговый сигнал при условии недалеко расположенного телецентра;

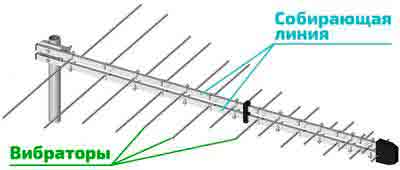

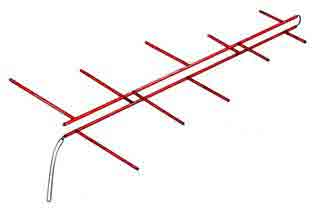

  • Логопериодическая диапазонная антенна, которую зачастую сравнивают с рыболовной сетью, сортирующей добычу в процессе отлова, также характеризуется простотой изготовления. Идеально согласуясь с фидером во всем диапазоне, она сохраняет в нем свои параметры без изменений. В виду средних технических параметров, логопериодическая антенна обеспечит эффективный прием сигнала за пределами городской местности, а в городе может использоваться в качестве комнатной антенны;

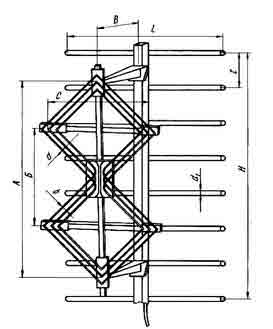

  • Дециметровая зигзагообразная антенна – существенно упрощенная модификация зигзагообразной или Z-антенны, работающая практически при любых условиях приема сигнала.

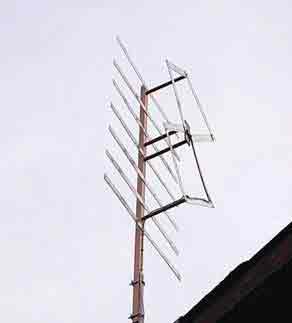

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления ТВ-антенн для дачи

  • Помните, что структурные элементы антенны, проводящие токи полезного сигнала, во всех без исключения случаях необходимо соединять пайкой или сваркой. Специалисты рекомендуют не пренебрегать указанной рекомендацией, так как электрические контакты в любом сборном узле, размещенном на открытом воздухе, в скором времени окислятся, что приведет к ухудшению параметров антенны вплоть до полной ее негодности.
  • Если вы отдали предпочтение самодельной антенне для телевизора на дачу, стремление добиться идеальных контактов будет излишним – если они и подвергнутся коррозии, то для этого потребуется достаточно длительный промежуток времени. Однако, для обеспечения достаточно чистого и, в то же время, устойчивого приема, необходимо минимизировать количество соединений в конструкции антенны.
  • Для оплетки и изготовления жилы коаксикального кабеля в настоящее время принято использовать недорогие сплавы, отличающиеся устойчивостью к коррозии. В отличие от традиционно используемой меди, они плохо поддаются пайке, в связи с чем, во время работы с ними необходимо держать под контролем весь процесс пайки, чтобы исключить пережигание кабеля.

Коаксикальный (антенный) кабель

Изготовление кабельной антенны и ее подключение рекомендуется осуществлять, используя следующие материалы и инструменты:

  • Паяльник, мощность которого не превышает 40 Вт;
  • Флюс-пасту, которая успешно заменяет канифоль;
  • Легкоплавкий припой.

Важно! В процессе изготовления наружных телевизионных антенн для дачи специалисты рекомендуют отказаться от использования алюминиевой проволоки, так как она вскоре окислится и подвергнется коррозии, вследствие чего потеряет способность проводить электрический ток. Наиболее подходящими материалами, которые рекомендуют использовать для изготовления наружных телевизионных антенн, являются медь или более дешевая латунь.

Важно! Учитывайте, что одним из важных параметров телевизионной антенны, определяющим качество ее работы, является площадь приема. Для обеспечения эффективного приема сигнала она должна быть максимальной. Чтобы добиться этого, к экрану-рамке, предназначенному для отсеивания шумов и эфирного мусора, симметрично присоединяют несколько прутьев, изготовленных из того же металла.

  • Если вы столкнулись с проблемой слабого и грязного сигнала, для ее решения необходимо приобрести усилитель для антенны телевизора на дачу, подключаемый непосредственно к антенне. Чтобы обеспечить нормальную мощность приема, вынесите антенну на крышу дачного домика и направьте в сторону ближайшей телевизионной вышки.

Изготовление частотнезависимой антенны из пивных банок своими руками

Описываемый вариант самодельной телевизионной антенны является одним из самых простых и быстрых в изготовлении. Максимальное количество каналов, предоставленных для просмотра в этом случае – 7, однако оно может варьироваться в зависимости от региона.

Важно! Простейшим вариантом всеволновой антенны является конструкция, представляющая две металлические пластины, которые закреплены на деревянной рейке и соединены несколькими витками медной проволоки различного диаметра. В процессе монтажа подобной антенны специалисты рекомендуют соблюдать определенные параметры, а именно, ширина антенны равна ее высоте, а угол раскрытия полотен составляет 90 градусов. Чтобы добиться оптимального функционирования антенны, достаточно обеспечить надежное закрепление проволоки в точке нулевого потенциала. В этом случае ее можно будет не припаивать.

Чтобы изготовить частотнезависимую антенну из пивных банок, потребуются следующие материалы и инструменты:

  • 2 небольших самореза, в профессиональных кругах именуемых «клопами»;

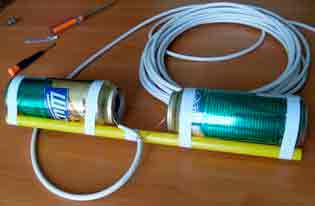

  • 2 пивные банки, предварительно вымытые и высушенные;
  • Телевизионный кабель длиной от 3-х до 5-ти метров (можно взять от устройства, вышедшего из строя);
  • Паяльник и олово (рекомендуется к использованию, так как оно улучшает качество фиксации контактов, однако можно обойтись и без него);
  • Деревянный тремпель;
  • Шуруповерт;
  • Скотч или изолента.

Практически все перечисленные материалы найдутся в каждом доме, поэтому в процессе их подготовки не возникнет трудностей, в связи с чем, можно сразу же приступать к делу.

Технология изготовления самодельной антенны из пивных банок:

  • Подготовьте кабель и, сделав надрез на расстоянии 10 см от края, снимите часть верхнего изоляционного слоя, что позволит открыть доступ к экрану. После этого сверните его в один виток. Затем необходимо срезать средний изоляционный слой, оголив тонкую медную жилу кабеля. На втором конце проводника должен быть обычный штекер;
  • Подготовьте банки, которые будут выступать в качестве приемника сигнала. Обычно с ними не возникает сложностей, так как главное – это подбор оптимальных габаритов пивных емкостей. Специалисты рекомендуют отдавать предпочтение литровым банкам, но если они отсутствуют, можно использовать и 0,5-ти, и 0,75-ти литровые емкости, которые также отлично справятся с поставленной задачей;
  • Следующий этап – подведение контактов. Он подразумевает прикрепление скрученного кабеля к одной из банок. Сама медная жила подводится к противоположной банке. Зафиксируйте их, используя шуруповерт и саморезы «клопы». Чтобы повысить качество передачи сигнала, тем самым сделав качество картинки на экране более высоким, специалисты рекомендуют фиксировать провод не только саморезами, но и паяльником, с помощью которого необходимо немного «прихватить» их;
  • После того, как вы подготовили приемник сигнала, приступайте к сборке несущей конструкции, в качестве которой используется тремпель. Используя изоленту, зафиксируйте емкости к тремпелю (в соответствии с представленным рисунком). Закрепляя металлические емкости, помните, что они должны находиться строго на одной прямой линии, так как в противном случае, приемник сигнала не будет эффективно работать;
  • Заключительный этап – настройка антенны для телевизора. В процессе этого рекомендуется поэкспериментировать с оптимальным расстоянием между пивными банками, а также подобрать наиболее эффективное место для подвешивания антенны, в котором она наиболее эффективно будет ловить сигнал.
  • Ознакомившись с представленной инструкцией, вы наверняка пришли к выводу, что изготовление и установка антенны на даче – достаточно простой и быстрый процесс. Оптимальное расстояние между торцами банок, по мнению специалистов, должно составлять 75 мм, а наилучшее место ее расположения – у окна. В исключительных случаях расстояние между банками можно уменьшить или увеличить.

Изготовление антенны для дачи с усилителем из проволоки

В этом разделе мы расскажем о еще одном варианте изготовления антенн, который подойдет для использования на даче или в деревне.

Чтобы реализовать эту идею, подготовьте следующие материалы и инструменты:

  • Два куска медной проволоки длиной 1,8 м;
  • Кусок металлической или деревянной пластины размером 15 x 15 см;
  • Усилитель (можно использовать любой, даже от старого устройства);
  • Сварочный аппарат или электрическая дрель с набором сверл;
  • Телевизионный кабель необходимой длины;
  • Отрезок железной трубы;
  • Болтики небольшого размера;
  • Молоток.

Технология изготовления телевизионной антенны из медной проволоки:

  • Первый этап – подготовка уловителя. Для его изготовления необходимо согнуть медную проволоку таким образом, чтобы она приобрела форму ромбика, все стороны которого составляют 45 см. По мнению мастеров, имеющих опыт изготовления подобных устройств, данный размер является наиболее подходящим для эффективной работы устройства;
  • Подготовьте пластину и зафиксируйте к ней проволоку. Для этого необходимо расплющить жилы в местах крепления, просверлить отверстия и закрутить болтики. При наличии сварочного аппарата вы справитесь с поставленной задачей намного быстрее, так как в этом случае достаточно только прихватить полученные уловители сигнала к пластине (если она изготовлена из металла). На этом же этапе подключают усилитель (принцип подключения отображен на фото, представленном ниже);
  • Подсоедините кабель – для этого достаточно вставить штекер в разъем;
  • Следующий этап – изготовление мачты. Для этого используют железную трубу подходящей высоты, которую прочно вкапывают в землю. Установив мачту, приступайте к настройке каналов.

Важно! На представленном фото можно увидеть, что медная проволока, отражатель, а также усилитель покрыты краской, что позволит защитить конструкцию от воздействия неблагоприятных внешних факторов и предотвратить развитие коррозионных процессов, заметно продлив срок службы телевизионной антенны, изготовленной своими руками.

Универсальная телевизионная антенна: порядок изготовления

Изучив инструкцию, представленную ниже, вы сможете изготовить мощную антенну для телевизора из подручных материалов, которая может использоваться не только на даче, но и в квартире.

Для этого подготовьте следующие материалы и инструменты:

  • Медный провод длиной 4 метра и сечением 4 кв. мм;
  • Доска любой толщины шириной 7 см и длиной 55 см;
  • Саморезы по дереву;
  • Паяльник;
  • Шуруповерт;
  • Линейка или рулетка;
  • Простой карандаш.

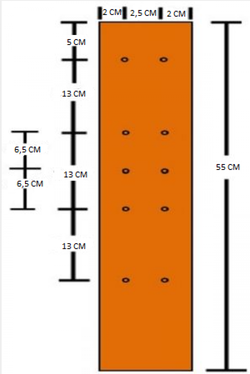

В соответствии с представленным ниже чертежом, высверлите отверстия в доске;

Перенесите данные, указанные в чертеже, на доску и в необходимых местах засверлите отверстия;

Медный провод разрежьте на 8 частей, длина каждой из которых будет составлять 37,5 см;

В средней части каждого из полученных отрезков провода удалите изоляционный слой, как показано на рисунке;

Отрежьте еще два куска медного провода длиной по 22 см и условно разделите их на 3 равных части и в точках перегиба снимите изоляционный слой аналогичным образом;

Согните проволоку в подготовленных (оголенных) местах. Обратите внимание, что расстояние между концами проволоки, сгибаемой напополам, должно составлять 7,5 см, так как именно это значение является оптимальным для приема сигнала телевизионной антенной, изготовленной самостоятельно.

Подготовив самодельную конструкцию, прикрепите к ней штекер, после чего присоедините к нему телевизионный кабель. Данный этап был последним в изготовлении антенны, осуществив его, вы можете искать наиболее подходящее место для ее установки.

Следуя предложенным инструкциям, вы сможете быстро изготовить простейшие конструкции телевизионных антенн из доступных материалов, не потратив целый вечер. Помимо представленных вариантов, существуют и другие виды антенн, которые можно изготовить самостоятельно. К ним относятся и волновые, и рамочные, и даже наиболее простые спутниковые антенны. Однако, какой бы вариант вы ни выбрали, необходимо произвести грамотный расчет параметров. С методикой расчета вы сможете ознакомиться в специализированной технической литературе.

Принцип работы антенны для цифрового телевидения

Устройство предназначено для обеспечения безупречным качеством видения, звучания на телевизоре при прямой видимости транслятора.

Цифровая модель принимает сигналы, ведь:

  • внутри находится V-напряжение;
  • проходят сквозныеэлектромагнитные волны и электрический ток в приемном контуре с R сопротивлением.

Устройство без проблем подключается к любой марке ТВ-приемника. Широкое распространение получила биполярная антенна Харченко для приема эфирного цифрового вещания в конкретном частотном диапазоне. Другие типы биполярных устройств: восьмерка, бабочка, из болтов.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

  1. рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
  2. выбрать волну наибольшей длины;
  3. вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

  • 1-й мультиплекс (32 ТВК, 546 МГц);
  • 2-й мультиплекс (24 ТВК, 498 МГц);
  • 3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

  • ƛ1 = 300/546 = 0.55 м;
  • ƛ2 = 300/498 = 0.60 м;
  • ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

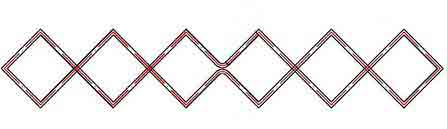

Антенна “восьмерка”

Еще в советское время люди сооружали на крышах своих домов двойные квадраты из алюминиевой, медной проволоки. Сегодня специалисты усовершенствовали схему, создав специально для цифрового вещания. “Восьмерка” – плод труда инженера Харченко. Ее особенность – монтирование квадратов в верхушках конструкции. В составе – ромба. Их соединяют незамкнутые углы, где и подсоединяется кабель. Сзади устройства с целью усиления направленности вмонтирована токопроводящая решетка.

Требуемые материалы для изготовления антенны:

  • медная проволока (диаметр – 12 мм) для настройки до 5 каналов;
  • решетка из токопроводящего материала;
  • коаксиальный кабель;
  • деревянная рейка;
  • инструменты (острый нож, дрель, молоток, плоскогубцы), при необходимости прикрепления телевизионной антенны к стене.

Модель Харченко – экономичная. Главное, при исполнении своими руками произвести правильный расчет:

  • обозначить длину волны сигнала;
  • поделить полученное число на 4;
  • найти ближайшую к себе телевышку

Произвести расчеты можно с онлайн-калькулятором. Достаточно кликнуть, выбрать требуемый номер канала для 2-ух мультиплексов.

  1. Выяснить частоту с поляризацией волны, что важно для получения линейной модели.
  2. Изготовить медный биквадрат (загзаг), чтобы элементы располагались на углах, а соприкасались между собой только одним углом.
  3. Положить конструкцию на бок для монтажа вертикальной поляризации либо “стоя” при произведении горизонтального варианта.
  4. Рассчитать по формуле стороны квадрата, разделить на 4. Вычислить длину волны.
  5. Подвести кабель с обеих сторон напряжения, для чего заблокировать одно из направлений диаграммы, монтируя плодный медный экран, насаживая кабель на оплетку. Расстояние – в 0,175 мм от длины рабочей волны.
  6. Изготовить рефлектор из металлических пластин либо текстолитовых плат.
  7. Установить полученную конструкцию, подключить к ресиверу.
  8. Остается проверить качество поступающих волн.

Для получения наибольшего количества каналов рекомендуется устанавливать экранирующую решетку примерно посередине антенны. Также обмотать изолентой во избежание негативного воздействия извне. Кабель припаивается посередине к одной из точек соединения концов проволоки. Соединенные пары концов обязательно изолируются.

Все элементы в конструкции находятся рядом, но не состыкуются между собой.

  1. Открыть меню на ТВ-приставке. Нажать на кнопку – “автоматический поиск каналов”
  2. Настроить вручную. Если показывают безупречно, то все пошаговые этапы проведены правильно.

При появлении помех стоит повернуть телеантенну, отслеживая степень улучшения изображения и картинок. Зафиксировать устройство.

Восьмерка работает безотказно практически при любых условиях. Если конечно, речь не идет о плотных застройках многоэтажек. Главное, правильно рассчитать длину волны, чтобы каждая сторона квадрата равнялась ½ сечения, а периметр всей конструкции – длине волны. При изготовлении можно посмотреть уже готовые расчеты в интернете.

Вариант для квартиры

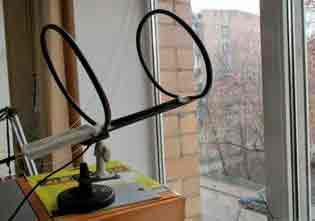

Сделать антенну для использования внутри помещения можно любым из представленных выше способов.

Еще один простой вариант в домашних условиях изготавливают следующим образом.

Простая рамочная комнатная антенна своими руками делается из медной проволоки или кабеля с фольгой в обмотке. Устройство не только принимает телевизионные каналы, но и выполняет функцию селективного фильтра против помех.

Для расчета размеров петли необходимо узнать частоту волны для данного региона. Длина петли будет равна произведению коэффициента (300 единиц) на усредненный частотный диапазон.

Отрезают необходимое количество проволоки или кабеля, при необходимости зачищают края. Сворачивают из него петлю и припаивают телекабель, ведущий к ресиверу. К нему присоединяют штекер.

Конструкцию можно подвесить или установить на подставку. Это простое устройство при точных расчетах наиболее эффективно для цифрового телевидения.

Надежное устройство для дома – ромбовидная антенна. Она является простейшим представителем зигзагообразных телеприемников. Для улучшения приема ее укомплектовывают емкостными вставками и рефлектором.

Собирают устройство из пластин или трубок 1-1,5 см шириной из латуни, меди или алюминия. Для изготовления емкостных вставок используют фольгу, жесть или металлическую сетку, которые припаивают по периметру. Кабель укладывают от центра и по одной из сторон, избегая резких загибов. Он не должен покидать пределы рамки.

Антенна “бабочка”

Внешне конструкция схожа с заводской антенной цифрового вещания. Это ряд вертикально расположенных усиков, помещенных в каркас. Особенность – отсутствие фазированной решетки. Вместо нее применяется каркас.

Материалы для изготовления:

  • деревянная полка (длина – 60 см);
  • алюминиевая проволока для усиков 3-4 м (медь лучше не использовать);
  • болты с гайками (16 шт);
  • саморезы;
  • кусачки;
  • транспортир с линейкой;
  • паяльник.
  1. На палке обозначить 4 точки-разметки под усики на расстоянии 20 см друг от друга.
  2. Провести перпендикулярные линии к каркасу и параллельные друг к другу.
  3. Отмерить точки смежных угла в 30 градусов от прямых линий слева и справа.
  4. Провести линии под углом от центральных до отмеченных точек. Полудлина поперечного сечения волны должна быть примерно 15-16 см.
  5. Разместить антенки-усики на отмеченных разметках под углом.

Смотреть видео, как собрать цифровую бабочку своими руками для безупречного приема каналов цифрового вещания.

Как сделать ТВ антенну своими руками: для дачи и дома

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

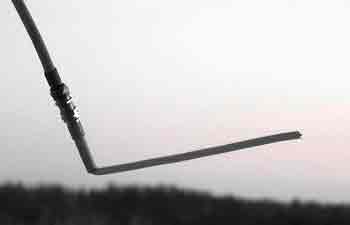

Антенна из коаксиального кабеля

На весь процесс изготовления уходит не более 5 минут. Наверняка плотный коаксиальный кабель белого, черного цвета в длину 1,5 м найдется под рукой.

  • снять изоляцию с кабеля, отступив от края 5 см и с центральной жилы;
  • скрутить плотно элементы;
  • отступить 22 см от края снятой изоляции, сделать прорезь в ширину 1 см, не затрагивая экран кабеля;
  • взять изначальный конец, примотать к последнему разрезу;
  • сформировывать круг антенны.

Установить полученную модель с направлением на телевизионную вышку либо ретранслятор. Желательно на улице, т.к. шумы в помещении часто глушат высокочастотный сигнал.

Как самостоятельно сделать простую ТВ антенну?

Иногда телевизионная антенна выходит из строя в самый неподходящий момент, или ее просто не оказывается под рукой. Например, во время поездки на дачу. В таком случае возникает вопрос, как сделать антенну для телевизора своими руками из того, что есть под рукой.

С помощью самодельного передатчика можно смотреть ограниченное количество каналов. Да и прием может оказаться менее качественным, чем у покупного устройства. И все же знание того, как изготовить антенну самостоятельно из подручных средств, может пригодиться. Антенна может быть как простой, так и сложной. Устройство сможет принимать практически все типы вещания.

Антенна, сделанная с помощью болтов

Легкая, практичная, надежная конструкция для цифры.

  • палка (ширина-4 см, толщина-2 см);
  • дрель;
  • саморез;
  • медная проволока.
  1. На каркасе проделать сквозные отверстия – ямочки под усики по касательной. Желательно под углом, с обоих боков палки.
  2. Отрезать куски проволоки, длиной 17 см.
  3. Вставить в ямочки на глубину 2,5 см. Зафиксировать гайками и болтами.
  4. Обвить усики тонкой проволокой. Состыковать между собой.
  5. Например, металлическая банка. Вырезаются 2-3 квадрата и спаиваются по схеме. Можно сделать из оплетки коаксиальных кабелей по типу двойного петлевого круга для приема 10-12 каналов.

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

  • усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
  • два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
  • кусок металлической (либо деревянной) пластины 15*15 см;
  • электрическая дрель с набором сверл (желателен сварочный аппарат);
  • маленькие болтики;
  • молоток;
  • железная труба;
  • телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

  1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см — это оптимальные размеры принимающей части, при этом фигура должна быть замкнутой, для этого концы прутка необходимо сварить вместе, либо спаять мощным паяльником.
  2. Фиксируем проволоку к подготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу же нужно подключить усилитель. Он имеет две большие площадки и контакты для подключения коаксиального кабеля. К большим площадкам нужно с помощью винтов подсоединить разные плечи антенны в центе. Старайтесь обеспечить качественный контакт, поэтому поверхности рекомендуется зачистить, можно даже залудить.
  3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь закрутить пару винтов на усилителе и вставить штекер в разъем.
  4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

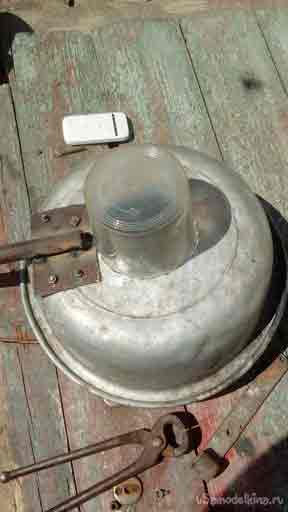

Антенна из металлической банки

Сгодится банка из-под консервы.

  • кабель;
  • кусок латунной, медной проволоки (длина – 40 мм, диаметр 2мм);
  • радиочастотный соединитель RF-N (хотя можно обойтись и без него).
  • срезать верхушку;
  • отметить точку на боковине, куда установить излучатель;
  • проделать отверстие в банке, обязательно в нужной точке для усиления сигнала неоднократно;
  • сверлить отверстия, начиная с малого размера и постепенно увеличивая до 12-16мм;
  • обработать края наждачкой или напильником;
  • припаять латунный (медный) провод длиной 3,5 мм к RF соединителю;
  • вновь зачистить наждачной бумагой конец провода для полного устранения оксидной пленки;
  • припаять обработанный конец к выходу соединителя RF, зажав соединитель в тисках;
  • отслеживать, чтобы излучатель был направлен вверх;
  • установить соединитель в подготовленное место;
  • затянуть прижимным болтом;
  • припаять кабель к обратной стороне соединителя.

Если действовать по схеме, то все получится.

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Читать далее: Гигиенический душ для туалета: Все виды и Как выбрать? Особенности Фото и Видео

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.

Сборка

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца, смДлинна кабеля для согласующего устройства, см
150 МГц276 см190 см
259,25 МГц234 см160 см
377,25 МГц178 см125 см
485,25 МГц163 см113 см
593,25 МГц151 см104 см
6175,25 МГц81 см56 см
7183,25 МГц77 см53 см
8191,25 МГц74 см51 см
9199,25 МГц71 см49 см
10207,25 МГц69 см47 см
11215,25 МГц66 см45 см
12223,25 МГц66 см44 см

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.

Комнатная и уличная антенна: какая лучше?

При выборе модели для цифрового ТВ большую роль играет ее мощность и отдаленность от вышки телеприемника. Если передатчик – 100 Вт, то будет ловить сигнал с расстояния в 10-12 км. Если 5 кВт – 10 км.

Если вышка от дома расположена далеко, то не обойтись без усилителя. Хотя всегда лучше устанавливать антенну на улице, чтобы сигнал ловился лучше.

  • обеспечивают надежный прием сигнала без усилителя;
  • ловят цифровые каналы на большом расстоянии и даже в условиях высоких зданий, сложного рельефа.

При установке важно выбрать точное направление антенны на передатчик. Стоит посмотреть, как расположены модели у соседей или покрутить в разные стороны для достижения хорошего изображения и звука.

Оптимальная высота размещения – 25-30 м в условиях города, 20 м – для других населенных пунктов 20 м.

Лучшее место расположения цифры – фронтон или крыша дома.

Топ-5 покупных моделей

Самые эффективные антенны с безупречной работой:

  1. РЭМО BAS X11102 MAXI-DX принимает сигнал в диапазоне 470-862 МГц, отличается повышенным коэффициентом усиления (38 дБ). Выдает безупречное изображение. Это модель с усилителем для наружного размещения. В комплекте прилагаются крепежи. Стоимость – 1900-200 руб.
  2. One For All SV9345 черного цвета с уникальным дизайном. Антенна предназначена для установки в помещении. Работает в 2-ух диапазонах. В каждом размещен усилитель с мощностью 43 дБ. Модель поддерживает всеволновой прием. В комплектующие идет длинный кабель (1,5). Цена – 2400-2800 руб.
  3. РЭМО BAS-1118-DX OMNI в виде тарелки белого цвета. Подходит для наружной установки. Комплектация: кабель (5м), сетевой адаптер для питания. Коэффициент усиления модели – 35 дб, сопротивление – 75 Ом. Стоимость – 3000-3 400 руб.
  4. РЭМО BAS-1321 Альбатрос-Супер-DX-DeLuxe отличается мощным усилителем для приема сигнала с внушительных расстояний. Преимущество – всеволновой захват сигнала. Сопротивление – 75 Ом. Покупателей привлекает черный цвет, современный дизайн для наружной установки. Цена – 1200-2200 руб.
  5. Harper ADVB-2440 – недорогой вариант с поддержкой широкого диапазона частот. Сопротивление – 75 Ом. Расцветка – черная. Тип крепления – наружный. Модель оснащена ручкой регулировки. Стоимость – 1200 -1400 руб.

Изготовить самодельную антенну для цифрового ТВ проще и выгоднее. Подойдут многие подручные материалы. Если безошибочно собрать и установить, то антенна любым вышеописанным способом обязательно будет принимать сигнал прямой видимости на расстоянии до 40 км.

Самодельные сборки популярны в народе, ведь не требует особых навыков, сложных материалов и деталей, денежных затрат. Хотя предварительно стоит изучить схемы, соблюдать последовательные действия при сборке. Учитывать, что чем дальше находится источник сигнала от вышки, тем мощнее должно быть цифровое устройство. Дополнительно его важно защитить от приема похожих сигналов на идентичной чистоте во избежание создания помех. При установке лучше направлять антенну по оси электромагнитной волны, исходящей от передающего центра.

Изготовление и расположение

Сегодня всё телевидение подаётся в цифровом формате, от аналога скоро совсем откажутся. Старые антенны практически не функционируют с сигналами DVB, поэтому создавать нужно именно дециметровую антенну.

Передача цифрового ТВ в формате DVB-T2 проводится в диапазоне ДМВ, и так как сигнал вещается в цифре, то его приём будет всегда в хорошем качестве либо его попросту не получится поймать, и сигнала не будет совсем. Помехи, искажения или нечёткая картинка – это свойственно только аналоговому телевидению.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако, при сильнозагрязнённом эфире в нём может происходить рассогласование сигнала, из-за чего изображение может зависнуть или полностью рассыпаться. Поэтому эффективнее антенну выводить за пределы дома: за окно, на крышу, на балкон.

Для уменьшения количества помех, сзади антенны можно соорудить отражатель (рефлектор). Для антенной конструкции подойдут самые простые материалы с металлизированной тонировкой: фольга, упаковка из-под кофе или сока, жестяная банка, компакт-диск и т.д. Чтобы отражатель имел узконаправленное действие, то форму рефлектора можно сделать параболической. Хотя это больше актуально для аналоговых приёмников, но при слабом уровне цифрового сигнала рефлекторы тоже выручают.

И последний совет: опытные инженеры рекомендуют все соединения антенны пропаивать, а не просто скручивать или привинчивать, так как со временем они будут окисляться и влиять на качество приёма. Внешние антенны, изготовленные своими руками, лучше покрывать краской, она более надёжно защитит вашу конструкцию от неблагоприятных погодных факторов.

Для соединения антенных элементов лучше использовать паяльные аппараты мощностью 36-40 ватт, флюс и мягкие припои.

Источник: http://texnotoys.ru/elektrika/televizionnaya-antenna-dlya-dachi-svoimi-rukami.html

Как сделать ТВ-антенну для цифрового ТВ своими руками

Сделать ТВ-антенну для цифрового ТВ своими руками не настолько сложно, как может показаться. Более того, можно воспользоваться материалами, которые есть у всех. Главное сделать это правильно. И если придерживаться рекомендаций, приведенных ниже, сигнал будет устойчивым, а изображение и звук качественным. Экономия очевидна. Нет необходимости оплачивать «имя», налоги, зарплаты, сырье и технологии. Именно эти затраты закладываются в себестоимость продукции официальных производителей.

  1. Типы принимающих антенн
  2. Расчет
  3. Правила расчета
  4. Практический пример
  5. Расположение и подключение
  6. Изготовление самодельной антенны
  7. Из пивных банок
  8. В виде восьмерки
  9. Двойной, тройной квадрат
  10. Из картонной коробки
  11. Бабочка
  12. С помощью паяльника
  13. С помощью болтов
  14. Из коаксиального кабеля
  15. Самодельная антенна видео

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

  1. 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
  2. 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Внимание! До окончания сборки и подключения проверка качества приема невозможна. Но если один из типов не подошел, значит, достаточно воспользоваться другой схемой и чертежами. В любом случае это лучше, чем платить деньги производителям, которые также не гарантируют отсутствие ряби, размытости видео, помех при воспроизведении.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

  1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
  2. Выбрать тот передатчик, который производит волны максимальной длины.
  3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2.

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

  1. 32 ТВК, 546 МГц.
  2. 34 ТВК, 578 МГц.
  3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Самодельная антенна видео

Это отличное подспорье, помогающее в сборке. Мастер-класс поможет быстро собрать приемное устройство и вывести на экран телевизора качественное изображение, а на динамики не менее качественный звук. Выберите вариант конструкции и делайте все необходимое вместе с мастером. Тогда вы не допустите ошибок и правильно смонтируете антенну для цифрового телевидения Т2.

Источник: http://vodatyt.ru/moimi-rukami/tv-antenna.html

Инструменты

В процессе обустройства дачного участка каждый владелец старается превратить его в максимально комфортную территорию не только для садово-огородных работ, но и отдыха, а зачастую и для сезонного проживания. Чтобы реализовать это, достаточно провести на участке привычные коммуникации – водоснабжение, отопление и электричество, а также обустроить быт, создав уют в доме. Несмотря на повсеместное распространение интернета, неотъемлемым атрибутом и символом комфорта (особенно для людей старшего поколения) по-прежнему является телевизор, адекватная работа которого обеспечивается с помощью антенны. Если вы хотя бы однажды задавались вопросами: «Что делать, если, в виду высокой стоимости подобных устройств, бюджет не предусматривает покупку антенны для дачи?» и «Как поступить, если наружная антенна дачи внезапно вышла из строя?», эта статья будет для вас полезной.

Содержание

  1. Основы радиоэлектроники и организация ТВ-вещания
  2. Требования, предъявляемые к антеннам для дачи
  3. Разновидности телевизионных антенн: краткая характеристика
  4. Тонкости изготовления ТВ-антенн для дачи
  5. Изготовление частотнезависимой антенны из пивных банок своими руками
  6. Изготовление антенны для дачи с усилителем из проволоки
  7. Универсальная телевизионная антенна: порядок изготовления

Основы радиоэлектроники и организация ТВ-вещания

Некоторое время назад, когда заводские антенны были дефицитным товаром, да и срок их службы оставлял желать лучшего, возник интерес к подобным устройствам самостоятельного изготовления. Он не угасает и по сей день, несмотря на то, что ситуация на рынке в корне изменилась. Развитие инновационных технологий способствовало кардинальному изменению условий приема ТВ-сигнала, однако принцип изготовления и работы антенн существенно не изменился, да и вряд ли изменится, так как главной особенностью антенн по-прежнему остается способность взаимодействовать с сигналом, который распространяется в эфире.

Изменения, произошедшие в сфере ТВ-вещания:

  • Практически весь объем ТВ-вещания осуществляется в дециметровом диапазоне, что позволяет не только упростить, но и удешевить антенно-фидерное хозяйство передающих станций;
  • Существенно расширились территориальные границы покрытия телевизионных датчиков, сигнал которых распространен практически в каждом уголке более-менее населенной территории;
  • Изменились условия распространения радиоволн в городской местности, застроенной железобетонными многоэтажками. Несмотря на то, что промышленные помехи не оказывают влияния на качество ТВ-вещания, многоэтажные конструкции выступают в роли зеркал, многократно отражающих даже уверенный сигнал вплоть до его полного затухания;

Требования, предъявляемые к антеннам для дачи

  • Чтобы ловить телевизионный сигнал на любой местности, необходимо знать, что определяющее значение в качестве приема сигнала имеет не коэффициенты защитного и направленного действия антенны, а ее собственный коэффициент усиления. Это свидетельствует о том, что антенна, просматривающая эфир, а не принимающая небольшой диапазон мощности, создает небольшой запас диапазона мощности;
  • Осуществляя самостоятельный монтаж уличной антенны для дачи, не прибегайте к инженерным ухищрениям, что позволит сохранить ее электрические параметры в естественном виде. Антенны, электрические параметры которых сохраняются естественным образом, называются диапазонными;
  • На четкость сигнала, принимаемого антенной, немаловажное влияние оказывает ее амплитудно-частотная характеристика. Чем более она гладкая, тем сильнее будет принимаемый сигнал. Существенные выбросы и провалы способствуют фазовым искажениям;
  • Согласование телевизионной антенны и кабеля должно осуществляться в рабочем диапазоне, без использования вспомогательных устройств согласования и симметрирования.

КНД телевизионной антенны

Три последних требования обусловлены принципом приема цифровых сигналов. Диапазон настроенных антенн, с точки зрения теории, работающих на одной частоте, можно расширить искусственным путем, благодаря чему они будут захватывать с 21-го по 40-ой канал. Чтобы осуществить это, их необходимо согласовать с фидером. Однако он используется совместно с устройствами согласования и симметрирования, некоторые из которых могут значительно поглощать сигнал (ферритовые), или нарушать фазовую характеристику на краях диапазона (настроенные). Это приведет к ухудшению приема цифрового сигнала антенной, эффективно работающей на «аналоге».

Разновидности телевизионных антенн: краткая характеристика

С учетом выше перечисленного, выделяют большое количество разновидностей телевизионных антенн, некоторые из которых доступны для самостоятельного изготовления. Они будут рассмотрены в настоящей статье и, ознакомившись с их характеристиками, вы сможете определиться, какую антенну выбрать для дачи.

  • Всеволновая (частотнезависимая) антенна – бюджетный вариант, который отличается легкостью и быстротой монтажа. Несмотря на то, что она не может похвастаться высокими параметрами, за пределами городской местности, где эфир достаточно чистый, она сможет эффективно принимать цифровой или мощный аналоговый сигнал при условии недалеко расположенного телецентра;
  • Логопериодическая диапазонная антенна, которую зачастую сравнивают с рыболовной сетью, сортирующей добычу в процессе отлова, также характеризуется простотой изготовления. Идеально согласуясь с фидером во всем диапазоне, она сохраняет в нем свои параметры без изменений. В виду средних технических параметров, логопериодическая антенна обеспечит эффективный прием сигнала за пределами городской местности, а в городе может использоваться в качестве комнатной антенны;
  • Дециметровая зигзагообразная антенна – существенно упрощенная модификация зигзагообразной или Z-антенны, работающая практически при любых условиях приема сигнала.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления ТВ-антенн для дачи

  • Помните, что структурные элементы антенны, проводящие токи полезного сигнала, во всех без исключения случаях необходимо соединять пайкой или сваркой. Специалисты рекомендуют не пренебрегать указанной рекомендацией, так как электрические контакты в любом сборном узле, размещенном на открытом воздухе, в скором времени окислятся, что приведет к ухудшению параметров антенны вплоть до полной ее негодности.
  • Если вы отдали предпочтение самодельной антенне для телевизора на дачу, стремление добиться идеальных контактов будет излишним – если они и подвергнутся коррозии, то для этого потребуется достаточно длительный промежуток времени. Однако, для обеспечения достаточно чистого и, в то же время, устойчивого приема, необходимо минимизировать количество соединений в конструкции антенны.
  • Для оплетки и изготовления жилы коаксикального кабеля в настоящее время принято использовать недорогие сплавы, отличающиеся устойчивостью к коррозии. В отличие от традиционно используемой меди, они плохо поддаются пайке, в связи с чем, во время работы с ними необходимо держать под контролем весь процесс пайки, чтобы исключить пережигание кабеля.

Коаксикальный (антенный) кабель

Изготовление кабельной антенны и ее подключение рекомендуется осуществлять, используя следующие материалы и инструменты:

  • Паяльник, мощность которого не превышает 40 Вт;
  • Флюс-пасту, которая успешно заменяет канифоль;
  • Легкоплавкий припой.

Важно! В процессе изготовления наружных телевизионных антенн для дачи специалисты рекомендуют отказаться от использования алюминиевой проволоки, так как она вскоре окислится и подвергнется коррозии, вследствие чего потеряет способность проводить электрический ток. Наиболее подходящими материалами, которые рекомендуют использовать для изготовления наружных телевизионных антенн, являются медь или более дешевая латунь.

Важно! Учитывайте, что одним из важных параметров телевизионной антенны, определяющим качество ее работы, является площадь приема. Для обеспечения эффективного приема сигнала она должна быть максимальной. Чтобы добиться этого, к экрану-рамке, предназначенному для отсеивания шумов и эфирного мусора, симметрично присоединяют несколько прутьев, изготовленных из того же металла.

  • Если вы столкнулись с проблемой слабого и грязного сигнала, для ее решения необходимо приобрести усилитель для антенны телевизора на дачу, подключаемый непосредственно к антенне. Чтобы обеспечить нормальную мощность приема, вынесите антенну на крышу дачного домика и направьте в сторону ближайшей телевизионной вышки.

Изготовление частотнезависимой антенны из пивных банок своими руками

Описываемый вариант самодельной телевизионной антенны является одним из самых простых и быстрых в изготовлении. Максимальное количество каналов, предоставленных для просмотра в этом случае – 7, однако оно может варьироваться в зависимости от региона.

Важно! Простейшим вариантом всеволновой антенны является конструкция, представляющая две металлические пластины, которые закреплены на деревянной рейке и соединены несколькими витками медной проволоки различного диаметра. В процессе монтажа подобной антенны специалисты рекомендуют соблюдать определенные параметры, а именно, ширина антенны равна ее высоте, а угол раскрытия полотен составляет 90 градусов. Чтобы добиться оптимального функционирования антенны, достаточно обеспечить надежное закрепление проволоки в точке нулевого потенциала. В этом случае ее можно будет не припаивать.

Чтобы изготовить частотнезависимую антенну из пивных банок, потребуются следующие материалы и инструменты:

  • 2 небольших самореза, в профессиональных кругах именуемых «клопами»;
  • 2 пивные банки, предварительно вымытые и высушенные;
  • Телевизионный кабель длиной от 3-х до 5-ти метров (можно взять от устройства, вышедшего из строя);
  • Паяльник и олово (рекомендуется к использованию, так как оно улучшает качество фиксации контактов, однако можно обойтись и без него);
  • Деревянный тремпель;
  • Шуруповерт;
  • Скотч или изолента.

Практически все перечисленные материалы найдутся в каждом доме, поэтому в процессе их подготовки не возникнет трудностей, в связи с чем, можно сразу же приступать к делу.

Технология изготовления самодельной антенны из пивных банок:

  • Подготовьте кабель и, сделав надрез на расстоянии 10 см от края, снимите часть верхнего изоляционного слоя, что позволит открыть доступ к экрану. После этого сверните его в один виток. Затем необходимо срезать средний изоляционный слой, оголив тонкую медную жилу кабеля. На втором конце проводника должен быть обычный штекер;

  • Подготовьте банки, которые будут выступать в качестве приемника сигнала. Обычно с ними не возникает сложностей, так как главное – это подбор оптимальных габаритов пивных емкостей. Специалисты рекомендуют отдавать предпочтение литровым банкам, но если они отсутствуют, можно использовать и 0,5-ти, и 0,75-ти литровые емкости, которые также отлично справятся с поставленной задачей;
  • Следующий этап – подведение контактов. Он подразумевает прикрепление скрученного кабеля к одной из банок. Сама медная жила подводится к противоположной банке. Зафиксируйте их, используя шуруповерт и саморезы «клопы». Чтобы повысить качество передачи сигнала, тем самым сделав качество картинки на экране более высоким, специалисты рекомендуют фиксировать провод не только саморезами, но и паяльником, с помощью которого необходимо немного «прихватить» их;

  • После того, как вы подготовили приемник сигнала, приступайте к сборке несущей конструкции, в качестве которой используется тремпель. Используя изоленту, зафиксируйте емкости к тремпелю (в соответствии с представленным рисунком). Закрепляя металлические емкости, помните, что они должны находиться строго на одной прямой линии, так как в противном случае, приемник сигнала не будет эффективно работать;

  • Заключительный этап – настройка антенны для телевизора. В процессе этого рекомендуется поэкспериментировать с оптимальным расстоянием между пивными банками, а также подобрать наиболее эффективное место для подвешивания антенны, в котором она наиболее эффективно будет ловить сигнал.
  • Ознакомившись с представленной инструкцией, вы наверняка пришли к выводу, что изготовление и установка антенны на даче – достаточно простой и быстрый процесс. Оптимальное расстояние между торцами банок, по мнению специалистов, должно составлять 75 мм, а наилучшее место ее расположения – у окна. В исключительных случаях расстояние между банками можно уменьшить или увеличить.

Изготовление антенны для дачи с усилителем из проволоки

В этом разделе мы расскажем о еще одном варианте изготовления антенн, который подойдет для использования на даче или в деревне.

Чтобы реализовать эту идею, подготовьте следующие материалы и инструменты:

  • Два куска медной проволоки длиной 1,8 м;
  • Кусок металлической или деревянной пластины размером 15 x 15 см;
  • Усилитель (можно использовать любой, даже от старого устройства);
  • Сварочный аппарат или электрическая дрель с набором сверл;
  • Телевизионный кабель необходимой длины;
  • Отрезок железной трубы;
  • Болтики небольшого размера;
  • Молоток.

Технология изготовления телевизионной антенны из медной проволоки:

  • Первый этап – подготовка уловителя. Для его изготовления необходимо согнуть медную проволоку таким образом, чтобы она приобрела форму ромбика, все стороны которого составляют 45 см. По мнению мастеров, имеющих опыт изготовления подобных устройств, данный размер является наиболее подходящим для эффективной работы устройства;

  • Подготовьте пластину и зафиксируйте к ней проволоку. Для этого необходимо расплющить жилы в местах крепления, просверлить отверстия и закрутить болтики. При наличии сварочного аппарата вы справитесь с поставленной задачей намного быстрее, так как в этом случае достаточно только прихватить полученные уловители сигнала к пластине (если она изготовлена из металла). На этом же этапе подключают усилитель (принцип подключения отображен на фото, представленном ниже);

  • Подсоедините кабель – для этого достаточно вставить штекер в разъем;
  • Следующий этап – изготовление мачты. Для этого используют железную трубу подходящей высоты, которую прочно вкапывают в землю. Установив мачту, приступайте к настройке каналов.

Важно! На представленном фото можно увидеть, что медная проволока, отражатель, а также усилитель покрыты краской, что позволит защитить конструкцию от воздействия неблагоприятных внешних факторов и предотвратить развитие коррозионных процессов, заметно продлив срок службы телевизионной антенны, изготовленной своими руками.

Универсальная телевизионная антенна: порядок изготовления

Изучив инструкцию, представленную ниже, вы сможете изготовить мощную антенну для телевизора из подручных материалов, которая может использоваться не только на даче, но и в квартире.

Для этого подготовьте следующие материалы и инструменты:

  • Медный провод длиной 4 метра и сечением 4 кв. мм;
  • Доска любой толщины шириной 7 см и длиной 55 см;
  • Саморезы по дереву;
  • Паяльник;
  • Шуруповерт;
  • Линейка или рулетка;
  • Простой карандаш.

В соответствии с представленным ниже чертежом, высверлите отверстия в доске;

Перенесите данные, указанные в чертеже, на доску и в необходимых местах засверлите отверстия;

Медный провод разрежьте на 8 частей, длина каждой из которых будет составлять 37,5 см;

В средней части каждого из полученных отрезков провода удалите изоляционный слой, как показано на рисунке;

Отрежьте еще два куска медного провода длиной по 22 см и условно разделите их на 3 равных части и в точках перегиба снимите изоляционный слой аналогичным образом;

Согните проволоку в подготовленных (оголенных) местах. Обратите внимание, что расстояние между концами проволоки, сгибаемой напополам, должно составлять 7,5 см, так как именно это значение является оптимальным для приема сигнала телевизионной антенной, изготовленной самостоятельно.

Подготовив самодельную конструкцию, прикрепите к ней штекер, после чего присоедините к нему телевизионный кабель. Данный этап был последним в изготовлении антенны, осуществив его, вы можете искать наиболее подходящее место для ее установки.

Следуя предложенным инструкциям, вы сможете быстро изготовить простейшие конструкции телевизионных антенн из доступных материалов, не потратив целый вечер. Помимо представленных вариантов, существуют и другие виды антенн, которые можно изготовить самостоятельно. К ним относятся и волновые, и рамочные, и даже наиболее простые спутниковые антенны. Однако, какой бы вариант вы ни выбрали, необходимо произвести грамотный расчет параметров. С методикой расчета вы сможете ознакомиться в специализированной технической литературе.

Источник: http://strport.ru/instrumenty/antenna-dlya-dachi-svoimi-rukami

Варианты изготовления и материалы телеантенны своими руками

Антенна — это часть любого радиотехнического устройства, которое предназначается для приёма или передачи сигнала при помощи радиоволн через воздушную среду. Приёмная телевизионная антенна улавливает волновой сигнал передающей станции и преобразует его в токи высокой частоты, которые перенаправляются по линии передачи в приёмник.

  • Как сделать антенну своими руками
    • Основные характеристики телевизионной антенны
    • Виды самодельных антенн и их сборка
    • Классическая уличная антенна

Как сделать антенну своими руками

Этот вопрос актуален для собственников загородных домов или дач. В продаже сегодня огромный выбор телевизионных антенн разнообразных по виду и конструкции, но люди у нас мастеровые и многие предпочитают самодельные варианты. Как же сделать антенну для дачи своими руками, есть много способов собрать самостоятельно, от самой простой конструкции, до устройства, принимающего спутниковый сигнал.

Антенну уличную своими руками можно сделать из меди, алюминия, дюрали, латуни и серебра. Если последнего имеется в достатке. Деталями могут служить трубки, квадраты, полосы и даже банки из-под напитков или пива. Всё зависит от вашего умения и фантазии. Но лучшим материалом остаётся медь, она доступна и обладает всеми необходимыми качествами. Используя её для изготовления антенны, вы не ошибётесь и не разочаруетесь в качестве приёма сигнала.

Основные характеристики телевизионной антенны

Основной задачей приёмной антенны является приём и преобразование радиоволны, которая дошла до места расположения самой антенны, в направленное электромагнитное воздействие на входное устройство телевизора. Кроме того, приёмные телеантенны должны обладать следующими свойствами:

  1. Конструкция должна быть простой и удобной в эксплуатации.
  2. Иметь большую пространственную избирательность.
  3. Пропускать широкую полосу частот.
  4. Обеспечивать больше уровень сигнала, чем уровень помех во время приёма.
  5. Иметь маленькую зависимость входного сопротивления от частоты.

Виды самодельных антенн и их сборка

Самым простым способом сделать комнатную телевизионную антенну, будет простая медная проволока длиною около одного метра и толщиной 2 мм. Концы с двух сторон зачищаются, один идёт к гнезду телевизора, а другой жёстко крепится к системе отопления.

Появившийся сигнал позволит просматривать небольшое количество аналоговых каналов.

Ещё один простой способ соорудить подобное приёмное устройство — банки из-под напитков или пива. Вся работа тоже не занимает много времени, для этого потребуются:

  • Экранированный антенный кабель.
  • Штекер для телевизора.
  • Паяльник, олово, припой.
  • Изолента.
  • Деревянный брусок.
  • Металлическая труба.

Сборка выполняется в следующем порядке:

  1. Зачистка одного конца кабеля примерно 10 см, при этом снимаем изоляцию аккуратно, не повредив экранирующей оплётки, которую скручиваем в жгутик. Центральный провод оголяем на 2 см.
  2. Припаиваем оплётку к одной банке, а центральный провод к другой.
  3. Крепим банки с помощью изоленты на деревянный брусок примерно 8 см друг от друга.
  4. Зачищаем второй конец и припаиваем штекер. В таком состоянии антенну можно установить в комнате.
  5. Для уличной установки, крепим брусок с банками к трубе перпендикулярно и устанавливаем всю конструкцию на два или три метра выше крыши дома.
  6. Кабель прихватываем к трубе по всей длине в нескольких местах хомутами или проволокой, чтобы не болтался.
  7. Отмеряем длину кабеля к гнезду телевизора, зачищаем, припаиваем штекер.

Такое устройство довольно хорошо ловит сигнал и обеспечивает отличное качество изображения аналоговых каналов.

Классическая уличная антенна

Следующий вариант уличной антенны более сложен в изготовлении, требует точности и аккуратности. Материалом для её изготовления послужит силовой кабель АВБбШв, он обычно используется для подземной прокладки линии к дому на обычных городских стройках и ещё, его часто применяют при монтаже электропроводки в загородных домах. Выглядит он как жёсткий шланг внутри которого расположены 4 или 5 сплошных алюминиевых жил сечением от 10 до 25 мм. Расшифровка аббревиатуры следующая:

  • А. — жилы алюминиевые.
  • В. — изоляция жил из термостойкого пластика ПВХ.
  • Б. — бронированный двумя стальными лентами.
  • б. — защитной подушки между бронью и жилами нет;
  • Шв. — внешняя оболочка, впрессованный шланг из поливинилхлорида.

Если найдёте медный аналог такого кабеля, его аббревиатура такая же только без первой буквы, то антенна получится ещё лучше. Медь лучший проводник и менее хрупкая в сравнении с алюминием, но более дорогая.

Итак, для сборки нам потребуется:

  1. Кабель АВБбШв или ВБбШв длиной 1,6 м.
  2. Текстолитовая плита размером 12 на 22 и толщиной 2 сантиметра.
  3. Крепёжные болты 6 на 50 мм в сборе — 4 шт.
  4. Винты 5 на 50 мм с шайбами и гайками — 2 шт.
  5. Крепёжные болты 8 на 70 мм с шайбами и гайками — 2 шт.
  6. Металлическая труба диаметром 40 мм с толщиной стенки 2 мм. Длина трубы зависит от места установки конструкции.
  7. Телевизионный кабель. Метраж рассчитаете сами.
  8. Штекер к гнезду телевизора.

Приступаем к сборке. Сначала нужно освободить жилы кабеля от оплётки. Изоляцию самих жил можно не снимать, она не является препятствием для радиоволны, но она разноцветная, а антенна с цветными усами будет выглядеть по меньшей мере забавно.

Освобождённые жилы, нам понадобятся три, сгибаем пополам и в месте сгиба задаём радиус дуги 5 см. Проще говоря, возьмите кусок трубы, банку, бутылку или любой другой цилиндр диаметром 10 см и обогните вокруг него каждую жилу посредине. Получаются три дуги шириной 10 см, одну из них пока отложим в сторону.

Теперь нужно разметить текстолитовую плитку для того, чтобы закрепить на ней наши дуги следующим образом: две располагаются свободными концами в противоположные стороны не касаясь друг друга. Между ними остаётся расстояние два сантиметра, а третья, свободными концами накладывается на первые две и соединяет их. В местах соединения сверлятся отверстия насквозь через текстолит и все детали стягиваются болтами 6 мм. Получается что все три дуги скреплены между собой на текстолитовом основании в четырёх точках.

Дальше надо подготовить крепления для телевизионного кабеля. Для этого сверлим отверстия под винты 5 мм в центре изгиба боковых деталей, можно тоже насквозь через текстолит, это послужит дополнительным креплением для всей конструкции, а можно предварительно нарезать резьбу под винты, которые будут зажимать концы кабеля.

Надо отметить, что жилы имеют разную форму и чтобы их удобнее было крепить на текстолитовое основание, их в местах соединения можно слегка расплющить на наковальне, придать им более плоскую форму. Только не перестарайтесь, алюминий довольно хрупкий.

В итоге имеем практически собранную антенну. Две детали смотрят в стороны свободными концами (усиками), соединяются прямой дугой, направленной вниз и всё скреплено на несущей площадке. Теперь эту конструкцию нужно закрепить на трубе. Для этого сверлим в несущей площадке два перпендикулярных отверстия по оси симметрии, переносим разметку на трубу (конец трубы тоже можно расплющить немного для придания жёсткости всей конструкции), делаем отверстия в трубе и стягиваем болтами 8 мм.

Следующим этапом будет придание свободным усикам антенны правильной конфигурации. Алюминий или медь металлы мягкие, поэтому необходимые углы усам задаём путём простого изгибания в нужном направлении. Нам необходимо разогнуть усики на каждой детали так, чтобы между ними было 60 градусов, тогда между верхними и нижними усиками правого и левого уха получится по 120 градусов.

Остаётся задать ещё один угол в 120 градусов относительно плоскости текстолитовой площадки, для этого надо согнуть все четыре усика в сторону фронта и при этом не нарушить уже установленных горизонтальных углов. Делать это надо крайне осторожно, чтобы не обломить ус, самые вероятные места изломов будут там, где просверлены отверстия под болты.

Телевизионный кабель зачищаем на 15 см и зажимаем с помощью винтов 5 мм, экранирующую оплётку к одному уху, а центральный провод к другому, лишнее обрезаем. Если даже не изолировать контакты они прослужат довольно долго.

Устанавливаем всю конструкцию на выбранное место, желательно выше крыши дома и поворачиваем её фронтом в сторону передающей станции (ближайшей телевышки). Второй конец кабеля прихватываем к трубе тонкой проволокой, заводим оставшуюся часть в дом к телевизору, припаиваем штекер и подключаем. Готово.

Если сразу не удалось поймать эфир в нужном качестве, настраивать антенну следует медленно поворачивая её вокруг своей оси. Занимает это немного времени, но, поверьте, и звук, и эфирные каналы будут исключительными, проверено на практике.

Источник: http://sotka.guru/kak-eto-sdelat/varianty-izgotovleniya-i-materialy-teleantenny-svoimi-rukami.html

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

    Комнатная антенна. Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации. Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

  • Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.
  • Уличная антенна для телевизора дальнего приема. Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
  • Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.
  • Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.

    Пивные банки (из-под «Пепси-Колы» тоже подойдут)

    Почему этот материал так популярен?

    • во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
    • во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
    • в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
    • и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

    Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

    Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

    Необходимые материалы:

    1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
    2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
    3. Антенный штекер, соответствующий вашему телевизору.
    4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
    5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
    6. Паяльник, стандартный припой, флюс для пайки алюминия.
    7. Нож, бокорезы, наждачная бумага.

    Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

    Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

    Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

    Зачистка производится непосредственно перед пайкой и до «голого» металла.

    Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

    Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

    Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

    Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

    «Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

    Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

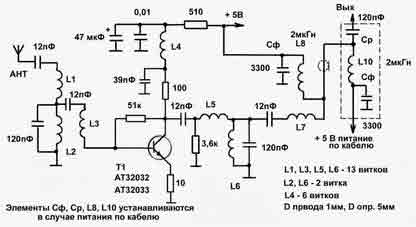

    Типовая схема на иллюстрации:

    Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

    «Восьмерка», она же ромб, она же «Z» образная

    Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

    В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

    Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

    Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

    Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

    Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

    Усиливаем сигнал без усилителя

    Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

    Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

    И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками

    Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

    Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.

    Этот тип антенны требует тщательной ориентации по направлению к телевышке.

    Может использоваться с экраном, который способствует усилению слабого сигнала.

    Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.

    Видео по теме

    Источник: http://profazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html

    Как выбрать антенну для дачи: советы участников FORUMHOUSE.

    Любой из пользователей FORUMHOUSE знает: дачная жизнь не дает скучать и без телевидения. Все время нужно что-то построить, улучшать, удалять сорняки, пахать участок с помощью мотокультиватора, но вечером хочется отдохнуть от трудов праведных. А тут уж ничего не может быть лучше, чем собраться с друзьями на террасе и посмотреть по телевизору футбольный матч с любимой командой. Поэтому давайте вместе с пользователями нашего портала выясним, какую антенну поставить на даче, чтобы и сигналы ловила хорошо, и цена была разумной.

    Какая антенна лучше для дачи

    Каждый тест антенн для дачи показывает, что лучшая антенна для дачи, особенно находящейся в удалении 100-120 км от города – спутниковая. Она лидирует в рейтинге антенн, потому что может обеспечить хороший прием и большое количество каналов. Но иногда, из-за нежелания ставить в саду дорогую тарелку или наличия только старого телевизора, который плохо «тянет цифровое ТВ», антенна для телевизора на дачу ставится самая обычная. Старая добрая дециметровая антенна на дачу для приема эфирного телевидения стоит совсем немного, хоть и «ловит» не так много каналов.

    Hipnose:

    – Помогите определиться, какую телеантенну выбрать для дачи с удалением 100-120 км от Москвы. Хотелось бы, чтобы она брала каналов 5-6. Сейчас показывает только 1 канал, да и то плохо. Без спутникового телевидения хочу обойтись. Есть ли такая возможность?

    Мнение нашего пользователя с ником Александр 2:

    – Если до телевышки около 100-120 км, и вообще, более 50 — 60 км, то про эфирный приём можно забыть (всё ещё сильно зависит от рельефа местности). Такая тв антенна сто километров от Москвы брать не будет, вам удастся принять сигнал с одного из областных ретрансляторов, расположенных в ближайших районных центрах.

    Тв антенна для дачи перед установкой, для защиты элементов конструкции от неблагоприятных погодных условий полностью разбирается, промазываются все контакты, резьбы, гаечки и винтики мовилем или литолом – в этом случае tv прослужит не год, а значительно больше, можно смело устанавливать мачту на улице.

    Обычно встроенные усилители работают до первой хорошей грозы. И заземление или молниеотвод тут не помогает. Т.к. заземление защищает дом.

    Александр 2:

    – Я не заземляю, если на этом категорически не настаивает заказчик. Если заземлённая антенна стоит на доминирующей высоте, то молния ударит в неё обязательно, а если не заземлена — то молния ударит в высокое дерево в саду поблизости.

    Антенна для дачи с усилителем – какую выбрать

    Устройства для приёма каналов аналогового телевидения со встроенным усилителем могут выйти из строя при любой грозе из-за наведённого электричества — пробивает первый каскад МШУ, расположенного прямо в антенне.

    Поэтому лучше применить пассивную телеантенну, а для усилителя (отдельного) выделить место в удалении на дачном чердаке – тогда будет возможность подстройки, и не придётся лазить после каждой грозы на крышу его менять. Лучшая антенна для дачи — алюминиевая, она менее корродирует, меньше вес, и как следствие — легче устанавливается

    – Т.к. усилитель стоит внизу, питание на антенну не идёт, а значит и вероятность выхода её из строя меньше.

    Усилитель лучше выбирать с раздельными регулировками по МВ и ДМВ диапазонам. Решающее значение имеет высота установки антенны и её максимальная удалённость от железа крыши и проводов освещения.

    Какую антенну лучше поставить на даче недалеко от города

    Александр 2 :

    Как раз в месте хорошего приёма встроенный усилитель ни к чему. Без встроенного усилителя дециметровая телеантенна принимает меньше каналов, но зато чище! А в телевизорах «Самсунг» и «Эл Джи» есть функция усиления слабого телевизионного сигнала, что позволяет в ряде случаев обойтись без усилителя.

    Статья про то, подходят ли соломенные крыши для современной жизни, доступна по этой ссылке.

    Если хоть один-единственный сильно вылезающий канал превысит после усилителя максимально допустимый уровень, то он «опрокинет» усилитель (перегруз) и на выходе будет каша из каналов.

    Главный недостаток активных антенн — невозможность регулировки усиления («игра» изменением напряжения питания — ни о чём), невозможность режекции «Скайлинка», невозможность ослабления сильных «вылезающих» каналов.

    Если уличная антенна и усилитель расположены друг от друга на расстоянии от 0 метров до 10 метров (мачта + спуск на чердак), то в подавляющем большинстве случаев это не приводит к возникновению ослабления сигнала.

    Также необходимо помнить, что для нормальной работы усилителя необходимо, чтобы сигналы, приходящие на его вход, были примерно одинаковые и определённого уровня. Любой телевизионный канал (или помеха от сотовой сети 450 мгц, радиосигнализация и т.п.) сильно превышающий по уровню остальные каналы, перегружает усилитель и на экране появляется «грязь». При очень большом уровне усилитель может перегрузиться так, что на экране вообще будет ничего не видно. Отключить усилитель в данном случае невозможно без переделки такой «антенны».

    Александр 2 :

    Хорошие антенны для дачи это хорошо, но многое зависит от кабеля, я советую брать SAT 50 или SAT 703.

    И даже проживание рядом с передающим ретранслятором не гарантирует уверенного приёма.

    Danchenkoff :

    – Мне кажется, что сигнал с эфира год от года становится всё хуже и хуже. Я не могу сказать про Московскую область, но у меня тв антенна на дачу — обычная неактивная дециметровая «эфирка», год назад показывала 15 каналов, а этим летом 10 федеральных +2 региональных. Тут, очевидно проблема в частотах, на которые влияет множество установленных вышек сотовой связи. У меня клиенты по спутниковому телевидению в сто метрах живут от телестанции, и всё равно телевизор у них показывает плохо! Поэтому лучше не ломать голову, какую уличную антенну выбрать для дачи, а переходить на спутниковое ТВ.

    Александр 2:

    – «Сверхближний» приём ТВ — это особый случай! Тут надо думать. Фирменные эфирные антенны предусматривают установку под углом +5 — +10 градусов к горизонту и надо не усиливать сигнал, а гасить выборочно каналы при помощи режекторных фильтров.

    А для того, чтобы препятствия и дальность не влияли на качество приёма картинки и придумали цифровое эфирное телевидение.

    Как установить антенну на даче самому

    Разберём все этапы установки телевизионной антенны на примере опыта участника нашего портала.

    HJS:

    – У меня сад расположен в сто км от Москвы (на северо-восток), об уровне сигнала и качестве приёма данных пока нет. Перед строением препятствий нет, предполагаемая высота крепления антенны 6м, в домике сплиттер на 3 ТВ розетки. Хочется осуществлять приём центральных каналов в более или менее приличном качестве. Думаю, моя антенна телевизионная для дачи будет пассивной, размером побольше и отдельно для неё усилитель.

    Александр 2 :

    – В этом случае можно уставит антенну в несколько этапов, что позволит выбрать наиболее оптимальную конструкцию. Вот какая схема установки подойдет:

    • Для начала поставьте три отдельные антенны на каждый диапазон. Мачту нужно подобрать штатную, а не палку/жердь или трубу. Усилитель пока не покупайте, а сложите сигналы с трёх антенн на специальном суммирующем фильтре;
    • Потом поделите сигнал на три хвоста с помощью делителя.
    • Если картинка вас не устроит, то потребуется диапазонный трёхвходовой усилитель. Они обычно называются мачтовыми, но в нашем климате их лучше ставить на чердаке;
    • При монтаже, чтобы ничего не перепутать, необходимо обязательно пометить кабели от всех трёх антенн.

    Участник нашего портала воспользовался вышеописанной схемой, и результаты первого же теста оправдали ожидания – показывают все каналы из его личного рейтинга, кроме спортивного.

    Результаты теста:

    • 1 канал, ТВ центр, 5 канал и Звезда – показывают с незначительными помехами;
    • Домашний, РЕН ТВ, СТС, ТНТ, 7ТВ, ДТВ, MTV, МУЗ ТВ, 2Х2 – показывают очень хорошо;
    • Россия – плохо, НТВ – очень плохо, Спорт – вообще не видно.

    HJS:

    – Можно сказать, что результат тестирования положительный, этого почти достаточно, единственное хотелось бы увидеть телеканал Спорт, но для этого необходима тарелка.


    Но помимо того, что необходимо правильно выбрать лучшие тв антенны для дачи, их необходимо на что-то закрепить. В продаже имеется множество настенных кронштейнов или установочных матч, но иногда может не подойти ни один вариант, и чтобы не портить фронтон частного дома, уличную антенну проще установить на дереве. И это даже не ухудшит его внешний вид!

    SergeyBorisov

    – При установке так не хочется портить фронтон коттеджа, сверлить сайдинг под кронштейн, и т.д., но рядом с домом стоит столетняя липа в 15 высотой, чем не мачта?

    – На дереве можно ставить и тарелку и простую эфирную. Ствол дерева не вращается вокруг своей оси, а раскачивание не приводит к потере сигнала.

    Смотрим, как антенны для ТВ на дачу уличные можно смонтировать на дереве:

    Прочесть статью о том, как правильно поставлять электричество в частный дом можно здесь.

    На FORUMHOUSE вы сможете посмотреть рейтинг антенн для дачи наших пользователей – у многих из них участки в 100-200 км от города. Об установке ТВ антенн рассказывается здесь. А если вам необходимо закрепить спутниковую тарелку на доме с мокрым фасадом, то узнать, как это правильно сделать можно в этой ветви нашего форума. Даже если вас полностью устраивает ваша телевизионная антенна для дачи, какая лучше справляется с ролью ускорителя загородного интернета, вы сможете узнать на нашем форуме. Если вы только решаете, какую антенну поставить на даче цифровое или спутниковое телевидение выбрать, что может вам больше подойти – читайте FORUMHOUSE.

    Источник: http://www.forumhouse.ru/journal/articles/5460-kak-vybrat-antennu-dlya-dachi-sovety-uchastnikov-forumhouse

    Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

    Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

    Варианты самоделок для приема DVB-T2

    В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

    Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

    Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

    Тип антенныКоэффициент усиления, дБМакс. дальность приема без усилителя, кмМакс. дальность приема с усилителем, кмПринимаемый диапазон, МГц
    Петля из кабеля0–31515440–800
    Из пивных банок3–51540470–622
    Бабочка5–112070Любой (по расчету)
    Тройной квадрат91560Любой (по расчету)
    Антенна Харченко5–61050Любой (по расчету)
    Логопериодическая8–1230100Любой (по расчету)

    Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал» , имеют существенные недостатки:

    • слишком сложны , при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
    • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

    Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

    Петля из антенного кабеля

    Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

    Если же вкратце, то она делается так:

    1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
    2. На одном его конце снимается изоляция с центральной жилы и экрана.
    3. Через 22 см обнажается центральная жила.
    4. Еще через 22 см снимается изоляция с экрана.
    5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
    6. На другой конец кабеля надевается штекер .
    • Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.
    • Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

    Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

    Из пивных банок

    Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

    В общих чертах процесс этот выглядит так:

    1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
    2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
    3. Банки подключаются по строгой схеме.
    4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).
    • Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
    • Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.
    • Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
    • Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

    «Бабочка»

    «Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

    Для изготовления потребуется :

    • тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
    • около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
    • саморезы;
    • отвертка или шуруповерт;
    • нож для зачистки;
    • паяльник с припоем и флюс-пастой;
    • линейка для разметки;
    • кусачки или плоскогубцы;
    • карандаш для разметки дощечки;
    • штекер на 75 Ом;
    • F-разъемы для подключения.

    Изготовление выглядит так :

    1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
    2. Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
    3. Середина каждого проводника зачищается на 2 см.
    4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
    5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
    6. Все проволоки соединяются между собой по схеме подключений.
    7. Выходы антенны впаиваются в штекер.
    8. К штекеру подключается провод-переходник на 75 Ом.
    9. К переходнику подключается кабель.
    10. Антенна настраивается на прием и крепится в подходящем положении.
    • простота в изготовлении;
    • эффективность.
    • сравнительно невысокий коэффициент усиления.

    Тройной квадрат

    Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

    • директора;
    • вибратора – именно с него снимается принятый сигнал;
    • рефлектора.

    Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

    Если коротко, то собирается она из стальной или медной проволоки следующим образом:

    1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
    2. Стыки спаиваются между собой.
    3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.
    • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
    • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
    • Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.
    • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
    • Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
    • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

    Антенна Харченко

    Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

    Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

    Изготавливается она так:

    1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
    2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
    3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.
    • Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
    • Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.
    • Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
    • Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

    Логопериодическая

    Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

    Главная особенности конструкции:

    • вибраторы переменной длинны крепятся на общей оси;
    • длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
    • расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

    Здесь лишь напомним ключевые моменты:

    1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
    2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
    3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
    4. Стержни соединяются перемычкой.
    5. Подключается коаксиальный кабель.
    6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.
    • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
    • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
    • Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.
    • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
    • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

    Источник: http://prodigtv.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami

    Как сделать мощную ТВ-антенну своими руками меньше, чем за 10 минут

    Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

    Создать современную телевизионную антенну DVB-T2 можно своими руками из подручных материалов. Для этого понадобится найти телевизионный коаксиальный кабель длиной 20 см, разъем F типа, а также ВЧ разъем. Само собой, понадобятся некоторые инструменты, в числе которых обязаны быть рулетка, кусачки, нож и плоскогубцы.

    Перед тем, как начать делать такую антенну, следует узнать частоту вещания в вашем населенном пункте. В большинстве случае такая информация содержится на официальном сайте телерадиовещательной компании страны. Частота вещания будет указана в МГц. Она нужна для того, чтобы определить минимальную длину антенны. Чаще всего приемника должен быть в районе 10 см. Для этого 7 500 нужно разделить на частоту вещания в вашем региона (получившаяся цифра и будет необходимой длиной).

    Теперь переходим непосредственно к процессу изготовления. Берем наш коаксиальный кабель длиной 20 см и снимаем 3 см изоляции с одной из его сторон для разъема F. Прорезывать кабель необходимо до центральной медной жилы. После этого можно накручивать разъем, при этом медный хвостик не должен выходить за него больше, чем на 1 см. Теперь на F накручиваем ВЧ, который будет соединяться со штекером.

    Отступив от разъема 3-4 сантиметра, отступаем еще несколько сантиметров (столько, сколько получилось при вычислении длины в зависимости от частоты вещания) и отрезаем оставшееся, край зачищается от изоляции. Сама антенна изгибается под угол в 90 градусов для лучшего принятия сигнала.

    Видео

    В прошлом на Novate.ru было еще много другой интересной и полезной информации о том, как что-то можно сделать своими руками. Вот, например, небольшое руководство о том, как спасти намокший смартфон и еще 7 простых идей для решения мелких бытовых неурядиц , которые так или иначе случаются в жизни.

    Понравилась статья? Тогда поддержи нас, жми:

    Источник: http://novate.ru/blogs/181118/48456/

    Очень простая антенна для усиления сигнала 3G из хлама

    Всем привет, предлагаю вашему вниманию очень простой способ усилить сигнал 3G в несколько раз. Самоделка очень простая, вам не придется ничего паять, чертить, не нужны будут даже провода и электронные комплектующие.

    Началось все с того, что недалеко от нас запустили интернет 3G, а точнее HSPA+. Но, не смотря на то, что наш хутор находится всего в 3 км от вышки, сигнал никак не ловился, так как село находится в низине. Я вешал модем высоко на березу, как минимум метров на 15 от земли, но результатов не было, сигнал проскакивал лишь иногда.

    Сегодня начал искать решения этой проблемы. Первым делом сделал антенну Харченко, как я ее ни крутил, как не мудрил, мне она абсолютно не помогла. Начал искать сигнал, ходя вокруг дома, залазил на сарай, на чердак, даже на дом, но результатов не дало. Имеется у меня рядом постройка, балкон с металлическим ограждением. Залез я на него, стал искать сигнал там. Так вот, в этом ограждении есть круглые отверстия, как только я установил вертикально модем в это отверстие, сразу появился сигнал и скорость составила целых 7 Мбит/с. Я подумал сперва, что это случайность. Проверял несколько раз, как только ставишь модем в отверстие, сразу появляется сигнал, убираешь, сигнала нет. Причем если модем стоит вертикально, скорость в 2 раза выше, чем при горизонтальной установке. Модем у меня ZTE MF65M .

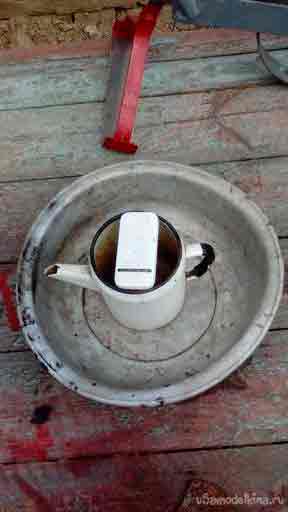

    Далее я провел еще один эксперимент, валялся у меня старый алюминиевый тазик, попробовал использовать его как отражатель, то есть по принципу спутниковой тарелки. Располагал модем напротив дна, но сигнала не поймал. Решил повторить опыт с отверстием, вырезал его в дне тазика и потом установил по центру модем, и тут опять, модем начал принимать сигнал! Причем я ходил с этим тазиком по территории и он почти везде принимал интернет. Решил я на основе этого тазика сделать антенну. В принципе, можно использовать просто лист стали, это тоже должно работать. Как именно, это работает, не знаю. Но вероятно, сигнал распространяется по пластине и потом фокусируется в центре на модеме, по принципу рупора. Сделал экспериментальный вариант антенны и пока не жалуюсь. Потом попробую с более большим отражателем.

    Материалы и инструменты, которые мне понадобились:

    Для изготовления самой антенны — тазик, кусок листовой стали или что-то похожее, я использовал тазик из алюминия.
    Для изготовления мачты — стальная труба, кусок стальной пластины, винты с гайками и шайбами. но вы можете просто прибить антенну к дереву или дому.

    В качестве модема модем/роутер ZTEMF65M .

    Список инструментов:
    — болгарка;
    — молоток;
    — долото;
    — сварка;
    — дрель.

    Процесс изготовления антенны:

    Шаг первый. Начнем с антенны

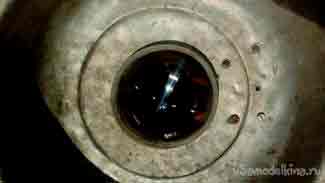

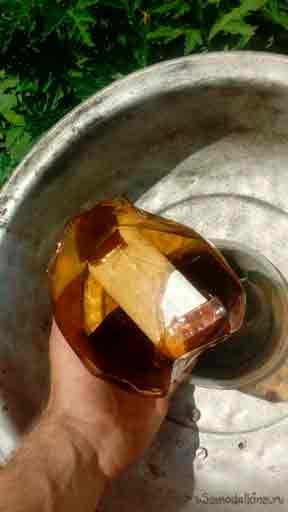

    Антенна представляет собой кусок металла, в центре которого нужно проделать отверстие под ваш модем. Модем должен располагаться вертикально, у меня с моим модемом ZTE MF65M были достигнуты так наилучшие результаты. Если расположить модем горизонтально, будет тоже работать, но скорость в два, а то и в три раза меньше.

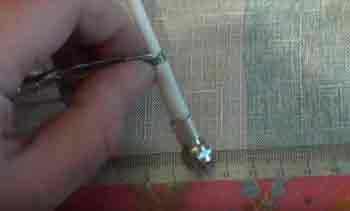

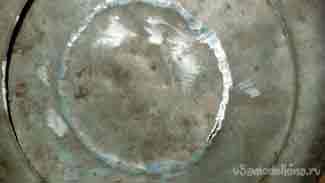

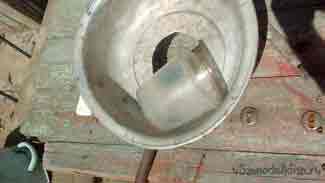

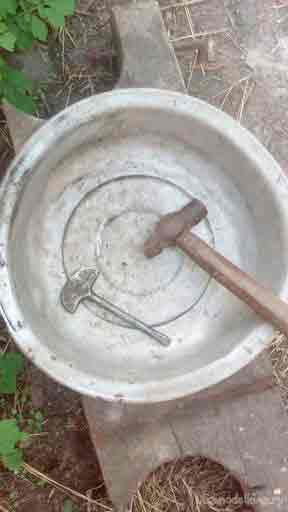

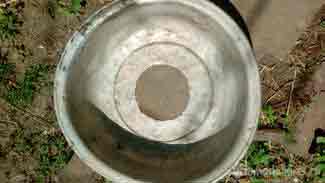

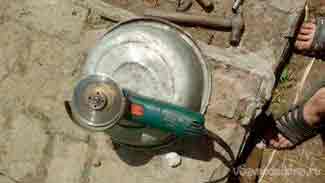

    Я сперва прорубил в тазике круг долотом, а потом окончательно его вырезал болгаркой.










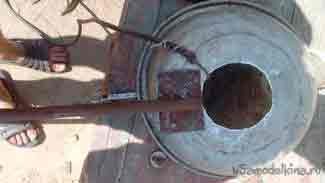

    Шаг четвертый. Тестирование

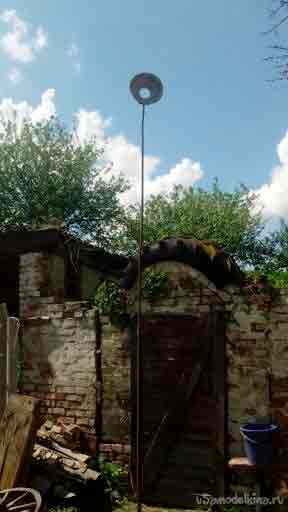

    Пришло время тестировать, модем у меня имеет функцию роутера, то есть, раздает Wi-FI, и довольно далеко, по воздуху спокойно ловится на 150 метров. Поднял антенну над домом и развернул на вышку. Ранее тут ничего не ловилось, сейчас модем с легкостью увидел 3G-покрытие. Скорость у меня без труда идет в 3 Мбит/с, а раньше я сидел на убогом EDGE, который выдает не более 0.17 Мбит/с.

    Конечно, потенциал вышки как минимум 7 Мбит, так что антеннка работает не на полную мощь. Вероятно, площадь тазика маловата. В целом я доволен, есть куда развиваться. Денег потрачено «0» копеек, проблема решена.

    Если у вас есть мысли, как и почему это работает, пишите в комментариях. На этом у меня все, удачи и творческих вдохновений. Если сделаете себе такую антенну, обязательно отпишитесь о результатах!

    Источник: http://usamodelkina.ru/11270-ochen-prostaya-antenna-dlya-usileniya-signala-3g-iz-hlama.html

    Смотрите также:
    30.04.2020

    Вибратор для бетона Одним из востребованных материалов для строительства является бетон. Его широкое применение не требует объяснений, так как практически ни одна стройка не обходится без бетона. На протяжении многих столетий технология только совершенствовалась, не...

    30.04.2020

    Заточка ленточной пилы Малая ширина пропила обуславливает относительно низкие затраты энергии на разделку материала. И, наконец, ленточной пилой можно разрезать заготовку практически любой толщины, в то время как геометрия дисковой пилы накладывает ограничения на...

    30.04.2020

    Снегоуборочная техника своими руками в домашних условиях: снегоуборщик Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
