Мотокультиватор своими руками – варианты конструкции и секреты сборки

  • Как сделать культиватор своими руками из подручных материалов?
  • Как собрать мотокультиватор
  • Культиватор своими руками с электроприводом

Второй по важности после вспашки, считается обработка земли культиватором. На подсобных хозяйствах и дачных участках такие работы выполняются ручным или механическим культиватором.

Однако все эти приспособления дорого стоят, и теряется смысл экономии на выращивании собственных сельскохозяйственных культур.

Поэтому большинство садоводов и огородников любителей, изготавливают механический культиватор своими руками.

При наличии инструмента, элементарной материальной базы (швеллеры, трубы, стальные уголки, более-менее приличный двигатель, колеса) самодельный мотокультиватор можно изготовить за пару выходных, сведя затраты к минимуму.

Как сделать культиватор своими руками из подручных материалов?

Прежде всего, разберемся, какие существуют разновидности механизированных садовых помощников.

По типу силовой установки мотокультиваторы бывают электрическими и с двигателем внутреннего сгорания.

Первый вариант предпочтителен на приусадебных участках с нормальным энергообеспечением. Затраты при использовании меньше, высокая экологичность, простота обслуживания. Изготовить такой культиватор своими руками совсем несложно.

Конструкция с ДВС предполагает использование механизма вдали от точки подключения к электропитанию. Затраты на содержание выше, обслуживание сложнее. Работать приходится во вредной среде выхлопных газов. Эти недостатки окупаются полной автономностью применения. Выехал в поле, завел двигатель – и работаешь, пока не закончатся запасы топлива.

По способу обработки почвы.
Культиватор может быть самоходным, то есть оснащенным колесами с приводом. А может иметь лишь вращающуюся рабочую насадку, которая одновременно служит средством перемещения.

В первом случае (который, безусловно, сложнее в изготовлении), применяется два редуктора. Один обеспечивает движение механизма с заданной скоростью при помощи ведущих колес.

Второй редуктор (как правило, более скоростной) вращает насадку роторного типа, обеспечивая рыхление грунта. Если культиватор имеет ведущие колеса – на него можно навешивать ножи-плоскорезы.

Существуют упрощенные конструкции, в которых колеса не являются ведущими, а просто опираются на поверхность, облегчая передвижение. Поступательное движение происходит за счет вращения роторной насадки.

Культиваторы без ведущих или опорных колес проще в изготовлении, а также имеют меньший вес. Однако при работе приходится затрачивать больше физических усилий для удержания механизма на траектории.

Поэтому садоводы самодельщики чаще всего изготавливают колеса для культиватора своими руками, и получают более функциональный и удобный инструмент.

К тому же, наличие опорных колес дает возможность эффективно регулировать глубину обработки почвы.

Однако, мотокультиватор с одной ведущей осью (и соответственно редуктором) имеет некоторые преимущества. Можно поставить на ось колеса, и навесить на мотоблок нож-плоскорез или плуг. Или установить вместо колес объемные фрезы, и работать в режиме рыхления.

Как собрать мотокультиватор

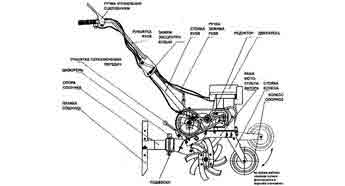

Составные части конструкции:

Силовая установка.
Электромотор или двигатель внутреннего сгорания. Электропривод можно взять от старой вентиляционной системы или промышленного компрессора, такие энергоустановки имеют приличный ресурс и высокую надежность.

Если вы используете ДВС (например, от мопеда), его необходимо принудительно охлаждать, поэтому позаботьтесь об установке вентилятора. Мотор от бензопилы имеет усовершенствованную систему охлаждения, поэтому проблемы перегрева нет.

Редуктор.
Обязательный элемент любого мотоблока или культиватора. Высокая скорость выходного вала двигателя (вне зависимости, электрического или бензинового) слишком высока, а крутящий момент в компактных силовых установках недостаточен для обработки почвы.

При помощи понижающего редуктора уменьшаются обороты, и растет усилие на рабочем валу.

Рама и портал для навесного оборудования.

Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой. Конструкция должна быть прочной и удобной.

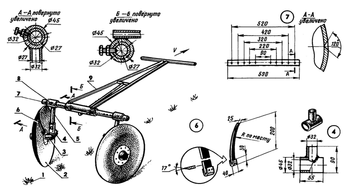

Если вы решили собрать культиватор своими руками – чертежи можно взять из технической литературы или разработать самостоятельно. Привязываясь к готовому проекту, вы будете вынуждены искать именно те компоненты, который предусмотрел автор конструкции.

Предлагаем к рассмотрению две конструкции, имеющие различную концепцию:

Культиватор своими руками с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля.

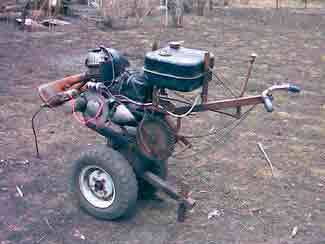

Мотокультиватор с двигателем от мопеда.

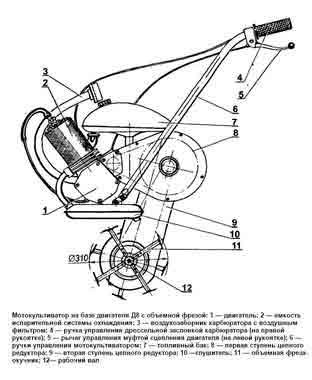

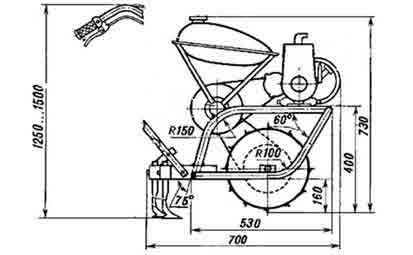

Чертеж устройства представлен на иллюстрации:

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый.
Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Источник: http://obinstrumente.ru/sadovyj-instrument/motokultivator-svoimi-rukami.html

Ручной самодельный культиватор и покупные модели

Почти все современные землевладельцы знают о том, что представляет собой ручной культиватор. Чтобы упростить себе работу, дачники пользуются самой разной техникой — оросительной, посевной, уборочной, и приборами, предназначенными для ухода за землей. Последние считаются одними из наиболее важных и сложных, потому что почва нуждается в регулярной переполке, рыхлении, бороновании и т. д.

  • Общее описание культиватора
  • Ротационный тип устройства
  • Корнеудалитель и его особенности
  • Модели-рыхлители
  • Картофелекопатели и прочие агрегаты
  • Создание культиватора своими руками
  • Преимущества и недостатки инструмента

Общее описание культиватора

На небольших участках или в труднодоступных и очень узких местах крупногабаритная техника пройти не сможет, поэтому ручной культиватор для дачи может очень пригодиться. Это простейшая и самая дешевая разновидность техники сельскохозяйственного назначения. Такой культиватор позволяет выполнять почти любые манипуляции, связанные с обработкой почвы.

Рыхление, удаление сорняков, прополка, рытье луной для рассады и цветов, смешивание удобрений — со всеми этими задачами может справиться именно ручной культиватор. Особой популярностью эти приспособления пользуются у садоводов, ведь ими очень удобно обрабатывать теплицы, цветники, розарии и т. д. Хотя некоторые умельцы пользуются ручными самодельными культиваторами, в продаже сегодня встречается масса моделей инструмента. Чтобы разобраться в их многообразии, нужно углубиться в эту тему.

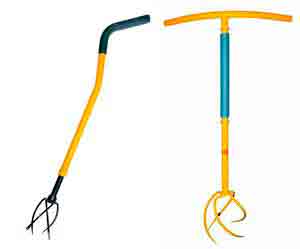

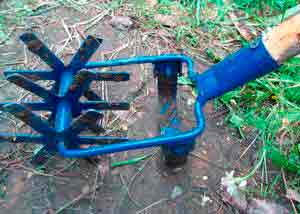

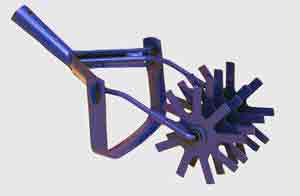

Ротационный тип устройства

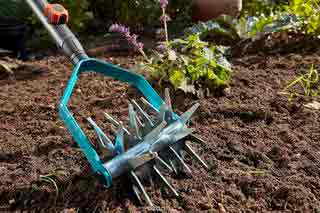

С помощью ротационного культиватора очень просто рыхлить мягкую почву. Конструкция такого инструмента включает в себя режущий вал с насаженными дисками в форме звезды. Чем больше зубчатых деталей установлено в культиваторе, тем шире будет область захвата устройства. Культиватор дискового типа помещается на удобную рукоять, которая позволяет не нагибаться во время работы. Пользоваться им очень просто: прибор ставится вертикально в почву, звездочки при этом находятся точно между рядами, а над грядкой располагается дуга.

В движение оборудование приводится посредством физического усилия. Звездочки культиватора врезаются в грунт и выворачивают его. Таким образом, приспособление одновременно удаляет сорняки и рыхлит землю. Ручные звездочные модели прекрасно подходят для обработки почвы под огурцы и сортовой картошки. Также им очень удобно подготавливать клумбы и газоны. К недостаткам этого инструмента относится лишь неспособность обрабатывать глинистый грунт.

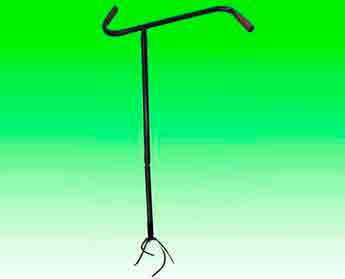

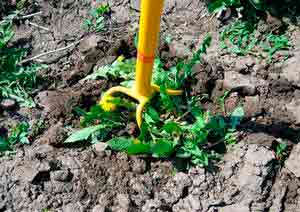

Корнеудалитель и его особенности

Этот культиватор оснащен стержнем с острыми зубчиками спиралевидной формы и рукояткой. При работе инструмент врезается глубоко в грунт, не нанося никакого урона насаждениям.

Для обработки приспособление нужно поставить вертикально, слегка надавить и развернуть ручку. Устройство вонзится в почву, а его стержень захватит земляной ком и обрежет корень сорнякового растения, которое можно будет с легкостью вытащить. Преимущество корнеудалителей состоит в том, что они не вредят структуре земли, в отличие от обработки участка лопатой. Однако, для использования этого приспособления придется приложить немало физических усилий, так что оно больше подходит для людей с сильными руками.

Модели-рыхлители

Рыхлитель представляет собой прочный стержень из металла с несколькими зубчиками, предназначенными для ликвидации сорняков. На верхней части инструмента находится рукоять дугообразной формы для управления. Приступая к работе ручным рыхлителем, необходимо как следует размахнуться и врезать устройство глубоко в грунт. После этого нужно повернуть рукоять и потянуть ее на себя.

Одним из достоинств этого приспособления считается равномерное распределение нагрузки при работе. К недостаткам относится невозможность обработки больших площадей. Если на территории сорняки разрослись очень интенсивно, то эксплуатация подобного устройства окажется очень неэффективной, потому что требует огромных усилий. Также есть вероятность случайного повреждения корневищ культурных растений.

Работая на участке рыхлителем необходимо обязательно соблюдать все правила безопасности, иначе острые зубчики могут нанести серьезные травмы. Перед началом использования инструмента нужно надеть прочную и полностью закрытую обувь.

Картофелекопатели и прочие агрегаты

Любой дачник, каждый сезон взращивающий картошку, прекрасно знает об особенностях картофелекопателя, потому что этот инструмент очень полезен для сбора урожая. Если выкапывать картофельные плоды с помощью лопаты, то можно очень быстро устать. Прекрасная альтернатива — картофелекопатель. Этот инструмент обладает очень простой конструкцией, которая состоит из рукоятки, крепкого стержня и острых зубьев в нижней части. Высоту приспособления можно регулировать, что делает этот инструмент очень удобным для любого огородника.

Для тепличных или комнатных растений существуют специальные инструменты. Они отличаются укороченными ручками и компактными размерами. Они позволяют подготавливать лунки для высадки луковиц самых разных растений, рыхлить землю рядом с цветами и удалять сорняки. Пользоваться ими очень удобно и просто, потому что обработка небольшого контейнера почти не требует приложения физической силы.

Создание культиватора своими руками

Если есть время и желание, то можно сделать культиватор своими руками. Многие конструкции можно сделать из подручных материалов, для других же потребуются дополнительные элементы. Так или иначе, стоимость самодельного устройства получится намного меньше.

Например, для создания компактного инструмента можно прикрепить к оси прочные звездочки из металла. После этого останется лишь подобрать удобную рукоять. Режущие детали при этом нужно как следует наточить. Для другой конструкции можно воспользоваться ненужной велосипедной рамой, прикрепив к ней железные прутки, сапу, плуг или часть сломанного культиватора. Ручку можно сделать из металлических труб. После сборки основы на ней нужно зафиксировать колесо, которое должно быть средних размеров.

Есть и другие модели самодельного инструмента, но они требуют уже более основательных знаний и навыков в слесарном деле. Кроме того, многие умельцы умудряются делать бензиновые и электрические культиваторы из «гаражных» средств.

Преимущества и недостатки инструмента

Как правило, земледелие предполагает физическую работу, поэтому культиваторы популярны тем, что позволяют ее облегчить. Из достоинств подобного инструмента можно отметить следующие:

  • простота применения;
  • не нужно техническое обслуживание (заправка топливом, смазка);
  • аккуратная обработка;
  • возможность работы в труднодоступных и деликатных участках (теплицы, розарии, места между кустами и деревцами, клумбы).

Самыми основными недостатками устройств можно назвать:

  • устарелость;
  • необходимость время от времени менять диски (в ротационных культиваторах);
  • небольшие показатели производительности;
  • требуются физические усилия;
  • малая эффективность на твердой почве и целине.

Пользоваться ручными культиваторами необходимо очень осторожно. При слишком сильном надавливании на приспособление можно повредить корни культур.

Источник: http://sotka.guru/dachnye-prisposobleniya/ruchnoy-samodelnyy-kultivator-i-pokupnye-modeli.html

Культиватор для огорода своими руками

Работа на земельном участке весьма тяжелое и трудоемкое занятие. И чем больше площадь, тем больше времени и сил нужно затратить на ее обработку. На рынке представлено большое количество современной техники, позволяющей облегчить труд землевладельцев. Для обработки почвы производители предлагают использовать культиваторы.

Что представляет собой культиватор?

Культиватор представляет собой садовую технику, которая обрабатывает землю перед посевом и после сбора урожая. С его помощью можно вспахивать и рыхлить почву, уничтожать сорняки, вносить удобрения. Кроме того он предназначен для обработки междурядий, окучивания посадок и прореживания.

Культиваторы делятся на:

  • электрические;
  • бензиновые;
  • ручные.

Также они отличаются по весу и мощности:

  • сверхлегкие — техника весом не более 30 кг предназначена для работы на небольших садовых участках;
  • легкие — агрегаты весом 30−60 кг могут обрабатывать большие земельные участки. Их можно применять на вспаханном поле и на целине;
  • средние — техника весом 60−100 кг;
  • тяжелые — культиваторы с весом, превышающим 100 кг, обрабатывают большие сельскохозяйственные угодья.

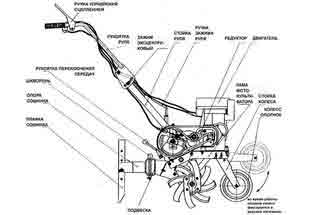

Устройство и принцип работы культиватора

Большинство культиваторов имеют примерно одинаковую конструкцию. У них есть рама и рабочие органы. Это могут быть фрезерные ножи, диски, лапы и др. Также имеются ходовые или опорные колеса (у навесных моделей они отсутствуют); система крепежа рабочих органов, механизмы для регулировки глубины их хода. С помощью специального устройства культиватор можно переводить в транспортное положение из рабочего.

Пропашные агрегаты имеют устройство, с помощью которого устанавливаются рабочие органы на заданное междурядье, а также механизм, позволяющий управлять движением культиватора. Принцип действия культиватора зависит от того, какие рабочие органы у него присутствуют.

Лаповые культиваторы позволяют подрезать сорняки, рыхлить почву и вносить удобрения, окучивать растения. Если культиватор оснащен гладкими вырезными дисками, то он позволяет обрабатывать почву на вырубках. Культиватор с игольчатыми дисками, вращающимися в горизонтальной плоскости, разрушает почвенную корку и рыхлит почву в защитной зоне и рядах растений.

Ротационные крыльчатки и каркасно-проволочные рыхлят почву, уничтожают растительность (траву) в рядах. Пальцевые — рыхлят почву, уничтожают сорняки.

Преимущества и недостатки разных культиваторов

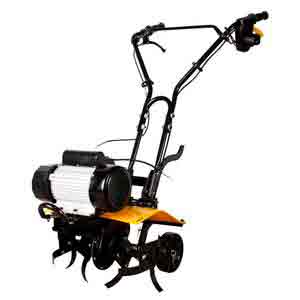

Электрический культиватор

  1. Легкие и компактные.
  2. Работают от сети, поэтому нет необходимости заправлять топливом.
  3. Простота в техническом обслуживании.
  1. Площадь обрабатываемой поверхности ограничивается длиной электрического шнура.
  2. Небольшая глубина обработки почвы.
  3. Низкая мощность.
  4. Невозможно обрабатывать большие участки земли, преимущественно клумбы и теплицы.
  5. Во время работы висящий кабель будет мешать.
  6. Отсутствует навесное оборудование.

Бензиновый культиватор

  1. Радиус перемещения не ограничен кабелем.
  2. Многофункционален, благодаря навесному оборудованию.

  1. Сложны в техническом обслуживании.
  2. Предназначены для обработки небольших земельных участков.
  3. Требует заправки топливом.
  4. Весит больше, чем электрический.

Ручной культиватор

  1. Нет нагрузки на поясницу.
  2. Прост в использовании.
  3. Гораздо эффективнее обычной лопаты.
  4. Доступная цена по сравнению с электрическим или бензиновым культиваторами.
  5. Не требует дополнительного обслуживания (смазки, замены запчастей).
  6. Компактный.
  7. При обработке почвы, корни сорняков не растаскиваются по всему участку.
  8. Рыхлит почву, не переворачивая ее.
  1. Низкая производительность.
  2. Предназначен для работы на маленьких участках земли, например, в теплице.
  3. Не подходит для обработки непаханой земли.

Как создать культиватор своими руками

Ручной культиватор

Не все землевладельцы могут себе позволить приобретение культиватора, поэтому многие из них собирают технику своими руками. Самый простой, для его изготовления понадобится:

  • вилы;
  • молоток;
  • пластмассовая труба 0,5 м;
  • ручка для черенка лопаты;
  • изолента.

Нужно взять вилы и с помощью молотка осторожно загнуть зубья таким способом, чтобы они напоминали своеобразный штопор. Пластмассовую трубу нужно разрезать вдоль. На черенок вил надевается ручка, а на нее разрезанная труба. Собранная рукоятка крепится изолентой, чтобы не скользила.

Самодельный электрокультиватор из мясорубки

Если есть технические навыки и знания, то можно собрать электрический культиватор на основе двигателя от мясорубки.

Для его изготовления понадобится:

  • двигатель от мясорубки в рабочем состоянии;
  • колеса с осями;
  • винт;
  • уголки;
  • лом;
  • металлические трубы;
  • гаечные ключи;
  • сварочный аппарат;
  • молоток;
  • плоскогубцы;
  • кувалда.

Для начала нужно прикрутить к картеру редуктора два уголка. Затем к ним приварить пару труб, которые послужат рукоятям. Трубы нужно немного изогнуть, чтобы за них было удобно держаться. К уголкам привариваются оси для колес. Для удобства работы лучше выбрать колеса среднего размера.

Кувалдой нужно разбить насадку мясорубки и во втулку вставить лом, который послужит валом. Затем необходимо приварить винт-грузозацеп. Выключатель двигателя удобнее установить на ручке.

Если двигаться быстро, то изготовленный культиватор будет разбивать почву на большие комья. Чтобы получить рыхлую землю без комьев, придется двигаться медленно.

При выборе культиватора нужно руководствоваться не только его стоимостью. Необходимо сопоставить требования, предъявляемые к механизму с его реальными возможностями. Электрические и бензиновые культиваторы достаточно дороги, поэтому нет смысла их приобретать, если нужно обрабатывать одну теплицу или две грядки. Здесь вполне можно обойтись ручным вариантом. Если требуется обрабатывать большие площади, то стоит задуматься о приобретении более серьезной техники. Она значительно облегчит труд и сократит время работы на земельном участке.

Источник: http://nashgazon.com/instrument/motobloki/kultivator-dlya-ogoroda-svoimi-rukami.html

Культиватор своими руками

В помощь садоводам и огородникам разработано немало инвентаря и техники. Очень удобными и универсальными зарекомендовали себя культиваторы.

Что такое культиватор?

Машина используется как рыхлитель земли, помощник в борьбе с сорняками и для различных обработок почвы, с ней можно сажать и собирать урожай. Их делят на две большие группы — паровые и пропашные (первые обрабатывают почву сплошняком, а вторые созданы только для посевов).

Помимо предназначения, подразделяются все культиваторы по типу движимости ножей, так в одних они пассивные (неподвижны), а у других активные (приводные ножи). По типу привода выделяют простые культиваторы, мотокультиваторы и культиваторы, соединённые с трактором.

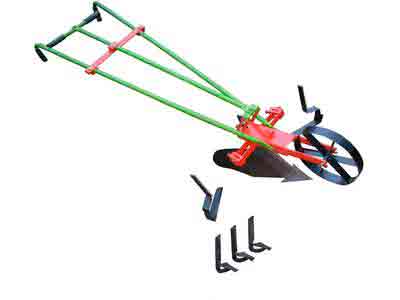

Прополочный культиватор на переднюю подвеску

Отличительные особенности мотокультиватора — это то, что обработка почвы происходит за счёт фрез. У него обязательно есть двигатель (бензиновый двух- или четырёхтактный, электрический, дизельный). В зависимости от величины обрабатываемого участка выпускают лёгкие, средние и тяжёлые мотокультиваторы.

Сейчас для большинства хозяев удобнее не приобретать садоводческий инструмент на рынке, а сделать культиватор для мотоблока своими руками. Основное, что для этого нужно — мотор: электрический или двигатель внутреннего сгорания. ДВС — лучшее решение при создании культиватора. Аппарат не зависит от розетки, а если под рукой лежит мощный двигатель (больше 4 л. с., то мотокультиватор имеет все шансы перерасти в мотоблок).

Обратите внимание! Многие не различают мотокультиватор и мотоблок. Действительно они похожи, но мотокультиватор намного меньше и без вала отбора мощности. Кроме того, на мотоблоке с прицепом можно перевозить грузы и людей, а на мотокультиваторе нет.

Электрический культиватор своими руками тоже создаётся, но использовать его хорошо только на небольших участках, где не будет проблем с тем, как протянуть кабель. Электродвигатель устанавливают, если есть трёхфазная сеть, и мощность мотора не должна быть меньше 2 кВт.

По сути, конструкция и функционал устройства, которое собирается самостоятельно, не столь существенны, как тип мотора, ведь сначала выбирать нужно именно его. Подсказать идею или решение о том, из чего и как собрать культиватор, поможет следующая информация.

Самодельный культиватор: что нужно для сборки

Прежде чем разбираться с тем, как сделать самодельный мотокультиватор, следует найти чертежи и узнать, какие детали могут пригодиться. Прежде всего, это:

  • ДВС (можно взять мопедный или с бензопилы) или мотор компрессора.
  • Редуктор. Он незаменим и является обязательным элементом для сбора. За счёт него снижается скорость оборотов вала, но увеличивается усилие вращения.
  • Если машина планируется самоходная, то потребуется пара колёс. Если же несамоходная, то фрезы.
  • Рама из любой крепкой трубы или профиля + ручки, которыми будет производиться управление.
  • Иногда требуется ходоуменьшитель. Особенно в нём нуждается навесное оборудование, однако часть людей решают проблему чрезмерной скорости благодаря подбору колёс с большим диаметром.

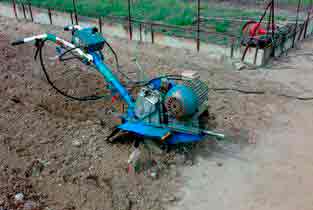

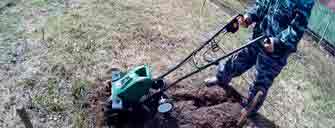

Самодельный электрический культиватор

При наличии необходимых материалов хозяева делают и ходоуменьшитель для мотокультиватора своими руками, чертежи и схемы как для всей конструкции, так и для каждого элемента, есть в сети, или же их делают в индивидуальном порядке.

Культиватор своими руками: инструкции по сборке

Для создания культиватора можно использовать бензопилу, стартер, болгарку или стиральную машину.

Из бензопилы

Ужа давно зарекомендовал себя способ изготовления культиватора из бензопилы «Дружба» своими руками. Принцип создания довольно прост. По итогу техника выходит небольшого веса, компактная и надёжная, с очень производительным двигателем. Скорость примерно составляет 2,5 км/ч, а мощность — 4 л. с., что вполне тянет на приличный мотоблок.

Итак, процесс сборки культиватора из бензопилы не отличается особо от общего механизма сбора, но имеет свои нюансы:

  • Главный вал оборудуется фланцем воротникового типа. В дальнейшем это позволит без каких-либо проблем прикрепить мостовидные редукторы.
  • Берутся звёздочки (обычно от «УАЗа») и двухрядная цепь и устанавливаются на будущий механизм. Благодаря им расстояние от редукторного моста до земли становится на порядок больше. Звёздочки ГРМ, в отличие от других, увеличивают расстояние до земли на целых 15 см.

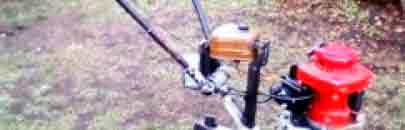

Культиватор из бензопилы

Из стартера

Создать подобный культиватор не составит никакой сложности, если в домашнем арсенале хранится стартер от какого-либо автомобиля. Если есть такая необходимость, то у него в дальнейшем немного укорачивается вал. Также желательно заменить переднюю крышку, предварительно проделав в ней много небольших дырочек (до 5 мм в диаметре) для поступления воздуха от прикреплённого вентилятора. Подготовленный стартер объединяется в конструкцию с фрезами. Затем почти готовое устройство устанавливается на самую обычную рабочую платформу культиватора и тестируется.

Из болгарки

Культиватор-самоделка из болгарки не имеет большой мощности, но тем не менее неплохо справляется с прополкой участка. Болгарка в таком устройстве выступает в качестве электропривода. Всё остальное берётся со старых нерабочих культиваторов.

Важно! Обычная болгарка способна совершать до 600 оборотов в минуту, поэтому при создании культиватора к ней применяют шкив с ручьём для клинового ремня, а не отрезные круги.

К изготовленной или взятой из старого культиватора раме необходимо приварить узел подвески болгарки, а чтобы изделие могло подсоединяться к электричеству, берут обыкновенный удлинитель на катушке.

После того как культиваторная основа собрана воедино, можно опробовать машину. Фрезы подобного собранного устройства должны выдать 300 оборотов в минуту.

Из стиральной машины

У многих хозяев где-то в гараже или в сарае стоит старая и ненужная стиральная машина, которая ещё способна работать, но уже не актуальна. На основе её двигателя есть возможность сделать небольшой электрический культиватор. Так старая техника обретёт жизнь и ещё послужит для хозяйства. Чтобы получилось создать подобный культиватор, потребуются, кроме электродвигателя с машинки, следующие детали: двужильный провод, редуктор, обыкновенное колесо (диаметр — 1,5 м), металлический уголок (в длину не больше 3 м), тумблер, рессоры от авто в качестве ножей, пусковая кнопка и барабан с куском жести.

Когда всё найдено, можно непосредственно начинать сбор. И первый этап — это сварочные работы. За ними следует подготовка ножей. Для каждого ножа необходимо соблюсти свою траекторию движения, не пересекающуюся с какой-либо другой.

Для самого двигателя нужны две обмотки (пусковая и рабочая). Пусковая обмотка задействуется только при запуске инструмента, а вот рабочая должна быть подключена к сети на весь период работы.

В принципе, на этом все ключевые аспекты сбора культиватора из стиральной машины и заканчиваются. Этих данных достаточно для того, чтобы попытаться собрать конструкцию самостоятельно.

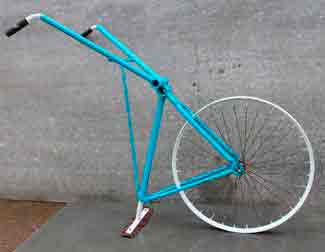

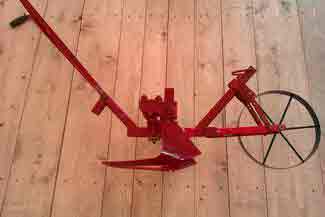

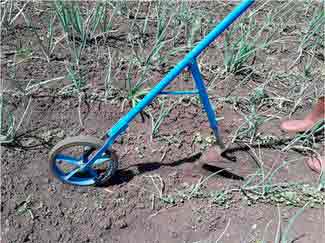

Изготовление ручного культиватора своими руками

Создавать ручные культиваторы ещё проще, чем остальные. Стандартный набор деталей и инструментов для изготовления включает: металлическую трубу, раму и колесо от велосипеда, металлические заготовки и стальные полосы, болгарку, дрель, культиваторную головку.

  1. К велосипедной раме прикрепляют культиваторную головку. Поперечную перекладину и ручки формируют из труб и соединяют с рамой болтами.
  2. Берутся контргайки, и с их помощью прикрепляется колесо на раме (лучше, чтобы оно было средним по величине).
  3. Механизм готов, но насадку на таком устройстве можно менять на плуг и прочее оборудование, что делает его многофункциональным.

Изготовление культиватора своими руками для мотоблока и минитрактора

Ранее упоминалось, как собрать культиватор на мотоблок при помощи бензопилы «Дружба», однако стоит рассмотреть и общий механизм сооружения культиваторов на мотоблоки и минитракторы. Описание процесса следующее:

  1. Находятся металлические пластины. В центре у них делаются соединительные отверстия.
  2. Посредством болтов к квадратной пластине прикрепляются прямоугольные детали, то есть с каждой стороны пластины будет располагаться по одной фрезе.
  3. После того как все пластины соединены, в каждой дополнительно просверливается ещё по одному отверстию, соответствующему заготовленной металлической трубе. Лучше приобрести одну целую трубу, а затем поделить её надвое. Так не будет опасений, что у труб окажутся разные диаметры. Итак, 2 части трубы проводятся в отверстия, как бы «надевая» фрезы. После чего вся конструкция либо приваривается, либо крепится болтами.
  4. В конце части заготовленного культиватора с фрезами закрепляются болтами с валом минитрактора через сквозные отверстия.
  5. Проводится проверка механизма на исправность и надёжность крепления.

В целом, изготовить для себя механическое оборудование для огорода в виде культиватора сможет каждый хозяин, и, как правило, в домашнем арсенале у многих уже есть большинство необходимых деталей. Из того, что есть в наличии, всегда можно подобрать для себя оптимальный вариант. Приведенные способы по изготовлению культиваторов — самые распространённые и удобные, но далеко не все, так как умелые хозяева придумывают их всё больше. Таким образом, делаются самостоятельно и роторные аппараты, и даже известный культиватор «Лоплош» своими руками тоже вполне реально воплотить.

Источник: http://7ogorod.ru/prochee/kultivator-svoimi-rukami.html

Как сделать культиватор своими руками: несколько простых вариантов изготовления

При наличии некоторых навыков культиватор своими руками достаточно легко можно сделать из обычного металлического лома или бывших в употреблении деталей от оборудования. Такой самодельный культиватор, безусловно, будет уступать по показателям производительности, но позволит значительно облегчить ручной труд и многие садово-огородные работы.

Культиватор: назначение и характеристика видов

Культиваторы являются очень удобными и востребованными сельскохозяйственными орудиями, используемыми для выполнения поверхностного рыхления почвы, а также уничтожения сорной растительности, внесения удобрений и нарезки борозд для оросительных мероприятий. В процессе выбора модели такого оборудования необходимо руководствоваться основными параметрами:

  • рельефные особенности участка;
  • полезную площадь участка;
  • качественный состав и характеристики грунта;
  • объём и критерии поставленных задач.

В зависимости от назначения различаются несколько основных видов сельскохозяйственных культиваторов:

  • сплошная обработка почвы при предпосевной обработке грунта с одновременным выполнением боронования;
  • междурядная обработка грунта и одновременная подкормка выращиваемых культур основными минеральными удобрениями;
  • предпосевная обработка почвы, представленная рыхлением и послойным измельчением грунта, а также уничтожением сорной растительности, выравниванием и уплотнением почвы.

Оборудование также может классифицироваться в зависимости от действующих механизмов:

  • электрическое оборудование, используемое на небольших по площади приусадебных участках. Работоспособность обеспечивается посредством электричества. Оборудование отличается небольшим весом, компактными размерами и отсутствием выброса вредных веществ в окружающую среду. К недостаткам можно отнести низкую мощность и малую мобильность;
  • аккумуляторное оборудование, предназначенное для обработки грунта на небольших по площади участках. Отличием от электрических моделей является достаточная мобильность с сохранением небольших габаритов;
  • бензиновое оборудование является наиболее популярным благодаря высоким показателям производительности. Такие агрегаты достаточно мощные, мобильные и удобные. Основные недостатки применения представлены выбросами вредных веществ в атмосферу, а также необходимость регулярно выполнять грамотное техническое обслуживание.

Еще одним достаточно популярным у владельцев загородной недвижимости типом садового оборудования, является ручной культиватор, представленный простой конструкцией в виде загнутых пальцев-крючков или металлических звезд, которые приделаны на металлический держатель. Такие самоделки позволяют дачникам быстро и достаточно легко обрабатывать почву, а для изготовления понадобятся правильные чертежи, немного времени и подручные средства.

Ручной культиватор: этапы изготовления (видео)

Как сделать культиватор своими руками

Безусловно, надёжные и высокопроизводительные устройства не могут стоить дёшево, поэтому многие садоводы и огородники предпочитают изготавливать несложные, но эффективные конструкции самостоятельно. Правильно выполненные ручные культиваторы отличаются экономичностью, не нуждаются в заправке топливом и способны заменить сразу несколько приспособлений, включая лопату, сапку и грабли. Такие устройства занимают минимум места при хранении.

Самодельный дисковый роторный культиватор

Самостоятельно сделать дисковый роторный инструмент, предназначенный не только для культивации грунта, но и выравнивания обрабатываемого участка не слишком сложно. Правильно собранная конструкция позволяет выравнивать поверхность, бороновать участок, разбивать земляные комья. Основные детали агрегата представлены диском, осью, втулкой, большой и малой скобами, штоком, трубой и ручкой.

Сферического типа рабочие детали в виде выпуклых дисков нужно приварить к втулкам, которые надеваются на ось. При помощи шплинта осевые концы фиксируются в скобах. Посредством специального уступа через большую скобу проводится труба, а также рукоятки и перекладина. Диаметр штока составляет 2,4 см при длине 25 см. Такая деталь приваривается на малую скобу. Внутрь штока нужно ввинтить стержень сечением 1,6 см, который должен частично выступать над поверхностью перекладины.

Основная сложность изготовления агрегата представлена необходимостью придать дискам аккуратную сферическую форму при помощи достаточно сильных ударов молотка. Угол дисковой установки относительно движения должен регулироваться при помощи гаек-барашков, которые крепятся на перекладине.

Как сделать культиватор Торнадо своими руками: чертежи и этапы изготовления

На садоводческом рынке всё чаще встречается относительно простое, с точки зрения конструкции, но достаточно эффективное устройство под названием культиватор «Торнадо». Такой агрегат представляет собой своеобразное подобие штопора, закрепленного на вертикальной стойке и имеющего горизонтальную ручку.

Самостоятельно изготовить такой вариант ручного оборудования проще всего с применением обычных садово-огородных вил и пластмассовой насадки-ручки для черенка. Поэтапная технология изготовления самодельного агрегата «Торнадо» следующая:

  • подготовить отрезок пластиковой трубы, длина которого должна составлять 50 см;
  • диаметр пластиковой заготовки должен немного превышать толщину пластмассовой насадки-ручки;
  • трубу нужно аккуратно разрезать вдоль, что позволит вывернуть её и одеть на рукоять, после чего зафиксировать при помощи изоленты;
  • правильно собранная рукоятка имеет края, выступающие по две стороны от черенка примерно на четверть метра;
  • зубьям на вилах нужно придать характерную для рабочего агрегата форму штопора при помощи обычного молотка.

Изгибы на зубьях должны максимально точно имитировать форму рабочей части оригинального культиватора «Торнадо».

Самодельный ручной культиватор из велосипеда

Чтобы самостоятельно смастерить удобный и долговечный агрегат с использованием подручных средств, необходимо подготовить старую велосипедную раму и одно колесо. Поэтапный способ сборки такого сельскохозяйственного агрегата следующий:

  • зафиксировать на раме культиваторную головку, в качестве которой могут быть использованы уже готовые части старого устройства или самостоятельно сделанная конструкция на основе стальных прутков;
  • установить каркас, в качестве которого лучше всего использовать плуг небольших размеров;
  • управляется такой самодельный культиватор при помощи рукоятки, выполненной на основе стандартной стальной трубы;
  • установить поперечную перекладину из трубы с диаметром 20-30 мм.

Фиксировать все части собираемой из велосипеда конструкции рекомендуется надёжным болтовым соединением. Чтобы обеспечить удобство управления, агрегат дополняется колесом средних размеров, которое фиксируется при помощи контргаек. Такой вариант культиватора оптимально подходит для удаления сорной растительности между грядок.

Самодельный ручной культиватор с насадками (видео)

Как сделать электрический культиватор

Известно несколько вариантов изготовления такого устройства, но наиболее популярной разновидностью является самодельный электрокультиватор на основе двигателя обычной мясорубки:

  • редуктор и электродвигатель располагаются на раме;
  • рабочие детали механизма фиксируются на выходной вал редуктора;
  • руль и колеса крепятся на раму.

Устройство передвигается самостоятельно или в ручном режиме, при помощи пары ручек, на которых может быть расположена кнопка пуска двигателя.

Стандартный набор деталей и материалов, необходимых для изготовления электрического культиватора:

  • двигатель от мясорубки;
  • трубки и уголки;
  • средних размеров колёса от велосипеда;
  • винт и лом;
  • сварочный аппарат, молоток, плоскогубцы и набор ключей.

Технология самостоятельного изготовления:

  • подогнать детали по размеру двигателя от мясорубки и собрать каркас;
  • приварить пару уголков на картер редуктора;
  • приварить пару труб к уголкам на редукторе;
  • изогнуть концы приваренных трубок для удобства хвата рукояток и приварить поперечную планку для придания жесткости;
  • выточить из лома вал и закрепить чугунную втулку мясорубки, после чего приварить винт, выполняющий функции грунтозацепа.

При движении самодельного электрокультиватора на высокой скорости, посредством винта осуществляется разбив грунта на крупные комки. В процессе медленного движения обкатываемая почва приобретает более мелкую структуру. Производительность такой конструкции составляет порядка трёх соток за один раз. Средние показатели потребления электроэнергии варьируются в пределах 2 кВт.

Как правильно выбрать готовый культиватор в магазине

Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

  • параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
  • стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
  • значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
  • наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
  • в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
  • значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
  • на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
  • двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

Как сделать культиватор своими руками (видео)

Наиболее популярные и высокопродуктивные модели культиваторов реализуются по достаточно высокой стоимости, но снабжаются целым набором сменных рабочих органов, что делает их использование удобным и многофункциональным. Однако наличие относительно небольшой площади для обработки делает возможным применение самостоятельно сделанных, практичных агрегатов.

Источник: http://dachadecor.ru/sadoviy-inventar/kak-sdelat-kultivator-svoimi-rukami-neskolko-prostich-variantov-izgotovleniya

Делаем культиватор своими руками

Предположим, что у вас есть земельный участок. Вы хотите обработать его культиватором, которого у вас нет. Иначе вы бы просто не зашли сюда. Вы, наверное, хотите сделать такой агрегат сами по какой-то вам ведомой причине, будь то отсутствие денег на заводской мотокультиватор, или просто интерес, сделать такую машину самому. В таком случае вам повезло, если у Вас есть электро двигатель на 1.5-2 кВт, редуктор, то Вы легко сделаете культиватор своими руками буквально за день -два.

Мотокультиватор своими руками: с чего начать и как сделать

Основные детали самодельного мотокультиватора — это редуктор и двигатель. Первым делом делаем раму будущего культиватора, сверлим отверстия для установки основных узлов, и делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными рукоятками необходимо поставить еще трубу, которая будет нам как распорка, увеличивающая прочность конструкции. К одной из рукояток мы впоследствии установим пусковую кнопку.

Для изготовления вала я использовал ненужный лом, к нему приварил звездочку с распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом сделав чехол.

Трёхфазный двигатель я подключал по стандартной схемы «треугольника», конденсаторную кнопку-пускатель разместите на рукоятке, чтобы было удобней.

Грунтозацепы для самодельного мотокультиватора

Наш культиватор должен как-то ездить. Выберите нужные колеса. Помните, что маленькие колеса будут застревать в земле и мешать работе. Слишком большие колеса самодельному мотокультиватору будет тяжело крутить. Выбранные колеса закрепляются на стальные уголки, которые размещаются на редукторном картере. Присоединить колеса к вашему самодельному механизму — это еще не все. Закрепите на колеса грунтозацепы. При помощи них мотокультиватор будет лучше вгрызаться в грунт.

Возьмите автомобильные рессоры или просто уголки и вырежьте из них зацепы нужного диаметра. Для того, чтобы получить максимальный эффект, установите угол зацепов на 120°.

Когда закончите работу с соединением всех деталей, вы сможете использовать сделанный мотокультиватор своими руками на протяжении нескольких лет. Если хотите, чтобы агрегат просто разбил цельную землю на большие куски, вам нужно будет идти с ним побыстрее. Меньшая скорость прохождения перемалывает землю на мельчайшие частицы — все зависит от скорости работы с культиватором. Перед его применением смазывайте вал механизма маслом для того, чтобы самоделка прослужила без поломок дольше.

По тому же принципу можно также взять для самодельного мотокультиватора двигатель от стиральной машины. Разберите детский велосипед и приспособьте на ваш агрегат звездочки и велосипедную цепь. В итоге получится такой себе самодельный электрокультиватор. Правда, если вы решили сделать этот агрегат своими руками, учтите, что провод будет постоянно путаться под ногами и мешать. Из-за того, что питание механизма зависит от сети и кабеля — не уйдешь дальше, чем позволит его длина.

Культиватор своими руками: видео подборка

Для полного представления что вас ждет после того, как вы решитесь сделать мотокультиватор своими руками, можете посмотреть на видео подборке с самодельным агрегатом.

Как сделать культиватор своими руками: варианты попроще

Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях.
Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

Самодельный культиватор «Торнадо»

«Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту. Как трубу можете использовать насадку на черенок, какими обычно оснащают лопаты. Такой рычаг будет выступать на 25 см в обе стороны от рукояти.

Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка. Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья.

Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними.
На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

Источник: http://motoblok-kultivator.com/kultivator-svoimi-rukami/

Культиватор, собранный своими руками – незаменимый помощник

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

Электрический культиватор

Внимание! Выбор необходимого вам инструмента завит от вида грядок и набора выращиваемых культур. Если это теплица или зонированная территория с цветником, огородом и садом, то подойдут легкие варианты с ручным управлением. Для обработки больших площадей необходимы электрические инструменты более высокого класса.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

Ручной культиватор

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

Маленький ручной культиватор своими руками

Этот вид самодельного инструмента дачники ласково называют «малыш».

Он подходит для небольших площадей, в том числе и для теплицы. Предельно легок и удобен в использовании. По виду напоминает массажер на ручке, только вместо маленьких шипов – острые клинья.

Ручной культиватор Малыш

Для изготовления понадобятся:

  • длинная ручка диаметром 24 мм. длиной, соответствующей росту земледельца или покупной черенок;
  • массивная деревянная ось;
  • 5 прочных тяжелых дисков диаметром около 150 мм. с отверстиями в середине и острыми шипами по краям. Их можно вырезать из металла самостоятельно.
  1. На металлический штырь насаживаются и закрепляются диски.
  2. К массивной деревянной или металлической оси крепится штырь с острыми дисками.
  3. Конструкция надевается и крепко прикручивается к черенку или к ручке.

Культиватор «Малыш»

  • удобно использовать на открытом грунте и в теплице;
  • при желании можно снабдить мотором.
  • захватывает в глубину около 20 см. Учитывая утверждение микробиологов о том, что глубокое рыхление почвы убивает аэробные и анаэробные микроорганизмы, этот минус может считаться плюсом.

Изготовление культиватора торнадо

Садовый инструмент торнадо выглядит, как большой штопор с ручками. Несколько его лезвий расположены под углом друг к другу. При работе они ввинчиваются в землю, облегчая труд дачника, ведь нагибаться нет необходимости. Торнадо идеален для копания созревшего картофеля. Кусты растения просто прокручивают по часовой стрелке и вытаскивают из земли вместе с клубнями. Инструментом можно удалять сорняки вместе с корнями и окучивать грядки вращательными движениями.

Культиватор торнадо

Для сборки торнадо вам понадобятся:

  • вилы;
  • пластмассовая насадка для черенка;
  • половина метра трубы такого диаметра, чтобы она надевалась на пластмассовую ручку-насадку.

Культиватор Торнадо удаляет корни растений, так же часто его применяют для выкапывания картофеля

  1. Трубу разрезают по длине и надевают на ручку, так чтобы она выступала в обе стороны на 25 см. То есть верх ручки приобретает т-образную форму. Крепят трубу изолентой.
  2. Зубьям вил придают определенную форму с помощью молотка. То есть попросту закручивают их по спирали.
  3. Соединяют ручку и вилы. Инструмент готов.

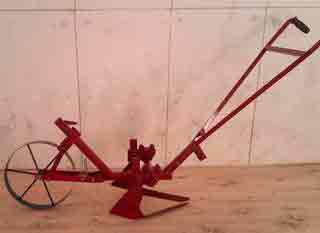

Культиватор из старого велосипеда

Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

Схема монтажа культиватора из велосипеда

Для сборки вам понадобятся:

  • передняя часть велосипедной рамы с колесом;
  • рабочая поверхность двуручной пилы;
  • инструменты.

Культиватор из велосипеда

  1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
  2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
  3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
  4. Колесо тоже должно быть закреплено на раме.

В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

Мини-культиватор с колесом

Изготовление дискового роторного культиватора

Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.

Схема сборки дискового роторного культиватора

Для сборки понадобятся:

  • диски;
  • ось;
  • скобы;
  • втулка;
  • шток;
  • труба, ручка.
  1. Выпуклые диски приваривают к втулкам, укрепленным на оси.
  2. В скобах нужно закрепить ось, используя шплинт.
  3. Труба с ручками и перекладиной проходит через большую скобу.
  4. В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.

По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.

Электрокультиватор своими руками

Электрический инструмент из подручных материалов можно смастерить за 2 дня, но подготовиться нужно заранее.

Устройство электрокультиватора

Для его сборки может пригодиться: двигатель от стиральной машины, редуктор, «звездочки» и цепь с детского велосипеда, подшипники, ножи культиватора, сваренные из рессор автомобиля, уголки, колеса, кабель длиной около 50 м., кусок жести для защиты мотора от почвы. Вместо двигателя стиральной машинки можно использовать мощную советскую дрель, плюс редуктор от сгоревшей болгарки, или электрическую мясорубку.

Конструкция, собранная из тех или иных предложенных элементов будет выглядеть примерно так: металлический каркас с двумя колесам по обеим сторонам. Двигатель из стиральной машинки, мясорубки или дрели – в центре. Его нужно соединить с ножами культиватора и обеспечить вращение с помощью цепи и «звездочек» от детского велосипеда.

Электрокультиватор своими руками

На двух ручках можно закрепить кабель с пусковым механизмом.

Совет. Заточенные части ножей нужно расположить со стороны вращения вала. Лезвия должны быть на расстоянии 5 см. друг от друга, под углом 120°.

  1. Сначала изготавливают и скрепляют основные детали, затем под них делают каркас. Размеры зависят от подручных материалов, которые вы используете.
  2. К корпусу двигателя приваривают редуктор с передаточным механизмом.
  3. К выходному валу редуктора крепят лезвия. Можно применить заточенные и скрепленные рессоры машины или любой другой металл.
  4. На каркас, изготовленный из уголков, хомутами и болтами крепят двигатель.
  5. По центральной оси должна быть ось с колесами по бокам.
  6. Сверху приваривают ручки и кабель.

Самодельный электрокультиватор из бензопилы

  • легкая и удобная электрическая конструкция;
  • экологичен, в отличие от механизмов, работающих на бензине. Значит, можно его использовать в парниках и теплицах.
  • при изготовлении обязательно использовать сварку;
  • не подходит для обработки больших площадей.

Механические усовершенствования не только облегчают труд, но и увеличивают эффективность и скорость обработки почвы. Любой из рассмотренных инструментов земледельца незаменим при работе на земле и легок в использовании.

Культиватор своими руками — видео

Источник: http://eteplica.ru/gryadki/kultivator-sobrannyj-svoimi-rukami.html

Ручной культиватор своими руками: инструкция по изготовлению рыхлителя, необходимые инструменты и материалы

Культиватор ручной – это инструмент для садово-огородных работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

Делаем культиватор ручной своими руками

  • Простейший вариант – культиватор Торнадо
  • Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.
  • «Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика.

Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения.

В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

Культиватор ручной из велосипедных частей

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

Схема конструктивная культиватора ручного из велосипедных частей

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

Схема зубчатого вспахивателя:

  • 1 — диски-блины,
  • 2 — Г-образные зубья,
  • 3 — ось, 4 — цапфа,
  • 5 — стальная скоба,
  • 6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

  • 1— диск,
  • 2 — ось.
  • 3 — втулка,
  • 4 — скоба большая,
  • 5 — скоба малая,
  • 6 — шток,
  • 7 — труба,
  • 8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.

Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4.

К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.

Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

Ручной культиватор видео подборка

Существует еще множество способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

Нужно лишь умение немного разбираться в деталях машин и в электротехнике, а также немного воображения. Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

Как сделать ручной культиватор своими руками

Смастерить ручной культиватор своими руками достаточно просто – не потребуется ни большой затраты времени, ни специфических умений, ни редкодоступных механических составляющих.

Плюсов у самодельной конструкции масса: при эксплуатации не возникнет необходимости в топливе или электричестве, поскольку в работу она приводится физической силой, а если сломается (что происходит крайне редко) – починка не составит особого труда.

Материалы, требующиеся для домашнего производства ручного культиватора, наверняка найдутся в каждой мастерской или даже гараже (при сборке понадобится сварочный аппарат и, преимущественно, стальные элементы), зато огород при минимуме усилий будет всегда ухоженным.

Модели культиваторов

По особенности приведения в действие существует три типа культиватора:

  • бензиновые;
  • электрические;
  • приводимые в действие физической силой (именно культиватор такого типа проще всего смастерить своими руками).

В зависимости от выполняемых функций и особенностей конструкции существуют ротационные культиваторы, рыхлители и даже миниатюрные ручные культиваторы для комнатных растений.

Звездочный/ротационный культиватор

Этот агрегат обладает следующей конструкцией: на металлический вал надеваются диски (поэтому его также называют дисковым культиватором) звездчатой формы, которые при прокручивании вала вонзаются в грунт.

Следствием является рыхление почвы и выкорчевывание вредоносных сорняков (то есть, выполняет двойную функцию).

Сфера эксплуатации ротационного культиватора обширна – он может быть полезным в обработке газонов или клумб, картофельных грядок или прикорневой зоны молодых деревьев.

Рыхлитель

Классическим примером культиватора-рыхлителя является «Торнадо». Устройство удивительно просто: к черенку с длинной перпендикулярной ручной крепится рабочая часть в виде спиралевидных заостренных зубьев. В работу конструкция приводится поворотом ручки, благодаря которому зубья вонзаются в землю и извлекаются, рыхля ее.

Культиватору поддается даже утрамбованная или чрезмерно заросшая сорняками почва. В отличие от звездочного культиватора используется преимущественно для обработки небольших проблемных территорий. По сравнению с другими конструкциями подобного типа, смастерить ручной рыхлитель почвы своими руками проще всего.

Самодельная картофелесажалка для мотоблока

Корнеудалитель

В качестве корнеудальтеля может использоваться как культиватор типа «Торнадо», так и культиватор еж. Рабочая часть ежа представлена вращающимися при движении на оси стальными прутами.

Эта часть крепится к черенку (с приделанной перпендикулярной ручной или без нее).

Как и «Торнадо», еж используется не только для извлечения корней сорняков, но и для междурядного рыхления, чему сопутствуют компактные габариты рабочей части.

Картофелекопатель

Отечественный рынок сельхозинвентаря предлагает массу конструктивно отличающихся картофелекопателей (преимущественно, вибрационных, работающих как навеска мотоблока).

Особую нишу занимают ручные картофелекопатели, используемые для умеренно просторных участков.

Работа осуществляется благодаря двум осям с зубьями (одна из которых неподвижна и служит для установления опоры, а другая при надавливании выворачивает неповрежденные клубни). Такую нехитрую конструкцию можно смастерить самостоятельно из вил.

Для комнатных растений

Культиватор для комнатных растений представляет собой небольшой трезубец с заостренными изогнутыми зубьями. Это приспособление можно без труда изготовить самостоятельно, используя прочную проволоку. Ручку можно изготовить из декоративных материалов либо украсить на любой вкус.

Как сделать самодельный ручной культиватор

Изготовить «самоделку» может абсолютно каждый: для этого не нужно особых навыков или инструментов. Однако каждая конструкция обладает своими особенностями, которые нужно учитывать при сборке.

Плоскорез

Для изготовления плоскореза понадобится профтруба (желательно с квадратным сечением), стальная лента (толщиной 0,3 см), колесо (готовое велосипедное или изготовленное специально). Схема сборки такова:

  • изготавливаем из стальной ленты вилку, прикрепляем к вилке колесо;
  • из профтрубы мастерим V-образную раму (угол сварки – 300);
  • к раме привариваем вилку и сверху – рукояти. Для удобства приведения конструкции в движение между рукоятями (в верхней части) приваривается перемычка.

К колесу крепится нож, изготавливаемый из острия двусторонней пилы или ленты стали (3-4 мм). Угол наклона ножа можно варьировать, если посадить его на регулировочный винт. Особой популярностью пользуются плоскорезы, основание которых выполнено из велосипедной вилки или рамы.

Прицепное устройство для мотоблока своими руками

«Торнадо»

Ручной культиватор типа «Торнадо» – элементарный по исполнению агрегат, который комплектуется из ручки, перпендикулярного ей черенка и рабочей части. По виду и принципу действия он напоминает большой штопор: ввинчивается в почву и надежно извлекает сорняки с корневой системой. Смастерить такое нехитрое устройство можно двумя способами: используя стальную ленту или из старых вил.

«Торнадо» из стальной ленты изготавливается по следующей инструкции:

  • берем металлическую трубу, диаметром соответствующую черенку, который будет в нее вставляться;
  • отрезкам пружинистой стальной ленты (длина до полуметра, толщина – 0,15 см, ширина до 2 см) придаем форму спирали из пары витков, концы витков нужно заострить;
  • при помощи сварки крепим спирали к трубе.

Черенок желательно также делать металлическим, чтобы без проблем приварить ручку (длиной около 0,5 м), или взять в расход прочный пластик.

«Торнадо» из вил выполняется еще проще: помощи молотка следует придать зубьям спиралевидную форму. Упростит работу разогрев металла сваркой. Черенок мастерится аналогично.

Изготовление звездочного культиватора

Для данной конструкции изготавливается необходимое (в зависимости о желаемой ширины рабочей части) количество одинаковых ножей в виде звездочек. Собрать культиватор можно по следующей схеме:

  • ножи с интервалом 5-7 см привариваются к оси;
  • ось крепится к металлической вилке таким образом, чтобы было возможным ее свободное вращение (в отрогах вилки нужно просверлить отверстия, в которые вставляется прут с уже надетыми ножами, прут с обоих концов загнуть);
  • вилка сваркой прикрепляется к трубе, к которой будет прикреплен черенок.

Диаметр звездочек может варьировать в зависимости от интенсивности прополки или рыхления, а также типа почвы. Наиболее эффективной считается модификация, к которой сзади вилки с ножами крепится плоскорез (острая стальная лента изгибается в треугольник и крепится стыком к трубе). Если использовать вместо звездочек ровные диски – будет окучник.

Насос НШ-32: устройство, схема подключения

Культиватор из велосипеда

Ненужный велосипед – оптимальная основа для выполнения ручного культиватора своими руками. Существует два, отличающихся по сложности, варианта: с использованием велосипедной вилки с колесом или на основании рамы.

Чтобы выполнить первый вариант, понадобится:

  • велосипедная вилка с неснятым колесом (лучше всего использовать детский велосипед, поскольку культиватор с большим колесом не так комфортен в эксплуатации);
  • плоскорез (можно применить режущую часть двуручной пилы или воспользоваться готовой головкой культиватора);
  • рукояти (желательно использовать металлические).

К велосипедной вилке с колесом необходимо прикрепить две рукояти. Между рукоятями крепится (сваркой или болтами) поперечина. К поперечине приваривается завалявшаяся культиваторная головка либо сделанный из острия пилы плоскорез.

Для второго варианта (основа – велосипедная рама) потребуется рама велосипеда с задним колесом. Инструкция сборки следующая:

  • переворачиваем раму, не снимая заднего колеса;
  • сверху прикрепляем (при помощи сварки) рукояти, снизу – плоскорез.

Данный вариант имеет преимущества: во-первых, он более надежен, во-вторых, можно использовать любую навеску, если крепить ее на болтах.

Самодельный ручной культиватор станет незаменимым помощником в любой сельскохозяйственной деятельности.

Зная, как сделать самодельный культиватор, можно существенно сэкономить (конечно, если речь идет не о гектарах обрабатываемой почвы) как на топливе, так и на ремонте.

Можно проявить фантазию и всячески модифицировать конструкцию или изначально выполнить «под себя» – с удобными наклоном рукоятей, нужными навесками, подходящим размером. Пределов совершенствованию конструкции нет.

Как сделать культиватор в домашних условиях — Спецтехника

Когда наступает весна, дачники и владельцы приусадебных участков приступают к посадочным работам. Сначала для этого готовится почва, а только потом осуществляется посадка растений.

  • Наиболее трудоемким процессом является рыхление и перекопка земли.
  • Многие для этого используют лопату, но есть более удобное приспособление — это культиватор, с помощью которого можно быстро и просто обработать даже большие участки.
  • Этот инструмент можно приобрести в магазине, но при определенной сноровке можно сделать своими руками.

Что представляет собой инструмент

Больше всего распространены ручные культиваторы, вес которых составляет не больше 20 килограмм, они компакты и имеют высокую производительность.

С помощью данного приспособления можно не только разрыхлить землю, но и удалить сорняки, а также вносить удобрения. Пригодится инструмент и в процессе ухода уже после посадки растений, с их помощью можно выполнять такие действия:

  • окучивать грядки;
  • прореживать;
  • рыхлить почву между грядками.

Конечно же, такой ручной инструмент, конечно, не сравним по можности с мотоблоком, но для выполнения поставленных задач он вполне подходит. А еще его можно использовать даже на труднодоступных участках.

Культиваторы оснащены фрезами, благодаря которым осуществляется их передвижение по участку, именно они и проводят рыхление. Помимо этого, он может иметь такие рабочие насадки:

  • лапы для прореживания и рыхления почвы;
  • носок для резки и рыхления;
  • окучник для нарезания бороздок с целью последующего посева. Затем он поможет в процессе окучивания растений;
  • диск игольчатый, он нужен, если почва покроется большой коркой;
  • ножи подкормочные, они оснащены дозаторами, чтобы в почву можно было впрыскивать удобрения.

Классификация культиваторов

Есть несколько разновидностей такого приспособления, но чтобы выбрать тот или иной вариант, следует знать о каждом из них больше.

Например, конструкция ротационного рыхлителя включает в себя четыре движущихся диска, один вращающийся нож черенок и скобы. Кроме этого, он оснащен колесиками и длинной ручкой. С помощью данного приспособления можно выполнять такие действия:

  • рыхлить землю;
  • обогащать ее удобрениями;
  • удалять сорняки.

Средство в движение приводится посредством надавливания на ручку и узел из звездочек, затем он проворачивается.

Другая разновидность устройства — мини-модель. Она специально предназначена для использования в саду или малых теплицах. С ее помощью почва обрабатывается вокруг деревьев и кустарников, также быстро убираются сорняки и выкапываются лунки для рассады и малые садовые культуры.

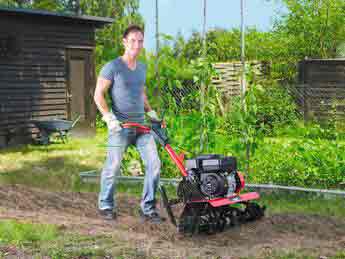

Бензиновый культиватор оснащается двигателем, который нужен для работы культивирующих фрез. Рабочая их глубина составляет 150 мм, часто они применяются с целью закладки новых ландшафтов. Еще ими можно быстро вспахивать тяжелые грунты и удалять с корнем сорняки.

Ручной культиватор-рыхлитель внешне напоминает маленькие грабли и оснащен 3−5 изогнутыми зубьями с острыми концами.

Если оказывать небольшое усилие, то они могут разрыхлить землю и разбить на ней корку. Когда зубья входят в почву, то прибор тянется на себя, чтобы получились борозды. Варианты инструментов на длинных ручках применяется на огороде, а на коротких — на клумбах и комнатных растениях.

  1. Корнеудалитель — рыхлитель «Торнадо» имеет заостренные спиралеобразные зубья, имеющие разностороннее направление.
  2. Сначала аппарат ставят вертикально по отношению к земле, потом проворачивают на 60 градусов и заглубляют в почву, а потом еще раз разворачивают по часовой стрелке.
  3. Потом устройство приподнимается, с ним удалятся и корни.
  4. Глубина обработки с помощью «Торнадо» составляет 20 см, соответственно, удаляются только сорняки, а посаженые культуры не страдают.
  5. Электрические инструменты предназначаются для работы на малых участках, они компактные и имеют хорошую маневренность, соответственно, их можно применять рядом с кустами и деревьями и окучивать их.

Заранее позаботьтесь о том, чтобы шнур имел длину, достаточную для свободной обработки почвы. Такой культиватор экологичный и может быть применен в теплицах.

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

  • болгарка;
  • дрель;
  • пила;
  • ключи.

От велосипеда нужно взять только одно колесо и раму.

К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство. Важно учесть, что для работы вам понадобится сварочный аппарат.

Инструкция по изготовлению:

  • Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
  • чтобы повысить прочность между рукоятками приваривается стальная перемычка;
  • к уголкам нужно приварить оси колес культиватора;
  • предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
  • подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра.

Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см.

Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Советы и рекомендации по самостоятельной работе

Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

Ручной культиватор своими руками – пошаговое руководство по сборке

Как сделать культиватор своими руками: советы инструкции, ручной рыхлитель Торнадо и Батрак, как изготовить плоскорез и продольник

Культивация – это взрыхления грунта, который ранее уже был обработан, с подрезанием сорняков и прочих вредоносных для урожая растений.

Культивация помогает улучшить водный и воздушный режимы грунта, тем самым повышая его плодородность и возможность посадки на нем сложных и требовательных растений, таких, например, как подсолнух.

Об устройстве

  • На полях культивация выполняется с помощью специальной техники с необходимым оборудованием, а вот что касается небольших хозяйств и участков, для их обработки можно использовать легкую моторизированную технику, такие культиваторы, как: электрический для дачи, мини культиватор, Лоплош или же ручные культиваторы.
  • Если говорить про самодельный культиватор ручной для дачи своими руками, сделать его вполне реально.
  • Его можно изготовить без применения каких-либо особых материалов и инструментов, и сделать это можно за день или пару часов, в зависимости от того, что же именно будет представлять собой будущее изделие – простого ежа с ручкой, или же модификацию старого велосипеда.

Но пользу от такого изделия вы получите однозначно. Это будет ухоженный огород, где одинаково хорошо плодоносят разнообразные культуры, чистый от сорняков с землей, которую легко обрабатывать.

Функционируют такие изделия исключительно при помощи мускульной силы, поэтому никаких затрат на электричество и топливо, тем более обслуживание двигателей и замену деталей не будет.

  1. Все механические части крайне надежны, благодаря своей простоте, а в том случае если их поломка все же произойдет, заменить что угодно будет очень просто – достаточно лишь сделать новую часть из уже имеющихся материалов.
  2. Также, изготовление самодельных ручных культиваторов не требует практически никакого опыта в проектировании или инженерном деле, поскольку состоят в основном из всего нескольких движимых соединений.
  3. Более подробно о ручном культиваторе своими руками смотрите на видео:

Необходимые материалы

Для того, что бы можно было самостоятельно изготавливать разного рода изделия, полезные для обработки огорода, под рукой желательно иметь самые необходимые и часто применяемые материалы. Такие материалы, которые должны быть в любой мастерской это, в первую очередь, сталь.

  • Чем больше профиля, полосы, прутка и труб из стали буде находиться на хозяйстве, тем проще будет выполнять разнообразные работы, выполнять ремонты и производить полезный инвентарь.
  • Также, обязательно нужен сварочный аппарат, с помощь которого можно будет быстро и надежно соединять все металлические части.
  • Это можно делать и с помощью саморезов для металла, но их сфера применения и надежность не сравнимы со сваркой.

Инструкция по сборке

  1. О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.

  • Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.
  • Культиватор для прополки

    Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

    • И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.
    • Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.
    • Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.
    • Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.
    • Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.
    • Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

    На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

    Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

    Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

    Торнадо

    Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

    «Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

    Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

    Принцип его работы похож на штопор, но намного большего размером.

    При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

    При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

    Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

    Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

    Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

    Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

    С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

    Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

    Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

    Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

    Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

    Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

    Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

    Плоскорез

    Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

    Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

    Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

    Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

    Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

    Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

    К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

    Дополнительные советы и рекомендации

    Во время проведения любых работ в мастерской необходимо соблюдать все меры безопасности. В первую очередь необходимо защищать глаза, особенно во время работы со сваркой, не зависимо от ее типа.

    В дуговой сварке опасна не только интенсивность света, получаемая в результате горения дуги, но и окалина, которая возникает на месте застывшего сварочного шва. Притом, она может откалываться самопроизвольно, во время остывания металла, вылетая на большую высоту.

    Сбивать горячую калину молотком в направлении «к себе» также, плохая идея, поскольку она может попасть не только в глаза, но и на открытые участки кожи и за воротник, в волосы. Поэтому их необходимо закрывать в первую очередь.

    При работе с газосваркой, разогревая ею металл для обработки или резки необходимо использовать перчатки и щитки для лица – работа ведется при высоких температурах. Также, помните, что кислород создает взрывоопасную смесь при контакте с маслом – для детонации этой смеси не нужна искра.

    Заключение

    1. Занимаясь собственноручным изготовлением сельскохозяйственного инвентаря, вы экономите деньги, притом суммы получаются более ощутимыми, когда изделие моторизировано, или имеет в своей конструкции сложные части.
    2. В том же случае, если вы изготавливаете простое механическое изделие, то кроме сэкономленных денег вы также получаете возможность сделать его только под себя, свои личные нужды.
    3. Поэтому, даже такое простое изделие, как еж для междурядной прополки, или культиватор на основе велосипеда будет неповторимым и максимально удобным, ведь в таком случае он будет просто учитывать все идеи и нюансы, которые пришли вам в голову во время его сборки, или даже после нее.
    4. Ещё большей сэкономить средств позволит зернодробилка для домашнего хозяйства своими руками.
    5. Возможно вас также заинтересует статья про доильный аппарат аид 2.

    Ручной культиватор своими руками

    С наступлением весеннего тепла практически каждый дачник перемещается на свой участок и приступает к посадочным мероприятиям. Однако землю сперва нужно подготовить, чтобы растения в ней чувствовали себя комфортно. Самым сложным процессом является рыхление и перекопка.

    Немало людей для этих целей по старинке задействуют лопату, но есть и другое, облегчающее труд – культиватор. Этот инструмент позволяет быстро и просто проводить обработку участка.

    На том, как сделать ручной культиватор своими руками для прополки сорняков на даче, советах по изготовлению и пошаговых инструкциях остановимся более подробно.

    Какими бывают культиваторы

    Обрабатывать землю начали довольно давно. Когда огородно-дачный образ жизни был на пике, ручные культиваторы пользовались особой популярностью. Инструменты приобретали заводского исполнения и делали своими руками. Особой популярностью сегодня пользуются такие виды ручных культиваторов:

    • плоскорез. Изделие напоминает традиционную тяпку, но представляет собой механизированную версию;
    • звездочный. Функционирование сводится к последовательному разрезанию почвы звездочками в виде ножей;
    • культиватор «ёжики». Принцип действия аналогичен предыдущему варианту, но земля рыхлится с помощью стальных прутов в виде дикобраза;
    • торнадо. Инструмент имеет схожесть с обычными вилами, но только прутья используются закрученные.

    Применять культиваторы можно для ряда задач:

    • рыхление почвы, что делает ее воздухопроницаемой;
    • нарезка рядов для посадки огородных культур с последующей присыпкой;
    • удаление сорняков;
    • разбивание больших комьев земли и выравнивание грунта.

    Преимущества и недостатки ручных агрегатов

    В большинстве своем работа на земле связана с физическим трудом. Культиваторы потому и популярны, что позволяют облегчить работу. Из плюсов такого инструмента выделяют:

    • простота использования;
    • не требуются смазочные и горючие вещества;
    • аккуратность обработки;
    • возможность обработки земли в стесненных местах, например, клумбы, теплицы.

    Однако культиваторы не избавлены также от недостатков:

    • инструмент является устаревшим;
    • в зависимости от устройства периодически приходится менять диски;
    • низкая производительность;
    • требуется прилагать физические усилия;
    • низкая эффективность на целине и твердой земле.

    Как собрать ручной культиватор

    Сконструировать рассматриваемый инструмент будет не так сложно, как может показаться на первый взгляд. Для изготовления можно использовать различные подручные материалы. Их перечень может меняться в зависимости от типа выбранного механизма: попроще либо посложнее. Основные инструменты, которые будут использовать в ходе работы, таковы:

    • болгарка;
    • электродрель;
    • пила;
    • точило;
    • гаечные ключи.

    Рассмотрим, как сделать ручной культиватор своими руками, советы и пошаговые инструкции по изготовлению.

    Плоскорез

    Одним из простых домашних инструментов для прополки сорняков является плоскорез. Изготавливают его из следующих материалов:

    • профильная труба квадратного сечения;
    • лента из стали толщиной 3 мм;
    • колесо от велосипеда.

    Сборку самодельного инвентаря выполняют следующим образом:

    1. Из металлической ленты делают вилку и фиксируют ее к колесу.
    2. Делают раму из профильной трубы в форме буквы V.
    3. Из стальной ленты изготавливают нож, который фиксируют к колесу. Нож можно регулировать, если закрепить его с помощью регулировочного винта.
    4. К раме посредством сварки фиксируют вилку, а сверху рукояти. Чтобы агрегат было удобнее приводить в движение, в верхней части между рукоятями закрепляют перемычку.

    Торнадо

    Конструктивно «Торнадо» состоит из ручки, черенка и рабочей части. Его работа схожа с обычным штопором: он вкручивается в землю, захватывает и извлекает ее вместе с сорным растением и его корневой системой. Рыхлитель можно сделать двумя способами: из стальной полосы либо из обычных вил.

    Изготовление первого варианта состоит из таких шагов:

    1. Подбираем трубу согласно диаметру черенка, который планируется в нее вставлять.
    2. Из пружинистой стальной ленты делаем 2 витка в форме спирали. Концы витков заостряем на электроточиле.
    3. Сваркой фиксируем спирали к трубе.

    Если инструмент изготавливается из вил, то зубьям при помощи молотка придают форму спиралей. Чтобы металл был податливее, его разогревают газовой горелкой. В остальном процесс повторяет предыдущий вариант. Более подробно о конструировании простого ручного культиватора можно узнать из видео.

    Звездочный

    Изготовление звездочного культиватора потребует определенных усилий, но он оправдывает себя большей эффективностью, по сравнению с двумя предыдущими устройствами.

    Для сборки потребуются 5-7 звездочек, которые будут являться ножами: их посредством втулок надевают на ось. Звездочки могут иметь прямые и загнутые края.

    Подобный инструмент можно дополнить плоскорезом, что позволит помимо рыхления одновременно удалять сорняки.

    Конструкция собирается в такой последовательности:

    1. К оси культиватора приваривают звездочки с промежутком в 5 см;
    2. Ось к металлической вилке закрепляют так, чтобы была возможность свободного вращения. Для этого в самой вилке сверлят отверстия, после чего вставляют ось, насаживают ножи и загибают края оси с обеих сторон.
    3. К вилке крепят отрезок трубы и вставляют деревянный держак.

    Размер звезд может отличаться в зависимости от типа почвы.

    Культиватор из велосипеда

    Если у вас есть сломанный велосипед, то ему можно найти применение: он вполне сгодится для сборки культиватора. Существует два варианта: из велосипедной вилки и колеса либо из рамы. Для первой конструкции потребуются:

    • вилка от велосипеда с колесом. Лучше использовать детали от детского велосипеда, поскольку такой инструмент будет удобнее в обращении;
    • плоскорез. Собирают из стальной полосы;
    • металлические рукояти.

    Конструирование культиватора состоит из таких действий:

    1. К отрезанной части рамы закрепляют плоскорез.
    2. Рукояти должны быть длиннее, чем руль велосипеда. Их выполняют из труб и фиксируют к раме. Между рукоятями устанавливают поперечину.
    3. Все крепления должны быть надежными. Их стягивают болтами либо задействуют сварку.

    Для второго варианта применяют раму с задним колесом. Для сборки переворачивают раму и фиксируют рукояти, а к нижней части крепят плоскорез. Несмотря на схожесть конструкций, последний вариант более предпочтителен: он отличается надежностью, а если использовать болтовое соединение, то можно задействовать любую навеску.

    Культиватор «ёжики»

    Основой является крепкая вилка, выполненная из металлической полосы. В передней части агрегата располагается рабочая ось с насадками. Их выполняют из отрезков трубы с наваренными металлическими прутьями, края которых предварительно заостряют.

    Рыхление почвы осуществляется благодаря легкому встряхиванию земли и ее прокалыванию. Однако при такой обработке сорные растения из грунта не удаляются.

    Основным преимуществом инструмента является легкость движения: во время обработки приходится прилагать минимум усилий.

    В качестве рукояти можно задействовать держак от лопаты либо руль от велосипеда. Если установить руль, то агрегатом можно будет пользоваться перед собой либо позади. В первом случае насадку в виде «ёжиков» приходится загоняться в почву, налегая собственным весом. Второй вариант конструкции придется утяжелить, но работать инструментом будет проще.

    Дисковый роторный культиватор

    Сделать роторный культиватор будет непросто. Нужны не только инструменты, но и соответствующий опыт. Такой агрегат по эффективности будет превосходить все перечисленные выше. Он позволит культивировать и бороновать почву, разбивая большие грудки.

    Рассмотрим изготовление устройства согласно чертежу. Рабочие элементы механизма – сферические диски, которые насаживают на ось благодаря приваренным втулкам. По краям оси шплинтуются в большой скобе.

    Сверху нее вырезают отверстие, в которое крепят рукоять с поперечным элементом.

    К меньшей скобе сваркой фиксируют шток диной 25 см и сечением 24 мм. В него вкручивают стержень 16 мм. Часть стержня должна выступать над поперечиной. Для придания дискам формы чаши, по центру заготовки точно и сильно ударяют молотком. На поперечине монтируют гайки, посредством которых становится возможным изменять наклон дисков по отношению к направлению движения агрегата.

    Советы по изготовлению культиватора

    Немаловажным моментом в изготовлении любого инвентаря является соблюдение мер безопасности. Работая с такими инструментами, как болгарка либо сварочный аппарат в обязательном порядке нужно защитить глаза и руки. Глаза защищают как от интенсивного света, окалины, так и от летящих металлических искр пи резке и обработке металла.

    Для защиты глаз в процессе работы с болгаркой используют очки, со сваркой – специальный щиток. Также рекомендуется при обработке металла надевать плотную одежду, чтобы летящие искры не привели к ожогам на теле. Кроме этого, во время подобных работ, поблизости не должны находиться такие средства, как масло, бензин, растворители, которые могут стать причиной возгорания.

    Ознакомившись, как своими руками сделать ручной культиватор для прополки сорняков на даче, с советами и пошаговыми инструкциями, собрать подобный инструмент сможет практически каждый огородник.

    Для такого приспособления потребуется минимум материалов и инструментов, которые найдутся у каждого хозяина. Готовый культиватор станет незаменимым помощником в обработке огорода, сада и теплицы.

    К тому же с самодельной конструкцией можно сэкономить средства и выполнить ее под себя с нужными размерами.

    Источник: http://regionvtormet.ru/okrashivanie/ruchnoj-kultivator-svoimi-rukami-instruktsiya-po-izgotovleniyu-ryhlitelya-neobhodimye-instrumenty-i-materialy.html

    Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

    Ручной культиватор своими руками

    Варианты самодельных ручных культиваторов

    Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

    Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

    В основном популярностью пользуются такие виды инструмента:

    • Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
    • Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
    • Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
    • Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

    Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

    • взрыхлить землю, тем самым насытив её кислородом;
    • нарезать ряды для посева культур и их присыпать;
    • избавить растения от влияния сорняков и т. п. ;
    • использоваться вместе с мотоблоком;
    • разбивать комки почвы и выравнивать грунт.

    Подробнее об устройстве

    Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.

    Популярностью пользуются небольшие ручные культиваторы

    Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.

    Такой культиватор не сравнится по мощности с мотоблоком
    В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

    • лапы для рыхления грунта;
    • специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
    • окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
    • игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
    • подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

    Схема окучивателя с ножом-разрыхлителем
    При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

    Культиваторы бывают различных типов

    Необходимые материалы и инструменты

    Чтобы всегда иметь возможность на даче изготовить какие-то нужные изделия, необходимо заранее подготовить самые востребованные материалы.
    Сперва нужно запастись большим количеством стали. Она должна быть в каждой мастерской. От количества разнообразных полос, профиля и труб зависит, насколько много нужных инструментов можно сделать собственноручно.

    Незаменимым инструментом в каждом хозяйстве будет и сварка. С её помощью можно быстро и надёжно соединять все детали различных конструкций. Как альтернативу сварке используют болты и гайки, но надёжность не будет сравнима.

    Многие не знают, с чего начать при сборке ручного культиватора своими руками. Чертежи — это первое, чем следует запастись начинающему хозяину. А также нужно иметь следующий набор инструментов и материалов:

    • Профиль из стали, трубы или арматуры. Этот материал будет отличаться в зависимости от выбранной модели.
    • Колесо и крепление к нему. Как альтернативу следует взять раму от велосипеда.
    • Ручку. Для этой детали можно использовать как металлические трубы, так и ручки от лопаты.
    • Сварку. Можно соединять детали и с помощью сварки, а можно и болтами, но желательно иметь сварку.
    • Дрель с набором свёрл.
    • Болгарку с отрезным кругом.

    Что нужно для работы

    Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше. Нельзя обойтись без набора инструментов, но они присутствуют в любом гараже, так что с их поиском не придется заморачиваться.

    При работе с металлическими трубами не обойтись без специальных инструментов

    Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.

    Инверторный сварочный аппарат

    Культиватор «Торнадо»

    Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.

    Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.

    Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.

    Дополнительные рекомендации

    Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом. Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.

    Средства индивидуальной защиты при выполнении сварочных работ

    Десять правил сварочных работ

    Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.

    Изготовить самодельный культиватор не так сложно, как может показаться

    Как изготовить плоскорез

    Многие ищут культиватор для прополки сорняков. Такой прополочный аппарат можно сделать и самостоятельно. В качестве основы для рамы используют профильную трубу из металла или стали. Эту основу необходимо сделать из 2 частей. Приваривать нужно под углом 30 градусов. К раме приваривается вилка для колеса, изготовленная из стальной трубы или пластины толщиной 3 миллиметра. Само колесо может как изготавливаться самостоятельно, так и покупаться. Руль нужно делать из 2 стальных труб, закреплённых на раме.

    Горизонтальная часть рамы является адаптером для режущей насадки. Потом нужно вмонтировать нож, который изготавливается из стальной ленты толщиной в 2−3 миллиметра. Дальше ножи затачиваются. Угол заточки можно менять или установить регулирующиеся ножи. Если в хозяйстве есть старый велосипед, то все запчасти можно взять от него. Из-за большого диаметра колеса велосипеда ход становится очень лёгким при работе. Нож делается в виде перевёрнутой буквы «П», или Т-образной формы. Нужно отметить, что ножом Т-образной формы пользоваться нужно очень аккуратно между рядами, так как существует вероятность испортить урожай.

    Особым подвидом плоскореза является конструкция с вилками. Такой аппарат имеет несколько ножей, которые закреплены на вилке. Она изготовлена из стальных прутьев, а они, в свою очередь, изогнуты особым образом.

    Инструкция по сборке

    О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

    Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.

    Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.

    Культиватор для прополки

    Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

    И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.

    Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.

    Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.

    Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.

    Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.

    Еж

    Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

    На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

    Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

    Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

    Торнадо

    Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

    «Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

    Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

    Принцип его работы похож на штопор, но намного большего размером.

    При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

    При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

    Торнадо

    Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

    Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

    Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

    Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

    С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

    Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

    Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

    Торнадо из старых вил

    Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

    Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

    Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

    Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

    Плоскорез

    Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

    Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

    Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

    Плоскорез

    Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

    Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

    Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

    К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

    Ручной плуг

    Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.

    За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

    Важно отметить, что для вспашки грунта подобный инструмент не подходит по двум причинам. Первая — это то, что нормальный плуг переворачивает пласты почвы, а приспособление лишь её разрыхляет. К тому же для нормальной вспашки земли недостаточно всего одной человеческой силы.

    Электро-мотокультиватор из запчастей

    Промышленного производства культиватор стоит от пяти до тридцати тысяч рублей. Да и приобретается он для площади как минимум гектар. Поэтому их чаще покупают фермеры, либо сельчане в складчину и подрабатывают на нем на соседних участках с весны до осени.

    Ведь он рассчитан не только на культивацию, но и на мелкую пахоту, сенокошение, а с прицепной тележкой перевозит груз. За пару лет агрегат окупает себя и продолжит приносить прибыль.

    Ротационный, или звёздочный

    Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.

    Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

    «Торнадо» уничтожает сорняки как ураган

    Садовый инструмент похож на вилы, со скрюченными острыми штырями и разведенными шире, чем захват вил. Культиваторы «Торнадо» своими руками можно изготовить для каждого члена садоводческо-огородной семьи, и даже для подростков. При работе они ввинчиваются в землю, как штопор в винную пробку.

    Ими легко выкапывать картофель, особенно на мягких почвах. Агрегат захватывает куст в центр, прокручивает его по движению стрелок часов и выкладывает на почву. Остается только оборвать клубни.

    Сборка культиватора с ДВС

    Итак, для мотокультиватора нужен двигатель внутреннего сгорания с воздушным охлаждением. В нашем примере возьмем модель Д 8 из старого мопеда. На фото показана схема культиватора. По ней можно определить расположение всех узлов.

    Сборка мотокультиватора имеет практически одинаковые шаги, которые предпринимались в случае использования электродвигателя. Сначала изготавливают раму с рукоятками, а затем выполняют крепление мотора. Он рассчитан на воздушное охлаждение, но культиватор движется на малой скорости и этого не достаточно. Перед двигателем нужно установить вентилятор или вокруг рабочего цилиндра оборудовать металлическую емкость для воды. Приспособление примитивное, но оно не даст перегреться блоку цилиндра.

    Редуктор для этого мотокультиватора использован цепной с двумя ступенями. Звездочка взята одна родная от мопеда, а другая – велосипедная. Все вращающиеся механизмы закрыты стальным кожухом.

    На видео представлен процесс изготовление мотокультиватора:

    Составные части мотокультиватора

    Культиваторы состоят из следующих элементов:

      Силовая установка. В качестве которой может быть установлен электрический мотор или ДВС. Электропривод можно отсоединить от старой вентиляционной системы или же использовать двигатель промышленного компрессора. Если же выбирается двигатель внутреннего сгорания, можно использовать старый мопед. Но стоит помнить, что в таком случае необходимо создавать систему охлаждения. При снятии бензинового мотора с бензопилы такой проблемы не возникает.

  • Редуктор (ходоуменьшитель). Данный элемент является обязательным при создании любого мотокультиватора. Это связано с тем, что скорость выходного вала двигателя является слишком высокой, а крутящий момент в небольших двигателях не является достаточно большим для обработки грунта. При помощи установки понижающего редуктора происходит уменьшение оборотов, что способствует повышению усилия на рабочем валу.
  • Рама. Во время создания рамы для мотокультиватора стоит помнить, что даже если он создается с единственной целью, на него стоит установить кронштейн. На нем можно закреплять различное навесное оборудование.
  • Ручки. С их помощью осуществляется управление устройством. На ручках должны располагаться все органы управления мотокультиватором. Во время создания ручек стоит помнить, что они должны быть прочными и достаточно удобными.
  • Чертежи для самодельно культиватора можно взять из технической литературы или создать на основании заводских моделей. Если искать уже готовые чертежи, стоит помнить, что при их использовании вы будете вынуждены искать определенные компоненты для будущей конструкции. Перед тем как сделать мотокультиватор из пилы своими руками, стоит рассмотреть конструкцию уже готовых изделий, чтобы понять, как именно работают такие конструкции.

    Типы и виды культиваторов

    Для начала следует знать, что культиваторы делятся по типу питания:

    • ручные;
    • бензиновые;
    • электрические.

    Также они делятся по весу и мощности. Бывают сверхлегкие культиваторы, мини, они весят не больше тридцати килограмм, идеально подходят для небольших садовых участков и дачи.

    Есть легкие культиваторы. Их вес больше тридцати, но не больше шестидесяти килограмм. Такие культиваторы используют на больших участках, на вспаханных полях и целине. Средние культиваторы весят до ста килограмм. Ну и самые большие культиваторы – тяжелые. Их вес больше ста килограмм. Используют такие культиваторы на больших полях и угодьях.

    Есть еще одна классификация культиваторов – по назначению:

    • универсальные – применяются для обработки почвы на любом участке, междурядьях, их используют для прополки;
    • специальные – для обработки определенного сорта или культуры;
    • растениепитатели – эти культиваторы созданы для обработки почвы и постепенного добавления удобрений;
    • предпосадочный, паровой – для боронования любой почвы перед посевом, подходит для дачи;
    • пропашные – для прополки междурядий на полях, где уже взошли посевы.

    Бывают культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Отличаются они размером, ведь для одного ряда культиватор намного меньше, чем для обработки нескольких рядов.

    Но самым подходящим для обработки огорода и клумб является стандартный ручной культиватор. Он легкий и удобный в использовании. Также он занимает мало места, отличается небольшим весом. Бывают садовые культиваторы, они тоже небольших размеров, идеально подходят для дачи.

    Ручной культиватор для прополки

    Модели-рыхлители

    Рыхлитель представляет собой прочный стержень из металла с несколькими зубчиками, предназначенными для ликвидации сорняков. На верхней части инструмента находится рукоять дугообразной формы для управления. Приступая к работе ручным рыхлителем, необходимо как следует размахнуться и врезать устройство глубоко в грунт. После этого нужно повернуть рукоять и потянуть ее на себя.

    Одним из достоинств этого приспособления считается равномерное распределение нагрузки при работе. К недостаткам относится невозможность обработки больших площадей. Если на территории сорняки разрослись очень интенсивно, то эксплуатация подобного устройства окажется очень неэффективной, потому что требует огромных усилий. Также есть вероятность случайного повреждения корневищ культурных растений.

    Работая на участке рыхлителем необходимо обязательно соблюдать все правила безопасности, иначе острые зубчики могут нанести серьезные травмы. Перед началом использования инструмента нужно надеть прочную и полностью закрытую обувь.

    Как делается прополка большого огорода мотоблоком

    Самое главное – правильно оценить объем предстоящей работы. Если у вас солидный надел, культиватором его вы не осилите, поэтому, чтобы не покупать два механизма, остановите выбор на мотоблоке и подумайте о навесном оборудовании. Правильно подобранное приспособление для прополки позволит вам справиться с работой быстро и, что немаловажно, качественно. Можно использовать типовую фрезу для прохода междурядий, но гораздо эффективнее «лапы», которые устанавливаются так, чтобы рыхлить почву в междурядьях под требуемым углом атаки. Обычно используются несколько ножей, взаимно перекрывающих зоны охвата соседних.

    Другой вариант – сегментная или режущая скоба. Первая по своей конструкции напоминает тройную сапку или тяпку с тремя или пятью рабочими поверхностями. Принцип действия тот же, что и ручного инструмента – захват небольшого слоя земли расположенными под углом лезвиями и подрезка корней сорняков при обработке междурядий. Очень неплохо себя проявляют так называемые «ежи» – спаренные под небольшим углом друг к другу колеса, снабженные по кромкам короткими стержнями, которые, вгрызаясь в землю при вращении такого приспособления, выдергивают корни сорных трав. Существует немало видео, как происходит прополка огорода мотоблоком.

    Разновидности культиваторов по мощности

    Мощность зависит от двигателя. Эти данные указываются в техническом паспорте товара. Технику для обработки огорода условно делят на 3 вида мощности:

    • Легкие. Сюда относят мотокультиваторы мощностью в 1-2 л. с. Техника имеет небольшие размеры и вес. Модели предназначены для обработки мягких типов грунтов. Обычно используются для теплиц, палисадников, парников. Благодаря легкости и компактности подходят для эксплуатации женщинами, подростками, пожилыми людьми.
    • Средние. Объединяют самую большую группу техники мощностью 2-6 л. с. Чтобы работать с моделями таких приборов, нужно иметь большую силу, физическую выносливость. Техника подходит для плотного грунта, проникает на 15-20 см вглубь.
    • Тяжелые. Мощность двигателей – 6-9 л. с. Мотоблоки с такой силой обрабатывают большие территории. Для работы потребуется хорошая физическая подготовка.

    Разобравшись с тем, какие бывают культиваторы, уровню мощности, можно переходить к разновидностям техники.

    Культиватор своими руками с электроприводом

    В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

    Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

    Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

    Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

    Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

    Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля. Мотокультиватор с двигателем от мопеда.

    Чертеж устройства представлен на иллюстрации:

    В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

    Редуктор цепной, двухступенчатый. Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

    Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

    Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

    Преимущества ежей для прополки

    Кроме ускорения и облегчения агротехнических мероприятий, такой аппарат, эффективно справляется с поставленными задачами. Его преимуществами являются:

    • качественное удаление сорняков еще до появления их всходов.
    • рыхление почвы, необходимое для насыщения корней растений кислородом.
    • возможность дополнительного окучивания.
    • правильное формирование рядов рассады.
    • возможность использование аппарата в борьбе с вредителями – мышами, кротами и др.

    Культиватор из старого велосипеда

    Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

    Схема монтажа культиватора из велосипеда

    Для сборки вам понадобятся:

    • передняя часть велосипедной рамы с колесом;
    • рабочая поверхность двуручной пилы;
    • инструменты.

    Культиватор из велосипеда

    1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
    2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
    3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
    4. Колесо тоже должно быть закреплено на раме.

    В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

    Мини-культиватор с колесом

    Мотокультиватор «Шустрый малыш» – создание собственными руками

    Самодельный мотокультиватор «Шустрый малыш» является несложной сельскохозяйственной машиной ручного типа, которую можно быстро изготовить. Состоит она из деревянной оси, впоследствии скрепляющей все элементы. Рукоятку будет заменять металлическая трубка диаметром 24 миллиметра. Длина трубы зависит от индивидуальных особенностей: должна соответствовать росту человека.

    Соединительный стержень самодельного мотокультиватора держит два колеса: размер их окружности достигает 200 миллиметров, а толщина 20-30 миллиметров. Возможности данного мотоблока во многом определены размером колес, так как они влияют на общую высоту устройства, его проходимость по рельефным участкам сада.

    Самодельный ручной культиватор

    Популярные модели

    Прежде, чем заказать ручной культиватор для дачи, ознакомьтесь и сравните между собой характеристики распространенных моделей. Примите во внимание также их плюсы, минусы. Популярные ручные культиваторы:

    • Gardena
    Цена в рублях Характеристики Плюсы Минусы
    1889 Тип – звездчатый; длина – 37,7 см, вес – 0,865 кг, рабочая ширина – 14 см, материал – сталь, крепление для ручки/черенка – combisystem. Удобный, эффективный, легкий, простой в применении. Без ручки/черенка в комплекте, дороже альтернативных вариантов.
    • Торнадо
    Цена в рублях Характеристики Плюсы Минусы
    1299 Тип – корнеудалитель, вес – 2000 г, размеры (в упаковке) – 68х20х20 см, рыхлит грунт на глубину до 20 см. Можно разрыхлить почву практически любой плотности, извлечь малые и большие сорняки, может регулировать длину штанги. Трудность работы на твердой, утоптанной земле (требует много усилий), могут возникнуть сложности при сборке.
    • Помощник
    Цена в рублях Характеристики Плюсы Минусы
    2479 Включает 2 телескопические ручки с регулируемой длиной, высота ручек – 100-150 см, длина зубьев – 28 см, материал – высокоуглеродистая пружинная сталь, размеры в сложенном состоянии – 58х100х10 см, вес (в упаковке) – 6960 г. Размельчает землю до глубины 25-28 см, не переворачивает землю, высокая скорость обработки. Не подходит для перекапывания целины, габаритнее и дороже аналогов.
    • Raco
    Цена в рублях Характеристики Плюсы Минусы
    774 Тип – дисковый, предназначение – культивация, рыхление, основной механизм – диски в форме звезды, материал – сталь, ширина инструмента – 14 см, размеры в упаковке – 13,5х34х15,5 см, вес в упаковке – 690 г. Демократичная стоимость, относительно легкий, простой в использовании, неплохо справляется с прорезыванием грунта. Черенок придется докупать отдельно, ножи удерживаются в вилке пластиковыми заглушками.
    • НПО Мехинструмент
    Цена в рублях Характеристики Плюсы Минусы
    929 Тип – ротационный с черенком и прополочным ножом, длина – 147 см, предназначение – вскапывание и выравнивание почвы под посев, покрытие металлической части – порошковая эмаль, черенок – деревянный, размеры в упаковке – 169х21х12 см, вес в упаковке – 1860 г. Приемлемая стоимость, наличие черенка, хорошо рыхлит песчаный грунт, срезает сорняки. Небольшая ширина рабочей части, длина черенка может быть оптимальной не для всех членов семьи.

    Конструкция и варианты крепления

    Насадка-культиватор бывает в двух вариантах:

    • Дисковом, режущими органами которого являются пара режущих дисков;
    • Зубчатом, который представляет собой ряд последовательно расположенных на валу фрез.

    Принципиальное различие заключается лишь в конструкции рыхлительного узла. Дисковые насадки – более жёсткие, а потому подходят для обработки более тяжёлых грунтов, в то время, как зубчатые имеют меньший собственный вес, но предназначены для работ по более лёгкой почве.

    Передача вращающего момента от двигателя триммера на насадку-культиватор осуществляется при помощи специального вала, который скомпонован в специальной штанге (её придётся приобретать отдельно). Этот узел не является взаимозаменяемым, и различается количеством шлицов на торцевой части штанги: их может быть семь или девять. Поэтому, задумывая приобретение насадки-культиватора, необходимо понимать, что к триммеру от Husqvarna насадка производства Oleo-Mac не подойдёт, равно, как и наоборот.

    Шлицевой способ присоединения дисков или фрез к валу допускает свободное перемещение режущих органов, что идеально именно для культивации, поскольку позволяет рыхлить почву с достаточно широким захватом (до 200…250 мм за проход), не требуя большой амплитуды перемещения штанги. Снимаются также ограничения по плотности грядок, расположенных на участке. С удлинением грядок удобства работы с рассматриваемой насадкой возрастают, поскольку повороты придётся делать значительно реже.

    Картофелекопатели и прочие агрегаты

    Любой дачник, каждый сезон взращивающий картошку, прекрасно знает об особенностях картофелекопателя, потому что этот инструмент очень полезен для сбора урожая. Если выкапывать картофельные плоды с помощью лопаты, то можно очень быстро устать. Прекрасная альтернатива — картофелекопатель. Этот инструмент обладает очень простой конструкцией, которая состоит из рукоятки, крепкого стержня и острых зубьев в нижней части. Высоту приспособления можно регулировать, что делает этот инструмент очень удобным для любого огородника.

    Для тепличных или комнатных растений существуют специальные инструменты. Они отличаются укороченными ручками и компактными размерами. Они позволяют подготавливать лунки для высадки луковиц самых разных растений, рыхлить землю рядом с цветами и удалять сорняки. Пользоваться ими очень удобно и просто, потому что обработка небольшого контейнера почти не требует приложения физической силы.

    Как правильно выбрать готовый культиватор в магазине

    Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

    • параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
    • стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
    • значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
    • наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
    • в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
    • значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
    • на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
    • двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

    Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

    Устранение неполадок мотокультиватора

    Выполнить ремонт мотокультиватора своими руками несложно из-за простоты конструкции техники. Давайте рассмотрим самые распространенные проблемы и методы их устранения:

    • Мотор культиватора не запускается. Обычно это происходит из-за отсутствия искры. Нужно попробовать заменить свечу. Другой проблемой может стать отсутствие подачи топлива из-за засорения фильтров. Их разбирают, промывают в бензине, после чего ставят на место.
    • Мотор глохнет во время работы. Причиной вновь могут быть свечи или слабая подача топлива.
    • Посторонний стук внутри двигателя говорит о повреждении одной из деталей. Мотор срочно нужно разобрать для выявления неисправности, иначе он заклинит.
    • Работающий двигатель сильно гудит и перегревается. Причиной может быть плохая топливная смесь или повешенная нагрузка во время работы мотокультиватором. Технике дают остыть, а за это время готовят новое топливо.
    • Культиватор не едет. Возможно, между фрезами или колесами что-то застряло. Как вариант – ослабилась ременная передача. Если таких неполадок не выявлено, значит, проблема в редукторе.

    На видео рассказывают о ремонтных работах:

    Ремонт самодельного мотокультватора выполнить легче, так как все узлы были собраны самостоятельно. Вы знаете, из чего они состоят. Сложную поломку техники заводского изготовления лучше доверить специалистам сервисного центра.

    Изготовление дискового роторного культиватора

    Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.

    Схема сборки дискового роторного культиватора

    Для сборки понадобятся:

    • диски;
    • ось;
    • скобы;
    • втулка;
    • шток;
    • труба, ручка.
    1. Выпуклые диски приваривают к втулкам, укрепленным на оси.
    2. В скобах нужно закрепить ось, используя шплинт.
    3. Труба с ручками и перекладиной проходит через большую скобу.
    4. В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.

    По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.

    Достоинства и недостатки культиваторов

    Каждый из видов культиваторов имеет свои плюсы и минусы. Электрические культиваторы легкие и небольших размеров. Их не нужно заправлять, ведь они работают на электричестве. Также они довольно просты и удобны в использовании, но не подходят для дачи, на которой нет электричества.

    К недостаткам можно отнести то, что работают они только на той территории, куда достает шнур питания. Также электрические культиваторы не обладают высокой мощностью. С таким культиватором можно обрабатывать клумбы и почву теплиц, но на больших участках они совершенно бесполезны. Ведь длина шнура определяет место, на котором этим культиватором можно обрабатывать почву.

    У культиватора, который работает на бензине (бензиновый культиватор), преимуществ немного больше. С ним удобно обрабатывать большие территории, ведь такой культиватор обладает высокой мощностью и функциональностью. К недостаткам можно отнести сложности в техническом обслуживании, большой вес и заправку топливом. А чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Бензиновые культиваторы часто называют звездочными.

    Производители и цены на них

    Сейчас купить ручной разрыхлитель любой модификации не проблема, достаточно продумать какими характеристиками он должен обладать. Приведет самые популярные модели и примерную стоимость на них.

    Модель и производитель Характеристики Стоимость, рублей
    Tорнадо, Интерметалл оснащен 4 звездочками, рукоятка выполнена из металла 4500
    Регулируемый вариант Raco 4230-53826 имеет пять зубцов, крепление для рукоятки, но идет без нее 800
    Husqvarna TF334, Франция поставляется с бензиновым двигателем, с задней передачей и механическим стартером 42300
    Землероб универсальный, Украина выполняет сразу пять функций: окучивателя, бритвы, междурядочника, плужка и культиватора 1350
    Gardena 03195-20.000.00, Китай поставляется без рукоятки, идет с четырьмя звездочками, как дополнение к ней идет прополочный нож 3000
    Forte HSD1G-15G, Китай мощный аппарат идет с дизельным двигателем и воздушной системой охлаждения. Отличается отличной маневренностью, и двумя передачами 37500
    КР-1, Украина опорное колесо предохраняет посаженые растения от повреждений, обеспечивает нормальную глубину рыхления, работает и на обратном ходу 1800

    Культиватор упрощает работу огородников, прекрасно справляется с обработкой земли. И даже ручные виды этих приспособлений справляются с большими участками земли. Среди предлагаемых моделей ручных культиваторов можно выбрать наиболее подходящий вариант именно под потребности земельного участка. Он прослужит не один год, поэтому если нет достаточных средств для приобретения мощной модели, можно создать ее из подручных средств самим у себя в мастерской. В других наших статьях вы можете ознакомится с комбайном Полесье.

    Культиватор сплошной обработки для мотоблока. Что такое культиватор?

    Культиваторы сплошной обработки обычно в своем составе имеют лапы с укрепленными на них дугообразными и S-подобными стойками. Лезвие имеет определенный угол наклона по отношению к плоскости горизонта. Ширина захвата лезвия составляет обычно 270-300 мм. Такие лапы отлично рыхлят даже довольно плотную почву и хорошо подрезают сорняки. Глубина культивации составляет до 120 мм. Лапы могут иметь стойки пружинные. Они рыхлят почву глубиной до 16 см. Во время культивации они постоянно вибрируют за счет пружин и самоочищаются, сбрасывая с себя остатки стеблей.

    Изображение 2. Культиватор КПС-4.

    Лапы со стойками, подобными букве S, могут применяться на каменистых участках поля. Общая ширина захвата культиватора КПС-4 (изображение №2) — 4 м. Сцепку из нескольких таких агрегатов прицепляют к трактору класса 14 кН. Дополнительно прикрепляют еще и бороны. Модификации этого агрегата:

    • КПС-4 — культиватор прицепной;
    • КПС-4-02 — навесное сооружение, имеющее стрельчатые лапы;
    • КПС-4-03 — навесной культиватор, оснащенный лапами-рыхлителями со стойками дугообразной формы;
    • КПС-4-05 — культиватор навесной, оснащенный лапами-рыхлителями на стойках, имеющих S-образную форму.

    Рыхлительные лапы c шириной захвата 270 мм крепятся на грядилях переднего ряда, с шириной 330 мм — на грядилях заднего ряда. Делается это для того, чтобы кромки заднего ряда при работе перекрывали на 40-50 мм лапы переднего ряда. Такая расстановка обеспечивает полное срезание всех сорняков. За рабочими лапами нужно периодически следить и не допускать полного затупления режущих кромок. Затупившиеся лезвия нужно вовремя затачивать. Глубину обработки регулируют с помощью опускания или поднимания опорных колес. Чем выше стоят колеса над землей, тем глубже уровень обработки. Регулировку следует проводить на ровной площадке при горизонтально расположенной раме.

    Вариант #4: производственная мясорубка нам в помощь

    Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

    Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

    Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

    К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

    Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

    Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

    Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

    Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.

    Источник: http://felisov.ru/ogorod/kultivator-svoimi-rukami.html

    Ручной культиватор торнадо своими руками чертежи

    Топ 5 самодельных культиваторов: как сконструировать агрегат своими руками

    Иногда овощи и фрукты действительно выгоднее покупать в магазине. Но в качестве продукции, выращенной собственными руками, всегда больше уверенности. К тому же работа на земле повышает жизненный тонус, если выполнять её с умом. А вот тяжелый физический труд не всегда полезен, особенно для тех, кто привык работать только в офисе. Чтобы весенние хлопоты были приятными и не слишком обременительными, необходимо обзавестись средствами малой механизации. Современную технику можно, конечно, купить, но оказалось, что сделать, например, культиватор своими руками достаточно просто. Убедитесь в этом.

    Вариант #1: ручной торнадо – смерть сорнякам

    Торнадо – так называется ручной культиватор, который можно и нужно сделать своими руками. Имея такое устройство, напоминающее искривленные вилы, можно забыть про бесконечные сражения с сорняками. Зубья инструмента под углом вонзаются в землю, после чего Торнадо нужно повернуть и приподнять. Для этого не придется прилагать избыточные усилия, потому что вместо обычной ручки у Торнадо имеется рычаг.

    Культиватор Торнадо привлекает тем, что он достаточно прост в использовании и работа с ним не требует каких-то значительных усилий

    Всем хорош этот замечательный корнеудалитель, но знакомство с его магазинной ценой может напрочь отбить желание стать его владельцем. Впрочем, ничего сложного в этом приспособлении нет. Культиватор Торнадо можно сделать самостоятельно и даже несколькими разными способами.

    Торнадо из пружинистой стали

    Нам понадобится стальная лента длиной 50 см, 1-1,5 мм толщины и 2 см ширины. Для нашей цели лучше всего использовать пружинистую сталь. Сгибаем ленту в виде петли и крепим к деревянному черенку инструмента. Длина черенка определяется в зависимости от роста владельца: работать инструментом должно быть удобно. Можно сделать и рычаг, такой же, как у магазинного корнеудалителя. Рабочая стальная петля должна получиться диаметром в 20 см, что немногим меньше ширины междурядий. Края петли затачиваются напильником с двух сторон.

    Сорнякам – вилы в бок

    Если Торнадо похож на вилы, то почему бы из этого привычного для всех огородников инструмента и не сделать ручной культиватор своими руками? Купим в хозяйственном магазине обычные вилы и придадим зубьям этого инструмента нужный изгиб при помощи молотка. В целом инструмент должен напоминать своеобразный штопор. Важно не торопиться и действовать осторожно.

    Для рычага понадобится полуметровый отрезок пластмассовой трубы. Покупаем в магазине и пластиковую ручку-насадку для черенка, которую используют для вил или лопат. Трубку разрезаем вдоль, надеваем на рукоятку и закрепляем изолентой так, чтобы она не скользила. Теперь получившийся рычаг выступает примерно на 25 см от черенка с обеих сторон.

    Логично сделать вилообразную часть Торнадо именно из вил – хорошо знакомого всем огородникам инструмента, который есть у каждого

    Немаловажной частью для культиватора Торнадо является его верхняя рычажная часть: благодаря рычагу можно, прилагая минимальные усилия, выполнять тяжелую работу

    Вариант #2: плоскорез на базе велосипеда

    Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

    Для создания плоскореза необходимы:

    • старый велосипед, которым уже никто не пользуется по прямому назначению;
    • головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
    • дрель, болгарка, ключи, сверла, болты и так далее.

    От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка. В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно. Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

    Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

    Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

    Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

    Вариант #3: дисковый роторный культиватор

    Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

    В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

    Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.

    Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

    Вариант #4: производственная мясорубка нам в помощь

    Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

    Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

    Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

    К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

    Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

    Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

    Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

    Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.

    Вариант #5: дитя велосипеда и стиральной машинки

    Не спешите выбрасывать старый велосипед и отслужившую своё стиральную машинку. Эти вещи могут ещё пригодиться, если появится желание смастерить культиватор собственными руками, затратив на это минимум средств.

    Теперь Вы знаете, как можно самостоятельно сделать культиватор. Осталось применить свои знания на практике.

    Как сделать в домашних условиях ручной культиватор Торнадо

    Когда наступает весна, дачники и владельцы приусадебных участков приступают к посадочным работам. Сначала для этого готовится почва, а только потом осуществляется посадка растений. Наиболее трудоемким процессом является рыхление и перекопка земли. Многие для этого используют лопату, но есть более удобное приспособление — это культиватор, с помощью которого можно быстро и просто обработать даже большие участки.

    Этот инструмент можно приобрести в магазине, но при определенной сноровке можно сделать своими руками.

    Что представляет собой инструмент

    Больше всего распространены ручные культиваторы, вес которых составляет не больше 20 килограмм, они компакты и имеют высокую производительность.

    С помощью данного приспособления можно не только разрыхлить землю, но и удалить сорняки, а также вносить удобрения. Пригодится инструмент и в процессе ухода уже после посадки растений, с их помощью можно выполнять такие действия:

    • окучивать грядки;
    • прореживать;
    • рыхлить почву между грядками.

    Конечно же, такой ручной инструмент, конечно, не сравним по можности с мотоблоком, но для выполнения поставленных задач он вполне подходит. А еще его можно использовать даже на труднодоступных участках.

    Культиваторы оснащены фрезами, благодаря которым осуществляется их передвижение по участку, именно они и проводят рыхление. Помимо этого, он может иметь такие рабочие насадки:

    • лапы для прореживания и рыхления почвы;
    • носок для резки и рыхления;
    • окучник для нарезания бороздок с целью последующего посева. Затем он поможет в процессе окучивания растений;
    • диск игольчатый, он нужен, если почва покроется большой коркой;
    • ножи подкормочные, они оснащены дозаторами, чтобы в почву можно было впрыскивать удобрения.

    Классификация культиваторов

    Есть несколько разновидностей такого приспособления, но чтобы выбрать тот или иной вариант, следует знать о каждом из них больше.

    Например, конструкция ротационного рыхлителя включает в себя четыре движущихся диска, один вращающийся нож черенок и скобы. Кроме этого, он оснащен колесиками и длинной ручкой. С помощью данного приспособления можно выполнять такие действия:

    • рыхлить землю;
    • обогащать ее удобрениями;
    • удалять сорняки.

    Средство в движение приводится посредством надавливания на ручку и узел из звездочек, затем он проворачивается.

    Другая разновидность устройства — мини-модель. Она специально предназначена для использования в саду или малых теплицах. С ее помощью почва обрабатывается вокруг деревьев и кустарников, также быстро убираются сорняки и выкапываются лунки для рассады и малые садовые культуры.

    Бензиновый культиватор оснащается двигателем, который нужен для работы культивирующих фрез. Рабочая их глубина составляет 150 мм, часто они применяются с целью закладки новых ландшафтов. Еще ими можно быстро вспахивать тяжелые грунты и удалять с корнем сорняки.

    Ручной культиватор-рыхлитель внешне напоминает маленькие грабли и оснащен 3−5 изогнутыми зубьями с острыми концами.

    Если оказывать небольшое усилие, то они могут разрыхлить землю и разбить на ней корку. Когда зубья входят в почву, то прибор тянется на себя, чтобы получились борозды. Варианты инструментов на длинных ручках применяется на огороде, а на коротких — на клумбах и комнатных растениях.

    Корнеудалитель — рыхлитель «Торнадо» имеет заостренные спиралеобразные зубья, имеющие разностороннее направление. Сначала аппарат ставят вертикально по отношению к земле, потом проворачивают на 60 градусов и заглубляют в почву, а потом еще раз разворачивают по часовой стрелке. Потом устройство приподнимается, с ним удалятся и корни.

    Глубина обработки с помощью «Торнадо» составляет 20 см, соответственно, удаляются только сорняки, а посаженые культуры не страдают.

    Электрические инструменты предназначаются для работы на малых участках, они компактные и имеют хорошую маневренность, соответственно, их можно применять рядом с кустами и деревьями и окучивать их.

    Заранее позаботьтесь о том, чтобы шнур имел длину, достаточную для свободной обработки почвы. Такой культиватор экологичный и может быть применен в теплицах.

    Самодельный ручной культиватор

    Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

    Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

    Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

    Инструкция по сборке

    Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

    В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

    От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

    Электрокультиватор своими руками

    В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство. Важно учесть, что для работы вам понадобится сварочный аппарат.

    Инструкция по изготовлению:

    • Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
    • чтобы повысить прочность между рукоятками приваривается стальная перемычка;
    • к уголкам нужно приварить оси колес культиватора;
    • предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
    • подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

    Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

    Культиватор «Торнадо» своими руками

    Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

    Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

    Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

    Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

    Советы и рекомендации по самостоятельной работе

    Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

    Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

    Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

    Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

    И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

    Как сделать культиватор своими руками: несколько простых вариантов изготовления

    При наличии некоторых навыков культиватор своими руками достаточно легко можно сделать из обычного металлического лома или бывших в употреблении деталей от оборудования. Такой самодельный культиватор, безусловно, будет уступать по показателям производительности, но позволит значительно облегчить ручной труд и многие садово-огородные работы.

    Культиватор: назначение и характеристика видов

    Культиваторы являются очень удобными и востребованными сельскохозяйственными орудиями, используемыми для выполнения поверхностного рыхления почвы, а также уничтожения сорной растительности, внесения удобрений и нарезки борозд для оросительных мероприятий. В процессе выбора модели такого оборудования необходимо руководствоваться основными параметрами:

    • рельефные особенности участка;
    • полезную площадь участка;
    • качественный состав и характеристики грунта;
    • объём и критерии поставленных задач.

    В зависимости от назначения различаются несколько основных видов сельскохозяйственных культиваторов:

    • сплошная обработка почвы при предпосевной обработке грунта с одновременным выполнением боронования;
    • междурядная обработка грунта и одновременная подкормка выращиваемых культур основными минеральными удобрениями;
    • предпосевная обработка почвы, представленная рыхлением и послойным измельчением грунта, а также уничтожением сорной растительности, выравниванием и уплотнением почвы.

    Оборудование также может классифицироваться в зависимости от действующих механизмов:

    • электрическое оборудование, используемое на небольших по площади приусадебных участках. Работоспособность обеспечивается посредством электричества. Оборудование отличается небольшим весом, компактными размерами и отсутствием выброса вредных веществ в окружающую среду. К недостаткам можно отнести низкую мощность и малую мобильность;
    • аккумуляторное оборудование, предназначенное для обработки грунта на небольших по площади участках. Отличием от электрических моделей является достаточная мобильность с сохранением небольших габаритов;
    • бензиновое оборудование является наиболее популярным благодаря высоким показателям производительности. Такие агрегаты достаточно мощные, мобильные и удобные. Основные недостатки применения представлены выбросами вредных веществ в атмосферу, а также необходимость регулярно выполнять грамотное техническое обслуживание.

    Еще одним достаточно популярным у владельцев загородной недвижимости типом садового оборудования, является ручной культиватор, представленный простой конструкцией в виде загнутых пальцев-крючков или металлических звезд, которые приделаны на металлический держатель. Такие самоделки позволяют дачникам быстро и достаточно легко обрабатывать почву, а для изготовления понадобятся правильные чертежи, немного времени и подручные средства.

    Ручной культиватор: этапы изготовления (видео)

    Как сделать культиватор своими руками

    Безусловно, надёжные и высокопроизводительные устройства не могут стоить дёшево, поэтому многие садоводы и огородники предпочитают изготавливать несложные, но эффективные конструкции самостоятельно. Правильно выполненные ручные культиваторы отличаются экономичностью, не нуждаются в заправке топливом и способны заменить сразу несколько приспособлений, включая лопату, сапку и грабли. Такие устройства занимают минимум места при хранении.

    Самодельный дисковый роторный культиватор

    Самостоятельно сделать дисковый роторный инструмент, предназначенный не только для культивации грунта, но и выравнивания обрабатываемого участка не слишком сложно. Правильно собранная конструкция позволяет выравнивать поверхность, бороновать участок, разбивать земляные комья. Основные детали агрегата представлены диском, осью, втулкой, большой и малой скобами, штоком, трубой и ручкой.

    Сферического типа рабочие детали в виде выпуклых дисков нужно приварить к втулкам, которые надеваются на ось. При помощи шплинта осевые концы фиксируются в скобах. Посредством специального уступа через большую скобу проводится труба, а также рукоятки и перекладина. Диаметр штока составляет 2,4 см при длине 25 см. Такая деталь приваривается на малую скобу. Внутрь штока нужно ввинтить стержень сечением 1,6 см, который должен частично выступать над поверхностью перекладины.

    Основная сложность изготовления агрегата представлена необходимостью придать дискам аккуратную сферическую форму при помощи достаточно сильных ударов молотка. Угол дисковой установки относительно движения должен регулироваться при помощи гаек-барашков, которые крепятся на перекладине.

    Как сделать культиватор Торнадо своими руками: чертежи и этапы изготовления

    На садоводческом рынке всё чаще встречается относительно простое, с точки зрения конструкции, но достаточно эффективное устройство под названием культиватор «Торнадо». Такой агрегат представляет собой своеобразное подобие штопора, закрепленного на вертикальной стойке и имеющего горизонтальную ручку.

    Самостоятельно изготовить такой вариант ручного оборудования проще всего с применением обычных садово-огородных вил и пластмассовой насадки-ручки для черенка. Поэтапная технология изготовления самодельного агрегата «Торнадо» следующая:

    • подготовить отрезок пластиковой трубы, длина которого должна составлять 50 см;
    • диаметр пластиковой заготовки должен немного превышать толщину пластмассовой насадки-ручки;
    • трубу нужно аккуратно разрезать вдоль, что позволит вывернуть её и одеть на рукоять, после чего зафиксировать при помощи изоленты;
    • правильно собранная рукоятка имеет края, выступающие по две стороны от черенка примерно на четверть метра;
    • зубьям на вилах нужно придать характерную для рабочего агрегата форму штопора при помощи обычного молотка.

    Изгибы на зубьях должны максимально точно имитировать форму рабочей части оригинального культиватора «Торнадо».

    Самодельный ручной культиватор из велосипеда

    Чтобы самостоятельно смастерить удобный и долговечный агрегат с использованием подручных средств, необходимо подготовить старую велосипедную раму и одно колесо. Поэтапный способ сборки такого сельскохозяйственного агрегата следующий:

    • зафиксировать на раме культиваторную головку, в качестве которой могут быть использованы уже готовые части старого устройства или самостоятельно сделанная конструкция на основе стальных прутков;
    • установить каркас, в качестве которого лучше всего использовать плуг небольших размеров;
    • управляется такой самодельный культиватор при помощи рукоятки, выполненной на основе стандартной стальной трубы;
    • установить поперечную перекладину из трубы с диаметром 20-30 мм.

    Фиксировать все части собираемой из велосипеда конструкции рекомендуется надёжным болтовым соединением. Чтобы обеспечить удобство управления, агрегат дополняется колесом средних размеров, которое фиксируется при помощи контргаек. Такой вариант культиватора оптимально подходит для удаления сорной растительности между грядок.

    Самодельный ручной культиватор с насадками (видео)

    Как сделать электрический культиватор

    Известно несколько вариантов изготовления такого устройства, но наиболее популярной разновидностью является самодельный электрокультиватор на основе двигателя обычной мясорубки:

    • редуктор и электродвигатель располагаются на раме;
    • рабочие детали механизма фиксируются на выходной вал редуктора;
    • руль и колеса крепятся на раму.

    Устройство передвигается самостоятельно или в ручном режиме, при помощи пары ручек, на которых может быть расположена кнопка пуска двигателя.

    Стандартный набор деталей и материалов, необходимых для изготовления электрического культиватора:

    • двигатель от мясорубки;
    • трубки и уголки;
    • средних размеров колёса от велосипеда;
    • винт и лом;
    • сварочный аппарат, молоток, плоскогубцы и набор ключей.

    Технология самостоятельного изготовления:

    • подогнать детали по размеру двигателя от мясорубки и собрать каркас;
    • приварить пару уголков на картер редуктора;
    • приварить пару труб к уголкам на редукторе;
    • изогнуть концы приваренных трубок для удобства хвата рукояток и приварить поперечную планку для придания жесткости;
    • выточить из лома вал и закрепить чугунную втулку мясорубки, после чего приварить винт, выполняющий функции грунтозацепа.

    При движении самодельного электрокультиватора на высокой скорости, посредством винта осуществляется разбив грунта на крупные комки. В процессе медленного движения обкатываемая почва приобретает более мелкую структуру. Производительность такой конструкции составляет порядка трёх соток за один раз. Средние показатели потребления электроэнергии варьируются в пределах 2 кВт.

    Как правильно выбрать готовый культиватор в магазине

    Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

    • параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
    • стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
    • значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
    • наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
    • в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
    • значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
    • на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
    • двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

    Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

    Как сделать культиватор своими руками (видео)

    Наиболее популярные и высокопродуктивные модели культиваторов реализуются по достаточно высокой стоимости, но снабжаются целым набором сменных рабочих органов, что делает их использование удобным и многофункциональным. Однако наличие относительно небольшой площади для обработки делает возможным применение самостоятельно сделанных, практичных агрегатов.

    Ручной культиватор торнадо своими руками чертежи

    Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

    7 дачных чудо-помощников!

    Необычный ручной садово-огородный инструмент (фото, видео, чертежи)

    1. Плоскорез Фокина

    Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.

    Плоскорез Фокина чертеж:

    Плоскорез Фокина «Стриж»

    2. Рыхлитель Чудо-лопата «Пахарь»

    Рыхлитель Чудо-лопата «Пахарь» чертежи:

    Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.

    Чудо-лопата Прокопенко

    Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

    1.Глубокая обработка почвы без оборота пласта.

    2.Высокая производительность труда.

    3.Не требуется значительных физических усилий при обработке пласта.

    4.Доступна в изготовлении.

    Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.

    Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

    Для удобства транспортировки можно изготовить разборную конструкцию.

    Чудо-лопата Прокопенко чертежи:

    3. Чудо-вилы поворотные

    Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.

    Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

    Чудо-вилы поворотные фото:

    4. Чудо-лопата монаха — отца Геннадия

    Чудо-лопата монаха — отца Геннадия фото и чертежи:

    5. Чудо-колун

    Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

    Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

    Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

    Чудо-колун фото:

    6. Чудо-окучник картофеля

    Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

    Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.

    Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.

    Чудо-окучник картофеля фото и чертежи:

    7. Рыхлитель грунта «Торнадо»

    Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.

    Рыхлитель грунта «Торнадо» фото и чертежи:

    Источник: http://stroy-dvorik.ru/kultivatory/ruchnoj-kultivator-tornado-svoimi-rukami-chertezhi.html

    Ещё по теме  Ленточная пила своими руками
    Смотрите также:
    30.04.2020

    Как отреставрировать ванну – варианты и правила реставрации, восстановления В процессе эксплуатации ванна постепенно изнашивается, теряя свои эстетические характеристики. Хорошей альтернативой приобретению нового изделия является восстановление эмали ванны своими...

    03.11.2018

    Обратный молоток для кузова автомобиля своими руками Исправление дефектов автомобильного кузова не обходится без применения специальных инструментов. В частности, необходим вакуумный обратный молоток или его модификации. Виды различны, некоторые модели создаются своими...

    30.04.2020

    Технология точечной сварки выполняя работы своими руками Технология точечной сварки Процесс сваривания точечной технологией включает в себя несколько этапов. Как варить металл при помощи точечной сварки? Сначала соединяемые детали совмещаются в нужном положении,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
