Монтаж полотенцесушителя в ванной своими руками

Установка полотенцесушителя своими руками

В предыдущей статье я рассказал вам о разновидностях современных полотенцесушителей, о преимуществах и достоинствах каждого из них. Сегодня я вкратце освещу вопрос установки полотенцесушителя своими руками, расскажу об особенностях работы, на которые необходимо обратить пристальное внимание.

Установка разных видов полотенцесушителя

Чтобы рассмотреть особенности установки полотенцесушителей, необходимо вспомнить о видах устройств, от принципа их работы и вида теплоносителя зависит схема подключения полотенцесушителя и объем работ.

  1. Установить электрический полотенцесушитель – простая и быстрая работа. По сути, его монтаж не отличается от установки любого электрического изделия, например, от подключения люстры. Важно правильно протянуть электропроводку и надежно зафиксировать полотенцесушитель на стене.
  2. Установка водяного полотенцесушителя – наиболее сложная работа, связанная с перекрытием стояка и требующая если не опыта, то хотя бы понимания собственных действий.
  3. Установку комбинированного полотенцесушителя по сложности работ относим к водяному, поскольку изделие сочетает в себе два вида теплоносителя и помимо подключения к системе горячего водоснабжения или отопления требует еще и электроподключения.

Оговорюсь об одной важной особенности в подключении полотенцесушителя. Специалисты рекомендуют подсоединять полотенцесушитель именно к системе горячего водоснабжения по одной простой причине: отопление половину календарного года отсутствует в квартирах многоквартирных домов, а остаться без полотенцесушителя довольно сложно, потому что его основная функция все же не обогрев помещения, а сушка белья.

Ошибки в установке полотенцесушителей

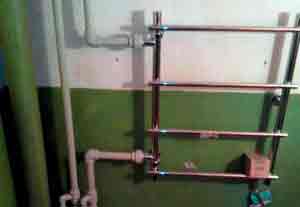

Сама по себе установка полотенцесушителя состоит из нескольких этапов и выполняется достаточно просто:

  • Первым этапом подключения полотенцесушителя является договоренность с коммунальными службами об отключении стояка от подачи горячей воды и слив теплоносителя. Это делается путем официального запроса и стоит некоторой суммы денег.
  • В заранее оговоренный день проведите демонтаж полотенцесушителя, установленного ранее. Вариантов два: при сохранности резьбовых патрубков и качественном их функционировании, отвинтите удерживающие болты и снимите полотенцесушитель с фиксации. Если патрубки не вызывают доверия, или резьба стерта, рекомендую совместить две задачи, чтобы не пришлось в дальнейшем снова перекрывать стояк – замените резьбовые патрубки, предварительно срезав полотенцесушитель при помощи болгарки.

Однако, существует две распространенные ошибки монтажа полотенцесушителей, совершение которых приведет не только к необходимости новой замены, но и, вероятно, к вынужденной покупке нового полотенцесушителя.

  • Заужение внутреннего диаметра трубы. Такая ошибка распространена при замене труб стояка на металлопластиковые: соединительные пресс-фитинги имеют такое строение, что в местах их установки происходит сильное сужение хода. Это опасно, из-за создания гидравлического давления возможны самые различные проблемы, от снижения нагрева до разрыва трубы.

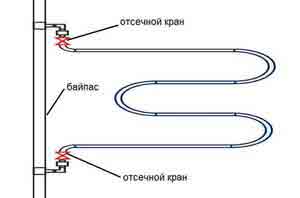

  • Установка запорных кранов перед полотенцесушителем. Возможность регулирования степени и времени нагрева полотенцесушителя – удобная и даже необходимая функция, но, чтобы при этом не создавалось проблем у всех квартиросъемщиков по вашему стояку, устанавливать краны разрешено только при наличии на полотенцесушителя байпаса – перемычки, позволяющей теплоносителю спокойно циркулировать по стояку, минуя конкретный полотенцесушитель.

Схемы установки полотенцесушителя

Существует несколько разрешенных схем подключения полотенцесушителя, наряду с которыми имеются и неудачные схемы.

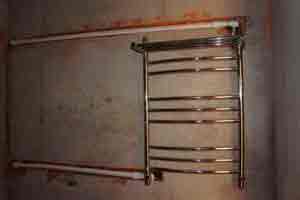

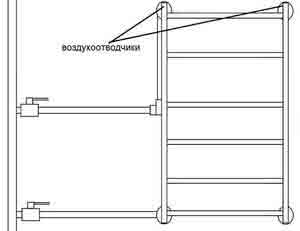

  • Боковое подключение полотенцесушителя. Наиболее распространенная схема, при которой важно нижнюю точку врезки в стояк оформить ниже нижнего патрубка полотенцесушителя, а верхнюю, соответственно, выше.
  • Диагональное подключение полотенцесушителя. Такая же удобная и популярная схема, разница от предыдущей заключается в протягивании трубы подключения к противоположному патрубку.
  • Нижнее подключение полотенцесушителя. Допустимая схема, особенно при желании спрятать подводы труб к устройству. В этом случае подводящая и уводящая труба подсоединяются к патрубкам снизу.
  • Ошибочные схемы подключения полотенцесушителя связаны с неправильным расположением труб. Если верхний патрубок располагается выше точки врезки (а нижний ниже) – для эффективной работы полотенцесушителя потребуется большее давление воды, что снизит эффективность в остальных устройствах по стояку. А если при помощи труб делать лишние петли и изгибы – велик шанс накопления воздуха, что снизит качество нагрева и увеличит шансы завоздушивания системы.

Монтаж полотенцесушителя своими руками возможен, но не стоит волноваться, если необходимых знаний или опыта недостаточно. В таком случае на помощь придут профессиональные сантехники, выполнив работу быстро и качественно.

Источник: http://diy.obi.ru/articles/ystanovka-polotencesyshitelya-svoimi-rykami-20683/

Установка полотенцесушителя в ванной

Полотенцесушитель выполняет две функции: служит местом для сушки влажных вещей (и не только полотенец) и дополнительно обогревает помещение. Старые модели устройств, если они были установлены, по многим параметрам не удовлетворяют современных пользователей, все чаще их меняют на новые. А во время нового строительства наличие полотенцесушителя является обязательным условием обустройства ванной комнаты.

Установка полотенцесушителя в ванной

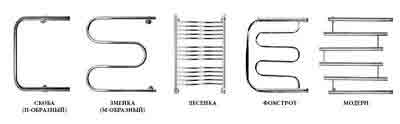

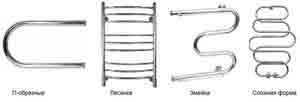

В настоящее время можно приобрести различные типы устройств, отличающиеся по многим параметрам. Для того чтобы выбор был осознанным и учитывал максимальное количество особенностей ванных комнат, систем обогрева и подачи воды, следует ознакомиться с их особенностями и краткими эксплуатационными характеристиками.

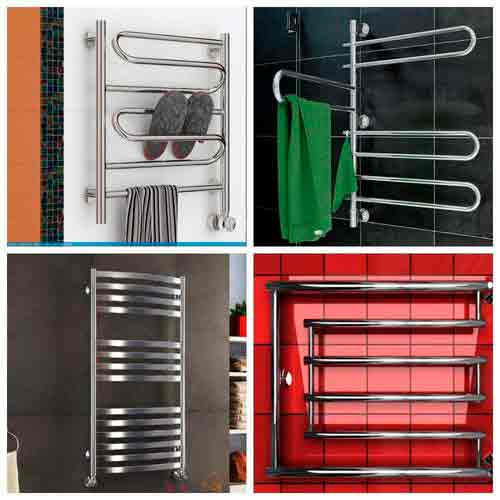

Полотенцесушитель в ванной

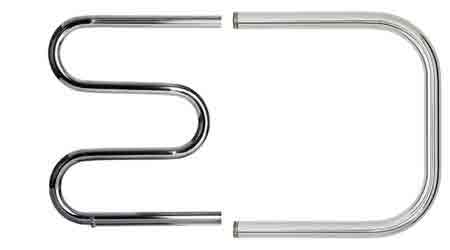

Полотенцесушитель необычной формы

Отличительные характеристикиТехнические показатели
Чаще всего встречаются изделия из тонкостенных нержавеющих труб или стальных с антикоррозионным декоративным покрытием. По всем показателям нержавеющая сталь отвечает существующим требованиям, это очень устойчивый к химическим соединениям материал, не окисляется, обладает высокой прочностью и теплопроводностью. По дизайнерским характеристикам может использоваться в любых интерьерах ванных помещений. На втором месте располагаются устройства из нержавеющих сплавов. По стоимости они превосходят нержавеющие, а по эксплуатационным показателям уступают им. Главный недостаток, кроме высокой цены, поверхности постепенно окисляются, меняют оттенок, отрицательно реагируют на прямой контакт с агрессивными химическими соединениями. Для предупреждения этих явлений поверхности хромируются.
Нагрев делается водой или электричеством. Вода может забираться из системы отопления или из автономной системы подачи горячей воды. Электрические подключаются к розетке. Самые современные модели могут быть комбинированными: пользователь самостоятельно подключает устройства к горячей воде или включает электроподогрев. Каждый тип имеет свои серьезные недостатки, подробно о них мы расскажем ниже.
Могут быть горизонтальными или вертикальными. На конечный выбор оказывает влияние существующая схема подвода горячей воды, размеры и планировка помещений и стиль оформления интерьера.

При желании полотенцесушитель можно сделать и самостоятельно из металлических или пластиковых труб. Для изготовления металлических понадобится профессиональное оборудование и приспособления. Для пластиковых не нужно много усилий, но они не отвечают требованиям по многим параметрам. Вывод – не стоит заниматься изготовлением того, что можно купить в магазинах по доступной цене и с отличными показателями качества.

Полотенцесушитель из полипропилена

Требования к схемам подключения

Во время выполнения монтажных работ нужно беспрекословно выполнять положения СНиП 2-04-01-85. Очень важный момент, который необходимо учитывать во время установки полотенцесушителей в ванной комнате. Особенно это касается многоквартирных домов с общей системой отопления и вертикальными входными стояками. Некомпетентная установка полотенцесушителя может стать причиной его плохой работы или нарушения системе отопления или подачи горячей воды в смежных квартирах, а за это придется отвечать. Если вы меняете старый прибор новым и при этом ничего не переделываете, то такие работы можно выполнять без опаски. А если устройство устанавливается с нуля, то надо получать разрешение у домовладельцев или обслуживающих организаций.

СНиП 2-04-01-85. Внутренний водопровод и канализация зданий

Неквалифицированные действия без учета особенностей подачи горячей воды могут стать причиной нарушения гидравлического баланса всей системы дома. Ниже мы рассмотрим примеры типичных ошибок. И последнее – помните, что полотенцесушители будут работать только тогда, когда есть теплоноситель. Если вы подключены к системе отопления, то они функционируют в отопительный сезон и т. д. Если к системе подачи горячей воды, то только тогда, когда кран горячей воды открывается в кухне или ванной. Сушить полотенце придется при постоянно открытом кране, что очень дорого и неэкономно.

Какие существуют схемы подключения полотенцесушителей?

Схемы подключения полотенцесушителя

Устройство одновременно является продолжением вертикального стояка подачи горячей воды.

Система не увеличивает гидравлическое сопротивление, отопление работает в расчетных режимах. Недостаток – сложность проведения ремонтных работ, при ремонте необходимо отключать отопление. Во время монтажа надо следить, чтобы сужение сечения труб не происходило в фитингах, их проходной диаметр не может быть меньшее диаметра стояка.

Полотенцесушитель — участок стояка ГВС.jpg

Место сужения проходного диаметра

Категорически запрещается монтировать перед таким полотенцесушителем запорные вентили – отключится весь вертикальный стояк. Установка запорных вентилей разрешена только при наличии байпаса такого же диаметра, как и стояк.

Вентили в такой схеме недопустимы

Нельзя устанавливать вентиль на байпас

Зауживать сечение байпаса нельзя по двум причинам. Во-первых, это ухудшит систему отопления. Во-вторых, не окажет никакого полезного эффекта. Расход тепла в полотенцесушителях настолько невелик, что имеющейся циркуляции вполне достаточно. Разумеется, монтировать на байпас запорный вентиль тоже запрещено.

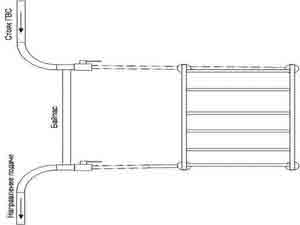

Подключение полотенцесушителя в ГВС. Схема

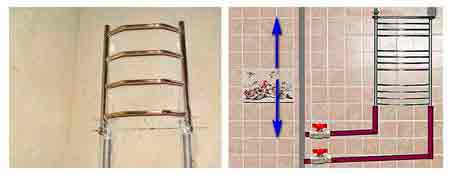

Схема расположения полотенцесушителя в системе с автономным отоплением

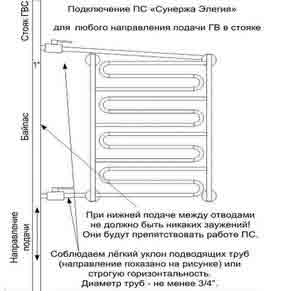

Диагональное или вертикальное последовательное подключение теплоносителя к вертикальному стояку.

Запитка и отвод воды осуществляется в различных по высоте местах стояка. Самая простая схема, на входе и выходе из устройства можно устанавливать запорные краны. С их помощью, при необходимости, регулируется температура нагрева полотенцесушителя.

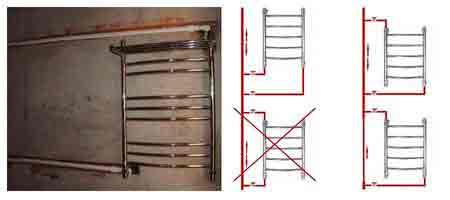

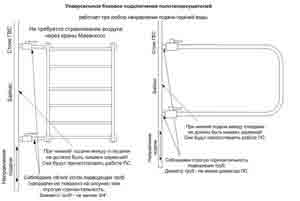

Боковое или диагональное подключение

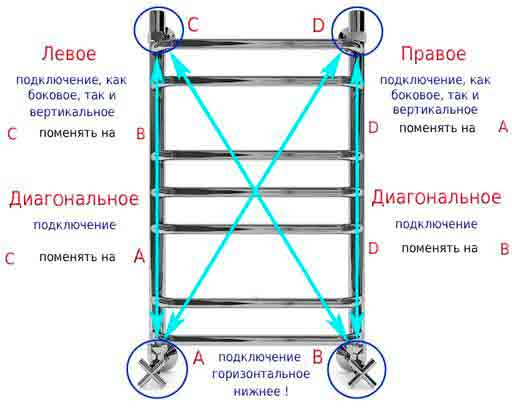

Варианты подключения с разным расположением труб

Во время подключения надо следить, чтобы все трубопроводы устройства были ниже точки врезки, в противном случае в них может накапливаться воздух. Если по каким-либо причинам выполнить это условие не представляется возможным, то в самом высоком месте нужно устанавливать устройство для стравливания воздуха (кран Маевского). Трубы подводки желательно теплоизолировать, максимальное расстояние от стояка не должно превышать 4,5 метра.

Как правильно установить полотенцесушитель

Подключение со смещенным байпасом.

Метод используется при подключении устройств к старым системам отопления. Чтобы упростить работы и не менять стояк к нему приделывается байпас, а потом подключается полотенцесушитель. Для улучшения нагрева рекомендуется увеличить условный диаметр прохода трубопроводов.

Изогнутый трубопровод, подключение со смещенным байпасом

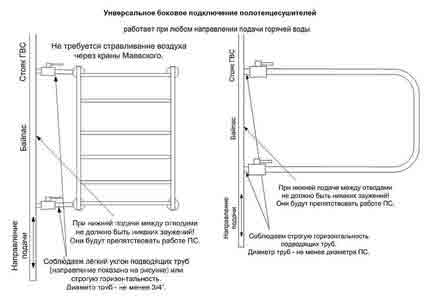

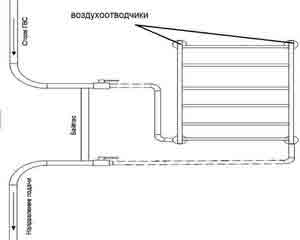

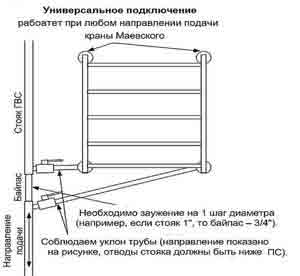

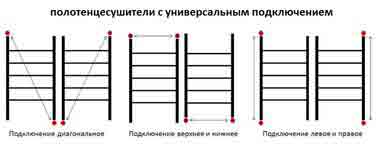

Боковое универсальное подключение полотенцесушителя

Нижнее подключение.

Вход и выход теплоносителя располагается снизу на одном уровне. Достоинства – несколько улучшается внешний вид, упрощаются работы. Недостатки – вероятность образования воздушных пробок. Применяется довольно часто, но требует внимания во время эксплуатации. Зауженный байпас улучшает циркуляцию теплоносителя в полотенцесушителе, но может негативно влиять на функциональность отопительной системы. Используйте его с опаской.

Пример нижнего подключения полотенцесушителя

Варианты нижнего подключения полотенцесушителя

Варианты схем подключения полотенцесушителей «лесенка»

Практический совет. Если вы подключаете полотенцесушитель к уже существующей системе, то мы не рекомендуем ни уменьшать, ни увеличивать диаметры центральных трубопроводов горячей воды. Такие мероприятия должны предусматриваться на стадии проектирования.

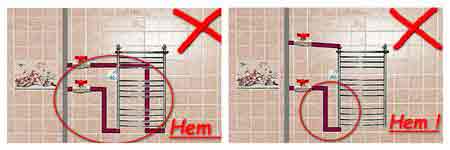

Что не нужно делать во время подключения устройства?

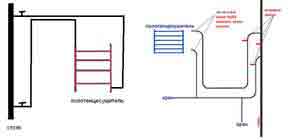

  1. На участке верхней подводки делать большой «горб». Так некоторые мастера поступают с целью замаскировать трубу под навесным или натяжным потолком ванной комнаты. В воде постоянно циркулируют мелкие воздушные пузырьки, со временем они будут неизбежно скапливаться в этой петле. Кран Маевского для стравливания воздуха под потолком устанавливать нецелесообразно.
  2. Точка врезки нижнего отвода в стояк расположена выше нижней части полотенцесушителя. В этом случае движение воды тормозится за счет разности давления холодной и горячей воды. Остывшая в полотенцесушителе вода опускается и вместо попадания в стояк вынуждена опять подниматься. В лучшем случае такой полотенцесушитель работает очень неэффективно, в худшем не работает совсем. Наличие на одном устройстве сразу двух петель чаще всего становится причиной полного отказа работы полотенцесушителя.

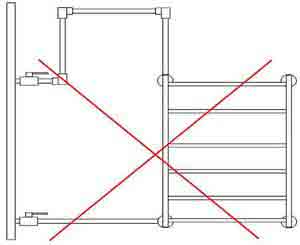

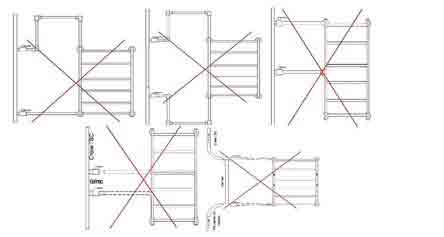

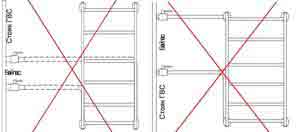

Схемы, которые не работают

Вывод – не спешите принимать решение. Перед приобретением полотенцесушителя ознакомьтесь с существующей инженерной системой, снимите размеры, продумайте места вероятной установки. Не забывайте о наших советах, подбирайте такие варианты, которые не будут нарушать работу существующей отопительной системы и одновременно эффективно функционировать. А уже в последнюю очередь обращайте внимание на дизайнерские характеристики. Если, кончено, полотенцесушитель устанавливается для пользования, а не для любования.

Не допускайте ошибок при монтаже полотенцеушителя

Пошаговая инструкция установки

Шаг 1. Отключите подачу воды и установите на стояк два крана. Один на вход, второй на выход воды из полотенцесушителя. При этом сразу имейте в виду, что краны должны быть на уровне труб подводки, не допускайте появления колен. Об этой типичной ошибке мы выше упоминали. Краны не должны изменять диаметр стояка в меньшую сторону, расстояние между ними должно равняться или превышать размеры устройства.

Практический совет. Краны в местах подключения трубопроводов к стояку рекомендуется устанавливать только в тех случаях, когда после закрытия подводящих сетей декоративными элементами есть к ним доступ.

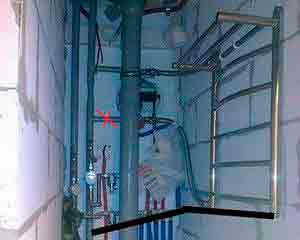

Стояки в большинстве случаев закрываются гипсокартонными плитами, в них придется делать специальные дверки ревизии. Работы это довольно сложные. Если у вас нет возможности обеспечить доступ к кранам на стояке, то допускается их там не устанавливаться, а смонтировать непосредственно на выходе около полотенцесушителя. Так намного проще и удобнее, можно быстро закрыть кран в случае аварийных ситуаций. Сегодня в реализации есть небольшие краны с красивым дизайном, можно подобрать такие варианты, которые не будут негативно влиять на внешний вид. Кроме того, вентили располагаются за вертикальными трубами полотенцесушителя и почти полностью ими заслоняются.

Шаг 2. Сделайте разметку трубопроводов, выполняйте работу качественно, не жалейте несколько дополнительных минут времени, ошибки потом исправлять придется намного дольше.

Как делается разметка?

  1. На стене проведите горизонтальные линии на уровне размещения кранов, по ним в дальнейшем следует монтировать трубопроводы. Линии рисуйте под уровень, все они должны быть строго горизонтальными. От качества разметки во многом зависит функциональность полотенцесушителя.
  2. Отметьте положение устройства и нарисуйте на стене две вертикальные линии по его габаритам. На этом этапе еще можно изменить положение полотенцесушителя, выберите для него самое удобное место. Но помните, что изменять горизонтальность положения трубопроводов подвода и слива воды не рекомендуется. Если это делать необходимо, то хотя бы не допускайте колен, пусть перепад по высоте будет плавным, это позволит пузырькам воздуха самоудаляться. В крайнем случае предусмотрите установку крана Маевского для стравливания воздуха. Но практики не рекомендуют монтаж большого числа дополнительной арматуры, чем ее больше, тем выше вероятность, что какой-нибудь элемент выйдет из строя или даст протечки. Размеры контура полотенцесушителя указаны на упаковке.

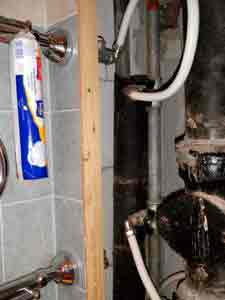

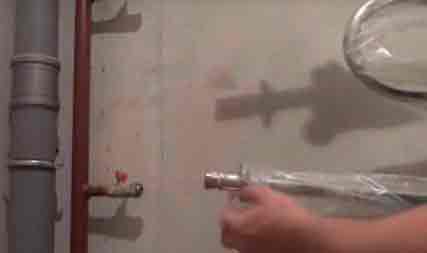

Один из двух кранов, к которому будет подключен полотенцесушитель

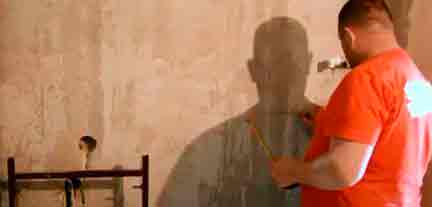

По линии лазерного уровня начерчена разметка. Размер полотенцесушителя уточняйте на упаковке

Шаг 3. Закрепите по контуру устройства строительные хомуты. Они фиксируются пластиковыми дюбелями. При помощи уголка отрегулируйте высоту хомутов, это будет расстояние полотенцесушителя от стены. Рекомендованные расстояния указываются в инструкции производителя и зависят от диаметра труб. Количество хомутов не менее четырех, если есть опасения в прочности межкомнатных перегородок, то ставьте больше крепежа. Хомуты должны комплектоваться вместе с полотенцесушителем.

Хомуты зафиксированы по разметке

Шаг 4. Зафиксируйте на хомутах полотенцесушитель, уровнем проверьте его положение. Если есть отклонения от горизонтали, то поправьте положение, хомуты позволяют это сделать без проблем. Обратите внимание, совпадают ли центры входного и выходного отверстия с нарисованной схемой.

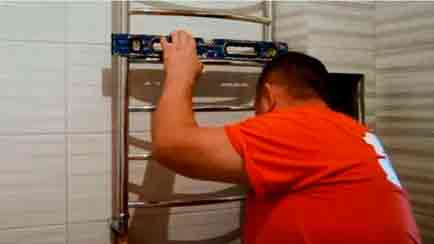

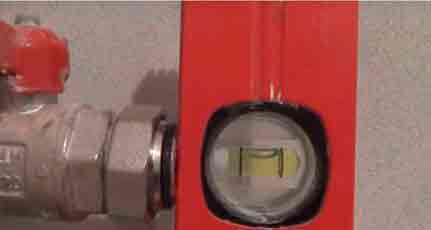

Проверьте положение полотенцесушителя уровнем

Важно. Во время предварительного навешивания полотенцесушителя принимайте во внимание состояние стен.

Если их планируется в дальнейшем отделывать, то увеличивайте расстояние между черновой стеной и устройством на толщину отделки. Для оштукатуривания и дальнейшей покраски увеличение минимальное, для финишной отделки гипсокартонными плитами максимальное.

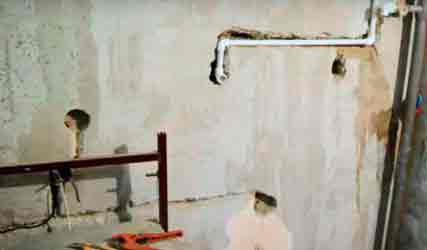

Шаг 5. Если разводка будет скрытой, то по нарисованным линиям нужно стену штробить. Одновременно подготавливайте углубления под розетки подключения труб.

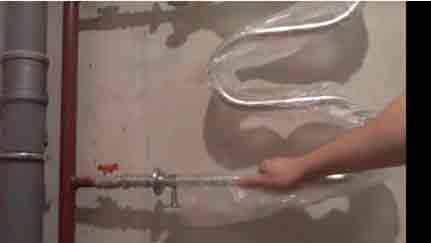

Штробление под трубы, пример

Шаг 6. В подготовленные места вставьте пластиковые трубы, один конец подключайте к кранам, установленным на стояке, а второй к розеткам подключения полотенцесушителя. Для герметизации соединений пользуйтесь ФУМ-лентой, она имеет отличные показатели по всем параметрам. Кроме того, в отличие от традиционной пакли для герметизации, ФУМ-ленту нет надобности сильно затягивать. А все современные фитинги изготавливаются из непрочных сплавов и очень негативно реагируют на большие усилия.

Шаг 7. Сделайте углубления под монтажные розетки трубопроводов. Они фиксируются к стене, элементы фиксации должны углубляться в стену. Приставьте их к поверхности и отбейте контур, увеличьте его размеры на несколько сантиметров. При помощи перфоратора сделайте аккуратные углубления. Не спешите, по несколько раз примеряйте розетки и таким образом контролируйте глубину установки.

Важно. Не забывайте учитывать толщину финишной отделки стен.

Глубина отверстия в должна быть такой, чтобы после отделки стен в ванной на поверхности был лишь торец резьбовой части розетки.

Если отверстие получилось глубже, то исправить ситуацию надо так:

  • высверлите отверстия под дюбели;
  • установите по уровню розетки, закрепите дюбелями, следите, чтобы они были на одной линии и на нужном расстоянии;
  • в зазор межу стеной и розетками вставьте кусочки кирпичей или деревянные клинья;
  • приставьте к стене полотенцесушитель и еще раз проверьте правильность расположения розеток;
  • забросайте установочные места раствором.

Не забывайте сразу после установки розеток закрыть заглушками входные отверстия.

Шаг 8. Закройте выштробленные канавки с трубами гипсовым или иным раствором. Выбор материала зависит от метода финишной отделки стен в ванной комнате.

После того как раствор застынет, начинайте обкладывать стену керамической плиткой. Все готово – можно приступать к навешиванию полотенцесушителя.

Навешивание полотенцесушителя

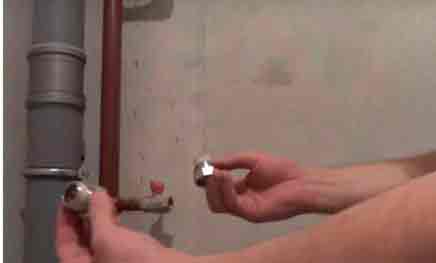

Шаг 1. Выньте из розеток заглушки, очистите их от загрязнений.

Заглушки отворачиваем ключом

Шаг 2. Проверьте все соединения полотенцесушителя, шестигранным ключом подтяните их.

Практический совет. В связи с тем, что иногда с усилием приходится подгонять положение присоединительной муфты, резиновые прокладки не всегда выдерживают. Рекомендуем вам заменить их пластиковыми или паронитовыми, такие прокладки можно зажимать с большим усилием, что облегчает процесс регулировки положения концевиков и исключают появление протечек.

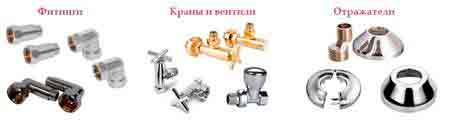

Шаг 3. Накрутите на переходы декоративные отражатели, намотайте на резьбу уплотнитель, плотно прижмите его и только потом накручивайте на резьбу. Следите, чтобы лента не пробуксовывала и не соскальзывала. Если обнаружилось такое явление, то открутите переходник и повторите все операции сначала. Установите переходники в вертикальном положении. Внимательно следите, чтобы верхние выводы были на одинаковом удалении от стены.

Шаг 4. Установите внутрь переходников прокладки, приставьте полотенцесушитель и наживите гайки. Если конструкция вашего устройства имеет собственные крепления, то острым карандашом отметьте места установки дюбелей. Если конструкция фиксируется на строительных хомутах, то способ их установки нами описывался выше. Точно отмечайте положение дюбелей. На переходниках имеются эксцентрики для регулировки положения, но они могут исправить ошибку лишь в несколько миллиметров. Наживите устройство.

Шаг 5. Открутите нижние гайки и отнимите полотенцесушитель. Высверлите отверстия в стене под дюбели крепления. Работайте очень аккуратно, не допускайте появления трещин на керамической плитке. Помните, что перфорацию можно включать только после того, как плитка полностью пройдена. Длина отверстий под дюбели должна на несколько сантиметров превышать размеры пластиковых частей, это намного облегчит их вхождение.

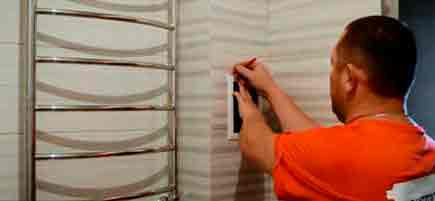

Разметка маркером. Мастер отмечает места сверления

Выступающие части дюбелей срезаем ножом заподлицо с плиткой

Шаг 6. Опять приставьте полотенцесушитель к стене и немного наживите гайками. Зафиксируй его положение дюбелями. Не нужно дюбели забивать до упора до тех пор, пока все они не будут вставлены. За счет такой технологии удастся немного исправлять ошибки при разметке и высверливании отверстий. Пусть металлическая часть крепежа войдет немного под углом, это не страшно. Главное, что после затягивания все они сядут на свои места.

Закручиваем саморезы в упоры

Практический совет. Упоры имеют по два-три отверстия под дюбели, но нет надобности устанавливать столько крепежа. Фиксируйте их лишь на те отверстия, к которым легко добраться. Никакой большой нагрузки на полотенцесушитель нет, один дюбель спокойно ее выдерживает.

Работайте только острыми сверлами и исправными инструментами. Для уменьшения загрязнения пола во время высверливания отверстий подложите внизу кусочки бумаги. Есть еще один эффективный метод не допускать загрязнения пола – во время высверливания держать около сверла шланг от включенного пылесоса. Но такие работы нужно делать с помощником.

Шаг 7. До упора затяните нижние гайки полотенцесушителя. Включите воду и проверьте герметичность соединений и эффективность нагрева.

Чтобы минимизировать риски образования воздушных пробок первое включение нужно выполнять в такой последовательности:

  • кран на выходе должен быть закрыт, откройте кран на входе воды в полотенцесушитель;
  • поставьте на пол под трубой на выходе миску и немного ослабьте крепежную гайку;
  • подождите, пока выйдет воздух из системы и плотно закрутите гайку;
  • откройте кран на выходе и проверьте герметичность резьбовых соединений.

Полотенцесушитель должен нагреться. Если с течением времени его температура не понижается – все отлично, горячая вода циркулирует. Если нагрев уменьшается, то нужно повторить процесс удаления воздушных пробок. Как выбрать трап для душа изучайте по ссылке.

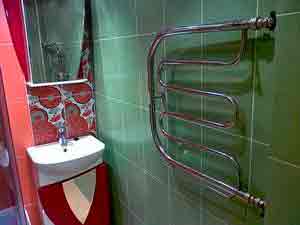

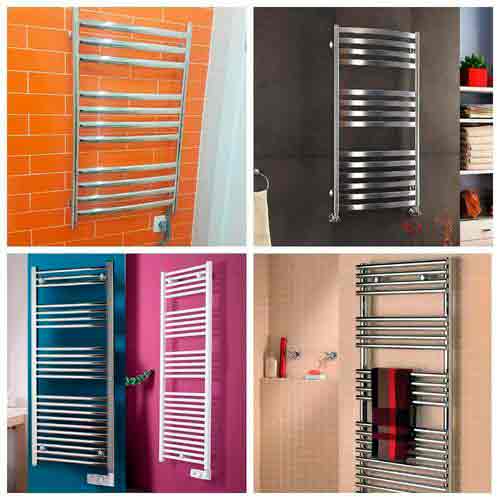

Полотенцесушитель для ванной

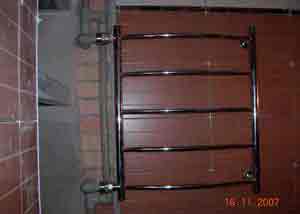

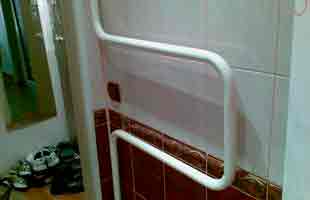

Белый полотенцесушитель с боковым подключением

Видео – Установка вертикального полотенцесушителя

Источник: http://vanna-expert.ru/truby/ustanovka-polotencesushitelya-v-vanno.html

Инструкция по установке полотенцесушителя в ванной своими руками

Полотенцесушитель необходим не только для сушки белья, но и для создания благоприятного микроклимата в ванной комнате – предотвращается сырость, повышенная влажность. Но установка полотенцесушителя в ванной своими руками требует не только соответствующих навыков и оборудования, но и хорошей инструкции. И ее вы найдете в данной статье.

Установка полотенцесушителя в ванной своими руками

  • 1 Подготовка
  • 2 Демонтаж старого полотенцесушителя
  • 3 Установка байпаса
  • 4 Установка кранов
  • 5 Установка змеевика полотенцесушителя
  • 6 Как установить новый змеевик?
    • 6.1 Видео – Особенности монтажа полотенцесушителя
  • 7 Выбор полотенцесушителя и другие важные моменты
    • 7.1 Видео – Выбор полотенцесушителя
  • 8 Возможные способы подключения
  • 9 Особенности монтажа электрической сушки
    • 9.1 Видео – Монтаж электрической сушки
  • 10 Почему не греется полотенцесушитель? Разбираем основные причины

Подготовка

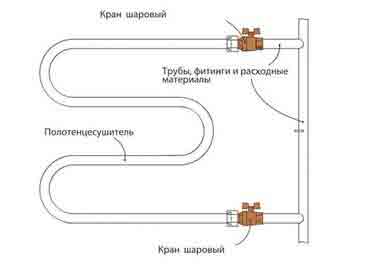

Вначале следует подготовить расходные материалы и оборудование. В работе потребуется:

  1. собственно, полотенцесушитель;
  2. два шаровых крана
  3. крепежные кронштейны;
  4. фитинги с муфтами для соединения (полипропиленовые);
  5. трубы из полипропилена;
  6. специальные ножи для резки ПП;
  7. паяльник для ПП труб.

Полотенцесушители в интерьере ванной

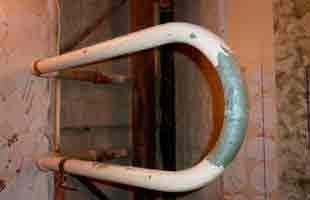

Демонтаж старого полотенцесушителя

Конечно, если планируется замена полотенцесушителя, то вначале следует убрать старый. Для этого выполните следующие действия.

Шаг 1. Сначала перекройте подачу горячей жидкости в трубу, к которой будет крепиться змеевик. Для этого нужно написать соответствующее заявление председателю кооператива или в ЖЭК, после чего – перекрыть нужный вентиль.

Шаг 2. Далее снимается сам полотенцесушитель. Если он не является неотъемлемой составляющей магистрали, то просто открутите резьбовые соединения.

Шаг 3. Если устройство приварено к трубопроводу (или резьба не откручивается), то обрежьте его посредством болгарки и уберите из комнаты.

Обратите внимание! Обрезать нужно таким образом, чтобы оставшегося участка трубы было достаточно для нарезки резьбы.

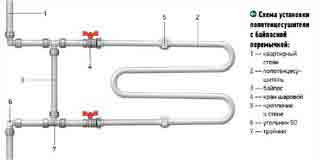

Установка байпаса

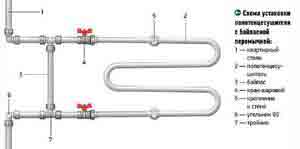

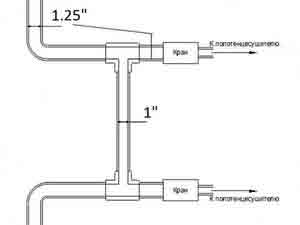

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику.

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости

Установка кранов

После этого можете приступать к установке кранов. Если старое устройство было срезано, то на оставшихся отрезках труб нарежьте новую резьбу, используя для этого плашку требуемого диаметра. А если змеевик снимался «цивилизовано» и резьба осталась на месте, то просто «прогоните» ее той же плашкой, дабы улучшить качество соединения.

Как только резьбы будут приведены в порядок, установите запорную арматуру (проще говоря, краны). Эта арматура будет выполнять сразу две функции.

  1. Регулировка интенсивности работы змеевика посредством закрытия/открытия кранов.
  2. Перекрытие воды в случае необходимости в ремонте или замене оборудования, чтобы проводить требуемые действия.

Установка змеевика полотенцесушителя

Шаг 1. Вначале на стены крепятся кронштейны.

Шаг 2. Затем на кронштейны навешивается сам полотенцесушитель. В некоторых случаях придется штробить стену.

Шаг 3. Наконец, полотенцесушитель соединяется с вентилями на байпасе. Для этого, как уже отмечалось, можно использовать как специальные фитинги, так и втулки.

Обратите внимание! После установки по очереди откройте краны (делайте это плавно). В таком случае змеевик заполнится жидкостью постепенно, а риск возникновения гидравлического удара будет минимизирован.

Спуск воздуха через Кран Маевского

Все, установка полотенцесушителя в ванной своими руками завершена. Если же вас интересует, сколько все это будет стоить, то конкретную цифру назвать трудно, так как она зависит и от сложности работы, и от типа змеевика, и от ряда других факторов. Но если установка будет производиться собственноручно, то все расходы будут связаны лишь с покупкой устройства и дополнительных расходных материалов.

Характеристики пластиковых труб для отопления

Не так давно мы уже рассматривали технические характеристики пластиковых труб, которые подойдут для монтажа палатенцесушителя. Подробный обзор вы можете увидеть здесь

Как установить новый змеевик?

Подключение полотенцесушителя к трубам подачи горячей воды, как отмечалось ранее, регламентируется СНиПом. Что такое этот СНиП, а также что в нем говорится о нашей проблеме.

А если планируется установка нового устройства, то к трубопроводу следует прикрепить отрезки ПП труб, а уже к ним – сам змеевик. Процедура подключения не представляет собой ничего сложного. Вам нужно просто соединить концы, используя специальный паяльник для труб из полипропилена.

Обратите внимание! При этом выдерживайте незначительный наклон подводящей трубы, направленный в сторону движения горячей жидкости. Наклон должен составлять приблизительно 0,5-1 сантиметр на всю длину отрезка. Вода должна двигаться по змеевику сверху вниз, по этой причине подача подсоединяется к верхнему раструбу изделия.

Добавим также, что существуют и предельные дистанции, которые обязательно должны выдерживаться между стенами (как облицованными, так и отделанными штукатуркой) и полотенцесушителем. Они приведены ниже:

  1. 5 сантиметров, если диаметр труб превышает 2,3 сантиметра;
  2. 3,5 сантиметра, если диаметр труб меньший 2,3-х сантиметров.

Дабы стены не подвергались чрезмерным нагрузкам, вызванным термальными деформациями горячей трубы, конструкция крепится не жестко, а навешивается на крепежные кронштейны.

Как только будут завершены все этапы, тщательно изучите соединения – те должны оставаться сухими.

Видео – Особенности монтажа полотенцесушителя

Выбор полотенцесушителя и другие важные моменты

В других странах этот прибор является элементом системы отопления, у нас же его подключают к горячему водоснабжению. Следовательно, он одновременно еще и компенсирует температурное расширение трубопровода, в связи с чем устанавливается непосредственно в стояк. Поэтому ошибки при монтаже недопустимы.

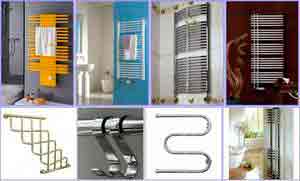

Конечно, вначале следует правильно выбрать устройство. Современный ассортимент огромен, но с покупкой спешить не нужно. Дело в том, что импортные полотенцесушители несовместимы с водопроводными трубами, поэтому нужно покупать отечественные модели. Но если устройство будет установлено в частном доме, то можно делать выбор и в пользу зарубежных производителей, но с обязательным учетом качества воды и давления.

Обратите внимание! В многоквартирном доме нужно устанавливать только изделия отечественного производства, причем делать это согласно ГОСТу и СНиПу.

Для того чтобы правильно произвести монтаж, вам следует знать об основных моментах этого процесса.

  1. Не рекомендуется использовать в системе компоненты, выполненные из разных металлов, иначе произойдет электролитическая коррозия со всеми вытекающими из нее последствиями. Во избежание этого все соединения уплотняются тефлоновыми прокладками.
  2. По возможности на стояк нужно установить пару шаровых кранов, сформировав тем самым перемычку (байпас). Это позволит не перекрывать воду во всем стояке в случае непредвиденной ситуации.
  3. Нужно помнить, что если подключить полотенцесушитель к отопительной системе, то работать он будет лишь в период сезона отопления. Поэтому лучше врезать устройство в систему ГВС.
  4. Если планируется установка модели типа «лесенка», то лучше прибегнуть к боковому подключению с межосевой дистанцией в 50 сантиметров.
  5. Если вы все же желаете подключить устройство к системе отопления, то лучше выберите для этого комбинированную модель.

Что нужно знать про давление в системе отопления ?

Если у вас возникли проблеммы со стабилизацией давления в системе отопления, рекомендуем ознакомится с этим руководством

Видео – Выбор полотенцесушителя

Теперь рассмотрим основные разновидности изделий. Таковых всего три.

  1. Водяные модели представляют собой змеевики, в которых циркулирует горячая жидкость.
  2. Электрические модели работают автономно, но, разумеется, нуждаются в бесперебойной подаче электроэнергии.
  3. Наконец, комбинированные устройства сочетают в себе характеристики первых двух разновидностей, но стоят при этом достаточно дорого.

Обратите внимание! Соединять устройство со стояком желательно с помощью «американок» — соединений разъемного типа с накидной гайкой.

Возможные способы подключения

До того как приступить к монтажу, следует выбрать подходящий вариант подключения. Зачастую в зданиях, выстроенных еще во времена СССР, полотенцесушители представляют собой зигзагообразные трубки на стенах, и если планируется замена, то следует подобрать модель подходящего диаметра, рассчитанную на нижнее подключение.

Но если в ванной комнате проводился ремонт и трубу утопили, оставив лишь входы, то возможна установка полотенцесушителя в ванной своими руками с боковым подключением. Она будет более трудоемкой, но сама конструкция будет выглядеть эстетично.

Обратите внимание! При проведении монтажных работ все соединения нужно должным образом изолировать, т. к. устранить протечки в трубе, которая утоплена в стену, очень сложно.

Особенности монтажа электрической сушки

Процедуру подключения змеевика электрического типа следует рассмотреть отдельно. В данном случае важнейшим этапом этой процедуры является правильное подключение к электросети, благодаря чему риск воспламенения или короткого замыкания будет минимальным. По этой причине приведенные ниже действия обязательны:

  1. заземление змеевика;
  2. его подключение через специальный прибор защитного отключения, который в быту называют просто «автоматом».

А если планируется подсоединение изделия к розетке, которая расположена прямо в ванной комнате, то она (розетка) обязательно должна быть с влагозащитным корпусом. Проще говоря, ее следует утопить в стену, а оставшееся снаружи отверстие должно закрываться при помощи специального изоляционного колпачка.

Если вы внимательно прочли информацию, которая была приведена в данной статье, то установка полотенцесушителя в ванной своими руками не вызовет никаких трудностей.

Видео – Монтаж электрической сушки

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

  1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
  2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
  3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
  4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
  5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

  • Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.
  • На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

    Источник: http://v-teplo.ru/ustanovka-polotencesushitelya.html

    Установка полотенцесушителя в ванной: руководство для монтажа своими руками

    Полотенцесушитель — удобное приспособление для сушки полотенец и мелкого белья. Помимо этого он дополнительно обогревает помещение, эффективно снижает влажность воздуха. Установка полотенцесушителя для человека, обладающего навыками сантехнических работ, не составит большой трудности. Но некоторые ошибки при подключении прибора могут привести к серьезным нарушениям в функционировании коммуникаций, причем не только в своей квартире, но и у соседей. Как правильно установить оборудование мы расскажем в этой статье.

    Друзья читайте также наш подробный гайд по укладке плитки в ванне уверяем вас он будет полезным, а также на сайте есть отдельная статья про затирку швов про все тонкости и детали работы.

    Принцип работы

    Полотенцесушитель имеет трубчатую конструкцию, в зависимости от типа источника энергии может быть:

    • водяным, нагревающимся от воды из системы горячего водоснабжения или отопления;
    • электрическим, где используется тепло электронагревательного элемента.

    В многоэтажных домах водяные сушилки подключаются к центральному трубопроводу и жестко привязываются к функционированию системы ГВС или отопления. При летнем отключении горячей воды водные устройства не работают. В частном домостроении сушить белье в ванной можно только в отопительный сезон, поскольку нагрев теплоносителя напрямую зависит от режима котельной.

    Электрические полотенцесушители работают от сети с напряжением 220 В. В приборы встроены нагревательные элементы:

    • Трубчатые ТЭН, которые передают энергию циркулирующей воде или маслу. За счет аккумуляции тепла такие конструкции длительно поддерживают заданную температуру.
    • Греющие кабели, где тепловая энергия вырабатывается проводником с высоким сопротивлением.

    Удобство электросушилки заключается в автономности — ее работа не зависит от наличия отопления или горячего водоснабжения, привязки к стояку.

    Какой полотенцесушитель выбрать

    Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

    Водяные

    Это наиболее распространенные устройства. Их преимущества:

    • экономичность, отсутствие затрат на электроэнергию;
    • высокая теплоотдача;
    • дополнительное или основное отопление;
    • надежность и долговечность при условии, что модель качественная.

    Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

    • не работают при отсутствии отопления или ГВС;
    • нужна жесткая привязка к стояку;
    • не регулируется температура нагрева;
    • при монтаже требуются знания сантехники.

    Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

    Электрические

    Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

    Ценные качества электрических моделей:

    • не зависят от горячего водоснабжения и отопления;
    • устанавливаются в любом удобном месте;
    • возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
    • не требуется профессиональный монтаж и разрешение на подключение;
    • минимальный риск протечек;
    • могут функционировать совместно с системой «умный дом».

    • более дорогая цена, чем водяных;
    • для эксплуатации требуется качественная проводка и установка УЗО;
    • дополнительный расход электроэнергии;
    • при выходе из строя нужно менять нагревательный элемент.

    Комбинированные

    В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

    Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

    Дизайн и технические характеристики

    Полотенцесушители изготавливаются из коррозионностойких металлов или сплавов:

    • нержавеющей стали;
    • алюминия;
    • меди;
    • латуни.

    Приборы имеют различную форму — U-, П-, М-, С-образную, «лесенка», «трапеция», угловую, ступенчатую, в виде кольца, «змейки». Могут быть поворотными, с дополнительной полкой. Покрытие — из блестящего хрома, термоустойчивых красок, под состаренную латунь или бронзу. Разнообразие форм и цветов позволяет использовать конструкцию в любом интерьере ванной комнаты.

    Чаще всего при установке полотенцесушителя в ванной наиболее значимым фактором оказывается внешний вид и способ подключения. Если сушилка играет роль основного обогревателя, перед покупкой нужно рассчитать требуемую мощность исходя из нормы 100-140 Вт на кв.м площади помещения.

    Теплоотдача при нормативных значениях рабочей температуры в системе зависит от размеров устройства:

    • маленькие вырабатывают не более 300 Вт;
    • среднего размера — до 900 Вт;
    • крупные — свыше 1200 Вт.

    Мощность электрических полотенцесушителей подбирается аналогично водяным. Она эквивалентна расходу энергии (потреблению) и указана в техническом паспорте.

    Как правильно подключить

    Даже качественная и мощная модель не будет работать, если при подключении были сделаны ошибки. Кроме этого возможны серьезные неполадки в домовых системах, которые приведут к проблемам — уменьшению проходимости стояка, снижению температуры в общей сети.

    Рекомендуется соблюдать правила установки:

    • размещать полотенцесушитель как можно ближе к стояку;
    • не ставить запорную арматуру на общий стояк;
    • при нижней подаче воды и естественной циркуляции не допускать заужение отводов, поскольку это увеличивает гидравлическое сопротивление в ветке и препятствует прохождению воды сквозь просвет трубы сушилки;
    • при необходимости между отводами устанавливать байпас — резервную перемычку для обеспечения функционирования основного трубопровода;
    • не допускать петель или изгибов на отводах;
    • краны и подводящие трубы не должны быть меньшего диаметра, чем вводы полотенцесушителя.

    При смещении или заужении сечения байпаса снижается объем и скорость поступающий в сушилку воды, что можно компенсировать только встройкой насоса для создания принудительной циркуляции.

    Схемы установки

    При наличии стояка ГВС или отопления для подключения водяных полотенцесушителей используются способы подключения:

    • боковой;
    • диагональный;
    • нижний.

    Выбор варианта зависит от расположения коммуникаций в помещении и модели сушилки.

    Схема 1 — боковое подключение без смещения или заужения байпаса

    Полотенцесушитель работает за счет естественной циркуляции горячей воды, которая, охлаждаясь, по законам физики выталкивается новыми нагретыми порциями.

    Межосевое расстояние прибора должно быть меньше или равно расстоянию между отводами, но не больше. Это создает разницу давлений, необходимую для заполнения трубок жидкостью и ее движения.

    Такое подключение наиболее эффективно, что подтверждено исследованиями с помощью тепловизора.

    Схема 2 — диагональное подключение

    Перед боковым такой монтаж полотенцесушителя не обладает какими-либо преимуществами.

    Боковое или диагональное подключение работает при любом направлении и скорости подачи воды. После отключения не нужно стравливать воздух. Допускается установка на расстоянии от стояка до 4-5 м.

    Схема 3 — нижнее подключение

    Этот способ не так эффективен, как боковое подключение, но свои плюсы имеются:

    • между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
    • можно проложить трубы в уровне пола или под ванной.

    Желательно, чтобы оба отвода располагались ниже полотенцесушителя для обеспечения равномерности подачи теплоносителя и предотвращения его застоя.

    Неправильные схемы

    Ниже приведены варианты неправильного подключения, при которых полотенцесушитель греется плохо или совсем не работает.

    Если уже проделан ремонт и завершена укладка плитки, замену полотенцесушителя при неполадках в работе можно избежать, если установить насос с термодатчиком и защитой от сухого хода.

    Арматура

    Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

    Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

    В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

    Монтаж полотенцесушителя своими руками: пошаговая инструкция

    Наиболее простой в установке прибор — М- или П-образной формы с боковым подключением. Для него на стояке подготавливаются отводы с межосевым расстоянием 500 или 600 мм с кранами. Нужно купить подходящую по размерам и диаметру трубы сушилку, «американки», уплотнительную нить. Понадобятся ключи для установки муфт и «американок», накладки для маскировки соединений, строительный уровень.

    Установка полотенцесушителя небольшого размера с боковым подключением

    Монтаж проводится в следующем порядке:

      Намотать нить на все наружные резьбовые соединения.

  • На трубы заранее надеть накладки. Если конструкции съемные, можно сделать это по окончании работ.
  • Прикрутить к полотенцесушителю соединительную муфту, затем «американку», используя разводной и газовый ключ.
  • Вкрутить ответные части «американок» в краны на отводах стояка.

    Проверить вертикальность соединений строительным уровнем.

    Сушилку установить в нужное положение, закрутить «американки».

    Провести пробный пуск, чтобы проверить герметичность конструкции.

    Если отделка стен еще не закончена, полотенцесушитель демонтируется, а после ее завершения устанавливается и крепится к плитке.

    Установка полотенцесушителя с нижним подключением

    Как правило, снизу подключается модель «лесенка». Монтировать такой прибор нужно следующим образом:

      На стене разметить точки крепления прибора.

    Если необходимо, для подводки труб в стене проделать штрабы.

  • Трубы от стояка отопления распаять на 2 отвода.
  • Наружную резьбу обмотать уплотнительной нитью.
  • Полотенцесушитель временно повесить на стену, выровнять по уровню, закрепить дюбель-шурупами. Нужно следить, чтобы муфты отступали от стены на толщину плитки, которой будет отделываться поверхность в дальнейшем.
  • Штрабы смочить и оштукатурить.
  • Сушилку снять с креплений и провести облицовку стен плиткой. Окончательно установить прибор уже после отделки с помощью эксцентриков, вкручивая их через ревизионные отверстия в переходные муфты. На этом этапе смонтировать все прокладки. Положение конструкции тщательно выверить уровнем.

  • Разметить точки верхних креплений.
  • Полотенцесушитель опять снять. Накрутить декоративные фланцы на нижние крепления.
  • По верхней разметке просверлить отверстия, вставить дюбели, повесить оборудование и закрутить все шурупы.
  • Открыть краны, стравить воздух и проверить наличие утечек.
  • Ревизионное отверстие закрыть люком.

    Полотенцесушитель с нижним подключением готов к работе.

    Видео инструкция — пошаговый монтаж полотенцесушителя

    Заключение

    При установке сушилки своими руками нужно выбрать правильную схему подключения, которая обеспечит беспроблемную работу оборудования. При естественной циркуляции воды не стоит делать какие-либо заужения просвета, петли, лишние изгибы, а также применять комплектующие меньшего диаметра. Для использования полотенцесушителя как основного отопительного прибора рекомендуется рассчитать его на требуемую теплоотдачу. Качественный монтаж проводится с помощью «американок» и переходных муфт соответствующего трубам диаметра.

    Источник: http://stroim-dom.net/ustanovka-polotencesushitelja-v-vannoj-rukovodstvo-dlja-montazha-svoimi-rukami/

    Установка и подключение полотенцесушителя своими руками

    Важными составляющими ванной комнаты являются, помимо самой ванны, раковины, душа и зеркала, и множество других вещей, в том числе и полотенцесушитель. Это чрезвычайно удобное устройство, не только позволяющее делать влажные полотенца и белье сухими, но и предотвращающее сырость. Словом, служит неким подобием системы отопления для данной комнаты. И если монтаж ванной или раковины лучше доверить профессионалам, то установку и подключение полотенцесушителя можно сделать своими руками. Главное – знать, как это делается.

    Установка и подключение полотенцесушителя своими руками

    Виды полотенцесушителей

    Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

    Таблица. Виды полотенцесушителей по принципу работы.

    Название и фотоОписание
    Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.

    Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.

    Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

    Изготавливаются полотенцесушители из следующих материалов:

    • сталь;
    • латунь;
    • медь;
    • нержавеющая сталь.

    Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

    Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

    Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

    Полотенцесушитель из нержавеющей стали

    Важно! Выбирая полотенцесушитель, обращайте внимание не только на принцип работы и материал, но и на максимально допустимое давление в системе – в водопроводных и отопительных трубах иногда возникают гидроудары, потому желательно, чтобы «полотенчик» был способен их выдержать.

    Выбор схемы подключения водяного полотенцесушителя

    До начала непосредственно сантехнических работ важнейшим этапом установки полотенцесушителя является выбор схемы, по которой он будет подключен. Без этого повышается вероятность допущения ошибки, из-за которой система будет неэффективной либо не будет работать вообще. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типичные недочеты, допускаемые при неграмотном монтаже.

    Самой простой и надежной схемой считается та, при которой «полотенчик» является неотъемлемой частью стояка, и, по сути, его ответвлением U-образной или какой-либо еще формы. Таким образом полотенцесушители подключены в большинстве домов со старой системой водоснабжения (если хозяева квартир не заменяли их на более совершенные модели).

    Схема прямого и наиболее простого подключения полотенцесушителя к стояку

    Исполнение схемы, представленной выше, на практике

    При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир

    Чтобы иметь возможность отключать полотенцесушитель или регулировать температуру его работы без вмешательства в деятельность стояка, необходимо подключать байпас. Про него более подробно будет рассказано в следующем разделе статьи.

    Примеры подключения байпаса

    Теперь рассмотрим первую схему подключения полотенцесушителя вместе с кранами и байпасами – с боковым или диагональным подводом. Разница между ними несущественна и выбор зависит от ваших личных предпочтений. Эффективная работа подобной схемы подключения обеспечивается при выполнении следующих правил.

    1. При расположении полотенцесушителя в 2 и более метрах от стояка врезка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше – допустимы прямые подводы, без уклона.
    2. Трубы, соединяющие полотенцесушитель с отводами, не должны иметь «горбов» – в них начнет накапливаться воздух.
    3. Подводящие трубы желательно укрыть теплоизоляцией.

    Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно

    Допустимый вариант схемы, представленной выше

    Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка. Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным

    Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки

    Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума

    Для некоторых полотенцесушителей Н-образной формы и больших размеров используется схема подключения с нижним подводом, показанная на изображении ниже. Как и для боковое или диагональное подсоединение, для нее существует несколько правил, исполнение которых обеспечит эффективность работы всей сантехнической системы.

    1. Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя врезка отвода должна обязательно располагаться ниже самого полотенцесушителя.
    2. Нижняя врезка в стояк должна располагаться ниже полотенцесушителя вне зависимости от условий.
    3. Подводящие трубы желательно укрыть теплоизоляцией.
    4. Наличие горбов в подводящих трубах нежелательно – в этих местах достаточно быстро возникнут воздушные пробки.
    5. На полотенцесушителе необходимо смонтировать кран Маевского.

    Схема подключения полотенцесушителя с нижним подводом

    Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо

    При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать

    Цены на водяной полотенцесушитель

    Демонтаж старого полотенцесушителя, монтаж байпаса и кранов

    Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр. При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.

    Пример полотенцесушителя старого образца, установленный еще при строительстве дома

    Процесс его демонтажа выглядит следующим образом.

    Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.

    Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.

    Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.

    Важно! Будьте готовы к тому, что внутри полотенцесушителя может оставаться часть воды. Желательно заранее подстелить под него тряпку или поставить под место соединения со стояком емкость.

    Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.

    Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.

    Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.

    1. Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
    2. Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
    3. Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.

    Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.

    Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными

    В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки

    В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель

    То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб

    Важно! Среди сантехников спорным вопросом является диаметр и расположение трубы байпаса для полотенцесушителя. Некоторые уверены, что он будет эффективно работать только при зауженном и смещенном обходе. Но это не так – прямой байпас с диаметром, равным таковому у стояка, прекрасно себя проявляет как при верхней, так и при нижней подаче. Изображение ниже является тому доказательством.

    Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка

    Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением. Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

    Байпас снабжен краном-задвижкой

    Видео — Монтаж полотенцесушителя своими руками

    Установка и подключение водяного полотенцесушителя – пошаговая инструкция

    Итак, снятие старого змеевика выполнено, байпас, краны и подводящие трубы установлены. Теперь рассмотрим пошаговую инструкцию по установке и подключению водяного полотенцесушителя своими руками.

    Шаг 1. Подберите фитинги, необходимые для соединения полотенцесушителя с отводами под него. В данном случае используются угловые модели. Помимо самих фитингов, подберите декоративные чашечки (также называемые отражателями), которые закрывают место соединения.

    Фитинг указан на фото красной стрелкой

    Шаг 2. На резьбовую поверхность фитингов наклейте ФУМ-ленту – она необходима для герметизации соединения. При желании используйте вместо нее паклю.

    Наклеивайте ФУМ-ленту на резьбовую поверхность фитинга таким образом, чтобы при его вворачивании в трубу ее конец не задирался

    Шаг 3. Завершите нанесение ФУМ-ленты следующим образом: сверните ее в своеобразную «нить» и нанесите у сбега резьбы. Таким образом, при монтаже фитинга эта часть ленты прижмется к стене и будет играть роль уплотнительного кольца.

    Завершение ее нанесения

    Шаг 4. Закрутите фитинг вместе с надетым декоративным отражателем во внутреннюю резьбу трубы, соединенной с отводами под полотенцесушитель. Вследствие использования ФУМ-ленты для этого потребуется приложить некоторые усилия. При этом будьте аккуратны и не сорвите резьбу.

    Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы

    Шаг 5. Таким же образом нанесите на второй фитинг ФУМ-ленту или паклю и закрутите его, соединив с отводом от стояка.

    Второй фитинг подсоединен

    Шаг 6. Внутрь фитингов установите уплотнительные кольца из резины или полиуретана.

    Установка уплотнительных колец

    Шаг 7. Приложите сам полотенцесушитель к фитингам и стене, «наживите» его, чтобы проверить, соответствует ли расстояние между фитингами необходимому. Затем отметьте на стене точки, где необходимо выполнить отверстия под кронштейны или держатели.

    Идет процесс «наживления» и выравнивания полотенцесушителя

    Отверстия под крепеж разметьте с помощью карандаша или маркера

    То же самое, но для нижнего крепежа полотенцесушителя

    Шаг 8. Теперь необходимо проделать отверстия в керамике и бетоне за ней для установки крепежа под полотенцесушитель. Для начала накерните плитку с помощью самореза – приложите его к поверхности и несколько раз легонько постучите молоточком. Это действие необходимо для того, чтобы сверло в процессе создания отверстия не соскочило в сторону.

    Важно! Подобное действие требует особой аккуратности – при неосторожности на плитке можно оставить трещины или сколы. В некоторых случаях строители советуют вместо накернивания просто наклеивать на место сверления крест-накрест пластырь или бумажный скотч.

    Места расположения будущих отверстий

    Процесс накернивания плитки

    Шаг 9. На малых оборотах, с особой осторожностью сделайте в керамической плитке отверстия под крепеж полотенцесушителя. Для этого желательно использовать либо специальное копьевидное сверло, либо хорошо заточенное по бетону.

    Сверление на малых оборотах

    Копьевидное сверло, созданное специально для работы с плиткой

    Шаг 10. После этого на больших оборотах сделайте отверстие под крепеж в бетоне, расположенном за плиткой.

    Сверление на больших оборотах

    Шаг 11. В получившиеся отверстия введите пластмассовые дюбели.

    В отверстия забиваются дюбели

    Шаг 12. Если концы дюбелей торчат из отверстий – срежьте при помощи ножа, иначе плотного прилегания держателя или кронштейна добиться будет невозможно.

    Срезается выступающий конец дюбеля

    Шаг 13. Снова наживите полотенцесушитель на фитинги, при этом проверив, не изменилось ли положение уплотнительных колец в нем за то время, пока вы создавали отверстия под держатели.

    Полотенцесушитель наживляется на фитинги

    Шаг 14. Зафиксируйте полотенцедержатель на фитингах, закрутив соответствующие гайки вручную.

    Процесс закручивания гаек

    Шаг 15. Теперь доверните эти гайки, чтобы «полотенчик» надежно зафиксировался. Для этого используйте сантехнический ключ и тряпку – последняя защитит никелированную поверхность от царапин. Достаточно совершить два оборота.

    Гайки докручиваются сантехническим ключом

    Шаг 16. Отодвиньте от стены декоративные чашечки и поверните краны-задвижки на отводах, чтобы в полотенцесушитель пошла вода. Проверьте герметичность соединений – не капает ли оттуда.

    Шаг 17. Если все в порядке, остается последний штрих – закрутите в отверстия под крепеж, куда ранее были вставлены дюбели, саморезы. Проверьте, насколько крепко держится полотенцесушитель. На этом его установку и подключение своими руками можно считать полностью и успешно завершенной.

    Монтаж электрического полотенцесушителя происходит схожим образом – по инструкции изделие собирается, в стене создаются отверстия под держатели или кронштейны и «полотенчик» устанавливается на них. Отличие состоит в том, что для подобных моделей необходима розетка, которую желательно располагать подальше от ванной. При желании и возможностях можно произвести скрытый монтаж, когда кабель питания будет уходить в стену и там подключаться к электропроводке.

    Выбор места для размещения электрического полотенцесушителя (схема)

    Способы крепления электрического полотенцесушителя к стене (схема)

    Вне зависимости от типа полотенцесушителя и материала, из которого он изготовлен, надежность, долговечность и эффективность прибора напрямую зависят от выбора правильного способа подключения и грамотного монтажа. При должном подходе к делу с этим может справиться каждый!

    Установка и подключение полотенцесушителя своими руками

    Полотенцесушитель из нержавеющей стали

    Схема прямого и наиболее простого подключения полотенцесушителя к стояку

    Исполнение схемы, представленной выше, на практике

    При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир

    Примеры подключения байпаса

    Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно

    Допустимый вариант схемы, представленной выше

    Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка. Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным

    Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки

    Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума

    Схема подключения полотенцесушителя с нижним подводом

    Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо

    При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать

    Пример полотенцесушителя старого образца, установленный еще при строительстве дома

    Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными

    В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки

    В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель

    То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб

    Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка

    Байпас снабжен краном-задвижкой

    Фитинг указан на фото красной стрелкой

    Наклеивайте ФУМ ленту на резьбовую поверхность фитинга таким образом, чтобы при его вворачивании в трубу ее конец не задирался

    Завершение ее нанесения

    Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы

    Второй фитинг подсоединен

    Установка уплотнительных колец

    Идет процесс «наживления» и выравнивания полотенцесушителя

    Отверстия под крепеж разметьте с помощью карандаша или маркера

    То же самое, но для нижнего крепежа полотенцесушителя

    Места расположения будущих отверстий

    Процесс накернивания плитки

    Сверление на малых оборотах

    Копьевидное сверло, созданное специально для работы с плиткой

    Сверление на больших оборотах

    Срезается выступающий конец дюбеля

    Полотенцесушитель наживляется на фитинги

    Процесс закручивания гаек

    Гайки докручиваются сантехническим ключом

    Выбор места для размещения электрического полотенцесушителя (схема)

    Способы крепления электрического полотенцесушителя к стене (схема)

    Источник: http://kanalizaciyaseptik.ru/santexnika/ustanovka-i-podklyuchenie-polotencesushitelya-svoimi-rukami.html

    Установка полотенцесушителя в ванной своими руками: как правильно смонтировать и подключить

    Полотенцесушитель – устройство полезное, а во многих случаях – необходимое. Он не занимает много места, не требует сложного ухода, при этом прекрасно высушивает влажные полотенца без больших дополнительных затрат.

    В некоторых домах старой постройки установка полотенцесушителя была предусмотрена проектом, но такие устройства в большинстве своем давно устарели и морально, и технически. Современные модели гораздо удобнее и надежнее.

    Разновидности современных полотенцесушителей

    Различают два основных вида полотенцесушителей: электрические и водяные. И первые, и вторые выполняют в самом различном дизайне, разного размера, цвета, конфигурации: от простой изогнутой трубки до изысканных моделей, которые выглядят скорее как интерьерное украшение, но со своим предназначением справляются вполне прилично.

    Устройство полотенцесушителей разного типа, разумеется, принципиально различается.

    В первом случае прибор нагревается с помощью электричества, во втором по трубам циркулирует горячая вода. Порядок установки электрических и водяных моделей также имеет существенные отличия.

    Что необходимо учесть перед монтажом водяной модели?

    Теплоносителем в водяных моделях полотенцесушителей является горячая вода. Чаще всего прибор подключают к системе горячего водоснабжения, но это возможно не всегда. Определяясь с тем, как правильно установить в ванной комнате полотенцесушитель, такие моменты следует выяснить заранее.

    Например, в домах, где централизованный подогрев отсутствует, используются газовые колонки. В таких помещениях водяные полотенцесушители подключают к центральной системе отопления. Это не слишком удобно, поскольку работает прибор на обогрев только в отопительный период, в остальное время он представляет собой обычную вешалку для полотенец.

    Если для подогрева воды в доме используется электрический котел, имеет смысл приобрести специальную двухконтурную модель.

    А вот владельцы частных домов с полностью автономной системой отопления и горячего водоснабжения гораздо свободнее в выборе.

    Если принято решение сделать полотенцесушитель частью отопительной системы многоквартирного дома, его стоит установить летом, пока отопительный сезон еще не начат. Обычно коммунальщики крайне неохотно соглашаются отключить отопление всему дому в зимние холода ради установки этого необязательного для жизни прибора. Да и соседей отсутствие отопления в течение нескольких часов едва ли порадует.

    Перед установкой полотенцесушителя необходимо выяснить, имеется ли в отопительной системе вода. Обычно на лето ее сливают, но это делают не всегда. Придется попросить местных коммунальщиков проверить это и перекрыть воду, если необходимо.

    При установке полотенцесушителя как части домового водопровода также понадобится перекрыть горячую воду, поступающую в дом. Старые модели полотенцесушителей обычно не оборудованы кранами и байпасом, позволяющим пустить воду в обход устройства, поэтому его нельзя просто снять, придется попросить о помощи местных сантехников.

    В отдельных случаях перекрыть воду в водопроводе или отопительной системе можно и самостоятельно, однако для этого нужно точно знать, как это сделать, а также поставить в известность о своей “самодеятельности” местных коммунальщиков и заручиться их согласием.

    Выясняя, как установить подходящий полотенцесушитель в ванной, еще до его приобретения необходимо определиться со способом его подключения. Оно может быть:

    • нижним;
    • боковым;
    • диагональным (для моделей типа “лесенка”);
    • по центру нижней части.

    В первом случае место подключения устройства к водопроводу находится внизу, а во втором – сбоку. Сегодня водопроводные трубы прячут в стену или маскируют перегородкой, оставляя снаружи лишь места для подключения необходимой сантехники. Именно так устанавливают модели с боковым подключением, хотя процесс это довольно трудоемкий. Все же имеет смысл постараться: ванная комната так выглядит гораздо привлекательнее.

    Нижнее подключение характерно для старых домов, в которых проектом предусмотрена установка полотенцесушителя. Мощность моделей с нижним подключением примерно на 10% ниже, чем у аналогов с боковым подключением.

    Чтобы повысить эффективность работы оборудования, имеет смысл продумать модификацию водопровода и поставить модель с боковым подключением.

    Иногда диаметр патрубков полотенцесушителя и трупопровода не совпадает. Для их соединения используют специальные переходники. Диаметр такого переходника обязательно должен быть равным или большим, чем диаметр водопроводных труб. В противном случае в системе может возникнуть избыточное давление, что чревато аварией, протечками и другими неприятными проблемами.

    Важный параметр – осевые размеры полотенцесушителя, т.е. расстояние, разделяющие его вход и выход. Обязательно следует учесть диаметр водопроводной трубы, чтобы подобрать модель полотенцесушителя соответствующего размера. Наличие переходников усложняет процесс монтажа и ухудшает внешний вид устройства.

    Кроме того, возрастает и риск возникновения протечек. Если же без переходников никак не обойтись, стоит уделить особое внимание герметизации каждого соединения. Подбирая краны и фитинги, следует учитывать материал, из которого изготовлены водопроводные трубы.

    Сочетание разных металлов может вызвать их электрохимическую коррозию. С пластиковыми трубами в этом отношении работать значительно проще.

    Считается, что хромированные модели полотенцесушителей более долговечны, чем другие варианты. Кроме того, такие устройства отличаются более высокой теплоотдачей.

    Порядок установки водяного полотенцесушителя

    Установка водяной модели полотенцесушителя выполняется в несколько основных этапов:

    • Удаление старого устройства.
    • Монтаж байпаса.
    • Установка верхнего и нижнего крана.
    • Установка полотенцесушителя.
    • Проверка соединений на герметичность.

    Этап #1: Удаление старого устройства

    Итак, к началу работ вода в системе уже должна быть надежно перекрыта. Удалить старый полотенцесушитель, если он приварен к трубам, можно с помощью обычной “болгарки”, просто срезав его. При этом следует помнить, что на части труб придется нарезать резьбу, поэтому срезать нужно с учетом этих размеров.

    Болгарка понадобится и для удаления устройства с резьбовым соединением, если оно со временем “прикипело” к трубам. В остальных случаях старый полотенцесушитель просто отвинчивают от труб и снимают с кронштейнов, на которых он висел.

    Этап #2: Монтаж байпаса

    Байпас – это специальная перемычка, соединяющая вход и выход трубы, к которой подключен полотенцесушитель. Его устанавливают перед кранами, чтобы поток горячей воды по трубам не прерывался при закрытии кранов, отделяющих устройство от системы горячего водоснабжения.

    Если байпас в системе отсутствует, для ремонта или других манипуляций с устройством, придется перекрывать воду.

    Чтобы установить перемычку, понадобится отрезок трубы подходящего размера и диаметра. Обычно используют трубу меньшего диаметра, чем размеры труб основной магистрали.

    Байпас приваривают к трубам основной магистрали или привинчивают с помощью резьбового соединения.

    Этап #3: Установка верхнего и нижнего крана

    Перед монтажом следует приобрести два запорных крана, диаметр резьбы которых совпадает с диаметром труб, на которые он будет установлен.

    Можно выбрать обычные краны, которые переводят только в два положения: “открыто” и “закрыто” или использовать винтовые конструкции, чтобы регулировать поток теплоносителя, поступающего на устройство, т.е. степень его нагрева.

    Еще одно полезное устройство, которое рекомендуется установить на полотенцесушитель – кран Маевского.

    Автоматические модели крана Маевского справляются с этой задачей даже без участия человека. Определить, что в устройство попал воздух очень просто, в этом случае полотенцесушитель нагревается недостаточно или полностью остывает.

    Если на трубах не имеется резьбы, ее следует нарезать, используя плашку с соответствующими характеристиками. Если резьба есть, но выглядит старой и изношенной, ее также не помешает обновить с помощью специального инструмента, чтобы улучшить качество соединения.

    Этап #4: Установка полотенцесушителя

    Перед установкой полотенцесушителя следует продумать его размещение на стене. Для этого используют специальные кронштейны, телескопические держатели или хомуты. Обычно модели хороших производителей комплектуются необходимыми материалами и крепежными элементами.

    Кронштейны следует установить на стене. Обычно для этого на стене намечают места крепления, проделывают отверстия с помощью дрели, затем привинчивают кронштейны. Перед началом работ следует изучить инструкцию изготовителя.

    В отдельных случаях сначала устанавливают полотенцесушитель, и лишь потом закрепляют его на стене.

    При установке полотенцесушителя необходимо помнить о специальных нормативах. При диаметре труб менее 23 мм, между трубой и стеной следует оставить расстояние больше 35 мм, а если трубы устройства толще – более 40 мм – расстояние до стены необходимо увеличить до 50 мм.

    Для присоединения полотенцесушителя к системе горячего водоснабжения понадобятся фитинги. Используют фитинги угловые или прямые, это зависит от конструкции устройства и типа его подключения. Разумеется, все соединения необходимо правильно уплотнить, чтобы исключить протечки.

    Обычную резьбу традиционно уплотняют с помощью льняной подмотки. Если для этого использовано достаточное количество материала, после завинчивания он будет немного выступать из-под резьбы.

    Если завинчивание существенно затруднено, возможно, подмотки слишком много, но если соединение легко закручивается, скорее всего, нужно добавить еще немного льняного уплотнителя. Для резьбовых соединений конической формы используют ФУМ-ленту.

    При установке полотенцесушителя не следует прилагать чрезмерные усилия для завинчивания всех соединений, чтобы случайно не повредить резьбу. Более подробно процесс установки водяного полотенцесушителя представлен в следующем видео:

    Этап #5: Проверка соединений на герметичность

    После того, как все работы будут окончены, следует снова подать воду в систему и проверить работу устройства. Желательно обеспечить максимальную нагрузку на прибор, чтобы выявить даже небольшие протечки. В ситуации, когда полотенцесушитель встроен в отопительную систему дома, провести такую проверку сложно, ведь монтаж обычно выполняется летом.

    Протечки могут проявиться только перед началом отопительного сезона, когда сотрудники коммунальных служб проверяют готовность системы к зиме, подвергая ее повышенным нагрузкам. Чтобы протечка не произошла в тот момент, когда жильцы квартиры отсутствуют, краны полотенцесушителя следует всегда держать закрытыми.

    Хотя описание процедуры подключения полотенцесушителя выглядит простым, на практике выполнение всех операций требует профессионального подхода. Если у владельцев дома нет соответствующих навыков, имеет смысл проконсультироваться с опытным сантехником или поручить ему выполнение всего комплекса работ.

    Установка электрического полотенцесушителя

    Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению. Важное требование – соблюдение правил электробезопасности.

    Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

    Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

    Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

    Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

    Источник: http://vannapedia.ru/santex/polotencesushitel/ustanovka-polotencesushitelya.html

    Правильное подключение полотенцесушителя

    Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

    Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

    Какие конструкции бывают

    Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

    Итак, все полотенцесушители можно разделить на четыре группы:

    • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
    • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
    • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

    Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

    Куда подключить и где повесить

    Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

    Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

    Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

    При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

    При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

    • малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
    • достаточного давления (2 атм или больше)
    • отвода трубами нормального диаметра (на шаг меньше чем стояк).

    При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

    Чем делать отводы и как поменять стояк

    Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

    Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

    Установка полотенцесушителя с разводкой полоипропиленовыми трубами

    Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

    Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

    При таком подключении сушилка — часть стояка и никаких кранов быть не может

    Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

    С байпасом или без

    Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

    Перемычка между входом и выходом полотенцесушителя и есть байпас

    Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

    Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

    При подключении без байпаса никаких кранов

    Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

    Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

    Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

    Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

    Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

    Как располагать отводы (способы подключения)

    При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

    При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

    При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

    Универсальное нижнее подключение полотенцесушителя «лесенки»

    Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

    Универсальное подключение полотенцесушителя (нижнее)

    В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

    • Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
    • Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
    • Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

    Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

    Возможный вариант нижнего подключения для подачи сверху

    При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

    Рабочий вариант при верхнем разливе горячей воды

    Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

    Универсальное боковое подсоединение

    Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

    Боковое универсальное подключение полотенцесушителя

    Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

    При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

    При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

    При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

    Возможный вариант бокового подключения (не самый лучший)

    Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

    Не лучший, но вполне работоспособный вариант

    Диагональное подключение

    Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

    Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

    Диагональное подключение при верхней подаче

    В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

    Полотенцесушители сложной формы: как подключать

    В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

    Тут выбрано диагональное подключение, потому что другое попросту работать не будет

    Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

    Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

    Варианты нижнего подключения с верхним разливом

    При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

    Как нельзя делать

    Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

    Эта схема не работает

    На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

    1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
    2. сделаны они металлопластиковой трубой с петлями.

    Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

    Нестабильные схемы

    Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

    Нестабильно работающие схемы подключения

    При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

    Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

    С петлей сверху

    Совсем неверно

    На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

    Очень плохая идея

    Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

    Процесс монтажа

    Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

    Источник: http://stroychik.ru/sanuzel/ustanovka-polotencesushitelya

    Как установить полотенцесушитель в ванной комнате самостоятельно: правила, этапы монтажа

    Сегодня трудно найти ванную, не оборудованную полотенцесушителем. Он делает комнату более комфортной. Установка полотенцесушителя решает ряд функций: высушиваются полотенца и мелкое белье; дополнительное отопление в комнате; борьба с сыростью.

    Эти функции будут выполняться качественно, если правильно выбрана и установлена модель. Работа выполняется в несколько этапов. Каждый вид полотенцесушителя монтируется с отличительными особенностями, которые нужно знать, чтобы не пришлось переделывать.

    Правила подключения полотенцесушителя

    • В домах многоквартирных сушилка-обогреватель монтируется в трубы с горячей водой и превращается в «компенсирующую петлю». Именно поэтому ошибка монтажа прибора приведет к некорректной работе водоснабжения в квартире, где проводится установка полотенцесушителя и распространится на весь дом. В странах зарубежья он встраивается в отопление.

    • Приобретается прибор отечественных производителей. Он приспособлен к врезке в трубопровод с горячей водой, соответствует ГОСТам. Но с таким ограничением в выборе сталкиваются жильцы квартир. Хозяева домов могут проводить монтаж полотенцесушителя от зарубежных производителей.
    • Чтобы избежать электролитической коррозии, не используются элементы из разных материалов в одной системе. Проявление этого явления спровоцирует быстрое разрушение прибора.

    Допускается подсоединение любого материала сушилки к трубам из пластика.

    • Если подсоединение идет к центральному отоплению, то эксплуатационный период ограничивается отопительным периодом. Круглый год работает электрическая модель или комбинированная сушка.
    • Падает мощность сушилки на 10%, если подсоединение проводится к системным патрубкам в низу.
    • Модель «лесенка» с межосевым расстоянием 0,5 м подключается по диагонали, проводится установка полотенцесушителя с боку или по вертикальной плоскости.

    • Когда установка полотенцесушителя в ванной проводится в систему действующую на данный момент, то учитывается расстояние между отводами. Вопрос посадочного расстояния не подымается во время капитального ремонта комнаты или в новострое.
    • Рекомендуется рассмотреть диаметр труб устройства и системы, где он будет врезаться. Трубы разного диаметра соединяются между собой переходниками. Избежать аварии от неправильного их подсоединения можно. Выбирается диаметр труб прибора так, чтобы они были не меньше, чем трубы системы. Иначе высокое давление жидкости в зауженных местах создаст аварийную ситуацию.
    • «Американки» используются в качестве соединительного разъемного элемента между сушилкой и стояком. Тогда прибор быстро и легко снимается со своего места.
    • Чтобы при аварии не приходилось останавливать жидкость в общем стояке, на него устанавливаются шаровые краны и байпас (перемычка). Это позволит отключать подачу жидкости только на полотенцесушитель, в остальной части квартиры остановки не будет.
    • Нельзя запорную арматуру устанавливать на трубах до байпаса и на самой перемычке. Если условие не будет выполнено, то будут появляться проблемы в работе сушки. Начнет падать циркуляция жидкости по стояку, снижается ее температура. Главная проблема, с которой приходится сталкиваться – это снижение напора воды по линии ее подачи в квартирах соседей.
    • Устройство монтируется согласно СНиП на высоте 1,2 м от уровня пола.
    • Между облицовкой стен и прибором выдерживается расстояние, которое зависит от диаметра его труб. Так, например, для змеевика с сечением до 2,5 см – рекомендуемое расстояние 3,5 и 4 см. Для модели с сечением 2,5 см – расстояние от 5 до 7 см.

    Последовательность действий при монтаже

    Порядок выполнения монтажа сушилки, нюансы в работе отличается у каждого ее вида. Производителями выпускаются:

    • Модели водяные – проводится соединение с трубами отопления и горячего водоснабжения. Экономится электроэнергия. Установка требует навыков и знаний. Важно учитывать давление в трубопроводе.
    • Электрические устройства – работают автономно и независимы от отопительного сезона и подачи воды. Потребуется корректная работа электролинии. Устанавливается, если монтаж сушилки нужен срочно, а ремонт в комнате в ближайшее время не предвидится. Существуют переносные элекрические сушилки. Выбор модели делается с учетом площади комнаты.
    • Комбинированные – работают в 2 режимах. Подключение проводится от сети электричества и от системы ГВС. Модель практичная, но не относится к доступной среднему покупателю. Цена на такую сушка высокая.

    Снятие старого устройства

    Первый этап – это снятие старого устройства. Возможно, придется столкнуться еще с моделью советских времен или демонтировать современный прибор.

    1. Снятие модели «змеевик» советских времен. Перед тем как установить полотенцесушитель в ванной самостоятельно, мастерами рекомендуется проводить замену стояка. Ее проводят либо в квартире частично, либо меняется весь стояк. Соединение проводится с согласия соседей этажом выше и ниже, поскольку это делается у них в санузлах. Тогда будут убраны старые трубы, спрятанные в перекрытии.
    2. Снятие современной модели. Если имеются разъемные соединения, то демонтаж не составит труда. Чтобы крепление полотенцесушителя было легким, приобретается устройство для замены с такими же размерами по центрам присоединительных патрубков.

    Демонтируется устройство устаревшее, присоединяется к ответным частям разъемов новое, проводится крепление полотенцесушителя к стене.

    Получение разрешения на замену стояка

    Получив разрешение на выполнение работ, перекрывается подача жидкости в общем стояке подъезда. Советский змеевик вырезается вместе с трубами стояка. Понадобятся навыки в работе с болгаркой. Отрезается стояк сначала в своем санузле, потом у соседей. На куски труб у соседей нарезаются резьбовые соединения. Новые трубы подсоединяются и заводятся в квартиру.

    Соединения проводятся с особой тщательностью. В противном случае потоп будет у соседей в квартире и тот, кто проводил ремонтные работы, отвечает за ущерб.

    Монтаж прибора водяного типа

    • Устанавливаются на подводку краны для отсечения подачи воды на случай аварии. Чтобы замена моделей в будущем не была сложной, краны монтируются с разъемными соединениями. Так можно будет устранить небольшие поломки без слива стояка.
    • Перед тем как крепить полотенцесушитель на стену, к месту его монтажа прокладываются трубы от стояка.

    • Собирается устройство по инструкции от производителя и укрепляется на стене.

    1. Трубами и тройниками устанавливается байпас. Необходимы будут: 2 вентиля на места подсоединения к сушилке, 1 вентиль – перекрывает на байпасе подачу воды.
    2. Сушилка закрепляется кронштейнами на стене.
    3. Фитинги присоединяют к прибору байпас с вентилями.
    4. Все соединения выполнены. Открываются краны для поступления воды в устройство. Напор делается слабым, чтобы избежать гидроудара.

    Монтаж полотенцесушителя комбинированного типа

    Производителями разработана модель универсальной сушилки. Она работает не только в отопительный сезон. А значит, ее врезают в трубы, как отопления, так и в водопроводную систему, в трубы с подачей горячей воды. Кроме того, комбинированная сушилка работает от электричества.

    Чаще всего это модель «лесенка». В ее нижнюю подводку с левой стороны устанавливается электронагреватель с термостатом. Монтаж самой сушки проводится обычным путем, схожим с полотенцесушителем водяного типа. Для комбинированной модели так же подводятся трубы с подачей горячей воды.

    Работает прибор по следующей схеме:

    • Когда отсекающие краны закрыты, а прибор наполнен водой через верхнюю подводку с левой стороны (со стороны крана Маевского), сушка может нагреваться от электричества.
    • Когда прибор отключен от питания электричеством, и открываются отсекающие краны, он нагревается от подаваемой из центральной системы горячей воды.

    Для соблюдения правил безопасности установка электрической модели сопровождается выполнений требований, связанных с электропроводкой.

    Поскольку электрическая сушка потребляет большое количество электроэнергии, то для нее монтируется отдельная точка питания, с подводящим кабелем в сечении не меньше 2,5 мм. Кабель ведется индивидуальный, от центрального щитка, с защитой отдельным автоматом.

    Обеспечивается заземление, перед тем как установить полотенцесушитель. Монтируется розетка с заземлением, укладывается провод с 3 жилами. Выполняются работы по «занулению», если заземления в квартире нет. Для этого «земля-провод» перемыкается в проводке с «нулем». Такую процедуру рекомендуется выполнять приближенно по максимуму к щитку.

    Особенности монтажа сушилки электрического типа

    • Между источником воды и электросушилкой рекомендуется выдержать расстояние не меньше 60 см.
    • Сохраняется расстояние от стены до прибора 30 см, до поверхности пола – 20 см, до мебели – 75 см.
    • По стандартам NFC-15-100 проводится подключение.
    • Нельзя располагать розетку над сушилкой.
    • Соблюдаются нормы безопасности в комнате с повышенной влажностью при работе электроприбора. Для этого проводка прокладывается в стенах. Монтируется розетка с крышкой, чтобы скрывались отверстия контактов. Используются провода из меди, маркированные ВВГнг и ВВГнг-LS.

    Если установка полотенцесушителя будет выполняться мастером, то зная последовательность работ, можно проконтролировать качество установки прибора. Для водяной сушилки важно правильно выбрать схему подключения. Для электрического устройства важно соблюдать безопасность, для установки комбинированного лучше пригласить мастера.

    Источник: http://vannayaa.ru/elektrik-santehnic/ustanovka-polotentsesushitelya.html

    Установка полотенцесушителя в ванной своими руками – как лихо заменить старую конструкцию?

    Необходимые инструменты и материалы

    При ремонте квартир в старых домах многие консультируются, как установить полотенцесушитель, чтобы заменить невзрачный агрегат на изящный хромированный. Нужную информацию можно получить и без услуг специалиста и даже провести такую операцию своими руками.

    Чем заменить старый полотенцесушитель?

    Современная ванная комната не обходится без простого, но весьма эффективного приспособления – полотенцесушителя. В большинстве случаев устройство представляет собой изогнутую особым образом трубу, предназначенную не только для сушки полотенец, но и для создания комфортного микроклимата в ванной. На сегодняшний день есть всего два вида: электрический и водяной. Каждый из них имеет не только особенности устройства, но и требует соответствующих правил монтажа.

    Труба для сушки полотенец в ванной

    Замена на электрический полотенцесушитель – менее традиционный подход, зато такой аксессуар более мобилен. Если требуется установить его в том месте, где невозможен доступ к водопроводным трубам, то монтаж не составит труда. Проблемами будут только хорошая гидроизоляция на электропровода и само соединение, да экономия электроэнергии. С установкой водяного полотенцесушителя своими руками связано много вопросов. Прежде всего предстоит выяснить, подключение будет производиться к отопительной системе или к трубе, поставляющей горячую воду. Первый случай встречается реже, так как обогрев ванной комнате в современных домах обычно идет по второму. Именно его и рассмотрим в качестве основного.

    Демонтаж старого полотенцесушителя своими руками

    Как установить водяной полотенцесушитель, если в ванной находится всего лишь изогнутая труба, по которой идет горячая вода? Прежде чем заменить ее красивым аксессуаром, важно удостовериться, можно ли перекрыть ее локально, в рамках одной квартиры. Если вентиля нет, придется договариваться с жилищной конторой для блокировки горячего потока во всем подъезде.

    После перекрытия магистрали выдержите минут 15–20, чтобы вода ушла из системы, а затем можно пытаться поменять старый полотенцесушитель. Обычно трудностей эта операция не вызывает, разве только если с течением времени резьбовое соединение не «прикипело». Тогда необходимо будет попробовать нанести какое-либо антикоррозийное средство на место соединения, а после приложить некоторые усилия для снятия крепежа. Если уж ничего не помогает, придется удалять устройство с помощью болгарки. Впоследствии решить, как установить полотенцесушитель, будет немного сложнее, надо будет повозиться с основной трубой, делая резьбу.

    Замена старого полотенцесушителя

    Когда старое приспособление удалено, и все подготовлено к тому, чтобы подсоединить новый полотенцесушитель, следует воспользоваться случаем и снабдить выход дополнительной трубой, называемой «байпас», и двумя шаровыми кранами. Это весьма полезная конструкция, позволяющая в дальнейшем перекрыть воду, не выходя из ванной, если вы вновь решите поменять этот аксессуар.

    Современные технологии таковы, что для водяных магистралей с успехом используются полипропиленовые трубы. Сейчас дефицита в них нет, а потому всегда можно подобрать нужный диаметр в любом строймаркете. Многие специалисты отдают предпочтение медным трубопроводам, считая их долговечней и прочней. Но тем, кто решил делать все своими руками, без помощи мастеров, все-таки лучше воспользоваться устройствами первой категории. Они легче монтируются, и нет необходимости приобретать приспособления для резки металла. К тому же такие трубы абсолютно не подвержены коррозии и, следовательно, более долговечны.

    Монтаж нового устройства

    Теперь перейдем к инструкции, как правильно установить водяной полотенцесушитель. В этом деле важно не спешить, чтобы избежать излишних перекосов, особенно если вы делаете такую операцию своими руками впервые.

    Монтаж нового полотенцесушителя в ванной — пошаговая схема

    Шаг 1: Выбираем модель

    Прежде всего следует тщательно выбрать модель полотенцесушителя, чтобы он соответствовал как эстетическим вкусам, так и техническим требованиям. Затем – материал, из которого изготовлена сама конструкция. Распространенными сейчас считаются приспособления из нержавейки. По цене они гораздо выше остальных, зато и срок их работы, и надежность на высоте. Вторая по популярности – латунь. С точки зрения внешнего вида претензий к изделиям из нее нет, но они все-таки не столь долговечны и надежны как стальные.

    Оптимальным решением можно назвать штаби-трубы, то есть изделия, армированные алюминием. Благодаря такому инженерному решению полностью исключается расширение за счет воздействия высокой температуры воды, и это свойство не только сохраняет удобство обработки пластика, но еще и сами трубы по прочности не уступают металлическим.

    Шаг 2: Разметка

    Отвечая на вопрос, как правильно установить полотенцесушитель в ванной, любой мастер первым делом ответит – держи вертикальный уровень. Именно за счет этого фактора достигается нормальная циркуляция жидкости по всему приспособлению и равномерность прогрева всей конструкции. Первоначально надо как следует замерять все расстояния между трубами, разметить места установки кронштейнов, которые будут держать все «сооружение». Следует еще отметить, что многие любят «прятать» подводку в стены. Значит, придется решать вопрос со штроблением канавок для прокладки труб.

    Шаг 3: Монтаж

    После того как сделана необходимая разметка, на стену устанавливаются кронштейны. И раз вы проводите работу своими руками, нужно знать, как сверлить стены и прикручивать эти детали. Затем сделайте пробную, «черновую» установку сушителя, замерив уровнем вертикальность его расположения. Если есть какие-то огрехи, постарайтесь их сразу же исправить. После закрепляем корпус устройства «набело» и подсоединяем к трубам. При установке не забывайте использовать уплотнительную нить или ленту, паклю, не упустите момент установки прокладок.

    Резьбовое соединение требуется монтировать с особой осторожностью: слишком большое усилие может привести к срыву самой резьбы, а худшим исходом будет то, что придется полностью выбрасывать всю конструкцию. И помните главное: уплотнение, уплотнение и еще раз уплотнение! Вы же не хотите потом оплачивать еще и ремонт ванной соседей снизу, если их затопит?

    Особо следует учесть, что вода должна циркулировать по сушителю от верхнего соединения к нижнему, и никак иначе!

    Шаг 4: Проверка

    И, наконец, когда все собрано и подключено, проведите проверку на протечку. Вначале, как вода будет пущена, осмотрите соединение со всех концов. Оно не должно быть влажным, а тем более нельзя допускать того, чтобы оттуда капала вода. Если такое случилось, придется снова отключать стояк, если идея с монтажом байпаса вам не понравилась. Пускать воду в полотенцесушитель следует плавно, открывать краны не резко, чтобы не произошло водяного удара. В противном случае может разорвать трубы, и окажется, что вместо комфорта вы устроили себе массу дополнительных проблем – заменить придется не только поврежденную трубу.

    Особенности установки электрического полотенцесушителя

    Как уже говорилось выше, монтаж своими руками приспособления с электронагревом гораздо проще, но необходимо обязательно помнить об особенностях, связанных с безопасностью его эксплуатации. Этих советов немного, но важность каждого из них вряд ли можно оспорить.

    Источник: http://remoskop.ru/ustanovka-polotentsesushitelya-vannoy-svoimi-rukami-zamenit.html

    Особенности установки электрического полотенцесушителя в ванной комнате

    Основные правила монтажа и подключения

    Так как электрические полотенцесушители не требуют врезки в водопровод, их подключение гораздо проще, чем у водяных приборов. Единственный нюанс, который необходимо учесть всесторонне, — максимальная изоляция электричества. В условиях влажного помещения любая утечка тока представляет серьезную угрозу для жизни. Поэтому вопрос безопасности при монтаже системы – один из главных. Обязательно проверяют качество электропроводки, к которой будут присоединяться провода. В процессе монтажа делают заземление и подключают УЗО, которое станет защитой для полотенцесушителя при перепадах напряжения.

    Вариант #1 — подключение к розетке в ванной

    Существует два варианта подключения прибора:

    • в розетку, которая находится в ванной;
    • в розетку вне ванной.

    Первый вариант используют, если полотенцесушитель не снабжен термостатом, отключающим прибор при достижении определенной температуры. В этом случае, чтобы не расходовать энергию впустую, просто вынимают вилку из розетки, когда не пользуются ванной.

    Для этого помещения подходят розетки только с влагозащитным корпусом. Подводку кабеля к ним делают либо от светильника ванной, либо из иного помещения. В любом случае провода должны быть спрятаны в штробу, а сама розетка – максимально утоплена в стену и снабжена крышкой для изоляции.

    Розетка для подключения полотенцесушителя должна иметь влагозащитную крышку и резиновые уплотнители, препятствующие прохождению паров через отверстия для вилки

    Еще один нюанс – нельзя ставить розетку на стене, которая контачит с улицей. Из-за образования конденсата могут возникать короткие замыкания. Лучше, чтобы стена выходила в коридор.

    Вариант #2 — вывод розетки за пределы ванной

    Более правильный способ монтажа – с выводом розетки за пределы влажного помещения. Это в особенности касается тех хозяев, кто любит подолгу нежиться в ванной, а не довольствоваться душевой кабиной.

    Для этого перфоратором просверливают в стене отверстие в комнату, где будет находиться розетка. Чаще всего это кухня. Если необходимо прокладывать кабель и в самой ванной, то его приподнимают над полом (10 см и более). Это нужно, чтобы в случае потопа вода не устроила замыкания проводки.

    Для повышения безопасности помещения кабель располагают в стене выше 10 см от пола, чтобы при потопе он не попал под воздействие воды

    Для подключения полотенцесушителя стоит пригласить профессионального электрика, потому что влага и ток – вещи несовместимые. Лучше предупредить проблему, чем пострадать из-за неграмотной установки.

    Подключение электрического полотенцесушителя

    Как уже было отмечено, ранее данные устройства были частью систем водоснабжения и их правильной работе практически ничего не могло помешать. Не изменялось гидравлическое сопротивление в трубе даже в результате удлинения магистрали.

    Простые схемы подключения

    Наиболее примитивной схемой является та, которую многие видели в своих ванных комнатах. Когда полотенцесушитель является частью стояка горячего водоснабжения. Именно благодаря простоте и надёжности данного типа подключения владельцы квартир зачастую выбирают именно его.

    Достаточно будет найти современную модель устройства, где соблюдено необходимое межосевое расстояние и диаметр труб, чтобы не допустить заужения стояка.

    Рекомендуемые схемы подключения

    Помимо стандартной схемы подключения имеются и другие, которые также хорошо себя проявляют в эксплуатации. При их правильном выполнении полотенцесушитель будет справляться с возложенными на него задачами.

    1. Боковое подключение. Мастера советуют выбирать данную схему в большинстве случаев. Нет зависимости от напора воды в стояке и её скорости движения. Не имеет значения удаление от стояка. Если устройство будет подключено правильно, не придётся стравливать воздух, после временного отключения воды.
    2. Нижнее подключение. Данный метод подключения востребован по той причине, что он даёт возможность скрыть коммуникации, при этом не придётся выполнять к кардинальным мерам. Также, стоит отметить, что очень много моделей созданы именно под такое подключение. Эта схема менее эффективна, нежели схема бокового или диагонального подключения.

    Заведомо нерабочие схемы подключения

    Некоторые мастера в погоне за привлекательным внешним оформлением или в силу экономии пространства помещения выбирают неразумные схемы подключения таких устройств. Это может стать причиной того, что при правильном функционировании всех систем, устройство не будет нагреваться.

    1. Нельзя, чтобы на верхнем участке был горб или арка, это непременно приведёт к тому, что произойдёт завоздушивание системы и прекратится циркуляция через полотенцесушитель.
    2. Недопустимо выполнять монтаж нижнего отвода на уровне ниже крайней нижней точки конструкции.
    3. При организации нижней подводки, схема также будет неэффективной.

    Это основные ошибки, которые допускают некоторые домашние мастера по неопытности. Чтобы вам с ними не столкнутся, рекомендовано выбирать наиболее распространённые схемы подключения полотенцесушителя и не придумывать ничего нового.

    Подключение комбинированного полотенцесушителяЭлектрический полотенцесушитель — монтаж и подключение

    Необходимость установки электрического полотенцесушителя в ванной комнате как правило диктуется практическими расчетами, такими как : создание комфортной температуры, борьбе с повышенной влажностью и для сушки полотенец и белья.

    До недавнего времени в наших ванных комнатах преобладали водяные полотенцесушители, но на сегодняшний день конкуренцию им составляют современные электрические полотенцесушители. Но не стоит забывать о недостатках этих электроприборов, главным из которых является поражение током при их использовании.

    Достоинства же электрических полотенцесушителей значительно превышают недостатки. Для того чтобы полотенцесушитель стал безопасен при эксплуатации, необходимо четко выполнять рекомендации и инструкцию при его установке.

    Преимуществами в использовании электрического полотенцесушителя являются такие факторы как:

    1) Использование прибора, когда отключено горячее водоснабжение;

    2) Регулировка температуры теплообменника (эта функция доступна моделям электрических полотенцесушителей с терморегулятором);

    3) Простота монтажа ( если сравнивать с водяными полотенцесушителями);

    4) Многообразие форм и разновидностей;

    На сегодняшний день современные производители электрических полотенцесушителей выпускают эти приборы на любой вкус, даже самый изысканный. Электрический полотенцесушитель может повторять дизайн водяного, напоминать шведскую стенку, устанавливаться на пол или закрепляться на стене, при этом имея возможность поворачиваться. Электрический змеевик с терморегулятором оснащен шнуром для подключения к розетке или кабелем, который ведет к распределительной коробке.

    Электрические полотенцесушители бывают двух типов :

    1) С кабельным прибором (тепловым элементом является разогревающейся проводник);

    2) С подогревателями (тело заполняется жидким теплоносителем);

    Кабельный электрический полотенцесушитель быстро нагревается, но при отключении от сети быстро остывает. Жидкостному полотенцесушителю потребуется некоторое время, чтобы достичь необходимой температуры, но удерживает он ее намного эффективнее.

    Дополнительную информацию по электропроводке для электрического полотенцесушителя Вы можете получить у наших партнеров на сайте: Электрика

    • Установка радиаторов отопления
    • Установка отопительного котла в загородном доме

    Установка терморегулятора на радиаторы отопления

  • Электрическое отопление дома
  • Источник: http://mr-build.ru/newsanteh/ustanovka-elektriceskogo-polotencesusitela.html

    Смотрите также:
    30.04.2020

    Как отшлифовать паркет без шлифовальной машины. шлифовка паркета своими руками. подготовка пола к лакировке Нанесение декоративного покрытия Нанесение лака или масляно-воскового покрытия позволяет не только придать паркету красивый внешний вид, но и призвано защищать...

    30.04.2020

    Стремянка из дерева своими руками. Как можно сделать дома стремянку? Стремянками называются удобные складные лестницы, которые можно перемещать по дому. Такие изделия бывают разных размеров и подходят для различных видов работ. Их изготавливают из древесины, металла и...

    30.04.2020

    Технология точечной сварки выполняя работы своими руками Технология точечной сварки Процесс сваривания точечной технологией включает в себя несколько этапов. Как варить металл при помощи точечной сварки? Сначала соединяемые детали совмещаются в нужном положении,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
