Гранулятор своими руками

Инструменты

Использование пеллет в системе отопления позволяет существенно сэкономить на обогреве помещения. Данный вид топлива отличается одним из наивысших КПД, среди альтернативных источников теплового производства. Изготовление гранул своими руками — еще один способ сэкономить на покупке пеллет. Как сделать гранулятор, разберем далее.

Оглавление:

  1. Принцип и технология производства пеллет
  2. Разновидности грануляторов
  3. Устройство гранулятора
  4. Гранулятор для пеллет своими руками
  5. Изготовление редуктора для самодельного гранулятора
  6. Гранулятор: особенности изготовления
  7. Советы по изготовлению матрицы для гранулятора
  8. Рекомендации по изготовлению гранулятора

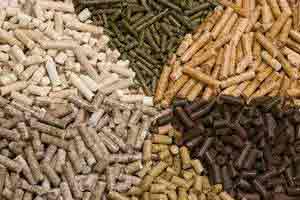

Принцип и технология производства пеллет

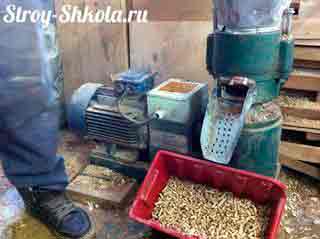

Гранулятор для производства пеллет — это устройство, которое помогает изготовить гранулированое топливо или корм в домашних условиях. Перед тем как ознакомиться с рекомендациями по изготовлению гранулятора, рассмотрим технологический процесс производства пеллет с помощью самодельного гранулятора.

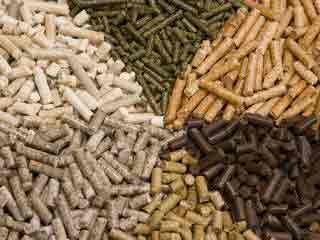

Пеллеты производят из различного рода сырья, например, из древесных опилков или отходов, из торфа, коры дерева, соломы, куриного помета и т.д.

Сырье для производства пеллет должно отвечать следующим требованиям:

  • иметь процент влажности 11-13%;
  • содержать большое количество клеящихся веществ, смол;
  • должно быть очищенным от постороннего мусора.

Технология изготовления пеллет выглядит таким образом:

1. Очищенное от посторонних предметов сырье, попадает в дробилку или первичный размельчитель. В нем, происходит процесс измельчения материала для производства пеллет.

2. Сырье помещается в барабанную или аэродинамическую сушилку. В домашних условиях, для производства такого агрегата отлично подойдет деревянная или металлическая бочка.

3. В сушилке материал доводят до необходимой влажности, если влажность ниже требуемой, сырье обрабатывают горячим паром.

4. Следующий этап: повторное измельчение, которое включает вторичную переработку материала для пеллет.

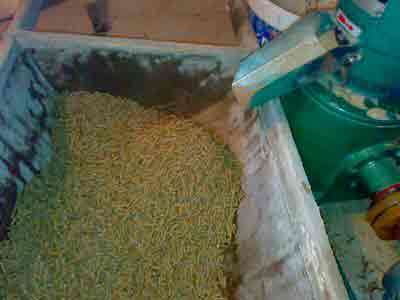

5. Завершающий этап — переработка материала в грануляторе и, собственно, изготовление пеллет.

6. Готовые пеллеты сушатся и используются для системы отопления.

Преимущества использования гранулятора:

  • возможность вторичной переработки отходов,
  • получение качественного, готового к дальнейшему использованию продукта,
  • легкость работы,
  • изготовление гранулятора — довольно не сложный процесс, с которым справится и непрофессионал, при условии тщательного соблюдения инструкции,
  • гранулятор способствует изготовлению топлива, которое не занимает много места и удобно в хранении,
  • возможность изготавливать как топливные, так и кормовые пеллеты.

Разновидности грануляторов

В зависимости от вида матрицы грануляторы разделяют на устройства:

  • с кольцевой матрицей,
  • с плоской матрицей.

Первоначально был изобретен гранулятор с кольцевым видом матрицы.

Недостатки таких грануляторов:

  • большая стоимость матрицы,
  • низкая скорость работы.

Цилиндрическая или кольцевая матрица имеет вид перфорированного барабана, на котором расположены вращающиеся катки. Смесь для гранул вдавливается в барабанные отверстия с помощью катков. При помощи ножей, на внешней части барабана гранулы отрезаются до определенного размера.

Грануляторы с плоским видом матрицы имеют современную конструкцию, отличаются высококачественной и быстрой производительностью. Плоская матрица имеет вид вала, на котором закреплен жесткий диск. Такие устройства способны перерабатывать различного рода отходы, в том числе и с твердых пород деревьев. Для гранулятора с кольцевой матрицей, такая задача является непосильной.

В соотношении с креплением матрицы выделяют грануляторы:

  • горизонтального типа,
  • вертикального типа.

В соответствии с типом работы выделяют:

  • грануляторы редукторного типа,
  • пресс-грануляторы.

Осуществление процесса производства пеллет в редукторном гранулятора выполняет редуктор. В зависимости от типа редуктора такие грануляторы разделяют на:

  • одноступенчатые,
  • двухступенчатые.

Пресс-грануляторы более распространены, чем редукторные. Ключевой деталью, которая отвечает за правильность работы устройства является прессовый узел. Основной его составляющей служат роллеры, отвечающие за раскатку сырья. Матрицы данного устройства оснащены специальными формами, которые формируют пеллеты.

В зависимости от назначения выделяют:

  • грануляторы для производства корма,
  • грануляторы для изготовления топливных пеллет.

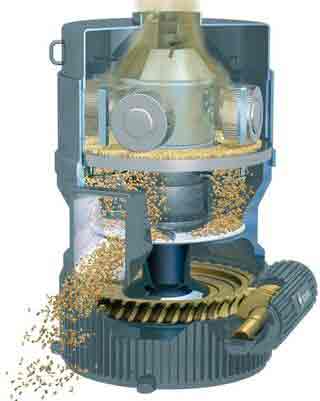

Устройство гранулятора

Основные компоненты гранулятора включают:

  • основную раму,
  • грануляторный пресс,
  • дверцу.

Подготовленное сырье подается в гранулятор с помощью дозатора, которые отмеряет определенное количество материала. Перемешивающее устройство размешивает и обрабатывает с помощью пара сырье, таким образом обеспечивая более надежное склеивание гранул.

Роллеры — отвечают за процесс выдавливания готовой массы, и за формирование пеллет. В соответствии с заданной длинной, смесь разрезается специальными ножами. После остывания гранул — они готовы к использованию. Остывание является обязательной процедурой, без которой пеллеты не обретут крепости и целостности.

Для изготовления гранулятора своими руками, потребуется наличие:

  • электродвигателя,
  • редуктора,
  • вала,
  • основы под гранулятор,
  • шерстей,
  • матрицы.

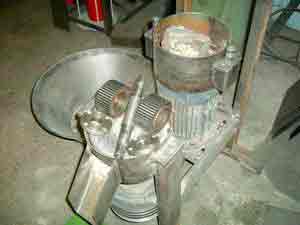

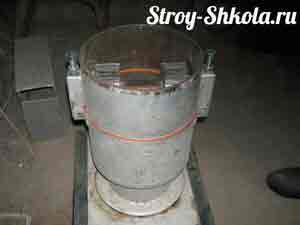

Гранулятор для пеллет своими руками

Размер основы для рамы под гранулятор определяет мощность прибора. Для ее изготовления понадобится профиль с прямоугольным сечением. Минимальное сечение профиля 4х2,5 см. Электродвигатель нужно купить на рынке, или использовать старый, ненужный, но рабочий.

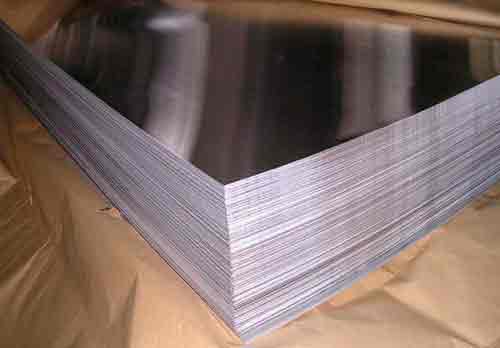

Используйте листовой материал для изготовления корпуса гранулятора. Он состоит из двух частей, одна — отвечает за подачу сырья, а вторая — за выход готовых пеллет. Рекомендуется изготавливать корпус в форме цилиндра. Чтобы матрица осуществляла вращение свободно, сделайте корпус диаметром чуть больше, чем матрица.

Нижняя часть корпуса должна быть оснащена желобом, по которому будут выходить готовые пеллеты.

Не следует соединять две части корпуса, с помощью сварки, для этого лучше использовать болты. Этот процесс обеспечит легкость в чистке гранулятора.

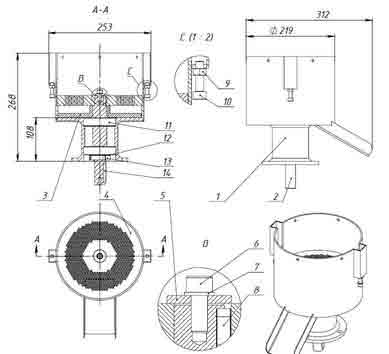

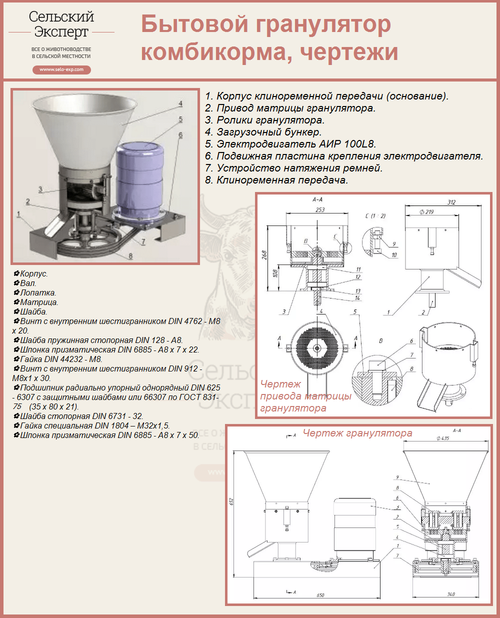

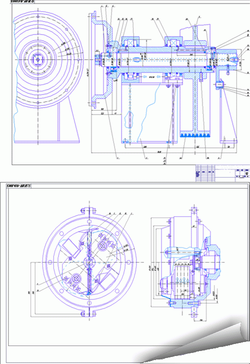

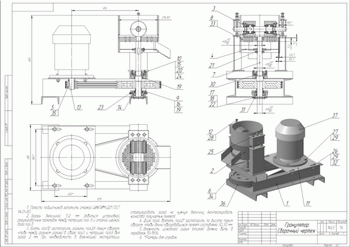

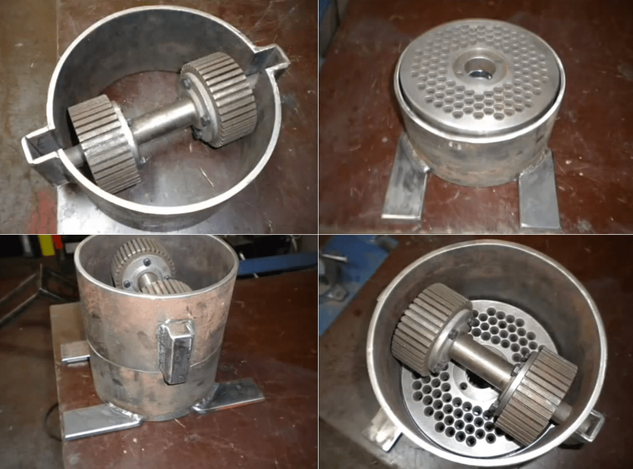

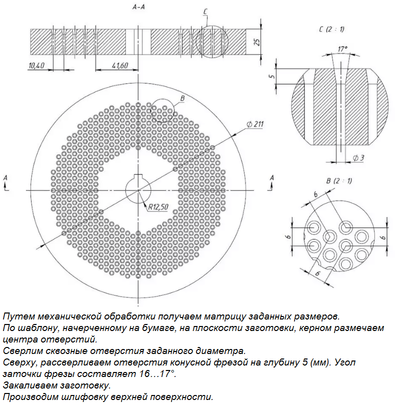

Гранулятор своими руками чертежи:

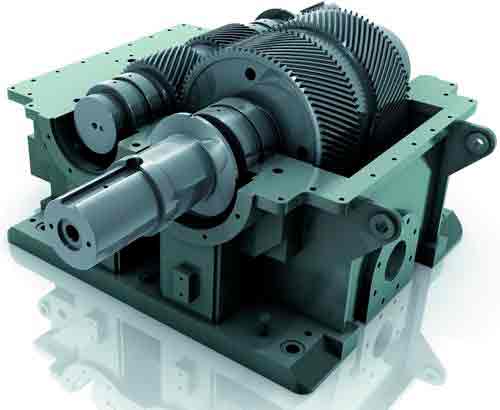

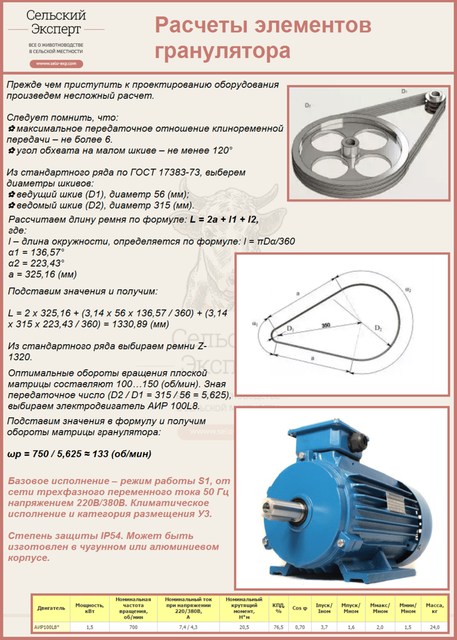

Изготовление редуктора для самодельного гранулятора

Для изготовления самодельного редуктора возможно использование заднего моста от мотоциклов, таких как Урал или Днепр. Данную деталь легко достать на рынках автозапчастей. Вертикально сзади редуктора расположится электродвигатель. Для его соединения используйте кардан или упругую муфту от мотоцикла.

Если использовать электродвигатель мощностью 1500 оборотов, то выходная мощность составит 325 оборотов.

Гранулятор: особенности изготовления

Схема гранулятора довольно сложная, но вполне выполнимая в домашних условиях. Для изготовления гранулятора понадобится наличие:

  • металлического уголка,
  • матрицы,
  • листов качественного металла,
  • вала вращения,
  • электродвигателя,
  • крепежных элементов,
  • сварки.

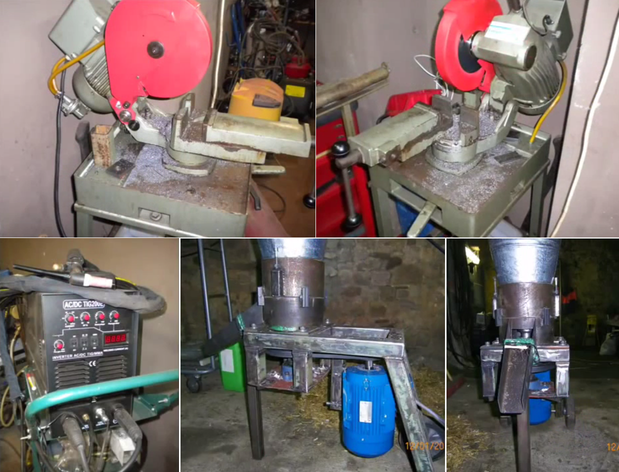

Инструкция по изготовлению гранулятора:

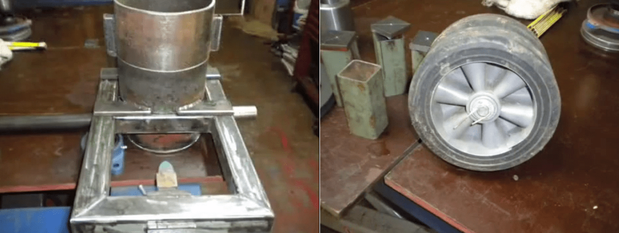

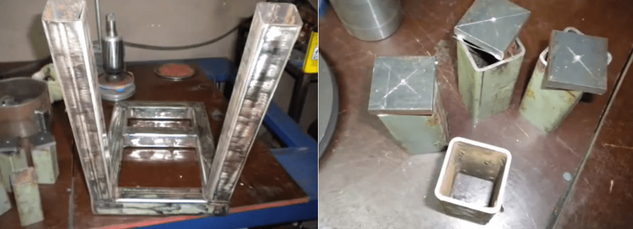

1. Для сооружения прочного основания под гранулятор воспользуйтесь металлическим уголком и сваркой.

2. Короб — это основание гранулятора. Он изготавливается с помощью металлического листа и сварки.

3. Горизонтальная верхняя часть короба должна содержать отверстие, диаметром, чуть больше матрицы. Это отверстие служит местом загрузки сырья для изготовления гранул.

4. Возьмите металлический лист, ширина которого не превышает 100 мм, и по диаметру отверстия соорудите борт, оторые будет препятствовать выпаданию сырья.

5. Нижняя часть короба должна содержать отверстие, размер которого зависит от диаметра матрицы.

6. Боковая часть должна также содержать отверстие, через которое будут выходить готовые гранулы.

7. Из металлического листа следуйте желоб, который следует прикрепить к боковому отверстию.

8. Чтобы установить вал вращения и матрицу воспользуйтесь гайками. Матрица должна крепиться на одном уровне с верхней частью короба.

9. С помощью гаек и болтов закрепите устройство на основании. Установите и зафиксируйте электродвигатель.

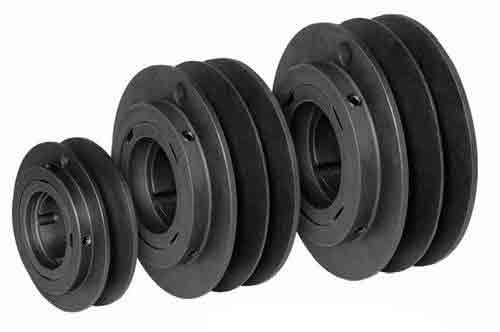

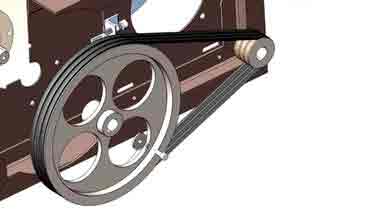

10. С помощью ремневой передачи зафиксируйте вал мотора и матрицу.

11. Используйте старое жестевое ведро, предварительно избавившись от его дна, для изготовления раструба, который облегчит подачу сырья. Соорудить раструб возможно из металлического листа.

12. Произведите установку катка и шестерней на поверхность матрицы.

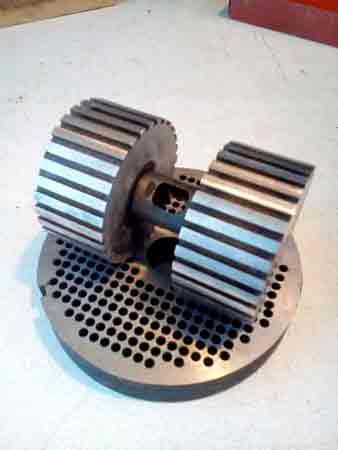

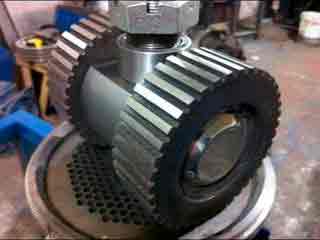

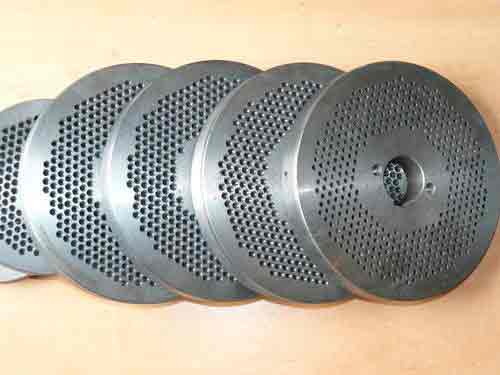

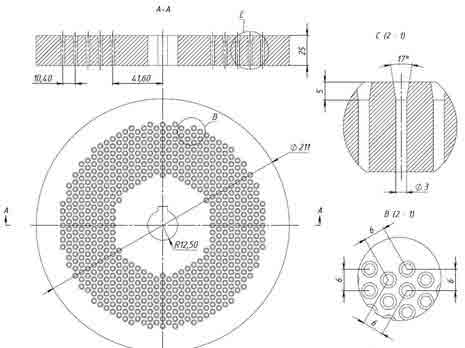

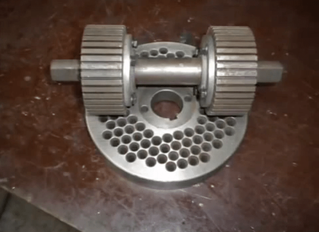

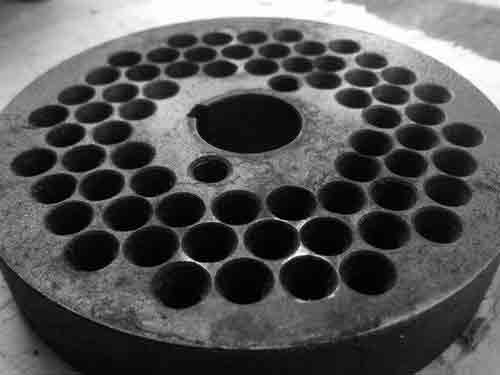

Советы по изготовлению матрицы для гранулятора

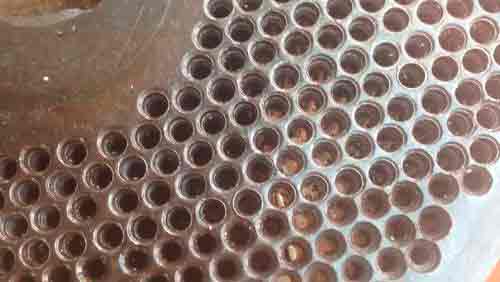

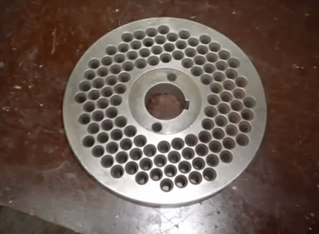

Матрица — это довольно сложный прибор, от работы которого зависит производительность и качество изготовляемых гранул. Рекомендуется приобрести готовую матрицу для самодельного гранулятора, такие устройства продаются на рынке, как отдельные запчасти к заводским устройствам.

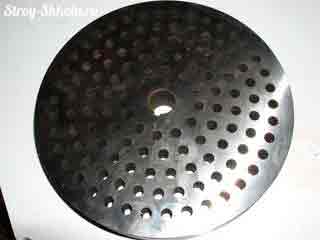

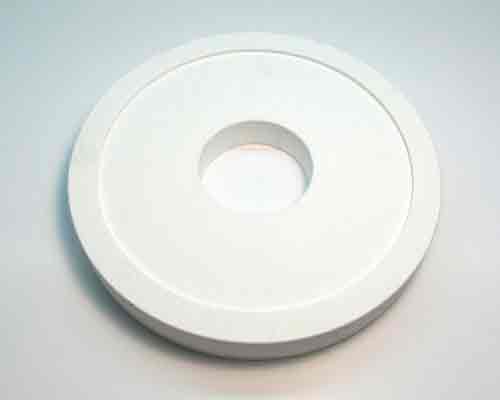

При желании в самостоятельном изготовлении матрицы, следует приобрести диск, минимальная толщина которого составляет 2 см.

От диаметра диска зависит производительность гранулятора. При производстве 150 кг гранул в течении одного часа, следует приобрести диск диаметром 25 см и двигатель мощностью 15 кВт.

Центральную часть диска следует просверлить и сделать отверстие, в соответствии с размером валового сечения. Для выполнения жесткой посадки воспользуйтесь пазом, чтобы пеллеты хорошо прессовались и выводились, нужно сделать конусообразные отверстия.

Ширина роликов или шестерней должна быть такой же как и рабочая поверхность матрицы.

Процесс сборки матрицы включает надевание шестерней на вал, прикрепите вал с шестернями с помощью муфты перпендикулярно редукторному валу.

Рекомендации по изготовлению гранулятора

1. Для изготовления корпуса гранулятора воспользуйтесь металлической трубой или цельным стальным листом. Основная функция верхней части корпуса — осуществление процесса загрузки сырья, а нижняя часть отвечает за выход прессованной массы.

2. Щель между матрицей и корпусом гранулятора должна быть минимальной.

3. Для крепления редукторного выходного вала воспользуйтесь муфтой и подшипниками.

4. Установка корпуса на раму должна быть жесткой.

5. Готовое устройство следует окрасить с помощью краски по металлу, предварительно покрыв поверхность антикоррозийным раствором.

Гранулятор своими руками видео:

Источник: http://strport.ru/instrumenty/granulyator-svoimi-rukami

Как самостоятельно сделать гранулятор и другое оборудование для производства пеллет

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

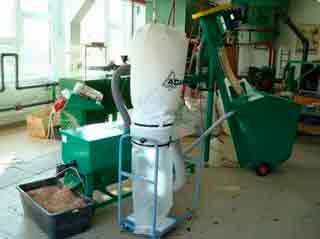

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления.

Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования.

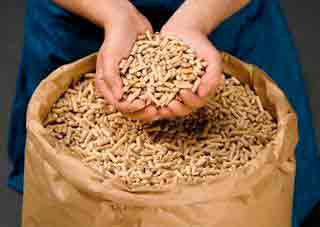

Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

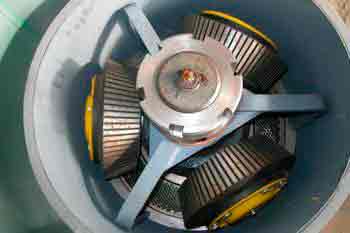

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

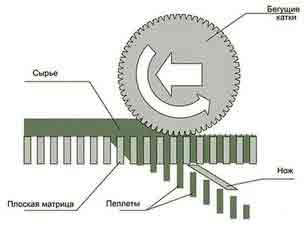

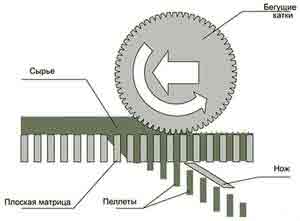

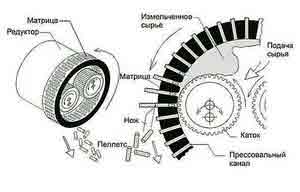

Схема гранулятора для пеллет

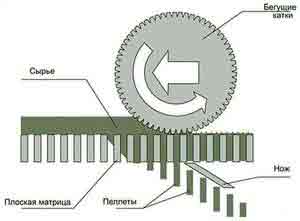

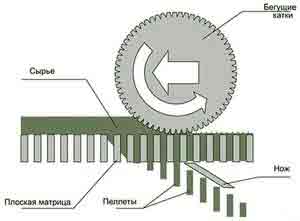

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу.

При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске.

Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

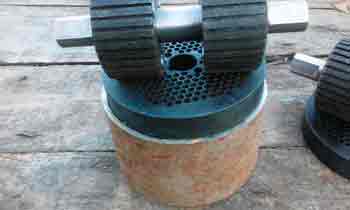

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

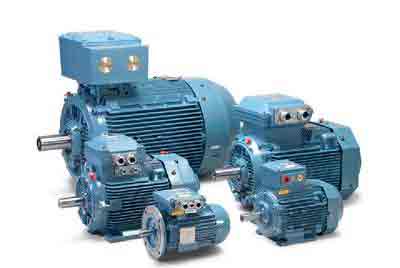

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

  1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час.

Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

  • Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

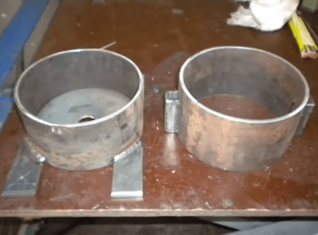

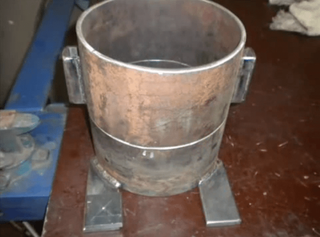

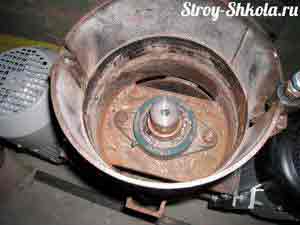

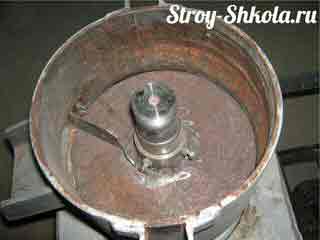

  • По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.
  • Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.
  • Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами
  • Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.Устанавливаем гранулятор на раму сваренную из швеллера
  • Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.Процесс изготовления пеллет с помощью гранулятора

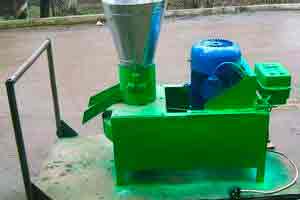

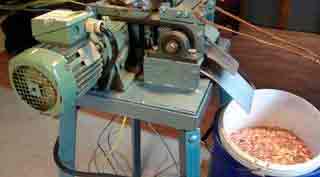

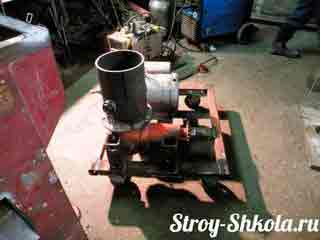

  • Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

    Пеллеты: как сделать своими руками, схема сборки гранулятора, изготовления топлива и его хранение

    Для их производства подходит всё, что может гореть, но ранее неэффективно утилизировалось. Дополнительные преимущества пеллет:

    • Нет необходимости покупать готовые гранулы, домашний мастер может освоить технологию их изготовления даже без специальных навыков. Кроме того, производство пеллет своими руками в домашних условиях может стать неплохим бизнесом.
    • Обогревать помещения пеллетами дешевле, чем другими видами топлива.
    • Экологическая чистота сырья.
    • Пониженное количество выделяемых продуктов горения.

    К минусам можно отнести лишь особые условия хранения — помещение должно быть сухим и хорошо защищённым от случайных возгораний. Очевидно, что плюсов у брикетов гораздо больше.

    • Сырьё для производства гранулированного топлива может быть разным, поэтому и характеристики его различаются.
    • Пеллеты делят на несколько категорий:
    • Премиум (белый). Это топливо высшего качества, получаемое из мелких опилок и отходов мягких древесных пород, очищенных от примесей. Главная характеристика белых пеллет — низкая зольность (около 0,5 процента от общего объёма гранул).
    • Индустриальный (серый). Изготавливается из древесных опилок. Может содержать часть хвои, коры и прочих примесей. Зольность составляет около 1,5 процента.
    • Промышленный (тёмный). На изготовление идёт солома, жмых, сухие листья, различные древесные отходы и даже птичий помёт. Зольность такого топлива намного выше — примерно 5 процентов от общего объёма.

    Первые две категории обычно используются для индивидуального отопления. Промышленная группа отлично подходит для топки котельных. Небольшая стоимость и высокая теплоотдача делают этот вид весьма выгодным.

    Что такое пеллеты? www.teplomet.ru

    Основной элемент производства — гранулятор (пеллетайзер). Мастеру необходимо принять решение, покупать готовое оборудование или сделать его самому.

    Промышленные аппараты просты в управлении, обладают высокой производительностью, позволяют получать материал отличного качества. Однако стоит промышленный гранулятор довольно дорого, и срок его окупаемости составит несколько лет.

    Поэтому тем, кто хочет сэкономить на оборудовании, стоит попробовать собрать пеллетайзер самостоятельно.

    Сделать чертёж гранулятора для опилок своими руками довольно просто. Аппарат состоит из матрицы, редуктора, барабана, электрического двигателя и катков. Все необходимые компоненты, кроме двигателя, можно приобрести в магазине или сделать самостоятельно.

    Чаще всего используют два вида матриц. Одна производит цилиндрические, другая — плоские пеллеты. Пеллетайзер первого типа актуален для крупных производств. Второй тип больше подходит для личных хозяйств. В такой аппарат сырьё засыпается сверху, а катки, прокатываясь по нему, выдавливают массу.

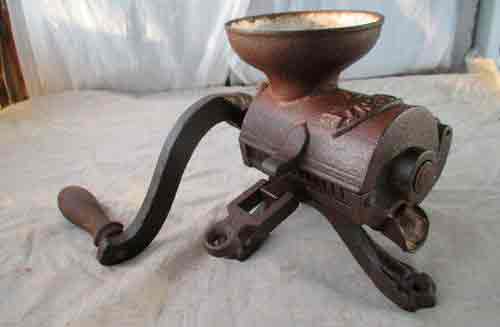

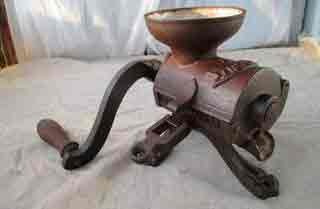

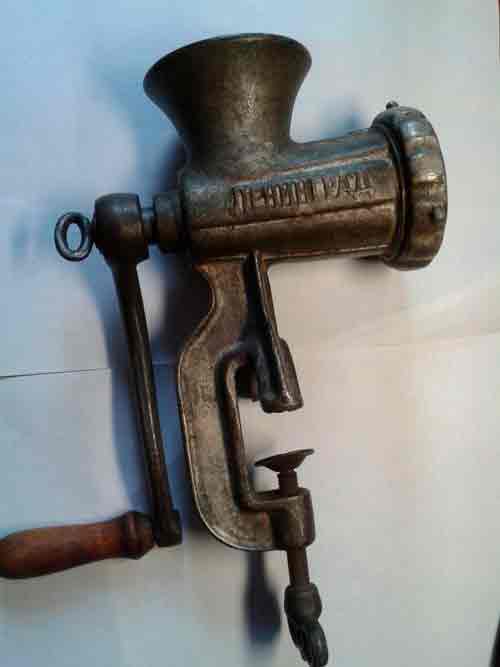

    Матрицу можно присоединить и к прессу ручного типа. Следует учитывать, что в таких аппаратах изготавливают пеллеты только из мягких материалов — лузги, жмыха, листвы и т. п. Производительность ручного гранулятора довольно низкая, а сила сжатия — небольшая. Поэтому для заготовки топлива понадобится немало сил и времени.

    Форма устанавливается к первой части таким образом, чтобы между стенками корпуса и формой остался небольшой зазор. В нижней части корпуса с помощью подшипников и муфты крепится редукторный вал.

    Чтобы упростить процесс очистки, основу корпуса лучше сделать разъёмной, скрепив место соединения болтами. Сам аппарат прочно прикрепляют к раме из металлических уголков. Рядом с корпусом устанавливается двигатель, к которому нужно подключить вал.

    Бесплатное отопление. Гранулятор. Изготовление комбикорма и пеллет.

    1. Когда станок для производства пеллет готов, можно приступать к работе.
    2. Схема изготовления прессованного топлива такова:
    • Подготовить сырьё. Для этого измельчить ветки, кору и прочие крупные фрагменты. Оптимальный вариант — использование дробилки. Этого этапа можно избежать, если удалось приобрести качественные мелкие опилки столярного производства, лузгу или жмых. Солома также не нуждается в дробилке, её режут специальными ножницами.
    • Подсушить полученный материал. Его влажность не должна быть выше 9−15% от общей массы сырья.
    • Смесь необходимо снова увлажнить. Если влажность материала будет ниже 8%, готовые пеллеты будут просто рассыпаться сразу после выхода из гранулятора.
    • Засыпать массу в форму, включить двигатель, запустить пресс. При давлении смесь сцепляется, благодаря выделяющемуся из дерева лигнина (вещество содержится в растительных клетках и играет роль клея).
    • Просушить готовые изделия.

    Стоит иметь в виду, что на выходе пеллеты нагреты до 90 градусов и довольно хрупкие. Поэтому обращаться с ними нужно осторожно. Для просушки изделия раскладывают в проветриваемом помещении или на улице, прикрыв от прямого солнечного света. Следует беречь продукцию от дождя и снега.

    Если пеллетное топливо хранится на улице, обязательно нужно прикрыть его листами шифера, тепличной плёнкой, рубероидом или другим влагонепроницаемым материалом. Необходимо следить, чтобы гранулы не соприкасались с землёй.

    Очень удобно сложить пеллеты в мешки весом 20 или 10 кг каждый и убрать в подходящее место. Так топливо займёт совсем немного места, а если было изготовлено для продажи, его будет удобно отпускать покупателям.

    Если сделать станок для производства пеллет своими руками, можно наладить изготовление альтернативного топлива на дому. Такое производство довольно трудоёмкое, но экономически выгодное.

    Пеллеты из опилок и соломы как бизнес идея

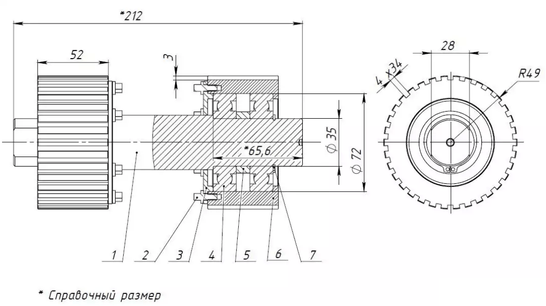

    Гранулятор для пеллет своими руками чертежи

    Производство комбикорма в домашних условиях

    Производство комбикорма как бизнес привлекательный для малых инвестиций. Спрос –стабильный, потребитель покупает этот продукт десятками килограммами по розничной цене. Для запуска производства потребуется минимальный набор недорогого оборудования. А со временем можно быстро развиться до полноценной производственной полу-автоматизированной линии.

    Комбикорм – это расходный продукт, в котором нуждаются фермы по производству мяса и молока и домашние хозяйства.

    Бизнес по производству гранулированного корма для животных имеет высокую доходность, активную оборачиваемость капитала. Чтобы товар пользовался спросом, обеспечим его качество. Этот показатель в сельском хозяйстве чрезвычайно важен.

    Хорошо усваивается корм – повышается скорость роста скотины, улучшается соотношение килограмма питания на килограмм мяса.

    Чем выше качество комбинированных кормов, тем выше эффективность фермы. Но нужно решить еще одну задачу – снизить себестоимость продукта без потери качества. Покупать питание для сельскохозяйственных животных по высоким ценам будут единицы.

    Что входит в состав комбикорма?

    Основа гранулированного питания для животных – фуражное зерно.

    Оно в два раза дешевле классового зерна. Чтобы обогатить корм клетчаткой, добавим травяную муку. А луговую траву косить можно бесплатно.

    Снизив расходы на основные компоненты комбикорма, бизнесмен может продавать его по выгодной для покупателя оптовой цене.

    Фермеры, как правило, приобретают корма мешками по 30 кг или даже тоннами. А повысить качество продукта позволяет бесплатная травяная мука.

    Процент содержания клетчатки в разных кормах:

    • 30-35% — для кроликов;
    • 20-25% — для коров;
    • 15-20% — для свиней;
    • 10-15% — для кур.

    В состав практически всех комбикормов входят злаки, богатые жирами, белками и углеводами и шрот, содержащий витамин Е.

    Такое питание бедно на другие полезные микроэлементы. Добавляя травяную, или витаминную, муку, предприниматель решает сразу несколько задач:

    • в комбикорме много клетчатки, которая важна для нормального его усвоения;
    • происходит травление организма животного, что необходимо для полноценного развития;
    • корм содержит витамины, поддерживающие здоровье животного и обеспечивающие качество мяса.

    Клетчатка, благодаря своей ячеистой структуре, впитывает жидкость и набухает.

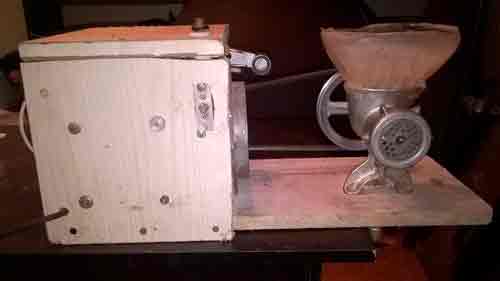

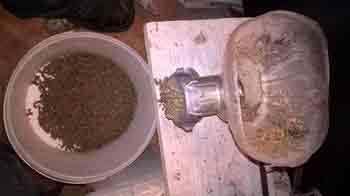

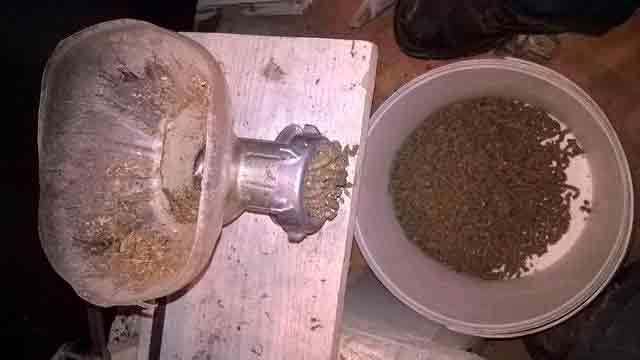

    Как сделать самодельный гранулятор для комбикорма

    Объем пищи, попавшей в организм животного, увеличивается. В результате облегчается магистральное перемещение корма по кишечнику. Соответственно, улучшается усвояемость и повышается прирост.

    В производство травяной муки берется обычное сено.

    Рекомендуется косить луговую траву, но можно люцерну и эспарцет. Скошенное сено сушится, измельчается и подается в гранулятор с другими компонентами.

    Состав компонентов для животных и птиц

    Компоненты и их соотношение зависят от типа питания сельскохозяйственного животного.

    Кролики

    Состав комбикорма для кроликов в домашних условиях:

    • молотый ячмень – 25%;
    • молотая кукуруза – 15%;
    • пшеничные отруби – 5%;
    • шрот подсолнечника – 20%;
    • травяная мука – 35%.

    Недостаток клетчатки в рационе кроликов приводит к вздутию живота и падежу поголовья.

    Этому сельскохозяйственному животному важно соблюдать систему травления пищи!

    35% витаминной муки удовлетворяет суточную потребность животного в клетчатке. Приготовленный таким образом корм дает прирост мяса от 1 кг в месяц. Выживаемость кроликов повышается. Их все равно нужно кормить травой. Но к свежей траве, они слишком чувствительны: может попасться ядовитое растение, роса на травинках.

    Свиньи

    Комбикорм для свиней приготовленный своими руками, рецепт:

    • молотая кукуруза – 20%;
    • молотый ячмень – 20%
    • молотая пшеница – 10%;
    • шрот подсолнечника – 30%;
    • травяная мука – 20%;
    • поваренная соль – 0,2%.

    В день свинья съедает 2,7-3 кг.

    5,5 кг такого комбикорма дают 1 кг прироста чистого мяса. Для сравнения: обычного корма понадобится 7 кг.

    Состав комбикорма для бройлеров в домашних условиях:

    • молотая пшеница – 25%;
    • молотый ячмень – 25%;
    • молотая кукуруза – 17%;
    • шрот подсолнечника – 15%;
    • травяная мука – 15%;
    • молотый ракушечник – 3%.

    Шрота можно дать меньше, но не больше.

    В противном случае повышается жирность курицы, несушки плохо несут яйца.

    В рецепт комбикорма для бройлеров, сделанный своими руками, следует обязательно включить ракушечник. Это источник кальция, необходимого для усиления костей и формирования скорлупы. Где взять? Подойдет строительный блок ракушник, сделанный из морского дна.

    Коровы

    Рецепт комбикорма для коров:

    • молотый ячмень – 20%;
    • молотая кукуруза – 15%;
    • пшеничные отруби – 15%;
    • шрот подсолнечника – 25%;
    • травяная мука – 25%;
    • поваренная соль – 0,5%.

    Комбикорм в рационе коров – не единственный вид питания.

    Но в разведении животного он играет важную роль: повышается жирность молока, улучшается прирост чистого мяса.

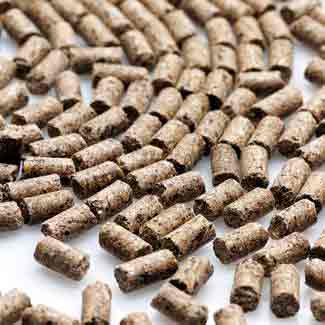

    Гранулированный комбикорм в домашних условиях

    Для примера возьмем линию производства кормов из ячменя, кукурузы, шрота и травяной муки. В комплект линии входит только недорогое оборудование для производства комбикорма в домашних условиях:

    Наименование оборудование Технические характеристики Вес и габариты Стоимость

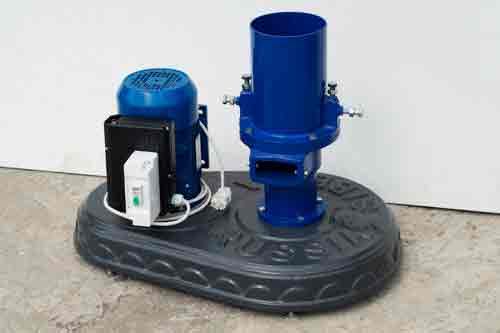

    Комбикормовый гранулятор Мощность двигателя – 2,2 кВт, 1500 об./мин; производительность – 60-130 кг/час Масса – 58 кг; размеры – 75 х 41 х 76 см 400$
    Дробилка зерновых культур Мощность двигателя – 900 Вт; 4000 об./мин; производительность – 230 кг/час Загрузка бункера – 20 кг 280$
    Маслопресс (для производства шрота) Мощность – 2 кв./час; производительность – 5 л/час Вес – 45 кг 400$
    Сушилка 550$
    Измельчитель для сена Мощность двигателя – 4 кВт Вес – 65 кг; размеры – 53,6 х 65,1 х 141,5 см 500$
    Мотокоса Мощность – 1,7 кВт; 6000 об./мин Масса – 8 кг, размер бака – 1,2 л 50$
    • Таким образом, на начальном этапе понадобится 2190 долларов для обустройства производственной линии.
    • Плюс ежемесячные расходы на аренду помещения, электроэнергию и сырье.
    • Мини завод по производству комбикормов работает по следующей схеме:
    1. Покос луговой травы или люцерны.

      Просушка сена на сушилке, измельчение травяной муки.

    2. Дробление зерновых, кукурузы, ячменя.
    3. Прессование фуражных семян подсолнечника через маслопресс (маслобойку). На выходе – шрот и техническое подсолнечное масло с фузом.
    4. Отстаивание технического масла.

      Фуз можно засыпать в мешок из лавсановой ткани и положить под пресс.

    5. Загрузка ингредиентов в гранулятор – получение готового продукта.
    6. Дозировка всех компонентов по рецептуре состава необходимого для конкретного вида с/х животных.
    7. Прессование гранулятором сыпучих кормов для формирования легкоусвояемых гранул.

    Пропорции берем в зависимости от типа корма.

    Размер гранул можно изменить с помощью различных насадок.

    Если средства на открытие собственного дела ограничены, можно некоторые компоненты на начальном этапе закупать. Впоследствии, когда появятся свободные средства, комплектуется полная линия.

    Сегодня любой человек, вовлеченный в сельское хозяйство, хочет сделать это, чтобы как можно больше не зависеть от сторонних поставок.

    И одно из устройств, которые позволят фермеру не зависеть ни от кого по отношению к кормлению животных, — это гранулятор домашних хозяйств. Купить бытовой гранулятор Сегодня это очень просто. В этой статье мы попытаемся определить, действительно ли это нужно.

    Многие люди считают, что хороший корм не может быть дешевым. Но когда несколько десятков тысяч вложили в гранулятор, многие понимают, что эти деньги скоро будут оплачены, потому что теперь можно будет производить пищу из ничего.

    Теоретически, в общем, когда он купил домашний гранулятор для корма, многие не только могут обеспечить свою еду продуктами питания, но также должны продавать излишки.

    Но на практике все по-другому, и мы увидим, в чем проблемы.

    Во-первых, купить гранулятор — это одно, но второй вопрос — найти отличную смесь. И хотя кажется, что вы смешиваете одни и те же продукты, которые присутствуют на фабричном корме, но вы понимаете, что он не работает так, как он производится. И все потому, что все регулируется граммами.

    Во-вторых, внутренняя пища может быть хуже, чем на заводе.

    Все дело в регулярности доз. Кроме того, гранулы могут разлагаться и превращаться в пыль, которую животные не будут есть. Кроме того, это может вызвать аллергические реакции.

    В-третьих, когда смешанный корм готовят в производственных условиях, он затем проверяется на наличие всех необходимых элементов, минералов и витаминов.

    И большинство из них не всегда могут купить некоторые из компонентов, которые приведут к корму кормов.

    В-четвертых, при производстве смешанных кормов его качество проверяется специальной лабораторией на заводе. И кто будет проверять ингредиенты, которые использует фермер? Это означает, что никто не застрахован от того, что конечный продукт окажется просто нестандартным.

    Как вы можете видеть, купить гранулятор для домашнего хозяйства — это.

    Но решать эти типичные проблемы — это другое.

    Гранулятор самостоятельно — Экспертный совет

    Поэтому, прежде чем вы получите что-то подобное, вам нужно подумать, действительно ли это нужно. Но если вы все еще решите купить гранулятор, тогда вы можете сделать это с нами. Цены на эти устройства имеют один из самых низких на рынке, и ассортимент отличен. Здесь вы можете найти модель, которая вам действительно нужна.

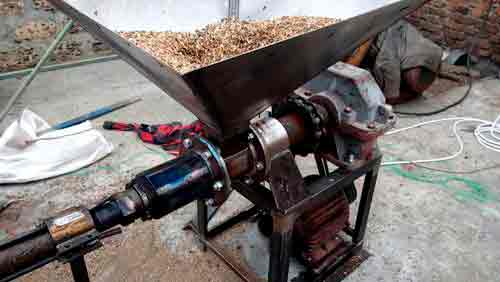

    Как сделать гранулятор для производства топливных пеллет своими руками

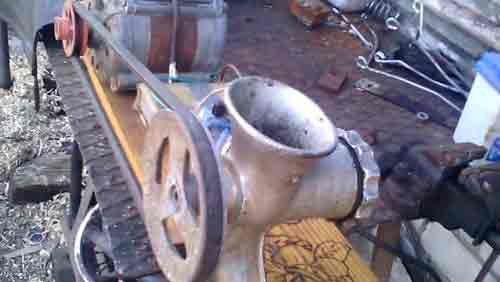

    Гранулятор комбикорма бытовой своими руками чертежи

    1. Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.
    2. Прежде чем приступить к проектированию оборудования произведем несложный расчет.
  • Следует помнить, что:
    • максимальное передаточное отношение клиноременной передачи – не более 6.
    • угол обхвата на малом шкиве – не менее 120°

    Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

    Ведущий шкив (D1), диаметр 56 (мм)Ведомый шкив (D2), диаметр 315 (мм)

    Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

    • где
    • l – длина окружности, определяется по формуле: l = πDα/360
    • α1 = 136,57°α2 = 223,43°
    • а = 325,16 (мм)

    Пеллеты своими руками

    Разнообразные виды альтернативного топлива все больше приобретают популярность в индивидуальных хозяйствах. Это и не удивительно: энергоносители стремительно дорожают с каждым днем, и содержание частного дома или коттеджа обходится недешево, особенно в отопительный период.

    Одним из таких, входящих в моду, вариантом топлива являются пеллеты – гранулы, изготовленные из биологического сырья (древесных отходов, шелухи, соломы, торфа, куриного помета, подсолнечной лузги и так далее). Наиболее распространенными являются древесные пеллеты, изготавливаемые из отходов деревообрабатывающих производств.

    Наиболее простой вариант – приобрести готовые пеллеты. Но те, кто заинтересован в экономии, предпочитают изготавливать пеллеты собственными руками.

    Что требуется для изготовления пеллет собственными руками

    Чтобы изготавливать пеллеты самостоятельно, требуется пресс-гранулятор и место, где его установить. Но наличие пресса не поможет, если нет доступа к исходному сырью – именно оно является критическим условием, если вы задумали изготавливать пеллеты собственными руками.

    Оптимально, если где-то неподалеку находится деревообрабатывающее производство, где можно купить или даже получить бесплатно опилки, щепу и так далее (на многих производствах подобные отходы готовы отдать даром, лишь бы не возиться с их утилизацией).

    Рассчитывая, будет ли выгодно производство пеллет собственными руками, нельзя забывать о транспортных расходах. Если деревообрабатывающее производство находится совсем рядом, то транспортные расходы невелики, но если сырье приходится возить издалека, то могут возникнуть определенные проблемы.

    Какое сырье является оптимальным для самостоятельного производства пеллет

    Если изготавливать пеллеты из древесных отходов, то нужно следующее оборудование:

    • Дробилка для измельчения сырья;
    • Сушилка;
    • Дробилка мелкого дробления;
    • Пресс-гранулятор с матрицей.

    Все необходимое оборудование стоит недешево. Однако, дробилки требуются только в том случае, если в качестве сырья используются такие отходы, как ветки, кора, некондиционная доска и так далее.

    Если же использовать древесные опилки, лузгу и другие мелкие отходы деревообрабатывающего производства, то без дробилок можно обойтись, ведь они предназначены именно для того, чтобы измельчать сырье до состояния опилок.

    Сушилка – необходимое оборудование в производстве пеллет. Однако, если исходное сырье является отходами от хорошо высушенной древесины, то и без сушилки можно обойтись, а, следовательно, значительно сократить расходы на приобретение оборудования для пеллетного производства.

    Фактически, только пресс-гранулятор является действительно необходимым оборудованием, которое нужно вне зависимости от того, какое именно сырье применяется.

    Если исходить из необходимости того или иного оборудования, то становится очевидным, что оптимальным сырьем для самостоятельного производства пеллет являются древесные опилки и/или лузга, при этом – хорошо просушенные.

    Если в качестве сушки имеются какие-либо сомнения, то можно соорудить сушилку самостоятельно, используя металлические бочки (различные варианты изготовления сушилок можно найти в Интернете – со схемами, чертежами и пошаговым видео).

    Можно ли изготовить пресс-гранулятор самостоятельно

    Самый простой способ обзавестись устройством по производству пеллет – приобрести пресс-гранулятор, рассчитанный на производство малых объемов (до 100 кг в час), так называемый мобильный гранулятор. С учетом стоимости оборудования и цены на готовые пеллеты, срок окупаемости составит около двух лет.

    Более сложный, но и более дешевый способ, — изготовить пресс-гранулятор собственными руками. При этом матрицу и катки для пресса можно приобрести готовыми – они являются запчастями для грануляторов, производящих комбикорма, и имеются в продаже. Сложнее, но, естественно, дешевле, сделать все своими руками.

    Для изготовления матрицы используется заготовка – диск толщиной от 2 см и более (более тонкие диски использовать не рекомендуется – такие матрицы будут часто выходить из строя). Диаметр диска подбирается в зависимости от желаемой производительности установки: чем больше диаметр – тем выше производительность.

    Корпус пресса сваривается из листового металла, также можно использовать металлическую трубу. Размер корпуса напрямую зависит от размера матрицы, при этом между краями матрицы и корпусом должен быть минимальный зазор, но вращение матрицы внутри корпуса должно быть свободным.

    В нижней части корпуса пресса закрепляется редуктор, приваривается лоток. К редуктору крепится электродвигатель, мощность которого должна быть не менее 15 кВт. Готовое устройство закрепляется на металлической раме.

    Изготовление пеллет своими руками в домашних условиях – процесс производства и необходимое оборудование

    Актуальность вопроса о том, как сделать пеллеты своими руками, среди собственников частных домов объясняется повышением популярности такого вида твердого топлива. Оно используется как для растопки камина, так и для функционирования отопительного котла.

    Изготовление пеллет своими руками (для этого могут использоваться древесные отходы, а также отходы, образовавшиеся после переработки сельскохозяйственной продукции) позволяет не только решить вопрос с их утилизацией, но, что самое главное, получить твердое топливо, отличающееся удобством использования и достаточно высокой эффективностью.

    Пеллеты – экономичное и экологически чистое топливо

    Появление на отечественном рынке отопительного оборудования, работающего на таком виде топлива, как пеллеты, которые, кроме всего прочего, отличаются экологической чистотой, также становится причиной того, что все большее число собственников частных домов и дач задумываются о том, как организовать изготовление пеллет в домашних условиях. Главное, что следует учитывать при самостоятельном производстве топливных брикетов, – экономическое обоснование данного решения.

    Что такое топливные пеллеты

    Прежде чем выяснять, как делают пеллеты в домашних условиях или в условиях производственного предприятия, следует разобраться с тем, что собой представляет такой вид твердого топлива. Пеллеты для отопления – это цилиндрические гранулы, спрессованные из горючего сырья, диаметр которых может составлять от 4 до 10 мм, а длина находится в интервале 15–50 мм.

    Процесс выдавливания пеллет через матрицу цилиндрического пресса

    Из чего делают пеллеты? Для производства топливных гранул может использоваться различное сырье природного происхождения. Так, наиболее распространенными видами сырья, из которого изготавливают топливные гранулы, являются:

    • отходы производственной деятельности деревообрабатывающих предприятий – древесные опилки и мелкая стружка (пеллеты из опилок и древесной стружки считаются самым качественным видом топлива подобного типа);
    • отходы лесозаготовки и первичной обработки древесины, к которым, в частности, относятся ветки, древесная кора, сухая листва и даже хвоя;
    • отходы деятельности предприятий, занимающихся переработкой сельскохозяйственной продукции (в качестве сырья для производства пеллет в данном случае используют лузгу подсолнечника, а также пшеничную, рисовую или гречишную шелуху);
    • торф (гранулирование или брикетирование позволяют сделать торф, добываемый в рассыпчатом состоянии, более удобным в качестве топливного материала; более того, торфяной брикет, если сравнивать его с торфом в виде рассыпчатой массы, отличается более высокой теплоотдачей);
    • птичий помет, в больших количествах образующийся на птицеводческих комплексах и пригодный для топки;
    • отдельные виды твердых бытовых отходов, которые при использовании специальных технологий переработки превращают в недорогие и достаточно энергоэффективные топливные брикеты.

    В начале процесса древесные материалы дробятся на более мелкие фракции

    Качественные характеристики топливных брикетов (в частности, степень тепловой отдачи) в значительной степени зависят от того, пеллеты из чего делают.

    В зависимости от ряда параметров, по которым судят о качестве пеллет, топливные гранулы принято разделять на три основные категории.

    1. Существуют пеллеты так называемого премиум-класса, для изготовления которых используются древесные отходы высокой степени очистки. Топливные гранулы данной категории, которые легко узнать по светлому цвету, плотной и однородной внутренней структуре, отличаются высокой теплоотдачей и минимальной зольностью. При их сжигании остается очень небольшое количество несгораемого остатка – всего 0,5 % от общей массы топлива. Наиболее значимым недостатком топливных гранул данной категории, которые составляют преимущественное большинство среди производимых сегодня пеллет, является достаточно высокая стоимость.
    2. Топливные гранулы промышленной или индустриальной категории, в составе которых, кроме опилок, могут в незначительных количествах содержаться грунтовые примеси, древесная кора, листва и хвоя. Пеллеты данной категории, цвет которых более темный, чем у топливных гранул премиум-класса, отличаются более высокой зольностью, но при этом обеспечивают достойную теплоотдачу. Кроме того, пеллеты данной категории доступны по цене. При использовании топливных гранул индустриальной категории котельное оборудование нуждается в более частом профилактическом обслуживании.
    3. Пеллеты самого низкого качества изготавливаются преимущественно из отходов сельхозпереработки. Топливные гранулы данной категории отличаются достаточно высокой зольностью (4 % и даже выше) и не слишком хорошей теплоотдачей. Между тем невысокая стоимость пеллет данной категории делает рентабельным их использование в котельных, при помощи которых отапливаются большие площади.

    Гранулированное топливо может отгружаться насыпью для крупных котельных или поставляться в мешках различного объема

    Пеллеты из опилок, стружек и другого природного сырья используются не только для растопки отопительных котлов в жилых домах и производственных строениях: с их помощью удобряют и мульчируют почву. Такие гранулы применяют также в качестве адсорбирующих элементов, хорошо впитывающих влагу.

    Основные преимущества

    Активный рост популярности пеллетного топлива, наблюдаемый в последнее время, объясняется целым рядом его преимуществ.

    • Высокая экологичность топливных гранул заключается в том, что при их сгорании в атмосферу выделяются преимущественно водяной пар и углекислый газ, которые не представляют вреда для растений и живых организмов.
    • Поскольку пеллетное топливо отлично поддается пиролизу, его удается успешно использовать в высокоэффективном топливном оборудовании длительного горения. Также благодаря данному качеству процесс загрузки пеллет в отопительный котел можно легко автоматизировать, тем самым минимизировав участие человека в функционировании такого оборудования.
    • Благодаря компактным размерам топливных пеллет для их хранения не надо выделять значительные площади. Кроме того, транспортировка гранул не вызывает особых сложностей и, соответственно, не требует значительных финансовых затрат.
    • Гранулирование топливных пеллет осуществляется без использования дополнительных химических веществ, клеящих составов и модификаторов, что способствует чистоте такого топлива, которое не имеет неприятного запаха и не вызывает аллергических реакций. Данные характеристики позволяют организовывать процесс хранения пеллет даже в непосредственной близости от жилых помещений.
    • Значение тепловой отдачи, которой отличаются качественные пеллеты, превосходит аналогичный параметр многих видов натуральной древесины и каменного угля.
    • При организации правильного хранения пеллеты не подвергаются процессам внутреннего прения и гниения, что минимизирует вероятность их самопроизвольного возгорания.
    • Во многих регионах, где имеется мощная сырьевая база для производства пеллет, а также функционируют крупные предприятия по выпуску подобной продукции, такие гранулы являются самым недорогим видом качественного топлива, которое позволяет эффективно и с незначительными финансовыми затратами обогревать как жилые строения, так и здания промышленного назначения.

    Относительная стоимость единицы тепловой энергии, производимой различными видами топлива

    Технологическая схема производства

    Для того чтобы изготовить топливные гранулы, отвечающие всем требуемым характеристикам, необходимо не только использовать для этих целей качественное сырье и специальное оборудование для производства пеллет, но и строго придерживаться технологии.

    Технологическая схема производства топливных пеллет

    Процесс изготовления пеллет состоит из нескольких этапов.

    1. Сначала проводят очистку древесного сырья от посторонних примесей и его первичное дробление. В результате такого процесса, для осуществления которого применяются обычные дробилки, древесное сырье разделяется на достаточно крупные фракции.
    2. Затем следует сушка, в процессе которой влажность древесного сырья доводится до значения, не превышающего 12–14 %. Для сушки сырья используются установки барабанного или аэрационного типа.
    3. После сушки древесное сырье подвергают более тонкому измельчению, для чего преимущественно используются дробилки молоткового типа. На выходе из таких установок получают мелкие опилки или даже рассыпчатую древесную массу, доведенную до состояния муки, из которой производятся самые качественные топливные гранулы.
    4. Если после повторного измельчения влажность полученной древесной массы не доходит до требуемого минимального значения (10–12 %), данный параметр искусственно увеличивают, используя для этих целей пар или обычную воду.
    5. После того как параметры сырья для производства топливных гранул доведены до требуемых значений, его подают на прессовальную установку – пеллетайзер. В таких установках, которые могут отличаться друг от друга конструктивным исполнением, сыпучая масса продавливается через отверстия матрицы, в результате чего формируются плотные цилиндрические гранулы определенного диаметра. Оказание значительного давления на рассыпчатую древесную массу способствует ее самопроизвольному нагреванию. При этом из нее выделяется природный компонент – лигнин, обладающий хорошими связующими свойствами. Именно данный компонент и обеспечивает формирование из отдельных частичек рассыпчатого древесного сырья плотного брикета с устойчивой внутренней структурой.
    6. Матрицы, в рабочих полостях которых рассыпчатое древесное сырье преобразуется в плотный топливный брикет, могут быть цилиндрическими или плоскими. Установки первого типа, как правило, выпускаются в стационарном исполнении, и используются преимущественно для оснащения промышленных предприятий. В их конструкции присутствует специальное отрезное устройство, позволяющее производить пеллеты приблизительно одинаковой длины. Матричные установки плоского типа, в оснащении которых может использоваться один или несколько катков, отличаются компактными габаритами. Именно такое оборудование чаще всего используется для того, чтобы организовать производство пеллет в домашних условиях или в условиях небольшого предприятия.
    7. Готовые пеллеты, температура которых в результате их самопроизвольного нагрева в процессе прессования может составлять от 65 до 90°, охлаждают, при необходимости подсушивают, а затем упаковывают и отправляют потребителям или на склад.

    Этапы производства пеллет во всех подробностях демонстрируют соответствующие видео, которые несложно найти в интернете.

    Как организовать изготовление пеллет своими руками

    Достаточно высокая стоимость топливных гранул делает вопрос о том, как сделать пеллеты самостоятельно, очень актуальным для собственников частных домов и дач, желающих использовать данный вид топлива.

    Следует сразу сказать, что сделать самодельный гранулятор для изготовления пеллет можно. Однако прежде чем приступать к реализации такого проекта, необходимо очень взвешенно оценить свои возможности.

    Изготовление подобного оборудования, в процессе функционирования которого создаются значительные нагрузки, требует не только достаточно серьезной технической подготовки и наличия соответствующих навыков, но и применения токарного, фрезерного, сварочного оборудования, а также слесарных инструментов. Все это предполагает наличие высокой квалификации и достаточного опыта осуществления работ подобного характера.

    Устройство самодельного гранулятора

    Важнейшим условием целесообразности самостоятельного изготовления топливных пеллет является наличие доступного по стоимости сырья, которое должно соответствовать определенным требованиям по своим качественным характеристикам.

    Если приобретать для самостоятельного изготовления пеллет сырье, которое придется подвергать предварительной обработке, стоимость готовой продукции может оказаться такой, что ее просто невыгодно будет использовать для отопления жилья.

    При изготовлении пеллет своими руками также следует учитывать тот факт, что для производства подходит не любое древесное сырье. Оптимальными в плане получения качественных топливных гранул, которые отличаются плотной и устойчивой структурой, являются отходы древесины хвойных пород.

    Чертеж корпуса и привода матрицы

    Что потребуется

    Для того чтобы сделать пеллеты в домашних условиях, как уже говорилось выше, потребуется станок для производства таких топливных гранул. Рассмотрим основные элементы его конструкции.

    Плоская матрица круглой формы

    Ее можно приобрести в готовом виде или изготовить самостоятельно, используя для этих целей лист металла. Толщина такого листа должна составлять не менее 20 мм.

    Отверстия в матрице, в которых будут формироваться топливные гранулы, должны иметь коническую форму.

    Приобретая или изготавливая самостоятельно матрицу для станка по производству топливных пеллет, следует иметь в виду: чем больше будет диаметр такого конструктивного элемента, тем выше будет производительность оборудования.

    От диаметра отверстий в матрице зависит размер гранул

    Принцип действия гранулятора с плоской матрицей

    Мощные катки с зубчатыми рабочими поверхностями

    Данные элементы, взаимодействуя с поверхностью матрицы, продавливают через ее отверстия сыпучую древесную массу, формируя плотные гранулы. Такие катки, насаженные на горизонтальный вал через подшипники качения, приводятся в действие вращающимся вертикальным валом. Степень прижима зубчатых катков к поверхности матрицы регулируется при помощи винтового механизма.

    Корпус устройства

    Он изготавливается из трубы соответствующего диаметра или из свернутого в цилиндр металлического листа. Внутренний диаметр корпуса должен обеспечивать свободное вращение устанавливаемой в него матрицы.

    Матрица с роликами внутри корпуса

    Электродвигатель

    Вал электрического двигателя соединяется с вертикальным штоком, приводящим во вращение матрицу.

    Бункерные устройства

    Данные устройства необходимы для загрузки исходного сырья и выгрузки готовых топливных брикетов.

    Мощная несущая рама

    Для изготовления рамы обычно используется профильный прокат.

    Самодельная установка для изготовления топливных гранул

    Перед изготовлением самодельной установки для производства пеллет необходимо разработать ее чертеж, ориентируясь при этом на технические характеристики, которыми должно обладать такое оборудование, а также на параметры используемого сырья и самих топливных гранул.

    Источник: http://regionvtormet.ru/beton/kak-samostoyatelno-sdelat-granulyator-i-drugoe-oborudovanie-dlya-proizvodstva-pellet.html

    Гранулятор своими руками: как сделать шнековый и бытовой для корма кур из подручных материалов

    Особенность гранулированного корма – высокая калорийность. Спрессованный в капсулы корм занимает меньше места. Животные на таком рационе быстрее набирают вес. Использование грануляторов в фермерских и личных подсобных хозяйствах дает повышение продуктивности поголовья. Также вас сможет заинтересовать информация о том, каков должен быть состав комбикорма для цыплят.

    Что такое гранулятор

    Гранулятор – это устройство для превращения рассыпчатого корма в капсулы.

    Для прессования подходят:

    • дробленое зерно (пшеница, ячмень, овес, кукуруза);
    • травяная мука;
    • сено;
    • отруби;
    • жмых;
    • дробленый горох.

    Технологические свойства корма улучшаются, исключается его слипание, увеличивается сыпучесть. Усвояемость гранул выше обычного корма. Возможность применять витаминные, антимикробные добавки повышают качество продукта.

    Также вас сможет заинтересовать информация о том, сколько корма нужно курице несушке в день.

    На видео – как работает гранулятор:

    Такой корм удобно использовать:

    • при автоматической раздаче;
    • транспортировке;
    • хранении.

    Размер гранул зависит от отрасли животноводства:

    • для птицеводства – до 5 мм;
    • для поросят – до 8 мм;
    • взрослых свиней – до 10 мм;
    • крупного рогатого скота – 10-15 мм.

    Сырье для гранулирования должно иметь размер фракций не более 3 мм, определенную влажность и клеящие компоненты.

    Прессованный корм хорошо хранится, сохраняя питательные качества в течение нескольких месяцев.

    Можно использовать гранулятор для приготовления корма на осенне-зимний период.

    Также вам будет полезно узнать о том, какие существуют лучшие породы кур несушек.

    Количество перерабатываемого в гранулы корма зависит от технических параметров агрегата.

    Устройство гранулятора

    Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

    В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

    По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

    Возможно вас также сможет заинтересовать информация о том, как происходит содержание индоуток в домашних условиях.

    Принцип действия состоит из последовательных операций:

    • подача измельченного корма из бункера на вращающийся вал;
    • сжатие;
    • продавливание через матрицу;
    • обрезка ножом;
    • поступление в приемную чашу.

    Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

    На видео – как устроен и работает гранулятор:

    Основные части гранулятора:

    • загрузочный бункер;
    • шнек;
    • матрица;
    • нож;
    • приводной вал;
    • редуктор;
    • электродвигатель;
    • станина;
    • приемный бункер.

    А вот как происходит разведение уток в домашних условиях для начинающих и на что следует обращать внимание, указано здесь.

    Все детали устройства из металла.

    Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

    Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

    Основные характеристики грануляторов, предлагаемых производителями:

    1. Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
    2. Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
    3. Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
    4. Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
    5. Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

    Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

    А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано здесь.

    Стоимость устройств

    • с электродвигателем 2,2 кВт – от 53000 руб.;
    • 7 кВт – от 83000 руб.;
    • 15 кВт – от 190000 руб.

    Достоинства промышленных грануляторов:

    • надежность;
    • длительность эксплуатации;
    • универсальность;
    • экономичность;
    • безопасность;
    • удобное обслуживание.

    Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

    А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть здесь.

    Как сделать своими руками

    Для изготовления гранулятора собственными силами потребуется специальное оборудование:

    • сварочник;
    • токарный станок;
    • болгарка.

    Мощность прессователя будет зависеть от используемого электродвигателя.

    На видео – сделать своими руками:

    Вариант конструкции гранулятора

    В качестве корпуса может использоваться труба, приваренные втулки разного диаметра. Минимальная толщина стальных стенок – 8 мм. Для изготовления шнека понадобится полуось и прут диаметром 1 см. Закрепив полуось на верстаке приварить один конец прута и сделать обмотку на полуось с произвольным шагом. Заготовку необходимо обварить с обеих сторон, зачистить швы болгаркой и сделать термическую закалку.

    Для изготовления матрицы необходим отрезок прута нержавеющей стали диаметром не менее 62 мм. Обработка металла, центровка, нарезка отверстий производится на токарном станке. Отверстия матрицы прорезаются таким образом, чтобы они не попали в «мертвое» пространство, где шнек вплотную примыкает к решетке. Матрица должна плотно входит в корпус гранулятора и закрепляться с помощью фланца.

    В качестве редуктора, соединяющего вал двигателя со шнеком, применяется набор подшипников (обычных и роликовых). Обрезка гранул производится вручную.

    А вот каков должен быть состав комбикорма для бройлеров в домашних условиях, очень подробно изложено в данной статье.

    Наличие токарного станка в личном хозяйстве – явление достаточно редкое. Для 1-2 животных в качестве гранулятора используют реконструированную механическую мясорубку.

    Необходимые преобразования:

    1. На месте ручки закрепить ведомый шкиф.
    2. На валу двигателя закрепить ведущий шкиф.
    3. Соединить шкифы ременной передачей.
    4. Нож располагают с внешней стороны решетки.
    5. Болт длиной 4-5 см с пружиной прикрепляется с внешней стороны решетки к шнеку, удерживая нож.

    А вот каков должен быть состав комбикорма для кроликов сделанный своими руками, подробно указано в статье по ссылке.

    Размер гранул зависит от создаваемого давления. При отсутствии электродвигателя гранулировать можно вручную, используя мускульную силу.

    На видео – описание гранул комбикорма:

    Процесс гранулирования – это способ обработки сырья, при котором происходит изменение его формы (формирование однородных капсул) и свойств. Грануляторы, изготовленные промышленным способом, надежны и долговечны, но имеют высокую стоимость. Для личных подсобных хозяйств, небольших фермерских хозяйств используются самодельные агрегаты. Самый простой и доступный из которых – модернизированная механическая мясорубка. В других наших статьях вы можете ознакомится с описанием Пушкинской породы кур.

    Источник: http://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.html

    Как сделать самодельный гранулятор для комбикорма

    Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

    Прежде чем приступить к проектированию оборудования произведем несложный расчет.

    Следует помнить, что:

    • максимальное передаточное отношение клиноременной передачи – не более 6.
    • угол обхвата на малом шкиве – не менее 120°

    Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

    Ведущий шкив (D1), диаметр 56 (мм)
    Ведомый шкив (D2), диаметр 315 (мм)

    Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

    l – длина окружности, определяется по формуле: l = πDα/360

    α1 = 136,57°
    α2 = 223,43°
    а = 325,16 (мм)

    Подставим значения и получим:

    L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

    Из стандартного ряда выбираем ремни Z-1320.

    Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

    Подставим значения в формулу и получим обороты матрицы гранулятора:

    ωр = 750 / 5,625 ≈ 133 (об/мин)

    Бытовой гранулятор комбикорма состоит из следующих элементов

    1. Корпус клиноременной передачи (основание).
    2. Привод матрицы гранулятора.
    3. Ролики гранулятора.
    4. Загрузочный бункер.
    5. Электродвигатель АИР 100L8.
    6. Подвижная пластина крепления электродвигателя.
    7. Устройство натяжения ремней.
    8. Клиноременная передача.
    1. Корпус.
    2. Вал.
    3. Лопатка.
    4. Матрица.
    5. Шайба.
    6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
    7. Шайба пружинная стопорная DIN 128 — А8.
    8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
    9. Гайка DIN 44232 — М8.
    10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
    11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
    12. Шайба стопорная DIN 6731 — 32.
    13. Гайка специальная DIN 1804 – М32х1,5.
    14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

    В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.


    Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

    Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

    Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

    Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

    Гранулятор комбикорма: схема

    • высокая производительность;
    • простота конструкции.

    Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

    В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

    Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

    • мотор;
    • редуктор;
    • подшипники — 2 шт. под диаметр посадочного отверстия;
    • металлическая болванка под матрицу;
    • прут металлический 10 мм;
    • трубы для корпуса.

    Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

    Шнековый гранулятор: схема

    В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

    Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

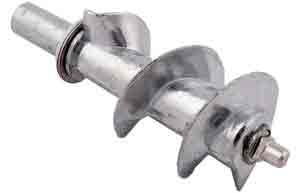

    Шнек своими руками

    1. 1. Выбор вала.
    2. 2. Проточка посадочных отверстий под подшипники.
    3. 3. Накатка и обварка прута.
    4. 4. Обработка болгаркой.

    Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

    Шнек для гранулятора: чертеж

    Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

    Матрицы для гранулятора

    Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

    Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

    Ещё по теме  Выбор проливной установки для счетчика своими руками

    Таблица: Зависимость толщины матрицы от диаметра отверстий:

    Толщина матрицы определяет ее мощность и должна быть в лучшем случае в 10 раз больше диаметра отверстий.

    Матрица для гранулятора: чертеж

    Долговечность матриц зависит от параметров:

    • неправильная консистенция корма (наличие абразивных частиц, недостаток натуральных масел);
    • изменение скорости прохода сырья;
    • коррозия (агрессивная смесь продуктов: овсяная мука, рисовые отруби, животные жиры, глютен).

    Для изготовления корпуса используется труба, в которую вставляется сменная гильза и приваривается по краям. Внутренняя гильза не должна прокручиваться шнеком. Загрузочное отверстие изготавливается из куска трубы меньшего диаметра. По торцам крепятся фланцы.

    Корпус можно выполнить с легко заменяемой внутренней втулкой. Он представляет собой картридж («труба в трубе»). Чтобы не изготавливать шнек или гильзу, по мере износа внутри вставляется труба, отшлифованная по краям с толщиной стенки 6 мм. И внутренняя поверхность картриджа шлифуется под нее. До края фланца оставляют посадочное гнездо для крепления матрицы.

    Таблица: Строение гильзы:

    Пластины навариваются на втулку с толщиной стенки 6 мм с целью распределения нагрузки при подаче зерна.

    Этот пресс используется для изготовления небольших объемов гранулированного корма. Твердое сырье ему не под силу: при повышенной нагрузке ломается шток и двигатель.

    Используется для производства травяных гранул для кроликов и комбикорма с витаминными и питательными добавками для других домашних животных.

    Гранулятор для комбикорма с электроприводом

    Для его сборки понадобится:

    • мясорубка;
    • токарный и сверлильный станки;
    • прочный верстак;
    • металлическая болванка;
    • электродвигатель пылесоса или стиральной машины;
    • ремень для соединения двигателя и мясорубки;
    • два шкива 1:2.

    Первоначально выполняется чертеж. Затем в ножках мясорубки сверлят отверстия и крепят болтами к столу.

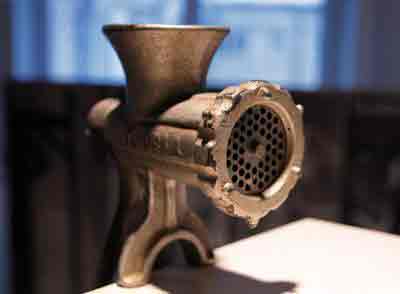

    Гранулятор комбикорма из мясорубки: схема

    Практичнее установить двигатель мощностью 220 вольт, экономичнее — 380 вольт. Притом шкивы используются для увеличения мощности и снижения количества оборотов.

    Не стоит выбирать зубчатый ремень, так как при заклинивании устройства он должен пробуксовывать, чтобы не сгорел двигатель.

    1. 1. Матрица изготавливается из металла толщиной 6 см, но экспериментировать с размерами нужно в каждом конкретном случае в зависимости от типа перерабатываемого сырья. Она должна прилегать вплотную к червяку. Если ребра мешают, их удаляют.
    2. 2. После того как матрица готова, к ней нужно заточить новую крышку. Желательно делать с припуском, чтобы в дальнейшем не пришлось переделывать в случае изготовления новой матрицы. Для удобства ручного прокручивания на нее наваривают проволоку 6 мм или нарезают канавки.
    3. 3. Нож, если он действительно необходим, крепят на болт, приваренный к шнеку.
    4. 4. Устанавливают шкивы, редуктор и натягивают ремень.

    Добиться высокой производительности, по сравнению со шнековым гранулятором, можно, собрав станок с плоской матрицей. При помощи такого устройства можно изготавливать питательные корма и перерабатывать ветви молодых деревьев.

    Гранулятор с плоской матрицей: принцип работы

    В самодельный бытовой гранулятор можно засыпать только высушенное и дробленное по специальной технологии зерно. Оно должно быть 10-12%-й влажности.

    Для его изготовления понадобится: труба с большим диаметром, червячный редуктор, листовой металл, уголок, труба, швеллер, ролики с зубчатой поверхностью и сварочный аппарат.

    Гранулятор с плоской матрицей: схема

    Подготавливают каркас из металлических уголков или стальных листов прямоугольной формы сечением 25 х 40 мм. Между стенками корпуса и матрицей должен оставаться небольшой зазор.

    Закрепляют рабочий узел: редуктор, матрицу толщиной более 8 мм с диаметром отверстий 10 мм и несколько шестеренок. Редуктор крепится к нижней части корпуса шпонкой, а также крепится болтами через «ушки», приваренные к внешним сторонам корпуса. Вал устанавливается перпендикулярно к нему.

    Установка роликов на матрицу

    Матрицу устанавливают в корпус горизонтально. Ее верхняя поверхность должна быть наравне с гранью корпуса. Крепеж выполняют неподвижным, когда вращаются только ролики, или подвижным. В перпендикулярном положении на матрицу устанавливаются цилиндрические ролики.

    Для их изготовления понадобится:

    • винт DIN 478 M5 x 10;
    • вал;
    • подшипник DIN 625 — 6207;
    • крышка подшипника;
    • стопорное кольцо DIN 471 – 35 x 1,5.
    • втулка;
    • ролик.

    Ролики гранулятора: схема с размерами

    Они предназначены для продавливания сырья через отверстия в матрице. Крепятся к валу при помощи подшипников, а сила прижатия регулируется гайкой с резьбой.

    Ёмкость для засыпания сырья изготавливается из стальных листов или ведра. В ее днище делают отверстие и устанавливают над плоской матрицей.

    Необходимая производительность электрического мотора должна быть более 25 кВт. Для таких целей подойдет двигатель от исправного пылесоса или стиральной машины. Электрический мотор подсоединяют к редуктору, который передает крутящий момент на вал, и устройство начинает перерабатывать сырье в гранулы.

    Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками. При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

    Вводная часть

    На сегодняшний момент домашние умельцы конструируют различные бытовые приборы, облегчающие уход за хозяйством. Например, к токарному станку можно приделать двигатель от старой стиральной машины. Из мясорубки можно соорудить гранулятор. Самодельное приспособление из-за больших нагрузок не сможет сжимать сложные предметы. Может не выдержать бытовой двигатель или отломаться шток. Поэтому такую конструкцию рекомендовано использовать для:

    • Смешивания зеленого корма и целебных трав для кроликов;
    • Создания комбикорма для остальных любимцев.

    Бытовой аппарат комбикорма

    Данную конструкцию можно легко и быстро изготовить своими руками.

    Особенности конструкции

    Чертежи в программе «Компас 3D»:

    Бытовой гранулятор (схема):

    Пошаговая инструкция

    • Необходимо сварить станину. Конструкцию следует изготавливать из уголков;
    • Основанием устройства будет служить ящик. Его сваривают из подготовленных листов. В устройстве должны быть высверленные отверстия большого диаметра. Отверстия должны быть идентичны матрице. В таких устройствах в любой модели предусмотрен оптимальный диаметр, подходящий для будущей конструкции. Отверстия должны располагаться вверху грани. В них будет помещаться исходный продукт: зеленый корм, ветви плодовых деревьев, травяная мука, различные комбикорма.
    • По диаметру высверленного отверстия необходимо укрепить бортики. Их высота должна быть равна 7-10 см внизу короба в его грани необходимо высверлить отверстие, предназначенное для вращения вала. Сбоку короба необходимо вырезать квадрат. Из такого отверстия будет происходить выход конечной продукции. Внизу можно установить небольшую емкость;
    • Вал вращения устанавливается в ящике при помощи системы гаек. Матрицу необходимо прикрепить к валу вращения так, чтобы ее основная поверхность совпала с гранью конструкции;
    • Ящик необходимо закрепить на станине. Также к устройству крепится электрический мотор. Мотор и вал соединяется при помощи ременной передачи;
    • Для помещения исходного материала необходимо изготовить раструб из жести. Например, такой конструкцией может быть металлическое ведро без дна. Раструб устанавливают вверху ящика на входном отверстии;
    • На матрицу рекомендуется тщательно закрепить каток.

    Аппарат с самодельной матрицей

    Используемые материалы

    Для производства конструкции понадобится:

    • Мощный двигатель;
    • Вращательный вал;
    • Листы из жести;
    • Углы;
    • Крепежные болты;
    • Сварочный агрегат;
    • Линейка;
    • Штангенциркуль;
    • Болгарка;
    • Гаечные ключи;
    • Перфоратор;
    • Фломастер.

    Матрица и ролики для катков

    Для изготовления потребуется диск толщиной более 2 см. Диаметр разрешено использовать любой. Важно учесть, что чем больше диаметр диска, тем будет выше показатель производительности. К примеру, при изготовлении 300 кг комбикорма за 60 минут необходимо выбирать диск 50 Ø см. при этом мощность двигателя должна быть не менее 25 кВт. Для устройства с наиболее низкой производительностью можно выбрать матрицу 25-35 Ø см.

    На вале редуктора необходимо замерить параметр сечения. Затем при помощи сверлильного станка или дрели в центре диска следует просверлить отверстие. Рекомендуется выполнить паз. Благодаря этому посадка будет жесткой. Для выхода паллет и сжатия гранул следует просверлить несколько конусовидных отверстий. Важно учесть, что шестеренки или ролики должны быть идентичны поверхности матрицы. Затем шестерни аккуратно прикладывают к валу. При помощи муфты вал вращения с шестеренками должен крепиться к валу редуктора. Расположение должно быть перпендикулярным.

    Корпус из цилиндра

    Корпус разрешено изготавливать из покупной трубы из жести. Для этого необходимо подобрать нужный диаметр. Также ключевую роль играет выбранный материал. Рекомендовано изготавливать корпус из 2-х составляющих. В часть вверху нужно будет закладывать опилки или комбикорм. Материал будет проходить через матрицу и ролики. В часть внизу будет поступать готовый спрессованный материал. Через высверленное отверстие в емкость начнут высыпаться готовые гранулы.

    Диаметр корпуса должен подбираться так, чтобы матрица вверху конструкции могла вращаться свободно. Следует оставить небольшой зазор между этими двумя составляющими. Внизу цилиндра необходимо прорезать квадрат. Металлический лоток приваривают к конструкции.

    Особенности сборки

    • При помощи подшипников и муфты внизу конструкции закрепляют редуктор. К двум частям следует приварить ушки. При помощи болтов следует соединить две части корпуса. Такая конструкция будет очень удобной. С ее помощью можно легко вычищать застрявшие частички материала. Ролики и матрица устанавливаются уже в готовое приспособление.
    • Раму сваривают из углов или швеллера. Ее устанавливают на сам гранулятор. Устройство следует прикрепить к станине. При помощи крепежных болтов делают жесткое крепление. Сюда же устанавливают электрический двигатель. К выходному валу присоединяют редуктор. После того, как все детали были закреплены – на конструкцию из распылителя наносят краску по металлу. Агрегат необходимо окрашивать целиком с внешней стороны. После того, как краска высохнет – производят первый запуск.

    Принцип функционирования

    Созданный гранулятор, выполненный своими руками, может работать бесперебойно. Кормом можно обеспечить все поголовье. Такой генератор подходит как для небольших ферм, так и для крупных компаний. Принципом функционирования является синхронное вращение диска с шестеренками. Матрица должна вращаться при помощи жесткого крепления диска. Также вращению помогает привод редуктора. Вес попадает в сквозные отверстия. При этом материал сжимается. В итоге в емкость попадают готовые сжатые гранулы.

    Собственными руками из мясорубки

    Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача. Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

    Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.

    Необходимые материалы

    • Верстак или ровная устойчивая поверхность;
    • Токарный станок;
    • Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
    • Мясорубка;
    • Сверло;
    • Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
    • Для матрицы потребуется болванка толщиной 3-7 см;
    • Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
    • Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

    Пошаговая инструкция:

    Создание чертежей

    В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами. При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче. Из-за этого участок такого устройства должен находиться в пониженном состоянии. Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс. Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

    Изготовление матрицы

    Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском. Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

    Нож для пеллет

    • Разрешено применять несколько версий:
    • Нож не понадобится;
    • При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
    • В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.

    Установка шкивов

    Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

    Натяжка ремня и необходимый расчет установки двигателя

    Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

    Пусконаладка и доработка механизма

    Гранулированный корм своими руками

    Комбикорм в гранулах считается очень калорийным. Благодаря такой пище поголовье быстро набирает вес и крепнет. С гранулами проще всего работать. Самым бюджетным способом является приготовление материала своими руками. Для изготовления такого материала потребуются следующие предметы:

    • Дробилка, предназначенная для твердого зерна;
    • Бензиновый триммер – мотокос;
    • Гранулятор;
    • Дробилка для соломы;
    • Шнековый маслопресс;

    Для дробления материала потребуется мясорубка. Также разрешено применение дрели. Ее можно применять для перемешивания цемента. Рекомендовано приобрести экструдер. Благодаря такой конструкции можно качественно и в быстрый срок заготовить большое количество корма. Для прессования материала в виде гранул можно применять специальный гранулятор. Прибор самостоятельно регулирует размер полученной продукции.

    Во время перемешивания материала дрель рекомендуется накрывать. Благодаря этому корм не будет распыляться.

    Достоинства корма в гранулах

    • Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
    • Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
    • В таком корме должно содержаться большое количество клетчатки – свыше 18%;
    • Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
    • Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
    • При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
    • Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.

    В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.

    Готовим своими руками

    Способ №1:

    • 35% травяной муки или сена;
    • 25% овса или ячменя;
    • 20% макухи, производимой из подсолнечника;
    • 15% сухого гороха или молотой кукурузы;
    • 5% пшеничных отрубей.

    Способ №2:

    • 30% ячменя;
    • 20% злаковой пшеницы;
    • 10% молотой кукурузы;
    • 10% макухи, производимой из подсолнечника;
    • 15% овса;
    • 15% сухого гороха.

    Способ №3:

    • 19% овса;
    • 19% ячменя или молотой кукурузы;
    • 13% соевого шрота;
    • 5% рыбной или мясной муки;
    • 1% гидролизных дрожжей;
    • 0,5-1,0% морской соли;
    • 1% костной муки;
    • 15% пшеничных отрубей.

    Все ингредиенты необходимо добавлять в строго указанной в рецепте пропорции.

    Шнековый гранулятор своими руками

    Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:

    • Корпус из металла или удлиненная труба;
    • Прут из металла 1 Ø см;
    • Болванка из антикоррозионного металла.

    Полезные видео для изготовления гранулятора данного вида:

    Для преобразования сыпучей комбинированной смеси в гранулы, используют бытовые грануляторы для комбикорма, цена которых зависит от мощности двигателя. Чем выше её показатель, тем больше производится паллетов за 1 час. Гранулированный корм хранится намного дольше обычного и его удобнее перевозить. Также легче выдать необходимую порцию еды скоту или птице, в зависимости от их возраста и потребностей. Этот аппарат можно сделать и своими руками, тем более что цена бытового гранулятора для комбикорма довольно высокая. Так, например, оборудование с производительностью 150 кг/час стоит 65000 рублей, а модель, выдающая 1000 кг/час корма, – 255000 рублей.

    Видео: Пресс мини экструдер кормовой для зерна 11 кВт

    Принцип работы и устройство гранулятора

    Аппарат работает следующим образом: сверху в ёмкость засыпается сырьё, которое, попадая на матрицу, продавливается роликами в её отверстия. Готовые гранулы просыпаются наружу через специальное окошко в корпусе.

    Существуют модели бытовых грануляторов для комбикорма, сделанных своими руками из мясорубки. В них вместо роликов для продавливания используется шнек, но для такого устройства понадобится мелко измельчённый материал. Такой аппарат можно применять только для смешивания мягкого сырья, например, трав или комбинированных смесей.

    Для сборки гранулятора потребуются следующие детали:

    • основание (каркас);
    • матрица и ролики с зубчатой поверхностью;
    • корпус;
    • электродвигатель;
    • редуктор;
    • вал.

    Каркас необходимо сварить из прочной стали, так как он должен выдерживать большие нагрузки и вибрацию во время работы. Корпус гранулятора для комбикорма, можно вырезать своими руками из широкой трубы, или сделать цилиндр из металлического листа. Делать его лучше всего разборным, чтобы была возможность обслужить аппарат в случае необходимости.

    Гранулятор кормов своими руками

    В нижней части должно быть предусмотрено окошко для выхода готовых гранул комбинированной смеси.

    Диаметр корпуса подбирается таким образом, чтобы матрица могла вращаться в нём с минимальным зазором.

    Видео: Popular Videos — Измельчитель кормов

    Матрицы производятся двух видов: плоская и цилиндрическая. Первая выглядит как круглый диск с отверстиями. Чаще всего используют именно её для создания гранулированного комбикорма, так как она способна перерабатывать сырьё любой жёсткости, и скорость работы у неё выше.

    Гранулированные комбикорма имеют, как правило, форму небольших цилиндриков диаметром от 2,4 до 20 мм, длина их обычно не превышает 1,5…2 диаметров. Размеры гранул зависят от их применения. Мелкие гранулы предназначены в основном для молодняка птиц (цыплят, утят и т. д.), гранулы размером около 5 мм используют для взрослой птицы, рыбы, крупные гранулы — для крупного рогатого скота, свиней, лошадей.

    Каждая гранула представляет собой полный набор всех питательных веществ, заключенных в комбикорме, тогда как при кормлении рассыпным комбикормом птицы едят только то, что им нравится, оставляя часть комбикорма. Гранулированные комбикорма также важны для жвачных животных и свиней. Удобны гранулы для рыб, так как целая гранула долго может находиться в воде, сохраняя питательные вещества.

    Некоторые исследователи считают, что благодаря высокой температуре и увлажнению при пропаривании и прессовании повышается питательность комбикорма вследствие декстринизации крахмала и частичной денатурации белков. В то же время имеются данные о частичном разрушении некоторых аминокислот, например метионина, частичном снижении количества биологически активных веществ. Однако результаты кормления гранулированными комбикормами птиц и животных говорят о том, что такие комбикорма не хуже, чем рассыпные. Многие исследования свидетельствуют о более высокой питательной ценности гранулированных комбикормов.

    Гранулированные комбикорма имеют еще одно важное достоинство — повышенную объемную массу, хорошо транспортируются механическим и пневматическим транспортом без нарушения однородности, удобны для бестарных перевозок и полной механизации раздачи корма на фермах. Гранулированный комбикорм лучше хранится, в процессе гранулирования возможно частичное обеззараживание комбикорма.

    На комбикормовых заводах применяют два способа производства гранулированных комбикормов — сухой и влажный. При первом способе сухие рассыпные комбикорма перед прессованием пропаривают, иногда добавляют в них жидкие связующие добавки (мелассу, гидрол, жир и т. д.). При влажном способе в комбикорм добавляют горячую воду (70…80°С) в количестве, обеспечивающем получение теста с влажностью 30…35 %, затем из теста формуют гранулы, сушат и охлаждают.

    Гранулирование сухим способом. Для этого используют пресс с вращающейся кольцевой матрицей. Наиболее распространены установки ДГ производительностью до 10 т/ч и прессы ДГВ и ДГЕ, имеющие несколько большую производительность. В комплект установки входят пресс-гранулятор, охладительная колонка, измельчитель гранул.

    Вначале комбикорм поступает через питатель-дозатор в смеситель. Питатель-дозатор представляет собой шнек, который приводится во вращение электродвигателем через редуктор и вариатор, позволяющий увеличить или уменьшить подачу комбикорма в десять раз.

    В лопастном смесителе установлены форсунки для подачи горячей воды или какой-либо связующей жидкости, а также камеры для подачи пара. Подготовленный комбикорм поступает в прессующую часть гранулятора, представляющую собой вращающуюся кольцевую матрицу и два прессующих ролика (в некоторых конструкциях — три).

    Продукт в прессующей части затягивается в клиновидный зазор между вращающейся матрицей и валком, приводимым во вращение материалом, (за счет трения). При перемещении продукта в клиновидном зазоре происходит прессование материала, что увеличивает его плотность. В момент, когда напряжение сжатия превысит сопротивление материала, ранее запрессованного в фильеры матрицы, продукт, находящийся в клиновидном зазоре, начинает вдавливаться в фильеры и перемещаться в них. Процесс сопровождается выдвижением гранул за внешнюю поверхность матрицы, которое заканчивается в момент прохождения фильеры через сечение, где клиновидный зазор имеет наименьшую высоту. Пройдя через фильеры, продукт принимает форму и размеры гранул с соответствующей плотностью и прочностью. При выходе из матрицы гранулы срезаются двумя ножами, приближая или отодвигая которые можно регулировать длину гранулы.

    Прочность гранул можно изменять различной подготовкой продукта, изменением зазора между валком и матрицей.

    В результате пропаривания и выделения тепла при прессовании гранулы выходят из пресса с температурой до 80 °С. Горячие гранулы непрочны, легко раздавливаются и разрушаются.

    Как сделать самодельный гранулятор для комбикорма

    Поэтому сразу же после выработки их охлаждают в охладительной колонке до температуры не более чем на 5…10°С выше температуры окружающей среды.

    Эффективность гранулирования определяют содержанием мелкой фракции, проходящей через сита с отверстиями 0 2 мм, причем количество ее не должно превышать 5 %.

    После охлаждения гранулы просеивают на ситах, так как наличие мелкой фракции вызывает потери и перерасход комбикорма. Размер отверстий сит обычно выбирают 0,2…2,5 или № 1,6…2 мм для металлотканых сит.

    Эффективность работы прессов определяется их производительностью, коэффициентом полезного действия, удельным расходом энергии на прессование.

    Коэффициент полезного действия пресса представляет собой отношение количества целых гранул ко всему продукту, получаемому после прессования. Чем выше прочность гранул, тем выше и коэффициент полезного действия. Прочность гранул является важным показателем их качества. Если гранулы недостаточно прочны, то они разрушаются при транспортировании, загрузке в бункера, хранении, перевозках.

    Получение достаточно прочных гранул обеспечивается физико-химическими свойствами прессуемого продукта, параметрами прессования.

    Рациональная подготовка продуктов к прессованию существенно влияет как на прочность гранул, так и на их выход, коэффициент полезного действия, производительность и расход энергии.

    Наиболее эффективный способ подготовки продукта — пропаривание, которое пластифицирует продукт, повышает его температуру, что облегчает прохождение продукта через фильеры. Оптимальными параметрами подготовки продукта являются его увлажнение до 15…16 % и прогрев до 75…80 °С при давлении пара в магистрали 0,2…0,4 МПа. Высокая температура может привести к некоторой модификации химических веществ, например частичной клейстеризации и декстринизации крахмала, денатурации белков и т. д., что способствует лучшему образованию гранул.

    Важное значение имеют так называемые связующие вещества, которые вводят не только для повышения прочности гранул, но и для сокращения расхода пара, энергии, повышения производительности. В качестве таких веществ используют чаще всего жидкие продукты, такие, как жир, гидрол, меласса и др., и порошкообразные — бентониты. Некоторые из перечисленных веществ повышают питательную ценность комбикормов (жир, меласса), обогащают комбикорма микроэлементами (бентониты). Количество добавляемых связующих веществ обычно невелико — до 3 %. Однако в рецепты некоторых комбикормов для птиц рекомендуется вводить большое количество жира—до 6%. Жир, введенный в количестве более 3’%, перестает быть связующим компонентом. Более того, при вводе большего количества жира снижаются производительность пресса и прочность гранул. В таком случае возможно применение другого связующего вещества, например бентонита, что позволяет улучшить процесс гранулирования комбикорма.

    При использовании связующих веществ комбикорм можно не пропаривать, однако лучшие результаты получают при одновременном применении связующих веществ и пропаривания.

    На эффективность прессования влияет также дисперсность комбикорма. Работа комбикормовых заводов показала, что комбикорм со средним размером частиц около 1 мм образует более прочные гранулы при относительно высокой производительности пресса. Образованию прочных гранул способствует рациональный размер рабочего зазора между валком и матрицей. Умеренно прочные гранулы могут быть получены при зазоре 0,2…0,4 мм. При зазорах меньших размеров быстро изнашиваются «матрицы и валки, при большем — гранулы получаются более прочными, но производительность пресса снижается.

    Снижению потребления энергии, повышению производительности способствуют рациональная форма и расположение фильеров в матрице, а также их состояние. Высокая чистота внутренней поверхности канала является важным условием нормальной работы прессов. Шероховатая поверхность фильеры увеличивает коэффициент трения продукта о стенки, повышает давление прессования, снижает производительность пресса.

    При использовании новой матрицы ее сначала прирабатывают, пропуская смесь комбикорма, песка и масла. При хранении матрицы, если она в течение долгого времени остается в нерабочем состоянии, требуется ее консервация, заключающаяся в заполнении отверстий смесью масла и отрубей.

    Гранулирование влажным способом. Применяют этот способ значительно реже. Исследования показывают, что влажный способ наиболее удобен для получения комбикорма для рыбы. Гранулируют комбикорм в специальных прессах.

    Схема гранулирования включает автоматические весы, просеивающую машину с ситами. Комбикорм, пройдя магнитную защиту, поступает в пресс, куда также подают горячую воду. Полученные гранулы высушивают в калориферной сушилке, затем охлаждают в колонке и контролируют в просеивающей машине, где отделяют мелкие фракции. Мелкие частицы, полученные проходом через сита с отверстиями 0,2…2,5 мм, возвращают на повторное гранулирование. Исследования процесса влажного гранулирования показали, что на производительность пресса и энергоемкость влияют влажность теста, температура, состав и крупность комбикорма. Величина оптимальной влажности теста зависит от материала, из которого изготовлена матрица. С увеличением влажности уменьшаются удельная энергоемкость процесса, плотность и объемная масса гранул. Снижение удельной энергоемкости при увеличении влажности объясняется повышением пластичности комбикорма, снижением коэффициента трения о стенки матрицы и прессующего шнека, а уменьшение плотности — снижением давления прессования. При низкой влажности комбикорма (16…20 %) могут быть получены гранулы, плотность которых менее 1000 кг/м3. Применение фторопластовых вкладышей в матрице улучшает прессование. Повышение температуры воды приводит к повышению технологических показателей, увеличению плотности и объемной массы гранул, но несколько снижает их водостойкость. С повышением крупности рассыпного комбикорма снижается расход энергии на гранулирование и повышается плотность гранул.

    Гранулы сушат в калориферных сушилках ВШ-2 подогретым воздухом при температуре 100…110 °С и скорости движения 3,5…4 м/с. После охлаждения гранулы сортируют. Недостаток существующей схемы малая производительность линии — до 0,5 т/ч.

    Сушат гранулы также в вибрационных сушилках. Виброкипящий слой создает условия, при которых поверхность частиц равномерно обдувается, в результате чего скорость сушки увеличивается. Продолжительность сушки в виброкипящем слое невелика, поэтому нагрев продукта кратковременно и не разрушаются биологически активные вещества.

    Влажное гранулирование дороже, чем сухое. Однако высокая эффективность кормов, полученных при влажном гранулировании, оправдывает дополнительные затраты. Опыты показали, что эффективность скармливания гранул, полученных влажным гранулированием, выше, чем сухим, на 18…21 %, кроме того, влажный способ позволяет получить гранулы с различными физико-химическими свойствами. В частности, можно изготовить гранулы, которые тонут в воде, плавают на поверхности, зависают в воде, т. е. медленно погружаются.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Как сделать бытовой гранулятор для комбикорма своими руками и какова цена нового

    Гранулятор комбикорма бытовой своими руками чертежи

    Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

    Прежде чем приступить к проектированию оборудования произведем несложный расчет.

    Следует помнить, что:

    • максимальное передаточное отношение клиноременной передачи – не более 6.
    • угол обхвата на малом шкиве – не менее 120°

    Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

    Ведущий шкив (D1), диаметр 56 (мм)
    Ведомый шкив (D2), диаметр 315 (мм)

    Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

    l – длина окружности, определяется по формуле: l = πDα/360

    α1 = 136,57°
    α2 = 223,43°
    а = 325,16 (мм)

    Подставим значения и получим:

    L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

    Из стандартного ряда выбираем ремни Z-1320.

    Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

    Подставим значения в формулу и получим обороты матрицы гранулятора:

    ωр = 750 / 5,625 ≈ 133 (об/мин)

    Бытовой гранулятор комбикорма состоит из следующих элементов

    1. Корпус клиноременной передачи (основание).
    2. Привод матрицы гранулятора.
    3. Ролики гранулятора.
    4. Загрузочный бункер.
    5. Электродвигатель АИР 100L8.
    6. Подвижная пластина крепления электродвигателя.
    7. Устройство натяжения ремней.
    8. Клиноременная передача.

    Чертеж привода матрицы гранулятора.

    1. Корпус.
    2. Вал.
    3. Лопатка.
    4. Матрица.
    5. Шайба.
    6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
    7. Шайба пружинная стопорная DIN 128 — А8.
    8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
    9. Гайка DIN 44232 — М8.
    10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
    11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
    12. Шайба стопорная DIN 6731 — 32.
    13. Гайка специальная DIN 1804 – М32х1,5.
    14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

    В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

    Поделитесь с друзьями!

    Мини гранулятор комбикорма бытовой – удобство и эффективность

    В настоящее время даже у небольших фермерских хозяйств появилась возможность самостоятельно изготавливать, не уступающие по качеству промышленным, оптимальные гранулированные корма для с/х животных и птицы, используя имеющееся в наличие сырье.
    Покупка мини гранулятора для комбикорма, цена которого доступна каждому хозяйству, значительно облегчает процесс кормления, минимизирует неделовой расход корма и потери при хранении, позволяет создать индивидуальный корм, основанный на недорогой сырьевой базе.
    Каковы преимущества питания в гранулах для кормления? Разберемся.

    Питание животных – особенности и достоинства

    Гранулированный продукт на начальном этапе своего приготовления, перед загрузкой в мини гранулятор для комбикорма бытовой как и при приготовлении в промышленных условиях, представляет собой смесь из измельченных с/х культур и специальных витаминных и белковых добавок. При гранулировании формируются гранулы необходимого размера и плотности оптимальной для кормления различных животных или птиц.

    Подобный подход к кормлению дает фермерам возможность обеспечить подопечных всем набором питательных веществ, микроэлементов и витаминов. В отличие от сыпучего материала, использование гранул облегчает труд фермеров и минимизируют потери при кормлении, транспортировке и хранении.
    Вторым достоинством применения гранулированного продукта являются анатомические особенности животных и птиц.

    Комбикорм через мясорубку

    Так, гранулированный корм более питательный и эффективный при выкармливании также в отличие от рассыпчатых смесей не забивает клюв птицы. Для свиней и КРС же мучнистые аналоги и вовсе не рекомендованы. Это связанно со способностью сыпучих смесей раздражать слизистые, нарушать работу жевательного аппарата, а также ухудшать пищеварение. Поэтому именно гарнулированный корм – идеальный выбор для с/х животных и птицы.

    Мини грануляторы для комбикорма бытовой: цена и качество
    В современных условиях отечественные фермеры все больше отдают предпочтение самостоятельному приготовлению кормов. Обусловливается это рядом преимуществ, в том числе:

    • низкая себестоимость готового продукта;
    • повышенная усваиваемость кормов собственного производства;
    • строгий контроль и оптимизация рациона;
    • использование требуемых в каждом конкретном случае добавок;
    • использование доступного, недорогого сырья;

    Данные достоинства корма собственного изготовления обуславливают популярность на оборудование для их производства, стоимость которых вполне доступна. Именно такие устройства предлагает своим клиентам компания «Дарлит».
    Признанное качество и надёжность, ориентация на российского потребителя, доступная стоимость, а также оперативность доставки – все эти преимущества делают работу с компанией «Дарлит» комфортной, а экономический эффект от использования оборудования позволяет окупить его уже через полгода.

    Гранулятор кормов – основа производства гранул из кормовых культур. Это устройство, в котором происходит прессование подготовленной в смесителе кормовой массы. Параметры гранулятора напрямую сказываются на качестве кормовой гранулы: прежде всего, они влияют на ее плотность, а также на сохранение питательной ценности. Плотность важна для того, чтобы продукт дошел до потребителя в нужном качестве, а процент раскрошенных остатков был минимальным.

    Гранулированные корма – перспективный продукт для животноводства из-за их высокой пищевой ценности. В каждой грануле сосредоточен полный набор веществ, необходимых животному или птице. Во-первых, животное поедает гранулу целиком, а не выбирает только наиболее вкусные компоненты. Во-вторых, оно тратит меньше энергии на поедание, имеет возможность тщательно прожевать корм, в итоге он отлично усваиваются организмом. Гранулированные корма обеззараживаются в процессе производства, лучше хранятся и транспортируются, удобны для подачи механическими и пневматическими системами.

    Матрица гранулятора – это один из ключевых элементов устройства, стальная деталь со множеством отверстий, через которую под давлением пропускается питательная масса при гранулировании.

    Виды грануляторов для производства кормов

    Грануляторы для производства кормов разделяются по двум основным признакам:

    Тип матрицы

    С плоской матрицей – аппарат с плоской дискообразной матрицей, которая является дном цилиндрической пресс-камеры.

    С кольцевой матрицей – промышленное оборудование, в котором матрица выполнена в виде быстро вращающегося кольца. В таких устройствах кормосмесь продавливается через отверстия, зажатая в клин между вращающейся матрицей и пресс-вальцом, укрепленным внутри рабочей камеры.

    Масштабы производства

    Бытовые аппараты– используются в домашних хозяйствах, на мини-производствах. Обычно это аппарат с плоской матрицей с производительностью не более 200 кг в час.

    Промышленный гранулятор комбикорма – пресс, производящий от 500 кг в час, рассчитанный на усиленный режим эксплуатации. В качестве кормового гранулятора для промышленной линии как правило выбирают аппарат с кольцевой матрицей – наиболее надежный вариант с высокой производительностью. Встречаются промышленные прессы с плоской матрицей, самые известные производит фирма Amandus Kahl.

    Принцип работы гранулятора комбикорма

    В зависимости от модели, принцип работы будет различаться.

    Бытовой гранулятор кормов с плоской матрицей состоит из следующих основных узлов

    1. Бункер приема сырья – загружается вручную или с помощью шнекового транспортера.
    2. Дисковая матрица – цельнолитой диск с отверстиями, которые расположены по принципу сот.
    3. Пресс-вальцы или ролики крепятся на ось в центре матрицы. Ось вращается одновременно с пресс-вальцами, они уплотняют и прокатывают массу вниз, в отверстия матрицы, расположенные прямо под ними.
    4. Подрезной нож – располагается сразу под диском с внешней стороны и обрезает выходящие из отверстий гранулы через равные промежутки времени для получения нужной длины.
    5. Электродвигатель.
    6. Патрубок для выгрузки продукта.

    Как работает бытовой гранулятор кормов? Довольно просто: сырье загружается сверху в приемный бункер и равными частями опадает вниз в прессовочную камеру. Предполагается, что кормосмесь уже прошла полную предварительную подготовку. Дисковая матрица является дном пресс-камеры, в центре ее установлена ось с несколькими пресс-вальцами. Их количество может варьироваться от 2 до 4 на различных моделях. Вальцы имеют рифленую поверхность, которая полностью покрывает отверстия матрицы под ними.

    Есть 2 основных вида исполнения таких устройств: когда вокруг оси вращаются либо вальцы, либо сама матрица.

    В первом случае ролики прокатываются по всей окружности, продавливая материал через каждое отверстие.

    Во втором случае в камере статично закреплено 2 прокатывающихся ролика, а матрица сама подгоняет под них материал и свободные отверстия.

    Гранулы выдавливаются со внешней стороны и обрезаются ножом через равные промежутки времени. В отличие от промышленных прессов, бытовые грануляторы для производства кормов не нагревают смесь до высоких температур, поэтому гранулы не требуют охлаждения в специальной колонне. В связи с этим они имеют малую плотность и более короткий срок хранения. Такой продукт обычно изготавливается фермерами для того, чтобы быстро использовать их в собственном хозяйстве или обеспечить кормом соседей.

    Объем продукции, выпускаемый за час, зависит от диаметра диска и мощности всего устройства.

    Как работает гранулятор с круглой матрицей?

    Грануляторы с круглой матрицей (ОГМ, ДГ и другие разновидности) отличаются высокой производительностью и наилучшим качеством прессования (при правильной настройке).

    Устройство состоит из следующих основных частей

    1. Шнековый дозатор;
    2. Смеситель с функцией подачи пара;
    3. Пресс-камера.

    Сырье из приемного бункера поступает в шнековый дозатор, который продвигает массу далее к смесителю. Попадая в смеситель, сырье обдается паром и промешивается при помощи лопастной мешалки. Лопасти также подвигают пропаренную массу к следующему этапу: прессовочной камере.

    В пресс-камере на высокой скорости вращается кольцевая матрица, внутри которой установлены пресс-вальцы. Сырье попадает в клинообразное пространство между прокатывающимися вальцами и поверхностью матрицы, образуется высокое давление, и материал прокатывается вальцом через отверстия. Гранулы обламываются при столкновении со статичным ножом, установленным снаружи матрицы. На выходе они имеют температуру до 80 С , поэтому требуют принудительного охлаждения. Продукт сразу же попадает на конвейер или в ковши нории, которые переносят их в колонну охлаждения.

    Модель ОГМ известна с советского времени, и до сих пор является наиболее надежным оборудованием для производства гранулированных кормов. Производительность таких аппаратов достигает 4 и более тонн в час.

    Как работает гранулятор кормов: видео

    Эффективность кормового гранулятора

    Основной показатель эффективности гранулирования – это объем мелкой фракции, который отсеивается через вибросито, установленное под колонной охлаждения. При качественной работе объем отсеиваемых частиц не должен превышать 5% от общей массы продукта. КПД пресса рассчитывается как отношение массы целых кормовых гранул к полной массе продукта.

    Как сделать гранулятор для комбикорма своими руками из мясорубки

    Эта величина отражает прочность гранул: если они хорошо спрессованы и охлаждены, то они не крошатся.

    Это важный показатель для продукта на продажу:

    • Гранулы должны выжить при транспортировке;
    • Их могут не раз пересыпать по различным бункерам;
    • Крепкие гранулы с малой пористостью лучше хранятся, более устойчивы к воздействию влажности и газам.

    При производстве комбикорма важно правильно отрегулировать подачу пара в смеситель. Чрезмерная влажность массы может привести к тому, что вода будет испаряться после охлаждения гранул, что сделает их ломкими, пористыми.

    Другие очевидные показатели эффективности гранулятора – это его производительность и расход энергии.

    Выбор гранулятора кормов

    Чтобы правильно выбрать гранулятор кормов, Вы должны заранее рассчитать мощность будущего производства. Поскольку этот аппарат является ключевым для всей линии гранулирования, то не стоит экономить на его приобретении. Для промышленной линии важна не только эффективность пресса, но и доступность запасных частей к нему – прежде всего это матрицы и пресс вальцы. Поэтому рискованно заказывать оборудование из-за рубежа: при учете внешнеполитической обстановки, поставки запчастей могут прерываться, а стоимость их может резко возрасти.

    Гранулятор для производства кормов не является стандартной покупкой. Надежные производители грануляторов в России предлагают полный сервис по подбору аппарата нужной мощности, его настройке, выводу на необходимую мощность при работе с кормовыми смесями. Важную роль играет матрица: качество стали, длина рабочего канала (или степень сжатия), качество внутренней шлифовки отверстий.

    Бытовые пеллетайзеры обычно не специализируются по типу сырья. Одни и те же устройства могут использоваться для гранулирования кормов и пеллет. Мини – грануляторы приобретают хозяева для частных нужд, поскольку полученные на них гранулы комбикорма имеют краткий срок хранения и ломаются при транспортировке и частом пересыпании. Производить пеллеты на мини-грануляторах вообще не рекомендуется, т.к. гранулы получаются очень низкого качества

    Где купить гранулятор кормов в России?

    Компания АЛБ Групп – надежный российский производитель грануляторов из Нижегородской области. Наши промышленные пресс-грануляторы ОГМ 0.8 и 1.5 имеют отличные отзывы от производителей комбинированных кормов и пеллет. Мы предлагаем аппараты с производительностью от 500 до 7000 и более кг гранул в час.

    Преимущества грануляторов кормов ОГМ от АЛБ Групп

    • Использование матриц General Dies (Италия) и GRAF (Германия);
    • Усиленные рабочие узлы с высоким ресурсом, которые отлично справляются даже с трудногранулируемыми материалами;
    • Собственный конструкторский отдел с большим опытом производства грануляторов под конкретное сырье;
    • Мы поставляем запчасти в максимально краткие сроки, поэтому ваше производство никогда не будет простаивать;
    • Наладчики АЛБ Групп установят и введут пресс в эксплуатацию в любом регионе России и СНГ. Они проведут обучение Вашего персонала.

    Также у нас вы можете заказать бытовые мини-грануляторы для организации небольшого комбикормового производства. Мини-грануляторы от АЛБ Групп производятся с профессиональными матрицами из нержавеющей стали улучшенной закалки. Технология сверхточной лазерной резки обеспечивает выверенную конструкцию рабочей камеры без перекосов. Это обеспечивает стабильную производительность и долговечность бытового гранулятора.

    Преимущества мини-грануляторов комбикорма от АЛБ Групп:

    • Технология лазерной резки обеспечивает выверенную конструкцию;
    • Профессиональные матрицы из закаленной стали с качественной шлифовкой отверстий;
    • Большой выбор по мощности и производительности.

    Узнайте все, что вас интересует о грануляторах АЛБ Групп по нашему телефону +7 (831) 211-94-85 или в контактной форме на сайте. Мы предоставим вам все характеристики и расценки на оборудование, и поможем подобрать технику именно для вашего производства.

    Источник: http://fermasadogorod.ru/stati/granulyator-dlya-kombikorma-svoimi-rukami-chertezhi-poshagovaya-instruktsiya-video.html

    Как сделать гранулятор кормов?

    Необязательно приобретать весь инвентарь: существует множество советов и мастер-классов от народных умельцев, способных переделать любое подручное средство в полезное приспособление.

    Эта статья пригодится как начинающему фермеру, так и опытному заводчику. Из нее вы узнаете, как изготовить гранулятор своими руками — рассмотрим несколько моделей и способов.

    Принцип функционирования

    Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице. Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

    Устройство

    Гранулятор требует небольшого количества комплектующих и запчастей.

    В общем виде он состоит из следующих элементов:

    • основание;
    • электродвигатель мощностью не меньше 15 кВт;
    • матрица;
    • редуктор;
    • вал;
    • емкости под сырье и готовый продукт.

    Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

    Грануляторы бывают нескольких типов.

    К самым распространенным относятся:

    1. С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.
    2. Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

    Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

    Достоинства самодельного гранулятора

    Изготовление данного аппарата своими руками имеет множество преимуществ.

    К наиболее весомым относятся:

    • возможность хорошо сэкономить, не покупая гранулятор серийного производства;
    • возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;
    • полезные свойства гранулированного корма по сравнению с иными видами.

    Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

    Определение размеров

    Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки.

    Всего нужно измерить следующие показатели:

    • параметры сетки (частоту и диаметр ячеек);
    • длину цилиндра;
    • размеры ножей;
    • размеры крышки.

    Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров. Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

    Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

    С плоской матрицей

    Элементы

    Главными элементами являются:

    • цилиндр;
    • матрица;
    • кожух;
    • ролики;
    • защитная крышка.

    Корпус должен состоять из двух составляющих частей: внешней и внутренней. При этом диаметр должен выбираться такой, чтобы матрица в верхней части конструкции могла свободно вращаться. Всегда должен оставаться небольшой зазор между внутренним и внешним корпусами.

    Необходимые материалы

    Изготовление гранулятора для комбикорма не требует дорогостоящих материалов и запчастей.

    Для изготовления самодельного гранулятора понадобится:

    • мощный электродвигатель;
    • вращательный вал;
    • стальные или жестяные листы;
    • углы;
    • крепежные болты;
    • сварочный аппарат;
    • линейка;
    • штангенциркуль;
    • болгарка;
    • гаечные ключи;
    • перфоратор;
    • фломастер или маркер.

    Если есть возможность, лучше использовать комплектующие из высококачественной или легированной стали.

    Пошаговая инструкция

    Сначала нужно приготовить диск толщиной двадцать миллиметров или больше. Необходимо помнить: толщина влияет на размер гранул и на производительность. Поэтому при увеличении толщины нужно выбирать более мощный электродвигатель.

    1. Проделать отверстие в диске, приложить шестерни к валу и прикрепить его с помощью муфты перпендикулярно корпусу.
    2. При помощи подшипников и муфты следует закрепить редуктор в нижней части аппарата. Затем приварить ушки к обеим частям корпуса, предварительно соединив их с помощью болтов.
    3. Сварить раму из углов или швеллера. Установить на сам гранулятор. Поместить в аппарат ролики и матрицу.
    4. Жестко прикрепить изделие к станине при помощи болтов. Установить электродвигатель. После этого присоединить редуктор к выходной части вращающегося вала.
    5. После окончательной сборки аппарата в качестве финального штриха нужно нанести краску по металлу, если корпус выполнен не из нержавеющей стали.

    Первый запуск необходимо проводить только после полного высыхания слоя краски.

    Из мясорубки

    Описание

    Чтобы изготовить гранулятор для пеллет своими руками из мясорубки, чертежи и другие сложные схемы не понадобятся. Достаточно просто найти ненужную механическую мясорубку.

    При обработке твердого сырья такое устройство быстро потеряет пригодность и эффективность. Однако простота изготовления позволяет без особого труда сделать такой аппарат даже начинающему фермеру.

    Преимущества

    Как уже было сказано выше, гранулятор из мясорубки не может перерабатывать твердые продукты. Однако этот недостаток с лихвой компенсируется преимуществами.

    Достоинства такого типа гранулятора:

    • дешевизна;
    • малое количество материалов и запчастей;
    • простота в изготовлении и эксплуатации;
    • хорошая обработка травы и сена для изготовления корма;
    • изготовление мелких и средних по размеру гранул.

    Чаще всего в домашних условиях предпочитают делать грануляторы именно такого типа, чтобы возникало меньше проблем с изготовлением корпусов.

    Необходимые материалы

    Чтобы изготовить гранулятор из мясорубки, необходимо заранее собрать все необходимое, чтобы не отвлекаться непосредственно во время работы.

    Из материалов и запчастей понадобятся:

    • мясорубка со всеми деталями;
    • шкивы 1:2;
    • стальная болванка ;
    • ремень;
    • сварочный аппарат;
    • электрических двигатель на 220 Вольт.

    Выполнять все операции нужно на верстаке, применяя резиновый коврик для соблюдения безопасности, чтобы деталь не соскользнула со стола и не нанесла повреждение.

    Пошаговая инструкция по изготовлению гранулятора из мясорубки

    Проектирование и чертежи

    Сложных чертежей при изготовлении аппарата такого типа не потребуется. Следует измерить сетку, матрицу, габариты корпуса и вала. Проводить расчеты нужно с учетом, что матрица должна примыкать к червячной передаче, поэтому необходимо предусмотреть небольшое углубление.

    Если ребра корпуса мясорубки будут мешать процессу, их необходимо удалить.

    Затем следует установить пресс на верстак и устойчиво закрепить его крепежными болтами. В ножках мясорубки нужно просверлить отверстие.

    Матрица

    Желательно изготавливать матрицу по трафарету, сделанному от руки или с помощью графического редактора и чертежного проектировочного программного обеспечения. Важно учитывать размер вала, который должен быть просверлен в центре матричного диска.

    Зачастую размер отверстий зависит от диаметра болванки:

    1. Если деталь для планируемого аппарата составляет 20 мм, подходящий диаметр – 3 мм.
    2. При толщине в 25 следует выбрать диаметр в 4 миллиметра.
    3. Если толщина равна 40 мм, диаметр не может быть меньше 6.

    Отверстие нужно отшлифовать, затем установить матрицу на наконечник шнекового вала.

    Крышка

    Обычная крышка от мясорубки не подойдет, поэтому необходимо изготовить ее специально. Выточить новую резьбу для крышки возможно двумя способами: приварив проволоку или сделав надрезы болгаркой.

    Необходимо учитывать диаметр проволоки, чтобы не нарушить всю конструкцию. Лучше изготовить крышку с припуском: если вы захотите поставить матрицу побольше, не придется изготавливать новую защитную крышку.

    Нож для пеллет

    В шнеке мясорубки необходимо просверлить отверстие для крепления ножа с помощью болта с наружной стороны матрицы. Очень важно использовать качественные крепежные болты.

    Установка шкивов

    Шкивы следует прикрепить симметрично, очень точно, потому что именно они будут выполнять главное действие – передавать движение переводному ремню. Шкивы будут испытывать повышенную нагрузку, поэтому они должны быть качественными и износостойкими.

    Ведущий шкив необходимо присоединять к валу двигателя, ведомый – к ручке.

    Натяжка ремня, расчет установки двигателя

    Шкивы нужно медленно соединить с двигателем ременной передачей. Необходимо учитывать возможную пробуксовку.

    На колесе, на которое будет натягиваться ремень, должны отсутствовать зубцы, иначе деталь будет сильно перегреваться, и риск поломки гранулятора возрастет в разы.

    Наладка и доработка

    После сборки устройства нужно приварить емкость к отверстию, оставшемуся от корпуса мясорубки. Такая воронка будет служить для засыпки сырья для изготовления корма.

    Нужно провести тестовый запуск готового механизма, чтобы удостовериться в его работе пока без грубого сырья и вовремя исправить возможные недостатки. Очень важно отслеживать положение всех деталей, правильность их работы, оценить натяжение ремня.

    Шнековый пресс

    Описание и преимущества

    Данный механизм применяется для изготовления гранулированного корма из зерновых и гранул из соломы, которые используются в качестве подкормки. Всего за час работы возможно переработать 200 килограммов сырья в 200 килограммов готового комбикорма. Можно регулировать количество продукта путем корректировки мощности и производительности оборудования.

    Принцип работы следующий: сырье подается в верхнюю часть аппарата, которая движется внутри колеса, продавливается шнекером сквозь отверстия в матрице и приобретает форму гранул.

    Достоинства такого типа грануляторов:

    • высокая производительность;
    • простота конструкции;
    • легкость изготовления своими руками.

    Если усовершенствовать прибор и подобрать более износостойкие компоненты, можно перерабатывать даже древесину.

    Необходимые материалы

    Материалы нужны такие же, как и при изготовлении гранулятора с плоской матрицей, отличия появляются именно в самой матрице.

    Для изготовления понадобятся:

    • винт DIN 478 M5- 10;
    • вал;
    • подшипник DIN 625-6207;
    • крышка подшипника;
    • стопорное кольцо DIN 471-35-1,5;
    • втулка;
    • ролик.

    Из крупного оборудования для изготовления понадобятся: сварочный аппарат, болгарка, сверлильный и токарный станки.

    Как сделать бытовой гранулятор для комбикорма своими руками из мясорубки

    Низкое качество покупных кормов, стремление оптимизировать затраты заставляют заводчиков сельскохозяйственных животных и птиц задумываться о применении более качественных и экономически выгодных гранулированных комбикормов и изготавливать их в домашних условиях.

    Идеальным вариантом в этом случае является бытовой гранулятор для комбикорма, который можно купить или сделать своими руками.

    Принцип работы и устройство гранулятора

    Гранулятор для комбикорма

    Аппарат выполняет измельчение, смешивание компонентов комбикорма, взятых в определённых пропорциях, последующее прессование полученной массы в цилиндрические гранулы (пеллеты).

    Простейший гранулятор состоит из 4 основных узлов:

    1. Гранулирующий узел. Находится в верхней части устройства. В него входит матрица с отверстиями (именно через них производится выдавливание измельчённой массы).
    2. Подшипниковый узел. Находится под гранулирующим узлом. Состоит из радиальных и роликового упорного подшипников, надетых на вал.
    3. Корпус с маховиком, поддерживающим медленное вращение ведущего вала.
    4. Электродвигатель.

    Матрица может быть двух видов, от этого зависит принцип образования гранул:

    1. Цилиндрическая. Представляет собой цилиндрический барабан с отверстиями. Внутри матрицы вращаются роллеры, которые прокручивают поступившую массу комбикорма и заставляют её проходить через отверстия матрицы. На выходе цилиндрические гранулы срезаются ножами.
    2. Плоская. Изготавливается в виде жёсткого диска с круглыми отверстиями, через которые также продавливается корм. Диск надёжно фиксируется к вращающемуся валу. Гранулятор с плоской матрицей способен перерабатывать более твёрдое сырьё.

    Устройство работает от электродвигателя или от ручной рукоятки.

    Электродвигатель через маховик с клиноременной передачей передаёт вращение валу и установленным на нём гранулирующим и подшипниковым узлам.

    Гранулирующий узел – основной элемент, осуществляет:

    • размельчение, перетирание компонентов комбикорма в муку;
    • прессование полученной однородной массы;
    • выдавливание гранул.

    Размеры гранул определяется конструктивными особенностями устройства:

    • диаметр – величиной отверстий в матрице;
    • длина – расстоянием между лопастью и матрицей.

    Для получения гранул перед прессованием компоненты комбикорма пропаривают, а после выхода горячие гранулы охлаждают. Можно выбрать другой вариант: смешать комбикорм с жидкими продуктами, например гидролом или мелассой.

    От способа продавливания корма зависит конструкция аппарата:

    • 1-й вариант – с помощью специальных роликов;
    • 2-й вариант – посредством шнека.

    Ролики могут быть:

    • подвижными;
    • стационарными.

    При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

    Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

    1. Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
    2. Изготовить корпус из металлического листа или трубы нужного диаметра. Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
    3. Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей. Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
    4. Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
    5. Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
    6. В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
    7. Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
    8. Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

    Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

    Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

    Надёжность и производительность всей конструкции зависит от качества входящих узлов.

    Переделка мясорубки в гранулятор

    Изготовить аппарат на основе мясорубки несложно, следует:

    1. Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
    2. Поменять местами сеточку (матрицу) и нож.

    Гранулирующее устройство из мясорубки имеет несколько недостатков:

    • не перерабатывает корма высокой твёрдости;
    • не формирует гранулы, а только крошит комбикорм.

    Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

    Аппарат с самодельной матрицей

    Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

    Порядок сборки:

    1. Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
    2. Вымерить размер сечения ведущего вала.
    3. Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
    4. Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

    Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

    Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

    При самостоятельной сборке необходимо обратить внимание на два момента:

    • ширина роликов должна соответствовать диаметру матрицы;
    • вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

    Шнековый пресс

    Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

    • сжимается;
    • пластифицируется;
    • гомогенизируется.

    Шнековый пресс позволяет значительно оптимизировать производство:

    • повышает производительность и качество механической переработки комбикорма;
    • облегчает грануляцию пластичных материалов, например торфов;
    • осуществляет брикетирование мелкофракционных и сыпучих веществ.

    В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

    Что можно гранулировать

    Гранулированию подвергаются:

    • комбикорм, сено, солома;
    • опилки, уголь (в прессованном виде применяются при отоплении помещений, также при их гранулировании упрощается процесс вывоза мусора от пиломатериалов);
    • торф, навоз животных, птичий помёт (в брикетах применяются в качестве удобрения);
    • мел, известь;
    • полимерная стружка (в свободном состоянии характеризуется повышенной летучестью).

    Достоинства корма в гранулах

    Использование комбикорма в гранулированном виде даёт массу плюсов:

    1. Требуется меньшее количество корма из-за снижения потерь при кормлении. Привередливые животные и птицы вынуждены поедать гранулы целиком, а не выбирать отдельные, более вкусные составляющие сыпучего комбикорма.
    2. Витаминные добавки, а также осахаривание злаковых культур в процессе гранулирования повышают питательную ценность корма.
    3. Облегчается процесс принятия пищи у птиц, крупного рогатого скота из-за особенностей анатомического строения.

    Гранулированные продукты не слёживаются, не смерзаются при низких температурах, сохраняют форму при высокой влажности.

    Заключение

    Корм в гранулах – полезный и экономичный выбор. Опытный мастер, ознакомившись с конструкцией бытового гранулятора для комбикорма, может сэкономить и сделать аппарат из мясорубки или автомобильных запчастей.

    В комплектации со шнеком он сможет переработать любое сырьё.

    Чертежи гранулятора своими руками: шнекового и с плоской матрицей

    Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы с вами рассмотрим чертежи гранулятора своими руками.

    Введение

    Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

    Покупка же гранулятора не всегда возможна и тогда у народных умельцев появляется возможность потренировать свои извилины и сделать домашний шедевр, от которого душа будет радоваться очень долго.

    Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

    Ещё по теме  Ковка ножа своими руками

    Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».

    Зачем нужны чертежи

    Перед каждым мероприятием нужно сделать план работ, составить какие то ориентиры. Также и у нас, перед созданием своего пресса нужно все расчертить. Я сейчас дам общие чертежи, вам же нужно будет уже под себя их подделывать.

    Почему так? Да потому что у каждого под рукой свои материалы, а возможно если я дам строгую инструкцию, то какой то материал из нее вы не найдете, но у вас под рукой есть аналоги. Поэтому каждый дорабатывает все под себя.

    Что вам понадобиться для создания любого гранулятора:

    1. Слесарные навыки, опыт работы на сварочном аппарате и умение работать на токарном станке;
    2. Сварочный аппарат;
    3. Токарный станок или знакомый токарь;
    4. Сверлильный станок;
    5. Электродвигатель.

    Это общие требования для создания пресса. Сейчас же мы рассмотрим несколько типов прессов и допишем отдельные недостающие материалы.

    Чертежи гранулятора из мясорубки

    Про этот пресс я писал совсем недавно тут. Этот пресс пригодиться для совсем небольшого объема гранулирования к примеру для создания корма для домашних животных, и если этих животных не очень много. Для более твердой древесины уже понадобиться совсем другой прибор.

    Для изготовления такого пресса вам понадобиться:

    • Мясорубка;
    • Матрица;
    • Электродвигатель от стиральной машины или пылесоса.

    Шнековый гранулятор

    Этот пресс уже по производительней. Его можно уже использовать не просто для одного двух домашних животных, а к примеру для подготовки корма на зиму животным. За час он может выдавать до 200 килограмм корма или древесных гранул. Все будет зависеть от размеров, которыми он будет обладать.

    Подробно я расписывал про его изготовление на этой странице. Его преимущество это простота конструкции и производительность.

    Такую конструкцию можно сделать дома и она будет довольно производительной. Кроме этого кроме комбикорма можно гранулировать и древесину.

    Для изготовления такого пресса нужно:

    • Металлическая болванка для изготовления матрицы;
    • Прут металлический 1 см;
    • Корпус или точнее труба для него;

    Выводы

    Мы рассмотрели чертежи трех самых простых грануляторов которые подойдут для домашних условий. Как я уже сказал они идут в порядке увеличения своей производительности от малой до наибольшей.

    Бытовые грануляторы своими руками более предпочтительнее делать для изготовления комбикорма, для древесины все же рекомендуется покупать. Но я не возражаю что в некоторых случаях самодельные крепче покупных.

    Если же вы все таки хотите делать пресс для опилок, то нужно позаботиться чтобы все его элементы обладали повышенной прочностью.

    Кроме этого, не стоит забывать, что для качественного гранулирования, сырье должно обладать влажностью 10 — 12%.

    В большинстве случаев, это не является возможным без сушки. К чему я это говорю, а чтобы не получилось что вы пару месяцев делали пресс, а он у вас не прессует опилки. Как сушить опилки можно прочитать в статье по этой ссылке.

    Но давайте я все таки кратенько скажу что существует несколько способов сушить сырье для окатышей.

    Первый это сушка в сушильном барабане. Преимущества данного процесса это:

    • Небольшая занимаемая площадь;
    • Стабильность процесса;
    • Хорошая производительность.

    Второй способ это сушка измельченной древесины в трубе сушилки, ее преимущества это простота конструкции, ее гораздо проще сделать если у вас есть материалы и навыки сварщика. К недостаткам можно отнести большую занимаемую площадь.

    Гранулятор для комбикорма своими руками из заднего моста, как сделать мини бытовой, что такое шнековый для травы, гранулирование из мясорубки

    Особенность гранулированного корма – высокая калорийность. Спрессованный в капсулы корм занимает меньше места. Животные на таком рационе быстрее набирают вес. Использование грануляторов в фермерских и личных подсобных хозяйствах дает повышение продуктивности поголовья. Также вас сможет заинтересовать информация о том, каков должен быть состав комбикорма для цыплят.

    Что такое гранулятор

    Гранулятор – это устройство для превращения рассыпчатого корма в капсулы.

    Для прессования подходят:

    • дробленое зерно (пшеница, ячмень, овес, кукуруза);
    • травяная мука;
    • сено;
    • отруби;
    • жмых;
    • дробленый горох.

    Технологические свойства корма улучшаются, исключается его слипание, увеличивается сыпучесть. Усвояемость гранул выше обычного корма. Возможность применять витаминные, антимикробные добавки повышают качество продукта.

    Также вас сможет заинтересовать информация о том, сколько корма нужно курице несушке в день.

    На видео – как работает гранулятор:

    Такой корм удобно использовать:

    • при автоматической раздаче;
    • транспортировке;
    • хранении.

    Размер гранул зависит от отрасли животноводства:

    • для птицеводства – до 5 мм;
    • для поросят – до 8 мм;
    • взрослых свиней – до 10 мм;
    • крупного рогатого скота – 10-15 мм.

    Сырье для гранулирования должно иметь размер фракций не более 3 мм, определенную влажность и клеящие компоненты.

    Прессованный корм хорошо хранится, сохраняя питательные качества в течение нескольких месяцев. Можно использовать гранулятор для приготовления корма на осенне-зимний период.

    Также вам будет полезно узнать о том, какие существуют лучшие породы кур несушек. Количество перерабатываемого в гранулы корма зависит от технических параметров агрегата.

    Устройство гранулятора

    Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

    В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

    По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

    Возможно вас также сможет заинтересовать информация о том, как происходит содержание индоуток в домашних условиях.

    Принцип действия состоит из последовательных операций:

    • подача измельченного корма из бункера на вращающийся вал;
    • сжатие;
    • продавливание через матрицу;
    • обрезка ножом;
    • поступление в приемную чашу.

    Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

    Основные части гранулятора:

    • загрузочный бункер;
    • шнек;
    • матрица;
    • нож;
    • приводной вал;
    • редуктор;
    • электродвигатель;
    • станина;
    • приемный бункер.

    Все детали устройства из металла. Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

    Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

    Основные характеристики грануляторов, предлагаемых производителями:

    1. Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
    2. Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
    3. Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
    4. Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
    5. Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

    Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

    А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано здесь.

    Стоимость устройств:

    • с электродвигателем 2,2 кВт – от 53000 руб.;
    • 7 кВт – от 83000 руб.;
    • 15 кВт – от 190000 руб.

    Достоинства промышленных грануляторов:

    • надежность;
    • длительность эксплуатации;
    • универсальность;
    • экономичность;
    • безопасность;
    • удобное обслуживание.

    Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

    А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть здесь.

    Как сделать своими руками

    Для изготовления гранулятора собственными силами потребуется специальное оборудование:

    • сварочник;
    • токарный станок;
    • болгарка.

    Мощность прессователя будет зависеть от используемого электродвигателя.

    Вариант конструкции гранулятора

    В качестве корпуса может использоваться труба, приваренные втулки разного диаметра. Минимальная толщина стальных стенок – 8 мм. Для изготовления шнека понадобится полуось и прут диаметром 1 см.

    Закрепив полуось на верстаке приварить один конец прута и сделать обмотку на полуось с произвольным шагом.

    Заготовку необходимо обварить с обеих сторон, зачистить швы болгаркой и сделать термическую закалку.

    Для изготовления матрицы необходим отрезок прута нержавеющей стали диаметром не менее 62 мм. Обработка металла, центровка, нарезка отверстий производится на токарном станке.

    Отверстия матрицы прорезаются таким образом, чтобы они не попали в «мертвое» пространство, где шнек вплотную примыкает к решетке.

    Матрица должна плотно входит в корпус гранулятора и закрепляться с помощью фланца.

    В качестве редуктора, соединяющего вал двигателя со шнеком, применяется набор подшипников (обычных и роликовых). Обрезка гранул производится вручную.

    А вот каков должен быть состав комбикорма для бройлеров в домашних условиях, очень подробно изложено в данной статье.

    Наличие токарного станка в личном хозяйстве – явление достаточно редкое. Для 1-2 животных в качестве гранулятора используют реконструированную механическую мясорубку.

    Необходимые преобразования:

    1. На месте ручки закрепить ведомый шкиф.
    2. На валу двигателя закрепить ведущий шкиф.
    3. Соединить шкифы ременной передачей.
    4. Нож располагают с внешней стороны решетки.
    5. Болт длиной 4-5 см с пружиной прикрепляется с внешней стороны решетки к шнеку, удерживая нож.

    А вот каков должен быть состав комбикорма для кроликов сделанный своими руками, подробно указано в статье по ссылке.

    Размер гранул зависит от создаваемого давления. При отсутствии электродвигателя гранулировать можно вручную, используя мускульную силу.

    Процесс гранулирования – это способ обработки сырья, при котором происходит изменение его формы (формирование однородных капсул) и свойств. Грануляторы, изготовленные промышленным способом, надежны и долговечны, но имеют высокую стоимость.

    Для личных подсобных хозяйств, небольших фермерских хозяйств используются самодельные агрегаты. Самый простой и доступный из которых – модернизированная механическая мясорубка.

    Источник: http://rsn48.ru/prochee/kak-sdelat-granulyator-kormov.html

    Гранулы из травы своими руками. Гранулятор своими руками – советы эксперта. Описание и преимущества

    Для преобразования кормов в гранулы используются специальные устройства — грануляторы для комбикормов. Это достаточно дорогое оборудование, обладающее мобильностью.

    Использование гранулятора позволяет преобразовывать самые разные корма, в том числе зеленые травы, в пеллеты. Скорость переработки напрямую влияет на то, какой будет на бытовой гранулятор для комбикорма цена. К примеру, машина производительностью 150 кг в час обойдется примерно в 70000 рублей, а модели, способные выдавать тонну корма, стоят более 250 тысяч.

    Чтобы сэкономить, можно сделать гранулятор для комбикорма своими руками. Кролики и птица оценят труды, а приготовленные корма можно будет хранить дольше, чем зерно.

    Как работает устройство

    Чтобы сделать самостоятельно гранулятор для комбикорма, чертеж необходим так же, как и знание принципа работы. Устройство работает так: сверху засыпается сырье, которое попадает в матрицу. Затем роликами сырье продавливается в специальное отверстие. Через специальное отверстие в корпусе наружу выходят гранулы.

    Для приготовления малого объема комбикорма используют конструкцию на основе мясорубки. В ней вместо роликов для продавливания сырья используется шнек. Недостаток данного типа в том, что для засыпания необходимо применять только очень мелкое сырье, траву.

    Строение гранулятора

    Все грануляторы для комбикорма состоят из следующих частей:

    • матрица;
    • ролики с зубчатой поверхностью;
    • каркас (основание устройства);
    • двигатель;
    • редуктор.

    Каркас лучше всего сделать из прочной стали, так как во время работы устройство сильно вибрирует. Корпус можно сделать из трубы, или из листа стали, согнув из него цилиндр. Лучше всего корпус делать разборным, чтобы была возможность обслуживать устройство. В нижней части предусматривается отверстие для выхода готовых гранул.

    Особенность матрицы

    Матрицы бывают двух типов: цилиндрические и плоские. Последний тип внешне напоминает диск с отверстиями. Такой вариант применяется при производстве комбикорма в гранулах. Это устройство способно перерабатывать жесткие виды сырья.

    Цилиндрический тип матрицы представляет собой барабан с отверстиями, внутри которого располагаются ролики.

    Учитывая, что у такого механизма, как бытовой гранулятор для комбикорма, цена достаточно высока, лучше всего сделать это устройство самому. Чтобы не возникало проблем с матрицей, ее можно приобрести отдельно.

    Процесс сборки

    Чтобы во время сборки не было никаких сложностей, рекомендуется сначала сделать чертежи. Гранулятор для комбикорма своими руками по ним можно собрать за считанные часы. Начинается сборка с установки редуктора в корпус. Его функция — передача вращательного момента от двигателя к валу. Во время этого процесса происходит вращение катка и матрицы.

    В верхней части монтируются матрица и каток, которые фиксируются к валу. Сами катки присоединяются подшипниками. На ось вращения также сначала надевается подшипник, а затем каток. К матрице конструкция прижимается гайкой. Готовый узел устанавливается в корпус. При этом размер катков должен перекрывать всю матрицу по ширине.

    Возле корпуса устанавливается двигатель. Редуктор с ним соединяется посредством ремня или цепи. Поверх корпуса монтируется емкость, в которую будет закладываться сырье.

    Гранулятор из мясорубки

    Можно сделать грануляторы для комбикорма из мясорубки. Для этого потребуется сделать каркас. Также понадобятся мясорубка, электродвигатель, два шкива и матрица. Она должна быть такого же диаметра, что и решетка мясорубки.

    Внутри корпуса монтируются ребра, которые плотно прилегают к корпусу. Снаружи устанавливаются ножи, которые будут отрезать гранулы нужной длины. Далее монтируются шкивы, устанавливается двигатель. От него натягиваются ремни к основной конструкции.

    Изготовление машины

    Любые грануляторы для комбикормов, изготовленные своими руками, используют матрицу, вал, электродвигатель. Помимо этого, следует подготовить подшипники, металлические листы, уголок, гайки, болты. Из инструментов понадобятся: сварочный аппарат, дрель, болгарка, ключи гаечные, рулетка.

    Весь процесс изготовления устройства можно разделить на несколько этапов.

    1. Станина. При изготовлении рамы следует подбирать материалы, которые смогут выдерживать большие нагрузки и сильную вибрацию. Как только станина будет готова, устанавливается основание (корпус) гранулятора. На верхней части корпуса делается разметка, которая будет соответствовать толщине матрицы, по ней вырезают отверстие для подачи сырья.
    2. Бортик. Из металла вырезается полоса шириной около 10 сантиметров. Из нее изготавливается бортик для отверстия. Полосу приваривают к корпусу устройства.
    3. Отверстие в нижней части. Внизу корпуса делается отверстие для вала.
    4. Место загрузки. Чтобы упростить закладку сырья, сверху над загрузочным отверстием размещается воронкообразный раструб. Лучше всего сделать его съемным.
    5. Установка внутренней части. Внутри корпуса гайками фиксируется вал вращения. Матрицу прикрепляют к валу таким образом, чтобы ее поверхность и верх короба располагались в одной плоскости.

    На последнем этапе к станине фиксируется мотор, который соединяется ремнем с валом. После сборки останется только проверить работоспособность устройства на холостом ходу. Если все будет работать исправно, можно добавлять сырье и испытывать гранулятор для приготовления комбикорма.

    Изготовление матрицы

    Найти матрицу можно не везде, но можно сделать ее самостоятельно. Для этого потребуется металлический круг, с толщиной стенки более двух сантиметров. Диаметр зависит от того, с какой скоростью планируется перерабатывать корма. К примеру, диск диаметром 50 сантиметров способен перерабатывать до трехсот килограмм сырья в час. При этом следует учесть, что мощность двигателя должна быть не менее 25 кВт.

    Гранулятор позволяет решить самые разные проблемы. С его помощью можно переработать достаточно много травы, которую можно будет добавлять в рацион кроликов и птицы. Также благодаря этому устройству можно заготавливать большие объемы кормовых смесей, полезных для животных.

    В домашних условиях, самостоятельно, народным умельцам удается модернизировать технику, не только приспосабливая ее к домашнему хозяйству, но и создавая полноценные устройства, необходимые в сельскохозяйственной деятельности. Примеров множество: становится токарным станком, домашняя механическая мясорубка трансформируется в электрическую и т.д. Самодельный гранулятор, изготовленный своими руками из мясорубки позволяет смешивать несколько видов трав для кормления животных, создавать эксклюзивный комбикорм.

    Процесс создания гранул

    Что касается мясорубки, то из нее получается сделать целые шедевры, например гранулятор. Сразу оговоримся – гранулировать твердые тела устройство не сможет, не достаточные нагрузки, однако для комбикормов прибор очень даже подходит: шток и двигатель без проблем выдержат.

    Зачем нужен гранулятор? Виды грануляторов

    Гранулятором также называют окомкователи. Основная задача устройства – гранулировать материалы, которые предварительно прошли процедуру тщательного измельчения. Гранулятор может оказаться незаменимым в сельском хозяйстве, значительно повышая производительность агломерационных механизмов. Также их применяют для создания гранул топлива, так называемых пеллетов.

    Приготовления к сборке

    Материалы могут быть абсолютно различны – отходы из деревообрабатывающей промышленности, рыбный или лошадиный корм и пр. Что бы не засыпалось в гранулятор, главная его задача: превращать потенциальный отход в полезный и необходимый материал.

    В интернете представлена разнообразная информация касательно того, как своими руками сделать гранулятор; в данной статье мы представим самый действенный способ. Производительность предлагаемого гранулятора, во многих случаях, оказывается более высокой, чем у устройств, представленных в продаже.

    Грануляторы имеют две сферы применения:

    • гранулирование тонкоизмельченного концентрата;
    • повышение прочности окатыша, образованного уже после процедуры.

    Гранулировать нужно тогда когда сыпучим материалам необходимо придать более плотные, цилиндрические формы (гранулы).

    Что понадобится для работы

    Для того чтобы изготовить гранулятор из мясорубки нам потребуется:

    • верстат – основа конструирования, подойдет прочный стол;
    • мясорубка, механизм которой станет основой гранулятора;
    • токарный станок (можно самодельный);
    • сверлильный станок;
    • болванка, которая необходима для создание матрицы, толщина болванки должна быть около 60 мм.;
    • электромотор (от стиральной машинки или пылесоса вполне подходит; напряжение 220 В более удобное, но 380 более выгодное);
    • ремень для создания привода «двигатель-мясорубка», не нужно брать зубчатый ремень, лучше пусть пробуксовывает;
    • шкивы (2 шт.) с соотношением 1:2 – в основе лежит принцип редукции, нам будет нужно снизить передаточное число для поднятия мощности и понижения оборотистости.

    Пошаговая инструкция по сборке самодельного гранулятора

    Следует расчертить будущую установку, чтобы понимать как должно выглядеть наше устройство.

    Схема движения ролика и катков

    Чертежи должны точно указывать какая компонента и где расположена, какой именно мы будем использовать мотор, как он будет расположен, каким образом будет изготовлен маслопресс и что для этого понадобится. Чертежи все выполняем в как можно большем масштабе, чтобы избежать несоответствий в процессе сборки.

    Не следует забывать, что мясорубка должна содержать матрицы, крышки, ножи. Изготавливая матрицу, следует помнить, что она должна максимально плотно подходит к червяку: часть матрицы следует утопить.

    Сборка устройства должна быть начата в месте, где он в дальнейшем будет устанавливаться. К станине (прочному столу) следует закрепить будущий пресс. Все должно быть установлено максимально прочно, а значит – крепиться на болты.

    Гранулятор в своей конструкции содержит следующие узлы:

    • корпус;
    • каркас;
    • мотор;
    • редуктор, главный вал;
    • матрицу плоского типа и катки-ролики цилиндрической формы.

    Для подготовки компонент потребуются листы из стали и жести, металлические уголки, толстые (иногда применяют литые) листы из металла, зубчатые ролики (катки, которые необходимы, если в основе конструкции лежит шнековый тип гранулятора).

    Строение роликового механизма

    Вам также потребуется сварочный аппарат. Можно заказывать сварку на стороне, но вы никогда не сможете предусмотреть наверняка где именно вам потребуется дополнительный сварочный шов.

    Действия по сборке будут располагаться в следующем порядке.

    1. Подготовка каркаса. Помните, что во время работы на каркас будут действовать серьезные вибрации и внушительные нагрузки. В основе каркаса лучше всего использовать уголки из металла, поддающиеся электродуговой сварке. Станину гранулятора разумно изготавливать из стали. Допускается использование листов 250х400 мм. Болгаркой можно разрезать лист на нужные детали, после чего, при помощи сварки, собирать их в готовый каркас.

    Бытовой гранулятор в самодельном корпусе

    1. После того как каркас подготовлен, на нем должны быть закреплены рабочие компоненты устройства: редуктор, матрица и шестерни. Матрицу следует изготовить самостоятельно. Используется либо цельный лист металла (8мм), либо отдельные металлические профили. Если нет желания изготавливать матрицу, можно использовать готовы, они представлены в с/х магазинах.
    2. По периметру листа металла следует проделать множество отверстий, толщина каждого – 1 см. Как легко понять, ширина (диаметр) каждого отверстия должна соответствовать размерам будущей гранулы. Отверстия должны иметь вид конуса, это позволяет производить гранулы плавно (процесс обжатия протекает постепенно). Полученные гранулы будут отличаться высоким качеством.
    3. Плоская матрица должна содержать дополнительное отверстие с пазом; оно должно быть предназначено как крепеж матрицы к валу. Редуктор следует установить снизу устройства. Он должен быть установлен при помощи соответствующей шпонки.
    4. Готовая плоская матрица должна быть установлена внутрь гранулятора (непосредственно на установочный вал). Основную оболочку следует изготавливать из жестяной трубы. Следует помнить, что между стенками полого пространства трубы и матрицей следует оставлять зазор (люфт). Матрицу можно крепить как на основе подвижного типа, так и стационарной.
    5. Корпус гранулятора и редуктор должны быть соединены друг с другом болтами. Очень часто подобные контакты оказываются чрезмерно слабыми, чтобы соединение было очень надежным, следует приварить по обеим сторонам ушки и просверлить в них отверстия под крепеж.
    6. Сверху, над матрицей, перпендикулярно к валу (и соответственно редуктору) следует установить набор цилиндрических катков.

    Ролик (каток) и матрица

    1. Когда главную конструкцию можно считать завершенной, следует закрепить электродвигатель. Производительность мотора должна не быть ниже 25 киловатт. Если нет желания покупать новый двигатель, следует использовать . Его можно соединить с редуктором, который вращает вал. Обороты двигателя при переходе на вал, являются значительно пониженными, а крутящий момент, наоборот – повышен.

    9. Для того чтобы гранулятор был удобен в работе, к нему можно (при помощи сварки) зафиксировать специальный сосуд для сбора гранул.

    Производство комбикорма как бизнес привлекательный для малых инвестиций. Спрос –стабильный, потребитель покупает этот продукт десятками килограммами по розничной цене. Для запуска производства потребуется минимальный набор недорогого оборудования. А со временем можно быстро развиться до полноценной производственной полу-автоматизированной линии.

    Комбикорм – это расходный продукт, в котором нуждаются фермы по производству мяса и молока и домашние хозяйства.

    Бизнес по производству гранулированного корма для животных имеет высокую доходность, активную оборачиваемость капитала. Чтобы товар пользовался спросом, обеспечим его качество. Этот показатель в сельском хозяйстве чрезвычайно важен.

    Хорошо усваивается корм – повышается скорость роста скотины, улучшается соотношение килограмма питания на килограмм мяса.

    Чем выше качество комбинированных кормов, тем выше эффективность фермы. Но нужно решить еще одну задачу – снизить себестоимость продукта без потери качества. Покупать питание для сельскохозяйственных животных по высоким ценам будут единицы.

    Что входит в состав комбикорма?

    Основа гранулированного питания для животных – фуражное зерно.

    Оно в два раза дешевле классового зерна. Чтобы обогатить корм клетчаткой, добавим травяную муку. А луговую траву косить можно бесплатно.

    Снизив расходы на основные компоненты комбикорма, бизнесмен может продавать его по выгодной для покупателя оптовой цене.

    Фермеры, как правило, приобретают корма мешками по 30 кг или даже тоннами. А повысить качество продукта позволяет бесплатная травяная мука.

    • 30-35% — для кроликов;
    • 20-25% — для коров;
    • 15-20% — для свиней;
    • 10-15% — для кур.

    В состав практически всех комбикормов входят злаки, богатые жирами, белками и углеводами и шрот, содержащий витамин Е.

    Такое питание бедно на другие полезные микроэлементы. Добавляя травяную, или витаминную, муку, предприниматель решает сразу несколько задач:

    • в комбикорме много клетчатки, которая важна для нормального его усвоения;
    • происходит травление организма животного, что необходимо для полноценного развития;
    • корм содержит витамины, поддерживающие здоровье животного и обеспечивающие качество мяса.

    Клетчатка, благодаря своей ячеистой структуре, впитывает жидкость и набухает.

    Как сделать самодельный гранулятор для комбикорма

    Объем пищи, попавшей в организм животного, увеличивается. В результате облегчается магистральное перемещение корма по кишечнику. Соответственно, улучшается усвояемость и повышается прирост.

    В производство травяной муки берется обычное сено.

    Состав компонентов для животных и птиц

    Компоненты и их соотношение зависят от типа питания сельскохозяйственного животного.

    Кролики

    Состав комбикорма для кроликов в домашних условиях:

    • молотый ячмень – 25%;
    • молотая кукуруза – 15%;
    • пшеничные отруби – 5%;
    • шрот подсолнечника – 20%;
    • травяная мука – 35%.

    Недостаток клетчатки в рационе кроликов приводит к вздутию живота и падежу поголовья.

    Этому сельскохозяйственному животному важно соблюдать систему травления пищи!

    35% витаминной муки удовлетворяет суточную потребность животного в клетчатке. Приготовленный таким образом корм дает прирост мяса от 1 кг в месяц. Выживаемость кроликов повышается. Их все равно нужно кормить травой. Но к свежей траве, они слишком чувствительны: может попасться ядовитое растение, роса на травинках.

    Свиньи

    Комбикорм для свиней приготовленный своими руками, рецепт:

    • молотая кукуруза – 20%;
    • молотый ячмень – 20%
    • молотая пшеница – 10%;
    • шрот подсолнечника – 30%;
    • травяная мука – 20%;
    • поваренная соль – 0,2%.

    В день свинья съедает 2,7-3 кг.

    5,5 кг такого комбикорма дают 1 кг прироста чистого мяса. Для сравнения: обычного корма понадобится 7 кг.

    Состав комбикорма для бройлеров в домашних условиях:

    • молотая пшеница – 25%;
    • молотый ячмень – 25%;
    • молотая кукуруза – 17%;
    • шрот подсолнечника – 15%;
    • травяная мука – 15%;
    • молотый ракушечник – 3%.

    Шрота можно дать меньше, но не больше.

    В противном случае повышается жирность курицы, несушки плохо несут яйца.

    В рецепт комбикорма для бройлеров, сделанный своими руками, следует обязательно включить ракушечник. Это источник кальция, необходимого для усиления костей и формирования скорлупы. Где взять? Подойдет строительный блок ракушник, сделанный из морского дна.

    Коровы

    Рецепт комбикорма для коров:

    • молотый ячмень – 20%;
    • молотая кукуруза – 15%;
    • пшеничные отруби – 15%;
    • шрот подсолнечника – 25%;
    • травяная мука – 25%;
    • поваренная соль – 0,5%.

    Комбикорм в рационе коров – не единственный вид питания.

    Но в разведении животного он играет важную роль: повышается жирность молока, улучшается прирост чистого мяса.

    Гранулированный комбикорм в домашних условиях

    Для примера возьмем линию производства кормов из ячменя, кукурузы, шрота и травяной муки. В комплект линии входит только недорогое оборудование для производства комбикорма в домашних условиях:

    Наименование оборудование Технические характеристики Вес и габариты Стоимость
    Комбикормовый гранулятор Мощность двигателя – 2,2 кВт, 1500 об./мин; производительность – 60-130 кг/час Масса – 58 кг; размеры – 75 х 41 х 76 см 400$
    Дробилка зерновых культур Мощность двигателя – 900 Вт; 4000 об./мин; производительность – 230 кг/час 280$
    Маслопресс (для производства шрота) Мощность – 2 кв./час; производительность – 5 л/час Вес – 45 кг 400$
    Сушилка 550$
    Измельчитель для сена Мощность двигателя – 4 кВт Вес – 65 кг; размеры – 53,6 х 65,1 х 141,5 см 500$
    Мотокоса Мощность – 1,7 кВт; 6000 об./мин Масса – 8 кг, размер бака – 1,2 л 50$

    Таким образом, на начальном этапе понадобится 2190 долларов для обустройства производственной линии.

    Плюс ежемесячные расходы на аренду помещения, электроэнергию и сырье.

    Мини завод по производству комбикормов работает по следующей схеме:

      Покос луговой травы или люцерны.

    Просушка сена на сушилке, измельчение травяной муки.

  • Дробление зерновых, кукурузы, ячменя.
  • Прессование фуражных семян подсолнечника через маслопресс (маслобойку). На выходе – шрот и техническое подсолнечное масло с фузом.
  • Отстаивание технического масла.

    Фуз можно засыпать в мешок из лавсановой ткани и положить под пресс.

  • Загрузка ингредиентов в гранулятор – получение готового продукта.
  • Дозировка всех компонентов по рецептуре состава необходимого для конкретного вида с/х животных.
  • Прессование гранулятором сыпучих кормов для формирования легкоусвояемых гранул.
  • Пропорции берем в зависимости от типа корма.

    Размер гранул можно изменить с помощью различных насадок.

    Если средства на открытие собственного дела ограничены, можно некоторые компоненты на начальном этапе закупать. Впоследствии, когда появятся свободные средства, комплектуется полная линия.

    Сегодня любой человек, вовлеченный в сельское хозяйство, хочет сделать это, чтобы как можно больше не зависеть от сторонних поставок.

    И одно из устройств, которые позволят фермеру не зависеть ни от кого по отношению к кормлению животных, — это гранулятор домашних хозяйств. Купить бытовой гранулятор Сегодня это очень просто. В этой статье мы попытаемся определить, действительно ли это нужно.

    Многие люди считают, что хороший корм не может быть дешевым. Но когда несколько десятков тысяч вложили в гранулятор, многие понимают, что эти деньги скоро будут оплачены, потому что теперь можно будет производить пищу из ничего.

    Теоретически, в общем, когда он купил домашний гранулятор для корма, многие не только могут обеспечить свою еду продуктами питания, но также должны продавать излишки.

    Но на практике все по-другому, и мы увидим, в чем проблемы.

    Во-первых, купить гранулятор — это одно, но второй вопрос — найти отличную смесь. И хотя кажется, что вы смешиваете одни и те же продукты, которые присутствуют на фабричном корме, но вы понимаете, что он не работает так, как он производится. И все потому, что все регулируется граммами.

    Во-вторых, внутренняя пища может быть хуже, чем на заводе.

    Все дело в регулярности доз. Кроме того, гранулы могут разлагаться и превращаться в пыль, которую животные не будут есть. Кроме того, это может вызвать аллергические реакции.

    В-третьих, когда смешанный корм готовят в производственных условиях, он затем проверяется на наличие всех необходимых элементов, минералов и витаминов.

    И большинство из них не всегда могут купить некоторые из компонентов, которые приведут к корму кормов.

    В-четвертых, при производстве смешанных кормов его качество проверяется специальной лабораторией на заводе. И кто будет проверять ингредиенты, которые использует фермер? Это означает, что никто не застрахован от того, что конечный продукт окажется просто нестандартным.

    Как вы можете видеть, купить гранулятор для домашнего хозяйства — это.

    Но решать эти типичные проблемы — это другое.

    Поэтому, прежде чем вы получите что-то подобное, вам нужно подумать, действительно ли это нужно. Но если вы все еще решите купить гранулятор, тогда вы можете сделать это с нами. Цены на эти устройства имеют один из самых низких на рынке, и ассортимент отличен. Здесь вы можете найти модель, которая вам действительно нужна.

    Как сделать гранулятор для производства топливных пеллет своими руками

    Гранулятор комбикорма бытовой своими руками чертежи

    Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

    Прежде чем приступить к проектированию оборудования произведем несложный расчет.

    Следует помнить, что:

    • максимальное передаточное отношение клиноременной передачи – не более 6.
    • угол обхвата на малом шкиве – не менее 120°

    Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

    Ведущий шкив (D1), диаметр 56 (мм)
    Ведомый шкив (D2), диаметр 315 (мм)

    Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

    l – длина окружности, определяется по формуле: l = πDα/360

    α1 = 136,57°
    α2 = 223,43°
    а = 325,16 (мм)

    Подставим значения и получим:

    L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

    Из стандартного ряда выбираем ремни Z-1320.

    Выберем электродвигатель .

    Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин).

    Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

    Подставим значения в формулу и получим обороты матрицы гранулятора:

    ωр = 750 / 5,625 ≈ 133 (об/мин)

    Бытовой гранулятор комбикорма состоит из следующих элементов

    1. Корпус клиноременной передачи (основание).
    2. Привод матрицы гранулятора.
    3. Ролики гранулятора.
    4. Загрузочный бункер.
    5. Электродвигатель АИР 100L8.
    6. Подвижная пластина крепления электродвигателя.
    7. Устройство натяжения ремней.
    8. Клиноременная передача.

    Чертеж гранулятора .

    Чертеж привода матрицы гранулятора.

    1. Корпус.
    2. Лопатка.
    3. Матрица.
    4. Шайба.
    5. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
    6. Шайба пружинная стопорная DIN 128 — А8.
    7. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
    8. Гайка DIN 44232 — М8.
    9. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
    10. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
    11. Шайба стопорная DIN 6731 — 32.
    12. Гайка специальная DIN 1804 – М32х1,5.
    13. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

    В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

    Делаем пеллеты своими руками: Инструкция по изготовлению пеллет

    Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

    Пеллеты своими руками

    Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина.

    Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

    Оборудование для производства пеллет

    Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы.

    Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования.

    Пресс-гранулятор с плоской матрицей: 3D-модель,чертежи, описание и принцип работы

    Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

    Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

    1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
    2. Сушилка для сырья барабанного или аэродинамического типа.

    Сушилку можно изготовить своими руками из металлической бочки.

  • Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  • Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей.

    Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

    Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих.

    Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

    Требования к сырью

    Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%.

    Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

    Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей.

    Для этого его необходимо не только просушить, но и просеять.

    Конструкция гранулятора для пеллет

    Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

    Схема гранулятора для пеллет

    Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу.

    При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

    Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

    Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор.

    Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

    Технология изготовления гранулятора

    Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров.

    Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

    Возможно вас заинтересует: Для того чтобы ремонт пищевого оборудования вам обошелся не дорого, обращайтесь к нам.

    Каждый владелец личного подсобного хозяйства стремится вырастить свою живность с минимальными затратами. Гранулированные корма — один из способов для достижения этой цели. Но если приобретать готовые гранулы комбикорма, то они обойдутся значительно дороже, нежели просто рассыпной пищевой продукт. Поэтому многие принимают решение изготовить гранулятор комбикорма своими руками. Чертежи особой сложности не представляют и будут понятны любому животноводу.

    Несколько слов о преимуществах гранул

    Более высокая цена на комбикорм в гранулах в сравнении с аналогичным по составу, но рассыпным объясняется наличием у него нескольких преимуществ. Так, гранулированный корм дольше хранится, легче транспортируется. Он хорошо переносит изменения климатических условий хранения (температуры и влажности), прямые солнечные лучи. В процессе гранулирования корм консервируется. В новом состоянии в него труднее проникнуть различным бактериям и микроорганизмам.

    Еще одно важное достоинства гранулированного комбикорма — сбалансированность. В процессе изготовления гранул смесь можно дополнить различными питательными веществами, минералами, витаминами и другими добавками. Для каждого вида животных, учитывая их возрастную группу, можно приготовить свой отдельный вариант данного вида корма. Все компоненты тщательно перемешиваются и собираются в одну гранулу. За счет этого животные не способны выбрать из пищи только то, что им нравится. Они съедают все вместе. При правильном подборе составляющих продуктивность повышается до 25%. Все эти преимущества можно получить, если изготовить гранулятор корма своими руками.

    Принцип действия агрегата

    Работают изготовленные своими руками грануляторы по тому же принципу, что и заводские. В емкость засыпается сырье. Снизу расположена матрица со множеством отверстий. Вращающиеся ролики продавливают сырье через отверстия матрицы. Спрессованная масса, которая, пройдя сквозь отверстия матрицы, принимает форму длинного цилиндра, разрезается вращающимся ножом на небольшие гранулы. Через специальное отверстие (окошко) в корпусе готовые гранулы высыпаются наружу в подготовленную тару.

    Необходимые материалы

    Разобравшись, как сделать гранулятор своими руками, можно приступать к подготовке необходимых деталей. А потребуются для этого следующие комплектующие:

    • Рама, на которой будут устанавливаться все остальные элементы.
    • Корпус.
    • Матрица с подготовленными отверстиями.
    • Ролики, поверхность которых должна быть зубчатой.
    • Электрический двигатель.
    • Редуктор.
    • Ось (вал).

    Подобрав необходимые комплектующие, можно приступать к сборке аппарата.

    Подготовка матрицы

    Одним из основных элементов собранного своими руками гранулятора является матрица. Она представляет собой металлический диск с отверстиями. Причем, отверстия должны иметь форму конуса, чтобы смесь плотнее сжималась. Именно по этой причине матрицу чаще всего покупают уже готовую. Для ее изготовления потребуются специальные станки.

    Те, кто не боится трудностей, все-таки изготавливают матрицу самостоятельно. Основой для нее является металлический диск. Причем толщина металла должна быть не менее 2 см., а диаметр — соответствовать диаметру корпуса. Большого зазора между ними оставаться не должно.

    В центре сверлится отверстие. В нем подготавливаются пазы, которые обеспечивают плотное прилегание матрицы. Далее по поверхности диска делают конусовидные отверстия.

    Сборка аппарата

    В качестве корпуса часто используют кусок металлической трубы или жестяное ведро (нужно удалить дно). Можно свернуть цилиндр из стального листа. Снизу устанавливают лоток, предназначенный для высыпания готовые гранулы.

    Каркас, на котором будет крепиться оборудование, изготавливают из прочного металла. Рама должна выдерживать большие нагрузки и сильную вибрацию в процессе работы.

    В нижней части каркаса крепится редуктор, который будет передавать вращение от электрического двигателя к матрице. Он соединяется с электрическим двигателем ременной передачей (можно цепной).

    В корпусе снизу устанавливается матрица, немного выше — прижимные ролики. Передача вращения осуществляется с помощью подшипников качения. Они же соединяют катки с валом.

    Гранулятор из мясорубки

    Существует еще один вид аппарата, который отличается меньшими размерами. Собирают подобные мини-грануляторы своими руками из мясорубки. Принцип их действия немного отличается от описанного выше: смесь кормов продавливается в отверстия матрицы за счет вращения шнека.

    Собрать грануляторы своими руками из мясорубки очень просто. Достаточно поменять местами матрицу и нож. К такому варианту также можно подключить электрический двигатель. Делается это через ременной привод. Двигатель должен вращаться на больших оборотах. А шнек, наоборот, на маленьких. Чтобы корма склеивались плотнее, создают и устанавливают маховик.

    К мясорубке изготавливают крышку. Ножи устанавливают с наружной стороны матрицы. Закрепляют их с помощью болтов. В последнюю очередь монтируют двигатель, шкивы и ремень.

    Как видно, изготовить гранулятор своими руками несложно. Главное выбрать подходящий вариант и отыскать необходимые материалы. Результатом послужит гранулированный корм, который обязательно понравится животным (или птице). Причем очень важным является тот факт, что гранулы будут содержать в себе все самые необходимые вещества. В итоге, при экономии кормов производительность значительно возрастет.

    Наличие собственного гранулятора помогает в значительной степени сэкономить на покупке гранулированных кормов, которых для содержания большого хозяйства нужно не так уж и мало. Чтобы купить собранный на заводе аппарат, также придется немало потратиться. Такое приобретение со временем все же окупит себя. Но зачем тратить значительные денежные суммы, если вполне возможно собрать гранулятор кормов своими руками?

    Особенно удобно собрать аппарат тем фермерам, которые являются новичками в своем деле и еще не уверены до конца в том, что разведение хозяйства это точно то, чем они хотят заниматься. Ведь в таком случае тратить большие суммы денег на покупку изготовленного в заводских условиях гранулятора просто бесполезно.

    Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

    При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

    Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

    Пошаговая инструкция сборки гранулятора с плоской матрицей

    Гранулятор состоит из следующих элементов:

    • каркас;
    • корпус;
    • двигатель;
    • рабочий узел (включает в себя редуктор, основной вал, плоскую матрицу и цилиндрические катки).

    Для изготовления некоторых деталей гранулятора необходимо подготовить такие материалы :

    • стальные или металлические листы;
    • металлические уголки;
    • лист жести;
    • толстый литой металлический лист (пригодится при самостоятельном изготовлении матрицы);
    • ролики, имеющие зубчатую поверхность (выполняют роль катков);
    • сварочный аппарат и защитная маска к нему.

    Видео — Как это работает? Гранулятор с плоской матрицей

    Самостоятельное изготовление указанного аппарата осуществляется по следующей инструкции.

    Шаг 1. Подготовьте каркас – он должен быть крепким и надежным. Ведь во время работы ему придется выдерживать значительную нагрузку: сильные вибрации и вес сырья. Для изготовления можно использовать металлические уголки. В случае их отсутствия станина может быть сварена из стали. Подойдут листы прямоугольной формы. Сечение листа должно быть равным 25 х 40 мм. Используя болгарку, его раскраивают на отдельные элементы, а после этого собирают из них необходимое основание для гранулятора и соединяют все части между собой, используя сварочный аппарат. Каркас должен иметь форму рамы. На нем будут далее закрепляться все остальные части гранулятора.

    Если необходимо, чтобы аппарат возможно было передвигать с места на место, к нижней части каркаса можно прикрутить несколько колесиков на каждой нижней стороне металлической рамы.

    Шаг 2. После подготовки каркаса гранулятора, на нем необходимо правильно закрепить рабочий узел. В него входит редуктор, а также матрица и несколько шестеренок. Матрица также может быть изготовлена самостоятельно. Для этого можно использовать литой металлический диск, толщина которого будет более 8 мм. Но при желании данную составляющую можно и приобрести в специализированном магазине.

    Шаг 3. По всему периметру указанного металлического диска проделывают отверстия, толщина которых должна составлять около 10 мм. Важно чтобы ширина подготавливаемых отверстий соответствовала размеру пеллет. Отверстия необходимо проделывать в виде усеченного конуса – тогда обжимание кормовых гранул будет происходить постепенно. Тогда независимо от типа используемого сырья гранулы будут иметь более высокое качество благодаря повышенной плотности.

    Видео — Замер зенковки матрицы гранулятора

    Шаг 4. В середине подготовленной плоской матрицы необходимо проделать также дополнительное отверстие с пазом, предназначающееся для крепления матрицы на основной вал. Паз позволит сделать крепление более надежным. Редуктор устанавливается в нижнюю часть корпуса будущего гранулятора. Прикрепить его необходимо используя шпонку. Функция редуктора заключается в подаче двигательной силы от установленного двигателя к валу, который в свою очередь отвечает за вращение матрицы и катков. А уже к установленному редуктору крепится вал (перпендикулярно относительно редуктора).

    Шаг 5. Готовую плоскую матрицу необходимо установить в корпус гранулятора, на установленный вал. Изготовить корпус можно из жестяной трубы.

    Ее размер подбирается в соответствии с размером матрицы, учитывая, что последняя должна вращаться в нем беспрепятственно. Это значит, что между стенками полого корпуса и самой матрицей должен существовать небольшой зазор. Саму матрицу устанавливают на одном уровне с верхней гранью корпуса гранулятора. Ее верхняя поверхность должна образовать одну ровную плоскость с гранью корпуса. Крепеж матрицы может быть подвижным или неподвижным и тогда вращаться будут лишь катки, прожимая сырье в отверстия матрицы. А можно сделать подвижными и матрицу, и катки – тогда производительность собираемого агрегата значительно повысится.

    Шаг 6. Редуктор аппарата и его корпус последнего соединяют друг с другом при помощи болтов. Но чтобы такой крепеж был возможен, по обеим внешним сторонам редуктора приваривают металлические «ушки» и сверлят в них отверстия для будущего крепежа. В дальнейшем при каких-либо засорениях изготовленный самостоятельно аппарат можно будет беспроблемно разобрать и прочистить все детали.

    Шаг 7. Над матрицей, в перпендикулярном положении относительно основного вала и редуктора, устанавливают цилиндрические катки.

    Катки или ролики

    Их предназначение заключается в продавливании сырья через конусообразные отверстия, имеющиеся в матрице. Размер катков должен быть соответствующим размеру установленной матрицы – они должны продавливать поступаемое сырье абсолютно через все отверстия, имеющиеся в литом диске. Их крепят к валу при помощи подшипников. Необходимую силу прижатия цилиндрических катков к матрице регулируют благодаря установленной на них гайке с резьбой.

    Шаг 8. Над плоской матрицей и установленными над ней катками располагают емкость для засыпания первоначального сырья. Его можно сварить из тех же стальных листов. Форма загрузочного отверстия не имеет значения – она может быть квадратной, прямоугольной, трапециевидной или конусообразной. С этой целью можно использовать и обычное металлическое ведро, вырезав болгаркой его днище. Размеры данного загрузочного отсека обычно как раз рассчитываются на загрузку одного ведра сырья.

    Шаг 9. После того, как собрана основная конструкция гранулятора, можно приступать к крепежу электрического мотора с необходимой производительностью – она должна составлять не меньше, чем 25 кВт. Если у вас нет нового двигателя, смело можете использовать мотор от исправного пылесоса. Также может подойти двигатель от стиральной машины. Электрический мотор соединяют с редуктором, который в свою очередь заставляет двигаться вал. Осуществляют данное действие с использованием ременного или цепного привода. После прикрепления электрического двигателя, необходимо тщательно проверить все крепежи. Так как во время работы плохо прикрепленный двигатель может просто сорваться с конструкции, и повлечь за собой срыв других деталей.

    Шаг 10. Для удобства к корпусу гранулятора можно приварить металлический короб, предназначающийся для готовых гранул. Для того чтобы гранулы можно было удобно ссыпать из аппарата в какую-либо емкость, в коробе можно сделать открывающуюся дверцу с защелкой или придумать другое приспособление. Но если нет желания лишний раз возиться, готовые гранулы можно собирать в любую подходящую для этого тару – достаточно просто подвинуть ее так, чтобы из корпуса гранулятора все ссыпалось в нее и не рассыпалось по полу.

    Чертежи. Пошаговая сборка гранулятора

    Источник: http://stdpro.ru/instructions/granuly-iz-travy-svoimi-rukami-granulyator-svoimi-rukami-sovety-eksperta.html

    Гранулятор своими руками

    Установив дома настоящий камин, радующий живым огнем, нам приходится решать проблему с заготовкой дров. Если вы проживаете вблизи предприятия по переработке древесины или являетесь владельцем небольшого столярного цеха, проблему с запасом топлива для камина можно решить намного экономичней, одновременно решив вопрос с утилизацией отходов производства.

    Многие пользователи уже отметили преимущество использования прессованных гранул (пеллет) при топке камина. Это практически отсутствие сажи, копоти, нагара, быстрота разжигания, длительность горения. Где взять пеллеты? Купить или начать производить самому на специальном оборудовании, называемом гранулятор.

    Приобретение заводского гранулятора для переработки опилок, коры, щепы в прессованные гранулы обойдется в приличную сумму, что невыгодно при небольших объемах сырья.

    Мы предлагаем вам попробовать самостоятельно собрать гранулятор — оборудование для прессовки мелких материалов в гранулы. Имея дома такой аппарат, вы сможете перерабатывать в гранулы не только отходы столярного цеха, но и обрезанные ветки деревьев, виноградную лозу, кору. А если на приусадебном участке есть подсобное хозяйство, гранулятор поможет в заготовке отличного гранулированного корма для животных.

    Конструкция аппарата

    По внешнему виду агрегат напоминает обычную емкость, в которую установлена матрица одного из двух видов.

    1. Цилиндрическая матрица представляет собой перфорированный барабан с вращающимися катками. Измельченная масса катками вдавливается в отверстия в барабане (прессовальные каналы). С внешней стороны барабана спрессованные гранулы срезаются ножами.
    2. Плоская матрица представляет собой прочно закрепленный на валу жесткий диск. Принцип работы такой же, как и аппарата с цилиндрической матрицей. Мы рекомендуем приобрести матрицу заводского изготовления. Этот элемент оборудования продается, как запчасть к заводским грануляторам.

    Работу аппарата обеспечивает редуктор и электрический двигатель мощностью в 15 кВт и более. Горизонтальный или вертикальный вал для крепления матрицы. Емкость для сырья под переработку и посуда для готовых гранул.

    Инструкция по изготовлению гранулятора

    Для работы понадобится:

    • металлический уголок;
    • листы качественного металла;
    • матрица;
    • вал вращения;
    • электрический мотор;
    • элементы крепления;
    • сварка и необходимый набор инструментов.

    Подготовив все необходимое для работы, можно приступать к изготовлению оборудования.

    1. Для будущего агрегата нужна устойчивая прочная станина. Разрезать металлический уголок и соединить отдельные детали сваркой.
    2. Основанием гранулятора является короб. Его, используя сварку, изготовить из металлического листа. В горизонтальной верхней грани короба сделать отверстие, диаметр которого равен размеру заранее приобретенной матрицы. Для загрузки измельченных древесных отходов используется именно это отверстие.
    3. Из полосы металлического листа шириной до 10 см по окружности отверстия сделать бортик. Крепление делается сваркой. Внизу короба вырезать отверстие под матричный вал вращения. Для выхода готовых гранул в боковой грани вырезать отверстие квадратной формы. Из куска металлического листа сделать небольших размеров лоток и прикрепить к квадратному отверстию.
    4. При установке вала вращения матрицы в коробе необходимо для крепления использовать гайки. Матрица закрепляется на валу таким образом, чтобы верхняя грань изготовленного короба и поверхность матрицы были на одном уровне.
    5. На станину установить короб и укрепить, используя гайки и болты. Электрический мотор установить на станину и тоже укрепить. Ременной передачей соединить вал мотора и вал матрицы.
    6. Для удобства засыпания материала для переработки, нужно на верхнем отверстии короба установить раструб. Для его изготовления используют жестяное ведро без дна или делают самостоятельно раструб из металлического листа.
    7. Настало время установить каток с шестернями на матрицу. Агрегат готов к работе.

    Гранулятор с самодельной матрицей

    Для народных умельцев желающих самостоятельно сделать матрицу все работы начнутся именно с ее изготовления.

    Изготовление матрицы и подбор роликов для катков

    В первую очередь нужно приобрести диск толщиной в 20 мм и более. Диаметр диска можно выбрать любой. Чем больше диск тем выше показатель производительности. Если вам нужно производить до 300 кг гранул в час, диаметр матрицы должен быть 50 см, а мощность двигателя не меньше 25 кВт. Для агрегата более низкой производительности сделайте матрицу диаметров до 30 см.

    Замерьте размер сечения вала редуктора и сверлом сделайте соответствующее отверстие в центре диска. Чтобы посадка была жесткой, выполните паз. Для прессовки и вывода пеллет отверстия сверлятся в виде конуса.

    Ролики или шестерни для катка должны по ширине быть равными рабочей поверхности матрицы. На вал надеть шестерни. Используя муфту, вал с шестернями крепится перпендикулярно оси вала редуктора.

    Цилиндрический корпус

    Сделать корпус для гранулятора можно из металлической трубы подходящего диаметра или листа из металла. Народные умельцы рекомендуют делать корпус из двух частей. В верхнюю часть будут загружаться опилки или отходы древесины, которые пройдя через ролики и матрицу, уже в спрессованном виде поступят в нижнюю часть. Через специально сделанное отверстие по лотку гранулы будут высыпаться в поставленную емкость.

    Диаметр корпуса должен быть таким, чтобы матрица вращалась в его верхней части свободно, но делать зазор между стенкой корпуса и матрицей нужно минимальных размеров. В нижней части цилиндра прорезать квадратное отверстие и приварить сделанный из металлического листа лоток.

    Используя муфту и подшипники в нижней части цилиндрического корпуса закрепить редукторный выходной вал. К обеим частям привариваются ушки, через которые, используя болты, соединяются обе части корпуса. Такую конструкцию намного легче чистить и обслуживать. В готовый корпус установить ролики и матрицу.

    Из швеллера или уголка сварить раму под уже готовый гранулятор. Агрегат установить на станину и сделать жесткое крепление. Также установить электрический двигатель. Подсоединить редуктор и выходной вал. Когда завершено крепление всех деталей, нужно используя краску по металлу окрасить всю конструкцию с внешней стороны. Теперь можно сделать пробный запуск.

    Сделав гранулятор своими руками, вы сможете обеспечить топливом на весь отопительный сезон дом площадью до 150 кв. метров. Гранулами можно протапливать не только камины, печи. Но и твердотопливные котлы. У вас дома теперь не будут собираться груды древесных отходов, ведь в переработанном и спрессованном виде они занимают намного меньше места.

    Видео инструкция

    На данном виде показано изготовление гранулятора своими руками:

    На следующем видео — обзор промышленного решения — гранулятора фирмы Ижспецконтракт

    Источник: http://teplo.guru/kotly/tverdotoplivnye/granulyator-svoimi-rukami.html

    Как сделать гранулятор своими руками чертежи

    Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

    Прежде чем приступить к проектированию оборудования произведем несложный расчет.

    Следует помнить, что:

    • максимальное передаточное отношение клиноременной передачи – не более 6.
    • угол обхвата на малом шкиве – не менее 120°

    Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

    Ведущий шкив (D1), диаметр 56 (мм)
    Ведомый шкив (D2), диаметр 315 (мм)

    Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

    l – длина окружности, определяется по формуле: l = πDα/360

    α1 = 136,57°
    α2 = 223,43°
    а = 325,16 (мм)

    Подставим значения и получим:

    L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

    Из стандартного ряда выбираем ремни Z-1320.

    Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

    Подставим значения в формулу и получим обороты матрицы гранулятора:

    ωр = 750 / 5,625 ≈ 133 (об/мин)

    Бытовой гранулятор комбикорма состоит из следующих элементов

    1. Корпус клиноременной передачи (основание).
    2. Привод матрицы гранулятора.
    3. Ролики гранулятора.
    4. Загрузочный бункер.
    5. Электродвигатель АИР 100L8.
    6. Подвижная пластина крепления электродвигателя.
    7. Устройство натяжения ремней.
    8. Клиноременная передача.

    1. Корпус.
    2. Вал.
    3. Лопатка.
    4. Матрица.
    5. Шайба.
    6. Винт с внутренним шестигранником DIN 4762 – М8 х 20.
    7. Шайба пружинная стопорная DIN 128 – А8.
    8. Шпонка призматическая DIN 6885 – А8 х 7 х 22.
    9. Гайка DIN 44232 – М8.
    10. Винт с внутренним шестигранником DIN 912 – М8х1 х 30.
    11. Подшипник радиально упорный однорядный DIN 625 – 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
    12. Шайба стопорная DIN 6731 – 32.
    13. Гайка специальная DIN 1804 – М32х1,5.
    14. Шпонка призматическая DIN 6885 – А8 х 7 х 50.

    В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.


    Необязательно приобретать весь инвентарь: существует множество советов и мастер-классов от народных умельцев, способных переделать любое подручное средство в полезное приспособление. Эта статья пригодится как начинающему фермеру, так и опытному заводчику. Из нее вы узнаете, как изготовить гранулятор своими руками — рассмотрим несколько моделей и способов.

    Принцип функционирования

    Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице. Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

    Устройство

    Гранулятор требует небольшого количества комплектующих и запчастей.

    В общем виде он состоит из следующих элементов:

    электродвигатель мощностью не меньше 15 кВт;

    емкости под сырье и готовый продукт.

    Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

    Грануляторы бывают нескольких типов.

    К самым распространенным относятся:

    С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.

    Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

    Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

    Достоинства самодельного гранулятора

    Изготовление данного аппарата своими руками имеет множество преимуществ.

    К наиболее весомым относятся:

    возможность хорошо сэкономить, не покупая гранулятор серийного производства;

    возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;

    полезные свойства гранулированного корма по сравнению с иными видами.

    Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

    Определение размеров

    Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки.

    Всего нужно измерить следующие показатели:

    параметры сетки (частоту и диаметр ячеек);

    Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров. Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

    Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

    С плоской матрицей

    Элементы

    Главными элементами являются:

    Корпус должен состоять из двух составляющих частей: внешней и внутренней. При этом диаметр должен выбираться такой, чтобы матрица в верхней части конструкции могла свободно вращаться. Всегда должен оставаться небольшой зазор между внутренним и внешним корпусами.

    Необходимые материалы

    Изготовление гранулятора для комбикорма не требует дорогостоящих материалов и запчастей.

    Для изготовления самодельного гранулятора понадобится:

    стальные или жестяные листы;

    фломастер или маркер.

    Если есть возможность, лучше использовать комплектующие из высококачественной или легированной стали.

    Пошаговая инструкция

    Сначала нужно приготовить диск толщиной двадцать миллиметров или больше. Необходимо помнить: толщина влияет на размер гранул и на производительность. Поэтому при увеличении толщины нужно выбирать более мощный электродвигатель.

    Проделать отверстие в диске, приложить шестерни к валу и прикрепить его с помощью муфты перпендикулярно корпусу.

    При помощи подшипников и муфты следует закрепить редуктор в нижней части аппарата. Затем приварить ушки к обеим частям корпуса, предварительно соединив их с помощью болтов.

    Сварить раму из углов или швеллера. Установить на сам гранулятор. Поместить в аппарат ролики и матрицу.

    Жестко прикрепить изделие к станине при помощи болтов. Установить электродвигатель. После этого присоединить редуктор к выходной части вращающегося вала.

    После окончательной сборки аппарата в качестве финального штриха нужно нанести краску по металлу, если корпус выполнен не из нержавеющей стали.

    Первый запуск необходимо проводить только после полного высыхания слоя краски.

    Из мясорубки

    Описание

    Чтобы изготовить гранулятор для пеллет своими руками из мясорубки, чертежи и другие сложные схемы не понадобятся. Достаточно просто найти ненужную механическую мясорубку.

    При обработке твердого сырья такое устройство быстро потеряет пригодность и эффективность. Однако простота изготовления позволяет без особого труда сделать такой аппарат даже начинающему фермеру.

    Преимущества

    Как уже было сказано выше, гранулятор из мясорубки не может перерабатывать твердые продукты. Однако этот недостаток с лихвой компенсируется преимуществами.

    Достоинства такого типа гранулятора:

    малое количество материалов и запчастей;

    простота в изготовлении и эксплуатации;

    хорошая обработка травы и сена для изготовления корма;

    изготовление мелких и средних по размеру гранул.

    Чаще всего в домашних условиях предпочитают делать грануляторы именно такого типа, чтобы возникало меньше проблем с изготовлением корпусов.

    Необходимые материалы

    Чтобы изготовить гранулятор из мясорубки, необходимо заранее собрать все необходимое, чтобы не отвлекаться непосредственно во время работы.

    Из материалов и запчастей понадобятся:

    мясорубка со всеми деталями;

    электрических двигатель на 220 Вольт.

    Выполнять все операции нужно на верстаке, применяя резиновый коврик для соблюдения безопасности, чтобы деталь не соскользнула со стола и не нанесла повреждение.

    Пошаговая инструкция по изготовлению гранулятора из мясорубки

    Проектирование и чертежи

    Сложных чертежей при изготовлении аппарата такого типа не потребуется. Следует измерить сетку, матрицу, габариты корпуса и вала. Проводить расчеты нужно с учетом, что матрица должна примыкать к червячной передаче, поэтому необходимо предусмотреть небольшое углубление.

    Если ребра корпуса мясорубки будут мешать процессу, их необходимо удалить.

    Затем следует установить пресс на верстак и устойчиво закрепить его крепежными болтами. В ножках мясорубки нужно просверлить отверстие.

    Матрица

    Желательно изготавливать матрицу по трафарету, сделанному от руки или с помощью графического редактора и чертежного проектировочного программного обеспечения. Важно учитывать размер вала, который должен быть просверлен в центре матричного диска.

    Зачастую размер отверстий зависит от диаметра болванки:

    Если деталь для планируемого аппарата составляет 20 мм, подходящий диаметр – 3 мм.

    При толщине в 25 следует выбрать диаметр в 4 миллиметра.

    Если толщина равна 40 мм, диаметр не может быть меньше 6.

    Отверстие нужно отшлифовать, затем установить матрицу на наконечник шнекового вала.

    Крышка

    Обычная крышка от мясорубки не подойдет, поэтому необходимо изготовить ее специально. Выточить новую резьбу для крышки возможно двумя способами: приварив проволоку или сделав надрезы болгаркой. Необходимо учитывать диаметр проволоки, чтобы не нарушить всю конструкцию. Лучше изготовить крышку с припуском: если вы захотите поставить матрицу побольше, не придется изготавливать новую защитную крышку.

    Нож для пеллет

    В шнеке мясорубки необходимо просверлить отверстие для крепления ножа с помощью болта с наружной стороны матрицы. Очень важно использовать качественные крепежные болты.

    Установка шкивов

    Шкивы следует прикрепить симметрично, очень точно, потому что именно они будут выполнять главное действие – передавать движение переводному ремню. Шкивы будут испытывать повышенную нагрузку, поэтому они должны быть качественными и износостойкими.

    Ведущий шкив необходимо присоединять к валу двигателя, ведомый – к ручке.

    Натяжка ремня, расчет установки двигателя

    Шкивы нужно медленно соединить с двигателем ременной передачей. Необходимо учитывать возможную пробуксовку.

    На колесе, на которое будет натягиваться ремень, должны отсутствовать зубцы, иначе деталь будет сильно перегреваться, и риск поломки гранулятора возрастет в разы.

    Наладка и доработка

    После сборки устройства нужно приварить емкость к отверстию, оставшемуся от корпуса мясорубки. Такая воронка будет служить для засыпки сырья для изготовления корма.

    Нужно провести тестовый запуск готового механизма, чтобы удостовериться в его работе пока без грубого сырья и вовремя исправить возможные недостатки. Очень важно отслеживать положение всех деталей, правильность их работы, оценить натяжение ремня.

    Шнековый пресс

    Описание и преимущества

    Данный механизм применяется для изготовления гранулированного корма из зерновых и гранул из соломы, которые используются в качестве подкормки. Всего за час работы возможно переработать 200 килограммов сырья в 200 килограммов готового комбикорма. Можно регулировать количество продукта путем корректировки мощности и производительности оборудования.

    Принцип работы следующий: сырье подается в верхнюю часть аппарата, которая движется внутри колеса, продавливается шнекером сквозь отверстия в матрице и приобретает форму гранул.

    Достоинства такого типа грануляторов:

    легкость изготовления своими руками.

    Если усовершенствовать прибор и подобрать более износостойкие компоненты, можно перерабатывать даже древесину.

    Необходимые материалы

    Материалы нужны такие же, как и при изготовлении гранулятора с плоской матрицей, отличия появляются именно в самой матрице.

    Для изготовления понадобятся:

    винт DIN 478 M5- 10;

    подшипник DIN 625-6207;

    стопорное кольцо DIN 471-35-1,5;

    Из крупного оборудования д ля изготовления понадобятся: сварочный аппарат, болгарка, сверлильный и токарный станки.

    подшипники – 2 шт. под диаметр посадочного отверстия;

    металлическая болванка под матрицу;

    прут металлический 10 мм;

    трубы для корпуса.

    Конструкция должна быть стальной, поэтому комплектующие должны быть надежными, прочными, но не тверже стали, чтобы шнековый гранулятор проработал долго.

    Составление чертежа

    Для построения чертежа самыми главными параметрами являются габариты самого устройства, диаметр шнека и тип матрицы: с размерами и частотностью ячеек.

    Каждый выбирает габариты самостоятельно, но наиболее распространенными считаются:

    частота оборотов редуктора – 120-150 оборотов в минуту;

    угол конуса – 70° ;

    диаметр корпуса – 58 миллиметров;

    высота шнека – 52 миллиметра;

    диаметр выходного отверстия вала – 30 миллиметров.

    Чаще всего параметры деталей изменяются при увеличении производительности: чем она выше, чем более крупные требуются габариты. Применять нужно шариковые и конусные роликовые подшипники.

    Изготовление шнека

    Это самый важный этап, позволяющий изготовить шнековый гранулятор своими руками.

    Этапы изготовления шнека:

    проточка посадочных отверстий под подшипники;

    накатка и обварка прута;

    Чем больше шаг резьбы, тем выше производительность, а давление на матрицу – ниже.

    Матрица

    Существует такая закономерность: чем больше сечение матрицы, тем выше КПД. Маленькие отверстия нужно расширить дрелью и обязательно отшлифовать. Прочность гранул корма зависит от их длины, которая определяется толщиной матричного диска. При этом нужно учитывать: чем длиннее планируются гранулы, тем толще они должны быть, поэтому нужно увеличивать диаметр ячеек матрицы и ее толщину.

    Матрицу изготавливают из стальной пластины марки 45. Желательно применять легированную или нержавеющую сталь. Чем меньше толщина матрицы, тем быстрее она изнашивается. Отверстия ячей можно просверлить и обязательно отшлифовать.

    Диаметр подбирается в зависимости от толщины матричного диска: ячея в 6 мм годится для 40 миллиметровой толщины диска; 4 мм – для 25 мм; 3 мм – для 20 миллиметров соответственно.

    Долговечность матрицы зависит от следующих факторов:

    консистенция сырья (наличия абразивных компонентов, недостатка масел);

    изменение скорости подачи исходного материала;

    коррозия из-за агрессивных органических соединений – масел, жиров, отрубей.

    Мощность матрицы зависит от толщины, поэтому диаметр ячеек должен быть меньше толщины приблизительно в 8-10 раз.

    Корпус из двух или трех гильз

    Для изготовления кожуха понадобится труба, оснащенная сменной гильзой, которую нужно приварить к краям корпуса. Загрузочное отверстие изготавливается из куска трубы маленького диаметра. Торцы оснащаются фланцами.

    Втулка может заменяться. Ее толщина должна равняться шести миллиметрам. Необходимо оставлять посадочное гнездо, чтобы прикрепить матрицу к внутренней части корпуса. Пять пластин нужно приварить на втулку, чтобы распределить нагрузку при подаче сырья.

    Советы профессионалов

    Изготовление редуктора

    Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр. Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

    Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов. Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

    Рекомендации по изготовлению матрицы

    Очень важно подбирать матричный диск с учетом возможной производительности.

    Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

    Оптимальным считается диаметр в 25-30 сантиметров.

    Рецепты комбикорма в грануляторе

    Бытовой гранулятор комбикорма можно применять для изготовления подкормки и производства пеллет по множеству существующих рецептов. Перечислим некоторые из них.

    35% травяной муки или сена;

    25% овса или ячменя;

    20% макухи из кормового сорта подсолнечника;

    15% сухого гороха или молотой кукурузы;

    5% пшеничных отрубей.

    Очень популярен еще один вариант.

    19% ячменя или молотой кукурузы;

    13% соевого шрота;

    5% рыбной или мясной муки;

    1% гидролизных дрожжей;

    0,5-1,0% морской соли;

    15% пшеничных отрубей.

    При этом очень важно запомнить, какое сырье вообще можно гранулировать.

    Чаще всего с помощью гранулятора перерабатывают:

    рыбные отходы и муку;

    шелуху гречки, риса и других зерновых.

    Использование шелухи и соломы позволяет перерабатывать все отходы, что делает ферму экологически чистым хозяйством. Если увеличить мощность аппарата, можно перерабатывать и опилки, что особенно полезно в деревообрабатывающей промышленности. В этом случае топливо также должно быть более качественным.

    Видео

    Если вы хотите сделать гранулятор из мясорубки своими руками, видео в этой статье поможет определить правильность работы аппарата и его внешний вид, который должен получиться в конце.

    Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками. При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

    Вводная часть

    На сегодняшний момент домашние умельцы конструируют различные бытовые приборы, облегчающие уход за хозяйством. Например, к токарному станку можно приделать двигатель от старой стиральной машины. Из мясорубки можно соорудить гранулятор. Самодельное приспособление из-за больших нагрузок не сможет сжимать сложные предметы. Может не выдержать бытовой двигатель или отломаться шток. Поэтому такую конструкцию рекомендовано использовать для:

    • Смешивания зеленого корма и целебных трав для кроликов;
    • Создания комбикорма для остальных любимцев.

    Бытовой аппарат комбикорма

    Данную конструкцию можно легко и быстро изготовить своими руками.

    Особенности конструкции

    Чертежи в программе «Компас 3D»:

    Бытовой гранулятор (схема):

    Пошаговая инструкция

    • Необходимо сварить станину. Конструкцию следует изготавливать из уголков;
    • Основанием устройства будет служить ящик. Его сваривают из подготовленных листов. В устройстве должны быть высверленные отверстия большого диаметра. Отверстия должны быть идентичны матрице. В таких устройствах в любой модели предусмотрен оптимальный диаметр, подходящий для будущей конструкции. Отверстия должны располагаться вверху грани. В них будет помещаться исходный продукт: зеленый корм, ветви плодовых деревьев, травяная мука, различные комбикорма.
    • По диаметру высверленного отверстия необходимо укрепить бортики. Их высота должна быть равна 7-10 см внизу короба в его грани необходимо высверлить отверстие, предназначенное для вращения вала. Сбоку короба необходимо вырезать квадрат. Из такого отверстия будет происходить выход конечной продукции. Внизу можно установить небольшую емкость;
    • Вал вращения устанавливается в ящике при помощи системы гаек. Матрицу необходимо прикрепить к валу вращения так, чтобы ее основная поверхность совпала с гранью конструкции;
    • Ящик необходимо закрепить на станине. Также к устройству крепится электрический мотор. Мотор и вал соединяется при помощи ременной передачи;
    • Для помещения исходного материала необходимо изготовить раструб из жести. Например, такой конструкцией может быть металлическое ведро без дна. Раструб устанавливают вверху ящика на входном отверстии;
    • На матрицу рекомендуется тщательно закрепить каток.

    Аппарат с самодельной матрицей

    Используемые материалы

    Для производства конструкции понадобится:

    • Мощный двигатель;
    • Вращательный вал;
    • Листы из жести;
    • Углы;
    • Крепежные болты;
    • Сварочный агрегат;
    • Линейка;
    • Штангенциркуль;
    • Болгарка;
    • Гаечные ключи;
    • Перфоратор;
    • Фломастер.

    Матрица и ролики для катков

    Для изготовления потребуется диск толщиной более 2 см. Диаметр разрешено использовать любой. Важно учесть, что чем больше диаметр диска, тем будет выше показатель производительности. К примеру, при изготовлении 300 кг комбикорма за 60 минут необходимо выбирать диск 50 Ø см. при этом мощность двигателя должна быть не менее 25 кВт. Для устройства с наиболее низкой производительностью можно выбрать матрицу 25-35 Ø см.

    На вале редуктора необходимо замерить параметр сечения. Затем при помощи сверлильного станка или дрели в центре диска следует просверлить отверстие. Рекомендуется выполнить паз. Благодаря этому посадка будет жесткой. Для выхода паллет и сжатия гранул следует просверлить несколько конусовидных отверстий. Важно учесть, что шестеренки или ролики должны быть идентичны поверхности матрицы. Затем шестерни аккуратно прикладывают к валу. При помощи муфты вал вращения с шестеренками должен крепиться к валу редуктора. Расположение должно быть перпендикулярным.

    Корпус из цилиндра

    Корпус разрешено изготавливать из покупной трубы из жести. Для этого необходимо подобрать нужный диаметр. Также ключевую роль играет выбранный материал. Рекомендовано изготавливать корпус из 2-х составляющих. В часть вверху нужно будет закладывать опилки или комбикорм. Материал будет проходить через матрицу и ролики. В часть внизу будет поступать готовый спрессованный материал. Через высверленное отверстие в емкость начнут высыпаться готовые гранулы.

    Диаметр корпуса должен подбираться так, чтобы матрица вверху конструкции могла вращаться свободно. Следует оставить небольшой зазор между этими двумя составляющими. Внизу цилиндра необходимо прорезать квадрат. Металлический лоток приваривают к конструкции.

    Особенности сборки

    • При помощи подшипников и муфты внизу конструкции закрепляют редуктор. К двум частям следует приварить ушки. При помощи болтов следует соединить две части корпуса. Такая конструкция будет очень удобной. С ее помощью можно легко вычищать застрявшие частички материала. Ролики и матрица устанавливаются уже в готовое приспособление.
    • Раму сваривают из углов или швеллера. Ее устанавливают на сам гранулятор. Устройство следует прикрепить к станине. При помощи крепежных болтов делают жесткое крепление. Сюда же устанавливают электрический двигатель. К выходному валу присоединяют редуктор. После того, как все детали были закреплены – на конструкцию из распылителя наносят краску по металлу. Агрегат необходимо окрашивать целиком с внешней стороны. После того, как краска высохнет – производят первый запуск.

    Принцип функционирования

    Созданный гранулятор, выполненный своими руками, может работать бесперебойно. Кормом можно обеспечить все поголовье. Такой генератор подходит как для небольших ферм, так и для крупных компаний. Принципом функционирования является синхронное вращение диска с шестеренками. Матрица должна вращаться при помощи жесткого крепления диска. Также вращению помогает привод редуктора. Вес попадает в сквозные отверстия. При этом материал сжимается. В итоге в емкость попадают готовые сжатые гранулы.

    Собственными руками из мясорубки

    Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача. Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

    Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.

    Необходимые материалы

    • Верстак или ровная устойчивая поверхность;
    • Токарный станок;
    • Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
    • Мясорубка;
    • Сверло;
    • Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
    • Для матрицы потребуется болванка толщиной 3-7 см;
    • Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
    • Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

    Пошаговая инструкция:

    Создание чертежей

    В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами. При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче. Из-за этого участок такого устройства должен находиться в пониженном состоянии. Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс. Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

    Изготовление матрицы

    Крышка

    Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском. Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

    Нож для пеллет

    • Разрешено применять несколько версий:
    • Нож не понадобится;
    • При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
    • В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.

    Установка шкивов

    Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

    Натяжка ремня и необходимый расчет установки двигателя

    Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

    Пусконаладка и доработка механизма

    Гранулированный корм своими руками

    Комбикорм в гранулах считается очень калорийным. Благодаря такой пище поголовье быстро набирает вес и крепнет. С гранулами проще всего работать. Самым бюджетным способом является приготовление материала своими руками. Для изготовления такого материала потребуются следующие предметы:

    • Дробилка, предназначенная для твердого зерна;
    • Бензиновый триммер – мотокос;
    • Гранулятор;
    • Дробилка для соломы;
    • Шнековый маслопресс;

    Для дробления материала потребуется мясорубка. Также разрешено применение дрели. Ее можно применять для перемешивания цемента. Рекомендовано приобрести экструдер. Благодаря такой конструкции можно качественно и в быстрый срок заготовить большое количество корма. Для прессования материала в виде гранул можно применять специальный гранулятор. Прибор самостоятельно регулирует размер полученной продукции.

    Во время перемешивания материала дрель рекомендуется накрывать. Благодаря этому корм не будет распыляться.

    Достоинства корма в гранулах

    • Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
    • Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
    • В таком корме должно содержаться большое количество клетчатки – свыше 18%;
    • Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
    • Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
    • При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
    • Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.

    В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.

    Готовим своими руками

    Способ №1:

    • 35% травяной муки или сена;
    • 25% овса или ячменя;
    • 20% макухи, производимой из подсолнечника;
    • 15% сухого гороха или молотой кукурузы;
    • 5% пшеничных отрубей.

    Способ №2:

    • 30% ячменя;
    • 20% злаковой пшеницы;
    • 10% молотой кукурузы;
    • 10% макухи, производимой из подсолнечника;
    • 15% овса;
    • 15% сухого гороха.

    Способ №3:

    • 19% овса;
    • 19% ячменя или молотой кукурузы;
    • 13% соевого шрота;
    • 5% рыбной или мясной муки;
    • 1% гидролизных дрожжей;
    • 0,5-1,0% морской соли;
    • 1% костной муки;
    • 15% пшеничных отрубей.

    Все ингредиенты необходимо добавлять в строго указанной в рецепте пропорции.

    Шнековый гранулятор своими руками

    Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:

    • Корпус из металла или удлиненная труба;
    • Прут из металла 1 Ø см;
    • Болванка из антикоррозионного металла.

    Полезные видео для изготовления гранулятора данного вида:

    Источник: http://9692.ru/info/kak-sdelat-granuljator-svoimi-rukami-chertezhi/

    Гранулятор своими руками из мясорубки

    Гранулирование помогает смешивать разные питательные добавки и корма и повышает ценность итогового комбикорма. Кроме того, в процессе приготовления можно добавлять компоненты, которые полезны, но в чистом виде не съедаются животными и птицей.

    К сожалению, цены на грануляторы не самые низкие, поэтому не все фермеры могут позволить себе их приобрести. Но если есть техническая смекалка и старая советская мясорубка, то можно попробовать сделать свой небольшой прибор для изготовления гранул.

    Принцип работы гранулятора для комбикорма

    Прежде чем заняться модернизацией мясорубки, рассмотрим, как же работают заводские приборы. Основными компонентами его являются:

    • бункер для засыпки сырья;
    • подающий механизм;
    • матрица для формирования гранул;
    • нож для резки;
    • приёмный бункер для готового комбикорма.

    Кормосмесь загружается в стартовую ёмкость. Влажность сырья не должна быть ниже 12%, иначе на выходе всё просто рассыплется в порошок. Следует следить, чтобы все компоненты были одинакового помола, тогда гранулы получатся особенно качественными и ровными.

    Далее, с помощью специальных катков, смесь трамбуется в отверстия матрицы. На выходе готовые колбаски обрезаются ножом.

    Гранулированный комбикорм ссыпается в бункер или мешки. Теперь его можно использовать для кормления животных или для продажи.

    Как сделать гранулятор своими руками из мясорубки

    Теперь, когда принцип работы заводских устройств нам понятен, можно попробовать сделать аналогичное приспособление самостоятельно. Разумеется, из мясорубки не получится промышленного гранулятора, но для нужд небольшого подсобного хозяйства он вполне подойдёт.

    Материалы и инструменты

    1. Руки, которые растут из нужного места. Ибо при их отсутствии всё остальное бессмысленно.
    2. Верстак или станина.
    3. Токарный станок по металлу.
    4. Болгарка.
    5. Сварка.
    6. Ремни для двигателя.
    7. Нож для резки гранул.
    8. Сам двигатель.
    9. Шкивы для ремённой передачи вращения и регулирования его скорости.
    10. Мясорубка ручная, советская или современная.

    Если всё вышеуказанное есть в наличии, то можно приступать к изготовлению простейшего электрического гранулятора.

    Этапы изготовления

    Процесс изготовления гранулятора из мясорубки своими руками не так сложен:

    1. Прежде всего нужно разобрать мясорубку. Ручка, решетка, ножи и крышка нам не понадобятся.
    2. Теперь избавляемся от лишних рёбер на шнеке, и растачиваем горловину под размер матрицы.
    3. Далее, возвращаем шнек на место и привариваем к нему шкив для ремённой передачи.
    4. Если есть готовая фабричная матрица от гранулятора, то вставляем её на место решётки мясорубки и устанавливаем лезвие-отсекатель.
    5. Если готовой матрицы нет, то её можно изготовить самостоятельно из стальной шайбы. Насверливаем отверстия нужного диаметра и затем растачиваем их до гладкости на станке.
    6. Просверливаем в ножках мясорубки отверстия и надёжно фиксируем её на станине, там же размещаем двигатель и дополнительные шкивы.
    7. Размещаем ремни, розетку и провода.
    8. К верхнему раструбу мясорубки привариваем дополнительный контейнер для того, чтобы было удобнее загружать сырьё. Это может быть воронка от старого водостока, старая металлическая ёмкость или канистра.
    9. Снизу на выходе привариваем защитный кожух, чтобы случайно не повредить нож или пальцы. Также можно установить небольшой пандус с бортиками, чтобы направлять гранулы в приёмный бункер.
    10. Далее, проводим пробный запуск нашей конструкции. Сперва внимательно слушаем работу его на холостом ходу: нет ли посторонних скрипов, треска или вибрации.
    11. Затем запускаем партию сырья и оцениваем результат работы при нагрузке, а также качество готового продукта.

    Польза и достоинства самостоятельно изготовленного гранулятора из мясорубки

    Если вам повезло и вы умеете обращаться со сваркой, токарным станком и электрикой, то реальная экономия обеспечена. В среднем, заводские грануляторы стоят от 100 тысяч рублей и выше. Неподъёмные суммы для мелких фермеров. При этом покупать готовый гранулированный комбикорм не только дорого, но и рискованно. Ведь никогда не знаешь, что там в составе на самом деле и, не подохнет ли живность от такого корма.

    Для подсобного хозяйства гранулятор из мясорубки — настоящая находка! Он способен приготовить нужное количество гранул из любого подручного сырья (зерновой дроблёнки, травяной, рыбокостной или мясокостной муки, отрубей). Также можно добавить в будущий комбикорм мел, витамины, рыбий жир, мелассу и многое другое, от чего он станет только питательнее.

    Кто хоть однажды вёл откорм на собственноручно приготовленных смесях, тот никогда не вернётся к покупным. Состав вроде одинаковый, а откорм идёт в несколько раз эффективнее.

    Источник: http://setafi.com/bytovaya-tehnika/myasorubka/granulyator-svoimi-rukami-iz-myasorubki/

    Как сделать гранулятор для комбикорма?

    Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками.

    При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

    Как сделать гранулятор комбикорма своими руками: пошаговая инструкция

    Вводная часть

    На сегодняшний момент домашние умельцы конструируют различные бытовые приборы, облегчающие уход за хозяйством. Например, к токарному станку можно приделать двигатель от старой стиральной машины.

    Из мясорубки можно соорудить гранулятор. Самодельное приспособление из-за больших нагрузок не сможет сжимать сложные предметы. Может не выдержать бытовой двигатель или отломаться шток.

    Поэтому такую конструкцию рекомендовано использовать для:

    • Смешивания зеленого корма и целебных трав для кроликов;
    • Создания комбикорма для остальных любимцев.

    Бытовой аппарат комбикорма

    Данную конструкцию можно легко и быстро изготовить своими руками.

    Особенности конструкции

    Бытовой гранулятор (схема):

    Пошаговая инструкция

    • Необходимо сварить станину. Конструкцию следует изготавливать из уголков;
    • Основанием устройства будет служить ящик. Его сваривают из подготовленных листов. В устройстве должны быть высверленные отверстия большого диаметра. Отверстия должны быть идентичны матрице. В таких устройствах в любой модели предусмотрен оптимальный диаметр, подходящий для будущей конструкции. Отверстия должны располагаться вверху грани. В них будет помещаться исходный продукт: зеленый корм, ветви плодовых деревьев, травяная мука, различные комбикорма.
    • По диаметру высверленного отверстия необходимо укрепить бортики. Их высота должна быть равна 7-10 см внизу короба в его грани необходимо высверлить отверстие, предназначенное для вращения вала. Сбоку короба необходимо вырезать квадрат. Из такого отверстия будет происходить выход конечной продукции. Внизу можно установить небольшую емкость;
    • Вал вращения устанавливается в ящике при помощи системы гаек. Матрицу необходимо прикрепить к валу вращения так, чтобы ее основная поверхность совпала с гранью конструкции;
    • Ящик необходимо закрепить на станине. Также к устройству крепится электрический мотор. Мотор и вал соединяется при помощи ременной передачи;
    • Для помещения исходного материала необходимо изготовить раструб из жести. Например, такой конструкцией может быть металлическое ведро без дна. Раструб устанавливают вверху ящика на входном отверстии;
    • На матрицу рекомендуется тщательно закрепить каток.

    Аппарат с самодельной матрицей

    Используемые материалы

    Для производства конструкции понадобится:

    • Мощный двигатель;
    • Вращательный вал;
    • Листы из жести;
    • Углы;
    • Крепежные болты;
    • Сварочный агрегат;
    • Линейка;
    • Штангенциркуль;
    • Болгарка;
    • Гаечные ключи;
    • Перфоратор;
    • Фломастер.

    Матрица и ролики для катков

    Для изготовления потребуется диск толщиной более 2 см. Диаметр разрешено использовать любой. Важно учесть, что чем больше диаметр диска, тем будет выше показатель производительности.

    К примеру, при изготовлении 300 кг комбикорма за 60 минут необходимо выбирать диск 50 Ø см. при этом мощность двигателя должна быть не менее 25 кВт. Для устройства с наиболее низкой производительностью можно выбрать матрицу 25-35 Ø см.

    На вале редуктора необходимо замерить параметр сечения. Затем при помощи сверлильного станка или дрели в центре диска следует просверлить отверстие. Рекомендуется выполнить паз. Благодаря этому посадка будет жесткой.

    Для выхода паллет и сжатия гранул следует просверлить несколько конусовидных отверстий. Важно учесть, что шестеренки или ролики должны быть идентичны поверхности матрицы. Затем шестерни аккуратно прикладывают к валу.

    При помощи муфты вал вращения с шестеренками должен крепиться к валу редуктора. Расположение должно быть перпендикулярным.

    Корпус из цилиндра

    Корпус разрешено изготавливать из покупной трубы из жести. Для этого необходимо подобрать нужный диаметр. Также ключевую роль играет выбранный материал. Рекомендовано изготавливать корпус из 2-х составляющих.

    В часть вверху нужно будет закладывать опилки или комбикорм. Материал будет проходить через матрицу и ролики. В часть внизу будет поступать готовый спрессованный материал. Через высверленное отверстие в емкость начнут высыпаться готовые гранулы.

    Диаметр корпуса должен подбираться так, чтобы матрица вверху конструкции могла вращаться свободно. Следует оставить небольшой зазор между этими двумя составляющими. Внизу цилиндра необходимо прорезать квадрат. Металлический лоток приваривают к конструкции.

    Особенности сборки

    • При помощи подшипников и муфты внизу конструкции закрепляют редуктор. К двум частям следует приварить ушки. При помощи болтов следует соединить две части корпуса. Такая конструкция будет очень удобной. С ее помощью можно легко вычищать застрявшие частички материала. Ролики и матрица устанавливаются уже в готовое приспособление.
    • Раму сваривают из углов или швеллера. Ее устанавливают на сам гранулятор. Устройство следует прикрепить к станине. При помощи крепежных болтов делают жесткое крепление. Сюда же устанавливают электрический двигатель. К выходному валу присоединяют редуктор. После того, как все детали были закреплены – на конструкцию из распылителя наносят краску по металлу. Агрегат необходимо окрашивать целиком с внешней стороны. После того, как краска высохнет – производят первый запуск.

    Принцип функционирования

    Созданный гранулятор, выполненный своими руками, может работать бесперебойно. Кормом можно обеспечить все поголовье. Такой генератор подходит как для небольших ферм, так и для крупных компаний.

    Принципом функционирования является синхронное вращение диска с шестеренками. Матрица должна вращаться при помощи жесткого крепления диска. Также вращению помогает привод редуктора. Вес попадает в сквозные отверстия. При этом материал сжимается. В итоге в емкость попадают готовые сжатые гранулы.

    Собственными руками из мясорубки

    Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача.

    Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

    Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.

    Необходимые материалы

    • Верстак или ровная устойчивая поверхность;
    • Токарный станок;
    • Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
    • Мясорубка;
    • Сверло;
    • Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
    • Для матрицы потребуется болванка толщиной 3-7 см;
    • Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
    • Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

    Создание чертежей

    В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами. При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче.

    Из-за этого участок такого устройства должен находиться в пониженном состоянии. Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс. Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

    Изготовление матрицы

    Крышка

    Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском.

    Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

    Нож для пеллет

    • Разрешено применять несколько версий:
    • Нож не понадобится;
    • При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
    • В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.

    Установка шкивов

    Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

    Натяжка ремня и необходимый расчет установки двигателя

    Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

    Гранулированный корм своими руками

    Комбикорм в гранулах считается очень калорийным. Благодаря такой пище поголовье быстро набирает вес и крепнет. С гранулами проще всего работать. Самым бюджетным способом является приготовление материала своими руками. Для изготовления такого материала потребуются следующие предметы:

    • Дробилка, предназначенная для твердого зерна;
    • Бензиновый триммер – мотокос;
    • Гранулятор;
    • Дробилка для соломы;
    • Шнековый маслопресс;

    Для дробления материала потребуется мясорубка. Также разрешено применение дрели. Ее можно применять для перемешивания цемента. Рекомендовано приобрести экструдер.

    Благодаря такой конструкции можно качественно и в быстрый срок заготовить большое количество корма. Для прессования материала в виде гранул можно применять специальный гранулятор. Прибор самостоятельно регулирует размер полученной продукции.

    Во время перемешивания материала дрель рекомендуется накрывать. Благодаря этому корм не будет распыляться.

    Достоинства корма в гранулах

    • Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
    • Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
    • В таком корме должно содержаться большое количество клетчатки – свыше 18%;
    • Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
    • Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
    • При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
    • Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.

    В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.

    Готовим своими руками

    Способ №1:

    • 35% травяной муки или сена;
    • 25% овса или ячменя;
    • 20% макухи, производимой из подсолнечника;
    • 15% сухого гороха или молотой кукурузы;
    • 5% пшеничных отрубей.

    Способ №2:

    • 30% ячменя;
    • 20% злаковой пшеницы;
    • 10% молотой кукурузы;
    • 10% макухи, производимой из подсолнечника;
    • 15% овса;
    • 15% сухого гороха.

    Способ №3:

    • 19% овса;
    • 19% ячменя или молотой кукурузы;
    • 13% соевого шрота;
    • 5% рыбной или мясной муки;
    • 1% гидролизных дрожжей;
    • 0,5-1,0% морской соли;
    • 1% костной муки;
    • 15% пшеничных отрубей.

    Все ингредиенты необходимо добавлять в строго указанной в рецепте пропорции.

    Шнековый гранулятор своими руками

    Гранулятор своими руками

    Для преобразования сыпучей комбинированной смеси в гранулы, используют бытовые грануляторы для комбикорма, цена которых зависит от мощности двигателя. Чем выше её показатель, тем больше производится паллетов за 1 час.

    Гранулированный корм хранится намного дольше обычного и его удобнее перевозить. Также легче выдать необходимую порцию еды скоту или птице, в зависимости от их возраста и потребностей.

    Этот аппарат можно сделать и своими руками, тем более что цена бытового гранулятора для комбикорма довольно высокая. Так, например, оборудование с производительностью 150 кг/час стоит 65000 рублей, а модель, выдающая 1000 кг/час корма, – 255000 рублей.

    Принцип работы и устройство гранулятора

    Аппарат работает следующим образом: сверху в ёмкость засыпается сырьё, которое, попадая на матрицу, продавливается роликами в её отверстия. Готовые гранулы просыпаются наружу через специальное окошко в корпусе.

    Для сборки гранулятора потребуются следующие детали:

    • основание (каркас);
    • матрица и ролики с зубчатой поверхностью;
    • корпус;
    • электродвигатель;
    • редуктор;
    • вал.

    Каркас необходимо сварить из прочной стали, так как он должен выдерживать большие нагрузки и вибрацию во время работы.

    Корпус гранулятора для комбикорма, можно вырезать своими руками из широкой трубы, или сделать цилиндр из металлического листа. Делать его лучше всего разборным, чтобы была возможность обслужить аппарат в случае необходимости.

    Гранулятор кормов своими руками

    В нижней части должно быть предусмотрено окошко для выхода готовых гранул комбинированной смеси. Диаметр корпуса подбирается таким образом, чтобы матрица могла вращаться в нём с минимальным зазором.

    Гранулированные комбикорма имеют, как правило, форму небольших цилиндриков диаметром от 2,4 до 20 мм, длина их обычно не превышает 1,5…2 диаметров. Размеры гранул зависят от их применения. Мелкие гранулы предназначены в основном для молодняка птиц (цыплят, утят и т. д.), гранулы размером около 5 мм используют для взрослой птицы, рыбы, крупные гранулы — для крупного рогатого скота, свиней, лошадей.

    Каждая гранула представляет собой полный набор всех питательных веществ, заключенных в комбикорме, тогда как при кормлении рассыпным комбикормом птицы едят только то, что им нравится, оставляя часть комбикорма. Гранулированные комбикорма также важны для жвачных животных и свиней. Удобны гранулы для рыб, так как целая гранула долго может находиться в воде, сохраняя питательные вещества.

    Некоторые исследователи считают, что благодаря высокой температуре и увлажнению при пропаривании и прессовании повышается питательность комбикорма вследствие декстринизации крахмала и частичной денатурации белков.

    В то же время имеются данные о частичном разрушении некоторых аминокислот, например метионина, частичном снижении количества биологически активных веществ. Однако результаты кормления гранулированными комбикормами птиц и животных говорят о том, что такие комбикорма не хуже, чем рассыпные.

    Многие исследования свидетельствуют о более высокой питательной ценности гранулированных комбикормов.

    Гранулированные комбикорма имеют еще одно важное достоинство — повышенную объемную массу, хорошо транспортируются механическим и пневматическим транспортом без нарушения однородности, удобны для бестарных перевозок и полной механизации раздачи корма на фермах. Гранулированный комбикорм лучше хранится, в процессе гранулирования возможно частичное обеззараживание комбикорма.

    На комбикормовых заводах применяют два способа производства гранулированных комбикормов — сухой и влажный. При первом способе сухие рассыпные комбикорма перед прессованием пропаривают, иногда добавляют в них жидкие связующие добавки (мелассу, гидрол, жир и т. д.).

    При влажном способе в комбикорм добавляют горячую воду (70…80°С) в количестве, обеспечивающем получение теста с влажностью 30…35 %, затем из теста формуют гранулы, сушат и охлаждают.

    Гранулирование сухим способом. Для этого используют пресс с вращающейся кольцевой матрицей. Наиболее распространены установки ДГ производительностью до 10 т/ч и прессы ДГВ и ДГЕ, имеющие несколько большую производительность. В комплект установки входят пресс-гранулятор, охладительная колонка, измельчитель гранул.

    Вначале комбикорм поступает через питатель-дозатор в смеситель. Питатель-дозатор представляет собой шнек, который приводится во вращение электродвигателем через редуктор и вариатор, позволяющий увеличить или уменьшить подачу комбикорма в десять раз.

    В лопастном смесителе установлены форсунки для подачи горячей воды или какой-либо связующей жидкости, а также камеры для подачи пара. Подготовленный комбикорм поступает в прессующую часть гранулятора, представляющую собой вращающуюся кольцевую матрицу и два прессующих ролика (в некоторых конструкциях — три).

    Продукт в прессующей части затягивается в клиновидный зазор между вращающейся матрицей и валком, приводимым во вращение материалом, (за счет трения). При перемещении продукта в клиновидном зазоре происходит прессование материала, что увеличивает его плотность.

    В момент, когда напряжение сжатия превысит сопротивление материала, ранее запрессованного в фильеры матрицы, продукт, находящийся в клиновидном зазоре, начинает вдавливаться в фильеры и перемещаться в них.

    Процесс сопровождается выдвижением гранул за внешнюю поверхность матрицы, которое заканчивается в момент прохождения фильеры через сечение, где клиновидный зазор имеет наименьшую высоту. Пройдя через фильеры, продукт принимает форму и размеры гранул с соответствующей плотностью и прочностью.

    При выходе из матрицы гранулы срезаются двумя ножами, приближая или отодвигая которые можно регулировать длину гранулы. Прочность гранул можно изменять различной подготовкой продукта, изменением зазора между валком и матрицей.

    В результате пропаривания и выделения тепла при прессовании гранулы выходят из пресса с температурой до 80 °С. Горячие гранулы непрочны, легко раздавливаются и разрушаются.

    Как сделать самодельный гранулятор для комбикорма

    Поэтому сразу же после выработки их охлаждают в охладительной колонке до температуры не более чем на 5…10°С выше температуры окружающей среды. Эффективность гранулирования определяют содержанием мелкой фракции, проходящей через сита с отверстиями 0 2 мм, причем количество ее не должно превышать 5 %.

    После охлаждения гранулы просеивают на ситах, так как наличие мелкой фракции вызывает потери и перерасход комбикорма. Размер отверстий сит обычно выбирают 0,2…2,5 или № 1,6…2 мм для металлотканых сит. Эффективность работы прессов определяется их производительностью, коэффициентом полезного действия, удельным расходом энергии на прессование.

    Коэффициент полезного действия пресса представляет собой отношение количества целых гранул ко всему продукту, получаемому после прессования. Чем выше прочность гранул, тем выше и коэффициент полезного действия. Прочность гранул является важным показателем их качества. Если гранулы недостаточно прочны, то они разрушаются при транспортировании, загрузке в бункера, хранении, перевозках.

    Получение достаточно прочных гранул обеспечивается физико-химическими свойствами прессуемого продукта, параметрами прессования.

    Рациональная подготовка продуктов к прессованию существенно влияет как на прочность гранул, так и на их выход, коэффициент полезного действия, производительность и расход энергии. Наиболее эффективный способ подготовки продукта — пропаривание, которое пластифицирует продукт, повышает его температуру, что облегчает прохождение продукта через фильеры.

    Оптимальными параметрами подготовки продукта являются его увлажнение до 15…16 % и прогрев до 75…80 °С при давлении пара в магистрали 0,2…0,4 МПа.

    Высокая температура может привести к некоторой модификации химических веществ, например частичной клейстеризации и декстринизации крахмала, денатурации белков и т. д., что способствует лучшему образованию гранул.

    Важное значение имеют так называемые связующие вещества, которые вводят не только для повышения прочности гранул, но и для сокращения расхода пара, энергии, повышения производительности. В качестве таких веществ используют чаще всего жидкие продукты, такие, как жир, гидрол, меласса и др., и порошкообразные — бентониты.

    Некоторые из перечисленных веществ повышают питательную ценность комбикормов (жир, меласса), обогащают комбикорма микроэлементами (бентониты). Количество добавляемых связующих веществ обычно невелико — до 3 %.

    Однако в рецепты некоторых комбикормов для птиц рекомендуется вводить большое количество жира—до 6%. Жир, введенный в количестве более 3’%, перестает быть связующим компонентом. Более того, при вводе большего количества жира снижаются производительность пресса и прочность гранул.

    В таком случае возможно применение другого связующего вещества, например бентонита, что позволяет улучшить процесс гранулирования комбикорма. При использовании связующих веществ комбикорм можно не пропаривать, однако лучшие результаты получают при одновременном применении связующих веществ и пропаривания.

    На эффективность прессования влияет также дисперсность комбикорма. Работа комбикормовых заводов показала, что комбикорм со средним размером частиц около 1 мм образует более прочные гранулы при относительно высокой производительности пресса.

    Образованию прочных гранул способствует рациональный размер рабочего зазора между валком и матрицей. Умеренно прочные гранулы могут быть получены при зазоре 0,2…0,4 мм. При зазорах меньших размеров быстро изнашиваются «матрицы и валки, при большем — гранулы получаются более прочными, но производительность пресса снижается.

    Снижению потребления энергии, повышению производительности способствуют рациональная форма и расположение фильеров в матрице, а также их состояние. Высокая чистота внутренней поверхности канала является важным условием нормальной работы прессов. Шероховатая поверхность фильеры увеличивает коэффициент трения продукта о стенки, повышает давление прессования, снижает производительность пресса.

    При использовании новой матрицы ее сначала прирабатывают, пропуская смесь комбикорма, песка и масла. При хранении матрицы, если она в течение долгого времени остается в нерабочем состоянии, требуется ее консервация, заключающаяся в заполнении отверстий смесью масла и отрубей.

    Гранулирование влажным способом. Применяют этот способ значительно реже. Исследования показывают, что влажный способ наиболее удобен для получения комбикорма для рыбы. Гранулируют комбикорм в специальных прессах.

    Схема гранулирования включает автоматические весы, просеивающую машину с ситами. Комбикорм, пройдя магнитную защиту, поступает в пресс, куда также подают горячую воду. Полученные гранулы высушивают в калориферной сушилке, затем охлаждают в колонке и контролируют в просеивающей машине, где отделяют мелкие фракции.

    Мелкие частицы, полученные проходом через сита с отверстиями 0,2…2,5 мм, возвращают на повторное гранулирование. Исследования процесса влажного гранулирования показали, что на производительность пресса и энергоемкость влияют влажность теста, температура, состав и крупность комбикорма.

    Величина оптимальной влажности теста зависит от материала, из которого изготовлена матрица. С увеличением влажности уменьшаются удельная энергоемкость процесса, плотность и объемная масса гранул.

    Снижение удельной энергоемкости при увеличении влажности объясняется повышением пластичности комбикорма, снижением коэффициента трения о стенки матрицы и прессующего шнека, а уменьшение плотности — снижением давления прессования. При низкой влажности комбикорма (16…20 %) могут быть получены гранулы, плотность которых менее 1000 кг/м3.

    Применение фторопластовых вкладышей в матрице улучшает прессование. Повышение температуры воды приводит к повышению технологических показателей, увеличению плотности и объемной массы гранул, но несколько снижает их водостойкость. С повышением крупности рассыпного комбикорма снижается расход энергии на гранулирование и повышается плотность гранул.

    Гранулы сушат в калориферных сушилках ВШ-2 подогретым воздухом при температуре 100…110 °С и скорости движения 3,5…4 м/с. После охлаждения гранулы сортируют. Недостаток существующей схемы малая производительность линии — до 0,5 т/ч.

    Сушат гранулы также в вибрационных сушилках. Виброкипящий слой создает условия, при которых поверхность частиц равномерно обдувается, в результате чего скорость сушки увеличивается. Продолжительность сушки в виброкипящем слое невелика, поэтому нагрев продукта кратковременно и не разрушаются биологически активные вещества.

    Влажное гранулирование дороже, чем сухое. Однако высокая эффективность кормов, полученных при влажном гранулировании, оправдывает дополнительные затраты.

    Опыты показали, что эффективность скармливания гранул, полученных влажным гранулированием, выше, чем сухим, на 18…21 %, кроме того, влажный способ позволяет получить гранулы с различными физико-химическими свойствами.

    В частности, можно изготовить гранулы, которые тонут в воде, плавают на поверхности, зависают в воде, т. е. медленно погружаются.

    Гранулятор своими руками из мясорубки: материалы и инструменты, этапы изготовления, преимущества

    К сожалению, цены на грануляторы не самые низкие, поэтому не все фермеры могут позволить себе их приобрести. Но если есть техническая смекалка и старая советская мясорубка, то можно попробовать сделать свой небольшой прибор для изготовления гранул.

    Принцип работы гранулятора для комбикорма

    Прежде чем заняться модернизацией мясорубки, рассмотрим, как же работают заводские приборы. Основными компонентами его являются:

    • бункер для засыпки сырья;
    • подающий механизм;
    • матрица для формирования гранул;
    • нож для резки;
    • приёмный бункер для готового комбикорма.

    Кормосмесь загружается в стартовую ёмкость. Влажность сырья не должна быть ниже 12%, иначе на выходе всё просто рассыплется в порошок. Следует следить, чтобы все компоненты были одинакового помола, тогда гранулы получатся особенно качественными и ровными.

    Далее, с помощью специальных катков, смесь трамбуется в отверстия матрицы. На выходе готовые колбаски обрезаются ножом. Гранулированный комбикорм ссыпается в бункер или мешки. Теперь его можно использовать для кормления животных или для продажи.

    Как сделать гранулятор своими руками из мясорубки

    Теперь, когда принцип работы заводских устройств нам понятен, можно попробовать сделать аналогичное приспособление самостоятельно. Разумеется, из мясорубки не получится промышленного гранулятора, но для нужд небольшого подсобного хозяйства он вполне подойдёт.

    Материалы и инструменты

    1. Руки, которые растут из нужного места. Ибо при их отсутствии всё остальное бессмысленно.
    2. Верстак или станина.
    3. Токарный станок по металлу.
    4. Болгарка.
    5. Сварка.
    6. Ремни для двигателя.
    7. Нож для резки гранул.
    8. Сам двигатель.
    9. Шкивы для ремённой передачи вращения и регулирования его скорости.
    10. Мясорубка ручная, советская или современная.

    Если всё вышеуказанное есть в наличии, то можно приступать к изготовлению простейшего электрического гранулятора.

    Этапы изготовления

    Процесс изготовления гранулятора из мясорубки своими руками не так сложен:

    1. Прежде всего нужно разобрать мясорубку. Ручка, решетка, ножи и крышка нам не понадобятся.
    2. Теперь избавляемся от лишних рёбер на шнеке, и растачиваем горловину под размер матрицы.
    3. Далее, возвращаем шнек на место и привариваем к нему шкив для ремённой передачи.
    4. Если есть готовая фабричная матрица от гранулятора, то вставляем её на место решётки мясорубки и устанавливаем лезвие-отсекатель.
    5. Если готовой матрицы нет, то её можно изготовить самостоятельно из стальной шайбы. Насверливаем отверстия нужного диаметра и затем растачиваем их до гладкости на станке.
    6. Просверливаем в ножках мясорубки отверстия и надёжно фиксируем её на станине, там же размещаем двигатель и дополнительные шкивы.
    7. Размещаем ремни, розетку и провода.
    8. К верхнему раструбу мясорубки привариваем дополнительный контейнер для того, чтобы было удобнее загружать сырьё. Это может быть воронка от старого водостока, старая металлическая ёмкость или канистра.
    9. Снизу на выходе привариваем защитный кожух, чтобы случайно не повредить нож или пальцы. Также можно установить небольшой пандус с бортиками, чтобы направлять гранулы в приёмный бункер.
    10. Далее, проводим пробный запуск нашей конструкции. Сперва внимательно слушаем работу его на холостом ходу: нет ли посторонних скрипов, треска или вибрации.
    11. Затем запускаем партию сырья и оцениваем результат работы при нагрузке, а также качество готового продукта.

    Польза и достоинства самостоятельно изготовленного гранулятора из мясорубки

    Для подсобного хозяйства гранулятор из мясорубки — настоящая находка! Он способен приготовить нужное количество гранул из любого подручного сырья (зерновой дроблёнки, травяной, рыбокостной или мясокостной муки, отрубей). Также можно добавить в будущий комбикорм мел, витамины, рыбий жир, мелассу и многое другое, от чего он станет только питательнее.

    Кто хоть однажды вёл откорм на собственноручно приготовленных смесях, тот никогда не вернётся к покупным. Состав вроде одинаковый, а откорм идёт в несколько раз эффективнее.

    Гранулятор из мясорубки своими руками: бытовой для комбикорма

    Введение

    В последнее время домашние умельцы модернизируют и приспосабливают на пользу хозяйству все больше бытовых приборов, к примеру двигатель от стиральной машины могут приделать для токарного станка.

    Так вот и мясорубку не обошли. Решили из нее сделать гранулятор. Сразу скажу что твердое что то он гранулировать не сможет, не те нагрузки. При повышенной нагрузке будет ломаться шток, бытовой двигатель может не выдержать и т.д…

    Идеально такой гранулятор подойдет для кормов:

    • Смешивать несколько трав кроликам;
    • Сделать какой то комбикорм для других домашних животных.

    Что нам понадобиться

    Для нашего гранулятор из мясорубки понадобиться:

    1. Прочный стол или верстак. Его можно как сварить из уголка, так и просто поставить наш станок на прочный верстак;
    2. Мясорубка;
    3. Токарный станок;
    4. Сверлильный станок;
    5. Болванка для изготовления матрицы, примерно толщиной 6 см. Но я сейчас не знаю ваших кормов и поэтому говорю примерно. Тут под каждый конкретный случай нужно изготавливать матрицу отдельно;
    6. Электродвигатель, можно от какого то домашнего прибора, к примеру от той же стиральной машинки или от пылесоса. Стоит помнить что более практично будет установить двигатель 220 Вольт, а 380 более экономно и выгодно. Двигателя 380 Вольт более мощные по сравнению с аналогами 220 Вольт;
    7. Ремень, для соединения мясорубки и двигателя. При заклинивании мясорубки ремень должен пробуксовывать, поэтому не нужно брать ремень зубчатый;
    8. Два шкива соотношением 1 к 2. Мы будем понижать передаточное число для увеличения мощности и снижения количества оборотов.

    Пошаговая инструкция по сборке самодельного гранулятора

    Первое с чего нам нужно начать, это как и любое другое мероприятие — создание чертежей. На чертежах мы расписываем как и что будет.

    Какой двигатель у нас будет стоять, как он будет расположен, и что нам вообще нужно для изготовления мини пресса гранулятора. Расчерчиваем все на бумаге, чтобы потом было меньше не состыковок. Кроме этого не забываем что на мясорубку нужно будет сделать матрицу, крышку и нож. Для этого нужно будет снять размеры с сеточки и сделать такого же диаметра матрицу.

    При изготовлении матрицы нужно учесть, что она должна практически вплотную подходить к червяку. Поэтому часть матрицы как бы должны быть утоплена. Если для этой операции будут мешаться ребра на мясорубке, то их следует удалить.

    Итак начинаем сборку гранулятора с места где он будет у нас стоять. Нам нужен будет наш прочный стол. Крепим прочно к нему наш будущий пресс. Прочно значит на болты, для этого в ножках нужно будет просверлить отверстия.

    Далее под матрицу нужно будет точить новую крышку, так как старая из за увеличенной толщины скорее всего не подойдет.

    Точить крышку нужно с припуском, чтобы если вы соберетесь увеличивать толщину матрицы, новую крышку вам не понадобилось изготавливать снова. После того как крышка выточена, к ней можно наварить кусочки проволоки 6 мм или нарезать болгаркой канавки. Таким способом ее будет легче закручивать руками.

    По ножу для пеллет можно услышать много версий и вот только некоторые из них:

    1. Нож вообще не нужен;
    2. Можно высверлить отверстие в шнеке мясорубки и сделать туда ввертыш, на конце которого будет крепиться нож;
    3. Можно приварить тоненький болтик, на который накручивается нож.

    В конечном итоге тут решать вам. Следующим шагом у нас является установка шкивов. Тут я думаю проблем не должно возникнуть если вы человек с головой.

    И последним шагом является установка двигателя и натяжка ремня. Помним что натягивать ремень нужно с учетом чтобы он мог в случае чего буксовать, а двигатель в этот момент не сгорал. Производим пуско наладку и доделку нашего механизма.

    Источник: http://sxedu.ru/drugoe/kak-sdelat-bytovoj-granulyator-dlya-kombikorma-svoimi-rukami-iz-myasorubki.html

    Смотрите также:
    30.04.2020

    Изготовление пеллет своими руками – советы эксперта Современные автономные котлы работают на пеллетах, которые представляют собой цилиндрические гранулы. Для изготовления пеллет используются древесина, производственные отходы лесопильной промышленности,...

    03.11.2018

    Как сделать ручной гидравлический пресс из домкрата в домашних условиях Нередко для обработки металлических изделий требуется выполнить контролируемый процесс деформации. Сделать это без специального оборудования весьма проблематично, а стоимость заводских модели...

    30.04.2020

    Фрезер из дрели своими руками При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
