Строительный уровень своими руками

Самодельный строительный уровень за 30 минут

Как сделать строительный уровень своими руками за 30 минут.

Строительный уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта и строительства.

Одним из самых простых и надежных строительных уровней является пузырьковый. Как быть, если его нет под рукой, а необходимо проверить положение предмета относительно горизонта или вертикали. Правильно, изготовить самому. Изготовление строительного уровня невероятно просто и займет у вас немного времени.

На примере опытного образца мы покажем вам процесс изготовления этого нужного прибора.

Время изготовления не более получаса.

Видео инструкция

Материалы —

  • деревянный брусок;
  • три стеклянные колбы (две на прибор, одна на долив контрольной жидкости.);
  • лак.

Из инструментов будем использовать

  • дрель;
  • сверла;
  • болгарка с шлифовальным кругом;
  • абразивная шкурка.

Порядок изготовления

Берем брусок сечением двадцать на сорок миллиметров, отрезаем нужной длины (исходя из потребностей прибора, от 20 см. до 150 см.).

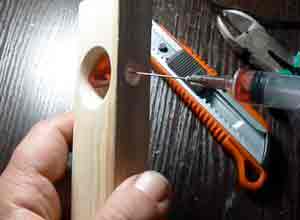

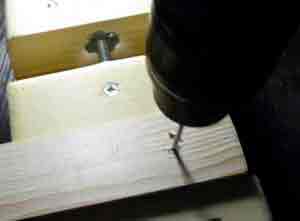

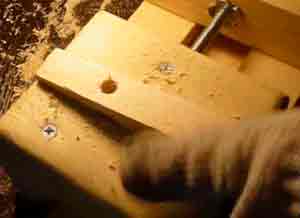

Перьевым сверлом сверлим два отверстия (можно посмотреть в видео инструкции), берем сверло 24-26 мм.

Перпендикулярно через плоскость двадцать миллиметров и через центр отверстия 24 мм, сверлим отверстия 9.5 мм.

В эти отверстия вставляем колбы.

Производим центровку колб относительно горизонта. Крепим в этом положении, термоклеем колбы.

Доливаем в колбы жидкость (как показано в видео инструкции).

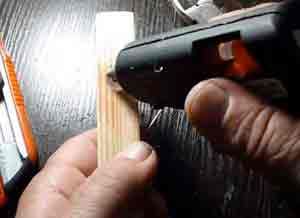

Закрываем отверстия колб термоклеем.

Обрабатываем строительный пузырьковый уровень болгаркой, наждачной шкуркой и лаком. Изделие готово, пользуемся.

Источник: http://www.freeseller.ru/6952-samodelnyy-stroitelnyy-uroven-za-30-minut.html

Гидроуровень — просто и эффективно

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

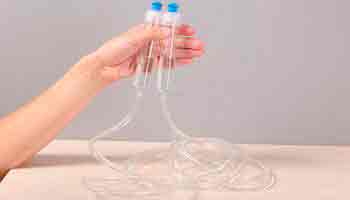

  • Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
  • Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
  • Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
  • Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

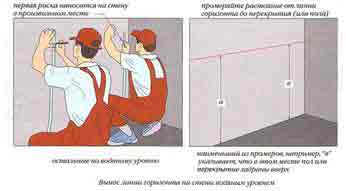

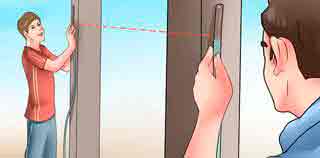

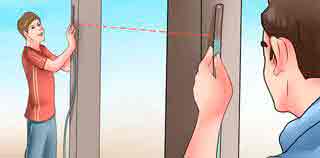

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

  • Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
  • Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
  • Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
  • После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

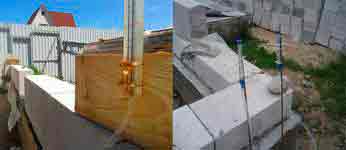

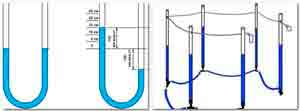

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.

Источник: http://stroikadialog.ru/articles/fundament/gidrouroven-prosto-i-jeffektivno

Гидроуровень – как пользоваться простым устройством для стройки и ремонта?

Необходимые инструменты

Вы до сих пор уверены, что всё, чему учили в школе, никогда вам не пригодится? Скорее всего, вы ошибаетесь. Например, когда вы используете гидроуровень при строительстве или ремонте, то работает закон сообщающихся сосудов, сформулированный французским ученым Паскалем.

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте. Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы. Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно. После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить. Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник. Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется. Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении. Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

Источник: http://remoskop.ru/gidrouroven-polzovatsja-video-svoimi-rukami.html

Как самому быстро собрать гидроуровень для применения в строительстве

Водяной уровень — это полезный инструмент, который можно купить, а можно сделать самому

Нужно сделать ровный пол или потолок, но вы не знаете, как выровнять маяки по горизонту? Я расскажу, как сделать гидроуровень своими руками и как им правильно пользоваться. А заодно рассмотрим доступные типы уровней, представленные в магазине.

Все, что нужно знать о водяном уровне

Гидроуровень — это инструмент, с помощью которого можно определить насколько взаимное расположение удаленных предметов соответствует горизонтальной плоскости. Работа такого устройства основана на принципе сообщающихся сосудов.

Атмосферное давление одинаково действует на жидкость с одной и с другой стороны шланга, поэтому уровень жидкости будет одинаковым, даже если одна сторона шланга будет ниже другой

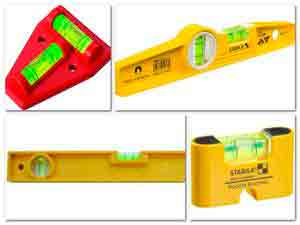

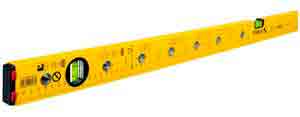

К категории гидроуровней относится строительный ватерпас. Несмотря на то, что тут нет сообщающихся сосудов, соответствие горизонтальной плоскости также определяется с помощью жидкости.

На фото — строительный ватерпас, который не только определит перекос плоскости, но и послужит неплохой линейкой

Недостаток этого прибора в его небольшой длине и в том, что он не гнется. То есть, в отличии от гибкого шланга, заполненного жидкостью, этот инструмент не рассчитан на работу на большом расстоянии.

Несмотря на простоту устройства прибора, уровень строительный гидравлический можно не изготавливать самому, а купить в заводском исполнении в любом строительном магазине

НаименованиеЦена весной 2017 г.
TULIPS TOOLS II13-880370-400 руб.
Зубр «Мастер» (длина 20 м)400-440 руб.
Topex (длина 15 м)700-750 руб.

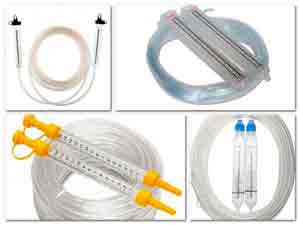

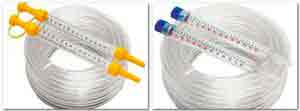

Гидроуровень заводского изготовления — это прозрачный шланг с градуированными колбами. К колбам прилагаются заглушки, для того чтобы залитая в устройство жидкость не расплескивалась. В среднем длина трубки составляет от 10 до 20 метров. Для нормальной циркуляции жидкости применяется шланг диаметром 6-8 мм.

Выбирая строительный гидроуровень , отдаем предпочтение моделям со съемными колбами, так как при повреждении трубки концы шланга можно будет обрезать, а затем вновь присоединить колбу.

Где применить

ИллюстрацииСпособы применения
Отбивка уровня стяжки пола. Располагая одну колбу на требуемом уровне от пола, с помощью другой колбы можно сделать разметку для заливки стяжки.

Учитывая размер колб, минимальный отступ стяжки от первоначального основания должен составлять 100 мм.Разметка положения отопительных радиаторов. Шланг, заполненный водой, покажет, на каком расстоянии от пола нужно вешать отопительный радиатор по примеру уже установленного отопительного оборудования.Разметка периметра для монтажа подвесного потолка. Если нет лазерного уровня, периметр подвесного потолка можно разметить с помощью шланга, заполненного водой.

Точность такой разметки будет так же высока, как если бы использовался лазерный уровень.

Как применить

ИллюстрацииОписание действий
Заполняем трубку. Подкрашиваем воду в ведре, в крайнем случае можно использовать мыльный раствор, главное, чтобы в нем не было пузырьков.

Опускаем конец трубки в ведро, другой конец трубки опускаем ниже уровня ведра. С свободного конца трубки «подсасываем» и ждем, когда польется вода.Подготавливаем инструмент к работе. Поднимаем оба конца трубки вверх так, чтобы уровень воды внутри не доходил до края трубки примерно на 5 см.Как пользоваться гидроуровнем:

  • Один конец трубки прикладываем к одной стороне поверхности и делаем отметку;
  • Второй конец трубки переносим на нужное расстояние и также прикладываем к поверхности.

В обоих концах трубки жидкость будет находиться в одной точке.

Описанный гидроуровень имеет существенный недостаток — это невозможность применения в одиночку. Но есть более технологичная версия сообщающихся сосудов, которую можно использовать без помощников.

Делаем инструмент для работы без помощников

ИллюстрацииОписание действий
Что нужно для сборки приспособления. Понадобится:
  • ведро на 10 литров;
  • ненужная рулетка;
  • рейка длиной 1 м;
  • прозрачный шланг длиной 10 метров;
  • стяжки или скотч.

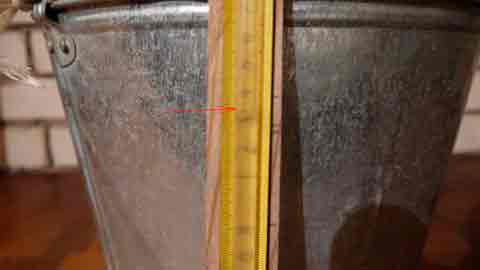

Делаем шкалу. К метровой рейке прикладываем рулетку и проматываем с обоих концов скотчем, чтобы получилась большая линейка.

Начиная с того края, где отметка 1 м, приматываем конец шланга. Проматываем шланг по всей линейке скотчем.Заполняем инструмент водой. Свободный конец трубки опускаем в ведро с водой. Чтобы трубка не всплывала, привязываем ее скотчем к ручке ведра, но при этом не пережимаем.

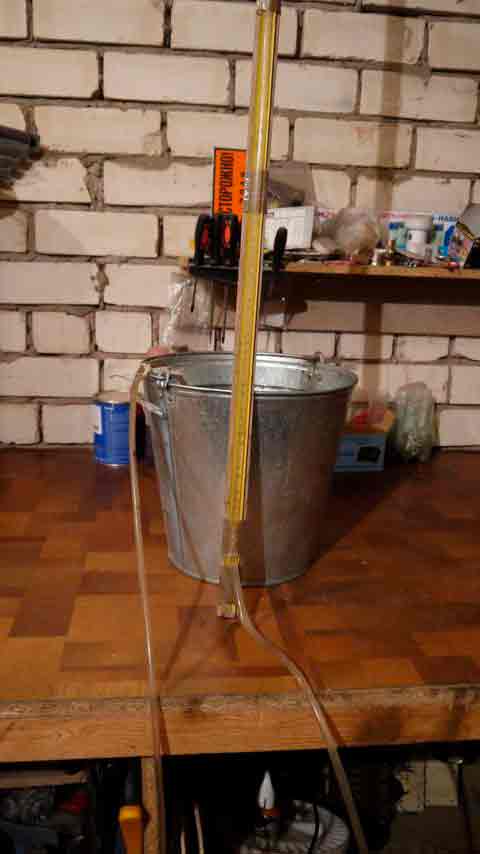

«Подсасываем» воду и ждем, пока она польётся без пузырьков.Используем гидроуровень. Меряем высоту уровня воды в ведре. В нашем случае, точка отсчета — 23,5 см.

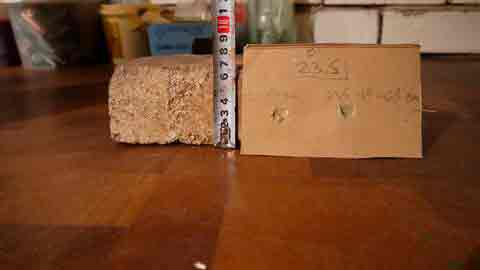

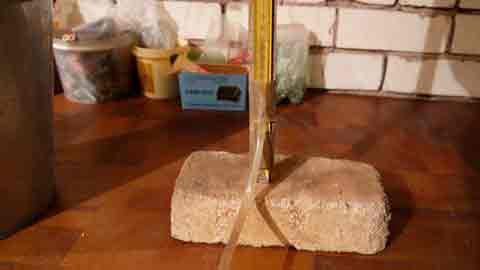

Теперь померяем высоту кирпича. Устанавливаем на него шкалу и смотрим, до какой отметки доходит вода. В нашем случае это 17 см.

Теперь от точки отсчета 23,5 см вычитаем полученное число 17 см и получаем 6,5 см. Для наглядности, измеряем кирпич обычной рулеткой и видим, что число совпадает.Инструкция работы с гидроуровнем. Допустим, нужно отбить периметр стяжки. Ставим ведро у стены на выровненный грунт. При заполненной трубке наливаем в ведро столько воды, чтобы ее верхняя отметка дошла до требуемого нам уровня.

Теперь осталось отвести свободный конец трубки на требуемое расстояние и разметить на стене нужную высоту.

Для большей эффективности замеров, можно применять не одну, а две трубки, разнесённые друг от друга в разные стороны. То есть, можно одновременно сделать разметку для стяжки сразу по двум стенам, поставив ведро на углу.

Несколько слов о ватерпасе

Ватерпас с голландского переводится как «водяной измеритель». Но если в предыдущем инструменте был задействован принцип сообщающихся сосудов, то в этом приспособлении применяется капсула с жидкостью, в которой свободно перемещается пузырек воздуха.

Для того чтобы сделать прибор более функциональным, капсулу заполняют не водой, а спиртом, который не замерзает при минусовых температурах

Водяной уровень выполнен в виде линейки или правила, и капсула располагается по центру:

  • Когда линейка лежит на горизонтально ровной поверхности, пузырек расположен строго посредине капсулы;
  • Если линейка отклоняется от горизонта, пузырёк смещается от центра.

Прибор может оснащаться не одной, а двумя капсулами. В этом случае, одна капсула расположена в горизонтальной плоскости, а другая — в вертикальной. Таким образом, за один раз можно определить наклон поверхности по горизонтали и по вертикали.

Подведем итоги

Теперь вы знаете, как правильно пользоваться гидроуровнем, чтобы определить ровность плоскости относительно горизонта. Более того, вы сами сможете собрать гидроуровень. Также рекомендую к просмотру видео в этой статье, а если остались вопросы или нужны пояснения, напишите об этом в комментариях.

Источник: http://kursremonta.ru/remontnye-raboty/gidrouroven-788

Лазерный уровень своими руками: 3 варианта изготовления

Лазерный уровень очень удобный инструмент, использующийся в строительстве и ремонте. Его применяют при выравнивании поверхностей, поклейке обоев, на укладке кафеля и.т.д. Точность показаний значительно превосходит аналоги. Минусом является высокая стоимость, заставляющая искать обходные варианты.

Умельцы научились собирать лазерный уровень своими руками, предложив несколько способов кустарного изготовления. Особой сложностью они не отличаются и в результате сильно сокращают расходы.

В плане удобства использования, прибор не отличается от заводских экземпляров, с той же точностью проецируя линии для разметки. Важно, что владелец при этом, может и не обладать специальными навыками. В то же время, когда применяются другие виды уровней, они требуют определенной квалификации.

Сборка лазерного уровня займет немного времени, обеспечивая ряд преимуществ. Связаны они с:

  • экономией денег за счет низкой стоимости изделия;
  • точностью разметки;
  • простотой эксплуатации;
  • линейной проекцией;
  • самоустанавливающейся конструкцией.

В процессе работы оператору необязательно поддерживать уровень. Прибор стоит на полу, отражая линии на стене, и руки у человека оказываются полностью свободными. Самодельные механизмы не лишены недостатков. Их увязывают с отсутствием магнитной подставки, сравнительно небольшим диапазоном лучей, кустарным видом изделия.

На практике все минусы выглядят несущественно, сглаживаясь уверенной работой и отсутствием затрат. Большинство владельцев пользуются лазерными уровнями эпизодически. Тратить большие деньги на его покупку нецелесообразно.

Собственноручное изготовление уровня

Существует несколько способов производства уровней. Каждый из них предполагает определенное количество и вариант комплектующих. Это определяет общую стоимость готового прибора, а также время, затраченное на его изготовление. В частности выделяют:

  • уровень из лазерной указки;
  • прибор, изготовленный с использованием емкости и пенопласта;
  • крестовой излучатель.

Чаще всего используется лазерная указка. Ее крепят к подставке, детским игрушкам или другим комплектующим. В структуру также входит электродвигатель и батарейки. В других случаях базовым элементом, также остается указка, но для баланса идет емкость с водой. Как вариант указок может быть две, что даст большую точность.

Способы не отличаются сложностью, но во избежание ошибок необходимо пошаговое руководство.

Уровень из лазерной указки

Простейшая методика согласно которой производится самодельный лазерный уровень, связана с использованием указки. Соответственно перед началом, ее необходимо приобрести. Все остальное: 2 деревянных бруска 30х30 мм и 50 см, дрель, строительный шнур, деревянную подставку, обычно уже есть в арсенале. Ключевой момент заключается в креплении указки, обеспечивающее ей свободное осевое вращение.

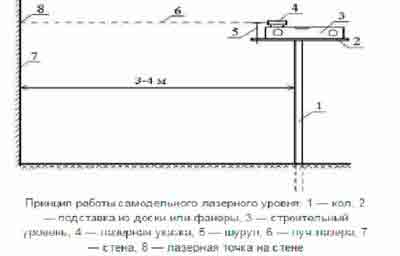

Производственная инструкция предусматривает следующую последовательность действий:

  1. В бруске высверливаются 2 отверстия. Одно предназначено для указки, второе для веревки;
  2. Указка и веревка вставляются, каждая со своей стороны, после чего конструкция подвешивается над полом;
  3. Снизу устанавливается фиксирующая опора (палка, брус).

После того как все манипуляции выполнены, полученную конструкцию тестируют на работоспособность. На веревке ее поднимают в центре помещения, поворачивают в нужную сторону и фиксируют снизу. Лазерную линию на стене отмечают при помощи длинного бруса (50 см).

Указанным способом легко проставить отметки в любой проекции, не затрачивая лишних денег. Гораздо выгоднее сделать уровень своими руками. В конце, отдельные части разметки соединяются строительным шнуром, по которому мастер прочерчивает окончательную линию.

Емкость и пенопласт

Интересный способ, построенный на естественной балансировке изделия в водной массе. Для изготовления понадобится сама указка, кусок пенопласта, двусторонний скотч или пластырь. Процедура включает следующие этапы:

  1. Емкость (чаще всего тазик или ведро с широкими краями) заполняется водой. Также подойдет старая кастрюля, бадья и.т.д.;

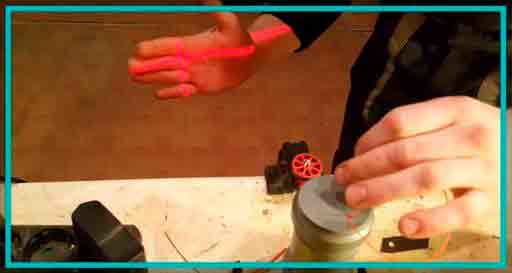

  2. Лазерную указку закрепляют на куске пенопласта. Ключевым условием является ровная фиксация, от этого зависит уровень погрешности при измерениях. Прибор крепится посредством двустороннего скотча, хомута или проволоки. В крайнем случае, можно воспользоваться пластилином или жевательной резинкой;
  3. Емкость с водой устанавливают на нужном уровне. Для этого используется стул, стол, строительная лестница или другие опоры;
  4. Пенопласт опускают в воду, поворачивают в нужном направлении и включают указку;
  5. В процессе его поворачивают по оси, отмечая все точки на поверхности. Все отметки будут находиться в одной плоскости.

Это простейшая методика, которая дает превосходный результат. Точность лазерного уровня из лазерной указки очень высока, обеспечивая быстрое и качественное решение задач.

Крестовый излучатель

Еще один распространенный вариант изготовления. Он используется реже предыдущих способов, требуя большего количества комплектующих. В частности на изготовление идут две лазурные указки. Кроме этого потребуются: компакт диски, тренога от видеокамеры, вращающийся электропривод. Последний можно получить из старого плеера. Разбирать ничего не нужно, достаточно обычного вращения.

Излучатель отлично подходит для меблировки помещений, в частности при сборке стенок и монтаже кухонных гарнитуров. Нередко такой уровень берут в строительство, поскольку точность перекрестного механизма очень высока.

Непосредственная процедура производится по следующему алгоритму:

  1. Два компакт диска склеиваются между собой. Это необходимо для высоты, чтобы при вращении указки не задевали за выпирающие углы плеера;
  2. На склеенные диски фиксируют лазерные указки. Как и в предыдущем случае делается это посредством двустороннего скотча, пластилина, изоленты, жевательной резинки;
  3. Плеер устанавливают на треногу от видеокамеры. Важно, чтобы она могла подниматься вверх по вертикали, обеспечивая отметки на нужной высоте;
  4. Компакт-диски с указками устанавливают в плеер, вращая по оси.

Как и в предыдущих случаях, настенные линии, отмечаются с помощью бруса или палки. Перекрестная конструкция создает на поверхности сразу две точки. В пользу прибора говорит и тренога, где обычно присутствует подъемный механизм. Достаточно простой настройки, чтобы в будущем свободно пользоваться уровнем без дополнительных усилий.

Заводской уровень или кустарная разработка

Если сравнивать уровень, изготовленный собственными руками и заводской нивелир, то по рабочим характеристикам, последний естественно обходит кустарный аналог. Преимущества, прежде всего, связаны с точностью и длиной линии. На этом они практически и исчерпываются. Самодельному прибору вполне по силам отметить на поверхности несколько точек. После чего оператору останется провести по ним линию.

Показатели уровней, выполненных из лазерных указок, превосходят водные аналоги. Само собой они лучше и точнее традиционного отвеса. Полученных параметров с избытком хватает для выполнения бытовых операций. При этом владелец экономит несколько тысяч рублей. К плюсам кустарных изделий, также относятся:

  • Высокая скорость работы оператора;
  • Сравнительно большая длина луча;
  • Функциональность и простота применения.

Лазерные указки универсальны. Их применяют для разметки настенной, напольной, потолочной поверхности. Лучи проецируются как по горизонтали, так и в вертикальной проекции. Способы изготовления уровней, представленный выше, обеспечивают широкий простор для маневра. В одном случае потребуется дрель и деревянные брусья, в другом старый привод от плеера, самый простой вариант предполагает указку, кусок пенопласта и бадью с водой.

Ответ на вопрос покупать или не покупать зависит от целей и объема работы. Если разметка ведется эпизодически, тратить лишние деньги не нужно. Если же прибор нужен для профессиональной деятельности, его лучше купить, тем более что на кону и реноме исполнителя.

Резюмируя, каждый человек может сделать лазерный уровень и в домашних условиях . Для этого потребуется указка, минимум компонентов и лишний час времени.

Источник: http://tehnopanorama.ru/instrumenty/lazerniy-uroven-svoimi-rukami.html

Водяной уровень. Как пользоваться?

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.

Для чего он нужен?

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.

Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

В заключение статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.

Источник: http://proinstrumentinfo.ru/vodyanoj-uroven-kak-polzovatsya-sdelat-svoimi-rukami/

Сообщества › DRIVE2 На Даче › Блог › Гидроуровень. Как померить одному, с точностью до 1 мм?!

Для выравнивания фундамента и цоколя своего дома, мне было необходимо делать замеры. Причем с высокой точностью.

Купил я гидроуровень.

Но я строил ОДИН. Что сделать? вопрос стоял долго. Но приехал брат и научил.
И вот уже на протяжении 9-ти лет я пользуюсь таким способом.

Все по па рядку.

1. Нужно ведро, лейка, … примерно на 10-12 литров, старая рулетка, рейка примерно 1 м, скотч(стяжки\проволочки).

2. С рейки крепим обрезок рулетки(начало внизу, то есть 0 — это край рейки), на рулетку крепим трубку открытым концом вверх(примерно на уровне метр), колбу выкидываем.

3. Опускаем свободный конец с колбой в ведро с водой, трубку привязываем, не пережимая, веревкой к уху\ручке ведра. Если колба всплывает добавляем груз, у меня гайка. «Отсасываем» воздух из трубки, опустив рейку ниже ведра. Дожидаемся когда польется вода без пузырьков.

4. Делаем контрольный замер воды в ведре. Ведро стоит на поверхности которую вы собираетесь мерить.

В моем примере это — 23,5 см. Это точка отсчета.

5. Покажу на примере замера высоты кирпича.
Ставим на него рейку, смотрим где уровень воды. В моем случае — 17 см.
Делаем расчет разницы в высоте — 23,5-17=6,5 см.

6. Замеряем другую точку. На примере розетки, которая ниже уровня дна ведра.
Замеряем и получаем — 24,2 см.
Считаем. 23,5-24,2=-0,7 см.

То есть получает точку, которая ниже уровня ведра на 0,7 см.

7.Итак получаем две точки с разницей между ними в 7,2 см.
Предположим что мы делаем замер.
Выходит что, если мы мерим кирпичную кладку, полы, … то до желаемой точки(на ней стоит ведро) отсчета необходимо, один угол поднять на 0,7 см, а другой опустить на 6,5 см.

Этот способ замера горизонтали на большой площади я примерял при строительстве, полов, потолков, цоколя, кирпичной кладки, установки стола по уровню…
В мороз я использую «незамерзайку» от автоомывателя, но она воняет сильно, имейте в виду. Или воду с водкой. Пробовал использовать тосол.
Если диаметр шланга мал, замер будет производиться долго, берите покрупнее в диаметре. Не роняйте рейку, а то «эталонный» замер нужно будет делать вновь.

На фото — старый(уже третий) гидроуровень, старая рулетка(2-ая в этом году), так что за качество не судите, я ими пользуюсь практически ежедневно.
А вы строители сделайте себе покрасивее, не как я на скорую руку.

Источник: http://www.drive2.ru/c/743325/

Водяной строительный уровень: пережиток прошлого или универсальный инструмент?

Если вы планируете ремонт в квартире, без строительного уровня вам не обойтись. С помощью этого инструмента вы выровняете стены, пол, подоконники, а после ремонта он поможет расставить мебель и повесить полки ровно. Однако, покупка дорогого оборудования для проведения одного ремонта в квартире нецелесообразна. В такой ситуации на помощь придет водяной строительный уровень.

Что такое водяной уровень?

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня — известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

  • Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
  • Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.
  • Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
  • Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
  • На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.
  • Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
  • Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
  • Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Источник: http://diy.obi.ru/articles/vodyanoi-stroitelnii-yroven-perejitok-proshlogo-ili-yniversalnii-instryment-19063/

Делаем лазерный уровень своими руками из подручных материалов

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

  • лазерная указка;
  • брус из дерева размером 25х25 см и около 0,5 м длиной;
  • дрель или шуруповерт с функцией дрели;
  • шнур;
  • опора.

Приступаем к изготовлению лазерного уровня из указки:

  1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
  2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
  3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
  4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

  1. Емкость следует заправить водой до краев.
  2. Закрепить указку на куске пенопласта.
  3. Располагается емкость с водой на высоте, требующейся для разметки.
  4. Пенопласт вместе с указкой следует поместить в воду.
  5. После этого следует включить указку.
  6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

  • получение достаточно большой длины луча;
  • быстрота изготовления;
  • отсутствие необходимости финансовых затрат;
  • увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

Источник: http://instrumentyvdom.ru/izmeritelnyj/lazernyj-uroven-svoimi-rukami

Как сделать лазерный уровень своими руками?

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Поэтому куда проще использовать лазерный уровень, единственным камнем преткновения становится его высокая стоимость, поэтому куда выгоднее становится собрать лазерный уровень своими руками.

Виды лазерного уровня

В домашних условиях можно изготовить два типа устройств – вращающихся только в горизонтальной плоскости либо дающих разметку и в горизонтальной, и в вертикальной плоскости одновременно. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Способ №1. Лазерный уровень из указки и емкости с водой.

Это наиболее простой способ изготовить лазерный уровень своими руками, для нее вам понадобиться любая емкость, в которую можно налить воду до краев, чтобы в ней помещался кусок пенопласта. В качестве емкости можно взять любое ведро или кастрюлю, обрезать пластиковую баклажку. Также возьмите обычную лазерную указку с точечной насадкой, плоский кусок пенопласта с ровными поверхностями. В качестве крепления применяется кусочек пластилина, хомут или пластырь, если у вас ничего этого нет, можете использовать любой клей или герметик.

Лазерный уровень собирается в такой последовательности:

  1. Определились, где нужно делать разметку, предварительно установите пустую емкость на пол на нужной высоте. Если вы будете переносить наполненную водой кастрюлю, вода из нее разольется.
  2. После установки налейте в емкость до краев воду. Если емкость располагается на каком-либо предмете, используемом в качестве возвышения (стуле, коробке и т.д.), обеспечьте его устойчивое положение на полу или грунте. Иначе вам придется дожидаться угасания колебаний после каждого прикосновения к уровню.
  3. Прикрепите к пенопласту лазерную указку при помощи пластыря или хомута. При этом вам необходимо обеспечить наиболее плотное и ровное прилегание лазерного указателя к пенопласту. Поэтому если одной точки фиксации мало, прилепите его по всей длине. Если какой-то элемент выступает над всей поверхностью (насадка, пробка и т.д.) ее следует удалить или закрепить на пластилин.
  4. Включите лазерную указку и поместите лист пенопласта на поверхность воды. Самодельный лазерный уровень готов.

Для того чтобы воспользоваться таким устройством, поверните лазерную указку до нужной вам точки, сделайте отметку на стене. Для дальнейших отметок поворачивайте лазерный уровень вокруг оси в нужном вам направлении. На стене проставляйте отметки в соответствующих точках. Если вы рисуете линии, проставляйте ряд точек, которые потом можно будет соединить между собой.

Таким уровнем гораздо удобнее работать вдвоем, чтобы один человек управлял лазерной указкой, а второй делал отметки на стене. В отличии от классического пузырькового уровня, данный способ позволит сократить время на разметку комнаты в три раза. Недостатком такой модели лазерного уровня является низкая точность. Поэтому его применение целесообразно в тех ситуациях, когда нет надобности добиваться точности до миллиметра.

Способ №2. Самодельное устройство из указки и уровня.

Это более сложный вариант лазерного уровня, в сравнении с предыдущей моделью, но он позволяет настраивать куда более точные измерения.

Для этого вам понадобится:

  • обычная лазерная указка — можете не тратиться на дорогостоящие модели большой дальности, в них нет никакого смысла;
  • строительный уровень пузырькового типа – подберите модель небольшого размера на 20 – 30см;
  • регулируемая опора, которую можно вращать вокруг своей оси – идеальным вариантом будет тренога от старого стула или фотокамеры, но при отсутствии треноги используйте колышек круглой формы длиной 0,5 – 1 м и диаметром от 30 до 60 мм;
  • жесткая подставка, которую можно закрепить на колышке – подойдет ровный и гладкий лист фанеры, ДСП, МДФ;
  • кусочек резины для прокладки, крепежные хомуты и саморезы.

Рис. 1: схема лазерного уровня

Посмотрите на рисунок 1, здесь представлена схема лазерного уровня, для его изготовления:

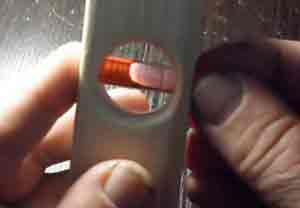

  1. Закрепите указку на пузырьковом уровне, для этого используйте хомуты в качестве зажимов, предварительно поместите между ними резинку в качестве прокладки.
  2. В данном случае используется деревянный колышек, поэтому его необходимо заострить с одной стороны настолько, чтобы можно было легко заглубить этот конец в грунт.
  3. С другой стороны колышка к плоской поверхности прикрутите лист фанеры при помощи самореза. Если другой конец колышка не достаточно ровный, его предварительно выравнивают ножовкой и напильником. Фанера должна располагаться под прямым углом, иначе точности измерений добиться не получиться.
  4. Установите колышек с подставкой в комнате и заглубите его до нужного вам уровня.
  5. Поставьте пузырьковый уровень с лазерной указкой на подставку. Теперь, при помощи пузырькового уровня, вы можете регулировать точность наносимых линий, просто наклоняя деревянный колышек в ту или иную сторону.

Эта модель обладает куда большей точностью в эксплуатации. Но для ее использования также понадобятся два человека, один из которых будет следить за нивелиром, а второй наносить разметку на стены.

Для проверки точности работы такого устройства необходимо вкрутить в подставку шуруп на уровне луча, отступить от стены на несколько метров и вкрутить в стену второй шуруп, в точке указки (рис. 2).

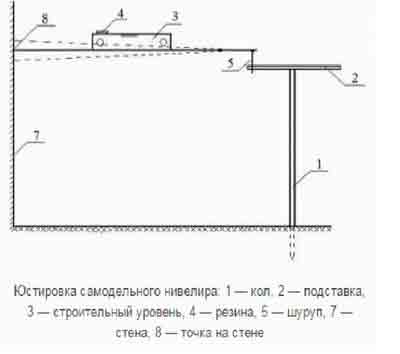

Рис. 2: проверка точности уровня

Если соединив эти шурупы профилем или доской вы получите правильный горизонт на пузырьковом уровне, то устройство работает точно. Если планку необходимо поднять вверх или опустить вниз, то и нивелир нужно переместить в том же направлении.

Способ №3. Изготовление крестообразного уровня с отвесом.

Этот способ актуален для тех работ, в которых вам нужно вести одновременную разметку и в горизонтальной и в вертикальной плоскости, причем достаточно продолжительное время или на постоянной основе. Так как процесс изготовления весьма трудоемкий.

Для этого вам понадобится:

  • Промышленный лазерный модуль мощностью на 5 мВт и напряжением питания 3 В. В комплекте к таким идут различные насадки, как на точку, так и на крест;
  • Аккумулятор или сменные батарейки на 3 В, если у вас есть блок питания, можно использовать его;
  • Металлические, пластиковые или деревянные пластины, шпильки для стяжки и саморезы для крепления, хомуты или изолента для фиксации;
  • Корпус для установки модуля, подшипник и соединительные провода.

Из инструментов для сборки вам понадобится ножовка, дрель, отвертка или шуруповерт, пассатижи. Самым важным свойством такого лазерного уровня является свободное подвешивание, как у маятника. Для этого он должен свободно перемещаться в двух горизонтальных плоскостях.

Для изготовления лазерного уровня:

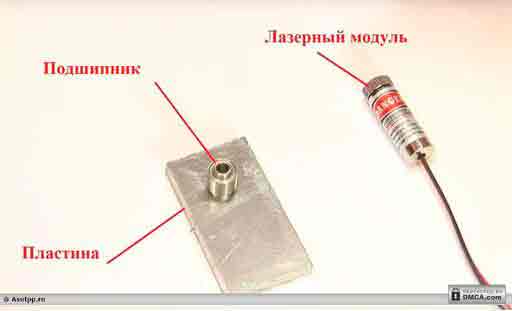

  1. В металлическом листе толщиной, соизмеримой с шириной подшипника высверлите отверстие по диаметру подшипника (рис. 3); Рис. 3: выбор пластины для подшипника

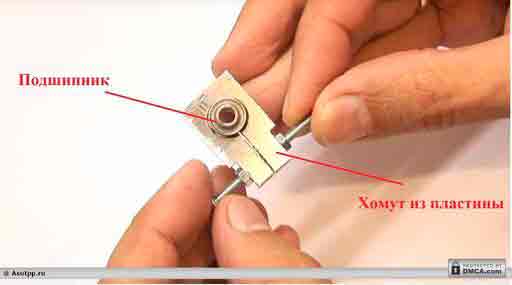

  2. Вырежьте из металлической заготовки с отверстием хомут для подшипника, регулируемая конструкция позволит четко зафиксировать подшипник внутри; Рис. 4: вырежьте хомут

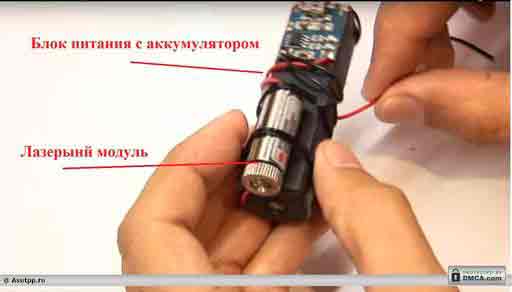

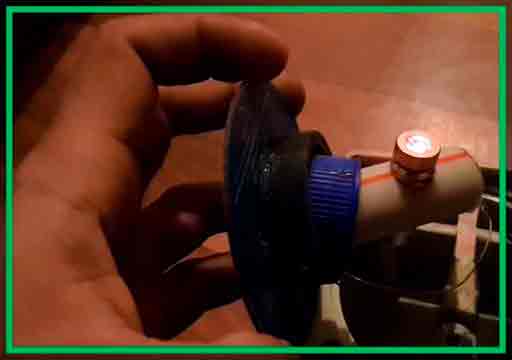

  3. Лазерный модуль прикрепите к блоку питания с аккумулятором, в данном примере используется блок питания с подзарядным устройством (рис. 5), Рис. 5: прикрепите лазерный модуль

если вы решили запитать другим способом этот пункт можете пропустить;

  1. Для крепления лазерного модуля используйте хомуты, дополнительно конструкцию можно закрепить изолентой; Рис. 6: дополнительно закрепить изолентой
  2. Аккумулятор и лазерный модуль соедините через кнопку, которую затем выведите на корпус; Рис. 7. соедините через кнопку

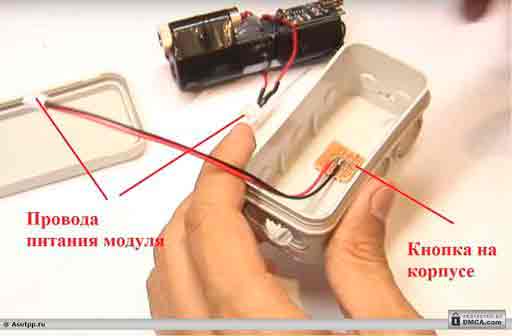

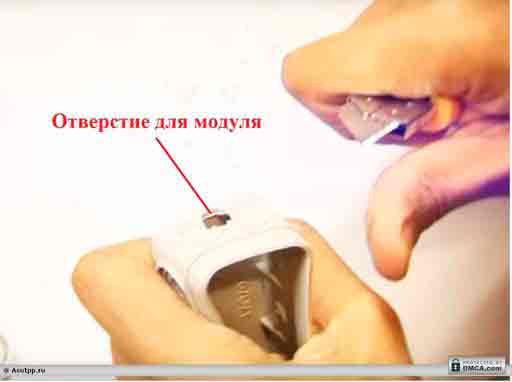

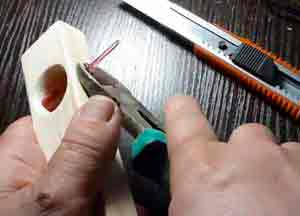

  3. Подготовьте сам корпус, в данном примере используется пластиковая коробка, на этом этапе удалите с нее лишние элементы и проделайте отверстия для лазерного модуля в торце, Рис. 8: отверстие для модуля

с противоположной стороны для подключения зарядного устройства и сверху для установки кнопки;

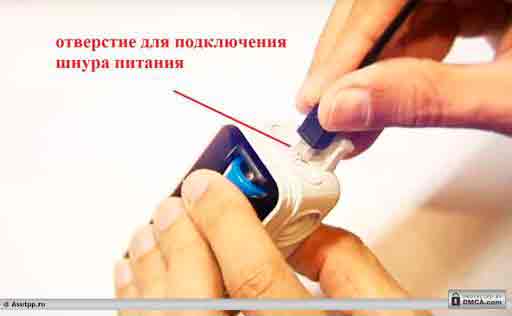

Рис. 9: отверстие для зарядного

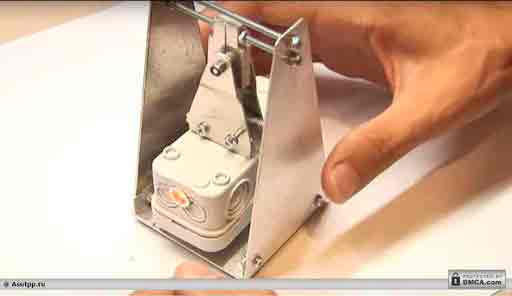

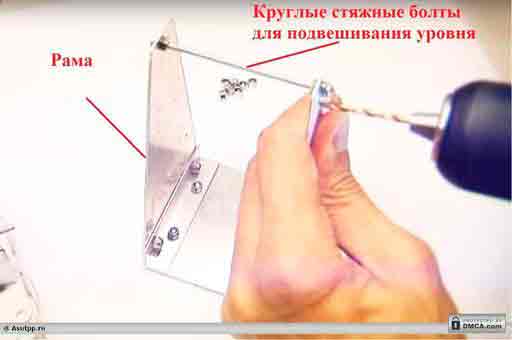

  1. Соберите из металлических пластин раму, в которой будет подвешиваться лазерный уровень, в данном примере для этой цели используются круглые стяжные болты; Рис. 10: соберите раму

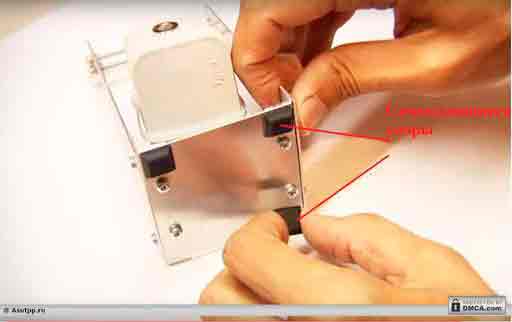

  2. Для более устойчивого положения рамы используйте специальные самоклеющиеся упоры, которые можно приобрести в мебельном магазине или изготовить самому из кусочков резины; Рис. 11: приклейте упоры

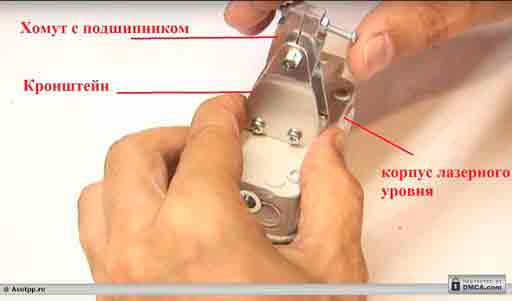

  3. Для подвешивания корпуса к подшипнику соберите кронштейн, который затем прикрутите к крышке корпуса; Рис. 12: соберите и прикрепите кронштейн

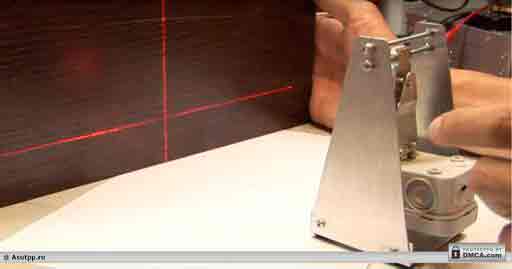

  4. Соберите всю конструкцию и проверьте ее работоспособность. Рис. 13: проверьте работоспособность

Рис. 14: пример разметки

Данная модель является наиболее точной в работе и может полностью заменить лазерный уровень заводского производства. А за счет независимого источника питания и возможности подзаряжать его от сети он ничем не уступает заводским в эксплуатации.

Источник: http://www.asutpp.ru/lazernyy-uroven-svoimi-rukami.html

Смотрите также:
30.04.2020

Стусло своими руками Во время выполнения строительных или ремонтных работ может появиться необходимость в распиле детали под углом в 45 градусов. Например, при монтаже потолочных плинтусов, которые крепятся на внешние и внутренние углы. Если у вас нет специального...

30.04.2020

Инструменты Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить.

30.04.2020

Делаем шпатель своими руками Шпатель — вроде бы незатейливый инструмент, состоящий из двух основных частей, является незаменимым атрибутом почти при любом виде ремонта. Строительная мудрость гласит: «Нет ремонта без мастера. Нет мастера без инструментов. Нет...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
