Форматно-раскроечный станок своими руками

Как сделать самодельный форматник своими руками: чертежи, фото

Во время изготовления корпусной мебели применяются различные типы инструментов. Для получения ровных заготовок необходимо форматно-раскроечное оборудование. В большинстве случаев небольшое производство не имеет возможности приобрести этот станок. Поэтому в качестве альтернативы можно рассмотреть вариант самостоятельного изготовления.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

  • устойчивость оборудования во время работы;
  • наличие измерительных инструментов для предварительной раскройки деревянного листа.
  • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
  • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

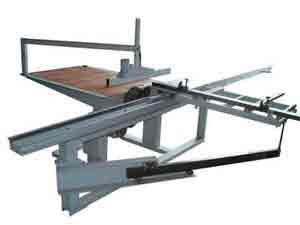

Конструкция самодельного форматно раскроечного станка

Следующим этапом проектирования является разработка оптимальной схемы изготовления. Лучшим вариантом будет детальный анализ заводских самодельных моделей для создания уникального оборудования для мебельной мастерской.

Основным рабочим компонентом является блок реза, который состоит из двух пильных дисков, электродвигателя и раструба для подключения к стружкопылесосу. Для комплектации станков рекомендуется приобретать заводскую модель этого блока, так как самостоятельное изготовление может повлечь за собой возникновение трудностей в работе оборудования.

Компоненты, которыми должен обладать форматно раскроечный станок своими руками:

  • станина. Является основным корпусом оборудования, на который в дальнейшем будут монтироваться остальные элементы. Чаще всего это трубчатые конструкции с регулировочными ножками;
  • рабочий стол. На него устанавливается заготовка. Основные требования к материалам: идеально ровная поверхность, отсутствие дефектов, способных повредить ламинированный лист;
  • прижимы для заготовки. Они необходимы для фиксации деревянного листа для обрезания его части определенного размера;
  • подвижная каретка. Это несущий элемент для пильного блока. Чаще всего изготавливается из двутавровой балки или двух труб круглого сечения;
  • защитные кожухи.

Это самая простая конструкция форматно-раскроечного станка, которую можно сделать своими руками из подручных материалов. Одним из главных условий их выбора является надежность и возможность выдерживать механические нагрузки, постоянную вибрацию. Любой самодельный форматник должен отвечать этим требованиям.

В некоторых конструкциях пильные диски располагаются по разным сторонам относительно заготовки. Отрезной находится внизу, а основной вверху. Это значительно улучшает качество реза, но усложняет процесс изготовления.

Порядок изготовления форматно раскроечного станка

После составления оптимальной схемы и выбора комплектующих можно приступать непосредственно к процессу производства оборудования. Для этого потребуется сварочный аппарат, болгарка с диском по металлу, электродрель, измерительный инструмент.

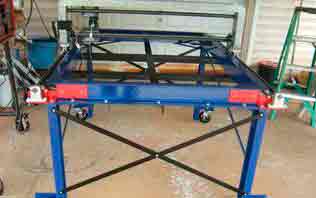

Сначала изготавливается станина. Для этого применяются трубы квадратного или круглого сечения. Они обрезаются согласно схеме изготовления и крепятся между собой с помощью струбцин. После проверки размеров и правильного расположения компонентов можно приступать к сварке. Для увеличения жесткости конструкции рекомендуется установить несколько профилей между ножками станины.

Последующие этапы самостоятельного изготовления форматно-раскроечного станка.

  1. Подвижная каретка. Сначала устанавливаются направляющие. Это может быть балка или две трубы круглого сечения соединенные между собой. В конструкции самой каретки должны присутствовать ролики для плавного передвижения.
  2. Рабочий стол. Помимо требований к его поверхности стол является компонентом устойчивости всей конструкции. Специалисты рекомендуют делать его из двух материалов. Основа изготавливается из стального листа толщиной не менее 3 мм, рабочая поверхность — из листа ДСП, на ней же крепятся измерительные линейки.
  3. Прижимы для листов. Это может быть рычажный механизм любой конфигурации. Определяющим условием является относительно большая площадь фиксирующих компонентов. Давление на поверхность заготовки не должно оказать разрушающего воздействия.

В качестве дополнительных компонентов можно сделать узел изменения высоты дисков относительно поверхности деревянного листа. Для этого необходимо предусмотреть механизм подъема и последующей фиксацией блока резки относительно заготовки. На практике подобные механизмы не делают. Это обусловлено значительным повышением трудоемкости работ, закупки дополнительных комплектующих или их самостоятельное изготовление.

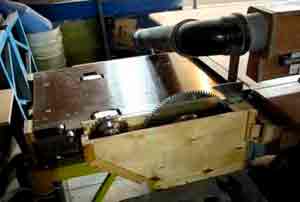

По окончании изготовления режущий блок подключается к стружкоотсосу. Перед полноценной эксплуатацией следует провести ряд испытательных работ. Во время выполнения контролируется качество реза, плавный ход пилы, отсутствие ощутимых вибраций.

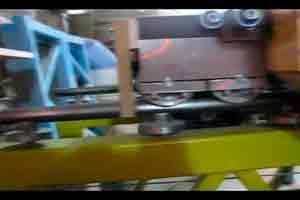

В видеоматериале показан самодельный станок в процессе работы:

Источник: http://stanokgid.ru/derevo/formatno-raskroechnyi-stanok-svoimi-rukami.html

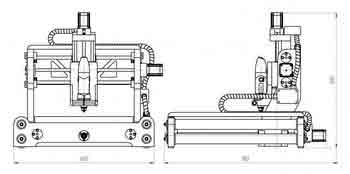

Форматно-раскроечный станок своими руками: чертежи

Если вы задались вопросом о том, какое устройство лучше остальных подойдет для изготовления корпусной мебели, то следует рассмотреть форматно-раскроечный станок. Своими руками его вполне можно выполнить.

Назначение станка

Такое оборудование предназначается для продольного и поперечного раскроя материалов, а также для резки изделий под определённым углом. С помощью подобной техники можно выполнять щитовые заготовки и форматные обрезки. С помощью форматно-раскроечных станков можно выпускать продукцию высокого качества. Роль этого оборудования выражена в том, чтобы задавать определённые параметры деталям мебели для последующей их обработки.

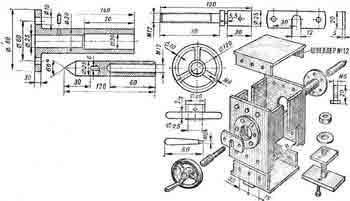

Особенности пильного узла

Сварная конструкция описываемого агрегата обеспечивает хорошую устойчивость и отсутствие вибрации. Когда мастер раскраивает облицованные плиты, то в качестве основной проблемы выступает образование сколов, где зуб пильного диска выносится за пределы. Для того чтобы избежать этой проблемы, в конструкции описываемого оборудования присутствует пильный узел форматно-раскроечного станка. Своими руками его можно выполнить без проблем, он будет иметь вид цельной системы. В заводских аналогах эта часть отливается из чугуна.

На корпусе устанавливаются два электрических мотора, которые вращаются ременной передачей. Подрезной диск располагается ближе к заготовке, а его размеры могут достигать 120 мм. В попутном направлении вращение может достигать 8000 оборотов в минуту. Диск необходим для пропила облицовки, где выходят зубки главного диска, вращающегося во встречном направлении по отношению к заготовкам.

Такая конструкция позволяет добиться чистого и ровного пропила, который не будет испорчен сколами и задирами. На некоторых станках пильный узел устанавливается с помощью поворотных секторов, при этом он перестраивается на распил под определённым углом. Соотношение основного и подвесного пильных дисков при этом не нарушается. Пильный агрегат иногда располагается на станине, иногда – на рабочем столе.

Подготовка к проведению работ

Если вы намерены выполнить форматно-раскроечный станок своими руками, то необходимо ближе ознакомиться с его конструктивными особенностями. Главным рабочим узлом является блок реза, состоящий из:

  • пильных дисков;
  • раструба для подключения к стружкопылесосу;
  • электродвигателя.

Мастеру необходимо будет подготовить определённые узлы, в качестве которых выступит не только станина, но и рабочий стол, прижимы для заготовки, подвижная каретка и защитные кожухи. Основным корпусом является станина, на нее в дальнейшем устанавливаются остальные элементы. На рабочем столе будет располагаться заготовка. Для ее изготовления нужно подготовить ровную поверхность, которая будет лишена дефектов, ведь они могут повредить ламинированный лист. Для фиксации деревянного полотна нужны будут прижимы.

Подвижная каретка представляет собой несущий элемент, который выполняется из труб круглого сечения или двутавровой балки. Если форматно-раскроечный станок своими руками изготовить с учётом вышеописанной конструкции, он станет наиболее простым вариантом, а собрать его можно будет из подручных материалов. При их выборе следует учитывать их способность претерпевать механические нагрузки, ведь функционирование станка сопровождается вибрацией. Иногда пильные диски располагаются в разных углах по отношению к заготовке. Основной при этом находится сверху, тогда как отрезной – снизу. Это повышает качество раскроя, однако усложняет процесс изготовления.

Рекомендации по сборке станка

Как только удастся выбрать комплектующие, можно начинать сборку станка. Для этого понадобятся:

  • УШМ с диском по металлу;
  • измерительный инструмент;
  • сварочный аппарат;
  • электрическая дрель.

Когда выполняется форматно-раскроечный станок своими руками, на первом этапе необходимо сделать станину, для чего используются трубы круглого или квадратного сечения. Их необходимо обрезать, учитывая схему, и укрепить между собой струбцинами. Как только удастся выверить размеры и правильно расположить элементы, можно начинать сваривать их. Для повышения жесткости необходимо расположить профили между ножками станины.

Методика проведения работ

Начиная манипуляции над подвижной кареткой, необходимо установить направляющие, в качестве которых может выступить труба или балка. Заготовки соединяются между собой. Конструкция каретки должна иметь ролики для передвижения. Что касается рабочего стола, то он должен быть максимально устойчивым. Его можно выполнить из двух материалов. Таким образом, основа выполняется из 3-миллиметрового листа, тогда как поверхность – из ДСП, на которую следует укрепить измерительную линейку.

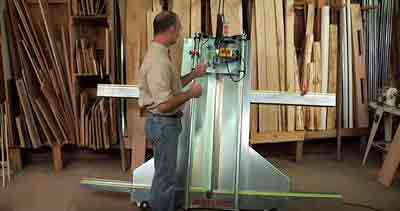

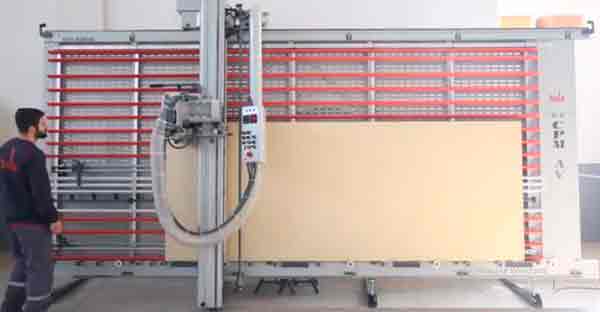

Если вы решили выполнить вертикальный форматно-раскроечный станок своими руками, то необходимо будет изготовить еще и прижимы для листов. Они будут представлять собой рычажный механизм, а конфигурация при этом может быть любой. Важным условием является большая площадь фиксирующих компонентов. В роли дополнительного узла может выступить компонент для изменения высоты дисков по отношению к поверхности листа. Для этого устанавливается механизм подъема, блок резки укрепляется относительно заготовки. Трудоемкость работ при этом будет повышена, придется приобретать дополнительные комплектующие или самостоятельно их изготавливать.

Описание станка «Силкин»

Вас может заинтересовать форматно-раскроечный станок «Силкин». Своими руками подобное оборудование вы можете изготовить по вышеописанной технологии. Если же речь идет об упомянутой модели, то она известна потребителю уже в течение 10 лет. По габаритам обработки, а точнее по длине пропила, в продаже можно встретить 3 модификации:

  • 1830 мм;
  • 2800 мм;
  • 3660 мм.

По специальному заказу может быть изготовлено оборудование, длина пропила которого составляет 5000 мм. Перед тем как сделать форматно-раскроечный станок своими руками, вы должны помнить, что заводские модели и варианты, выполненные в собственном гараже, будут предполагать в процессе эксплуатации необходимость проведения ремонта. Обычно он заключается в замене подшипников. Описываемые агрегаты, как показывает практика, работают без нареканий в течение 5 лет. А вот ремонтировать или менять направляющие не потребуется вовсе, ведь конструкция выбирает люфты при работе.

Заключение

Для проведения работ по изготовлению описываемого оборудования необходимо подготовить подрезной диск, валы, позаимствованные у сельскохозяйственной техники, набор инструментов по металлу, а также сварочный аппарат. Когда выполняется форматно-раскроечный станок своими руками, чертежи рассматриваются или подготавливаются заранее. Ознакомившись с ними, вы сможете понять, что конструкция предполагает необходимость выполнения прочной станины, для которой можно использовать металлические швеллеры.

Источник: http://fb.ru/article/303320/formatno-raskroechnyiy-stanok-svoimi-rukami-cherteji

Инструменты

Многие хозяева задаются вопросом, какое оборудование требуется для качественного изготовления корпусной мебели. Специалисты утверждают, что это форматно-раскроечные станки, которые в народе называют станками круглопильными форматными или круглопильными с кареткой. Каждый хозяин может собрать такой аппарат собственноручно.

Содержание:

Назначение форматно-раскроечного станка

Форматно-раскроечное оборудование предназначается для поперечного, продольного раскроя пиломатериалов и раскроя под определенным углом, форматной обрезки и раскроя щитовых заготовок, включая и удаление свесов после проведения их облицовывания, а также с целью раскроя на заготовки заданного размера полноформатных плит.

Форматно-раскроечное оборудование, что используется при производстве корпусной мебели, позволяет выпускать готовую продукцию высокого качества. Функция этих станков кроется в задаче базовых параметров деталям мебели для проведения последующей обработки. Подобные станки предназначены для поштучного и пакетного раскроя заготовок.

Фабричные и самодельные форматно-раскроечные станки работают с разными материалами: различными породами древесины, фанерой любой толщины, панелями МДФ, ДСП, ДВП, в том числе композиционными листовыми материалами, облицованными пластиком, ламинированными бумажными и пленочными материалами, шпоном и меламином. Данное оборудование, как правило, используется для раскроя материала, который имеет точные геометрические размеры.

Форматно-раскроечные станки используются на мелкосерийных производствах, средне- и крупно-масштабных мебельных фабриках, а также в небольших столярных мастерских. Возможность предварительной подрезки заготовок отдельной пилой непосредственно под зоной совершения пропила позволяет раскраивать облицованные натуральным или искусственным материалом заготовки без возникновения сколов облицовки.

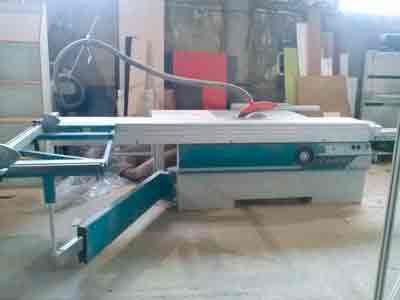

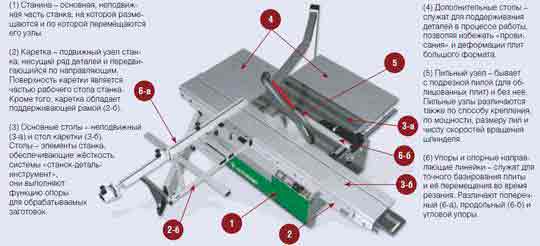

Конструкция форматно-раскроечного станка

Конструктивно форматно-раскроечные станки состоят из таких элементов: станины, рабочего неподвижного рабочего стола и подвижного дополнительного стола (каретка, тележка, опорная рама, сепаратор, линейка), пильного узла, состоящего из 2 пильных дисков, направляющих,

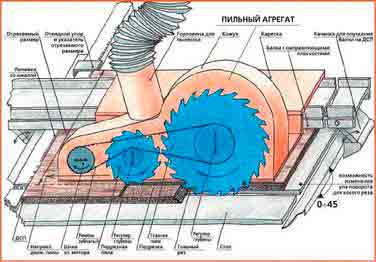

Пильной узел

Сварная конструкция форматно-раскроечного станка гарантирует высокий уровень устойчивости и отсутствие при пилении вибрации. При раскрое облицованных плит главной проблемой является образование на облицовке сколов в той области, где зуб пильного диска выходит. Чтобы справиться с этой проблемой, в чертежах форматно-раскроечных станков предусмотрен пильный узел с двумя пильными дисками.

Пильный агрегат представляет из себя цельный узел, что отлит из чугуна. Установлены на его корпусе два электродвигателя, которые вращают при помощи ременной передачи подрезной и основной пильные диски. Подрезной диск находится ближе к заготовке, его размер доходит до 120 миллиметров, а в попутном направлении частота вращения достигает 8000 оборотов в минуту.

Этот диск и требуется для пропила слоя облицовки с той стороны, где выходят зубки основного диска, который вращается во встречном направлении к заготовкам и выполняет основной пропил в плите, как показано на видео о форматно-раскроечном станке. Подобная конструкция позволяет получить ровный и чистый пропил, который не испорчен задирами и сколами.

На некоторых видах станков устанавливают пильный узел при помощи специальных поворотных секторов, который может перестраиваться на распил под углом. При этом соотношение подрезного и основного пильных дисков не нарушается. Пильный агрегат может устанавливаться на рабочем столе или на станине.

Основанная пила

В форматно-раскроечных станках частота вращения главной пилы колеблется в пределах 4 — 6 тысяч оборотов в минуту. Плавная регулировка скорости позволяет быстрее производить настройку форматно-раскроечного станка и точно подбирать режимы работы для разных распиливаемых материалов. Как правило, мощность привода пилы составляет 3−5,5 киловатт. Помните, что не всегда уместна высокая потребляемая мощность, которая обычно характерна для технологического процесса, в котором проводиться пиление пакета листов или раскраиваются твердые сортов древесины.

Высоту пропила или положения основной пилы в форматно-раскроечных станках устанавливают посредством вертикального передвижения пильного агрегата. При этом применяются два метода: по вертикальным направляющим и за посредством качания вокруг горизонтальной оси.
Максимальная высота, на которую пила поднимается относительно стола, должна указываться в технических характеристиках агрегата.

Традиционно она достигает 80 — 130 миллиметров. При наклоне пилы этот показатель соответственно уменьшается. В некоторых моделях предусмотрен автоматический подъем и опускание пилы, работающий от электропривода, иногда с даже заданием высоты с помощью пульта управления.

Пилы форматно-раскроечного станка имеют, как правило, наклон до 45 градусов, как на фото форматно-раскроечных станков. При этом будет наклоняться весь пильный агрегат. Горизонтальная ось поворота станка благодаря наличию специальных цапф проходит по линии пересечения плоскости неподвижного стола и основной пилы, что исключает в прорези стола заклинивание пилы. Такая функция является необходимой при изготовлении элементов корпусной мебели.

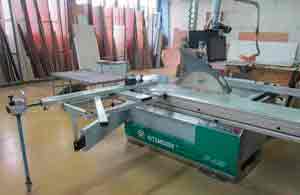

Подвижный и неподвижный стол

Основной неподвижный стол, что отлит из чугуна, имеет верхнюю фрезерованную поверхность, размеры которой можно корректировать при помощи дополнительной установки на нем столов удлинения и расширения и параллельной упорной линейки, которая способна перемещаться.

Подвижный стол состоит конструктивно из каретки, которая изготовлена из многокамерного алюминиевого профиля, опорной рамы, угловой упорной линейки, что имеет откидывающиеся упоры и телескопическим удлинением, опорной рамы и её поддержки. Каретка благодаря собственной конструкции является устойчивой к нагрузкам на изгибание и скручивание.

Чаще всего в мебельном производстве используются форматно-раскроечные станки с длиной каретки приблизительно 3200 миллиметров. Это самое приемлемое решение для аппаратов с подвижной кареткой, потому что оно соответствует большинству габаритов плит, которые используются предприятиями.

Не стоит гнаться за высокими ценами форматно-раскроечных станков, полагая, что они работают качественнее. Помните, что всегда самая большая длина реза будет меньшей хода каретки, если имеется подрезная пила. Для полного прохождения зоны пиления заготовкой требуется дополнительно 200−300 миллиметров.

Для перемещения заготовки используется роликовая тележка, что передвигается по стальным направляющим, и сепаратор с шариками или роликами, которые перемещаются между V-образными стальными направляющими. Для регулировки подвижного относительно плоскости основного стола или пилы в конструкции форматно-раскроечных станков, как правило, предусматриваются соответствующие компенсаторы или регуляторы.

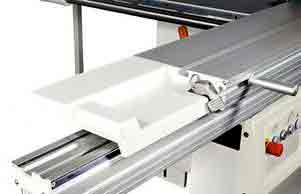

Направляющие и каретки

Подвижный стол форматно-раскроечных станков выполняет функцию базирующей поверхности, предназначенной для укладки раскраиваемых плит, он должен выдерживать вес материала. Нагрузку воспринимает сама каретка и ее направляющие. Если они недостаточно жесткие, на направляющие каретки будут воздействовать не только вертикальные нагрузки, но также крутящий момент.

Из-за существенной длины рычага приложения нагрузки в местах контакта роликов или шариков в линейных направляющих доходит до максимального значения. Поэтому используются в станках с кареткой специальные направляющие, которые обеспечивают легкость ее перемещения и исключают возникновение в них зазоров, что напрямую влияют на точность обработки раскраиваемой заготовки.

В различных станках разных изготовителей используются направляющие разной конструкции с применением роликов, шариков и их комбинаций. Наиболее распространенной конструкцией, не зависимо от стоимости форматно-раскроечного станка, является алюминиевая каретка, которая перемещается по стальным направляющим на линейных шарикоподшипниках.

Направляющие зачастую выполняются в виде стальных полос, которые встроены в алюминиевый корпус каретки таким способом, что образуются для размещения шариков два «канала». Подобная «призматическая» схема способна воспринимать нагрузки в любом направлении. Для возрастания срока службы накладки до установки конструкцию подвергают термическому упрочнению. И анодированию, что предотвращает возникновение на обрабатываемой заготовке полос от загрязнения алюминием.

Существуют и направляющие, в которых шарики являются не стальными, а пластиковыми, жесткость которых достигается с помощью использования алюминиевого профиля с большим количеством внутренних ребер. В некоторых направляющих имеются встроенные компенсаторы износа, но этот узел обычно ремонту в домашних условиях не подлежит.

Дополнительные опции

Многие форматно-раскроечные станки оснащаются цифровыми указателями положения упоров и линеек, которые установлены непосредственно на них. Имеются и станки, в которых текущее положение линейки или упора задается на экране монитора с помощью пульта управления, а затем подобные устройства перемещаются в заданное положение автоматически путем индивидуального электропривода.

На форматно-раскроечном оборудовании в качестве обычной или дополнительной комплектации могут применяться:

  • система электроторможения основного пильного диска,
  • регулировка скорости движения основного пильного диска,
  • система автоматической смазки и регулировки угла пильного узла,
  • электромеханические приводы,
  • электрические двигатели с увеличенной мощностью,
  • верхняя защита пильных дисков, что оснащена патрубком для отвода опилок,
  • пневматические или эксцентриковые прижимы для удерживания заготовок,
  • дополнительная опорная рама,
  • поворотная линейка для раскроя заготовок и плит под непрямым углом,
  • двойной угловой упор,
  • датчик вибрации,
  • система защиты от попадания стружки и пыли.

Изготовление форматно-раскроечного станка

Если вы планируете заняться изготовлением корпусной мебели, то вам стоит поинтересоваться, как сделать форматно-раскроечный станок. Проще простого его принцип работы, но цена форматно-раскроечного станка заводского изготовления достаточно приличная. Не каждый частный хозяин может себе позволить купить такое оборудование. А вот собрать станок своими руками по силам каждому человеку, который способен обращаться с инструментами и хоть немного знаком с техникой.

В процессе работы вам понадобятся: металлические трубы, швеллеры и металлические уголки, два электрических двигателя, основной пыльный и подрезной диск, валы от сельскохозяйственной техники, крепежные детали (гайки и болты), набор инструментов по металлу, сварочный аппарат.

Для начала вам необходимо изготовить прочную стальную станину для форматно-раскроечного станка, используя металлические швеллеры. Габариты заготовок для основания должны быть следующими: длина станка 6500-6700 миллиметров, ширина 2500 миллиметров, высота 800-1100 миллиметров. Затем сконструируйте основную и напольную направляющую станка и на станине укрепите их. Для изготовления направляющих принято использовать трубу, что имеет размеры 60 на 5 на 6500 миллиметров.

Подвижный рабочий стол нужно сделать перемещающимся по направляющей, потому что стол во время работы будет совершать подачу листа. Предусмотрите длину линии реза на уровне 3000-3200 миллиметров. При желании можно увеличить или уменьшить данный параметр, для этого нужно только изменить длину направляющих.

На станок навесьте две пилы – подрезную и основную. Пилы следует устанавливать на пильном блоке, они вращаются друг другу навстречу и в движение приводятся двумя асинхронными двигателями. В обязательном порядке предусмотрите возможность наклона для блока под острым углом до 45 градусов. Снабдите для этого пильный блок специальным поворотным механизмом.

К выбору двигателей отнеситесь внимательно, ведь они приводят в движение пилы. Мощность мотора должна составлять не меньше 2,9 кВт. Двигатели должны вращать основную пилу со скоростью порядка 5000 оборотов, а подрезную – 8000 оборотов в минуту. В конструкции станка используйте пильные диски диаметром 250 миллиметров, что позволяет совершать раскройку ламинированных древесно-стружечных плит и обрезку листов.

Для безопасного использования форматно-раскроечных станков своими руками в производственном помещении предусмотрите хорошую вытяжную вентиляцию, потому что частицы древесины способны воспламениться от самой маленькой искры, возникающей при работе двигателей. Учитывая большую скорость движения пильных дисков, рекомендуется соблюдать при работе на станке повышенную осторожность, так как диски, которые вращаются на большой скорости, могут нанести травмы работнику, вплоть до потери кисти руки и всей конечности.

После изготовления форматно-раскроечного станка в домашних условиях можно приступать к непосредственной обработке материала. Листы обычно имеют большие габариты, поэтому перед установкой листа в механизм стоит провести первоначальные разметки в местах, где будут проделаны разрезы. Размер заготовки при этом должен быть больше хотя бы на 7 – 8 миллиметров с каждой стороны. После создания небольшой стопки заготовок с разметками, можно заниматься раскройкой и обрезкой материала.

Источник: http://strport.ru/instrumenty/formatno-raskroechnyi-stanok-svoimi-rukami

Как сделать форматно-раскроечный станок?

Форматно-раскроечный станок применяется для изготовления всей корпусной мебели и, самое главное, сделать его можно своими руками в домашних условиях.

При помощи станка этого типа происходит обработка шпона, древесины, опилочных и пластиковых плит и панелей. Он стоит весьма дорого, но для работы начинающего цеха можно изготовить самодельный аналог из подручных материалов.

Конструктивно станок имеет следующие элементы:

  • станина;
  • подвижная и неподвижная части рабочего стола;
  • дополнительный стол с установленной тележкой (кареткой, линейкой);
  • пильный узел.

Изготовление самодельного форматно-раскроечного станка

1) Формируется основная опорная рама, на которую будет ложиться полотно. Можно изготовить самостоятельно из металлических уголков или профиля или взять уже готовую, к примеру, со старой пилорамы или другой установки.

На готовую раму укладывается полотно с пропилом для хода распилочных дисков. Поверхность полотна должна быть ровной и гладкой, чтобы обеспечивать нормальное скольжение листов ДСП.

2) Потом изготавливаем каретку из листов прочного ДСП или подобного материала. Она позволит надежно зафиксировать две пилы и свободно перемещать их по направляющим. Между собой листы соединяются в четырех углах посредством конусного вала на таком расстоянии, чтобы вал четко двигался по направляющим.

Наверху каретки монтируется автомат пуска пилорамы. Под кареткой прочно закрепляется первая и вторая пила с фронтальным расположением дисков. Диски следует закрыть специальным экраном. Лучшим вариантом станет прозрачный материал.

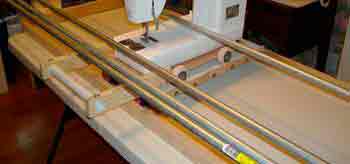

3)Для изготовления направляющих потребуется две трубы большого диаметра. Между собой они соединяются посредством металлической полосы. Поверхность должна быть гладкой без дефектов.

На краю стеллажа располагается упор. По высоте упор должен с легкостью выдерживать прислоненный лист или деталь. Рядом с упором размещается металлическая линейка, ноль которой должен располагаться у распила полотна. Она позволит вычислять размер на месте.

4)Перпендикулярно упору размещается прижимной механизм. Предварительно прижимной механизм изготавливается из металлического профиля. Крепится болтами.

5)К верху экрана подвижной каретки крепится гибкая гофра, а другой ее конец вместе с приводом крепится на стену у вентиляционного люка. На стену под вытяжкой монтируется автомат пуска.

Станок готов к пуску и ведению раскроечных работ. Перед включением пилы, обязательно нужно включить вытяжку для соблюдения чистоты в помещении.

Видео: самодельный форматнораскроечный станок

Источник: http://metmastanki.ru/delaem-formatno-raskroechnyj-stanok-svoimi-rukami

Форматно-раскроечный станок своими руками

Перед множеством потребителей сегодня встает вопрос о том, какое оборудование лучше использовать для изготовления корпусной мебели. Опираясь на мнение специалистов, можно сделать вывод, что в качестве отличного приобретения может выступить форматно-раскроечный станок, который еще называется круглопильным форматным или круглопильным с кареткой. Если вы тоже решили, что вам такой агрегат необходим, то собрать его можно самостоятельно.

Форматно-раскроечные станки имеют в составе следующие элементы:

  • станину;
  • подвижный дополнительный стол;
  • рабочий неподвижный стол;
  • каретку;
  • опорную раму;
  • сепаратор;
  • тележку;
  • линейку;
  • пильный узел.

Последний состоит из направляющих и двух пильных дисков.

Назначение

Форматно-раскроечный станок используется для продольного и поперечного раскроя под определенным углом. Применять данное оборудование можно для работы со щитовыми заготовками, для удаления свесов после облицовывания, с целью раскроя полноформатных плит на отдельные элементы. Сегодня форматно-раскроечный станок нашел свое широкое распространение в производстве корпусной мебели. С его помощью можно изготавливать продукцию высокого качества.

Функцией данных устройств выступает возможность придания базовых параметров деталям для проведения последующей обработки. Такие станки могут использоваться для пакетного или поштучного раскроя. Самодельные или заводские модели способны работать с разными материалами:

  • ДВП;
  • МДФ;
  • фанера;
  • древесина;
  • композиционные листовые материалы;
  • ламинированные бумажные полотна;
  • пленочные материалы;
  • меламин;
  • шпон.

Оборудование применяется для материала, который обладает точными геометрическими размерами.

Технология изготовления станка: подготовка инструментов

Форматно-раскроечный станок вы вполне можете выполнить самостоятельно. Принцип его работы достаточно прост, однако заводские модели имеют внушительную стоимость. Для проведения работ следует подготовить:

  • швеллеры металлические;
  • трубы;
  • металлические уголки;
  • электрические двигатели;
  • валы от сельскохозяйственной техники;
  • подрезной и пильный диск;
  • крепежные детали;
  • сварочный аппарат;
  • инструменты для работы по металлу.

Работа над заготовками

Если вы решили выполнить форматно-раскроечный станок, то на первом этапе следует изготовить стальную станину, для которой нужно использовать металлические швеллеры. Размеры заготовок для основания будут следующими: ширина – 2500 мм, длина — в пределах от 6500 до 6700 мм, высота — от 800 до 1100 мм. Следующим шагом будет конструирование напольной и основной направляющих. Их крепление следует осуществлять на станине.

Для направляющих применяется труба, размеры которой будут равны 60х5х6500 мм. Изготавливая форматно-раскроечный станок своими руками, следует выполнить подвижный рабочий стол, который будет перемещаться по направляющим. Это позволит обеспечивать подачу листа во время раскроя. Мастеру следует предусмотреть длину линии раскроя, которая будет составлять предел от 3000 до 3200 мм. При необходимости этот параметр может быть уменьшен или увеличен, для этого длина направляющих изменяется.

Проведение сборки

Когда выполняется вертикальный форматно-раскроечный станок, на него следует навесить две пилы, одна из них будет основной, тогда как другая – подрезной. Эти элементы должны располагаться на пильном блоке и вращаться друг навстречу другу. Движение будет обеспечиваться асинхронными двигателями. Важно предусмотреть возможность наклона блока под углом 45 °. Пильный блок для этого снабжается поворотным механизмом.

Рекомендации по выбору двигателя

Неплохое место, где можно достаточно недорого приобрести форматно-раскроечный станок — «Авито» (сайт объявлений). Однако если вы хотите сэкономить выполнить данное оборудование самостоятельно, то следует правильно подойти к выбору двигателя. От этого элемента будет зависеть эффективность движения пилы. Именно поэтому мотор должен обладать мощностью от 2,9 кВт.

Двигатель станет вращать основную пилу со скоростью от 5000 оборотов за минуту, а вот что касается подрезной пилы, то она будет вращаться со скоростью в 8000 оборотов. Пильные диски тоже должны присутствовать в конструкции, их диаметр составит 250 мм, что обеспечит возможность обрезки листов и раскроя древесностружечных ламинированных плит.

Безопасность использования

Для того чтобы использование станка было безопасным для здоровья, следует предусмотреть вытяжную вентиляцию, чтобы частицы пыли от древесины не воспламенились от маленькой искры, которая возникает при работе двигателя.

Как только изготовление станка будет завершено, можно начинать обрабатывать материал. По той причине, что листы обычно обладают большими размерами, перед установкой полотна в механизм необходимо осуществить разметку в тех местах, где будут проделаны разрезы. Размер заготовки должен быть больше примерно на 8 мм с каждой стороны. Как только небольшая стопка будет готова, можно начинать раскрой.

Рекомендации по изготовлению

Форматно-раскроечный станок Filato обойдется потребителю в 230 000 руб. Если вы не располагаете такой суммой, то можно выполнить оборудование самостоятельно. Для этого следует изготовить основную опорную раму, на которую укладывается полотно. На нее пойдут металлические уголки, которые иногда заменяются профилем. На раму укладывается полотно с пропилом для дисков. Поверхность полотна должна быть гладкой, чтобы обеспечить скольжение заготовок. На следующем этапе можно приступать к изготовлению каретки из ДСП или любого другого подобного материала. С ее помощью можно будет зафиксировать пилы и перемещать их по направляющим. Листы между собой соединяются в четырех углах конусным валом, расстояние должно быть таким, чтобы вал смог передвигаться по направляющим.

Довольно часто мастера перед изготовлением описываемых устройств просматривают форматно-раскроечные станки, 3200 – это значение, которое указывает на длину роликовой каретки. Такими параметрами обладает оборудование WoodTec, которое стоит $4500. Весит устройство 900 кг, а также имеет большой защитный колпак на кронштейне. Основной упор дополнен механизмом постройки, которая обеспечивает точность пиления и скорость при настройке. Если подобная цена вас не устраивает, то вы можете заняться изготовлением такого агрегата самостоятельно.

На следующем этапе в верхней части каретки устанавливается автомат пуска пилорамы. Первая и вторая пила должны быть зафиксированы под кареткой. Диски при этом будут располагаться фронтально. Их закрывают экраном, для чего можно использовать любой прозрачный материал.

Для направляющих потребуется две трубы большого диаметра. Их соединяют металлической полосой, поверхность при этом должна получиться гладкой и не иметь дефектов. На краю стеллажа будет находиться упор. По высоте он должен выдерживать лист или деталь. Рядом располагается металлическая линейка, нулевой уровень которой должен находиться в точке распила полотна. Это позволит определить размер на листе.

Перпендикулярно к упору нужно разместить прижимной механизм. Его выполняют из металлического профиля и фиксируют болтами. К верхней части экрана каретки крепится гофра, другой конец можно будет подвести к вентиляционному люку. Как только под вытяжкой будет установлен автомат пуска, станок можно приводить в действие и выполнять раскроечные работы. Перед включением оборудования необходимо подключить вытяжку, что позволит соблюдать чистоту в помещении.

Заключение

Пилы для форматно-раскроечных станков понадобятся вам, если вы планируете выполнять оборудование самостоятельно. Например, дисковая пила с параметрами 300х3,2/2,2х30 обойдется потребителю в 4800 руб. А вот за отрезную пилу 120х2,8/3,6х20 нужно будет заплатить 2800 руб. Дисковая пила от производителя FREUD с параметрами 300х3/2х30 будет стоить 3400 руб.

Источник: http://www.syl.ru/article/289049/new_formatno-raskroechnyiy-stanok-svoimi-rukami

Правильная распиловка ЛДСП: распил ДСП без сколов, станок своими руками

Древесно-стружечная плита (ДСП), а в наше время, в основном, ламинированная (ЛДСП) — один из главных материалов для изготовления в домашней мастерской доступной по цене мебели. Эта плита сделана из хвойных и лиственных древесных материалов, поэтому обладает такими качествами, как прочность и легкость в обработке. Но при неправильном распиле возможны сколы этого материала. Поэтому перед изготовлением мебели следует выяснить, как правильно произвести распиловку ЛДСП.

Для этой цели можно даже самому собрать промышленное оборудование — раскроечный станок.

  1. Правила распиловки
  2. Чем нельзя распиливать
  3. Методы распила ЛДСП без сколов

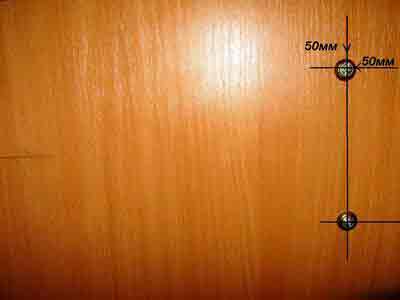

  4. Царапина

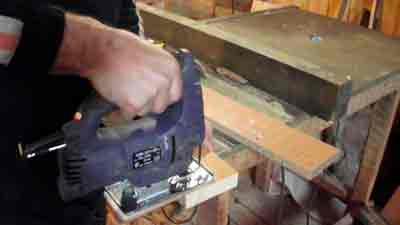

  5. Электролобзик

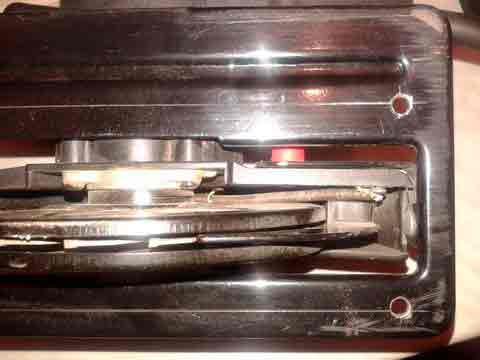

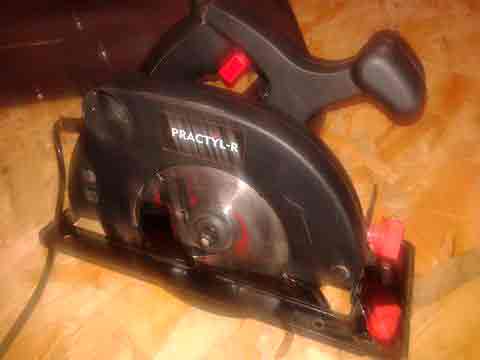

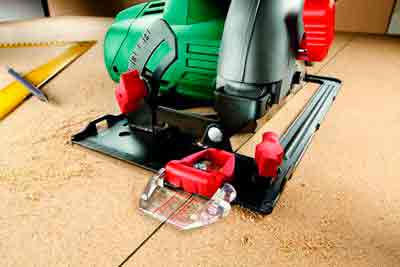

  6. Циркулярная пила
  7. Пиление с подрезанием

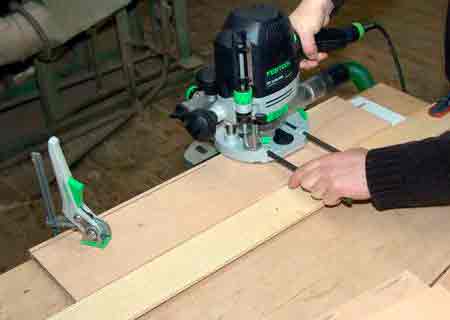

  8. Фрезер
  9. Распил форматно-раскроечным станком
  10. Конструкция
  11. Как изготовить станок своими руками
  12. Необходимые инструменты и материалы
  13. Изготовление
  14. Видео о распиле ЛДСП без сколов

Правила распиловки

Сначала нужно выбрать метод распиловки.

Обязательно провести следующую подготовку (раскрой):

  • для защиты ламинированного покрытия плиты от повреждений во время работы необходимо приготовить малярную ленту или скотч;
  • для разметки заготовок — линейку и карандаш;
  • с торцов плиты отметить карандашом будущие точки распила;
  • для того, чтобы не появлялись сколы, нужно наклеить на место распила малярную ленту или скотч;
  • после наклеивания ленты точки предварительной разметки соединить карандашом;
  • приготовить наждачную бумагу для окончательной обработки линий среза.

Следующее правило относится уже не к подготовке, а к действиям после распила, но является общим при любом методе: е сли на краях обнаружены неровности, то их нужно обработать напильником или рашпилем. Торцы, получившиеся в результате распила, покрыть шпоном с рисунком, похожим на рисунок ламинированного покрытия.

Чем нельзя распиливать

ЛДСП нельзя пилить с помощью углошлифовальной машины, которая также называется «болгаркой». При работе с этим инструментом велика вероятность травматизма, особенно при применении дисков большого диаметра. Также можно получить травму, когда с инструмента снимается защитный кожух.

Методы распила ЛДСП без сколов

Пилить можно на форматно-раскроечном станке. Но его стоимость начинается от 50 000 и достигает 1 000 000 рублей. Если нужно распилить ЛДСП, чтобы сделать для себя несколько предметов мебели, больше подойдут другие методы.

Царапина

Следует по линейке процарапать шилом или гвоздем разметочную линию на толщину ламинированного покрытия. Пилить вдоль этой линии, следя за тем, чтобы края зубьев пилы попадали точно в царапину. Пилить можно лобзиком или ручной ножовкой.

Электролобзик

Подходит для разрезания небольшого по протяженности участка. Пилка должна быть с самым маленьким размером зубьев. Двигать лобзик нужно плавно, без нажима, обороты задать чуть выше среднего уровня.

С той стороны, где зубья входят в плиту, сколов практически не будет, а с противоположной — при недостаточном опыте появятся, но в небольшом количестве.

Циркулярная пила

Потребуется диск для пилы с мелкими зубьями. При этом способе длинные прямые разрезы будут более удачными, чем при распиле лобзиком. На стороне, где зубья врезаются в плиту, сколов не будет. Если они появятся, то с противоположной стороны, как и в случае с лобзиком.

Применение направляющих повышает точность распила. Пилу при этом лучше закрепить на столе.

Пиление с подрезанием

Потребуется большая линейка (шина), которая фиксируется на заготовке струбцинами. Первый рез проводится для подрезания ламината по разметочной линии. Шину нужно установить на линии, а рез провести на глубину 6—10 мм — сколов не будет.

Второй рез проводится насквозь. На линии входа зубьев в плиту сколов не будет, а в месте выхода ламинат уже срезан, так что их просто не может быть.

Фрезер

В этом случае, сначала следует пилить заготовку лобзиком, отступая от разметочной линии на 2-3 мм, а затем выравнивать линию по шаблону. Фреза должна быть с подшипником. При таком способе можно разрезать и криволинейно.

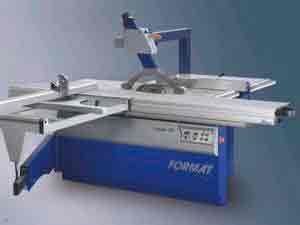

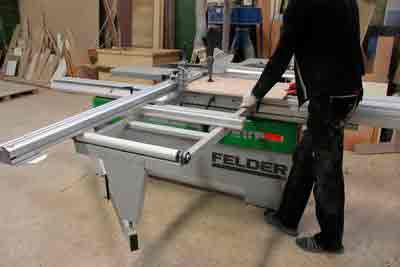

Распил форматно-раскроечным станком

Для распила станком заготовка устанавливается на левом неподвижном столе до регулируемого упора. Отмеряется необходимая длина. Запускается пильный узел. Когда диск достигнет необходимых оборотов, стол продвигается вперед.

Заготовка вместе со столом подается на диск для отпиливания нужного куска.

Основные настройки станка:

  • положение заготовки;
  • глубина разреза;
  • угол распила.

Существуют станки трех разновидностей:

  • легкие (рассчитанные на рабочую нагрузку в пять часов);
  • средние (8—10 часов);
  • тяжелые (16— 20 часов).

Конструкция

Наиболее популярные модели — Mj 45kb-2, JTS-315SP SM, Woodtec ps 45, Altendorf F 45. Несмотря на разные особенности, они имеют общность конструкции.

Обязательные составляющие раскроечного станка:

  1. Станина — основа, на которой крепятся все механизмы. Тяжелые станины исключают вибрации и колебания, что крайне важно для точного распила.
  2. Пильный узел, состоящий из двух дисков. Первый диск расположен спереди узла и служит для предварительного подпиливания заготовки. Второй — для полного распиливания плиты.
  3. Три рабочих стола. Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части.
  4. Каретка — деталь, позволяющая форматному столу передвигаться.
  5. Упоры и линейки, которые закрепляют заготовку в необходимом положении.

В зависимости от модели, цены и особенностей резки станки могут иметь различные нюансы конструкции.

Дополнительные составляющие станка:

  • патрубок, отводящий стружку и опилки, и подключающий систему удаления пыли;
  • струбцины для надежного закрепления заготовки на столе;
  • поворотная линейка и угловые упоры, при помощи которых распил производится под нужным углом и без разметки;
  • рама с упорной ногой для распила длинных заготовок;
  • шариковые и роликовые каретки.

Первый форматный станок с движущейся кареткой был собран в 1906 году немецким столяром Вильгельмом Альтендорфом.

Как изготовить станок своими руками

При использовании форматно-раскроечного станка можно получить детали для мебели высокого качества. Это связано с высокой точностью процесса производства, в том числе и раскройки. Поэтому, если приобрести готовое оборудование затруднительно, но начать бизнес по обработке ЛДСП очень хочется, можно собрать станок своими руками.

Необходимые инструменты и материалы

Пильный узел станка чаще всего представляет собой сварную конструкцию, так как она наиболее эффективно противостоит вибрации.

  • сварочный аппарат;
  • «болгарка» с диском по металлу;
  • электродрель;
  • измерительный инструмент.

Для того чтобы оборудование работало на протяжении нескольких лет, лучше выбирать те материалы для его изготовления, которые были подвергнуты термической обработке.

  • трубы квадратного или круглого сечения;
  • балка или две трубы круглого сечения, соединенные между собой;
  • ролики;
  • стальной лист толщиной не менее трех миллиметров;
  • лист ДСП;
  • рычажный механизм любой конфигурации.

Изготовление

Изготовление начинается с основных составляющих и завершается более мелкими.

Этапы изготовления станка для распила ДСП своими руками :

  1. Изготовление станины. Потребуются трубы квадратного или круглого сечения. Они обрезаются и крепятся друг с другом с помощью струбцин. После проверки размеров и правильного расположения компонентов — сварка.
  2. Изготовление подвижной каретки. Установить направляющие, лучше всего балку или две трубы круглого сечения, соединенные между собой. Каретка должна быть снабжена роликами для плавного скольжения.
  3. Изготовление рабочего стола. Основа — из стального листа толщиной не менее трех миллиметров, рабочая поверхность — из листа ДСП, на ней крепятся измерительные линейки.
  4. Изготовление прижимов для листов, например, из рычажного механизма любой конфигурации.
  5. По окончании режущий блок подключается с стружкоотсосу.

Качество готовых изделий, произведенных на станках собственного изготовления, выше, чем у изделий, созданных полностью ручными инструментами, но все же ниже, чем на станках промышленного изготовления.

Видео о распиле ЛДСП без сколов

В видео можно наглядно увидеть процесс распиловки ЛДСП без сколов.

Источник: http://vdome.club/materialy/vybor-materialov/raspilovka-ldsp.html

Вертикальный форматно-раскроечный станок, отличия и плюсы

Для раскроя листовых материалов (ЛДСП, МДФ и др) при изготовлении корпусной мебели применяются форматно-раскроечные станки. Весь ассортимент форматно-раскроечных станков представлено двумя основными типами: горизонтальными и вертикальными станками.

  1. Отличительные особенности
  2. Преимущества
  3. Сравнение трех популярных вертикальных форматно-раскроечных станков

Отличительные особенности

Вертикальный форматно-раскроечных станок отличается от своего горизонтального «брата» прежде всего вертикальным положением рабочего поля, на котором размещается раскраиваемый материал. А также же тем, что его подвижными частями являются пильные агрегаты.

Принцип действия вертикального форматно-раскроечного станка следующий:

  • Листовой материал прочно фиксируется в рабочем поле, расположенном почти вертикально и закрепленным на прочной станине.
  • Пильный узел с высокой точностью перемещается по заданному маршруту, осуществляя распил как в горизонтальной, так и в вертикальной плоскостях.

В простейших компактных моделях станков предусмотрена горизонтальная подача материала вручную.

Преимущества

Благодаря особенностям конструкции, вертикальные форматно-раскроечные станки наделены очевидными преимуществами:

  • Значительная экономия рабочего пространства. Немаловажный фактор для малых и средних предприятий. За счет вертикального расположения станка можно сэкономить до двух третей рабочей площади.
  • Высокая точность распила. На высококачественных моделях может достигать значения в одну десятую миллиметра на длине раскраиваемой заготовки в один метр.
  • Возможность распила одновременно нескольких плит. Количество листов ограничивается лишь глубиной реза.
  • Увеличенная длина раскроя. Может превышать шесть метров, что позволяет делать распил листов увеличенных размеров.

Более подробно и наглядно о преимуществах можно узнать из видео.

Сравнение трех популярных вертикальных форматно-раскроечных станков

Вертикальный форматно-раскроечный станок модели MJ6325A производства китайской компании Gonqyou является примером недорогой модели. Максимальная длина пропила – 2450 мм. Распил материалов может осуществляться только в вертикальном направлении. Оснащен устройством для плавного изменения скорости, V-образной направляющей для обеспечения более точного распила.

Вертикальный форматно-раскроечный станок (вертикальная пила) модели CPME 2B 20/40 компании BALA (Норвегия). Оснащен режущим диском и дисковой фрезой, установленными на отдельных шпинделях и быстро заменяемых с пульта управления. Способен осуществлять распил различных материалов: алюминиево-композитные панели, ДСП, ЛДСП, МДФ и других. Может проводить как вертикальные, так и горизонтальные пропилы. Сверхвысокая точность раскроя – отклонение от заданного размера на величину не более 0,01 мм! Глубина реза – от 0 до 20 мм. Оснащен системой аспирации – «отсоса» образуемой при распиле стружки.

Вертикальный форматно-раскроечный станок модели CUT 1260 производства компании HOLZ HER, Германия. На мощной станине трубного типа расположены высокоточные направляющие, обеспечивающие плавное перемещение пильного портала. Максимальная длина раскраиваемого материала – 6300 мм, толщина – 60 мм. Нижние ролики из закаленной стали, поднимаемые путем нажатия педали, облегчают установку плиты предназначенной для распила. Для распила мелкогабаритных заготовок толщиной до 42 мм оснащен отдельной откидной опорой. Для обеспечения высокой чистоты раскроя ламинированных материалов станок укомплектован агрегатом «Super Cut» (альтернатива подрезной пиле), которой подрезает покрытие с помощью двух ножей, изготовляемых из твердых сплавов. Система автоматического перемещения портала осуществляет проведение заданного хода раскроя посредством «нажатия одной кнопки», после чего портал возвращается в исходное положение, или возвращается в исходное.

Помимо раскроя «стандартных» материалов для изготовления корпусной мебели, вертикальные форматно-раскроечные станки применяются для распила пластика, материалов на основе алюминия (Dibond, Alucobond).

Источник: http://delay-shkaf.ru/vertikalnyy-formatno-raskroechnyy-stanok-otlichiya-i-plyusy/

Самодельный вертикальный форматно раскроечный станок

Форматно-раскроечный станок своими руками

В процессе изготовления современной корпусной мебели используется большое количество самого разного оборудования, в том числе и форматно-раскроечные станки. Эти станки предназначены для обработки древесины, полноформатных древесно-стружечных плит с покрытием или без его, фанеры, ДВП, МДФ-панелей, шпона и разных видов облицовочного пластика. С помощью форматно-раскроечного станка выполняют продольное, поперечное и угловое разрезание материала с целью придания ему определенной формы и размеров. Упрощенный вариант такого оборудования не останется без работы в домашней мастерской и вполне может быть изготовлен из подручных средств собственными руками.

Конструкция

Основными частями форматно-раскроечного станка являются:

  1. Станина – этот элемент воспринимает на себя основную нагрузку во время работы станка. На станину крепятся все остальные навесные элементы;
  2. Неподвижный рабочий стол – на него укладывают лист обрабатываемого материала, а также крепят рамку с прижимами, упор и линейку;
  3. Направляющие для подвижной каретки;
  4. Дополнительный подвижный стол (на нем установлена каретка пильного узла, электродвигатели и привод пильного узла);
  5. Пильный узел, который состоит из двух дисковых пил, которые вращаются навстречу друг другу;
  6. Защитные кожухи.

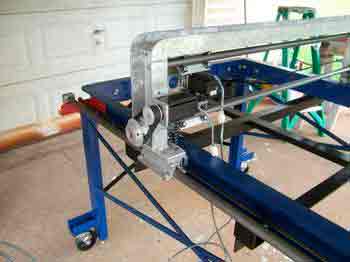

Как сделать форматно-раскроечный станок

  • Изготовление станка начинается со станины. В качестве материала для нее хорошо подходят стальные трубы квадратного или прямоугольного сечения, из которых сваривается пространственная ферма. Габаритные размеры рамы выбираются исходя из того, насколько большие листы вы планируете обрабатывать, вдобавок к этому необходимо учесть вылет направляющих для каретки пильного узла. Сначала закрепляем элементы будущей рамы с помощью струбцин и начерно прихватываем их между собой. После проверки геометрии рамы на параллельность и перпендикулярность её основных несущих частей, они окончательно свариваются между собой.
  • В качестве направляющих для подвижной каретки пильного узла можно использовать профиль в виде двутавра или швеллера. Такая форма профиля обеспечивает его достаточную жесткость, а также хорошо подходит в качестве опорной поверхности для качения роликов каретки. Крепление профиля к раме станка производится с помощью болтовых соединений. Для этого, в верхних трубах рамы с той стороны, где будет перемещаться каретка (обычно это слева от оператора) с помощью сверла выполняется ряд отверстий на равном расстоянии друг от друга. Необходимо тщательно разметить отверстия, так как от этого во многом зависит точность установки направляющих. Кроме этого, желательно проверить кривизну профиля в вертикальной плоскости, так как от этого будет зависеть, насколько ровным будет пропил в обрабатываемом материале.
  • Неподвижный стол служит опорой для листовой заготовки, которая обрабатывается на данном станке. Его можно изготовить из любого материала, который обладает толщиной 10…15 мм и имеет ровную гладкую поверхность (например, ламинированное ДСП или толстая фанера). На краю стола при помощи винтов будут закреплены кронштейны для прижима заготовки, измерительная линейка, а также подвижный упор.
  • Подвижная каретка является одним из самых ответственных узлов форматно-раскроечного станка. Именно она при помощи опорных роликов передвигается на направляющих и служит основой для закрепления электродвигателей привода дисковых пил. Перемещение каретки осуществляется либо вручную, либо с помощью тросового привода и дополнительного мотора. В нашем случае каретка изготавливается методом сварки из квадратных труб и листового металла толщиной 5…10 мм, что обеспечивает ей хорошую жесткость. Опорные ролики вытачиваются из стали или прочного капрона. По внешнему виду каретка напоминает собой прямоугольный короб, к нижней части которого при помощи болтов закреплены два электродвигателя мощностью 3-3,5 кВт, а сверху расположен пильный узел.

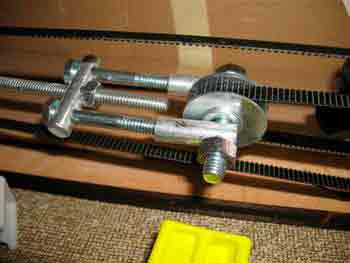

  • Вращение дисковых пил осуществляется с помощью ременной передачи, один шкив которой закреплен на валу электродвигателя, а второй жестко соединен с валом, на котором сидит посадочный фланец для пилы. В качестве заготовки для этого узла можно взять пильный блок с любой подходящей по размерам заводской циркулярной пилы. Там все детали уже подогнаны по размерам и просчитаны на прочность. Аналогичным образом обеспечивается вращение в обратном направлении второй дисковой пилы, расположенной впереди основного инструмента на небольшом расстоянии. Эта пила нужна нам для того, чтобы обеспечить ровный пропил без сколов на обрабатываемом материале. Передаточное отношение шкивов подбирается таким образом, чтобы обеспечить частоту вращения пил в диапазоне 4-6 тысяч оборотов в минуту.
  • Механизм регулировки положения пильного узла по высоте представляет собой четыре болта с широкими шайбами, которые перемещаются по продольным пропилам в боковых стойках каретки. Изменение высоты положения пильного узла производится путем ослабления затяжки болтов и перемещения его на необходимое расстояние вверх или вниз по пазам.

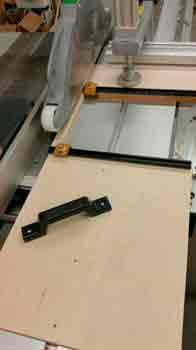

  • Прижим и упор для листов обрабатываемого материала делаются из кусков уголка размером 50х50 мм. Нижняя часть уголка оклеивается плотной резиной или войлоком для того, чтобы прижим не портил поверхность обрабатываемого материала. Прижим листа осуществляется специальной лапкой путем поворота эксцентрика с приводом от рычага, который вручную перемещается оператором.
  • В качестве измерительной шкалы для упора используем готовую линейку от списанного металлорежущего станка или ленту из рулетки. Фиксация упора осуществляется либо эксцентриком (по аналогии с прижимом листа), либо винтом с крупным шагом резьбы, наподобие того, что используется на ручных мясорубках.
  • По требованиям техники безопасности все подвижные части станка в обязательном порядке закрываются съемными экранами из листовой стали, а пильный узел располагается на расстоянии от того места, где стоит оператор.
  • Как сделать форматно-раскроечный станок своими руками

    При рассмотрении того, какое оборудование требуется для качественного самостоятельного изготовления мебели следует обратить внимание на форматно-раскроечный станок. Многие специалисты утверждают, что форматно-раскроечный станок при необходимости можно сделать самостоятельно. Рассмотрим все особенности самостоятельного создания станка для обработки дерева.

    Предназначение форматно-раскроечного станка

    Форматно-раскроечный станок используется для раскроя в поперечном или продольном направлении с возможностью выдерживания заданного угла, а также обрезки и раскроя щитовых заготовок.

    К особенностям использования форматно-раскроечного станка можно отнести:

    1. При его использовании можно получить готовую продукцию высокого качества. Это связано с тем, что раскройка и другие технологически процессы проходят с высокой точностью.
    2. Предназначение станка кроется в задаче основных параметров оборудованию, после чего деталь будет более подготовленной к дальнейшей обработке.
    3. Некоторые модели могут проводить поштучную раскройку, другие предназначены для обработки целого пакета.

    При рассмотрении функционала достаточно важно обратить внимание на то, с какими материалами может работать форматно-раскроечный станок. Самодельный и промышленный вариант исполнения рассматриваемого оборудования предназначен для работы с:

    1. ДСП, ДВП, МДФ;
    2. облицовочным пластиком и композитными листовыми материалами;
    3. порода массива дерева не определяет возможность использования оборудования;
    4. заготовки из шпона и меламина также могут обрабатывать на форматно-раскроечной станке;
    5. ламинированный и бумажные заготовки.

    Существенным ограничением по области применения можно назвать то, что заготовка должна иметь точные геометрические размеры, то есть массив дерева или другой материл должен пройти первичную обработку.

    Целесообразно использовать форматно-раскроечный станок на мелкосерийном производстве. Многие мелкие, средние и достаточно крупные фабрики по производству мебели устанавливают подобное оборудование с автоматизированной системой обработки. Для бытового применения в большей степени самодельный вариант исполнения, так как он будет обладать меньшей стоимостью, а процесс наладки и обслуживания можно провести самостоятельно. В домашней мастерской многие решают установить самодельный форматно-раскроечный станок по причине того, что он проводит раскройку заготовок с высокой точностью и качеством. При использовании обычной пилорамы есть вероятность нарушения правильности геометрии, а также торцевая поверхность может иметь другого рода дефекты.

    Особенности конструкции

    Для того чтобы сделать раскроечный станок своими руками следует разобраться с его конструктивными особенностями. Следует отметить, что стандартная конструкция представлена следующими узлами:

    1. Станина – элемент, служащий основанием для всей конструкции. Также станина предназначена для гашения части вибрации.
    2. Рабочего подвижного и неподвижного стола.
    3. Пильного узла, который состоит из 2-х пильных дисков, регулируемых фиксаторв.

    Основные узлы оборудования

    Подвижный стол имеет достаточно сложную конструкцию, которая состоит из тележки, опорной рамы, линейки, сепаратора, каретки. Практически все узлы изготавливаются из металла.

    Пильный узел

    Важным элементом конструкции можно назвать пильный узел. Самодельный вариант исполнения зачастую представлен сварной конструкцией, так как подобный метод соединения элементов позволяет эффективно бороться с вибрацией, возникающий при пилении. Главной проблемой рассматриваемого технологического процесса является образование на облицовке сколов, которые снижают качество получаемого материала. Именно поэтому пильный узел имеет два пильных диска, что и позволяет исключить вероятность появления проблемы.

    Устройство пильного узла

    К особенностям пильного агрегата можно отнести:

    1. Узел цельный, зачастую его отливают из чугуна.
    2. Некоторые модели могут иметь один электродвигатель, но зачастую устанавливают два – для каждой пилы.
    3. Ременная передача используется для того чтобы привести в движение подрезной диск. Отметим, что наличие ременной передачи – обязательное условие обеспечения длительной работы электродвигателя, так как подобный способ передачи усилия позволяет сгладить нагрузку, оказываемую на выходной вал электродвигателя.
    4. Диаметр пильных дисков может достигать 120 миллиметров. Изготавливают их из инструментальной стали, так как она более устойчива к истиранию.
    5. Электродвигатель через ременную передачу с различными шкивами должен обеспечивать до 8000 об/мин. Отметим, что чем выше показатель, тем более качественную поверхность можно получить. Однако повышение частоты приводит к уменьшению величины подачи и возникновению конструкционных проблем из-за оказания большой нагрузки на узел.

    Важно отметить тот момент, что сделанный своими руками вертикальный форматно станок может иметь поворотный пильный узел. Сделать его достаточно сложно, необходим для проведения распила под углом.

    Основная пила

    Разрабатывая форматно раскроечный станок дома своими руками чертежи следует учитывать, что вращение основной пилы должно быть с частотой 4-6 тысяч оборотов в минуту. При снижении показателя есть вероятность повреждения кромки. Если при создании конструкции использовать современный электродвигатель, то есть возможность регулировать чистоту вращения согласно особенностям обрабатываемого материала. Мощность электродвигателя должна варьировать в пределе от 3 до 5 кВт. С увеличением показателя мощности существенно повышается производительность, но также и расходы из-за потребления большего количества электричества. Провести регулировку можно также путем подбора шкивов ременной передачи, однако подобная перенастройка форматно-раскроечного станка требует определенного времени и расчетов.

    В большей части моделей высота пропила и положение пилы регулируется путем передвижения всего пильного агрегата. При этом обеспечить подобную регулировку можно двумя основными методами:

    1. по вертикальным направляющим;
    2. за счет качения вокруг горизонтальной оси.

    Также важным параметром можно назвать то, на какую высоты подымается пила относительно стола, так как этот показатель определяет максимальную толщину пропила.

    Для перемещения заготовки во многих случаях используется роликовая тележка. Тележка движется по стальным направляющим, для чего в конструкцию включены сепаратор с шариками или роликами. Компенсаторы и регуляторы могут выглядеть различным образом, все зависит от достигаемой точности и качества при обработке.

    Особенности подвижного стала

    Большие трудности возникают при создании подвижного стола. Эта поверхность выступает в качестве базирующей поверхности, поэтому она должна выдерживать оказываемое воздействие. Нагрузка оказывается на саму каретку и соединительный элемент.

    Из-за конструктивных особенностей на месте контакта шариков и роликов возникает довольно большая нагрузка. Именно поэтому создавая свой форматно-раскроечный станок следует использовать специальные направляющие, которые не создают люфт при работе. От этого напрямую зависит точность обработки.

    В качестве направляющих могут использоваться:

    1. ролики;
    2. шарики;
    3. комбинация роликов и шариков.

    Наиболее популярной схемой является сочетание алюминиевой каретки и стальных направляющих, на которые устанавливаются линейные подшипники.

    При самостоятельном изготовлении направляющих следует учитывать нижеприведенные моменты:

    1. сами направляющие могут быть выполнены в виде стальных полос;
    2. встраивание направляющих проводится таким образом, чтобы можно было размещать шарики в два канала.

    Рассматриваемая схема позволяет раскрыть возможности рассматриваемого оборудования, так как нагрузка может эффективно гаситься в любом направлении. Для того чтобы они работали на протяжении нескольких лет следует выбирать материал для их изготовления, который был подвержен термической обработке.

    В последнее время направляющие стали изготавливать из пластика. Достигнуть необходимой точности передвижения можно только в случае использования алюминиевого профиля с большим количеством внутренних ребер.

    В заключении при рассмотрении вопроса того, как сделать форматно раскроечный станок отметим то, что самодельные варианты исполнения по показателю точности и функциональности существенно уступает моделям промышленного производства. Это связано с тем, что из-за наличия большого количества подвижных элементов существенно понижается жесткость конструкции. Самостоятельно создать направляющие, которые будут обеспечивать точное базирование заготовки, достаточно сложно.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Как сделать самодельный форматник своими руками: чертежи, фото

    Во время изготовления корпусной мебели применяются различные типы инструментов. Для получения ровных заготовок необходимо форматно-раскроечное оборудование. В большинстве случаев небольшое производство не имеет возможности приобрести этот станок. Поэтому в качестве альтернативы можно рассмотреть вариант самостоятельного изготовления.

    Назначение форматно раскроечного станка

    Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

    Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

    При изготовлении самодельной конструкции следует учитывать такие моменты:

    • устойчивость оборудования во время работы;
    • наличие измерительных инструментов для предварительной раскройки деревянного листа.
    • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
    • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

    Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

    Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

    Конструкция самодельного форматно раскроечного станка

    Следующим этапом проектирования является разработка оптимальной схемы изготовления. Лучшим вариантом будет детальный анализ заводских самодельных моделей для создания уникального оборудования для мебельной мастерской.

    Основным рабочим компонентом является блок реза, который состоит из двух пильных дисков, электродвигателя и раструба для подключения к стружкопылесосу. Для комплектации станков рекомендуется приобретать заводскую модель этого блока, так как самостоятельное изготовление может повлечь за собой возникновение трудностей в работе оборудования.

    Компоненты, которыми должен обладать форматно раскроечный станок своими руками:

    • станина. Является основным корпусом оборудования, на который в дальнейшем будут монтироваться остальные элементы. Чаще всего это трубчатые конструкции с регулировочными ножками;
    • рабочий стол. На него устанавливается заготовка. Основные требования к материалам: идеально ровная поверхность, отсутствие дефектов, способных повредить ламинированный лист;
    • прижимы для заготовки. Они необходимы для фиксации деревянного листа для обрезания его части определенного размера;
    • подвижная каретка. Это несущий элемент для пильного блока. Чаще всего изготавливается из двутавровой балки или двух труб круглого сечения;
    • защитные кожухи.

    Это самая простая конструкция форматно-раскроечного станка, которую можно сделать своими руками из подручных материалов. Одним из главных условий их выбора является надежность и возможность выдерживать механические нагрузки, постоянную вибрацию. Любой самодельный форматник должен отвечать этим требованиям.

    В некоторых конструкциях пильные диски располагаются по разным сторонам относительно заготовки. Отрезной находится внизу, а основной вверху. Это значительно улучшает качество реза, но усложняет процесс изготовления.

    Порядок изготовления форматно раскроечного станка

    После составления оптимальной схемы и выбора комплектующих можно приступать непосредственно к процессу производства оборудования. Для этого потребуется сварочный аппарат, болгарка с диском по металлу, электродрель, измерительный инструмент.

    Сначала изготавливается станина. Для этого применяются трубы квадратного или круглого сечения. Они обрезаются согласно схеме изготовления и крепятся между собой с помощью струбцин. После проверки размеров и правильного расположения компонентов можно приступать к сварке. Для увеличения жесткости конструкции рекомендуется установить несколько профилей между ножками станины.

    Последующие этапы самостоятельного изготовления форматно-раскроечного станка.

    1. Подвижная каретка. Сначала устанавливаются направляющие. Это может быть балка или две трубы круглого сечения соединенные между собой. В конструкции самой каретки должны присутствовать ролики для плавного передвижения.
    2. Рабочий стол. Помимо требований к его поверхности стол является компонентом устойчивости всей конструкции. Специалисты рекомендуют делать его из двух материалов. Основа изготавливается из стального листа толщиной не менее 3 мм, рабочая поверхность — из листа ДСП, на ней же крепятся измерительные линейки.
    3. Прижимы для листов. Это может быть рычажный механизм любой конфигурации. Определяющим условием является относительно большая площадь фиксирующих компонентов. Давление на поверхность заготовки не должно оказать разрушающего воздействия.

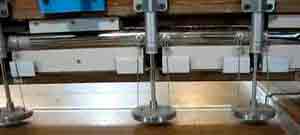

    В качестве дополнительных компонентов можно сделать узел изменения высоты дисков относительно поверхности деревянного листа. Для этого необходимо предусмотреть механизм подъема и последующей фиксацией блока резки относительно заготовки. На практике подобные механизмы не делают. Это обусловлено значительным повышением трудоемкости работ, закупки дополнительных комплектующих или их самостоятельное изготовление.

    По окончании изготовления режущий блок подключается к стружкоотсосу. Перед полноценной эксплуатацией следует провести ряд испытательных работ. Во время выполнения контролируется качество реза, плавный ход пилы, отсутствие ощутимых вибраций.

    В видеоматериале показан самодельный станок в процессе работы:

    Инструменты

    Многие хозяева задаются вопросом, какое оборудование требуется для качественного изготовления корпусной мебели. Специалисты утверждают, что это форматно-раскроечные станки, которые в народе называют станками круглопильными форматными или круглопильными с кареткой. Каждый хозяин может собрать такой аппарат собственноручно.

    Содержание:

    Назначение форматно-раскроечного станка

    Форматно-раскроечное оборудование предназначается для поперечного, продольного раскроя пиломатериалов и раскроя под определенным углом, форматной обрезки и раскроя щитовых заготовок, включая и удаление свесов после проведения их облицовывания, а также с целью раскроя на заготовки заданного размера полноформатных плит.

    Форматно-раскроечное оборудование, что используется при производстве корпусной мебели, позволяет выпускать готовую продукцию высокого качества. Функция этих станков кроется в задаче базовых параметров деталям мебели для проведения последующей обработки. Подобные станки предназначены для поштучного и пакетного раскроя заготовок.

    Фабричные и самодельные форматно-раскроечные станки работают с разными материалами: различными породами древесины, фанерой любой толщины, панелями МДФ, ДСП, ДВП, в том числе композиционными листовыми материалами, облицованными пластиком, ламинированными бумажными и пленочными материалами, шпоном и меламином. Данное оборудование, как правило, используется для раскроя материала, который имеет точные геометрические размеры.

    Форматно-раскроечные станки используются на мелкосерийных производствах, средне- и крупно-масштабных мебельных фабриках, а также в небольших столярных мастерских. Возможность предварительной подрезки заготовок отдельной пилой непосредственно под зоной совершения пропила позволяет раскраивать облицованные натуральным или искусственным материалом заготовки без возникновения сколов облицовки.

    Конструкция форматно-раскроечного станка

    Конструктивно форматно-раскроечные станки состоят из таких элементов: станины, рабочего неподвижного рабочего стола и подвижного дополнительного стола (каретка, тележка, опорная рама, сепаратор, линейка), пильного узла, состоящего из 2 пильных дисков, направляющих,

    Пильной узел

    Сварная конструкция форматно-раскроечного станка гарантирует высокий уровень устойчивости и отсутствие при пилении вибрации. При раскрое облицованных плит главной проблемой является образование на облицовке сколов в той области, где зуб пильного диска выходит. Чтобы справиться с этой проблемой, в чертежах форматно-раскроечных станков предусмотрен пильный узел с двумя пильными дисками.

    Пильный агрегат представляет из себя цельный узел, что отлит из чугуна. Установлены на его корпусе два электродвигателя, которые вращают при помощи ременной передачи подрезной и основной пильные диски. Подрезной диск находится ближе к заготовке, его размер доходит до 120 миллиметров, а в попутном направлении частота вращения достигает 8000 оборотов в минуту.

    Этот диск и требуется для пропила слоя облицовки с той стороны, где выходят зубки основного диска, который вращается во встречном направлении к заготовкам и выполняет основной пропил в плите, как показано на видео о форматно-раскроечном станке. Подобная конструкция позволяет получить ровный и чистый пропил, который не испорчен задирами и сколами.

    На некоторых видах станков устанавливают пильный узел при помощи специальных поворотных секторов, который может перестраиваться на распил под углом. При этом соотношение подрезного и основного пильных дисков не нарушается. Пильный агрегат может устанавливаться на рабочем столе или на станине.

    Основанная пила

    В форматно-раскроечных станках частота вращения главной пилы колеблется в пределах 4 – 6 тысяч оборотов в минуту. Плавная регулировка скорости позволяет быстрее производить настройку форматно-раскроечного станка и точно подбирать режимы работы для разных распиливаемых материалов. Как правило, мощность привода пилы составляет 3−5,5 киловатт. Помните, что не всегда уместна высокая потребляемая мощность, которая обычно характерна для технологического процесса, в котором проводиться пиление пакета листов или раскраиваются твердые сортов древесины.

    Высоту пропила или положения основной пилы в форматно-раскроечных станках устанавливают посредством вертикального передвижения пильного агрегата. При этом применяются два метода: по вертикальным направляющим и за посредством качания вокруг горизонтальной оси.
    Максимальная высота, на которую пила поднимается относительно стола, должна указываться в технических характеристиках агрегата.

    Традиционно она достигает 80 – 130 миллиметров. При наклоне пилы этот показатель соответственно уменьшается. В некоторых моделях предусмотрен автоматический подъем и опускание пилы, работающий от электропривода, иногда с даже заданием высоты с помощью пульта управления.

    Пилы форматно-раскроечного станка имеют, как правило, наклон до 45 градусов, как на фото форматно-раскроечных станков. При этом будет наклоняться весь пильный агрегат. Горизонтальная ось поворота станка благодаря наличию специальных цапф проходит по линии пересечения плоскости неподвижного стола и основной пилы, что исключает в прорези стола заклинивание пилы. Такая функция является необходимой при изготовлении элементов корпусной мебели.

    Подвижный и неподвижный стол

    Основной неподвижный стол, что отлит из чугуна, имеет верхнюю фрезерованную поверхность, размеры которой можно корректировать при помощи дополнительной установки на нем столов удлинения и расширения и параллельной упорной линейки, которая способна перемещаться.

    Подвижный стол состоит конструктивно из каретки, которая изготовлена из многокамерного алюминиевого профиля, опорной рамы, угловой упорной линейки, что имеет откидывающиеся упоры и телескопическим удлинением, опорной рамы и её поддержки. Каретка благодаря собственной конструкции является устойчивой к нагрузкам на изгибание и скручивание.

    Чаще всего в мебельном производстве используются форматно-раскроечные станки с длиной каретки приблизительно 3200 миллиметров. Это самое приемлемое решение для аппаратов с подвижной кареткой, потому что оно соответствует большинству габаритов плит, которые используются предприятиями.

    Не стоит гнаться за высокими ценами форматно-раскроечных станков, полагая, что они работают качественнее. Помните, что всегда самая большая длина реза будет меньшей хода каретки, если имеется подрезная пила. Для полного прохождения зоны пиления заготовкой требуется дополнительно 200−300 миллиметров.

    Для перемещения заготовки используется роликовая тележка, что передвигается по стальным направляющим, и сепаратор с шариками или роликами, которые перемещаются между V-образными стальными направляющими. Для регулировки подвижного относительно плоскости основного стола или пилы в конструкции форматно-раскроечных станков, как правило, предусматриваются соответствующие компенсаторы или регуляторы.

    Направляющие и каретки

    Подвижный стол форматно-раскроечных станков выполняет функцию базирующей поверхности, предназначенной для укладки раскраиваемых плит, он должен выдерживать вес материала. Нагрузку воспринимает сама каретка и ее направляющие. Если они недостаточно жесткие, на направляющие каретки будут воздействовать не только вертикальные нагрузки, но также крутящий момент.

    Из-за существенной длины рычага приложения нагрузки в местах контакта роликов или шариков в линейных направляющих доходит до максимального значения. Поэтому используются в станках с кареткой специальные направляющие, которые обеспечивают легкость ее перемещения и исключают возникновение в них зазоров, что напрямую влияют на точность обработки раскраиваемой заготовки.

    В различных станках разных изготовителей используются направляющие разной конструкции с применением роликов, шариков и их комбинаций. Наиболее распространенной конструкцией, не зависимо от стоимости форматно-раскроечного станка, является алюминиевая каретка, которая перемещается по стальным направляющим на линейных шарикоподшипниках.

    Направляющие зачастую выполняются в виде стальных полос, которые встроены в алюминиевый корпус каретки таким способом, что образуются для размещения шариков два «канала». Подобная «призматическая» схема способна воспринимать нагрузки в любом направлении. Для возрастания срока службы накладки до установки конструкцию подвергают термическому упрочнению. И анодированию, что предотвращает возникновение на обрабатываемой заготовке полос от загрязнения алюминием.

    Существуют и направляющие, в которых шарики являются не стальными, а пластиковыми, жесткость которых достигается с помощью использования алюминиевого профиля с большим количеством внутренних ребер. В некоторых направляющих имеются встроенные компенсаторы износа, но этот узел обычно ремонту в домашних условиях не подлежит.

    Дополнительные опции

    Многие форматно-раскроечные станки оснащаются цифровыми указателями положения упоров и линеек, которые установлены непосредственно на них. Имеются и станки, в которых текущее положение линейки или упора задается на экране монитора с помощью пульта управления, а затем подобные устройства перемещаются в заданное положение автоматически путем индивидуального электропривода.

    На форматно-раскроечном оборудовании в качестве обычной или дополнительной комплектации могут применяться:

    • система электроторможения основного пильного диска,
    • регулировка скорости движения основного пильного диска,
    • система автоматической смазки и регулировки угла пильного узла,
    • электромеханические приводы,
    • электрические двигатели с увеличенной мощностью,
    • верхняя защита пильных дисков, что оснащена патрубком для отвода опилок,
    • пневматические или эксцентриковые прижимы для удерживания заготовок,
    • дополнительная опорная рама,
    • поворотная линейка для раскроя заготовок и плит под непрямым углом,
    • двойной угловой упор,
    • датчик вибрации,
    • система защиты от попадания стружки и пыли.

    Изготовление форматно-раскроечного станка

    Если вы планируете заняться изготовлением корпусной мебели, то вам стоит поинтересоваться, как сделать форматно-раскроечный станок. Проще простого его принцип работы, но цена форматно-раскроечного станка заводского изготовления достаточно приличная. Не каждый частный хозяин может себе позволить купить такое оборудование. А вот собрать станок своими руками по силам каждому человеку, который способен обращаться с инструментами и хоть немного знаком с техникой.

    В процессе работы вам понадобятся: металлические трубы, швеллеры и металлические уголки, два электрических двигателя, основной пыльный и подрезной диск, валы от сельскохозяйственной техники, крепежные детали (гайки и болты), набор инструментов по металлу, сварочный аппарат.

    Для начала вам необходимо изготовить прочную стальную станину для форматно-раскроечного станка, используя металлические швеллеры. Габариты заготовок для основания должны быть следующими: длина станка 6500-6700 миллиметров, ширина 2500 миллиметров, высота 800-1100 миллиметров. Затем сконструируйте основную и напольную направляющую станка и на станине укрепите их. Для изготовления направляющих принято использовать трубу, что имеет размеры 60 на 5 на 6500 миллиметров.

    Подвижный рабочий стол нужно сделать перемещающимся по направляющей, потому что стол во время работы будет совершать подачу листа. Предусмотрите длину линии реза на уровне 3000-3200 миллиметров. При желании можно увеличить или уменьшить данный параметр, для этого нужно только изменить длину направляющих.

    На станок навесьте две пилы – подрезную и основную. Пилы следует устанавливать на пильном блоке, они вращаются друг другу навстречу и в движение приводятся двумя асинхронными двигателями. В обязательном порядке предусмотрите возможность наклона для блока под острым углом до 45 градусов. Снабдите для этого пильный блок специальным поворотным механизмом.

    К выбору двигателей отнеситесь внимательно, ведь они приводят в движение пилы. Мощность мотора должна составлять не меньше 2,9 кВт. Двигатели должны вращать основную пилу со скоростью порядка 5000 оборотов, а подрезную – 8000 оборотов в минуту. В конструкции станка используйте пильные диски диаметром 250 миллиметров, что позволяет совершать раскройку ламинированных древесно-стружечных плит и обрезку листов.

    Для безопасного использования форматно-раскроечных станков своими руками в производственном помещении предусмотрите хорошую вытяжную вентиляцию, потому что частицы древесины способны воспламениться от самой маленькой искры, возникающей при работе двигателей. Учитывая большую скорость движения пильных дисков, рекомендуется соблюдать при работе на станке повышенную осторожность, так как диски, которые вращаются на большой скорости, могут нанести травмы работнику, вплоть до потери кисти руки и всей конечности.

    После изготовления форматно-раскроечного станка в домашних условиях можно приступать к непосредственной обработке материала. Листы обычно имеют большие габариты, поэтому перед установкой листа в механизм стоит провести первоначальные разметки в местах, где будут проделаны разрезы. Размер заготовки при этом должен быть больше хотя бы на 7 – 8 миллиметров с каждой стороны. После создания небольшой стопки заготовок с разметками, можно заниматься раскройкой и обрезкой материала.

    Форматно-раскроечный станок своими руками — чертежи, видео, фото

    Такое устройство предназначается для резки плит в мебельном производстве. Конструктивно оно состоит из распиловочного участка и основания. Пильный узел представляется парой дисков, имеющих оси вращения, располагающиеся на одном уровне. При этом диаметры дисков разные, вращение выполняется в противоположные направления – друг к другу.

    Назначение форматно раскроечного станка

    Заводской форматно-раскроечный станок

    Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

    Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

    При изготовлении самодельной конструкции следует учитывать такие моменты:

    • устойчивость оборудования во время работы;
    • наличие измерительных инструментов для предварительной раскройки деревянного листа.
    • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
    • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

    Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

    Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

    Изготовление самодельного форматно-раскроечного станка

    1) Формируется основная опорная рама, на которую будет ложиться полотно. Можно изготовить самостоятельно из металлических уголков или профиля или взять уже готовую, к примеру, со старой пилорамы или другой установки.

    На готовую раму укладывается полотно с пропилом для хода распилочных дисков. Поверхность полотна должна быть ровной и гладкой, чтобы обеспечивать нормальное скольжение листов ДСП.

    2) Потом изготавливаем каретку из листов прочного ДСП или подобного материала. Она позволит надежно зафиксировать две пилы и свободно перемещать их по направляющим. Между собой листы соединяются в четырех углах посредством конусного вала на таком расстоянии, чтобы вал четко двигался по направляющим.

    Наверху каретки монтируется автомат пуска пилорамы. Под кареткой прочно закрепляется первая и вторая пила с фронтальным расположением дисков. Диски следует закрыть специальным экраном. Лучшим вариантом станет прозрачный материал.

    3)Для изготовления направляющих потребуется две трубы большого диаметра. Между собой они соединяются посредством металлической полосы. Поверхность должна быть гладкой без дефектов.

    На краю стеллажа располагается упор. По высоте упор должен с легкостью выдерживать прислоненный лист или деталь. Рядом с упором размещается металлическая линейка, ноль которой должен располагаться у распила полотна. Она позволит вычислять размер на месте.

    4)Перпендикулярно упору размещается прижимной механизм. Предварительно прижимной механизм изготавливается из металлического профиля. Крепится болтами.

    5)К верху экрана подвижной каретки крепится гибкая гофра, а другой ее конец вместе с приводом крепится на стену у вентиляционного люка. На стену под вытяжкой монтируется автомат пуска.

    Станок готов к пуску и ведению раскроечных работ. Перед включением пилы, обязательно нужно включить вытяжку для соблюдения чистоты в помещении.

    Видео: самодельный форматнораскроечный станок

    Конструкция самодельного форматно раскроечного станка

    Блок реза станка

    Следующим этапом проектирования является разработка оптимальной схемы изготовления. Лучшим вариантом будет детальный анализ заводских самодельных моделей для создания уникального оборудования для мебельной мастерской.

    Основным рабочим компонентом является блок реза, который состоит из двух пильных дисков, электродвигателя и раструба для подключения к стружкопылесосу. Для комплектации станков рекомендуется приобретать заводскую модель этого блока, так как самостоятельное изготовление может повлечь за собой возникновение трудностей в работе оборудования.

    Компоненты, которыми должен обладать форматно раскроечный станок своими руками:

    • станина. Является основным корпусом оборудования, на который в дальнейшем будут монтироваться остальные элементы. Чаще всего это трубчатые конструкции с регулировочными ножками;
    • рабочий стол. На него устанавливается заготовка. Основные требования к материалам: идеально ровная поверхность, отсутствие дефектов, способных повредить ламинированный лист;
    • прижимы для заготовки. Они необходимы для фиксации деревянного листа для обрезания его части определенного размера;
    • подвижная каретка. Это несущий элемент для пильного блока. Чаще всего изготавливается из двутавровой балки или двух труб круглого сечения;
    • защитные кожухи.

    Это самая простая конструкция форматно-раскроечного станка, которую можно сделать своими руками из подручных материалов. Одним из главных условий их выбора является надежность и возможность выдерживать механические нагрузки, постоянную вибрацию. Любой самодельный форматник должен отвечать этим требованиям.

    В некоторых конструкциях пильные диски располагаются по разным сторонам относительно заготовки. Отрезной находится внизу, а основной вверху. Это значительно улучшает качество реза, но усложняет процесс изготовления.

    Необходимые для изготовления материалы

    Чтобы смастерить станок, вам потребуется:

    • трубный металлопрокат, уголки и швеллер;
    • пара электродвигателей;
    • валы от сельхозтехники;
    • пильный и подрезной диски;
    • крепеж в виде болтов и гаек;
    • сварочный агрегат;
    • инструменты по металлу.

    Варианты использования механизма для распила

    Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

    • подача пилы на материал – пилы располагаются под столом;
    • подача пилы на материал – пилы располагаются над столом;
    • подача материала на пилу – пилы располагаются под столом.

    В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

    Расположение пилы под столом, которая подается на материал, также предполагает наличие направляющих и передвигающейся по ним каретки. Отличие такого расположения заключается в том, что система пылесборника оказывается скрытой под столом и не мешает перемещению габаритных предметов.

    Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

    Последовательность работ

    Сначала готовится крепкая станина из металла, способная послужить основой станка. С этой целью лучше всего воспользоваться швеллером. Заготовки выбираются с тем расчетом, чтобы получился агрегат длиной 6.5 – 6.7 м, шириной 2.5 м, высотой от восьмидесяти до ста десяти сантиметров.

    Конструируются главная направляющая раскроечного оборудования и напольная направляющая, крепятся на станине. Для них лучше всего воспользоваться трубами, размеры которых составят 6 см в диаметре, 6.5 м по длине, толщина стенки – 5 мм.
    Подвижную часть рабочего стола следует сделать подвижной по направляющим. Во время рабочего процесса с его помощью будет выполняться подача листового материала. Этот участок можно перемещать вручную либо установить дополнительный мотор с чпу.
    Линии реза по длине следует предусмотреть от трех метров. Данный параметр можно будет нарастить либо сократить, для чего просто меняется размер направляющих.

    На станину навешивается пара пил – для основного реза и подрезки. Их монтируют на пильный блок, чтобы вращение происходило во встречном направлении от движения пары асинхронных моторов. Рекомендуется предусмотреть возможность наклонять блок на сорок пять градусов, для чего следует использовать поворотное устройство на распиловочном блоке.

    Выбирать электродвигатели следует внимательно, ведь они будут предназначаться для вращения пил. Мощность их должна быть не ниже 2.9 кВт. Мотор должен вращать главную пилу со скоростным режимом не менее 5 000 оборотов за минуту, а подрезной – выдавать на три тысячи оборотов больше.

    Лучше всего при создании оборудования воспользоваться пильными дисками, диаметр которых равен двадцати пяти сантиметрам, что даст возможность раскраивать не только ламинированное ДСП и обрезать листы, но и использовать станок для сип-панелей.

    Прижимы

    За основу простейших прижимных механизмов могут быть взяты обычные струбцины, однако, в этом случае увеличивается время на выполнение работ. В идеале, для раскроечного агрегата, изготовить прижимное устройство в области прохода пилы. Довольно простым устройством, будет проложенная над столом, вдоль линии отреза труба, на которой разместятся прижимы.

    Видео: Форматно-раскроечный станок

    Полезные советы

    Чтобы эксплуатация проходила безопасно, в помещении, где он установлен, рекомендуется устроить хорошую вентиляцию вытяжного типа. В этом случае частички древесины не смогут накапливаться и воспламеняться от случайной искры, которая может возникнуть от рабочего мотора. Следует помнить, что скорость вращения пил достаточно высокая, поэтому при работе необходимо действовать осторожно.


    Прижимать листовой материал лучше всего специальной лапой, проворачивая эксцентрик, перемещаемый оператором вручную. Вместо шкалы для измерения можно воспользоваться готовой линейкой от старого оборудования либо рулетки. Упор фиксируется эксцентриком либо винтом с крупной резьбой. Для соблюдения техники безопасности все подвижные участки оборудования обязательно прикрываются съемной экранировкой из стали. Пильный узел должен быть расположен на безопасном расстоянии от того места, где находится оператор.

    Источник: http://gazsnabstroy.ru/prochee/samodelnyj-vertikalnyj-formatno-raskroechnyj-stanok

    Форматно-раскроечный станок своими руками — чертежи, видео, фото

    Такое устройство предназначается для резки плит в мебельном производстве. Конструктивно оно состоит из распиловочного участка и основания. Пильный узел представляется парой дисков, имеющих оси вращения, располагающиеся на одном уровне. При этом диаметры дисков разные, вращение выполняется в противоположные направления – друг к другу.

    Назначение форматно раскроечного станка

    Заводской форматно-раскроечный станок

    Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

    Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

    При изготовлении самодельной конструкции следует учитывать такие моменты:

    • устойчивость оборудования во время работы;
    • наличие измерительных инструментов для предварительной раскройки деревянного листа.
    • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
    • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

    Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

    Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

    Изготовление самодельного форматно-раскроечного станка

    1) Формируется основная опорная рама, на которую будет ложиться полотно. Можно изготовить самостоятельно из металлических уголков или профиля или взять уже готовую, к примеру, со старой пилорамы или другой установки.

    На готовую раму укладывается полотно с пропилом для хода распилочных дисков. Поверхность полотна должна быть ровной и гладкой, чтобы обеспечивать нормальное скольжение листов ДСП.

    2) Потом изготавливаем каретку из листов прочного ДСП или подобного материала. Она позволит надежно зафиксировать две пилы и свободно перемещать их по направляющим. Между собой листы соединяются в четырех углах посредством конусного вала на таком расстоянии, чтобы вал четко двигался по направляющим.

    Наверху каретки монтируется автомат пуска пилорамы. Под кареткой прочно закрепляется первая и вторая пила с фронтальным расположением дисков. Диски следует закрыть специальным экраном. Лучшим вариантом станет прозрачный материал.

    3)Для изготовления направляющих потребуется две трубы большого диаметра. Между собой они соединяются посредством металлической полосы. Поверхность должна быть гладкой без дефектов.

    На краю стеллажа располагается упор. По высоте упор должен с легкостью выдерживать прислоненный лист или деталь. Рядом с упором размещается металлическая линейка, ноль которой должен располагаться у распила полотна. Она позволит вычислять размер на месте.

    4)Перпендикулярно упору размещается прижимной механизм. Предварительно прижимной механизм изготавливается из металлического профиля. Крепится болтами.

    5)К верху экрана подвижной каретки крепится гибкая гофра, а другой ее конец вместе с приводом крепится на стену у вентиляционного люка. На стену под вытяжкой монтируется автомат пуска.

    Станок готов к пуску и ведению раскроечных работ. Перед включением пилы, обязательно нужно включить вытяжку для соблюдения чистоты в помещении.

    Видео: самодельный форматнораскроечный станок

    Конструкция самодельного форматно раскроечного станка

    Блок реза станка

    Следующим этапом проектирования является разработка оптимальной схемы изготовления. Лучшим вариантом будет детальный анализ заводских самодельных моделей для создания уникального оборудования для мебельной мастерской.

    Основным рабочим компонентом является блок реза, который состоит из двух пильных дисков, электродвигателя и раструба для подключения к стружкопылесосу. Для комплектации станков рекомендуется приобретать заводскую модель этого блока, так как самостоятельное изготовление может повлечь за собой возникновение трудностей в работе оборудования.

    Компоненты, которыми должен обладать форматно раскроечный станок своими руками:

    • станина. Является основным корпусом оборудования, на который в дальнейшем будут монтироваться остальные элементы. Чаще всего это трубчатые конструкции с регулировочными ножками;
    • рабочий стол. На него устанавливается заготовка. Основные требования к материалам: идеально ровная поверхность, отсутствие дефектов, способных повредить ламинированный лист;
    • прижимы для заготовки. Они необходимы для фиксации деревянного листа для обрезания его части определенного размера;
    • подвижная каретка. Это несущий элемент для пильного блока. Чаще всего изготавливается из двутавровой балки или двух труб круглого сечения;
    • защитные кожухи.

    Это самая простая конструкция форматно-раскроечного станка, которую можно сделать своими руками из подручных материалов. Одним из главных условий их выбора является надежность и возможность выдерживать механические нагрузки, постоянную вибрацию. Любой самодельный форматник должен отвечать этим требованиям.

    В некоторых конструкциях пильные диски располагаются по разным сторонам относительно заготовки. Отрезной находится внизу, а основной вверху. Это значительно улучшает качество реза, но усложняет процесс изготовления.

    Необходимые для изготовления материалы

    Чтобы смастерить станок, вам потребуется:

    • трубный металлопрокат, уголки и швеллер;
    • пара электродвигателей;
    • валы от сельхозтехники;
    • пильный и подрезной диски;
    • крепеж в виде болтов и гаек;
    • сварочный агрегат;
    • инструменты по металлу.

    Варианты использования механизма для распила

    Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

    • подача пилы на материал – пилы располагаются под столом;
    • подача пилы на материал – пилы располагаются над столом;
    • подача материала на пилу – пилы располагаются под столом.

    В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

    Расположение пилы под столом, которая подается на материал, также предполагает наличие направляющих и передвигающейся по ним каретки. Отличие такого расположения заключается в том, что система пылесборника оказывается скрытой под столом и не мешает перемещению габаритных предметов.

    Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

    Последовательность работ

    Сначала готовится крепкая станина из металла, способная послужить основой станка. С этой целью лучше всего воспользоваться швеллером. Заготовки выбираются с тем расчетом, чтобы получился агрегат длиной 6.5 – 6.7 м, шириной 2.5 м, высотой от восьмидесяти до ста десяти сантиметров.

    Конструируются главная направляющая раскроечного оборудования и напольная направляющая, крепятся на станине. Для них лучше всего воспользоваться трубами, размеры которых составят 6 см в диаметре, 6.5 м по длине, толщина стенки – 5 мм.
    Подвижную часть рабочего стола следует сделать подвижной по направляющим. Во время рабочего процесса с его помощью будет выполняться подача листового материала. Этот участок можно перемещать вручную либо установить дополнительный мотор с чпу.
    Линии реза по длине следует предусмотреть от трех метров. Данный параметр можно будет нарастить либо сократить, для чего просто меняется размер направляющих.

    На станину навешивается пара пил – для основного реза и подрезки. Их монтируют на пильный блок, чтобы вращение происходило во встречном направлении от движения пары асинхронных моторов. Рекомендуется предусмотреть возможность наклонять блок на сорок пять градусов, для чего следует использовать поворотное устройство на распиловочном блоке.

    Выбирать электродвигатели следует внимательно, ведь они будут предназначаться для вращения пил. Мощность их должна быть не ниже 2.9 кВт. Мотор должен вращать главную пилу со скоростным режимом не менее 5 000 оборотов за минуту, а подрезной – выдавать на три тысячи оборотов больше.

    Лучше всего при создании оборудования воспользоваться пильными дисками, диаметр которых равен двадцати пяти сантиметрам, что даст возможность раскраивать не только ламинированное ДСП и обрезать листы, но и использовать станок для сип-панелей.

    Прижимы

    За основу простейших прижимных механизмов могут быть взяты обычные струбцины, однако, в этом случае увеличивается время на выполнение работ. В идеале, для раскроечного агрегата, изготовить прижимное устройство в области прохода пилы. Довольно простым устройством, будет проложенная над столом, вдоль линии отреза труба, на которой разместятся прижимы.

    Видео: Форматно-раскроечный станок

    Полезные советы

    Чтобы эксплуатация проходила безопасно, в помещении, где он установлен, рекомендуется устроить хорошую вентиляцию вытяжного типа. В этом случае частички древесины не смогут накапливаться и воспламеняться от случайной искры, которая может возникнуть от рабочего мотора. Следует помнить, что скорость вращения пил достаточно высокая, поэтому при работе необходимо действовать осторожно.


    Прижимать листовой материал лучше всего специальной лапой, проворачивая эксцентрик, перемещаемый оператором вручную. Вместо шкалы для измерения можно воспользоваться готовой линейкой от старого оборудования либо рулетки. Упор фиксируется эксцентриком либо винтом с крупной резьбой. Для соблюдения техники безопасности все подвижные участки оборудования обязательно прикрываются съемной экранировкой из стали. Пильный узел должен быть расположен на безопасном расстоянии от того места, где находится оператор.

    Источник: http://intehstroy-spb.ru/stanki/kak-sdelat-formatno-raskroechnyy-stanok-iz-podruchnyh-sredstv-svoimi-rukami-2.html

    Форматно раскроечный станок своими руками из циркулярки

    Всем привет ! Идея не новая, но может кому пригодится.
    Заказали пластиковые окна на дачу, привезли, поставили. Без откосов т.к. в планах было обшить комнаты вагонкой. Обшили, руки дошли до откосов и тут пошла проблемка : чем пилить доску 30ку. Сломав упаковку пилок для эл.лобзика полетел в магаз и купил самую-самую простую электропилу.

    800вт диск 140мм посадка 20мм 8зубов(сразу в стол, куплен на 20зубов(68р)) толщина реза 35мм цена 850р
    пилить на длину 1.5 метра и чтобы ровно не понравилось. а тут выходные кончились и пошла гулять идея.

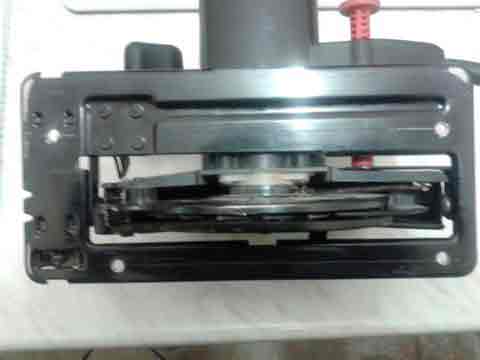

    В подошве просверлил 4 отверстия 6мм

    Найден и отшкурен лист металла t=2мм 700х400.Размечен, просверлен и прорезан болгаркой

    Многие хозяева задаются вопросом, какое оборудование требуется для качественного изготовления корпусной мебели. Специалисты утверждают, что это форматно-раскроечные станки, которые в народе называют станками круглопильными форматными или круглопильными с кареткой. Каждый хозяин может собрать такой аппарат собственноручно.

    Содержание:

    Назначение форматно-раскроечного станка

    Форматно-раскроечное оборудование предназначается для поперечного, продольного раскроя пиломатериалов и раскроя под определенным углом, форматной обрезки и раскроя щитовых заготовок, включая и удаление свесов после проведения их облицовывания, а также с целью раскроя на заготовки заданного размера полноформатных плит.

    Форматно-раскроечное оборудование, что используется при производстве корпусной мебели, позволяет выпускать готовую продукцию высокого качества. Функция этих станков кроется в задаче базовых параметров деталям мебели для проведения последующей обработки. Подобные станки предназначены для поштучного и пакетного раскроя заготовок.

    Фабричные и самодельные форматно-раскроечные станки работают с разными материалами: различными породами древесины, фанерой любой толщины, панелями МДФ, ДСП, ДВП, в том числе композиционными листовыми материалами, облицованными пластиком, ламинированными бумажными и пленочными материалами, шпоном и меламином. Данное оборудование, как правило, используется для раскроя материала, который имеет точные геометрические размеры.

    Форматно-раскроечные станки используются на мелкосерийных производствах, средне- и крупно-масштабных мебельных фабриках, а также в небольших столярных мастерских. Возможность предварительной подрезки заготовок отдельной пилой непосредственно под зоной совершения пропила позволяет раскраивать облицованные натуральным или искусственным материалом заготовки без возникновения сколов облицовки.

    Конструкция форматно-раскроечного станка

    Конструктивно форматно-раскроечные станки состоят из таких элементов: станины, рабочего неподвижного рабочего стола и подвижного дополнительного стола (каретка, тележка, опорная рама, сепаратор, линейка), пильного узла, состоящего из 2 пильных дисков, направляющих,

    Пильной узел

    Сварная конструкция форматно-раскроечного станка гарантирует высокий уровень устойчивости и отсутствие при пилении вибрации. При раскрое облицованных плит главной проблемой является образование на облицовке сколов в той области, где зуб пильного диска выходит. Чтобы справиться с этой проблемой, в чертежах форматно-раскроечных станков предусмотрен пильный узел с двумя пильными дисками.

    Пильный агрегат представляет из себя цельный узел, что отлит из чугуна. Установлены на его корпусе два электродвигателя, которые вращают при помощи ременной передачи подрезной и основной пильные диски. Подрезной диск находится ближе к заготовке, его размер доходит до 120 миллиметров, а в попутном направлении частота вращения достигает 8000 оборотов в минуту.

    Этот диск и требуется для пропила слоя облицовки с той стороны, где выходят зубки основного диска, который вращается во встречном направлении к заготовкам и выполняет основной пропил в плите, как показано на видео о форматно-раскроечном станке. Подобная конструкция позволяет получить ровный и чистый пропил, который не испорчен задирами и сколами.

    На некоторых видах станков устанавливают пильный узел при помощи специальных поворотных секторов, который может перестраиваться на распил под углом. При этом соотношение подрезного и основного пильных дисков не нарушается. Пильный агрегат может устанавливаться на рабочем столе или на станине.

    Основанная пила

    В форматно-раскроечных станках частота вращения главной пилы колеблется в пределах 4 — 6 тысяч оборотов в минуту. Плавная регулировка скорости позволяет быстрее производить настройку форматно-раскроечного станка и точно подбирать режимы работы для разных распиливаемых материалов. Как правило, мощность привода пилы составляет 3−5,5 киловатт. Помните, что не всегда уместна высокая потребляемая мощность, которая обычно характерна для технологического процесса, в котором проводиться пиление пакета листов или раскраиваются твердые сортов древесины.

    Высоту пропила или положения основной пилы в форматно-раскроечных станках устанавливают посредством вертикального передвижения пильного агрегата. При этом применяются два метода: по вертикальным направляющим и за посредством качания вокруг горизонтальной оси.
    Максимальная высота, на которую пила поднимается относительно стола, должна указываться в технических характеристиках агрегата.

    Традиционно она достигает 80 — 130 миллиметров. При наклоне пилы этот показатель соответственно уменьшается. В некоторых моделях предусмотрен автоматический подъем и опускание пилы, работающий от электропривода, иногда с даже заданием высоты с помощью пульта управления.

    Пилы форматно-раскроечного станка имеют, как правило, наклон до 45 градусов, как на фото форматно-раскроечных станков. При этом будет наклоняться весь пильный агрегат. Горизонтальная ось поворота станка благодаря наличию специальных цапф проходит по линии пересечения плоскости неподвижного стола и основной пилы, что исключает в прорези стола заклинивание пилы. Такая функция является необходимой при изготовлении элементов корпусной мебели.

    Подвижный и неподвижный стол

    Основной неподвижный стол, что отлит из чугуна, имеет верхнюю фрезерованную поверхность, размеры которой можно корректировать при помощи дополнительной установки на нем столов удлинения и расширения и параллельной упорной линейки, которая способна перемещаться.

    Подвижный стол состоит конструктивно из каретки, которая изготовлена из многокамерного алюминиевого профиля, опорной рамы, угловой упорной линейки, что имеет откидывающиеся упоры и телескопическим удлинением, опорной рамы и её поддержки. Каретка благодаря собственной конструкции является устойчивой к нагрузкам на изгибание и скручивание.

    Чаще всего в мебельном производстве используются форматно-раскроечные станки с длиной каретки приблизительно 3200 миллиметров. Это самое приемлемое решение для аппаратов с подвижной кареткой, потому что оно соответствует большинству габаритов плит, которые используются предприятиями.

    Не стоит гнаться за высокими ценами форматно-раскроечных станков, полагая, что они работают качественнее. Помните, что всегда самая большая длина реза будет меньшей хода каретки, если имеется подрезная пила. Для полного прохождения зоны пиления заготовкой требуется дополнительно 200−300 миллиметров.

    Для перемещения заготовки используется роликовая тележка, что передвигается по стальным направляющим, и сепаратор с шариками или роликами, которые перемещаются между V-образными стальными направляющими. Для регулировки подвижного относительно плоскости основного стола или пилы в конструкции форматно-раскроечных станков, как правило, предусматриваются соответствующие компенсаторы или регуляторы.

    Направляющие и каретки

    Подвижный стол форматно-раскроечных станков выполняет функцию базирующей поверхности, предназначенной для укладки раскраиваемых плит, он должен выдерживать вес материала. Нагрузку воспринимает сама каретка и ее направляющие. Если они недостаточно жесткие, на направляющие каретки будут воздействовать не только вертикальные нагрузки, но также крутящий момент.

    Из-за существенной длины рычага приложения нагрузки в местах контакта роликов или шариков в линейных направляющих доходит до максимального значения. Поэтому используются в станках с кареткой специальные направляющие, которые обеспечивают легкость ее перемещения и исключают возникновение в них зазоров, что напрямую влияют на точность обработки раскраиваемой заготовки.

    В различных станках разных изготовителей используются направляющие разной конструкции с применением роликов, шариков и их комбинаций. Наиболее распространенной конструкцией, не зависимо от стоимости форматно-раскроечного станка, является алюминиевая каретка, которая перемещается по стальным направляющим на линейных шарикоподшипниках.

    Направляющие зачастую выполняются в виде стальных полос, которые встроены в алюминиевый корпус каретки таким способом, что образуются для размещения шариков два «канала». Подобная «призматическая» схема способна воспринимать нагрузки в любом направлении. Для возрастания срока службы накладки до установки конструкцию подвергают термическому упрочнению. И анодированию, что предотвращает возникновение на обрабатываемой заготовке полос от загрязнения алюминием.

    Существуют и направляющие, в которых шарики являются не стальными, а пластиковыми, жесткость которых достигается с помощью использования алюминиевого профиля с большим количеством внутренних ребер. В некоторых направляющих имеются встроенные компенсаторы износа, но этот узел обычно ремонту в домашних условиях не подлежит.

    Дополнительные опции

    Многие форматно-раскроечные станки оснащаются цифровыми указателями положения упоров и линеек, которые установлены непосредственно на них. Имеются и станки, в которых текущее положение линейки или упора задается на экране монитора с помощью пульта управления, а затем подобные устройства перемещаются в заданное положение автоматически путем индивидуального электропривода.

    На форматно-раскроечном оборудовании в качестве обычной или дополнительной комплектации могут применяться:

    • система электроторможения основного пильного диска,
    • регулировка скорости движения основного пильного диска,
    • система автоматической смазки и регулировки угла пильного узла,
    • электромеханические приводы,
    • электрические двигатели с увеличенной мощностью,
    • верхняя защита пильных дисков, что оснащена патрубком для отвода опилок,
    • пневматические или эксцентриковые прижимы для удерживания заготовок,
    • дополнительная опорная рама,
    • поворотная линейка для раскроя заготовок и плит под непрямым углом,
    • двойной угловой упор,
    • датчик вибрации,
    • система защиты от попадания стружки и пыли.

    Изготовление форматно-раскроечного станка

    Если вы планируете заняться изготовлением корпусной мебели, то вам стоит поинтересоваться, как сделать форматно-раскроечный станок. Проще простого его принцип работы, но цена форматно-раскроечного станка заводского изготовления достаточно приличная. Не каждый частный хозяин может себе позволить купить такое оборудование. А вот собрать станок своими руками по силам каждому человеку, который способен обращаться с инструментами и хоть немного знаком с техникой.

    В процессе работы вам понадобятся: металлические трубы, швеллеры и металлические уголки, два электрических двигателя, основной пыльный и подрезной диск, валы от сельскохозяйственной техники, крепежные детали (гайки и болты), набор инструментов по металлу, сварочный аппарат.

    Для начала вам необходимо изготовить прочную стальную станину для форматно-раскроечного станка, используя металлические швеллеры. Габариты заготовок для основания должны быть следующими: длина станка 6500-6700 миллиметров, ширина 2500 миллиметров, высота 800-1100 миллиметров. Затем сконструируйте основную и напольную направляющую станка и на станине укрепите их. Для изготовления направляющих принято использовать трубу, что имеет размеры 60 на 5 на 6500 миллиметров.

    Подвижный рабочий стол нужно сделать перемещающимся по направляющей, потому что стол во время работы будет совершать подачу листа. Предусмотрите длину линии реза на уровне 3000-3200 миллиметров. При желании можно увеличить или уменьшить данный параметр, для этого нужно только изменить длину направляющих.

    На станок навесьте две пилы – подрезную и основную. Пилы следует устанавливать на пильном блоке, они вращаются друг другу навстречу и в движение приводятся двумя асинхронными двигателями. В обязательном порядке предусмотрите возможность наклона для блока под острым углом до 45 градусов. Снабдите для этого пильный блок специальным поворотным механизмом.

    К выбору двигателей отнеситесь внимательно, ведь они приводят в движение пилы. Мощность мотора должна составлять не меньше 2,9 кВт. Двигатели должны вращать основную пилу со скоростью порядка 5000 оборотов, а подрезную – 8000 оборотов в минуту. В конструкции станка используйте пильные диски диаметром 250 миллиметров, что позволяет совершать раскройку ламинированных древесно-стружечных плит и обрезку листов.

    Для безопасного использования форматно-раскроечных станков своими руками в производственном помещении предусмотрите хорошую вытяжную вентиляцию, потому что частицы древесины способны воспламениться от самой маленькой искры, возникающей при работе двигателей. Учитывая большую скорость движения пильных дисков, рекомендуется соблюдать при работе на станке повышенную осторожность, так как диски, которые вращаются на большой скорости, могут нанести травмы работнику, вплоть до потери кисти руки и всей конечности.

    После изготовления форматно-раскроечного станка в домашних условиях можно приступать к непосредственной обработке материала. Листы обычно имеют большие габариты, поэтому перед установкой листа в механизм стоит провести первоначальные разметки в местах, где будут проделаны разрезы. Размер заготовки при этом должен быть больше хотя бы на 7 – 8 миллиметров с каждой стороны. После создания небольшой стопки заготовок с разметками, можно заниматься раскройкой и обрезкой материала.

    ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ.
    Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.
    Не забываем заглядывать в правила форума . Незнание правил не освобождает от ответственности!
    Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь.

    Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.
    Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

    • Мастеровой »
    • Инструмент, приспособления и мастерская »
    • Самоделкины (Модератор: SergZH) »
    • Тема: Проект самодельного форматно-раскроечного станка

    Автор Тема: Проект самодельного форматно-раскроечного станка (Прочитано 67493 раз)

    0 Пользователей и 1 Гость просматривают эту тему.

    Источник: http://mytooling.ru/instrumenty/formatno-raskroechnyj-stanok-svoimi-rukami-iz

    Смотрите также:
    30.04.2020

    Установка системы инсталляции для унитаза Инсталляция для унитаза – это современная сантехническая система, позволяющая спрятать от посторонних глаз коммуникации и трубы. Традиционно в комплекте с инсталляцией поставляется подвесной унитаз, набирающий популярность...

    30.04.2020

    Как собрать сварочный аппарат в домашних условиях? При выполнении в домашних условиях нетрудных и небольших по объему сварочных работ, каждый может собрать сварочный аппарат своими руками. Для сборки не придется затрачивать большое количество денег, сил и времени. Также...

    30.04.2020

    Как сделать самодельный форматник своими руками: чертежи, фото Во время изготовления корпусной мебели применяются различные типы инструментов. Для получения ровных заготовок необходимо форматно-раскроечное оборудование. В большинстве случаев небольшое производство не...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
