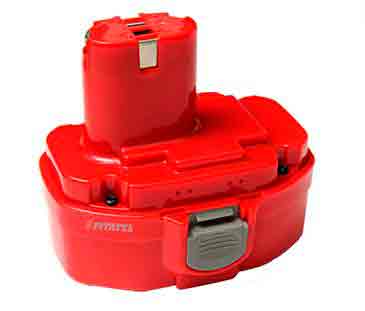

Ремонт аккумулятора шуруповерта своими руками

Восстановление аккумулятора шуруповерта

Практически каждый аккумулятор в электроинструменте является самой дорогой его частью. Шуруповерт не исключение, ведь сменная батарея может составлять от 30% всей стоимости инструмента. После разрядки устройства необходимо приобретать новый шуруповерт, но для экономии финансов есть другой вариант – восстановление, которое продлит срок его службы.

Быстро садится аккумулятор на шуруповерте

Проблема с быстрым саморазрядом батареи встречается довольно часто. Она заключается в быстрой зарядке, которая происходит за минут 20 и такой же непродолжительной работе.

Данная ситуация может стать следствием неправильной работы термодатчика, находящегося в съемной батарее. Этот термодатчик может быть не так установлен изначально. Необходимо вернуть его по месту покупки.

Если аккумулятор стал быстро разряжаться после продолжительного бесперебойного использования, что могло случиться после падения, нужно взяться за его ремонт.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

  • восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
  • добавлении дистиллированной воды в электролит;
  • замене некоторых или всех блоков батареи.

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

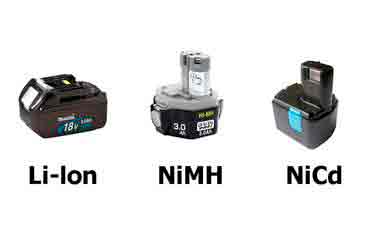

Существуют 3 разных вида аккумуляторов:

  1. Никель-кадмиевые. Самые доступные по цене, но недолговечные, особенно при частой работе в холодных погодных условиях.
  2. Никель-металл-гидридные. Небольшое устройство, не отличающееся продолжительным сроком эксплуатации.
  3. Литий-ионные. Самые востребованные, долго способны не разряжаться, но имеют более высокую стоимость, чем вышеперечисленные варианты.

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Как восстановить аккумулятор шуруповерта в домашних условиях

Можно ли реанимировать все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются почти во всех современных шуруповертах.

Для процесса восстановления необходимо понимать основы электричества. То есть, иметь школьные знания о работе аккумуляторных батарей.

Для работы понадобятся инструменты и материалы:

  • отвертка;
  • тестер;
  • паяльник;
  • олово (с малокоррозийным флюсом).

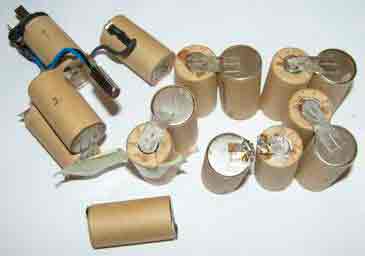

Для реанимации аккумулятора потребуется донор. В комплектации шуруповерта он может быть в наличии, или нужно найти его самостоятельно, например, вынув из другого старого устройства.

Для начала проведения операции необходимо произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После этого снять с восстановляемой части пластмассовую крышку при помощи отвертки. Производить эту процедуру нужно аккуратно, чтобы не повредить фиксаторы. В противном случае для последующей сборки потребуется клей, наподобие «Момента».

Восстановление никель-кадмиевых аккумуляторов для шуруповертов

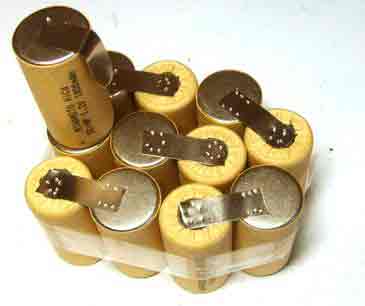

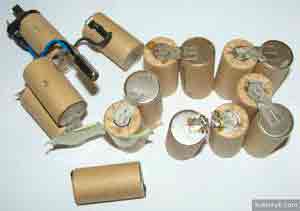

Устройство ni cd аккумуляторов изготавливается по одной технологии, поэтому любую батарею можно сделать донором этого типа.

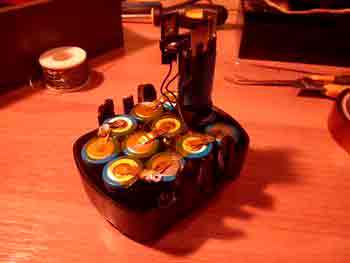

Такие устройства представляют собой отдельные компоненты – блоки, с номинальным напряжением 1,2 В и энергоемкостью 1200–1500 МА/ч. Они встречаются в шуруповертах фирмы Интерскол. Каждый блок влияет на мощность, то есть при ее значении в 12 В, количество блоков составляет 10 штук, 14,4 В – 12 и т. п. После смены акб мощность может упасть на первое время работы, но затем все восстановится.

Восстановление аккумулятора шуруповерта 18 вольт

18 В – часто встречающаяся мощность, которая соответствует наличию 15 блоков. В качестве донора нужно выбрать электроприбор с напряжением 14,5 В, то есть автомобильная батарея 12 В не подойдет.

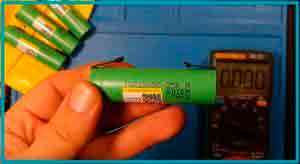

Как восстановить и запустить литий-ионный аккумулятор

Для данных видов батарей потребуется запомнить, где расположены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, чаще всего выходит из строя, а точнее, их стабилизаторы и защитные диоды.

Производится проверка напряжения на выходе аккумулятора, если значение значительно меньше от нормального, производится реанимация.

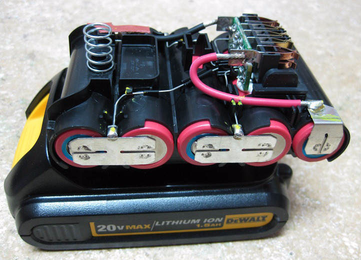

Вторая жизнь аккумуляторов в шуруповертах Bosch, «Хитачи», «Макита»

Представленные бренды поставляются с литий-ионной батареей. Чтобы их оживить, потребуется паяльник и ловкость рук, ведь если делать все медленно – срок службы может уменьшиться, или аккумулятор вовсе взорвется.

Все надломленные или затертые проводки внутри батареи необходимо изолировать, например, при помощи изоленты или заранее заменить на новые.

Для восстановления припаиваются оторванные металлические элементы – ленты, которые можно взять в старых блоках.

Для сборки необходимо вернуть картонную прокладку между блоками и платой на место. Это потребуется для предотвращения замыкания. Затем изолируются контакты.

Источник: http://pro-instrument.com/ruchnoj/vosstanovlenie-akkumulyatora-shurupoverta.html

Как отремонтировать аккумулятор для шуруповерта в домашних условиях

Основной элемент практически всех категорий переносного электроинструмента – аккумуляторная батарея. Одновременно это и самая дорогая часть. Например, аккумулятор среднего по характеристикам шуруповёрта стоит 60-70% от общей суммы. Поэтому каждый домашний умелец или профессиональный мастер должны знать, как самостоятельно произвести ремонт аккумуляторов для шуруповерта. И деньги сэкономите и инструменту вторую жизнь дадите.

Разновидности аккумуляторов для шуруповёрта

Прежде чем приступать к ремонту, необходимо произвести диагностику, а для этого, узнать какие виды аккумуляторных батарей используются в шуруповёртах. Такие знания помогут быстро определить тип источника питания, соответственно, выбрать правильный подход.

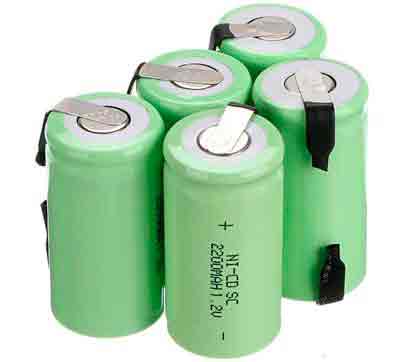

Никель-кадмиевые батареи

Никель-кадмиевый аккумулятор – популярный источник питания для шуруповёртов различной мощности. Основное его преимущество – низкая цена, поэтому такие АКБ получили широкое применение: от ручного инструмента до электрокаров, перевозящих большие грузы. Интересный факт, что даже в троллейбусах установлены никель-кадмиевые источники питания.

  • При правильной эксплуатации обладают продолжительным сроком эксплуатации и большим количеством циклов заряд/разряд.
  • Могут длительное время находиться в режиме хранения. Важно знать, что никель-кадмиевые батареи можно хранить только разряженными.
  • Низкая температура окружающей среды не влияет на долговечность.
  • Доступны по своей ценовой политике.
  • При неправильной эксплуатации повышается ток саморазряда.
  • Не рекомендуется вскрывать батареи – никель и кадмий являются токсичными и очень вредными для человеческого организма элементами.

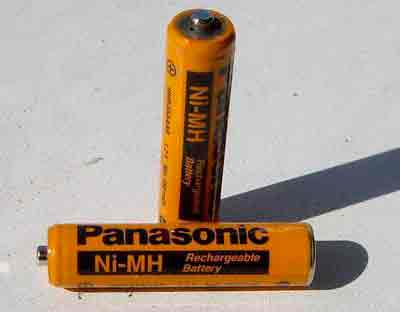

Никель-металлогидридные батареи

  • Большая ёмкость. Такие источники питания способны на 20% дольше проработать за один цикл, чем никель-кадмиевые аккумуляторы.
  • Длительный эксплуатационный срок. При правильном обращении – не менее 300 циклов заряд/разряд.
  • Не требуют полной разрядки.
  • Восстановление никель-металлогидридных источников питания невозможно, только замена.
  • Высокая ценовая политика.
  • Невосприимчивость к низкой температуре окружающей среды.

Никель-металлогидридный элемент, что может быть очень важным для некоторых пользователей, является экологически чистым. Но всё равно не следует забывать про правильную утилизацию отработавших источников питания.

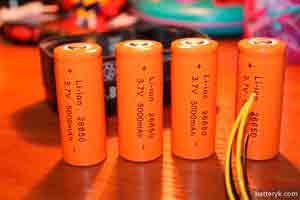

Литий-ионные батареи

Замена аккумуляторов в шуруповёрте, если они литий-ионного типа, происходит в течение нескольких минут. Но ремонту такие источники питания, как и никель-металлогидридные АКБ, не поддаются.

  • Самое большее количество циклов заряд/разряд среди остальных аккумуляторных батарей.
  • Высокая ёмкость.
  • Меньший вес, соответственно, большее удобство при обращении с электроинструментом.
  • Высокая ценовая политика. Не всегда актуально покупать новую литий-ионную батарею – выгоднее приобрести электроинструмент в сборе.
  • При неправильном хранении и без дозаряда быстро приходят в негодность.

Перечень необходимых инструментов

Ремонт или диагностика АКБ шуруповёрта невозможны без определённого инструмента и измерительных приборов. Для восстановления аккумуляторной батареи не обязательно покупать дорогие инструменты, вполне подойдут бюджетные производители.

Перечень инструмента, необходимого для ремонта АКБ шуруповёрта:

  • Мультиметр. Измерительный прибор, который позволяет определить постоянное и переменное напряжение, сопротивление, силу тока или прозвонить цепь на предмет обрыва. Более дорогие модели способны измерять ёмкость элементов, но они не пригодятся домашнему мастеру.
  • Плоская и фигурная отвёртки. Незаменимый инструмент, который не раз выручит в дальнейшем.
  • Монтёрский нож со сменными лезвиями.
  • Паяльник. Мощности в 40 Вт будет вполне достаточно. Более мощные модели стоят дороже, и при неправильном обращении с ними можно повредить элемент.
  • Олово и припой. Недорогие расходные материалы.

Пригодятся и расходные материалы, например, изолента или термоусадочная трубка, бытовой клей, небольшие отрезки проводов.

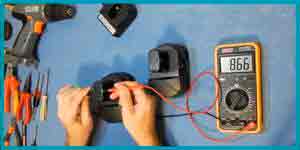

Диагностика неисправного аккумулятора

Перед тем как отремонтировать аккумулятор шуруповерта в домашних условиях, необходимо узнать причину его поломки. Правильная диагностика – это 80% выполненной работы. И не всегда этот процесс прост и понятен.

Диагностика неисправностей аккумуляторных батарей заключается в определении одной или нескольких банок, которые вышли из строя. Одновременная поломка всех элементов питания – это нонсенс, возникающий один раз в столетие.

Последовательность определения неисправности:

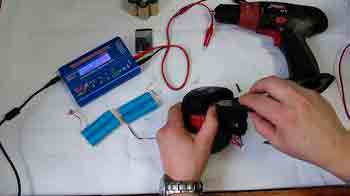

  • Полностью зарядить аккумуляторный блок шуруповёрта. В комплекте к переносному электроинструменту обязательно идёт специальное гнездо-зарядка. В которое необходимо установить снятую батарею и дать несколько часов для полного заряда. Окончание цикла заряда – это загоревшийся зелёный индикатор на корпусе.

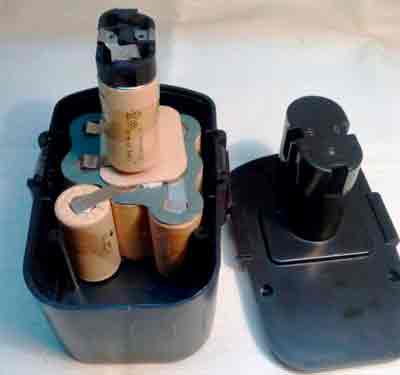

  • Снять защитную крышку аккумуляторной батареи. Неразборных корпусов не бывает: некоторые производители делают болтовые крепления, другие – клеевые. С болтами обходится проще – их достаточно выкрутить и снять крышку. Приклеенную поверхность можно аккуратно срезать монтёрским ножом.
  • Провести визуальный осмотр. При выходе из строя аккумуляторная банка обычно вздувается – это хорошо видно невооружённым глазом. Причиной низкой ёмкости может стать отгоревший провод или перемычка между элементами.

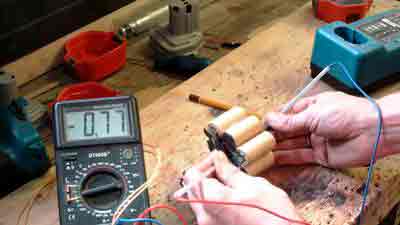

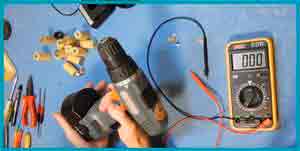

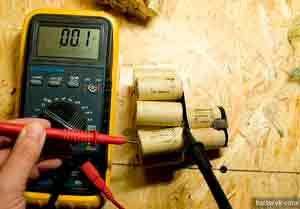

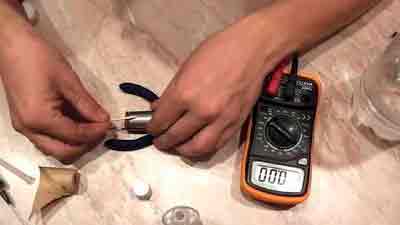

  • Замерить напряжение на каждой банке. Перед началом измерений, мультиметр следует включить в режим «Постоянное напряжение» и коснуться щупами выводов каждого элемента. Отпаивать каждый элемент не надо.
  • С помощью проводов небольшого сечения присоединить к источнику питания шуруповёрта простую автомобильную лампу на 12 В или 24 В (в зависимости от номинального напряжения АКБ шуруповёрта). Оставить включённую лампу на 30-40 секунд.
  • Отключить автомобильную лампу от батареи и заново измерить разность потенциалов каждого элемента.
  • Определить элемент с максимальным падением ёмкости и заменить его.
  • Собрать аккумуляторную батарею в обратной последовательности.

Ремонт или диагностика аккумуляторов для шуруповерта может без особых трудностей проводиться своими руками. Это хорошо видно из вышеперечисленной последовательности. Необходимо только иметь инструмента, минимальный багаж знаний, свободное время и желание что-то сделать своими руками.

Восстановление никель-кадмиевых батарей

Ремонт АКБ шуруповёрта можно считать бюджетным только тогда, когда элементы питания не выбрасывают, а восстанавливают. Чтобы восстановить аккумуляторные батареи никель-кадмиевого типа, следует знать особенности их эксплуатации. Например, при пересыхании электролита, единственный путь таких батарей – в пункт утилизации.

Как самостоятельно восстановить никель-кадмиевый аккумулятор:

  • Разобрать аккумулятор, отпаять и зарядить каждую банку. В общей батареи не получится нормально зарядить все элементы – определенные потери тока всё же будут присутствовать.
  • На каждую банку подать напряжение в 3,6 В, не более чем на 3-5 секунд. Для этого можно использовать регулируемые источники питания: лабораторные трансформаторы или автомобильные зарядные устройства.
  • Замерить напряжение на выводах каждой банки. Если все элементы показывают напряжение в 1,2-1,4 В – это означает, что «перепрошивка» никель-кадмиевых батарей прошла успешно. Если вольтаж понижен или отсутствует, то батарея повреждена либо в ней отсутствует электролит.

Если после нескольких циклов никель-кадмиевая батарея не хочет заряжаться, то единственный выход заменить её. Это всё равно будет дешевле, чем покупка нового аккумулятора.

Восстановление дистиллированной водой – правда или вымысел?

Многие мастера, способные восстанавливать электроинструмент, утверждают, что высохшие источники питания не поддаются «реинкарнации». Другие говорят, что восстановить аккумуляторы можно, необходима только дистиллированная вода, инструмент и 30-40 минут свободного времени.

Последовательность восстановления аккумуляторов дистиллированной водой:

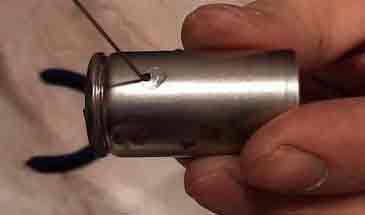

  • С помощью тонкого сверла и дрели сделать маленькое отверстие в верхней части аккумуляторной банки. Если сверлить середину элементу или нижнюю часть, то можно повредить источник питания. Восстановить его потом будет невозможно.
  • С помощью шприца залить в батарею дистиллированную воду до максимума.
  • На 1-2 дня оставить батарею в чистом и тёплом месте, отверстие не закрывать.
  • Элементы с залитой дистиллированной водой соединить в одну батарею.
  • Поставить батарею на зарядку до полного восстановления ёмкости. После заряда проверить напряжение на каждой банке и при необходимости долить дистиллированной воды.
  • После проверки закрыть отверстия с помощью клеевого пистолета. Запаивать отверстия категорически запрещается – так можно повредить аккумуляторный элемент.
  • Установить батарею обратно в корпус, закрыть крышкой и дозарядить.

Простое восстановление: замена нескольких элементов

Если операции с дистиллированной водой и «перепрошивка» никель-кадмиевых батарей требуют времени и сноровки, то для замены отработавших своё элементов понадобится только мультиметр, паяльник и новые аккумуляторные банки.

Перед заменой необходимо провести диагностику АКБ и как это сделать правильно описано выше. Батарея состоит из отдельных элементов, которые надо выпаять. Для пайки используют маломощные паяльники, иначе высокой температурой можно повредить источники питания. Элементы с низким напряжением следует отложить в сторону или пометить.

Совет! Если есть возможность, то лучше воспользоваться паяльной станцией с регулировкой мощности или точечной сваркой.

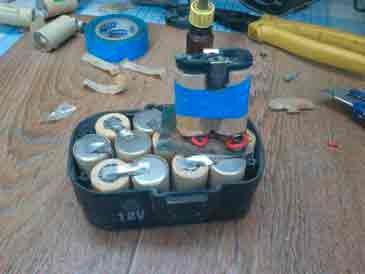

После определения неисправных источников питания их надо просто заменить новыми, которые впаивают заново в общую батарею. Стоимость отдельных банок намного ниже, чем всей конструкции в сборе, поэтому экономия будет налицо. После того, как все элементы будут собраны в батарею, необходимо провести несколько циклов заряд/разряд аккумулятора.

Полная замена и стирание «памяти» батарей

Есть маленький секрет продления срока службы новых источников питания. Для этого надо снять заводские настройки с банок, которые устанавливаются несколькими циклами заряд/разряд. Проводить операцию по продлению долговечности следует только на новых элементах, а в дальнейшем их правильно заряжать.

Новую аккумуляторную банку разряжают до напряжения в 1 В. Важно следить за данным параметром, так как ниже одного вольта батарейка может прийти в негодность, после чего её восстановление будет невозможным. Для разряда лучше всего воспользоваться регулируемой нагрузкой, на которой выставить ток 1 А.

После полной разрядки все элементы необходимо заново зарядить, используя для этого номинальные показатели тока и напряжения. После полного заряда можно спаивать источники питания в батарею и устанавливать на шуруповёрт.

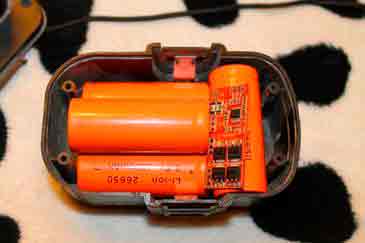

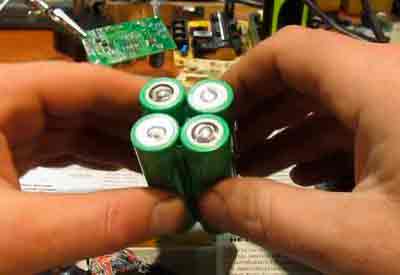

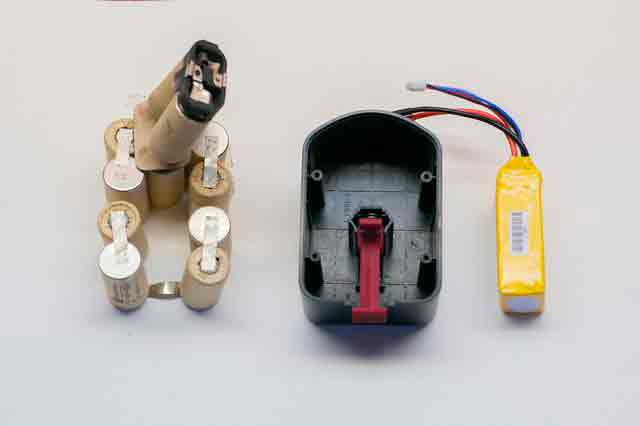

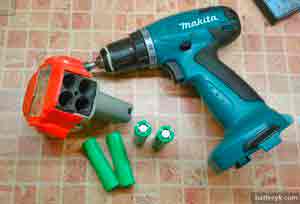

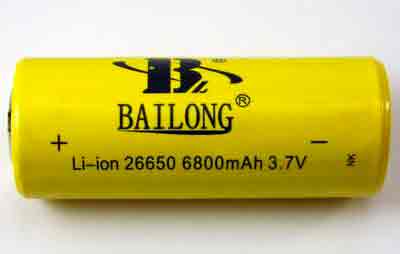

Самостоятельная переделка аккумулятора под литий-ионные банки

Литиевый источник питания имеет массу преимуществ:

  • Меньший вес.
  • Сокращённое время заряда.
  • Отсутствие заводской «памяти».

Поэтому некоторые умельцы стараются приобрести недорогой шуруповёрт с никель-кадмиевым аккумулятором и переделать его под литиевые батареи. Сразу надо уточнить, что литий-ионные батареи стоят намного дороже, чем все остальные источники питания и их минусами.

  • Рассчитать необходимое количество литиевых банок для аккумуляторной батареи. Можно подобрать большую мощность и таким образом уменьшить количество элементов.

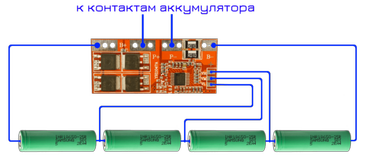

  • С помощью перемычек соединить все элементы питания в единую батарею.

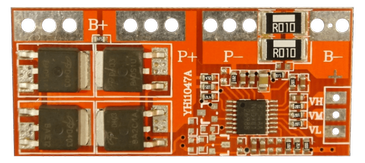

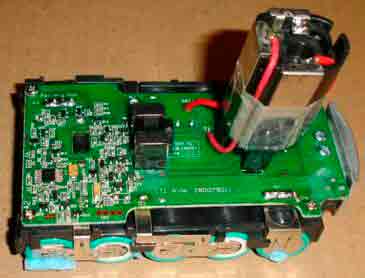

  • Батарею припаять к плате контроллера, рассчитанной на рабочий ток шуруповёрта.
  • Разобрать аккумулятор шуруповёрта и удалить все никель-кадмиевые батарейки.
  • Спаять вместе выходные контакты платы контроллера и выводы аккумуляторного корпуса. Полностью собрать корпус.

Следует помнить, что после замены источников питания может понадобится новый блок заряда. Иначе мощности старого просто не будет хватать для восстановления полной ёмкости аккумуляторной батареи.

Заключение

Из статьи вы узнали, как отремонтировать аккумулятор для шуруповерта с небольшим количеством инструментов и измерительных приборов.

Источник: http://3batareiki.ru/akkumulyatory/kak-otremontirovat-akkumulyator-dlya-shurupoverta-v-domashnih-usloviyah

Ремонт аккумулятора шуруповёрта: как починить

В нашей мастерской появилось много удобного и многофункционального электроинструмента, без которого трудно обойтись. Шуруповерт – один из них. С ним не страшен никакой ремонт. Особенно удобен такой инструмент, который работает на автономном источнике питания – аккумуляторах. Зарядил заранее там, где есть электроэнергия, и целый день можешь работать в любом отдаленном от сети уголке.

  • Как восстановить аккумулятор шуруповерта
  • Как самому подключить шуруповерт к сети 220в
  • Ремонт шуруповёрта своими руками: видео

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

  • никель-кадмиевые;
  • литий — ионные;
  • никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Определение неисправности

Неисправность батареи может прятаться в каком-то одном элементе или в нескольких. Редко выходят из строя сразу все. Это и дает надежду на возможность починить инструмент. Чтобы отыскать неисправный элемент потребуется любой мультиметр, который должен быть в мастерской обязательно и автомобильная лампочка мощностью около 20 Вт.

Заряжаем батарею положенное время, затем нагружаем ее на лампочку. Пока лампочка светится – прибором выбираем те аккумуляторы, на которых напряжение будет самым низким. Скорее всего, они и являются причиной выхода из строя. Для более точной диагностики эти элементы надо выпаять из батареи.

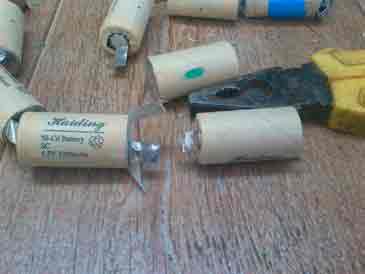

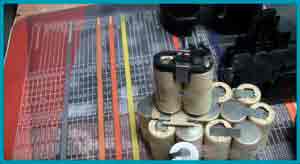

Батарея спаянная, а вернее сварена с помощью соединительных пластин методом точечной сварки. Надо аккуратно бокорезами или другим подходящим инструментом оторвать пластины.

На отсоединенных элементах проверяем амперметром того же мультиметра ток прямого замыкания. Просто замыкаем «+» и «-» щупами прибора. Ток на неисправном аккумуляторе будет заметно меньше, чем на остальных.

В чем криминал такого явления? Дело в том, что «плохой» элемент не дает возможность нормально заряжать другие. Он становится своеобразным сопротивлением на пути тока, и вся батарея становится незаряженной до нужного значения. Через некоторое время из-за постоянного низкого уровня заряда она выйдет вся из строя.

Восстановление элементов — реальность

Эффект «памяти» аккумулятора имеет много толкований, но смысл этого явления заключается в том, что элемент с каждой зарядкой снижает емкость заряда. Восстановить отдельный аккумулятор, значит восстановить работоспособность всей батареи.

Способы восстановления разные, но не все дают результат. Часто помогает многоразовый цикл заряда – разряда. Отдельный элемент заряжают, а потом разряжают на лампочку. После полного разряда повторяют заряд. Эту манипуляцию выполняют до тех пор, пока элемент не начнет набирать достаточную емкость заряда. Если же такого не происходит – его утилизируют, а проще – выбрасывают.

Иногда специалисты применяют метод шоковой зарядки. На безнадежный элемент, который не откликнулся на восстановительные меры, подают не 1.2 В, а все 12 В. Такая шоковая встряска иногда приносит результат. Это еще одна попытка перед окончательным выбросом.

Интересны методы восстановления неспециалистов. Они, конечно, похожи на шаманство, но тоже существуют. Относятся они только к Ni-Cd образцам. Предлагается элемент положить в морозилку на 1 час, а потом положить его в полиэтиленовый пакетик и просто постучать по нему каким-нибудь предметом. Если выбрасывать жалко – пробуйте.

Ремонт и замена своими руками

Когда все методы восстановления не принесли успеха, а отбракованные элементы ушли в небытие, необходимо подыскать им замену. Идеальной заменой будет новый элемент или комплект элементов, но из-за отсутствия таковых можно подобрать живой элемент из другой отслужившей батареи. Отобрать его можно тем же методом, каким отбраковывают элемент из батареи.

Замена на элемент бывший в употреблении не так неразумна, как кажется. Если взять новый элемент, то его качества могут затеряться на фоне старой батареи, а старый живой элемент будет работать в равных условиях.

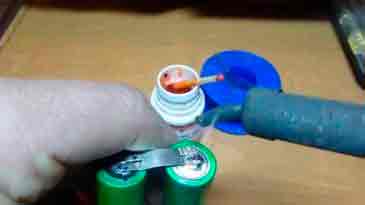

Пайка – самый сложный момент + (Видео)

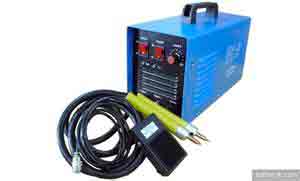

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Правильная эксплуатация экономит ваш бюджет + (Видео)

Правило эксплуатации одно – поддерживать батарею в рабочем состоянии. Раз в месяц полностью ее заряжать и разряжать, имитируя работу шуруповерта – многократно включать его и выключать. Хотя бы на холостом ходу. Вот и вся хитрость.

Источник: http://instrument-blog.ru/elektroinstrumenty/remont-akkumulyatora-shurupovyorta.html

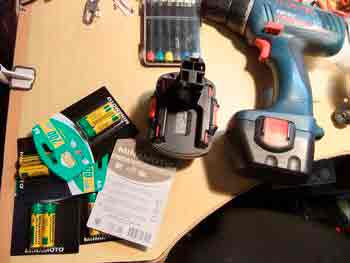

Ремонтируем аккумулятор шуруповерта

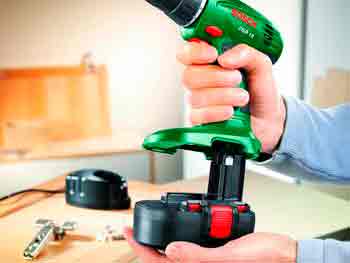

Любой шуруповерт укомплектован двумя аккумуляторными блоками, что позволяет работать с ним долгое время. Но рано или поздно приходится сталкиваться с тем, что батарея садится, вовсе не заряжается и нуждается в замене. Приобрести новую часто бывает непросто, а если и удается, то по очень высокой цене. Поэтому и говорят, что легче купить новый инструмент, либо провести ремонт аккумулятора шуруповерта самому.

В Интернете есть большое количество видео, в которых любители электроники наглядно показывают, как провести ремонт аккумулятора шуруповерта своими руками. Если серьезно озадачиться вопросом, подумать об экономии денежных средств и о том, можно ли починить батарею шуруповерта своими руками, просмотр таких роликов может стать хорошим началом для того, чтобы в будущем ремонтировать АКБ самостоятельно.

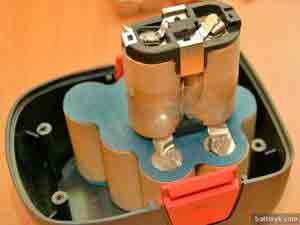

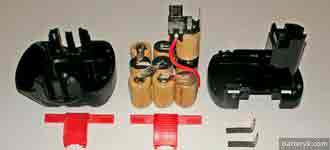

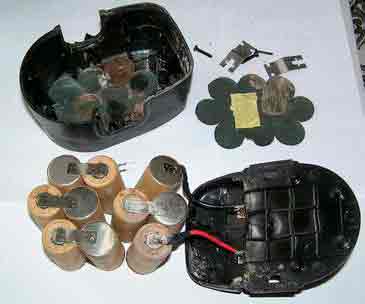

Как разобрать аккумулятор

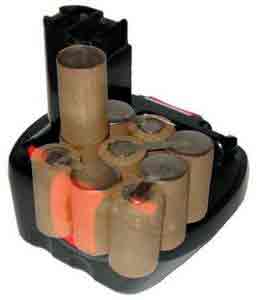

Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.

Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются разбору отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.

Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение — 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.

На рынке предлагается большое количество недорогих моделей шуруповертов.
Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.

Виды ремонта аккумуляторных батарей

Как реанимировать аккумулятор шуруповерта? Можно выделить три способа:

  • экспресс-ремонт АКБ методом запзаппинга ;
  • замена отдельных элементов в аккумуляторе ;
  • замена всех элементов аккумуляторного блока .

Экспресс-ремонт никель-кадмиевых батарей методом запзаппинга

В переводе с английского это означает прожигание никель-кадмиевого аккумулятора, применяя короткие импульсы высокого тока в течение нескольких секунд. Можно сказать, что это, своего рода, экстренная реанимация элементов питания. Сразу следует отметить, что такой вариант является довольно рискованным, и не каждый аккумулятор способен выдержать подобную «шокотерапию» высоким током. Использовать высокий ток возможно только в том случае, если в шуруповерте установлены никель-кадмиевые батареи. Другие АКБ (никель-металлгидридные, литий-ионные) подвергать такому воздействию категорически нельзя.

Суть продувки состоит в том, чтобы разрушить высоким током кристаллы, образующиеся внутри никель-кадмиевых аккумуляторов. Эти кристаллы называются дендритами, и из-за их роста емкость АКБ постепенно снижается . «Прокачивание» высокими токами быстро разрушает образовавшиеся кристаллы и резко снижает саморазряд батареи.

Утверждается, что запзаппинг может быть эффективным для любых NiСd, даже если они полностью разряжены до нуля или лежали без применения 10 или 20 лет. Вопрос всегда стоит в вероятности успешного ремонта в таких «тяжелых» случаях — когда батарейки «чинят» таким образом, это либо увенчается успехом, либо нет. Однако попробовать оживить их не помешает. Разумеется, соблюдая при этом максимальную осторожность.

Для проведения запзаппинга понадобятся:

  • любое сильноточное зарядное устройство ;
  • мультиметр, чтобы контролировать напряжение ;
  • сварочный аппарат ;
  • зажим по типу «крокодила» ;
  • заппинг-электрод ;
  • защитные средства .

В качестве зарядного устройства не стоит использовать рядовой блок питания. Даже если сила тока у таких зарядников 10-15 А , они не выдержат сильного напряжения. С помощью двустороннего зажима на одной клемме обеспечивается плотный контакт, а на другой клемме будет удерживаться сам электрод. Пальцами его удержать невозможно: во время прожигания он раскалится. Заппинг-электрод — это кусок проволоки, которая свернута тугим пучком (изоляции нет). Сечение у нее максимум 1,5 мм 2 , а длина — 6-7см.

Вместо более высококачественного сварочного аппарата особенно смелые любители электроники ремонтируют батарейки, ипользуя обычный паяльник. Но инструмент для точечной пайки будет предпочтительнее при ремонте. Средства защиты (халат, очки, специальная невоспламеняющаяся подложка) необходимы потому, что во время продувки высоким током всегда появляются искры.

Ход работ

Лучше продувать каждую батарейку отдельно, алгоритм действий такой:

  • Закрепить электрод со знаком «минус» на ее минусовом полюсе. Не перепутать полярность, важный момент.
  • «Продувать» плюсовой электрод коротенькими тычками, частота их — 2-3 раза в секунду . Обычно для банки с выходным напряжением 1,2 В продувание необходимо делать в течение 3-4 секунд с частотой 2-3 мелких тычка в секунду;
  • Измерить показатели напряжения после первого этапа . Максимально его следует поднимать до 1,3 В. Если напряжение выше, следует уменьшить время тычков или их число.

Тыкать нужно очень быстро и аккуратно, не допуская, чтобы электрод даже на короткое время приварился к полюсу Ni Cd аккумулятора шуруповерта, во избежание полного прожигания аккумулятора. На плюсовой электрод рекомендуется надеть защитный промежуточный, либо зацепить «крокодил» для защиты поверхности полюса АКБ.

Процедура повторяется до 25 раз — до тех пор, пока емкость батареи не будет восстановлена. В течение всего процесса необходимо постоянно следить за температурой аккумуляторов. Промежутки между заппингами должны составлять не менее 15 минут. Только в таком случае у реанимированного аккумулятора останется шанс на то, чтобы продлить срок своей службы.

Замена отдельных элементов в аккумуляторе

Если емкость батареи падает, это значит, что, как минимум, несколько ее элементов вышли из строя. Все АКБ разом не могут «сесть», поэтому вначале нужно найти в цепочке самые малоемкие батарейки, а потом разобрать аккумулятор и заменить их на новые.

Новые батарейки можно заказать в любом интернет-магазине. При этом важно купить те элементы, тип и емкость которых полностью соответствуют прежним. Если в шуруповерте стоят никель-кадмиевые аккумуляторы, то и приобретать стоит такие же, с аналогичным уровнем емкости. Если удастся раздобыть такой же аккумулятор, можно вынуть из него наиболее емкие элементы и поставить в тот, который ремонтируется.

Как выявить «слабые звенья»

Поиск севших батареек в цепи можно осуществить двумя способами:

  • с помощью мультиметра ;
  • мультиметр + лампа-«нагрузка» .

Для первого способа понадобится только мультиметр:

  • зарядить АКБ полностью ;
  • разобрать корпус аккумулятора ;
  • произвести замеры номинального U на каждой батарейке (номинал для никель-кадмиевых батареек — 1,2 В, для литий-ионных — 3,6 В);
  • отметить крестиком элементы, на которых U ниже номинального , чтобы не перепутать с другими;
  • собрать аккумулятор ;
  • включить шуруповерт ;
  • работать им до заметного уменьшения мощности ;
  • разобрать аккумулятор снова, измерить показатели U вторично .

На батарейках, которые помечены крестиком, «провалы» в напряжении будут значительно больше, чем у остальных — чаще всего, ниже 1 В. Что касается разницы между показателями U в АКБ, то если она составят минимум 0,5-0,7 В, это весьма существенно.

Второй способ нахождения «севших» батареек менее трудоемкий и более простой. Если выходное напряжение шуруповерта 12 В, понадобится лампа с таким же выходным напряжением.

Ход действий:

  • зарядить аккумулятор полностью ;
  • подсоединить лампу в качестве нагрузки к обоим полюсам АКБ ;
  • ждать полной разрядки аккумулятора ;
  • замерить мультиметром показатели напряжения на клеммах всех элементов поочередно .

«Севшие» батарейки легко отделить потому, что напряжение у них после разрядки падает больше всего.

Ремонт

Итак, элементы, вышедшие из строя, найдены, новые приобретены, и теперь можно приступить непосредственно к ремонту АКБ.

Чтобы отремонтировать аккумулятор, понадобятся:

  • паяльник ;
  • флюс малой коррозийности ;
  • олово ;
  • медные пластинки (в случае, если «родные» сломались во время разбора) .

Точечную сварку в случае частичного ремонта АКБ использовать необязательно. Но во время пайки нужно внимательно следить за тем, чтобы не перегреть элементы. Соединять батарейки между собой лучше всего с помощью тех пластинок, которые у них и были. Если они сломались во время разбора батареи на отдельные элементы, то потребуется изготовить новые пластинки из меди.

Не следует забывать о полярности. Каждый элемент аккумуляторов для шуруповерта соединен с соседним по принципу определенной последовательности. Минус одной банки нужно соединить с плюсом другой, а минус другой банки нужно соединять с плюсом третьей, и так далее.

После того как цепочка будет собрана заново, нужно позаботиться о том, чтобы потенциал напряжения всех элементов был равным. Для этого следует оставить АКБ на зарядке на целую ночь, затем они должны остывать в течение последующих суток. После этого производится замер напряжения на каждом элементе. Если пайка и цикл заряда были проведены верно, то мультиметр покажет на всех батарейках примерно одну и ту же цифру U — 1,3 В.

Теперь нужно провести для батареи, как минимум, два цикла заряда-разряда естественным путем: поместить отремонтированный аккумулятор в родной шуруповерт и работать им до полного разряда.

Кстати: частичный ремонт Li-ion аккумулятора шуруповерта можно провести путем, требующим минимальных финансовых затрат. Если в блок установлены батарейки 18650, такие же реально позаимствовать у старого нерабочего ноутбука, при наличии возможности.

Замена всех элементов аккумуляторного блока

Нужное количество элементов можно заказать в любом интернет-магазине, в зависимости от количества старых батарей. Важно обращать внимание на то, чтобы все они изначально были одинаковой емкости.

Можно полностью заменить все элементы батарейного блока на новые никель-кадмиевые аккумуляторы. Они стоят гораздо дешевле, чем никель-металлгидридные, и, по сравнению с другими батареями, самые живучие и выносливые. Однако в последнее время все чаще практикуется самостоятельное переделывание аккумуляторов «с кадмия на литий», иными словами, установка вместо старых Ni-Cd новых литий-ионных батарей.

Несмотря на свою надежность, никель-кадмиевые батареи могут быстро выйти из строя потому, что они имеют последовательное подключение друг к другу без платы балансировки. Если аккумуляторы одной партии изготовления, их параметры все равно будут иметь большой разброс между собой. При таком соединении один элемент будет заряжаться быстрее, другой медленнее, а третий может и перезарядиться.

Если бы производители кадмиевых батарей делали платы балансировки, как для литиевых аккумуляторов, Ni-Cd могли бы работать гораздо дольше. Но фирмам-изготовителям это просто невыгодно. Что же касается литиевых элементов, балансировочные платы в такие аккумуляторные блоки устанавливаются потому, что без них может произойти перегрев с последующим взрывом: здесь производителям просто некуда деваться. О том, какой аккумулятор лучше для шуруповерта, можно узнать здесь →

Чтобы произвести полную замену аккумуляторов в шуруповерте с никель-кадмиевых на литий-ионные, понадобятся:

  • количество элементов, равное количеству прежних (с одинаковым показателем емкости);
  • балансировочная плата 5S (ее ампераж зависит от того, на какое количество вольт рассчитан шуруповерт);
  • тестер или мультиметр ;
  • паяльник с хорошим «жалом» ;
  • качественный флюс и свинцовый припой ;
  • силиконовые провода АВГ 16 ;
  • термостойкий скотч и термоклей .

Перед началом пайки разрядить аккумуляторы. Изъять старые батарейки из блока и освободить контакты. Старый термодатчик лучше не выбрасывать, а оставить его в качестве дополнительной защиты от перегрева лития.

Теперь главное — правильно запаять литий. Заранее отрезать проводки нужной длины, изолированные, в силиконе, очень толстые, чтобы избежать их плавления во время нагревания лития. Ножиком зачищаются площадки батареек под пайку.

Хорошо разогреть паяльник, до 300°С, и начать пайку с помощью флюса и свинцового припоя. Флюс должен быть хорошего качества, несмываемый, не проводящий ток. Ни в коем случае не использовать кислотные флюсы. Паять следует не больше 2 секунд во избежание перегрева лития. Для того чтобы тепло уходило быстрее, можно после пайки приложить к батарейке любой железный предмет, забирающий тепло.

Дать батарейкам остыть и соединить «плюсы» с «минусами», как обычно. Проверить общее напряжение. Его показатель должен быть в среднем 20,7 В, если элементов 15 штук.

После измерения напряжения присоединяется плата. Все ее проводки нужно уложить со специальными прокладками, чтобы ничего не «закоротило» при работе. Весь аккумуляторный блок скпепляется термостойким скотчем, разработанным специально для изоляции батарей и их контактов.

Припаиваются провода и разъем. Если контакты «болтаются», их можно посадить на термоклей. Теперь, наконец, можно окончательно собрать аккумуляторный блок шуруповерта и проверить его работу.

Иногда кажется, что провести ремонт аккумулятора шуруповерта Hitachi (либо другого инструмента) очень сложно. Но если разобраться в общих принципах, таких, как основы электроники, устройство аккумуляторов изнутри, виды батарей и главные принципы правильной пайки, становится понятно, как отремонтировать аккумулятор для шуруповерта самостоятельно. Это не только сэкономит финансовые средства, но и будет способствовать приобретению ценных и полезных навыков.

Источник: http://batteryk.com/remont-akkumulyatora-shurupoverta

Как восстановить аккумулятор шуруповерта

Срок эксплуатации аккумуляторной батареи сравнительно небольшой, в среднем 5 лет. По истечении установленного периода батарея резко прекращает свою работу. В подобной ситуации не всегда получается быстро приобрести новый источник питания, поэтому домашнему мастеру приходится решать задачу, как восстановить аккумулятор шуруповерта, хотя-бы на короткое время. В некоторых случаях после удачного восстановления, батареи нормально работают в течение довольно продолжительного времени.

  1. Конструктивные элементы шуруповерта
  2. Какие батареи применяются в шуруповертах
  3. Общие рекомендации по ремонту
  4. Как устранить эффект памяти
  5. Как правильно доливать дистиллированную воду
  6. Замена старых элементов питания
  7. Выпуск газа из батареи

Конструктивные элементы шуруповерта

Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов представлен большим количеством моделей, оборудованных АКБ. Несмотря на разнообразие марок и модификаций, все батареи имеют одинаковую структуру и лишь незначительно отличаются друг от друга.

В состав каждой из них входят отдельные элементы, соединенные последовательно между собой. Все они изготовлены по стандартным размерам и обладают одинаковым уровнем напряжения. Отдельные виды элементов отличаются лишь емкостью, измеряемой в А/ч и указываемой в маркировке.

В корпусе инструмента расположено 4 контакта, выполняющие различные функции. В том числе, два являются силовыми, предназначенными для зарядки и разрядки. Кроме того, в верхней части имеется управляющий контакт, включенный в цепь вместе со специальным термодатчиком. Он защищает батарею, выполняет отключение зарядного тока и ограничивает его до установленного значения за счет изменения температурного режима.

Отдельно расположен четвертый контакт, соединенный вместе с сопротивлением. Он необходим при использовании зарядных станций повышенной сложности, способных выравнивать заряды всех элементов батареи. Подобные станции редко используются в быту из-за их высокой стоимости. Обычный 12- вольтовый шуруповерт не требует таких станций.

Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его отдельного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя. Поэтому очень важно точно определить неисправное место. Как правило, это случается по истечении установленного срока эксплуатации. Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи.

Какие батареи применяются в шуруповертах

Правильная диагностика предполагает знание основных типов аккумуляторов, используемых в шуруповертах, и конструктивных особенностей каждого из них. Каждая батарея состоит из мини-батареек, соединенных последовательно в единую цепочку. В зависимости от материала изготовления, они бывают никель-кадмиевыми (Ni-Cd), никель-металлгидридными (Ni-MH) и литиевыми.

Первый вариант – Ni-Cd получил наиболее широкое распространение. В этих батареях каждый элемент имеет напряжение 1,2 вольта, а в общей сложности получается 12 вольт с емкостью 12000 мАч. От литиевых они отличаются возможностью восстановления, поскольку у них присутствует известный эффект памяти, представляющий собой обратимую потерю емкости.

В связи с конструктивными особенностями батарей, не все способы подходят для их восстановления. Например, литиевые элементы не могут быть восстановлены с помощью зарядки Imax В6, поскольку литий постепенно разлагается, теряет свои качества и не держит 18 вольт. Этот же способ не всегда годится и для аккумуляторов Ni-Cd, так как в некоторых случаях в них может полностью выкипеть электролит. Тем не менее, вариантов для восстановления достаточно много.

Различные типы аккумуляторов отличаются и собственным рабочим напряжением элементов. Подобное различие связано с материалами, использованными для изготовления конкретной батареи. Этот фактор влияет и на емкость, обеспечивающую продолжительную работу инструмента без дополнительной зарядки. Поэтому, при первоначальном вскрытии корпуса, прежде всего определяется тип размещенных внутри элементов. Дело в том, что не допускается замена литиевых мини-батареек никель-кадмиевыми, поскольку их рабочие напряжения существенно отличаются. Соответственно будут отличаться методы ремонта и восстановления.

Общие рекомендации по ремонту

Для ремонта аккумуляторной батареи потребуются измерительные приборы – амперметр на 2 А, вольтметр на 2 и 15 В, тестер, омметр и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Если принятые меры не помогли, необходимо просто заменить неисправную деталь. В случае обнаружения конкретной причины неисправности, рекомендуется использовать методы восстановления, приведенные ниже.

Как устранить эффект памяти

Когда аккумуляторная батарея очень часто испытывает недостаточную зарядку и последующую разрядку, у нее возникает так называемый эффект памяти. То есть, аккумулятор постепенно как бы запоминает минимальную границу зарядки и разрядки, в результате его емкость используется не полностью и постепенно снижается еще и еще.

Данная проблема характерна в основном для никель-кадмиевых батарей и в меньшей степени затрагивает никель-металлгидридные. В любом случае требуется восстановить емкость аккумулятора. Эффект памяти совершенно не касается литий-ионных батарей.

Для того чтобы решить проблему можно ли отремонтировать элемент, рекомендуется выполнить полную разрядку и зарядку батареи при помощи лампочки на 12 вольт. К ней припаиваются плюсовой и минусовой провода, которые соединяются с контактами аккумулятора. Данная процедура повторяется пять раз и более.

Как правильно доливать дистиллированную воду

Дистиллированная вода испаряется только из никель-кадмиевых аккумуляторов, когда они перегреваются во время работы. Поэтому для устранения проблемы и восстановления их функций воду необходимо долить.

Эта процедура выполняется в следующей последовательности:

  • После разборки аккумулятора внутри обнаружатся мини-батарейки. Их количество может быть разным, в зависимости от марки инструмента. Неисправный элемент определяется мультиметром. В исправной батарейке напряжение составляет 1-1,3 В. Если этот показатель ниже, значит элемент неисправен и подлежит ремонту.
  • Далее производится аккуратное извлечение неисправных деталей, не разрушая соединительных пластинок. Они потребуются позднее для обратной сборки.
  • В боковой части сверлится отверстие не более 1 мм. Оно располагается не посередине, а ближе к низу или верху батареи. Сверлить нужно только стенку, не углубляясь внутрь элемента.
  • В шприц нужно набрать дистиллированную воду. Игла вставляется в отверстие и через нее батарею полностью заполняют водой. После этого она должна простоять в такой положении не менее суток.
  • Через сутки специальным прибором батарейка заряжается, а затем оставляется в заряженном состоянии еще на 7 дней.
  • Через неделю ёмкость и напряжение проверяется вновь, и если оно не упало, то отверстие в корпусе запаивается или заделывается силиконом.

После всех манипуляций батареи собираются в одно целое и вставляются внутрь корпуса аккумулятора. Соединительные пластины припаиваются или соединяются точечной сваркой. Затем еще раз проверяется работоспособность всей батареи, после чего она полностью разряжается с помощью небольших нагрузок. Процесс зарядки и разрядки выполняется как минимум 3 раза.

Замена старых элементов питания

Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.

Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.

Выпуск газа из батареи

Данный способ ремонта касается элементов литий-ионных аккумуляторов. В течение периода эксплуатации они перегреваются, в результате из некоторых батареек испаряется электролит. Из-за этого внутри батарейки скапливаются газы, вызывая вздутие, сопровождаемое изгибом пластины. После этого приходится восстановливать аккумулятор шуруповерта.

Решение данной проблемы осуществляется в следующем порядке:

  • Разборка аккумулятора и поиск неисправной батарейки с помощью мультиметра. Обычно в таких элементах полностью отсутствует напряжение.
  • После этого батарейка извлекается наружу и из нее выпускается газ. В первом случае понадобится какой-то плоский инструмент, изогнутый на конце. Он подводится под плюсовой контакт и вздутая пластина аккуратно вдавливается вниз. Газ самостоятельно находит себе дорогу, проделывая отверстие и выходя наружу. В этом случае работоспособность вы восстанавливаете лишь на короткое время, поскольку через отверстие электролит испарится полностью и батарея вновь перестанет работать.
  • Во втором случае плюсовой контакт отсоединяется с помощью кусачек, после чего он слегка отгибается, но не отрезается полностью. После этого под изогнутую пластину вставляется шило и постепенно проталкивается внутрь. То есть, пластина разъединяется с краем батарейки и газ выходит наружу. После этого она вставляется на свое место, а отверстие заделывается наиболее удобным способом. Остается лишь припаять контакт, отсоединенный в самом начале.

Источник: http://electric-220.ru/news/kak_vosstanovit_akkumuljator_shurupoverta/2018-05-01-1501

4 способа восстановить Ni-Cd, Ni-MH, Li-ion аккумуляторы шуруповерта

Пропуская разговоры о пользе шуруповертов можно перейти прямо к теме. Батарея или аккумулятор у владельцев шуруповертов — самый большой предмет для беспокойства. Лучше обращаться с ними строго по инструкции. В случае поломки решение одно – покупать новую батарею. Но временно можно попытаться использовать проблемную батарею, для чего здесь предлагается ряд советов. Подчеркнем – ремонт аккумулятора это временное решение, но сначала нужно точно расследовать причины неисправности.

  1. Виды батарей и их отличия
  2. Диагностика неисправностей АКБ
  3. Метод мультиметра
  4. Метод нагрузки
  5. Поэлементная проверка
  6. Как восстановить аккумулятор?
  7. Устраняем эффект памяти
  8. Долив дистиллированной воды в Ni-Cd АКБ
  9. Реанимация путем замены
  10. Выпуск газа из Li-ion аккумуляторов
  11. Заключение

Виды батарей и их отличия

Источник питания для ручного инструмента должен обеспечить его энергией хотя бы на полчаса работы при умеренной нагрузке или 10 минут при полной. И при этом достаточно быстро восстанавливать свой заряд. Без выполнения этих условий инструмент теряет весь коммерческий смысл, его просто не будут покупать. Обычно мощность шуруповерта варьируется в пределах 80-160 Вт.

Из всех видов батарей, которые выпускает промышленность, по этим критериям подходит только три вида:

  • Ni-Cd – никель-кадмиевый;
  • Ni-MH – никель-металлгидридный;
  • Li-ion – литий-ионный.

Никель-кадмиевый появился раньше всех остальных и показал хорошие эксплуатационные свойства. Такой аккумулятор имеет напряжение 1.35 В … 1.0 В. Здесь и дальше мы обозначаем первым номинальное напряжение, а последним – напряжение в конце разрядного цикла. Ni-Cd имеют число циклов заряд/разряд, лежащее в пределах 100 – 900, это зависит от качества материалов и режима работы. Для Ni-Cd также характерно очень низкое внутреннее сопротивление, они почти не греются при зарядке, долго хранятся.

  1. «эффект памяти» мешающий в эксплуатации.
  2. Токсичность кадмия, это сильный канцероген.

Еще один вид: никель-металлгидридный аккумулятор. Эти аккумуляторы были предложены в качестве замены Ni-Cd. Обоснованием служили недостатки традиционных аккумуляторов с кадмием. В теории Ni-MH хорош: имеет большую энергоемкость (до 300 Вт*ч/кг), не подвержен эффекту памяти. Напряжение 1.25 В … 1.1 В, число циклов заряда 300-800. Ni-MH старого типа за год хранения полностью саморазряжаются. Хранить их рекомендуется при небольшой температуре, от 0 до 20 градусов Цельсия. Аккумуляторы нового типа LSD Ni-MH (Low Self-Discharge), как показывает их название, имеют малый саморазряд и меньше греются при зарядке.

Недостатки: Ni-MH батарей является 10% разряд в течение первых суток, и значительное выделение тепла при зарядке.

Li-ion аккумуляторы имеют напряжение 3.7 В … 2.5 В, но в действительности с ним немного сложнее, все зависит от режима использования батареи. Число циклов заряда примерно 600, но это при условии, что от батареи забирают не более 20% емкости. Литий-ионные батареи очень не любят глубокого разряда. От этого они быстро выходят из строя. Внутреннее сопротивление Li-ion очень мало, 5 … 15 миллиОм. Саморазряд около 1,6% в месяц при полном заряде и отсутствии нагрузки.

Недостатки: высокая стоимость, ограниченный срок хранения, не зависящий от использования. Опасность взрыва и пожара при неправильном обращении.

Диагностика неисправностей АКБ

Подозревать неисправность батареи шуруповерта или проводить ее восстановление нужно не сразу, а сначала попробовать заменить ее на вторую из комплекта, прежде зарядив ее как следует. Если шуруповерт вращается плохо, то это может быть вызвано поломками в его механике (мотор или редуктор). В случае сомнений нужно заменить блок питания, если есть такая возможность. Если все указывает на аккумулятор, то тогда можно приступать к его диагностике и восстановлению.

Прежде всего нужно выяснить тип батареи. Это написано на ее корпусе и от этого зависит возможность восстановления. Также должно быть указано номинальное напряжение. Оно обычно лежит в пределах 14 … 19 В. Затем, не разбирая корпус блока аккумуляторов, проводят его проверку. Для этого можно использовать два метода:

  • Проверка мультиметром;
  • Проверка нагрузкой.

Метод мультиметра

Мультиметр может быть использован в двух режимах: измерения напряжения и измерения тока. Если есть два прибора, то это еще лучше, не потребуется делать лишних переключений.

Схема измерений показана ниже:

Один мультиметр переключается в режим измерения напряжения (вольтметр), другой – в режим измерения тока (амперметр). Если прибор только один, то вместо амперметра придется использовать просто провод. Провода от аккумулятора к вольтметру могут быть тонкими, а провода от источника питания к батарее – потолще, но не стоит слишком увлекаться, в конце-концов для всей цепи подойдут провода 0.5 сечением мм.кв.

Если напряжение на батарее в норме, но ток заряда мал, значительно меньше одного ампера, то для Ni-Cd аккумулятора это может означать неисправность одного из элементов батареи. Восстановление аккумулятора шуруповерта здесь отменяется, нужен ремонт. Для Li-ion это означает, что либо он в норме, либо также неисправность одного из элементов.

Пусть Ni-Cd аккумулятор имеет номинальное напряжение 18 Вольт. Тогда легко узнать, сколько внутри элементов, не открывая корпуса. Зная номинальное напряжение Ni-Cd 1.2 В, поделите: 18/1,2 = 15. Значит, в корпусе 15 элементов. Если вольтметр показывает холостое напряжение 16,8 В, то это может означать и замыкание одной из банок, и просто разряд нормальной батареи. Такая батарея в разряженном состоянии дает 15 В. Если заряженная показывает 16,8 В или около того, значит, один из элементов замкнут накоротко. Восстановить тоже не получится, придется заменить.

Если батарея при зарядке пропускает ток больше одного ампера, а напряжение постепенно растет, увеличиваясь на 0,1 В за каждые 5-10 минут, и в конце заряда напряжение чуть больше номинала, то аккумулятор в порядке, восстановления не требуется.

Метод нагрузки

Этот метод похож на предыдущий и он пожалуй, проще. Не нужно разбирать зарядное устройство, или использовать лабораторный источник питания. Понадобится только:

  • Автомобильные лампочки;
  • Мультиметр;
  • Куски провода;
  • Паяльник с припоем и флюсом.

Схема проверки:

Для такой проверки нужно сначала поставить аккумулятор на зарядку и зарядить обычным образом. Затем подается номинальная нагрузка. Узнать ток несложно, для этого поделите потребляемую мощность на номинальное напряжение. Например, если шуруповерт потребляет мощность 50 Вт (типичный случай), при напряжении 18 В, то ток должен быть 50/18 = 2,77 А. Добиться такого тока, или близкого к нему, можно набирая параллельно автомобильные лампочки от поворотов.

Если аккумулятор отдает номинальный ток в течение нескольких минут, вольтметр показывает напряжение немного ниже номинала, а лампочки не тускнеют, то батарея исправна. Может однако случиться, что для Ni-Cd вскоре ток начнет ослабевать. Это проявление «памяти». В таком случае нужно провести восстановление. Литий-ионные батареи не имеют эффекта памяти, хотя в теории он существует, на практике считают, что его просто нет.

Поэлементная проверка

Этот способ требует разборки корпуса батарейного блока. Он применяется, когда аккумулятор или его элемент перестает отдавать хороший ток, а попытки восстановления оказываются неудачными. Здесь достаточно одного плохого звена, поскольку они соединены последовательно. Но чтобы найти такой элемент, нужно проверить внутреннее сопротивление каждого из них.

Разумеется, начинать надо с общего осмотра всех банок: нет ли трещин, подтекания и т.д. Неисправный элемент сразу выдаст себя внешним видом.

Проверку на токовую отдачу производят с использованием закона Ома для полной цепи (он же первый закон Кирхгофа). Для этого нужно взять сопротивление с номиналом 10 Ом, рассчитанное на 25 Вт, и амперметр. Проверяемый элемент закорачивают на сопротивление, включенное последовательно с амперметром.

Например, пусть для Ni-Cd аккумулятора с напряжением 1,2 В получен ток 100 мА. Запишем его и повторно сделаем измерение, но уже не тока, а напряжения на элементе. Сначала измерим холостое напряжение, без подключения резистора, а потом подключим резистор и посмотрим, насколько упало напряжение. Пусть первый раз было 1,2 В, а после подключения резистора стало 1,05 В. Тогда внутреннее сопротивление этого элемента:

Это не слишком мало, если все элементы такие, то батарея сможет обеспечить шуруповерт только половиной мощности. Чем меньше внутреннее сопротивление, тем качественнее элемент, но при непременном условии: он должен давать номинальное, или близкое к этому напряжение. Если напряжение слишком мало, или совсем близко к нулю, то элемент закоротило, он не годится и не может быть восстановлен. Если внутреннее сопротивление больше 3 Ом, то можно попробовать восстановить (см. далее) или заменить.

Как восстановить аккумулятор?

Есть несколько способов добиться нормальной работы аккумулятора и реанимировать его в домашних условиях. Во-первых, это восстановление нормального зарядно-разрядного цикла. Также можно, в случае неудачи, вскрыть в качестве крайней меры корпус батареи и исследовать индивидуальное состояние элементов. В некоторых случаях это позволяет полностью отремонтировать батарею (если есть аналогичные для замены).

Устраняем эффект памяти

Этот способ восстановления применим к никель-кадмиевым батареям. Выполнить его очень просто. Сначала батарея разряжается полностью шуруповертом или другой нагрузкой, например, лампами или сопротивлением. Затем производится ее полный заряд. И так нужно сделать несколько раз. Если других дефектов у аккумулятора нет, то он полностью восстановится. Восстанавливать таким образом литий-ионные батареи нет смысла.

Есть способы «восстановления» асимметричным током, когда импульс зарядного тока больше, а следующий за ним промежуток разряда меньше, так что разница оказывается положительной. Этот способ неправильный, он не учитывает того, что химические процессы протекают гораздо медленнее. Еще более диким является способ восстановления импульсами большого тока. Не следует их использовать.

Чтобы восстановить Ni-Cd аккумулятор, понадобится:

  • Зарядное устройство;
  • Несколько автомобильных лампочек;
  • Медный провод 0,5 … 0,75 мм.кв;
  • Мультиметр.

Лучше, конечно, иметь несложный специальный стенд для восстановления, но это больше подходит ремонтникам-профессионалам, чем обычным пользователям шуруповертов. Но как бы ни было, работать с двумя мультиметрами намного удобнее, чем с одним.

По шагам восстановление выглядит следующим образом:

  1. Определить минимальное, номинальное и максимальное напряжение батареи.
  2. Определить номинальный ток нагрузки.
  3. Включить переключатель S1 в положение Р (разряд). Если ток мал, можно немного увеличить нагрузку, добавив несколько лампочек.
  4. Дождаться, когда вольтметр покажет минимальное напряжение.
  5. Включить переключатель S1 в положение З (заряд). Следить за током в процессе заряда.
  6. Дождаться, когда вольтметр покажет максимальное напряжение.
  7. Переключить S1 в положение 0.
  8. Подождать 20-30 минут.
  9. Переключить S1 в положение разряда.
  10. Перейти к пункту 4.
  11. Повторить шаги 4-10 до тех пор, пока ток разряда не станет меньше номинального тока нагрузки на протяжении нормального времени работы шуруповерта.

На практике сделайте от 3-4 до 7-8 циклов. Если достичь условия 11 в алгоритме восстановления не удается, то батарею необходимо ремонтировать.

Долив дистиллированной воды в Ni-Cd АКБ

Это делается при разборке корпуса и если внутреннее сопротивление возросло (существенно больше чем 0,3 … 0,6 Ом). Мелким сверлом (0,5 мм) осторожно сверлится корпус элемента и шприцем в него впускается несколько миллилитров чистой дистиллированной воды. Затем отверстие запаивается паяльником. Эти манипуляции требуют мастерства и новичку могут не поддаться.

Через некоторое время, порядка 12-24 часов, электролит придет в нормальное состояние и элемент восстановится на более или менее продолжительный срок.

Для выполнения работы понадобится:

  • Мини-дрель + сверло 0,3-0,5 мм (в крайнем случае, крепкое шило);
  • Шприц 1 мл с иглой и дистиллированная вода;
  • Паяльник 40-60 Вт, припой ПОС-61 и флюс.

Место, где нужно делать отверстие:

Последовательность действий такая:

  1. Разрезать вдоль оси бумажный чехол с элемента и снять его;
  2. Сверлить, как показано на рисунке выше, отверстие. Сверло должно заходить на 3-4 мм, не более;
  3. В проделанное отверстие ввести 10-15 мл дистиллированной воды;
  4. Подождать 12-24 ч до пропитывания всего объема;
  5. Зарядить элемент до номинального напряжения;
  6. Запаять отверстие хорошо прогретым паяльником;
  7. Надеть бумажный чехол и заклеить его скотчем.

Восстановленные элементы можно собирать в батарею.

Пример того, как это сделать своими руками на видео:

Реанимация путем замены

Это наиболее грамотный в техническом отношении вид ремонта, так как химические источники тока считаются неразборными и не подлежащими ремонту, их можно только утилизировать в конце срока службы.

Для такого ремонта можно использовать две неисправные батареи, причем вероятность сделать «из двух одну» весьма высока. Элементы должны быть одного типа и размера. А также желательно близкими по времени изготовления. Выводы при сборке должны быть качественно пропаяны, а вся сборка помещаться в корпус без натягов и усилий.

Для работы понадобятся:

  • Острые кусачки;
  • Паяльник 40-60 Вт, припой ПОС-61, флюс;
  • Многожильный монтажный медный провод сечением 0.75 мм.кв;
  • Скотч или изолента.

Здесь порядок работ такой:

  1. Разобрать блок (и возможно еще один) аккумуляторов;
  2. Проверить каждый из элементов (см. выше);
  3. Отобрать наиболее качественные;
  4. Удалить старую шинку;
  5. Быстро и тщательно залудить места пайки;
  6. Пропаять соединения отрезками провода;
  7. Собрать элементы и обернуть один раз скотчем;
  8. Собрать блок.

СОВЕТ: Чтобы не было проблем с залуживанием элементов, перегревать которые ни в коем случае нельзя, нужно хорошо прогреть паяльник и использовать эффективный флюс. Подходит таблетка аспирина. Делайте работу при вытяжке воздуха, так как в результате разложения аспирина образуются вредные и раздражающие вещества. Остатки флюса промойте ацетоном или спиртом.

Выпуск газа из Li-ion аккумуляторов

В результате неправильной эксплуатации Li-ion элементов (злоупотребление переразрядом) возможно вздутие. В результате разложения солей выделяется кислород и создает высокое давление в корпусе герметизированного элемента. Эти газы выпускаются с помощью специальных клапанов, но в небольших элементах их может не быть.

ВНИМАНИЕ! Принудительно выпускать газ из вздувшихся Li-ion аккумуляторов, путем разрушения их корпуса, категорически запрещается любой инструкцией по их эксплуатации, это грубое нарушение пожарной безопасности!

Последствия такого вскрытия можно посмотреть на этом видео:

Заключение

Аккумуляторы для шуруповертов лучше эксплуатировать, соблюдая инструкцию. Ni-Cd аккумуляторы разряжайте до 0 перед следующим зарядом, а Li-ion подзаряжайте, по возможности, чаще. Частичному восстановлению подлежат только сухие никель-кадмиевые элементы, литий-ионные восстановлению не подлежат. При обращении с аккумуляторами соблюдайте осторожность!

Источник: http://2lzz.ru/elektroinstrument/shurupovert/kak-vosstanovit-akkumulyator

Правильный ремонт аккумулятора шуруповерта

Дата публикации: 16.11.15

Конструкция и виды аккумуляторов

Прежде, чем вы приступите к восстановлению аккумулятора шуроповерта своими руками, необходимо определить его тип. У каждого вида батарей существуют свои достоинства и недостатки.

Вне зависимости от марки и страны-производителя, строение аккумуляторов идентичное. Внутри мы можем обнаружить последовательно соединенные «банки». Как правило, они имеют одинаковые габариты и напряжение, но у них различная ёмкость.

Для изготовления батарей используют металлы, которые и дают аккумуляторам название:

  • Никель-кадмиевые. У данных батарей номинальное напряжение находится в диапазоне 1,25 вольт. Аккумуляторы этого типа самые недорогие и могут работать при низких температурах. Однако, они имеют маленькую ёмкость и быстро разряжаются.
  • Никель-гидридные. У этого типа номинальное напряжение составляет 1,2 вольт. Примечательно, что для изготовления никель-гидридных батарей используются только экологически чистые материалы, они долго держат заряд и имеют большую ёмкость. Но, к сожалению, они очень дорогие, в среднем раза в 2-2,5 дороже вышеописанных.

  • Литий-ионные. Батареи из этого материала используются редко, номинальное напряжение находится в диапазоне 3,6 вольт. У литий–ионных аккумуляторов практически отсутствует саморазряд и эффект памяти. Однако из-за того, что литий со временем разлагается, ёмкость данного типа аккумулятора становится меньшей.

Определение неисправности аккумулятора

После того, как вы определили тип, необходимо правильно определить неисправность, иначе починить аккумулятор шуруповерта своими руками не представится возможным. Стоит отметить, что все элементы могут испортиться разом очень редко, так как цепь у нас последовательная. Это возможно лишь при длительном замыкании выходов батареи.

На вопрос как восстановить аккумулятор шуруповерта, отвечаем далее. Для начала подготовьте мультиметр и лампу на 12-13 В (в случае, если у вас 12 вольтовой аккумулятор), и начнем проверку своими руками:

  1. Прежде всего, поставьте батарею на зарядку и дождитесь сигнала о полном заряде.
  2. Затем разберите корпус и замеряйте напряжение на каждой банке. В идеальном случае напряжение на никель-кадмиевых батареях должно составлять порядка 1,2-1,4 В. Разность потенциалов для литиевых достигает 3,8 В.
  3. Все банки, у которых напряжение ниже номинального, пометьте.
  4. Затем соберите аккумулятор и работайте до ощутимой потери в мощности.
  5. После этого разберите аккумулятор вновь и снова замерьте напряжение на банках.

Как правило, на отмеченных элементах напряжение просядет больше всего. Именно эти банки необходимо извлечь для дальнейшей «реанимации» или замены.

Если ваш шуруповерт работает при напряжении 12-13 В, то поиск неисправных элементов можно произвести более простым методом:

  1. Для начала полностью заряженную батарею разберите.
  2. Подключите к её контактам 12 вольтовую лампу. Лампа будет своеобразной нагрузкой и полностью разрядит аккумулятор.
  3. Затем проведите замеры на элементах батареи.

Места, где напряжение просядет максимально, неисправны.

В случае, если у вас есть подходящий резистор с необходимым сопротивлением и мощностью, то вы можете использовать его вместо лампы.

Существуют другие неисправности, такие как:

  • повреждение контактов в местах пайки батарей;
  • выход из строя термистора;
  • неисправность силового блока.

Однако эти дефекты встречаются крайне редко и их практически невозможно исправить.

Как починить аккумулятор шуруповерта

Теперь, когда мы нашли дефекты в нашей батарее, можно приступить к непосредственному оживлению аккумулятора шуруповерта своими руками.

Самым действенным способом ремонта принято считать замену неисправных элементов. Для начала нам необходимо приобрести новые «банки» либо извлечь из старого аккумулятора исправные элементы.

Цена на новые элементы (2000 мА\ч) не составляет более 100-150 рублей. Перед их приобретением обязательно проследите за тем, чтобы габариты и ёмкость совпадали с «родными».

Для ремонта необходим паяльник, 40 или 60 ватт, олово, флюс малокоррозионный. В качестве флюса желательно использовать смесь спирта и канифоли. Процесс замены несложный – просто обрежьте неисправный элемент и впаяйте вместо него новый.

Однако необходимо учесть несколько нюансов:

  1. Паяйте быстро, чтобы аккумулятор не перегрелся.
  2. При возможности для соединения используйте родные пластины, потому что при неправильном сечении проводов они будут перегреваться. Если у вас есть медные пластины подходящих габаритов, вы можете использовать их.
  3. Обязательно перепроверьте все плюсы и минусы элементов батареи. Соединение последовательное, а значит минус должен идти на плюс новой банки.

После пайки необходимо выровнять потенциалы на банках. Для начала полностью зарядите батарею своими руками. Заряжать её желательно всю ночь, затем дать остыть до комнатной температуры. После остывания промерьте напряжение на каждом элементе. Если вы всё сделали правильно – оно будет везде 1,3 В.

Далее вставьте аккумулятор в шуруповерт и разрядите его до конца (займет около 1,5 часов). Данную процедуру зарядки/разрядки повторите 2-3 раза.

Можно ли восстановить элементы шуруповерта?

Если по какой-то причине вы не можете восстановить аккумулятор шуруповерта своими руками за счет замены дефектных банок, то можете попробовать реанимировать их. Однако учтите, что для литий-ионных батарей реанимация неприменима. Восстановительный ремонт можно произвести только на никель-кадмиевых батареях.

Существует два способа произвести ремонт аккумулятора шуруповерта

  1. Уплотнение и сжатие дефектных элементов. Большинство проводит эту операцию молотком, тисками, пассатижами.
  2. Прошивка. Ее необходимо производить при напряжении и токе, которые будут значительно выше номинального.

Данный способ позволит провести восстановление аккумулятора шуруповерта и устранить «эффект памяти».

Источник: http://refite.ru/remont-akkumulyatora-shurupoverta.html

Как отремонтировать аккумулятор шуруповёрта

В арсенале любого хорошего хозяина наверняка найдётся распространённый сегодня в быту электроинструмент — шуруповёрт. Главным его достоинством является мобильность. Ведь это устройство работает от съёмных аккумуляторов, что делает его использование максимально удобным, поскольку не требуется подключаться к розетке электросети. Но как быть, если аккумуляторная батарея (АКБ) шуруповёрта вышла из строя? Покупать новую будет довольно затратно, потому что её стоимость в некоторых моделях доходит до 50–70% цены самого шуруповёрта. Намного практичнее будет сразу приобрести новый инструмент, в комплект которого входят целых два аккумулятора. Но продлить срок службы старого шуруповёрта всё же можно, отремонтировав вышедшую из строя АКБ.

Что собой представляет аккумулятор шуруповёрта

В любых моделях электрошуруповёртов такой важный элемент, как аккумулятор, выглядит примерно одинаково. Он представляет собой пластиковую коробку, внутри которой размещены до десятка (а иногда и больше) элементов питания. Они соединены между собой в последовательную цепочку и располагаются таким образом, что выводы первой и последней банки в цепи замыкаются на контакты, обеспечивающие питание инструмента и подключение к зарядному устройству.

АКБ шуруповёрта любого типа имеют довольно простую конструкцию, в которой легко может разобраться любой человек, хоть немного знакомый с основами электротехники. Помимо элементов питания в корпусе аккумуляторного блока может располагаться:

  • термистор (термодатчик) для защиты банок аккумулятора от перегрева при зарядке и термопрерыватель, служащий для размыкания цепи заряда при перегреве;
  • плата управляющего контроллера (только в АКБ литийионного типа).

Аккумуляторы литийионного типа работают под управлением специального контроллера

В зависимости от вида применяемых элементов питания аккумуляторы шуруповёрта бывают следующих типов:

  • никель-кадмиевые, обозначаемые символами NiCd и рассчитанные на номинальное напряжение 12 В;
  • никель-металлгидридные (NiMh) с тем же номинальным напряжением, что и элементы первого типа (12 В);
  • литийионные (Li-Ion), напряжение которых в зависимости от количества используемых элементов может составлять от 14,4 до 36 В.

Разные типы аккумуляторов обеспечивают разное номинальное напряжение и мощность шуруповёрта

Аккумуляторные батарейки первого типа (NiCd) наиболее распространены в современных инструментах, прежде всего, благодаря самой низкой их стоимости. Особенно часто аккумуляторы на основе никель-кадмиевого сплава можно встретить в бюджетных моделях шуруповёртов. Они не боятся низких температур и могут храниться в разряженном состоянии, не теряя своих характеристик. Из недостатков таких элементов питания можно отметить:

  • ярко выраженный эффект памяти, когда при неполной выработке заряда батарея словно запоминает, до какой величины использовали её ёмкость, и в дальнейшем уже не заряжается выше этих параметров;
  • небольшая ёмкость и малое число циклов зарядки и разрядки;
  • подверженность саморазряду, когда неиспользуемая заряженная АКБ постепенно теряет заряд;
  • высокая токсичность при вскрытии банки из-за входящего в состав батареи кадмия.

Для того чтобы новый аккумулятор для шуруповёрта не потерял ёмкость, первые несколько раз его нужно подвергнуть зарядке в течение 10–12 часов, даже если появится индикация, что он зарядился намного раньше. В процессе работы аккумулятором лучше пользоваться до полного разряда, после чего сразу же подключить к зарядному устройству до достижения полной зарядки.

Никель-металлгидридные элементы в современных шуруповёртах тоже встречаются часто. Они состоят из экологически чистых элементов, но стоят дороже никель-кадмиевых батареек. У них более низкий саморазряд и эффект памяти и большее число циклов зарядки, чем у элементов типа NiCd. Но они боятся низких температур и в разряженном состоянии также теряют свои характеристики.

Самыми дорогими являются литийионные батареи, которые, по сравнению с первыми двумя типами, обладают заметными преимуществами:

  • не имеют эффекта памяти;
  • почти не подвержены саморазряду;
  • рассчитаны на большее количество циклов зарядки и обеспечивают более высокую ёмкость;
  • имеют компактные размеры, поскольку для набора нужного напряжения АКБ требуется меньшее количество элементов питания (банок).

Каждый элемент литийионного аккумулятора имеет большее номинальное напряжение, поэтому их используется меньше, чем в других типах АКБ

Из недостатков аккумуляторов этого типа следует отметить их небольшой срок службы. Через три года литий начинает разлагаться, батарея теряет свою ёмкость без возможности восстановления.

Характерные неисправности АКБ шуруповёрта

Несмотря на то что шуруповёрты комплектуются разными типами аккумуляторных батарей, все они имеют одинаковую конструкцию и аналогичные неисправности. Наиболее часто встречаются следующие поломки этого устройства:

  • потеря ёмкости одним или несколькими элементами питания;
  • механическое повреждение цепи аккумуляторного блока (отрыв пластин, соединяющих банки между собой или с клеммами);
  • высыхание электролита;
  • разложение лития в элементах типа Li-Ion.

Потеря ёмкости элементов питания — это самый распространённый дефект аккумуляторов шуруповёрта. Суть его состоит в том, что утрата ёмкости заряда хотя бы одного элемента питания не даёт возможности полностью зарядить остальные банки. Получая некачественный заряд, АКБ быстро разряжается.

Такая неисправность может являться следствием эффекта памяти либо высыхания электролита в банках из-за их нагрева при зарядке или под нагрузкой. Этот дефект в аккумуляторах любого типа можно устранить самостоятельно, без обращения в сервисный центр. При этом можно попытаться восстановить неисправные элементы или заменить их. Не получится восстановить только литийионные аккумуляторные элементы питания, которые потеряли ёмкость в результате разложения лития. Такие банки можно лишь заменить новыми, снятыми с неработающего аккумуляторного блока.

Неисправность АКБ шуруповёрта может быть вызвана потерей ёмкости одного или нескольких элементов питания, поэтому её легко устранить, заменив их на новые или заведомо рабочие

Ремонт аккумулятора шуруповёрта своими руками

Большинство дефектов аккумуляторного блока шуруповёрта можно устранить самостоятельно, если знать причину возникновения неисправности и методы борьбы с ней.

Диагностика неисправностей АКБ шуруповёрта

Прежде чем приступать к ремонту аккумулятора, нужно провести его диагностику и выявить причину неисправности. Для этого необходимо:

  1. Полностью зарядить аккумуляторный блок. Предварительно никель-кадмиевую или никель-металлгидридную батарею нужно разрядить до нуля, чтобы избежать проявления эффекта памяти.
  2. Разобрать корпус аккумулятора, сняв его крышку. Она может быть прикручена винтами или посажена на клей, что несколько затруднит разборку. Во втором случае для снятия крышки необходимо острым скальпелем или ножом пройтись по клеевому соединению, а затем, аккуратно поддевая тонкой отвёрткой, отсоединить крышку.

Крышка аккумуляторного блока может крепиться к его корпусу винтами или клеем

Визуальным осмотром определить наличие механических повреждений, разрывов цепи, а также вздутых или потёкших банок аккумулятора.

После разборки аккумуляторного блока производят визуальный осмотр содержимого на предмет наличия явных дефектов

Замерить мультиметром напряжение на каждой из батарей. Для элементов питания типа NiCd или NiMh оно должно быть в пределах 1,2–1,4 В, а для литийионных банок — 3,6–3,8 В. На каждой банке измеренное значение лучше написать карандашом, чтобы избежать путаницы.

Замерив напряжение на каждой банке, можно найти все неисправные элементы

Нагрузить АКБ, присоединив к выходным контактам обычную автомобильную лампочку или сопротивление.

Подсоединив лампу, даём возможность батареям поработать, чтобы показать просадку напряжения под нагрузкой

  • Подержав аккумулятор под нагрузкой, снова замерить напряжение на каждой банке и найти элементы питания, на которых произошла максимальная просадка. Это и есть дефектные элементы.
  • Видео: как полностью разрядить аккумулятор шуруповёрта

    Отыскав неисправные элементы питания, необходимо определиться со способом их ремонта. Здесь возможны два варианта действий. Первый — это реанимировать дефектные батарейки, прошив их током с более высоким напряжением или добавить в банки дистиллированной воды в случае пересыхания электролита. Но эти меры являются временными, в дальнейшем неисправность может проявиться снова. Более эффективным является другой способ ремонта, который состоит в замене дефектных элементов питания новыми или бывшими в употреблении, но заведомо исправными.

    Видео: поиск дефектных элементов питания в АКБ шуруповёрта

    Восстановление аккумуляторных элементов питания

    Восстановление утраченной ёмкости элемента питания возможно лишь для аккумуляторов, имеющих эффект памяти. Это никель-кадмиевые и никель-металлгидридные батарейки. Для этого понадобится более мощное зарядное устройство с регулируемыми параметрами напряжения и силы тока. Установив напряжение около 4 В и силу тока 200 мА, воздействуем этим током на элементы питания, в которых обнаружена максимальная просадка напряжения.

    Можно попробовать восстановить дефектные батареи путём сжатия или уплотнения. Эта процедура представляет собой разбавление электролита, объём которого в банке АКБ уменьшился. Для этого необходимо:

    1. Проделать максимально тонкое отверстие в дефектном элементе питания, в котором отмечалось закипание электролита, в торцевой поверхности со стороны контакта «минус» при помощи тонкого сверла или пробойника.
    2. Откачать из банки воздух шприцем до 1 см 3 .
    3. С помощью шприца ввести в батарею 0,5–1 см 3 дистиллированной воды.

    В корпусе элемента питания делают маленькое отверстие, через которое откачивают воздух и заливают примерно один «кубик» дистиллированной воды

  • Провести герметизацию банки элемента питания с помощью эпоксидной смолы.
  • Для выравнивания потенциала разрядить все банки АКБ, присоединив стороннюю нагрузку, которой может быть обычная 12-вольтовая лампочка, после чего полностью зарядить АКБ. Повторить циклы заряда-разряда 5–6 раз.
  • Процедура, описанная в пункте 5, может в определённых условиях восстановить работоспособность батареи, если причиной её неисправности стал эффект памяти.

    Видео: процесс восстановления ёмкости аккумуляторов шуруповёрта

    Замена элементов питания

    Самым действенным способом ремонта аккумулятора шуруповёрта является замена дефектной банки. Для этого можно использовать новую батарейку, которую сегодня легко можно найти в продаже, или снять исправную банку с неработающего аккумуляторного блока. Работы по замене нужно выполнять в следующей последовательности:

      Удалить из цепи АКБ неисправный элемент питания. Учитывая, что все они соединены между собой пластинами, посаженными на точечную сварку, лучше всего для этой цели воспользоваться бокорезами. При этом нужно оставить достаточной длины хвостовик на исправной банке, чтобы иметь возможность припаять его к новому элементу питания.

    На исправных банках нужно оставить хвостовики, чтобы их можно было спаять, на неисправной банке это делать необязательно

    Новый аккумулятор припаять на место удалённой дефектной банки, соблюдая необходимую полярность. Плюсовой вывод припаивается к минусовому выводу «соседа», а минусовой — соответственно, к плюсовому. Для этого понадобится паяльник мощностью не менее 40 Вт и паяльная кислота. Если не удалось сохранить достаточную длину пластины, можно соединить банки медным проводником.

    Для пайки применяется паяльник мощностью не менее 40 Вт и паяльная кислота

    Собрать батарейки в корпус по той же схеме, по которой они были уложены до ремонта.

    После монтажа исправной банки всю цепочку нужно снова уложить в коробку АКБ

  • Произвести выравнивание заряда на каждой банке путём повторения несколько раз цикла зарядки-разрядки. После чего проверить потенциалы напряжения на каждой банке мультиметром. Они должны быть на одном уровне — 1,3 В.
  • Важно не перегреть банку при выполнении паяльных работ. Поэтому слишком долго задерживать жало паяльника на батарее нельзя.

    Ремонт аккумуляторных блоков с банками литийионного типа производится аналогично. Единственное, что усложняет задачу при ремонте, это отсоединение батарей от управляющей платы. При этом применим лишь один метод ремонта — замена дефектной банки.

    Видео: как нужно правильно паять банки АКБ шуруповёрта

    Как переделать АКБ шуруповёрта под литийионные элементы питания

    Часто владельцы шуруповёртов на никель-кадмиевых аккумуляторах хотят переделать свои АКБ под литийионные батареи. Их привлекают преимущества, которые можно приобрести такой переделкой аккумуляторного блока:

    • облегчить вес шуруповёрта, для работы которого потребуется меньшее количество элементов питания при тех же значениях ёмкости батареи и напряжения;
    • избавиться от эффекта памяти, которого нет в элементах питания литийионного типа;
    • сократить время зарядки батарей.

    Кроме того, при определённой схеме сборки можно в два раза увеличить ёмкость заряда, а значит, и время работы шуруповёрта от одной зарядки. Преимущества, конечно, очевидные, но у такого решения есть и свои недостатки, которые тоже нужно знать, чтобы взвесить все за и против. Из отрицательных моментов адаптирования АКБ шуруповёрта под литийионные банки следует отметить:

    • более высокую стоимость элементов питания литийионного типа;
    • необходимость поддерживать уровень заряда элемента строго в пределах от 2,7 до 4,2 В, для чего потребуется дополнительно установить в коробку АКБ плату контроллера заряда-разряда;
    • большие размеры элементов питания типа Li-Ion, которые потребуют проявить смекалку и фантазию, чтобы разместить их в корпусе аккумулятора шуруповёрта;
    • невозможность применять инструмент с такими аккумуляторами в условиях низких температур.

    Но если решение о замене никель-кадмиевых батарей всё же принято, то действовать дальше нужно в следующей последовательности:

    1. Определиться с количеством литийионных элементов питания и их электрическими характеристиками. Например, для наиболее распространённого шуруповёрта, работающего от батареи с номинальным напряжением 14,4 В лучше взять 4 литийионных элемента, суммарное максимальное напряжение которых будет равно 4,2х4=16,8 В. Здесь необходимо учитывать что сразу же после начала работы на новых аккумуляторах напряжение на них просядет и будет равно 14,4–14,8 В. Если позволяет ёмкость коробки аккумуляторного блока, можно взять 8 таких банок, образовав из них 4 пары с параллельно соединёнными элементами питания. Это позволит увеличить ёмкость АКБ в 2 раза.
    2. Подобрать плату контроллера на 4 аккумулятора. Её параметры должны соответствовать току разряда и номинальному напряжению выбранных элементов питания. При этом рабочий ток разряда должен быть в 2 раза меньше предельно допустимого значения тока разряда батарей, который обычно равен 25–30 А. Значит, плата должна быть рассчитана на ток 12–15 А.

    Плата контроллера должна быть предназначена для работы с нужным числом элементов питания и рассчитана на их рабочий ток разряда

    Разобрать коробку аккумулятора шуруповёрта и вынуть из него все никель-кадмиевые банки. Разрезать всю цепь кусачками или бокорезами, оставив лишь верхний элемент с контактами для подключения к инструменту. Термистор можно тоже удалить, поскольку за перегревом батарей теперь будет следить плата контроллера.

    От цепи старых банок нужно оставить лишь элемент с контактами для подключения к шуруповёрту

    Собрать цепь из литийионных батарей, припаивая их последовательно, и присоединить плату контроллера по схеме, соблюдая полярность.

    При соединении платы контроллера управления с цепочкой литийионных батарей нужно соблюдать полярность

    Разместить собранную конструкцию в коробке АКБ. Элементы питания литийионного типа лучше уложить горизонтально.

    Литийионные элементы питания лучше размещать в корпусе АКБ шуруповёрта горизонтально

  • Закрыть АКБ крышкой, установив на уложенные горизонтально батарейки элемент питания с контактами на батарейке старого типа.
  • Может оказаться, что собранную конструкцию не получится заряжать от старого зарядного устройства. Тогда необходимо установить дополнительно разъём для новой зарядки.

    Видео: замена никель-кадмиевых батарей на литийионные

    Как правильно хранить аккумуляторы шуруповёрта

    Чтобы аккумулятор шуруповёрта прослужил как можно дольше, его нужно правильно хранить, особенно когда он используется не очень часто и с длительными перерывами. При этом нужно соблюдать некоторые правила.

    Аккумуляторные блоки на основе кадмия обладают эффектом памяти, уменьшающим ёмкость батарей при неполной выработке заряда. Поэтому АКБ с элементами питания типа NiCd и NiMh следует хранить в разряженном состоянии, а устройства батареями литийионного типа — зарядив их на половину ёмкости банок. Достичь такого уровня можно за время, равное примерно 65–70% от обычного срока полной зарядки.

    Если аккумуляторный блок вашего шуруповёрта стал быстро разряжаться и совсем не держит заряд, не спешите выбрасывать его и покупать новый. Срок его службы легко можно продлить, воспользовавшись изложенными выше рекомендациями. Этим вы избавите себя от лишних затрат, ведь АКБ шуруповёрта стоит больше половины стоимости всего инструмента.

    Источник: http://tehznatok.com/remont/remont-akkumulyatora-shurupoverta-svoimi-rukami.html

    Как отремонтировать аккумуляторную батарею шуруповерта

    Вопрос о ремонте аккумулятора шуруповерта является одним из актуальных среди владельцев такого вида инструментов. Причиной этого является достаточно высокая стоимость аккумуляторов для шуруповертов, которые с течением времени выходят из строя. Если на шуруповерте пришел в негодность аккумулятор, то не стоит спешить его утилизировать. В таком случае можно произвести ремонт аккумулятора шуруповерта, а что для этого потребуется, выясним далее.

    Аккумулятор шуруповерта: конструкция и виды

    Несмотря на внешние конструктивные отличия аккумуляторов шуруповертов, внутри эти устройства имеют одинаковое строение. В основе каждого устройства лежит набор небольших цилиндрических элементов, которые соединяются между собой последовательным способом. Такие элементы называют «банками», внешнее изображение которых показано ниже.

    Такие «банки» изготавливаются из различных материалов, что отражается на стоимости шуруповерта. К таковым материалам относятся:

    1. Никель-металл-гидридный (Ni–MH) элементы. Номинальное напряжение каждой банки не превышает 1,2 Вольт. От количества таких банок, зависит итоговое номинальное значение напряжения АКБ.
    2. Литий-ионные. Напряжение каждой банки составляет 3,6 Вольт, поэтому для достижения аналогичного номинала с металл-гидридными, требуется в 2 раза меньше банок.

    Достаточно редко уже можно встретить еще один вид АКБ для шуруповертов, которые имеют аббревиатуру Ni–Cd. Это означает, что в таком устройстве установлены никель–кадмиевые банки. Они уже почти вытеснены с рынка более современными и лучшими по характеристикам видами батарей. Наиболее популярными в настоящее время являются литиевые батареи. Главным преимуществом литиевых устройств является отсутствие саморазряда, меньший вес, а также большое количество циклов для заряда и заряда. Такие преимущества отражаются на стоимости изделий, цена которых превышает в 3 раза никель-металл-гидридные.

    Определение неисправности

    Ремонт аккумулятора шуруповерта представляет собой замену неисправной банки. Все банки сразу выйти из строя не могут поэтому, когда батарея не заряжается, то причина скрывается преимущественно в неисправности только одного аккумуляторного элемента. Чтобы отремонтировать батарею, следует отыскать этот неисправный элемент.

    Определить неисправность вышедшей из строя банки можно путем выполнения следующих манипуляций:

    1. Первоначально нужно зарядить АКБ до полной зарядки.
    2. Разбираем корпус устройства, после чего с помощью мультиметра осуществляется измерение напряжение каждой банки. Значение напряжение должно быть в пределах от 1,2 до 1,4 Вольт, а для литий-ионных – 3,6-3,8 Вольт.
    3. При проведении измерений, можно на каждой банке подписывать значения с помощью карандаша.
    4. После проведения измерений, следует снова собрать АКБ, после чего разрядить его до полной потери заряда.
    5. Снова приступаем к разборке корпуса, и опять-таки проверяем показания напряжений на каждом элементе.
    6. Если в какой-либо банке падение напряжения превысит порог в 0,5 Вольта и выше, то это свидетельствует о выходе из строя данного элемента.

    Таким популярным способом пользуются многие для поиска неисправного элемента батареи. Существуют также и другие виды проверки батареи на неисправность, но выше описан наиболее популярный.

    Важно знать! Другие виды неисправностей в батарее встречаются очень редко, и зачастую это связано с низким качеством изделий.

    После того, как обнаружены неисправные элементы, приступают к их починке, что совершенно реально сделать в домашних условиях самостоятельно.

    Замена банок в аккумуляторе шуруповерта

    Чтобы починить батарею, необходимо приобрести аналогичные по величине напряжения банки. Их можно взять либо из старого и неисправного аккумулятора, или же приобрести новые. Стоимость новых никель-металл-гидридных банок является довольно доступной, и обычно не превышает 100 рублей за банку.

    Важно знать! Приобретаемый элемент должен совпадать по емкости и габаритам с остальными банками.

    В домашних условиях заменить неисправный элемент можно при помощи паяльника и олова. На производстве же такое соединение осуществляется при помощи точечной сварки. Покупать такое устройство для ремонта аккумулятора шуруповерта нерационально. После того, как неисправный элемент будет заменен, можно собрать батарею и проверить качество ремонта, для этого надо поставить ее заряжаться до полной зарядки. После этого, и через несколько часов после остывания устройства, придется снова разобрать его и измерить напряжение на каждой банке. Значения напряжения должны соответствовать 1,2-1,3 В.

    Из каких операций складывается процесс ремонта

    Процесс ремонта устройства представляет собой удаление неисправной банки, что возможно путем применения бокорезов, а для соединения АКБ потребуется воспользоваться паяльником и комплектующими к нему: канифоль и олово. Вместо удаленной банки, следует припаять исправную. Однако перед тем как проводить работы с паянием, важно знать следующее:

    • Пайку нужно выполнять быстро, чтобы батарея не успела прогреться.
    • Для припаивания новой банки, использовать соединительные пластинки аналогичного размера.
    • При спаивании, важно контролировать правильность соединения плюсов и минусов.

    После замены неисправной банки, проверяем качество пайки, и при необходимости удалить остатки флюса. Банки необходимо скомпоновать, после чего расположить их в корпусе устройства, и собрать корпус.

    Ремонт и замена элементов аккумулятора шуруповерта

    Следует изначально отметить, что ремонту подлежат все виды батарей, как никель-металл-гидридные, так и литий-ионные. О том, как отремонтировать аккумулятор шуруповерта, знают не многие, поэтому очень часто причиной покупки нового инструмента становятся именно неисправные АКБ.

    Отремонтировать банку, которая не держит заряд, не представляется возможным, поэтому ее придется после удаления из цепи утилизировать. Ремонтировать АКБ на шуруповерт, в которой обнаружено более 4 неисправных банок, является нерациональным. В таком случае проще приобрести новый аккумулятор целиком, или отыскать б/у устройство.

    В завершении следует отметить, что большинство шуруповертов оснащаются двумя АКБ, поэтому если одна выйдет из строя, то на время ее ремонта придется интенсивнее пользоваться второй. Это позволит не лежать без дела инструменту, а вы сможете попытаться выполнить ремонт изделия в удобное время.

    Источник: http://instrumentyvdom.ru/akkumulyatornyj/remont-akkumulyatora-shurupoverta

    Ремонт аккумулятора шуруповерта своими руками

    Ни для кого не составляет тайны, что 50 – 70 процентов стоимости шуруповёрта стабильно приходится на аккумулятор. И когда он выходит из строя, возникает вопрос, может лучше купить новый шуруповёрт? Но так как стоимость шуруповёрта довольно высока, многие пытаются найти способ восстановить аккумулятор своими руками. Тут даже не в цене бывает дело. Просто некоторые привыкают к своему инструменту, а такая модель уже может не производиться.

    Попробуем разобраться, возможно ли восстановление аккумулятора шуруповёрта? Если разобрать несколько аккумуляторов различных производителей, можно заметить, что они все похожи друг на друга. В этом нет ничего удивительного, так как все аккумуляторы собраны по одной схеме и отличаются только типом.

    1. Никель – кадмиевые. Самые дешёвые, производят их, в основном, страны третьего мира, ввиду вредности производства. Главное их достоинство, конечно, цена. Это самый дешёвый АКБ. Ещё он хранится в разряженном состоянии, не теряя свойств, и не боится мороза. Минусы — в недолговечности и малой ёмкости.
    2. Никель-металлгидридный. Его производство экологически чистое, есть возможность приобрести качественную батарею. Большая ёмкость, по сравнению с никель-кадмиевыми. Выдерживает множество циклов зарядки. Минусы их в том, что при длительном хранении в разряженном состоянии они теряют часть своих свойств и очень боятся холода.
    3. Литий-ионный. Наиболее современный и дорогой тип АКБ. Его главные плюсы в меньшем весе и количестве циклов заряда-разряда, в разы превышающих предыдущие типы батарей. Минусы в высокой цене и сроке службы (3 – 5 лет, так как литий разлагается).

    Для того чтобы определить причину неисправности, нужно знать основные элементы блока АКБ. На корпусе имеется четыре контакта:

    • плюс
    • минус
    • верхний управляющий
    • сервисный контакт

    Теперь, когда мы немного знаем устройство блока, можно попробовать диагностировать неполадки. Итак, одновременно все части блока сломаться не могут, но при поломке одного не будет работать вся цепь. Мы должны найти сломанный. Для этой цели потребуется мультиметр, а чтобы применить второй способ, потребуется лампочка на 12В.

    Первый способ: Заряжаем аккумулятор до конца, раскручиваем его корпус и замеряем напряжение на каждом элементе. Для никель-кадмиевых напряжение должно быть 1,2 – 1, 4В, в литиевых – 3, 6 / 3,8 В. Сразу отмечаем те банки, на которых напряжение меньше указанного. Скорее всего, проблема будет в них. Сборка АКБ и работа до ощутимой потери заряда. Потом опять раскручиваем и замеряем напряжение на помеченных элементах. Если разница заряда между банками более 0,5 В, то эта банка прямой кандидат на удаление или ремонт.

    Второй способ более простой. Разбирать блок не надо. Берём лампочку на 12В и подключаем её к двум контактам (плюс и минус). Лампочка сможет разрядить АКБ, потом следует производим замер напряжения на элементах по аналогии с первым способом. Другие неисправности, такие, например, как разрушение пайки, встречаются крайне редко, поэтому мы их рассматривать не будем. На шуруповёртах Макита или Бош такое обычно не случается.

    Восстановление аккумулятора шуруповёрта можно провести в случае, если у вас НЕ литиевый АКБ. Если он литиевый, то нужно узнать причину, это элемент батареи или схема управления. Схему управления можно проверить путём замены на заведомо рабочую аналогичную. Если же это неисправен элемент, то ремонт невозможен, только замена на новый.

    Как реанимировать аккумулятор шуруповёрта?

    Восстанавливать можно только никель-кадмиевые АКБ. Так как они наиболее распространены в бытовых шуруповёртах, это нужно знать. Реанимировать можно двумя способами: метод сжатия электролита (если он ещё есть) и прошивка током, большим от исходного. Часто в старых аккумуляторах очень низкий уровень электролита, прошивка если и поможет, то ненадолго. Но если в данный момент замена элемента невозможна, такой метод спасёт на некоторое время.

    Наилучший способ ремонта шуруповёрта — это замена неисправных элементов на новые. Для данного вида восстановления нам понадобится либо донор из другого АКБ, либо покупка нового. Лучше купить новый, так как поставив бывший в употреблении, возможно, через неделю придётся опять что-нибудь восстанавливать. Новые элементы стоят недорого и продаются в специализированных магазинах или интернете. Главное, при покупке нужно быть уверенным в аналогичности заменяемого блока.

    Операции по внедрению донора

    Чтобы поменять отработавший своё элемент, вам нужен паяльник, припой и флюс, желательно на канифоли. Восстанавливать аккумулятор мы будем посредством пайки. Если вы хоть раз брали в руки паяльник, у вас не возникнет сложностей с этим. В противном случае сейчас существует множество обучающих видео. Восстановление происходит так: обрезаем неисправный элемент, на его место ставим новый.

    Восстановление аккумулятора шуруповёрта, нюансы пайки

    1. Паять нужно в ускоренном темпе, иначе вы рискуете перегреть батарею, которая после этого не будет функционировать.
    2. При пайке нужно использовать старые элементы соединения или медные провода соответствующего диаметра. Тонкие элементы проводов будут греться, что приведёт к срабатыванию защиты от перегрева. Постарайтесь не поменять местами плюсовой контакт с минусовым. Для этого лучше всего пометить элементы.

    После проведения пайки восстановление практически закончено. Осталось только выровнять потенциал элементов. Ставим аккумулятор на зарядку до упора, потом даем ему день остыть. Если вы ничего не перепутали при пайке, то мультиметр покажет примерно одинаковое напряжение на всех элементах. Потом нужно поработать шуруповёртом до полной разрядки. Это не значит гонять его до упада, иначе придётся потом восстанавливать и его. Данную процедуру зарядки-разрядки нужно повторить ещё два раза. Эти нехитрые манипуляции заставят работать ваш АКБ по полной.

    Что мы имеем в итоге

    А в итоге мы получаем практически новый и при этом привычный для рук инструмент, который будет радовать вас не один год. И теперь вы знаете, как восстановить аккумулятор шуруповёрта.

    Источник: http://instrument.guru/elektro/remont-akkumulyatora-shurupoverta-svoimi-rukami.html

    Смотрите также:
    30.04.2020

    Самостоятельное изготовление деревообрабатывающего станка Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные...

    03.11.2018

    Как собрать своими руками отрезной дисковый станок по металлу Выполнять резку металла на станке легче, безопаснее и удобнее, чем с помощью ручных инструментов. Но стоимость станков по карману не каждому мастеровому. Поэтому многие конструируют оборудование своими...

    30.04.2020

    Фрезер из дрели своими руками При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
