Садовый измельчитель своими руками

Инструменты

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

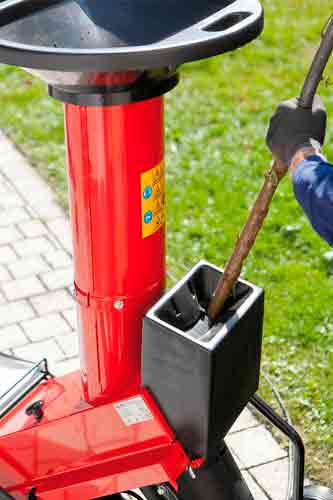

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

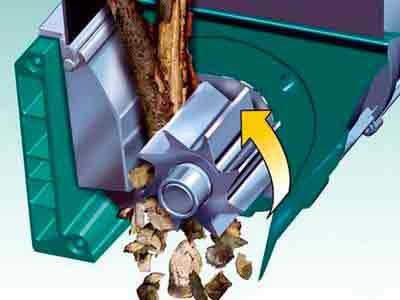

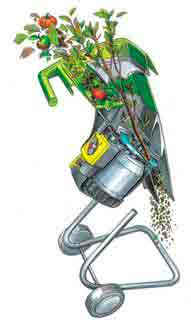

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.

Виды садовых измельчителей

Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.

Двигатель

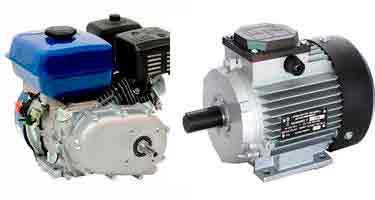

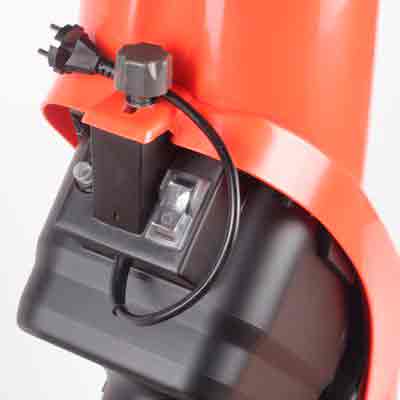

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

  • Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
  • Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
  • А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.

Конструкция ножей

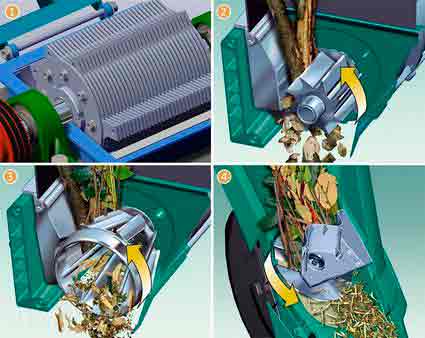

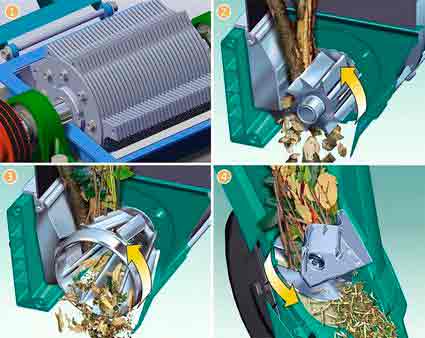

Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

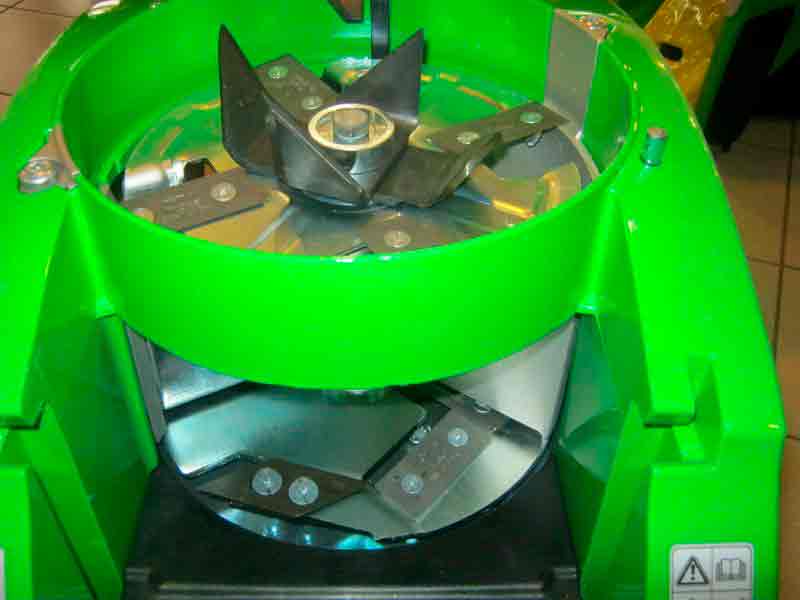

Первый – ножевой дисковый. Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

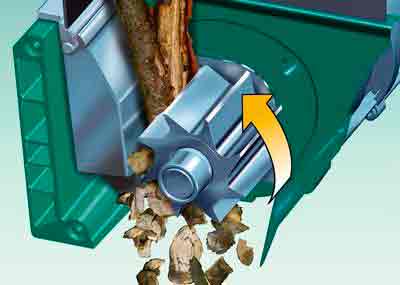

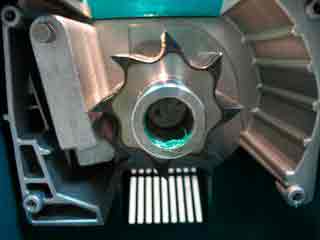

Второй – фрезерная конструкция ножей. Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

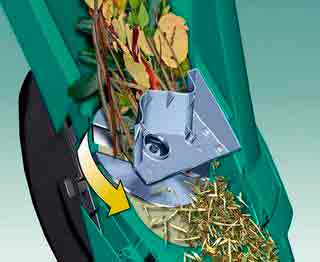

Третий – универсальные фрезерно-турбинные ножи. Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

  • Первая – двухваловая конструкция с 8 ножами.
  • Вторая – ножево-дисковая.
  • Третья – наборной пакет из дисковых пил. Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.

Как сделать садовый измельчитель своими руками

Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.

Подготовительный этап

На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.

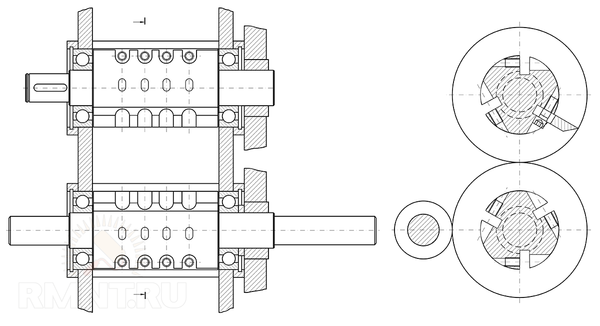

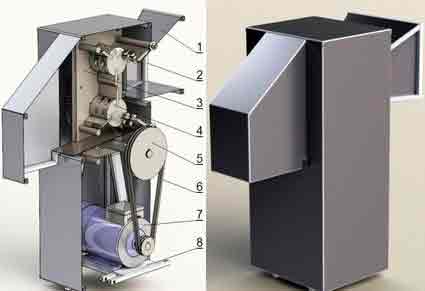

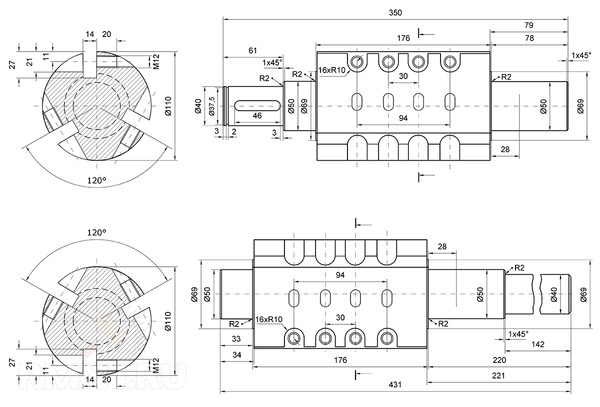

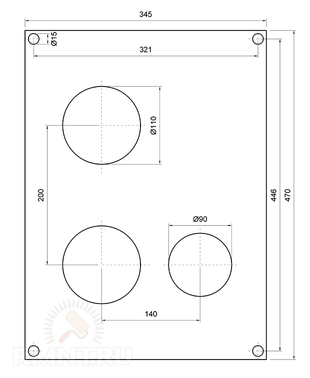

Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

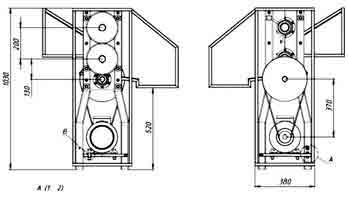

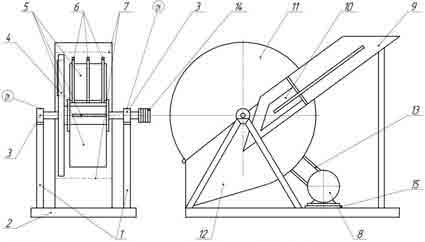

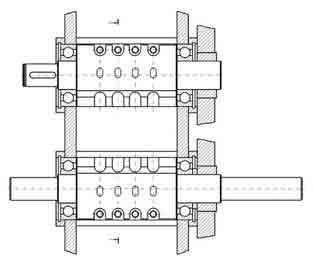

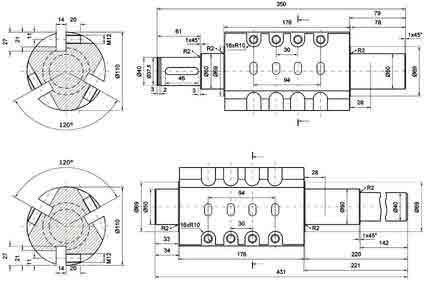

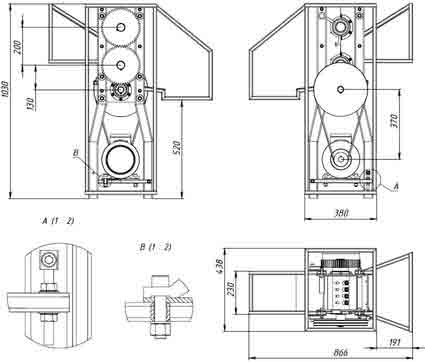

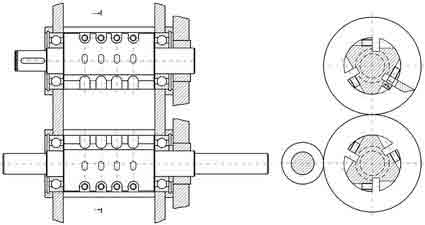

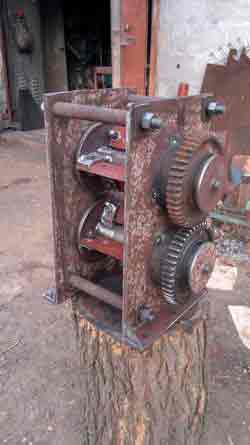

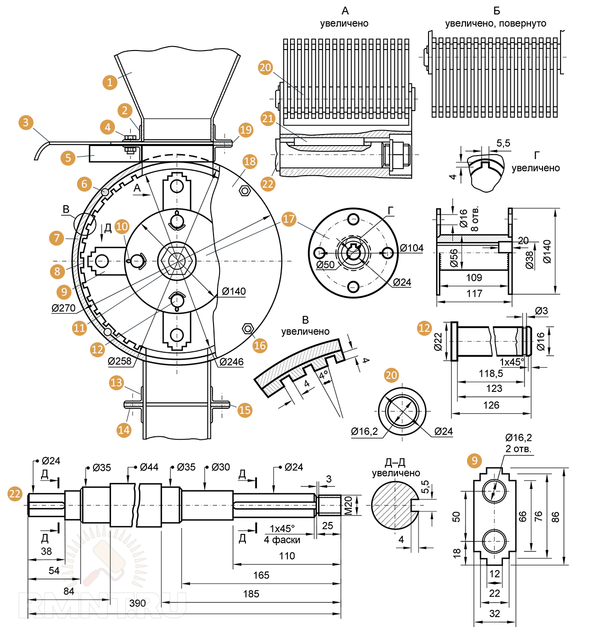

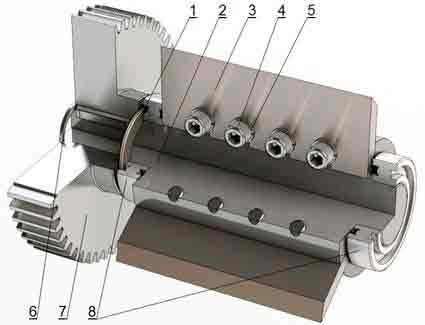

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

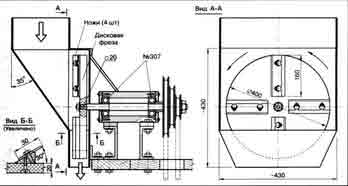

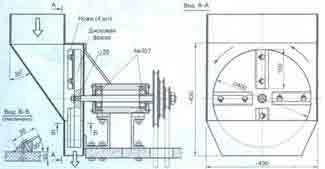

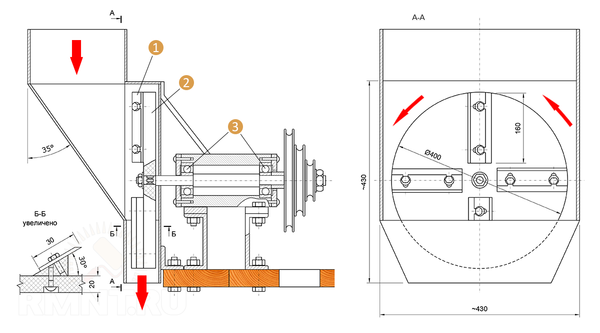

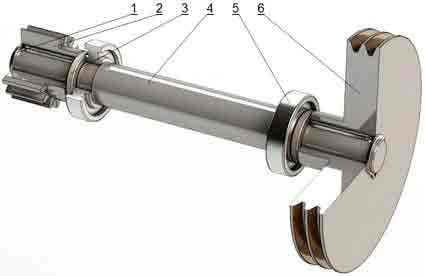

Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

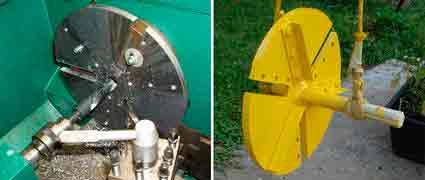

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.

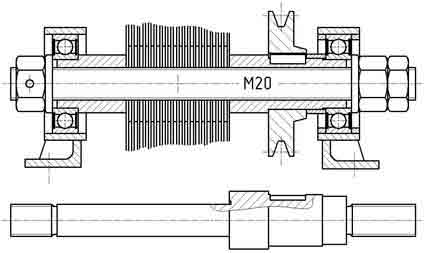

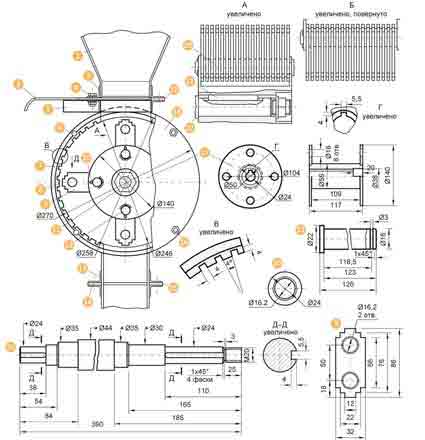

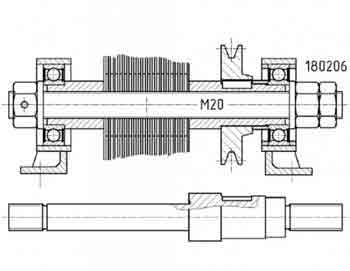

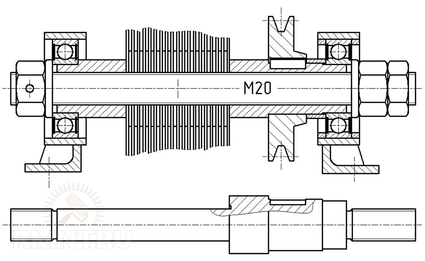

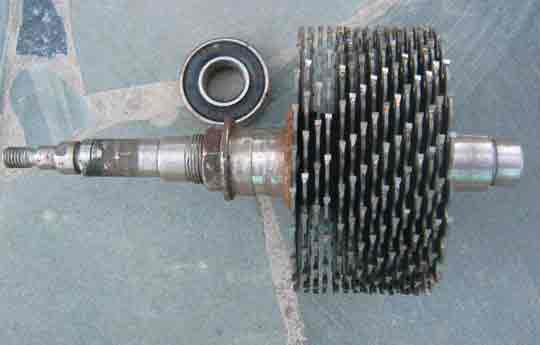

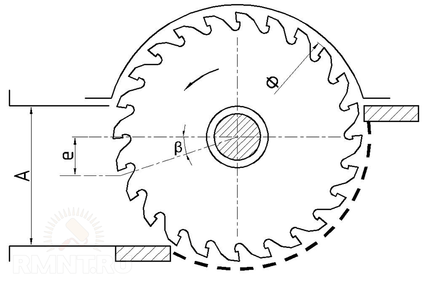

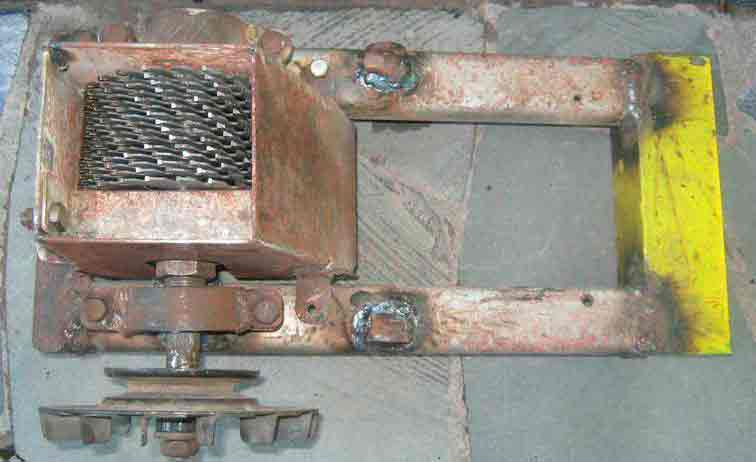

Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

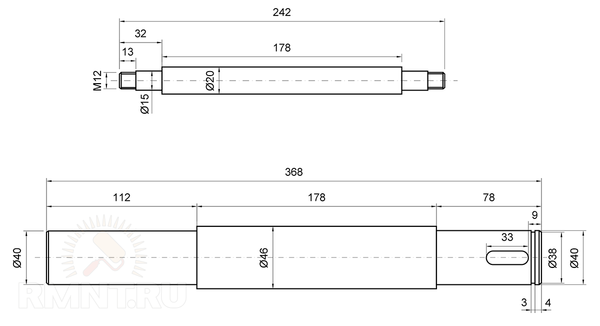

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.

Для измельчителя с двумя валами потребуются следующие материалы:

  • двигатель электрический или бензиновый;
  • две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
  • две шестерни для синхронного привода валов;
  • шкив или шестерня для передачи крутящего момента валам;
  • шкив на вал двигателя;
  • два вала для ножей;
  • 5 подшипников и крепление к ним;
  • ножи или материал для их изготовления;
  • профильные трубы для каркаса;
  • листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.

Для измельчителя из пакета дисковых пил потребуется следующее:

  • 15 – 20 дисковых пил. Диаметр можно взять 18 см;
  • двигатель;
  • шпилька М20 или её аналог;
  • 2 подшипника и крепление к ним;
  • 2 шкива;
  • 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
  • листовой металл 2 мм для защитного кожуха и приемного бункера;
  • профильные трубы для каркаса.

Для измельчителя с ножевым диском потребуется совсем немного:

  • двигатель;
  • листовой металл для защитного кожуха и приемного бункера;
  • ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.

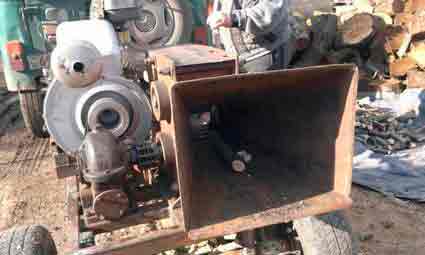

Сборка садового измельчителя

Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

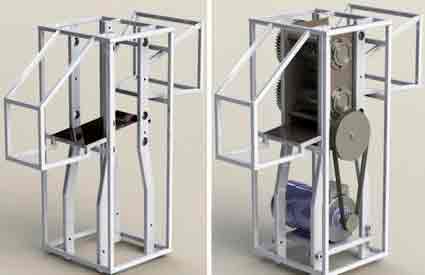

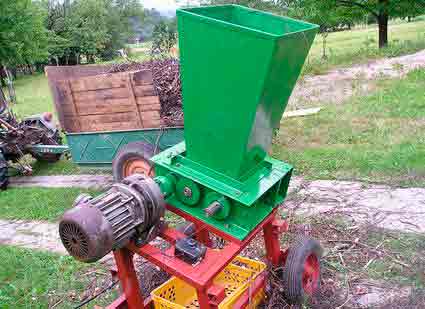

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы:

  • нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
  • свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.

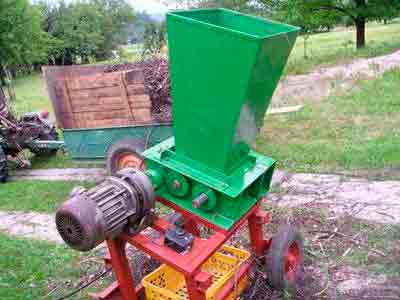

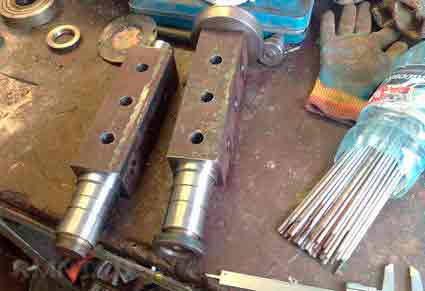

После создания рамы можно приступать к созданию валов для измельчительного барабана:

  • берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
  • для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.

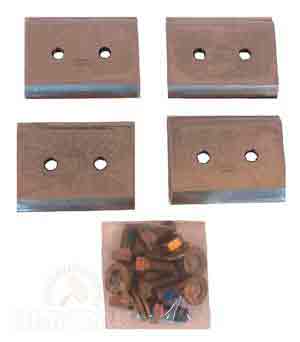

Что касается самих ножей, то их можно изготовить из рессоры Камаза:

  • берем рессору и отрезаем кусок необходимой длины;
  • саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
  • в самих ножах делаем отверстия для болтов;
  • теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

  • в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.

Следующий этап – создание измельчительного барабана:

  • в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
  • теперь устанавливаем внутрь подшипники;

  • для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
  • внутрь подшипников вставляем валы и закрепляем их;
  • стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.

По завершению работ с барабаном и каркасом делаем приемный короб:

  • берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
  • с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
  • делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
  • собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
  • при помощи сварки или самозатягивающихся заклепок соединяем края;
  • в основании короба, на отогнутых краях, делаем отверстия для крепежа.

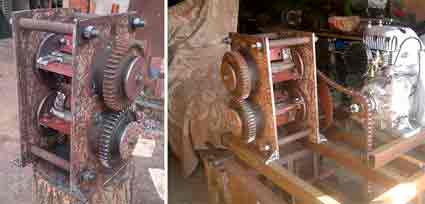

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.

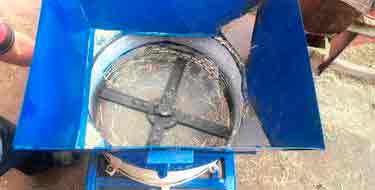

Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее:

  • создать каркас и поместить внутрь мотор;
  • поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

  • в диске сделать отверстие для установки на вал, а также прорези для ножей;
  • ножи можно изготовить из рессоры автомобиля описанным ранее способом;

  • собираем и устанавливаем диск с ножами;
  • создаем приемный короб и устанавливаем его сверху дискового измельчителя.

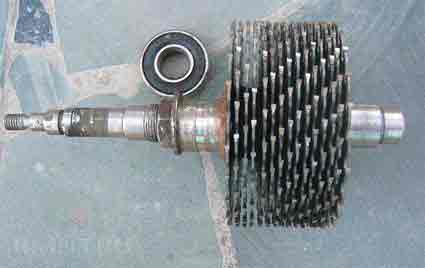

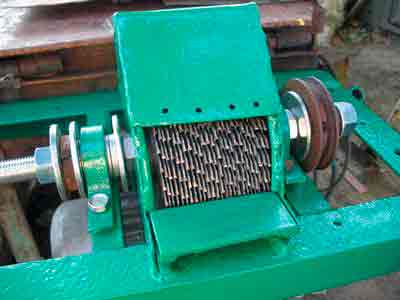

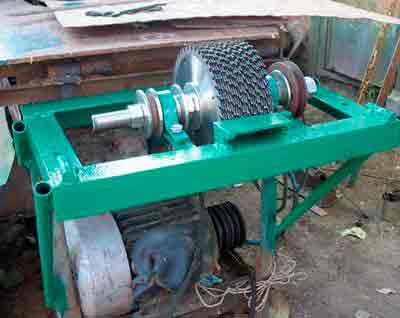

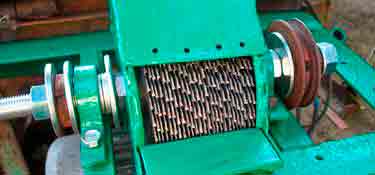

Сборка измельчителя из дисковых пил выглядит следующим образом:

  • создаем раму;

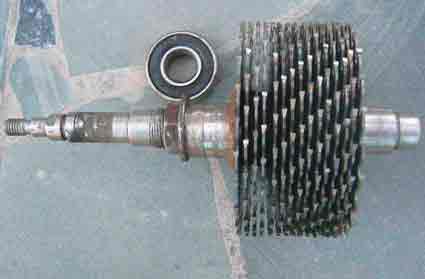

  • на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

  • на внутренних поперечинах каркаса привариваем крепеж для подшипников;
  • надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

  • с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
  • устанавливаем двигатель и натягиваем приводную цепь или ремень;
  • в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

Источник: http://strport.ru/instrumenty/sadovyi-izmelchitel-svoimi-rukami

Делаем садовый измельчитель веток своими руками — пошаговое руководство, чертежи и полезные рекомендации

Стоимость садовых измельчителей, которые можно купить в магазинах, довольно высока, особенно если речь идет о популярных моделях определенных брендов.

Поэтому такие устройства некоторые пробуют сделать самостоятельно.

В этой статье мы расскажем о различных моделях самодельных садовых измельчителей веток для дачи и дадим пошаговое руководство по изготовлению таких устройств.

Типы самодельных садовых устройств

Все самоделки можно условно разделить на 3 типа:

  • щепорезы;
  • мульчеры;
  • шредеры.

Щепорезы предназначены для измельчения веток и полностью высохшей крупной зеленой массы, то есть толстых стеблей.

Они плохо подходят для переработки и измельчения свежей или слегка подсушенной зеленой массы, то есть:

  • листьев;
  • травы;
  • ботвы.

Чаще щепорез делают в форме роторной рубительной машины. О том, как устроен данный аппарат, его принципе работы, и как сделать его самостоятельно, мы рассказывали и показывали на видео в этих статьях:

Самодельный аппарат данного типа эффективно перемалывает ветки определенной толщины, превращая их в мелкую щепу, которую можно использовать в качестве:

  • декоративного и агротехнического мульчирования садового участка;
  • красителя и ароматизатора при настаивании алкоголя;
  • топлива при копчении различных продуктов;
  • подсыпки животным и птицам;
  • топлива для котлов и печей.

Мульчер предназначен для измельчения свежей и подсохшей зеленой массы, но не подходит для переработки сухой ботвы и любых веток. Его основа – лесковый режущий модуль, о котором мы рассказывали тут.

Порубленную зеленую массу можно применять только в качестве декоративной или агротехнической мульчи, отчего и возникло название устройства.

Шредер предназначен для грубого измельчения веток, поэтому готовую щепу используют только для отопления.

В промышленных шредерах предусмотрена возможность изготовления щепы нормального размера, но в самодельных устройствах наиболее важным качеством считается простота конструкции и легкость изготовления, что и становится причиной увеличения размера щепы.

Выбор типа двигателя: электрический или бензиновый?

При выборе двигателя для самодельного измельчителя необходимо учитывать доступность компонентов.

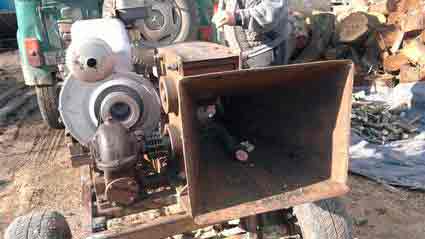

Если в гараже есть хороший бензиновый мотор подходящей мощности (2–5 л. с.), то его можно установить на большинство садовых измельчителей веток, сделанных своими руками.

Бензиновый двигатель сделает измельчающую установку автономной, поэтому ее можно будет использовать даже там, где нет возможности подключиться к розетке.

Если же аппарат будет работать только неподалеку от розетки, то лучше отдать предпочтение электромотору. Даже если его придется покупать, разница в эксплуатационных расходах быстро компенсирует ваши затраты.

Стоимость часа работы садового электрического измельчителя в 7–10 раз меньше, чем устройства, на котором установлен двухтактный бензиновый мотор, или в 10–12 раз меньше, чем у установки с четырехтактным бензиновым двигателем.

Это связано как с разницей в стоимости электроэнергии и бензина, так и в расходах на обслуживание бензиновых моторов.

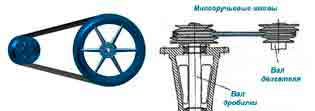

Еще один фактор, который влияет на выбор двигателя – удобство его установки. Бензиновые моторы хорошо работают лишь тогда, когда их вал расположен горизонтально.

Поэтому для подключения к вертикальному валу измельчителя, а именно так устанавливают вал мульчера, потребуется редуктор, обеспечивающий поворот на 90 градусов. То есть придется тратиться не только на двигатель, но и на редуктор. А электромотор хорошо работает при любом расположении вала, поэтому можно обойтись без редуктора.

Составление чертежа

Для того, чтобы не пришлось переделывать частично собранный садовый аппарат, необходимо грамотно составить чертеж, учтя в нем размеры и форму всех доступных деталей.

В этом помогут многочисленные форумы, на которых пользователи обсуждают наиболее удачные конфигурации и технические решения.

Кроме того, там также делятся опытом самостоятельного изготовления измельчителей садовых отходов и мусора, выкладывая не только чертежи, но и фото с видео своих устройств, а также оставляют отзывы об их работе.

При составлении схемы вы сможете определить расположение крепежных отверстий и сварных швов. Это позволит сначала сделать отдельные детали с заранее просверленными отверстиями, а затем без подгонки прикрепить к ним соответствующие агрегаты.

Готовые чертежи можно найти в интернете, после чего на их базе самому сделать новый чертеж с размерами, в котором будут учтены особенности доступных деталей и механизмов.

Основное преимущество этого способа в том, что он избавляет от необходимости самостоятельно определять и просчитывать общую конфигурацию готового устройства и расположение основных элементов.

Вот чертежи некоторых устройств, которые можно использовать в качестве базовых:

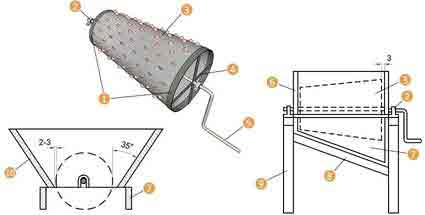

  1. Чертеж 1 – Это стандартная конструкция стационарного роторного щепореза, который хорошо работает в качестве садового измельчителя.

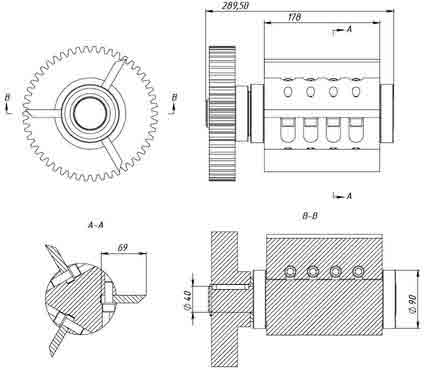

  2. Чертеж 2 – Это конструкция одного из валов двухвалкового шредера. С некоторыми изменениями его можно использовать и в шредерах с одним валом.
  3. Чертеж 3 – Устройство двухвалкового шредера.
  4. Чертеж 4 – Чертеж измельчителя травы с электромотором, однако вместо электродвигателя можно установить болгарку или дрель.

Тематические форумы

Чтобы сделать нормально работающий садовый измельчитель любого типа, необходимо не только понимать общие принципы его работы и предъявляемые к нему требования, но и ознакомится с опытом тех, кто уже сталкивался с такой работой.

В интернете есть много тематических форумов, на которых пользователи обсуждают собственные самоделки и делятся опытом их использования, поэтому там можно почерпнуть много важной информации.

Вот ссылки на наиболее популярные форумы:

Самостоятельное изготовление

В этом разделе мы представим пошаговое руководство по самостоятельному изготовлению шредера и мульчера, а подробную инструкцию о создании щепореза вы сможете найти тут.

Способ изготовления мульчера зависит от доступных компонентов.

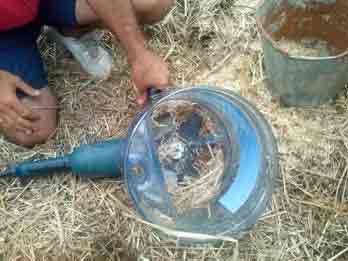

Его можно сделать из болгарки, установив на нее вместо диска леску, или из обычного асинхронного двигателя со скоростью вращения вала 1,5–3 тысячи об/мин.

В первом случае необходимо поместить болгарку с леской в какую-нибудь трубу или емкость, которая ограничит разлет порубленной травы, а во втором — можно сделать полноценный измельчитель.

Мульчер

Для изготовления самодельного садового электрического мульчера для переработки тонких веток и травы потребуются:

  • асинхронный двигатель переменного тока мощностью 1,5 или больше кВт с крепежной площадкой (подошвой) перпендикулярной валу;
  • стальная труба с внутренним диаметром 30–50 см;
  • стальной уголок с размером полки 15–30 мм;
  • стальной прут диаметром 8–15 мм.

Также будут необходимы стальная пластина для крепления электромотора, переходник для крепления барабана к валу и барабан для лески.

Если нет барабана для лески или мульчер будут использовать для переработки жесткой ботвы, то вместо барабана можно установить 1–3 стальные полоски, поставив их под равными углами. Кромки полосок желательно заточить, это улучшит производительность и снизит нагрузку на двигатель.

Главное, чтобы отверстие для крепления к валу было точно посередине, иначе возникнет сильная вибрация, которая приведет к появлению гула и резкому снижению ресурса подшипников.

Вот порядок действий, которые необходимо выполнить, чтобы сделать мульчер:

  1. Трубу обрезают с обеих сторон под углом 90 градусов. Длина отрезанного участка должна составлять 40–60 см. Пластину для крепления двигателя обрезают по размеру подошвы, просверливают дырки в необходимых местах (под вал и крепежные болты), после чего крепят двигатель для проверки.
  2. Если все нормально, то двигатель снимают и к нижней части пластины приваривают 3 уголка, расположенные относительно друг друга под углом 120 градусов.
  3. На пластину устанавливают двигатель, фиксируют болтами и крепят на него барабан. Если барабана нет, то вместо него ставят стальные полоски или металлические ножи от любого триммера. Возможно, придется ставить переходник, который компенсирует разницу в диаметре вала или удлинителя и диаметре отверстия ножа.
  4. Пластину с приваренными уголками устанавливают на верхний край трубы, располагая так, чтобы вал двигателя оказался максимально близко к центру трубы, затем приваривают уголки к трубе и обрезают лишнее.
  5. Вместо сварки можно использовать соединение на болтах, это усложнит монтаж, зато сильно облегчит обслуживание аппарата. Для этого каждый уголок обрезают впритык к стене, затем приваривают «пятку», то есть небольшую стальную пластину с отверстием под болт, к обратной стороне которой приварена гайка. Затем просверливают отверстия в корпусе трубы и крепят подвеску двигателя на болтах.
  6. Так же можно разрезать корпус (трубу) на 2 части по уровню края вала, затем к любой из частей приварить крепежные пластины с гайками, а на соответствующих местах другой части трубы просверлить отверстия.
  7. Из стального прута делают сетку с размером ячеек 3–5 см. Если корпус сделан неразборным, и подвеска мотора закреплена с помощью сварки, то сетку крепят на болтах, чтобы можно было снимать для чистки и замены лески. В установке с разборным корпусом или съемной подвеской двигателя сетку можно крепить с помощью сварки. Иногда вместо сетки делают сплошное дно, в котором прорезают круглое отверстие, играющее роль сита.
  8. К нижней части корпуса приваривают ножки из уголка, отклоняя их наружу на 20–40 градусов. Длина ножек должна быть достаточной для того, чтобы под мульчер можно было подставить ведро. К низу каждой ножки желательно приварить «пятку» — то есть кусок стальной пластины размером 5х5 см. Длина каждой ножки, равно как и угол отклонения, должны быть одинаковы, чтобы вся конструкция была устойчивой.
  9. Перед каждым пуском открывают доступ к барабану и проверяют состояние лески, при необходимости меняют ее. Если вместо лески установлены ножи, то проверяют их состояние и заточку, чтобы при необходимости заменить или заточить.

Шредер

Несмотря на то, что конструкция шредера гораздо проще, чем многих других измельчителей древесины, сделать его самостоятельно достаточно сложно из-за очень высокой общей стоимости деталей, которые нужно делать на заказ, используя определенные сорта стали.

Поэтому в быту более популярна упрощенная модель шредера с самодельными ножами из автомобильных рессор и стальных уголков.

Для изготовления такого самодельного электрического садового измельчителя потребуются:

  • листовая сталь толщиной 20 мм;
  • листовая сталь толщиной 2 мм;
  • стальные шестерни одинакового размера и шага с наружным диаметром 8 и более см;
  • асинхронный электромотор мощностью 3 и более кВт;
  • мощный редуктор с передаточным числом 50–100 (чем больше передаточное число, тем меньше скорость вращения валов, но выше крутящий момент);
  • стальной уголок с размером полки 50 мм;
  • рессора от легкового автомобиля;
  • ровный стальной прут диаметром 40–50 мм (можно использовать один из валов коробки передач или вал от какого-то другого оборудования, если он подойдет по диаметру);
  • подшипники.

Вот порядок действий:

  1. Отрезают от стального прута 2 куска, один длиной 35–40 см, второй длиной 40–45 см.
  2. Отрезают 4 куска уголка длиной 25–30 см.
  3. Приваривают на каждый прут по 2 уголка, чтобы получился квадратный вал.
  4. Из тонкой листовой стали вырезают 4 круга, наружный диаметр которых равен наружному диаметру подшипников, а внутренний равен наружному диаметру вала.
  5. Круги надевают на валы и приваривают к уголкам.
  6. Из рессоры нарезают 8 кусков, длина которых на 2 см меньше длины вала, после чего одну из длинных сторон затачивают под углом 30–40 градусов. Чем меньше угол, тем лучше нож будет рубить древесину, но и тем быстрей затупится.
  7. В каждом ноже сверлят 3–4 крепежных отверстия, затем сверлят согласованные с ними отверстия в уголках валов (диаметр этих отверстий должен быть немного меньше, чтобы в них можно было нарезать резьбу). При этом каждый нож должен выступать настолько, чтобы ножи обоих валов соприкасались друг с другом при встрече. В готовых отверстиях валов нарезают резьбу.
  8. Из толстого стального листа вырезают детали корпуса. Его размер может быть любым, главное, чтобы ширина была равна расстоянию между подшипниками на валу, а высота не была меньше расстояния между дальними ножами обоих валов. Всего нужно 8 деталей – 2 боковых стенки, верхняя и нижняя стенки, 4 усилителя.
  9. В боковых стенках прорезают отверстия для подшипников. Это очень ответственная операция, поэтому ошибка даже в 1 мм приведет к серьезным проблемам.
  10. Боковые части приваривают к нижним, затем приваривают усилители – 2 штуки сверху с передней и задней сторон, 2 штуки снизу также с передней и задней сторон.
  11. Выбирают способ крепления шестеренки к валу – чаще всего для этого применяют сварку или шпоночное соединение (этот вариант подходит лишь для переработки тонких веток, попытка измельчить толстые ветки может привести к обрыву шпонки).
  12. Соединяют ведущий (более длинный) вал с редуктором. Для этого можно использовать цепную или шестеренчатую передачу, а также переходную муфту из толстостенной стальной трубы.
  13. Присоединяют электромотор к редуктору.
  14. Если корпус получился неустойчивым, то снизу приваривают 4 ножки, отставленные под углом 25–35 градусов и оснащают их пятками размером 5х5 или 10х10 см.

Измельчители из болгарки и другого инструмента

В качестве основы для создания садового измельчителя можно использовать:

  • болгарку;
  • дрель;
  • триммер.

Болгарка, благодаря большой мощности двигателя и высоким оборотам может измельчать тонкие ветки и траву, однако для этого ее необходимо жестко прикрепить к вертикальной поверхности и сделать в этой поверхности входное отверстие.

Для измельчения травы можно использовать трехлопастный нож от триммера, а для переработки веток нож нужно будет делать из инструментальной стали на заказ. Можно сделать нож из вязкой стали, а сменные лезвия из максимально прочной.

Дрель применяют так же, как и двигатель мульчера, фиксируя любым способом. Из-за низкой скорости вращения патрона бессмысленно устанавливать барабан, поэтому изготавливают вал, к которому приваривают или крепят иным способом ножи.

Триммер также используют совместно с корпусом мульчера, закрепив так, чтобы барабан с леской был параллелен поверхности сита.

Видео по теме

На данном видео показан самодельный измельчитель веток в процессе работы:

Вывод

Основное преимущество самодельного устройства в том, что оно обходится во много раз дешевле купленного в магазине. Кроме того, изготавливая садовый измельчитель самостоятельно, можно оптимизировать его для переработки определенных материалов.

Теперь вы знаете:

  • какими бывают самодельные устройства;
  • что необходимо для их изготовления;
  • как сделать их своими руками.

Источник: http://rcycle.net/drevesina/shhepa/oborudovanie/sadovye-izmelchiteli/delaem-svoimi-rukami-poshagovoe-rukovodstvo-chertezhi-i-poleznye-rekomendatsii

Как сделать овощерезку для скота своими руками из подручных материалов

Корморезка своими руками – это дополнительный заработок в подсобном хозяйстве, хорошее настроение и экономия средств. Ведь для её изготовления вам потребуются самые распространённые подручные материалы, которые можно найти в каждом дворе деревенского дома.

Сделанная своими руками корморезка будет долго служить и принесёт большую прибыль при покупке комбикорма. С помощью её вы сможете крошить некондиционный картофель, свёклу и морковь, привезённую с ближайших фермерских хозяйств.

Как сделать овощерезку для скота своими руками из подручных материалов

Корморезка – простой и очень удобный агрегат, являющейся незаменимым для любого, у кого имеется большое поголовье домашнего скота и птица.
Предназначенный для измельчения различных овощей, травы и зерна, агрегат может быть не только заводского производства, но и изготовленным самостоятельно.

При этом корморезка, сделанная своими руками, по надежности и производительности может не уступать покупным аналогам. Сделать ее можно достаточно просто и быстро из практически любых подручных материалов.

Фото корморезки

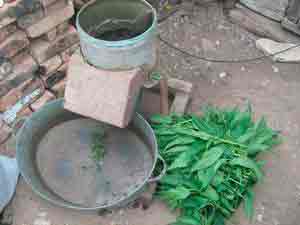

Эта фотография самой простой корморезки которую я сделал за пару часов из подручных материалов не затратив ни копейки денег.

На момент написания этой статьи, корморезка проработала два месяца перемалывая по 7 – 8 вёдер овощей в день без единой поломки, что для меня оказалось приятным сюрпризом.



Устройство и принцип работы

Основными составляющими самодельной корморезки являются:

  • Приемный лоток, или бункер, – конструктивный элемент, располагающийся над рабочей камерой (сбоку от нее) и служащий для закладки измельчаемого кормового сырья (травы, овощей, фруктов, зерна).
  • Рабочая камера с вращающимся внутри нее ножом – в этой части корморезки происходит измельчение сырья острыми кромками движущихся ножей.
  • Силовой агрегат (мотор) – предназначен для придания ножу–измельчителю высокой скорости вращения. В качестве него чаще всего используется электрический двигатель от какого-либо электрического прибора (стиральной машинки, соковыжималки).
  • Выходной патрубок, или лоток для измельченного корма, – располагается, как правило, в нижней части рабочей камеры и служит для отведения результата работы кормоизмельчителя в подставленную под них емкость.

Однако в некоторых случаях такая конструкция из-за отсутствия материалов и необходимости быстрого изготовления упрощается, в результате чего сырье закладывают непосредственно в рабочую камеру и из нее же впоследствии высыпают измельченный корм.



Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

  • дрелью либо перфоратором;
  • старым рабочим пылесосом;
  • ненужной электропилой;
  • двигателем от насоса;
  • бензиновым или электрическим мотоблоком;
  • любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.



Траворезка из дрели

Простую, но при этом достаточно производительную самодельную траворезку из такого электрического инструмента, как дрель, можно изготовить следующим образом:

  1. Посередине сиденья простой деревянной табуретки проделывается отверстие диаметром 12 мм.
  2. К деревянному узкому торцу деревянного бруска 20×40 мм крепится подшипниковый узел UPC 201.
  3. Брусок вместе с подшипниковым узлом крепится к обратной стороне сиденья табуретки. При этом внутреннее отверстие подшипника и аналогичное просверленное в сиденье табуретки должны полностью совпадать (быть соосными).
  4. На табуретке при помощи коротких саморезов закрепляют оцинкованное 12-литровое ведро с просверленным в центре его дна отверстием 12 мм.
  5. Из прочного стержня диаметром 12 мм изготавливается вал для ножа траворезки. Для этого на одном его конце нарезают резьбу М12, после чего. Просунув его другим концом через отверстия в дне ведра и сиденье табуретки, запрессовывают в подшипнике. При этом длина выступающего внутри ведра стержня с резьбой должна быть не более 10-15 мм. Длину нижнего конца подбирают с учетом размера применяемой дрели: она должна быть такой, чтобы при зажатии вала в патроне установленного вертикально инструмента он упирался в пол и был устойчив.
  6. Из прочной инструментальной стали вырезается ромбовидный нож длиной 10-180 мм и шириной 35-40 мм.
  7. Узкие и торцы ножа подвергаются односторонней заточке.
  8. Нож устанавливается на рабочий вал и фиксируется при помощи гайки.

В качестве привода для такой траворезки используется простая дрель мощностью 850-1000 Вт. Измельчаемая трава загружается при включенном приводе небольшими порциями, емкость при этом обязательно закрывают крышкой.

После того как рабочая камера траворезки наполнится измельченным кормом, наклонив табуретку с ведром, его ссыпают в более вместительную емкость.

Важно! Если в наличии нет металлического ведра, его ни в коем случае не заменяют пластиковым – такой на первый взгляд выгодный и простой выход из сложившейся ситуации может в будущем привести к плачевным последствиям. Дело в том, что при разрушении ножа этот материал не сможет защитить находящегося рядом человека от летящих с большой скоростью осколков металла.



Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

  • молоток;
  • отвертка;
  • двигатель;
  • стальные скобы, болты с гайками;
  • вал;
  • рама;
  • режущие диски или лезвия;
  • шкивы;
  • сетка;
  • емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

Травяной измельчитель из дрели

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна.

Принцип работы: стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна. Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым. Выполняется односторонняя заточка его нижней плоскости.

Для измельчения свежей травы рекомендуется использовать ножи в форме узкого ромба, режущая кромка должна быть направлена к краям под углом. Допускается скруглять лезвие к острию ножа, чтобы трава под воздействием центробежной силы соскальзывала к краям по режущей кромке. В этом случае зелень никогда не намотается на нож.

Из стиральной машинки и пылесоса

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

  • Корпус от пылесоса.
  • Электродвигатель стиральной машины.
  • Прочное листовое железо для изготовления режущего ножа.
  • Две пластиковые емкости для бункера и улавливателя травы.
  • Металлические уголки.
  • Винты и гайки, прочие крепежные элементы.
  • Электрическая сварка.
  • Дрель и болгарка.


Самодельная дробилка яблок, картошки, помидоров

Технология сборки самодельной дробилки для идущих на корм овощей и фруктов состоит из следующих этапов:

  1. Изготовление рабочей камеры – для этого подойдет любая старая выварка. По центру ее днища проделывают отверстие, а сбоку прорезают прямоугольное окошко, к которому приваривают небольшой короб.
  2. Из металла толщиной 3 мм вырезают диск с диаметром на 15-20 мм меньше, чем у дна рабочей камеры.
  3. По центру вырезанного диска делают отверстие.
  4. Отступив от центрального отверстия и краев диска по 20-30 мм, на диске делают 4 прорези овальной формы для ножей. Угол между двумя соседними прорезями должен быть равен 900.
  5. По размерам прорезей из уголка 30×30 мм делают 4 заготовки. В наружной плоскости одной из полок уголков сверлят 2 продолговатых регулировочных отверстия. Расстояние между ними замеряют и записывают.
  6. Заготовки из уголков торцами полок приваривают сбоку от продолговатых прорезей. При этом регулировочные отверстия должны располагаться на внешней плоскости той полки, которая обращена непосредственно к прорези.
  7. Для отведения измельченного корма из бака в приемный лоток к нижней поверхности диска также крепят две резиновые упругие полоски.
  8. Из рапидного полотна изготавливают 4 ножа с односторонней заточкой. Отпустив их на огне, в них просверливают по 2 отверстие. При этом расстояние между ними равно аналогичному значению между регулировочными отверстиями на уголках.
  9. Из уголка сваривают раму с ножками.
  10. К раме приваривают бак.
  11. Рядом с баком на раму, используя 2-3 болта, закрепляют двигатель мощностью 500-700 Вт. На вал двигателя перед его установкой на раму закрепляют шов (ведомый).
  12. Из прочного стержня делают вал для диска с ножами. На одном его конце нарезается резьба, на другом – паз под шпоночное соединение.
  13. Диск с ножами устанавливается на вал.
  14. Вал вставляется в отверстие в дне бака.
  15. На конец вала крепится второй шкив (ведущий).
  16. Шкивы соединяются ремнем.
  17. На торце подставки монтируется кнопка включения/выключения двигателя.
  18. Двигатель подключается к кнопке и к электрической сети.
  19. Чтобы исключить необходимость участия человека в процессе измельчения закладываемого в устройства сырья, к внутренней стенке его бака крепится специальная упор–планка, упираясь в которую, сырье будет быстрее измельчаться ножами диска.
  20. Для предотвращения ударов электрическим током рама корморезки заземляется.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

  • двигатель;
  • ножи, установленные на рабочем валу;
  • раму (обычно металлическую);
  • защитный кожух;
  • короб, предназначенный для приема срезанной растительности;
  • пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Технология проведения работ

Для того чтобы изготовить корморезку, необходимо подготовить ведро, объем которого примерно равен 8 литрам. У него нужно будет отбить дужку и вырезать дно, используя зубило. В нем следует проделать прорези, ширина которых не должна превышать 1 сантиметра, этот показатель будет зависеть от того, какой величины предполагается получать продукт на выходе. Расположить отверстия нужно в шахматном порядке. С помощью пробойника можно согнуть данные прорези таким образом, чтобы нижняя их часть оказалась ровной, тогда как верхняя — округлой. Это и будет являться насечкой для резки овощей.

Советы по использованию

Следует помнить, что траворезка оснащена лезвиями, поэтому при ее использовании следует быть предельно осторожными. Работать рекомендуется в перчатках и следить за тем, чтобы не дотрагиваться до работающих механизмов.
Лезвия молотилки должны быть хорошо заточены и установлены режущей стороной вниз, что облегчит дальнейшую эксплуатацию. Лезвия необходимо будет чистить от застрявшей травы и обломков веток.

Самодельный измельчитель для травы и ветвей — это отличная альтернатива покупному устройству, так как последнее стоит слишком дорого. Главное — заранее определить, какой вид молотилки необходимо сделать, нарисовать чертеж и предварительно подготовить все детали.

Рекомендации по проведению работ

Когда изготавливается корморезка своими руками, ведро нужно будет обвести с обоих концов металлическими полосками, которые стоит зафиксировать с помощью заклепок. К данным полоскам следует прикрепить с помощью сварки по одной полоске, каждая из которых должна иметь отверстия. Диаметр их должен быть равен 10 миллиметрам, они нужны для того, чтобы протащить через них металлические прутья. Необходимо будет обогнуть края ведра, что позволит укрепить конструкцию.

Если изготавливается корморезка своими руками, то на следующем этапе нужно согнуть рукоятки, надеть на прямые их концы корпус подшипника.

Измельчитель для стеблей кукурузы: изготовление прибора своими руками

Для производства мельницы для стеблей кукурузы вам пригодится электрический двигатель с одной или тремя фазами, причём его мощность должна быть не менее 500 Вт. Ниже в таблице рассмотрим, как собрать такую конструкцию.

ИллюстрацияОписание действия
Подготовим все необходимые инструменты и комплектующие, о которых подробно мы говорили выше.
Устанавливаем двигатель на опоры.
Крепим его к металлическому корпусу при помощи болтов, как показано на фото, с предварительно вырезанным отверстием.
Размещаем втулку с резьбой для винта диаметром 70 мм. Обращаем внимание, что на втулке должно быть приварено два металлических штапика. Расстояние от центра до краёв металлического корпуса должно быть равно 320 мм.
Берём подготовленную ножевую пластину длиной 300 мм со стороной заточки в 120 мм. Устанавливаем на втулку. Приваренные штапики должны точно соответствовать размещённым на ноже отверстиям. Нож фиксируем при помощи болта к резьбе втулки.
Прокручиваем пластину вручную и смотрим, чтобы край ножа не касался корпуса. Вот таким образом должен быть установлен режущий элемент в измельчителе.
Закрываем крышкой и фиксируем её. Не забываем о вырезанном окошке для подачи стеблей. Его параметры расписаны на фото. К нижней части получившегося окошечка привариваем пластину, на которую будут выкладываться стебли для переработки. Промежуток между этой пластинкой и зоной соприкосновения её с работающим ножом должен быть не более 1 мм.

Подойдите к изобретению устройства ответственно, иначе вы вместо желаемого результата получите кучу разорванной, а не мелко нарезанной травы.

Заключительные работы

На последнем этапе нужно будет изготовить деревянную подставку, на этом можно будет считать, что корморезка готова. В качестве данного элемента может выступить негабаритный столик, переднюю часть которого нужно укрепить на 5 см ниже по сравнению задней, это нужно для того, чтобы корм легче выпадал после измельчения. На столик нужно поставить ящик, который пригодится для укладки в него овощей, тогда как под корморезку стоит установить лоток и корыто, которое нужно будет подвести к какой-нибудь посуде.

Методом вращения рукоятки вы будете задействовать корморезку в ящике, тогда как нарезка будет скапливаться в центральной части ведра. По той причине, что оно имеет вид конуса, корм будет уходить в переднюю часть, а после в лоток. На последнем этапе корм можно будет переместить в подставленную посуду. Когда изготавливается корморезка своими руками, необходимо позаботиться о том, чтобы стенки ящика были установлены под углом в 35 градусов по отношению к средней части ведра. Если при осуществлении резки овощи будут зажимать ведро, то его достаточно сложно будет прокрутить. При этом необходимо будет увеличить угол наклона расположения ящика, тогда как если корнеплоды режутся плохо, то его, напротив, нужно будет уменьшить.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

  • угловая шлифовальная машина;
  • плоскогубцы;
  • гаечные ключи;
  • отвертка;
  • электродрель;
  • молоток;
  • рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

  1. Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
  2. Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
  3. Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
  4. Делают ножки.
  5. Прикрепляют корпус к подставке.
  6. На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
  7. Под дном короба крепят электромотор с помощью шпилек с гайками.
  8. Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
  9. Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Альтернативный вариант изготовления корморезки

Самодельная корморезка может быть выполнена на основе электрического двигателя. Для проведения работ нужно подготовить большой стальной бак, который может быть самодельным или покупным. Если вы предполагаете изготовить такую конструкцию самостоятельно, то нужно будет отыскать полотно оцинкованной стали, толщина которой равна 1 миллиметру. Высота заготовки может быть равна 350-600 миллиметрам. По той причине, что материал достаточно тонкий, жесткость конструкций следует увеличить методом отбортовки краев бочки с помощью резиновой трубки, которая выступает в качестве окантовки.

Если вами будет изготавливаться корморезка своими руками, чертежи перед началом работ следует рассмотреть очень внимательно. В нижней части корпуса нужно приварить или установить с помощью винтов металлическое дно, которое изготавливается из стали, толщина которой равна 5 мм. Предварительно нужно проделать отверстие для установки вала электрического мотора и фиксации подставки. Электрический мотор предпочтительнее использовать однофазный, он может быть позаимствован из старой стиральной машины.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

  1. Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
  2. Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
  3. Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Рекомендации специалиста по изготовлению корморезки

Если вами будет выполняться корморезка своими руками из стиральной машины, то отверстие для выхода готового корма можно прорезать в том месте, где стыкуются дно и боковая стенка. На петлях ниже нужно укрепить лоток, который будет иметь вид коробки. Для того чтобы конструкция была устойчивой, ее нужно снабдить четырьмя наклонными ножками, которые изготавливаются с использованием металлических труб. Их нужно приварить ко дну бака и опорным салазкам, которые можно выполнить из заготовок, вырезанных из труб.

Дробилка для веток и древесных отходов для дома и дачи своими руками: технология производства

Чтобы изготовить данный агрегат, обязательно в арсенале инструментов иметь подшипники и прочные металлические панели толщиной не менее 20 мм. Редакция Tehno.guru подготовила перечень особенностей данного устройства.

Для производства можно использовать любой старый работающий двигатель

  1. Необходимо обзавестись специальным двигателем с мощностью 2,5?3,5 кВт. Если этот показатель не будет соответствовать заданному диапазону, вы не сможете дробить более массивные ветки. Дизельный мотор может иметь мощность 5?6 л. с.
  2. Произведите расчёт, чтобы ваша дробилка осуществляла 1500 об/мин. Большое значение имеет развивающий крутящий момент.
  3. Обратите внимание на размеры ведущего шкива, его величина должна быть не больше 100 мм, в то время как диаметр ведомого будет 200 мм.

Обратите внимание на то, как должны выглядеть шкивы для сельскохозяйственных измельчителей

  • В качестве ножей для дробилки веток и мелких прутьев могут использоваться дисковые ножи. Их идеально составлять группами на одном валу, смотрите фото.
  • Целесообразно последовательно разместить ножи. Так они создадут более жёсткий резец, который сможет справиться с дроблением целого пучка прутьев и веток
    ВНИМАНИЕ!

    Ножи для дробилок можно сделать самостоятельно или же заказать деталь специально для роторных двигательных устройств. Они соответствуют требованиям качества и жёсткости.

    Особенности изготовления дополнительных элементов корморезки

    Наиболее важная часть конструкции — ножи для корморезки, своими руками эту составляющую можно изготовить. Их должно быть два, в их основе полотно двуручной пилы, можно использовать металлические подколенные полосы, толщина которых должна быть равна 1 миллиметру. Снизу расположенный нож должен обладать заостренной кромкой, выгнутой по типу пропеллера. В качестве его главного назначения выступает подбрасывание стеблей, которые оказали недорубленными. После этого корм попадает на верхний нож. Поверхность рабочего ножа должна быть хорошо заточенной и иметь режущие кромки, концы которых предпочтительнее отогнуть вниз, так они будут лучше рубить.

    Самодельная корморезка своими руками выполняется по технологии, которая предполагает сборку ножей, эти работы не представляют особой сложности, заранее нужно будет подготовить на токарном станке металлические детали ступицы. Последнюю вместе со шпонкой нужно будет надеть на вал мотора.

    Траворезка своими руками ход работ

    ■ Из газового баллона вырезаем кольцо 1 нужного размера, а из стального листа толщиной 3 мм — крышку 2 чуть большего диаметра (рис. 1)

    . Прижимаем их друг к другу струбцинами и привариваем изнутри. Наружные выступы получившегося кожуха зачищаем наждаком.

    ■ На токарном станке протачиваем в крышке отверстие 4 под вал ножа 6 и делаем разметку для хомута 3.

    ■ Вырезаем из трубы кольцо для хомута, привариваем к нему губки, сверлим в них сквозное отверстие d 7 мм под болт 7. Затем разрезаем кольцо между губками и, установив хомут на болгарку, вставляем между ними металлическую распорку. Зажимаем болт, давая хомуту свободно перемещаться по болгарке. Затем привариваем хомут к кругу (согласно разметке), оставив свободной 1/3 окружности возле губок.

    ■ На кожух траворезки привариваем отрезок трубы 5

    , внутри электросваркой вырезаем отверстие, зачищаем края болгаркой.

    ■ Нож изготавливаем из полотна пилы, затачиваем, прожигаем отверстие сваркой (сверлить не рекомендуем, испортите много сверл) и расширяем наждачными насадками (рис. 2)

    . Устанавливаем его режущими кромками кверху.

    ■ Готовый кожух с ножом одеваем на вал электродвигателя.

    Во время работы траворезку фиксируем над ведром или другой емкостью. Ее по желанию можно зафиксировать зажимными болтами или струбцинами. Для удобства можно подобрать емкость для насеченой травы по размеру крышки траворезки. Это предотвратит просыпание посеченой травы из щелей.

    Далее после работы вы пересыпете посеченую траву в нужную емкость. После работы очистить траворезку своими руками от остатков травы и сока, что бы предотвратить коррозию.

    • Как сделать измельчитель травы своими руками видео
    • Бензиновый измельчитель веток своими руками
    • Измельчитель листьев своими руками
    • Садовый измельчитель для травы своими руками

    Запуск конструкции и особенности работы

    Когда самодельная корморезка будет готова, ее мотор можно включить и закрыть заслонку. Корнеплоды и траву, а также стебли незначительной порцией нужно будет бросить во входное отверстие, которое расположено в крышке. Вращающиеся ножи довольно скоро превратят массу в однородную смесь. В зависимости от того, какова должна быть степень измельчения, нужно оставлять корм внутри бункера. В среднем для получения готового корма будет необходимо около 6 секунд. Если корнеплоды достаточно крупные, времени понадобится в пять раз больше. После того как работы были завершены, заслонку нужно открыть и при работающем моторе выпустить массу из входного отверстия. Когда корморезка своими руками из стиральной машины изготавливается, нужно обеспечить безопасность работы, на бункер для этого нужно монтировать коническую крышку, которая должна иметь отверстия. Для этого предпочтительнее использовать оцинкованное кровельное железо. Для того чтобы крышка не была опасной, ее можно защитить резиновой трубкой, которую предстоит разрезать вдоль.

    Виды применяемых режущих насадок

    Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

    • дисковыми (с тремя лезвиями);
    • фрезерными;
    • фрезерно-турбинными (универсальными).

    Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

    В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

    Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

    Корморезка своими руками

    В сельском хозяйстве наличие подручного инструмента очень необходимо, так как процесс разведения скота или птицы занимает множество времени и доставляет немало хлопот. Такие конструкции, как корморезка сделают работы проще, дают возможность обеспечивать всех голов животных кормом на ферме. Большое количество животных не позволит изготавливать корм вручную, на это просто не хватит времени, различные приспособления помогут справиться с поставленными задачами.

    Нюансы эксплуатации самодельной техники

    Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

    Если приходится перерабатывать траву в небольших количествах, например, для кур, гусей, уток, то достаточно и совсем простых приспособлений, которые работают от мускульной силы человека, например, ручной секатор.

    Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

    Конструкция и техническое описание

    Механическое изделие потребует наличия двигателя в конструкции. Применяется однофазный двигатель с приготовленной втулкой, которая изготавливается в виде переходника. Упор режущего ножа создают лапки, которые закрепляются на пластине через переходник, назначение их выпускать готовый продукт из емкости. Крепление ножей измельчителя кормов, сделанного своими руками, должно быть утоплено в конструкции для более целостного продукта на выходе.

    Изготовление своими руками корпуса, требует использования трубы из стали, диаметром не менее 30 см, с заранее подготовленным отверстием для выхода корма. Крепление конструкции происходит на опоре или деревянной доске, к которой крепятся металлические уголки или шпильки. Барабан корморезки закрепляется путем сварного соединение к уголкам, также, как и двигатель.

    Схема самодельной корморезки

    Корпус имеет переднюю крышку, через которую производится загрузка корма. Задняя крышка служит как доступ к режущему элементу, имеет отверстие, предназначенное для откручивания болта крепления ножей. Передняя крышка дополняется конструкцией подачи корма, изготовленной из металлической пластины. Корпус крепиться металлическими пластинами по периметру путем сварки.

    Особенности конструкции

    Траворезка — это специальное приспособление для измельчения травы, которое незаменимо в подсобном хозяйстве. После переработки скошенной травы ее можно использовать в качестве удобрения земли, утеплительного материала зимой или корма для домашних животных. Такой инструмент способен мелко нарезать большой объем сорняков или скошенной травы всего за несколько секунд. Это значительная экономия времени и сил хозяина приусадебного участка.

    В конструкцию стандартной ручной траворезки входят следующие детали:

    • стальная рама;
    • электродвигатель;
    • режущие ножи;
    • рабочий вал;
    • шкив;
    • ремень;
    • емкость для приема травы;
    • защитный кожух;
    • кабель.

    Садовые самодельные траворезки отличаются компактными размерами и небольшим весом конструкции, что значительно облегчает их эксплуатацию. При этом они имеют хорошую производительность. На агрегат может устанавливаться как бензиновый, так и электрический мотор:

    • Бензиновый двигатель — более мощный аппарат, позволяющий измельчать ветки кустарников. Главное его преимущество — возможность эксплуатации даже на тех участках, где нет электричества. Недостатки — большой вес, шумность работы.
    • Электродвигатель — не такой мощный, как бензиновый, но более легкий и удобный в эксплуатации. Запускается такой аппарат одним поворотом тумблера. Основные его недостатки — это зависимость от электросети и ограничение по толщине стеблей перерабатываемой растительности.

    Электрическая траворезка, сделанная своими руками, — полезный инструмент для собственного приусадебного участка. С его помощью удобно готовить для животных корма из травы и мелких веточек, особенно из крапивы, которая считается для скота очень полезной.

    Принцип работы

    При запуске электродвигателя, масса для измельчения подается в загрузочное отверстие своими руками. Ножи вращаются с небольшой скоростью, производя резку продукта на необходимые куски, лопатки отводят готовую массу к выходному отверстию. Регулировкой зазора между режущими кромками и пластиной можно добиться качества резки и обрабатывать разное сырье. Заготовленный корм подается против расположения стеблей для увеличения скорости, а также, чтобы исключить засорение конструкции.

    Пример корморезки, сделанной своими руками

    Для увеличенной производительности, ножи устанавливаются в крестообразной форме. При необходимости, устанавливается электромотор мощностью от 3000 об/мин. Чертежи кормоизмельчителя, изготовленного своими руками помогут рассчитать производительность и степень резки сырья.

    Описание и назначение

    Траворезка — необходимый в домашнем хозяйстве агрегат. С помощью него можно измельчить не только траву, но и зеленые ветви, стебли молодой кукурузы, клевер, люцерну, ботву овощей. Измельчитель минимизирует ручной труд, быстро и качественно переработает зелень и солому.

    Измельченная трава нашла широкое применение в хозяйстве:

    1. Травяной компост. Изготовление такого удобрения доступно любому садоводу, при этом оно богато всеми необходимыми для полноценного роста растений микроэлементами.
    2. Мульчирование почвы. Для повышение плодородия почвы можно покрыть ее травяной мульчей сразу после скашивания.
    3. Корм для скота. Измельченная трава идет в пищу как в свежем виде, так и в виде сена.

    Существует три вида измельчителей, сделанных своими руками:

    • Ручная траворезка. Такой самодельный измельчитель подойдет, при небольшом объеме травы. В качестве основы подойдет обычная сечка — треугольная пластина с остро заточенным нижним краем. Ее насаживают на черенок и резкими движениями рубят предварительно разложенную на земле траву.
    • Бензиновая траворезка. Установка не зависит от электричества, за счет чего может работать в любом месте участка. Ее мощности хватает для переработки как травы, так и больших веток.
    • Электрическая траворезка. Она отличается от бензиновой облегченным весом и компактным размером.

    Если требуется переработка небольшого количества сырья, то будет достаточно мощности до 1,5 кВт. Для долгих и трудоемких работ потребуется мотор большей мощности.

    Преимущества измельчителей кормов сделанных своими руками

    Основными достоинствами самодельной корморезки является то, что ее можно приспособить под необходимые нужды. Самодельная конструкция может быть изготовлена из подручных средств, имеющихся при хозяйстве.

    Изготовление наиболее простой корморезки подразумевает наличие жестяного ведра из нержавеющей стали, более сложные конструкции изготавливаются из старой стиральной машины.

    Использование в корморезке болгарки или высоко оборотистой дрели, так же представляется возможность резки травяных сортов корма. Все конструкции и приспособления корморезки, изготовленной своими рукам, выполняются по чертежам.

    Что такое измельчитель травы

    Владельцам собственной дачи или сада необходимо заготавливать садовый компост. Ранее траву измельчали вручную, но теперь для этого существуют электрические и бензиновые измельчители. Подобное устройство позволяет существенно сэкономить время дачнику, позволяя поместить в компостную бочку больше материала.

    Если финансовое положение позволяет приобрести подобное устройство, это хорошо, так как цены на него довольно высокие. Если лишних денег у дачника не имеется, не стоит расстраиваться, так как можно изготовить машинку для измельчения травы собственноручно. Его конструкция весьма проста. В неё входят:

    • двигатель;
    • вал;
    • диски или ножи;
    • болты и гайки;
    • приёмный контейнер;
    • защитный кожух.

    Принцип функционирования данного устройства очень напоминает кухонный комбайн. Двигатель передаёт обороты на вал с острыми ножами, перемалывающими подходящее сырьё, после чего оно пропускается через отверстие в короб.

    Наиболее мощными считаются измельчители, работающие на бензине. Они могут резать не только траву, но и довольно крупные ветки. Существенным преимуществом перед электрическими измельчителями является их мобильность и независимости от электросети, что позволяет использовать бензиновые агрегаты в любой точке дачи.

    Менее мощными являются так называемые электрорезки для травы. Работают они исключительно от сети, поэтому не отличаются хорошей мобильностью. Достоинствами подобных измельчителей являются их небольшой вес и маленькие габариты, которые добавляют удобства в использовании. Чтобы измельчить траву и ветки небольшого диаметра, подойдёт аппарат с мотором до 1,5 киловатт.

    Важно! Мотор с такой мощностью не подойдёт для длительных нагрузок. Для продолжительных нагрузок стоит выбрать мотор до 4 киловатт.

    Виды измельчителей

    Существуют различные типы кормов для скота и птицы, сочные типы кормов, зерновые и травянистые сорта. Каждая конструкция подразумевает изготовку под удобное использование и выпуск качественного продукта.

    Самодельный измельчитель для зерна

    Разнообразие конструкций дает возможность использовать устройство в различных сферах. Производятся ручные корморезки с механизмом треки, соломорезки, а так же ручные мельницы. Механизированные корморезки, изготовленные своими руками, при большинстве случаев оснащаются электродвигателями для максимальной производительности при домашнем хозяйстве либо производстве. Существуют универсальные устройства, способные перемалывать различные виды кормов путем замены режущего элемента.

    Измельчитель сочных кормов

    Сочные корма измельчаются теркой с крупными зазубринами. Когда процесс требует механизации, применяется электродвигатель, к которому крепиться ведро и терка. Корморезка изготавливается в соответствие заранее подготовленному чертежу, усиление ведра происходит зачет приваренных полосок у окантовки, шириной от 1 см. По всей площади ведра изготавливаются отверстия для дружки в желаемом порядке.

    Для изготовления станины используется столик малых размеров, который устанавливается на несколько сантиметров ниже задней части. Заполнение кормом использует ящик, изготовленный своими руками, который устанавливается под углом до 40⁰ по отношению к основной емкости. В самом низу подставляют лоток для сбора готовой продукции. Низко оборотистый двигатель приводит в движение измельчитель, который расположен максимально близко к стенкам для лучшего помола.

    Измельчитель зерновых

    Зерновые культуры обрабатываются универсальным типом корморезок. Основным отличием является использования другого типа режущего элемента и оборотов двигателя. Наличие в конструкции сетки позволяет регулировать степень помола зерновых культур, пропускная способность контролируется открытием дверцы. Для надежной рабы используется однофазный двигатель двухскоростного типа с максимальными оборотами до 3000 в минуту.

    Размер готового сырья регулируется своими руками путем установки решета различного типа. Измельченное зерно или другие материалы могут быть пропущены через станок несколько раз для достижения желаемого результата.

    Измельчитель травянистых культур

    Конструктивные особенности не отличаются от вышеизложенных примеров, однако имеет место соблюдение особых параметров. Емкость для измельчителя своими руками подбирается при зависимости от объема работ, форма должна соответствовать цилиндру. Прямоугольное отверстие изготавливается в нижней части, приспособлено к выбросу готовой продукции через короб, скрепленный заклепками.

    Стеблерезка своими руками

    Мощность двигателя корморезки подбирается в зависимости от выбранной емкости, основным критерием выступает количество оборотов, оно должно держаться при количестве 3 тыс./мин. Режущий элемент изготавливается из подручных изделий нержавеющей стали.

    Корморезка терка

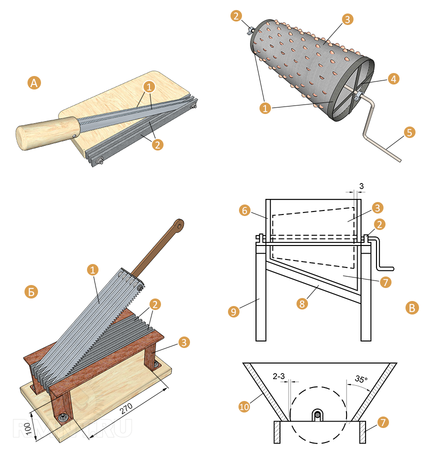

    Наиболее распространенный способ обработки сырья в домашнем хозяйстве – корморезка из терки. Самодельная корморезка такого рода позволяет производить готовый корм на небольшое домашнее хозяйство. Своими руками изготовить конструкцию не составит труда, чертежи могут не понадобиться вовсе. Некоторые основные элементы для изготовления корпуса:

    1. Лист нержавеющей стали, подойдет кусок 30х50.
    2. Пластина, соединяющая элементы.
    3. Рычаг, которым будет происходить вращение.
    4. Столешница для крепления.

    Своими руками изготавливается ручная корморезка довольно легко, необходимо правильно выполнить последовательность шагов. Отверстия крышки выпиливаются нужного диаметра для качественной резки. Процесс изготовления не отнимет множество времени при наличии сопутствующих материалов и инструментов.

    Самодельный измельчитель травы из болгарки

    Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

    • стальными уголками;
    • металлической емкостью (обычной вываркой);
    • самодельными либо готовыми ножами (например, от газонокосилки);
    • крепежными элементами;
    • листовой жестью.

    Из инструментов потребуются:

    • электродрель;
    • сварочный аппарат и электроды к нему;
    • угловая шлифовальная машина, чтобы резать уголки;
    • гаечные ключи.

    Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

    Создание измельчающего агрегата производят в такой последовательности:

    • нарезают болгаркой уголки на куски;
    • из них сваривают раму, напоминающую стул;
    • приваривают полку из куска листового металла;
    • к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
    • прорезают сбоку выварки отверстие примерно 10 на 10 см;
    • к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
    • делают на дне выварки отверстие в центре;
    • устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
    • ставят нож или диск на углошлифовальную машинку.

    В итоге получится конструкция, представленная на фото далее.

    Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

    Следует помнить, что каркас должен быть устойчивым. От этого будет зависеть безопасность работы с устройством.

    Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

    Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

    Способы самостоятельного изготовления агрегата

    Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

    Вариант #1 – дрель вам в помощь!

    Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

    Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

    Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

    Вариант #2 – для обладателей пылесоса «Тайфун»

    Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

    Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

    Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

    11 лучших сортов винограда, которые помогут вам создать неповторимое домашнее вино 11 рецептов очень вкусного варенья на зиму 10 простых рецептов для заготовки свеклы на зиму

    Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

    Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

    Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

    На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

    На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

    Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

    Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

    Вариант #3 – траворезка из того, что было под руками

    Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

    Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

    Для элементарной траворезки понадобятся:

    • насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
    • старая кастрюля из алюминия;
    • отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
    • для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
    • вилка и электрошнур.

    Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

    Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

    Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

    Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

    Вариант #4 – самодельная соломорезка

    Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

    Измельчитель кормов из стиральной машинки

    Конструкция такого самодельного устройства состоит из:

    • Бака от стиральной машины активаторного типа (с вертикальной загрузкой, без вращающегося барабана).
    • Двухлопастного острого ножа измельчителя, установленного на валу активатора вместо диска для перемешивания воды.
    • Лотка для измельченного корма, являющегося продолжением расширенного сливного отверстия бака, со вставленной в него трубой диаметром 50-60 мм.
    • Квадратной рамы на 4 ножках.
    • Двигателя, соединенного с валом измельчителя при помощи клиноременной передачи (двух шкивов и ремня).
    • Кнопки включения двигателя.
    • Кабеля для подключения кормоизмельчителя к сети.

    Для того чтобы измельчаемое в такой корморезке сырье в процессе работы агрегата не вылетало из бака, его накрывают крышкой.

    Измельчитель травы для домашней птицы

    Как сделать газон на даче своими руками: пошаговая инструкция

    Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.

    Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.

    Модель ручной траворезки

    Советы по изготовлению траворезки

    В журнале «Конструктор» очень часто публикуют советы по изготовлению различных видов траворезок, корморезок и соломорезок. Вместе с советами публикуются и чертежи, а также схемы сборки различных деталей и компонентов.

    Большинство траворезок работают по принципу кухонного комбайна: трава измельчается в контейнере с режущими ножами. Этим объясняется простота и легкость устройства.

    Но чтобы траворезка своими руками изготовленная из любых материалов была более функциональной, можно сделать следующее:

    1. Заточить только одну сторону ножей, если планируется измельчать ветки растений,
    2. Если планируется использовать траворезку как дробилку для корма, ножи нужно заточить с двух сторон,
    3. Для измельчения только травы использовать только ромбовидные ножи,
    4. Заменить обычные крепления металлическими каркасами — это увеличит прочность аппарата,
    5. С внешней стороны обшить траворезку листом металла. Это не только снизит риск получения травмы, но и убережет аппарат от попадания внутрь пыли.

    Как можно сделать траворезку (несколько вариантов)

    Траворезка является очень полезным приспособлением в хозяйстве. С помощью нее удобного готовить корма для животных в селе или на даче, используя траву или даже мелкие веточки деревьев. Особенно удобно молоть крапиву, а ведь это очень полезная трава для скота. В этой статье будет рассмотрено несколько вариантов, как можно собрать траворезку из подручных материалов.

    Первый вариант, который мы рассмотрим — это траворезка на основе болгарки

    Материалы и инструменты для самоделки: — болгарка (чем мощнее, тем выше производительность); — нож для газонокосилки; — металлический бак; — стальной уголок для создания рамы; — дрель, сварка и другие инструменты.

    Процесс изготовления траворезки из болгарки:

    В первую очередь нужно надежно закрепить двигатель, для этого автор взял металлические уголки и сварил из них раму. Далее к этой раме следует как можно прочнее прикрепить болгарку, так как она работает на очень высоких оборотах и если оторвется, может наделать беды.

    Ко дну емкости крепится стальной уголок, он нужен для того, чтобы удерживать всю травяную массу от прокручивания внутри емкости. Крепится уголок с помощью болтов и гаек.

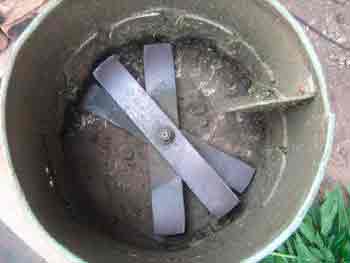

    Теперь лишь нужно установить на вал болгарки нож от газонокосилки.

    Для удобного сбора рубленной травы автор сделал из тонкого металла специальный рукав, его можно направить в специальный короб для сбора муки из травы или просто подставить ведро. На этом сборку траворезки можно считать законченной.

    Более подробно о этой самоделке можно узнать по этой ссылке

    Траворезка из пылесоса и стиральной машинки

    Рассмотрим еще один способ создания траворезки из подручных материалов.

    Из материалов нам понадобится:

    — электродвигатель от стиральной машины; — корпус от пылесоса «Уралец»; — прочный листовой металл для создания ножа; — пластмассовое ведро или другая емкость для создания бункера; — пластиковое ведро для создания улавливателя травы; — стальные уголки; — электросварка; — болгарка; — дрель; — винты с гайками и другое.

    Процесс изготовления самоделки:

    Шаг первый. Подготовка корпуса

    В качестве корпуса для измельчителя травы автор использовал корпус от пылесоса. Возле дна корпуса было проделано отверстие размером 70Х70 см, через которое сбрасывается молотая трава.

    Измельчитель зерновых

    Зачастую животным приготавливают корма на основе зерновых. Причем корма на основе зерновых используются для скармливания птице, молодняку скота и взрослому скоту. Для лучшей усвояемости зерновых их перед скармливанием лучше измельчить, поскольку целое зерно часто организмами животных и птиц не усваивается. Для приготовления кормов на основе зерновых, их предварительно дробят на измельчителе. Такой измельчитель тоже можно сделать самому, но изготовить его сложнее.

    Все измельчители зерновых имеют горизонтальное положение. Для его изготовления понадобиться электромотор, листы жести, металлическое сито, соединительные элементы, два металлических квадратных листа сторонами 10 см м толщиной 3 мм, квадратный лист со сторонами 50 см и толщиной 4-5 мм, материал для создания ножей.

    Итак, электродвигатель для такого измельчителя нужен высокооборотистый, что обеспечивает быстрое и качественное дробление зерновых.

    Имея под рукой нужный материал потребуется изготовить рабочий и подающий бункеры, а также молотковый барабан. Начнем с рабочего бункера.

    Рабочий бункер

    Для его изготовления понадобится квадратный лист сторонами 50 см и листы жести. На квадратном листе нужно сделать разметку выхода вала электромотора, он должен располагаться точно посредине. Этот лист будет задней стенкой бункера.Крепится он будет к электромотору.

    Далее придется поработать с жестью. Для начала и нее вырезается ровная полоса шириной 10 см. Длина ее должна быть такой, чтобы свернув полосу кольцом, окружность ее не выступала за края задней стенки. Края этого кольца нужно будет сварить между собой.

    Имеющееся кольцо из жестяной полосы прикладывается к листу железа и делается разметка. Причем край разметки должен выступать за пределы кольца примерно на 10 мм.

    Далее по разметке вырезается круг. Край в 10 мм, сделанный при разметке, нужно будет загнуть в одну сторону на 90 град. Для удобства изгиба можно через определенные промежутки делать прорези. Задача такова – сделать так, чтобы кольцо плотно садилось в загнутые края вырезанного жестяного круга. Посадив кольцо на круг, их нужно будет между собой соединить при помощи сварочного аппарата, при этом варить нужно так, чтобы отсутствовали щели.

    Получившаяся конструкция будет передней стенкой рабочего бункера. Затем на задней стенке производится разметка, добившись расположения изготовленной передней стенки строго по центру.

    Дальнейшей задачей изготовление подающего и отводящего окна в передней стенке бункера.Для этого в сделанном кольце из жести нужно сделать два выреза по всей ширине. Один – длинной 20 см, это будет отводящее окно. На место вырезанного куска нужно будет закрепить металлическое сито. По поводу сита следует отметить, что чем мельче будут его ячейки, тем больше будет дробиться зерно. Закрепить полоску сита можно заклепками. Напротив отводящего окна вырезается подающее окно длиной 5-7 см.

    Молотковый барабан

    Измельчение зерна производится молотковым барабаном. Делается он из двух квадратов со сторонами 15 см. их расположение друг к другу – параллельное. По центру одной из пластин вырезается отверстие под вал электромотора. Между пластинами должно быть определенное расстояние, при этом закрепляются они жестко между собой.

    Делается жесткое крепление путем просверливания отверстий по углам пластин. В эти отверстия вставляются длинные болты. Вставив болт, его нужно будет прижать гайкой к пластине. Далее на болт одеваются дробящие ножи, сделанные в виде пластин длиной 7 см и шириной 3 см, и заточенные с обеих сторон. Длина ножей может и меняться, важно добиться того, чтобы он не касался стенок бункера.

    С одной стороны у ножей просверливается отверстие, по диаметру чуть большее диаметра стяжного болта пластин. Закрепив болт на пластине, на него одевается нож, затем на болт одевается шайба, после еще один нож. Количество ножей можно и увеличить, но важно, чтобы барабан при сборке рабочего бункера не упирался в его стенку. Затем на болт накручивается еще одна гайка, но так чтобы она не поджимала ножи и не мешала им свободно двигаться вокруг болта. Эта гайка будет фиксирующей для второй пластины.

    Проделывается установка ножей на все 4 углах пластины с болтам. Затем на 4 болта с установленными ножами одевается вторая пластина и зажимается гайками. Установленная перед этим гайка не даст в дальнейшем поджимать ножи.

    Затем нужно проверить, свободно ли вращаются ножи, и не будут ли они цеплять стенки рабочего бункера. После этого барабан ставиться на вал. Возможно понадобиться использование переходника, чтобы закрепить его. После установки барабана на задняя стенка бункера соединяется с передней. Чтобы не было щелей, между ними можно подложить не толстую резиновую проставку. Сжимаются между собой две половины бункера 4 шпильками, под которые нужно просверлить отверстия в двух стенках на максимально возможном удалении от центра. После соединения двух половин рабочего бункера, нужно проверить, не будут ли цеплять ножи крепежные шпильки. Чертеж молоткового барабана в сборе

    Подающий бункер

    Остается только сделать подающий бункер. Делается он из жести в виде пирамиды с усеченной вершиной. Площадь вершины должна соответствовать размерам подающего окна рабочего бункера. Ближе к вершине в одной из стенок делается прорезь, параллельно ей делается еще одна. В эти прорези устанавливается пластина, выполняющая роль задвижки, с помощью которой будет регулироваться подача зерна в рабочий бункер.

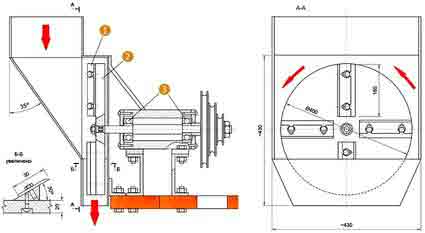

    Чертеж подающего бункера

    Подающий бункер закрепляется на окне рабочего бункера при помощи сварки.

    После сборки нужно будет проверить все соединения, после чего можно совершат пробный пуск. Если при этом будет слышен сильный грохот, значит ножи о что-то цепляются и возможно придется их покоротить. На видео процесс изготовления зерноизмельчителя своими руками:

    Корморезка-тёрка

    Самый простой вариант корморезки, которую можно сделать своими руками, это обыкновенная тёрка. Следует уточнить, что это изделие подойдёт лишь для небольших домашних хозяйств. Для того чтобы изготовить эту конструкцию, вам не понадобятся даже чертежи.

    Берём лист нержавейки, приблизительный размер – высота 50 и ширина 30 сантиметров. Пробойником делаем отверстия, по такому же принципу, как в обычной тёрке, которая имеется на любой кухне.

    Верхнюю часть каждого отверстия необходимо отогнуть. Для большего удобства, конструкцию нужно дополнить деревянной рамкой. Ручная корморезка готова к работе. Весь процесс изготовления займёт у вас не больше часа, зато польза при кормлении животных будет весьма ощутима.

    Корморезка из болгарки

    Сделать простую, но при этом очень производительную и удобную корморезку из угловой шлифмашинки (болгарки) можно по следующей технологии:

    1. Каркас старого аквариума на 40-50 л тщательно очищается от ржавчины, при необходимости подваривается.
    2. Внутрь одного из торцов каркаса вваривается пирамидальный приемник измельчённого корма с отверстием в нижней части (имеет усеченную вершину).
    3. По размерам торцевой части из толстого металла вырезается пластина, по центру ее делается отверстие под вал редуктора болгарки. Также для загрузки сырья в пластине проделывается окно, к которому приваривается воронкообразный бункер или труба большого диаметра (80-100 мм).
    4. Из инструментальной стали изготавливается трапециевидный нож.
    5. Вал болгарки вставляется в отверстие в пластине, на нем при помощи нижней опорной шайбы и фиксирующей гайки закрепляется нож.
    6. Платина фиксируется на торце каркаса при помощи 4-6 болтов.
    7. Корпус болгарки крепится к пластине при помощи скобы.

    При работе на такой корморезке сырье – различные овощи, фрукты, зерно – помещается в воронкообразный бункер и под действием силы тяжести постепенно падает на вращающийся на большой скорости нож, который измельчает их.

    Готовый корм попадает в пирамидальный приемник и через усеченную его вершину высыпается в подставленную под кормоизмельчитель емкость.

    Важно! Чем тоньше и лучше измельчен корм, тем лучше его будет поедать домашнее животное (корова, свиньи, кролики) или птица (куры, утки).

    Техника безопасности при работе с измельчителем и при его изготовлении

    Каток для газона: описание, функции, как сделать своими руками

    Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:

    • Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
    • Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
    • Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
    • Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
    • Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
    • Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
    • Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.

    Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.

    Самодельная электрическая корморезка

    Корморезка в домашнем хозяйстве — штука нужная. Можно купить готовую, а можно сделать своими руками. Купить то проще, но не всегда есть средства. Тем более, если есть подходящий электродвигатель, то самодельная корморезка обойдется Вам в разы дешевле покупной. Конструкции корморезки тоже бывают разные. Предлагается описание простой и надежной электрической корморезки производительностью где-то 150 кг, с хорошим качеством измельчения различного сырья. Проверена в работе на протяжении многих лет — только положительные отзывы.

    Конструкция и техническое описание

    Рис. 1. Самодельная корморезка: 1 — деревянная доска; 2 — выбросная камера; 3, 9 — шпильки; 4 — передняя крышка; 5 — выбросная лопатка; 6 — подрезная пластина;7, 11 — болты; 8 — подающая камера; 10 — нож; 12 — корпус корморезки; 13 — пластина ножа; 14 — винт М10х1 крепления втулки; 15 — втулка; 16 — задняя крышка;17 — электродвигатель.

    Аппарат работает от подходящего электродвигателя (рис. 1). Для однофазного электродвигателя (можно использовать и 3-х фазный с соответствующими конденсаторами) нужно изготовить втулку 15. К ней приваривают пластину 13, к пластине — две выбросные лапки 5, которые выталкивают продукт — измельченную массу, а короткие концы их служат для упора режущего ножа. К пластине 13 двумя болтами прикрепляют режущий нож 10. Болты эти должны быть обязательно с потайными головками, чтобы они не выступали из-за плоскости ножа. Это все составляет один узел, насаженный на вал электродвигателя, вместе с которым он и вращается. Втулку стопорит винт 14, чтобы она не смещалась на валу.

    Корпус 12 самодельной корморезки представляет собой стальную трубу диаметром 300 мм, в которой вырезано окно для удаления измельченной массы. К корпусу надо приварить две шпильки 3 для крепления передней крышки. С боков выходной камеры приваривают уголки с отверстиями, через которые корпус прикрепляется болтами к доске 40 мм. К этой же доске прикрепляют электродвигатель.

    У корпуса две съемные крышки; передняя 4 и задняя 16, у задней два отверстия: одно по центру, второе смещено, оно просверлено напротив болта 11 и служит для отвинчивания гаек крепление ножа. В передней крышке 4 делают квадратное отверстие для подачи кормовой массы. К внутренней стороне этой крышки напротив отверстия крепят подрезную пластину 6. Отверстие смещено от центра в левую сторону. Напротив него с наружной стороны крышки 4 прикрепляется квадратная суживающаяся подающая камера 8 для подачи массы в корморезку. К передней и задней крышкам приваривают пластины с отверстиями для крепления ее к корпусу.

    Зернодробилка, корморезка и траворезка в одном приборе

    Зернодробилка, корморезка и траворезка в одном приборе представляет собой довольно многофункциональное устройство, позволяющее перерабатывать самое различное сырье. Конструкция такого прибора позволяет перемалывать зерно, кукурузу, ячмень, а также измельчать траву, корнеплоды и овощи.

    В зависимости от того, какое сырье измельчается, будет различным и показатель производительности. Как правило, измельчение травы занимает больше времени, соответственно и производительность будет немного ниже.

    Научно доказано, что измельченные корма лучше усваиваются в организме животных, существенно повышая их продуктивность.

    Измельчитель корнеплодов из болгарки

    Самодельные агрегаты могут быть изготовлены из различных устройств, например, из пилы-болгарки. Для этого потребуется подобрать подходящий резервуар для рабочий камеры, после чего выполнить следующие действия:

    1. Установить приемник сырья, который можно сделать из листового металла.
    2. В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
    3. Изготовить нож, используя нержавеющую сталь, заточить его.
    4. Установить его внутри корпуса, присоединить вал болгарки.

    Для того чтобы не допустить ошибок при сооружении устройства, может быть удобно использовать видео-инструкцию. Данная модель электрическая, как и агрегат из стиральной машины, что требует наличия электричества для корректной работы.

    Универсальная траворезка и кукурузолущилка

    Я тоже сделал траворезку. В основном использую для измельчения травы для птицы. Основа самоделки — килловатный мотор, сделанный ещё в СССР. Купил за 1400 руб. Работает отлично. Движок трёхфазный, но переделан на работу от сети в 220 Вольт.

    Изготовление самодельной траворезки пошагово:

    1. Во фланце просверлили отверстия и нарезали резьбу.
    1. Ножи сделали из куска старой ржавой двуручной пилы.
    1. Ножи прикрутили к фланцу.
    1. Станину траворезки изготовили из листа металла толщиной 4 мм. К квадрату приварили полосу металла сечением 4х40 мм, которую согнули по окружности. В центре станины просверлили отверстие.

    Я согнул полосу молотком, ударами по металлу на губках тисков. Радиус контролировал по кругу, начертив его на станине.

    На финише пользователь приварил к основанию ножки. Закрепил электрический двигатель. Сделал большой бак с крышкой, чтобы из траворезки, во время работы двигателя, не вылетел мусор.

    Бак, для удобства использования измельчителя травы, снимается.

    Самодельный кормоизмельчитель

    Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

    • Компактность,
    • Простоту и удобность эксплуатации.

    На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

    Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

    Кукурузолущилка из траворезки

    Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

    • Вырезать из металла диск.
    • Просверлить в нём отверстия под болты М6.
    • Переделать основание, чтобы выходное отверстие находилось внизу. Так и трава измельчается мельче, и кукуруза не рубится в сечку.
    • Диск прикрутили к фланцу.

    ТРАВУ—РУБИТЬ!

    Наш читатель И. Шамотин, житель села Володарское Кокчетавской области, в «М-К» № 12 за 1983 год рассказал о том, как самостоятельно, причем из вполне доступных материалов, изготовить мельницу-крупорушку, столь необходимую почти в любом сельском доме. Простое и надежное устройство вызвало интерес у читателей журнала. Сегодня мы предлагаем новую разработку И. Шамотина — измельчитель кормов.
    Механизм предназначен для измельчения луговых трав, крапивы, лопухов, камыша, кукурузных стеблей и початков, различных корнеплодов. Степень измельчения зеленой массы регулируется временем нахождения ее в бункере. Но об этом ниже; сначала о том, что представляет собой измельчитель.

    Он состоит из треножника, электродвигателя мощностью 500 Вт на 220 В, бункера с крышкой и режущего аппарата из двух ножей — рабочего и «метельника».

    Треножник сварен из стальных прутьев и заглушенных водопроводных труб. Бункер же сделан из консервной банки Ø300 и высотой 100 мм. В центре дна банки проделано отверстие под вал электродвигателя, а в стенке (с захватом дна) — окно размером 70X70 мм с заслонкой для выхода готовой продукции.

    Кроме того, изнутри к стенке приклепана рифленая стальная лента-отбойник шириной 40 и толщиной 1 мм, предназначенная для отбрасывания на ножи отлетающих от центра крупных частиц.

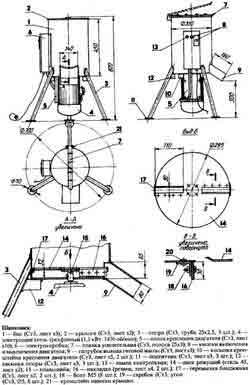

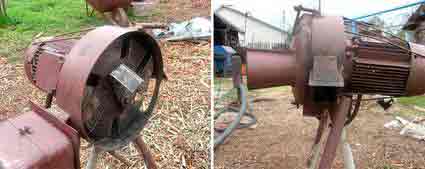

    Рис. 1. Общий вид измельчителя (крышка снята):

    1 — бункер, 2 — заслонка в открытом положении, 3 — выходное окно, 4 — лента-отбойник, 5 — режущий аппарат, 6 — пусковая кнопка, 7 — электродвигатель, 8 — треножник.

    Бункер прикреплен тремя шпильками М6 к корпусу электродвигателя, установленного на треножнике, и накрыт крышкой, в которой проделано входное отверстие размером 50X50 мм для подачи исходного сырья.

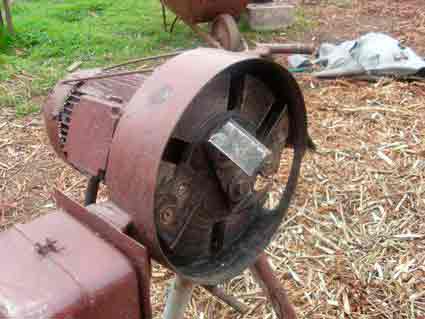

    Теперь о ножах. Они изготовлены из полотна двуручной пилы и посажены на втулку, закрепленную на валу электродвигателя винтом М6. Нижний, «метельник», выгнут наподобие пропеллера и предназначен для подбрасывания недорубленных стеблей на рабочий нож, расположенный двадцатью миллиметрами выше, а также для выметания готовой зеленой массы в выходное окно бункера.

    В отличие от тупого «метельника» рабочий нож имеет остро заточенные режущие кромки. Концы ножа немного отогнуты вниз — так он лучше рубит.

    Рис. 2. Устройство измельчителя:

    1 — бункер, 2 — лента-отбойник, 3 — крышка, 4 — «метельник», 5 — рабочий нож, 6 — входное отверстие, 7 — винт крепления ножей, 8 — чашеобразная шайба, 9 — втулка, 10 — выходное окно, 11 — ограждение заслонки, 12 — заслонка, 13 — крепление бункера, 14 — электродвигатель, 15 — вал двигателя, 16 — шайба.

    Измельчителем пользуются следующим образом. Запускают двигатель, а траву, предназначенную к рубке, направляют во входное отверстие в крышке (заслонка при этом прикрыта). Вращающиеся ножи подхватывают траву и измельчают ее. Степень измельчения, как уже говорилось выше, зависит от времени нахождения в бункере: чем дольше, тем мельче. В среднем на всю операцию достаточно 5 — 6 с. После чего заслонку открывают, и зеленая масса начинает сыпаться из выходного окна сплошным потоком. При обычных условиях работы можно получать до 100 кг продукции за час.

    Готовые варианты измельчителя корма

    На российском рынке сельскохозяйственной продукции довольно много различных вариантов подобных устройств, сочетающих в себе сразу несколько назначений. Рассмотрим самые популярные устройства, включающие в себя траворезку, корморезку и зернодробилку.

    ЭлектроМаш ИКБ-003

    ИКБ-003, выпускаемый на , представляет собой измельчитель кормов, но сочетает в себе сразу несколько дополнительных функций – траворезки и зернодробилки.

    Сама конструкция агрегата, так же как и у зернодробилки для фермерского и домашнего хозяйств довольно простая, что позволяет эксплуатировать ее людям, не обладающим особыми техническими навыками.

    C помощью данного устройства можно измельчит довольно широкий перечень всевозможного сырья: картофель свеклу, сено, морковь, зерно, ячмень и т.д. В конструкции этого прибора предусмотрены съемные сита и решетки, меняя которые, можно использовать агрегат в качестве траворезки или зернодробилки.

    Технические характеристики ИКБ-003:

    • показатель потребляемой мощности – 1150 Вт;
    • вращение – 12 тысяч оборотов в минуту;
    • общий вес – 8 кг;
    • длина агрегата – 36 см;
    • ширина агрегата – 31 см;
    • высота агрегата – 31 см;
    • производительность (для зерна) – 240 кг/ч;
    • производительность (для травы) – 150 кг/ч;
    • производительность (для корнеплодов) – 900 кг/ч.

    Отличительной особенностью ИКБ-003 является то, что он обладает достаточно продолжительной работой без остановки – порядка 6 часов подряд. Учитывая все это, цена данного устройства, которая составляет примерно 3700 рублей, кажется крайне привлекательной.

    Кормоизмельчитель ИК-07

    ИК-07 относится к категории кормоизмельчителей, сочетающих в себе дополнительный функционал. С его помощью можно измельчить не только готовые корма, но и такое сырье, как зерно, бобовые культуры, овощи и фрукты, картофель, траву и т.д.

    Мотоблок является одним из наиболее широко применяемых видов техники для ухода за своим участком. Тут статья о том, какое масло необходимо заливать в мотоблок.

    Процесс посадки картофеля требует достаточно много времени и значительных физических сил. С картофелесажалкой для МТЗ 82 работа станет гораздо легче и увеличится производительность посадки.

    Минитрактора очень популярны и широко применяются в жилищно-коммунальном хозяйстве, на строительных площадках и в сельском хозяйстве. Минитрактор Скаут – это прочность, экономичность и долговечность.

    В конструкции данного устройства используется универсальный нож, который подходит для измельчения травы и корнеплодов. При этом, в устройстве поддерживается инерционное освобождение переработанного зерна, что существенно повышает качество помола.

    Технические характеристики ИК-07:

    • показатель потребляемой мощности – 1500 Вт;
    • общий вес – 7,5 кг;
    • длина агрегата – 31 см;
    • ширина агрегата – 31 см;
    • высота агрегата – 34 см;
    • производительность (для зерна) – 350 кг/ч;
    • производительность (для травы) – 150 кг/ч;
    • производительность (для корнеплодов) – 600 кг/ч.

    Читать также: Рейтинг ударных дрелей по надежности 2018

    Стоимость данного устройства составляет порядка 2800 рублей в среднем.

    Дробилка Зубр 2а

    Зернодробилка Зубр 2а также сочетает в себе и траворезку, и кормоизмельчитель. Благодаря такой многофункциональности, данный агрегат находится среди наиболее продаваемым в сельскохозяйственной сфере.

    Одной из главных особенностей данной зернодробилки считается ее неприхотливость к окружающим условиям, которая выражается в способности функционировать в довольно обширном температурном диапазоне – от -250C до +400C.

    Такими же надежными и неприхотливыми являются зернодробилки Шмель, Хрюша, Циклон, Колос. В конструкции Зубр 2а используются два съемных сита разного диаметра – 2 и 4 мм соответственно. Благодаря этому, можно регулировать степень измельчения, делая помол более грубым или, наоборот, мелким.

    Чтобы устройство выполняло функции корморезки, нужно брать ножи для перемалывания зерна и сито, заменив их специальной теркой, идущей в комплекте.

    Технические характеристики ИК-07:

    • показатель потребляемой мощности – 1800 Вт;
    • общий вес – 17 кг;
    • длина агрегата – 44,5 см;
    • ширина агрегата – 51,5 см;
    • высота агрегата – 29,5 см;
    • производительность (для зерна) – 180 кг/ч;
    • производительность (для корнеплодов) – 650 кг/ч;
    • вращение – 3 тысячи оборотов в минуту.

    Стоимость данной модели составляет порядка 4500 рублей, в зависимости от региона продажи.

    Устройство Эликор 4

    Эликор 4 является многофункциональным устройством, способным измельчать траву, корнеплоды и зерновые культуры. Устройство данного агрегата довольно типично для подобных приборов, включающих в себя камеру измельчения и бункер для загружаемого сырья.

    Также в комплекте идут съемные сита различного диаметра, а также дисковая терка, которая позволяет измельчать корма и траву.

    Технические характеристики Эликор 4:

    • показатель потребляемой мощности – 1700 Вт;
    • общий вес – 16,5 кг;
    • длина агрегата – 51,5 см;
    • ширина агрегата – 29,5 см;
    • высота агрегата – 75 см;
    • производительность (для зерна) – 180 кг/ч;
    • производительность (для корнеплодов) – 480 кг/ч;
    • производительность (для травы) – 380 кг/ч;
    • вращение – 3 тысячи оборотов в минуту.

    Цена за данный агрегат составляет около 6500 рублей.

    Корморезка из газового баллона

    Изготовление мощной и компактной корморезки из старого газового баллона происходит следующим образом:

    1. Из старого баллона спускается весь газ.
    2. При помощи ножовки по металлу верхнюю часть баллона спиливают.
    3. Из толстостенной трубы диаметром 50-60 см арматуры номер 12 (диаметр 12 мм) и уголков сваривают раму с 3 ножками и 6 усилителями, соединяющими каркас в верхней и нижней части.
    4. 3-фазный двигатель мощностью 2-2,5 кВт помещают на раму таким образом, чтобы его вал был обращен вверх.
    5. По центру дна баллона сверлится отверстие, сбоку окно и лоток для готового измельченного корма.
    6. Аналогичным способом, как и в случае с дробилкой для овощей, изготавливается диск с 2 ножами.
    7. Диск при помощи стержня необходимой длины соединяется с валом двигателя.
    8. Двигатель подключается к сети через пускатель.
    9. К одному из нижних усилителей рамы приваривается болт для подключения агрегата к заземляющему контуру.

    Такой кормоизмельчитель в отличие от описанных выше имеет очень большую мощность двигателя, влияющую напрямую на то, какое количество электроэнергии он будет потреблять. Однако так как время его работы даже при полной загрузке бака не превышает 5-7 минут, расход электричества не будет слишком большим.

    Выводы

    Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т.д. Для изготовления самоделки вам потребуется набор инструментов:

    • болгарка;
    • дрель;
    • сварочный инвертор;
    • набор слесарных инструментов.

    Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

    Хотите узнать больше? авторам траворезок в теме Самодельная Траворезка «Монстр 2015».

    • Фотоинструкция по самостоятельному изготовлению профилегиба за 2000 рублей из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера.
    • 5 вариантов козел для распиливания брёвен на дрова — дешёвые самодельные приспособления для распиливания брёвен на чурбаки и колки дров: чертежи, конструктив, опыт использования.
    • Универсальная самодельная стойка под болгарку с поворотным механизмом, эксцентриковым зажимом и резом металла в двух плоскостях.

    Устройство траворезки

    Измельчитель для травы или траворезка — аппарат удобный и незаменимый на приусадебном участке. Скошенную или сорную траву можно мелко нарезать и использовать в компосте или в качестве утепляющего материала на зиму. Измельчитель травы для кур или любой другой домашней птицы также очень полезен: мелко порезанная трава подходит для скармливания гораздо лучше. Аппарат способен за несколько секунд измельчить большой объем скошенной травы или сорняков, чем сэкономит и время, и физические усилия владельца.

    Состоит обычная траворезка из:

    • Металлической рамы,
    • Рабочего вала с режущими ножами,
    • Мотора,
    • Короба или воронки для приема сырья,
    • Шкива с ремнем,
    • Кабеля,
    • Защитного кожуха.

    Садовые траворезки имеют малый вес, что позволяет легко их перемещать, компактность, и хорошую производительность.

    Двигатель траворезки может быть электрическим или бензиновым.

    1. Электрический вариант двигателя менее шумный и более удобный в эксплуатации, он легкий и включается простым поворотом тумблера. Недостатки электрического двигателя: зависимость аппарата от длины провода и ограничения по размеру толщины сырья.
    2. Бензиновый двигатель позволяет использовать аппарат даже там, где нет электричества, он более мощный, и способен измельчить даже ветки деревьев. К недостатком можно отнести его шумность и относительно большой вес.

    Video on this topic

    Ручная корморезка дисковая

    Свеклорезка с ручным приводом. Производительность — до 120 кг/час. Купить корморезку можно на сайте: https://moya-fazen…

    Cамодельная , простая корморезка для измельчения овощей и фруктов .

    Измельчитель свеклы, моркови, тыквы и других сочных кормов. Ручной привод. Купить можно по телефону 050 5073559….

    Ручная сечка для овощей

    Если в процессе сельскохозяйственной деятельности возникает потребность приготовления небольшого количества корма для нескольких домашних животных, можно изготовить простую сечку для овощей ручного типа. Её принцип работы аналогичен терке, однако производительность существенно выше. Подобный вариант отлично подойдет в тех случаях, когда хозяйство не имеет доступа к источнику электроэнергии.

    Изготовить устройство можно, придерживаясь следующей инструкции:

    1. Отбить у оцинкованного ведра дужку, вырезать дно и просверлить отверстия в стенках. При этом, края должны быть максимально острыми.
    2. Обтянуть конструкцию ребрами жесткости.
    3. Протянуть через отверстия арматурный отрез, обвести его по краям изделия и сформировать рукоятку.
    4. Установить сверху конструкции приемник в виде ящика из металла или древесины без дна, закрепить его саморезами.

    После успешного изготовления основных частей конструкции необходимо подготовить своеобразный столик, на котором она будет использоваться. Устройство будет работать при вращении рукоятки, измельчая сырье под действием его силы тяжести.

    Как сделать электрическую кормовую овощерезку своими руками

    Зернодробилка, корморезка и траворезка, сделанная своими руками, может практически ничем не уступать готовым магазинным вариантам. Главным условием в самостоятельной сборке является наличие довольно мощного двигателя, с помощью которого устройство бы функционировало.

    Неудивительно, что умельцы научились приспосабливать болгарки и стиральные машины для измельчения различного сырья, путем небольших переделок в конструкции. Рассмотрим оба способа более подробно.

    Изготовление из болгарки

    Болгарка является неотъемлемой частью любого хозяйства, особенно в сельской местности. Если в наличии имеется больше одного такого инструмента, то один из них можно приспособить под кормоизмельчитель.

    Алгоритм действий, при этом, будет следующий:

    • Для начала нам понадобится лист довольно прочной фанеры. Данный материал будет выступать в роли основания агрегата, на котором будут установлены прочие рабочие узлы.
    • В нашей фанере нужно сделать два сквозных отверстия, в одно из них закрепить болгарку, а во втором – резервуар для сырья.
    • Крепится болгарка к фанере при помощи болтов и скобы из металла. Далее нужно изготовить нож, который будет стоять на месте диска болгарки. Нож этот должен быть обоюдоострым.
    • Снизу фанеры нужно приделать какую-нибудь сетку для просеивания переработанного материала. Для этой цели подойдет дуршлаг или старая кастрюля, на дне которой необходимо просверлить множество отверстий.
    • В качестве резервуара для сырья может быть использована 5-литровая пластиковая бутыль.

    В принципе, это все работы по изготовлению самодельного устройства. Как мы видим, затраты на изготовление минимальные.

    Изготовление из стиральной машины

    Конструкция стиральной машины очень подходит для превращения нее в кормоизмельчитель, сочетающий в себе функции траворезки и зернодробилки. Это относится к старым моделям стиральных машин с вертикальной загрузкой.

    Процесс работы будет следующим:

    • Конструкцию стиральной машины необходимо оснастить дополнительным двигателем, который нужно прикрепить наверху, под самой крышкой. Устанавливается он на уголки из металла при помощи болтов.
    • Изготавливаем обоюдоострый нож таких размеров, чтобы его края не касались стенок стиральной машины.
    • Второй такой нож нужно установить снизу, где находится заводской двигатель стиральной машины. При этом, крутится оба ножа должны в разные стороны, чтобы качество помола было лучше.
    • В верхней крышке стиральной машины необходимо сделать отверстие, через которое можно засыпать материал для переработки. Также нужно предусмотреть какую-нибудь воронку, чтобы зерно и прочее сырье не просыпалось.
    • Внизу стиральной машины также нужно вырезать отверстие, чтобы переработанное сырье высыпалось наружу.

    Данный агрегат из стиральной машины будет работать по принципу кофемолки. Мы не публикуем конкретных чертежей, ведь стиральных машин довольно много, у каждой есть своя специфическая конструкция и т.д.

    Здесь важно понять сам принцип действия такого устройства, после чего можно очень легко осуществить это на практике.

    Источник: http://texnotoys.ru/elektronika/kormorezka-svoimi-rukami.html

    Самодельный садовый измельчитель

    Садовые работы не обходятся без отходов различного типа. Это могут быть обрезанные ветки или скошенная трава. Привычка все сжигать не приносит пользы ни земле, ни атмосфере. Можно пойти другим путем и обеспечить использование отходов в качестве материалов для удобрения. Чтобы добиться этого, необходимо предусмотреть компостную яму. Бросать в нее большие ветки нет смысла, т. к. они будут перерабатываться годами. Лучшим решением будет самодельный садовый измельчитель. Но перед тем как его собрать, необходимо хорошо понимать, какие виды измельчителей существуют. Об этом речь пойдет в статье.

    Какими бывают измельчители

    Садовые измельчители есть нескольких вариантов. Некоторые создавались специально для использования в домашних условиях, другие имеют большие габариты, поэтому применяются в промышленных масштабах. Но принцип работы у них один. Различия лежат в типе измельчительной системы и приводе. Каждую следует рассмотреть отдельно.

    Компоненты

    Чаще всего садовый измельчитель представляет собой небольшую конструкцию, которую легко передвигать по территории. Она состоит из:

    • двигателя;
    • вала с ножами;
    • короба, куда закладывается материал;
    • рамы,
    • кожуха;
    • сита;
    • панели управления;
    • бункера;
    • проталкивателя.

    Двигатель у измельчителя может быть электрическим или топливным. Первый не имеет вредных выбросов, а также работает несколько тише своего топливного аналога. Но в некоторых случаях он может уступать по мощности. Кроме того, бензиновый двигатель гарантирует отличную автономность. Его можно применять в любой точке сада без того, чтобы тянуть удлинители. При этом расход бензина не слишком велик. Запуск чаще всего обеспечивается ручным стартером. Для электрических моделей измельчителей есть блок управления. Клавиша пуска несколько утоплена, чтобы предотвратить непреднамеренный запуск. Клавиша остановки выделена красным цветом и имеет большие габариты.

    От двигателя вращение передается на вал. На нем находятся элементы, которые производят измельчение. Сырье попадает через загрузочный бункер. Чтобы ветки не застревали, в комплекте с большинством моделей поставляется проталкиватель. Он представляет собой небольшой пластиковый брус, которым можно подтолкнуть ветки к режущей системе. После измельчения сырье может попадать на сито, которое распределяет его по фракциям или высыпаться в бункер. Для некоторых моделей придется предусмотреть собственный бункер, другие уже имеют его в комплекте.

    Весь механизм закреплен на стальную раму, которая представляет собой конструкцию из сваренных трубок. Чтобы при измельчении ничего не разлеталось на нее надевается металлический или пластиковый корпус. В конструкции обязательно присутствует рукоятка и пара колес, за которые садовый измельчитель легко передвигать.

    Измельчительные системы

    Садовые измельчители могут быть универсальными или направленными только на один вид сырья. В зависимости от этого выделяют несколько видов механизмов:

    • ножевые;
    • фрезерные;
    • турбинные;
    • валковые;
    • молотковые;
    • с леской.

    Ножевые измельчительные системы используются чаще всего. Они отлично перемалывают как ветки, так и сорняк. Но у них есть некоторые ограничения по толщине обрабатываемых веток. Второй вид измельчительных систем отлично подходит для веток. При этом такой механизм практически ничего не сможет сделать с травой. Турбинный вариант схож с тем, который применяется многим и в домашнем хозяйстве. На вращающийся цилиндр закрепляется несколько лезвий, которые измельчают попадающий продукт. Подходит такое измельчение для небольших веток, травы, а также различных плодов, например, кабачков. Молотковые представляют собой вращающуюся заготовку с острыми выступами через определенные промежутки. Подходит для обработки тонких ветвей. Те механизмы, где в роли измельчителя выступает леска, подходят только для травы, т. к. неспособны справиться с ветками.

    Приводные системы

    Если в планах есть изготовление измельчителя, который будет использоваться постоянно, тогда есть смысл в приобретении отдельного двигателя. В других случаях его можно применять от других инструментов. В качестве электрического двигателя отлично подойдет мотор от самодельного заточного станка или помпы. Бензиновый или дизельный двигатель можно использовать от мотоблока, который простаивает большую часть года. Основные преимущества и недостатки каждого были описаны выше. Особое внимание при изготовлении собственного измельчителя стоит обратить внимание на мощность двигателя.

    Если в планах есть только переработка небольших веток от кустарников и деревьев, диаметр которых не превышает 2 см, тогда можно воспользоваться прибором с мощностью от 1,1 кВт. Если есть потребность в измельчении веток с диаметром в 4 см, тогда стоит смотреть в сторону двигателя с мощностью от трех кВт. Когда есть доступ к трехфазной сети, тогда можно поставить мотор с потреблением в 6 кВт. Он позволит обработать заготовки с диаметром до 15 см. Важным узлом в измельчителе является привод, который соединяет двигатель с валом. Он может быть:

    • прямым;
    • цепным;
    • ременным.

    Каждый из них имеет свои преимущества. Стоит отметить, что ременной является одним из наиболее безопасных, но он может покручиваться, если диаметр заготовок превышает номинальный.

    Чертежи для самостоятельной сборки

    Самостоятельно можно изготовить измельчитель, который будет использоваться для получения щепы и тот, что подходит для переработки травы или некоторых плодов. Каждый требует отдельного рассмотрения.

    Измельчитель для веток

    Один из вариантов измельчителя, который можно собрать самостоятельно, имеет в своей основе насадки для циркулярной пилы с победитовыми напайками. Для всего агрегата понадобятся такие компоненты:

    • двигатель;
    • отрезные пилы;
    • штанга;
    • шкив;
    • материал для рамы;
    • шкив;
    • металл для кожуха и бункера;
    • прокладки для ножей.

    Отрезные пилы подбираются любого удобного диаметра, но не больше 250 мм, т. к. корпус измельчителя получится слишком громоздким. Их понадобится 20 штук. В качестве штанги можно использовать шпильку с резьбой М20, также стоит запастись гайками к ней. Шкив необходимо подобрать такой, который обеспечит передачу усилия и требуемые обороты, подойдет, например, от автомобильного генератора. В качестве листового материала подойдет оцинкованный металл.

    Процесс сборки

    Первым делом необходимо изготовить рабочий механизм, который представляет собой объединенные пильные диски. Нет смысла монтировать их вплотную. С одной стороны, это уменьшит площадь измельчения, а с другой, не получиться добиться требуемого результата. Элементы надеваются на подготовленную шпильку. Между ними необходимо сделать проставки из металлических или пластиковых шайб. После того как для будущего измельчителя надеты, их необходимо стянуть гайками с двух сторон, чтобы они не перемещались по шпильке. На шпильку с двух сторон монтируются подходящие подшипники, благодаря которым будет осуществляться вращение. С одной из сторон закрепляется шкив, на который будет надет ремень.

    Из металлического уголка или квадратной трубы изготавливается рама, на которую можно будет зафиксировать двигатель и рабочий узел измельчителя. Ширина рамы должна быть не больше длины шпильки либо для нее можно предусмотреть дополнительное крепление. К раме привариваются ножки, которые позволят поднять измельчитель до требуемой высоты. Изготавливаются держатели подшипников. Их можно позаимствовать со схожих механизмов. Они представляют собой полукруглые хваты. Потребуется правильно расположить держатели на раме измельчителя, не должно быть малейшего перекоса.

    Двигатель фиксируется к раме подвижно. Это необходимо для того, чтобы была возможность легко варьировать натяжение ремня от двигателя к шкиву измельчителя. Когда основная конструкция готова, можно приступить к изготовлению кожуха для измельчителя. Закрыть необходимо пространство, где движется ремень, чтобы на него не наматывались посторонние предметы. Потребуется также изготовить бункер, в который будет производиться основа для измельчения. Его можно собрать жестким из стали или мягким из оцинкованного металла. Небольшая металлическая юбка потребуется в том месте, где из измельчителя будет высыпаться готовый продукт. Она будет направлять компоненты в подготовленный контейнер.

    Измельчитель для травы

    О том, как сделать садовый измельчитель своими руками для небольших веток, было рассказано выше. Но в некоторых случаях требуется заготовка корма для скота. Для этого потребуется измельчитель для травы. Примерный чертеж такого измельчителя можно увидеть ниже. Он отличается от предыдущего измельчителя механизмом, который будет использован.

    Для изготовления измельчителя понадобятся такие компоненты:

    • круглая металлическая емкость;
    • электрический двигатель;
    • металлические пластины-ножи.

    Двигатель используется электрический, т. к. нет необходимости в задействовании высоких мощностей. Такой измельчитель редко транспортируется по территории, поэтому его можно расположить стационарно. В качестве емкости подойдет металлическое ведро или бочка. В днище емкости для измельчителя сверлится отверстие, через которое будет просунут вал двигателя. В качестве измельчителей можно использовать несколько металлических ножей, как показано на фото. В этом случае их необходимо разделить проставками и зафиксировать гайкой.

    Другим вариантом для измельчителя будет металлический диск, на который монтируется несколько ножей. Такая конструкция есть на чертеже выше. Попадая между ножами, трава или другие компоненты будут измельчаться. Снизу необходимо предусмотреть отверстие для вывода измельченной травы или плодов. Для подачи в измельчитель также необходимо предусмотреть крышку с отверстием. Благодаря этому части не будут разлетаться по сторонам. Садовый измельчитель можно изготовить из болгарки, описание такой конструкции есть в видео.

    Резюме

    Как видно, собрать измельчитель собственными руками не представляет особой сложности. Но это справедливо в том случае, если основные компоненты уже есть в наличии или их можно купить дешево. Также стоит проанализировать, сколько времени уйдет на сборку измельчителя. В некоторых случаях дешевле будет купить готовый вариант измельчителя, чем возиться с собственным.

    Источник: http://2proraba.com/instrumenty/samodelnyj-sadovyj-izmelchitel.html

    Измельчитель веток и древесины своими руками

    Каждый садовод, выполняя осеннюю или весеннюю обрезку деревьев, задается вопросом складирования или утилизации веток. Даже при работе с маленьким садом их накапливается более чем достаточно. Конечно, обрезанные ветки можно сжечь, но, во-первых, пока они еще сырые и это проблематично, во-вторых, наносится вред экологии. Для решения этой проблемы можно сделать измельчитель веток своими руками.

    • Виды агрегатов
    • Изготовление дискового измельчителя
    • Дробилка с матрицей из циркуляционных пил

    Виды агрегатов

    Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

    Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

    В дисковом агрегате ветви деревьев измельчаются в щепу при помощи острых ножей, которые прикрепляются к массивному маховику. Конструкция позволяет с легкостью дробить большой объем веток.

    Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

    Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

    Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

    В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

    Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

    В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

    Изготовление дискового измельчителя

    Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

    • Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
    • Крепежные метизы.
    • Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
    • Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
    • Маховик или материал для его изготовления.
    • Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
    • Два 307 подшипника.
    • Обоймы подшипников, которые в последующем будут приварены к раме.

    Для проведения работ также понадобится болгарка, дрель, сварочный аппарат и расходники к ним. В маховике делается отверстия под вал. Если нет готового маховика, его следует изготовить из стального листа толщиной около 15 мм.

    В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

    Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд — установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

    Дробилка с матрицей из циркуляционных пил

    Это — тоже несложное в изготовлении устройство. Для того чтобы изготовить садовый измельчитель своими руками такого типа понадобятся:

    • 20 штук качественных циркуляционные пил, желательно с твердосплавными напайками.
    • Крепежные метизы.
    • Разделительные шайбы для пил. Необходимо 19 штук толщиной 4−5 мм.
    • Листовой металлопрокат для изготовления бункера и защитного кожуха.
    • Готовая рама или материал для ее изготовления.
    • Два подшипника № 307.
    • Вал диаметром 20 мм с резьбой.
    • Обоймы подшипника.

    Измельчитель древесины своими руками готов!

    Как видно, набор во многом пересекается с материалами для изготовления дискового измельчителя. На валу собирается матрица из пил, путем последовательного размещения пил и разделительных шайб. Затем эта конструкция зажимается гайками.

    Дабы исключить возможность раскручивания во время работ, после затягивания кренят резьбу или используют специальные фиксирующие шайбы. Дальнейшая последовательность действий идентична работам по изготовлению дисковой дробилки.

    Источник: http://sotka.guru/dachnye-prisposobleniya/izmelchiteli/izmelchitel-vetok-i-drevesiny-svoimi-rukami.html

    Садовый измельчитель из дисковых пил: пример сборки агрегата своими руками

    Садовый участок – место, где можно насладиться сочной зеленью к завтраку и птичьими трелями по утрам, а также провести приятно время с пользой, погрузившись в свежие краски природы. Если же рассматривать сад с более прозаичной точки зрения, то создание аккуратного участка невозможно без устранения растительных отходов. Весенняя обрезка плодовых деревьев, вырезка старой клубники и малины, море сорняков после прополки грядок – все это складывается в кучи с тем, чтоб сжечься по завершению сезона. Экономные хозяева, знающие, как можно использовать эти отходы для пользы, создают на участках компостные кучи, которые за 3-4 сезона из всего этого добра преобразуют материал в отличное органическое удобрение. Решая создать садовый измельчитель своими руками, можно получить превосходный материал в виде древесных щепок или муки, который удобно применять для ускорения ферментизации компоста.

    Принцип работы измельчающего устройства

    Самодельный садовый измельчитель поможет не только извлечь практическую пользу из отходов, но облегчить наведение красоты на участке. С помощью такого измельчителя можно раздробить любые растительные остатки в мелкую щепу.

    Такие щепки интересно смотрятся в качестве декоративной мульчи для дорожек и клумб

    Измельчитель работает по принципу мясорубки, в которой ветка в 1,5-7 см, попадая в приемный бункер и передвигаясь к системе измельчения, легко перемалывается в мелкую щепу. Бункер представляет собой конструкцию, которая не допускает попадание деталей одежды и рук в область вращающихся ножей. Система измельчения состоит из фрезы и нескольких ножей. Толщина вала зависит от предназначения устройства, так для измельчения тонких 3 см веток устанавливается 8 см вал.

    Работать с измельчителем следует в защитных очках и перчатках

    Производительность техники напрямую зависит от мощности двигателя. Так измельчитель, мощность двигателя которого находится в диапазоне до 2,6 кВт, способен перемалывать ветки d=5 см.

    Этапы сборки конструкции

    Подбор необходимых материалов

    Самодельный садовый измельчитель отходов мало чем отличается от промышленных аналогов этих устройств. Стационарный измельчитель можно сделать на базе циркуляционной пилы. Для этого в агрегате достаточно заменить диски на режущий вал или фрезу, а также присоединить приемный короб-бункер. Либо использовать эти пилы в качестве измельчительного устройства, разместив одновременно на вале сразу несколько штук.

    Создавая садовый измельчитель своими руками «с нуля» необходимо прежде всего приобрести мотор. Электродвигатель является оптимальным вариантом для быстрого измельчения сырья в относительно небольших объемах. Электромотор бесшумен в эксплуатации и при этом не выделяет выхлопные газы. Такие характеристики электромотора позволяют использовать его не только на придомовой территории, но и в закрытых помещениях. Единственный недостаток устройства – необходимость подключения к системе электроснабжения.

    Для работы с грубым материалом в достаточно больших объемах наиболее предпочтительно использовать мотоблок, мощность которого значительно выше мощности традиционного электродвигателя

    Совет. Использование дисковых пил с твердосплавными насадками позволит создать надежный и долговечный нож, который не требует периодической процедуры подтачивания.

    Для сборки качественного ножа требуется в среднем от 10 до 20 пил толщиной в 6-10 см.

    Установка режущих пил

    Режущие пилы набираются на шпильку – ось, диаметр которой равен диаметру посадочных дисков. Для сборки режущего устройства потребуются также гайки и шайбы того же размера. Заранее надо подготовить тонкие шайбы, которые можно вырезать из пластика. Эти шайбы потребуются для разведения дисков на равноудаленное расстояние друг от друга с тем, чтоб при вращении их слегка выступающие зубья не цеплялись между собой. Количество шайб должно быть на 1 элемент меньше, чем количество дисков.

    На нанизанную дисками шпильку устанавливается шкив, который можно взять от помпы или от генератора ВАЗ. Для вращения оси потребуются два подшипника с внутренним d=20мм

    Изготовление и обустройство рамы

    Раму для крепления штанги мотоблока можно сварить из профилированных металлических труб. К сваренной конструкции крепится диск таким способом, чтоб он мог свободно перемещаться относительно дисковых пил. Такое расположение позволит в случае необходимости регулировать натяжение ремня привода.

    Для упирания веток во время переработки к конструкции можно прикрепить упорный брусок из профиля

    Крепление кожуха и бункера

    Кожух на конструкцию можно вырезать из оцинкованной стали, но более предпочтительно изготовить его из листового металла. Материалом изготовления приемного бункера может выступать обычная оцинкованная сталь.

    Кожух надевается непосредственно на режущий блок. Сверху конструкции крепится бункер для загрузки сырья

    Преимущества самодельного аппарата

    Садовый измельчитель своими руками, в отличие от моделей заводского исполнения, более универсален. Его можно использовать не только для переработки веток и травы, но также и для дробления плодов и различных вариаций бытового мусора.

    Мощный агрегат способен осилить даже ветки диаметром в 10 см

    Горизонтальное расположение двигателя на одном уровне относительно ножей позволяет предупредить его поломку от попадания мокрых стеблей. Работа с агрегатом упрощается за счет того, что теперь нет необходимости следить за влажностью сырья и сортировать ветки по размерам.

    Самодельный измельчитель садовых отходов отличается высокой производительностью: дисковые пилы с большой скоростью способны переработать даже довольно толстые ветки. Себестоимость измельчителя выйдет в два раза дешевле, а мощность – в разы больше. Созданный таким способом агрегат будет не хуже дорогого заводского садового инструмента.

    Вариантов конструкции можно придумать море, все зависит только от фантазии, смекалки и желания умельца.

    Источник: http://diz-cafe.com/tech/sadovyj-izmelchitel-svoimi-rukami.html

    Садовый измельчитель своими руками

    Давайте рассмотрим различные виды и конструкции садовых измельчителей для веток, щепы, травы и зерна, способных справиться с переработкой любого вида растительных отходов. Для вас мы собрали подборку чертежей и инструкцию для изготовления ножевого садового измельчителя своими руками.

    • Виды садовых измельчителей, основные узлы и элементы
      • Режущие системы
      • Тип привода
    • Чертежи различных конструкций садовых измельчителей
      • Чертёж молоткового измельчителя
      • Режущий инструмент — пакет дисковых пил
      • Двухвалковый измельчитель
    • Изготовление садового измельчителя своими руками

    В саду всегда много обрезанных веток, травы, ботвы и других растительных отходов. Можно собрать их и сжечь, можно складывать в огромную кучу в надежде, что когда-нибудь получится компост, а можно подготовить сырьё для быстрого получения органического удобрения, для внесения щепы в почву с целью улучшения её структуры, можно получить отличную мульчу или топливо для котла. Для этого нужен садовый измельчитель, который можно купить, а можно сделать своими руками.

    Совет! При работе на шредере защитите руки и глаза, особенно если измельчаются твёрдые отходы. Очки и кожаные перчатки уберегут вас от травм.

    Виды садовых измельчителей, основные узлы и элементы

    Измельчители состоят из режущего механизма, привода, бункера загрузки и рамы с обшивкой. Кроме этого, они могут оборудоваться бункером измельчённой органики. Из вспомогательных средств: проталкиватель и сито, которое используют для получения определённой фракции щепы. Остаток на сите отправляют на повторное измельчение.

    Садовые измельчители классифицируются по виду режущей системы и типу привода.

    Режущие системы

    Имеющиеся в продаже чипперы могут иметь режущие системы:

    • валковые — ветки и кусты;
    • молотковые — тонкие ветки;
    • фрезерные — твёрдое растительное сырьё;
    • с вращающейся турбиной — толстые ветви;
    • ножевая — универсальная;
    • триммерные (леска вместо ножей) — трава, ботва.

    1 — молотковый измельчитель; 2 — фрезерный измельчитель; 3 — измельчитель с фрезерно-турбинными ножами; 4 — ножевой дисковый измельчитель

    Существуют и другие конструкции. Для самостоятельного изготовления подходят ножевые и наборные из дисковых пил. Самые распространённые — ножевые, причём ножи могут закрепляться на массивном диске по две, три штуки и более или вращаться навстречу друг другу в двухвалковой конструкции.

    Тип привода

    Приводы садовых шредеров могут работать на электричестве или использовать двух- и четырёхтактные бензиновые двигатели. На практике, при изготовлении агрегата своими руками, используют двигатель от мотоблока, который большую часть года простаивает, или снимают мотор с ненужной бытовой техники. Главное при этом, чтобы мощность была достаточной — не ниже 1,1 кВт. Если нет ничего подходящего, можно купить новый двигатель, но в этом случае выгода от самодельного измельчителя уже не так ощутима по сравнению с покупным изделием.

    Некоторые измельчители, перерабатывающие исключительно мягкое сырьё, например, сочные корма для животных, могут не иметь привода и работать от мускульных усилий человека. Ниже представлены чертежи измельчителей, которые можно сделать своими руками.

    Самодельные ручные измельчители. А — двухножевой измельчитель: 1 — ножи; 2 — противорежущие пластины. Б — многоножевой измельчитель зелени: 1 — ножи; 2 — противорежущие пластины; 3 — рама основания. В — измельчитель корнеплодов: 1 — обечайка; 2 — подшипник; 3 — барабан; 4 — крестовина; 5 — рукоятка; 6 — торцевая стенка корпуса; 7 — щиток; 8 — скатная доска лотка; 9 — подставка; 10 — боковая стенка корпуса

    На первом рисунке ножи сделаны из старых, односторонне заточенных пил, на втором — ножи и пластины изготовлены из полотна пилорамной пилы. На ножах выточены косые зубья, как у пилы, с шагом 5 мм. Оба измельчителя оснащены длинными рукоятками для облегчения усилия. Рабочая часть третьей конструкции выполнена в виде барабана с насечками, острые края которых торчат наружу.

    Чертежи различных конструкций садовых измельчителей

    Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

    Чертёж молоткового измельчителя

    Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

    1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

    Режущий инструмент — пакет дисковых пил

    Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

    Пакет из 15 пил на валу

    В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

    Набор пил на шпильке М20

    Вид сбоку

    Двухвалковый измельчитель

    Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

    Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

    Элемент рамы

    Ось и вал

    Сборка валов

    Расположение валов на раме

    Валы из квадратной заготовки под 4 ножа

    На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

    Изготовление садового измельчителя своими руками

    Самый конструктивно простой и недорогой измельчитель можно сделать из диска с закреплёнными на нём ножами, двигателя, рамы и загрузочного бункера. Диск и ножи можно выточить самостоятельно, заказать у токаря или купить детали в магазине. В качестве привода годится двигатель культиватора, а раму и загрузочный бункер несложно сварить самому.

    В зависимости от того, сколько ножей используется и как они выставлены, фракция полученной мульчи может быть разной. На чертеже ниже дана базовая конструкция такого измельчителя: диск с четырьмя ножами установлен вертикально. Также конструкция хорошо работает, если диск закреплён под углом к горизонтали, а ножей всего 1 или 2.

    Сборочный чертёж: 1 — ножи 4 шт.; 2 — дисковая фреза; 3 — подшипники №307

    1. Купить, заказать или выточить самостоятельно диск с ножами. Угол заточки ножей — 35–45 градусов. В полотне ножей должны быть отверстия под болты для крепления к диску. Важно правильно выставить ножи и закрепить их болтами и упорами.
    2. Сварить каркас с учётом креплений под привод и другие элементы.
    3. Диск насадить на вал привода и закрепить.
    4. Сварить бункер подачи и, при необходимости, приёмный бункер измельчённой массы.
    5. Собрать все элементы на раме.

    Если раму установить на колёса, то конструкция становится мобильной.

    Вытачивание диска

    Набор ножей с крепежом

    На видео мастер даёт советы относительно устройства самодельного дискового измельчителя.

    Источник: http://www.rmnt.ru/story/garden/sadovyy-izmelchitel-svoimi-rukami.1199385/

    Садовый измельчитель своими руками: избавляемся от веток на загородном участке

    Владельцы загородных участков знают, что уход за деревьями и кустарниками требует постоянной обрезки ненужных, засохших и старых веток. Чаще всего кучу хвороста сжигают, загрязняя дымом и мелкими частицами сажи всю округу. А ведь прутья, переработанные на компост, являются прекрасным органическим удобрением! Недостатком является только растянутый во времени процесс гниения и неэстетичная груда садовой древесины, растущая вширь и ввысь. В десятки раз уменьшить гору веток и ускорить превращение хвороста в перегной поможет электрический садовый измельчитель (шредер или читтер). Сегодня на рынке представлено множество моделей дробильных устройств для этих целей, однако, цена таких агрегатов достаточно высока. Мы же предлагаем изготовить станок самостоятельно, тем более что значительная часть материалов отыщется у каждого в гараже или на куче старого металлолома.

    Устройство и принцип работы электрического садового шредера

    Садовый измельчитель поможет избавиться от веток и другого органического мусора

    Для самостоятельного изготовления электрического измельчителя веток надо знать его устройство и принцип работы. В дальнейшем это поможет в проектировании собственной конструкции и сборке агрегата.

    Садовый шредер (читтер), независимо от особенностей работы, устроен просто и состоит из таких деталей и узлов:

    • двигатель;
    • металлическая станина;
    • рабочий вал (валы);
    • режущий блок;
    • приёмный короб;
    • гибкая или зубчатая передача;
    • защитный кожух.

    Для удобства на агрегат устанавливают колёса, благодаря которым облегчается перемещение конструкции по садовому участку.

    Схема садового шредера

    Работает измельчитель веток следующим образом. Вращающий момент от электродвигателя передаётся к рабочему валу посредством клиноременной, цепной или зубчатой передачи. Соотношение шкивов, звёздочек или шестерён выбирается таким образом, чтобы передаточное число могло обеспечить скорость вращения главной оси не менее 1500 об/мин. Измельчение подаваемых в приёмный короб веток осуществляется ножами, жёстко закреплёнными на рабочем валу.

    Существуют конструкции дробящей установки с применением двух рабочих валов, движущихся во встречном направлении. Такая схема позволяет увеличить производительность агрегата и даёт возможность перерабатывать ветки увеличенного размера.

    Благодаря высокой скорости вращения, происходит интенсивное перемалывание древесины, которую после измельчения отправляют в компостную кучу. Если рассмотреть конструкцию шредера через призму аналогичных механизмов, то его принцип действия схож с работой мясорубки или блендера. Несмотря на довольно примитивную конструкцию, при использовании прочного ножевого блока и электродвигателя мощностью 3 – 5 кВт, агрегат может перерабатывать в щепу не только прутья, но и обрезки деревьев толщиной более 5 см. Существуют и садовые читтеры, измельчающие десятисантиметровые ветки, однако, их конструкция гораздо сложнее, а принцип действия совершеннее.

    Классификация измельчителей веток

    Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

    По типу используемой силовой установки

    В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

    Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

    В самодельной конструкции проще применить электромотор. При этом отпадает необходимость в применении дополнительных узлов для обеспечения запуска и прогрева двигателя, уменьшается конечная стоимость механизма, упрощается монтаж и эксплуатация оборудования.

    При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

    • двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
    • силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
    • электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

    Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

    Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

    По конструкции ножевого блока

    От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

    Конструкция заводских ножей чаще всего представлена в трёх вариантах:

      дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;

    Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки

    Применение фрез позволяет работать с любым органическим мусором

    Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

    В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

    • двухваловую систему с несколькими ножами;
    • дисково-ножевой узел;
    • наборной пакет из дисковых пил или фрез.

    Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

    Видео: Самодельный измельчитель дисково-ножевого типа

    Преимущества и недостатки самодельного устройства

    Достоинств у садового измельчителя, сделанного своими руками, немало:

    • низкая стоимость по сравнению с оборудованием заводского производства;
    • возможность создания конструкции под конкретные цели. Например, часто переработанные ветки используются как топливо, что требует особой настройки агрегата для получения обрезков увеличенного размера;
    • в самодельной конструкции можно использовать детали, которые без труда найдутся в любом гараже или мастерской;
    • сделанный своими руками шредер можно использовать не только для дробления веток, но и для измельчения травы, овощей и фруктов — в качестве корма для домашних животных или в целях утилизации;
    • при самостоятельном изготовлении оборудования появляется возможность задействовать свой ум и эрудицию, применить собственные навыки и умения. Успешно работающая конструкция послужит доказательством вашей состоятельности, как хозяина, повысит самооценку, поднимет авторитет у соседей и знакомых.

    Что же касается недостатков, то их практически нет. Единственное, что хотелось бы отметить — оборудование этого типа относится к категории опасных, поэтому при изготовлении агрегата следует предусмотреть конструктивные элементы, обеспечивающие снижение рисков, а в процессе эксплуатации придерживаться правил обращения с подобными механизмами.

    Мастерим садовую дробилку в домашних условиях своими руками

    Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

    Необходимые материалы и инструменты

    Для постройки измельчителя древесных отходов понадобятся:

    1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
    2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
    3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
    4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
    5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
    6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
    7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
    8. Электродвигатель, магнитный пускатель и проводка.
    9. Болты и гайки — для крепления элементов конструкции.

    Детали привода можно взять от автомобильной или сельскохозяйственной техники

    Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

    • сварочный аппарат;
    • электродрель с набором свёрл по металлу;
    • угловая шлифмашина (в просторечье «болгарка»);
    • точильный станок (наждак);
    • набор гаечных ключей;
    • молоток;
    • металлическая линейка, рулетка;
    • маркер по металлу (чертилка).

    Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

    Подготовительные работы, чертежи

    Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

    Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

    Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

    Источник: http://postroika.biz/8608-sadovyiy-izmelchitel-svoimi-rukami-izbavlyaemsya.html

    Садовый измельчитель своими руками: как создать функциональную конструкцию

    Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.

    Измельчитель позволяет перемалывать ветки и траву на дачном участке

    Садовый измельчитель своими руками: основные элементы конструкции

    Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

    Шредер для травы и веток поможет справиться с растительным мусором на участке

    Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

    • бункера;
    • привода;
    • измельчительного механизма;
    • металлической рамы с защитным кожухом.

    Некоторые модели могут быть оборудованы дополнительными элементами:

    • бункером для измельченного органического мусора;
    • проталкивателем;
    • ситом для регулирования фракции щепы.

    Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

    Полезный совет! При проведении работ, связанных с переработкой садовых отходов, следует использовать средства индивидуальной защиты – очки, перчатки и пр.

    Щепа из измельченных веток может использоваться в качестве компоста для растений

    Измельчительный механизм

    Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

    Существуют следующие варианты измельчительного механизма:

    • фрезерный, для переработки твердой древесины;
    • ножевой универсальный;
    • валковый, для перемалывания тонких веток деревьев и кустарников;
    • с вращающимися турбинами для измельчения толстых веток;
    • молотковый, для утилизации тонких веток;
    • триммерный, основанный на использовании лески, для мягкого мусора.

    При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

    Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

    Тип и мощность двигателя

    Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

    Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

    Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

    Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

    Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

    Этапы создания садового измельчителя веток своими руками

    Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.

    Создание чертежа измельчителя

    Чертеж можно выполнить от руки или воспользоваться специальной конструкторской программой на компьютере. Основная конструкция измельчителя состоит из бункера, рамы, двигателя, вала с ножевым механизмом и защитного кожуха.

    Чертеж садового измельчителя для травы и веток

    Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.

    В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.

    Полезный совет! Для более эффективной работы измельчителя между дисковыми пилами следует установить тонкие разделители из пластика или металла.

    Чертеж рабочего вала измельчителя

    Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.

    Существует вариант создания чиппера с двумя валами. Ознакомиться с такой системой измельчения можно на видео. Чертежи измельчителя веток своими руками с двухвалковой режущей системой отличаются наличием сразу двух валов с ножами, которые располагаются между металлическими пластинами. Каждый вал оснащен 3-4 ножами. Сами ножи закрепляются при помощи болтов и смещены в сторону относительно центра вала.

    В отверстиях металлических пластин закреплены четыре подшипника, которые отвечают за свободное вращение валов. А две шестеренки, приводимые в движение двигателем, обеспечивают их синхронное вращение. Крутящий момент от двигателя к приводу передается с помощью цепи или ременной передачи. Расстояние между валами подбирается исходя из ширины ножей и толщины веток.

    Устройство шредера: 1 — обшивка каркаса, 2 — каркас, 3 — корпус редуктора, 4 — рабочий вал, 5 — ведущий вал, 6 — клиновидный ремень, 7 — электродвигатель, 8 — поворотная площадка

    Полезный совет! Для измельчения мелких веток и травы требуются электродвигатели с большим количеством оборотов. А для измельчения более крупных веток важна сила. Здесь необходимо снизить количество оборотов для мощных двигателей.

    Необходимые материалы для изготовления измельчителя

    Чтобы сделать садовый чиппер, где системой измельчения выступает набор из дисковых пил, необходимо приобрести такие составляющие:

    • дисковые пилы в количестве 15-20 шт. диаметром 18 см;
    • двигатель;
    • 2 шкива;
    • 2 подшипника с креплением;
    • металлические шайбы в количестве 17-22 штук толщиной до 5 мм для разделения дисковых пил;

    Устройство рабочего (ведомого) вала: 1 — втулка, 2 — вал, 3 — режущий элемент, 4 — винт М12 х 35 мм с внутренним шестигранником, 5 — пружинная шайба А12, 6 — стопорное кольцо 40 х 2,5 мм, 7 — шестерня MSGA4-50, 8 — подшипник №6210

    • трубы профильные для создания каркаса;
    • металл листовой толщиной около 2 мм для бункера и кожуха.

    Для шредера с ножевым диском понадобится:

    • двигатель;
    • металл листовой 2 мм толщиной;
    • лист металла и ножи для диска.

    Для создания измельчителя с двумя валами необходимо приобрести следующие материалы:

    • бензиновый или электрический двигатель;
    • две пластины из металла толщиной 10 мм:
    • пару шестерней для обеспечения синхронного движения валов;
    • шестерню или шкив для передачи крутящего момента от двигателя к валам;
    • шкив для вала двигателя;

    Устройство ведущего вала: 1 — стопорное кольцо 30 х 2 мм, 2 — шестерня MSGВ4-15, 3 — втулка, 4 — вал, 5 — подшипник №6207, 6 — шкив ведомый

    • 5 подшипников с креплениями;
    • измельчительные ножи;
    • трубы профильные для создания рамы;
    • листовой металл толщиной не менее 2 мм для создания приемного бункера и защитного кожуха.

    Статья по теме:

    Электрический садовый измельчитель веток и травы: обзор популярных моделей

    Выбор устройства по техническим показателям. Как сделать шредер из подручных материалов самостоятельно.

    Как видно из представленного перечня, конструкция измельчителя с дисковым механизмом является наиболее простой и доступной. Однако такой шредер может измельчать ветки диаметром всего до 20 мм. А вот чиппер с двумя валами легко справится с крупной древесиной диаметром до 80 мм.

    Каркас и составные элементы конструкции шредера

    Сборка шредера

    Имея все необходимые элементы, можно смело приступать к созданию конструкции садового измельчителя веток своими руками на основании выполненного чертежа. Сборка садового шредера независимо от типа конструкции механизма состоит из нескольких последовательных этапов:

    1. Монтаж рамы.
    2. Создание бункера.
    3. Сборка измельчительного механизма.
    4. Установка двигателя и измельчительного устройства на раму.

    Создание измельчителя с наборным пакетом дисковых пил

    Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

    Чертеж измельчителя с наборным пакетом дисковых пил

    Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

    Полезный совет! Не следует располагать зубья пил на одной черте, фиксируя их на валу. Лучше установить их хаотично. Так уменьшается нагрузка на вал и электродвигатель шредера.

    Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

    Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении. При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях.

    Пакет из 15 наборных пил на шпильке М20

    Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

    Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

    Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

    Создание шредера с ножевым диском

    Создать такой измельчитель травы своими руками можно из подручных материалов. Поскольку он предназначен для измельчения мягкого мусора, его конструкция будет весьма простой, однако и не будет обладать высоким показателем прочности. Можно сварить бункер из листового металла, а можно взять обыкновенное металлическое ведро. Также подойдет корпус от старого вентилятора.

    Чертеж сборки шредера с ножевым диском: 1 — ножи 4 шт, 2 — дисковая фреза, 3 — подшипники №307

    Для создания режущей системы на металлическом диске в специальные прорези вставляются ножи, которые можно предварительно изготовить из листа рессоры от автомобиля. Диск устанавливается на вал. Далее размещается приемный короб. Для такого шредера подойдет маломощный двигатель в 1 кВт. Все подробности создания садового электрического измельчителя травы своими руками можно посмотреть в видеоматериалах, предложенных в интернете.

    Инструкция по сборке двухвалкового шредера

    Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.

    Полезный совет! Чтобы устройство было мобильным, конструкция должна иметь колеса для передвижения. Для этого к раме привариваются две стойки, на которые прикрепляется ось с колесами.

    Чертеж для сборки валов двухвалкового измельчителя

    Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

    Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

    Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.

    Чертеж расположения валов на раме двухвалкового шредера

    Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

    Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

    Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

    Двухвалковый измельчитель, сделанный своими руками

    Как сделать измельчитель из подручных материалов

    Многие бережливые и запасливые хозяева не спешат выбрасывать старые инструменты и бытовые приборы. Они находят им новое применение. Стоит проявить немного фантазии, включить логику и смекалку, и из подручных инструментов и старых деталей можно создать настоящего помощника в хозяйстве. Рассмотрим некоторые простые варианты изготовления самодельного измельчителя веток и травы из простых и доступных материалов.

    Шредер из болгарки и пылесоса

    Одной из таких самодельных конструкций является выполненный своими руками садовый измельчитель из болгарки, старого пылесоса и ножей от газонокосилки. Один известный изобретатель Владимир Беляев предложил свой измельчитель веток своими руками, видео создания которого вдохновило многих модернизировать данную идею и предложить свое видение при создании дачного помощника. Далее рассмотрим один из интересных и популярных вариантов.

    Для создания несложной, но продуктивной конструкции потребуется старый работающий пылесос, болгарка Макита мощностью 3,2 кВт, ножи от газонокосилки, устойчивая деревянная основа, приемная воронка и металлический столик с вертикально приваренным листом металла.

    Чертеж шредера для изготовления своими руками: 1 — стойки, 2 — основание, 3 — опоры качения, 4 — фреза дисковая, 5 — лопасти вентилятора, 6 — биты молотковой дробилки, 7 — сетка калибрующая, 8 — приводной электродвигатель, 9 — подающий бункер, 10 — подпрессовщик, 11 — откидной кожух измельчителя, 12 — стационарный кожух измельчителя, 13 — ременная передача, 14 — шкив, 15 — механизм натяжения ремней

    Приемная воронка горизонтально крепиться на вертикальном металлическом листе, приваренном к столику. Этот лист должен быть толстым, чтобы удержать на себе прикрепленную с помощью болтов болгарку и установленные на ней ножи. Если посадочное место трехлепестковых ножей от газонокосилки не совместимо с угловой шлифмашинкой, то тогда необходимо их подточить, чтобы ножи надежно сели. Для того чтобы измельченная масса не застревала между ножами, на металлический лист крепится труба от старого пылесоса, которая подает воздух. Желательно чтобы болгарка и пылесос включались одновременно.

    Металлический столик располагается на деревянной стационарной основе. Также следует установить защитный кожух, который предотвратит обратное движение измельченных веток.

    Такой простой вариант садового измельчителя своими руками, видео наглядное тому подтверждение, можно легко создать на своей даче, без сложных этапов работы и приобретения дополнительных материалов.

    Для изготовления измельчителя можно использовать детали от старых электроинмтрументов и бытовой техники

    Шредер из стиральной машины

    Садовый измельчитель можно создать из старой стиральной машинки. Для этого понадобится корпус и двигатель от техники, старая пила, ведро и другие детали, и инструменты для крепления конструкции.

    В корпусе старой стиральной машинки делается боковое отверстие для выхода переработанного сырья. На дно емкости с использованием специальной втулки крепятся ножи, которые можно изготовить из кусочков старой пилы. В качестве двигателя используется уже имеющийся, встроенный в старую стиральную машинку. Приемный контейнер для измельченного мусора устанавливается возле бокового отверстия.

    Шредер из дрели

    Еще одним элементарным изобретением является самодельный шредер с помощью электрической дрели. Принцип действия такого механизма напоминает овощерезку.

    Чертеж молоткового шредера: 1 — загрузочный бункер (металл 1 мм), 2 — окантовка горловины загрузочного бункера (уголок 25х25 мм), 3 — заслонка/задвижка (металл 1 мм), 4 — болты М6 для стяжки (8 шт), 5 — обрамление загрузочного отверстия в корпусе (равнополочный уголок 25 мм), 6 — шпильки М8 (8 шт), 7 — наружный барабан корпуса (труба 270х6 мм), 8 — статор с бороздками (труба 258х6 мм), 9 — молоточки (металл 3 мм, закаленный до твердости HRC 45–47, 72 шт), 10 — шпингалет диаметром 3 мм (4 шт), 11 — гайка М20 с пружинной шайбой, 12 — ось молоточков (круг диаметром 22 мм, 4 шт), 13 и 14 — обвязка патрубков (равнополочный уголок 25 мм), 15 и 19 — резиновые прокладки толщиной 3 мм, 16 — гайки М8 крепления фланца (8 шт), 17 — молотковый ротор, 18 — фланец (металл 5 мм, 2 шт), 20 — дистанционные шайбы (металл 3 мм, закаленный до твердости HRC 45–47, 70 шт), 21 — фиксатор, 22 — приводной вал

    Для создания конструкции необходимо взять старый табурет. Просверлить в нем отверстие диаметром 12 мм. С обратной стороны табурета прикрепляется корпус с подшипником. На табурет устанавливается и закрепляется саморезами ведро с отверстием такого же диаметра. В отверстие вставляется подшипник, на который устанавливается вал с закрепленными на нем ножами из быстрорежущей стали. К концу вала снизу табурета присоединяется двухрежимная дрель через быстрозажимной патрон.

    В ведро забрасывается мягкое сырье и запускается электрическая дрель. После тщательного измельчения до нужного состояния мульча извлекается. Данная конструкция рассчитана на небольшой объем перерабатываемых отходов.

    Особого внимания заслуживает процесс изготовления и затачивания ножа. Следует выполнить одностороннюю заточку. Заточенная плоскость располагается внизу. Для измельчения свежескошенной травы идеально подойдет ромбовидная форма ножа, в которой можно округлить лезвия. Это позволить траве свободно скользить по режущей кромке измельчительного ножа, не наматываясь при этом на него.

    Чертеж ручного измельчителя, для которого можно использовать привод от электродрели: 1 — обечайка, 2 — подшипник, 3 — барабан, 4 — крестовина, 5 — рукоятка для вращения, 6 — торцевая стенка корпуса, 7 — щиток, 8 — скатная доска лотка, 9 — подставка, 10 — боковая стенка корпуса

    Из предложенных вариантов можно сделать вывод, что создать садовый измельчитель своими руками можно из любого подручного материала. Достаточно иметь электродвигатель, адаптированный под сеть 220В, любую круглую емкость достаточного размера, стальной лист, ножовку по дереву или пилы от старой газонокосилки для создания режущего механизма.

    Тонкости при выборе двигателя для шредера

    Определенная мощность двигателя обеспечивает необходимую производительность измельчителя. Подбирая двигатель, следует руководствоваться некоторыми важными правилами:

    1. Для мелких веток следует выбирать двигатель мощностью не менее 2 кВт. Чем выше показатель мощности, тем больше производительность и техническая возможность шредера.
    2. Для измельчения мягких отходов в виде травы и листьев достаточно будет двигателя мощностью 1,5 кВт.
    3. Мощность бензинового двигателя должна не быть меньше 6 л.с.
    4. Не следует применять слишком мощные двигатели более 3,5 кВт. Они потребляют много электроэнергии, однако при этом не достигается максимальная производительность агрегата.
    5. Число оборотов двигателя на производительность измельчителя большого влияния не оказывает. Здесь важной является частота оборота ножей, которая обеспечивается за счет клиноременной передачи.
    6. Для надежного измельчения веток следует сообщить ножевому валу скорость не более 1500 об/мин. Это происходит за счет правильного подбора диаметров ведущего и ведомого шкивов.

    При работе со шредером необходимо надевать индивидуальные средства защиты — очки и перчатки

    Полезный совет! Шкивы для ременной передачи лучше сделать на 3-4 ручья. Это позволит менять обороты на валу с помощью перестановки ремня, что необходимо для различных условий работы измельчителя.

    Главные преимущества самодельных садовых измельчителей

    Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

    Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

    В качестве емкости для сбора щепы можно использовать обычное ведро

    Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

    Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

    Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

    Для легкого перемещения измельчители могут оборудоваться колесами

    Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.


    Источник: http://remoo.ru/instrumentyi/sadovyj-izmelchitel-svoimi-rukami

    Как сделать измельчитель веток своими руками

    Пошаговая инструкция и нюансы работ

    1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

    Пилы, набранные на ось будущего измельчителя

    Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

    2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

    3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

    К раме крепится ось с дисковыми пилами

    4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

    5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

    Кожух лучше выполнить из листового железа — это надежнее!

    6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

    Приемный бункер легко сделать из оцинкованной стали

    Дробилка для веток из подручных средств

    Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

    Из стиральной машины

    «Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

    Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

    Из болгарки

    Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

    Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

    Из дрели

    Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

    Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

    Виды режущих насадок

    Самодельные агрегаты и дробилки заводского изготовления используют режущие насадки различного типа. Выбор того или иного типа режущего инструмента будет зависеть от мощности привода и всей конструкции аппарата.

    Наибольшую популярность получили следующие насадки:

    • дисковые с лезвиями;
    • фрезерные;
    • фрезерно-турбинного типа.

    Простейшие сучкодробилки оснащаются дисковым режущим инструментом, на котором располагаются многочисленные плоские лезвия. При вращении они перемалывают садовый мусор и отлично справляются с опавшей листвой и травой.

    Фрезерные ножи выполнены в виде шестерёнки, на которую надеты многочисленные дисковые пилы. Такие насадки с легкостью перемалывают траву и ветки, но при этом необходимо следить за показателями влажности измельчаемых отходов. Мокрая трава и листья могут забить фрезу, после чего потребуется вскрывать корпус и очищать режущие кромки.

    Фрезерно-турбинные насадки отличаются универсальностью использования, с легкостью справляясь с перемалыванием и утилизацией травы, веток и крупных древесных отходов. Их недостаток — это сложность самостоятельного изготовления: скорее всего, потребуется приобрести уже готовые насадки от заводских измельчителей.

    Производство рамы

    Независимо от выбранного типа конструкции и его мотора нужно в любом случае сделать к нему раму. Она состоит из станины, на которую устанавливается весь механизм и рубильник.

    Её можно сварить из угольников и профильных труб, используя следующие рекомендации:

    1. Для создания основы веткоизмельчителя своими руками чертежи — это главное. Как раз по ним и нужно подбирать высоту таким образом, чтобы было удобно укладывать исходный материал. В основном основа делается на рост человека.
    2. Конструкция должна крепко стоять на своём месте. Поэтому её ширина должна быть не менее полуметра, а длина может быть любая.
    3. Прочность станине можно обеспечить благодаря привариванию дополнительных поперечин.
    4. Для удобства в транспортировке аппарата можно установить на конструкцию колёса.

    Перед созданием чертежей шредера своими руками нужно заранее предусмотреть местонахождение двигателя. Его необходимо ставить внутри станины, чтобы он не выступал за края. Это касается всех моделей.

    Самая сложная операция в производстве такого аппарата — это выточка вала и фрезерование ножей из рессоры и их наточка. Эти услуги будут стоить денег, так как сделать их самостоятельно вряд ли получится. Такую задачу можно решить проще, если есть возможность снять со старой техники цельный вал, к примеру, от циркулярной пилы.

    Как альтернативу для обрезки щеп можно использовать саму циркулярную пилу. На привод циркулярки нужно установить режущий механизм и всё готово. Также устройство может работать и от двигателя минитрактора, нужно только сделать правильную ремённую передачу.

    Практическое руководство

    Перед началом работ по созданию сучкорезки своими руками нужно понять, что сделать его без особых навыков слесарных и токарных работ невозможно. Но всё же если таких навыков нет, но подобный аппарат нужно сделать, то можно обратиться за помощью к опытным специалистам и заказать работы у них. Также необходимо подготовить весь нужный инструмент.

    Процесс по созданию сучкодробилки условном можно разделить на несколько этапов:

    1. Для начала следует выбрать нужную конструкцию веткодробилки.
    2. Подобрать двигатель (электрический или дизельный), а также рассчитать расстояние привода.
    3. Подготовка всех необходимых деталей и подгонка их на токарном станке.
    4. Сборка рамы.
    5. Установка режущего механизма и привода к нему.
    6. Подборка кожуха и защиты для конструкции.

    Важно также подобрать правильные схемы для работы. Чертежи измельчителя веток своими руками можно сделать только тогда, когда есть хотя бы небольшой опыт работы с черчением подобных конструкций

    В противном случае нужно будет такие заказывать у мастеров, что само собой потянет дополнительные средства из бюджета на постройку. Дешёвый вариант — посмотреть такие схемы в интернете. Нужно понимать, как устроен сам механизм.

    Всё это подходит для конструкции с ремённой передачей, так как она простая в производстве и эксплуатации. В случае возникновения какой-либо поломки ремень соскочит с вала и шкива мотора и прекратит свою работу, что не скажешь о передаче с редуктором.

    Если говорить о том, какой из вариантов конструкции выбрать для домашнего пользования, то здесь можно дать несколько рекомендаций:

    1. Аппарат из дисковых пил — это идеальный вариант для того, чтобы получить маленькую стружку и при этом несильно потратиться на электричество или солярку.
    2. Если нужно перерабатывать ветви маленького диаметра, но очень длинные, то лучшим вариантом будет механизм на основе фуганка.
    3. При необходимости дробления большого количества веток диаметром до 4 сантиметров, то лучшим вариантом будет производство дисковой дробилки.

    Переработанные ветки очень часто используют садоводы в качестве основы для компоста. Также из такой стружки можно изготавливать брекеты и отапливать дом или же топить напрямую стружкой.

    Когда тип конструкции выбрать можно смело приступать к подпорке всех необходимых деталей и инструментов.

    Классификация измельчителей веток

    Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

    По типу используемой силовой установки

    В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

    Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

    В самодельной конструкции проще применить электромотор. При этом отпадает необходимость в применении дополнительных узлов для обеспечения запуска и прогрева двигателя, уменьшается конечная стоимость механизма, упрощается монтаж и эксплуатация оборудования.

    При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

    • двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
    • силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
    • электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

    Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

    Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

    По конструкции ножевого блока

    От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

    Конструкция заводских ножей чаще всего представлена в трёх вариантах:

      дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;

    Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки

    режущая система фрезерного типа, которая без труда справится с толстыми, до 8 см ветками. Единственное условие — сырье должно быть сухим, иначе фрезы забиваются волокнами древесины и требуют постоянной чистки;

    Применение фрез позволяет работать с любым органическим мусором

    шнековые и турбинно-фрезерные режущие блоки являются наиболее производительными и универсальными — они одинаково легко могут переработать на щепу сырые и сухие ветки довольно крупного размера.

    Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

    В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

    • двухваловую систему с несколькими ножами;
    • дисково-ножевой узел;
    • наборной пакет из дисковых пил или фрез.

    Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

    Как сделать садовый измельчитель веток

    Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

    • Выбор типа рабочего органа, создание рабочего чертежа.
    • Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
    • Сбор необходимых материалов и инструментов.
    • Изготовление деталей, сборка и испытания устройства.

    Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

    Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

    Узел сложен не только в изготовлении, но и в настройке ножей.

    Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

    Более простым вариантом конструкции является плоский ножевой диск.

    Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

    Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

    Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

    Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

    • Листовой металл для изготовления кожуха, бункера, защитных экранов.
    • Стальной уголок или швеллер для создания рамы шредера.
    • Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
    • Сварочный аппарат с электродами.
    • Электродрель с набором свёрл.
    • Болгарка, ножовка по металлу.
    • Линейка, рулетка, чертилка для разметки.
    • Кернер, молоток.
    • Набор гаечных ключей, отвёртка, пассатижи.
    • Банка краски, кисть.

    Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

    Порядок изготовления шредера:

    1. Из уголка или швеллера собирается станина.
    2. На станину устанавливается режущий орган.
    3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
    4. Устанавливаются шкивы, натягивается приводной ремень.
    5. Собирается и фиксируется на раме защитный кожух.
    6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
    7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

    Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

    Видео: как изготовить шредер

    Необходимые материалы

    Идеальным вариантом для экономии средств при выборе и подготовке всех комплектующих — отыскать их и снять со старой техники. В дачном хозяйстве их найти не так уже и сложно.

    Для того чтобы собрать раму конструкции, нужно подготовить такие элементы:

    • Угольник шириной от 4 до 6 сантиметров.
    • Два угольника по 3−4 сантиметра в ширину.
    • Швеллер от № 4 до № 10.
    • Круглые трубы диаметром 4 сантиметра.

    Крепление двигателя осуществляется на листе из металла толщиной в 1 сантиметр, а его размеры должны быть больше самого двигателя на 3−5 сантиметров с каждой стороны.

    Для натяжки ремня можно применять два варианта:

    • Отверстия, проделанные в листе, на котором будет крепиться мотор, делают продолговатыми. За счёт этого двигатель можно будет отодвигать в сторону и менять его положение.
    • Эта же плита монтируется таким образом, что её один конец находится на шарнире, и ремень будет натягиваться за счёт веса самого двигателя. С другой стороны плита крепиться на двух шпильках и затягивается болтами.

    Чтобы изготовить простую конструкцию, нужно приобрести 20−30 дисковых пил, которые имеют наконечники из твёрдых сортов металла. Также к пилам нужно подготовить шайбы диаметром 2 сантиметра. Таким образом, можно получить рабочий режущий механизм длиной в 8 сантиметров, и при желании его можно изменять, снимая или добавляя количество пил.

    Важно знать, что крепить пилы вплотную друг к другу категорически нельзя. Это обосновывается тем, что толщина зубьев диска немного больше, чем его основание, поэтому компенсировать расстояние между пилами нужно как раз с помощью шайб

    Вал, на который будут крепиться пилы и который приводится в действие с помощью ремней, нужно выточить из стального стержня. Но преждевременно требуется приобрести или найти два подшипника, под диаметр которых и будет протачиваться вал. Для подшипников следует сделать корпуса. Если нет желания самостоятельно это делать, то готовые конструкции можно найти на рынке или на специализированных сайтах.

    Для установки пил на валу нужно прорезать резьбу. В качестве маховика можно использовать стальной диск толщиной 1 сантиметр. Как альтернативный вариант можно использовать готовый маховик от сельскохозяйственной техники или обычного автомобиля ВАЗ. Также нужно подготовить опорную плиту для веток толщиной в 1 сантиметр. Её можно вырезать из стальной пластины.

    Когда выбранная конструкция выглядит как рубящие ножи, то за основу можно взять чертёж обычного фуганка. В нём только нужно будет изменить диаметры осей для уже подобранных подшипников. Ширину режущего механизма лучше уменьшить до 10 сантиметров, потому что большего размера и не понадобится. Ножи для такой щепорезки обычно делают из рессор от грузового автомобиля, предварительно их натачивая.

    Также для этой конструкции дополнительно нужно будет подготовить следующие комплектующие:

    • Круг из стали толщиной 2 сантиметра и диаметром 5 сантиметров. Размеры могут отличаться в зависимости от мощности самого мотора.
    • Лист металла толщиной минимум 4 миллиметра. Из него изготавливается контрнож для веток.
    • Для бункера металлический лист толщиной в 2 миллиметра.
    • Набор болтов и гаек для крепления.

    Выбор двигателя и ремённой передачи

    От мощности двигателя будет непосредственно зависеть насколько толстые ветки удастся перерабатывать. Такой мотор можно приобрести на рынке, причём нужных параметров и технических характеристик. Но лучше снять двигатель со старой техники или купить. Таким образом, можно значительно сэкономить деньги.

    Для принятия правильного решения по такому выбору нужно прислушаться к нескольким советам:

    1. Для электрического мотора идеальными показателями будет сила от 2.5 — 3.5 кВт, но как минимум 2 кВт. Двигатели меньших значений могут использоваться для сбора травы и небольших веток.
    2. Дизельный мотор, в свою очередь, должен иметь как минимум 5−6 лошадиных сил. Подобные двигатели ставятся на обычные мотоблоки.
    3. Покупка и установка электромотора большой мощности не целесообразна, так как он расходует слишком много энергии, а проделанная работа не будет этому соответствовать. Его можно установить только в том случае, когда он просто завалялся в сарае или его сняли с неработающей старой техники.

    Обороты двигателя при выборе не так важны, поскольку их можно увеличить шкивом благодаря ремённой передаче.

    Для того чтобы веткорезка успешно перерабатывала отходы деревьев, нужно обеспечить обороты двигателя не менее 1500 в минуту. Значение при этом имеет не сама скорость ножей, а крутящий момент или прилагаемое усилие. Расстояние между шкивами также не играет большой роли. Единственным нюансом при этом может быть уменьшение КПД и силы натяжки ремня.

    Перед тем как заказывать у токаря производство шкивов, необходимо подумать о том, для каких целей будет использоваться такая конструкция. Возможно есть смысл сделать несколько ручьёв в шкиве, с помощью которых можно будет с лёгкостью менять обороты режущего вала. К примеру, на меньшие обороты можно поставить при работе с травой и стеблями кукурузы, а на большие при переработке ветвей от деревьев.

    Изготовление корпуса

    Теперь, когда с основным рабочим элементом в измельчителе все более-менее понятно, можно перейти к изготовлению корпуса. Для этого нам понадобится листовой металл толщиной от 5 мм, из которого необходимо вырезать две одинаковых детали. Это будет нижняя (основание) и верхняя (крышка) пластины. По своему виду они напоминают две наложенные друг на друга геометрические фигуры – круг и прямоугольник. Круг должен быть на 3-5 см большего диаметра, чем маховик с ножами.

    В нашем случае готовые детали выглядят так:

    На этом рисунке можно увидеть весь комплект деталей, которые понадобятся для изготовления корпуса. Изогнутая полоса металла (в самом верху) – это боковая стенка корпуса, а небольшие серые бочонки (снизу слева), изготовленные из прута прямоугольного сечения, будут использованы для усиления корпуса. Радиус изгиба полосы должен быть немного больше радиуса маховика с ножами, чтобы обеспечивать достаточный зазор для его вращения.

    После того, как все элементы корпуса для измельчителя готовы, можно приступать к сборке, и здесь нам не обойтись без сварки. Для начала необходимо к нижней пластине прихватить сваркой изогнутую металлическую полосу.

    Проверьте, обеспечивается ли зазор между диском и боковой стенкой.

    Если все нормально и зазор между стенкой и диском достаточен, можно прихватить сваркой к нижней пластине и боковой стенке бочонки (с наружной стороны), после чего полностью проварить получившуюся конструкцию снаружи и изнутри.

    Как можно увидеть на рисунке, бочонки имеют отверстия с резьбой. Они сделаны для того, чтобы можно было болтовым соединением крепить верхнюю пластину–крышку к корпусу (эти отверстия можно сделать сквозными и крепить не болтами, а длинными шпильками).

    После того, как основная часть корпуса сварена, в крышке необходимо просверлить отверстия в соответствии с расположением бочонков.

    Так же необходимо высверлить отверстия в нижней пластине и крышке под приводной вал. На нем будет находиться маховик с ножами.

    И сделать отверстия для крепления опорных подшипников.

    Корпус для диска с ножами почти готов, в нем осталось только сделать приемное отверстие, через которое на ножи будет подаваться материал (ветки, сучья и др.).

    Отверстие необходимо делать таким, чтобы подача веток была под углом. Это необходимо для того, чтобы ветки не выбрасывало назад.

    В принципе, можно приступать к сборке основного узла измельчителя – корпуса в сборе с диском и ножами, а также приводного вала.

    Кстати, перед тем, как соединить все части изделия, вы можете покрасить их.

    izmelchitel-vetok-25

    izmelchitel-vetok-30

    izmelchitel-vetok-31

    izmelchitel-vetok-33

    izmelchitel-vetok-32

    Вы, наверное, заметили вокруг вала на маховике гайки?

    Чтобы нижние планки маховика не терлись об основание корпуса, необходимо предусмотреть зазоры. Под маховиком установлен подшипник, на который он будет опираться во время работы, оказывая значительные нагрузки. Так вот, нижние планки, которые приварены к диску, подбирались с учетом зазора, который обеспечивал подшипник между диском и нижней пластиной корпуса.

    izmelchitel-vetok-34

    izmelchitel-vetok-35

    izmelchitel-vetok-36

    izmelchitel-vetok-37

    izmelchitel-vetok-38

    Теперь можно установить его на раму с колесами, которую несложно будет изготовить из уголка и швеллера. Ну а в нашем примере это рама от прицепа для мотоблока.

    Последующие шаги – это установка шкивов ременной передачи на вал и, собственно, двигателя.

    Реализовать данный этап каждый может по своему, но если у вас, как в нашем варианте, будет использоваться тяжелый маховик, помните, что и двигатель необходимо подбирать с соответствующей мощностью.

    Теперь смотрим как работает данный агрегат на холостом ходу, без нагрузки.

    Измельчитель с установленным приемным раструбом

    Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

    Смотрите также:
    30.04.2020

    Как установить сифон 1 Особенности и разновидности сифонов 2 Комплектация сифона 3 Демонтаж старого сифона 4 Установка сифона на кухне 5 Установка сифона к ванной 6 Подведем итоги 7 Видео Мы редко вспоминаем о таком элементе отвода воды, как сифон,...

    30.04.2020

    Дело мастера боится: самостоятельный ремонт пластиковых окон На чтение: 6 минут Нет времени? Если створки пластиковых окон плохо работают, или появился сквозняк, надо взяться за ремонт и сделать его своими руками в домашних условиях. Для этого следует определиться,...

    30.04.2020

    Как сделать самодельный форматник своими руками: чертежи, фото Во время изготовления корпусной мебели применяются различные типы инструментов. Для получения ровных заготовок необходимо форматно-раскроечное оборудование. В большинстве случаев небольшое производство не...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
